Схема электропроводки в частном доме на 220 В

Когда мы с Вами рассматривали как провести электропроводку в доме, то отдельное внимание было уделено созданию схемы, на которой должны отображаться все элементы электросети, начиная от вводного автомата и заканчивая розетками в комнатах. Далее мы рассмотрим оптимальный вариант схемы домашней проводки с использованием надежной защитной автоматики и однофазного электросчетчика.

Сразу же хотелось бы отметить, что в данной статье мы рассматриваем только один из оптимальных вариантов разводки проводки по комнатам. В реальности Вы можете полностью видоизменить проект, опираясь на такие факторы, как: общая нагрузка от электроприборов, количество комнат, желание сэкономить электроэнергию и т.д.

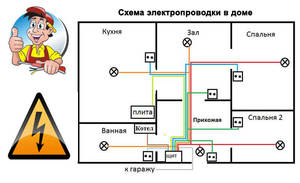

Мы же предоставляем к Вашему вниманию типовую схему электропроводки в доме на 220 В:

Что касается составляющих элементов электропроводки, мы рекомендуем использовать следующие:

• Счётчик электроэнергии двухтарифный, так как это поможет значительно сэкономить электроэнергию, например, согласно тарифов 2019 года в Москве при двухзонной тарификации в ночной зоне (с 23:00 до 07:00) 1 кВт/ч электроэнергии стоит 2.29 р, а в дневной зоне (с 07:00 до 23:00) – почти в три раза дороже, так вы заплатите 6.18 р за каждый киловатт-час.
• Если есть возможность подключения трёх фаз (380В) к вашему дому – воспользуйтесь ею. Во-первых, это позволит использовать провода с меньшим сечением для подключения мощных потребителей. Во-вторых, большинство электроплит и электрокотлов предполагают трёхфазный, двухфазный и компромиссный однофазный вариант подключения. В-третьих, если вы любите работать своими руками, то к трёхфазной сети проще подключить асинхронные электродвигатели, они будут работать в полную мощность и равномернее. Такие двигатели стоят в подавляющем большинстве станков. Если нет такой возможности, всё равно нужно уделить должное внимание схеме однофазной электропроводки на 220В.
• Кабель по всему дому должен быть медным, лучше всего покупать ВВГнг или ВВГнг-LS. Подходящий вариант подбирается после расчета сечения кабеля по мощности и току. Обычно на светильники выбирают кабель диаметром 1,5 мм.кв., а на розетки — 2,5 мм.кв. Сечение отдельных линий мощных электроприборов рассчитывают индивидуально.
• Количество розеток подсчитывается индивидуально для каждого случая, поэтому на плане электропроводки в доме мы указали по одной розетке для примера (собственно и лампочек может быть любое другое количество). Рекомендуется создавать несколько розеточных групп по всему жилому дому из расчета на то, что при ремонте не придется оставлять «без света» весь дом. Такая же ситуация и с освещением — есть желание и возможности, создайте несколько магистралей на электрической схеме, каждая из которых будет обслуживать 1-3 группы потребителей. О том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.
• На вводе, сразу же после электросчетчика, устанавливайте такой автоматический выключатель, который соответствует выделенной мощности на ваш дом. Эту информацию вы можете узнать из ТУ на подключение, договоре об электроснабжении или проконсультироваться в управляющей компании или энергосбыте. Что касается остальных автоматов, для розеток они могут быть рассчитаны на 16 А, а для группы освещения на 10 А. По-хорошему нужно рассчитать токовую нагрузку на жилой дом и подобрать наиболее подходящие характеристики автоматического выключателя. Розетки нужно обязательно защитить от утечек тока устройством защитного отключения либо дифавтоматом.
• Рядом с загородным домом размещен гараж, который также запитывается от домашнего вводного щитка. Схему электропроводки в гараже мы подробно рассматривали в соответствующей статье.
• Ввод электроэнергии осуществляется либо по воздуху проводом СИП, ответвлением от опоры, либо под землёй кабелем АВБбШв или ВВГ проложенным в трубе. Если у вас подземный ввод алюминиевым кабелем АВБбШв по возможности замените его медным аналогом – ВБбШв.
• Во всех комнатах лучше использовать светодиодные лампы, т.к. они более долговечные, потребляют минимум электроэнергии и при этом могут использоваться абсолютно в любой комнате, хоть в ванной, хоть в кухне, не говоря уже о спальне.
• Для ванной комнаты выведена отдельная розеточная группа, защищенная УЗО на 10 мА (другие розетки можно защищать УЗО на 30 мА), что связано с повышенной опасностью поражения электрическим током (помещение имеет большую влажность). Подробнее об этом сказано в ПУЭ 7.1.48, 7.1.71-7.1.88.
• Заземление присутствует, мы не показывали каждую отдельную жилу на типовой схеме электропроводки (фазу, ноль, землю), чтобы не загромождать рисунок.

В том случае, если Вы решили сделать схему проводки в доме трехфазной (на 380 В), придется выбрать другие элементы сети по характеристикам, однако принцип разводки кабеля по комнатам останется таким же. Только в этом случае дополнительно нужно будет правильно распределить нагрузку по фазам.

На схеме ниже наглядно показывается, как распределить однофазных потребителей в доме по группам:

Обращаем Ваше внимание на то, что в деревянном загородном домике (обычно это дачный вариант постройки) эл схема будет выглядеть иначе и элементы электросети будут другими, что связано с требованиями пожарной безопасности!

Полезное видео по теме:

Советы по правильной разводке электрики

Теперь Вы знаете, как выглядит схема электропроводки в доме на 220 В. Если у Вас возникают трудности с проектировкой, в любой момент отправляйте фото своего самодельного плана, чтобы наши специалисты смогли проконсультировать и помочь. Для этого мы и создали категорию «Вопрос электрику«, в которой рекомендуем Вам активно участвовать!

Также читают:

Как правильно составить схему электропроводки

Содержание статьи:

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена. Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас. Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

Статьи по теме:

 –  Как подключить розетку с заземлением

Схема монтажа электропроводки  – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища. Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома. Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

Для полного представления и простоты пронумеруйте и подпишите все помещения:

• №1 – зал;
• №2 – кухня;
• №3 – ванная комната;
• №4 – прихожая.

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь, полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

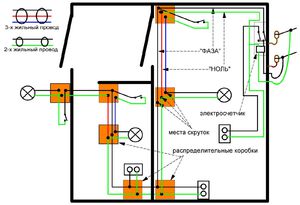

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

• Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
• Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
• Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
• Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Далее от выключателя до коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

Электрика в загородном доме: Практическое руководство: victorborisov — LiveJournal

С электромонтажными работами в частном секторе в нашей стране скорее плохо, чем хорошо. Для большинства горе-электриков защита человека от поражения электрическим током, а имущества от пожара, к огромному сожалению ничего не значат. При этом складывается такое впечатление, что рядовые пользователи прогуливали уроки физики в школе и совершенно не понимают что такое электрический ток. Зато они очень хорошо верят маркетологическим уловкам и с радостью набрасываются на «брендовую» автоматику, отвергая любую иную.

Предлагаю пошагово разобраться во всех вопросах электроснабжения частного загородного дома на примере однофазного ввода. Также это руководство можно применить и к использованию в квартире. Сразу отмечу, что конкретно мое решение тех или иных узлов является оптимальным балансом между функциональностью и ценой, но без ущерба безопасности!

Я надеюсь нет необходимости пересказывать полный курс физики и объяснять что такое переменный электрический ток. Также опустим моменты, как этот электрический ток появился на электростанции и через повышающий трансформатор попал в линию электропередачи. Замечу лишь тот важный нюанс, что вся система электроснабжения в России является трехфазной. Однофазное напряжение 220 вольт в вашей розетке это лишь фазное напряжение на одной из трех фаз. А линейное напряжение будет составлять 380 вольт. Это обстоятельство следует учитывать ввиду такого явления, как «перекос фаз», которое тем не менее актуально исключительно при старой проводке, не рассчитанной на современные нагрузки.

2. Итак, понижающий трансформатор в СНТ. По трём проводам приходит высокое напряжение 10 кВ. Дальше расходится 4 провода (3 фазных и один нулевой проводник) по СНТ. На фото вы видите современный трансформатор и отводы в виде СИП провода. В настоящий момент воздушные линии в нашем СНТ проходят модернизацию.

3. При однофазном вводе к каждому потребителю подключается два проводника: фазный и нулевой. На фото вы можете видеть старые алюминиевые провода на ближайшей к дому опоре. Отвод в дом уже сделан с помощью провода СИП. Особое внимание на тот факт, что все опоры воздушной линии должны иметь повторное заземление нулевого проводника (правое верхнее фото). Нужно это для того, чтобы исключить аварийные ситуации, как например «обрыв нуля». При этом следует с особым вниманием отнестись к своему собственному заземлению при отсутствии повторных заземлений на промежуточных опорах, иначе в аварийной ситуации ваше собственное заземление может оказаться единственным для всего поселка.

4. Ближе к делу. Последний участок воздушной линии от ближайшего столба до здания протягивается проводом СИП, в нашем случае 2х16. Расшифровывается как самонесущий изолированный провод, он алюминиевый с сечением 16 мм². Для удобства монтажа и прокладки в месте анкерного крепления с помощью специальных зажимов (провод СИП подразумевает монтаж линии под напряжением, на специальных зажимах гайка не находится под напряжением, а также имеет срывную резьбу, гарантирующую необходимое усилие затягивания) переходит в ВВГ сечением не менее 10 мм². Именно в таком виде два провода попадают в вводной щиток. В щитке у нас стоит вводной двухполюсный автомат и ограничитель перенапряжений (обязательно на конечной опоре при воздушном вводе), которое защитит сеть при попадании молнии в фазный проводник воздушной линии. Подключается он перед автоматом к фазному проводнику. Здесь же в щитке происходит подключение заземления строго ДО вводного автомата. Мы рассматриваем схему заземления TN-C-S, так как система ТТ все-таки создана для мобильных зданий, а не постоянных строений и у нее есть свои особенности по требованиям к безопасности. Недостатков у системы TN-C-S при правильном монтаже нет. Даже если углубляться в эту тему, если вы сделаете ТТ, то это будет только ваш конечный участок, в то время как вся воздушная линия от трансформатора будет TN-C.

5. Обязательное заземление. Три уголка со стенкой 50 мм (толщина стали 5 мм), длиной по 2 метра вбиваются кувалдой в землю и свариваются между с собой в форме треугольника. До стены дома идет стальная полоса шириной 40 мм. Последний метр до щитка делается с помощью медного проводника сечением не менее 16 мм². Занижать сечение категорически нельзя, в случае какой-либо аварии на линии ваше заземление может стать единственным для всей линии/улицы/квартала. Коммутация в щитке такова. Совмещенный PEN (Protected Earth + Neutral) проводник с воздушной линии разделяется на двух шинах на N и PE. После этого коммутируется вводной автомат, рядом с ним ограничитель перенапряжений. С автомата силовая линия идет на электрический счетчик. Непосредственно в дом уходит трехжильный медный провод с сечением каждой жилы 6 мм². Фазный и нулевой проводник идут со счетчика, заземляющий с соответствующей шины.

6. Переходим к внутренней проводке дома. Повторюсь, что при проектировании электрической сети использовался принцип разумной достаточности. Конечно можно было сделать в 2 раза больше розеток и на столько же увеличить количество силовых линий, но я считаю что в этом совершенно нет необходимости. Пояснения к схеме: красные квадраты — распределительные коробки, желтые круги — лампы. Синим обозначена проводка в стяжке, красным — в стенах. Везде в доме используется только светодиодное освещение (суммарное потребление всех включенных одновременно ламп не дотягивает и до 300 ватт). Освещение запитано от силовой линии на конкретную комнату, не вижу практической необходимости в разделении, к тому же это существенно увеличивает объем монтажных работ. На схеме отмечены все существующие в доме потребители. Если есть вопросы — спрашивайте.

7. Итак, приступим. Это временная электрика на период строительных работ. Переходим к прокладке силовых линий. Всего их 10 шт. Часть из них пойдет по стенам, часть в полу в гофре.

8. Начнём с напольных силовых линий. Используем кабель NYM сечением 3х2,5 мм² в гофре (серая гофра не горит вообще, черная не поддерживает горение и имеет защиту от ультрафиолета — в стяжке особо не принципиально что использовать, найти прочную серую не так просто, а мягкую я бы затоптал пока велись подготовительные работы). Часто задаваемый вопрос — почему не ВВГ? С точки зрения эксплуатационных характеристик они полностью идентичны, но NYM имеет преимущество в виде тройной изоляции, в то время как и имеет недостаток — не стойкая к ультрафиолету оболочка. Поэтому для открытой проводки ВВГ предпочтительнее. В остальном NYM удобнее, в том числе из-за своей круглой формы (круглый ВВГ тоже существует, но найти его в наличии крайне затруднительно). В гофру диаметром 16 мм круглый NYM протягивается элементарно, что крайне удобно. На память стоит задокументировать трассы прокладки линий по полу, хотя нигде кроме дверных порогов нет даже теоретической вероятности, что вам потребуется что-то вбить в бетонную стяжку пола.

9. Уголок кухонной зоны. Газобетон просто превосходный материал для обработки — штробить стены можно хоть обыкновенной отверткой. Итак, сверлим отверстия под монтажные и распределительные коробки. Провод в стенах из НЕГОРЮЧИХ оснований прокладывается в том виде, в каком он есть. Никакие гофры не требуются. Всё внимание на трассы. Силовые линии прокладываются только под прямыми углами. Основная линия идет вдоль пола на высоте 20-30 см, далее к розеткам и выключателям поднимается строго ВЕРТИКАЛЬНО. Диагональная прокладка запрещена и опасна риском попасть в провод, например при вбивании гвоздя в стену (а так вы точно знаете что нельзя вбивать гвозди ровно под розетками и над выключателями). К стене кабель крепится с помощью пластиковых круглых скоб (сверлится два отверстия, вставляется скоба).

10. Напольная стяжка залита. Вопрос на каком этапе прокладывать кабель по стене — исключительно из ваших личных предпочтений. Кто-то сначала штукатурит стены, потом делает штробу, прокладывает кабель и заделывает штробу обратно. Я предпочитаю делать проводку до оштукатуривания стен. Этот способ может показаться неудобным т.к. потребуется повышенное внимание во время штукатурных работ к точкам с монтажными коробками (надо их чем-то заткнуть, а потом расковырять). Обратите внимание на левый угол — все коммутации на проходных линиях розеток сделаны не в подрозетниках, а в отдельных распределительных коробках.

11. Повторюсь с типом проводов. NYM идеальный и универсальный кабель. Сечение выбирается в соответствии с нагрузкой. Обычно используют кабель 3х2,5 мм². Для мощных потребителей, типа электрической варочной панели может потребоваться провод с сечением жил 4 мм². Для линий освещения, где в моём случае используются светодиоды (максимальное энергопотребление в самой большой комнате 80 ватт) я использую кабель ПУНП 2х1,5 мм² (заземление в осветительной сети не нужно, его некуда подключать). Вообще, нормативы запрещают применять ПУНП по причине того, ч

Схемы электропроводки квартир (69 схем и 15 электропроектов)

Вступление

В этом списке собраны самые разнообразные схемы электропроводки квартир и комнат. Отмечу, что в этих схемах нет никакого определенного подбора. Схемы собраны без системы  и их объединяет только одно, все они относятся к электропроводке квартир и комнат, включая схемы освещения, схемы разводки розеток, схемы уравнивания потенциалов и схемы квартирных электрических щитков.

Замечу, что схемы не являются инструкцией к исполнению, а всего лишь пример работ различных авторов.

Схемы электропроводки квартир  дают представление о электропроводке квартиры и являются основанием для выполнения электромонтажных работ. По назначению и  по исполнению схемы электропроводки квартир делятся на принципиальные и  монтажные.

• Принципиальные схемы электропроводки квартир  дают самое общее представление об электропроводке квартиры.
• Монтажные схемы электропроводки  показывают технологические особенности  электромонтажных работ, содержат описание материалов, способы электропроводки, расположение розеток, выключателей и т.п.

Схемы электропроводки квартиры и дома

Все схемы должны открываться в новом окне

Схема Электроввода квартиры БЕЗ заземляющего провода
Схема Электроввода квартиры с заземляющим проводом
Схема Электропроводки Двух-комнатной квартиры
Схема Электроввода квартиры с отдельной защитой для сантехкабины
МОНТАЖНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ
Схема Электроввода квартиры с электроплитой и заземляющим проводом
Электроразводка для новой кухни
Простая почти рукописная монтажная схема электропроводки
Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры (389×599)
Монтажная Схема Электропроводки Большой однокомнатной квартиры (Размеры: 783 × 565)
Схема Электроплиты (Размеры: 1449 × 880)
СХЕМА ЭЛЕКТРОПРОВОДКИ БОЛЬШОЙ ДВУХКОМНАТНОЙ КВАРТИРЫ (Размеры: 3176 × 1774)
Электросхема кухоной электропроводки для подключения бытовой техники (Размеры: 900 × 636)Монтажная электросхема распаячной коробки (Размеры: 669 × 277)
Электросхема освещения большой современной квартиры (Размеры: 1024 × 724)
Электросхема подключения электрощитка
Монтажная схема Электропроводки 2х комнат с с/у (Размеры: 1024 × 724)
Монтажная электросхема электропроводки освещения 1комнатной квартиры
Монтажная Электросхема освещения тамбура
Расчетная однолинейная схема квартиры на 5 Групп (Размеры: 600 × 450)

Электрическая схема освещения 1-комнатной квартиры (2232 х 1679)
Электрическая схема розеток 1-комнатной квартиры.(1024 ×724)
Простой электропроект 2-х комнатной квартиры (Размеры: 1024 × 674)
Схемы-электропроводки:Деление нагрузки на группы
Схемы-электропроводки Ввод в комнату
Схемы-электропроводки квартирной групповой сети
Схемы-электропроводки при небольшой мощности электроприборов
Схемы-электропроводки квартиры без зануления
Схемы-электропроводки квартиры с занулением
Схемы-электропроводки:Условные обозначения на электрических схемах
Схемы-электропроводки:установка розеток в 2-х комнатной квартире
Схема уравнивания потениалов
Схема системы уравнивания потенциалов ванной и с/у 1го этажа
Система уравнивания потенциалов ванной 2й этаж
Системная Схема варавнивания потенциалов
Электрическая схема освещения 1-комнатной квартиры
Электрическая схема розеток 1-комнатной квартиры
Схемы-электропроводки:Деление нагрузки на группы (340 х 340)
Схемы-электропроводки Ввод в комнату ( 450 × 223)
Схемы-электропроводки квартирной групповой сети (Размеры: 450 × 334)
Схемы-электропроводки при небольшой мощности электроприборов (Размеры: 450 × 332)
Схемы-электропроводки квартиры без зануления (Размеры: 450 × 336)
Схемы-электропроводки квартиры с занулением (Размеры: 450 × 331)
Условные обозначения на электрических схемах (Размеры: 336 × 373)
установка розеток в 2-х комнатной квартире (Размеры: 350 × 322)
Подключение электросчетчика (404 × 334)
Монтажная электросхема электропроводки освещения 1комнатной квартиры (Размеры: 1024 × 724)

Электросхема подключения электрощитка (450× 604)

ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНЫХ ЭЛЕКТРОЩИТОВ(22 схемы)

Все схемы должны открываться в новом окне

1.Распределительный щит скрытого образца
2.Схема электрическая принципиальная ОЩВ-12(12 модулей для автоматов защиты)
3. Схема электрическая принципиальная ОЩВ-6(6 модулей для автоматов защиты)
4.Схема электрическая принципиальная квартирного группового учетно-распределительного щита на 3 отходящих линии.
5. Схема электрическая принципиальная квартирного группового распределительного щита на 3 отходящих линии.
6. Схема электрическая принципиальная квартирного группового распределительного щита на 5 отходящих линии.
7. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
8. Схема электрическая принципиальная квартирного группового распределительного щита на 9 отходящих линий.
9. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома, на 10 отходящих линии, с одним трехфазным автоматом для потребителей.
10. Схема электрическая принципиальная учетно-распределительного щита для индивидуального дома на 9 отходящих линии.
11.Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1.
12. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ1./Т
13. Схема электрическая принципиальная шкафа учета потребления электроэнергии-ЩУ2./Т
14.Схема электрическая принципиальная ЩАП 12(Щит автоматического переключения электропитания)
15, Схема электрическая принципиальная ЩАП 23(Щит автоматического переключения электропитания)
16. Схема электрическая принципиальная ЩАП 33(Щит автоматического переключения электропитания)
17. Схема электрическая принципиальная ЩАП 43(Щит автоматического переключения электропитания)
18, Схема электрическая принципиальная ЩАП 53(Щит автоматического переключения электропитания)
19.Электрическая принципиальная схема щита вводного трехфазного на 20 автоматов
20. Электрическая принципиальная схема щита вводного трехфазного на 4 автомата
21. Электрическая принципиальная схема щита вводного трехфазного на 8 автоматов
22. Электрическая принципиальная схема щита вводного трехфазного на 10 автоматов

Электропроекты

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта по теме

55.61953237.741349

Поделись ссылкой:

монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

• электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
• монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
• при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
• металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
• соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
• все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
• места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
• части электропроводки, содержащие металл, защищаются от различных факторов среды;
• цветовое сочетание жил кабеля должно совпадать для однотипных жил;
• номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
• кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

• выбор материала и его количество;
• чертёж схемы монтажа;
• прокладка и установка всех частей электропроводки;
• проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок. При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:

1. Электрический щиток.
2. Автоматический выключатель.
3. Точка подключения электроприбора.
4. Выключатель.
5. Распределительная коробка.
6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
2. Прокладка кабеля и установка элементов.
3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
4. Подключение группы к фазе.
5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.
