Электропроводка в деревянном доме, строгие критерии безопасности

Данная статья посвящена теме электропроводка в деревянном доме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар — это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта,

знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления схемы электропроводки. Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

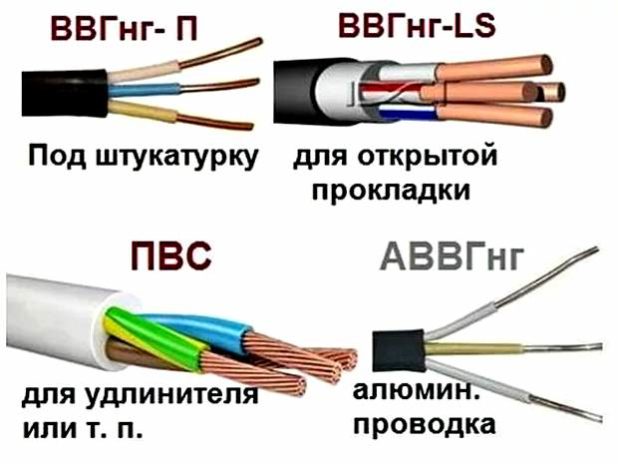

ВВГнг (А), ВВГнг-П(А) — медный провод с цельной жилой, может быть двух, трех , четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода «нг» — означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) — обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.

ВВГнг LS, ВВГнг-П LS — данный провод аналогичен по характеристикам проводу ВВГнг. Приписка в марке провода обозначения LS, говорит о том, что наружная изоляция провода при воздействии на нее высоких температур и огня практически не выделяет хлористого водорода, а так же обладает низким дымообразованием.

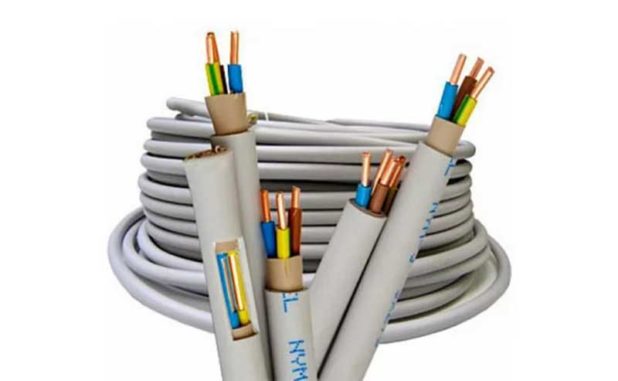

NYM — медный провод с цельной жилой. Изготавливается по немецкой технологии VDE, может быть двух трех, четырех и пяти жильного исполнения. Имеет тройную изоляцию. Внутренняя изоляция жил имеет разноцветную окраску и изготавливается из поливинилхлорида. Средняя изоляция выполнена из материалов на основе на полиолефиновой композиции, не содержит галогены. Наружная, из поливинилхлоридного негорючего пластика. Провод является не горючим, соответствует ГОСТ 22483.

РКГМ — медный многопроволочный одножильный провод. Имеет две изоляции. Наружная стекловолоконная оплетка пропитанная эмалью или теплостойким лаком. Внутренняя изоляция состоит из кремний органической резины повышенной твердости не содержащей галогены. Провод жаростойкий, негорючий. Эксплуатационная температура окружающей среды от -60 до +180 градусов Цельсия.

При покупке провода обратите внимание на то, чтобы он был выполнен по ГОСТу, а не ТУ (технические условия). Как правило ТУ провод намного дешевле ГОСТа, так как имеет заниженное сечение жилы и толщину изоляционного слоя.

Дополнительная защита провода

Так же необходимо использовать дополнительную негорючую защиту:

Гофрированная самозатухающего трубка — это пластиковая гофрированная трубка, сечением от 16 до 63 миллиметров квадратных, внутри которой имеется тонкая стальная проволка, предназначенная для протяжки провода. Провод помещается в трубку как в защитный кожух. Помимо защиты от механических повреждений, пластик обладает эффектом самозатухания. При воздействии на него высокой температуры или открытого огня он размягчается, обжимает находящийся внутри него провод и твердеет.

Гофрированная трубка может быть изготовлена из поливинилхлорида, полипропилена, полиамида. Каждый из этих материалов имеет свои характеристики и расцветку:

поливинилхлорид (ПВХ) — состоит из самозатухающей композиции поливинилхлорида. Применяется только внутри помещений. Температура монтажа от -5 до +50 градусов Цельсия. Имеет небольшую ударопрочность. Цвет серый.
полиамид — самозатухающий материал нераспостраняющий горения, обладает высокой устойчивостью к механическим повреждениям, морозу и жаре, устойчив к ультрофиалету. Температура эксплуатации от -40 до +75 градусов Цельсия. Применяется внутри помещений и на открытом воздухе, без ограничений. Цвет черный.
полипропилен — самозатухающий материал, обладает высокой эластичностью и ударопрочностью, эксплуатационные температуры от -40 до +105, устойчив к старению, к влаге. Может применяться как внутри помещений так и снаружи, но при отсутствии прямого воздействия ультрафиолетовых лучей (солнце). Цвет синий.

Используется обязательно, при прохождении деревянных стен , перекрытий, внутри бревен или брусков не зависимо от способа прокладки провода. Так же обязательно применение, при монтаже скрытой проводки, внутри потолка, стен, пола.

При монтаже электропроводки в гофрированной трубке необходимо применять негорючие распределительные коробки, в основном это ПВХ.

Самозатухающий кабель-канал

Представляет собой квадратный или прямоугольный короб с крышкой, внутрь которого укладывается провод. Изготавливается, из самозатухающего поливинилхлорида (ПВХ), также как и гофрированная трубка не распостраняет горения. Имеет эстетичный внешний вид, удобен в монтаже, может иметь расцветки белого цвета, коричневого и под дерево «сосна». При данном виде монтажа применяются распределительные коробки для кабель канала.

Соединения в распределительных коробках

Соединения проводов в распределительных коробках должны выполняться очень надежными методами. В зависимости от того, какой провод используется для проводки, применяются следующие методы соединения:

метод скрутки — жесткий, одножильный провод
метод скрутки с дальнейшей опайкой оловом — жестки, одножильный и мягкий, многожильный
метод скрутки с последующей фиксацией провода с помощью медной или меднолуженой гильзы — мягкий, многожильный провод

Розетки и выключатели

Розетки и выключатели в деревянных домах должны применяться только наружного исполнения, выполненные из различных негорючих пластмасс. Так же в обязательном порядке, они должны иметь заднюю защитную крышку, которая располагается между механизмом розетки, выключателя и деревянной стеной.

Крышка защищает деревянную стенку от возможных искр при эксплуатации розетки или выключателя.

Силовой щит

Силовой щит должен быть наружного исполнения, изготовлен из негорючего самозатухающего поливинилхлорида или специальной негорючей пластмассы. Элементы защиты установленные внутри, должны быть только от надежных производителей, на дешевые китайские устройства лучше даже не засматриваться. Помните о своей безопасности.

Устройства защиты применяемые в доме, должны быть подобраны только по расчетному сечению провода, а провод должен соответствовать потребляемой мощности оборудования.

Если вы будете придерживаться перечисленных в статье рекомендаций, ПОЖАР от электропроводки в вашем доме, не случиться НИКОГДА!

Какой провод нужен для проводки в деревянном доме: что важно знать

Несмотря на привлекательность, строения из древесины имеют существенный недостаток – материал, из которого они возводятся, относится к категории пожароопасных (достаточно легко воспламеняется, и также быстро сгорает). Поэтому к электропроводке в таких домах предъявляются особые требования. Тем более, если речь идет о внутренних коммуникациях. Какой же провод нужно купить для монтажа проводки в деревянном доме? Рассмотрим этот вопрос максимально подробно и проясним важные моменты.

Критерии выбора

Материал жилы

Каких-то ограничений по этому пункту нет. Но специалисты обращают внимание, что для внутридомовой проводки в деревянных строениях желательно выбирать продукцию с медными жилами. Она намного предпочтительнее аналогов на основе алюминия.

Эл/проводимость значительно выше. Следовательно, потери на линии будут меньше.
Коррозии (окислению) подвергаются оба обозначенных металла. Но медь не так сильно. Чем опасен оксид? В этом слое резко падает проводимость, повышается сопротивление, как результат – провод нагревается.
Медь прочнее алюминия, в том числе, и на изгиб. Следовательно, при обломах в жилах риск возможного искрения практически сводится к нулю.
Винтовые зажимы медный провод удерживают надежнее. Поэтому в процессе эксплуатации качество соединений не снижается. С проводами алюминиевыми сложнее – придется регулярно проверять линию и делать «подтяжки», так как контакты (металл-то мягкий) со временем ослабляются.

Примечание

В продаже встречается промежуточный вариант – провода с композитными жилами, из алюмомеди. В этом сплаве оптимально сочетаются все плюсы обоих металлов, но показатели, естественно, усредненные. При выборе такой продукции консультация профессионала лишней не будет, так как придется учесть множество факторов и определиться с приоритетами, исходя из специфики линии и общей схемы внутридомовой проводки.

Изоляция

Не меньше чем двойная. Основные его нормы описаны здесь. Еще лучше – защита трехслойная, хотя такие провода и стоят дороже. В местах, где есть риски механических повреждений, следует выбирать провод, имеющий оплетку (из стали-оцинковки).

Категория

Изоляция провода не должна поддерживать горение и распространять дым. В принципе, такая продукция рекомендована для организации эл/снабжения в любых жилых строениях, но для деревянного дома выбирать следует именно ее.

Особенности маркировки проводов

К сожалению, не все продавцы, особенно из числа молодежи, могут внятно ответить на вопрос покупателя, что это за кабель, чем характеризуется и какова специфика применения. Зная расшифровку аббревиатуры, можно самостоятельно понять, подходит приглянувшийся провод для деревянного дома или нет.

*По позициям, слева направо.

1-я – буква на этом месте показывает, из какого металла жила. Если на первой позиции литера А, то это алюминий. Медь не обозначается, потому перепутать невозможно. «А» нет в аббревиатуре, значит, этот провод предположительно подходит.
2-я – вид (особенность) провода. Монтажный – М (если гибкий многожильный – МГ), плоский – П, установочный – Ш или Пу.
3-я – материал изоляции. Перечислять все варианты не имеет смысла. Если учесть стоимость продукции, то для проводки оптимальны изделия, на третьей позиции в аббревиатуре которых стоят литеры В (или ВР) – поливинилхлорид, Р – резина или НР (то же, но негорючее РТИ).

Дополнительные обозначения

Н – не поддерживает процесс горения. Проставляется за буквой, обозначающей материал, в виде маленькой литеры. Например, ВВГн.
Г – то же, но свидетельствует о том, что изоляция не распространяет дым. Как правило, выбираются провода, в которых оплетка соответствует обоим критериям. Обозначается ВВГнг.
К – защитный слой (броня), выполненный из стальной оплетки.

В принципе, приведенной информации вполне достаточно, чтобы выбрать провод для прокладки внутридомовых линий в деревянном строении. Тем, кто хочет более углубленно изучить вопрос категорирования кабельной продукции, можно рекомендовать обратиться к ГОСТ № 31947 от 2012 года и ПУЭ (7-я редакция). Какие бывают кабель каналы для электропроводки, мы рассказывали в этой статье.

Примеры проводов и цены

Вряд ли стоит перечислять весь сортамент. Тем более что и цены однотипных проводов отличаются в зависимости от региона. Для внутридомовой эл/проводки наиболее «ходовой» являются изделия с сечением жил на 2,5 «квадрата». Они используются для подключения выключателей, розеток и ряда бытовых приборов средней мощности – стиральные машинки, климатическая техника и тому подобное. На этом примере несложно составить представление о стоимости различных видов проводов.

*Цена в рублях РФ за погонный метр.

ВВГнг и его модификации – от 38,6;

Что не стоит приобретать

ПУНП. Этот провод до сих пор встречается в продаже, и даже все еще выпускается отдельными фирмами. Он привлекает низкой ценой и часто используется для подключения розеток и бытовых приборов. К сожалению, не все знают, а дилеры умалчивают, что этот провод запрещается применять для внутридомовой эл/проводки, так как по своим характеристикам он уже не соответствует последнему ГОСТ.

Указанные провода имеют медные жилы, а их изоляция полностью соответствует всем требованиям, предъявляемым к кабельной продукции для монтажа внутри деревянного дома.

Какой кабель лучше для деревянного дома. Скрытая проводка в деревянном доме

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
Минимизация риска механических повреждений кабелей и проводов электропроводки.
Возможность замены кабеля, уложенного в трубе.
Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить . Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения в стены изолирующих труб в стены потребуется сверление, как горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

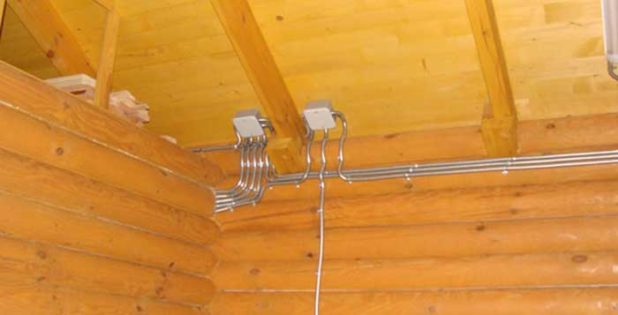

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют , разработанный в Германии, с трехслойной изоляцией из негорючего материала. Оболочка настолько прочна, что допускает укладку без ПВХ-гофры.

Домашняя электросеть должна иметь систему изоляции типа TN-S или , которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

Электрохозяйство дома лучше оборудовать , обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю

Кабель для деревянного дома — обзор марок, особенности ввода кабеля в деревянный дом и его прокладки

При выборе кабеля для деревянного дома нужно иметь в виду, что прокладка кабеля в деревянный дом осуществляется в несколько этапов и разными способами. В зависимости от этого и выбирается кабель для деревянного дома

При выборе кабеля для деревянного дома нужно иметь в виду, что прокладка кабеля в деревянный дом осуществляется в несколько этапов:

1-ый этап — ввод кабеля от электрической опоры до щита распределения дома; На данном этапе кабель может быть проложен по воздуху или в земле.
2-ой этап — прокладка кабеля внутри деревянного дома. При прокладке внутри кабель для деревянного дома можно проложить открытым или закрытым способом.

В зависимости от этапа и выбранного способа прокладки необходимо выбрать определенную марку кабеля для деревянного дома.

Кабель для деревянного дома — обзор марок

Марка кабеля	Назначение	Заказать
СИП-4	Ввод кабеля в деревянный дом по воздуху	Заказать СИП-4
СИП-2а	Ввод кабеля в деревянный дом по воздуху. В отличии от СИП-4 имеет несущую нулевую жилу, необходимую для заземления	Заказать СИП-2а
ВБбШв	Ввод кабеля в деревянный дом под землей	Заказать ВБбШв
ПвБШв	Ввод кабеля в деревянный дом под землей. Кабель имеет изоляцию из полиэтилена. Полиэтилен считается более надежным и экологичным, устойчив к почвам с агрессивной средой (высокие грунтовые воды, например)	Заказтать ПвБШв
ВВГнг	Скрытая или открытая прокладка кабеля внутри деревянного дома	Заказать ВВГнг
NYM	Скрытая или открытая прокладка кабеля внутри деревянного дома. Кабель допустимо прокладывать только одинарно.	Заказать NYM

Ввод кабеля в деревянный дом

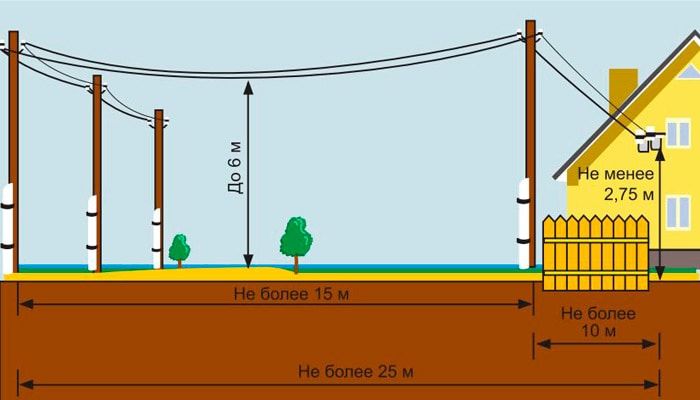

Схема прокладки кабеля для деревянного дома по воздуху

Ввод кабеля воздушным способом менее трудоемкий и обычно осуществляется самонесущими изолированным проводами сечением не менее 16 мм2 (СИП-4 или СИП-2а). Конструкция СИП-4 (СИП-2а)представляет собой многопроволочные ал

«Как можно прокладывать проводку в бревенчатых домах?» – Яндекс.Знатоки

Главная особенность монтажа электропроводки в деревянном домезаключается в том, чтобы обеспечить высокий уровень пожарной безопасности как за счет правильной разводки электрики, так и за счет выбора безопасной схемы электрики всего дома.

Монтаж электропроводки открытым способом
При таком варианте разводки проводка располагается поверх деревянных стен либо внутри специальных кабель-каналов или гофр, либо с помощью керамических изоляторов (ретро-проводка). Открытая электропроводка позволяет оперативно и удобно производить замену или ремонт проводки, а также является отличным вариантом разводки электрики в деревянном доме, в котором уже сделана внутренняя отделка помещений. Открытая разводка позволяет визуально следить за состоянием электропроводки, своевременно обнаруживая ее повреждения.

Вне зависимости от выбранного способа монтажа необходимо будет дополнительно оборудовать дом заземлением.

Монтаж электропроводки скрытым способом
Скрытая проводка располагается внутри стен деревянного дома, под внешней отделкой.
Такой вариант разводки проводки должен обеспечивать защиту деревянных стен дома от возгорания, поэтому при его реализации используются различные каналы и трубы из металла или другого материала, не распространяющего горение (по нормативам пункта 7.1.38 ПУЭ от 08.07.2002) или сама оболочка электрических кабелей или проводов должны быть изготовлена из негорячего материала (в соответствии с пунктом 13.5.2 СП 31-105-2002), либо эти два условия должны выполняться совместно.
Использование металлической трубы для разводки проводки помогает не только защитить дом от возможного возгорания, но и защищает сам электрический кабель от потенциальных повреждений, которые могут возникнуть на этапе внешней отделки и сверления стен дома, предотвращает порчу проводки грызунами. При скрытом монтаже проводки необходимо подобрать диаметр каналов или труб таким образом, чтобы внутри помимо проводов оставалось свободное пространство.
