Провести в доме электропроводку: разводка монтаж схема электрики какую проводку лучше использовать

Этапы и особенности монтажа электропроводки в квартире, доме или коттедже.

Монтаж электропроводки нужен, если:

  • В квартире, доме выполняется капитальный ремонт, перепланировка. Электропроводку рекомендуют обновлять не реже раза в 20 лет, но при любых масштабных ремонтах желательно провести новые кабели, чтобы избежать проблем из-за износа изоляции, обеспечить в помещениях электробезопасность.
  • Здание построено до 80-х годов ХХ века. При первичном монтаже электропроводки, скорее всего, устанавливались кабели с алюминиевыми жилами или провода, рассчитанные на нагрузку до 3 кВт. Сегодня мощность бытовых электроприборов намного выше. Поэтому даже при простом монтаже выключателей, розеток стоит заменить кабель на медный, трехжильный, выдерживающий нагрузку бойлеров, электроплит.
  • Элементы электросистемы вышли из строя. Если корпус выключателя оплавился, розетка искрит, возникают перебои с электричеством или ломается бытовая техника, нужно срочно вызывать электрика.
    Он заменит неисправную электропроводку новой, безопасной.
  • В помещении сделали перестановку мебели или энерговыводы расположены неудобно. Стоит заново проложить электропроводку, чтобы не испытывать ежедневного дискомфорта.

Предмонтажные работы

Отличие профессионального монтажа электропроводки — комплексный подход, при котором непосредственным работам предшествует проектная стадия. Важно составить расчет мощности, исходя из реальной, требуемой нагрузки на электросеть, составить план разводки, где учтен уровень энергопотребления отдельных электроточек. Перед монтажом электропроводки составляется схема, где отмечены места розеток, выключателей, светильников, прямых потребителей электричества (таких, как электроплита).

Обобщив нагрузку, инженеры-электрики определяют длину, сечение, прочие характеристики кабеля, составляют список комплектующих, защитной автоматики. Точно выбрать детали и электропроводку помогает предпроектное обследование объекта.

Инженеры:

  • осматривают помещения, изучают состояние электропроводки, чтобы составить четкий план разводки и смету расходов — на их уровень влияет способ прокладки (открытый или скрытый), характеристики комплектующих, площадь помещения и фронт работ;
  • составляют схему прокладки, на основании которой определяются расходы на покупку электрического кабеля нужного сечения, зажимов, клеммников, распределительных коробок, подрозетников и прочих деталей;
  • составляют проект электроснабжения и монтажа электропроводки с расчетом нагрузки на сеть и характеристик автоматов для нее — например, на стандартные розеточные выходы нужно защитное оборудование до 16А, на электроплиту 32А.

Прокладка проводки

С планом, схемой на руках можно приступать к монтажу электропроводки. Если для этого недостаточно старых штроб, кабель-каналов, перед прокладкой мастера штробят стены, проделывают ниши, гнезда под коробки и корпусы выключателей.

В деревянных зданиях дополнительно монтируют кабель-каналы, металлические гофротрубы, делают несгораемую прокладку для розеток и проводов.

Перед работами электрики обязательно отключают ток на щите и проверяют выходы отверткой-тестером. Чтобы демонтировать электропроводку, мастера определяют места установки распределительных коробок, высвобождают кабели из штроб, разъединяя скрутку, и убирают изношенный провод. При прокладке новой системы инженеры-электрики:

  • размечают по поверхностям линии прохождения электропроводки и, если нужно, прокладывают новые штробы для скрытой установки;
  • фиксируют новую электропроводку в каналах, устанавливают подрозетники, остальные комплектующие;
  • монтируют электрощитовое оборудование, подключают по схеме автоматы, подключают бытовые электроприборы;
  • после монтажа электропроводки и подключения оборудование тестируют электросеть на безопасность при расчетной нагрузке.

АО «Мосэнергосбыт» занимается монтажом выключателей, розеток, прокладывает кабели, устанавливает защитную автоматику и выполняет все прочие электромонтажные работы. Мы работаем в Москве и МО, приезжаем на дом, в офис. Инженеры с допуском электробезопасности быстро смонтируют электропроводку, придерживаясь ПУЭ, СНиПов и прочих обязательных норм.

Как провести электропроводку в доме из газобетона, статья VSE-E.COM / Новости

Прежде чем делать монтаж электропроводки в доме из газобетона, понадобится осуществить вычисление мощности потребления всей постройки и каждого отдельного её помещения. Получив общую мощность, будет понятно, какое потребление у жилья в целом, а значит и возможные варианты вводного провода, всей автоматики и электросчетчиков, их расположение относительно комнат. Как выполнить электропроводку в газобетонном жилом строении – рассмотрим в нашей обзорной статье.

Электропроводка в доме из газобетона – какую схему выбрать

Речь идет о схеме подключения потребителей. От этого будет зависеть метраж применяемого кабеля для проводки, необходимые аксессуары, а также исправность, долговечность и практичность монтажа проводки.

На практике применяется несколько основных вариантов:

  • Схема, где подразумевается подключение всех розеточных групп и источников освещения через один общий автоматический выключатель.
  • Схема, при которой для розеток берется свой автомат и отдельно автомат для системы освещения.
  • Для каждой комнаты есть свой автомат для розеток и свой автомат для освещения. При этом такая высокомощная электротехника, как электрочайники, плиты, бойлеры, электрического отопление, будет запитываться отдельно.
    Профессионалы рекомендуют выбирать третью схему подключения, как наиболее безопасную и надежную.

Виды прокладки проводки

Следующим шагом после определения со схемой, является выбор способа прокладки электропроводки.

Как известно, монтаж бывает двух видов:

  1. Скрытый
  2. Открытый.

Скрытый монтаж проводки в газобетонном доме

Специалисты-электрики могут подтвердить, что газобетон – это материал, с которым работать легко и быстро, в особенности если сравнивать со стенами из бетона. Для монтажа в помощь будут такие инструменты, как штроборез и болгарка. Выполнить этап штробления стен можно самостоятельно.

Далее производится разметка прокладки проводки, монтаж розеточных групп и выключателей для всех помещений. Основные правила на данном этапе работ: соблюдение прокладки проводки только под прямыми углами в вертикальном или горизонтальном направлении. Ни в коем случае не допускается прокладка на диагонали! Впоследствии это может привести к повреждению проводки при любых ремонтных работах.

Итак, имея готовую схему электропроводки, специалист проделывает ряд работ:

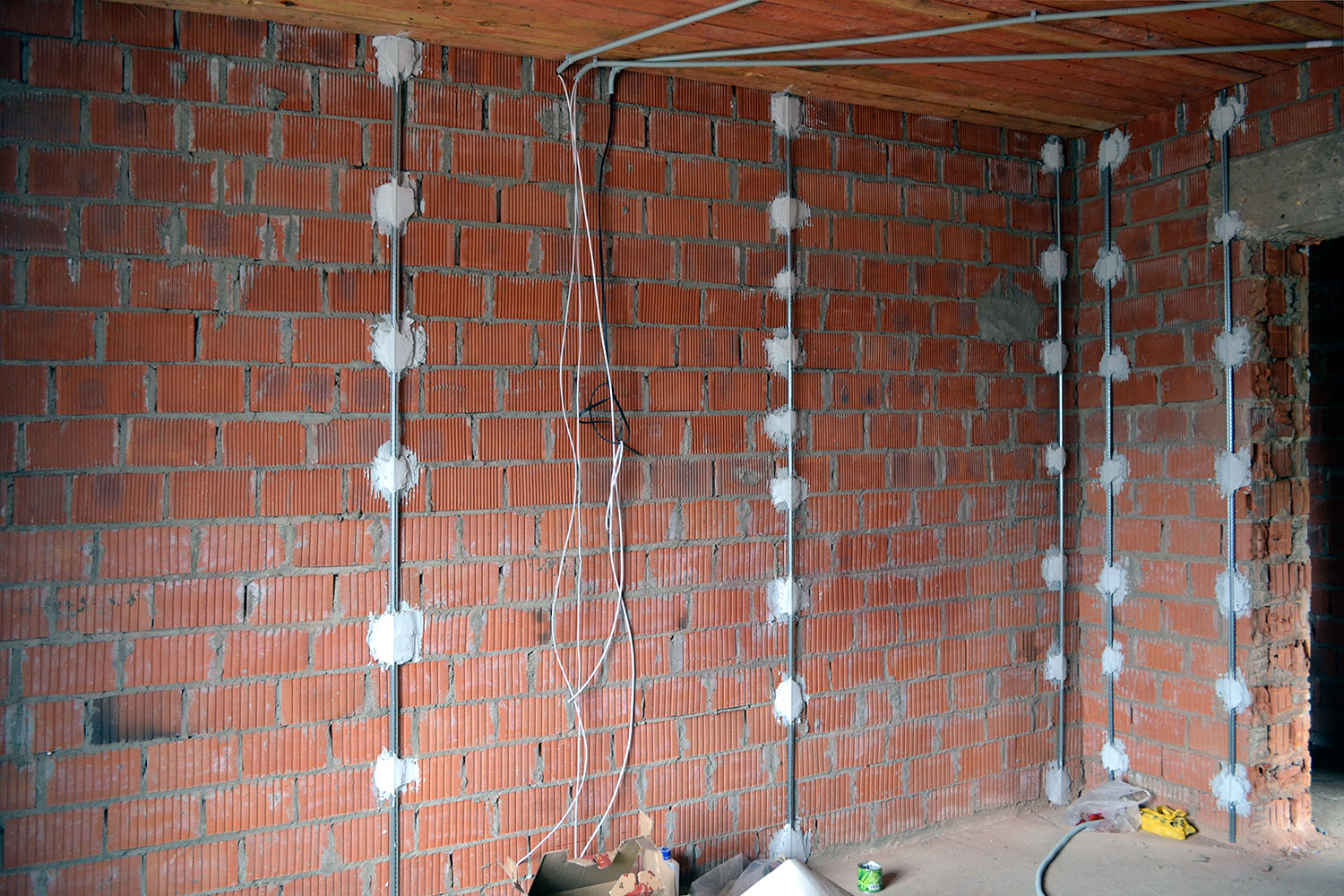

  • штробление стен;
  • вырезание мест для выключателей и розеток, настенных и потолочных светильников;
  • в местах прокладки вкладываются электропроводники, крепятся специальными хомутами, и тщательно замуровываются строительным раствором.

Распространенный вопрос от владельцев квартир со стенами из газобетона: насколько актуальна прокладка провода в гофрированных трубах или кабельных каналах? Такой способ актуален в том случае, если в будущем планируется часто менять расположение электропроводки. Если же схема продумана заранее с учетом всех нюансов и особенностей, прокладку в каналах для кабеля или электротехнической гофре можно не делать.

Еще один минус прокладки проводки в гофре – потребуется штробить каналы более глубокие и широкие по размеру, а значит будет затрачено больше усилий. Если какая-то часть проводки выйдет из строя, у вас не будет никаких гарантий, что при помощи гофры и кабель-каналов, замурованных в стеновое перекрытие, можно будет восстановить электросеть.

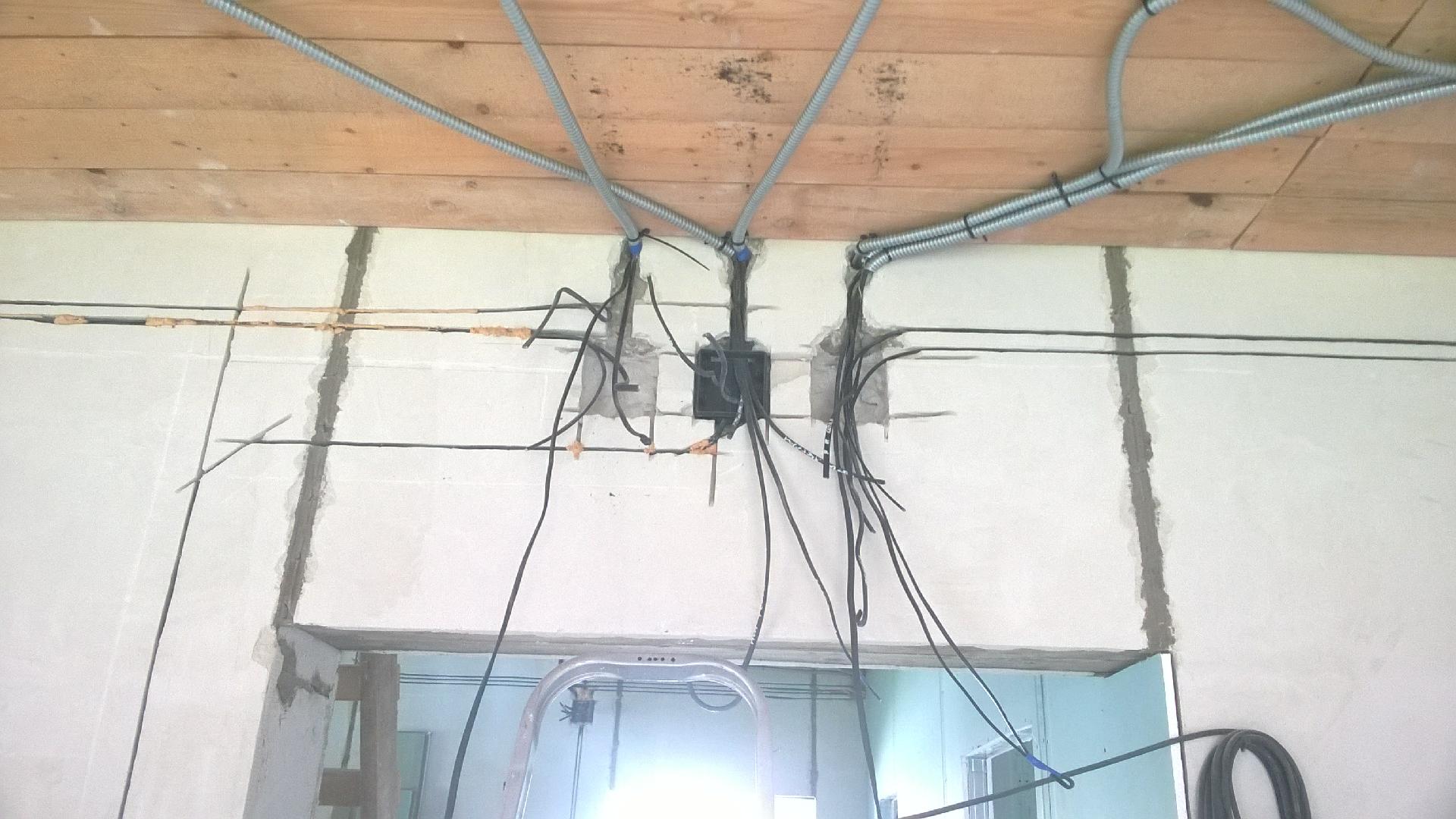

Что касается потолка и проводки, как правило, если стены газобетонные, то потолочное перекрытие делается из монолитных железобетонных плит или деревянных перекрытий.

Часто при производстве монолитных плит учитываются каналы для кабелей освещения. Если таковые каналы есть, можно просто использовать их и смонтировать проводку. Если же на заводе каналы не сделали, можно посмотреть, если ли там технологические отверстия и проложить кабель там.

Потолок из дерева подразумевает открытый монтаж кабеля, соблюдая все нормы и правила безопасного пользования.

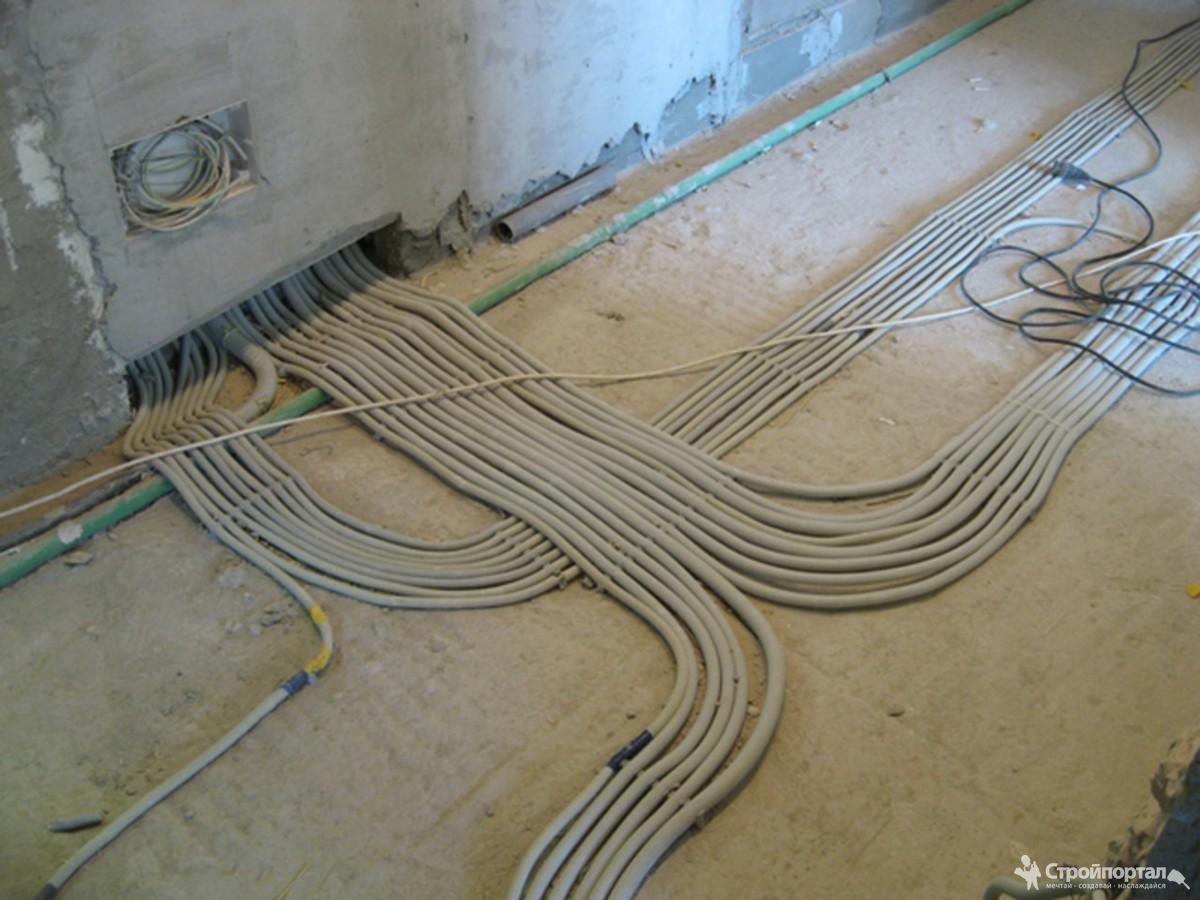

Иногда проводку в доме из газобетона делают на полу. Предварительно проводники помещают в прочную гофру.

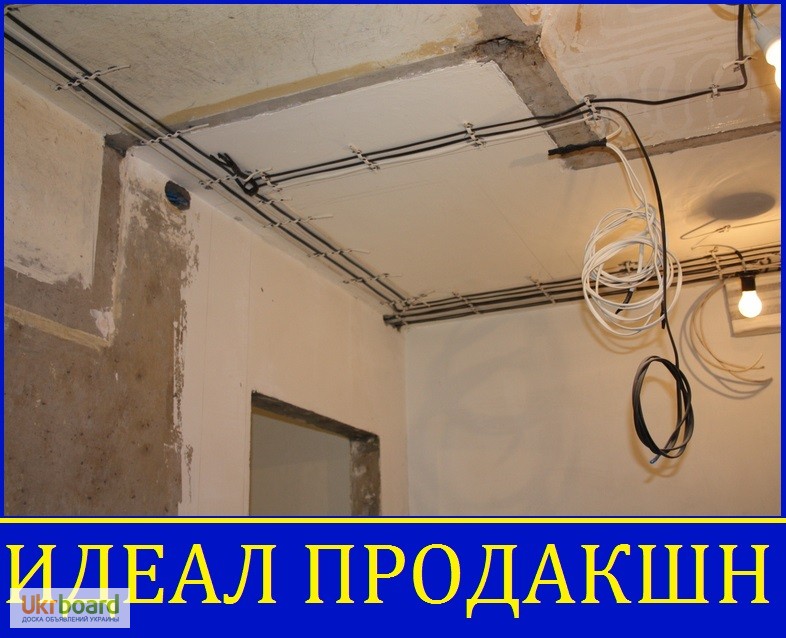

Открытый монтаж проводки в газобетонном доме

Когда используют монтаж кабеля открытым способом в доме с газобетонными стенами? Как правило, причинами являются желание сэкономить время и избежать пыльных работ. Кроме этого, осуществить такие работы гораздо проще.

Все аксессуары, устройства для проводки должны иметь двойную изоляцию и предусмотрены для максимально допустимой нагрузки в помещении. Розетки и выключатели, коммутационные коробки монтируются на стеновую поверхность. В качестве электропроводника лучше выбрать кабель ВВГнг – негорючий, чтобы максимально повысить электробезопасность помещения. В целом весь процесс монтажа проводки открытым способом аналогичен скрытому, и отличается он только отсутствием необходимости делать штробы в стене. Кабель и аксессуары крепятся на поверхности, при этом используются гофрированные трубы, плинтуса, чтобы спрятать проводник.

Соединение проводов осуществляется путем сварки или опрессовки, а также применяя клеммники.

Все вышеперечисленные работы в строениях из газобетона должен осуществлять исключительно специалист – квалифицированный электрик, чтобы предупредить любые нарушения электробезопасности и обеспечить исправное функционирование проводки. А вот купить всё необходимое для монтажа, в том числе кабель и провод, электрофурнитуру, крепления, счетчики, автоматику по оптимальным ценам со склада Вы можете в гипермаркете электротехники VSE-E. Мы на связи, обращайтесь!

Сколько стоит монтаж электропроводки в частном доме

Монтаж электропроводки — это ответственная и серьезная задача. Если решитесь все работы исполнять самостоятельно, то необходимо максимум внимания, старания и аккуратности. Правильный план разводки в частном доме — это залог безопасности. По статистике более 70% пожаров происходят из-за неисправности электрики.

Если Вы никогда ранее не сталкивались с такой работой и не уверены в силах, то лучше обратиться к проверенным специалистам.  Но для начала нужно ознакомиться с вопросом – сколько стоит монтаж электропроводки в частном доме.

Разводка делается еще до начала всех отделочных работ. То есть сначала выгоняется коробка дома, далее стены и делается кровля и сразу после этого можно приступать к проведению электричества.

Последовательность действий:

  • Определение типа ввода. Трехфазный (380 В) или однофазный (220 В).

  • Разработка плана. Необходимо подготовить все документы по расчёту необходимой мощности и получить проект. До этого нельзя предпринимать никаких действий.

  • Закупка комплектующих деталей. Выбор счетчика, кабелей, автоматов и так далее.

  • Ввод электрики в дом.  Этот этап должен выполняться специализированной организацией. Необходимо определиться с типом ввода— подземный или воздушный – в нужном, указанном на проекте, месте устанавливают счетчик и автомат ввода.

  • Далее устанавливают щиток, и проводят электричество в дом.
  • Укладка кабелей в доме, подключение выключателей и розеток.

  • Подключение контура заземления.

  • Тестирование системы для получения акта. Финальные этапы подключения и эксплуатация.

Это общие наброски для плана исполнения работ. В каждом отдельном случае есть нюансы и особенности. Но для начала требуется получить технические условия для дальнейшего подключения к электросети, а также проект. Нужно обязательно определиться с мощностью энергопотребления и типом ввода. Подготовка документов часто занимает много времени (до полугода), лучше подавать их заранее, до начала стройки. На выполнение технических условий дается срок до двух лет. За это время, сможете построить стены, на одной из которых можно будет закрепить счетчик и автомат.

Для частных домов можно подавать трехфазное (380 В) напряжение или однофазное (220 В). Исходя из норм потребления для частного дома, на трехфазную сеть максимальный расход составляет 15 кВт, а на однофазную – 10-15 кВт. Трехфазный ввод требуется только в том случае, когда планируется подключение мощного оборудования, работающего от сети 30 В. К таким приборам можно отнести котлы для отопления, электроплиты, духовку и другое подобное оборудование.

Соответственно требования по проводу трехфазной сети намного выше. При работе с таким напряжением больше шансов получить тяжелую травму. Для домов, которые имеют площадь не более 100 квадратов и не отапливаются электрическими котлами, рекомендуют проводить сети в 220 В.

Этап составления плана и получение проекта

После того как определились с типом ввода, нужно начинать разработку плана по электрификации частного дома. Лучше всего советоваться со специалистами. Чтобы его сделать необходимо взять план дома в масштабе и отметить места, где будет расположена техника. Соответственно там и стоит устанавливать розетки. Кроме того, нужно учитывать и крупную мебель, и возможные варианты перестановки. Обязательно отметить на плане расположение выключателей.

Сколько стоит монтаж электропроводки в частном доме, и какие именно услуги входят в цену можно узнать на сайте какой-либо фирмы, которая занимается строительными или ремонтными работами. Так же можно найти много частных объявлений. Главное при выборе специалиста обращать внимание на его опыт и отзывы клиентов.

Мастер поможет составить план для монтажа электропроводки с учетом всех осветительных приборов (лампы, люстры, торшеры, бра и так далее) и в соответствии с правилами. Сделать это не сложно. Сначала на плане указывается приблизительное место расположения всех электрических приборов. Потом необходимо выяснить какие из них будут работать постоянно (холодильник, электрическая плита), а какие только время от времени (кухонный комбайн, кофеварка). Соответственно выбирается самое оптимальное расположение розеток. Так, работают над каждым помещением. В итоге получается детальная схема.

Далее в документах для получения разрешения на подключение электричества необходимо указать суммарную мощность. Чтобы определить данную цифру необходимо сложить мощности всей техники, которая будет присутствовать в доме.

Средние цифры можно взять из таблицы. Если есть возможность, то лучше указывать пусковые мощности. Далее к полученному числу стоит прибавить еще около 20% запаса. Полученные данные записываете в бумаги. Обычно лимит для частного дома составляет стандартные 5 кВт.

Начинают проведение работ с набора необходимых инструментов: плоскогубцы, рулетка, бокорезы, перфоратор, шуруповерт, болгарка, кабельный нож, мультиметр. Все это есть у каждого специалиста и с помощью этих инструментов можно легко провести монтаж. Так же нужно сразу подготовить материалы.

Сколько стоит монтаж электропроводки в частном доме

Прежде чем приступать к поиску нужного специалиста нужно рассчитать свои финансовые возможности. Информационный портал «Ремонтик» предлагает пользователям таблицу средних цен на рынке. Тем, кто желает узнать более детальную информацию можно воспользоваться формой обратной связи и задать администрации более конкретные вопросы.

В первую очередь необходимо понимать, что монтаж электропроводки в частном доме немного дороже чем в квартире.

Вид услуги Описание Цена (руб)
Установка электрощитка 1 штука 3000-7000
Монтаж автомата 1 штука 500-700
Укладка электропроводки в деревянном доме за 1 м кв. площади помещения 650-800
Монтаж электропроводки в кирпичном частном доме без штробления за 1 м. кв. площади помещения 1000-1300
Монтаж электропроводки в кирпичном частном доме со штроблением за 1 м. кв. площади помещения 1400-1600
Установка розетки, выключателя 1 штука 850-1150
Монтаж распределительной коробки в углубление 1 штука 850-1100
Монтаж накладной распределительной коробки 1 штука 400-600

Все цены указаны без стоимости материалов. Кроме того, отдельно рассчитывается и вызов мастера для составления сметы, и разработка проекта электрики дома. Так же возможны услуги по ремонту или замене каких-либо частей электропроводки, розеток, выключателей, автомата и так далее. Сколько стоит монтаж электропроводки в частном доме именно в Вашем случае можно рассчитать только после составления сметы по всем видам работ. Делается это индивидуально.

На некоторых сайтах есть калькуляторы для предварительного расчета. К сожалению, точную сумму они не смогут указать, но приблизительную цифру как ориентир можно вычислить с помощью него.

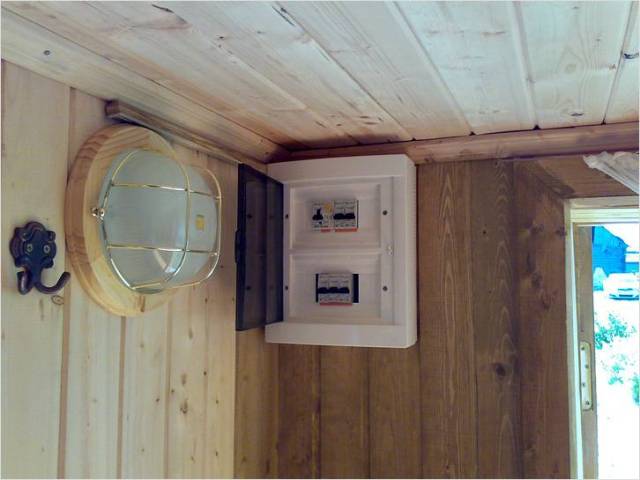

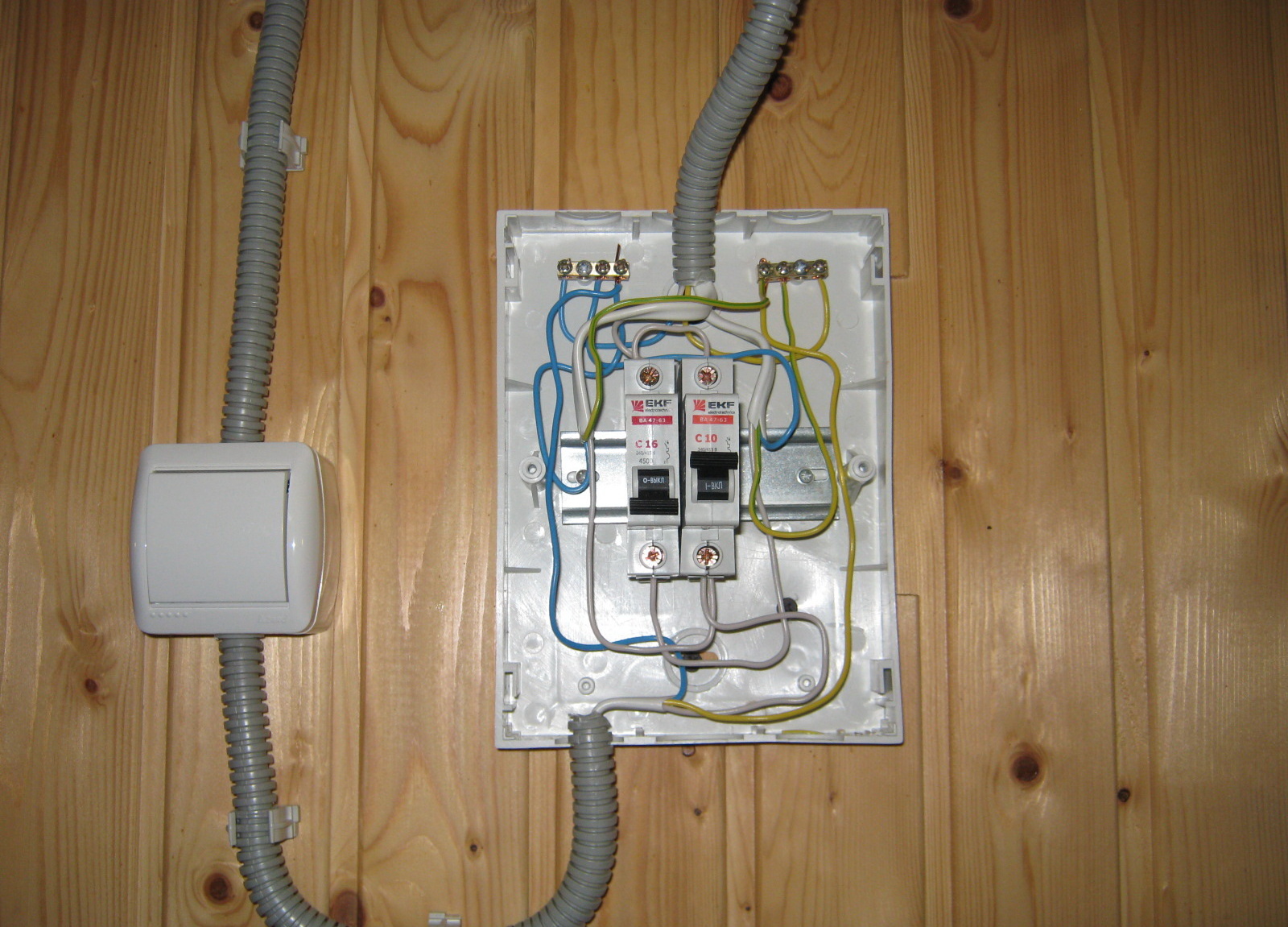

Установка щитка

Существуют ограничения по установке. Щиток должен находиться на расстоянии не меньше одного метра от трубопровода. Во внимание берутся не только водопровод и газопровод, но и отопление, канализация и внутренние водостоки.

Размещают его чаще всего в техническом помещении – котельной. Так же можно монтировать его возле входной двери для удобства.

Выбор комплектующих:
  1. Счетчик и автомат

В стандартную схему электропроводки для частного дома включены два автомата. Один из них — входной — устанавливается обычно на улице до счетчика. Он пломбируется вместе со счетчиком, при вводе в эксплуатацию. А вот второй УЗО автомат устанавливают перед щитком в доме. Ток отключения подбирается таким образом, чтобы в первую очередь отключался автомат, который был установлен в доме (величина тока для него чуть меньше).

Некоторое время назад появилось новое требование для подключения частного дома к электросети. Оно заключается в том, что счетчик и автомат должны быть установлены на улице. Законодательно оно не подтверждено. Таким образом, электрослужбе проще контролировать потребление. Такой счетчик должен быть в корпусе с высокой влагозащитой и пылезащитой (класс не ниже IP-55).

  1. Кабель

Для электропроводки специалисты используют кабель, а не провода. Для частного дома необходима изоляция в два раза выше, потому они безопаснее. Внутренняя разводка должна быть с заземлением. Кабель должен быть трехжильным.

Жилы изготавливают из алюминия или меди. Первый вариант дешевле, но работать с ним сложнее. Алюминий жесткий, часто ломается и плохо гнется. А для деревянных домов его вообще не стоит покупать.

Диаметр жил в кабеле, который планируете покупать, определяется в зависимости от предполагаемой нагрузки. Ранее данной число уже высчитывалось указано в плане электрификации. А далее по таблице определяют нужное сечение.

Изоляция кабеля должна быть надежной в том случае если дом деревянный. Для этих целей используют двойную (ВВГ) или тройную (NYM). В помещениях с повышенной влажностью так же для перестраховки можно монтировать проводку с усиленной защитой. Главное, чтобы она не имела повреждений (трещин, наплывов).

Так же необходимо позаботиться о качественных розетках и выключателях. От этого зависит, насколько долго они прослужат. По этому вопросу можно проконсультироваться с мастером.

Сколько стоит монтаж электропроводки в частном доме зависит от того какую именно проводку хочет сделать в доме хозяин. На сегодняшний день практически все склоняются к скрытому варианту. Это не только эстетично, но и вероятность повреждения. Она укладывается в специальные канавки штробы. После закрепления кабеля эти дорожки замазывают шпаклевкой. Если облицовка стен будет делаться гипсокартоном, то проводка укладывается в стыках, но используют дополнительно еще и гофрированный рукав.

Основные правила монтажа электропроводки в частном доме:

  1. Горизонтальные переходы укладываются на высоте 2,5 м от распределительной коробки к розетке или включателю.
  2. Прокладка должна идти только вертикально или горизонтально.
  3. Места соединений могут быть только в монтажных распределительных коробках.

Таким образом, монтаж электропроводки в частном доме требует знаний и практического опыта. Потому для этого требуется специалист, который знает все требования и правила и может качественно сделать всю работу.

Возможно Вам будет также интерестно:

Монтаж электропроводки в частном доме под ключ в Лужском районе.

Монтаж электропроводки в загородных домах так, чтобы красиво и надолго.


Весь интернет пестрит о том как надо делать правильно монтаж в загородных домах, но случаев короткого замыкания становиться все больше и больше.

Почему так происходит ?

Не для кого не секрет, что даже при высоких ценах на стройматериалы в 2021 году строительство загородных домов набирает обороты, т.к все хочется уехать из города и наслаждаться природой нашей необъятной Родины.

Вы не являетесь исключением и  окончательно определившись со своей мечтой, составили проект будущего дома. Походу строительства подошли к разделу ЭЛЕКТРОСНАБЖЕНИЯ и приступили к поиску  подрядчика.

Одни ведут охоту за ценовой категорией услуги «по дешевле», при этом, чтобы ни в коем случае не экономили на материалах.

Кто-то наоборот, делает акцент на подрядчике с богатым опытом работы, но не факт, что в сфере электроснабжения частных домов.

Такой тип заказчиков, как правило приходят к одному и тому же.

Почему так получается?

Вы не поверите, что монтаж можно выполнить одинаково хорошо, как дорого, так и дёшево.

Во первых, очень важно понимать, какие у вас будут конечные потребители (чайник, водонагреватель, СВЧ печь, сауна, котел, и.т.д). От этого зависит грамотное распределение всех групп, чтобы при включении одного прибора, не выключался другой.

Во вторых, использование только качественных защитных устройств, надежно спаянных контактов в коробках, грамотно подключенных розеточных и осветительных приборов, приведут к непрерывному и бесперебойному электроснабжению вашего дома.

В третьих, только хорошо протянутые контакты не дадут сбоя в работе всех ваших розеток и выключателей.

Оказывается все так просто, а мало кто из подрядчиков этим пользуется.  И да, можно просчитать все нагрузки для вашего дома, если у вас есть проект на руках, об этом ниже, что существенно сэкономит ваш бюджет. Ведь проектировщик просчитывает все до мелочей.

«Компания «Энергосила» уже более 16 лет осуществляет монтаж и прокладку проводки в домах и квартирах города Луги и по всей Ленинградской области»

Ещё раз повторимся монтаж проводки в доме – сложный процесс, ведь в частном доме больше помещений и электроприборов, чем в квартире. В загородном доме необходимо правильно рассчитать все показатели системы электроснабжения. Также необходимо обеспечить безопасность с учетом материала, из которого построен дом. Доверять эту работу можно только профессионалам. И начать вам нужно именно с проектирования.

Проектирование в частном доме


Составление проекта сопровождается расчетами необходимой мощности и потребления электричества. Благодаря корректным расчетам снижается риск перегрузки электросети. Это обязательное правило, т.к монтажник ,на коленках, может, в теории прикинуть все расчёты, но по факту вы столкнетесь с тем, что при подключении более мощных приборов у вас будет выбивать автомат, что очень сильно будет вас напрягать. А переделывание за другими мастерами дорогого стоит.

Исходя из расчетов, можно с точностью просчитать количество кабеля, конечных потребителей и выбрать автоматические выключатели соответствующего номинала. Также вы получаете точную схему расположения всех электроустановочных изделий (коробок, розеток, выключателей итд)

Для чего это нужно ?

Чтобы при установке мебели и прочей фурнитуры, вы смогли точно подогнать по высоте все изделия и уже знать, где будут устанавливаться конкретные приборы.

Скрытая проводка в домах из газобетона и дерева как самый лучший вариант прокладки


Проводка электричества в доме чаще проводится скрытым способом. Спрятать провода в стенах или потолке можно в доме из кирпича, железобетона, бетонных блоков – керамзитобетона, газобетона и т. д. Можно скрывать проводку и за гипсокартонными конструкциями – это вариант для строений из СИП-панелей.

Оптимальное решение для таких домов – ведение проводки по потолку.

В деревянных домах скрытая электропроводка должна быть выполнена на этапе возведения дома, где не установлены все перекрытия, можно провести проводку именно в них, при плохом варианте, если дом выполнен из оцилиндрованного бревна, то можно провести проводку по полу, а выходы на розетки делать путем просверливания в бревне.

 Не стоит забывать, что такие работы намного трудозатратны и потребует большого вливания денег на аппараты защиты (автоматические выключатели, УЗО, диф.автоматы), кабеля уйдет существенно больше и.т.д.

Но вы можете довериться нам, огромный опыт в работе позволяет решать нам даже самые трудные задачи!

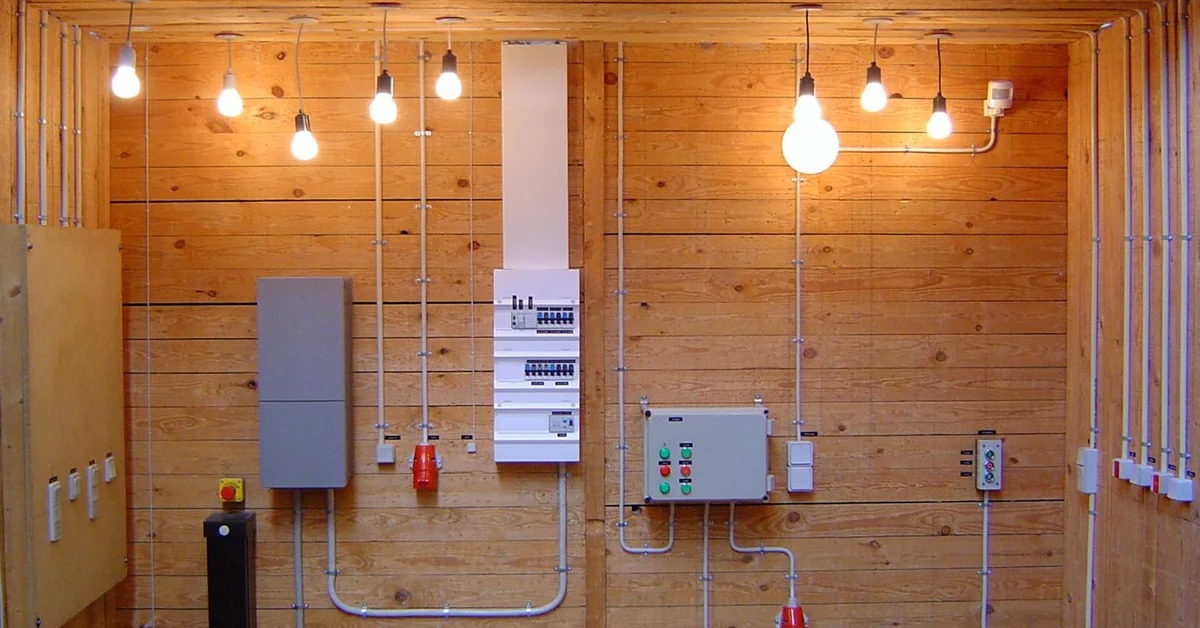

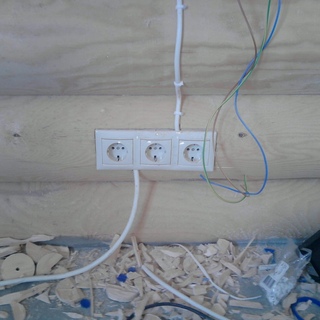

Открытая проводка в деревянном доме, когда вы переживаете за скрытую проводку.


Монтаж электропроводки на даче или в загородном доме нередко делают открытым способом. Это проще, дешевле, а при эксплуатации позволяет быстро найти место повреждения и отремонтировать.

Рассмотрим на примере деревянного дома. В нём намного проще выполнить проводку в кабель каналах, эстетика не нарушится благодаря тому, что кабель каналы продаются в цвет дерева, что гармонично будет сочетаться с вашим домом.

Но такой вариант подойдет к каркасному дому, если брать дом из оцилиндрованного бревна, то здесь можно проложить кабель как описано выше, или же  выполнить монтаж проводки в стиле ретро.

Здесь также есть свой тонкости, которые мы всегда оговариваем заказчику, но эстетика и безопасность здесь не сколько не нарушена, тем более вы можете подобрать розетки и выключатели в стиле ретро, т.к рынок сейчас буквально заполнен изделиями в стиле ретро.

Также стоит отметить, что продукция предоставляемая нашей компанией имеет все необходимые сертификаты соответствия и имеет качество проверенной лично нашими мастерами.

За годы работы мы стали работать только с несколькими производителями электроустановочных изделий, аппаратов защиты и кабельной продукции, которые за все время ни разу не подвели.

И мы , в свою очередь, будет рады порадовать вас качественном данной продукцией при монтаже.

Открытая электропроводка в домах из газобетона, кирпича, красиво ли это ?


Итак с открытой электропроводкой в деревянном доме мы разобрались , теперь как обстоят дела в домах из кирпича, газобетона, и.т.д.

Мы бы настоятельно рекомендовали отказаться от этой идеи, т.к как бы вам не хотелось увидеть у себя в доме открытую проводку, но не сможет она вписаться  эстетично в ваш дом, сколько бы мы проектов подобного рода не делали, всегда заканчивалось одним, настойчивый заказчик в итоге просил делать штробы и скрыть всю проводку.

Однако, вы можете рассмотреть вариант с ретро проводкой, но опять же, если посмотреть фотографии в том же интернете, то впечатления останутся сомнительные. Единственное, что можно сделать, если у вас в доме будут натяжные потолки, то все магистральные линии пустить по потолку, это будет менее трудозатратно и никому мешать не будет. А , что касается доступа, то натяжной потолок легко снимается и натягивается заново, но в нашем случае такого не будет, т.к мы гарантируем качество выполняемых работ.





Прайс лист на монтажные работы в деревянном доме по самым низким ценам, только для вас


Наименование монтажных работ ед. изм. Цена за работа
Сборка и установка электрощита

Сборка распределительного щита на 18 модуля

шт 2 650р
Сборка распределительного щита на 24 модуля шт 3 200р
Сборка распределительного щита на 36 модуля шт 5 200р
Сборка распределительного щита на 48 модуля шт 6 900р
Сборка распределительного щита на 54 модуля шт 7 900р
Сборка распределительного щита на 72 модуля шт 10 500р
Сборка распределительного щита на 120 модуля шт 17 400р
Установка и подключение  щита на 18 модулей шт 1 500р
Установка и подключение  щита на 24 модулей шт 1 900р
Установка и подключение  щита на 36 модулей шт 3 100р

Установка и подключение  щита на 48 модулей

шт 4 150р
Установка и подключение  щита на 54 модулей шт 4 800р
Установка и подключение  щита на 72 модулей шт 6 100р
Установка и подключение  щита на 120 модулей шт 9 900
Прокладка электропроводки
Прокладка кабеля открыто по деревянному основанию м. п 55р
Прокладка кабеля открыто в гофротрубе  м.п 50р
Затягивание провода в трубы гофрированные м.п 25р
Монтаж скрытой электропроводки в деревянных стенах и перекрытиях в стальной трубе м.п 100р
Монтаж скрытой электропроводки по полу под заливку с выводом под розеточные группы м.п 70р
Монтаж кабель канала м.п 60р
Прокладка кабеля в кабель канале м.п 40р
Монтаж ретро провода, включая изоляторы м.п 90р
Монтаж слаботочного кабеля в кабель канале м.п 40р
Монтаж электроустановочных изделий
Распайка и установка распределительных коробок шт 300р
Монтаж электрических розеток скрытой установки шт 280р
Монтаж выключателей 1-кл, 2-кл скрытой установки шт 280р
Установка подразетника шт 120р
Монтаж накладных электрических розеток одинарных шт 200р
Монтаж накладных электрических розеток двойных шт 250р
Монтаж накладных выключателей 1-кл, 2-кл шт 250р
Установка люстр, светильников шт 500р
Монтаж слаботочных розеток скрытой установки шт 450р
Монтаж слаботочных розеток, накладных шт 400р
Монтаж датчиков системы ОПС шт 500р

. Прайс лист на монтаж ретро проводки  в деревянном доме


Вид работ

Единица измерения Цена за работу

Монтаж выключателя одноклавишного

шт 240

Монтаж выключателя двухклавишного

шт 240

Монтаж поворотного выключателя  одноклавишного

шт 320

Монтаж поворотного выключателя  двухклавишного

шт 325

Монтаж розеток

шт 250

Монтаж розеток телефон+интернет

шт 290

Установка рамки универсальной

шт 150

Прокладка ретро кабеля 3*1. 5

м 75р

Прокладка ретро кабеля 3*2.5

м 75р

Прокол в стене с установкой декоративной втулки

шт 200

Установка керамических изоляторов

шт 6

Установка коробки распаячной с разводкой проводки

шт 300



Прайс лист на монтажные работы в доме из кирпича, газобетон


Монтаж кабеля, провода

Монтаж кабеля трехжильного до 2.5мм2

м

50

Монтаж кабеля трехжильного до 6мм2

м

57

Монтаж кабеля трехжильного до 10мм2

м

65

Монтаж кабеля пятижильного  до 4мм2

м

75

Монтаж кабеля пятижильного  до 10мм2

м.

85

Монтаж кабеля пятижильного  до 16мм2

м

105

Монтаж кабеля двухжильного до 2.5мм2 м 40
Монтаж кабеля двухжильного до 6мм2 м 50
Прокладка провода одножильного до 4мм2 м 15
Прокладка провода одножильного до 10мм2 м 20
 Прокладка Кабеля UTP (инт.), SAT (тв), TWT-TEL4 (тел.) м 35



Монтаж Трубы

Прокладка гофротрубы до Ø20 мм

м

30

Прокладка гофротрубы до Ø 32 мм

м

40



Штробление
Штробление по кирпичу

 Штроба Шириной 20 мм глубиной 20-40мм

м

130

 Штроба Шириной 40 мм глубиной 20-40мм

м

200

 Штроба Шириной 60 мм глубиной 20-40мм

м

320

Штроба Шириной 100 мм глубиной 20-40мм

м

600

Штробление по бетону

 Штроба Шириной 20 мм глубиной 20-40мм

м

150

 Штроба Шириной 40 мм глубиной 20-40мм

м

250

 Штроба Шириной 60 мм глубиной 20-40мм

м

350

Штроба Шириной 100 мм глубиной 20-40мм

м

640



Сверление сквозных отверстий
Сверление отверстий в кирпиче
Отверстие до 32мм глубиной до 40см шт 200
Отверстие до 75мм глубиной до 40см шт 400



Сверление отверстий в бетоне
Отверстие до 32мм глубиной до 40см шт 300
Отверстие до 75мм глубиной до 40см шт 700



Устройство лунок для подрозетников, коробок распаячных
Устройство лунки в гипсокартоне
Лунка Ø до 75мм и глубиной до 50мм шт 100
Лунка Ø до 75мм и глубиной до 80мм шт 120
Устройство лунки в кирпиче
Лунка Ø до 75мм и глубиной до 50мм шт 180
Лунка Ø до 75мм и глубиной до 80мм шт 200
Устройство лунки в бетоне
Лунка Ø до 75мм и глубиной до 50мм шт 250
Лунка Ø до 75мм и глубиной до 80мм шт 320
Устройство лунок для подрозетников, коробок распаячных
Устройство лунки в гипсокартоне
Лунка Ø до 75мм и глубиной до 50мм шт 100
Лунка Ø до 75мм и глубиной до 80мм шт 120
Устройство лунки в кирпиче
Лунка Ø до 75мм и глубиной до 50мм шт 180
Лунка Ø до 75мм и глубиной до 80мм шт 200
Устройство лунки в бетоне
Лунка Ø до 75мм и глубиной до 50мм шт 250
Лунка Ø до 75мм и глубиной до 80мм шт 320



Устройство подрозетников, распаяных коробок

Устройство подрозетника в гипсокартоне

шт

100

Устройство подрозетника в пеноблоке/кирпиче/бетоне

шт

100

Устройство распаячной коробки накладной/внутренней

шт

120

 Распайка  распаячной коробки накладной/внутренней

шт

     300



Установка электрощита
Монтаж накладного бокса
Бокс до 36 модулей шт 500
Бокс до 54 модулей шт 1100
Бокс до 96 модулей шт 1400
Монтаж бокса встраиваемого в гипрок
Бокс до 6 модулей шт 600
Бокс до 12 модулей шт 900
Бокс до 24 модулей шт 1100
Бокс до 36 модулей шт 1400
Бокс до 54 модулей шт 2100
Бокс до 96 модулей шт 2500
Монтаж бокса встраиваемого в кирпиче
Бокс до 6 модулей шт 1300
Бокс до 12 модулей шт 1500
Бокс до 24 модулей шт 2000
Бокс до 36 модулей шт 2200
Бокс до 54 модулей шт 3000
Бокс до 96 модулей шт 3500
Монтаж бокса встраиваемого в бетоне
Бокс до 6 модулей шт 1500
Бокс до 12 модулей шт 1800
Бокс до 24 модулей шт 2400
Бокс до 36 модулей шт 2600
Бокс до 54 модулей шт 4000
Бокс до 96 модулей шт 5100



Монтаж выключателей автоматических
Выключатель автоматический однополюсный  шт 100
Выключатель автоматический двухполюсный шт 200
Выключатель автоматический трехполюсный шт 300
УЗО , Диф. автомат 2-х полюсный шт 250
УЗО , Диф. автомат 4-х полюсный шт 400
УЗИП 2-х полюсный шт 550
УЗИП 4-х полюсный шт 650
Кросс модуль- Распределительный блок шт 400
Сборка электрощита (от стоимости монтажных работ) % 20%
Сборка щита автоматики  (от стоимости оборудования % 40%



Установка электросчетчиков
Установка счетчика однофазного шт 800
Установка счетчика трехфазного шт 1500
Монтаж трансформаторов тока шт 800



Установка розеток
Розетка открытой установки (TV, интернет, телефонная) шт 200
Розетка скрытой установки (TV, интернет, телефонная) шт 220
Розетка для электроплиты шт 400



Установка выключателей
Выключатель 1-кл скрытой установки шт 200
Выключатель 1-кл скрытой установки, проходной шт 220
Выключатель 1-кл открытой установки шт 210
Выключатель 1-кл открытой установки, проходной шт 230
Выключатель 2-кл скрытой установки шт 300
Выключатель 2-кл скрытой установки, проходной шт 320
Выключатель 2-кл открытой установки шт 280
Выключатель 2-кл открытой установки, проходной шт 290
Диммер шт 400
Терморегулятор шт 500



Монтаж ленты светодиодной
Монтаж ленты светодиодной м 200
Монтаж трансформатора для ленты  шт 250
Установка профиля для ленты шт 230



Установка светильников
Установка лампочки с патроном шт 100
Установка настенного светильника типа Бра, Спот шт 350
Светильник в потолок армстронг шт 350
Светильник накладной потолочный шт 350
Установка точечного светильника шт 300
Установка люстры   до пяти рожков на крюк шт 800
Установка люстры потолочной шт 1000
Установка люстры весом больше 5кг ( проценты от цены люстры) % 20
Сборка люстры шт 500
Установка трансформатора для светильника на светодиодах  шт 250
Установка прожектора шт 500
Установка светильника ДРЛ шт 600



Установка вентилятора
Установка накладного вентилятора в кухне, ванной шт 1100
Установка канального вентилятора шт 900



Монтаж электрического теплого пола
Монтаж теплого пола м2 450
Установка терморегулятора шт 500



Проект электроснабжения
Вид проекта  Цена за м2 без НДС
Электрооборудование и освещение  120р
Однолинейная схема 30р
Электроснабжение нежилого помещения для согласования с сетевыми организациями 100р

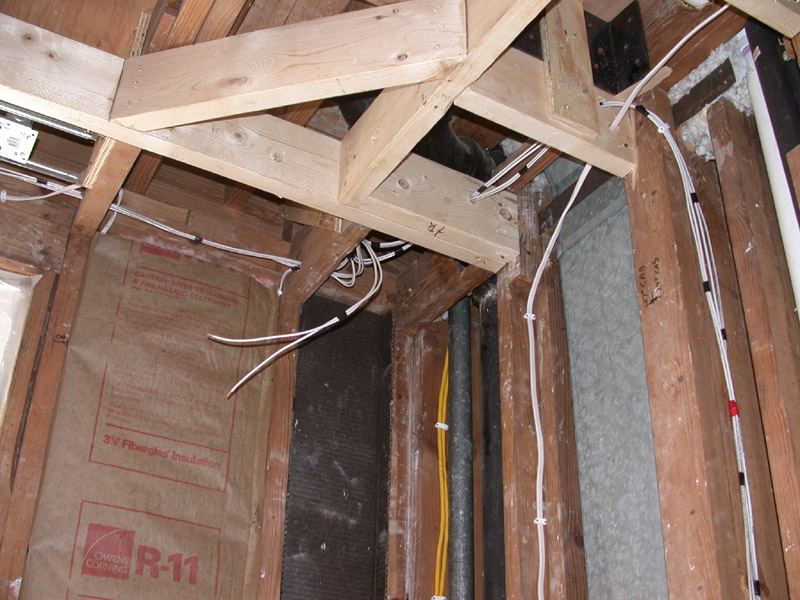

Фото выполненных работ




Пишите нам в WhatsApp, Viber, Telegram

+7 (999) 0296993

 Задавайте вопросы, присылайте фото, оставляйте заявку.

Электропроводка в доме: 10 секретов — Roomble.com

Каждая отдельная зона будет иметь свой кабель и свою нагрузку. То есть нагрузку суммировать не нужно. Например, если вы хотите подключить на одном кабеле духовку мощностью около 2 800 Вт/час и микроволновую печь мощностью 1 000 Вт/час, у вас получится около 3 800 Вт на одном проводе. Нужно добавить сюда лампочки по 100 Вт/час каждая, встроенные светильники, холодильник на 300 Вт/час, блендер на 800 Вт/час и так далее. Обязательно нужно предусмотреть запас мощности, 30—50%, если вы планируете покупать новые электроприборы, готовить сразу несколько блюд, ставить на кухню телевизор (с большой диагональю – до 500 Вт/час).

Для того чтобы узнать силу тока, нам нужно поделить мощность электроприборов в одной зоне или комнате на напряжение проводки (220 Ватт, скорее всего).

Сечение токопроводящей жилы, мм Напряжение 220 В Напряжение 380 В
ток, А мощность, кВт (1 000 Вт = 1 кВт) ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5

Электропроводка своими руками в доме и квартире

В монтаже электропроводки в частном доме или квартире нет ничего сложного и особенного — такого — чего не смог бы понять и сделать нормальный человек с головой и руками. Но, для выполнения всех работ понадобятся инструмент для электромонтажных работ и определённые знания по монтажу электрики.

Прежде всего необходимо определиться для чего нужна электропроводка, то есть, что именно будет подключаться к розеткам, где и какое необходимо освещение и откуда будет удобно управлять этим освещением. Другими словами, выбрать места для розеток, выключателей и светильников. Сделать это, лучше всего на бумаге или компьютере. Затем, после расстановки и разделения проводки на группы получится схема электропроводки Вашего дома. Идеальный вариант — это наличие проекта электроснабжения, но полноценный проект электропроводки для квартиры или частного дома встречается не часто, в смысле делать монтаж по нормальному проекту приходилось редко. Причина, конечно же, в ценах — хороший очень дорогой. Даже если его заказать, то при этом нет никакой гарантии в том, что всё будет выполнено качественно. Качественно — это, когда учтено всё, без исключения. Из всех предложений, подавляющее большинство проектировщиков-дизайнеров не имеют технического  образования, они «художники» и не имеют ни малейшего представления что такое стройка или ремонт. Так что, если будете заказывать проект, выбирать нужно очень тщательно и не спеша.

Схема электропроводки в частном доме и квартире >>

В самом начале работ по монтажу электропроводки необходимо составить список всего необходимого материала. Следует особое внимание уделить качеству материала. На сегодняшний день самый лучший выбор — это покупка материала в специализированном магазине электрики. Если фирма-продавец крупная — цены бывают даже ниже, чем на рынке  и купить можно все в одном месте, и уверенности в том что товар качественный намного больше. Выбор фирмы — производителя зависит от вашего бюджета выделенного на электрику. При определении бюджета необходимо помнить о реальной опасности использования дешевого и некачественного материала для электрики.

Материал для электропроводки в квартире и доме: стоимость материалов >>

Прокладка проводов и кабелей электропроводки в квартире или частном доме состоит из трех частей: разметка, сверление отверстий для крепежа и закрепление проводов. В первую очередь необходимо разметить места расположения розеток, выключателей и светильников, для этого понадобятся размеры по горизонтали и высоте по стенам и размеры мест расположения светильников на потолке. На сегодняшний день, почти все магистральные провода и кабеля электропроводки в квартире или частном доме прокладываются по потолку за натяжными или подвесными потолками. Размечать по потолку следует разметочным  шнуром. Для сверления необходим перфоратор и буры, а также стремянка или подмости. Для прокладки провода понадобятся пассатижи, рулетка, легкий молоток и крепеж для провода.

Прокладка проводов и кабелей электропроводки в квартире и частном доме >>

Необходимо знать, как расключать распределительные коробки, для этого понадобятся монтажные схемы распределительных коробок электрических цепей розеток, выключателей, светильников и прочего электрооборудования, а также порядок действий при сборке распределительной коробки,  то есть в какой последовательности и какие следует зачищать и соединять проводники в распределительной коробке. На монтаж электропроводки в квартире или доме, для групп освещения и розеток, почти всегда, приобретается только трехжильный провод. Для новой электропроводки розетки с заземлением являются обязательными. Все провода, кроме на розетки одной группы,  подведенные к распределительной коробке должны быть подписанные.

Схемы подключения электрики в квартире и доме: принципиальные и монтажные,

соединение распределительных коробок >>

Распределительная коробка — это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке — это скрутка и затем сварка скруток. В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник. К любой распределительной коробке обязательно прокладывается  провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник — это каждая, отдельная жила в проводе или кабеле.

Распределительная коробка для электропроводки в квартире и частном доме >>

Установочные (монтажные) коробки или как чаще их называют — подрозетники, необходимы для монтажа розеток и выключателей, терморегуляторов для тёплых полов, а также для различных устройств, предназначенных, к примеру,  для управления светом или для поднятия и опускания жалюзи на окнах. Подрозетники бывают для скрытой и наружной электропроводки. При монтаже электропроводки на стенах из гипсокартона, пластика или других панелей используются специальные, с креплениями для панелей.

Установочные коробки для розеток и выключателей >>

Щитки — это основные распределительные устройства в квартирах и в домах. Размер щитка зависит от количества электротехнических устройств, которые планируется разместить в щитке. Выбирается место для расположения щитка. Автоматические выключатели подбираются по максимальному току, нагрузке и производителю. Устройство защитного отключения (УЗО) также подбираются по максимальному току, нагрузке и производителю. Счётчик — это основной прибор учёта электроэнергии в квартире или доме.

Розетки и выключатели для квартиры или частного дома различаются только в плане дизайна, рекомендуется выбирать только известного производителя. Светильники — электротехнические устройства, которые, наряду со своей основной функцией — освещением, еще служат украшением интерьера.

При монтаже электропроводки своими руками в частном доме необходимо выбрать место для контура заземления, решить, необходимы ли стабилизаторы, генератор, источники бесперебойного питания.

Но, лично я считаю: каждый должен заниматься своим делом, а монтаж электропроводки в Своём Доме лучше доверить профессионалам!

Прокладка электропроводки в частном доме

Содержимое статьи:

Как сделать электропроводку своими руками: схемы электропроводки в частном доме и полезные советы

Не хочется платить за монтаж электропроводки в частном доме? И не нужно, ее можно сделать самостоятельно и намного дешевле. В этой статье речь пойдет о том, как своими руками провести электроснабжение частного дома.

  • Разбор схем электропроводки
  • Общая схема план для всего дома
  • Образец монтажной схемы
  • Последовательность выполнения монтажных работ
  • Разметка схемы
  • Сколько фаз
  • Выбор кабелей и комплектующих
  • Монтаж и коммутация кабелей и конструкций
  • Подключение розеток осветительных приборов
  • Распределительный щит

Разбор схем электропроводки

Стоит рассмотреть несколько схем разводки электропроводки, которые допускаются при строительстве дома или капитальном ремонте.

Общая схема план для всего дома

Это не схема подключения проводки в доме, а перечисление управляющего оборудования. В ней учитывается, какое количество УЗО, дифавтоматов или автоматов будет использовано, подсчитывается кол-во электрических линий, идущих от щита.

Также здесь указывается фазность сети, чтобы вписать необходимый кабель. Для стандартного однофазного подключения нужен трехжильный кабель, а для трехфазного – пятижильный.

В плане указывается место электрощитка. Он всегда устанавливается внутри дома или рядом в гараже. Если напряжение в поселке нестабильное – добавляется стабилизатор и генератор.

Если дом многоэтажный, то на каждом устанавливается распред.щиток.

Образец монтажной схемы

Теперь нужна монтажная схема проводов. Это — главный документ при составлении сметы и с ним уже можно рассчитать, сколько будет потрачено на материал.

На схеме электроснабжения указывается точка входа в помещение. Затем размечаются распред.коробки и провода, идущие в них и далее по линии. Необходимо отметить места под розетки, выключатели и осветительные приборы.

Схема электропроводки в частном доме рисуется на техническом плане, поэтому возможно рассчитать все, вплоть до метра. Если есть и другие постройки, находящиеся на участке (гараж, сауна, мастерская) – также отразите их на плане.

Кстати, каких-то специфических маркеров знать не нужно. Если план рисуется от руки, то важно, чтобы его понимали вы и электрики – больше требований нет.

Последовательность выполнения монтажных работ

Итак, разводка электрики в частном доме – процесс комплексный и выполнять его нужно поэтапно. Кроме самих монтажных работ, придется поездить по магазинам и заняться расчетами.

Разметка схемы

Начинается монтаж проводки в жилом доме с разметки стены. Нужно обозначить, где будут розетки, выключатели, люстры, магистральные штробы для проводки кабелей. Удобнее всего делать это с помощью цветного мела. Он легко стирается и долго не смывается.

Главная проблема людей, незнакомых с электрикой – разметка по диагонали и желание сэкономить. Помните, что по диагонали прокладывать проводку нельзя! Только по вертикали и горизонтали, в соответствии с этой картинкой.

Сколько фаз

Проводка в доме может быть однофазной (220В) и трехфазной(380В). Глубоко изучать эту тему не нужно – понадобится целый курс лекций.

В упрощенном виде их можно описать так:

  1. 3 фазы. Выше напряжение — меньше потребляется ампер. Лучше подходит для подключения мощных приборов: варочная поверхность, двухдверный холодильник, станки в мастерской. Но выше вероятность повреждения током, подключение намного сложнее, допустить ошибку проще.
  2. 1 фаза. Все бытовое оборудование работает на этом напряжении. Подключение проще и с заведением трудностей не возникнет.

Однофазная проводка в частном доме – лучший выбор, если вы не планируете работать на станках или готовить в промышленных масштабах.

Выбор кабелей и комплектующих

Каким кабелем делать ввод в дом – вопрос хороший. При покупке кабеля, стоит помнить о следующих рекомендациях:

  1. Не экономьте. Чем тоньше жила – тем дешевле провод, но вот нагрузку он выдержит куда более низкую. Это чревато пожаром, а переделывать ремонт мало кто захочет.
  2. Покупайте только ГОСТ. Кроме ГОСТовского провода продается еще и ТУшный. Кабели по техническим условиям часто содержат мизерное кол-во меди. Поэтому будет непонятно, что там использовался за сплав и какое у провода сопротивление.

Трехжильный ВВГнг идеален для проводки в доме. Негорючий, не дымящий и доступный. Двухжильный не подойдет – по требованиям обязательно должно быть заземление. Вводный кабель должен быть около 6-8 миллиметров в сечении. Для розеток – 3-3,5, а для освещения – 1,5-2 миллиметра.

Для нагрузки менее 15 кВт достаточно автомата и УЗО. Они должны стоять на входе для каждой комнаты. Также нужен счетчик. Кстати, в последнее время электрослужбы требуют покупать уличные счетчики, говоря, что по закону положено. На деле такого закона нет и вы можете спокойно оспаривать их требования.

Монтаж и коммутация кабелей и конструкций

Итак, стены проштроблены, осталось только разобраться, как соединять провода между собой.

Проводку в частном доме своими руками можно соединять одним из 3 способов:

  1. Скруткой. Любой электрик старой школы поддержит этот вариант, хотя сейчас его редко используют. Если вы используйте этот метод сейчас, то обязательно закрепите скрутку сваркой. Используют трансформатор и угольный (графитовый) электрод. Помните, что по СНиП метод запрещен и соединять медь с алюминием голой скруткой нельзя.
  2. Спайка. Редкий метод в доме, дорогой и неудобный. К тому же спаять алюминий и медь без специального флюса невозможно. К тому же, для пайки необходимо электричество, а значит необходим генератор. Если ее нет — запустить паяльник не получится.
  3. Клеммники. А вот и современный метод. Например, ваги, СИЗы, простейшие винтовые клеммники. Разрешены СНиПом, удобны в подключении и быстро разбираются. Но смотрите на лицензии и документацию. Китайские «ваги» и половину заявленной нагрузки выдержать не смогут.

Подключение розеток осветительных приборов

Сложного в этом также ничего нет. Для понимания процесса достаточно только картинки.

Распределительный щит

Распределение электричества по дому происходит именно из щитка. Внутрь входит толстый кабель, подводящий ток от трансформаторного блока. Как сделать это правильно? Необходимо лишь повторить схему.

Схемы электропроводки в частном доме: правила и ошибки проектирования + нюансы разводки электрики

Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

  • розетки;
  • выключатели;
  • распределительные коробки;
  • осветительные устройства;
  • мощные бытовые приборы;
  • электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах устанавливают проходные выключатели.

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Разбор схем электропроводки

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

Вариант #1 – общая схема-план для всего дома

Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и УЗО, подсчитать общее количество электролиний, ведущих к щиту.

Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также монтируют электрощиток. Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать распределительную коробку. В ней соединяют вводный кабель с линией освещения и розеточной группой.

Вариант #2 – образец монтажной схемы

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать общепринятые обозначения электросхем, чтобы впоследствии самому разобраться в проекте.

Вариант #3 – техническое решение для небольшого дома

Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

Вариант #4 – электросхема для подвала/гаража

Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

Вариант #5 – принципы кухонной разводки

Схема электрики для кухни в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать степенью защиты от IP44 или выше.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
  • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
  • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
  • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
  • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Проводка в частном доме, пошаговое руководство по монтажу, схема!

Чем дальше, тем больше человечество пользуется нанотехнологиями, электроникой. Современный человек, все больше стал использовать технику, которая упрощает жизнь. Сейчас почти не найти дом, где бы не было электроприборов, бытовой техники, и все это в большом количестве. Тем самым, электропроводка бывает порой очень сильно перенапряжена. Чтобы уберечь свой очаг от каких-либо неблагоприятных последствий и обеспечить себе комфорт, обязательно нужно позаботиться о качественно проведенной проводки в частном доме, электричества в целом.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно.
А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.
В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

  • Электроустановка должна находиться на высоте 60 – 150 см от пола;
  • Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
  • Доступ не должен быть ограничен открывающееся дверью;
  • Кабели не должны проходить внизу, а сверху;
  • Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
  • Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;
  • Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
  • Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
  • Строительные конструкции из металла должны быть максимально не соприкасаемые;
  • Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

Схема распределения электрической проводки по местам использования.

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.
Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

проводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:
  • Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.
  • Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

  • На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
  • Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
  • От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
  • Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

  • Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
  • Щит распределения и установочная коробка должна быть из металла.
  • Герметизированные соединения.
  • Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
  • Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

Как сделать электропроводку в частном доме – пошаговая инструкция разводки и монтажа электрики

Разводка электрики в частном доме — новостройке или здании, которое подлежит реконструкции — требует системного подхода. Особенно высокие требования к профессионализму инженеров и мастеров в постройках из горючих материалов. Но и в других ситуациях проводка должна быть надежной и безопасной.

В статье мы разберёмся как проложить электропроводку в частном доме, соблюдая все действующие нормативы. Мы также проанализируем основные сложности этого процесса, из-за которых монтажные работы чаще всего доверяют компаниям-подрядчикам.

Правильный и безопасный монтаж проводки в доме

Знают как правильно сделать проводку в частном доме не все — такая задача не относится к числу рутинных. Даже тем мастерам, которые периодически выполняют электромонтажные операции, перед началом прокладки электросетей во всем здании стоит освежить в памяти рекомендации и нормативы.

Первое требование, которое выдвигается к электропроводке — это ее безопасность. Оно включает такие аспекты как защиту от короткого замыкания, от перегрузки, от поражения жильцов электрическим током, а также защиту от возгорания. Все это возможно лишь в том случае, если работы будут проводиться с соблюдением норм СНиП и ПУЭ:

  • Перед тем, как сделать разводку электропроводки в деревянном доме, выберите способ прокладки. При скрытой прокладке на основании из горючего материала нельзя использовать пластиковые короба или гофру — только металлические трубы с достаточной толщиной стенки или негорючие термостойкие металлорукава.
  • При открытой разводке нужно использовать специально предназначенный для этого кабель. Проводники фиксируются на изоляторах с таким расчетом, чтобы избежать перегибов или других повреждений.
  • В частном жилом доме нужно использовать только медные провода, сечение которых соответствует нагрузке. Применение алюминиевых проводов не допускается, нельзя и комбин6ировать медные ветки с алюминиевыми при частичной замене электросети.
  • В помещениях с повышенной влажностью (ванная, кухня, веранда) есть риск контакта проводника с влагой. Чтобы избежать замыканий, нужно обеспечить качественную гидроизоляцию и использовать приборы (в первую очередь светильники, розетки и выключатели) с соответствующим уровнем защиты.
  • Сами проводники при прокладке можно располагать только горизонтально или вертикально. Диагональная прокладка не допускается. Также нельзя сращивать кабели внутри штроб или кабель-каналов — все соединения должны находиться внутри распаечных коробок.

Это — лишь часть правил по разводке проводов в частном доме, которые мы упомянули из-за того, что их нарушают гораздо чаще. Ниже будет приведена схема работ по монтажу электросети с более подробными рекомендациями.

Составление схемы электроснабжения

На основании плана здания составляется схема электропроводки здания. Электрическая часть схемы включает перечень приборов-потребителей, их расчетную мощность и количество. Монтажная часть — точки размещения устройств с привязкой к плану здания и трассы прокладки проводов.

Работу над электрической схемой начинают с формирования групп приборов-потребителей внутри щита. Обычно в отдельные группы выделяют:

  • Розеточную сеть.
  • Осветительную сеть.
  • Группы для хозяйственных построек или помещений (подвал, мастерская, гараж).
  • Отдельные группы для потребителей большой мощности (водонагреватель, котел, электроплита, электрический теплый пол).

Можно реализовать и другой подход, разбив все приборы в доме на отдельные группы по комнатам/этажам. Но в этом случае нужно знать суммарную потребляемую мощность приборов и учитывать ее при электротехнических расчетах, а также при прокладке проводников.

Эти сведения учитывают при составлении монтажной схемы. На ней обозначают:

  • Место ввода в дом.
  • Место установки электрощита.
  • Трассы для прокладки проводов.
  • Тоски размещения ламп, розеток, выключателей.
  • Места установки стационарных электроприборов.

Такая схема используется в качестве основного документа при монтажных работах в доме.

Расчетные работы при подготовке

Параллельно с составлением схемы проводки выполняются электротехнические расчеты. Основная задача — определить суммарную мощность электроприборов дома в целом, и потребляемую мощность каждой из веток.

Для расчета потребляемой мощности:

  • Составляем список электроприборов, которые будут использоваться в доме/помещении.
  • Суммируем их потребляемую мощность. Она указывается в паспорте прибора, если самого устройства пока нет — на сайте продавца/производителя. В крайнем случае можно воспользоваться табличными значениями — мощность у большинства приборов одного типа находится в сравнительно небольшом диапазоне.
  • Полученное значение умножаем на коэффициент спроса 0,8 (учитывает, что не все приборы включаются одновременно). Но можно этого не делать — тогда у вас будет определенный запас мощности.

Комплектующие для электропроводки частного дома

В частном доме проводку рекомендуют делать на основе медных проводов — они лучше переносят загибание, менее подвержены коррозии, и потому служат дольше даже при сильных нагрузках. Чаще всего применяют двух- или трехжильные провода:

  • ВВГнг-П.
  • ВВГнг-LS.
  • NYM.

Изоляционная оболочка таких проводников изготовлена из негорючих материалов, поэтому они более безопасны. Кроме того, в состав изоляционного слоя кабелей ВВГнг-LS добавляют компоненты, которые замедляют разрушение оплетки при контакте с воздухом и ультрафиолетом — потому они подходят для прокладки открытым способом.

Сечение проводника для прокладки внутри дома выбирают с учетом мощности/силы тока. Для основных веток обычно используются проводники с площадью поперечного сечения от 1,5 до 4 мм2. Более толстые провода нужны для подключения устройств с большой мощностью или при реализации трехфазной схемы.

Для ввода в здание используется СИП – самонесущий изолированный провод. Помимо качественной изоляции и хорошей проводимости для него характерна высокая прочность.

Помимо проводников для формирования электрической сети нужны будут:

  • УЗО и автоматы, обесточивающие систему при превышении рекомендованной силы тока. Защита нужна как для проводки в целом, так и для отдельных ее групп — по автоматическому выключателю на каждую группу.
  • Розетки и выключатели зависят от способа прокладки электропроводки. Чаще всего используют встраиваемые модели, к которым провода подводят по штробам или кабель-каналам, скрытым под обшивкой. Накладные устройства используют при открытой прокладке проводников.
  • Распределительные коробки устанавливают там, где нужно организовать соединение проводов. Они должны быть изготовлены из негорючего материала и снабжены крышкой, которая легко открывается для доступа к контактам.

Этапы работ по монтажу электропроводки

Прокладка коммуникаций в жилом доме — задача трудоёмкая. Схема работ зависит от способа монтажа проводников, а также от конфигурации всей сети. Но в любом случае до размещения кабельных трасс нужно выполнить ряд операций.

Подготовительные операции

Первая задача — установка и сборка электрощита. Щиток устанавливают в выбранном месте, с таким расчетом, чтобы к нему можно было подвести кабель от места ввода электричества в здание. Внутри щитка размещают нулевую шину, заземляющую шину, прибор учета (он может быть установлен отдельно), а также УЗО и дифференциальные автоматы. При большой площади зданий или сложной конфигурации электросети возможно добавление других элементов.

Параллельно выполняются работы по монтажу контура заземления:

  • Основная задача заземляющего контура — отвод тока на грунт.
  • Для этого собирается конструкция треугольной формы, основу которой составляют стержни или уголки длиной до 3 метров. Они соединяются плоскими стальными деталями, после чего заглубляются в грунт.
  • Заземляющий контур в почве возле дома соединяется с щитком и заземляющим проводником.

После сборки щита и заземления, а также после завершения остальных монтажных операций нужно обеспечить ввод электрики в здание (если речь идет о новостройке). Для ввода прокладывается либо воздушный кабель, который закрепляется на специальном кронштейне, либо подземный кабель в бронированной оболочке. Для соединения с магистральным кабелем обычно используются прокалывающие зажимы, которые не требуют обесточивания линии для установки и обеспечивают высокую эффективность изоляции места подключения.

Скрытая и открытая разводка

Сами провода монтируют по разным схемам. Чаще всего электропроводку прокладывают скрытым способом — маскируя ее в штробах или за отделкой. Первый способ применяют в зданиях из кирпича, бетона или пористых материалов:

  • На стены по схеме электропроводки наносится разметка.
  • По разметке формируются каналы глубиной не менее 25 мм и шириной, соответствующей количеству кабелей, которые будут в них проложены.
  • Для формирования штроб могут использоваться разные инструменты. Но проще всего (и быстрее) штробление выполнять с помощью штробореза с подключенным промышленным пылесосом.
  • В штробы закладываются либо гофрированные трубы, либо сами кабели в несгораемой изоляционной оболочке. Применение гофры делает систему более долговечной и ремонтопригодной: вышедший их строя участок кабеля можно извлечь из кожуха и заменить целым.
  • Отдельно формируются углубления для распаечных коробок, подрозетников и оснований для выключателей.

В штробах или кабель-каналах прокладываются проводники, которые затем подключаются к клеммам розеток/выключателей. В распаечных коробках соединение оформляется с помощью скрутки (нежелательный вариант), клеммных колодок или пружинных зажимных колпачков.

После завершения монтажа и проверки электросети штробы замазывают строительным раствором. Если предполагается обшивка стен, то кабель-каналы можно прокладывать поверх основания — без формирования штроб.

Наружную прокладку применяют редко, в основном — при монтаже электропроводки в деревянном здании:

  • По трассе устанавливают фарфоровые изоляторы и негорючие распаечные коробки.
  • Витой кабель в тканевой негорючей оплетке фиксируют на изоляторах.
  • Кабели соединяют внутри коробок и подключают к накладным розеткам/выключателям.

Финальный этап всего проекта — ввод системы в эксплуатацию. Только после проверки надежности всех элементов электропроводки можно получить акт, на основании которого надзорные органы выдадут разрешение на использование оборудования и подачу тока.

Профессиональный монтаж электропроводки мастерами ГСК

Высокая трудоёмкость процесса, а также потребность в точных электротехнических расчетах — вот основные причины, по которым устройство электропроводки в доме стоит поручить мастерам компании ГСК.

Мы профессионально проектируем и монтируем электрооборудование для жилых зданий — от дачных домиков до больших частных домов в несколько этажей. Все работы выполняются квалифицированными специалистами, а их качество подтверждается гарантией. Расценки на услуги тоже вполне доступны.

МОНТАЖ ЭЛЕКТРОПРОВОДКИ В ЧАСТНОМ ДОМЕ

Прежде чем начинать монтаж электропроводки в частном доме необходимо составить проект. Он включает выбор технических решений, подбор сечения проводника, способа прокладки и т.п.

Эта статья содержит информацию о правилах расположения кабельных трасс, способах монтажа проводки в различных строительных конструкциях в зависимости от типа материала и многое другое.

ПРОЕКТИРОВАНИЕ ЭЛЕКТРОПРОВОДКИ В НОВОМ ДОМЕ

Проект прокладки электропроводки в частном доме включает схему разводки, сметную документацию, кабельный журнал, где указывается тип и сечение кабеля для каждой линии. При составлении схемы необходимо учесть количество бытовой техники и ее примерное расположение, особенно крупного энергопотребляющего оборудования.

Схема выполняется с применением правил и специфических изображений, принятых в современных нормативах. А именно, СП 256.1325800.2016 — свод правил, где описаны технические требования к устройству систем энергоснабжения, и заземления и ПУЭ — актуальной версии №7 от 12.02.2016 года.

После того как на схеме были обозначены основные точки, отмечают линии прокладки кабелей, выбираются варианты стыковки. А самое главное отдается предпочтение тому или иному типу разводки проводов.

Профессионалы советуют разделять электропроводку в частном доме на отдельные зоны:

Освещение: жилые комнаты, прихожая, кухня и санузел, коридор или холл.

Электроснабжение. Как правило разделяется на три подгруппы:

  • комнаты, коридор и прихожая;
  • санузел;
  • кухня.

Такая разводка электропроводки в частном доме является одним из многих вариантов, но наиболее оптимальным с точки зрения эксплуатации, ремонтопригодности и затрат.

Сама схема может быть составлена с применением универсального или специализированного программного обеспечения:

Одна из наиболее популярных универсальных программ, в которой можно составить схему электрической разводки для любого объекта. Данная программа является довольно дорогостоящей. Однако в интернете можно найти немало Триал версий, имеющих русскоязычный интерфейс.

Программа предназначена для составления электрических схем. Имеет интуитивно понятный интерфейс и удобна в применении, за что ее чаще всего выбирают начинающие электрики и любители. Программа имеет несколько ограниченные функциональные возможность с точки зрения составления смет.

Спецпрограмма для формирования схем электропроводки. Существует два режима функционирования — ручной и автоматический. Во втором варианте схема составляется в соответствии с заложенным алгоритмом на основе отсканированного или перенесённого вручную плана сооружения.

КАК ПРАВИЛЬНО ПРОВЕСТИ ЭЛЕКТРОПРОВОДКУ В ЧАСТНОМ ДОМЕ

Прокладка электропроводки в доме осуществляется строго горизонтально или вертикально, с поворотом в 90°. Различные диагонали плавные повороты и другие способы экономии кабеля недопустимы. Исключение могут составлять повороты и уклоны, связанные с особенностями строительных конструкций.

Прокладка кабелей по горизонтали осуществляется на высоте 1,9-2,0 м, но на расстоянии не менее 10-15 см от поверхности плиты перекрытия. Установка проводов по вертикали должна осуществляться на расстоянии от края дверных и оконных проемов не менее 10 см.

КОНСТРУКЦИИ ИЗ НЕГОРЮЧИХ МАТЕРИАЛОВ

Монтаж электропроводки в доме возведенном из негорючих материалов (кирпич, сборный или монолитный железобетон, пено- газобетонные блоки, гипсоблоки для внутренних простенков) осуществляется с применением скрытой проводки.

Это значительно повышает безопасность эксплуатации, так как защищает провода от различных механических повреждений. Кроме того скрытая проводка делает внешний вид помещения эстетически более привлекательным, так как не видны инженерные коммуникации.

В соответствии с требованиями ПУЭ. Разрешается использовать строительные конструкции из негорючих материалов в качестве основания для прокладки несменяемой электропроводки, выполненной закрытым способом.

В качестве электро кабелей допускается применение простого изолированного провода типа ВВГ. Он размещается в штробах или технологических каналах без использования дополнительной защиты в виде гофры, металлических труб или других защитных элементов.

Если стена в последствии будет покрыта толстослойной штукатуркой, торт вполне можно обойтись без дополнительного штробления. Провода по линии прокладки фиксируются при помощи дюбель гвоздей, к которым они притягиваются специальными хомутами. Ниши под розетки и выключатели вырезаются в стене при помощи специальных сверл — коронок.

Если планируется отделывать стены тонкослойными декоративные материалами, то для удобного размещения проводов стены необходимо будет штробить.

КОНСТРУКЦИИ ИЗ ГОРЮЧИХ МАТЕРИАЛОВ

Как правильно сделать электропроводку в частном доме из горючих материалов?

Прежде всего, это касается древесины во всех ее проявлениях: оцилиндрованное бревно, профилированный брус, каркасная технология строительства. Для сооружения такого типа может быть использована как открытая, так и скрытая проводка.

Способ прокладки зависит не только от технических параметров и от эстетического вкуса домовладельца. Если раньше открытая проводка была чисто унитарной, и использовалось в технических и вспомогательных помещениях. Теперь с применением новых типов проводов (с матерчатой изоляцией различных цветов), изоляторов и электроустановочных изделий выполненных в стиле ретро.

Для технических помещений рекомендуется использовать различные типы кабель-каналов, так как это обойдется значительно дешевле. В качестве кабель-канала используется пластиковые короба или гофра.

Ретро электропроводка в частном доме.

Ретро стиль никогда не выходит из моды. Он используется, как правило, на дачах или деревянных домах. Имитирует уровень технологического процесса начала прошлого века.

Для крепления кабелей к стене в качестве опор используются керамические изоляторы. Их размер подбирается таким образом, чтобы между проводом и стеной было расстояние не менее 1 см, шаг установки 50-70 см. Это обеспечит надежное крепление и предотвратит провисание.

При использовании электропроводки необходимо учитывать тот факт, что большинство современных приборов требует подсоединение к заземляющему контуру. Таким образом, электропроводка состоящая из двух проводов, не подходит.

В местах прохождения сквозь внутренние конструкции сооружения, состоящие из горючих материалов, провода укладываются в защитную металлическую гильзу — трубу.

Ее толщина также регламентируется в зависимости от сечения используемого провода:

  • до 2,5 мм 2 — толщина трубы не нормируется;
  • до 4 мм 2 — необходимо использовать гильзу с толщиной стенки не менее 2,8 мм;
  • от 6 до 10 мм 2 — толщина стенок трубы не менее 3,2 мм.

Торцы гильзы заделываются негорючим материалом для предотвращения распространения пламени из одного помещения в другое через технологические каналы.

Скрытая проводка в частном доме из горючих материалов выполняется, преимущественно, в пустотах стен и под перекрытиями. Штробирование менее распространено, так как сильно влияет на дизайн помещения.

Чаще всего закрытый тип проводки выбирается для помещений, где декоративно-отделочные материалы мне выступают деревянные панели, вагонка и т.п.

Для защиты от возгорания проводка, размещенная в пустотах и технологических нишах, обязательно помещается в металлическую гофру. При этом должен быть обеспечен доступ к кабелям для возможности замены.

Даже обладая теоретическими знаниями, чтобы сделать электропроводку в частном доме домашние мастера зачастую не имеют соответствующих навыков. Поэтому, чтобы подтвердить правильность выполненных работ обязательно необходимо пригласить опытного специалиста.

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Прокладка электропроводки в доме: простые советы и схемы

Основные принципы электропроводки в доме

Электропроводка в доме может стать очень простой, если мы узнаем несколько основных моментов, связанных с этим. Следующие простые советы могут быть запомнены любым специалистом в данной области и применяться при электромонтаже не только небольших домов, но и больших домов или квартир: ), нагрузка, проводник и переключатель.

  • Обычно наша бытовая электросеть включает два пути: входящий Фазный и исходящий или обратный путь через Нейтраль. Помимо этих двух, третьим путем проводимости в электропроводке является «земля» или земля.

  • Несмотря на то, что он не требуется для стационарных приборов, таких как светильники и вентиляторы, этот разъем становится особенно необходимым для розеток переменного тока или стенных розеток. Верхний контакт настенной розетки — это то место, где дается заземление.«Заземление» похоже на огромную электрическую свалку, где утечки блуждающих или остаточных токов поглощаются и сводятся к нулю.

  • Корпуса потенциально опасных приборов, таких как электрические утюги, гейзеры, холодильники и паяльники, со временем вызывают поражение электрическим током из-за некоторой части утечки фазы. Поэтому эти приборы имеют свои корпуса, подключенные к «заземляющему» контакту вилки, который в конечном итоге настраивается на заземляющий контакт розетки после подключения.Становится очень важным, чтобы заземляющее или заземляющее соединение каждого дома имело оптимальную поглощающую способность для обеспечения надлежащего поглощения этих утечек тока корпуса прибора. Если вы сомневаетесь, обратитесь к квалифицированному электрику и исправьте основной источник заземления.

  • Путь или переход мощности от фазы к нейтрали осуществляется с помощью проводников или проводов, и система представляет собой электрическую цепь.

  • Однако подключение фазы к нейтрали напрямую вызовет хаос в виде большого короткого замыкания и оплавления проводов.

  • Таким образом, правильная процедура заключается в подключении нагрузки между этими двумя полярностями, чтобы мощность проходила через нагрузку и приводила ее в действие, что фактически становится единственной предполагаемой целью проводки.

  • Но описанная выше процедура будет постоянно поддерживать включенной нагрузку, что может стать весьма нежелательным, и поэтому становится обязательным использование ручного прерывателя или коммутационного устройства. Для этого нам просто нужно подключить механический выключатель в линию или последовательно с нагрузкой и фазой — это просто решает проблему.

  • Теперь давайте рассмотрим несколько простых типовых схем разводки проводки дома и внимательно изучим их.

    Как сделать электропроводку дома

    Электропроводка лампы и выключателя : На схеме показана очень простая конфигурация, которую можно использовать для питания лампы, а коммутационное устройство также представлено в виде выключателя. Это обеспечивает основные данные для подключения, и то же самое может быть использовано для подключения других электроприборов (например, вентилятора).

    Параллельное подключение лампы и вентилятора : Используемая конфигурация аналогична приведенной выше и просто повторяется для вентилятора. Входная фаза и нейтраль обратного пути являются общими для обоих электрических устройств, а точнее для всех устройств, которые могут быть дополнительно включены. Обратите внимание, что регулятор скорости вращения вентилятора также является нагрузкой (в основном резистивной), которую следует подключать последовательно с вентилятором и выключателем. Регулируя ручку регулятора, мы фактически сопротивляемся потоку тока в вентилятор, тем самым проверяя или изменяя его скорость по желанию.

    Подключение к розетке : Подключение ничем не отличается от приведенного выше. Здесь точки нагрузки просто заменены клеммами розетки, или, проще говоря, это выход для получения фазы и нулевого потенциала через последовательный переключатель, расположенный на одной линии с фазой.

    Подключение более тяжелых нагрузок : Внешние нагрузки, такие как утюги (прессы), гейзеры, миксеры и т. д., обычно имеют вилку и требуют подключения к розетке, поэтому розетки, подключенные указанным выше образом, можно использовать для питания. эти нагрузки.Однако узел розетки/выключателя и используемые провода должны иметь соответствующие номиналы. Рекомендуемые стандарты: 3/18 (3 жилы по 18 SWG каждая) для проводов и 15 ампер для выключателя/розетки. Для меньших нагрузок характеристики могут быть снижены до 1/18 и 5 А соответственно.

    Обратите внимание, что, хотя приведенная выше схема электропроводки дома может показаться простой, есть несколько моментов, о которых необходимо позаботиться. Во-первых, для всех конфигураций коммутатор всегда должен идти по фазе и перед нагрузкой.Во-вторых, правая боковая розетка должна обеспечивать (или быть подключенной) фазу, которая снова приходит только после прохождения через выключатель. Наконец, что не менее важно, каждая домашняя электропроводка должна включать надежную линию заземления для обеспечения полной безопасности пользователя от остаточных токов или токов утечки тела от конкретного прибора.

    Приведенный выше аргумент можно понять с помощью следующей прямой диаграммы: внимательно посмотрите на путь тока, начиная с источника фазы, он входит в переключатель, затем в нагрузку и завершает цикл, в конечном итоге возвращаясь в нейтральную точку. Третий путь (земля), хотя и неактивный в большинстве случаев, иногда становится важным параметром старых и чрезмерно используемых приборов для заземления любых остаточных токов, которые могут вытекать из корпусов этих приборов.

    6 типов электропроводки для вашего дома

    Все электрические проекты имеют одну общую черту: электропроводка. При установке новой проводки очень важно знать, какой тип провода или кабеля вам нужен. Базовые знания о типах электропроводки помогут вам узнать больше о существующих цепях в вашем доме.Например, вам будет проще определить, какой провод куда идет, глядя в распределительную коробку.

    Современные дома и дома, построенные после середины 1960-х годов, в целом имеют аналогичные типы проводов. Кроме того, любая новая проводка должна соответствовать требованиям, установленным местными строительными нормами или национальными электротехническими нормами. Электропроводка — это подключение проводов и кабелей к различному оборудованию и устройствам, таким как приборы, выключатели, светильники, розетки и т. д., к главному распределительному щиту.

    Кабель и провод

    Важно понимать некоторые основные термины, используемые при описании проводки. Электрический провод — это проводник, материал, который проводит электричество. Для бытовой проводки используется либо медь, либо алюминий (или алюминий с медным покрытием), хотя алюминий больше не используется. Это может быть многожильный провод или сплошной металлический проводник, и в большинстве случаев он изолирован с использованием непроводящего пластикового покрытия.

    С другой стороны, кабель представляет собой комбинацию двух или более проводов, собранных в одной оболочке.В современных домах кабель NM (неметаллический) является наиболее распространенным типом. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку, и содержит:

    • один или несколько «горячих» (токоведущих) проводов
    • нейтральный провод
    • провод заземления

    1. Кабель NM

    Наиболее распространенным типом домашней электропроводки является кабель NM, также известный как кабель Romex, по названию самого популярного бренда электропроводки. Кабели NM содержат три или более отдельных проводников, обернутых вместе в оболочку, которая представляет собой гибкую пластиковую оболочку.

    Этот тип кабеля обычно используется для сухой внутренней проводки дома, включая приборы, светильники, выключатели и розетки. Сегодня кабели NM имеют цветовую маркировку, что означает, что внешняя оболочка кабеля имеет разные цвета для обозначения сечения провода. Вот наиболее распространенные кабели NM, которые вы, скорее всего, найдете в современных домах:

    • 6-калибр, 55-амперные цепи поставляются с черной оболочкой
    • 8-калиберные, 40-амперные цепи поставляются с черной оболочкой 30-амперные цепи поставляются с оранжевой оболочкой
    • 12-калиберные, 20-амперные цепи поставляются с желтой оболочкой
    • 14-калиберные, 15-амперные цепи поставляются с белой оболочкой

    Серая оболочка предназначена для подземных (UF) кабелей.

    2. Бронированный кабель

    Когда дело доходит до электропроводки дома, местные постановления более строги, чем национальные нормы. Вот почему вы можете обнаружить, что в некоторых областях кабели NM не разрешены для использования, и в этих местах вместо них используются армированные кабели или кабели переменного тока.

    Электропроводка переменного тока, также известная как BX, восходит к началу 1900-х годов и имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников. В коммерческих зданиях или жилых домах высотой более трех этажей нельзя использовать кондиционер.

    3. Подземный питательный кабель

    UF (подземный питатель) — это кабель NM, специально разработанный для влажных мест и непосредственного прокладки в земле. При прокладке проводов под землей или на открытом воздухе вам необходимо использовать кабель UF. Другой вариант, который выбирают электрики, — это использование подземного трубопровода из ПВХ и протягивание проводов через него.

    Этот тип кабеля обычно используется для питания наружных светильников и состоит из изолированного горячего и нейтрального провода, а также неизолированного провода заземления. В отличие от кабеля NM, кабель типа UF имеет сплошную пластиковую оболочку вокруг каждого провода и имеет серую внешнюю оболочку. Кроме того, этот тип кабеля можно использовать для разводки основных цепей.

    4. Низковольтный провод

    Низковольтный провод используется для цепей с напряжением менее 50 вольт. Этот тип проводки является правильным выбором для объектов, не требующих большого количества электроэнергии, таких как дверные звонки, термостаты, спринклерные системы или ландшафтное освещение.

    Низковольтная проводка варьируется от 12 до 22 калибра и либо изолирована, либо покрыта кабельной оболочкой.Несмотря на то, что низковольтные провода обычно не вызывают ударов током, все же рекомендуется выключать устройства перед началом работы с ними.

    5. Провод THHN/THWN

    Двумя наиболее распространенными типами изолированных проводов являются THHN и THWN. В отличие от кабеля NM, это одиночные жилы, каждая из которых имеет свою изоляцию с цветовой маркировкой. И они защищены пластиковым или трубчатым металлическим трубопроводом.

    • Горячие провода черного, оранжевого или красного цвета;
    • Нейтральные провода белые или коричневые;
    • Провода заземления зеленого или желто-зеленого цвета.

    Что касается изоляции, буквы обозначают ее свойства:

    • T означает термопласт;
    • H означает термостойкий, а HH означает очень термостойкий;
    • W означает Номинальный для влажных помещений;
    • N означает с нейлоновым покрытием для дополнительной защиты.

    Эти типы проводов следует использовать в таких местах, как подвалы или гаражи, а также внутри дома, только для коротких открытых участков, например, для подключения проводов к водонагревателям или мусоропроводам.Поскольку это провода цепи, их нельзя трогать при включенных цепях.

    6. Телефон и кабель передачи данных

    Телефоны и интернет-провода используют низковольтные провода. Хотя наиболее распространенным типом кабеля для этого является Cat (Category) 5, ваш телефонный кабель и кабель для передачи данных могут иметь от четырех до восьми проводов. Кабель категории 5 состоит из восьми проводов, скрученных вместе в четыре пары, и является наиболее эффективным типом для телефона и передачи данных. Кроме того, кабель категории 5 обеспечивает большую пропускную способность и качество, чем стандартный телефонный провод.

    Несмотря на то, что проводка данных не находится под высоким напряжением, по-прежнему опасно соприкасаться проводкой данных с домашней проводкой. Так что относитесь к нему бережно и не касайтесь оголенных проводов.

    Полное руководство по электромонтажу

    Понимание электрических цепей

    Электрическая цепь представляет собой непрерывный контур . Бытовые цепи проводят электричество от главного щита по всему дому и обратно к главному щиту.К одной цепи можно подключить несколько выключателей, розеток, осветительных приборов или приборов.

    Полное руководство по электропроводке (актуально с электротехническими нормами и правилами 2014–2017 гг.) от Black+Decker

    Ток входит в петлю цепи по горячим проводам и возвращается по нейтральным проводам. Эти провода имеют цветовую маркировку для облегчения идентификации.

    Горячие провода черные или красные , нейтральные провода белые или светло-серые . В целях безопасности все современные цепи включают заземляющий провод с оголенной медью или зеленой изоляцией.Заземляющий провод проводит ток в случае замыкания на землю и помогает снизить вероятность серьезного поражения электрическим током.

    Сервисная панель также имеет соединительный провод, подключенный к металлической водопроводной трубе, и заземляющий провод, подключенный к металлическому заземляющему стержню, закопанному под землей, или к заземляющему электроду другого типа.

    Электрические цепи освещения

    Если в цепи протекает слишком большой ток, она может перегрузиться. Предохранитель или автоматический выключатель защищает каждую цепь в случае перегрузки. Ток возвращается в сервисный щиток по нулевому проводу цепи.Затем ток уходит из дома по большому нейтральному служебному проводу, который возвращается к трансформатору коммунальной сети.


    Заземление и поляризация

    Электричество всегда стремится вернуться к своему источнику и замкнуть непрерывную цепь . Вопреки распространенному мнению, электричество будет идти по всем доступным обратным путям к своему источнику, а не только по пути с наименьшим сопротивлением.

    В системе бытовой электропроводки этот обратный путь обеспечивается белыми нейтральными проводами, которые возвращают ток на главный сервисный щит .От сервисного щита ток возвращается по неизолированному нулевому сервисному проводу к силовому опорному трансформатору.

    В этой и других книгах об электричестве вы встретите термины «заземление» и «соединение». Эти термины часто понимают неправильно. Вы должны понимать разницу, чтобы безопасно работать с электрическими цепями.

    СЛЕВА: Нормальный ток – Ток поступает в электрическую коробку по черному проводу под напряжением, а затем возвращается к сервисной панели по белому нейтральному проводу. СПРАВА: Ток отходит из-за незакрепленного провода, соприкасающегося с металлической коробкой.Заземляющий провод и приклеенный металлический кабелепровод подхватывают его и направляют обратно к главному сервисному щиту, где отключается устройство максимального тока, останавливая дальнейшее протекание тока. Большая часть тока в системе соединения и заземления течет обратно к трансформатору; некоторые могут просачиваться через медь, ведущую к заземляющему узлу. Соединение

    соединяет нетоконесущие металлические части электрической системы, такие как металлические коробки и металлический кабелепровод , в непрерывный путь с низким сопротивлением обратно к главной сервисной панели.Если этот металл оказывается под напряжением (замыкание на землю), ток проходит по связанному металлу и быстро увеличивается до величины, которая приводит к отключению автоматического выключателя или перегоранию предохранителя.

    Обесточенная цепь предупреждает людей о проблеме.

    Полное руководство по электропроводке (актуально с электротехническими нормами и правилами 2014–2017 гг. ) — Black+Decker

    Связанные материалы EEP со рекламными ссылками

    Базовая электропроводка для электропроводки дома, размеры проводов и пожарная сигнализация

    При электропроводке дома есть много типов проводов на выбор, некоторые медь, другие алюминий, некоторые предназначены для использования на открытом воздухе, другие в помещении. В целом, однако, есть только пара разновидностей, используемых для проводка жилого дома.

    Кабели Romex

    Romex (показан желтым цветом выше) — это торговое название типа электрический проводник с неметаллической оболочкой, т. обычно используется в качестве ответвления жилой разводки. На самом деле, Romex будет быть наиболее распространенным кабелем, который вы будете использовать для электропроводки дома. Ниже приведены Несколько основных фактов о проводке Romex:

    • Romex™ обычная тип жилой проводки, классифицируемый по Национальный электротехнический кодекс (NEC) в качестве подземного фидера (UF) или кабель в неметаллической оболочке (NM и NMC).
    • Проводники
    • NM и NMC состоят из двух или более изолированные жилы, заключенные в неметаллическую оболочку. То покрытие на кабеле NMC непроводящее, огнестойкое и влагостойкая. В отличие от других кабелей, обычно используемых в дома, они разрешены во влажных средах, таких как подвалы.
    • Подземные фидерные проводники похожи на NM и Кабели NMC, за исключением того, что кабели UF содержат твердый пластиковый сердцевину и не может быть «прокручен» между пальцами.
    К Romex применяются следующие правила NEC. проводники:
    • Они должны быть защищены, закреплены и закреплены коробки устройства, распределительные коробки и светильники.
    • Поддерживающие устройства, которые могут повредить кабели, такие как согнутые гвозди и перегруженные скобы не допускаются.
    • Кабели
    • NM и NMC должны быть закреплены через определенные промежутки времени. которые не превышают 4½ футов, и они должны быть закреплены в пределах 12 дюймов от распределительных коробок и панелей, к которым они прикреплены. Кабели, не соответствующие этому правило может провисать и уязвимы для повреждений.
    • Они предназначены для постоянной проводки в домах и не следует использовать в качестве замены проводки прибора или удлинители.

    Romex используется для большинства осветительных и розеток. цепи в вашем доме. Romex будет иметь маркировку «12-2» или «12-3». Первая цифра указывает на сечение провода. Обычно вы выбираете 10, 12 или 14 калибр.Секунда число указывает количество проводников. 12-2 Romex будет иметь черный (горячий) и белый (нейтральный) провод, а также незащищенный медный провод провод для заземления. У Romex 12-3 будет черный (горячий), красный (горячий), белый (нейтральный) и голая медь. Красный на 12-3 используется для трехпозиционных выключателей света, которые рассматриваются позже.

    Romex калибра 12 рассчитан на 20 ампер и обычно в желтой куртке. 14-й калибр Romex до сих пор используется в некоторых применения, рассчитан на 15 ампер и имеет серую рубашку. 10 манометр Romex имеет оранжевую рубашку и используется для водонагревателей или водонагревателей. сушилки для белья. Для нашей кабины мы использовали Romex 12 калибра для всех розеток и цепей освещения. это очень распространено сейчас-дней, а не работает 14 калибра. В дополнении к Romex, электропроводка дома также требует несколько больших калибровочные провода для приборов большой мощности. Ваш кондиционер или электрическая плита попадет в эту категорию. Таблица ниже перечислите некоторые распространенные типы проводов и номинальную силу тока для электропроводки дома.

    Модельный ряд
    Калибр проволоки или тип Номинальная сила тока Общее использование
    14-2 Ромекс 15 А Цепи освещения
    12-2 Ромекс 20 А Цепи освещения и розеток, холодильник
    10-2 Ромекс 30 А Электрический водонагреватель, плинтусные нагреватели
    10-3 Ромекс 30 А Электрическая сушилка для белья
    Кабель диапазона 6/3 Cu 50 А , тепловой насос, электрический по требованию Водонагреватель
    2 Калибровочная медь 100 А Центральное электрическое отопление
    АЛЮМИНИЙ 1/0 СЕР 100 А Алюминий 1/0-1/0-1/0-2 Сервисный питатель провод для панели 100 А
    АЛ 4/0 СЕР 200 А Алюминий 4/0-4/0-4/0-2/0 Служебная фидерная проволока для Панель выключателя 200А

    Чтобы точно определить, сколько ампер вы можете использовать через провод определенного калибра и для получения более подробной информации о выборе Соответствующая проводка манометра нажмите здесь.

    Установка Домашний лифт имеет свой собственный набор электрических требований. В то время как домашний лифт, вероятно, никогда не понадобится в маленькой каюте, он стал обычным явлением в больших домах.

    Общая электрика Схемы подключения

    Часто задаваемые вопросы по электротехнике

    Калибр провода и напряжение Калькулятор падения

    Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999 годы)

    Электрика — Основы

    Жилой Электротехнические правила и нормы

    Черновая обработка Электрический и тяговый кабель

    Выключатели и Предохранители

    Типы проводов и размер

    Расчет электрических параметров Сервис

    Электрика — установка основной линии обслуживания

    Огонь/Дым Установка сигнализации

    Проводка дверного звонка

    Телефонная проводка

    Низковольтная проводка

    Распиновка кабеля

    Нажмите на значки ниже, чтобы получить Соответствует NEC ® Электрические характеристики Calc Elite или Electric Toolkit, оба для Android. То Electrical Calc Elite предназначен для решения многих ваших общих задач. электрические расчеты на основе кодов, такие как размеры проводов, падение напряжения, размер кабелепровода и т. д. Набор инструментов Electric Toolkit содержит некоторые основные электрические расчеты, электрические схемы (аналогичные найденным на этом веб-сайте) и другие электрические справочные данные.



    Техник-электрик

    Техник-электрик

    Профессионально-техническое училище

    ААС

    Торговля, транспорт и энергетический путь

    Ла-Плата Кампус|Леонардтаун Кампус|Принц Фредерик Кампус

    Выпускники будут готовы ремонтировать, обслуживать, устанавливать и обслуживать системы распределения электроэнергии в жилых домах, коммерческих предприятиях и промышленных объектах.

    Эта программа предлагается в рамках партнерства между Колледжем Южного Мэриленда, который предоставляет общеобразовательные курсы, и Местное 26 Международное братство электриков (IBEW) и Объединенный трастовый фонд ученичества и обучения (JATTF) , который предоставляет технические курсы. Курсы по этой программе в рамках дисциплины «Техник по электромонтажу CNT» предлагаются через IBEW. Лица должны быть зарегистрированы или ранее завершили пятилетнюю программу ученичества IBEW-Joint Apprenticeship & Training Committee (JATC) и работать в электротехнической промышленности для завершения программы.Успешные студенты готовятся к карьере в сфере электротехники и могут занять руководящие должности.

    Кредиты за технические курсы будут переведены в колледж на основании рекомендаций Американского совета по образованию, опубликованных в текущем издании Национального руководства по образовательным кредитам для программ обучения в рамках ALLIANCE по электрическому обучению. Все студенты должны выполнить требования курса и поля, изложенные Американским советом по образованию.В дополнение к техническим курсам студенты проходят общеобразовательные курсы колледжа, предназначенные для развития навыков письма, математики, критического мышления, вычислений, управления персоналом и общения.

    Учащиеся, выбравшие эту учебную программу, должны понимать, что технические курсы не могут быть переведены на в большинство четырехгодичных колледжей.

    Просмотр требований программы

    Алюминиевая проводка представляет угрозу для вашего дома

    Электропроводка в домах претерпела множество изменений с тех пор, как электричество впервые стало неотъемлемой частью жилищного строительства.Мы понимаем, если вы не слишком задумываетесь о проводке в вашем доме — ведь она вне поля зрения, и пока электрооборудование работает и у вас нет серьезных проблем, кажется, что вам не о чем беспокоиться. о.

    Но в вашем доме может быть устаревшая алюминиевая проводка, а это потенциальная опасность возгорания. Мы настоятельно рекомендуем вам обратиться к нам за электромонтажными услугами в Такоме, штат Вашингтон, чтобы заменить части вашего дома алюминиевой проводкой или выполнить другие ремонтные работы, которые помогут обеспечить безопасность вашей семьи.

    Годы алюминиевой проводки

    Алюминий

    использовался в бытовой электропроводке с 1965 по 1972 год. Если ваш дом был построен в то время, высока вероятность того, что в некоторых его частях использовалась алюминиевая проводка. Алюминий в то время использовался вместо стандартной медной проводки. Причина этого перехода заключалась в том, что алюминий стоил меньше, потому что цены на медь росли. Алюминий проводит электричество так же, как медь, так что поначалу это казалось разумным изменением. Алюминий разлагается раньше, чем медь, но считается, что он не менее безопасен.

    Но есть проблема с использованием алюминия. Хотя сам металл может проводить электричество так же безопасно, как и медь, у него есть проблемы в местах соединения. Алюминий намного легче ослабевает в местах соединения, что повышает вероятность возгорания. В домах с частично алюминиевой проводкой точки соединения между алюминием и медью еще более опасны — там, где они встречаются, происходит химическая реакция, вызывающая падение напряжения. Это может означать три вещи: низкое напряжение, которое повреждает оборудование, низкая энергоэффективность и повышение температуры в месте соединения, что может привести к возгоранию.Любительские ремонтные работы часто приводят к этой опасной смеси меди и алюминия, что является еще одной причиной полагаться только на лицензированных электриков.

    Насколько опасно наличие алюминиевой проводки в доме? По данным Комиссии по безопасности потребительских товаров США (CPSC), вероятность пожара в доме с алюминиевой проводкой в ​​55 раз выше, чем в доме с полностью медной проводкой.

    Обеспечение безопасности вашего дома

    Если по какой-либо причине вас беспокоит алюминий в вашем доме, запишитесь на обслуживание к нашим электрикам. Вы не можете пробить свои стены, чтобы попытаться решить проблему самостоятельно, и риск создания более серьезных опасностей слишком высок. Наши электрики могут использовать несколько подходов к устранению проблем с алюминиевой проводкой. Возможно, нам не потребуется заменять все алюминиевые провода, а вместо этого разместить специальные разъемы в местах соединения алюминия и меди. В некоторых ситуациях нам может понадобиться произвести более полную замену электропроводки по всему дому. Вы можете доверять нашей высококвалифицированной и лицензированной команде, чтобы найти правильный результат для вашего дома.Мы позаботимся о том, чтобы у вас было жилье, отвечающее требованиям кодекса и обеспечивающее безопасную среду для вашей семьи.

    ООО «Ресикон» стремится улучшить жизнь наших клиентов! Вызовите инспекцию электропроводки в районе Большой Такомы.

    Ремонт электропроводки и старой домашней проводки

    Старая и существующая проводка

    В Custom Electrical Services мы понимаем, что не все живут в новом доме. Вот почему у нас есть бригада, занимающаяся ремонтом и перемонтажом электропроводки.У нас есть электрики, которые специализируются на существующей проводке. Наши электрики могут выполнить замену электропроводки безопасно и качественно. У нашей бригады есть опыт и знания, необходимые для выполнения замены электропроводки в старых домах. Мы все слышали поговорку «они просто не строят их так, как раньше». Хорошо это или плохо, это, безусловно, правда. Практика во всех аспектах строительных профессий изменилась за эти годы. От электропроводки в стенах до вилок и выключателей, предохранителей и панелей.Все мелкие детали и детали в электропроводке вашего дома совершенствуются, к лучшему. Даже другие профессии, такие как сантехника, HVAC и даже краска на стенах, с годами развивали технологии.

    Замена электропроводки – избавление от старых вещей

    Проводка, кабели и кабель NM (romex) менялись с течением времени. В зависимости от возраста вашего дома он, скорее всего, будет представлять собой тип проводки, проложенной по стенам, потолку и полу. Попросите одного из наших обученных специалистов определить тип и состояние электропроводки в вашем доме .В старых домах может быть проводка с ручками и трубками, покрытая тканью, а также различные типы проводки с покрытием из ПВХ. Наши электрики могут выполнить «электрическую замену», устраняя старую, устаревшую и даже опасную проводку. Как и большинство вещей в жизни, проводка также может иметь срок службы. Люди часто считают само собой разумеющимся состояние электропроводки в доме. Только отмечая состояние старой проводки, когда что-то случилось или уже поздно. Потратьте время, чтобы проверить проводку вашего дома у одного из наших лицензированных электриков , которые специализируются на старой проводке.

    Перегруженные электрические системы

    Вы живете в старом доме с оригинальной проводкой? Скорее всего, в вашем доме нет необходимых цепей и мощностей для удовлетворения сегодняшних потребностей в электричестве. Современные требования не были учтены в первоначальных планах электроснабжения ваших домов. Возможно, ваша проводка не предназначена для посудомоечных машин, мощных микроволновых печей, мусоропроводов, мощных вакуумных двигателей и всей электроники, освещения и гаджетов, которые сегодня есть в наших домах. Без правильно выделенных цепей проводка вашего дома может быть перегружена.Объедините перегруженную проводку с устаревшими предохранителями, коробками выключателей, и вы готовы к катастрофе. Многие старые коробки с выключателями не отключают и не останавливают поток электричества на надлежащем уровне или мощности. Если у вас есть цепь, в которую добавлено устройство, или она просто перегружена. Прерыватель может пропускать через проводку слишком большой ток, что со временем приводит к ее нагреву и выпеканию изоляции проводов. Этот нагрев кабеля может привести к тому, что изоляция на проводе станет хрупкой, даже треснет, что может привести к короткому замыканию или искре, вызывающей пожар.

    Старое разрешение проводки

    Наши электрики могут предоставить вам безопасное и экономичное решение для старой электропроводки в вашем доме. Наши электрики являются экспертами по ремонту электропроводки и специализируются на старых домах. У них есть множество специализированных инструментов и уникальных приспособлений, предназначенных для того, чтобы добраться до проводки в нужных местах, не повреждая стены или потолки вашего дома. Такие инструменты, как настенные камеры, рыболовные удочки, магнитные съемники для проводов, рыболовные ленты и устройства для обнаружения проводов, можно использовать для более эффективной и безопасной замены электрических проводов, чем когда-либо прежде.Мы можем получить соответствующие разрешения для любого города или округа в штате Айова. Если вы живете в Де-Мойне, Анкни, Норуолке, Уэст-Де-Мойне, Алтуне, Индианоле, Эймсе, Граймсе, Джонстоне или любом другом городском метро Де-Мойна, мы можем помочь вам с электропроводкой в ​​вашем доме на каждом этапе пути. Позвоните нам по телефону 515-669-3418 или онлайн, нажав здесь , мы будем рады помочь!

    Виды проводки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
