Виды схем водоснабжения частного дома – разбор полетов

Лет 20-30 тому назад говорить о комфортном проживании в загородном доме или на даче было нельзя. Особенно это касалось водоснабжения. Повезло тем, кто жил в поселках, где была проведена централизованная водопроводная сеть, но чаще дачные поселки обходились или колодцами, или скважинами, поверх которых устанавливали ручные колонки. Поэтому водоснабжение дома заключалось в том, что из источника вручную вода доставлялась в ведрах. Что смог принести, тем и пользовался. Сегодня многое изменилось с появлением на рынке огромного количества различного насосного оборудования, с помощью которого в дом можно подать воду под давлением. То есть, комфортность проживания повышается. Правда, необходимо отметить, что схема водоснабжения частного дома хоть и приносит большое количество приятных моментов, но есть у нее и свои слабые места.

Водопроводная схема частного дома

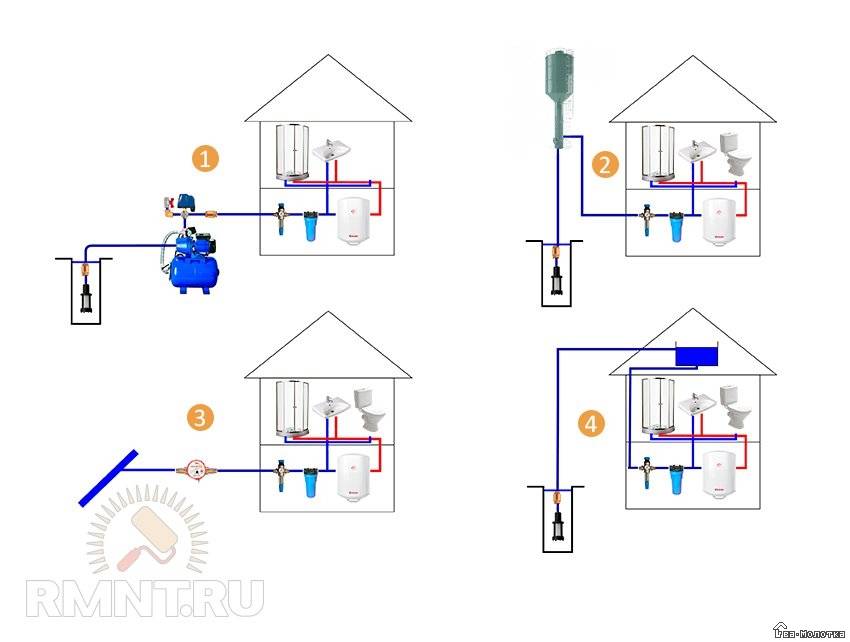

Виды схем водоснабжения частных домов

По понятным причинам первой схемой надо считать подключение к центральному водопроводу.

Если таковой присутствует в дачном поселке, значит, отчасти владельцу дачи повезло. Создать водопровод для дома не очень сложно.

Во-первых, надо обратиться в районную организацию, которая контролирует водопроводную систему. Подается заявление и несколько документов, которые подтверждают права на дом и участок. После чего эта организация (районный Водоканал) разрабатывает проект на воду в частный дом. В нем будет отражено, к какому участку надо подключаться, то есть, устанавливается точка подключения, на какой глубине она располагается, плюс диаметр трубы и напор, который данной организацией гарантирован.

В принципе, это самый оптимальный вариант. Но есть у него несколько недостатков.

  • В таких водопроводных сетях давление воды может падать практически до нуля, то есть, гарантировать нормальное функционирование системы никто не может.
  • Если на центральной линии произошла авария, что случается, то дом на несколько дней остается без воды.
  • Необходимо будет оплачивать (каждый месяц) счета, в основе которых лежат кубометры использованной воды.

Но есть у центрального водопровода одно достаточно большое преимущество, оно очень ценно в условиях загородных поселков. Если в поселке отключают электричество, вода из крана подается.

Проведение ветки водопровода в дачном поселке

Автономное водоснабжение

В настоящее время чаще всего схема водоснабжения частного дома основывается на использовании источников воды в виде колодца или скважины. Конечно, перед хозяином дачи встанет вопрос, что лучше, колодец или скважина.

Необходимо отметить тот факт, что автономное водоснабжение, в котором источников воды становится колодец, обустраивается только в том случае, если водоносный слой с пригодной для питья воды располагается не очень глубоко – до 10 мм. При этом сам пласт воды должен быть большим, объемным. То есть, воды должно хватить на долгое время при достаточно большом ее потреблении.

Есть у колодца одно значительное преимущество перед скважиной. Когда в поселке отключат электроэнергию, воду из колодца можно набрать ведром. Сооружать его проще, если все процессы провести самостоятельно, то цена вопроса упадет до приобретения необходимых строительных материалов. Срок службы данного сооружения – не менее 50 лет. У скважины он не превышает 35 лет.

Колодец или скважина

Внимание! Узнать, что лучше: строить колодец или скважину, надо обратиться к соседям, которые этими сооружениями уже пользуются. Сравнив воду из обоих, можно принимать решение.

Хотя необходимо отметить, что у скважины немало положительных характеристик.

  • У них больший дебит.
  • Вода из них чистая без большого объема примесей.

А вот к минусам можно отнести немалые затраты, касающиеся монтажных работ. Самостоятельно пробурить шахту без специальных буровых приспособлений не получится. Поэтому придется вызывать специалистов и оплачивать их услуги.

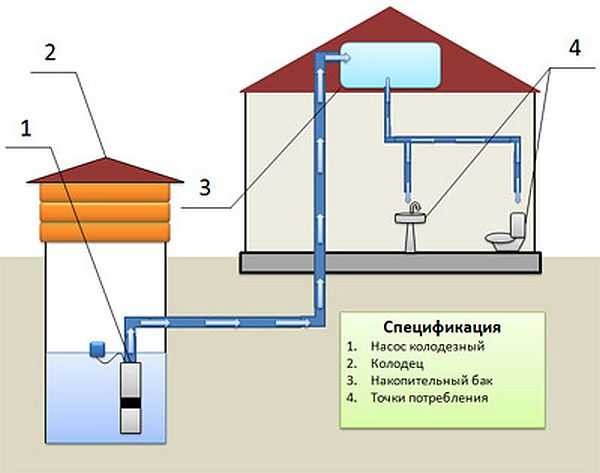

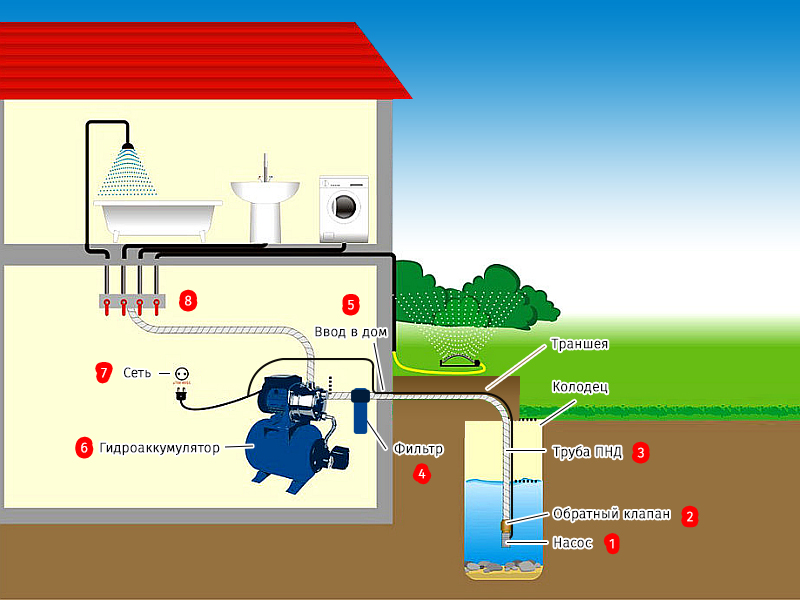

Схема системы водоснабжения частного дома

Итак, переходим к основной теме – к схеме. В принципе, она одинаковая, как для колодцев, так и для скважин.

  • Источник водозабора.
  • Насос.
  • Трубопровод, соединяющий насос с системой водоочистки.
  • Накопительный бак или гидроаккумулятор.
  • Водоочистка с системой фильтров.
  • Коллектор, который разделяет водопровод на системы холодного и горячего водоснабжения.

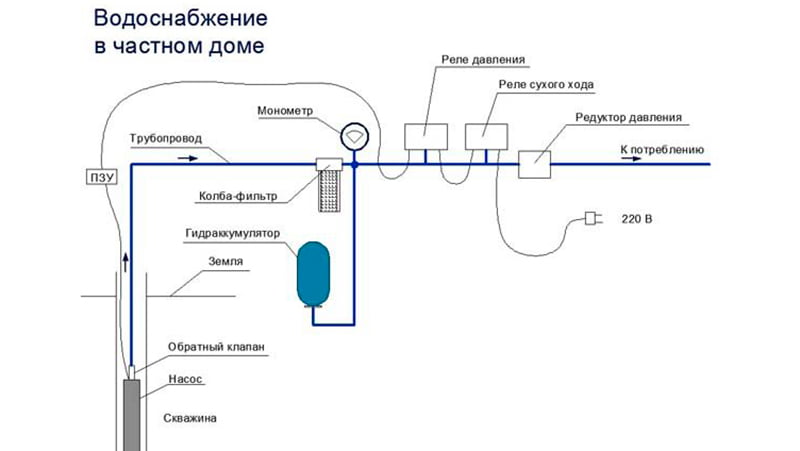

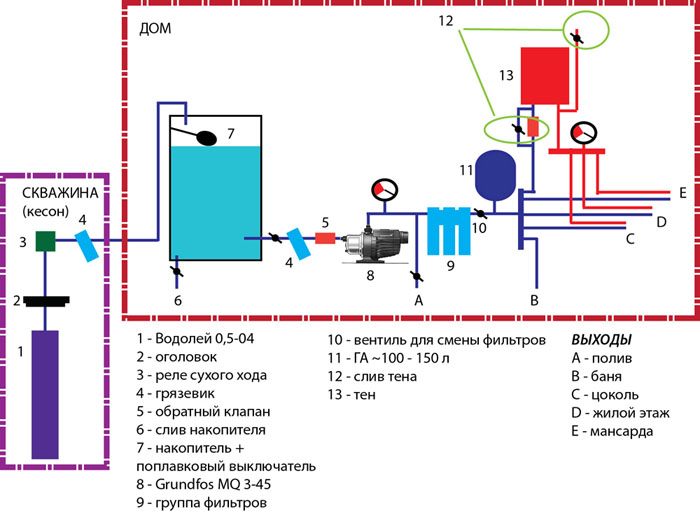

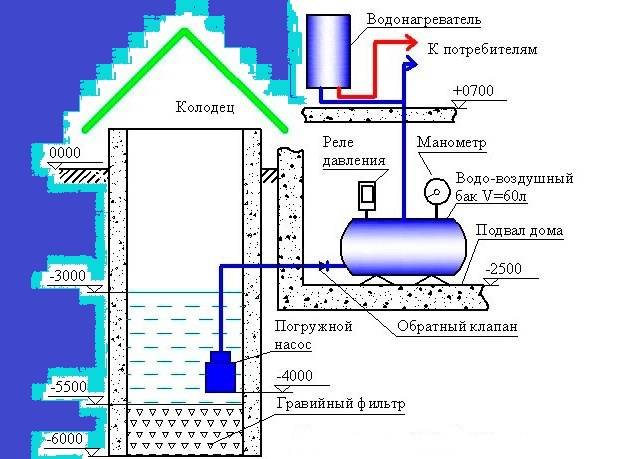

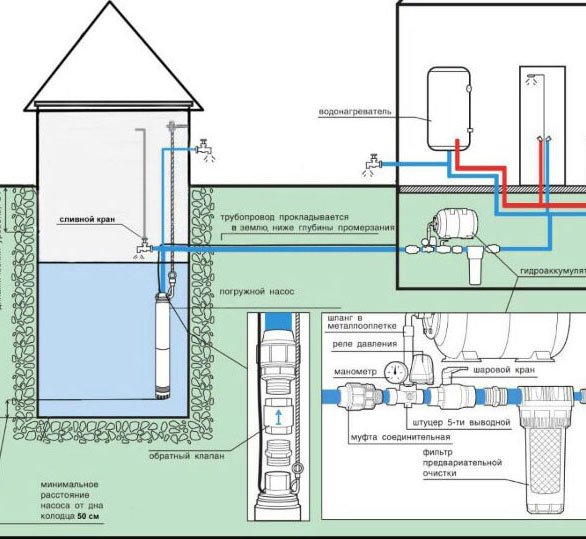

Принципиальная схема водоснабжения дома

Что касается насосного оборудования, то здесь две позиции: насосы, которые устанавливаются в шахты водозаборных сооружений, и которые устанавливаются вне источников воды. К первым относятся погружные или глубинные модели. Ко вторым поверхностные. Говорить, что какой-то лучше другого, нельзя. Просто поверхностный насос устанавливается в доме или в другом подсобном помещении и к нему доступ свободный, что дает возможность беспрепятственно обслуживать и ремонтировать его.

Внимание! Если производится монтаж поверхностного насоса, то необходимо на конец трубы, которая будет спускаться в скважину или колодец, прикрепить сетчатый фильтр из нержавейки. Он будет сдерживать большие частички песка и камни. Ячейка такой сетки не превышает 5 мм.

Очень важный момент – это правильно выбрать насос по мощности и напору. Первый отвечает за подачу необходимого объема воды за один час. Второй отвечает за подачу воды на определенную высоту. С мощностью понятно, а вот с напором надо разобраться. К примеру, глубина источника – 10 м, а расстояние до дома 30 м. Значит, потребуется насос, который выдает давление 15 м, потому что горизонтальный напор равен 0,1 вертикальных. То есть, в данной ситуации прибор не только поднимет воду из глубины 10 м, но и перекачает ее на расстояние 50 м.

Погружной или поверхностный насос

Внимание! Возьмите за основу простой постулат: чем ближе располагается источник водозабора, тем лучше. Просто уменьшаются расходы на прокладку труб по улице, плюс – можно использовать насос с низкими характеристиками.

Следующий элемент в системе водоснабжения дома – это накопительный бак. Очень необходимая вещь, которая поможет не испытывать неудобства, если отключили электроэнергию, и насос не работает, то есть, не качает воду. Если это простая емкость из металла или пластика, то ее рекомендуется установить, как можно выше. Именно таким способом можно гарантировать давление в водопроводной сети. Поэтому баки устанавливают или на постамент, или подвешивают под потолком. Но лучше всего, если его установить на чердаке. Правда, придется провести теплоизоляцию емкости.

Если возможность установить бак как можно выше отсутствует, то существует еще один способ для достижения необходимого давления в системе: после накопительного бака для водоснабжения устанавливается электрический насос. Вне зависимости от расположения бака, он будет качать воду в трубопровод. Это дает возможность устанавливать резервуары для накопления воды даже под землей. Существенный минус такого способа – зависимость от электроэнергии: при ее отсутствии система не сможет функционировать. Поэтому чаще применяют первый способ и устанавливают бак на постаменте.

В настоящее время на рынке появились так называемые гидроаккумуляторы. Это металлические емкости, внутри которых располагается резиновая емкость. Между стенками металла и резины закачивается воздух или азот. Он и будет создавать давление. Когда вода попадает в резиновую емкость, она расширяется и сжимает воздух. Последний уплотняется и старается вытолкнуть воду из резервуара. Это и есть давление. Поэтому гидроаккумуляторы можно устанавливать в любом месте.

Гидроаккумуляторы

Далее по схеме водоснабжения частного дома идет система фильтрации. Понятно, что вода из колодца или скважины не обладает максимальным качеством. В ней всегда присутствуют различные примеси (органические и неорганические), соли, оксиды металлов и так далее. Чтобы сделать ее пригодной для питья, необходимо снизить содержание всех примесей до минимума. Поэтому в схему и устанавливаются фильтры разного назначения.

Одни останавливают крупные частички, другие мелкие, третьи отвечают за смягчения воды, четверные за сдерживание металлов железа и так далее.

Конечно, такое количество фильтрующих элементов устанавливать не надо, ведь вода из колодца или скважины может быть достаточно чистой. Поэтому в первую очередь еще до начала проведения монтажных работ надо сделать анализ воды, который покажет, какие фильтры придется устанавливать.

Необходимо отметить, что данная схема водоснабжения частного дома не является строгой. То есть, можно по мере необходимости менять местами элементы системы. К примеру, можно водоочистку установить впереди накопительного бака. Или можно перед поверхностным насосом установить фильтр грубой очистки, а после него фильтр тонкой очистки. Таким образом, можно сократить негативное воздействие больших взвешенных частиц на рабочий орган насосного агрегата. То есть, продлить срок его эксплуатации.

Система фильтрации — водоочистка

Холодное и горячее водоснабжение

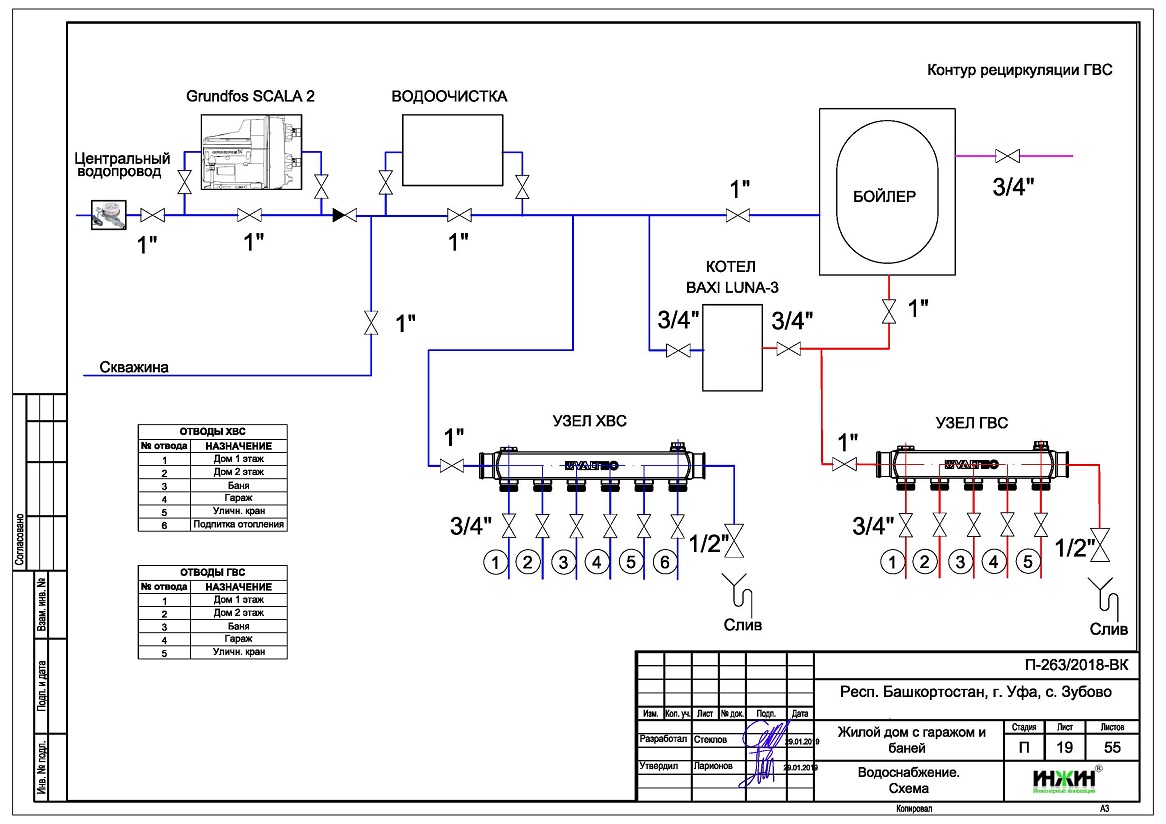

Теперь о коллекторе, который разделяет поток воды на две ветки. Одна будет подавать на потребители холодную воду, вторая, пройдя через нагревательный прибор, будет подавать горячую воду.

В принципе, коллектор собой представляет устройство, состоящее из трубы, из которой выходят две трубы меньшего диаметра, и между ними устанавливаются отсекательные вентили. Это на случай, если придется проводить ремонт отдельно системы холодного или горячего водоснабжения. На фото ниже такой коллектор показан.

Коллектор для разделения водопровода на систему холодного и горячего водоснабжения

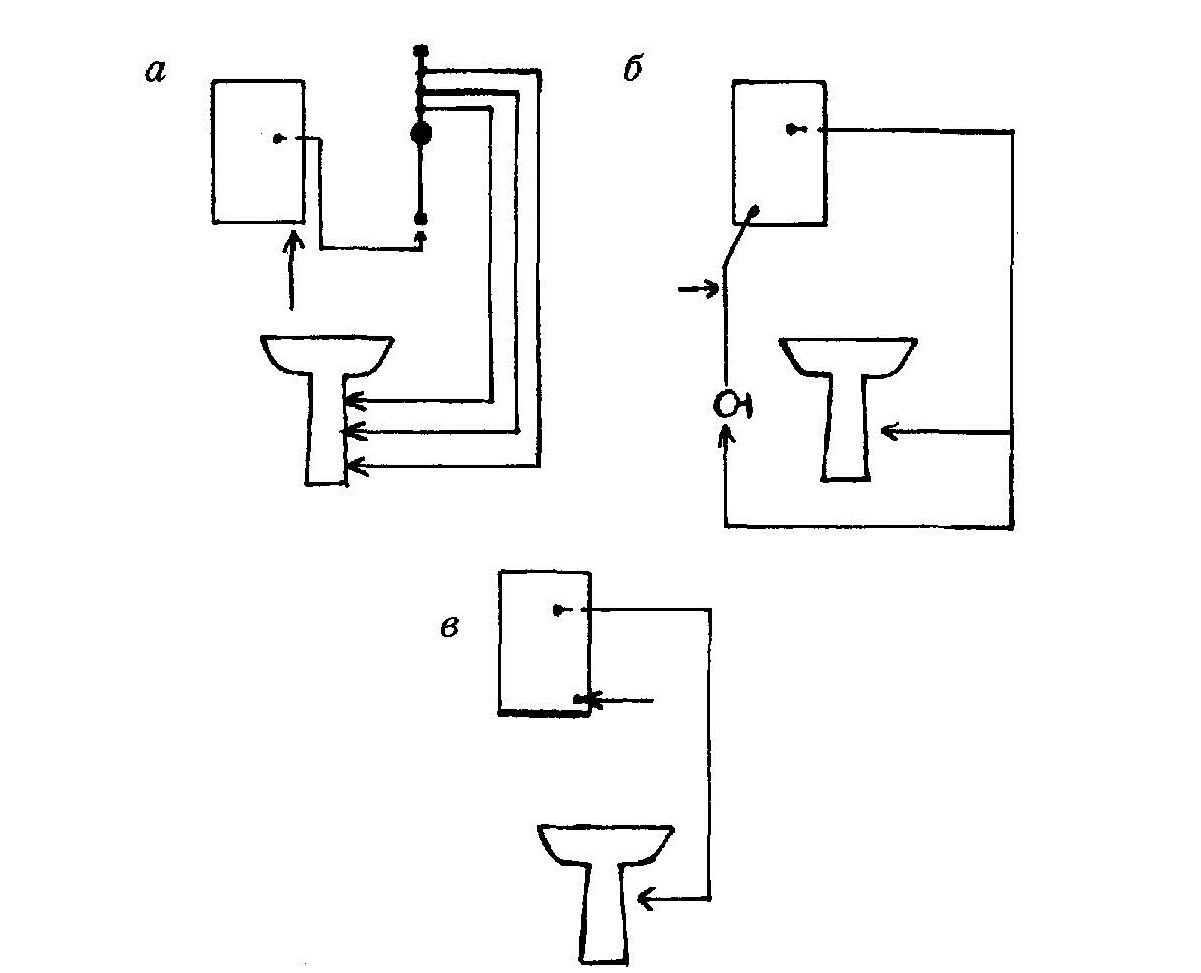

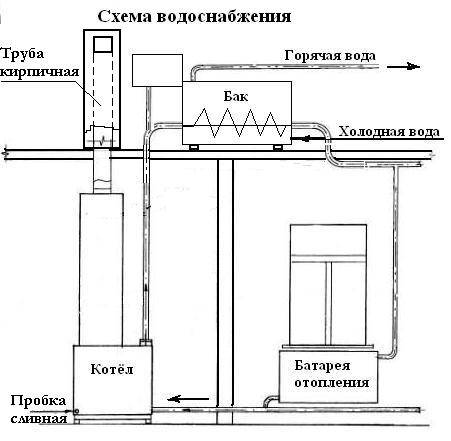

И буквально несколько слов о горячей воде. В этой водопроводной ветке самым главным элементов будет нагревательный элемент – котел. Здесь огромное разнообразие моделей, которые разделяются по функциональности. К примеру, одно- или двухконтурный, на газе, электроэнергии или на твердом топливе. Есть небольшие настенные приборы, есть огромные напольные, с помощью которых можно не только организовать горячее водоснабжение, но и отопление дома.

Полезные советы

  • Необходим ли проект водоснабжения частного дома? В принципе, система несложная. Можно для простоты последующих действий накидать на бумагу саму схему с указанием места расположения ее элементов.
  • Если в автономный водопровод устанавливается поверхностный насос, то его надо обязательно разместить в помещении, где температура зимой не будет падать ниже +2С.
  • Все трубные разводки, которые располагаются на улице, надо будет утеплить, чтобы вода в них зимой не замерзла. Обычно для этого используют специальные утеплители в виде цилиндров, изготовленных из вспененных полимерных материалов.
  • Если опускаемая в шахту колодца труба будет из пластика, то необходимо ее закрепить. Чаще всего это делают так: забивают в донный фильтр металлический штырь, к которому трубу и прикрепляют.
  • Установка кессона решит многие проблемы. Это защита ствола источника водозабора от негативных нагрузок, это утепление шахты, это возможность установить внутрь сразу несколько элементов системы локального водопровода. К примеру, можно внутрь установить насос, гидроаккумулятор, блок автоматики, задвижки и прочую запорную арматуру. В настоящее время производители предлагают кессоны из металла или пластика. Вторые дешевле, и их проще устанавливать вручную за счет небольшого веса изделия.
  • Рекомендуется особое внимание уделить теплоизоляции колодца, если схема водоснабжения частного дома основывается на нем. Обычно вокруг ствола выкапывается траншея на глубину промерзания грунта, и в нее засыпается керамзит. Толщина слоя теплоизоляции не должна быть меньше 10 см. Но, чем толще, тем лучше.

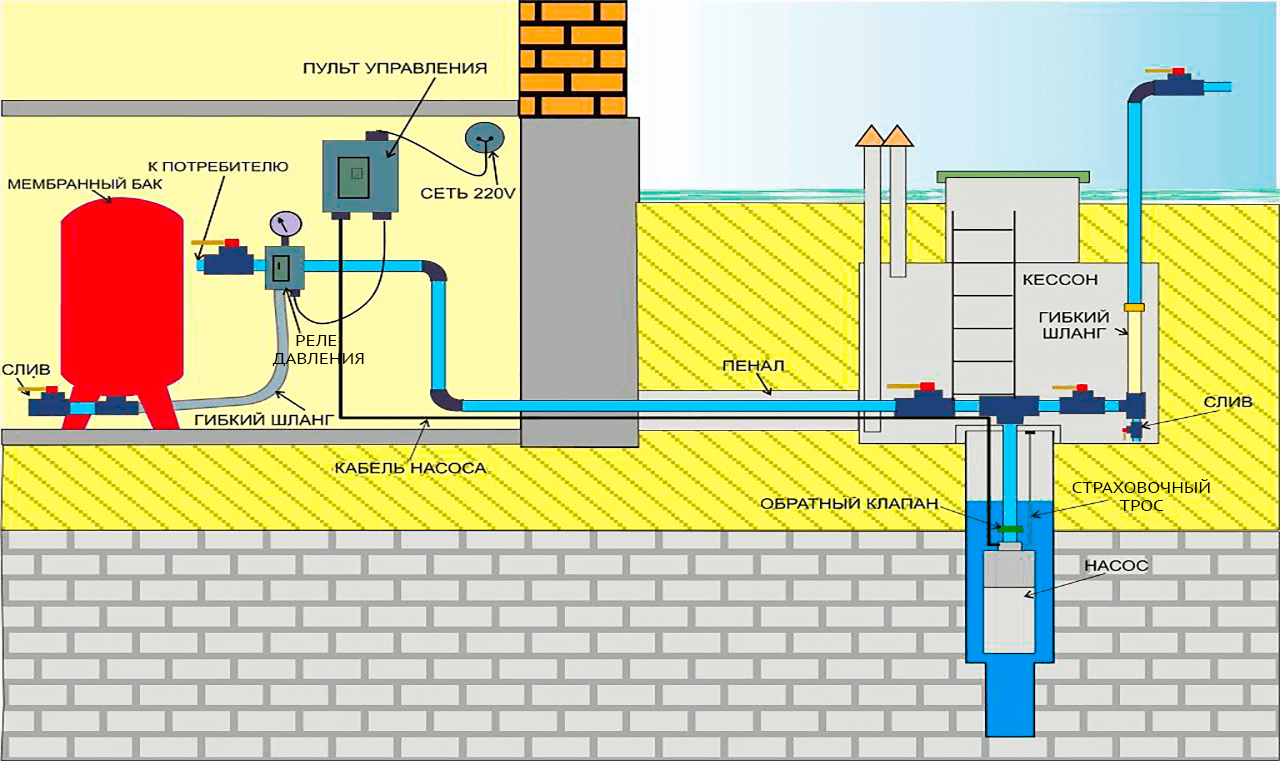

Кессон в системе локального водопровода

Заключение по теме

Итак, по этой схеме сооружается водоснабжение дома. Но приходится учитывать теперь и то, как использованную воду надо будет отводить. То есть, водопровод и канализация – две системы взаимосвязанные между собой. Нет одной без другой. Поэтому сразу планируйте расходы по сооружению канализационной системы с учетом сбора и частичной утилизации стоков.

Устройство водоснабжения частного дома: планы, схемы, примеры

  • Устройство и схема
  • Проектирование
  • Подбор и монтаж оборудования
  • Цены
  • Фото и видео
  • Полезная информация
  • Обеспечить подачу холодной и горячей воды можно практически в любом доме: деревянном, каменном, небольшом по площади или коттедже. Схема водоснабжения частного дома, дачи или коттеджа составляется индивидуально с учетом этажности, давления на входе и количества сантехнических приборов.

    • Специалисты компании канал «Канал» предложат вам несколько вариантов, для выбора наилучшей схемы водоснабжения и водоотведения в зависимости от финансовых возможностей.

    Работы лучше производить в новом или строящемся доме, хотя и в старом, при наличии навыков, это не проблема. Лучше, все же, уделить внимание этому вопросу на этапе проектирования. Устройство систем водоснабжения включает не только трубы и сантехнику, но и дополнительное оборудование (гидроаккумулятор, автоматику, коллектора, фильтры и т .д.), которое нужно где-то расположить. Оптимально предусмотреть для этого отдельное помещение.

    Отправить запрос на монтаж системы водоснабжения в компании «Канал»

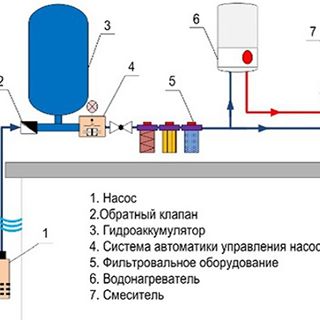

    Принципиальная схема водоснабжения

    Если рядом с вашим домом проходит централизованная система, вам крупно повезло: не нужно нести немалые затраты на бурение скважины и покупку дополнительного оборудования. Для подключения к централизованной системе необходимо получить разрешение за достаточно символическую цену и произвести врезку. Упрощенно, устройство водоснабжения частного дома выглядит следующим образом:

    Комфорт и удобство обеспечивают сантехнические приборы. Сюда относятся мойки, раковины, ванны, душевые кабинки, посудомоечные машины, стиральные машины, унитаз, биде и т.д. Их подключение производят специалисты сантехники и хорошо, если есть их обозначения на схемах водоснабжения.

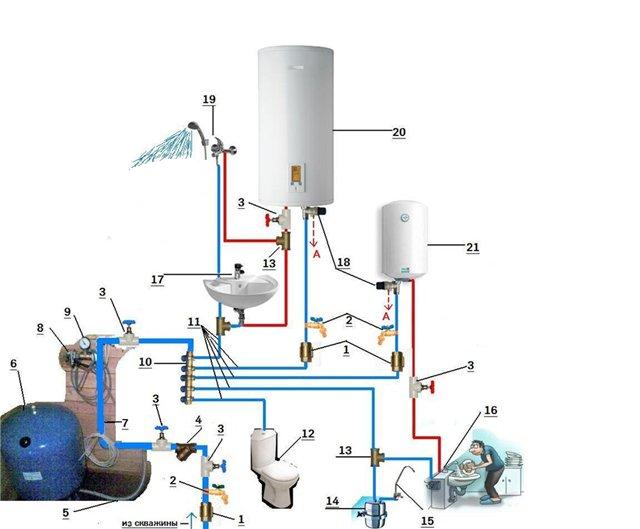

    Условные обозначения:
    1 — обратный клапан,
    2 — сливной вентиль,
    3 — запорный вентиль,
    4 — фильтр грязевой,
    5 — гибкая подводка к гидроаккумулятору,
    6 — гидроаккумулятор,
    7 — труба,
    8 — реле давления,
    9 — манометр,
    10 -коллектор,
    11 -труба,
    12 — унитаз,
    13- тройник,
    14 — фильтр,
    15-17, 19 — смесители,
    18 — предохранитель,
    20-21 — водонагреватели.

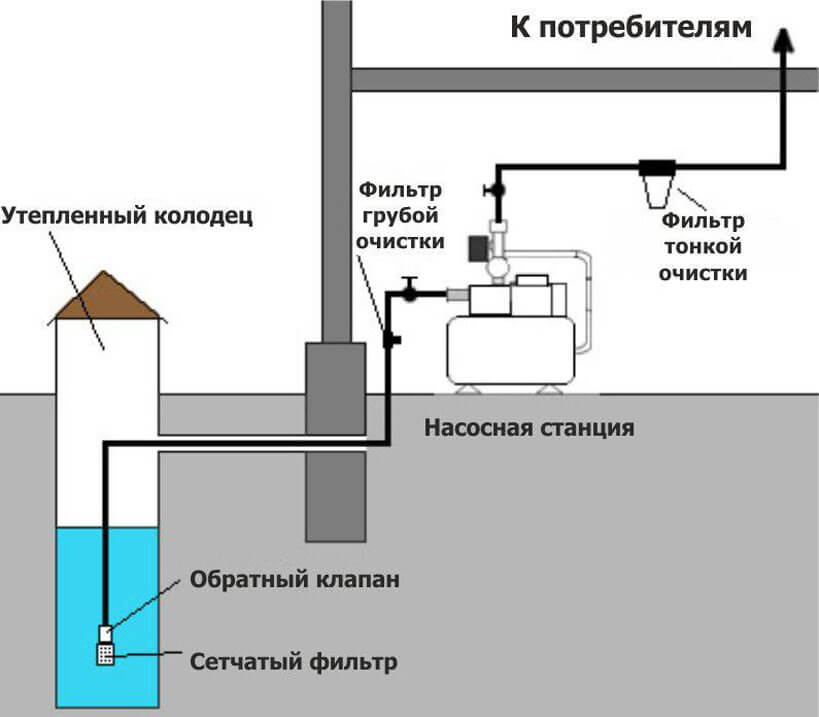

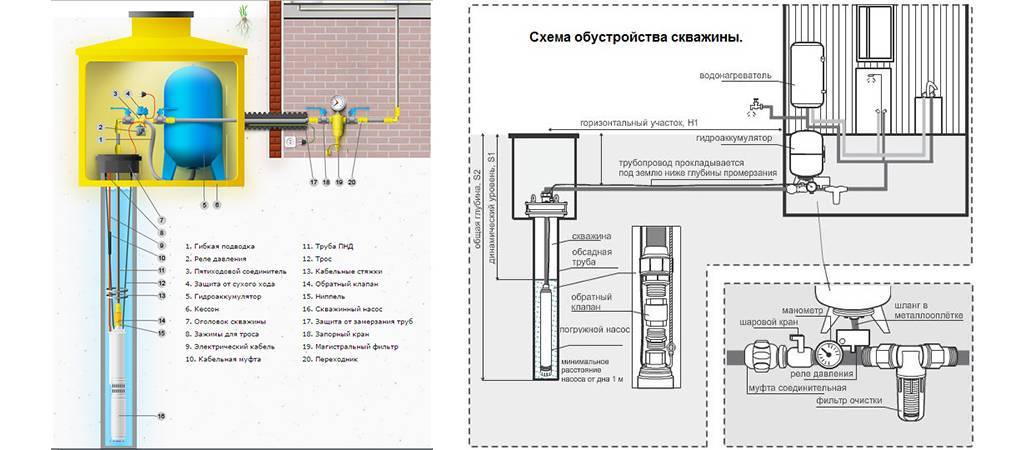

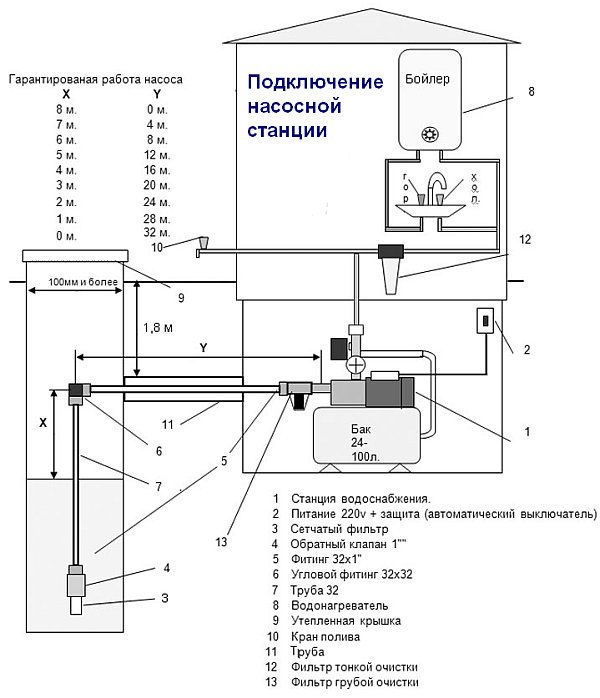

    Разводка из скважины или колодца

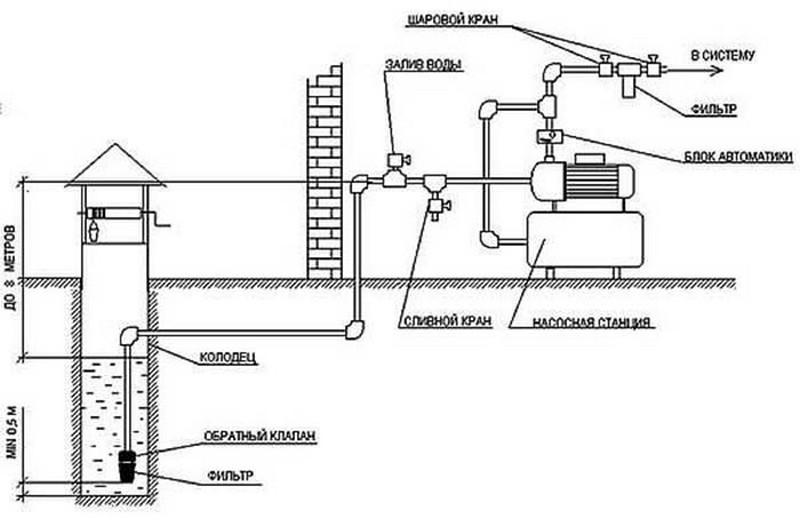

    Если в качестве точки водозабора используется скважина или колодец, то для бесперебойной работы потребуется установка дополнительного оборудования. Принципиальная схема системы водоснабжения в этом случае выглядит следующим образом:

    Условные обозначения:

    1. блок автоматики,
    2. манометр,
    3. скважина,
    4. тройник,
    5. гидроаккумулятор.

    Существует два варианта исполнения. На рисунке приведена схема системы водоснабжения с гидроаккумулятором. Если выбирается наружный насос, то вместо гидроаккумулятора (на рисунке — 5) используется насосная станция, которая снабжена ресивером.

    Заказать разводку воды из скважины

    Схемы разводки систем водоснабжения

    Трубная разводка небольшого дома или дачи отличается от коттеджа. В первом случае применяют последовательное (тройниковое) подключение, во втором – коллекторное.

    Последовательная схема рекомендуется при небольшом количестве точек потребления.

    Условные обозначения:

    1. кран холодной воды
    2. краны холодной и горячей воды
    3. краны холодной и горячей воды
    4. угол 90°
    5. тройник,
    6. американка,
    7. счетчик горячей воды,
    8. счетчик холодной воды,
    9. фильтр тонкой очистки,
    10. фильтр грубой очистки,
    11. кран,
    12. трубы горячей и холодной воды.

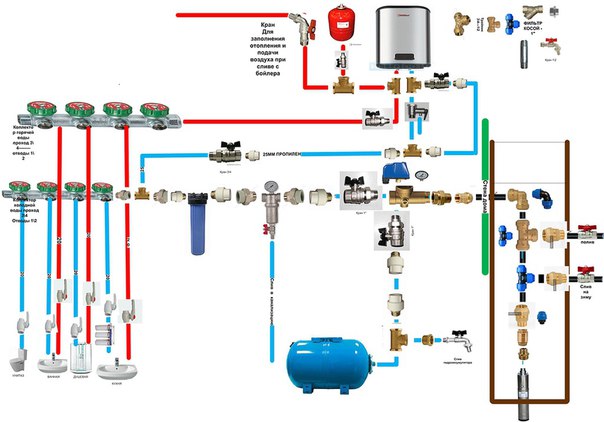

    Если речь идет о коттедже, то схема разводки водоснабжения частного дома выглядит следующим образом:

    Условные обозначения:

    1. кран холодной воды,
    2. краны холодной и горячей воды
    3. краны холодной и горячей воды
    4. коллектор разводки холодной воды,
    5. коллектор разводки горячей воды,
    6. американка,
    7. счетчик горячей воды,
    8. счетчик холодной воды,
    9. фильтр тонкой очистки,
    10. фильтр грубой очистки,
    11. кран,
    12. трубы горячей и холодной воды.



    Коллекторная разводка эффективна при большом количестве точек потребления и лишена недостатков последовательной, так как потери давления при одновременной работе нескольких точек незначительны.

    Чем сложнее схемы монтажа водоснабжения, тем большее количество оборудования задействуется. Это дороже, требует обслуживания, но необходимо для корректной работы. И, наоборот, чем проще, тем надежнее. Мы поможем выбрать оптимальный вариант.

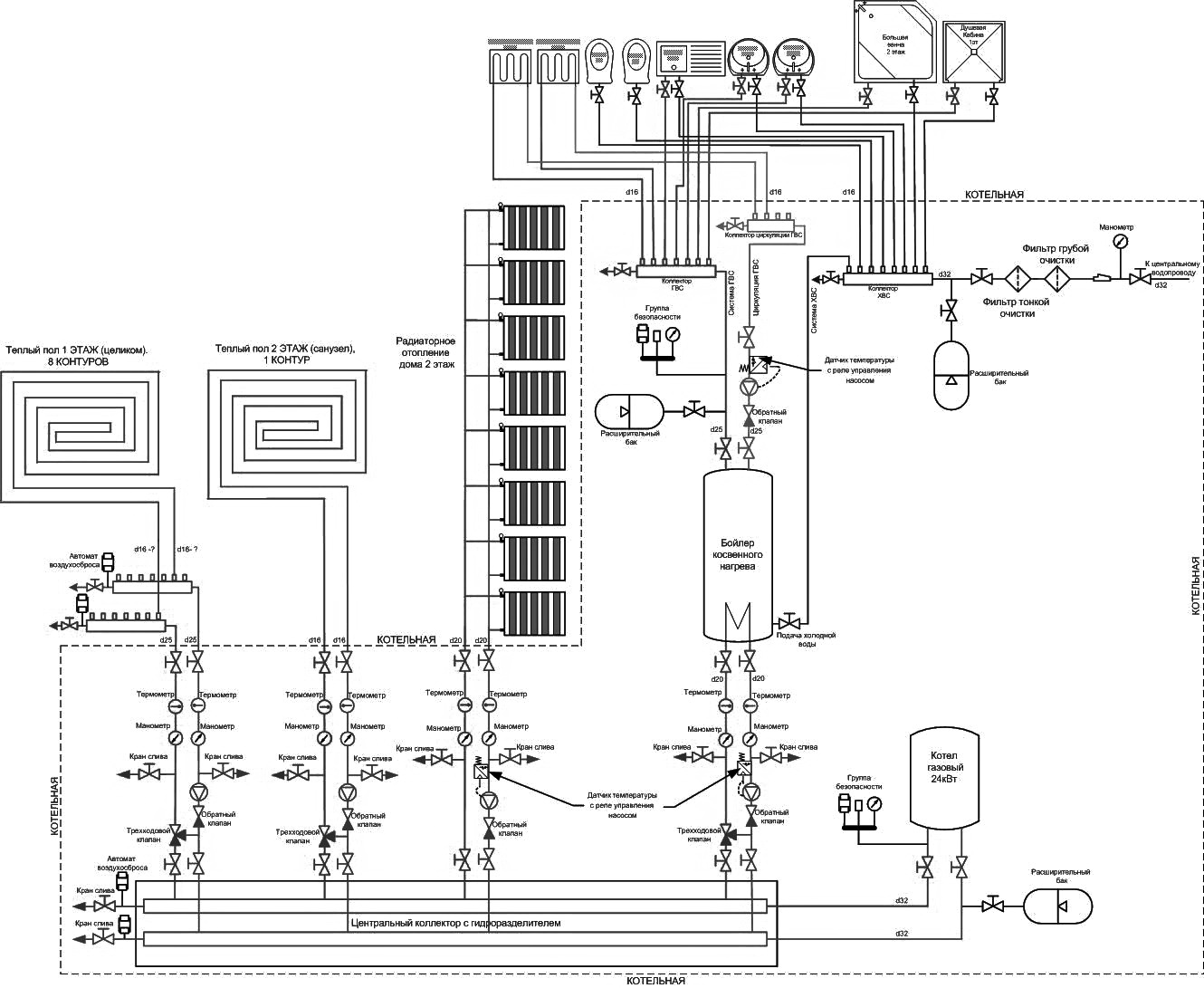

    Схема водоснабжения частного дома

    Частный дом всегда ассоциируется с теплом и уютом. Для того чтобы создать максимально комфортные условия, жилище должно быть оснащено всеми необходимыми коммуникациями. Самым продолжительным и ресурсоёмким процессом является установка и настройка водоснабжения. Чтобы процесс отнял как можно меньше времени и средств, нужно знать некоторые нюансы. Любая схема водоснабжения частного дома, разделяется на несколько категорий, а именно: автономная и общая.

    Категории схем водоснабжения

    Первая применяется в населённых пунктах, где не проходят магистрали водоснабжения, жнлищно-коммунальных предприятий. В качестве источника можно использовать колонку, колодец или любой другой водоём. Для создания типовой системы потребуется насос, кессон, реле давления, кран шаровой. Реле давления, подключается к блоку управления насоса, и при достижении необходимой компрессии в системе производит автоматическое прерывание электропитания. Центральный кран перекрытия необходим на вводе в помещения, и служит для отключения водоснабжения в случае поломки, или для планового осмотра. В кессоне размещаются все необходимые узлы, обеспечивающие работоспособность системы.

    Такая схема дома является типовой, за счёт простоты всех узлов, её стоимость значительно ниже других компоновок. Однако её можно усовершенствовать, добавив гидравлический пневморегулятор.

    С его помощью давление остаётся на несменном уровне, при включении и выключении установки. В зависимости от потребностей, можно подобрать любую ёмкость регулятора. Недостатком данного агрегата, являются большие габариты, и необходимость изоляции при отрицательных температурах окружающей среды. Автономные системы подключают к общей электросети, однако в случае необходимости можно использовать альтернативные источники, такие как: аккумуляторы, генераторы.
    Для их корректной работы, производится дополнительная изоляция, если они монтируются в кессоне. Для коммуникаций используются любые трубы, предварительно рассчитанного диаметра. Его можно подобрать, в зависимости от расхода воды, и нужного давления. Материал для магистрали может быть любым, однако настоятельно рекомендуется использовать нержавеющие металлы, поскольку они препятствуют загрязнению воды окисями и ржавчины.

    Любая схема водоснабжения частного дома может модернизироваться дополнительными модулями для фильтрации, ионизации, нагрева. Для их установки нет необходимости проводить дополнительные работы по изменению системы.

    Достаточно просто сделать врезку нужного агрегата. Чтобы в будущем избавиться от длительной процедуры полного слива и наполнения системы, устанавливают краны перекрытия на коротких отрезках. Перекрыв отдельный участок, можно выполнять нужные манипуляции без дополнительных работ.В местах, где есть водопроводные магистрали желищно-коммунальных предприятий, используется общая схема. Для того чтобы произвести её монтаж необходимо достать генеральный план, в соответствующей инстанции.


    После этого работники выполнят подключение к общей системе водоснабжения. Данную работу можно выполнить самостоятельно, однако для этого необходимо разрешение, а также электрогазосварочное оборудование. Водная труба может быть выполнена из любых материалов. Однако сегодня специалисты рекомендуют использовать пластик, так как он не портится под воздействием влаги. Чтобы в дальнейшем избежать перекосов, и деформации грунт под трубой плотно уплотняют, и подсыпают щебнем или отсевом.
    На месте врезки могут потребовать, установки колодца, для удобного обслуживания линии, или монтажа пожарного гидранта. Водопроводная схема водоснабжения частного дома после подключения может кардинально изменятся в зависимости от планировки жилища, а также индивидуальных потребностей.

    Разводка коммуникации осуществляется при помощи специальных переходников и колен. Если используются полимерные трубы, то в качестве связующего звена применяют специальный ключ и герметизирующие резинки.

    Если металлические, то сварочное оборудование.Поскольку при водопроводном снабжении в окрестностях давление зачастую очень сильно снижается. При автономном способе увеличить данный показатель можно с помощью насоса. Для получения необходимой компрессии можно установить дополнительный бак, из нержавеющей стали. Его ёмкость зависит от суточного расхода воды, на одного члена семьи. Располагают ёмкость на чердаке, а её объём должен быть не ниже 200 литров. Подобную технологию применяют как для отдельного узла: душ, посудомойка, кран, так и для всей системы. Учитывая расположение бака, его нужно полностью изолировать, для предотвращения попадания различного мусора и бактерий. Воздушная подушка, обеспечивается специальным воздушным регулятором, который герметизируется на верхней крышки бака.
    При отрицательных температурах окружающей среды, производится теплоизоляция. Она предотвратит замерзание ёмкости, и сохранит целостность системы. Чтобы монтаж был выполнен правильно, нужно выполнить подачу воды снизу бака.

    Самая популярная схема водоснабжения

    Самой популярной на сегодняшний день схемой водоснабжения частного жилища является гибридная схема. В качестве основного источника воды используется общий водопровод. В случаи отключения снабжения, систему достаточно просто перевести на автономный режим, однако тут существуют некоторые сложности. Краны перекрытия устанавливают на баке увеличения давления (гидроаккумулятора), если он есть и на вводе. Таким образом, создаётся закрытая система, которая полностью отключена от коммунальной магистрали.

    Для того чтобы ввод в эксплуатацию всех агрегатов был достаточно простым и не сопровождался поломками, погружной насос извлекают из скважины и консервируют в нейтральном масле. Это позволяет сохранить целостность мембраны, и обеспечить корректную работу установки.

    Если используются обычные металлические трубы, жидкость из них не сливают, поскольку это может запустить необратимый процесс коррозии, остановить который в последствии достаточно тяжело.

    Произвести переход на общую систему достаточно просто, для этого извлекается насос и скважины или водоёма, открывается кран гидроаккумулятора. После этого в ёмкости может произойти расширение или уменьшение объёма жидкости. Далее открывается кран, установленный на вводе, и система начинает функционировать в другом режиме. Как видим, схема водоснабжения частного дома имеет типовую компоновку и основные узлы. Остальное зависит от потребностей и фантазии человека. Чтобы получить качественный результат рекомендуется использовать высококачественные материалы, и профессиональных работников, которые выполнят работу согласно всех нормативных норм.

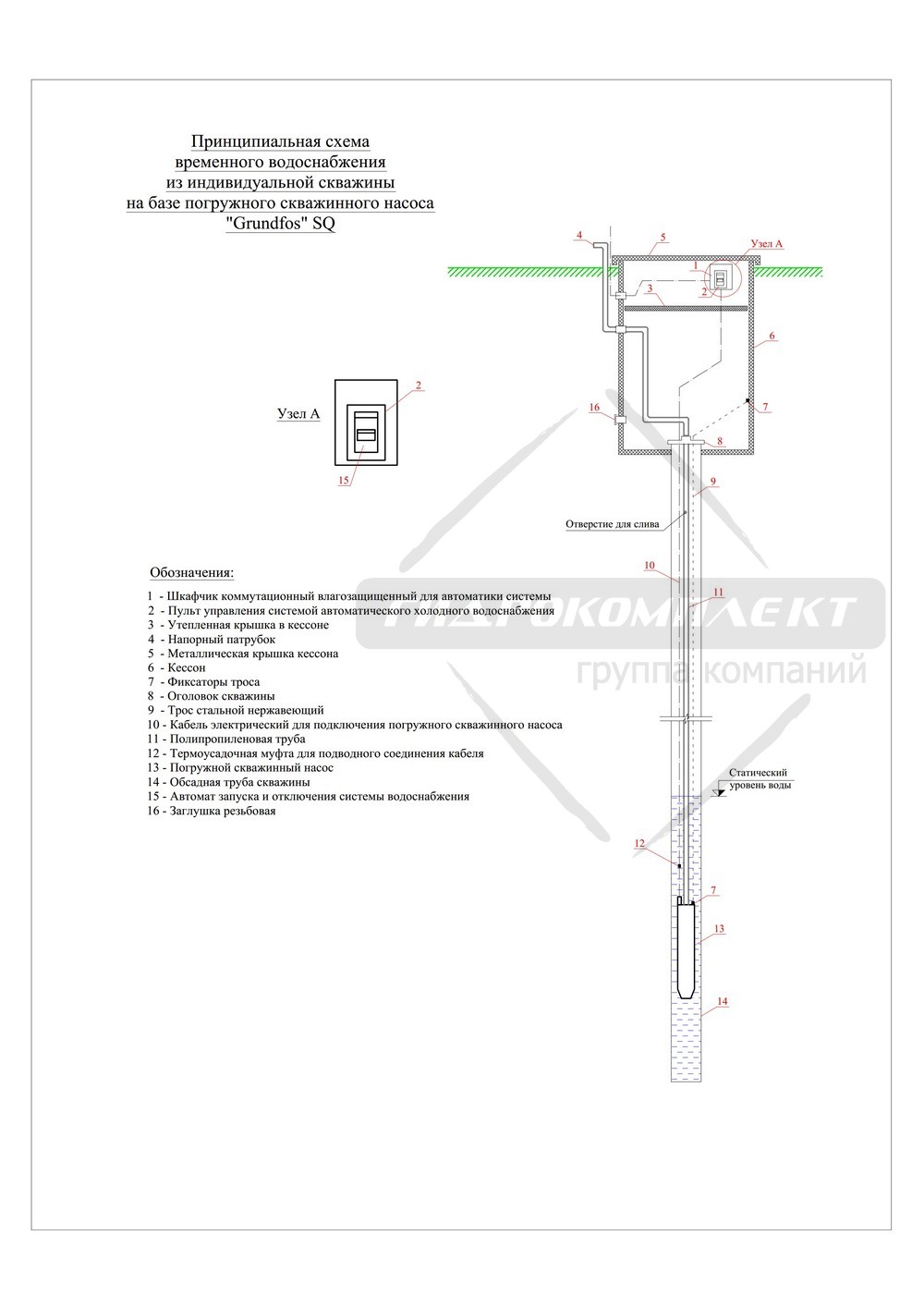

    схема. Система водоснабжения из скважины

    Как при постройке нового загородного коттеджа, так и при проведении ремонтных работ в старых домах возникает необходимость обеспечения питьевой водой. И если нет возможности подключения к централизованному водопроводу, то в таком случае потребуется монтаж системы, которая обеспечит водоснабжение частного дома из скважины. Схема коммуникации будет выглядеть следующим образом.

    На первый взгляд ничего особого нет. Самая обычная система водоснабжения из скважины: насос, пара приборов и расширительный бак. Однако на самом деле процесс очень трудоемкий и сложный. Поэтому, как и множество остальных строительных работ, его принято разбивать на этапы. Ниже будет описан каждый из них.

    Проектирование автономного водопровода

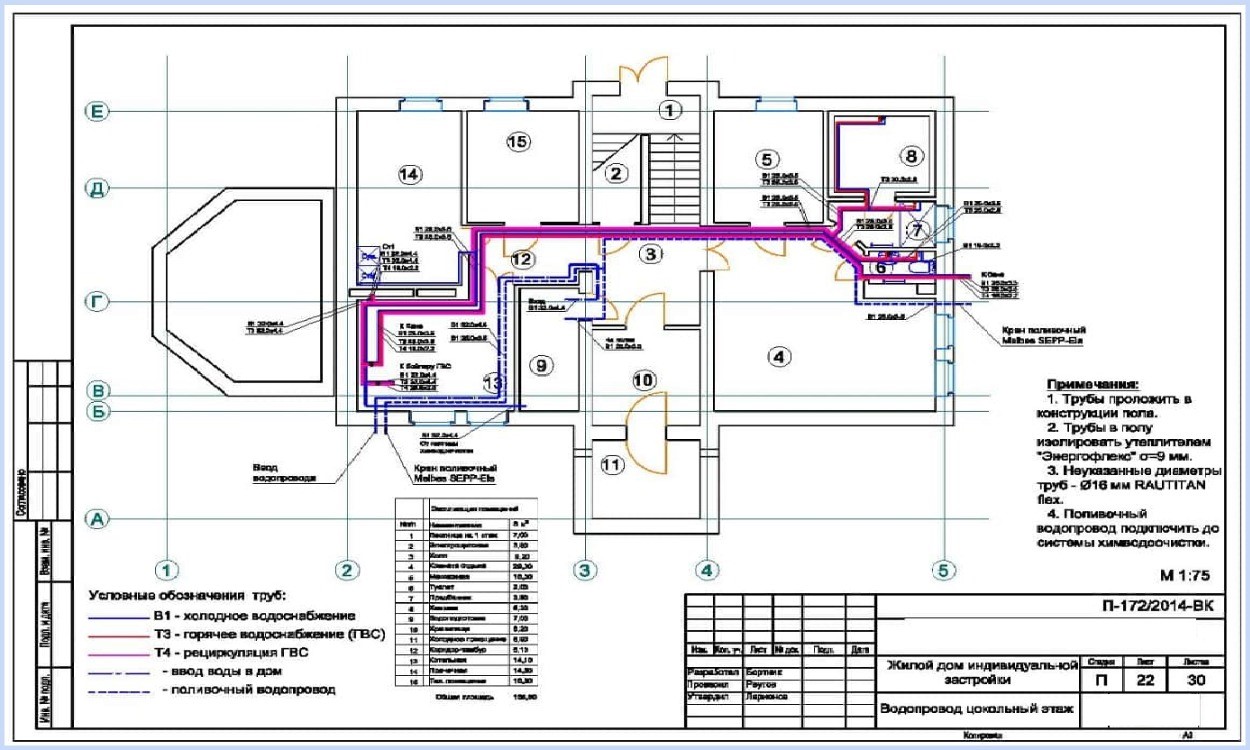

    Перед тем как сделать водоснабжение частного дома, необходимо выполнить первый и один из главных этапов — проектирование системы автономного водоснабжения. Для этого стоит обратиться к квалифицированным специалистам. При его проведении разрабатывается и собирается воедино большой пакет необходимых документов, которые понадобятся для того, чтобы обеспечить водоснабжение загородного дома из скважины.

    В проект входит информация, описанная ниже.

    • Глубина залегания водоносного слоя и его месторасположения.
    • Маркировка и диаметр водопроводных труб для скважины и разводки коммуникации в доме.
    • Глубина прокладки наружного водопровода.
    • Габаритные размеры и местоположения кессона.
    • Определение места, где будет размещена станция для водоснабжения частного дома.

    В дальнейшем в соответствии с проектом будет проводиться монтаж.

    Глубина залегания и местоположение водоносного слоя

    Это один из самых важных факторов, на котором базируется общая схема водоснабжения из скважины. От этого показателя напрямую зависит то, каким образом будет подниматься вода из недр земли. Если глубина составит менее 9 метров, то в таком случае будет установлена автоматическая насосная станции. Если больше, то глубинный погружной насос. Также эти показатели помогут подсчитать необходимое количество времени и финансов, необходимых на разработку грунта.

    Информацию, которая касается уровня залегания водоносного слоя, можно получить разными путями.

    • Из специальных геологических карт, которые будут соответствовать району застройки.
    • Заказать услугу поиска воды на участке в организации, которая специализируется в отрасли бурения скважин.
    • Поинтересоваться глубиной скважины на соседнем участке.

    Последний вариант самый малоэффективный, потому как он не даст исчерпывающего ответа, а поможет понять приблизительное расстояние до подземного источника живительной влаги.

    Расчет диаметра и материала водопроводных труб

    Есть еще один очень важный момент, которому необходимо уделить особое внимание. На сегодняшний день далеко не все трубы, которые имеются в продаже в магазинах и на строительных рынках, пригодны для того, чтобы монтировать водоснабжение из скважины. И для того чтобы правильно подобрать материал, необходимо обращать внимание на маркировку.

    Труба для водоснабжения частного дома должна иметь приблизительную маркировку PPR-All-PN20 (25), где:

    • PPR – название материала, из которого изготовлена труба (полипропилен).
    • All – наличие внутренней прослойки алюминия, которая позволяет усилить устойчивость к деформации.
    • PN20 (25) – число, указывающее толщину стенки трубы и максимально допустимое давление, измеряющееся в мПа.

    Что касается диаметра водопровода, то здесь следует руководствоваться не только размерами резьбы у насоса и системы автоматического контроля давления, но и количеством потребителей воды. В основном для малоэтажного коттеджа они стандартные и равны 1″ (25 мм). Учитывая то, что полипропиленовая труба классифицируется на один размер больше, то следует приобретать материал с маркировкой 32 PPR-All-PN20, где первая цифра указывает на наружный диаметр.

    Выбор насоса для скважины

    Правильно подобранный насос – залог бесперебойной подачи воды в дом. А для того чтобы он долгое время прослужил верой и правдой, необходимо учесть нюансы.

    • Для скважин подойдет только насос центробежного действия. Если в обсадную трубу опустить вибрационный насос, то он обязательно повредит не только ее, но еще и фильтрующий элемент.
    • Качество воды, которая будет подниматься из скважины, не должно быть хуже, чем в паспортных данных насоса. Дело заключается в том, что если скважина сделана на песок, то в составе воды будут попадаться мелкие частички песка. Если конструкция насоса этого не предусматривает, то он в скором времени выйдет из строя.
    • Чтобы насос для водоснабжения частного дома полностью обеспечивал не только подъем воды, но и давление в водопроводе, необходимо рассчитать его паспортные данные по следующей формуле: H=hs + 0,2xL + 30 + 15%, где H – минимальный столб воды, который указывается в паспорте; hs – глубина погружения насоса от поверхности земли в метрах; L – расстояние от входа в дом и до входа в скважину.
    • Защита насоса от сухого хода. Еще один очень важный момент, который заключается в том, что пропускаемая через насос вода выполняет функции охлаждения двигателя. И если в процессе работы насос не будет остывать, то в считанные минуты перегреется и выйдет из строя. Выходом из ситуации является приобретение насоса, оборудованного защитой с завода или дополнительная установка необходимой автоматики в доме или кессоне.

    После того как будет спроектировано водоснабжение частного дома из скважины, схема внутренней разводки коммуникации, месторасположения водоносного слоя и его положение определены, а весь необходимый материал закуплен, можно приступать к выполнению монтажных работ.

    Бурение скважины

    Бурение скважины – процесс довольно-таки трудоемкий. Он отнимает много времени и требует определенных навыков. По этой причине не рекомендуется выполнять этот вид работ самостоятельно, а лучше пригласить квалифицированных специалистов со всем необходимым оборудованием.

    В зависимости от глубины расположения водного слоя и состава почвы, применяют несколько видов бурения.

    • Шнековое.
    • Роторное.
    • Колонковое.

    Сразу стоит отметить, что последние способы прохождения грунта подразумевают применение промывочной жидкости, в функции которой входит удаление разрушенного породного слоя.

    Процесс бурения скважины продолжается до тех пор, пока не будет достигнут водный горизонт. После этого необходимо продолжить процесс и дойти до породы, которая является водоупорной.

    Как только все будет готово, в пробуренное отверстие необходимо вставить обсадную трубу, на конце которой будет находиться фильтр, изготовленный из нержавеющей сетки с мелким сечением ячейки, а полость, образовавшуюся между трубой и грунтом, необходимо заполнить мелкофракционным щебнем.

    Промывка готовой скважины — завершающий этап проведения работ. Эту процедуру можно провести при помощи ручного насоса (помпы) или опустив в обсадную трубу погружной насос. Проводить промывку необходимо до появления чистой воды.

    Установка погружного насоса в скважину

    Монтаж погружного насоса проводится непосредственно в скважину. Этот процесс трудоемок и требует особого внимания. Поэтому предлагаем рассмотреть последовательность проведения работ.

    • К выходному отверстию насоса крепится обратный клапан, который препятствует опустошению рабочей камеры насоса и самостоятельному сливу воды после того, как насос отключится. В части насоса, которая отвечает за забор воды, дополнительно устанавливается фильтр в форме чашки, который защищает его от попадания ила и грязи.
    • К обратному клапану крепится подающий наверх трубопровод.
    • Электрический кабель подключают к штатному проводу насоса при помощи водонепроницаемой соединительной муфты и фиксируют по всей длине подающей трубы.
    • К специально отведенному на насосе месту фиксируем трос.
    • Свободный конец трубы необходимо продеть через оголовок скважины, провод пропустить в специально отведенное отверстие, а трос закрепить к самому оголовку.

    Далее следует процесс спуска всей конструкции в обсадную трубу. Для этого одному человеку необходимо находиться непосредственно возле скважины и потихоньку опускать насос в середину, а второму человеку нужно, так сказать, страховать и подавать конструкцию.

    После того как вся процедура монтажа будет выполнена, необходимо зафиксировать оголовок на обсадной трубе, а питающий кабель подключить к электрической сети.

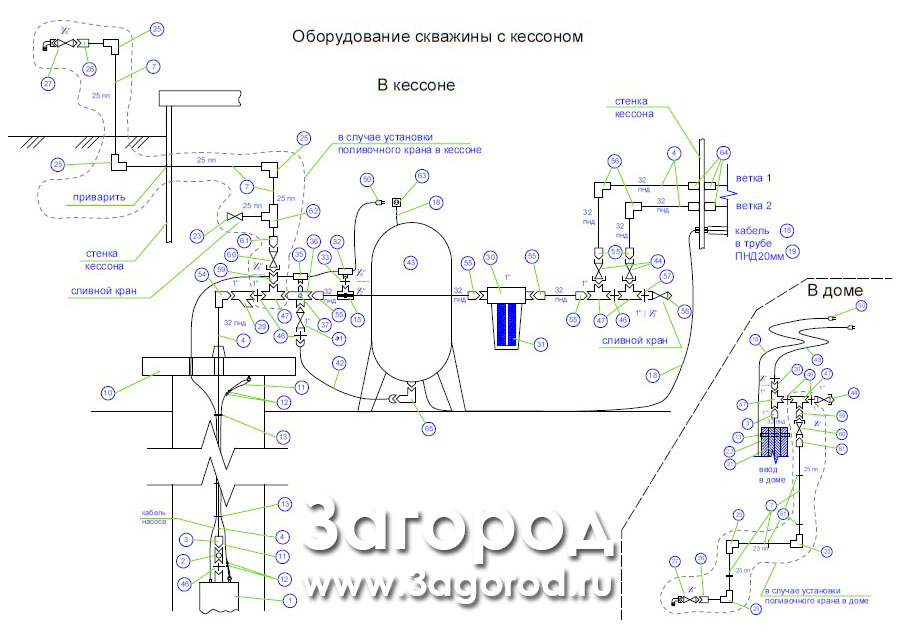

    Кессон: его устройство и размеры

    Как вся система водоснабжения дома из скважины, так и ее отдельные составные нуждаются в защите. Для оголовка скважины ее обеспечивает кессон. Его правильная организация позволяет продлить срок эксплуатации оборудования, запорной арматуры, а также дает возможность беспрепятственно обслуживать все узлы. Обустройство кессона проводят несколькими методами.

    • Монтаж из металла.
    • Заливка бетона по выставленным опалубкам.
    • Из бетонных колец, диаметр которых составляет не менее 1 метра.
    • Установка готового кессона, изготовленного из пластика.

    Самым целесообразным будет самостоятельная заливка из бетона, так как пластик не настолько прочен и требует дополнительного усиления, металл имеет свойство поддаваться коррозии и разрушаться, а бетонные кольца не дают нормального пространства для обслуживания или ремонта, в котором может нуждаться станция для водоснабжения частного дома.

    Глубина кессона напрямую зависит от того, какой уровень промерзания грунта в районе проведения работ, и от того, какой тип насосного оборудования выбран. Давайте рассмотрим на примере, какой будет глубина кессона. Допустим, что уровень промерзания грунта составляет 1,2 м. Это означает, что водопровод, идущий в дом, будет расположен приблизительно на 1,5 м. Далее учитываем то, что оголовок скважины должен располагаться на расстоянии 20-30 см от пола кессона. Толщина заливки бетона ориентировочно составит 100 мм, а слой подсыпки щебня примерно 200 мм. Теперь путем несложных арифметических действий получаем искомую глубину ямы под кессон: 1,5 м + 0,3 м + 0,3 м = 2,1 м. Ну а если в кессоне планируется установка автоматики или насосной станции, то его глубина не должна быть менее 2,4 м (с учетом расстояния 1 м до пола от уровня промерзания грунта).

    Еще один немаловажный момент. Он заключается в том, что вход в кессон должен выступать на 30 см над поверхностью земли, а для предотвращения накопления конденсата в летний период и изморози на стенках в зимний необходимо оборудовать систему естественной вентиляции помещения.

    Подвод воды к дому

    После того как насос установлен, необходимо приступить к монтажу подводящего к дому трубопровода. Для этого, как указывает схема, система водоснабжения частного дома (а если точнее, то ее отдельная часть) укладывается в траншее, глубина которой не должна быть меньше, чем расчетная отметка промерзания грунта.

    В том случае, если автоматическая система контроля давления будет размещена непосредственно в кессоне, а по проекту планируется подведение водопровода не только к жилому дому, но и к хозяйственным постройкам, необходимо аналогичным способом обустроить все траншеи и пробурить все необходимые отверстия, которые потребуются для монтажа водопровода. После этого укладывается предварительно заизолированная водопроводная труба. Далее следует просыпать уложенный в траншее водопровод песком, разровнять поверхность и пролить водой. Это обеспечит равномерное распределение уплотнительного песчаного слоя.

    В эту же траншею можно уложить электрический кабель, который будет питать насос от сети 220 В. Для этого необходимо протянуть его в пластиковую полипропиленовую или полиэтиленовую трубу, уложить поверх уплотнительного слоя водопровода, а в стенке кессона пробурить еще одно отверстие. Немного присыпав электрический кабель грунтом, следует уложить специальную полиэтиленовую ленту, которая при проведении земляных работ будет сигнализировать о приближении к электрическим и водопроводным коммуникациям.

    Автоматизация подачи воды из скважины и ее подключение

    Один из самых главных моментов, который усовершенствует водоснабжение частного дома из скважины,- схема автоматизации работы насоса. Она реализуется с целью поддержки стабильного давления в системе водоснабжения и предотвращения преждевременной поломки насоса из-за постоянной подкачки воды. По своим свойствам автоматическая система контроля давления воды должна выполнять нижеследующие функции.

    • Контроль давления в системе водопровода и при необходимости включение насоса для подкачки.
    • Защита насоса от перегрева и преждевременного выхода из строя. Реализовывается за счет датчика сухого хода.
    • Аварийное отключение питания насоса в случае поломки трубопровода.

    Можно собрать всю автоматическую систему по запчастям, но это целесообразно лишь тогда, когда в наличии есть хотя бы половина всей комплектации. В противном случае можно просто прийти в магазин и приобрести ту автоматику, которая по своей цене максимально соответствует всем необходимым требованиям обеспечения частного дома водой.

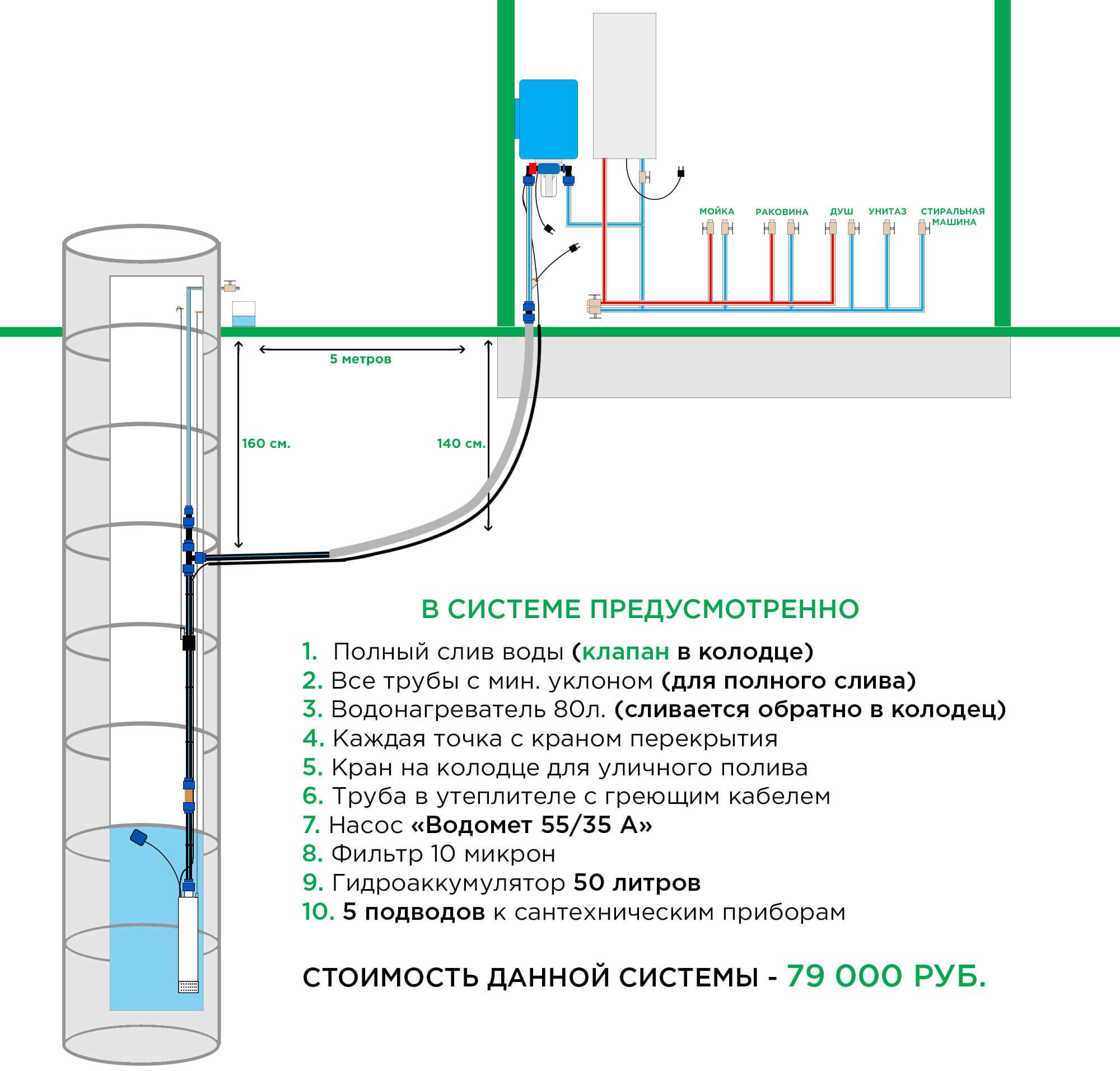

    Схема водоснабжения из скважины, указанная на картинке, демонстрирует порядок установки всех необходимых компонентов. Если система автоматического управления работой насоса не оборудована защитой от сухого хода, то в таком случае рекомендуется ее дополнительная установка.

    Заключительный этап

    Разводка водопровода по помещениям — этап, который завершает монтаж водоснабжения в частном доме. Она выполняется уже тогда, когда все остальные работы выполнены, и остается только выполнить подключение потребителей воды. Ее можно выполнить как открытым (трубы проходят по уже облицованным стенам), так и закрытым (весь водопровод спрятан за декоративной отделкой стен) способом из трубы, маркировка которой соответствует стандартам материалов, применяемых в пищевых целях.

    Хочется отметить, что применение металлопластиковых труб для срытой системы разводки не годится, так как в процессе эксплуатации нередки случаи необходимости дополнительного обжима соединений (фитингов). Лучший вариант — применение пластиковых труб, все детали которых соединяются при помощи специального паяльника. Они могут гарантировать отсутствие утечек воды на всех стыках и не требуют дополнительного обслуживания.

    В принципе, вот и все. Смонтировано водоснабжение частного дома из скважины. Схема автоматического контроля давления собрана и установлена. Теперь можно установить сантехнические приборы и наслаждаться плодами кропотливого труда в полной мере.

    Сантехника кухни в частном доме: особенности

    Содержание статьи:

    Вступление

    Вы наверняка знаете, что всё связанное с подводом, подготовкой, отводом и утилизацией воды в жилых и любых иных помещениях называется сантехникой. Каждый тип помещения предъявляет к сантехнике свои требования. Есть свои особенности сантехники кухни в частном доме. О них и поговорим в этой статье, чтобы посмотрев каталог сантехники для кухни не прийти в замешательство. Это поможет при выборе оборудования и проектировании.

    Сантехника кухни в частном доме

    В отличие от городских квартир водоснабжение частного дома может не только централизованным, но и индивидуальным (автономным). В варианте централизованного водоснабжения принцип обустройства сантехники частного дома мало чем отличается от квартиры. Дом подключается к централизованному водопроводу и канализации, водопровод монтируется по нормативному давлению воды, сточные воды отводятся из дома без очистки.

    В централизованном варианте водоснабжения всё удобно и просто, однако этот вариант скорее исключение, чем правило. На практике подавляющее большинство частных домов строят под автономную систему. Именно из-за автономности появляются особенности сантехники кухни в частном доме и других помещениях, которые нужно учитывать.

    Сантехника кухни в частном доме и её устройство

    Кухня частного дома взята для примера и особенности, которые выясним дальше, можно также отнести к сантехнике ванной и других комнат, где нужна вода.

    Итак, сантехника частного дома — это обеспечение водой, подвод воды к дому, разводка воды по дому и отвод отработанной воды от него. Часть сантехники которая отвечает за добычу воду, подвод воды к дому, водоподготовку и разводку воды относим к водопроводу. Другая часть сантехники отвечает за сбор и вывод отработанной воды от дома, её очистку и утилизацию. Она называется канализацией.

    Принципиальную схему сантехники частного дома можно было бы нарисовать из следующих блоков (узлов):

    • Автономный источник водоснабжения;
    • Водопровод подвода воды к дому;
    • Блок управления подачей воды от источника и поддержания нужного давления;
    • Внутренний водопровод: общую водоподготовку, разводку труб водопровода и локальную фильтрацию воды на кухне;
    • Блок нагрева воды с системой горячего водоснабжения;
    • Внутренняя канализация дома;
    • Система очистки и утилизации сточных вод вне дома.

    Детальное устройство каждого блока зависит от местных условий, площади дома, планируемого потребления воды и вариантов проживания (лето, зима). Однако при всём разнообразии есть общие особенности сантехники кухни в частном доме независимо от его площади и эксплуатации.

    Особенности сантехники кухни в частном доме

    Кухня является безусловным потребителем воды в доме и сантехника кухни планируется и рассчитывается на этапе проектирования дома. Опишу общие принципы устройства сантехники кухни частного дома.

    Водоснабжение кухни не является обособленным и входит в систему водоснабжения от всего дома. Водоснабжение дома автономное, то есть вода поступает от автономного, чаще индивидуального, источника водоснабжения: скважины, колодца, соседнего пруда.

    Обеспечивают подачу воды в дом насосное оборудование (чаще у источника), блок управления работой насосного оборудования и наружный водопровод переходящий в узел ввода воды в дом.

    Распределение воды по дому обеспечивают внутренний водопровод, распределительное насосное оборудование, оборудование для поддержания давления.

    Нагрев воды обеспечивает тепловой водопроводный узел. Чаще это бойлер, в вариантах средних и маленьких домов устанавливаемый непосредственно на кухне.

    Управление распределением воды по дому обеспечивает коллекторный узел. В варианте небольшого дома, коллекторную схема водопровода успешно заменяют на тройниковую или комбинированную.

    Отвод отработанных вод обеспечивают система канализации внутри дома, система очистки и утилизации сточных вод вне дома. Чаще это септик, в современных условиях это может быть станция биологической очистки воды.

    Так как вода из колодца или скважины на песок чаще неидеального качества, то в особенности сантехники кухни в частном доме добавляем систему глобальной водоподготовки на вводе воды в дом и систем локальной очистки воды для питья и готовке на кухне.

    Другие особенности сантехники кухни в частном доме

    Мы не можем говорить о полной автономности системы водоснабжения дома, так как её работа зависит от электричества в доме. Для полной автономности нужно иметь в доме систему автономного электроснабжения или ИБП. Это нужно учесть на этапе проектирования.

    Проектирование водоснабжения дома задача непростая, так как комплектация и устройство каждого из перечисленного выше блоков зависит от ряда факторов.

    Например, существуют две схемы водоснабжения частного дома: механическая и гравитационная. В первом варианте, за распределение воды по дому отвечает гидроаккумулятор с непростой схемой управления, зависимой от электричества.

    Во втором случае, за распределение воды отвечает гравитация, то есть вода распределяется по дому за счет силы тяжести из бака установленного на верней точке дома (чердаке). В этом случае электричество нужно только на период наполнения бака водой.

    Особенно сложный вопрос — это обеспечение дома горячей водой. Особенности сантехники кухни в частном доме подразумевают запланировать источник горячей воды. Локальный водонагреватель на кран комфортно задачи не решит, поэтому нужен бойлер.

    Какой нужен бойлер, где его установить, связать бойлер для кухни и ванной с системой отопления или нет, как разделить систему отопления и ГВС — всё это вопросы, которые требуют ответа на этапе проектирования.

    Итак

    Сантехника кухни в частном доме это прежде всего:

    • Автономное водоснабжение;
    • Обязательную систему водоподготовки;
    • Выбор между постоянно зависимой (от электричества) или независимой системами водоснабжения;
    • Установку надежного автономного источника горячего водоснабжения;
    • Надежный сбор, отвод и очистка отработанной воды от дома.

    ©remont-kuxni.ru

    Еще статьи

    Похожее

    Основные схемы водоснабжения. | САН САМЫЧ



    Основные схемы водоснабжения.

    Схема накопительного водоснабжения

    Если говорить откровенно, в чистом виде мне известны только две возможные схемы водоснабжения: напорная и накопительная. У каждой из этих схем есть свои достоинства и недостатки, поэтому на практике любая реальная схема водоснабжения – это разумное сочетание этих двух основных схем с уклоном в ту или в другую сторону, в зависимости от реальных условий эксплуатации системы и материальных возможностей хозяина усадьбы.
    При накопительной схеме водоснабжения обязательно наличие накопительного бака, от которого осуществляется подача воды в систему водоразбора дома. Какой это бак: гидроаккумулятор с резиновой мембраной или обычная бочка, где он стоит: на чердаке, в подвале или под насосом, — это уже другой вопрос. Главное, что он есть. Опять же, не имеет особого значения, каким образом этот накопительный бак будет наполняться: с помощью электрического насоса, ручной помпы или просто обыкновенным ведром.
    Основное достоинство такой схемы – её энергонезависимость. Т.е. если у вас по какой-то причине отключили электричество (или ветер затих, как у американцев времен дикого запада), вы совершенно спокойно можете использовать накопленный запас воды для своих нужд. А потом… вдруг электричество дадут (или ветер снова подует), в конце концов, можно и ведрами натаскать.
    Еще одно достоинство, о котором частенько забывают, это независимость расхода воды от его притока в накопительную емкость. Это очень важно для владельцев колодцев и скважин с крайне низким дебетом воды. Как-то пришлось решать проблему водоснабжения дома, где дебет скважины составлял всего 10-15 литров в час, естественно, когда другие средства (промывка и прокачка скважины) не помогли. (О том, как можно это сделать читайте здесь.)
    К недостаткам накопительной схемы водоснабжения относят большой размер накопительных емкостей. Их надо где-то разместить, так чтобы они не бросались в глаза и не отнимали жизненное пространство у жильцов дома. Ещё – вода в емкостях может замерзнуть, и тогда, в лучшем случае, вы лишаетесь на время возможности пользоваться водой (пока не отогреется или вы не отогреете), в худшем, разрыв емкостей и ремонт всей системы и интерьера дома, если баки стояли на чердаке. Также к недостаткам этой схемы можно отнести слабый напор воды на выходе из смесителей, по сравнению с напорной схемой водоснабжения, и, в редких случаях, невозможность определить количество оставшейся в запасе воды.

    Схема напорного водоснабжения

    Всех этих недостатков лишена напорная схема водоснабжения в силу того, что у неё просто отсутствуют накопительные емкости, которые могут замерзнуть, занимают место и т. д., а вода в трубах все время находится под постоянным избыточным давлением, поддерживаемым реле давления и насосом. Но все её достоинства оборачиваются в недостатки, как только у вас по какой-то причине отключился свет или сломался насос, потому как в этом случае получается: нет электричества, нет – воды.
    Таким образом, в зависимости от ваших конкретных условий, необходимо определить какая из схем водоснабжения будет доминирующей. Если с электричеством проблем нет, ваш источник дает достаточное количество воды, то основной схемой разумно принять напорную. Поставить, например, насосную станцию с небольшим гидроаккумулятором, объема, которого хватило бы, чтобы домыть посуду или смыть шампунь с головы при внезапном отключении света.
    Если же проблемы есть: свет периодически отключают, скважина или колодец дают не очень много воды, насосы ломаются из-за нестабильного напряжения или наличия в воде песчаной взвеси,- лучше искать место в доме для накопительных емкостей. А с недостатками накопительной схемы бороться утеплением емкостей, увеличением проходного сечения труб водоразбора или установкой дополнительного насоса для повышения давления в системе (подробнее здесь).
    Я считаю, что, немного подумав, можно решить любую проблему, потратив на это минимум сил и средств. И надеюсь, мои нехитрые рекомендации помогут вам в этом.

    Водоснабжение дома

     Водоснабжение дома и очистка воды — жизненно важная система проектируется для обеспечения потребности жильцов горячей и холодной водой и в упрощенном виде включает в себя подключение объекта к централизованной водопроводной системе или создание автономного забора воды из скважин, колодцев, водоемов. Внутри дома выполняется тщательно спланированная и рассчитанная разводка из наиболее оптимальных для конкретного случая труб (стальных, пластиковых, металлопластиковых или медных, из сшитого полиэтилена) с применением необходимых фитингов и запорной арматуры. Используемый материал труб водопровода и систем водоснабжения определяет материал и тип фитингов, кранов и вентилей, задвижек. Грамотный монтаж и подход к соответствию труб и запорной арматуры позволяет увеличить срок эксплуатации водопровода и уменьшить влияние процесса коррозии. Просчет необходимого количества воды для основных потребителей (ванны, унитазы, умывальники и мойки) позволяет правильно подобрать диаметры труб водопровода и обеспечить бесперебойное водоснабжение. Задача водоснабжения — это бесперебойное снабжение водой потребителей при условии наибольшего удобства пользования ею, при наименьшей ее стоимости, наибольшей простоте и заданной надежности эксплуатации системы водоснабжения.

     Система водоснабжения — это комплекс взаимосвязанных сооружений, обеспечивающих потребителей водой в требуемом количестве и заданного качества. Для сбора необходимых сведений проводятся изыскания для дальнейшего проектирования и расчётов. Сведения об источниках водоснабжения получают в результате гидрогеологических, гидрологических и топографических изысканий. Данные о подземных источниках — это их расход воды, грунты, отметка статического уровня подземной воды, порода водоносного слоя, удельный дебит. Исходя из этих данных компания подберёт оптимальный способ для добычи воды в загородном доме — откопает колодец из бетонных колец, пробурит скважину с обсадной трубой или без неё.

    Система водоснабжения дома

     Система водоснабжения дома — это независимая инженерная система, позволяющая обеспечить жилой комплекс водой из пробуренной артезианской скважины или колодца, но так же возможно зависимое подключение к водопроводной сети города или населённого пункта. Качество воды из скважины, как правило, лучше по сравнению с централизованным водопроводом. Автономная система дома включает в себя источник водоснабжения (артезианскую скважину или колодец), погружной насос для подачи воды, водопроводную сеть состоящую из трубопроводов и шлангов, электрический блок управления погружным насосом и бак-гидроаккумулятор (водонапорный бак для поддержания стабильного давления в системе).

     В случаях устройства водоснабжения из артезианской скважины оборудуют приямок на её оголовке — стальная шайба с проходным отверстием для трубы идущей от насоса и просовывания электрического кабеля. Сам приямок делается водонепроницаемым для грунтовых вод и называется кессон для скважины (обычно делается сварным из стальных листов с утеплённым люком и лестницей для спуска и обслуживания при эксплуатации).

     Стоимость бурения артезианской скважины на воду (без учёта согласования в соответствующих инстанциях). Важно помнить, что вода из артезианской скважины приравнивается юридически к полезным ископаемым. А все полезные ископаемые, находящиеся в недрах Российской Федерации, как известно, принадлежат государству. Из этого следует, что для устройства автономного источника для системы водоснабжения дома (артезианской скважины) на необходимо получить специальное разрешение (лицензию). Можно, конечно, проигнорировать это требование. Но в таком случае артезианская скважина может стать источником не только воды, но и проблем с законом.

    1 Обсадная колонна скважины на воду для водоснабжения дома — стальная труба с резьбой диаметром 133 мм и стенкой 4,5 мм 1900
    2 Обсадная колонна скважины на воду для водоснабжения дома из металлической трубы с резьбой диаметром 133 мм и стенкой 4-4,5 мм + внутренняя обсадная пластиковая труба диаметром 117 мм (пластик по стенке 7 мм) 2400
    3 Обсадная колонна скважины на воду для водоснабжения дома из металлической трубы с резьбой диаметром 159 мм 2700
    4 Обсадная колонна скважины на воду для водоснабжения дома из металлической трубы с резьбой диаметром 159 мм + внутренняя обсадная пластиковая труба диаметром 135 мм (пластик по стенке 7 мм) 3150

     Выбирая погружной насос, в первую очередь надо обратить внимание на его характеристики: Напор (высота подъема воды в метрах или глубина скважины) и Производительность (объем перекачиваемой в час воды в кубометрах важно для расчёта точек-водопотребителей) поскольку при неправильно подобранных характеристиках система водоснабжения дома будет не корректно функционировать, а насос быстро выйдет из строя. Управление работой насоса производится с помощью реле давления (работает как прерыватель электрической цепи) — самая простая распространенная и недорогая система, позволяет выключать насос при достижении заданного давления и включать его при падении давления в системе водоснабжения например при открытии крана в ванной. Крепится реле давления системы на пятивыводной латунный штуцер (см. схему установки). А для того, чтобы исключить резкие скачки давления при включении и отключении скважинного насоса дополнительно в системе водоснабжения устанавливается бак-гидроаккумулятор, который служит для накопления воды и поддержания постоянного давления в сети — помогает снизить количество запусков насоса, что положительно скажется на его работе и сроке эксплуатации.

    1 Стальной кессон-пространство и его монтаж с утеплением, для размещения инженерного оборудования систем водоснабжения дома (толщина сварного металла 3-4 мм с покрытием антикоррозийным лаком для защиты от ржавчины) 25000
    2 Мембранный расширительный бак (для поддержания необходимого давления воды и компенсации колебания объема), реле давления, блок управления и электрический защитный автомат (для автоматического запуска и отключения скважинного насоса при открытии крана в системе водоснабжения дома) 6000
    3 Скважинный погружной насос, обратный клапан, оголовок для верха скважины и обвязка трубой ПНД с краном для подъёма воды с глубины из скважины и подачи в систему водоснабжения дома 12000

     Однако, не многим владельцам собственного дома по карману бурение скважины у себя на участке, некоторые не бурят скважину для системы водоснабжения по идейным соображениям, предпочитая натуральное хозяйство и экостиль на даче! В таком случае остаётся единственный выход для полноценного водоснабжения дома — традиционный колодец из бетонных колец. Но перед тем как начать копать землю необходимо знать глубину для воды на вашем участке или хотя бы в вашем районе проживания. Большим плюсом колодца для воды является то, что при ручной копке колодца его можно выкопать в нужном месте на участке, даже если нет места для подъезда транспорта, все бетонные кольца и крышки перекатываются, а инструменты и лопаты переносятся на руках.

     Главное соблюдать основные правила при копке колодца на воду:

    — если участок под уклоном, то колодец должен быть на верхней точке участка, это делается для того что бы талые, дождевые воды не скапливались возле колодца и не загрязняли колодезную воду

    — колодец нужно расположить на солнечной стороне дома, для того чтобы солнце испаряло лишнюю влагу. Если колодец стоит в тени вокруг него может образоваться сырость, которая является благотворной средой для развития плесени, грибков, бактерий, что мало приятно и может сказаться на качестве воды и внешнем виде

    — обязательно отмерить нужное расстояния от септиков, выгребных ям, ливневых канализаций у себя на участке и у соседей по даче

    1 Копка колодца для систем водоснабжения дома — за 1 кольцо с четвертью (замком), разгрузка с машины, монтаж на участке 5500
    2 Установка плиты-люка на цементно-песчаный раствор 2800
    3 Заделка швов между бетонными кольцами 600

     Помните, что система автономного водоснабжения частного дома должна монтироваться только специалистами-сантехниками, так как ошибки в монтаже и расчетах могут привести к повреждению дорогостоящего оборудования, водоприборов (раковина, умывальник, душ, ванна, гидромассаж и др) и неспособности системы обеспечить Вас водой.

    Горячее водоснабжение дома

     Температура воды в скважине или колодце не превышает 10°C, поэтому современная система автономного водообеспечения предусматривает возможность нагрева воды — горячее водоснабжение дома. Как это работает?

     После того как вода поднята из недр и заведена в дом её разбивают на потоки — холодное (ХВС) и горячее водоснабжение (ГВС) дома. Нагрев воды делается при участии специальных приборов — водонагревателей, которые работают от электричества или от теплоносителя котла. Бывают проточные или емкостные накопительного типа. Проточные модели нагревают воду сразу, как только пользователь откроет кран в ванной или на кухне. Водонагреватель накопительного типа позволяют пользоваться горячей водой лишь по истечении какого-то времени (продолжительность нагрева зависит от мощности и емкости водонагревателя, а также от заданной на реле температуры). Схема ГВС с проточным водонагревателем не может обеспечить комфортное и экономное пользование горячей водой в доме, так как при открывании еще одного крана скачком сильно меняется температура воды и напор в системе горячего водоснабжения. А так же горячая вода из крана появляется с некоторой задержкой и часть воды в самом начале приходится бесполезно сливать в канализацию, а это лишний расход и расточительство! Кроме того быстро накапливаются отложения накипи. По этим причинам чаще прибегают к установке отдельностоящего водонагревателя с косвенным нагревом воды для горячего водоснабжения. Например для дома с семьёй 3-4 человека вполне достаточно бака 100 литров, а для большой семьи устанавливают бойлер на 100, 150 или 200 литров.

    Монтаж водоснабжения дома

     Монтаж водоснабжения дома, включая ГВС и канализацию — это перечень первостепенных задач по обеспечению человека минимально необходимым, базовым комфортом. Помните, что только для питья человеку требуется как минимум три литра воды в сутки. А ежедневный душ или ванна, стирка, уборка, мытье посуды все эти потребности укладываются в 120–125 литров воды в день на одного человека.

     Специалисты компании «Русский Дом» выполняют монтаж водоснабжения загородного дома с предварительным выездом инженера на место строительства и составлением индивидуального проекта водоснабжения и очистки скважинной воды (расчёт фильтровального оборудования — жёсткость воды, железо, сероводород и другие примеси). Смета может быть составлена как на основе готового проекта предоставленного вами, так и без него — наши специалисты выполнят проектирование инженерных коммуникаций или предложат вам готовые решения.

     В перечень работ по монтажу водоснабжения входит:

    • монтаж скважинных насосов или станции водоснабжения для подъема воды из скважины или колодца до места ввода в дом
    • прокладка труб водоснабжения (для загородного дома — выбор системы и разводка по этажам)
    • монтаж наружных сетей водопровода (установка кессонов, прокладка магистральных трасс от колодца, ввод труб водопровода в дом)
    • монтаж и подключение бытовых устройств и точек водопотребления (раковина или умывальник, посудомоечные и стиральные машины, ванны и гидромассаж, душевые кабины, унитазы, полотенцесушители)

     Начнём с рассмотрения вопроса водоснабжения внутри дома. Монтаж водопроводных труб в частном доме практически ничем не отличается от монтажа в квартире новостройки, кроме того, что в доме потребители могут быть «разбросаны» по плану всего дома, т. к. хозяин не связан никакими нормами и требованиями ГОСТов или ТСЖ, а может творить своей жилплощади что захочет. Однако старайтесь, чтобы так называемая «мокрая зона» (туалет, ванная, бойлерная, прачечная, кухня) была в одном каком-то месте. Иначе вам придётся растягивать водопровод от стояков по всему дому на большие расстояния, что приведет к увеличению гидравлического сопротивления труб и перепаду давления в системе, а на выходе из крана вода потечет тонкой струйкой или ударит мощным напором. Монтаж труб, идущих к сантехническим приборам ведут медью, трубами из полипропилена или сшитого полиэтилена, можно сделать и по-старинке из стальных водопроводных труб на сварку или с резьбовыми соединениями на лён. Если мужчина умеет закручивать гайки и владеет газовым ключом — то справится с монтажом водоснабжения внутри дома самостоятельно своими руками.

     В частном доме есть два варианта подключения: к центральному водопроводу (если таковой имеется в вашем коттеджном посёлке или населенном пункте) или к своему автономному источнику (колодцу или скважине на участке). В первом случае — давление воды достаточное для обеспечения всех потребителей и домовладений. Но бывает, что оно слишком мало — особенно в летние часы полива дачных огородов — приходится сидеть без воды. Если это ваш случай, то придётся устанавливать насосную станцию и дополнительную ёмкость для создания резервных запасов воды.

    Очистка системы водоснабжения частного дома

     Очистка воды и системы фильтрации водоснабжения частного дома . Вода – это источник жизни, и для того чтобы он был действительно полезным, воду обязательно нужно очищать. На сегодняшний день существует довольно много способов для очистки воды. Начиная от народных, давно проверенных способов и заканчивая сложными водоочистительными системами. Существуют двухступенчатые, трехступенчатые и многоступенчатые системы очистки и водоподготовка при помощи фильтров.

     Для случая отбора проб качества воды из Вашей индивидуальной скважины глубиной 40 и более метров достаточно сделать только химический анализ состава воды. А при отборе проб из поверхностных источников водоснабжения — скважин на песок и индивидуальных колодцев, а также артезианских скважин с небольшой глубиной — рекомендуем Вам наряду с хим-анализом воды заказать бак-анализ состава воды. Обращаем Ваше внимание, что анализ воды лучше заказать у независимых специалистов. Если Вам сделали анализ в лаборатории при коммерческой фирме, которая занимается монтажом систем водоподготовки и очистки воды для дач или загородного дома, то рекомендуем Вам перепроверить эти данные в независимых лабораториях.

     Напоминаем Вам, что в минимальный перечень анализа воды из систем водоснабжения дома для грамотного подбора фильтров необходимо отнести следующие показатели:

    — Мутность

    — Жесткость общая

    — Цветность

    — Марганец (Mn, суммарно)

    — Общая минерализация (сухой остаток)

    — Железо (Fe, суммарно)

    — Водородный показатель, рН

    — Запах

    — Окисляемость перманганатная

    — Привкус

    — Сероводород

     Теперь подробнее, что представляет собой система очистки воды перед подачей в систему водоснабжения применительно к частному дому, и как ее устроить? И так, примерный перечень составных частей для по-этапной очистки воды.

    1. Донный сетчатый фильтр очистки — основное назначение этого элемента это защитить насос от повреждений и исключить проникновение песчинок взвесей в систему водопровода. Следовательно, он обеспечивает лишь «грубую» механическую очистку воды.

    2. Дополнительный фильтр очистки воды — перехватывает более мелкие фракции и взвесь, которые попали в трубу, миновав сеточку скважинного насоса.

    3. Узел аэрации — это устройство для насыщения кислородом поднятой с глубины воды для ускорения окислительных процессов и выведения таким образом свободных ионов в осадок. Например, двухвалентное железо становится нерастворимым и оседает вниз. Это же относится к ионам свинца, мышьяка, олова и так далее.

    4. Блок фильтрации. Подборка фильтров осуществляется в зависимости от того, от чего именно требуется очистить воду – солей растворенных в воде из скважины, натрия в виде жесткости воды, железа и тому подобное.

    5. Узел «тонкой» очистки воды — этот фильтр является оконечным устройством и предназначен для удаления из водопровода взвесей, которым удалось проникнуть через все предыдущие узлы и элементы схемы водоочистки.

    6. Установка биологической защиты и обработки воды — в ней уничтожаются присутствующие в воде вредные для человека микроорганизмы. Способы разные – облучение ультрафиолетом от ламп (УФ лучи), пропускание жидкости через угольные элементы.

     Прежде чем делать выбор в пользу той или иной системы очистки воды и системы фильтрации водоснабжения рекомендуем подробно ознакомиться с требованиями, предъявляемыми к питьевой воде. Они отражены в СанПиН № 2.2.4.171 от 2010 года. Хозяину, который действительно озабочен качеством воды на участке, стоит отдать пробу в специализированную лабораторию. Профессионалы на основе исследования воды дадут свои рекомендации по её очистке.

    Определение подключения к частному водоснабжению | Law Insider

    Относится к

    Частный водопровод

    Незаконное подключение означает любое искусственное транспортное средство, соединяющее незаконный сброс непосредственно с муниципальной отдельной ливневой канализацией.

    Коммунальная система водоснабжения означает систему снабжения населения водопроводной водой для потребления человеком, если такая система имеет не менее 15 соединений или регулярно обслуживает в среднем не менее 25 человек ежедневно не менее 60 дней из год.Такой термин включает (1) любые объекты по сбору, обработке, хранению и распределению, находящиеся под контролем оператора такой системы и используемые главным образом в связи с такой системой, и (2) любые объекты по сбору или предварительной обработке, не находящиеся под таким контролем, которые используются прежде всего в связи с такой системой. Любая система водоснабжения, отвечающая всем следующим условиям, не является системой водоснабжения общего пользования:

    Точка соединения означает точку сопряжения объекта по производству возобновляемой энергии с системой передачи или системой распределения, в зависимости от обстоятельств:

    Пожарное депо означает здание, в котором размещается пожарная часть;

    Система сточных вод означает всю и каждую часть системы сточных вод города, обслуживающую город, его жителей и других потребителей, обслуживаемых им, внутри или за пределами города, для сбора, очистки и удаления сточных вод, включая, помимо прочего, все здания, сооружения, имущество, земли, права, права и другое имущество, полезное в связи с этим, вместе со всеми его расширениями и улучшениями, которые в любое время были приобретены, построены или установлены городом или от его имени.

    Система коммунального водоснабжения означает систему снабжения населения водопроводной водой для потребления человеком, если система имеет не менее пятнадцати соединений или регулярно обслуживает не менее двадцати пяти человек. Этот термин включает любой источник воды и любые сооружения для сбора, обработки, хранения и распределения, находящиеся под контролем оператора системы и используемые в основном в связи с системой, а также любые сооружения для сбора или предварительной обработки, не находящиеся под таким контролем, которые используются в основном в связи с системой.

    счетчик воды означает любое устройство для измерения или отображения объема воды, подаваемой в какое-либо помещение, или сточных вод, сбрасываемых из любого помещения;

    Система водоснабжения означает все земли, имущество, права, полосы отчуждения, сервитуты и связанные с ними объекты, принадлежащие одному лицу, которые считаются необходимыми или удобными для доставки питьевой воды от источника к технологическому присоединению потребителя ( с). Это включает в себя все права на воду, приобретенные в связи с системой, все средства сохранения, контроля и распределения питьевой воды, включая, помимо прочего, водозаборные сооружения, родники, колодцы, очистные сооружения, насосы, подъемные станции, сервисные счетчики, магистрали, гидранты, резервуары, резервуары и связанные с ними принадлежности в пределах собственности или границ сервитута, находящихся под контролем или под контролем лица, владеющего системой.

    Служебное подключение означает все кабели и оборудование, необходимые для подключения питающей сети к электроустановке потребителя в точке поставки;

    Ливневая система означает как построенные, так и естественные объекты, включая трубы, водопропускные трубы, водотоки и связанные с ними поймы, находящиеся над или под государственной или частной землей, используемые или необходимые для управления, сбора, транспортировки, временного хранения, контроля , мониторинг, очистка, использование и удаление ливневых стоков;

    Зеленая инфраструктура означает меры по управлению ливневыми стоками, которые отводят ливневые стоки вблизи их источника посредством:

    Уборная вода либо с помощью механизма, либо с помощью автоматического действия;

    Генерирующая установка означает Генерирующую установку(и), включающую электростанцию ​​Продавца, как более подробно описано в Разделе 1. 02 и Приложение B, включая все другие материалы, оборудование, системы, конструкции, функции и усовершенствования, необходимые для производства электрической и тепловой энергии, за исключением Площадки, земельных прав и прав на землю.

    PAD означает Предварительно авторизованный дебет.

    Вода Проекта означает всю воду, которая разрабатывается, отводится, хранится или 206 доставляется Секретарем в соответствии с законодательными актами, разрешающими Проект, и в соответствии с положениями и условиями прав на воду, приобретенных в соответствии с законодательством штата Калифорния;

    Завод по переработке означает завод по извлечению сероводорода, этана, сжиженного природного газа или других веществ из природного газа, но не включает устьевой сепаратор или дегидратор.

    Инфраструктура погрузки поездов означает конвейеры, складские площадки, установки для смешивания и сортировки, штабелеукладчики, реклаймеры и другую инфраструктуру, разумно необходимую для погрузки железной руды, грузовых товаров или других продуктов на соответствующую железную дорогу для транспортировки (прямо или косвенно). ) до порта погрузки; и

    Система управления ливневыми водами означает систему управления поверхностными водами, которая спроектирована и построена или внедрена для контроля сбросов, которые необходимы в связи с ливнями, включая методы сбора, транспортировки, хранения, поглощения, ингибирования, обработки, использования или повторного использования. воды для предотвращения или уменьшения наводнений, чрезмерного дренажа, ухудшения состояния окружающей среды и загрязнения воды или иного воздействия на количество и качество сбросов из системы.[Разделы 373.403(10) и 403.031(16), FS]

    Средства присоединения означает средства на стороне SPD точки поставки для планирования, передачи и измерения выходной электроэнергии в соответствии с настоящим Соглашением и которые должны включать, без ограничение, все другие линии передачи и связанное с ними оборудование, трансформаторы, релейное и коммутационное оборудование и защитные устройства, оборудование для обеспечения безопасности и RTU, средства передачи и сбора данных для передачи данных в соответствии со статьей 7, система учета, необходимая для подачи электроэнергии в соответствии с условиями настоящего Соглашения;

    Терминалы означает физическое местоположение, в котором хозяйственная деятельность (операции) автотранспортной компании осуществляется на регулярной основе. Терминалы, как правило, включают в себя погрузочные или отгрузочные доки, складские помещения, диспетчерские, а также могут включать в себя административные офисы.

    Водопользователь означает физическое лицо, юридическое или иное юридическое лицо, имеющее право отводить воду из реки Медвежьей для полезного использования;

    Перекрестное соединение означает любое физическое соединение или потенциальное соединение, посредством которого общественная система водоснабжения прямо или косвенно соединяется с любой другой системой водоснабжения, канализацией, канализацией, водоводом, бассейном, резервуаром для хранения, сантехническим оборудованием или другими отходами или жидкостью. неизвестного или небезопасного качества, которые могут загрязнять общественную систему водоснабжения в результате обратного потока или обратного сифонирования.К перемычкам относятся перепускные устройства, перемычки, съемные секции, поворотные или переключающие устройства, через которые или из-за которых может происходить обратный поток.

    Инфраструктура для разгрузки поездов означает инфраструктуру для разгрузки поездов, разумно необходимую для выгрузки железной руды с железной дороги для переработки или смешивания с другой железной рудой на перерабатывающих или смешивающих предприятиях вблизи инфраструктуры для разгрузки поездов и, как следствие, продукты из железной руды затем загружаются на железную дорогу для транспортировки (прямо или косвенно) в порт погрузки.Компания должна получить предварительное принципиальное одобрение министерства

    Соединение означает соединение между двумя или более отдельными системами передачи, которые обычно работают синхронно и имеют соединительные соединения.

    Инфраструктура общественных услуг означает инфраструктуру, контролируемую государством, следующих видов:

    Инфраструктура означает оборудование, используемое для использования электромобилей (например, зарядная станция для электромобилей).

    1252 Частная скважинная фильтрация + AMP Force | Фильтр для воды для всего дома Arizona

    Система h3o Concepts, 1252 Private Well состоит из трех отдельных частей, составляющих одну систему.

    Первая часть системы — предварительный фильтр. Этот фильтр улавливает осадок и материалы курса.

    Второй частью системы является наша сертифицированная система фильтрации воды с использованием фильтрующих материалов высочайшего качества, обеспечивающая вкусную, безопасную, полезную и качественную воду для питья, купания и других целей в каждом кране в вашем доме.Эти среды обеспечат вас водой, не содержащей хлора, при этом уменьшая и/или устраняя загрязняющие вещества и тяжелые металлы в каждом кране и душе в вашем доме или офисе.

    Третьей частью является запатентованная, сертифицированная система предотвращения образования накипи (технология AMP Force), которая используется для разрушения минералов в воде. Этот продукт устраняет образование накипи во внутренней сантехнике и продлевает срок службы водопотребляющих приборов.

    Система h3o Concepts «уникальная», объединяющая три системы в одну.Наши системы не используют соль или хлорид калия для кондиционирования вашей воды. Технология AMP Force устраняет проблемы с жесткой водой во внутренней сантехнике. Благодаря фильтрации вы получите воду высшего качества по всему дому.

    Системы h3o Concepts Arizona Whole House Water экологически безопасны, поскольку наша система использует меньше воды и не добавляет в окружающую среду никаких химикатов или солевого раствора!

    Каждая система производится компанией h3o Concepts на нашем предприятии в Фениксе, штат Аризона (США). Наши системы созданы для удовлетворения конкретных требований к воде у вас дома или на работе.Качество воды варьируется от одного дома к другому, поэтому так важно установить правильную очистку воды или кондиционер, основанный на ваших потребностях в воде. Наши системы настроены для удовлетворения ваших потребностей в воде.

    Технические характеристики/опции

    Комплект поставки: 1 или 1,25 дюйма

    Клапан управления: (цифровой или механический)

    Носитель: Активированный уголь из скорлупы кокосового ореха, KDF, кварцевый слой

    Контроль весов: Amp Force™ (сертифицирован IAPMO UPC)

    Сертификаты:

    KDF (Kinetic Degradation Fluxion) сертифицирован по стандартам ANSI/NSF 42 и 61 для компонентов системы питьевой воды.

    Гарантия: 10 лет Без шуток – (Носители исключены для скважинных систем)

    Как работает система 1252 скважин с AMP Force от h3o Concepts:

    Система 1252 состоит из 4 частей:

    Элементы общественного водоснабжения – Питьевая вода и здоровье

    По существу, система водоснабжения может быть описана как состоящая из трех основных компонентов: обработка воды и распределение воды пользователям.Вода из источника подается на очистные сооружения по трубопроводам или акведукам либо под давлением, либо по открытому каналу. После очистки вода поступает в распределительную систему напрямую или транспортируется к ней по подводящим трубопроводам.

    Качество и очистка сырой воды

    Качество поверхностных вод варьируется. Характерно, что такие воды содержат микроорганизмы, а также неорганические и органические взвеси и растворенные твердые вещества. Они также могут иметь нежелательный цвет, вкус и запах.Поверхностные воды подвержены загрязнению сточными водами городов, промышленными отходами, сельскохозяйственными стоками, отходами жизнедеятельности животных и птиц. Температура поверхностных вод колеблется в зависимости от климатических изменений.

    Хотя подземные воды также подвержены загрязнению в результате деятельности человека, они часто бывают прозрачными, бесцветными и содержат более низкие концентрации органических веществ и микроорганизмов, чем поверхностные воды, из-за естественной фильтрации, вызванной просачиванием воды через почву, песок, или гравий.И наоборот, содержание минералов, в том числе ионов кальция и магния — основных факторов, влияющих на «жесткость воды», — может быть выше в подземных водах, чем в близлежащих поверхностных водах. В целом минеральный состав подземных вод отражает минеральные характеристики почвы района. С течением времени качество подземных вод обычно более постоянно, чем качество поверхностных вод. Температуры подземных вод также более постоянны, обычно приближаясь к среднегодовой температуре региона, в отличие от постоянных колебаний, отражающихся в температурах поверхностных вод.

    Чтобы грунтовые воды стали пригодными для общественного водоснабжения, может потребоваться только дезинфекция для обеспечения надлежащей защиты здоровья. С другой стороны, может оказаться необходимым удалить из воды некоторые нежелательные компоненты и/или уменьшить количество других до допустимых пределов, в зависимости от типа загрязнения, применимых критериев или стандартов и/или желания пользователей. Поверхностные воды обычно требуют более тщательной очистки, чем подземные. Обработка сырой воды может включать коагуляцию, осаждение, фильтрацию, умягчение и удаление железа в дополнение к дезинфекции.

    Коррозионная активность поверхностных и подземных вод сильно различается в зависимости от их рН, жесткости и других характеристик. Некоторые воды могут также содержать растворенные минералы, которые оседают внутри трубопроводов, что приводит к образованию накипи. Высококоррозионные сырые воды могут быть обработаны для уменьшения этого свойства в сочетании с другими необходимыми видами очистки. Температура очищенной воды обычно такая же, как у сырой воды. Небольшие изменения могут быть вызваны температурой окружающего воздуха во время пребывания в очистных сооружениях. Высокая температура воды ускоряет коррозионное действие и снижает вязкость воды.

    Распределение воды

    Та часть общественной системы водоснабжения, которая транспортирует воду от очистных сооружений к пользователям, называется системой распределения. Физические аспекты, такие как дизайн, конструкция. и работа таких систем может иметь серьезные последствия для качества воды. Сложность и требования к этим системам делают их наиболее дорогостоящим отдельным элементом в системе водоснабжения.

    Во избежание возможного загрязнения и в связи с тем, что она доставляется потребителям под давлением, очищенная или готовая вода транспортируется по трубопроводам или трубам, а не по открытым каналам. В дополнение к сети взаимосвязанных магистралей или труб системы распределения воды обычно включают в себя хранилища, клапаны, пожарные гидранты, сервисные соединения с пользовательскими объектами и, возможно, насосные станции. Способность распределительной системы поставлять достаточное количество воды для удовлетворения текущих и прогнозируемых потребностей бытовых, коммерческих и промышленных пользователей, а также обеспечивать необходимый поток для противопожарной защиты, зависит от пропускной способности сети трубопроводов системы. Во всех, кроме самых крупных систем. поток, необходимый для борьбы с крупным пожаром, обычно является основным фактором, определяющим требования к количеству хранимой воды, размеру магистрали в системе и поддерживаемому давлению. Стандарты противопожарного потока требуют минимального остаточного давления воды 20 фунтов на квадратный дюйм манометра (psig) во время потока. Обычной практикой является поддержание давления от 60 до 75 фунтов на квадратный дюйм в промышленных и коммерческих районах и от 30 до 50 фунтов на квадратный дюйм в жилых районах. Магистральные сети и трубы распределительной системы должны быть рассчитаны на такое давление.

    Поток в системах распределения воды может регулироваться либо под действием силы тяжести, либо под давлением (откачиванием). Часто в системах общественного водоснабжения используется комбинация того и другого. В самотечных системах вода накапливается в стратегически важных точках, достаточно приподнятых для создания рабочего давления, необходимого для перемещения воды к точкам потребления. Когда повышенное водохранилище или хранение нецелесообразно, необходимое рабочее давление обеспечивается насосами в системе. В этих напорных системах насосы обычно располагаются на очистных сооружениях и, возможно, в распределительной системе.В комбинированных системах часто предусматриваются сооружения для хранения воды вместе с приспособлениями для насосов. Этот тип системы обеспечивает хранение воды в периоды наименьшего спроса, гарантируя при этом наличие достаточного количества воды для удовлетворения пикового спроса. Как правило, вода закачивается непосредственно в распределительную систему. Количество воды, превышающее потребность, автоматически подается в хранилище или резервуар. Система также может быть спроектирована таким образом, чтобы насосы снабжали водохранилище напрямую; вода, в свою очередь, может поступать в распределительную систему самотеком.

    Резервуары могут располагаться в начале распределительной системы, т. е. сразу после очистки воды, или в промежуточной точке системы. Хранящаяся вода может использоваться для удовлетворения меняющихся потребностей или для выравнивания скорости потока или рабочего давления в системе. Резервуары могут быть классифицированы как подземные, наземные, надземные или напорные. Подземный резервуар или бассейн, открытый или закрытый, может находиться на уровне или ниже уровня грунта и образовываться путем земляных работ или насыпи.Такие резервуары принято облицовывать бетоном, торкретом, асфальтом или битумной мембраной, бутилкаучуком. Напорная труба состоит из цилиндрической оболочки с плоским дном, опирающейся на фундамент на уровне земли. Приподнятый резервуар представляет собой резервуар, поддерживаемый над землей конструкционным каркасом. Сталь и дерево использовались при строительстве стояков и приподнятых резервуаров, которые обычно закрыты. Для очищенной воды предпочтительнее использовать крытые водоемы, так как вода в открытых водоемах подвержена осыпанию пыли, переносимых пылью микроорганизмов и копоти; к заражению животными, в том числе птицами и людьми; и к росту водорослей. Может оказаться необходимым контролировать рост водорослей и микробной слизи в открытых распределительных резервуарах путем добавления в воду сульфата меди и/или хлора. Кроме того, обычно считается, что для обеспечения надлежащей дезинфекции в распределительной системе должно быть достаточно остаточного количества хлора. В крупной распределительной системе может потребоваться повторное хлорирование воды. Это часто достигается на распределительных водоемах.

    Подробная схема системы распределения и характеристики ее потока зависят от обслуживаемой территории и ее топографии, плана улицы, местоположения источника снабжения и других переменных.Независимо от типа системы обычно имеется по крайней мере одна первичная питающая линия или передающая магистраль, которая транспортирует большое количество очищенной воды от очистных сооружений и/или насосных станций к определенному месту внутри системы. Если система распределения большая, может быть более одной магистрали передачи, каждая из которых обслуживает определенную географическую область в рамках всей системы. Затем этот поток распределяется локально между пользователями через ряд постепенно уменьшающихся труб или магистралей.Обслуживаемые здания подключаются к сети небольшими трубами, называемыми коммуникационными линиями или соединениями.

    Эта сеть соединительных труб различных размеров обычно проектируется как сетка с рядом петель, чтобы избежать тупиков. Результатом является циркуляционная система, способная подавать воду во все точки внутри системы, поддерживая работу, даже если часть системы должна быть удалена для обслуживания и ремонта или если часть системы должна быть выведена из эксплуатации из-за загрязнения.Для этого все распределительные системы должны иметь достаточное количество клапанов, типов и размеров, чтобы можно было изолировать различные секции.

    Магистрали обычно изготавливаются из чугуна, ковкого чугуна, стали, железобетона, пластика или асбестоцемента. Тип используемой трубы определяется соображениями стоимости, местными условиями и требуемым размером трубы. Материалом трубопроводов для инженерных сетей, т. е. бытовых соединений, может быть оцинкованное кованое железо, свинец, оцинкованная сталь, медь, пластмасса, чугун или ковкий чугун.Из них наиболее широко используется медь. Свинец, медь, цинк, алюминий и такие сплавы, как латунь, бронза и нержавеющая сталь, также могут использоваться в дополнение к черным металлам в насосах, небольших трубах, клапанах и других приспособлениях. Футеровки могут использоваться для предотвращения коррозии и/или уменьшения шероховатости труб. Например, железные и стальные трубы и фитинги часто футеровываются цементным раствором и/или битумным материалом. Пластиковые трубы также могут использоваться в системах водоснабжения, особенно в бытовых сетях.Термопластичные материалы, используемые в пластиковых трубах, включают поливинилхлорид (ПВХ), полиэтилен (ПЭ), акрилонитрил-бутадиен-стирол (АБС), полибутилен (ПБ) и пластик, армированный стекловолокном (FRP).

    Трубы, используемые в распределительной системе, изготавливаются различной длины в зависимости от материала и размера и должны быть соединены. С трубами из данного материала применяют несколько видов соединений. Соединения для чугунных или ковких чугунных труб могут быть раструбными, механическими, фланцевыми, резьбовыми или нажимными (резиновая прокладка).При многих соединениях, таких как раструб, необходимо заполнить пространство, образовавшееся в месте соединения двух концов трубы. Например, в чугунной трубе пространство может быть заполнено или герметизировано пенькой или джутом, а затем в соединение залит свинец для завершения уплотнения. Так, в качестве материалов для соединений используются свинец и заменители свинца, соединения серы, смеси цементных растворов, каучук, а также асбест, пенька, джут и другие вещества, применяемые в качестве набивки. Отрезки стальных труб могут быть соединены сваркой, резиновыми прокладками, резьбой или механическим соединением.Отрезки асбестоцементной трубы обычно соединяют с помощью нажимного соединения и резинового кольца. Пластиковые магистрали обычно имеют вставные или роликовые соединения, в то время как развальцованные, компрессионные, зажимные или растворяющие соединения используются с коммуникационными линиями.

    Несущая способность магистральных и небольших труб зависит от их размера и длины, давления и сопротивления потоку, т. е. внутреннего трения, изгибов или поворотов трубы, соединений, регулирующих клапанов и других устройств. Внутренняя поверхность трубы, независимо от материала, из которого она изготовлена, оказывает сопротивление потоку воды.Например, новые стальные и нефутерованные чугунные или ковкие чугунные трубы имеют примерно одинаковое сопротивление, а футерованные чугунные или ковкие, асбестоцементные и пластмассовые трубы с цементным покрытием несколько меньше. Инкрустация, вызванная бугорками, ржавчиной и осадочными отложениями различных солей, таких как осадки железа и марганца, также увеличивает сопротивление потоку воды.

    Туберкулез считается результатом коррозионного воздействия воды на металлические трубы. Бугорки, образующиеся в результате скопления продуктов коррозии, часто напоминают ракушки.Микроорганизмы посредством своих биохимических реакций также участвуют в коррозии и образовании бугорков. В последнем процессе могут участвовать сульфатредуцирующие бактерии. Рост других микроорганизмов, в том числе железобактерий, вызывает накопление биологической слизи, что также способствует сопротивлению трению. В системе распределения эти события могут привести к ухудшению качества воды, подаваемой пользователям.

    Обзор общепринятой инженерной практики, касающейся надлежащего проектирования, строительства и эксплуатации распределительных систем, выходит за рамки данного отчета.Однако следует признать, что случайные или случайные события, такие как разрыв трубы или ситуации, приводящие к перекрёстным соединениям или обратному сифонированию, могут серьёзно повлиять на химическое или бактериологическое качество воды в распределительных системах и, таким образом, на качество поставляемой воды. пользователям. перечисляет несколько недавних инцидентов этого типа и их последствия.

    ТАБЛИЦА II-1

    Некоторые недавние инциденты, вызванные гидравлическими проблемами в распределительных системах и их последствиями.

    На качество воды в распределительных системах также могут влиять перекрестные соединения, которыми могут быть любые прямые или косвенные физические соединения или структурные устройства, которые позволяют непитьевой воде или воде сомнительного или заведомо плохого качества поступать или обратно в снабжение питьевой водой (Angele, 1974).Прямым соединением считается расположение, при котором система безопасного водоснабжения физически соединяется с системой, содержащей небезопасную воду или сточные воды. Если расположение таково, что небезопасная вода может выдуваться, всасываться или иным образом отводиться в безопасную систему, соединение считается непрямым. Загрязненная вода может попасть в питьевую систему либо через распределительную систему, либо через неисправность водопроводной системы пользователя. Перекрестные соединения. вместе с обратным потоком или обратным сифонированием являются наиболее важными факторами в защите распределительной системы от загрязнения.Обратное сифонирование происходит, когда питьевая или безопасная система находится под давлением ниже атмосферного; в этой ситуации атмосферное давление в небезопасной системе заставит поток двигаться в сторону частичного вакуума, связанного с безопасной системой. Предотвращение обратного потока может быть достигнуто с помощью вакуумных прерывателей, предназначенных для подачи воздуха для нарушения любого вакуума в водопроводе или трубе, поворотных соединений, которые позволяют подключаться либо к источнику питьевой воды, либо к другому источнику воды, но не к обоим одновременно. , воздушные зазоры и превенторы обратного потока пониженного давления, т.е.д., устройство с по крайней мере двумя независимо действующими обратными клапанами, разделенными автоматическим предохранительным клапаном перепада давления.

    Подход к исследованию

    Хотя качество воды в коммунальном водопроводе может быть приемлемым сразу после очистки, оно может ухудшиться еще до того, как попадет к пользователям. Это может быть результатом химических или биологических преобразований.

    Водоснабжение общего пользования дезинфицируется для обезвреживания инфекционных агентов, защиты пользователей от возможного повторного заражения и контроля последующего микробного роста, который может изменить качество воды. По этим причинам обычной практикой является добавление хлора в воду для обеспечения остаточной концентрации, которая будет сохраняться до тех пор, пока вода не достигнет пользователя. Однако небольшие количества хлора или потеря остаточного хлора в системе распределения могут привести к повторному росту микробов и/или образованию слизи, что, в свою очередь, может повлиять на мутность воды или вызвать проблемы со вкусом и запахом. Например, истощение растворенного кислорода в результате микробной активности может способствовать выработке сероводорода сульфатредуцирующими бактериями.Кроме того, микробное производство или высвобождение продуктов метаболизма, например, эндотоксинов или внеклеточных продуктов водорослей, может напрямую влиять на здоровье пользователей. Имеются данные о том, что на коррозию трубопроводов из стали, чугуна и ковкого чугуна без футеровки может существенно влиять микробная активность. Таким образом, микроорганизмы могут изменить качество воды в распределительных системах до того, как она попадет к пользователям.

    Коррозия металлов может не только изменить свойства поверхности трубы, но и привести к образованию растворимых продуктов коррозии, которые, в свою очередь, могут повлиять на качество воды.Существует также вероятность того, что некоторые компоненты чугуна, асбестоцемента, бетона, пластмассы и других материалов для труб могут попасть в воду. Образование накипи и отложений на стенках труб в периоды низкой скорости потока может привести к высвобождению или повторному взвешиванию связанных материалов при увеличении скорости воды.

    В этом отчете рассматриваются факторы или потенциальные условия, связанные с системами распределения воды, и их влияние на качество воды, при этом особое внимание уделяется их возможному влиянию на здоровье пользователей общественного водоснабжения.Обсуждения сосредоточены на готовой воде, т. е. изменениях качества, происходящих между моментом, когда вода покидает очистные сооружения, и моментом, когда она достигает потребителей. Химический контроль на очистных сооружениях рассматривается только потому, что он влияет на изменение качества готовой воды в системе распределения. Рассмотрев и оценив те условия или факторы, влияющие на ухудшение качества воды в распределительных системах, и, в некотором смысле, определив, что известно, а что неизвестно, комитет смог дать рекомендации относительно процедур контроля и определить существующие потребности в исследованиях.

    Подробное рассмотрение физической надежности или целостности системы общественного водоснабжения выходит за рамки данного отчета. Однако важно осознавать, что качество воды в распределительных системах может ухудшиться, если система спроектирована, построена и обслуживается не в соответствии с принятой инженерной практикой. Например, перекрестное соединение в системе вместе с обратным потоком или обратным сифонированием, которое позволяет небезопасной воде или даже сточным водам попасть в систему, представляет собой наиболее серьезный источник потенциального загрязнения.Такое изменение качества воды может создать прямой риск для здоровья пользователей или сделать воду неприемлемой с эстетической точки зрения. Утечки или механические повреждения трубопроводов распределительной системы могут иметь тот же эффект. В этом случае необходимо уделить внимание надлежащим процедурам ремонта или, если на то пошло, установке трубопровода, например, необходимости адекватной дезинфекции новой или отремонтированной распределительной трубы перед вводом ее в эксплуатацию. Кроме того, насосное оборудование должно соответствовать требованиям системы, и должны быть доступны резервные блоки, готовые к немедленному вводу в эксплуатацию в случае необходимости.Низкоскоростное течение, при котором вода имеет продолжительный контакт с трубами, также может вызвать ухудшение качества воды. Этому застою могут способствовать тупики в распределительной системе или превышение размеров труб или магистралей. Наконец, следует отметить, что открытые распределительные или обслуживающие резервуары в системе также могут привести к загрязнению воды до того, как она попадет к пользователям. Опять же, невозможно переоценить важность правильно спроектированной и эксплуатируемой распределительной системы с точки зрения надежности. Персонал водоснабжения должен постоянно следить за неисправностями и проблемами, связанными с системами распределения, поскольку они могут повлиять на качество воды. Например, каждая общественная система водоснабжения нуждается в программе непрерывного контроля перекрестных соединений. При рассмотрении вопроса о надежности распределительной системы представляется уместным отметить, что поставщики воды несут юридическую ответственность в случае болезни или смерти в результате неисправности системы.

    Частное водоснабжение — Инспекция питьевой воды

    Примечание. С 1 октября 2021 г. Управление общественного здравоохранения Англии (PHE) стало Агентством по безопасности здравоохранения Соединенного Королевства (UKHSA).Там, где это упоминается в руководстве и на этом веб-сайте, PHE теперь следует понимать как UKHSA. Внедрение нормативного акта исправит ссылки в законодательстве в ближайшие месяцы, после чего инспекция может исправить соответствующие указания. Ссылки на учреждения общественного здравоохранения в Шотландии, Уэльсе и Северной Ирландии не изменятся. Дополнительную информацию о трансформации услуг общественного здравоохранения см. здесь.

    Что такое частное водоснабжение? Частное водоснабжение — это любое водоснабжение, которое снабжает один или несколько объектов собственности, не обеспечиваемое водной компанией.Около 1% населения Англии и Уэльса пользуются частным водоснабжением. Большинство этих запасов находится в отдаленных сельских районах страны и может поступать из различных источников, включая скважины, природные источники и водотоки.

    Кто регулирует частное водоснабжение?

    Местные власти действуют как регуляторы частного водоснабжения. Правила частного водоснабжения обязывают местные органы власти проводить оценку рисков каждого частного водоснабжения на их территории и проводить мониторинг для определения соответствия стандартам питьевой воды (за исключением тех, которые относятся к отдельным домам, если это не требуется).

    Местные органы власти имеют полномочия в соответствии с Правилами требовать, чтобы снабжение было улучшено соответствующим лицом (лицами). Местные органы власти обязаны предоставлять определенную информацию, в том числе данные мониторинга, касающиеся частного водоснабжения, государственному секретарю и министрам Уэльса (на практике Инспекции). Это представление данных должно быть представлено 31 января каждого года для записей, касающихся поставок в их районе в течение предыдущего календарного года. Местные органы власти также должны предоставить сводку результатов оценки рисков для частного водоснабжения в течение 12 месяцев после их завершения.

    Как Инспекция помогает местным властям регулировать частное водоснабжение?

    Инспекция не является регулятором частного водоснабжения. Однако по закону у нас есть обязанность выступать в качестве технических консультантов местных властей в связи с выполнением Правил частного водоснабжения от имени государственного секретаря. Мы предоставляем технические и научные консультации по всем аспектам качества питьевой воды, в том числе по частному водоснабжению, местным властям.Мы не работаем напрямую с потребителями или владельцами частных систем водоснабжения, но отвечаем на любые запросы о частных системах водоснабжения.

    Инспекция публикует ежегодный отчет о частном водоснабжении в Англии и Уэльсе. В нем представлена ​​информация, основанная на обновленных частных записях о поставках, предоставленных Инспекции местными властями в их ежегодных представлениях данных, наряду с другой информацией, полученной от инспекторов другими способами. Он публикуется каждый год в июле и охватывает предыдущий календарный год.Он включает главы по:

    • Проверка качества воды в частных системах водоснабжения и результаты проб.
    • Управление рисками частного водоснабжения.
    • Исследование частного водоснабжения и совместная работа Инспекции.
    • Тематические исследования по частному водоснабжению.

    Частные системы водоснабжения подразделяются на следующие категории:

    Регламент 9 расходных материалов

    Крупногабаритные предметы снабжения и предметы, используемые в рамках коммерческой или общественной деятельности (включая некоторые предметы снабжения для сдаваемых внаем отдельных домов)

    Крупногабаритные предметы снабжения и предметы, используемые в рамках коммерческой или общественной деятельности (за исключением всех предметов снабжения сдаваемых внаем индивидуальных жилых домов)

    Регламент 10 расходных материалов

    Небольшие поставки, в том числе небольшие общие поставки и только для отдельных домов *

    Поставки только в одиночные незанятые жилища

    Принадлежности Правил 11

    Неприменимо

    Небольшие общие принадлежности и принадлежности для сдаваемых внаем индивидуальных жилищ

    Регламент 8 расходных материалов

    Если общественное водоснабжение распределяется между потребителями компании, не относящейся к водоснабжению, во второстепенных помещениях

    В тех случаях, когда общественное водоснабжение распределяется между потребителями, не относящимися к водоснабжению, во второстепенных помещениях.

    * Местные органы власти могут контролировать поставки, которые обслуживают только одно жилище в соответствии с правилом 10, но должны делать это по требованию владельца или жильца жилища.

    Правила, регулирующие частное водоснабжение

    Стандарты и требования к питьевой воде установлены Национальными правилами. Они применяются в отношении частного водоснабжения в Англии посредством Правил частного водоснабжения 2016 г., вступивших в силу 27 июня 2016 г., а в Уэльсе — посредством Правил частного водоснабжения (Уэльс) (поправка) 2010 г., вступивших в силу 27 июня 2016 г. 27 июня 2016 г. и Правилами частного водоснабжения (Уэльс) 2017 г., вступившими в силу 20 ноября 2017 г.

    В дополнение к настоящему Положению о частном водоснабжении (Англия) (поправка) 2018 г. вступило в силу 11 июля 2018 г.

    Закон о водном хозяйстве 1991 г., основное национальное законодательство, определяет полномочия и обязанности местных органов власти в отношении частного водоснабжения и определение соответствующего лица (лиц).

    Сантехнические условия — InterNACHI®

    Сантехника может быть определена как практика, материалы и приспособления, используемые при установке, техническом обслуживании и изменении всех трубопроводов, приспособлений, приборов и принадлежностей, связанных с санитарными и ливневыми дренажными сооружениями, вентиляционной системой, а также общественными и частными системами водоснабжения.Сантехника не включает торговлю бурением водяных скважин, установку оборудования для смягчения воды или бизнес по производству или продаже сантехнических приборов, приборов, оборудования или оборудования. Сантехническая система состоит из трех отдельных частей: соответствующей системы снабжения питьевой водой; безопасная и адекватная дренажная система; и достаточно приспособлений и оборудования.

    Исходные факторы

    Общая проверка дома касается наличия безопасной системы водоснабжения, адекватной дренажной системы, а также достаточного количества и надлежащих приспособлений и оборудования. В этой статье объясняются особенности водопроводной системы в жилых помещениях, а также основные термины, связанные с сантехникой, которые инспектор должен знать и понимать, чтобы правильно выявлять нарушения жилищного кодекса, связанные с сантехникой, и более сложные дефекты, о которых он/она будет сообщать в соответствующие органы. Только инспекторы InterNACHI имеют достаточную подготовку, чтобы обнаруживать сложные дефекты, которые другие не заметят.



    Определения

    Воздушные камеры

    Устройства, поглощающие давление, исключающие гидравлический удар.Их следует устанавливать как можно ближе к клапанам или кранам и в конце длинных участков трубы.


    Воздушный зазор (дренажная система)

    Беспрепятственное расстояние по вертикали через свободную атмосферу между выходом водопроводной трубы и краем уровня залива резервуара, в который она сливается.


    Воздушный зазор (система распределения воды)

    Беспрепятственное расстояние по вертикали через свободную атмосферу между самым нижним отверстием любой трубы или крана, подающего воду в резервуар, сантехнический прибор или другое устройство, и кромкой резервуара, установленным на уровне залива.


    Воздушный затвор

    Воздушный затвор представляет собой воздушный пузырь, который ограничивает поток воды в трубе.


    Обратный поток

    Поток воды или других жидкостей, смесей или веществ в распределительные трубы системы снабжения питьевой водой из любого источника или источников, кроме предполагаемого источника. Обратный сифон — это один из видов обратного потока.


    Обратный сифон

    Слив использованной, зараженной или загрязненной воды из водопровода или сосуда в систему подачи питьевой воды из-за отрицательного давления в трубе.


    Отвод

    Любая часть трубопроводной системы, кроме основного, стояка или дымовой трубы.


    Вентиляционное ответвление

    Вентиляционное отверстие, соединяющее одно или несколько отдельных вентиляционных отверстий с вентиляционной трубой.


    Дренаж здания

    Часть самого нижнего трубопровода дренажной системы, принимающая стоки из грунта, отходов или других дренажных труб внутри стен здания (дома) и направляющая их в канализацию здания, начинающуюся на расстоянии 3 футов снаружи стена здания.



    Перекрестное соединение

    Любое физическое соединение или устройство между двумя отдельными системами трубопроводов, одна из которых содержит питьевую воду, а другая — воду неизвестной или сомнительной безопасности, пар, газ или химикат, по которым может существовать поток из одной системы в другую, причем направление потока зависит от перепада давления между двумя системами. (См. Обратный поток и обратный сифон.)


    Поле захоронения

    Участок, содержащий ряд одной или нескольких траншей, облицованных крупным заполнителем и отводящих сточные воды из септиктенка через стеклокерамику Сосновая или перфорированная неметаллическая труба, уложенная таким образом, чтобы поток распределялся с разумной однородностью в естественную почву.



    Дренаж

    Любая труба, по которой отводятся сточные воды или водосодержащие отходы в дренажную систему здания (дома).



    Обод уровня залива

    Верхний край сосуда, из которого переливается вода.



    Клапан расходомера

    Устройство, которое сбрасывает заданное количество воды в приспособления для промывки и закрывается прямым напором воды.



    Промывочный клапан

    Устройство, расположенное на дне бака, для смыва туалетов и подобных приспособлений.



    Жироуловитель

    См. Перехватчик.



    Горячая вода

    Питьевая вода, нагретая не менее чем до 120°F и используемая для приготовления пищи, уборки, мытья посуды и купания.



    Антисанитарные

    Противоречащие санитарным принципам вредные для здоровья.



    Перехватчик

    Устройство, спроектированное и установленное таким образом, чтобы отделять и удерживать вредные, опасные или нежелательные вещества от обычных отходов и позволять обычным сточным водам или жидким отходам сбрасываться в дренажную систему самотеком.



    Направляющая

    Наружная дренажная труба для отвода ливневых вод с крыш или желобов в ливневую канализацию здания, общедомовую канализацию или другие средства водоотведения.



    Основная вентиляционная артерия

    Основная артерия вентиляционной системы, к которой могут быть присоединены вентиляционные ответвления.



    Главный коллектор

    См. Общий коллектор.



    Пневматические

    Это слово относится к устройствам, использующим сжатый воздух, например, в напорных баках, нагнетаемых насосами.



    Питьевая вода

    Вода без примесей в количествах, достаточных для возникновения заболеваний или вредных физиологических эффектов, и соответствующая по своим бактериологическим и химическим свойствам требованиям стандартов на питьевую воду Службы здравоохранения или соответствующая санитарным нормам орган, обладающий юрисдикцией.



    Предохранительный клапан P&T (давление и температура)

    Предохранительный клапан, установленный на резервуаре для хранения горячей воды для ограничения температуры и давления воды.



    Ловушка P

    Ловушка с вертикальным входом и горизонтальным выходом.



    Общественная канализация

    Общая канализация, находящаяся под непосредственным контролем государственной власти.



    Предохранительный клапан

    Вспомогательный клапан, обеспечивающий дополнительную циркуляцию воздуха в дренажной и вентиляционной системах или между ними.



    Отстойник

    Водонепроницаемая емкость, в которую поступает сток из канализационной системы здания или ее части и которая спроектирована и сконструирована таким образом, чтобы отделять твердые вещества от жидкости, переваривать органические вещества в течение периода задержания и обеспечивать сбрасывать жидкости в почву за пределы резервуара через систему открытых или перфорированных трубопроводов или через дренажную яму.



    Канализационная система

    Канализационная система включает в себя все трубопроводы, приспособления и очистные сооружения, используемые для сбора и удаления сточных вод, за исключением водопровода внутри и в связи с обслуживаемыми зданиями и канализацией здания.



    Канализационная труба

    Труба, которая направляет сточные воды дома в приемную канализацию, дренаж здания или канализацию здания.



    Грунтовая труба

    Вертикальный трубопровод, который заканчивается вентиляционным отверстием на крыше и отводит пары из водопроводной системы.



    Вентиляционное отверстие дымохода

    Расширение дымохода для твердых отходов или отходов над самым высоким горизонтальным стоком, соединенным с дымоходом. Иногда его называют сбросом отходов или сбросом почвы.



    Ливневая канализация

    Канализация, используемая для отвода дождевой воды, поверхностных вод, конденсата. охлаждающая вода или аналогичные жидкие отходы.



    Ловушка

    Ловушка представляет собой приспособление или устройство, обеспечивающее гидроизоляцию для предотвращения выброса канализационных газов без существенного влияния на поток сточных вод или сточных вод через нее.



    Прерыватель вакуума

    Устройство для предотвращения обратного потока (обратного сифонирования) с помощью отверстия, через которое может всасываться воздух для сброса отрицательного давления (вакуума).



    Вентиляционная труба

    Вертикальная вентиляционная труба, установленная для обеспечения циркуляции воздуха в дренажную систему и из нее и проходящая через один или несколько этажей.



    Гидроудар

    Громкий удар воды в трубе при внезапном закрытии вентиля или крана.



    Труба водопроводная

    Труба от водопровода или других источников хозяйственно-питьевого водоснабжения к водопроводной системе обслуживаемого здания.

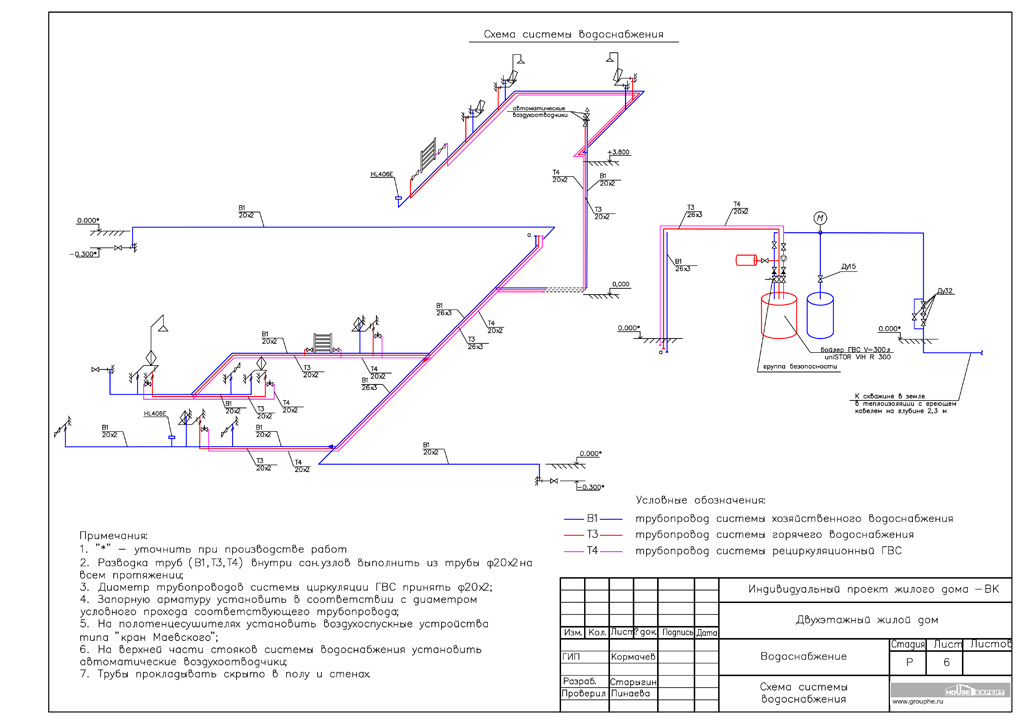

    Система водоснабжения

    Система водоснабжения состоит из водопроводной трубы, водораспределительных труб, необходимых соединительных труб, фитингов, регулирующей арматуры и всех принадлежностей, находящихся в здании или рядом с ним или рядом с ним.



    Вентиляционное отверстие

    Вентиляционное отверстие, куда сбрасываются отходы, кроме туалетов.



    Вентиляционная труба

    Труба, соединяющая вверх от стояка с почвой или отходами к вентиляционной трубе с целью предотвращения изменений давления в трубах.



    Основные характеристики внутренней водопроводной системы

    Основные функции водопроводной системы в доме следующие: .
  • Для слива всех сточных вод и нечистот, сбрасываемых из этих устройств, в общественную канализацию или частную систему удаления отходов.
  • Поэтому очень важно, чтобы жилищный инспектор полностью ознакомился со всеми элементами этих систем, чтобы он мог распознать несоответствия водопроводной системы здания, а также другие нарушения правил.



    Элементы водопроводной системы

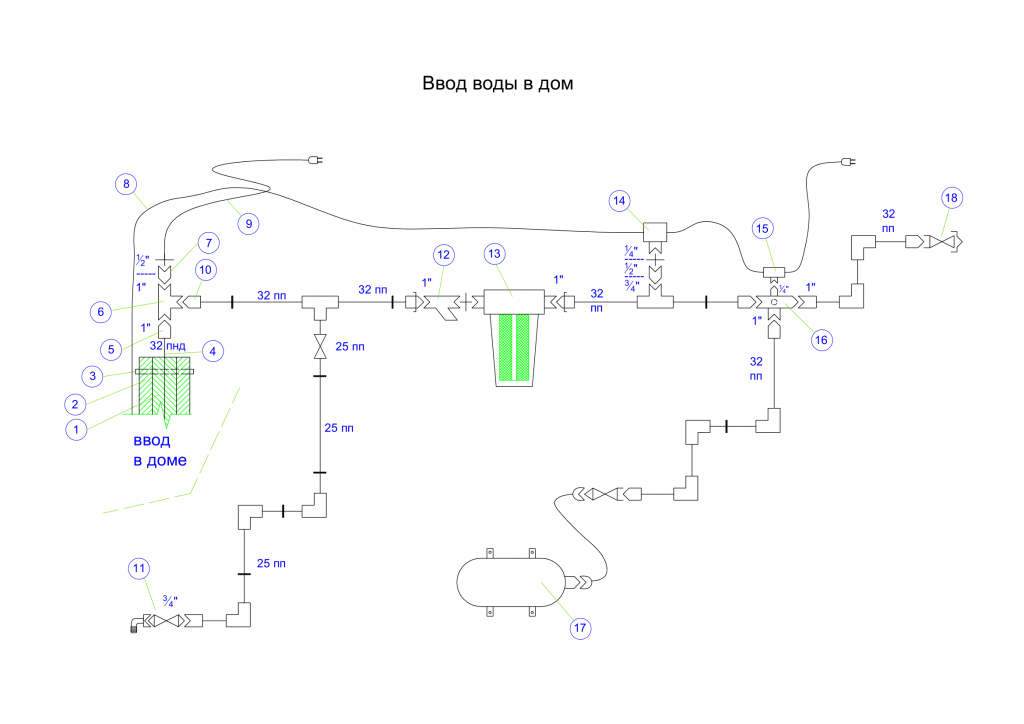

    Водоснабжение: Трубопровод водопроводной сети должен быть как можно короче. Изгибы и изгибы должны быть сведены к минимуму, так как они уменьшают давление и, следовательно, подачу воды к приборам в доме.Домовые коммуникации также должны быть защищены от замерзания. Закапывание лески под 4 фута в почву является общепринятой глубиной для предотвращения промерзания. Однако эта глубина варьируется по всей стране с севера на юг. Следует проконсультироваться с местными или государственными сантехническими нормами для рекомендуемой глубины в вашем районе страны.

    Материалы, используемые для обслуживания дома, могут быть медью, чугуном, сталью или кованым железом. Используемые соединения должны быть совместимы с типом используемой трубы.

    • Остановка корпорации: Остановка корпорации подключена к водопроводу.Это соединение обычно изготавливается из латуни и может быть подключено к сети с помощью специального инструмента без отключения коммунального питания. Клапан, встроенный в корпоративный затвор, позволяет поддерживать давление в магистрали, пока обслуживание здания завершено.
    •  Ограничитель бордюра:  Ограничитель бордюра представляет собой аналогичный клапан, используемый для изоляции здания от магистрали в случае ремонта, неуплаты счетов за воду или затопления подвалов. Поскольку корпоративная остановка обычно находится под улицей и для доступа к клапану необходимо преодолеть тротуар, бордюрная остановка используется в качестве запорного клапана.
    • Ограничитель бордюра:  Коробка ограничителя представляет собой коробку доступа к ограничителю бордюра для открытия и закрытия клапана. Для доступа к клапану используется гаечный ключ с длинной ручкой.
    • Ограничитель счетчика:  Ограничитель счетчика представляет собой клапан, размещаемый со стороны улицы рядом с водомером, чтобы изолировать счетчик при установке или обслуживании. Многие нормы требуют наличия задвижки на счетчике со стороны дома для перекрытия воды при ремонте сантехники в доме. Ограничители бордюра и счетчика не должны использоваться часто и могут быть разрушены за короткое время, если используются очень часто.
    • Счетчик воды. Счетчик воды — это устройство, используемое для измерения количества воды, используемой в доме. Обычно это собственность города и очень деликатный инструмент, которым нельзя злоупотреблять. Поскольку электрическая система обычно заземляется на водопровод, вокруг счетчика следует установить заземляющее устройство. Многие счетчики поставляются с ярмом, которое обеспечивает непрерывность электрической цепи, даже если счетчик снят.
    Магистральные линии горячей и холодной воды: Магистральные линии горячей и холодной воды обычно подвешиваются к потолку подвала и крепятся с одной стороны к водомеру и баку горячей воды, а с другой стороны к стоякам подачи арматуры.Эти трубы должны быть установлены аккуратно и должны поддерживаться трубными подвесками или ремнями достаточной прочности и количества, чтобы предотвратить провисание. Линии горячей и холодной воды должны располагаться на расстоянии примерно 6 дюймов друг от друга, если линия горячей воды не изолирована. Это делается для того, чтобы линия холодной воды не нагревалась от линии горячей воды. Подающая магистраль должна иметь сливной клапан или запорно-сбросной клапан для удаления воды из системы для ремонта. Эти клапаны должны быть на нижнем конце линии или на конце стояка каждого приспособления.

    Стояки светильников начинаются от цокольного этажа и поднимаются вертикально к светильникам верхних этажей. В доме на одну семью ответвления стояка обычно идут от основного стояка к каждой группе светильников. В любом случае стояки крепления не должны опираться на стояки ответвлений для поддержки, а должны поддерживаться кронштейном для трубы. Затем каждый светильник подключается к ответвлению стояка отдельной линией. Последнее приспособление на линии обычно подключается непосредственно к стояку ответвления.

    Водонагреватели: Водонагреватели обычно работают на электричестве, мазуте, газе или, в редких случаях, на угле или дровах.Они состоят из помещения для нагрева воды и накопительного бака для обеспечения горячей водой в течение ограниченного периода времени. Все водонагреватели должны быть оснащены предохранительным клапаном температуры и давления, независимо от того, какое топливо используется. Этот клапан срабатывает, когда температура или давление становятся слишком высокими из-за прекращения подачи воды или неисправного термостата.

    Размеры труб: Размер подвальных магистралей и стояков зависит от количества поставляемых светильников. Однако обычно используется минимальный размер трубы диаметром 3/4 дюйма.Это допускает образование отложений на трубе из-за жесткости воды и обычно обеспечивает удовлетворительный объем и давление.



    Дренажная система

    Водоснабжение, подводимое в дом и используемое, отводится через дренажную систему. Эта система представляет собой либо санитарную дренажную систему, отводящую только внутренние сточные воды, либо комбинированную систему, отводящую внутренние отходы и сток с крыши.

    Санитарная дренажная система: Правильный размер санитарной или домашней канализации зависит от количества приборов, которые она обслуживает.Обычный минимальный размер составляет 6 дюймов в диаметре циферблата. В качестве материалов обычно используются чугун, стекловидная глина, пластик и, в редких случаях, свинец. Для надлежащего стока в канализацию размер трубы должен быть таким, чтобы она проходила примерно наполовину. Это обеспечивает надлежащее очищающее действие, так что твердые частицы, содержащиеся в отходах, не оседают в трубе.
    • Определение размеров канализации дома. Комитет по Единым сантехническим нормам разработал метод определения размеров канализации дома с точки зрения «единиц крепления».«Одна «установочная единица» соответствует примерно 71 D2 галлонам воды в минуту. Это напорный расход воды, вытекающей из умывальника за 1 минуту. Все остальные приспособления были связаны с этим устройством.
    Размеры сантехнического слива
    • Уровень слива в доме — Сток в доме или канализационная труба здания должны иметь наклон к канализации, чтобы обеспечить очистку слива. Обычный шаг канализации дома или здания составляет 1 D4 дюйма на 1 фут длины.
    • Крепежные и отводные водостоки. Отводной водосток представляет собой канализационную трубу, которая собирает отходы от двух или более приспособлений и передает их в канализацию здания или дома. Он имеет такие же размеры, как и домашняя канализация, с учетом того, что все туалеты должны иметь слив диаметром не менее 3 дюймов, и только два туалета могут подключаться к одному 3-дюймовому сливу.
    Все ответвления стоков должны соединяться с канализацией дома с помощью Y-образного фитинга. То же самое относится и к водосточным желобам, присоединяющимся к отводным водостокам. Y-образный фитинг используется для максимально возможного устранения отложений твердых частиц в соединении или рядом с ним. Накопление этих твердых частиц вызовет засорение канализации.
    • Ловушки — Сантехнические сифоны — это устройства, используемые в канализационной системе для предотвращения попадания канализационных газов в конструкцию и при этом не препятствующие в какой-либо степени сбросу воды из арматуры. Все приборы, подключенные к системе бытовой сантехники, должны иметь установленный на линии сифон.
    Влияние канализационных газов на организм человека известно; многие из них чрезвычайно вредны. Кроме того, некоторые канализационные газы взрывоопасны. Ловушка предотвратит попадание этих газов внутрь конструкции.Глубина уплотнения в ловушке обычно составляет 2 дюйма. Глубоководная ловушка имеет 4-дюймовое уплотнение.

    Ловушка предназначена для герметизации канализационных газов из конструкции. Поскольку водопроводная система подвержена большим колебаниям расхода, и этот поток возникает во многих различных частях системы, давление в канализационных линиях сильно различается. Эти перепады давления имеют тенденцию разрушать водяной затвор в ловушке. Для решения этой проблемы были введены механические ловушки. Однако было обнаружено, что агрессивные жидкости, протекающие в системе, разъедают или заклинивают эти механические ловушки.Именно по этой причине большинство сантехнических норм запрещают механические ловушки.

    Производителей ловушек много, и все они несколько различаются по конструкции. Сифон «P» обычно находится в туалетах, раковинах, писсуарах, питьевых фонтанчиках, душевых и других установках, из которых не выходит много воды.

    Барабанная ловушка

    Барабанная ловушка — еще одна гидрозатворная ловушка. Они обычно используются в размерах 4×5 дюймов или 4×8 дюймов. Эти ловушки имеют большую герметизирующую способность, чем ловушка «P», и быстро пропускают большое количество воды.Барабанные ловушки обычно подключаются к ваннам, ножным ваннам, сидячим ваннам и модифицированным душевым кабинам.

    Нежелательные сифоны

    Сифоны «S» 1 и 3h «S» не должны использоваться в сантехнических установках. Их практически невозможно проветрить должным образом, а сифон 3h «S» образует идеальный сифон.
    Ловушка-мешок, экстремальная форма ловушки «S», встречается редко.

    Любая ловушка, эффективность которой зависит от подвижной части, обычно неадекватна и запрещена местными сантехническими нормами.Эти ловушки работают, но их конструкция обычно приводит к тому, что они стоят дороже, чем ловушки типа «P» или барабанные. Следует помнить, что ловушки используются только для предотвращения выхода канализационных газов внутрь конструкции. Они не компенсируют колебания давления. Только правильная вентиляция устранит проблемы с давлением.



    Вентиляция

    Сантехническая система вентилируется для предотвращения потери герметичности ловушки, порчи материала. и замедление потока.

    Потеря уплотнения сифона

    Уплотнение в сифоне может быть нарушено из-за сифонирования (прямого и непрямого или импульсного), обратного давления, испарения, капиллярного притяжения или воздействия ветра.Первые две из названных причин, вероятно, являются наиболее распространенными причинами потерь. Если сточная труба расположена вертикально после сифона приспособления, как в сифоне «S», сточные воды продолжают течь после опорожнения приспособления и очищают сифон. Это вызвано тем, что давление воздуха на воду арматуры больше, чем давление воздуха в канализационной трубе. Действие воды, сбрасываемой в канализационную трубу, удаляет воздух из этой трубы и, таким образом, вызывает отрицательное давление в канализационной линии. В случае непрямого или импульсного сифонирования поток воды мимо входа в слив арматуры в канализационной трубе удаляет воздух из дренажа арматуры.Это снижает давление воздуха в сливе приспособления, и весь узел действует как аспиратор, который врач использует для опрыскивания инфицированного горла.

    Обратное давление

     Поток воды в канализационной трубе зависит от используемых приспособлений. Уборная дает небольшой поток, а туалет большой поток. Небольшие потоки, как правило, прилипают к стенкам трубы, а большие при падении образуют скопление отходов. Когда эта порция воды падает по трубе, воздух перед ней становится сжатым.По мере нарастания давления он ищет выход. Эта точка является либо вентиляционным отверстием, либо выходом светильника. Если вентиляционное отверстие забито или его нет, единственным выходом для этого воздуха является выпускное отверстие светильника. Давление воздуха прижимает ловушку к трубе в приспособлении. Если давление достаточно велико, уплотнение полностью выдувается из приспособления. Рисунки 6-17 и 6-18 иллюстрируют этот тип проблемы.

    Размер вентиляционной трубы

    Установка вентиляционной трубы аналогична установке канализационной и канализационной трубы.Используются те же критерии единицы приспособления. Не следует использовать вентиляционные трубы диаметром менее 11 D4 дюймов. Вентиляционные отверстия меньшего диаметра имеют тенденцию забиваться и не выполняют свою функцию.

    • Индивидуальная вентиляция: Этот тип вентиляции обычно используется для раковин, туалетов, питьевых фонтанчиков и т. д. Этот тип системы экономит много денег и места, когда светильники размещаются вплотную друг к другу в разных квартирах.

    • Влажная вентиляция. Влажная вентиляция водопроводной системы распространена в группе бытовой сантехники. Это именно то, что следует из названия: вентиляционная труба используется как сливная линия.

    Общая дренажная система

    До сих пор мы по отдельности рассматривали дренажные, почвенные отходы и вентиляционные системы водопроводной системы. Однако для работающей системы все они должны быть подключены.







    1 Введение | Системы распределения питьевой воды: оценка и снижение рисков

    АООС.2002с. Анализ пробелов в инфраструктуре чистой воды и питьевой воды. Вашингтон, округ Колумбия: EPA.

    АООС. 2005а. Инфраструктура питьевой воды нуждается в обследовании. Агентство по охране окружающей среды 816-R-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов Агентства по охране окружающей среды.

    АООС. 2005б. Фактоиды: статистика питьевой воды и подземных вод за 2003 г. EPA 816-K-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов Агентства по охране окружающей среды.

    Фудзивара М., Дж. М. Мануоринг и Р. М. Кларк. 1995. Питьевая вода в Японии и США: цели конференции. В: Управление качеством питьевой воды. Р. М. Кларк и Д. А. Кларк (ред.). Ланкастер, Пенсильвания: Technomic Publishing Company Inc.

    Григг, Н. С. 2005a. Письмо в редакцию: проектирование будущих систем водоснабжения. Дж. Амер. Водоканал доц. 97(6):99–101.

    Григг, Н. С. 2005b. Оценка и обновление систем водоснабжения. Дж. Амер. Водоканал доц. 97(2):58–68.

    Гриндлер, Б. Дж. 1967. Вода и права на воду: трактат о водных законах и смежных проблемах: восточные, западные, федеральные.Том 3. Индианаполис, Индиана: Компания Аллана Смита.

    Hanke, SH 1972. Цены на городскую воду. Стр. 283–306 В : Государственные цены на общественные продукты. С. Мушкин (ред.). Вашингтон, округ Колумбия: Городской институт.

    Офис страховых услуг. 1980. Таблица рейтингов пожаротушения. Нью-Йорк: Офис страховых услуг.

    Якобсен, Л. 2005. Водный район Лас-Вегас-Вэлли. 18 апреля 2005 г. Представлено Комитету NRC по коммунальным распределительным системам водоснабжения.Вашингтон.

    Якобсен Л. и С. Камойяла. 2005. Полносистемные модели и ГИС-интеграция. В: Труды ежегодной конференции и выставки AWWA, Сан-Франциско, Калифорния.

    Якобсен Л., С. Камойджала и М. Фанг. 2005. Интеграция гидравлических моделей и моделей качества воды с другими инженерными системами: тематическое исследование. В: Proceedings of the AWWA Information Management and Technology Conference, Denver, CO.

    Йоханнессен Дж., К. Киннер и М.Велардес. 2005. Двойные распределительные системы: опыт водного района ранчо Ирвин. 13 января 2005 г. Представлено Комитету NRC по коммунальным распределительным системам водоснабжения. Ирвин, Калифорния.

    Кирмейер Г., В. Ричардс и К. Д. Смит. 1994. Оценка систем распределения воды и связанных с ними потребностей в исследованиях. Денвер, Колорадо: AwwaRF.

    ЛеШевалье М., Р. Галлик и М. Карим. 2002. Потенциальный риск для здоровья от проникновения загрязняющих веществ в распределительную систему из-за скачков давления.Проект Белой книги системы распределения. Вашингтон, округ Колумбия: EPA.

    Ли, С. Х., Д. А. Леви, Г. Ф. Краун, М. Дж. Бич и Р. Л. Кальдерон. 2002 г. Эпиднадзор за вспышками заболеваний, передающихся через воду, в США, 1999–2000 гг. MMWR 51 (№ SS-8): 149.

    Леви, Ю., С. Пернеттс, О. Уэйбл и Л. Кин. 1997. Демонстрационная установка спутниковой очистки в распределительной системе с использованием ультрафильтрации и нанофильтрации. Стр. 581–595 В : Материалы конференции AWWA по мембранным технологиям.Новый Орлеан, Луизиана.

    Mayer, P., WB DeOreo, E.M. Opitz, JC Kiefer, WY Davis, B. Dziegielewski и JO Nelson. 1999. Конечное использование воды в жилых домах. Денвер, Колорадо: AwwaRF.

    Мале, Дж. В. и Т. М. Вальски. 1991. Системы распределения воды: Руководство по поиску и устранению неисправностей. Челси, Мичиган: Lewis Publishers, Inc.

    Мур, Б. К., Ф. С. Кэннон, Д. Х. Мец и Дж. ДеМарко. 2003. Структура пор GAC в Цинциннати во время полномасштабной обработки/реактивации. Дж. Амер. Водоканал доц.95(2):103–118.

    Определения терминов, используемых в калькуляторе стоимости сантехники

    Парк искусственных домов  – Любая площадка, участок, поле или участок земли, на котором расположены два или более занятых промышленных дома, бесплатно или за компенсацию, включая любое используемое здание, конструкцию, палатку, транспортное средство или ограждение или предназначенные для использования в качестве части оборудования изготовленного домашнего парка (Закон штата Миннесота, глава 327. 14, подраздел 3)

    Палаточный лагерь  — Участок или участки земли с постоянными постройками, палатками или другими сооружениями вместе с их принадлежностями, устроенные или используемые в качестве жилых помещений.

    Система распределения воды в здании  — В здании или помещении: труба, которая подает питьевую воду из водопроводной трубы здания к сантехническим устройствам и другим водовыпускным отверстиям. Система водораспределения начинается после подключения счетчика воды и включает в себя все трубопроводы подачи питьевой воды внутри здания.

    Снабжение зданий (водоснабжение) — Трубопровод, подающий питьевую воду от источника водоснабжения к зданию или другому месту использования или распределения на участке.К водопроводу в первую очередь относятся все внешние источники питьевой воды, расположенные до соединения с водомером внутри здания.

    Служба канализации здания  — Часть горизонтального трубопровода дренажной системы, проходящая от конца водостока здания и принимающая сброс стока здания и направляющая его в общественную канализацию, частный коллектор, частную канализацию системе или другом пункте утилизации. Он не включает в себя сеть общественной канализационной системы или общественную установку по очистке или удалению сточных вод.

    Санитарная канализация — Строительная канализация, по которой отводятся только сточные воды.

    Ливневая канализация  — — Строительная канализация, по которой отводятся ливневые или другие стоки, но не сточные воды.

    Система ливневой канализации  — Это всеобъемлющий термин для системы ливневой канализации внутри и снаружи здания. Сюда входят водосточные желоба, переливные водосточные желоба, водосточные трубы, направляющие трубы, трубы ливневой канализации, уловители, сепараторы и водосборные бассейны.

    Отверстие для ливневой канализации  — Водосточная воронка или водосточная воронка. Каждый отдельный кровельный водосток или переливной кровельный водосток соответствует одному проему.

    Перехватчик  (санитарно-бытовые и ливневые стоки) — устройство, спроектированное и установленное для отделения и удержания вредных, опасных или нежелательных веществ от обычных отходов, при этом позволяя обычным сточным водам или жидким отходам сбрасываться в терминал для удаления под действием силы тяжести. Это определение относится к любому перехватывающему устройству, которое должно быть установлено на системах санитарной или ливневой канализации.

    Санитарный сепаратор  — Устройство, спроектированное и установленное таким образом, чтобы отделять и удерживать вредные, опасные или нежелательные вещества от обычных отходов, при этом позволяя обычным сточным водам или жидким отходам сбрасываться в терминал для удаления самотеком. Это то же определение, что и у перехватчика, с той лишь разницей, что это предполагаемая функция устройства.

    Водосборные бассейны  — Устройство для отвода ливневых вод с внешней поверхности.Обычно они располагаются на автостоянках или в местах, где желателен отвод скопления ливневых вод.

    Единицы дренажной арматуры  — Предварительно определенное числовое значение, присвоенное сантехническим приборам, перечисленным в Правилах Миннесоты, глава 4714, таблица 702.1. Для любого сантехнического устройства, которое не указано конкретно, стоимость единицы дренажного устройства может быть определена в соответствии с дренажным отверстием не включенного в список устройства или размером сифона, указанным в Правилах Миннесоты, глава 4714, таблица 702.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
