Требования к электропроводке в частном доме: рассмотрим подробно

Как смонтировать проводку в частном доме?

Установка электропроводки в частном доме по многим параметрам отличается от проводки в квартире. Ведь для частного дома отличаются правила ввода электроэнергии, здесь может быть достаточно много мощных электроприемников, а также имеются подсобные помещения и наружное освещение. Все эти параметры значительно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Требования к установке основных элементов электрической сети дома

Электрическую сеть частного дома условно можно разделить на несколько компонентов. Одним из первых из них является ввод электроэнергии в дом, затем следует распределительный щиток, которых может быть два и более. Отдельным вопросом является разводка электроэнергии по дому, а также вне помещения.

Ввод электроэнергии в частный дом

Одним из самых «болезненных» вопросов является подключение дома к электроснабжению. Осуществляет данное действие ваше предприятие Энергосбыта.

Для осуществления подключения оно потребует от вас проект электроснабжения дома, а также технические условия подключения. Оформить всю эту документацию своими руками достаточно проблематично поэтому здесь проще обратиться в специализированные организации.

Ввод в частный дом воздушной линией

• Мы же остановимся на чисто технических аспектах ввода электроэнергии в здание. Ввод в дом может осуществляться двумя способами – кабельной или воздушной линией. На практике Энергосбыт в 90% случаев требует выполнять ввод воздушной линией, которую проще проверить на отсутствие хищений.
• Ввод воздушной линией обычно выполняется проводом СИП. Количество жил и его сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно провода с сечением фазной жилы в 16 мм
  2.

Провод СИП для однофазной сети

• Расстояние от дома до столба магистральной сети должно быть не более 25 метров. Если это расстояние выше, то потребуется установка дополнительного столба.
• Высота расположения креплений провода на доме должна быть не меньше 2,75 метров. При этом от козырька крыши провод должен быть удален не менее чем на 20 см. При параллельной прокладке с фасадом дома согласно п. 2.4.57 ПУЭ провод должен быть не менее чем на 20 см удален от стены дома и не менее чем на 1 метр от окон, балконов или террас.

• Перед тем как провести электропроводку в частном доме следует решить вопрос установки счетчика. В последнее время все активнее практикуется его установка на фасаде дома. Это позволяет вам от счетчика до распределительного щита подключение выполнить более удобным кабелем.
• Если же счетчик располагается в распределительном щите, то до самого щита вас скорее всего обяжут прокладывать провод СИП. Этот провод достаточно неудобен для его прокладки сквозь стену и для заводки в распределительный щиток, но по-другому Энергосбыт может не выполнить подключение.

Обратите внимание! На разных сайтах можно встретить предложение по установке вводного автомата на фасаде дома к вводу которого подключают провод СИП, а к выводу более удобный кабель. Но нормы ПУЭ запрещают установку таких автоматов.

• Проход провода через стену дома должен выполняться в металлической трубе. При этом труба должна быть выполнена таким образом, дабы исключить попадание и скопление в ней влаги.

Установка распределительного щита

Питающий кабель ввода электроэнергии приходит на распределительный щиток. Здесь у нас установлен вводной автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматизации.

По сути это является «сердцем» нашей электрической сети дома, поэтому его правильной установке следует уделить самое пристальное внимание.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте разберемся какое электрооборудование устанавливается в нем.

Вводной автомат однофазный Вводной автомат трехфазный	В каждом распределительном щите обязательно есть вводной автомат. Он может быть однофазный или трехфазный в зависимости от питающей сети.
Однофазный счетчик Трехфазный счетчик	Если счетчик не установлен на фасаде дома, то он располагается в распределительном щите.
Шины для распределительного щита	От счетчика провода питания обычно подключаются к шинам.
Однополюсный групповой автомат	От шин происходит распределение на отдельные группы. Защищают отдельные группы групповые автоматы.
Автомат УЗО	Для защиты человека от случайного прикосновения предназначены автоматы УЗО. Для некоторых групп их установка обязательна
Ограничитель перенапряжения трехфазный	Для дополнительной защиты электрической сети в распределительном щите устанавливают ограничители перенапряжения. Их установка особенно актуальна для домов, запитанных от воздушных линий.
Прибор контроля качества электроэнергии трехфазный	Для дополнительного контроля качества электроэнергии возможна установка специальных приборов. Важно дабы эти устройства были лицензированы соответствующим образом. Дабы их показания можно было использовать в суде.
Трансформатор 220/12В	Если в нашей электрической сети планируется сеть 12В, то трансформаторы так же практичнее установить в распределительном щите.

Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ. Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита.

• Согласно п. 7.1.28 ПУЭ распределительные щиты следует устанавливать в сухих помещениях, в местах удобных для обслуживания. Если данное помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водопроводных и тому подобных труб должна быть не меньше 1 метра. При этом сами трубопроводы не должны иметь в данном помещении ответвлений, задвижек или фильтров. Исключение составляют только ответвления к отопительным регистрам помещения.
• Пункт 7.1.29 ПУЭ запрещает установку распределительных щитов под санузлами, кухнями, банями и тому подобными помещениями. Допускается такая установка только при соответствующей гидроизоляции.
• Перед тем как провести проводку в частном доме следует правильно установить распределительный щит. Для этого можно использовать навесный или встроенные щиты. И выбор способа установки во многом зависит от типа проводки, который вы будете применять в дальнейшем.

• Для помещений, стены которых выполнены из горючих материалов лучше применять навесный щиты. При этом сами щиты должны быть обязательно выполнены из несгораемых материалов.
• Для помещений, стены которых выполнены из несгораемых материалов можно применять щиты, изготовленные из сгораемых материалов. В этом случае можно применять как щиты навесного, так и встроенного типа.
• Согласно п.7.1.22 ПУЭ распределительный щит для частного дома может быть не один. Если у вас имеются помещения, обособленные в хозяйственном отношении, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него же обычно запитывают наружное освещение. В некоторых случаях для наружного освещения монтируют ещё один распределительный щит.

Выбор способа монтажа проводки

В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает непосредственно к потребителям – светильникам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводки и от ее правильного монтажа во многом зависит надежность вашей электрической сети.

Проводка в частном доме может быть смонтирована открытым и скрытым способом (см. Правила монтажа электропроводки: рассмотрим подробно). В принципе в любом доме можно выполнить монтаж проводки любым из этих способов. Только вот цена такого монтажа может существенно отличатся.

Итак:

• Открытую проводку чаще всего применяют в домах, изготовленных из сгораемых материалов. В этом случае достаточно использовать металлические трубы, короба или гофру для прокладки кабеля или провода. Кстати при использовании кабеля можно обойтись и менее жесткими требованиями.
• А вот чтоб выполнить скрытую проводку в таком доме придётся повозится. Дело в том, что согласно п.2.1.49 ПУЭ в этом случае провод должен быть защищен со всех сторон слоем несгораемых материалов. При этом их толщина должна быть не менее 1 см.

Скрытая проводка

Итак:

• Скрытую проводку чаще всего применяют в строениях, выполненных из несгораемых материалов. В этом случае провода можно прокладывать непосредственно по стенам конструкций с последующим оштукатуриванием.
• Если же вы не хотите штробить стены, то вполне возможно прокладка провода и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из сгораемых материалов.
• Эти правила подходят для жилых помещений. Но для бытовых комнат имеются определенные ограничения. Так п.7.1.37 ПУЭ рекомендует выполнять только открытым способом проводку в сырых и особо сырых помещениях. Кроме того, инструкция рекомендует применять только открытый способ монтажа проводки в подвалах и чердаках.

Монтаж проводки на чердаке

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этих целей здесь должен применяться только кабель.

Обратите внимание! Для кухонь квартир допускается применять тот же тип проводки, как и для жилых помещений.

• Пункт 7.1.40 требует применение в ваннах, саунах, душевых и тому подобных помещениях применение только скрытой проводки. Только в отдельных случаях допускается применение открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения. И для наружных сетей правила имеют свои нюансы.

• Проводка вне зданий может быть смонтирована воздушной или кабельной линией. Воздушные линии на садовом участке монтировать достаточно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к кабельной разводке под землей.

Для защиты от механических повреждений следует использовать не металлические изделия

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Пункт 2.1.78 ПУЭ категорически запрещает такой способ монтажа. Для защиты от механических повреждений в этом случае следует использовать пластиковую гофру или трубы.
• А вот для прокладки не по земле, а по фасаду зданий применение металлических труб или гофры не запрещено. Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.

Проводка по кирпичному фасаду дома

• При этом во всех случаях механическую защиту провода или кабеля следует уплотнять и выполнять таким образом, дабы полностью исключить вероятность скопления и попадания влаги как на видео. Это касается даже вероятного выпадения росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения обязательно должна быть дренажная система. Это должно исключить вероятность скопления влаги над самим светильником.
• Да и вообще для всех электротехнических изделий и светильников обязательно наличие соответствующей защиты. Для наружной установки такая защита должна быть не ниже чем IP44.

Вывод

Мы очень надеемся, что наша статья помогла вам узнать, как правильно сделать электропроводку в частном доме. Но этот вопрос достаточно широк и полностью раскрыть его в одной статье просто невозможно.

Ведь кроме самого процесса монтажа следует уделить внимание выбору сечения проводов, электрической схеме, а также множеству мелких нюансов характерных для различных комнат. Поэтому более подробно со всеми особенностями монтажа и проектирования вы можете познакомится на других страницах нашего сайта.

elektrik-a.su

Монтаж электропроводки в частном доме, правила монтажа, фото и видео

Рассмотрим главные моменты, учитываемые в разработке плана монтажа электропроводки как открытого типа, так и закрытого, а также основные нюансы, которые могут возникнуть при самостоятельном монтаже электропроводки.Монтаж электропроводки в частном доме

Правила монтажа электропроводки

№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.

№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.

№ 3. Выключатели размещаются на высоте 0.9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.

№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).

В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.

Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.
Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.



Нормы безопасной прокладки электропроводки

В помещении, размером 6 м², по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.

№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.

Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.

№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров. Если рядом водопровод с горячей водой, при монтаже электропроводки используют защитную проводку, или защищают асбестовыми прокладками.

№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.

№ 8. Монтаж открытой электропроводки допускается во всех помещениях для приготовления пищи, кроме кухонь квартир. Установка открытой проводки в этих помещениях запрещена.

Сноски из ПУЭ на счет правила монтажа электропроводки в частном доме открытого типа:
ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.

Заземление и зануление

№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.

Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.

№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.

Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей. Монтаж электропроводки в частном доме должен быть проверен после монтажа прозвонкой и тестированием нагрузочной способности проводки.

Суммарная мощность и расчет нагрузки

Как правило, суммарная мощность нагрузки всех бытовых электроприборов не превышает 30-35 кВт. После того как вы подсчитаете суммарную мощность нагрузки всех приборов выберите площадь сечения жил алюминиевого вводного кабеля из следующих расчетов:

• 10 мм² – 16-17 кВт и 30-31 кВт при трехфазной сети;
• 16 мм² – 21-22 кВт и 38-39 кВт при трехфазной сети;
• 25 мм² – 30-35 кВт и 52-53 кВт при трехфазной сети.

 Расчеты выше представленные являются самыми ходовыми сечениями вводного кабеля для правильного монтажа электропроводки в частном доме. Кабель с большим сечением с этой целью для среднестатистической семьи просто не понадобится.

 При расчете суммарной нагрузки не забываем и о периферийных потребителях таких как: баня, сауна, гараж, прочие хозяйственные постройки и наружное освещение.

 Использование алюминиевых проводов при выполнении внутреннего монтажа электропроводки в частном доме не оправдывается абсолютно ничем, ну или кроме сомнительной экономии на материале. Правильный монтаж электропроводки в «современном» частном доме выполняется исключительно медными проводами. Исходя из того, что все розетки в частном доме, согласно правилам электробезопасности, должны обладать заземлением, правильней ну и, конечно же, удобней всего делать разводку трехжильным медным проводом («фаза», «ноль», «земля») в двойной термоизоляции. К заземлению линий освещения конкретных требований нет, исключение составляют только световые приборы, которые используются в помещениях с повышенной влажностью, таких как ванная, баня, сауна, и к наружному освещению. Правильным монтажом электропроводки в частном доме будет, когда линии питания осветительных приборов и розеток выполняются раздельно.

Виды монтажа электропроводки в частном доме

При любом из способов монтажа электропроводки в частном доме — как открытом, так и скрытом, все соединения проводов следует выполнять исключительно в распределительных коробках, доступ к которым необходимо оставить свободным для дальнейшего проведения ревизий, если на то возникает необходимость, а она рано или поздно возникнет, поверьте на слово. Соединение проводов электропроводки методом скрутки, а тем более – без использования распределительных коробок, крайне критически и недопустимо при скрытом монтаже электропроводки в частном доме: определение и дальнейшее устранение причин отсутствия электричества в таком случае становится «геморроем вселенского масштаба».

 Естественно практически все эти требования к правильному монтажу электропроводки в частном доме касаются и городской квартиры, но монтаж электропроводки в квартире это уже наша следующая статья.

И, наконец, то мы пришли к главному: если прежде при проведении работ с электричеством высшим пилотажем для вас было – вкручивание лампочек, то приступать к монтажу электропроводки в частном доме своими руками, наверное, не стоит – обратитесь к специалистам пожалейте себя и свой дом!!!

Видео о монтаже электропроводки в частном доме

Читаем дальше — узнаём больше!

Оценка: 2.5 из 5
Голосов: 146

strofix.ru

Требования к электропроводке в частном доме и квартире

Перед тем, как приступать к монтажу электропроводки своими руками, нужно изучить требования, предъявляемые к ней. На сегодняшний день в ГОСТах и СНиПах, а также ПУЭ обговаривается множество моментов, связанных с электромонтажом в жилых и нежилых зданиях. Сейчас мы постараемся рассмотреть наиболее современные требования к электропроводке в частном доме и квартире. Сразу же хотелось бы отметить, что некоторые пункты отсутствуют в нормативных документах либо трактованы немного по-другому. В целях пожарной и электробезопасности и с учетом опыта мы внесли несколько собственных правил, которые рекомендуем учитывать.

Электромонтажные работы

Итак, на сегодняшний день предъявляются требования непосредственно к монтажу электропроводки, а также к выбору сечения кабеля, номиналов защитной автоматики и способа соединения проводов. Подробно рассмотрим, что об этом говорится в нормативных документах.

Начнем именно с требований, предъявляемых к монтажу электрики, т.к. на основании этих пунктов вы сможете определиться со способом прокладки кабеля и выбором необходимых для этого материалов.

1. Согласно главе 7.1. ПУЭ, а именно п. 7.1.13, электроснабжение жилого дома должно производиться от сети с напряжение 220 либо 380 Вольт. При этом система заземления должна быть TN-S или TN-C-S.
2. Монтаж открытой проводки допускается выполнять в специальных кабель-каналах, лотках или же электротехнических плинтусах. В сырых помещениях (к примеру, банях) и деревянных домах можно монтировать электропроводку на изоляторах.
3. Прокладка скрытой электрики производится в перекрытиях, пустотах строительных конструкций (в многоквартирных домах), а также непосредственно в стенах. Главное требование – при скрытом электромонтаже кабельная линия должна проходить по несгораемым конструкциям. Особенно это актуально при монтаже электропроводки в деревянном доме и бане.
4. Согласно ПУЭ главе 7.1. п. 7.1.34, нужно использовать медные провода. Алюминиевые провода допускаются только сечением от 2,5. кв. мм. для подключения отдельных электроприемников из инженерного оборудования, а во всех остальных случаях от 16 кв. мм, например, для подключения электричества от столба к дому.
5. Провода должны иметь цветовую маркировку и соответствовать ей.
6. Если кабель  бронированный, его допускается проводить через стены без применения трубок либо металлических втулок.
7. Незащищенные изолированные провода (без дополнительной оболочки) допускается прокладывать через наружные стены в трубах из полимерных материалов. При этом в сухих помещениях на конец трубы нужно обязательно установить изолирующую втулку.
8. Запрещается проводить фазный и нулевой провод в разных стальных трубах, если длительный ток нагрузки больше чем 25А.
9. Прокладывать проводку нужно только строго вертикально и горизонтально. Монтаж электрики по самому кратчайшему пути не только нарушает общие требования электромонтажа, но и ставит вашу жизнь под угрозу (увеличивается шанс попасть в электропроводку при сверлении стен).
10. Квартирный щиток, собственно как и сам счетчик электроэнергии, нужно устанавливать на высоте 80-170 см от пола. Согласно ПУЭ 1.5.29 (Глава 1.5) это допустимая высота расположения зажимов прибора учета. Такая высота предотвратит доступ детей к электрощитку, а также случайные механические повреждения. Об остальных требованиях к установке электросчетчика вы можете узнать в нашей соответствующей статье.
11. Запрещается прокладывать электропроводку по нагреваемым поверхностях, в том числе вблизи каминов, дымоходов и печей. Особенно это требование актуально для бань и саун.
12. Производить электромонтажные работы можно при температуре не ниже -15° С. Связано это с тем, что у каждого кабеля есть предельные допустимые температуры эксплуатации и температуры монтажа. На холоде изоляция дубеет и может треснуть при изгибах, подробнее читайте информацию по каждой из марок в разделе о кабельной продукции: https://samelectrik.ru/elektroprovodka/provoda-i-kabeli.
13. Номинал розеток должен быть 16А и выше, при этом все розетки обязательно должны иметь заземление.
14. Во влажных помещениях степень защиты розеток от влаги и пыли должна быть не ниже IP44. Это требование актуально для ванных комнат, бань, кухонь (если розетка установлена возле мойки) и даже чердачных помещений.
15. Минимальная высота установки розеток от пола должна составлять 30 см.
16. На каждую комнату должно приходиться не менее одной точки освещения. При этом требование к наружному освещению – хотя бы по одному светильнику должно приходиться на каждый выход из дома, гаража, остальных построек.
17. На ванную комнату и санузел должна идти отдельная линия электропроводки от щитка, защищенная не только автоматическим выключателем, но и УЗО номиналом не более 30 мА (согласно главе 7.1. ПУЭ п. 7.1.82.).
18. Домашняя сеть должна состоять как минимум из трех групп: освещение, розетки и отдельная линия для подключения варочной поверхности и духового шкафа. Если предусмотрены еще мощные потребители электроэнергии (к примеру, электрический котел), для его питания также нужно предусмотреть отдельную линию.
19. При монтаже электропроводки в полу нужно соблюдать важное требование – допускается не более двух поворотов кабеля под прямым углом. Особенно это актуально при прокладке электрики в стяжке.
20. При креплении подрозетников в стене запрещается использовать монтажную пену (из соображений пожарной безопасности). Лучше использовать для установки подрозеткников алебастр.
21. При подземной прокладке проводки не допускается вести электрическую линию под фундаментом.
22. Нельзя штробить перекрытия, а также несущие стены, представленные панелями (имеют внутри пустоты).
23. Над ванной запрещается производить установку светильников бра. Дело в том, что раскаленная лампа при контакте с водой может лопнуть.
24. Согласно таблице 2.1.3 из главы 2.1. ПУЭ в деревянных домах нужно использовать негорючий кабель с низким выделением дыма, например, ВВГнг-LS.
25. Категорически запрещается использовать провод ПУНП для монтажа электрической проводки. Чем опасен провод ПУНП, вы можете узнать в нашей статье.

Вот и все основные требования, предъявляемые непосредственно к электромонтажу в частном доме и квартире. Как вы видите, большая часть запретов распространяется на деревянные постройки. С кирпичными домами дела обстоят гораздо проще.

Соединение проводов и выбор их сечения

Также хотелось бы выделить несколько основных запретов, которые указаны в правилах ПУЭ относительно соединений электропроводки. Итак:

1. Место ответвления провода (либо соединения) не должно подвергаться механическому воздействию. Изоляция в месте соединения/ответвления не должна уступать техническими характеристиками целой изоляции этих же проводников.
2. Провода, которые буду прокладываться внутри стен, должны иметь запас для подключения электрических точек (светильников, розеток и т.д.), а также соединения между собой в распределительных коробках не менее 5 см.
3. Производить коммутацию жил в трубах запрещено. Все соединения должны выполняться в негорючих распределительных коробках, доступ к которым должен быть свободен.
4. Согласно Главе 2.1. ПУЭ, п. 2.1.21, использовать скрутки категорически запрещается. Пайку лучше обходить стороной. Из предпочтительных способов соединения жил рекомендуем останавливаться на таких, как быстрозажимные клеммы WAGO, колпачки СИЗ, сварка, опрессовка гильзами.
5. Соединять алюминий с медью допускается только с помощью клеммных колодок.

Это мы предоставили основные требования к соединениям электропроводки в жилых и производственных помещениях. Рекомендуем ознакомиться с таблицей, в которой указаны минимальные сечения жил для электромонтажных работ (п. 2.1.14 ПУЭ):

Также нужно правильно выбрать сечение кабеля, ориентируясь на мощность электроприборов в доме либо квартире. Подробно про расчет сечения кабеля по мощности и току вы можете узнать в нашей соответствующей статье.

Напоследок советуем просмотреть полезное видео по теме:

Вот и все современные требования к электропроводке в частном доме и квартире. Как вы видите, существует достаточно много нюансов, которые нужно учитывать, чтобы все сделать правильно, а главное – безопасно. Напоследок рекомендуем ознакомиться с типичными ошибками при электромонтаже.

samelectrik.ru

Правила монтажа электропроводки в частном деревянном доме

Монтаж электропроводки в доме должен придерживаться определенных правил, поскольку нарушения отработанной годами технологии могут создать опасную ситуацию для жильцов и их имущества.

План прокладки — это важно

Прокладка электропроводки должна осуществляться по заранее разработанному плану, учитывающему удобство пользования или принцип электробезопасности.

Сразу подразумевается, что выключатели, розетки, счетчики и разветвители располагаются в доступных для ремонта и периодического обслуживания местах.

Все токоведущие участки должны быть надежно закрыты от посторонних и защищены от случайного прямого или косвенного контакта с ними в процессе эксплуатации помещения.

Выключатели врезаются в стену на высоте полтора метра от пола в таком положении, чтобы двери в открытом состоянии не перекрывали к ним доступ.

Розетки монтируются на полуметровой высоте в местах установки электрооборудования — стиральной машин, холодильника, телевизора.

По норме на каждые 6 метров площади любой комнаты должна иметься одна розетка для простых помещений, не менее трех розеток — для кухни.

Доступ к токоведущим частям розеток перекрывается пластмассовыми заглушками с целью защиты детей.

Если розетка устанавливается в ванной комнате, например, для подключения фена или бритвы, она должна питаться через находящийся за пределами помещения разделительный трансформатор с двойным слоем изоляции.

Запрещается монтаж на расстоянии меньше полуметра от водопроводных и газовых труб, батарей отопления, кухонных моек и других заземленных металлических конструкций.а

Проводка прокладывается только прямо, без наклонов, при этом схема ее расположения тщательно фиксируется, чтобы избежать повреждения проводов во время ремонта при сверлении или забивании гвоздей.

ЧИТАЙТЕ ПО ТЕМЕ: Как использовать наконечники НШВИ при прокладке проводки.

Горизонтальную прокладку проводят на расстоянии 15 сантиметров от потолка или плинтуса. Если было решено устанавливать розетки в пол, то в данном случает нужна дополнительная схема монтажа проводки.

Места вертикальной прокладки должны находиться на удалении не меньше дециметра от углов, краев дверных и оконных проемов.

При монтаже очень важно проследить, чтобы провод не задевал металлические части строения.

Сматывание нескольких проводов в пучки запрещается, как и зазор между ними меньше 3 миллиметров. Важно знать как правильно скручивать провода.

Все их ответвления и соединения осуществляются в коробках.

Все заземляющие и нулевые жилы соединяются сваркой, к заземляемым приборам их присоединяют с помощью болтов.

Выполнив данные правила можно долгое время спокойно жить в доме, не переживая за возможные замыкания и повреждения проводки.

elektrikexpert.ru

видео монтажа и схема электропроводки

Определившись с отоплением, водоснабжением и канализационной системой, предстоит ещё один очень важный этап. Речь идет о подводе электричества к частному дому и монтаже электропроводки. Как и при проектировании других систем, придется собрать необходимые документы для подключения электричества к земельному участку, и лишь после одобрении в соответствующей инстанции можно приступать, собственно, к электрификации участка.

Ввод электричества в частный дом: какие бывают виды и способы прокладки электропроводки

Продумав тип своего дома в плане его электробезопасности, а также выявив характеристики отдельных помещений включая подсобные строения и различные пристройки, куда также планируется проводка электросетей, можно приступить к созданию чертежа. Последний должен быть с четкой схемой проведения электропроводки в частном доме: от источника питания ко всем постройкам, а внутри них — уже к отдельным электроточкам.

Существует несколько видов электропроводов и способов их прокладки.



Открытая электропроводка укладывается непосредственно на поверхность стен или потолков с использованием специальных струн, тросов, роликов и изоляционных оболочек, электротехнических плинтусов и наличников.

В отдельных случаях при этом виде прокладки электропроводки провода дополнительно помещают в трубы, короба, гибкие металлические трубки, лотки и т. д.

Какие бывают виды электропроводки открытого типа? Открытая проводка может быть стационарной, передвижной или даже переносной. Обычно ее применяют при подведении электричества к участку от источника воздушной линии, а также используют при прокладывании кабеля от дома на участок к различным хозяйственным постройкам.

stroy-bloks.ru

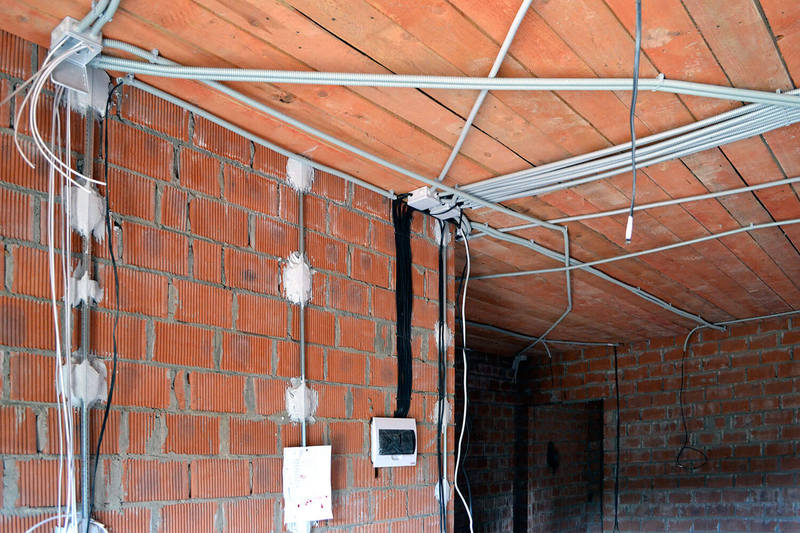

МОНТАЖ ЭЛЕКТРОПРОВОДКИ В ЧАСТНОМ ДОМЕ

Прежде чем начинать монтаж электропроводки в частном доме необходимо составить проект. Он включает выбор технических решений, подбор сечения проводника, способа прокладки и т.п.

Эта статья содержит информацию о правилах расположения кабельных трасс, способах монтажа проводки в различных строительных конструкциях в зависимости от типа материала и многое другое.

ПРОЕКТИРОВАНИЕ ЭЛЕКТРОПРОВОДКИ В НОВОМ ДОМЕ

Проект прокладки электропроводки в частном доме включает схему разводки, сметную документацию, кабельный журнал, где указывается тип и сечение кабеля для каждой линии. При составлении схемы необходимо учесть количество бытовой техники и ее примерное расположение, особенно крупного энергопотребляющего оборудования.

Схема выполняется с применением правил и специфических изображений, принятых в современных нормативах. А именно, СП 256.1325800.2016 — свод правил, где описаны технические требования к устройству систем энергоснабжения, и заземления и ПУЭ — актуальной версии №7 от 12.02.2016 года.

После того как на схеме были обозначены основные точки, отмечают линии прокладки кабелей, выбираются варианты стыковки. А самое главное отдается предпочтение тому или иному типу разводки проводов.

Профессионалы советуют разделять электропроводку в частном доме на отдельные зоны:

Освещение: жилые комнаты, прихожая, кухня и санузел, коридор или холл.

Электроснабжение. Как правило разделяется на три подгруппы:

• комнаты, коридор и прихожая;
• санузел;
• кухня.

На каждой электроприбор высокой мощности планируются отдельные линии (электро духовка, электрокамин, бойлер ГВС, электрическая варочная поверхность).

Такая разводка электропроводки в частном доме является одним из многих вариантов, но наиболее оптимальным с точки зрения эксплуатации, ремонтопригодности и затрат.

Сама схема может быть составлена с применением универсального или специализированного программного обеспечения:

AutoCAD.

Одна из наиболее популярных универсальных программ, в которой можно составить схему электрической разводки для любого объекта. Данная программа является довольно дорогостоящей. Однако в интернете можно найти немало Триал версий, имеющих русскоязычный интерфейс.

Visio.

Программа предназначена для составления электрических схем. Имеет интуитивно понятный интерфейс и удобна в применении, за что ее чаще всего выбирают начинающие электрики и любители. Программа имеет несколько ограниченные функциональные возможность с точки зрения составления смет.

Eagle.

Спецпрограмма для формирования схем электропроводки. Существует два режима функционирования — ручной и автоматический. Во втором варианте схема составляется в соответствии с заложенным алгоритмом на основе отсканированного или перенесённого вручную плана сооружения.

КАК ПРАВИЛЬНО ПРОВЕСТИ ЭЛЕКТРОПРОВОДКУ В ЧАСТНОМ ДОМЕ

Прокладка электропроводки в доме осуществляется строго горизонтально или вертикально, с поворотом в 90°. Различные диагонали плавные повороты и другие способы экономии кабеля недопустимы. Исключение могут составлять повороты и уклоны, связанные с особенностями строительных конструкций.

Прокладка кабелей по горизонтали осуществляется на высоте 1,9-2,0 м, но на расстоянии не менее 10-15 см от поверхности плиты перекрытия. Установка проводов по вертикали должна осуществляться на расстоянии от края дверных и оконных проемов не менее 10 см.

КОНСТРУКЦИИ ИЗ НЕГОРЮЧИХ МАТЕРИАЛОВ

Монтаж электропроводки в доме возведенном из негорючих материалов (кирпич, сборный или монолитный железобетон, пено- газобетонные блоки, гипсоблоки для внутренних простенков) осуществляется с применением скрытой проводки.

Это значительно повышает безопасность эксплуатации, так как защищает провода от различных механических повреждений. Кроме того скрытая проводка делает внешний вид помещения эстетически более привлекательным, так как не видны инженерные коммуникации.

В соответствии с требованиями ПУЭ. Разрешается использовать строительные конструкции из негорючих материалов в качестве основания для прокладки несменяемой электропроводки, выполненной закрытым способом. Для облегчения прокладки допускается использование технологических отверстий, каналов или борозд.

В качестве электро кабелей допускается применение простого изолированного провода типа ВВГ. Он размещается в штробах или технологических каналах без использования дополнительной защиты в виде гофры, металлических труб или других защитных элементов.

Если стена в последствии будет покрыта толстослойной штукатуркой, торт вполне можно обойтись без дополнительного штробления. Провода по линии прокладки фиксируются при помощи дюбель гвоздей, к которым они притягиваются специальными хомутами. Ниши под розетки и выключатели вырезаются в стене при помощи специальных сверл — коронок.

Нужно обязательно сохранить схему разводки кабелей. Впоследствии она пригодится при выполнении ремонтных работ.

Если планируется отделывать стены тонкослойными декоративные материалами, то для удобного размещения проводов стены необходимо будет штробить.

КОНСТРУКЦИИ ИЗ ГОРЮЧИХ МАТЕРИАЛОВ

Как правильно сделать электропроводку в частном доме из горючих материалов?

Прежде всего, это касается древесины во всех ее проявлениях: оцилиндрованное бревно, профилированный брус, каркасная технология строительства. Для сооружения такого типа может быть использована как открытая, так и скрытая проводка.

Способ прокладки зависит не только от технических параметров и от эстетического вкуса домовладельца. Если раньше открытая проводка была чисто унитарной, и использовалось в технических и вспомогательных помещениях. Теперь с применением новых типов проводов (с матерчатой изоляцией различных цветов), изоляторов и электроустановочных изделий выполненных в стиле ретро.

Для технических помещений рекомендуется использовать различные типы кабель-каналов, так как это обойдется значительно дешевле. В качестве кабель-канала используется пластиковые короба или гофра.

Ретро электропроводка в частном доме.

Ретро стиль никогда не выходит из моды. Он используется, как правило, на дачах или деревянных домах. Имитирует уровень технологического процесса начала прошлого века.

Для крепления кабелей к стене в качестве опор используются керамические изоляторы. Их размер подбирается таким образом, чтобы между проводом и стеной было расстояние не менее 1 см, шаг установки 50-70 см. Это обеспечит надежное крепление и предотвратит провисание.

При использовании электропроводки необходимо учитывать тот факт, что большинство современных приборов требует подсоединение к заземляющему контуру. Таким образом, электропроводка состоящая из двух проводов, не подходит.

Трехжильный ретро кабель и встречаются довольно редко, и стоит неоправданно дорого. Можно самостоятельно добавить дополнительный кабель той же марки.

В местах прохождения сквозь внутренние конструкции сооружения, состоящие из горючих материалов, провода укладываются в защитную металлическую гильзу — трубу.

Ее толщина также регламентируется в зависимости от сечения используемого провода:

• до 2,5 мм² — толщина трубы не нормируется;
• до 4 мм² — необходимо использовать гильзу с толщиной стенки не менее 2,8 мм;
• от 6 до 10 мм² — толщина стенок трубы не менее 3,2 мм.

Торцы гильзы заделываются негорючим материалом для предотвращения распространения пламени из одного помещения в другое через технологические каналы.

Скрытая проводка в частном доме из горючих материалов выполняется, преимущественно, в пустотах стен и под перекрытиями. Штробирование менее распространено, так как сильно влияет на дизайн помещения.

Чаще всего закрытый тип проводки выбирается для помещений, где декоративно-отделочные материалы мне выступают деревянные панели, вагонка и т.п.

Для защиты от возгорания проводка, размещенная в пустотах и технологических нишах, обязательно помещается в металлическую гофру. При этом должен быть обеспечен доступ к кабелям для возможности замены.

Даже обладая теоретическими знаниями, чтобы сделать электропроводку в частном доме домашние мастера зачастую не имеют соответствующих навыков. Поэтому, чтобы подтвердить правильность выполненных работ обязательно необходимо пригласить опытного специалиста.

  *  *  *

© 2014-2019 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

video-praktik.ru

Правила разводки электропроводки в доме

В данной статье рассказывается о правилах монтажа и видах электропроводки.

Правила разводки электропроводки

Все, что касается строительства, регламентируется сводом документов (ГОСТ, СНиП). Именно в них прописаны все основные требования. Если вы самостоятельно решили сделать проводку в своем доме, то их надо тщательно изучить.

Сейчас перечислим основные требования к электрической проводке:

• счетчик, розетки и распределительные коробки должны быть доступны;
• выключатели необходимо располагать на расстоянии 60 – 150 см от пола, провод к ним ведется сверху вниз, причем они должны быть доступны и не перекрываться открывающимися дверьми;
• розетки монтируют в 50 – 80 см от пола, что обеспечит безопасность при затоплении, провода к ним тянут снизу вверх, кроме того расстояние от них до радиаторов отопления и газовых плит должно быть не меньше 50 см;
• количество розеток рассчитывается по следующему принципу, 1 на 6 кв. м, исключение составляет кухня, где их количество продиктовано количеством бытовой техники;
• вся проводка располагается строго по вертикали и горизонтали, что необходимо отобразить на плане;
• разводка проводов и их соединение надо проводить в распределительных коробках;
• нулевые провода и заземление прикрепляются болтами к приборам.

Это только несколько правил которым надо неукоснительно следовать, ведь от этого зависит безопасность всех жильцов.

Схема монтажа электропроводки

Все работы по монтажу проводки необходимо начинать с построения схемы. Это достаточно трудно и тем, кто не уверен в своих силах лучше обратиться к специалистам. В противном же случае необходимо изучить все требования по электропроводке. После этого берем план дома и условные обозначения для составления чертежа разводки. Еще отметьте, где будут находиться бытовые приборы, чтобы разместить розетки в нужном месте.



После того как места выключателей и розеток выбраны надо продумать разводку проводов до них.

Всего существуют три типа:

1. параллельная;
2. последовательная;
3. смешанная.

Последний вариант наиболее предпочтителен, т.к. позволяет рационально использовать материал.

Для упрощения работы все места подключения распределяют на следующие группы:

• освещение жилых и нежилых помещений;
• освещение санузла;
• электроснабжение розеток жилых помещений;
• электроснабжение розеток на кухне (если предусмотрена установка электроплиты, то необходима отдельная розетка).

Таким образом мы значительно упростим схему и саму работу.

Прокладка электропроводки

Монтируя электропроводку не забывайте о правилах безопасности. Проводка может быть скрытой и внешней, в каждом случае имеются свои особенности прокладки.

Для скрытой нам понадобятся следующие инструменты:

• перфоратор или болгарка;
• дрель;
• кусачки;
• пассатижи;
• отвертки под разные винты;
• тестер.

После намечаем места установки розеток и выключателей карандашом, намечаем провода и расположение электрического щитка. Теперь в намеченных местах перфоратором делаем канавки под провода, их глубина должна составлять 2 см. Также делаем отверстия под другие элементы цепи. С потолком все обстоит по другому. Если вы планируете натяжной или подвесной потолок, то провода могут спокойно расположиться за ними. На этапе строительства проводку можно спрятать в перекрытие, но это не очень удобно. Можно сделать по потолку небольшую штробу и поместить в нее провода. После того как все углубления для проводов сделаны необходимо завести их в комнату. Обычно их тянут через стены, так что в углу комнаты перфоратором необходимо сделать сквозное отверстие.

Теперь переходим непосредственно к монтажу. В первую очередь монтируем щиток освещения и подключаем провода. После укладываем их в канавки и выводим к местам подключения розеток и выключателей, после чего закрепляем на них провода. После этого все канавки шпатлюем и выравниваем поверхность стены и потолка.

При монтаже внешней проводки по намеченным линиям устанавливаются пластиковые кабель каналы, в которые помещают провода. Большое преимущество такого способа, это монтаж проводки после косметической отделки помещений.

Энергопотребители

Энергопотребители это все приборы освещения и бытовая техника в доме. Они потребляют определенное количество энергии. От этого зависит общая мощность потребления энергии. Все это необходимо брать в расчет. Если вы превысите этот показатель, то проводка не выдержит нагрузки и выйдет из строя.

Приведем пример потребления энергии приборами:

• сплит система 2 кВт/ч;
• водонагреватели, электрический чайник, утюг 2,2 кВт/ч;
• стиральная машина, телевизор 1 кВт/ч;
• холодильник, микроволновка 0,7 кВт/ч;
• осветительные приборы 0,5 кВт/ч.

Если в доме имеются все перечисленные приборы то общая мощность составляет до 12 кВт, при нормативе 15 кВт. Это поможет рассчитать нагрузку и подобрать подходящие провода.

Расчет электропроводки

После того как выбраны электроприборы, которые будут находиться в комнатах и известна их мощность необходимо посчитать нагрузку в амперах. От этого будет зависеть выбор кабеля.

Расчет производят по следующей формуле:

I=P/U,
где I – ток, P – потребляемая мощность, U – напряжение сети (220 В).
Например: мощность электрического чайника 2200 Вт, поэтому расчет будет выглядеть так I= 2200/220=10 А. После того как вы знаете данный параметр для всех приборов вам не составит труда выбрать нужный провод. Это можно сделать воспользовавшись и табличными данными.

Электропроводка в деревянном доме

Монтаж проводки в деревянном доме ответственный процесс. К нему необходимо подходить тщательно, ведь от этого зависит безопасность жильцов.

К материалам в данном случае предъявляются следующие требования:

• оплетка кабелей и проводов должна быть огнеупорной;
• лучше всего использовать медные провода;
• кабель каналы необходимо обработать огнезащитой.

В доме из дерева лучше всего делать внешнюю проводку, благо разнообразие материалов позволяет это сделать быстро и красиво. Для этого можно использовать провода и керамические держатели для них. При монтаже скрытой проводки необходимо протягивать провода в специальных огнеупорных трубках. В данном случае они будут прятаться за обшивку потолка и стен. В любом случае надо работать аккуратно, соблюдая все требования.

Электропроводка в кирпичном доме

В кирпичном доме проводку можно делать после возведения стен и крыши. Провода и распределительные коробки крепятся к стенам, после чего все поверхности штукатурят. Таким образом, она совсем незаметна. Если отделка стен уже произведена, можно перфоратором сделать канавки и проложить в них кабель. После этого их замазывают штукатуркой и ровняют стены. Можно провести линию и снаружи. Другими словами кирпичный дом больше подходит для скрытой проводки ввиду не горючести строительного материала.

Виды электропроводки

По месту расположения проводка может быть:

• внутренней – располагается внутри помещений;
• наружной – прокладывается по внешним стенам домов, под навесами, между опорами линий электропередач.

По способу выполнения разделяется на два вида:

1. Открытая – монтируется по поверхности стен и потолка. Она может располагаться в специальных каналах и трубах, или провода крепятся непосредственно к стене. Данная проводка удобна, ведь любой ее участок доступен для осмотра или ремонта. Монтируется она быстрее и проще. Не стоит исключать и экономическую выгоду, открытый способ электропроводки дешевле.
2. Скрытая – монтируется внутри стен, потолков и полов зданий. При данном виде провода прокладываются в специальных коробах или гибких шлангах, которые будут скрыты штукатуркой. Она отличается высокой надежностью и долговечностью. Выглядит более эстетично. Но это и более дорогой способ монтажа. А в случае ремонта и труднодоступный. Поэтому к скрытой проводке лучше всего прибегать когда по техническим, эстетическим и экономическим показателям открытую сделать невозможно.

Исходя из вышеперечисленного, вы сможете подобрать нужный именно вам вид проводки.

В данной статье рассказывается о правилах монтажа и видах электропроводки. Приводятся примеры расчетов нагрузки приборов. Воспользовавшись советами статьи, вы сможете сделать схему и выбрать необходимый вид проводки в своем доме. Удачной работы. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru
