Постройка дома каркасного своими руками: Пошаговая инструкция по постройке каркасного дома своими руками

Каркасные дома — что это такое и стоит ли строить своими руками

Каркасный дом, в первую очередь, ассоциируется с доступным жильем. Однако далеко не все имеют полное представление об особенностях технологии. Строительство окружено мифами и противоречивыми фактами. Разберемся в чем суть метода, опишем популярные каркасные решения и дадим объективную оценку быстровозводимым сооружениям, ссылаясь на конструктивные аспекты и пользовательские отзывы.

Понятие каркасного строительства

Бюджетный вариант сооружения дома особенно популярен в США и европейских странах. Однако быстровозводимые облегченные конструкции все чаще выбирают и соотечественники.

Суть технологии определяется ее названием. Основой служит каркас, собранный из деревянных опор или металлопрофиля. Стоечно-балочная конструкция монтируется на подготовленный фундамент, а пустоты в стеновой плоскости рамы обшиваются теплоэффективными материалами.

Между наружной и внутренней стеной укладывается утеплитель, паро- и гидроизоляция.

Фасад дома облицовывается отделочным материалом: штукатуркой или сайдингом. В качестве обшивки используются плиты OSB, цементно-стружечные маты или прочная фанера. Роль теплоизолятора выполняет минвата или древесноволокнистые плиты – «теплое дерево».

Нехитрая постройка способна противостоять природным капризам, механическим ударам и служить не просто временным дачным домиком, а полноценным круглогодичным жильем. Срок службы каркасных домов во многом зависит от качества исходных материалов и соблюдения технологии сооружения.

Особенности быстровозводимых построек

Каркасные дома – относительно новое направление в строительстве. Поэтому, вокруг инновационной технологии и эксплуатации «облегченной» постройки существует немало мифов и домыслов. Постараемся отделить надуманные предубеждения от реальных фактов, разграничив сильные и слабые стороны каркасников.

Достоинства каркасных сооружений

Список аргументов в пользу быстровозводимых домов впечатляет.

Среди наиболее значимых конкурентных преимуществ можно выделить:

  • Стоимость. Цена материалов для стен кирпичного, газобетонного дома или строения из брусьев значительно выше. Кроме того, каркасный дом за счет малого веса не требует значительного углубления фундамента в грунт – дополнительная экономия на нулевом цикле.
  • Скорость постройки. Коттедж на 110-150 кв.м. бригада мастеров возведет за 3-4 месяца. Простейший дачный домик будет готов уже через 2 недели.
  • Универсальность. Каркасная технология реализуема на разных типах грунтах, включая торфянистые и илистые почвы. Главное – правильно подобрать тип основания.
  • Простота монтажа. Дом собирается по принципу конструктора, а в рабочих процессах не задействуют спецтехнику – составляющие элементы относительно легкие и компактные.
  • Мобильность. При желании, небольшое сооружение возможно перевести на новое место.
  • Легкость перепланировки. Конфигурацию и расположение внутренних перегородок можно изменять, так как они не несущие.

Дополнительные плюсы: отсутствие усадки здания, вариативность архитектурных форм и всесезонность работ. Если заблаговременно залить фундамент, то строительство можно продолжать и при минусовых температурах, так как «мокрые» процессы отсутствуют.

Развенчиваем мифы: спорные моменты

Отсутствие объективной информации и опыта эксплуатации – главная причина недоверия к каркасным домам. Некоторые утверждения ошибочны и требуют опровержения.

  1. Недолговечность. При соблюдении нормативных требований сооружение прослужит 30-50 лет. Показатель определяется качеством каркаса и сохранностью утеплителя – необходимо обеспечить полную защиту опорных стоек и теплоизолятора от влаги. В США многие дома стоят с начала XIX века.
  2. Холодно зимой. Стандартный слой утеплителя в 15-20 см обеспечивает коэффициент сопротивления теплопередачи в 2,9-3,3 м*°С/Вт, дополнительная теплоизоляция снаружи повышает показатель до 4,7 м*°С/Вт. Выбор варианта утепления зависит от климата региона. Дома с повышенной энергоэффективностью подходят для холодной местности с суровыми зимами.
  3. Каркасный дом – термос. Несмотря на высокие требования к изоляции, каркасная постройка все же пропускает воздух через микрощели деревянного каркаса и волокнистый утеплитель. Однако для поддержания здорового микроклимата кроме естественной вентиляции лучше предусмотреть и принудительную. Это требование особо актуально при утеплении дома пенопластом и его производными.
  4. Токсичность. В составе конструктивных элементов качественных построек используются только экологичные материалы: дерево, металл, каменная вата, ГКЛ, OSB, нейтральные изоляционные пленки. Вероятность наличия токсичных материалов есть в дешевых вариантах. Но такая опасность характерна не только для каркасного строительства.

Слабые стороны каркасного дома: сравнение с альтернативными технологиями

По некоторым параметрам быстровозводимый метод уступает традиционным постройкам из кирпича и газобетона:

  • Малоэтажность. Самостоятельно можно возвести небольшой одноэтажный дом. При желании обзавестись коттеджем с мансардой, надо привлекать специалистов. Дома свыше двух этажей по каркасной технологии лучше не строить.
  • Невысокая прочность. По этому критерию сборные сооружения проигрывают кирпичным и бревенчатым домам. Здание стойко выдержит природные воздействия (порывы ветра, град и т.п.), но против человека, намеренного сломать стену, или стихий может не устоять.
  • Пожароопасность. Несмотря на обработку деревянного каркаса антипиреновыми пропитками, риск возгорания и скорость распространения огня быстровозводимого дома больше, чем кирпичного или газобетонного. Использование современных противопожарных систем несколько сглаживает этот недостаток.
  • Низкая шумоизоляция. В помещение в значительной степени проникают звуки с улицы и соседних комнат. Меры по снижению шума помогают отчасти – вибрации и гулкость при ходьбе на верхнем этаже слышны снизу.

Популярные конструктивные решения

Принципиальная схема строительства каркасных домов едина – между стойками рамы размещен утеплитель, защищенный пароизоляционной пленкой изнутри и гидроизоляционной мембраной снаружи. С обеих сторон теплоизоляционный «пирог» покрыт жесткой обшивкой. Однако существуют разные методы возведения и конструктивные отличия.

Условно все каркасные сооружения можно разделить на две категории: рамочные и щитовые. Для постройки первых сначала собирают каркас, а затем обшивает и утепляют. Вторые возводят из готовых заводских панелей. Разберем особенности разных технологий.

«Платформа» – канадский метод

Технология прижилась в Канаде и Финляндии. Способ предполагает сборку элементов на платформе – черновом варианте пола первого этажа или межэтажном перекрытии. Фрагменты стен дома изготавливаются собственноручно на участке или же используются готовые комплектующие.

Платформенная конструкция предполагает поэтажное строительство. Из лаг и OSB собирается перекрытие пола, подготавливаются и устанавливаются стены. Сверху укладывается пол второго этажа или основа под чердак.

Особенности метода:

  • удобно при самостоятельном возведении небольшого дома;
  • максимальный размер постройки – 10-12 м;
  • пристройки и сложные формы недопустимы.

Каждый из вертикальных щитов служит несущим элементом, поэтому перепланировка дома на «платформе» невозможна.

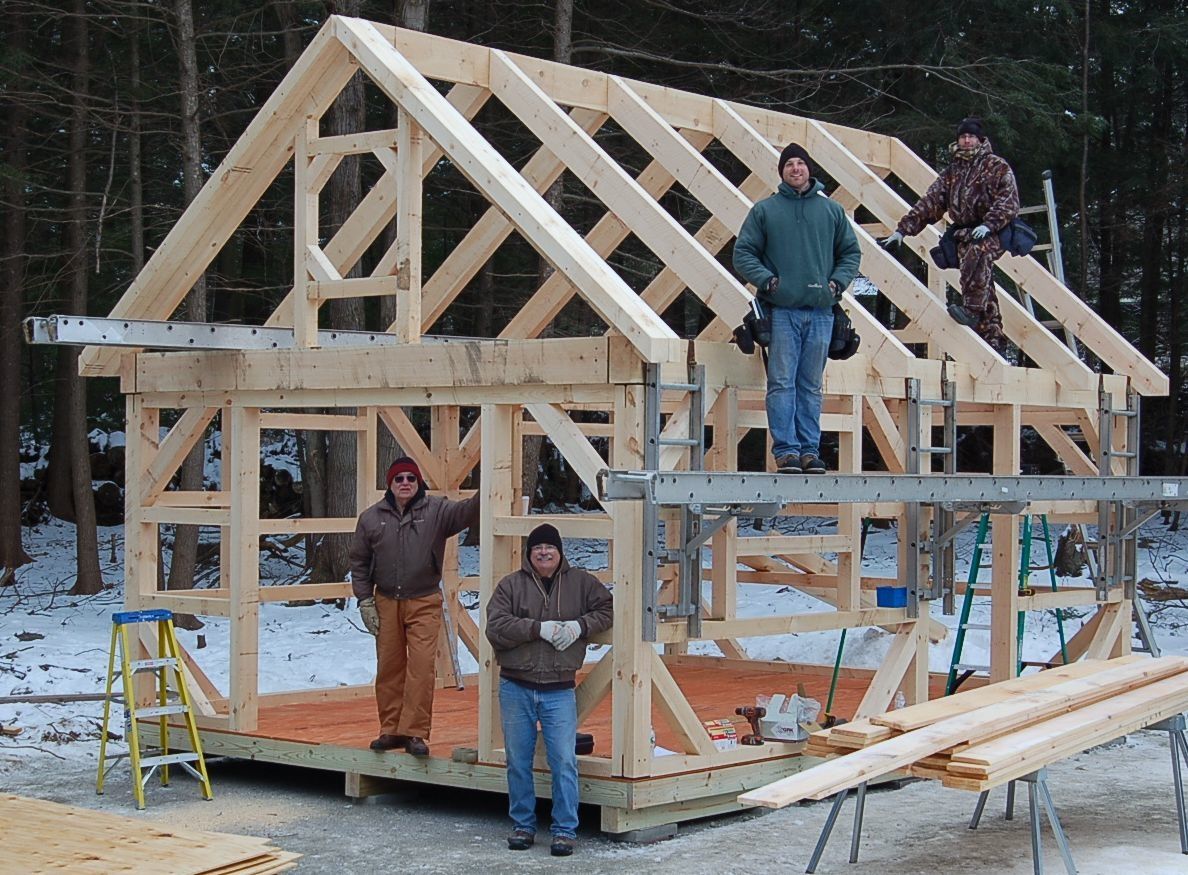

Фахверковый каркас – немецкая технология

Один из древнейших методов, распространенных в Европе. Стеновые секции образуются из укосин, вертикальных стоек и горизонтальных балок. Деревянный каркас не скрывают за обшивкой, а выделяют с внешней стороны, подчеркивая декоративность дома.

Основу сооружения составляют толстые балки (100*100 мм, 200*200 мм) – они образуют жесткий, очень прочный каркас. В фахверковых домах всю нагрузку берет на себя именно «костяк», крыша с коробкой представляют единую силовую схему. Благодаря такому распределению сооружение получается очень прочным и долговечным.

Отличительные особенности:

  • трудоемкость возведения – технология фахверк под силу опытным плотникам;
  • возможность строить дома большой площади – более 20*30 м, и этажности – до 3-х;
  • презентабельность внешнего вида.

Среди соотечественников технология не особо популярна, так как отсутствуют два ключевых аспекта каркасного домостроения: доступная стоимость и легкость возведения.

Финский домик – каркасно-рамочное сооружение

Скандинавский вариант считается оптимальным при самостоятельном сооружении небольшой постройки. Максимально допустимый размер в плане – 12*10 м. Как правило, этого достаточно для возведения сезонного дачного домика или полноценного постоянного жилья.

Конструктивная особенность – равномерное распределение нагрузки на все стороны коробки. Силовую часть берет на себя и крыша. Каркас собирается из бревен или досок, образуя открытые рамки. После монтажа всей конструкции приступают к утеплению, обшивке.

Основные плюсы финской технологии:

  • небольшой бюджет постройки;
  • простота выполнения работ;
  • возможность достройки.

Ограничения и нюансы постройки каркасного дома:

  • силовая обшивка выполняется по внутренней стене – это требование ограничивает возможности перепланировки;
  • максимальный шаг вертикальных стоек – 50 см;
  • допустимо два этажа.

ДОК технология – максимальное утепление

Одно из перспективных направлений домостроя – использованием двойного объемного каркаса (ДОК). Несущие стойки монтируются в шахматном порядке, что минимизирует появление мостиков холода. Получается двойная строчка опорных балок, а пространство между ними заполняется теплоизоляционным материалом.

Такое решение приводит к удорожанию конструкции, но энергоэффективность и прочность стен существенно улучшается. Квадратный метр двойного объемного каркаса выдерживает порядка 500 кг – показатель сопоставим с каменной постройкой.

Чтобы исключить появление конденсата, в домах предусматривают вентилируемые фасады.

Дома из сэндвич-панелей

Количество каркасных построек из сэндвич-панелей или СИП (структурно-изолированные плиты) неизменно возрастает. Это объясняется доступностью материалов, их хорошими технико-эксплуатационными качествами и простотой обработки.

  • Панель состоит из утеплителя (пенополистирола), обрамленного с обеих сторон листами ОСП. Готовые щиты применяют для возведения каркасно-щитовых домом по технологии «Платформа».
  • На торцах СИП-панелей предусмотрен паз для крепления к брусу, выполняющего функцию каркаса. Такая опора устанавливается как в вертикальном положении, так и горизонтальном – верхняя и нижняя обвязка стен.
  • Теплоизоляционные плиты универсальны – они подходят для формирования стен, межэтажных перекрытий и пола первого этажа.

Главный минус использования такого «пирога» – плохая воздухопроницаемость панелей. Без обустройства принудительной вентиляции в доме скапливается лишняя влага, а воздух становится затхлым.

Каркас из ЛСТК – сомнительная замена дереву

Дома из легких стальных тонкостенных конструкций (ЛСТК) занимают примерно 6% от общего числа каркасных сооружений. Металлические рамы не претендуют на замену деревянных балок, их правильнее рассматривать как более доступную альтернативу.

Стальной каркас, по сравнению с древесиной, имеет больше минусов, чем плюсов. Значимые недостатки:

  1. Высокая теплопроводность. Металл сильно охлаждается, а при повышении температуры – быстро нагревается. Проблему частично решает качественная теплоизоляция, но правильный расчет утеплителя и определение точки росы самостоятельно выполнить сложно.
  2. Намагничивание каркаса. Оснащенность дома бытовыми приборами в тандеме с металлоконструкциями может плохо отображаться на самочувствии жильцов.
  3. Низкая огнестойкость. Как ни парадоксально, в случае пожара, металлический каркас по сравнению с деревянным ведет себя хуже. Он быстро теряет жесткость – дом начинает сворачиваться по спирали, сокращая время на эвакуацию.
  4. Подверженность коррозии. Производители ЛСТК заявляют о решении этой проблемы путем гальванической обработки металлоконструкций. Однако на практике наблюдаются внезапное появление очагов коррозии.

Не стоит забывать и о способности металла проводить электрические разряды. Для устранения рисков поражения током требуется система уравнивания потенциалов, установка и расчет которой – дело профессионалов.

Опыт строительства каркасного дома: реальность самостоятельной сборки

Каркасный дом оправдывает ожидания только при грамотном проектировании и возведении. Не стоит рассчитывать, что, не имея опыта, получится возвести добротное жилье за пару месяцев. Нюансы, не являющиеся проблемой для специалиста, для новичка станут камнем преткновения.

Понятно, что привлечение профессионалов значительно удорожит постройку, но в некоторых ситуациях экономить неразумно.

Советы экспертов:

  1. Испробовать силы и набраться опыта лучше на уменьшенной копии – времянке, бане или сарае.
  2. Строительство двухэтажного здания или дома с мансардой для постоянного проживания надо заказывать под ключ. Ошибки в просчетах и несоблюдение технологии могут дорого стоить.
  3. Дачный летний домик получится соорудить самостоятельно по готовому проекту, предварительно согласовав план работ со специалистом. Для работы лучше использовать домокомплект с подробным эскизом, схемой крепления элементов и пр.

Отзывы жильцов о каркасных домах

Многие пользователи довольны блочными коттеджами. Большинство жильцов солидарны во мнении и отмечают следующие преимущества каркасников:

  • экономия на отоплении – энергоэффективная технология доказала себя в действии, дом быстро прогревается и держит тепло лучше кирпичного строения;
  • быстрое строительство, большой выбор планировок и вариантов фасада – многие выбирают «дом под ключ», доверяя все работы специализированной фирме;
  • себестоимость ниже кирпичного коттеджа или дома из сруба.

Из нюансов эксплуатации чаще всего жильцы не довольны такими моментами:

  • низкая звукоизоляция и присутствие незначительных колебаний при ударе о стены;
  • необходимость эффективной вентсистемы, желательно с рекуперацией тепла;
  • сложности размещения тяжеловесных предметах на стенах – места фиксации лучше дополнительно усилить.

В целом, такая технология себя полностью оправдывает – достоинства сборных домов более значимы, чем их недостатки. Каркасное строительство имеет оптимальный баланс цены и качества. Если цена на постройку традиционных деревянных, кирпичных домов с каждым годом растет, то стоимость каркасников, ввиду растущей конкуренции на рынке, постепенно снижается.

Видео:ошибки каркасного строительства

Сваи – недавно появившийся на отечественном рынке инновационный способ монтажа фундамента. Поэтому пока он пользуется недоверием потребителей. Однако правильная установка с соблюдением всех требований обеспечит надежность постройки и долгий срок службы.

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лагиИсточник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Важно! Чем больше длина пролёта лаги, тем меньше шаг. Это обеспечит равномерное распределение нагрузки на перекрытие, минимизирует прогиб лаг и исключит эффект «батутности».

Следующий этап – утепление. Здесь важно подобрать качественный утеплитель.

Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach.ru

Важно! Нежелательно использовать пенопласт. Он относится к горючим материалам, соответственно представляет собой повышенную опасность для деревянных конструкций. Чаще всего для теплоизоляции пола применяют плиты каменной ваты.

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

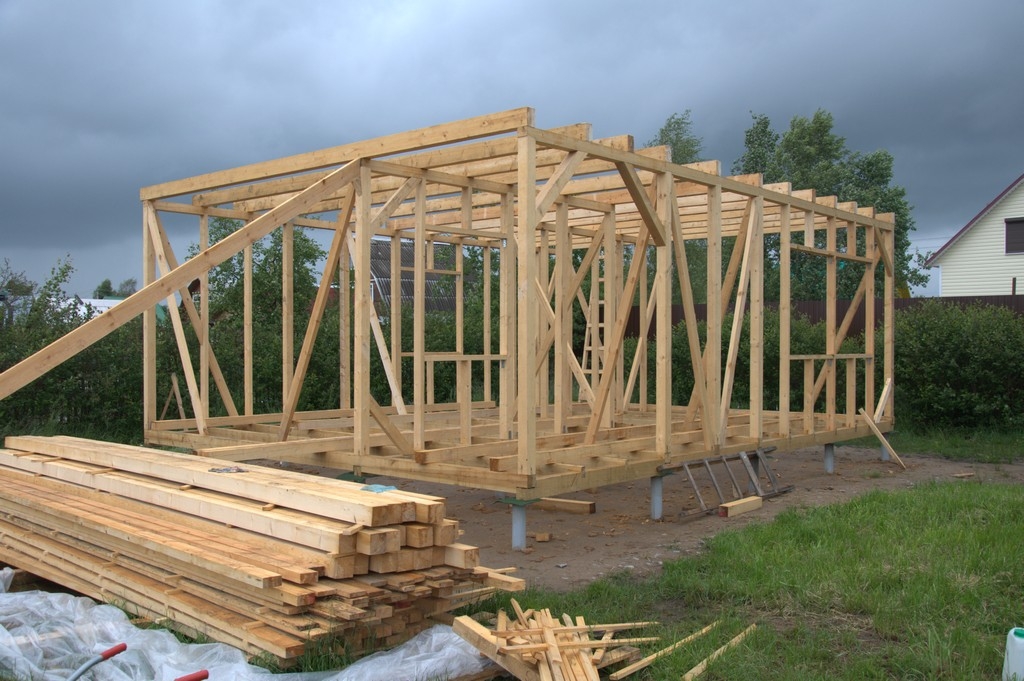

Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

  • сооружение стены на полу и последующая ее установка в вертикальном положении;
  • сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Монтаж уже собранной стеныИсточник serbet.edg.access.ly
Каркасный дом 6 на 6 с мансардой: особенности проектирования и строительства

Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».

Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.

Есть два варианта сборки каркаса: на саморезы или на гвозди.

В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.

Если наружная отделка будет жесткой – возможен такой вариант монтажа укосовИсточник doma-vmoskve.ru

Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.

Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Поэтому в строительстве каркасных домов используется теплый угол.

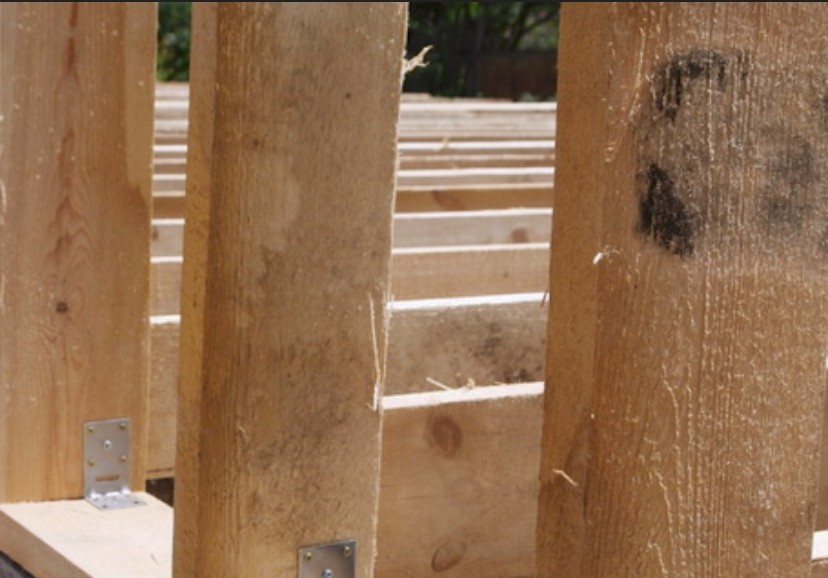

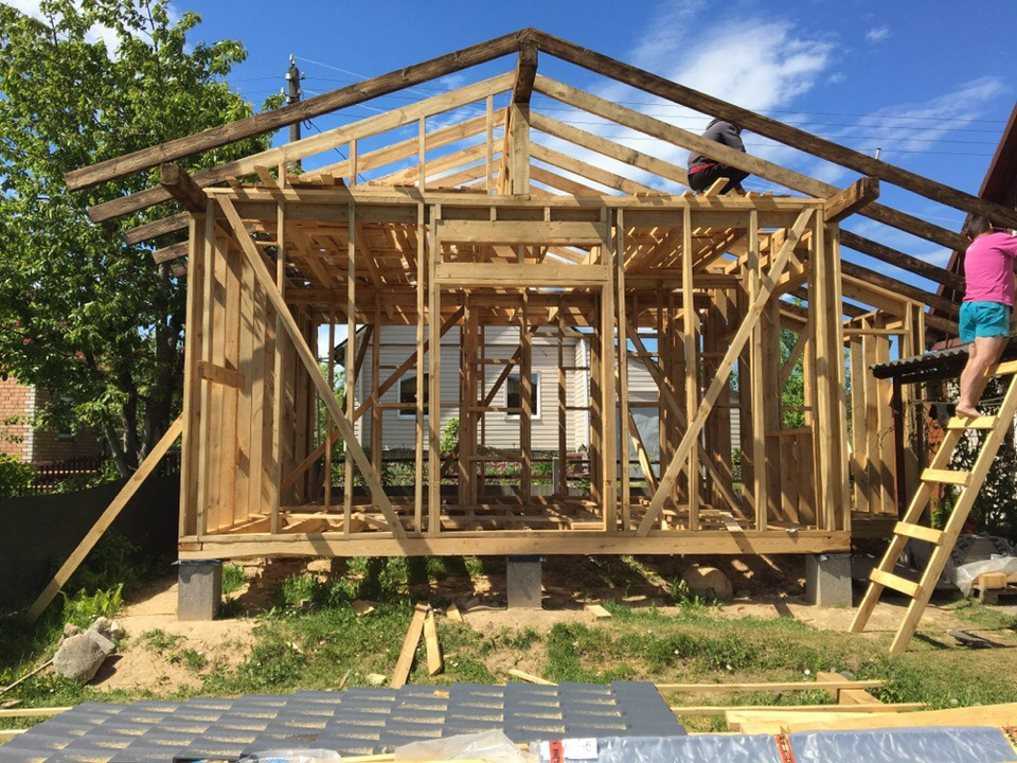

Установленные вертикально стойки закрепляются укосамиИсточник goroddomov.ru

Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:

  • Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.
  • Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.

Каркасные дома для постоянного проживания: особенности и преимущества технологии, этапы строительства, проекты и цены

Перекрытие

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

  • Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.
  • Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.

Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.

Крепление балокИсточник goroddomov.ru

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

Каркасный дом с балкономИсточник vash-remontik.ru Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru
Как строится каркасный дом: основные этапы строительства Каркасный дом с верандой и ломаной крышейИсточник kraust.ru Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru Возведение каркасного дома в зимний периодИсточник pinterest. ca Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su
Инновации интерьера и материалов – просторный каркасно-модульный «парящий» дом для семьи от компании Sustainable Energy & Housing Architects

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Дополнительно

Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Город домов» за помощь в создании материала.

Компания «Город домов» – это собственный проектный отдел, гарантия качества и использование проверенных и выгодных решений в строительстве загородных домов и коттеджей.

Подробнее всегда можно узнать на сайте https://goroddomov.ru/

плюсы и минусы каркасного строительства

Каркасные дома под ключ – предлагают многие строительные организации, но что из себя представляет быстровозводимая конструкция? Будущий владелец малоэтажной постройки желал бы узнать подробней плюсы и минусы каркасного дома. Постараемся поэтапно определить эффективность постройки и выявить недостатки. Разберемся в применяемых теплоизоляционных материалах и технологии строительства.

В последние годы жилая постройка, именуемая “дом из каркаса”, становится все более и более популярной. Монтажные организации имеют в своем арсенале типовые проекты каркасных домов, а также предлагают индивидуальную застройку. В настоящее время не существует совершенной технологии постройки, которая превосходила бы прочие и сама не обладала бы явными недостатками.

Однако по статистике, чаще всего строят именно дома из каркаса. На отечественном (и не только) строительном рынке очевидные преимущества смогли обеспечить каркасным домам востребованность, даже невзирая на некоторые небольшие недостатки.

Быстро строящиеся дома привлекают тем, что на готовой основе дома из бруса возможно построить в рекордные сроки. Всего два человека, имея в арсенале проект каркасного дома, в состоянии самостоятельно построить каркасный дом приблизительно в течение месяца. С учетом того, что строить его будут неопытные строители.

каркасный дом своими руками без подъемных механизмов

А все благодаря пошаговой сборке – повторению простых действий. Важно только одно – знать, как правильно собрать каждый из узлов. При наличии инструкции и понимании принципа строительства, собрать дом из каркаса сможет кто угодно.

Строительство каркасного дома привлекает также своей дешевизной. Конкретная сумма зависит от величины дома и применяемых стройматериалов (сорта древесины и отделки). Так или иначе, этот вариант по праву считается одним из доступных и финансово бюджетных.

Что собой представляют каркасные дома?

Каркасные дома – это особый вид конструкции, где все несущие детали тесно связаны между собой. Такая разновидность возведения малоэтажных построек завоевала большую популярность в Америке, Германии и странах Востока.

Примечательно, что в городах Германии каркасные постройки начали строить еще девять столетий назад. К настоящему времени некоторые детали претерпели множество изменений, но основной принцип работы остался тем же, что и столетия назад.

В самом начале выстраивается основная конструкция из бруса, которая постепенно наполняется теплоизоляционными материалами и обшивается защитными элементами.

Технология и строительство каркасных домов

Базовый принцип технологии возведения каркасных построек – это устойчивый каркас и наполнители с невысокой ценой и теплопроводностью. В основном подобное строение составляется из древесины или металла.

Соответственно, используются для этого брусья, доски или же сталь с цинковым покрытием. А чтобы обшить стенки, обычно берут ориентированно- либо цементно-стружечные плиты.

Используемые теплоизоляционные компаненты:

Типовая, многослойная схема утепления каркасных домов

Наиболее распространенным вариантом современного утеплителя у строителей частных домов в РФ является базальтовая минвата. Она обладает массой преимуществ, среди которых:

  • Длительный срок службы;
  • Негорючесть;
  • Отличная шумоизоляция;
  • Отталкивание влаги.

«Серебряную медаль» честно заслужил пенополистирол. Он применяется для производства Сэндвич-панелей, для постройки каркасно-щитовых домов по западной технологии. Замыкает тройку лидеров экологичная вата из целлюлозы.

Существует всего три метода возведения малоэтажных построек:

  • Канадская СИП. На заводе производятся однотипные щиты их пары листов ориентированно-стружечных плит и слоя пенополистирола между этими щитами. Раскраивают щиты уже на месте предполагаемой постройки. Дома из сип панелей часто становятся альтернативой, вытесняющей каркасно щитовые дома.
  • Канадская каркасно-панельная. ОСП раскраиваются на щиты необходимого размера еще на производстве. Уже по месту постройки они нашиваются на каркас и проводится утепление.
  • Немецкая. Каркасно – щитовые дома складываются из подготовленных на заводе щитов. На место постройки их привозят уже с остекленными оконными рамами и готовыми дверными панелями.

Первая пара вариантов может вполне обойтись без лишней техники – с ними управятся и несколько человек. Что касается сборки постройки из огромных щитов, тут уже придется привлекать к работе кран.

Панельно щитовой дом на винтовом фундаменте

Утепление каркасного дома

Что до внутреннего обустройства стен, дома из каркаса бывают панельные или рамочные. Первый тип являет собой своеобразный конструктор, из составленных на производстве деталей, которые надо только всего лишь собрать в единое целое. Рамочные каркасные дома подразумевают монтаж скелета из металлических или деревянных профилей, а также обшивки и теплоизоляции.

Каркасные дома подлежат обязательному утеплению

Использование последней технологии позволяет полностью контролировать качество материалов и весь процесс сборки. Каждую из стадий. В противовес этому, на постройку панельных домов расходуется в разы меньше времени. Единственное, за чем стоит тщательно проследить – качество приобретенных щитов.

Стены типовых частных домов состоят из множества слоев, среди которых:

Каркас внутренним утеплителем способен быть единичным либо парным. В областях со щадящим климатом или же для дачи, которая не предназначена для постоянного проживания, вполне подойдет и первый вариант.

Толщина таких стенок составляет до десяти сантиметров. В областях с холодными зимами будет лучше обзавестись толстыми стенками – пятнадцать сантиметров и толще.

СИП заполняются пенополистиролом, а в торцах – брусья. Их наличие позволит в процессе строительства обойтись не таким мощным фундаментом. Частично нагрузку принимают СИП щиты.

Основные преимущества и недостатки каркасных малоэтажных домов

В настоящее время каркасные постройки обладают огромной популярностью, а все благодаря короткому периоду строительства, надежной конструкции и относительно маленьких расходов на стройматериалы. Тем не менее каркасные дома включают плюсы и минусы о которых повествуют отзывы владельцев.

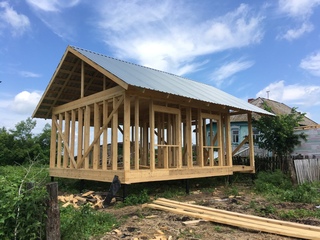

каркасный дом на сваях – фото этапного строительства

Такой дом, при большом желании и наличии нужных навыков, можно построить даже самостоятельно. Разумеется, все эти неоспоримые плюсы вдохновляют многих энтузиастов склоняться именно к этому варианту частного дома.

Но нельзя забывать и о том, что у каркасных построек, при всем их качестве, имеются и некоторые минусы, игнорировать которые не следует. Рассмотрим же достоинства и недостатки этой постройки более подробно.

Каркасные дома плюсы:

1. Отличная перспектива скрыть и проложить электрические и сантехнические коммуникации прямо в стенках;

2. Большой темп возведения постройки;

3. Низкий уровень теплопроводности – каркасные дома очень теплые и проигрывают, разве что, бревенчатому дому;

4. Отделку можно начинать непосредственно после кровельных работ;

5. Маленький вес конструкции, постройка не усаживается;

6. Дешевые строительные работы. Панельная обшивка каркаса обойдется в несколько раз дешевле, чем кирпичные стены.

7. Отсутствие сезонности. Каркасные дома можно возводить круглый год.

8. Улучшенную изоляцию стен. Полость между деревянными шпильками обеспечивает достаточно пространства для изоляции.

9. Скорость и бюджетность строительства. Стены из деревянного каркаса возводятся гораздо быстрее и, в случае со сложными постройками и конфигурациями окон, обойдутся они гораздо дешевле. Помимо прочего, прокладывать инженерные коммуникации через стену гораздо легче.

Базовое преимущество такой конструкции заключается в общей легкости всего дома. Это, в свою очередь, позволяет в большей части случаев осуществлять строительные работы без наличия специальной техники.

каркасный дом не отличим от обычных построек и пригоден для круглогодичного проживания

Под каркасные дома не требуется массивный фундамент, нет необходимости закладывать его так же глубоко, как под кирпичным домом. В подобном соотношении лишь газобетонные блоки составляют конкуренцию каркасным домам обшитым утепленными деревянными панелями.

Каркасные дома минусы

Теперь о недостатках каркасных домов. Хоть их и сравнительно немного, но упомянуть о них все же стоит:

  • Проектное предложение обязательно должно исходить от организаций с большим опытом.  В противном случае можно даже не помышлять о долговечности и прочности каркаса, который является «скелетом» вашего жилья;
  • Если в доме нет принудительной вентиляции, будьте готовы к тому, что в помещении будет довольно душно;
  • Пенополистирол, как и пенополиуретан, не являются экологически чистыми материалами;
  • Пиломатериал обладает горючестью и это тоже стоит учесть;
  • Каркасные постройки гораздо менее устойчивы к буранам и сильному ветру, по сравнению с бетоном. «Каркасники» из дерева, как и бетонные постройки должны пройти проверку на соответствие одним и тем же стандартам строительных нормативов устойчивости. И все же постройки из дерева – легче.
  • Придется часто сталкиваться с атаками термитов и муравьев, ведь в них содержание древесины гораздо выше. Профилактика в виде специальных ловушек, приманок и антисептиков поможет обезопасить вашу постройку от вредителей.
  • Дом из каркаса не так устойчив к проникновению воды. Внешний слой деревянной каркасной постройки покрыт влагоустойчивым щитом, который тщательно скрывает все отверстия. Но в случае, если вода проникнет в стену з дерева, она нанесет ей ущерб гораздо больший, чем стене из бетона или кирпичной кладки.
Видео обзор – плюсы и минусы каркасного дома:

Если говорить о пожарной безопасности древесины, это может касаться лишь необработанных каркасов. Если древесина пропитана специальным веществом, огню она будет не по зубам.

В большей части случаев все минусы каркасным постройкам приписываются, в основном, из-за грубых ошибок строителей. Либо по причине неопытности в деталях технологии постройки. Случаются среди таких минусов даже надуманные.

Основная проблема, с которой то и дело сталкиваются жители домов из каркаса – душные помещения. Стены такого дома, и правда, почти не пропускают воздух. С одной стороны – это существенная экономия на отоплении. С другой – необходимость в монтаже принудительной вентиляции.

Основной же угрозой для каркасной постройки называют:

  • Древесную гниль;
  • Термитов;
  • Ураганы.

В последние несколько десятков лет к ним прибавились еще и пожары. Включая случаи, когда пожар случился в лесу, неподалеку от жилых строений.

Технология современности в возведении каркасных построек

Техника возведения каркасных строений разрешает построить дом за максимально короткое время, со сравнительно маленькой сметой. Если строить такой же дом из бетона, брусьев или кирпичной кладки, та же постройка в итоге выйдет на порядок дороже. Зато прожить в таком частном доме можно до сотни лет!

каркасно щитовые дома технология строительства

С другой стороны, очень многое тут может зависеть и от деталей, среди которых – качество материала и климатические условия в районе постройки.

Стоит запомнить, что основная опасность для каркасного дома – это вода. Как бы вы не старались защитить древесину от воды, сделать это на все 100% не выйдет.

фото каркасных домов по канадской технологии из сип панелей

Продвинутые каркасные дома — всегда оптимальная инженерная конструкция. Она полностью соответствуют предназначенной задачи по сокращению количества использованного пиломатериала и образуют наименьшее количество отходов при строительстве.

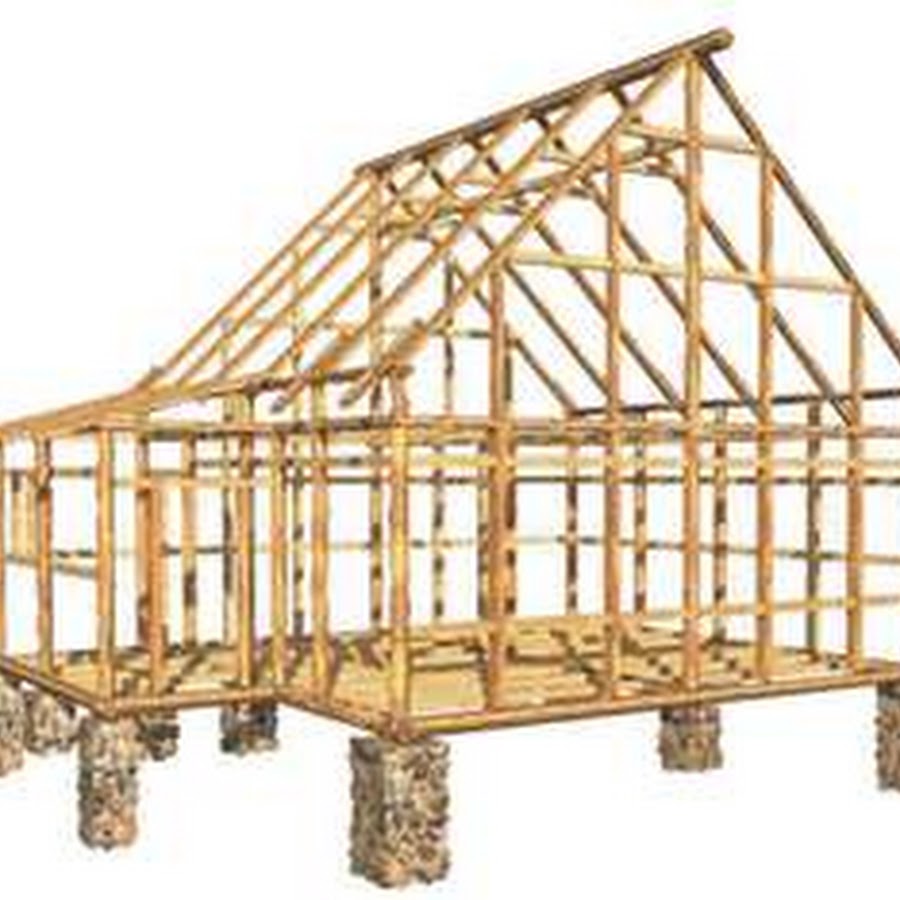

деревянный каркас дома

Современные методы постройки, которые используют каркасные дома, повышают энергоэффективность за счет замены пиломатериалов изоляционным материалом при сохранении структурной целостности дома.

Утепление каркасного дома, выполненное по технологии, улучшает значение теплопроводности за счет уменьшения теплового моста, через обрамление и максимизацию изолированной площади стены.

Каркасный дом своими руками | К-ДОМ

Сегодня строительство индивидуальных домов идет ускоренными темпами – в этом может убедиться каждый, выезжая за город. Одной из причин строительного бума несомненно является использование застройщиками сравнительно новой технологии – каркасного домостроения. Каркасный дом, не уступает по прочности и комфорту традиционным каменным, блоковым и брусовым зданиям, но строительство его обходится значительно дешевле и возводится он в более сжатые сроки.

1. Особенности каркасного домостроения

Каково основное отличие каркасного дома от зданий традиционного типа?

В основе традиционных построек лежит монолит – кирпичные стены, стены из блоков или бревенчатые стены. В основе каркасных – упорядоченные элементы, составляющие конструкцию дома и заполненные значительно менее плотным материалом.

Стены каркасных домов состоят из полых ячеек, образованных сравнительно тонким брусом. В эти полости закладывается утеплитель, а ячейки скрепляются листовым материалом.

В результате каркасный дом на 70-75 процентов состоит из утеплителя, что способствует значительной  экономии стеновых материалов, при этом дом не уступает другим видам построек по

  • Прочности сооружения
  • Теплоизоляции
  • Пожаробезопасности
  • Шумоизоляции
  • Долговечности

2. Этапы строительства каркасного дома

Каждый этап возведения каркасного дома имеет свои особенности по сравнению со строительством кирпичных или блочных домов.

Начинать всегда нужно с выбора места на участке. Каркасный дом может иметь значительно больше вариантов, чем его монолитные собратья, и подобрать ему место можно с учетом этих особенностей. Каркасному дому достаточно легко придать разнообразие формы уже по периметру, он имеет значительно меньший вес по сравнению с монолитными домами, что учитывается в выборе и разметке фундамента и вообще в расположении его на менее прочных грунтах.

Легкий вес дома увеличивает и выбор фундамента для него – не обязательно использовать монолитную бетонную основу. В большинстве случаев застройщики прибегают к быстровозводимому свайному фундаменту.

После возведения фундамента и его обвязки можно сразу приступать к строительству стен дома.

Следующим этапом является утепление стен, после чего каркас скрепляется верхней обвязкой, при необходимости устанавливаются стены второго этажа, крыша и кровля. Заканчивается строительство внешней и внутренней отделкой и проведением в доме всех необходимых коммуникаций.

Схема типового каркасного дома

Каждый из этих этапов мы рассматриваем достаточно подробно  в статьях на сайте. В данном обзоре отметим только некоторые основные положения, касающиеся того или иного этапа строительства именно каркасного дома.

3. Разметка участка и проектирование дома

Любой дом начинается проекта. Сегодня строители имеют в своем портфеле проекты каркасных домов на любой вкус – от легких построек до больших коттеджей. Вариативность в возведении каркаса предлагает значительно более широкий выбор проектов по сравнению с традиционными монолитными зданиями.

Найти интересующий вас проект дома можно на строительных сайтах, в том числе и на нашем (см.здесь).

Типовой проект двухэтажного каркасного дома

Наряду с общими принципами выбора места на участке для любого дома –  удобные подходами к дому, привязка к ландшафту  и проч. – каркасные дома требуют пониженной влажности почвы. Место под дом не должно быть затененным, влажным, так как основным материалом для постройки является дерево. Особенности закладки фундамента между тем не требуют обязательной ровности места под постройку – каркасные дома часто ставят на уклонах, что затруднительно для монолитных зданий.

Площадку под строительство нужно расчистить от растений, тщательно разметить, сообразуясь с планом дома и, если необходимо, выровнять.

4. Закладка фундамента

Каркасные дома, благодаря своей конструкции, значительно легче монолитных из бетона, газоблока или бревен. Это позволяет использовать для их строительства облегченные фундаменты:

  • Мелкозаглубленный ленточный
  • Столбчатый
  • Блочный
  • Плитный

Прежде всего, строительную площадку тщательно размечают, определяя в первую очередь место несущих стен и узловые места будущей конструкции.

Траншеи под мелкозаглубленный ленточный фундамент

Для ленточного фундамента намечаются траншеи, куда впоследствии заливается бетон, а для столбчатого выбираются места для установки опор.

Наиболее распространенным вариантом закладки фундамента для каркасных домов считается столбчатый фундамент на винтовых сваях. Здесь в качестве опор используются трубы с лопастным или винтовым наконечником, которые вкручиваются в грунт на расчетную глубину.

Такие опоры очень прочны и выдерживают значительные нагрузки. Так, для строительства двухэтажного каркасного дома с площадью первого этажа 100 квадратных метров достаточно 20-30 винтовых свай.

Устройство винтового фундамента значительно дешевле бетонного уже из-за экономии на матералах. Кроме того, он не требует долгого времени на затвердение и усадку, как бетонный – строительство дома можно начинать сразу после установки свай и их обвязки.

Фундамент на винтовых сваях с обвязкой

Обвязку фундамента производят для того, чтобы укладывать на нее элементы всей конструкции.

В фундаменте на винтовых сваях для обвязки используют толстый брус. Прежде чем монтировать на него стены дома, поверхность бруса гидроизолируется – чтобы влажные пары от грунта не проникали в толщу элементов каркаса. Как правило, для этого используют рубероид.

Следует отметить, что используемая древесина на всех этапах строительства должны быть обработана антисепитиком для предотвращения гниения и специальными составами, препятствующими горению материала.

Устройство пола каркасного дома

После возведения фундамента с обвязкой устраивают черновой пол, являющийся основой будущего строительства каркаса.

В брусьях обвязки вырезаются пазы, куда перпендикулярно поверхности земли устанавливают лаги – доски с прямоугольным сечением. Обычно используется толстая доска сечением 50х150 мм. Верхняя часть лаг должна образовывать идеальную горизонтальную плоскость. Понизу лаг монтируют обрешетку из мелких брусьев – она нужна для установки пароизоляции и закладки утеплителя между лагами. Эту операция особенно важна при строительстве капитальных домов для всесезонного проживания.

Таким образом, снизу дом защищен от холода и влажности от поддомового воздушного пространства.

Поверх лаг настилаются доски чернового пола. Они прикручиваются к торцам лаг саморезами или прибиваются гвоздями. Для пола обычно используется обрезная доска с сечением порядка 40х15 мм. Иногда в качестве чернового пола используются листы ОСП.

5. Возведение стен каркасного дома

Каркасный дом отличается от домов другого типа в первую очередь устройством своих стен – несущих элементов каркаса и в то же время выполняющих функцию защиты дома от внешних воздействий. Устройство каркасных стен должно отвечать всем требованиям, предъявляемым к стенам любых зданий другого типа:

  1. Прочность конструкции дома обеспечивается за счет конструкции самого каркаса.
  2. Материал, из которого сделаны стены, должен достаточно противостоять внешним воздействиям: холоду, атмосферным осадкам, ветру и т.д.
  3. Все это обеспечивает устройство стен по типу так называемого «каркасного пирога», включающего в себя
  4. Стойки, как конструкционную основу прочности дома
  5. Утеплитель, обеспечивающий сохранение тепла в доме
  6. Гидроизоляция и пароизоляция, защищающая материалы от губительного воздействия влаги
  7. Листов обшивки каркасных блоков, придающих им конструкционную прочность и защищающих стены от внешних воздействий
Устройство стены каркасного дома

Примечательно, что стены каркасного дома собираются из готовых блоков. Это могут быть блоки, изготовленные на заводе (по канадской технологии), либо собранные прямо на месте строительства (финская технология).

Соответственно, каркасные дома делятся по типовому виду каркасных блоков на

  • Каркасно-щитовые
  • Каркасно-рамочные

Сборка каркасно-щитовых домов производится по инструкциям завода-изготовителя. Это облегчает работу, но требует использования тяжелой грузоподъемной техники.

Своими руками или усилиями небольшой строительной бригады без применения тяжелой техники легче собирать каркасно-рамочные дома.

В них ячейки для закладки утеплителя представляют собой раму, собранную из стоек и верхней и нижней обвязки. В простом варианте образуется как бы ящик, куда закладывается утеплитель.

Собирают каркасные ячейки на полу и поднимают их для монтажа вдоль периметра и в качестве дополнительных перегородок. Они значительно легче каркасно-щитовых блоков, так как закладка утеплителя и обшивка рам листовым материалом производится уже после установки блока вертикально на свое место. Справиться с этой работой вполне могут два человека.

К обвязке каркасные рамы крепятся с помощью усиленным металлических уголков.

Конструкционная стойкость стен обеспечивается применением дополнительных элементов – укосин и ригелей при создании дверных и оконных проемов.

Процесс возведения каркасных стен подробно рассмотрен на нашем сайте.

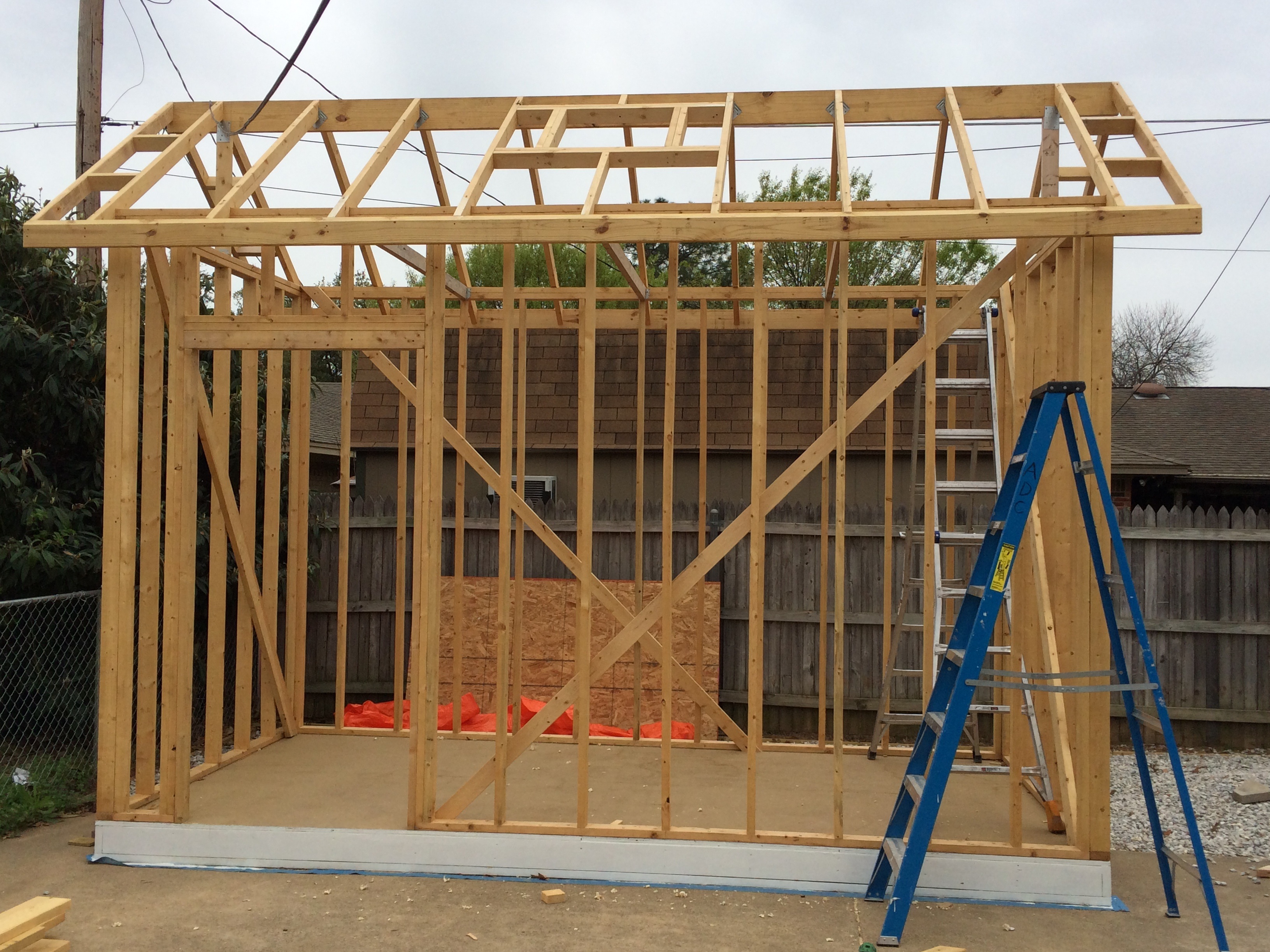

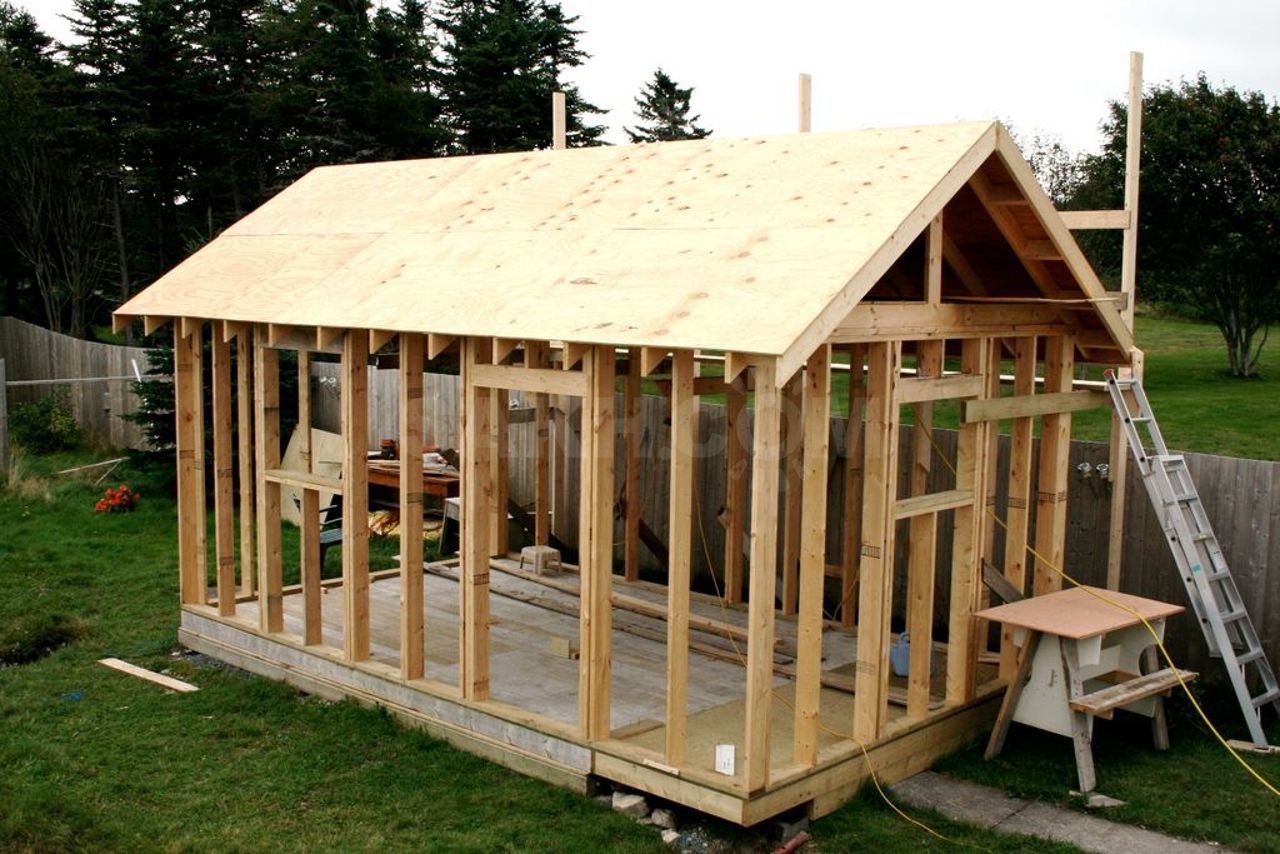

Стены каркасного дома в сборе

Далее каркас дома обшивается листовым материалом – сначала изнутри или снаружи дома. В качестве обшивки обычно используют  ОСП – плитный материал, имеющий хорошую прочность, упругость и другие полезные свойства и выгодно отличающие его от других листовых материалов.

В качестве утеплителя каркасных домов чаще всего используют минеральную вату. Она выпускается в виде толстых щитов, которые закладываются между стоек каркаса и крепятся к их торцам, а также листам обшивки.

Крепление утеплителя на внутреннюю обшивку

Наряду с утеплителем к стойкам каркаса крепятся пленки гидро-, пароизоляции и ветрозощиты, после чего монтируется второй защитный слой из тех же листов ОСП.

6. Устройство потолка каркасного дома

Окончательное скрепление каркаса заканчивается верхней обвязкой его стен. На стены сверху укрепляются лаги – подобно тем, что устанавливают на обвязку фундамента при устройстве пола. Для крепления лаг в верхних брусьях каркасных рам вырезают пазы.

На лаги настилается ряд обрезных досок, которые образуют пол.

Если дом предназначен для постоянного жилья круглый год, уже на этом этапе производят утепление потолка – крепятся соответствующие пленки гидро- и пароизоляции, а между лагами укладывается утеплитель.

Теперь можно приступать к строительству стен второго этажа или сразу переходить к сооружению крыши.

Монтаж утеплителя между стропил и стоек

7. Строительство крыши каркасного дома

Тип и форма крыши обязательно определяется еще на стадии проектирования дома. Она должна качественно выполнять две свои главные функции – служить элементом, скрепляющим каркас сверху и основой для кровли. Поскольку кровля имеет достаточно большой вес, крыша должна быть очень прочной.

О типах крыш и их монтаже можно подробно прочитать на нашем сайте.

Рассмотрим наиболее популярный вариант возведения двухскатной крыши. Ее основой служит стропильная система – ряд стропильных ферм, установленных на верхнюю обвязку каркаса.

Стропильная ферма представляет собой жесткую геометрическую фигуру – треугольник (для устройства мансардного этажа – трапеции). Эта форма позволяет образовывать скаты крыши для легкого схода атомосферных осадков – дождя и снега.

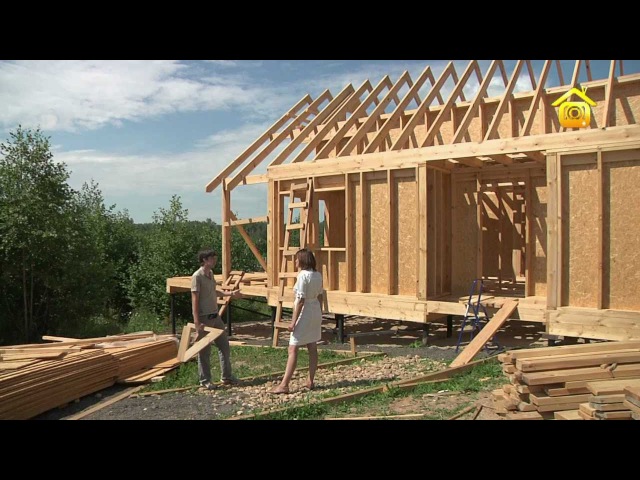

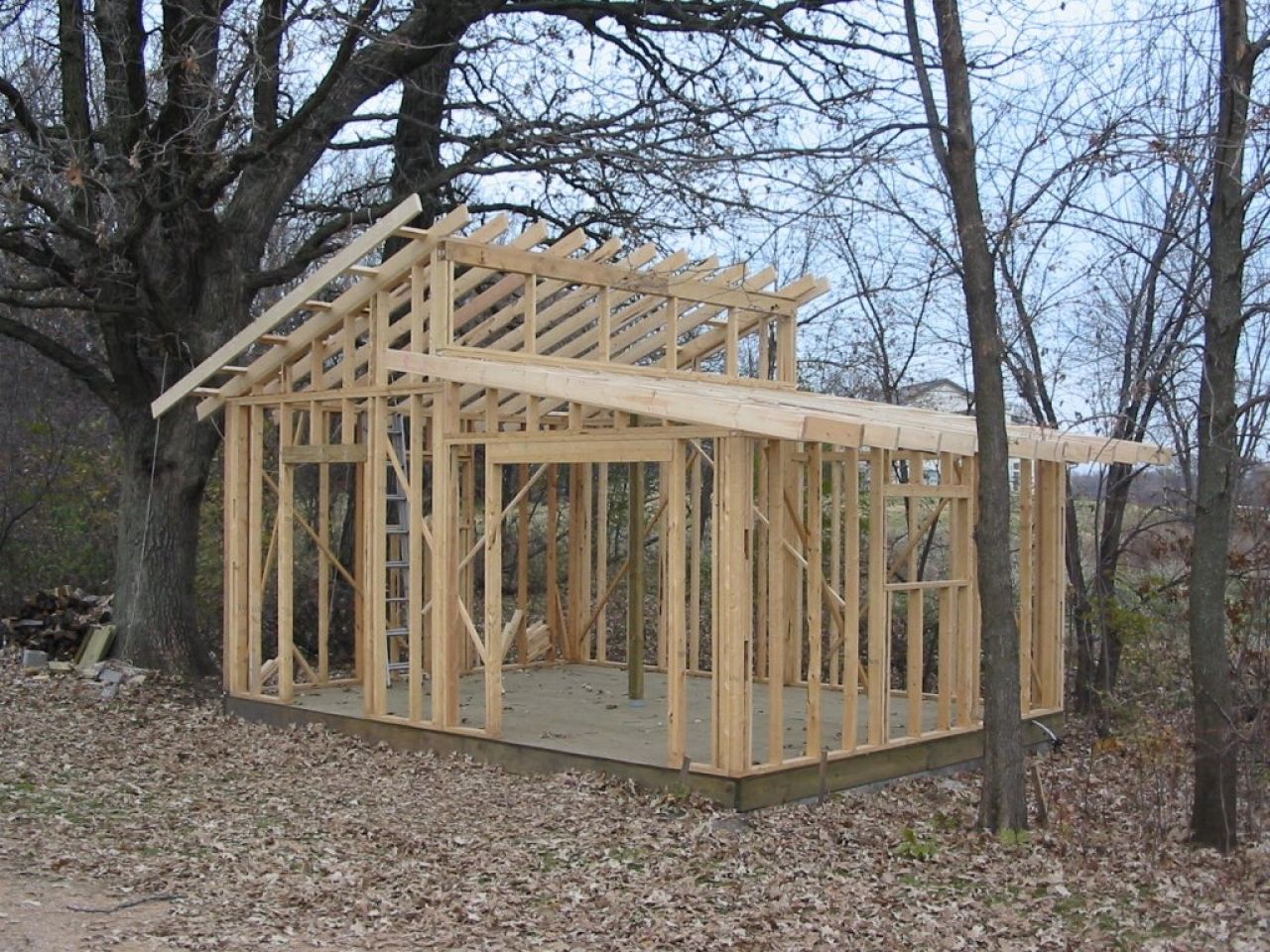

Монтаж стропильной системы

8. Устройство кровли

Настил кровельного материала в каркасном доме аналогичен монтажу кровли в монолитных домах. Существенная особенность кровли каркасного дома состоит в том, что

  1. Форма ее может быть разнообразна, так же как и форма всего дома
  2. Кровля обычно утепляется по типу каркасного пирога для стен

Чаще всего для устройства кровли в каркасных домах применяют металлическую или керамическую черепицу, листовой фальцевый материал или шифер. Подробнее об устройстве кровли можно прочесть на сайте.



Черепичная кровля каркасного дома

9. Внешняя и внутренняя отделка дома

Особенностью внешней отделки стен является использование фасадных материалов, не требующих дополнительного утепления стен.

Как правило, во внешней отделке каркасного дома применяются

  • Металлический или полимерный сайдинг
  • Кирпичная облицовка
  • Деревянные панели.

Они крепятся на обрешетку – ряду брусьев прикрепленных к стене.

Внутренняя отделка стен каркасного дома облегчается ровностью листового материала обшивки и его хорошими адгезионными свойствами.

Чаще всего во внутренней отделке применяют обшивку гипсокартоном, оклейку обоями, декоративную штукатурку, облицовку кафелем или окраску. Никаких ограничений в применении этих технологий в каркасных домах нет.

10. Устройство коммуникаций

Все инженерные коммуникации каркасного дома (отопление, электричество, вентиляция) устанавливаются по аналогии с таковыми в других типах зданий.

Следует отметить только то, что стены каркасного дома значительно более податливы для изготовления отверстий, крепления и т.д.

Кроме того, отличная способность каркаса удерживать тепло требует улучшенного воздухообмена, и в каркасных домах обычно используются системы принудительной вентиляции.

11. Заключение

Подводя итоги, мы можем с уверенностью заявить, что постройка каркасного дома по силу любому умельцу, имеющего опыт в строительстве.

Впрочем, если вы решили обратиться к профессионалам, фирма «К-дом» выполнит для вас любые работы – начиная от создания проекта дома до внешнего дополнительного отопления, отделки и установки всех коммуникаций. Мы можем быстро построить готовый дом под ключ или выполнить наиболее трудоемкие этапы строительства – закладку фундамента, возведение каркаса или устройство кровли.





Вот как можно построить собственную А-образную раму всего за 8000 долларов

Эндрю Сзето — сотрудник береговой охраны и мастер по деревообработке, проживающий в Оттаве, Онтарио. Когда он решил, что хочет использовать свои растущие навыки работы с деревом, чтобы построить свою собственную А-образную раму, он в значительной степени опирался на городскую столярную мастерскую Оттавы, общественное пространство, где люди вместе учатся работать с деревом. Друг, которого он там встретил, знает домики, и они вдвоем решили, что Сзето готов построить свой собственный.

Сзето услышал о продаже акра земли в маленьком городке неподалеку от Квебека, поэтому он купил его за 6000 канадских долларов (около 4500 долларов США) и приступил к планированию хижины своей мечты.Месяц напряженной работы спустя, и, ну, посмотрите на это. Великолепный маленький A-Frame сам по себе.

Размер его каюты примерно 10 на 10 футов. Он построил стену для скалолазания, что вполне логично с этими вертикальными стенами. Сзето также работал в милом маленьком сортире. Однако у него есть небольшие сожаления по поводу сборки. Во-первых, он хотел бы, чтобы он был больше. И он не подготовил почву так хорошо, как должен был, осознал он, оглядываясь назад. Он ожидает некоторого сдвига с циклом замораживания и оттаивания.Но, как он сказал Field Mag, «увидеть, как вещь, которую вы построили, оживает, — это величайший подарок, который вы можете сделать себе».

Ах да, стоимость. Все материалы были куплены за 8012 долларов. В стоимость материалов входят лазание по трюмам, генератор, транспорт и даже еда, которую он ел во время строительства. Добавьте землю, и вы получите серьезную торговую А-раму, построенную ее владельцем в течение месяца работы. Вы можете посмотреть таймлапс сборки внизу этого поста.
