Плитный фундамент для каркасного дома – Как выбрать фундамента под каркасный дом своими руками: какой лучше? Обзор +Видео

Фундамент-плита для каркасного дома: полнотелая плита, чаша, УШП

Классический плитный фундамент — бетонная плита, лежащая на искусственном насыпном основании из песка или щебня. Достоинства монолитного фундамента — прочность и равномерное распределение нагрузки от здания на грунт. Все коммуникации монтируют в плите, после заливки ошибки исправить нельзя, поэтому нужна высокая точность расчетов. Существует несколько технологий создания плитного фундамента, применяемых в малоэтажном строительстве.

Возведение каркасного дома на плитном фундаменте

Возведение каркасного дома на плитном фундаменте

Виды плитного фундамента

Для каркасных домов используют разные виды плитного фундамента: «чаша», «перевернутая чаша», «плита с кессоном», УШП. Фундаменты различаются распределением нагрузки, формой плиты, наличием «ребер», способом установки арматуры и опалубки.

Полнотелая плита

Полнотелая монолитная плита делается без ребер, поэтому выполнить постройку опалубки и армирование достаточно просто, это наиболее подходящий способ для новичков. Арматуру вяжут непосредственно на месте, размер ячейки легко «подогнать» под расположение инженерных систем и стен. Для выемки грунта не нужна спецтехника.

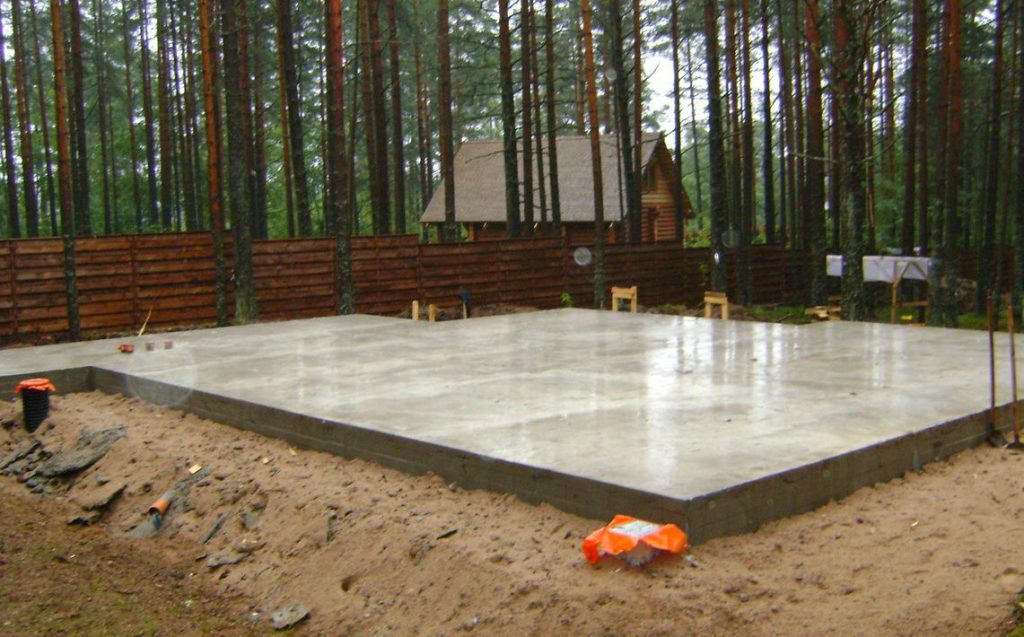

Полнотелая монолитная плита

Полнотелая монолитная плита

Основной минус — увеличение бюджета из-за большого объема бетонных работ. При самостоятельном строительстве необходимо учитывать, что столько бетона невозможно замесить за один раз.

Решение о толщине фундамента плиты для каркасного дома принимают после геологических исследований. В большинстве случаев для стандартного каркасника 6х6 достаточно толщины 200 мм, для 8х8 — 250 мм, 10х10 — 300 мм. Располагать дом ниже 200 мм не рекомендуется, чтобы деревянные части строения не страдали от капиллярной влаги.

Фундамент — «перевернутая чаша»

Для легких домов плита «перевернутая чаша», с опущенными вниз ребрами, — популярное и практичное решение. С помощью ребер поднимают уровень пола, не делая толстого слоя бетона под всей площадью дома.

Схема фундамента с опущенными вниз ребрами

Схема фундамента с опущенными вниз ребрами

Основная нагрузка, которая в случае классической монолитной плиты распределяется на всю площадь, при «перевернутой чаше» приходится на ребра. Внутри устанавливают несъемную опалубку, полости засыпают песком, весь фундамент заливают за один прием. Достоинство «перевернутой чаши» — скорость возведения и относительная дешевизна из-за экономии бетона.

Плита — «чаша»

В этом типе фундамента ребра подняты вверх, играют роль цоколя и придают конструкции дополнительную прочность. Получается своеобразное «корыто», нагрузка распределена по всей площади.

Плита «чаша»

Плита «чаша»

Пустоты заполняют керамзитом, песком, сверху монтируют утепление и пол. Способ считается универсальным, подходящим для разных видов домов, но обходится дорого из-за необходимости поднимать засыпкой уровень пола и утеплять его.

Плита с кессоном

Плита с кессоном (углублением) удобна, если нужен небольшой погреб. Когда копают котлован под основную плиту, в нужном месте делают углубление под кессон. Каменистый грунт может стать проблемой, так как нужно копать на большую глубину.

Плита с кессоном

Плита с кессоном

Плюс плиты с кессоном — организация места хранения урожая, минус — сложный монтаж арматуры и необходимость качественной гидроизоляции. Необходимо наличие точного проекта, чтобы после возведения перегородок не оказалось, что доступ к хранилищу организован в неудобном месте.

УШП — новая технология

УШП, утепленная шведская плита, — технология, активно продвигаемая многими застройщиками. При этом способе контуры теплого пола прокладывают прямо в плите. Основное достоинство — энергоэффективность, снижение затрат на отопление. Однако для конкретного проекта каркасного дома на УШП следует сравнить разницу в бюджетах при различных типах фундаментов и рассчитать, когда окупится полученная экономия тепла.

Утепленная шведская плита

Утепленная шведская плита

Недостатки:

  • большие затраты;
  • сложная технология строительства;
  • возможность повреждения утеплителя грызунами;
  • все коммуникации проводятся в плите, поэтому нужно быть уверенным в расчетах и координатах вывода;
  • обычно для УШП используют композитную арматуру, для которой пока не накоплено достаточной статистики по сроку службы и эксплуатации.

Строительство плитного фундамента

Перед началом строительства необходимо провести исследование участка. Тип фундамента, толщину подушки и бетонной плиты выбирают на основании состава грунта, уровня грунтовых вод и нагрузок. Работу начинают с корчевки растений и расчистки грунта на месте застройки примерно на штык лопаты. У каждого вида плитного фундамента есть свои особенности, но основные этапы остаются неизменными.

Схема монолитной плиты

Схема монолитной плиты

Порядок работ

Этапы возведения:

  1. Выемка грунта под котлован.
  2. Изготовление подушки под фундамент из утрамбованного песка, щебня или сочетания слоев разных материалов. Перед засыпкой на сухое дно котлована укладывают геотекстиль, чтобы отсыпка не смешивалась с грунтом.
  3. Бетонная подготовка, подбетонка, — слой тощего бетона не менее 100 мм для дополнительной гидроизоляции и выравнивания дна котлована. Среди строителей существуют разные мнения относительно необходимости этого этапа. Иногда от него отказываются, но принятие решения зависит прежде всего от типа грунта.
  4. Дренаж грунтовых вод. Трубы для отвода грунтовых вод закладывают в котлован под подушку фундамента с необходимым наклоном (5 мм на погонный метр).
  5. Гидроизоляция необходима, если грунтовые воды подходят близко к основанию фундамента. В этом случае бетон с его пористой структурой будет впитывать воду, что приведет к коррозии арматуры. Если уровень грунтовых вод невысок — гидроизоляция не обязательна.
  6. Утепление фундамента под плитой. Первый способ — утеплитель (пенополистирол) прокладывают под всей площадью плиты. При укладке теплого пола используют ППС толщиной не менее 30 см. Второй способ — утепляют стены фундамента, опуская ППС ниже основания, и отмостку, чуть выходя за края.
  7. Армирование. В зависимости от удельного веса строения рассчитывают толщину бетонной плиты, и подбирают диаметр арматуры.
  8. Монтаж опалубки. Самый дешевый вариант — из досок естественной влажности от 40 мм, обычно — 50х150. Более тонкая опалубка может не удержать бетон, это приведет к нарушения линейных размеров. Если опалубка съемная, то после ее снятия доски используют повторно для лесов или черновых полов. В качестве несъемной опалубки также используют ДСП или пенополистирол, чтобы сразу создать теплый контур вокруг фундамента.
  9. Заливка бетона.
  10. Съем опалубки, обработка битумным праймером (грунтовкой).
  11. Заливка отмостки — выполняется после завершения наружной отделки.

Наглядно все шаги показы в видео:

Выбор материала для основания

Решение о выборе материала для засыпки принимают на основании СНиП и анализа участка. Основной критерий — водонасыщенность грунта.

Если участок сухой — используют песок с небольшой прослойкой из щебня. Если грунт водонасыщенный, и в котловане стоит вода, то от песка отказываются в пользу щебня. Минимальная толщина песчаной засыпки — 20 см.

Армирование плиты

Армирование плиты

Идеальный вариант — заказать исследование грунта на месте строительства, на его основании сделать проект, рассчитать толщину подушки и высоту плиты.

Особый случай — искусственная насыпь при перепаде высот

Основной недостаток плитного фундамента — невозможность использования на участках с большим перепадом высот. В некоторых проектах, чтобы нивелировать разницу по высоте, строят насыпь из щебня. Если сделать возвышение из песка, то есть опасность, что дом осядет.

Чтобы насыпь не расползалась, нужно провести дополнительные действия: Расширить срез грунта на 3-4 метра по сравнению с фундаментом, вырыть котлован, засыпать его и сделать насыпь из щебня. Щебень «не расползается» в отличие от песка, и получается устойчивое основание, на котором возводят фундамент.

Утепление снаружи

Утепление снаружи

При строительстве каркасного дома на плитном фундаменте отталкиваются от бюджета. Для оценки стоимости фундамента рассчитывают стоимость работ и материалов на каждом этапе и суммируют. Основные статьи расходов: рытье котлована, утрамбовку песка, гидроизоляцию, утепление, армирование, строительство опалубки и бетонирование. В смете учитывают затраты на крепеж для опалубки, расходы на дренаж и ливневую канализацию.

Возведение каркаса

Возведение каркаса

В каркасном домостроении используются разные типы фундаментов: ленточный, столбчатый, свайный. При пучинистом грунте возникает опасность «выталкивания» фундамента, если он заглублен выше уровня промерзания. Плитный фундамент называют «плавающим» из-за способности перераспределять нагрузки, вызванные пучением.

Плита, лежащая на песчаной подушке, не трескается, и стены дома не деформируются. Такой фундамент надежен и не ограничивает этажность, поэтому на нем строят коттеджи в 2-3 этажа, уменьшая площадь застройки и экономя место на участке.

Видео: технология УШП в пошаговой инструкции

Закладка Постоянная ссылка.

Какой фундамент для каркасного дома



Правильный выбор фундамента дома определяет долговечность строения. Фундамент дома необходим для распределения нагрузки и давления стен по поверхности грунта. Он также предупреждает разрушение дома и образование трещин. Какой фундамент для каркасного дома лучше – плитный, свайный или ленточный? И почему строение без фундамента будет недолговечным?

Фундамент для каркасного дома

Зимой при температурах ниже ноля происходит замерзание жидкости в водоёмах и поверхностных слоях почвы. Объём воды при замерзании увеличивается, а уровень грунта поднимается на несколько сантиметров. Уровень зимнего вспучивания почвы зависит от количества влаги, которое могло в нём находиться.

Устройство фундамента на сваях для каркасника своими руками на фото.
Свайный фундамент для каркасного дома по канадской технологии

Меньше других поднимаются песчаные грунты. Они практически не задерживают воду и остаются сухими. Сильнее других поднимаются глинистые грунты. В их поверхности задерживается значительное количество воды, что приводит к вспучиванию грунта при промерзании.

На заметку

Вспучивание и последующее весеннее просаживание грунта происходят неравномерно. Некоторые участки почвы поднимаются выше, на несколько сантиметров, некоторые – ниже, на несколько миллиметров. Такие колебания уровня являются причиной трещин в стенах, особенно если дом выполнено из плотного тяжёлого материала – кирпича, бетона.

И даже для лёгкого каркасного дома неравномерная просадка грунта может также стать причиной нарушения его геометрии, разъединения деталей обшивки, появление наклона каркасных опор. Поэтому для любого строения сооружают основание – фундамент. Какой фундамент лучше для каркасного домасвайный, плитный или ленточный?



Типы фундаментов

Каркасный дом отличается от других известных строений небольшим весом. Стены каркасных строений  имеют внутренний утеплитель, масса которого значительно меньше плотных бетонных или деревянных материалов. Поэтому вес стены каркасника меньше веса кирпичной стены – в 4-6 раз, а деревянной – в 2 раза. Это накладывает свои особенности на выбор основания.

Ленточный фундамент строим своими руками на фото. Ленточный фундамент.

Для каркасного строения нет необходимости сооружать большой глубокозаглубленный фундамент, который бы опирался на непромерзающие слои грунта. Возведение такого основания достаточно затратно, обходится застройщикам в треть суммы строительства. Такой фундамент необходим для тяжёлых кирпичных и монолитных бетонных стен, каменной кладки или тяжёлой облицовки. Для лёгких строений можно обойтись мелкозаглубленным фундаментом – плитой или лентой.

На заметку

Фундамент для каркасного дома также может быть свайным или столбчатым. Его выбирают для особенных подвижных видов грунтов – пойменных или песчаных нестабильных участков, расположенных на берегах рек, озёр, на склонах балок, оврагов с возможным почвенным подтоплением и подвижками. Фундамент под ключ можно заказать на сайте www.stroycomplektpro.ru



Расчёт фундамента

Несмотря на небольшую глубину залегания, фундамент каркасного дома должен выдерживать вес его стен, кровли и внутренних бытовых устройств (отопления, водоснабжения). Запаса прочности подземного основания должно быть достаточно, чтобы поднимать на себе вес каркасного строения при зимнем вспучивании грунта. А также опускаться вместе со стенами и крышей при весеннем оттаивании. Исходя их этих требований, выбирают высоту мелкозаглубленного основания в таком размере, чтобы обеспечить фундаменту необходимую прочность.

Монолитный фундамент делается монолитной плитой для строительства любого на фото.Монолитная плита.

Для мелкозаглубленной ленты из бута и бетона достаточно использовать 500-600 мм общей суммарной высоты ленты. Слово «суммарная» – обозначает общую высоту той части фундамента, которая расположена над землёй, и той, которая заглублена в почву. Для плитного фундамента толщина плиты или высота фундаментного основания могут быть меньше и составлять 300-400 мм, так как его конструкция – массивнее, и удельная прочность – выше.

На заметку

Выбор толщины фундамента определяется этажностью строения. Для двух- трёхэтажных каркасных домов выбирают высоту по верхней рекомендуемой цифре. А также используют больше слоёв армирование фундамента плиты, ленты.

Глубина залегания свайно-ростверкового основания, в другом варианте названия – столбчатого, определяется глубиной расположения неподвижных грунтовых пород. Как правило, пята сваи или опоры опускается вниз до неподвижного скального грунта. Который может выходить на поверхность, а может располагаться на глубине нескольких метров.



Демонстрация фундаментов каркасных домов на видео показывает разницу между различными типами оснований. А также особенности выполнения строительных работ, заливку или забивку столбов, свай, различные этапы строительства.



Этапы строительства фундамента

Фундамент под каркасный дом закладывают в несколько этапов:

  • Строительство основы каркасного дома начинается с грунтовых работ. Вынимают плодородный слой грунта в зоне расположения ленты, плиты или сваи. Дно ямы отсыпают слоем песка, который трамбуют и проливают водой. Песчаная подушка выполняют функцию отвода влаги и амортизатора. Пролив водой необходим для её уплотнения.

На заметку

При строительстве на влажных глинистых грунтах дополнительно под песчаную подушку укладывается геотекстиль – для ограничение попадания влаги в песок и стены фундамента.

Свайно-винтовой фундамент для каркасного домостроения на фото. По канадской технологии на свайном фундаменте.
  • Укладывают арматуру – эта операция необходима для возведения больших каркасных строений, с площадью более чем 40 кв. м и высотой более 1 этажа. Диаметр проволочной арматуры зависит от размера будущего строения (площади, этажности).
  • Устанавливают опалубку для последующего литья бетона.
  • Укладывают внутрь опалубки наполнитель – битый кирпич, щебень, камень.
  • Замешивают бетонный раствор на участке строительстве или заказывают его на заводе-изготовителе.
  • Заливают бетоном, после чего – раствор обрабатывают вибратором и с поверхности – трамбуют, для уплотнения.
  • Если использовался не гидростойкий бетон, то выполняют гидроизоляцию его поверхности.

На заметку

Гидроизоляцию фундамента легче проводить на этапе замешивания бетонного раствора или добавлять гидроизолирующие добавки перед заливкой в опалубку. В таком случае, монолитная масса будет иметь водоотталкивающие свойства, не будет нуждаться в последующей защите поверхности от влаги.



А теперь рассмотрим, чем отличаются различные типы фундаментов, какие особенности их сооружения под каркасное строение. И как выбрать лучший фундамент для каркасного дома?

Ленточный фундамент

Ленточный фундамент – распространённых тип основания, который используют при строительстве различных домов. При этом для разных стен выбирают разную высоту фундаментной «ленты». Для тяжёлых кирпичных она может составлять 1,5-2 м, а для лёгких каркасных – до полуметра.

Ширина ленточного основания определяется толщиной стены. Фундаментная лента должна быть шире, чем стена, на 50-100 мм с каждой стороны (изнутри и снаружи). Толщина стен каркасного дома определяется толщиной утеплителя, вентиляционных зазоров и обшивки. Часто она составляет от 300 до 500 мм.

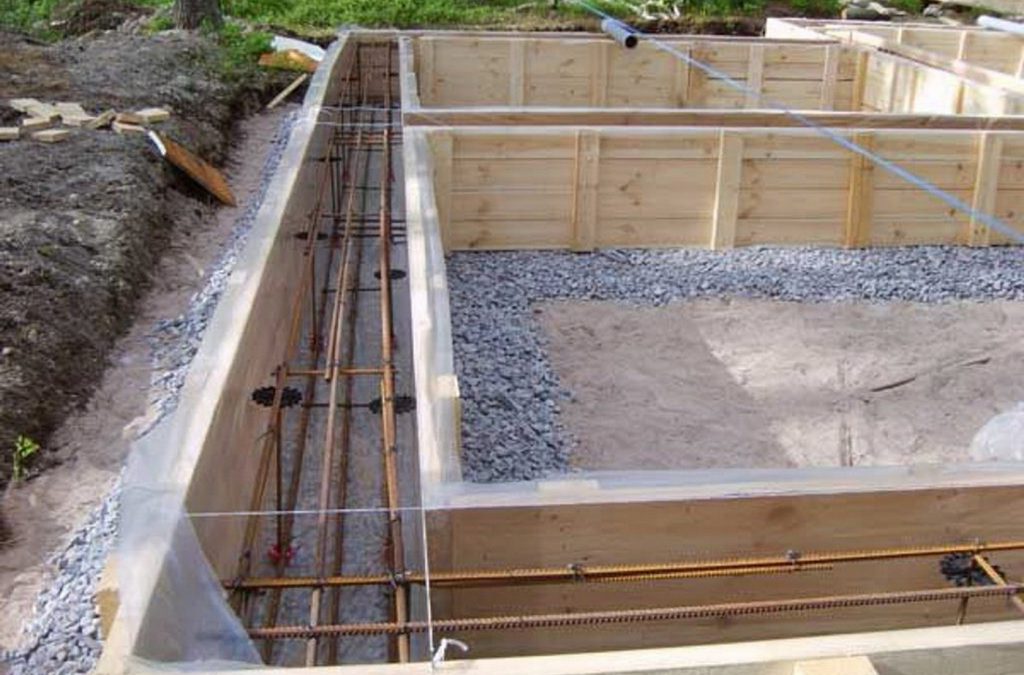

Строительство начинается с постройки ленточного фундамента на фото. Ленточный фундамент.

Ленточный для каркасного дома выполняют заглубленным в грунт на 200-400 мм. Глубина заглубления определяется расположением плодородной почвы, которую вынимают при строительстве полностью.

В традиционном кирпичном строительстве ленту прокладывают не только под наружными стенами, то также под несущими межкомнатными простенками. В каркасных строениях фундаментная лента обустраивается только по наружному периметру дома. Прочности такого основания достаточно, чтобы выдержать без разрушений вес облегчённых стен каркасного строения.

На заметку

Благодаря небольшому весу стен и всего строения, мелкозаглубленный ленточный фундамент способен выдерживать 2 этажа каркасного строения.

Материалом для заливки может быть бетон или смесь камня и бетона. Вместо камня можно использовать битый кирпич, щебень.

Плитный фундамент под строение

Плитное основание или фундаментная плита достаточно часто используются в каркасном строительстве. Его часто называют плавающим. Плита «поднимается» вместе с домом наподобие палубы корабля при зимнем вспучивании. И «опускается» вместе с построенной «оснасткой».

Фундамент плитный своими руками на фото. Плитный фундамент .

Плитное основание имеют ряд преимуществ перед «лентой»:

  • Для плиты нет необходимости вынимать грунт. Она может совсем не заглубляться в почву или опускаться не более чем на 100 мм или глубину плодородного слоя.

По нормам СНиП, при строительстве любых домов обязательно необходимо снимать плодородный слой грунта. Поэтому часто глубина залегания плитного фундамента определяется глубиной плодородной почвы.

  • Плита является самым простым в техническом смысле фундаментом, наиболее доступным для исполнения своими руками. Она требует минимального количества опалубки и заливается единым монолитным «куском».
  • Монолитный плитный фундамент предоставляет застройщику готовый черновой пол и необходимым утеплением. В то время как на «ленте» такой пол необходимо собирать из лагов, а пространство под ним – отсыпать керамзитом или другим насыпным теплоизолятором.

Плитное основание – лучший вариант фундамента под каркасный дом своими руками. Его используют для сооружения одно-, двух- и трёхэтажных каркасников. При этом с повышением этажности увеличивают толщину плитного фундамента и размер арматуры.

Столбчатый фундамент

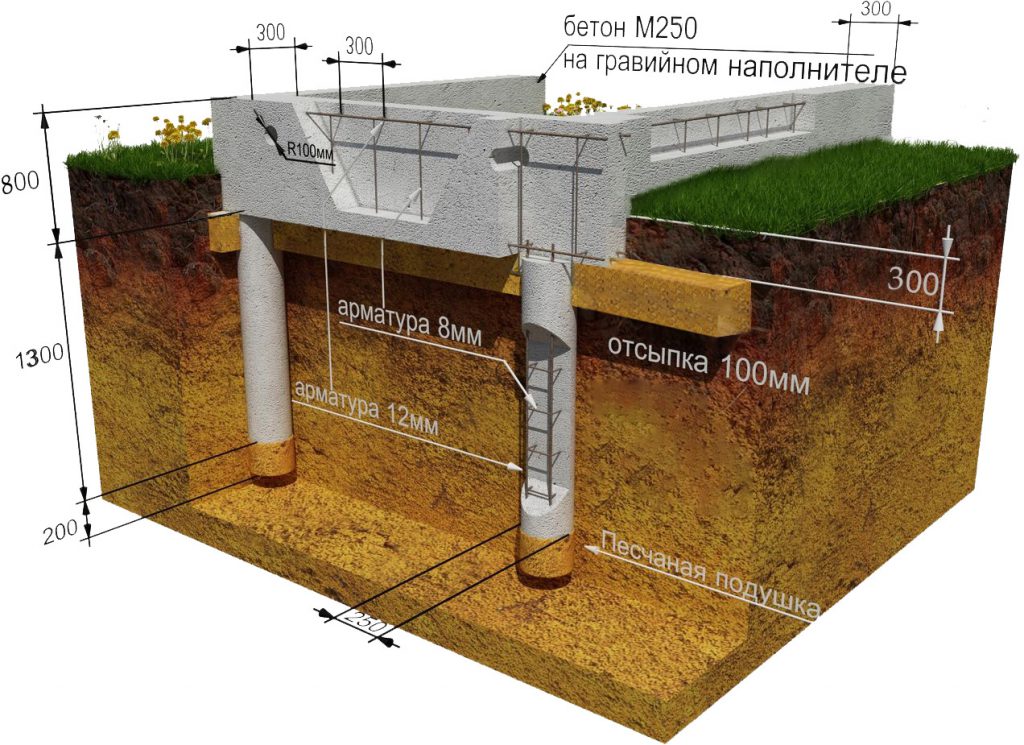

Столбчатый представляет собой столбы, сваи или другие варианты вертикальных опор, которые опускаются в грунт на заданную глубину. Это один из самых экономичных видов фундаментов, которые используют для сооружения основания под каркасник, при условии – надземного сооружения, когда скальный грунт выходит на поверхность. Если же необходимо вбивать или заколачивать сваи в грунт на некоторую глубину, то такое строительство требует работы спецтехники и обходится дорого.

Как сделать столбчатый фундамент для каркасного строения своими руками на фото.На столбчатом фундаменте.

Столбчатый или свайный для каркасного дома собирают из металлических или бетонных свай. Небольшие лёгкие домики для сезонного проживания можно ставить на деревянные сваи. Однако такой вид основания часто оказывается недолговечным.

Столбчатый фундамент для каркасного дома можно залить непосредственно в грунт из бетона. Для этого выполняют разметку периметра будущего строения с обозначением мест расположения будущих свай. После чего в обозначенных местах вынимают часть грунта на заданную глубину, при этом используются ручные буры. После чего – внутрь полученного цилиндрического углубления укладывают гидроизоляцию (к примеру, рубероид или полиэтилен), после – устанавливают арматуру, заливают бетон.

Делают бетонные сваи для надежности столбчатого фундамента на фото. Устройство столбчатого бетонного фундамента.

Опалубкой для подземной части сваи стены являются стены ямы. Для надземного верхнего участка сооружают круглую опалубку. Внутренняя арматура обеспечивает прочность свай. Её длина определяется общей суммарной высотой сваи + дополнительные 100-200 мм для сооружения горизонтального перекрытия.

Стены дома в последующем будут опираться на горизонтальные перекрытия, установленные на вертикальные сваи. Это перекрытие называют ростверком, поэтому на самом деле такое основание является ростверковым столбчатым фундаментом каркасного дома.

В небольших строениях сваи или фундаментные столбы могут располагаться только по углам дома. В домах с большой площадью сваи ставят также посредине наружных стен в нескольких местах.

Лучший фундамент

Выбор типа и размеров фундамента определяется особенностями грунта и самого строения, его площади, этажности, размеров. А также особенностями выполнения работ, наличия профессиональных и строительных навыков у застройщика.

Строительство начинается со свайно-винтового фундамента на фото. Постройка на свайном фундаменте.

При выполнении работ своими руками проще соорудить основание в виде плиты. Это – самый доступный вариант строительства, в котором все работы несложно выполнить самостоятельно. Снять грунт, уложить армирующую обвязку, залить бетонный раствор.

Немного сложнее – выполнить бетонную ленту. Для этого необходимо установить больше опалубки, также уложить арматуру, щебень и выполнить заливку.

Ещё сложнее для начинающего строителя – соорудить столбы или сваи. Необходимо подготовить цилиндрические ямы, замесить вручную бетон, выполнить их заливку. А также качественно укрепить горизонтальные балки ростверка. Такое строительство требует использования профессиональных рабочих, иногда – строительной техники, и часто оказывается не под силу начинающему застройщику.

Как Выбрать 🛠 Не про каркас

Задавать вопрос “Какой фундамент для каркасного дома лучше?” в интернете сродни гаданию на кофейной гуще – и метод сомнителен и в осадке кофе каждый видит своё. Авторы статей о фундаменте для каркасного дома всегда пытаются убедить вас в правильности своей точки зрения о том, что вот именно этот конкретный вид фундамента: плита, ленточный, свайный или любая из их разновидностей идеально подходит для каркасного дома. Много слов, много аргументов…

Поймите наконец, в интернете нет и не может быть ответа на вопрос: “Какой мне выбрать фундамент для каркасника?” Причин несколько, они просты и банальны:

  1. Лучшего Фундамента Для Абстрактного Каркасного Дома Не Существует!,
  2. Фундамент это всего лишь один из элементов системы в которую входят: ваш каркасный дом, фундамент, грунт,
  3. Никто лучше вас не знает характеристик элементов этой системы: какой вы хотите построить каркасный дом (этажность, площадь), тип грунта на вашем земельном участке, уровень грунтовых вод на участке, подтопляется ли он весной, есть ли у вас какие-то особые пожелания по фундаменту вашего каркасного дома и так далее.
  4. Все статьи, которые вы читаете в интернете, они про чужие фундаменты, для чужих каркасников, на чужих земельных участках.

Формат нашего сайта подразумевает то, что читатели должны получать на сайте качественную информацию по каркасным домам, самостоятельно её думать, обсуждать с автором статьи в комментариях и как результат – принимать самостоятельное решение по тому или иному вопросу. Самостоятельное. Поэтому далее мы с вами рассмотрим все составляющие системы каркасного дома и выделим наиболее важные аспекты по каждому её элементу.

Каркасный дом фундамент и грунт – это система

Каркасный дом, фундамент и грунт. По большому счёту, фундамент – это прокладка, промежуточная конструкция между каркасным домом и грунтом (землёй). Но, функционал у этой “прокладки” многочисленен и крайне важен.

Лучший Фундамент Для Каркасного Дома: Как Выбрать

Фундамент каркасного дома:

  • передаёт нагрузки от каркасного дома на грунт и от грунта каркасному дому,
  • перераспределяет нагрузки от каркасного дома на всю площадь фундамента,
  • нивелирует неровности грунта на вашем земельном участке,
  • изолирует деревянные конструкции каркасного дома от влаги,
  • и так далее.

В рамках данной статьи мы не будем говорить о расчёте нагрузок, формах и толщинах фундаментов – пускай этим занимается проектировщик. Для нас сейчас важны основные характеристики триады каркасный дом, фундамент, грунт и принципы их взаимодействия друг с другом. Именно этот небольшой срез знаний позволит вам понять какой фундамент нужен для каркасного дома.

Каркасный дом на загублённом фундаменте

Заглублённый фундамент для каркасного дома – это самый популярный и распространённый способ строительства фундамента. Заглубляют фундамент либо на глубину промерзания грунта, либо до глубины залегания грунта с достаточной для каркасного дома несущей способностью. То есть, в любом случает, речь идёт о большом заглублении фундамента. Чаще всего к загублённым фундаментам относятся ленточный и свайный фундаменты. Крайне редко – плитный.

Лучший Фундамент Для Каркасного Дома: Как Выбрать

В рамках данной статьи важно понять и запомнить, что в случае системы каркасного дома с загублённым фундаментом мы имеем следующие взаимодействия элементов системы:

  • каркасный дом со всеми своими снеговыми, ветровыми нагрузками и небольшими нагрузками от конструкций каркасного дома взаимодействует с фундаментом, то есть передаёт на фундамент вертикальные нагрузки,
  • фундамент перераспределяет и перенаправляет вертикальные нагрузки от каркасного дома на грунт,
  • в случае достаточной несущей способности грунт воспринимает и перераспределяет нагрузки вокруг поверхностей соприкосновения с фундаментом каркасного дома без проседания и горизонтальных подвижек,
  • в случае с загублённым фундаментом, грунт практически не оказывает на фундамент обратных вертикальных нагрузок и передаёт на него в зимний период значительные горизонтальные нагрузки, вызванные морозным пучением грунта.

Каркасный дом на незагублённом (мелкозаглублённом) фундаменте

В России незаглублённый (мелкозаглублённый) фундамент во всех его вариациях малоизвестен и малопопулярен. Размышлять о причинах этого мы не будем потому, что единственное, что нас в данный момент интересует это несколько важных отличий системы каркасного дома с мелкозаглублённым фундаментом от рассмотренной ранее системы.

Лучший Фундамент Для Каркасного Дома: Как Выбрать

А именно:

  • все нагрузки от каркасного дома на фундамент и далее на грунт, рассмотренные нами в подразделе «Система каркасного дома с загублённым фундаментом» действуют точно также,
  • в случае с незаглублённым фундаментом, грунт не оказывает на него горизонтальных нагрузок и передаёт на фундамент в зимний период только вертикальные нагрузки, вызванные морозным пучением грунта; вертикальные нагрузки и вызванными ими вертикальные перемещения фундамента могут быть достаточно большими (до 10 сантиметров).

ВЫВОД 1

Незаглублённый (мелкозаглублённый) фундамент для каркасного дома предпочтительнее, чем загублённый, так как на него в зимний период действуют только горизонтальные нагрузки и не действуют вертикальные.

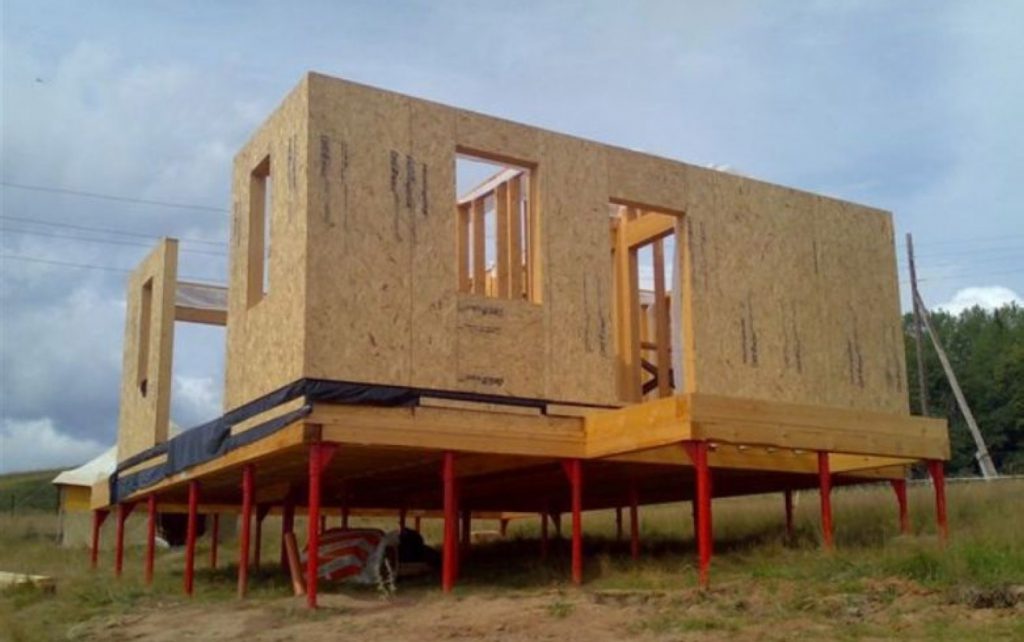

Каркасный дом на свайном фундаменте

Разбирая тему свайного, ленточного и плитного фундаментов следует держать в голове два аспекта, характеризующих каркасный дом:

  1. Каркасный дом не монолитен и состоит из отдельных, скреплённых между собой конструкций. Например, стена каркасного дома может состоять из нескольких частей длиной до 6 метров каждая,Лучший Фундамент Для Каркасного Дома: Как Выбрать
  2. Каркасный дом – лёгкая конструкция и её давление на грунт меньше, чем у домов, построенных по другой технологии (из блоков, кирпича и т.п.)

Фундамент из свай во всех своих модификациях, включая винтовые сваи, обладает рядом неоспоримых преимуществ:

  • его легко изготовить своими руками,
  • высокая скорость возведения,
  • при больших перепадах высот на участке, свайный фундамент дешевле, чем другие виды фундаментов.

Лучший Фундамент Для Каркасного Дома: Как Выбрать

В тоже время, данный вид фундамента, как основание именно каркасного дома, имеет несколько принципиальных недостатков:

  • сваи передают от грунта на каркас нагрузки точечно; каким бы надёжным не казался ростверк, связывающий сваи, в зимний период нагрузки от морозного пучения грунта могут действовать на сваи неравномерно, что приведёт к разрушению ростверка и каркаса дома,
  • небольшая площадь пятна контакта единичной сваи и грунта, соответственно для строительства свайного фундамента с необходимой несущей способностью может понадобиться большое количество свай

Каркасный дом на ленточном и плитном фундаменте

Ленточный и плитный фундаменты – это монолитная конструкция, построенная из бетона марки М250-М300, армированного металлической арматурой. Данные виды фундамента очень прочные. Но, особое внимание следует обратить именно на монолитность данных конструкций.

Лучший Фундамент Для Каркасного Дома: Как Выбрать

Нагрузки от сил морозного пучения действуют на ленточный и плитный фундаменты как на единую, цельную конструкцию и могут привести к наклонам и/или перемещениям всей конструкции, но лишь в редчайших случаях к её разрушению. Таким образом, конструкции каркасного дома на фундаментах данного типа практически на 100% изолированы от негативных воздействий морозного пучения.

Вторым важным фактом является то, что данные типы фундамента распределяют все нагрузки от каркасного дома по всей своей площади. Это приводит к снижению удельной нагрузки на грунт и как следствие, к возможности вести строительство на грунтах с более низкой несущей способностью. При выборе между ленточным и плитным фундаментом стоит учитывать разницу в стоимости. Плитный фундамент за счёт использования при его строительстве значительно большего количества бетона стоит значительно больше.

ВЫВОД 2

В большинстве случаев оптимальным по стоимости и характеристикам типом фундамента будет ленточный фундамент.

Виды грунтов и их влияние на выбор фундамента каркасного дома

Грунт, на котором строится дом это очень важная составляющая системы каркасный дом, фундамент, грунт. Это тот элемент системы, которому необходимо уделить самое большое внимание. Вплоть до исследований. Ниже будет приведена информация о основных типах грунтов и об их главных характеристиках.

Лучший Фундамент Для Каркасного Дома: Как Выбрать

Существует два типа грунтов:

  • глинистые,
  • песчаные.

Каждый из этих типов подразделяется на подтипы, но в данной статье нас данная информация мало интересует. Более важно то, что грунт, независимо от своего типа становится пучинистым в зависимости от своей влажности. Которая в свою очередь определяется в основном глубиной залегания подземных вод.

Влажные глинистые грунты, пески пылеватые и мелкие, промерзая в зимний период, увеличиваются в объёме, вследствие чего происходит вспучивание (подъём) слоёв грунта в пределах глубины его промерзания. Этот процесс называется морозным пучением грунта, а грунты – пучинистыми (морозоопасными), – В.С. Сажин

Влажность грунта – это главная характеристика, которая нас интересует. Влажный, насыщенный водой грунт хорош для роста травы и клюквы. Но, он мало подходит для строительства на нём каркасного дома. Это нужно отчётливо понимать ещё на этапе покупки земельного участка.

ВЫВОД 3

Для строительства фундамента лучше всего подходят сухие непучинистые грунты. Найти участок с такими грунтами крайне сложно. Если вам не повезло с землёй, сухое и непучинистое основание для фундамента придётся создавать своими руками.

Какой фундамент лучше для каркасного дома: результаты

Промежуточные выводы, которые были сделаны в статье, провели нас к следующему результату:

ВЫВОД 1 + ВЫВОД 2 + ВЫВОД 3 = незаглублённый (мелкозаглублённый) + ленточный + сухое непучинистое основание = МЗЛФ (мелкозаглублённый ленточный фундамент) на непучинистом основании.

Лучший фундамент для каркасного дома это: ленточный фундамент, заглублённый приблизительно на 30 сантиметров, построенный на основании из уплотнённого песка или песчано-гравийной смеси (ПГС).

Фундамент для каркасного дома своими руками: варианты строительства

фундамент для каркасного дома

Выбирать фундамент под каркасный дом следует из нескольких возможных для конкретных грунтовых условий и рельефа варианта, отдавая предпочтение проекту с минимальным бюджетом строительства. В некоторых случаях выбора не существует – например, подвальный этаж «каркасника» можно соорудить только на ленточном фундаменте глубокого заложения.
Типовыми требованиями для несущих подземных конструкций любого здания являются:

  • обеспечение несущей способности без разрушения;
  • отсутствие просадок, кренов;
  • ремонтопригодность узлов ввода инженерных систем;
  • рациональное сочетание ресурса и бюджета строительства.

Чаще всего фундамент для каркасного дома возводится самостроем для экономии средств. Поэтому следует сократить либо исключить полностью технологии, в которых необходима аренда спецтехники.

Содержание статьи

Какие фундаменты подходят для каркасного дома и почему

Проще всего выложить из кирпича или блоков столбы, однако подобный вариант возможен только на сухом грунте с минимальным содержанием глины и максимальным расчетным сопротивлением, соответственно (гравелистая почва, скала или крупный сухой песок).

Столбчатый ростверк

Столбчатый ростверк.

Усадки и подвижки грунтов не действуют на винтовые и буровые сваи, эти конструкции надежно защищены от грунтовых вод (если делаются по технологии). Поэтому на крутом склоне, побережье водоемов и болотах сваи выбирают по умолчанию.

Свайный ростверк

Свайно-винтовой фундамент.

Плавающая плита – самый дорогой фундамент из существующих со сложными узлами ввода коммуникаций. Однако при высоком УГВ и высоком проценте глины в почве эта технология может стать предпочтительнее других.

Плитный фундамент

Плитный фундамент.

Ленточный мелкозаглубленный фундамент выбирают по привычке, так как технология строительства отработана, опыт эксплуатации в разных регионах исчисляется сотнями лет. Надежнее всего монолитные конструкции, основная сложность заключается в снижении воздействия сил морозного пучения.

МЗЛФ для каркасного дома

МЗЛФ для каркасника.

Важно! Нижняя доска или брус обвязки каркасного жилища по умолчанию служит балками ростверка, что еще больше снижает бюджет возведения столбчатых и свайных фундаментов.

Ленточный

Единственным рациональным вариантом проекта с подвальным этажом является ленточный фундамент глубокого заложения. Он обходится дороже коробки первого этажа, поэтому используется редко. Более популярны бюджетные разновидности ленточного фундамента:

  • МЗЛФ – малозаглубленный, глубина подошвы 0,4 – 0,7 м; Малозаглубленная лента

    Малозаглубленная лента.

  • НЗЛФ – незаглубленный, высота больше ширины; Не заглубленная лента

    Не заглубленная фундаментная лента.

  • монолитный пояс – тоже не заглубляется в грунт, ширина больше высоты. Пояс монолитный ленточный

    Монолитный ленточный пояс.

Важно! Каркасный коттедж изготавливается из пиломатериалов, поэтому стены должны максимально отстоять от земли во избежание гниения. Самый высокий цоколь по умолчанию обеспечивает вариант незаглубленного ленточного фундамента. Застройщик, решивший защитить свой коттедж от влаги, обычно выбирает эту технологию.

Основными нюансами ленточных фундаментов для каркасного дома являются:

  • необходима комплексная защита от сил пучения – дренаж пристенный или кольцевой, утепление под подошвой ленты и отмостки на глубине 0,4 м, замена плодородного слоя нерудным материалом;
  • отсутствие узлов ввода инженерных систем – коммуникации проходят ниже подошвы ленты, их можно монтировать на любом этапе, ремонтировать во время эксплуатации без помех;
  • возможность изготовления пола по грунту – плавающая стяжка считается бюджетным вариантом с высоким эксплуатационным ресурсом;
  • разновидность МЗЛФ позволяет изготовить цокольный этаж – актуально на небольших участках.
Каркасный дом с цокольным этажом

Каркасник с цокольным этажом.

Важно! Из-за высокого бюджета комплексной защиты от сил пучения ленточные фундаменты обходятся индивидуальному застройщику неоправданно дорого в сравнении со столбчатыми или свайными ростверками.

Рекомендуем: Мелкозаглубленный ленточный фундамент.

Плитный

Монолитная плита считается самым надежным фундаментом, громадная площадь опирания позволяет устанавливать легкие здания на просадочные грунты с низким расчетным сопротивлением (песок мелкий и пылеватый, торфяник) без негативных последствий.

Толщина плавающей фундаментной плиты для каркасного загородного дома не превышает 20 см. Поэтому застройщику придется дополнительно потратиться на изготовление цоколя, чтобы приподнять деревянный каркас над грунтом, из которого возможен капиллярный подсос влаги.

Плитный фундамент с цоколем

Плитный фундамент с цоколем.

При одинаковых грунтовых условиях (высокий УГВ, пучинистый грунт) каркасное здание можно опереть на сваи, что обойдется значительно дешевле.

Важно! Ремонтопригодность узлов ввода инженерных систем в дом у плитного фундамента очень низкая. Зато плавающая плита по умолчанию становится полом по грунту, снижая бюджет отделки.

Рекомендуем: Технология строительства плитного фундамента.

Свайный

В самых плохих условиях (грунт лесс мягкопластичный влажный) минимальная несущая способность каждой винтовой сваи составляет 4,3 т. Поэтому для «каркасника» 9 х 12 м с мансардой 20 винтовых свай обеспечат запас надежности, так как вес постройки вместе с эксплуатационными, снеговыми и ветровыми нагрузками не превышает 70 – 80 т.

Каркасный коттедж на винтовых сваях

Каркасный коттедж на винтовых сваях.

Чтобы обеспечить аналогичные показатели несущей способности для буронабивных свай, придется выбрать диаметр отверстий в земле от 40 см или снизить шаг их расположения по периметру при минимально допустимом диаметре 30 см.

Буровые сваи для каркасника

Буровые сваи для каркасника.

Сваи являются единственными подземными конструкциями, гарантированно достигающие пластов с высокой несущей способностью, на какой бы глубине они не находились. Их не могут выдернуть на поверхность или опрокинуть силы пучения. Наружная антикоррозионная защита винтовых свай позволяет эксплуатировать ростверк даже на воде.

Глубина погружения сваи винтовой

Глубина погружения винтовой сваи.

Для каркасного дома ростверк по оголовкам свай не нужен, так как его заменяет нижняя обвязка коробки. Основными нюансами являются:

  • для снижения бюджета строительства в проект закладывается низкий ростверк, позволяющий изготовить внутри него пол по грунту;
  • однако для повышения эксплуатационного ресурса чаще выбирают висячий ростверк с перекрытиями по балкам;
  • в любом случае необходимо обеспечить воздушный зазор между балками ростверка и грунтом.
Пол по грунту низкого ростверка

Пол по грунту внутри низкого ростверка.

Низкий ростверк обшивается снаружи и изнутри листовыми материалами, устойчивыми к агрессивным средам (ЦСП, плоский шифер). Подполье висячего ростверка защищается и декорируется снаружи забиркой. Этот фальш-цоколь сооружается из кирпича, асбоцемента, цокольного сайдинга с продухами естественной вентиляции в размере 1/400 от площади подполья.

Совет! Ввиду отсутствия источников тепла в подполье висячего ростверка утеплять отмостку и забирку не нужно.

Рекомендуем: Свайно-винтовой фундамент.

Столбчатый

Несущая способность столбчатого фундамента практически одинакова с аналогичной характеристикой буронабивных свай. Зато стабильность пространственного положения значительно ниже – столбы склонны к опрокидыванию горизонтальными подвижками грунтов на склонах и при возникновении морозного вспучивания, из-за не глубокого заложения.

Поэтому, несмотря на внешнюю схожесть с буронабивными сваями, столбчатые фундаменты применяют выборочно:

  • запрещено строительство на склонах с перепадом высот от 1,5 м между противоположными стенами коттеджа;
  • на влажном грунте (высокий УГВ) эта технология не рекомендована, так как подземные конструкции сложно защитить от воды;
  • просадочные грунты являются противопоказанием для столбчатого ростверка.
Каркасный коттедж на столбчатом фундаменте

Столбчатый фундамент для каркасного дома.

На пучинистом грунте с низким УГВ необходимо выполнить комплексную защиту от вспучивания:

  • заменить 20 – 40 см под подошвами столбов щебнем или песком;
  • уложить дрены канализации по наружному периметру подстилающего слоя.
Комплексная ликвидация морозного вспучивани - схема

Комплексная ликвидация морозного вспучивания утеплением и дренажом.

Важно! По аналогии со свайным ростверком утепление отмостки и забирки бессмысленно, поэтому столбчатый фундамент считается самой бюджетной основой, но достаточно надежным вариантом для не сложных геологических условий.

Рекомендуем: Столбчатый фундамент для каркасного дома.

Возможен пол по грунту (только при низком ростверке) и перекрытие по балкам. Столбчатый фундамент обладает максимально возможной ремонтопригодностью, а каркасные здания можно переносить на другие фундаменты в любой момент эксплуатации.

Не рекомендуется консервировать в зиму столбчатые и ленточные фундаменты без нагрузки от веса коробки каркасного коттеджа.

Таким образом, ограничений по типу фундамента для каркасного дома не существует в принципе. Однако некоторые варианты экономически неэффективны для данной технологии строительства, другие являются единственным решением на сложном рельефе и неудовлетворительных грунтовых условиях.





Хорошая реклама

Фундамент для каркасного дома своими руками

Если вы ограничены в финансах, то лучшим вариантом для вас будет каркасный дом. Его быстро и легко строить, материалов надо немного и они сравнительно дешёвые.
В этой статье будет описано строительство фундамента — этапа, с которого начинается строительство любого здания, и без которого оно невозможно.
Под каркасный дом можно делать ленточный и столбчатый типы фундамента, либо ставить сваи. Выбор зависит от рода почвы, пролегания грунтовых вод, параметров будущего дома и, конечно, финансовых возможностей.
Сейчас мы разберем разные виды фундаментов для каркасного дома, их строительство на пошаговой инструкции. Это будет началом для качественного строительства дома под крышу.

Ленточный фундамент

Содержание статьи

Ленточный фундамент — это неразрывное жёсткое сооружение по замкнутому контуру в виде ленты. Строят его под все несущие стены планируемого здания. Это самый популярный тип фундамента под частные дома и загородные коттеджи. Он отлично подходит в качестве основания для возведения каркасных зданий.

Схема ленточного фундаментаСхема ленточного фундаментаЛенточный фундамент

Ленточный фундамент характеризуется существенно большей площадью несущей поверхности, чем столбчатый и винтовой. Поэтому при меньшей глубине возведения он выдерживает те же нагрузки, что и столбчатый фундамент, при укладке на почву с меньшей плотностью, или более высокие нагрузки при такой же глубине возведения. Но для строительства ленточного фундамента понадобиться больше стройматериалов и надо будет сделать больше земельных работ.

Также в здании, возведённом на ленточном фундаменте, есть возможность построить подвал или цокольный этаж . Это делается путем уборки грунта из пространства внутри фундамента. В этом случае его стены одновременно выступают стенами цокольного этажа. Если устраивать подвал не планируется, то землю можно не убирать.

Ленточный фундамент надо обязательно углублять ниже уровня промерзания земли. Уровень промерзания бывает очень разным — он зависит от климатических условий и типа почвы.

При его возведении в начале сыпется песок, на него гравий, на него гидроизоляционный слой. При этом чем ниже промерзает грунт, тем больше должны быть слои песка и гравия. Очень важно, чтобы основание было приблизительно на 30% шире самого фундамента. Сверху гравия вяжется арматура таким образом, чтобы её части не выступали из бетона. Затем делается опалубка высотой минимум на 10 см выше планируемой высоты фундамента. При этом высота бетонного слоя должна превышать 50 см.

Плитный фундамент

Плитный фундамент — это монолитная плита, сделанная из железобетона и залитая под всем зданием.

Строительство плитного фундаментаСтроительство плитного фундаментаНа фото плитный фундамент

Этот тип фундамента имеет самую большую площадь опоры по сравнению с остальными, и поэтому обеспечивает большую устойчивость дома на земле с более слабой несущей способностью. По этой же причине он сильнее всего противодействует силам пучения, поскольку в результате их влияния конструкция опускается и поднимается целиком. Отсюда взялось другое название фундамента в виде монолитной плиты — плавающий фундамент. При возведении дома на плавнях или болотах подобный фундамент незаменим, поскольку построенное на нем здание будет двигаться исключительно целиком, что не даст образоваться в нём трещинам и завалам.

Плитный фундамент строится высотой от 10 см и далее на утрамбованные песок и щебень, поверх которых стелится гидроизоляция. Поверх изоляции вяжется каркас из арматуры в виде 2-х сеток, нижней и верхней, недвижимо связанных одна с другой. Арматуру нужно брать ребристую с сечением 1,2–1,6 см. Используя такой фундамент можно сделать каркасную пристройку к дому.

Армирование внутри плитных фундаментов, по сравнению с ленточными, надо делать более серьёзное. На последние действуют только изгибающие продольные нагрузки, а изгибающие поперечные нет, потому что высота ленточного фундамента превышает его ширину. Поэтому в ленточных фундаментах ребристую арматуру вяжут только вдоль, для поперечной вязки подойдет и гладкая. А плитный фундамент имеет абсолютно другое соотношение длины, высоты и ширины, и на него действуют силы на изгиб как поперечные, так и продольные.

Плюс иногда возникают силы скручивания. Поэтому арматуру для каркаса надо использовать только ребристую — которая сильнее всего сцепляется с бетоном. Шаг прутьев арматуры должен составлять 20–40 см. Если вязать арматуру на расстоянии 30 см прут от прута, то на 1 кв. м фундамента понадобится 3 прута по 1 м на продольное вязание и столько же на поперечное — одинаково для верхней и нижней обвязок, плюс приблизительно 2 м для связки верхней и нижней арматурных сеток.

В итоге получается около 140 см прутьев на 1 кв. м плиты. Для строительства монолитного фундамента в виде плиты расходуется больше всего арматуры и самый большой объем бетона в сравнении с остальными фундаментами, поэтому возводить его дороже всего.

Столбчатый фундамент

Столбчатый фундамент являет собой стоящие в земле независимо друг от друга опоры.

Опоры столбчатого фундаментаОпоры столбчатого фундаментаСтолбчатый фундамент

Ставят их обязательно во всех точках пересечения стен здания. Если стены длинные, между ними ставят дополнительные столбы (здесь можно ставить опоры послабее).

Верхнюю часть опор называют оголовком, низ — основанием. Оголовки являются точками, на которых будет стоять здание, поэтому их надо делать в один уровень — это будет линией начала 1-го этажа. Расстояние между низом дома и уровнем земли должно быть 0,4–0,5 м, чтобы дом не был сырым, чтобы не портились деревянные конструкции каркаса.

Столбы фундамента можно делать прямоугольными, квадратными, трапециевидными, круглыми и т.д. Самыми распространенными, являются круглые столбы, поскольку для них можно убирать землю с помощью обычного ручного бура.

Столбы для столбчатого фундамента подойдут сечением от 150 мм до 400 мм. При самостоятельном возведении столбчатого фундамента лучше использовать уже готовые столбы, которые бывают следующих сечений:

  • 150 мм,
  • 200 мм,
  • 250 мм,
  • 400 мм.

И ручные буры выпускаются под опоры этих диаметров. Столбчатый фундамент чаще всего вкапывают в землю приблизительно на 2 м (чтобы он был ниже промерзания земли). Основания опор имеют небольшую площадь, поэтому чтобы столбы не разрушились и не перекосились под давлением дома, они должны стоять на почве с хорошей несущей способностью.

Для такого фундамента подходят столбы из различных материалов: бетон, дерево, металл, кирпич. Деревянные столбы перед укладкой в землю надо обжигать либо обрабатывать специальными антисептиками, чтобы защитить древесину от сырости и вредителей, предотвращая таким образом её трухлявость и гниение. Дополнительно древесину можно защитить гидроизоляционными средствами, но даже в этом случае дерево остаётся наименее надежным материалом для возведения столбчатого фундамента.

Кладка из кирпича очень хороша в отношении стоимости и прочности, однако он не удобен в плане строительства. Складывать кирпичи в опору в яме по ширине в размер опоры невозможно, а складывать столбы целиком на земле, а потом опускать их в яму тоже долго и не легко.

Самым лучшим со всех сторон материалом для столбов является бетон. Заливать его надо с армированием.

Такой фундамент будет самым прочным, слабо подверженным климатическим воздействиям и его совсем не сложно построить самостоятельно: пробурить скважины, насыпать прослойку из песка и гравия, поставить опалубку, связать арматуру (продольную надо брать ребристую 1,2–1,6 см в разрезе, поперечную можно и гладкую) и залить бетонным раствором. Плюс армированной цельной опоре не страшны никакие пучения, промерзания и перемещения грунта.

В этом типе фундаментов самым надежным является столбчатый фундамент с ростверком — специально сделанной верхней частью опоры, распределяющей нагрузку от дома и расположенной непосредственно между столбами. При промежутках между опорами 1,5–2,5 м ростверк делают в виде обычной армированной перемычки. Если промежутки между опорами превышают 2,5 м ростверк делают из рандбалки — железобетонной монолитной либо сборной балки, или металлической балки (из двутаврового профиля, обычного профиля или в виде швеллера). Для уменьшения стоимости строительства ростверк часто ставят в качестве фундамента для лёгких строительных конструкций.

Фундамент на винтовых сваях

Винтовые сваи считаются простым и дешёвым вариантом фундамента, его монтаж смогут осуществить от 3-х до 5-ти человек. Свая — это стальная труба с лопастями внизу.

Лопасть нужна для распределения нагрузки от конструкции на максимальную площадь земли и удержания конструкции при колебаниях почвы. С помощью неё во время опускания трубы в землю вращательный момент становится поступательным. Таким образом получается равномерная несущая способность всех элементов фундамента даже в случаях неоднородности почвы.

Чертеж винтовой сваиЧертеж винтовой сваиФундамент на винтовых сваях

Сваю наращивают и вкручивают пока она не опустится ниже глубины промерзания почвы. Сверху в свае делают отверстие для закрепления арматуры, которой собственно вкручивается свая. Характеристики стальной трубы:

  • Диаметр лопасти — от 20 см до 55 см;
  • Диаметр ствола — от 10 см до 30 см;
  • Толщина стенок — от 0,8 см до 1,2 см;
  • Толщина лопасти — от 0,3 см до 1 см;
  • Длина сваи — от 1,5 м до 9 м.

На противоположном конце сваи делается шляпка для соединения с ростверком.

Расчёт размеров фундамента

Основой для расчетов размеров фундамента является несущая способность грунта (коэффициент сопротивления грунта) и масса запланированного здания. Смыслом произведения расчетов является определение того, сможет ли данная почва выдержать нагрузку данного дома указанного веса на указанном фундаменте.

Если давление на землю полностью готового дома окажется меньше её несущей силы, то строительство можно выполнять в используемых в расчёте размерах. Если давление на грунт окажется выше его несущей способности, надо буде выполнить корректировки, для начала путём увеличения ширины основания.

Самыми важными показателями для почвы, на которой будет стоять дом, являются два показателя — сжимаемость и прочность. Самыми прочными и несжимаемыми являются полускальные и скальные грунты. Поэтому при строительстве на них каркасных домов котлован можно не рыть, а просто снять просадочный верхний плодоносный слой почвы. Выполнение дальнейших расчётов не понадобится.

При строительстве каркасного дома на более мягких грунтах (глина, песок, чернозём) фундамент возводится так, чтобы площадь его основания удовлетворяла следующему неравенству:

S>a×F/(b×R), где:

S – наименьшая возможная площадь основания, кв.см.
a – коэффициент – показатель надёжности, его величина обычно 1,2.
F – вес всего будущего здания в готовом виде (считается сложением общего веса всех материалов, из которых будет состоять дом, за исключением фундамента, веса мебели, сантехники, дверей, котлов, бытовой техники и жильцов).
b – коэффициент условий строительства, который принимается согласно типу почвы и конструкции здания (для деревянных и каркасных домов на глине он составляет 1,1, а для всех типов домов на мелких песках – 1,3).
R – сопротивление грунта или несущая способность грунта:

  • Щебенисто-песчаный — 600кг на кв.см
  • Глинистый при показателе текучести JL ≤ 0,5 — 450 кг на кв.см, при 0,5 <J L ≤ 0,15 — 400 кг на кв.см
  • Гравийный (дресвяный) с песком — 500 кг на кв.см, с глиной: при показателе текучести JL ≤ 0,5 — 400 кг на кв.см, при 0,5 < JL ≤ 0,75 — 350 кг на кв.см.

Таким образом можно правильно рассчитать параметры как всего фундамента, так и его обреза. Площадь прямоугольника (в форме которого обычно строят фундамент) определяется путем умножения его длины на ширину. Конкретные размеры фундамента (не обязательно прямоугольного, можно и квадрата) могут варьироваться в пределах рассчитанных максимально подходящих размеров несущей конструкции.

Способы утепления фундамента

Способы утепления и изоляции фундамента дома от сырости и холода из грунта разделяют на такие группы:

  • Утепление и изоляция по наружным стенам;
  • Утепление и изоляция по внутренним стенам.
Утепление фундамента по наружным стенамУтепление фундамента по наружным стенамУтепление и изоляция фундамента

Более эффективным вариантом является утепление фундамента по наружным стенам. Делать это лучше всего сразу после возведения фундамента, до начала установки каркаса дома. Утепление фундамента по наружным стенам осуществляется следующими способами:

  • Засыпным. Осуществляется путём засыпания сыпучих строительных абсорбирующих материалов (щебня, керамзита, песка и т.д.) в траншею, проделанную со всех наружных сторон фундамента. Эти материалы хорошо отводят влагу, чем предотвращают разрушение фундамента, и являются хорошим барьером от холода.
  • Креплением плит из пенопласта. Осуществляется плитами из пенополистирола (пенопласта), которые крепятся к фундаменту клеем либо мастикой. Пенопласт, имеющий свойство сохранять тепло, обеспечивает довольно высокую теплоизоляцию. Но у него есть один существенный минус — его едят грызуны. Для защиты от них поверх пенопласта надо ставить сетку.
  • Креплением плит из пеноплекса. Пеноплекс — материал, похожий на пенопласт, но более экологичный и крепкий. Он не деформируется и его не едят грызуны. Пеноплекс специальным клеем или битумной мастикой можно клеить прямо на фундамент.

Утепление и изоляция фундамента по внутренним стенам чаще всего выполняется, когда добраться к нему с наружной стороны гораздо сложнее, чем с внутренней.

Этот способ позволяет повысить температуру в подвале и убрать излишек влаги. Но внутренняя изоляция не защищает фундамент от воды в грунте и температурных перепадов.

Видео

Посмотрите видео об особенностях строительства фундаментов разных видов

Как сделать фундамент под каркасный дом

Каркасный дом – легкое сооружение, которое возводят на всех видах фундаментов. Главное сделать его качественно, а значит, он должен быть построен правильно, с учетом всех требований. Можно пойти двумя путями: заказать бурение скважины для взятия грунта, сдать его на анализ в лабораторию, после чего, на основании полученных данных, инженер произведет расчеты. Это даст гарантию на долгие годы благополучной эксплуатации основания, но и стоит недешево. Второй метод строительства фундамента под каркасный дом применяется большинством самозастройщиков –  он основывается на опыте соседей и на собственных знаниях. Именно о том, как выполнить все работы самостоятельно и пойдет речь в статье.

Содержание:

  1. Какой фундамент лучше под каркасный дом
  2. Ленточный фундамент под каркасный дом
  3. Свайно-винтовой фундамент под каркасный дом
  4. Столбчатый фундамент под каркасный дом
  5. Монолитный плитный фундамент



Какой фундамент лучше под каркасный дом



Выбор фундамента под строительство дома – важный и ответственный шаг. Для тяжелых кирпичных, каменных или монолитных зданий он может составлять почти 20% всей стоимости дома. Но для легких каркасных и деревянных домов цена фундамента существенно ниже. Так как найти золотую середину, и сделать надежное, прочное, но недорогое основание?

Выбор того или иного типа фундамента под каркасный дом зависит от ряда факторов:

  • характеристика грунта на месте строительства;
  • наличие подвального помещения;
  • конечный вес дома, который зависит от его площади и материала, из которого он будет возводиться;
  • близость грунтовых вод и уровень промерзания грунта.



Определение характеристики грунта



Вначале надо определиться с типом грунта на строительной площадке. Если финансы позволяют, то заказываются геологические изыскания.

Еще один способ - это самостоятельное определение уровня грунтовых вод и состава почвы. Для этого выкапывается яма, примерно 1,5 метра глубиной, и изучается срез грунта:

  • песчано-каменистые, скальные или гравийные грунты без содержания глины, а также крупнопесчаные  без включений – что является наилучшим вариант. Они не удерживают влагу и не вспучиваются при промерзании.
  • пылевые и мелкозернистые пески – называются пучинистыми грунтами, это наименее благоприятный вариант для строительства фундамента;
  • глинистые грунты с близко расположенными грунтовыми водами вспучиваются при промерзании.

После определения грунта, можно правильно подобрать тип фундамента под свой дом.



Основные нюансы:

  • срок службы фундамента должен быть равен сроку службы самого дома. Так, для каркасного или деревянного строения нет необходимости делать железобетонный ленточный фундамент;
  • при наличии на участке высоко расположенных грунтовых вод нет смысла оборудовать подвальное помещение. Несмотря на тип фундамента и качество гидроизоляции, в нем постоянно будет сохраняться высокая влажность;
  • если строительство каркасного дома планируется на плывучих и насыпных грунтах, то лучшим вариантом считается возведение монолитной фундаментной плиты, которая обеспечит пространственную жесткость;
  • сэкономить бюджет позволит мелкозаглубленный фундамент под каркасный дом или различные виды фундаментов на песчаных подушках.



Принимая во внимание все вышесказанное, и учитывая легкость конструкции каркасного дома, становится ясно, что для его строительства подойдут все виды недорогих и простых в исполнении фундаментов. Подробнее о каждой конструкции и поэтапном строительстве рассказано ниже.






Ленточный фундамент под каркасный дом

Ленточный фундамент наиболее популярен при строительстве малоэтажных домов. Связано это с невысокой ценой и простотой в возведении. Довольно часто его усиливают с помощью свай, в этом случае он называется свайно-ленточный.

Устройство ленточного фундамента под каркасный дом  своими руками потребует грамотного исполнения, ведь любая неточность и ошибка повлечет за собой серьезные последствия.

Делают его чаще всего в тех случаях, когда планируется подвальное помещение или утепленное подполье. Мелкозаглубленный фундамент оптимален на непучинистых грунтах, но с глубоким уровнем промерзания придется либо копать более глубокую траншею, либо усиливать его сваями, закрученными ниже уровня промерзания.

Вначале на участке наносится разметка, которая соответствует расположению фасадов и несущих стен. В нужных местах вбиваются колышки, а между ними натягивается прочная веревка. Для обозначения ширины стен, параллельно натягивается второй ряд веревок (ширина фундамента должна быть минимум на 10 см шире несущих стен дома).

По готовой разметке роется траншея глубиной 50-60 см, а для свай бурятся скважины ниже уровня промерзания грунта на 20 см. После чего насыпается песчаная подушка и проливается водой.

На следующем этапе начинается монтаж опалубки. Но перед  ее устройством, на боковые стороны траншеи, укладывается гидроизоляционный рулонный материал. Поверх него сооружается опалубка из обрезных досок толщиной 5 см. Все доски должны располагаться вертикально и возвышаться над уровнем земли не менее чем на 30 см.

В конструкцию помещается арматура из проволоки диаметром 10-16мм. Между собой она соединяется вязальной проволокой или сваркой. Связать ее можно своими руками при помощи пассатижей. Это довольно трудоемкая работа, которая займет много времени, сделать процесс более быстрым позволит использование автоматического пистолета.  С его помощью на соединение тратится 1-2 секунды.

Теперь начинается заливка бетоном. Для раствора используется цемент не ниже М500 с песком в пропорции  1:3. Часто смесь готовят самостоятельно в бетономешалке, но лучше купить готовую. Раствор заливается за один раз, а для его уплотнения необходимо воспользоваться специальным вибратором.

Если на нем будет строиться легкий каркасный дом, то снимать опалубку и приступать к дальнейшим строительным работам можно уже через  5-6 дней.



Свайно-винтовой фундамент под каркасный дом

В большинстве случаев фундамент на винтовых сваях для каркасного дома считается наиболее оптимальным вариантом. Его возводят на рыхлых и неустойчивых грунтов, на участках с сложным рельефом и близким залеганием грунтовых вод.

Основные достоинства фундамента из винтовых свай:

  • устанавливаются без спецтехники;
  • монтируются всего за 1 день;
  • хорошие показатели несущей способности;
  • устойчивы к промерзанию грунта и воздействию грунтовых вод;
  • большой выбор размеров и типов, что позволит подобрать оптимальный вариант;
  • невысокая цена;
  • возможность строительства в любое время года;
  • удобно при ремонте уже существующего фундамента.

К недостаткам следует отнести невозможность оборудования подвального помещения. Свайно-винтовой фундамент пригоден только для строительства легких домов или небольших пристроек.




Выбор и расчет количества винтовых свай



Сегодня на строительном рынке большое разнообразие типов и модификаций винтовых свай. Они могут иметь как различные антикоррозийные покрытия, так и различаться по размерам, но важно, чтобы они имели ровную конструкцию, а лопасти были правильной формы.

Определиться с выбором вам помогут данные таблицы.

Советы:

  • для получения правильных скважин бур должен находиться строго вертикально;
  • начинать и продолжать бурение до необходимой глубины нужно без применения ствола столба;
  • глинистую почву лучше всего бурить в сухую погоду.





Установка винтовых свай своими руками

Устанавливаются винтовые сваи двумя способами: вручную или с применением специальной техники. Второй способ применяется, когда необходимо завинтить сваи большого диаметра. А для небольшого и легкого дома можно установить их самостоятельно, но и в этом случае понадобится 2-3 крепких мужчин.

Они имеют специальную конструкцию, благодаря которой их возможно закрутить вручную. При таком способе установки, получается, более четко выставить горизонтальный уровень.

Для фундаментов используются стальные винтовые сваи с антикоррозийным покрытием длинной от 2,5 м. В грунт они заглубляются не менее чем на 1,5 м (в зависимости от региона и глубины промерзания грунта). Если в верхних слоях находится просадочный грунт, например торф, то сваю следует наращивать до необходимой глубины, чтобы заглубиться до твердых слоев.

Перед их монтажом делается разметка свайного поля фундамента и уже согласно плану закручиваются все сваи.

После того, как свая закручена, ее подрезают до нужной высоты и бетонируют ствол до уровня подрезки.

Сверху на ствол монтируется оголовок винтовой сваи, на который будет монтироваться обвязка. Высокая несущая способность винтовой сваи получается благодаря тому, что при ее заглублении грунт не только не рыхлится, но еще и дополнительно уплотняется лопастями. Когда фундамент из свай делается для временной постройки, их не следует бетонировать, тогда их можно легко выкрутить и использовать повторно.

Rак сделать фундамент под каркасный дом видео



Столбчатый фундамент под каркасный дом

Он представляет собой отдельно стоящих бетонных столбов. Они располагаются по периметру дома и по пересечения стен внутри него. Нижняя их часть называется основание, а верхняя - оголовком. Важно, чтобы оголовки находились в идеально ровной горизонтальной плоскости, ведь именно на них, в дальнейшем, устанавливается каркас дома. Их высота, зачастую ровна высоте пола первого этажа и составляет 50-60 см от уровня земли.

Часть столбов, которая находится под землей, обычно имеет круглое сечение, а надземная часть – квадратное или прямоугольное. Скважины для столбчатого фундамента бурятся обычным садовым буром, а вот обрешетку проще всего делать из обрезной доски. Диаметр скважин зависит от веса постройки, который в дальнейшем будет на нее оказывать давление, и дополнительного запаса прочности.

Площадь сваи совсем небольшая, поэтому она должна опираться на твердые слои почвы значительно ниже уровня промерзания. В среднем, глубина бурения составляет около 2-ух метров.

Надземную часть выполняют из армированного бетона, из кирпича и древесины.

Последний вариант самый ненадежный, даже при обработке дерева антисептиками и гидроизоляцией, прослужат такие столбы недолго. Складывать столб из кирпичей довольно трудоемкий процесс, наиболее оптимальным вариантом является заливка бетоном. Армированный бетон обеспечит наивысшую прочность на сжатие и на растяжении, что убережет его от деформации от воздействия сил морозного пучения. Приготовить раствор можно самостоятельно, но с использованием бетономешалки.

Сами столбы могут иметь не только постоянное цилиндрическое или прямоугольное сечение, но и переменное – расширяясь у основания.

Второй вид хоть и потребует  больших земельных работ, но благодаря увеличению площади опоры увеличит несущую способность всего фундамента. Кроме этого, увеличится и его устойчивость к пучению грунта.

Закладываются столбы такой формы двумя способами. В первом случае выкапывается яма прямоугольной или квадратной формы, по размеру больше будущего столба на 30-50 см. В нее устанавливается опалубка, которая задаст форму и армирующий каркас, после чего все заливается бетоном. Когда бетон затвердеет, опалубка снимается, и столб плотно закапывается.

С помощью этой технологии создаются бетонные столбы самых различных форм, но это довольно трудоемкий процесс который отнимет не только много времени, но и сил.

Второй способ – технология ТИСЭ, она была разработана специально для строительства столбчатого фундамента своими руками. Он подразумевает применение бура ТИСЭ-ф, которым бурятся скважины диаметром 20 см. В нижней части бур имеет уширение 40 или 60 см, которое и создает расширение у основания столба в виде полусферы.

Для равномерного распределения нагрузки на все столбы, и придания все конструкции целостности и жесткости, заливается ростверк. Чаще всего под него делают опалубку и заливают бетоном с использованием арматуры.

Для каркасного дома, в отделке которого не использовано тяжелых материалов, он не обязателен.

Основными достоинствами столбчатого фундамента является его невысокая цена и простота установки даже собственными силами.



Монолитный плитный фундамент

Это сплошная железобетонная монолитная плита, которая располагается под всей площадью дома. Он имеет наибольшие несущие способности среди всех видов фундаментов, благодаря чему способен обеспечить необходимую устойчивость тяжелого дома на пучинистых грунтах. Под их воздействием поднимается и опускается вся плита целиком, поэтому ее еще называют плавающей.

Толщина плиты от 10 см. Ее основу составляет тщательно утрамбованная песчано-гравийная подушка, на которую кладется слой гидроизоляции. Сверху ставится армирующий каркас, который состоит из двух арматурных сеток, жестко связанных между собой. Для монолитной плиты берется ребристая арматура диаметром от 12 до 16 мм – она обеспечит наилучшее сцепление с бетоном. Расстояние между прутками составляет  20-30 см. На примере шага в 30 см можно рассчитать необходимое количество арматуры: 1м2 арматурной сетки = 3 прутка по 1 метру вдоль + 3 прутка по 1 метру поперек = 6 метров верхний пояс жесткости, и столько же еще надо на нижний. В итоге на 1 м2 потребуется не менее 12 м арматуры, но обязательно покупать надо с запасом.

Помимо этого, на плиту потребуется намного больше бетонного раствора, чем на другие типы фундаментов, что делает ее одним из наиболее дорогих вариантом фундамента для каркасного дома.



Схема армирования монолитной плиты



Плита может быть не только гладкой, но и иметь ребра жесткости. Они располагаются на нижней стороне плиты и направлены вниз. Их наличие делает плиту максимально устойчивой к деформации и защищает ее от движения в горизонтальной плоскости. При этом ее верхняя сторона, которая является полом цокольного этажа, остается гладкой.

Для строительства каркасного дома и дома без подвального помещения монолитный плитный фундамент делается мелкозаглубленным.

Вначале снимается верхний плодородный слой почвы и на его место укладывается геоткань (мегаизолом).  После чего засыпается песчаная подушка, утрамбовывается виброплитой и поливается водой.

Поверх кладется еще один слой геоткани, а на него насыпается гравий и также утрамбовывается. По периметру плиты собирается опалубка и внутрь нее укладывается связанная арматура.

На данном этапе начинается заливка бетона высокого качества. Чтобы удалить все пузырьки воздуха, на протяжении всей заливки раствор уплотняют специальным вибратором по бетону.

Готовый фундамент оставляется до полного затвердевания на 2-3 недели, а по истечению срока демонтируется опалубка и он готов к дальнейшим строительным работам.

Для обеспечения устойчивости к морозному пучению,  грунт вокруг мелкозаглубленного фундамента необходимо хорошо утеплить.







какой лучше и как выбрать

Каркасные дома уже давно завоевали свою популярность в Германии, Канаде, Франции и Великобритании. Они быстро строятся, хорошо удерживают тепло и имеют демократичную стоимость. Возведение фундамента очень важный момент строительства. Фундамент каркасного дома может быть установлен несколькими способами. Каждый вид фундамента имеет свои плюсы и минусы.

Особенности каркасных технологий

Фундамент для каркасного дома можно сделать своими руками. Такое строительство не требует дополнительных усилий и специальной техники. Каркасный дом имеет небольшой вес и нагрузка на его фундамент незначительна. Сравнивая с кирпичным домом, дом из каркаса доступный по стоимости и не уступает в прочности.

Для того чтобы получить качественную и надежную постройку, следует уделить повышенное внимание проекту дома. Лучше заказать его у специалистов, которые, опираясь на свой опыт, учтут все важные моменты.

Фундамент для каркасного домаФундамент для каркасного дома можно сделать своими руками

Как определиться с выбором типа фундамента?

Строить фундамент под дом каркасный и выбирать вид постройки — ответственный шаг, так как от прочности основания дома зависит долговечность всей конструкции. На выбор основания влияют такие факторы:

  • общий вес будущей конструкции;
  • уровень подземных вод и характеристики грунта;
  • наличие в проекте подвального помещения.

Качественный выбор основания учитывает геологию участка. Определите плотность грунта, его пластичность и уровень подземных вод. Для лучшей точности, закажите геодезическое исследование строительной территории.

Какой фундамент лучше под каркасный дом и почему?

Фундамент конкретного каркасного дома учитывает факторы его окружающей среды (региона, типа грунта, уровня подземных вод):

  • Ленточный фундамент считается дорогим и подходит для грунта с высокой степенью пучинистости, склонного к движению и просадкам.
  • Плитный фундамент применяют для заболоченной земли и торфяников. Такой фундамент называется «плавающим» из-за его способности перемещаться вместе с верхним слоем влажных грунтов. Это тоже дорогостоящий тип фундамента.
Плитный фундамент Плитный фундамент для каркасного дома
  • Свайный фундамент может выдержать давление многоэтажного дома на проблемном грунте, но исключает наличие подвального помещения. Его можно возводить на слабом и слишком плотном грунте, при высоком уровне грунтовых вод.
  • Столбчатый фундамент, если выбирать по уровню эффективности и материальной доступности, учитывает эти два фактора. Он подходит под каркасный дом с пучинистым грунтом, для мест с высоким уровнем подземных вод, песчаной и глинистой почвы. Столбчатый фундамент является простым и бюджетным, он не требует специальной техники и может проводиться самостоятельно.

Ленточный

Распространенным видом является ленточный фундамент под каркасный дом. Технология такого возведения проста, она не нуждается в дополнительной технике. В зависимости от степени заглубления используют:

  • Мелкозаглубленный ленточный фундамент. Его глубина не превышает 70 см и располагается над зоной промерзания грунта. Основание делается мелкозаглубленным для возведения одноэтажных зданий на грунте подверженному морозному пучению.
  • Заглубленный ленточный фундамент. Используется, если в доме будет подвал, его глубина залегания доходит до 1,2 метра.

Строительство ленточного фундамента бывает монолитным, когда заливают опалубку, а также сборным, когда покупают готовые штучные бетонные блоки. Монолитное бетонное основание более надежное, его конструкция не имеет опасных швов. Такое основание не требует специальной техники для установки, однако устанавливается дольше в сравнении со сборным фундаментом.

Ленточный фундамент для каркасного домаЛенточный фундамент для каркасного дома своими руками

Установка ленточного основания дома включает такие основные этапы:

  • Подготовительные работы. Расчистка строительной площадки, покупка строительных материалов, разметка.
  • Работы с траншеей. Выкапывание траншеи и укладывание речного песка и слоя гидроизоляции.
  • Установка опалубки. Прочную опалубку хорошо фиксируют распорками.
  • Армирование. Если сэкономить на армировании, фундамент окажется недостаточно прочным. Прутья периодического профиля помещают внутрь опалубки сверху и снизу.
  • Заливка бетоном. Качественный бетон трамбуют после заливания, чтобы избавиться от воздушных пустот в его толще. Бетонную плиту оставляют до полного высыхания. После полного застывания бетона, опалубку снимают и улаживают гидроизоляцию.

Плитный

Плитный фундамент – один из популярных видов укладки фундамента каркасного дома. Недостатком этого вида считают высокую стоимость, однако, прочность и долговечность основания позволяют не замечать этого минуса. Плитное основание может быть собрано из железобетонных плит или самостоятельно залито.

 Этапы работы схожи с установкой ленточного фундамента, но бетон заливают на всю опорную площадь строения:

  • Проводим разметку и роем котлован необходимой глубины.
  • Кладем слой речного песка и гравия, утрамбовываем подушку виброплитой. Ложим гидроизоляцию. Рубероид улаживаем внахлест в несколько слоев, а наверх него укладываем пенопласт.
Плитный фундамент для каркасного дома Плитный фундамент для каркасного дома своими руками
  • Опалубку возводим по всему периметру котлована и покрываем гидроизоляцией.
  • Армирование осуществляем прутьями диаметром не менее 10 мм. Места стыков прутьев надежно закрепляем специальной проволокой и формируем арматурную решетку.
  • Заливаем конструкцию качественным бетоном.

Свайный

Свайный тип основания является относительно новым. При устройстве свайного фундамента используют различные виды свай (железобетонные, буронабивные, металлические), некоторые из них требуют применение спецтехники. Винтовые сваи популярны, так как могут быть установлены самостоятельно.

Строение фундамента проводят по проектному разрешению, которое утверждают после полного исследования почвы. Сваи проходят испытания и только после этого могут применяться в процессе возведения фундамента:

  • Если свайный фундамент имеет наземный ростверк, по контуру будущего здания копаем траншею и в ней делаем разметку для свай.
  • Места расположения свай проводим в полном соответствии с проектом.
  • Ввинчивание свай начинаем с углов основания дома. Их могут ввинчивать вручную несколько человек с помощью рычагов.
  • После вкручивания свай в её ствол заливаем раствор бетона. Это делают для повышения антикоррозийных свойств металла внутри ствола и увеличения несущих способностей. Раствор льем слоями по 20 см и уплотняем. Сверху на сваи надеваем металлический швеллер.
Свайный фундаментСвайный фундамент для каркасного дома

Столбчатый

Такая технология включает возведение опорных столбов, которые могут стоять свободно или соединяться ростверком. С ростверком конструкция получается надежней и прочнее. Столб устанавливается под каждым углом здания и в местах пересечения стен. Столбы с круглым поперечным сечением пользуются популярностью, так как скважины под них можно бурить ручным буром. Для изготовления столбов используют кирпич, бетон, бетонные блоки. Наиболее надежными и прочными считаются железобетонные блоки. Работы ведутся по следующей технологии:

  • Расчищаем площадку, убираем верхний слой грунта толщиной 20-30 см.
  • Кладем песчано-гравийную подушку под основание и завозим строительные материалы.
  • В соответствии с проектом, производим разметку фундамента. Вырываем траншею по всему периметру дома и копаем ямы. На дно ямы кладем подушку из песка и гравия. Прокладываем рубероид для гидроизоляции.
  • Устанавливаем опалубку из досок, листов фанеры или металла. Стенки опалубки устанавливаем на дно траншеи перпендикулярно основанию.
  • Армируем опалубку. Устанавливаем арматурные стержни перпендикулярно и так, чтобы концы прутьев поднялись над фундаментом на 20 см.
  • Заливаем бетон, трамбуем его и ждем полного высыхания. Устанавливаем ростверк с помощью опалубки и дополнительного армирования. Опалубку заливаем бетоном.

Расчёт фундамента: прочность, габариты, толщина

При расчете фундамента учитывается много факторов, оценивается нагрузка дома и характер грунта. Любой неверный подсчет может стать причиной неправильного возведения конструкции, что повлечет за собой меньшую долговечность и прочность основания.

Столбчатый фундаментСтолбчатый фундамент для каркасного дома

Прочность фундамента зависит от маркировки бетонного раствора. Зачастую используют бетон М350 и М400. Габариты и толщина фундамента рассчитываются на подготовительном этапе, в процессе проектирования каркасного дома.

Рекомендации

  • Как правильно армировать углы ленточного фундамента? Самая частая ошибка – простое перекрещивание арматурных прутьев с проволочным закреплением. Правильное армирование углов производится с помощью изгибания анкеров Г-образными и П-образными формами.
  • Как правильно залить фундамент под гараж? Нужно учитывать параметры гаража и прилагательные к нему элементы. Желательно составить проектный план гаража и получить хорошую теоретическую подготовку.
  • Фундамент по тисэ технологии немного отличается от традиционного возведения. По данному методу сваи не вколачиваются в землю, а вырастают из нее – технология «забитых гвоздей» только шляпой вниз.
  • Можно ли сваривать арматуру для фундамента? Для сварки выбирайте арматуру с маркировкой, которая позволяет соединять прутья сварочным аппаратом. Учитывайте, чтобы материал был обработан специальным антикоррозийным составом. Такая сваренная арматура прослужит долго и упрочнит основание дома.

Плитный фундамент плюсы и минусы:

  • подходит для домов разных типов;
  • можно устанавливать на любом типе почвы;
  • выдерживает высокий уровень грунтовых вод;

  • длительный срок выполнения работ;
  • производится только на ровном участке земли;
  • высокая стоимость материалов.

Подушка под плиту фундамента. Лучше всего засыпать под плиту слой речного песка, после чего проложить слой щебня. Подушка из песка толщиной в 30 см способна упрочнить слабый грунт, увеличить несущую способность основания и обеспечить качественный дренаж. Для щебневой подушки используют щебень фракции 20 мм. Он уменьшит угрозу деформации при усадке плитного основания.

Выполнить фундамент под газобетонный дом можно с помощью использования ленточного и некоторых разновидностей столбчатого фундаментов, учитывая внешние условия и тип грунтов.

Вывод

Фундамент для каркасного дома – важный элемент строительства. Его можно установить самостоятельно, главное, чтобы он выполнялся по четким технологиям строительства и в полном соответствии с подготовленным проектом. Качество материалов и правильные результаты исследования почвы также значительно влияют на результат всей работы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
