Схема отопления одноэтажного дома, чертежи фото, видео

Можно ли организовать отопление частного дома собственными силами? Да, если на руках есть подробная схема по разводке системы отопления. Присутствует минимальный опыт работы с трубопроводом? Тогда вы обязательно справитесь. В этой статье будет разобрана схема отопления одноэтажного дома. Мы приведем полезные советы для начинающих частных строителей. Главное, чтобы система была отказоустойчивой и дешевой, тогда домашние работы позволят сэкономить на найме профессиональных работников. Мы разберем подробно однотрубную и двухтрубную сети, а также изучим требования к отоплению частного дома.

Требования к системе

Чтобы все работало надежно, должны соблюдаться следующие требования:

  • Отказоустойчивость. Этот параметр отвечает за функционирование отопительной системы в любые морозы. Она не должна обладать избыточной теплоотдачей, так как это помешает системе нормально работать в холода.
  • Простота установки. Не все хозяева могут позволить нанять профессионалов для проектирования и монтажа сети отопления, поэтому нужно выбирать самые простые схемы отопления. Работа своими руками – это всегда полезный опыт.
  • Отсутствие зависимости от энергии. Будет отлично, если система сможет функционировать с естественной циркуляцией. Обычно мастера устанавливают отопление с принудительной циркуляцией, но при этом система может работать и естественной, несмотря на падение эффективности.
  • Экономичность. Несмотря на то, что схема отопления практически не сказывается на коэффициенте полезного действия котла, но мы рекомендуем сделать все возможное, чтобы добиться максимальной экономии тепла.
На фото изображен котел, который продолжает свою работу даже после отключения циркуляционного насоса. Он функционирует в замкнутом объеме.



Стоит сказать, что пункт «Отсутствие зависимости от энергии» неактуален для электрокотлов, так как без электроэнергии не сможет ни насос, ни котел. Остальные пункты работают и с таким агрегатом.

Однотрубная система: разбор схемы

Богатый выбор строительных материалов и приспособлений позволяет подобрать проекты для хозяев частного дома с разными уровнями доходами. В первую очередь стоит рассмотреть вариант однотрубной системы, так как он считается наиболее доступным, особенно для одноэтажного строения. В однотрубной сети вода циркулирует естественно.

Выглядит схема следующим образом:



Если есть возможность, стоит установить циркуляционный насос. Он значительно повысит эффективность и действенность работы конструкции. Но если ваш дом занимает небольшую площадь, то этот агрегат не обязателен к установке. Чтобы обеспечить естественную циркуляцию, наклон главной трубы должен составлять 0.5 сантиметра.



В однотрубной системе содержатся следующие элементы:

  • Проводка.
  • Трубопроводная разводка.
  • Котел для нагрева воды.
  • Расширительный бак.

У однотрубной конструкции есть подвиды: лучеобразная, коллекторная, звездообразная. Конструкция быстро выполняет свою работу, поэтому конструкция у нее простая. Первым делом нужно выбрать для сети материалы.

Работа системы проходит следующим образом. Теплоноситель (вода) нагревается от котла, затем через трубы он поступает к отопительным устройствам. Далее теплоноситель движется в радиаторы, которые принимают все тепла. По той же схеме теплоноситель возвращается в котел. Расширительный бак является крайней точкой однотрубной системы отопления.

Сегодня такая конструкция считается наиболее экономичной для частного дома. Есть у системы и несущественные минусы. Различие температуры в разных точках – это первый недостаток. К примеру, вода будет намного холоднее в радиаторе, чем в котле. Вторым недостатком назвать то, что придется перекрыть всю конструкцию, если требуются перекрыть хотя бы одну батарею.

Двухтрубная сеть

Для одноэтажной постройки можно своими руками осуществить монтаж двухконтурную сеть отопления. Это более дорогой вариант, если сравнить с предыдущей схемой, но при этом в доме всегда будет горячая вода. Суть работы двухконтурной системы следующая: первый контур используется для обеспечения горячей водой, второй – для отопления.

Ниже представлен отличный пример двухконтурной сети, которую можно установить своими руками:

По периметру постройки идут два трубопровода (в жилом помещении и под полом) – обратный и подающий. Конвектора, радиаторы и регистры используются в сети как перемычки, которые создают короткое замыкание. Теплоноситель стремится циркулировать через отопительные приборы, которые расположены ближе всего к циркуляционному насосу. Но нам необходимо добиться, чтобы тепло досталось и дальним приборам. Для этих целей устанавливают ограничительные дроссели.

Что касается минусов этой системы, то их два:

  1. Повышенная опасность при выполнении разморозки без балансировки.
  2. Большое количество труб системы, которые отрицательно сказываются на экономии.

какую схему (проект) выбрать и почему

Какая система отопления лучше для одноэтажного дома: внимание на тип топлива и теплоноситель

Отопление одноэтажного дома можно выполнить разными способами. При выборе конкретного варианта учитывается доступность видов топлива, финансовые возможности владельца, а также конструктивные особенности дома: площадь объекта, строительные материалы и технологии, используемые для возведения его основных элементов, наличие подвала или иного подсобного помещения, достаточного для размещения отопительного оборудования. Важно и то, насколько автономной должна быть работа отопительной системы, смонтированной в доме. Готов ли домовладелец к возможным сбоям в подаче газа или перебоям в электроснабжении объекта? Если нет, то система отопления одноэтажного дома должна быть полностью независимой от внешних магистралей. Как вариант, включать в себя дополнительные источники тепла. Также имеет значение, насколько будет зависеть отопление дома от участия человека в этом процессе? Ответив на все поставленные вопросы, можно существенно сузить перечень оборудования и технических решений, подходящих для организации обогрева одноэтажного жилого помещения.

Классификация систем отопления по виду топлива

Существующие виды топлива с точки зрения экономичности расхода можно расположить в следующем порядке:

  • магистральный газ;
  • твердое топливо (дрова, уголь) и пеллеты;
  • сжиженный газ, хранимый в баллонах или газгольдере;
  • дизельное топливо;
  • электричество.

В этой статье мы разберемся, какая из этих систем вам подойдет лучше.

Классификация котлов по типу топлива

Классификация отопительных котлов по типу используемого топлива. При выборе котельного оборудования руководствуются доступностью топлива и удобством эксплуатации агрегата

Вариант #1 — газовое отопление

Исходя из вышеприведенного ранжирования видов топлива, выгоднее всего использовать газовое отопление, при условии подведения к участку магистрального газа. В этом варианте одна условная единица тепловой энергии по стоимости обходится в 4-8 раз дешевле, чем в других отопительных системах. Участие человека в обеспечении работы газовой системы отопления сведено к минимуму, особенно, если используются по максимуму возможности автоматических средств управления, предлагаемых опционально или в комплекте к газовому отопительному оборудованию.

Для одноэтажного дома небольшой площади приобретается настенный одноконтурный газовый котел, который обеспечивает нагрев теплоносителя, подаваемого в трубы и радиаторы. О том, какие бывают варианты разводки труб отопления, вы узнаете ниже. Оборудование настенного базирования нуждается в обеспечении отвода продуктов горения и устройстве системы вентиляции, что в условиях основного помещения сделать довольно трудно.

Если помимо отопления газовый котел планируется использовать еще и для обеспечения объекта горячей водой, то необходимо приобретать двухконтурный или многоконтурный напольный агрегат. Газовый котел большой мощности справиться не только с функциями отопления и подогрева воды, но и обеспечит работу тепловых завес, установленных в гараже, систем снеготаяния, смонтированных на крыше дома, крыльце, подъездных путях. С помощью отдельного теплового контура можно организовать  подачу тепла в зимний сад или оранжерею.

Двухконтурный газовый котел настенного размещения

Двухконтурный газовый котел настенного размещения с полной автоматикой, которая позволяет регулировать температуру в доме с учетом погоды на улице. Эта функция обеспечивает экономию газа до 30-50%

Владельцам одноэтажных домов, не подключенных к централизованному газоснабжению, можно использовать в качестве топлива сжиженный газ. Для хранения запасов данного топлива придется на участке обустроить подземное хранилище – газгольдер. Данный способ организации обогрева частного дома обойдется дороже, но все остальные преимущества газового отопления останутся в силе.

Вариант #2 — система отопления на дизтопливе

Продолжительной автономностью работы могут похвастаться и отопительные котлы, работающие на жидком топливе (дизтопливе и мазуте). Продолжительность функционирования такой системы отопления ограничена лишь объемом емкости, используемой для хранения жидкого топлива. Все оборудование размещают в отдельном помещении котельной, которую оснащают дымоотводом и вентиляцией. К недостаткам использования данного варианта отопления можно отнести:

  • высокую стоимость дизтоплива;
  • качество приобретаемого топлива;
  • необходимость периодического подвоза дизельного топлива и его перекачки в емкость;
  • обслуживание жидкотопливного котла (чистка деталей от сажи, копоти, нагара, особенно при использовании некачественного дизтоплива).

Важно заметить, что жидкотопливный котел можно использовать владельцам одноэтажных домов, ожидающих подключения объекта к магистральному газу. На данном оборудовании легко заменяется ж/т горелка на газовую горелку.

Вариант #3 — дорогое электроотопление

Использовать систему электроотопления для одноэтажного дома выгодно лишь в том случае, если жилое помещение используется от случая к случаю. Конечно, обладая достаточными финансовыми средствами, можно позволит себе содержать такую систему отопления при постоянном проживании в доме. Если электроснабжение в регионе устойчивое, без длительных перебоев, и выделенных мощностей хватает для работы всего установленного электрооборудования, то можно смело выбирать этот тип отопления.

Давно бы все перешли на электричество, да «цены кусаются». Этот простой, безопасный, в том числе и с точки зрения экологии, способ отопления жилого дома еще не доступен подавляющему большинству россиян.

Вариант #4 — система отопления на твердом топливе

Твердое топливо стоит на втором месте по дешевизне использования, уступая лишь магистральному газу. В этом одно из главных преимуществ систем отопления на твердом топливе. Второй плюс заключается в том, что обогрев дома при определенной разводке отопительной системы (с естественной циркуляцией теплоносителя) может быть полностью независимым от наличия электричества. Кратковременные перебои подачи электроэнергии могут возмещаться использованием бензогенераторов достаточной мощности для обеспечения работы циркуляционного насоса при принудительной циркуляции теплоносителя и использовании твердотопливного котла, снабженного блоком автоматики.

Недостатком системы отопления, работающей на дровах и угле, является ее зависимость от человека. Для поддержания благоприятной температуры в доме человеку придется регулярно подкидывать порцию топлива в топочную камеру котла. Твердотопливные котлы длительного горения для одноэтажных домов не подходят, так как рассчитаны на отопление больших загородных коттеджей. Данный недостаток можно минимизировать, если установить в котел ТЭНы, которые будут нагревать теплоноситель в перерыве между работой котельного оборудования. Систему отопления, способную работать на двух разных видах топлива, называют комбинированной.

Классификация систем по типу теплоносителя

В качестве теплоносителя, доставляющего тепло от нагревательного котла к отопительным приборам, в системах отопления 1-этажного дома могут выступать вода, антифриз (вода с добавлением этиленгликоля) и воздух.

Система #1 — водяное отопление

В одноэтажных домах эффективнее использовать водяные системы отопления, теплоносителем в которых служит или вода, или антифриз. Незамерзающую жидкость заливают в систему в том случае, если здание эксплуатируется с перерывами. Это позволяет избавить систему от перемерзания. При круглогодичном проживании в доме в качестве теплоносителя используется обыкновенная вода, которая может быть нагрета газовым, жидкотопливным, твердотопливным или электрическим котлом. Теплоноситель в системе может циркулировать самостоятельно или принудительно с помощью специальных насосов, вмонтированных в систему.

Однотрубная система отопления одноэтажного дома

Однотрубная система отопления одноэтажного частного дома с принудительной циркуляцией теплоносителя, обеспечивающейся с помощью циркуляционного насоса, врезанного на контуре обратного хода

Дешевле всего обходится монтаж однотрубной системы с естественной циркуляцией теплоносителя. Недостатком данной разводки является постепенное остывание теплоносителя по мере своего продвижения от одного радиатора к другому. Получается, что в одних комнатах жарко, а в других – холодно. Регулировать температуру в отдельных помещениях невозможно. Поэтому лучше использовать разводку чуть сложнее, называемую «ленинградкой». Там каждый радиатор можно отключать от системы с помощью кранов, а теплоноситель циркулирует по обводной (байпасной) трубе.

Модернизированная однотрубная система "Ленинградка"

Модернизированная однотрубная система «Ленинградка» лишена минусов стандартной однотрубки, заключающихся в невозможности автономного отключения отдельных радиаторов отопления

При наличии достаточного бюджета используется коллекторная (лучевая) разводка труб, которая позволяет обеспечивать подачу теплоносителя к каждому отопительному прибору. Также данная схема применяется в случае укладки в санузлах дома водяных теплых полов.

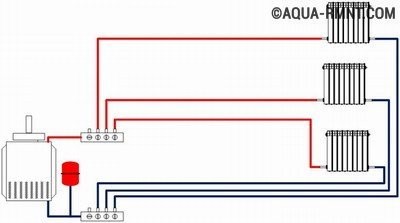

Коллекторная или лкчевая система отопления частного дома

Коллекторная или лучевая система отопления частного дома монтируется при наличии финансов, так как расход метража труб возрастает в разы по сравнению с другими видами трубной разводки

Наиболее популярна двухтрубная горизонтальная схема устройства, которая является неким средним вариантом между дешевым и дорогим способом устройства разводки трубопровода.

Два варианта монтажа в одноэтажном частном доме двухтрубной отопительной системы. На схеме слева котел - в центре дома, а справа - подающая магистраль спрятана под подоконниками магистраль «прячется» вместе с радиаторами под подоконниками.

Два варианта монтажа в одноэтажном частном доме двухтрубной отопительной системы. На схеме слева котел — в центре дома, а справа — подающая магистраль спрятана под подоконниками

Система #2 — воздушное отопление

Можно обогревать дом и с помощью воздуха, который нагреваясь в теплообменнике, направляется по воздуховодам, проложенным на чердаке или под полом, или же спрятанным под фальш-потолком. Теплый воздух поступает в комнаты через отверстия в потолке, стенах или полу, закрытых декоративными решетками. Воздух, как и вода, может циркулировать в помещении самостоятельно по принципу естественной конвекции, а может нагнетаться принудительно  с помощью электрических турбин, устанавливаемых на чердаке или в подвале одноэтажного дома. Работой турбин управляют термодатчики. Система воздушного отопления снабжается фильтрами, удерживающими частички пыли.

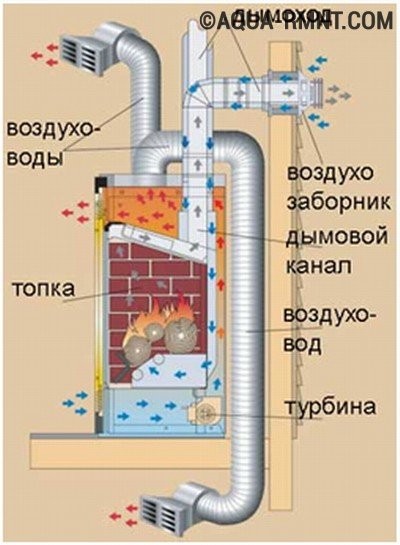

Воздушное отопление частного дома камином с каминным вкладышем

Воздушное отопление частного дома камином с каминным вкладышем. Такая организация обогрева дома называется системой распределения горячего воздуха (РГВ)

Систему воздушного отопления рекомендуется планировать заранее. Составляя проект отопления одноэтажного дома, инженеры должны предусмотреть  наличие мест в помещениях дома для скрытого монтажа воздуховодов. Сечение этих конструкций  достигает 100-160 мм, поэтому открытый монтаж негативно скажется на интерьере дома.

Какую систему все-таки выбрать?

Как видите, существует несколько вариантов организации отопления в частном доме. Разобраться в них самостоятельно можно, однако помощь специалистов, знающих нюансы каждой системы отопления, не помешает. Качественный монтаж отопительного оборудования, грамотный запуск и проведение своевременного технического обслуживания позволит долго работать системе отопления частного дома на радость его владельцам.

Оцените статью: Поделитесь с друзьями!

Лучшие варианты отопления одноэтажного дома

отопление одноэтажного частного дома

Одноэтажные частные дома – красивые и удобные, многие предпочитают возводить загородные дома и коттеджи именно одноэтажные. После постройки возникает вопрос организации отопления одноэтажного частного дома, который мы подробно затронем в этой статье.

Самих вариантов отопления валом. Но какой подойдет именно Вам? Давайте попробуем разобраться.

Варианты отопления

Теплый пол

Теплый пол многими воспринимается как дополнительная опция к обычному отоплению. Однако современные технологии позволяют использовать этот вариант в качестве основного отопления одноэтажного частного дома. Есть несколько вариантов обустроить отопление одноэтажного частного дома посредством теплого пола:

  1. Электрический теплый пол. Самый просто способ организации автономного отопления. Можно установить систему терморегуляторов,  разбив всю отапливаемую площадь на несколько секций – и включать их поочередно. Это позволит экономить электричество, обогревая только те участки дома, где нужно повысить температуру. Плюс режим включения и выключения отопления можно регулировать при помощи таймера, что позволяет избежать выхолаживания в ночное время или  в течение дня, когда никого нет дома.
  2. Водяные теплые полы– самый экономичный вариант отопления одноэтажного частного дома. Идеальный для загородных домов, где централизованное отопление недоступно. Непосредственно под напольным покрытием прокладывается система труб, по которым циркулирует горячая вода.  Трубы монтируются в цементную стяжку. Сверху укладывается напольное покрытие. Это может быть линолеум, кафельная плитка, ковролин – особых ограничений по использованию напольных материалов этот вид отопления не требует.

металлопластиковая труба для водяного теплого пола

Узел смешивания теплоносителя необходим для того, чтобы регулировать температуру воды, и, соответственно, степень нагрева. В качестве источника теплоносителя может использоваться любой нагревательный котел.

Радиаторные системы отопления

биметаллический радиатор отопления

Радиаторы  по-прежнему самый популярный способ отопления одноэтажного дома. Отличие от централизованного отопления в одноэтажном частном доме –в использовании котла для нагрева теплоносителя, самого теплоносителя и расширяются список схем разводки.

Материалы для радиаторов

Алюминиевые или биметаллические (алюминий + сталь или медь + алюминий) – хорошо и быстро отдают тепло, но не выносят резких перепадов температуры и давления.

Стальные. Выдерживают температуру нагрева теплоносителя до 120 градусов.

Секционные и панельные. У каждого типа есть и преимущества, и недостатки. Секционные более склонны к протеканию, хотя при поломке достаточно заменить одну поврежденную секцию, панельный же придется менять полностью. Выбирая секционный радиатор для отопления частного дома, нужно учитывать площадь помещения: приблизительно на каждые 1,5 квадратных метра должна приходиться 1 секция. Если секций будет меньше – помещение будет плохо прогреваться. Панельные радиаторы имеют большую площадь теплоотдачи, поэтому достаточно быстро прогревают помещение.

Виды теплоносителя

В большинстве случае в качестве теплоносителя для отопления одноэтажного частного дома используется обычная вода: нагреваясь в котле, она протекает по трубам и радиаторам и отдает тепло. Однако если случится аварийное отключение котла, или просто систему отопления на несколько дней придется отключить – в зимнее время это приведет к замерзанию воды в трубах, и проблем не оберешься. Поэтому зачастую теплоноситель на 65-70% состоит из воды, а на 30-35% — из антифриза, который предотвращает замерзание воды. В качестве спецдобавок используются этиленгликоль и пропиленгликоль.

Также используется теплоноситель на основе глицерина. Он стоит меньше, чем теплоноситель с примесями этиленгликоля. Однако используется он не часто, т.к. утяжеляет теплоноситель, создает дополнительное воздействие на оборудование, и затрудняет слив теплоносителя в случае необходимости – т.к. сильно пенится.

Виды отопительных котлов

тепловой насос

Энергонезависимые газовые котлы – самый популярный вариант обогрева. Такие котлы бывают одноконтурными и двухконтурными. Газовое отопление одноэтажного частного дома доступно там, где есть проблемы с регулярным электроснабжением. Среди преимуществ газового нагревательного котла:

  1. Стоимость его примерно на треть дешевле, чем стоимость электричества или дизельного топлива.
  2. С помощью газа можно быстро нагреть теплоноситель: за час работы температуру в доме можно повысить на 5-7 градусов.

Газовые котлы – экологичные и простые в эксплуатации. Однако нужно придерживаться правил безопасности, особенно в случае установки напольного котла, так как природный газ – взрывоопасное вещество.

Электрические котлы обладают высоким КПД, при их работе не образуются продукты сгорания – что является большим плюсом. Однако при перепаде напряжения в сети или при длительном отсутствии электроснабжения в результате аварии вы можете на несколько дней остаться без отопления. Впрочем, если есть автономная электростанция или генератор – особой проблемы это не составит. Электрические котлы бывают электродными и ТЭНовыми. Режимы регулирования мощности встречаются как ступенчатые, так и плавные.

Как и в случае с газовыми котлами, нужно обязательно соблюдать правила безопасности при установке и эксплуатации котла. Но, в отличие от газовых котлов, для установки электрических не нужно получать специальное разрешение.

Дизельные котлы. Если одноэтажный загородный дом построен в новом районе, куда еще не подведены газ или электричество, дизельный отопительный котел может стать настоящим  спасением. Дизельный котел во многом похож на газовый, но отличается от него типом горелки. Кстати, многие современные производители выпускают смешанные котлы, которые могут работать как на газе, так и на дизтопливе: нужно просто поменять горелку.

При установке такого котла нужно учитывать необходимость отвода продуктов сгорания – обычно для этого используется дымоход.

Дизельные котлы делают из чугуна или стали. Чугунные – более тяжелые, однако срок их эксплуатации дольше. Стальные – более легкие и компактные, но вряд ли такой котел прослужит десятки лет.

Также дизельные котлы требуют дополнительного обслуживания. В результате сгорания образуется сажа, поэтому горелку да и сам котел время от времени нужно очищать.

Теплогенераторы. Этот вид отопления частного домане требует установки радиаторов. Теплогенераторы могут использоваться в качестве больших тепловентиляторов или же выполняться в виде камина.

Инфракрасные обогреватели. Этот вариант автономного отопления сравнительно молодой и только набирает популярность. За час работы они способны прогреть температуру в помещении на 10 градусов, поэтому годятся для того, чтобы быстро восстановить обогрев в кирпичном доме. Затем обогреватели можно перевести в режим поддерживающего нагрева. Работают они абсолютно бесшумно, и не занимают много места: эти элементы обогрева монтируются в потолок.

Читайте так же:

Схема отопления одноэтажного дома с принудительной циркуляцией – какая лучше?

Системы отопления

Оптимальная схема отопления одноэтажного дома с принудительной циркуляцией сбережет деньги домовладельца и на этапе монтажа, и во время эксплуатации. Поэтому в данной статье мы будем искать именно такой вариант обустройства системы обогрева жилища.

1

Системы обогрева одноэтажных домов – в чем между ними разница?

К самым распространенным схемам отопления в жилых домах относятся следующие варианты:

  • Однотрубная – напорный и обратный патрубок котла соединяет одна линия, на которую, как бусы на нитку, нанизаны радиаторы.
  • Двухтрубная – в этом случае из напорного патрубка выходит одна линия, а из обратного – вторая. В эти линии врезают соответствующие патрубки батарей (радиаторов).
  • Коллекторная – на обратный и напорный патрубок котла навинчивают тепловые хабы, собирающие или распределяющие теплоноситель по разводке. Радиаторы в этом случае подключаются именно к хабам-коллекторам.

В однотрубной системе напорный и обратный патрубок котла соединяет одна линия, на которую нанизаны радиаторы

Все три варианта схем могут относиться к системам закрытого или открытого типа. Открытый вариант предполагает контакт теплоносителя с атмосферой в расширительном бачке и давление в системе чуть выше атмосферного. Второй вариант рассчитан на полную герметизацию линий циркуляции и давление в 2-4 раза выше атмосферного. Какая схема отопления одноэтажного дома лучше, сказать трудно. Для точного ответа нам придется изучить плюсы и минусы каждого варианта разводки, причем в открытом и закрытом состоянии.

2

Преимущества и недостатки однотрубного варианта

Однотрубная система отопления с принудительной циркуляцией хороша своей дешевизной. Причем низкая стоимость конструкции характерна и для открытого, и для закрытого варианта. Ведь от котла к батареям (и обратно) тянется всего одна нитка трубопровода. В итоге мы имеем экономию трубы для отопления, фитингов для сборки разводки и времени сборщика. К сожалению, за дешевизну конструкции придется заплатить отказом от возможности отрегулировать температуру в отдельных зонах дома.

Разогретый теплоноситель движется от котла, протекая по всем батареям, и любой регулятор на его пути закупорит всю цепочку, остановив циркуляцию в разводке. Кроме того, вы не сможете отключить батарею или врезать в разводку еще одну линию или отвод. И после перестройки или перепланировки жилища вам понадобится обустраивать разводку заново. Именно поэтому однотрубные конструкции разводки собирают только в небольших домах площадью до 50-60 квадратных метров. Причем, в целях естественной терморегуляции схемы отопления в комнатах с наименьшей желаемой температурой (например, в спальнях) располагают "последнюю" батарею в цепочке – в нее попадает порядком охлажденный теплоноситель, который уже движется фактически по обратке – к котлу на разогрев.

3

В чем плюсы и минусы двухтрубной схемы

Двухтрубная схема системы отопления частного дома с принудительной циркуляцией позволяет регулировать температуру буквально каждой батареи. Тут можно использовать дистанционные и простейшие терморегуляторы, обычные краны и вентили, а равно и другую запорно-регулирующую арматуру. В данном случае пользователь может остановить или замедлить циркуляцию носителя тепла в конкретной батарее, не затронув общий поток, который идет по отдельным трубопроводам. Врезка батареи в напорную и обратную линию позволяет даже безболезненное отключение радиатора в случае необходимости.

Двухтрубная схема системы отопления

Причем подобная управляемость достигается за счет не таких уж больших трат на разводку. Владельцу системы двухтрубного типа придется оплатить две стоимости метража арматуры и количества фитингов. И это, пожалуй, единственный минус данной схемы. Помимо возможной регуляции температуры в отдельных комнатах дома, двухтрубная конструкция дает еще один плюс – готовность к масштабированию. Вы можете перестроить всю сеть, врезав дополнительную батарею или удалив радиатор, не нарушив при этом структуры системы.

4

Каковы выгоды и расходы при установке коллекторной системы

Коллекторные схемы отопления с принудительной циркуляцией хороши своей управляемостью и готовностью работать с помещениями любой площади и любой этажности. Распределительные гребенки (коллекторы) могут располагаться в каждой комнате или на каждом этаже. При этом на абсолютно все линии подачи или слива теплоносителя можно закрепить дистанционный или механический регулятор, связанный с термостатом или построенный на основе управления пропускной способностью канала. Подобная схема позволяет управлять теплоотдачей радиаторов с точностью до градуса. А в случае необходимости и масштабировать сеть при минимальных затратах на апгрейд.

Коллекторные схемы отопления с принудительной циркуляцией

Но расход труб и фитингов в этом случае будет просто колоссальный, поэтому такие конструкции монтируют не в одноэтажных домиках, а в коттеджах большой этажности или загородных дворцах. Только в этом случае расходы на установку можно перекрыть за счет будущей экономии горючего для котла в отопительный сезон. Кроме того, коллекторный вариант может работать только при принудительном побуждении потока носителя тепла. Самотеком такая конструкция функционировать не будет ни при каких обстоятельствах. И если в доме отключат свет, то кончится и тепло.

5

Чем больше труб – тем лучше!

Описанные выше достоинства и недостатки систем подсказывают нам два вывода. Во-первых, если вам нужна оптимальная схема отопления трехэтажного дома с принудительной циркуляцией, то лучше, чем коллекторная разводка, вы ничего не найдете. Но в одноэтажных домах оптимальной схемой считается именно двухтрубный вариант. В этом случае можно минимизировать расход арматуры и остаться с чувствительной к управлению сетью подачи тепла. Однотрубная система обойдется дешевле, но она не позволит сэкономить на топливе, регулируя температуру в батареях. Поэтому, чем больше труб – тем лучше.

Закрытая двухтрубная система

Теперь относительно закрытого или открытого варианта сборки. В двухтрубном случае открытая система отопления с принудительной циркуляцией не дает шанса на серьезную экономию топлива. Открытый расширительный бак отдает тепло в атмосферу и не дает разогнать циркуляцию до приличных скоростей. Иное дело закрытая двухконтурная схема. Она требует немного больших усилий при монтаже, но возможность повысить давление и разогнать циркуляцию теплоносителя до приемлемого уровня предоставляет шанс для неплохой экономии на топливе. Ведь если теплоноситель идет по трубам под большим давлением, то он поступает в котел еще теплым.

При разнице температур между напорной и обратной трубами котла на уровне 10-15 градусов Цельсия экономия топлива оправдает все расходы на дополнительные элементы всего за 3-4 года.

6

Как устроена оптимальная система обогрева одноэтажного дома

В качестве оптимального предложения нами была выбрана закрытая система отопления с принудительной циркуляцией – схема данного варианта гарантирует максимальный набор выгод при обустройстве в одноэтажном доме. Нам остается разобраться только с тем, как она устроена.

Если мы будем двигаться от котла по направлению циркуляции теплоносителя, эта система будет состоять из следующих элементов:

  • Теплогенерирующий прибор (котел) – разогревает пар, воду или подготовленный теплоноситель.
  • Закрытый расширительный бак – удерживает давление системы и поддерживает возможность регуляции данного параметра. Этот элемент монтируют на выходе из котла, поднимая над батареями.
  • Напорный участок разводки с отводами под батареи. Обычно его укладывают по периметру дома, вдоль несущих стен.
  • Радиаторы (батареи отопления), верхний патрубок которых подключен к напорному участку трубопровода. Их развешивают под окнами на специальных кронштейнах.
  • Сливной отрезок теплопровода (обратка) с отводами для подключения нижнего патрубка радиаторов. Эту линию укладывают вдоль напорного участка.
  • Циркуляционный насос – его подключают к обратке перед входом этой линии в котел.

Теплоноситель движется из котла по напорной линии и, проходя сквозь батареи, сливается в обратку. Насос генерирует побуждение к циркуляции, а закрытый расширительный бак создает нужное давление. Кроме того, между котлом и баком в напорную трубу врезают манометр (прибор для считывания давления) и предохранительный клапан, сбрасывающий лишний теплоноситель при превышении предельного давления в трубах, котле и радиаторах. Монтаж такой конструкции можно завершить за 1-2 дня силами одного человека.

Схема отопления одноэтажного дома

После постройки дома у всех возникает вопрос: «А как же сделать правильную схему отопления одноэтажного дома?». Ведь существует много вариантов и отопительного оборудования, и видов топлива, которое можно использовать для нагрева помещения. Перед выбором системы отопления нужно сначала учесть все особенности той местности, где Вы живете. Можно ли там подключиться к централизованной газовой магистрали, какой вид топлива будет самым экономным вариантом, конструктивные особенности дома ит. д.

Схема отопления одноэтажного домаРис. 1 Схема отопления одноэтажного дома

Далее нужно подумать еще и о том, насколько автономной должна быть система отопления. Если Вы часто отлучаетесь из дома, то лучше всего будет подключить полностью автоматизированную систему.

Итак, какого типа можно сделать схему системы отопления одноэтажного дома:

  • Наиболее популярным вариантов топлива для системы отопления является природный газ. Такое отопительное оборудование стоит сравнительно недорого. Также современные модели газовых котлов имеют термостаты, которые гораздо облегчают работу самой системы. Если кто-то в доме разбирается хоть немого в агрегатах для отопления, то тогда их можно устанавливать своими руками.
  • Еще одним альтернативным способом обогрева частного дома являются дрова. Это самый древний вид обогрева помещения, который до сих пор не утратил своей популярности. Во-первых, дрова – это сравнительно недорогой способ отопления помещения, а во-вторых, он подходит для тех мест, где нельзя подключиться к газовой магистрали. Такую систему отопления одноэтажного дома можно тоже сделать своими руками.
  • Также можно отапливать жилье так называемыми пеллетами – это прессованные опилки. Для такой системы отопления нужно сделать или приобрести соответственный котел.
  • Еще одним вариантом для нагрева помещения является уголь. Такой вид топлива подходит только для твердотопливных котлов.
  • Также можно использовать в качестве топлива для обогрева частного дома дизель. Но котел и бак для дизельного топлива нужно устанавливать в отдельном помещении.

Если выбирать из газовых агрегатов, то лучше всего приобрести конденсационные котлы. Они являются более экономными и безопасными. Если выбирать из твердотопливных, то лучшим вариантом считается именно пиролизные котлы.

Какая бывает разводка по схеме отопления частного дома

Схема отопления частного одноэтажного дома бывает различной по своей разводке. Так какие же именно существуют схемы отопительной системы?

  • Однотрубная отопительная система. Это самая простая система отопления одноэтажного дома, которую можно установить даже своими руками. Она еще называет «Ленинградка». Для монтажа понадобится одна большая труба по диаметру, которую устанавливают по всему периметру дома.
  • Система отопления с двух труб (двухтрубная). Для монтажа такого отопительного оборудования понадобится две трубы, которые тоже нужно установить по периметру дома. Их можно устанавливать как внутри помещения, так и под полом. Одна труба является подающей, вторая – обратной. Двухтрубная система бывает как горизонтальной, так и вертикальной.
  • Лучевая система для отопления помещения. Она считается лучшей из всех выше предложенных, так как она легко регулируется и очень удобна в использовании. Но такую систему уже не получиться сделать своими руками, так как монтаж считается достаточно сложным для непрофессионала.

Какой бывает теплообменник

Выше было рассмотрено, какие бывают системы для отопления. А теперь стоит рассмотреть, какие бывают типы теплоносителя.

Схема отопленияРис. 2 Схема отопления

Теплоноситель бывает двух видов – с естественной циркуляцией и с принудительной. Принудительная циркуляция используется гораздо чаще, так как она не требует специального монтирования отопительной системы.

Но самое доступное отопление в одноэтажном частном доме – это однотрубная разводка с естественной циркуляцией. Такая схема является доступной и понятной практически для всех жителей РФ. При таком отоплении частный дом нагревается благодаря воде. Можно также к такой системе подключить и циркуляционный насос, который будет воду «гонять» по трубам принудительно. Но если у Вас небольшой дом, тогда в этом нет необходимости. Если все-таки Вы решили установить в доме естественную циркуляцию, то тогда нужно учитывать, что трубы устанавливаются под уклоном (хотя бы 5 мм) на каждые 2-3 м.

Что же нужно приобрести для однотрубной отопительной системы:

  • Отопительный котел – это главная составная часть.
  • Расширительный бак.
  • Разводка для трубопровода, а также все остальные составные части.

Функционирование однотрубной системы является очень простым и понятным. Самое главное, что нужно сделать – это рассчитать правильную схему, закупить все необходимые материалы и затем произвести несложные работы. А если еще ко всему прочему утеплить дом, то тогда отопительные агрегаты будут работать в полную силу и теплопотери будут минимальными.

Схема отопления дома, который имеет естественную циркуляцию

Это самый простой способ, которым можно обогреть жилье.

Перед установкой оборудования к данной системе необходимо приобрести:

  • Отопительный котел (это самая главная составляющая часть в схеме).
  • Весь набор трубопровода (можно рассчитать сколько нужно труб по схеме).
  • Расширительный бак.
  • Батареи (радиаторы – тоже можно рассчитать по схеме).
Отопление одноэтажного дома с естественной циркуляциейРис. 3 Отопление одноэтажного дома с естественной
циркуляцией

Данная система для отопления называется еще и гравитационной, так как трубы установлены под углом, поэтому вода стекает в отопительный прибор самостоятельно. Котел с естественной циркуляцией подходит как раз для небольших частных домов – то есть для тех мест, где создается наименьшие перепады давления.

К недостаткам системы с естественной циркуляцией можно отнести то, что она не может быть установлена в большом построении, а диаметр установленных труб достаточно большой, поэтому нужно еще и сделать дополнительное место для того, чтобы их спрятать.

Перед установкой отопительной системы нужно все хорошенько обдумать, чтобы не произошло никаких проблем при работе газового оборудования. Так как при неправильной установке нужно будет в скором времени вызывать мастера и делать ремонт, а кому нужны лишние растраты. Так что большой совет – 10 раз подумать и один раз сделать.

Статьи по теме:

Автономное отопление частного домаАвтономное отопление частного домаОтопление двухэтажного дома с естественной циркуляциейОтопление двухэтажного дома с естественной циркуляциейСхема отопления двухэтажного домаСхема отопления двухэтажного дома

Какая схема отопления одноэтажного дома лучше?

Схема отопления деревянного одноэтажного дома

Для выбора варианта обогрева частного дома нужно учесть способ разводки, доступный и выгодный вид топлива, а также теплоноситель. Схема отопления одноэтажного дома во многом зависит от площади и конструктивных особенностей строения.

К таким особенностям относятся:

  • наличие или отсутствие подвала и чердака;
  • разновидность строительных материалов, использованных для возведения основных ограждающих элементов;
  • наличие в доме подсобных помещений для возможного размещения отопительных котлов и топлива.

Классификация систем отопления

В одноэтажных домах устанавливают автономные или зависимые от внешних источников топлива обогревательные системы. В первом случае они могут работать на твердом или дизельном топливе, а также на сжиженном газе. Во втором случае зависимость заключается в подключении системы к магистральному газопроводу или электросетям.

Также различием служит участие человека в процессе работы оборудования. Полностью автоматизированные системы не требуют присутствия владельца дома и регулирование им температурных режимов.

Классификация отопительных систем проводится по нескольким показателям:

  • По виду используемого топлива — газ магистральный или сжиженный, дрова или уголь, электроэнергия, дизельное топливо.
  • По типу теплоносителя — вода или антифриз, а также воздух.
  • По варианту разводки — одно- или двухтрубная, а также лучевая.
  • По способу циркуляции теплоносителя — с естественной или принудительной циркуляцией.

Газовое отопление

Из всех видов топлива газ является наиболее выгодным с точки зрения материальных затрат. По себестоимости условная единица такой энергии обойдется владельцу в 5–8 раз дешевле, чем при использовании альтернативных источников тепла. Но минусом газовой системы является отсутствие магистральных трубопроводов в некоторых регионах и отдельных населенных пунктах страны. Хотя в местах, где возможна подвозка баллонов со сжиженным газом, проблема может быть решена в положительную сторону.

Преимуществом газовых систем является максимальная автоматизация, сводящая к минимуму человеческий фактор в управлении.

В небольших по площади одноэтажных домах, как правило, устанавливают настенные одноконтурные котлы, работающие на газе. Подобное оборудование нуждается в устройстве дымоходов и обязательной вентиляции, поэтому для его установки необходимо отдельное помещение.

Двух- и многоконтурные газовые котлы, кроме отопления дома, обеспечивают:

  • подачу горячей воды;
  • тепловые завесы на входе в основную постройку, зимний сад или гараж;
  • системы снеготаяния, установленные на крышах, крыльце, пешеходных дорожках или подъездных путях.

Крупногабаритные мощные котлы для больших построек выпускают в виде напольных конструкций. А в случае использования сжиженного газа предусматривают для газгольдеров отдельные хранилища, расположенные под землей. Это, конечно, потребует дополнительных материальных затрат, но в результате они себя оправдают.

Твердое топливо

Двухтрубная схема отопления коттеджа

Этот вариант отопления стоит на втором месте по дешевизне условной единицы энергии. Его дополнительным преимуществом является независимость от наличия или отсутствия газовых трубопроводов и перебоев с электричеством в случае циркуляции теплоносителя естественным способом. Но кратковременные отключения можно компенсировать, используя бензогенератор, который, обладая необходимой мощностью, даст возможность циркуляционному насосу функционировать в критической ситуации.

Твердотопливные котлы обладают рядом недостатков. Прежде всего, дрова или уголь необходимо время от времени подбрасывать в топку, иначе после прогорания очередной порции топлива теплоноситель в трубах достаточно быстро остынет. Производители выпускают твердотопливные котлы длительного горения, но они предназначены либо для отопления отдельных помещений, либо для обогревательных систем одноэтажных домов большой площади.

Важно! В малогабаритных постройках лучше и разумнее установить комбинированное оборудование, работающее на твердом топливе, а в случае необходимости — на электричестве. В таких котлах дополнительно устанавливают ТЭНы.

Жидкое топливо

Жидкотопливные котлы работают на мазуте или дизтопливе. Они способны обеспечить автономную работу системы, но лишь в пределах определенного периода времени. Оно ограничивается объемом топливной емкости и количеством оставшейся внутри горючей смеси.

Недостатков у жидкотопливных систем отопления много, в частности:

  • необходимость отдельного помещения;
  • высокая стоимость и требования к качеству источника энергии;
  • требование регулярного подвоза и перекачки в емкость дизтоплива;
  • трудоемкое обслуживание, состоящее из частой очистки деталей, внутренней поверхности котла и дымохода от копоти и нагара.

Жидкотопливное оборудование рекомендуется устанавливать лишь на время — пока к участку подводится газопровод. Затем можно будет заменить горелку на газовую и пользоваться более выгодным топливом.

Электричество

Монтаж систем отопления

Система электроотопления считается наиболее дорогостоящей. Ее удобно устанавливать в домах, которые используются время от времени. Хотя владельцы с хорошим материальным достатком вполне могут позволить себе подобный способ обогрева. Электрические котлы просты в эксплуатации и обслуживании, экологичны и эстетичны.

Слишком большие затраты при использовании электроэнергии не позволяют большинству владельцев использовать подобное оборудование для обогрева собственного жилья.

Воздушное отопление

Воздуховоды представляют собой металлические трубы большого диаметра — порядка 100– 160 мм. Устанавливаются они над навесным потолком или под полом. Воздух прогревается в теплообменнике, после чего по каналам распределяется по помещениям и выходит через специально устроенные и закрытые декоративными решетками отверстия. Воздух может иметь естественную циркуляцию по способу конвекции либо нагнетаться принудительно, для чего на чердаке или в подвальном помещении устанавливаются турбины.

На системы воздушного обогрева обязательно следует ставить фильтры, чтобы частички пыли не циркулировали вместе с потоками воздуха.

Подобные системы еще на стадии разработки закладывают в проект, где предусматривают скрытое размещение воздуховодов. Монтаж труб поверх ограждающих конструкций испортит общий интерьер помещения, если он не выполнен, к примеру, в стиле лофт.

Водяное отопление

Двухтрубная система отопления двухэтажного дома

Наиболее эффективно в одноэтажных домах использовать отопительные системы с водяным теплоносителем. Для этого в трубы заливают воду или антифриз (незамерзающая жидкость) в случае временного отсутствия обогрева.

Водяное отопление работает с любыми котлами, а теплоноситель циркулирует в трубах естественным или принудительным способом с помощью вмонтированных в систему насосов.

Однотрубная система

Это наиболее простой способ разводки, предусматривающий монтаж труб по периметру дома. В этом случае подразумевается последовательная циркуляция теплоносителя из котла в один радиатор, затем во второй, третий и т. д.

Из последней батареи охладившаяся вода поступает назад в котел для подогрева.

Двухтрубная схема

Наиболее распространенная система отопления, предусматривающая подвод горячего теплоносителя по подающей трубе через верхний участок каждого из радиаторов. Отвод остывшей воды осуществляется через обратку из нижней части батареи.

Лучевая, или коллекторная, схема
Система отопления, по принципу естественной циркуляции

Наиболее дорогостоящая система отопления, в которой теплоноситель подается отдельно в каждый радиатор. В такой системе отопительные приборы получают теплоноситель непосредственно из коллектора, подсоединенного к котлу, поэтому температура в батареях имеет одинаковые значения.

Заключение

Из нескольких вариантов для каждого одноэтажного дома можно подобрать индивидуальную систему отопления исходя из возможностей домовладельца, удобства эксплуатации и, конечно же, планировки дома. От правильного выбора будет зависеть комфортность проживания и настроение домочадцев.

Создание отопления частного дома своими руками по инструкции с фото

Монтируем систему отопления в частном доме своими руками Печное отопление уже уходит в небытие, и большинство частных домов все чаще оснащаются системами отопления (обычно водяными). Знание и понимание принципов работы водяного отопления необходимо как для избежания кардинальных ошибок при установке и проектировании, так и для последующей диагностики неисправностей в его работе.Конструктивные элементы включены в систему водяного отопления. Этот вид отопления имеет разные названия: водяное, гидравлическое или жидкостное. Несложно догадаться, что все эти названия связаны с основным теплоносителем, который циркулирует по трубам между отопительным прибором (котлом) и радиаторами (конвекторами) - это жидкость (в основном вода). Важно понимать, что водяное отопление - это закрытая система. Котел, трубы и радиаторы - основные, но не единственные элементы. Кроме того, он оснащен кранами (или отсечных клапанов), уравнительный бак, блок безопасности и манометр.О них поговорим чуть позже. О принципе водяного отопления. В принципе, работа системы отопления довольно проста. Проходя обогрев в котле, теплоноситель (жидкость) за счет расширения (или принудительного) по трубам подается к радиаторам или конвекторам, которые, в свою очередь, отдают тепло помещению. В связи с тем, что все эти элементы представляют собой замкнутую систему, движение жидкости в ней происходит циклически. heating system of a private house with their own hands. Photo №1 Виды жидкостного отопления. Системы водяного отопления делятся по способу циркуляции на две категории: с принудительной (насосной) и естественной (конвективной) циркуляцией.Подробности работы обеих систем будут описаны ниже. heating system of a private house with their own hands. Photo # 2 Этот вариант довольно прост по составу, однако для установки требует квалификации. После нагрева в котле теплоноситель расширяется, а его плотность уменьшается, в результате чего вода поднимается по вертикальному стояку. Вверху системы ставится расширительный бачок, в который отводится нагретая жидкость. После этого он стекает вниз и по обратным стоякам течет к конвекторам или радиаторам. Охлаждаясь, жидкость набирает плотность и возвращается к нагревательному устройству.Для системы водяного отопления есть несколько важных моментов. Во-первых, необходимо правильно выбрать диаметр подающих стояков. Чтобы была возможна естественная циркуляция воды, трубы должны быть достаточно большого диаметра. Во-вторых, нужно рассчитать правильный уклон подступенков. От подающего стояка он должен располагаться по направлению к радиаторам, а для обратного стояка - уклон должен быть сделан в сторону ТЭНа, т.е. котла. Если эти условия не соблюдаются, естественное кровообращение будет нарушено.Отопление с принудительной циркуляцией. Жидкость здесь приводится в движение насосом (циркулирующим). Для разных систем отопления созданы насосы разной мощности. На иллюстрации представлена ​​схема работы данного вида отопления. Нагретая жидкость под давлением, создаваемым насосом, согласно работе поступает в подогреватели. Обратите внимание на клапаны, показанные на схеме. С их помощью регулируется температура на любом радиаторе. В свою очередь, клапаны производятся как автоматически, так и вручную.heating system of a private house with their own hands. Picture №3 Для удаления воздуха из радиаторов Кроме того, краны Мевского устанавливаются, по мере необходимости, с их помощью спускают воздух. Чтобы сделать правильный выбор между системой водяного отопления с естественной и принудительной циркуляцией, следует знать сильные и слабые стороны каждой. Преимущества отопления с естественной циркуляцией:

  • нет зависимости от наличия электричества, так как в системе отсутствует циркуляционный насос.

Преимущества отопления с принудительной циркуляцией:

  • внутренние помещения дома не пострадают от типов труб, так как они обычно аккуратно спрятаны;
  • из-за возможности регулирования, такая система более экономична в отношении расхода топлива;
  • наличие хорошего напора позволяет установить регулирующую арматуру на радиаторах, благодаря чему появляется возможность установить свою температуру для любого помещения;
  • Допускается использование пластика вместо стальных труб, что дополнительно снижает затраты на установку и материалы.

Недостатки отопления с естественной циркуляцией:

  • нет возможности одновременного использования с теплыми полами;
  • нет возможности регулировать температуру отдельных радиаторов или конвекторов;
  • невозможность оснащения системы бойлером косвенного нагрева;
  • больший расход топлива;
  • сложность установки;
  • при использовании металлических труб большого диаметра не только увеличивается стоимость, но и портится интерьер дома.

Отсутствие отопления с принудительной циркуляцией:

  • абсолютная зависимость от наличия электроэнергии, без которой невозможна работа системы.

Теперь вы можете самостоятельно смонтировать систему водяного отопления в собственном доме.

Комментарии

комментария

.

Дом на шведской печке - строительство и проект | Своими руками

Дача в нашей семье была всегда. И когда шаткий деревянный забор набок, а вскоре и вовсе развалился из ветхого, и дом стал выглядеть немного лучше, я решил построить новый дом по соседству. К счастью, размер участка позволил реализовать эту идею.

Забор как разминка перед строительством

Четкого плана еще не было, но было ясно одно: начинать нужно с забора.Сосед порекомендовал мне местную бригаду рабочих, с которыми я согласился построить забор. Со стороны улицы было довольно внушительное сооружение с кирпичными столбами на бетонной ленте, а по границе с соседским участком - высокий деревянный забор на металлическом каркасе.

Не буду вдаваться в подробности, но строительство было трудным и медленным.

Посмотрев на это, я не опустил руки, но мой энтузиазм почти пропал. Впереди была зима - пора подумать, что и как делать дальше.В итоге я решил построить дом для постоянного проживания.


Ссылка по теме: Каркасный дом дом своими руками: строительство


Фундамент "Шведская утепленная плита"

Строительство дома начинается с фундамента. А точнее - с его выбора. Погрузившись в Интернет и прочитав пару книг, я сделал презентацию самых распространенных вариантов: монолитная бетонная плита, неглубокая бетонная полоса, винтовые сваи и фундаментные блоки, которые везде предлагаются наряду с самыми дешевыми домами.

Последнее я прокатил сразу, винтовые сваи мне тоже не подошли - помог опыт постройки забора и неудачная попытка просверлить отверстия под столбы. У меня есть участок на песчаном бугре, в земле много крупных камней, там что-то крутить проблемно. Осталась бетонная лента и прочная плита. Пластинка выглядела привлекательнее и эффектнее, а лента дешевле и практичнее.

Снова погрузился в инет, объявления, поиски, сравнения... и случайно наткнулся на информацию про UWP (утепленная шведская пластина) . Это очень современный и технологичный вид фундамента - тонкая монолитная бетонная плита с ребрами жесткости.

Утепленным он называется потому, что под бетон закладывают утеплитель - плотный пенополистирол, не пропускающий тепло в землю. Получается, что бетонная плита как бы опирается на подушку из пенопласта.

Кроме того, внутри печи сразу делают систему отопления - пол с водяным подогревом.По всей площади подвала распределяются контуры труб теплого пола и с ним отапливается весь дом, равномерно прогревая его снизу вверх.

Также в плите проложены трубы горячего и холодного водоснабжения, электрические кабели, канализационные трубы. Получается, что такой фундамент - это готовый нулевой цикл, все коммуникации и отопление уже готовы! Выбор был сделан, осталось определиться со стенами и крышей.

Какие преимущества у «одноэтажного»?

Изучив технологию строительства, я понял, что плохих технологий нет, есть плохие исполнители.Любой дом будет хорош, если построен качественно. Взвесив все «за» и «против», я пришел к выводу, что «каркасник» мне подойдет. Но только правильно построенный.

Я уже знал, какой будет фундамент и стены, но не мог определиться с размерами и планировкой дома. Конечно, красиво смотрятся двухэтажные дома: спальня на втором этаже, кухня-гостиная - на первом. Но дело в том, что я живу с мамой и бабушкой. Бабушке уже за 80, ей тяжело ходить, подниматься по лестнице - тем более.Поэтому было решено строить «одноэтажный».

У этого дома много преимуществ, и не только для пожилого человека. Не выделяйте много места для лестницы, не тратьте деньги на эту дорогущую конструкцию и не переживайте, как будто с нее кто-то не упал. Если говорить о доме с мансардой, то об утеплении кровли не беспокойтесь, наклонных потолков нет, об обогреве второго этажа думать не нужно. Можно сказать, что одноэтажный дом выглядит как обычная квартира.И это именно та «квартира», которую я придумал (Рисунок 1).

Компоновка, как видите, довольно простая. Размеры дома 9х13 м, слева три спальни, справа от входа кухня и гостиная, а посередине - два санузла и техническое помещение. Почему так?

Логика была проста: разделить спальни и общую зону, чтобы утром никто никого не беспокоил, а вечером можно было смотреть телевизор в гостиной, не беспокоясь о том, что это помешает кому-то заснуть.

Были варианты дома без коридора, сэкономленные квадратные метры можно было использовать, например, для увеличения жилой комнаты. Но тогда все спальни попали бы прямо туда и никакого разделения на зоны не произошло бы.

Котельная в центре дома тоже большой плюс. Такое решение позволяет в любой момент добавить новую розетку на кухне (она находится за соседней стеной), вывести любую дополнительную трубу и так далее. На этапе планирования не учел, как именно будет располагаться душ над ванной, а потом перенес на другую стену, просто проделав пару дырок в стене, примыкающей к котельной - что могло быть проще .

Кроме описанных плюсов моей планировки есть еще один важный момент - высота фундамента из утепленной шведской плиты.

Это всего в 25 см от земли. Вход в дом через террасу, которая находится ниже основного уровня дома, а крыльцо оказывается не нужно. Поэтому пожилым людям выход на улицу лишними ступенями не затруднен.

Строительство дома из состояния «пустое место» в «пора переезжать» заняло около года.Что-то я делал сам, например, красил фасад и укладывал ламинат, но, признаюсь, опыта в этом у меня пока очень мало. Можно было бы встретиться и в более короткие сроки, но я не торопился, потому что процесс занял немного больше времени.

Постепенно ко всему привыкаешь, а к хорошему быстро. Тем более, когда в дворовом плане нет отличий от городской квартиры, но за стеной нет соседей, под окном - оживленная улица, вокруг поют птицы, вокруг белки...


Ссылка по теме: Как сделать каркас своими руками - чертежи, фото, схемы


Строительство дома отдыха по технологии «Шведские утепленные плиты» - фото и проект

.

© Автор: Антонов Г. Санкт-Петербург


ФОНД "ШВЕДСКАЯ ТАБЛИЦА" ОТЗЫВЫ, ВОПРОСЫ И ОТВЕТЫ


Хочу сделать фундамент-плиту под сруб, используя ее одновременно как перекрытие первого этажа и теплый пол от отопления.Какие сложности могут возникнуть в этом случае?

Е. Гацанов Санкт-Петербург

Шведские изолированные плиты (USHP) считаются одними из самых энергоэффективных фундаментов. Бетон отлично аккумулирует тепло, а в сочетании с теплым полом и хорошей теплоизоляцией дома и самой плиты такая конструкция позволит обойтись без дополнительного радиаторного отопления на первом этаже. Но, оговорюсь, только с хорошей шумоизоляцией.

И не забывайте, конструкция УСБ требует тщательных расчетов, кропотливой подготовки основания, использования качественных материалов, а также наличия дренажа и теплой отмостки по периметру здания, а также Безусловно, строгое соблюдение технологии заливки.Что нужно учитывать в грамотном проекте? Различные грузы - от собственного веса и

также в рабочем состоянии, снег, состояние почвы, в том числе глубина залегания грунтовых вод. Должна быть подробная спецификация с указанием конкретных марок материалов, а также рекомендации по выполнению работ. В противном случае за большие деньги вы получите большие проблемы. И особенно важно ответственно подойти к выбору команды, которая займется возведением фундамента дома.

Второй вопрос собственно цена. Поскольку в УШП встроены различные инженерные системы, в частности электричество и водоснабжение, канализация и отопление (водяные теплые полы), первоначальные затраты на строительство будут высокими. И вы не сможете их вовремя растянуть.

Кроме того, если замерзнет система теплых полов, скажем, при отключении электроэнергии, то сломанные трубы не подлежат ремонту. Придется демонтировать настил и сделать новый теплый пол поверх существующего.А затем на новую стяжку уложите новое напольное покрытие. Я бы рекомендовал сразу заливать антифриз в систему - он убережет вас от таких неожиданностей.

ЖУРАВЛЕВ Е., застройщик

ИЗОЛИРОВАННАЯ ШВЕДСКАЯ ПЛИТА - ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Утепленная шведская плита (УШП) своими руками - схема заливки по технологии Теплый фундамент своими руками или...
  • Фундамент "Шведская плита" - конструкция и чертежи (фундамент под любой грунт) Как сделать фундамент типа "Шведский ..."
  • Фундаментная плита неглубокая своими руками - схемы, варианты конструкций Малоотделанный ФУНДАМЕНТ - ПЛИТКА ...
  • Устройство для складывания белья своими руками УДОБНОЕ СКЛАДЫВАНИЕ ОДЕЖДЫ Для ...
  • Шведская стенка своими руками + идеи из читателей и видео Как сделать тренажер для своего сына ...
  • Защита деревянных свесов крыши От чего и как защитить свесы...
  • Живая картинка суккулентов своими руками Как сделать оригинальную картинку ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Планы одноэтажных домов

    Планировка одноэтажного дома - это модный вневременной стиль, который становится фаворитом все большего числа американцев. Благодаря разнообразию традиционных вариантов ранчо, Кейп-Код, коттеджа и ремесленника до домашнего южного, деревенского и очаровательного европейского дизайна Старого Света вы обязательно найдете подходящий одноэтажный дом для своей семьи. Универсальность, адаптируемость и элегантный вариант ... Узнать больше

    Планировка одноэтажного дома - это модный вневременной стиль, который становится фаворитом все большего числа американцев.Благодаря разнообразию традиционных вариантов ранчо, Кейп-Код, коттеджа и ремесленника до домашнего южного, деревенского и очаровательного европейского дизайна Старого Света вы обязательно найдете подходящий одноэтажный дом для своей семьи. Универсальность, адаптируемость и элегантные варианты одноэтажных планов способствуют их популярности среди людей всех возрастов от побережья до побережья.

    Ищете ли вы роскошное пространство для своих золотых лет или недорогой дом для растущей семьи, проекты одноэтажных домов предлагают множество вариантов с точки зрения стилей и планов этажей.Существуют компактные небольшие дома и просторные мини-особняки, каждый из которых использует каждый квадратный метр, чтобы обеспечить удивительный жизненный опыт для домовладельца.

    Отличительные особенности одноуровневых домов

    1. Все жилые и социальные помещения на одном уровне (спальни, кухня и т.д.) .
    2. Просторный открытый пол
    3. Открытые жилые помещения, включая дворы, бассейны, патио или задние палубы
    4. Вариант подвального помещения
    5. Бонусное место над гаражом
    6. Многие планы одноэтажных домов также включают удобное размещение прачечной, часто соединенной с кухней или задним крыльцом.
    7. И главное - без лестницы для навигации

    По мере того как все больше людей ищут дома навсегда, где они могут жить комфортно и счастливо в свои золотые годы, план одноэтажного дома становится все более популярным среди всех возрастных и экономических групп. Благодаря бесконечным вариантам архитектурного стиля и возможностям декорирования у вас под рукой, что может не понравиться в этом дизайне?

    Просмотрите наши проекты одноэтажных домов ниже.

    Читать меньше .

    Утепление полов дома своими руками - схемы | Своими руками

    Обычно в частном домостроении балки делают из дерева и внахлест из бетонных плит.

    В зависимости от расположения они делятся на мансардные, межэтажные, цокольные и цокольные.

    Каждый вид перекрытия имеет свои особенности конструкции и, соответственно, разные способы утепления.

    Утепление мансардных этажей

    Если крыша не утеплена, утеплить мансардный потолок необходимо.В

    В противном случае большая часть тепла из дома будет «течь» через него. Сначала между балками перекрытия над черепными блоками укладывается рулон из досок, на который укладывается утеплитель - обычно базальтовые или стеклопластиковые плиты. Затем утеплитель покрывается гидроизоляцией для защиты от влаги.


    Читайте также: Перекрытие в доме - установка, устройство, расчет, технология.


    Поверх гидроизоляции на балки устанавливают сплошной настил из досок.Из нижнего помещения к раскатке степлером крепится пароизоляционный материал, предотвращающий проникновение водяного пара из жилой части дома на чердак. После этого делается потолок из досок, досок или гипсокартонных плит.

    Утепление полов между этажами

    Промежуточные потолки, разделяющие помещения с одинаковым температурным режимом, в принципе не нуждаются в теплоизоляции. Дополнительное утепление имеет смысл при устройстве теплого пола или для повышения звукоизоляции.В последнем случае утеплитель укладывается между балками и защищается снизу помещения пароизоляционным материалом, который крепится к настилу из досок.

    Утепление деревянных полов над цокольным и цокольным этажами

    Пол, расположенный над неотапливаемым помещением или холодным подпольем, необходимо утеплить. Конечно, сначала нужно просушить подполье. Для этого в нем оборудуют вентиляционные отверстия, а землю утрамбовывают и засыпают слоем песка толщиной 15-20 см.

    К балкам, которые служат лагами пола, по всей длине гвоздевых черепных брусков, а на досках устраивают рулон. Для защиты от влаги на дрель наносят гидроизоляцию, используя вощеную бумагу или водостойкую пленку.

    Затем уложите утеплитель. Теперь поверх лага можно стелить черновой пол из необрезной доски. Между стеной и полом оставляют вентиляционный зазор 1 см, который затем закрывают плинтусом.

    Утепление полов из железобетонных плит

    Перекрытие сборных железобетонных плит утепляют независимо от их расположения.Сначала плита выравнивается, швы заполняются цементно-песчаной смесью. Затем укладывают пароизоляционную пленку, поверх нее укладывается утеплитель из минеральной ваты. На утеплитель уложить гидроизоляцию и устроить пол армированной стяжкой.

    В «мокрых» помещениях (санузел, санузел) под финишное покрытие наносится слой гидроизоляции. В случае использования в качестве утеплителя экструзионного пенополистирола паро- и гидроизоляция не производится.

    Заметка

    Материалы, используемые для теплоизоляции железобетонных плит, подвержены нагрузкам, поэтому они должны иметь прочность не менее 30-40 кПа / м 2 и деформацию при сжатии не более 10%.Если пол сделан на бревнах, использовать плиты повышенной прочности бесполезно.


    Читайте также: Перекрытия дома - виды, конструкции, правильный монтаж и установка


    Устройство и утепление потолка своими руками - видео

    Устройство и утепление пола между жилым этажом и холодным чердаком, вентиляция чердака


    Посмотреть это видео на YouTube

    © Автор: О.Сарина

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Перекрытие по деревянным балкам своими руками Деревянные балки - как сделать ...
  • Устройство для складывания одежды своими руками УДОБНОЕ СКЛАДЫВАНИЕ ОДЕЖДЫ УСТРОЙСТВО К ...
  • Подвесной стол своими руками - мастер-класс (фото) Как сделать сделать подвесной столик своим...
  • Столы своими руками - декор. Декор старого стола У многих где-то есть ...
  • Козочки складные для мастерской своими руками - фото и рисунок Козочки складные для мастерской ...
  • Как сделать клатч для коляски - фото и схема Сцепление своими руками Предлагаем ...
  • Стенд для вертикального хранения инструмента своими руками (+ чертежи) Вертикальное хранение инструмента в мастерской ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
