Солнечное отопление

Постоянный рост тарифов и ветхое состояние коммуникаций вынуждают владельцев частных домов активно искать альтернативные способы обогрева. Одним из мощных и неиссякаемых источников является Солнце, ежедневно поставляющее огромное количество киловатт бесплатной энергии. Необходимо установить соответствующее оборудование, и зависимость от поставщиков сетевых ресурсов останется в прошлом.

Солнечная энергия имеется всегда, хоть и зависит от погодных условий или времени суток. Для регионов, где климатические и погодные условия позволяют получать достаточное количество киловатт для обогрева, такой вариант становится оптимальным. Солнечное отопление предоставляет массу возможностей и преимуществ, о которых следует поговорить подробнее.

Устройство и принцип работы

Солнечное отопление частного дома — инновационная технология, о которой пока еще не все имеют четкое представление. Между тем, все возможности для установки и использования соответствующих комплексов имеются практически у любого домовладельца. Необходимость финансовых вложений существует только для приобретения аппаратуры или оборудования, все остальное он получит бесплатно.

Существует два варианта организации солнечного отопления:

1. Солнечные батареи;
2. Солнечные коллекторы.

Использование солнечных батарей — более затратный метод, требующий присутствия большого количества оборудования. Используются фотоэлектрические элементы, расположенные на открытой площадке под нужным углом для максимально перпендикулярного падения солнечных лучей. Они вырабатывают электрический ток, который накапливается в аккумуляторных батареях, преобразуется в переменный ток со стандартными параметрами, после чего направляется на отопительные приборы.

Отопление от солнечных батарей в частном доме дает массу дополнительных возможностей. Такой способ имеет значительное преимущество —электрический ток, который вырабатывают солнечные батареи, можно использовать не только на обогрев дома, но и на питание любых приборов, на освещение или иные надобности.

Солнечные батареи для дома для отопления, стоимость которых довольно высока, могут оказаться невыгодны с финансовой точки зрения.

Солнечные коллекторы действуют по другому принципу. Они не вырабатывают, а получают от Солнца тепловую энергию, которая нагревает теплоноситель в емкостях или трубках. В принципе, коллектором можно считать любую емкость с водой, выставленную на солнце, но имеются специальные конструкции, способные продемонстрировать наибольшую эффективность. Такой вариант системы значительно проще, дешевле и доступен для самостоятельного изготовления.

Полученное тепло сразу реализуется в повышении температуры теплоносителя, который аккумулируется в накопительной емкости, откуда распределяется по отопительным контурам дома. Оптимальным способом обогрева является использование низкотемпературных систем, таких как теплый пол. Они не нуждаются в сильном нагреве, что соответствует возможностям солнечных коллекторов. В ночное время расходуется теплоноситель, нагретый за день.

Для максимальной солнечных коллекторов эффективности необходимо качественно утеплять накопительную емкость.

Преимущества

Основное преимущество состоит в том, что Солнце — постоянный и неиссякаемый источник, стабильный и полностью предсказуемый. В отличие от ветрогенераторов, которые могут простаивать неделями, солнечная энергия подается в заранее известные временные интервалы. Единственным недостатком является возможность пасмурной или холодной погоды, когда эффективность работы батарей и коллекторов падает. Однако, современные конструкции позволяют получать минимальное количество даже в самых сложных условиях, поэтому при правильном расчете никакие неожиданности системе обогрева не угрожают.

Кроме того, нельзя забывать, что солнечная энергия достается совершенно бесплатно. Если при отоплении дома газовыми или электрическими котлами надо приобретать само оборудование и потом постоянно оплачивать энергию или топливо, то солнечная энергия не оплачивается, что значительно изменяет уровень рентабельности аппаратуры и всей системы в целом.

Однако, не следует забывать, что солнечное отопление частного дома, цена и трудозатраты на монтаж которого нередко становятся основной проблемой, выгодно только в регионах с подходящими климатическими и погодными условиями.

Дополнительным преимуществом является высокая ремонтопригодность системы и возможность наращивания ее производительности. В данном вопросе никаких ограничений нет — сколько установлено панелей или коллекторов, столько энергии и будет получено. Если установленный комплект оказался неспособен к эффективному обогреву дома, его всегда можно усилить добавлением нужного количества оборудования. Это удобно при необходимости перестроить или расширить дом, сделать пристройку и т.д. Необходимости покупать новую систему полностью это не возникает.

Виды отопления

Фотоэлектрические элементы не работают исключительно на обогрев, который является частным случаем их использования, тогда как солнечные коллекторы служат только источниками питания отопительных контуров. Поэтому рассмотрим именно коллекторы, обеспечивающие отопление на солнечных батареях, цена которого значительно ниже, чем у фотоэлектрических элементов.

Существует несколько конструкций солнечных коллекторов:

• открытые;
• трубчатые;
• плоские коллекторы.

Эти конструкции обладают разными возможностями и применяются для решения задач, соответствующих их эффективности. Рассмотрим их внимательнее:

Открытые солнечные коллекторы

Открытые конструкции являются наиболее простыми и даже примитивными. Они представляют собой емкости, обычно черные узкие продолговатые пластиковые лотки, наполненные водой. Они ничем не накрыты, вода находится на открытом воздухе (отсюда и название).

Такие конструкции имеют массу недостатков:

• возможность давать положительный эффект только при плюсовых температурах;
• необходим относительно небольшой перепад температур в коллекторе и внешней среде;
• долговечность таких установок низка — как правило, один сезон;
• как следствие вышесказанному — крайне низкий КПД.

Для решения серьезных задач подобные установки использовать невозможно, поэтому они применяются для подогрева воды в открытых или передвижных бассейнах, летнем душе и т.п. однако, есть и достоинства — подобные устройства очень просты. Обогреватель от солнечной батареи легко может быть изготовлен самостоятельно, а в регионах с подходящими климатическими условиями его возможности заметно расширяются.

Трубчатые коллекторные разновидности

Трубчатые вакуумные коллекторы относятся к более серьезным устройствам, способным обогревать жилье или иные помещения. Они состоят из следующих элементов:

• корпус, покрытый черной краской и имеющий форму плоского ящика;
• распределитель (или, как его иногда называют, manifold, манифольд) — трубка с несколькими присоединительными патрубкам по бокам;
• вакуумные трубки, изготовленные из стекла.

Эффективность устройства обеспечивает наличие вакуума, теплопроводность которого практически отсутствует и позволяет исключить потери.

Существует несколько видов трубчатых коллекторов, различающихся по конструкции распределителя и трубок:

1. Коаксиальные трубки прямого нагрева. Подготовка теплоносителя происходит при непосредственном контакте с поглощающей поверхностью
2. Система heat-pipe. Трубки соединяются с распределителем через специальные гнезда и отдают через них нагретый теплоноситель. Конструкция удобна из-за высокой ремонтопригодности.
3. Система U-type. Трубки имеют двойную длину и согнуты пополам. Начало соединено с одним распределителем, а конец — с другим. Такая схема позволяет увеличить время контакта с солнечным теплом, за счет чего повышается эффективность нагрева.
4. Перьевые системы. Представляют собой модификацию системы heat-pipe, накрытую прозрачной пластиной с вакуумом под ней. Дают повышенную эффективность, но имеют высокую цену и низкую ремонтопригодность.

Монтаж трубчатых коллекторов, как правило, производят на кровлю дома.

Плоские закрытые системы

Солнечное отопление дома с помощью плоских систем позволяет получить высокую эффективность при относительно низких затратах. Конструкция базируется на специальной утепленной металлической пластине с поглощающим покрытием, которая называется адсорбер. На пластину зигзагами напаяна трубка с теплоносителем. Лицевая сторона накрыта прозрачной крышкой, из-под которой выкачан воздух. Солнечный обогреватель такого типа способен работать даже при отрицательных температурах. Это позволяет обеспечивать отопление дома солнечными батареями зимой, отзывы пользователей позволяют делать достаточно оптимистичные прогнозы о будущем такого способа обогрева.

Существуют более простые виды плоских коллекторов, где не имеется вакуума. Они менее эффективны, но стоимость и ремонтопригодность значительно выше. Отопление на солнечных батареях плоского типа безвакуумной конструкции обойдется значительно дешевле, а возможность восстановления панелей увеличивает срок их службы.

Выбор солнечного коллектора и его монтаж

Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.

Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.

Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.

Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома. Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком. Единственной проблемой становится расположение скатов относительно положения солнца на небе — иногда приходится устанавливать трекинг-систему для поворота панелей. Это дорого и требует использования гибких трубок, но эффект в результате получается значительно выше.

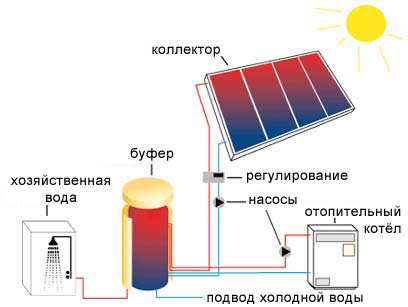

Схемы подключения к системе отопления

Солнечное отопление своими руками необходимо окончательно реализовать, подключив его к отопительной системе. Оптимальным способом станет использование теплого пола, температура теплоносителя для которого не превышает 55 градусов. Рассмотрим схемы подключения, обеспечивающие обогрев дома солнечной энергией:

С водяным коллектором

Водяные коллекторы непосредственно подключаются к отопительному контуру дома. Существует два варианта присоединения: летний и зимний.

Летний вариант, как правило, используется для подачи нагретой воды в душ или для иных надобностей, поскольку обогрев дома летом не нужен. Схема самая простая — коллектор устанавливается на открытой площадке, вода, нагреваясь, поднимается в накопительный бак, установленный уровнем выше. По мере разбора, емкость пустеет, поэтому в нее постоянно подается подпитка, поступающая в коллектор и получающая в нем тепловую энергию. Этот способ несложен и может быть без проблем реализован своими руками.

Зимний вариант сложнее. Коллектор, установленный на открытой площадке, подает нагретый теплоноситель (рекомендуется использовать антифриз) в змеевик теплообменника. Он представляет собой вертикально установленную емкость со змеевиком внутри. Возникает две петли — в одной циркулирует антифриз (по кругу коллектор-теплообменник), в другой циркулирует теплоноситель (из теплообменника в отопительный контур и обратно). Циркуляцию антифриза необходимо обеспечить с помощью циркуляционного насоса, иначе система работать не будет. Циркуляцию теплоносителя можно организовать как естественным способом, так и принудительно, с помощью насоса. Оптимальный вариант отопительного контура — система теплого пола, позволяющая получить максимальный эффект как в дневное, так и в ночное время суток.

С солнечной батареей

Отопление от солнца своими руками, созданное на базе солнечных батарей, осуществляется путем установки электрического нагревателя. В данном случае фотоэлектрические элементы лишь обеспечивают питание ТЭНов, установленных в электробойлере, не имея непосредственного отношения к отопительному контуру.

Система отопления и солнечные батареи со всем комплексом аппаратуры монтируются отдельно. Способ соединения выбирается произвольно, исходя из особенностей обеих систем. Подключение бойлера, насоса и прочих устройств выполняется обычным способом, никаких специфических требование не имеется.

Советы по эксплуатации

1. Эксплуатация системы солнечного отопления производится в соответствии с конструкцией коллекторов, их количеством и прочими особенностями.
2. Основной задачей для владельца становится поддержание чистоты, своевременное удаление пыли и прочих загрязнений. Это позволяет обеспечить максимальный прием тепловой энергии, повысить эффективность всей системы в целом.
3. Необходимо качественно утеплить все соединительные трубопроводы и накопительную емкость, исключая теплопотери.
4. Рекомендуется всегда держать в запасе одну-две панели, чтобы в случае механического разрушения можно было оперативно произвести замену. Соблюдение этих несложных рекомендаций позволит повысить эффективность системы и обеспечить комфорт и уют в доме.

Рекомендуемое оборудование

energo.house

Солнечное отопление частного дома, своими руками, системы

Когда начинается постройка частного или загородного дома, важным моментом, который также требует довольно много финансовых вложений, а еще больше – внимания, является отопительная система и утепление сооружения. И вместо привычных систем и традиционных видов отопления все больше людей обращают свое внимание на альтернативное отопление – солнечное отопление частного дома.

Солнечное отопление частного дома

Использование солнечной энергии для отопления

Распространение системы солнечного отопления частного дома постоянно растет, так как это инновационная технология, использующая солнечную энергию. На сегодняшний день уже абсолютно каждый владелец частного или загородного дома может установить у себя такую систему. Заметим, что финансовые средства потребуется вложить только в приобретение оборудования, которое понадобится для того чтобы накапливать тепло, а вот сама энергия достанется вам бесплатно.

Если вы собираетесь оборудовать солнечное отопление дома для долговечной работы, то к выбору системы следует подойти серьезно. Требуется грамотно рассчитать площадь системы, мощность, подобрать хорошее место для монтажа.

Отметим, что установленная система сможет прослужить вам более 25-ти лет, а окупится она примерно через 3 года, если эксплуатировать ее постоянно.

Отопление дома от солнца может быть двух типов:

• На основе солнечных батарей.
• На основе солнечных коллекторов.

Солнечное отопление обладает множеством преимуществ:

• Существенно экономятся затраты на топливо.
• Это полностью экологически безопасная система.
• Простота использования.
• На фотоэлементы цены падают, поэтому падает и стоимость оборудования и монтажа системы.

Среди недостатков можно отметить следующие:

• Когда день пасмурный, энергии будет вырабатываться существенно меньше.
• Оборудование и монтаж такой системы – дорогое удовольствие.
• Бесперебойная работа такой системы требует к себе особенного внимания: точных расчетов и верной установки всех элементов.

Отопление на солнечных батареях

В сущности, солнечные батареи представляют собой фотогенераторы электроэнергии. Как говорят нам законы физики, солнечный свет формирует постоянный ток, влияя на полупроводниковые элементы. А в цепях солнечной батареи появляется напряжение, которое затем подается на объекты. Специальный аккумулятор накапливает энергию, которую потом можно использовать в пасмурные дни.

Система отопления с применением солнечных батарей

Отопление частного дома солнечной энергией при помощи батарей лучше всего ставить на южную сторону крыши, а угол крыши должен быть не менее 30 градусов. Специалисты рекомендуют учесть также наличие дополнительных помех – к примеру, если рядом стоят сооружения или деревья, которые впоследствии могут помешать функционированию системы. Поток лучей солнца должен идти из учета: 1000 кВт/ч на 1 кв.м за год. Солнечная энергия в таком расчете, которую вы получите, будет равняться использованию 100 литров газа.

Некоторые мощные солнечные батареи площадью примерно 4 кв.м могут снабдить среднюю семью, состоящую из 3-х человек, горячей водой. Энергия при этом выработается – 2000 кВт/ч в год.

Солнечная батарея состоит из следующих элементов:

• Прозрачная верхняя панель, внутри нее будут циркулировать вода или воздух, сделанная из стекла или пластмассы.
• Металлическая зачерненная поверхность, поглощающая теплоэнергию солнца.
• Водяной бак или специальный накопительный резервуар, куда идет нагретая жидкость или газ, после чего они поступают в батареи.

Солнечная батарея в разрезе

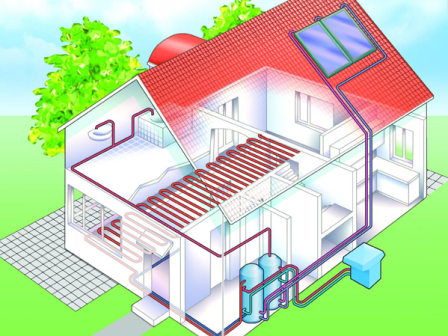

В солнечные системы отопления частного дома входят такие элементы:

• Обыкновенный преобразователь.
• Преобразователь постоянного в переменный ток.
• Датчик, который регулирует уровень зарядки и разрядки батареи.
• Аккумулятор.
• Система отбора мощности.

Солнечное отопление загородного дома на батареях применяется, в основном, для того чтобы получить электричество. Поэтому такие батареи будет лучше всего установить там, где используется электрическое отопление, электрообогреватели или теплый пол. Когда вы оборудуете отопление солнечными батареями большой мощности, можно будет снабдить свой дом горячей водой.

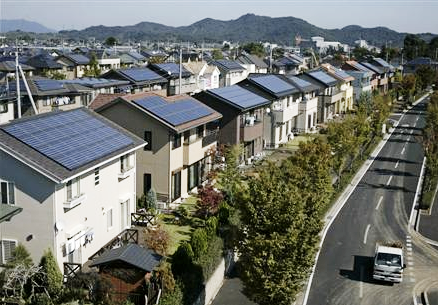

Солнечные батареи приобрели большую популярность в мире

Что касается эффективности такой системы, как отопление дома солнечной энергией от батарей, то этот показатель зависит от множества факторов, основной из которых – это поступающая солнечная энергия. Если ваше жилье располагается в северной широте, то лучше всего использовать совмещенные виды отопления, где солнечная энергия будет лишь дополнением. Это же касается и тех местностей, где наблюдается частая пасмурная погода, так как в такое время мощность батарей будет очень маленькой.

Отопление солнечными коллекторами

Отопление загородного дома от солнца при помощи солнечных коллекторов заключается в том же принципе: солнечная энергия собирается и преобразовывается. Однако в данном случае преобразовывается не электрическая энергия, а тепловая. Так, носитель тепла, который циркулирует в коллекторе, под действием лучей солнца нагревается и после этого передает свое тепло. Продуктивность здесь также зависит от того, какое количество солнечного света.

Система отопления солнечными коллекторами

Бывают такие виды коллекторов:

• Работающие на воде или антифризе. Первый тип коллекторов – это плоские коллекторы, которые состоят из абсорбера, который и поглощает солнечную энергию, прозрачного слоя и покрытия с теплоизоляцией.
• Работающие на воздушных массах и обеспечивающие воздушное солнечное отопление дома.

Солнечное отопление своими руками – это реально

На сегодняшний день известно несколько способов, как выполнить солнечное отопление дома своими руками. К примеру, можно использовать полиэтиленовую пленку или пластиковые бутылки, однако такая система не будет долго работать эффективно.

Поэтому лучшим вариантом будет приобретение готового оборудования – это эффективно и выгодно. К тому же, стоимость его окупается через короткое время.

otoplenie-doma.org

Солнечное отопление частного дома в условиях России

Содержание статьи:

Рождённый Хаосом властелин вселенной Ра, светоносный страж небесной тверди Сурья, объезжающий на колеснице небосвод Гелиос, неистовый в своих страстях Ярило — все древние народы мира почитали Солнце, осознавая, что источаемые им тепло и свет являются первоосновой жизни. Современная цивилизация пытается найти пути использования чистой и на ближайшие миллионы лет нескончаемой энергии дневного светила, избавившись от необходимости сжигания углеводородов. Солнечное отопление — один из этапов этого пути к всеобщему процветанию.

Типы солнечного отопления

Применяемые сегодня методы использования солнечной энергии для обогрева жилища (и не только) можно разделить на пассивные и активные. Пассивное отопление дома солнцем предусматривает прямой нагрев внутренних помещений за счёт инфракрасного излучения. Активное основано на получении тепловой либо электрической энергии в специальных установках, зачастую расположенных за пределами здания, последующего её преобразования и распределения для нужд отопления. Наиболее эффективно такое солнечное отопление дома, где совмещаются как пассивные, так и активные методы.

Впустим солнце в дом — пассивные методы обогрева

Окна — на юг

Вроде бы все должны понимать, что, расположив основную часть окон с солнечной стороны дома, мы впустим в помещения не только свет, но и тепло. Однако, проезжая по нашим коттеджным посёлкам, можно убедиться, что добрая половина застройщиков не придерживается рационального принципа «дом — на северную часть участка, а окна — на юг». А зря.

Огромные витражи энергосберегающей конструкции Eagle Ridge Residence (США) открыты на южную и западную стороны, впуская в дом максимум тепла и света. С севера здание ограничивает глухая, хорошо утеплённая стена

Зимой низко стоящее солнце проникает в помещения на всю их глубину, а летом, когда светило в зените, от перегрева защищает козырёк, выступающий более чем на два метра от стеклянного фасада

Стена Тромба

В 40-х годах прошлого века американский инженер Тромб придумал «солнечную печку». С южной стороны дома расположена массивная стена из теплоёмкого материала (бетон, камень, полнотелый кирпич), окрашенного в чёрный цвет. В нижней и верхней части этого теплоаккумулятора имеются отверстия. Снаружи на небольшом расстоянии от стены — стеклянный витраж. Солнце нагревает бетон, тёплый воздух стремится подняться вверх, выходит в помещение, а холодный поступает в пространство между камнем и стеклом снизу. Образуется устойчивая циркуляция тёплого воздуха в помещении. Благодаря изобретению селективных покрытий для стекла и камня (бетона), эффективность стены Тромба в современном исполнении стала заметно выше.

Принцип действия стены Тромба. Приятный бонус: её можно использовать не только зимой для косвенного обогрева дома (на рисунке справа), но и летом для вентиляции (слева)

Воздушный солнечный коллектор

Логическое развитие стены Тромба. Представляет собой пустотелый плоский ящик (панель), для лучшего улавливания излучения располагаемый наклонно. Верхнее ограждение панели — прозрачное для инфракрасного излучения, а вдоль её разделяет перегородка. Окрашенная в чёрный цвет, перегородка нагревается, тёплый воздух поднимается и поступает в комнату. В нижнюю, холодную часть коллектора проникает ещё не нагретый воздух из помещения.

Пассивный воздушный солнечный коллектор — простейшее устройство. Выполнить такое солнечное отопление своими руками под силу любому хозяйственному мужику

Гелиотеплица — свежие овощи как бонус

Солнечная теплица, пристроенная к дому. Чтобы «впустить» в дом больше солнца, нужно увеличить площадь окон. Сделать стеклянной всю южную стену в холодном климате проблематично, слишком высоки будут теплопотери. Отделив часть здания со стеклянными стенами и крышей от основных помещений дома, получим гелиотеплицу. Она почти не помешает проникновению в окна дома инфракрасного излучения, в дополнение к этому нагреется наружная стена внутри оранжереи. В яркий зимний солнечный день воздух в гелиотеплице может прогреваться до существенно большей, чем в доме, температуры.

Солнечным днём гелиотеплица может перегреваться, что является проблемой для летнего времени. Приходится организовывать вентиляцию либо затенять витражи.

Чтобы максимально использовать тепло, полученное теплицей, можно организовать воздухообмен с жилыми помещениями.

Оранжерею солнечного дома в Винчестере (США) от основной части дома отделяет массивная теплоаккумулирующая стена с открывающимися вентиляционными отверстиями. Такое решение — сочетание гелиотеплицы и стены Тромба. Установленные в теплице канистры с водой помогают дольше сохранить тепло

Естественный воздухообмен между теплицей и домом довольно слаб и, чтобы использовать энергию по максимуму, движение воздуха делают принудительным.

Воздухообмен между основной частью этого дома в Хэмптдене (США) и пристроенной теплицей организован через подпольное пространство, тёплый воздух поступает в помещения снизу, а остывший в теплицу сверху. Циркуляцию воздушных потоков обеспечивает вентилятор, автоматика включает и выключает его в нужное время. Практически, это уже солнечное отопление частного дома активного типа

Дополнительный бонус, который даёт гелиотеплица своим хозяевам: почти круглый год в ней можно выращивать овощи или оставлять цитрусовые на зимовку. Правда, это потребует решения проблем вентиляции, влажности, дневного перегрева и ночных заморозков.

Активное отопление — солнечный свет собирают вакуумные коллекторы

Воздушный солнечный коллектор

Воздушный солнечный коллектор, оснащённый системой принудительной передачи и распределения энергии, способен дать намного больше тепла по сравнению с пассивным вариантом. Скорость циркуляции воздуха автоматически регулируется в зависимости от температуры в доме и степени нагрева коллектора. Нагретый в коллекторах воздух может поступать в систему вентиляции или помещения напрямую. Если его температура достаточно высока, он может использоваться и для нагрева жидкого теплоносителя. Излишки дневной энергии запасают на ночь в теплоаккумуляторах.

Солнечное воздушное отопление на основе гелиоколлектора. Из пустотелой панели (1) по воздушным каналам (6) вентилятор гонит воздух в техническое помещение, где автоматика в зависимости от ситуации распределяет его в блок воздухоподготовки (3) либо массивный теплоаккумулятор (2). Параллельно может нагреваться и змеевик горячего водоснабжения (5). Днём, когда помещения нуждаются в нагреве, система работает в режиме В, тёплый воздух из коллектора направляется в комнаты. При достижении необходимой температуры в доме воздушный поток перенаправляется в теплоаккумулятор, режим А. Ночью, когда коллектор не даёт тепла, заслонка закрывает канал, ведущий к нему, циркуляция осуществляется между теплоаккумулятором и помещениями.

Вакуумный солнечный коллектор

Наиболее совершенное на сегодняшний день устройство для гелиоотопления.

Принципиальная схема вакуумного солнечного коллектора. Жидкий абсорбер, циркулирующий по U-образным трубкам, при нагревании испаряется и поднимается вверх, в коллектор. Последний подсоединён к контуру системы отопления и по нему, в свою очередь, циркулирует жидкий теплоноситель. Абсорбер отдаёт энергию теплоносителю, остывает, конденсируется, опускается вниз. Цикл повторяется

Солнечное отопление загородного дома на основе вакуумных коллекторов значительно эффективнее других гелиосистем, однако, помимо традиционной для гелиосистем неравномерности генерации тепла, у него имеется ещё три существенных недостатка:  на сильном морозе теплоотдача резко падает, установки хрупки и дорого стоят.

Вакуумные солнечные коллекторы следует устанавливать таким образом, чтобы они были защищены от вандалов. Это особенно актуально для нашей страны, попасть камешком в стеклянную трубочку — милое дело

Вакуумные панели не подключают к системе отопления напрямую. Необходимы, как минимум, буферные ёмкости, которые будут сглаживать неравномерность выработки тепла.

«Правильная» схема подключения вакуумного гелиоколлектора к системе отопления. Тепло передаётся не напрямую, а через теплообменник, дневные излишки тепла на ночь запасаются в теплоаккумуляторе (буферном баке). Обратите внимание, что на схеме изображён «нормальный» отопительный котёл, солярная система лишь дополняет его

Электрические солнечные панели можно использовать для отопления лишь косвенно. Расходовать электроэнергию на нагрев помещений напрямую неразумно, ей можно найти более рациональное применение. Например, направить на работу вентиляторов и автоматики активных гелиосистем.

Почему на крышах наших домов не видно гелиоустановок

Интернет пестрит рекламными материалами с красивыми картинками, повествующими о необычайной выгоде гелиосистем. Народные умельцы выкладывают в youtube ролики на тему «отопление от солнца своими руками» о собственных ноу-хау, собранных на коленке из подручных материалов. Сеть пухнет от перепостов восторженных статей, рассказывающих о чудесных преимуществах солнечного отопления. Однако, много ли домов с солнечными коллекторами на крыше появилось за последние годы поблизости от вашего дома? Ни одного? В чём же причины того, что отопление солнечной энергией в наших краях не находит признания?

• К сожалению, солнечная энергия для отопления домапоступает не тогда и не туда, когда и куда нужно. Холодно бывает ближе к полюсам, зимой и по ночам. А максимум солнечного излучения приходится на экваториальные районы, на лето и день. Теплоаккумуляторы худо-бедно помогают сгладить суточные, но не сезонные перепады.

Карта интенсивности распределения солнечного света по территории России. В Западной части страны, где живёт львиная доля населения, солнца мало. А в восточной Сибири, где доля излучения заметно выше, холодно, что затрудняет использование активных систем. Кстати, солнечные панели, вырабатывающие электричество, не столь чувствительны к сильным морозам. В холодной, но солнечной Якутии уже построены и успешно функционируют довольно мощные гелиоэлектростанции.

• Пассивное отопление солнечной энергией малоэффективно и не способно сколь-нибудь серьёзно обогреть дом в условиях русской зимы. «Окна — на юг» — реально полезный метод проектирования, ничего не стоящий, но помогающий оптимизировать расходы на отопление. А вот некогда относительно популярные в США гелиотеплицы, стены Тромба и их производные постепенно сошли на нет даже у себя на родине.

• Активные солнечные системы отопления частного дома обходятся весьма недёшево, немало денег придётся отдать за оборудование. Эксплуатация, вопреки некоторым утверждениям, отнюдь не бесплатна: расходуется электроэнергия, требуется обслуживание техники. При нынешних ценах, по сравнению не только с дешёвым природным газом, но даже с довольно дорогими пеллетами, дизтопливом, установка вакуумного солнечного коллектора на подавляющей части территории РФ не окупится вообще никогда, срок окупаемости превышает срок службы оборудования. Лишь в некоторых южных регионах страны солнечные системы отопления частного дома могут быть не убыточны при определённых условиях.

Научная станция на острове Ольхон (Россия). Применение вакуумных коллекторов (справа на крыше) для приготовления горячей воды и гелиопанелей (слева) для выработки электроэнергии имеет смысл, ведь центральных коммуникаций на этом скалистом байкальском острове нет. Однако для полноценного отопления в климате Бурятии солнечных систем недостаточно, греют дом «нормальные» печи, топливо для которых завозят с «большой земли», ведь изводить местный лес на дрова нельзя

Как обстоят дела в Европе

Почему же, путешествия по Западной Европе, мы видим (хотя, не так уж и часто) гелиоколлекторы на крышах домов? Причин тому несколько: дороговизна традиционных видов топлива, мягкий климат, большее количество солнечных дней. Не случайно в пасмурной Британии солнечное отопление так же мало распространено, как и у нас. И, главное, в тех странах, где система солнечного отопления — практическая реальность, действуют программы поддержки, до половины стоимости оборудования оплачивает государство. Положа руку на сердце, солнечные коллекторы малопригодны для отопления, в основном их используют для приготовления горячей воды, в солнечную погоду летом реально полностью обеспечивать нужды ГВС. Кстати, в основном на крышах домов можно увидеть солнечные панели, вырабатывающие электричество. Электроэнергию производить выгоднее, а неравномерность генерации — не проблема, ведь в любое время суток центральные энергосети покупают электроэнергию, полученную в частном доме. Причём, оплата идёт по повышенному тарифу. Опять-таки, оборудование почти не требует обслуживания и ремонта. Сегодня можно смело утверждать, что в глобальном масштабе у гелиоэнергетики, хоть она пока и не конкурент традиционной — большое будущее. А вот насчёт перспектив солнечного отопления ситуация неясна. Существующие системы уже исчерпали свой потенциал, новых подходов пока не видно, а стоимость традиционного топлива падает, что снижает привлекательность солярных систем обогрева.

«Солнечные крыши» Баварии. Все панели, которые мы видим на фото — электрические, солнечное отопление рациональные немцы не считают особо выгодным даже при условии, что государство берёт на себя половину расходов по установке гелиосистем

Тем читателям, кого тема использования энергии солнца для жизнеобеспечения дома живо заинтересовала, рекомендуем критически воспринимать рекламные материалы и обращаться к профессионалам-практикам, желательно имеющими опыт установки и эксплуатации гелиоустановок.

Видео: воздушное солнечное отопление своими руками

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Солнечное отопление частного дома варианты и схемы устройства

Расчет плоского солнечного коллектора

Практика показывает, что на квадратный метр поверхности, установленной перпендикулярно ярким солнечным лучам, приходится в среднем 900 Вт тепловой энергии (при безоблачном небе). Расчет СК будем производить на основе модели площадью 1 м². Лицевая сторона – матовая, черная (обладает близким к 100% поглощением тепловой энергии). Тыльная сторона утеплена 10 см слоем пенополистирола. Требуется рассчитать теплопотери, которые происходят на обратной, теневой стороне. Коэффициент теплоизоляции пенополистирола – 0,05 Вт/м × град. Зная толщину и предположив, что разница температур на противоположных сторонах материала – в пределах 50 градусов, высчитаем теплопотери:

0,05/0,1 × 50 = 25 Вт.

Такие же приблизительно потери ожидаются со стороны торцов и труб, то есть суммарное количество составит 50 Вт. Безоблачным небо бывает редко, кроме того следует учитывать влияние налета грязи на коллекторе. Поэтому снизим количество тепловой энергии, приходящейся на 1 м², до 800 Вт. Вода, используемая в качестве теплоносителя в плоских СК, обладает теплоемкостью, равной 4200 Дж/кг × град или 1,16 Вт/ кг × град. Это означает, что для того, чтобы повысить температуру одного литра воды на один градус, потребуется затратить 1,16 Вт энергии. Учитывая эти расчеты, получаем следующую величину для нашей модели солнечного коллектора 1 м² площади:

Округляем для удобства до 700 /кг × град. Это выражение обозначает количество воды, которое можно нагреть в коллекторе (модель площадью 1 м²) в течение часа. При этом не учитываются потери тепла с лицевой стороны, которые будут возрастать по мере разогрева. Эти потери будут ограничивать разогрев теплоносителя в солнечном коллекторе в пределах 70-90 градусов. В связи с этим, величина 700 может быть применена к низким температурам (от10 до 60 градусов). Расчет солнечного коллектора показывает, что система площадью 1 м² способна нагреть 10 литров воды на 70 градусов, что вполне достаточно для обеспечения дома горячей водой. Можно уменьшить время нагревания воды за счет уменьшения объема солнечного коллектора при сохранении его площади. Если же количество проживающих в доме требует большего объема воды – следует применить несколько коллекторов такой площади, которые соединяют в одну систему. Для того, чтобы солнечный свет воздействовал на радиатор максимально эффективно, коллектор необходимо ориентировать под углом к линии горизонта, равным широте местности. Об этом уже говорилось в статье Как рассчитать мощность солнечных батарей, действует тот же самый принцип. В среднем, для обеспечения жизнедеятельности одного человека необходимо 50 л горячей воды. Учитывая, что вода до подогрева имеет температуру около 10 °С, разница температур составляет 70 – 10 = 60 °С. Количество тепла для подогрева воды необходимо следующее:

W=Q × V × Tp = 1,16 × 50× 60 = 3,48 кВт энергии.

Разделив W на количество солнечной энергии, приходящейся на 1 м² поверхности в данной местности (данные гидрометцентров), получим площадь коллектора. Расчет солнечного коллектора для отопления производится аналогично. Но объем воды (теплоносителя) необходим больший, что зависит от объема обогреваемого помещения. Можно сделать вывод, что улучшения эффективности водонагревательной системы такого типа возможно достичь методом уменьшения объема и одновременном увеличении площади.

Технологии с использованием льда

Разрабатывается ряд технологий, где лед производится во внепиковые периоды и позднее используется для охлаждения. К примеру, кондиционирование воздуха может быть экономичнее за счет использования дешевого электричества ночью для заморозки воды и последующего использования холодильной мощности льда днем для уменьшения количества энергии, требуемой для поддержания кондиционирования воздуха. Аккумулирование тепловой энергии с применением льда использует высокую теплоту плавления воды. Исторически лед перевозили с гор в города, чтобы использовать его, как охладитель. Одна метрическая (= 1 м3) тонна воды может хранить 334 миллиона джоулей (Дж) или 317 000 Британских термических единиц (93 кВт*ч). Относительно небольшой накопитель может хранить достаточно льда, чтобы охлаждать крупное здание целый день или неделю.

Помимо применения льда для прямого охлаждения, он также используется в тепловых насосах, на которых работают системы отопления. В этих сферах изменения энергии фазы обеспечивают очень серьезный теплопроводный слой, близкий к нижнему порогу температур, при котором может работать тепловой насос, использующий теплоту воды. Это позволяет системе переносить серьезнейшие отопительные нагрузки и увеличивать промежуток времени, в течение которого элементы источников энергии могут возвращать тепло в систему.

Эндотермические и экзотермические химические реакции

Технология на основе гидратов солей

Примером экспериментальной технологии накопления энергии на основе энергии химических реакций является технология на основе гидратов солей. Система использует энергию реакции, создаваемой в случае гидратации или дегидратации солей. Это работает благодаря хранению тепла в резервуаре, содержащем 50 %-ный раствор гидроксида натрия. Тепло (к примеру, получаемое с солнечного коллектора) хранится за счет испарения воды в ходе эндотермической реакции. Когда воду добавляют вновь, в ходе экзотермической реакции при 50C (120F) высвобождается тепло. На данный момент системы работают с КПД в 60 %. Система особенно эффективна для сезонного накопления тепловой энергии, так как высушенная соль может храниться при комнатной температуре длительное время без потерь энергии. Контейнеры с обезвоженной солью даже могут перевозиться в различные места. Система обладает большей плотностью энергии, чем тепло, накопленное в воде, а ее мощность позволяет хранить энергию в течение нескольких месяцев или даже лет.

В 2013 году голландский разработчик технологий «TNO» представил результаты проекта «MERITS» по хранению тепла в контейнере с солью. Тепло, которое может доставляться с солнечного коллектора на плоскую крышу, выпаривает воду, содержащуюся в соли. Когда воду добавляют снова, тепло высвобождается практически без потерь энергии. Контейнер с несколькими кубометрами соли может хранить достаточно термохимической энергии, чтобы обогревать дом всю зиму. При температурном режиме, как в Нидерландах, среднее теплоустойчивое хозяйство потребует за зиму примерно 6,7 ГДж энергии. Чтобы сохранить столько энергии в воде (при разнице температур в 70C), потребовалось бы 23 м3 воды в изолированном резервуаре, что превышает возможности хранения большинства домов. С использованием технологии на основе гидрата солей с плотностью энергии около 1 ГДж/м3, достаточно было бы 4-8 м3.

По состоянию на 2016 год, исследователи из нескольких стран проводят эксперименты по определению наилучшего типа соли или смеси солей. Низкое давление внутри контейнера кажется наилучшим для передачи энергии. Особенно перспективными являются органические соли, так называемые «ионные жидкости». По сравнению с сорбентами на основе галида лития они вызывают гораздо меньше проблем в условиях ограниченных природных ресурсов, а в сравнении с большинством галидов и гидроксидом натрия – менее едки и не дают негативного воздействия через выбросы углекислого газа.

Молекулярные химические связи

На данный момент исследуется возможность хранения энергии в молекулярных химических связях. Уже достигнута плотность энергии, эквивалентная ионно-литиевым батареям.

Распределение радиации на границе атмосферы

Для климатологии представляет существенный интерес вопрос о распределении притока и отдачи радиации по Земному шару. Рассмотрим сначала распределение солнечной радиации на горизонтальную поверхность «на границе атмосферы». Можно было бы также сказать: «в отсутствии атмосферы». Этим мы допускаем, что нет ни поглощения, ни рассеяния радиации, ни отражения ее облаками. Распределение солнечной радиации на границе атмосферы является простейшим. Оно действительно существует на высоте нескольких десятков километров. Указанное распределение называют солярным климатом.
Известно, как меняется в течение года солнечная постоянная и, стало быть, количество радиации, приходящее к Земле. Если определять солнечную постоянную для фактического расстояния Земли от Солнца, то при среднем годовом значении 1,98 кал/см2 мин. она будет равна 2,05 кал/см2 мин. в январе и 1,91 кал/см2 мин. в июле.

Стало быть, северное полушарие за летний день получает на границе атмосферы несколько меньше радиации, чем южное полушарие за свой летний день.

Количество радиации, получаемое за сутки на границе атмосферы, зависит от времени года и широты места. Под каждой широтой время года определяет продолжительность притока радиации. Но под разными широтами продолжительность дневной части суток в одно и то же время разная.

На полюсе солнце летом не заходит вовсе, а зимой не восходит в течение 6 месяцев. Между полюсом и полярным кругом солнце летом не заходит, а зимой не восходит в течение периода от полугода до одних суток. На экваторе дневная часть суток всегда продолжается 12 часов. От полярного круга до экватора дневное время суток летом убывает и зимой возрастает.

Но приток солнечной радиации на горизонтальную поверхность зависит не только от продолжительности дня, а еще и от высоты солнца. Количество радиации, приходящее на границе атмосферы на единицу горизонтальной поверхности, пропорционально синусу высоты солнца. А высота солнца не только меняется в каждом месте в течение дня, но зависит и от времени года. Высота солнца на экваторе меняется в течение года от 90 до 66,5°, на тропиках — от 90 до 43°, на полярных кругах — от 47 до 0° и на полюсах от 23,5 до 0°.

Шарообразность Земли и наклон плоскости экватора к плоскости эклиптики создают сложное распределение притока радиации по широтам на границе атмосферы и его изменения в течение года.
Зимой приток радиации очень быстро убывает от экватора к полюсу, летом — гораздо медленнее. При этом максимум летом наблюдается на тропике, а от тропика к экватору приток радиации несколько убывает. Малая разница в притоке радиации между тропическими и полярными широтами летом объясняется тем, что хотя высоты солнца в полярных широтах летом ниже, чем в тропиках, но зато велика продолжительность дня. В день летнего солнцестояния полюс поэтому получал бы в отсутствии атмосферы больше радиации, чем экватор. Однако у земной поверхности в результате ослабления радиации атмосферой, отражения ее облачностью и т.д., летний приток радиации в полярных широтах существенно меньше, чем в более низких широтах.

На верхней границе атмосферы вне тропиков имеется в годовом ходе один максимум радиации, приходящийся на время летнего солнцестояния, и один минимум, приходящийся на время зимнего солнцестояния. Но между тропиками приток радиации имеет два максимума в году, приходящиеся на те сроки, когда солнце достигает наибольшей полуденной высоты. На экваторе это будет в дни равноденствий, в других внутритропических широтах — после весеннего и перед осенним равноденствием, отодвигаясь тем больше от сроков равноденствий, чем больше широта. Амплитуда годового хода на экваторе мала, внутри тропиков невелика; в умеренных и высоких широтах она значительно больше.

Распределение тепла и света на Земле

Солнце — звезда Солнечной системы, которая является для планеты Земля источником громадного количества тепла и ослепительного света. Несмотря на то, что Солнце находится от нас на значительном расстоянии и до нас доходит лишь небольшая часть его излучения, этого вполне достаточно для развития жизни на Земле. Наша планета вращается вокруг Солнца по орбите. Если с космического корабля наблюдать Землю в течение года, то можно заметить, что Солнце всегда освещает только какую-либо одну половину Земли, следовательно, там будет день, а на противоположной половине в это время будет ночь. Земная поверхность получает тепло только днем.

Наша Земля нагревается неравномерно. Неравномерный нагрев Земли объясняется ее шарообразной формой, поэтому угол падения солнечного луча в разных районах различен, а значит, различные участки Земли получают различное количество тепла. На экваторе солнечные лучи падают отвесно, и они сильно нагревают Землю. Чем дальше от экватора, тем угол падения луча становится меньше, а следовательно, и меньшее количества тепла получают эти территории. Один и тот же по мощности пучок солнечного излучения обогревает у экватора гораздо меньшую площадь, так как он падает отвесно. Кроме того, лучи, падающие под меньшим углом, чем на экваторе,пронизывая атмосферу, проходят в ней больший путь, вследствие чего часть солнечных лучей рассеивается в тропосфере и не доходит до земной поверхности. Все это свидетельствует о том, что при удалении от экватора к северу или к югу уменьшается температура воздуха, так как уменьшается угол падения солнечного луча.

На степень нагрева земной поверхности влияет также и то, что земная ось наклонена к плоскости орбиты, по которой Земля совершает полный оборот вокруг Солнца, под углом 66,5° и все время направлена северным концом в сторону Полярной звезды.

Представим себе, что Земля, двигаясь вокруг Солнца, имеет земную ось, перпендикулярную плоскости орбиты вращения. Тогда бы поверхность на разных широтах получала бы неизменное в течение года количество тепла, угол падения солнечного луча был все время постоянным, всегда день был бы равен ночи, не происходило бы смены времен года. На экваторе эти условия мало отличались бы от нынешних. Существенное влияние на нагрев земной поверхности, а значит, и на весь климат наклон земной оси имеет именно в умеренных широтах.

В течение года, то есть за время полного оборота Земли вокруг Солнца, особо примечательны четыре дня: 21 марта, 23 сентября, 22 июня, 22 декабря.

Тропики и полярные круги разделяют поверхность Земли на пояса, которые различаются между собой солнечной освещенностью и количеством тепла, получаемого от Солнца. Выделяют 5 поясов освещенности: северный и южный полярные, которые получают мало света и тепла, тропический пояс с жарким климатом и северный и южный умеренные пояса, которые получают света и тепла больше, чем полярные, но меньше, чем тропические.

Итак, в заключение можно сделать общий вывод: неравномерный нагрев и освещение земной поверхности связаны с шарообразностью нашей Земли и с наклоном земной оси до 66,5° к орбите вращения вокруг Солнца.

Накопление тепла в горячей породе, бетоне, гальке и т.д.

Вода обладает одной из самых высоких теплоемкостей – 4,2 Дж/см3*К, тогда как бетон обладает лишь одной третью от этого значения. С другой стороны, бетон может нагреваться до гораздо более высоких температур – 1200C за счет, например, электронагрева и, таким образом, обладает гораздо большей общей емкостью. Следуя из примера далее, изолированный куб примерно 2,8 м в поперечнике может оказаться способным обеспечивать достаточный объем хранимого тепла для одного дома, чтобы удовлетворить 50 % потребности в отоплении. В принципе, это может быть использовано для хранения избыточной ветряной или фотоэлектрической тепловой энергии благодаря способности электронагрева к достижению высоких температур

На уровне округов международное внимание привлек проект «Виггенхаузен-Зюд» в немецком городе Фридрисхафене. Это – железобетонный теплоаккумулятор объемом в 12 000 м3 (420 000 куб.фт.), соединенный с комплексом солнечных коллекторов площадью 4 300 м2 (46 000 квадр

фт), наполовину обеспечивающих потребность в горячей воде и отоплении у 570 домов. Компания «Siemens» строит под Гамбургом хранилище тепла емкостью 36 МВТ*ч, состоящее из базальта, разогретого до 600C, и выработкой энергии в 1,5 МВт. Схожая система планируется для постройки в датском городе Сорё, где 41-58 % накопленного тепла емкостью в 18 МВт*ч будет передаваться для центрального теплоснабжения города, а 30-41 % — как электричество.

Как произвести расчет окупаемости солнечного отопления

Используя таблицу ниже, можно рассчитать насколько сократятся ваши расходы на отопление при использовании солнечных коллекторов, за какое время эта система может окупиться и какую выгоду можно получить за различные сроки эксплуатации. Данная модель разработана для Приморского края, но может также использоваться для оценки использования солнечного отопления в Хабаровском крае, Амурской области, Сахалина, Камчатки и южной части Сибири. В этом случае солнечные коллекторы будут иметь меньший эффект в декабре-январе в более высоких широтах, но общие выгоды будут не меньшими, учитывая более длительный отопительный сезон.

В первой таблице введите параметры вашего дома, системы отопления и цены на энергоносители. Все поля, что помечены зеленым можно изменять и моделировать существующий или планируемый дом.

Сначала введите в первой графе отапливаемую площадь вашего дома.
Затем оцените качество теплоизоляции здания и способ отопления, выбрав соответствующие значения.
Укажите число членов семьи и расход горячей воды — это поможет оценить выгоды от горячего водоснабжения солнечных коллекторов.
Введите цены на ваш обычный источник энергии для отопления — электроэнергию, дизельное топливо или уголь.
Введите значение обычного заработка члена семьи, который в вашем хозяйстве занимается отоплением. Это помогает оценить трудозатраты за отопительный сезон и играет особенно большую роль для твердотопливных систем, где требуется привозить и разгружать уголь, забрасывать в топку, выбрасывать золу и т. п.
Цена системы солнечных коллекторов будет определена автоматически, исходя из заданных вами параметров здания. Эта цена является приблизительной — реальные затраты на установку и параметры оборудования солнечного отопления могут отличаться и рассчитываются специалистами индивидуально в каждом случае.
В графе «Расходы на установку» можно ввести стоимость оборудования и установки традиционной системы отопления — существующей или планируемой

Если система уже установлена, то можно ввести «0».
Обратите внимание на количество расходов за отопительный сезон и сравните с вашими обычными расходами. Если они различаются, то попробуйте изменить параметры.

В графе «Расходы на отопление за сезон» системы отопления на угле принимают в расчет денежное выражение затрат труда. Если вы не хотите их принимать в расчет, то можете уменьшить значение заработка члена семьи, занятого отоплением. Трудозатраты в меньшей степени учитываются для жидкотопливных систем и не учитываются для систем электрокотлов. Регулировка работы солнечных коллекторов осуществляется автоматически и не требует постоянного внимания.

В графе «Срок эксплуатации» по умолчанию стоит 20 лет — это обычный срок работы систем солнечного отопления с солнечными коллекторами. В зависимости от условий эксплуатации солнечные коллекторы могут служить и дольше этого срока. Вы можете изменять срок эксплуатации и в графе ниже будет отражаться разница между затратами на установку и содержание и выгодой от использования солнечных коллекторов для отопления. Таким образом вы увидите насколько сократятся расходы на отопление и за какой срок эта разница позволит окупить затраты на установку солнечных коллекторов.

Итоговые результаты являются приблизительными, но дают хорошее представление о том сколько может стоить система солнечного отопления и за какое время она может окупить себя

Обратите внимание, что расходы за отопительный сезон можно значительно сократить, используя солнечные коллекторы, систему «теплых полов» и улучшая теплоизоляцию здания. Также расходы на отопление можно уменьшить, если заранее проектировать здание для использования солнечного отопления и применяя технологии экодома

svetdv.ru

Что такое солнечное тепло

С глубокой древности люди прекрасно понимали роль Солнца в своей жизни. Практически у всех народов оно выступало в качестве главного или одного из главных божеств, дарящего жизнь и свет всему живому. Сегодня человечество намного лучше представляет, откуда берётся солнечное тепло.

С точки зрения науки наше Солнце – это жёлтая звезда, которая является светилом для всей нашей планетной системы. Свою энергию оно черпает в ядре – центральной части огромного раскалённого шара, где протекают невообразимые по мощи реакции термоядерного синтеза при температуре, измеряемой миллионами градусов. Радиус ядра составляет не больше четвёртой части общего радиуса Солнца, но именно в ядре вырабатывается лучистая энергия, малой доли которой оказывается достаточно, чтобы поддерживать жизнь на нашей планете.

Выделенная энергия поступает в наружные слои Солнца через конвективную зону и достигает фотосферы – излучающей поверхности звезды. Температура фотосферы приближается к 6 тысячам градусов, именно она преобразует и испускает в пространство лучистую энергию, которую получает наша планета. Фактически мы живём за счёт постепенного, медленного пережигания звёздной плазмы, из которой состоит Солнце.

Спектральный состав солнечной радиации

На интервал длин волн между 0,1 и 4 мк приходится 99% всей энергии солнечной радиации. Всего 1% остается на радиацию с меньшими и большими длинами волн, вплоть до рентгеновых лучей и радиоволн.
Видимый свет занимает узкий интервал длин волн, всего от 0,40 до 0,75 мк. Однако в этом интервале заключается почти половина всей солнечной лучистой энергии (46%). Почти столько же (47%) приходится на инфракрасные лучи, а остальные 7% — на ультрафиолетовые.
В метеорологии принято выделять коротковолновую и длинноволновую радиацию. Коротковолновой называют радиацию в диапазоне длин волн от 0,1 до 4 мк. Она включает, кроме видимого света, еще ближайшую к нему по длинам волн ультрафиолетовую и инфракрасную радиацию. Солнечная радиация на 99% является такой коротковолновой радиацией. К длинноволновой радиации относят радиацию земной поверхности и атмосферы с длинами волн от 4 до 100-120 мк.
Интенсивность прямой солнечной радиации

Радиацию, приходящую к земной поверхности непосредственно от солнечного диска, называют прямой солнечной радиацией, в отличие от радиации, рассеянной в атмосфере. Солнечная радиация распространяется от Солнца по всем направлениям. Но расстояние от Земли до Солнца так велико, что прямая радиация падает на любую поверхность на Земле в виде пучка параллельных лучей, исходящего как бы из бесконечности. Даже Земной шар в целом так мал в сравнении с расстоянием от Солнца, что всю солнечную радиацию, падающую на него, без заметной погрешности можно считать пучком параллельных лучей.

Приток прямой солнечной радиации на земную поверхность или на любой вышележащий уровень в атмосфере характеризуется интенсивностью радиации I, т. е. количеством лучистой энергии, поступающим за единицу времени (одну минуту) на единицу площади (один квадратный сантиметр), перпендикулярной к солнечным лучам.

Рис. 1. Приток солнечной радиации на поверхность, перпендикулярную к лучам (АВ), и на горизонтальную поверхность (АС).

Легко понять, что единица площади, расположенной перпендикулярно к солнечным лучам, получит максимально возможное в данных условиях количество радиации. На единицу горизонтальной площади придется меньшее количество лучистой энергии:

I’ = I sinh

где h — высота солнца (рис. 1).

Все виды энергии взаимно эквивалентны. Поэтому лучистую энергию можно выразить в единицах любого вида энергии, например в тепловых или механических. Естественно выражать ее в тепловых единицах, потому что измерительные приборы основаны на тепловом действии радиации: лучистая энергия, почти полностью поглощаемая в приборе, переходит в тепло, которое и измеряется. Таким образом, интенсивность прямой солнечной радиации будет выражаться в калориях на квадратный сантиметр в минуту (кал/см2мин).

Производство электроэнергии

Солнечная энергетика работает за счет преобразования солнечного света в электроэнергию. Это может происходить или непосредственно, с использованием фотовольтаики, или косвенно, с использованием систем концентрированной солнечной энергии (англ.), в которых линзы и зеркала собирают солнечный свет с большой площади в тонкий луч, а механизм слежения отслеживает положение Солнца. Фотовольтаика превращает свет в электрический ток с помощью фотоэффект.

Предполагают, что солнечная энергетика станет крупнейшим источником электроэнергии к 2050 году, в которой на долю фотовольтаики и концентрированной солнечной энергии будет приходиться 16 и 11 % мирового производства электроэнергии соответственно.

Коммерческие электростанции на концентрированной солнечной энергии впервые появились в 1980-х годах. После 1985 года установка этого типа SEGS (англ.) в пустыне Мохаве (Калифорния) 354 МВт стала крупнейшей солнечной электростанцией в мире. Среди других солнечных электростанций этого типа СЭС Солнова (англ.) (150 МВт) и СЭС Андасол (англ.) (100 МВт), обе в Испании. Среди крупнейших электростанций на фотовольтаїці (англ.): Agua Caliente Solar Project (250 МВт) в США, и Charanka Solar Park (221 МВТ) в Индии. Проекты мощностью более 1 ГВт находятся на стадии разработки, но большинство установок на фотовольтаїці, мощностью до 5 КВт, имеют небольшой размер и расположены на крышах.По состоянию на 2013 год на солнечную энергию приходилось менее 1 % от электроэнергии в мировой сети.

Виды солнечной радиации

В атмосфере солнечная радиация на пути к поверхности земли частично поглощается, а частично рассеивается и отражается от облаков и земной поверхности. В атмосфере наблюдается три вида солнечной радиации: прямая, рассеянная и суммарная.

Прямая солнечная радиация — радиация, приходящая к земной поверхности непосредственно от диска Солнца. Солнечная радиация распространяется от Солнца по всем направлениям. Но расстояние от Земли до Солнца так велико, что прямая радиация падает на любую поверхность на Земле в виде пучка параллельных лучей, исходящего как бы из бесконечности. Даже весь земной шар в целом так мал в сравнении с расстоянием до Солнца, что всю солнечную радиацию, падающую на него, без заметной погрешности можно считать пучком параллельных лучей.

На верхнюю границу атмосферы приходит только прямая радиация. Около 30 % падающей на Землю радиации отражается в космическое пространство. Кислород, азот, озон, диоксид углерода, водяные пары (облака) и аэрозольные частицы поглощают 23 % прямой солнечной радиации в атмосфере. Озон поглощает ультрафиолетовую и видимую радиацию. Несмотря на то, что его содержание в воздухе очень мало, он поглощает всю ультрафиолетовую часть радиации (это примерно 3 %)

Таким образом, у земной поверхности ее вообще не наблюдается, что очень важно для жизни на Земле

Прямая солнечная радиация на пути сквозь атмосферу также рассеивается. Частица (капля, кристалл или молекула) воздуха, находящаяся на пути электромагнитной волны, непрерывно «извлекает» энергию из падающей волны и переизлучает ее по всем направлениям, становясь излучателем энергии.

Около 25 % энергии общего потока солнечной радиации проходя через атмосферу, рассеивается молекулами атмосферных газов и аэрозолем и превращается в атмосфере в рассеянную солнечную радиацию. Таким образом рассеянная солнечная радиация — солнечная радиация, претерпевшая рассеяние в атмосфере. Рассеянная радиация приходит к земной поверхности не от солнечного диска, а от всего небесного свода. Рассеянная радиация отлична от прямой по спектральному составу, так как лучи различных длин волн рассеиваются в разной степени.

Так как первоисточником рассеянной радиации является прямая солнечная радиация, поток рассеянной зависит от тех же факторов, которые влияют на поток прямой радиации. В частности, поток рассеянной радиации возрастает по мере увеличение высоты Солнца и наоборот. Он возрастает также с увеличением в атмосфере количества рассеивающих частиц, т.е. со снижением прозрачности атмосферы, и уменьшается с высотой над уровнем моря в связи с уменьшение количества рассеивающих частиц в вышележащих слоях атмосферы. Очень большое влияние на рассеянную радиацию оказывают облачность и снежный покров, которые за счет рассеяния и отражения падающей на них прямой и рассеянной радиации и повторного рассеяния их в атмосфере могут в несколько раз увеличить рассеянную солнечную радиацию.

Рассеянная радиация существенно дополняет прямую солнечную радиацию и значительно увеличивает поступление солнечной энергии на земную поверхность. Особенно велика ее роль в зимнее время в высоких широтах и в других районах с повышенной облачностью, где доля рассеянной радиации может превышать долю прямой. Например, в годовой сумме солнечной энергии на долю рассеянной радиации приходится в Архангельске — 56 %, в Санкт-Петербурге — 51 %.

Суммарная солнечная радиация — это сумма потоков прямой и рассеянной радиаций, поступающих на горизонтальную поверхность. До восхода и после захода Солнца, а также днем при сплошной облачности суммарная радиация полностью, а при малых высотах Солнца преимущественно состоит из рассеянной радиации. При безоблачном или малооблачном небе с увеличением высоты Солнца доля прямой радиации в составе суммарной быстро возрастает и в дневные часы поток ее многократно превышает поток рассеянной радиации. Облачность в среднем ослабляет суммарную радиацию (на 20-30 %), однако при частичной облачности, не закрывающей солнечного диска, поток ее может быть больше, чем при безоблачном небе. Существенно увеличивает поток суммарной радиации снежный покров за счет увеличения потока рассеянной радиации.

Суммарная радиация, падая на земную поверхность, большей частью поглощается верхним слоем почвы или более толстым слоем воды (поглощенная радиация) и переходит в тепло, а частично отражается (отраженная радиация) .

Тепловые пояса

В зависимости от количества солнечной радиации, поступающей на поверхность Земли, на земном шаре выделяют 7 тепловых поясов: жаркий, два умеренных, два холодных и два пояса вечного мороза. Границами тепловых поясов являются изотермы. Жаркий пояс с севера и юга ограничен средними годовыми изотермами +20 °С (рис. 9). Два умеренных пояса к северу и югу от жаркого пояса ограничены со стороны экватора средней годовой изотермой +20 °С, а со стороны высоких широт — изотермой +10 °С (средней температурой воздуха самых теплых месяцев — июля в Северном и января в Южном полушариях). Северная граница совпадает примерно с границей распространения лесов. Два холодных пояса к северу и югу от умеренного пояса в Северном и Южном полушариях лежат между изотермами +10 °С и 0 °С самого теплого месяца. Два пояса вечного мороза ограничены изотермой 0 °С самого теплого месяца от холодных поясов. Царство вечных снегов и льдов простирается к Северному и Южному полюсам.

Результаты измерений прямой солнечной радиации

При неизменной прозрачности атмосферы интенсивность прямой солнечной радиации зависит от оптической массы атмосферы, т. е. в конечном счете от высоты солнца. Поэтому в течение дня солнечная радиация должна сначала быстро, потом медленнее нарастать от восхода солнца до полудня и сначала медленно, потом быстро убывать от полудня до захода солнца.

Но прозрачность атмосферы в течение дня меняется в некоторых пределах. Поэтому кривая дневного хода радиации даже в совершенно безоблачный день обнаруживает некоторые неправильности.
Различия в интенсивности радиации в полдень в первую очередь связаны с различиями в полуденной высоте солнца, которая зимой меньше, чем летом. Минимальная интенсивность в умеренных широтах приходится на декабрь, когда высота солнца всего меньше. Но максимальная интенсивность приходится не на летние месяцы, а на весенние. Дело в том, что весной воздух наименее замутнен продуктами конденсации и мало запылен. Летом запыление возрастает, а также увеличивается содержание водяного пара в атмосфере, что несколько уменьшает интенсивность радиации.

Максимальные значения интенсивности прямой радиации для некоторых пунктов таковы (в кал/см2мин): Бухта Тикси 1,30, Павловск 1,43, Иркутск 1,47, Москва 1,48, Курск 1,51, Тбилиси 1,51, Владивосток 1,46, Ташкент 1,52.

Из этих данных видно, что максимальные значения интенсивности радиации очень мало растут с убыванием географической широты, несмотря на рост высоты солнца. Это объясняется увеличением влагосодержания, а отчасти и запылением воздуха в южных широтах. На экваторе максимальные значения радиации не очень превышают летние максимумы умеренных широт. В сухом воздухе субтропических пустынь (Сахара) наблюдались, однако, значения до 1,58 кал/см2 мин.

С высотой над уровнем моря максимальные значения радиации возрастают вследствие уменьшения оптической массы атмосферы при той же высоте солнца. На каждые 100 м высоты интенсивность радиации в тропосфере увеличивается на 0,01-0,02 кал/см2 мин. Мы уже говорили, что максимальные значения интенсивности радиации, наблюдающиеся в горах, достигают 1,7 кал/см2 мин и более.

mr-build.ru

Солнечный обогрев дома своими руками: типы установок



В последнее время все более актуальными становятся нетрадиционные способы обогрева помещений. Люди стремятся найти более эффективный и дешевый способ обогрева своего жилища. Одним из таких методов является использование энергии солнца.

Солнечный обогрев для дома

Сегодня для трансформации солнечной энергии в тепловую используют специальные коллекторы. О том, как с помощью таких приспособлений можно обогреть свой дом, расскажет наша статья.

Гелиосистема и ее достоинства

Отопление домашних помещений солнечными коллекторами позволит существенно снизить затраты, которые раньше тратились на традиционный способ обогрева дома с помощью батарей. Гелиосистемы, состоящие из таких батарей, обладают массой достоинств:

• солнечная энергия бесплатная. Конечно, потратиться придется на создание системы и подключению ее к дому. Но экономия будет заметна сразу же по наступлению холодов;
• данная система является экологически чистой и не наносит вред окружающей среде;
• она сохраняет природные ресурсы, такие как уголь и природный газ;
• является эффективным решением энергетической проблемы для дома;
• солнечный коллектор способен обеспечивать эффективное отопление дома при смешанном использовании с другими системами;
• длительный срок эксплуатации;
• система является автономной, что позволяет избавиться от зависимости со стороны коммунальных предприятий. Особенно автономное отопление актуально для частных домов;
• безопасная эксплуатация;
• возможность сделать своими руками;
• эстетичный внешний вид;
• наличие возможности выбирать коллектор по параметрам.

Солнечные коллекторы

Задумываться об установке своими руками гелиосистемы для дома стаит, если в районе проживания на протяжении года насчитывается достаточное большое количество солнечных дней.
Чтобы получить все перечисленные выше преимущества от отопления дома или дачи солнечными коллекторами, следует знать:

• наличие качественного утепления домашних помещений;
• можно сочетать отопление с помощью солнечной энергии с другими вариантами обогрева: газовое и электрическое;
• для регионов с низкой инсоляцией (солнечным потоком) необходимо правильно рассчитать то, какую площадь должен иметь коллектор;
• обязательно нужно соблюдать правила монтажа. В противном случае система будет функционировать некорректно;

Обратите внимание! Коллекторы следует устанавливать под углом, равному географической широте данного района. В таком положении они имеют максимальную эффективность.

Правильный вариант установки коллектора

• размещать солнечные батареи нужно с южной стороны, так как максимальная интенсивность инсоляции будет наблюдаться в середине дня;
• установленные батареи не должны затеняться соседними постройками или деревьями.

Если система отопления дома с помощью солнечных коллекторов была организована своими руками, то в зимний период угол наклона их поверхности нужно будет слегка увеличить. Но в таком случае в летний период эффективность батарей несколько уменьшится. Однако на фоне переизбытка освещения этот факт останется незаметным.

Разнообразие установок

Прежде чем приступать к созданию своими руками гелиосистемы отопления для дачи и дома, нужно выяснить, какие батареи вообще существуют. На сегодняшний солнечный коллектор бывают следующих видов:

• вакуумный. В конструкции такой батареи между оболочкой агрегата и телом нагрева присутствует вакуум. С помощью такого приспособления можно подогреть воду до 300 градусов. Минусом здесь является невозможность проводить самостоятельную чистку от снега и инея;

Вакуумный коллектор

• плоский. Внешне такой коллектор имеет вид прозрачной внешней панели. Внутри солнечной батареи такого типа размещаются трубки, а задняя часть оснащена теплоизолятором. Теплопотери здесь больше, однако конструкция легко собирается своими руками. Кроме того ее можно самостоятельно очищать от намерзшего снега и льда. Нагревает воду до 200 оС. К минусам следует отнести наличие большой нагрузки на фиксаторы устройства при сильном ветре, так как батарея имеет плохообтекаемую форму;

Плоский коллектор

• воздушный. В качестве носителя тепла здесь выступает воздух. Такие батареи легко можно сделать своими руками. Но основным минусом здесь является невозможность использовать устройство для нагрева воды, а также низкий КПД прибора;

Воздушный коллектор

• трубчатый. Агрегат такого типа состоит из четырех трубок, заполненных базовым теплоносителем. Его циркуляция осуществляется за счет разницы температуры батареи с ее нижней зоной. Для таких приборов характерна большая плоскость поверхности;

Трубчатый коллектор

• подвижная система, применяемая для обогрева дома солнечной энергией. Это специально разработанные установки, которые могут поворачиваться за движением солнца. На сегодняшний день существуют различные модели, способные на поворот различных своих частей.

Подвижные солнечные батареи



Несмотря на различное строение, принцип функционирования солнечных коллекторов будет практически идентичным.

Принцип функционирования устройств

Отопление дома с помощью самодельных солнечных батарей осуществляется на основе простейших законов физики. Согласно одного из них, жидкость, имеющая большую плотность, естественным путём будет вытеснять менее плотную. Данный принцип функционирования применяется для отопительных систем, работающих на естественной циркуляции главного носителя тепла.

Принцип функционирования солнечного коллектора

Нагрев носителя тепла имеет следующий вид:

• теплоноситель в трубках нагревается солнечными лучами;
• тепло, полученное таим образом, накапливается в тепловом аккумуляторе.

Наиболее часто в роли теплоносителя выступает вода, нагреваемая лучами солнца. Вода находится в вертикальном змеевике. При нагреве вода в таком устройстве подымается вверх. Далее она поступает в емкость. Из нее будет вестись забор жидкости.
Для эффективной работы солнечной батареи необходимо добиться процесса естественной циркуляции жидкости. В ситуации, когда теплоноситель остыл, он должен вернуться в коллектор для прохождения повторного цикла подогрева.
Чтобы процесс нагрева воды не прекращался, нужны дополнительные приспособления – насосы.

Варианты самостоятельной сборки нагревательной системы

На сегодняшний день существует несколько способом сборки солнечного обогревателя своими руками. Рассмотрим наиболее популярные способы сборки.
Первый вариант. Здесь нужна оцинкованная тара для воды. Она должна иметь объем примерно 100-200 литров. Технология создания солнечной батареи имеет следующий алгоритм:

• располагаем тару на крыше. Ее следует монтировать с южной стороны крыши;
• поверхность крыши нужно покрыть металлическим листом с блестящей поверхностью;
• поверх него кладем трубы;
• подключаем их к бочке и емкости для нагретой воды.

Вариант солнечного самодельного коллектора

С помощью такой батареи 100 литров воды можно нагреть на 60 градусов. Такая установка имеет высокий КПД. Но в зимнее время такой агрегат будет не эффективным.
Второй вариант сборки. Для создания такого типа коллектора вам понадобятся:

• стальные коробки;
• несколько плоских стальных радиаторов;
• стекло;
• металлопластиковые элементы — фитинги и трубы.

Сборки системы в данном случае происходят следующим образом:

• стальные коробки монтируются на крыше;
• туда укладываются радиаторы;
• сверху накрываем их стеклом. Это позволит уменьшить время нагрева воды;
• трубки нужно укладывать с уклоном вниз;
• обязательно следите, чтобы верх устройства располагался ниже накопительного бака;
• на чердаке устанавливается пластиковая бочка с водой. Подходящий объем — 160 л;
• ее нужно соединять с радиатором и водопроводом при помощи металлопластиковых устройств — фитингов и трубок. Саму трубку с водой нужно подключить несколько выше его середины бака;
• внизу радиатора ставятся дренажные краны. С их помощью происходит слив воды в холодное время суток.

Вариант с пластиковой бочкой

Третий вариант. Применяется для обогрева достаточно большого помещения. Имеет эффективность на уровне 45-55%. Для создания системы обогрева такого типа вам понадобятся следующие материалы:

• любой теплоизоляционный материал;
• деревянная рамка, имеющая фанерное днище;
• сетка из металла черного цвета;
• дефлектор;
• прозрачный лист поликарбоната;
• несколько вентиляторов

Сборка конструкции осуществляется следующим образом:

• сверлим в рампе круглые отверстия. Они прорезаются для забора воздуха;
• для отвода горячего воздуха делаем прямоугольные отверстия вверху рамы;
• на ее дно кладем теплоизоляционный материал. В качестве аккумулятора тепла будет выступать металлическая черная сетка;
• вентиляторы, встраиваемые в круглые отверстия;
• затем монтируем опорные планки для дефлектора. После этого устанавливаем сам дефлектор. Он будет формировать воздушный поток;
• сверху устанавливаем прозрачный лист.

Готовая конструкция

С помощью такого агрегата можно эффективно осуществлять обогрев дома, а также нагрев воды.

Заключение

Солнечный коллектор, для обогрева дачи или дома, вполне можно сделать своими руками. Однако он не всегда будет эффективен именно в обогреве домашних помещений, так как водный теплоноситель в холодное время года может замерзать. Поэтому для этих целей все же рекомендуется отдавать предпочтение более технологичным покупным моделям, которые самостоятельно изготовить будет очень трудно.



1posvetu.ru

солнечные коллекторы и батареи, принцип действия и эффективность

С ростом цен на энергоносители все актуальнее становится использование альтернативных источников энергии. А так как отопление у многих основная статья расходов, то об отоплении речь в первую очередь: платить приходится практически круглый год и немалые суммы. При желании сэкономить, первым на ум приходит солнечное тепло: мощный и совершенно бесплатный источник энергии. И использовать его вполне реально. Причем оборудование стоит хоть и дорого, но в разы дешевле, чем тепловые насосы. О том, как может быть использована энергия солнца для отопления дома, поговорим подробнее.

Отопление от солнца: за и против

Если говорить об использовании солнечной энергии для отопления, то нужно иметь в виду, что существуют два разных устройства для преобразования солнечной энергии:

• Солнечные батареи. Они вырабатывают исключительно электрический ток. А вот его уже вы можете использовать для обеспечения работоспособности любого электрооборудования, в том числе и не работу отопительных приборов.
• Солнечные коллекторы. Эти устройства нагревают жидкость (теплоноситель) и их можно напрямую подключать к системе отопления, а также с их помощью греть воду для бытовых нужд.

  Так можно обеспечить дом горячей водой и частично отоплением при помощи солнечной энергии

Оба варианта имеют свои особенности. Хотя сразу нужно сказать, какой бы из их вы ни выбрали, не спешите отказываться от той системы отопления, которая у вас есть. Солнце встает, конечно, каждое утро, но вот не всегда на ваши солнечные элементы будет попадать достаточно света. Самое разумное решение — сделать комбинированную систему. Когда энергии солнца достаточно, второй источник тепла работать не будет. Этим вы и обезопасите себя, и жить будете в комфортных условиях, и сэкономите.

Если желания или возможности ставить две системы нет, ваше солнечное отопление должно иметь, как минимум, двукратный запас по мощности. Тогда точно можно сказать, что тепло у вас будет в любом случае.

Достоинства использования солнечной энергии для отопления:

• Безопасный и абсолютно «чистый» источник энергии.
• Снижение затрат на отопление и ГВС.
• Вы независимы от состояния экономики: солнце светит всегда, и в кризис, и в период расцвета.
• Денег солнце за свою энергию не требует. Другое дело, что государство может обложить налогами владельцев гелиоустановок. Но пока такого не случилось — солнечная энергия бесплатна.

  Солнце постоянно посылает на землю тепло. И им можно воспользоваться для обогрева дома

Недостатки:

• Зависимость количества поступающего тепла от погоды и региона.
• Для гарантированного отопления потребуется система, которая может работать параллельно с гелиосистемой отопления. Многие производители отопительного оборудования предусматривают такую возможность. В частности европейские производители настенных газовых котлов предусматривают совместную работу с солнечным отоплением (например, котлы Baxi). Даже если у вас установлено оборудование, у которого такой возможности нет, можно согласовать работу отопительной системы при помощи контролера.
• Солидные финансовые вложения на стартовом.
• Периодичное обслуживание: трубки и панели нужно очищать от налипшего мусора и мыть от пыли.
• Некоторые из жидкостных солнечных коллекторов не могут работать при очень низких температурах. В преддверии сильных морозов жидкость приходится сливать. Но это касается не всех моделей и не всех жидкостей.

Теперь рассмотрим подробнее каждый из типов солнечных нагревательных элементов.

Солнечные коллекторы

Для солнечного отопления используют именно гелиоколлекторы. Эти установки при помощи тепла солнца нагревают жидкость-теплоноситель, которую потом можно использовать в системе водяного отопления. Специфика в том, что солнечный водонагреватель для отопления дома выдает только температуру 45-60^оС, а самую высокую эффективность показывает при 35^оС на выходе. Потому рекомендованы такие системы для использования в паре с теплыми водяными полами. Если отказываться от радиаторов вам не хочется, или увеличивайте количество секций (раза в два примерно) или подогревайте теплоноситель.

Для обеспечения дома теплой водой и для водяного отопления можно использовать солнечные коллекторы (плоские и трубчатые)

Теперь о видах солнечных коллекторов. Конструктивно есть две модификации:

• плоские;
• трубчатые.

В каждой из групп есть вариации и по материалам, и по конструкции, но принцип действия у них один: по трубкам бежит теплоноситель, который нагревается от солнца. Вот только конструкции абсолютно разные.

Плоские солнечные коллекторы

Эти гелиоустановки для отопления имеют простую конструкцию и потому именно их можно при желании изготовить своими руками. На металлической раме закреплено прочное дно. Сверху уложен слой теплоизоляции. Изолируются для уменьшения потерь и стенки корпуса. Затем идет слой адсорбера — материала, который хорошо поглощает солнечное излучение, превращая его в тепло. Этот слой обычно имеет черный цвет. На адсорбере закреплены трубы, по которым течет теплоноситель. Сверху вся эта конструкция закрывается прозрачной крышкой. Материалом для крышки может быть закаленное стекло или один из пластиков (чаще всего это поликарбонат). В некоторых моделях светопропускающий материал крышки может проходить специальную обработку: для уменьшения отражающей способности его делают не гладким, а чуть матовым.

Конструкция плоского солнечного коллектора

Трубы в плоском солнечном коллекторе обычно уложены змейкой, имеется два отверстия — впускное и выпускное. Может быть реализовано однотрубное и двухтрубное подключение. Это кому как нравится. Но для нормального теплообмена необходим насос. Возможна и самотечная система, но она будет очень неэффективной из-за небольшой скорости движения теплоносителя. Именно этого типа солнечный коллектор и используют для отопления, хотя с его помощью можно эффективно греть воду для ГВС.

Есть вариант самотечного коллектора, но его применяют в основном для подогрева воды. Называют такую конструкцию еще пластиковым солнечным коллектором. Это две пластины из прозрачного пластика, герметично закрепленные на корпусе. Внутри устроен лабиринт для продвижения воды. Иногда нижняя панель бывает окрашена в черный цвет. Имеется два отверстия — впускное и выпускное. Вода подается внутрь, по мере продвижения по лабиринту греется солнцем, и выходит уже теплой. Такая схема хорошо работает с резервуаром для воды и легко нагревает воду для ГВС. Это современная замена обычной бочке, установленной на летнем душе. Причем более эффективная замена.

Пластиковый коллектор используют для нагрева воды

Насколько эффективны солнечные коллекторы? Среди всех бытовых гелиоустановок на сегодня они показывают лучшие результаты: их КПД 72-75%. Но не все так хорошо:

• они не работают ночью и плохо работают в пасмурную погоду;
• большие потери тепла, особенно при ветре;
• низкая ремонтопригодность: если что-то выходит из строя, то менять нужно значительную часть, или всю панель полностью.

Тем не менее, часто отопление частного дома от солнца делают именно при помощи этих гелиоустановок. Такие установки популярны в южных странах с активным излучением и положительными температурами в зимний период. Для наших зим они не подходят, но в летний сезон показывают хорошие результаты.

Воздушный коллектор

Эта установка может быть использована для воздушного отопления дома. Конструктивно она очень напоминает описанный выше пластиковый коллектор, но циркулирует и нагревается в нем воздух. Такие устройства навешиваются на стены. Действовать они могут двумя способами: если воздушный гелионагреватель герметичен, воздух забирается из помещения, нагревается и возвращается в то же помещение.

Воздушный коллектор устанавливается на южной стене

Есть другой вариант. В нем обогрев совмещен с вентиляцией. В наружном корпусе воздушного коллектора имеются отверстия. Через них внутрь конструкции поступает холодный воздух. Проходя через лабиринт, от солнечных лучей он нагревается, а затем подогретым попадает в помещение.

Такое отопление дома будет более-менее эффективным, если установка будет занимать всю южную стену, и при этом тени на этой стене не будет.

Трубчатые коллекторы

Тут тоже циркулирует теплоноситель по трубам, но каждая из таких теплообменных труб вставлена в стеклянную колбу. Все они соединяются в манифолде (manifold), который, по сути, является гребенкой.

Схема трубчатого коллектора (кликните для увеличения размера картинки)

Трубчатые коллекторы имеют два типа трубок: коаксиальные и перьевые. Коаксиальные — труба в трубе — вложены одна в другую и их края запаяны. Внутри между двумя стенками создается разреженная безвоздушная среда. Потому такие трубки называют еще вакуумными. Перьевые трубки — это обычная трубка, запаянная с одной стороны. А перьевыми их называют потому, что для повышения теплоотдачи в них вставляется пластина адсорберная, которая имеет изогнутые края и чем-то напоминает перо.

Кроме того в разные корпуса могут быть вставлены теплообменники разного типа. Первые — это тепловые каналы Heat-pipe (Хит пайп). Это целая система преобразования солнечного света в тепловую энергию. Heat-pipe — это полая медная трубка небольшого диаметра, запаянная на одном конце. На втором находится массивный наконечник. В трубку залито вещество с низкой температурой кипения. При нагревании вещество начинает кипеть, часть его переходит в газообразное состояние и поднимается по трубке вверх. По пути от нагретых стенок трубки оно все больше нагревается. Попадает в верхнюю часть, где находится некоторое время. За это время часть тепла газ передает массивному наконечнику, постепенно охлаждается, конденсируется и оседает вниз, где процесс снова повторяется.

Схема работы теплового канала Heat-pipe

Второй способ — U-type — это традиционная трубка, заполненная теплоносителем. Тут никаких новостей или сюрпризов. Все как обычно: с одной стороны входит теплоноситель, проходя по трубке, нагревается от солнечного света. Несмотря на свою простоту этот вид теплообменников эффективнее. Но используется он реже. А все потому, что солнечные водонагреватели такого типа составляют собой единое целое. При повреждении одной трубки приходится менять вся секцию.

Трубчатые коллекторы с системой Heat-pipe стоят дороже, показывают меньшую эффективность, но используются чаще. А все потому, что поврежденную трубку поменять можно за пару минут. Причем, если колба использована коаксиальная, то трубка тоже может быть отремонтирована. Просто она разбирается (снимается верхняя заглушка) и поврежденный элемент (тепловой канал или сама колба) заменяется на исправный. Затем трубка вставляется на место.

Обычная U-образная трубка самый эффективный тепловой канал

Какой коллектор лучше для отопления

Для южных регионов с мягкой зимой и большим количеством солнечных дней в году лучший вариант — плоский коллектор. При таком климате он показывает высшую продуктивность.

Для регионов с более суровым климатом подходят трубчатые коллекторы. Причем для суровых зим больше подходят именно системы с Heat-pipe: они греют даже ночью и даже в пасмурную погоду, собирая большую часть спектра солнечного излучения. Они не боятся низких температур, но точный диапазон температур нужно уточнять: он зависит от вещества, находящегося в тепловом канале.

Эти системы при грамотном расчете могут быть основными, но чаще они просто экономят затраты на отопление от другого, платного источника энергии.

Для России больше подходят трубчатые гелиосистемы

Еще одним вспомогательным отоплением может быть воздушный коллектор. Его можно сделать во всю стену, причем он легко реализуется своими руками. Он отлично подойдет для отопления гаража или дачи. Причем проблемы с недостаточным нагревом могут возникнуть не зимой, как вы ожидаете, а осенью. При морозе и снеге энергии солнца в разы больше, чем в пасмурную дождливую погоду.

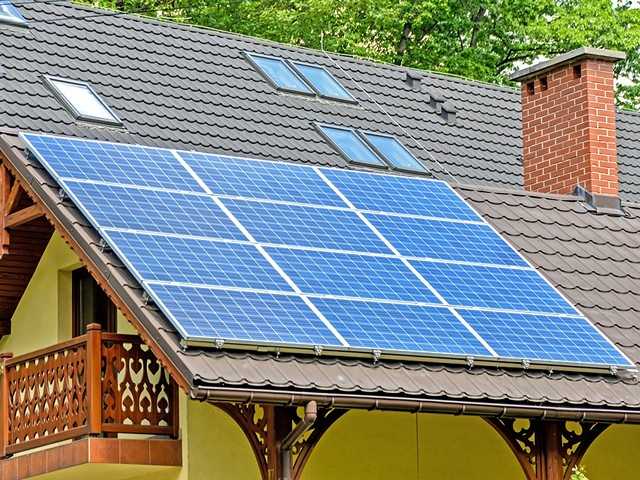

Солнечные батареи

Слыша слова «солнечная энергетика» мы в первую очередь думаем именно о батареях, которые преобразуют свет в электричество. И делают это специальные фотоэлектрические преобразователи. Они выпускаются промышленностью из разных полупроводников. Чаще всего для бытового использования мы применяем кремниевые фотоэлементы. Они имеют самую низкую цену и показывают достаточно приличную производительность: 20-25%.

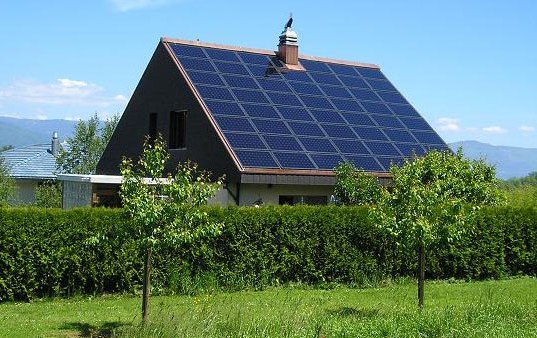

Солнечные батареи для частного дома в некоторых странах — обычное явление

Напрямую использовать солнечные батареи для отопления можно лишь в том случае, если котел или другой отопительный прибор на электричестве вы подключите к этому источнику тока. Также солнечные панели в совокупности с электро-аккумуляторами можно интегрировать в систему снабжения дома электричеством и таким образом уменьшать приходящие ежемесячно счета за использованную электроэнергию. В принципе, вполне реально полностью обеспечить потребности семьи от этих установок. Просто средств и площадей потребуется много. В среднем с квадратного метра панели можно получить 120-150Вт. Вот и считайте, сколько квадратов кровли или придомовой территории должно быть занято такими панелями.

Особенности отопления солнечным теплом

Целесообразность устройства системы солнечного отопления у многих вызывает сомнения. Основной довод — это дорого и никогда себя не окупит. С тем, что это дорого, приходится согласиться: цены на оборудование немаленькие. Но никто не мешает вам начать с малого. Например, для оценки эффективности и практичности идеи сделать подобную установку самому. Затрат минимум, а представление будете иметь из первых рук. Потом уже будете решать стоит со всем этим связываться или нет. Вот только в чем дело: все негативные сообщения от теоретиков. От практиков не встречалось ни одного. Идет активное выяснение способов улучшения, переделок, но никто не сказал, что затея бесполезна. Это о чем-то говорит.

Теперь о том, что установка системы солнечного отопления никогда не окупится. Пока срок окупае

Если включить гелиосистему параллельно с централизованным энергоснабжением, можно сэкономить приличную сумму

мости в нашей стране большой. Он сравним со сроком эксплуатации солнечных коллекторов или батарей. Но если посмотреть динамику роста цен на все энергоносители, то можно предположить, что вскоре он сократится до вполне приемлемых сроков.

Теперь собственно о том, как сделать систему. Прежде всего, нужно определить потребность вашего дома и семи в тепле и горячей воде. Общая методика расчета системы солнечного отопления следующая:

• Зная, в каком регионе находится дом, вы можете узнать, сколько солнечного света приходится на 1м² площади в каждом месяце года. Специалисты это называют инсоляцией. Исходя из этих данных, вы затем сможете прикинуть, сколько солнечных панелей вам необходимо. Но сначала нужно определить, сколько тепла понадобится на подготовку ГВС и отопление.
• Если счетчик горячей воды у вас есть, то вы знаете объемы горячей воды, которые вы тратите ежемесячно. Выведите средние данные расхода за месяц или считайте по максимальному расходу — это кто как хочет. Также у вас должны иметься данные о тепловых потерях дома.
• Присмотрите солнечные нагреватели, которые хотели бы поставить. Имея данные по их производительности, вы сможете примерно определить количество элементов, необходимое на покрытие ваших потребностей.

Кроме определения количества составляющих гелиосистемы, понадобится определить объем бака, в котором будет накапливаться горячая вода для ГВС. Это легко можно сделать, зная фактический расход вашей семьи. Если у вас установлен счетчик на ГВС, и вы имеете данные за несколько лет, можно вывести среднюю норму потребления в день (средний расход в месяц поделить на количество дней). Вот примерно такой объем бака вам нужен. Но бак нужно брать с запасом в 20% или около того. На всякий случай.

Принципиальная схема отопления дома с солнечными коллекторами

Если ГВС или счетчика нет, можно воспользоваться нормами потребления. Один человек в сутки в среднем расходует 100-150 литров воды. Зная, сколько человек постоянно проживают в доме, вы рассчитаете требуемый объем бака: норма умножается на количество жильцов.

Сразу нужно сказать, что рациональной (с точки зрения окупаемости) для средней полосы России является система солнечного отопления, которая покрывает порядка 30% потребности в тепле и полностью снабжает горячей водой. Это усредненный результат: в какие-то месяцы отопление будет на 70-80% обеспечиваться гелиосистемой, а в какие-то (декабрь-январь) всего на 10%. И снова-таки многое зависит от типа солнечных батарей и от региона проживания.

Причем дело не только в «севернее» или «южнее». Дело в количестве солнечных дней. Например, на очень холодной Чукотке солнечное отопление будет очень эффективным: там почти всегда светит солнце. В гораздо более мягком климате Англии, с вечными туманами, его эффективность крайне низка.
;

Итоги

Несмотря на множество критиков, которые говорят о неэффективности солнечной энергетики и слишком большом сроке окупаемости, все больше людей хоть частично переходят на альтернативные источники. Кроме экономии многих привлекает независимость от государства и его ценовой политики. Чтобы не жалеть о напрасно вложенных суммах, можно сначала провести эксперимент: изготовить одну из солнечных установок своими руками и решить для себя насколько это вас привлекает (или нет).

teplowood.ru

энергия для обогрева от солнца, отопление частного дома с помощью солнечных батарей своими руками

Содержание:

В большинстве регионов России на обогрев жилых домов тратятся огромные суммы. Это заставляет домовладельцев искать дополнительные возможности в этой сфере. Энергия солнечного излучения – это экологически чистое и бесплатное тепло. Применяя современные технологии, можно использовать солнечную энергию для обогрева помещений в регионах средней и южной части России.

Возможности современных технологий

Поверхность земли получает различное количество солнечной энергии, все зависит от расположения территории относительно экватора и времени года. К примеру, в Заполярье солнца намного меньше, чем в экваториальной части. Кроме того летом солнечное излучение интенсивнее, чем в зимний период. При расчетах средних значений специалисты определили, что за один час квадратный метр поверхности земли получает около 160 Вт солнечной энергии. Современные системы отличаются высокой продуктивностью, благодаря чему появилась возможность использовать энергию солнечного излучения практически в любом месте.

Для получения максимального КПД при использовании солнечной энергии применяются два способа:

• Прямое нагревание тепловых коллекторов. Прямые солнечные лучи нагревают тепловые коллекторы, они в свою очередь передают тепло жидкости в отопительном контуре и системе горячего водоснабжения. Тепловые коллекторы могут быть открытого и закрытого типа, могут иметь плоскую или сферическую форму. Тепловую энергию, получаемую с коллекторов можно использовать для нагревания рабочей среды в системе водоснабжения и теплоносителя в отопительной системе.
• Применение солнечных батарей. В этом случае происходит преобразование солнечной энергии в электричество, которое в последствие передается потребителю через специальную систему.

Разработка решений по сбору, аккумулированию и применению энергии солнечных лучей довольно быстро прогрессирует. Однако в этой области есть много положительных и отрицательных сторон.

Преимущества и недостатки использования солнечных коллекторов и батарей

Основным преимуществом в использовании солнечных систем отопления является общедоступность. На втором месте стоит отсутствие выбросов. Солнечная энергия считается самым экологичным и естественным видом энергии.

Кроме того работа солнечных батарей и коллекторов отличается бесшумностью, а расположение на крыше здания позволяет сэкономить полезную площадь.

Основное неудобство при использовании солнечной энергии для дома потребители испытывают от непостоянного освещения. Например, в ночное время отсутствует возможность сбора энергии, а в зимнее время, когда требуется большое количество тепла, световой день довольно короткий.

Кроме этого необходимо постоянно следить за чистотой панелей, чтобы не снижать коэффициент полезного действия. Также следует учесть, что амортизация оборудования, работа циркуляционного насоса и управляющей электроники требует постоянных расходов.

Солнечные коллекторы открытого типа

Конструкция открытых солнечных коллекторов выполнена в виде системы трубок, незащищенных от внешних воздействий. Внутри этой системы циркулирует теплоноситель, который нагревается непосредственно от солнечных лучей. Трубки фиксируются на несущей панели в виде змейки или с параллельной укладкой рядов и выходят к патрубку. Трубки могут заполняться водой, газом, воздухом или антифризом.

Простая конструкция и отсутствие изоляции делает открытые коллекторы доступными по цене практически для всех потребителей. Кроме того домашние мастера имеют возможность сделать своими руками солнечное отопление частного дома.

Отсутствие изоляции на трубках системы не позволяет сохранять полученную солнечную энергию, поэтому такие системы имеют очень низкий КПД. Их основное использование приходится на нагревание воды в бассейнах и душах в летнее время. Чаще всего коллекторами открытого типа пользуются жители теплых и солнечных регионов, где температура воздуха и нагреваемой воды не имеет существенных перепадов. Наибольшая эффективность работы была отмечена в солнечную погоду при отсутствии ветра.

Солнечные коллекторы трубчатого типа

Для сборки трубчатого солнечного коллектора используются отдельные трубки, заполненные водой, газом или паром. Такая конструкция является одним из видов открытых гелиосистем, но с более теплоносителем, более защищенным от негативного воздействия внешних факторов. Сюда относятся вакуумные установки, устроенные по принципу термоса.

В трубчатом солнечном коллекторе трубки расположены параллельно с индивидуальным подключением к общей системе. Это позволяет заменять вышедшую из строя трубку новым элементом без ущерба для работы всей конструкции. Кроме того систему можно собирать непосредственно на крыше здания, что во многом упрощает монтажный процесс.

Главным преимуществом трубчатого солнечного коллектора является цилиндрическая форма основных элементов. Благодаря этому солнечная энергия собирается на протяжении всего светового дня, причем для этого не требуется установка дополнительных устройств, которые следят за передвижение солнца.

В зависимости от конструктивных особенностей солнечные коллекторы делятся на два вида: перьевые и коаксиальные.

Трубки коаксиального типа имеют некоторое сходство с обычным термосом. Их конструкция представляет собой две колбы с откачанным между ними воздухом. Поверхность внутри первой колбы покрыта высокоселективным веществом, которое способно максимально поглощать солнечную энергию.  Именно этот слой служит своеобразным проводником тепловой энергии к внутреннему теплообменнику, состоящему из алюминиевых пластинок. Однако этот этап характеризуется большим количеством нежелательных потерь тепла.

Трубки перьевого типа выполнены из стекла и имеют цилиндрическую форму, внутри стеклянного цилиндра располагается перьевой абсорбер. Отсутствие воздуха внутри трубки существенно повышает теплоизоляционные характеристики. Количество передаваемого от абсорбера тепла практически не снижается, следовательно, коэффициент полезного действия таких коллекторов значительно выше.

Передача тепла осуществляется прямоточной системой и посредством термотрубки.

Термотрубка – это запаянная емкость, внутрь которой залита легкоиспаряющаяся жидкость, в качестве которой чаще всего используется вода под низким давлением. Нагреваясь от внутренних стенок емкости или перьевого абсорбера, жидкость закипает, и ее пары поднимаются вверх. После передачи тепловой энергии теплоносителю отопительной системы или горячего водоснабжения происходит конденсация пара в жидкость, которая по стенкам стекает вниз.

Прямоточная система представляет собой U-образную трубку с циркулирующим внутри теплоносителем.

В одной половине трубки располагается холодный теплоноситель, посредством второй части отводится нагретая жидкость. При повышении температуры происходит расширение теплоносителя, и он поступает в накопительный бачок для обеспечения естественной циркуляции.

Главным условием расположения термотрубки и прямоточной системы является создание определенного угла наклона, который не должен быть меньше 20 градусов.

Наибольшей эффективностью характеризуются системы прямоточного типа, так как в них непосредственно нагревается теплоноситель.

Преимущества и недостатки систем отопления

Как и любая система, трубчатые солнечные коллекторы имеют свои положительные и отрицательные стороны. Из достоинств системы можно выделить следующее:

• Незначительные потери тепла.
• Возможность использования при достаточно низкой температуре воздуха, до -30 градусов.
• Высокий коэффициент полезного действия на протяжении всего светового дня.
• Высокие показатели работоспособности в регионах с холодным и умеренным климатом.
• Невысокая парусность, которая объясняется тем, что трубчатые системы пропускают через себя основное количество воздушных масс.
• Способность нагревать теплоноситель до высокой температуры.
• Долгий эксплуатационный срок.

Из недостатков системы особое внимание привлекает следующее:

• Система не способна самостоятельно очищать снег, лед и иней.
• Высокий ценовой уровень.

Что касается высокой стоимости, то здесь следует отметить, что трубчатые коллекторы окупаются за достаточно короткое время.

Плоские солнечные коллекторы закрытого типа

Конструкция плоского коллектора представляет собой алюминиевый каркас со специальным поглощающим слоем и прозрачным покрытием. Также сюда входит трубопровод и утеплитель.

В качестве абсорбирующего слоя используется зачерненная листовая медь с отличной теплопроводностью, идеально подходящей для создания гелиосистем. Абсорбер поглощает энергию солнечного излучения и передает ее теплоносителю, который циркулирует по примыкающему трубопроводу.

Наружная часть панели имеет защиту в виде прозрачного покрытия, для изготовления которого использовалось закаленное стекло, устойчивое к механическим повреждениям. Это позволяет создать надежную защиту от града. Полоса пропускания такого стекла составляет 0,4-1,8 мкм, что достаточно для максимально солнечного излучения. Внутренняя сторона панели имеет хороший теплоизоляционный слой.

Закрытые плоские панели имеет ряд неоспоримых преимуществ:

• Простая конструкция.
• Высокая эффективность при использовании в теплых регионах.
• Наличие приспособления для изменения угла наклона панели, позволяющее выбрать оптимальное расположение конструкции.
• Самостоятельная очистка от инея и снега.
• Приемлемая стоимость.
• Долгий срок эксплуатации, качественные изделия могут прослужить до полувека.

Если использование системы было включено в проект здания, то в этом случае можно получить большую выгоду.

Из недостатков внимание привлекает следующее:

• Высокие потери тепла.
• Достаточно большая масса конструкции.
• Высокая парусность наклонно расположенных панелей.
• Низкая производительность при температурных изменениях до 40 градусов.

Область использования плоских закрытых панелей для отопления дома с помощью солнечных батарей достаточно широкая:

• Летом системы полностью удовлетворяют потребности в горячей воде.
• Между отопительными сезонами они способны заменить газовые приборы отопления и электрические обогреватели.

Сравнительные характеристики некоторых видов солнечных коллекторов

Основной характеристикой любого солнечного коллектора является его производительность. В зависимости от конструктивных особенностей и разности температур определяется КПД системы. при этом стоит учесть, что стоимость плоских коллекторов значительно ниже, чем аналогичный показатель трубчатых систем.

Выбирая солнечный коллектор, следует внимательно изучить параметры, от которых зависит эффективность солнечного водяного отопления и мощность конструкции.

Солнечные коллекторы имеют ряд достаточно важных характеристик:

• По коэффициенту адсорбции можно определить отношение общей и поглощенной энергии солнечного излучения.
• По коэффициенту эмиссии определяется отношение количества переданного тепла и поглощенной энергии.
• Соотношение общей и апертурной площади.
• Коэффициент полезного действия.

Под апертурной площадью следует понимать рабочую площадь коллектора. Системы плоского типа характеризуются максимальными значениями этого показателя. Апертурная площадь соответствует площади абсорбирующего слоя.

Способы подключения к отопительной системе

Одним из недостатков солнечных коллекторов является невозможность постоянного снабжения энергией. Следовательно, при подключении важно подобрать систему, которая способна работать в ограниченном режиме.

В регионах средней части России солнечные коллекторы используются в качестве дополнительного источника тепла, так как не гарантируют постоянного потока энергии. Подключение солнечных коллекторов и батарей к функционирующей системе отопления и горячего водоснабжения имеет некоторые отличия, которые обязательно следует учитывать.

Подключение тепловых коллекторов

Схема подключения определяется прямым назначением конструкции, чаще всего применяется два варианта:

• Для нагревания воды в летнее время.
• Для нагревания теплоносителя зимой в системах отопления и горячего водоснабжения.

Первый вариант отличается своей простотой, его работа основана на естественном перемещении теплоносителя. Следовательно, такая схема использования солнечной энергии для частного дома может использоваться без циркуляционного насоса. Принцип работы выглядит следующим образом: при нагревании солнечными лучами вода в коллекторе расширяется и поступает в накопительный бачок. На место уходящей воды засасывается холодная жидкость.

Однако следует учитывать, что для большей эффективности работы системы с естественной циркуляцией необходимо создать определенный угол наклона. Кроме того важно расположить накопительный бак на более высоком уровне, чем солнечный коллектор.

Для поддержания высокой температуры теплоносителя аккумулирующий бак требует дополнительной теплоизоляции.

Максимально эффективная работа солнечного коллектора требует использования более сложной схемы подключения.

В систему заливают незамерзающий теплоноситель и врезают циркуляционный насос. Для управления его работой устанавливают контроллер и температурные датчики. Первый датчик показывает значения температуры воды в аккумулирующем бачке, второй датчик устанавливают на трубе, подающей горячий теплоноситель от солнечного коллектора. Такая схема работает по следующему принципу: при нагревании воды в баке выше заданных параметров происходит отключение циркуляционного насоса, и движение теплоносителя прекращается. Когда температура понижается до контрольных значений, контроллер включает котел отопления.

Как подключаются солнечные батареи

Схема подключения солнечного коллектора, при которой происходит накопление энергии солнечного излучения, не может использоваться для подключения солнечных батарей. В этом случае придется дополнительно устанавливать дорогостоящий блок аккумуляторов. Следовательно, необходимо воспользоваться другим вариантом.

Энергия с солнечных батарей передается контроллеру заряда, который предназначен для постоянной подачи энергии аккумуляторам и стабилизации напряжения. При поступлении электричества на инвертор постоянный ток преобразуется в переменный однофазный ток 220 В.

Получение универсального вида энергии для отопления дома от солнца делает солнечные батареи более выгодными, но не стоит забывать о меньшей эффективности этой системы. Также следует учесть, что солнечный коллектор не может накапливать энергию, как это делают солнечные батареи.

Расчет мощности

Чтобы выгодно использовать солнечные коллекторы, важно учитывать следующие рекомендации производителей:

• Система должна обеспечивать горячее водоснабжение лишь на 70%.
• В отопительную систему от солнечных коллекторов может поступать не больше 30% энергии.

Только в этом случае можно добиться экономии расходов на отопление и горячее водоснабжение почти на 40%.

При расчетах мощности коллектора для отопления дома солнечной энергией также следует учитывать расположение системы, угол наклона панелей и среднегодовую температуру в регионе.

teplospec.com
