Основные конструктивные узлы каркасного дома, способы выполнения соединений

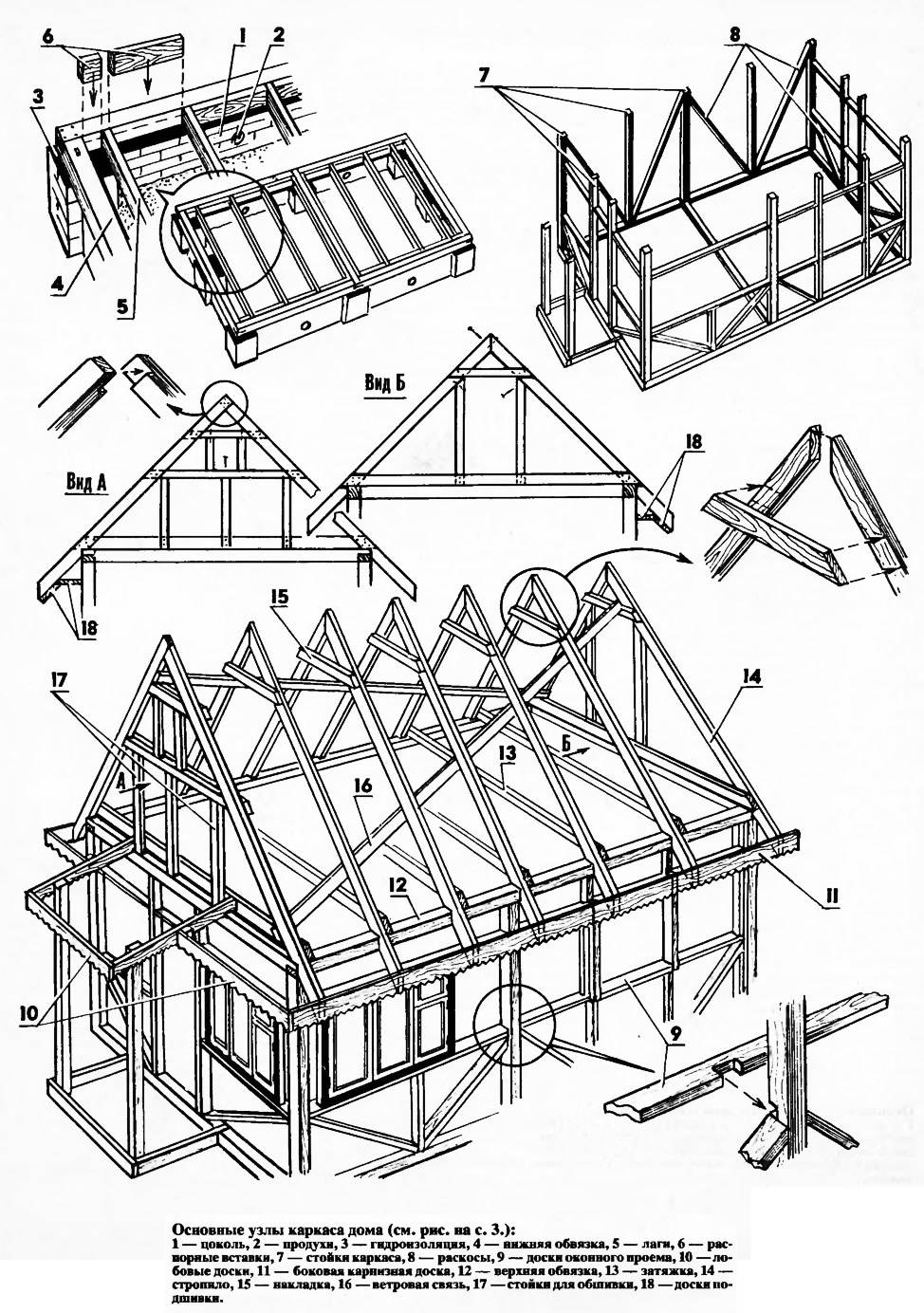

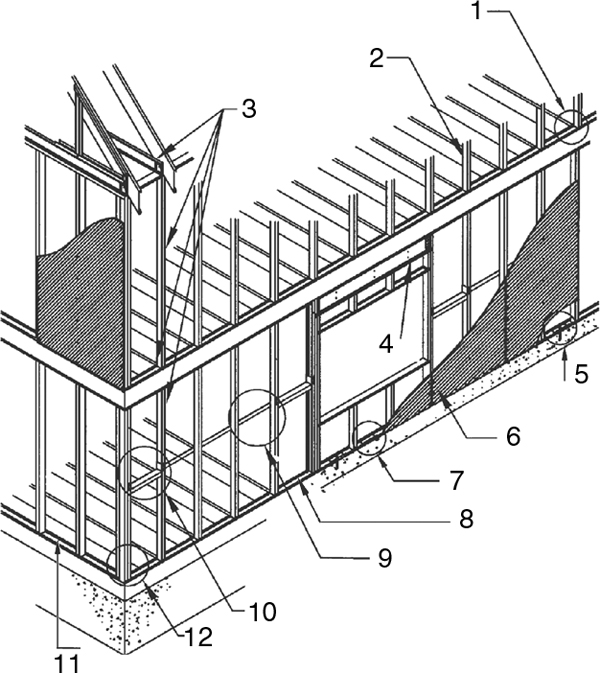

Конструкция каркасного дома состоит из основных и вспомогательных узлов. Все они требуют к себе повышенного внимания при строительстве. Если произвести неправильную стыковку и крепление элементов, то проживание в таком доме будет опасно для жизни, так как он может распасться «на запчасти», когда этого совсем не ждешь.

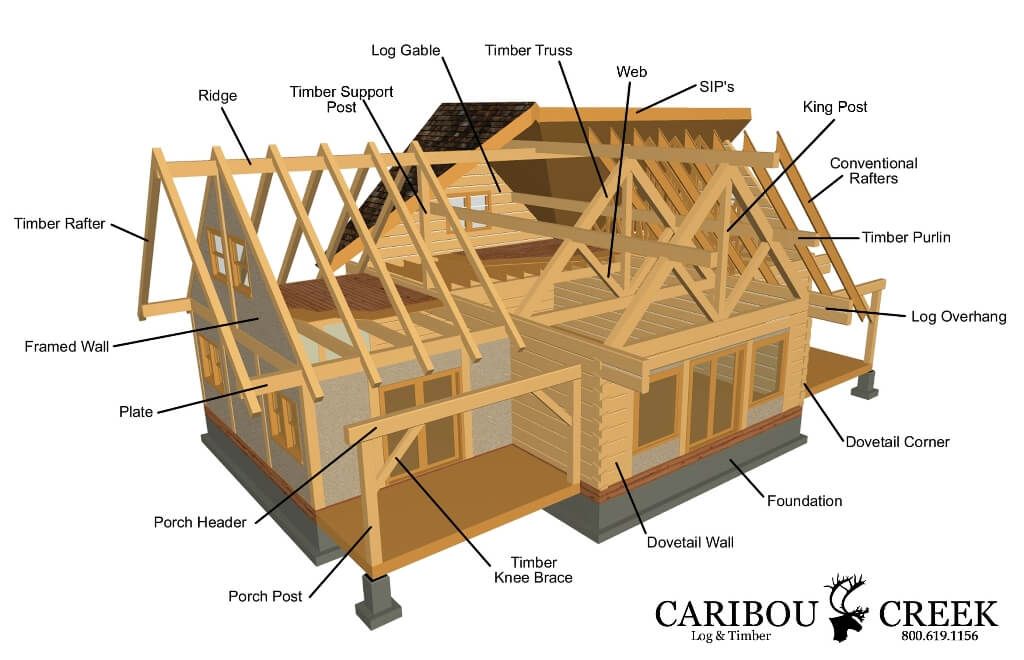

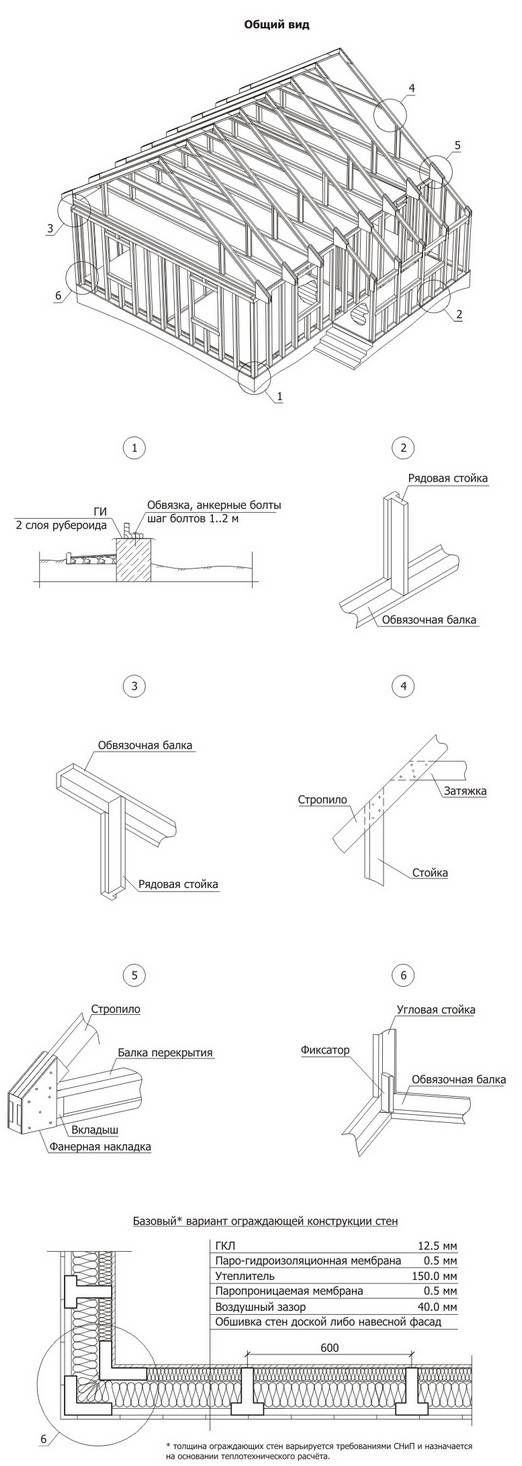

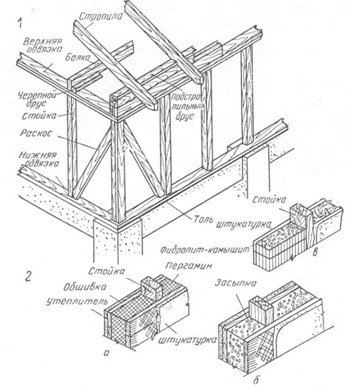

Узлы каркасного деревянного дома

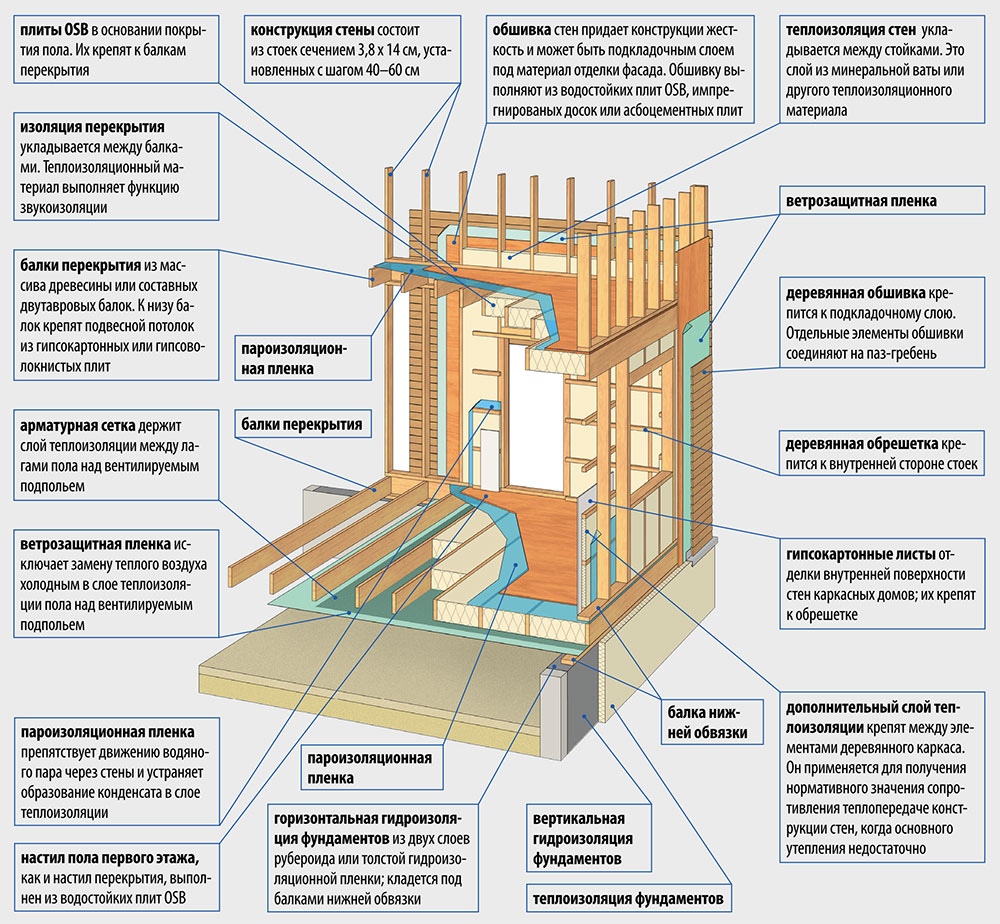

К основным узлам относят системы перекрытия, кровли и стен. Они в свою очередь состоят из подузлов. Рассмотрим подробнее каждый из них.

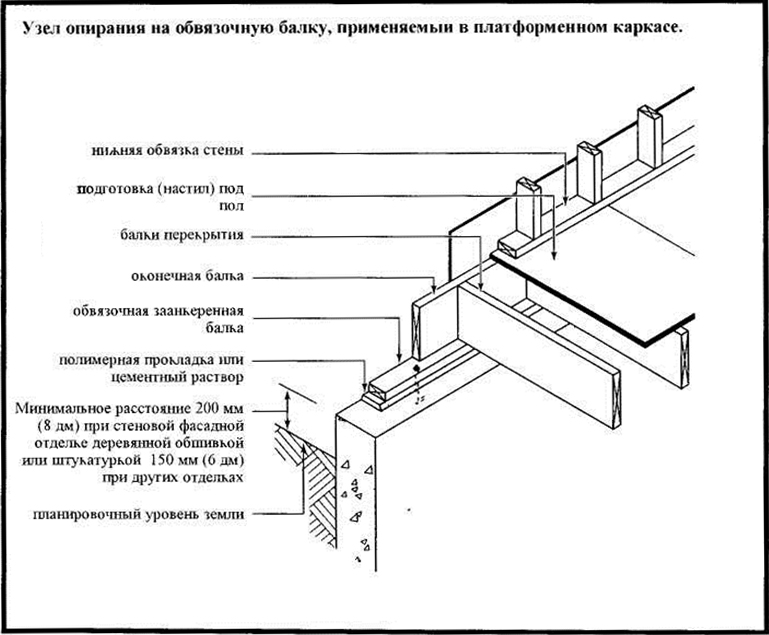

Узел нижней обвязки

Узлом нижней обвязки называется место крепления обвязочных брусьев к фундаменту. Стыковка осуществляется при помощи фундаментных болтов, хомутов или другим доступным способом. Предварительно перед укладкой брусьев место стыка гидроизолируют.

Стыковка обвязочных брусьев между собой на углах

Еще один конструктивный узел нижней обвязки каркасного дома – место стыка брусьев между собой на углах.

Стыковка производится методом «в лапу» или «вполдерева». Для более плотного соединения используют болты или металлические уголки.

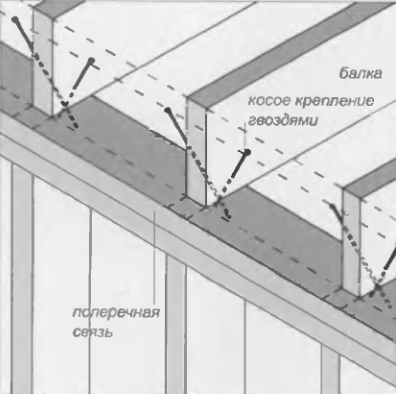

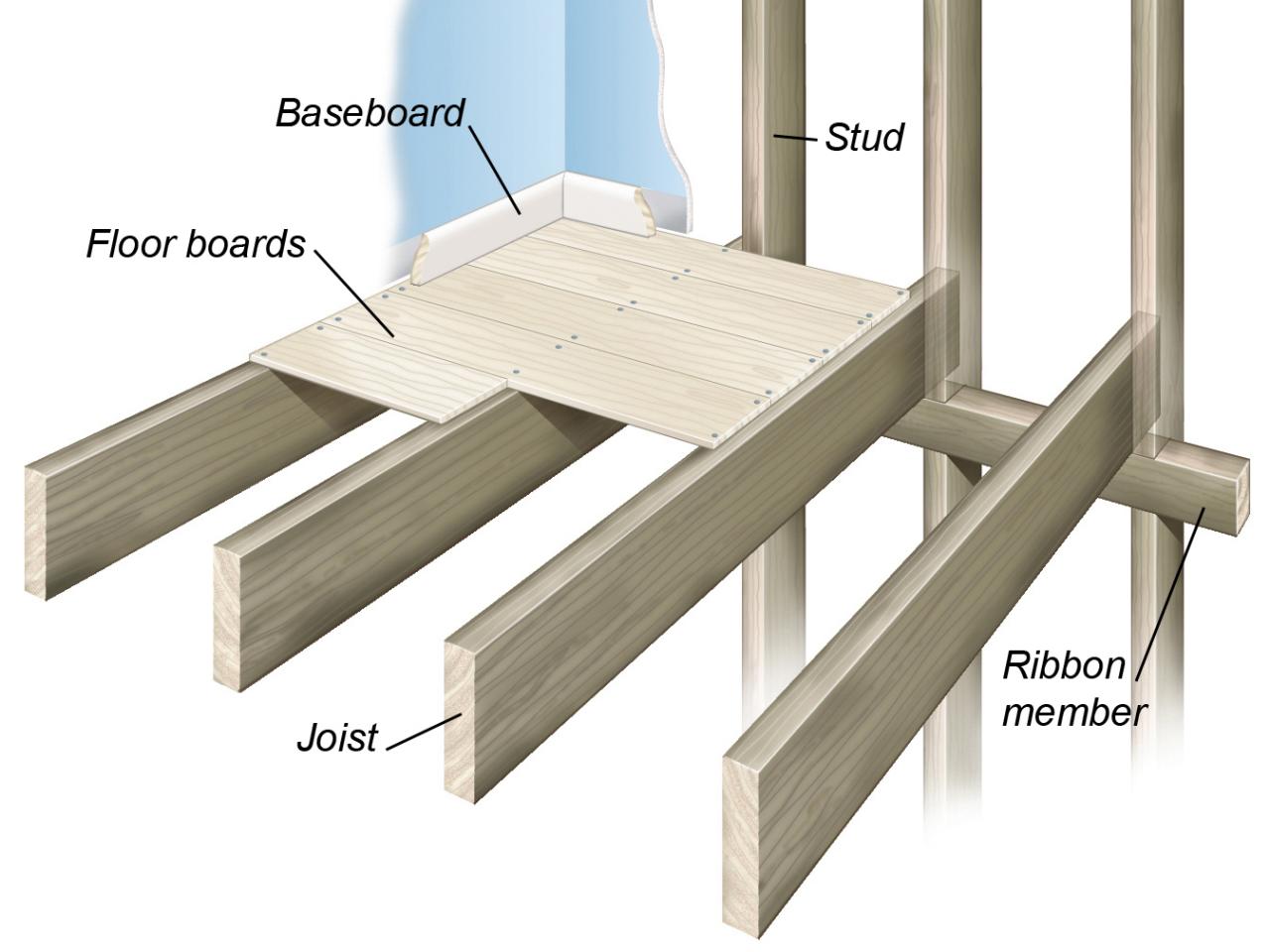

Монтаж напольных и потолочных балок перекрытия

Напольные балки перекрытия укладываются с необходимым шагом и опираются в обвязочный брус. Аналогичным образом монтируют потолочные балки.

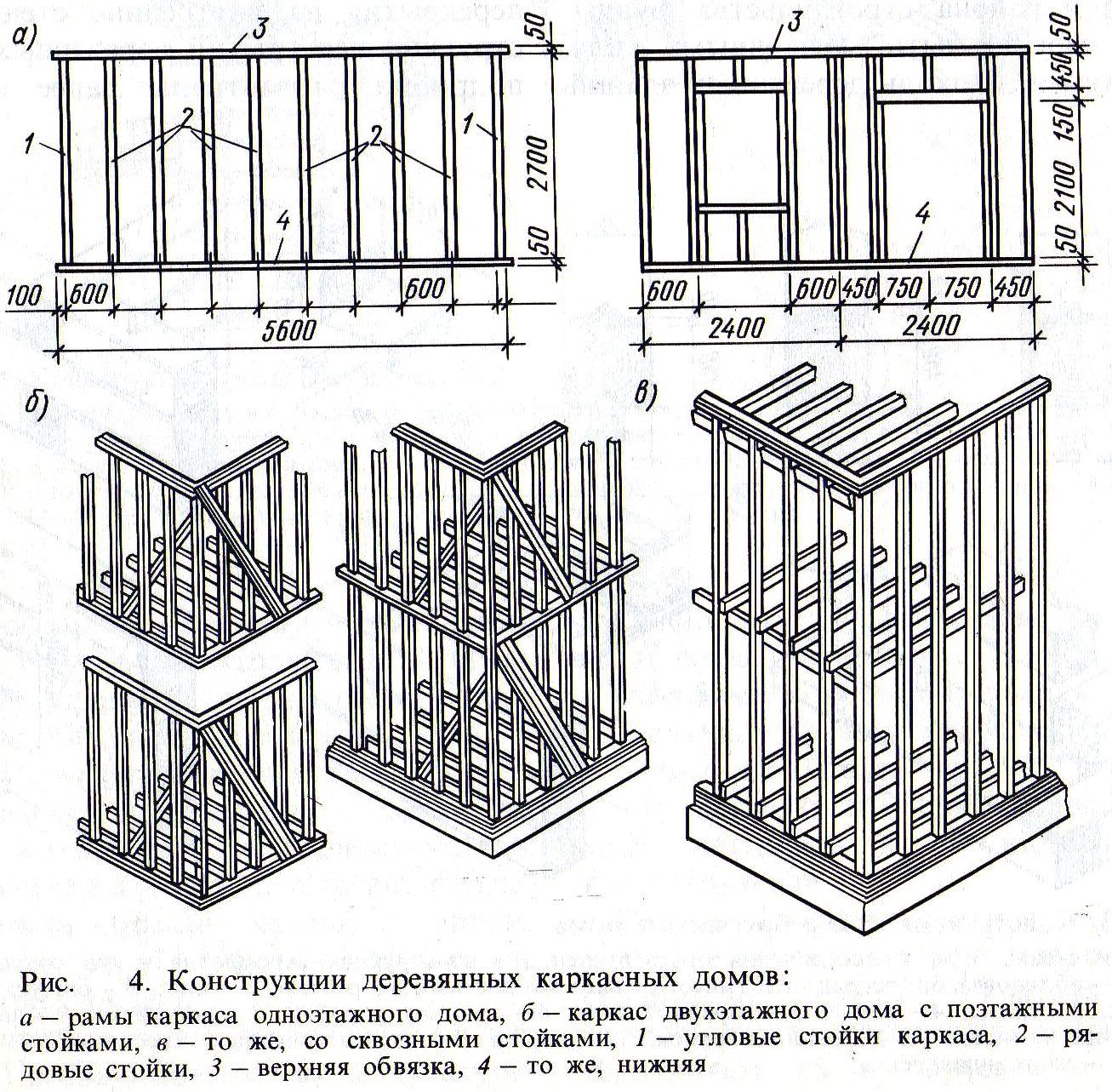

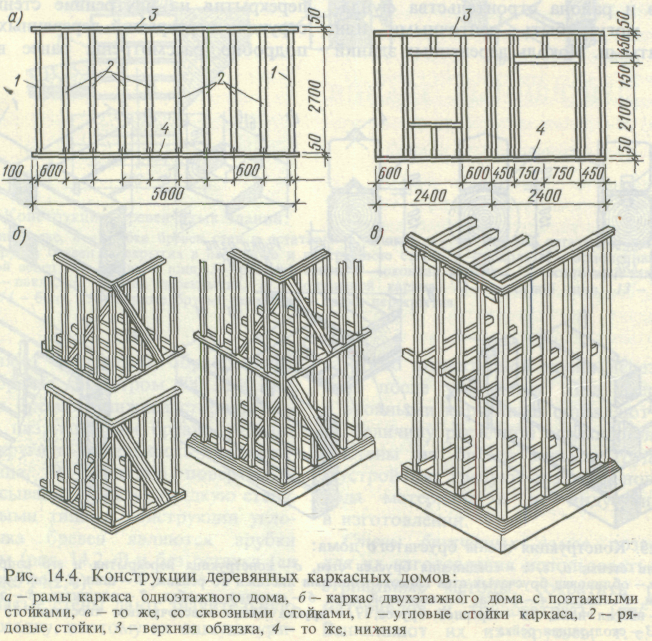

Монтаж вертикальных стоек

При возведении каркасного дома первыми ставят угловые вертикальные стойки, затем – промежуточные. Здесь выделяют сразу несколько узлов: места стыков вертикальных стоек в углах с верхней и нижней обвязкой, а также соединение стоек с обвязочными балками.

Для закрепления вертикальных стоек в углах делают пазы и в качестве дополнения используют металлические уголки. Крепление промежуточных стоек выполняется аналогично.

Узел верхней обвязки

Брусья верхней обвязки крепятся так же, как бруски нижней. Они стыкуются в углах и со стойками каркасника.

Использование дополнительных «связей»

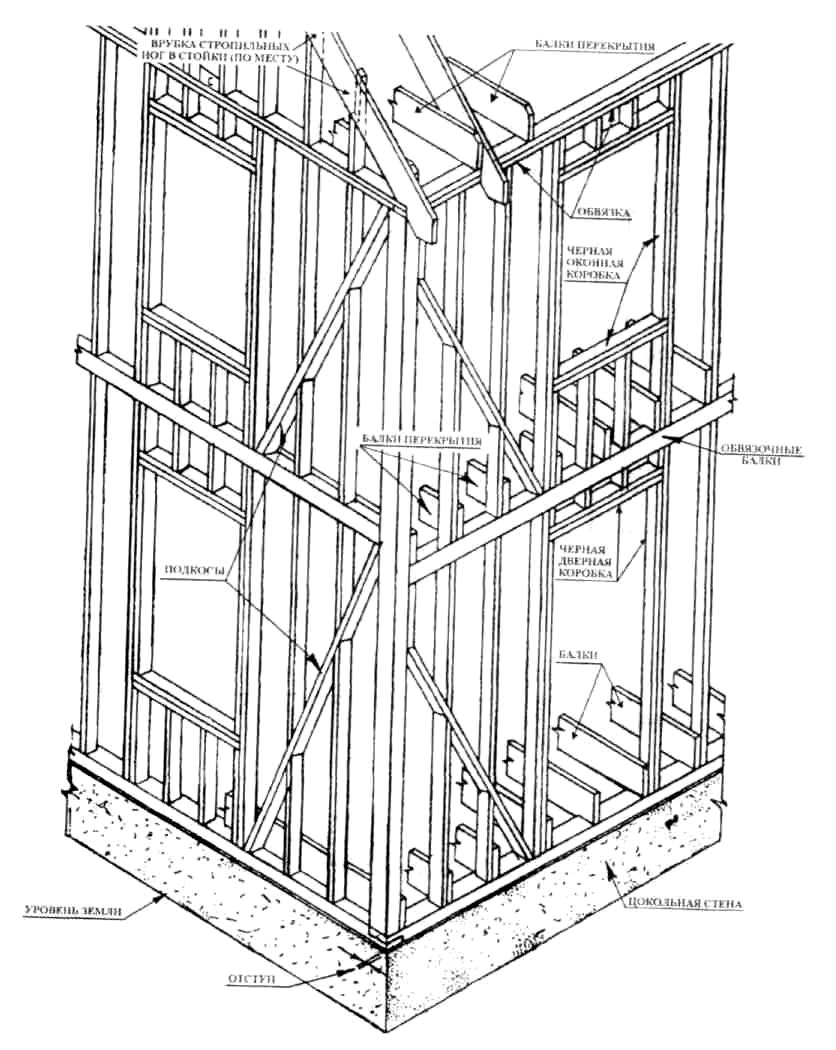

Чтобы каркас был прочным, его усиливают диагональными и вертикальными подпорками. Хотя такое решение встречается редко. В основном для усиления достаточно OSB-плит, которыми обшивают каркас.

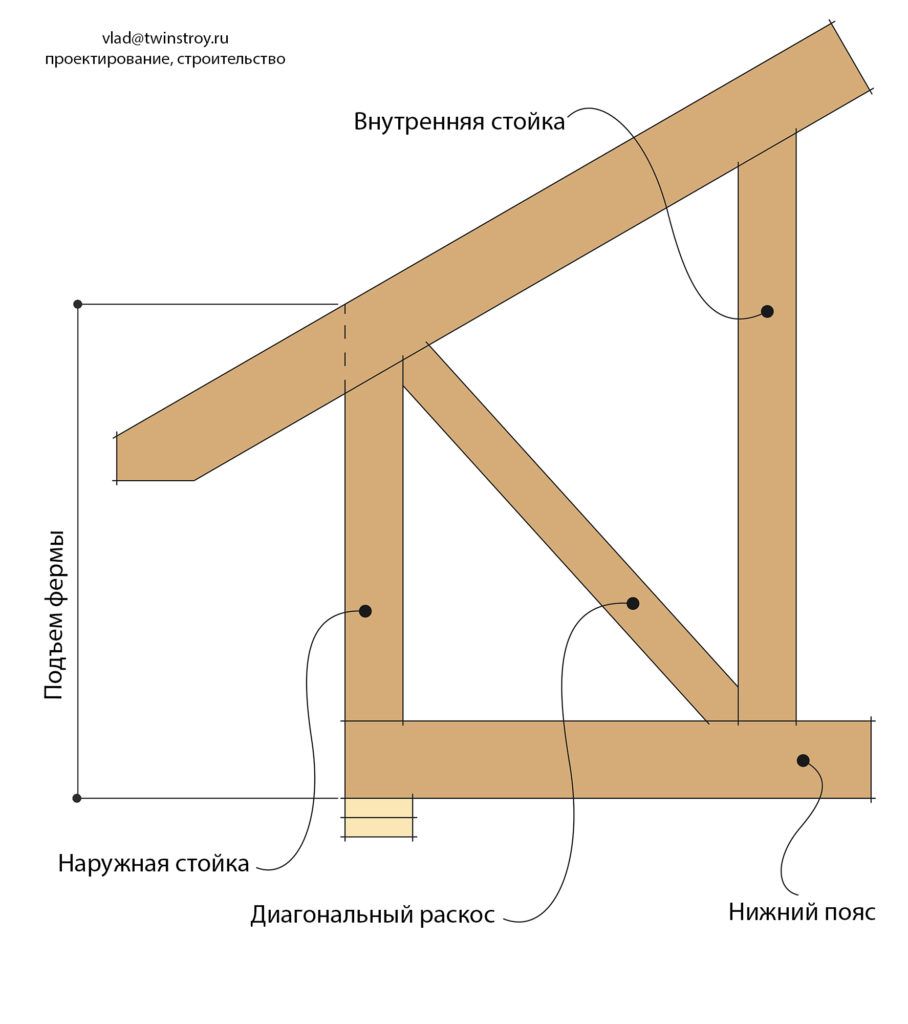

Узлы стропильной системы

Система стропил состоит из большого количества узлов:

Узлы опирания стропил на коньковый прогон
Узлы опирания стропил на мауэрлат (брус верхней обвязки)
Места соединений стропильных ног с ригелем и другими распорками
Места соединений стропильных ног с брусьями контробрешетки
Соединение обрешетки с контробрешеткой

Стропильные ноги у конька соединяются между собой встык или нахлестом. Для крепления стропил к мауэрлату на них делают вырубки. В качестве ригелей и прочих подпорок используют доски или бруски. Брусья контробрешетки монтируются с тем же шагом, что и стропильные ноги непосредственно поверх них. Обрешетка выполняется из доски, делается разреженной или сплошной в зависимости от того, какой тип кровельного покрытия используется.

Подробнее о том, как выполняется монтаж и прорабатываются узлы соединения каркасного дома, вы можете узнать на нашем сайте.

При планировании дома важно знать устройство каркасного дома, все нюансы строительства, чтобы не появилось никаких неожиданных проблем во время постройки дома. Обладая нужной информацией, будет несложно построить каркасный дом самостоятельно. Об устройстве каркасного дома читайте здесь.

Ошибки при строительстве каркасного дома

Если вы решили построить каркасный дом своими руками, вы не должны допустить ошибок. С самыми распространенными из них предлагаем ознакомиться.

Использование древесины ненадлежащего качества

Очень часто для строительства каркасного дома используют недостаточно просушенную древесину. Это большая ошибка. Когда дерево просохнет, оно изменит свою форму. В результате дом может покоситься, гвозди или саморезы частично будут выворочены. Пострадает не только сам дом, но и утеплитель, и отделочный материал.

Нельзя сушить древесину быстро. Процесс сушки должен занимать несколько дней. Если не соблюдать требования, доска или брус лопнут или выгнутся. Сразу после сушки древесину надо обработать спецсоставами для защиты от огня и грызунов.

Недостаточное усиление каркаса

Каркас – основа дома. Его надо делать максимально качественно. И особое внимание нужно уделить вертикальным стойкам, поскольку они слабо сопротивляются боковым нагрузкам. Чтобы решить проблему, достаточно усилить каркас диагональными связями. Сделать это можно несколькими способами: задействовать распорки, обшить дом фанерой или листами OSB, набить обрешетку из досок.

Подкосы можно сделать сверху и снизу. Одним концом они должны упираться в вертикальную стойку, другим концом – в брусья обвязки и находиться к ним под углом 50-60 градусов.

Чаще всего каркас обшивают фанерой или OSB-плитами. Их толщина должна быть не менее десяти миллиметров. Важно качественно закрепить плиты на каркасе, для этого можно использовать саморезы, диаметром не менее четырех сантиметров.

Усилить корпус можно и при помощи обрешетки из досок, которые крепятся на расстоянии 5-7 сантиметров под небольшим углом друг относительно друга.

Отсутствие паро- и гидроизоляции

Отсутствие гидро- и пароизоляции негативно сказывается на утеплителе. В него попадает влага, вызывая деформации. После этого он перестает выполнять свои функции. Страдает от влаги и древесина, она отсыревает, и также начинаем деформироваться, плюс в ней заводятся различные жучки.

Отсутствие гидроизоляции фундамента

Брус нижней обвязки должен быть огражден от фундамента слоем гидроизоляции. В противном случае он подвергнется воздействию грунтовых вод и начнет постепенно гнить. Спустя несколько лет его придется менять, а эта операция дорогостоящая и сложная.

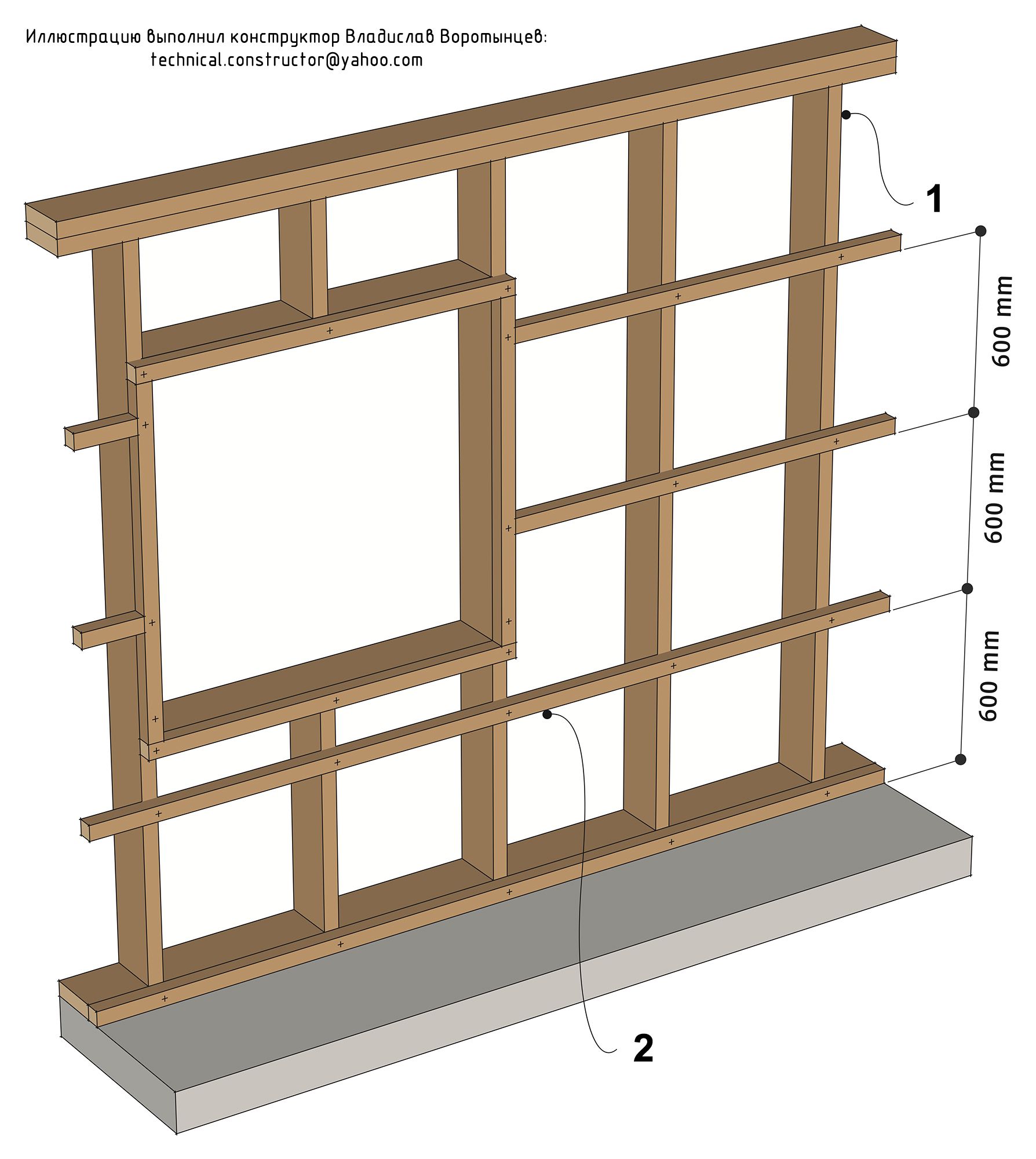

Несоблюдение шага при монтаже вертикальных стоек

Ширина плит утеплителя – 0.6 метра. Соответственно и шаг между стойками каркасника должен равняться 59-60 сантиметрам..

Недостаточное закрепление вертикальных стоек

Пользоваться только саморезами при креплении стоек каркаса нежелательно. Лучше дополнительно вбивать несколько гвоздей с двух сторон под углом друг к другу. Вообще все стыки надо прорабатывать максимально качественно.

Это лишь часть ошибок, которые допускают при строительстве домов по каркасной технологии. Чтобы избежать их обращайтесь в проверенную компанию, давно работающую в вашем городе.

Перед строительством любого дома каждый задаётся вопросом о стоимости. Правильно составленная смета каркасного дома поможет максимально точно ответить на этот вопрос. Смета включает в себя две части: строительные работы и монтаж инженерных коммуникаций. Нужно учитывать не только стоимость материалов, но и расходы на их перевозку.

Посчитав все статьи расходов, мы получим стоимость. О том, сколько стоит каркасный дом построить, читайте здесь.

Но прежде чем делать первые шаги в строительстве каркасного дома, узнайте обо всех его недостатках. О плюсах и минусах каркасных домов читайте в этой статье. Статья развеет все мифы каркасных домов.

Видео о строительстве каркасных домов: конструкция и узлы

Монтаж стропильной системы

Основные узлы и соединения каркасного дома | Сам строитель

Деревянный каркасный дом — конструкция, имеющая основные и вспомогательные узлы. Благодаря этим узлам нагрузка на каркас строения распределяется равномерно. От того, насколько качественно и правильно строитель соединит между собой узлы каркасного деревянного дома, будет зависеть его прочность и срок эксплуатации.

Вариант соединения досок в углу дома.

Для того, чтобы проживать в каркасном доме можно было комфортно и безопасно, потребуется внимательно собирать и стыковать его основные узлы. Рассмотрим, какие узлы встречаются при сборке каркаса и как их правильно стыковать.

Ошибки крепления узлов

Еще на этапе планирования стройки, необходимо отметить узлы каркасного деревянного дома в чертежах. Наглядное изображение позволит видеть все детали, которые требуют особого внимания. Однако, даже при наличии грамотного чертежа, строитель может допустить ряд досадных ошибок, из-за которых снижается качество каркасного жилья.

Монтаж не всех укосин. При сборке каркаса важно установить все предполагаемые укосины, ведь их функциональная нагрузка очень важна. Они обеспечивают устойчивость стены перед ветрами. Для придания дополнительной устойчивости подойдут жесткие плиты, установленные в обшивке дома.
Холодный угол — проблема возникает в случае неправильной сборки угловой конструкции. В таком углу будет постоянно собираться влага, провоцирующая развитие плесени.
Использование «черных» саморезов. Такие саморезы не годятся для крепежа узлов, так как отличаются малой прочностью. Использование «черных» саморезов принесет большие проблемы в процессе коробления материала сорвет их. Опытные строители отдают предпочтение саморезам, покрытым слоем цинка или хрома. Такие саморезы имеют цвет золота или серебра.
Использование непросушенного дерева для. Высыхая, материал попросту порвет все собранные узлы.
Отказ от гвоздей. Не стоит полностью отказываться от гвоздей, ведь этот крепежный элемент на практике оказывается более прочным, чем саморезы.

Узлы крепления нижней обвязки и лежней к бетонному фундаменту

Прежде чем укладывать нижнюю обвязку, каркас которой собирается из досок или брусьев, необходимо залить бетонный фундамент дома. При заливке неизбежны огрехи, которые необходимо выровнять. Для выравнивая фундамента обычно используют лежни — специальные доски, закрепленные анкерами. Главное требование к лежням — их концы должны быть надежно закреплены. Анкера рекомендуют делать на расстоянии не более 0,5 мм.

Временное крепление лежня на анкерные гвозди.

Для того, чтобы надежно установить анкера, потребуется просверлить отверстия на определенную глубину, позволяющие креплению пройти сквозь доски и зафиксироваться в фундаменте. Если планируется возведение традиционной трехметровой стены, достаточно сделать углубление на 20 см.

Как вариант — можно установить анкера еще в процессе заливки фундамента. Для этого потребуется вкрутить в толщу еще не застывшего бетона в заданных местах конусы. Они должны быть полыми и иметь внутреннюю резьбу. В получившиеся удлиненные шпильки и будут вкручиваться анкера после того, как толща бетона застынет.

В процессе монтажа важно учитывать следующие моменты:

Перед тем, как провести фиксацию, необходимо выстелить на бетон рубероид или покрыть его специальным составом, отталкивающим воду. Без хорошей гидроизоляции каркас дома не прослужит долго;
После завершения монтажа необходимо проверить горизонт фундамента — максимально допустимое отклонение составляет 0,5 градусов на 3 м;
Диаметр отверстий, предназначенных для анкеров, должен на 2-3 мм превышать их диаметр;
Для увеличения площади контакта анкера с деревянной поверхностью и повышения прочности крепежного соединения используют широкие шайбы, подложенные под головки болтов.

Если каркасный дом имеет основание из бруса, то узлы соединения стоит закреплять по следующей схеме:

Для облегчения крепления стоит выбрать опоры с горизонтальным оголовником, в котором есть отверстия;
На створчатые опоры выкладываются деревянные балки, выполняющие функцию ростверка;
Углубления заданной глубины для анкеров высверливают над отверстиями в оголовнике;
Болты или шурупы хорошо зафиксируют балку.

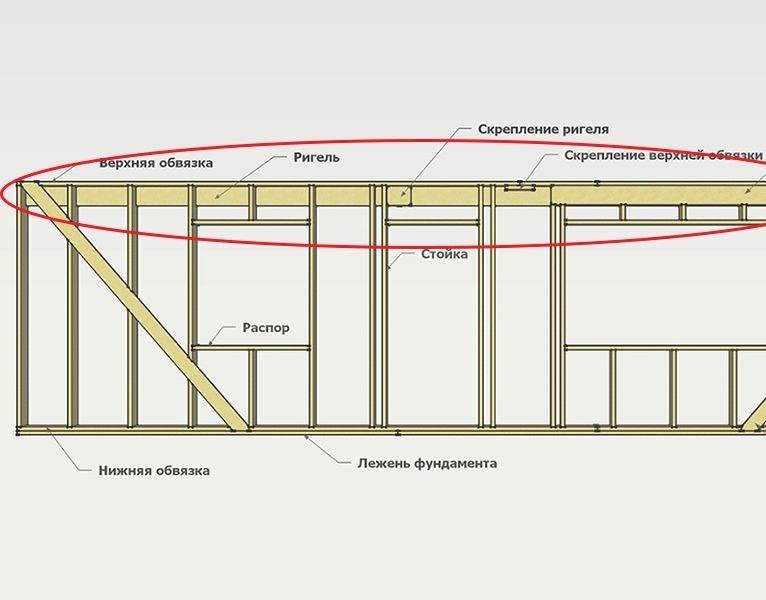

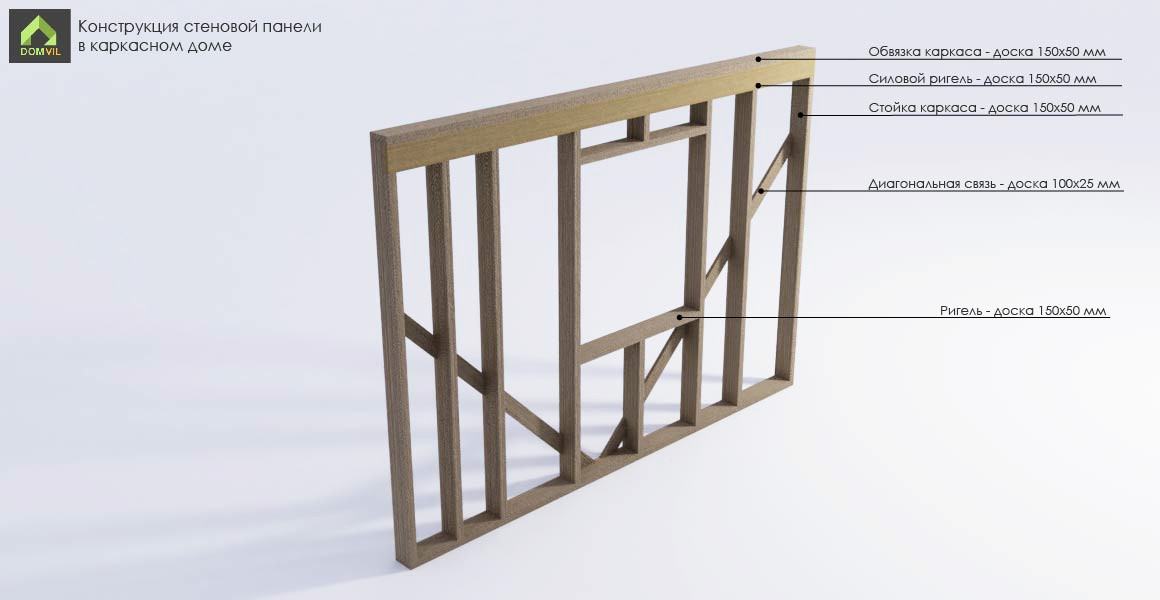

Узлы стоек, укосин, ригеля, верхней обвязки, балок перекрытия

Прежде чем укладывать верхнюю обвязку, необходимо установить угловые стойки и вертикальную опору для каркаса. Если периметр дома превышает 6 метров, возникает потребность в установке промежуточных столбов. В противном случае конструкция получится слабой.

Место под ригель выпиливается во всех стойках стены.

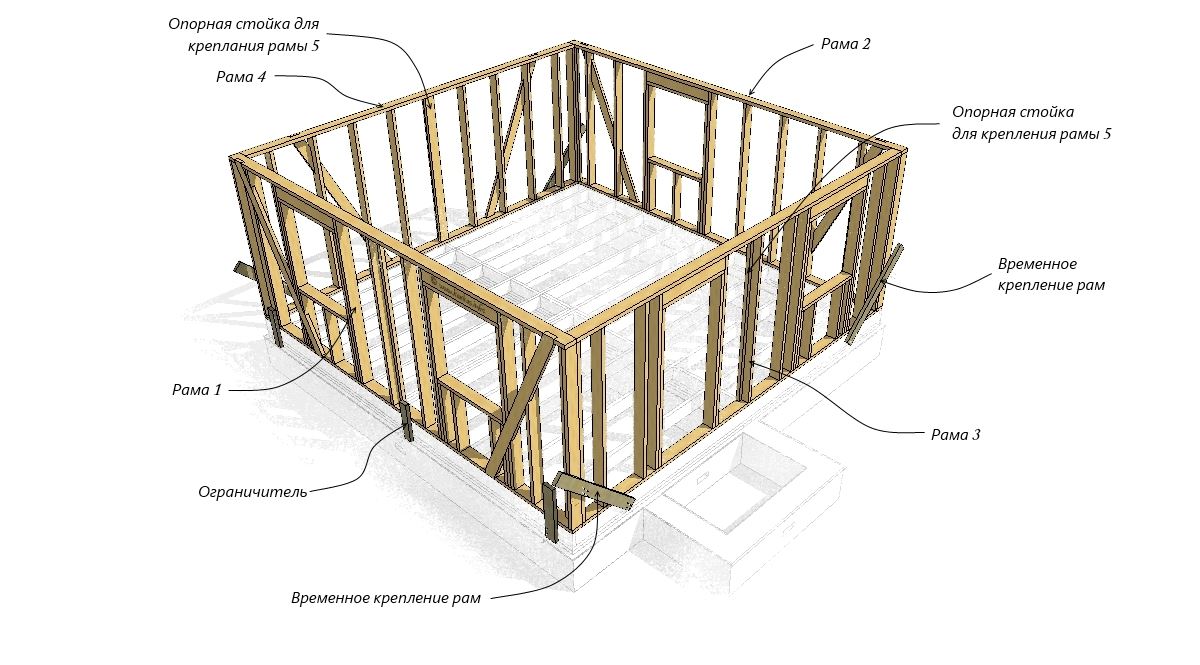

В процессе возведения дома всегда используются временные элементы вроде укосин. Они располагаются между верхний и нижней обвязкой под уклоном и позволяют зафиксировать вертикальные стойки. Для того, чтобы зафиксировать укосину в нужном положении, используют обычные гвозди. Особенность данных конструкций заключается в том, что после завершения сборки каркаса их необходимо демонтировать, поэтому делать вырубку для крепления не стоит.

Чертеж узлов каркасного дома может не отражать временные колонны. Дело в том, что их назначение — временно поддержать каркас дома. Он не несут важной функциональной нагрузки.

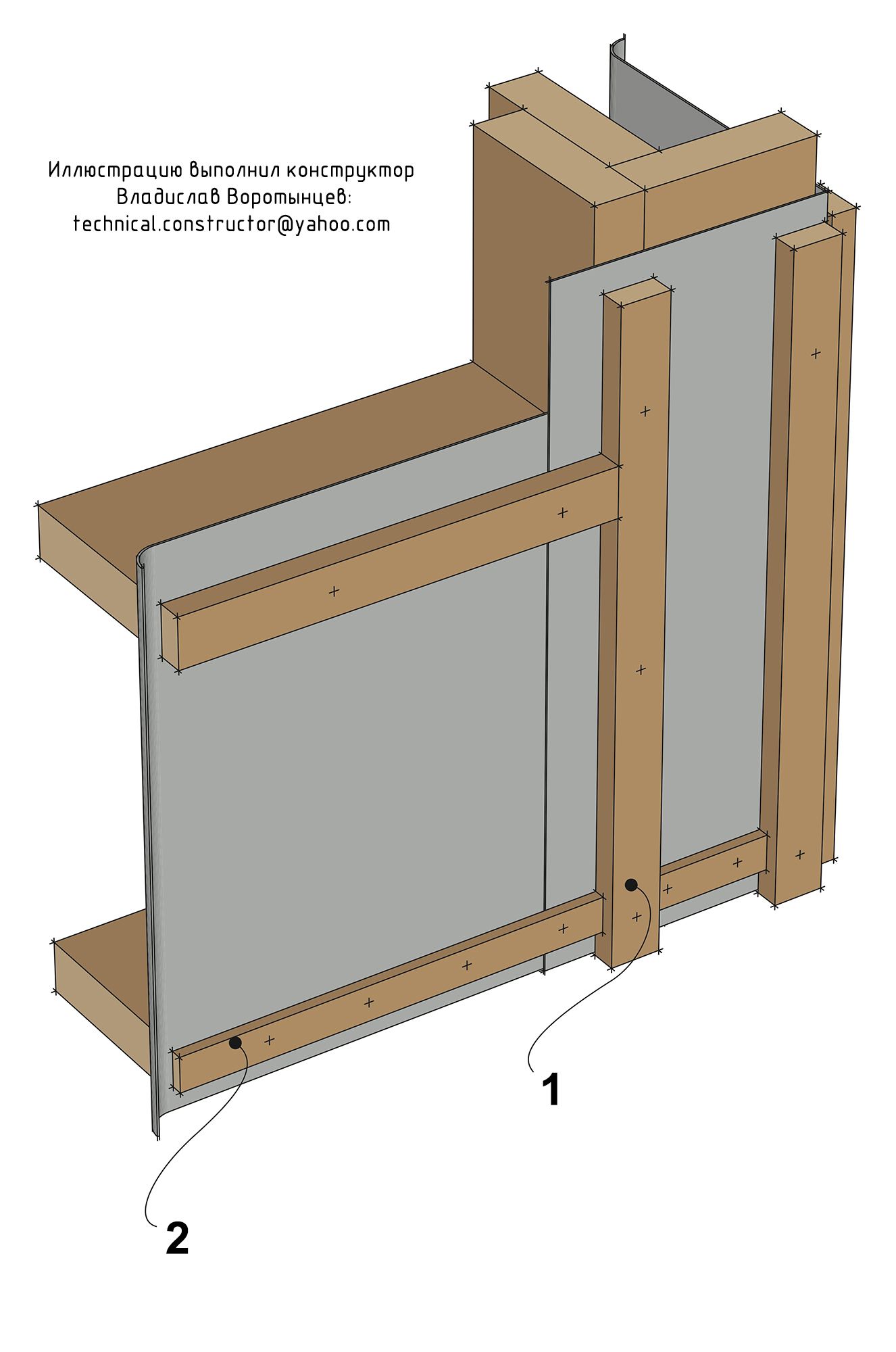

Соединение углов стен

Максимальные теплопотери всегда сконцентрированы в углах каркасного дома. В углах всегда скапливается влага, поэтому об утеплении углов стоит позаботиться на этапе строительства каркаса.

Не стоит использовать для каркаса цельный брус, если дом возводится в регионах, где преобладает холодный климат. Лучше всего для создания угла использовать отдельные доски, собирая из них конструкцию таким образом, чтобы она напоминала колодец. Материал для утепления, помещенный в такой колодец позволит максимально сохранить тепло.

Если используются ровные пластины для фиксации, необходимо располагать их на вертикальной балке с наружной стороны. При соединении балок уголки располагают на боковой стороне.

Узел угла оконного проема каркасного дома — место, подверженное теплопотерям, а потому его следует тщательно утеплить еще на этапе сборки каркаса. Для монтажа подойдут одинарные стойки. Создается ригель, позволяющий снять нагрузку с проема. Ригель должен быть укреплен по всей длине стены запилом во все вертикально направленные стойки.

Важный момент, на который стоит обратить внимание — «хэдер». Локальное усиление в оконном проеме снимает нагрузку на проем и позволяет избежать прогиба стены. Чем больше оконные проем, тем мощнее должно быть усиление. «Хэдер» можно наращивать в высоту, сдваивать или страивать — делать с ним все что угодно в зависимости силы нагрузки, которая будет приходиться на проем. Под оконным проемом также потребуется установить вертикальные доски для опоры.

Узлы стропильной системы

Узлы стропильной системы собираются следующим образом:

Ноги конька собираются встык или внахлест;
На стропилах делаются вырубки, позволяющие соединять их с верхней обвязкой;
Брусья контробрешетки устанавливаются с шагом, аналогичным шагу стропильных ног;
В зависимости от конструкции крыши она может быть как сплошной, так и разреженной.

Крепежные элементы

Решающую роль при креплении узлов играет крепежный элемент. На таких деталях экономит не стоит, ведь именно крепеж отвечает за то, насколько прочным и долговечным будет собранный узел. При сборке конструкции каркасного дома и соединения узлов строитель использует следующие крепежи:

Скобы. В процессе крепления загнутые края скоб вставляются в балки, точнее, в их боковые поверхности. Потребуются как прямые, так и угловые элементы.
Гвозди и саморезы.
Болты. Потребуются для того, чтобы стянуть балки, расположенные рядом. Болты вставляются в заданные отверстия, просверленные насквозь, и фиксируются с помощью гаек.
Пластины для крепежа. В монтаже используются ровные или угловые пластины, в которых могут присутствовать отверстия. Для крепления пластин используются саморезы по дереву.

Все элементы, используемые для фиксации и крепежа строений, выполняются из металла. Если требуется закрепить несущие элементы, стоит выбирать уголки толщиной 3-4 мм, выполненные из закаленной стали. Благодаря таким уголкам конструкция получится более прочной и усиленной, способной выдержать большие нагрузки. Для узла окна в каркасном доме подойдут обычные уголки.

Лучше всего подойдет оцинкованный крепеж. Покрытие из оцинковки позволит защитить элементы от возникновения ржавчины и появления влаги. Элементы, выполненные из данного материала, позволяют предотвратить намокание части стены. А это очень важный момент при выполнении наружных работ.

Сборка каркасного дома — новая технология, кажущаяся относительно простой, но имеющая ряд важных нюансов. Соблюдение всех правил и технологий сборки конструктивных узлов каркасного дома позволит получить прочное и надежное строение, готовое прослужить своему владельцу долгие годы. Сборка «скелета» сооружения — наиболее продолжительная процедура, которую можно ускорить и облегчить, зная основные правила монтажа.

Фотографии взяты из открытых источников, с сервиса Яндекс.Картинки

Что вы думаете по поводу узлов и элементов соединения в каркасном доме? Напишите в комментариях какие узлы вы используете!

Ставьте лайк, если эта статья была Вам интересна! А также подпишитесь на канал СТРОИТЕЛЬСТВО, чтобы не пропустить новые интересные статьи!

Узлы каркасного дома — где какие используются

В нынешнее время строительство домов по каркасной технологии набирает все большую популярность. Они привлекают своей простотой в возведении, легкостью веса общей конструкции, довольно небольшими затратами материала и финансов, в сравнении с более привычными домами из древесного сруба или каменных материалов.

пример узлов каркасного дома

Кроме того, подобные дома обладают привлекательной внешностью и с легкостью поддаются любой отделке и дизайнерским решениям. Конечно, для начала придется заняться проектированием каркасного дома в sketchup и как следует ознакомиться с теорией. Потому что при недостаточной подготовленности, можно допустить ряд неприятных ошибок, которые в дальнейшем способны сказаться на прочности и долговечности вашего строения. Перед тем, как приступать к сборке нашей конструкции, необходимо изначально знать о том, что она делится на узлы каркасного дома, которых имеется в наличии три главных – система стен, все перекрытия и система кровли. Каждый узел имеет свою собственную структуру, которую необходимо тщательно соблюдать. В зависимости от правильности сборки каждой систему узлов, в дальнейшем будет напрямую зависеть качество соединений каждого отдельного элемента.

От этого же будет зависеть надежность и прочность всего дома целиком. Поэтому, очень большую роль в безопасности будущего жилья играет не только качественные материалы, из которых дом возводится, но и важное место в этом вопросе занимает правильность монтажных работ.

Кроме трех самых основных узлов, так же имеются вспомогательные узлы, в роли которых выступают места соприкосновения всех отдельных частей сооружения. Несущие, опорные стены обязательно должны опираться на фундамент и при этом крепиться к нему с помощью анкерных болтов, которые обеспечивают надежное сцепление древесины с бетоном. После этого на обвязочные балки прикрепляют стойки, упорядоченно и по строгой технологии. При этом еще одними узлами дома считают верхнюю и нижнюю обвязку, которые соединяют между собой всю конструкцию каркаса. Данные элементы, как правило, крепят по-разному, но одним из самых надежных и распространенных методов считается крепеж на болты. Для этого в обвязке делаются специальные углубления, или пазы в которые углубляются нагели (те самые крепежные болты) и уже на них надеваются стойки.

Подобный метод обеспечивает лучшую устойчивость.

фото узлов каркасного дома

Еще одни узлы каркасного дома находятся в верхней обвязке, и положение их зависит от стропильной системы, то есть от вида крыши (скатной или плоской) с которой они связываются. Несущие функции при этом распределяются на балки стоечные, поэтому они и должны получать наибольшее внимание – чтобы крепежи были надежными, иначе дом буквально развалится. Внутренние узлы – перекрытия, имеют не настолько много важных функций, хотя их грамотным монтажом тоже нельзя пренебрегать.

На макете объясняется основные соединения стандартных деталей в каркасном доме:

Правильный каркасный дом. Часть 1

Приходилось ли вам сталкиваться с тем, что в обсуждениях на форумах всплывает тема про “правильный” или “неправильный” каркасный дом? Часто людей тыкают носом в то, что каркас неправильный, но толком объяснить – чем же он неправильный и как должно быть, затрудняются. В этой статье я попробую объяснить, что обычно скрывается за понятием “правильный” каркас, который является основой каркасного дома, так же как скелет у человека. В дальнейшем, надеюсь, рассмотрим и другие аспекты.

Наверняка вы знаете о том, что фундамент – основа дома. Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас.

Какой каркасный дом “правильный”?

Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует. Какой сюрприз, не правда ли? 🙂

Вы спросите, почему? Да очень просто. Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”. Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

Конструктивная надежность решений.
Оптимальность по трудозатратам при возведении.
Оптимальность по затратам материалов.
Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните. Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”? В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная. Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах… вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности американского каркаса

Американский каркас – это практически эталон. Он прост, крепок, функционален и надежен как железная пила. Его легко собирать, он имеет большой запас прочности.

Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают. При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль, страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

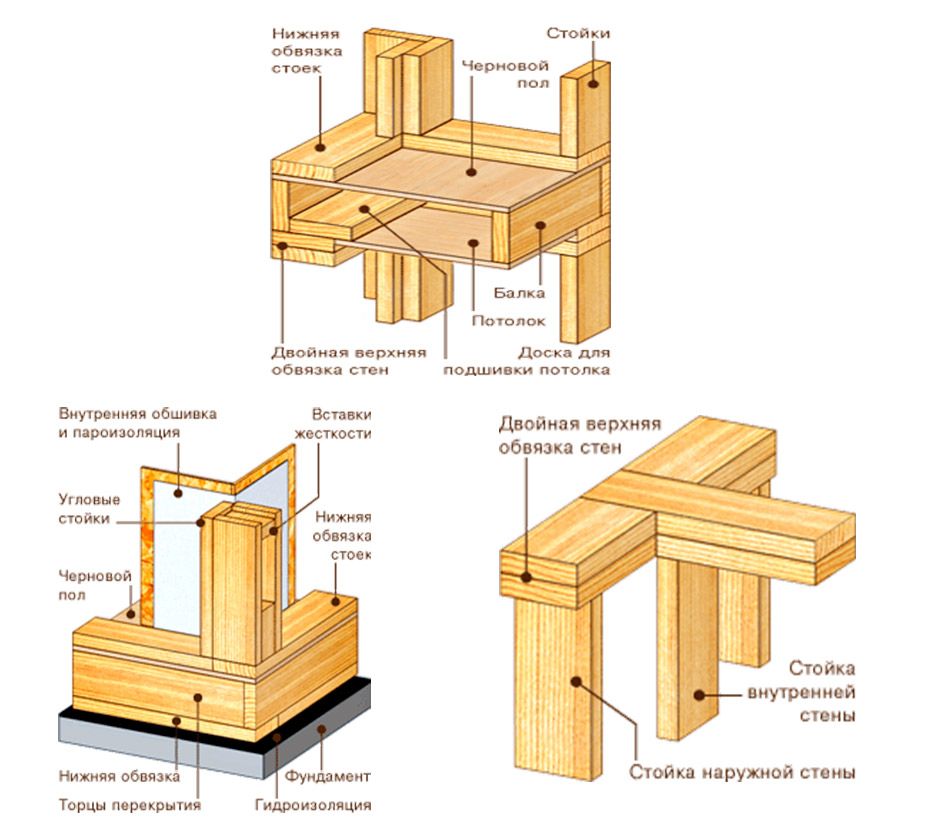

Типовые узлы каркасного дома

Вначале стоит отметить, что “правильные” каркасные дома делаются без применения бруса и только из сухих пиломатериалов. То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски. Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает “правильный” каркасный дом – использование сухого пиломатериала и отсутствие бруса в стенах. Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
Сдвоенные или строенные стойки в районе оконных и дверных проемов.
Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
Сдвоенная верхняя обвязка из доски, никакого бруса.
Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем. Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах. Я выделю три основных схемы углов. Хотя реально, основными являются только первые две.

Узлы углов каркасного дома

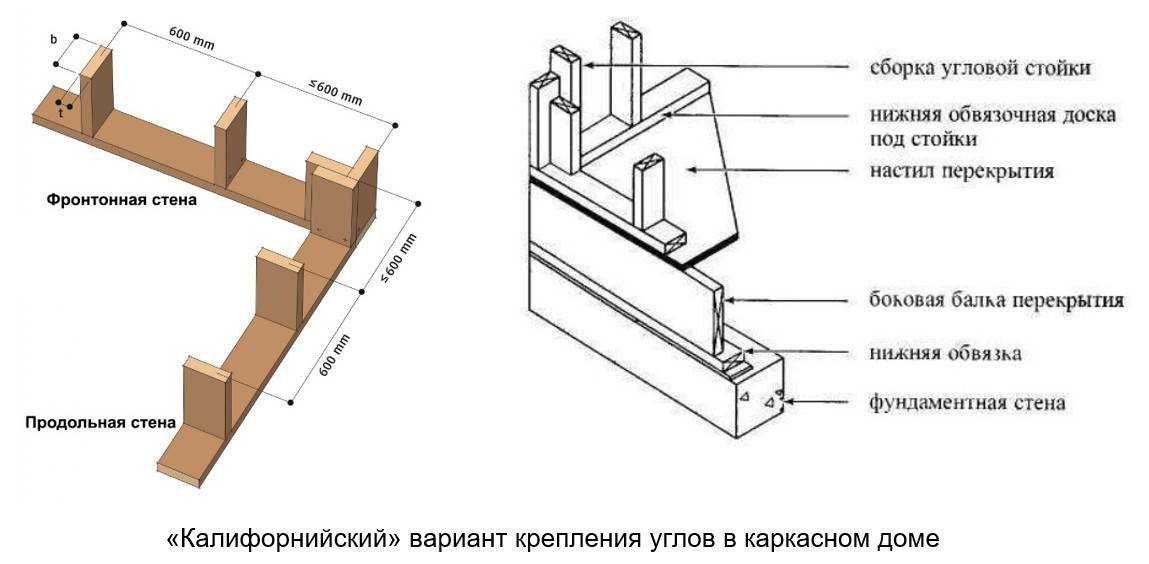

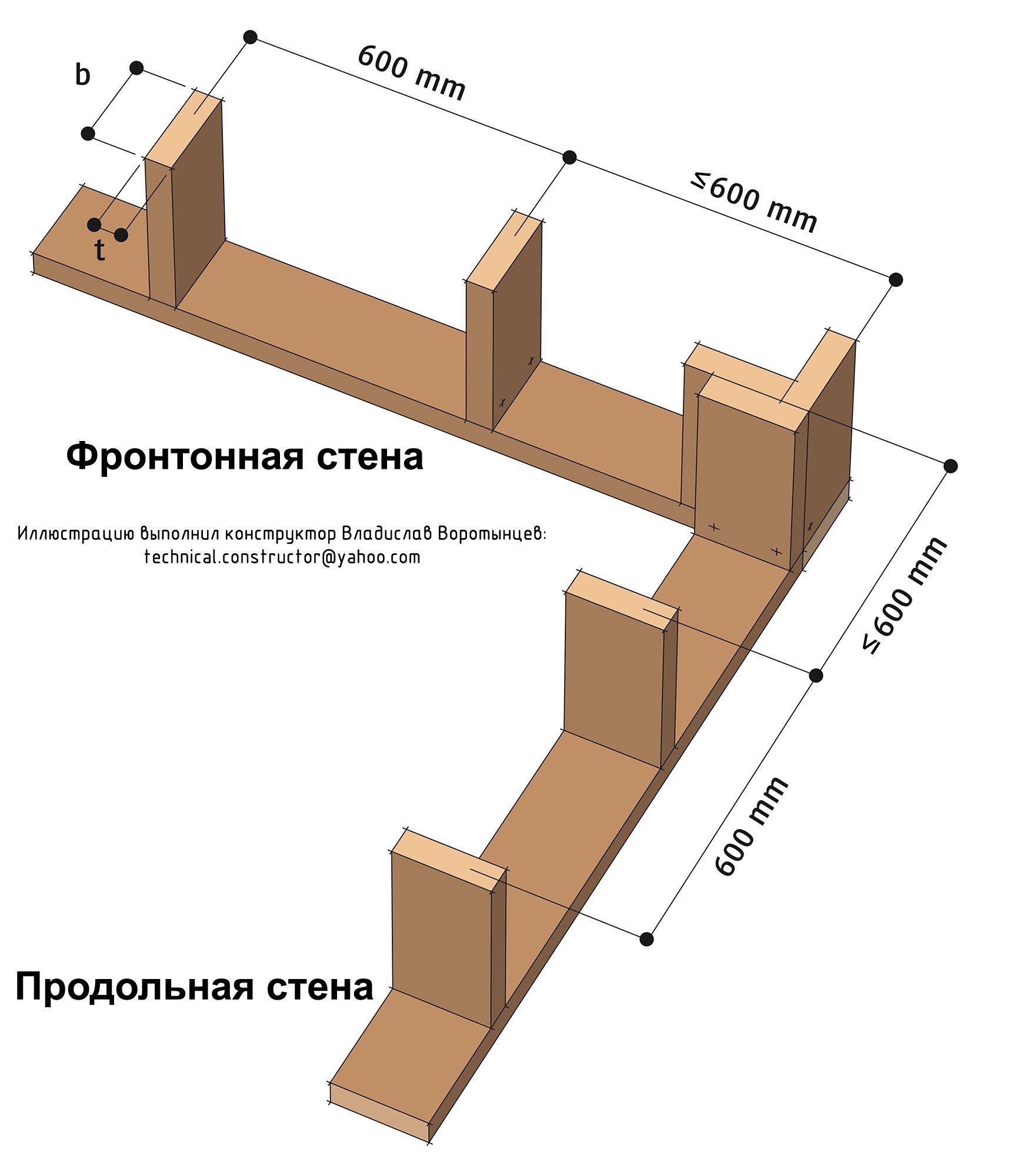

Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант. Почему именно “калифорнийский” – понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
Вариант 2 – закрытый угол. Также один из самых популярных. Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле. Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
Вариант 3 – “скандинавский” теплый угол. Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус – плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметили – во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых – если в углу стоит брус, то изнутри нет “полочек”, чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про “неправильные” каркасы? Зачем делать сложно, если можно сделать проще? Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

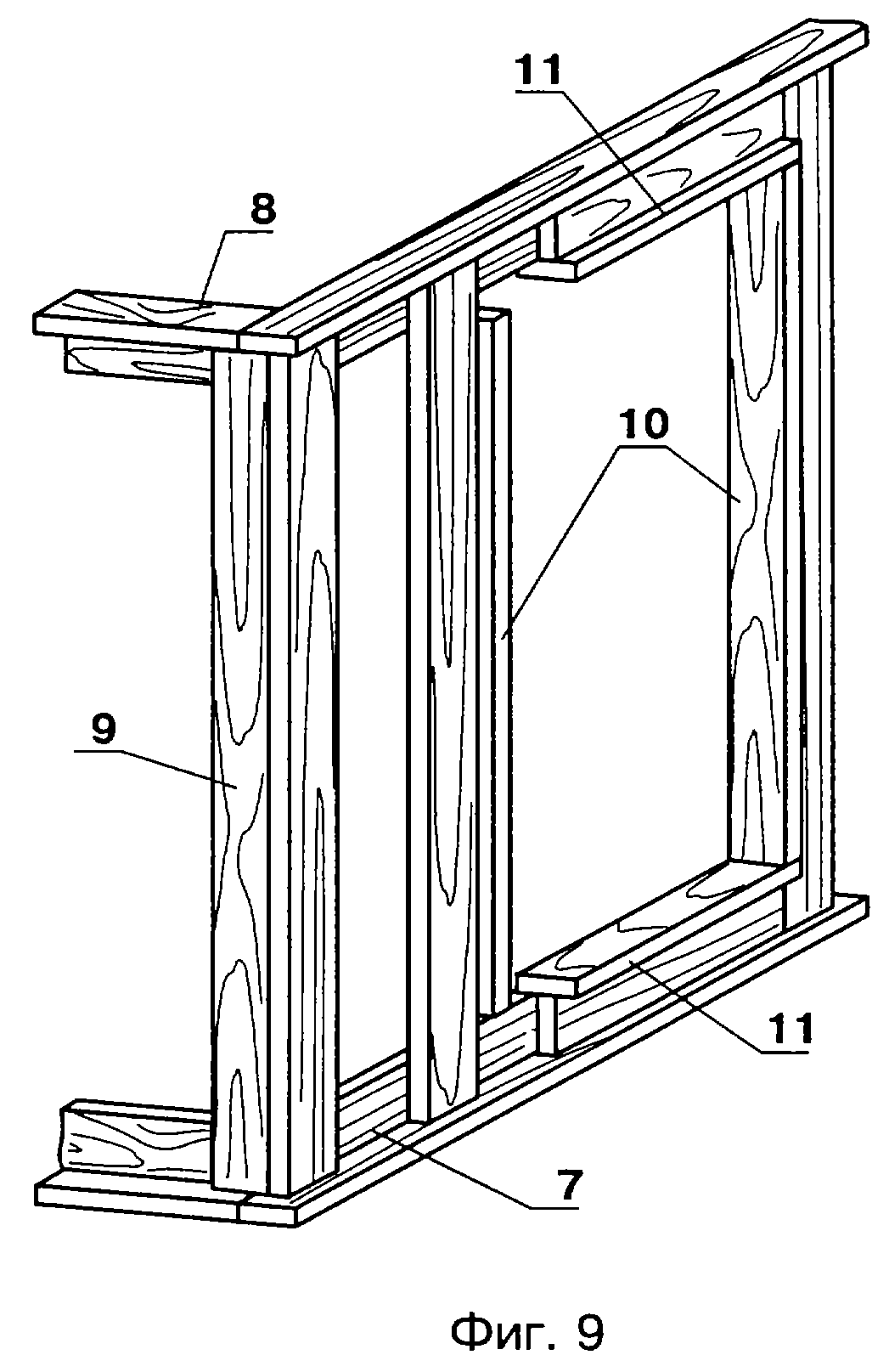

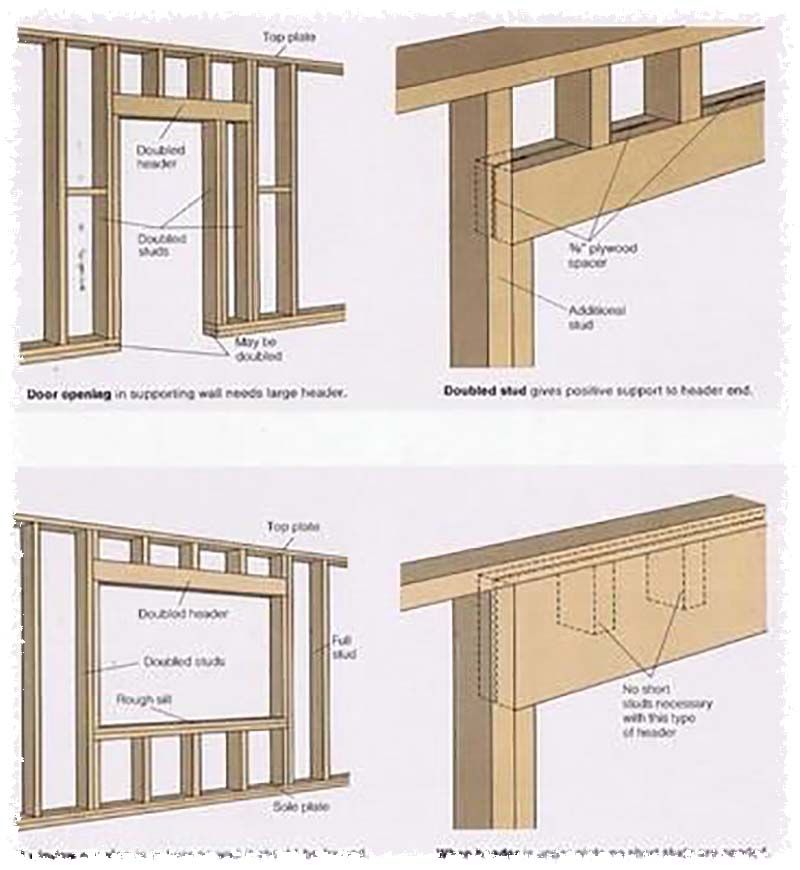

Правильные проемы в каркасном доме

Проемы и верхняя обвязка – это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже. Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

Правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про “неправильные” проемы, это сдвоенные и даже строенные стойки по бокам проема. Часто считают, что это нужно для некоего усиления проема для установки окна или двери. На самом деле это не совсем так. Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила? Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов. Чтобы края этих элементов не висели на гвоздях. Просто, надежно и универсально.

На рисунке 3 – одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку. Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.

Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это “неправильно”. Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

В данном случае горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам нет

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как “неправильность” проема. Это “хэдер” над проемом (header).

Оконный “хэдер”

Вот это действительно важный элемент. Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка – лаги перекрытия второго этажа, стропильная система. А сама стена ослаблена на прогиб в районе проема. Поэтому в проемах и делаются локальные усиления. По-американски это headers. Фактически это доска, установленная на ребро над проемом. Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные. Причем сечение хэдера напрямую зависит от нагрузок и размеров проема. Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер. Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. – повторюсь, зависит от нагрузки. Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.

Является ли отсутствие хэдера признаком “неправильности” каркаса? И да, и нет. Если действовать по американскому принципу “просто и надежно”, то хэдер должен присутствовать на каждом проеме. Делай так – и будь уверен в результате.

Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема – нагрузка сверху на проем минимальна и можно обойтись без хэдера.

Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть – отлично. Если его нет – то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

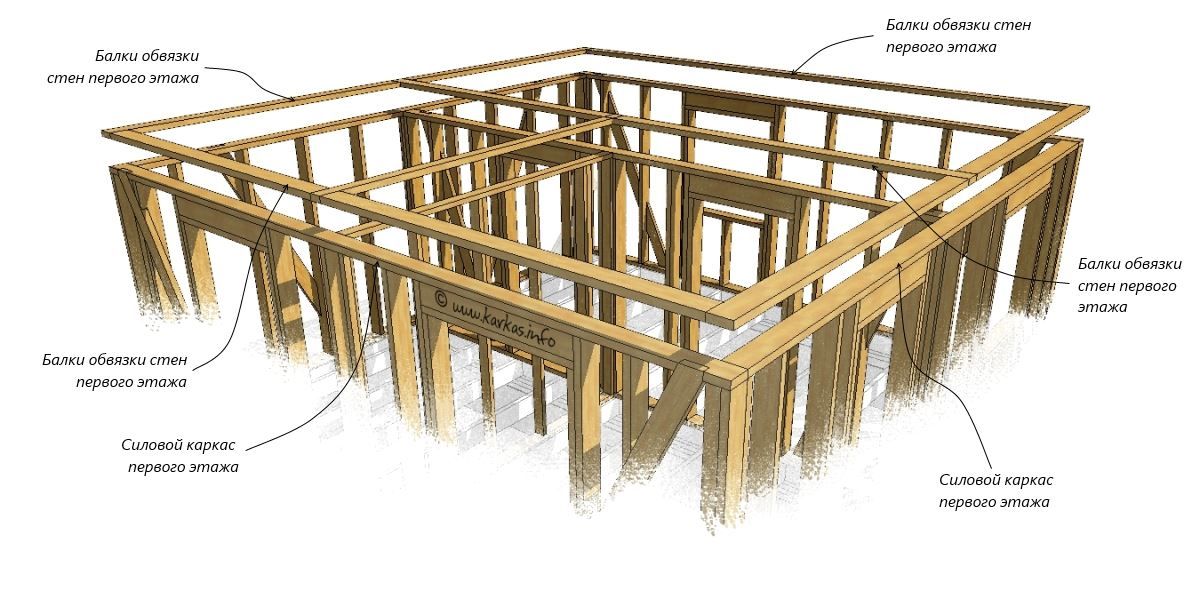

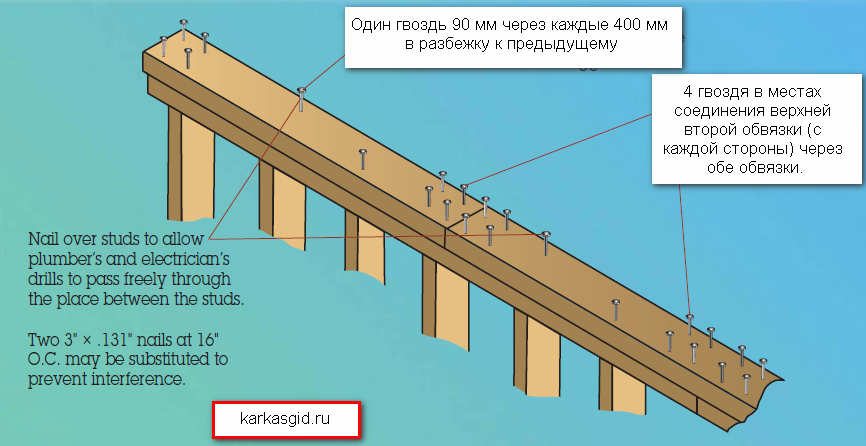

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

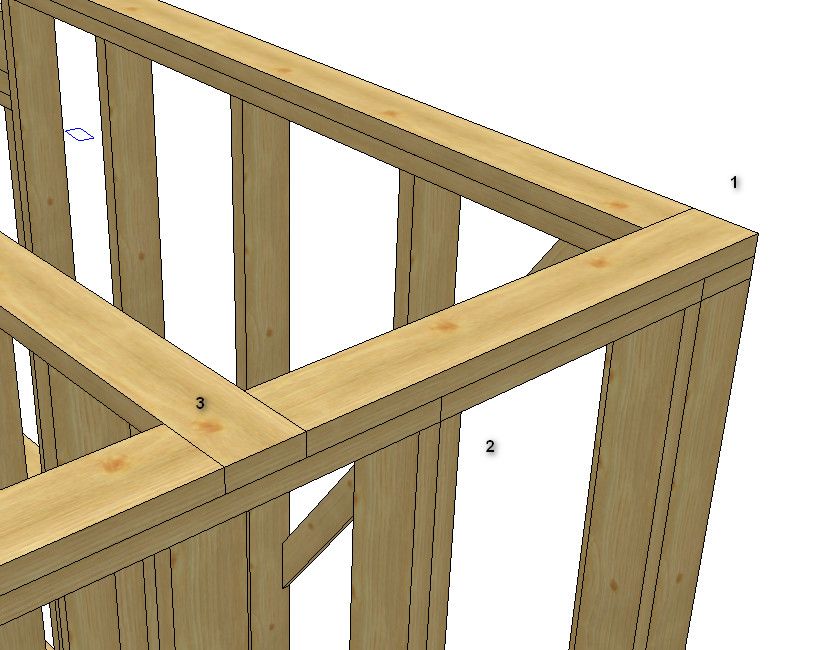

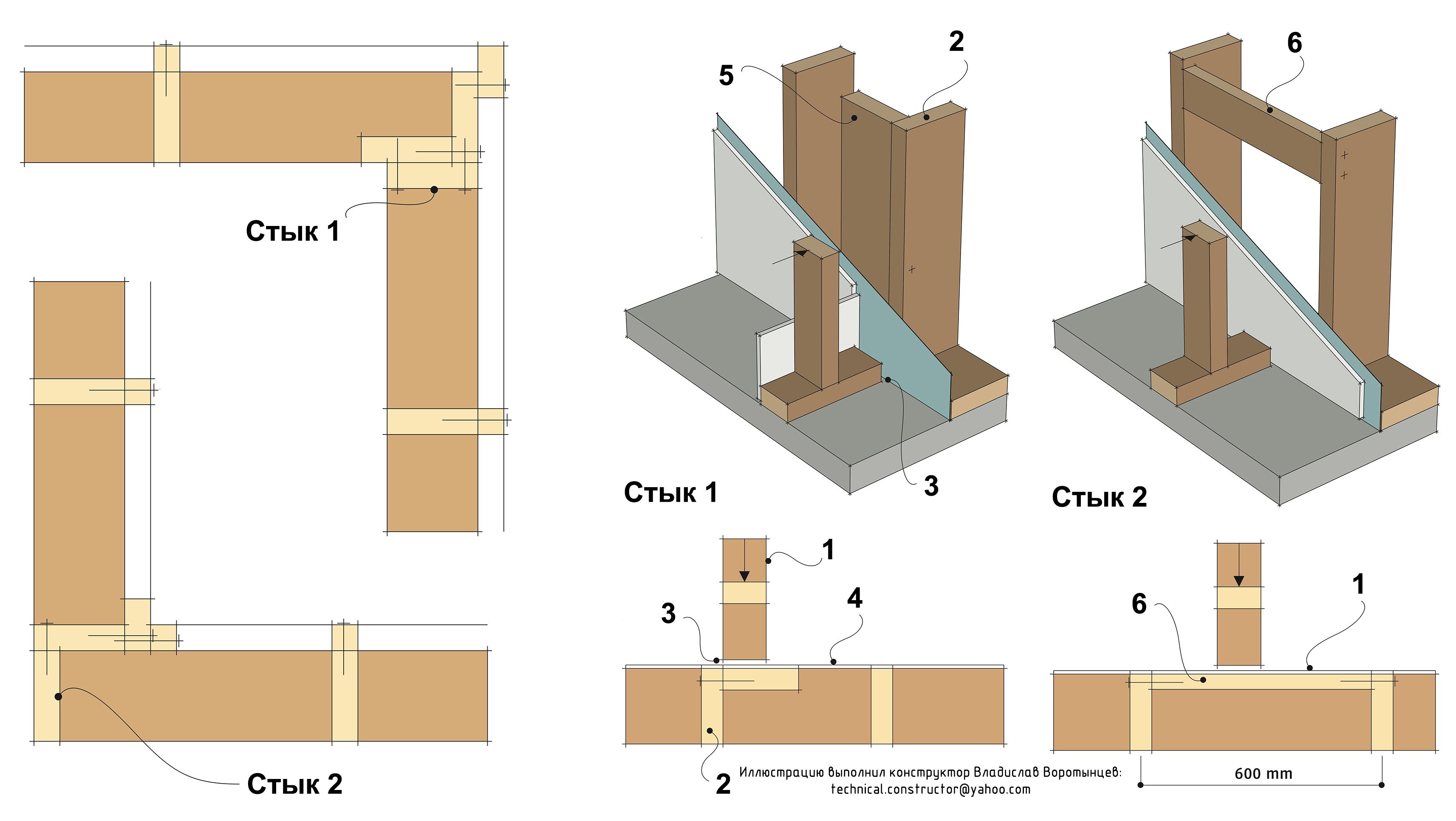

Перехлест в углу – связываем вместе две перпендикулярных стены.
Перехлест по центру – связываем вместе 2 участка одной стены.

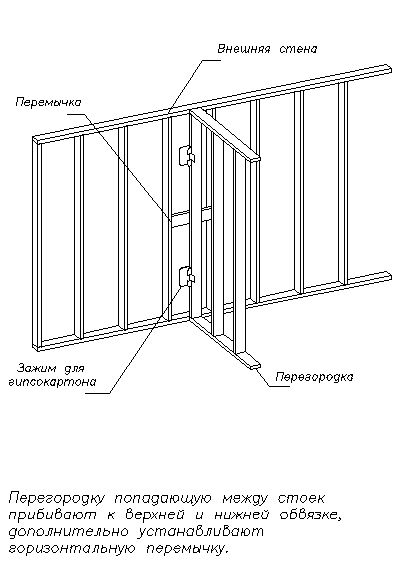

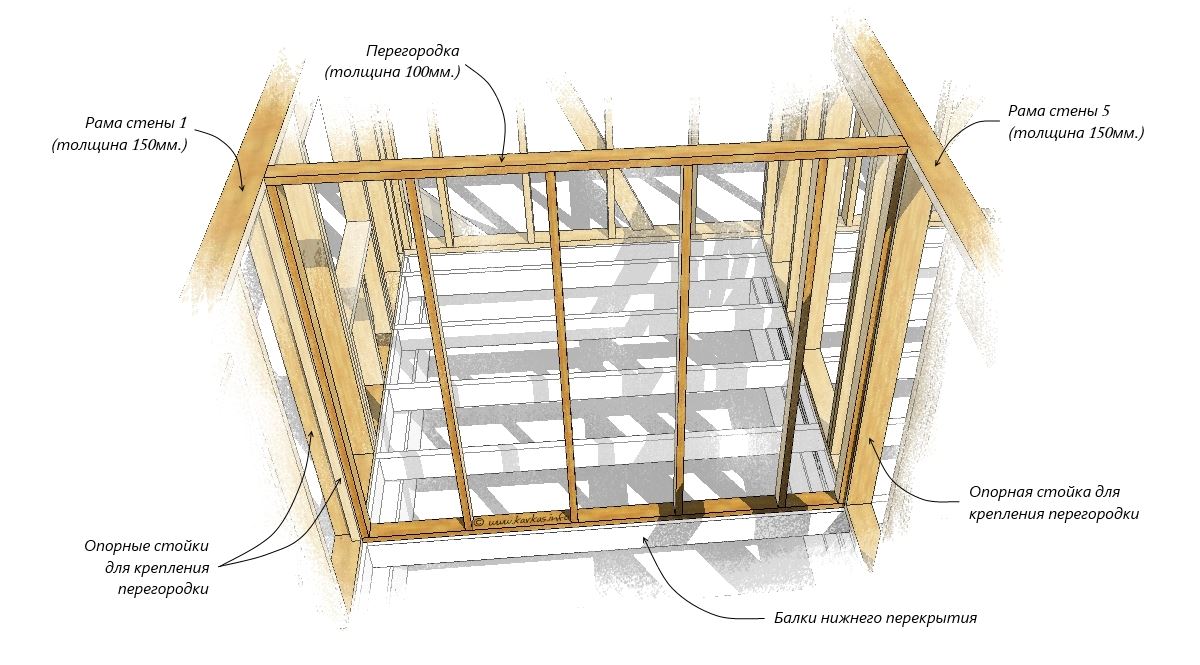

Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее. Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее. Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень. Наверняка вам встречались фразы “укосины сделаны неправильно”. Давайте поговорим об этом. Во-первых, что такое укосина? Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости. Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

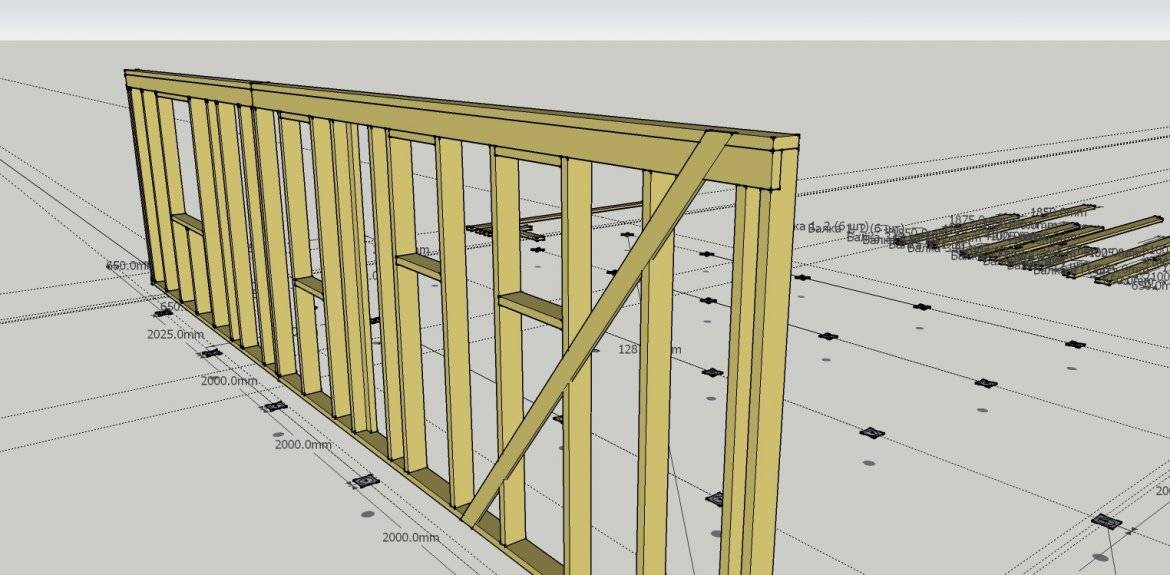

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
Укосина врезается в каждую стойку на своем пути.
На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса. Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

Во-первых – очень маленький угол наклона.
Во-вторых, в такой плоскости доска укосины работает хуже всего.
В-третьих, зафиксировать к стене такую укосину сложно.
В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости. Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный. Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит. Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии. Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев. На что же обратить внимание?

Одинарная обвязка по верху стены.
Силовой ригель, врезанный в стойки на протяжении всей стены.
Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете. Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит. От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают. Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители. А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий. Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры. А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский. Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

“Полуправильные” каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений. Поэтому называть их “полуправильными” нужно осторожно.

Приведу несколько примеров.

Пример того, как можно “перебдеть”

Первый пример из нашей же практики. Это дом был построен нами, но по проекту, предоставленному заказчиком. Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”? Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя. Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет. Тут многократный запас прочности “на случай атомной войны”. Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками. Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности. Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми, надежными и правильными методами типа “перекрестного утепления”.

И, что любопытно, обычно “полуправильные” каркасы так или иначе имеют в себе скандинавско-американские решения. А отличия скорее в попытке улучшить хорошее. Вот только часто бывает, что получается “лучшее – враг хорошего”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”. Платить за них или нет – выбор заказчика.

“Неправильные” каркасные дома

Теперь поговорим о “неправильных” каркасах. Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
Брус в углах и на обвязках и даже на стойках – это мостики холода и неудобство в дальнейшей работе.
Отсутствие хэдеров и усилений проемов.
Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”. Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему, данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен. Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток “неправильных” каркасов? Если люди разбираются в том, что они делают, они довольно быстро приходят к канадско-скандинавской схеме. Благо, что информации сейчас навалом. А если не приходят, то это говорит об одном: им, по большому счету, наплевать на результат. Классический ответ при попытке задать им вопрос, почему именно так – “мы всегда так строили, никто не жаловался”. То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться – а как же вообще это принято делать.

Что мешало сделать доску вместо бруса? Сделать усиления проемов? Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно? Ведь ровно никаких преимуществ такой каркас не дает! Один большой набор не самых лучших решений с претензией на супер прочность и т.п.. Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: “правильной” принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение “трудозатратность-надежность-качество”.

К “полуправильным” и “неправильным” относятся все остальные виды каркасов. При этом каркас может быть вполне надежным, но “неоптимальным” со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от “правильных” американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых “правильных” решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой. А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому. Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

А главный итог заключается в следующем:

Понимая, что обычно называют “правильным” каркасным домом, можно гораздо быстрее понять, кто перед вами – строители, действительно знающие основы современного каркасного домостроения, или самоучки, изделия которых берут начало в лагерных бараках времен ГУЛАГа… и которые не имеют никакого желания повысить свою квалификацию, пользуясь изобилием информации и в интернете.

(Visited 164 444 times, 75 visits today)

Правильный каркасный дом

Каркасный дом хорош, с какой стороны ты на него не посмотри. Это отличный вариант для постройки основного жилья и возможность быстро возвести привлекательный загородный дом для летнего отдыха. Объяснение этому простое – правильный каркасный дом, возведенный с соблюдением всех правил и требований ГОСТ – это комфортное, теплое и недорогое жилище, строительство которого по карману практически всем.

Что такое каркасный дом и какой будет считаться «правильным», а также об особенностях технологии правильного американского каркаса и его основных составляющих (углов, проемов, оконных хидеров, двойной верхней обвязки с перехлестом, роли укосин …), преимуществах и недостатках скандинавской системы, какие варианты каркасных домов «полуправильные» и какие «неправильные» – обо всём этом Вы можете прочитать далее в этой статье.

Строится каркасный дом быстро – от одного до трех месяцев. Продолжительность строительства зависит от сложности выбранного проекта, но не затягивает его на годы. И даже если вы выбрали сложный проект, можете не спеша продумывать обстановку вашего нового дома – как раз успеете!

Единого для всех идеального дома не бывает, для каждого он свой. То, каким будет ваш правильный каркасный дом – решать только Вам. Все будет зависеть от вашего вкуса, пожеланий и заложенного бюджета. Плюс, не стоит списывать со счетов опыт и профессионализм строительной бригады, которой Вы доверите постройку своего дома!

Что такое каркасный дом

Наверняка вы знаете о том, что фундамент – это основа дома. Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас

Видимая простота постройки «каркасного» дома позволяет многим владельцам участков примерить на себя роль строителя. Разумеется, это обойдется дешевле, чем найм профессиональной бригады, но, как и любое другое дело, технология каркасного строительства имеет ряд тонкостей, знают о которых, а иногда и просто придают значение, только специалисты. В частности, к ним относятся:

Качественный фундамент. Если ошибка совершена на стадии его укладки – под вопросом может оказаться положительный исход всей стройки.
Технология сборки каркаса. Каркас – это скелет дома и ошибка при его постройке может сказаться на устойчивости строения.
Технология кровли крыши.
Особенности герметизации и утепления стен.

Если Вы уверены в своих силах, и планируете построить каркасный дом самостоятельно «от и до» – не торопитесь с началом работ и изучите всю необходимую информацию, которая потребуется вам в будущем.

А если вас устроит только гарантированно качественный каркасный дом, построенный в оптимально короткие сроки, то лучшим вариантом будет обратиться в компанию, специализирующуюся на возведении каркасных домов. В этом случае вы точно будете уверены в том, что на выходе вас будет ожидать крепкий, теплый и гарантированно правильный каркасный дом!

Какой каркасный дом будет считаться «правильным»?

Быстровозводимый каркасный дом привлекателен тем, что строится он в кратчайшие сроки, а единственно верного чертежа не имеет. Сам по себе каркасный дом – это большой конструктор, а, следовательно, собирать его можно не одним и даже не двумя способами. Другое дело, что есть «правильные» решения по сборке, а есть «полуправильные», и совсем «неправильные». К сожалению, именно дома последних двух вариаций встречаются чаще всего. Объяснение этому простое – соблазнившись идеей самостоятельно построить каркасный дом, не все готовы вдумчиво разбираться в особенностях постройки и берут на вооружение только суть – возведение каркаса.

Но какой же каркасный дом считать «правильным»? Специалисты давно с этим определились и среди множества решений выделяют два образца, которые и считаются эталонными. Это каркас американского и скандинавского типов.

Разумеется, не факт, что дом, не соответствующий этим методикам, быстро развалится. Но и никаких преимуществ в отношении цены, надежности и теплостойкости он владельцу не принесет. В худшем же случае неудачный каркас придется переделывать и доверять эту работу лучше профессионалам.

В чем же заключается «правильность» американской и скандинавской технологии строительства каркасных домов? В первую очередь – в их проработанности. На протяжении нескольких десятилетий именно в Канаде, США и странах Скандинавии подавляющее большинство частных домов строили по каркасной технологии. За это время строители и разработчики успели перебрать множество вариантов и подобрать универсальную схему, которая обеспечивала практически стопроцентный успех строительства. Основой выработанной схемы являлось соблюдение следующих критериев:

Конструктивная надежность каркаса.
Оптимизация трудозатрат на его возведение.
Оптимизация используемых материалов.
Высокие теплосберегающие свойства готового строения.

При возведении каркасного дома Вы можете воспользоваться готовой, практически стандартизированной американской схемой. А можно применить одно из модернизированных скандинавских решений. В любом случае, лучше использовать опыт предшественников, а не «городить свой сарай по-своему».

На заметку! Если вы слышите: «правильный» каркас или «правильные» узлы каркасного здания – значит, речь идет о стандартных схемах и узлах, используемых на строительстве каркасных домов в Америке и Скандинавии.

Другой вопрос. Если каркасные дома, построенные по американским и скандинавским стандартам – правильные, то, что подразумевают под понятием «полуправильный каркас»? Ответ тут прост – это решения, которые отличаются от американо-скандинавских схем, но, в то же самое время, удовлетворяют, по крайней мере, по двум из четырех критериев правильности: надежность конструкции и ее теплостойкость.

К «неправильным» решениям можно смело отнести все остальные. При этом, как ранее уже говорилось, эта неправильность может быть и условной, а сам «неправильный» каркас будет успешно стоять не один год. В первую очередь, под «неправильностью» конструкции нужно понимать сложность или неудобство выбранных технических решений или использования большего количества материала по сравнению с «правильным» вариантом.

Главный недостаток «неправильных» каркасов в том, что они не гарантируют соблюдения всех критериев правильного каркасного дома. Ни по надежности его конструкции, ни по стоимости и трудозатратам, ни по количеству материалов. А вот шанс, что капитальный ремонт такому дому потребуется гораздо раньше – высок.

Давайте разберемся, что же такого в технологии «правильного» каркасного дома?

Особенности технологии правильного американского каркаса

Пальма первенства по строительству каркасных домов принадлежит американцам. Именно поэтому американский каркас можно считать эталоном (а скандинавский – его удачной модификацией или гибридом). Он максимально прост, при этом полностью функционален и надежен. Американский каркас легко собирается и способен долгое время простоять без ремонта.

Вряд ли найдется в мире страна, где люди бездумно тратят деньги на постройку дома. Американцы – не исключение, и, если есть возможность сэкономить пару тысяч на строительстве – они это сделают. При этом гарантией качества служит жесткий контроль в строительной области. При появлении проблем, страховая компания запросто может отказать в выплате компенсации, а заказчик в судебном порядке взыщет потерянные суммы с подрядной организации.

Именно поэтому американский каркас можно назвать эталонным, в нем сочетается надежность конструкции, доступная цена и гарантированный результат. Несколько фото сборки каркасника:

Американский каркас гарантирует надежность постройки – технология сборки, проверенная на огромном количестве домов.

Основные составляющие американской каркасной системы

В первую очередь следует отметить, что любой «правильный» каркасный дом возводится из сухих пиломатериалов (никакого бруса). А, следовательно, все стойки и обвязки также сделаны из сухой строганной доски. Применение бруса в стойках может быть оправдано только специфическими условиями постройки.

На заметку! Первое отличие «правильного» каркасного дома – использование сухого пиломатериала и отсутствие бруса в стойках.

Достаточно взять на вооружение только этот постулат – и большая часть российских строительных компаний и бригад, предлагающих свои услуги на строительном рынке, может быть вычеркнута из списка потенциальных подрядчиков.

Специфические отличия американской системы связаны с реализацией основных узлов:

Углы. Существует несколько вариантов их реализации, но, ни в одном из них не предусматривается использование бруса.
Сдвоенные или строенные стойки для окон и дверей.
Хидер (англ. header) – усилитель над проемом, роль которого выполняет установленная на ребро доска.
Верхняя обвязка из сдвоенной доски (опять никакого бруса).
Перехлест нижних и верхних обвязочных рядов в ключевых точках(в углах, где внутренние перегородки примыкают к наружным стенам).

Еще одно отличие американского каркаса – нет необходимости в укосинах. Для обшивки здесь используются плиты OSB3, которые «на нет» сводят необходимость укосин, просто заменяя их собой. Если же для обшивки каркаса используются другие материалы – укосины необходимы.

Разберем отдельно основные особенности американского «правильного» каркаса (типовые узлы конструкции:

1-Углы;
2-Сдвоенные или строенные стойки для окон и дверей;
3-Хидер;
4-Верхняя обвязка из сдвоенной доски;
5-Перехлест нижних и верхних обвязочных рядов в ключевых точках).

Правильные углы – существует несколько вариантов

Не прилагая особых усилий, в Интернете можно найти много схем углов. Большая часть из них давно устарела, некоторые используются только в теплых районах, а вот для холодных регионов (к числу которых относится и северная часть нашей страны) подойдет только две основных схемы (рис. 1;2) и еще одна менее популярная (рис. 3).

Наиболее распространенный вариант – «калифорнийский угол»(схема 1). С одной из крайних сторон угловой стойки прибивается доска или полоса OSB, образуя полочку, которая впоследствии выступает в роли опоры для внутренних слоев стены или внутренней обшивки.

Второй популярный в Америке вариант – закрытый угол (схема 2). Он заключается в установке дополнительной стойки, позволяющей образовать полку во внутреннем углу. У этого варианта есть как преимущество (качество утепления на порядок выше, чем в 1 варианте), так и недостаток (утеплять придется снаружи, перед обшивкой каркаса).

Третьим, качественным, но редко используемым вариантом можно назвать скандинавский теплый угол (схема 3). Это редкий для Америки вариант, модифицированный под европейские страны. Является наиболее теплым вариантом угла, но конструктивно проигрывает основным вариантам и не везде может быть реализован.

Угол из бруса – самый проигрышный вариант!

Плохой вариант – угол из бруса

Почему угол из бруса проигрывает основным схемам каркасных домов и не рекомендуется для использования? Все просто – в любом из трех описанных выше вариантах угол утепляется. А в случае с брусом это невозможно. В первую очередь, потому что при отсутствии полочки в углу, в него нельзя поместить внутренний утеплитель. С точки зрения теплосбережения, такой угол априори будет оставаться самым холодным местом.

Конечно, и в доме с углами из бруса проблему потери тепла можно решить. Но именно этот факт делает каркас такого дома «неправильным». Зачем использовать брус, создавая мостик холода, перекрыть который можно только посредством внешней отделки? Ведь можно просто изначально сделать теплый угол из досок – ни по количеству используемых материалов, ни по трудозатратам на монтаж углов «правильные» варианты не будут сложнее.

Правильные проемы для окон и дверей

Сдвоенные проемы и верхняя обвязка являются наиболее важным и значимым элементом американской технологии. При этом нет разницы, идет речь о дверных или оконных проемах – в правильном каркаснике они выполняются по одинаковому принципу.

Когда говорят о «неправильных» проемах, то в первую очередь касаются проемов со сдвоенными или строенными стойками по бокам.

Зачем же сплоченные доски тогда нужны? Для окон и дверей в одноэтажных каркасниках, обшитых ОСП плитами или фанерой, достаточно одинарных стоек. Сплоченные доски нужны в двухэтажном американском каркасе, или если в одноэтажном для обшивки используются не OSB плиты, а другие материалы. Такие усиленные конструкции не только создают проем, но и обеспечивают надежность каркаса (рисунки: 1 и 2 на схеме «Правильные проёмы в каркасном доме»).

То, как сплоченные стойки выступают в качестве опор для лежащих на них элементов хорошо видно на рисунке 1. А значит, держать их будут не только гвозди, но и естественные подпорки. Все надежно, просто и универсально.

Существует и упрощенный вариант установки проемов (рисунок 2). Здесь нижняя обвязка окна врезается в разъединенную стойку. При этом принцип создания дополнительных опор остается в силе, а материала тратится меньше.

В результате можно отметить, что не обязательно в каркасе использовать строенные или сдвоенные стойки (в скандинавском варианте, кстати, они тоже одинарные, как и во многих каркасниках по американской технологии). Главное – чтобы они несли нагрузку от опирающихся на них элементов. В противном случае, сплачивать доски в проеме – просто бессмысленная трата материала.

Несмотря на наличие сдвоенной стойки – все горизонтальные элементы держатся исключительно крепежами, и смысла в этом удвоении нет.

Оконный хидер – усилитель над проемом, третья особенность

Отсутствие этого элемента автоматически переносит каркасный дом в категорию «неправильных».

Оконный «хидер» и сплоченный вариант правильных стоек.

Оконные и дверные проемы испытывают повышенную нагрузку из-за перекрытий второго этажа или стропильной системы. По этой причине именно область проемов является наиболее слабым местом стены. Чтобы не допустить прогибов используются локальные усиления – хидеры (headers). В качестве хидера выступает доска, на ребро установленная над проемом. Края хидера могут, как опираться на стойки (сплоченный вариант правильных стоек, в зависимости от нагрузки, может быть сдвоенным или строенным), так и быть врезаны в крайние стойки проема (одинарный вариант).

Сечение хидера подбирается в зависимости от нагрузки и размеров данного проема. Чем он шире и чем сильнее нагрузка в данном месте стены – тем мощнее должен быть хидер. И если для проема шириной 1.5 метра достаточно хидера из доски 45х195, то для большого проема требуется сдвоенный, строенный, а иногда и наращенный в высоту хидер.

Наличие хидера является неотъемлемой чертой «правильного» американского каркаса. Но, в то же самое время, если нагрузка невелика, проемы маленькие, а стропила расположены по краям проема – он может и отсутствовать. Стоять такой каркас все равно будет, правда с «минусом» в графе «просто и надежно».

Напоследок стоит отметить, если хидер есть – никаких вопросов к строителям и подрядчику нет. Но если хидера нет – Вы имеете полное право получить подробное объяснение его отсутствия.

4 и 5. Двойная верхняя обвязка с перехлестом

Наличие двойной верхней обвязки из досок – еще один обязательный элемент американского каркаса (верхняя обвязка из сдвоенной доски обозначена цифрой 4 на схеме «Типовые узлы американской каркасной конструкции», перехлест нижних и верхних обвязочных рядов в ключевой точке угла на этой схеме обозначен цифрой 5, схему см. выше). Существуют различные варианты перехлеста, как и где они обустраиваются видно на схеме ниже:

Сдвоенная обвязка усиливает верхнюю часть стены, предупреждая ее прогиб от нагрузки сверху (перекрытия, стропильная система и т.д.). Цельность всей конструкции обеспечивает перехлест рядов. Перехлесты делают:

В углах для связи двух смежных стен.
По центру для связи воедино двух участков одной стены.
По перегородке для связи внутренней перегородки с внешней стеной.

В России можно встретить верхнюю обвязку из бруса. Выгода от данного решения сомнительная. Да, толщина бруса превышает сдвоенные доски и является хорошим вариантом решения с прогибом стены. Но, в то же самое время, это готовый мостик холода вверху стены. Да и цельность конструкции, которую обеспечивает перехлест сдвоенной обвязки, с брусом будет не реализована. Поэтому такой вариант уходит в «неправильные» каркасные дома.

Роль укосины в правильном американском каркасе

Что такое укосина? Это диагональный элемент, обеспечивающий пространственную жесткость конструкции на сдвиг.

В Америке для облицовки зданий чаще всего используют плиты OSB, которые, по сути, и выполняют функции укосин. Поэтому, укосины в правильном американском варианте не обязательны. Если же для обшивки каркаса используются другие материалы – укосины необходимы, но сделать их нужно правильно.

В идеальном виде это выглядит следующим образом:

Доска должна быть установлена под углом от 45 до 60 градусов, создавая устойчивый треугольник.
Укосина должна быть врезана в верхнюю и нижнюю обвязку (а не просто упираться в них) – это еще один элемент усиления и сплочения конструкции.
Доску необходимо врезать во все стойки, мимо которых она проходит.
В каждом узле должно быть не меньше двух точек крепления для прочности примыкания.
Укосину врезают ребром – так она оптимально выполняет свои функции и не мешает утеплению.

Пример неправильной установки укосины в каркас:

Вариант монтажа неправильной укосины

В данном случае соблюдено только одно правило – укосина создает треугольник. Но:

у него маленький угол наклона,
никакой пользы в такой плоскости укосина не принесет,
доску сложно фиксировать,
даже после фиксации остаются полости, утеплить которые полностью нереально.

В итоге, каркас с такими укосинами не получит требуемой жесткости, а в местах крепления укосин могут образовываться мостики холода.

Еще один пример неправильного монтажа укосины:

Второй вариант неправильной укосины – не врезана в обвязки

Несмотря на то, что доска врезана в стойки под правильным углом, она не врезана в обвязки. Этот вариант лучше первого, но тоже имеет недостатки. Зафиксированная на стойках гвоздями укосина не будет работать в полную силу, а сокращение крепежей до одного (по одному гвоздю или шурупу в местах контакта) сведет ее пользу к минимуму.

Это два самых распространенных варианта неправильного монтажа укосин. Но помимо них есть и другие неполноценные укосики и подкосики, которые связывают не верхнюю и нижние обвязки, а располагаются между ними или же крепятся со сдвигом гвоздей на срез (на схеме показаны различные варианты неправильного расположения и крепления укосин).

Неправильное расположение и крепление укосин

Несомненно, даже неправильная схема расположения и крепления укосин принесет пользу каркасу. Но зачем делать неправильно, если правильный монтаж займет не слишком много времени, а эффект от него будет максимальным?

Особенности технологии правильного скандинавского каркаса

Если в Америке каркасы в основном стандартизированы, и редко можно встретить отклонение от нормы, то в Скандинавии можно встретить не только классический американский каркас, но и множество его вариаций. А конструкция скандинавского каркаса является усовершенствованной версией под суровый северный климат его заокеанского аналога. Для сравнения особенностей, прилагаются две схемы каркасов (Американского и Скандинавского):

В чем главное отличие скандинавского каркаса? В отличие от Америки в Скандинавии гораздо холоднее, поэтому, трепетно относящиеся к экономии энергии местные жители стремятся максимально увеличить теплозащиту дома. Делается это за счет минимизации мостиков холода, коими в американском каркасе выступают сдвоенные стойки и обвязки.

Типичный правильный каркас скандинавского типа

Основные элементы скандинавского каркаса

Достаточно посмотреть на рисунок, чтобы стало понятно – как проще всего сократить мостики холода, сохранив качество и надежность конструкции.

Скандинавский каркас

Сразу видно – скелет конструкции скандинавского типа остался без изменений, никакого бруса в стенах, углы и укосины из досок и под нужными углами имеются. Но и отличия сразу бросаются в глаза:

Одинарная верхняя обвязка. Никаких сдвоенных рядов перехлестом.
На протяжении всей стены в стойки врезан силовой ригель.
Одинарные стойки в проемах.
Скандинавский теплый угол (это редкий для Америки вариант).

Самым главным отличием является ригель, который в скандинавской технологии успешно выполняет функции как хидеров, так и сдвоенной верхней обвязки.

Преимущества и недостатки скандинавской системы

В первую очередь, к плюсам следует отнести максимальный упор на мостики холода. Неважно, насколько плотно соединены сдвоенные или строенные доски, со временем между ними могут появиться щели, через которые из дома будет уходить тепло и которые будет сложно вычислить и закрыть. И ведь это не одна щель, их может быть несколько, а, следовательно, и теплопотери – выше.

В краю, где тепло и энергосбережение имеют большое значение, любая возможность сэкономить на обогреве – благо. Скандинавская технология строительства каркасных домов как раз и является той возможностью максимально успешно и безболезненно минимизировать мостики холода, сохранив прочность конструкции.

К недостаткам же технологии относится – большая сложность, по сравнению с американской. К примеру, строителям придется сделать пропилы во всех стойках под ригель. Кроме того, эта технология более индивидуальна и требует тщательных расчетов в отношении конкретного строения. Так, для больших проемов может потребоваться не только установка ригеля, но также хидеров и сдвоенных стоек для поддержания горизонтальных элементов. А вот в одноэтажных зданиях, где фронтонные стены не испытывают повышенную нагрузку от лаг и кровли, наоборот можно обойтись даже без ригеля.

Подытоживая, можно отметить, что при определенных преимуществах скандинавский каркас на порядок сложнее американской каркасной системы. И тот и другой вариант являются «правильными», но если американский не требует особого ума и усердия, то сооружение скандинавского каркаса требует приложения не только физических, но и умственных сил.

«Полуправильные» каркасные дома

Полуправильной технологией является та, что имеет полное право на существование, но в каких-то моментах отличается от типовых американо-скандинавских вариантов.

В качестве примеров можно разобрать особенности некоторых полуправильных каркасов.

Достаточно одного взгляда на каркас, чтобы понять – это «полуправильный» вариант. В целом, конструкция дома на фото не имеет нарушений, но имеет ряд недостатков. В нем перемешалось все, и кое-что видимо добавили «про запас». Скандинавские ригели соседствуют с американскими хидерами, сдвоенные обвязки проложены как по верху, так и по низу стен. Особого внимания заслуживает сборная стойка из 6 досок, на которую опирается клееная балка конька. Утеплить это место полностью изнутри не получится, только перекрестное внутреннее утепление плюс Изоплат снаружи. И ничего этого можно было не городить, по стандартной американской схеме здесь стояла бы голая доска, снаружи внутрь.

Такой тип каркаса отлично иллюстрирует, какие схемы можно назвать «полуправильными». С точки зрения надежности конструкции нареканий он не вызывает. Скорее тут ее избыток. К недостаткам же можно отнести множество мостиков холода, преувеличенный расход материалов и повышенная трудозатратность сборки. Все это отрицательно сказывается на стоимости готового дома.

Если бы использовалась для постройки стандартная схема «правильного» каркаса, дом бы в итоге был с меньшим, но вполне себе с достаточным запасом прочности. При этом ушло бы на 30% меньше пиломатериалов, следовательно, было бы меньше мостиков холода, а дом изначально был теплее.

Вот еще один пример полуправильного каркаса. В данном случае использовалась система «двойного объемного» каркаса.

«Полуправильный» двойной каркас

Основным отличием данного дома является двойная наружная стена, причем стойки рядов разносятся относительно друг друга. С точки зрения прочности конструкции и тепло-сбережения, такой каркас нареканий не имеет. Его главный недостаток в технологичности. Решить проблему мостиков холода можно и менее радикальными (а заодно простыми и проверенными) способами. К примеру, здесь было бы достаточно простого «перекрестного утепления».

На заметку! В основе любого «полуправильного» каркаса лежат американо-скандинавские технологии. Отличием же является попытка улучшить то, что не требует улучшения. В итоге излишние усилия оборачиваются во вред.

Оба представленных варианта каркасных домов относятся к категории «полуправильных», потому что грубых нарушений в них нет. Зато есть попытки придумать свою «фишку», которая бы отличала дом от типовых вариантов американского и скандинавского типа. Минусом для застройщика в этом случая является тот факт, что за сомнительные улучшения платить будет он.

«Неправильные» варианты каркасных домов

К «неправильным» вариантам относится все, что не соответствует критериям «правильного» каркасника. Отличной иллюстрацией такого дома может служить следующее фото.

Апогей «неправильного» каркасного домостроения

Достаточно посмотреть на фотографию каркаса, чтобы отметить катастрофические ошибки его строителей:

Использование бруса в углах, на стойках и для обвязки – это готовые мостики холода, утеплить которые будет впоследствии очень сложно.
Отсутствие американских хидеров (или скандинавских ригелей) и усилений проемов.
Неправильно установленные укосины, не усиливающие жесткость каркаса, а только мешающие его последующему утеплению.
Использование большого количества стройматериалов естественной влажности, а не сухих пиломатериалов. Усыхая, массивный брус будет менять свою геометрию, что негативно скажется на собранном каркасе.
Сборка каркаса произведена на уголки с применением черных фосфатированных саморезов, не предназначенных для силовых конструкций (используются для крепления ГКЛ во время отделочных работ).

Собранные в одном месте ошибки – это наглядное пособие «неправильного» каркаса «РСК». Впервые эту аббревиатуру применили в 2008 году на ФХ, где один из строителей представил похожий образец каркаса под названием «русский силовой каркас». Сегодня в среде строителей можно встретить и более пренебрежительную расшифровку аббревиатуры – рашен страшен каркашен. И она в полной мере соответствует бессмысленности исполнения, в основу которой заложена попытка разработать собственную фишку.

Как ни странно, но при определенных удачных обстоятельствах представленный выше каркас со временем может перейти в категорию «полуправильных». Правда для этого должны совпасть сразу несколько параметров: черные саморезы не сгниют (у них низкая коррозийная стойкость), брус во время усушки не полопается, и каркас сохранит свою геометрию. Поэтому с ходу отказывать этой конструкции в существовании нельзя.

На заметку! Если перед строительством сесть и разобраться в теме – решение использовать американо-скандинавскую схему придет само собой. Информации в интернете много и никаких противоречий она не вызывает. Если же положиться на свою интуицию и смекалку итог будет печальный – «неправильный» каркас станет еще одним памятником постулату «всегда так строили, и никто не жаловался»!

Любой «неправильный» каркас легко переделывается в «правильный» или хотя бы «полуправильный». Достаточно брус заменить сухой доской. Усилить проемы и правильно установить укосины. Заменить черные саморезы гвоздями или подходящими саморезами. Это не будет ничего стоить (наоборот, потребуется меньше материалов), трудозатраты останутся на том же уровне, а преимуществ у измененного каркаса будет на порядок больше. Единственное, чего не будет у такого каркаса – это заявки на супер-прочность и попытки улучшить то, что не требует улучшения.

Что в итоге?

Правильный каркасный дом строится исключительно по американской или скандинавской технологии. Многолетний опыт использования неоднократно доказал их эффективность и оптимальное соответствие критериям правильного дома «надежность-качество-трудозатраты».

Все остальные виды каркасов относятся к «полуправильным» и «неправильным». Даже, если каркас надежен и теплоустойчив он попадет в эту категорию, если не соответствует оптимальным критериям по части трудозатрат или материалов.

Хотите правильный каркасный дом, в котором будет тепло, надежно и безопасно? Отдайте предпочтение конструкциям, используемым в американском и скандинавском каркасном домостроении.

Типовые узлы каркасных домов: характерные особенности применяемых при строительстве соединений

Строящийся каркасный дом

Простота каркасной технологии домостроения приводит к тому, что некоторые производители работ не уделяют должного внимания правильному возведению каркаса и, что особенно важно, узлов соединения отдельных элементов здания. Это часто приводит к проблемам с прочностью и надежностью строения, так как указанные характеристики напрямую зависят от параметров сопряжений, выполненных при возведении дома.

Узел нижней обвязки

Нижняя обвязка каркасного строения – это деревянная рама из бруса, которая устанавливается непосредственно на верхнюю часть фундамента. Независимо от типа основания, в качестве крепежа применяются, как правило, анкерные болты. Они устанавливаются либо в процессе заливки фундамента, либо в специально просверленные отверстия. Первый вариант считается надежнее, но требует большего уровня трудозатрат и подготовительных работ.

Перед укладкой брусьев нижней обвязки выполняется гидроизоляция основания, после чего монтируются так называемые лежни. Они представляют собой доски, также обработанные гидроизоляционной мастикой. Функциональным назначением лежней выступает выравнивание поверхности фундамента и равномерное распределение нагрузки от расположенного выше каркаса постройки.

Оптимальным и самым прочным вариантом выполнения нижней обвязки считается тот, при котором вертикальные стойки надеваются на заранее установленные анкерные болты. Этот способ устройства узлов соединения требует точного соблюдения размеров при устройстве фундамента и последующем возведении каркаса.

Серьезное значение для прочности каркасного строения играет правильное сооружение угловых узлов стен. Этот элемент соединения в равной степени касается как нижней, так и верхней обвязки. Его типовая конструкция предусматривает установку в углу дополнительной стойки, гарантирующей надежность соединения.

Узел верхней обвязки

Верхняя обвязка укладывается параллельно нижней на верхнюю часть установленных вертикально стоек. Для фиксации бруса применяются болты и различные металлические крепежные элементы, конфигурация которых определяется размерами материала и предполагаемыми нагрузками. Перед укладкой верхней обвязки требуется также произвести гидроизоляцию места, на которое происходит опирание несущей конструкции каркасного дома.

Соединения каркаса стен и балок перекрытия

Длительное и безопасное пребывание внутри каркасного строения зависит не только от прочности каркаса ограждающих конструкций, но и от надежности смонтированных перекрытий. Как правило, конструкция этого элемента здания предусматривает наличие балок, которые крепятся непосредственно к нижней и верхней обвязке.

При возведении двухэтажной постройки обычно выполняется еще и промежуточная обвязка. На ее конструкции и укладываются балки междуэтажного перекрытия. Количество несущих элементов определяется проектной документацией. Для обеспечения надежности узла также используются различные виды металлического крепежа, предназначенного специально для подобных узлов, например, болты и анкерный уголок.

Стропильная система

Соединения отдельных элементов стропильной системы каркасного строения не отличаются от обычной постройки. Они включают в себя несколько типовых узлов, в частности:

Место опирания стропильной ноги на конек крыши или брус, выступающий частью верхней обвязки;
Соединение стропил с ригелями и распорками;
Места фиксации конструкций обрешетки с контробрешеткой.

Конструкция каркасного дома: узлы и материалы

Содержание статьи

Конструкция каркасного дома, узлы которого требуют пристального внимания, способствует созданию великолепного прочного и лаконичного объекта, на возведение которого понадобится гораздо меньше времени, нежели на его более массивного собрата. Строительство кирпичных домов является трудоемким и безмерно сложным процессом, требующим полной концентрации и занимающим очень много времени. Оно и понятно, ведь массивные и крепкие стены не могут быть построены за 1 день. Они требуют детальной проработки и выдержки. Альтернативой подобному долговременному строительству являются каркасные конструкции, позволяющие существенно сократить время возведения объекта. При этом качество и надежность подобных систем остаются на достаточно высоком уровне.

Особенности конструкции каркасных объектов и выбор материала

Каркасный дом появился на наших просторах уже достаточно давно. Однако лишь в последнее время аналогичные постройки стали пользоваться такой известностью и популярностью, которой обладают сейчас. Факторов, способствующих этому процессу, существует много. Однако первостепенными из них являются относительно небольшая стоимость конструкции и быстрота ее монтажа.

Все элементы системы, начиная от стен и заканчивая крышей, могут быть выполнены своими руками с малейшим привлечением посторонней помощи. К тому же каркасный дом, возведенный самостоятельно, позволит существенно сэкономить материальные средства на услуги строителей, которые обходятся не слишком дешево. Схема аналогичной конструкции, на первый взгляд, довольно проста. Она состоит лишь из стен и крыши, как может показаться изначально. Однако это не так. Строительство такого объекта имеет свои тонкости и нюансы, не зная которых вряд ли удастся возвести качественный и прочный объект. В первую очередь это касается узлов и соединений, которыми в изобилии обладает подобная постройка.

Отдельно следует обратить внимание на основной материал, используемый для выполнения всех этапов работ. На сегодняшний день наиболее часто используемыми изделиями в подобном строительстве являются древесина и металлопрофиль. Именно эти материалы позволяют создать прочный и качественный объект, сделать это в кратчайшие сроки.

Металлическая конструкция, как правило, вяжется и скрепляется между собой с применением сварки, которая обеспечивает максимальную надежность и монолитность строения. Деревянное же основание фиксируется специальными крепежными элементами, гарантирующими неподвижность и прочность системы. В обоих случаях узлы каркасного дома требуют особого внимания, поскольку именно они принимают на себя всю нагрузку будущей постройки. Неравномерное же распределение нагрузки на стыки и соединения способно привести к нарушению баланса между опорными стойками и повлиять на общую прочность конструкции. Выражаются подобные проблемы, как правило, в виде деформации стен или общего перекоса здания. Поэтому контроль за выполнением узлов должен быть максимальным, что позволит не допустить перекосов и нарушений баланса здания.

Каркасный дом: важные узлы и соединения

Каркасная конструкция содержит множество узлов и соединений. Некоторые из них обладают особой важностью и требуют пристального внимания. Другие не столь важны, однако пренебрегать ими все же не стоит. В целом же перечень наиболее ответственных задач по скреплению основного материала выглядит следующим образом:

узел нижней обвязки;
стыковка обвязочных элементов между собой;
крепление напольных и потолочных балок;
установка вертикальных стоек;
узел верхней обвязки;
дополнительные связки;
узлы стропильной системы.

Каждая из этих систем требует детальной проработки и проведения тщательных расчетов. Только такой подход позволит создать великолепный объект не только внешне, но и изнутри. К тому же обладающим отличными характеристиками долговечности и качественности. Особое внимание стоит обратить на конструкцию стен и крыши. Именно эти 2 направления являются приоритетными и обеспечивают зданию необходимые ему качества. Особенно внимательно следует изучить узлы стропильной системы, от качества выполнения которых зависит общая надежность крыши здания. Они имеют четкое подразделение на следующие составляющие:

узлы опирания на верхний опорный брус;
места соединения с ригелем;
узел опирания на коньковый прогон;
места соединения с обрешеткой.

Как видим, каркасный дом обладает множеством соединений, от надежности которых зависит общая прочность стен, крыши да и конструкции в целом. Поэтому тщательная проработка деталей и составление прочных узлов являются первостепенными задачами, гарантирующими качество будущего дома.

Усиление связей и распространенные ошибки при строительстве каркасных объектов

Некоторые конструктивные особенности системы предполагают использование усиленного крепления. Двойной узел является одним из видов подобного фиксирующего решения. Что это означает, где он применяется? В первую очередь аналогичные вяжущие вариации используются для усиления крепежных связей в местах, на которые ложится дополнительная нагрузка. Неважно, применяются они в конструкции стен или кровли, главное качество, которое они должны обеспечивать — это прочность и неподвижность соединения. Двойной узел подразумевает использование дополнительной подпорки или несущей балки, которая закрепляется в дополнение к уже установленному элементу.

Кроме того, стоит отметить типичные ошибки, которые совершают строители при создании стен и кровельных конструкций. В основном все неприятности вытекают из следующих факторов:

плохое качество древесины;
недостаточное усиление каркаса;
отсутствие паробарьера и гидроизоляционного слоя;
недостаточное закрепление стоек;
ошибки в расчетах.

Каждый из этих факторов может существенно повлиять на конечные характеристики здания. Этот факт только лишний раз подтверждает необходимость тщательной проработки и детального анализа всех этапов строительства.

Заключение по теме

Каркасный дом является альтернативой традиционному массивному строительству. Аналогичная методика возведения конструкции позволяет создавать прочные и красочные здания в кратчайшие сроки. При этом каркасные системы имеют также и свои особенности, от соблюдения которых зависит конечный результат. Узлы и соединения относятся к подобным особым моментам. Возведение надежных стен и монолитной кровли в полной мере зависит от обработки стыков и узлов системы. Только пристальное внимание к подобным деталям позволит создать качественную и долговечную постройку, которая будет создавать отличные условия для жизни в течение долгого времени.

Анатомия дома: понимание компонентов вашего дома (Часть 1/3)

Вы прожили в одном из них всю свою жизнь, но структура дома до сих пор для вас загадка? Мы составили эту серию из 3 частей (, часть 2, и , часть 3, ), выпускаемых еженедельно, в качестве простого руководства для ускоренного курса о том, из чего состоит дом. Мы не будем вдаваться в подробности, а вместо сосредоточимся на описании 11 основных систем индивидуального проживания (SFR) и некоторых ключевых вещах, которые нужно знать о каждой .Дома строятся в основном в порядке, указанном ниже, хотя некоторые компоненты строятся в несколько этапов из-за ожидания завершения других частей дома в первую очередь. Это руководство предназначено для среднего домовладельца, который ищет базовые знания о том, что происходит за этими стенами, чтобы дать им возможность максимизировать свои активы.

Системы, составляющие дом:

Конструкция:
1. Фундамент
2. Каркас
3. Крыша

Функциональный
4.Окна/двери
5. Сантехника
6. Электрика
7. HVAC

Отделка
8. Сайдинг / водосточные желоба / софиты / Fasia
9. Гипсокартон и краска
10. Внутренняя отделка Столярные изделия
11. Готовые полы

Сегодня мы начнем со структурных компонентов: фундамента, каркаса и крыши.

1. Фундамент

Большинство домов держится на шлакоблоках под внешней стеной по периметру дома. Миномет удерживает их вместе и позволяет им сидеть должным образом, чтобы находиться там долгое время.Однако под бетонными блоками находится нижний колонтитул. Нижний колонтитул – это бетон, залитый в землю.

Возможно, вы проехали только что начавшуюся застройку с кучей цементных квадратов в земле примерно на уровне земли. Вроде как цемент, квадратную трубу бросили в землю, нижние колонтитулы залили! Как только они затвердеют, сверху можно будет укладывать блочный фундамент.

Если дом построен в районе с достаточно мягкой почвой (то есть не из известняка или камня), строитель часто копает землю глубже, заливает бетонную плиту и строит оттуда блочный фундамент, чтобы сделать подвал.Копание менее глубоко без плиты было бы пространством для обхода (см. нашу статью о конструктивном недостатке массового производства подполья здесь ). Третий вариант – заливка плиты примерно на уровне земли. В этом случае у домовладельца нет подвала или подвального помещения (или техобслуживания, которое необходимо для этого!).

Есть несколько вещей, которые должен знать благоразумный домовладелец о фундаменте. Первое и самое важное: враг номер один прочного фундамента на десятилетия вперед – это Н3О! Да, вода! Вода движется через землю или по поверхности земли, что может нарушить структуру почвы, на которой был построен дом.Почва перемещается или насыщается грунтовыми водами, медленно, но верно лишая фундамент его опоры.

Кроме того, ремонт фундамента часто называют большим, плохим и страшным ремонтом. Да, это может быть дорого, но не бойтесь! Очень, очень немногим домам когда-либо потребуется серьезный ремонт, особенно если домовладелец вообще уделяет внимание обслуживанию. Если вы видите трещину в фундаменте больше примерно 1/8 – 1/4″, у вас определенно есть осадка. Он может не нуждаться в ремонте, а только в профилактическом обслуживании, чтобы остановить кровотечение. Если он действительно нуждается в ремонте, один пирс за 2000 долларов под ним может помочь. И это с пожизненной гарантией!

Здоровый фундамент не имеет трещин (трещины толщиной с волос обычно допустимы), и если вы посмотрите на стену с одного конца, вы не увидите, как она наклоняется, изгибается или скручивается. Чаще всего проблема возникает в углах фундамента.

2. Рама

«Они построили этот дом за 2 дня!» Удивительно, как быстро может появиться деревянный каркас дома, не так ли? Кажется, что это большой прогресс, но это только начало.Он состоит из дерева от фундамента до стропил крыши и настила крыши. Каркасщики начнут с укладки 2×6 или 2×8 поперек стен фундамента (поверх краевой балки и различных гидроизоляционных материалов), которые станут балками перекрытия . Листы фанеры лежали поверх этих балок, называемых черновыми полами . Они будут использовать 2×4, стоящие на конце, чтобы обрамлять стены и так далее. Инженеры рассчитывают, какой размер пиломатериалов необходим, чтобы правильно выдержать вес дома.Каркасщики снаружи дома прикрепляют обшивку, в основном листы фанеры, к 2х4. Картинка справа говорит об этом лучше всего.

Каркас, кажется, хранит большую часть тайны дома. Гипсокартон навешивается позже, замуровывая секреты между 2х4 и прочим пиломатериалом. Здесь уложен утеплитель (между стеной 2х4 и между балками перекрытия на чердаке), проведена электропроводка, проведена сантехника. Также здесь прячутся вредители или плесень.

Что нужно знать: с рамой не так уж часто что-то идет не так, так как симптомы часто сначала видны в других пораженных частях дома.Течь крыши может медленно сгнить, например, 2×4, которые являются внешней стеной одного угла вашего дома. Но сначала вы заметите гниющий сайдинг или мокрый гипсокартон внутри. Однако иногда это неизбежно, и части рамы необходимо заменить. Термиты любят грызть балки пола в доме, и их можно не замечать годами, пока пол не рухнет! Ремонт каркаса часто будет дорогим только из-за других работ, которые необходимо выполнить после того, как будут установлены прочные пиломатериалы, например, замена гипсокартона или деревянных полов. Наличие квалифицированного мастера, занимающегося любым ремонтом вашего каркаса, важно по очевидным причинам: это держит ваш дом! Если он выберет 2 × 4 вместо 2 × 6, вы можете не заметить, что потолок провиснет до тех пор, пока спустя годы, и вы вернетесь к исходной точке.

3. Крыша

Основная задача вашей крыши — отводить воду в водосточные желоба, подальше от внутренней части вашего дома. К верхней части дома будет прибита фанера (называемая настилом ), а в качестве дополнительной меры предосторожности будет раскатан войлок.Чаще всего асфальт , черепица обеспечивают визуальный вид, который вы видите с улицы перед домом. Существуют и другие виды крыш, например, металлические, черепичные или резиновые (плоские крыши), и даже есть черепица с солнечными панелями (этот владелец Tesla разрабатывает ). Черепица «Dimension» или «4D» в настоящее время является предпочтительным стандартом для крыш. Их срок службы составляет 30 лет, а их стоимость всего на 5% выше, чем у 25-летней черепицы с тремя выступами.

Vocab Bonus: Flashing — это термин, относящийся к металлу, который изогнут, чтобы соответствовать креплениям, углам, краям и т. д.Черепица укладывается поверх любой гидроизоляции, но она обеспечивает критически важный уровень защиты, скажем, в том месте, где ваш дымоход встречается с крышей.

Вещи, которые нужно знать: Большинство протечек крыши происходит вокруг приспособлений, таких как вентиляционный патрубок или вокруг дымохода. Когда вы начинаете делать такие виды ремонта чаще, чем раз в год, ваша крыша, вероятно, находится на последнем издыхании. Прежде чем тратить 500 долларов в год на ремонт крыши, просто замените ее. Экономичным вариантом является укладка новой черепицы поверх старой, но многие кровельщики скажут, что это приводит к протечкам раньше, чем обычно.Следует отметить, что природа протечек кровли затрудняет их качественный ремонт. Даже лучшие профессионалы могут быть не в состоянии сделать это водонепроницаемым. Вы выигрываете время до следующей замены кровли! Другими признаками того, что крыша находится ближе к ее концу, являются отсутствие черепицы или ее скручивание по углам выступов.

Вентиляционные отверстия кажутся раздражающими, но они продлевают срок службы вашей крыши, пропуская летний зной. Говоря о воздушном потоке, текущие строительные стандарты согласны с тем, что воздух должен легко проходить через ваш чердак (под черепицей и настилом).Влага будет испаряться и вытекать из вентиляционных отверстий.

Если верхняя линия конька (верхняя точка, где встречаются два склона) имеет провисание, это означает, что ваш каркас ослаблен. Это может быть из-за возраста, плохого качества конструкции или повреждения влагой. Не обязательно ремонт, но что-то, о чем нужно знать, если возникнут другие проблемы.

Вот и все, Часть 1! Давайте сразу перейдем к следующему. Часть 2: Окна/двери, сантехника, электрика и ОВКВ .

Помните, что если вам нужно продать дом, вы можете позвонить нам по телефону 615-455-5979 .Мы также будем рады ответить на ваш запрос , чтобы получить предложение в течение 24 часов или рекомендации о том, что вам следует делать.

Набор инструментов Timber Plus, Сборка каркаса стены, Компоненты каркаса стены, Детали каркаса стены

Части настенной рамы

Стеновые рамы предназначены для поддержки потолка и кровли в здании, а также обеспечивают точку крепления стеновых панелей. Основные конструктивные части стенового каркаса показаны ниже.

Верхняя и нижняя пластины

Верхняя пластина проходит вдоль верхней части каркаса стены и поддерживает элементы крыши и потолка.Там, где требуется дополнительная прочность, верхнюю пластину можно собрать из двух кусков древесины, например, из двух 90 x 35, чтобы получить верхнюю пластину 90 x 70.

Нижняя пластина проходит вдоль нижней части стенового каркаса и часто имеет такой же размер поперечного сечения, что и стойки.

Выберите ссылку для получения информации о траншейных и траншейных плитах.

Шпильки

Шпильки — это вертикальные элементы между верхней и нижней пластинами. Они определяют высоту рамы и обеспечивают несущую способность для нагрузок, приложенных сверху.Они также обеспечивают крепежную опору для облицовки стен.

Общие шпильки проходят по всему расстоянию между верхней и нижней пластинами. Домкратные шпильки представляют собой короткие шпильки над и под оконными и дверными проемами. Шпильки косяка устанавливаются с обеих сторон проема. Вторичный косяк Шпильки используются для поддержки перемычки на каждом конце.

Щелкните ссылку для получения информации о группах шипов в углах.

Перемычки

Там, где в каркасе стены есть проемы, например, для окна, нагрузка на проем воспринимается перемычкой.Размер поперечного сечения перемычки зависит от пролета и нагрузки, которую должна выдерживать перемычка.

Ноггинсы

Выступы проходят горизонтально между стойками, обычно посередине между верхней и нижней пластинами. Их функция заключается в обеспечении поперечной жесткости стоек, а также в фиксации опоры для облицовки стен.

Распорка

Распорки используются для обеспечения жесткости против продольной деформации, называемой стеллажом , в каркасе стены.Существуют различные способы крепления каркаса стены, в том числе использование стального уголка или плоской ленты в качестве диагональной связи или фанерных панелей в качестве листовой связи.

Тип используемой распорки определяется усилием, которое должна выдерживать стена. Это рассчитывается с учетом скорости ветра, которой может подвергаться здание, называемой ветровой нагрузкой .

Щелкните ссылку для получения дополнительной информации о ветровых нагрузках и креплениях. Также см. следующий урок: Напряжения в каркасах стен.

Учебная деятельность

Выйдите на фабрику и найдите готовую стенную раму, в которой есть все следующие детали. Запишите свои ответы на вопросы по каждой из частей.

Шпильки:	Размер шпилек. (Обратите внимание, что размер всегда относится к размерам поперечного сечения детали, а не к длине детали. )
Верхняя пластина:	Какого размера верхняя пластина? Он состоит из одной или двух частей? Он траншейный или не траншейный?
Перемычка:	Какой размер перемычки? Какая порода древесины или материал или это?
Распорка:	Какой тип распорки использовался? Как он крепился к раме?

Если ваш тренер попросил вас отправить свои ответы по электронной почте для проверки, вы также можете сделать цифровую фотографию настенной рамы с помощью мобильного телефона или камеры и прикрепить ее.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ДОМАШНЕГО СТИЛЯ A-FRAME

источник изображения

Добро пожаловать в очередную часть серии ЭЛЕМЕНТЫ ДОМА. Каждый месяц я демонстрирую здесь в блоге разные жилые стили. Я надеюсь, что эта информация не только научит вас кое-чему о различных стилях; но также поможет вам, если вы проектируете или ищете новый дом, позволяя вам определить, какой стиль (стили) больше всего соответствует вашему стилю жизни и предпочтениям.

Сегодня я расскажу об А-образном доме, в том числе об истории этого стиля и о том, что делает его уникальным.

ИСТОРИЯ А-РАМА

Форма жилища, напоминающая хижину, которую мы теперь знаем как стиль А-образной рамы, существует уже много лет и во многих странах — Европе, Китае и на островах южной части Тихого океана — в основном в качестве вспомогательных зданий. В 1934 году австрийский архитектор Рудольф Шиндлер построил простой дом для отдыха в форме буквы А в курортном поселке Калифорнии с видом на озеро Эрроухед, привнеся стиль дизайна в Соединенные Штаты.Он имел открытую планировку с открытыми стропилами и фронтонами со стеклянными стенами.

90 002 американца обратили на это внимание, и с ростом располагаемого дохода после Второй мировой войны семьи смогли позволить себе загородные дома. Поскольку стиль А-образной рамы был относительно простым и недорогим в изготовлении, они стали популярным выбором. В конце концов, по мере роста популярности этого стиля, компании начали предлагать готовые дома.

Фактически, популярность этого стиля выросла не из-за построенных архитектурных образцов, а вместо этого благодаря массовому движению, сформированному домовладельцами DIY.

Пик строительства А-образной рамы пришелся на период с 1950 по 1965 год, что совпало с движением Mid-Century Modern ; Оба стиля дизайна возродились в последние годы. Есть даже современные комплектов домов , доступных в этом стиле!

ОСНОВНЫЕ ЭЛЕМЕНТЫ А-РАМА

РАСПОЛОЖЕНИЕ

А-образные рамы

идеально подходят для размещения на лоне природы — в лесу, в горах и на берегу озера.Очень редко этот стиль встречается в районах или на городских улицах.

А-образная форма палатки идеально сочетается с природой. Источник изображения: A-FrameHaus

РАЗМЕР

Большинство А-каркасных домов используются для отдыха и, как таковые, не требуют всех обычных повседневных удобств/дополнительных удобств стандартного дома. Как правило, они урезаны до самой простой формы, а это означает, что они немного меньше, чем средний американский дом.

Движение крошечного дома вывело А-образную раму на совершенно новый уровень простоты, предложив модель размером всего 300 sf !

ВНЕШНИЕ ТОВАРНЫЕ ЗНАКИ

КРУТАЯ КРЫША, ОБРАЗУЮЩАЯ СТЕНЫ: Крыша А-образной рамы доходит до земли с обеих сторон, оставляя два остроконечных конца.
ТРЕУГОЛЬНАЯ ФОРМА : Эти дома имеют форму равностороннего треугольника. Его отличительная вершина образована стропилами или фермами, которые соединяются вверху и крепятся болтами к пластинам или балкам пола внизу.Поперечина буквы «А» образована горизонтальными балками воротника. Эти балки используются для стабилизации конструкции и часто используются в качестве опоры для пола в спальном чердаке.

источник изображения

МНОЖЕСТВО ОКОН : Остроконечные концы этих домов обычно заполнены окнами различных размеров и форм, которые наполняют интерьер естественным светом и захватывающими видами на улицу.
ГЛУБОКИЕ КАРНИЗЫ : Многие из этих домов имеют глубокие карнизы, которые позволяют защитить остроконечные концы и обеспечивают затенение окон.

источник изображения

ВНУТРЕННИЕ ПОМЕЩЕНИЯ

Во многих интерьерах используются открытые потолочные балки и конструкции. В сочетании с естественным светом, проникающим через остроконечные концы, создается атмосфера «хижины». Пол, как правило, остается открытым, с объединенной гостиной, столовой и кухней, и только отдельные спальни и ванные комнаты расположены за стенами.

Из-за формы конструкции на внешних углах этажа создается мертвое пространство, что затрудняет меблировку и отделку.

источник изображения

ЦВЕТНАЯ СХЕМА

В соответствии с их ощущением «единения с природой» — внешняя окраска А-образных рам обычно состоит из материалов, которые хорошо сочетаются с окружающей средой — натуральное дерево, сайдинг из зеленого дерева, темные кровельные материалы и т. д.

ЗНАЧИТЕЛЬНЫЕ ДОМЫ

источник изображения

Дом Риз | Эндрю Геллер | 1957

Фото предоставлено Рассом Кармаком, Metro Parks Tacoma

Дом Хеллиера | Дэвид Хеллиер | 1957

ВДОХНОВЛЯЮЩИЕ КАРКАСНЫЕ ДОМА ИЗ ВСЕЙ ИНТЕРНЕТА

Эти классические дома хорошо демонстрируют стиль A-Frame.Посмотрите внимательнее!

1 | 2 | 3

Надеюсь, вам было интересно узнать больше о стиле A-frame. Любопытно, какой жилой стиль будет представлен в следующем месяце? Быть в курсе!

И обязательно ознакомьтесь с ранее представленными здесь стилями.

Из чего состоит каркас дома

3 июня 2016 г.

Что нужно для изготовления каркаса дома?

Хотя вы, вероятно, не тратите большую часть своего времени на размышления о каркасе дома, домовладельцам важно лучше понять компоненты, лежащие в основе строительства дома.

Не все пиломатериалы имеют одинаковую сортность, поэтому одни пиломатериалы дороже других. Сегодня мы хотели убедиться, что вы знаете основы того, из чего состоит каркас дома. Давайте прыгать прямо в!

Каркасные пиломатериалы сортов

Когда вы ищете древесину, вы заметите, что древесина имеет сорт один или лучше, два или лучше и три или лучше. Пиломатериалы класса номер один — это лучшая древесина, которую вы можете купить для строительства каркаса дома. Древесина класса номер один будет иметь меньшую усадку и меньше сучков, чем древесина более низкого сорта.Но, как и следовало ожидать, стоимость древесины выше, если древесина имеет более высокий сорт. Хотя вам не нужно покупать самые дорогие пиломатериалы, если они выходят за рамки вашего бюджета, вам все же необходимо приобрести качественные пиломатериалы для каркаса дома. Если вы купите более дешевые пиломатериалы для изготовления каркаса, вы, как правило, столкнетесь с множеством проблем в будущем.

Фундамент для каркаса дома

После того, как вы решили, какие пиломатериалы вы собираетесь купить, вы можете планировать строительство фундамента вашего дома.Когда фундамент залит, поверх фундамента укладывается подоконник. Обычно это будет проходить по периметру вашего дома, а каркас дома для одноэтажного дома будет состоять из подоконника, шпилек и балок. Эти три элемента образуют «каркас», на котором будет построена остальная часть вашего дома.

Лучший совет по строительству дома

Пока ваш дом строится, вы должны быть на одной волне с подрядчиком, субподрядчиками и архитектором.Вам, очевидно, не обязательно быть экспертом в проектировании или обрамлении дома, но хорошо стараться быть на одной волне со всеми участниками проекта. Когда вы это сделаете, вы будете знать больше о том, сколько времени должен занять проект, каковы некоторые проблемы при построении каркаса и чего вы должны ожидать от всех участников проекта. Когда вы также узнаете больше о материале, используемом для изготовления рамы, и о том, с кем вы работаете, вы будете чувствовать себя намного более комфортно в этом проекте.

Свяжитесь с Fisher Hardware And Lumber сегодня

С 1894 года Fisher Lumber and Hardware обслуживает домовладельцев и профессиональных подрядчиков в штате Мэриленд, штат Вашингтон, округ Колумбия.C. и районы Северной Вирджинии с высококачественными пиломатериалами, строительными материалами, инструментами и аксессуарами. Работая под одним и тем же владельцем с 1947 года, наш бизнес основан на нашей репутации среди наших клиентов. Свяжитесь с нами сегодня, позвонив по телефону 301-424-6500 или посетив наш веб-сайт. Оставайтесь на связи через Facebook, Pinterest, Twitter и Google+!

Связанные

Эта запись была размещена на Пятница, 3 июня 2016 г., в 14:21.Вы можете следить за любыми ответами на эту запись через Лента RSS 2.0. И комментарии и запросы в настоящий момент закрыты.

Каркасный дом

: плюсы, минусы и стоимость

Недостатки деревянного каркасного дома

Несмотря на свои преимущества, выбор дома из деревянного каркаса имеет и свои недостатки.В том числе:

Опасность гниения

При работе с древесиной всегда существует риск гниения. Но есть много факторов, которые могут повлиять на процесс гниения древесины.

Во-первых, некоторые виды древесины более подвержены гниению, чем другие. Древесина, которая подвергается воздействию элементов, также имеет тенденцию гнить быстрее, чем та, которая не подвергается воздействию.

Однако способов предотвратить гниение древесины тоже немало. Вы можете использовать герметик для дерева или покрасить всю древесину. Большинство деревянных рам, продаваемых в настоящее время, также проходят обработку давлением для предотвращения гниения.Так что вам не нужно сильно беспокоиться об этом.

Плохая звукоизоляция

Поскольку в древесине есть воздушные карманы, она может быть отличным передатчиком звука. Вот почему, если вы заметите, звук вашего голоса, как правило, громче, когда вы находитесь внутри деревянной конструкции, чем когда вы находитесь в бетонной.

Если вы предпочитаете тишину, есть способы сделать ваш деревянный дом звуконепроницаемым. Вы можете начать с установки изоляторов и других звукопоглощающих материалов, таких как ковры и мягкая мебель.Существуют также методы строительства, которые могут уменьшить передачу звука в деревянном каркасном доме.

Они могут выглядеть несолидно

С увлечением современного мира бетоном и сталью существует распространенное заблуждение, что деревянные здания не являются «надежными». Это не может быть более неправильным. Бетон и сталь сами по себе прочны и долговечны, как и древесина. Как уже упоминалось, некоторые из старейших сохранившихся построек в мире сделаны из дерева.

К сожалению, это заблуждение может повлиять на стоимость вашего дома при перепродаже.Некоторые страховые компании также могут считать его «нестандартным».

Легковоспламеняющееся

Это довольно очевидно. В отличие от стали и бетона, древесина легко воспламеняется. Это его главный недостаток и одна из причин, по которой многие люди считают каркасные дома «слабыми».

Но многие люди не знают, что древесина на самом деле горит медленнее, чем сталь. Когда древесина горит, на ее поверхности образуется черный обугленный слой, который изолирует древесину и замедляет процесс горения.

Кроме того, даже при сгорании древесина может сохранять свою несущую способность намного дольше, чем сталь. Это означает, что во время пожара стальная рама может разрушиться быстрее, чем деревянная.

Сколько стоит деревянный каркасный дом?

Стоимость строительства дома из деревянного каркаса широко варьируется в зависимости от нескольких факторов, таких как:

размер вашего дома
вид используемой древесины
, где вы строите

Но в целом строительство домов с деревянным каркасом стоит дороже, чем типичных домов, построенных из палочек. В некоторых районах вы можете рассчитывать на оплату от 150 до 250 долларов за квадратный фут. Такая высокая цена обусловлена особенностями деревянных каркасных конструкций.

Во-первых, деревянный каркасный дом почти всегда изготавливается по индивидуальному заказу. Хотя компоненты изготавливаются на заводе, обычно они изготавливаются на заказ в соответствии с потребностями каркаса вашего дома.

Еще одна причина, по которой строительство деревянного каркасного дома стоит дороже, заключается в том, что в нем обычно используется высококачественная древесина. Вы не можете просто использовать любой тип дерева. Каждая рама должна быть тщательно отобрана и обработана для обеспечения стабильности и долговечности.

Однако сейчас многие компании продают комплекты деревянных каркасов. Это предварительно спроектированные и готовые деревянные каркасы, которые вы можете собрать самостоятельно. Как правило, они намного дешевле, стоимость каждого комплекта составляет от 10 000 до 25 000 долларов в зависимости от размера и дизайна. Таким образом, даже при ограниченном бюджете вы все равно можете построить свой собственный каркасный дом.

Дизайн дома с деревянным каркасом Вдохновение

Если вы думаете о строительстве деревянного каркасного дома, вот несколько дизайнерских идей, которые вы можете проверить:

Хижина на берегу озера

Вспомните, когда вы в последний раз ходили на озеро ранним утром.Представьте безмятежные воды, которые сверкают, как бриллианты, когда первые лучи солнца касаются их поверхности. Эфирный, да? А теперь представьте, что просыпаетесь с этим каждое утро. Обычно именно так проходит утро обитателей домиков на берегу озера.

Если вам нужен загородный дом, где вы сможете расслабиться и пообщаться с природой, вы никогда не ошибетесь, выбрав хижину на берегу озера. Обычно сделанный из бревен от пола до потолка, он предлагает передышку от внушительных бетонных сооружений больших городов.

Вдохновение для дизайна: The Famous Cabin, South Lake Tahoe, CA

Современный особняк

Слова «современный особняк» вызывают в воображении образ бетонного роскошного дома со множеством стеклянных стен. Но и особняк из бруса может быть современным. Кроме того, контраст элементов умного дома и тонированных стеклянных стен с высококачественными винтажными деревянными рамами придает вашему дому очень роскошную привлекательность.

Вдохновение для дизайна: Современный особняк в Монтане

Уютная английская усадьба

Если вы поклонник Джейн Остин, то вам может подойти уютный загородный дом в стиле английской усадьбы.

Традиционные усадьбы являются отличительной чертой английской сельской местности.Они также являются непреходящими символами идиллической английской деревенской жизни. Общие черты этих усадеб включают викторианский камин, потолки с деревянным каркасом, паркетные полы и большой сад.

Вдохновение для дизайна: Old Rectory, Northamptonshire

Классическое загородное ранчо

Хочешь вести ковбойский образ жизни? Классические деревенские ранчо позволят вам сделать это. Расположенные на огромных акрах земли, а ближайший сосед находится почти в часе езды, они предлагают уединение, как никто другой. Вот почему такие ретриты очень популярны среди знаменитостей и горожан, ищущих тихого уединения.

Вдохновение для дизайна: Ранчо Ривер Хилл, Бланко, Техас

Барндоминиум

Barndominiums — это именно то, что следует из их названия: сарай и кондоминиум в одном. Этот термин обычно относится к старым амбарам, превращенным в жилые помещения с современным оттенком. Хотя они часто ассоциируются со зданием со стальным каркасом и обшивкой из металлического листа, многие барндоминиумы теперь используют деревянные каркасы и обшивку из деревянных досок.В роскошных даже есть несколько сгруппированных зданий со стеклянными стенами от пола до потолка.

Вдохновение для дизайна: The Meek Home (Magnolia Home), Лейси Лейквью, Техас

Какие структурные компоненты зданий?

Равин Десаи — соучредитель gharpedia.com и директор SDCPL. Он возглавляет SDCPL, ведущую консалтинговую фирму по дизайну, широко представленную в стране. Он имеет степень магистра гражданского строительства (MS-USA) и имеет разнообразный 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.

Любой объект или здание для того, чтобы выдержать расчетный срок службы и выполнять функцию, для которой он спроектирован, должен выдерживать свои собственные нагрузки и нагрузки, приложенные или воздействующие на него нагрузки. С этой точки зрения стул должен иметь достаточно крепкие толстые ножки и твердую опору и т.д. Таким образом, те компоненты любого объекта, которые принимают на себя нагрузку и заставляют объект выживать, называются структурными компонентами этого объекта.По аналогии со зданием такие элементы называются конструктивными элементами, благодаря которым здание принимает на себя собственные нагрузки и сохраняется на протяжении всего срока службы. Ввиду вышеизложенного стены, колонны и т.п. являются конструктивными элементами здания. С развитием технологии широко используются различные геометрические конфигурации, такие как каркасная конструкция, несущая конструкция, навесная конструкция и т. д., чтобы выдерживать нагрузки различных зданий. Таким образом, структурные компоненты зданий обсуждаются с учетом вышеизложенного.

Читайте также: Какие сочетания нагрузок следует учитывать при проектировании дома?

Все здания имеют одинаковые компоненты, такие как фундамент, цоколь, стены, полы, двери, окна и крыша. Каждый компонент имеет свою функцию.

Эти строительные компоненты классифицируются по в двух категориях

(i) Ненесущие элементы

(ii) Несущие элементы

Ненесущие элементы , перегородки или перегородки, плитка, краска и т. д.

Основные функциональные требования к этим конструктивным элементам обсуждаются ниже.

Фундамент является наиболее важным структурным компонентом любой конструкции, и многие отказы, вероятно, происходят из-за неисправного фундамента, а не по какой-либо другой причине. Хороший фундамент должен оставаться на своем месте без соскальзывания, изгиба, опрокидывания или каких-либо других повреждений. Для этого проектировщик должен убедиться, что надстройка, фундамент и грунт работают вместе. Также важно изучить характер, прочность и вероятное поведение грунтов под нагрузкой наряду со знанием материалов для фундаментов и надстроек.Основной функцией фундамента является передача нагрузки всего здания на подстилающий грунт.

Читайте также: Какие существуют типы плотного фундамента?

Фундамент любой постройки должен быть заложен намного ниже поверхности земли для этих четырех целей

Для обеспечения хорошего естественного ложа
Для защиты рядов фундамента от атмосферных воздействий и, и
Для повышения устойчивости конструкции от опрокидывания из-за ветрового подъема.
Для снижения риска разрушения из-за осадки грунта

Фундамент – это самая нижняя часть конструкции ниже уровня земли, которая находится в непосредственном контакте с землей и передает на грунт все постоянные, временные и другие нагрузки, на которые конструкция отдыхает. Закладка фундамента осуществляется таким образом, чтобы грунт под фундаментом не подвергался напряжению сверх допустимой допустимой несущей способности. В зависимости от типа грунта, существующего на участке, его безопасной несущей способности и типа здания, которое необходимо построить, сооружению может потребоваться мелкий или глубокий фундамент.В случае несущих стен фундамент может быть в виде фундамента. Для каркасных конструкций фундамент может быть в виде независимых столбчатых, комбинированных, стропильных или свайных фундаментов.

Читайте также: Различные типы опор для вашего дома

Часть конструкции между поверхностью окружающего грунта и поверхностью пола, непосредственно над землей, известная как цоколь. Уровень окружающей земли известен как уровень формации или просто уровень земли, а уровень первого этажа здания известен как уровень цоколя.

Высота цоколя должна быть такой, чтобы после надлежащего выравнивания и планировки грунта примыкания к зданию (для надлежащего дренажа) не было возможности попадания дождевой воды на цокольный этаж. Застроенная крытая площадь, измеренная на уровне первого этажа, называется площадью цоколя.

Стены предназначены для ограждения или разделения площади пола по желаемой схеме. Кроме того, стены обеспечивают безопасность, конфиденциальность и защищают от солнца, дождя, холода и других неблагоприятных воздействий погоды.Разделение площади пола варьируется в зависимости от функций, которые необходимо выполнять в здании. В хорошо спланированной планировке стены делят пространство таким образом, чтобы добиться максимальной площади ковра и минимальной площади циркуляции. Стены строятся с использованием строительных блоков, таких как кирпичи, камни, бетонные блоки (полые или полнотелые) и т. д. Строительные блоки скрепляются раствором в горизонтальных и вертикальных швах, и конструкция называется каменной кладкой. Когда кирпичи используются в качестве строительных блоков, это называется кирпичной кладкой, а когда камни используются в качестве строительных блоков, это называется каменной кладкой.

Стены можно условно разделить на две категории:

(i) Несущие стены и

(ii) Ненесущие стены.

Несущая стена выдерживает собственный вес, а также переносит накладываемые нагрузки через полы/крышу.

Ненесущая стена, с другой стороны, несет собственный вес и не предназначена для восприятия дополнительной нагрузки от конструкции. Обычно они используются в качестве перегородок.

Стены жесткости представляют собой вертикальные конструктивные элементы, противодействующие горизонтальным силам i.е. ветер, землетрясение, воздействующее на конструкцию здания. Стена сдвига также может быть определена как стена, которая укреплена и сделана из панелей с раскосами, чтобы воспринимать боковые силы. Стена жесткости должна обеспечивать прочность здания на сдвиг в поперечном направлении, чтобы противостоять горизонтальным сейсмическим нагрузкам, ветровым нагрузкам и передавать эти нагрузки на фундамент. Стены сдвига обеспечивают большую жесткость здания в направлении их ориентации, что уменьшает боковое колебание здания и, таким образом, уменьшает повреждение конструкции во время землетрясения или циклона.

Колонна может быть определена как вертикальный несущий элемент, ширина которого не меньше его толщины и не более чем в четыре раза превышает его толщину. Опора представляет собой вертикальный несущий конструктивный элемент, похожий на колонну, за исключением того, что он соединен с несущей стеной по бокам, образуя неотъемлемую часть стены, и простирается на всю высоту стены. Стойка вводится для увеличения жесткости стены, чтобы нести дополнительную нагрузку или нести вертикальную сосредоточенную нагрузку. Пирс также укрепляет стену, чтобы противостоять давлению без коробления.

Читайте также: Разница между колонной и жесткой стеной

Полы представляют собой плоские опорные элементы конструкции здания. Они делят здание на разные уровни, чтобы создать больше жилья на данном участке земли. Основная цель пола — обеспечить твердую и сухую платформу для людей и других предметов, таких как мебель, магазины, оборудование и т. д. Пол обычно определяется его местоположением.

Читайте также: Гостиная и ее мебель для вашего дома!

Этаж, предназначенный для жилых помещений ниже естественного уровня земли, называется цокольным этажом.Этаж непосредственно над землей называется цокольным этажом, а все остальные этажи, такие как 1-й ^-й-й этаж, 2-й ^-й-й этаж и т. д., называются верхними этажами. Пол в основном состоит из двух частей, а именно (i) чернового пола (ii) напольного покрытия

Также читайте: самые популярные типы напольных покрытий для вашего дома

Черновой пол — это структурный компонент пола, который выдерживает все нагрузки ( глухой и наложенный), а напольное покрытие является покровным слоем желаемой спецификации (цементобетон, терраццо, плитка и т. д.).) наносится на черновой пол в качестве отделочного слоя для эстетики.

Плита используется как основание, а также как потолок/крыша для передачи нагрузки конструкции на балки/стены. Потолок или крыша конструкции представляет собой плиту. Перекрытие — это структурный компонент, который используется для создания плоских горизонтальных поверхностей, таких как полы, настилы крыш и потолки. Плита обычно имеет толщину в несколько дюймов и поддерживается балками, колоннами, стенами или землей. Это горизонтальный структурный компонент, верхняя и нижняя поверхности которого расположены параллельно и близко друг к другу.Глубина плиты мала по сравнению с ее длиной и шириной.

Читайте также: Что такое двусторонняя плита?

Балка представляет собой горизонтальный конструктивный элемент/элемент, перекрывающий расстояние между одной или несколькими опорами и воспринимающий вертикальные нагрузки поперек (поперек) своей продольной оси, способный выдерживать нагрузку, главным образом, за счет сопротивления изгибу. Балка представляет собой поперечно нагруженный элемент, размеры поперечного сечения которого малы по сравнению с его длиной. Балки — это конструктивные элементы, на которые опираются плиты.Балки передают нагрузку от плиты на колонны.

Читайте также: Разница между бетонной балкой и колонной

Это самый верхний компонент здания, и его основная функция заключается в том, чтобы покрыть пространство под ним и защитить его от дождя, снега, солнца, ветра и т. д.

Крыша в основном состоит из из двух компонентов, а именно

(i) Настил крыши

(ii) Кровельное покрытие

Крыша может быть плоской, изогнутой или скатной формы.Выбор типа кровли осуществляется с учетом расположения здания, погодных условий, наличия средств, а также функциональных и эстетических требований. Конструктивными элементами настила крыши в случае скатной крыши, как правило, является ферма, в случае изогнутой крыши — это оболочка или купол, а в случае плоской крыши — плоская плита. Кровельное покрытие или кровля, которая предусмотрена над скатной крышей, может быть в виде черепицы, шифера, листов переменного тока, G.I. листы и т. д. В случае плоских крыш кровельное покрытие называется террасным, которое может состоять из слоя различной толщины материала, такого как известь, бетон, глиняная фуска и т. д.

Читайте также: Основная информация о крыше и ее функциональных требованиях

Террасирование служит двойному назначению, т.е. (i) Обеспечение подходящих уклонов на крыше для отвода дождевой воды. (ii) выполнения изоляционного слоя для обеспечения теплового комфорта пользователям нижнего пространства.

Лестница может быть определена как конструкция, состоящая из ряда ступеней, соединяющих один этаж с другим. Лестница должна быть сконструирована таким образом, чтобы пользоваться ею было безопасно и удобно, и она должна быть расположена таким образом, чтобы обеспечить легкое общение.Выбор типа используемого материала зависит от эстетической важности, наличия средств, долговечности и желаемых свойств огнестойкости.

Читайте также: 7 различных видов ступеней, используемых для строительства лестниц

11. Перемычка и козырек

Проемы предусмотрены в стене здания для установки дверей или окон. Фактическая рама двери или окна недостаточно прочна, чтобы выдержать вес стены над проемом, и поэтому необходимо ввести отдельный конструктивный элемент. Это известно как перемычка и по своему характеру похоже на балку.

Weather Shades или chhajjas обычно сочетаются с перемычками окон, чтобы защитить их от погодных условий, таких как солнце, дождь, мороз и т. д.

Читайте также: Типы перемычек | Их использование в домостроении

Подоконники обычно подвергаются атмосферным воздействиям и имеют горловину, чтобы сбрасывать дождевую воду с лицевой стороны стены. Для эффективного выполнения этой функции подоконник должен выступать немного ниже внутренней грани стены, а с нижней стороны выступа должен быть предусмотрен небольшой паз.

Каждый из этих конструктивных элементов является неотъемлемой частью здания и требует должного внимания при проектировании и строительстве с учетом их функциональных и конструктивных характеристик.

Компоненты пола: все, что вам нужно знать!

Различные компоненты дверных жалюзи

Изображение предоставлено: Изображение 3

Равин Десаи является соучредителем gharpedia. com и директором SDCPL. Он возглавляет SDCPL, ведущую консалтинговую фирму по дизайну, широко представленную в стране.Он имеет степень магистра гражданского строительства (MS-USA) и имеет разнообразный 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.

Продемонстрируйте свои лучшие разработки

Пост-навигация

Больше из тем

Используйте фильтры ниже для поиска конкретных тем

Компоненты металлических зданий

Каждый раз, когда мы знакомимся с чем-то новым, нужно учиться.Есть новые слова, которые нужно выучить, новые концепции, которые нужно понять, и новые идеи, которые нужно освоить.

Это справедливо для строительства сборных металлических зданий .

Чтобы помочь вам ознакомиться с различными компонентами металлических зданий или помочь вам, если вы ударились о стену во время строительства, мы составили информативный список металлических компонентов здания и их назначения .

Независимо от того, возводили ли вы здания в течение многих лет или занимаетесь своим первым строительным проектом своими руками, Steel Building Construction использует уникальные термины для обозначения строительных частей и деталей.

Используйте это руководство по компонентам металлических зданий, чтобы подготовиться к предстоящей консультации по проектированию, лучше понять ваш текущий строительный проект или просто ознакомиться с терминологией, используемой в строительстве металлических зданий .

Что входит в комплект металлических конструкций? Наборы стальных конструкций

включают в себя все инструкции, материалы, компоненты и крепеж, необходимые для возведения вашего здания.

Быстровозводимые здания предназначены для простой и понятной конструкции.

Некоторые покупатели выбирают самостоятельную постройку и могут собраться с несколькими друзьями, чтобы вместе возвести здание. Размер и величина здания часто определяют, подойдет ли вам вариант «сделай сам».

Другие выбирают поставщика металлоконструкций, который предлагает услуги по управлению проектами, или нанимают менеджера проекта отдельно.

Независимо от того, нанимаете ли вы менеджера по строительству или выполняете проект самостоятельно, каждый металлический строительный комплект состоит из одних и тех же основных компонентов для создания прочного и функционального конечного продукта.

Размеры стального здания

Итак, давайте начнем с основ.

Размеры сборно-разборного металлического здания измеряются длиной , шириной , и высотой карниза .

Важно иметь в виду, что высота вашего здания измеряется до вершины карниза, а не до пика крыши.

Стальные здания измеряются снаружи, а не по внутренней площади, как можно было бы ожидать при измерении дома.

Прочтите, как сталь может помочь вам построить новое здание по более низкой цене, чем вы думали.

Готовые металлические строительные конструкции

Фундамент и линия пола

Металлоконструкции крепятся на бетонный фундамент.

Стальная конструкция крепится к бетонному фундаменту, а колонны спереди, по бокам и сзади здания крепятся к бетону для создания несущей конструкции.

Угловые колонны

Угловые колонны устанавливаются вертикально в четыре угла бетонного фундамента для поддержки каждого угла здания.

Две угловые колонны в передней части здания и две угловые колонны в задней части здания соединяются наверху со стропилами торцевой стены, образующими уклон крыши.

Торцевые стропила — это основные стальные потолочные стропила, которые создают уклон крыши спереди и сзади здания.

Карнизные стойки

В дополнение к соединению со стропилами торца, угловые колонны также соединяются с карнизными стойками, которые проходят по всей длине здания горизонтально. Карнизные стойки — это основные металлические балки, которые поддерживают всю длину здания вдоль крыши, обеспечивая поддержку кровли и сайдинга.

Угловые колонны, торцевые стропила и карнизные подкосы в основном образуют контур металлического здания, которое служит основной структурной опорой здания.

Торцевые колонны и торцевые стропила Колонны торцевой стены

добавляют структурную поддержку передней и задней части здания. Колонны торцевой стены расположены на концах металлического здания и закреплены вертикально в бетонный фундамент у земли и стропила торцевой стены наверху.

Колонны торцевой стены соединяются со стропилами торцевой стены выше на скате крыши, чем угловые колонны. Колонны торцевой стены соединяются к середине стропила торцевой стены, а не на концах, как угловые колонны.

Эти колонны уменьшают пролет ригелей торцевой стены, чтобы выдерживать расчетную ветровую нагрузку.

Каркасные колонны и рамные стропила

Каркасные колонны обеспечивают дополнительную структурную поддержку боковым сторонам здания и закрепляются в бетонном фундаменте вертикально.

Колонны каркаса соединяются наверху со стропилами каркаса, которые поддерживают крышу в центре здания вдоль карнизных стоек.

Обвязка боковины

Риги боковых и торцевых стенок представляют собой горизонтальные элементы, которые обеспечивают дополнительную структурную целостность.

Прогоны боковых стен охватывают всю длину здания по горизонтали и соединяются с угловыми колоннами в передней и задней части здания и колоннами рамы между ними.

Для поддержки обшивки здания требуются подкосы.

Обвязка торцевой стенки

Торцевой пояс выполняет те же функции, что и боковой пояс, но располагается на обоих концах металлического здания.

Торцевые балки проходят горизонтально от одной угловой колонны до другой на концах здания. Риги торцевой стены крепятся к угловым колоннам и колоннам торцевой стены.

Стержневые/поперечные распорки

Стержневые раскосы — это элементы, образующие букву X между колоннами и жесткими стропилами каркаса для обеспечения структурной целостности. Раскосы крепятся к колоннам вдоль боковых стен и поперек крыши.

Раскосы используются для передачи нагрузок, приложенных к зданию, на бетонный фундамент.

Металлические компоненты крыши здания

Уклон крыши

Уклон крыши относится к углу наклона крыши. Самый низкий уклон, доступный для металлического здания, составляет 1/2 «: 12 и почти плоский.

Более высокий уклон крыши составляет 4:12 и имеет гораздо более крутой уклон.

Уклон крыши обычно определяется конструкцией, предоставленными материалами или эстетическими требованиями.

Прогоны

Прогоны — это металлические балки, которые проходят по всей длине здания и обеспечивают структурную поддержку кровли.

Крышка конька и вентиляция конька

Наконечник конька закрывает вершину крыши в месте соединения двух углов. Коньковый люк располагается на кровле здания над металлочерепицей и заменяет коньковую заглушку.

Вентиляционное отверстие на гребне обеспечивает вентиляцию.

Отделка карниза и фронтона

Отделка карниза и отделка фронтона относится к металлической отделке, которая выравнивает карниз на крыше для защиты от атмосферных воздействий и визуальной привлекательности.Отделка карниза состоит из листового металла, как и листы наружных панелей, используемые для стен в металлических зданиях.

Отделка карниза относится конкретно к сторонам здания, а отделка фронтона относится к карнизам на концах здания вдоль пика крыши или фронтона.

Водосточные желоба и водосточные трубы

Желоба и водосточные трубы на металлическом здании обеспечивают надлежащий дренаж и предотвращают повреждение водой бетонного фундамента. Надлежащий дренаж также защищает от эрозии под бетонным фундаментом.

Водосточные желоба охватывают всю длину здания для сбора дождевой воды вдоль края крыши у карниза.

Желоба отводят дождевую воду по углам здания, где водосточная труба отводит воду на землю от фундамента здания.

Комплект стальных конструкций Внешние компоненты

Каркас проема и перемычка проема в рамке

Каркасный открывающийся косяк обеспечивает структурную поддержку с каждой стороны пространства, предназначенного для механизированных или ручных верхних дверей, других больших дверей, жалюзи или воздуховодов.

Перемычка с рамкой обеспечивает поддержку потолка в верхней части помещения.

Отделка верхней части двери и отделка косяка

Отделка дверного проема и отделка косяка используются на внешней стороне здания, чтобы придать косяку привлекательный законченный вид.

Проходные двери

Проходная дверь — это просто входная/выходная дверь. Они могут быть установлены в любом месте металлического здания и часто прикрепляются к боковой стенке в верхней части дверного косяка для структурной поддержки.

Окна

Окна, как и двери, могут быть размещены в любом месте стального здания и поддерживаться боковыми стенками.

Интуитивная сборная стальная конструкция здания

Сборная стальная конструкция здания включает в себя несколько элементов конструкции, но как только вы ознакомитесь с процессом, он станет относительно простым.

В конце концов, существует не так много типов зданий, которые можно построить за часы или дни практически без специальных навыков.

Свяжитесь с CDMG для вашего следующего проекта стального здания!

Если вы заинтересованы в строительстве нового стального здания , опытные профессионалы из CDMG — отличный источник для начала работы.

Имея многолетний опыт работы с металлическими комплектами для строительства , CDMG предлагает отраслевой опыт в сочетании с многопрофильными инженерными и строительными услугами для строительства вашего здания в соответствии с вашими точными спецификациями.

Нажмите кнопку ниже, чтобы поговорить с одним из наших опытных торговых представителей.

Основные конструктивные узлы каркасного дома, способы выполнения соединений

Узлы каркасного деревянного дома

Ошибки при строительстве каркасного дома

Видео о строительстве каркасных домов: конструкция и узлы

Основные узлы и соединения каркасного дома | Сам строитель

Ошибки крепления узлов

Узлы крепления нижней обвязки и лежней к бетонному фундаменту

Узлы стоек, укосин, ригеля, верхней обвязки, балок перекрытия

Соединение углов стен

Узлы стропильной системы

Крепежные элементы

Узлы каркасного дома — где какие используются

Правильный каркасный дом. Часть 1

Какой каркасный дом “правильный”?

Ключевые особенности американского каркаса

Правильные углы каркасного дома

Правильные проемы в каркасном доме

Двойная верхняя обвязка

Правильная укосина в каркасном доме

Правильный скандинавский каркас

“Полуправильные” каркасы

“Неправильные” каркасные дома

Подведем итог

Правильный каркасный дом

Правильный каркасный дом

Что такое каркасный дом

Какой каркасный дом будет считаться «правильным»?

Особенности технологии правильного американского каркаса

Основные составляющие американской каркасной системы

Роль укосины в правильном американском каркасе

Особенности технологии правильного скандинавского каркаса

Основные элементы скандинавского каркаса

Преимущества и недостатки скандинавской системы

«Полуправильные» каркасные дома

«Неправильные» варианты каркасных домов

Что в итоге?

Типовые узлы каркасных домов: характерные особенности применяемых при строительстве соединений

Узел нижней обвязки

Узел верхней обвязки

Соединения каркаса стен и балок перекрытия

Стропильная система

Конструкция каркасного дома: узлы и материалы

Особенности конструкции каркасных объектов и выбор материала

Каркасный дом: важные узлы и соединения

Усиление связей и распространенные ошибки при строительстве каркасных объектов

Заключение по теме

Анатомия дома: понимание компонентов вашего дома (Часть 1/3)

1. Фундамент

Набор инструментов Timber Plus, Сборка каркаса стены, Компоненты каркаса стены, Детали каркаса стены

Части настенной рамы

Верхняя и нижняя пластины

Шпильки

Перемычки

Ноггинсы

Распорка

Учебная деятельность

ОСНОВНЫЕ ЭЛЕМЕНТЫ ДОМАШНЕГО СТИЛЯ A-FRAME

ИСТОРИЯ А-РАМА

ОСНОВНЫЕ ЭЛЕМЕНТЫ А-РАМА

РАСПОЛОЖЕНИЕ

РАЗМЕР

ЦВЕТНАЯ СХЕМА

ЗНАЧИТЕЛЬНЫЕ ДОМЫ

ВДОХНОВЛЯЮЩИЕ КАРКАСНЫЕ ДОМА ИЗ ВСЕЙ ИНТЕРНЕТА

Из чего состоит каркас дома

: плюсы, минусы и стоимость

Какие структурные компоненты зданий?

Читайте также: Какие сочетания нагрузок следует учитывать при проектировании дома?

Читайте также: Какие существуют типы плотного фундамента?

Читайте также: Различные типы опор для вашего дома

Читайте также: Разница между колонной и жесткой стеной

Читайте также: Гостиная и ее мебель для вашего дома!

Также читайте: самые популярные типы напольных покрытий для вашего дома

Читайте также: Что такое двусторонняя плита?

Читайте также: Разница между бетонной балкой и колонной

Читайте также: Основная информация о крыше и ее функциональных требованиях

Читайте также: 7 различных видов ступеней, используемых для строительства лестниц

Читайте также: Типы перемычек | Их использование в домостроении

Рекомендуем прочитать:

Компоненты пола: все, что вам нужно знать!
