Определение веса дома – Расчет фундамента под дом из блоков: расход и масса материалов, вес здания с нагрузкой, расчет давления на грунт, вычисление опт | ofundamentah.com

От профи: расчет веса дома и опорной площади фундамента (ленточного)

15 марта, 2018. Прочитано 6108 раз(а)

Доброго здоровья желаю всем, кто читает сейчас эту статью. Меня зовут Ростислав, мне 37 лет, и я – строитель с двенадцатилетним стажем. Сегодня хочу с Вами поговорить о начале начал всех строительных робот — о фундаменте. В этой статье я расскажу о том, как просчитать вес дома и, соответственно, количество материалов, которые необходимо израсходовать на возведение фундамента, а также разобрать все допустимые ошибки при устройстве опорной части (опорной площади) ленточного фундамента. От этого будет зависеть толщина и размер подошвы ленточного фундамента. Также речь пойдет о расчете силы сопротивления грунта и точки промерзания. Все эти расчеты необходимы для определения несущей способности Вашего фундамента.

В нашем журнале последние время очень много вопросов по этому поводу: как построить, как просчитать. Итак, давайте разбираться.

Одной из основополагающих характеристик качественного фундамента является правильный расчёт опорной части фундамента, то есть фундамент должен качественно и полноценно передавать нагрузки из постройки на грунт. Если опорная часть рассчитана некорректно, то вес дома будет превышать сопротивление грунта и, соответственно, постройка своим весом будет продавливать грунт под собой. При этом усадка постройки будет происходить неравномерно, и вследствие этого будут появляться трещины на фундаменте, что может повлечь за собой трещины на кладке и приведёт к аварийности постройки. Поэтому для того, чтобы исключить возможные неприятности, необходимо  серьёзно подойти к вопросу расчёта и обустройства площади опоры фундамента. Также не стоит забывать что, сам по себе правильный расчёт — это ещё не гарантия качественного фундамента.

Опорная площадь фундамента это, проще говоря, площадь дна траншеи, выкопанной под заливку фундамента.

О качественном фундаменте можно говорить тогда, когда у нас есть расчёт, правильное устройство и правильная эксплуатация.

К примеру, мы сделали правильный расчёт и правильную опалубку и армировку, а миксер или строители залили бетон низшей марки крепости и, соответственно, фундамент при нагрузке не выдержит. Или наоборот, привезли отличный бетон, сделали хорошую армировку и опалубку, но опорную площадь не просчитали или сделали на порядок меньше, чем требует нагрузка. В результате дом просто со временем уходит в землю.

Итак, для расчёта опорной части нам требуются соотношение таких показателей, как: 1. Вес дома, то есть та сила, с которой дом будет давить на фундамент. 2. Сила сопротивления грунта.

Пошаговый расчет веса дома и опорной площади ленточного фундамента

Расчет веса дома

Если пролистать интернет, чтобы узнать показатели этой величины, то можно запутаться в значениях разных показателей. Мы же суммировали эту информацию и распределили все строения на три типа:

  • 1 тип. Тяжёлый — это постройки из кирпича, шириной в 1.5 кирпича, ракушняк, и газопеноблочные строения с обкладкой лицевым кирпичом;
  • 2 тип. Средней тяжести — это дома, построены из кирпича, шириной в 1 кирпич, а также газопеноблочные строения с оштукатуренными стенами;
  • 3 тип. Лёгкие —

o-builder.ru

Как рассчитать вес дома

Подробности
Просмотров: 2920

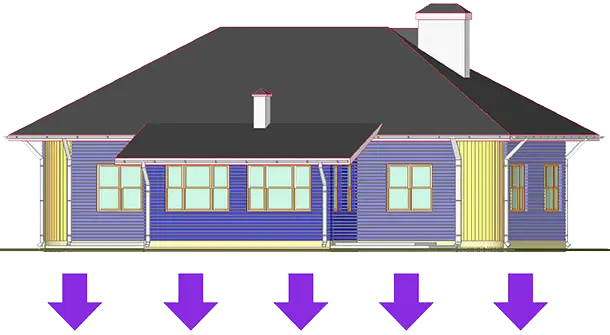

Прежде чем рассчитывать фундамент дома, необходимо рассчитать вес дома со всеми нагрузками, которые здание имеет во время эксплуатации. За основу расчетов взяты следующие источники: статья в журнале «Дом» №8/2010 г. «Столбчатый фундамент. Пример расчета необходимого числа столбчатых фундаментов» и «Расчет снеговой и ветровой нагрузки на крышу».

Данный расчет веса дома не учитывает окна и двери. Полагаю, что вес стен будет как-то это компенсировать. Коэффициент перегрузки для нормативных нагрузок (равный 1,4) не учитывался. Вес железобетона 2400 кг/м3.

Расчет веса одноэтажного дома

Исходные данные дома

Требуется рассчитать вес дома, изготовленный по каркасной технологии: одноэтажный, с холодным чердаком, размер в плане 8,1 х 14,4 м. Крыша двускатная, металлочерепица, со свесами по 0,5 м, уклон 2/5. Высота стен 2,7м. Толщина несущих стен 150 мм, перегородок 100 мм. Внутри здания одна несущая стена по длинной стороне (14,4м).

Площади поверхностей
  1. Площадь несущих стен по периметру: (8,1+14,4)*2*2,7 = 121,5 м2.
  2. Фронтоны (оба) 8,1*1,6/2*2=13 м2.
  3. Площадь внутренней несущей стены: 14,4*2,7 = 38,9 м2.
  4. Перегородки: 28*2,7 = 75,6 м2.
  5. Площадь перекрытий (пол и потолок): 8,1*14,4 = 116,7 м2.
  6. Площадь кровли, в горизонтальной проекции, т. е. не учтена длина скатов, для расчета снеговой нагрузки : 15,4*9,1 = 140,2 м2.
  7. Площадь кровли, в вертикальной проекции, для расчета ветровой нагрузки : 15,4*1,6 = 24,6 м2.
  8. Площадь кровли, с учетом длины скатов: 15,4*5,1*2 = 157 м2.
Рассчитываемые нагрузки
  1. 1м2 несущей стены 150 мм с утеплителем — 50кг/м2.
  2. 1м2 перегородки 100 мм с утеплителем — 35кг/м2.
  3. 1м2 фронтонов — 35кг/м2.
  4. Перекрытие чердачное, неэксплуатируемое — 70кг/м2. Примем за 100кг/м2, т. к. на чердаке буду складывать немного хлама.
  5. Цокольное перекрытие — 100-150 кг/м2. Примем за 150 кг/м2, т. к. возможна стяжка и керамогранит, что утяжеляет вес перекрытия дома.
  6. Кровля металлочерепица — 30 кг/м2.
  7. 150 кг/м2 — полезной нагрузки на цокольное перекрытие дома (пол).
  8. Снежный покров для Ярославской области 180 кг/м2 крыши.
  9. Ветровая нагрузка на крышу 23*0,75 = 17,25кг/м2
  10. Столб фундамента высотой 190 см, диаметром 20 см: 1,9*0,03*2400= 137 кг/шт.
Расчет веса дома
  1. Несущие стены: (121,5 + 38,9)*50 = 8020 кг.
  2. Фронтоны: 13*35=455 кг.
  3. Перегородки: 75,6*35 = 2646 кг.
  4. Перекрытия оба: 116,7*(100+150) = 29175 кг.
  5. Кровля: 157*30 = 4710 кг.
  6. Снег: 140,2*180 = 25236 кг.
  7. Полезная нагрузка: 116,7*150 = 17505 кг.
  8. Фундамент (допустим 40 столбов) 137*40 = 5480 кг.
  9. Ветровая нагрузка: 24,6 *17,25=425 кг.

Итого округленно: 93700 кг.

Расчет веса дома с мансардным этажом

Исходные данные дома

Требуется рассчитать вес каркасного дома: 1-й этаж со стенами 2,7 метра, 2 этаж мансардный, со стенами 1,6 метра, по центру обоих этажей несущая стена. Размер здания в плане 8,1х10 м. Крыша с уклоном 2/5, двускатная, металлочерепица, со свесами по 0,5 м. Толщина несущих стен 150 мм, перегородок 100 мм. Внутри здания одна несущая стена по длинной стороне (9,4м).

Площади поверхностей
  1. Площадь несущих стен 1 этажа: (8,1+10)*2*2,7= 97,7 м2.
  2. Площадь стен 2 этажа с утепленным фронтоном: 1,6*(10+8,1)*2+13= 70,9 м2.
  3. Площадь внутренних несущих стен (1 и 2 этажи): 10*2,7*2= 54 м2.
  4. Перегородки: 28*2,7= 75,6 м2.
  5. Площадь перекрытия (пол и потолок): 8,1*10= 81 м2.
  6. Площадь кровли, в горизонтальной проекции, т. е. не учтена длина скатов, для расчета снеговой нагрузки : 11*9,1= 100,1 м2.
  7. Площадь кровли, в вертикальной проекции, для расчета ветровой нагрузки : 11*1,6= 17,6 м2.
  8. Площадь утепленной части кровли: 10*4,2*2= 84 м2.
  9. Площадь свесов кровли: 0,5*(11+4,2+4,2)*2= 19,4 м2.
Рассчитываемые нагрузки
  1. 1м2 несущей стены 150 мм с утеплителем — 50кг/м2.
  2. 1м2 перегородки 100 мм с утеплителем — 35кг/м2.
  3. Перекрытие 1 этажа 150 кг/м2.
  4. Перекрытие 2 этажа 100 кг/м2
  5. Кровля металлочерепица с утеплением — 80 кг/м2.
  6. Кровля свесы — 30 кг/м2.
  7. 150 кг/м2 — полезной нагрузки на каждое перекрытие.
  8. Снежный покров для Ярославской области 180 кг/м2.
  9. Ветровая нагрузка 23*0,75 = 17,25кг/м2
  10. Фундаментный столб высотой 190 см, диаметром 25 см: 1,9*0,05*2400=230 кг.
Общий вес дома с мансардой
  1. Несущие стены: (97,7+70,9+54)*50= 11130 кг.
  2. Перегородки: 75,6*35= 2650 кг.
  3. Перекрытия двух этажей: 81*150 + 81*100= 20250 кг.
  4. Кровля утепленная: 84*80= 6720 кг.
  5. Кровля свесы: 19,4*30= 580 кг.
  6. Снег: 100,1*180= 18020 кг.
  7. Полезная нагрузка двух этажей: 2*81*150= 24300 кг.
  8. Фундамент (допустим 22 столба): 22*230= 5060 кг.
  9. Ветровая нагрузка: 17,6*17,25= 300 кг.

Итого: 89 010 кг.

www.2001photo.com

Как рассчитать вес дома из газобетона, пример расчета

Рассчитать вес дома, в нашем случае газобетонного, необходимо для правильного выбора типа фундамента, и для определения площади опоры фундамента, которая напрямую связана с расчетным сопротивлением грунтов.

Расчетное сопротивление грунтов, глубина морозного пучения и уровень грунтовых вод определяется самостоятельно, или с привлечением геолога.

Расчетный вес дома принято считать с учетом полезной нагрузки, снеговой и ветровой нагрузки. Обо всём этом вы узнаете из нашей статьи, но сперва рассчитаем чистый вес дома, состоящий из следующих элементов:

  1. Фундамент
  2. Цоколь
  3. Газобетонные стен
  4. Перегородки
  5. Полы
  6. Армопоясы
  7. Перекрытия
  8. Кровля
  9. Внутренняя отделка
  10. Облицовка
  11. Утеплитель
  12. Лестницы



Итак, по проекту у нас следующие данные:

  • Двухэтажный дом 10х10 метров,
  • Высота потолков 2.5 метров.
  • Стены из газобетона D400 толщиной 300 мм.
  • Фундамент ленточный, мелкозаглубленный с балкой посередине.
  • Высота ленты фундамента 90 см, толщина 40 см.
  • Армопояс высотой 30 см и шириной 25 см + 5 см ЭППС.
  • Межэтажные перекрытия из бетонных пустотелых плит.
  • Облицовка кирпичом.
  • Внутренняя отделка штукатуркой.
  • Перегородки из газобетона толщиной 200 мм.
  • Полы первого этажа по грунту.
  • Перекрытие чердака из деревянных балок

Как посчитать вес фундамента

  • Длина фундаментной ленты – 49,2 м.
  • Площадь опирания фундамента – 49,2 х 0.4 = 19,68 м2.
  • Объем фундамента – 19,68 х 0,9 = 17,71 м3.
  • Удельная плотность тяжелого бетона по данным СНиП II-3-79 – 2500 кг/м3.

Вес фундамента – 17,71 х 2500 = 44280 кг, округлим до 45 тонн.

Рассчитываем вес газобетонных стен

Считаем вес несущих газобетонных стен.

  • Длина стен – 49,2 м.
  • Площадь газобетонных стен – 49,2 х 2,5 х 2 = 246 м2.
  • Объем газобетонных стен – 246 х 0.3 = 73,8 м3.
  • Плотность газобетона D400 — 400 кг/м3.
  • Вес несущих стен – 73,8 х 400 = 29 520 кг.

Перегородки

  • Площадь ненесущих газобетонных перегородок — 50 м2.
  • Толщина перегородок – 0.2 м.
  • Объем перегородок – 10 м3.
  • Вес перегородок при плотности 400 кг/м3 (с запасом 20%) – 5000 кг.

Так как газобетон привозят на стройплощадку влажным, то плотность D400 составит около 500 кг/м3. Потому, к нашему полученному значению нужно добавить 25%. Вес клеевого шва между блоками, армирование рядов и вес перемычек учитывать не будем, так мы не вычли оконные и дверные проемы, что пойдет в запас прочности.

Вес несущих газобетонных стен с запасом (25%) 29520 х 1,25 = 36900 кг.

Вес ненесущих перегородок с запасом – 5000 кг.

Так как у нас полы по грунту, то они не передают напрямую нагрузку на фундамент. Полы утеплены 100 мм ЭППС, а средняя толщина стяжки – 8 см. Удельный вес ЭППС – 40 кг/м3.

  • Общий вес ЭППС для утепления пола – 95 х 0.1 х 40 = 380кг.
  • Вес цементной стяжки полов по грунту – 95 х 0.08 х 2200 = 16720 кг.
  • Вес стяжки  по плитам перекрытия второго этажа — 95 х 0.06 х 2200 = 12540 кг.
  • Объем бетона для армопояса – 49,2 х 0,3 х 0,25 = 3,69 м3.
  • Вес армопояса – 3,69 х 2500 = 9225 кг.

Пустотные плиты перекрытия (по ГОСТ 9561-91) имеют толщину 22 см, а удельная плотность их с учетом пустот —  1,4 тонн/м3.

Площадь перекрытия второго этажа – 95 м2.

Вес плит перекрытия – 95 х 1,4 х 0,22 = 29,26 тонн.

Вес чердачного перекрытия

Чердачное перекрытие деревянное, по балкам (200х50х4500). Шаг балок – 0,5 м. Количество балок – 21. Потолок второго этажа из деревянных досок толщиной 25 мм. Пол чердака из досок толщиной 30 мм.

  • Объем древесины для балок – 0,95 м3.
  • Объем древесины для потолка – 95 х 0,025 = 2,3 м3.
  • Объем древесины для пола чердака — 95 х 0,03 = 2,85 м.
  • Общий объем древесины для чердачного перекрытия – 0,95+2,3+2,85=6,1м3
  • Удельный вес дерева (сосна) – 550 кг/м3.

Утепление чердачного перекрытия – 200 мм минеральной ватой плотностью 35 кг/м3. Вес утеплителя – 95 х 0,2 х 35 = 665 кг. Вес мембран и прочих мелочей – 100 кг.

Общий вес чердачного перекрытия – 6,1 х 550+665+100 = 4120 кг.

Внутренние стены и перегородки отделываются специальной тонкослойно штукатуркой. Примерный слой штукатурки около 9 мм. При такой толщине слоя, расход составит около 10 кг/м2.

  • Общая площадь всех внутренних стен, с учетом перегородок, составит 370 м2.
  • Вес штукатурки – 370 х 10 = 3700 кг.
  • На кафель, обои, паркет, линолеум и прочую отделку выделим еще 2 тонны.
  • Если лестница бетонная, то ее вес может составлять от 1500 до 4000 кг.
  • Средний вес деревянных лестниц – 500 кг.

Облицовка кирпичом по ГОСТ 530-2007.

Вес одного кирпича – 2 кг. Кладка ведется в полкирпича. На 1 м2 облицовки с учетом растворных швов, понадобится 51 кирпич. Вес одного квадратного метра облицовки – 102 + 20 = 122 кг.

Общий вес всего облицовочного кирпича с вычетом дверей и окон – 170м2 х 122 = 20 000 кг.

Считаем вес кровли

Крыша двускатная, угол наклона – 28 градусов. Площадь крыши дома составит 150 м2. Примерный вес крыши, которая включает в себя стропила, мауэрлат, бруски, укосины, горбыля, фронтоны, контробрешетку, обрешетку, мембраны, профнастил и элементы крепления, составит около 55 кг/м2.

Общий вес крыши – 150 х 55 = 8250 кг.

Под полезной нагрузкой дома принято считать значение 180 кг/м2. Полезная нагрузка включает в себя вес мебели, техники жильцов и прочих нагрузок с некоторым запасом.

Полезная нагрузка первого этажа – 95х180 = 17 тонн. На втором этаже будет такая же нагрузка. Стоит отметить, что полезная нагрузка от полов по грунту не передается на фундамент, в отличии от нагрузки перекрытий.

Ну и теперь рассчитываем вес дома, складывая полученные ранее значения.

  1. Фундамент — 45 000 кг.
  2. Газобетонные несущие стены – 36 900 кг.
  3. Перегородки – 5000 кг.
  4. Полы по грунту – 16 720 кг.
  5. Стяжка по плитам перекрытия – 12 000 кг.
  6. Армопояс – 9225 кг.
  7. ЖБ-Перекрытия – 29260 кг.
  8. Деревянные перекрытия – 4120 кг.
  9. Крыша – 8250 кг.
  10. Внутренняя отделка – 5500 кг.
  11. Облицовка кирпичом – 20 000 кг.
  12. Лестница деревянная – 500 кг.

Общий вес газобетонного дома составляет: 192 475 кг. Полезная нагрузка – 34 000 кг.

Как рассчитать снеговую нагрузку на дом

Расчет снеговой нагрузки по требованию ДБН В.1.2-2:2006 (Нагрузки и воздействия). Величина снеговой нагрузки зависит от региона строительства, и может быть в пределах от 80 до 560 кг/м2. В нашем случае, для средней полосы России, мы возьмем значение 180 кг/м2.

Также нужно учитывать коэффициент, который зависит от угла ската кровли.

  • Угол наклона < 25°, µ  = 1;
  • 60°>Угол наклона > 25°, µ  = 0.7;
  • Угол наклона > 60°, µ  = 0; — расчет снеговой нагрузки не производится.
  • Угол наклона нашей крыши — 28°. Наш коэффициент – 0.942.
  • Площадь крыши – 150 м2.

Считаем снеговую нагрузку – 150 х 180 х 0.942 = 25 500 кг.

Расчет ветровой нагрузки на дом

Ветровая нагрузка — давление ветра на плоскость дома. Существует 8 ветровых районов, с различными показателями ветровой нагрузки. Чтобы определить свою ветровую нагрузку, смотрите карту и числовое значение вашего ветрового района.

Ветровой район  Iа  II  III  IV  VI  VII
Ветровая нагрузка кг/м2  17 23 30 38 48 60 73 85

Это была упрощенная методика расчета веса газобетонного дома.

stroy-gazobeton.ru

Расчет веса дома — Фундамент своими руками



Расчет фундамента для дома: нагрузка на фундамент и грунт

На этапе проектирования будущего дома в числе прочих расчетов необходимо выполнить расчет фундамента. Цель этого расчета – определить, какая нагрузка будет действовать на фундамент и грунт, и какой должна быть опорная площадь фундамента. Суммарная нагрузка на фундамент это постоянная нагрузка от самого дома и временная от ветра и снежного покрова. Для того, чтобы определить общую нагрузку на фундамент, необходимо посчитать вес будущего дома со всеми эксплуатационным нагрузками (проживающими там людьми, мебелью, инженерным оборудованием и т.п.). Так же при расчете фундамента определяется и его вес и площадь опоры, чтобы определить, выдержит ли грунт нагрузку от дома и фундамента. Профессиональные проектировщики делают точные расчеты на основании геологических изысканий грунта и точно рассчитывают вес будущего дома и количество строительных материалов. При самостоятельном строительстве в такой точности нет нужды, но приблизительно рассчитать фундамент своего дома надо, равно как и иметь какой-то план всего строительства.

В приведенном в этой статье примере расчета фундамента подразумевается, что нагрузка от дома распределяется равномерно по всей площади.

Расчет веса дома

Итак, необходимо рассчитать приблизительный вес дома. Для этого существуют справочные данные с усредненными значениями удельного веса конструкций дома: стен, перекрытий, кровли.

Удельный вес 1 м 2 стены

Удельный вес 1 м 2 перекрытий

Удельный вес 1 м 2 кровли

На основании этих таблиц можно примерно рассчитать вес дома. Пусть планируется построить двухэтажный дом размером 6 на 6 с одной внутренней стеной с высотой этажа 2,5 м. Тогда длина внешних стен одного этажа составит (6+6) x 2 = 24 м, плюс одна внутренняя стена длиной еще 6 м, итого 30 м. Общая длина всех стен на двух этажах 30 м х 2 = 60 м. Тогда площадь всех стен составит: S стен = 60 м х 2,5 м = 150 м 2 . Площадь цокольного перекрытия составит 6 м x 6 м = 36 м 2 . Такая же площадь будет и у чердачного перекрытия. Кровля всегда несколько выступает за стены дома (допустим на 50 см с каждой стороны), поэтому площадь кровли посчитаем как 7 м х 7 м = 49 м 2 .

Теперь, используя средние данные из приведенных выше таблиц, можно провести приблизительный расчет общей нагрузки на фундамент. При этом будем брать наибольшие удельные веса, чтобы считать с запасом. Для сравнения расчет сделан для трех вариантов домов:

– каркасный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м 3 и кровлей из листовой стали;

– кирпичный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м 3 и кровлей из листовой стали:

– железобетонный дом с железобетонными перекрытиями и кровлей из гончарной черепицы.

Помимо постоянной нагрузки, которая создается весом дома, есть временные нагрузки от ветра и снежного покрова. Средний вес снежного покрова приведен в таблице:

При площади кровли 49 м 2 для средней полосы России нагрузка от снежного покрова составит 49 м 2 х 100 кг/м 2 = 4900 кг. Прибавляем ее к общей нагрузке на фундамент.

Расчет площади фундамента и его веса

Чтобы определить нагрузку на грунт и понять, выдержит ли этот грунт такое здание, нужно к весу дома прибавить вес фундамента.

Под железобетонный и кирпичный дом вероятнее всего придется закладывать ленточный глубоко заглубленный фундамент, т.е. на глубину ниже глубины промерзания. Примем ее 1,5 м, и добавим еще 40 см над уровнем земли, итоговая высота ленты фундамента составит 1,9 м. Общая длина такой ленты составит 30 м (24 м периметр и 6 м под внутренней стеной), ее общий объем при ширине 40 см – 30 м х 0,4 м х 1,9 м = 22,8 м 3 , при плотности железобетона 2400 кг/м 3 , вес фундамента составит 54720 кг. Опорная площадь такого фундамента составит 3000 см х 40 см = 120 000 см 2 .

Под каркасный дом должно хватать столбчатого фундамента. Пусть столбики будут диаметром 20 см и высотой 1,9 м и заложены на глубину 1,5 м. Опорная площадь такого столбика составит 10 см х 10 см х 3,14 = 314 см 2 . Объем такого столбика будет 0,06 м 3 , а вес – 143 кг. Общая длина всех стен составляет 30 м, если ставить столбики через 1 м, то их понадобится 30 штук. В этом случае общий вес столбчатого фундамента составит 143 кг х 30 = 4290 кг, а общая опорная площадь – 314 см 2 х 30 = 9420 см 2

Итак, для каждого дома рассчитан вес, выбран фундамент, посчитана опорная площадь и вес фундамента. Чтобы рассчитать общую нагрузку на грунт, нужно общий вес здания разделить на опорную площадь.

Любой сухой грунт (хоть глинистый, хоть песчаный) имеет несущую способность от 2 кг/см 2 и более. Именно на эту цифру и стоит равняться при расчете фундамента. В нашем случае нагрузка от кирпичного и железобетонного домов на массивном ленточном фундаменте остается в пределах 2 кг/см 2 с большим запасом. Нагрузка от каркасного дома на столбчатом фундаменте превышает 2 кг/см 2 . Если нагрузка на грунт получается слишком большой и есть сомнения по поводу того, что грунт ее выдержит, нужно изменить параметры фундамента для увеличения опорной площади. В случае с ленточным – это увеличение ширины ленты, в случае со столбчатым – увеличение диаметра столба и увеличение количества столбов. Разумеется, при этом изменится и вес фундамента, поэтому расчет его веса и нагрузки на грунт нужно будет повторить.

После выбора типа фундамента и его характеристик можно провести расчет количества бетона на него и рассчитать расход арматуры для армирования этого фундамента.

Исходными данными для расчета количества арматуры для фундамента является тип фундамента (плитный, ленточный, столбчатый) и его конфигурация. Тип фундамента и параметры выбираются в зависимости от несущей способности грунта и нагрузки на фундамент.

Исходными данными для расчета количества бетона для заливки фундамента является тип фундамента (плитный, ленточный, столбчатый) и его конфигурация. Тип фундамента и параметры выбираются в зависимости от несущей способности грунта и нагрузки на фундамент.

Несущая способность грунтов – это его основанная характеристика, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта. Несущая способность определяет, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента.

Глинистый грунт – это грунт, который более чем на половину состоит из очень мелких частиц размером менее 0,01 мм, которые имеют форму чешуек или пластин. К глинистым грунтам относятся супесь, суглинок и глина.

Песчаный грунт более чем на половину состоит из частиц песка размером меньше 5 мм. В зависимости от размера частиц подразделяется на гравелистый, крупный, средний и мелкий. Каждый вид песка имеет свои свойства.

Расчет фундамента для дома: как рассчитать вес дома, нагрузку на фундамент и нагрузку на грунт


Расчет фундамента для дома: нагрузка на фундамент и грунт На этапе проектирования будущего дома в числе прочих расчетов необходимо выполнить расчет фундамента. Цель этого расчета – определить,

Источник: stroy-svoimi-rukami.ru



[content-egg module=GdeSlon template=compare]

Расчет фундамента для дома: нагрузка на фундамент и грунт

На этапе проектирования будущего дома в числе прочих расчетов необходимо выполнить расчет фундамента. Цель этого расчета – определить, какая нагрузка будет действовать на фундамент и грунт, и какой должна быть опорная площадь фундамента. Суммарная нагрузка на фундамент это постоянная нагрузка от самого дома и временная от ветра и снежного покрова. Для того, чтобы определить общую нагрузку на фундамент, необходимо посчитать вес будущего дома со всеми эксплуатационным нагрузками (проживающими там людьми, мебелью, инженерным оборудованием и т.п.). Так же при расчете фундамента определяется и его вес и площадь опоры, чтобы определить, выдержит ли грунт нагрузку от дома и фундамента. Профессиональные проектировщики делают точные расчеты на основании геологических изысканий грунта и точно рассчитывают вес будущего дома и количество строительных материалов. При самостоятельном строительстве в такой точности нет нужды, но приблизительно рассчитать фундамент своего дома надо, равно как и иметь какой-то план всего строительства.

В приведенном в этой статье примере расчета фундамента подразумевается, что нагрузка от дома распределяется равномерно по всей площади.

Расчет веса дома

Итак, необходимо рассчитать приблизительный вес дома. Для этого существуют справочные данные с усредненными значениями удельного веса конструкций дома: стен, перекрытий, кровли.

Удельный вес 1 м 2 стены

Удельный вес 1 м 2 перекрытий

плотностью до 200 кг/м 3

плотностью до 500 кг/м 3

плотностью до 200 кг/м 3

плотностью до 500 кг/м 3

Удельный вес 1 м 2 кровли

На основании этих таблиц можно примерно рассчитать вес дома. Пусть планируется построить двухэтажный дом размером 6 на 6 с одной внутренней стеной с высотой этажа 2,5 м. Тогда длина внешних стен одного этажа составит (6+6) x 2 = 24 м, плюс одна внутренняя стена длиной еще 6 м, итого 30 м. Общая длина всех стен на двух этажах 30 м х 2 = 60 м. Тогда площадь всех стен составит: S стен = 60 м х 2,5 м = 150 м 2 . Площадь цокольного перекрытия составит 6 м x 6 м = 36 м 2 . Такая же площадь будет и у чердачного перекрытия. Кровля всегда несколько выступает за стены дома (допустим на 50 см с каждой стороны), поэтому площадь кровли посчитаем как 7 м х 7 м = 49 м 2 .

Теперь, используя средние данные из приведенных выше таблиц, можно провести приблизительный расчет общей нагрузки на фундамент. При этом будем брать наибольшие удельные веса, чтобы считать с запасом. Для сравнения расчет сделан для трех вариантов домов:

– каркасный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м 3 и кровлей из листовго материала типа Ондулин;

– кирпичный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м 3 и кровлей из листовой стали;

– железобетонный дом с железобетонными перекрытиями и кровлей из гончарной черепицы.

Помимо постоянной нагрузки, которая создается весом дома, есть временные нагрузки от ветра и снежного покрова. Средний вес снежного покрова приведен в таблице:

При площади кровли 49 м 2 для средней полосы России нагрузка от снежного покрова составит 49 м 2 х 100 кг/м 2 = 4900 кг. Прибавляем ее к общей нагрузке на фундамент.

Расчет площади фундамента и его веса

Чтобы определить нагрузку на грунт и понять, выдержит ли этот грунт такое здание, нужно к весу дома прибавить вес фундамента.

Под железобетонный и кирпичный дом вероятнее всего придется закладывать ленточный глубоко заглубленный фундамент, т.е. на глубину ниже глубины промерзания. Примем ее 1,5 м, и добавим еще 40 см над уровнем земли, итоговая высота ленты фундамента составит 1,9 м. Общая длина такой ленты составит 30 м (24 м периметр и 6 м под внутренней стеной), ее общий объем при ширине 40 см – 30 м х 0,4 м х 1,9 м = 22,8 м 3 , при плотности железобетона 2400 кг/м 3 , вес фундамента составит 54720 кг. Опорная площадь такого фундамента составит 3000 см х 40 см = 120 000 см 2 .

Под каркасный дом должно хватать столбчатого фундамента. Пусть столбики будут диаметром 20 см и высотой 1,9 м и заложены на глубину 1,5 м. Опорная площадь такого столбика составит 10 см х 10 см х 3,14 = 314 см 2 . Объем такого столбика будет 0,06 м 3 , а вес – 143 кг. Общая длина всех стен составляет 30 м, если ставить столбики через 1 м, то их понадобится 30 штук. В этом случае общий вес столбчатого фундамента составит 143 кг х 30 = 4290 кг, а общая опорная площадь – 314 см 2 х 30 = 9420 см 2

Итак, для каждого дома рассчитан вес, выбран фундамент, посчитана опорная площадь и вес фундамента. Чтобы рассчитать общую нагрузку на грунт, нужно общий вес здания разделить на опорную площадь.

Любой сухой грунт (хоть глинистый, хоть песчаный) имеет несущую способность от 2 кг/см 2 и более. Именно на эту цифру и стоит равняться при расчете фундамента. В нашем случае нагрузка от кирпичного и железобетонного домов на массивном ленточном фундаменте остается в пределах 2 кг/см 2 с большим запасом. Нагрузка от каркасного дома на столбчатом фундаменте превышает 2 кг/см 2 . Если нагрузка на грунт получается слишком большой и есть сомнения по поводу того, что грунт ее выдержит, нужно изменить параметры фундамента для увеличения опорной площади. В случае с ленточным – это увеличение ширины ленты, в случае со столбчатым – увеличение диаметра столба и увеличение количества столбов. Разумеется, при этом изменится и вес фундамента, поэтому расчет его веса и нагрузки на грунт нужно будет повторить.

После выбора типа фундамента и его характеристик можно провести расчет количества бетона на него и рассчитать расход арматуры для армирования этого фундамента.

Промерзание грунта приводит к его пучению и негативному воздействию на фундамент здания. Глубина промерзания зависит от типа грунта и климатических условий.

Грунтовые воды – это первый от поверхности земли подземный водоносный слой, который залегает выше первого водоупорного слоя. Они оказывают негативное воздействие на свойства грунта и фундаменты домов, уровень грунтовых вод необходимо знать и учитывать при заложении фундамента.

Пучинистый грунт – это такой грунт, который подвержен морозному пучению, при промерзании он значительно увеличивается в объеме. Силы пучения достаточно велики и способны поднимать целые здания, поэтому закладывать фундамент на пучинистом грунте без принятия мер против пучения нельзя.

Морозное пучение – это увеличение объема грунта при отрицательных температурах, то есть зимой. Происходит это из-за того, что влага, содержащаяся в грунте, при замерзании увеличивается в объеме. Силы морозного пучения действуют не только на основание фундамента, но и на его боковые стенки и способны выдавить фундамент дома из грунта.

Несущая способность грунтов Несущая способность грунтов – это его основанная характеристика, которую необходимо знать при строительстве дома, она показывает какую нагрузку может выдержать единица площади грунта. Несущая способность определяет, какой должна быть опорная площадь фундамента дома: чем хуже способность грунта выдерживать нагрузку, тем больше должна быть площадь фундамента.

Расчет фундамента для дома: нагрузка на фундамент и грунт


Расчет фундамента для дома: нагрузка на фундамент и грунт , несущая способность грунтов

Источник: karkasdom.info



[content-egg module=GdeSlon template=compare]

Расчет веса дома

Удельный вес 1 м2 перекрытий

Удельный вес 1 м2 кровли

На основании этих таблиц можно примерно рассчитать вес дома. Пусть планируется построить двухэтажный дом размером 6 на 6 с одной внутренней стеной с высотой этажа 2,5 м. Тогда длина внешних стен одного этажа составит (6+6) x 2 = 24 м, плюс одна внутренняя стена длиной еще 6 м, итого 30 м. Общая длина всех стен на двух этажах 30 м х 2 = 60 м. Тогда площадь всех стен составит: S стен = 60 м х 2,5 м = 150 м2. Площадь цокольного перекрытия составит 6 м x 6 м = 36 м2. Такая же площадь будет и у чердачного перекрытия. Кровля всегда несколько выступает за стены дома (допустим на 50 см с каждой стороны), поэтому площадь кровли посчитаем как 7 м х 7 м = 49 м2.

– каркасный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м3 и кровлей из листовой стали;

– кирпичный дом с деревянными перекрытиями с утеплителем плотностью до 200 кг/м3 и кровлей из листовой стали:

– железобетонный дом с железобетонными перекрытиями и кровлей из гончарной черепицы.

При площади кровли 49 м2 для средней полосы России нагрузка от снежного покрова составит 49 м2 х 100 кг/м2 = 4900 кг. Прибавляем ее к общей нагрузке на фундамент.

Расчет веса дома


Joomla! – the dynamic portal engine and content management system

Источник: polydoma.org.ru



[content-egg module=GdeSlon template=compare]

postroifundament.ru

Как рассчитать нагрузку на фундамент + пример, таблица

Сбор нашрузок на фундамент

Перед строительством дома важно грамотно запроектировать его несущие конструкции. Расчет нагрузки на фундамент позволит обеспечить надежность опор под здание. Его проводят перед подбором фундамента после определения характеристик грунта.

Содержание статьи

Какие воздействия испытывает фундамент и их определение

Самый главный документ при определении веса конструкций дома — СП «Нагрузки и воздействия». Именно он регламентирует, какие нагрузки приходятся на фундамент и как их определить. По этому документу можно разделить нагрузки на следующие типы:

  • постоянные;
  • временные.

Временные в свою очередь делятся на длительные и кратковременные. К постоянным относят те, которые не исчезают при эксплуатации дома (вес стен, перегородок, перекрытий, кровли, фундамента). Временные длительные — это масса мебели и оборудования, кратковременные — снег и ветер.

Постоянные нагрузки

Чтобы рассчитать постоянные нагрузки, потребуется знать:

  • размеры элементов дома;
  • материал, из которого они изготовлены;
  • коэффициенты надежности по нагрузке.

Схема дома

Совет! Для начала рекомендуется нарисовать схему дома, на которой будут нанесены габариты здания, размеры его конструкций. Далее можно воспользоваться таблицей, в которой приведены массы для основных материалов и конструкций.

Тип конструкцииМасса
Стены
Из керамического и силикатного полнотелого кирпича толщиной 380 мм (1,5 кирпича)684 кг/м2
То же толщиной 510 мм (2 кирпича)918 кг/м2
То же толщиной 640 мм (2,5 кирпича)1152 кг/м2
То же толщиной 770 мм (3 кирпича)1386 кг/м2
Из керамического пустотелого кирпича толщиной 380 мм532 кг/м2
То же 510 мм714 кг/м2
То же 640 мм896 кг/м2
То же 770 мм1078 кг/м2
Из силикатного пустотелого кирпича толщиной 380 мм608 кг/м2
То же 510 мм816 кг/м2
То же 640 мм1024 кг/м2
То же 770 мм1232 кг/м2
Из бруса (сосна) толщиной 200 мм104 кг/м2
То же толщиной 300 мм156 кг/м2
Каркасные с утеплением толщиной 150 мм50 кг/м2
Перегородки и внутренние стены
Из керамического и силикатного кирпича (полнотелого) толщиной 120 мм216 кг/м2
То же толщиной 250 мм450 кг/м2
Из керамического кирпича пустотелого толщиной 120 мм (250 мм)168 (350) кг/м2
Из силикатного кирпича пустотелого толщиной 120 мм (250 мм)192 (400) кг/м2
Из гипсокартона 80 мм без утеплителя28 кг/м2
Из гипсокартона 80 мм с утеплителем34 кг/м2
Перекрытия
Железобетонные сплошные толщиной 220 мм с цементно-песчаной стяжкой 30 мм625 кг/м2
Железобетонные из пустотных плит 220 мм со стяжкой 30 мм430 кг/м2
Деревянное по балкам высотой 200 мм с условием укладки утеплителя плотностью не более 100 кг/м3 (при меньших значениях обеспечивается запас по прочности, поскольку самостоятельные расчеты не имеют высокой точности) с укладкой в качестве напольного покрытия паркета, ламината, линолеума или ковролина160 кг/м2
Кровля
С покрытием из керамической черепицы120 кг/м2
Из битумной черепицы70 кг/м2
Из металлической черепицы60 кг/м2

Также потребуется рассчитать собственную массу фундамента дома. Перед этим нужно определиться с глубиной его заложения. Она зависит от следующих факторов:

  • глубина промерзания почвы;
  • уровень расположения грунтовых вод;
  • наличие подвала.

При залегании на участке крупнообломочных и песчаных грунтов (средний, крупный) можно не углублять подошву дома на величину промерзания. Для глин, суглинков, супесей и других неустойчивых оснований, необходима закладка на глубину промерзания грунта в зимний период. Определить ее можно по формуле в СП «Основания и фундаменты» или по картам в СНиП «Строительная климатология» (этот документ сейчас отменен, но в частном строительстве может быть использован в ознакомительных целях).

При определении залегания подошвы фундамента дома важно контролировать, чтобы она располагалась на расстоянии не менее 50 см от уровня грунтовых вод. Если в здании предусмотрен подвал, то отметка основания принимается на 30-50 см ниже отметки пола помещения.

Определившись с глубиной промерзания, потребуется подобрать ширину фундамента. Для ленточного и столбчатого ее принимают в зависимости от толщины стены здания и нагрузки. Для плитного назначают так, чтобы опорная часть выходила за пределы наружных стен на 10 см. Для свай сечение назначается расчетом, а ростверк подбирается в зависимости от нагрузки и толщины стен. Можно воспользоваться рекомендациями по определению из таблицы ниже.

Тип фундаментаСпособ определения массы
Ленточный железобетонныйУмножают ширину ленты на ее высоту и протяженность. Полученный объем нужно перемножить на плотность железобетона — 2500 кг/м3. Рекомендуем: Расчет ленточного фундамента.
Плитный железобетонныйУмножают ширину и длину здания (к каждому размеру прибавляют по 20 см на выступы на границы наружных стен), далее выполняют умножение на толщину и плотность железобетона. Рекомендуем: Расчет плитного фундамента по нагрузке.
Столбчатый железобетонныйПлощадь сечения умножают на высоту и плотность железобетона. Полученное значение нужно помножить на количество опор. При этом вычисляют массу ростверка. Если у элементов фундамента имеется уширение, его также необходимо учесть в расчетах объема. Рекомендуем: Расчет столбчатого фундамента.
Свайный буронабивнойТо же, что и в предыдущем пункте, но нужно учесть массу ростверка. Если ростверк изготавливается из железобетона, то его объем перемножают на 2500 кг/м3, если из древесины (сосны), то на 520 кг/м3. При изготовлении ростверка из металлопроката потребуется ознакомиться с сортаментом или паспортом на изделия, в которых указывается масса одного погонного метра. Рекомендуем: Расчет буронабивных свай.
Свайный винтовойДля каждой сваи изготовитель указывает массу. Нужно умножить на количество элементов и прибавить массу ростверка (см. предыдущий пункт). Рекомендуем: Расчет винтовых свай.

На этом расчет нагрузки на фундамент не заканчивается. Для каждой конструкции в массе нужно учесть коэффициент надежности по нагрузке. Его значение для различных материалов приведено в СП «Нагрузки и воздействия». Для металла он будет равен 1,05, для дерева — 1,1, для железобетона и армокаменных конструкций заводского производства — 1,2, для железобетона, который изготавливается непосредственно на стройплощадке — 1,3.

Временные нагрузки

Проще всего здесь разобраться с полезной. Для жилых зданий она равняется 150 кг/м2 (определяется исходя из площади перекрытия). Коэффициент надежности в этом случае будет равен 1,2.

Снеговая зависит от района строительства. Чтобы определить снеговой район потребуется СП «Строительная климатология». Далее по номеру района находят величину нагрузки в СП «Нагрузки и воздействия». Коэффициент надежности равен 1,4. Если уклон кровли более 60 градусов, то снеговую нагрузку не учитывают.

Определение значения для расчета

При расчете фундамента дома потребуется не общая его масса, а та нагрузка, которая приходится на определенный участок. Действия здесь зависят от типа опорной конструкции здания.

Тип фундаментаДействия при расчете
ЛенточныйДля расчета ленточного фундамента по несущей способности нужна нагрузка на погонный метр, исходя из нее рассчитывается площадь подошвы для нормальной передачи массы дома на основание, исходя из несущей способности грунта (точное значение несущей способности грунта можно узнать только с помощью геологических изысканий). Полученную в сборе нагрузок массу нужно разделить на длину ленты. При этом учитываются и фундаменты под внутренние несущие стены. Это самый простой способ. Для более подробного вычисления потребуется воспользоваться методом грузовых площадей. Для этого определяют площадь, с которой передается нагрузка на определенный участок. Это трудоемкий вариант, поэтому при строительстве частного дома можно воспользоваться первым, более простым, способом.
ПлитныйПотребуется найти массу, приходящуюся на каждый квадратный метр плиты. Найденную нагрузку делят на площадь фундамента.
Столбчатый и свайныйОбычно в частном домостроении заранее задают сечение свай и потом подбирают их количество. Чтобы рассчитать расстояние между опорами с учетом выбранного сечения и несущей способности грунта, нужно найти нагрузку, как в случае с ленточным фундаментом. Делят массу дома на длину несущих стен, под которые будут установлены сваи. Если шаг фундаментов получится слишком большим или маленьким, то сечение опор меняют и выполняют расчет заново.

Пример выполнения вычислений

Удобнее всего сбор нагрузок на фундамент дома делать в табличной форме. Пример рассмотрен для следующих исходных данных:

  • дом двухэтажный, высота этажа 3 м с размерами в плане 6 на 6 метров;
  • фундамент ленточный железобетонный монолитный шириной 600 мм и высотой 2000 мм;
  • стены из кирпича полнотелого толщиной 510 мм;
  • перекрытия монолитные железобетонные толщиной 220 мм с цементно-песчаной стяжкой толщиной 30 мм;
  • кровля вальмовая (4 ската, значит, наружные стены по всем сторонам дома будут одинаковой высоты) с покрытием из металлической черепицы с уклоном 45 градусов;
  • одна внутренняя стена посередине дома из кирпича толщиной 250 мм;
  • общая длина гипсокартонных перегородок без утепления толщиной 80 мм 10 метров.
  • снеговой район строительства ll, нагрузка 120 кг/м2 кровли.

Далее рассмотрен пример расчета в табличной форме.

Определение нагрузкиКоэффициент надежностиРасчетное значение, тонн
Фундамент

0,6 м * 2 м * (6 м * 4 + 6 м) = 36 м3 — объем фундамента

36 м3*2500 кг/м3 = 90000 кг = 90 тонн

1,3117
Наружные стены

6 м * 4 шт = 24 м — протяженность стен

24 м * 3 м = 72 м2 -площадь в пределах одного этажа

(72 м2 * 2) *918 кг/м2 — 132192 кг = 133 тонны — масса стен двух этажей

1,2159,6
Внутренние стены

6 м * 2 шт * 3 м = 36 м2 площадь стен на протяжении двух этажей

36 м2 * 450 кг/м2 = 16200 кг = 16,2 тонн — масса

1,219,4
Перекрытия

6 м * 6 м = 36 м2 — площадь перекрытий

36 м2*625 кг/м2 = 22500 кг = 22, 5 тонн — масса одного перекрытия

22,5 т * 3 = 67,5 тонн — масса подвального, междуэтажного и чердачного перекрытий

1,281
Перегородки

10 м * 2,7 м (здесь берется не высота этажа, а высота помещения) = 27 м2 — площадь

27 м2 * 28 кг/м2 = 756 кг = 0,76 т

1,20,9
Кровля

(6 м * 6 м)/cos 45ᵒ (угла наклона кровли) = (6 * 6)/0,7 = 51,5 м2 — площадь кровли

51,5 м2 * 60 кг/м2 = 3090 кг — 3,1 тонн — масса

1,23,7
Полезная нагрузка

36м2 * 150 кг/м2 * 3 = 16200 кг = 16,2 тонн (площадь перекрытий и их количество взяты из предыдущих расчетов)

1,219,4
Снеговая

51,5 м2 * 120 кг/м2 = 6180 кг = 6,18 тонн (площадь кровля взята из предыдущих расчетов)

1,48,7

Чтобы понять пример, эту таблицу нужно смотреть совместно с той, в которой приведены массы конструкций.

Далее необходимо сложить все полученные значения. Итого нагрузка для данного примера на фундамент с учетом собственного веса составляет 409,7 тонн. Чтобы найти нагрузку на один погонный метр ленты, необходимо разделить полученное значение на протяженность фундамента (посчитано в первой строке таблицы в скобках): 409,7 тонн /30 м = 13,66 т/м.п. Это значение берут для расчета.

При нахождении массы дома важно выполнять действия внимательно. Лучше всего уделить этому этапу проектирования достаточное количество времени. Если совершить ошибку в этой части расчетов, потом возможно придется переделывать весь расчет по несущей способности, а это дополнительные затраты времени и сил. По завершении сбора нагрузок рекомендуется перепроверить его, для исключения опечаток и неточностей.





Хорошая реклама

gidfundament.ru

Как рассчитать фундамент под дом с помощью простых формул

Как правильно рассчитать стоимость фундамента под дом, я уже рассказывал на конкретных примерах в одной из предыдущих статей. В этой статье поговорим о расчете размеров и свойств самого фундамента.

Влияние грунта на глубину заложения фундамента

Зависимость выбора типа фундамента от вида грунта, хорошо описана в статье Фундамент под дом из пеноблоков на различных грунтах, а какие вообще бывают типы фундамента, для каких построек они предназначены, а так же об их достоинствах и недостатках, я рассказывал в статье Типы фундамента под дом в современном строительстве.

Грунт оказывает самое непосредственное влияние, как на тип фундамента, так и глубину его заложения.

Глубину заложения столбчатого или свайного фундамента рассчитывать не имеет смысла, как правило, столбы (сваи) закладываются ниже глубины промерзания на 30-40см, но обязательно на твердый грунт.

Плитный фундамент закладывается на глубину, зависящую исключительно от толщины монолитной плиты.

Остается разобраться с глубиной заложения ленточных фундаментов, в зависимости от типа грунта. Расчет заглубления такого фундамента производится на основании рекомендательной таблицы:

Расчет фундамента по несущей способности грунта (вычисляем необходимую площадь опоры)

Рассчитать фундамент по несущей способности грунта очень просто, несмотря на видимую сложность и большой объем. Весь расчет сводится к определению минимальной площади основания фундамента под дом, при которой грунт без проблем выдержит всю массу дома, но все же что бы не запутаться, давайте обо всем по порядку.

Сама формула для расчета минимальной площади основания фундамента выглядит следующим образом:

S > γn · F / c · R0)
 γ— коэффициент условий работы
 γn = 1,2- коэффициент надежности
  — нагрузка на основание (вес дома + вес фундамента + различные дополнительные нагрузки)
 R0 -расчетное сопротивление грунта под основанием фундамента
 S — площадь основания фундамента (см2)

Теперь давайте разберемся, где нам взять все эти страшные значения из формулы, чтобы рассчитать площадь основания фундамента.

Коэффициент условий работы γc

Коэффициент условий работы можно взять из этой таблицы:

Грунт Тип грунта Коэффициент
Пески Крупные, нежесткие и жесткие длинные сооружения 1,4
Мелкие, любые сооружения 1,3
Крупные, жесткие длинные сооружения 1,2
Глина Слабопластичная, нежесткие и жесткие короткие строения* 1,2
Пластичная, нежесткой конструкции сооружения (деревянные), жеской конструкции длинные** 1,1
Пластичная, жеская конструкция стен (кирпичные) 1,0

* — короткие строения у которых соотношение длины к высоте менее 1,5

** — длинные строения у которых соотношение длины к высоте более 4

Рассчетное сопротивление грунта под основанием фундамента R0

Так как масса всего дома будет практически полностью опираться на грунт под основанием фундамента, необходимо знать расчетные сопротивления различных грунтов на глубине, равной глубине заложения фундамента.

Если фундамент планируется углублять на 1,5м и более, то расчетное сопротивление грунта можно взять напрямую из таблиц.

Таблица для гравийных грунтов и песков:

Очень часто у нас на участке встречаются глинистые грунты. Для глинистого грунта расчетное сопротивление можно взять из этой таблицы:

Эти табличные данные можно напрямую использовать, в случае заложения фундамента на глубину 1,5м и более. В случаях заложения фундамента на меньшую глубину, плотность грунта под подошвой фундамента будет отличатся, а значит и будет отличатся и расчетное сопротивление грунта.

Для того, чтобы рассчитать фундамент, заложенный на глубину менее 1,5м, воспользуемся простой формулой

R = 0,005*Ro *(100 + h/3)
Ro — значение из предыдущих таблиц
h — глубина заложения фундамента



Как рассчитать массу дома с фундаментом F

Конечно, рассчитать абсолютно точную массу всего дома будет практически не возможно, в течение года масса дома будет постоянно меняться. Так, например, зимой дом будет тяжелее из-за снега на крыше, который тоже, в конечном итоге, опирается на фундамент дома.

Но приблизительную массу дома, со всеми дополнительными нагрузками, рассчитать не составит труда, тем более что некоторые значения берутся приближенно с максимальным запасом.

Что учитывается при расчете массы дома

При расчете учитывается все, что опирается на фундамент, а именно:

  • полная нагрузка конструкции, включающая в себя массу стен с отделкой, перекрытия, кровлю, а так же и сам фундамент
  • максимальная нагрузка от находящихся в доме объектов, передающих вес на фундамент дома (лестницы, камины, объекты интерьера и т.д.)
Определяем массу стен

Каждый строительный материал имеет свой удельный вес, измеряется он в килограммах на один кубический метр. Например, у железобетона удельный вес – 2500 кг/м3, это значит, что один кубический метр бетона весит 2500 кг.

В СНиП II-3-79 «Строительная теплотехника» в приложении №3 «Теплотехнические показатели строительных материалов и конструкций» вы сможете найти удельный вес основных строительных материалов, но эти СНиП 1979 года, с того момента на строительном рынке появилось множество совершенно новых материалов. В связи с этим, физически невозможно написать удельный вес для каждого, да и такой точный расчет для индивидуального жилого малоэтажного дома, где учитывается вес растворных швов, гвоздей, скоб и т.д. – нецелесообразен.

В интернете в свободном доступе вы без труда найдете удельный вес любого интересующего вас материала, ну а если вы уже на 100% решили, из чего будете возводить свой дом, то удельный вес можно уточнить у производителя или продавца.

Для приблизительных расчетов можно воспользоваться таблицей, где указан вес одного квадратного метра стены (не путайте с удельным весом), а вам необходимо будет только подсчитать общую площадь всех своих стен и умножить на значение из таблицы.

Таблица веса квадратного метра стены при толщине стены 15см.



Площадь стен считается вместе с оконными проемами, т.е. просто умножаем высоту стены на ее длину без вычета проемов. Это необходимо для запаса прочности в расчетах.

Рассчитываем удельный вес перекрытий

Для того чтобы не рассчитывать массу отдельно по каждому материалу для перекрытия, можно воспользоваться приближенной таблицей, в которой указан примерный удельный вес одного квадратного метра перекрытия, для того, чтобы рассчитать полный вес всего перекрытия, необходимо его площадь умножить на данные из таблицы.

В этой таблице уже учтена с запасом нагрузка от бытовых объектов находящихся на перекрытии, поэтому дополнительно считать, сколько весит ванна, а сколько холодильник – не требуется.

Расчет удельного веса кровли

Для расчета нагрузки от кровли, надо знать из какого она материала будет построена, а так же необходимо посчитать площадь крыши. Затем площадь крыши умножить на данные взятые из этой таблицы:

Кроме нагрузки самой кровли, на фундамент в зимний период будет так же действовать нагрузка создаваемая снегом.

Расчет снежной нагрузки в зимний период

Для расчета снежной нагрузки, нам понадобятся данные из прошлой формулы, а именно площадь крыши, которую необходимо умножить на данные из таблицы:

Расчет веса фундамента

Здесь все просто, необходимо рассчитать объем в кубических метрах всего фундамента, т.е. сколько бетона потребуется для заливки, с учетом цокольной части, а затем полученную цифру умножить на 2500.

Почему на 2500? Потому что у железобетона удельный вес составляет 2500 кг в одном кубическом метре.

Итоговый расчет веса всего дома

Теперь все данные необходимо сложить, т.е.:

  • вес стен
  • вес перекрытий
  • вес кровли
  • снеговую нагрузку
  • вес фундамента
Пример расчета полной нагрузки дома на грунт:

Не волнуйтесь, если в ваших расчетах будут совершенно другие значения и в других пропорциях. В таблице приведены численные значения — взятые из головы (примерные). Не нужно опираться на них при своих расчетах.

Окончательный расчет минимальной площади подошвы фундамента под дом

Напомню формулу для расчета площади основания фундамента и приведем пример расчета простого фундамента:

S > γn · F / c · R0)

γn коэффициент надежности для запаса прочности, постоянная величина равная 1,2

R — расчетное сопротивление грунта под основанием фундамента, берется из таблицы, для примера возьмем его равным 2,5

F — полная нагрузка дома, из последней таблицы возьмем примерно подсчитанную массу всего дома, у нас она равна150 000 кг

γc  — коэффициент, зависящий от грунта и самого строения, взятый из таблицы вверху статьи, давайте для примера примем его равным 1,1

Теперь остается только подставить все значения в формулу:

S > 1,2 · 150 000 / 1,1 · 2,5  65 454 см2

Давайте полученное значение округлим до 66 000 см2

Не волнуйтесь, что получилось такое большое страшное значение, не забывайте, что это значение минимальной площади в см2, а чтобы перевести его в м2 надо разделить на 10 000.

66 000 / 10 000 = 6,6 м2

Для того чтобы рассчитать площадь основания ленточного фундамента, достаточно общую длину всей закладываемой ленты умножить на ширину. Т.е. допустим у вас длина всей ленты 50м, а ширина — 0,4м. Расчитаем площадь опоры фундамента на грунт умножив 50*0,4 = 20мЭто говорит о том, что наш будущий фундамент подходит под наш расчетный дом с большим запасом, почти в три раза. А это, в свою очередь, означает, что можно уменьшить площадь опоры. Длину мы не уменьшим, скорее всего, а ширину вполне возможно.

При расчете столбчатого фундамента таким образом подбирают количество столбов, т.е. у нас известна площадь опоры одного столба, нам необходимо чтобы сумма площадей всех столбов была больше расчетной. И чем больше будет запас прочности, тем естественно будет лучше.

Подведем итог расчета фундамента

Как видите, очень много всего написано, но это не от сложности расчетов, а из-за множества различных типов грунтов, строительных материалов и т.д. Сам расчет заключается нахождении по таблицам значений и в подстановке их в формулу.

Конечно, это очень приблизительные расчеты, но они уже учитывают приличный запас по прочности, поэтому проделанной работы вполне хватит для того, чтобы рассчитать фундамент под частный дом малой этажности.

postroj-sam.ru

Расчет веса дома в Спб и Москве

Расчет веса дома представляет практический интерес для многих частных застройщиков для выбора оптимального фундамента своего будущего дома.

Вес (нагрузка) дома

Как рассчитать вес дома быстро, потратив всего пару минут и особо не вникая в многочисленные формулы и таблицы?

Программа для расчета веса дома, представленная ниже, сэкономит Ваше время и мгновенно даст необходимые цифры.

Все, что Вам для этого необходимо — это определиться с основным материалом строительства стен, выбрать соответствующую весовую категорию и коэффициент нагрузки:

Вид стенового материала Коэффициент нагрузки (тонн/м2)
1

Кирпич полнотелый, кирпич крупноформатный, керамзитобетон, газобетон или пенобетон с облицовочным кирпичом. Ж/б перекрытия

2,4т/м2
2

Газобетон или другие легкие бетоны со штукатуркой или навесными фасадами. Ж/б перекрытия

2т/м2
3

Брус, деревянный каркас, СИП-панели. Деревянные перекрытия

1,7т/м2

Представленные в таблице коэффициенты увеличены на 8-10% и учитывают все дополнительные нагрузки при эксплуатации дома.

Затем Вам нужно определиться с площадью застройки (площадью фундамента) и этажностью Вашего дома. Если дом – двухэтажный, то умножаем площадь застройки на 2. Полученное значение по площади умножаем на соответствующий коэффициент из таблицы.

Примеры расчета веса дома:

  1. Одноэтажный дом из газобетона с фасадной штукатуркой и с площадью застройки 100м2. Согласно таблице — дом соответствует 2-ой весовой категории. Получаем: Вес дома (Р) = 100 х 2 = 200тонн.
  2. Двухэтажный дом из крупноформатного кирпича с облицовочным кирпичом и с площадью застройки 85м2. Т.к. дом – двухэтажный, то умножаем 85м2 х 2эт = 170м2. Согласно таблице — дом соответствует 2-ой весовой категории. Получаем: Вес дома (Р) = 170 х 2,4 = 408тонн.

full-houses.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
