Навес из поликарбоната к дому фото: 100 фото лучших современных идей для дома и сада

виды пристроенных навесов. Как сделать их своими руками по чертежам?

Прозрачный навес – это идеальное решение для каждого хозяина, который предсказуемо не любит мокнуть под дождем, но не хотел бы создавать обширное затененное пространство, мешающее наслаждаться солнечной погодой. Несколько десятилетий назад решить подобную задачу можно было только с помощью стекла, которое в классическом виде легко могло разбиться с высокой вероятностью нанесения травм, а в защищенном – стоило довольно дорого. Поликарбонат позволяет решить все перечисленные проблемы без каких-либо потерь.

Особенности

Поликарбонат часто воспринимают в качестве сугубо строительного материала, что на самом деле неверно – этот вид твердого полимерного пластика находит себя и в других отраслях человеческой деятельности, например, из него делают некоторые детали для ПК, линзы и даже компакт-диски.

Решив соорудить из поликарбоната навес, примыкающий к дому, вы должны знать, что материал бывает сотовым и монолитным. В обоих случаях ширина листа составляет чуть более 2-х метров, а длина – 3 (у монолитного), 6 и 12 метров (у сотового).

По толщине выбор куда разнообразнее – выпускается более 10 вариантов листов с толщиной от 2-х до 16 мм. Разница же между двумя видами состоит в том, что монолит, как следует из названия, представляет собой целостную конструкцию без пустот и ячеек, которую обычно и используют для сооружения прозрачного поликарбонатного навеса, а сотовый – это несколько тонких листов с внутренними перемычками, эффективно решающими задачи теплоизоляции благодаря пустотам между ними.

Сотовый вариант материала на самом деле тоже активно используется для создания навесов, но они тогда уже не полностью прозрачные, а пропускают свет лишь частично.

Требования

Пристроенный навес, выполненный из поликарбоната, призван решать несколько задач, а значит, должен соответствовать ряду требований. Вот главные из их числа.

  • Легкость. Подобная характеристика значительно упрощает самостоятельную работу с материалом, а также позволяет строить опоры, рассчитанные на менее внушительную нагрузку, что положительно сказывается на стоимости возведения навеса. Сотовый поликарбонат, не обладая идеальной прозрачностью, при этом отличается и прочностью, и весом, который в 16 раз меньше, чем у конкурирующего стекла.
  • Пожарная безопасность. По современным требованиям безопасности идеальный дом и какие-либо его части вообще не должны содержать таких материалов, что представляют значительную опасность возгорания и, следовательно, угрозу для здоровья и жизни владельцев. В отличие от многих других видов пластика поликарбонат не горит, потому он безопасен и для этого его даже не нужно никак обрабатывать специально.
  • Устойчивость к температурным перепадам. Поскольку навес строится на улице и будет постоянно пребывать в суровых климатических условиях России, ему придется выдерживать наши крайне резкие перепады температур. Производители обычно указывают, что поликарбонат в их исполнении способен выдерживать и 40-градусный мороз, и 120-градусную жару. Второе, конечно, вряд ли случится, а вот первый показатель окажется актуальным для многих регионов. При этом стоит учитывать, что в условиях северных районов России применение поликарбоната для строительства навесов неуместно – тамошние морозы он может и не пережить.
  • Прочность и долговечность. В строительстве чего бы то ни было не принято использовать материалы, которые теряют собственные эксплуатационные качества слишком быстро – каждый хозяин, возводя сооружение, рассчитывает, что оно прослужит ему долго. Поликарбонат при условии правильной установки опор для навеса способен служить владельцу десятилетиями.
  • Пластичность и гибкость. Навес – это не просто полезное, а еще и дизайнерское решение, позволяющее с лучшей стороны раскрыть архитектурные вкусы владельца и показать всем гостям или даже просто случайным прохожим. Поликарбонат прекрасно поддается формовке, при необходимости из него можно сконструировать изделие любых форм и размеров.
  • Многообразие расцветок. Планируя строить навес, хозяин дома должен подумать об эстетической стороне вопроса – объект должен красиво смотреться в сочетании с основным зданием и при этом нравиться владельцу. Зная об этом, производители специально выпускают поликарбонатные листы разных цветов, давая вам право на выбор.
  • Простота обслуживания. Пребывая на улице, листовой навес имеет все шансы столкнуться с грязью и потерять свой первоначальный вид. Материала, который не загрязнялся бы совсем, не существует в природе, но поликарбонат хотя бы не предполагает сложной уборки – его достаточно вымыть обыкновенной мыльной водой.
  • Дешевизна. При всех своих прекрасных эксплуатационных свойствах поликарбонат еще и не бьет по кошельку заказчика, благодаря чему заслуживает еще больше лестных отзывов.

Обзор видов

Пристенный навес к частному дому – это конструкция, которая может принимать любые формы и использоваться для различных практических нужд. Рассмотрим существующие разновидности более подробно.

По форме

Рассуждая глобально, поликарбонатные навесы, пристраиваемые к дачному или садовому дому, бывают всего трех типов, если мы говорим об их форме. Самый простой вариант – это обыкновенный плоский поликарбонатный лист без каких-либо изысков. Как говорится, просто и со вкусом, хотя большинство хозяев отдают предпочтение не таким решениям, считая их слишком уж простыми.

На самом деле это далеко не всегда недостаток, ведь сделать подобный навес проще (отпадает этап гибки, что экономит время и деньги), а для зданий, построенных в лучших традициях кубизма или минимализма, это, вообще, безальтернативный вариант.

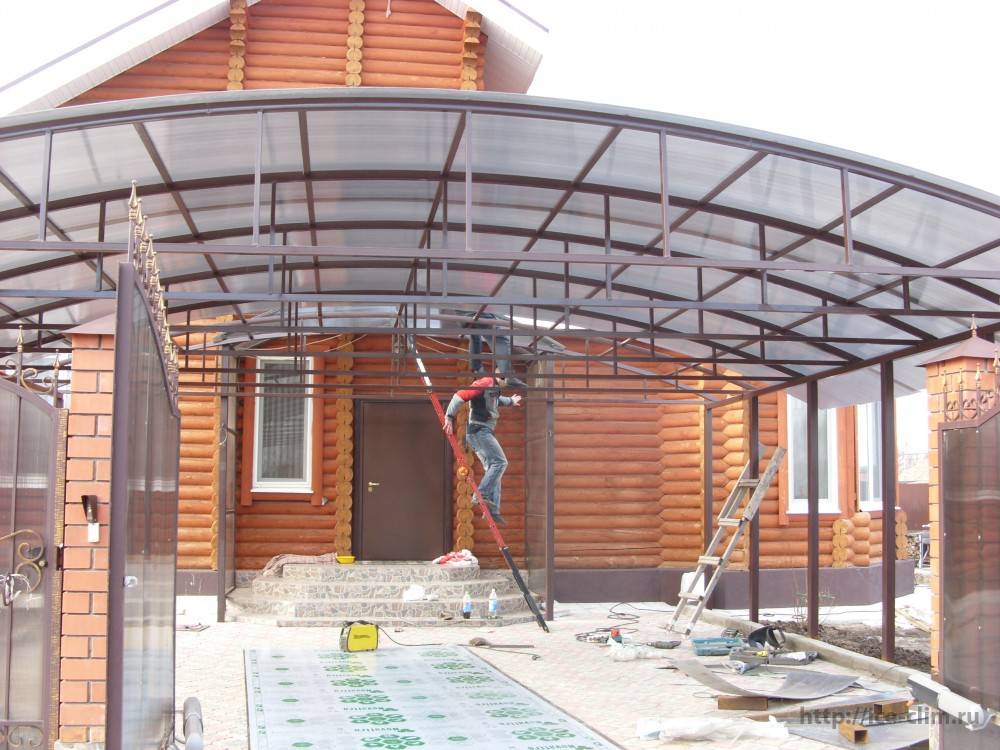

Куда более распространенным вариантом формы для поликарбонатного навеса является полукруглый – его можно встретить практически в каждом дворе. Степень закругленности детали из поликарбоната может быть разной, почти достигая полукруга или демонстрируя минимальную кривизну.

Гипотетическая окружность при этом может прилегать к зданию боком или как бы утопать в нем, когда выдвинутый край козырька располагается ниже, нежели точка опоры.

Такой вариант поликарбонатного навеса актуален и для строительства козырька над крыльцом или любым выходом, и для возведения навесов для автомобиля. Во втором случае конструкция может быть намеренно сделана закрытой боковыми стенами – даже не имея высоты вплоть до крыши, они позволяют создать нечто вроде гаража, защищающего припаркованное авто от негативного воздействия атмосферных явлений.

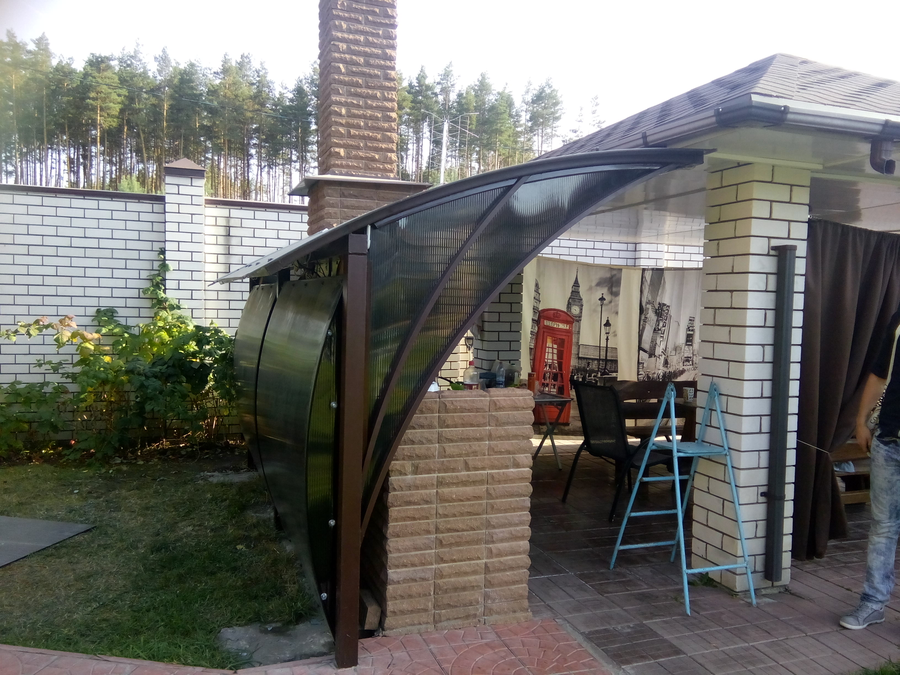

Третий тип навесов из поликарбоната следует назвать творческим или альтернативным – сюда просто входят абсолютно все изделия, которые по описанию не подходят ни к первой категории, ни ко второй. В большинстве случаев это просто двойной навес, состоящий из двух отдельных деталей, которые могут быть как плоскими листами, так и изогнутыми.

Для строительства «легких гаражей» подобные решения обычно не применяются, а вот на крыльце специфической формы, например, с поворачивающейся лестницей, это чуть ли не единственный адекватный вариант.

В задачи профессионального дизайнера входит компоновка листов таким образом, чтобы общая картина не выглядела слишком странной, хотя иногда вся «соль» заключается именно в творческом подходе.

По типу примыкания к стене

В большинстве случаев поликарбонатный козырек примыкает только к одной стене и только одной своей стороной. О том, что даже у полукруглого изделия примыкание может быть как с торца, так и боком, мы уже сказали, потому остается добавить только, что примыкание одной стороной к одной стене может быть как горизонтальным, так и наклонным. Второй вариант можно увидеть там, где крыльцо заметно возвышается над уровнем грунта или тротуаром, и вниз к нему ведет лестница, накрытая таким козырьком.

В некоторых случаях строят угловые козырьки, которые двумя своими смежными сторонами прилегают к двум смежным стенам здания. Таким методом обычно создается небольшая крытая терраса, которая часто выглядит слегка асимметрично ввиду невозможности расположить входную дверь непосредственно на углу здания. Тем не менее существуют достойные примеры адекватного вписывания такого решения в проект.

Более того, поликарбонатный навес может упираться в противоположные стены своими противоположными сторонами. Так его располагают обычно в том случае, когда он нужен для организации парковочного места для легкового автомобиля – тогда стены возводятся специально, если только нельзя использовать каркас двух соседствующих зданий, и уже на эти опоры устанавливается поликарбонатный щит. В некоторых случаях использовать можно и третью стену, которая в данном случае будет тупиком.

Наконец, логично будет упомянуть, что и здесь возможен творческий подход, при котором примыкание навеса к стенам будет происходить каким-либо другим способом. Там классификация уже не справляется, потому что каждый отдельный образец будет претендовать на уникальность и 100-процентную оригинальность.

Материалы

Логично, что поликарбонатный навес необходимо строить с применением поликарбонатных листов, но для них, в свою очередь, нужна какая-либо опора, помимо стен, к которым они, возможно, прилегают. Сам поликарбонат тоже еще надо выбрать, но общий принцип выбора мы уже рассмотрели выше: берите монолитный для идеальной, «оконной» прозрачности кровли или цветной сотовый, если вы не против глубокой полутени.

На роль материала для опор годится практически что угодно, кроме самого поликарбоната – целиком поликарбонатный навес вы вряд ли найдете. Чаще всего строители используют для создания каркаса камень и кирпич, дерево или металл. К возведению деревянных опор можно подойти по-разному, собрав их из обыкновенного бруса сечением 5х5 см или из более дорогого, но и куда более красивого резного дерева в виде фигурно перфорированных плит. Аналогично можно по-разному подойти и к созданию металлического каркаса – кому-то достаточно простого решения из металлопрофиля с размерами 20х40х2 мм, а кто-то выбирает более аристократичную и привлекательную металлическую ковку.

Строительство своими руками

Поликарбонатные навесы хороши уже тем, что сделать их можно самостоятельно, быстро и дешево – но, конечно, только при условии соблюдения инструкций более опытных людей. Рассмотрим, как построить такую конструкцию правильно. Сначала стоит дать себе ответ на ряд вопросов, касающихся будущей постройки, – например, какую территорию можно под это выделить, и какая площадь в результате будет накрыта, ради какой цели возводится навес. А также стоит уточнить норму осадков и ветров для данного региона, включая глубину снега зимой, чтобы просчитать ветровые и снеговые нагрузки и понять, какой каркас способен выдержать условия местного климата. После этого обязательно следует составить чертежи, показывающие будущее строение со всех сторон и в разных ракурсах.

Обязательно перепроверьте схемы несколько раз на отсутствие разногласий – приступайте непосредственно к закупке материала и строительству только тогда, когда убедитесь, что никаких недочетов на рисунках нет.

Далее необходимо запастись всеми инструментами и материалами. О том, какие материалы могут быть использованы для сооружения опор, мы поговорили в специальном разделе – выбирайте на свой вкус, учитывая, что металл, камень и кирпич в любом случае будут более долговечными, чем древесина. Выбирая металл или дерево, закладывайте в стоимость также цену различных пропиток, красок и лаков, которые в условиях улицы помогут продлить срок службы каркаса. Что же касается инструментов, то их набор сильно зависит от выбранного вами материала – например, сварка будет совершенно нелишней для работы с металлом, но никак не поможет в возведении каменных, кирпичных или деревянных опор.

Адекватная установка опор возможна только в подобие фундамента, особенно если для сооружения каркаса выбраны тяжелые материалы вроде камня или кирпича. Опоры обязательно должны быть утоплены в пол, какого бы вида он в данном случае ни был. Если вмонтировать основание надо в бетонное крыльцо, углубления заливаются тем же жидким бетоном, а вот поверху грунта лучше использовать деревянные сваи или металлоконструкции, которые можно просто вбить поглубже.

Общее количество опор и расстояние между ними следует определять заранее, еще на этапе проектирования. Количество несущих конструкций не определяется на глаз – решение вы принимаете, отталкиваясь от общего веса получившегося навеса с учетом накопившихся на его поверхности осадков, усилий ветра и так далее.

Если под навес должно быть подведено электричество, коммуникации, скорее всего, будет логично подвести под одну из опор. Сооружая навес без фундамента на участке, где грунтовые воды могут особенно близко подходить к поверхности, позаботьтесь о дополнительном увеличении устойчивости каркаса, забетонировав его.

Поверх собственно опор еще монтируется каркас из обрешетки, потому что поликарбонат, каким бы легким он ни был, все-таки не должен иметь точки опоры только по периметру листа. Соединение деталей такого перекрытия выполняется тем способом, который наиболее удобен с точки зрения именно этого материала – например, древесину соединяют уголками и саморезами, а для металла идеалом является сваривание. При этом монтаж обрешетки поверх забетонированных опор возможен только после полноценного высыхания бетона, а это добрые две недели.

Поликарбонат обычно сажается на шурупы, ради чего в листе заранее проделывают отверстия в нужных местах.

О том, как правильно устанавливать навес из поликарбоната, смотрите в следующем видео.

Красивые идеи навесов из поликарбоната

Что следует знать о навесах из поликарбоната?

Процесс создания конструкций из поликарбоната популярен сегодня, благодаря эстетике и простоте монтажа. Навесы могут быть:

  • мобильными – легко передвигаются на участке. Их устанавливают над мангальной зоной;
  • автономными – например, это отдельно расположенный навес над бассейном, стоянкой для машины, теплицей, хозяйственные постройки, беседки.
  • Прилегающими – это пристройка к зданию, например, веранда либо терраса, крылечный козырек.

Эти сооружения бывают различной формы. Они могут иметь закрытый и открытый вид. В первом случае боковые стенки заклеивают панелями, оформляют решеткой, блокхаусом, вагонкой либо занавешивают плотными шторами.

Навес является конструкцией из вертикальных столбов опоры с крышей. Каркас создается из металла, дерева, реже кирпича и камня.

Достоинства навесов из поликарбоната

Общие характеристики поликарбоната известны многим. Этот прозрачный тип полимера отличается высокой удельной массой. Благодаря этому поликарбонат стоек к высоким и низким температурам. Прежде чем начинать работу с поликарбонатом, стоит разобраться в понятиях между монолитной и сотовой разновидностью материала.

Структура сотового поликарбоната отличается теплоизоляционными свойствами, а материал более пластичный. Монолитный же материал характеризуется следующими свойствами:

  • прочность;
  • маленький удельный вес;
  • поглощение лучей солнца.

При этом есть возможность применения матовых либо прозрачных листов.

Зачастую выбор в пользу поликарбоната обусловлен дизайнерским решением, однако общие плюсы всегда неизменны:

  • простота ухода;
  • привлекательный вид конструкции и различная цветовая гамма;
  • длительность эксплуатации;
  • простота конструкции;
  • доступная цена.

Разновидности навесов из поликарбоната

Среди огромного спектра навесов хочется выделить несколько основных:

  1.  Односкатный. Это самая простая конструкция, а потому и наиболее доступная по стоимости. Она представляет собой навес с одним наклонным скатом. Конструкцию легко изготовить, и времени на это уходит немного.
  2.  Многоскатный. Трудоемкий процесс изготовления такой конструкции объясняет ее более высокую стоимость. Здесь подразумевается наличие нескольких скатов на одной конструкции, как дугообразных, так и прямых. При желании навесу придается оригинальный внешний вид. Специалисты отмечают, что чем больше скатов у навеса, тем дороже его стоимость.
  3. Арочный. Имеет сложный тип каркаса арочной либо дугообразной формы. Это придает эстетичности конструкции. Если вы решили остановиться на таком решении, необходимо рассчитывать на дополнительные расходы на создание выгнутой конструкции. Поверхность навеса требует немного больше материала, чем в других конструкциях.
  4. Сложный. Этот вид навесов относится к одним из наиболее дорогостоящих. Он подразумевает наличие нескольких решений из перечисленных выше вариантов. Он проектируется долго, да и на изготовление уходит больше времени и сил.

Тонкости выбора поликарбоната

Чтобы не сделать серьезную ошибку и приобрести высококачественный материал для навеса, следует учитывать несколько нюансов.

Подбирая оптимальную толщину материала, необходимо учитывать уровень изгиба крыши, возможную нагрузку. Более прочной конструкцию помогает сделать частая обрешетка.

Рекомендации по подбору толщины:

  • для изготовления парникового комплекса следует приобретать сотовый поликарбонат с толщиной в 4 мм;
  • показатель в 10 мм подходит для оформления шумозащитной конструкции и специальных фонарей;
  • материал толщиной 6 – 8 мм идеален для навесов и кровель различных дачных сооружений;
  • поликарбонат в 16 мм толщиной оптимален для стоянок и широких площадок.

Оформление навесов из поликарбоната — фото

Кроме практических характеристик в выборе поликарбоната необходимо учитывать эстетические нюансы. Для начала определяются с цветовой гаммой материала. Поликарбонат сегодня может быть любого цвета с различной степенью прозрачности.

Специалисты советуют учитывать назначение конструкции и общее оформление загородного участка. Когда навес требуется для прикрытия бассейна, наиболее удачным цветовым решением становится изумрудный либо синий цвет. При этом такое оформление не подходит для оформления торгового павильона, поскольку видимость товара ухудшается.

Для теплицы используют прозрачный поликарбонат, хорошо пропускающий дневной свет. Однако если речь идет об оформлении зоны отдыха, подобный козырек не способен обеспечить защиту от яркого солнца. Для данных конструкций предпочтительнее применение темных поликарбонатных листов коричневого либо синего оттенков. Эти цвета лучше остальных поглощают свет.
Можете не сомневаться, что навес из поликарбоната станет любимым местом на участке для родных и гостей. Он украсит территорию и позволит создать на ней укромный уголок.

































НАВЕС к дому — 20 СПОСОБОВ сделать своими руками.

Добрый день – сегодня я подготовила БОЛЬШУЮ и НУЖНУЮ статью в помощь всем, кто серьезно задался целью своими руками сделать деревянный навес, примыкающий к частному дому. То есть я пошагово расскажу, из каких простых этапов (а они действительно простые) состоит строительство навеса у стены дома. Мы будем делать деревянные навесы с крышей из поликарбоната. Мы рассмотрим разные варианты дизайна одной и той же модели навеса к дому — то есть научимся на основе одного чертежа создавать различные проекты навесов — для любого дома, под любые запросы. И после прочтения статьи вы не только НАУЧИТЕСЬ делать навесы, но и СМОЖЕТЕ реализовать любой дизайн деревянного навеса для частного дома.

Ведь когда вы поймете СУТЬ конструкции, вы сможете видоизменять эту конструкцию по своей творческой фантазии. И как знать,  может вы потом даже будете зарабатывать себе на жизнь как мастер навесного дела.

Мы по очереди рассмотрим следующие вопросы.

  • Навес к дому — его базовые элементы
  • Как менять дизайн базовых элементов — и получать разные дизайны навеса у дома.
  • Как шаг за шагом своими руками сделать навес.

Давайте сначала посмотрим на классический навес из дерева.

КЛАССИЧЕСКАЯ ФОРМА

НАВЕСА К ДОМУ

Итак, вот (фото ниже) образец того, что мы с вами научимся делать своими руками. Мы видим классический односкатный навес у стены дома. Такой навес к дому можно делать не только у глухой стены, — точно такую же навесную конструкцию можно делать у парадного входа дома, на заднем дворике для посиделок и где угодно, не суть важно, принцип один и  тот же.



ОБЩИЙ ПРИНЦИП ВСЕХ НАВЕСОВ в том, что  одним своим краем навес крепится к стене – а другим краем стоит на столбах опоры. То есть навес к дому должен иметь два вида опоры — на столбы и на стену.

Это суть всех навесных построек …однако дырявливание стены для приколачивания к ней опорной балки НЕ ОБЯЗАТЕЛЬНО —  ниже вы увидите и модели навесов, где крепеж не нужно вонзать в стену, а можно у стены дома установить такие же ОПОРНЫЕ СТОЛБЫ, как и наружного края навеса. Так что, если вы не хотите дырявить красиво оштукатуренную стену, не спешите покидать статью, здесь будут варианты навесов и для вашего случая.



4 ЭТАПА СОЗДАНИЯ НАВЕСА

(общие для всех конструкций)

Суть построения любого деревянного навеса к дому – заключается в четырех этапах.

  1. Крепим первую несущую балку на стену (это первая опора навеса)
  2. На нужном расстоянии от стены устанавливаем столбы опоры.
  3. Крепим  вторую несущую балку на столбы (это вторая опора для обрешетки крыши).
  4. Укладываем на эти несущие балки– поперечные доски (обрешетку крыши)

Как именно реализовать все эти этапы, я расскажу чуть позже в статье. А сейчас я хочу для начала показать вам МНОГООБРАЗИЕ дизайнов навеса перед домом. И доказать вам что все эти разные по виду навесы возле дома СДЕЛАНЫ ПО ОДНОМУ ПРИНЦИПУ… в точно такие же 4 этапа.



Я буду показывать – и рассказывать о конструкции навесов  – НАЧИНАЯ с самых простых – и ЗАКАНЧИВАЯ  более сложными вариантами навесов… Сложными не в чертежах, а лишь на вид ( в деле все они просты).

Итак – давайте возьмем самый простенький навес к дому (на него нужно совсем немного балок).



Самый простой навес у дома.

(ВАРИАНТ НАВЕСА №1 — с экономией материала)

Если у вас мало деревянных балок, но есть задача из этого малого сделать навес к дому. То можно сделать вот такую (фото ниже) лаконичную конструкцию.  Всего 5 брусов надо — 2 для опорных столбов + 3 для несущих балок.

Здесь несущие боковые балки — крепятся к стене при помощи МЕТАЛЛИЧЕСКИХ КРЕПЕЖЕЙ (фото ниже показывает, какие они бывают). К стене дома крепятся такие металлические скобы и в них вкладываются концы двух боковых балок нашего навеса.

Крышей в таком пристроенном к дому навесе может быть лист поликарбоната (прозрачного или затемненного)… или крышей может служить тент-шторка, который скользит по натянутой металлической струне (и то раздвигается как шатер, то собирается к стене как шторки). Подробнее о такой крыше-шторке для навесов я рассказала в статье Как сделать крышу для навеса и перголы.



Идем дальше…

Берем навес посложнее… Хотя сложность у него чисто условная… Суть в принципе та же — но эта модель уже близкая к классической конструкции навеса пристроенного к дому. Самый понятный чертеж, без лишних элементов. Только базовые элементы…

  1. опорные столбы
  2. несущая балка на стене
  3. несущая балка на опорных столбах
  4. балки-обрешетка крыши (для настила на них поликарбонатного листа)

Это и есть классика — БАЗОВАЯ часть любого навеса. И отталкиваясь от этих базовых элементов мы будем создавать великое множество дизайнов навеса у дома.

И чтобы начать с самого начала, мы должны начать СНИЗУ… с той подложки, с того основания на котором будет стоять наш навес.

Деревянный настил под навес.

(ровная деревянная подложка)

Прежде чем делать навес, надо разобраться что мы хотим в конечном варианте — НАВЕС НА ЗЕМЛЕ (чтобы столбы опоры вкапывались в землю, в бетон)… или НАВЕС С ДОЩАТЫМ ПОЛОМ (где опорные столбы крепятся к деревянному настилу)?… Давайте посмотрим проекты навесов и поймем для себя свои желания и предпочтения.



Вот здесь (фото выше) – хорошо видно что сначала человек уложил аккуратный деревянный настил… А потом на него уже устанавливал навес.

Если вы делаете навес для посиделок в тени на заднем дворике вашего частного дома, то это разумно — сделать удобный деревянный настил, как пол.



Начинаем с того – что выравниваем поверхность почвы там, где будет навес возле дома.

После этого нам нужно положить на почву обрешетку нашего будущего деревянного настила…

И потом обрешетку-основание устилаем досками (приколачивем их к обрешетки)

Доски можно взять длинные во всю длину(как на фото ниже)

Или если доски у нас короткие – то их можно укладывать вразнобой… шахматкой (как на фото ниже).

А что делать если нужен настил, а навес уже стоит на бетоне.

Допустим, вы задумали сделать дачный навес… и сделали… А теперь хотите чтобы под навесом, примыкающим к дому был аккуратненький деревянный настил. Чтобы мебель можно было расставить, коврик положить. Вот фото пример того, как это можно реализовать. Укладываем обрешетку на столбики (если хотите поднять настил над землей).



Если почва или бетонное основание перед домом неровное по высоте, то столбики опоры будут разной высоты – для разного уровня почвы – где-то длиннее, где-то короче. Тут нужно будет четко рассчитать высоту столбиков опоры – чтобы лежащие на них брусья – все были на одном уровне – в одной плоскости.

После чего останется все это замостить доской- и готов ваш настил для навеса, примыкающего к дому.

Вот еще одни фото-пример высокого настила под деревянный навес у дома. Он построен по тому же принципу — столбики опоры + обрешетка + настил из досок. И (что мне понравилось) здесь зашиты боковые плоскости настила — со всех сторон прибиты специальные панельки с дырочками для вентиляции.



Если вы делаете навес у двери с высоким уровнем над землей (то есть у вашего дома высокий фундамент) — то и деревянный настил под такой навес должен быть тоже высоким + в него нужно встроить крыльцо, чтобы спускаться с этого постамента. Вот как раз такой проект настила под навес  — у дома с высоким фундаментом (фото ниже).  Очень живописная картинка — боковое крылечко с тумбами-клумбами по бокам и подсветкой ступенек.

Бетонное основание

под навесом возле дома.

А еще можно сделать ОСНОВАНИЕ ПОД НАВЕС в виде бетонной отмостки (обычной или замощенной плиткой)



А вот основание для навеса, которое мне очень нравится — высокая бетонная опалубка

Из бетона отливаем высокий бортик (или выкладываем из кирпича) — делаем этому бортику нарядную облицовку под грубый камень. Получается красиво.

Этот вариант хорош еще в том случае – если у вас опорные брусья недостаточной высоты… И такая опалубка поднимет ваш деревянный навес на нужный вам уровень.

Вот похожий принцип, где опорные столбы навеса стоят на каменных возвышенностях. Это позволяет использовать в строительстве навесов даже короткие обрезы брусьев.

Вот еще пример навеса, где использованы короткие под длине столбы опоры. Опорные брусья поставили на специально выстроенные стеночки из кирпича. Получился навес на коротких ножках и с красивым пристенком, который можно потом интересно обыграть, покрыть декоративным камнем. Рядом поставить скамью и очаг для огня.

Или такую каменную стену-бортик для нашего деревянного навеса можно оформить в восточном стиле — придумать там фонтанчик, поставить вазоны и горшочки с растениями + натыкать ночных фонариков . И получится не простой навес у дома, а волшебный уголок, где так уютно уединиться или побеседовать на хорошие темы с другом.

Итак, мы разобрались с ОСНОВАНИЕМ для навесов… А теперь давайте поглядим какие еще бывают навесы. И в первую очередь посмотрим проект навеса, для которого не надо портить стену дома.

НАВЕС  на 4 СТОЛБАХ

без крепления к стене дома.



А помните, я обещала показать деревянный навес у дома, который не нужно крепить к стене (не нужно сверлить дырки, и портить нарядный фасад дома). Вот эта модель — такой навес стоит на 4 столбах опоры (или больше столбов можно)… и он не крепится к стене — он просто примыкает к ней, то есть близенько стоит рядом (смотрите варианты деревянных навесов на фото ниже)

Такой навес (не пристроенный, а приставленный к стене дома) тоже совсем не сложно сделать сами. Именно такие конструкции (с опорой на 4 столба мы очень подробно рассмотрели в статье-уроке «Как сделать навес — САМЫЙ ПОНЯТНЫЙ УРОК».



А еще такую отдельно-стоящий навес у дома можно украсить фальш-колоннами. Фальш колонны продаются в магазинах отделочных материалов — их можно просто обернуть вокруг ваших обычных деревянных балок-столбов навеса. То есть каждый опорный столб навеса спрятать внутри такой нарядной греческой фальш-колонны.

А теперь поглядите, какой мощный потенциал скрывает ваше новое умение «делать навесы своими руками»…

Большой навес

с террасой на второй этаж.

Если вы обладатель частного ДВУХЭТАЖНОГО дома — то зачем просто делать навес над крыльцом. Сделайте навес вдоль всего фасада дома — поставьте этот на вес на мощные опорные столбы толстого сечения — и … НА КРЫШЕ НАВЕСА СДЕЛАЙТЕ ТЕРАССУ.

Хорошая ведь идея… Согласитесь.



Ведь это правильная мысль. Раз уж вы взялись делать навес возле дома… То почему бы не задуматься о будущем. Сделайте сразу навес на толстых мощных брусьях-столбах. И потом в следующем году продолжите строительство уже на крыше вашего навеса — приделайте перильца с балясинами — и вот вам уже возможность посидеть высоко над землей — с чашечкой чая из самовара на деревянной терассе, сделанной своими собственными руками. И вспоминать, что все начиналось с вашего скромного желания сделать какой-нибудь навесик…

Только мой совет: делать подобные конструкции лучше на южной стороне дома (северная сторона плохо освещается и дополнительно затемнять ее навесом не желательно — света в доме будет меньше, и стены отсыреют).

… ну что ж, хватит мечтать — пора ДЕЛАТЬ.

Итак, как я и обещала — 4 простых этапа. Каждый этап сам по себе не сложный, посильный каждому. И все этапы вместе дают единый результат — НАВЕС, О КОТОРОМ ВЫ МЕЧТАЛИ.

Делаем навес — этап первый

 опора для навеса НА СТЕНЕ.

Во первых нужно определиться НА КАКОМ УРОВНЕ вам нужно делать навесную балку на стене. Это важно потому что…
Если вы хотите, чтобы крыша навеса была ровной (без наклона) чтобы по ней можно было ходить, чтобы на ней можно было сделать в будущем террасу… то тогда уровень вашей балки на стене должен совпадать с уровнем балки на столбах — то есть они должны быть на одинаковой высоте от земли.

Если вы не планируете никаких террас на крыше навеса — а хотите чтобы эта крыша была под наклоном, чтобы снег сам сползал с нее (то есть вам нужен навес с односкатной крышей), то тогда нужно  несущую балку к стене прибивать ПОВЫШЕ, чем балка на опорных столбах. Вот на фото ниже я показываю пример этой моей мысли. Где несущая балка у стены (стрелочка 1 ) выше по уровню, чем несущая балка на столбах (стрелочка 2). И за счет этой разной высоты мы получаем навес с наклонной односкатной крышей.

А теперь, рассмотрим способы, которыми эта балка может крепиться к стене, или какими еще крепежами (кроме балки) можно крепить навес к стене дома.

Способ первый – Опора в виде балки.

Просто на стену крепим горизонтальную балку (на саморезы) — она будет держать крышу нашего навеса (будем прямо на нее ложить наши поперечные балки для обрешетки крыши).

А чтобы вы не сомневались в надежности крепления балки, можно к стене прикрепить целый балко-держательный механизм — в форме угольника (см фото с красной стрелочкой ниже).

Способ второй — Вертикальные стойки у стены.

Если брусья для столбов опоры вы раздобыли  меньшего диаметра… и нагрузка на крышу навеса планируется посерьезнее (т.е. вы хотите обрешетку крыши сделать тоже из тяжелых брусьев)… ТО ТОГДА вам нужно ДОПОЛНИТЕЛЬНО УСИЛИТЬ вашу несущую балку на стене и также несущую балку, которая лежит на столбах



Мы видим что, несущая горизонтальная балка (прикрепленная к стене) – усилена дополнительными вертикальными брусьями опоры (стрелочка 1). Таким образом навес пристроенный к дому не ложится всем своим весом на балку стены, а распределяет свой вес на пристеновые столбы-брусья.

А опорные вертикальные  столбы с другого конца перголы (т.е. которые с наружного конца крыльца) – имеют диагональные коротенькие брусья-подпорки, которые держат вторую несущую горизонтальную балку (стрелочка 2).

Кстати (на фото выше), обратите внимание НА ЧЕМ СТОЯТ ОПОРНЫЕ СТОЛБЫ…  Они базируются на металлические подпятники на высокой толстой ножке из метала, которая ввиничивается в доски настила.

Вот еще одно фото, где навес имеет брусья опоры прямо у стены дома. Так надежнее: не надо беспокоится за стену, вдруг балка упадет со стены под весом времени. Дополнительные столбы у стены не дадут этому случиться.

Способ третий – опора в виде металлических скоб-держателей.

На стену (каменную или деревянную или кирпичную) крепим скобы-держатели… Вот как мы видим на фото ниже… И на них кладем наши боковые поперечные балки (как на модели №1 навеса из этой статьи).

Важное условие:  не каждая стена подходит для такого крепежа. Если стена крохкая, или сделанная из пористого материала (пеноблоки, например) — то крепеж плохо будет держаться в стене. И вы должны понимать что тяжелые балки рано или поздно свалятся на голову вашим ближним.

Поэтому проконсультируйтесь у специалистов. А лучше выбирайте тот способ крепежа, в котором нет ни капли сомнений — то есть тот, где вдоль стены стоят дополнительные вертикальные стойки, поддерживающие горизонтальную балку на стене (см. второй способ).

Делаем навес — второй этап

устанавливаем СТОЛБЫ ОПОРЫ.

Этот этап я подробно описала в статье Как сделать навес-перголу – самый подробный урок. Там описаны все 4 способа установки столбов –и в землю, и на бетонный фундамент, и на деревянный настил… А здесь я только покажу фото вариантов крепежных элементов для столбов опоры. Или вы можете их просто вкопать в землю (предварительно осмолив и закутать рубероидом, чтоб они  в земле не гнили).

Подпятники (или анкера) служать для защиты леревянных столбов от гниения. Лучше всего для этой цели подходят П-образные и Т-образные анкеры. Они позволяют брусу возвышаться на 2 см над поверхностью. Обдуваться ветерком и не задерживать в себе дождливую влагу.

Если вы будете закапывать ваши столбы в землю, лучше использовать подпятники с длинными анкерами (в виде прута арматуры или трубы) — так в земле будет находится металическая часть столба, а деревянная часть на поверхности.

А если вы не хотите тратить деньги на стальные подпятники. И просто по старинке вкопать столбы в цементный фундамент, то не поленитесь перед этим осмолить ту часть бруса, которая пойдет в землю. Смола продлит жизнь древесине, защитив ее от гнили. Вместо осмоления часто применяют обычный рубероид. Им оборачивают подземную часть бруса, плотно обматываю это рубероидное «пеленание» металлической проволокой. Помещают такой замотаный рубероидом конец столба в ямку и заливают цементом.

А еще столбы опоры для навеса могут быть сделаны ИЗ КИРПИЧНОЙ КЛАДКИ, и облицованы декоративным камнем. Вот как на фото ниже.

Делаем навес — этап третий

 кладем НЕСУЩУЮ БАЛКУ на столбы.

Как положить балку на столбы вы будете решать сами. Я покажу вам несколько способов крепления несущей балки к опорным столбам, а вы выбирайте.

Способ первый (балка сверху на столбы)

Кладем балку сверху на столб и фиксируем длинными шурупами (центральное фото) или металлическими пластинами (правое фото).

Чтобы несущая балка не прогибалась на столбах опоры под тяжестью обрешетки крыши, ее можно УСИЛИТЬ. Для этого добавляем диагональные брусики (см. крайние примеры на фото) или добавить расширенный брус по центру (центральный пример с фото ниже).



Способ второй (балка сверху в пазы на столбах опоры).

В каждом столбе опоры выпиливаем ямку-паз. И в этот паз вкладываем нашу несущую балку. Естественно этот способ подходит в том случае, если наша балка имеет сторону, которая по размеру тоньше, чем толщина опорного столба.

Способ второй — вместо балки 2 доски.

Этот способ замечателен тем, что экономит материал (доски дешевле балок). А по выносливости 2 доски равны одной балке. Две доски набиваем по обе стороны от опорного столба и они вдвоем выполняют роль обычной несущей балки — смотрите фото конструкций навеса ниже.

Все эти способы укладки на столбы несущих балок (для крыши дачного навеса) я подробно описала в статье «Навес для дачи —  10 СПОСОБОВ сделать сами .»  Так что если что-то непонятно здесь, вы можете в этой статье найти дополнительные разъяснения о том, как сделать навес у дома своими руками.

Делаем навес — этап четвертый

ОБРЕШЕТКА крышы навеса

Способ первый — обрешетка поверх балок.

Кладем доски обрешетки просто сверху на балки. И крепим металлическими уголками. Как на фотографиях навеса у дома ниже.

Способ второй — на пазы.

В досках обрешетки выпиливаем пазы. И эти пазики надеваем на несущую балку. Тут сложность в том, что пазы на концах досок должны совпасть с балками (поэтому доски сначала нужно затащить наверх разложить их на крыше, отметить карандашом место пропиливания пазов, потом снять, выпилить пазы, и снова поднять на крышу).

Способ второй — стык в стык.

Этот способ тоже возможен, но балки обрешетки должны быть подогнаны по длине тютелька в тютельку, чтобы аккуратно войти в металлические ушки-держатели.

Крыша для навеса

(рубероид, поликарбонат, шифер, черепица)

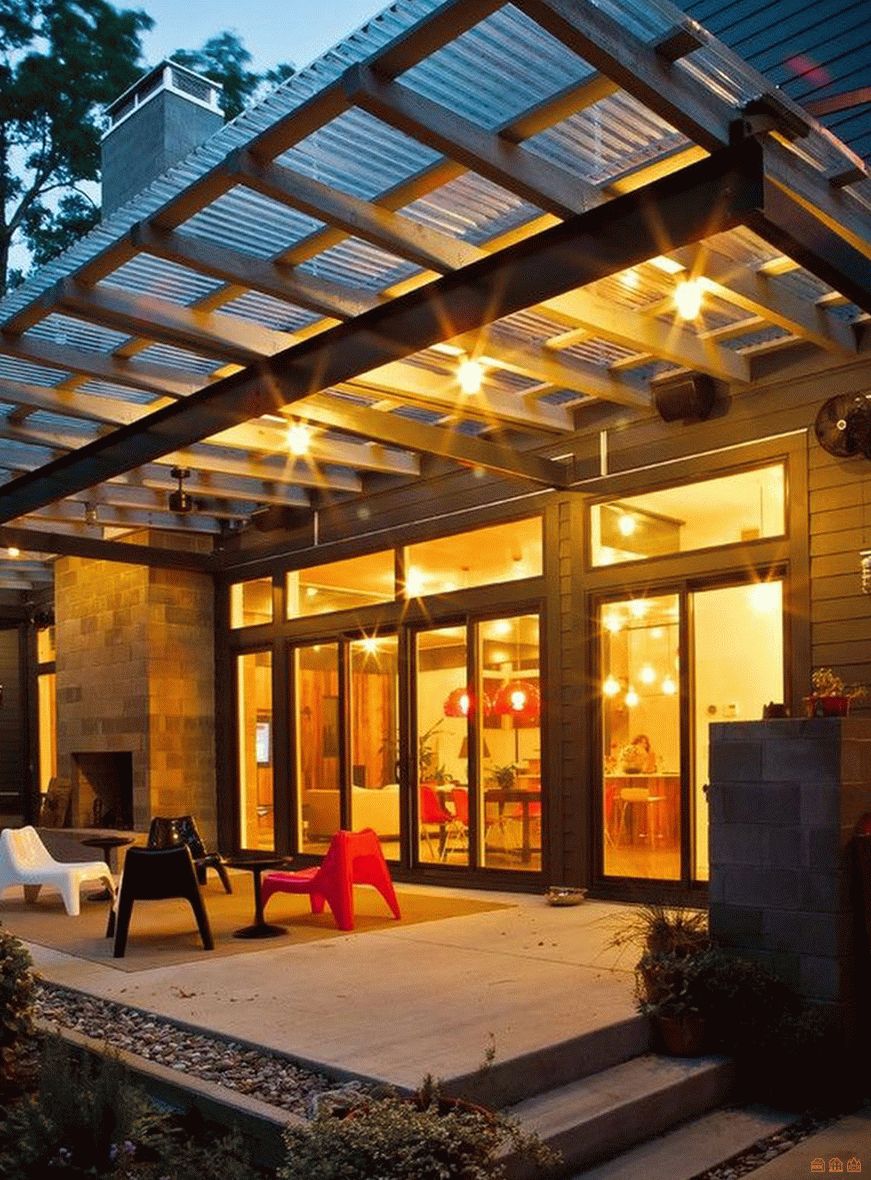

Самый красивый вид крыши — это прозрачный поликарбонат. Так под навесом всегда будет светло. Такая крыша обязательна, если эта сторона дома выходит на север, чтобы лишний мрак не скапливались под навесом.



Если навес на солнечной стороне дома, и вы наборот хотите уменьшить солнце над своей головой и сидеть в тени навеса. То вы можете выбрать любую непрозрачную кровлю — дешевый рубероид и шифер, или подороже мягкую черепицу, или меллопрофильную.

Важно:  Не забудьте обеспечить гидроизоляцию стыка навеса со стеной. Для этого нужно купить и прибить небольшой железный козырек. Как на фото ниже.

Нарядное дополнение для навеса.

Можно пространство между столбами опоры закрыть  панелями с обрешеткой. Они просты в изготовление — обычная прямоугольная рама из тонких брусочков — и на них крест-на-крест набивается тонкая рейка. Рядом с такой обрешеткой можно посадить вьюны — они будут красиво ползти вверх по перголе.

В итоге у вас получится примыкающая к дому БЕСЕДКА.  Туда можно будет поставить стол и скамейки для посиделок с друзьями-соседями.

Кстати статья по изготовлению скамеек своими руками у меня тоже есть.

А пока виноград растет, можно озеленить ваш навес горшочным способом —  просто у опорных столбов навеса выстраиваем зеленую стену из горшков с пышными кустиками. И на несущую балку навеса подвешиваем кашпо с цветами.

А еще можно подизайнерить на листе бумаги — набросать эскиз каменной клумбы рядом с навесом. И в следующем году воплотить его в жизнь.

Вот такое простые способы создания навесов своими руками — у частного дома, или дачного домика.

И на десерт…

Когда ваш навес будет готов, и вы будете сиять от счастья и гордости, подумайте — как можно сделать навес еще наряднее.

Например, покрасить навес в нарядный белый цвет. Тогда он будет смотреться  совсем празднично. Белая краска даже очень тяжелую конструкцию превращает в легкую и воздушную.



А если вы сделали навес для заднего дворика (для уютных посиделок), то купите ткани и сшейте несколько нарядных занавесок для вашего нового навеса. Их можно повесить на металлические струны, натянутые между столбами опоры вашего дачного навеса. Так вы получите практически восточный шатер на вашем заднем дворике частного дома.

А в следующем году, вы можете разработать план-проект благоустройства зоны вокруг вашего нового навеса (фото ниже). Ведь если внутри вас отыскался мастер-плотник… кто-знает, может по соседству с ним прячется и дизайнер-каменщик.

Нарисуйте эскиз вашей зоны вокруг навеса, посоветуйтесь с умной женой и на следующий строительный сезон обустройте, например, вот такую каменную площадку, с лавочками и очагом для уютного огонька.

Кстати вам в помощь — моя статья «ОЧАГ на даче — 7 СПОСОБОВ сделать своими руками.»

Вот видите, как это интересно сделать навес своими руками… поверить в свои руки… и продолжать творить красоту вокруг себя… Это очень полезно. Потому что когда занимаешься хорошим, некогда заниматься плохим или грустным… А если в жизни много красоты, то не остается места для уныния.

Занимайся жизнью или занимайся смертью…

Занимайся здоровьем или занимайся болезнью…

Занимайся страхом или занимайся отвагой

Занимайся унынием, или занимайся созданием нового

Мы сами выбираем чем нам заниматься… Так давайте выберем созидание нового и полезного…
Потому что созидая что-либо, мы созидаем самих себя. Лучшую версию самих себя.

Вперед.  Нужно просто начать… потом продолжить… а потом закончить. Все просто.

Если бы я не была девочкой… я бы сама такое строила. Но все что я могу, это вдохновлять мальчиков. Поэтому строить — вам ))), дорогие мальчики.

Удачного вам дачного строительства.
Ольга Клишевская, специально для сайта «Семейная Кучка»

Если вам понравилась эта статья
И вы хотите отблагодарить за этот кропотливый труд бесплатного автора,
то вы можете выслать любую удобную вам сумму
на его личный  кошелек ЯД — 410012568032614

Еще статьи-уроки на тему

как сделать навес своими руками

Как сделать КРЫШУ для навеса (из ткани, которая сдвигается туда-сюда).

ОСВЕЩЕНИЕ для перголы и навеса — 7 способов сделать самим

Навес во дворе частного дома — 35 идей.

А также у меня есть цикл статья по строительству деревянных дачных БЕСЕДОК — если вы сделали навес своими руками, то вам не составит никакого труда по этому же принципу сделать и уютную беседку для дачи.

Подробные статьи-уроки по беседкам уже готовы и ждут вашей любви к брусу и шуруповерту.

Беседки для дачи С ДВУХСКАТНОЙ КРЫШЕЙ (15 способов сделать).

БЕСЕДКИ своими руками (21 СПОСОБ + важные моменты) — беседки с плоской крышей.

Дачные БЕСЕДКИ своими руками (20 вариантов) — беседки кубической формы.



Читайте НОВЫЕ статьи на нашем сайте:

на Ваш сайт.

Изготовление навеса к дому из сотового поликарбоната своими руками: чертежи, фото, видео

Изготовление навесов из поликарбоната привлекает своей низкой стоимостью, простотой монтажа и длительным сроком эксплуатации. Навес к дому – оригинальное и практичное функциональное и дизайнерское решение. Применяется полимер двух видов – монолитный и ячеистый (сотовый).

Делаем навес у дома

Задача конструкции – защита от снега, дождя, града, сосулек и солнечных лучей. Козырьки для дома отличаются разнообразием, их варианты можете посмотреть на фото. Навесы могут различаться как по форме, так и по изготовлению. Многообразие их видов позволит им вписаться в любой дизайн (можете убедиться в этом на фото).

С полимером можно работать самостоятельно. Это материал, который легко поддается резке и обработке. Поэтому навес и козырек из полимера очень просто сделать и своими руками (варианты конструкций для дома из полимера сделанных самостоятельно можете посмотреть на фото).

Полимер бывает разных видов. То, какой полимер использовать для навеса, зависит в первую очередь от того, для чего павильон будет использоваться.

  1. Волнистый полимер, подходит для изготовления павильона над беседкой или крыльцом, потому что выглядит это красивее.
  2. Монолитный карбонат обладает хорошей прозрачностью, через него проникает свет.
  3. Сотовый полимер наиболее прочный. Чаще всего можно встретить навесы из сотового поликарбоната.

Навес для отдыха

Козырьки и навесы из поликарбоната

Козырьки или павильоны изготавливаются в виде арки, с двускатной или односкатной крышей, а также с оригинальными геометрическими решениями, перекликающимися с дизайном дома (видите варианты таких навесов на фото). Павильон или козырек можно дополнительно украсить элементами декора.

Козырьки состоят из каркаса и покрытия. Обычно их делают из профильных труб, а покрывают металлическими, пластиковыми или полимерными листами. Козырьки из полимера на металлическом каркасе дополнительно усиливают безопасность при сохранении современного внешнего вида. Прочность таких козырьков позволяет выдерживать большие нагрузки от упавших предметов, снега, ветра, дождя.

Навесы и козырьки из поликарбоната не склонны к деформации. Материал не вреден с точки зрения его химических составляющих, не склонен к спонтанному возгоранию.

Очень удобны козырьки и павильоны из полимера для дач. Благодаря им, можно будет проводить время на улице, не боясь дождя и ветра. Конечно, идеально, когда козырек или павильон планируется вместе с постройкой дома, тогда его удается более гармонично вписать в дизайн.

Строительство навесов к дому своими руками

Павильон к дому можно сделать своими руками или с привлечением специалистов. В любом случае при этом нужно опираться на соответствующие чертежи навесов из поликарбоната.

Если вы заказали постройку павильона, то соответствующий проект вам подготовят, если же нет, то чертеж можно сделать самостоятельно или использовать уже сделанные до вас. В нем обязательно должны быть указаны размеры. На основании чертежей определяется потребность в материалах. После этого могут быть посчитаны затраты на изготовление павильона или козырька своими руками.

На фото приведены чертежи павильона для дома из поликарбоната.

Для постройки навеса самостоятельно будут нужны:

  • поликарбонат;
  • лопата или бур;
  • рулетка;
  • уровень;
  • пила или лобзик;

  • цемент;
  • гравий;
  • песок;
  • защитные ленты;
  • труба;
  • крепеж.

Стоимость изготовления павильона своими руками считается после разработки проекта.

Строительство павильона делается в несколько этапов (посмотрите видео):

  1. Сначала готовится площадка.
  2. Потом размечаются и сверлятся места для стоек опоры, после этого балки устанавливают в скважины и бетонируют
  3. Через 3 дня выполняют верхнюю обвязку, крепят элементы сооружения, обрабатывают сварочные швы и делают непосредственно монтаж самих листов.
  4. При монтаже листов нужно смотреть, с какой стороны наклеена защитная пленка, ее не надо снимать и нужно стараться не повредить. Монтажные работы делаются с транспортной пленкой, ее нужно будет убрать, когда строительство павильона будет закончено. Если павильон сделан из сотового поликарбоната, то нужно будет закрывать торцевые стыки. Если из монолитного, то такой необходимости нет.

Особенности строительства из поликарбоната

Несмотря на то, что поликарбонат легко обрабатывать, его можно обрабатывать только хорошо заточенным инструментом. Дырочки для саморезов должны быть немного больше самореза, а перед тем как их сверлить, не нужно снимать защитную пленку. Работу с материалом нужно осуществлять на твердой поверхности.

Нельзя чтобы материал вибрировал при обработке, иначе его можно повредить. Нужно точно рассчитывать скорость резки поликарбоната. Потому что при высокой скорости обработки электроприборами может иметь место оплавление материала за счет перегрева, при слишком низкой возникнет вибрация и по материалу пойдут трещины.

Автор:
Антон Ермолов

фото современных навесных конструкций Как правильно сварить односкатный навес под поликарбонат

Наличие на приусадебных участках навесов свидетельствует не только о хорошем вкусе хозяев, но и об их желании улучшить комфортность отдыха и проживания. своими руками смотрится очень оригинально, придает пространству эксклюзивный вид, служит долго, может использоваться для создания закрытых зон различного назначения. Появление среди строительных материалов поликарбоната позволило создавать оригинальные конструкции с минимальными потерями времени и денег, при этом фактические эксплуатационные показатели намного превосходят ранее использовавшиеся материалы.

Выполнить строительные работы можно двумя способами:

  1. Монтаж навеса из поликарбоната можно делать с привлечением специализированных строительных компаний. Преимущества: гарантируется надлежащие качество и скорость монтажа. Профессиональные специалисты оказывают помощь в проектировании и расчетах, дают консультации по оптимальному варианту навеса с учетом физических характеристик грунтов, архитектурных особенностей сооружения и климатической зоны проживания. Недостаток – все услуги нужно оплачивать, в некоторых случаях цена может равняться стоимости материалов для изготовления навесов. Технологию можно посмотреть на видео внизу.
  2. Самостоятельно. При наличии небольшого строительно-монтажного опыта можно выполнить работы без привлечения сторонних исполнителей. Достоинства – значительно уменьшается общая сметная стоимость строительства. Недостатки – нужно иметь свободное время и владеть определенными знаниями, как самому построить.

Физические и эксплуатационные характеристики поликарбоната

Использование современного оборудования и инновационных добавок позволяет создавать материал с уникальными свойствами.

1. Светопроницаемость прозрачного поликарбоната достигает 90%. Значение может изменяться в зависимости от наличия минеральных красителей различных оттенков. За счет большой прозрачности удается экономить электрическую энергию на освещение. Навесы можно использовать для обустройства цветников, теплиц и т. д. Развитие растений под навесами ничем не отличается от развития на открытых участках.

Светопроницаемость поликарбоната 90%

2. Высокие показатели механической прочности. Материал пластичен, что позволяет ему гасить резкие динамические нагрузки без появления трещин. Он не имеет эффекта остаточной деформации, после снятия нагрузок полностью восстанавливает линейные размеры и геометрическую форму.

3. Отличные показатели механической прочности по отношению к удельному весу. Поликарбонат имеет специальные ребра жесткости, что увеличивает сопротивляемость на изгиб. По ударопрочности на порядок превышает показатели стекла. Может быть стандартным одно- или двухкамерным, усиленным, четырехкамерным.

Однокамерный лист поликарбоната
Двухкамерный лист поликарбоната
Четырехкамерный лист поликарбоната

4. Низкий удельный вес дает возможность добиваться заметной экономии на фундаментах и несущих конструкциях.

5. Инновационные добавки делают его невосприимчивым к жесткому ультрафиолетовому излучению. Прочность межмолекулярных связей остается неизменной весь период эксплуатации – не появляются микротрещины, не ухудшаются значения прочности и устойчивости.

6. Высокая пластичность позволяет применять материалы при температурах до -50°С, показатели прочности не ухудшаются при температуре до +115°С.

7. Широкий ассортимент по толщине, размерам плит и цветовым решениям. Дает возможность дизайнерам правильно воплощать в жизнь свои самые смелые проекты.

8. Срок службы превышает 25 лет. Поликарбонат обладает отличными технологическими характеристиками, он легко режется и обрабатывается обыкновенными инструментами. Во время использования минимизируется количество непродуктивных отходов.
С использованием поликарбоната можно делать следующие навесы:

  1. Козырек над балконом, лоджией или входными дверьми. Исключает попадание атмосферных осадков, надежно защищает от ветра и прямых солнечных лучей.
  2. Навес для одного или нескольких автомобилей. За счет использования навеса можно отказаться от строительства капитального гаража, автомобиль защищен от появления ржавчины, не выгорает обшивка салона.
  3. Навес для патио или открытой беседки. Повышается комфортность отдыха, уменьшаются затраты труда на поддержание чистоты в сооружении.
  4. Навес над бассейном. Увеличивается время приема водных процедур.

Козырек над балконом Навес для нескольких машин Навес для патио Навес для бассейна


Правила выбора материала для навесов От правильного выбора толщины материала зависит надежность сооружения. Чем толще листы, тем больше нагрузку они могут выдерживать, тем проще может быть металлическая несущая конструкция. Какой поликарбонат лучше для навеса?

Дина панелей 6 и 12 м. Для соединения между собой отдельных панелей применяется специальный алюминиевый профиль, стандартная длина 6 метров. Профиль может быть неразъемным (панели вставляются в технологические пазы с двух сторон) или разъемным. Разъемный имеет универсальное назначение, может применяться на различных видах конструкций. Состоит из верхней и нижней прижимных частей, стягиваемых между собой специальными шурупами. Используется на различных по толщине панелях, есть возможность ручной регулировки усилия сжатия. Если панели по каким-либо причинам уменьшили толщину, то профиль можно сильнее прикрутить и устранить негерметичность соединений.

Торцы обязательно должны закрывать торцовым профилем, перед закрытием соты заделываются силиконом. Это предотвращает размножение в полостях микроорганизмов, мха и плесени. Такие микроорганизмы значительно ухудшают внешний вид сооружения. В некоторых случаях могут оказывать негативное влияние на величину пропускаемого света, что является одним из недостатков навесов из поликарбоната.

Навес незакрытый профилем
Торцевой профиль для поликарбоната

Для фиксации листов поликарбоната к металлическим или деревянным каркасам применяются специальные саморезы с резиновыми прокладками. Как сделать навес показано на видео. Головки саморезов можно покрыть декоративными шляпками. Несущий каркас для навеса можно изготавливать из квадратных и круглых труб, уголков, двутавров, швеллеров или деревянных брусьев, размеры подбираются с учетом максимальных нагрузок, площади и вида крыши навеса.
Что лучше – поликарбонат или профнастил для навеса Однозначного ответа нет. Профнастил изготовлен из листовой стали, может выдерживать увеличенные нагрузки. Зато поликарбонат имеет универсальное применение, монтаж навеса из поликарбоната экономически выгоднее.
Этапы проектирования навесов Эскизный проект Начинать строительство навесов своими руками нужно с составления эскизного проекта несущих конструкций. Для этого следует обладать теоретическими знаниями по расчету максимальных нагрузок в узлах конструкции, вычислять каждый элемент на изгиб и сжатие. Принимаются во внимание максимальные ветровые и снежные нагрузки, определяются виды крыши и угол наклона скатов.
Типы стропильной системы навесов В зависимости от инженерных особенностей и конкретных условий эксплуатации навес может быть:

  1. Односкатным наклонным. Угол наклона ската не менее 12°, конструкции используются для строительства сооружений небольших размеров, самый простой навес. Модель №3
  2. Купольным. Круглым или удлиненным. Может выдерживать значительные снеговые нагрузки, имеет оригинальный дизайнерский вид. Во время изготовления каркаса следует точно выдерживать все размеры, по исполнению относится к сложным вариантам. Модель №6
  3. Арочным. Длина подбирается индивидуально, используется для накрытия небольшой высоты. Модель №4
  4. Двухскатным. Универсального назначения, конструкции применяются для строительства больших по размерам навесов. Модель №2



После определения типы крыши нужно начинать проектировать фундаменты
Типы фундаментов Небольшой вес конструкций позволяет использовать наиболее простые и дешевые фундаменты. За счет этого значительно сокращаются сроки строительства и уменьшается их стоимость. С учетом физических характеристик грунтов и возможной нагрузки для навесов можно использовать такие фундаменты:

Винтовые свайные. Металлические сваи ввинчиваются в землю согласно плану свайного поля (смотрите видео). Глубина и диметр подбирается индивидуально. Концы свай выравниваются по горизонтали, к ним привариваются металлические площадки для крепления вертикальных опор навесов. Достоинство – полностью подготовить фундаменты можно в течение одного дня, применяются в любых климатических зонах и на любых грунтах, в том числе и заболоченных. Имеют положительные отзывы пользователей. Ростверки под навесы делать необязательно.

Теплица на винтовых сваях

Столбчатые. Глубина залегания примерно 60 см, для компенсации усилий вспучивания насыпается песчаная подушка. Размеры по периметру не более 40×40 см. Могут изготавливаться из бетона (армированного или неармированного), цементных блоков или готовых заводских конструкций. Преимущества – наиболее низкая стоимость, нет необходимости выравнивать площадку. Время изготовления с учетом застывания бетона не более 14 дней.

Несущая опора с залеганием в грунт 60см

Мелкозаглубленные ленточные. Применяются для больших тяжелых конструкций, позволяют ставить для навесов боковые стенки для защиты от ветра, снега и дождя. По стоимости относятся к дорогой категории, время изготовления не менее трех недель.

Мелкозаглубленный фундамент

Выбор фундамента может оказать существенное влияние на стоимость сооружения, при принятии решения следует принимать во внимание максимальное количество факторов.
Несущие вертикальные опоры Изготавливаются из круглых и квадратных труб, сортового проката или деревянных брусьев. С их помощью можно построить деревянный навес. Устанавливаются на фундаменты, служат для фиксации стропильной системы навеса. Во время изготовления принимается во внимание высота и возможные усилия. Расстояние между фермами и опорами должно учитывать общую площадь навеса.
Технология сборки и установки конструкции Сборка конструкции начинается с установки вертикальных опор на готовые фундаменты. Во время заливки бетона в них устанавливаются анкерные болты, расстояние между ними должно соответствовать расстоянию между отверстиями нижней площадки опор. У каждой поры постоянно контролируется вертикальное положение, запрещается отклонение вершин в любую сторону. Расстояние между опорами соответствует длине элементов крыши. Сборка может производиться сварными швами (не разборный вариант) или с помощью метизов (разборный вариант). Разборный навес из поликарбоната своими руками позволяет при необходимости демонтировать сооружение и установить его на новом месте. После демонтажа все конструкции сохраняют свои первоначальные показатели и готовы к повторной установке без предварительной подготовки.

Бетонирование стоек
Крепление стоек анкерными болтами
Крепление арок

Если навес изготовлен на промышленном предприятии, то он имеет рабочие чертежи для монтажа, каждая деталь пронумерована, указано ее положение в узле и метод фиксации. Самостоятельное изготовление металлических конструкций навеса требует внимательности и выполнения существующих отраслевых требований, строительных норм и правил.

Элементы навеса после монтажа проверяются на соответствие положения, этапы сборки предусматривают постепенное крепление конструкций. При возникновении деформаций выясняется и устраняется причина. Перед тем как прикрутить поликарбонат на навес, следует выполнять испытания на устойчивость. Во время испытаний конструкции нагружаются усилиями, вдвое превышающими расчетные. За счет этого достигается коэффициент запаса прочности, гарантируется длительная и безопасная эксплуатация навеса.
Как крепить поликарбонат к металлическому каркасу навеса Листы режутся эклектическим лобзиком, болгаркой с отрезным тонким диском или монтажным ножом. Конкретный инструмент выбирается в зависимости от толщины материала. Монтаж поликарбоната начинается с одной из сторон, только после полной фиксации предыдущего листа может начинаться фиксация следующего. Для крепления используются специальные саморезы с резиновыми шайбами. Шайбы герметизируют покрытие, компенсируют разность изменения линейных размеров материалов вследствие тепловых расширений, не допускают появления микротрещин. Затягивать саморезы следует осторожно, нельзя допускать повреждения поверхностей. Если есть желание, то головки саморезов можно закрывать декоративными шляпками.

Пустоты с торцов поликарбонатных листов нужно обязательно герметизировать. В противном случае в них через несколько лет начнут произрастать мхи и плесень, испортится не только внешний вид, но и эксплуатационные характеристики. Во время крепления листов следует обращать внимание на лицевую и обратную стону. Укладка поликарбоната на навес выполняется только лицевой стороной, она имеет специальную защиту от вредного воздействия ультрафиолетовых лучей, правильность укладки указывается на упаковке каждого листа. Во время производства она покрывается защитной полиэтиленовой пленкой, на которой есть инструкция и чертежи. Снимать ее рекомендуется до установки листа на посадочное место. В противном случае саморезы будут удерживать пленку, в этих местах она не отклеится, а порвется. Останутся кусочки, удалить которые очень сложно. Кроме того, защитную пленку намного легче снимать, когда лист находится на земле. Если он установлен на навесе, то работы значительно усложняются.
Практические советы

  1. Категорически запрещается изгибать поликарбонатный лист поперек сот. Придерживайтесь этого правила не только во время монтажа навеса, но и во время транспортирования или складирования материалов.
  2. Не нужно специально сверлить отверстия под саморезы, эта операция выполняется одновременно на листе и каркасе.
  3. Во время проектирования всегда учитывайте коэффициент запаса прочности. Не стоит использовать самые тонкие листы. Как показывает практика, преждевременный ремонт обходится значительно дороже, чем приобретение прочного поликарбоната.
  4. Не работайте в одиночку. Это не только тяжело и опасно, но и оказывает негативное влияние на качество монтажа.
  5. Строго соблюдайте правила техники безопасности, не спешите, работайте внимательно. Особую осторожность проявляйте во время работы с электроинструментами.

Соблюдение рекомендованных правил гарантирует, что монтаж будет выполняться с учетом строительных норм, навес будет надежным и служить длительный период времени.
Видео инструкция по установке навеса из поликарбоната своими руками

В последние годы большого распространения и популярности получил поликарбонат. Теплицы, разнообразные навесы и многие другие конструкции из этого материала радуют пользователей своей простотой и многофункциональностью. Сегодняшнюю статью мы посвятим как раз теме навесам из поликарбоната, в которой выясним все нюансы этого сооружения,а также, на что обратить внимание при изготовлении навеса из поликарбоната своими руками.

Основные свойства поликарбоната

Прежде чем говорить о изготовлении навеса из поликарбоната, необходимо понять, что же собой представляет этот материал, каких видов бывает и в чем его особенность. Итак, поликарбонат — это полимер, который применяется в различных промышленных сферах. Его производят из прозрачных гранул, которые методом литья или экструзии превращаются в светлые, прозрачные листы пластика.

Поликарбонат бывает следующих видов:

  • монолитный;
  • сотовый;
  • канальный (ячеистый).

Широкого применения обрели первые два, последний встречается довольно редко. Монолитный поликарбонат представляет собой прочные, сравнительно тяжелые листы. Этот тип считается отличной альтернативой стеклу, он намного легче и надежнее. Монолитные пластины бывают нескольких оттенков и тонов: прозрачные, матовые, непрозрачные. Отличается от сотового отсутствием воздушного слоя.

Сотовый поликарбонат представляет собой материал, который внутри имеет образованные пустоты. Их другим словом называют соты, от этого и символическое название вида. Сотовый поликарбонат многослойный, чем больше их тем крепче лист. Поликарбонат достаточно устойчив к ударам и возникновению различного характера трещинам. Имеет небольшой вес и отличается низкой теплопроводностью. Этот вид высокоустойчив к ударам и имеет защитную пленку. Работая с этим видом поликарбоната важно учитывать способ его крепления. Сначала нужно сделать отверстие в материале и только потом вставлять в него саморез, а не просто загнать его шуруповертом в лист. Под воздействием температуры сотовый поликарбонат имеет свойство расширятся. В таблице представлены основные преимущества и недостатки поликарбонатного материала.

Преимущества поликарбоната Недостатки поликарбоната
1. Имеет особенность повторной эксплуатации после переработки. 1. Не устойчив к ультрафиолетовым лучам, быстро теряет свои физические свойства.
2. Устойчив к низким и высоким температурам. 2. Склонный к гидролизу.
3. Легкий, прочный, стойкий к механическим нагрузкам. 3. Под напряжением быстро теряет свои механические и химические свойства.
4. Отличается хорошим светопропускающим качеством.
5. Устойчив к кислой среде, различным растворам и окислителям.
6. Не поглощает влагу.
7. Трудновоспламеняемый.
8. Гибкий.
9. Прост в использовании. Имеет отличные звукоизоляционные характеристики.

Благодаря своей универсальности поликарбонат применяют в сельском хозяйстве, авто- и авиатехники и т.д.

Как правильно разработать проект

Поликарбонатные навесы устанавливают не только на возле домов, их используют в качестве укрытий для бассейнов, автомобилей, возле магазинов и других организациях. В сегодняшней статье мы рассмотрим простой вариант навеса из поликарбоната для частного дома, который будет под силу даже новичкам.

Начальным этапом в этом деле можно назвать разработку проекта будущего сооружения, который позволит наглядно представить конструкцию, определится с размерами и рассчитать количество необходимого материала. Специалисты рекомендуют неопытным мастерам обратить внимание на уже готовые чертежи самых простых задумок.

На этом этапе стоит окончательно определиться с типом материала, который будет взят за основу. Выбор материала напрямую зависит от предназначения готового навеса и его габаритов. При помощи строительный инструментов для измерения площади следует сделать замеры предполагаемой территории для установки навеса и выбрать тип опор для него.

Выбор толщины материала для навеса из поликарбоната

Выбор поликарбонатных панелей для сооружения навеса — это дело ответственное, ведь от материала зависит срок эксплуатации конструкции. Рассматривая тот или ной вид пластиковых листов стоит учесть количество годовых осадков в вашей местности, частоту обрешетки планируемого навеса и т.п. Поликарбонатные листы бывают толщиной от 4 до 25 мм, оптимальным размером для навеса станет лист 8-10 мм. Далее рассмотрим эти показатели подробнее.

Сотовый поликарбонат насчитывает как минимум пять разновидностей панелей различной толщины и структуры. Они отличаются между собой формами сот, ребрами жесткости и собственно плотностью. Выбирая для навеса сотовый поликарбонат лучше остановить свой выбор на средней толщины листах, этого будет достаточно для того, чтобы конструкция была устойчива к граду и огромному снежному покрову. Какой бы не был сотовый поликарбонат он обладает отличной звукоизоляцией.

Монтаж навеса из монолитного поликарбоната не менее удачный выбор. Этот тип материала реализуется 10 известных модификациях, которые отличаются не только толщиной, а и структурой поверхности панелей, их оттенками и вязкостью. Толщина монолитных панелей составляет 2-6 мм, по индивидуальных заказах производят листы толщиной до 12 мм. Выбирая монолитный поликарбонат стоит обратить внимание на маркировку, так как некоторые модели не подходят для применения в местах близких к огню, другие используют в медицинских учреждениях и т.д. В зависимости от предназначения навеса некоторые мастера, что случается нередко, комбинируют виды поликарбоната. Этот материал очень популярен и в ландшафтном дизайне.

Необходимый инструмент для изготовления навеса из поликарбоната своими руками

Поликарбонат — это один из тех материалов, который без проблем подвергается обработке различными ручными и электрическими инструментами. Его можно с легкостью фрезеровать и термоформовать. Для работы с поликарбонатными панелями для изготовления навеса своими руками необходимо подготовить такие рабочие инструменты:

  • нож строительный;
  • рулетка;
  • шуруповерт;
  • болгарка;
  • сварочный аппарат;
  • молоток;
  • шурупы;
  • уголки металлические;
  • электрический лобзик.

Ряд рабочего инвентаря зависит от типа материала для изготовления опор для навеса из поликарбоната своими руками.

Как изготовить каркас для навеса

Поликарбонат — это у нас основа для навеса, а для изготовления каркаса необходимо подобрать другой, выгодный, прочный, устойчивый материал. Классическим считается металлический каркас. Для его сборки используют сварочный аппарат, а также специальные крепежные элементы. Для небольших конструкций подходит алюминий, для габаритных сооружений можно взять более тяжелые виды металла.

Некоторые хозяева собирают каркасы из дерева, но в таких случаях материал должен быть качественно обработан антибактериальными средствами. Деревянный каркас подразумевает укладку поперечных балок, которые стоит внимательно разместить, чтобы конструкция получилась пропорциональной и прочной.

Сборка каркаса — это пожалуй один из самых ответственных и трудоемких процессов в изготовлении навеса своими руками. От качества собранной основы под конструкцию будет зависеть ее безопасность и долговечность.

Простотой сборки и надежностью отличаются каркасы собраны из профильной трубы. Этот вариант хорошо сочетается с коваными деталями, имеет эстетический внешний вид и т.д. Профессионалы рекомендуют начинающим мастерам в процессе сборки каркаса для навеса обратится за помощью к более опытным специалистам.

Пошаговая инструкция по монтажу навеса из поликарбоната своими руками

Монтаж навеса из поликарбоната занимает немало времени, даже если это небольшое сооружения. Весь процесс работ производится в несколько шагов, которые кратко можно отобразить следующим образом.

Шаг 1. Подготовка места под установку конструкции.

Шаг 2. Подготовка котлованов под опоры для навеса.

Шаг 3. Сборка и установка каркаса.

Шаг 4. Установка листов из поликарбоната.

Проект сооружения готов, с материалом для каркаса определились, инструменты подготовлены… Следующим этапом монтажа навеса считается подготовка места под установку конструкции. Территорию необходимо убрать от мусора, зачистить от лишних грунтовых слоев. Если предполагается постройка навеса для автомобиля, то можно забетонировать основу или засыпать щебнем. Оригинальным вариантом также считается создание экопарковки (с озеленением).

Расчищая местность под навес стоит спланировать и отмерить расположение опор и выкопать глубокие ямы для их установки. Когда котлованы готовы опоры располагаются по местам и фиксируются раствором бетона. Дальнейшие работы следует проводить после полного высыхания заливки. Это займет около 4-х дней, все это время бетон нужно сбрызгивать водой, чтобы предотвратить появление трещин.

Самым распространенным вариантом считается арочный каркас. Установленные опоры соединяются между собой закладными деталями, далее укладываются горизонтальные балки. На этом этапе конструкцию называют верхней вязкой. Далее конструируется арка. Это не значит, что навес должен быть обязательно гнутым, его можно закрепить и в горизонтальном положении. Готовый каркас из металла обязательно обрабатывают антикоррозийными жидкостями и вскрывают краской. Каркасы для навесов у крыльца крепятся при помощи специальных опор, которые загоняются непосредственно в стену.

Завершающим этапом является установка и фиксация листов из поликарбоната.

Листы материала лучше нарезать заранее, поможет в этом ножовка, еще используют циркулярную пилу. Не спешите снимать защитную пленку из поликарбонатных панелей, на ней есть специальная разметка, которая позволит вырезать необходимые куски более аккуратно. Кровельный материал крепится к каркасу нержавеющими болтами и саморезами. Если Вы выбрали сотовый поликарбонат позаботьтесь о наличии специальных термошайб. Для фиксации листов на стыках используют пластиковые (или алюминиевые) профили. На этом этапе работы следует снять защитную пленку из материала. Не маловажным моментом для поликарбонатного навеса является герметизация торцов листа. В качестве герметика чаще всего применяют алюминиевую ленту. Это позволяет защитить конструкцию от проникновения влаги во внутрь сооружения. Приобретая средства для для обработки стыков поликарбонатного материала, стоит обращать внимание на наличие акрила в средстве. Покупать следует жидкости без него.

Для того чтобы проблемы с поликарбонатным покрытием не возникали в ближайшие несколько лет, необходимо соблюдать правила ухода за материалом.

Во-первых, протирать поверхность нужно при помощи мягкой губки и моющих средств с простым составом.

Во-вторых, чистку различными растворами типа уайт-спирта не проводят на стороне покрытой защитным слоем.

В-третьих, после любой чистящей операции поликарбонатное покрытие следует тщательно промыть водой.

В случае появления микротрещин на поверхности материала лучше сразу обработать их прозрачными силиконовыми средствами.

Для детальной информации по правильному монтажу навеса из поликарбоната своими руками смотрите видео:

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес . Для этой цели можно использовать поликарбонат. Этот материал имеет достаточную прочность, поэтому стоит узнать некоторые подробности изготовления постройки именно из него. В этой статье можно ознакомиться с пошаговой инструкцией того, как сделать навес из поликарбоната. Также вы сможете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Для изготовления прозрачных кровель, поликарбонат себя зарекомендовал с положительной стороны. В отличие от стекла и пластика, этот материал удобен в работе. Края изделия оснащены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому предоставляется возможность сооружать навесы любых плоскостей, даже полукруглых. Другое достоинство материала в разнообразной окраске. Плюс ко всему, прозрачность материала усиливает освещение закрываемого участка.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Прежде всего стоит обдумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта потребуется подумать о следующих параметрах:

  1. Измерение площадки и расчет каркаса.
  2. Определение вида материала для каркаса. Это может быть металл или дерево.
  3. Определение с типом поликарбоната – монолитный или сотовый.
  4. Составление чертежей.

Что касается чертежей, то в конце статьи, можно ознакомиться с некоторыми из вариантов. Например, некоторые можно взять за основу и добавить нечто свое.

Для работы с таким материалом, следует иметь под руками следующий набор инструментов и материала:

  • материал для каркаса – дерево или металл;
  • оцинкованные саморезы;
  • поликарбонат;
  • стыковочный торцевой профиль;
  • пресс-шайбы;
  • необходимые крепежные элементы;
  • песок и цемент для монтажа опор каркаса;
  • щебень;
  • краска, соответственно по дереву или металлу;
  • ножовка;
  • шуруповерт;
  • дрель;
  • уровень;
  • рулетка;
  • сварочный аппарат на случай сборки металлического каркаса.

Если весь материал/инструмент собран можно приступать к первому подготовительному этапу. Для установки опор необходимо выкопать ямку глубиной до 600 мм. Это на тот случай, если навес планируется соорудить большой. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав такую работу, дальнейший каркас можно будет крепить к опорам.

Если навес делается небольшой и планируется устанавливать над крыльцом , то, возможно, опоры не потребуются. Достаточно будет несколько анкерных крепежей к стене.

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Отдельные заготовки необходимо нарезать ножовкой или циркулярной пилой. Но учтите при резке, длина листов должна быть такой, чтобы за края конструкции они выглядывали на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать появление трещин на материале.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Более того, при укладке листа не перепутайте сторону. Та сторона, которая имеет защитную пленку должна быть направлена вверх, так как на ней имеется защита от ультрафиолета.

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку. Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Представляем вам краткую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

  1. Сначала бетонируются опоры в землю.
  2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
  3. На стене дома крепите кронштейны, которые будут опорой для двух поперечных балок 120×60 мм. Для большей надежности, к стене можно закрепить брус по горизонтали.
  4. Теперь необходимо установить поперечные балки на стойки и на опоры, закрепленные на стене.
  5. В месте, где поперечная балка соединяется со стойкой, используйте металлические уголки.
  6. Дальше необходимо соорудить обрешетку.
  7. Когда каркас готов, необходимо прикрутить поликарбонат саморезами с термошайбами.

Эта простая инструкция подтверждает слова, сказанные вначале этой статьи. Даже без особых строительных навыков, вам получится при желании сделать всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт в таком строительстве, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариаций навесов из поликарбоната:

Схемы

Предоставленные схемы помогут вам выбрать подходящий в вашем случае вариант проекта:

Строительство жилого дома на участке не является завершением всех работ, со временем вокруг основного строения появляются хозяйственные постройки, в большинстве случаев возводимые своими руками. Односкатный навес из поликарбоната одновременно является простой и многофункциональной конструкцией, которая может использоваться как беседка, крытая стоянка для автомобиля, место для хранения дров и для разных хозяйственных нужд.

Покрытие из поликарбоната позволяет получить конструкцию с современным внешним видом при незначительных финансовых затратах.

Особенности поликарбоната

Поликарбонат относится к группе современных высокотехнологичных материалов, изготовленных на основе полимерного пластика. Этот материал имеют ячеистую структуру, хорошо пропускает свет, может быть бесцветным, цветным или узорчатым. Навес из поликарбоната – это отличное решение для пристройки к дому или отдельно стоящего сооружения.


Популярность материала обеспечивается наличием следующих преимуществ:

  • Легкий вес . Лист поликарбоната весит меньше в 7-8 раз, чем лист стекла аналогичного размера. Это позволяет использовать его при возведении конструкций, для которых не требуется основательный фундамент.
  • Хорошая гибкость . Гнуть материал можно без предварительной обработки и без использования специальных приспособлений, что дает возможность создания различных арочных конструкций, включая круглый навес из поликарбоната.
  • Способность пропускать свет . Через поликарбонат проходит около 90% естественного света, при этом материал создает надежную защиту от ультрафиолетовых лучей. Поэтому под таким навесом всегда светло и комфортно.
  • Высокие прочностные характеристики . Несущая способность и ударопрочность покрытия находятся на высоком уровне, намного превышая аналогичные свойства стекла. Ячеистая структура поликарбонатного покрытия позволяет выдерживать значительные снежные шапки или удары града.

Помимо этого поликарбонат характеризуется отличными шумоизоляционными свойствами и длительным сроком службы, около четверти века.

Устройство односкатного навеса своими руками

Односкатный навес имеет достаточно простую конструкцию, что позволяет выполнить монтажные работы своими руками. Основными элементами постройки такого типа являются: опорные столбы, стропильные фермы, обрешетка и непосредственно поликарбонат. Строительные магазины предлагают готовые комплекты для сборки, но можно самостоятельно сделать чертеж.


Однако при составлении проекта односкатного навеса из поликарбоната своими руками очень важно принимать во внимание следующее:

  • Угол наклона ската . Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает большое количество осадков, уклон навеса должен составлять 35-45 градусов. В этом случае риск разрушения крыши от снежной массы становится минимальным. В регионах, где преобладают порывистые ветра, лучше сооружать навесы с уклоном 20-25 градусов. Для средней полосы России оптимальным вариантом будут навесы с уклоном 30-35 градусов.
  • Материал для изготовления обрешетки . Элементы стропильной системы навеса могут быть изготовлены из дерева или профилированной трубы. Древесину перед началом монтажа рекомендуется защитить антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес получится более легким и долговечным.
  • Вид поликарбоната . Поликарбонат может иметь разную расцветку и структуру, в строительных магазинах представлены листы в большом ассортименте. При строительстве беседок и навесов используются листы поликарбоната зеленой или синей расцветки, холодные оттенки позволяют почувствовать прохладу и свежесть.
  • Расположение навеса . Односкатная конструкция может быть пристроена к дому, а может быть обособленной. При этом в первом случае появляется возможность сэкономить некоторые средства за счет отсутствия опорных стоек. Кроме того пристройка получается защищенной от ветра с одной стороны.


Стропильные фермы навеса с одним скатом выполняются в форме треугольника, основание которого соответствует ширине навеса, а гипотенуза – длине ската. Предотвратить повреждение и прогиб поликарбоната помогает обрешетка, уложенная с шагом не более 50 см. Таким же образом можно построить навес для дров , который не покажется лишним возле дома.

Пошаговый монтаж

Решить вопрос, как покрыть навес поликарбонатом своими руками, можно в течение одного дня, причем сделать это может один человек или с помощником. Сборка конструкции выполняется с помощью стандартного набора инструментов: шуруповерт, сварочный аппарат, болгарка или ножовка по металлу.


Непосредственный монтаж навеса из поликарбоната своими руками выполняется по следующей схеме:

  • Готовят площадку для строительства, для этого убирают мусор и крупную растительность, выравнивают поверхность песком, грунтом или гравием.
  • Делают разметку будущей конструкции, отмечая колышками места расположения опор.
  • Далее делают ямки для столбов, если навес будет иметь незначительные размеры, то столбов должно быть не меньше четырех. Для большой конструкции потребуется больше столбов.
  • На дно подготовленных ямок насыпают смесь песка и гравия, ставят опоры и заливают бетоном. Для обеспечения нужного уклона ската опоры одной стороны должны быть ниже.
  • Верхние части столбов соединяют обвязкой из профильной трубы. Элементы обвязки крепят сваркой или специальными кронштейнами.
  • На земле собирают стропильные фермы, а затем поднимают их наверх и приваривают к элементам обвязки.
  • На стропилинах фиксируют обрешетку.
  • Поликарбонат режут на части определенного размера, с помощью дрели высверливают отверстия для крепежных элементов, затем крепят к каркасу с помощью термошайб.
  • В местах стыков устанавливают специальный профиль.

После сварки швы на каркасе односкатного навеса из поликарбоната зачищают и покрывают слоем грунтовки. Металлические элементы красят специальными составами. Кромки поликарбоната проклеивают армированным скотчем.

Навесы из поликарбоната – уличные конструкции, универсальные для хозяйственных целей. Материал легкий, гибкий, светопрозрачный в большой цветовой гамме, удобного формата, представлены в разной толщине, что позволяет сконструировать навесы простые и сложной криволинейной формы. Постройки смотрятся легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье дадим поэтапную инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что надо знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:

  • самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
  • пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
  • мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.

Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек

Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.

Крытый навес из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы – наиболее универсальный вариант: не закрывают обзор, легко открываются, а в закрытом виде хорошо держат тепло.

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный навесы с поликарбонатной кровлей

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.

Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей

Металлические навесы

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:

  • Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
  • Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
  • Сборные алюминиевые.

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа

Для навесов из поликарбоната до 5 м используют профиль с толщиной стенки 2 мм, сечением 40*20 мм, для строений более 5,5 м, потребуется прокат 3*40*40 или 2*30*60 мм.

Пример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Металлические изделия нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше на парапет предусмотреть деревянные перила.

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.

Типовые варианты поликарбонатных навесов

Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Классификация ферм:

  • По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
  • По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
  • По способу опирания – консольная, балочная, арочная, балочно-консольная.

Каскадный опорно-консольный навес из поликарбоната

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30 о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

Схема для односкатной постройки

Для создания проекта необходимо:

  • Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
  • Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам. Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
  • Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
  • Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.

Двухскатный навес из поликарбоната – проект с коваными элементами

Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

Арочные навесы из поликарбоната, на фото эскизы для небольших строений

Полезно знать: Чем больше расстояние от нижней до верхней точки крыши, тем ее несущая способность выше.

Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:

  • При наклоне 22-30 о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
  • Если скат в 15-22 о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.
  • Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные габариты поликарбоната по ширине и длине:

  • литого 2,050*2, 3, 6,12 м;
  • сотового 2,100*3,6,12 м.

Для частных построек подойдет толщина листа 6-12 мм.

Таблица рабочих характеристик поликарбоната

Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

  • основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
  • распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25 о.

Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.

Стандартная схема небольшой фермы

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

  • Детали, а также несущие элементы не должны быть с трещинами.
  • Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
  • Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
  • По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
  • Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
  • Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Важно: Профессионалы рекомендуют размещать опоры также вдоль дома, но если нет такой возможности, то на несущую стену следует посадить балку 60, 80*80 мм на анкера, на нее опереть фермы, соединив сваркой, это позволит разнести нагрузку по всей поверхности.

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Как правильно работать с поликарбонатом

Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.

Всего существует 2 способа:

  • Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.

Как закрепить поликарбонат на навесе с помощью термошайбы

  • Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.

Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.

Виды крепления поликарбоната к обрешетке

фото, конструкция, изготовление своими руками

В современном быте навесами из поликарбоната (полимерного пластика) никого не удивишь, а ведь еще несколько лет назад они выглядели необычно на фоне кирпичных сооружений.

Сегодня под навесами из поликарбоната обустраивают летние беседки, шикарные террасы и автомобильные стоянки.

С поликарбонатом легко работать, поэтому сделать козырек или навес из поликарбоната сможет каждый домашний мастер своими руками.

Виды сводов из полимерного пластика

Прежде чем задаться вопросом, как сделать навес из поликарбоната, рекомендуется выбрать его форму, что обычно делается с учетом функционального назначения будущего сооружения.

На данный момент существуют разные виды навесов из поликарбоната. Помимо стандартных сооружений с одним и двумя скатами, часто можно увидеть конструкции под полимерным пластиком изогнутой или арочно-удлиненной формы, куполообразного вида или в форме удлиненного купола.

Навес из листов поликарбоната может быть прямым, вогнутым и односкатным с подзором.

Фото:

Сегодня чаще всего можно видеть навесы из поликарбоната во дворе частного дома изогнутой, одно- и двухскатной формы, а еще каскадные.

Арочный навес из поликарбоната обычно возводят с целью обустройства светопрозрачных проходов между жилым домом и другими дворовыми постройками.

Из таких конструкций получаются оригинальные козырьки над входом в дом, хорошие автонавесы и прозрачные укрытия в летнем саду.

Полукруглый свод навеса не позволяет зимой скапливаться на нем снегу, а осенью – листьям, кроме того, в дождливую погоду вода сбегает только с двух его сторон.

Но при возведении таких навесов из поликарбоната своими руками по чертежу встает проблема загибки профилей, которую решить без необходимого оборудования трудно.

Выполняя установку навеса из поликарбоната, человек пытается улучшить свой быт и украсить жилищный участок.

Таким образом, выбирая многоарочную систему навесов для обустройства лестничного пролета, удастся решить проблему большого наклона кровли, из-за которой дождевая вода льется прямо на входящих.

Ведь если над лестницей установить один свод из поликарбоната, то капли дождя из цельного листа будут падать к первым ступеням, а вот при многоарочном расположении вся вода будет уходить в стороны.

Что касается привлекательности каскадной системы, то она выглядит куда более интересно по сравнению с одной полимерной аркой.

Фото:


Самым простым в исполнении автомобильным навесом из поликарбоната является сооружение с одним скатом.

Чтобы построить свод односкатного типа, не нужно сгибать металлический профиль и листы поликарбоната, и главное – можно не задаваться вопросом, какой толщины поликарбонат лучше использовать для навеса.

К дому из поликарбоната монтируют именно односкатные конструкции, ведь чтобы закрепить такой каркас, достаточно иметь в запасе механические крепежи, продольные и поперечные балки.

Схема, по которой можно сделать навес из поликарбоната своими руками двухскатного типа, подойдет, чтобы обеспечить укрытия для автомобилей, уличных барбекю, беседок и лестничных пролетов.

Стоит отметить, что такая конструкция намного удобнее в эксплуатации. Наличие двух скатов дает лучшую защиту от дождя, на такой кровле зимой не задерживается снег.

Кроме того, каркас сооружения отличается жесткостью, за счет чего обладает устойчивостью перед ветровыми нагрузками.

Фото:

Каскадный навес

Особенности проектирования навесов

Делая свой проект навеса из поликарбоната, нужно заранее определиться с его размером и местом расположения.

Примыкающий к дому и отдельно стоящий навес возводятся по разным схемам, а это значит, что и количество требуемого материала для них будет разным.

В процессе составления схемы конструкции навеса из поликарбоната очень важно учесть степень ветровой и снеговой нагрузки, характерной для данной местности, на основании чего можно выбрать материал, который позволит построить навес с нужной жесткостью каркаса.

Кроме того, желая пристроить навес к дворовым постройкам и тем самым улучшить дизайн жилого участка, при выборе поликарбоната рекомендуется обратить внимание на его цвет.

При изготовлении навеса из поликарбоната можно придать ему любую форму, ведь материал не только хорошо гнется, но и легко поддается резке.

Опираясь на данный фактор, можно соорудить совершенно оригинальный, не похожий на соседский, навес для автомобиля из поликарбоната.

Зафиксировав на листе бумаги всю необходимую информацию, следует перейти к составлению чертежа и подсчета необходимого количества материала для строительства навеса из поликарбоната для авто. В схеме нужно указать габариты строения и желаемую форму крыши.

Видео:

Планируя сделать навес для машины из поликарбоната, нужно учесть, что материал выпускается в виде листов, поэтому их монтаж нужно выполнить таким образом, чтобы стыки изделий попадали на обрешетку.

Что касается допустимой высоты навеса из поликарбоната для авто, то оптимальный вариант, позволяющий комфортно эксплуатировать постройку, представляет собой нахождение самой низкой точки крыши в 1 м 80 см над уровнем земли.

Если предстоит соорудить односкатный навес из поликарбоната площадью свыше 8 м2, то проектирование и строительство данного сооружения стоит доверить специалистам.

В данном случае площадь крыши получится большой, и если правильно не рассчитать уровень погодных нагрузок, то, скорее всего, такая постройка со временем деформируется и обрушится.

Параметры опорной конструкции рассчитывают так, чтобы толщина опорных столбов превышала сечение стоек хотя бы на 10 мм.

Глубина ямы под обустройство несущих столбов должна быть не менее 500 мм. При этом опоры можно будет зафиксировать прямо в земле, залив их бетонной смесью, а можно закрепить на закладных стальных деталях.

Сооружение боковых элементов стропильных ферм выполняют из профиля с сечением не менее 20 мм, для создания раскосных решеток берут профиль с сечением от 15 мм.

Какой пластик подойдет для навесов?

Навесы для дачи из поликарбоната могут сооружаться с применением как монолитных, так и ячеистых листов.

Какой поликарбонат лучше для навеса, сказать трудно, но так как оба вида изделий имеют свои преимущества и недостатки, то делать выбор можно опираясь, именно на достоинства материалов.

Не зная, как выбрать поликарбонат для навеса, можно перед покупкой посмотреть отзывы пользователей о том, изделия каких производителей пользуются наибольшим спросом и почему.

Монолитные листы представлены на строительном рынке панелями с толщиной до 12 мм. Для устройства навеса из поликарбоната монолитного типа обычно применяют изделия с толщиной не менее чем 8 мм.

Если на конструкцию постелить более тонкие листы, то не получив необходимую устойчивость, она со временем деформируется под воздействием погодных нагрузок.

В то же время толстые листы имеют высокую стоимость, их есть смысл приобретать тогда, когда нужно обустроить защиту от падения сосулек или других тяжелых предметов.

Монолитные листы – хороший вариант для сооружения арочных и небольших односкатных навесов, а вот плоские поверхности больших площадей быстро деформируются, причиной чего является высокая степень гибкости и эластичности рассматриваемого типа материала.

Срок службы навеса из поликарбоната, пристроенного к дому (см. фото), может продлиться около 15 лет при условии, что все расчеты были выполнены правильно.

Сотовый или ячеистый поликарбонат можно было бы считать универсальным материалом, если бы не его низкая светопропускная способность.

Тем не менее, из него чаще всего сооружают дачные навесы. Строительство малогабаритных навесов над балконом или входной дверью лучше всего выполнять с применением 5-6 мм ячеистых изделий.

Панели с толщиной 10-11 мм – оптимальный вариант для возведения сводов больших площадей.

Сотовый поликарбонат максимальной толщины, в отличие от тонкого материала, можно эксплуатировать длительный период под открытым небом, при этом можно не переживать, что он потрескается.

Не менее важно знать, как правильно выбрать качественный материал, ведь бывает так, что покупатель заплатил большие деньги, следуя правилу «цена соответствует качеству», а на руки получил плохой товар.

Качество поликарбонатных листов зависит от того, какой материал использовался при их изготовлении.

Чтобы определить качество панели, можно слегка согнуть ее – если в этот момент послышится треск, то покупать ее не стоит.

Низкое качество продукции можно определить по весу, например, если речь идет о сотовом поликарбонате, то метр 4 мм изделия должен весить около 800 г,  панель толщиной 6 мм должна иметь вес не менее 1,5 кг.

Наличие на материале инородных вкраплений и неоднородность цвета являются подтверждающими факторами того, что качество материала оставляет желать лучшего.

Пошаговое строительство примыкающего навеса

В строительстве навеса из поликарбонатных листов больше всего времени занимает сооружение фундамента, а вот на возведение несущего каркаса и крепление к нему панелей уходит примерно полтора дня.

Рабочий процесс лучше не начинать в пасмурную погоду, ведь если вдруг пойдет дождь, то качественно забетонировать опору под навес не получится.

В первую очередь нужно выкопать ямы с диаметром 300 мм и глубиной 500 мм, внутрь каждой вмонтировать каркас из арматуры.

Подготовленные конструкции нужно залить цементно-песчаной смесью, которую готовят из трех частей песка и одной части цемента. Затем фундамент нужно прикрыть полиэтиленовой пленкой и оставить на несколько дней дозревать.

Фото:

По истечению нескольких дней, когда фундамент окончательно затвердеет, нужно к нему прикрепить опоры с помощью анкерных болтов.

Верхнюю часть опорных столбов перехватывают балкой, на которую впоследствии будут монтироваться передние элементы навеса.

Такую перевязку рекомендуется выполнять, применяя квадратный или прямоугольный профиль, а вот круглую трубу в данном случае использовать не стоит, так как площадь, к которой в процессе сварки должны будут примыкать элементы, получится маленькой.

Так как навес будет примыкать к несущей стене дома, то его привязку лучше всего осуществить на балку, которую фиксируют анкерными болтами.

С этой целью на стене отмечается нужная высота, затем с помощью уровня проводится ровная линия.

Ориентируясь по линии, в несущей стене проделывают отверстия под крепежные элементы, после чего остается прикрутить балку, тщательно затянув болты.

Фото:

На следующем этапе собирают стропильные фермы – данную процедуру выполняют на земле, обязательно для контроля применяют уровень.

Раскосы приваривают к параллельно уложенным профилям, начиная от одного и другого края, постепенно перемещаясь к центру.

Готовые стропильные фермы выставляют на балку, зафиксированную на стене и внешнюю опору, точечно прихватывают, затем контролируют вертикальность элементов с помощью строительного уровня, и только потом приваривают.

Фото:

В качестве поперечин берется тонкий прямоугольный профиль, прогоны из него варят с расстоянием 500 – 600 мм.

Затем выполняется монтаж боковых деталей: к крайним стропильным элементам привариваются отрезки профиля, их фиксируют к стенам по всей длине.

От нижнего края отрезков протягивают и приваривают к краям ферм профиля такой же толщины.

После того как каркас готов, можно начинать крепить поликарбонат. Монтаж листов к металлическому каркасу осуществляется с помощью термошайб.

Фото:

Помимо указанных крепежных элементов, в процессе работы используется специальный соединительный профиль, необходимый для соединения двух полимерных листов, перфорированная лента и торцевой алюминиевый профиль.

Последний элемент фиксируется на закрепленный поликарбонат не только с эстетической целью, но и чтобы защитить каналы сотового поликарбоната от проникновения влаги и пыли.

Фото:



типы, инструкция и фото навесов – Ремонт своими руками на m-stone.

ru

Все чаще при строительстве частных городских и загородных домов для отделки стен, покрытия крыши и устройства козырьков используются современные материалы. Один из таких материалов — это сотовый поликарбонат, который отлично подходит для постройки беседок и теплиц, а также козырьков над входной дверью и навесов над бассейнами и стоянками для машин.

Навес из поликарбоната своими руками

Навес из поликарбоната своими руками смонтировать достаточно просто, тем более что в продаже можно отыскать готовые каркасные конструкции, имеющие различные конфигурации и размеры, из которых можно выбрать наиболее подходящий для конкретной площадки.

Несложно построить каркас и самостоятельно, если навес будет иметь прямую форму – без изгибов и замысловатых конфигураций. Особого укрепления каркас не требует, так как поликарбонат имеет небольшой вес и не даст значительной нагрузки на конструкцию.

Чтобы понять, насколько этот материал подходит для монтажа, и как правильно это сделать, нужно немного разобраться в его технических и декоративных характеристиках. Так, как для навесов в основном используется сотовый поликарбонат, о котором и пойдёт речь.

Содержание статьи

1 Характеристики сотового поликарбоната2 Монтаж навеса2.1 Материалы для постройки2.2 Нюансы монтажа2.3 Видео: пример крепления поликарбоната к основанию2.4 Процесс монтажа навеса2.5 Видео: самостоятельный монтаж навеса из поликарбоната

Характеристики сотового поликарбоната

Поликарбонат открывает широчайшие возможности для творчества

Поликарбонат обладает немалым количеством уникальных положительных качеств, что делает его в некоторых случаях незаменимым:

Хорошая светопроницаемость и прозрачность, которая доходит до 85 — 87%!
(MISSING)Он отлично рассеивает проникающий через него свет.
Достаточно высокая гибкость листов, без предварительной их подготовки.
Высокая ударостойкость, которая превышает это же качество силикатного стекла в 180 ÷ 200 раз.
Вместе с тем, поликарбонат по весу легче стекла в 7 ÷ 8 раз.
Материал обладает хорошими теплоизолирующими и звукоизолирующими качествами. Например, во время дождя, шум слышен минимальный.
Такое покрытие при качественном монтаже способно выдержать высокие снежные и ветровые нагрузки.
Материал стоек к химическим и ультрафиолетовым воздействиям, так как имеет специальное защитное покрытие.
Поликарбонат выдерживает температуры от — 50 в зимнее время, а верхняя граница доходит до + 115 °С.
Доступная цена сотового поликарбоната позволяет приобрести его даже среднестатистической по доходам семье.
Нельзя не отметить эстетичный современный внешний вид.
Срок службы качественного поликарбоната, имеющего защитное покрытие, составляет 20 ÷ 25 лет.
Материал легок в монтаже, с которым может справиться даже один мастер.

Если представить некоторые характеристики поликарбоната разной толщины в цифрах, они будут выглядеть следующим образом:

Таблица основных технических характеристик структурированных поликарбонатных панелей:

Тип панелиТолщина панели в ммУдельный вес в гр. /кв.мМинимальный радиус изгиба в ммПрочность и модуль упругости при растяжении (по ГОСТу) в кгс/кв.смУдарная стойкость в Дж.Показатели теплопроводности (приведенное сопротивление теплоотдачи)Поглощение шума,dB (по ASTM E90-83)
ПрочностьМодуль
упругости
DINASTMК. Вт/м2СоR(1/К)1000 Hz3000 Hz
СПК4800700н.д.н.д.н.д.н.д.3.90.26н.д.
613001050н.д.н.д.2.12.13.60.281823
815001400653204002. 1623.40.292026
1017001750658213002.3322.483.10.322230
1627002800705227702.83.682.40.422534
2535004370707231202.983.821.750.583042

Некоторые качества поликарбоната целесообразно рассмотреть подробнее, так как эта информация поможет при выборе и монтаже этого кровельного материала.

Небольшой вес материала

Панели поликарбоната весят не только меньше стекла, но и в три раза меньше, чем акриловый кровельный материал той же толщины. Это облегчает монтаж конструкции, так как поднять поликарбонат на высоту можно, не прибегая к вспомогательным подъемным механизмам. Благодаря небольшой массе материала, можно проектировать сложные конструкции навеса, так как они не особо утяжелят каркас.

Даже большой по площади навес не будет слишком тяжелым

Поликарбонат с удовольствием используют дизайнеры, которые планируют создать современный оригинальный экстерьер строения, так как он делает крышу воздушной и визуально невесомой. Особенно этот параметр ярко выражен, если выбрано прозрачное покрытие светлого цвета, а каркас под покрытие окрашен в белый цвет или изготовлен из тонких элементов.

Высокая светопроницаемость

По степени светопроницаемости поликарбонат может быть очень близок к стеклу

Высокая светопроницаемость панелей поликарбоната подходит для конструкций, которые должны быть укрыты от дождя и снега, но хорошо освещаться. Светопропускание через крышу или навес, покрытый этим материалом, доходит до 85—87%!,(MISSING) но напрямую зависит от толщины и цвета материала.

Различные оттенки и фактуры материала

Таблица коэффициентов светопропускания для стандартных панелей в процентах, в зависимости от цвета и толщины.

Цвет материалаТипоразмер «Премиум»Усиленный
4 мм6 мм8мм10 мм16мм20мм25 мм4 мм — УС6 мм — УС
Прозрачный85/8780/8179/8078/797868608281
Бронзовый25/2423/2222/2121/20181615
Молочный33/3431/3230/3130/31262220
Зеленый36/3732/3333/3433/34
Синий34/3533/3231/3031/30
Коричневый18/1915/1614/1514/15
Бирюзовый36/3728/2926/2725/26
Желтый74/7574/7572/7371/72
Оранжевый54/5554/5552/5351/52
Красный29/3025/2624/2523/24
Бордовый10/1110/115/64/5
Серебристый33/3431/3230/3130/31
Колотый лед80/8179/8079/8079/80
Колотый лед бронзовый24/2523/2422/2321/22

Из таблицы видно, что поликарбонат имеет достаточно много расцветок, поэтому выбрать самый привлекательный по дизайну и светопропускаемости — не составит большого труда. Поликарбонат любого цвета отлично рассеивает солнечный свет и создает равномерное освещение под крышей.

Ударостойкость

Поликарбонат можно назвать самым прочным из термопластических материалов, даже при механическом воздействии на него в условиях высоких и низких температур. Сам по себе поликарбонат в 200 раз прочнее стекла, но, благодаря внутреннему ячеистому строению панелей, поверхность при ударе пружинит, как бы отбивая удар.

В предлагаемой таблице показана внутренняя структура строения панелей, и какой толщины они производятся.

Кровельный материал не травмоопасен, так как не разбивается на многочисленные осколки, как это бывает со стеклом. При очень сильном акцентированном ударе он, конечно, может дать трещину, но не разлетится на отдельные части и не деформируется.

Во время испытаний было выявлено, что градина, имеющая диаметр в 45 мм, летящая с высоты со скоростью в 25 м/сек, не в состоянии пробить крышу из панелей толщиной в 16 мм.

Стойкость к ультрафиолету

Нужно отметить, что сам по себе поликарбонат разрушается от воздействия ультрафиолетовой составляющей солнечных лучей, и срок его службы составит не более 2—3 лет, если он не будет покрыт специальной защитой от солнца. Если материал изначально был прозрачным или молочно-белым, то на нем появится пожелтение, или же он станет мутным. Воздействие ультрафиолета делает незащищенные панели хрупкими и ломкими. Поликарбонат без защитной пленки стоит дешевле, и многих привлекает именно этот критерий, но, покупая этот материал, не стоит экономить, так как через пару лет крышу придется перекрывать, а это не только лишние траты, но и ненужные трудозатраты.

Качественный поликарбонат имеет защитную пленку

Поликарбонат, покрытый с одной, а лучше – с двух сторон стабилизирующим покрытием, можно спокойно использовать на открытом воздухе, при прямом воздействии на него солнца. В этом случае ультрафиолетовое излучение с длиной волны до 400 нм, опасное не только для человека, но и для растений, будет ослаблено защитным покрытием, и проникающие через крышу лучи становятся безвредными.

Строение защитного слоя

Кроме того, такое покрытие прослужит длительный срок, даже несколько больше, чем гарантирует производитель.

Если на панели защитное покрытие установлено только с одной стороны, то монтаж производится этой стороной наружу.

Покрытие практически совсем незаметно на поверхности, поэтому производители обозначают нужную сторону специальной маркировкой, нанесенной на полиэтиленовую пленку.

Стойкость к химическому воздействию

Поликарбонат достаточно стоек к большинству химических веществ, которые могут на него попасть в условиях его применения в качестве кровельного покрытия. Однако, существуют и такие вещества, которые разрушают этот материал — хлорированные углеводороды, кетоны, щелочи и альдегиды. Эта информация может пригодиться при выборе герметиков или других материалов, которые могут соприкасаться с поликарбонатом при монтажных работах или во время ухода за ним. Поэтому приобретая такие составы для очистки поликарбонатной кровли или для ее герметизации, нужно обязательно проконсультироваться с продавцом или внимательно изучить инструкцию по применению.

Теплоизоляция

По сравнению с акриловыми панелями или с силикатным стеклом, поликарбонат имеет большое преимущество в части термоизоляции, там, где она необходима, так как обладает значительно меньшей теплопроводностью. Даже если применяются самые тонкие панели поликарбоната, имеющие толщину всего в 4 мм, они в два раза превосходят стекло по сохранению тепла, например, в зимнем саду. Поликарбонат толщиной в 8 мм дает такой же эффект теплоизоляции, как обычный стеклопакет с двойным остеклением, а материал толщиной в 16 ÷ 25 мм превышает показатели стеклопакетов, имеющих тройное остекление.

В летнее время поликарбонат отражает солнечные лучи, не давая проникнуть избыточному теплу в помещение.

В зимний же период, когда солнце находится низко, материал хорошо пропускает лучи вовнутрь, а это способствует нагреву комнаты.

Гибкость материала

Большим преимуществом поликарбоната является его гибкость, что позволяет сооружать полукруглые или конусообразные конструкции крыш. Причем, сгибать его можно, не прибегая к нагреванию. Приобретая материал для конкретного варианта кровли, нужно обязательно обратить внимание на такой показатель, как минимальный радиус изгиба для определенной толщины поликарбоната, который можно найти в представленной выше таблице.

Одно из неоспоримых достоинств — гибкость материала

Несущая способность

Это покрытие способно выдерживать большие нагрузки благодаря своей высокой прочности. Так, при толщине в 16 мм оно выдерживает нагрузку до 400 кг/м² при устроенном под ним каркасе, даже имеющим такой значительный размер обрешетки, как 1000 × 1000 мм. То есть, если на один квадратный метр уложить 400 кг снега, материал спокойно выдержит эту нагрузку. Но такого количества снега на единицу площади в природе не выпадает, поэтому беспокоиться по этому поводу не стоит. Тем более, если навес будет устроен в виде арки, на которой не будут задерживаться снежные сугробы.

Поликарбонат способен выдерживать очень высокие нагрузки

Жаростойкость

Возгорание поликарбоната может произойти при воздействии на него открытого огня длительное время и достижении температуры в 560 ÷ 580 °С, при этом нужно учесть, что древесина загорается уже при + 270 ÷ 300 °С.

Поликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалу

Вместе с тем, поликарбонат является самозатухающим материалом – если контакт с открытым пламенем прервать, то он не поддерживает горение и быстро гаснет. При воздействии открытого огня, поликарбонат чаще тлеет и деформируется, выделяет дым, но не возгорается. Дым от него не содержит тяжелых металлов, но имеет в своем составе водяной пар и углекислый газ, что тоже может быть вредным для здоровья человека.

Простота монтажа

Для монтажа поликарбоната не нужны какие-то особые инструменты – достаточно иметь пилу, электролобзик, шуруповерт или дрель, различные сверла по металлу или дереву, а также способные высверливать отверстия в панелях.

С монтажом должен справиться любой домашний мастер

В связи с тем, что материал легкий, с работой по его установке вполне можно управиться самостоятельно. Единственный момент, когда потребуется чья-то помощь — это укладка листов. Размер панели поликарбоната — достаточно большой, и ее неудобно укладывать самостоятельно. Здесь не помешает еще одна пара рук.

Гарантии

Фирмы – производители качественного поликарбоната с защитным покрытием гарантируют сохранение внешнего вида и технических характеристик в течение 10 лет с момента его монтажа. Нужно знать, что обычно производители дают гарантию на минимальный срок эксплуатации, однако практика показывает, что добротный материал прослужит 20 ÷ 25, а то и больше лет без изменений декоративности и без потери своих положительных качеств.

Узнайте, как сделать забор из поликарбоната своими руками, а также изучите инструкцию по строительству, из статьи на нашем портале.

Монтаж навеса

При изготовлении навеса над бассейном, верандой или стоянкой, поликарбонат трудно заменить другим материалом, столь хорошо подходящим для этих целей, поэтому все чаще из всех кровельных покрытий выбирается именно он.

Поликарбонатный навес над бассейном

При правильном выборе каркаса, навес может быть установлен отдельно или же пристроен к одной из стен дома. Надежное крепление сделает его неуязвимым для сильного ветра, а сам материал создаст комфортные условия для пребывания людей или для стоянки автомобиля в любое время года, так как укроет от прямого попадания осадков и от разрушающих ультрафиолетовых лучей.

Материалы для постройки

Чтобы правильно провести монтаж навеса, необходимо уметь выбрать нужные материалы и принадлежности, знать некоторые нюансы их строения и предназначения.

Самыми применяемыми видами поликарбоната для покрытия козырьков и навесов являются так называемые сотовые панели с внутренними ребрами жесткости. Их строение и размеры – в приведенной ниже таблице.

Панели производятся длиной в 6 или 12 метров. Ребра жесткости располагаются вдоль по длине листа. Эти данные помогут правильно рассчитать конструкцию каркаса и количество необходимого кровельного материала для него.

Для соединения отдельных панелей между собой необходимо приобрести специальный профиль, который производится длиной в 6 метров.

Схема разъемного соединительного профиля

Он бывает двух видов:

— профиль, в который листы поликарбоната вставляются с двух сторон с помощью протягивания их в специальный паз;

— разъемный профиль, который состоит из двух элементов. Один из них устанавливается под листы кровли, а второй надевается на него, после закрепления поликарбоната к обрешетке.

Торцы поликарбоната после его монтажа на обрешетку отделываются торцевым профилем. Эти элементы обычно производятся длиной в 2100 мм.
В отверстия для крепления материала к обрешетке необходимо будет приобрести термошайбы с крышками. Они выпускаются в различном оттеночном исполнении – можно подобрать к выбранному цвету поликарбоната.

Термошайбы разного цвета

Саморезы продаются отдельно. Их длина должна составлять 40 ÷ 60 мм, в зависимости от толщины материала.
Для просверливания ровных отверстий для установки термошайб и дальнейшего крепления потребуются специальные корончатые сверла.

Сверла-коронки, применяемые для поликарбоната

Для установки обрешетки и несущих стоек будут нужны деревянный брус размером в сечении 50 × 50 и 100 × 100 мм или же квадратная труба размером в 30 × 30 и 50 × 50 мм.

Размеры обрешетки зависят от, величины планируемой нагрузки на кровельное покрытие. Количество материала можно будет подсчитать после того, как будет составлен чертёж каркаса для монтажа поликарбоната. Можно, с вполне допустимой долей приближения, не проводить расчетов, а воспользоваться рекомендациями, приведенными в таблице.

Таблица размеров обрешетки несущей конструкции под покрытие сотовым поликарбонатом (в соответствии с графической схемой):

Схема обрешетки (к таблице)

Нагрузка6 мм8 мм10 мм16 мм
А (см)В (см)А (см)В (см)А (см)В (см)А (см)В (см)
100 кг/ кв. м10579120901329212595
90909595100100110110
82103901109011595120
160 кг/ кв.м8866100751057511590
7676838383839797
70867590759585105
200 кг/ кв.м80608565957011085
6969767678788888
6278658570857595

Можно приобрести и готовые гнутые каркасы со стойками нужного размера и с крепежными элементами. Они продаются в разобранном виде и удобны в монтаже, но не всегда можно найти навес требуемых размера и формы.

Готовый комплект для монтажа навеса

Нюансы монтажа

Перед работой нужно обязательно ознакомиться с некоторыми важными моментами, которые следует учитывать и при покупке материала, и при его монтаже.

Разнообразие возможных конфигураций навесов

При создании арочных конструкций панель поликарбоната сгибается поперек длины ребер жесткости, так как если производить сгиб вдоль этих элементов, может образоваться залом, на котором со временем образуется трещина. Кроме этого при планировании такой конструкции, необходимо заранее заглянуть в таблицу, где сведены данные о минимальном радиусе изгиба для той или иной толщины материала.
Для конструкций разных форм рекомендовано использовать свою толщину материала, например:

— для арочных конструкций нужен материал, имеющий толщину 8 мм;

— для навесов небольшой площади над входной дверью достаточно толщины в 6 мм;

— для большой площади навеса, имеющего наклонное направление, используются панели толщиной в 10 мм;

— для горизонтального навеса с небольшим уклоном нужно выбирать поликарбонат толщиной в 16 мм, так как маленький уклон будет способствовать задержанию на крыше снега в зимний период.

Торец верхнего края листа нужно обязательно заклеить защитной лентой, во избежание попадания в каналы поликарбоната насекомых, влаги и пыли.

Нижний край панели перед монтажом на нее торцевого профиля рекомендовано заклеить перфорированной пленкой, которая защитит каналы от упомянутых неприятностей, но не задержит влагу внутри.

Отверстия под саморезы просверливаются большего размера, чем шляпки крепежных элементов, так как в них будут устанавливаться термошайбы. Эти детали не дадут проникнуть под покрытия влаге и позволят расширяться и сужаться материалу при перепадах температур.
Первые отверстия для крепежных деталей просверливаются не менее чем на 40 мм от края, иначе есть риск растрескивания поликарбоната.

Примерная схема крепежа

Шляпка вкрученного в шайбу самореза должна быть обязательно закрыта специальной крышкой, иначе вода от осадков обязательно попадет под покрытие.

Видео: пример крепления поликарбоната к основанию
Процесс монтажа навеса

Подготовив все необходимое и изучив отдельные нюансы, можно переходить к работам.

Если площадка под установку навеса не обустроена, то с нее и следует начинать работы.

Если она будет заливаться бетоном, то одновременно с ее постройкой можно установить и опорные столбики, на которых будет монтироваться каркас под поликарбонат.

Для начала — готовится площадка

Сначала выбранное место размечается и очищается от дерна. Затем оно выравнивается, и с помощью ручного бура выкапываются отверстия под установку столбиков опор, глубиной в 500 мм и на расстоянии друг от друга 2000 ÷ 2500 мм.
Далее, в ямы засыпается песок, слоем в 100 мм и хорошо утрамбовывается. Сверху него делается засыпка щебня средней фракции и тоже уплотняется. Металлические столбики с приваренными к ним в нижней части арматурными прутьями устанавливаются в яму, выставляются по уровню, заливаются бетоном и оставляются схватываться.
На второй день можно аккуратно производить дальнейшие работы. Вокруг площадки, в которую должны входить и вмурованные столбики устраивается опалубка из досок высотой в 180 ÷ 250 мм.

Примерные размеры навеса для автостоянки

На огороженную площадку засыпается слой песка в 50 ÷ 70 мм, смачивается и утрамбовывается. Сверху него укладывается гравий или щебень, который тоже нужно уплотнить. На всю подготовленную площадь устанавливается арматурный каркас.

Если столбики планируется установить сверху готовой площадки, то при установке арматурного каркаса монтируются закладные элементы, к которым будут крепиться несущие стойки.

После этого опалубка полностью заполняется бетонным раствором и хорошо выравнивается.

Каркас можно монтировать на стойки только спустя две ÷ -три недели после заливки, после застывания площадки и вмурованных в нее закладных деталей или столбиков.

Крепление стоек к закладным элементам

Если стойки еще не установлены, то их закрепляют на заложенные в бетон элементы с подготовленными отверстиями.

Если же будут устанавливаться деревянные столбики, то их необходимо заранее обработать антисептическими составами и покрыть краской. При установке их в грунт или в бетон, нижнюю их часть рекомендовано обработать гудроном или битумной мастикой.

Далее, устанавливаются поперечные опорные элементы, которые свяжут между собой вертикальные опоры и придадут конструкции жесткость. Они могут быть выполнены из ровных перекладин или сварены в виде ферм. Второй вариант предпочтительнее, так как ферма более надежно свяжет столбики между собой.

Перемычки в виде дугообразных ферм

Следующим этапом на горизонтальные перекладины нужно закрепить арочные несущие элементы. Точный изгиб невозможно сделать самостоятельно, если нет специального станка, поэтому придется обратиться за помощью к мастеру или же приобрести готовые элементы арки или полуарки.

При условии, если планируется сделать ровный скат или два ската, то каркас под них устанавливается из ровных квадратных труб или же деревянных брусков. Как можно сделать обрешетку двухскатной крыши, можно узнать, пройдя по ссылке на соответствующую статью нашего портала. Однако, все-таки навес из поликарбоната лучше всего делать в виде арки — эта форма оптимальна для рассеивания света и для защиты площадки от дождя и снега.

Закрепление гнутого горизонтального элемента к стойкам осуществляется с помощью двух треугольных элементов, называемых «косынкой».

Крепление дуг к стойкам косынками

Если навес достаточно широкий, то арочные элементы каркаса изготавливают также в виде фермы с дополнительными подпорными деталями.

Эти проверенные размеры навеса можно взять за основу

Фермы или арки соединяются между собой горизонтальными трубами. Обрешетка рассчитывается в зависимости от толщины поликарбоната. Точнее ее параметры можно узнать из представленной выше таблицы.
Когда каркас под покрытие будет готов, переходят к его покрытию. Длина листа поликарбоната должна быть равна длине изгиба арки плюс 120 ÷ 150 мм.

Резка поликарбонатных панелей

Резка поликарбоната осуществляется с помощью электролобзика. Можно распилить его и используя ножовку, но в этом случае край будет неаккуратный.
Подготовив листы поликарбоната нужного размера, с внешней поверхности снимают защитную полиэтиленовую пленку и укладывают первый лист на обрешетку таким образом, чтобы лист выступал за пределы первой трубы обрешетки как минимум на 40 мм.
С помощью специального сверла проделываются отверстия — тонкое в металлическом профиле и широкое — в поликарбонате.

Установка блока термошайбы с саморезом

Затем в широкое отверстие устанавливается термошайба, вкручивается саморез по металлу, а сверху надевается специальная крышка. Расстояние между крепежными элементами должно составлять 300 ÷ 350 мм.
Прежде чем закрепить вторую сторону листа, под нее устанавливается нижняя часть соединительного профиля и прикручивается к каркасу.

Схема установки соединительного профиля

Далее, укладывается следующий лист, также закрепляется, а между ним и первым листом сразу же устанавливается верхняя часть соединительного профиля. С торца он закрывается специальной заглушкой.

Соединение закрывается специальной заглушкой

Таким образом, монтируются и все остальные листы.

Работа заканчивается тем, что на торец смонтированных листов надевается торцевой профиль.

Для наглядности – видео по устройству навеса для автомобильной стоянки.

Видео: самостоятельный монтаж навеса из поликарбоната

Если монтаж материала будет проведен по всем правилам и с применением всех задуманных для его длительной эксплуатации элементов, покрытие прослужит достаточно долгий срок без ремонта и без особо сложного ухода за собой.

фото современных навесных конструкций Как правильно сварить навес сарая из поликарбоната

Наличие на приусадебных участках сараев свидетельствует не только о хорошем вкусе хозяев, но и об их стремлении повысить комфортность отдыха и проживания. очень оригинально смотрится своими руками, придает пространству эксклюзивный вид, долго служит, может использоваться для создания закрытых площадей различного назначения. Появление поликарбоната среди строительных материалов позволило создавать оригинальные конструкции с минимальными затратами времени и средств, при этом реальные эксплуатационные показатели намного превосходят ранее использовавшиеся материалы.

Есть два способа выполнения строительных работ:

  1. Монтаж навеса из поликарбоната может производиться с привлечением специализированных строительных организаций. Преимущества: гарантировано надлежащее качество и скорость монтажа. Профессиональные специалисты оказывают помощь в проектировании и расчетах, дают рекомендации по оптимальному варианту навеса с учетом физических характеристик грунта, архитектурных особенностей строения и климатической зоны проживания.Недостаток – все услуги нужно оплачивать, в некоторых случаях цена может равняться стоимости материалов для изготовления навесов. Технологию можно посмотреть на видео ниже.
  2. Самостоятельно. При наличии небольшого строительно-монтажного опыта можно выполнять работы без привлечения сторонних подрядчиков. Преимущества — значительно снижается общая сметная стоимость строительства. Недостатки — нужно иметь свободное время и иметь некоторые знания о том, как построить самому.

Физические и эксплуатационные характеристики поликарбоната

Использование современного оборудования и инновационных добавок позволяет создать материал с уникальными свойствами.

1. Прозрачный поликарбонат имеет светопропускание до 90%. Значение может меняться в зависимости от наличия разных оттенков минеральных красителей. За счет высокой прозрачности можно экономить электроэнергию на освещение. Навесы можно использовать для обустройства клумб, теплиц и т.д.Развитие растений под навесами ничем не отличается от освоения открытых площадок.

Светопропускающий поликарбонат 90%

2. Высокие показатели механической прочности. Материал пластичен, что позволяет ему поглощать резкие динамические нагрузки без образования трещин. Не имеет эффекта остаточной деформации; после снятия нагрузок полностью восстанавливает свои линейные размеры и геометрическую форму.

3. Отличные показатели механической прочности по отношению к удельному весу.Поликарбонат имеет специальные ребра жесткости, повышающие сопротивление изгибу. По ударопрочности оно на порядок превосходит показатели стекла. Он может быть стандартным одно- или двухкамерным, усиленным, четырехкамерным.

Однокамерный поликарбонатный лист
Двухкамерный поликарбонатный лист
Четырехкамерный поликарбонатный лист

4. Низкий удельный вес позволяет добиться значительной экономии на фундаментах и ​​несущих конструкциях.

5. Инновационные добавки делают его невосприимчивым к агрессивным ультрафиолетовым лучам. Прочность межмолекулярных связей остается неизменной на протяжении всего периода эксплуатации – не появляются микротрещины, не ухудшаются показатели прочности и стабильности.

6. Высокая пластичность позволяет использовать материалы при температуре до -50°С, прочностные показатели не ухудшаются при температуре до +115°С.

7. Широкий выбор толщин, размеров плит и цветов. Это позволяет дизайнерам правильно реализовать свои самые смелые проекты.

8. Срок службы более 25 лет. Поликарбонат имеет отличные технологические характеристики, легко режется и обрабатывается обычными инструментами. В процессе эксплуатации количество непроизводительных отходов сводится к минимуму.
Из поликарбоната можно изготовить следующие навесы:

  1. Козырек над балконом, лоджией или входной дверью. Исключает попадание атмосферных осадков, надежно защищает от ветра и прямых солнечных лучей.
  2. Навес для одного или нескольких автомобилей.За счет использования навеса можно отказаться от строительства капитального гаража, автомобиль защищен от ржавчины, внутренняя отделка не выгорает.
  3. Навес для патио или открытой беседки. Повышается комфортность отдыха, снижаются трудозатраты на поддержание чистоты в здании.
  4. Навес над бассейном. Время приема водных процедур увеличивается.

Навес для балкона Навес для нескольких автомобилей Навес для патио Навес для бассейна


Правила выбора материала для навесов Надежность конструкции зависит от правильного выбора толщины материала.Чем толще листы, тем большую нагрузку они могут выдержать, тем проще может быть металлическая несущая конструкция. Какой поликарбонат лучше для навеса?

Длина панелей 6 и 12 м. Для соединения отдельных панелей используется специальный алюминиевый профиль, стандартная длина которого составляет 6 метров. Профиль может быть цельным (панели вставляются в технологические пазы с двух сторон) или разъемным. Разъемный имеет универсальное назначение, его можно использовать на различных типах конструкций. Состоит из верхней и нижней прижимных частей, стянутых между собой специальными винтами.Используется на панелях разной толщины, есть возможность ручной регулировки силы сжатия. Если панели по каким-либо причинам были уменьшены в толщине, профиль можно прикрутить сильнее и устранить неплотности в стыках.

Торцы необходимо закрыть торцевым профилем, перед закрытием сот герметизируют силиконом. Это предотвратит рост микроорганизмов, мха и плесени в полостях. Такие микроорганизмы значительно ухудшают внешний вид конструкции.В некоторых случаях они могут негативно сказаться на количестве пропускаемого света, что является одним из недостатков навесов из поликарбоната.

Навес, не закрытый профилем
Торцевой профиль для поликарбоната

Для крепления листов поликарбоната к металлическим или деревянным каркасам используются специальные саморезы с резиновыми прокладками. Как сделать навес показано на видео. Головки винтов можно закрыть декоративными колпачками. Несущий каркас для навеса может быть изготовлен из квадратных и круглых труб, уголков, двутавров, швеллеров или деревянных брусьев, размеры подбираются с учетом максимальных нагрузок, площади и типа крыши навеса.
Что лучше — поликарбонат или профнастил для навеса Однозначного ответа нет. Профнастил изготовлен из листовой стали, он выдерживает повышенные нагрузки. Но поликарбонат имеет универсальное применение, установка навеса из поликарбоната более рентабельна.
Этапы проектирования навесов Эскизный проект Начинать строительство навесов своими руками необходимо с составления эскизного проекта несущих конструкций. Для этого следует иметь теоретические знания по расчету максимальных нагрузок в узлах конструкции, рассчитывать каждый элемент на изгиб и сжатие.Учитываются максимальные ветровые и снеговые нагрузки, определяются типы крыш и угол наклона скатов.
Виды навесных стропильных систем В зависимости от инженерных особенностей и конкретных условий эксплуатации навес может быть:

  1. Односкатный наклонный. Угол наклона ската не менее 12°, конструкции используются для возведения малогабаритных сооружений, простейшего навеса. Модель № 3
  2. Купол. Круглый или удлиненный.Выдерживает значительные снеговые нагрузки, имеет оригинальный дизайнерский вид. При изготовлении каркаса должны быть точно выдержаны все размеры; по исполнению относится к сложным вариантам. Модель № 6
  3. Арочный. Длина подбирается индивидуально, используется для покрытия небольшого роста. Модель № 4
  4. Гейбл. Универсальные, конструкции используются для строительства больших навесов. Модель № 2



После определения типов крыш необходимо приступить к проектированию фундаментов.
Типы фундаментов Небольшой вес конструкций позволяет использовать самые простые и дешевые фундаменты. За счет этого значительно сокращаются сроки строительства и снижается их стоимость. С учетом физических характеристик грунтов и возможной нагрузки для навесов можно использовать следующие фундаменты:

Винтовая свая. Металлические сваи ввинчиваются в землю по плану свайного поля (см. видео). Глубина и диаметр подбираются индивидуально.Концы свай выравнивают по горизонтали, к ним приваривают металлические площадки для крепления вертикальных опор навесов. Преимущество – полностью подготовить фундаменты можно в течение одного дня, их применяют в любых климатических зонах и на любых грунтах, в том числе и заболоченных. Иметь положительные отзывы пользователей. Ростверки для навесов не обязательны.

Теплица на винтовых сваях

Столбчатый. Глубина около 60 см; для компенсации сил набухания насыпается песчаная подушка.Размеры по периметру не более 40×40 см. Они могут быть из бетона (армированного или неармированного), цементных блоков или готовых заводских конструкций. Преимущества — самая низкая стоимость, нет необходимости выравнивать участок. Срок изготовления с учетом твердения бетона не более 14 дней.

Несущая опора с заглублением 60см

Мелкая лента. Применяются для больших тяжелых конструкций, позволяют ставить боковые стенки для навесов для защиты от ветра, снега и дождя.По стоимости относятся к категории дорогих, срок изготовления не менее трех недель.

Неглубокий фундамент

Выбор фундамента может оказать существенное влияние на стоимость сооружения, и при принятии решения следует учитывать максимальное количество факторов.
Несущие вертикальные опоры Изготавливаются из круглых и квадратных труб, сортового проката или деревянных брусьев. С их помощью можно построить деревянный сарай. Устанавливаемые на фундаменты, они служат для фиксации стропильной системы крыши.Высота и возможные усилия учитываются при изготовлении. Расстояние между фермами и опорами должно учитывать общую площадь навеса.
Технология сборки и монтажа Сборка конструкции начинается с установки вертикальных опор на готовые фундаменты. При заливке бетона в них устанавливаются анкерные болты, расстояние между которыми должно соответствовать расстоянию между отверстиями нижней площадки опор.Каждая пора постоянно контролируется на предмет ее вертикального положения; запрещено отклонять вершины в любую сторону. Расстояние между опорами соответствует длине элементов крыши. Сборка может производиться сварными швами (неразборный вариант) или с помощью метизов (разборный вариант). Разборный навес из поликарбоната своими руками позволяет при необходимости демонтировать конструкцию и установить ее на новом месте. После демонтажа все конструкции сохраняют свои первоначальные характеристики и готовы к повторной установке без предварительной подготовки.

Бетонирование стоек
Анкеровка стоек анкерными болтами
Крепление дуг

Если навес изготовлен на промышленном предприятии, то он имеет рабочие чертежи для монтажа, каждая деталь пронумерована, указано ее положение в узле и способ фиксации. Самостоятельное изготовление металлических навесных конструкций требует аккуратности и соблюдения существующих отраслевых требований, строительных норм и правил.

После монтажа элементы навеса проверяются на соответствие положению, этапы сборки предусматривают постепенное крепление конструкций.При возникновении деформаций выясняется и устраняется причина. Перед тем, как прикрутить поликарбонат к маркизе, следует провести тесты на устойчивость. В ходе испытаний конструкции нагружаются усилиями, вдвое превышающими расчетные. За счет этого достигается запас прочности, гарантируется долгая и безопасная эксплуатация навеса.
Как крепить поликарбонат к металлическому каркасу навеса Листы нарезаются электролобзиком, болгаркой с отрезным тонким диском или монтажным ножом. Конкретный инструмент выбирается в зависимости от толщины материала.Монтаж поликарбоната начинают с одной из сторон, только после полной фиксации предыдущего листа можно начинать фиксацию следующего. Для крепления используются специальные саморезы с резиновыми шайбами. Шайбы уплотняют покрытие, компенсируют разницу линейных размеров материалов из-за теплового расширения, предотвращают появление микротрещин. Саморезы следует затягивать аккуратно; поверхности не должны быть повреждены. Если есть желание, то головки саморезов можно закрыть декоративными заглушками.

Пустоты на торцах листов поликарбоната необходимо загерметизировать. В противном случае через несколько лет в них начнут расти мхи и плесень, ухудшится не только внешний вид, но и эксплуатационные характеристики. При креплении листов следует обратить внимание на передний и задний стоны. Укладка поликарбоната на навес осуществляется только лицевой стороной, имеет специальную защиту от вредного воздействия ультрафиолетовых лучей, правильность укладки указана на упаковке каждого листа.При производстве покрывается защитной полиэтиленовой пленкой, на которой находится инструкция и чертежи. Перед установкой листа на сиденье рекомендуется снять его. В противном случае саморезы будут держать пленку, в этих местах она не оторвется, а порвется. Останутся кусочки, которые очень трудно удалить. Кроме того, защитную пленку намного легче снять, когда лист лежит на земле. Если он установлен на навесе, то работа значительно усложняется.
Практический совет

  1. Категорически запрещается изгибать лист поликарбоната поперек сот. Придерживайтесь этого правила не только при монтаже навеса, но и при транспортировке или хранении материалов.
  2. Нет необходимости специально сверлить отверстия под саморезы, эта операция выполняется одновременно на листе и каркасе.
  3. При проектировании всегда учитывайте запас прочности. Не используйте самые тонкие листы.Как показывает практика, преждевременный ремонт обходится намного дороже, чем покупка прочного поликарбоната.
  4. Не работай в одиночку. Это не только сложно и опасно, но и негативно сказывается на качестве монтажа.
  5. Строго соблюдайте технику безопасности, не торопитесь, работайте аккуратно. Будьте предельно осторожны при работе с электроинструментом.

Соблюдение рекомендуемых правил гарантирует, что установка будет произведена с учетом строительных норм, навес будет надежным и прослужит долгий период времени.
Видеоинструкция по установке навеса из поликарбоната своими руками

В последние годы поликарбонат получил широкое распространение и популярность. Теплицы, различные сараи и многие другие конструкции из этого материала радуют пользователей своей простотой и универсальностью. Теме навесов из поликарбоната мы посвятим сегодняшнюю статью, в которой узнаем все нюансы этой конструкции, а также на что обратить внимание при изготовлении навеса из поликарбоната своими руками.

Основные свойства поликарбоната

Прежде чем говорить об изготовлении навеса из поликарбоната, необходимо разобраться, что это за материал, каких видов он может быть и в чем его особенность.Итак, поликарбонат – это полимер, который используется в различных областях промышленности. Он сделан из прозрачных гранул, которые формуются или экструдируются в легкие прозрачные пластиковые листы.

Поликарбонат бывает следующих видов:

  • монолитный;
  • сотовый;
  • Канал
  • (сотовый).

Первые два нашли широкое применение, последний встречается довольно редко. Монолитный поликарбонат представляет собой жесткий, относительно тяжелый лист. Этот вид считается отличной альтернативой стеклу, он намного легче и надежнее.Монолитные плиты бывают нескольких оттенков и тонов: прозрачные, матовые, непрозрачные. Отличается от сотового отсутствием воздушной прослойки.

Сотовый поликарбонат – это материал, внутри которого образовались пустоты. По-другому их называют сотами, отсюда и символическое название вида. Сотовый поликарбонат многослойный, чем их больше, тем прочнее лист. Поликарбонат достаточно устойчив к ударам и трещинам разного рода. Он легкий и имеет низкую теплопроводность.Этот тип обладает высокой ударопрочностью и имеет защитную пленку. При работе с этим типом поликарбоната важно учитывать способ его крепления. Сначала нужно проделать отверстие в материале и только потом вставлять в него саморез, а не просто вбивать его в лист отверткой. Сотовый поликарбонат имеет свойство расширяться под воздействием температуры. В таблице представлены основные преимущества и недостатки поликарбонатного материала.

Преимущества поликарбоната Недостатки поликарбоната
1.Имеет особенность повторного использования после переработки. 1. Не устойчив к ультрафиолетовым лучам, быстро теряет физические свойства.
2. Устойчив к низким и высоким температурам. 2. Склонен к гидролизу.
3. Легкий, прочный, устойчивый к механическим воздействиям. 3. Под напряжением быстро теряет свои механические и химические свойства.
4. Отличается хорошим качеством светопропускания.
5.Устойчив к кислой среде, различным растворам и окислителям.
6. Не впитывает влагу.
7. Трудно воспламеняется.
8. Гибкий.
9. Простота использования. Обладает отличными звукоизоляционными характеристиками.

Благодаря своей универсальности поликарбонат применяется в сельском хозяйстве, авто- и авиастроении и т.д.

Как правильно разработать проект

Поликарбонатные навесы устанавливаются не только возле домов, их используют как навесы для бассейнов, автомобилей, возле магазинов и других организаций. В сегодняшней статье мы рассмотрим простой вариант навеса из поликарбоната для частного дома, сделать который под силу даже новичкам.

Начальным этапом в этом деле можно назвать разработку проекта будущего строения, что позволит визуально представить строение, определиться с размерами и рассчитать количество необходимого материала.Специалисты рекомендуют неопытным мастерам обратить внимание на готовые чертежи самых простых идей.

На этом этапе стоит окончательно определиться с типом материала, который будет взят за основу. Выбор материала напрямую зависит от назначения готового навеса и его габаритов. Используя строительные инструменты для замера площади, следует произвести замеры предполагаемой площади для установки навеса и подобрать для него тип опор.

Выбор толщины материала для навеса из поликарбоната

Выбор поликарбонатных панелей для строительства навеса – дело ответственное, ведь от материала зависит срок службы конструкции.Рассматривая тот или иной вид пластиковых листов, стоит учитывать количество годовых осадков в вашем районе, периодичность обрешетки планируемого сарая и т. д. Поликарбонатные листы имеют толщину от 4 до 25 мм, оптимальный размер для навеса будет лист 8-10 мм. Ниже мы рассмотрим эти показатели более подробно.

Поликарбонат сотовый

имеет не менее пяти видов панелей различной толщины и структуры. Они отличаются сотовой формой, ребрами жесткости и должной плотностью.При выборе сотового поликарбоната для навеса лучше остановить свой выбор на листах средней толщины, этого будет достаточно, чтобы конструкция была устойчива к граду и огромному снежному покрову. Каким бы ни был сотовый поликарбонат, он обладает отличной звукоизоляцией.

Монтаж навеса из монолитного поликарбоната – не менее удачный выбор. Этот вид материала реализуется в 10 известных модификациях, которые отличаются не только толщиной, но и структурой поверхности панелей, их оттенками и вязкостью.Толщина монолитных панелей 2-6 мм; листы толщиной до 12 мм изготавливаются по индивидуальным заказам. При выборе монолитного поликарбоната следует обращать внимание на маркировку, так как одни модели не подходят для использования в местах, близких к огню, другие используются в медицинских учреждениях и т. д. В зависимости от назначения навеса у некоторых умельцев, что часто бывает , комбинированные виды поликарбоната. Этот материал также очень популярен в ландшафтном дизайне.

Необходимый инструмент для изготовления навеса из поликарбоната своими руками

Поликарбонат

относится к тем материалам, которые без проблем поддаются обработке различными ручными и электроинструментами.Его можно легко фрезеровать и термоформовать. Для работы с поликарбонатными панелями для изготовления навеса своими руками необходимо подготовить следующие рабочие инструменты:

  • нож строительный;
  • рулетка;
  • отвертка
  • ;
  • болгарский;
  • сварочный аппарат
  • ;
  • молоток
  • ;
  • винты
  • ;
  • металлические уголки
  • ;
  • Электролобзик
  • .

Количество рабочего инвентаря зависит от вида материала для изготовления опор навеса из поликарбоната своими руками.

Как сделать каркас для навеса

Поликарбонат

является для нас основой для навеса, а для изготовления каркаса необходимо выбрать другой, выгодный, прочный, устойчивый материал. Металлический каркас считается классикой. Для его сборки используется сварочный аппарат, а также специальные крепления. Для небольших конструкций подойдет алюминий; для крупных конструкций можно брать более тяжелые виды металла.

Некоторые владельцы собирают каркасы из дерева, но в таких случаях материал необходимо правильно обработать антибактериальными средствами.Деревянный каркас подразумевает укладку поперечных балок, которые следует аккуратно разместить, чтобы конструкция получилась пропорциональной и прочной.

Сборка каркаса, пожалуй, один из самых ответственных и трудоемких процессов в изготовлении навеса своими руками. От качества собранного основания для конструкции будет зависеть ее безопасность и долговечность.

Каркасы собраны из профильной трубы по простоте сборки и надежности. Этот вариант хорошо сочетается с коваными деталями, имеет эстетичный вид и т.д.Профессионалы рекомендуют начинающим мастерам в процессе сборки каркаса для навеса обращаться за помощью к более опытным специалистам.

Пошаговая инструкция по установке навеса из поликарбоната своими руками

Монтаж навеса из поликарбоната занимает много времени, даже если это небольшая конструкция. Весь процесс работы осуществляется в несколько шагов, которые можно кратко отобразить следующим образом.

Шаг 1. Подготовка площадки к установке конструкции.

Шаг 2. Подготовка ям под опоры для навеса.

Этап 3. Сборка и установка каркаса.

Этап 4. Монтаж листов поликарбоната.

Проект конструкции готов, материал для каркаса определен, инструменты подготовлены… Следующий этап монтажа навеса – подготовка площадки для монтажа конструкции. Территория должна быть очищена от мусора, очищена от лишних слоев почвы.Если планируется построить навес для машины, то можно забетонировать основание или засыпать его щебнем. Оригинальным вариантом также считается создание экопарковки (с озеленением).

При расчистке площадки под навес стоит спланировать и промерить расположение опор и выкопать глубокие ямы для их установки. Когда ямы готовы, опоры ставятся на место и фиксируются бетонным раствором. Дальнейшие работы следует проводить после полного высыхания заливки.На это уйдет около 4 дней, за это время бетон необходимо сбрызнуть водой, чтобы предотвратить растрескивание.

Самым распространенным вариантом считается арочный каркас. Установленные опоры соединяют между собой закладными деталями, затем укладывают горизонтальные балки. На этом этапе структура называется верхней закрепкой. Далее строится арка. Это не означает, что навес обязательно должен быть согнут; его также можно зафиксировать в горизонтальном положении. Готовый металлический каркас необходимо обработать антикоррозийными жидкостями и вскрыть краской.Каркасы для навесов у крыльца фиксируются специальными опорами, которые вбиваются прямо в стену.

Завершающий этап – монтаж и фиксация листов поликарбоната.

Листы материала лучше нарезать заранее, в этом поможет ножовка, также используют циркулярную пилу. Не спешите снимать защитную пленку с поликарбонатных панелей, на ней есть специальная маркировка, которая позволит более аккуратно вырезать нужные куски. Кровельный материал крепится к каркасу нержавеющими болтами и саморезами. Если вы выбрали сотовый поликарбонат, позаботьтесь о наличии специальных термошайб. Для фиксации листов в местах стыков используются пластиковые (или алюминиевые) профили. На этом этапе работы следует снять с материала защитную пленку. Важным моментом для навеса из поликарбоната является заделка торцов листа. Наиболее часто используемым герметиком является алюминиевая лента. Это позволяет защитить конструкцию от проникновения влаги внутрь конструкции.Приобретая средства для обработки стыков поликарбонатного материала, следует обратить внимание на наличие в составе изделия акрила. Жидкости следует покупать без него.

Чтобы проблем с поликарбонатным покрытием не возникало в ближайшие несколько лет, необходимо соблюдать правила ухода за материалом.

Сначала нужно протереть поверхность мягкой губкой и моющими средствами простого состава.

Во-вторых, очистка различными растворами типа уайт-спирта не проводится со стороны, покрытой защитным слоем.

В-третьих, после любой операции по очистке поликарбонатное покрытие необходимо тщательно промыть водой.

Если на поверхности материала появились микротрещины, их лучше сразу обработать прозрачными силиконовыми средствами.

Подробную информацию о правильном монтаже навеса из поликарбоната своими руками смотрите в видео:

При оформлении загородного дома следует продумать каждую деталь, чтобы в результате у вас получилось хорошее место для отдыха.Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал обладает достаточной прочностью, поэтому стоит выяснить некоторые тонкости изготовления постройки из него. В этой статье вы найдете пошаговую инструкцию, как сделать навес из поликарбоната. Вы также можете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому, даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Для изготовления прозрачных крыш поликарбонат зарекомендовал себя с положительной стороны. В отличие от стекла и пластика, этот материал прост в использовании. Края изделия снабжены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому можно строить навесы любых плоскостей, даже полукруглые. Еще одним преимуществом материала является его разнообразная цветовая гамма. Кроме того, прозрачность материала усиливает освещенность покрываемой области.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

В первую очередь стоит продумать конструкцию будущего навеса над крыльцом или другим местом. Чтобы сделать проект, вам нужно будет подумать о следующих параметрах:

  1. Измерение участка и расчет рамы.
  2. Определение типа материала каркаса.Это может быть металл или дерево.
  3. Определение с типом поликарбоната — монолитный или сотовый.
  4. Составление чертежей.

Что касается чертежей, то в конце статьи вы можете ознакомиться с некоторыми вариантами. Например, можно взять какие-то за основу и добавить что-то свое.

Для работы с таким материалом необходимо иметь под рукой следующий набор инструментов и материала:

  • материал каркаса — дерево или металл;
  • саморезы оцинкованные
  • ;
  • поликарбонат
  • ;
  • стыковочный концевой профиль;
  • прессшайбы;
  • необходимый крепеж;
  • песок и цемент
  • для установки опор каркаса;
  • щебень;
  • краска
  • соответственно по дереву или металлу;
  • ножовка
  • ;
  • отвертка
  • ;
  • сверло
  • ;
  • уровень;
  • рулетка;
  • сварочный аппарат
  • в случае сборки металлического каркаса.

Если весь материал/инструмент собран, можно переходить к первому подготовительному этапу. Для установки опор нужно выкопать яму глубиной до 600 мм. Это на тот случай, если вы планируете построить большой навес. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав эту работу, к опорам можно прикрепить дальнейший каркас.

Если навес делается небольшим и его планируется установить над крыльцом, то, возможно, никаких опор не потребуется.Достаточно нескольких анкерных креплений к стене.

Как было сказано выше, каркас может быть изготовлен как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного продукта. Например, если навес делается для пикника и отдыха, то можно соорудить каркас из бруса. Если вам нужен навес для автомобиля, то предпочтительнее сделать надежный каркас из металла. В последнем случае без навыков сварщика не обойтись. Если у вас такового нет, то вам понадобится помощь квалифицированного сварщика.

В целях экономии можно приобрести готовую раму, которая собирается на болтах. Такая конструкция, конечно, будет не такой прочной, как сварной каркас, но в ряде случаев единственно правильное решение.

Итак, для изготовления такого каркаса необходим металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль меньшего сечения – 40×40 или 60×60 мм.Для обрешетки и совсем меньшего размера можно использовать 20×20 мм.

Ранее забетонированные стойки необходимо в первую очередь обвязать вверху. Это придаст конструкции большую жесткость. Дополнительно обвязку можно сделать внизу и посередине. Если навес над крыльцом, то часть опор будет на стене, а другая на опорных столбах (в случае, если размер достаточно большой).

Сооружена арка для верхней части конструкции.Для изготовления гнутых элементов понадобится трубогиб. Итак, из металлического профиля можно будет сделать арку. Готовый каркас покрывается антикоррозийным составом, а затем покрывается краской нужного цвета.

Стоит отметить некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной 8 мм. Чем сильнее должен быть согнут лист, тем меньше должна быть его толщина. Если крыша навеса прямая, листы могут быть толщиной 10 мм.

Отдельные заготовки необходимо распиливать ножовкой или циркулярной пилой. Но учтите при раскрое, длина листов должна быть такой, чтобы они выступали за края конструкции на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может привести к трещинам в материале.

Некоторые специалисты режут поликарбонат прямо в защитной пленке. Это означает, что меньше риск повреждения листа во время подготовки.

Причем, укладывая лист, не перепутайте стороны. Та сторона, которая имеет защитную пленку, должна быть направлена ​​вверх, так как имеет защиту от ультрафиолета.

Для соединения листов используется стыковочный профиль. Прежде чем закручивать саморез, предварительно просверлите отверстия в поликарбонате. Они должны быть немного больше диаметра самореза. Винты следует затягивать через специальные шайбы с резиновой прокладкой. Также важно организовать небольшой зазор в местах стыков листов.Достаточно оставить 3 мм для расширения материала при нагреве. Что касается торцевой части листа, то она закрывается торцевым профилем.

Представляем вам краткую пошаговую инструкцию, как сделать навес из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

  1. Сначала в землю бетонируются опоры.
  2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
  3. Прикрепите к стене дома кронштейны, которые будут поддерживать две поперечные балки 120 × 60 мм. Для большей надежности можно закрепить брус горизонтально к стене.
  4. Теперь нужно установить перекладины на стойки и на закрепленные к стене опоры.
  5. Используйте металлические кронштейны там, где поперечная балка соприкасается со стойкой.
  6. Теперь вам нужно построить ящик.
  7. Когда каркас готов, необходимо закрепить поликарбонат саморезами и термошайбами.

Эта простая инструкция подтверждает сказанное в начале статьи. Даже не имея специальных строительных навыков, при желании можно выполнить всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт такого строительства, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариантов навесов из поликарбоната:

Схемы

Предоставленные схемы помогут подобрать вариант проекта, подходящий для вашего случая:

Строительство жилого дома на участке не является завершением всех работ; со временем вокруг основного строения появляются хозяйственные постройки, в большинстве случаев самостоятельно возводимые. Односкатный навес из поликарбоната – это одновременно простая и многофункциональная конструкция, которую можно использовать как беседку, крытую стоянку для автомобиля, место для хранения дров и для различных хозяйственных нужд.

Поликарбонатное покрытие позволяет получить конструкцию с современным внешним видом при небольших финансовых затратах.

Особенности поликарбоната

Поликарбонат

относится к группе современных высокотехнологичных материалов на основе полимерных пластиков. Этот материал имеет ячеистую структуру, хорошо пропускает свет, может быть бесцветным, цветным или узорчатым.Навес из поликарбоната – отличное решение для пристройки к дому или отдельно стоящей конструкции.


Популярность материала обеспечивается следующими преимуществами:

  • Легкий вес … Лист поликарбоната весит в 7-8 раз меньше, чем лист стекла того же размера. Это позволяет использовать его при возведении сооружений, не требующих прочного фундамента.
  • Хорошая гибкость … Материал можно гнуть без предварительной обработки и без использования специальных приспособлений, что позволяет создавать различные арочные конструкции, в том числе круглый навес из поликарбоната.
  • Способность пропускать свет … Через поликарбонат проходит около 90% естественного света, при этом материал обеспечивает надежную защиту от ультрафиолетовых лучей. Поэтому под таким навесом всегда светло и уютно.
  • Высокие прочностные характеристики … Несущая способность и ударопрочность покрытия находятся на высоком уровне, намного превосходящем показатели стекла. Ячеистая структура поликарбонатного покрытия позволяет ему выдерживать значительные снежные шапки или удары града.

Кроме того, поликарбонат характеризуется отличными шумоизоляционными свойствами и долгим сроком службы, около четверти века.

Устройство сарая своими руками

Двускатный навес имеет достаточно простую конструкцию, что позволяет выполнить монтажные работы самостоятельно. Основными элементами такого типа постройки являются: опорные столбы, фермы крыши, обрешетка и сам поликарбонат. Строительные магазины предлагают готовые наборы для сборки, но вы можете сделать чертеж самостоятельно.


Однако при составлении проекта навеса сарая из поликарбоната своими руками очень важно учитывать следующее:

  • Угол наклона … Этот параметр определяется в зависимости от климатических условий местности. В регионах, где выпадает много осадков, уклон навеса должен быть 35-45 градусов. В этом случае риск обрушения кровли от снежной массы становится минимальным. В регионах, где преобладают порывистые ветры, навесы лучше строить с уклоном 20-25 градусов.Для средней полосы России оптимальным вариантом будут навесы с уклоном 30-35 градусов.
  • Материал для изготовления обрешетки . Элементы навесной стропильной системы могут быть выполнены из дерева или профилированных труб. Перед началом монтажа рекомендуется защитить древесину антисептическим раствором и покрасить краской, так как древесина легко подвергается воздействию влаги. Что касается металлической обрешетки, то в этом случае навес получится более легким и прочным.
  • Тип поликарбоната … Поликарбонат может иметь разные цвета и структуры; в строительных магазинах листы представлены в большом ассортименте. При строительстве беседок и навесов используются поликарбонатные листы зеленого или синего цветов, холодные оттенки позволяют ощутить прохладу и свежесть.
  • Расположение навеса … Конструкция сарая может быть пристроена к дому или отсоединена. При этом в первом случае появляется возможность немного сэкономить за счет отсутствия опорных стоек. К тому же пристройка получается защищенной от ветра с одной стороны.


Стропильные фермы навеса с одним скатом выполняются в форме треугольника, основание которого соответствует ширине навеса, а гипотенуза — длине ската. Обрешетка, уложенная с шагом не более 50 см, помогает предотвратить повреждение и провисание поликарбоната. Таким же образом можно построить сарай для дров, который не будет казаться лишним рядом с домом.

Пошаговая установка

Решить вопрос, как обшить навес поликарбонатом своими руками, можно в течение одного дня, причем сделать это может как один человек, так и с помощником.Сборка конструкции осуществляется с использованием стандартного набора инструментов: шуруповерта, сварочного аппарата, болгарки или ножовки по металлу.


Непосредственный монтаж навеса из поликарбоната своими руками осуществляется по следующей схеме:

  • Подготавливают строительную площадку, для этого убирают мусор и крупную растительность, выравнивают поверхность песком, грунтом или гравием.
  • Делают разметку будущей конструкции, отмечая места расположения опор колышками.
  • Далее делаются ямы под столбы, если навес незначительный, то столбов должно быть не менее четырех. Для крупной структуры потребуется больше постов.
  • На дно подготовленных котлованов насыпают песчано-гравийную смесь, ставят опоры и заливают бетоном. Чтобы обеспечить нужный уклон ската, опоры с одной стороны должны быть ниже.
  • Верхние части столбов соединяются обвязкой из профильной трубы.Элементы обвязки крепятся сваркой или специальными скобами.
  • Стропильные фермы собираются на земле, затем поднимаются вверх и привариваются к элементам обвязки.
  • Обрешетка закрепляется на стропилах.
  • Поликарбонат
  • режется на куски определенного размера, дрелью сверлятся отверстия для крепежа, затем крепятся к каркасу термошайбами.
  • На стыки устанавливается специальный профиль.

После сварки швы на каркасе сарая из поликарбоната зачищаются и покрываются слоем грунтовки.Металлические элементы окрашиваются специальными составами. Кромки поликарбоната проклеены армированной лентой.

Поликарбонатные навесы — уличные конструкции, универсальные для бытовых целей. Материал легкий, эластичный, полупрозрачный в широкой цветовой гамме, удобный формат, представлен разной толщины, что позволяет конструировать навесы простых и сложных криволинейных форм. Здания выглядят легкими, изящными, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье мы дадим пошаговую инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что нужно знать о навесах из поликарбоната – общие критерии

Производство навесов из поликарбоната стало популярным благодаря простоте монтажа, практичности материала, эстетичности зданий.Имеются:

  • самостоятельные, отдельно стоящие — навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозяйственные постройки различного назначения;
  • К зданию пристроены: баня, гараж — веранды, террасы, навесы над крыльцом и воротами;
  • мобильные – легко перемещаются по участку, как правило, над мангалами и небольшими беседками.

Навесы пристроенные к дому из поликарбоната, фото больших криволинейных хозяйственных построек

Эти конструкции бывают простых прямоугольных или сложных, криволинейных форм, иногда двухэтажные, например, над гаражом или летней кухней. Открытые и закрытые, для этого боковые стены застекляют, зашивают панелями, красивой решеткой, вагонкой, блок-хаусом или закрывают плотными шторами.

Внутренний козырек из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы являются наиболее универсальным вариантом: они не загораживают обзор, легко открываются, а в закрытом состоянии хорошо сохраняют тепло.

Поликарбонатный опорный навес пристроенный к дому, фото изогнутой крыши

Навесы представляют собой вертикальные стойки и крышу.Каркас делают из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный тент с крышей из поликарбоната

Изготовление козырьков и козырьков из поликарбоната на деревянной основе — самый бюджетный и простой способ самостоятельного изготовления малой архитектурной формы на участке . Для работы не требуется профессиональное оборудование, достаточно бытовых ручных инструментов. Для возведения деревянного навеса из поликарбоната своими руками используется клееный и профилированный брус 100*100 или 150*150 мм, оцилиндрованное бревно ∅150-200 мм, из этого же материала изготавливаются стволы деревьев, обвязка и мауэрлат.Для стропильной системы хозяйственных построек по СНиП необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки — горючесть, плохая влагостойкость как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жучки могут нанести значительный ущерб несущим элементам. Деревянные навесы и козырьки из поликарбоната необходимо обработать огнеупорными составами, антисептиком, прочным финишным защитным слоем масла или лака.

Навес из поликарбоната пристроенный к дому, на фото здание с ломаной крышей

Металлические навесы

Прежде чем делать навес из поликарбоната на металлическом каркасе, необходимо выбрать тип здания:

  • Сварные из профилированной или круглой трубы являются самыми популярными навесами из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров конструкции, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
  • Forged — красиво, изящно, но достаточно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали и создать эксклюзивное изделие самостоятельно.
  • Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый навес консольного типа

Для навесов из поликарбоната до 5 м профиль с толщиной стенки 2 мм, сечение 40*20 мм, применяется, для корпусов свыше 5.5 м понадобится прокат 3*40*40 или 2*30*60 мм.

Пример как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг это коррозия. Детали необходимо очистить жесткой щеткой от ржавчины, накипи, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Затем покрыть грунтовкой, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими воздействиями.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Изделия из металла нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше предусмотреть деревянные перила на парапете.

Кирпич, камень и бетон

Кирпич, бетон, камень Навесы из поликарбоната во дворе смотрятся эффектно, но при этом легкие, не громоздкие, благодаря светопрозрачности поликарбоната. Они не требуют обслуживания в процессе эксплуатации, огнестойки, хорошо переносят вредные атмосферные воздействия, физические и механические воздействия, хотя и требуют значительных временных и финансовых затрат.Если навесы из других материалов можно разобрать, передвинуть, то такие конструкции являются стационарными, их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, в сети также много фото и проектов, бывают одно- и двухскатные, арочные, каскадные, реже конические, куполообразный, волнистый.

Типовые варианты навесов из поликарбоната

Изготовление основания не сложно, достаточно учесть ветровые и снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Классификация ферм:

  • По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
  • По типу решетки — ромбическая, треугольная, полукосая, диагональная.
  • По способу крепления — консольные, балочные, арочные, балочно-консольные.

Каскадный навес из поликарбоната

Самый простой вариант – односкатный навес из поликарбоната, оптимальный угол наклона кровли 22-30°.Стропила изготавливаются из дерева, или это ферма — горизонтальный, криволинейный или треугольный каркас с несущими раскосами, стойками под углом внутрь основной конструкции.

Схема односкатной постройки

Для создания проекта необходимо:

  • Схема навеса с типом кровли, от нее зависит тип нижнего и верхнего поясов.
  • Чертежи навесов из поликарбоната должны включать размеры здания, так как нагрузка изменяется прямо пропорционально размерам.Важно определиться как с верхней, так и с нижней точкой ската, чем ниже скат, тем больше снега будет скапливаться на крыше.
  • Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не провалился в пустоту.
  • Ветровую и снеговую нагрузку в регионе можно посмотреть в специальных таблицах.

Навес двускатный поликарбонатный — проект с коваными элементами

Фермы рассчитываются в соответствии с нормами СНиП в разделе 2.01.07-85 сложен для самостоятельных расчетов, требуется инженерное образование, а также специальное программное обеспечение. Чтобы не ошибиться, рекомендуется воспользоваться онлайн-калькулятором или взять готовый проект. Нагрузки и воздействия указаны в нормах СНиП в части 2.01.07-85, правилах изготовления металлоконструкций — СНиП Р-23-81.

Арочные козырьки из поликарбоната, на фото эскизы для небольших построек

Полезно знать: Чем больше расстояние от низа до верха крыши, тем выше ее несущая способность.

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

  • При уклоне 22-30 о в сооружении шириной 6-12 м высота и длина треугольной фермы должны иметь отношение 1: 5;
  • При уклоне 15-22 o размеры в соотношении 1:5, но раскосы должны быть малоэтажными, обязательно делается четное количество поясов, оптимально 8.
  • Меньший уклон целесообразен для крупных производственных зданий, здесь требуются инженерные расчеты, длина и высота прогона должны быть в соотношении 1:7, 1:9.

Простые схемы изготовления стропил для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

Возьмем за основу навес, размером 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные размеры поликарбоната по ширине и длине:

  • литой 2,050*2, 3, 6,12 м;
  • сотовый 2,100*3,6,12 м.

Для частных строений подходит толщина листа 6-12 мм.

Таблица характеристик поликарбоната

Фермы должны располагаться под каждым краем и посередине листов таким образом, чтобы расстояние между ними составляло 1 м.

Для стоек взять трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

  • основные элементы профильная труба 30*30 мм, длина нижних 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов гипотенузы ножки, вычисляем длину верхних, в нашем случае — 3.9 м;
  • распорки наклонные — профильная труба 20*20 мм, расположение — под углом 25°.

Мы будем устанавливать перпендикулярные перемычки через каждые 0,5 м друг от друга.

Стандартный макет малой фермы

Пошаговая инструкция, как самостоятельно построить навес из поликарбоната

Для сварки металлических навесов из поликарбоната необходимо выполнение ряда условий:

  • Детали, а также опорные элементы , не должен быть взломан.
  • Шероховатость торца опорного ребра определяют по ГОСТ 2789-73 — Ra £ 12. 5 мкм.
  • Недопустимо применение стали с внутренними расслоениями и грубыми шлаковыми включениями для нижнего пояса фермы.
  • По ГОСТ 14771-76 соединения лучше выполнять сваркой механического типа, в среде углекислого газа или его смеси с аргоном.
  • По ГОСТ 2246-70 и ГОСТ 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
  • Для крепления стропил к стропилам и вертикальным колоннам применяют болты класса 5.8 по п.7798-70 ГОСТ.

Чертеж асимметричного арочного навеса

Практическая конструкция

Размечаем место для столбов, копаем ямы, глубиной 700 мм, делаем подушку из песчаника 100 мм, щебня 100 мм, трамбуем. Заливаем в него на дно 100-200 мм бетона, устанавливаем столб, вставляем его с усилием, круговыми движениями, чтобы он ушел в глубину. Заливаем яму бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, а также укрепляем опорными откосами.

Важно: Профессионалы рекомендуют ставить опоры также вдоль дома, но если это невозможно, то на несущую стену на анкер кладут брус 60, 80*80 мм, на него опирают фермы, связывают при помощи сварки это распределит нагрузку по всей поверхности.

Как крепить вертикальные опоры

Когда раствор полностью взойдет, привязываем столбы по оголовкам, проверяем геометрию, диагонали должны быть равны.

Фермы лучше варить на земле, по выбранной схеме самые распространенные представлены на фото выше.Готовые детали поднимаются, распределяются по обвязке равномерно, в нашем случае через каждый метр. Места крепления продольных реек и стропил выполняются с помощью стальных косынок, а также сварки или болтовых соединений.

Следующий этап — обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм, к ней будут крепиться листы. Готовая металлическая конструкция зачищается, затем красится.

Прогоны укрепят каркас, это позволит надежнее закрепить поликарбонат

Посмотрите видео советы как правильно прикрепить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками Руки.

Как правильно работать с поликарбонатом

Поликарбонат лучше резать циркулярной пилой, оснащенной твердосплавным диском с ненарушенными мелкими зубьями. Отверстия следует сделать дрелью со сверлом по металлу, между ребрами жесткости. На верхние торцы сотовых панелей следует установить планки и самоклеющуюся ленту для герметизации, нижние не заделывать.

Всего 2 способа:

  • Термошайбы — отверстия делаются на 2 мм больше монтажной ножки, деталь должна входить плотно до щелчка.Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, уплотняющей соединение, препятствующей попаданию осадков и пыли внутрь. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и не дает ему деформироваться при нагреве.

Как крепить поликарбонат к навесу с помощью термошайбы

  • Специальный профиль — полоса с пазами с обеих сторон, в которые вставляется поликарбонат.Способ предпочтительнее, если листы необходимо стыковать. Края прикручены термошайбами. Профили предусмотрены для разных соединений: угловые, стыковочные, неразъемные, настенные, разъемные и специальные для стыковки, если нужно изменить конфигурацию кровли.

Фото инструкция как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый способ, панели крепятся шпаклевкой, но если вы делаете навес своими руками, то лучше ограничиться предыдущими 2 советами.

Виды крепления поликарбоната к обрешетке

Придомовые навесы из поликарбоната (38 фото): виды приставных навесов. Как сделать их самому по чертежам?

Прозрачный навес – идеальное решение для каждого хозяина, который предсказуемо не любит мокнуть под дождем, но и не хочет создавать обширное затененное пространство, мешающее наслаждаться солнечной погодой. Еще несколько десятков лет назад подобную проблему можно было решить только с помощью стекла, которое в классическом виде могло легко разбиться с большой вероятностью получения травмы, а в защищенном виде стоило довольно дорого.Поликарбонат позволяет решить все эти проблемы без каких-либо потерь.


Особенности

Поликарбонат

часто воспринимается как чисто строительный материал, что на самом деле не соответствует действительности – этот вид жесткого полимерного пластика находит себе применение и в других отраслях человеческой деятельности, например, из него делают некоторые детали для ПК, объективы и даже компакт-диски. Решив построить навес из поликарбоната, примыкающий к дому, следует знать, что материал может быть сотовым и монолитным .В обоих случаях ширина листа чуть больше 2 метров, а длина 3 (для монолитного), 6 и 12 метров (для сотового).

Выбор гораздо более разнообразен по толщине — выпускается более 10 вариантов листов толщиной от 2 до 16 мм. Отличие двух видов в том, что монолит, как следует из названия, представляет собой цельную конструкцию без пустот и ячеек, которая обычно используется для построения прозрачного навеса из поликарбоната, а соты – это несколько тонких листов с внутренними перемычками, которые эффективно решают задачи теплоизоляция за счет пустот между ними.


Сотовый вариант материала на самом деле тоже активно используется для создания навесов, но тогда они уже не полностью прозрачны, а лишь частично пропускают свет.

Требования

Приставной навес из поликарбоната предназначен для решения нескольких задач, а значит должен соответствовать ряду требований. Вот основные .

  • Легкость .Такая характеристика значительно упрощает самостоятельную работу с материалом, а также позволяет строить опоры, рассчитанные на менее внушительную нагрузку, что положительно сказывается на стоимости возведения навеса.Сотовый поликарбонат, не обладая идеальной прозрачностью, отличается как прочностью, так и весом, который в 16 раз меньше, чем у конкурирующего стекла.
  • Пожарная безопасность .Согласно современным требованиям безопасности, идеальный дом и любая его часть вообще не должны содержать таких материалов, представляющих значительную пожароопасность и, следовательно, угрозу для здоровья и жизни владельцев. В отличие от многих других видов пластика, поликарбонат не горит, поэтому безопасен и для этого его даже не нужно как-либо специально обрабатывать.
  • Устойчив к перепадам температур .Так как навес строится на улице и будет постоянно находиться в суровых климатических условиях России, то он должен будет выдерживать наши крайне резкие перепады температур. Производители обычно указывают, что поликарбонат в их конструкции способен выдержать как 40-градусный мороз, так и 120-градусную жару. Второе, конечно, вряд ли произойдет, а вот первый показатель будет актуален для многих регионов. Следует учитывать, что в условиях северных регионов России использование поликарбоната для строительства навесов нецелесообразно – там он может не пережить морозов.
  • Прочность и долговечность . При возведении чего бы то ни было не принято использовать материалы, которые слишком быстро теряют собственные эксплуатационные качества – каждый хозяин, возводя сооружение, рассчитывает, что оно прослужит ему долго. Поликарбонат при условии правильной установки опор для навеса может служить хозяину десятилетиями.
  • Пластичность и гибкость . Навес – это не просто полезное, но и дизайнерское решение, позволяющее раскрыть архитектурные вкусы владельца с лучшей стороны и показать его всем гостям или даже просто случайным прохожим.Поликарбонат хорошо поддается формовке, при необходимости из него можно сконструировать изделие любой формы и размера.
  • Различные цвета . Планируя построить навес, владелец дома должен подумать об эстетической стороне вопроса – объект должен красиво смотреться в сочетании с основным зданием и в то же время радовать хозяина. Зная это, производители специально выпускают поликарбонатные листы разных цветов, предоставляя вам право выбора.
  • Простота обслуживания . На открытом воздухе навес из листьев имеет все шансы столкнуться с грязью и потерять свой первоначальный вид. Материала, который бы вообще не загрязнялся, в природе не существует, но поликарбонат по крайней мере не предполагает сложной очистки – его достаточно помыть обычным мыльным раствором.
  • Дешевизна . При всех своих отличных эксплуатационных свойствах поликарбонат все же не бьет по кошельку покупателя, а потому заслуживает еще более лестных отзывов.
ИмажеИажеИажеИаже

Обзор видов

Пристенный навес для частного дома – это конструкция, которая может принимать любую форму и использоваться для различных практических нужд. Рассмотрим более подробно существующие разновидности .


По форме

В глобальном масштабе навесы из поликарбоната, пристроенные к дачному или садовому дому, бывают всего трех видов, если говорить об их форме. Самый простой вариант — обычный плоский поликарбонатный лист без особых изысков .Как говорится, просто и со вкусом, хотя большинство владельцев предпочитают не такие решения, считая их слишком простыми.

На самом деле это не всегда недостаток, ведь сделать такой навес проще (исключен этап гибки, что экономит время и деньги), а для зданий, построенных в лучших традициях кубизма или минимализма, это, в общем бесспорный вариант.


Гораздо более распространенная форма навеса из поликарбоната – полукруглая – ее можно встретить почти в каждом дворе .Степень округлости поликарбонатной детали может варьироваться, почти достигая полукруга или демонстрируя минимальную кривизну.

В то же время гипотетическая окружность может примыкать к зданию боком или как бы тонуть в нем, когда выступающий край козырька расположен ниже точки поворота. Такой вариант навеса из поликарбоната актуален как для сооружения навеса над крыльцом или любым выходом, так и для строительства навесов. Во втором случае конструкцию можно намеренно сделать закрытой боковыми стенками – даже не имея высоты до крыши, они позволяют создать нечто вроде гаража, защищающего припаркованный автомобиль от негативного воздействия атмосферных явлений.


Третий тип навесов из поликарбоната следует назвать креативным или альтернативным – просто в него входят абсолютно все товары, которые по описанию не подходят ни под первую категорию, ни под вторую. В большинстве случаев это просто двойной навес, состоящий из двух отдельных частей, которые могут быть как плоскими листами, так и изогнутыми.

Для строительства «легких гаражей» такие решения обычно не применяют, но на крыльце специфической формы, например, с поворотной лестницей, это чуть ли не единственный адекватный вариант.

Задача профессионального дизайнера – расположить листы так, чтобы общая картина не выглядела слишком уж странно, хотя иногда вся «соль» заключается именно в творческом подходе.


По типу примыкания к стене

Козырек из поликарбоната в большинстве случаев примыкает только к одной стене и только к одной из ее сторон. Мы уже говорили, что даже полукруглое изделие может иметь упор как с торца, так и сбоку, поэтому остается только добавить, что , примыкающий одной стороной к одной стене, может быть как горизонтальным, так и наклонным .Второй вариант можно увидеть, когда крыльцо заметно возвышается над уровнем земли или тротуара, а к нему ведет лестница, накрытая таким навесом.


В некоторых случаях сооружаются угловые навесы, которые своими двумя смежными сторонами примыкают к двум смежным стенам здания . Этот метод обычно создает небольшую крытую террасу, которая часто выглядит слегка асимметричной из-за невозможности размещения входной двери прямо на углу здания.Тем не менее есть достойные примеры достойного вписывания такого решения в проект.


Кроме того, навес из поликарбоната может упираться противоположными сторонами в противоположные стены . Так его обычно ставят в том случае, когда нужно организовать парковочное место для автомобиля – тогда стены возводятся специально, разве что нельзя использовать каркас двух соседних строений, а на эти опоры уже устанавливается поликарбонатный щит . В некоторых случаях можно использовать третью стену, которая в этом случае будет тупиковой.


Наконец, логично будет упомянуть, что и здесь возможен творческий подход, при котором примыкание навеса к стенам будет происходить каким-то другим способом. Там классификация уже не справляется, ведь каждый отдельный образец будет претендовать на уникальность и 100% оригинальность.

Материалы (редактирование)

Логично, что навес из поликарбоната нужно строить с использованием листов поликарбоната, но они, в свою очередь, нуждаются в какой-то опоре, помимо стен, к которым они могут примыкать. Сам поликарбонат тоже нужно выбрать, но общий принцип подбора мы уже рассмотрели выше: берите монолитный для идеальной, «оконной» прозрачности кровли или цветной сотовый, если вас не смущает глубокая полутень.


На роль материала для опор подходит практически все, кроме самого поликарбоната — полностью поликарбонатный навес вряд ли встретишь. Чаще всего для создания каркаса строители используют камень и кирпич, дерево или металл.К возведению деревянных опор можно подойти по-разному, собрав их из обычного бруса сечением 5х5 см или из более дорогого, но и гораздо более красивого резного дерева в виде фигурных перфорированных плит. Точно также можно по-разному подойти к созданию металлического каркаса – кому-то достаточно простого решения из металлического профиля размерами 20х40х2 мм, а кто-то выбирает более аристократичную и привлекательную металлическую ковку.


Строительство своими руками

Маркизы из поликарбоната

хороши тем, что их можно сделать своими руками, быстро и дешево – но, конечно, только если следовать инструкциям более опытных людей.Рассмотрим, как правильно построить такую ​​конструкцию. Сначала следует дать себе ответ на ряд вопросов, касающихся будущего строительства – например, какую территорию можно выделить для этого, и какая площадь в результате будет покрыта, с какой целью строится навес … Это Также стоит уточнить норму осадков и ветров для данного региона, в том числе толщину снега зимой, чтобы рассчитать ветровые и снеговые нагрузки и понять, какой каркас способен выдержать условия местного климата.После этого обязательно нужно составить чертежи, показывающие будущее сооружение со всех сторон и с разных ракурсов.


Обязательно несколько раз перепроверьте схемы на отсутствие разногласий — приступайте непосредственно к закупке материала и конструкции только тогда, когда будете уверены в отсутствии недостатков в чертежах.

Далее необходимо запастись всеми инструментами и материалами . О том, какие материалы можно использовать для возведения опор, мы рассказывали в специальном разделе — выбирайте на свой вкус, учитывая, что металл, камень и кирпич будут в любом случай быть более прочным, чем дерево.При выборе металла или дерева включите в стоимость стоимость различных пропиток, лакокрасочных материалов, которые в уличных условиях помогут продлить срок службы каркаса. Что касается инструментов, то их набор сильно зависит от выбранного вами материала — например, сварка будет вполне полезна для работы с металлом, но никак не поможет при возведении каменных, кирпичных или деревянных опор.


Адекватная установка опор возможна только в подобии фундамента, особенно если для возведения каркаса выбраны тяжелые материалы, такие как камень или кирпич .Опоры обязательно должны быть утоплены в пол, какого бы типа он ни был в данном случае. Если нужно смонтировать основание в бетонном крыльце, углубления заполняют тем же жидким бетоном, но поверх грунта лучше использовать деревянные сваи или металлические конструкции, которые можно просто вбить поглубже.


Общее количество опор и расстояние между ними должны быть определены заранее, еще на этапе проектирования . Количество несущих конструкций определяется не на глаз – вы принимаете решение исходя из общего веса получившегося навеса с учетом накапливающихся на его поверхности осадков, сил ветра и так далее.

Если электричество будет подведено под навес, коммуникации, скорее всего, будет логично подвести под одну из опор. При сооружении навеса без фундамента в местности, где грунтовые воды могут подходить особенно близко к поверхности, позаботьтесь о дальнейшем повышении устойчивости каркаса путем его бетонирования.


Над собственно опорами все равно монтируется каркас из обрешетки, ведь поликарбонат, каким бы легким он ни был, все равно не должен иметь точки опоры только по периметру листа. Соединение частей такого нахлеста выполняется наиболее удобным с точки зрения данного конкретного материала способом . — например, дерево соединяется уголками и саморезами, а для металла идеально подходит сварка. При этом установка обрешетки поверх забетонированных опор возможна только после полного высыхания бетона, а это добрых две недели.

Поликарбонат

обычно устанавливают на саморезы, для чего в листе заранее в нужных местах проделываются отверстия.

фото, разновидности, этапы монтажа и особенности конструкции. Критерии оптимального выбора навеса

Маркизы из поликарбоната

можно использовать для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытая стоянка для автомобилей и сельхозтехники; крытые переходы между домом и баней, летняя кухня, навесы и т.д.

В данной статье будут рассмотрены разные виды навесов для дома из поликарбоната, особенности выбора материалов для каркаса, расчеты построек.Также вы найдете здесь пошаговое руководство по возведению конструкции на основе металлического профиля.

Виды, расчет и конструкция навесов, выбор материала каркаса

Наиболее популярные варианты козырьков и козырьков из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они имеют свои преимущества и недостатки.

Арочные конструкции

Арочные козырьки из поликарбоната во дворе сегодня считаются самыми популярными, особенно для организации парковок и галерей между домом и хозяйственными постройками.

  • Полукруглая форма крыши предотвращает скопление снега на крыше.
  • Во время дождя вода сливается только с двух сторон.
  • Из-за того, что боковые стенки обращены вниз, вероятность повреждения купола ветром довольно мала.
  • Арочная конструкция одинаково хорошо подходит и для небольшого навеса над крыльцом, и для вместительной парковки на несколько автомобилей.

У арочного навеса из поликарбоната есть один недостаток – если делать его своими руками, то можно столкнуться с проблемой изгиба профилей.

Арочный навес из поликарбоната: на фото крытая автостоянка

Каскадная система

Каскадные навесы представляют собой, по сути, систему из нескольких арок. Эту конструкцию выбирают для установки над лестничными клетками, где уклон кровли очень большой. На это есть две причины:

  • В дождь со сплошной арочной крыши, расположенной под крутым углом, в пространство перед первыми ступенями льется вода, попадая на входящие. При каскадном расположении кровельных элементов вода уходит в стороны.
  • Эстетическая сторона вопроса. Несколько каскадных арочных навесов из поликарбоната смотрятся намного интереснее, чем один сплошной, направленный вниз.

Недостатками такой системы являются сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой ​​системы

Односкатная крыша

Односкатный навес из поликарбоната самый простой вариант постройки:

  • Гибка профилей не требуется, как в случае с арочными крышами.
  • Не требуется сгибание листов поликарбоната. Соответственно, вы не ограничены в выборе толщины кровельного материала.
  • При строительстве можно обойтись без использования ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используются при креплении навеса к стене дома или гаража. Недостаток – небольшой уклон крыши, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двухскатный навес

По конструкции немного сложнее односкатного, так как требует сближения двух скатов под определенным углом .Однако в эксплуатации такая постройка более удобна:

  • Опущенные с двух сторон скаты обеспечивают лучшую защиту от ветра и осадков по сравнению с одним скатом.
  • Угол наклона крыши здесь больше, а значит зимой на ней будет меньше скапливаться снег.
  • Каркас двускатной крыши получается жестким, за счет чего хорошо противостоит ветровым нагрузкам.

Двускатный навес из поликарбоната может использоваться для различных целей: для стоянок, мангалов, барбекю-печей, веранд, беседок между хозяйственными постройками.

Двускатная крыша над печью-барбекю

Расчет и проектирование навеса из поликарбоната

Еще на этапе создания проекта, прежде чем приступить к расчету навеса из поликарбоната из профильной трубы, необходимо выяснить для себя следующее :

  • Размеры и расположение будущего здания.
  • Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции крыши.
  • Дизайн частного дома и хозяйственных построек — от этого зависит выбор конструкции каркаса и цвета листов поликарбоната.
  • Спецификации доступных/желаемых строительных материалов.

Вооружившись этой информацией, приступаем к расчету и составлению чертежа навеса из поликарбоната. Здесь мы уже точно указываем: размеры здания и форму крыши; технические характеристики материала опор, каркаса и крыши; количество и характер креплений.

Примечание: при определении особенностей каркаса конструкции следует учитывать, что поликарбонат выпускается в листах стандартных размеров.Их стыки обязательно должны приходиться на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте навесов из поликарбоната. В принципе, это может быть что угодно – все зависит от ваших потребностей и пожеланий. Однако для комфортного использования здания будет лучше, если самая нижняя точка его крыши будет находиться на высоте не менее 180 см от земли.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната необходимо рассчитывать исходя из следующих цифр:

  • Минимальное сечение 40х40 мм.
  • Толщина металла — от 1 мм.
  • Толщина фундаментных стоек должна превышать поперечное сечение стоек не менее чем на 10 мм.
  • Рекомендуемая глубина заложения фундамента от 50 см.
  • Для боковин стропильных ферм берут профиль сечением от 20 мм, для диагональных сеток — от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Примечание: Проектирование конструкций площадью от 8 м 2 и более лучше доверить специалистам. Площадь кровли здесь будет большой, а значит, нужно будет точно рассчитать уровень снеговой и ветровой нагрузки. Ошибки могут привести к деформации или обрушению здания.

Выбор материала для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

  • Металлопрофиль.Прочный, простой в монтаже и неприхотливый в эксплуатации. Техническое обслуживание требует минимального – только своевременная обработка антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
  • Металлические трубы. Преимущества те же, что и у металлического профиля. Единственное, круглая форма в сечении не так удобна для сварки и других видов крепежа.
  • Древесина — профилированный или рядовой брус, оцилиндрованное бревно. Красивый, живой материал, подойдет, если балдахин нужно под что-то стилизовать.При строительстве деревянного сарая из поликарбоната своими руками потребуются определенные навыки столярного дела.

Деревянный каркас

Конструкция навеса из поликарбоната своими руками

Самая длинная часть конструкции – это создание фундамента. Сам каркас и крепление к нему кровельных листов займут максимум полтора рабочих дня.

Установка опорных столбов и установка анкеровки

Опорные столбы устанавливаем следующим образом:

  • Выкапываем ямы под фундамент — глубиной 50 см и диаметром 30 см.
  • Устанавливаем внутрь арматурный каркас.
  • Засыпать ямы цементно-песчаной (3/1) смесью, накрыть целлофаном и оставить застывать на несколько дней.
  • Крепим опоры к фундаменту анкерами.

Бетонирование опор

Обвязываем опоры по вершинам одинарной балкой, тогда на нее будет опираться лицевая часть навеса. Такую перевязку лучше делать из квадратного или прямоугольного профиля. Использование круглой трубы здесь нежелательно, так как площадь соприкосновения элементов при сварке будет слишком мала.

Навес из поликарбоната пристроенный к дому: на фото показано расположение передних опор

Примечание: крепление навеса к стене осуществляется по балке, прикрепленной к поверхности анкерными болтами. На нужной высоте, ориентируясь на строительный уровень, отмечаем линию, по которой затем сверлятся отверстия для крепежа. Далее прикручиваем балку к стене, хорошо затянув болты.

Делаем навес к дому из поликарбоната: на фото этап монтажа обвязки

Изгибаем профиль для каркаса крыши

Если навес из поликарбоната для дачи будет иметь арочную крышу, то делаем придется подумать, как согнуть профилированную трубу.Это можно сделать несколькими способами:

  • С помощью трубогибочного станка. Стоит такое устройство дорого, и покупать его только из-за конструкции навеса нет смысла.
  • Разрезав трубу (6-8 мм) и согнув ее в обратном направлении. Затем разрезы закрываются металлическими «заплатками».
  • Ручная гибка подогретого профиля. Чтобы предотвратить сплющивание трубы, перед работой внутрь утрамбовывается песок.

Трубогибочный станок ручной

Сварка каркаса навеса

Сварку каркаса начинаем со сборки ферм.Делается это на земле, с обязательным использованием строительного уровня. Приваривать диагональные рейки к параллельным профилям начинаем с краев, постепенно продвигаясь к центру. Работу значительно облегчат магниты для сварки – ими хорошо выставлять углы между деталями.

В следующем видео вы можете увидеть, как используются сварочные магниты.

Готовые поликарбонатные фермы навеса кладем на обвязку и на опору передней части. Наживляем точечно, а потом привариваем.Все элементы должны стоять строго вертикально, поэтому после наживки проверяем правильность установки строительным уровнем. При необходимости немного подкорректируйте расположение кувалдой.

Навес пристроенный к дому, из поликарбоната: фото монтажа стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого прямоугольного профиля. Расстояние между деталями от 50 до 60 см.

Установка прогонов

Далее приступаем к установке боковин.Привариваем отрезки профиля к основаниям крайних ферм и крепим их по всей длине к стенам. От нижних краев сегментов до концов ферм натягиваем и привариваем профили одинаковой толщины. делаем пару поперечных перемычек. Как это выглядит, вы можете увидеть на следующем фото. Каркас готов, можно приступать к установке поликарбоната.

Боковины

Крепление сотового поликарбоната к каркасу

А теперь о том, как крепить поликарбонат к металлическому каркасу маркизы.Монтаж осуществляется с помощью специальных креплений – термошайб. Они состоят из уплотнительных и пластиковых шайб, а также заглушек к ним. Все это стягивается обычными саморезами. Особое внимание следует обратить на три момента:

  • Строгая вертикальность вкручивания саморезов.
  • Умеренная затяжка креплений. Недостаточный не обеспечит надлежащего качества монтажа, а чрезмерный может привести к повреждению поверхности материала.
  • От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
  • Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.
Примечание: новые листы поликарбоната нельзя оставлять в теплое время года под солнцем. Клей на защитной пленке нагревается и образует очень прочное сцепление с поверхностью. В результате снять пленку будет очень сложно.

Как правильно крепить поликарбонат к навесу: необходимо использовать специальные термошайбы

Кроме термошайб при монтаже поликарбоната используются следующие фитинги:

  • Профиль разъемный.Используется для соединения двух листов материала вместе. Состоит из основания и крышки – основание крепится к раме саморезами, а крышка крепится к ней с помощью специального замка.
  • Торцевой профиль и перфолента. Они используются для чистовой резки листов поликарбоната. Сначала по всей их длине наклеивается перфолента, а затем на нее закрепляется торцевой профиль.
Примечание: торцевой профиль нужен не только для комплектации крыши из поликарбоната. Эта фурнитура защищает воздушные каналы листов от попадания влаги и грязи.Это означает, что от него напрямую зависит сохранение исходного уровня прозрачности поликарбоната.

Дополнительные фитинги

Поликарбонатные навесы — уличные конструкции, универсальные для бытовых целей. Материал легкий, эластичный, полупрозрачный в широкой цветовой гамме, удобный формат, представлен разной толщины, что позволяет конструировать навесы простых и сложных криволинейных форм. Здания выглядят легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье мы дадим пошаговую инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что нужно знать о навесах из поликарбоната – общие критерии

Производство навесов из поликарбоната стало популярным благодаря простоте монтажа, практичности материала, эстетичности зданий.Имеются:

  • самостоятельные, отдельно стоящие — навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозяйственные постройки различного назначения;
  • К зданию пристроены: баня, гараж — веранды, террасы, навесы над крыльцом и воротами;
  • мобильные — легко перемещаются по участку, как правило, над мангалами и небольшими беседками.

Навесы пристроенные к дому из поликарбоната, фото больших криволинейных хозяйственных построек

Эти конструкции представляют собой простые прямоугольные или сложные криволинейные конструкции, иногда двухэтажные, например, над гаражом или летней кухней.Открытые и закрытые, для этого боковые стены застекляют, зашивают панелями, красивой решеткой, вагонкой, блок-хаусом или закрывают плотными шторами.

Внутренний козырек из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы являются наиболее универсальным вариантом: они не загораживают обзор, легко открываются, а в закрытом состоянии хорошо сохраняют тепло.

Поликарбонатный опорный навес пристроенный к дому, фото изогнутой крыши

Навесы представляют собой вертикальные стойки и крышу.Каркас делают из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный тент с крышей из поликарбоната

Изготовление козырьков и козырьков из поликарбоната на деревянной основе — самый бюджетный и простой способ самостоятельного изготовления малой архитектурной формы на участке . Для работы не требуется профессиональное оборудование, достаточно бытовых ручных инструментов. Для возведения деревянного навеса из поликарбоната своими руками используется клееный и профилированный брус 100*100 или 150*150 мм, оцилиндрованное бревно ∅150-200 мм, из этого же материала изготавливаются стволы деревьев, обвязка и мауэрлат.Для стропильной системы хозяйственных построек по СНиП необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки — горючесть, плохая влагостойкость как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жучки могут нанести значительный ущерб несущим элементам. Деревянные навесы и козырьки из поликарбоната необходимо обработать огнеупорными составами, антисептиком, прочным финишным защитным слоем масла или лака.

Навес из поликарбоната пристроенный к дому, на фото здание с ломаной крышей

Металлические навесы

Прежде чем делать навес из поликарбоната на металлическом каркасе, необходимо выбрать тип здания:

  • Сварные из профилированной или круглой трубы являются самыми популярными навесами из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров конструкции, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
  • Forged — красиво, изящно, но достаточно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали и создать эксклюзивное изделие самостоятельно.
  • Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый навес консольного типа

Для навесов из поликарбоната до 5 м профиль с толщиной стенки 2 мм, сечение 40*20 мм, применяется, для корпусов свыше 5.Потребуется прокат 5 м, 3*40*40 или 2*30*60 мм.

Пример как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг это коррозия. Детали необходимо очистить жесткой щеткой от ржавчины, накипи, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Затем покрыть грунтовкой, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими воздействиями.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Изделия из металла нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, на террасе рекомендуется лучше предусмотреть деревянные перила на парапете.

Кирпич, камень и бетон

Кирпич, бетон, камень Навесы из поликарбоната во дворе смотрятся эффектно, но при этом легкие, не громоздкие, благодаря светопрозрачности поликарбоната. Они не требуют обслуживания в процессе эксплуатации, огнестойки, хорошо переносят вредные атмосферные воздействия, физические и механические воздействия, хотя и требуют значительных временных и финансовых затрат.Если навесы из других материалов можно разбирать, перемещать, то такие конструкции являются стационарными, их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, в сети также много фото и проектов, бывают одно- и двухскатные, арочные, каскадные, реже конические, куполообразный, волнистый.

Типовые варианты навесов из поликарбоната

Изготовление основания не сложно, достаточно учесть ветровые и снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Классификация ферм:

  • По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
  • По типу решетки — ромбическая, треугольная, полукосая, диагональная.
  • По способу крепления — консольные, балочные, арочные, балочно-консольные.

Каскадный навес из поликарбоната

Самый простой вариант – односкатный навес из поликарбоната, оптимальный угол наклона кровли 22-30°.Стропила изготавливаются из дерева, или это ферма — горизонтальный, криволинейный или треугольный каркас с несущими раскосами, стойками под углом внутрь основной конструкции.

Схема односкатной постройки

Для создания проекта необходимо:

  • Схема навеса с типом кровли, от нее зависит тип нижнего и верхнего поясов.
  • Чертежи навесов из поликарбоната должны включать размеры здания, так как нагрузка изменяется прямо пропорционально размерам.Важно определить верхнюю, а также нижнюю точку ската, чем меньше уклон, тем больше снега будет скапливаться на крыше.
  • Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не провалился в пустоту.
  • Ветровую и снеговую нагрузку в регионе можно посмотреть в специальных таблицах.

Навес двускатный поликарбонатный — проект с коваными элементами

Фермы рассчитываются по нормам СНиП в п.2.01.07-85 сложен для самостоятельных расчетов, требуется инженерное образование, а также специальное программное обеспечение. Чтобы не ошибиться, рекомендуется воспользоваться онлайн-калькулятором или взять готовый проект. Нагрузки и воздействия указаны в нормах СНиП в части 2.01.07-85, правилах изготовления металлоконструкций — СНиП Р-23-81.

Арочные козырьки из поликарбоната, на фото эскизы для небольших построек

Полезно знать: Чем больше расстояние от низа до верха крыши, тем выше ее несущая способность.

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

  • При уклоне 22-30 о в сооружении шириной 6-12 м высота и длина треугольной фермы должны иметь отношение 1: 5;
  • При уклоне 15-22 o размеры в соотношении 1:5, но раскосы должны быть малоэтажными, обязательно делается четное количество поясов, оптимально 8.
  • Меньший уклон целесообразен для крупных производственных зданий, здесь требуются инженерные расчеты, длина и высота прогона должны быть в соотношении 1:7, 1:9.

Простые схемы изготовления стропил для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

Возьмем за основу навес, размером 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные размеры поликарбоната по ширине и длине:

  • литой 2,050*2, 3, 6,12 м;
  • сотовый 2,100*3,6,12 м.

Для частных строений подходит толщина листа 6-12 мм.

Таблица характеристик поликарбоната

Фермы должны располагаться под каждым краем и посередине листов таким образом, чтобы расстояние между ними составляло 1 м.

Для стоек взять трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

  • основные элементы профильная труба 30*30 мм, длина нижних 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов гипотенузы ножки, вычисляем длину верхних, в нашем случае — 3.9 м;
  • распорки наклонные — профильная труба 20*20 мм, расположение — под углом 25°.

Мы будем устанавливать перпендикулярные перемычки через каждые 0,5 м друг от друга.

Стандартный макет малой фермы

Пошаговая инструкция, как самостоятельно построить навес из поликарбоната

Для сварки металлических навесов из поликарбоната необходимо выполнение ряда условий:

  • Детали, а также опорные элементы , не должен быть взломан.
  • Шероховатость торца опорного ребра определяют по ГОСТ 2789-73 — Ra £ 12.5 мкм.
  • Недопустимо применение стали с внутренними расслоениями и грубыми шлаковыми включениями для нижнего пояса фермы.
  • По ГОСТ 14771-76 соединения лучше выполнять сваркой механического типа, в среде углекислого газа или его смеси с аргоном.
  • По ГОСТ 2246-70 и ГОСТ 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
  • Для крепления стропил к стропилам и вертикальным колоннам применяют болты класса 5.8 по п.7798-70 ГОСТ.

Чертеж асимметричного арочного навеса

Практическая конструкция

Размечаем место для столбов, копаем ямы, глубиной 700 мм, делаем подушку из песчаника 100 мм, щебня 100 мм, трамбуем. Заливаем в него на дно 100-200 мм бетона, устанавливаем столб, вставляем его с усилием, круговыми движениями, чтобы он ушел в глубину. Заливаем яму бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, а также укрепляем опорными откосами.

Важно: Профессионалы рекомендуют ставить опоры также вдоль дома, но если это невозможно, то на несущую стену на анкер кладут брус 60, 80*80 мм, на него опирают фермы, связывают при помощи сварки это распределит нагрузку по всей поверхности.

Как крепить вертикальные опоры

Когда раствор полностью взойдет, привязываем столбы по оголовкам, проверяем геометрию, диагонали должны быть равны.

Фермы лучше варить на земле, по выбранной схеме самые распространенные представлены на фото выше.Готовые детали поднимаются, распределяются по обвязке равномерно, в нашем случае через каждый метр. Места крепления продольных реек и стропил выполняются с помощью стальных косынок, а также сварки или болтовых соединений.

Следующий этап — обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм, к ней будут крепиться листы. Готовая металлическая конструкция зачищается, затем красится.

Прогоны укрепят каркас, это позволит надежнее закрепить поликарбонат

Посмотрите видео советы как правильно прикрепить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками Руки.

Как правильно работать с поликарбонатом

Поликарбонат лучше резать циркулярной пилой, оснащенной твердосплавным диском с ненарушенными мелкими зубьями. Отверстия следует сделать дрелью со сверлом по металлу, между ребрами жесткости. На верхние торцы сотовых панелей следует установить планки и самоклеющуюся ленту для герметизации, нижние не заделывать.

Всего 2 способа:

  • Термошайбы — отверстия делаются на 2 мм больше монтажной ножки, деталь должна входить плотно до щелчка.Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, уплотняющей соединение, препятствующей попаданию осадков и пыли внутрь. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и не дает ему деформироваться при нагреве.

Как крепить поликарбонат к навесу с помощью термошайбы

  • Специальный профиль — полоса с пазами с обеих сторон, в которые вставляется поликарбонат.Способ предпочтительнее, если листы необходимо стыковать. Края прикручены термошайбами. Профили предусмотрены для разных соединений: угловые, стыковочные, неразъемные, настенные, разъемные и специальные для стыковки, если нужно изменить конфигурацию кровли.

Фото инструкция как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый способ, панели крепятся шпаклевкой, но если вы делаете навес своими руками, то лучше ограничиться 2-мя предыдущими советами.

Виды крепления поликарбоната к обрешетке

Поликарбонатные навесы — уличные конструкции, универсальные для бытовых целей. Материал легкий, эластичный, полупрозрачный в широкой цветовой гамме, удобный формат, представлен разной толщины, что позволяет конструировать навесы простых и сложных криволинейных форм. Здания выглядят легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье мы дадим пошаговую инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что нужно знать о навесах из поликарбоната – общие критерии

Производство навесов из поликарбоната стало популярным благодаря простоте монтажа, практичности материала, эстетичности зданий.Имеются:

  • самостоятельные, отдельно стоящие — навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозяйственные постройки различного назначения;
  • К зданию пристроены: баня, гараж — веранды, террасы, навесы над крыльцом и воротами;
  • мобильные — легко перемещаются по участку, как правило, над мангалами и небольшими беседками.

Навесы пристроенные к дому из поликарбоната, фото больших криволинейных хозяйственных построек

Эти конструкции представляют собой простые прямоугольные или сложные криволинейные конструкции, иногда двухэтажные, например, над гаражом или летней кухней.Открытые и закрытые, для этого боковые стены застекляют, зашивают панелями, красивой решеткой, вагонкой, блок-хаусом или закрывают плотными шторами.

Внутренний козырек из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы являются наиболее универсальным вариантом: они не загораживают обзор, легко открываются, а в закрытом состоянии хорошо сохраняют тепло.

Поликарбонатный опорный навес пристроенный к дому, фото изогнутой крыши

Навесы представляют собой вертикальные стойки и крышу.Каркас делают из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный тент с крышей из поликарбоната

Изготовление козырьков и козырьков из поликарбоната на деревянной основе — самый бюджетный и простой способ самостоятельного изготовления малой архитектурной формы на участке . Для работы не требуется профессиональное оборудование, достаточно бытовых ручных инструментов. Для возведения деревянного навеса из поликарбоната своими руками используется клееный и профилированный брус 100*100 или 150*150 мм, оцилиндрованное бревно ∅150-200 мм, из этого же материала изготавливаются стволы деревьев, обвязка и мауэрлат.Для стропильной системы хозяйственных построек по СНиП необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки — горючесть, плохая влагостойкость как следствие — гниение, грибковые поражения, потеря прочности, эстетичности. Грызуны, мелкие жучки могут нанести значительный ущерб несущим элементам. Деревянные навесы и козырьки из поликарбоната необходимо обработать огнеупорными составами, антисептиком, прочным финишным защитным слоем масла или лака.

Навес из поликарбоната пристроенный к дому, на фото здание с ломаной крышей

Металлические навесы

Прежде чем делать навес из поликарбоната на металлическом каркасе, необходимо выбрать тип здания:

  • Сварные из профилированной или круглой трубы являются самыми популярными навесами из поликарбоната. Для вертикальных стоек применяют трубы ∅50-150 мм в зависимости от размеров конструкции, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
  • Forged — красиво, изящно, но достаточно затратно с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали и создать эксклюзивное изделие самостоятельно.
  • Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый навес консольного типа

Для навесов из поликарбоната до 5 м профиль с толщиной стенки 2 мм, сечение 40*20 мм, применяется, для корпусов свыше 5.Потребуется прокат 5 м, 3*40*40 или 2*30*60 мм.

Пример как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг это коррозия. Детали необходимо очистить жесткой щеткой от ржавчины, накипи, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Затем покрыть грунтовкой, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими воздействиями.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Изделия из металла нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, на террасе рекомендуется лучше предусмотреть деревянные перила на парапете.

Кирпич, камень и бетон

Кирпич, бетон, камень Навесы из поликарбоната во дворе смотрятся эффектно, но при этом легкие, не громоздкие, благодаря светопрозрачности поликарбоната. Они не требуют обслуживания в процессе эксплуатации, огнестойки, хорошо переносят вредные атмосферные воздействия, физические и механические воздействия, хотя и требуют значительных временных и финансовых затрат.Если навесы из других материалов можно разбирать, перемещать, то такие конструкции являются стационарными, их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, в сети также много фото и проектов, бывают одно- и двухскатные, арочные, каскадные, реже конические, куполообразный, волнистый.

Типовые варианты навесов из поликарбоната

Изготовление основания не сложно, достаточно учесть ветровые и снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Классификация ферм:

  • По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
  • По типу решетки — ромбическая, треугольная, полукосая, диагональная.
  • По способу крепления — консольные, балочные, арочные, балочно-консольные.

Каскадный навес из поликарбоната

Самый простой вариант – односкатный навес из поликарбоната, оптимальный угол наклона кровли 22-30°.Стропила изготавливаются из дерева, или это ферма — горизонтальный, криволинейный или треугольный каркас с несущими раскосами, стойками под углом внутрь основной конструкции.

Схема односкатной постройки

Для создания проекта необходимо:

  • Схема навеса с типом кровли, от нее зависит тип нижнего и верхнего поясов.
  • Чертежи навесов из поликарбоната должны включать размеры здания, так как нагрузка изменяется прямо пропорционально размерам.Важно определить верхнюю, а также нижнюю точку ската, чем меньше уклон, тем больше снега будет скапливаться на крыше.
  • Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не провалился в пустоту.
  • Ветровую и снеговую нагрузку в регионе можно посмотреть в специальных таблицах.

Навес двускатный поликарбонатный — проект с коваными элементами

Фермы рассчитываются по нормам СНиП в п.2.01.07-85 сложен для самостоятельных расчетов, требуется инженерное образование, а также специальное программное обеспечение. Чтобы не ошибиться, рекомендуется воспользоваться онлайн-калькулятором или взять готовый проект. Нагрузки и воздействия указаны в нормах СНиП в части 2.01.07-85, правилах изготовления металлоконструкций — СНиП Р-23-81.

Арочные козырьки из поликарбоната, на фото эскизы для небольших построек

Полезно знать: Чем больше расстояние от низа до верха крыши, тем выше ее несущая способность.

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

  • При уклоне 22-30 о в сооружении шириной 6-12 м высота и длина треугольной фермы должны иметь отношение 1: 5;
  • При уклоне 15-22 o размеры в соотношении 1:5, но раскосы должны быть малоэтажными, обязательно делается четное количество поясов, оптимально 8.
  • Меньший уклон целесообразен для крупных производственных зданий, здесь требуются инженерные расчеты, длина и высота прогона должны быть в соотношении 1:7, 1:9.

Простые схемы изготовления стропил для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

Возьмем за основу навес, размером 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные размеры поликарбоната по ширине и длине:

  • литой 2,050*2, 3, 6,12 м;
  • сотовый 2,100*3,6,12 м.

Для частных строений подходит толщина листа 6-12 мм.

Таблица характеристик поликарбоната

Фермы должны располагаться под каждым краем и посередине листов таким образом, чтобы расстояние между ними составляло 1 м.

Для стоек взять трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

  • основные элементы профильная труба 30*30 мм, длина нижних 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов гипотенузы ножки, вычисляем длину верхних, в нашем случае — 3.9 м;
  • распорки наклонные — профильная труба 20*20 мм, расположение — под углом 25°.

Мы будем устанавливать перпендикулярные перемычки через каждые 0,5 м друг от друга.

Стандартный макет малой фермы

Пошаговая инструкция, как самостоятельно построить навес из поликарбоната

Для сварки металлических навесов из поликарбоната необходимо выполнение ряда условий:

  • Детали, а также опорные элементы , не должен быть взломан.
  • Шероховатость торца опорного ребра определяют по ГОСТ 2789-73 — Ra £ 12.5 мкм.
  • Недопустимо применение стали с внутренними расслоениями и грубыми шлаковыми включениями для нижнего пояса фермы.
  • По ГОСТ 14771-76 соединения лучше выполнять сваркой механического типа, в среде углекислого газа или его смеси с аргоном.
  • По ГОСТ 2246-70 и ГОСТ 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
  • Для крепления стропил к стропилам и вертикальным колоннам применяют болты класса 5.8 по п.7798-70 ГОСТ.

Чертеж асимметричного арочного навеса

Практическая конструкция

Размечаем место для столбов, копаем ямы, глубиной 700 мм, делаем подушку из песчаника 100 мм, щебня 100 мм, трамбуем. Заливаем в него на дно 100-200 мм бетона, устанавливаем столб, вставляем его с усилием, круговыми движениями, чтобы он ушел в глубину. Заливаем яму бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, а также укрепляем опорными откосами.

Важно: Профессионалы рекомендуют ставить опоры также вдоль дома, но если это невозможно, то на несущую стену на анкер кладут брус 60, 80*80 мм, на него опирают фермы, связывают при помощи сварки это распределит нагрузку по всей поверхности.

Как крепить вертикальные опоры

Когда раствор полностью взойдет, привязываем столбы по оголовкам, проверяем геометрию, диагонали должны быть равны.

Фермы лучше варить на земле, по выбранной схеме самые распространенные представлены на фото выше.Готовые детали поднимаются, распределяются по обвязке равномерно, в нашем случае через каждый метр. Места крепления продольных реек и стропил выполняются с помощью стальных косынок, а также сварки или болтовых соединений.

Следующий этап — обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм, к ней будут крепиться листы. Готовая металлическая конструкция зачищается, затем красится.

Прогоны укрепят каркас, это позволит надежнее закрепить поликарбонат

Посмотрите видео советы как правильно прикрепить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками Руки.

Как правильно работать с поликарбонатом

Поликарбонат лучше резать циркулярной пилой, оснащенной твердосплавным диском с ненарушенными мелкими зубьями. Отверстия следует сделать дрелью со сверлом по металлу, между ребрами жесткости. На верхние торцы сотовых панелей следует установить планки и самоклеющуюся ленту для герметизации, нижние не заделывать.

Всего 2 способа:

  • Термошайбы — отверстия делаются на 2 мм больше монтажной ножки, деталь должна входить плотно до щелчка.Длина шайбы равна толщине поликарбоната, обязательно снабжена резинкой, уплотняющей соединение, препятствующей попаданию осадков и пыли внутрь. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и не дает ему деформироваться при нагреве.

Как крепить поликарбонат к навесу с помощью термошайбы

  • Специальный профиль — полоса с пазами с обеих сторон, в которые вставляется поликарбонат.Способ предпочтительнее, если листы необходимо стыковать. Края прикручены термошайбами. Профили предусмотрены для разных соединений: угловые, стыковочные, неразъемные, настенные, разъемные и специальные для стыковки, если нужно изменить конфигурацию кровли.

Фото инструкция как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый способ, панели крепятся шпаклевкой, но если вы делаете навес своими руками, то лучше ограничиться 2-мя предыдущими советами.

Виды крепления поликарбоната к обрешетке

Чтобы разобраться, как рассчитать навес из поликарбоната, необходимо четко представить конструкцию и составить план или чертеж здания. По большому счету, поликарбонатные панели — это просто покрытие, определяющее общую площадь, но кроме этого есть еще стойки и стропильная система. Кроме того, в число необходимых материалов войдут соединительные, угловые и торцевые профили, крепеж и (возможно) освещение. Важно просчитать каждую деталь, чтобы получить прочную и долговечную конструкцию.

Какие параметры учитывать при расчете поликарбоната для навеса

Фальцевая крыша в саду

Обратите внимание, что поликарбонат намного прочнее стекла (в 200 раз), пластика и поливинилхлорида. Но не все панели можно гнуть, поэтому следует учитывать их структуру (листы с треугольными ячейками не гнутся).

Выбор поликарбоната по толщине

В первую очередь для расчета навеса из поликарбоната необходимо учитывать возможную механическую нагрузку (снег, ветер), от которой зависит толщина панелей.Для монолитных панелей толщина составляет 2, 3, 4, 5, 6. 8, 10 и 12 мм, их называют «антивандальными», так как листы трудно сломать механически.

Отличие в структуре сотового поликарбоната

Сотовая структура подразумевает не только толщину, но и конфигурацию ячейки:

  • SX представляет собой пятислойный 25мм лист с угловыми ребрами жесткости. Толщина также может быть 32 мм. Треугольные сетчатые панели не подходят для криволинейных крыш;
  • SW — лист также состоит из пяти слоев, только соты имеют вид прямоугольника (края расположены вертикально).Толщина от 16 до 20 мм;
  • 3X — лист имеет 3 слоя, толщина 16 мм, ребра жесткости регулируются по плотности:
  • 3H — изготовлен из 3 слоев с прямоугольной структурой. Панель производится толщиной 6, 8 и 10 мм;
  • 2H — самый простой лист с квадратными ячейками. Листы изготавливаются толщиной 4, 6, 8 и 10 мм.

Сплошной стандартный поликарбонатный лист

Толщина сотового поликарбоната меняется всего на 2 мм. То есть, если самый тонкий ячеистый лист 4 мм, а самый толстый 32 мм, то все промежуточные размеры будут кратны двум.

Размеры листа поликарбоната по периметру

Стандартный расчет монолитного навеса из поликарбоната производится по размерам 3050×2050 мм. При желании можно договориться с производителем об изменении периметра панели, но спецзаказ, как правило, дороже.

Стандартный размер сотового поликарбоната

Стандарты сотового поликарбоната различаются по двум параметрам, это 210×600 см и 210×1200 см.Длинные листы удобны для широких навесов, например, на коллективных парковках с криволинейными крышами, где стыки выполняются только по боковым кромкам. Также под заказ на заводе режут от 1 м до 9 м, но это только для цветных панелей.

Существует также профлист, где толщина не превышает 1,2 мм, но, благодаря волне, высота которой достигает 5 см, повышается прочность и легко проводится осадка. Стандартная ширина 126 см, длина 224 см.

Профилированные (гофрированные) поликарбонатные листы

Расчет материалов по типам навесов и типам крыш

Для расчета навеса из профнастила, поликарбоната или любого другого материала необходимо учитывать конфигурацию крыша и тип несущего каркаса. Такие навесы изготавливаются трех видов – односкатные, двускатные и гнутые (овальные). Самым сложным является гнутый тип, но вся проблема заключается только в изготовлении, а не в эксплуатации.

Сараи односкатные с примыканием к дому

В случаях, когда одна сторона каркаса держится на стене дома, расчет навеса из прямоугольной трубы будет минус половина вертикальных опор. То есть одна сторона обрешетки упирается в стену здания. В любом случае на стыках листов должен быть профиль, поэтому расстояние между ними соблюдается 126 см, 210 см или 205 см, но это не значит, что вся обрешетка состоит только из этих профилей.

Одна сторона крепится к стене дома

В любом случае ширина крыши должна соответствовать параметрам автомобиля и быть не менее 3 м, чтобы оставался свободный проход. Но такая длина профиля вызовет его деформацию (прогиб), а этого следует избегать, поэтому для навеса придется делать стропильную систему.

При расчете навеса к дому потребуется 6 вертикальных опор — только с одной стороны, но если конструкция автономная, то подступенков потребуется в два раза больше — 12 шт.Принцип здесь следующий – на каждую стропильную ногу должны быть установлены опоры с двух сторон, но если к зданию пристроена одна сторона, то подступенки там не нужны.

Кроме того, по длине устанавливаются балки, а для 6-метровой ширины их потребуется 6 штук – 2 по краям свесов, 2 по стойкам и 2 посередине крыши. Если длина навеса 10,5 м, то 10,5*6=63 м или 63/6=11 штук профилей. Торцы сотового поликарбоната заглушены торцевым профилем.

Габаритный чертеж односкатной постройки

Расчеты отдельностоящего навеса

Для расчета навеса во дворе следует учитывать не только его ширину и длину, но и количество осадков, выпадающих в зима. Дело в том, что снег оказывает сильную механическую нагрузку и его придется как-то сдерживать. Самый оптимальный вариант усиления каркаса – треугольник – это единственная геометрическая фигура, не предусматривающая люфтов.

Для расчетов возьмем условную крышу шириной 6 м, длиной 10,6 м и поликарбонат шириной 2100×600 мм. Стропила можно сделать из профиля трубы 60×40 мм или из деревянной доски 100×50 мм. Безусловно, металлический профиль лучше дерева и срок его службы практически не имеет ограничений в обозримой перспективе.

Принцип стропильной конструкции

На чертеже выше изображена конструкция, где верхняя часть ската составляет 240 см, а стропило состоит из 11 треугольников – это оптимальный вариант.С учетом того, что металлические профили обычно имеют длину 6 м, ширина получится чуть меньше, но на каждую стропильную ногу требуется 6 профилей с учетом вертикальных и наклонных перемычек. Всего вам понадобится 6 стропил и 5 листов поликарбоната.

Конечно, можно сэкономить на металле и сделать всего 2 треугольника, как показано на верхнем фото. В этом случае расчет каркаса навеса сократится минимум на 2 профиля на каждую стропильную ногу, а если их 6, то это уже 12 профилей.Однако для среднего количества осадков этого вполне достаточно – можно рассчитать односкатный навес в бюджетном режиме, сэкономив на металле.

Односкатная свободностоящая конструкция

Двускатные навесы

Для двускатных крыш расчет металлического каркаса навеса очень похож на скатные крыши, то есть жесткость создается теми же треугольниками. Такие навесы обычно делают для больших парковок, ширина которых превышает 6 м, то есть есть возможность парковки нескольких автомобилей или автобусов.

Принцип монтажа поликарбоната не меняется — на каждом стыке должен быть профиль, а в данном случае это стропильные ноги. Количество треугольников напрямую влияет на жесткость конструкции – чем больше, тем лучше. Самый оптимальный вариант следующий – каждый погонный метр делится вертикальным профилем, а эта фигура делится по диагонали на два треугольника.

Принцип монтажа двускатного навеса

Для расчета металлического навеса нужно сразу определиться с размерами кровли, а например можно рассмотреть тот же вариант 10.6×6 м. Для обшивки здесь также понадобится 5 листов, но их придется разрезать пополам, соединив по центру коньковым профилем. Количество металлических вертикальных опор в два раза превышает количество стропил, если их 6, то потребуется 12 подступенков.

Здесь нужно больше продольных балок — 7 штук — добавлена ​​коньковая балка. Итого:

  • 2 профиля по краям свесов;
  • 2 вдоль стоек;
  • 2 между опорами и коньком;
  • 1 — на коньке.

Схема двускатного здания

Если перевести продольные балки на куски, то 10,5*7/6=12,25 или 13 шестиметровых профилей. Сечение для таких балок такое же, как и для стропил (обычно это 60×40 мм), а вот для стояков используется труба 80-100 мм или трубный профиль аналогичного сечения.

Преимущество двускатной крыши в том, что расчет металлоконструкций навеса получится более экономичным. Две стропильные ноги с перемычкой уже образуют треугольник, который посередине можно разделить на две части.В результате будут выучены две фигуры с горизонтальными (нижними) сторонами по 3 м.

Расчет материалов для криволинейного навеса

Самостоятельно рассчитать навес с криволинейной крышей сложнее, так как здесь многое зависит от ее выпуклости, то есть чем круче изгиб, тем больше расходуется материалов. Но можно исходить из тех же габаритов: 10,5 м в длину и 6 м в ширину, хотя ширина здесь будет уменьшена за счет изгиба.

Криволинейный навес

Явным преимуществом данной конструкции является экономия материала при сборке стропильной системы.Для данного размера можно обойтись всего двумя-тремя стропильными системами, по краям и посередине — все остальные ноги просто делаются в виде дуги без нижней перемычки, как на фото. Изогнутый металлический профиль, закрепленный на двух опорах, сам по себе является жесткой фигурой и вопрос здесь только в хорошем креплении подступенков.

В этом случае расчет навеса для автомобиля будет состоять из 6 гнутых шестиметровых профилей, два или три из которых снабжены перемычкой и разделены на несколько треугольников.Для каждой дуги также необходимы опоры, а значит, их будет 12. Продольных балок достаточно 6 штук:

  • 2 по краям свесов;
  • 2 вдоль стоек;
  • 2 по крыше.

Навес арочный

Итого получается 12*10,5/6=21 и еще 4 профиля для перемычек.

Вполне естественно, что на более узкие навесы расходуется меньше материала, но здесь важно учитывать длину поликарбоната.То есть, если вы работаете с 6-метровыми листами, то их следует использовать либо целиком, либо разрезать пополам, чтобы не было отходов. В этом случае крыша получится шириной 6 м или 3 м, а длина уже регулируется по мере необходимости.

В итоге можно сказать, что самый экономичный расчет навеса получится с криволинейной крышей, хотя это и самый сложный вариант. Тем не менее, в таких конструкциях можно сэкономить на металлических профилях, поэтому выгода здесь очевидна.

Если в процессе взаиморасчетов возникают трудности, вы можете воспользоваться специальными программами и услугами профессионалов.

Летом все встречи с друзьями или семейные посиделки переносятся на свежий воздух. Внезапный дождь часто мешает планам и вынуждает гостей и хозяев переселяться в дом. Существует множество конструкций, призванных защитить от подобных неприятностей. Среди вариантов значительно выделяются навесы и козырьки из поликарбоната, пристроенные к дому.Они не только просты в изготовлении, но и надежны в выполнении своих защитных функций.

Что такое навес

Навес представляет собой конструкцию, состоящую из крыши и столбов. Конструкция может иметь разные размеры и устройства, устанавливаться отдельно или рядом с домом. Основное предназначение – защита от дождя, но они также служат навесами для защиты от прямых солнечных лучей.

Навес из поликарбоната для защиты от солнца

Достоинство

К преимуществам конструкции относятся:

  1. Простота, нет необходимости возводить мощный фундамент.
  2. Возможность покрытия большой части двора или территории возле дома, позволяющая выполнять различные работы вне зависимости от погодных условий.
  3. Навес из поликарбоната, примыкающий к дому, позволяет проводить мероприятия с родными или друзьями, не выходя на улицу.
  4. Конструкция проста и может быть изготовлена ​​вручную.

недостатки

Необходимо помнить о недостатках тентов:

  1. Конструкция не защищает от ветра, пыли, холода, насекомых.
  2. Материал кровли способен полностью перекрыть доступ солнечных лучей, из-за чего под навесом отсутствует освещение.
  3. Крыша заметно гремит в дождь, поэтому не рекомендуется крепить конструкцию под окнами спальни или детской.
  4. Зимой на поверхности скапливаются большие массы снега, создающие значительную нагрузку на кровлю и основание навеса.

Навес — это не просто защитное сооружение, он образует своеобразный узел связи, место посиделок с друзьями и близкими.Кроме того, он способен выполнять и другие функции:

  • охрана парковки;
  • переезд из дома в баню или другие постройки;
  • навес над крыльцом, балконом и другими элементами дома.

Кроме того, качественные навесы украшают придомовую территорию и создают высокий декоративный эффект. Часто их объединяют с другими сооружениями, образуя специализированные зоны для отдыха, общения или других целей.

Типы навесов

Существующие навесные конструкции можно группировать по разным критериям. По форме:

  • прямые;
  • одинарная или двускатная;
  • куполообразный;
  • палатка;
  • волнистый;
  • многоуровневый;
  • арочные и др.

По типу примыкания к стене:

  1. Консольные (исполнение типичное для козырьков над окнами или крыльцом).
  2. Поддерживается на земле. Они используются для больших конструкций, которые создают чрезмерную нагрузку на стены или фундамент.

По материалу:

Видов кровель много, но мы будем рассматривать только козырьки из поликарбоната.

Требования к конструкции навесов

Навес из поликарбоната, пристроенный к дому, строится для постоянного использования, поэтому необходимо соблюдать определенные требования. В частности, форма крыши не должна препятствовать стоку дождевой воды или таянию снега зимой. При этом места возможного спуска должны располагаться вне дорожек, мест стоянок автомобилей или возможного нахождения людей.Особенно это актуально для регионов со снежными зимами, где часто выпадает обильный мокрый снег. Нагрузка, которую он создает, способна деформировать или разрушить конструкцию, поэтому необходимо обеспечить своевременное сползание снежных масс с поверхности. Для этого необходимо соорудить наклонные или скатные формы крыши.

Важно! В случаях использования навеса из поликарбоната, пристроенного к частному дому в регионе с повышенным количеством снегопадов, обязательно избегайте использования больших плоских поверхностей.

Навесы и козырьки из поликарбоната

В качестве кровельного материала поликарбонат считается наиболее предпочтительным материалом. Он появился на рынке относительно недавно, но за короткое время завоевал высокую популярность благодаря своей производительности. Материал обладает высокой светопроницаемостью, некоторые его разновидности мало чем отличаются от стекла по прозрачности.


Кровельное покрытие — поликарбонат

плюсы

К положительным качествам кровельного материала относятся:

  1. Легкий вес.Нагрузка от поликарбоната значительно ниже, чем от других кровельных материалов.
  2. Эластичность, способность изгибаться и принимать форму основания.
  3. Прозрачный козырек из поликарбоната или козырек, прикрепленный к дому, не создает значительного затемнения.
  4. Материал выдерживает достаточно высокие механические нагрузки, благодаря своей эластичности способен выдерживать удары.
  5. Прочность.
  6. Высокая морозостойкость.
  7. Низкая горючесть. Крыша из поликарбоната самозатухающая.
  8. Простота обработки.

Минусы

Среди отрицательных качеств следует указать:

  • Высокая восприимчивость к ультрафиолетовым лучам. Учитывая область применения, недостаток серьезный. Производители решают проблему, нанося защитные пленки, вводя в состав материала при изготовлении нейтрализующие добавки.
  • Поликарбонат неустойчив к воздействию технических углеводородов (масла, бензин, другие химические вещества этого ряда).
  • Материал обладает способностью накапливать влагу. По этой причине важным моментом является обязательная герметизация торцов сотового поликарбоната специальной алюминиевой лентой, препятствующей проникновению воды в полости.

Совокупность качеств поликарбоната позволяет использовать его в разных сферах. В основном это остекление или формирование прозрачных поверхностей для хозяйственных построек. При монтаже листов материала необходимо соблюдать определенные правила, использовать специальные крепления и предусмотреть тепловые зазоры для компенсации температурного расширения.После покупки поликарбонат рекомендуется подержать некоторое время, чтобы вышла лишняя влага.

Типы поликарбоната

Поликарбонат бывает двух видов:

  1. Монолитный.
  2. Сотовая связь.

Оба типа изготовлены из одного и того же материала, но имеют разную форму.

Монолитный


Пример навеса из монолитного поликарбоната

Поликарбонат монолитный представляет собой сплошной лист пластика определенной толщины. Внешне оно похоже на обычное стекло, но обладает высокой эластичностью, способностью изгибаться в любую сторону.Кровля из монолитного поликарбоната прозрачна, не препятствует прохождению солнечных лучей и не затеняет пространство под навесом. Некоторые пользователи считают это недостатком и приобретают цветной поликарбонат, снижающий яркость солнечного света. В продаже есть разные оттенки:

  • Красный;
  • бронза;
  • зеленый;
  • Серый;
  • синий;
  • синий;
  • Оранжевый;
  • желтый;
  • бирюзовый;
  • Коричневый.

Обилие оттенков позволяет создать крышу с эффектом прозрачности, но при незначительном изменении освещенности все предметы под навесом приобретают отражение, совпадающее с цветом покрытия. В регионах с палящим солнцем использование цветных видов поликарбоната позволяет значительно снизить дискомфорт от яркости света.

Сотовый


Пример навеса из сотового поликарбоната

Сотовый поликарбонат представляет собой лист, состоящий из двух или трех тонких слоев материала, разделенных продольными перпендикулярными перемычками.Образовавшиеся пустоты – соты – делают листы устойчивыми к холоду. При этом степень прозрачности таких листов намного меньше, чем у монолитного материала. Для использования в качестве кровельного покрытия гораздо предпочтительнее сотовый поликарбонат, так как он легче, дешевле, проще в монтаже.

Что нужно учитывать при проектировании навеса

В первую очередь следует определиться с материалом каркаса для навеса или навеса из поликарбоната. При его выборе нужно учитывать долговечность, и способность сохранять свои рабочие качества в течение всего срока службы.Наилучший выбор – металлические профильные трубы, которые легко соединяются, обладают высокой несущей способностью и прочностью. Недостатком такого выбора является большой вес конструкции, что требует создания достаточно мощного фундамента.

Использование деревянных деталей позволяет создавать более легкие конструкции, не создающие нагрузки на стены, не нуждающиеся в мощном фундаменте. В то же время деревянный навес имеет низкую прочность и неустойчив к ветровым нагрузкам. Шквалистый порыв ветра способен оторвать его от несущей конструкции.

Важно! Важным фактором является стоимость проекта. Порядок расходов рекомендуется определить с первых же шагов, чтобы не тратить время на планы, о наличии которых неизвестно.

При проектировании формы навеса необходимо учитывать свои возможности и производственную базу. Некоторые варианты требуют обязательного присутствия специалистов и использования сложного оборудования. Если таких возможностей нет, лучше ограничиться более простыми формами.

Обязательно получите информацию о количестве снега зимой, выпадающего в вашем районе. Вес снежного слоя способен раздавить большой навес из поликарбоната, поэтому должны быть предусмотрены варианты со съемным покрытием, для уменьшения площади поверхности или увеличения угла наклона кровли. При этом важно обеспечить безопасное таяние снега, чтобы не испортить находящиеся под ним предметы.

Как сделать навес или навес своими руками

Производство навеса из поликарбоната условно можно разделить на несколько этапов:

  1. Создание проекта, рабочий чертеж.
  2. Закупка необходимых материалов.
  3. Устройство фундамента.
  4. Изготовление несущей конструкции.
  5. Крепление.
  6. Монтаж кровли.

Как сделать навес из поликарбоната своими руками — пошаговая инструкция

Продолжительность и сложность этих этапов во многом зависят от материала и размера навеса, способа крепления и других особенностей каркаса конструкции. Самой трудоемкой операцией считается создание фундамента, но часто обходятся без него.Если используется консольный тип навеса, когда одна сторона крепится к стене дома, а в землю опираются только две противоположные стойки, их просто заливают бетонными стаканами. Таким же образом устанавливаются столбы, опоры для заборов и т.д. Полноценный фундамент нужен только для больших сараев с большой площадью крыши и массивным основанием.

Сборка несущей конструкции осуществляется сваркой или болтовым соединением. Для установки потребуется несколько помощников, особенно при больших размерах и весе деталей.Работа должна выполняться исправным инструментом с соблюдением всех правил техники безопасности. Каркас крепится к стене дома или любой другой конструкции с помощью анкерных болтов; столбы либо привариваются к фундаменту, либо прикручиваются к закладным закладным деталям. Не стоит экономить на прочности и устойчивости навеса, обеспечение безопасности находящихся под ним людей – основная задача.

  1. Гнуть листы можно только по внутренним полостям материала.
  2. Материал крепится на специальные термошайбы, устанавливаемые в предварительно просверленные отверстия.Саморезами прикручивать напрямую нельзя, это вызовет деформацию кровельного покрытия.
  3. Торцы листов должны быть защищены от попадания воды специальной алюминиевой лентой. Если этим пренебречь, материал быстро забьется пылью и будет выглядеть старым, неопрятным.

Монтаж кровли из поликарбоната осуществляется на полностью установленную несущую конструкцию … Каркас предварительно покрывается защитным слоем краски, который необходимо обновить по окончании монтажа, особенно в местах сварки или вокруг отверстий.Перед окончанием монтажа необходимо предусмотреть возможность крепления проводки для подсветки, необходимые дополнительные узлы для установки различного оборудования или декоративных элементов.

«Монтаж навеса из поликарбоната» видеоинструкция

обустраиваем крытую площадку под дачу Расчет материалов по видам навесов и видам крыш

Сотовый поликарбонат – очень популярный строительный материал.Используется для возведения легких и недорогих конструкций. Чаще всего используется для навесов, навесов и теплиц.

Как выбрать материал для козырька

Поликарбонат очень популярен в дачном и загородном строительстве. С его помощью можно построить своими руками надежный и красивый козырек над крыльцом, навесом или теплицей, которой не страшны никакие морозы. Большой выбор цветов и простота монтажа также говорят в пользу выбора этого материала.

В настоящее время на рынке представлено большое количество типов поликарбоната. Первое, на что следует обратить внимание, это толщина. От этого параметра зависит, как можно использовать материал. Встречаются следующие значения толщины поликарбоната:

  • 4 мм, чаще всего используется для строительства теплиц;
  • 6 мм подходит для обустройства различных козырьков, навесов, также может использоваться для строительства теплиц;
  • 8 мм — используется для навесов и крыш;
  • 10 мм — для возведения перегородок и шумозащитных экранов;
  • 16 мм — для больших площадей крыш.

По цвету различают прозрачный (иногда его называют белым) и цветной поликарбонат. Подобрать материал, подходящий к внешнему дизайну дома, несложно. Так, синий поликарбонат будет уместно смотреться над бассейном, зеленый и коричневый – на дачном козырьке и т.д. снеговая нагрузка. От этого будет зависеть частота шага обрешетки каркаса, а также толщина самих листов.Так, слишком тонкий поликарбонат может сломаться, поэтому потребуется дополнительное усиление конструкции. Толстые листы труднее гнуть, имеют меньший радиус изгиба, больше весят, стоят дороже.

Этапы строительства

Строительство своими руками можно разделить на этапы. Сначала проводятся подготовительные работы: разрабатывается дизайн, определяется внешний вид конструкций, подбирается цветовая гамма и т. д. Разрабатывается проект козырька. Рассчитывается количество строительных материалов.Потом покупают все необходимое для козырька.

Затем переходят к собственно строительству: делают каркас, при необходимости монтируют опоры, закрепляют конструкцию, обшивают ее поликарбонатом.

Создание проекта

В первую очередь необходимо определиться с размещением козырька. Как правило, их устанавливают над крыльцом. Козырек должен быть немного шире поверхности, которую он закрывает.

Проектирование – необходимый шаг. Любое строительство должно начинаться с него.Именно на этом этапе определяются окончательные размеры козырька и его внешний вид. На этом же этапе рассчитывается необходимое количество стройматериалов, решается, сколько и каких расходных материалов и инструментов потребуется. Чертежи козырька из поликарбоната помогут вам все рассчитать самостоятельно. Все виды нагрузок также рассчитываются на этапе проектирования. И те, которые купол будет испытывать, и те, которые он создаст сам.

Сначала измерьте крыльцо или ту часть здания, которая будет закрыта козырьком.Навес может быть немного меньше, больше или равен поверхности, которую он защищает.

При разработке проекта необходимо учитывать особенности используемых материалов. Дело в том, что поликарбонат не только перераспределяет нагрузку, но и берет ее на себя. Поэтому тонкие листы не подходят для козырьков; лучше использовать материал толщиной от 6 до 10 мм. При меньшем значении поликарбонат слишком хрупок, при большем – недостаточно эластичен и тяжел.

Для листов толщиной до 8 мм оптимальный шаг обрешетки каркаса для навеса из поликарбоната от 60 до 70 см. Можно делать квадраты 60х60 см или 70х70 см. Для панелей толщиной более 8 мм, допускается более широкий шаг — от 70 до 80 см в продольном направлении и до 100 см — в поперечном.

Внимание! При расчете необходимо учитывать климатические особенности местности. Так, для районов с частыми и сильными ветрами или снегопадами может понадобиться усиление конструкции.

Подготовка площадки

Сначала подготавливается строительная площадка. Для этого с помощью рулетки и карандаша своими руками делают разметку на стене строения, где предположительно будет находиться козырек. Отметьте, где будут крепления.

Границы козырька из поликарбоната также отмечены на земле. Удобнее всего это делать с помощью колышков или шнуров. Если планируется установка дополнительных опор, то отмечается их расположение.Также для этого можно использовать колышки. Желательно выровнять строительную площадку.

Установка опор

Многие виды козырьков предусматривают установку дополнительных опор своими руками, поэтому необходимо учитывать способ их изготовления.

Сначала разметьте, где будут располагаться стойки для козырька из поликарбоната. Затем в этих местах выкапывают ямы для столбов, которые можно сделать из деревянных брусьев или бревен, или металлических труб. Опоры следует закопать в землю примерно на метр.Если почва рыхлая, то можно увеличить это значение. Стойки под козырек выравнивают и закрепляют в земле. Они могут быть забетонированы или обеспечены закладными.

Внимание! Нижнюю часть опор необходимо обработать составами против гниения! В противном случае они быстро испортятся.

Бетон схватывается через 2-3 дня. Такой же срок требуется для ипотеки, чтобы установить столбы. Только после этого можно проводить дальнейшие строительные работы в районе крыльца.Теперь можно будет приступить к установке козырька.

Сбор и установка рамы

Рама обычно устанавливается в полностью или частично собранном виде. От этого будут зависеть его окончательные размеры и вес. Удобнее всего сделать одно- или двухскатный козырек своими руками. Каркас в этом случае будет иметь треугольную форму.

Если есть дополнительные опоры, то они подключаются к закладным. Обычно сначала собирается периметр.Когда общая обвязка готова, ее дополняют продольными и поперечными балками. Для тонких листов оптимальная ширина шага 60-70см, для толстых листов – не более метра. При работе с деревом для монтажа лучше использовать саморезы, если используется металл, идеально подойдет сварка. Он сделает соединения надежными и практически незаметными. Чтобы максимально замаскировать швы, их необходимо зачистить и отшлифовать, а затем закрасить. Только обработка специальными грунтовками спасет их от быстрого разрушения.

Готовый каркас навеса крепится к закладным деталям на стене дома. Для этих целей можно использовать скобы. Подъем готовой конструкции своими руками может быть сложным и трудоемким процессом.

Монтаж листов поликарбоната

Монтаж поликарбоната своими руками выполняется на готовый каркас. От качества этой работы будет зависеть надежность всей конструкции в целом, поэтому все работы необходимо выполнять хорошо, внимательно и аккуратно.

Для строительства вам потребуется:

  • Строительный нож или дисковая пила для резки листов;
  • Дрель или отвертка для крепления саморезами;
  • Термошайбы;
  • Саморезы для крепления лучше использовать с широкой головкой.

Тонкие листы легко режут ножом, для более толстых (более 10 мм) подойдет циркулярная пила. При этом следует использовать диск с мелкими зубьями, чтобы не крошить и не ломать края поликарбоната.Для получения хорошего результата работы необходимо проводить на твердой ровной поверхности.

Поликарбонат нарезают, не только учитывая размер и форму козырька, но и ориентацию воздушных каналов самих листов: они должны проходить параллельно изгибам или линии ската.

С одной стороны материал покрыт специальной пленкой, защищающей от ультрафиолета. Производители часто наносят на него различные изображения: знаки качества, торговые марки, инструкции и предупреждения.Не рекомендуется снимать защитную пленку перед началом монтажных работ. Это убережет поликарбонат не только от радиации, но и от загрязнения и мелких повреждений. Пленка легко снимается после прикрепления листа к основе.

Кусочки вырезанного поликарбоната подгоняются друг к другу и крепятся к раме. Их сверлят саморезами. Для герметизации используются специальные термошайбы, которые имеют толстую резиновую или силиконовую прокладку. Оптимальный диаметр для работы – 30 мм.Отверстия для крепежа должны быть на пару мм шире, чем они есть. Саморезы следует размещать через каждые 30 см. Крепления размещаются между ребрами жесткости.

Внимание! При креплении листов поликарбоната своими руками нужно следить за давлением. Существует риск перенапряжения. В этом случае края могут сломаться.

Между листами поликарбоната необходимо оставить небольшой зазор 2-3 мм. Это так называемый предел расширения. При перепадах температуры поликарбонат немного меняется в размерах.Эта надбавка необходима для компенсации. Также дает возможность листам смещаться друг относительно друга при дальнейшей усадке дома.

Важно надежно соединить поликарбонатные панели друг с другом. Для этого используются специальные профили. Они крепятся изнутри.

Во избежание попадания грязи, пыли, семян и т.п. в полость поликарбоната его срезанная часть должна быть закрыта специальными накладками, в которые вставлены миниатюрные фильтры.Для фиксации края проклеиваются герметиком. Это также сделает установку более безопасной. Благодаря такому простому и незамысловатому меру удастся значительно уменьшить количество конденсата и загрязнений.

Заключение

Изготовление и установка козырька из поликарбоната своими руками не займет много времени. Для этого также потребуется немного усилий. Нужно только тщательно подготовиться и правильно все рассчитать. В дальнейшем замена отдельных элементов будет максимально простой.

Маркизы из поликарбоната

можно использовать для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытая стоянка для автомобилей и сельхозтехники; крытые переходы между домом и баней, летняя кухня, навесы и т.д.

В данной статье будут рассмотрены разные виды навесов для дома из поликарбоната, особенности выбора материалов для каркаса, расчеты построек. Также вы найдете здесь пошаговое руководство по возведению конструкции на основе металлического профиля.

Виды, расчет и конструкция навесов, выбор материала каркаса

Наиболее популярные варианты козырьков и козырьков из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они имеют свои преимущества и недостатки.

Арочные конструкции

Арочные козырьки из поликарбоната во дворе сегодня считаются самыми популярными, особенно для организации парковок и галерей между домом и хозяйственными постройками.

  • Полукруглая форма крыши предотвращает скопление снега на крыше.
  • В дождь вода сливается только с двух сторон.
  • Из-за того, что боковые стенки обращены вниз, вероятность повреждения купола ветром довольно мала.
  • Арочная конструкция одинаково хорошо подходит и для небольшого навеса над крыльцом, и для вместительной парковки на несколько автомобилей.

У арочного навеса из поликарбоната есть один недостаток – если делать его своими руками, то можно столкнуться с проблемой изгиба профилей.

Арочный навес из поликарбоната: на фото крытая автостоянка

Каскадная система

Каскадные навесы представляют собой, по сути, систему из нескольких арок. Эту конструкцию выбирают для установки над лестничными клетками, где уклон кровли очень большой. На это есть две причины:

  • В дождь со сплошной арочной крыши, расположенной под крутым углом, в пространство перед первыми ступенями льется вода, попадая на входящие. При каскадном расположении кровельных элементов вода уходит в стороны.
  • Эстетическая сторона вопроса. Несколько каскадных арочных навесов из поликарбоната смотрятся намного интереснее, чем один сплошной, направленный вниз.

Недостатками такой системы являются сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой ​​системы

Односкатная крыша

Односкатный навес из поликарбоната самый простой вариант постройки:

  • Гибка профилей не требуется, как в случае с арочными крышами.
  • Не требуется сгибание листов поликарбоната. Соответственно, вы не ограничены в выборе толщины кровельного материала.
  • При строительстве можно обойтись без использования ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используются при креплении навеса к стене дома или гаража. Недостаток – небольшой уклон крыши, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двухскатный навес

По конструкции немного сложнее односкатного, так как требует сближения двух скатов под определенным углом .Однако в эксплуатации такая постройка более удобна:

  • Опущенные с двух сторон скаты обеспечивают лучшую защиту от ветра и осадков по сравнению с одним скатом.
  • Угол наклона крыши здесь больше, а значит, зимой на ней будет скапливаться меньше снега.
  • Каркас двускатной крыши получается жестким, за счет чего хорошо противостоит ветровым нагрузкам.

Двускатный навес из поликарбоната может использоваться для различных целей: для стоянок, мангалов, барбекю-печей, веранд, беседок между хозяйственными постройками.

Двускатная крыша над печью-барбекю

Расчет и проектирование навеса из поликарбоната

Еще на этапе создания проекта, прежде чем приступить к расчету навеса из поликарбоната из профильной трубы, необходимо выяснить для себя следующее :

  • Размеры и расположение будущего здания.
  • Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции крыши.
  • Дизайн частного дома и хозяйственных построек — от этого зависит выбор конструкции каркаса и цвета листов поликарбоната.
  • Спецификации доступных/желаемых строительных материалов.

Вооружившись этой информацией, приступаем к расчету и составлению чертежа навеса из поликарбоната. Здесь мы уже точно указываем: размеры здания и форму крыши; технические характеристики материала опор, каркаса и крыши; количество и характер креплений.

Примечание: при определении особенностей каркаса конструкции необходимо учитывать, что поликарбонат выпускается в листах стандартных размеров.Их стыки обязательно должны приходиться на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте навесов из поликарбоната. В принципе, это может быть что угодно – все зависит от ваших потребностей и пожеланий. Однако для комфортного использования здания будет лучше, если самая нижняя точка его крыши будет находиться на высоте не менее 180 см от земли.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната необходимо рассчитывать исходя из следующих цифр:

  • Минимальное сечение 40х40 мм.
  • Толщина металла — от 1 мм.
  • Толщина фундаментных стоек должна превышать поперечное сечение стоек не менее чем на 10 мм.
  • Рекомендуемая глубина заложения фундамента от 50 см.
  • Для боковин стропильных ферм берут профиль сечением от 20 мм, для диагональных сеток — от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Примечание: Проектирование конструкций площадью от 8 м 2 и более лучше доверить специалистам. Площадь кровли здесь будет большой, а значит, здесь нужно будет точно рассчитать уровень снеговой и ветровой нагрузки. Ошибки могут привести к деформации или обрушению здания.

Выбор материала для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

  • Металлопрофиль.Прочный, простой в монтаже и неприхотливый в эксплуатации. Техническое обслуживание требует минимального – только своевременная обработка антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
  • Металлические трубы. Преимущества те же, что и у металлического профиля. Единственное, округлое сечение не так удобно для сварки и других видов крепежа.
  • Древесина — профилированный или рядовой брус, оцилиндрованное бревно. Красивый, живой материал, подойдет, если балдахин нужно под что-то стилизовать.При строительстве деревянного сарая из поликарбоната своими руками потребуются определенные навыки столярного дела.

Деревянный каркас

Конструкция навеса из поликарбоната своими руками

Самая длинная часть конструкции – это создание фундамента. Сам каркас и крепление к нему кровельных листов займут максимум полтора рабочих дня.

Установка опорных столбов и установка анкеровки

Опорные столбы устанавливаем следующим образом:

  • Выкапываем ямы под фундамент — глубиной 50 см и диаметром 30 см.
  • Устанавливаем внутрь арматурный каркас.
  • Засыпать ямы цементно-песчаной (3/1) смесью, накрыть целлофаном и оставить застывать на несколько дней.
  • Крепим опоры к фундаменту анкерами.

Бетонирование опор

Обвязываем опоры по вершинам одинарной балкой, тогда на нее будет опираться лицевая часть навеса. Такую перевязку лучше делать из квадратного или прямоугольного профиля. Использование круглой трубы здесь нежелательно, так как площадь соприкосновения элементов при сварке будет слишком мала.

Навес из поликарбоната пристроенный к дому: на фото показано расположение передних опор

Примечание: крепление навеса к стене осуществляется по балке, прикрепленной к поверхности анкерными болтами. На нужной высоте, ориентируясь на строительный уровень, отмечаем линию, по которой затем сверлятся отверстия для крепежа. Далее прикручиваем балку к стене, хорошо затянув болты.

Делаем навес к дому из поликарбоната: на фото этап монтажа обвязки

Изгибаем профиль для каркаса крыши

Если навес из поликарбоната для дачи будет иметь арочную крышу, то делаем придется подумать, как согнуть профилированную трубу.Это можно сделать несколькими способами:

  • С помощью трубогибочного станка. Стоит такое устройство дорого, и покупать его только из-за конструкции навеса нет смысла.
  • Разрезав трубу (6-8 мм) и согнув ее в обратном направлении. Затем разрезы закрываются металлическими «заплатками».
  • Ручная гибка подогретого профиля. Чтобы предотвратить сплющивание трубы, перед работой внутрь утрамбовывается песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки ферм.Делается это на земле, с обязательным использованием строительного уровня. Приваривать диагональные рейки к параллельным профилям начинаем с краев, постепенно продвигаясь к центру. Работу значительно облегчат магниты для сварки – ими хорошо выставлять углы между деталями.

В следующем видео вы можете увидеть, как используются сварочные магниты.

Готовые поликарбонатные фермы навеса кладем на обвязку и на опору передней части. Наживляем точечно, а потом привариваем.Все элементы должны стоять строго вертикально, поэтому после наживки проверяем правильность установки строительным уровнем. При необходимости немного подправляем кувалдой расположение.

Навес пристроенный к дому, из поликарбоната: фото монтажа стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого прямоугольного профиля. Расстояние между деталями от 50 до 60 см.

Установка прогонов

Далее приступаем к установке боковин.Привариваем отрезки профиля к основаниям крайних ферм и крепим их по всей длине к стенам. От нижних кромок сегментов до концов ферм натягиваем и привариваем профили одинаковой толщины. делаем пару поперечных перемычек. Как это выглядит, вы можете увидеть на следующем фото. Каркас готов, можно приступать к установке поликарбоната.

Боковины

Крепление сотового поликарбоната к каркасу

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса.Монтаж осуществляется с помощью специальных креплений – термошайб. Они состоят из уплотнительных и пластиковых шайб, а также заглушек к ним. Все это стягивается обычными саморезами. Особое внимание следует обратить на три момента:

  • Строгая вертикальность вкручивания саморезов.
  • Умеренная затяжка креплений. Недостаточный не обеспечит надлежащего качества монтажа, а чрезмерный может привести к повреждению поверхности материала.
  • От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
  • Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.
Примечание: новые листы поликарбоната нельзя оставлять в теплое время года под солнцем. Клей на защитной пленке нагревается и образует очень прочное сцепление с поверхностью. В результате снять пленку будет очень сложно.

Как правильно крепить поликарбонат к навесу: необходимо использовать специальные термошайбы

Кроме термошайб при монтаже поликарбоната используются следующие фитинги:

  • Профиль разъемный.Используется для соединения двух листов материала вместе. Состоит из основания и крышки – основание крепится к раме саморезами, а крышка крепится к ней с помощью специального замка.
  • Торцевой профиль и перфолента. Они используются для чистовой резки листов поликарбоната. Сначала по всей их длине наклеивается перфолента, а затем на нее закрепляется торцевой профиль.
Примечание: торцевой профиль нужен не только для комплектации крыши из поликарбоната. Эта фурнитура защищает воздушные каналы листов от попадания влаги и грязи.Это означает, что от него напрямую зависит сохранение исходного уровня прозрачности поликарбоната.

Дополнительные фитинги

При оформлении загородного дома следует продумать каждую деталь, чтобы в результате у вас получилось хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал обладает достаточной прочностью, поэтому стоит выяснить некоторые тонкости изготовления постройки из него.В этой статье вы найдете пошаговую инструкцию, как сделать навес из поликарбоната. Вы также можете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому, даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Для изготовления прозрачных крыш поликарбонат зарекомендовал себя с положительной стороны. В отличие от стекла и пластика, этот материал прост в использовании. Края изделия снабжены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий.Поэтому можно строить навесы любых плоскостей, даже полукруглые. Еще одним преимуществом материала является его разнообразная цветовая гамма. Кроме того, прозрачность материала усиливает освещенность покрываемой области.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

В первую очередь стоит продумать конструкцию будущего навеса над крыльцом или другим местом.Чтобы сделать проект, вам нужно будет подумать о следующих параметрах:

  1. Измерение участка и расчет рамы.
  2. Определение типа материала каркаса. Это может быть металл или дерево.
  3. Определение с типом поликарбоната — монолитный или сотовый.
  4. Составление чертежей.

Что касается чертежей, то в конце статьи вы можете ознакомиться с некоторыми вариантами. Например, можно взять какие-то за основу и добавить что-то свое.

Для работы с таким материалом необходимо иметь под рукой следующий набор инструментов и материала:

  • материал каркаса — дерево или металл;
  • саморезы оцинкованные
  • ;
  • поликарбонат
  • ;
  • стыковочный концевой профиль;
  • прессшайбы;
  • необходимый крепеж;
  • песок и цемент
  • для установки опор каркаса;
  • щебень;
  • краска
  • соответственно по дереву или металлу;
  • ножовка
  • ;
  • отвертка
  • ;
  • сверло
  • ;
  • уровень;
  • рулетка;
  • сварочный аппарат
  • в случае сборки металлического каркаса.

Если весь материал/инструмент собран, можно переходить к первому подготовительному этапу. Для установки опор нужно выкопать яму глубиной до 600 мм. Это на тот случай, если вы планируете построить большой навес. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав эту работу, к опорам можно прикрепить дальнейший каркас.

Если навес делается небольшим и его планируется установить над крыльцом, то, возможно, никаких опор не потребуется.Достаточно нескольких анкерных креплений к стене.

Как было сказано выше, каркас может быть изготовлен как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного продукта. Например, если навес делается для пикника и отдыха, то можно соорудить каркас из бруса. Если вам нужен навес для автомобиля, то предпочтительнее сделать надежный каркас из металла. В последнем случае без навыков сварщика не обойтись. Если у вас такового нет, то вам понадобится помощь квалифицированного сварщика.

В целях экономии можно приобрести готовую раму, которая собирается на болтах. Такая конструкция, конечно, будет не такой прочной, как сварной каркас, но в ряде случаев единственно правильное решение.

Итак, для изготовления такого каркаса необходим металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль меньшего сечения – 40×40 или 60×60 мм.Для обрешетки и совсем меньшего размера можно использовать 20×20 мм.

Ранее забетонированные стойки необходимо в первую очередь обвязать вверху. Это придаст конструкции большую жесткость. Дополнительно обвязку можно сделать внизу и посередине. Если навес над крыльцом, то часть опор будет на стене, а другая на опорных столбах (в случае, если размер достаточно большой).

Сооружена арка для верхней части конструкции.Для изготовления гнутых элементов понадобится трубогиб. Итак, из металлического профиля можно будет сделать арку. Готовый каркас покрывается антикоррозийным составом, а затем покрывается краской нужного цвета.

Стоит отметить некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной 8 мм. Чем сильнее должен быть согнут лист, тем меньше должна быть его толщина. Если крыша навеса прямая, листы могут быть толщиной 10 мм.

Отдельные заготовки необходимо распиливать ножовкой или циркулярной пилой. Но учтите при раскрое, длина листов должна быть такой, чтобы они выступали за края конструкции на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может привести к трещинам в материале.

Некоторые специалисты режут поликарбонат прямо в защитной пленке. Это означает, что меньше риск повреждения листа во время подготовки.

Причем, укладывая лист, не перепутайте стороны. Та сторона, которая имеет защитную пленку, должна быть направлена ​​вверх, так как имеет защиту от ультрафиолета.

Для соединения листов используется стыковочный профиль. Прежде чем закручивать саморез, предварительно просверлите отверстия в поликарбонате. Они должны быть немного больше диаметра самореза. Винты следует затягивать через специальные шайбы с резиновой прокладкой. Также важно организовать небольшой зазор в местах стыков листов.Достаточно оставить 3 мм для расширения материала при нагреве. Что касается торцевой части листа, то она закрывается торцевым профилем.

Представляем вам краткую пошаговую инструкцию, как сделать навес из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

  1. Сначала в землю бетонируются опоры.
  2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
  3. Прикрепите к стене дома кронштейны, которые будут поддерживать две поперечные балки 120 × 60 мм. Для большей надежности можно закрепить брус горизонтально к стене.
  4. Теперь нужно установить перекладины на стойки и на закрепленные к стене опоры.
  5. Используйте металлические кронштейны там, где поперечная балка соприкасается со стойкой.
  6. Теперь вам нужно построить ящик.
  7. Когда каркас готов, необходимо закрепить поликарбонат саморезами и термошайбами.

Эта простая инструкция подтверждает сказанное в начале статьи. Даже не имея специальных строительных навыков, при желании можно выполнить всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт такого строительства, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариантов навесов из поликарбоната:

Схема

Предоставленные схемы помогут подобрать вариант проекта, подходящий для вашего случая:

Чтобы разобраться, как рассчитать навес из поликарбоната, необходимо четко представить конструкцию и составить план или чертеж здания.По большому счету, поликарбонатные панели – это просто покрытие, определяющее общую площадь, но, кроме этого, есть еще стойки и стропильная система. Кроме того, в число необходимых материалов войдут соединительные, угловые и торцевые профили, крепеж и (возможно) освещение. Важно просчитать каждую деталь, чтобы получить прочную и долговечную конструкцию.

Какие параметры учитывать при расчете поликарбоната для навеса

Фальцевая крыша в саду

Обратите внимание, что поликарбонат намного прочнее стекла (в 200 раз), пластика и поливинилхлорида.Но не все панели можно гнуть, поэтому следует учитывать их структуру (листы с треугольными ячейками не гнутся).

Выбор поликарбоната по толщине

В первую очередь для расчета навеса из поликарбоната необходимо учитывать возможную механическую нагрузку (снег, ветер), от которой зависит толщина панелей. Для монолитных панелей толщина составляет 2, 3, 4, 5, 6. 8, 10 и 12 мм, их называют «антивандальными», так как листы трудно сломать механически.

Отличие в структуре сотового поликарбоната

Сотовая структура подразумевает не только толщину, но и конфигурацию ячейки:

  • SX представляет собой пятислойный 25мм лист с угловыми ребрами жесткости. Толщина также может быть 32 мм. Треугольные сетчатые панели не подходят для криволинейных крыш;
  • SW — лист также состоит из пяти слоев, только соты имеют форму прямоугольника (ребра расположены вертикально).Толщина от 16 до 20 мм;
  • 3X — лист имеет 3 слоя, толщина 16 мм, ребра жесткости регулируются по плотности:
  • 3H — изготовлен из 3 слоев с прямоугольной структурой. Панель производится толщиной 6, 8 и 10 мм;
  • 2H — самый простой лист с квадратными ячейками. Листы изготавливаются толщиной 4, 6, 8 и 10 мм.

Сплошной стандартный поликарбонатный лист

Толщина сотового поликарбоната меняется всего на 2 мм. То есть, если самый тонкий ячеистый лист 4 мм, а самый толстый 32 мм, то все промежуточные размеры будут кратны двум.

Размеры листа поликарбоната по периметру

Стандартный расчет монолитного навеса из поликарбоната производится по размерам 3050×2050 мм. При желании можно договориться с производителем об изменении периметра панели, но спецзаказ, как правило, дороже.

Стандартный размер сотового поликарбоната

Стандарты сотового поликарбоната различаются по двум параметрам, это 210×600 см и 210×1200 см.Длинные листы удобно использовать для широких навесов, например, на коллективных автостоянках с криволинейными крышами, где стыки выполняются только по боковым кромкам. Также под заказ на заводе режут от 1 м до 9 м, но это только для цветных панелей.

Существует также профлист, где толщина не превышает 1,2 мм, но, благодаря волне, высота которой достигает 5 см, повышается прочность и легко проводится осадка. Стандартная ширина 126 см, длина 224 см.

Профилированные (гофрированные) поликарбонатные листы

Расчет материалов по типам навесов и типам крыш

Для расчета навеса из профнастила, поликарбоната или любого другого материала необходимо учитывать конфигурацию крыша и тип несущего каркаса. Такие навесы изготавливаются трех видов – односкатные, двускатные и гнутые (овальные). Самым сложным является гнутый тип, но вся проблема заключается только в изготовлении, а не в эксплуатации.

Сарай с примыканием к дому

В случаях, когда одна сторона каркаса держится на стене дома, расчет навеса из прямоугольной трубы будет минус половина вертикальных опор. То есть одна сторона обрешетки упирается в стену здания. В любом случае на стыках листов должен быть профиль, поэтому расстояние между ними соблюдается 126 см, 210 см или 205 см, но это не значит, что вся обрешетка состоит только из этих профилей.

Одна сторона крепится к стене дома

В любом случае ширина крыши должна соответствовать параметрам автомобиля и быть не менее 3 м, чтобы оставался свободный проход. Но такая длина профиля вызовет его деформацию (прогиб), а этого следует избегать, поэтому для навеса придется делать стропильную систему.

При расчете навеса к дому потребуется 6 вертикальных опор — только с одной стороны, но если конструкция автономная, то подступенков потребуется в два раза больше — 12 шт.Принцип здесь следующий – на каждую стропильную ногу должны быть установлены опоры с двух сторон, но если к зданию пристроена одна сторона, то подступенки там не нужны.

Кроме того, по длине устанавливаются балки, а для 6-метровой ширины их потребуется 6 штук – 2 по краям свесов, 2 по стойкам и 2 посередине крыши. Если длина навеса 10,5 м, то 10,5*6=63 м или 63/6=11 штук профилей. Торцы сотового поликарбоната заглушены торцевым профилем.

Габаритный чертеж односкатной постройки

Расчеты отдельностоящего навеса

Для расчета навеса во дворе следует учитывать не только его ширину и длину, но и количество осадков, выпадающих в зима. Дело в том, что снег оказывает сильную механическую нагрузку и его придется как-то сдерживать. Самый оптимальный вариант усиления каркаса – треугольник – это единственная геометрическая фигура, не предусматривающая люфтов.

Для расчетов возьмем условную крышу шириной 6 м, длиной 10,6 м и поликарбонат шириной 2100×600 мм. Стропила можно сделать из профиля трубы 60×40 мм или из деревянной доски 100×50 мм. Безусловно, металлический профиль лучше дерева и срок его службы практически не имеет ограничений в обозримой перспективе.

Принцип стропильной конструкции

На чертеже выше изображена конструкция, где верхняя часть ската составляет 240 см, а стропило состоит из 11 треугольников – это оптимальный вариант.С учетом того, что металлические профили обычно имеют длину 6 м, ширина получится несколько меньше, но на каждую стропильную ногу требуется 6 профилей с учетом вертикальных и наклонных перемычек. Всего вам понадобится 6 стропил и 5 листов поликарбоната.

Конечно, можно сэкономить на металле и сделать всего 2 треугольника, как показано на верхнем фото. В этом случае расчет каркаса навеса сократится минимум на 2 профиля на каждую стропильную ногу, а если их 6, то это уже 12 профилей.Однако для среднего количества осадков этого вполне достаточно – можно рассчитать односкатный навес в бюджетном режиме, сэкономив на металле.

Односкатная свободностоящая конструкция

Двускатные навесы

Для двускатных крыш расчет металлического каркаса навеса очень похож на скатные крыши, то есть жесткость создается теми же треугольниками. Такие навесы обычно делают для больших парковок, ширина которых превышает 6 м, то есть есть возможность парковки нескольких автомобилей или автобусов.

Принцип монтажа поликарбоната не меняется — на каждом стыке должен быть профиль, а в данном случае это стропильные ноги. Количество треугольников напрямую влияет на жесткость конструкции – чем больше, тем лучше. Самый оптимальный вариант следующий – каждый погонный метр делится вертикальным профилем, а эта фигура делится по диагонали на два треугольника.

Принцип монтажа двускатного навеса

Для расчета металлического навеса нужно сразу определиться с размерами кровли, а например можно рассмотреть тот же вариант 10.6×6 м. Для обшивки здесь также понадобится 5 листов, но их придется разрезать пополам, соединив по центру коньковым профилем. Количество металлических вертикальных опор в два раза превышает количество стропил, если их 6, то потребуется 12 подступенков.

Здесь нужно больше продольных балок — 7 штук — добавлена ​​коньковая балка. Итого:

  • 2 профиля по краям свесов;
  • 2 вдоль стоек;
  • 2 между опорами и коньком;
  • 1 — на коньке.

Схема двускатного здания

Если перевести продольные балки на куски, то 10,5*7/6=12,25 или 13 шестиметровых профилей. Сечение для таких балок такое же, как и для стропил (обычно это 60×40 мм), а вот для стояков используется труба 80-100 мм или трубный профиль аналогичного сечения.

Преимущество двускатной крыши в том, что расчет металлоконструкций навеса получится более экономичным. Две стропильные ноги с перемычкой уже образуют треугольник, который посередине можно разделить на две части.В результате будут выучены две фигуры с горизонтальными (нижними) сторонами по 3 м.

Расчет материалов для криволинейного навеса

Самостоятельно рассчитать навес с криволинейной крышей сложнее, так как здесь многое зависит от ее выпуклости, то есть чем круче изгиб, тем больше расходуется материалов. Но можно исходить из тех же габаритов: 10,5 м в длину и 6 м в ширину, хотя ширина здесь будет уменьшена за счет изгиба.

Криволинейный навес

Явным преимуществом данной конструкции является экономия материала при сборке стропильной системы.Для данного размера можно обойтись всего двумя-тремя стропильными системами, по краям и посередине — все остальные ноги просто делаются в виде дуги без нижней перемычки, как на фото. Изогнутый металлический профиль, закрепленный на двух опорах, сам по себе является жесткой фигурой и вопрос здесь только в хорошем креплении подступенков.

В этом случае расчет навеса для автомобиля будет состоять из 6 гнутых шестиметровых профилей, два или три из которых снабжены перемычкой и разделены на несколько треугольников.Для каждой дуги также необходимы опоры, а значит, их будет 12. Продольных балок достаточно 6 штук:

  • 2 по краям свесов;
  • 2 вдоль стоек;
  • 2 по крыше.

Навес арочный

Итого получается 12*10,5/6=21 и еще 4 профиля для перемычек.

Вполне естественно, что на более узкие навесы расходуется меньше материала, но здесь важно учитывать длину поликарбоната.То есть, если вы работаете с 6-метровыми листами, то их следует использовать либо целиком, либо разрезать пополам, чтобы не было отходов. В этом случае крыша получится шириной 6 м или 3 м, а длина уже регулируется по мере необходимости.

В итоге можно сказать, что самый экономичный расчет навеса получится с криволинейной крышей, хотя это и самый сложный вариант. Тем не менее, в таких конструкциях можно сэкономить на металлических профилях, поэтому выгода здесь очевидна.

Если у вас возникли трудности в процессе расчета, вы можете воспользоваться специальными программами и услугами профессионалов.

Оригинальные козырьки, просторные беседки и светопрозрачные козырьки сегодня украшают дворы многих районов. Здания, отделанные современным строительным материалом – поликарбонатом, выглядят очень привлекательно, гармонично вписываясь в архитектурный ансамбль. Владельцы частных домов все чаще обустраивают навесы из поликарбоната своими руками, создавая живописные арочные конструкции.Полуматовые и прозрачные навесы из цветной полимерной основы, помимо своего прямого назначения, становятся эффектным украшением парадной, детской площадки или патио.

Поликарбонат

– универсальный кровельный материал. Выступая достойной альтернативой дереву, стеклу или металлу, он служит основой для конструкции навесов, которые довольно широко применяются в загородном строительстве.

Вариант №1 — навес над балконом

Оборудовав балкон прозрачным пластиковым навесом, свободно пропускающим солнечные лучи, можно создать настоящую оранжерею, которая будет украшать дом в течение всего года.

Устройство навеса из поликарбоната защитит стены дома и прилегающую к нему территорию от развития плесени и грибка и продлит срок службы деревянных элементов здания

Вариант №2 — навес

Достаточно жесткие конструкции способны выдерживать сильные порывы ветра, полупрозрачная крыша создает небольшую тень.

Прямоугольные и арочные козырьки способны отлично защитить автомобиль не только от снега и дождя, но и от других внешних факторов, оказывающих негативное воздействие

Вариант №3 — навес для беседки или патио

Поликарбонат

идеален в качестве кровельного материала для обустройства беседки, крытой зоны отдыха или барбекю.

Полуматовая или прозрачная крыша даст рассеянную тень, благодаря чему внутри беседки будет создано слегка приглушенное интересное освещение

Вариант №4 — навес над крыльцом

Благодаря широкому разнообразию цветовой палитры поликарбоната и особой структуре материала, легко принимающего любую форму, всегда можно создать конструкцию, идеально вписывающуюся в архитектурную композицию существующего здания.

Красиво оформленный навес защитит фасадную часть дома и прилегающую веранду с крыльцом от палящих солнечных лучей в летние месяцы и непогоды в холодное время года

Выбор материала для строительства навеса

В загородном строительстве чаще всего для обустройства навесов используют сотовый поликарбонат.Прочные панели, состоящие из нескольких слоев пластика, которые соединены между собой при помощи вертикальных ребер жесткости, обладают отличными качественными характеристиками. Помимо того, что они имеют эстетичный вид, поликарбонатные панели достаточно легко монтируются и гнуться, принимая арочную форму. Благодаря особой структуре материала поликарбонат способен защитить от негативного воздействия УФ-излучения.

При выборе материала для обустройства сарая следует руководствоваться прежде всего назначением и типом будущей постройки.

При расчете навеса из поликарбоната необходимо учитывать: ветровую и снеговую нагрузку, шаг обрешетки и радиус изгиба

Грамотный расчет предотвратит лишние затраты: приобретая слишком тонкие листы, потребуется более частый шаг обрешетки, в то же время установка максимально прочных панелей также повлечет за собой дополнительные затраты.

При выборе поликарбонатных панелей необходимо учитывать толщину материала:

  • Панели толщиной 4 мм предназначены для строительства теплиц и теплиц.
  • Сотовые панели толщиной 6-8 мм предназначены для возведения перегородок, навесов, козырьков и крыш.
  • Шумоизоляция возводится из листов толщиной 10 мм, применяется для устройства вертикальных поверхностей.
  • Самые толстые панели толщиной 16 мм отличаются повышенной прочностью. Их используют для кровли больших площадей.

Палитра оттенков сотового поликарбоната достаточно широка, что позволяет подобрать вариант, наиболее подходящий для обустройства конкретного здания.

Зеленые и синие полупрозрачные пластиковые панели украсят навес над бассейном. Коричневые и вишневые оттенки навеса дополнят живописную картину утопающих в зелени построек.

Основные этапы обустройства навеса

Определившись с местом расположения строительной конструкции, следует разработать проект сарая. Выполненная ранее конструкция из поликарбоната позволяет не только правильно рассчитать необходимое количество материалов при строительстве, но и предотвратить возникновение возможных деформаций в процессе эксплуатации.

При проектировании основания и надземной части конструкции навеса необходимо в первую очередь замерить параметры площадки и на основании этого произвести расчет каркаса с учетом продольных и поперечные ступени

При разработке проекта также следует учитывать климатические особенности местности и нагрузки, создаваемые внешними факторами.

Для установки листов поликарбоната толщиной менее 8 мм достаточно шага 600-700 мм.При устройстве более тяжелых панелей продольные ступени выполняются размером 700 мм, а поперечные — до 1 метра

Этап №2 — возведение площадки под навес

Участок для обустройства сарая размечают колышками и выравнивают. По периметру участка на расстоянии 1-1,5 метра с помощью бура выкапываются ямы для установки опорных стоек, в качестве которых чаще всего используются деревянные балки или металлические столбы.

Опоры заглубляют непосредственно в землю на 50-150 см, выравнивают с помощью строительного уровня и бетонируют, либо закрепляют на специально вкопанных закладных деталях по тому же принципу

При использовании деревянных балок в качестве опорных стоек нижнюю часть стоек обрабатывают битумом или любым защитным составом, препятствующим гниению древесины.

Выждав пару дней, пока опоры осядут и бетон наберет достаточную прочность, со всей территории размеченного участка снимается 15-20 см слой грунта. Дно ямы засыпают песчаной или щебеночной «подушкой» и утрамбовывают.

На данном этапе строительства целесообразно предусмотреть устройство канавок и размещение дренажных труб для отвода дождевой воды.

В качестве финишного покрытия можно использовать:

  • стяжка бетонная;
  • плитка тротуарная;
  • газонная решетка.

Для укладки данного покрытия по периметру площадки устанавливается опалубка. Дно котлована, покрытое гравийной «подушкой», заливают бетоном толщиной 5 см, поверх которого сразу же укладывают сетку из арматуры и повторно заливают таким же слоем бетона. Опалубку снимают через 2-3 дня, когда бетон затвердеет. Сама площадка, залитая бетоном, должна простоять не менее 2-3 недель: за этот период бетон наберет необходимую прочность и естественным образом избавится от лишней влаги.

Бетонная стяжка хорошо подходит для ровных участков, где грунт не подвержен подвижкам

Тротуарная плитка больше подходит для «плавающих» и пучинистых грунтов. В отличие от бетонной стяжки тротуарная плитка не образует монолитного слоя, что позволяет земле «дышать»

Плитку укладывают непосредственно на песчаную «подушку», утрамбовывая элементы резиновой киянкой, не повреждающей поверхность покрытия. В качестве каркаса лучше использовать тумбу, которая не позволит покрытию расползаться за пределы участка.Выложив плитку, поверхность площадки поливают водой. В качестве покрытия также можно использовать натуральный камень, клинкерный кирпич или брусчатку.

Любители натуральных материалов могут выбрать газонную решетку, через ячейки которой растет трава

Полимерный материал, служащий основой решетки, обеспечит дренаж и защитит газон от вытаптывания, сохраняя привлекательный внешний вид в течение всего сезона.

Этап №3 — установка рамы

Вертикальные опорные стойки крепятся к закладным деталям.При сооружении каркаса из металлических столбов верхнюю обвязку по периметру и вертикальным стойкам конструкции выполняют с помощью электросварки. После этого с помощью вертикальных распорок поперечные элементы каркаса крепятся к несущим балкам.

Чаще всего поперечным элементам придают дугообразные и купольные, одно- и двускатные формы. Помимо презентабельного вида, арочные конструкции препятствуют скоплению снега, грязи и опавшей листвы

Все сварные швы рамы зачищены, загрунтованы и окрашены.

Этап №4 — укладка листов поликарбоната

От качества монтажа поликарбонатного навеса напрямую зависит надежность и долговечность здания.

Для монтажа поликарбонатных панелей вам потребуются инструменты:

  • нож строительный;
  • Циркуляционная пила
  • ;
  • сверло
  • ;
  • отвертка
  • .

Листы толщиной до 8 мм можно резать строительным ножом, а более толстые панели можно резать циркулярной пилой с дисками с мелкими неразделенными зубьями.Все работы по раскрою листов следует проводить только на твердой и ровной поверхности.

Раскрой листов должен производиться с учетом ориентации воздушных каналов. Они должны совпадать с направлением изгиба или уклона

Внешняя сторона панели, защищающая от УФ-излучения, покрыта специальной транспортировочной пленкой, на которую производитель наносит изображения с инструкцией по установке. Все работы по резке и сверлению отверстий можно проводить, не снимая защитную пленку, снимая ее с поверхности панелей только после установки навеса.

Консультации. Чтобы согнуть пластиковую панель дугой, нужно по линии швеллеров прикрепить к ней профиль, в котором сделать небольшие надрезы и согнуть, придав нужную форму.

Листы поликарбоната

укладываются на каркас и фиксируются саморезами и термошайбами ​​диаметром 30 мм.

Такие термошайбы, имеющие силиконовую основу, способны обеспечить отличную герметизацию швов.

Отверстия для крепления, диаметр которых должен быть на 2-3 мм больше размера саморезов и термошайб, должны располагаться между ребрами жесткости на расстоянии 30 см друг от друга.При креплении листов к каркасу главное не перетянуть, чтобы не сломать края отверстий в пластиковой панели. Сами листы скрепляются между собой с помощью Н-образных профилей, под которые края панелей заводят на 20 мм, оставляя небольшие зазоры.

При соединении листов поликарбоната между собой нужно соблюдать правило устройства компрессионных швов: оставлять зазоры 3-5 мм для возможности смещения листов при перепадах температур.

Края и открытые торцы поликарбонатных панелей покрывают специальными накладками, алюминиевыми или перфорированными лентами с микрофильтрами, а затем проклеивают герметиком

Такая обработка предотвратит проникновение мусора, пыли и мелких насекомых в пустые полости панелей, а также предотвратит скопление конденсата.

Навес готов. Уход за конструкцией заключается только в своевременной очистке поверхности обычной водой без использования моющих средств, способных повредить защитный слой поликарбонатных панелей.

инструкция. Изготовление навеса из поликарбоната пристроенного к дому, фото инструкция. Выбор параметров конструкции с чертежами

( 17   оценок, в среднем: 4,35   из 5)

Сотовый поликарбонат — лучший материал для строительства козырьков и арок для дома, гаражей для автомобилей и навесов на даче. Имеет малый вес, отличную теплоудерживающую способность, хорошую светопропускную способность.В отличие от стекла, для его установки не нужны специальные инструменты и навыки.

  1. Разнообразие форм, цветов и прозрачности.
  2. Долгий срок эксплуатации.
  3. Привлекательный внешний вид.
  4. Возможность сделать самому.
  5. Приемлемая цена.

Благодаря этим свойствам материал широко применяется при строительстве козырьков:

  • Навесы перед домом — защищают крыльцо и подъезд от солнца и дождя.Благодаря разнообразию палитры такой козырек впишется в экстерьер любого здания. Также с его помощью можно соорудить изящную декоративную конструкцию.
  • Козырьки для автомобиля — защищают автомобиль от дождя и снега, ультрафиолета, опавших листьев. Конструкция может иметь арочную или прямоугольную форму.
  • Поликарбонатные навесы для бассейна — благодаря им бассейн можно использовать в любое время года. Такая конструкция защищает воду от загрязнения и препятствует ее цветению.
  • Навесы из поликарбоната, пристроенные к дому, позволяют обустроить террасу, веранду или летнюю кухню.

Установка навеса

Выбор материала

Козырек из поликарбоната лучше делать из пустотелых листов — они хорошо гнутся, сохраняют тепло, мало весят. По сравнению с сотовым, монолитный поликарбонат более прочен . Однако строительство из такого материала имеет меньшую рентабельность. Кроме того, монолитный поликарбонат имеет плохую теплоизоляцию.

При выборе материала учитывается его цвет. Прозрачный пластик хорошо пропускает свет, но цветной вариант выглядит намного привлекательнее. При выборе поликарбоната для козырька учитывается и толщина листов. Чем больше этот параметр, тем прочнее и надежнее будет конструкция. В целом для навеса или дачи достаточно толщины 6-8 мм.

Варианты навесов на козырек дома:

  1. Форма скатов прямая и арочная.
  2. По количеству скатов — односкатные, двускатные, многоскатные.

Замеры и расчеты

При проектировании конструкции рассчитывают поперечные и продольные шаги каркаса. Для продольных опор оптимальный шаг 700 мм. Для расчета шага поперечных опор учитывается толщина листа. Так, для панелей толщиной 8-16 мм шаг не должен быть более 1 м. Если материал тоньше 8 мм, шаг не должен быть больше 700 мм.

Дизайн-проект

Строительство навесов из поликарбоната начинаем с разработки каркаса . Он рассчитывается исходя из размера навеса. Он должен выдерживать нагрузку от снега и резких порывов ветра. Толщина стоек будет зависеть от материала изготовления – дерева или металла. Для крыши дома или гаража выбирают материал определенной прозрачности и толщины.

Подготовка фундамента

Выполняется разметка территории, в местах установки опорных стоек вкапываются и заливаются бетоном закладные элементы.С участка снимается верхний 10-сантиметровый слой грунта. Образовавшееся углубление засыпается щебнем или песком, а затем утрамбовывается. На этом этапе продумывается система отвода воды. Прежде чем приступить к монтажу конструкции навеса из поликарбоната, выложите площадку плиткой, бетонной стяжкой или уложите газонную решетку.

Крепление к раме

К предварительно установленным закладным деталям крепятся стальные стойки , которые затем соединяются между собой по периметру. После этого к балкам крепится каркас арочной или двускатной крыши.Соединение осуществляется с помощью болтов или сварки. Если используется метиз, то дополнительно придется просверлить отверстия в стойках.

Установка листов поликарбоната

На этом этапе потребуются дрель, отвертка, строительный нож и циркулярная пила. Чтобы не повредить материал, его режут, не снимая защитную пленку. Тонкие листы до 8 мм можно резать ножом, более толстые – циркулярной пилой с мелкими зубьями. Листы монтируются стороной с УФ-защитой, наружу – на нее наклеивается полиэтиленовая пленка с инструкцией по монтажу.

Листы не должны плотно прилегать друг к другу — нужно оставить запас 5 мм на тепловое расширение. Этот фактор также учитывают при создании отверстий под шурупы – они должны быть на 2-3 мм шире самих креплений. Для фиксации листов лучше использовать термошайбы диаметром 30 мм. Такая фурнитура имеет основу в виде уплотнительного резинового кольца . Благодаря последнему полностью предотвращается попадание воды в компаунд. Верх дополнительно защищен пластиковой крышкой.

Навес из поликарбоната делается аккуратно, не вытягивая саморезы — иначе пластик лопнет. Во избежание этого между ребрами жесткости вкручивают термошайбы. Прикручивание осуществляется строго перпендикулярно листу – таким образом можно избежать деформации материала.

Если навес возле дома имеет арочную форму, изгиб материала осуществляется по линии швеллеров. Листы крепятся саморезами с минимальным шагом 30-40 см.Соседние листы соединяются между собой алюминиевым или пластиковым Н-образным профилем. Перед его установкой пленка отклеивается от краев пластика примерно на 5 см.

Наружное применение Лента соединительная непрерывная , внутри — перфорированная. Эта мера защищает поликарбонат от грязи, воды и насекомых. Стыки гидроизолируются герметиком. Предотвращает образование конденсата в пустотах поликарбоната. После завершения установки козырька с него снимается защитная пленка.

Инструменты

Как согнуть поликарбонат

Чтобы сделать навес, часто приходится сгибать пластиковые листы . Часто неправильное сгибание приводит к тому, что они лопаются. Важно согнуть по линии полых каналов. Для сгибания один конец листа неподвижно фиксируется, а второй медленно сгибается. Делать это следует с учетом указаний производителя, ведь для материала конкретной марки и толщины существует минимально допустимый радиус деформации.

Срок службы

В среднем производители поликарбоната дают гарантийный срок 10 лет. На практике конструкция из этого материала прослужит намного дольше, но для этого нужно произвести монтаж по всем правилам. Козырек дома будет долговечным, если материал правильно хранился в защитной пленке, аккуратно транспортировался и регулярно обслуживался. Как правило, вариант с толстым поликарбонатом служит дольше, чем с тонким.

Правила ухода

Для очистки поверхности козырька дома от загрязнений необходимо промыть его водой, при этом даже не обязательно использовать моющие средства .Для очистки используйте обычную мягкую ткань или губку. Не используйте абразивную бытовую химию, щелочные растворы и другие агрессивные вещества. Также не допускается чистка острыми предметами — велик риск повредить защитный УФ-слой.

Перед тем, как построить навес своими руками, внимательно ознакомьтесь с инструкцией производителя. От правильного монтажа зависит долговечность конструкции. Если поликарбонат установлен не по правилам, в нем появятся трещины, в пустоты попадет грязь и вода .Постепенно эта конструкция разрушится. Придерживаясь простых правил, вы сможете сделать красивый гараж, навес для дома или что-то еще своими руками – вас может ограничить только полет собственной фантазии.

Навес из поликарбоната
















7

Навес из поликарбоната — отличное решение для частного дома. Он обеспечивает комфорт в любую погоду, даже за пределами коттеджа.Более того, пристройка хорошо показывает себя в ряде бытовых ситуаций, знакомых каждому владельцу дачи.

Например, если у вас на даче есть навес из поликарбоната, то даже при сильном дожде вам будет тепло и комфортно во время поиска ключей. Более того, подобный элемент в экстерьере частного дома позволяет сделать дизайн более запоминающимся.

Типы навесов

Инженерная наука и архитектура постоянно развиваются.Теперь вы можете построить самые прочные конструкции за несколько часов. Несмотря на это, общие принципы построения практически не изменились.

На данный момент существует пять видов навесов, наиболее часто используемых в частных домах:


При создании навеса из поликарбоната в частном доме необходимо определиться с приоритетами. Если вы хотите получить экзотический вид, который сразу же будет бросаться в глаза, то идеально подойдут последние два варианта.

Совет! Если у вас на первом месте функциональность и скорость, то первый и второй варианты подойдут лучше всего.

Какие навесы из поликарбоната можно сделать в частном доме

Частные дома дают большой простор для фантазии. Более того, поликарбонат – это гибкий материал, позволяющий создать практически любой дизайн. В связи с этим существует пять вариантов его использования:


Именно эти четыре вида навесов наиболее востребованы, если речь идет о пристройках к частному дому.

Особенности современных навесов

Из чего состоит навес

Существует множество конструкций навесов из поликарбоната для частного дома, каждая из которых имеет определенные преимущества и недостатки.Выбор в первую очередь зависит от специфики строения и предпочтений владельца. Но несмотря на это, основу конструкции всегда составляют следующие элементы:

  1. Опоры. Именно на них крепится крыша. Высота устанавливается в зависимости от потребности. Материал – брус, стальные трубы или бревна.
  2. Каркас изготавливается из дерева или металла, в качестве последнего чаще всего используется сталь или алюминий. Он может быть сборным, сварным или кованым.
  3. Крыша является основным элементом здания.Именно он защищает салон от различных климатических воздействий. Покрытие может быть как прозрачным, так и матовым. Поликарбонат чаще всего является материалом изготовления, но возможны и исключения. Например, допускается использование пластика или рубероида.

Это основные элементы навеса частного дома, которые можно сделать своими руками. Они не представляют особой сложности. К тому же их стоимость находится на приемлемом уровне. Главное правильно все рассчитать и сделать хороший проект.

Какие функции выполняет навес

Начать стоит с декоративной функции. Навес из поликарбоната – отличное дополнение к частному дому. При должной фантазии он может стать отличной дизайнерской находкой, которая придаст зданию интересный и необычный вид.

Пространство под навесом из поликарбоната для частного дома можно оформить в зависимости от ваших предпочтений и назначения помещения. В качестве примера рассмотрим летний гараж.

Чтобы не строить полноценную пристройку или не освобождать место внутри дома, люди выбирают навес из поликарбоната в частном доме, как временную стоянку для автомобиля.Более того, если закрыть одну стену, можно сделать подставку с инструментами.

В целом, подводя итог всему вышесказанному, можно сделать вывод, что навес из поликарбоната для частного дома выполняет следующие функции:

  • эстетическая
  • защитная
  • восстановительная.

Большой навес из поликарбоната позволяет отдохнуть на свежем воздухе, поужинать или пообедать с семьей

Изготавливаем навес из поликарбоната для частного дома

Выбор материала

Поликарбонат разный.Выбор зависит от здания, которое вы хотите построить с частным домом. Чаще всего в загородном строительстве используют сотовую разновидность.

Поликарбонат сотовый для частного строительства состоит из нескольких слоев пластика, что обеспечивает его устойчивость. Панели соединяются вертикальными ребрами жесткости. Этот материал имеет привлекательный внешний вид. Кроме того, его легко установить.

Внимание! Особая структура поликарбоната отлично защищает от вредных ультрафиолетовых лучей.Поэтому его очень часто используют в частном строительстве.

Есть ряд параметров, которые помогут выбрать поликарбонат, который идеально подходит для частного строительства:

  • радиус изгиба
  • шаг обрешетки.
    • если толщина панели более 4 мм, то это идеальный вариант для теплицы;
    • 6-8 мм — предназначены для тентов;
    • 10 мм – применяются для сооружения вертикальных ограждений, обладают повышенной шумоизоляцией;
    • 16 — обладают большой прочностью, необходимой для кровель большой площади.

    Широкая цветовая палитра позволяет выбрать поликарбонат, который идеально подходит для создания навеса перед частным домом. Он также может быть использован для создания многих других зданий.

    Создание навеса для частного дома

    Все начинается с проектирования. После того, как вы определились с местом установки, можно приступать к разработке проекта. В нем вы должны составить чертеж, прописать необходимые материалы и выбить смету.

    После проектирования начинается устройство фундамента под навес для частного дома, работа состоит из следующих этапов:

    • Размечаем участок колышками.
    • Выполнить выравнивание.
    • Выкопать ямы по периметру фундамента навеса частного дома с шагом один метр. В них будут установлены опорные стойки.
    • Установите опоры и забетонируйте их. Подождите несколько дней.
    • Удалить грунт с площади 15 см.
    • Засыпать дно песчаной подушкой и утрамбовать.
    • Установка дренажной системы.
    • Сделать опалубку для фундамента частного дома,
    • Залить бетонным раствором и уложить сетку, затем нанести еще один слой.
    • Опалубка снимается через трое суток. Конструкция наберет достаточную прочность за 3 недели.
    • Укладка плитки.

    После того, как фундамент под навес частного дома заложен, можно приступать к возведению каркаса. К закладным деталям крепятся опорные стойки. Верхняя обвязка выполняется электросваркой.

    Поперечные элементы каркаса частного дома крепятся к несущим балкам с помощью вертикальных подкосов. Но сделать это можно только после того, как электросваркой будет сделана верхняя обвязка.

    Только сейчас можно приступать к укладке поликарбоната для навеса в частном доме. Если укладывать листы толщиной до 8 мм, с их разрезанием легко справится строительный нож. Для более толстых пластин вам понадобится циркулярная пила.

    Внимание! Защитная пленка снимается только после установки.

    Листы поликарбоната крепятся шурупами. Это обеспечит прочность навеса для частного дома. Расстояние между шурупами должно быть 30 см. Очень важно не перетянуть термошайбы.В противном случае поликарбонат треснет.

    Резюме

    Существует множество разновидностей навесов из поликарбоната, которые используются в хозяйственных постройках для частного дома. Тем более, что видов самих расширений много. При этом каждый вид имеет свое предназначение.

    Поликарбонат

    — современный материал широкого применения.

    Наиболее распространенными конструкциями из него являются теплицы и навесы. Навес из поликарбоната – универсальная конструкция, которая не только защищает автомобиль от осадков, но и приносит еще много пользы.

    Мало кто знает, что можно использовать навес из поликарбоната для защиты.

    На ролике приобретен навес из поликарбоната для бассейна:

    Практически на всех дачных участках есть. Также в качестве используется навес, позволяющий, несмотря на непогоду, собраться на свежем воздухе.

    Для любителей шашлыков эту конструкцию можно установить над. Кроме того, в последние годы их стали использовать над балконами.

    Навес из поликарбоната — навес для большого бассейна

    Какой поликарбонат используется в строительстве?

    Типы поликарбоната:

    1. Монолитный (литой) .Имеет эстетичный вид. Очень напоминает стекло, как бесцветное, так и цветное. Но только внешне, так как сильно превосходит его по прочности. Его используют для конструкций, которые должны выдерживать большие нагрузки.
    2. Сотовый . Самый распространенный тип, который используется для частного и коммерческого строительства. Имеет низкую стоимость и небольшой вес. Установку этого типа можно производить даже одному. Именно этот вид позволяет изготавливать конструкции любой сложности, благодаря своей гибкости и пластичности.
    3. Профилированный . Он имеет волнистую форму и по своим характеристикам не уступает монолитному поликарбонату. Удобен для использования на крышах, так как размеры волны в металлочерепице совпадают, поэтому установка светового окна будет быстрой и легкой.

    Бытовка — одно из первых зданий, которые должны быть построены в стране. с пояснениями к фото.

    Цветок мускари: посадка и уход за растением, методы размножения и борьба с вредителями.Следом вы сможете насладиться всей красотой растения.

    Как выбрать материал для навеса

    В первую очередь следует подумать о необходимой толщине. Выбор поликарбоната также зависит от назначения навеса.

    Чем он толще, тем дольше прослужит. Но и здесь есть несколько нюансов. Есть стандартные размеры от 4 до 25 мм.

    Самые тонкие предназначены в основном для покрытия теплиц. А вот для навеса подойдет поликарбонат, имеющий толщину не менее 8 мм.

    Кроме того, следует учитывать радиус изгиба, частоту обрешетки (т.е. расстояние между опорами) и конструкцию панели. Играют роль и технические показатели, в том числе светопропускание, вес и другие требуемые характеристики.

    Фотофонарь для автомобиля из формованного поликарбоната

    Преимущества и недостатки навесов из поликарбоната

    Основные преимущества таких навесов:

    • способность переносить резкие перепады температур и практически любые термические воздействия;
    • легкий вес покрытия
    • позволяет возводить самые сложные конструкции;
    • высокая пластичность и гибкость;
    • достаточная степень прозрачности;
    • устойчивость к ударам и механическим воздействиям;
    • простота и удобство монтажа;
    • устойчивость к воздействию большинства химических и биохимических веществ.

    Недостатков немного, но все же они есть:

    • высокая восприимчивость к ультрафиолетовому излучению;
    • склонность к расширению под воздействием высоких температур;
    • неспособность противостоять абразивным воздействиям;
    • Цена
    • .

    Многие производители уже нашли решение первой проблемы и начали покрывать листы поликарбоната специальным покрытием. Это значительно снижает процент солнечного света.

    Пошаговая инструкция по изготовлению конструкции

    Выбор поликарбоната уже позади, и теперь пришло время спроектировать и изготовить сам навес.Этот процесс состоит из следующих шагов.

    Создать чертеж

    Перед тем, как построить навес из поликарбоната своими руками, необходимо разработать чертеж.

    Дизайн — первый шаг к успеху

    Результат зависит от этого этапа. Правильный рисунок – залог отличного результата.

    При составлении чертежа появляется возможность рассчитать необходимое количество материалов, определить место будущего навеса и закупить сразу все дополнительные материалы.

    Если вы решили сконструировать навес самостоятельно, то обратите внимание на схему. В фотоподборке ниже чертежи, которые могут вам пригодиться при проектировании навеса:

    Это самые распространенные и востребованные виды дизайна, но на этом не стоит останавливаться, если вы хотите оригинальный дизайн.

    Подготовка места

    Необходимо подготовить территорию:

    1. На данном этапе замеры площадки на которой планируется установка навеса.Тут главное не забыть о высоте.
    2. Убедитесь, что под навесом нет ниши, в которой может скапливаться дождевая и талая вода. Об этом часто забывают и в дальнейшем испытывают некоторые неудобства.
    3. Если навес будет устанавливаться на опоры, то необходимо расчистить место для них  (удалить корни и растительность).
    4. Не забывайте о выравнивании поверхности. . Это сразу сделать гораздо проще, чем во время строительства.
    5. Наметьте будущую конструкцию  , используя колышки и натянутые веревки, как показано на рисунке.

    Обозначить границы будущего дизайна

    Для такого легкого материала, как поликарбонат, он может быть изготовлен не только из металла, но и из дерева. Если навес предназначен просто как беседка, то достаточно деревянного каркаса, если же для автомобиля, то лучше обратить внимание на металлический профиль.

    Для установки металлического основания потребуются навыки сварки, хотя выход есть.Сегодня также продаются сборные конструкции, не уступающие по прочности и надежности. Соединяются болтами, но цена их уже на порядок дороже.

    Возведение каркаса навеса из поликарбоната важнейший этап строительства

    Советы и нюансы постройки каркаса:

    1. Для металлического каркаса следует выбирать профиль квадратного сечения 60х60 — 100х100мм.Размер зависит от будущих нагрузок.
    2. Как ходит, вполне достаточно профилированной трубы 40х40 или 60х60мм, а для обрешетки 20х20 или 40х20мм.
    3. На начальном этапе подготовки котлована засыпается песчаная «подушка» и вертикально устанавливаются опоры по уровню.
    4. Затем заливают бетоном или гравием с цементным раствором.
    5. Конструкция будет сохнуть около 4 дней (в это время ее необходимо периодически поливать водой во избежание растрескивания).
    6. Теперь можно привязывать опоры.Чаще всего выполняется по верхней, но при необходимости возможно дополнительное усиление жесткости конструкции и использование нижней или средней обвязки.

    Установка опор

    Обшивка

    Этот этап является завершающим и требует аккуратности. Поликарбонат следует резать ножовкой или циркулярной пилой. При этом следует сделать небольшой запас (10-15 см.), что позволит избежать трещин при вибрации листа.

    При резке лучше фиксировать материал неподвижно и не снимать защитную пленку.Это позволит не только избежать повреждений, но и затем определить лицевую сторону.

    К обрешетке конструкции в тех местах, где будет место примыкания листов поликарбоната, крепится стыковочный профиль. К нему крепится сам материал. Оптимальный вариант – предварительно просверлить заготовки на пару миллиметров больше, чем пресс-шайбы.

    После того, как вы скрепили листы, стыковочный профиль необходимо закрыть специальной крышкой.

    При креплении материала необходимо оставлять зазор на стыках 2-3 мм.Чтобы поликарбонат не деформировался при нагревании. Края листов лучше закрыть торцевым профилем или защитной лентой, чтобы обеспечить максимальный срок службы материала.

    На видео пошагово показано как сделать навес для машины из сотового поликарбоната своими руками:

    Что нужно помнить

    Безопасность конструкции – главное условие при монтаже навеса из поликарбоната своими руками.

    Поэтому, производя расчеты на этапе проектирования, все расчетные нагрузки следует умножать на 1.5. Делая это, вы гарантируете себе, что установка не рухнет под воздействием сильного ветра и тяжести снега.

    Если вы сомневаетесь в точности своих расчетов, то вы можете обратиться к профессиональным проектировщикам, которые подготовят вам проект навеса.

    Произведет все необходимые расчеты. Такой подход не мешает вам выполнить установку самостоятельно. Но здесь не следует забывать о мерах безопасности.

    Уход за зданием

    Навесы из поликарбоната стали очень популярны, так как требуют минимум затрат.Но что делать, когда он прослужил вам несколько месяцев и слегка потерял привлекательный внешний вид?

    Здесь все гораздо проще, чем многие думают. Уход за высокотехнологичным материалом осуществляется с помощью мягкой губки и любого моющего средства без абразивных и щелочных элементов.

    Навес

    Просто протрите поверхность средством и промойте чистой водой.

    Также возможно использование спиртосодержащих средств для удаления сильных загрязнений, но их применение возможно только на внутренней стороне листа.

    Если на материале есть неглубокие царапины, то их можно замаскировать прозрачным герметиком. Он отлично скрывает повреждения и не ухудшает функциональность поликарбоната.

    В случае серьезных повреждений придется прибегнуть к полной замене листа. Но и здесь сложностей не возникнет, так как снимается вагонка так же легко, как и устанавливается.

    Придерживайтесь вышеперечисленных советов и тогда балдахин будет радовать вас и ваших близких долгие годы, не требуя дополнительного ухода.

    Легкая конструкция на участке защитит от непогоды в любое время года. Прежде чем приступить к проектированию, следует внимательно просмотреть фото навеса из поликарбоната. Это позволит выбрать наиболее подходящий вариант.

    Навес легко сделать самостоятельно, он сэкономит естественный свет. Под ним просто организовать удобное место для отдыха.

    Прозрачная конструкция отличается хорошей механической прочностью, стала отличной альтернативой стеклянным элементам в современном строительстве.Навес из поликарбоната станет идеальным решением для автомобиля, беседки, бассейна. Такая конструкция органично вписывается в окружающий ландшафт.

    Преимущества поликарбоната

    Для возведения конструкции над входом в здание или над автомобилем используется композитный лист. Отлично гнется, обеспечивает рассеивающий эффект. Современный навес из поликарбоната защитит от дождя. Хорошо моется, но для этого нельзя использовать органические растворители.

    Обязательно посетите эту полезную идею ландшафтного дизайна!

    Поликарбонат имеет следующие преимущества:

    • Привлекательная цена.
    • Прочность и надежность полученной конструкции.
    • Возможность получить конструкцию любой формы.
    • Прозрачность материала.
    • Не боится перепадов температуры.
    • Простая установка.

    К недостаткам материала можно отнести то, что со временем под воздействием ультрафиолетовых лучей снижается его прозрачность. После 12 лет он становится ломким.

    Для получения визуально монолитной конструкции используются специальные способы сварки составных элементов.Вы также можете использовать склеивание для этого материала.

    Монолитный поликарбонат выглядит более презентабельно, но сложнее в обработке. Ему нужна прочная основа. Его часто используют строители для имитации стеклянных элементов.

    Расчетно-подготовительные работы

    Чтобы получить прочный козырек и раму с минимальными затратами, следует правильно произвести расчет. Для этого нужно знать площадь навеса. Важно отметить, что толщина листа подбирается такой, чтобы он выдерживал снег зимой.Надежность конструкции в основном зависит от основания.

    Затем задается вертикальная нагрузка. Многих владельцев дач и загородных домов интересует, как сделать навес из поликарбоната. С такой задачей можно справиться самостоятельно, не привлекая к этой задаче специалистов.

    В первую очередь требуется разработать чертежи, на которых обязательно указаны все размеры. Также необходимо определить расположение силовых элементов и их количество.Необходимо учитывать силу воздушных потоков, характерную для местности, где установлен навес. Если он монтируется для автомобиля, то его габариты должны быть больше транспортного средства.

    Следующим шагом является определение толщины опорных элементов. Следует соблюдать осторожность при работе с инструментами. Количество материалов, которые необходимо приобрести, зависит от создаваемого проекта.

    Перед установкой следует позаботиться об оборудовании площадки под нее.Наиболее практичное решение – плитка. Перед его укладкой отмечают места, где будут установлены опоры, которые следует залить бетоном. Последующие операции проводят через 3 дня.

    Навес из поликарбоната своими руками

    Чтобы правильно выполнить монтаж конструкции, обязательно выверяются все размеры навеса из поликарбоната. Высота вертикальных элементов должна быть одинаковой, на них выкладывается продольный брус. Крепится с помощью электросварки.Вторая балка крепится на вертикальной стене здания. Между ними закрепляются металлические элементы.

    На поликарбонат наносится специальное покрытие, необходимое для снижения неблагоприятного воздействия солнечных лучей на структуру материала. Сверху производитель предусматривает на покрытии специальную защитную пленку, она снимается после монтажа.

    Перед укладкой листы режут электропилой. Для монтажа поликарбоната приобретаются специальные комплекты, в состав которых входят накладки, прокладки, шурупы.

    На завершающем этапе к навесу крепятся декоративные планки, закрывающие швы. Для закрытия внутренней полости материала от пыли и предотвращения попадания влаги боковые торцы заклеиваются перфорированной лентой.


    Особенности монтажа

    Самостоятельное выполнение работ сэкономит финансовые средства. Если вас интересует, как сделать навес из поликарбоната, то нужно учитывать, что все работы выполняются в соответствии с разработанной схемой.

    Это позволит построить надежную и долговечную конструкцию. Выглядит эстетически привлекательно, есть возможность подобрать соответствующий цвет листов материала.

    Правильная установка подразумевает наличие специальных компенсационных зазоров. Поликарбонат имеет высокий коэффициент теплового расширения. Если указанное условие не выполняется, то материал быстро теряет свои эксплуатационные характеристики. Нет необходимости затягивать винты.

    Для частного домовладения может быть выбрана конструкция, в которой одним из столбов является стена дома. Материал позволяет сделать отдельную конструкцию, для крепления которой используются металлические элементы. Практичный навес украсит сад и отлично впишется в обстановку.

    Фото навеса из поликарбоната

    Материал вышлем Вам по электронной почте

    Важной частью экстерьера загородного дома является навес.Он предназначен для защиты части двора от осадков и ультрафиолетовых лучей, а также выполняет декоративную функцию. Небольшую площадку, покрытую сверху материалом, составляют навесы, пристроенные к дому. Фото таких конструкций можно увидеть в этом обзоре. При этом опоры конструкции доводятся до нужной высоты. Присоединение к основной конструкции предполагает крепление одной стороны конструкции к стене дома.

    Навесная конструкция позволяет создать прекрасную зону отдыха на свежем воздухе

    Навесы пристроенные к дому, можно сделать своими руками.На фото показаны основные этапы монтажа. Каркас конструкции чаще всего делают из профилированной трубы или бруса. Подобная конструкция примыкает к стене и принимает на себя нагрузку от скопившегося на крыше снега.

    Крыша обычно покрыта профлистом, шифером или оцинкованным материалом. Металл для каркасного строительства обладает пластичностью и прочностью. Он подходит для разных стилей дизайна. Подобные конструкции можно соорудить своими руками.


    Деревянная каркасная система прекрасно сочетается с другими материалами.Дерево подходит для большинства архитектурных проектов. Перед использованием этот материал следует обработать защитными препаратами. Навесы из поликарбоната пристроенные к дому, фото которых можно посмотреть в интернете, становятся все более популярными.


    Поликарбонат отличается простотой сборки и разнообразием цветовой палитры

    Поликарбонат обладает следующими преимуществами:

    • Пластик долговечен. Для него не страшно механическое воздействие;
    • легкий вес материала;
    • поликарбонат хорошо пропускает свет;
    • гибкость полотна.
    Полезная информация! Приобретая конструктор для самостоятельной сборки, необходимо проверить целостность и прочность всех соединений.

    Навесы пристроенные к дому: фото и особенности конструкции

    Навесы, пристроенные к дому, как показано на фото, могут быть двух видов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но его ширина не должна быть больше двух метров.Опорные конструкции могут использоваться для различных целей.


    Тенты могут иметь различное назначение:

    • тенты для защиты автомобиля;

    • различные маркизы: с полками, выдвижные или с корзиной.

    Статья по теме:

    Особенности навесов из дерева пристроенных к дому: фото и дизайнерские решения

    Часто домовладельцы выбирают навесы из дерева.Такие конструкции имеют отличный набор характеристик:

    • отличаются простотой конструкции;
    • выдерживают длительное пребывание на открытом воздухе, особенно при правильном обращении;
    • характеризуется безопасностью для здоровья человека;
    • имеют доступную цену.
    Полезная информация! Для комфортного использования навеса стоит позаботиться о проведении света и установке осветительных приборов.

    Варианты навесов пристроенных к дому из профнастила: фото и особенности конструкции

    Тент из профнастила может быть выполнен в различных конфигурациях.Из профнастила создают односкатные, двускатные и арочные конструкции. Кроме того, конструкция из этого материала имеет следующие особенности:

    • простота изготовления;
    • экономия денег;
    • длительный срок службы.
    Важно! Навес из профнастила монтируется только оцинкованными саморезами, имеющими уплотнительную резинку.

    Создание проекта

    Выбирая дизайн-проект, стоит определиться со следующими параметрами:

    • размеры и назначение конструкции;
    • размер участка;
    • снеговые и ветровые нагрузки;
    • высота снежного покрова и ожидаемое количество осадков в год;
    • конструктивные особенности основной конструкции.

    Перед монтажными работами чертеж обязателен. Исходя из размеров строения, определяется необходимое количество материала.

    Полезная информация! При создании навеса стоит учитывать проезд автомобиля с грузом.

    Подготовительные работы

    Перед созданием планируемых навесов, пристроенных к дому, фото которых можно посмотреть на сайте, необходимо провести подготовительные работы.Для этого размечают подходящую площадку, и на ней выкорчевывают деревья. Чистый участок выравнивается. В этом случае подсыпается песок и щебень.

    Углубления сверлятся под навесы. И на этом этапе стоит подумать о прокладке кабеля для источников освещения. Выбирается конкретный шаг установки опор. Это зависит от тяжести кровельной и каркасной части.

    В подготовленные котлованы опускают стойки, которые заливают бетонной смесью.Столбы устанавливаются по уровню.

    Важная информация! Если грунтовые воды расположены близко, то концы столбов необходимо дополнительно гидроизолировать. Металлические опоры предварительно обрабатываются грунтовкой.

    Как сделать навес из поликарбоната пристроенный к дому: фото и этапы монтажа

    Через 12-15 дней после полного застывания бетона можно начинать сборку конструкции. На стену крепятся кронштейны, а затем сверху поперечная балка.

    Создание ящика

    Выполняется верхняя обвязка. Торцевые части стоек соединяются с помощью поперечной балки и между собой. В этом случае используются параллельно уложенные профили. Металлическая каркасная система сваривается, а деревянная стягивается стальными уголками.

    Места сварки зачищены, загрунтованы и окрашены. Стропила монтируются поперечными частями с шагом 600 мм. К несущей балке конструкция крепится с помощью стальных уголков.Рейка укладывается поперек стропил и крепится саморезами.

    Монтаж на крыше

    Листы кровельного материала нарезаются по размеру. Затем крепится к ящику. Предварительно в поликарбонате делаются отверстия под саморезы.

    Для облегчения стока воды ячейки должны быть направлены вниз. При работе с пластиком не забывайте оставлять зазоры между ними. Размеры отверстий следует делать с запасом в 2-3 мм. Есть некоторые особенности монтажа крыш из других материалов.

    В качестве балок можно использовать деревянные брусья. Со временем в материале могут появиться трещины, которые снизят жесткость конструкции. После монтажа балок устанавливаются поперечные доски, а затем крепится металлочерепица. Монтаж этого материала производится с нижних листов. Следует учитывать, что должен быть нахлест верхних листов на нижние.

    Обновлено: 11.11.2019

    103583

    Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

    Офис

    MAT создает навес крыш для павильона Недели дизайна в Сучжоу 2018 г.

    Практика из Пекина, офис MAT, создала павильон для Международной недели дизайна в Сучжоу 2018, которая проходит в историческом и культурном районе Гусу.  Временное здание предназначено для конкретных общественных функций, ориентируясь на форму пространства, а также на впечатления посетителей. павильон осуществляет информационную, культурную салонную и другие массовые мероприятия в рамках недели дизайна, наряду с развитием экспозиции и художественных выставок.

    павильон и внутренний двор, фото © tang kangshuo





    «временные» особенности павильона привели к исследованию более легких материалов и более гибких методов строительства. дизайн вдохновлен традиционными жилыми поселениями Цзяннань, для которых характерно постоянное повторение стен и катящихся крыш. Офис MAT стремится воссоздать эту форму группы, манипулируя крышами: четыре колонны образуют крышу, ветви, растущие на каждой колонне, могут образовывать другую крышу с другими колоннами, в результате чего получается непрерывное пространство, определяемое похожими на лес колоннами.

    ночная перспектива павильона, фото © xia zhi архитекторы абстрагировались от традиционных крыш зданий, перегруппировали их на разной высоте и сформировали пространство под ними, используя 8 плавающих крыш и 18 стальных колонн. с таким открытым пространством павильон также похож на амфитеатр, предлагающий места для музыки, представлений, салонов и других общественных мероприятий.

    павильон под солнцем, фото © xia zhi





    Помимо основной стальной конструкции, в павильоне используется большое количество легких материалов, чтобы соответствовать его временным и интерактивным характеристикам. полупрозрачные крыши, сделанные путем укладки шестиугольных кусков поликарбоната, обеспечивающие яркий дневной свет, текстуры, полученные в результате перекрытия, также ассоциируются с народной культурой в Сучжоу. в зоне кафе в качестве фасадного материала используется красочная пластиковая занавеска, перекликающаяся с основным визуальным цветом недели дизайна, розовая эластичная занавеска на входе и интерактивная зона также обеспечивают развлечения для взрослых и детей. павильон «За ветром» — не только большая «игрушечная» культурная достопримечательность, но и носитель различных массовых мероприятий в рамках Недели дизайна.вдохновение взято из традиционных поселений и художественно перекомпоновано с целью оживить окружающий исторический район, внедрив такое свободное пространство.

    салон в павильоне, фото © xia zhi

    крыши и эластичный занавес, фото © tang kanshuo

    крыши и интерактивное пространство, фото © xia zhi

    2 90 Kangshuo


    кафе, фото © Tang Kangshuo


    Павильон и город, Фото © Xia ZHI

    высота павильона, фото © xia zhi

    Конструкция

    Структурная диаграмма

    Проект Информация:

    Проект: ‘За пределами ветра — 2018 Suzhou Международный дизайн-неделя дизайна Pavilion

    Клиент: 2018 Suzhou Международный дизайн недели

    Местоположение: Taohuawu, Гусу, Сучжоу

    : MAT office

    команда дизайнеров: Тан Каншо, Чжан Мяо, Лю Юпэн, Тонг Сиянг, Ван Го ao

    консультант по строительству: tang lida, map3 консультант по архитектуре и строительству

    застроенная площадь: 160 м2

    80002 материал: стальная колонна, плита ОСП, поликарбонатная панель, пластиковая занавеска

    8 011

    фотография: xia zhi, tang kanshuo





    designboom получил этот проект от нашего ‘ DIY представлений ‘ см. больше представленных проектов от наших читателей здесь.



    под редакцией: lynne myers | designboom

    Очень практичный и декоративный навес из поликарбоната

    Alibaba.com предлагает впечатляющий ассортимент атмосферостойких и прочных навесов из поликарбоната , подходящих для наружных навесов, патио, ставней, окон и многого другого. Сделайте свой бизнес или домашнее пространство более практичным и привлекательным, купив самую обширную коллекцию навесов из поликарбоната , доступных в уникальных дизайнах и цветах. Независимо от того, покупаете ли вы навес из поликарбоната для установки в вашем жилом доме, ресторане или бизнес-центре, выберите из ряда выдвижных и постоянных навесов.

    Навес из поликарбоната изготовлен из высококачественного винила, хлопка, акрилового холста и полиэстера, чтобы обеспечить комфортную тень на долгие годы. Большинство навесов из поликарбоната имеют оборудование и кабели, изготовленные из прочной нержавеющей стали и алюминиевых материалов, что гарантирует долговечность. Эти навесы из поликарбоната имеют прочную внешнюю поверхность, которая может выдерживать эффекты износа, вызванные плесенью, грязью и выцветанием под действием ультрафиолетового излучения.

    Рассмотрите навес из поликарбоната , доступный в различных размерах и конструкциях, причем 24-футовые модели лучше всего подходят для дверей патио, а восьмифутовые варианты лучше всего подходят для панорамных окон. Многие каркасы навесов из поликарбоната изготовлены из прочных и долговечных материалов, а некоторые из них имеют магнитные и складные экраны. Какими бы ни были требования вашего проекта, просмотрите сайт Alibaba.com прямо сейчас, чтобы найти лучшую крышу из поликарбоната , созданную для удовлетворения различных потребностей и предпочтений.

    Оптовые и розничные продавцы теперь могут покупать самую большую коллекцию навесной крыши из поликарбоната на Alibaba.com по ценам, соответствующим уникальным ценам на розничных и оптовых рынках.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
