Технология монтажа тёплого пола без стяжки

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

Фото — Тёплый водяной пол без стяжкиФото — Тёплый водяной пол без стяжки

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

  • плит с пазами, куда размещаются нагревательные элементы;
  • гладких матов.
Фото — Полистирольная плита с бобышкамиФото — Полистирольная плита с бобышками

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

  • Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
  • Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

  • меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
  • конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного пола

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Смотреть видео

 Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.

От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

Фото — Схема тёплого пола без стяжкиФото — Схема тёплого пола без стяжки

Подготовка пола перед монтажом настильной системы

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

Фото — Подготовка основанияФото — Подготовка основания

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

Фото Укладка демпферной лентыФото Укладка демпферной ленты

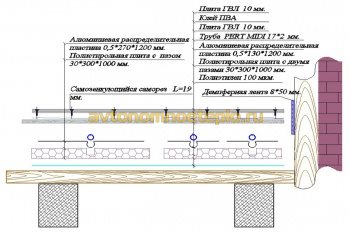

Укладка основания из полистирола и монтаж труб

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.

Пошаговый процесс сооружения водяного пола на основу из полистирола:

  1. Укладываются полистирольные плиты в соответствии с разработанной схемой. Их необходимо класть плотно к стенам. Стандартная толщина данных пластин 3 см, пазы бывают прямыми и поворотными, а шаг 150 и 300 мм. Оснащены защёлкивающимся замком, при помощи которого плиты фиксируются друг с другом, создавая единое полотно. Для наибольшей прочности сцепления, стыки можно смазать клеем.
Фото — Укладка полистирольных плитФото — Укладка полистирольных плит

При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.

  • Сверху утеплителя, в проёмы укладываются металлические пластины (из оцинкованной стали или алюминия), на которые согласно плану монтируются нагревательные элементы. Они оснащены рёбрами жёсткости и имеют нужный диаметр.
Фото — Размещение металлических пластин в проёмах плитыФото — Размещение металлических пластин в проёмах плиты
  • Размещаются трубы, они могут укладываться змейкой или улиткой. В тех местах, где труба делает поворот, и выходит за границы пластин, следует проложить подложку на мат, это поможет выровнять всю конструкцию. Перед их монтажом нужно сделать разметки, это облегчит процесс.
Фото — Монтаж труб водяного полаФото — Монтаж труб водяного пола
  • Подключается система и проверяется её работоспособность.
Фото — Подключение системы отопления
Фото — Подключение системы отопления
  • Далее кладётся гидроизоляционный слой из полиэтиленовой плёнки, которая скрепляется скотчем. Укладывать его следует внахлёст, это сделает гидроизоляционный слой более надёжным.
  • Затем идёт подложка, это могут быть листы ГВЛ.
  • Последним слоем устанавливается финишное покрытие, это может быть паркет, ламинат. Укладка других видов покрытий также допускается, но требуется дополнительная подготовка. К примеру, при монтаже керамической плитки требуется сухую стяжку из фанеры или гипсокартона.

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:
  • на подготовленной основе делаются разметки мест, где будут проходить трубы;
  • расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
  • раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;
Фото — Монтаж реекФото — Монтаж реек
  • фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
  • монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;
Фото — Размещение трубФото — Размещение труб
  • устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;
Фото — Подключение оборудования
Фото — Подключение оборудования
  • проверяется работоспособность;
  • укладывается гидроизоляция — можно применять плёнку из полиэтилена;
  • монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
  • завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т.д.).
  • Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
  • собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
  • монтируются трубы;
Фото — Укладка модулей и монтаж трубФото — Укладка модулей и монтаж труб
  • подключается система, и проверяется её функционирование;
  • прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
  • последний слой — напольное покрытие.

Сооружение электрического тёплого пола без стяжки

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

  • определяется место на стене, где будет размещаться терморегулятор;
  • делаются штробы для датчика температуры;
  • подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
  • укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
  • прокладывается кабель согласно подготовленной схеме в пазы;
Фото — Прокладка кабеля в матыФото — Прокладка кабеля в маты
  • размещается температурный датчик в гофрированной трубе на полу;
  • подключается система к электропитанию, и осуществляется проверка работоспособности;
  • монтируется гидро и теплоизоляция;
  • устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

  1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
  2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
  3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
  4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.
Фото — Вид укладки водяного пола сухим способом в разрезеФото — Вид укладки водяного пола сухим способом в разрезе

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Видео инструкции

Смотрите видео

Видео

trubanet.ru

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

  • полистирольная система;
  • деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м2. Исходя из стандартной площади жилых помещений в 16-20 м2, получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

  • ограниченная высота внутренних помещений;
  • недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м2.


В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м2 позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

  • полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

znatoktepla.ru

Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы - и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном домеКак сделать тёплый пол на деревянном полу в частном доме

Как сделать тёплый пол на деревянном полу в частном доме

Содержание статьи

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревяннымДаже если балки стальные, верхний слой перекрытия будет деревянным

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балкахПолы первого этажа тоже часто делают на балках

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагамиУкладка нагревательных элементов между лагами

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытияВариант устройства тёплого пола поверх перекрытия

Вариант устройства тёплого пола поверх перекрытия

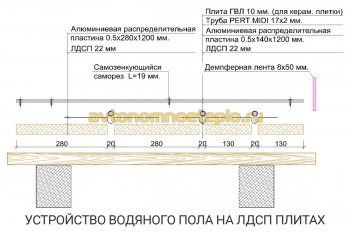

  1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
  2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
  3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.
Керамические полы с подогревом можно сделать и в деревянном домеКерамические полы с подогревом можно сделать и в деревянном доме

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

Распределяющие тепло пластиныРаспределяющие тепло пластины

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластиныТеплораспределительные пластины

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы - будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки - отдают тепловую энергию близрасположенному материалу.

Монолитная система обогреваМонолитная система обогрева

Монолитная система обогрева

  1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
  2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
  3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.
В такую конструкцию очень легко заложить греющие элементыВ такую конструкцию очень легко заложить греющие элементы

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагамиВодяные трубы между лагами

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…Если нет специальной подложки, можно сделать и вот так…

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Вариант с фрезеровкой чернового настилаВариант с фрезеровкой чернового настила

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

Вариант - пластины между доскамиВариант - пластины между досками

Вариант - пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителяРекомендации производителя

Рекомендации производителя

Поверх них даже и стяжку делать не надо - просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкойТакую конструкцию лучше всего залить стяжкой

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не былоА ведь раньше этих щелей не было

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фотоКомментарий
Шаг 1 – снятие плинтусаШаг 1 – снятие плинтуса

Шаг 1 – снятие плинтуса

Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.
Шаг 2 – удаление старого ЛКМ покрытияШаг 2 – удаление старого ЛКМ покрытия

Шаг 2 – удаление старого ЛКМ покрытия

Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.
Шаг 3 – нанесение биозащитного грунтаШаг 3 – нанесение биозащитного грунта

Шаг 3 – нанесение биозащитного грунта

Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.
Шаг 4 – герметизация щелейШаг 4 – герметизация щелей

Шаг 4 – герметизация щелей

На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.
Шаг 5 – закупка доски для устройства контуровШаг 5 – закупка доски для устройства контуров

Шаг 5 – закупка доски для устройства контуров

Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае - это 145 мм, толщина доски 20 мм.
Шаг 6 – раскрой доскиШаг 6 – раскрой доски

Шаг 6 – раскрой доски

Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны.

Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.

Шаг 7 – скругление торцаШаг 7 – скругление торца

Шаг 7 – скругление торца

Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез.

Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.

Шаг 8 – обеспечение зазораШаг 8 – обеспечение зазора

Шаг 8 – обеспечение зазора

Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.
Шаг 9 - монтаж доскиШаг 9 - монтаж доски

Шаг 9 - монтаж доски

Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.
Шаг 10 – укладка трубного контураШаг 10 – укладка трубного контура

Шаг 10 – укладка трубного контура

Эту деревянную конструкцию тоже необходимо вскрыть защитным составом - только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.
Шаг 11 – подготовка ДСПШаг 11 – подготовка ДСП

Шаг 11 – подготовка ДСП

Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.
Шаг 12 – монтаж отражающего слояШаг 12 – монтаж отражающего слоя

Шаг 12 – монтаж отражающего слоя

Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.
Шаг 13 – монтаж верхнего жёсткого покрытияШаг 13 – монтаж верхнего жёсткого покрытия

Шаг 13 – монтаж верхнего жёсткого покрытия

Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант - правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото.

В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео - Водяной теплый пол по деревянному основанию

Видео - Монтаж водяного теплого пола

Видео - Монтаж ИК пленки на деревянный пол

pol-spec.ru

Каким должно быть устройство водяного теплого пола в деревянном доме

Как сделать теплые полы в деревянном доме варианты устройства и монтажа

Каким должно быть устройство водяного теплого пола в деревянном доме

Каким должно быть устройство водяного теплого пола в деревянном домеТеплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.

Сегодня прибегать к таким ухищрениям не приходится. Сделать теплые полы в деревянном доме можно с минимальными затратами сил и средств.

Выбор греющей системы отопления очень простой:

  • Электрический кабель или маты с плоскими токоведущими жилами;
  • Теплый пол на основе пластиковых труб с жидкостным теплоносителем.

Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.

О том, что теплый пол лучше радиаторов написано и сказано немало.

Мы лишь отметим его самые важные преимущества:

  • Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
  • Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
  • С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.

Теплый пол и его монтаж в доме

Прокладка пола в доме зависит от выбранного типа системы. Если планируется укладывать одиночный кабель, не на мате, то схема укладки будет следующая:

  1. Прежде всего, укладывается слой гидроизоляции и теплоизоляции. Затем следует этап наложения алюминиевой фольги. Эти слои необходимы в качестве основы под пол с одиночным кабелем.
  2. Отметьте места расположения мебели, так как кабель не должен попадать под их установку. Это может привести к перегреву нагревательного элемента.
  3. Далее следует вырезать специальные прорези в лагах для прохождения в них кабеля. Места пазов обрабатываются металлическими пластинами во избежание перегрева лаг и дальнейшего тления основания. Также необходимо пропитать все деревянные элементы специальным пожаростойким смазочным материалом.
  4. К брусьям крепится металлическая сетка, которая будет служить основанием для прокладки кабеля. Он крепится к сетке специальными креплениями, обычно входящими в комплект с кабелем.
  5. Следующим этапом станет вывод датчика регулировки температуры. Он, как правило, помещается в гофрированную трубку. Таким же образом выводится и кабель питания.
  6. После укладки нагревательного кабеля следует проверить сопротивление токопроводящих жил специальным устройством – мультиметром. Проверив оборудование, можно приступать к укладке чистового напольного покрытия.

При укладке электрического пола соблюдайте правила безопасности установки и эксплуатации теплых полов.

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Каким должно быть устройство водяного теплого пола в деревянном доме

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

  • паркетная доска;
  • ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Карбоновые стержни и плёнка

Теплоносителем может быть не только горячая жидкость или электричество, но и карбоновая смесь. Выбирают карбоновые нагреватели в зависимости от облицовки пола. Для деревянного финишного покрытия подходит термоплёнка. Для плитки предпочтительнее карбоновые маты.

Маты закрывают бетонным раствором или плиточным клеем. Толщина поверхности 4-5 см. Стержни не боятся «запирания». При перегреве одного участка, остальные нормально функционируют. При устранении причин перегрева система начинает работать в полном объёме.

Термоплёнку укладывают на подготовленное бетонное основание. Его утепляют, изолируют подложкой с отражающим экраном. Она направит инфракрасные волны вверх. Стяжки она не требует. Монтаж проходит за короткое время. Система работает от электричества.

Устройство системы

  1. Используемый для нагрева котел. Если выбор пал на полы водяные, то возможно использование твердотопливного, электрического или газового оборудованного котла. Они практичны и достаточно удобны. Их использование подразумевает отсутствие постоянного запаса горючего, которое используется в дровяных и твердотопливных котлах.
  2. Если планируется создание действительно тёплого дома, то рекомендуется использовать комбинированные системы, которые позволят отапливать и батареи и напольный слой покрытия. Его температурный режим может отличаться, так как температура в радиаторах может достигать и 60°C, однако для деревянных покрытий максимальной считается 30°C. При не соблюдении этого условия, дерево растрескается довольно скоро.

Каркасный дом на сваях

Фундамент может быть выполнен из свай. В этом случае основание хорошо продувается. Чтобы пол в доме был утеплён, на обрешётку укладывают 4-5 слоёв теплоизоляционного материала.

«Тёплый пол» в каркасном доме на сваях монтируют из жидкостной магистрали или из электрических элементов, но необходимо подготовить основание для системы отопления. Какую методику монтажа используют для каркасного дома?

Бетонное основание

На форумах обсуждают систему отопления в доме на сваях. Рекомендуют поднять каркас, выполнить ленточный фундамент, обрешётку и установить каркас на изменённое основание.

Споры возникают из-за того, что все системы «тёплого пола» эффективно функционируют, если их уложить на стяжку и закрыть бетоном, но есть риск, что деревянный каркас не выдержит большой нагрузки, будет провисать, деформироваться. Есть опасность, что обрешётка сломается. Какие рекомендации дают строители?

  • Лаги на сваи укладывают на расстоянии 1,7-2 м. Длина составляет 6-8 м. Специалисты советуют сделать шаг укладки лагов меньше, не более 1,5 м, использовать короткие бруски до 4 м. В этом случае обрешётка получится крепче. Есть вероятность, что она выдержит нагрузку бетонного покрытия.
  • Для утепления фундамента, кроме минеральных изоляций использовать дополнительно плиты из пенополистирола и экструдированного пенополистирола. Материалы лёгкие, не утяжелят фундамент. Общая толщина изоляции может составить до 1 м.
  • На лаги, обрешётку и утеплитель укладывают рулонный гидроизоляционный материал на битумной основе. Он не только защитит все слои утеплителя от влаги, но и от ветра, что снизит охлаждение основания для «тёплого пола».
  • Глубина черновой стяжки невысокая 4-5 см. Чистовое покрытие 5-8 см.

На бетонную поверхность, в качестве основного обогрева используют жидкостную магистраль. Для дополнительного подогрева отдельных небольших помещений устанавливают электрические системы.

На форумах предлагают укладывать «тёплый пол» на лаги. Данную методику часто используют в деревянном доме. Нагревательные системы монтируют без стяжки.

Деревянное основание

Пол утепляют комбинированными материалами, минеральной ватой и полистирольными плитами. Обязательно делают засыпку из керамзита. Выполняют гидроизоляционные мероприятия. Делают черновую деревянную обрешётку.

  • На обрешётку укладывают листы ГВЛ. Поверхность выравнивают.
  • На листы устанавливают металлические термораспределяющие пластины. Из них формируют контур для труб или для кабеля.
  • Жидкостную магистраль подсоединяют к коммуникационной гребёнке. Кабель подключают к терморегулятору.
  • Для кабельных или карбоновых матов укладывают отражающий экран.
  • Нагревательные элементы закрывают чистовой обрешёткой. На ней уже формируют облицовку пола. Это может быть ламинат, паркет или оставляют вагонку.

«Тёплый пол» в деревянном каркасном доме укладывают не только на лаги, но и на доски. В них проделывают штробы, располагают фольгированный материал. В штробах размещают водяную или кабельную магистраль.

Каким должно быть устройство водяного теплого пола в деревянном доме

Каким должно быть устройство водяного теплого пола в деревянном доме

Маты не используют. Хорошим вариантом для напольного обогрева является термоплёнка, но её рекомендуют устанавливать только в качестве дополнительного обогрева.

Систему напольного отопления давно используют в загородных домах. При расчётах учитывают не только площадь помещения, но и разновидность фундамента. В каркасном доме на сваях тщательно утепляют черновое основание, изолируют его от влаги.

В деревянном коттедже стяжку выполняют сухим способом; нагревательные системы монтируют на досках, на поверхности из листов ГВЛ, которые укладывают между лагами.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Какой пол в деревянном доме лучше

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

Каким должно быть устройство водяного теплого пола в деревянном доме

Каким должно быть устройство водяного теплого пола в деревянном доме

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

  1. Предпочтительные варианты
  2. Компоновка деревянных полов
  3. Применение электрических систем
  4. Технические требования к монтажу
  5. Монтаж с бетонной стяжкой
  6. Монтаж без стяжки

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Каким должно быть устройство водяного теплого пола в деревянном доме

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.

Каким должно быть устройство водяного теплого пола в деревянном доме

Каким должно быть устройство водяного теплого пола в деревянном доме

Способ укладки

Существует распространенная технология, которую нужно освоить, если вас интересует вопрос, как сделать теплый пол в деревянном доме. Систему водяного теплого пола для деревянных перекрытий монтируют способом настила.

Трубы с циркулирующим по ним теплоносителем укладывают не в бетонной стяжке, а на лаги или черновую основу из досок в специально оборудованных каналах.

Каким должно быть устройство водяного теплого пола в деревянном доме

Каким должно быть устройство водяного теплого пола в деревянном домеМонтаж системы водяного теплого пола

Для того чтобы тепло накапливалось и распределялось должным образом в каналах укрепляют специальные пластины с продольными углублениями для трубопровода нагревающего контура.

Пластины из металла не только выполняют функцию теплопередачи, но и делают конструкцию более жесткой, что позволяет обойтись без подложки.

Если выполнять монтаж самостоятельно, можно не покупать дорогие пластины, а использовать вместо них фольгу толщиной 200 мкм. Иногда при отделке пола кафельной плиткой или укладке линолеума наличие подложки желательно. Для этого потребуется приобрести листы ГВЛ или цементно-стружечные плиты с самыми маленькими показателями изоляции.

teremizbrusa.ru

как уложить в частном доме без заливки

Для водяного «тёплого пола» рекомендуют выполнять бетонную стяжку. Она защитит трубопровод от механического воздействия. Стяжка хорошо проводит тепло, послужит дополнительным нагревательным элементом.

Тёплый пол без стяжки

Недостатком является её высота. Поверхность пола поднимается минимум на 8 см. Это может создать препятствие для монтажа дверных полотен, окон. Потолки визуально будут казаться ниже, а комната меньше.

Если нет возможности уложить жидкостную магистраль под стяжку, то используют другие методики монтажа «тёплого пола». Как уложить водяную магистраль без использования бетонных смесей? Как наладить систему отопления?

Использование полистирольных плит

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Тёплый пол без стяжки

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

  • По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
  • На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
  • 1 ряд состоит из цельных блоков.
  • 2 ряд начинают с ½ блока.
  • 3 ряд – цельные плиты.
  • Рекомендуют выполнить разметку для трубопровода.
  • На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
  • В подготовленный контур укладывают трубу.
  • Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
  • Укладывают подложку под линолеум или для облицовки из древесины.
  • Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Тёплый пол без стяжки

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.

«Тёплый пол» без стяжки укладывают под деревянное покрытие, под линолеум. Ковролин и толстые ковры являются хорошими теплоизоляторами. Они задержат прохождения инфракрасного излучения от нагревательных элементов, поэтому для напольного отопления данные покрытия не используют.

Для «тёплого пола» под плитку предусматривают заливку бетонной стяжки и покрытия из клеевого раствора.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

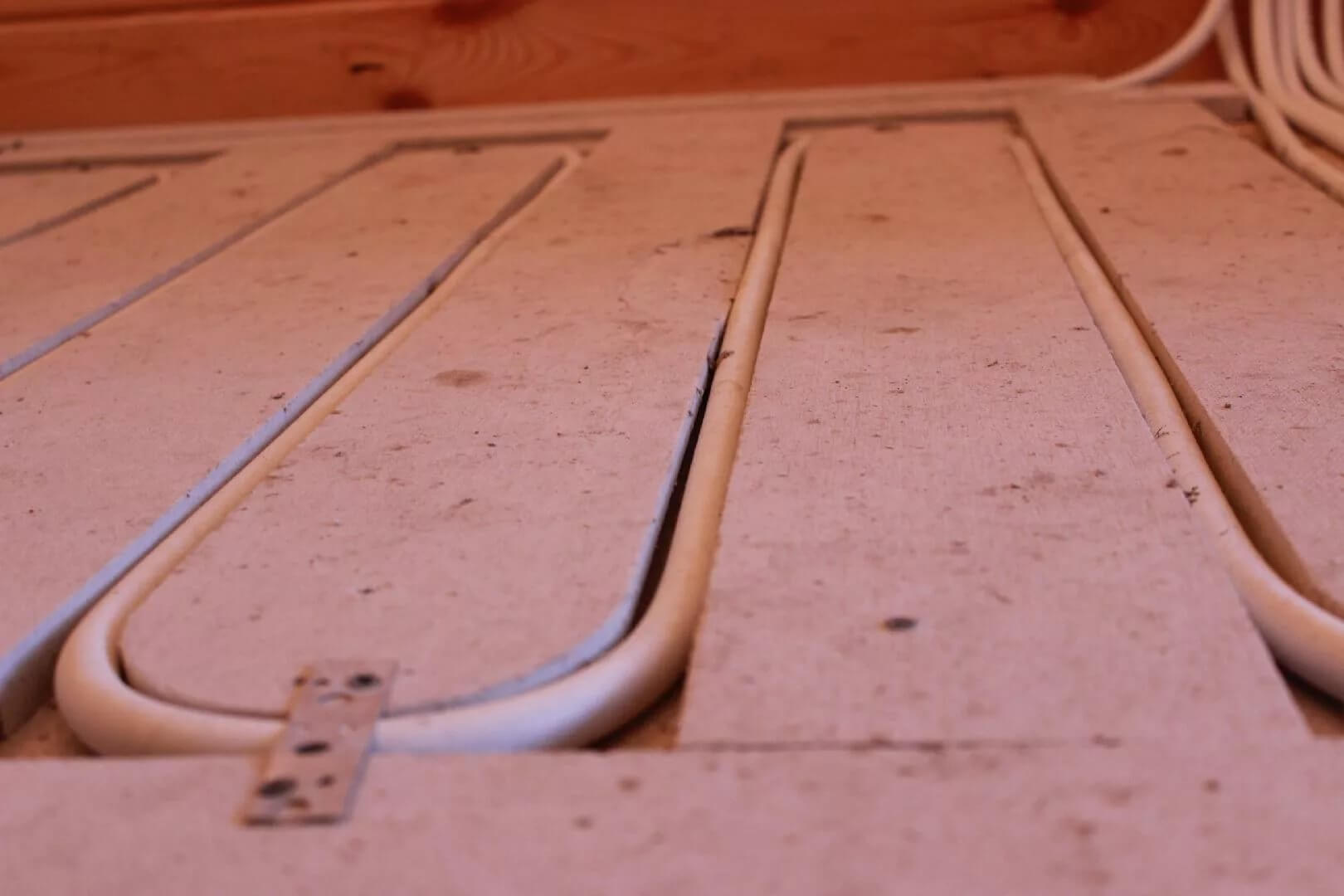

Тёплый пол без стяжки

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

  • На подготовленной поверхности делают разметку. По ней легче проводить укладку.
  • Укрепляют демпферную ленту.
  • Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
  • Оставляют место для металлической пластины; 5 см.
  • Устанавливают закруглённую деревянную заготовку.
  • Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
  • Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
  • В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
  • Выводят водяной контур.
  • После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

 Для небольших дачных домиков устанавливают «тёплый пол» без коллектора. Контур выводят сразу от котла. Выбирают оборудование с низким нагревом; теплоноситель доводится до температуры 50 0С.

«Тёплый пол» возможно устанавливать без циркуляционного насоса. Трубы в этом случае располагают под наклоном, чтобы вода продвигалась под действием гравитации. Термодатчик и контролирующее устройство имеется в котле.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

  • На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
  • Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
  • Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Тёплый пол без стяжки

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Тёплый пол без стяжки Загрузка...

otoplenieblog.ru

Монтаж стяжки для «теплого пола» в деревянном доме

Выбирая деревянный дом на сваях, владелец получает легкое, недорогое, экологически чистое строение, возведение которого производится в кратчайшие сроки. Сваи оставляют пустое пространство под полом, обеспечивая циркуляцию воздуха, что препятствует гниению древесины, продлевает общий срок службы строения.

Но есть у конструкции и отрицательная черта: в холодное время года теплопотеря дома через пол увеличивается в разы, что снижает комфорт жильцов и увеличивает расходы на поддержание внутри определенной температуры. Лучшим способом избавиться от проблемы станет «теплый водяной пол», оборудованный в деревянном доме на сваях.

Стяжка над теплым полом в доме

Цель оборудования стяжки

К строениям такого типа предъявляется одно требование: облегченная конструкция не способна выдержать массивное основание, поэтому к обустройству стяжки следует подходить с максимально ответственностью. Она состоит из трех слоев, каждый из которых выполняет определенную функцию:

  • Нижний слой наносится на «черновой» пол, позволяет выровнять основание. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно. Это облегчит циркуляцию воды в системе обогрева, снизит нагрузку на насос, продлит срок службы механизма.
  • Второй слой нужен для теплоизоляции, чтобы дом, установленный на сваи, не промерзал, что существенно снизить его теплопотерю и уменьшит текущие расходы на поддержание определенной температуры в комнатах. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.
  • Верхний слой закрывает трубы с теплоносителем, предохраняя их от повреждений, и одновременно играет роль каменной печи. Нагреваясь, бетон долго удерживает температуру, передавая ее в помещение, что позволяет снизить расходы на поддержание температуры в комнате.

Правильно оборудованная стяжка пола в деревянном доме под «теплый пол» продлит срок службы здания, и увеличит комфорт жильцов.

Полностью высохнет стяжка только через четыре недели

к оглавлению ↑

Существующие виды стяжек

На данный момент используется три вида стяжек, которые разделяются в зависимости от количества воды в составе раствора:

  • Жидкие или мокрые. Получили наибольшее распространение благодаря простоте монтажа и высоким функциональным и прочностным характеристикам.
  • Полусухие. Процентное содержание влаги держится на среднем уровне. За счет уменьшения влаги снижается время на высыхание и введение «теплого пола» в эксплуатацию.
  • Сухие. В качестве наполнителя применяется мелкофракционный керамзит, кварцевый песок или мелкозернистый шлак. На отопительные трубы укладывается плита ДВП, гипсокартона или водостойкой фанеры. Поверхность выравнивается с помощью шпатлевки, и после высыхания заливается слоем битума, который служит для гидроизоляции.

«Теплые водяные полы» по деревянным лагам в частном доме укладываются по одной из этих технологий. Выбор определенного метода зависит от бюджета, имеющегося времени и конструкционных особенностей здания.

Совет: Не рекомендуется запускать систему отопления до полного высыхания бетонной стяжки. Этот процесс занимает до четырех недель.

к оглавлению ↑

«Плавающая» стяжка для частных домов

В доме на свайном фундаменте применяется два вида стяжки для обустройства системы горизонтального обогрева: на «плавающей» стяжке и деревянном настиле.

Первый вариант обладает высокой надежностью и прочностью, но его вес составит не мене 100 кг на квадратный метр, поэтому перед монтажом необходимо обязательно убедиться, что конструкция строения способна его выдержать.

«Плавающая» стяжка в разрезе

На выровненное «черновое» основание укладывается слой гидроизоляции, в качестве которой обычно используется полиэтилен. Он выполняет двойную функцию: защищает древесину от попадания влаги и последующего гниения, и является разделителем между стяжкой и основанием, на которое она уложена. Для обеспечения надежной защиты от влаги, пленка берется с небольшим запасом, примерно 15 см на каждую стену, где она закрепляется при помощи монтажного скотча, что обеспечит герметичность. Если слой полиэтилена состоит из нескольких частей и укладывается внахлест, то места соединения также проклеиваются.

Следующим укладывается утеплитель. В этом качестве лучшими вариантами станут рулонные, мягкие материалы или плиты пенополистирола, которые обеспечивают высокую защиту от промерзания.

Данный способ сделать стяжку «теплого пола» в деревянном доме на сваях подразумевает прокладку демпферной ленты по периметру помещения, где происходит заливка. Древесина не отличается статичностью, и под действием температуры будут происходить небольшие подвижки конструкции здания, лента нивелирует эти колебания и защитит стяжку от разрушения. Важно помнить, что в комнате, площадь которой превышает 40 м2, оборудуются несколько контуров отопления, их также требуется разделить слоем демпферной ленты.

Совет: В цементный раствор стяжки желательно добавить пластификатор. Для этого можно взять строительный клей ПВА из расчета 1 кг клея на мешок цемента.

Чтобы обеспечить монолитность конструкции и закрепить инженерные коммуникации, на слой теплоизоляции укладывается армирующая сетка. На ней при помощи хомутов или специальных креплений, выдерживая необходимое расстояние между витками, фиксируются трубы отопления, чтобы в процессе заливки бетоном они не изменили своего положения.

Укладка труб отопления на слой пенополистиролового теплоизолятора

Последним этапом станет заливка цементного раствора. Его толщина должна быть в пределах 5-7 см, чтобы в процессе нагревания плита не лопнула, а в образовавшихся трещинах не появились «мостики холода».

Плавающая стяжка не имеет прочного сцепления с основанием и отделена от стен демпферной лентой, поэтому при естественных подвижках конструкции деревянного дома она сохранит свою целостность.

к оглавлению ↑

Система отопления, смонтированная на основании из дерева

Рассмотрим, как уложить водяной «теплый пол» на деревянные лаги. Работа проводится в несколько этапов:

  • Черновой пол выравнивается до устранения перепада между краями площадки.
  • Первым укладывается слой полиэтилена для гидроизоляции.
  • Второй слой — фольгированный пенополистирол. Он даст нужный уровень утепления, а фольга препятствует распространению тепла вниз, концентрируя его в верхней части «пирога».
  • Далее собирается каркас из дерева для отопительного контура. В нем пропиливаются желоба, куда будут уложены трубы.
  • Коммуникации закрываются слоем оцинкованного металла или пластинами из алюминия, которые позволят равномерно распределить тепло по всей поверхности.
  • Последними укладываются листы фанеры или ОСП, на которые монтируется чистовое покрытие пола.

Стяжка на лагах

Другой вариант — монтаж «теплого пола» в частном доме между лагами:

  • На боковую поверхность лагов саморезами прикрепляются черепные бруски, которые станут несущим основанием.
  • На бруски укладываются листы влагостойкой фанеры, которые застилаются слоем полиэтилена с небольшим нахлестом на лаги.
  • Для теплоизоляции используется слой пенополистирола. Его толщина должна подбирается так, чтобы совпадать с верхним краем лагов.
  • Конструкция закрывается слоем пароизоляционной пленки, площадь которой должна превышать размеры комнаты на 10-15 см с каждой стороны.
  • Следующей кладется армирующая сетка, которую нужно залить тонким слоем цементного раствора. На нее монтируется слой покрытого фольгой изоляционного материала, который выступает в роли отражателя тепла в верхнюю часть конструкции.
  • Производится прокладка труб отопления с шагом в 10 или 15 см.
  • Заливается стяжка, толщиной 3-5 см, которая закрывается чистовым покрытием.

Получаем водяной «теплый пол» в деревянном доме со стяжкой на плиту многослойного «пирога», который отличается малым весом, но сохраняет прочностные показатели.

Совет: В низких помещениях, где толщина бетонной стяжки не превышает 3 см, рекомендуется использовать слой самовыравнивающей смеси. Это увеличит прочность конструкции.

к оглавлению ↑

Плитка в качестве напольного покрытия

Физические характеристики древесины не позволяют ей в должной степени сохранять полученное от системы отопления тепло, поэтому лучшим вариантом напольного покрытия при горизонтальном водяном отоплении является плитка из натурального или искусственного камня.

Стяжка под плитку

Чтобы получить независимую стяжку для «теплого пола» для укладки плитки по деревянным балкам в частном доме необходимо произвести следующие работы:

  • Монтируется «плавающая» стяжка, по технологии, описанной ранее. Исключение составляет только толщина бетонного раствора. Она должна быть 3-4 см.
  • После полного застывания стяжки, она обрабатывается грунтовым раствором.
  • Далее на плиточный клей устанавливается напольное покрытие.

Несмотря на возможность проведения монтажа плиточного покрытия пола на деревянных лагах, у этой методики есть существенный минус срок службы древесины ниже, чем керамогранита и прочих плиточных материалов. Для замены пришедших в негодность деревянных брусков придется проводить серьезный демонтаж напольного покрытия.

К плюсам можно отнести:

  • Существенная экономия средств за счет меньшей стоимости древесины.
  • Уменьшается общий вес напольного «пирога» и нагрузка на несущую конструкцию.
  • Увеличивается скорость монтажа.
  • Отопительная система быстрее вводится в эксплуатацию благодаря более быстрому высыханию тонкого слоя бетона.

Несмотря на некоторые ограничения, облицовка плиткой ванной, бассейна и прочих помещений с повышенной влажностью, совместно с системой «теплый пол» позволяет значительно увеличить комфорт и повысить долговечность деревянных элементов конструкции.

«Теплый пол» — это максимальный комфорт в вашем доме

Стяжка — непременный атрибут отопления «теплым полом». Она защищает трубы от нагрузки и механических повреждений, позволяет получить идеально ровную поверхность напольного покрытия, что благотворно сказывается на комфорте жильцов. Единственный ее минус — монтаж стяжки «поднимает» уровень пола, уменьшая общий объем помещения. Если в комнатах с высокими потолками это не окажет существенного влияния, то в низких — может немного мешать.

ventilationpro.ru

Каким должно быть устройство водяного теплого пола в деревянном доме

водяной пол в доме из дерева
    Содержимое:
  1. Возможно ли водяное отопление деревянного пола
  2. Варианты устройства деревянного пола с водяным подогревом
  3. Как сделать водяные полы в деревянном доме
  4. Какие напольные покрытия подойдут
  5. Какой инструмент потребуется для монтажа
  6. Каких ошибок надо избегать при монтаже

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола


На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска - при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

устройство пола на деревянных лага на первом и втором этажах

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом


Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

  • Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
  • Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
  • Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

пол на полистирольных плитах и распределительных пластинах
пол на фольгированной подложке без стяжки
укладка пола по металлическим пластинам и ЛДСП
подготовка водяных контуров под сухую стяжку

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

конструкция пола на панелях из ЛДСП или МДФ пирог пола на плитах из полистирола с пазами для трубы

Как сделать водяные полы в деревянном доме


Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.




Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

  • схема раскладки водяного пола в доме из дерева Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
  • Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
  • Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
  • В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

послойная конструкция водяного пола на деревянном полу

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут


Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

ламинированный паркет
натуральная доска
керамическая плитка

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа


Для монтажа водяного контура потребуется:

  1. Рулетка.
  2. Пластиковые трубы и фитинги.
  3. Набор слесарных и строительных инструментов.
  4. Шуруповерт.
  5. Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:
  1. Перфоратора.
  2. Правила.
  3. Угловой шлифмашинки для разрезания арматуры.
  4. Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже


Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

  • Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
  • гидроизоляционная мастика Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
  • Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

avtonomnoeteplo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
