Установка котла отопления в частном доме: советы по монтажу

Содержание статьи

Типы котлов для отопления частного дома

Принцип работы котла всегда один — нагревание теплоносителя, чаще всего это стандартная водопроводная вода, в лучшем случае пропущенная через систему фильтрации. Для нагревания могут быть использованы различные виды топлива. В зависимости от этого различают:

1. Газовые котлы. Стабильные лидеры в области отопительных агрегатов. Причина популярности — низкая (относительно других энергоносителей) цена в России. Кстати, в Европе и других странах, где природный газ приобретается на государственном уровне, такие котлы имеют намного меньшее распространение. Плюсы — стабильность работы, цена, особенности — нужно обустраивать газоотводной канал, получать разрешительные документы, врезаться в магистраль подачи газа. Несмотря на большие расходы на начальном этапе, газовые котлы — одни из самых быстроокупаемых.
   Газовый котел

   Цены на популярные модели газовых котлов

   Газовый котел

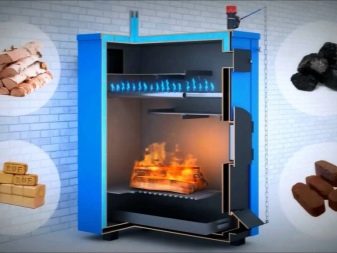

2. Твердотопливные котлы. Сжигать в этих устройствах можно широкий ряд материалов: от угля и дров до специальных гранул, называемых пеллетами. Из плюсов — полная автономность как от газа, так и от электричества. Твердотопливный котёл можно использовать в любых условиях при наличии гравитационной циркуляции теплоносителя в системе. Минусы — повышенная пожароопасность при загрузке топлива, особые требования к помещению и наличие вытяжного дымохода. В отличие от газа, который подаётся автоматически, твердотопливный котёл нужно периодически снаряжать горючим. Установка тепловых аккумуляторов и автоматических систем подачи позволяет решить этот вопрос, но лишь отчасти.

   Твердотопливный котел

   Цены на модельный ряд твердотопливных котлов

   Твердотопливные котлы

3. Жидкостные котлы. Топливом в таких аппаратах выступает жидкое горючее, чаще всего дизельное топливо (солярка). Она используется потому, что опасность её воспламенения ниже, чем у бензина. После подачи дизельно-воздушной смеси через форсунку она сжигается в камере сгорания, снаружи которой расположен теплообменник с водяным контуром. Достоинства — высокий КПД и возможность длительной работы в автоматическом режиме. Минусы — необходимость оборудования ёмкостей для хранения запасов топлива, повышенные требования к размещению агрегатов и системам вытяжки отработанных газов.

   Жидкостный котел

4. Электрические котлы. У них очень много достоинств при монтаже и размещении. Для электроагрегатов не требуется отдельного помещения и вытяжных каналов, потому что ничего не сжигается. Среди котлов они самые экологичные. Благодаря работе на электрическом токе у них высокий уровень автоматизации, а отсутствие трубопроводов для подвода сжигаемых энергоносителей значительно упрощает конструкцию, исключая из неё форсунки, горелки, топки и тому подобные элементы топливных котлов. Минусов у них только два, зато весомые: дороговизна электричества при оплате коммунальных расходов и уязвимость системы отопления при отключении электроэнергии. Если в доме нет «света», электрокотёл перестаёт функционировать.

   Электрический котел

   Цены на модельный ряд электрических котлов

   Электрические котлы

Несмотря на различия в топливе, у всех котлов, вырабатывающих тепло в процессе сжигания чего-либо, есть много общего, в том числе и в правилах установки. Такой параметр, как мощность, также можно определять без учёта типа котла.

Таблица 1. Требуемая мощность котла для отопления дома по площади

Площадь дома, кв. м	Мощность котла, кВт
90 — 200	До 25
200 — 300	25 -35
300 — 600	35 — 60
600 — 1200	60 — 100

Выбор схемы отопления для котла отопления в частном доме

Сам котёл — лишь элемент системы отопления. Без труб и радиаторов, по которым циркулирует теплоноситель, его работа бесполезна. Поэтому разводку отопления нужно предусмотреть заранее, перед покупкой агрегата, дающего тепло. Задача облегчается тем, что отопительный контур для всех типов котлов имеет больше сходств, чем различий.

Гравитационная схема

Чаще всего такую схему используют для связки с твердотопливным или жидкостным котлом. Если подойти к вопросу строго, с учётом сохранения КПД, то современные газовые котлы не предполагают самотёчную циркуляцию теплоносителя. Во многих настенных и напольных моделях с электронным управлением уже встроен циркуляционный насос, который в принудительном порядке прогоняет воду или антифриз по трубам и радиаторам. В условиях частого отключения электроэнергии такой котёл будет бездействовать.

Общий вид гравитационной схемы

Тем не менее, во многих домах продолжают работать гравитационные схемы в связке с газовым энергонезависимым котлом простого типа с механическим управлением. С применением отопительных труб большого диаметра в системе создаётся достаточное давление воды для запуска газовой горелки. В старых системах брались трубы сечением 100 — 150 мм, которыми опоясывались комнаты по периметру. Теплоотдача такой конструкции невелика, зато сама она надёжна и долговечна. При установке радиаторов диаметр подающих труб должен быть не менее 40 мм для снижения гидродинамического сопротивления.

В гравитационных системах обязательным элементом является расширительный бачок. Если вода в системе достигает больших температур, в бак поступают её излишки из-за увеличившегося объёма. Бачок страхует систему от протечек и разгерметизации в случае скачкообразного повышения давления. В системах открытого типа бачок всегда расположен в верхней точке.

Гравитационная схема однотрубная. Это значит, что теплоноситель последовательно проходит все радиаторы, а потом возвращается через «обратку». Для монтажа батарей при такой системе используют байпасы — обходные трубы с запорной арматурой, благодаря которым можно производить демонтаж и замену батарей без остановки котла и слива теплоносителя. Также на каждом радиаторе ставят кран Маевского для стравливания воздуха скапливающегося внутри разводки.

Кран Маевского

Схема с принудительной циркуляцией

Единственный минус этого типа отопительной разводки — зависимость от наличия напряжения в бытовой электросети. Помимо котла, вторым важным узлом такой схемы является циркуляционный насос, который врезается в «обратку» перед возвращением её в котёл. Современные насосы бесшумны, производительны и потребляют электроэнергии так же, как лампочка накаливания. Зато благодаря такому устройству появляется возможность сделать выбор в пользу двухтрубной системы. В этом случае обвязочная труба проходит через все отапливаемые помещения дома. От неё к каждой батарее подаётся отдельный поток горячей воды, а из неё остывший теплоноситель сливается в «обратку», которая и есть та самая вторая труба в схеме. Это позволяет равномерно распределить тепло по всем радиаторам и поддерживать даже в самых дальних от котла помещениях одинаковую температуру.

Расширительный бачок при наличии циркуляционного насоса делается в обязательном порядке закрытым, чтобы можно было создать опредёлённое давление в системе. На случай превышения нормальных показателей предусмотрен аварийный клапан сброса давления.

Наглядное представление двухтрубной схемы

В обеих схемах должен быть предусмотрен подпиточный узел, через который в систему заливается теплоноситель. Если используется вода, то для наполнения трубопроводов врезают патрубок от водопроводной сети, установив на входе систему фильтрации. При использовании антифриза устраивают входной клапан с запорной арматурой, а закачку производят с помощью погружного насоса «малютка» или другого насосного оборудования.

Этапы установки отопительного оборудования на примере напольного газового котла

Поскольку именно газовый котёл — самый популярный, то именно его установка послужит примером процедуры обустройства системы отопления. Для газового оборудования необходимо получить разрешение в газовой службе и предоставить проект размещения котла. Получив разрешительные документы, можно приступать к монтажу котла.

Нужна ли отдельная котельная?

Хозяева частных домов, которые не сталкивались ранее с установкой газового оборудования, убеждены, что котёл нужно в обязательном порядке размещать в специально отведённом помещении — топочной комнате или котельной. Здесь есть свои тонкости. К помещению, в которых стоит котёл, предъявляются определённые требования. Её площадь должна рассчитываться исходя из 0,2 кубометра объёма на 1 кВт мощности котла, но при этом быть не меньше 15 кв. м. Для котлов с открытой камерой сгорания, которые потребляют в процессе горения воздух из помещения нужно предусмотреть хорошую и мощную вентиляцию, обеспечивающую достаточный приток воздуха. Материалы, из которых сделаны пол и стены помещения, должны быть негорючими.

Котельную можно оборудовать в подвале или цокольном этаже

Однако упускается из виду тот факт, что одноконтурные газовые отопители мощностью до 60 кВт разрешается устанавливать в любой комнате дома, и только свыше этой мощности — в цокольном этаже или подвале в отдельной нежилой котельной. То есть формально котёл может быть размещён в любом помещении, в котором соблюдены перечисленные условия, так как редко газовые котлы по мощности превышают указанный предел.

В итоге при выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование. Для котлов, рассчитанных на отопление дома небольшой квадратуры, нет необходимости тратить квадратные метры на подсобку с котлом. Но если дом большой, двух-, а то и трёхэтажный, котёл для его отопления выбран мощный, да впридачу к нему хозяева хотят поставить теплоаккумулятор и котёл косвенного нагрева — тогда без котельной не обойтись.

При выборе места для установки котла нужно принимать во внимание его мощность и сопутствующее оборудование

Подготовка помещения

Вне зависимости от того, принято ли решение поместить котёл в отдельной топочной комнате, или разместить его в кухне или даже гардеробной, условия должны быть соблюдены, так как с открытым огнём шутки плохи, тем более если по трубопроводу подаётся природный газ, который может взорваться.

Шаг 1. Позаботьтесь о сопротивлении пламени. Хотя из газового котла не выскочит уголёк, как из буржуйки, пол вокруг котла и стены должны быть полностью негорючими. В деревянном помещении облицовку нужно выполнить так, чтобы между верхним негорючим листом и массивом древесины был проложен негорючий теплоизолятор, например, каменная вата. В кирпичных и бетонных домах достаточно облицовки, которая вплотную примыкает к стенам. В этом качестве можно использовать листы нержавеющей стали. Но всё же предпочтительнее керамическая плитка или керамогранит — они не так накаляются при температурном воздействии.

В качестве облицовки лучше использовать керамическую плитку

Шаг 2. Сделайте качественную вентиляцию. Если речь идёт о комнате с окном, то приоткрытой форточки или створки будет недостаточно. К тому же, трудно держать окна открытыми в зимний период, на который приходится пик работы котла-отопителя. Нужно устраивать приточную вентиляцию. Вытяжной в топочной не требуется, ведь часть воздуха вместе с продуктами горения будет постоянно выходить в газоотводной канал. В помещении без окон приточку устраивают на любой наружной стене, пробурив сквозной канал и поставив блок с фильтром и всасывающим вентилятором с внутренней стороны.

Схема расположения вентканалов

Шаг 3. Монтаж основания. Маломощные напольные котлы не очень тяжелы, но даже для них пол нужно тщательно осмотреть и подготовить. Что же касается котлов для отопления больших площадей, то они очень тяжелы и требуют отдельного фундамента. Ситуация проще, если под домом сделана монолитная железобетонная плита — тогда нужно лишь снять чистовой пол и сделать его заново из твёрдых негорючих материалов. При свайном или ленточном фундаменте нужно расшить пол залить отдельный фундамент из армированного железобетона. Лёгкие устройства до 150 кг можно устанавливать прямо на деревянные лаги, нужно лишь предусмотреть монолитный экран из негорючего материала.

Котельная в частном доме

Подключение к газоотводу и коммуникациям

Продукты горения под действием тяги удаляются через газоотводной канал. Сегодня в продаже есть стальные дымоходы, выполненные по коаксильной схеме. Между двумя слоями нержавеющей стали проложен слой плотного негорючего утеплителя. Дымоходные трубы крепятся на кронштейнах к стенам, секции фиксируются друг с другом специальным замком. Место прохождения дымохода через крышу и межэтажное перекрытие также теплоизолируют негорючим утеплителем. Ответственный момент — гидроизоляция кровли в месте примыкания к трубе. Снаружи он закрывается гидроизоляционным слоем и промазывается специальной мастикой. Плёнку и мембраны не используют — в контакте с дымоходом они могут оплавиться. Сверху вся конструкция закрывается фартуком — листом металла, который укладывается внахлёст с загибами и способствует стеканию воды по скатной крыше в обход отверстия выхода газов. Оголовок трубы оснащают грибком или козырьком для предотвращения попадания в трубу осадков.

Грамотно организованный дымоход

После этого выполняют врезку котла в систему отопления. Для этого на подводящих трубах заранее делаются резьбовые соединения — паяются на полипропиленовых трубах, привариваются на стальных. К патрубкам котла трубы крепятся гайками с помощью фум-ленты или комбинации герметика и сантехнического льна.

В последнюю очередь прибор подключают к газовой магистрали. Сами вы этого не сделаете, нужно обращаться в газовую службу. Становится понятной очерёдность работ: если все остальные уже сделаны, газовики сразу осуществят тестовый запуск котла, который является обязательным.

Газовые котлы – это сложное и опасное оборудование, если устанавливать и использовать его неправильно, поэтому существуют строгие нормы, регламентирующие эти моменты. Такая же высокая ответственность лежит на мастерах и при установке дымоходов от них, и это несмотря на то, что газы на выходе системы не очень горячие и не имеют цвета. Из-за этого протечки определить очень сложно, что может повлечь за собой неприятные последствия. В специальной статье разберем, каким должен быть дымоход для газового котла, а также узнаем, как монтируется одна из самых его популярных разновидностей.

Установка электрического котла своими руками

В отличие от газового или жидкостного, электрический котёл пожаробезопасен, не требует отвода газов и может быть проведён полностью своими руками. Электроварианты делаются настенными, так как в их конструкции нет громоздких частей. Отопительная разводка, циркуляционный насос и расширительный бачок — всё делается также, как и для газового котла. Отличие будет в том, что повесив котёл на стену и подключив к нему трубы отопления, нужно предусмотреть качественный силовой кабель и автомат отключения. Почти все бытовые электрические котлы рассчитаны на напряжение 220 В, но если речь идёт о мощный агрегатах, то их выгоднее запитать от трёхфазной сети в 380 В, для чего потребуется согласование.

Если в вашем доме на момент монтажа электрокотла не предусмотрен стабилизатор напряжения, то его стоит поставить, так как скачки в сети могут вывести автоматику из строя, а это самая дорогая часть в котле.

Отдельный переносной стабилизатор для котла

Цены на стабилизаторы напряжения электричества

Стабилизаторы напряжения электричества

Данные рекомендации относятся к котлам с трубчатыми элементами нагрева. Но электричество может всё, поэтому при его использовании есть оригинальные варианты. Речь идёт об электродных котлах. Вода разогревается в них путём прохождения тока через металлические пластины, которые быстро нагреваются. Дело в том, что такую схему можно реализовать в приборе очень компактных размеров: не нужно ни накопительных ёмкостей, ни блока ТЭНов. Если в доме всего две-три отапливаемых комнаты, можно вообще сделать под каждым окном отдельную батарею и врезать в неё электродный котёл. Все дополнительные работы — это подсоединить их к общему автомату с электронным управлением, а ведь провода тянуть намного легче, чем трубы с теплоносителем. Единственное требование — своевременная чистка, так как даже отфильтрованная вода кристаллизует растворимые в ней соли на электродах. Вариант — использовать дистиллированную воду.

Видео — Установка электрокотла

remont-book.com

схемы обвязки и монтаж прибора отопления с теплоаккумулятором, подключение к системе

Любое отопительное оборудование имеет свои особенности. И касаются они не только эксплуатации и совместимости с теми или иными нагревательными системами. Очень важно учитывать и то, как должен происходить монтаж того или иного источника тепла.

Особенности

В современном частном доме многие люди стараются употребить газовые или даже электрические котлы. Это и понятно: подобная аппаратура автоматизирована и довольно удобна в применении. Но классическая конструкция — твердотопливный котел — тоже не так просто сдает свои позиции.

Мало того, сейчас такой способ обогрева постепенно набирает популярность. Протянуть газ можно не везде, как и электричество, подсоединение к соответствующим сетям стоит дорого, а стабильность их работы, даже в самых освоенных местностях, может быть нарушена непогодой, техническим сбоем, действиями злоумышленников.

Котлы на твердом топливе делаются чугунными либо стальными, при этом нельзя заранее сказать, какой из двух материалов окажется лучше в конкретном случае. Хрупкость чугуна не мешает ему служить очень долго и длительное время сохранять выработанное тепло.

Однако и у сравнительно недолговечной стали есть свои аргументы: это повышенная крепость и более скорый прогрев жилья.

Неважно, ставится ли котел в деревянном, кирпичном или ином доме, основным требованием при выборе его становится количество контуров.

Возвращаясь к материалу теплообменника, стоит подчеркнуть, что сталь лучше переносит рывки температуры, а чугун оказывается устойчивее к коррозии. Стальные изделия легче чугунных, но соединение производится с использованием сварки, а давно известно, что каждый сварной стык является слабым местом конструкции, в которой его сделали. Мастерство сварщиков и тщательное соблюдение технологии уменьшают потери, но не могут предотвратить их совсем.

Нет особого смысла дополнять одноконтурный котел резервуаром для воды. Более правильным шагом оказывается покупка полноценного агрегата с двумя контурами. В конечном счете установка дополнительных баков стоит денег и отнимает лишнее время. Если требуется приобрести котел увеличенной мощности, нужно выбирать пиролизную модель. Она же будет предпочтительной и для тех, кто хочет использовать топливо с максимальной пользой. Но есть существенный минус — очень высокая стоимость.

Правила монтажа

Фундамент

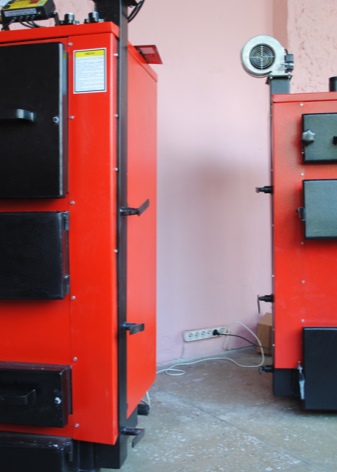

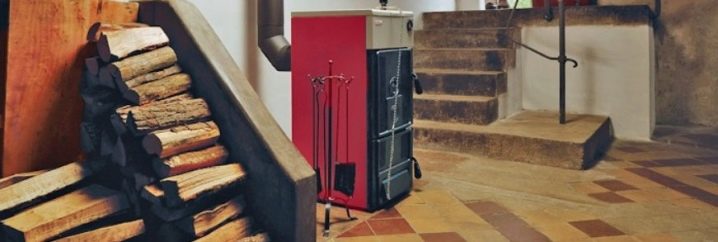

Какой бы вид твердотопливного котла ни был избран, на предприятиях какой бы страны он ни собирался, обязательно потребуется создать фундамент, ведь установка отличается существенной массой и величиной. Потому простой монтаж без опоры повлечет просто разрушение, продавливание основного пола. Ни один самый крепкий сорт досок не выдержит создающейся нагрузки. Обустройство фундамента начинается… нет, не с завоза материалов и даже не с расчета необходимой толщины.

Первым шагом становится определение места, где будет поставлен котел. Уже с учетом специфики этой площадки определяется и подход к обустройству основания. Следует обратить внимание, что нет до сих пор строгих и систематизированных актов, которые определяли бы весь ход монтажа твердотопливных котлов. Раздел СНиП, посвященный котельным установкам, регулирует только использование генераторов мощнее 0,36 МВт.

Не следует также руководствоваться и указаниями норм, относящихся к бытовым газовым котлам.

Обобщение повседневной практики отопления твердым топливом показывает, что все его виды приводят к запылению окружающего пространства и выходу наружу дыма, пусть и в небольшом объеме. Это означает, что котел нужно ставить за пределами жилого пространства. Если выделить под него обособленный отсек дома не получается, можно использовать кухню, коридор.

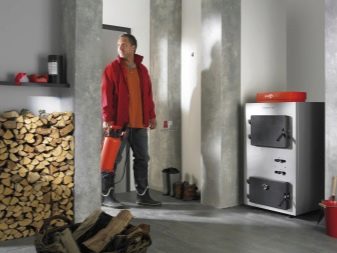

Идеальные места (в порядке убывания приоритета):

• автономная котельная на улице;
• технический блок в самом доме;
• подвальное помещение;
• гараж;
• коридор с приличной естественной вентиляцией.

Рекомендуется ставить котлы на твердом топливе ближе к наружным стенам. При этом: чем больше расстояние, тем длиннее требуется горизонтальный кусок дымохода. Нужно подумать и о том, как именно будет очищаться теплообменник котла. В норме перед ним должно оставаться хотя бы 1 м, с трех других сторон — по 60 см. Строжайше исключено подсоединение газового хода дровяного или угольного котла к кирпичным ходам вентиляции, проложенным внутри стен. Важно принять во внимание и размещение других крупных аппаратов, мебели, дизайн помещения и удобство пользования им.

Заблаговременно требуется, кроме подготовки фундамента из бетона:

• пробивать отверстия в стенах под сброс дыма и вентиляцию;
• прикрыть склонные к воспламенению конструкции листами несгораемых материалов;
• подключить помещение к электросети, обеспечив освещение в ночные часы, работу циркуляционных насосов и автоматики.

Котлы легче 200 кг можно, без сомнений, ставить на стяжку из цемента. Выполнение этого элемента по технологии позволяет исключить малейшие проблемы. Если твердотопливный аппарат оснащен теплообменником из чугуна, придется использовать стяжку из железобетона слоем 100–120 мм. Для котлов, масса которых превосходит 300 кг, потребуется обособленная плита. Нельзя забывать и о том, что котлы, работающие на пеллетах, создают вибрацию, сказывающуюся и на фундаменте, который по этой причине требуется выполнять по особой схеме.

Хотя мелкие твердотопливные котлы и можно поставить просто на полу, требуется заблаговременно усиливать нужное место.

Его укрепление производится за счет дополнительных лаг, для формирования которых применяют брус не тоньше 10х5 см. При установке сразу нескольких тяжеловесных агрегатов нет необходимости отливать обособленный фундамент для всех, а лучше создать так называемый промышленный пол – это стяжка из бетона слоем 120 мм, которую упрочнили стальными стержнями.

Вентиляция

Роль вентиляции в помещении, где монтируется котел на твердом топливе, тройная:

• выталкивание наружу газообразных продуктов сгорания, чтобы они не скапливались;
• поддержание нормального горения топлива;
• замещение расходуемого кислорода идентичным по объему притоком.

На полноценное сжигание 1 кг дерева расходуется приблизительно 4,6 куб. м. воздуха. Если же котел использует каменный уголь, нужно обеспечить вдвое более интенсивный приток. Но этого мало, ведь точно такое же количество образующихся дымовых газов понадобится оперативно выводить на улицу. Потому не обойтись без точного расчета параметров необходимого вентиляционного контура. Входить воздух в котельную будет с одной стороны практически на уровне пола, а выход лучше организовать у потолка, в непосредственной близости от котла.

Если сделать иначе, поступать внутрь воздуха будет очень мало, что не позволит добиться эффективного горения. При этом дым, чтобы покинуть помещение, должен будет пройти значительное расстояние, нередко по сложной траектории. Правильное (рядом с котлом) расположение вывода позволяет поскорее освобождать пространство от незначительного задымления. Но: установка вытяжки около источника тепла, оборудованного вентилятором, приведет к тому, что она станет работать в приточном режиме.

Многие предпочитают строить котельную вплотную к дому, чтобы туда можно было попасть, не выходя под дождь или в мороз. Однако при наличии входной двери, ведущей в жилище, решетку притока рекомендуют ставить на ней внизу. Поступление уже подогретого ранее воздуха увеличивает КПД работы котла.

Важно: вытяжку необходимо делать меньше, чем канал притока. Ее сечение оценивают путем увеличения тепловой мощности котла в 8 раз — результат умножения покажет нужное число кв. см.

Дымоход

Вентиляция сбрасывает только излишки дыма, просочившегося в помещение. Нормальное функционирование котла, уход горючих газов и поступление свежего воздуха обеспечивается такой конструкцией, как дымоход. Потому его проектированию и созданию нужно уделить максимум внимания. Нет никакой необходимости тщательно подгонять оси патрубка и стенного отверстия. Все равно совмещать их придется, поворачивая колена тем или иным образом.

Чтобы исключить возникновение эксплуатационных проблем (прежде всего, конденсата), требуется использовать утепленные трубы. Заменить их могут обычные трубные конструкции, которые обшивают волокнистым базальтом. Самый простой дымоход — пускаемый снаружи приставным способом. Это труба, присоединяемая по вертикали к стене. Связка дымохода с ней производится через так называемый тройник. Повысить безопасность проводки дымового хода через внешние стены или перекрытия особенно важно в деревянных домах.

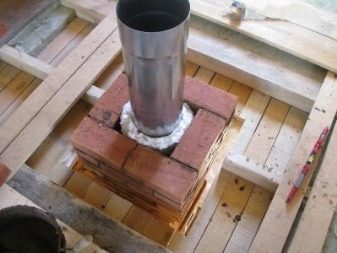

В нужной перегородке вырезается проем в виде квадрата. Важно: во все стороны размер свободного пространства должен быть на 0,38 м больше, чем протягиваемая труба.

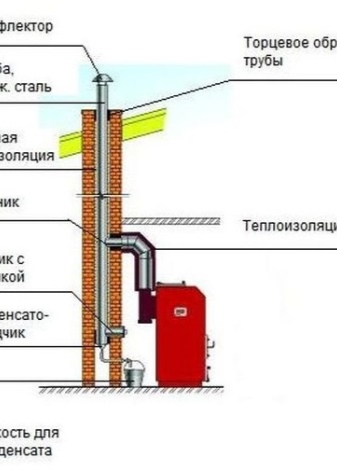

Узел, при помощи которого обеспечивается вывод, формируют из стали с цинковым покрытием. Протолкнув трубу, пустоты насыщают базальтовой ватой. Завершающим этапом является прикрепление внешней крышки короба.

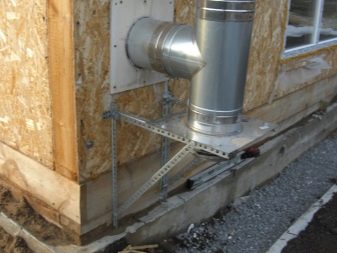

Если приходится вытягивать дымоход по кирпичной стене или через блоки из пенного бетона, применяют стальные гильзы и уплотнительные материалы. Не допускается создание 4 и более поворотов, а также использование дымоходов, общая высота которых (с отсчетом от решетки колосников) составляет менее 5 м.

Стыковка делается так, чтобы конденсат тек по внутренней поверхности трубы, а дождь или тающий снег — по внешней стороне ее. Горизонтальные фрагменты устанавливаются с незначительным уклоном к котлу. Внизу обязательно оборудуют лючок для ревизии и накопитель конденсата. Вторжения в карниз кровли можно избежать за счет обхода трубой из пары колен, соединяемых под углом 30 градусов.

Кронштейны, которые устанавливаются на внутренней части дымохода, должны быть в стороне от границ секций его. Головная часть дымового канала оснащается колпаком. В зависимости от личных предпочтений колпак делают в формате флюгера либо неподвижного конуса. Высота головной части определяется тем, насколько далеко канал выводится от конька. При этом недопустимо размещение оголовка в области ветрового напора как собственного дома, так и соседних строений.

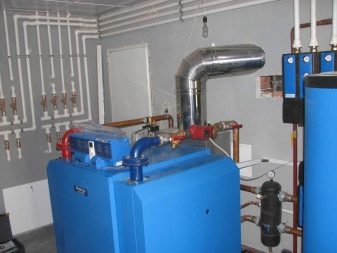

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором.

Требуется обратить внимание и на габариты, поскольку устройство будет массивным и не везде оно поместится.

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

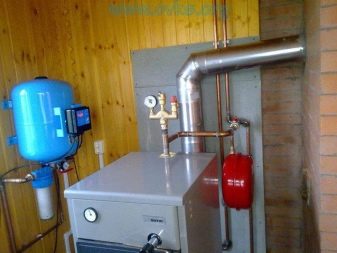

Правильная обвязка всегда содержит так называемую группу безопасности, которая должна ставиться непосредственно на выводе подающего патрубка.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

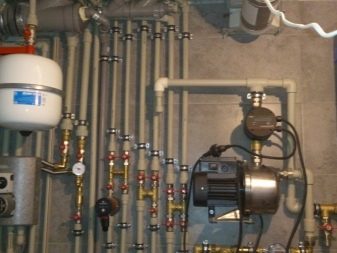

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Важно: от насоса до медной колбы тоже следует ставить металлическую трубу, дополнение ТЭНом позволит выдерживать температуру в помещении более четко.

Подключение к системе отопления

Рациональная и правильная установка твердотопливного котла — это еще не все, что от него требуется. Обязательно нужно произвести по всем правилам и подключение последующих элементов. После группы безопасности обычно ставят тройник, ведущий в байпас. Температура переключения при настройке датчика на возвратном трубопроводе составляет 55 градусов. Такое значение позволяет исключить возникновение конденсата и поддержать стабильную работу устройства.

Полезные рекомендации

Даже хорошо рассчитанный и построенный по всем правилам канал сброса дымовых газов сможет эффективно работать лишь при регулярной очистке. Категорически недопустимо использовать в отделке котельного помещения древесину, пластические материалы и пенопласт, любые обои и текстильные материалы. Большую пользу могут принести клапаны экстренного охлаждения, независимые от электрической сети. Если теплоноситель прогреется до 95 градусов, часть его перенаправляется в канализацию, при этом внутрь подается столько же холодной жидкости. Без таких приборов нежелательно эксплуатировать котлы повышенной мощности.

Если решено установить аккумулятор тепла, то между ним и котлом должна быть обеспечена гравитационная циркуляция. Даже в большом городе, не говоря уже об отдаленных местностях, нужно ставить системы бесперебойного питания. Они помогут поддержать движение теплоносителя даже при отключении электросети. Как только снабжение восстановится, накопитель энергии начнет заряжаться. Необходимая мощность резервирующего устройства составляет 150% от совокупного пикового потребления всех защищаемых электронных компонентов.

Советы по выбору твердотопливного котла — в следующем видео.

stroy-podskazka.ru

Монтаж электрических котлов отопления

Компания «ОТОПЛЕНИЕ.РУ» — профессиональный монтаж электрических котлов с 2003 года. Гарантия на выполненные нами работы – не менее двух лет. Минимальные сроки монтажа. Согласование установки электрического отопления с местными службами!

Прайс-лист на монтаж электрических котлов отопления

Наименование работ	Пояснение	Стоимоть работ, руб
Монтаж электрического котла	Для котлов мощностью от 0 до 30 кВт/ч	12 700
Монтаж электрического котла	Для котлов мощностью от 31 до 60 кВт/ч	15 300
Установка теплового аккумулятора для электрического котла	Для тепловых аккумуляторов до 500 литров	12 700
Установка теплового аккумулятора для электрического котла	Для тепловых аккумуляторов до 1000 литров	15 300

Типы электрических котлов

Для бытового использования мы рекомендуем установку электрических котлов с тэнами, имеющих очень высокий (99,5%) КПД. Также бывают. Регулировка мощности электрического котла с тэнами, обычно, трехступенчатая. Для дополнительной регулировки используется датчик комнатной температуры и таймер суточного или недельного программирования режима работы (вкл/выкл) котла.

Дистанционное управление электрическим котлом

Для экономии дорогой электроэнергии Вы можете установить систему, позволяющую дистанционно менять температуру в здании, отапливаемом электричеством. В любой момент Вы можете повысить или понизить температуру при помощи сотового телефона. Информация о температуре в здании и состоянии котла доступна для Вашего контроля в любое время.

Размещение электрического котла в здании

Требования к месту размещения электрического котла минимальны, по сравнению с газовым или дизельным котлом. Компактные размеры котла, отсутствие дымохода и низкий уровень шума при работе позволяют расположить котел в непосредственной близости от жилых помещений или даже в них. Самое оптимальное решение – расположить электрический котел в техническом помещении. Будет удобно, если он будет располагаться ближе к электрическому щитку. Для приготовления санитарной горячей воды можно воспользоваться дополнительным накопительным бойлером. Для дополнительной компактности системы можно использовать подвесные бойлеры ГВС.

Выбрать модель электрического котла Вы можете в каталоге.

Работа электрического котла с тепловым аккумулятором

Кроме внешнего термостатического регулирования работы электрического котла, для экономии можно пользоваться дешевым ночным тарифом на электричество. Для этого нам понадобится тепловой аккумулятор (бак, емкостью от 300 литров и более), где мы будем запасать тепло, выработанное нашим электрическим котлом во время дешевого ночного тарифа. Запасаем тепло, когда оно дешево (ночью) и тратим его на отопление, когда тариф на электричество максимальный (днем). В дневное время котел не работает или работает в минимальном режиме, только на догрев теплоносителя. Подбор необходимой емкости теплового аккумулятора произведут наши проектировщики!

Монтаж электрических котлов. Гарантии

Мы предоставляем нашим Заказчикам двухлетнюю гарантию на монтаж котлов электрических. В некоторых случаях – гарантия может быть больше!

Смотрите также по теме:

otoplenie.ru

Установка и подключение твердотопливного котла в частном доме

Главное достоинство котлов на твёрдом топливе – энергетическая автономия, ведь для их эксплуатации используется недорогое сырьё: дрова, торф, опилки, уголь и т.п. Владельцы частных жилищ или небольших предприятий, устанавливая данное оборудование, сокращают затраты на отопление и ГВС.

Учитывая, что такие котлы можно сделать своими руками, то экономический эффект очевиден. А при использовании котлов длительного горения достигается высокая автономность работы. Учитывая требования по размещению, установке и подсоединению твердотопливного котла, можно выполнить эти процедуры самостоятельно.

Источник фото: dmir.ru

Они, естественно, будут другими по сравнению с установкой газового и электрического оборудования. Понадобится оборудование специального помещения с площадкой, а также правильная обвязка твердотопливного котла.

СодержаниеПоказать

Требования к установке твердотопливных котлов

1. Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
2. Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
3. Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см. Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).
4. При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.

Требования по установке котлов на твёрдом топливе чётко регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Нужно строго следовать этим нормативным документам, так как от этого зависит эффективность работы и безопасность при эксплуатации.

Установка твердотопливного котла в частном доме

Прежде чем понять, как установить твердотопливный котёл, необходимо определиться с местом. Учитывая специфику данной площадки необходимо обустроить основание.

Источник фото: rotor.com.ua

На данный момент нет чётких правил, которые регулируют весь процесс установки котла на твёрдом топливе. Строительные нормы и правила регламентируют работу котельных установок с мощностью более 0,36 МВт.
Твердотопливный котёл необходимо ставить за пределами жилого дома. Идеальным местом является автономная котельная.

На тот случай, если нельзя выделить отдельное помещение, можно использовать следующие места:

• на кухне;
• в коридоре с хорошей вентиляцией;
• в подвале;
• в гараже.

Согласно нормам твердотопливный котёл необходимо устанавливать близко к наружным стенам. Если расстояние до стены большое, то потребуется длинный горизонтальный дымоход. Также следует учесть, каким образом будет производиться очистка теплообменника.

Важно обеспечить пространство для полноценной его очистки. Рекомендуется оставить свободным не менее 1 м перед котлом и 0,6 м с других сторон. Строго запрещено подсоединять газовый ход к кирпичному ходу вентиляции, который проложен внутри стен.

Стоит учесть и расположение крупной мебели, интерьер и дизайн помещения. Для частного дома наиболее подходит использование котлов длительного горения, поскольку в условиях отсутствия специального персонала важно добиться максимальной автономности работы оборудования.

Фундамент под котел

Для любого вида твердотопливного котла обязательно следует сделать фундамент, ведь оборудование имеет внушительную массу и габариты. Без специального монтажа и при отсутствии опоры продавится основание пола.

Прежде, чем ставить котёл, необходимо предварительно сделать бетонный фундамент:

1. Пробиваются отверстия в стенах под сброс дыма и систему вентиляции.
2. Защищаются несгораемыми листами конструкции, которые склонны к воспламенению.
3. Подключается помещение к электропитанию, обеспечивая освещением в ночное время и работу циркуляционных насосов и автоматики.

Если котёл имеет массу меньше 200 кг, то разрешено делать цементную стяжку. Небольшие котлы на твёрдом топливе можно установить на пол, но потребуется заранее усилить место с помощью дополнительных лагов. Они формируются на основе бруса размером не менее 10х5 см. Если устанавливается несколько агрегатов с большим весом, то делается бетонная стяжка слоем 120 мм, её уплотняют стержнями из стали («промышленный» пол).

Источник фото: stroikabudet.ru

Если масса котла свыше 300 кг, то нужно установить обособленную плиту. Стоит помнить, что пеллетные котлы в процессе эксплуатации оказывают вибрационное воздействие на фундамент, поэтому его нужно строить по специальным рекомендациям.

Монтаж дымохода

Вентиляция удаляет только дым, который попал в помещение. А нормальная работа котла, удаление компонентов газообразного топлива и приток свежего воздуха обеспечивается установкой дымохода. В связи с этим необходимо уделить должное внимание при его проектировании.
Для того чтоб исключить возможные проблемы при эксплуатации, необходимо брать трубы с утеплением. Как вариант их замены, можно использовать обычные трубы с базальтовым волокном. Простым устройством вытяжной системы является дымоход, установленный за пределами помещения приставным способом.

Труба присоединяется очень просто вертикально к стене, для этого лишь нужно верно произвести расчёты диаметра и сделать аккуратно проём в стене. Связать дымоход с трубой нужно с помощью тройника. Для повышения безопасности конструкции в деревянных домах необходимо в нужной перегородке вырезать отверстие квадратной формы.

Источник фото: liveinternet.ru

Важно, чтобы было свободное расстояние на 0,38 м больше протягиваемой трубы. Узловой вывод нужно формировать из стали с цинковым покрытием. Образовавшиеся пустоты закрывают базальтовой ватой. Последний этап – это прикрепление внешней крышки короба.
При прохождении дымоудаляющих конструкций сквозь бетонные или кирпичные стены в местах укладываются металлические гильзы во избежание прямого контакта дымохода с несущими конструкциями.

Запрещено проектировать более 4-х поворотов и дымоходы, высота которых составляет более 5 м.

Стыковку необходимо выполнить таким образом, чтобы образовавшийся конденсат стекал по внутренней поверхности трубы, а капли дождя и тающий снег тёк по внешней стенке. Все горизонтальные элементы нужно установить с небольшим уклоном к котлу.

Внизу требуется оборудовать люк для ревизии и накопитель конденсата. Избежать вторжения в карниз кровли можно, сделав обход трубой при помощи двух колен, соединяемых под углом в 30°.
Головная часть дымового канала закрывается колпаком. Высоту головной части определяют в зависимости от дальности трубы от конька. При этом нельзя размещать оголовок в области ветрового напора.
Если система дымоудаления неполноценно справляется со своей задачей, то потребуется установка дымососа – оборудования принудительного удаления отработанных газов.

Установка мембранного бака

По типу размещения расширительные мембранные баки могут быть настенными и напольными.

При установке мембранного бака необходимо:

• располагать бак в котельной, недалеко от котла;
• обеспечить свободный доступ к аппарату для обслуживания;
• если используется настенный бак, то нужно учесть высоту, чтобы можно было достать до элементов обвязки;
• подводящая труба крепится отдельно, чтобы не нагружать своим весом мембранный бак;
• подводку нельзя прокладывать поперек прохода;
• нельзя размещать у стены, нужно наличие возможности осмотра со всех сторон.

Вентиляция

Для устойчивой работы котла нужен постоянный приток воздуха, что обеспечивает приточно-вытяжная вентиляция. Приточная должна иметь канал 30 на 30 см, расположенный внизу стены, а вытяжной канал размером 40 на 40 см, выполняется в 40 см от потолка.

Схема вентиляции. Источник фото: etotdom.com

Если не хватает тяги, то котёл не показывает требуемой мощности, а при её избытке процесс сгорания топлива идёт некорректно и неэкономно. В данном случае полезной будет установка регулятора тяги на твердотопливный котёл. Это устройство снабжает камеру сгорания кислородом в нужный момент.

Главные функции вентиляции:

• удаление продуктов горения наружу;
• обеспечение правильного горения топлива;
• восполнение расходуемого кислорода.

Для обеспечения нужного воздушного режима важно рассчитать характеристики вентиляционного оборудования, учитывая параметры котельной, оборудования и возможностей дымоудаления. Приточный вентилятор устанавливается у пола, а вытяжная у потолка, в близости от котла.

Подключение твердотопливного котла к системе отопления

Правильный монтаж котла это не всё, что потребуется. Имеет важное значение подключение остальных элементов системы отопления. На подаче устанавливается защитная группа, а затем тройник, ведущий в байпас. Датчик переключается при температуре на обрате 55˚С. Это необходимо для того, чтобы избежать появление конденсата.
Подключить твердотопливный котёл к системе отопления с естественной циркуляцией достаточно просто. Подача и обратный трубопровод подключаются к соответствующим выходам котла.

Схема подключения. Источник фото: sxtmns2.appspot.com

Также нужно установить защитную группу: клапан сброса, воздухоотводчик, манометр. Такие системы предусматривают наличие расширительного бака. Трубопроводы монтируются с уклоном для хорошего самотёка. Этот вид системы отопления позволяет быть независимым от электроснабжения, но в случае отсутствия энергозависимых систем автоматики.
Системы с принудительной циркуляцией характеризуются наличием байпаса и трёхходового клапана. Это помогает избежать образование конденсата в топке или трещин чугунных секций при попадании воды низкой температуры.

Вышеупомянутые устройства обеспечивают подмес горячей воды в обратный трубопровод, чтобы обеспечить необходимую температуру на входе котла. В таких системах часто используются резервуары для подготовки горячей воды, такие как бойлеры косвенного нагрева.

В них расположен змеевик, по которому протекает нагретая котлом вода. В системе контуры водонагревателя и отопления располагаются параллельно. Это делается для того, чтобы обеспечить нагрев воды для ГВС при помощи теплоносителя с максимальной температурой.
В случае когда нет возможности регулирования интенсивности выработки тепла используется буферная ёмкость, которую часто называют теплоаккумулятором. Его подключают к котлу для того, чтобы в пиковые режимы работы избыточное тепло направлялось на подогрев воды, а затем накопленная энергия расходовалась в целях горячего водоснабжения или отопления.

Закрытая система отопления

Подключение котла на твёрдом топливе в закрытые системы запрещается рядом законодательств, но она возможна и характеризуется повышенными требованиями к применяемому оборудованию.

Котёл должен иметь соответствующие прочностные характеристики и пройти необходимые испытания. Считается, что единственный способ – это использование двух контуров. Один должен быть открытым, в котором будет присутствовать расширительный бак, а второй, включающий радиаторное отопление и мембранный бак, уже будет закрытым.

В таком случае на подающем трубопроводе обязательно наличие устройств, предохраняющих котёл от воды с температурой выше 100°С. Также важно наличие автоматики, регулирующей интенсивность горения топлива, путём ограничения подачи воздуха.

Открытая

Этот вид систем наиболее характерен для твердотопливного оборудования. Это обусловлено высокой безопасностью, так как при резком увеличении температуры расширительный бак устраняет избыточную воду и давление и контуры продолжают дальше работать.

К достоинствам открытой системы отопления можно отнести:

• энергонезависимость;
• экономичность. Не требуется дополнительное оборудование для обеспечения циркуляции.

Недостатком выступает особенность монтажа:

• трубы должны иметь уклон, а элементы обвязки котла должны располагаться на определённом уровне;
• система открыта для доступа воздуха, что влечёт за собой коррозию;
• теплоноситель испаряется и поэтому потребуется его восполнение;
• меньшая эффективность отопления за счёт медленной естественной циркуляции.

kotle.ru

Монтаж твердотопливного котла в частном доме своими руками

После того как сделан выбор в пользу котельной установки на твердом топливе, встает вопрос ее монтажа и подключения к системе отопления. Операция несколько трудоемкая, но осуществить монтаж твердотопливного котла в частном доме можно самостоятельно. Нужно только подобрать схему обвязки и подключения применительно к конкретным условиям и правильно установить котел на своем месте.

Установка твердотопливного котла в частном доме

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Работа котла в самотечной системе отопления

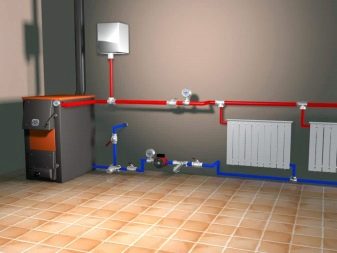

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Схема установки твердотопливного котла

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

Схемы с принудительной циркуляцией

В системе отопления с циркуляционным насосом возможны перепады температуры после отключения электроэнергии. Это опасно для чугунных камер сгорания, поэтому схема обвязки должна включать первичный контур циркуляции с трехходовым клапаном, как показано на рисунке.

Схемы с принудительной циркуляцией

Клапан регулирует температуру воды в обратном трубопроводе, благодаря этому холодная вода не попадет в котел, а будет постепенно подмешиваться к теплоносителю, циркулирующему по малому кругу. Для настройки системы в схеме задействован балансировочный вентиль.

В последние годы для подачи ГВС популярность приобрели аппараты, нагревающие воду от теплоносителя, циркулирующего в системе обогрева. Для небольших коттеджей, имеющих несколько веток радиаторного отопления, подойдет следующая схема подключения твердотопливного котла с бойлером косвенного нагрева:

Схема обвязки котла и бойлера

Здесь бойлер включен параллельно с ветками отопления сразу после первичного контура циркуляции. Это обеспечивает отбор теплоносителя с высокой температурой для нагрева воды на ГВС. На выходе из нагревателя установлен проходной термостатический клапан, не позволяющий теплоносителю свободно протекать через теплообменник бойлера. Устройство открывается, когда температура воды снизится до определенного значения, что бывает только при использовании ГВС.

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева:

Схема подключения газового и твердотопливного котла

В этом случае правильная установка твердотопливного котла своими руками заключается в его подключении к теплоаккумулятору совместно с электрическим нагревателем. Каждый источник тепла снабжен своим циркуляционным насосом, который управляется контроллером котла, вода в первичном контуре движется только по необходимости. Бойлер и каждый из остальных потребителей также имеют свой насос. Они могут работать постоянно, но чаще насосами управляет электронный блок, контролирующий климат и потребление горячей воды в доме.

Заключение

Учитывая стоимость монтажа твердотопливного котла, имеет смысл это сделать собственноручно. Ведь данное мероприятие не отличается повышенной сложностью и часто не требует сварочных работ. Возможно, для выяснения всех нюансов и выбора схемы надо посоветоваться со специалистом, а потом уже приступить к монтажу.

cotlix.com

монтаж, как правильно установить в частном доме своими руками, схема установки системы, требования

Содержание:

Все бытовые отопительные котлы, которые работают на твердом топливе, отличаются существенным весом и большими размерами, поэтому они всегда устанавливаются на полу. Однако данное оборудование можно монтировать самостоятельно без оформления специальных разрешительных документов. Единственное условие – позаботиться о безопасности и удобстве эксплуатации твердотопливного котла. О том, как выполнять установку твердотопливных котлов отопления в частном доме и подключать их к общей системе и пойдет речь далее в материале.

Последовательность монтажа

Промышленность выпускает несколько разновидностей твердотопливных котлов – пеллетные, прямого горения и пиролизные.

Тем не менее, установка твердотопливного котла любого типа выполняется по одинаковой методике:

1. Сначала определяют место, где будет размещен котел.
2. Далее выполняют предварительную подготовку помещения.
3. Оборудуют приточно-вытяжную вентиляцию.
4. Монтируют выбранный котел на твердом топливе и выкладывают дымоход.
5. Подключают к общей отопительной системе и проверяют его работоспособность пробным запуском.

Обратите внимание, что некоторые модели котлов на дровах или угле нуждаются в дополнительном питании от электросети. Такую возможность необходимо предусмотреть на этапе подготовки.

Грамотное выполнение подготовительных работ перед установкой твердотопливного котла в доме имеет большое значение. Если проигнорировать один из этапов подготовки, в процессе эксплуатации котла вы неминуемо столкнетесь со сложностями. Тогда все недочеты устранять придется в текущем режиме прямо посреди отопительного сезона. Рассмотрим каждый из перечисленных пунктов более подробно.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

1. Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.
2. Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
3. Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
4. Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
5. Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

Обратите внимание, что перед покупкой твердотопливного котла желательно соотнести его габариты с размерами технического помещения, где планируется его установка. Кроме того, стоит заранее продумать расположение теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

Как подготовить помещение

Подготовительные работы перед установкой твердотопливного котла своими руками включают несколько направлений:

• подготовка надежной основы и заливка бетонного фундамента, если это необходимо;
• выполнение вентиляционных отверстий и зазора для дымохода в стене;
• изоляция легковоспламеняющегося пола и стен от возгорания с помощью листов металла, минерита, базальтового картона или асбестоцемента.

В котельной должна быть проведена линия электропитания. Она понадобится для подключения циркуляционного насоса и, возможно, автоматики самого котла.

Избавляться от деревянных элементов на стенах и полу не нужно. Если расстояние от твердотопливного котла до стены из дерева составляет менее 38 см, обшивку изолируют одним из указанных выше материалов. Такой же листовой материал необходимо разместить на полу внизу и в передней части котла так, чтобы он выступал на 80 см. Это защитит помещение от углей, вылетающих из открытой дверцы топки.

Рекомендации по устройству фундамента будут такими:

1. Твердотопливные котлы с небольшой мощностью и весом до 200 кг можно устанавливать на цементную стяжку. Как правило, с такой нагрузкой она справляется.
2. При массе до 300 кг монтаж твердотопливного котла осуществляют на армированную железобетонную стяжку с толщиной в 10-12 см. При массе более 300 кг потребуется отдельная фундаментная плита.
3. Теплогенераторы, работающие на пеллетах, с подающим шнеком и электродвигателем нуждаются в особом типе фундамента, поскольку оказывают вибрационную нагрузку.

Обратите внимание, что небольшой котел на твердом топливе можно устанавливать даже на деревянный пол. Однако место его размещение придется усилить лагами из брусьев сечением от 100×50 мм.

Если схема установки твердотопливного котла в частном доме предполагает наличие теплоаккумулятора и других тяжелых элементов, не нужно заливать отдельный фундамент под каждым из них. В данном случае делают единую бетонную стяжку толщиной 12 см, армированную прутьями, сечением 8-14 мм. Из арматуры делают сетку с ячейкой 20×20 см, которую кладут поверх подушки из хорошо утрамбованного гравия.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

• подача в котел достаточного количества кислорода для поддержания процесса горения;
• вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
• компенсация использованного в процессе горения количества воздуха.

Обратите внимание, что для сгорания 1 кг дров понадобится 4,6 м³ воздуха, а сжигание угля требует порядка 8-9 м³, исходя из качества топлива.

Приведем несколько советов по обустройству вентиляционной системы:

1. Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
2. Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: «Как выбрать дымосос для твердотопливного котла – виды, различия»). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
3. Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
4. Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO₂.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см².

Установка дымохода и котла

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Стоит отметить, что при монтаже дымохода для твердотопливного котла лучше всего использовать утепленные сэндвич трубы – они помогут избежать скопления конденсата на стенках дымохода. Как вариант, утепление труб можно выполнить самостоятельно из базальтовой ваты.

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

1. В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
2. Монтируют в проем оцинкованный короб – это будет проходной узел.
3. Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
4. Фиксируют внешнюю крышку узла.

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

• минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
• стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
• горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
• внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
• кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;
• крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
• сверху на дымовую трубу монтируют флюгер или конусовидный колпак.

Обратите внимание, что оголовок дымохода должен находиться выше зоны ветрового подпора крыши данного или соседнего дома, чтобы тяга была устойчивой.

Подключение твердотопливного котла к системе

После того, как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае, из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.

Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.

Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.

Выводы

Итак, сам по себе процесс монтажа твердотопливного котла не представляет сложностей, не требует предварительных согласований и не имеет жестких ограничений. Тем не менее, в процессе работы придется учесть много тонкостей, да и труд это нелегкий. Если вы не уверены в своих навыках, отдельные работы, например, обвязку, можно перепоручить профессионалам.

teplospec.com

монтаж отопительного твердотопливного котла, как установить в частном доме своими руками, схема, как правильно сделать

Содержание:

Многие владельцы частного жилья уверены, что невозможно сэкономить на отоплении с твердотопливным котлом, однако они очень сильно ошибаются. Если грамотно подойти к выбору котла и проектированию отопительной системы, то можно сделать вполне экономичное отопление. Правды к процессу монтажа и настройке оборудования придется отнестись со всей ответственностью, как и при установке настенного газового котла в частном доме.

Монтаж отопительного котла современного типа может сделать человек без специальных технических навыков, так как сам процесс не представляет никакой сложности. Однако для качественного выполнения работ подобного типа нужно внимательно изучить последовательность действий, основные этапы установки и особенности каждого действия.

Монтаж твердотопливных котлов

Все отопительные котлы, включая твердотопливные, пиролизные и пеллетные агрегаты, устанавливаются по одной, универсальной схеме, состоящей из следующих шагов:

1. Работы по подготовке основания.
2. Монтаж системы, отвечающей за отвод продуктов горения топлива.
3. Обустройство бойлерной комнаты.
4. Проектирование и подведение элементов отопительной системы.
5. Создание обвязки для горячего водоснабжения.
6. Установка расширительного бака и подключение системы, обеспечивающей безопасное функционирование оборудования.

Этап 1. Подготовка основания

Перед установкой котла, работающего на твердом топливе, необходимо выбрать место для монтажа оборудования. Этот этап является самым важным при решении вопроса, как правильно установить котел отопления, поэтому к его выполнению следует подойти со всей ответственностью.

Твердотопливный котел не может быть установлен в помещениях жилого типа, например, в кухне, спальне или гостиной. Для этого оборудования необходимо приготовить отдельное помещение. Еще одним обязательным условием является наличие эффективной вентиляционной системы, которая предотвратит попадание внутрь помещения вредных газов.

В отличие от установки навесного котла в частном доме для современных твердотопливных котлов требуется прочное устойчивое основание высотой 10-20 см. Это может быть специально изготовленный подиум или армированная цементная стяжка. В качестве дополнительной защиты нужно использовать стальную пластину толщиной 0,6 мм или лист асбеста толщиной около 5 мм.

При выборе места под твердотопливный котел следует предусмотреть защиту от огня место под дверцей, через которую предполагается загрузка топлива. Для этой цели может использоваться металлический лист размером 50*70 см.

Этап 2. Монтаж системы отведения продуктов горения

Обустройство дымохода можно назвать самым важным моментом в процессе монтажа любой отопительной техники, включая монтаж настенного газового котла в частном доме. Самостоятельно установить котел отопления можно только при условии правильного обустройства системы, отвечающей за вывод из топки газов и продуктов горения топлива. Дымоотводная труба в обязательном порядке выводится на улицу. Что касается размеров трубы и ее конфигурации, то здесь следует учитывать рекомендации производителя. Дымоход должен полностью соответствовать параметрам устанавливаемого оборудования.

Главным требованием, которое предъявляется к большинству дымовых труб, является эффективное отведение газа и дыма из топки котла и обеспечение соответствующей тяги для поддержания нормальной работы котла. Обустраивая дымоходную трубу, важно проверять герметичность всех соединений, при этом герметики следует использовать только те, которые не теряют своих характеристик при сильном нагревании. Помимо этого современные дымовые трубы должны оборудоваться сборниками конденсата и технологическими отверстиями, через которые можно будет удалять накопившуюся сажу.

Этап 3. Обустройство котельной

Перед тем как установить котел отопления своими руками необходимо оборудовать комнату, где он будет располагаться.

Котельное помещение должно обустраиваться в соответствии с определенными требованиями:

• Между твердотопливным котлом и стенами помещения необходимо организовать пространство шириной не менее 0,5 метра.
• Дверцу топочной камеры необходимо удалить от стен примерно на 1 метр.
• В котельной нельзя размещать материалы и вещества легкого воспламенения.
• Для размещения вентиляционных каналов также существуют ограничения: 0,4 метра от потолка и 0,5 метра от пола.

Этап 4. Монтаж трубопровода

Расчет параметров трубопровода, по которому будет осуществляться подача теплоносителя, проводится перед установкой котла. В зависимости от мощности отопительного котла определяется длина трубопровода и количество приборов отопления. Контур отопительной системы обустраивается до установки отопительного котла, чтобы избежать лишних монтажных работ.

Этап 5. Обвязка для горячего водоснабжения

Современные загородные дома оборудуются двухконтурными котлами. Это позволяет одновременно обогревать помещение и получать горячую воду. В результате уровень комфорта в помещении существенно повышается. Однако монтаж котлов систем отопления двухконтурного типа требуется обязательной установки бойлера, который представляет собой специальный накопительный бак. Оборудование такого типа имеется в продаже в любом специализированном магазине. В большинстве случаев бойлеры представлены в собранном виде и полностью готовы к установке. Перед приобретением такой техники необходимо определиться с параметрами и производителем.

Если в помещении для установки бойлера не будет отопления, то необходимо дополнительно утеплить оборудование. В этом случае вода будет подаваться в горячем виде, а теплотехника будет работать без сбоев.

Этап 6. Особенности установки расширительного бака и насоса

Расширительный бак используется в системах с естественным движением теплоносителя. Объем этого элемента и его габариты зависят от характеристик отопительной системы.

Система отопления с принудительным движением теплоносителя также должна оснащаться расширительным баком, но здесь дополнительно требуется установка циркуляционного насоса. Монтаж обоих элементов системы можно выполнить своими руками, для этого достаточно воспользоваться рекомендациями производителя и схемой монтажа газового котла отопления.

Установка клапана безопасности необходима, если твердотопливный котел не имеет встроенного теплообменника. В этом случае дополнительное оборудование снизит уровень давления до нормальных значений и поддержит определенный уровень температуры. Для теплоносителя максимальная температура теплоносителя составляет 95 градусов, а в камере сгорания она должна быть 110 градусов.

В системах, где теплоноситель циркулирует благодаря насосному оборудованию, клапан безопасности должен устанавливаться в обязательном порядке. При этом характеристики котла не имеют никакого значения.

Достоинства твердотопливных котлов

Установка котлов отопления в частном загородном доме является отличным решением. Благодаря этому можно получить большое количество преимуществ, организовать эффективный обогрев помещения, независимо от его параметров и конструктивных особенностей.

Основными достоинствами твердотопливных котлов можно назвать следующее:

• Автономность. Твердотопливные котлы обеспечивают подачу тепла без подключения к магистральному газопроводу, в этом случае не требуются знания, как смонтировать газовый котел.
• Доступность. Для установленного котла в качестве топлива может использоваться уголь или дрова. Эти материалы доступнее для большинства потребителей, чем газ.
• Безопасность.
• Надежность и долгий эксплуатационный срок. Агрегаты отличаются безупречной эксплуатацией на протяжении долгого времени.
• Высокая производительность. Используемое топливо практически полностью сгорает в топке.
• Универсальность. Монтаж котла и установка дополнительного оборудования возможны в любых условиях.
• Использование для основного или дополнительного обогрева помещения.

Установка твердотопливного котла помогает решить проблему обогрева загородных домов любой площади. Главное условие качественного решения задачи, как смонтировать котел отопления, заключается в грамотном выборе элементов отопительной системы и их правильном монтаже.

teplospec.com
