Мансардная крыша своими руками + фото и видео

Сделать мансардную крышу своими руками, наиболее уместный и логичный способ, для загородных домов и дач. Затратить колоссальное количество денег, наняв специалистов, очень накладно, поэтому у многих есть ряд вопросов, по поводу мансардных крыш. Идеальная мансардная крыша делается при помощи высоко поднятых, скатов крыши, причем, чем выше установлен скат, тем выше у вас будет потолок, тем самым помещение станнит уютней и благоустроенней. Главное не переусердствовать и не поднять скат слишком высоко, чтобы дом и крыша смотрелись пропорционально, здесь надо найти золотую середину.

Деньги, вложенные в мансардную крышу должны себя окупить, и построив мансарду, все внутреннее помещение должно быть пригодно для жизнедеятельности человека, для этого вы должны сделать хорошую тепло и звука изоляцию, к тому же необходимо добавить декора, чтобы внутренне помещение приносило эстетическое удовольствие, всем жильцам дома.

Сделать хорошую теплоизоляцию, можно при помощи хороших материалов, не стоит использовать металлические виды кровли, наилучший вариант для кровли мансардной крыши- это битумная черепица, она менее дорогостоящая, удобней в монтаже и имеет улучшенную практическую характеристику.

Мансардная крыша на новом доме

Очень благоприятный случай, когда мансардная крыша, сделана в стартовом виде и идет в комплекте с домом, это поможет избежать дальнейших строительных оплошностей при ее улучшении. Более сложно, делать мансардную крышу с нуля, еще сложнее, менять старую крышу старого типа, на новую мансардную. С другой стороны, делая полностью новую крышу, можно применить новые строительные тенденции распределения нагрузки на несущие ноги.

Угол мансардной крыши

Делая мансардную крышу, помните, что в строительных нормативных актах, прописан пункт по поводу правильного угла крыши. Если, угол крыши превышает 65 градусов, то крыша считается уже полноценным этажом, который необходимо оформлять.

Меньше 60 градусов тоже делать не стоит, сделав угол ската, слишком маленьким, вы весомо сократите территорию жилого пространства. Есть определенный стандарт, который известен всем европейцам. При проектировании мансардного помещения, ненужно делать меньше 2 метров в высоту, и меньше 4 в ширину. Соблюдая- эти критерии вы сделаете уютную и комфортабельную комнату.

Мансардная крыша на старом доме

В случаи, если мансардная крыша идет, как ново- выдуманная идея по улучшению дома. И в изначальном проекте не было не малейших предпосылок на мансардное помещение, вы определенно столкнетесь с проблемой размещения и типа лестницы. Самый практичный вариант для доступа в мансардную комнату- это установка винта- видной лестницы, она поможет сэкономить уйму места, которого и так не много, в пространстве крыши.

Использование антисептика на стропильной системе

Помните, что когда вы строите крышу своими руками, вся ответственность за прочность и долговечность, лежит только на вас, поэтому необходимо уделять внимание мелочам, которые на самом деле- не мелочи.

Например, нужно тщательно промазывать все деревянные детали, стропильной конструкции, специальными антисептиками, которые будут защищать лес от влаги и вредителей. Есть ряд дополнительных средств, которые будут защищать дерево: от процессов гниения, огнеустойчивые и многие другие, обработав все деревянные детали- этими средствами- вы обезопасите себя и своих родных, от возможной беды.

Не путайте мансардную крышу с другой

Не стоит путать мансардную крышу, с любой другой. Ведь конструкция мансардной крыши намного сложнее. И сделать ее без помощи специалиста, даже человеку близкому к тематике строительства- будет непросто. Нужно запастись терпением и стойкостью, еще на начальном этапе строительства, вам понадобится несколько подсобных рабочих.

Мансардная крыша, во многом схожа с слоеным тортом, она также имеет определенную последовательность слоев, соблюсти которую иногда, очень непросто.

Строительство мансарды. Как правильно построить мансардную крышу

Строительство мансарды.

Как правильно построить мансардную крышу

Как сделать мансардную крышу в частном доме своими руками

Обустройство мансарды в частном доме позволит с максимальной эффективностью использовать подкровельное пространство, гарантировав одновременно респектабельный внешний вид строения. Мансардная крыша может быть выполнена своими руками, домовладельцу необходимо лишь использовать качественное утепление и грамотно проведя установку опорных лаг с мауэрлатом.

Разновидности мансардных крыш

На сегодняшний день наибольшее распространение получили несколько разновидностей мансардных крыш, выбор которых напрямую зависит от общей стилистики и архитектуры дома. Необходимо учитывать также назначение помещения, которое будет выполнено под чердаком.

С небольшими дачными домиками часто выполняют классические двускатные мансарды, которые сочетают простоту и позволяют значительно увеличить общую площадь строения.

К распространённым разновидностям мансардных крыш относятся :

  • Односкатная мансарда.
  • Двускатный вариант.
  • Ломаная вальмовая кровля.
  • Полувальмовая крыша.
  • Коническая и пирамидальная мансарда.

Проще всего сделать одно- и двускатную крышу мансардного типа, варианты выполнения которой подходят для дачных строений и частных домов. Сегодня большинство дачников и владельцев частных домов останавливают свой выбор именно на этом простом и недорогом в реализации варианте. Потребуется лишь использовать качественные мансардные окна, а также провести дополнительное укрепление кровельных лаг и гидроизолировать крышу, что позволит обустроить тут полноценное жилое помещение.

Типовая конструкция кровли

Мансардная крыша своими руками в разрезе имеет вид слоеного пирога, который состоит из нескольких слоев. Именно от правильности обустройства кровли и будет зависеть удобство использования такого жилого и функционального помещения на чердаке.

Конструкция мансардной кровли состоит из :

    Пароизоляция. Основное назначение пароизоляционной мембраны — предотвращение образования конденсата, что предупреждает преждевременный выход из строя строительных материалов, увеличивая общий срок службы выполненной кровли.
  • Теплоизоляция. Без качественного дополнительного утепления жить на мансарде будет попросту невозможно. Сегодня в магазинах имеется максимально широкий выбор теплоизоляторов, из которых наибольшей популярностью пользуются минеральная вата, пенопласт и экструдированный пенополистирол.
  • Система стропил и обрешетка. По сути, это каркас кровли, который выполнен из прочных деревянных брусков, обработанных соответствующими пропитками. Правильно выбранные и качественно установленные стропила будут равномерно распределять нагрузки от кровли по несущим стенам дома.
  • Гидроизоляция. В качестве гидроизоляции может использоваться полиэтиленовая пленка или другие аналогичные материалы.
  • Подкровельная пленка позволяет защитить утеплитель и деревянные лаги от неблагоприятных воздействий окружающей среды. В каждом конкретном случае выбор подходящей подкровельной пленки выполняют в индивидуальном порядке, в зависимости от особенностей конкретного строения.
  • Финишное покрытие, то есть кровельный материал, предлагается сегодня в магазинах с максимально широким выбором. Это может быть шифер, ондулин, черепица и другие варианты декоративного покрытия.

Строительство мансарды краснодар. Строительство мансарды, надстроек и пристроек

Вне зависимости от того, по какой технологии строился дом и какие были использованы при этом материалы, существует возможность построить при необходимости мансарду или возвести надстройку по технологии использующую ЛСТК. При таком строительстве не требуется приостанавливать эксплуатацию здания, жильцы могут продолжать жить в доме.

Основными преимуществами при строительстве мансарды с использованием ЛСТК являются скорость возведения, отсутствие мокрых работ, минимальное количество строительного мусора. Наша компания использует только заводские материалы и строительство выполняется высоко квалицированными специалистами, что гарантирует высокое качество строительства мансардных этажей или многоуровневых надстроек.

При строительстве мансарды и надстроек необходимо учитывать множество нюансов, в том числе, уровень тепло и звукоизоляции.

Именно поэтому при возведении мы используем только такие материалы, которые смогут удовлетворять необходимым требованиям. Кроме того, используемые нами материалы безупречны, как в плане пожарной безопасности, так и в экологическом плане. С учетом того, что эти материалы устойчивы к любым климатическим и погодным условиям, то они становятся идеальным строительным материалом для построек мансарды или надстройки.

Не маловажным аспектом является то, что после завышения строительства мы даем пятилетнюю гарантию. Срок службы таких сооружений составляет более 80 лет. Кроме того, наша компания может оказать юридическую поддержку на всем этапе строительства. Также можно застраховать весь процесс строительства, тем самым полностью обезопасить себя от любых финансовых потерь, даже в случае форс-мажорных обстоятельствах.

В настоящее время не так много готовых проектов мансарды. Как правило, проект создается исходя уже из особенности конкретного дома. В тоже время, у нас большой опыт возведения таких надстроек, потому мы можем предложить выбрать варианты уже из существующих проектов.

Но наши архитекторы-проектировщики с большим удовольствием смогут разработать проект специально для Вашего дома, с учетом всех Ваших пожеланий.

Кроме наращивания этажей вверх, достаточно распространённым заказом является возведение пристроек. Мы можем предложить Вам различные варианты пристроек вне зависимости от того, по каким технологиям строился дом. В любом случае пристройка окажется экологически чистая, пожаробезопасная, энергосберегающая и будет возведена в кратчайшие сроки при безупречном качестве. Также, как и для всех наших объектов на пристройки мы даем гарантию на пять лет.

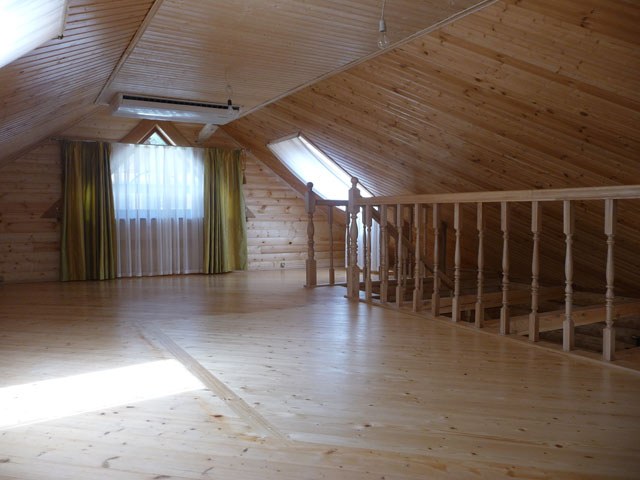

Мансарда. Что такое мансарда

Говоря простым языком, мансарда – это жилое или хозяйственное помещение между потолком последнего этажа и крышей. Если воспользоваться определением по СНиП (2.08.01-89), то мансарда – помещение в чердачном пространстве, фасад которого создан (полностью либо частично) поверхностью наклонной (скатной) или ломанной (вальмовой) крыши. Причем линия пересечения плоскостей крыши и фасада должна быть на уровне не более полутора метров от уровня пола мансарды.

Из-за специфичных очертаний, площадь помещений мансарды тоже регламентируется строительными нормативами, а высота до наклонного потолка зависит от угла ската кровли:

  • 1,5 м – скат в 30⁰.
  • 1,1 м – скат в 45⁰.
  • 0,5 м – скат в 60⁰ и больше.

Именно от угла наклона крыши будет зависеть и полезная площадь мансарды. Если вытянутая, высокая крыша не является изюминкой проекта, достаточно угла в диапазоне 30⁰-40⁰.

По сути, мансарда является утепленным, жилым чердаком, так как все нормативы СНиП по высоте и площади, кроме этих максимальных полутора метров вертикальной стены, рекомендательные.

Мансардой будут считаться и апартаменты в несколько десятков квадратов, когда периметр перекрытия большой, и каморка в несколько метров, в скромном домике. Оптимальной с точки зрения комфорта считается высота в максимальной точке мансарды в 2,5 метра, минимум по санитарным нормам – 2,3 метра. А имеет ли смысл тратиться на обустройство мансарды, зависит, в первую очередь, от габаритов дома – если его ширина меньше пяти погонных метров, площадь получившегося помещения будет слишком маленькой для комфортного использования.

Кроме того, удобство мансардных помещений и экономическая целесообразность их обустройства зависит от типа крыши. Больше жизненного пространства получается под вальмовыми конструкциями, особенно, если это крыша Судейкина .

При таком устройстве доля полезной площади составляет почти 90%. Однако и по затратам вальмовые крыши лидируют, тогда как под двускатной мансарда хоть и будет меньше, но и ее себестоимость получится ниже.

Мансарда может вписываться в створ наружных стен или выступать за его пределы. Если консольный вынос значительный, необходимы дополнительные опорные столбы или колонны. Также мансарда может быть углублена внутрь, а свободное пространство – использоваться, как терраса. Изнутри помещения выполняются, либо исходя из типа кровли – треугольные, под скатными крышами, ломаные, под вальмовыми, либо без привязки к стропильной системе. Во втором случае между подстенками и ограждающими конструкциями образуются «карманы», которые можно использовать для хранения всякой всячины.

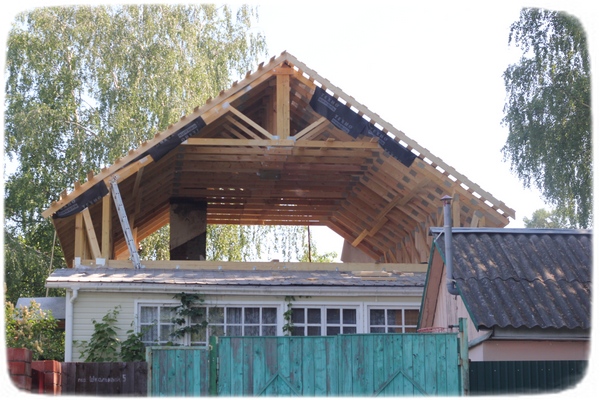

Как построить мансарду на старом доме. Строим мансарду на старом доме своими руками

Как увеличить жилое пространство старого дома без дополнительных пристроек? Оптимальный вариант — обустройство новой кровли мансардного типа. Для ее возведения необходимо выполнить расчетную часть, правильно подобрать стропильную схему и материал покрытия крыши.

Расчет нагрузки

Сначала следует выяснить оптимальную массу новой конструкции, так как не все стены старого дома рассчитаны на дополнительную нагрузку. Общий вес кровельного пирога равен сумме следующих компонентов: стропил, обрешетки, утеплителя и гидроизоляции. При этом, легкая каркасная конструкция должна быть обслуживаемая: выдерживать не только стандартные снеговые и ветровые нагрузки, но и массу человека.

Беря данные из таблицы, можно рассчитать оптимальную нагрузку на несущие стены. Предположим, что они изготовлены из полнотелого кирпича с толщиной кладки 400 мм. Тогда постоянная нагрузка будет равна: 400*1800/1000= 720 кг/м². В данном случае, стены способны выдержать вес мансарды, изготовленной из балок с плотностью 300 кг/м³ и покрытой керамической черепицей.

Если же стены не способны выдержать общий вес мансарды, можно обустроить дополнительный фундамент. На него устанавливаются несущие вертикальные опоры для создания основы кровли. Такая конструкция позволит избежать нагрузки на стены дома.

Демонтаж крыши

Определившись с конструкцией кровли, можно приступать к ее изготовлению. Но до этого требуется выполнить правильный демонтаж старой. Это можно сделать своим руками, если придерживаться следующего порядка работ:

  1. Снятие кровельного покрытия.
  2. Демонтаж обрешетки. Если состояние деревянных планок хорошее, их можно использовать для новой кровли.
  3. Стропила и балки перекрытия следует снимать, начиная с конька.

После этого делается проверка материала на возможное повторное использование. Строительство мансарды на старом доме зачастую выполняется с минимальными затратами. Поэтому нужно использовать все возможности для снижения стоимости.

Строительство мансарды

Чаще всего новая мансарда делается в виде двускатной ломаной кровли. Это обусловлено большим внутренним пространством, которое можно использовать в качестве жилого помещения.

Перед началом строительства нужно сделать правильный расчет оптимального расстояния между стропилами (см.). Не всегда старый деревянный дом может выдержать нагрузку новой крыши, поэтому следует выбирать шаг установки несущих конструкций исходя из расчетного веса кровли. Данные об этом параметре можно взять из таблицы.

Затем основываясь на расчетных данных, делается закупка материала — деревянных балок, стропил и реек для обрешетки. Шаг последний зависит от материала покрытия. Зачастую он не должен превышать 400 мм. Но окончательные параметры определяются исходя из рекомендаций производителя кровельного материала.

Установка мауэрлата

Мауэрлат — это горизонтально расположенные брусья, на которые будут монтироваться несущие элементы кровли. Он предназначен для равномерного распределения нагрузки на стены.

Для выполнения монтажных работ потребуются следующие материалы и инструменты:

  1. Молоток, ножовка по дереву.
  2. Гвозди длиной до 50 мм. Количество зависит от площади крыши.
  3. Мерительный инструмент: отвес, строительный уровень, рулетка.

Чаще всего для монтажа мауэрлата применяют деревянный брус сечением 150*100. Его количество определяется периметром крыши. Для соединения бруса с несущей стеной рекомендуется использовать монтажные дюбеля.

Монтаж стропильного каркаса и обрешетки

На первом этапе необходимо установить на мауэрлат несущие балки. Затем на них крепятся вертикальные стойки, соединенные между собой в верхней части брусьями — прогонами. На получившийся каркас монтируется стропила для будущей мансардной кровли.

Обрешетка предназначена для установки кровельного покрытия. Ее размер и конфигурация зависит от используемого защитного материала. Обычно для изготовления обрешетки используют доски 40*150 мм. Они набиваются поверх стропил, образуя монтажную площадку.

Окончательный этап

Вышеописанная технология строительства мансардной крыши является универсальной. В качестве гидроизоляционного слоя рекомендуется использовать специальную рулонную микрофибру. Она крепится на обрешетку. Уже поверх нее выполняется монтаж кровельного покрытия. Для улучшения теплоизоляционных свойств крыши нужно выполнить внутреннее утепление. Это делается с помощью базальтовой ваты или экструдированного пенополистирола.

На что нужно обратить внимание при обустройстве мансардной крыши в старом одноэтажном доме? Прежде всего — правильно рассчитать общий вес конструкции, установить надежный кровельный пирог и подобрать соответствующий материал. Итог работы — дополнительное жилое помещение, комфорт проживания в котором будет не хуже, чем в остальных комнатах дома.

Источник: https://proremont-dom.ru/novosti/stroim-mansardu-svoimi-rukami-v-derevyannom-dome-mansarda-v-derevyannom-dome-svoimi-rukami

Видео строительство мансарды своими руками

Гидроизоляция и утепление

Гидроизоляционный материал и теплоизоляция устанавливается, потому что теплый воздух, поднимающийся из мансардного помещения, может причинить серьезный вред перекрытию и стропилам, со временем он будет разрушать древесину.

Во избежание этого, во время постройки чердачного помещения устанавливают гидроизоляцию. Утеплитель позволяет сохранять тепло в помещении.

Гидроизоляционные материалы изготавливают в виде пленки или рулонного материала, они монтируются на обрешетку. Также гидроизоляция может быть рулонной, обмазочной, распыляемой и жидкой. Гидроизоляционный материал является подложкой для кровли.

В качестве теплоизоляции используют:

  • минеральную вату;
  • стекловолокно;
  • пенополистирол;
  • экструдированные плиты пенополистирола;
  • пеноизол;
  • сыпучие материалы.

Самым распространенным материалом для теплоизоляции является минеральная вата, она просто и легко монтируется, не воспламеняется, выдерживает температуру до 800 градусов, обладает хорошими теплоизоляционными характеристиками и стоит недорого.

Пенополистирол используют реже, потому что он не может удерживать и пропускать сквозь себя влагу, а по характеристикам теплоизоляции он не хуже, чем минеральная вата.

Сыпучие утеплители отлично подходят для крыши, которая имеет много неровностей, где вата и полистирол не могут плотно прилегать ко всем кривым поверхностям.

Теплоизоляция пеноизолом используется, когда есть специальное оборудование. Пеноизол отлично проникает в любые щели и отверстия, потому что он имеет полужидкую консистенцию.

Теплоизоляционный материал обязательно должен плотно прилегать к стропилам, не должно быть никаких щелей, пустот и зазоров.

Для теплоизоляционного слоя обрешетка должна иметь шаг около 50 сантиметров, благодаря этому утеплитель будет плотно фиксироваться.

Кровельные работы

Монтируются кровельные материалы на обрешетку.

Чаще всего в качестве кровли используют:

  • профнастил,
  • шифер,
  • ондулин,
  • металлочерепицу,
  • оцинкованный металл, и другие.
Обрешетка закрепляется с шагом 20-80 сантиметров, в зависимости от угла наклона крыши. Чем меньше угол наклона, тем реже будет шаг обрешетки. Монтируют кровельные материалы, начиная с нижнего ряда.

Этот ряд закрепляют не спеша, очень аккуратно, чтобы нижняя линия была без выступов, идеально ровной. Кровельный материал обязательно монтируют с нахлестом.

Закрепляют материал кровли гвоздями, саморезами или шурупами, в зависимости от вида листов. После установки всей кровли монтируют конек, устанавливаемый на верху стропил.

Внутренняя отделка

Для внутренней отделки мансарды используют всевозможные материалы.

В качестве напольного покрытия применяют:

  • линолеум;
  • ламинат;
  • керамическую плитку;
  • ковролин;
  • паркет;
  • деревянные доски;
  • цементную стяжку.

Перед монтажом любого материала выполняются подготовительные работы.

Для отделки стен и потолка применяют:

  • фанеру;
  • плиты OSB;
  • гипсокартон;
  • евровагонку;
  • рейки;
  • блок-хаус;
  • ДВП или ДСП.

После монтажа любого из этих материалов осуществляется финишная отделка.

Это может быть:

  • шпаклевка;
  • покраска;
  • наклейка обоев;
  • лакировка древесины;
  • фактурная отделка.

Любой вид внутренней отделки выполняются строго в соответствии с технологическими требованиями.

Посмотрим еще одно видео о строительстве мансарды своими руками:

Особенности конструкции мансарды на опорах

Чтобы распределить нагрузку, оказываемую на стропила и балки, используют опоры. Их устанавливают либо по бокам мансарды, либо по центру помещения. Опоры изготавливают из металла или древесины.

После установки, во время финишной отделки опорные балки обычно декорируют в колонны.

Зачастую опоры применяют при большой длине стропил, когда мансарда имеет большую площадь. Опоры берут на себя массу стропил и кровельного материала, благодаря чему мансарду можно делать шириной 10-15 метров и больше.

Итак, можно своими руками сделать мансарду на старом доме, применяя советы из этой статьи.

Вначале важно рассчитать нагрузку мансардного помещения на постройку, после чего правильно собрать стропильную систему.

После этого устанавливается гидро-, паробарьер, кровельный материал и выполняется финишная отделка.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


Строительство мансарды и устройство мансардной крыши дома в Москве

Одним из способов сделать частный дом более комфортным считается устройство мансардной крыши. Это позволит Вам получить дополнительную полезную площадь на старом доме, не прибегая к сооружению новых построек, занимающих место на участке.

Строительство мансарды — лучшее решение в следующих ситуациях:

  • На участке нет лишнего места для строительства;
  • Территорию возле дома нельзя использовать для пристройки из-за элементов ландшафтного дизайна и деревьев, которые необходимо сохранить;
  • На строительство пристройки не хватает средств.

Устройство мансарды Вам обойдется дешевле, поскольку не придется вкладывать деньги в строительство фундамента.

Некоторые думают, что реконструкция крыши под мансарду по затратам сопоставимо с возведением второго этажа, но это ошибочное мнение. Однако нужно иметь хорошо продуманный план возведения и проект, чтобы избежать грубых ошибок и впоследствии не переделывать работу.

Цена на монтаж мансардной крыши коттеджа напрямую зависит от типа ее конструкции. Чаще всего распространены двухскатные или ломаные типы кровли. Чем больше высота крыши, тем проще сделать просторную и светлую мансарду. Оптимальным считается угол наклона двухскатных крыш около 50 градусов.

Строительство мансардного этажа «ПОД КЛЮЧ»Цены на мансарду в рубляхЕдиницы измерения
Устройство мансарды с утеплением, но без внутренней отделки этажа.

В стоимость входят: строительные работы, материал металлочерепица, водосточная система, гидроизоляция, снегозадержатели, устройство карнизов и даже мансардные окна.

3500м2
Устройство мансарды с утеплением и с чистовой отделкой мансарды.

В стоимость входят: строительные работы, материал мягкая гибкая черепица и фанера под нее, водосточная система, гидроизоляция, снегозадержатели, устройство карнизов и монтаж мансардных окон.

5000м2

Строительство мансарды

Строительство или ремонт мансарды относятся к одним из самых сложных работ. Мы не рекомендуем пытаться все сделать своими руками, если у Вас нет опыта подобного строительства.

Крыши, имеющие слишком крутой скат, испытывают большую нагрузку от сильного ветра и нуждаются в дополнительном укреплении, что сильно влияет на стоимость работ. Для этого хорошо подходит ломаный тип кровли.

Такая крыша хорошо справляется с сильными ветрами и имеет внутри довольно обширное пространство. Недостатком ломаных крыш считается более сложная конструкция, усложняющая монтаж.

Устройство мансардой крыши для коттеджного загородного дома включает в себя установку окон. Рекомендуем обратить внимание на таких производителей, как Fakro и Velux. При отсутствии дополнительной вентиляции окна остаются единственным источником свежего воздуха, поступающего в чердачное помещение, переделанное в мансарду.

Обязательно нужно уделить большое внимание прочности всех элементов конструкции, таким как стойки, стропила и ригели. Строительство мансарды на старом доме может быть немного дороже и зависит от выбора материалов. Перечислим основные из них:

  • Деревянный брус для стропил. Выбирая точные параметры, следует ориентироваться на особенности конструкции кровли (угол наклона, высота, площадь).
  • Доски для изготовления обрешетки.
  • Фанера или панели для устройства торцевых стен.
  • Большое количество крепежных элементов (гвозди, саморезы, уголки и т. д.).
  • Утеплитель.
  • Пароизоляционная мембрана.
  • Гидроизоляция.
  • Кровельное покрытие (металлочерепица, битумная черепица, Ондулин, Ондалюкс и т. д.).
  • Материалы для отделки мансардного помещения внутри.

Что представляет собой мансардная крыша?

Устройство мансарды можно сравнить с пирогом, имеющим несколько слоев:

  • Кровельное покрытие;
  • Защита от влаги;
  • Деревянная обрешетка;
  • Утеплитель;
  • Пароизоляционная мембрана;
  • Внутренняя отделка потолка.

Каждый слой должен располагаться в точной последовательности. Между теплоизоляцией и крышей должно оставаться небольшое пространство для естественной вентиляции. В качестве утеплителя может использоваться базальтовое волокно.

Утеплитель должен:

  • Быть огнестойким;
  • Иметь толщину до 30 см, чтобы внутри мансардного помещения было тепло;
  • Не бояться влаги;
  • Быть долговечным.

При строительстве мансардной крыши нельзя забывать и про утепление стен. Только при соблюдении этих простых условий зимой внутри мансарды будет комфортная температура.

Кому доверить строительство мансардного этажа?

Вы можете воспользоваться услугами нашей московской организации. Чтобы узнать, сколько стоит монтаж мансардной крыши или ее ремонт, позвоните нам по номеру телефона, указанному на сайте. Мы выполняем работу под ключ, соблюдая сроки и гарантируя высокое качество.

Мансардная крыша для деревянного дома из бруса

Во-первых, отмечу, что я не знаю, где Вы живете, а также приблизительные расценки в Вашем регионе. Как я понимаю, согласно Вашему вопросу, крышу вы закрепите на отдельных опорах, которые будут установлены вне деревянного дома из бруса. Также вы планируете обустроить мансарду в качестве второго жилого этажа. Итак, если вы не желаете устанавливать мансарду на стены дома, значит, вы не можете быть уверены в том, что стены выдержат напряжение. Учтите, что стены все равно получат свою порцию нагрузки, так как ее даст мебель и различная домашняя утварь. Зачем же вам начинать фактически строительство нового дома без стен? Разве можно на этом сэкономить? Вот, если бы вы строили чердак, и то все нельзя учесть.

Если вы не желаете разбирать старый дом, разбирать брусья, а ставить новые опоры, то дам один хороший совет. Проще сделать новый фундамент для дома с внешней стороны старого, поставить новые опорные столбы, сделать перевязку наверху, установить крышу, а уже потом разобрать старые стены дома, которые можно пустить на внутреннюю перегородку, а также вставить в новые стенки. Таким способом вы получаете новый дом и значительно экономите на материалах. И все это не будет внешне похоже на времянку. Саму мансардную крышу делаем двускатной, которая будет отличаться своим ломаным профилем. Да и саму двускатную крышу делать намного проще – она устраивается с помощью двух несущих стен дома, которые должны быть одной высоты.

Также неплохо делать односкатную крышу для деревянного дома, нужно лишь сделать небольшой уклон, чтобы вода могла сливаться, а так крыша не будет дорогой. Смотрится односкатная кровля похуже, чем у соседей, но зато намного дешевле выйдет.

Итак, подведем итог. Рассчитать цены вы должны своими силами исходя из расценок в своем регионе. Отдельные опоры лучше не ставить, а возвести новые стены. Крыша для мансарды должна быть двускатной, чтобы создать отдельное помещение, уместить все мебель и утварь. Для дома больше всего подойдет натуральная черепица. Весит она не много, устанавливать ее удобно, она не дает большие нагрузки на деревянные срубы, вес ее обычно равен всего четверти рассчитанной нагрузки на здание от снега и воды. Поэтому заказчикам даже обычно не приходится менять стропильные конструкции сооружения. Самая сложная часть возведения кровли – это сооружение стропильной системы, которая требует недюжинных навыков.

Каркас мансардной крыши, создание стропильной системы

В последнее время среди желающих построить загородный коттедж пользуются спросом проекты каркасных домов с мансардой. На основании проектной документации осуществляется строительство таких домовладений. Почему мансардная крыша стала самым популярным видом кровли в строительстве жилых домов? Дело в том, что при необходимости на мансардном этаже можно обустроить не только спальню, но и комнату отдыха, биллиардную, кабинет, детскую – все зависит от желания владельца.

Имея чертежи каркасного дома с мансардой, смонтировать такой тип крыши (как на фото) несложно, но для строителей, имеющих небольшой практический опыт, трудность заключается в создании стропильной конструкции своими руками. Размеры помещения мансарды на стадии проектирования должны выбираться из расчета не менее 2, 2 метра в высоту и 3 метра в ширину. Если площадь комнаты будет меньше, то находиться в ней будет не комфортно.

Стропильная система

Причиной, почему строительство каркасных домов с мансардой стало популярно, является то обстоятельство, что без значительных денежных затрат хозяин здания получает и крышу, и помещение.

Если посмотреть на план каркасного дома с мансардой, то становится ясно, что даже небольшой дом можно превратить в просторный и комфортный домашний очаг, где с удобствами сможет проживать семья, приглашая гостей к себе – здесь хватит места разместиться всем.

Возведенная каркасная мансарда на старый дом также не нарушит основную постройку. Правда, чтобы переделать уже имеющуюся на доме крышу, необходимо будет ее полностью разобрать и построить новую. При этом изучают возможность такой реконструкции, исходя из толщины стен и фундамента, состояния грунта, на котором расположено старое здание, поскольку в любом случае мансардная крыша будет тяжелее прежней.

Желательно, заказать проект у специалистов, которые сделают расчет нагрузки, приходящейся на конструкции. Профессионалы проектируют не только жилые дома, но и выполняют проекты каркасных гаражей с мансардой, а также других хозяйственных и бытовых построек.

Виды мансардных крыш

В зависимости от конструкции мансардная крыша может быть:

  • симметричной;
  • несимметричной;
  • треугольной;
  • ломаной.

Иногда планировка каркасного дома с мансардой может предусматривать строительство не только одноуровневого, но и двухуровневого помещения под кровлей. При этом геометрические формы мансарды могут быть самыми разными. Естественно, что подобное разнообразие отражается на внешнем облике здания.

Для создания крыши большое значение имеет угол уклона кровли, который зависит от следующих факторов:

  • от климатических условий региона, где расположено домовладение;
  • от особенностей местности;
  • от материала обустройства кровли.

Схема создания мансардной крыши выполняется из расчета, что угол наклона будет не менее 30 градусов и не более 60 градусов. Когда создается каркас мансарды своими руками, следует учитывать, что чем больше угол, тем меньше по площади будет помещение. Когда наклон менее 30 градусов возникают проблемы с водоотведением стоков.

Материалы и инструменты

Для строительства мансардной крыши (например, шиферной) требуются такие материалы:

  • доски необрезные;
  • деревянные брусья;
  • 40-50 миллиметровые доски шириной 150 миллиметров;
  • гвозди;
  • шифер;
  • гидроизоляция;
  • теплоизолятор;
  • проволока;
  • шпагат.

Также необходимы инструменты:

  • топор и молоток;
  • нож и ножовка;
  • строительный степлер и скобы к нему;
  • рулетка и отвес.

Самое сложное заключается в устройстве стропильной конструкции для мансардной крыши. Все работы проводятся поэтапно.

Создание стропильной системы

Этап первый. Весь каркас мансарды располагают на деревянных балках, имеющих сечение 10 на 10 сантиметров, которые укладывают на слой гидроизоляции (например, рубероид). Укладка балок производится, если будет создаваться перекрытие из железобетонных изделий. Важное замечание: при использовании деревянных стройматериалов для стропильной системы они должны иметь определенную влажность. Если материалы не высушены должным образом, со временем, когда они подсохнут, начнут деформироваться, что может в конечном итоге привести к разрушению конструкции кровли.

Этап второй. На уложенные балки устанавливают стойки, для чего потребуется брус с сечением 10 на10 сантиметров. Для стоек делают разметку таким образом, чтобы промежуток между ними не превышал двух метров. Обязательно следует контролировать нахождение этих элементов в одной плоскости в строго вертикальном положении – для этого имеется отвес. С целью недопущения отклонения по вертикали стойки укрепляют растяжками или раскосами. Эти вертикально расположенные стойки являются основанием для стен мансардного помещения. Их оббивают с обеих сторон отделочным материалом: гипсокартоном, ДВП, ДСП, фанерой и т.д.

Этап третий. Далее выполняется укладка верхнего бруса, имеющего сечение 10х10 сантиметров. Его монтируют к стойкам при помощи металлических скоб или гвоздей. После закрепления верхнего бруса установка подстропильной рамы считается завершенной.

Этап четвертый. Теперь требуется установить мауэрлат, на который возложена важнейшая функция, когда выполняется каркасная мансарда своими руками: к нему крепится вся крыша. Этот элемент не позволяет опрокинуться конструкции крыши в случае мощных порывов ветра. Он требуется для надежного крепления стропил к стенам строения и передает вертикальную нагрузку крыши на них.

Для монтажа мауэрлата нужны доски (толщиной не менее 40 миллиметров) или деревянные брусья (размером 150х100 миллиметров). Их укладывают на стены строго горизонтально согласно уровню. Под доску или брус подлаживают гидроизоляцию – это необходимо для предотвращения попадания влаги от стен на мауэрлат. Для крепления доски к стене нужны скобы или болты. Иногда мауэрлат привязывают отожженной проволокой, вмонтированной в стены на этапе их кладки. Доску мауэрлата обязательно следует обработать противогрибковым средством.

Этап пятый. Теперь все подготовлено для монтажа стропильных ног, изготовление которых можно заказать и уже готовые элементы собрать подобно конструктору. Также их можно сделать самостоятельно. До того, как приступить к установке стропил, надо разметить шаг, с которым они будут крепиться, обычно это 100-120 сантиметров. На стропильную раму и мауэрлат карандашом наносят соответствующие пометки. Сначала укладывают стропила крайние к фронтону. При этом важно, чтобы линия края фронтона и верхняя часть стропил были на одном уровне.

Для изготовления стропил, когда возводится не только дом, но и каркасный гараж с мансардой используют 40-50 миллиметровые доски шириной 150 миллиметров – они должны быть прямыми, желательно без сучков, допускается не более 3 штук на один погонный метр. Между крайними стропилами натягивают шпагат, который и будет ориентиром при монтаже остальных элементов стропильной конструкции.

Этап шестой. На завершающей стадии создания стропильной системы производится соединение стропил попарно друг с другом в верхней их части и установка коньковой балки – данный элемент необходим, когда длина крыши составляет более 7 метров, (например, строится каркасный дом 6х9 с мансардой), а стропильная система мансардной крыши имеет большой вес. Если размер крыши меньше, тогда можно использовать метод связки верха стропил при помощи растяжек, которые в дальнейшем используют вместо потолочных балок помещения. Когда зимой снег будет лежать на крыше, растяжки частично примут на себя нагрузку.

Этап седьмой. Теперь приступают к установке обрешетки, укладке гидробарьера, выполнению теплоизоляции кровли, отделке потолка и стен мансарды. Проект мансардной крыши с окнами на потолке реализуется по той же схеме, только на этапе монтажа стропил необходимо выполнить закладку проемов, куда потом установят оконную раму.

Проекты каркасных бань с мансардой

Как уже говорилось, в последнее время строятся не только жилые дома, но и другие постройки с чердачными помещениями. Сегодня проект бани каркасной с мансардой отражает наиболее современные технологии, что позволяет сэкономить денежные средства. Дерево, по-прежнему позволяет создавать прекрасные места для отдыха тела и души. Баня при строительстве требует для себя особого подхода.

Современные решения позволяют строить не просто парилку и предбанник — не последнее место отведено мансарде. Каркасная баня с мансардой предоставляет возможность владельцу выстроить просторную баню с такой же просторной и комфортной комнатой отдыха.

проекты, 5 вариантов, ломаные и другие виды конструкций, видео и фото

Вас интересуют дома с мансардной крышей? Давайте выясним, насколько сложная эта конструкция, и стоит ли переплачивать за нее. А в качестве бонуса мы рассмотрим популярные проекты крыш частных домов с мансардой.

За счет мансарды можно значительно увеличить полезную площадь дома.

Первые проекты домов с мансардной крышей появились еще в 17 веке, родина этого направления Франция, а название пошло от архитектора Франсуа Мансара, считается, что он первый спроектировал недорогие апартаменты для гостей на чердаке.

Достоинства и недостатки

Количество домов с мансардной крышей неуклонно растет. За что их любит народ:

  • Мансарды выгодны с чисто практической стороны, по сравнению с полноценным вторым этажом цена таких крыш в 1,5–2 раза ниже;
  • При относительно небольших затратах полезная площадь дома возрастает почти в 2 раза;
  • Легко монтируются коммуникации, просто делаешь вывод с первого этажа и все;
  • Если строить летом, то не нужно выселять жильцов;
  • При наличии материала и грамотном подходе работу можно закончить за 2–3 недели;
  • Мансардной крышей можно обустраивать не только дома, эта конструкция отлично подходит для бань, гаражей и прочих строений;
  • Проекты мансардных крыш — это не паханое поле для дизайнера, здесь есть масса вариантов, но об этом чуть позже.
Дачный домик с мансардой — это прекрасное решение.

Но мансардная крыша дома имеет и ряд существенных недостатков:

  • Межкомнатные перегородки второго этажа обычно делают из гипсокартона, а значит звукоизоляция «хромает»;
  • Мансардные окна дороже обычных в 1,5–2 раза;
  • Не каждый старый дом выдержит такую конструкцию, мансарда легче полноценного второго этажа, но гораздо тяжелее обычной стропильной системы.

Виды конструкций

Виды мансард делятся на несколько больших направлений, которые в свою очередь имеют по несколько подвидов.

Иллюстрации Рекомендации
Односкатная.

Проекты домов с односкатной мансардной крышей существуют, но для нашего климата они не актуальны и я вам их не рекомендую.

Строятся быстро и просто, но также быстро приходят в негодность.

Двускатная.

Классическая щипковая конструкция самая доступная в сборке, но в мансарде под двускатной крышей теряется более 30% полезной площади.

Максимум чего можно добиться это 67% от размеров первого этажа.

Ассиметричная двускатная конструкция смотрится оригинально, но расчеты там сложные, хотя по готовому проекту собрать такую кровлю своими руками можно.
Мнения специалистов по ломаной мансардной крыше расходятся, одни считают ее подвидом двускатной, а вторые выделяют как самостоятельное направление.

Безусловный плюс здесь в том, что проект ломаной мансардной крыши любого размера сейчас найти не проблема, ведь это одна из самых популярных, практичных, а главное недорогих конструкций.

Четырехскатные крыши.

В этом направлении выделяется вальмовая кровля, проект здесь сложнее, чем у двускатной, но эта конструкция хорошо подходит для прямоугольных домов.

Датская модель четырехскатной вальмовой крыши стоит особняком. Фронтон из загнутых кобылок и вертикальные окна делают такой дом сказочной избушкой.
Полувальмовая крыша это симбиоз двускатной и четырехскатной конструкции. Смотрится достойно, но в обустройстве проблематична.
Шатровая крыша.

Классическая шатровая конструкция это правильная квадратная призма, смотрится хорошо, но много полезной площади мансарды теряется.

Оригинальные проекты с ломаной крышей.

В этой нише я бы посоветовал обратить внимание на крышу конструкции Судейкина — это сочетание оригинального дизайна и функциональности.

На видео в этой статье есть пошаговый проект крыши дома конструкции Судейкина.

Использование аттиковых стен

Проекты мансардных конструкций с аттиковыми стенами позволяют возвести полноценное жилое помещение на любом доме.

Аттиковая стена — это продолжение несущих стен периметра дома, высота такой стены колеблется в пределах от 0,8 до 1,5м. Вам достаточно возвести кровлю с углом наклона более 45º и полезная площадь надстройки увеличится до 100%.

Аттиковая стена позволяет использовать пространство мансарды на 100%.

Но имейте в виду: чтобы возвести такую мансарду, на несущих стенах нужно заливать армированный бетонный пояс. Единственно где этот пояс в принципе не нужен это на деревянных и каркасных домах.

Важные моменты строительства

Иллюстрации Рекомендации
Вентилируемая кровля.

Вне зависимости от типа кровли, конструкция должна быть утепленной, а главное вентилируемой.

Инструкция практически везде одинаковая:

  • На стропила крепится ветро-гидрозащитная мембрана;
  • Сверху она фиксируется брусками контробрешетки 50х50 мм;
  • На контробрешетку набивается подкровельная обрешетка;
  • На подкровельную обрешетку крепится кровельный материал;
  • Снизу, между стропил, закладываются минераловатные плиты утепления;
  • На теплоизоляцию крепится пароизоляция и дальше идет чистовая отделка мансарды.
Стропила.

Для стропильной системы используется брус 50х150 мм или 50х200 мм, меньше брать нельзя, так как между стропил закладывается утеплитель.

Утеплитель.

Толщина утеплителя должна быть не менее 150 мм, причем брать нужно не мягкие ватные маты, а плиты высокой плотности.

Пенопласт и экструдированный пенополистирол использовать можно, но придется позаботиться о дополнительной вентиляции.

Балкон.

На мой взгляд, балкон для мансарды вещь бесполезная, он занимает полезную площадь, а пользуются им крайне редко.

На фото показан балкон, трансформируемый из мансардных окон. Такая конструкция очень удобна, правда, цена на эти мансардные окна довольно высока.

Кровельный материал.
  • По соотношению цена/качество для мансарды больше всего подходит битумная черепица. Дело в том, что у этого материала хорошая звукоизоляция, а для жилого помещения это важно;
  • Практически идеальной можно считать керамическую черепицу, но она дорогая;
  • Металлический лист, имеется в виду металлочерепица, профнастил и фальцевая кровля, всем хороши, только они очень шумные.
Высота потолков.

Даже если помещение с ломаными стенами, высота потолков не должна быть меньше 2,2 м, иначе находиться в такой комнате будет некомфортно.

Нужен ли ровный потолок.

На мой взгляд, делать в мансардном помещении ровный потолок не стоит.

Гораздо эффектней обшить наклонные стропила до конька каким-либо отделочным материалом, к примеру, деревом.

При таком подходе будет больше воздуха, будет чествоваться объем даже в маленькой комнате.

Пять реальных планировок на выбор

Планировка мансардного помещения дело занятное, прелесть здесь в том, что в чердачном пространстве нет несущих перегородок, зачастую все делается из гипсокартона поэтому можно использовать любые варианты, полет творческой мысли практически ничем не ограничен.

В каком бы доме, и из каких бы материалов не разрабатывался проект мансардного этажа , там обязательно должен быть санузел, без него это просто теплый чердак и жить в нем будет крайне не комфортно.

Планировка № 1. Мансарда на 3 комнаты

Средний домик на семью из 4 человек.
  • На первом этаже мы имеем большую гостиную, довольно просторную кухню, полноценный санузел и среднего размера холл;
  • Мансардный этаж приспособлен исключительно для отдыха, здесь есть санузел и 3 примерно равноценные по квадратуре комнаты, каждая из которых может быть как спальней, так и рабочим кабинетом.

Планировка № 2. Вариант дачного домика

Аккуратная дача с габаритами 6х6м.
  • Интересно решение первого этажа, вместо нескольких крохотных помещений более чем наполовину плана сделана кухня-студия, объединенная с гостиной. Справа от входа лестница на второй этаж, а слева относительно просторный санузел. В проекте предусмотрен даже небольшой кабинет возле кухни;
  • Полезная площадь мансардного этажа использована по максимуму, она разбита на 3 спаленки, но явно не хватает санузла, ведь спускаться в санузел ночью по лестнице не только неудобно, а еще и опасно, хотя для дачи такой вариант может быть приемлем.

Планировка № 3. Дом для семьи с 2 детьми

На первом этаже находится просторная гостиная, довольно объемный холл и кабинет, кроме того есть небольшой тамбур, что хорошо для холодного климата. Единственной серьезной ошибкой можно считать крохотную кухню, больше 2 человек одновременно в ней кушать не смогут.

Маленькая кухня — не самое лучшее решение для дома.

В мансарде запланированы 2 детских комнаты и родительская спальня. Из вспомогательных помещений есть полноценный совмещенный санузел и небольшая кладовка.

Кладовка или гардеробная в спальне будет довольно удобным решением.

В такой планировке есть еще одна недоработка: санузлы лучше располагать один над другим, иначе придется делать дополнительную трубную разводку.

Планировка № 4. Дом 9х9м

В этой планировке первого этажа предусмотрен парадный вход с небольшой прихожей и 2 вспомогательных входа с тыльной стороны здания. Кухня в 11 м² хорошо подойдет для семьи из 4 человек. Кроме того есть кабинет, кладовка и совмещенный санузел.

План 9х9 м позволяет вместить весь необходимый набор помещений.

На втором этаже 3 спальни и просторный санузел. Не совсем удобны двери санузла, открывающиеся наружу, так как они перекрывают половину прохода лестницы, но если поставить раздвижную модель дверей, то проблема будет снята.

Очень важно удобно расположить комнаты.

Планировка № 5. Бюджетный дом на 5 человек 8,4х10,7 м

Сравнительно небольшой и вместе с тем комфортный дом. На первом этаже большая гостиная, объединенная с кухней, просторный кабинет и удобный санузел. Место нашлось даже для котельной и кладовки, плюс предусмотрены 2 входа.

Прямой выход из гостиной на улицу довольно удобен летом.

На втором этаже мы имеем 4 спальни, большой санузел и просторный пятачок перед лестницей. Над входными дверями предусмотрено 2 балкона, но они скорее для красоты, на практике мансардные крыши частных домов с балконами функциональной нагрузки не несут, этими балконами пользуются очень редко.

Обустройство балкона в мансарде может стать изюминкой вашего дома, но это не практично.

Вывод

Надеюсь, представленные выше проекты крыш частных домов с мансардой и советы по воплощению в жизнь этих проектов станут вам хорошим подспорьем при выборе подходящей для вас модели. Если возникли вопросы, пишите их в комментарии, постараюсь помочь.

Мансардная крыша на бане делает ее намного комфортней.

12 типов мансардных крыш

Слуховые крыши — это маленькие комнаты, которые выступают из крыши и позволяют больше места и света на верхнем этаже или на чердаке. По мере изменения архитектурных стилей архитекторы и строители изобрели больше способов строительства мансардных окон. Вот 12 различных типов слуховых крыш и их история.

1. Арочный верх

Фото Нэнси Эндрюс

Арочные верхние мансардные окна часто указывают на архитектурные стили, зародившиеся во Франции.К ним относятся стиль Второй империи (популярный 1855–1885 гг.), Названный в честь периода, когда Францией правил Наполеон III; стиль изящных искусств (1885-1930), излюбленный американцами, которые учились в ведущей французской архитектурной школе Ecole des Beaux-Arts; и французский эклектичный стиль (1915-1945), основанный на традиционных французских домах.

2. Бровь

Фото Нэнси Эндрюс

С их причудливо изогнутыми крышами мансардные окна для бровей обрамляют виды из домов нескольких архитектурных периодов, включая дома в стиле гальки, популярные в прибрежных поселках Восточного побережья.Слуховые окна для бровей также используются в домах, где черепица изогнута вокруг карниза, чтобы имитировать вид соломы.

3. Остроконечный

Фото Нэнси Эндрюс

Мансардные окна с остроконечными крышами имеют козырёк наверху и крышу с уклоном вниз с обеих сторон. Это самый распространенный вид слуховых аппаратов. Дизайн хорошо сочетается с широким спектром архитектурных стилей, включая викторианский стиль королевы Анны, Тюдоров и ремесленник.Мансардные окна с остроконечными крышами также встречаются в домах в стиле колониального и готического возрождения, а также в домах во французском стиле эклектики.

4. Расширяющийся фронтон

Фото Нэнси Эндрюс

Это в основном мансардное окно с остроконечной крышкой, но мансардная крыша расширяется так же, как основная крыша дома часто расширяется, чтобы разместить крыльцо или пристройку. На слуховом окне расширенная крыша помогает затенять окна, что является благом, когда слуховые окна выходят на юг или запад в регионах с жарким летом.Замысловатые кронштейны поддерживают свес крыши.

5. Педиментированный

Фото Нэнси Эндрюс

Мансардные окна с остроконечными крышками похожи на мансардные окна с остроконечными крышами, но они включают детали, восходящие к классической архитектуре. В Древней Греции и Риме здания часто имели ряд колонн спереди. Они поддерживали горизонтальную балку, которая поддерживала треугольную стену, известную как фронтон, которая находилась под пиком крыши.На мансардных окнах с фронтонами молдинг подчеркивает аналогичную треугольную форму. Вертикальные молдинги по обе стороны от окон заменяют колонны.

6. Сарай

Фото Нэнси Эндрюс

Крыша сарая (видна за остроконечной крышей показанного здесь дома) имеет наклон только в одном направлении, вперед. Многие отдельно стоящие навесы имеют похожие крыши, отсюда и название этого стиля слуховых окон.Слуховые окна в этом стиле характерны для голландских колониальных домов, домов ремесленников и домов в стиле колониального возрождения.

7. Сарай с крутой крышей

Фото Нэнси Эндрюс

Эта мансардная крыша сарая вписывается в круто скатную крышу и почти на одном уровне с окружающими ее плитами. Мансардные крыши похожи на шатровые, за исключением того, что каждая сторона состоит из двух частей: крутой части у стен и пологой части к середине здания.Это создает полностью пригодный чердак, поэтому неудивительно, что слуховые окна часто встречаются на мансардных крышах.

8. Борт

Фото Нэнси Эндрюс

У шатрового слухового окна крыша наклоняется назад при подъеме, причем это происходит как спереди, так и по бокам. Неудивительно, что шатровые слуховые окна часто встречаются в домах, где основная крыша тоже шатровая. Этот стиль слуховых окон распространен в домах в стилях прерий, французской эклектики и гальки.

9. Пирамидальная

Фото Нэнси Эндрюс

Когда шатровое слуховое окно выступает из крыши под углом 45 градусов, оно принимает пирамидальную форму. Такой дизайн необычен, но создает возможность для почти полного обзора, потому что есть места для окон, выходящих в двух направлениях.

10. Встраиваемый

Фото Нэнси Эндрюс

Встраиваемые слуховые окна, также известные как встроенные слуховые окна, имеют одну или несколько стен, которые встраиваются в крышу, а не помещаются на нее.Этот стиль слухового окна позволяет окнам быть глубже, чем они могли бы быть в противном случае.

11. Полигональные

Фото Нэнси Эндрюс

Многоугольные мансардные окна похожи на восьмиугольники, за исключением того, что задние три стороны отсутствуют. Поскольку они смотрят с пяти сторон, они предлагают превосходный вид. В этом доме многоугольные слуховые окна на нижней крыше сочетаются с меньшими слуховыми окнами с шатровой крышей, имеющими наклонные стороны.

12. Стена

Фото Нэнси Эндрюс

Слуховые окна в стене не окружены крышей, как большинство слуховых окон. Вместо этого, как следует из их названия, они поднимаются со стены. Однако, за исключением этой особенности, они охватывают весь спектр стилей слуховых окон, от арочной крыши до односкатной крыши и вальмовой крыши. Мансардные окна можно найти в домах многих стилей, включая готическое возрождение, романский и миссионерский.

15 величественных мансардных крыш — The Modern Digest

Мансардная крыша, пожалуй, самая отличительная черта архитектуры Второй Империи.Это архитектурное движение зародилось во Франции и распространилось по Европе и Северной Америке. Плоская крыша — это двускатная четырехскатная крыша с обычно крутыми скатами. Мансардные окна часто добавляются для создания дополнительного жилого пространства.

Чтобы помочь нам лучше идентифицировать этот дизайн крыши, давайте рассмотрим 15 изображений мансардной крыши в различных жилых, коммерческих и исторических зданиях.

1. Лувр

Фото: Ирина Ледяева | Image Source

Хотя технически это не первая мансардная крыша, дополнительные крылья Лувра, заказанные Наполеоном в 19 веке, являются одними из самых ранних примеров этой эстетики.Стиль с рвением распространился по городу во время ремонта Парижа и по всей Европе.

2. Парижский дом

Этот мечтательный парижский дом в престижном районе Rue de l’Université представляет собой трехуровневое чудо. Мансардная крыша образует жилой третий этаж. Слуховые окна совпадают со ставнями по бокам окон первого и второго этажа.

3. Château de Maisons

Этот замок был спроектирован архитектором, в честь которого названа мансардная крыша. Он был спроектирован Франсуа Мансаром в 17 веке.Архитектура французского барокко демонстрирует безупречную симметрию, баланс и роскошное величие. В последующие годы дизайн Мансарта стал образцом для других построек в стиле барокко.

4. Очаровательные парижские апартаменты

Фото: Джон Таунер | Источник изображения

Барон Осман — центральная фигура в модернизации Парижа XIX века. Его влияние можно увидеть в очаровательных многоквартирных домах вдоль парижских бульваров. Добавленная жилая площадь, замаскированная мансардной крышей, служила налоговым убежищем в то время, когда налоги рассчитывались по этажности.

5. Palace Hotel в Испании

Фото: Кларк Ван Дер Бекен | Источник изображения

Отель Westin Palace в самом центре Мадрида является символом города. Мансардная крыша, построенная в 1912 году, свидетельствует о том, что французский дизайн распространился и повлиял на архитектуру всей Европы.

6. Отремонтированный дом в Новой Англии

Источник изображения

Кембридж Массачусетс не новичок в исторической собственности. Построенный в 1870 году, в недавнем списке представлены современные условия проживания в старинном доме.Мансардную крышу скупо украшают навесные окна.

7. Королева Анна Викторианская в Канаде

Фото: Онасилл Билл | Image Source

Канада также уступила эстетике мансардной крыши. Этот кирпичный дом в стиле королевы Анны в викторианском стиле расположен в Онтарио, с крышей из гальки и арочными мансардными окнами. Шестиугольная башня с плоской крышей соответствует остальной части мансардной крыши.

8. Рядный дом в викторианском стиле

Источник изображения

Площадь Лафайет в Сент-Луисе — это национальный исторический район, в котором в последние годы было много отреставрированных домов.Этот конкретный ряд викторианских домов был построен во время второй волны архитектуры империи. Во всех домах есть слуховые окна с завитками в основании и лепнины фронтона капота. У одного даже есть гребень по линии крыши, что выгодно отличает его от других.

9. Итальянец в Луисвилле

Источник изображения

Этот дом в Кентукки выполнен в итальянском стиле с мансардной крышей. Кронштейны под карнизами, капюшоны со спиральными кронштейнами, лепные над окнами, и двери в искусно оформленных рамах типичны для итальянской архитектуры.

10. Здание суда в стиле генерала Гранта

Фото: Дэвид Броссар | Image Source

Архитектура Второй империи иногда упоминается как «стиль генерала Гранта», как дань уважения президенту Улиссу С. Гранту. Стиль часто использовался во время администрации Гранта и после гражданской войны для федеральных зданий, судов и правительственных учреждений. Здание суда Маскингам в Огайо, построенное в 1877 году, демонстрирует мансардную крышу, которую так часто можно найти в зданиях в стиле генерала Гранта.

11.Загородная усадьба

Фото: Фредди Джи | Image Source

Этот загородный дом, расположенный среди деревьев, имеет достаточно площади в квадратных футах благодаря третьему этажу, скрытому под мансардной крышей. Влияние Второй империи не ограничивалось городскими районами. Стиль завоевал популярность по всей стране.

12. Джорджтаунское греческое возрождение

Фото: Пол Бурк | Источник изображения

Джорджтаун, Вашингтон, округ Колумбия, — это район, наполненный очарованием XIX века.Этот дом в стиле греческого возрождения сохраняет классическую красоту с добавлением современных штрихов. Распашные окна и зубчатый карниз под мансардной крышей выделены черно-белой цветовой гаммой.

13. Коммерческие здания

Фото: Майк Моцарт | Image Source

Мансардная крыша — это еще не все блеск и гламур. Ресторан McDonald’s долгие годы особенно любил этот вид. В предыдущие десятилетия этот стиль использовался во многих ресторанах и коммерческих зданиях.Сегодня это большая редкость в новом строительстве.

14. Голливуд Ридженси

Image Source

Архитектор из Лос-Анджелеса Джон Элгин Вульф использовал мансардную крышу во многих своих проектах середины 20 века. У шедевра Вульфа «Дом Рейнольдса» довольно узкий и преувеличенный парадный вход. Синяя металлическая мансардная крыша крутая с небольшой изюминкой в ​​основании.

15. Голливудский стиль регентства

Источник изображения

За 31 миллион долларов энтузиасты Джона Вульфа могут владеть этим домом в стиле голливудского регентства 1959 года.Металлическая мансардная крыша, как и в доме Рейнольдса, прямая, с небольшим изгибом в основании. Типичные разработки для этого периода включают высокие двери и окна, проходящие через карниз.


Что вы думаете о мансардной крыше? Устаревший или вневременной? Отправьте мне сообщение или дайте мне знать в комментариях ниже!

Нравится:

Нравится Загрузка …

Связанные

Ремонт старого дома с Вашей помощью.Гадкий утенок получает второй шанс

Ремонт старого дома дает этому Гадкому утенку второй шанс.

Большинство старых ремонтов дома сделано плохо и, как вы можете видеть, ухудшает дом, придавая ему плохую привлекательность.

Этот дом на Бродвее 59, Фрихолд, штат Нью-Джерси, стал жертвой плохого домашнего ремонта и отчаянно нуждается в помощи.
Давайте вместе отремонтируем этот дом!

Этот старый ремонт дома был выполнен в прямом эфире на OHG Facebook
