Хотите сделать мангал своими руками? 25 фото + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Задача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.
Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.
Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.
Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Из чего сделать мангал?

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

Природный камень – натуральный камень  хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Дополнительные возможности мангала.

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

Мангал с дымоходом

 – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

Камин с мангалом – хотите построить на даче нечто грандиозное?  Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

6 советов для работы на мангале.

1. Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.
2. Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.

3. Не переворачивайте ежеминутно продукты на решетке, для того чтобы мясо поджарилось его достаточно перевернуть один раз поджаривая по 5-6 минут с одной стороны.
4. Добавьте аромат. Какими бы не были дрова в вашем мангале, вы всегда сможете облагородить аромат приготовляемой пищи, замочив на несколько минут в воде пару веточек фруктовых пород, и затем положив их на горячие угли.
5. Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.
6. Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза.  Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Как ухаживать за мангалом?

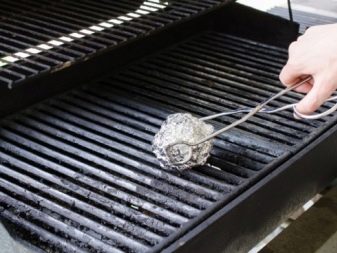

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.

idealsad.com

Самодельный мангал из металла и других подручных средств

Самодельный мангал можно сделать своими руками из любых подручных материалов, которые просто лежат у вас на даче или участке: не нужного кирпича, кусков завалявшегося металла, старого газового баллона или 200-литровой бочки, ну и ещё много из чего другого… Потратив немного времени, и сделав такую простую конструкцию у себя, вы резко повышаете качество своего загородного проживания. Кроме стационарных очагов, пример которого можно посмотреть на нижнем фото, сооружаются также и переносные жаровни, на которых во время пикника приготовляется барбекю или жарится мясо на шампурах.

При изготовлении мангала необходимо учесть способ приготовления, особенности конструкционных материалов и места эксплуатации.

Содержание статьи:

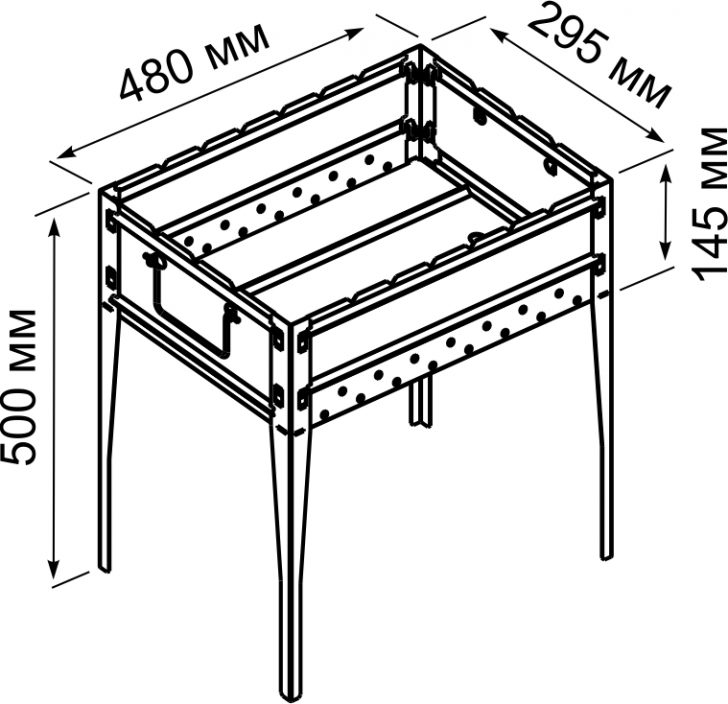

Устройство конструкции и стандартные размеры

В отличие от термина барбекю, которым можно обозначить тип загородного отдыха, приспособление для жарки мяса и, даже соусы некоторых блюд, мангалом называют жаровню прямоугольной формы. Поскольку стандартным набором для мангала являются шампуры с кусками мяса на углях, размеры жаровни жестко привязаны к длине шампура и расстояния от углей до мяса:

• высота бортов – 15 – 20 см;
• ширина жаровни – 30 – 35 см.

Длина прямоугольного короба не так критична для небольших компаний. Между шампурами нужно обеспечить расстояние 8 – 10 см. В крайнем случае можно приготовить шашлыки в несколько заходов. Поэтому часто практикуется мангал своими руками из подручных средств с более или менее подходящими для указанных параметров габаритами.

Из чего можно сделать мангал?

Барбекю, изготовленные промышленным способом, и мангалы самодельные эксплуатируются в критических температурных режимах. Поэтому соорудить их можно из весьма ограниченного ассортимента конструкционных материалов. Таблица сравнения жаровни из кирпича, металла и габиона приведена ниже:

Для увеличения нажмите на таблицу

Остальные нюансы рассмотрены для материалов и конструкций ниже для правильного выбора домашним мастером при самостоятельном изготовлении.

Металл

Основным минусом, который имеют самодельные мангалы из металла стационарного и передвижного типа, является наличие в арсенале домашнего мастера сварочного оборудования и электроинструмента для кроя листовой стали – угловой шлифовальной машины (УШМ) или электролобзик. Остальными недостатками конструкционного материала являются:

• низкий ресурс в сравнении с кирпичом из-за прогаров, коррозии;
• высокий нагрев наружных частей, что требует более дорогой и качественной защиты горючих конструкций при установке внутри беседок;
• высокая теплопроводность стали приводит к быстрому остыванию;
• дорогостоящие декоративные элементы, без которых не получится изготовить оригинальный дизайн.

Преимуществ значительно больше, что делает металлические жаровни для барбекю и шашлыков самыми востребованными в своей категории:

• минимальный расход материала, отсутствие обрезков и отходов кроя;
• предельно простые конструкции и способы взаимной фиксации деталей;
• наличие у производителей высокоэффективной антикоррозионной и термостойкой защиты;
• передвижные и переносные мангалы для загородного отдыха и туризма изготавливаются исключительно из металла.

Перед тем как сделать жаровню, достаточно выбрать понравившуюся конструкцию и уточнить размеры отдельных элементов. Основным достоинством стальных очагов является отсутствие фундамента, возведение которого обходится минимум в половину всего бюджета этой категории.

Технология сооружения металлического мангала предельно простая:

1. к прямоугольному дну привариваются боковые стенки одинаковой высоты для получения жаровни;

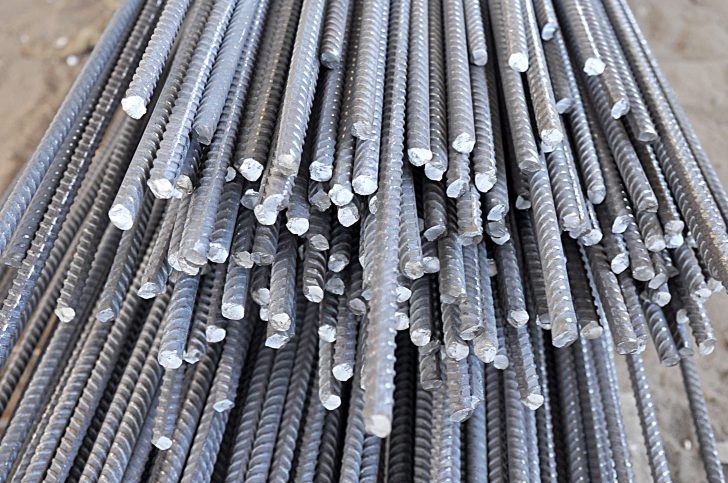

2. ножками могут служить арматурные прутки, уголок, профильная труба;

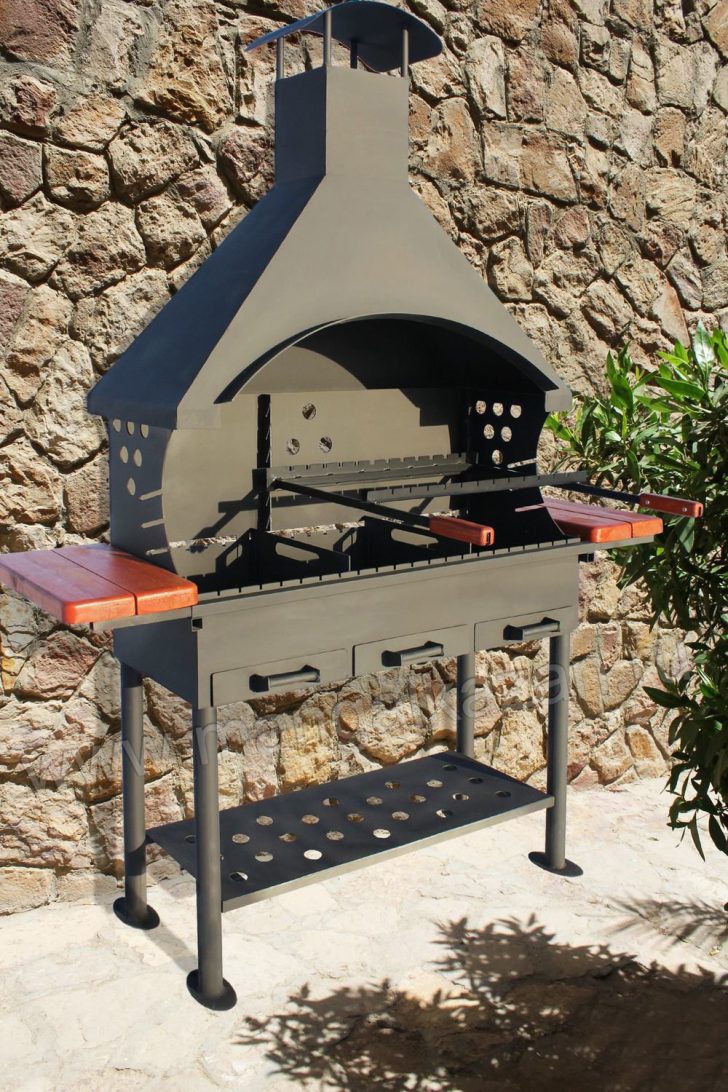

3. для увеличения качества эксплуатации очаг оборудуется полками, дымоходом;
4. качество дизайна улучшается витыми или коваными элементами.

Внимание: Заводские мангалы из листовой стали 2 – 3 мм быстро прогорают, ржавеют, приходят в негодность. Такие же детали, изготовленные своими руками из листа 4 – 5 мм, с антикоррозионным покрытием или покрашенные огнестойкой краской, прослужат минимум втрое дольше.

Подручные материалы

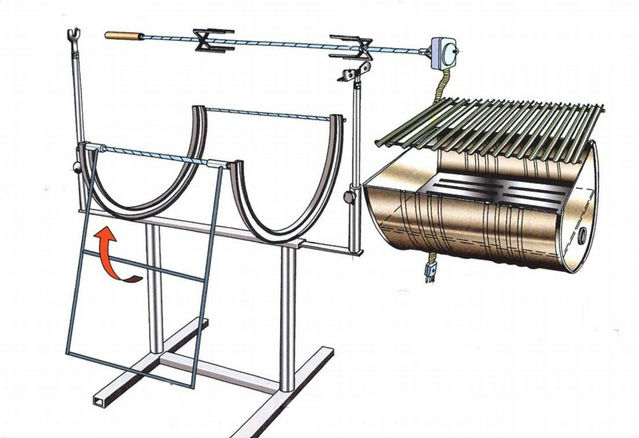

Если есть металлические б/у изделия на участке, то жаровня сооружается из них или отдельные элементы конструкции. Наиболее популярны мангалы из:

Мангал из диска можно подвесить на цепях, при затухании углей не нужно использовать опахало, достаточно просто немного раскачать жаровню.

Внимание: В большинстве случаев изделия, служащие подручным материалом для мангала, уже покрыты лакокрасочными составами. Однако они не выдержат экстремальных температур, лучше их ободрать изначально, использовать огнестойкие и антикоррозионные лакокрасочные материалы (ЛКМ).

Кирпич

В отличие от металлической жаровни, мангал из кирпича всегда изготавливается стационарным на независимом фундаменте. Конструкция по умолчанию обладает недостатками:

1. долгий срок изготовления;
2. необходимость навыков каменщика и специальных схем-порядовок;
3. фундамент увеличивает бюджет строительства, материалоемкость и затраты времени;
4. ремонтопригодность сооружения практически нулевая;
5. сооружения громоздкие, идеально выдержать внутренние размеры жаровни не всегда удается.

Указанные минусы компенсируются достоинствами кирпичных печей-барбекю:

1. эксплуатационный ресурс 50 – 70 лет;
2. запас надежность 300% минимум;
3. кирпич меньше нагревается снаружи, чем металл, узлы прохождения дымохода сквозь крышу/кровлю беседок из горючих материалов более безопасны;
4. конструкционный материал позволяет соорудить целый комплекс летней кухни с разделочным столом, варочной панелью и мойкой, нишей для складирования дров и полками для посуды.

Перед тем как сделать кирпичный очаг для приготовления мяса на углях, необходимо оценить силы в качестве каменщика, подсчитать количество кирпича, расходных материалов для кладочного раствора и бетона фундамента.

Внимание: Стационарные мангалы из кирпича сложно демонтировать, поэтому место установки следует выбирать гораздо тщательнее, нежели для металлических конструкций.

Конструкция мангала

Конструкционный материал существенно влияет на технологию изготовления. Например, мангал из металла сооружается из отдельных деталей сваркой. Кирпичный очаг выкладывается на предварительно залитый по месту армированный монолитный плитный фундамент.

Жаровня из подручных материалов конструируется за счет подгонки существующих размеров под вышеуказанные габариты мангала. В некоторых случаях конструкции раскладных и разборных очагов оказываются сложнее стационарных мангалов, так как детали и их узлы сопряжения, посадочные поверхности требуют тщательной подгонки.

Стационарный

В настоящее время существует три технологии для изготовления стационарного мангала:

• кирпичная кладка – на независимом фундаменте сооружаются опорные конструкции, перекрываются листовым железом или кирпичом, уложенном на уголки, жаровня оснащается дымоходом;

• габион – сетки имеют форму печи барбекю, заполняются декоративным камнем без раствора;

• сварка из металлических деталей – обычно изготавливаются опорные конструкции, на них крепится жаровня, при необходимости сооружается крышка, дымоход и навес.


На нижнем фото кирпичного очага конструкция имеет дополнительные функции, что выглядит, как полноценная летняя кухня.

Конструкция печи барбекю из габионов идеально вписывается в существующий ландшафтный дизайн, обладает самодостаточным экстерьером.

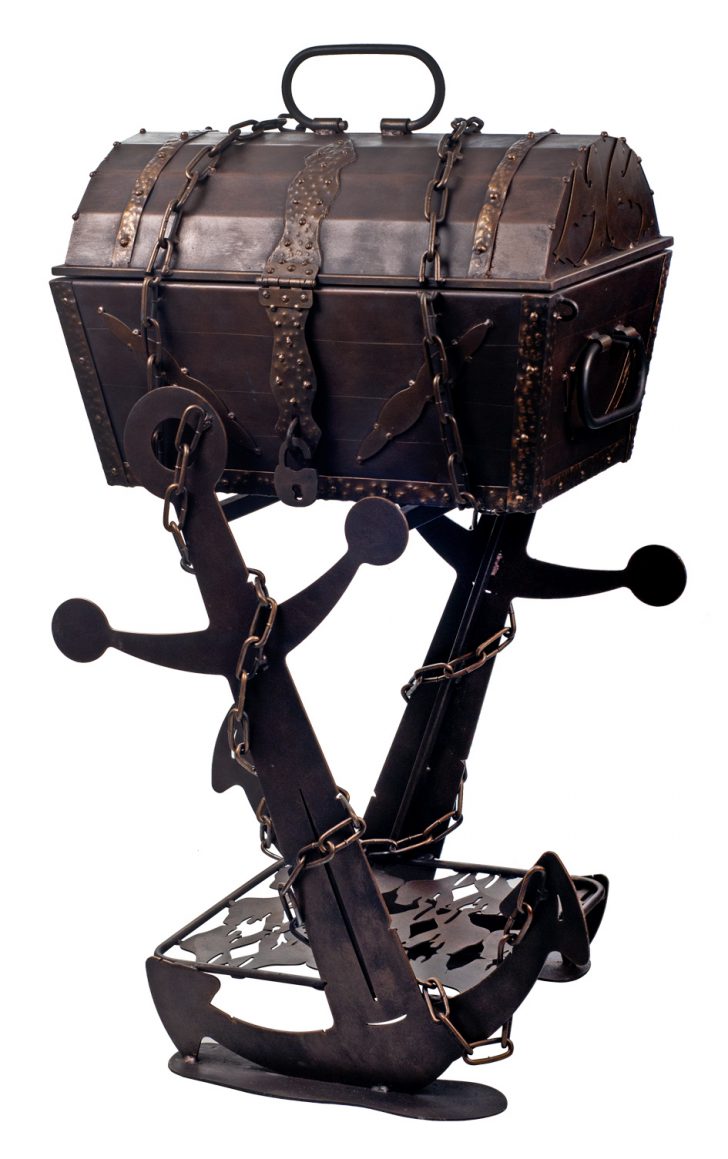

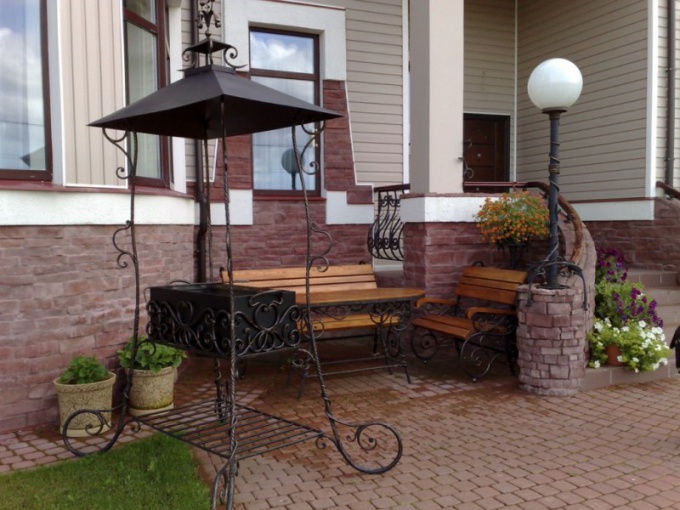

Мангал из металла придется дополнительно украсить коваными или витыми элементами для обеспечения высокой эстетики восприятия.

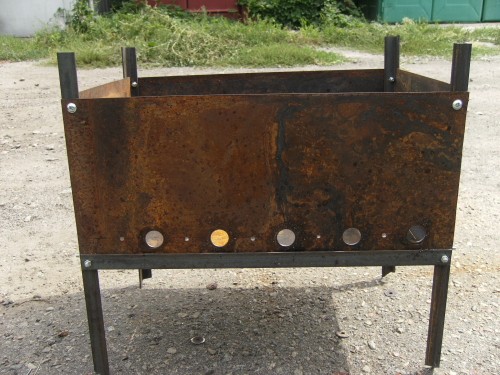

Переносной

Владелец, сделавший переносной мангал своими силами, получает мобильную жаровню как для загородного пикника, так и для эксплуатации в саду, на даче. Существует два типа переносной жаровни:

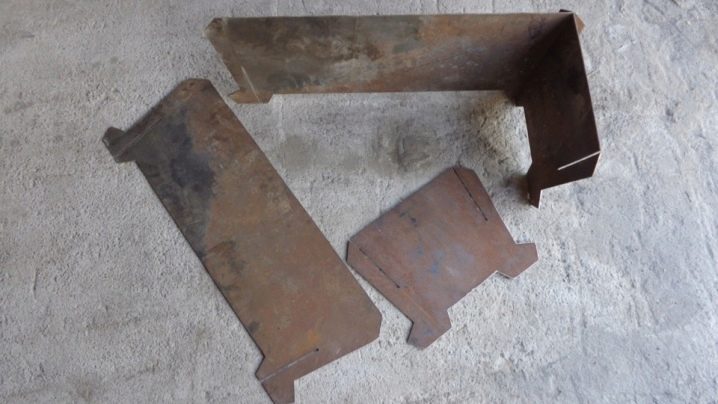

• разборная – собирается на месте из отдельных деталей, раскладывается после использования для перевозки, имеет небольшие габариты;
• раскладная – несколько деталей закреплены относительно друг друга шарнирно, подготовить мангал к эксплуатации и демонтировать его для транспортировки можно гораздо быстрее, чем разборный вариант.

Внимание: Трансформеры удобнее при частом использовании, так как снижается вероятность потери комплектующих.

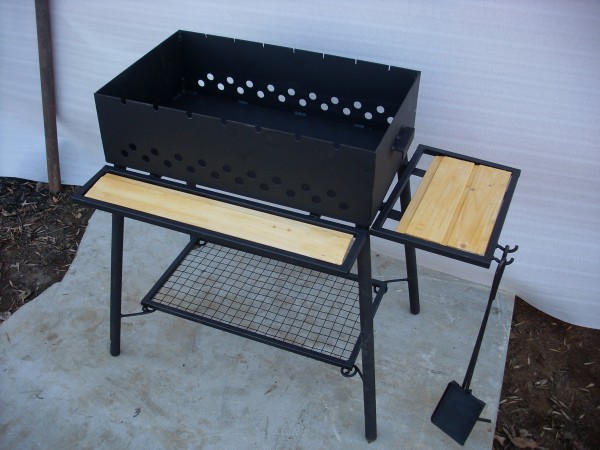

Сборный

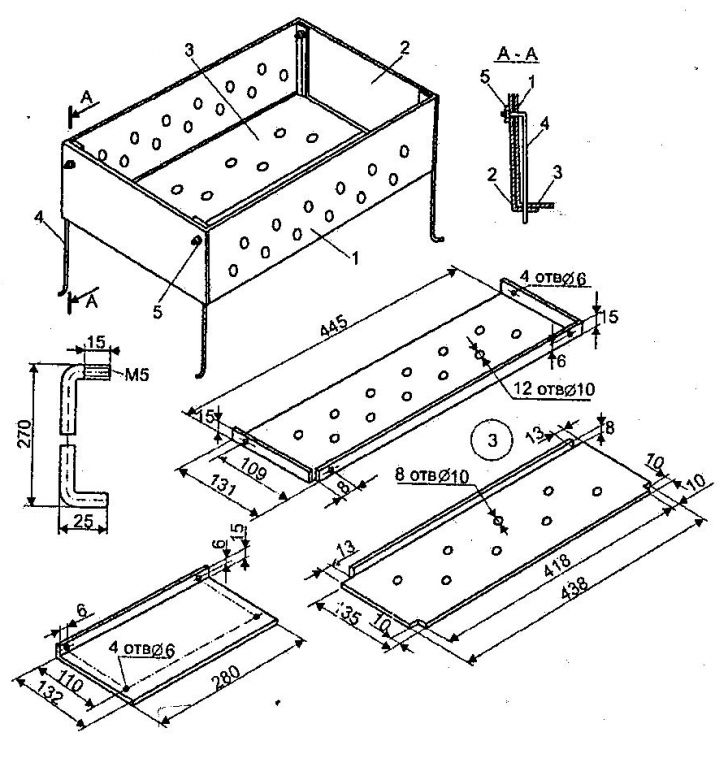

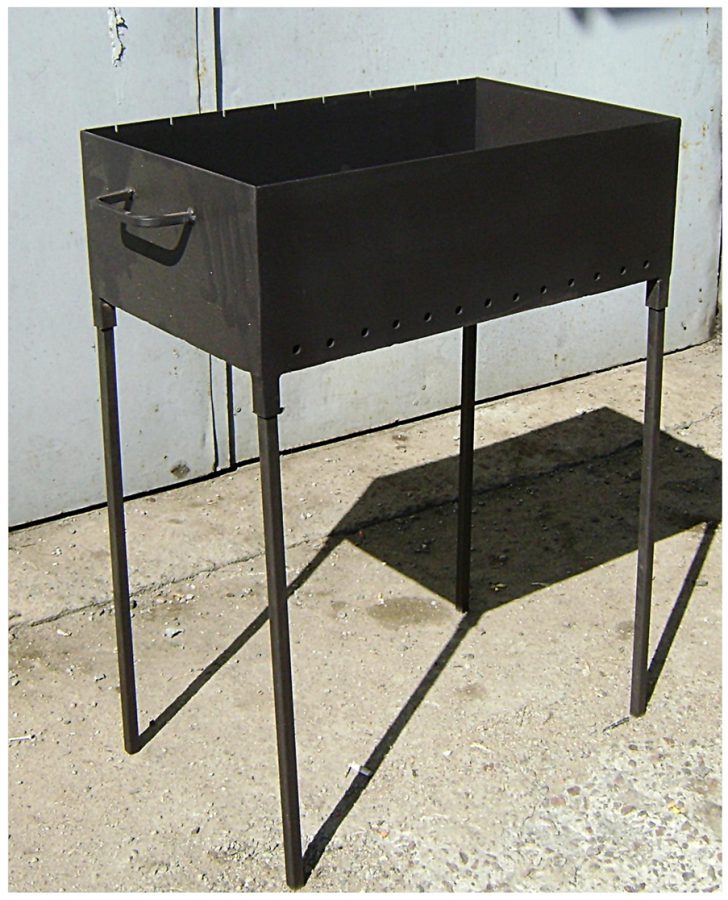

Всегда изготавливается складной мангал из металла, так как прочие конструкционные материалы для этого непригодны. Стандартным вариантом является конструкция:

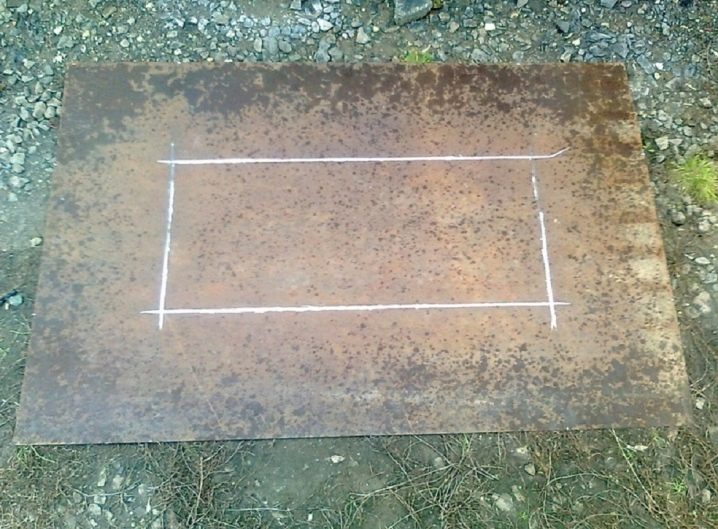

• днище прямоугольной формы, ширина 30 – 35 см в зависимости от длины шампуров, длина произвольная;
• боковые стенки жаровни с отогнутыми снизу полками, на которые после сборки коробки укладывается днище, в длинных стенках обычно просверливаются отверстия для доступа воздуха к углям, высота бортиков 15 – 20 см, длина произвольная;
• ножки – являются продолжением торцевых стенок или изготавливаются из арматуры, круглой/профильной трубы.

Для удобства крепления ножек к днищу снизу привариваются втулки или гайки. Либо в боковых и торцевых стенках создается V-образная просечка, ножки из гнутого уголка имеют ответные скобы, входящие в эти отверстия при сборке конструкции.

Существует складной мангал трапециевидной формы, в котором боковые стенки расположены под углом 45 – 60 градусов к земле.

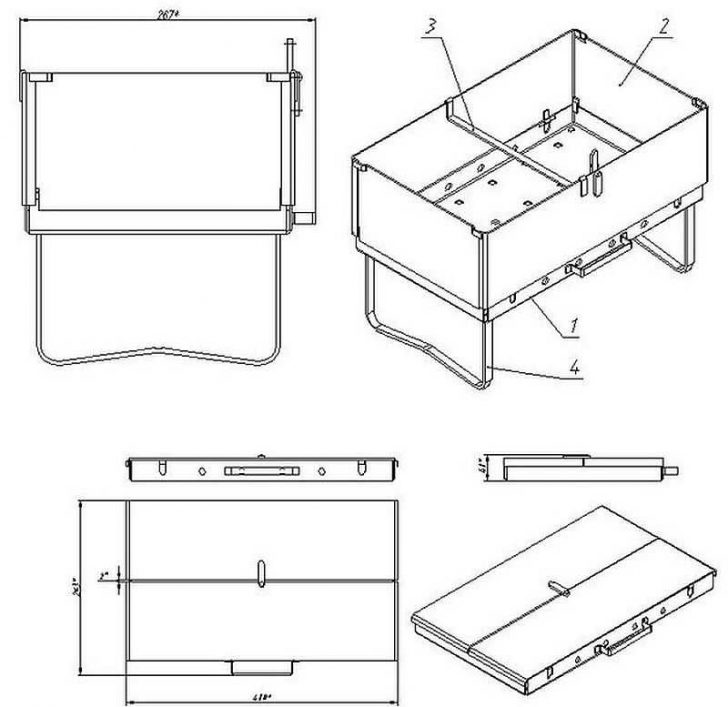

Складной

Трудозатраты на изготовление трансформирующегося мангала значительно выше. Основной проблемой в этом случае является взаимное увязывание размеров деталей, чтобы при шарнирном креплении они складывались в небольшой чемоданчик для транспортировки. Поэтому без точных чертежей и схем трансформации выполнить проект не реально.

Наиболее популярен портативный мангал модификации Дипломат из 3 – 4 мм стали. Длина ножек ограничена размером боковых стенок, внутри которых они размещаются в транспортировочном положении. Для жесткой фиксации трансформера в сложенном виде применяется болт, проходящий сквозь стенки, с закрученной гайкой.

Передвижной

По ряду организационных причин владельца может не устраивать стационарное расположение очага. Для перемещения по участку подходят только металлические мангалы, к которым для этих целей приваривают колеса. На фото, сделанного собственными силами очага, конструкция снабжена колесами только с одной стороны. Второй край жаровни приподнимается при перемещении по участку, опускается для обеспечения неподвижности конструкции на новом месте эксплуатации.

Такие варианты обычно защищают крышками, козырьками от непогоды и снега. Значительно повышает качество эксплуатации дымоход простейшей конструкции, так же собранный из листовой стали. Колеса обычно берутся от бытовых изделий – тачка, велосипед б/у, стиральная машина старого образца.

Нюансы изготовления

Чтобы сделать самодельный очаг для приготовления на углях шашлыков или барбекю максимально удобным, жаровня дополняется следующими элементами:

• дымоход – при установке мангала внутри беседки продукты горения следует отвести из помещения в обязательном порядке;
• мойка – обеспечивает высокую гигиеничность летней кухни;
• разделочный стол – позволяет готовить блюда возле мангала;

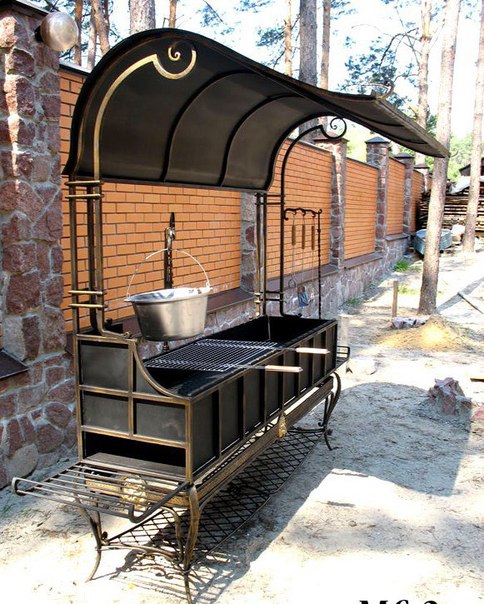

• навес или козырек – необходим для стационарного или передвижного очага во время внезапно начавшегося дождя.

Козырьки делают из металла (оцинковка, профлист, металлочерепица) для обеспечения пожаробезопасности конструкции. Остальные опции чаще сооружаются из кирпича или природного камня. Существуют габионные конструкции высокой художественной ценности. В принципе, весь мангал может быть собран из сеточного габиона.

Таким образом, мангал или очаг барбекю можно соорудить собственными силами из листовой стали, б/у предметов обихода, кирпича или по технологии габиона.

mangalka.com

Хотите сделать мангал своими руками? 25 фото + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Задача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.
Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.
Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.
Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Из чего сделать мангал?

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

Природный камень – натуральный камень  хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Дополнительные возможности мангала.

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

Мангал с дымоходом – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

Камин с мангалом – хотите построить на даче нечто грандиозное?  Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

6 советов для работы на мангале.

Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.

Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.

Не переворачивайте ежеминутно продукты на решетке, для того чтобы мясо поджарилось его достаточно перевернуть один раз поджаривая по 5-6 минут с одной стороны.

Добавьте аромат. Какими бы не были дрова в вашем мангале, вы всегда сможете облагородить аромат приготовляемой пищи, замочив на несколько минут в воде пару веточек фруктовых пород, и затем положив их на горячие угли.

Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.

Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза.  Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Как ухаживать за мангалом?

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.

cpykami.ru

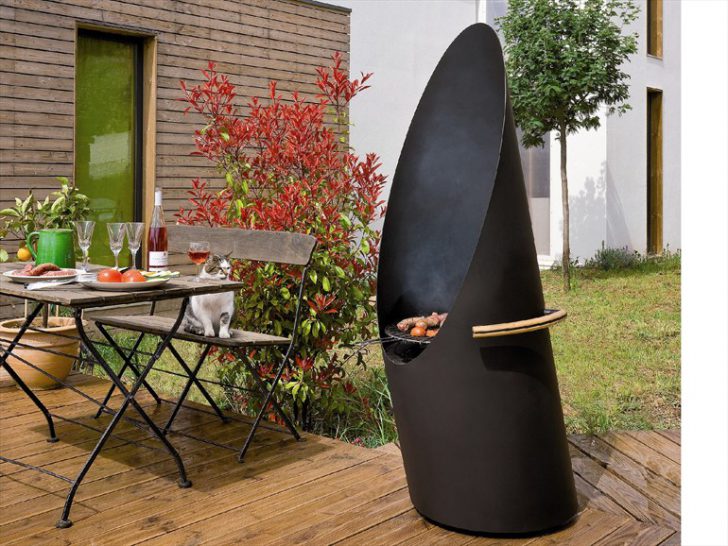

20 самых необычных мангалов + 140 фото

удобный мангал

Замечено, что шашлык – очень весенняя еда. Соскучившись за зиму по солнцу и зелёной травке, выбираются люди на пикники. По традиции, пикник без шашлыка – не пикник, а какой же шашлык без мангала.

Можно, конечно, заменить мангал несколькими кирпичами или вообще обойтись без него. Но мангал – это вещь прямо-таки культовая, к тому же практичная. Переносной мангал, ко всему, ещё и удобен. Как этот вот экземпляр, собранный своими руками. Не слишком тяжёлый, разборный, переносной, его можно использовать и как гриль, готовить пищу на открытом огне, положив сверху решётку.
Человек имел возможность воспользоваться сварочным аппаратом, подходящие листы железа тоже нашлись. В нижней части просверливаются отверстия для тяги. Заметная экономия по сравнению с покупными мангалами.



 Кованный мангал из чугуна

В специализированных магазинах мангалы бывают обычно стандартных размеров и формы. Если же душа желает чего-то нестандартного, удивительного, можно заказать кованый мангал у кузнеца. Такой, как этот, к примеру, безусловно, произведение искусства – авторский мангал из чугуна, изящный, оригинальный, красивый. Все гости будут удивлены и восхищены, друзья позавидуют.
Но лёгкими кованые вещи не бывают, подходит эта красивая штуковина скорее для дачи, чтобы использовать её как стационарный мангал. Не таскать же такую тяжесть за собой сначала на природу, а потом обратно.



Но зато вот такой креативный мангал не очень тяжелый. Идет сразу в комплекте с помощниками, и подержат, и отнесут куда надо. Хотя для котов это и не привычная работа, но по фото видно, что справляются.

На заказ можно сделать любые фигурки, для любителей не стандартных мангалов фантазия не ограничена, а металл в этом плане очень удобный материал, потому что:



• это удобно и безопасно;
• металлические мангалы относительно дешевы;
• металл быстро нагревается, отчего шашлык прожаривается равномерно;
• его легко сделать своими руками;
• их легко чистить и переносить.

 Мангал из автомобиля

Бывают ситуации, когда так хочется чего-то необыкновенного, чтобы всех удивить, а финансы как раз в это время не позволяют приобретать никакие диковинки. Тут на помощь приходит природная изобретательность.
Приспособив под мангал бывшее транспортное средство, убиваем даже не двух, а нескольких зайцев:



• Избавляемся от кузова старого автомобиля, с незапамятных времён обретающегося на даче и занимающего место;
• Имеем шикарный мангал, сделанный практически своими руками;
• Удивляем всех гостей, заставляя восхищаться нашей изобретательностью.



Это тоже из этой темы, только транспортное средство посолидней, но зато и масштабы побольше. Не знаю или нм таком мангале шашлык вкуснее, но больше, это точно. Вот только проблема, где найти такой раритетный грузовичек?









 Вот еще пару фотографий, какие бывают грили под капотом. Так что не спешите сдавать старую машину на металлолом, где еще найдете такой мангал.















 Мангал из тележки супермаркета

Для особо подвижных и креативных личностей подойдёт вариант такого вот передвижного сооружения.
Позаимствованную в супермаркете тележку можно использовать как гриль или мангал. В принципе, есть тут возможность и для жарки на открытом огне, и даже для копчения, хотя и не очень качественного. Нижняя полка отводится под дрова или угли, чтобы не пришлось искать топливо на месте. Не зря кто-то назвал это передвижным костром, или портативным костром – где угодно можно развести.
Со стороны такое сооружение кажется слегка странным, но это, наверное, только непосвящённым, кто ни разу не пользовался.



…Из компьютерного корпуса!

Весна действует на всех приблизительно одинаково. Конечно, каждая личность выражает себя по своему, но всем хочется на природу, мужчинам – шашлыков, молодым людям – романтики…
Засидевшиеся в офисе компьютерщики не являются исключением, соорудив на скорую руку мангал из старого компьютерного корпуса. Соответствующей «начинки» в нём нет уже давным-давно, зато отверстия для тяги в нижней части имеются. Можно представить, что жар раздувают с помощью плоского монитора. Ну, это кому что под руку попалось, всё от фантазии зависит, встречаются изобретения гораздо хуже.

 Мангал из утюга

Выехать на природу с таким мангалом не получится. Электрическую розетку с собой взять невозможно, от дерева он питаться не умеет. Но использовать обычный электроутюг в роли мангала – это идея, конечно. Только для домашнего употребления, разумеется.
Хотя есть портативные электрошашлычницы, работающие от аккумулятора. Они и шампуры сами поворачивают – автоматически. Выглядит в собранном виде такая шашлычница, как обычный небольшой чемоданчик, но цена зашкаливает. Мангал-утюг – подходящая альтернатива. Не стоит только после такого использования пытаться гладить бельё этим утюгом.

 Мангал из стиральной машинки



Кстати, мы чуть незаслуженно не забыли про стиральную машинку, неважно, старого образца или автомат, а ведь каждая из них, это потенциальный мангал. Вот посмотрите, всего парочка отверстий и мангал готов.

А в барабане от машинки автомата даже отверстий делать не надо, уже все готово. Сверху еще решеточку от холодильника и пользуйся на здоровье. Конечно, можно и усовершенствовать, и это далеко не все варианты















Декоративный мангал



Не существует предела фантазии для любителей красивого отдыха. Вот люди подумали и сделали такого барашка. Кто знает, может в таком декоративном мангале и шашлык вкуснее. Как и из чего он сделан, не совсем понятно, но в принципе догадаться можно.

Главное – идея, а в оригинальности авторам не откажешь. Вот если бы он сам бегал

















По сложившейся традиции, выезд на природу без шашлыка не будет полноценным, что-то теряется. Настоящий же шашлык не будет считаться таковым без мангала. Отсюда, наверное, и столь безудержная фантазия, подсказывающая самые необыкновенные

Декоративные мангалы с изображением животных можно делать разные, не только барашка. Например, вот такой благородный олень, или свинка из бака.















Но есть и настоящие шедевры, изготовленные мастерами художественной ковки, такой мангал станет украшением любого пикника, правда и обойдется не дешево. Зато очень подойдет для торжественных мероприятий, например летом часто на природе проводят свадьбы, юбилеи, прочие мероприятия, сегодня это очень модно. Зато, если вы закажите себе такое произведение искусства, его можно будет сдавать в аренду. А что, выгодный бизнес.

















Посмотрите, кукую еще штуку можете поставить у себя на участке. Правда, это не мангал, но все равно очень красиво.

Красота.



 Мангал паровозик



Мангал на колесах в виде паровоза, это уже серьезная тема. Как видите, конструкция солидная и стоит недешево. Но это если заказать у мастера. Но по идее, нет ничего невозможного, если у вас есть гараж, сварка и куча железа, все можно сделать своими руками, даже мангал паровозик.

Подробную технологию изготовления описывать не будем, если вы самостоятельно беретесь изготовить такую штуку, значит, какой-то опыт работы у вас есть. А по картинкам можете посмотреть, как это делали другие люди. Одно можно сказать точно, понадобится большая труба для основы и маленькая, куда будет выходить дым – паровоз все-таки.

















Готовим все это таким образом

















Получается вот такой вид с основой

















Ну и доводим конструкцию до ума



Как видите, получился довольно многофункциональный мангал, потому что на нем можно не только жарить шашлык, но и готовить овощи, коптить рыбу, подогреть уже готовую пищу. Штука, конечно, громоздкая, так его и не надо куда-то тащить, если рельсы проложить. А вообще такой паровозик послужит прекрасным украшением вашего участка.





Мангалы паровозы очень популярны, правда, солидную конструкцию изготовить не так просто, но оно того стоит. На такой паровоз, как на фото выше уйдет несколько дней, а может и недель. Хотя совсем не обязательно делать именно такой мангал, все зависит от потребностей. Например, можно сварить такую небольшую конструкцию, а что, тоже паровоз.

Вот можете посмотреть в небольшой подборке, какие еще можно сделать симпатичные паравозики мангалы.





Мангал из бочки своими руками



Всех проще сделать мангал, если у вас есть металлическая бочка. Железная тара сама по себе вещь полезная, а в качестве жаровни лучше ничего не найти. Сделать мангал из бочки своими руками с одной стороны просто, но понадобятся необходимые инструменты по металлу, возможно, сварка. Хотя, все зависит от конструкции. Можно сделать вариант мангала, с откидной крышкой.

Можно и просто обрезать бочку, приделать ножки и готово.















Но думаю, если уж делать, то делать основательно. Если есть подходящие инструменты и желание, то все можно сделать. Мангал можно сделать разборным или стационарным, портативный вариант, естественно, лучше подходит для поездок на природу, но для дачи, конечно, лучше обзавестись стационарным, солидным мангалом. Немного над ним поработать, чтобы были и гриль и коптильня. Для любого варианта понадобится подставка и бочка.



Давайте рассмотрим, как сделать вот такую стационарную конструкцию из металлической бочки, с крышкой, вытяжкой, в общем, все как положено. С изготовлением придется немного повозится, но если делать на заказ, то будет стоить очень дорого. Итак, будем считать, что болгарка и прочие инструменты у вас есть, так что начнем.







• Первым делом вырезаем проем и очищаем внутреннюю поверхность, только желательно достать бочку, где хранились пищевые продукты
• Делаем подставку, для чего подойдут любые прочные металлические прутья или трубы небольшого диаметра и лист фанеры
• Из труб или прутьев делаем 4 ножки и две поперечины,  на которых будет крепится бочка
  Соединяем детали в одну конструкцию, (см.на фото)
• На горизонтальные поперечены укладываем бочку
• На дне бочке размещаем решетку, а на краях закрепляем скобы (чтоб крышка не проваливалась), эти детали должны быть из нержавейки, так же, как петли для крышки.
• Выпаливаем внутреннюю поверхность.
• Просверливаем отверстия для вытяжки и прикручиваем заслонку
• Устанавливаем патрубок для вытяжки, можно использовать отверстие от пробки

Теперь у вас есть многофункциональный мангал с коптильней. Неплохо еще купить жаростойкую краску – красиво и ржаветь не будет. Если есть сварка, то можно нафантазировать еще различные полочки и подставки.

Вот, кстати, нашел схему, как сделать обычный мангал из бочки. Нарисовано все понятно и доступно, боюсь только, сделать такую подставку своими руками без сварочного аппарата проблематично. Но все равно, может, пригодится.

Есть очень много разных мангалов, в основном, их делают металлическими, можете оценить небольшую подборку.





novamett.ru

Барбекю своими руками — от простейших до стационарных

Загородный отдых в воскресные дни в большинстве случаев ассоциируется с приготовлением очень вкусных мясных, рыбных и овощных блюд на раскаленных углях. Безусловно, всегда можно на скорую руку организовать небольшой мангал, даже попросту выкопав в земле углубление и придумав какие-нибудь перекладины для сетки или шампуров. Но, согласитесь, все же намного качественнее и вкуснее, с меньшим расходом топлива продукты будут приготовлены, в случае использования специальных конструкций – мангала, гриля или барбекю.

Барбекю своими руками

Владельцам загородных участков вообще, наверное, грех не иметь в своём распоряжении подобных приспособлений, стационарным или переносных. В магазинах представлен достаточно широкий выбор таких устройств, сваренных из металла. Однако, если хозяин участка имеет хотя бы начальные навыки в проведении строительных работ или в обработке и сварке металла, наверное, для него не представит особо большой проблемы соорудить барбекю своими руками, той или иной степени сложности.

Что скрывается под словом «барбекю»?

Прежде всего, необходимо разобраться, что мы должны получить, если поставлена цель создать именно барбекю.

Этимология этого названия не совсем однозначная – существует несколько версий его происхождения. Самым правдоподобным кажется вариант, связывающий его с древнегреческим, а затем латинским словом «barbarus», что означало пришлого, чужеземца, чуждого культуре. В нашем языке слово постепенно трансформировалось в «варвара».

Возможно, слово «барбекю» пошло от «варварского» приготовления пищи в очагах и на кострах

Возможно, способ приготовления пищи этих самых полудиких кочевых племен – варваров – на открытых кострах или в каменных пещерных очагах, и лег в основу устоявшегося названия. Но, согласитесь, что этот «варварский» способ всем нам очень и очень нравится!

Решили построить печь барбекю?

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать мангал.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Кроме этого отличным решением является тандыр! Про строительство тандыра своими руками читайте также на нашем портале.

Но сразу возникает вопрос – встречается немало рецептов приготовления блюд на мангале, на гриле или по кулинарной технологии барбекю. В чем разница, в чем та тонкость, которая отличает одно от другого?

По большому счету, разница невелика, но все же она есть.

• Обычный мангал, как правило, представляет собой какое-то металлическое или кирпичное вместилище для углей (короб, ящик и т.п.), поверх которого ложатся шампура или устанавливается решетка, на которую выкладываются продукты. Высота установки при этом никак не регулируется – поставкой всегда является верхний обрез самого мангала. Сверху приготавливаемые продукты свободно продуваются воздухом, для которого не создаётся никаких преград. В самом ящике проделаны отверстия для поддува воздуха, необходимого для горения дров и последующего тления углей.  Никакой дополнительной тяги в мангале в принципе не создают – в процессе приготовления участвует только передающийся прямым тепловым излучением жар, который тут же рассеивается выше уровня шампуров или решетки.

Самый простой в «семействе» — обычный мангал

Это, как видно, самое простое из перечисленных устройств. Приготовление мяса на нем требует определенной сноровки, так как жар поступает только снизу, и важно не передержать, не пересушить сторону продуктов, обращенную к огню.

• Гриль также предполагает готовку на углях, но принцип здесь иной – важен закрытый объем, в котором проходит процесс. Мясные продукты могут также быть нанизаны на шампуры или выложены на сетку над набравшими жар тлеющими углями, но затем гриль обязательно закрывается крышкой.

Гриль предполагает наличие крышки, то есть закрытое со всех сторон пространство для приготовления продуктов

Горячий воздух в замкнутом объеме распространяется более равномерно, и процесс обжарки происходит одновременно со всех сторон. Безусловно, для горения требуются каналы поступления воздуха и выходы дыма¸ поэтому грили часто дополняются небольшой трубой.

• А вот жаровня-барбекю занимает некоторое промежуточное положение между обычным мангалом и грилем, и наиболее приближена к «пещерным», «варварским» условиям приготовления мяса. Она напоминает очаг с одной открытой лицевой стороной.



Для барбекю необходим или закрытый с трех сторон очаг …

Другой вариант – когда вокруг решетки барбекю обязательно наличествует бортик, стенка, которая не дает сразу жару расходиться по сторонам от малейшего ветерка.

… или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

Стенки этого бортика или очага тоже нагреваются и участвуют в процессе приготовления. Получается своеобразная тепловая подушка, которая обволакивает продукт снизу и с краев, а в случае с очаговым типом барбекю – еще и в какой-то степени сверху. Понятно, что в таких условиях мясо готовится быстрее, и намного меньше риск, чем на мангале его пересушить или даже пережечь одну из сторон. Как правило, на всех барбекю продумывается та или иная возможность регулировки высоты решетки над углями.

Искусственную тягу в барбекю не создают – чем медленнее перемещается горячий воздух – тем лучше. В барбекю очагового типа, конечно, без организации отвода дыма не обойтись, но труба не должна быть высокой – обычно от уровня жаровни до верхнего оголовка – не более полутора метров.

Честно говоря, все эти три кулинарных приспособления настолько «родственны» между собой, что очень часто легко и просто трансформируются одно в другое. Например, установленная или подвешенная ниже уровня стенок мангала решетка тут же преобразует его в барбекю. А если на барбекю закрыть крышку или прикрыть дверцу очага, то, соответственно, можно готовить по гриль-технологии.

Мангал, барбекю и гриль очень часто легко трансформируются от одного типа к другому

Возможно, со стороны читателя последуют возражения против такой градации приспособлений для приготовления пищи на открытом огне и углях, так как разнообразных мнений в интернете на этот счет выражено очень много. Тем не менее, далее в статье будут рассматриваться те варианты изготовления или строительства жаровни-барбекю, которые подходят по критериям, описанным выше.

Цены на барбекю Forester

барбекю Forester

Рассматриваться варианты будут в последовательности от простых к сложным, от временных к переносным жаровням, и далее – к стационарным комплексам.

Барбекю почти готово? А беседки еще нет?

Узнайте подробную информацию про строительство беседки своими руками.

Но перед строительством беседки обязательно ознакомьтесь с информацией по строительству фундамента для беседки — здесь.

Простейшая жаровня-барбекю за десять минут

Этот вариант доступен буквально всем, даже людям, совершенно не владеющим строительными навыками. Сам по себе способ возведения подобной жаровни-барбекю во многом напоминает детскую игру в кубики.

Для работы понадобится:

— Около сотни кирпичей (поз. 1). Их количество может быть и меньшим – все зависит от высоты будущего «сооружения».

— Металлический лист (поз. 2) и решетка (поз. 3). Размер этих элементов должен быть примерно равным. По сути, их длина и ширина предопределят и величину жаровни.

Схема простейшей жаровни-барбекю, которую можно выложить буквально за несколько минут

Кладка будет проводиться «на сухую», то есть никакого строительного раствора не понадобится.

• Для сооружения необходимо подготовить ровную и твердую площадку, так, чтобы она была пожаробезопасной. Например, вполне можно выкладывать жаровню на утрамбованном грунтовом участке, очищенном от сухой травы.
• На готовой площадке выкладывается окружность из положенных плашмя кирпичей, с оставлением просветов между ними порядка 50 мм для свободного прохождения воздуха снизу. Сразу стоит сопоставить диаметр выкладываемой окружности с размерами листа и решётки —  эти металлические элементы должны полностью ее перекрывать получающийся «колодец». На приведенной схеме в кладке одного ряда задействовано 12 кирпичей.
• Подобным же образом аккуратно укладываются еще четыре ряда, каждый со смещение, чтобы кладка была «в перевязку».
• Поверх пятого ряда укладывается металлический лист. Толщина его должна быть не менее 2 ÷ 3 мм, так как именно на нем будет разводиться огонь, гореть дрова и тлеть угли.
• Следующие два ряда кирпичей создадут своеобразный очаг. Принцип кладки здесь сохраняется таким же, как и снизу, но есть и одна особенность – с лицевой стороны не докладывается один кирпич снизу и, соответственно, два во втором ряду (поз. 4). Этот проем станет топочным окошком, через которое будет осуществляться загрузка и розжиг дров, ворошение углей.
• Следующим шагом на кирпичный «колодец» укладывается металлическая решетка, на которой и будут размещаться обжариваемые продукты.
• Поверх решетки укладывается еще два ряда кирпичей. При этом просветов между ними оставлять не следует – вокруг жаровни должен образоваться сплошной бортик, чтобы был реализован «принцип барбекю». Допустимо также в лицевой части оставить небольшой проем, для удобства манипулирования лопаткой или щипцами во время переворачивания обжариваемых продуктов.

Подобную жаровню можно оставить на площадке на летний период, но если есть опасения, что кирпичи и металлические части могут попросту «увести» в отсутствие хозяев, то совсем не сложно ее разобрать, чтобы закрыть материалы в подсобном помещении. При необходимости соорудить вновь барбекю не составит труда и не займет много времени.

Металлические жаровни-барбекю из подручных материалов

Если хозяин дома имеет хорошие навыки в обработке и сварке металла, то очень хорошим вариантом может стать переносная модель барбекю. Задача еще больше упростится в том случае, когда имеются старые ненужные металлические бочки или газовые баллоны.

В принципе, можно обойтись даже и без сварки – именно о таком варианте и пойдет речь. Картинки в левом столбце таблицы можно рассмотреть подробнее, увеличив их кликом мышки.

Изображение	Описание
	Берется обычная стандартная металлическая бочка в хорошем состоянии. Важно, чтобы перед этим в ней не хранились легко возгораемые продукты (например, бензин). На бочке сразу делается внешняя разметка – две параллельные линии между дном и крышкой. Участок, который будет вырезаться, должен составлять примерно ⅓ поверхности. На рисунке показана разметка, выполненная двумя полосами изоленты (синие стрелки). Обратите внимание на расположение заливной горловины бочки – практически на уровне дальней линии разметки, с небольшим смещением назад (красная стрелка). Это важно, так как горловина будет затем использована для дымохода.
	Поперечные линии реза намечаются примерно в 50 мм от отбортовочных соединений крышки и днища, и должны идти строго параллельно им. Затем с помощью «болгарки» вырезается намеченное окно. Очень важно произвести резы максимально ровно и аккуратно, так как вырезанный фрагмент будет использован в качестве крышки, и зазоры при ее закрытии должны будут оставаться минимальными.
	Дальнейшая работа будет проще, если сразу соорудить подставку для будущего барбекю. Вариантов здесь может быть очень много, но для примера можно привести несложную конструкцию, которая не потребует сварных соединений. Схема показана на рисунке. Потребуются отрезки трубы Ø 40 мм – 4 штуки длиной 750 ÷ 800 мм (эта высота обеспечит наиболее комфортное пользование жаровней), и 2 штуки длиной, равной длине положенной на горизонтальную поверхность бочки с прибавлением еще 150 мм на узлы верхнего крепления. Соединение ножек с перекладинами осуществляется болтами, для чего в трубах просверливаются отверстия (показано стрелкой)
	Теперь черед изготовить перемычки, которые придадут жесткость конструкции подставки. И дешевле, и проще будет сделать их деревянными, а если точнее – то их фанеры толщиной не менее 10 мм. Для этого вырезаются две полосы длиной 700 мм, и две – 900 мм, с общей шириной 150 мм. В двух из них сверлом-коронкой выбираются отверстия Ø 42 ÷ 45 мм, равноудаленные от центра и расстоянием между намеченными центрами отверстий в 500 мм. В двух других отверстия такие же, но расстояние между их центрами увеличено до 750 мм. Это даст небольшой уклон ножек вовнутрь, что повысит прочность конструкции. Первая пара фанерных заготовок надевается на ножки-трубы обеих металлических половин каркаса (синяя стрелка). Для большей жёсткости перемычки связываются между собой с помощью саморезов поперечиной, также изготовленной их полосы фанеры (красная стрелка). Кстати, эту перемычку можно сделать широкой – тогда она послужит еще и в качестве достаточно удобной подсобной полки.
	Теперь – как зафиксировать эту деревянную распорку перемычку на нужной высоте? Проще всего укрепить на каждой из ножек обычные хомуты – они не дадут фанерным деталям опуститься вниз. Важно разместить этот узел не ближе, чем в 400 мм от верхних перекладин, чтобы деревянные детали не обгорали от жара при пользовании барбекю. Такая фиксация с помощью хомутов позволит при необходимости быстро разобрать всю конструкцию, просто ослабив гайки и сняв детали с ножек. Аналогичным образом устанавливаются и нижние перемычки, у которых отверстия расставлены несколько шире. Высота их расположения я- 100 ÷ 150 мм от уровня земли. Соединять их поперечиной не требуется.
	Все, подставка для барбекю готова. Можно устанавливать бочку сверху и продолжать работу. Цилиндр бочки надежно встал между металлическими перекладинами (синяя стрелка), а торцами уперся в соединительные узлы (красная стрелка), что исключает его перемещение в какую бы то ни было сторону. Под весом бочки вся конструкция подставки, расположенная под небольшим уклоном, внутрь окончательно расклинится и будет неподвижной.
	Продолжаем работу над самой бочкой. Главными инструментами становятся дрель, отвёртка, гаечные ключи, так как все соединения будут резьбовыми. Использовать алюминиевые заклепки нежелательно, так как термическая стойкость этого металла невысока. В первую очередь устанавливаются кронштейны, на которые будет выкладываться сетка жаровни. Это –обычные стальные уголки, прикрученные болтами чуть ниже уровня вырезанного проема с одной стороны – и по горизонтали к ним – с противоположной. Размещение уголков – в зависимости от размеров и жесткости имеющейся решетки, так, чтобы обеспечивалась ее надежная установка с упором как минимум по всем четырем углам, а если нужно – с дополнительными уголками во избежание прогиба.
	Чаще всего используют разборную решетку из двух половинок – ее легче установить в полость бочки. На рисунке показан именно такой вариант. Стрелками отмечены установленные кронштейны.
	Пришла пора заняться откидной крышкой. На задней, высокой части проема на винты крепятся обычные стальные оконные петли (неразборные).
	Вторая половина петель прикручивается к вырезанному ранее из бочки фрагменту. Необходимо очень точно вымерять расположение петель, чтобы получающаяся крышка ровно встала по размеру окна и максимально плотно закрывала его в нижнем положении.
	Теперь на очереди дымоход (красные стрелки). Пробка в сливной горловине снимается, а вместо нее вкручивается резьбовая муфта соответствующего диаметра. так, чтобы получился выступающий резьбовой патрубок (поз. 1). На него накручивается отвод 90° (поз. 2), к которому затем можно подсоединить невысокую трубу, разместив ее таким образом, чтобы отводимый дым не становился помехой для человека, занятого приготовлением пищи. В нижней части торца бочки дополнительно модно сделать регулируемое поддувало (синие стрелки). Для этого высверливается несколько отверстий Ø 10 ÷12 мм (поз. 3), а выше на болту-оси размещается заслонка, которой можно регулировать поступление воздуха в топку. Это бывает особо важно при приготовлении в режиме гриля, так как при закрытой крышке жаровни горение без кислорода может просто прекратиться.
	Остались последние «штрихи». Устанавливается дымоходная труба (синяя стрелка). Обязательно предусматривается наличие ручки, за которую будет открываться крышка жаровни – барбекю. Желательно изготавливать ее из материала, который не будет сильно нагреваться. Варианты могут быть разными, например, такой, как показан на рисунке (оранжевая стрелка). Если есть желание, то можно после предварительной очистки покрыть сверху бочку специальной жаростойкой краской. Мастер, который изготовил барбекю, про который шел рассказ, дополнительно укрепил на поверхности крышки термометр (красная стрелка), позволяющий следить за температурным режимом в процессе приготовления в режиме «гриль». По сути, сборка барбекю закончена.

Аналогичные или в определенной степени видоизмененные, по желанию и фантазии мастера, барбекю можно изготовить и их старых газовых баллонов. (При этом должна соблюдаться осторожность при первом резе емкости, так как внутри может быть взрывоопасная остаточная концентрация газа. Баллон рекомендуется несколько раз промыть водой, и первый рез проводить также в заполненном водой состоянии).

Только от креативности и умения мастера зависит, насколько функциональной станет его конструкция

Креативный подход дает возможность существенно расширить функциональность изготавливаемой конструкции. Например, несложно предусмотреть дополнительную «опцию» коптилки, установив дополнительную камеру на выходе дыма из основной жаровни. Другой вариант – установка отдельной топочной камеры внизу, которая будет использоваться именно в режиме копчения продуктов. А для поддержания нужной температуры и требуемой для копчения концентрации дыма, на дымоход устанавливается регулируемая задвижка. Наглядный пример такой модели гриля-барбекю с возможностью перехода в режим копчения – в прилагаемом видеосюжете.

Видео: интересная модель гриля-барбекю с коптилкой

Если конструкция получается тяжелой, то ее можно оснастить, к примеру, одноосным колесным ходом. Это позволит без труда перемещать ее по территории участка или убирать в сарай или гараж на период не востребованности.

Стационарные барбекю из кирпича

Те владельцы загородных особняков, которые любят солидность и основательность, наверняка предпочтут нечто более монументальное, стационарное, сложенное на годы из кирпича. Что ж, и в этом вопросе нет ничего невозможного для самостоятельного сооружения жаровни-барбекю или даже целого комплекса или иначе – зоны барбекю.

Пример стационарной зоны барбекю под сенью беседки

Выбор оптимального места для комплекса барбекю

Прежде всего, необходимо определиться с местом. При этом учитывается целый ряд правил:

• Очень часто кирпичные барбекю устанавливают рядом с уже имеющейся зоной отдыха – террасой или беседкой. Вполне возможно и объединение этих построек под одной крышей, естественно, с учетом требований пожарной безопасности.
• Не стоит располагать комплекс чрезмерно близко к жилому дому или даже пристраивать к нему – это также диктуется элементарными правилами безопасности. Категорически запрещено размещать рядом с гаражами или подсобными помещениями, где может находиться запас топлива.
• По соображениям гигиеничности и комфортности, печь-барбекю не следует планировать в непосредственной близости от отхожих мест или выгребных ям, своих или соседских.
• Если есть возможность, стоит отдать предпочтение месту, расположенному с подветренной стороны жилого дома (с учетом преобладания ветров в данной местности).
• Следует избегать соседства с высокими кустами и деревьями, кроны которых могут оказаться над барбекю. Это, во-первых, небезопасно, а во-вторых— от высоких температур растения могут завянуть и погибнуть.
• Если возведение барбекю планируется в уже построенной ранее беседке, то следует предусмотреть размещение печи так, чтобы дымоходная труба не пришлась на кровельные стропила – она должна быть примерно по центру между ними.

Проход трубы печи-барбекю через кровлю беседки

• Хороший хозяин обязательно предусмотрит прокладку дорожек к зоне барбекю, чтобы к ней можно было легко подойти, например, после дождя. Из тех же соображений целесообразно замостить площадку около самой печи.
• Очень удобно будет, если к зоне барбекю провести воду, хотя бы временной летней магистралью. Также никогда не лишним будет проведение линии электропитания – это даст возможность организовать освещение и подключение необходимых бытовых приборов. Безусловно, и водопровод, и электричество – это необязательные элементы, только по желанию и возможности хозяев.
• И, наконец, барбекю стоит расположить и отделать так, чтобы это сооружение органично вписывалось в общую концепцию оформления участка.

После того как место выбрано, переходят к строительству. А начинается оно всегда с устройства фундамента.

Фундамент для кирпичной печи-барбекю

Цены на барбекю GREIVARI

Барбекю GREIVARI

Любое кирпичное стационарное сооружение всегда обладает немалой массой, а значит, для него требуется надежная основа. В случае строительства садовой печки-барбекю можно использовать и ленточный, и плитный, монолитный фундамент, но второй все же предпочтительнее. Площадку вокруг, так или иначе, рекомендовано замостить, и плита фундамента уже будет основанием для, к примеру, укладки керамической плитки. Кроме того, монолитный фундамент даже при небольшом заглублении будет устойчивым основанием для возводимой конструкции.

• Под фундамент роется котлован таким расчетом, чтобы получаемая плита была как минимум на 100 мм шире в любую из сторон, чем планируемый периметр кирпичной кладки. С лицевой стороны выступ можно сделать и побольше, чтобы образовалась небольшая площадка. Глубина котлована может быть порядка 400 мм – этого будет вполне достаточно.
• Дно котлована засыпается песчаной подушкой 100 мм, которую обязательно уплотняют ручной трамбовкой. Поверх нее, также с уплотнением, засыпают такой же слой гравия или щебёнки. В итоге подземная заливаемая часть фундамента будет толщиной около 250 мм.
• По периметру котлована устанавливается деревянная опалубка. Она должна выходить над поверхностью грунта примерно на 100 мм – так будет сформирована цокольная часть плиты. Желательно опалубку строго выровнять по горизонтали – тогда верхний обрез досок станет маячком для разравнивания раствора.
• Укладывается арматурная сетка с ячейками 100 × 100 мм. Ее лучше установить на подкладки, так, чтобы она пришлась примерно на середину заливаемой плиты.
• Готовится цементно-песчаный раствор (1 : 3), который заливается в опалубку до полного ее заполнения. Верх разравнивается правилом.

Залитая фундаментная плита

Теперь остается ждать застывания плиты и набора ею необходимой прочности. Рекомендуется первые 3 —4 дня регулярно увлажнять поверхность и оберегать ее от пересыхания и растрескивания, укрывая полиэтиленовой пленкой. Опалубку можно будет снять через неделю, ну а приступать к дальнейшим строительным работам желатинное ранее, чем через 3 недели – бетон к этому времени должен набрать порядка 70% прочности, необходимых для выдерживания нарастающей на него нагрузки кирпичных стенок.

На готовом фундаменте можно возводить выбранную печь-барбекю. Не станем рассматривать слишком сложные комплексы. Для начинающего строителя будет достаточно одной из довольно простых в исполнении моделей, которые, тем не менее, обладают неплохой функциональностью.

Несложный вариант без дымоходной трубы

Самый простой вариант стационарной жаровни-барбекю

Такую стационарную жаровню-барбекю должен суметь сложить любой человек, имеющий начальные навыки каменщика. Ничего сложного нет – не требуется даже порядовки. Вполне будет достаточно приведенной схемы, которую можно взять за основу, и при желании изменить в части габаритов постройки или ее отдельных элементов.

Схема должна помочь без особого труда сложить простейший вариант барбекю

• Размер по ширине и глубине постройки будет определяться габаритами имеющегося металлического листа для жаровни (поз. 10). Желательно, чтобы он был исполнен с бортиками, по типу противня, чтобы угли не просыпались вниз. Такому же размеру должна соответствовать и решетка (поз. 9) – их может быть и несколько штук, для приготовления разных продуктов одновременно на нескольких уровнях.
• Возведение начинается от фундамента (поз. 1). На схеме показана уже замощенная плита, но понятно, что облицовка делается уже после возведения всей печи-барбекю.
• Строительство начинается с выкладки 5 П-образных рядов кирпича (поз. 2). Остающееся внизу пространство (поз. 3) может быть использовано для хранения какой-либо кухонной утвари или запаса дров.
• Кладка всегда начинается от углов стенки (поз. 6), так, чтобы в этих местах лег целый кирпич. Сами кирпичи (поз. 7) можно использовать любые обожжённые – открытое размещение топки не предполагает критичных для них температур. Ряды выкладываются «в перевязку», со смещением на ½ кирпича.
• Толщина формируемых между кирпичами швов (поз. 5) – порядка 10 мм. В качестве раствора можно применить жаростойкую кладочную смесь, которую приобретают в магазине. Впрочем, конструкция позволяет обойтись и обычным кладочным цементно-песчаным раствором с добавлением глины. Еще один вариант – по одной части цемента и гашеной извести и три части песка.
• После укладки первых пяти рядов, шестой ряд с обеих боковых сторон ложиться с поперечным расположением кирпичей (поз. 4). Таким образом, создаются полки, на которые ляжет поддон-жаровня.
• Выше кладка продолжается обычными прямыми рядами, на необходимую высоту (на схеме показано семь рядов). На внутренней стороне стенок на нескольких уровнях крепятся кронштейны (поз. 8), которые станут упорами для укладки решеток.

Конструкцию можно и немного изменить. Например, на фотографии выше показано, что несколько уровней размещения поддона–жаровни и решеток обеспечиваются, соответственно, несколькими рядами поперечной укладки кирпича. Кроме того, выступающие снаружи поперечно расположенные кирпичи могут стать опорой для боковых столиков, очень удобных для подготовки и разделки продуктов прямо у барбекю. Для этого несложно выложить еще одну кирпичную стенку с одной или даже с обеих сторон.

С одной или с обеих сторон можно пристроить разделочные столики

Такой простейший мангал-барбекю не предполагает направленного отвода дыма. Правда, если подобное сооружение предполагается разместить в беседке, то можно подвесить сверху дымосборный колпак, по типу кухонной вытяжки, а от него уже сделать вывод наружу.

Цены на популярные барбекю

Более сложная задача – барбекю с трубой

Задачу можно несколько усложнить – сложить барбекю с полностью закрытым с трех сторон очагом и дымовой трубой. Понятно, что трудоёмкость и общие затраты здесь будут существенно повыше, но зато и само сооружение уже смотрится значительно солиднее и может стать украшением участка.

Много рассказывать здесь словами, наверное, не надо – намного больше информации принесет подробная порядовка кладки. Останется лишь сделать к ней некоторые примечания:

Общий вид в двух проекциях и схема первых девяти рядов

• Опытные печники всегда рекомендуют, особенно начинающим, предварять кладку на раствор «сухой», то есть каждый ряд кирпичей вначале выкладывается без раствора. Это помогает точно определиться с конфигурацией ряда и подогнать те кирпичи, которые требуют разделки.
• Так как в конструкции уже – закрытый очаг, то его выкладка (внутренняя облицовка) предполагает использование шамотного огнестойкого кирпича. На схеме он показан более светлым оттенком.
• В цокольной части можно использовать обычный кладочный раствор. Начиная от уровня перекрытия под очаг и выше, там, где будет находиться область повышенных температур, используется термостойкий кладочный состав.
• Кладка начинается с первого полностью сплошного ряда. Безусловно, ведется постоянная проверка на горизонтальность с использованием строительного уровня.
• Поверх пятого ряда укладываются металлические уголки – перемычки, по которым будет вестись кладка в начале шестого, а затем седьмого сплошных рядов. Два отсека, которые расположатся под очагом, могут быть использованы для разогрева или поддержания в горячем состоянии уже готовых блюд.

Продолжение схемы — порядовка от десятого ряда и до самого верха трубы

• Поверх одиннадцатого ряда вновь укладываются полосы-перемычки, а поверх них – два сплошных ряда, которые станут дном очаговой камеры.
• С 14 по 21 ряд – очаг, стенки которого изнутри сразу облицовываются шамотным кирпичом. Если предполагается что огонь будет разводиться не на съемном металлическом поддоне, а непосредственно на поверхности очага, то и его основание тоже стоит облицевать шамотным кирпичом.
• После выкладки 21 ряда устанавливается перемычка, по которой будет уложено лицевое перекрытие очага.
• В дальнейшем кладка идет строго по схеме, с постепенным сужением к центру – так формируется пирамидальная часть дымоходной трубы.
• Ступенчатый подъем трубы впоследствии можно облицевать кожухом из тонкого листового металла – чтобы на уступах не скапливалась и не застаивалась дождевая вода или снег. Завершает устройство трубы дождезащитный металлический колпак.
• По боковым стенкам очага можно закрепить на нескольких уровнях металлические кронштейны для расположения решеток барбекю.

Как видите, и в этом случае ничего критично сложного нет: главное – последовательность, предельная аккуратность и точный расчет при кладке каждого ряда, с обязательным контролем горизонтальности и вертикальности стенок.

Опять же, это сооружение может быть базовым, около которого несложно будет пристроить разделочные столики.

При желании, возможностях и должной сноровке можно соорудить более сложный многофункциональный комплекс барбекю

Ну а тем, кто хочет все же возвести самостоятельно более сложный комплекс, с широкой функциональностью, с кухонной плитой, духовкой или казаном для приготовления плова, предлагается ознакомиться с подробной видеоинструкцией. Это поможет трезво оценить свои средства и строительные возможности, чтобы принять правильное решение по выбору приемлемой модели.

Видео: инструкция по возведению барбекю-комплекса из кирпича

stroyday.ru

Мангал из металла своими руками

Вылазка на природу – это всегда масса удовольствия. Свежий воздух в комбинации с вкусной едой, приготовленной над живым огнем, и приятным общением – лучший способ отдохнуть от повседневной рутины. Мангал действительно является главным атрибутом загородного пикника.

Сегодня этот аксессуар комфорта купить не проблема, однако, любителей шашлыка от этого шага останавливает качество предлагаемого ассортиментного ряда. В основном все, выставленные на реализацию модели, выполнены из слишком тонкого материала и первый же «шашлычный сезон» становится для них фатальным.

Готовый мангал из металла

Хотите получить друга на десятилетия – попробуйте пойти другим путем и сделать мангал из металла своими руками. Это отличный способ обзавестись более солидным, а порой даже эксклюзивным вариантом жаровни, которую можно будет, к тому же, полностью адаптировать под свои нужды. «Самоделка» может выглядеть стандартно или стать изюминкой декора дачного участка, а это уже повод познакомиться с видами и процессом производства металлических конструкций для жарки шашлыков поближе.

к оглавлению ↑

Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:

1. Стационарным.

Стационарный мангал из металла с навесом

2. Переносным.

Легкий переносной мангал из металла

Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:

• на традиционные мангалы;

Классический стационарный мангал из металла

• конструкции арт-деко.

Мангал из металла в стиле арт-деко

Переносные могут быть:

Переносной складной мангал

Разборный мангал из металла

А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.

Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.

Комбинированный мангал из металла и камня с крышей

Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.

Мангал из металла, складывающийся в чемодан

Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.

Конструкция простого мангала

Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.

Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.

Мангал из металла с деревянной столешницей

Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.

Мангал с решеткой для гриля

Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.

Кованый мангал в стиле арт-деко с колесами

Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:

1. Колес.

2. Крыши.

3. Подставок и полочек.

4. Двойной жаровни.

5. Ручек.

Мангал из металла с дополнительными полочками

Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.

Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:

• на толстостенные;

Толстостенный мангал

• тонкостенные.

Тонкостенный мангал из металла

Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.

Толстостенный стационарный мангал

Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.

Мангал из тонкого металла

к оглавлению ↑

«На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле»

Преимущества металлических жаровен очевидны.

1. Они мобильны. Неважно разбирается ли мангал или нет, его можно убирать на зимний период в сарай. Такая забота о конструкции поможет продлить срок ее эксплуатации.

Мангал из металла можно убрать на зимний период

2. Пожаробезопасны. Это гарантировано материалом, использованным на изготовление и самой формой жаровни.

3. Относительно дешевы. Разница в затратах на материалы и работы при установке каменного камина и металлического, весьма существенна.

Мангал из металла легко устанавливается в нужно место

4. Быстро монтируются. На возведение стационарного каменного мангала, с учетом технологически предусмотренных перерывов на застывание фундамента и схватывание раствора, потребуется, как минимум, недели три. На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле.

Мангал из металла на подготовленной площадке

Ценители капитально обустроенных конструкций считают металлические жаровни, мягко говоря, малоэстетичными и невзрачными, но это смотря кто возьмется за работу. Порой из рук наших «Кулибиных» выходят настоящие шедевры. Несколько интересных идей из серии «очумелые ручки», мы опишем ниже, а сейчас разберемся с последовательностью хода процесса работы над обычным, привычным мангалом.

к оглавлению ↑

Как собрать мангал своими руками

Те, кто не понаслышке знаком с металлом, в советах и руководствах нуждаться не будут. Профессионалы соберут конструкцию с закрытыми глазами. А вот новичкам на этом поприще придется несладко. Для того чтобы первый опыт был позитивным, надо подойти к процессу творения основательно и неспешно. Не стоит начинать с заумных моделей. Пусть ваш «первенец» будет до смешного прост в декоративном аспекте, но зато, отлично функционирующим. Впоследствии, нажив опыт и усовершенствовав мастерство, можно будет попытаться создать нечто неординарное для жарки шашлыков, но пока ваша цель – «ящик на ножках». К ней и пойдем.

Такой мангал из металла не сложно сделать своими руками

Конструкционные элементы

Для создания мобильного мангала нужно:

1. 4 ножки.

2. 4 прямоугольной формы перфорированные стенки.

3. Днище.

Необходимые детали для мангала из металла

С чем и чем работать

Для того чтобы получить искомые детали и собрать их в функциональную конструкцию, понадобятся:

1. стальной лист;
2. металлический уголок или арматура с гайками и болтами;
3. сварочный аппарат с запасными электродами;
4. ножовка по металлу;
5. болгарка и отрезные круги к ней;
6. дрель.

Для изготовления мангала своими руками необходим сварочный аппарат

Следующим шагом станет создание рабочего проекта. Звучит в нашем случае громко, но наличие чертежа мангала из металла ускорит и облегчит первую сборку своими руками.

Чертим проект

Чертеж стопроцентно удастся и будет более легок к прочтению, если сделать его на листочке, расчерченном клеткой. Обязательно отметьте высоту ножек и параметры самого жарочного ящика. Просчитайте расстояние между направляющими фасками для укладывания шампуров и перфорационными отверстиями.

Средний мангал рассчитан на приготовление 8 порций шашлыка. Оптимальное расстояние между вентиляционными отверстиями 7 – 10 сантиметров. Располагать их правильно в промежутке от 5 до 10 сантиметров от днища жаровни. Длина ножек произвольна.

Проект мангала из металла

Расчет габаритов

Среднюю компанию удовлетворит конструкция на десять шампуров. Шашлык хорош горячим, поэтому следующую порцию вполне можно пожарить пока гости заняты поеданием первой. Чтобы мясо удалось, шампура должны быть правильно уложены над углями. Их нельзя прижимать друг к другу, но и слишком раздвигать в стороны тоже неправильно. Жар не должен тратиться попусту. Это является основными критериями выбора длины жарочной коробки.

На шампур стандартной длины нанизывается 6 – 8 порционных кусочков мяса. Если вы не хотите уменьшать порцию, то делайте ширину короба по длине первых. Увеличивать ширину нет смысла. Изделие приобретет излишнюю громоздкость.

Глубина изготавливаемого своими руками мангала из металла должна быть приближена к проверенным практикой показателям. Мясо, расположенное слишком близко к углям – засушится, чересчур удаленное – не прожарится. Оптимальный уровень расположения шампуров над огнем 30 – 35 см.

Проект мангала на 11 шампуров

Последний параметр мангала – его общая высота. Его выводят под рост «главного повара». Пригласите его на свою «стройплощадку», дайте в руки шампур и попросите сымитировать поворачивание последнего, не наклоняясь и не сгибая спину. Замеряйте расстояние от земли до руки. Вы получили оптимальную высоту своего изделия. Если провести эксперимент невозможно ориентируйтесь на стандартные показатели, которые варьируют от 80 до 120 см.

Схема мангала из металла высотой 50 см.

Собираем жарочный ящик

Насколько хорош будет ваш мангал, напрямую зависит от качества металла и правильности подбора габаритов. Эти два показателя непосредственно повлияют на время приготовления шашлыка и его вкусовые качества. Работа повара может пойти насмарку, если мясо будет готовиться на плохом оборудовании.

Жаровню переносного мангала надо собирать из 2-3 мм металла, с которым работать не так сложно, как с толстой сталью. Тоньше брать листы нецелесообразно, потому как ящик из них моментально прогорит.

Переносной мангал из металла толщиной 2-3 мм.

Выбранный металлический лист нужно «раскроить». Разметка проводится по угольнику. Его использование – залог отсутствия перекосов. Нам предстоит начертить 2 длинных и 2 торцевых боковушки, а также дно. Для вырезания элементов используем болгарку. Важно нарезать детали так, чтобы их края получились ровными.

Раскрой металла для мангала

Теперь настало время заняться перфорацией стенок мангала. Отверстия обеспечивают приток воздуха в жаровню, который нужен для хорошего горения углей. Сверлить их мы будем только по задней и передней стенке. Диаметр отверстий 10-15 мм, шаговое расстояние 5 см.

Перфорация на стенке мангала

Завершающим этапом создания жаровни будут сварочные работы. Их лучше выполнять с напарником, так как самому и удержать детали в правильном положении, и качественно их сварить может быть сложно.

Сварка стыков мангала

«Ставим на ножки»

На ножки можно использовать арматурные пруты, 30-ти мм трубки или уголок. Использование первых двух материалов позволит сделать мангал из металла своими руками разборным или складным. Для разборных моделей к ножкам приваривают болты. Работать придется ювелирно, чтобы не испортить резьбу.

Арматурные пруты для ножек мангала

По углам днища короба жаровни делаем отверстия. Их диаметр должен быть несколько больше, чем сечение болтов. Над отверстиями с внутренней стороны крепятся гайки. После того как металл остынет от сваривания пробуем поставить конструкцию «на ноги».

Уголки можно прификсировать к основанию жаровни стационарно или сделать подвижный крепеж, чтобы ножки, при необходимости, можно было сложить. В первом варианте используется сварка, во втором – болтовое крепление.

Болтовое крепление стенок для разборного мангала

Если ножки получаются длинными, то их нужно укрепить, попарно соединив перемычками. Последние тоже могут быть цельными или складными (важно для трансформирующихся моделей).

Собираем нестандартный мангал из металла своими руками

к оглавлению ↑

Модель из бочки

Если отойти от стереотипов и того, что мангал – это строго прямоугольная конструкция, то вы поймете, что такую вещь можно сотворить практически из любого подходящего металлического предмета, например, бочки, которая пылится в углу сарая.

Оригинальный мангал из бочки

Нельзя приспосабливать под мангал лишь те емкости, где хранились горюче-смазочные материалы. Если толщина металла у присмотренной бочки будет не слишком тонкой, то и конструкция будет иметь долгую жизнь. Бочка выполнит роль жаровни. Кроме нее понадобятся:

– дрель;

– металлический уголок;

– сварочный аппарат;

– болгарка.

Проект мангала из бочки

1. Сделав разметку, вырежем верхнюю часть бочки, сохранив целостность торцов. Не спешите выбрасывать «отход производства». Из снятого куска будет изготовлена крышка.

Разрезание верхней части бочки

2. Металлический уголок выполнит роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 идентичные части и приварить детали к торцевой части жаровни.

3. Замеряем длину бочки и готовим еще два уголка соответствующего размера. Это будет опорная подставка для шампуров. На уголках потребуется сделать надрезы с шаговым интервалом 4-6 см. Подготовленные детали привариваем к горизонтальным срезам боковин бочки с внутренней стороны.

Мангал из бочки на ножках с крышкой

4. Теперь займемся усовершенствованием мангала из такого металла, и это тоже сделаем своими руками. Крепить крышку к основанию будем петлями. На ее выгнутой стороне должны появиться две ручки. Так ею будет более комфортно пользоваться. Крышка станет и элементом декора, и функциональной деталью конструкции, защищая мангал и шашлык, готовящийся на нем, от дождя.

Ручка на крышке мангала из бочки

Разборная модель

Мангал можно сделать полностью разборным. В этом случае сварочным аппаратом работать не придется. Здесь нужно действовать по другой схеме.

Схема разборного мангала

Нарезка деталей производится с припуском на швы, то есть, плюс 3-4 см с каждой стороны.

Далее нужно сделать загибы по всем сторонам полученных составляющих по размеру припусков. Это необходимо для угловой стыковки и крепления дна.

Собирать конструкцию будем на болты. Отверстия под них готовим дрелью.

Складная модель

Работа над складным металлическим мангалом будет вестись по стандартной схеме: чертеж, нарезка сборка – только крепить детали потребуется на подвижные мебельные обвесы. Чтобы не допустить произвольного складывания стенок, к верхней их части привариваются специальные крючки.

Чертеж складного мангала

к оглавлению ↑

«Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка»

Скучный вид самодельной конструкции не грозит, ведь работая над мангалом из металла своими руками, вы вольны проявить фантазию и сделать его таким, каким вы его видите, а не таким, как предписывают стандарты и понятия. Бесспорно, украшать изделие лакокрасочными материалами – смысла нет. Жар просто уничтожит все ваши старания. А вот поиграть с формой жаровни, ножек, добавить оригинальных деталей мангалу – очень даже можно.

Оригинальный мангал из металла

Чем и как придать конструкции эксклюзивности? Способов есть немало. Сделайте к жаровне крышку и дополните ее вытяжной трубой. Смотреться будет интересно. К тому же мангал подобной сборки можно эксплуатировать в условиях закрытой беседки.

Мангал из металла с трубой

С помощью боковых подставок мангал можно превратить в мини-самолет. Также красиво и практично. На импровизированных «крыльях» можно выкладывать готовый шашлык или нанизывать на шампуры новые порции мяса. Не обязательно делать подставки стационарными. Съемные элементы будут тоже хороши.

Мангал-самолет из металла своими руками

Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка. Заурядная железка станет произведением дизайнерского искусства. Может модным такой подход и не будет, потому что сегодня в фаворе цельнокованые вещи, но красивым, винтажным, элегантным – останется в веках. Ковка может преображаться, но никогда не потеряет своей эстетической актуальности.

Кованый мангал не теряет свою актуальность

Как вариант дизайна, у мангала может рассматриваться и «неправильная» форма. Стальные листы поддаются сгибанию, так что остается лишь придумать каким образом их гнуть. Сделайте жаровню овальной, квадратной, круглой, зигзагообразной. Любой вариант будет хорош.

Необычный овальный мангал из металла

Народные умельцы могут преобразовать жарочный ящик с дырочками во что угодно. Покопавшись в воспоминаниях детства не сложно вспомнить свои любимые книги или сокровенные желания. Мечтали стать пиратом и отыскать сокровища? Осуществите мечту сейчас, создав мангал-сундук. Вместо ножек у него могут появиться перекрещенные корсарские мечи. С закрытой крышкой жаровня может служить мини-коптильней, вот только снабдите ее для этого хотя бы маленькой вытяжной трубой.

yellowhome.ru

чертеж складного, как сделать раскладной, сборный самодельный переносной мангал на природу

Приготовление шашлыка для многих является любимым кулинарным занятием, причем, как в летнее, так и в зимнее время. Ведь кто откажется от ароматного и сочного мясного блюда, приготовленного из свежайшей свинины или баранины на неразборном или стационарном мангале. Как правило, он устанавливается на расчищенной от снега площадке неподалеку от дома.

Мангал пригодится каждому, но лучше всего, если он будет переносным. Вполне возможно самостоятельно осуществить изготовление подобного устройства, если заблаговременно ознакомиться со всеми нюансами данного процесса. Помимо деталей изготовления стоит также изучить особенности выбора материала и учитывать все правила эксплуатации подобного устройства.

Особенности

Если вы решили изготовить самодельный мангал, то сначала следует убедиться в том, какой размер будет оптимальным решением для вас, чтобы удовлетворить потребности вашей семьи. Также необходимо выбрать металл, который будет наиболее долговечным. На сегодняшний день на просторах интернета можно найти инструкции по изготовлению большого количества моделей мангалов, которые можно сделать из различного сырья. Однако логично, что наибольшей популярностью пользуются металлические модели.

Это объясняется несколькими признаками.

• Удобство использования. Металлический мангал просто очищать и мыть, а при необходимости его легко разобрать, если он имеет съемные ножки, или сложить, если он является складным.

• Быстрота приготовления пищи. Именно металл лучше всего удерживает жар, что дает возможность мясу и овощам готовиться на нем не только максимально равномерно, но и быстро.

• Высокая пожаробезопасность. Если дрова или уголь сильно разгорятся, то габариты мангала и тот факт, что он выполнен из металла, смогут предотвратить возникновение огнеопасной ситуации. Металл может и сильно раскалится, но серьезного возгорания не возникнет.

• Невысокая стоимость. Сейчас металл представляет собой один из наиболее доступных и недорогих материалов для изготовления любого вида мангала. Он гораздо дешевле натурального камня, огнеупорного кирпича или иных жаростойких материалов.

• Скорость изготовления. При наличии сварки и необходимого количества металла изготовить подобный мангал можно буквально за два-три часа и сразу же начать его использовать. Для сравнения: мангал из кирпича придется делать около месяца, а пользоваться им нельзя будет еще несколько дней после достройки.

• Мобильность. Даже если мангал не раскладывается, то он все равно мобильный – его можно легко перенести в любое помещение типа подсобки или гаража, где он будет стоять до того момента, пока не понадобится снова. В таком случае на него не будут отрицательно воздействовать различные природные явления.

Однако у такого мангала имеется и недостаток – не очень эстетичный внешний вид. Но если вы действительно понимаете, что собираетесь делать, то превратить мангал в произведение искусства будет не очень сложно. Металл еще и подвержен коррозии, но благодаря наличию специальных антикоррозийных средств и постоянному уходу за ним, он сможет прослужить вам немалое количество времени.

Чертежи и размеры

Если вы задались целью сделать мангал, то для того чтобы результат вас не разочаровал, следует четко сформулировать ваши требования и учесть все важные факторы, которые могут повлиять на удобство эксплуатации изделия. Например, если ваша семья состоит из трех-четырех человек, то вам будет достаточно мангала с размерами примерно 50 на 30 сантиметров. Последнее число обозначает ширину. Такое расстояние позволяет поместить над огнем шампур, на котором будет находиться где-то 7-9 кусков мяса в зависимости от их размера.

Кроме того, длина мангала может варьироваться. Тут все зависит от того, сколько шампуров вы хотите за раз укладывать на мангал. Стандартное расстояние между шампурами составляет где-то 10 сантиметров. То есть для восьми шампуров понадобится лист длиной 80 сантиметров, а для 9 – 90 сантиметров.

Однако сразу следует отказаться от намерения сделать мангал слишком длинным. Это решение будет не только неудобным, но и сделает саму конструкцию крайне громоздкой.

Если вести речь о высоте мангала, то она должна составлять где-то 15-20 сантиметров. Такого объема будет более чем достаточно, чтобы не только разместить в мангале дрова или угли, но и мясо таким образом, чтобы оно при жарке вообще не соприкасалось с горящими углями и не подгорало.

Если же брать всю конструкцию, то длина от дна до ножек должна быть такой, чтобы человек мог стоять ровно и держать в согнутой руке шампуры, и чтобы ему было удобно переворачивать шашлык во время приготовления. Кроме того, мангал должен быть таким, чтобы его можно было спокойно размещать в багажнике. Автомобильный вариант при этом не должен занимать много места. Чтобы изготовить ножки, можно воспользоваться уголками в виде полок в 25 или 30 миллиметров, а также четырьмя кусками обычной арматуры с диаметром 8-10 миллиметров.

Если вам нужен походный мангал, то в качестве примера приведем характеристики одной из моделей.

Такая разборная модель будет состоять из следующих элементов:

• основание мангала, выполненное из цельного листа стали;

• ножки, которые имеют диаметр в 2 сантиметра;

• рама, выполненная из углов и 4-х труб для фиксации с диаметром 17 миллиметров;

• два типа бортов – продольные с тремя выступами и боковые – с двумя;

• различные закрепляющие элементы – шайбы и гайки;

Такой мангал удобен тем, что его легко сложить. В сложенном состоянии его длина не будет превышать 60 сантиметров, а ширина – 30 сантиметров.

Инструменты и комплектация

Для того чтобы сделать раскладной мангал, необходимо купить определенные инструменты и элементы. Их можно приобрести в ближайшем строительном магазине, так как они весьма доступны. Также можно применять и подручные материалы. Сделать простую конструкцию можно, даже не используя такую вещь, как сварочный аппарат либо крепления. В таком случае просто необходимо будет создать систему пазов.

Если конкретно говорить об инструментах, то для создания мангала будут нужны:

• кусок наждачки;

• дрель со сверлами по металлу;

• болгарка и диски к ней;

• ножницы по металлу.

Если говорить о материалах, то понадобится только лист стали с толщиной где-то 3-3,5 миллиметра. Перед началом резки металла необходимо сделать макет вашего будущего мангала из картона. Это даст возможность хотя бы примерно увидеть, как он будет выглядеть в реальности и при необходимости подкорректировать такие параметры, как ширина, длина и высота в зависимости от ваших предпочтений. Кроме того, картонные заготовки можно использовать, как шаблон.

Изготовление: тонкости процесса

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

• два боковых элемента с размерами 60 на 15 сантиметров;

• днище мангала размером 60 на 30 сантиметров;

• две торцевые стороны с размерами 30 на 15 сантиметров.

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов. Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

• в форме металлических уголков;

• форточными навесами, которые обычно привариваются к основанию.

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы. Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Покраска готового мангала

Для того чтобы защитить переносной мангал от воздействия коррозии и природных факторов, его обычно красят. Ранее красящие вещества не использовали, да и вообще пытались не применять химию, так как в процессе горения дров или угля краска начинала облезать, издавала неприятный запах, мясо впитывало в себя опасные канцерогенные вещества.

На сегодняшний день производители могут предложить краски, использование которых будет безопасно. Единственной проблемой для них может стать высокая температура внутри мангала. Даже наиболее стойкое покрытие может попросту не выдержать высоких температур, сгореть и осыпаться.

Если говорить о жаростойких красках, которые существуют на сегодняшний день, то они включают в себя различные варианты.

• Термостойкие порошковые краски, которые отлично подойдут для покрытия самодельных мангалов. Но технология их применения непроста, так как требуется обжиг при очень высоких температурах.

• Эмали на основе керамогранита. Такие краски выдерживают температуру до + 600 градусов по Цельсию.

Кроме того, есть возможность осуществить оксидирование металла, которое также известно, как воронение. Этот процесс довольно сложен, но при большом желании его можно провести даже кустарным способом в домашних условиях. Для этого коробка мангала должна быть обработана при помощи 5-процентной серной кислоты. После этого конструкцию необходимо прокипятить в густом растворе щелочного мыла в течение полутора часов.

Альтернатива – оставить мангал в растворе натрия на два часа. После таких процедур металл просто покроется черным антипригарным покрытием, которое будет отличной защитой от появления коррозии. Однако такой способ довольно небезопасен, так как обращаться с серной кислотой следует осторожно.

Использование: советы

Разборный мангал после каждого использования необходимо обязательно остудить и тщательно прочистить от сажи и золы, которые обязательно осядут на его стенках и днище. Следует сказать, что ни в коем случае не нужно тушить мангал или охлаждать его при помощи воды. Металл должен остывать исключительно естественным путем.

Еще один важный совет состоит в том, что после окончания шашлычного сезона мангал необходимо разобрать и осмотреть на предмет деформаций. Если дефекты будут обнаружены, то их необходимо устранить, а сколы краски следует подкрасить. Кроме того, нужно смазать на зиму различные подвижные элементы или навесы, если вы ими пользовались.

Как можно убедиться, сделать мангал своими руками не так уж и сложно. Главное – точно рассчитать все параметры, а также обладать минимальными навыками работы с металлами. Благодаря этому вы сможете легко и довольно быстро сделать мангал своей мечты собственными руками и наслаждаться удивительными шашлыками в любое время года.

Конструкция мангала быстрой сборки (без сварки и иных креплений) наглядно демонстрируется в видео.

stroy-podskazka.ru
