Содержание статьи:

Существует довольно большое разнообразие автономных систем отопления, которые предназначены для обогрева частных домов. В местах, где наблюдаются регулярные перебои электроснабжения или поблизости не проходит газовая магистраль, люди отдают предпочтение традиционным русским печам. Это наиболее яркий пример лучевой системы отопления частного дома.

Современное лучевое отопление

Разводка лучевой системы отопления

Русские печи имеют довольно большие размеры, что иногда создает трудности в их установке в загородных домах и тем более в городских квартирах. Однако технологии не стоят на месте, отопительные системы модифицируются и адаптируются под запросы современного человека.

По подводке труб от коллектора к радиаторам системы делятся на три типа:

  • лучевая;
  • двухтрубная;
  • однотрубная.

Принцип работы лучевого обогрева базируется на том, что разводка подразумевается в отдельности для каждого радиатора. Это наиболее весомое преимущество данной системы. При необходимости радиаторы можно включать и отключать как группами или по отдельности.

Система оснащена специальным вентилем подачи тепла. Если на улице тепло или на кухне работают бытовые приборы, вентиль можно немного прикрутить. Благодаря возможности регулировать подачу тепла в комнаты, удается экономить топливо.

Особенности и сегменты лучевой разводки

Элементы лучевой отопительной системы

Система отопления, работа которой основывается на лучевом излучении, больше всего подходит для использования в многоквартирных домах или загородных/частных домах с несколькими этажами и большим количеством комнат. Это позволяет повысить эффективность работы всей отопительной системы, гарантирует качественную тепловую подачу и экономично потребуется ресурс.

Принцип работы лучевой системы отопления прост, но имеет свои особенности. Если в сооружении предусмотрено несколько этажей, коллекторы должны быть установлены на каждом. Причем в некоторых случаях целесообразно на этаж устанавливать не один, а несколько коллекторов, и от них разводить трубы. Эффективность оборудования будет неоспоримой в том случае, если дом хорошо утеплен и потери тепла минимальны.

Лучевая система отопления включает в себя несколько основных элементов, необходимых для качественной работы.

  • Котел – основная деталь. От него подается тепло в трубы, а оттуда к радиаторам.
  • Циркулярная насосная станция, благодаря которой обеспечивается необходимое давление в трубах и циркулирует теплоноситель.
  • Коллектор, с помощью которого осуществляется равномерная подача и распределение тепла по всем помещениям.

Еще одна составляющая – шкаф. В нем удается скрыть распределительный коллектор, запорную арматуру и трубы. Конструкция проста, практична и функциональна.

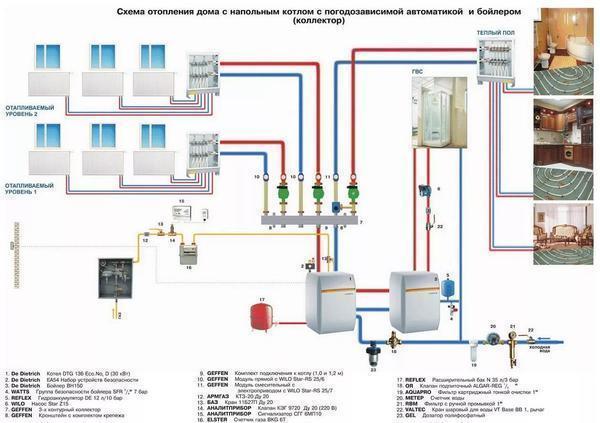

Лучевая схема подключения отопления

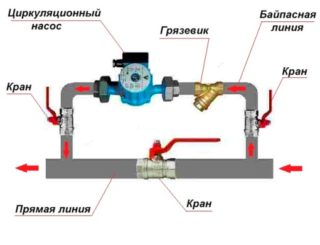

Схема подключения циркуляционного насоса

В поисках наиболее оптимальной разновидности отопительной схемы, чаще всего отдают предпочтение лучевой поэтажной разводке трубопровода. Суть метода заключается в том, что все трубы и комплектующие скрыты в толще пола. Основной распределительный орган системы монтируют в нише стенового ограждения или в специальный шкаф.

Для реализации схемы подключения нужен циркулярный насос или несколько приборов, которые монтируют на каждой ветке или кольце. Чаще всего данную схему реализуют на базе одно- и двухтрубного монтажа, вытесняя тройниковый метод подключения.

Около стояка двухтрубной системы устанавливают подающий и обратный коллекторы. От них под полами проводят трубы к каждому радиатору, установленному на этаже.

Каждый из контуров приблизительно должен иметь одинаковую протяженность. Если по определенным причинам реализовать это невозможно, большой контур необходимо отдельно оснастить циркулярным насосом, автоматикой для регулировки температуры.

При этом показатели температуры на каждом контуре будут независимы друг от друга. Обусловлено это тем, что трубопровод будет находиться под стяжкой. Каждый радиатор дополнительно оснащают воздушным краном. Воздухоотводчики, как правило, устанавливают на коллекторе.

Прежде чем приступать к работе, нужно определить место расположения оборудования, составить бумажный список всего необходимого и схематически изобразить расположение выбранных радиаторов.

Лучевая отопительная система и теплый пол

Лучевая отопительная система и водяной теплый пол монтируются схожим способом. Пол с подогревом можно подсоединить к радиаторам через один коллектор. Такой подход чрезвычайно востребован среди людей, которые хотят утеплить полы в некоторых комнатах, а не по всей жилплощади.

Чрезвычайно важно предусмотреть регулировку температуры, в противном случае в комнате может быть слишком жарко или холодно. При организации теплого пола трубы необходимо изолировать в один слой. Изоляционный материал толщиной 6-10 мм пропускает не более 30% тепла.

Достоинства и недостатки

При лучевом отоплении ко всем радиаторам поступает теплоноситель с одинаковой температурой

Коллекторно-лучевая отопительная система вобрала в себя все достоинства своих предшественников, чем обусловлена популярность оборудования.

Основные достоинства:

  • Эстетичность.
  • С точки зрения гидравлики это самая совершенная отопительная система. К каждой батарее проведены индивидуальные линии, поэтому сегменты системы независимы.
  • При желании или необходимости можно отключить любую батарею.
  • Ко всем радиаторам поступает вода одинаковой температуры.
  • Есть возможность оснастить систему средствами автоматического регулирования и управления в целом всей схемой.
  • Минимальное количество соединений, какие-либо тройники отсутствуют.

Наиболее весомый недостаток – высокая стоимость оборудования и его установки. Затраты на дорогостоящие коллекторы и повышенный метраж трубопровода не может компенсировать отсутствие фитингов. Если здание имеет несколько этажей, стоимость оборудования удваивается, утраивается и т.д., в зависимости от количества этажей. Сама установка под полами в дальнейшем предполагает дополнительную работу по устройству напольного покрытия.

Модернизация любой лучевой системы не имеет особых сложностей, для ее реализации потребуется монтаж дополнительных клапанов с термостатической головкой на каждый радиатор, который подключен к системе. Благодаря термостату удается выставить наиболее оптимальный в конкретном случае температурный режим. Температура выше заданных человеком параметров подниматься не будет.

Модернизацию отопительной системы целесообразно проводить в тех зданиях, где каждое помещение разграничено по назначению. Например, для хранения товара нужен один температурный диапазон, а для комфортного пребывания в комнате людей уже другой.

В поисках наиболее подходящей отопительной системы обычно выясняется, что лучше всего подходит именно лучевая система, поскольку преимущественных особенностей у нее значительно больше, нежели недостатков. Последние упираются только в финансы, эффективность и производительность системы при этом на высоте. Средняя продолжительность работы оборудования для отопления составляет 50 лет.

особенности работы, схема установки, возможности модернизации.

Печь

Печь Костер — первый прямой потомок лучевого обогрева, а русская печь, яркий тому пример. Большая, занимающая значительное пространство, она была способна обогреть дом своим инфракрасным излучением, а по-простому — живым теплом. Если в помещении тепло, то излучения тепла, как такового не происходит, человек чувствует себя комфортно. А если в нем холодные стены, потолок и другие предметы интерьера, в большей степени, именно на них и транслируются инфракрасные лучи, излучаемые человеком. Наверняка, любой может вспомнить озноб, пробегающий по телу, казалось бы, в теплом помещении. Это и есть лучевой теплообмен, на принципе которого построена система лучевого отопления дома.

Инфракрасной излучение — это первый, и единственный принцип отдачи тепла, которым обладает любой и каждый предмет или объект, имеющий температуру, не опускающуюся ниже отметки абсолютного нуля по Кельвину. И оно, тем интенсивнее, чем выше температурный диапазон объекта. Человек тоже служит источником излучения инфракрасных лучей, которые, трудно поверить, но в большинстве своем уходят на обогрев помещения, в котором он в данный момент находится.

Современные системы отопления

Лучевая система

Лучевая системаСо времен русской печи прошло достаточно большое количество времени, и хотя она является идеальным вариантом лучевого отопления дома, но в настоящее время, ее установка в городской квартире — нонсенс. Но и технологии развиваются с каждым днем, поэтому все системы отопления, в том числе и лучевые, установленные как в частных домах, так и в квартирах, в большинстве своем самые современные, и адаптированы под запросы каждого человека.

Системы отопления, в первую очередь, разделяют по тому, как подводятся трубы от коллектора к радиаторам. Это несколько типов систем, таких, как;

  • Однотрубная;
  • Двухтрубная;
  • Лучевая;

Принцип лучевого обогрева в том, что разводка от коллектора, основного распределителя теплоносителя, подразумевается для каждого радиатора в отдельности. Это самый существенный плюс в данной системе — радиаторы можно включать и отключать, как по отдельности, так и группой.

Кроме того, вентиль подачи тепла можно регулировать. К примеру, если кухня не требует такого количества теплового излучения, за счет работы бытовых приборов, служащих дополнительным источником тепла, то вентиль можно прикрутить. Сделать это можно так, чтобы тепло в кухню поступало, но не в таком количестве, как в остальные помещения. То же самое можно сделать и с теми комнатами, которые не используются по назначению, но тепло в них сохраняться должно. За счет регулирования подачи тепла, возрастает и экономия топлива, а за счет этого, радуют и показания теплосчетчика.

Лучевая разводка: особенности и элементы

Наиболее оптимально система отопления при помощи лучевого излучения подходит, именно для многоквартирных домов, или же частных домов, имеющих не один этаж и множество комнат. Это существенно повышает эффективность работы всего оборудования в целом, гарантирует качественную тепловую подачу и значительно снижает количество тепло — и энергопоказателей.

Система отопления лучевая

Система отопления лучеваяПринцип работы лучевой системы отопления довольно-таки прост, но имеет некоторые особенности. К примеру, если в здании несколько этажей, то установка коллектора подразумевается на каждом этаже. Причем во многих случаях, устанавливается не один, а несколько коллекторов, а уже от них идет разводка труб, и организация прямой и обратной подачи теплоносителя. Также стоит отметить и тот факт, что лучевое отопление дома эффективно работает только в случае хорошего утепления дома, за счет чего происходит наименьшая потеря тепла. Если дом утеплен как изнутри, так и снаружи — проблем с отоплением на принципе инфракрасного излучения не будет. Если же наоборот — все тепло будет уходить на обогрев стен, оконных панелей, полов и так далее.

Но сама по себе, лучевая система отопления — это сложная конструкция, сочетающая в себе основные и дополнительные элементы, необходимые для качественной работы. Сюда можно включить;

  • Котел, являющийся, чуть ли не основным элементом. Именно от него подается тепло в трубы, а по трубам к радиаторам.
  • Циркулярный насос, который создает определенное давление в трубах, при помощи которого циркулирует теплоноситель, и поддерживается оптимально комфортная температура в помещениях. Он же гарантирует и эффективную работу всей системы отопления;
  • Коллектор (или по-другому — гребенка), еще один наиважнейший элемент в лучевой системе отопления. Является, как бы центровым, и именно от него идет равномерная подача и распределение тепла во все помещения дома;
  • Шкаф, где все элементы разводки отопления должны быть скрыты. Коллекторный шкаф прячет в себе сам распределительный оллектор, трубы и запорную арматуру. Является довольно-таки простой конструкцией, но весьма функциональной и практичной. Могут располагаться, как снаружи, так, и встроены в стену;

Преимущества и недостатки лучевого отопления

Если сравнивать лучевую систему отопления с наиболее простыми и известными на сегодня одно- и двухтрубными системами, то преимуществ у лучевого отопления в разы больше, чем у старого поколения систем обогрева.

Преимущества лучевой системы отопления:

  • Скрытость— все трубы и составляющие элементы системы скрыты от посторонних глаз и не портят интерьер помещения;
  • Нет соединения между отопительным прибором и гребенкой, то есть слабых мест, как таковых, нет вовсе;
  • Допускается возможность монтажа системы своими руками, за счет чего экономятся денежные средства, а качества выполненных работ не вызывает сомнения;
  • Стабильная работа системы исключает гидравлические удары, а вследствие чего, выход из строя;
  • Даже при ремонте какого-либо участка отопления, не придется отключать всю систему, ремонт не сложен, и не требует разрушения конструкции бетонной стяжки, или же каких-либо сложных монтажных работ;
  • Доступность и приемлемая цена оборудования и установки;

Из недостатков можно отметить, наверно, только один — все системы лучевого отопления имеют свою индивидуальную конструкцию, особенно это касается установки систем обогрева в частных домах. Из этого следует, что стоимость конструкции в целом может существенно варьироваться в ту или иную сторону.

Плюс ко всему, не все могут самостоятельно установить и наладить систему, значит, придется оплачивать и работу мастеров по установке. Также нецелесообразно устанавливать подобную систему в одноэтажном частном доме, общее количество комнат которого не превышает трех-четырех помещений, включая и подсобные. Вот, в принципе, и все минусы.

Модернизация системы с целью экономии

Фото лучевой системы отопления

Фото лучевой системы отопленияЛюбую систему лучевого отопления можно, в дополнение ко всему, модернизировать. Ничего сложного в данной процедуре нет — потребуется только установка дополнительных клапанов с термостатической головкой на каждый радиатор, подключенный к системе. На термостатической головке выставляется та температура, которая на данный момент оптимальна и комфортна больше всего, и которая не будет подниматься выше этого предела.

Подобная система лучевого отопления эффективно работает в тех зданиях, где помещения четко разграничены по назначению. К примеру, для хранения товара, находящегося на складе требуется один температурный диапазон. А для людей, работающих в офисном помещении, которое находится на территории склада — другая. Единственный минус подобной усовершенствованной системы — ее дороговизна.

Рассматривая лучевые системы отопления для дома, выясняется, что плюсов в них значительно больше, чем минусов. Причем минусы никак не относятся к производительности и эффективности системы, а в основном упираются только в денежный вопрос. А если прибавить сюда 50-летний срок службы одной такой системы, практически, отсутствие затрат на обслуживание, хороший потенциал в плане дизайна вкупе с гарантией оптимального комфорта, то в настоящее время лучевой системе обогрева, просто нет равных.

И в конце смело можно добавить, что лучевая система отопления — это новое поколение хорошо забытого старого, живого тепла русской печи.

разводка в частном доме и многоквартирном, схема двухэтажного, что это такое, коллекторная

Лучевая разводка идеально подходит для многоквартирных домов или частных коттеджей с несколькими этажами и большим количеством жилых комнат. На сегодняшний день существует лучевая система теплоснабжения с самотечной и принудительной циркуляцией.

Лучевая разводка системы отопления: принцип работы

Коллекторная (лучевая) теплосистема предусматривает подключение каждого отопительного прибора к распределительному коллектору. От прибора к каждому радиатору в доме идет труба с горячей водой, к нему же и возвращается обратка с остывшим теплоносителем. Сам коллектор подсоединяется к котлу двумя трубами — подающей и обраткой.

При условии, что радиаторы размещены в одном помещении, их можно парно подключить к коллектору.

Чтобы сделать лучевую разводку системы отопления, нужно ознакомиться с рекомендациями специалистов и посмотреть обучающее видео

Чтобы сделать лучевую разводку системы отопления, нужно ознакомиться с рекомендациями специалистов и посмотреть обучающее видео

Распределяющий коллектор – довольно большой агрегат, поэтому рекомендуется размещать его в специально отведенном месте. Если дом насчитывает два и больше этажей, на каждом из них нужно устанавливать распределяющий прибор.

Основная особенность лучевой системы заключается в возможности отключить один или несколько радиаторов, не нарушая работу остальной системы. При лучевой разводке увеличивается расход основного материала – труб, так как необходимо проводить два отопительный контура.

Если дом утеплен снаружи, потеря тепла будет минимальной, и лучевая система будет работать более эффективно.

Лучевое отопление с принудительной циркуляцией: особенности системы

Применяемая ранее тройниковая система обогрева со временем уходит на второй план, вытесняемая более новыми, эффективными методами отопления. Лучевое теплоснабжение – довольно сложная конструкция отопительной системы. Она включает в себя несколько важных элементов, необходимых для эффективной работы.

Элементы системы:

  • Котел – прибор, задача которого нагревать теплоноситель и подавать его в отопительную систему.
  • Циркуляционный насос – благодаря этому прибору жидкий теплоноситель распространяется по системе быстрее.
  • Коллектор – агрегат, который помогает равномерно распределять теплоноситель по дому. Устанавливается на каждом этаже многоэтажного дома.
  • Шкаф – необязательный элемент системы. Выполняет в основном эстетическую функцию, в него прячутся все элементы разводки и коллектор.
  • Трубы и радиаторы – элементы, по которым происходит движение теплоносителя.

Все материалы и технические приспособления для отопления с принудительной циркуляцией продаются в строительном магазине

Все материалы и технические приспособления для отопления с принудительной циркуляцией продаются в строительном магазине

Для каждого частного дома требуется своя собственная система обогрева, исходя из планировки здания. Проектирование, установка и обслуживание коллекторной системы индивидуального отопления считается простым делом, однако иногда все же требует профессионального вмешательства.

Нецелесообразно монтировать лучевую систему отопления в домах с 3-4 жилыми комнатами.

При проектировании системы обогрева для двухэтажного дома особое внимание нужно уделить выбору насоса. Он должен быть достаточно мощным, чтобы прогонять воду по системе по всему дому. Если в коттедже возникают частые перебои с электричеством или дом не подключен к электросети, циркуляция теплоносителя осуществляется естественным способом.

Современная лучевая система отопления частного дома: плюсы и минусы

При выборе системы индивидуального теплоснабжения частного дома важно учитывать все нюансы, продумывать каждый этап строительства. Каждый владелец мечтает об экономном и эффективном отоплении своего дома. Лучевая разводка на сегодняшний день считается оптимальным вариантом автономного отопления.

Сильные стороны системы:

  • Контроль температуры на каждом радиаторе;
  • Высокий КПД;
  • Возможность скрыть всю разводку труб в пол;
  • Возможность ремонтировать и заменять отопительные приборы, не выключая систему;
  • Равномерный прогрев всех комнат;
  • Небольшое количество соединительных элементов во время монтажа системы.

Среди недостатков лучевой системы отопления стоит отметить то, что она занимает достаточно много места

Среди недостатков лучевой системы отопления стоит отметить то, что она занимает достаточно много места

Среди недостатков можно выделить высокую стоимость элементов системы – насоса, коллектора и материалов для разводки системы.

Необходимость в установке коллектора в специальный шкаф или отсек также является трудновыполнимым условием, если распланирован каждый метр свободного пространства.

Такое отопление можно установить как в частном доме, так и в многоэтажном офисном здании или больничном комплексе, чтобы не зависеть от центральной отопительной магистрали.

Лучевая система отопления в многоквартирном доме: схема подключения

При оборудовании многоквартирного дома лучевой системой отопления, расчет и проект составляется специальной организацией.

Коллекторно-лучевая схема разводки трубопровода используется в многоквартирном доме – размещение труб осуществляется под стяжкой.

При установке коллектора и радиаторов на одном уровне возможно накапливание воздуха в батареях. Для этого на каждый обогревательный прибор в квартире устанавливается кран Маевского для удаления воздуха из системы.

Чтобы сделать лучевую систему отопления в многоквартирном доме, нужно обратиться к специалистам

Чтобы сделать лучевую систему отопления в многоквартирном доме, нужно обратиться к специалистам

Схема подключения очень проста:

  1. От котла, нагревающего воду, к коллектору идет труба диаметром ¾ дюйма. На данной трубе можно установить насос, но специалисты рекомендуют монтировать циркуляционный прибор на обратке.
  2. От коллектора расходятся трубы диаметром ½ дюйма к радиаторам. Оттуда по обратке возвращается отработанный теплоноситель к котлу для дальнейшей циркуляции. Эти трубы можно спрятать под полом.
  3. Установка термостатических головок на радиаторах помогает выставить комфортную температуру для определенного помещения.

Лучевая теплосеть практически лишена недостатков, кроме финансовой стороны. При выборе качественных материалов и правильной установке она имеет долгий срок службы.

Лучевая система отопления (видео)

Коллекторная система индивидуального отопления довольно эффективная, безопасная и удобная разводка трубопровода. Ее можно установить практически везде – как в частных коттеджах, так и в многоэтажных домах. Малоэффективна она для обогрева небольших дачных домов.

схема разводки отопления на фото и видео примерах

Содержание:

При возведении здания любого назначения обустройство лучевой разводки системы отопления относится к наиболее затратным статьям сметы на строительство. По этой причине следует тщательно обдумывать каждый этап создания отопительной конструкции, уделяя внимание даже незначительным деталям.

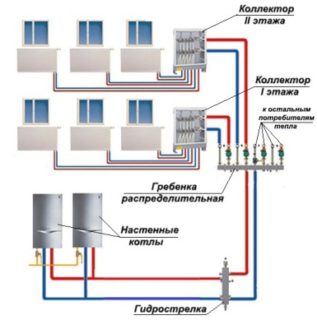

лучевая система отопления двухэтажного дома

Среди прочих решений, необходимо определиться со способом разводки труб, чтобы система теплоснабжения получилась наиболее эффективной, надежной и безотказной в работе. По мнению специалистов в области теплотехники, современным и перспективным считается вариант разводки труб от источника тепловой энергии по всему зданию, получивший название лучевое отопление дома.

Особенности лучевой схемы теплоснабжения

Лучевая система отопления является оптимальным выбором способа теплоснабжения для домов с большим количеством комнат и подсобных помещений или для зданий, в которых насчитывается несколько этажей. Благодаря ее монтажу значительно повышается эффективность работы оборудования и качество теплопередачи, поскольку отсутствуют излишние теплопотери. На фото можно увидеть, как выглядит один из вариантов коллекторной схемы обогрева дома.

Принцип функционирования лучевой разводки несложен, но имеет ряд особенностей. Он подразумевает расположение на каждом этаже нескольких коллекторов для отопления, от которых организуют прокладку трубопроводов для прямой и обратной подачи теплоносителя (детальнее: «Прокладка трубопроводов отопления по правильной схеме»). Если создается лучевая разводка системы отопления, инструкция к такой схеме регламентирует монтаж элементов конструкции в цементную стяжку.

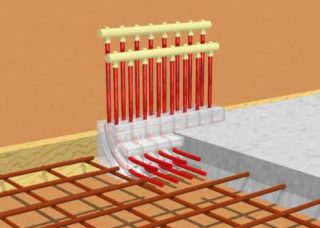

лучевая схема системы отопления

Разводка отопительного трубопровода должна выполняться до начала внутренних ремонтных работ. Если этого не сделать, тогда нужно будет срывать стяжку, прокладывать трубы и вновь заливать полы специальным раствором.

Элементы коллекторной схемы отопления

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

  1. Нагревательный котел. Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования. Здесь имеется следующий нюанс: лучевая схема разводки системы отопления в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.
  2. Циркуляционный насос. Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения.

    Выбирая циркуляционный насос для лучевого отопления, следует обратить внимание на ряд параметров, включая длину трубопроводов и материалы изготовления радиаторов.

    Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени.

    Для коллекторных систем пола с обогревом насосы необходимо выбирать очень тщательно (прочитайте также: «Коллекторная система отопления частного дома — схема разводки»). Нужно помнить, что для подобного варианта обогрева требуются более мощные приборы для перекачивания жидкого теплоносителя.

  3. Коллектор (его еще называют гребенкой). Также является важным элементом лучевой разводки системы отопления. На гребенку возлагается функция распределительного устройства, предназначенного для централизованного обеспечения радиаторов отопления теплоносителем (подробнее: «Распределительная гребенка системы отопления — назначение и принцип работы»).

    Лучевая схема системы отопления всегда содержит разнообразные терморегулирующие или запорно-регулирующие элементы. Они обеспечивают необходимый расход носителя тепловой энергии в каждой ветке конструкции. Создать дополнительные условия для более производительной работы отопительной конструкции без излишних затрат поможет монтаж термометров и удалителей воздуха, функционирующих в автоматическом режиме.

    Коллекторы на отечественном рынке предлагаются потребителям в широком ассортименте. Выбор конкретного устройства основывается на количестве запроектированных контуров обогрева или подключаемых радиаторов. Гребенки производят из различных материалов – это может быть латунь или сталь, а также полимерная продукция.

  4. Шкафы. Лучевая схема отопления требует, чтобы все элементы, входящие в нее, располагались в специальных оборудованных для них конструкциях. Распределительный коллектор для отопления, запорная арматура, трубопроводы нужно помещать в коллекторные шкафы, имеющие простую конструкцию. Они бывают как встраиваемые в нишу стены, так и наружными, но при этом отличаются функциональностью и практичностью.

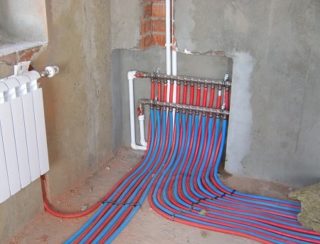

лучевая разводка отопления

Выбор труб для лучевой разводки системы отопления

Прежде, чем приступить к обустройству такой конструкции, как лучевая разводка системы отопления, необходимо определить, какие подводящие и отводящие трубы следует приобрести. Их параметры очень важны.

Так, должны быть одинаковые габариты труб у следующих элементов системы:

  • нагревательный котел;
  • подводящая магистраль;
  • вход у коллектора.

Исходя из этого, нужно подбирать диаметры одинаковые труб, в том случае, если окажется что они отличаются, потребуются специальные переходники.

Материалы, из которых производят трубы подвода и отвода горячего и уже остывшего теплоносителя, бывают самыми разными. Но специалисты рекомендуют отдавать предпочтение пластиковой продукции, отличающейся доступностью для многих владельцев недвижимости и простотой проведения монтажных работ. Но и при выборе таких труб нужно принимать во внимание стойкость к негативному влиянию агрессивных сред и высоких температур.

Коллекторная система и теплые полы

Но подобный вариант обогрева имеет особенности конструкции, что необходимо учитывать на стадии проектирования теплоснабжения строения:

  • на всех контурах коллекторы в обязательном порядке снабжают термостатическими клапанами и приборами, регулирующими расход теплоносителя;
  • при реализации схемы разводки труб для системы теплого пола используют термостатические головки и электротепловые приводы. Благодаря данным приборам конструкция пола с обогревом немедленно реагирует на изменение температуры воздуха в помещении, поддерживая в нем комфорт и уют;
  • при выборе типа распределительной системы нужно знать, что она может быть выполненной по стандартной или индивидуальной схеме. Профессионалы советуют отдавать предпочтение второму варианту. В индивидуальных системах тогда не только котел функционирует в нормальном режиме, но и нет значительных температурных перепадов, а топливо расходуется в экономном режиме. Теплые полы, сделанные с применением индивидуальной лучевой схемы разводки, можно обустраивать в любом здании.
лучевая система отопления двухэтажного дома

Преимущества коллекторной системы

Лучевая отопительная система имеет ряд преимуществ перед одно- и двухтрубными конструкциями.

Среди них основными являются:

  • наличие возможности скрыть прокладку трубопровода и других элементов оборудования;
  • отсутствие соединений и как результат слабых мест между коллектором и радиаторами отопления;
  • несложный монтаж системы и выполнение работ самостоятельно, даже не имея особых навыков. Количество соединений минимально и поэтому сборка выполняется в кратчайшие сроки;
  • стабильное функционирование отопительной конструкции. В случае использования лучевого способа разводки отсутствует вероятность гидравлических ударов. Особо данная проблема актуальна в том случае, когда предстоит монтаж импортной сантехники, для которой граничное давление равно 3 атмосферам;
  • чтобы отремонтировать или заменить поврежденные участки трубопровода, достаточно отключить луч схемы, а вся система будет продолжать функционировать в прежнем режиме;
  • оборудование имеет доступную стоимость, как и все его комплектующие;
  • упрощение процесса проектирования и монтажа отопительной конструкции по причине использования труб одинакового диаметра, идущих от гребенки.
лучевая схема системы отопления

Лучевая отопительная система отличается эффективностью, производительностью, недорогой ценой, безопасностью и комфортом. Применять данную схему можно в любом по назначению здании, начиная от собственного дома и заканчивая крупным офисным зданием.

Видео о лучевой разводке системы отопления:

разводка в частном доме и многоквартирном, схема двухэтажного, что это такое, коллекторная

Лучевая разводка идеально подходит для многоквартирных домов или частных кЛучевая система отопления отлично подходит для дачного дома вне зависимости от его размера оттеджей с несколькими этажами и большим количеством жилых комнат. На сегодняшний день существует лучевая система теплоснабжения с самотечной и принудительной циркуляцией.

Содержание:

    • Лучевая разводка системы отопления: принцип работы
    • Лучевое отопление с принудительной циркуляцией: особенности системы
    • Современная лучевая система отопления частного дома: плюсы и минусы
    • Лучевая система отопления в многоквартирном доме: схема подключения
    • Лучевая система отопления (видео)

Лучевая разводка системы отопления: принцип работы

Коллекторная (лучевая) теплосистема предусматривает подключение каждого отопительного прибора к распределительному коллектору. От прибора к каждому радиатору в доме идет труба с горячей водой, к нему же и возвращается обратка с остывшим теплоносителем. Сам коллектор подсоединяется к котлу двумя трубами — подающей и обраткой.

При условии, что радиаторы размещены в одном помещении, их можно парно подключить к коллектору.

Чтобы сделать лучевую разводку системы отопления, нужно ознакомиться с рекомендациями специалистов и посмотреть обучающее видео

Распределяющий коллектор – довольно большой агрегат, поэтому рекомендуется размещать его в специально отведенном месте. Если дом насчитывает два и больше этажей, на каждом из них нужно устанавливать распределяющий прибор.

Основная особенность лучевой системы заключается в возможности отключить один или несколько радиаторов, не нарушая работу остальной системы. При лучевой разводке увеличивается расход основного материала – труб, так как необходимо проводить два отопительный контура.

Если дом утеплен снаружи, потеря тепла будет минимальной, и лучевая система будет работать более эффективно.

Лучевое отопление с принудительной циркуляцией: особенности системы

Применяемая ранее тройниковая система обогрева со временем уходит на второй план, вытесняемая более новыми, эффективными методами отопления. Лучевое теплоснабжение – довольно сложная конструкция отопительной системы. Она включает в себя несколько важных элементов, необходимых для эффективной работы.

Элементы системы:

  • Котел – прибор, задача которого нагревать теплоноситель и подавать его в отопительную систему.
  • Циркуляционный насос – благодаря этому прибору жидкий теплоноситель распространяется по системе быстрее.
  • Коллектор – агрегат, который помогает равномерно распределять теплоноситель по дому. Устанавливается на каждом этаже многоэтажного дома.
  • Шкаф – необязательный элемент системы. Выполняет в основном эстетическую функцию, в него прячутся все элементы разводки и коллектор.
  • Трубы и радиаторы – элементы, по которым происходит движение теплоносителя.

Все материалы и технические приспособления для отопления с принудительной циркуляцией продаются в строительном магазине

Для каждого частного дома требуется своя собственная система обогрева, исходя из планировки здания. Проектирование, установка и обслуживание коллекторной системы индивидуального отопления считается простым делом, однако иногда все же требует профессионального вмешательства.

Нецелесообразно монтировать лучевую систему отопления в домах с 3-4 жилыми комнатами.

При проектировании системы обогрева для двухэтажного дома особое внимание нужно уделить выбору насоса. Он должен быть достаточно мощным, чтобы прогонять воду по системе по всему дому. Если в коттедже возникают частые перебои с электричеством или дом не подключен к электросети, циркуляция теплоносителя осуществляется естественным способом.

Современная лучевая система отопления частного дома: плюсы и минусы

При выборе системы индивидуального теплоснабжения частного дома важно учитывать все нюансы, продумывать каждый этап строительства. Каждый владелец мечтает об экономном и эффективном отоплении своего дома. Лучевая разводка на сегодняшний день считается оптимальным вариантом автономного отопления.

Сильные стороны системы:

  • Контроль температуры на каждом радиаторе;
  • Высокий КПД;
  • Возможность скрыть всю разводку труб в пол;
  • Возможность ремонтировать и заменять отопительные приборы, не выключая систему;
  • Равномерный прогрев всех комнат;
  • Небольшое количество соединительных элементов во время монтажа системы.

Среди недостатков лучевой системы отопления стоит отметить то, что она занимает достаточно много места

Среди недостатков можно выделить высокую стоимость элементов системы – насоса, коллектора и материалов для разводки системы.

Необходимость в установке коллектора в специальный шкаф или отсек также является трудновыполнимым условием, если распланирован каждый метр свободного пространства.

Такое отопление можно установить как в частном доме, так и в многоэтажном офисном здании или больничном комплексе, чтобы не зависеть от центральной отопительной магистрали.

Лучевая система отопления в многоквартирном доме: схема подключения

При оборудовании многоквартирного дома лучевой системой отопления, расчет и проект составляется специальной организацией.

Коллекторно-лучевая схема разводки трубопровода используется в многоквартирном доме – размещение труб осуществляется под стяжкой.

При установке коллектора и радиаторов на одном уровне возможно накапливание воздуха в батареях. Для этого на каждый обогревательный прибор в квартире устанавливается кран Маевского для удаления воздуха из системы.

Чтобы сделать лучевую систему отопления в многоквартирном доме, нужно обратиться к специалистам

Схема подключения очень проста:

  1. От котла, нагревающего воду, к коллектору идет труба диаметром ¾ дюйма. На данной трубе можно установить насос, но специалисты рекомендуют монтировать циркуляционный прибор на обратке.
  2. От коллектора расходятся трубы диаметром ½ дюйма к радиаторам. Оттуда по обратке возвращается отработанный теплоноситель к котлу для дальнейшей циркуляции. Эти трубы можно спрятать под полом.
  3. Установка термостатических головок на радиаторах помогает выставить комфортную температуру для определенного помещения.

Лучевая теплосеть практически лишена недостатков, кроме финансовой стороны. При выборе качественных материалов и правильной установке она имеет долгий срок службы.

Лучевая система отопления (видео)

Коллекторная система индивидуального отопления довольно эффективная, безопасная и удобная разводка трубопровода. Ее можно установить практически везде – как в частных коттеджах, так и в многоэтажных домах. Малоэффективна она для обогрева небольших дачных домов.

Разводка труб отопления в квартире

Здесь вы найдете все по такой теме как разводка труб отопления в квартире: схемы лучевой (коллекторной) и горизонтальной системы в многоквартирном доме, а также преимущества каждого способа и полезное видео.

Качественному обогреву квартиры всегда предшествуют предварительные расчеты, выбор схемы, способ разводки, покупка радиаторов, труб и котлов, то есть все то, что в совокупности создает уютную и теплую атмосферу зимой.

Разводка системы отопления в многоквартирном доме играет не последнюю роль в данном процессе, поэтому важно знать, какие типы ее бывают, преимущества и недостатки каждого из них.

Горизонтальная система

Как правило, при составлении схемы обогрева высотного здания инженеры теплосети опираются на требования, указанные в СНиП. Если обратиться к ним, то там сказано, что когда горизонтальная разводка системы отопления в многоквартирном доме используется при наличии централизованного обогрева, то она обязана обладать качественной подачей теплоносителя и его учетом.

Данный тип подачи воды эффективен, если позаботится о необходимом уровне напора в системе.

В некоторых многоэтажках встречаются однотрубные горизонтальные схемы с нижней подачей, поэтому нужно учитывать, что чем дальше находится радиатор от центрального стояка, тем больше в нем будет элементов.

В том случае, если горизонтальная схема разводки отопления в многоквартирном доме применяется при индивидуальном обогреве жилья, нужно заранее продумать, как будет при наличии нижней разводки подаваться теплоноситель: естественным путем или принудительно.

В первом случае затраты сводятся к минимуму, так как не нужен циркуляционный насос, воздухоотводчики и специальный расширительный бачок. Подобная система подачи воды отличается надежностью, так как не потребуется повышать давления в трубах. Недостатком естественной циркуляции является долгий нагрев помещений, поэтому ее используют только в домах не выше двух этажей.

Для второго способа подачи теплоносителя применяется циркуляционный насос, который обеспечивает его быстрое перемещение по всей системе.

Если используется двухтрубная система обогрева при горизонтальной разводке, то это позволяет контролировать количество воды во всех батареях.

В основе горизонтальной схемы находится стояк, который протянут через все здание. Чтобы избежать теплопотерь, он должен быть хорошо изолирован. От этого стояка на всех этажах монтируются обратка и подающая труба в помещения, а батареи снабжаются запорными устройствами.

Если при горизонтальной разводке установить радиаторы с нижним типом подключения, то все трубы можно спрятать в пол.

Вертикальная схема

Верхняя разводка системы отопления многоквартирного дома наиболее эффективна при 2-хтрубной системе подачи теплоносителя. Ее преимущество в том, что она не статична и может регулироваться, например, удлинять радиаторы, добавляя им элементы.

При верхней разводке подающая труба устанавливается на так называемом техническом этаже или чердаке. Оттуда теплоноситель направляется в квартиры. Недостатком верхней разводки являются частое завоздушивание системы, поэтому батареи должны быть снабжены краном Маевского.

Разводка труб отопления в квартире: лучевая (коллекторная)

Поэтажная система отопления очень эффективна. При этом применяется коллекторная разводка с двухтрубной схемой. В ее основе находится общий стояк, к которому подведен обратный и подающий коллекторы на всех этажах. От них в квартиры идут трубы, подающие теплоноситель.

Этот тип разводки требует большого количества труб из металлопластика, что несколько удорожает отопительную систему. Компенсируется этот недостаток качеством подачи тепла и более высоким уровнем эксплуатации системы в целом.

Кроме качества обогрева, подобная разводка отопления в квартире позволяет установить термостаты, что немаловажно для экономии средств.

Преимущество разводки:

  1. Надежность, долговечность и устойчивость системы. Ей практически не страшны гидроудары, что уберегает ее от аварий и протечек.
  2. Схему можно расширять или сокращать, в зависимости от квартир на этаже.
  3. Лучевая разводка системы отопления в многоквартирном доме позволяет установить регуляторы температуры на всех батареях.
  4. Каждый коллектор – это отдельная система, оборудованная необходимой автоматикой и элементами.

Отдельным преимуществом 2-хтрубной лучевой схемы является разводка отопления в квартире по полу. Вся прокладка труб ведется под стяжку, именно поэтому используются материалы высшего качества. Металлопластик не боится коррозии, прочный и надежный.

Коллекторная разводка позволяет следить за нагревом радиаторов и при необходимости выключать некоторые из них, не мешая работать остальным. Это делает подобный тип подключения отопления в квартиры наиболее популярным, несмотря на его высокую стоимость.

Существуют 2 вида лучевой разводки: с естественной и принудительной циркуляции теплоносителя. Как правило, первый не применяется в высотных зданиях.

Для того чтобы была проведена подобная разводка отопления многоквартирного дома, требуется наличие чернового пола, что подразумевает либо капитальный ремонт, либо жилье в новострое, либо снятие напольного покрытия и удаление стяжки, что еще больше удорожит систему.

Исходя из вышесказанного, можно сделать вывод, что наиболее эффективной, практичной и эстетически красивой является лучевая горизонтальная разводка. Несмотря на ее стоимость, она становится все более популярной у владельцев квартир и частных домов.

Горизонтальная разводка с двухтрубной схемой так же выгодный вариант обогрева жилья, хотя и не позволяющий при необходимости отключать отдельные элементы системы.

Полезное видео

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
