Крыша дома своими руками мансардная крыша – Мансардная крыша своими руками пошагово

115 фото устройства крыши особого типа

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды. Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.


Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

Перед началом строительства необходимо рассчитать степень прочности дома, поскольку крупное сооружение создаст дополнительное давление на фундамент. Этот этап лучше доверить квалифицированному специалисту.

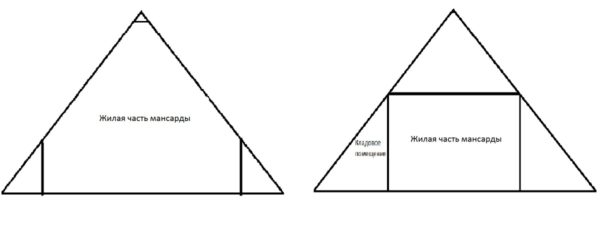

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.


Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

При правильном монтаже размещение шнура должно быть строго горизонтальное. В случае отклонений, арки нужно исправить, либо переделать. Если арки размещены правильно, их нужно зафиксировать при помощи гвоздевых пластин.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Завершаем работу

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.


Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Фото мансардной крыши


Также рекомендуем посетить:

mojdominfo.ru

Крыши домов с мансардой своими руками (фото и видео)

Мансарда является жилым чердачным помещением, которое располагается на территории последнего этажа в доме, имеющем мансардную крышу. Мансарда своими руками – это под силу каждому человеку, обладающему профессиональными навыками в сфере строительства.

   Мансарда является полноценным жилым этажом. Для минимизации нагрузки на уже готовое строение, во время строительства мансардного этажа пользуются легкими материалами и конструкциями. Практически не заменимый материал в для постройки данного помещения — это дерево.

Именно деревянной обычно делают мансарду, пользуясь для этого брусом, бревном или каркасно-щитовой технологией. Мансарды, сделанные по каркасно-щитовой технологии являются наиболее популярным вариантом для дачных домов из древесины.

Мансарда такого типа просто монтируется и чаще всего с её установкой можно справиться самостоятельно, однако, если она устанавливается на большом доме и имеет сложную форму кровли, то собственноручно уже не справиться, придется прибегнуть к сторонней помощи. В процессе проектировки мансардного помещения следует произвести полный расчет снеговой, ветровой и иных нагрузок на крышу, это означает, что главное — это стропильная система.

Мансарды бывают двух видов

  • 1.​ Для двускатной крыши. Расположение стен мансарды в этом случае идет конусом от низа к верху.
  • 2.​ Для ломаной крыши. В этом случае, стены располагаются к полу под прямым углом.

Из этого следует вывод, что тип кровли оказывает значительное влияние на количество жилого внутреннего пространства в мансардном помещении.

Рассмотрим же основные этапы обустройства мансардного помещения.

Работы по утеплению мансарды

Утепление мансарды – очень важный момент, поскольку окружающая среда оказывает на нее влияние со всех сторон. Каких либо особых правил по утеплению мансарды не существует, она утепляется при помощи стандартных утеплителей плитного или рулонного типа.

Ветро-пароизоляционные работы

Для обеспечения защиты от влаги и сквозняков, вместе с утеплителем производят монтаж специальной пленки, при помощи которой помещение герметизируется. Данный материал является только дополнительной защитой, однако он очень важен, и способен существенно продлить срок годности утеплительного материала.

Работы по отделке мансардного помещения

Сегодня, в строительной отрасли существует множество материалов, которыми можно отделать мансарду. Основным отделочным материалом для мансардного помещения принято считать вагонку. Кроме вагонки, для отделки мансарды может быть использован хаус, фанера, иногда гипсокартон, в внешней стороны укладывают панели из пластика или сайдинг.

Вентиляция мансарды

Еще одна необходимая вещь в обустройстве мансарды – это обеспечить вентиляционное пространство, в недрах которого будет производиться циркуляция воздушных масс. Это нужно для того, чтобы влажный воздух не застаивался в простенках, в противном случае могут образоваться грибки и плесень.

Установка мансардных окон

Установка мансардных окон производится прямо на крышу, это позволяет большему количеству света проникать в комнату. При помощи мансардного окна осуществляется освещение, проветривание и доже эвакуация с мансарды. Кроме этого, использование мансардных окон положительно сказывается на эстетической составляющей мансарды и постройки в целом.

Как рассчитать мансардную крышу

Каждый хотел бы иметь в своем загородном доме красивую и уютную мансарду, но не все решаются на надстройку данной конструкции, поскольку не знают, как рассчитать мансардную крышу. Если дело стало только за этим – не беда, в материале ниже будет изложено, как это сделать.

При помощи формулы расчета мансардной крыши можно определить тип и материалы используемые в несущей системе. Кроме этого, с её помощью может быть рассчитана полезная итоговая площадь. Рассчитывать площадь нужно обязательно, если чердачное помещение планируется использовать для жилья. При этом, когда создается проект крыши мансарды, считают всю площадь, и полезную, и глухую.

При осуществлении подобных расчетов, принято пользоваться некоторыми правилами: полезная площадь должна быть менее чем 0,9 м между изгибом кровли и полом. В противном случае, это расстояние позиционируется как глухая зона. Хоть и это пространство часто используют под хозяйственные цели. Чтобы оптимизировать расчет, следует произвести зарисовку плана крыши мансарды, после чего разделить его на много простых геометрических фигур.

Вся крыша может быть представлена как прямоугольники, квадраты, треугольники и трапеции, собранные в одно целое. Расчет площади каждой геометрической фигуры производиться при помощи формул, которыми владеет любой школьник:

Расчет площади кровли мансардного помещения

  • Площадь квадрата = 2×а, где «а» — длинна стороны квадрата.
  • Площадь прямоугольника = а×б, где «а» и «б» — значения сторон прямоугольника.
  • Площадь треугольника = а×с/2, где «а» — длинна основания, а «с» — длинна высоты треугольника.
  • Площадь трапеции = с × (а+б)/2, где «с» — длина высоты трапеции, а «а» и «б» — значения верхнего и нижнего оснований.

При помощи этого простого способа можно с максимальной точностью произвести расчет площади кровли мансарды. Расчет подходящих материалов, используемых при строительстве крыши, также производиться достаточно просто, и вы сможете с этим легко справиться. Удачи!

postroyka-dom.com

Мансардная крыша своими руками чертежи с размерами

Мансарда в частном доме – идеальное решение по расширению жилой или полезной хозяйственной площади без достройки верхнего этажа. Обустройство мансарды в чердачном пространстве – это оригинальный и новый экстерьер дома, экономия энергии через уменьшение тепловых потерь в крыше, и увеличение жилой площади. Но большие размеры дома – не повод начинать работу по обустройству мансарды: нужно иметь фундамент с достаточным запасом прочности по весовой нагрузке, так как уже готовое чердачное помещение придется основательно переделывать.Готовая мансарда





Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Важно! Регламент СНиП оговаривает, что площадь оконного проема не должна быть меньше, чем 10% поверхности пола в общем помещении. Поэтому при разделении чердачного помещения перегородками желательно в каждой новообразованной комнате также сделать окно.

Площадь окна мансарды

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.
Мансардные окна





Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной.Перемычки в мансарде для окна



При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный проект дома новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.Дормер в мансарде



Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Стропильная система мансарды

В индивидуальном строительстве дом с мансардой часто строят с ломаной крышей, хоть это и дорогостоящее решение. Ломаные мансардные крыши в силу своих особенностей конструкции намного увеличивают полезную площадь внутренних помещений мансарды. При одинаковой ширине фундамента дома и пола комнаты в такой мансарде будут иметь бо́льшую площадь за счет выступов и ниш, чем комнаты под крышей обычной конструкции.Мансардная стропильная система

Стандартная конструкция ломаной крыши позволяет опустить свесы карниза намного ниже, не только сделав экстерьер дома весьма оригинальным – такие свесы защищают стены и фундамент дома от ветра и влаги, направляя атмосферные осадки в сторону от жилья.

Чем сложнее ломаная крыша своими руками, тем сильнее зависимость надежности конструкции от материалов, из которых изготовлена кровля, от климатических условий, от толщины балок стропильной системы и других факторов. Классическая мансардная крыша своими руками чертежи которой приведены ниже, имеет соотношение наклона нижних скатов к полу в 60°, верхних скатов – в 30°.Классическая мансарда



СНиП оговаривает комфортную высоту потолков в мансардных комнатах – не менее 2 м. Поэтому схема с уклоном крыши в 600 вполне оправдана, а надежность конструкции обеспечивается более толстыми балками перекрытия и брусом стропил, чем при обустройстве обычной двускатной крыши.

При классическом построении мансарды сила ветра и нагрузки от веса снега на боках кровли с большим уклоном не учитываются. Снег будет накапливаться на верхней поверхности кровли, выполненной с наклоном 300-450. Чем больше угол наклона кровли, тем сильнее парусность крыши, поэтому в климатических с сильным ветром нужно строить крыши с маленьким уклоном, а это для обустройства мансарды представляет проблему – площадь дома в таких условиях должна быть довольно большой.

Схемы ломаных крыш

Каркас ломаной крыши конструируется из сосновых пиломатериалов первого или второго сорта. Для проведения расчетов регламентированы такие параметры, как сечение бруса и обрешеточных досок, размеры и вес кровли из различных стройматериалов, снеговые и ветровые нагрузки, шаг крепления стропил.Висячие стропила



Конструкция крыши с висячей стропильной системой оправдана, если у основания треугольника (на рисунке верхний) будет размер ≤ 4,5 м – это и определяет ширину мансарды. Если ширина получается больше, то обустраиваются наслонные стропила, которые крепятся на стене.



Как рассчитать крышу ломанного типа

Шаг между стропилами часто определяется шириной утеплителя – такое решение позволяет сэкономить на рулонных материалах, и расстояние между стропилами выбирается на 2-3 см меньше ширины материала утеплителя. Например, при ширине плиты минеральной ваты в 60 см расстояние между соседними стойками должно быть 57-58 см.Точки креплений в ломаной крыше



Доски стропильных ног также рассчитываются по ширине, исходя из параметров утеплителя. Для вентиляции слоев теплоизоляции нужно обеспечить вентиляционный просвет 20-30 мм, иначе накапливающийся конденсат вызовет гниение древесины, а затем – и порчу утеплителя. Для условий средней полосы толщина утеплителя может быть не больше 230-250 мм, поэтому минимальная ширина стропильных ног – 230 мм при толщине доски ≥ 50 мм. Чем больше ветровые, температурные и снеговые нагрузки в регионе, тем толще следует делать стропила.Ломаная крыша мансарды



Рекомендуем: Для экономии пиломатериалов утеплитель можно укладывать в двух направлениях: вдоль и поперек стропил, сделав между слоями тонкую и редкую обрешетку. При минимальной толщине плиты базальтовой ваты 100 мм можно использовать доску 50 х 150 мм, оставив на вентиляционный зазор 50 мм.

Монтаж мансардной крыши

Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.Крепление стропил на мауэрлате

Для мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм обработать антисептиком.

Монтаж крыши



Для сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.Сборка элементов системы стропил



Монтаж стропильной системы мансарды можно осуществить двумя вариантами решений:

  1. Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
  2. Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.
Установка стропил верхних скатов


Последний этап – монтаж верхних балок, которые изготавливаются по шаблону, и в них сразу запиливаются пазы для стропил. Так как мансардная ломаная крыша не имеет конька, на брус посередине монтируются укосы, которые предназначены для фиксации верхнего треугольника крыши мансарды.

jsnip.ru

Двухскатная крыша с мансардой: устройство, монтаж


Warning: Use of undefined constant WPLANG - assumed 'WPLANG' (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Мансардные помещения – комфортные комнаты на верхних этажах домов, которые позволяют значительно увеличить жилую площадь при минимальных финансовых затратах. Для строительства двухскатной крыши с мансардой используются самые современные материалы и технологии, ведь это довольно сложные инженерные конструкции. Точность соблюдения строительных норм оказывает большое влияние на долговечность, безопасность и эффективность эксплуатации.

Двухскатная крыша с мансардой

Двухскатная крыша с мансардой

Содержание статьи

Особенности крыш с мансардой

Обыкновенная крыша должна решать следующие задачи:

  • защищать помещения от естественных осадков. Это главное требование к конструкции, поэтому герметичность должна быть полной, а стропильная система надежной;
  • улучшать внешний вид здания. Каждый архитектурный стиль предполагает свои решения кровель, но при этом они должны гармонично смотреться.

Крыша с мансардой, кроме этих задач, должна выполнять еще одну очень важную и сложную – обеспечивать благоприятный микроклимат в помещениях при минимальных тепловых потерях. Добиться такого результата можно только за счет создания сложного кровельного пирога, каждый слой которого имеет свои функции.

Правильное устройство кровельного пирога обеспечивает комфортные для проживания условия в мансардном помещении

Правильное устройство кровельного пирога обеспечивает комфортные для проживания условия в мансардном помещении

Устройство мансардной крыши

Эти знания помогут при расчетах стропильной системы двускатной крыши, благодаря чему помещения станут более удобными, а процесс строительства упростится.

Таблица. Структура мансардной кровли

Элемент кровельного пирогаХарактеристики и особенности
Паробарьер

Паробарьер

Назначение – минимизация количества пара, попадающего в утеплитель кровельного пирога. К сожалению, сделать защиту абсолютно герметичной невозможно, всегда будут небольшие щели в местах примыканий или нахлеста. Даже теоретически сложно заделать самые маленькие щели, а со временем скотч теряет показатели адгезии и щели увеличиваются в размерах. Такое положение усложняет строительство мансардной кровли, для его устранения необходимо принимать специальные строительные мероприятия, какие именно, мы расскажем немного ниже. В качестве материалов для парозащиты можно использовать дорогостоящие мембраны или дешевые полиэтиленовые пленки. По эффективности между ними никакой разницы нет, но стоимость отличается в разы.
Утеплитель

Утеплитель

Для утепления можно использовать эковату, керамзит, напыляемый пенополиуретан и т. д. Но такие материалы не всегда отвечают требованиям застройщиков, а потому применяются реже. Наибольшее распространение получила рулонная или прессованная минеральная вата, и застройщику важно знать ее размеры еще на стадии проектирования стропильной системы. Линейные параметры утеплителя учитываются во время определения шага стропильных ног и их высоты. Есть варианты утепления мансардных крыш плитами пенопласта. Современные его виды санитарными и противопожарными организациями допущены к установке в различных помещениях. Количество выделяемых вредных соединений не выходит за пределы допустимых норм, материал не поддерживает горения. От типа утеплителя зависит ветрозащитный слой.
Ветрозащита

Ветрозащита

Этот слой устанавливается поверх утеплителя из минеральной ваты. Задач у ветрозащиты несколько: выпускать пар из минеральной ваты, не допускать попадания в нее капель конденсата, уменьшать тепловые потери в результате выдувания. Одновременно такие задачи может выполнять только современная мембрана. Она состоит из нескольких отдельных слоев, каждый из них имеет свое конкретное назначение. Мембрана пропускает пар, за счет чего понижается относительная влажность минеральной ваты, кроме того, она не позволяет каплям воды попадать в утеплитель. Одновременно мембрана герметична для потоков воздуха, что минимизирует тепловые потери из мансардных помещений. Важно знать, что такую сложную защиту требует лишь минвата, это один из ее весомых недостатков. Что касается пенопласта, то он не впитывает влагу и не повышает относительную влажность. Соответственно, защита не требуется, один слой кровельного пирога мансардной крыши можно не монтировать.
Кровельное покрытие

Кровельное покрытие

Тип и характеристики кровельного покрытия заметного влияния на эксплуатационные показатели мансардных крыш не оказывают. Существуют особенности изготовления обрешетки и контробрешетки, все остальное касается только дизайнерских изменений.

Так надо строить все мансардные крыши, вне зависимости от их архитектурных особенностей и наличия дополнительных элементов. И последнее. Если обыкновенная холодная крыша прощает незначительные ошибки, их можно исправить во время эксплуатации здания без больших негативных последствий, то мансардные такого не позволяют. Проблемы могут обнаруживаться через несколько лет, когда разрушения несущих элементов стропильной системы достигли критических значений. Требуется не только полная переделка всей крыши, но и новая отделка внутренних стен мансардных помещений. Такие работы стоят намного дороже, чем новое строительство. Всегда помните об этом и очень внимательно относитесь к созданию мансардных кровель.

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов

Нарушение технологии при устройстве мансардной крыше может привести к порче деревянных элементов

Цены на различные виды бруса

Брус

Пошаговая инструкция строительства двускатной крыши с мансардой

Для примера мы возьмем классическую двухскатную крышу с мансардой. На данном этапе установка окон не делается, эти работы следует выполнять на завершающей стадии строительства. Для стропильной системы надо приобрести необходимое количество пиломатериалов, сортамент указывается в проектной документации.

Конструкция двускатной крыши

Конструкция двускатной крыши

Шаг 1. Установка мауэрлата. Элемент изготавливается из доски 50×150 мм или бруса 150×150 мм. Доска может применяться тогда, когда под мауэрлат сделан армированный пояс, он равномерно распределяет нагрузки по всему периметру коробки здания и не дает ей прогибаться. Брус рекомендуется применять на домах из кладочных материалов: кирпич, бетонные блоки и т. д. За счет увеличенной жесткости на изгиб он может держать существенные нагрузки и не позволять стропильной системе изменять свои первоначальные размеры.

Мауэрлат из бруса

Мауэрлат из бруса

К армированному поясу доски можно крепить тремя способами, каждый из которых имеет свои нюансы.

  1. Крепление катанкой Ø 5–6 мм. Проволока заливается бетоном или для нее высверливаются специальные отверстия в стенах. Фиксация проволокой – традиционный метод установки мауэрлата, работы не требуют особой квалификации исполнителей. Но есть одно ограничение – проект дома должен предусматривать такую отделку фасадных стен, чтобы проволока с лицевой стороны здания скрывалась. Крепление мауэрлата с помощью проволоки

    Крепление мауэрлата с помощью проволоки

  2. Крепление шпильками Ø 12–16 мм. В реализации есть очень мощные и надежные дюбели с металлической фиксацией. Они прочно удерживаются в бетонных отверстиях и обеспечивают требуемые усилия фиксации мауэрлата. Шпильки намного упрощают работы – нет необходимости делать сложные и точные замеры положения элементов. В выставленных на стенах мауэрлатах высверливаются отверстия — сначала в доске, потом меняется сверло и делается отверстие в бетоне. Вставляется дюбель, забивается и затягивается. Крепление шпильками обеспечивает надежную фиксацию элементов

    Крепление шпильками обеспечивает надежную фиксацию элементов

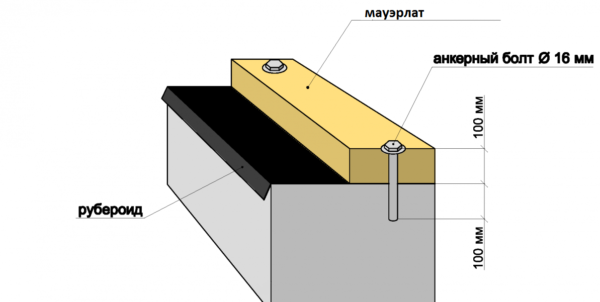

  3. Монтаж с помощью анкеров. Самое прочное, но самое сложное крепление. Анкера выставляются на стадии заливки бетоном армирующего пояса, их положение постоянно контролируется. Затем по расположению анкеров в доске делают отверстия, в которые продеваются крепежи и конструкция фиксируется. Эти работы требуют определенного умения исполнителей, отнимают больше времени и физических усилий. Крепление анкерами является наиболее сложным вариантом

    Крепление анкерами является наиболее сложным вариантом

Мауэрлат надо устанавливать на двух противоположных стенах и следить, чтобы соблюдалась параллельность и горизонтальность его элементов. В противном случае придется подгонять каждую стропильную ногу, а это долго и трудно. Кроме того, подгонка элементов стропильной системы на чердаке свидетельствует о крайне низкой квалификации кровельщиков, не нужно пользоваться услугами таких специалистов.

Практический совет. Положите мауэрлат как можно ближе к краю фасадной стены. Если этого не делать, то есть вероятность, что стропильные ноги будут упираться о кладку и их придется немного подпиливать.

Не забывайте подкладывать между бетонными и деревянными элементами гидрозащиту, в этих целях рекомендуется использовать обыкновенный рубероид.

Между стеной и мауэрлатом обязательно должен укладываться гидроизоляционный материал

Между стеной и мауэрлатом обязательно должен укладываться гидроизоляционный материал

Шаг 2. Стропила изготавливайте из доски 50×150 мм, длина рассчитывается в зависимости от угла наклона скатов и ширины дома. Этот параметр уже нужно выбирать с учетом высоты и архитектуры мансардных помещений, а они могут иметь несколько вариантов.

  1. Мансардные помещения напоминают обыкновенные комнаты. Все стены вертикальные, потолок горизонтальный. Для таких мансард надо большой объем чердачного пространства, в двухскатных крышах он встречается редко.
  2. Потолком мансардных комнат служит крыша. Более дешевый вариант, имеет широкое распространение. По сметной стоимости намного дешевле первого, отличается высоким коэффициентом полезного использования чердачных помещений. Варианты мансардных помещений

    Варианты мансардных помещений

Калькулятор расчета угла наклона двускатной крыши

Перейти к расчётам

К мауэрлату стропильные ноги рекомендуется крепить металлическими уголками толщиной примерно 1 мм размером 70×70 мм. Это просто, быстро и надежно, позволяет в любой момент подкорректировать положение элементов. Уголки прибиваются гвоздями или прикручиваются саморезами.

Стропила крепятся при помощи металлических уголков

Стропила крепятся при помощи металлических уголков

Важно. Элементы имеют много отверстий на каждой стороне. Это не значит, что во все вкручиваются саморезы, метизов надо не более пяти штук с каждой стороны.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Почему отверстий намного больше? Некоторые из них могут попадать на дефекты древесины, мастер имеет возможность выбрать оптимальное место вкручивания самореза. Для увеличения прочности можно просверлить стропилины и дополнительно стянуть их болтовыми соединениями.

Для надежности можно укрепить стропильные балки болтами

Для надежности можно укрепить стропильные балки болтами

Шаг 3. Прибейте стропилины к лагам двумя гвоздями, всегда забивайте гвозди немного наискосок, за счет этого минимизируются риски растрескивания доски. В этом варианте лаги одновременно служат затяжками, стропильная система получается очень устойчивой, а сборка упрощается и ускоряется.

В нижней части стропила прибивают к лагам гвоздями

В нижней части стропила прибивают к лагам гвоздями

Шаг 4. Закрепите стропилины в верхней части. Делается это при помощи гвоздей и сквозного болта. Концы упираются о коньковый прогон, для повышения устойчивости делаются запилы, которые лежат на коньковом брусе.

В верхней части стропила скрепляются гвоздями и болтами

В верхней части стропила скрепляются гвоздями и болтами

Практический совет. Очень важно сделать двускатную крышу с мансардой максимально устойчивой. Дело в том, что внутренние поверхности будут обшиваться, если конструкция колеблется, то на стенах комнат обязательно появятся трещины.

Для исключения смещения стропильных ног по коньковому брусу вбейте по одному гвоздю с каждой стороны. Если есть сомнения в устойчивости, то можно дополнительно зафиксировать элементы металлическими уголками соответствующего размера.

Чтобы исключить смещение стропил, их дополнительно фиксируют к коньковому брусу гвоздями

Чтобы исключить смещение стропил, их дополнительно фиксируют к коньковому брусу гвоздями

Шаг 5. Стяните фермы ригелями. Определитесь с их размещением, помните, что этими элементами ограничивается высота потолка мансарды. Ригеля делайте из двух досок 50×150 мм. Один конец доски запиливается под углом и фиксируется к нижней поверхности стропилины, а второй внахлест к другой ноге. Второй ригель крепится в обратном направлении. Дело в том, что сами ноги соединены внахлест, такое крепление ригелей повышает прочность за счет параллельного положения двух досок. Потом они стягиваются гвоздями по три–пять штук с каждой стороны.

С одной стороны ригели крепятся встык, с другой - внахлест к стропилам

С одной стороны ригели крепятся встык, с другой — внахлест к стропилам

Шаг 6. На ригелях поставьте подпорку под коньковый прогон, она исключит вероятность его прогиба. Опытные строители рекомендуют ставить этот элемент несмотря на то, что на прогон не воздействуют вертикальные нагрузки, фермы сами себя удерживают. Но во время эксплуатации здания иногда возникают ситуации, когда высота снежного покрова значительно превышает расчетные значения, фермы могут деформироваться. Нагрузки примут на себя подпорки, что сохранит геометрию стропильной системы. Подпорки прибывайте гвоздями, один снизу, а другой сверху.

Вертикальная подпорка исключит вероятность прогиба конька

Вертикальная подпорка исключит вероятность прогиба конька

Шаг 7. Установите под каждой стропильной ногой стойки. Если ширина дома шесть и более метров, то желательно монтировать по два элемента – один на уровне стены мансарды, а второй ниже. Эти работы не требуют много времени и материалов, а устойчивость конструкции повышается существенно. Стойки делаются из досок 50×150 мм, крепятся гвоздями и болтами. Для таких элементов используйте все оставшиеся обрезки, их можно делать не сплошными, а сборными. Нижние концы стоек упираются в лаги.

Крепят дополнительные стойки к стропилам

Крепят дополнительные стойки к стропилам

На этом стропильная система собрана, можно приступать к утеплению и покрытию мансардной крыши. Технология работ зависит от выбранного утеплителя и технических характеристик кровельных материалов.

Практический совет. Утепление лучше делать изнутри мансардных помещений после установки кровли. Под крышей можно не бояться дождя, работы делаются намного спокойнее и качественнее.

Утепление крыши с мансардой

Утепление крыши с мансардой

Цены на минвату

Минвата

Если все строительные нормы соблюдаются, то мансардные помещения будут ничем не хуже обыкновенных жилых комнат. Не спешите и не пытайтесь улучшить рекомендованные стропильные системы, только очень опытные мастера могут самостоятельно корректировать конструкцию крыши.

Видео — Двускатная крыша с мансардой

Утепление крыши с мансардойДвускатная крыша с мансардой требует не только точного выполнения всех строительных норм и правил, но и грамотного расчета каждого элемента. Самостоятельно выполнить такие работы сложно, лучше обращаться за помощью к профессионалам. Для того чтобы правильно составить исходное задание, рекомендуется ознакомиться с чертежами наиболее часто используемых мансардных кровель. Полезная статья есть на нашем сайте.

krysha-expert.ru

Двухскатная (мансардная) крыша своими руками

Сегодня все чаще люди предпочитают обустроиться в собственном доме, где можно создать полноценный комфорт и уют для всей семьи. Еще лучше, когда этот дом создан по собственному проекту и своими руками. Однако, в этом случае необходимо знать каждый нюанс от заложения фундамента и до возведения крыши. Данный вид двухскатной кровли позволяет создать дополнительные жилые квадратные метры для обустройства гостиной, спальни, кабинета или другого помещения. В данной статье рассмотрим устройство двухскатной мансардной крыши, и пошаговый процесс ее возведения.

Общая информация

Помните. Все инструкции есть ознакомительными. Для возведения крыши советуем воспользоваться услугами и консультациями специалистов, т.к. каждый случай есть специфический.

Перед тем как начать строительство дома, необходимо сделать весь проект и чертеж крыши с готовыми размерами, высотой крыши, количеством скатов и т.д. На данном примере мы рассмотрим возведение классической двухскатной мансардной крыши, которая является наиболее популярной в наше время.

Сегодня можно встретить разные типы двухскатных мансардных крыш.

image002 image-5222

А) и Б) классические двухскатные крыши;

В) ломанная крыша с переменным наклонным углом;

Г) односкатная крыша с выносными консолями;

Д) двухъярусная крыша со смещенными шипами опирания.

Однако вы можете разработать собственный проект, который бы максимально подходил под ваши параметры и запросы.

Внимание! Перед началом работ, вы можете рассчитать приблизительную стоимость работ и количество материалов для возведения крыши. Для этого у нас на сайте представлены специально разработанные онлайн приложения:

Монтаж мауэрлата

Брусья мауэрлата служат надежной опорой для будущей стропильной конструкции, которая будет надежно фиксировать весь каркас.

image003 image-5223

Мауэрлат необходимо использовать в месте наклона стропил. Если крыша двускатного типа, то мауэрлат устанавливаем по двум сторонам, если крыша четырехскатная, то по периметру всей крыши.

Правильней всего для крепления мауэрлата использовать монолитную заливку бетона со шпильками нужной длины и толщиной 1 см. Чтобы шпильки надежно фиксировали мауэрлатные брусья, они должны на 3 см выступать над бетоном.

Важно! Брусья мауэрлата нужно выбирать исходя из нагрузки всей кровли. В нашем случае мы используем сечение 10х10 см, но доступные также 15х15 см и 20х20 см.

Для определения шага между шпильками, необходимо рассчитать в каком месте будут располагаться стыки стропил и мауэрлата, чтобы между этими стыками были шпильки. Если шпилька будет упираться в стропилу или ее вырез, то это не только ослабит конструкцию, но и может привести к трещинам на доске. К примеру, если шаг между стропил 1 метр, то между шпильками тоже используем шаг 1 м, только по центру между двумя стропилами.

image005 image-5224

На шпильки необходимо уложить двойной слой гидроизоляции (рубероид) перед установкой мауэрлата. На каждом брусе под шпильки высверливаем сквозные отверстия напротив каждой шпильки. Для фиксации шпильки и мауэрлата используем гайки с шайбами.

Совет! К кирпичным стенам брусья мауэрлата можно фиксировать к шпилькам, которые вставлены в кладку на этапе постройки коробки.

Стропильная система двускатной мансардной крыши своими руками

Перед тем как приступить к установке стропил, нам необходимо сделать шаблон для всех стропильных ферм.

Для этого вылезаем наверх дома, где соединяем доски под нужным углом и фиксируем их ригелем и наносим отметки для будущих вырезов около стены и мауэрлата. После этого на земле начинаем сборку стропильных ферм с последующим их поднятием и монтажом на крыше.

Первым делом начинаем установку крайних стропил длиной 4 метра (3,5 метра от упора до конька и 0,5 метра будет идти на скат), которые должны быть на одном уровне и строго симметричны, если крыша будет двухскатная как в нашем примере. В момент монтажа двух крайних стропил их необходимо укрепить для надежности двумя раскосами как на фото внизу и уголком внизу. Используем отвес для горизонтального положения первых крайних стропил. Между ними натягиваем нитку, по которой и будем устанавливать другие стропила по уровню.

image007 image-5225

image009 image-5226

image011 image-5227

Далее переходим к установке специальных стоек, которые будут передавать через стропильную конструкцию тяжесть на стены. Для фиксации использовались металлические уголки, которые фиксируем шурупами по дереву по 6 с каждой стороны упора.

Рекомендация! Расстояние между стойками лучше всего выбирать в диапазоне 60-100 см для жесткости конструкции. В нашем случае мы выбрали 60 см, по ширине листа утеплителя (минеральной ваты).

image013 image-5228

Возведение двухскатной мансардной крыши видео с пошаговым фото отчетом

Теперь начинаем собирать стропильную конструкцию по всему каркасу. После установки стропильной ноги, ее фиксируем с другой стороны второй стойкой. Для усиления прочности внизу между двумя стойками устанавливаем деревянный клин, как показано на фото внизу. Для фиксации лучше всего использовать длинные шурупы по дереву или металлические шпильки диаметром 12 мм.

image015 image-5229

На крайних стропилах устанавливаем по 2 ригеля для жесткости конструкции, фиксируем их с помощью металлических пластин и шурупов по дереву.

image017 image-5230

На верху треугольника устанавливаем бобышку, между ней и ригелем будет устанавливаться верхняя балка, на которой будет установлена вся стропильная конструкция крыши. Верхняя балка выполняет несущую функцию для жесткости всего каркаса.

image019 image-5231

Если длина крыши превышает длины балки, то для ее удлинения можно использовать фиксатор из двух частей обрезных досок длиной 40-50 см, которые фиксируются при помощи металлических шпилек.

image021 image-5232

На крайних стропилах устанавливаем вторую опору для жесткости конструкции, которую фиксируем снизу металлическим уголком, а сверху к стропиле шурупами по дереву.

image023 image-5233

Устанавливаем по два ригеля с каждой стропильной доски по периметру каркаса, для фиксации используем металлические шпильки.

image025 image-5234

В верхней части для фиксации соединения стропил используем железный уголок и металлические шпильки. Данный этап очень важен для будущей жесткости и надежности строительной конструкции. В местах соединения стропил, если они попадают на несущую балку, то необходимо аккуратно ножовкой подрезать каждую стропильную доску, сделать выемку.

image027 image-5235

Скат крыши за стену должен быть на расстоянии не менее 50-60 см, чтобы туда не задувало снег, и не попадал косой дождь.

image029 image-5236

Готовая стропильная конструкция.

image031 image-5237

image033 image-5238

Утепление двухскатной мансардной крыши и гидроизоляция

Чтобы на мансарде были комфортные условия для проживания, ее необходимо утеплить. Сегодня для утепления можно использовать различные материалы, пенопласт, минеральная вата и т.д. Также немаловажна гидроизоляции, которая исключает сбор конденсата, а также по

o-builder.ru

Мансардная крыша своими руками пошагово

Мансардный этаж – это более просторный и грамотно подготовленный для жизни чердак. Особенности помещения диктуют свои условия и в отношении кровли. Обустройство мансардной крыши не требует от исполнителя наличия каких-то специальных знаний и навыков. Достаточно подготовить необходимые инструменты, детально ознакомиться с инструкцией и во всем следовать ее рекомендациям.

Мансардная крыша своими руками

Мансардная крыша своими руками

Содержание пошаговой инструкции:

Разновидности мансардных крыш

Существует несколько разновидностей крыш мансардного типа. Ознакомьтесь с особенностями каждой из таких крыш и выберите самый подходящий вариант. Основные моменты технологии возведения являются общими для всех разновидностей конструкции.

Самый простой вариант – это односкатная мансардная крыша. Такая конструкция выполняется с некоторым уклоном. Применяется довольно редко, т.к. из-за уклона уменьшается полезная площадь мансардного помещения.

Односкатные крыши – это наиболее легкий в монтаже и экономичный вариант, с очень простым устройством стропильной системы

Односкатные крыши – это наиболее легкий в монтаже и экономичный вариант, с очень простым устройством стропильной системы

Наиболее популярным вариантом является двускатная мансардная крыша. Внутри подкровельного помещения будет комфортно и просторно. Двускатная крыша проста и выгодна в обустройстве.

Ломаная крыша является разновидностью двускатной конструкции. В данном случае скаты будут не ровными, а ломаными. Обычно ломаные крыши используются в случаях с небольшими домами.

Ломаная крыша

Ломаная крыша

Вальмовая кровля состоит из четырех скатов. Стропильная система вальмовой кровли несколько усложняется.

Конструкция вальмовой крыши

Конструкция вальмовой крыши

Полувальмовая крыша представляет собой разновидность четырехскатной кровли. В этом случае под полувальмой принято понимать тот скат, который как бы срезает часть торцевой стороны двускатной кровли. Срез может проходить снизу и образовывать трапецию, либо же вверху и создавать треугольник.

Интересными разновидностями шатровой мансардной крыши являются пирамидальные и конические кровли. Лучше всего подобные конструкции смотрятся на многоугольных домах и зданиях круглой формы. Прекрасно сочетаются с кровлями других типов.

Пирамидальные и конические кровли

Пирамидальные и конические кровли

Сводчатые крыши применяются довольно редко. Подобная конструкция имеет плавную параболическую либо циркульную форму. Ранее подобные крыши широко использовались при обустройстве домов прямоугольной формы.

Сводчатые крыши

Сводчатые крыши

Из чего состоит конструкция мансардной кровли?

Мансардная крыша в разрезе представляет «пирог», состоящий из нескольких слоев.

Слои мансардной кровли

Слои мансардной кровли

Слои мансардной кровли

  1. Финишное покрытие. На современном рынке доступно множество материалов с самыми разнообразными характеристикам. Наибольшей популярностью традиционно пользуется черепица. Из бюджетных вариантов можно порекомендовать ондулин и шифер. Крыша из металлочерепицы

    Крыша из металлочерепицы

  2. Подкровельная пленка. Этот материал обеспечивает надежную защиту теплоизоляционного слоя от неблагоприятных воздействий.Ввиду того что при устройстве мансардной кровли могут использоваться разные материалы, подходящую подкровельную пленку тоже необходимо подбирать в индивидуальном порядке.
  3. Гидроизоляционный слой. В качестве влагоизоляции чаще всего используется обыкновенная полиэтиленовая пленка.
  4. Обрешетка и система стропил. Это каркас мансардной кровли. Чаще всего стропила и обрешетка изготавливаются из деревянных брусков. Стропила способствуют равномерному распределению нагрузок, поступающих от кровли на стены строения.
  5. Теплоизоляция. Без качественного утепления на чердаке будет попросту невозможно комфортно жить в холодное время года. В продаже доступен большой выбор разнообразных утеплителей. Самым популярным теплоизолятором является минеральная вата.Это недорогой материал с отличными эксплуатационными характеристиками. Минвата

    Минвата

  6. Пароизоляционный слой. Пароизоляция будет предотвращать образование конденсата, что обеспечит дополнительную защиту основных элементов системы и поспособствует увеличению срока службы кровли в целом.

Руководство по расчету мансардной крыши

Расчет мансардной кровли

Расчет мансардной кровли

Мансардная кровля рассчитывается по предельно простой схеме. Важно учитывать не только полезную, но и глухую площадь чердачного помещения. В данном случае полезной будет считаться зона, в которой расстояние между потолком и полом составляет более 90-100 см. Остальные же места традиционно считаются глухой зоной. Жить в таких участках невозможно, но на их месте можно установить разнообразные полочки и прочие хозяйственные принадлежности.

Рассчитайте суммарную площадь кровли. На этом этапе вам пригодится план крыши. Разбейте пространство на несколько простых фигур, рассчитайте площадь каждой из них, а затем просуммируйте полученные значения для определения суммарной площади кровли.

Рекомендации до начала работы

Прежде чем вы приступите к строительству мансардной кровли, обратите свое внимание на ряд важных мелочей, к числу которых относятся особенности теплоизоляции конструкции, порядок размещения оконных проемов и т.д.

Отдельного внимания заслуживает допустимый угол наклона кровельного ската.Если уклон будет превышать допустимое значение, площадь мансардного помещения существенно уменьшится. Этот момент индивидуален и подбирается с учетом площади мансарды и других важных параметров.

Уклон кровли в процентах

Уклон кровли в процентах

Выберите подходящий тип системы стропил. Стропила, как отмечалось, способствуют равномерному распределению нагрузки на стены. Дополнительно благодаря стропильной системе обеспечивается надежная защита дома от разного рода неблагоприятных атмосферных воздействий.

Как рассчитать стропила на крышу

Как рассчитать стропила на крышу

Простейшим вариантом мансардной кровли является конструкция треугольной формы. Сложнее всего сделать мансардную крышу с изломом. При отсутствии соответствующих навыков настоятельно не рекомендуется браться за самостоятельное обустройство сложных крыш.

Пошаговая инструкция по строительству мансардной крыши

В строительстве мансардной крыши нет никаких сверхсложных этапов. Вам достаточно просто внимательно ознакомиться с инструкцией и пошагово выполнить все приведенные рекомендации.

Первый шаг. Рассчитайте прочность постройки. Мансарда увеличивает нагрузку на стены и фундамент дома. Лучше, если расчетом будут заниматься квалифицированные специалисты. Если же вы не планируете проводить работы по усилению дома, этот этап можете пропустить.

Второй шаг. Рассчитайте мансарду и подготовьте проект будущего чердачного помещения и кровли. К этой работе тоже рекомендуется привлечь специалистов. При желании можете попробовать составить проект самостоятельно или же использовать какое-нибудь готовое решение из доступных источников.

Третий шаг. Демонтируйте старую крышу. Делайте это максимально осторожно, старайтесь не повредить прочие элементы конструкции дома.

Демонтируйте старую крышу

Демонтируйте старую крышу

Четвертый шаг. Сделайте стропильный каркас. Это самый трудоемкий этап рассматриваемой инструкции.Лучше, если обустройством каркаса одновременно будет заниматься не менее 3 человек.

Пятый шаг. Разместите и зафиксируйте мауэрлат. Для сборки данного элемента используйте деревянные бруски размером 10х10 см.

Шестой шаг. Установите каркас для подкровельного помещения. Элементы каркаса будут одновременно выполнять функцию подпорок под стропила. Сначала закрепите вертикальные стойки по краям здания. Стойки нужно крепить к длинным балкам. В этом вам помогут саморезы и обыкновенные металлические уголки.

Седьмой шаг. Прикрепите к стойкам перемычку.

Восьмой шаг. Убедитесь в правильности монтажа упомянутых выше элементов. В этом вам поможет любой шнур – попросту натяните его между образовавшимися арками. Если шнур будет находиться в строго горизонтальном положении, вы все сделали как нужно. Если шнур отклоняется от горизонтали, подрежьте несоответствующие арки либо же и вовсе замените их новыми элементами.

Девятый шаг. Зафиксируйте арки между собой. В этом вам помогут гвоздевые пластины либо штамповочные уголки.

Установка стропильной системы

Установка стропильной системы

Установка стропильной системы

Первые стропила крепите там, где кровельный скат будет иметь максимальный уклон. Для получения необходимого уклона следует попросту подрезать бруски на требуемую длину.

Первый шаг – подготовка стропил. Заранее обрежьте бруски на нужную длину и требуемый угол. В нижней части стропильных ног выберите пазы для соединения с мауэрлатом. Пазы можно сделать при помощи стамески.

Второй шаг. Закрепите каждый брусок на отведенное для него место.

Третий шаг. Переходите к установке верхних стропил. На этом этапе будьте особенно внимательны. Соблюдайте нужный угол ската и в целом центровку конструкции.

Четвертый шаг. Прибейте к стропилам элементы обрешетки. Обрешетку можно делать из фанерных листов или обыкновенных деревянных досок. Тип обрешетки должен соответствовать выбранному кровельному материалу.Как правило, делается сплошной настил. Это универсальный и самый надежный вариант.

Прибейте к стропилам элементы обрешетки

Прибейте к стропилам элементы обрешетки

Укладка защитных материалов и завершение работы

Мансардная кровля требует организации качественной защиты от различных неблагоприятных факторов.

Первый шаг – укладка пароизоляционного материала. Пароизоляцию нужно закреплять с внутренней стороны стропильной системы. Материал крепится к брускам при помощи специальных строительных скоб.

Прокладочная пароизоляция кровли

Прокладочная пароизоляция кровли

Второй шаг – укладка утеплителя. Для утепления традиционно используют минеральную вату. При желании можете отдать выбор в пользу более современного и дорогого материала. Плиты утеплителя должны плотно стыковаться между собой и так же плотно прилегать к стропилам.

Третий шаг – устройство обрешетки. На уложенный утеплитель нужно набить обрешетку. Используйте обыкновенные деревянные бруски. Элементы обрешетки закрепляйте с шагом около полуметра. Благодаря этой системе утеплитель будет оставаться на своем месте.

Устройство обрешетки

Устройство обрешетки

Четвертый шаг – укладка влагоизоляционного материала. Закрепите гидроизоляцию с внешней стороны стропильной системы. В качестве влагозащитного слоя чаще всего используется полиэтиленовая пленка. Гидроизоляция будет защищать элементы кровли от атмосферной влаги.

Пятый шаг – укладка финишного покрытия. Кровельный материал выбирайте на свое усмотрение.Оптимальным вариантом в плане соотношения стоимости и качественных характеристик является металлочерепица. Из бюджетных материалов можно порекомендовать шифер или его более современный аналог ондулин.

Монтаж металлочерепицы

Монтаж металлочерепицы

После того как вы закрепите выбранный кровельный материал строительство мансардной крыши можно будет считать законченным. Таким образом, в обустройстве рассмотренной системы своими руками нет ничего сложного. Разберитесь в инструкции, и вы успешно справитесь со всеми поставленными задачами без сторонней помощи.

Видео – Мансардная крыша своими руками пошагово

svoimi-rykami.ru

Технология постройки мансардной крыши своими руками

В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды. Причем многие мечтают справиться с этим самостоятельно.

Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Ломаная крыша с мансардой

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

Двускатная крыша с мансардой

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.  Виды двускатных мансардных крыш

Конструкция мансардной крыши двухскатной

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

Конструкции мансардных крыш

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.  Дом с вальмовой мансардной крышей

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

Конструкция мансардной крыши

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Оригинальная мансардная куполообразная крыша

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

  • Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
  • Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Виды мансардных крыш

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Как рассчитать мансардную крышу

Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.

Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы. Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.

Чертеж крыши с мансардой

Мансардная крыша: чертежи каркаса мансарды

Расчет площади кровли

Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.

Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.

План крыши с мансардой

План мансардной крыши поможет вычленить требуемые для расчета фигуры

Как рассчитать уклон крыши без погрешностей

Как построить мансардную крышу, чтобы она была комфортной и теплой, но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,

  • при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
  • чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.
Определение угла кровли

Связь между углом наклона и стропильной системой

При расчете угла наклона принимаются во внимание следующие факторы:

  • климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
  • архитектурное решение;
  • конструктивные особенности дома и мансарды;
  • кровельный материал.
На заметку: для двускатной крыши оптимальным считается уклон от 45 градусов, а для ломаной – 60 для нижних и 30 для верхних скатов, соответственно. При таких параметрах при грамотно продуманном интерьере можно получить помещение, удобное для проживания.  Расчет вальмовой мансардной кровли

Формулы для расчета угла наклона вальмовой крыши

Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.

Как правильно построить мансардную крышу

Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.

Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.

Крепление мауэрлата крыши с мансардой

Мауэрлат, закрепленный к стене

Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.

Деревянный каркас мансарды

Возведение каркаса ломаной мансардной крыши

Порядок установки следующий:

  • по фронтам здания монтируют П-образные стойки;
  • строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
  • с ориентиром на шнур устанавливают остальные арки;
  • соединяют их горизонтальными перемычками.

Установка стропил

Монтаж стропил начинают с имеющих максимальный угол наклона.

Монтаж стропил мансардной крыши

Установка боковых стропил

В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.

Пластины для крепления стропил мансардной крыши

Крепление стропил к мауэрлату

Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.

Установка верхних стропил мансардной крыши

Шаблон для верхних стропил

Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.

Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.

В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.

Устройство кровли мансардной крыши

Кровельный пирог мансарды

В жилой мансарде важно правильно уложить все слои кровельного пирога: гидро- и пароизоляцию, теплоизоляционные материалы. Расчет потенциальных тепловых потерь поможет выбрать соответствующий утеплитель и его толщину.

Стены мансарды собирают на вертикальные стойки. С обеих сторон их обшивают листовым материалом, скажем, гипсокартоном, а между ними укладывают утеплитель.

Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также , как правильно выполнить крепежные узлы.

roomgood.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
