Мансардная крыша своими руками — чертежи, инструкции, советы
На чтение 10 мин. Просмотров 3k.
Разберёмся в том, что именно мы называем мансардой сегодня. Согласно строительным правилам, действующим в наше время, речь идёт о помещении на чердаке, часть фасада которого образуется поверхностью крыши.
Причём, если рассматривать линию пересечения стен фасада здания и поверхности крыши, то её высота над уровнем пола должна не превышать полутора метров.
Особенность мансардной крыши
Для их проектирования существует широкий спектр возможных решений. При этом нужно помнить, что одной из основных особенностей мансарды является то, что имеется два участка ската крыши. Один из них является более пологим, другой — с более сильным наклоном.
Кроме этого, желательно, чтобы высота вертикальной части стены была больше одного метра. Это даст возможность ощущать себя в таком помещении гораздо более комфортно, чем в противоположном случае.
Проектирование
Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.
Односкатная
Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.
Двухскатная
Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.
Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.
Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.
Ломаная двухскатная
Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.
Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.
Мансардная с выносными консолями
Здесь мы рассмотрим более сложную геометрию.
Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.
Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.
Двухуровневая мансарда
Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.
Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.
Формы крыш
В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.
Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.
Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.
Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.
Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.
На следующем рисунке наглядно продемонстрированы некоторые их типы.
Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

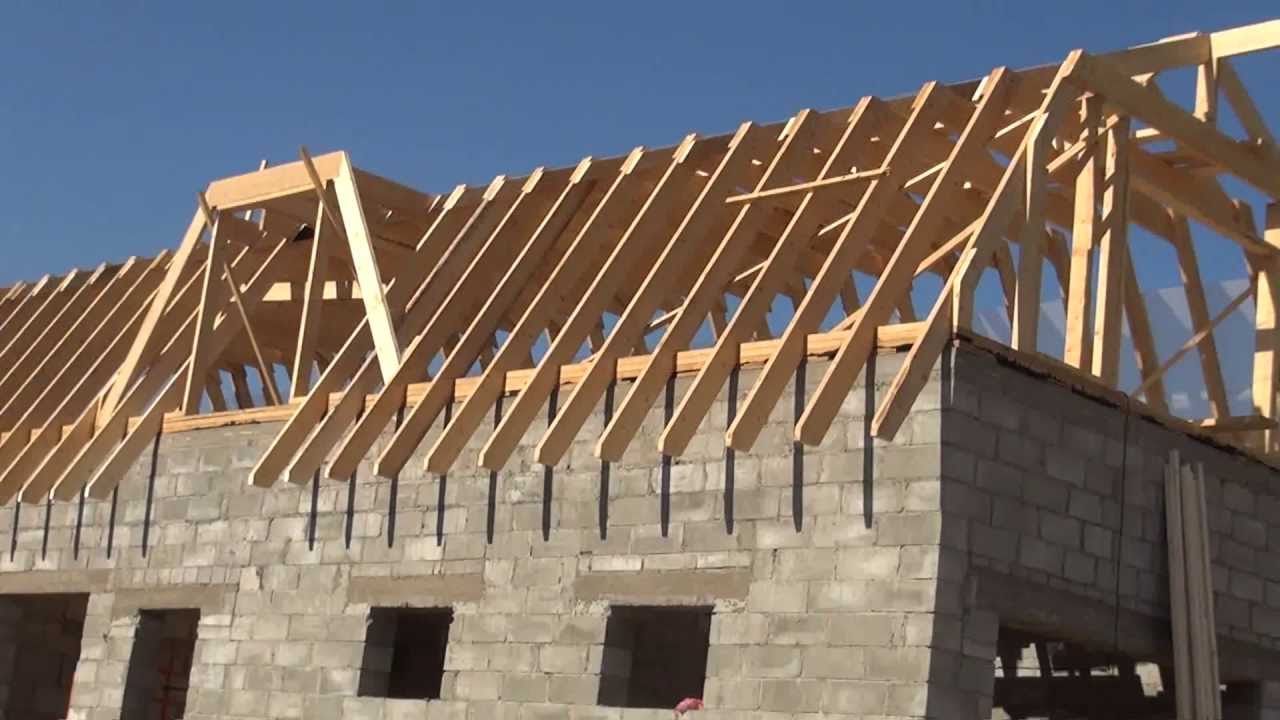

Ломаная мансардная крыша
Разновидностей мансард существует не так уж и мало. Однако, некоторые варианты являются достаточно редкими. Один из наиболее распространённых — это ломаная мансардная. Что именно мы имеем в виду, когда говорим об этом?
По сути, речь идёт об обычной двухскатной крыше. Её отличие лишь в том, что в рассматриваемом варианте каждый скат разбит на два участка (это самый распространённый вариант, но таких участков может быть и больше двух), которые имеют различный наклон. Та часть, которая находится в центре, меньше наклонена, а по краям — больше. Поясним сказанное рисунком.

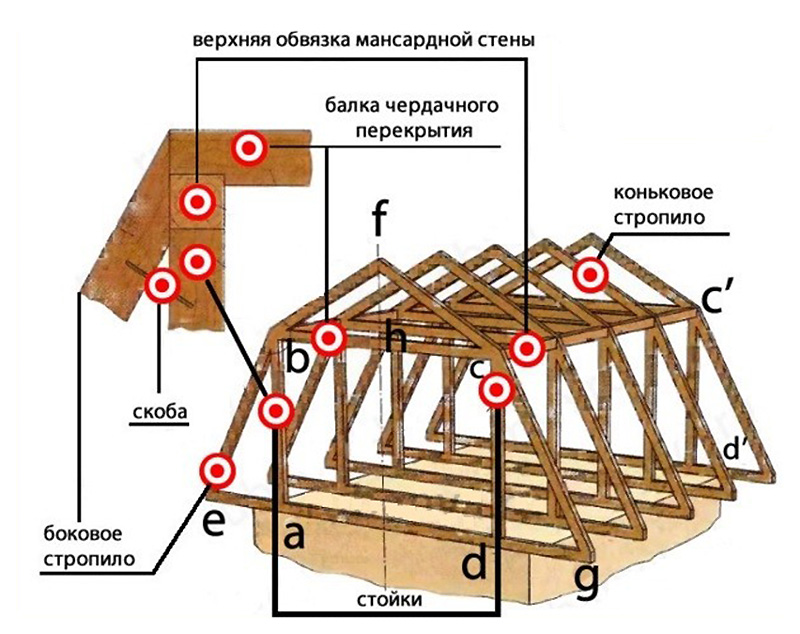

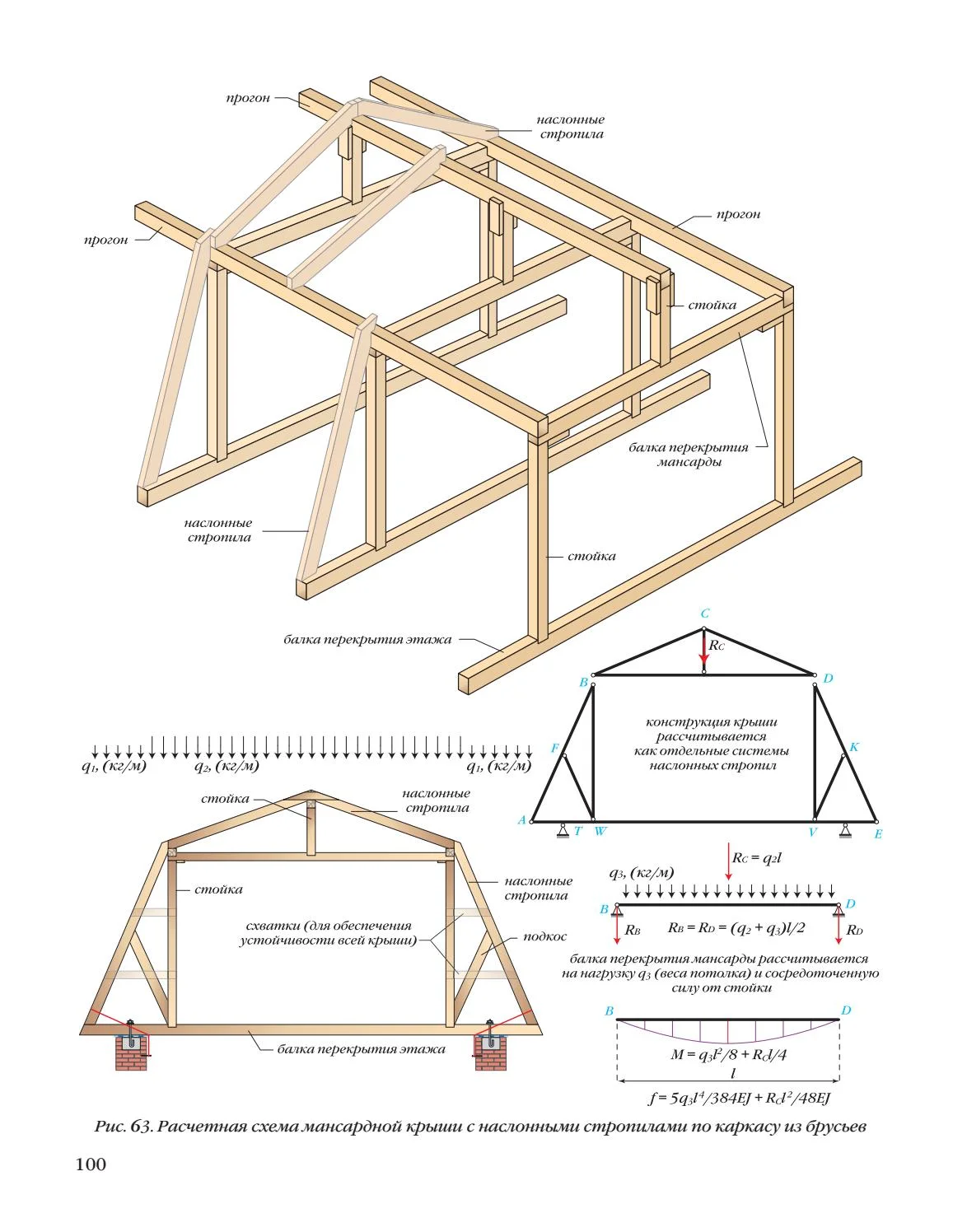

Теперь перейдём к тому, как она устроена. Рассмотрим ещё один рисунок.
На этой схеме показано расположение стропил, которые составляют каркас. Кратко расскажем о них.Балки перекрытия. Это часть, на которой смонтирована вся конструкция крыши. С одной стороны — это часть потолка верхнего этажа здания.
С другой стороны, на этих балках монтируются остальные элементы конструкции:
- Стойки — вертикально расположенные элементы, которые служат опорой.
- Прогоны расположены вдоль мансарды.
- Наслонные стропила — это наклонная основа для настила.
- Поперечные балки служат для мансардных перекрытий.

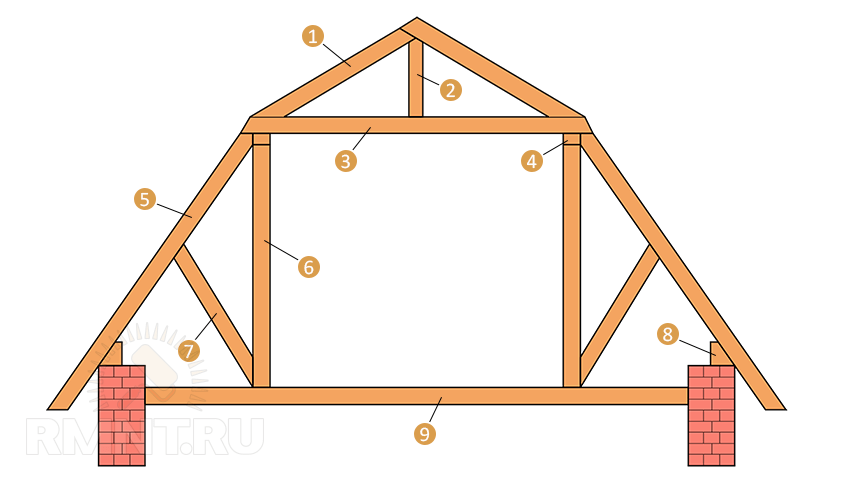

Здесь были перечислены основные элементы конструкции. Покажем ещё одну схему.
Здесь показаны ещё несколько важных элементов стропильной системы:
- Мауэрлат. Это продольно расположенные балки, которые служат основной опорой для наслонных стропил.
- Висячие стропила. Они расположены в верхней секции крыши.
- Затяжка служит для увеличения прочности всей конструкции.
- Подкосы являются дополнительной опорой для наслонных стропил.
Вентилируемые и не вентилируемые крыши
Стропильная система — это основа, но это далеко не всё. Сама крыша имеет довольно сложное устройство. Ведь она должна защищать дом от дождя, холода и жары. Кроме этого, внутри дома образуется водяной конденсат, который может не только создать значительный дискомфорт для жильцов, но и повредить слой теплоизоляции. Поэтому она имеет достаточно сложное устройство.
Поясним эту схему. Обычно утеплительный слой располагают между наслонными стропилами. Под ним непосредственно располагают пароизоляцию. Над утеплительным слоем располагают гидроизоляцию. Под ней оставляют тонкий воздушный слой, который служит для вентиляции.
На наслонные стропила сверху прибивают контробрешётку (рейки, которые расположены вдоль стропил). А на них — обрешётку (рейки, расположенные перпендикулярно стропилам). Сверху устанавливается кровельное покрытие.Это пример устройства такой крыши, в которой вентиляция предусмотрена.
К этому типу относится большинство. В местностях, где преобладает тёплый и сухой климат, может быть поставлена крыша, в которой такого рода вентиляция не предусмотрена.
Некоторые проекты мансардных крыш
Расскажем, как могут выглядеть мансардные крыши в наиболее распространённых случаях.
Здесь приведена конструкция для двухскатной мансардной крыши. Вот ещё одна схема, которая соответствует двухскатной ломаной.
Если она четырёхскатная, то это позволяет отвести для мансарды больше свободного пространства. Вот принципиальная схема стропильной системы для них.
На приведённой схеме показана стропильная система, которая может быть применена при проектировании. Далее покажем ещё один пример четырёхскатной (вальмовой) крыши.
Технология строительства мансардной крыши своими руками
Если у нас есть планы построить мансарду, то возможны, в принципе, два основных пути:
- Сделать самому.
- Обратиться к специалистам.
Каждый из упомянутых вариантов имеет свои достоинства и недостатки. Если выполнить все необходимые работы своими руками, то это будет стоить намного дешевле. Но для этого придётся хорошо потрудиться и нужно будет сделать работу на качественном, достаточно профессиональном уровне.
Если же обратиться к специалистам, то работа, хотя и будет выполнена качественно, но и стоить будет намного дороже.
Если всё же решили взяться за это дело самостоятельно, то сначала нужно подготовить необходимые материалы и инструменты.
Создание будет проходить в два основных этапа:
- создание каркаса,
- обустройство кровли.
Для проведения работ потребуются различные материалы:
- Деревянный брус различного сечения.
- Доски толщиной 3-4 см и шириной 15 см.
- Кровельный материал (шифер).
- Утеплитель.
- Пароизоляция.
- Гидроизоляция.
- Гвозди на 80 мм.
Потребуются также инструменты для работы:
- Острый нож.
- Молоток.
- Топор.
- Строительный степлер со скобами.
- Отвес.
- Рулетка.
- Ножовка.
Поскольку мансардная крыша является достаточно сложной конструкцией, то нужно сначала составить её схему и произвести расчёт частей.
Рассмотрим ситуацию для двухскатной ломаной мансардной крыши. Расскажем о том, какие расчёты и как нужно будет сделать.
Прежде всего важно определиться с кровельным материалом. Его надо выбирать исходя из конкретных особенностей ситуации. В частности, обратим внимание на две разных стороны вопроса. Уровень теплоизоляции и гидрозащиты в мансарде существенно ниже, чем в доме.
Это обуславливает необходимость очень внимательного отношения при подборе материалов для строительства крыши. Другая особенность состоит в том, что важно пользоваться более лёгкими материалами как для крыши, так и для внутренней отделки создаваемой мансарды.
Поскольку каждый скат разбит на два участка, то важно определиться с углом наклона более крутого участка. При этом нужно помнить, что если он меньше 15 градусов, то это предъявляет особые требования к кровельному материалу. Если же речь идёт об уклоне большем, чем 45 градусов, то для кровли может быть использован практически любой материал.
Для того, чтобы определить вес, нужно определить прежде всего её площадь. Для этого её поверхность разделяется на более простые геометрические фигуры и их площадь складывается.
При определении веса учитываются:
- вес стропил и балок,
- вес утеплителя,
- вес гидроизоляции,
- вес кровли.
Сначала определяется вес на единицу площади, и затем умножается на её величину.
При расчёте веса не забываем о возможном весе нанесённого снега и учитываем его величину. Также нужно учитывать дополнительное воздействие ветра.
Суммарная нагрузка находится путём деления всей нагрузки на площадь крыши. На основе полученного числа и довольно сложных вычислений по специальным таблицам определяются необходимые параметры стропильной системе и, в частности, величина стропильного шага и рекомендуемый уклон крыши.
Проведение работ
Установка стропильной системы
Перед проведением таких работ необходимо подготовить древесину. Её нужно хорошо высушить, а также обработать специальным антисептическим и огнезащитным составом.
На первом этапе нужно установить мауэрлат.
Его укладывают на слой гидроизоляции. Следующим шагом будет крепление конькового бруса.
После этого устанавливаются наслонные стропила. Для удобства места их крепления можно помечать на мауэрлате. Обычно шаг установки стропил составляет 70 см. Стропила принято надрезать для того, чтобы укрепить соединение с мауэрлатом.
Верхние края стропил также обрезаются под углом. Там устанавливают затяжки.
Затем на стропила ставится обрешётка и устанавливается пароизоляционная плёнка.
Установка утепления
Стропильная система — эта основа для крыши, но нужно установить утеплитель и гидроизоляцию.
Прежде всего нужно определиться с выбором материала для утеплителя. Распространены несколько вариантов:
- Стекловата. Это дешёвый и эффективный материал, но при её укладке образуется вредная для здоровья пыль. При использовании этот материал безопасен, долговечен и эффективен.
- Плита ДВП. Обладает хорошей теплоизоляцией и звукоизоляцией. Для жилых домов обычно не применяется.
- Пенопласт — эффективный материал, весит немного. Однако, токсичен и пожароопасен.
- Пенополистирол по своим характеристикам сходен с пенопластом, но не обладает его недостатками.
- Минеральная вата. В последние годы является наиболее распространённым материалом, который используется для утепления. Эффективна в использовании, почти не имеет недостатков.
Сверху стропил укладываем гидроизоляционную плёнку, которую нужно тщательно закрепить. Снизу вставляем блоки минеральной ваты и закрепляем их пароизоляционной мембраной, прикрепляя её снизу к стропилам.
При этом листы минеральной ваты нужно нарезать на несколько сантиметров шире, чем зазоры между стропилами. Это нужно для того, чтобы исключить образование щелей в теплоизоляции.
Особенности стропильных систем мансардных крыш
Каркас строится с той целью, чтобы обеспечить, что он выдержит весь вес мансардной крыши вместе с так называемым «кровельным пирогом». С другой стороны, он должен быть максимально лёгким для того, чтобы снизить нагрузку.
Обычно для таких работ используется древесина хвойных деревьев. Это связано с тем, что такая древесина с большей лёгкостью способна подвергаться обработке.
Перед использованием деревянные детали должны пройти антисептическую и противопожарную обработку.
Современные технологии и качественные строительные материалы позволяют самостоятельно построить качественную мансардную крышу. Однако, при этом нужно провести грамотное проектирование и расчёт необходимых параметров.
Особое внимание нужно обратить на качество и надёжность возводимой стропильной системы.
Мансардная крыша своими руками — конструкция и чертежиСтройкод
Существует большое количество вариантов крыш. Сегодня наиболее популярной является мансардная крыша, отличающаяся конструкцией, простотой установки. Мансардная конструкция решает все первоочередные задачи, стоящие перед кровлей: снижение тепловых потерь, максимальное использование площадей. Такая кровля придаст любому дому оригинальности.
Разновидности мансард
Мансарда – это помещение, половым основанием которого является межэтажное перекрытие, а в качестве потолка выступают скаты крыши. Мансарды отличаются между собой в зависимости от конструкции крыши:
- Симметричные одноуровневые мансарды с двускатной или ломаной кровлей.
- Несимметричные одноуровневые мансарды.
- Асимметричные двухуровневые мансарды.
Односкатная, двускатная мансарда
Односкатная мансарда состоит из плоских поверхностей с небольшим наклоном. Создавать проект для такой мансарды намного легче, но в таком помещении будет достаточно малополезного пространства.
Вариант двускатной мансарды тоже не представляет особых конструктивных сложностей, при ее проектировании целостность кровельной конструкции не нарушается, что дает возможность значительно снизить стоимость обустройства помещения. Параметры самой мансарды также являются минимальными.
Двухскатная ломаная конструкция предоставляет возможность увеличить полезное пространство мансардного помещения, но все равно для него выделяется достаточно малая площадь.
Сложные конструкции мансард
Одноуровневая мансарда с выносными консолями имеет более сложную геометрию. Проектирование таких конструкций сопровождается с определенными сложностями. Помещение имеет уже намного больший объем, а внешняя вертикальная стена предоставляет возможность устанавливать в мансарде высококачественные оконные конструкции. Главная особенность такой мансарды в том, что существует возможность ее вертикальную стену выдвигать за границы фасада здания. Это позволяет значительно расширить площадь помещения.
Двухуровневая мансарда с выносными консолями еще более сложный проект. Одним из вариантов может быть двухуровневая мансарда с двумя отдельными помещениями благодаря эффективному распределению свободной площади. Спроектировать такую конструкцию для своего дома непросто.

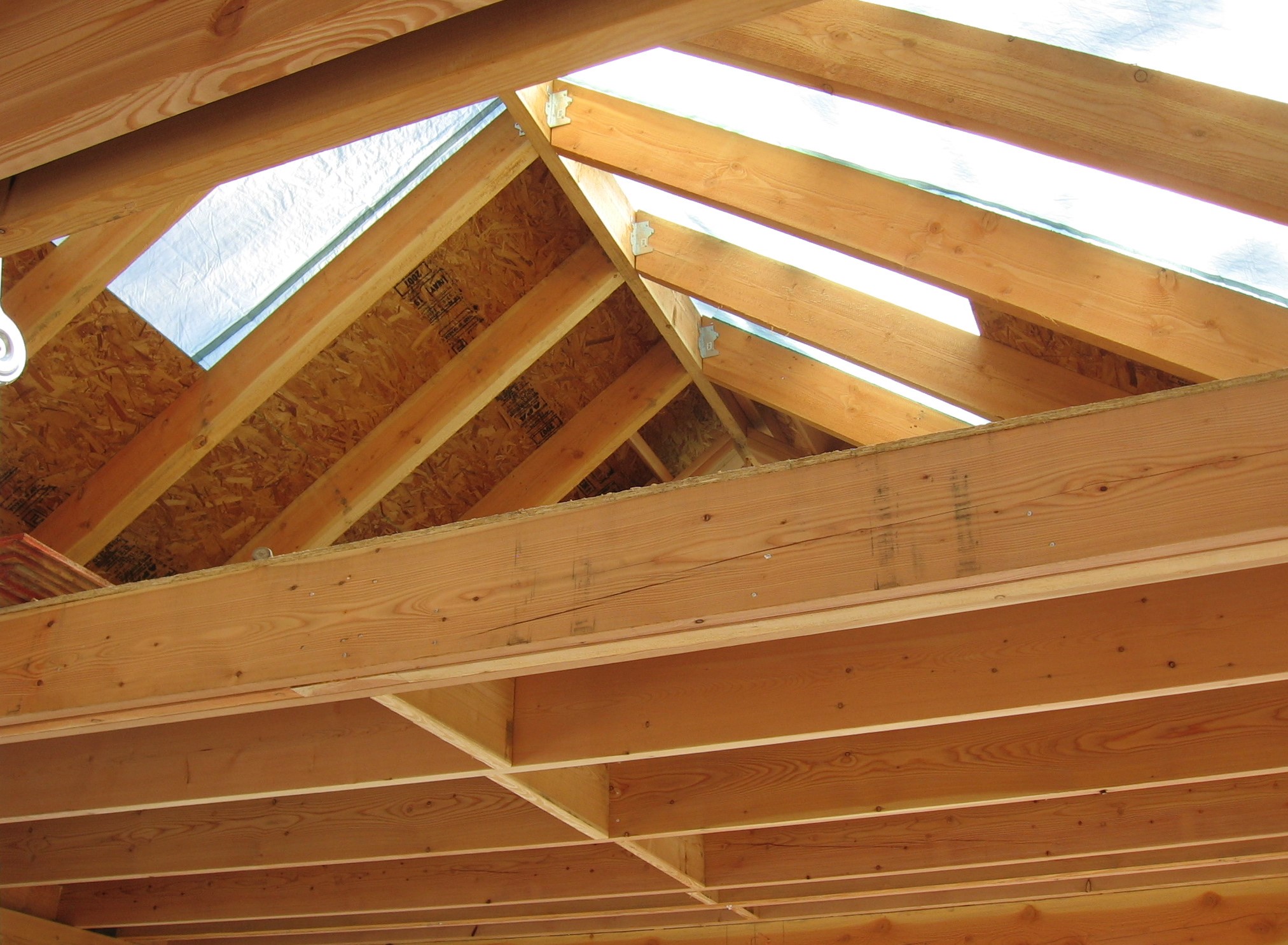

Конструктивные особенности стропил для мансардных крыш
Установка мансардной крыши начинается с монтажа стропильной системы. Стропила могут быть висячими, наклонными.
Наклонные стропила представляют собой треугольник, полученный нижней частью ската и стеной. Установка такой конструкции возможна только при присутствии внутри мансарды несущей стены. Если таковая отсутствует или же дистанция от стены до края мансарды больше 7 метров, тогда используются висячие стропила, которые снизу ограничены потолочными балками мансардного помещения, а сверху состоят из части кровельного ската.
Установка стропил – это первый этап при обустройстве мансарды. Обязательно предварительно просчитываются все нюансы установки конструкции. К примеру, возможность выполнения мансардной комнаты вместо готового чердачного помещения, зависит от определенных факторов: типа фундаментного основания, качества подстилочной поверхности, состояния самого здания.
В конструкцию стропильной системы входят следующие элементы:
- Стропила
- Обрешетка
- Лежень
- Стойки
- Мауэрлат
- Коньки
- Подкосы
- Крепежные элементы
- Кровля
- Прочие дополнительные компоненты
Правила монтажа стропильной системы
При возведении стропил необходимо помнить о следующих моментах:
- Сечение балок для стропил, прочих каркасных составляющих, не должно быть менее 100х100 мм.
- Использование гидроизоляционного материала, которым может быть рубероид, толь, является обязательным.
- Основные несущие узлы системы стропил соединяются при помощи специальных скоб повышенной прочности, дополнительно осуществляется обвязка толстой стальной проволокой.
- Влажность строительного материала из древесины, применяемого в конструкции мансарды должна быть менее 15 процентов.
- Деревянные элементы мансардной крыши деревянного дома обязательно подвергаются обработке специальными пропитками против возгорания, антисептиками.
- Для каркаса рекомендуется использовать строительные материалы, изготовленные из хвойных пород деревьев, потому что они являются наиболее устойчивыми к неблагоприятным воздействиям природной среды.
Стадии обустройства системы стропил
- Первоначально устанавливается верхний брус сечением 100х100 мм, но при возможности лучше воспользоваться брусом с сечением 150х150 мм. К стойкам его закрепляют саморезами, специальными гвоздями, металлическими скобами. Этот брус является подстропильной рамой.
- Далее устанавливается мауэрлат. Данный элемент отвечает за перенос нагрузки на несущие стены здания с мансарды, предупреждает опрокидывание крыши в периоды сильных ветров. Конструкция мауэрлата состоит из брусьев, минимальное сечение которых составляет 100х150 мм, досок, допустимая толщина которых 50 мм и более. Укладка брусьев осуществляется по всему периметру крыши, затем они закрепляются к стене. В качестве крепежных элементов можно использовать железные скобы или саморезы, но лучше использовать одновременно оба элемента крепления. Также дополнительно можно закрепить мауэрлат к стене толстой металлической проволокой (для этого ее необходимо зафиксировать в верхнем кирпичном ряду еще при возведении стен здания). Чем прочнее мауэрлат связан со стеной, тем качественнее, надежнее мансарда. Под брусья мауэрлата обязательно укладывается гидроизоляционный материал, а сами брусья подвергаются обработке гидроизоляционной пропиткой, антисептиком.
- Следующий этап устройства мансардной крыши – установка стропильных ног. Они чаще всего покупаются уже готовыми, но при желании и наличии свободного времени, чтобы немного сэкономить собственные финансы их можно сделать самостоятельно. Перед осуществлением монтажа данных элементов стропильной конструкции эти на мауэрлате выполняется разметка с указанием точек крепления стропильных ног. При этом необходимо выдерживать расстояние между точками крепления – 150 мм. Данная процедура значительно ускорит, упростит выполнение монтажных работ на этой стадии.
- Монтируем краевые стропила, при этом особенное внимание уделяем линии схождения края фронта с верхом стропил. Для стропил необходимо использовать доски хорошего качества: ширина – 150 мм, толщина – 40 мм, допустимая норма брака на один метр – до трех изъянов. После монтажа краевых стропил, на них натягивается уровневая веревка. Остальные стропильные ноги будут устанавливаться именно по ней.
- После завершения монтажа всех стропильных ног осуществляется соединение их воедино. Для этого производится прогон всех стропил по верхним точкам. Далее устанавливается коньковая балка, если кровля имеет длину более 7 метров, в остальных случаях этот элемент кровельной конструкции не является обязательным.
- На стадии обустройства стропил мансардной крыши в ее конструкцию производится закладка рам для дальнейшей установки мансардных окон.
- Если кровля получается ниже семи метров, тогда устанавливаются дополнительные растяжки вверху стропил. Они будут впоследствии выполнять функцию потолочных балок мансарды, и укрепят кровельный каркас.
Система стропил смонтирована. Осталось сделать обрешетку, гидробарьер, уложить утеплитель, накрыть каркас кровельным материалом. Крыша мансарды готова в полном объеме, можно приступать к выполнению отделочных работ внутри мансарды.
Мансардные окна
Представители СНиПа рекомендуют брать площадь мансардных окон от 10% площади пола, но не меньше. Поэтому для каждого отдельного помещения мансарды необходимо предусмотреть оконную конструкцию.
Монтаж мансардных окон
Из всех вариантов обустройства окон в мансардной крыше своими руками, легче всего осуществляются наклонные конструкции, главное — должным образом организовать гидроизоляцию на участках примыкания. Так как на наклонные окна предполагается существенная нагрузка в результате атмосферных осадков, то необходимо использовать только оконные конструкции, специально предназначенные для мансард. Такие окна оборудуются армированным стеклом, усиленной рамой.
Преимущество наклонного окна для мансарды:
- Свет поступает в помещение в достаточном количестве
- Не усложняется рельеф кровли, она остается ровной
- Монтаж производится без особых затруднений
В случае планирования установки подобной оконной конструкции, необходимо запомнить, что ее площадь с увеличением угла наклона тоже увеличивается.
Чем круче наклон оконной конструкции по отношению к половому основанию, тем высота окна должна быть меньше.
Ширина оконной рамы изготавливается на 45-55 мм меньше шага стропил. Такое окно можно легко установить без нарушения конструкции кровельного каркаса. Если взять окно шире, тогда над ним придется дополнительно устанавливать усиленную балку. Если существует необходимость в установке окна большой площади, то лучше рядом установить два окна меньшей в два раза площади. Они тоже будут иметь неплохой вид, но проблем с эксплуатацией в таком случае будет значительно меньше.
Две небольшие оконные конструкции, установленные рядом, смотрятся не хуже одного окна больших размеров.
При выполнении монтажа окна-дормер становится сложнее геометрия кровли: с боков, сверху кровельной конструкции появляется ендова, из-за чего конструкция стропил усложняется. Также появляются трудности при монтаже самого кровельного материала. Как правило, ендовы – это наиболее вероятные участки протеканий, поэтому их установка требует тщательного планирования, особенного внимания при выполнении монтажа. В регионах, в которых выпадает ежегодно большое количество снега, рекомендуется над оконными конструкциями сооружать специальные держатели снега.
Установка в крыше мансарды вертикального окна-дормера
Преимущества данной оконной конструкции в том, что у окна можно стоять, не сгибаясь. Но через них проходит меньше света, усложняется рельеф кровли, в результате эксплуатация крыши сопровождается большими проблемами.
Утопленная конструкция окна
Такие окна применяются в том случае, если через них планируется выход на балкон, в остальных – не рекомендовано. Они пропускают недостаточное количество света для нормального дневного освещения помещения, геометрия кровли становится сложнее, соответственно усложняется обслуживание крыши в процессе эксплуатации.
Мансардное окно в торцевой части
Это наиболее простой вариант: нет необходимости в использовании армированного стекла, использования дополнительной усилительной рамы, достаточно установить высококачественное стекло. Чаще всего на мансардах дачных домов используют именно такие оконные конструкции – это бюджетный вариант мансардного окна, которое без особого труда можно установить самостоятельно.
Утепление кровли мансард
Так как мансарда является жилой комнатой, используемой на протяжении всего периода года, а все ее поверхности контактируют с внешней средой, конструкция мансардной крыши требует обязательного утепления в несколько слоев: пароизоляционный, гидроизоляционный, теплоизоляционный.
Часто в качестве утеплителя используют минеральную вату, так она имеет наиболее доступную стоимость. Утеплительный материал укладывается в свободное пространство между стропилами на предварительно уложенный пароизоляционный слой, а уже на него производится укладка гидроизоляционного материала. Между слоями обустраиваются воздушные каналы, которые в процессе эксплуатации будут обеспечивать вентиляцию. Они выводятся в районе конька.
При выполнении утепления мансардного помещения главное помнить, что от качества выполненных работ, обустройства вентиляционной системы будет зависеть комфортабельность пребывания в данной комнате.
Вывод
Благодаря современным строительным технологиям, использованию высококачественных стройматериалов возвести прочную и надежную мансардную крышу своими руками по чертежу достаточно просто. Но для этого первоначально необходимо создать грамотный проект конструкции, произвести точный расчет всех конструктивных деталей. Особенное внимание при этом рекомендуется уделить стропильной системе.
Как построить мансардную крышу своими руками?
Превращение пустынных серых чердаков в обжитые помещения стало очень популярным сегодня. А все потому, что обустройство мансардного этажа — прекрасный способ увеличения жилой площади. А красивые скаты крыш позволяют сделать дом необычным, оригинальным. И даже если мансарда не была изначально заложена в план дома, ее можно пристроить.
О том, как соорудить мансардную крышу своими руками, сделать правильно расчеты, чтобы помещение под ней было не только уютным, но и безопасным — в нашей статье.
Мансардные крыши: виды
Различают несколько разновидностей кровельных систем, которые отличаются формой, количеством скатов.
Односкатная система
Это самая простая конструкция, но при строительстве мансарды она используется редко, поскольку не позволяет обустроить под ней большое помещение. Односкатная крыша мансардного типа надежна и устойчива, но характеризуется отсутствием вертикальных стен, низким наклонным потолком.
Простая односкатная мансардная крыша, фотоДвухскатная система
Ломаная конструкция
Это усложненная разновидность крыши двускатной. Дизайн такой кровли более интересный, позволяет создать большое чердачное пространство, а также придать дому необычную форму. Преимущество крыши с ломаным контуром — значительное сокращение расходов на приобретение материалов. Недостатком данного варианта является то, что соединение элементов стропильных систем очень сложное.
Вальмовая система
Довольно таки просторное чердачное пространство можно получить при сооружении вальмы, или полувальмы. Это четырехскатная мансардная крыша с торцевыми скатами треугольной формы.
[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]в каждом из фронтонов можно дополнительно установить окна.[/su_highlight]
Проекты красивых загородных домов с вальмовой и полувальмовой крышейКоническая крыша
Красивую форму дому придаст кровля конической или пирамидальной формы. Она создает достаточно простора внутри, но требует тщательного проектирования и навыков в строительстве. Остроугольная конструкция мансардной крыши проста в монтаже, дом становится похожим на настоящий замок, но при этом повышаются расходы на приобретение строительных материалов.
Особняк сложной архитектурной формы с несколькими коническими навесамиИногда проект дома может предполагать фасад несимметричной формы, когда один скат короче другого — такая крыша называется полумансардной.
Строение полумансардного типаТехнология проведения работ по строительству мансардной крыши:
Составление плана
Если чердак является частью сооружаемого дома, то проект мансардной крыши уже изначально входит в план дома. Если же помещение не планировалось ранее, то на начальном этапе необходимо спроектировать крышу чердака.
Сначала делаются замеры коробки дома и составляют чертеж конструкции. При наличии старой кровли — снимают размер от конька до перекрытия.
Составления чертежа перед тем, как сделать мансардную крышу, позволит визуализировать будущую конструкцию, ее составляющие элементы, и произвести расчет ее площади.
Расчет размеров и высоты стен мансарды
От высоты мансардного этажа зависит полезная площадь помещения. Исходя из этого, данное пространство можно разделить на несколько видов:
- полноценный чердачный этаж, с высотой вертикальных стен более чем 1,5м;
- одно- или двухуровневое помещение, высота стен которого колеблется от 0,8м до 1,5м;
- полумансардное помещение, в котором вертикальные стены либо полностью отсутствуют, либо имеют небольшую высоту — до 0,8м.
[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#D9F0F9″]если расстояние от пола помещения до самой высокой точки свыше 2,5м, то данное сооружение считается мансардой, если же меньше — это чердак.[/su_highlight]
Разработка проекта крыши мансарда своими руками — сложная задача, требующая теоретических знаний и практических навыков проектирования и возведения жилых зданий. Допущение ошибки в расчетах может стать причиной появления трещин или даже обрушения дома.
Формула для расчета площади чердачного помещения дает возможность определить тип и материалы для монтажа несущей системы, а также рассчитать площадь готовой мансарды. Если данное пространство планируется использовать как жилое, то без вычисления площади крыши не обойтись.
[su_label type=»important»]Внимание:[/su_label] [su_highlight background=»#F7D1CD»]в расчет входит и полезная и глухая площадь. Полезная площадь заканчивается на отметке 90 см — расстояние от изгиба потолка до пола. Пространство, где этот показатель ниже, считается глухой зоной.[/su_highlight]
Как сделать расчет мансардной крыши, спланировать и рассчитать чердачное помещение? Для того чтобы сделать расчет площади мансардной крыши самостоятельно, необходимо разделить пространство схематически на простые геометрические фигуры — прямоугольники, квадраты, трапеции, а затем вычислить площади этих фигур по специальным формулам.
Для определения общей площади крыши требуется сложить сумы площадей всех фигур, из которых она состоит.
Для расчета площади скатов необходимо указать угол их уклона (от 11 до 70 градусов) и высоту конька.
[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]оптимальным вариантом считается уклоном конструкции до 45 градусов, если он будет выше — это значительно увеличит расход материалов и давление ветра.[/su_highlight]
Для расчета площади поверхности односкатной крыши необходимо умножить значения ширины и длины здания на размеры предполагаемых свесов: Sabcd= Lcd*Lbd.
При расчете площади двускатной кровли, данный показатель следует умножить на два. Аналогично рассчитывается площадь сложных скатных крыш.
Схема для расчета площади кровлиПример расчета двускатной крыши
Продемонстрируем расчет на примере: если мы имеем дом размером 9*7 м, длина стропила = 3,8 м, свес имеет длину — 0,6 м, свес на фронтоне — 0,6 м.
Затем вычисляем площадь одного ската крыши по формуле: (9 + 0,6 + 0,6) * (3,8 + 0,6) = 44,8 м
Рассчитываем общую площадь крыши: S = 44,8 * 2 = 89,6 м2 .
[su_label type=»important»]Учтите:[/su_label] [su_highlight background=»#F7D1CD»]данная формула учитывает сплошную поверхность, без мансардных окон, дымохода, вентиляционных каналов. При проектировании сложной конструкции — лучше доверить расчеты профессионалам, которые выполнят их при помощи специальных программ.[/su_highlight]
Фактор кровельного покрытия
Правильно подобрать кровельные материалы также можно при помощи простого просчета, учитывая основание стропил, а также угол их наклона. Характеристики кровельных материалов влияют на надежность и долговечность скатной конструкции. Также от них зависит и то, каким способом будет выполняться обрешетка: сплошным, разреженным и смешанным.
[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#D9F0F9″]черепица и шифер укладываются на разреженную обрешетку, а ондулин — на сплошную.
При выборе кровельных материалов и утеплителей следует учитывать климатические условия региона проживания, наличие сильных ветров, температурный режим. При утеплении мансардной крыши уделяется особое внимание фронтонам, скатам и чердачным перекрытиям.
Поскольку монтаж кровельных материалов производится внахлест, то площадь крыши и кровельного материала будут отличаться.
При кровле крыши шифером используется следующая формула: S= (2*A+B) * (2*A+C)/cos 30
где S — общая площадь,
В и С — длина и ширина дома,
А — ширина свеса,
30 — угол наклона стропил. Если длина дома 9м, ширина 7м, ширина свеса 0,60м, косинус угла в 30 градусов равен 0,87, то общая площадь крыши составит 96,14 м2.
По данной формуле также можно сделать расчет мягкой кровли.
[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]поскольку в ходе работы возникают различные нюансы, то для простых конструкций специалисты рекомендуют делать запас материала в 10-15%, а для сложных — в 20%.[/su_highlight]
На расход материала также влияет угол наклона стропил, величина нахлеста. Чем угол наклона больше, тем нахлест кровельного материала будет меньшим.
Таблица коэффициентов уклона кровли и нахлеста (к)Расчет высоты крыши
После того, как определен наклон конструкции, переходят к расчету высоты конька.
Рассмотрим формулу расчета для двускатной крыши: a=b*tg угла наклона.
где b — равно половине ширины дома
tg — тангенс угла наклона можно найти в специальной таблице.
Пример:
Дано: дом 7х9 м, угол наклона кровли — 40 градусов.
Ширину дома, равную 7, делим на 2, следовательно, катет b=3,5. Тангенс 30 градусов = 0,57.
Решение задачи: катет a=3,5*0,57=1,99 м.
Ответ: оптимальная высота конька = 1,99 м.
Схема мансардной крыши с двумя скатамиМонтажные работы
Когда сделаны все расчеты, перед монтажом мансардной крыши проводится удаление старой кровельной системы и проверка стойкости фундамента и стен дома.
Строительство мансардной крыши начинается с установки мауэрлата. Монтаж мауэрлата на двухскатной крыше производится с двух сторон дома, в местах наклона стропил, на четырехскатной — по всему периметру здания.
Крепление бруса к стене обеспечивается монолитной заливкой раствором, а также шпильками. Для этого в мауэрлатных брусьях делаются отверстия соответствующего размера. После монтажа брусьев устанавливают шайбы на шпильки и завинчивают гайки.
[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]в кирпичном доме крепления мауэрлата можно проводить прямо в кладку в процессе строительства стен.[/su_highlight]
Установка мауэрлата — мансарда, двухскатная крышаМожно использовать стропильные фермы, которые облегчат сборку всей системы. В таком случае, сначала необходимо сделать пробный образец.
Установка стропильных ферм в доме из бруса[su_label type=»info»]Учтите:[/su_label] [su_highlight background=»#D9F0F9″]если на мансарде планируется постройка балкона или монтаж окон, то необходимо предусмотреть для них проемы в стропильной системе.[/su_highlight]
После установки стропил с внутренней стороны крыши прокладывают пароизоляцию. Для утепления чердака производится укладка минваты, которую закладывают между стропилами.
Изоляция и утепление поверхностейДалее приступают к сооружению обрешетки, поверх которой настилают гидроизоляцию для защиты помещения от влаги.
Пирог утепления и изоляции помещения под крышейЗавершающий этап — монтаж кровельного покрытия. Это может быть шифер, черепица, металлочерепица, ондулин. Если предусмотрено — устанавливаются окна.
Монтаж кровельного покрытияО том, как расширить мансардную крышу своими руками — видео: [su_youtube url=»https://www.youtube.com/watch?v=LdoiMXPXU0g»]
Итог
Возведение мансардной крыши своими руками — важный этап на пути создания дополнительного помещения в доме. Данное мероприятие требует определенных знаний: как рассчитать площадь мансарды, высоту стен, соорудить стропильную систему, провести утепление и изоляцию помещения. Правильно сооруженный каркас мансардной крыши — залог надежного, безопасного и долговечного дома.
устройство и конструкция мансардной крыши
Мансардная крыша отличный вариант превратить бесполезное помещение чердака в очень полезное пространство для отдыха или даже жилья. Ведь мансардную крышу можно назвать полноценным этажом, разве что, со скошенной крышей. Мансардную крышу не так уж просто возвести самостоятельно, без специальных строительных навыков, но в этой статье мы всё же попытаемся дать самые важные и необходимые советы в этом не лёгком деле.
Содержание статьи:
Виды мансардных крыш
Строительство мансардной крыши
Установка мауэрлата
Монтаж стропильной системы
Монтаж обрешётки
Видео-урок
Давайте сначала разберёмся, что такое мансарда. Мансардным этажом, называют этаж, который находится прямо под крышей. Отличительная черта такого этажа – это косые стены и потолок.
Виды мансардных крыш
Мансардные крыши бывают нескольких видов:
- Двускатная – наиболее распространённый вариант. Эта крыша состоит из двух направленных в разные стороны скатов.
- Ломаная – разновидность двускатной крыши, которая состоит из двух ломаных скатов.
- Вальмовая – более сложная, четырёхскатная конструкция мансардной крыши. Состоит из двух трапециевидных скатов по более длинным сторонам и двух треугольных скатов по более коротким сторонам.
- Полувальмовая – также четырёхскатная конструкция, только в этой, торцевой скат срезает не весь торец, а только нижнюю или верхнюю часть.
- Купольная, коническая – шатровая крыша. Применяют для зданий круглой или многоугольной формы.
- Сводчатая – используется в основном для прямоугольных зданий и имеет вид параболы или дуги. Крайне редко такое устройство мансардной крыши используется для частных домов.
На примере мы разберём ломаную конструкцию двускатной крыши, так как она наиболее популярна и, как мне кажется, наиболее выгодная, с таким устройством получается больше полезного пространства.
Строительство мансардной крыши
Итак, давайте попробуем разобраться, как построить мансардную крышу своими руками. Если вы строите новый дом, то у вас уже наверняка есть проект и в нём всё рассчитано. Если же вы, хотите поменять свою старую крышу, на мансардную, тогда вам необходимо выполнить следующие действия:
- Выполнить расчёт стропильной системы мансардной крыши
- Обследовать несущие стены и фундамент на предмет выявления повреждений
- Демонтировать старую кровлю
- Установить торцевые стены
- Установить новую стропильную систему
- Выполнить тепло- и гидроизоляционные работы
- Выполнить укладку кровельного материала
Мы не будем описывать, как делать расчёт стропильной системы и как демонтировать старую кровлю, а начнём сразу с установки мауэрлата.
Установка мауэрлата
Мауэрлат выполняет распределение нагрузки передаваемой стропилами на всю верхнюю часть стены и привязывает крышу к стенам дома. При строительстве двускатной мансардной крыши, мауэрлат крепится с двух сторон в местах наклона стропил, а при четырёхскатной, по всему периметру.
Установка мауэрлата
Перед креплением мауэрлата, в местах его монтажа, необходимо произвести гидроизоляционные работы. Сделать это можно с помощью рубероида или другого подобного материала.
Установка мауэрлата происходит чаще всего с помощью монолитной заливки бетоном и креплением шпилек через мауэрлатный брус к стене. Расстояние между шпильками, необходимо рассчитать таким образом, что бы они оказались между брусьями стропил. Делается это для того, что бы в мауэрлатном брусе было как можно меньше врезок близко друг к другу, это позволит ему оставаться наиболее прочным.
Отверстия под шпильки необходимо сверлить по их точному размеру, после того как выих установили необходимо подложить шайбы и закрутить гайками. Если вы только строите дом, шпильки можно установить заранее в кладку, потом в мауэрлатном брусе просверлить под них отверстия, одеть и завинтить гайками.
Монтаж стропильной системы

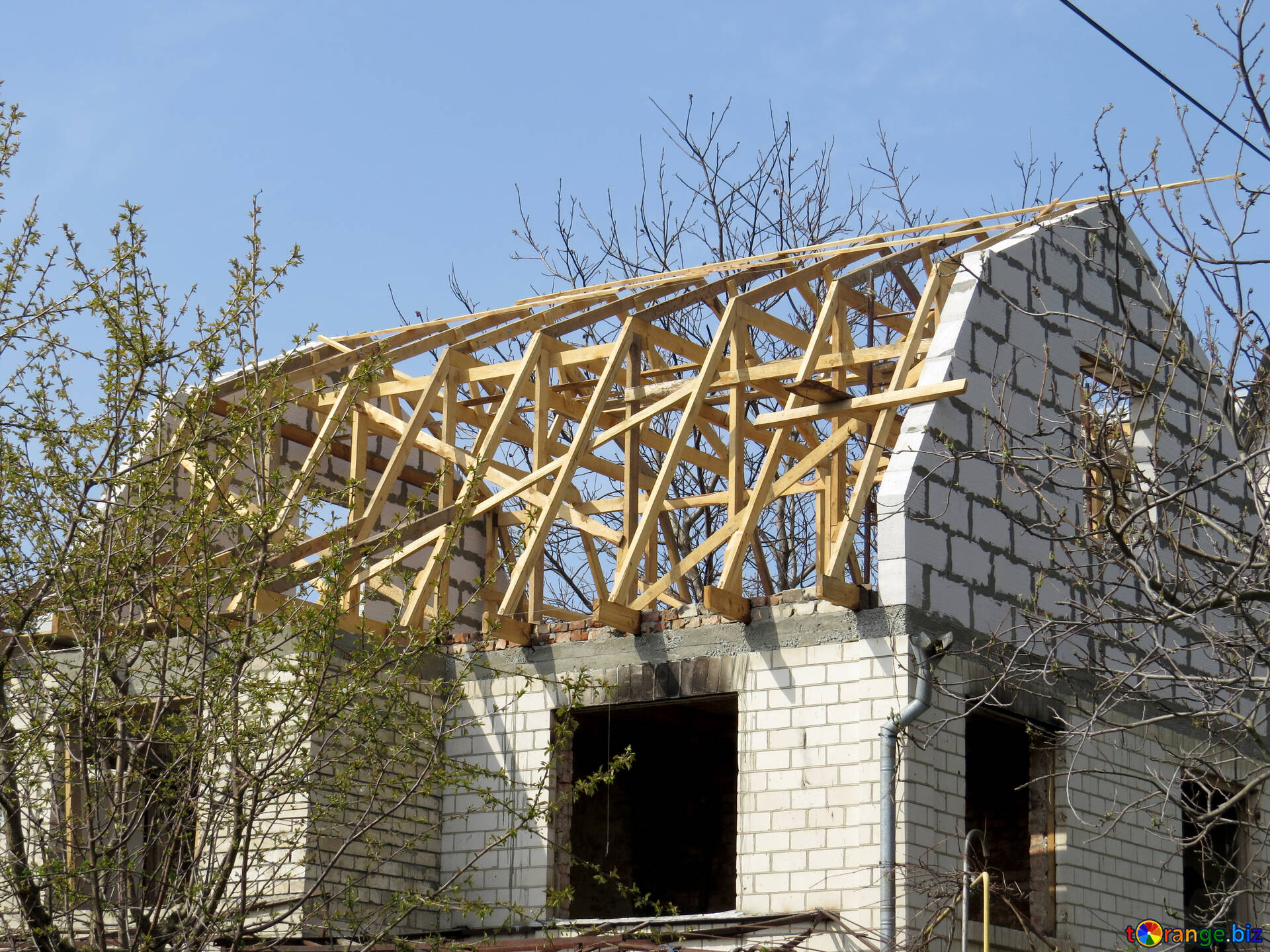

Далее приступаем к сборке ферм. Ломаная мансардная крыша своими руками очень трудно собирается на верху, поэтому, что бы облегчить свой труд, есть смыл собрать готовые фермы на земле, поднимать их наверх и крепить.

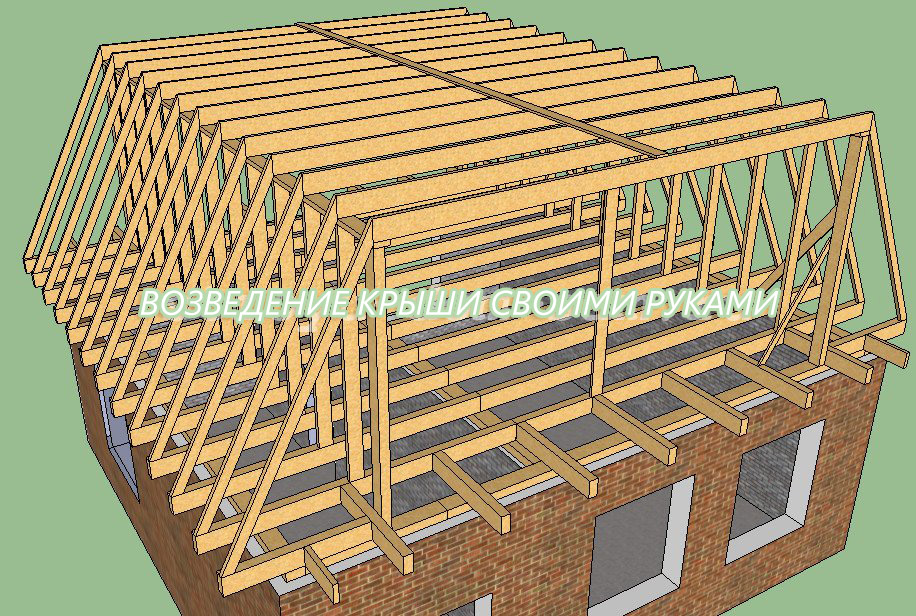

Стропильная система двускатной ломаной крыши
Для этого необходимо на крыше соединить бруски, замерить все размеры, наметить вырезы для монтажа и сделать необходимые крепления.
Собрав первые две фермы их необходимо установить по краям и закрепить. По их коньку (верхней точке) натянуть уровень, с помощью которого вы буде устанавливать остальные фермы.
После того как все фермы будут установлены, их необходимо скрепить между собой для придания конструкции большей жёсткости. Делается это с помощью ригелей, которые в дальнейшем послужат основой потолка мансардного этажа.
Правильное крепление стропил к мауэрлату
Не забывайте о окнах, если вы их запланировали, то в стропильной системе необходимо сделать соответствующие проёмы. Если окна мансарды с вертикальной установкой или с выносом, необходимо выстраивать дополнительную стропильную систему.
Монтаж обрешётки
Далее пришла очередь монтировать обрешётку. В зависимости от того, какой кровельный материал вы будете использовать, будет отличаться и вид обрешётки. Если вы планируете кровлю мягкими кровельными материалами, например битумной черепицей, то обрешётка должна быть сплошной, например листами OSB. Если же, материалами типа шифера или металлочерепицы то обрешётку необходимо делать из досок с шагом в 20-50 см.
Обрешётка под еврошифер (ондулин)
После установки оконных проёмов и обрешётки можно приступать к монтажу выбранного вами кровельного материала.
Вот мы и разобрались вкратце, как построить мансардную крышу своими руками. С тем, как утеплить крышу мансарды, вы можете ознакомиться в предыдущей статье, анонс которой расположен под этой.
Напоследок как всегда видео о строительстве мансардной крыши.
Мансардная крыша своими руками — технология строительства мансарды (+фото)
Вы хотите увеличить количество жилой площади в частном доме? Тогда нет ничего проще, чем сделать мансардную крышу своими руками. Зачем хранить на чердаке ненужный хлам, если там можно соорудить уютное семейное гнездышко! Получив некоторые навыки в строительстве мансарды, вы сможете справиться с этим процессом самостоятельно.
Мансардой называют чердачный этаж, фасад которого имеет форму ломаной или наклонной крыши. Высота линии, по которой пересекается плоскость крыши и фасада должна быть не меньше 1500 мм в соотношении с уровнем полов. Необязательно, чтобы мансардная крыша занимала всю площадь крыши. При этом жилая площадь под крышей может иметь разную форму. Мансардная крыша отличается делением ската на две части: пологая верхняя и более крутая нижняя. Так получается довольно большой объем дополнительной площади.
Разновидности
Во многом геометрия чердачного помещения влияет на конструктивное решение при изготовлении мансардной крыши.
Двускатная ломаная крышаДвухскатная ломаная крыша для обустройства одноуровневой мансарды. Тут все решается просто – под обыкновенной двухскатной крышей обустраивается мансарда.
Типы мансардыВ таком случае у вас не возникнет особенных трудностей в процессе создания проекта и его воплощения в жизнь. Дело в том, что выполнять расчеты данной мансарды очень просто, а сделать стропильную конструкцию легко. Главный ее минус – это небольшое внутреннее пространство с невысокими потолками.
Двухуровневая
Мансарда двухуровневая. Данный вид обладает смешанным типом опирания. Считается одним из самых сложнейших сооружений и в вопросе проектирования, и вопросе строительства. В большинстве случаев данные конструкции проектируются как одно целое с домом. Делается это из-за разноуровневого размещения жилых комнат.
Одноуровневая с выносными консолямиОдноуровневая мансарда с выносными консолями. Данное сооружение также непростое, однако, просторные помещения и большие окна полностью компенсируют все трудности его создания. Особенность строения заключается в смещении и выдвижении за пределы общей формы одной из сторон здания.
Раздумывая над тем, какой вид крыши выбрать, следует прежде проанализировать расчет строительных работ. Дело в том, что возведение мансарды проводят с учетом нагрузок, приходящихся на перекрытие. Главное, чтобы мансарда соответствовала эксплуатационным и конструкторским требованиям.
Обратите внимание! Для обеспечения свободного передвижения по мансарде, вам следует выставить наивысшую точку комнаты так, чтобы высота ее была не меньше 2,5 м.
Стоит также подумать о форме стен, ведь они могут быть и прямыми, и наклонными. Разумеется, мансарда с прямыми стенами более удобна в эксплуатации. Да и с отделкой стен придется повозиться, если вы остановитесь на стенах с наклоном.
В отличие от обычной крыши с чердаком, мансардная – требует особенного подхода. Это обусловлено тем, что мансарда подвергается и внутреннему, и внешнему воздействию, из-за чего в утеплительных слоях скапливается конденсат. Ввиду этого, повышенного внимания требует паро- и теплоизоляция. Кроме того, важно правильно разработать вентиляционную систему, которая должна содействовать своевременному проветриванию.
Конструктивные особенности
Мансардная крыша строится на фермах ломаной конструкции. Тут вместо стяжки должно быть использовано межэтажное перекрытие. Монтажная система довольно сложна, особенно по сравнению с остальными видами крыши. Это объясняется тем, что если следовать заложенным пропорциям дома, высота потолков мансарды получится достаточно заниженной. Из-за этого в строительстве при обустройстве зданий с чердаком используется крыша, не имеющая ломаных линий. Такая мансарда будет иметь стены, расположенные под острым углом к полу. Таким образом, у владельца мансарды будут дополнительные возможности для воплощения дизайнерских идей. Освещение в скате крыши будет обеспечиваться специальными мансардными окнами. Их выполняют в форме отдушин, которые предназначаются для вентиляции мансарды и выхода при необходимости на крышу.
Для того чтобы обеспечить отвод воды от стены, рекомендуется стропильные ноги сделать с определенным запасом длины. Если речь идет о деревянном доме, тогда запас должен быть не менее полуметра. Ноги стропил необходимо упереть на балки потолка или же на бревно сруба. Для этого в конструкции должны быть предусмотрены шипы и гнезда. В каменной усадьбе под стропильные ноги нужно подложить брусья, распределяющие нагрузку от системы стропил равномерно по периметру стены. Брусья размещаются выше на 150 мм, чем верх перекрытия самой крыши-мансарды. Они изолируются от камня толевой прокладкой. Толщина пиломатериалов напрямую зависит от длины пролета и расстояний между фермами. Тут также должен быть учтен вид используемого кровельного материала и ряд дополнительных факторов, таких как ветровые, снеговые нагрузки и т.д.
Разумеется наиболее тяжеловесной является кровля из черепицы. Сечение брусков, используемых в качестве стропил, определяется степенью нагрузки. Оптимальное сечение – 5х15 см, а среднее расстояние между стропильными ногами должно составлять приблизительно 100 см.
Обратите внимание! Если уклон крыши превышает 45°, то расстояние необходимо увеличить до 120 или 140 см. Если же крыша будет подвержена высоким снеговым нагрузкам, то это расстояние следует уменьшить до 60 или 80 см.
Собственноручное строительство
Мансардное окно с балконом- Вначале установите фронтоны.
- После этого между стропилами проведите укладку балок.
- Затем осуществите выравнивание и должную фиксацию всех элементов, которые входят в данную конструкцию.
- По краям закрепите листы фанеры.
- Теперь можно уложить кровельный материал.
Такая методика упрочняет конструкцию мансардной крыши, что только увеличивает уровень ее надежности.
Окно на потолкеЧаще всего окна устанавливают не в крыше, а в боковой стене. Тем не менее, люди осмелившиеся установить окна непосредственно в крышу не испытают от этого сожалений. Мало того, что это позволит создать уникальный дизайн, так мансардное помещение еще и наполнится дополнительным теплом и светом. Это особенно важно, если конструкция не очень хорошо освещается. Мансардные окна устанавливаются под определенным углом, варьирующимся от 45 до 70°. Они отлично сохраняют тепло в комнате и увеличивают освещение на 50%!
Утепление мансардной крышиДля утепления мансарды следует провести гидроизоляцию по поверхности крыши, стен и пола. Что касается стен и крыши, то их обычно утепляют пенополистиролом либо минеральной ватой. Чтобы тепло удерживалось в мансарде, очень важно плотно уложить утеплитель на пол. Это может быть минеральная вата. Допустимо также утепление пенопластом. Уложить пенопластовые листы следует в 2 слоя. Их толщина должна составлять 50 мм. Что касается укладки утеплителя между стропил, то стыки листов одного слоя не должны совпадать друг с другом.
Схема утепленной мансардной кровлиОбратите внимание! Если вы неправильно утеплите мансарду, то летом в ней будет невыносимая жара, а зимой – стужа. Поэтому к этому процессу стоит отнестись со всей серьезностью.
Вы уже делали мансарду? Как вам удалось справиться с задачей? Что бы вы посоветовали новичкам? Пишите свои комментарии к статье! Ваш опыт может быть полезен и другим людям!
Видео
Посмотрите, как не надо строить мансарду. Ошибки проектирования:
Фото
Размер стропильной системы Прибавляем величину свеса Общий размер Наращивание с помощью двух досок по 60 см Крепим соединительными пластинами Разметка Устанавливаем стойки Собираем коробку Закрепляем по центру потолочную доску Делаем скаты Размечаем и подгоняем стык Размечаем и погоняем стык потолочной доски Разметка и оформление нижнего ската Строим боковую часть мансарды Примеряем и отрезаем лишнее сверху и снизу Конструкцию устанавливают каждые 70 сминструкция по правильному мантажу, видео
Ещё в процессе проектирования частного дома его будущие хозяева ставят перед инженерами задачу, которая заключается в достижении максимально эффективного использования конструкции. Одним из аспектов является наличие большого количества свободного пространства для расположения жилых и предназначенных для хозяйственных нужд комнат. С помощью постройки мансарды и можно добиться дополнительного просторного помещения.
Оно может стать как удобным складом для редко используемых вещей, так и отдельной комнатой внушительного размера для одного из членов семьи. В целом, мансарда представляет собой практически то же самое, что и чердак, в функциональном плане и по схеме конструкции.
Но есть и специфические отличия в области, например, её утепления, которые критически важно знать для надёжного обустройства.
Как сделать стропильную систему мансардной крыши – полезные советы и видео инструкция.
А практическое руководство про систему стропил двухскатной крыши вы можете найти в этой статье.
Обзор мансардной крыши, особенности
Поскольку пространство мансардной крыши всё же является частью жилья, она имеет некоторые особенности. Стенами в таком помещении будут скаты кровли. В них должен быть заложен увеличенный слой теплоизоляции. Его количество зависит от климата региона, в котором вы проживаете, и пиковых показателей перепадов температуры.
Немаловажной является и гидроизоляция, ведь именно крыша защищает жилище от атмосферных осадков. Чаще всего она представляет собой плёночный материал, который защитит теплоизоляцию от попадания на неё влаги.
Третьим слоем такой конструкции служит изоляция от пара, который поступает из жилого помещения. Ввиду разницы температур, он может привести к образованию конденсата, капли которого со временем нанесут кровле существенный вред.
Существует мнение, что если наружный кровельный материал будет очень герметично установлен, как, например, бывает при использовании металлочерепицы, то в гидроизоляции нет необходимости. Это утверждение абсолютно неправдиво: «кровельный пирог» должен обязательно содержать в себе все три названных выше слоя.
Разновидности мансардной крыши, особенности каждого вида
Возведение крыши начинается с её проектирования, именно на этом этапе определяется наиболее удобный её тип и материалы, которые будут использованы при обустройстве.
Самые распространённые решения:
- Двухскатная крыша для мансарды из одного уровня. Самый обычный и классический вариант. Довольно проста в монтаже, но имеет существенный недостаток – ограниченное внутреннее пространство. Да и потолки получаются слишком низкие для полной комфортабельности помещения.
- Двухскатная ломаная крыша, также применяется для создания мансарды с одним уровнем. В отличие от предыдущего варианта, имеет целых четыре скатных плоскости. Само собой разумеется, что проектировать её сложнее, зато в итоге вы получите полноценное большое помещение мансарды.
- Мансардная одноуровневая крыша. Её особенностью являются выносные консоли и смещение с дополнительным выдвижением относительно одной из сторон жилища. Выбрав этот вариант, вы получите полноценные вертикальные окна и просторную комнату.
- Мансардная кровля с двумя уровнями. В такой конструкции предусмотрен смешанный тип опирания. Самая сложная из крыш, не только в проектировании, но и в возведении. Конструкция должна быть просчитана одновременно с домом, поскольку необходимо будет соблюдение разноуровневого размещения каждой из его комнат.

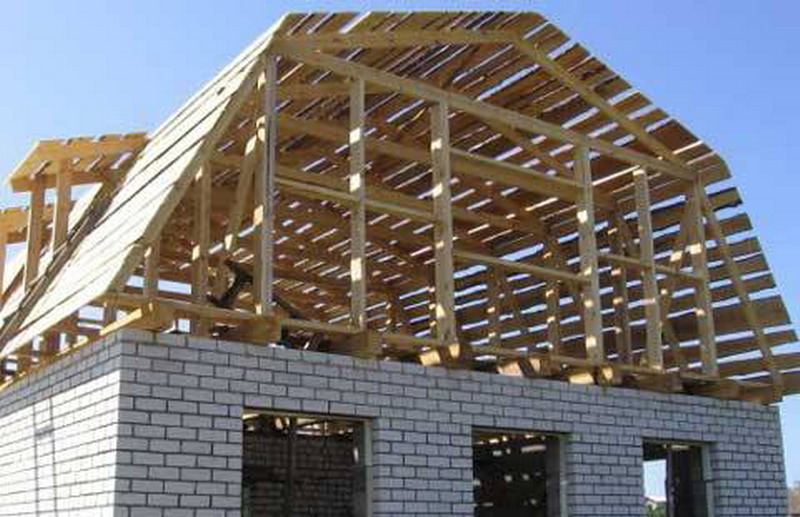

На фото двухскатная ломаная крыша
Устройство, монтаж мансардной крыши своими руками
Конструкция мансардной крыши, независимо от её типа, состоит из определённых элементов.
Самая простая их классификация выглядит так:
- кровля – наружная часть, принимающая на себя воздействие окружающей среды;
- обрешётка – к ней прикрепляется кровля и все материалы, отвечающие за изоляцию;
- самая верхняя часть стропильной системы, которая называется коньковым прогоном;
- стропила – в мансардной кровле они наслонные, их можно назвать костяком, которые обеспечивает общую жёсткость всей конструкции;
- мауэрлат – деревянные балки, улаживают их по периметру и к ним крепят стропила;
- связи диагональные – продольные варианты балок, обеспечивающие дополнительную надёжность кровли;
- опоры вертикальные – столбы, подпирающие обрешётку и стропила;
- изоляция – защищает от температуры и влаги, как наружной, так и внутренней.
Схема мансардной крыши
Как бы там ни было, а строительство мансардной кровли требует не только определённых навыков, но и хоть небольшого опыта строительных работ.
Самостоятельно осуществить её монтаж вы можете только в том случае, если будете придерживаться определённого перечня процессов:
- Проектирование. Основа всего, выбор типа кровли и материалов. Для выполнения правильных расчётов следует прибегнуть к одной из профессиональных компьютерных программ в области архитектуры.
- Теперь можно переходить к установке стропильной системы. Для правильного монтажа понадобится минимум три человека. Начинается всё с укладки мауэрлатов по периметру, для них используется брус с квадратным сечением в сто миллиметров.
- Укладка изоляционных материалов. С внутренней части помещения создаём пароизоляцию, а с наружной монтируем слой теплоизоляции.
Необходимо правильно высчитать нагрузку, которую кровля будет выдерживать и угол её наклона, для быстрого схода осадков. Поможет в этом документ под названием СНиП.
Далее устанавливаем опорные столбы, и крепим к ним продольные балки. Не забудьте и про диагональные связи, которые существенно укрепят всю конструкцию. Для скрепления этих деталей между собой стоит использовать штампованные уголки из металла и саморезы, так что обзаведитесь шуруповёртом.
Теперь можно установить перемычки и проверить уровень по горизонту. Если он неправильный, то балки немного подрезают до необходимой длины.
Вот и пришла очередь непосредственно стропильной системы. Для удобства следует сделать шаблон из двух составляющих, а потом по нему подготовить срезы и всех остальных. Алгоритм аналогичен описанному выше, главное соблюдать заданный при проектировании угол кровли. Достигается это путём подрезания стропильной балки под нужным наклоном.
Теперь прибиваем сверху обрешётку. Она может быть сделана из досок, фанеры или другого материала, в зависимости от наружной кровельной составляющей, например ондулин это будет или металлочерепица.
Обычно эти материалы имеют низкий вес, поэтому закрепить их с помощью металлических скоб будет совсем не сложно. Верхний слой «кровельного пирога» должен заканчиваться слоем гидроизоляции, которая предотвратит попадание случайных капель влаги под крышу.
Завершение процесса можно считать укладку самого наружного кровельного материала по вашему выбору.
Стропильная система четырехскатной крыши – устройство, монтаж, полезные советы.
Обзор металлопрофиля для кровли можете изучить здесь.
Сравнительная характеристика ондулина и металлочерепицы доступна тут https://rooffs.ru/myagkaya/info/ondulin-ili-metallocherepica.html
Ломаная мансардная крыша своими руками
Такой вариант конструкции выбирается, когда хочется создать большое жилое пространство на мансардном этаже. Процесс её монтажа был описан выше, так что повторяться не будем. Стоит только отметить, что для создания полноценного помещения с вертикальными окнами придётся немного выступить за периметр стен здания.
При правильном монтаже ваша кровля прослужит достаточно долго без ремонта.
Несколько советов для новичков:
- минимальная толщина стропил – 250 мм;
- для теплоизоляции должен быть использован материал, который не повредится даже при воздействии влаги;
- между слоем кровли и самой изоляцией оставьте место для вентиляции, там должен циркулировать воздух;
- внутреннюю часть крыши оборудуйте пароизоляцией во избежание появления конденсата;
- можно добавить слой звукоизоляции, чтобы шум дождя не был слышен внутри помещения.
Посмотрите видео о том как обустроить мансардное помещение под крышей дома:
чертежи и этапы, как строится мансардная крыша дома
7 важных нюансов при разработке дизайна мансарды
Мансарда – довольно специфическое помещение. Поэтому нужно тщательно продумать каждую деталь.
Большое внимание нужно уделить изоляционным и инженерным работам. От этого зависит уровень комфортности пребывания в комнате.
Использовать в отделке желательно светлые тона – они добавляют простора.
Яркий или темный интерьер может «давить»
Однако мансарда в эко-стиле или лофт будет смотреться уместно, если использовать светлую гамму и гладкую фактуру.
Стандартная мебель может не подойти по габаритам, поэтому придется ее заказывать.
Используйте многоуровневое освещение.
Большие панорамные окна предпочтительней маленьких. А от излишка света можно укрыться за жалюзи или римскими шторами.
Помещение наверху более закрыто, чем внизу – старайтесь не использовать синтетических материалов.
Чердак таит в себе массу возможностей. И главная из них – увеличить полезную площадь дома без капитальной перестройки, достройки дополнительных комнат и надстройки второго этажа. Используйте этот шанс. И обещанное видео.
Стропильная система: особенности, разновидности и устройство конструкции
Стропильную систему можно назвать скелетом любой скатной кровли, она является каркасом для укладки и удержания стройматериалов, используемых при обустройстве кровельного пирога. Для мансардного этажа она еще выступает в качестве стен и пола. От нее зависит прочность, надежность, эстетичность и стилистическое направление, срок эксплуатации всего устройства. Опираясь на структурные особенности, среди всех конструкций можно выделить два основных вида:
- Висячие.
- Наслонные.
Каждый отдельный тип характеризуется своими отличительными чертами, присущими исключительно ему. Выбор той или иной модели зависит от многих факторов, к которым относятся:
- габариты строения;
- вес кровельного, утеплительного, отделочного материала;
- наличие внутренних капитальных перегородок;
- геометрические формы кровли;
- вариант выбранного стройматериала для самих стропил;
- климатическая зона, оказываемые атмосферные нагрузки в виде снега, дождя, ветров;
- финансовых возможностей застройщика.
Висячая
Определение разновидности той или иной системы осуществляется на этапе проектирования здания. Однако выбор сделать несложно, висячая конструкция станет безальтернативным вариантом для сооружений, в которых не предусмотрены внутренние капитальные стены-перегородки. Главной их особенностью является то, что они опираются исключительно на две противоположные внешние несущие перегородки.
Конструкции лучше устанавливать в доме, у которого расстояние между боковыми стенами не превышает 6 м. В этом случае сооружают самую простую ферму, состоящую из двух стропильных балок, соединенных сверху под определенным углом. Снизу по горизонтали она укрепляется затяжками, состоящими из деревянных балок. Для этих целей также можно использовать металлические профильные перекладины, которые называются тяжем. Такое устройство позволяет снизить распорную нагрузку на опорные точки.
Затяжки, расположенные у основания стропил, служат в качестве потолочного перекрытия нижнего этажа, полом мансардного. При увеличении ширины между перегородками до 9 м в ферму добавляется бабка и хомут, до 14 м – дополнительное устройство подкосов и бабка. При выборе этой системы не стоит забывать, что вся нагрузка ложится только на две точки опоры, поэтому следует снизить вес крыши за счет кровельных стройматериалов.
Наслонная
Этот вид конструкции монтируется в зданиях с внутренними несущими стенами. По сравнению с предыдущим вариантом, устройство и установка этого типа намного проще. В этом случае распределение нагрузки происходит равномерно на все опоры. Система состоит из мауэрлата (брусья, расположенные на верхней торцевой части наружных несущих стен), горизонтального лежня, конькового прогона, закрепленного на вертикальных стойках, подкосов, стропил и обрешетки.
Наслонная система наиболее часто используется при возведении жилых сооружений. Она может иметь разные конструкции, среди которых выделяют:
- Безраспорные стропила без подпор. Характеризуются наличием строгого и свободного крепления. Делятся на три подвида:
- нижняя часть стропила крепится строго, верх — свободно;
- низ стропильной ноги закрепляют на скользящих элементах, верх – намертво;
- низ – скользящий, верх – жестко прижимают к коньку брусками.
- Распорные стропила без подпор. Это средний вариант между наслонным и висячим устройством кровли, где конек не полностью выполняет свои функции.
- Стропила с подкосами. Это оба рассмотренных выше вида, с подпорными элементами, подпирающими стропильные ноги.
- С подстропильными балками. В такой схеме конек полностью отсутствует. Этот вариант подходит для зданий с двумя несущими перегородками, расположенными внутри.
Делаем из мансарды спальню
Спальня – наиболее оптимальное решение для подобного помещения. В ней вы отдыхаете, то есть проводите время в горизонтальном положении. Поэтому скатная кровля не станет помехой для комфортного пребывания в комнате.
Осталось довести дизайн мансарды с двускатной крышей до совершенства.
Двуспальную кровать можно поставить к окну изголовьем. Посмотрите на фото. В зависимости от того, как стоит крыша, кровать ставится либо к вертикальной стене, либо к скату крыши.
Лежа в кровати можно любоваться на звезды
Просыпаемся с первыми лучами солнца
Чтобы солнце сквозь окно не слепило глаза, занавесьте его римскими или рулонными шторами (об их выборе мы писали).
- Кровати можно поставить на возвышение, тогда появится место для хранения книг, постельных принадлежностей и прочих вещей.
- По бокам кровати тумбочки.
- Противоположную сторону мансарды отвести под зону красоты: туалетный столик, ширма для переодевания, стойка для одежды, комод или сделать фальшстену с телевизором.
- А если крыша опирается на стену, то в этой части мансарды оборудовать гардеробную линейного типа.
Фальшстена в спальне на мансарде
Площадь мансарды позволила сделать спальню мечты
Если спальня уже есть, то из мансардного помещения можно сделать дополнительную гостевую комнату. Отличие лишь в размещении кроватей – их ставят под скатами вдоль всей крыши.
Гостевая на 4 спальных места
Сюда можно убежать от домашних дел
Спальня вместе с ванной
Этот вариант хорош для продолговатых домов.
Часть комнаты отводится под спальню. Поскольку под кровом только отдыхают и расслабляются, места должно хватить на шкаф-купе, само ложе, туалетный столик, тумбочку.
Во вторую половину нужно будет провести водопроводные и канализационные трубы. А остальное: душевую кабинку или ванну, раковину, унитаз уже подобрать в соответствии с размерами получившейся гигиенической комнаты.
Собственная ванная комната в спальне – это так удобно
Таким же способом можно из мансардного помещения сделать спальню и рабочий кабинет или библиотеку. Только проводить потребуется уже другие коммуникации.
В спальне удалось выделить рабочий уголок
Характеристики ломаной крыши
Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.
В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:
- мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
- двухуровневые стропила – висячие и наслонные;
- стойки вертикальные – подпорки для установки затяжек;
- затяжка – опора для висячих стропил и бабки;
- подкосы – подпорки для стропильных ног;
- бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
- стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.
Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.
- Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
- Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
- Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.
Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.
Особенности конструкционного устройства мансардных крыш
Стропильную систему для таких кровель собирают из стропил и стоек. Их подрезают под определенным углом в местах, где происходит излом скатов. Основная сложность обустройства мансардных кровель заключается в точном определении угла наклона их верхней части. А для этого необходимо правильно рассчитать предполагаемую величину нагрузки на кровельную конструкцию с учетом высоты потолка мансардного помещения.
Очень важный момент: вся крыша вместе с чердачным пространством и стропильной системой должна получиться максимально легкой. Для чего это нужно? Дело в том, что жилое мансардное помещение нужно еще теплоизолировать, сделать в нем отделку, там будет установлена мебель, по его напольному покрытию будут передвигаться люди. Бывает также асимметричная двухскатная крыша с разными скатами по длине, которая смотрится очень оригинально.
Кроме этого, при расчете нагрузок на фундамент следует принимать во внимание, что на современные мансарды обычно оснащают инженерными коммуникациями – системой теплоснабжения, вентиляции, освещением и т.д. Поэтому и требуется, чтобы крыша получилась легкой и одновременно прочной.
Когда обустраивается двускатная мансардная кровля, систему стропил для нее сооружают по технологии висячей конструкции. Эти стропила не имеют средних опор, и по этой причине под крышей образуется единое пространство. Систему висячих стропил также принято называть беспрогонной конструкцией. Ее элементы опираются друг на друга и на несущие стены.
Площадь помещения под ломанной двускатной крышей всегда больше, по этой причине стропильные фермы при величине пролета более 6 метров подпирают дополнительно на прогоны стойками и подкосами. Это необходимо, чтобы нижние части ног стропил не превышали 4,5 метра.
Как вычислить площадь крыши
Для того чтобы приобрести кровельный материал, утеплитель, обрешетку, панели для отделки, нужно произвести правильны расчет площади крыши. Для удобства нужно разбивать всю поверхность на простые составляющие. Так, в случае с двускатной крышей необходимо разбить ее на два одинаковых элемента. Чтобы вычислить площадь одного, нужно длину умножить на ширину. Полученное значение умножаете на 2 и получаете общую площадь поверхности.
Но это для случая, когда делаете двускатную крышу на доме с мансардой. Если же вы решите делать ломаную кровлю, то придется разбивать всю поверхность на 4 участка. Чтобы вычислить площадь одного ската, нужно сложить соответствующие параметры боковой и коньковой частей. Суммарное значение площади можно получить, умножив этот результат на 2.
Особенности строительства мансардного этажа ↑
В отличие от обычных чердачных помещений, не предназначенных для эксплуатации, мансарды, как правило, обустраиваются под жилье, а потому их строительство имеет свои характерные черты.
Для облегчения конструкции, используется древесина, суммарный вес которой не будет создавать излишней нагрузки на несущие стены постройки.
Старые дома, сложенные из неподходящих материалов (глина, саман), а тем более без фундамента не подходят под строительство мансард.
Обязательным условием строительства эксплуатируемого чердака будет создание «теплого» кровельного пирога с соответствующим слоем теплоизоляции, не допускающего промерзание в холодное время года и перегрев летом.
Важно также наличие качественной гидроизоляции.
Изломы крыши при сборке стропильной системы, планируют так чтобы получить наиболее оптимальную высоту будущего помещения. Желательно чтобы она была в пределах 2,4-2,5 метра.. Собранная по требованиям и в соответствии норм мансарда будет функциональной, и значительно рационализирует площадь дома
Собранная по требованиям и в соответствии норм мансарда будет функциональной, и значительно рационализирует площадь дома.
После того как все вышеперечисленные работы были выполнены, можно приступать к созданию карнизов, фронтонных отливов и фронтонных свесов. Монтаж фасадных конструкций осуществляется с учетом оконных и дверных проемов.
На заметку
Описанный выше ход строительно-монтажных работ может иметь и другую последовательность выполнения (в зависимости от строительного материала и прочих многочисленных обстоятельств).
Существует возможность создавать достаточно необычные варианты ломаной мансардной крыши. В качестве примера можно привести вид — когда все стропила имеют одинаковую длину. Такая крыша в конечном виде выглядит как половина восьмигранника. В кровлях такого типа не обязательно применять затяжки и стойки (если позволяют размеры строения). В доме с такой крышей чистовой потолок внутри мансардного помещения имеет форму четырехгранного свода.
Есть еще один интересный вариант исполнения. Для него один скат кровли делают прямым, второму придают ломаный вид. Такой тип очень хорошо использовать в домах, где по той или иной причине есть необходимость смещения мансарды в какую-либо определенную сторону. Подобная асимметричная форма имеет эффектный и современный внешний вид, придает дому ярко выраженную индивидуальность.
Рекомендуем
Устройство мансарды позволяет решить две задачи:
- сделать экстерьер своего дома интереснее;
- значительно увеличить полезную площадь.
К примеру, стропильная система мансардной крыши размером 8 на 10 добавит порядка 60–65 кв.м внутреннего пространства.
https://youtube.com/watch?v=nENtDpL0m5E%3F
2020 stylekrov.ru
- Безопасность
- Виды крыш
- Мансардная
- Плоская
- Скатные
- Стеклянная
- Кровельные материалы
- Керамопласт
- Натуральные
- Ондулин
- Поликарбонат
- Шифер
- Кровельные работы
- Мягкая кровля
- Металлическая
- Ремонт и облуживание
- Виды работ
- Герметики
- Протекание
- Стропильная система
- Мауэрлат
- Обрешетка
- Черепица
- Гибкая
- Металлочерепица
- Устройство кровли
- Утепление и изоляция
- Гидро- и пароизоляция
- Теплоизоляционные материалы
- Утепление
- Двутавры и швеллеры
- Элементы крыши
- Вентиляция
- Водостоки
- Дымоходы
- Конек
- Лестницы
- Отлив
- Снегозадержатели
- Фронтон
Новые публикации
- Почему пароизоляция Tyvek (Тайвек) это хороший выбор?
- Специфика фольгированной пароизоляции: характеристики, условия использования, монтаж
- Стропильная система мансардной крыши: схемы, устройство
- Как закрепить стропила: крепление к брусьям, мауэрлату и другим элементам крыши
- Снеговая нагрузка на кровлю: тонкости расчета при проектировании
2020 Стильная кровля крыши
Изображения, опубликованные на нашем сайте, взяты из открытых источников. Если вы автор изображения, то свяжитесь с нами через форму контактов, и мы постараемся быстро решить этот вопрос.
Достоинства мансардной крыши
Соорудить мансарду можно и под треугольной крышей – это намного проще, чем создавать ломаную конструкцию. Однако для сооружения потолка в таком случае необходимо будет сделать очень высокие и крутые скаты. Естественно, что такой подход не только неэффективен, но и весьма затратен. В тоже время ломаная мансардная крыша позволит грамотно организовать подкровельное пространство с меньшими затратами.
При наличии верхней части кровли с достаточно пологим уклоном, можно организовать более высокие потолки
Обратите внимание, что согласно строительным нормам, помещения, где расстояние от конька до пола составляет менее 2,5-2,7 м, не являются жилыми. То есть это не мансарда, а чердак.
В связи с этим, можно назвать следующие достоинства ломаной мансардной кровли:
- грамотное применение пространства под кровлей;
- способность сохранять тепло;
- возможность сделать максимально высокие потолки;
- свободное схождение снежных осадков с крыши;
- надежная защита от ветра и любых осадков.
Монтаж мансардной крыши
Мауэрлат на мансардной крыше обустраивается стандартными приемами – крепление бруса к стене вязальной проволокой, анкерами или шпильками. Если дом брусовый или бревенчатый, то мауэрлатом может служить верхний венец сруба, пропитанный антисептиком и веществами, повышающими влагостойкость древесины.
Крепление стропил на мауэрлатеДля мауэрлата в доме из ячеистого бетона сверху стен заливается монолитный армированный ростверк, а сам мауэрлат крепится к забетонированным в стену стержням. Для стен из кирпича или железобетона такой бетонный ростверк делать не нужно – материал стен сам по себе довольно прочный, и выдержит любые способы крепления стропильной системы. Нужно будет только сделать двухслойную гидроизоляцию по всему периметру дома, а брус мауэрлата сечением 150 мм .
Монтаж крышиДля сборки элементов стропильной конструкции пользуются длинными гвоздями – 150-200 мм. По углам и на пересечениях несущих стен с внутренними перегородками дома лучше делать болтовые соединения, или использовать двухсторонние резьбовые шпильки. Также все пересечения элементов кровли рекомендуется дополнительно укреплять металлическими пластинами-накладками.
Сборка элементов системы стропилМонтаж стропильной системы мансарды можно осуществить двумя вариантами решений:
- Сборка элементов на грунте, подъем готовых узлов конструкции наверх. В первую очередь крепятся вертикально угловые элементы, которые образуют будущие фронтоны. В пазы, сделанные в брусе мауэрлата на рассчитанном расстоянии, вертикально вставляются и жестко закрепляются остальные элементы стропильной конструкции. Для придания жесткости и правильной геометрии можно временно закрепить элементы распорками и укосинами, а после монтажа боковых балок, когда конструкция приобретет нужную жесткость, распорки можно снять;
- Второй способ – последовательная сборка мансардной крыши на месте. Так работать эффективнее и удобнее, потому что при объемной системе стропил поднимать собранную крышу вручную будет проблематично – придется арендовать кран. После сборки конструкции укладываются балки перекрытия, к которым в пазы крепятся вертикальные брусовые стойки, а для жесткости и придания вертикальности системе устанавливаются временные укосины. Затем идет сборка верхних и боковых стропильных ног, такими же образом монтируются укосины и распорки.
Ломаная крыша своими руками: пошаговая инструкция
Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.
Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.
Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.
Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие
Внимание нужно уделить правильности компоновки узлов в местах изгиба. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки
Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).
Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.
Установка стропильной системы самостоятельно
Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.
- Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.
- Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
- Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.
Проект ломаной крыши и ее монтаж
Проект мансардной крыши предполагает включение таких разделов, как:
- перечень требуемых материалов в полном объеме и отдельно для каждого узла;
- чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
- сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
- расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.
Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.
- Монтаж мауэрлатной балки.
- Установка стоек на каждую балку перекрытия – это опоры для стропил.
- Монтаж верхних стропильных ног.
- Фиксация подкосов.
- Установка нижнего ряда стропил.
- Укрепление конструкции специальными подпорками и стяжками.
- Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.
Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:
- гидроизоляция;
- утеплитель;
- пароизоляция.
Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием
Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать
Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.
Видео по теме:
Накрытие и утеплитель
Чем же накрыть в таком случае дом? Скажем сразу, что кровля при таком подходе делается послойно.Ее составляющими будут:
При этом для несущей системы крыши и каркаса используют, как правило, сосновую древесину. Только качественную — без дыр, сучков, трухи и всего того, что может стать причиной уменьшения строка службы. А вот для покрытия верха можно применить любой материал.
Для этого вам понадобятся очень плотные минераловатные плиты. Полиэтиленовую пленку толщиной 0,5 мм можно использовать для гидроизоляции. А вот пароизоляционный слой желательно, чтобы был перфорированным.
Строится такая крыша в несколько подходов, то есть в такой последовательности:
- Установка мауэрлата;
- Сборка и крепление стропильной части;
- Компоновка других приспособлений для большей устойчивости;
- Конструирование каркаса.
Особенное внимание следует уделить мауэрлатному поясу. Ведь это основа для стропил
Чем прочнее будет он на крыше, тем дольше она прослужит вам.
При оборудовании мансарды также важны отделка и обустройство самого помещения. Если на крыше были выполнены теплоизоляционные работы, то со стенами помещения будет значительно проще.
Их просто можно обшить. Для этого используют, как правило, вагонку, гипсокартон, фанеру или плиты ОСБ.
Эти материалы сравнительно недорогие и при надлежащем утеплении тонким слоем пенополиэтилена или изолона ни в чем не будут уступать аналогам от европейских производителей.
При этом предпочтение следует отдать фольгированным вариантам утеплителей, так как они препятствуют образованию конденсата.
Интерьер мансарды с ломаной крышей: фото ниже.
Интерьер ломаной крыши с мансардой
Ремонт ломаной крыши
Способ восстановления функциональности крыши зависит от характера повреждений. Рассмотрим наиболее распространённые:
- Деформировались стропила. Если они были подобраны с ошибкой либо древесина оказалась меньшей сортности, может иметь место чрезмерный прогиб. В таком случае стропила нужно усилить путём установки под проблемные места подпорок.
- Кровельное покрытие утратило герметичность. Методика восстановления влагонепроницаемости кровельного материала зависит от его вида.
Появляющиеся в фальцевой кровле свищи можно закрывать мешковиной или стеклотканью, а затем промазывать замазкой. Для её приготовления нужно взять следующие компоненты:
- олифа: 2 массовых части;
- тёртый сурик: 1 часть;
- тёртые белила: 2 части;
- мел: 4 части.
Также с большим успехом с целью ремонта применяют мастики на основе эпоксидной смолы.
При обширных повреждениях устанавливаются заплаты либо осуществляется замена кровельного листа.
Если металлическая кровля была окрашена, и краска кое-где облупилась, важно это место как можно быстрее подкрасить, не дожидаясь появление очагов коррозии и их распространения на всю кровлю. Окрашивание применяют и для оцинкованных деталей, например, водосточных желобов, если на тех в результате износа цинкового покрытия появилась ржавчина
Для покраски металлических кровель применяются специальные краски, предназначенные для наружных работ
Сегодня для ремонта прорех в кровле часто применяют кровельные мастики, которые в обиходе называют жидкой резиной. Мастика представляет собой битумно-полимерный или полимерный состав и может выпускаться как в однокомпонентном, так и в двухкомпонентном исполнении. Через некоторое время после нанесения она твердеет и действительно становится похожей на резину.
Сроки службы различных мастик отличаются и зависят от состава:
- битумно-полимерные мастики «Эламаст», «Вента-У», «Гекоплен» служат 15 лет;
- битумно-латексная «БЛЭМ-20» — 20 лет;
- бутилкаучуковые и хлорсульфополиэтиленовые «Поликров М-120», «Поликров М-140» и «Поликров-Л» — 25 лет.
С определённой периодичностью, которая зависит от вида кровельного покрытия и сложности крыши, необходимо проводить её капитальный ремонт. Обычно он выполняется так:
- Снимается кровельное покрытие, обрешётка, контробрешётка, гидроизоляционная плёнка, утеплитель и пароизоляционная плёнка.
- Стропила осматриваются на предмет повреждений плесенью или грибком. Если такие места имеются, их зачищают и обрабатывают антисептическими составами.
- При наличии в стропилах трещин или расслоений их заделывают клейкими лентами или герметиком, чтобы предотвратить поступление влаги.
- Поверх стропил настилается новая гидроизоляционная плёнка. Она должна плотно прилегать к стропилам, для чего используют двусторонние клейкие ленты. Затем плёнка прижимается контробрешёткой.
Клейкая лента будет держаться только на строганой древесине. Если стропила имеют шероховатую поверхность, плёнку нужно приклеивать клеем на основе полиуретана или синтетического каучука.
По сложности ломаная крыша значительно превосходит обычную: в ней больше узлов, более сложным является и расчёт. Но овчинка стоит выделки: построив ломаную крышу, вместо низкого тесного чердака вы получите просторную, высокую мансарду, в которой можно жить с большим комфортом. Наши советы помогут не только правильно соорудить такую крышу, но и сделать срок её службы максимально долгим.
Как рассчитать параметры мансардного этажа
Необходимо придерживаться определенной последовательности при расчете двухскатной стропильной крыши с мансардой. Правила проведения следующие:
- На первом шаге вам нужно выбрать схему стропильной конструкции.
- Теперь понадобится рассчитать параметры мансардной комнаты.
- Проводите расчет количества материалов и предельно допустимых нагрузок.
- Составляете подробный план проведения строительных работ.
Обязательно нужно ко всем расчетам подходить предельно внимательно, чтобы все показатели были вычислены правильно. В противном случае может нарушиться целостность конструкции при эксплуатации.
Мансардная крыша: переделка мансарды в мансарду своими руками | Своими руками
Часто в наших домах чердак — единственное, что остается в резерве для расширения жилой площади. Наиболее актуально это для одноэтажных коттеджей.
Что касается крыши, то ее основная функция — защищать наш дом и нас от всевозможных осадков — дождя, снега и т. Д. Поэтому ее конструкции следует придавать надежность и прочность, а значит и в пространстве под крышей (хоть и несложно хоть мансарду) практически все место займут элементы конструкции (стропильная система).Это одна из основных проблем при попытке сделать чердак обитаемым, или просто построить чердак своими руками — по сути стропильная система представляет собой единый блок и вынимаем и выпиливаем пару из них, какие части нельзя. , в результате ослабляется вся конструкция мансардного люка.
Перед вами статья, описывающая относительно недорогой способ, как можно переделать чердачные помещения в жилом мансарде, чтобы жилая площадь дома увеличилась почти вдвое.
Какие бывают варианты крыш (в том числе так называемых мансардных крыш)
Самым распространенным является фронтон с каркасом из треугольных ферм. Основа каждой из ферм — балка перекрытия, поддерживаемая стенами. Об использовании таких чердаков в качестве жилых помещений обычно не говорят, но есть шанс перестроить их отношение. Для этого необходимо изменить конструктивно-силовую схему несущих конструкций.
Смотрите также: Чердак своими руками — важные аспекты конструкции и устройства
Рассмотрим несколько вариантов переделки наиболее распространенных чердачных перекрытий.В первом из них (рис. 1) 2 стропила и 3 балки перекрытия усилены 8 и 9 перекрытиями соответственно путем соединения последних 10 стоек. Затем подтяните 4 к подкосам 7 и армированным стропилам. Усиливая фермы, выпилили подкосы 4 и 5, бывшие ранее носителями.
Если фермы на чердаке располагаются довольно часто (с шагом около 600 мм), то с крыши на балки нагрузка распределяется. После изменения конструктивно-силовой схемы мансардных этажей нагрузка на балки перекрытия будет перераспределена и увеличится за счет добавления веса мебели и обитателей второго этажа.Поэтому лучше установить дополнительные двутавры с деревянными полками и металлической гофрированной стеной, поверх которой можно спокойно стелить пол.
Следует отметить, что переоборудование ферм необходимо во избежание чрезмерного прогиба кровли и ее повреждения. Такая конструкция позволит освободить пространство от ферм шириной от 3 до 4 м.
Закончив переделку мансардных ферм, следует позаботиться об прорезанных окнах в крыше и об утеплении будущего жилого помещения.
В другом варианте (рис. 2) с остроконечной крышей в каркасных рамах используются 2 центральные стойки и две 3 проставки. Если они располагаются с шагом от 500 до 1000 мм, стропила 1 и балка перекрытия 6 следует усилить, увеличив их поперечное сечение вдвое.
Мансардное окно своими руками — виды кровельных систем
Рис. 1. Дом с классической двускатной крышей — конструкция стропильной системы: 1 — крыша; 2 — стропила; 3 — балка перекрытия; 4,5 — старые подкосы; 6 — резервный; 7 — новая затяжка; 8 — арматурная доска от досок до стропил; 9 — усиление балки перекрытия; 10-тактный .
Рис. 2. Дом с двускатной крышей — конструкция стропильной системы: 1 — стропила; 2 — центральная стойка; 3 — резервный; 4 — новая затяжка; 5 — новый подрамник фермы; 6 — балка перекрытия; 7-крыша.
Затем необходимо закрепить 4 натяга на стропилах и 2 центральных столба по высоте потолка и 5 наклонных балок, которые помогают перераспределить нагрузку с крыши на 6 балок перекрытия. После этого можно снять нижние части 2-х стоек и 3-х опор, освободив место для будущей комнаты.
Завершив подготовительные работы и убедившись, что крыше и ее крыше ничего не угрожает, необходимо утеплить будущее жилище и вырезать окна.
В третьем варианте кровель с пологими скатами (рис. 3), часто встречающихся в местах с жарким климатом, в первую очередь необходимо увеличить высоту потолка будущего чердака. Сделать это можно только за счет помещения, расположенного под ним.
Работа сложная, так как придется демонтировать потолок и закрепить 9 балок перекрытия на стенах нижнего этажа, над которыми будет укладываться перекрытие.Но чтобы не испортить помещение нижнего этажа, необходимо выбрать в его стенах подходящие ниши, если, конечно, позволяет их толщина. Только после этого следует приступить к дальнейшей реконструкции.
Все сказанное выше — не более чем общие рекомендации, так как вариантов переделки домов, особенно частной постройки, много. В этом случае необходим индивидуальный подход к выбору сечений балок, опор и других элементов здания при их расчете на прочность.
При этом все они должны быть защищены от негативного воздействия окружающей среды. Согласно действующим строительным нормам и правилам (СНиП), чтобы человек чувствовал себя комфортно, высота потолка должна быть не менее 2,5 м.
В большинстве случаев для тепло- и звукоизоляции используется минеральная вата со слоем толщиной до 200 мм, который вставляется между стропилами и балками перекрытия. Каркасные перегородки на чердаке часто выполняются из легких металлических профилей, поверх которых монтируются гипсокартонные плиты с последующей отделкой.(подробнее здесь — Перегородки на чердаке своими руками)
Жилая мансарда (мансарда) своими руками — фото
Два человека в течение десяти дней могут переоборудовать \ переделать чердак под жилой дом. Для этого им понадобятся: уровень, молоток, строительный степлер, циркулярная пила, перфоратор, аккумуляторная отвертка, нож, пила по дереву и пила по металлу.
Смотрите также: Мансардная крыша — утепление своими руками и порядок слоев
На фото этапы возведения мансардной крыши и постройки отического жилища:
1.Двутавры поднимаются и укладываются горизонтально за сутки до начала работ. В случае дождя их следует накрыть пленкой. (без фото — тут все понятно)
2. С края одного из скатов крыши снимается часть крыши, чтобы поднять балки на чердак.
3. Балки перекрытия установлены на чердаке.
4. После монтажа двутавров временно прикрепляют стойки ферм на саморезы.
5-6. В перекрытии первого этажа необходимо сделать проем между балками потолка и укрепить его пучком клееного бруса.Для этого к полкам двутавров крепятся деревянные планки, а снизу к ним прикрепляются металлические уголки, являющиеся опорой пучков балок.
7. Затяните винты саморезами к стойкам и стропилам.
8. Обрезаем распорки ферм поверх стяжки, чтобы освободить место на чердаке и начинаем укладку пола.
9. Перед укладкой пола нужно двигаться только по балкам потолка, чтобы не атаковать старый потолок.
10. Перед укладкой минеральной ваты между балками перекрытия перекрытия первого этажа следует провести электрические и сантехнические коммуникации.
11. Влагостойкие плиты основания перекрытия укладываются на балки перекрытия и закрепляются саморезами.
Ссылка по теме: Мансарда своими руками — устройство, утепление, внутренняя отделка в доме
12. Пол в мансарде устраивают по всей площади помещения, включая пространство под нижней частью ската крыши, что можно эффективно использовать, оборудовав кладовые.
13. Окна должны быть установлены после укладки утеплителя, но проемы под них должны быть сделаны заранее.
14. Кронштейны для затяжек и стропил предназначены для крепления металлического каркаса будущих перегородок и располагаются с шагом 1,2 м.
15. Трубы принудительной вентиляции необходимо монтировать до крепления гипсокартонных листов.
16. Там, где предполагается установка дверей, проемы выполняются из деревянных брусков.
17. Минеральная вата в перегородках позволяет снизить уровень шума в помещениях.
18. Гипсокартон крепится к металлическому каркасу саморезами.
Для подготовки статьи использованы материалы автора Ж. Декруа (Франция)
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
Как сделать конструкцию мансардной крыши деревянного дома своими руками: Обзор + видео
Многие мужчины, находя семью, рано или поздно задумываются о покупке собственного дома. Кто-то снимает квартиру в ипотеку, а кто-то копит деньги на строительство дома. Но накопить на большой дом удается не многим, и альтернативой будет строительство дома с мансардой.
[содержание]
Что такое мансардная крыша
Чердак можно построить из пеноблока или из подходящего для вас материала.
Построить чердак не составит труда, но потребуется терпение, трудолюбие, подходящие материалы и наличие инструментов.
Мансардная крыша — это, по сути, чердак, но облагороженный.
Форма и конструкция кровли должны быть заложены в проект дома во избежание инцидентов при дальнейшей эксплуатации.
Вы можете взять типовой проект строительства дома с мансардой или заказать его у профессионалов. В такой документации вполне можно понять, с чего начать и выбрать подходящие материалы для строительства.
Теперь вы можете купить все необходимое, но сначала обустроите место для хранения стройматериалов и инструментов.
Склад должен быть сухим и иметь крышу, чтобы дождь или снег не повредили строительный материал.
Также можно будет оборудовать небольшую мастерскую под навесом для изготовления некоторых частей дома или крыши. Для дома из пеноблока или у кого нет возможности построить полноценный второй этаж, оптимальным вариантом будет выбор мансардной крыши.Бюджетным вариантом будет дом из пеноблоков. Далее рассмотрим устройство мансарды.
Конструктивные элементы мансарды практически такие же, как и у двускатной крыши.
Материалы, необходимые для строительства мансардной крыши
Крыша — это внешнее покрытие крыши, она защищает внутреннюю часть чердака и может быть изготовлена из различных материалов.
Для кровли, как правило, используются следующие материалы :
- Керамическая черепица;
- Плитка битумная;
- Лист профилированный оцинкованный;
- Металлический прямой шифер;
- Асбестоцементный волновой шифер и другие материалы, пригодные для кровельного покрытия.
- Доска, закрывающая каркас стропил, называется обрешеткой .
- Верхние части стропильной конструкции называются балками коньковыми.
- Стропила называются косыми ребрами жесткости, опорой, формирующей форму чердака.
- Мауэрлат — это деревянные балки, которые соединяют чердак со стенами крепежом по всей площади здания.
- Специальные балки, соединяющие стропильную систему со стойками и продольными балками, называются диагональными стяжками .
- Внутренние опоры — балки, поддерживающие стропильную конструкцию.
- Изоляция
Этапы строительства мансардной крыши своими руками
Ознакомившись с названиями устройства кровли, мы можем продолжить дальнейший разбор конструкции поэтапно.
Первая очередь
Строительство мансарды всегда начинается с установки мауэрлата .
При строительстве мансарды на каменном ящике нужно подумать об креплении мауэрлата шпильками или анкерами на расстоянии не более двух метров…
В местах расположения анкеров брус размечается, в нем делается отверстие и надевается анкер, затем мауэрлат крепится гайками к стене.
Для упрощения разметки необходимо поставить штангу на анкер и слегка пройтись молотком сверху, после этих манипуляций должны остаться следы, они будут местами для сверления отверстий.
Вторая очередь
Вторым этапом строительства мансарды станет устройство балок перекрытия.
Действия должны быть последовательными.
Сначала устанавливаются крайние балки с торцов, затем промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или подмости, еще можно использовать лазерный уровень или уровень.
Эти устройства нужны для индикации самолета.
Третья ступень
Установите, выровняйте вертикальное положение и закрепите опорные стойки.
Укрепляем гуськами и делаем горизонтальные ходы.
Следует учитывать, что стойки размещаются в равном количестве с балками перекрытия на двух параллельных сторонах мансарды.
Жесткость несущей конструкции обеспечивают горизонтальные прогоны.
Четвертая ступень (стропильная система)
Стропильные части, подготовленные по шаблону, устанавливаем конструкции по плану и закрепляем на вертикальных опорах.
Элементы можно закрепить досками или металлическими пластинами с отверстиями.
Пятый этап (фронтон и обрешетка)
З Шьем фронтон, оставляя место для окон, крепим обшивку по всей крыше. Это самая легкая работа при строительстве мансарды.
Шестой этап
Сейчас мы практически подошли к завершению строительства и это утепление мансардной крыши своими руками.
В современном строительстве для утепления и гидроизоляции используются самые разные материалы, приобрести их можно в любом строительном магазине.
Заключительный этап
Завершающим этапом строительства мансардной крыши является покрытие кровли рубероидом.
После того, как крышу накроют кровлей, прокладываем водосточную систему, она придаст законченный вид. Конечно, это еще не совсем финал, ведь у вас есть внутренние работы по отделке мансарды, но в этой статье речь не идет об этом.
.
Как сделать мансардную крышу своими руками.
Мансардная крыша — оптимальный способ увеличения полезной площади дома. В этом случае затраты будут минимальными. Приспособлением такой конструкции можно оборудовать одну или несколько жилых комнат. Часто на чердаке устраивают детские комнаты или кабинет. Уютное помещение на чердаке может служить гостиной.
При обустройстве мансарды важно помнить несколько принципов, которые помогут создать комфортное и практичное помещение.Мансардная крыша — это своеобразно обустроенный чердак. При создании такой конструкции важно внимательно подойти к этапам утепления, перепланировки и вентиляции кровли. Видео возведения мансардной крыши своими руками (пошагово) можно найти в конце статьи.
Достоинства и недостатки решения
Решаясь на обустройство мансардного помещения, необходимо знать особенности его конструкции. К преимуществам мансардных комнат можно отнести:
- На мансарде появляется дополнительная комната.Его можно оборудовать в зависимости от вкусовых предпочтений и предназначения.
- Низкая стоимость. На строительство мансардного помещения в большом объеме не выходит. Такая работа будет равносильна возведению пристройки дома. При этом расширяется полезная площадь дома.
- Отличный вид из окна. Привлекательные пейзажи за мансардным окном никого не оставят равнодушным.
Если рассматривать недостатки мансарды, следует помнить о необходимости дополнительного обогрева помещения.
Типы мансардных крыш
При проектировании мансардного этажа важно позаботиться о выборе типа кровли. Необходимо разбираться не только в выборе внешнего вида конструкции, но и в способах ее обустройства. Существует несколько вариантов, наиболее приемлемых при создании мансардной крыши. Их можно выбрать только с учетом особенностей дома:
Важно разобраться с устройством мансардной крыши, которым решено заняться.
Устройство мансарды
Каждая крыша имеет свои конструктивные особенности. Однако чердачные конструкции имеют ряд общих черт с простыми скатными конструкциями. Их важно знать перед началом работы:
Зная конструкцию крыши, вы можете приступить к основным работам. Фото строительства мансардной крыши своими руками (пошагово) помогут разобраться в этапах процесса.
Технология строительства мансарды
Часто архитекторы при проектировании кровли мансарды не учитывают погрешности системы вентиляции и слоя утеплителя.Если будут такие ошибки, результат может быть плачевным. Через несколько лет крыша протечет. Поскольку чердак находится достаточно близко к стене внутри здания, обеспечить оптимальный уровень теплоотдачи достаточно сложно. В дизайн мансарды обязательно должны входить такие элементы, как утеплитель и вентиляция.
Важно! Элементы стропильной системы следует предварительно обработать различными средствами защиты, которые снизят воздействие огня и микроорганизмов.
Толщина изоляционного слоя составляет 20 см.Это связано с холодным климатом в большинстве регионов России. К тому же при создании хорошей теплоизоляции летом под мансардной крышей будет прохладно. Преимущества такого решения говорят о необходимости выбора качественного защитного материала.
Дополнительно потребуется создать систему вентиляции крыши. Летом, когда температура достаточно высока, крыша будет сильно прогреваться, это может сделать пребывание на чердаке достаточно неудобным. При правильно оборудованной приточно-вытяжной системе находиться в помещении будет намного приятнее.Это же решение убережет крышу от разрушения. Укладывается слой звукоизоляции для создания внутри мансарды тихой и комфортной обстановки. В этом случае будет мало слышно дождь, град или сильный ветер.
Совет! при укладке изоляционных материалов лучше всего работать с опытным установщиком. Это позволит избежать ошибок.
Ступени строительства мансарды
Пошаговая инструкция по устройству мансардного этажа предполагает выполнение ряда тонкостей технологии.Для возведения мансарды необходимо иметь хотя бы минимальный опыт строительных работ. Сооружение мансарды будет намного сложнее, чем в случае с обычной кровлей. Это связано с необходимостью соблюдения необходимых углов откосов. Разобраться, как построить мансарду в частном доме своими руками, можно после изучения плана строительства.
Начать нужно с дизайна мансардного этажа. Для этого лучше пригласить специалиста, который точно рассчитает нагрузку и выставит требуемые размеры элементов.Если у вас есть определенные знания, все расчеты можно провести в специальной программе. Также необходимо будет рассчитать уклоны крыши и ожидаемые нагрузки. Для правильного выполнения работ вам потребуется изучить книгу «Нагрузки и воздействия на здания и сооружения».
Строительство стропильного каркаса
При выполнении данного этапа работ необходимо будет пригласить 2-3 рабочих. Монтаж кровли лучше начинать с укладки брусков мауэрлата.Их закрепляют по периметру дома. Для мауэрлата выбирают бруски 100х100 мм.
Затем монтируют каркас будущего чердачного помещения. Его вертикальные элементы будут служить опорными стойками для стропильной системы. Сначала с двух сторон устанавливаются вертикальные опоры. Их крепят к продольным балкам. Для соединения нужно использовать металлические уголки и саморезы.
Совет! В процессе таких работ лучше использовать отвертку. Это значительно ускорит ход работ.
В результате таких действий получаются две арки. Их следует соединять при помощи плети. Он должен располагаться строго горизонтально. Даже при небольшом наклоне плети одну из арок придется укоротить. Затем на определенном расстоянии друг от друга следует установить другие арки. Для фиксации перемычек используются штампованные уголки.
Затем устанавливаются верхние стропила. Такая работа довольно сложная. Стропила следует монтировать так, чтобы они устанавливались под определенным уклоном.Сначала выполняется шаблон из досок. Необходимо, чтобы они соответствовали соединяемым стропилам. При использовании такого шаблона нужно подрезать стропила, находящиеся на земле. Затем они устанавливаются в нужное место. Монтаж стропил выполняется с учетом конструкции внутреннего чердачного помещения.
Монтаж стропильной конструкции заканчивается забиванием обрешетки. Обычно его делают из фанеры или ДСП.
Утеплитель мансардной крыши
После завершения монтажа стропильной системы и обрешетки можно создавать утеплитель.Внутри кровли укладывается пароизоляционная пленка. Крепится к стропилам на строительных кронштейнах. После утепление выполнено. Необходимо следить за плотностью утеплителя на поверхности стропил. Не должно быть зазоров, из-за которых в будущем могут возникнуть проблемы с конденсацией и тепловой защитой помещения. конструкция обрешетки монтируется на теплоизоляцию с зазором между досками в полметра.
Поверх стропил укладывается гидроизоляция.Он защитит чердак от влаги. На слой гидроизоляции укладывается кровельное покрытие. Такая схема кровельного пирога служит оптимальным обустройством мансарды.
Внимание! При строительстве важно обеспечить соблюдение требований безопасности.
Как видите, возведение мансардной крыши — серьезная работа. Долговечность конструкции зависит от того, с какой серьезностью подходить к работе. Можно найти множество примеров конструкции и внешнего вида мансарды.Среди различных его видов можно выбрать наиболее подходящий вариант. Если вам нужно создать оптимальный дневной свет, следует установить большое окно. Часто его форму выбирают круглой или квадратной. В любом случае перед работой следует тщательно подготовить и спроектировать будущую конструкцию.
выводы
При возведении мансардной крыши следует учитывать некоторые особенности работ. Например, важно создать правильный утеплитель и гидроизоляцию торта. Кроме того, нужно позаботиться о выборе кровельного покрытия.Благодаря этому мансардная крыша будет надежно защищена от непогоды.
Перед началом работ составляется проект будущего строительства. Он создается с учетом расчетных нагрузок и используемых материалов. План строительства отражает все тонкости процесса. Важно соблюдать технологию возведения мансардной крыши — это обеспечит ее надежность и долговечность.
После того, как в моду вошла мода на чердаки, то есть фактически переоборудованные в чердаки, ломаные крыши стали чрезвычайно популярными.Это своего рода вариация двускатной крыши, но с чуть более сложной геометрией. Благодаря устройству скатной крыши в вашем доме появляется возможность увеличить полезную жилую площадь мансарды — значительно приподнять потолок в крайних точках ската. К тому же, по мнению многих, такая крыша выглядит необычнее и намного эффектнее, чем простая двускатная крыша.
Построить покатую крышу несколько сложнее двускатной, но проще любой четырехскатной крыши — шатровой, полушатровой, шатровой и других с более экзотической геометрией.Однако перед тем, как приступить к изучению данной темы, рекомендуется ознакомиться с основными терминами и понятиями и узнать, как построить более простые варианты кровли — односкатную и двускатную.
Сломанная крыша: с чего начать
В строительстве даже собачью будку не строят без планировки, поэтому построение чертежа будет нулевым шагом в возведении скатной крыши. Его можно выполнить на компьютере или вручную. Для начала строим фронтальную проекцию стопы (короче стопа — это фундамент дома без крыши) нашего дома.Теперь, также соблюдая пропорции, строим по чертежу такую крышу, как нам нравится. Не забываем при этом, что под ним будет чердак, поэтому нужно учитывать в нем высоту потолков. Так получаем примерную высоту крыши, градусы уклона и другие параметры.
По предложенному плану перегиб находится на высоте 3,1 метра, что, по сути, будет (условно без кровельного пирога) конечной высотой перекрытия на чердаке.Если отделка гипсокартон, то в мансардном этаже потолок будет около 2,5 метра — очень хорошо. Внешние углы откосов с горизонтом: гребень — 30 °, боковой — 60 °. Кстати, если угол наклона составляет 60 ° и более, то снеговая нагрузка может не учитываться в расчетах — снег на нем удерживаться не будет. Ваш собственный рисунок может иметь другие параметры.
Расчет компонентов стропильной системы
Чтобы наша крыша не обрушилась под собственным весом и весом «кровельного пирога», нам необходимо точно подобрать сечения брусьев и досок стропильной системы, а также рассчитать их максимальную прочность.Для этого воспользуйтесь специальной программой « Расчет стропил и балок перекрытия ».
Для расчета сечения балок боковых откосов необходимо открыть вкладку (они есть внизу окна) «Стропа 1». Затем мы устанавливаем подходящее сечение и вводим из план нашего дома — индикатор силы вертикальной реакции (на рисунке в программе это красная стрелка, указывающая вверх) в самой высокой точке стропил. Мы называем этот показатель Q1 кг.
Устанавливая слоеные доски, под каждую где-то посередине длины устанавливаем временную опору. Это уменьшает провисание. Можно использовать подставки 2,5 × 15 см (на иллюстрации вы видите подставку только на одну затяжку). Они необходимы для того, чтобы при установке стропил можно не бояться, что одна из брусьев сломается, а также для предотвращения провисания.
Накладываем на затяжки доску 2,5 × 15, которая их оттянет и сделает всю конструкцию более устойчивой.Важно: эту доску нельзя устанавливать точно по центру — это помешает дальнейшей установке. Достаточно будет отклониться от центральной оси примерно на 20 см вправо или влево.
Теперь ставим перекладины боковых стропил, как показано на рисунке . Не забывайте, что, несмотря на все наши усилия, геометрия основания кровли могла оказаться далекой от идеальной. Поэтому сначала делаем шаблон на торцевой балке. Затем на всех последующих стропилах делаем только смытый верх.После этого прикрепляем стропила к нужному нам месту и только потом окончательно распиливаем. Только после этого крепим стропила.
Если длины балки недостаточно, ее можно увеличить, но под стык обязательно поставить дополнительную стойку.
Теперь вы можете установить заглушки для изоляционного материала, как показано на рисунке .
Далее можно ставить стропила верхнего ската ската. Делаем временную стойку: берем 2.Доска 5 × 15 и поместите ее точно перпендикулярно крайней затяжке, как это сделано на иллюстрации . Правый (или левый) край доски должен быть выровнен точно по центральной оси. Теперь берем такой же участок доски, прикладываем к нашей центральной стойке и делаем карандашом отметку, где будут верхний и нижний надрезы — у нас получился шаблон.
Мансарда в помещении не только обеспечивает дополнительную жилую площадь, но и создает уютную атмосферу, облагораживает общий вид здания.Благодаря тому, что создается «воздушная подушка», наличие мансарды обеспечивает сохранение тепла внутри капитальных помещений, несмотря на то, что пользоваться им жильцы могут только в жаркое время года, а не в холодное. При строительстве дополнительного помещения следует учитывать, что чердак можно сделать, однако самостоятельные работы могут осложняться сложностью конструкции и ее размерами, поэтому лучше обратиться к услугам профессионала.
Модификации крыш разнообразны, но чаще всего используются двускатные или ломаные.В своей организации у них есть различия между собой. Раньше, прежде чем делать мансардную крышу дома своими руками, следует определиться, какая из двух модификаций предпочтительнее для конкретного дома, а также проще в установке в единичном случае, необходимо изучить особенности обе структуры. При строительстве мансарды, необходимо понять, какой тип техники поддержки предпочесть из двух имеющихся. Кровля любого сооружения — это одна из двух разновидностей стропильных систем: многослойная или навесная.Обе эти конструкции имеют свои особенности, их выбор зависит от размещения несущей стены здания.
Тип подвесного устройства сверху
Это название организации стропил, основой для которых служат только крайние фундаментные стены здания. Такая модель используется, если в здании нет других крупных перекрытий, кроме внешних стен. Использование такой конструкции допустимо с учетом того, что расстояние между обоими капитальными основаниями не превышает восьми метров, причина тому — заметное утяжеление на основании несущих конструкций.Как вы понимаете, эту нагрузку нужно снижать. Для этого можно использовать следующие приспособления: подкосы
- ;
- ригели;
- бабок;
- затяжек.
Балки, которые используются, например, для перекрытия, подтягиваются подкосами к опорным стойкам, а затяжка подвешивается передней бабкой к верхнему узлу. Для перекрытия в этом типе конструкции используются тесаные бревна или широкие брусья, укладываемые по краю. Профиль должен быть не менее 100-200 мм.Для соблюдения требуемых размеров рекомендуется обратиться к специалисту для выполнения всех расчетов, пол в мансардном помещении должен быть надежным.
Тип многоуровневой конструкции
В отличие от предыдущей схемы конструкция монтируется не только на обе несущие внешние стены, но и на монолитные перекрытия, размещенные на основании. Поэтому перед тем, как построить мансардную крышу своими руками, нужно заранее спланировать строительство самой мансарды, а именно устройство фундамента.В том случае, если основание выполнено из ленты, на которой уже планируется поднимать несущие перегородки, то многослойная система — лучший вариант. При этом конструкция выдерживает внушительные нагрузки и в этом плане имеет преимущество перед подвесной схемой, кроме того, она обеспечивает мощное основание для бревен и настила конструкции. Многослойная конструкция благодаря основным перекрытиям имеет дополнительную опору. При выборе строителем ломаного варианта кровли для мансарды может применяться смешанная система кровли, в которой боковые стропила слоистой системы, а верхние стропила навесным способом.
При строительстве дома из блоков или кирпича часто фасадная часть мансарды строится из того же материала. Главный плюс в том, что строителю не нужно рассчитывать размеры верхних элементов, собирать их и перемещать к стене. Однако необходимо помнить, что мансардная крыша своими руками предполагает предварительно тщательно разработанную схему конструкции. При такой схеме фундамент должен быть прочным и подходящей толщиной стен, так как с таким фронтоном на фундаментную постройку ложится огромная утяжеление.
Давайте проанализируем эту ситуацию. Вы решили использовать чердак как часть своего жилого помещения, которое вам понадобится. Во-первых, решите, как вы хотите его использовать. Если круглогодично и в качестве жилого помещения, то для вас наиболее приемлемым вариантом будет фасадная стена, облицованная кирпичом или пеноблоками. Чтобы обеспечить оптимальную высоту мансардного помещения под двускатной крышей, скаты необходимо выполнять под углом 45-50 градусов, исходя из ширины торцевой части постройки. При меньшем угле значительно уменьшается жилая площадь комнаты.Во избежание строительства неоправданно высокой кровли, что приведет к перерасходу средств, утяжелению конструкции и значительному натяжению крыши при сильном ветре, увеличивать крутизну ската не рекомендуется.
Конструкция двускатной крыши более упрощена, чем конструкция ломаной конструкции, за счет использования прямых стропил от верха до края стен и отсутствия дополнительных стыков и изгибов. Но у сломанного устройства есть свои преимущества, он позволяет организовать в этой части дома высокие потолки и просторную комнату.Монтаж ломанной системы намного сложнее по всем параметрам: по конструкции, по укладке кровельного покрытия, по исполнению, но в этом случае конструкция получает внешнюю прочность, а под крышей образуется значительное пространство. Монтаж ломанной конструкции осложняется наличием большого количества соединительных узлов, необходимо укомплектовать все связки по правилам, только в этом случае вся конструкция будет надежной и неподвижной.
Такая конструкция предусматривает значительное количество сложных сочленений компонентов.В том случае, если конструкция из кирпича или камня, то фасадные части можно возвести заранее, как в оригинальном варианте мансарды, во время основной кладки. Для того, чтобы создать систему поддержки в этом случае необходимо организовать промежуточные опоры и удерживающие связи с ними, ориентируясь на уже сделанные фронтонах. Прежде чем воплотить в жизнь свою идею, нужно подготовиться. Чтобы построить мансардную крышу своими руками, необходимы проектные чертежи всей конструкции. Их следует разработать заранее, на них должны быть отображены размеры, и только после этого необходимо организовать закупку материалов для выбранной постройки по приведенной выше схеме.
Расчетные размеры фронтона мансарды
Чтобы правильно расположить все элементы в общей модели, за точку отсчета необходимо взять фигуру с прямыми углами, например, из квадрата или прямоугольник — профиль, создаваемый мансардным помещением. Взяв за основу параметры высоты и ширины комнаты практически невозможно ошибиться в значении углов, под которыми будут располагаться откосы верха, все подпорные элементы, стропила и расположение верха. .После расчета этих параметров необходимо сразу перенести цифровые данные на чертеж. В самом начале определяется середина ширины передней стенки. Взяв это значение за основу, необходимо определить показатели высоты конька, перекрытия мансарды, размеров свеса карниза и размещения стен фундамента.
Любая из конструкций предполагает необходимый объем соединительных узлов, различных модификаций, поэтому каждую связку необходимо рисовать отдельно, чтобы детально видеть соединения всех узлов, сходящихся в одной точке.
Каждая вспомогательная цепь содержит основные звенья и дополнительные, необязательные в ряде исполнений. Основными составными частями мансардной крыши являются:
- половые бревна являются основанием для других элементов стропильной конструкции, монтируются на несущие стены здания; Опорная стойка
- , которая при двускатной крыше прямая, а ломаная состоит из двух компонентов. При такой схеме верхняя опора называется коньковой, так как образует верхнюю точку кровли — конек, стены мансарды образованы стропилами, которые называются боковыми стропилами;
- шпунт или коньковая доска — обязательный элемент двускатной крыши, за исключением, например, при монтаже ломаной конструкции;
- мауэрлат крепится к цокольным боковым стенам здания и представляет собой мощную грядку, на которой монтируются опорные ножки;
- Для усиления как двускатной, так и ломаной конструкции требуются опорные элементы — стойки.При ломанной схеме крепятся боковые и верхние опоры, а при строительстве двускатной крыши стеллаж является основой для покрытия и утепления стен помещения;
- скосы или соединяющие диагональные детали дополнительно скрепляют продольные балки или стойки и опоры, таким образом, конструкция получается более монолитной.
- Балки мансардного перекрытия предназначены для соединения стоек. Они считаются основной основой на всех типах чердаков.
- в ломаной конструкции верха предусмотрены межстропильные прогоны, которые необходимы для придания конструкции твердости.
Чтобы убедиться, что созданный план выполняется правильно, рекомендуется проконсультироваться со специалистом. Он сможет проверить, насколько правильно рассчитаны все показатели всего здания. Также существуют различные системы обучения не для профессионалов, предназначенные для ознакомительной цели, ознакомиться с ними можно, посмотрев пошагово видео мансардной крыши своими руками на нашем сайте.
После подготовки чертежа, исходя из закрепленных в нем размеров, можно приступать к расчету количества материалов, которые необходимы для работы.При выборе материалов необходимо учитывать экологические требования и противопожарное оборудование. Деревянные элементы нужно обработать специальными пропитками, чтобы снизить горючесть материала. Для возведения конструкции потребуется приобрести:
- дерево для опорных ног, профиль подбирается исходя из расчетов;
- в зависимости от выбранной системы поддержки, перекладина, которая имеет профиль либо 100 на 15 мм, или 150 на 200 мм, кроме того, расстояние между капитальной стеновыми конструкциями должны быть принято во внимание;
- для накатывания мауэрлата приобретается шпала с профилем 100 на 150 или 150 на 150 мм;
- бревна для стоек от 100 до 100 или от 150 до 150 мм;
- черновой настил из необрезной доски, кроме того, он понадобится для ряда крепежных элементов;
- необходимо приобрести различное крепежное оборудование и лист металла для резки колодок толщиной не менее 1 мм;
Сегодня мы поговорим о популярных решениях мансардных крыш, их возможностях.Ознакомившись с иллюстрациями, схемами стропильной системы, вы получите четкое представление об их устройстве. А изучив основы расчета, вы сможете оптимизировать стоимость пиломатериалов. Получите информацию о важных моментах при планировании пространства. Вы узнаете, в какой последовательности монтируется кровельная система мансардной крыши.
Мансардная крыша — сложное сооружение, требующее тщательных расчетов Источник stroyland.su
Чертежи стропильной системы
Любое упоминание о мансарде ассоциируется с объемной «пятиугольной» крышей, в которой можно жить, но есть и другие варианты.
Односторонний
Чрезвычайно простая и надежная односкатная крыша. Благодаря незамысловатым формам он выглядит скромно, но элегантно. Особой респектабельности придают большие панорамные окна «в пол», ведь такая конструкция не только позволяет, но и провоцирует их установку.
Дом с односкатной крышей, окнами почти на всю стену Источник drevogid.com
Стропильная система очень проста: прямые стропила односкатной опоры на мауэрлат противоположных стен разной высоты, а при необходимости , на промежуточных опорах.Пропорции стен подобраны под уклон 35-45 градусов, что гарантирует устойчивость к ветровым нагрузкам и нормальному снегопаду.
Источник dvorakdesign.ruОбъем используется рационально — при желании это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.
Фронтон
Сравнительно несложная широко распространенная крыша. Смотрится неприхотливо, но внушает доверие, так как поддерживает традиции, характерные для русского стиля.В результате его редко проектируют специально для мансарды, чаще приспосабливают в готовом виде.
Двускатная крыша традиционна, и чаще всего выбор падает на нее. Источник dekoriko.ru
Конструктивно просто — технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, наклоненный в гребень. Фасады треугольной формы, прямые, отвесные, почти всегда застекленные, часто с выходом на балкон.
Чаще всего подобную схему используют для обустройства мансарды в небольшом доме с двускатной крышей. Источник csgoshik.ru
Полностью использовать объем проблематично, но возможно, даже необходимо. Полезная площадь сравнительно небольшая, потолок обычно «ломаный». Однако умелая компоновка мебели, смелые дизайнерские решения, недостатки можно превратить в достоинства.
Прерывистая линия
Самый популярный вариант — скатная крыша с мансардой.Что неудивительно — несмотря на всю сложность, он самый удобный и практичный. Объемные формы и ломаные линии символизируют солидность и профессионализм. Внешний вид этой крыши по умолчанию ассоциируется с чердаком. Это вполне естественно — она целенаправленно предназначена для жилых помещений.
Для увеличения площади мансарды предпочтение отдается покатой крыше. Источник lbuilding.ru
Стропильная система довольно сложна, но ее преимущества стоят потраченных денег и усилий.Характерные пятиугольные фронтоны, с функциональностью наподобие двускатной крыши — такая же возможность вставить окна, устроить выход на балкон.
Схема более сложная, но дает больше места. Источник moiton.ru
Просторная мансарда крыши частного дома. Объем использован по максимуму — при полной высоте полезная площадь помещения равна или немного меньше предыдущего этажа.
Основы расчета
Цель расчетов — найти компромисс в эстетике, надежности и стоимости.
Эстетическая сторона. Для начала составляется общий эскиз кровли. Пропорции определяются, сравниваются с размерами дома.
Разница между скатной крышей и двускатной значительна Источник homemyhome.ru
После чего проводится конструктивный расчет с учетом факторов:
Собственная масса конструктивных элементов кровли. Нагрузка от него действует на каждый элемент стропильной системы.
Ветровая нагрузка . Переменные, действуют на все элементы.
. Он действует неравномерно, передается с участков, где мансардная крыша с уклоном менее 30 °, снег не задерживается на более крутых участках. В этом случае нагрузка может быть неравномерно распределена по левому и правому откосам. Выступает на балки и верхние стропила.Масса чел., Элементы интерьера и мебель. Загружает только перекрытие.
Факторы обработаны, обобщены. По результатам делаются выводы о габаритах элементов конструкции.Для гарантированной прочности их округляют в большую сторону. Но технологической сборке мешает индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ невыгодно. Поэтому элементы объединяются в группы типоразмеров пиломатериалов. А стандартные решения существенно удешевляют проект — ведь на заказ всегда дороже.
Если проект индивидуальный и нестандартный, лучше заказать точные расчеты.Учитывая ряд факторов, их специфику воздействия на стропильную систему, напрашивается вывод — точный расчет, это дело специалистов. Самостоятельно заниматься расчетами нет смысла — велика вероятность ошибки. Под стандартные и стандартные решения можно адаптировать уже готовый проект.
Помимо основных моментов, пригодятся несколько практических рекомендаций:
Шаг стропил соответствует размеру утеплителя.
Ширина стропил соответствует толщине утеплителя.
Планировка
Лестница — ключ. Его положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил, просто ориентируем его между балками. В остальном проектируем надежный удобный вход на чердак.
На этапе планирования полезно продумать интерьер. На этом этапе принимаются решения по перегородкам и дополнительному естественному освещению — мансардным окнам.О декоре, конечно, думать рано, но должна проясняться инженерная часть — какой функционал будет реализован.
На чердаке можно оборудовать кабинет с уголком для прослушивания музыки. Источник pinterest.co.uk
Действительно, особенности таких помещений: ломаные наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.
Следовательно, необходима определенная планировка помещений, и в них правильное распределение — это зонирование пространства:
Для основного быта отведено светлых и хорошо вентилируемых помещения.
Некомфортные зоны оборудованы под склад .
«Необычные условия» отдать в распоряжение детей .
Дизайн интерьера и максимальный комфорт создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.
Сборка
В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Строго горизонтальное положение, параллельность, важно надежное крепление ее штанг.
Кровельная конструкция мансардной крыши Источник kryshagid.ru
Для монтажа стропильной системы практикуются два варианта: элементы стропильной системы на земле собираются в хозяйствах, возводятся и устанавливаются в готовом виде. Или вверху все собирается индивидуально — «на место», соблюдая процедуру :
Балки перекрытия перекрытия . При этом учитывается ступенька стропильной системы и возможность устройства лестницы.
Сразу укладывают черновой потолок , или временное перекрытие для безопасной эксплуатации.
Стеллажи навесные . Временные скобы устанавливаются так, чтобы держать их в вертикальном положении. Прогоны укладываются на стеллажи.
Перебеги затяжки подходят .
Установлены стропила нижняя .
Временные раскосы меняют на постоянные ветровые соединения в продольном положении.
Установлены стропила верхних .
Выставлен Фронтальный каркас , с учетом конструкции организованы проемы под: окна, балконы, предусмотрены другие варианты.
Далее по стропилам кровельная мембрана и прижимается к ним контррешеткой — брусками сечением 50х50 мм. Организовать вентиляционный зазор. Это подготовительные мероприятия к утеплению. Их необходимо провести на этом этапе. Пропуск — огромное упущение.
На контррешетку набивается обрешетка , с соответствующим шагом кровли.
Монтируется кровля , ее дополнительные элементы: ветровые доски, конек.
Один и тот же дом может выглядеть по-разному и иметь разную полезную площадь. Источник 1dom.kz
Описание видео
Об особенностях расчета мансардной крыши на видео:
Мансардный этаж с двускатной крышей монтируется точно по такому же принципу. Причем устройство у него еще проще — все стропила цельные.
Далее идет изоляция крыши.Конечно, это можно сделать снаружи, до установки мембраны, обрешетки и кровли. Но изнутри безопаснее — не будет угрозы дождя, и работа будет вестись более аккуратно, потому что от этого зависит успешная эксплуатация.
Утеплитель изнутри помещения защищен пароизоляционной пленкой. А между ним и внутренней обшивкой есть обязательный вентиляционный зазор — внутренняя обшивка не монтируется непосредственно на стропила. Для нее конкретно, а также снаружи для обрешетки набивается контррельса, либо устраивается рама.
На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услугу расчета и ремонта кровли под ключ. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».
Заключение
Мансардная крыша — отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения стоимости его строительства. Решений устройства мансардного этажа очень много — они могут быть как стандартными, так и рассчитанными на конкретный дом.Но в любом случае установка мансарды требует специальных знаний и эту работу должны выполнять профессионалы.
Как построить мансардную крышу своими руками. Этапы строительства. Монтаж утеплителя. Создание стропильной системы. Строительная технология.
После возведения каркаса здания многие хотят сэкономить и заняться возведением мансардной крыши своими руками. Однако, чтобы этот процесс прошел «без сучка и задоринки», нужно знать все нюансы монтажа на каждом этапе.
Этап работы. Устройство кровли. Виды кровельных материалов. Особенности стропильной системы. Монтаж обрешетки, гидроизоляции и утепления. Разновидности крыш. Правильность работы.
Мансардные окна
Использовать всю возможную площадь, придать дому оригинальность и значительно снизить теплопотери через крышу — вот те задачи, которые решает чердак. Если у фундамента таким способом есть некоторый запас прочности, можно превратить одноэтажный дом в двухуровневый.Также привлекательно то, что мансардную крышу возводят своими руками, даже без специальных строительных навыков.
Важно не ошибиться с выбором материалов и сделать все по правилам.
Окна на обычном этаже расположены в стенах. На чердаках стен почти нет. Их заменяет крыша. Поэтому окна делают особенными: они должны не только пропускать достаточно света, но и выдерживать ветровые и снеговые нагрузки, которых на крыше гораздо больше, чем на стенах.
При планировке мансарды стоит учесть рекомендации СНиП. Они рекомендуют площадь окон не менее 10% от площади пола. Так что если чердак будет разделен на несколько комнат, в каждой должно быть окно.
Из всех представленных на фото способов установки мансардных окон с мансардой, наиболее просто реализуется наклонный монтаж. В этом случае необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленным каркасом и армированным стеклом — нагрузка на поверхность может быть значительной.
Плюсы наклонного мансардного окна:
- больше света, не такие резкие границы света и тени;
- поверхность крыши остается ровной, ее рельеф не сложный;
- относительно простая установка.
Планируя такое окно, нужно помнить, что его площадь увеличивается с увеличением угла наклона.
Ширина оконной рамы должна быть на 4-6 см меньше шага между стропилами. Тогда его можно будет легко установить, не нарушая структуру каркаса.Если окно шире, необходимо над ним сделать усиленную балку, рассчитать нагрузку.
Если вам нужно окно большего размера, проще поставить два узких рядом. Они выглядят не хуже, чем одна большая, и проблем будет меньше.
Экспертное заключение
Филимонов Евгений
Профессиональный строитель. 20 лет опыта
Задайте вопрос экспертуПри установке слухового окна геометрия крыши усложняется: сверху и по бокам появляется впадина.Из-за этого стропильная система становится более сложной как в планировке, так и в сборке.
Также увеличивается сложность укладки кровли. Все долины — места наиболее вероятного возникновения протечек. Поэтому нужно все делать очень аккуратно. В регионах с большим количеством снега над такими окнами желательно установить снегозадержатели: чтобы они не сдували при резком спуске.
Плюс такое окошко: рядом можно стоять в полный рост. Но пропускают меньше света, усложняется рельеф и проблематичнее становится крыша.
Утопленное окно обычно используют, если через него есть выход на балкон. В остальных случаях такой способ устройства не лучший вариант: света мало, тени очень глубокие, что утомляет глаз, геометрия тоже усложняется, хотя и не в такой степени, как в предыдущем варианте. .
Проще всего сделать окно в конце мансарды. В этом случае армированный каркас или армированное стекло не нужны. Вполне достаточно просто качественных очков.Именно такой вариант чаще всего можно увидеть на дачных участках: это самый недорогой вариант, который легко реализуется своими руками.
Стропильная система
При самостоятельном строительстве частных домов с мансардой выбирают обычно ломаную крышу. Он позволяет получить комнату большой площади, большей, чем под фронтоном.
Конструкция ломаной мансардной крыши такова, что свесы можно довольно низко опустить, что придает дому интересный вид.Но длинный свес кровли играет не только декоративную роль. Они по-прежнему закрывают верхнюю часть стены от атмосферных осадков и отводят основную часть воды от фундамента. Хотя при планировке нужно иметь в виде, чтобы при сильном ветре увеличивали парусность. Из-за этого необходимо использовать более мощные доски и балки. Поэтому размер свеса крыши выбирается исходя из нескольких соображений, главный из которых — погодные условия.
Угол наклона
Это зависит от кровельного материала, но больше всего — от региона и погодных условий.Классический вариант представлен на рисунке: нижние откосы по отношению к плоскости перекрытия мансарды имеют наклон 60 °, верхние — 30 °. На основании этих данных и параметров вашего дома можно рассчитать любую длину. Сразу учтите, что согласно СНиП высота потолка на чердаке не может быть меньше 2 м. Тогда по определению это чердак. Человек будет чувствовать себя комфортно, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого, по правилам геометрии рассчитайте необходимые длины.
В классическом исполнении нагрузку от атмосферных осадков на боковые поверхности можно не учитывать. Осадки могут удерживаться только на верхней части, угол наклона которой меньше 45 °.
Обычно наклон боковых поверхностей составляет от 45 ° до 80 °. Чем круче скат, тем больше у него парусность, это нужно учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.
Виды стропильных систем скатных крыш
Для изготовления каркаса скатной кровли своими руками чаще всего используют пиломатериалы сосны, сорт не ниже 2. Выбор сечения бруса и досок зависит от размеров кровли. , выбранная кровля (ее вес), ветровая и снеговая нагрузка в регионе, этап установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.
Для здания с небольшой застройкой каркас крыши может быть вообще простой: наверху две подвесные стропильные ноги, стропила, балки перекрытия, стойки и боковые стропила
Сломанная мансардная крыша своими руками. Изучаем проекты домов с скатной мансардной крышей Как построить скатную крышу пошаговая инструкция
Для загородного дома или дачи на садовом участке чаще всего применяется архитектура двухэтажного дома с гостиной под крышей.Наиболее подходящей для устройства мансардного этажа будет ломаная крыша.
Версия с четырьмя склонами лучше сопротивляется ветру, легче и просто красивее, чем огромные двухскатные трассы. Такое название конструкция получила из-за характерного внешнего вида ската крыши, имеющего как бы «излом», образованный двумя плоскостями.
Симпатичный дизайн
Решение сделать покатую крышу дома принимается еще на этапе проектирования и продумывания конструкции здания.Чем больше строительный короб, тем больше вопросов нужно решить, прежде чем строить скатную крышу своими руками. На стоимость и сложность строительства влияет множество факторов. Сделать скатную крышу дома можно несколькими способами:
- Соорудить на крыше каркас мансарды, установить многослойные стропила и только потом переходить к коньку крыши и подвесным стропилам. Таким способом монтируют крышу в больших кирпичных домах с длинными балками перекрытия и увеличенным весом конструкции крыши;
- Смонтируйте скатную крышу классическим способом, но для установки и выравнивания стопок используйте систему стальных уголков и профилей в качестве временной монтажной рамы.В некоторых случаях используется стальной каркас, если на чердаке намерены построить террасу или балкон;
- Фронтоны будущей кровли и стропильные конструкции сбивают на землю, поднимают на крышу, выравнивают и устанавливают на подготовленное основание из бруса или мауэрлата. Этот вариант очень хорош, если вам нужно соорудить для небольшого дома скатную крышу.
К сведению! В любом из методов требуются очень доскональные знания и опыт столярных работ с брусом большого сечения.
Перед тем, как выбрать способ изготовления скатной крыши, нужно понимать, что в первых двух вариантах можно сделать скатную крышу для дома своими руками бригадой не менее трех обученных людей. Объем работ и регулировок большой, поэтому рассчитывать на выравнивание и строительство ломаной крыши своими руками не стоит.
Другое дело, если вариант ломаной крыши предполагается построить для небольшого дома или сруба, в этом случае действительно можно сделать своими руками ломаную крышу пошагово и сделать фото.
Построить простую скатную крышу своими руками
Перед началом работ необходимо выполнить небольшой перечень операций и эскиз ломаной крыши, сделанный на бумаге. Последовательность операций и составленный план работ помогут продумать порядок действий и приобрести необходимое количество пиломатериалов.
Любое строительство должно начинаться с проекта и сметы. Рассмотрим проект ломаной крыши для дома из бруса, размеры коробки 6х6 м. Вариант ломаной крыши проще и удобнее построить из трех основных видов пиломатериалов — бруса большого размера 150х50 — 8 штук, а также доски 100х50 и вагонки из хвойных пород.На сотню досок потребуется не менее 30 штук стандартной шестиметровой длины, расход вагонки нужно оговаривать исходя из деталей проекта.
Порядок устройства скатной кровли
Ставим скатную крышу в следующей последовательности:
- Размечаем и вырезаем из бруса основание для сборки стропил, из сотой доски вырезаем и сбиваем каркас под стены и потолок мансарды. Далее размечаем и вырезаем из доски — плетем стропила для левой и правой частей крыши.Все элементы сбиваем в стропильную заготовку;
- Для скатной крыши нам понадобится не менее 7 штук таких сборок, поэтому все семь заготовок вырезаем и собираем на специально подготовленном участке, обрабатываем антисептиком и тщательно просушиваем;
- Поднимаем на крышу два лобовых стропильных узла, зашиваем их поверхность вагонкой и устанавливаем на переднюю и заднюю стены дома. После выравнивания закрепляем на мауэрлат или верхнюю балку стен;
- Необходимо установить остальные стропильные конструкции, выровнять и построить на одинаковом расстоянии друг от друга, прикрепить каркас к деревянному основанию стен;
- Заливаем обшивку перекрытия, укладываем пароизоляцию, утеплитель, гидроизоляцию и укладываем кровельное покрытие.
Обрезку доски и краев набивной вагонки лучше всего производить ручной электрической циркулярной пилой. Для работы со штангой вам потребуются бензиновая или электрическая пила, строительные угольники, уровни, рулетка, дрель, определенное количество гвоздей на 200, саморезы и гвозди для заливки вагонки.
Разрубить и сбить стропильную сборку
На начальном этапе нам нужно собрать основу стропильной сборки из бруса. Стандартную шестиметровую балку нужно увеличить не менее чем на 70 см, иначе на скатной крыше будет невозможно сделать высотки и свесы ломаной крыши.Для сращивания вырежьте еще два куска бруса. Один устанавливаем в конце, второй кладем поверх сращенных участков и скрепляем скрытыми саморезами или шпильками.
Из-за стыковки мы используем запасной 8-й стержень, остальные семь стержней будут использоваться для изготовления основы каждой сборки. Длина всех балок должна быть одинаковой до миллиметров, иначе будет сложно построить сломанный каркас.
Совет! Для крепления и соединения элементов стропильной сборки используйте 8-миллиметровые шпильки с гайками и шайбами вместо гвоздей.
Для изготовления стропильной заготовки ломаного каркаса крыши исходя из размеров будущего чердачного помещения вырезаем из плетеной доски две вертикальные стойки и балку перекрытия. Размечаем по середине опорную балку и скрепляем вырезанные ранее элементы стен и потолка с помощью гвоздей и саморезов. Все угловые стыки необходимо армировать металлическими L-образными пластинами на саморезах.
На следующем этапе нам нужно спилить и сбить сами стропила.Сначала по центру балки потолка прикрепляем вертикальную опору конька крыши. Важно установить его перпендикулярно потолочной балке с максимальной точностью.
Далее нужно выбрать две шестиметровые доски — плести и уложить их, как указано на схеме. Выравниваем их положение на опорных углах каркаса мансарды и фиксируем хомутом. На коньковой опоре концы стропильных досок укладываются друг на друга и запиваются на обе балки линии соприкосновения.Затем мы распилили верх вертикальной стойки и скрепили все три элемента зажимом. Чем длиннее доски, тем сложнее построить заготовку.
После этого отпиливаем стропильную доску так, чтобы срезанная поверхность стропильной балки опиралась на верхний край балки перекрытия, и фиксируем саморезами или гвоздями, армированными стальной пластиной. После закрепления второй стороны сбиваем или закручиваем коньковое соединение стропил саморезами.На стыке желательно установить дополнительную плиту из металла или дерева.
Аналогичным образом задаем положение второй нижней части стропила по краю вертикальной стойки и конца нижней балки от бруса. Распиливаем стыки и скрепляем гвоздями и накладками.
Более подробно о деталях и технологии изготовления стропильной сборки, о том, как строить стропила, вы можете посмотреть на толковом видео
Устанавливаем и собираем конструкцию скатной крыши
Каждое стропило сборки будут весить не менее 30 кг, поэтому для процедуры установки потребуется как минимум один, а лучше два помощника.Поднимаем сборки на крышу через боковую стенку. Один рабочий поднимает конструкцию и направляет ее снизу, двое других наверху здания осторожно поднимают стропильную конструкцию и кладут ее на балки потолка.
Монтаж начинается с фасадных сборок, в первую очередь поднимается тот, который тяжелее и требует серьезной доработки. Оба передних узла зашиваются вагонкой, после чего выступающие концы досок обрезаются по краю стропил циркулярной или бензопилой.
Запрещается использовать установленные и смонтированные стропила для подъема других частей. Лучшим вариантом будет соорудить на основе стены пандус из досок и перетащить по ним груз на крышу. Если в вашем распоряжении есть подъемное оборудование, то более рациональным решением будет построить и зашить на участке фасады и поднять готовую конструкцию на крышу с помощью крана или лебедки.
Перед установкой необходимо разметить и провести осевую линию на фасаде и потолке.Для этого можно натянуть шнур или воспользоваться лазерной указкой. Перед установкой и креплением выравниваем каждую стропильную конструкцию по отвесу и средней линии. После выравнивания первой сборки фасада его необходимо гвоздями закрепить к внешнему ряду бруса стены, при этом установив распорки для перекрытий.
После фасада кладут обычные стропила. Расстояние по горизонтали между стропильными ногами — не более 85 см. Если лестницу для подъема на чердак предполагается построить внутри помещения, то обычные стропила необходимо устанавливать с места выхода лестницы на второй этаж.
Далее сбитые стропила необходимо выровнять и построить по отвесу и центральной линии, нижнюю балку зацепить за стены парой двухсот гвоздей и зафиксировать верхние части стропильного узла с фасадными балками. сращен с досками. На этом этапе необходимо использовать самые длинные доски, а их лучше пришить к стропильным узлам с помощью саморезов.
В очередной раз проверяется правильность положения конструкции, и построенный каркас крепится к стенам, забивая пять гвоздей в балку в каждой точке опоры на стене.
Для продолжения дальнейших работ необходимо соорудить «пояс» жесткости скатной кровли, для этого зашиваем потолок вагонкой по свесам, обрешетка на нижних частях скатов крыши засыпаем до высота около метра. Этого достаточно для работы с верхними частями конструкции.
Далее необходимо соорудить коньковую балку и усилить стык двух наклонных стропил в каждой сборке. Это делается путем обшивки конька и разрыва линии настила с каждой стороны крыши двумя досками.Для повышения жесткости конька ломанной конструкции места стыковки верхних концов стропил можно укрепить бруском, построив тем самым верхний несущий пояс.
Заключение
Скатная крыша отличается от двускатной конструкции установкой стропильных ног в два уровня. Следующая подборка видеороликов о наклонной крыше поможет вам разобраться в технологии создания такой стропильной системы двух уровней.
Покатая крыша на баню
Здесь Вы увидите конструкцию скатной крыши деревянной бани.Сначала рабочие установили внутренние опоры и стропила нижнего яруса. Затем последовала обшивка стропильной системы и фронтонов. Только после этого бригада приступила к установке стропил верхней части.
Стропила покатная для дома из бруса
В следующем видео представлена пошаговая инструкция по сборке стропильной системы. В первую очередь нужно установить опорную планку необходимой длины с учетом свесов. Посмотрите внимательно, как вам нужно соединить две части бара поддержки.Обратите внимание на расположение стыковочной панели. Он должен быть внутри дома.
Во второй части видео вы можете посмотреть монтаж стропильной системы в домашних условиях. В первую очередь устанавливается обшитый передний фронтон. Затем поднимаются остальные элементы системы и задний обшитый фронтон.
Делаем правильно свесы кровли
В следующем видео вы увидите инструкции по установке карниза.
Хотите узнать, как самостоятельно спроектировать мансардную покатую крышу? Ответы на многие вопросы вы найдете в следующем видео.Воспользовавшись рекомендованной программой, вы сможете самостоятельно разработать проект скатной крыши для своего дома.
При строительстве большого дома особое значение имеют внешний вид и конструкция крыши. Если говорить о внешнем виде кровли, то она может испортить впечатление от дома или, наоборот, придать постройке красивый и необычный вид. Кроме того, современные конструкции крыши позволяют оборудовать на чердаке дополнительное помещение.
Доступно множество конструкций крыш, но в этой статье мы рассмотрим, как это сделать.Также мы обсудим, как правильно обработать древесину огнестойкими средствами и сделать стропильную систему.
Скатная конструкция крыши
В последнее время все больше людей хотят увеличить внутреннее пространство дома, не портя при этом внешний вид крыши. Для этих целей отлично подойдет покатая крыша. Он позволяет оборудовать чердачное помещение, сделав его максимально комфортным. Сразу хочется отметить, что этот вид кровли — очень дорогая конструкция, которая при строительстве требует особых навыков и значительных финансовых вложений.Но, несмотря на это, эта покатая крыша пользуется большой популярностью.
Этот рисунок называется ломаной из-за его формы и большого количества необычных ломаных линий. Во многих случаях ломаная конструкция имеет форму двускатной крыши, с возможностью обустроить большое чердачное помещение. К тому же, оборудовав скатную крышу, можно легко сделать на чердаке высокие потолки. На обычной двускатной крыше нельзя делать высокие потолки из-за большой ветровой нагрузки, а на ломаной из-за большого количества трещин ветровая нагрузка не страшна.
Самой популярной можно считать четырехскатную форму крыши. Его конструкция позволяет наиболее эффективно использовать внутреннее пространство при относительно небольших вложениях. Также преимуществом ломанной конструкции является то, что ее можно собрать без использования тяжелого оборудования.
Типы скатных крыш
Сломанные крыши различают по количеству скатов. Например, есть сарай, двускатный или двускатный. Каждый вид кровли подбирается в зависимости от финансовых возможностей и предпочтений хозяина дома.
Односкатная форма крыши — самая простая и дешевая конструкция, которую вполне реально сделать даже своими силами. Эта крыша состоит из одного ската. Обратной стороной скатной крыши является то, что в большинстве случаев под скатной крышей невозможно обустроить большой чердак или чердак. Очень часто такую кровельную конструкцию используют для хозблоков, сараев или гаражей.
Двускатная крыша часто используется для прямоугольных домов. Конструкция состоит из двух откосов, расположенных друг напротив друга.Двускатная крыша очень популярна благодаря простоте установки и возможности построить большой чердак или чердак. Еще более популярны скатные двускатные крыши. Пример такой конструкции можно увидеть на фото.
Четырехскатная крыша имеет четыре ската, благодаря чему конструкция имеет множество преимуществ. Хотя этот вариант сделать с технической точки зрения очень сложно, четырехскатная крыша имеет очень красивый внешний вид, а также очень легкий вес.
При желании можно сделать крышу даже семиугольной формы.Если говорить о том, как построить скатную крышу, то перед началом строительства нужно составить проект, благодаря которому можно будет рассчитать количество материалов и финансовых вложений.
Установка мауэрлата
Перед установкой мауэрлата обязательно выполнить качественную гидроизоляцию. Рубероид отлично подойдет для этой работы. Лучше всего уложить этот материал в несколько слоев.
После укладки гидроизоляции можно приступать к укладке мауэрлата.Мауэрлат представляет собой брус сечением 150х150. Стропила будут укладываться на балку, на которую опирается вся конструкция. Для дополнительной прочности кровли мауэрлат крепится к стене металлическими шпильками.
Чтобы изготовленный мауэрлат не потерял прочности, в нем необходимо проделать минимальное количество отверстий.
Обработка древесины
Перед установкой стропильной системы необходимо обработать древесину антисептиками и средствами пожаротушения. Для защиты древесины от огня есть средства, которые наносятся вручную или с помощью краскопульта.При покупке нужно учитывать тип этого товара. Например, они существуют для открытых и закрытых площадок.
Обработка древесины антисептиками защищает ее от гниения, грибка или плесени. Для строительства очень часто используются водорастворимые антисептики. Они очень быстро сохнут и придают дереву хорошую паропроницаемость.
Уклон крыши
Для того, чтобы сделать для дома своими руками, нужно рассчитать угол наклона кровли. Уклон кровли измеряется в градусах, начиная с горизонтальной линии ската.Некоторые домовладельцы, строя свой дом, пренебрегают этой работой и определяют угол наклона «на глаз». Но стоит помнить, что неправильно подобранный угол наклона может привести к тому, что кровля очень быстро испортится под воздействием ветра или дождя.
При выборе угла наклона кровли необходимо учитывать климатические особенности местности. Например, в районах с сильным ветром не рекомендуется возводить крышу со слишком большим уклоном.Специалисты утверждают, что за счет увеличения уклона крыши всего на 30 градусов ветровая нагрузка увеличивается примерно в 5 раз. Но на территории, где постоянно идет снег или дождь, слишком маленький угол наклона может привести к тому, что крыша не выдержит снеговой нагрузки или пропустит влагу через стыки между кровельным материалом.
Также при выборе угла наклона обязательно нужно учитывать кровлю. У каждого рубероида свой минимальный угол наклона.Например, для шифера оптимальный уклон — 30 градусов.
Совет! Выбирая угол наклона ската, следует помнить, что от этого показателя зависит расход рубероида. Поэтому, если сделать слишком большой угол наклона, то существенно возрастет расход материала.
Для устройства двускатной крыши оптимальный уклон ската будет от 20 до 45 градусов.
Установка стропильной системы для ломаной кровли
После установки мауэрлата можно установить стропильную систему, которая сделана из дерева.Для начала нужно установить вертикальные стропила, которые крепятся к фронтонам. Чтобы конструкция была ровной, процесс нужно контролировать с помощью строительного уровня и отвеса.
Стойки необходимо временно закрепить с помощью распорок. Протяните шнур между стропилами и установите оставшиеся стойки. После этого на стойки можно устанавливать балки из досок. Закрепить прогоны нужно металлическими уголками и саморезами. После установки прогонов к ним можно прикрепить продольные стяжки, которые будут соединять параллельные стойки.Подробнее о стропильной системе можно узнать из видео, где будет поэтапно рассмотрено строительство стропильной системы.
Совет! Перед установкой верхних подвесных стропил отметьте центр крыши. Для этой работы необходимо закрепить доску по центру фронтона и мауэрлата. Центр крыши отметит верхний край доски. После этого к доске необходимо прикрепить основу шаблона. Благодаря этому удастся правильно подрезать верхние стропила.
Монтаж обрешетки под мягкую кровлю
После установки стропильной системы можно приступать к укладке обрешетки. Но чтобы сделать это правильно, необходимо обязательно сделать качественную гидроизоляцию. Гидроизоляционная пленка укладывается, начиная с низа кровли. Крепится к стропилам с помощью контррельсов. Скреплять пленку степлером не рекомендуется, так как под действием конденсата скобы очень быстро заржавеют, после чего пленка провиснет и перестанет выполнять свои функции.
Также очень важно правильно утеплить крышу. Утеплитель не только сохранит тепло в доме, но и послужит отличной звукоизоляцией. Для утепления кровли часто используется минеральная вата. Он очень прост в установке и не боится грызунов.
Совет! Очень важно оставлять вентиляционные отверстия между слоем утеплителя и крышей, которые предназначены для вентиляции помещения. Без вентиляции появится сырость, которая разрушит построенный каркас крыши.
Следует понимать, что обрешетка набивается именно под выбранный рубероид. Например, для профлиста необходимо заполнить обрешетку с расстоянием между досками 50-80 см. Но для ломаной крыши отлично подойдет мягкая крыша. Это тот материал, из которого нужно сделать прочную обрешетку. Несмотря на то, что этот рубероид довольно дорогой, у него отличная звукоизоляция и долгий срок службы.
Для мягкой кровли необходимо делать прочное основание.Для этой работы обычно используют фанеру, доски или листы OSB. Следует отметить, что фундамент для мягкой кровли должен быть идеально ровным. Погрешность не должна превышать 2 мм. Доказано, что кровля с неровной обрешеткой служит намного меньше. К тому же кровельные материалы зачастую не скрывают недостатки обшивки, а лишь показывают их.
Если обрешетка для мягкой кровли изготовлена из досок, то зазор между ними не должен быть более 5 мм. Доски необходимо устанавливать, начиная от карниза крыши, двигаясь вверх.Крепить доски нужно саморезами, по две штуки с двух сторон.
Совет! Во избежание деформации обрешетки их нужно крепить закругленной стороной к деревянному каркасу.
Если обрешетка для мягкой кровли ломаной кровли изготовлена из фанеры, то при монтаже обязательно оставлять зазор 2 мм между листами. Причина этого — тепловое расширение фанеры. Закрепить этот материал нужно матовыми гвоздями или саморезами.Чтобы шляпки саморезов не царапали плитку, их необходимо утопить в поверхность фанеры.
Выход
Как мы увидели из этой статьи, покатая крыша — отличный дизайн, способный сделать серый и неприметный дом неповторимым и необычным. При возведении данной конструкции обязательно учтите мнение опытных специалистов и составьте подробный проект кровли. Также ни в коем случае нельзя экономить на рубероиде. К сожалению, скатная крыша, покрытая такими дешевыми материалами, как ондулин, очень быстро начинает терять первоначальный вид и течь.Но при соблюдении всех рекомендаций и приобретении качественных материалов результат вас не разочарует.
Владельцы частных домов продумывают каждую деталь своего жилища: тип фундамента, отделку фасада и форму крыши. Мансардная покатая крыша — одна из самых популярных конструкций в этой части здания.
Устройство
Стропильная система двускатной скатной крыши отличается от других большим количеством перегибов на скатах. Считается, что это одна из самых красивых форм, но, в то же время, и, как и бедра, стоит довольно дорого.Она располагается для домов, в которых планируется жилая или нежилая мансарда.
Характеристики стропильной системы:
Специалисты рекомендуют выбирать хвойные породы в качестве материалов для стропильной системы частного дома. Такие балки выдерживают резкие перепады температур, противостоят влаге и снегу, а также обладают прекрасными антисептическими свойствами.
Варианты крыши
Виды скатных крыш частных домов:
Кроме того, скатная крыша может использоваться для любых подсобных помещений (гараж, баня) и домов со встроенными помещениями (веранды, теплицы и т. Д.).).
Видео: Мансардная покатая крыша
Крепление
Перед началом работ нужно сделать чертежи ломаной кровли. Различные варианты с балконом, окнами и другими элементами в свободном доступе в Интернете, например, в формате dwg. При этом следует учитывать, что это модульная конструкция, для ее узлов требуется соответствующее подключение. Кронштейны используются для крепления балок друг к другу. Для расчета крепежа также потребуется чертеж и технологическая карта.
Пошаговая инструкция, как сделать ломаную крышу своими руками:
Стоимость установки стропильной системы профессионалами варьируется от 1000 у.е. е. до десяти. Все зависит от выбранного дизайна и размеров дома.
Утепление и отделка
После завершения монтажных работ чердак с покатой крышей утеплен и отделан. Технология утепления аналогична другим видам кровельных конструкций.На балки сначала укладывается пароизоляционная пленка, а поверх нее укладывается гидроизоляция. Эти поверхности стыкуются внахлест и устанавливаются с помощью тонких гвоздей.
Для утепления можно использовать прессованную минеральную вату, пенополистирол, пеноизол и другие материалы. Монтаж утеплителя осуществляется таким образом, чтобы при его установке оставались видимыми зазоры между балками — это поможет при дальнейшей отделке.
Покатая крыша обшивается в зависимости от того, какой материал выбран для покрытия.Сейчас большой популярностью пользуется ондулин — он отлично переносит перепады температур и воздействие ультрафиолетовых лучей. Самый дешевый и доступный вариант — шифер. Но проще всего работать с панелями металлочерепицы на скатной крыше — такая конструкция требует постоянной резки покрытия, а вот с черепицей это не обязательно.
Реализация мечты о собственном загородном доме начинается с презентации его образа. Очень хочется, чтобы здание было комфортным, уютным, красивым и в то же время просторным.К сожалению, часто ограниченная площадь земельного участка не позволяет реализовать проект большого многокомнатного дома. Но это не проблема, так как количество жилых помещений всегда можно увеличить, надстроив еще один этаж, то есть при создании мансарды. Именно по таким практическим соображениям большой популярностью пользуются проекты домов с покатой крышей.
По поводу сложности конструкции мансардной крыши мнения расходятся. Кто-то считает, что такие работы очень сложны как на этапе проектирования, так и в процессе строительства.Однако чаще можно услышать мнение, что все реально, если правильно подойти к решению инженерных и строительных вопросов.
Если посмотреть, то у скатной крыши преимуществ намного больше, чем у простого двускатного варианта. Решив завершить строительство дома созданием мансардной конструкции, можно уверенно говорить о следующих преимуществах:
- В доме будет еще один этаж с жилыми комнатами;
- Кровля зимой практически не будет подвергаться снеговой нагрузке;
- Креативный подход позволит реализовать задумку с террасой и балконом, что придаст постройке определенный шарм;
- Монтаж скатной кровли происходит поэтапно, при этом часть работ можно проводить на земле.
- Ограничений по выбору кровельных материалов практически нет.
Таким образом, преимущества скатной крыши при строительстве дома очевидны, и для этого стоит потратить на ее возведение чуть больше времени.
Дом с покатой крышей не только добавляет еще один этаж, но и позволяет реализовать интересные дизайнерские решения
Особенности конструкции и материалы
Итак, конструкция дома включает чердак и дополнительный этаж.Это значит, что в проекте должна быть скатная крыша — чертеж и расчеты со всеми нюансами и особенностями. Конечно, каждый выбирает свои параметры при возведении здания, но есть ряд советов, к которым стоит прислушаться:
- Ширина постройки не должна быть больше 6 метров.
- Крыша с перегибом должна иметь углы наклона 60 и 30 градусов.
- Высота потолка в мансардном помещении будет примерно 2,5 метра, если точка излома равна 3.Высота 1 метр.
Важно! При уменьшении ширины дома чердачное пространство будет использовано неэффективно, а увеличение ширины повлечет за собой трудности с расчетами стропильной системы и ее установкой.
При правильном выборе геометрических параметров мансарда получится просторной и уютной
Если рассматривать новую покатую мансардную крышу — по ее чертежу и конструктивным особенностям, не всегда удается добиться ровного прямоугольника стены.Это не страшно, но при возведении стропильной системы желательно вернуться к ровной геометрической форме. Тогда в дальнейшем можно будет работать с одинарным стропильным рисунком при создании верхних скатов.
Строительство скатной кровли подразумевает массивную стропильную конструкцию, качественный «кровельный пирог» и использование качественных материалов. При этом модульная схема установки позволяет проводить все работы, не прибегая к строительной технике.
Для стропильной системы скатной кровли обычно используется дерево.Чтобы не ошибиться при выборе бруса, следует обратить внимание на его характеристики:
- Влажность дерева не должна быть больше допустимой для строительно-монтажных работ;
- Количество дефектов минимальное;
- Порода дерева — хвойная.
Увеличение площади мансарды дома с покатой крышей
Также для создания скатной крыши потребуется:
- Доска обрезная — для обрешетки;
- Фанера — для стыковки стропил;
- Кронштейны металлические, скобы, шурупы, шпильки, гвозди — для крепежа;
- Гидроизоляция и изоляция — в виде «кровельного пирога»;
- Рубероид;
- Столярные и плотницкие инструменты.
Скатная крыша для дома из профилированного бруса: видеопроект
Чтобы все было сделано качественно, а конечный результат радовал хозяина, возведение скатной крыши выполняется с соблюдением определенного алгоритма. Если рассматривать последовательность всех операций, то они будут происходить в следующем порядке.
выводы
Создание скатной крыши — кропотливая и ответственная работа, требующая достаточных знаний.Чтобы весь перечень работ был выполнен качественно, рекомендуется все этапы доверить профессиональным строителям. Мансардная крыша — это не только отличное дизайнерское и инженерное решение, но и конструктивный элемент здания, отвечающий за общий комфорт внутри помещения. Поэтому очень важно, чтобы все работы выполнялись на профессиональном, а не на любительском уровне.
Что такое мансардная крыша? — Определение и дизайн
Определение и идентификация мансардной крыши
С технической точки зрения мансарда — это шатровая двускатная крыша.Что это означает? Двустворчатая крыша — это крыша, которая изменяет угол наклона на наклонных сторонах. Возьмите руки и держите их прямо, ладони смотрят друг на друга. Теперь согните запястья так, чтобы кончики пальцев соприкоснулись, образуя треугольник. Это обычная крыша. Теперь согните суставы пальцев. Видите, как ваша крыша теперь меняет наклон? От кончиков пальцев к суставам — это постепенный спуск, но от суставов к запястью — более крутой наклон.
Итак, то, что вы только что сделали, не было мансардной крышей.Крыша была тупица. Мансарда — это шатровый гамбрель. Это означает, что крыша наклонена во всех четырех направлениях здания, а не только в двух. Итак, если крыша наклонена во все четыре стороны, но не прогибается, это шатровая, а не мансардная. Если он изгибается, но не имеет четырех наклонных сторон, это гамбрель, а не мансарда. Если у него четыре наклонные стороны, и все они изгибаются, поздравляю: вы нашли себе мансардную крышу.
Мансардная крыша имеет еще несколько отличительных черт.Например, у них обычно бывает слуховых окна или окна, которые выступают из крыши. Это приносит свет на чердак и дает архитекторам возможность превратить это пространство в спальню или другой жилой интерьер. Возможность превратить чердак в жилое пространство — одно из самых больших преимуществ мансардной крыши. Также важно помнить, что после изгиба нижняя часть мансардной крыши может быть прямой, выпуклой (изгибающейся или расширяющейся наружу) или вогнутой (изгибающейся или расширяющейся внутрь).
История
Итак, откуда взялся этот уникальный стиль? Самое старое задокументированное использование мансардного стиля относится к 16 веку, когда оно использовалось в Италии, затем в Англии, а затем во Франции. Возможно, дизайн был создан, чтобы придать зданиям со скатной крышей более плоский вид, таким образом, совпадая с фасадом здания. Это позволило бы архитекторам эпохи Возрождения использовать классические мотивы Древней Греции и Рима (которые, как правило, представляли собой здания с плоскими фасадами).
Мансардный стиль начал набирать популярность во Франции (посмотрите на крышу Лувра), но еще не получил этого названия. Это произойдет в 17 веке. Архитектор в стиле барокко Франсуа Мансар начал создавать роскошные таунхаусы и замки с шатровыми двускатными крышами, и этот стиль так быстро прижился, что его имя стало его синонимом.
Крыша Масарта вновь появилась в начале 19 века как часть стиля ампир во Франции, любимого Наполеоном.За это время он также распространился на Соединенные Штаты. Однако, пожалуй, самые известные применения мансардной крыши появились немного позже.
Во времена Второй империи 1850-х годов Наполеон III поручил барону Жоржу-Эжену Осману восстановить самые оживленные авеню Парижа. Создав более широкие улицы, он построил их величественными каменными зданиями кремового цвета и увенчал многие мансардные крыши. Эта реконструкция вдохновила другие города мирового уровня (от Мексики до Австралии) на проведение собственных ремонтов, а популярность мансардной крыши в стиле Османа резко возросла.Зачем так много городов проходить такие дорогостоящие программы только для того, чтобы обзавестись новыми крышами? В архитектуре имеет значение стиль.
Краткое содержание урока
Мансардная крыша — это шатровая крыша, которая наклоняется во всех четырех направлениях здания и изгибается в некоторых точках с каждой стороны. Эти крыши также очень часто имеют слуховые окна или вертикально выступающие мансардные окна.
Мансардная крыша, построенная в 16 веке, но названная в честь французского архитектора 17 века в стиле барокко Франсуа Мансара , позволяет дизайнерам превратить чердак в жилое пространство за счет увеличения объема интерьера.Этот стиль можно встретить по всему миру, но мансардная крыша больше всего ассоциируется с Францией. Он был популяризирован Мансартом, а затем вновь появился как часть национальной эстетики в стилях ампир и Второй империи 19 века. Даже Наполеон понимал важность хорошей архитектурной моды.
Объяснение всех стилей крыш (включая изображения)
Если вы похожи на большинство из нас, вы, вероятно, не задумываетесь о типе крыши, которая у вас есть, до тех пор, пока ее не потребуется отремонтировать или даже заменить.
Однако тип или стиль вашей крыши не только влияет на эстетику или внешний вид вашего дома, но также может влиять на общую стоимость собственности.
Более того, тип крыши также может сделать ваш дом более энергоэффективным, более защищенным от атмосферных воздействий и обеспечить дополнительное пространство для хранения вещей или даже дополнительное жилое пространство в виде чердака.
Знаете ли вы, какой тип крыши у вас в настоящее время или какие особенности кровельной системы на участке, который вы собираетесь приобрести?
Планируете ли вы построить дом, купить новую крышу или купить новый дом в ближайшее время?
Сталкивались ли вы с недавним крупным погодным явлением или стихийным бедствием, например, градом с крыши?
Все эти и многие другие вопросы следует учитывать, когда вы думаете о покупке новой собственности, строительстве дома или замене и обновлении крыши в вашем доме.
Есть также некоторые другие ключевые факторы, которые следует учитывать — хотите ли вы разрешить использование солнечных панелей или аналогичных энергоэффективных или «зеленых» функций?
Вы хотите дополнительное жилое или складское пространство, которое поставляется с более дорогой мансардной или двускатной крышей, или вы предпочитаете что-то более экономичное?
Каков стиль существующей собственности (если вы заменяете крышу или строите пристройку) или как выглядит район (если вы строите новую собственность)?
Ваша новая крыша должна гармонировать с окружающей средой.
Далее, вы, вероятно, уже знаете, что существует множество стилей и типов крыш, популярных в разных областях.
Могут быть предпочтительны типы или тип крыши, которые распространены в вашем районе или регионе, поскольку они хорошо сочетаются с местным климатом.
Вы также можете использовать Google различные типы крыш с изображениями, чтобы увидеть, как разные конструкции крыш и названия их стилей выглядят в реальной жизни.
Кроме того, вам также следует знать о различных названиях крыш для различных типов, поскольку кровельная компания в вашем районе или архитектор, вероятно, будут использовать эти термины.
Кроме того, вы должны знать, как выглядит каждый тип крыши, чтобы вы могли четко сформулировать, что вы предпочитаете!
Кроме того, вы должны знать, какой тип или стиль крыши лучше всего подходит для вашего конкретного региона и климата, поскольку погода определенно повлияет на здоровье и состояние вашей крыши.
Узнайте, какие типы крыш популярны в вашем районе и в целом, проведите исследование и прочтите, чтобы узнать больше о различных стилях крыш и о том, какая крыша лучше всего работает в разных местах в США.S.
- Что такое двускатная или двускатная крыша?
- Типы двускатных крыш
- Что такое вальмовая крыша?
- Что такое крыша Jerkinhead?
- Что такое мансардная крыша?
- Что такое Gambrel Roof?
- Что такое крыша солянки?
- Что такое крыша-бабочка?
- Что такое капотная крыша?
- Что такое крыша с пилой?
- Что такое пирамидальная крыша?
- Что такое купольная крыша?
- Что такое Skillion Roof?
- Что такое изогнутая крыша?
- Что такое плоская крыша
- Что такое комбинированная крыша?
- Плоская и скатная крыши
- Типы кровельных материалов
- Другие факторы, которые следует учитывать при строительстве или покупке новой крыши
Что такое двускатная крыша или двускатная крыша?
Двускатная крыша — это типичная скатная треугольная крыша, которую вы видите на многих домах в U.С., и это, вероятно, то, о чем вы думаете, когда представляете, как выглядит загородный дом в большинстве штатов со стандартными остроконечными линиями крыши.
Эти типы крыш могут быть довольно недорогими и простыми в строительстве, поскольку их форма не является сложной.
Фактически, стандартная или базовая двускатная крыша — это конструкция, на которой построено большинство других типов скатных крыш.
Базовые двускатные крыши могут использовать все типы кровельных материалов, включая, помимо прочего, асфальтовую черепицу, кедровую черепицу или тряпку, шифер, глиняную или бетонную черепицу — особенно если вы строите стандартную или базовую двускатную крышу.
Эта универсальность делает двускатные крыши еще более рентабельными.
Однако, если крыша более сложная (например, скрещенные фронтоны, голландские фронтоны или передние фронтоны) и содержит вальцы и впадины, то фальц или металлическая черепица могут быть лучшим выбором, поскольку они с большей вероятностью будут герметичными. .
А если вы живете в районе, где выпадает много снега, для двускатной крыши лучше всего использовать угол наклона 10/12 или 40 градусов.
Еще одна причина популярности двускатной кровли: треугольная форма позволяет снегу, дождю и льду соскальзывать, что полезно в большинстве регионов.
Форма также позволяет использовать чердак или дополнительное жилое пространство под крышей или сводчатым потолком.
Следует отметить, что двускатные крыши могут быть нецелесообразными в районах, которые регулярно испытывают сильные ветры или расположены вдоль некоторых из наиболее распространенных коридоров ураганов.
Это связано с тем, что нависающие карнизы на двускатной крыше могут пострадать от ветровых повреждений крыши или при сильных ливнях.
Типы двускатных крыш
Существует четыре основных типа двускатных крыш: боковые, скрещенные, передние и голландские.
Боковые фронтоны — это наиболее распространенный и простой вид двускатной крыши с двумя сторонами, скошенными в форме треугольника.
Если боковая двускатная крыша остается открытой посередине, она называется открытой двускатной крышей или закрытой двускатной крышей.
Скрещенные двускатные крыши — это две двускатные кровельные секции, соединенные перпендикулярно или под прямым углом; их обычно можно увидеть на Кейп-Коде или в домах в стиле Тюдоров.
Они могут иметь одинаковый шаг, длину или высоту, или они могут отличаться для более асимметричного стиля, который можно использовать для акцента на разных крыльях или различных частях дома, таких как подъезды, гаражи или слуховые окна.
Фронтальная двускатная крыша обычно встречается в домах в колониальном стиле, и ее помещают спереди, чтобы выделить вход и добавить покрытие крыльцу или прихожей.
Наконец, голландская двускатная крыша или двускатная крыша представляет собой смесь четырехскатной крыши и двускатной крыши, которая включает добавление двускатной крыши к четырехскатной крыше, чтобы добавить интерес к архитектуре дома и предоставить дополнительное чердачное пространство под крышей.
Этот тип двускатной крыши по существу помещает остроконечную крышу поверх шатровой крыши, что дает лучшее из обоих миров.
Эти варианты основных двускатных крыш — голландские, скрещенные и фронтоны — могут быть действительно выдающимися, если используется сочетание цветов или даже несколько типов кровельных материалов, чтобы продемонстрировать различные особенности.
Что такое шатровая крыша?
Шатровые крыши или шатровые крыши, пожалуй, второй по распространенности тип кровли после двускатных крыш.
Чем отличается вальмовая крыша от двускатной?
Вальмовые крыши состоят из скатов с четырех сторон, которые сходятся вместе, образуя гребень наверху, а двускатные крыши имеют две стороны.
Эта разновидность делает вальмовые крыши еще более идеальными для заснеженных и обледенелых мест, поскольку наклоны позволяют легко стекать с крыши атмосферным осадкам.
Вальмовые крыши также считаются более устойчивыми, чем двускатные, из-за того, что все четыре стороны сходятся вместе с наклоном внутрь.
Вальмовые крыши также дают больше тени, чем двускатные крыши, поскольку со всех четырех сторон свисают навесы.
Вальмовые крыши часто включают элементы дизайна, такие как фронтоны, чтобы выделить крыльцо или вход, или слуховые окна или вороньи гнезда, чтобы добавить дополнительное пространство для хранения или жилого пространства под крышей.
Их можно изготовить из большинства стандартных кровельных материалов, таких как битумная черепица, металлическая или металлическая черепица со стоячим фальцем, глиняная или бетонная черепица.
Хотя вальмовые крыши обычно дороже двускатных из-за их более сложной конструкции, они все еще довольно распространены из-за своей универсальности и долговечности.
В конце концов, каркас вальмовой крыши и общая конструкция требуют больше материалов и больше опыта для строительства, но в конечном итоге вы получаете больше устойчивости, а также больше места для хранения и жилого пространства под крышей.
Также следует иметь в виду, что при добавлении слуховых окон или других специальных функций вам и вашему подрядчику по кровле необходимо будет уделять особое внимание швам вокруг впадин или провалам в крыше.
И, конечно же, требуются регулярный уход, осмотры и техническое обслуживание, чтобы ваша шатровая крыша находилась в наилучшем состоянии.
Что такое крыша Jerkinhead?
Если вы видите крышу, сочетающую в себе элементы конструкции как двускатной, так и вальмовой крыши, скорее всего, это крыша с откидной крышкой.
Также называемые остроконечной двускатной крышей или английской вальмовой крышей, двускатные крыши по существу напоминают двускатную крышу, но с обрезанными или укороченными концами, или, альтернативно, вальмовую крышу с двумя более короткими сторонами.
Обычно вы увидите такую крышу, спроектированную таким образом, что обрезанные стороны или бедра не мешают обзору из слуховых окон верхнего этажа.
Несколько эксцентричное название «jerkinhead» неизвестного происхождения, но, как говорят, возможно, происходит от старого шотландского «kirkin-head», или крыши церкви.
Независимо от того, как вы определяете стиль, двускатные крыши, как правило, более устойчивы, чем двускатные крыши или шатровые крыши, из-за того, что точки или края крыши поворачиваются вниз, обеспечивая им большее сопротивление ветру или защиту от подъема ветра.
Более высокие скатные крыши также позволяют увеличить жилое пространство или место для хранения вещей под крышей, что делает их привлекательными.
Крышу такого типа можно изготовить практически из любого стандартного кровельного материала, включая асфальт или деревянную черепицу, металлическую черепицу, шифер или даже композит.
Кровля Jerkinhead имеет тенденцию быть более дорогостоящей, чем ее альтернативы с двускатной или шатровой крышей, но она может окупить вложенные средства из-за ее долговечности и допуска для использования дополнительных квадратных футов под крышей.
Что такое мансардная крыша?
Мансардные крыши или французские крыши — это тип крыши, первоначально разработанный архитектором Франсуа Мансер (отсюда и название), который состоит из четырех двухскатных сторон, которые соединяются, образуя низкую крышу посередине.
Мансардные крыши, ценимые за дополнительное жилое пространство, называемое чердаком или чердаком, или чердачное хранилище, обеспечиваемое более высокой крышей, часто используются как способ добавить гибкости дому, поскольку они облегчают строительство будущего дополнения.
Наклонные стороны могут быть плоскими или изогнутыми, но нижний уклон всегда имеет более крутой наклон, чем верхний.
Мансардные крыши могут иметь различные силуэты, например вогнутые, выпуклые или прямые.
Имейте в виду, что добавление слуховых окон имеет важное значение для проникновения света, особенно если вы планируете использовать чердак или чердак в качестве жилого помещения.
Жилые дома могут быть украшены декоративной каменной кладкой, деревянными или каменными частями или аналогичной кладкой, или другой отделкой вокруг слуховых окон.
Обратите внимание, что мансардные крыши, как правило, дороже, чем другие типы крыш, из-за всех дополнительных деталей, которые в них входят, но они могут того стоить для будущей гибкости и ценности, которую они добавляют к собственности.
Соответственно, если вы проектируете и строите совершенно новый дом, вы можете подумать о мансардной крыше.
Эти типы крыш могут быть построены практически из любого типа кровельного материала, но отличительные типы металла, такие как медь или цинк, могут сделать реальное заявление.
В качестве дополнительного бонуса эти типы материалов могут стоить дороже, но взамен они значительно увеличат стоимость вашей собственности.
Еще один способ сделать вашу мансардную крышу по-настоящему выдающейся — использовать деревянную или сланцевую черепицу с интересными узорами, такими как перекрывающийся ромбовидный узор.
Битумная черепица также может работать на верхних частях мансардной крыши, но композитная черепица не должна использоваться из-за наклона крыши и связанного с этим веса, приходящегося на черепицу.
Вы должны уделить особое внимание тому, чтобы нижние части вашей мансардной крыши были полностью гидроизолированы и гидроизолированы, поскольку эти области особенно подвержены повреждениям от снега, воды и льда.
Мансардная кровля не идеальна для районов с сильными снегопадами, таких как северо-восток и север Среднего Запада в США.
Что такое крыша Gambrel?
Крыши Gambrel — также называемые крышами сараев или крышами в стиле сараев — во многих отношениях похожи на мансардные крыши.
Однако, в отличие от мансардной крыши, двускатные крыши имеют только две наклонные стороны вместо четырех, в результате чего крыша имеет несколько треугольную форму, а не квадратную или прямоугольную.
Этот тип крыши имеет крутой нижний уклон, который почти вертикален, и более пологий верхний уклон, а также они предлагают немного места для хранения вещей или дополнительное жилое пространство в виде чердака, чердака или чердака.
Хотя название происходит от латинского «gamba» или французского «gamberal», означающего скакательный сустав или ногу лошади, это название этого типа возникло в Соединенных Штатах, а европейское название стиля — «бордюр» или «Бордюрная» крыша.
Крыши Gambrel часто используются в домах в голландском колониальном или георгианском стиле, наряду с амбарами и домами в стиле амбаров, бревенчатыми домиками, фермерскими домами и даже внешними постройками, такими как сараи и отдельные гаражи.
Они могут иметь деревенский вид или более элегантный вид, что делает их одним из наиболее универсальных стилей кровли.
Окна или слуховые окна являются обычным дополнением к двускатной крыше, поскольку они обеспечивают естественное освещение чердака или чердака под крышей, а также улучшают общую эстетическую привлекательность собственности, но они также увеличивают вероятность ремонт протечек крыши, поэтому важно регулярно осматривать и проверять оклады вокруг окон, если у вас двускатная крыша со слуховыми окнами или аналогичными архитектурными деталями.
Этот тип кровли стал популярным, потому что двускатные крыши не только визуально привлекательны и эффективны, но и относительно просты в строительстве.
Для крыш в стиле Gambrel требуются только две кровельные балки и косынки, поэтому низкая стоимость материалов помогает сохранить реалистичный бюджет.
Деревянная черепица, битумная черепица или шифер обычно используются для двускатных крыш, но многие типы металлических кровель также являются хорошим выбором и могут снизить потребность в ремонте.
Если вы планируете построить на своей территории двускатную крышу или купить дом или здание с двускатной крышей, вы должны знать, что этот тип крыши не рекомендуется для мест, где бывают сильные снегопады или регулярно бывают сильные ветры или ураганы. поскольку более открытая конструкция может привести к обрушению крыши под давлением.
Если вы живете в районе с экстремальными погодными условиями, вам следует убедиться, что у вас есть армированные фермы на верхней части крыши, если не на всей конструкции.
Что такое крыша солянки?
Крыши соляных ящиков обычно встречаются в более ранних домах в колониальном стиле или в стиле Кейп-Код, и они характеризуются своим характерным асимметричным дизайном.
Одна сторона крыши соляного ящика представляет собой плоскую крышу с небольшим уклоном, а другая сторона представляет собой конструкцию, более похожую на «приставную».
Крыши этих типов также имеют фронтоны на каждом конце для создания треугольного силуэта, если смотреть с любой стороны.
Название «крыша соляного ящика» происходит от оригинальной формы ящиков с солью, продаваемых в Новой Англии — наклонная конструкция была предназначена для облегчения заливки, чем куба или ящика квадратной формы.
За крышами из солончаков скрывается уникальная история.
Первоначально этот стиль крыши возник органически, когда первые поселенцы на северо-восточном и восточном побережьях США добавили навес к своим существующим остроконечным крышам, что дало им больше места и потребовало мало дополнительных строительных материалов.
После того, как этот тип конструкции стал популярным, стало обычным делом строить дома с уже добавленной крышей этого типа, поскольку она добавляет к структуре дома еще один этаж или половину этажа.
Крыша из соляного ящика предлагает множество положительных аспектов помимо увеличенного жилого и складского пространства; например, склон позволяет легко стекать во время снегопада и сильных дождей.
Вы можете использовать большинство стандартных кровельных материалов, таких как битумная черепица, металлическая черепица, деревянная или кедровая черепица, шифер или композитная черепица, чтобы построить крышу соляной коробки.
С учетом всего сказанного имейте в виду, что жилое пространство под этим типом крыши может иметь наклонные потолки и быть менее вместительным, чем пространство, предлагаемое другими стилями крыши.
Кроме того, имейте в виду, что сложность строительства соляной крыши означает, что строительство такой крыши может быть дороже, чем более простая двускатная или шатровая крыша, но добавленная стоимость вашей собственности может окупиться в долгосрочной перспективе.
Что такое крыша-бабочка?
Это тип крыши V-образной формы с двумя поднятыми крыльями, которые встречаются в долине посередине — очень похоже на летящую бабочку.
Крыши Butterfly могут иметь впечатляющий эффект, и они являются хорошим выбором для домов с современным стилем, а также для домов в засушливом или пустынном климате, поскольку долина в центре позволяет собирать дождевую воду (обычно для этого есть резервуар.
Крыши Butterfly также позволяют устанавливать окна большего размера, обеспечивая больше естественного света, а фотоэлектрические солнечные панели довольно легко добавить, что делает их все более популярным вариантом для помещений, подходящих для этого типа строительства, таких как юго-западный U.С. и тропические районы юго-востока.
Тем не менее, эти типы крыш сложнее (и, следовательно, дороже) в строительстве и обслуживании, поэтому важно обеспечить высочайшее качество дренажной системы и гидроизоляции.
Рекомендуются твердые мембраны (резина EPDM, TPO и ПВХ), хотя металл и другие органические материалы могут работать для обеспечения водонепроницаемости крыши-бабочки в зависимости от вашего местоположения.
Большие окна и открытая конструкция крыши-бабочки также могут увеличить ваши расходы на отопление и охлаждение, поскольку будет сложнее регулировать температуру внутри дома.
Что такое капотная крыша?
Крышу капота можно представить как перевернутую мансардную крышу.
Их также называют скошенными крышами, и, как и мансардные крыши, они имеют двойной скат, но в отличие от мансардных крыш, верхний скат имеет меньший уклон по сравнению с крышей капота.
С капотной крышей нижний скат нависает над передней и задней частью дома, что делает его отличным укрытием для веранды или патио.
Эти типы крыш не особенно распространены в США.S. за пределами юго-востока (особенно Луизиана и Миссисипи), но они имеют некоторые преимущества.
К ним относятся дополнительное жилое пространство или место для хранения вещей под крышей, много места для слуховых окон, а выступающие карнизы помогают защитить сайдинг и остальную конструкцию от повреждения водой.
Кроме того, конструкция — по сути модифицированная вальмовая крыша — более долговечна, чем двускатная крыша.
Имейте в виду, что если у вас есть крыша с капотом, вы рассматриваете возможность покупки дома с такой крышей или планируете ее построить, установка или обслуживание капота или крыши со скошенным карнизом могут быть более дорогими в установке или обслуживании из-за ее сложной конструкции и возможность оседания воды в долинах между склонами, поэтому при гидроизоляции этих участков необходимо соблюдать особую осторожность.
Крыши капота могут быть изготовлены практически из любого стандартного кровельного материала, включая битумную черепицу, металлическую черепицу, шифер, деревянную черепицу или тряпки.
Что такое крыша с пилой?
Если вы изобразите пильный диск и его зубчатую кромку, то вы получите хорошее представление о том, как выглядит пилообразная крыша.
Состоящие из нескольких наклонов, установленных под одинаковым углом, так что вертикальные и наклонные поверхности чередуются (подобно зубчатому лезвию), пилообразные крыши становятся популярным выбором в современном домашнем дизайне.
Это связано с тем, что пилообразные крыши позволяют использовать более высокие потолки, окна большего размера и жилое пространство на верхнем уровне.
Однако пилообразные кровельные системы дороги в установке и обслуживании из-за их сложной конструкции; они также представляют собой более высокий риск утечек и повреждений водой, что делает их нецелесообразными для районов, где выпадает сильный снегопад или дожди.
Крыши с пилообразными зубьями позволяют устанавливать экологически чистые дополнения, такие как фотоэлектрические солнечные панели, геотермальное освещение и системы лучистого отопления.
Они могут использовать большинство кровельных материалов, включая деревянную черепицу, металлическую черепицу или железобетон.
Что такое пирамидальная крыша?
Как нетрудно догадаться, это разновидность крыши, имеющей форму пирамиды.
Тип вальмовой крыши без фронтонов или вертикальных сторон, пирамидальные крыши обычно используются для небольших домов, таких как каюты и бунгало, навесы, гаражи или другие хозяйственные постройки.
Пирамидальные крыши популярны в районах, подверженных ураганам или ураганам, поскольку они чрезвычайно устойчивы к ветру.
Они также обеспечивают хорошую вентиляцию и дополнительное место для хранения вещей или чердака, или же интерьер можно оставить открытым для высоких потолков.
Свесные карнизы пирамидальной крыши также помогают повысить энергоэффективность.
Обратите внимание, что пирамидальные крыши могут быть более дорогими в строительстве и обслуживании из-за сложности конструкции крыши, но они обеспечивают вышеупомянутые преимущества.
Их можно изготовить практически из любого обычного кровельного материала, включая битумную черепицу, композитную черепицу, металлическую черепицу, шифер, глиняную или бетонную черепицу, деревянную черепицу или тряпки.
Что такое купольная крыша?
Купольные крыши редко можно увидеть в большинстве жилых помещений, хотя они могут быть доступны в сборном виде и могут вписаться в современный дизайн как деталь или даже как основная крыша.
Форма перевернутой чаши впечатляет и запоминается.
Этот тип крыши дорог, но очень прочен и идеально подходит для небольших дополнений к другому типу основной крыши — подумайте о таких элементах, как купола, беседки и вороньи гнезда.
Битумная черепица, металл или даже стекло подойдут для купольной крыши, но металл требует минимального ухода и обычно считается лучшим выбором для большинства конструкций.
Что такое Skillion Roof?
Также называемые односкатной крышей или односкатной крышей, скиллионные крыши — это одноугловые скатные крыши, которые могут быть прикреплены к более высокой стене или могут быть альтернативой плоской крыше для отдельно стоящей конструкции.
Крыши Skillion обычны для дополнений к существующим домам, а также являются хорошим выбором для навесов и подъездов, но более современные здания могут иметь крышу skillion в качестве дизайнерского заявления.
Крыши Skillion имеют ряд существенных преимуществ, если ваша недвижимость находится в горах, на севере Среднего Запада или в Новой Англии, поскольку их наклон позволяет быстро стекать снегом и водой, что делает их идеальными для регионов с сильным снегопадом или дождем.
Крыши Skillion, как правило, являются менее дорогим выбором, учитывая их несложность в строительстве.
Металлическая кровля со стоячим фальцем, пожалуй, лучший выбор для многоэтажной кровли, особенно потому, что она позволяет устанавливать фотоэлектрические солнечные панели, которые естественным образом повышают энергоэффективность дома.
Что такое изогнутая крыша?
Как и многоэтажная крыша, изогнутая крыша часто прикрепляется к более высокой стене или используется в качестве альтернативы плоской крыше.
Однако, в отличие от кровли skillion, изогнутые кровельные системы имеют арку, которая может варьироваться от низкого наклона до закругленного пика, что позволяет отводить воду и создавать современную форму.
Изогнутая крыша может использоваться для арочного входа, пристройки или крыла, или для всей конструкции, и они могут обеспечить интересный приподнятый потолок для интерьера, а также уникальный силуэт для экстерьера.
Изогнутые крыши могут работать практически в любых условиях и климатических условиях, и они обычно изготавливаются из металла из-за их гибкости.
Изогнутые крыши с более низким уклоном, как правило, предпочтительны в местах с сильными ветрами или ураганами из-за их устойчивости, в то время как более высокие изгибы или арки идеальны в местах с сильным снегопадом или дождем, чтобы вода могла стекать и слить.
Что такое плоская крыша
Плоская крыша — это почти то же самое, что и крыша с таким маленьким уклоном или уклоном, что кажется совершенно плоской (хотя у них есть очень небольшой уклон для стекания воды).
Плоские крыши могут изготавливаться из различных материалов, хотя наиболее распространены кровельные мембраны из EPDM или TPO и ПВХ, а также гудрон и гравий, рулонная кровля или металлические листы.
Плоская крыша имеет множество преимуществ — вы можете использовать ее, например, в качестве террасы или террасы.
Открытое жилое пространство может быть прекрасным преимуществом весной и летом, а также в любое время, когда в вашем районе благоприятствует погода.
В зависимости от деталей вашей собственности, также может быть возможно частично ограждать плоскую крышу для частной террасы в стиле пентхауса.
Вы также можете установить нагревательные и охлаждающие устройства на плоской крыше, что является хорошим способом уберечь их от препятствий и не заслонить архитектуру вашего дома этим оборудованием.
Еще одним преимуществом плоской крыши является простота установки фотоэлектрических солнечных панелей, которые улучшают энергоэффективность конструкции — и, конечно же, добавление солнечной энергии делает плоскую крышу более экологичной.
Одно замечание: ремонт плоской крыши может быть особенно сложным, если у вас нет подходящей кровельной компании.
Вы также можете выращивать сад на плоской крыше, создавая таким образом зеленую крышу, которая не только полезна для окружающей среды, но также добавляет дополнительный слой изоляции и помогает сделать ваши системы отопления и охлаждения более эффективными и экономичными. эффективный.
И последнее, но не менее важное: плоские крыши, как правило, дешевле из-за их относительно простой конструкции, но они более подвержены утечке воды и повреждению и могут требовать более регулярного обслуживания, чем скатная крыша.
Что такое комбинированная крыша?
Комбинированная крыша — это именно то, что совмещает разные типы крыш и конструктивные особенности.
Например, дом может иметь остроконечную крышу с навесом над крыльцом, или шатровую крышу с остроконечным крыльцом, или остроконечную крышу с куполообразным куполом — или любое сочетание стилей.
Сочетание различных стилей крыши может добавить много архитектурного интереса и даже долговечности собственности — просто убедитесь, что различные стили и материалы подходят для вашего климата, и будьте готовы к дополнительному уходу.
Для строительства комбинированных крыш может потребоваться больше труда, и имейте в виду, что гребни и впадины (которые, как правило, имеют более простую конструкцию комбинированных крыш) потребуют особого внимания, когда дело доходит до гидроизоляции.
С учетом всего сказанного, комбинированная крыша может быть способом получить лучшее из всех миров и позволить вам объединить все стилистические элементы и практические аспекты, которые вам нужны от крыши вашего дома, в одном элегантном решении.
Плоская крыша или скатная крыша
В зависимости от вашего местоположения, погодных условий и средних температур, а также типа дома или строения, которое у вас есть, плоская или скатная крыша может иметь наибольший смысл — или, возможно, некоторая комбинация двух вариантов кровли.
Следует знать, что плоские крыши, как правило, не являются полностью плоскими, а скорее имеют очень низкий уклон или уклон, чтобы облегчить сток воды.
Правильно расположенные сливы, шпигаты и желоба также могут помочь контролировать поток воды.
Плоская кровля жилых домов обычно изготавливается из мембран из EPDM, ТПО или ПВХ.
Плоские крыши часто могут выглядеть более современно или современно, и они могут быть менее дорогими, чем скатная, наклонная или остроконечная крыша.
В зависимости от вашего местоположения плоская крыша также может быть экономичным выбором, особенно если вы живете в пустыне или в других засушливых районах (например, на юго-западе США) или в другом месте с небольшим количеством осадков.
С другой стороны, скатные крыши обеспечивают более высокую устойчивость и сопротивление ветру, а их наклон позволяет быстро и легко стекать воду, что делает скатные крыши предпочтительными для районов, которые получают сильные дожди, сильные штормы или много снега и льда зимой. .
Дома, расположенные в любом месте на севере США.Юго-Восток и Юг, как правило, имеют скатную кровлю именно по этой причине.
Скатные крыши обычно изготавливаются из черепицы (асфальт, композит, дерево, кедр, сланец или металл) или из фальцевого металла.
Вышеупомянутые стили — двускатные крыши, шатровые крыши, двускатные крыши, мансардные крыши, двускатные крыши и соляные крыши — все это скатные крыши.
Типы кровельных материалов
В дополнение к типу или стилю крыши, которую вы выбираете, и климату вашего региона, вам нужно подумать, какой тип кровельного материала лучше всего подходит для вашего района, тип крыши, который вы хотите, и ваш бюджет.
Битумная черепица — один из наиболее часто используемых кровельных материалов, и он подходит для большинства конструкций крыш.
Однако имейте в виду, что асфальт не такой прочный и долговечный, как другие кровельные материалы, и если вы живете в районе, который имеет дело с экстремальными погодными условиями, такими как град, ураган, сильный дождь или даже землетрясения, торнадо и ураганы , возможно, вы захотите изучить другие типы кровельных материалов.
Если вы действительно живете где-нибудь с такими погодными условиями или явлениями, глина или бетонная плитка могут быть хорошим выбором.
Хотя они, как правило, используются в жарком и сухом климате, большинство глиняных или бетонных плиток рассчитаны на подъемную силу ветра 125 миль в час или выше.
Кровельные системы из шифера считаются одними из самых роскошных или высококачественных кровельных материалов, и не зря.
Натуральный сланец не только уникален, он может прослужить от 50 до 100 лет или дольше, что делает сланцевую крышу отличным долгосрочным вложением.
Деревянная черепица, такая как кедровая черепица или кедровая черепица, — еще один хороший выбор для долгосрочных инвестиций благодаря ее долговечности, прочности и высококлассному внешнему виду, и они будут работать с большинством вышеупомянутых типов крыш или стили.
Металлическая кровля — еще один все более популярный выбор из-за ее устойчивости, меньшего количества ремонтных работ с металлической кровлей и способности имитировать большинство других кровельных материалов, включая шифер, глиняную черепицу или деревянную тряпку.
Более того, металлическая кровля — особенно металлическая кровля со стоячим фальцем — позволяет легко устанавливать солнечные панели, делая конструкцию более энергоэффективной и экологичной.
Если вам нужна долговечность металлической крыши, но вы предпочитаете внешний вид камня или сланца, сталь с каменным покрытием или другой композитный кровельный материал может быть хорошим выбором.
Имейте в виду, что эти типы черепицы не работают на крутых или крутых склонах из-за веса используемых клеев и самой черепицы, но они могут быть хорошим решением для более пологих или скатных крыш.
Независимо от того, какой тип кровельного материала или стиль крыши вы предпочитаете, всегда консультируйтесь с опытным кровельным подрядчиком, архитектором или кровельной компанией, которая регулярно работает в вашем районе и, следовательно, понимает конкретные требования, которые предъявляют местные погода и климат. крыша.
Другие факторы, о которых следует помнить при строительстве или покупке новой крыши
Независимо от типа крыши, вам, скорее всего, потребуется отремонтировать или заменить ее в течение периода владения домом.
Крупные погодные явления и другие стихийные бедствия, конечно, могут быть пагубными для состояния вашей крыши, но планирование заранее и выбор типа конструкции крыши и кровельного материала, который лучше всего подходит для вашей конкретной области и собственности, может иметь большое значение. сохранение и поддержание состояния вашей кровли.
Хотя типы крыш для домов различаются в зависимости от климата, архитектурного стиля и личных предпочтений, полезно понимать типы форм и стилей крыш домов, которые распространены в вашем районе и для вашего конкретного типа дома.
Это поможет вам сделать лучший выбор для ваших нужд, независимо от того, строите ли вы существующее здание или создаете дом с нуля с помощью индивидуальной сборки, или что-то среднее между ними.
Дом с мансардной крышей. Система перил на крыше.Естественное освещение мансарды
Мансардная крыша Это один из лучших способов увеличить общую площадь вашего дома с минимальными финансовыми затратами. Построив подобную конструкцию, вы получаете достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Так же можно просто пригласить туда гостей, в общем много вариантов на ваш выбор. Обустраивая его, нужно быть готовым, что важно все делать правильно и поэтапно.Сама по себе мансардная крыша представляет собой переделанный чердак, для ее создания требуется конструктивный подход к общей перепланировке, кровле и теплоизоляции. Конструкция крыши мансардного типа загородного дома практически не отличается от конструкции крыши обычного типа. Ниже мы внимательно изучим, как правильно построить мансардную крышу своими руками.
В первую очередь необходимо рассмотреть достоинства и недостатки такой кровли, чтобы окончательно решить, начинать ли ее возведение.
Достоинства и недостатки мансардной крыши
К достоинствам мансардных крыш можно отнести:
- доп.Как мы уже видели выше, главное преимущество мансарды — это очень просторное помещение, которое вы можете обустроить по своему усмотрению;
- умеренные финансовые затраты. Второй фактор такого пола — относительно невысокая стоимость его возведения. Ведь строительство мансарды обойдется вам намного дешевле, чем добавление в дом дополнительных комнат за счет общего расширения площади дома;
- вид из окна. Прекрасный вид из мансардного окна никого не оставит равнодушным, ведь вид на окружающий мир с высоты всегда прекрасен.
Из недостатков мансардного этажа можно, пожалуй, учесть необходимость его дополнительного обогрева. На видео хорошо виден процесс строительства:
Виды мансардных крыш
Если вы решили заняться постройкой сваи крыши, то в первую очередь вам нужно начать с проектирования того, как ваша работа будет выглядеть в конечном результате, а также как это сделать. При принятии основных решений относительно типа кровли нужно учитывать конструктивные особенности дома.
Основные типы крыш:
На видео видно, как устроена крыша:
Ниже мы рассмотрим конструкцию этой крыши, которую можно построить своими руками
Чердак
Мансардные крыши очень похожи на простые скатные. Каждый вид подобной кровли имеет свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:
- Крыша. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и других погодных условий;
- Диски.В основном это деревянные доски, на них крепится крыша;
- Хребет бега. Внешняя часть всей конструкции крыши;
- Стропила. Это навесные или навесные ребра жесткости всей конструкции. Для мансард используются слоистые стропила;
- Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости кровли;
- Изоляционный слой. Между стенами помещения и крышей кладут пирог утеплителя из нескольких слоев, что позволяет соблюдать температурный режим во всем мансардном помещении.Утеплитель включает шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Конечно, безопасность самой кровли зависит от правильного утепления кровли.
Видео, которое поможет в работе:
Строительство мансарды. Технология
Довольно часто архитекторы, проектируя крышу, упускают из виду существенные ошибки в вентиляции и утеплении. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и вообще она начинает протекать уже буквально через два года.Это связано с тем, что нарушена технология строительства мансарды. Из-за того, что чердак сильно прижимается к стене внутри помещения, добиться хорошего теплообмена очень сложно. Вся структура чердака должна включать хорошую вентиляцию, теплоизоляцию, а также фермы структуру, которая будет сделана из огня обработанной древесины.
Толщина теплоизоляции должна быть не менее 20 см, так как климат в наших регионах зимой достаточно холодный, а летом достаточно жаркий.Основные недостатки мансарды в том, что зимой теряется много тепла, а летом на чердаке очень жарко. Правильная теплоизоляция способна полностью решить эту проблему, она сохранит тепло внутри в зимний период, а также не допустит большого количества тепла в сильную жару летом.
Также необходимо как оборудовать вентиляцию кровли. Летом при достаточно высокой температуре кровля имеет свойство сильно нагреваться, этот процесс значительно увеличивает температуру внутри чердака.Правильно проложенная вентиляция гарантирует комфортное проживание в помещении, а также защищает кровлю от разрушения зимой. Звукоизоляция необходима для того, чтобы снизить уровень шума внутри чердака, когда на улице град, дождь или сильные порывы ветра.
Важно! Устанавливать утеплитель любого типа желательно в паре с человеком, имеющим в этом деле опыт.
Поэтапное строительство мансарды
Что ж, пора задуматься, как пошагово построить эту крышу своими руками.Для строительства мансарды вам понадобится некоторый опыт подобных работ. Постройте чердак намного тяжелее обычной крыши, ведь нужно соблюдать углы коньков. Чтобы научиться строить этот пол своими руками, необходимо внимательно изучить план работ:
Конечно, следует начать с разработки самого пола. В этом вам может помочь специалист или, если ваши компьютерные знания на достаточном уровне, почти все делается в специальной программе.Далее действительно нужно правильно рассчитать уклоны углов крыши, нагрузки и т. Д. Чтобы все сделать правильно, нужно внимательно изучить такую книгу, как «Нагрузки и удары».
Совет! Правильно во всем разобраться, вам поможет книга «Нагрузки и воздействия на здания и сооружения», под ред. Перельмутер А. В 2007 г. или под ред. Гордеева В.Н. и другие, 2008 или 2009, которые можно скачать http://dwg.ru/dnl/4183
Как правильно сделать стропила поможет видео:
Как построить стропильный каркас
На этом этапе нужно много работать и для качественной задачи нужно минимум 3-4 сотрудника.Строительство кровли начинается с того, что мы укладываем и закрепляем мауэрлаты по всей площади дома. В этом случае используется брус сечением 100х100 мм.
Далее следует монтаж каркаса помещения, стойки которого будут использоваться как опоры для всей стропильной конструкции. Сечения балки должны соответствовать сечениям продольных балок, потому что они будут поддерживаться стойками. Для начала нужно установить вертикальные стойки по обеим сторонам постройки.Их нужно закрепить к продольным балкам, используя при этом саморезы и металлические уголки.
Совет! Отвертка значительно облегчает работу по креплению.
Итак, у нас есть две арки, между ними нужно натянуть шнур, если его направление строго горизонтальное, значит, все сделано правильно, если нет, то одну из арок придется укоротить. Далее с правильным шагом для стропил ставим строго на шнур следующие арки.С помощью перемычки фиксируем арки, а для фиксации перемычек используем специальные штампованные уголки.
Далее идет установка верхних стропил, а это довольно сложная работа. Их нужно устанавливать под определенными углами и по центру, в этом вся сложность. Сделайте выкройку из двух досок, они должны полностью соответствовать соединяемым стропилам, которые мы планируем изготовить. При использовании этого шаблона следует подрезать стропила, стоящие на земле, а затем поставить их на нужное место.Монтаж стропил происходит так же, как и при возведении внутреннего помещения.
Монтаж стропильной конструкции заканчивается необходимостью прибить обрешетку. Материал, из которого он может быть изготовлен, — фанера, ДСП или простые доски.
Как оформить комнату под крышей, вы можете увидеть на видео:
Как утеплить крышу своими руками
После того, как работы по установке обрешетки и стропил закончены, можно переходить к слою утеплителя.Пароизоляция укладывается с внутренней стороны кровли, для этого прикрепляем скобами к стропилам. Затем следует монтаж теплоизоляции. Необходимо внимательно следить за тем, чтобы слой теплоизоляции плотно ложился на поверхность стропил. Трещин быть не должно, иначе это приведет в будущем к очень негативным последствиям. Облицовка крепится к утеплителю с шагом 50 см.
Гидроизоляция укладывается на стропила снаружи, ее прямое назначение: защита от попадания влаги внутрь.На поверхности гидроизоляции есть крыша.
Внимание! При ведении строительных работ строго соблюдайте технику безопасности.
Как построить мансарду своими руками смотрите на видео:
Думаю, вы обратили внимание, что строительство мансарды — событие достаточно серьезное. От того, насколько ответственно вы подойдете к делу, зависит долговечность вашего творения.
Есть довольно много примеров того, как может выглядеть крыша. Среди его разновидностей каждый сможет выбрать что-то свое.Если вам нужно достаточное количество дневного света, можно установить большое окно. Формы чердаков могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор вы ни сделали, подход к этому делу должен быть серьезным и продуманным.
С мансардой можно не только увеличить количество используемых помещений. Конструкция с высоким скатом крыши выглядит солиднее и презентабельнее, а возведение менее затратно, чем строительство полноценного двухэтажного дома. О том, как сделать крышу своими руками, читайте в этой статье.
Выбор типа кровли и стропильной системы
Для обустройства мансарды чаще всего используются крыши двух типов:двускатная условная : крыша имеет два наклонных ската, ее торцы прикрыты треугольными стенами — фронтоном;
пунктирная линия : каждый из коньков дополнительно делится на два, расположенных под разными углами; угол наклона верхней намного меньше; Концы (фронтоны) имеют форму пятиугольника.
Сломанные и двускатные крыши
Конструкция двускатной крыши, безусловно, намного проще.Но чердачные помещения в нем, к сожалению, будут тесными, а потолки — низкими. Поэтому для обустройства комфортной мансарды чаще используют ломаную двускатную крышу с небольшим (40-45 °) углом ската. И чем меньше этот угол, тем просторнее будут мансардные помещения. Однако при возведении более сложной полилинейной конструкции потребуются дополнительные соединения между стропилами (наклонные балки, обслуживающие каркас крыши).
Существует два типа стропильных систем:
слоистая : стропила опираются только на внешние стены;
висит : дополнительно полагаться на капитальные перегородки.
Первый вариант используется только при отсутствии таких разделов. Но, поскольку нагрузка на несущие стены в этом случае достаточно велика, возводить слоистые конструкции можно только при расстоянии между стенами до 8 м. В остальных случаях лучше использовать более прочные подвесные конструкции.
Наслонные и подвесные стропильные системы
На ломаных мансардных окнах комбинированные системы , в которых стропила, идущие от конька, выполнены подвесными, а нижние боковые — сшитыми.Такое устройство особенно эффективно для крыш, имеющих небольшой уклон.
Комбинированная стропильная система
Каркас ломаной двускатной крыши
Для получения полноценного чердака с высотой потолка 2,5 м высота крыши до ее разрыва должна быть равна 3,1 м. углы наклона — 60 и 30 ° (допускается уклон верхней части стропил 15-45 °).
Устройство мауэрлата
Мауэрлат — нижняя опора крыши, уложенная поверх несущих наружных стен:1.При устройстве двускатной крыши мауэрлат крепится с двух сторон здания в месте расположения стропил. Благодаря ему нагрузка от веса кровли равномерно распределяется по всей поверхности стены. При небольшой массе кровли укладывать ее можно только под стропильные ноги, а в нашем случае нужно укладывать по всему периметру стены.
Крепление мауэрлата
2. Для изготовления мауэрлата используется брус из хвойного дерева 100 × 150 мм.Чтобы дерево не сгнило, лучше отделить его от стены слоем гидроизоляции . Чаще всего для этих целей используют рубероид или битум.
Мауэрлат гидроизоляция
3. Мауэрлат крепится к основанию шпильками с резьбой под широкую шайбу. Для этого в нем просверливаются отверстия точно под размер креплений. При этом их частота должна быть не меньше количества стропильных ног, но не более 2 м .
4. В кирпичных стенах крепится на деревянные заглушки. Для усиления крепления мауэрлата в кладке можно предусмотреть специальных кармана , куда он будет укладываться. Допускается закладка кладки специальной проволокой (катанкой) , с помощью которой мауэрлат прикручивается к основанию. При строительстве зданий из газобетона или бетонных плит в стенах для этого предусматривается армопояс со вставленными толстыми металлическими шпильками. Их длины должно хватить на обхват мауэрлата и затяжку контргайки.
5. В деревянных постройках В качестве мауэрлата используется верхний брус сруба или брус.
В деревянных домах Верхнее бревно может служить маурелатом
Установка прогонов и подкосов
Самый распространенный способ возведения кровли — следующий алгоритм:1. Первыми укладывают мауэрлаты.
2. Для удобства передвижения по крыше готовится временный настил взамен строительных лесов.
Монтаж П-образного каркаса для крыши
Термины, используемые при строительстве
Прогонами называют дополнительные горизонтальные балки.Это могут быть:
коньки : этот прогон поддерживается верхней частью стропил, в ломаной крыше световые люки использовать нельзя;
боковые : расположены равномерно по всему скату кровли, их количество может быть разным и зависит от размеров кровли и угла ее наклона.
4. На готовый каркас уложены стропила из прочных балок 50х150 мм . Дополнительная жесткость стропильных ног крепится с помощью подкосов (диагональные балки, служащие для усиления конструкции, устанавливаются под углом 45 °, иногда их называют подкосами).
Крепление стропил
Существует два типа крепления стропил:жесткое : на металлических скобах, болтах или с помощью комбинации проволоки и гвоздей;
раздвижные (шарнирно-сочлененные) : в случае перемещения дома стропила перемещаются по мауэрлату по «санкам», предусмотренным в креплениях.
Жесткое соединение стропил
Навесной вариант более надежен, так как позволяет избежать смещения или даже разрыва элементов кровли во время сезонных перемещений грунта.При возведении деревянных домов, подверженных усадке, такое крепление также помогает кровле «приспособиться» к новому положению стен.
Шарнирно-сочлененный монтаж стропильных ног
Типы крепления стропил
Совет. Для определения расположения верхних стропил следует сделать временную стойку из нескольких балок и прибить к мауэрлату так, чтобы верхняя часть находилась точно на средней линии крыши. По нему легко можно выровнять верхние стропила.
Верхняя часть мауэрлата должна быть скошена. Во избежание ошибок лучше сделать шаблон из более тонкой доски, которую прикладывают к прогону и рисовать на нем форму пропила. В том случае, если нижняя часть стропил крепится к вырезам, их вырезают уже на месте.
Посмотрите видео, как сделать крышу своими руками:
Дом с мансардой — это не просто дополнительная жилая площадь, но и презентабельный вид на всю постройку.Даже если помещение под крышей не отапливается и используется только летом, оно все равно имеет мощную «воздушную подушку», способствующую удержанию тепла внутри всего здания.
Самостоятельно создать чердак будет сложно, особенно если у вас нет соответствующего опыта, ведь это достаточно массивное и сложное сооружение.
Мансардное помещение может быть установлено под разными типами крыш, но самой популярной является ломаная или двускатная конструкция.По схеме строения они немного отличаются друг от друга.
Для того, чтобы определить, какая из конструкций больше подойдет для вашего дома и будет проще в установке, необходимо более подробно рассмотреть оба варианта. Кроме того, мастер, который будет заниматься возведением мансардной крыши, должен понимать, какой из двух типов конструкций выбрать стропильные системы.
Любая крыша относится к одному из двух существующих типов стропильных систем, это нейлоновая и подвесная конструкция.У каждого из них есть особенность, и какой выбрать, зависит от того, как расположены несущие стены конструкции.
Подвесная конструкция
Подвесная конструкция представляет собой систему стропил, опирающихся только на крайние капитальные стены. Такое бывает, когда в самом доме, кроме внешних стен, нет капитальных перегородок.
Эту конструкцию можно использовать только при расстоянии между двумя капитальными стенами не более 8 м, так как эта система дает большую нагрузку на фундамент.Для его уменьшения в системе подвески используются различные элементы, такие как затяжки и штифты, стойки и поперечины. Например, бабушка вешает затяжку на коньковый стык, а распорки подтягивают балки к стропильным ногам.
Для балок в подвесной системе используются тесаные бревна или достаточно толстые брусья, устанавливаемые по краю. Их сечение должно быть не менее 100х200 мм. Пол в мансардном помещении должен быть максимально надежным, а во избежание ошибок в параметрах расчеты лучше поручить специалисту.
Многослойная система
Система левитации, в отличие от подвесной, держится не только на двух внешних несущих стенах, но и на капитальных перегородках, установленных на фундаменте. Поэтому при планировании строительства мансарды необходимо заранее продумать, каким будет конструктивный ленточный фундамент, на котором будут устанавливаться капитальные перегородки. Система демпфирования идеально подходит для чердака, так как выдерживает большие нагрузки по сравнению с навесным вариантом.Он обеспечивает хорошую основу для балок перекрытия и, соответственно, для пола мансарды.
Если делать прочный вариант мансардного окна, то имеет смысл использовать комбинированную кровельную систему, то есть боковые стропила устанавливаются по пилонному типу, а коньковые — в виде навесной системы.
Мансардная крыша своими руками: видео, фото
При строительстве дома из блоков или кирпича с мансардой часто его фасадная сторона строится из того же материала.Это удобно, ведь вам не нужно рассчитывать параметры этих элементов кровли и собирать из брусков, поле которых поднимать на стену. Но важно понимать, что стены постройки обязательно должны стоять на прочном фундаменте и иметь хорошую толщину, так как этот фронтон дает значительную нагрузку на основную постройку.
Если чердак круглый год служит еще одним этажом, фронтон из пеноблоков или кирпича — отличный вариант для создания жилого пространства под крышей.
Чтобы чердачные помещения с двускатной крышей были просторными и имели нормальную высоту, угол скатов кровли должен составлять примерно 45-50 ° в зависимости от ширины торцевой части конструкции. Если взять меньший угол — объем комнаты значительно уменьшится. Увеличение крутизны скатов сделает крышу неоправданно высокой, она будет тяжелее, будет иметь большую парусность при ветровой нагрузке, а материальные затраты будут нецелесообразными.
Конечно, установка двускатной крыши проще, по сравнению с ломаной конструкцией, так как плоские стропила используются без дополнительных соединений и каких-либо перегибов.Но ломаная конструкция позволяет сделать комнату в этой части просторнее, а потолки соответственно выше.
Неисправная система и в исполнении, и в расчетах, и в перекрытии кровли намного сложнее, но она не только создает более просторное пространство под кровлей, но и придает солидности всей конструкции. Основная его сложность заключается в большом количестве сложных соединительных элементов. Все связки должны быть выполнены по технологии, иначе крыша будет неустойчивой.
Если стены построены из кирпича или камня, то перед общей кладкой следует выложить фасадные части. В этом случае для создания уникальной стропильной системы, выравнивающей на готовых фронтонах, можно установить к ним промежуточные стропила и специальные удерживающие элементы.
Перед покупкой и подготовкой материала для той или иной системы необходимо спроектировать конструкцию с соответствующими размерами — она станет основным ориентиром для подготовки и сборки элементов при установке.
Видео: стропильная система люка ломаной крыши
Мансардный проект
При проектировании схемы конструкции лофта лучше делать это в разных проекциях, чтобы четко понимать, как будут размещаться элементы стропильной системы. Важно правильно рассчитать, какой должна быть высота конька крыши, так как от нее зависит размер площади.
Готовя схему устройства кровли для мансарды, нужно рассчитать высоту потолка, конька и общую площадь помещения.
Минимальная высота от этажа до конька 2,5-2,7 м, но если такое расстояние меньше, то комнату мансардой не назовешь, ему больше подходит название чердак. Этот показатель установлен нормами СНИП.
Для того, чтобы все элементы были точно прорисованы и имели правильное расположение в общей системе, необходимо оттолкнуть фигуру прямыми углами, а именно от квадрата или прямоугольника — участка создаваемого чердачного помещения. Исходя из ширины и высоты будущего помещения, вы никогда не ошибетесь с углами, под которыми расположены скаты крыши, с расположением стропил, коньков и других подпорных элементов.Выяснив эти параметры, их нужно сразу же занести в чертеж.
В первую очередь нужно рассчитать середину ширины лицевой стены. Далее от этой точки определяется высота конька, перекрытия чердака, расположение стен (стоек) и размер карниза.
В связи с тем, что каждая из этих конструкций имеет определенное количество соединительных узлов с разной конфигурацией, было бы неплохо нарисовать каждую из этих связей отдельно, чтобы детально разобраться в особенностях сопряжения всех элементов, которые соединяются на эта точка.
Все стропильные системы включают в себя основные и дополнительные элементы, которые не могут быть найдены в каждой конструкции. Основными составляющими кровли мансарды являются:
- балок внахлест (основа для остальных элементов системы). Их кладут на капитальные стены.
- Ветвь каната, состоящая из двух частей (в случае обрыва цепи) или прямой линии в двускатной системе. Верхние стропила в этом случае называют коньком, потому что он образует наивысшую точку кровли — конек, а стропила, образующие стены мансарды, называются боковыми стропилами.
- Мауэрлат — мощная балка, которая крепится к капитальным боковым стенам. На этот элемент нужно установить стропильные ноги.
- Коньковая доска или брус — неотъемлемый элемент двускатной крыши, но далеко не всегда используется при строительстве ломаной крыши.
- Конструкция — несущие элементы, необходимые для усиления ломаной и двускатной конструкции. В первом случае к нему крепят боковое и коньковое стропило, а во втором случае подставка выступает хорошей опорой для длинного стропила.Кроме того, стеллажи являются каркасом для обшивки и утепления чердачных стен.
- Диагональные распорки дополнительно укрепляют продольные балки или стойки и стропила, делая конструкцию еще более прочной.
- Междурядные балки устанавливаются в случае поломки кровли для жесткости конструкции.
- Балки мансардного этажа Применяются в обоих вариантах системы — соединяются стойками, выступают каркасом для устройства потолка.
Чтобы быть уверенным, что проект разработан без ошибок, неплохо было бы показать его специалисту. Он определит, насколько правильно вы подобрали параметры мансарды к длине и ширине стен постройки.
Видео: расчет мансардной крыши по программе
Параметры материалов для устройства мансардной крыши
Когда графический элемент будет готов, то, исходя из размещенных на нем размеров, можно рассчитать количество материалов, которые понадобятся для строительства мансардной крыши.Подбирать материалы необходимо по своим характеристикам, которые должны соответствовать требованиям экологической и пожарной безопасности.
Для древесины необходимо обеспечить обработку антисептиком, что значительно снизит горючесть материалов. Для строительства потребуется:
- доски для стропильных ног, сечение которых подбирается по результатам расчетов, о которых вы узнаете немного позже.
- Балка 150х200 или 100х150 мм — для балок перекрытий, в зависимости от ширины между несущими стенами, стропильной системой, а также для прогонов, торцов или диагональных ног — при условии, конечно, что они рассчитаны.
- Брус от 100х150 или 150х150 мм, предназначенный для укладки мауэрлата.
- Обычно для стоек применяется пруток 150х150 или 100х100 мм.
- Доска необрезная для черновых полов, а также некоторые крепежи.
- Проволока стальная отожженная диаметром 3-4 мм — для крепления некоторых деталей.
- Болты, гвозди, скобы разных размеров, уголки разной конфигурации и другой крепеж.
- Пиломатериалы для контробки и рубероид для рубероида — в зависимости от типа кровли.
- Паровая гидроизоляционная мембрана.
- Изоляционные материалы, предназначенные для теплоизоляции кровли.
- Рубероид и крепеж специальный.
Поперечное сечение стропил
Стропила снабжены элементом крыши, воспринимающим основные внешние нагрузки, а это значит, что к их поперечному сечению предъявляются особые требования.
Размер необходимого пиломатериала зависит от многих параметров — начиная от шага между стропильными ногами, длины этих ног между точками опоры и заканчивая падающими на них ветровой и снеговой нагрузкой.
Геометрические параметры стропильной системы легко определяются на чертеже. Но чтобы разобраться в других параметрах, необходимо обратиться к справочным материалам и произвести некоторые расчеты.
Ни для кого не секрет, что снеговая нагрузка в разных регионах нашей страны разная. Ниже на рисунке вы увидите карту, на которой вся Россия разделена на зоны, показывающие снежную нагрузку.
Всего 8 зон (последняя относится к крайним зонам и не может быть учтена при строительстве мансардного окна).
Sg — индикатор в таблице (внимательно изучите карту и приложенную к ней таблицу).
μ — поправочный коэффициент, который зависит от крутизны ската кровли.
Например, если угол ската крыши меньше 25 °, то — μ = 1,0; если от 25 до 60 °, то μ = 0,7; если больше 60 °, снег не будет оставаться на крыше, и снеговая нагрузка не учитывается.
Если мансардная крыша сломана, то для разных ее частей нагрузка может иметь неодинаковые значения.
Угол ската крыши можно определить простым соотношением высоты и основания треугольника (обычно это половина ширины пролета) или транспортиром по чертежу.
Этот показатель также во многом зависит от района возведения сооружения, от высоты его кровли и от характеристик окружающей среды.
И снова для расчета необходимо будет определить исходные данные на карте и приложенной к ней таблице.
Расчет для этой задачи будет производиться по следующей формуле:
Wp = W × k × c
Вт — значение в таблице в зависимости от региона.
k — коэффициент, учитывающий расположение и высоту здания (см. Таблицу).
Буквами в таблице обозначены следующие зоны:
- А — открытая местность, лесостепь, степь, тундра, пустыни, лесотундра, побережья морей, водохранилищ и крупных озер.
- Б — территория городов, местность с частыми препятствиями ветру, искусственная или рельефная, высотой не менее 10 м, лесной массив.
- Б — плотная застройка, высота зданий от 25 м.
из — коэффициент, который зависит от преобладающего направления ветра (розы ветров региона), а также от угла наклона кровли.
При таком соотношении дело обстоит намного сложнее, так как ветер может иметь двойное воздействие на крыши.Таким образом, он имеет опрокидывающееся, прямое воздействие на скаты крыши. Однако для малых углов особенно важен аэродинамический эффект ветра — он поднимает плоскость уклона за счет возникающих подъемных сил.
Как вы уже заметили, на схемах, которые прилагаются к таблицам, отмечены участки кровли, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты, используемые для расчета.
Следует отметить, что при углах уклона до 30 ° (в сечении стропил конька) коэффициенты обозначаются как минусом (направленным вверх), так и знаком плюс.Они несколько гасят ветровую нагрузку, а для уменьшения воздействия подъемных сил нужно аккуратно закрепить на этом участке рубероид и стропила, используя дополнительные соединения (например, отожженную стальную проволоку).
После расчета снеговой и ветровой нагрузки их можно суммировать и с учетом конструктивных особенностей системы выявить поперечное сечение стропил.
Обратите внимание, что эти цифры относятся к наиболее часто используемым хвойным материалам (ель, сосна, лиственница или кедр).В таблице можно увидеть максимальную длину стропил между опорами, сечение доски в зависимости от шага между стропилами и марки материала.
Значение общей нагрузки указывается в килопаскалях (кПа). Провести это значение в обычных килограммах на м2 не составит труда. 1 кПа ≈ 100 кг / м².
Что касается значения размеров доски по сечению, то оно округлено в большую сторону стандартные размеры пиломатериалов.
Какие инструменты понадобятся для обустройства мансардной крыши своими руками?
Конечно, при работе не обойтись без набора инструментов, в список которых входят:
- отвертка, электродрель;
- уровень строительный, рулетка, отвес и угольник;
- зубило, топор, молоток, зубило;
- электролобзик, циркулярная пила, ножовка по металлу;
- нож столярный.
Если работа будет вестись в среде грамотных наставников, шаг за шагом и аккуратно, а инструмент будет качественным, то процесс значительно ускорится.
Мансардная крыша своими руками: основные этапы + видео
Важно четко соблюдать последовательность работ, ведь только так конструкция будет прочной и надежной.
- Монтаж мауэрлата.
Установки любой стропильной системы следует начинать с креплением на конце боковых стенок зданий мощной опорной панели — мауэрлат.Удобно устанавливать стропильные ноги. Изготовлен из качественного бруса 100х150 мм. На гидроизоляцию из рубероида укладывают мауэрлат, укладываемый на верхний торец стены (вне зависимости от материала).
Благодаря мауэрлату нагрузка равномерно распределяется по стенам и передается на фундамент. Крепится к стене с помощью металлических шпилек, которые предварительно устанавливаются в корону, или бетонного пояса, проходящего по верхнему краю стены конструкции, или с помощью анкерных болтов 12 мм.Они должны углубляться в стену не менее чем на 150-170 мм. В том случае, если мауэрлат устанавливается на стену из дерева, балки к ней крепятся с помощью деревянных нагелей.
- Установка стропил.
Монтаж стропильной фермы начинается с установки балок, которые можно закрепить поверх мауэрлата (если вы планируете выносить балки из помещения, увеличивая его площадь). В такой конструкции стропильные ноги крепятся непосредственно к балкам перекрытия.
В противном случае их можно укладывать на водонепроницаемые стены и фиксировать с помощью скоб или уголков к внутреннему краю мауэрлата.Такой вариант используется, если ножки фермы нужно крепить непосредственно к мауэрлату.
Стойки должны находиться на одинаковом расстоянии от середины балки перекрытия. В дальнейшем они определят расположение стен комнаты, а именно ее ширину.
Стойки для столбов должны иметь сечение, соответствующее размеру балок перекрытия. Стойки крепятся к балкам с помощью деревянной вагонки и специальных уголков. Но для начала их прибивают гвоздями, после чего выравнивают с помощью отвеса и строительного уровня и только потом фиксируют с расчетом на предстоящие нагрузки.
Как только установлена первая пара стоек, их сверху скрепляют планкой (затяжкой). Он, в свою очередь, связан с помощью металлических уголков со столбиками.
Когда затяжка зафиксирована, получится П-образная конструкция. По бокам от него устанавливают слоистые стропила, которые укладывают на мауэрлат или прикрепляют к балке внахлест вторым концом.
На установленных опорах для бруса или в стропиле выпиливается паз (специальная выемка). С его помощью на консольную балку устанавливаются стропила и скрепляются металлическими скобами.
Для обеспечения жесткости конструкции от основания стойки до середины бокового стропила можно установить подкосы. Если этого мало, и вы не возражаете против материала, неплохо было бы усилить общую конструкцию драками и дополнительными стойками.
Затем рассчитывается середина на затяжку. К этому месту будет прикреплена балка, поддерживающая коньковое соединение верхней подсистемы подвеса стропил.
Следующий этап — установка коньковых стропил.Их можно скреплять различными соединениями — это могут быть мощные болты с металлическими шайбами или пластинами или металлическая крышка.
После их установки до середины затяжки и конек прикрепляется.
По окончании работы над одной частью стропильной конструкции, остальные следует производить по тому же принципу. Расстояние между соседними стропилами в такой системе не должно быть более 900-950 мм, но лучший вариант — интервал в 600 мм, который придаст конструкции необходимую устойчивость и жесткость и будет удобен для утепления с помощью стандартные маты из минеральной ваты.Но это значительно увеличивает конструкцию и удорожает материалы.
Сначала собираются боковые части системы, после чего устанавливаются промежуточные части. Они соединены между собой прогонами, которые устанавливаются между верхними концами стоек и работают как подкосы. Итак, получается жесткая конструкция чердака из стропил, где уже будет готовый каркас для отделки стен.
Гидроизоляция мансардной кровли
Как только вы построите стропильную систему, вы можете приступить к ее отделке с помощью изоляционных и других сопутствующих материалов.
Следует отметить, что первым покрытием стропил должна быть гидроизоляционная и ветрозащитная пленка. Крепится к стропилам степлером и скобами, начиная от карниза. Полотна накладываются внахлест (200 мм), а затем стыки склеиваются водонепроницаемой лентой.
Сверху гидроизоляции набивается решетка, которая лучше закрепит пленку на поверхности и создаст вентиляционное расстояние между кровлей и ветрозащитным материалом. Обычно решетку делают из досок толщиной 50-70 мм и шириной 100-150 мм.
Перпендикулярно крепится к обрешетке, на которую укладывается рубероид. Что касается шага между стойками, то он рассчитывается в зависимости от размера и типа листового рубероида с учетом необходимого для него перекрытия.
Если используется мягкая кровля, то листы фанеры обычно крепятся к контрольной решетке.
Как происходит монтаж кровли
Кровельный материал крепится к подготовленной фанере или обрешетке. Обычно его установка начинается с карниза крыши, а затем поочередно с одного из краев — в зависимости от типа кровли.Сами кровельные листы внахлест. Если для покрытия используется металлочерепица или металлический профиль, этот материал фиксируется с помощью специальных саморезов с эластичными прокладками. Обычно крепеж подбирается по цвету к материалу.
Самым сложным этапом покрытия ломаной кровли является переход от слоистых боковых стропил к коньковым стропилам. Также могут возникнуть определенные сложности в том случае, если на крыше предусмотрены выступы для обустройства кровли над окнами или балконами.
Причем, если дымоход выходит на крышу, требуется отдельная конструкция отверстия в слое утеплителя и кровельной системы, а на крыше — устройство вокруг надежной гидроизоляции.
Какой материал лучше использовать для кровли мансарды, вы также можете узнать на нашем строительном портале в соответствующем разделе.
Видео: строительство мансардной крыши своими руками
Стоит отметить, что работы по возведению любой кровли, в том числе такой сложной, как мансарда, очень ответственны и опасны, а потому требуют повышенных мер безопасности.Если у вас нет опыта в подобных строительных процессах, лучше поручить их выполнять специалистам или пригласить опытного мастера, под контролем которого тщательно и аккуратно выполнять все действия.
При возведении такой сложной конструкции, как мансардная крыша своими руками, следует учитывать множество разных факторов. В первую очередь нужно выбрать тип кровли, которых существует множество. Далее необходимо с расчетом, уклоном коньков, площадью кровли и количеством материалов, необходимых для ее строительства.
Крыша построена по определенным технологиям, нарушать которые нельзя. О том, как сделать полноценный дом на мансардном этаже загородного дома и поговорим в этой статье.
Типы мансардных крыш
Прежде чем мы начнем разбираться, как правильно построить мансардную крышу, давайте разберемся, какие бывают виды таких конструкций. Такие кровли различаются формой и количеством коньков, углом их наклона, типом используемого кровельного материала и степенью утепления. Выбор того или иного типа кровли зависит от множества факторов: архитектурного решения дома в целом, климатической зоны, в которой находится здание, финансовых возможностей его владельцев и т. Д.Чердак в принципе можно устроить под кровлей любого строения.
Кровли мансардные:
- Однобокие. Это самый простой вид конструкции крыши. Под односкатной крышей на чердаке будет только одна сплошная стена;
- Гейбл. Строительство кровельной кровли этого типа также не представляет особой сложности. Его недостаток — не очень большая полезная площадь. Ведь углы комнаты под двускатной крышей образуют неиспользуемую «глухую» зону;
- Наклонные прерывистые линии.Этот вариант намного удобнее с точки зрения;
- Шатровыми. Такая крыша устраивается в квадратных постройках. Шатровая крыша имеет четыре одинаковых ската;
Шатровая мансардная крыша устроена в квадратных домах
- Валмовыми. Это тоже четырехэтажная мансардная крыша. Вместо фронтонов в конструкции предусмотрены коньки. Кровельная крыша также очень удобна для устройства под ней мансарды;
- Застежка-молния. Такие крыши имеют очень сложную конфигурацию;
- Пирамидальная, коническая, купольная.Крыши этого типа устраивают на зданиях сложной формы.
Под мансардой можно переоборудовать крышу любой конструкции
Есть и сама мансардная крыша. Его конструкция предполагает вынос коньков достаточно далеко за пределы самого здания на специальных консолях.
На заметку: Чаще всего двухскатную ломаную крышу устраивают с помощью мансарды. Технология его возведения достаточно проста, а помещение в результате получается достаточно просторным.Как сделать расчет кровли
Чтобы произвести расчет количества рубероида, утеплителя, гидро- и пароизоляционной пленки, в первую очередь необходимо определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если крыша сломана и имеет сложную конфигурацию. В этом случае рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее рассчитывается площадь каждой фигуры.Полученные результаты складываются.
Площадь треугольника рассчитывается по формуле S = (bxh) / 2, где b — длина основания треугольника, h — его высота. Формула для вычисления площади трапеции: S = ((a + b) / 2) xh, где a и b — основания трапеции, а h — ее высота. Формула круга S = nxr 2, где r — радиус круга. Число n = 3,14
Мансардная крыша. Чертежи позволяют легко рассчитать площадь кровли
- Использованный рубероид.Производители всегда указывают, какой минимальный и максимальный угол наклона приемлем для того или иного его вида;
- Климатические условия. Мансардную крышу своими руками устраивают с учетом того региона, в котором находится постройка. Чем круче угол наклона, тем большую нагрузку на крышу будет оказывать ветер. Зато нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
- Назначение корпуса. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что будет в будущем.Поэтому рекомендуется выбирать такой угол, чтобы высота от балки до верха крыши была не менее 2,5 м с учетом толщины утеплителя и обшивки.
Продолжить монтаж мансардной крыши, монтаж нижних (слоистых) стропил. Для них подойдет брус сечением 50х150 мм. Предварительно необходимо сделать шаблон из не слишком толстой доски. Один ее конец прикладывают к мауэрлату, а другим — к ходу.Затем обозначьте форму разреза и вырежьте его. По этой схеме обрезаются стропила.
Для установки верхних (подвесных) стропил разметьте центр крыши. При этом мауэрлат оборудуют временной стойкой и устанавливают крайнюю затяжку. Далее из доски готовится шаблон и по нему обрезаются концы верхних стропил. В центре они скреплены металлическими пластинами. Затем нужно поставить стойки подвески (брус 25х150мм). После этого нижние стропила укрепляют подкосами (доска 50х150 мм) и зашивают фронтоны.
Для крепления всех элементов стропил использовать оцинкованные уголки, саморезы и гвозди.
Накладки
Проекты мансардных крыш могут предусматривать использование самых разных кровельных материалов. Очень часто можно увидеть кровлю из металла или профнастила. Под ними можно установить тонкую обрешетку. Использование рулонных материалов, монтируемых прочно
Крыша чердака может быть сплошной или тонкой
Гидроизоляция и установка рубероида
Крыша чердака своими руками окажется надежной только при наличии качественной гидроизоляции.Чаще всего для защиты крыш используют супердиффузионную мембрану. Крепить его начинаем снизу. При угле наклона кровли от 15 до 30 грамм нахлест между рядами пленки должен составлять примерно 25 см, при угле наклона больше 30 грамм — 15-20 см. Крепится пленка к стропилам с помощью специальных скоб. Сверху пленка набита решеткой. На нем и закрепляется рубероид.
Рубероид монтируется поверх гидроизоляционной пленки
Важно: При установке следить за тем, чтобы пленка не растягивалась.Материал должен быть немного провисшим. Таким образом обеспечивается вентиляция подкровельного пространства.Утепление
При всех технологиях теплоизоляции он подходит для мансардного окна. Своими руками утеплитель обычно монтируется изнутри помещения. В случае установки утеплителя снаружи предварительно выполняется монтаж. После того, как кладка будет завершена, чтобы плиты не выпали, их стягивают снизу проволокой, фиксируя ее к стропилам.
Утепление кровли домов с мансардой. Фото базальтовой ваты между стропилами
На заметку: Чаще всего для утепления чердаков используется минеральная вата. Он лежит между стропилами плотнее пенополистирола. В результате исключается появление мостиков холода.Пар и облицовка
Мансардная двускатная крыша устраивается с обязательным применением пароизоляционного материала. Поверх ваты необходимо натянуть в комнату фольгу.Сверху он прикрыт решеткой под вагонкой. Таким образом устраивается вентиляция. С внутренней стороны чердак обшивается гипсокартоном, вагонкой или фанерой.
Таким образом, надежную мансардную крышу можно возвести своими руками. На видео ниже представлен процесс устройства кровельного пирога с уложенным снаружи утеплителем.
Как видите, процедура возведения мансардной крыши достаточно сложна технологически. Однако на даче своими руками, приложив немного усилий, все же возможно.
Современная мансардная крыша — отличная возможность без особых проблем значительно расширить жилую площадь своего дома. Но, если задействовать труд строителей, то это может влететь в большие деньги. Понятно, что каждый из нас задумывался над вопросом, сможем ли мы все сделать самостоятельно без опыта. Уверяем, мансардная крыша своими руками более чем настоящая. Предлагаем вам исчерпывающую инструкцию.
На данный момент лучший вариант — сломанный чердак.Он достаточно просторный и действительно может стать полноценным жилым районом с большой площадью. Естественно, для этого нужны точные расчеты.
Строительство мансардной крыши потребует от вас учесть заранее многих факторов. Перечислим основные.
Видео о мансардной крыше вашего дома своими руками
Понятно, что чем меньше угол наклона, тем больше полезного пространства будет на вашем чердаке. Но далеко не всегда нужно стремиться к максимально щадящему размещению.Перечислим некоторые особенности выбора:
- Если ваш дом находится на территории с умеренным климатом, где часто бывает ветреная погода, а снег — большая редкость, можно смело делать крышу с небольшим уклоном;
- В том случае, если снегопады и ливни — частое явление для вашего района, от неглубокой кровли следует отказаться;
- Не забывайте, что нужно позаботиться о качественной тепло-, звуко- и гидроизоляции. Чердак — это гостиная, как и другие комнаты в вашем доме;
- Лучшие материалы для кровли — черепица или шифер.Многие по ошибке кладут металлическое покрытие, но с приходом холодов сталкиваются с проблемами экономии тепла на чердаке. Обратите внимание, что материалы должны быть огнестойкими и влагостойкими. Крыша всегда состоит из деревянных элементов. Для лучшей сохранности рекомендуется все такие поверхности обрабатывать противогрибковым раствором;
- Внешняя лестница на чердак позволит значительно сэкономить место в доме. Внутренняя лестница — вариант намного удобнее, но места занимает много.Отлично, если вы позаботитесь об установке потолочной лестницы. Это практически не занимает места. В качестве альтернативы можно установить винтовую лестницу, но ее удобство часто ставится под сомнение.
Внешняя лестница на чердак позволит значительно сэкономить место в доме
- Для начала вам потребуются деревянные балки сечением 10х10 см. Их накладывают поверх гидроизоляции. Лучший материал для него — рубероид или рубероид, который продается в рулонах.Работать с ними достаточно удобно и вам не потребуются дополнительные навыки. Если перекрытие деревянное, то под основные балки прокладывать дополнительные балки не нужно.
- Следующий этап — установка стоек на балки. Вы будете использовать все ту же планку сечением 10х10 см. Эти стеллажи являются своеобразным каркасом стен вашего чердака. Чтобы они полностью выполняли свои функции, их следует устанавливать не более чем в двух метрах друг от друга. Убедитесь, что каждый из них идеально ровный.Каждую рекомендуется проверить уровнем и при необходимости подпилить в нужных местах. Когда стойки установлены, их нужно сшить с двух сторон. Для внутренней стороны отличный вариант — гипсокартон или обычная фанера, для внешней — горбыль. Важно не забыть на этом этапе проложить между стойками утеплитель. Каждая подставка отдельно фиксируется шипами и скобами. Чтобы они не сгибались, мы рекомендуем фиксировать их как временную скобу.
- Далее кладем верхнюю балку.Его сечение должно быть таким же, как в предыдущих пунктах. Вы можете исправить это как хотите. Но следите за тем, чтобы балки держались плотно и крепко.
Каждая стойка отдельно фиксируется шипами и скобами
- Теперь нужно установить мауэрлат. Это своеобразная опора для задней ножки, которая находится внизу конструкции. Для мауэрлата понадобится брус сечением 40х40 см или доска такой же толщины. Благодаря мауэрлату стропила будут крепиться к стенам с высокой прочностью.Он позволяет перенаправить вес крыши прямо на стены. Более 40 см сечение необязательно. Все равно мауэрлат ложится прямо на стену и нагрузка на нее сравнительно небольшая. Только не забудьте положить под него гидроизоляцию, иначе она со временем начнет гнить.
- Качественно закрепленный мауэрлат защитит вашу крышу от воздействия ветра, снежной массы зимой и других нагрузок. Поэтому убедитесь, что он закреплен аккуратно. Для этого можно использовать проволоку диаметром до 5 мм.Лучше всего выбирать отожженную проволоку, которая просто предназначена для вязки. Чтобы стены были более прочными, проволока заделывается прямо в них.
- Теперь нужно установить стропильные ноги. Сделайте разметку на стропиле и мауэрлате в местах, где будут установлены стропила. Обычно шаг составляет 1-1,2 м. Для стропил подойдет доска сечением 4-5 см и шириной 15 см. Выбирайте только идеально ровные доски. Лучше немного переплатить за них, но будьте уверены, что жилая мансарда своими руками не станет для вас причиной кровли мансарды.
Для стропил — доска сечением 4-5 см и шириной 15 см
- Опоры рафтинга должны поддерживаться коньковой балкой. Если ваш чердак имеет большую площадь, то вес его крыши будет большим. Поэтому балка — незаменимый элемент конструкции. Необязательно только в том случае, если длина стропил меньше восьми метров. В этом случае можно обойтись обычными растяжками.
- Установка галтели. Делаем это по той же схеме, что и стропила.Чтобы упростить процесс, начните с двух крайних, натяните между ними шпагат и выровняйте его при установке следующих.
- Теперь вам нужно прибить половицу к кобыле. Он станет препятствием для ветра и практически любых осадков.
- Перед тем, как сделать мансардный световой люк, нужно подумать, где будут установлены окна. Помните, что их площадь должна занимать не менее 12-13% площади боковых стен. Там, где вы решили установить окна, нужно усилить стропила.Для этого устанавливают поперечины. Они возьмут на себя роль нижней и верхней части проема, где будет установлена и закреплена оконная рама.
Перед тем, как делать слуховое окно, нужно подумать, где будут установлены окна
Когда предыдущие десять пунктов выполнены, нужно внимательно проверить все, что сделано. Уже на этом этапе вы поймете, как без проблем сделать крышу с мансардой, но всегда нужно перестраховаться.Особенно в том случае, если вы делаете это впервые.
Внимательно пройти по уровню все стропила и балки, проверить, действительно ли они плотно и надежно прилипают, есть ли где-нибудь утеплитель, нужно ли отделывать проблемные места. Будет лучше, если вы попросите кого-нибудь из более опытных строителей наметанным глазом оценить, все ли сделано так, как должно. Помните, что крыша в вашем доме должна быть надежной и прочной. Но если все в норме и конструкция сохранена надежно, можно переходить к дальнейшим работам:
- Вы уже создали каркас крыши.Теперь нужно прибить к стропилам поручни обрешетки. Шаг зависит от того, какой кровельный материал вы выберете для своей кровли.
- При установке обрешетки на нее необходимо установить гидробарьер. В большинстве случаев для этой цели подходит лучшая полиэтиленовая пленка. Это недорогая, качественная защита чердака от попадания влаги и легко крепится с помощью строительных скоб. Главное помнить, что слои пленки необходимо укладывать снизу вверх с наложением слоев друг на друга.
- Необходимо наложить пленочный теплоизоляционный слой. Один из лучших материалов, который служит для этих целей, — минеральная вата. Он легкий, отлично сохраняет тепло и при этом полностью безопасен для вашего здоровья, в отличие от многих других теплоизоляционных материалов. Кроме того, он эффективно предотвращает распространение грызунов в вашем доме.
Надо положить теплоизоляционный слой поверх пленки
- Достигнув крыши, выполните ту же процедуру, что и в случае с полиэтиленовой пленкой.Кровельный шар также ложится снизу вверх, а элементы перекрываются. Позаботьтесь о том, чтобы в тех местах, где есть перелом кровли, верхний шар крыши выступал над нижним. Это очень важно. В противном случае при малейшем дожде у вас протечет крыша, а конструкция постепенно сгниет.
- Монтаж конька должен происходить таким образом, чтобы его конструкция полностью исключала возможность попадания дождя под крышу вашей кровли.
