Котельная электрическая в частном доме – самая подробная инструкция по монтажу, примеры схем отопления частного дома с электрическим котлом, разводка труб, стоимость работы мастеров

Электрокотлы для частного дома: цена, отзывы, видео

Электрические котлы для обогрева частного дома применяются не часто, это связано с высокими тарифами на электроэнергию. Тем не менее, у них масса достоинств, и в некоторых случаях установка электрокотла оправдана и выгодна.

Когда электрокотёл — лучшее решение?

Газ доступен далеко не всем: некоторые населенные пункты расположены слишком далеко от магистрали, а иногда установка газового котла и вовсе не целесообразна. Например, для дачного дома, который топят несколько раз за зиму, нет смысла приобретать дорогостоящий комплект газового оборудования.

Твердотопливные котлы тоже имеют ряд недостатков: необходимо заготавливать и хранить топливо, и большинство твердотопливных агрегатов не могут длительно, более 4-5 часов, работать на одной загрузке топлива. Кроме того, они инерционны и не позволяют точно регулировать температуру. В этом случае электрокотел способен решить проблему отопления быстро, надежно и без лишних затрат.

Схема работы тёплого водяного пола

Достоинства электрокотлов для частного дома:

  • просты в установке, подключении и обслуживании;
  • обладают высоким уровнем автоматизации;
  • позволяют точно выставить желаемую температуру;
  • работают бесшумно;
  • не нужно подключение к дымоходу;
  • не требуют отдельного помещения, большинство бытовых моделей монтируют на стену своими руками.

Недостатки:

  • требуют подключения к щитку отдельным кабелем;
  • котлы с мощностью более 9 кВт выпускают только на трехфазное напряжение 380 В;
  • из-за высоких тарифов на электроэнергию отопление обходится в несколько раз дороже.

Виды

Электрические котлы различаются по способу преобразования потребляемой из сети электроэнергии в тепловую. Принцип их работы может быть основан как на прямом нагреве, так и на косвенном, использующем физико-химические процессы.

Электрокотлы бывают:

  • ТЭНовые — с баком, в который встроены трубчатые нагреватели;
  • индукционные, использующие для нагрева теплоносителя электромагнитную индукцию;
  • электродные — их работа основана на электролизе.
Конструкция и размеры котлов, а также особенности их обслуживания зависят от типа и модели, поэтому прежде чем отдать предпочтение какой-либо разновидности электрокотла, стоит оценить их особенности и рассмотреть достоинства и недостатки.

ТЭНовые модели

Конструкция трёхфазного котлаПопулярная, проверенная временем конструкция ТЭНовых котлов предельно проста: в бак вмонтированы несколько нагревателей, позволяющих включать все или часть из них в зависимости от выбранной режимом мощности.

Нагреватели представляют собой спираль, навитая из проволоки с высоким удельным сопротивлением — нихрома, кантала, фехраля, помещенную в керамическую трубку. Нагреваясь при включении в сеть, спираль отдает тепло керамической трубке, а та, в свою очередь, греет воду, поступающую в бак.

Также котёл оснащен блоком управления с панелью, на которой можно выставить желаемый режим. Современные модели комплектуются датчиками, отслеживающими параметры работы и отключающие агрегат в случае аварийных ситуаций.

Достоинства моделей с ТЭНами:

  • большой диапазон мощностей;
  • возможность использования в качестве теплоносителя любой жидкости — воды, масла или антифриза;
  • простая конструкция, несложный ремонт в случае необходимости, который можно сделать своими руками даже не имея профессиональных навыков;
  • котлы с ТЭНами самые экономичные в покупке, их отличает невысокая цена;
  • двухконтурные модели позволяют подключить контур горячего водоснабжения.
В двухконтурных моделях при включении горячей воды нагрев теплоносителя для системы отопления приостанавливается, поэтому при большом объеме потребления воды в частном доме лучше установить отдельный бойлер.

Недостатки:

  • ТЭНы подвержены образованию накипи, из-за этого со временем эффективность и мощность агрегата снижается;
  • большие габариты.

Индукционные

Подключенный индукционный котёлВ основе их действия лежит явление вихревых токов, способных нагревать помещенный в их поле сердечник. Котёл представляет собой корпус из металла цилиндрической формы, где размещена катушка индуктивности. Внутри катушки находится сердечник из токопроводящего материала. При прохождении по катушке переменного тока вокруг нее возникает магнитное поле, генерирующее вихревые токи в сердечнике.

Такие нагреватели давно используются в промышленности, там они работают на промышленной частоте 50 Гц. При этом катушка и сама установка ощутимо гудит и вибрирует с частотой в те же 50 Гц.

Чтобы избежать шума, бытовые котлы индукционного типа работают на повышенной частоте в диапазоне 10-100 МГц, благодаря чему они бесшумны. Вибрация в них сохраняется, но при высокой частоте она не ощутима и даже полезна — котлам индукционного типа не страшна накипь, из-за постоянной вибрации частицы не осаждаются на элементах нагревателя.

Достоинства индукционных котлов:

  • небольшие габариты;
  • индукционные модели не подвержены образованию накипи;
  • исключено появление протечек — внутри бака нет разъемных соединений;
  • можно использовать любой теплоноситель, в том числе воду невысокого качества с большим количеством солей кальция, магния и железа;
  • простое подключение своими руками;
  • длительный срок эксплуатации без поломок и ремонта.

Недостатки:

  • при отсутствии электромагнитной защиты корпуса индуктор может быть источником вредного магнитного излучения, поэтому необходимо внимательно отнестись к выбору производителя;
  • модели аналогичной мощности значительно дороже ТЭНовых.

Производители утверждают, что индукционные модели более экономичные, но практика показывает, что при равной мощности теплоотдача у них примерно такая же, как у ТЭНовых, и экономичные они лишь в длительности срока эксплуатации.

При желании можно собрать котёл индукционного типа своими руками из проволочной катушки и полипропиленовой трубы. Самодельные нагреватели ничуть не уступают в мощности, но их внешний вид менее эстетичен.

Котлы электродного типа

Электродный котёл Водяные котлы электродного типа нагревают теплоноситель за счет электролиза. Внутри аппарата по разным сторонам бака расположены стальные электроды. При подключении тока на них образуется потенциал с переменным знаком и начинается движение растворенных в воде частиц — ионов. Полярность электродов изменяется с частотой сети 50 Гц, то есть 50 раз за секунду, что вызывает быстрый нагрев теплоносителя.

Для того, чтобы процесс протекал с заданной интенсивностью, необходимо поддерживать постоянную плотность электролита, в роли которого выступает теплоноситель, а именно — слабый водный раствор соли.

Инструкция на популярную модель электродных котлов «Галант» устанавливает требования к теплоносителю в соответствии с ГОСТ 2874-82 «Вода питьевая». По этому документу вода для котла «Галант» должна обладать удельным сопротивлением 1300 Ом на кубический сантиметр.
Теплоноситель для котлов электродного типа требует предварительной подготовки и постоянного контроля плотности, в противном случае мощность и эффективность котла резко снижаются, и ее может не хватить для отопления частного дома!

Достоинства электродных котлов:

  • небольшие габариты;
  • безопасность — в случае утечки воды из системы котел, в отличие от ТЭНового, не сгорит, а просто перестанет работать;
  • невысокая цена.

Недостатки котла:

  • необходимость постоянного контроля плотности теплоносителя своими руками;
  • со временем стальные электроды растворяются, отдавая заряженные ионы металла, и требуется их замена.

Расчет мощности

Чтобы отопление было эффективным, а температура в доме комфортной, перед покупкой котла для отопления жилого частного дома необходимо рассчитать пиковую тепловую мощность. Упрощенно расчет для средней полосы России таков: нужно взять общую площадь всех обогреваемых помещений и разделить ее на 10. Полученная цифра означает минимальную мощность устанавливаемого котла в кВт.

Например, для частного дома в 95 квадратных метров расчетная мощность котла составит 9,5 кВт. При этом нужно выбирать из модельного ряда котел с большей мощностью: при наличии котлов на 9 и 12 кВт следует выбирать второй вариант.

Для северных регионов с морозами до минус тридцати и ниже либо для плохо утепленных домов такой расчет не подходит. Для полноценного отопления в зимние месяцы необходим запас мощности или установка дополнительных источников обогрева.

Конечно, котёл не будет работать на максимальной мощности весь отопительный сезон. При правильном монтаже отопления он до 70% времени будет работать с частичной нагрузкой или в режиме подогрева, поэтому неправильно считать затраты на электроэнергию по максимальной мощности котла.

Подключение к сети отопления

Все модели, независимо от их типа, комплектуются штуцерами для подключения системы отопления. Наилучшим выбором для электрокотла является непривычная радиаторная система и теплые водяные полы. Электроэнергия — довольно дорогой ресурс, а нагрев помещения снизу вверх позволит снизить температуру комфорта на несколько градусов.

Электрокотлы, в отличие от твердотопливных моделей, могут работать в системах с естественной циркуляцией, при этом автоматика котла моментально отключит ТЭНы в случае перегрева.

Для ТЭНовых моделей, склонных к образованию накипи, лучше использовать специально подготовленную мягкую воду. Теплоноситель для электродных котлов оговаривается в паспортной документации на конкретную модель. Перед первым включением котла необходимо заполнить систему теплоносителем и стравить воздушные пробки.

На рисунке показана схема подключения индукционного котла к отопительному контуру.

Автоматика котла

Подключение к электрической сети

Ответственный момент — включение котла в электросеть своими руками. Мощность котлов такова, что обычная бытовая проводка частного дома не сможет длительно выдержать работу нагревателей. Она начнет греться, что приведет к разрушению изоляции, перегреву и пожару.
    Поэтому до включения в сеть 220В или 380В нужно выполнить следующее:
  1. Устанавливают своими руками в щитке отдельный автоматический выключатель, рассчитанный на пиковую мощность котла. Так, котел мощностью 9 кВт, работающий от сети 220В, будет потреблять в максимальном режиме 9000Вт/220В=40,9 А. Необходимо выбрать автоматический выключатель с номинальным током, незначительно превышающий это значение, например, ВА 47-29 на 50 А.
  2. Проводку к котлу выполняют кабелем подходящего сечения. Рассчитать сечение кабеля при небольшой его протяженности можно также упрощенно: на 10 А — 1 мм2. В упомянутом случае достаточно будет кабеля на 4 или 6 мм2.

Если вы неуверены в своих навыках, лучше не рисковать с подключением агрегата своими руками, а доверить установку специалисту.

Альтернативные источники электрообогрева

Иногда для пиковых нагрузок бывает целесообразно не увеличивать мощность котла, а установить дополнительные источники электрообогрева. Ими могут быть:

Теплые полы из греющего кабеля или инфракрасных матов для кухни, ванной и других помещений частного дома.

Инфракрасные обогреватели, установленные под потолком и нагревающие горизонтальные поверхности: пол, мебель. При этом создается ощущение тепла даже при невысокой температуре в доме.

Конвекторы. Их можно установить в помещениях дома, используемых периодически: кабинет, библиотека, спортзал, и включать по мере необходимости.

Тепловые завесы, устанавливаемые над входной или балконной дверью и позволяющие отсечь волну холодного воздуха.

Обогрев квартиры сверху и снизу

При установке дополнительных источников обогрева номинальную температуру на панели управления котлом можно выставить на 3-5 градусов ниже, что в итоге приведет к экономии.

Отопление электричеством — способ недешевый, зато надежный и полностью управляемый с помощью заранее заданной программы. Выбор подходящего котла и последующее разумное его использование позволят наслаждаться теплом в частном доме при сравнительно невысоких затратах.

gidpopechkam.ru

виды электрических котлов, особенности, правила выбора

Как подключить систему отопления

Как подключить систему отопленияСовременный рынок изобилует большим количеством оборудования для обогрева домов. Наряду с газовыми доступны и электрокотлы. Но разумно ли использовать их в качестве основного элемента системы отопления частного дома? Каким образом происходит подключение электрокотла и какое питание необходимо для полноценной работы этого оборудования? В этом мы будем разбираться далее.

Какими они бывают?

Из названия этого оборудования каждому понятно, что во время его работы происходит преобразование электроэнергии, потребляемой установкой, для нагрева теплоносителя, в качестве которого может выступать вода, антифриз или масло. Каким образом это происходит? Все во многом зависит от типа котла.

Электрокотлы с ТЭНами

В основе их работы лежит простой принцип действия. В баке с водой расположено несколько нагревательных элементов трубчатого типа. Благодаря им и обеспечивается нагрев воды. Регулировка мощности осуществляется ступенчатым подключением ТЭНов.

В качестве примера приведем электрический котел для отопления частных домов с мощностью 12 кВт. В таком приборе может быть размещено до 6 нагревателей с мощностью до 2 кВт каждый. Современные установки при снижении температуры теплоносителя сами в нужный момент в автоматическом режиме подключают нужное количество элементов. Впрочем, у владельца электрокотла имеется возможность ограничить мощность установки при помощи панели управления.

Электрокотлы для домов этого типа, которые снабжены двумя контурами, могут использоваться еще и для удовлетворения потребности в горячей воде для хоз.нужд. При этом происходит приостановка процесса нагрева теплоносителя на время водоразбора.

Преимущества:

  • Плюсы и минусы отопительных котловПлюсы и минусы отопительных котловдоступная цена электрокотлов для частных домов этого типа. В их конструкции отсутствуют сложные элементы;
  • в системе отопления, основным элементом которого выступает электрический котел для отопления дома, может использоваться любой теплоноситель. Кроме воды, в качестве такового может выступать антифриз или масло. Главное требование к теплоносителю – стойкость к перемерзанию в ситуациях остановки электрокотла для отопления. ТЭНам совсем неважно, что нагревать.

Недостатки:

  • большие размеры. Нагревательные элементы электрокотлов для отопления должны быть размещены в довольно большом объеме воды. Да и сами ТЭНы довольно габаритные;
  • возникновение накипи, когда в качестве теплоносителя используется вода.

Электродные котлы отопления для частного дома

В котлах подобного вида в отличие от электрических котлов для отопления частного дома процесс нагрева теплоносителя происходит по другому принципу. В установке размещены электроды с разницей потенциалов. В воде растворена соль, благодаря чему она превращается в электролит. В результате в ней возникает переменный ток. Обусловлено это тем, что у электродов полярность может меняться с частотой 50 Гц. Сопротивление воды в котле все же достаточно большое, а при наличии проводника и сопротивления нагрев – неизбежное явление.

Использование этого оборудования в условиях частного дома несет для владельца следующие преимущества:

  • Газовые котлы отопленияГазовые котлы отоплениякомпактные размеры. Чтобы использовать котел в доме, не нужен бак большого объема. Помимо этого можно вполне обойтись без циркуляционных насосов;
  • низкая стоимость. Котлы подобного вида имеют простую конструкцию, что отражается на их цене. Она невысока, и такое оборудование доступно для многих собственников домовладений;
  • безопасность установки. Если в электрокотле на ТЭНах происходит утечка теплоносителя, то в этом случае отключение нагрева происходит благодаря включающемуся термореле. Однако оно срабатывает не всегда. А вот в электродных котлах отопления остановка нагрева происходит без дополнительной страховки. Если отсутствует проводник, то, значит, не будет и тока. Это и исключает нагрев.

У этого оборудования имеются и определенные недостатки:

  • особый принцип работы этих установок не позволяет использовать в качестве теплоносителя ничего, кроме воды. Причем должна применяться вода, имеющая определенное удельное сопротивление. Если использовать в качестве теплоносителя дистиллированную воду, то котел отопления просто не будет работать;
  • в процессе эксплуатации установки происходит постепенное растворение электродов. Поэтому необходимо периодически производить их замену.

Индукционные котлы отопления

Напольные котлы отопления

Напольные котлы отопленияЕще одна разновидность оборудования для обогрева домов – индукционные котлы. Если говорить о них простыми словами, то основным элементом их конструкции выступает труба из диэлектрика, вокруг которой навита катушка. Внутри же трубы расположен сердечник. Когда ток попадает в катушку, то благодаря электромагнитной индукции он оказывается и в сердечнике. А так как течь ему некуда, то вследствие наведенной разницы потенциалов внутри сердечника начинают происходить процессы миграции заряженных частиц, что и приводит к его нагреву.

Может показаться, что наличие в котлах этого вида столь сложной конструкции вкупе с передачей энергии в несколько этапов должны привести к падению КПД. Однако его снижения не происходит. Благодаря слою теплоизоляции, размещенному снаружи, тепло, которое выделяется обмоткой, тоже расходуется на нагрев теплоносителя. Возникновение индукционных токов происходит только внутри катушки. Там же образуется и вся энергия, потребляемая обмоткой.

Отметим, что такой котел при желании каждый может сделать своими руками. При этом задача эта не такая и сложная, как может показаться на первый взгляд. Труба 50 мм из полиэтилена выступает в качестве трубы-изолятора. С её торцов располагаются пресс-фитинги. Обмотку можно взять, смотав её с любого достаточно мощного трансформатора. В качестве сердечника выступает пруток из стали. Его фиксацию в трубе можно выполнить любым удобным способом.

Достоинства:

  • установка имеет неограниченный ресурс и при этом устойчива к отказам. Такие явления, как накипь и перегрев сердечнику не страшны. Обмотка тоже может служить долго;
  • в оборудовании заводского производства отсутствуют разъемные соединения, что исключает риск утечек;
  • возможность использования в котлах любого теплоносителя. Главное – он должен быть жидким.

Недостатки:

в сравнении с другими видами котлов приобретение индукционной установки для дома обойдется заметно дороже.

Общие особенности

Все электрические котлы имеют общие особенности в плане конструкции и своей функциональности.

  • Особенности твердотопливных котловОсобенности твердотопливных котловв составе конструкции этого оборудования присутствует термостат. Его основное назначение состоит в контроле за температурой теплоносителя. Кроме этого, он управляет мощностью установки. Во всех моделях электрических котлов имеется возможность для подключения внешнего датчика. С его помощью можно до определенного значения прогревать воздух в помещении;
  • в настоящий момент электрические котлы с мощностью менее 3,5 кВт не выпускаются. Подключать оборудование стоит к отдельному щитку. Если подсоединить электрический котел к розетке, то это приведет к перегреву проводки. При этом оборудование с мощностью до 7 кВт подключается на 220В. А если владелец домовладения запланировал установку в своем доме котла большей мощности, то в этом случае обязательным условием является наличие 380В;
  • ошибочным является мнение, что более экономичным оборудованием выступают индукционные и электродные котлы. Все это было придумано, чтобы повысить продажи оборудования этих видов.

Выбор в пользу электрического котла для отопления дома означает, что при работе в тепло будет превращаться 100% расходуемой на его работу электроэнергии. Другой вопрос, что идти на нагрев теплоносителя будет не вся энергия. Это зависит от того, какую конструкцию имеет корпус электрического котла. Принцип работы оборудования особого значения не имеет.

Расчет мощности

Если вы решили свой дом обогревать при помощи электрического котла, то в этом случае, чтобы не ошибиться при покупке с выбором установки, придется рассчитать мощность котла. Сделать это довольно просто. Чтобы узнать величину нужного вам параметра, необходимо на 10 разделить площадь, которую будет обогревать приобретаемый электрический котел. Полученный результат – пиковая мощность установки.

Не стоит пугаться цифр, которые вы получили во время расчетов. Если подсчеты показали, что в свое домовладение вам необходим котел 12 кВт, то это не означает, что агрегат круглые сутки будет потреблять столько электричества. Не нужно забывать, что при работе мощность отопительного электрокотла регулируется термостатом. Поэтому при использовании большую часть времени он будет проводить в простое.

Подключение

Индивидуальное отопление дома

Индивидуальное отопление домаЕсли рассматривать такое оборудование, как отопительные электрокотлы с точки зрения пожарной безопасности, то, отметим, что они не несут никакой опасности для человека. Ни при каких условиях электрокотел не может стать причиной возгорания деревянного дома. Однако имеются нюансы, о которых следует знать. При расчете проводки во внимание необходимо принимать мощность отопительной установки. Если её сечение будет меньше, чем требуется для вашего оборудования, то она будет греться. А это уже небезопасно и для дома, и для людей, проживающих в нем.

При определении оптимального сечения провода исходят из расчета: 8А на 1 мм2 сечения. Если в дом будет установлен отопительный котел 6 кВт, то минимальная величина сечения провода, ведущего к нему, не должно быть меньше 3,4 мм2.

Водяной теплый пол является оптимальной системой отопления для электрокотла. Среди всех установок, предназначенных для обогрева помещений, электрокотел для отопления частных домов – самый дорогой класс. В 3-4 рубля обходится кВт*ч тепловой мощности при работе этого оборудования. Располагая агрегат в нижней части помещения, можно обеспечить наиболее эффективное применение подведенного тепла.

Альтернативы

Если предположить, что рядом с участком нет газопровода, а переходить на дровяную установку обогрева нет никакого желания, то в этом случае необходимо искать замену газовому отоплению.

Другие варианты использования электрической энергии для обогрева жилища

  • Навесной котел отопленияНавесной котел отопленияпленочный теплый пол с мощностью до 150 Вт/м2. Главным плюсом его использования является отсутствие необходимости в разводке под полом труб и радиаторов. К тому же такая система отопления не боится низких температур, чем отличается от водяного отопления;
  • тепловые насосы могут осуществлять перекачку тепла с улицы. 5 кВт на 1 кВт электрической мощности составляет их тепловая мощность. Однако использовать их можно при температуре наружного воздуха до -25С;
  • использование ИК-обогревателей создает субъективное ощущение тепла, поэтому температура в обогреваемом помещении может быть ниже;
  • использование для обогрева домовладений ИК-панелей дает возможность для существенной экономии. При снижении температуры в комнате на 2С происходит уменьшение расхода электричества на 20%.

Заключение

Если участок не газифицирован, то лучшее решение для обогрева жилища – электрокотел для отопления. На рынке они представлены различными видами оборудования. Зная об их преимуществах и особенностях эксплуатации, можно правильно подобрать подходящую установку. Подключив котел, в вашем доме всегда будет комфортный микроклимат вне зависимости от погоды на улице. Но помните: чтобы выбранное оборудование без сбоев обеспечивало ваш дом теплом, следует поручить работы по его установке высококвалифицированным специалистам. В этом случае вы сможете сэкономить и на обслуживании отопительного устройства.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Лучшие электрические котлы, топ-12 рейтинг хороших электрокотлов

Электрические котлы пригодятся в местности, лишенной газоснабжения. Они обладают незначительным весом, компактными габаритами, не наносят вреда окружающей среде. Такие устройства обладают целым рядом положительных качеств:

Самые лучшие модели электрических котлов для частного домаСамые лучшие модели электрических котлов для частного дома

  • Устроены довольно просто, обеспечивают минимум потерь тепла и высокий коэффициент полезного действия во время отопительного сезона – порядка 99,5%;
  • Нет нужды размещать оборудование в отдельном помещении здания;
  • Энергоноситель не нужно хранить;
  • Абсолютно безопасны в процессе эксплуатации: при возникновении утечки воды, котел попросту отключается;
  • Не требуется оборудовать дымоход, так как в процессе работы в окружающую среду не производится выброса никаких веществ.

При составлении рейтинга лучших электрических котлов, предназначенных для отопления частного дома, мы учитывали большое количество разного рода факторов – фирму-производителя, производительность, возможность обеспечения дома горячей водой, а не только отоплением, экономичность. Кроме того, при разработке данного рейтинга топ-10 мы принимали во внимание и пользовательские отзывы. Так что с уверенностью можно сказать, что в обзор попали только самые популярные и функциональные модели, которые к тому же отличаются вполне приемлемой стоимостью.

Краткое содержание рейтинга:

Рейтинг лучших моделей электрокотлов для дома

10. Protherm Скат RAY 12 KE/14

Protherm Скат RAY 12 KE/14 фотоProtherm Скат RAY 12 KE/14 фото

Данная продукция отличается очень высоким коэффициентом полезного действия – этот показатель у котла достигает 99,5%, причем в качестве теплоносителя здесь можно использовать как воду, так и антифриз. Конструкция является абсолютно безопасной за счет использования большого количества новейших и оригинальных решений: тут установлен тепловой предохранитель, предусмотрена защита от замерзания, есть защита насоса от перегрева и от холостого хода. Вообще, марка этих котлов уже давно успешно зарекомендовала себя у российского потребителя. Модель выпускается в восьми модификациях, отличающихся друг от друга показателями мощности – от 6 до 28 кВт. У котла есть накопительный бойлер. Несмотря на то, что он принадлежит к одноконтурной продукции, в нем можно нагреть некоторое количество воды. Есть возможность подключить комнатный регулятор, после чего система будет в автоматическом режиме поддерживать дома самую комфортную температуру.

На корпусе предусмотрен жидкокристаллический и очень информативный дисплей. Управление интуитивно понятное, поэтому разобраться в нем удастся достаточно быстро. Котел не нуждается в подключении к дымоходу, работает от стандартной бытовой электросети. Для обслуживания не требует особых навыков. Продукция весьма надежная, так как у нее предусмотрена система самодиагностики, есть большое количество датчиков, проверяющих работоспособность всех элементов оборудования. В котле имеется циркуляционный насос и расширительный бак, поэтому за пределами устройства их устанавливать не придется.

Преимущества:

  • Работает абсолютно бесшумно;
  • Все параметры поддерживаются стабильно;
  • Высокий КПД;
  • Продолжительный срок службы;
  • Надежность;
  • Занимает минимальное количество свободного пространства;
  • Есть информативный дисплей.

Недостатки:

  • Терморегулятор в комплект не входит, придется приобретать отдельно.

9. Vaillant eloBLOCK VE 9

Vaillant eloBLOCK VE 9Vaillant eloBLOCK VE 9

Это оборудование прекрасно подходит для изготовления индивидуальной системы отопления в частном доме. Котел обладает высокой мощностью, благодаря чему помещение прогревается до заданной температуры в течение всего лишь нескольких часов. Его разрешается использовать не только для жилых, но и для промышленных помещений, площадь которых составляет не более 120 квадратных метров.

При необходимости можно подключить к системе отопления типа «теплый пол», предусмотрена возможность присоединения накопительного бойлера. Корпус производится из тонколистовой нержавеющей стали. На его лицевой стороне располагается удобная и максимально понятная внешняя панель управления, оснащенная светодиодным дисплеем, где можно с легкостью отрегулировать температурный режим. В конструкции предусмотрен мощный и производительный микропроцессор, обеспечивающий точность всех изменений в отопительной системе.

Для продления срока службы агрегата производитель оборудовал его рядом защитных систем – предохранение от перегрева, от слишком высокого давления в системе, от замерзания и пр. Мощность изменяется плавно, что не допускает возникновения перегрузок. В комплекте предусмотрен внешний температурный датчик, который будет передавать данные на микропроцессор. Он, в свою очередь, будет повышать или понижать температуру теплоносителя.

Преимущества:

  • Значительная площадь обогрева;
  • Возможность подключения к системе «теплый пол»;
  • Можно дополнительно приобрести бойлер для горячей воды;
  • Расширительный бачок оборудован механическим манометром;
  • Работает исключительно от 200 В.

Недостатки:

  • Дорогое обслуживание;
  • Высокая стоимость.

8. ЭВАН Next 5

ЭВАН Next 5 фотоЭВАН Next 5 фото

Может использоваться для отопления не только частных домов, но и дач, складских и даже торговых помещений небольшой площади. Зачастую некоторые люди приобретают такую продукцию в качестве резервного источника тепла, если в качестве основного установлен твердотопливный или газовый прибор. По большому счету, такой котел является моноблоком, где под одним корпусом расположены элементы управления, все необходимая автоматика, в том числе расширительный бак и циркуляционный насос. Предусмотрен встроенный термостат, за счет которого температура теплоносителя может находиться в пределах от 30 до 85 градусов. Управление мощностью оборудования трехступенчатой. Для того, чтобы обеспечить максимальную безопасность при нагреве теплоносителя до заданной температуры, терморегулятор отключает питание устройства, а когда температура упадет ниже выставленного предела, он вновь запустит прибор.

Для того, чтобы дополнительно защитить аппарат от перегрева, у него имеется встроенный аварийный термовыключатель самовозвратного типа. Он срабатывает, когда температура в системе повышается до 92 градусов. Нагревательный элемент производится из нержавеющей стали, что в значительной степени продлевает срок его службы. Конструкция тэна блочная, поэтому в случае необходимости эту деталь очень легко заменить. При желании котел можно подключить к системе водяных теплых полов, а также установить блок, обеспечивающий дистанционное управление этим устройством.

Преимущества:

  • Приемлемая стоимость агрегата;
  • Очень высокое качество комплектующих и сборки;
  • Есть возможность установить дополнительные элементы;
  • Автоматика срабатывает моментально;
  • Можно подключить к системе теплых полов.

Недостатки:

  • Корпус довольно маркий – на нем видны отпечатки пальцев и пыль.

7. ЭВАН ЭПО 4

ЭВАН ЭПО 4ЭВАН ЭПО 4

Эта продукция отечественного производства, одна из наиболее бюджетных моделей, представленных в нашем рейтинге лучших электрических котлов. Главной отличительной особенностью агрегата является отсутствие корпуса, но при этом он сохраняет все основные качества и функции. Температурный диапазон составляет от 30 до 85 градусов – чего вполне достаточно даже для наиболее суровых климатических условий. При необходимости к устройству можно подключить внешний термостат с модулем дистанционного управления, однако его придется приобретать отдельно.

Терморегулятор автоматический – срабатывает, когда температура теплоносителя снижается ниже заданной. Имеется система защиты от перегрева: котел отключится, когда вода разогреется до 92 градусов. Тэн выполнен из толстостенной нержавеющей стали, отличающейся продолжительным периодом эксплуатации. Устройство весит всего лишь 15 кг, максимальное давление в системе составляет порядка 4,5 бар, рассчитано на подключение к однофазной линии с напряжением 220 В.

Преимущества:

  • Надежные тэны из нержавеющей стали;
  • Не нуждается в техническом обслуживании в течение всего срока эксплуатации;
  • Простое устройство;
  • Невысокая цена.

Недостатки:

  • Необходимость докупать дополнительные устройства типа термостата;
  • Отсутствие корпуса.

6. РусНИТ 209М

РусНИТ 209МРусНИТ 209М

Оборудование средней мощности – потребляет всего лишь порядка 9 кВт, занимает немного места, крепится к стене. Котел может использоваться как для отопления, так и для системы горячего водоснабжении за счет дополнительной установки бойлера. При оборудовании отопления придется устанавливать расширительный бачок и циркуляционный насос, так как в котле эти элементы отсутствуют.

Имеется надежная и долговечная автоматика, которая позволяет поддерживать в помещении комфортную температуру – не более 30 градусов. Датчик температуры можно размещать как поблизости от установки, так и на расстоянии от него до 10 метров. Имеется ступенчатая регулировка мощности – 30, 60 и 100%. Тэн и теплообменник производятся из высококачественной нержавеющей стали, в качестве теплоносителя можно использовать воду или антифриз. Коммуникация тэнов производится при помощи полупроводниковых конструкций, что увеличивает ресурс устройства, позволяет ему работать полностью бесшумно. При включении не подгорают контакты и не возникают помехи. Котел абсолютно безопасный, у него есть несколько датчиков, отслеживающих состояние основных систем.

Преимущества:

  • Прекрасно выдерживает низкое напряжение – до 20%;
  • В комплекте идет датчик контроля температуры;
  • Управление находится на выносных элементах;
  • Функционирует без сбоев;
  • Отапливаемая площадь до 65 квадратных метров;
  • Приятный внешний вид и небольшие габаритные размеры;
  • Подключается как к однофазной, так и к трехфазной сети;
  • Насос может работать как в автоматическом, так и в принудительном режиме.

Недостатки:

  • Магнитный пускатель немного гудит, вопрос решается настройкой аппарата;
  • Сложно подключить из-за запутанного местоположения фазы, нуля и заземления.

5. ZOTA 9 Lux

ZOTA 9 LuxZOTA 9 Lux

Котел устроен довольно просто, что облегчает его монтаж и подключение, причем даже при оборудовании системы теплых полов не придется устанавливать дополнительную регулирующую арматуру. Агрегат весит немного и имеет малые габаритные размеры, легкий доступ к тэнам, за счет чего обслуживание котла становится значительно проще. У котла имеются удобные соединительные разъемы у всех электронных блоков.

Устройство оснащено большим количеством довольно точных датчиков, при необходимости можно подключить недельный термостат, чтобы использовать оборудование в полностью автоматическом режиме. У него есть система самодиагностики, внутренняя память для индивидуальных настроек. В таких котлах можно использовать модуль GSM, за счет чего все основные операции будут производиться с мобильного телефона. Котел очень надежный, все нагревательные элементы производятся из нержавеющих трубок диаметром 7,4 мм.

Преимущества:

  • Наличие надежной системы защиты от перегрева;
  • В комплекте идет комнатный термостат;
  • Небольшие габариты;
  • Простота монтажа.

Недостатки:

  • Во время работы слегка шумит;
  • В конструкции не предусмотрено расширительного бачка и циркуляционного насоса.

4. ZOTA 12 Econom

ZOTA 12 Econom фотоZOTA 12 Econom фото

Позволяет обеспечить достаточным количеством тепла жилые и производственные помещения, площадь которых не превышает 480 кв. м. Эта продукция подходит для систем с естественной и принудительной циркуляцией теплоносителя. Котел является одноконтурным – не рассчитан на подачу горячей воды в систему водоснабжения. Он занимает минимальное количество свободного пространства в помещении. Нагревательные элементы выполнены по оригинальной технологии, они производятся из трубок нержавеющей стали, хорошо выдерживают любую термическую нагрузку. Котел и блок управления устройством размещаются в различных корпусах. Пульт управления может работать как на силовых реле (они функционируют абсолютно бесшумно), так и на магнитных пускателях в зависимости от модельной модификации устройства. Кроме того, продукция выпускается в разных вариантах мощности – от 3 до 15 кВт.

В пульт управления прибором может быть встроен датчик, обеспечивающий автоматическую регулировку температуры воздуха в помещении в пределах от +10 до +35 градусов. Температура теплоносителя на выходе из котла находится в диапазоне от +40 до +90. Здесь также есть автоматически переключаемые ступени мощности, за счет которых потребляемое электричество расходуется более экономно. В котле предусмотрена система автоматической диагностики и ротации нагревательных и силовых элементов.

Преимущества:

  • Подходит абсолютно для любых отопительных систем;
  • Стильный внешний вид;
  • Продолжительный срок службы;
  • Высокое качество комплектующих;
  • Удобное и простое управление;
  • Надежность и экономичность аппарата.

Недостатки:

  • Когда в системе принудительного типа снижается давление, начинает немного гудеть.

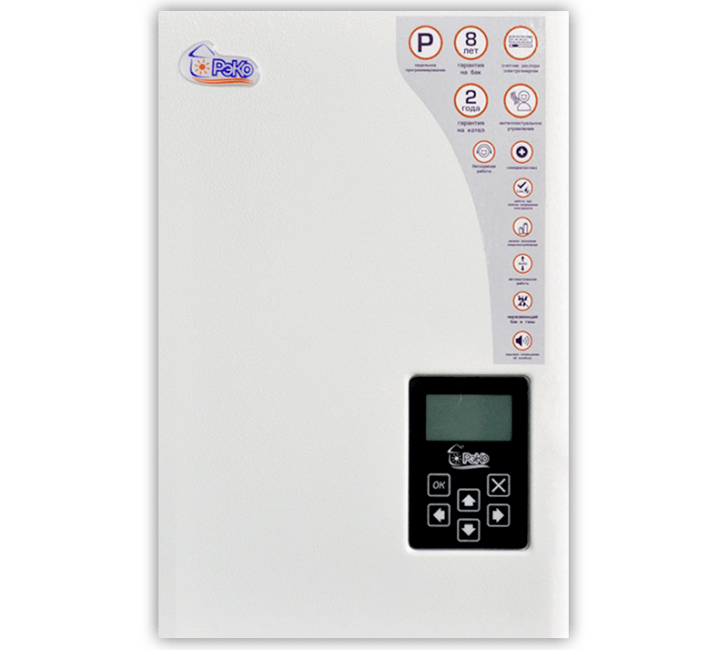

3. Рэко 6П

Рэко 6П фотоРэко 6П фото

Разрабатывался для создания комфортных условий пребывания в производственных и жилых помещениях, площадь которых не превышает 60 кв. м. Продукция является абсолютно экологически чистой, в процессе работы не выделяет продуктов горения, поэтому вероятность отравления угарным газом равна нулю. Котел может работать от различных сетей – 220 и 380 В. Регулировка мощности осуществляется как в ручном, так и в автоматическом режиме. Электрический котел также характеризуется привлекательным и стильным внешним видом. Это довольно надежная конструкция – расширительный бачок и все нагревательные элементы изготавливаются из высококачественной нержавеющей стали. Функциональность расширена: можно запрограммировать график работы прибора на целую неделю, также в нем установлен счетчик расхода энергии, поэтому потребитель всегда будет в курсе, сколько же электричества израсходовал этот отопительный прибор.

Коммутация нагревательных элементов здесь производится благодаря полупроводниковым системам, которые обладают значительным ресурсом работы, функционируют абсолютно бесшумно, никаких подгораний контактов и возникновения радиопомех не обнаружено. Регулировка мощности происходит без перекоса фаз. Все элементы нормально функционируют даже при пониженном напряжении. Котел можно встраивать в систему теплых полов, в качестве теплоносителя используют как воду, так и антифриз. Управляют изделием через функциональную панель, оборудованную жидкокристаллическим дисплеем со всей необходимой индикацией.

Преимущества:

  • Интеллектуальная система управления установкой;
  • Система самостоятельно собирает и обрабатывает данные относительно температуры теплоносителя и воздуха в помещении;
  • Установлен счетчик расхода электричества;
  • Управление группами тэнов может происходить в автоматическом режиме.

Недостатки:

  • Не подойдет для помещений с большой площадью.

2. Эван Warmos QX-18

Эван Warmos QX-18Эван Warmos QX-18

В рейтинге электрических котлов занимает почетное второе место. По большому счету данный агрегат представляет собой котельную в миниатюре, он отличается отечественным производством, механическим управлением, в котором очень легко разобраться. Может использоваться как для жилых, так и для промышленных помещений, котел оборудован расширительным бачком мембранного типа. Он рассчитан на площадь вплоть до 180 квадратных метров.

Тэны изготавливаются из нержавеющей стали, в систему отопления можно заливать воду или антифриз. Устройство прекрасно выдерживает перепады напряжения, перекос фазы. В комплекте идет выносной программатор, позволяющий заложить в память устройства недельный цикл работы. Котел абсолютно безопасен за счет наличия у него большого количества разного рода датчиков: давления, температурный, система защиты от возникновения короткого замыкания и перегрузок в электросети. Агрегат весьма экономичный, оборудован световой и звуковой сигнализацией в случае возникновения неполадок.

Преимущества:

  • Большой объем расширительного бачка – 12 литров;
  • Удобный доступ к панели управления;
  • Имеется встроенный насос;
  • Может работать и от 220 В, и от 380 В;
  • Есть система аварийного оповещения;
  • Управление механическое, но все устройства электронные.

Недостатки:

  • Желательно подключать через стабилизатор;
  • Значительная масса;
  • Конденсатор – одно из наиболее уязвимых мест устройства.

1. ЭВАН ЭПО 6

ЭВАН Стандарт-эконом ЭПО 6ЭВАН Стандарт-эконом ЭПО 6

Хорошо подходит для отопления значительных площадей, отличается высокой надежностью, продолжительным сроком эксплуатации и удобством использования. Устройство работает бесшумно за счет оригинальной системы насосов и уникального корпуса из нержавеющей стали. Агрегат может использоваться для отопления дачных домиков, поэтому в качестве теплоносителя допустимо заливать антифриз, больших промышленных помещений и так далее.

Коэффициент полезного действия составляет 93% при нагрузке около 50% от максимальной мощности, температура регулируется плавно, с точностью до градуса. Можно дополнительно приобрести модуль GSM-Climate для дистанционного управления оборудованием. Есть система самодиагностики. Для безопасной эксплуатации котел оборудован терморегулятором, аварийным выключателем и прочими системами.

Преимущества:

  • Низкая цена и высокая надежность;
  • Легкое обслуживание и монтаж.

Недостатки:

  • Не обнаружено.

В заключении полезные видео

Мы постарались собрать в этом рейтинге самые популярные устройства, чтобы вопрос, какой электрический котел для отопления дома лучше, разрешился после прочтения этого материала. Делитесь своими впечатлениями относительно нашего обзора и представленных в нем моделях в комментариях к статье.

ЭВАН Стандарт-эконом ЭПО 6ЭВАН Стандарт-эконом ЭПО 6 Загрузка…

zen-top.ru

Электрическая котельная в частном доме

Процедура монтаж электрических котлов в частных домах, коттеджах обладает многочисленными преимуществами в сравнении с другими вариантами отопления:

  • Тепло в вашем доме будет создаваться экологически чистым оборудованием;
  • Проведение монтажных работ не связано с дополнительной разработкой и внедрением вентиляционной системы, а также установкой дымохода;
  • Котельное оборудование отличается абсолютной безопасностью, полной автоматизацией и простотой эксплуатации;
  • Для поддержания постоянной температуры в помещении осуществляется установка программаторов;
  • Процедура размещения электрических котлов отопления возможна в различных помещениях: от кухонь до санузлов, от бань до саун, от гаражей до подвалов.

Расчет стоимости установки электрических котлов в домах соответствует их типу и сопутствующим сантехническим и электромонтажным работам. С приблизительными ценами за проведение работ и алгоритмом действий, связанных с организаций монтажа отопительной системы, можно ознакомиться у диспетчера, позвонив ему по указанному на сайте телефону.

В рамках установки электрокотла специалисты занимаются несколькими неотъемлемыми технологическими стадиями работ:

1.Рассчитывают эффективность работы электрокотла, для разработки проекта системы отопления.

2.Разрабатывают проект с учетом множества нюансов: от площади помещения до этажности, от типа отопительных приборов до качества теплоизоляции, от количества оконных до дверных проемов.

3.Оказывают помощь в подборе оптимального типа оборудования, включая его доставку.

4.Занимаются грамотным монтажом отопительной системы, с обеспечением соблюдения нормативных требований, связанных с производительностью и теплоотдачей.

5.Занимаются крепёжом и выравниванием кронштейнов после установки котла на стене.

6.Осуществляют обвязку электрокотла, для чего пользуются металлическими, металлопластиковыми или армированными полипропиленовыми трубами.

7.Стадия обустройства водопровода для ХВС и ГВС.

8.Занимаются монтажом фильтров очистки.

9.Подключают электрокотел к энергоснабжению с монтажом заземления.

10.Соединяют с контуром отопления, включая работы с циркуляционным насосом и расширительным баком (гидробак/гидроаккумулятор).

11.Монтируют группу безопасности для электрокотла.

12.Настраивают температурный режим.

13.Проверяют готовую систему на параметры, связанные с герметичностью, реакцией оборудования на температурные перепады.

14.Проведение пуско-наладочных работ (опрессовки котла, тестового запуска оборудования с несколькими режимами мощности/нагрузки).

При установке электрокотла отопления в частных домах, на дачах обеспечивается строгое соответствие требованиям, разработанным в инструкции завода-изготовителя. Интеграция составляющих элементов, сантехнического и электрического оборудования осуществляется с обеспечением максимальной безопасности и доступности для управления, в сочетании с возможным ремонтом и техническим обслуживанием.

Базовый комплект для установки электрического котла отопления и готового решения отопления частных домов и дач состоит из:

  • Теплообменника/электронагревателя (бака + тэна).
  • Блока управления (для контроля системы, подачи тепла, энергозатрат).
  • Циркуляционного насоса.
  • Программатора (регулятора температурных режимов).
  • Фильтрв очистки.

КПД электрокотла достигает от 95 до 98%, что гораздо выше газовых аналогов.

Процесс установки и подключения ТЭНового котла

Наиболее популярным способом для обеспечения отоплением частного коттеджа или дачного дома является установка ТЭНового электрического котла. Конструкцию можно сравнить с гидробаком, в который вмонтированы нагревательные элементы, с расположенной на нем панелью регулировки температурных режимов. Оборудование отличается простотой управления, полной автоматизацией, соответствует практически любым автономным системам отопления. Благодаря привлекательной стоимости, невысоким ценам эксплуатации ТЭНовый тип электрических котлов признан наиболее доступным для владельцев загородных домов.

Среди преимуществ ТЭНовых котлов упомянем о:

  • Недорогой стоимости электрических водогрейных котлов с ТЭНами.
  • Широком диапазоне мощностей электрокотлов.
  • Выборе теплоносителя в соответствии со вкусом владельца постройки — воды, масла, антифриза.
  • Простоте конструкции для сборки.
  • Несложном монтаже и ремонте при необходимости.

Благодаря двухконтурной модели электрического котла существует возможность для подключения горячего водоснабжения. Система предназначена для простого открытия крана и

teploedelo.ru

Электрический котел отопления для частного дома: подбор, устройство, принцип работы

Обычно для обогрева своего жилища домовладельцы используют отопительное оборудование, сжигающее различные виды твердого, жидкого или газообразного топлива. Альтернативой процессу нагрева с помощью горения может служить электричество. Если энергетическая компания выделила достаточно большой лимит потребляемой мощности, а хозяин жилища озаботился установкой многотарифного счетчика, то электричество можно использовать в целях обогрева. Нужно только знать, как подобрать электрический котел  для отопления частного дома и правильно смонтировать его в помещении котельной.

Электрический котел

Общие сведения об электрических отопительных установках

Электронагреватели появились тогда же, когда люди начали пользоваться электричеством. Любой из них работает согласно закону физики: чтобы обеспечить тепловой поток мощностью 1 кВт нужно затратить 1 кВт электроэнергии. То есть, в таких нагревателях 100% энергии переходит из электрической в тепловую. Вопрос только в том, сколько тепла котел передаст теплоносителю, а какая его часть рассеется в качестве потерь. Но и здесь есть свой плюс: эти потери в размере примерно 1—3% все равно остаются в доме, поскольку возникают при косвенном нагреве проводников и различных элементов электронных схем.

Электрический котел для отопления дачи

В действительности КПД тепловой установки, работающей от электричества, составляет 97—99%, а так называемые экономные электрические котлы отопления – просто миф или рекламный ход. Любая электроустановка, производящая тепло, работает очень эффективно, а вопрос экономии энергии целиком ложится на домовладельца. Вот перечень мероприятий, позволяющих меньше платить за отопление частного дома электричеством:

  1. Установка многотарифного счетчика энергии. Благодаря этому ночью можно использовать электричество для обогрева в 2 раза дешевле обычного.
  2. Мероприятие по установке бака – теплоаккумулятора связано с п.1, тогда днем электрический котел можно отключать.
  3. Свести потери тепла через наружные стены и кровлю к минимуму путем утепления дома.
  4. Устройство систем отопления с более низкой температурой теплоносителя – теплых полов.
  5. Автоматизация, позволяющая снизить расход электроэнергии для электрического котла отопления. Это регулирование температуры теплоносителя в зависимости от погодных условий и для поддержания необходимой температуры воздуха в каждом помещении в отдельности.

Виды электрических нагревателей

Поскольку все нагреватели являются, по сути, преобразователями электрической энергии в тепловую, то различия между ними заключаются только в способе этого преобразования. На современном рынке предлагаются следующие виды электрических котлов отопления:

  • классические котлы, нагревающие теплоноситель с помощью ТЭНов;
  • электродные водонагреватели;
  • индукционные электрокотлы.

В этом перечне отопительные установки представлены в порядке возрастания стоимости.

Электрокотлы с ТЭНами

Тепловой электрический нагреватель (ТЭН) представляет собой металлическую трубку, заполненную кварцевым песком или другим керамическим изоляционным материалом. Внутри проходит спираль из вольфрама либо нихрома, концы которой приварены к металлическим контактам для подключения проводов. Классический ТЭН выполнен в форме латинской U, провода присоединяются к двум контактам на концах устройства. Более современные изделия производятся в виде стержня с одним контактом, материал трубки – нержавеющая сталь. Вторым контактом служит корпус самого ТЭНа.

ТЭН для электрического котла

Рабочая часть котла представляет собой бак для теплоносителя, в который погружены несколько ТЭНов, их количество зависит от расчетной мощности установки. Бак может располагаться в горизонтальном или вертикальном положении, принцип работы электрического котла отопления от этого не меняется. Главное, чтобы ТЭНы были полностью покрыты водой, иначе они быстро перегреются и выйдут из строя. Как правило, современные котлы укомплектованы блоком управления, следящим за температурой и давлением воды в баке с помощью датчиков. Дополнительно установка может быть оснащена собственным циркуляционным насосом. Все это оборудование находится в металлическом ящике, имеющем привлекательный эстетический вид.

Устройство электрического котла отопления

При запуске и прогреве системы контроллер включает все ТЭНы одновременно, потребление энергии в это время самое высокое. При достижении температуры, выставленной термостатом или на дисплее, нагрев прекращается и дальше температура воды может поддерживаться включением одного или двух ТЭНов. Чтобы продлить их ресурс, в системе отопления лучше использовать обессоленную или дистиллированную воду. Тогда на рабочей поверхности трубок будет меньше отложений.

Бытовой электрический отопительный котел для дома с ТЭНами имеет такие недостатки:

  1. Длительный нагрев воды обусловлен тем, что тепло от спирали поступает не напрямую к воде, а через материал изоляции и стенки трубок.
  2. Слой солевых отложений на трубках еще больше замедляет процесс нагрева. Отложения рекомендуется удалять не реже 1 раза в год, если конструкция котла позволяет это сделать.
  3. Раскаленная вольфрамовая проволока достаточно быстро уменьшается в диаметре и перегорает. Долговечность работы таких котлов невелика (до 10 лет).
  4. Самые дешевые модели агрегатов представляют собой бак, покрытый теплоизоляцией и имеющий минимум автоматики. Его придется доукомплектовать самостоятельно.
  5. Среди всех электрических котлов данный вид имеет наибольшие габариты.

Достоинства отопительного агрегата заключаются в доступной стоимости и высокой ремонтопригодности. По этой причине его часто используют как электрический котел для отопления дачи. Если в конструкции применены нагреватели стержневого типа, то они прослужат дольше обычных, а заменить сгоревший ТЭН не представляет большой сложности.

Котлы электродного типа

Каждый человек хоть раз в жизни видел самодельный кипятильник, сделанный из двух лезвий. Принцип действия основан на проводимости обыкновенной воды благодаря присутствию в ней солей разных металлов. Такой же способ нагрева теплоносителя используется в электродных установках. Из-за этого в системах отопления, нагреваемых такими котлами, нельзя использовать дистиллированную или обессоленную воду, она обладает низкой проводимостью.

Установка состоит из резервуара в виде металлической трубы, покрытой изоляционным слоем. Внутри находится стальной электрод, к которому присоединяется фазный провод электросети. Нулевой провод подключается к корпусу, он служит вторым электродом. При включении вода между корпусом и главным электродом интенсивно нагревается. Такое устройство электрического котла отопления обусловливает его малые размеры.

Существуют и трехфазные электрические котлы для дома, в их корпус вводится не один электрод, а три. Вода поступает внутрь через боковой патрубок, а выходит через верхний. Скорость нагрева зависит от химического состава воды, по этой причине многие производители в инструкции по эксплуатации изделия указывают необходимые параметры теплоносителя. Некоторые из них даже дают рекомендации по насыщению теплоносителя солевыми растворами, если их концентрация в исходной воде низкая. Чтобы определить эту концентрацию, потребуется сделать химический анализ воды.

Если с помощью одного котла не удается достигнуть требуемой температуры теплоносителя, то ставится второй и третий, включая их последовательно один за другим. В любом случае придется приобрести комплект автоматики для контроля и поддержания температуры. Здесь и кроется главный недостаток: мощностью котельной установки управлять невозможно, она все время работает на максимуме. Температура воды регулируется включением / выключением котла, а эту операцию по команде блока управления выполняют электротехнические устройства.

Когда отапливаемая площадь небольшая и применяются электрические котлы малой мощности, их коммутируют бесшумные тиристорные пускатели. В случае если мощность большая, устройство включается и выключается магнитным пускателем, он при срабатывании издает громкий щелчок, поэтому в помещении топочной нужно будет сделать звукоизоляцию. Кроме этого недостатка существуют и другие:

  1. Влияние химического состава воды на эффективность работы. Со временем теплоноситель в системе теряет проводимость, так как соли в горячей воде постепенно выпадают в виде осадка, который задерживается фильтром.
  2. Более сложная обвязка по сравнению с предыдущим котлом на ТЭНах и необходимость подбора и закупки комплекта автоматики.
  3. На электродах образуется накипь, которую нужно удалять.

Индукционные электрические нагреватели

Данный источник тепла декларируется торговыми представителями как самый экономичный электрический котел отопления. В действительности в нем реализован только новый метод нагрева воды электричеством, используя давно открытый физический закон, экономии здесь нет никакой. Как можно судить из названия, для этого используется принцип электромагнитной индукции. В катушку с определенным количеством витков вводится металлический сердечник, который нагревается от возникающих в ней вихревых токов. Далее, тепло от сердечника передается теплоносителю, циркулирующему вокруг него.

Конструкция несколько напоминает электродного «собрата», только корпус котла имеет больший диаметр, поскольку в него по всей высоте встроена катушка. Мощность регулируется тиристорными пускателями, автоматику нужно будет устанавливать отдельно.

Индукционный электрический нагреватель

По сравнению с предыдущими типами нагревателей индукционный котел имеет наибольший срок службы и требует минимального обслуживания. Если в системе применять обессоленную воду, то о накипи на поверхностях нагрева можно забыть. На практике агрегат работает с КПД 99%, скорость прогревания всей системы немного ниже, чем у электродного аппарата. Также невелики и его габаритные размеры, позволяющие установить котел прямо на стене любой топочной. Индукционный метод нагрева позволяет изготавливать электрические котлы большой мощности, линейка некоторых производителей достигает значения 60 кВт. Из недостатков стоит выделить самую высокую цену изделия относительно остальных и выполнение отдельной схемы автоматики и обвязки.

Хорошая статья в тему: Как сделать индукционный нагреватель

Рекомендации по выбору электрического источника тепла

Первое, что нужно сделать, чтобы осуществить подбор электрического котла отопления – определить количество тепла, уходящего через наружные стены, кровлю и полы при заданной разнице температур в помещении и на улице. Обычно температуру наружного воздуха принимают как минимальную в самую холодную пятидневку, внутри помещений – в зависимости от их назначения. Высчитывают площадь каждой стены, отдельно площадь окон и дверей и находят потери тепла по формуле:

Q = 1/R х (tв – tн) х А, где:

  • Q – количество тепла, уходящее через стену или кровлю, Вт;
  • R – значение сопротивления теплопередаче материала стены, м2 ºС / Вт;
  • А – ее площадь, м2;
  • tв – температура внутри дома;
  • tн – температура наружного воздуха.

Значение R требуется рассчитать в зависимости от материала, из которого сделана стена:

R = δ / k

Здесь δ (м) – толщина стеновой или кровельной ограждающей конструкции, k – коэффициент теплопроводности материала, Вт/(м · ºС). Значение k – величина справочная, ее можно найти в соответствующей литературе. Если ограждающие конструкции состоят из нескольких материалов, то сопротивление теплопередаче R нужно будет найти для каждого из них. Получившиеся значения Q для каждой стены, кровли и пола суммируют, это и будет искомое количество тепловых потерь, которые должна компенсировать система отопления. Для подбора электрокотла по мощности нужно полученное количество тепла умножить на коэффициент запаса 1.2, это и будет требуемая мощность отопительной установки.

Чтобы организовать отопление загородного дома электрическим котлом определенного типа, следует обратить внимание на особенности каждого из них и принять к установке наиболее приемлемый вариант. Например, электродные агрегаты будут вызывать перепады напряжения в сети во время срабатывания пускателей. Это может оказаться неудобным для вас или ваших соседей. Вполне возможно, что вас устроит классический котел с ТЭНами, который и по стоимости доступнее, и требует меньше вмешательства при эксплуатации. Стоит учесть, что неисправный ТЭН стержневого типа можно легко заменить на новый, некоторые конструкции бака позволяют это сделать без опорожнения системы.

Электрический нагреватель часто используется как дополнение к основному, твердотопливному агрегату. Это делается с целью обогрева здания в ночное время, когда вставать и загружать дрова неудобно, а тариф на электроэнергию самый низкий. Установка будет работать периодически, несколько часов в сутки. Соответственно, вы разберетесь, какой электрический котел лучше подойдет для отопления частного дома в ваших условиях, — приобретать недорогой аппарат с ТЭНами или все делать основательно и устанавливать индукционный котел.

Заключение

Каждый из вышеперечисленных видов электрических отопительных установок обладает своими достоинствами и недостатками и любой из них может использоваться в определенных условиях. Например, приняв электричество как основной энергоноситель для обогрева жилища, есть смысл приобрести надежный и долговечный котел, пусть и несколько дороже. Для периодического протапливания может быть достаточно и дешевого агрегата, особенно если в обвязке существующего котла на твердом топливе задействована автоматика, которую можно связать с управлением нового электронагревателя.

cotlix.com

эл котлы для частного дома, отопительный электрокотел, электроотопительный водяной котел, выбор системы, какой выбрать

Содержание:

Многие могут задаться некоторыми вопросами об электроотопительных котлах. Чаще всего люди интересуются, как выбрать электрический котел для отопления дома, в каких случаях его целесообразно устанавливать, кабель какого сечения подобрать для подключения котла, какой мощности он должен быть, а также как правильно экономить. На все эти вопросы и постараемся ответить в данной статье.

эл котлы для отопления частного дома

Какими особенностями обладают электрокотлы

Естественно, что эл котлы для отопления частного дома отличаются по некоторым критериям. При этом они имеют и некоторые общие свойства.

Можно выделить такие особенности электрических котлов:

  • К обычной розетке разрешается подключать лишь маломощные обогреватели мощностью до 3,5 кВт. Простой расчет покажет, что умножив 16 ампер, которые указаны на любой розетке, на 220 вольт мы получим предельно допустимую мощность в 3520 Вт.
  • Однофазные котлы обладают максимальной мощностью в 12 кВт. Тем не менее, в реальности, желательно подключать к 380 вольтам приспособления свыше 7 кВт.


Стоит отметить, что для того чтобы подключить котел, от щитка нужно провести отдельный медный кабель, обладающий сечением более 1 миллиметра на каждые 8 ампер пикового тока.

  • Вся затраченная электроэнергия в полной мере трансформируется в тепло, поэтому такие электрические котлы обладают 100 % КПД.

Однако встречаются конструкции эл котлов для отопления частного дома, в которых в процессе нагрева часть энергии теряется на корпусе, но даже и она пойдет на обогрев внутреннего пространства помещения.

То есть, выбирая себе котел, стоит обращать внимание на долговечность, функциональность и безопасность, но не на экономичность.

  • Чаще всего в настоящее время стараются сэкономить на электричестве, так как оно является самым дорогим источником получения тепла. Поэтому приготовьтесь к большим счетам за электроэнергию. Как бы то ни было, она является самым безопасным и удобным источником тепловой энергии.

Плюсы и минусы электрических котлов для отопления дома

Далее, чтобы обосновать правильность выбора отопительного электрокотла для частного дома, рассмотрим их плюсы и минусы.

К плюсам можно отнести:

  1. Компактность. Котлы обладают настенным способом установки, благодаря чему при их монтаже в домах небольшой площади нужно минимум места.
  2. Не выделяют продуктов горения.
  3. Из-за отсутствия открытого пламени такие котлы являются абсолютно пожаробезопасными.
  4. Экологичность. Переработка электричества никак не влияет на внешнюю среду.

эл котел для отопления частного дома

Однако такой довод считается не особо убедительным, так как для получения того же электричества также сжигается ископаемое топливо.

  1. Устанавливать электрические котлы водяного отопления довольно просто. Особенно, если учитывать, что у большей части устройств расширительный отопительный бак, предохранительный клапан, автоматический воздушник и манометр расположены в корпусе (прочитайте: «Как выбрать электрический котел с насосом и расширительным баком – выбор и установка»).
  2. Нет необходимости постоянно иметь запас топлива.
  3. Электрические водяные котлы отопления в состоянии поддерживать нужную температуру в помещении сколько угодно, при этом не нужно догружать топливо, производить очистку или иной тип обслуживания. Этого нельзя сказать, например, о твердотопливном котле, в который нужно как минимум дважды в сутки добавлять топливо.
  4. Стоимость таких устройств минимальная, чего нельзя сказать о существующих ныне газовых и твердотопливных котлах. Например, ТЭНовый котел для обогрева маленького помещения легко соорудить и самому, погрузив трубчатый нагреватель в регистр с маслом или водой.

котлы отопления для частного дома на электричестве

И минусы:

  1. Как уже упоминалось ранее, стоимость электроэнергии за 1 киловатт-час превышает другие источники получения тепла.

Проведем небольшой подсчет затрат на обогрев дома площадью приблизительно 120 м2. В качестве среднесуточной мощности котла будет половина требуемой тепловой мощности, равная 6 кВт.

В средней климатической полосе и при условии, что жилой дом был качественно утеплен, средний расход электроэнергии составит 4000 кВт в месяц. А в регионах с более суровым климатом, например в Сибири, расход электричества будет больше, по меньшей мере, вдвое.

  1. Такое оборудование требует наличия линии электропередач с высокой мощностью, что можно обеспечить далеко не в каждом регионе. В частности, в пригороде и сельской местности мощность редко достигает требуемых показателей, а 380 вольт там практически не бывает.
  2. Поставка электроэнергии потребителям может быть внезапно прекращена в результате воровства проводов, обрушения деревьев или стихийных бедствий. В холодную зиму такие перепады могут оставить вас без тепла.

В итоге можно сделать вывод, что установка электрического отопительного котла для дома целесообразна в таких случаях:

  • если в месте вашего проживания отсутствует газовая магистраль;
  • вы довольно часто находитесь за пределами дома, в результате чего не в состоянии своевременно поддержать работу твердотопливного котла.

Стоит отметить, если у вас довольно часто отключают электричество, то в качестве теплоносителя лучше всего применять не воду, а антифриз.

ТЭНовые котлы для частного дома

В конструкцию обычного котла входит емкость для воды и несколько находящихся в ней нагревателей по 1,5-2 КВт. Для циркуляции жидкости внутри корпуса устанавливается насос.

К главным особенностям конструкции стоит отнести:

  • В тех системах, где заливается проточная вода, трубчатые нагреватели обязательно покрываются накипью. Это приводит к потерям тепловой мощности и возрастанию температуры в самом ТЭНе. В теории это может стать причиной ранней порчи ТЭНа. Хотя на практике электрокотлы зачастую устанавливают в системах с неизменным объемом теплоносителя, поэтому накипь не вызывает проблем.
  • Такие котлы считаются самыми дешевыми. Благодаря отлаженной за многие годы конструкции, в продаже можно встретить качественные бюджетные модели, и это не должно вызывать опасений.
  • Долговечность и безопасность котлов отопления на электричестве для частного дома напрямую зависят от качества автономной системы контроля температуры и давления. Утечка теплоносителя необратимо приводит к перегреву ТЭНов.

Эл котлы индукционного типа

Рабочая часть индукционного отопительного электрокотла для частного дома состоит из диэлектрической трубы, внутри которой находится сердечник. По трубе двигается теплоноситель. С внешней части намотана катушка. Проходя через нее, ток разогревает сердечник.

Вот у таких устройств есть два положительных качества:

  • Небольшие габариты. Модели повышенной мощности могут лишь слегка разниться по толщине с контуром отопления, при длине до 1 метра.
  • Непревзойденная надежность. В таком котле практически нет элементов, которые могли бы сломаться, за исключением разве что электронного блока управления, который чаще всего устанавливают вне корпуса.

электрические отопительные котлы для частного дома

Единственным существенным недостатком индукционных электрических отопительных котлов для частного дома является их очень высокая стоимость. Справедливости ради, стоит сказать, что по технологии изготовления такие приборы не сложнее, чем с обычными ТЭНами. А насос и системы безопасности расположены вне корпуса котла. Так что причина дороговизны, скорее, маркетинговая, нежели обусловленная особенностями производства.

Электродные котлы на электричестве

Данный электрический отопительный котел для частного дома прогревается благодаря прохождению переменного тока сквозь воду с заданным электрическим сопротивлением.

Особенностями такого оборудования являются:

  • Абсолютная безопасность. Утечка теплоносителя спровоцирует остановку работы котла, поскольку по воздуху ток передаваться не будет.
  • В качестве теплоносителя может быть использована только вода, отвечающая требованиям ГОСТ «Вода питьевая» и содержащая определенное количество примесей. Читайте также: «Как устроен котел электрический электродный, принцип работы, правила установки и подключения».
  • Со временем электроды растворяются в жидкости, поэтому периодически требуется их замена.

электрические отопительные котлы для дома

Таким образом, выбор электрического котла для отопления дома можно сделать, основываясь на особенностях работы каждого из типов оборудования, исходя из своих финансовых возможностей и размеров жилья.

Нормативы мощности

Перед тем, как выбрать электрокотел для отопления частного дома, стоит определиться, какая тепловая мощность оборудования требуется в конкретном случае.

Расчет электрической мощности, которая равна тепловой, выполняется исходя из таких норм:

  • Базовый показатель равен 40 Вт на 1 м3 объема помещения.
  • Дополнительно на каждое окно следует добавить по 100 Вт, а на дверные проемы – по 200 Вт.
  • Коэффициент используемой мощности для регионов с теплым климатом составляет 0,7 – 0,9. В европейской части РФ он равен 1,2 – 1,3; на Дальнем Востоке и северных регионах – 1,5-2,0.
  • Стоит учитывать, что электрокотел системы отопления в частном доме должен работать в 1,5 раза интенсивнее, чем в квартире, поскольку теплопотери сквозь пол и кровлю в нем выше.

электрический отопительный котел для частного дома

В качестве примера приведем расчет для частного дома с площадью в 80 м2, который имеет 5 окон, 1 дверь, а высота потолков составляет 3 м. Дом расположен в Краснодарском крае.

Электрическая мощность = (40 Вт×80 м2×3 м+5×100 Вт (окна)+200 Вт (дверной проем))×0,7 (региональный коэффициент)×1,5 (расход для частного дома)=10815 Вт.

Дополнительные параметры

Так как выбрать электрические котлы отопления – не такая простая задача, стоит обратить внимание еще на ряд параметров:

  • Наличие приспособлений, обеспечивающих безопасность – датчики давления и температуры, которые прекращают нагрев или возобновляют его при достижении оборудованием заданных параметров.
  • Возможность использования горячей воды в бытовых целях. Если в быту требуется большое количество горячей воды, нужна достаточно большая мощность электрокотла. Более целесообразным будет применение отдельного нагревательного прибора, например бойлера.

Финансовый вопрос — как выбрать оптимальный вариант

Решая, какой электрокотел выбрать для отопления дома, не стоит забывать и о материальных расходах на электроэнергию.

Есть несколько способов сократить потребление электричества:

  1. В обвязку котла можно вмонтировать теплоаккумулятор. Такой способ целесообразен при условии, что существуют дневные и ночные тарифы на электроэнергию. Тогда в ночное время в котельной с электрическим котлом вода будет нагреваться в теплоаккумуляторе (баке на 300-2000 литров), а в дневное время теплоноситель станет циркулировать по системе отопления.
  2. Как вариант, если температура на улице не опускается ниже нулевой отметки, выгодно отапливать помещение кондиционером с функцией обогрева.

Итоги

Итак, мы рассказали, как выбрать электрокотел для отопления исходя из характеристик оборудования, а также принципов его действия. Надеемся, что каждый потребитель сможет определиться с наиболее подходящим для него вариантом, основываясь на полученных знаниях, предпочтениях и финансовых возможностях.


teplospec.com

Установка электрического котла в частном доме: что нужно знать?

Установка электрического котла подразумевает наличие профильных знаний, специального инструментария и выполняется на основе действующих нормативов.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

  1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
  2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
  3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Преимущества и недостатки применения электрических котлов

Конкурентным преимуществом установки электрического котла в частном доме считается высокий уровень комфорта эксплуатации при минимуме затрат. Также среди достоинств силового оборудования отмечают следующие моменты:

  • высокий уровень КПД, относительно компактные размеры, неприхотливость в эксплуатации;
  • широкий диапазон мощности. Несложно подобрать модель оптимальной производительности для отопления площадей различной величины;
  • не требуется разрешение для монтажа конструкции;
  • безопасность эксплуатации, простота монтажа и обслуживания;
  • экологичность оборудования.
Установка электрического котлаЭлектрические котлы имеют высокий уровень КПД

К тому же модели электрических котлов отопления представлены в демократичном ценовом сегменте.

Большой минус применения электрических теплосиловых агрегатов – значительный уровень потребления электроэнергии. Чтобы нивелировать проблему, можно установить котельное оборудование с подключением к буферной емкости. Помимо дороговизны потребляемых энергоресурсов, также среди недостатков приборов отмечают необходимость заземления и риск поражения током.

Правила и особенности установки

Для установки электрического котла отопления своими руками необходимо тщательно изучить инструкцию, которая прилагается к изделию. Монтаж предусматривает несколько этапов:

  • подготовка места установки и монтаж креплений. Поверхность, на которой устанавливается теплосиловой агрегат, необходимо отделать огнеупорной панелью. Для предотвращения перекосов кронштейны подгоняют с помощью строительного нивелира;
  • заземление. В целях электробезопасности в схеме установки электрического котлапредусматривается подсоединение силового устройства к заземляющей шине. Применяется медный провод сечением от 4 мм. Проводник подключается к нулевой клемме в нижней части корпуса;
  • устанавливают циркуляционный насос и расширительный бак, если они не предусмотрены в конструкции котла отопления.

При пусконаладочных работах особое внимание уделяется таким моментам, как герметичность всей системы и удаление лишнего воздуха. Далее оборудование тестируется на различных рабочих режимах.

Обвязка электрического отопительного котла

Обвязка электрокотлов предусматривает следующие элементы:

  • циркуляционный насос – прибор призван обеспечить перемещение теплоносителя по контуру для передачи тепловой энергии отопительным приборам;
  • расширительный бак – конструкция предназначена для приема излишков теплоносителя при его чрезмерном перегреве;
  • предохранительный клапан – функционал срабатывает исключительно в аварийных ситуациях, к примеру, при закипании рабочей среды при остановке насоса или переполнении бачка. Действие этого элемента обвязки предусматривает сброс избытка теплоносителя в канализацию;
  • автоматический воздухоотводчик – его задача заключается в самостоятельном выводе воздуха из контура. Отсутствие прибора чревато затруднением циркуляции рабочей жидкости в системе;
  • манометр – призван отслеживать уровень давления в контуре, применяется прибор со значением от 4 бар.
Установка электрического котлаУстановка электрического котла

По регламенту монтаж электрического котла отопления обязательно сопровождается установкой группы безопасности.

Выбор места и рекомендации по монтажу

В нормативных документах не предусмотрены ограничения по месту установки электрического котла отопления. При этом необходимо руководствоваться правилами пользования электроустановками, в которых указаны ограничения на размещение силового оборудования большой мощности.

Рекомендации поустановке электрического котла отопления в частном доме:

  1. Чтобы ограничить доступ к силовому оборудованию в целях безопасности жильцов, стоит устанавливать агрегат в изолированном пространстве, к примеру, в гараже или другом техническом помещении. Особенно это касается комбинированных моделей отопительных систем напольного исполнения большой мощности.
  2. ТЭНовые модели котельного оборудования компактных конфигураций допускается размещать в кухне или входной группе. Здесь сложность заключается в том, что придется подводить к месту монтажа электрического котла мощный силовой кабель и магистраль отопительной системы. Это сопровождается дополнительными расходами на коммуникации, также требуется организовать работы по декорированию, чтобы скрыть инженерные структуры.
  3. При установке электрического котла отопления на деревянную стену или другую горючую поверхность следует подложить базальтовую панель или лист кровельной стали под прилегающую часть корпуса силового оборудования.
  4. Кабель следует прокладывать выше систем трубопровода, чтобы не залило в случае аварийных ситуаций.
  5. Необходимо размещать конструкцию на выделенном месте так, чтобы обеспечить комфортный доступ к силовому агрегату для удобства обслуживания.
Установка электрического котлаУстанавливать электрический котел лучше всего в изолированном пространстве

Также следует обратить внимание на то, чтобы трубы не нагружали своим весом присоединительные штуцеры электрического котла.

Особенности расположения обвязки котельного оборудования

Регламент строго обязывает устанавливать каждую единицу обвязки в определенном участке системы:

  • группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
  • циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
  • расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Инструменты и материалы

Перед установкой электрического котла отопления своими руками необходимо подготовить набор инструментов, приспособлений и материалов:

  • дрель с соответствующими наконечниками для подготовки отверстий под крепежи;
  • монтажная планка;
  • крепежные элементы, соединительные детали.

Также понадобятся трубы, которые выбирают по расчетным данным, и кабель определенного сечения.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

  • установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
  • если предусмотрена обвязка с буферной емкостью;
  • если предстоит соединение с бойлером косвенного нагрева;
  • электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

  • расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом;
  • насос и грязевик можно установить как на подаче, так и на обратке;
  • трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Как организовать подключение к самотечной сети отопления открытого типа?

Обвязка электрического котла с гравитационной системой отопления выполняется по следующей схеме:

  • на верхней точке сети устанавливается открытый расширительный бак, после него ставится отсекающий кран;
  • трубопроводы обоих направлений прокладываются с уклоном 3 мм/погонный метр;
  • циркуляционный насос ставится на байпасе.

Так как для обеспечения стабильного самотека рекомендуется высота вертикали между электрическим котлом и резервуаром в 2 метра, расширительный бачок выносится на чердачное помещение.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

  • к розетке подключают приборы мощностью до 3,5 кВт;
  • силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
  • котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

  1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
  2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
  3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

pechiexpert.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
