Рекомендации, какой провод использовать для проводки в доме

Соорудить домашнюю электросеть невозможно без электрического кабеля. Однако для обустройства жилья мало его правильно установить, нужно еще грамотно подобрать подходящий тип. А для этого надо знать, какие характеристики влияют на выбор. Согласны?

Мы расскажем, какие типы изделий предлагает современный рынок и какой провод использовать для проводки в доме. Познакомим с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки электролиний. Обозначим, на что следует ориентироваться покупателям и самостоятельным электромонтажникам.

Представленную к ознакомлению информацию с целью оптимизации восприятия мы дополнили схемами, фото-подборками, видео-рекомендациями.

Содержание статьи:

Из чего делают электрокабели?

Основными элементами любого электрического кабеля выступают жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Они обозначаются аббревиатурой ТПЖ.

Помимо токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и внешнюю оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочные, состоящие из большого количества тонких нитей.

Некоторые ошибочно полагают, что однопроволочные жилы и одножильные кабели – понятие идентичное. На самом деле одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- либо же многопроволочной.

Галерея изображений

Фото из

Выбор проводов для устройства проводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрозаряда много- и однопроволочные провода практически не отличаются. Выбирают в основном, ориентируясь на прочность и гибкость жилы

В немалой степени на выбор кабеля по числу проволок оказывает опыт начинающего электрика в удалении изоляции. Однопроволочный вид неумелыми руками можно сразу «перекусить»

Многопроволочные провода даже в составе кабеля значительно гибче, чем однопроволочные. Их проще прокладывать в труднодоступных местах и на участках трассы с многочисленными изгибами. При этом их практически невозможно повредить

Однопроволочные провода используют там, где не предполагается проводить модернизацию сети, подключать дополнительные линии и ремонтировать сеть. Жила из одного провода после нескольких изгибов может банально сломаться

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, в формировании соединений все же учитывается способность и неспособность жил много раз гнуться без повреждений

Одну проводящую ток проволоку скрутками соединяют только опытные электрики. Подобный вид соединения не предполагает возможности раскрутить и переделать узел

Провод с токоведущей жилой из одной проволоки проще зачистить и завести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако можно приобрести соединитель, надежно фиксирующий все составляющие многопроволочной жилы или использовать наконечник, опрессовывающий все составляющие перед соединением

Устройство проводки жилого объекта

Много- и однопроволочные провода

Удаление изоляции с провода стриппером

Зачищенные от изоляции многопроволочные провода

Вариант соединения одно- и многопроволочных проводников

Способы соединения одно- и многопроволочных видов

Скрутки как способ соединения токоведущих жил

Соединение проводов с применением клемм

Основой для изготовления токопроводящих жил может выступать медь или алюминий. Если сравнивать эти металлы, то алюминий, хоть и стоит дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это обозначает, что при равном сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является тот момент, что при ее нельзя напрямую соединять с другими металлами. Т.е. для соединения с алюминием потребуется переходник, исключающий формирования гальванической пары.

Алюминий – не лучший вариант для проводки в доме, поскольку имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и переламывается на изгибах

Если состыковку произвести посредством скрутки, то это место быстро окислится, что приведет к разрыву контактов, в результате которого может произойти замыкание магистрали. В идеале для всех линий в квартире стоит выбирать провода одного типа.

Кабели для электрических сигналов оснащают общей защитной оболочкой.

Изоляционный слой может быть выполнен из:

• резины;
• полиэтилена;
• ПВХ-пластиката.

Каждый их этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различного класса напряжения в пределах 500 Вт.

Основное предназначение наружной оплетки – защищать проводники от влаги, которая способна привести к нарушению целостности изоляции и, как результат, к помутнению оптических волокон

Любой кабель, применяемый для внутридомовой и , имеет как минимум два изоляционных слоя: первый защищает собранные в пучок внутренние жилы, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, на которые ориентируются мастера при выборе .

Первый признак, по которому делятся кабели – количество жил. Эксплуатационные параметры одно- и многожильных изделий подробно расписаны в приведенной ниже таблице.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Различие существует как в устройстве, так и по назначению

Ниже представлены четыре самых популярных вида кабелей, используемых при обустройстве внутриквартирных проводок.

Вид #1 — ВВГ кабель

При обустройстве внутриквартирной электропроводки, которая предусматривает , применяют ВВГ кабель. Он используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может колебать от одной до пяти.

Проводник тока ВВГ выпускают в одном из четырех вариантов исполнения: в виде изделий с плоским или круглым сечением, либо же треугольным или квадратным

К числу неоспоримых достоинств ВВГ изделий стоит отнести широкий температурный рабочий диапазон. Его смело можно использовать при температурах от -50 °C до +50 °C. Провод славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

• «п» – указывает на плоский тип сечения;
• «з» – обозначает, что между изоляцией ТПЖ и внешней оплеткой расположена резиновая смесь или ПВХ-жгуты;
• «нг» – указывает на то, что изоляция не распространяет горение.

В любых кабелях разновидности ВВГ, за исключением тех, что имеют обозначение «з», между наружной оболочкой и изоляционной прослойкой жил пространство не заполнено.

Внешняя оболочка ВВГ кабеля, как правило, окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркирована желто-зеленым, голубым, красным или белым с синей полоской цветами

Для бытовых нужд используют кабель сечением от 1,5 мм², при обустройстве частного дома изделие в 6 мм². Величина радиуса изгиба изделия определяется путем умножения меньшей величины сечения на 10.

Галерея изображений

Фото из

Кабель с маркировкой ВВГнг-LS

Процесс горения изоляции кабеля

Кабель с маркировкой ППГнг-HF

Запрещенный для жилья кабель ВВГнг

Вид #2 — кабель NYM

NYM – еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многопроволочные токопроводящие жилы изделия выполнены из меди.

Число токопроводящих жил NYM кабеля может колебаться в районе от одной до пяти. Минимальные параметры поперечных сечений представленных в продаже изделий составляет 1,5 мм², максимальное – 16 мм².

Величина радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель NYM в разрезе: медные жилы заключены в ПВХ оболочки, между которыми проложена негорючая герметизация; роль наружной оплетки выполняет ПВХ изоляция

Кабель имеет двойную изоляцию:

• наружная оболочка выполнена из поливинилхлорида;
• внутренняя оплетка выполнена из негорючего ПВХ.

Внутренней пространство между изоляционными прослойками залито наполнителем, который представляет собой мелованную резину. Такое решение повышает прочность изделия и делает его более стойким к воздействию высоких температур.

Поэтому NYM кабель относится к числу влаго- и термостойких изделий. Его рабочие температурные пределы от -40 °C до +70 °C.

Единственным недостатком NYM кабеля является уязвимость перед УФ-лучами. По этой причине при использовании на открытом участке, куда попадают прямые лучи, его рекомендуется прикрывать.

Если сравнивать NYM кабель с ВВГ аналогом, то первый является более предпочтительным в плане эксплуатационных параметров. Но при ограниченности бюджета всегда можно сэкономить, задействовав NYM кабель только для соединения комнатных и квартирных щитков с этажным, а на участках проложить кабель ВВГ.

Вид #3 — провод ПУНП

Нередко для проводки используют бюджетный аналог — плоский провод ПУНП. Он представляет собой двух- или трехжильное изделие сечением 1,5-6 мм². Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарно устанавливаемых осветительных систем и «запитки» розеток при номинальном напряжении сети в 250В и при частоте в 50Гц

Кабель также имеет двойную изоляцию:

• наружная оболочка призведена из ПВХ-пластиката;
• внутренняя оплетка сделана из поливинилхлорида.

В плане качества такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к колебаниям температур и быстро разрушается при нагревании.

Вид #4 — бронированный кабель ВБбШв

При обустройстве системы освещения прилегающей к дому территории как нельзя лучше подойдет бронированный силовой кабель ВБбШв. Он предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется в пределах от 660 до 1000 В.

Влагоустойчивое изделие удобно прокладывать в земле, в ж/б трубах и в гофре на открытом воздухе при условии создания дополнительной защиты от прямого попадания световых лучей.

Главным достоинством этого кабеля является наличие металлизированной брони, а потому его смело можно задействовать при обустройстве прокладки в земляной траншее

Токопроводящие жилы изделия выполнены из меди. Количество нитей может варьироваться в пределах от одной до пяти, каждая из которых может состоять из одной либо же большего числа проволок.

Сечение изделий ВБбШв колеблется в пределах от 1,5 мм² до 240 мм². В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.

Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.

Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

• «К» – контрольный;
• «П» – плоский;
• «М» – монтажный;
• «Ш» или «У» – установочный;
• «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

• «П» – изоляция сделана из полиэтилена;
• «В» или «ВР» – оплетка выполнена из резины;
• «Пв» – применен вулканизирующий полиэтилен;
• «Пс» – использован самозатухающий полиэтилен;
• «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

• Р – мощность приборов, параметры которой указаны в технической документации;
• V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм².

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм². Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм² и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Галерея изображений

Фото из

Устройство линий сети освещения

Сооружение проводки на группы розеток

Установка розеток для мощного оборудования

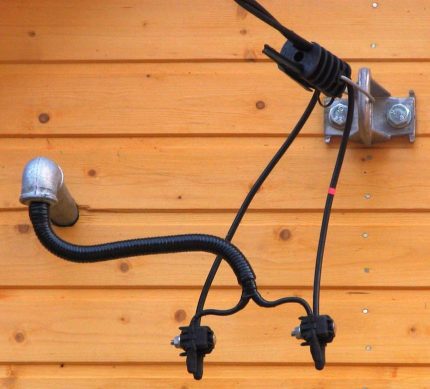

Ввод электропроводки в дом или квартиру

О том, какой кабель нужно использовать для устройства электропроводки в деревянном доме, узнаете из другой нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим применением проводов лучше еще раз вспомнить теорию, посмотрев полезные видеосюжеты.

Видео #1. Как правильно выбрать провод:

Видео #2. Совет мастера, какой провод для дома лучше:

Ценовой диапазон представленных в продаже электрокабелей довольно широк. Но в этом вопросе не стоит экономить. Заниженная цена может указывать на то, что при производстве кабельного изделия были задействованы материалы низкого качества либо же провод имеет сечение меньше заявленного.

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных проводников многие из них задействуют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а разнятся лишь рабочими характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при ознакомлении с информацией? Пишите, пожалуйста, комментарии в блоке ниже текста статьи.

Какой кабель лучше использовать для электропроводки в квартире

27.04.2016

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

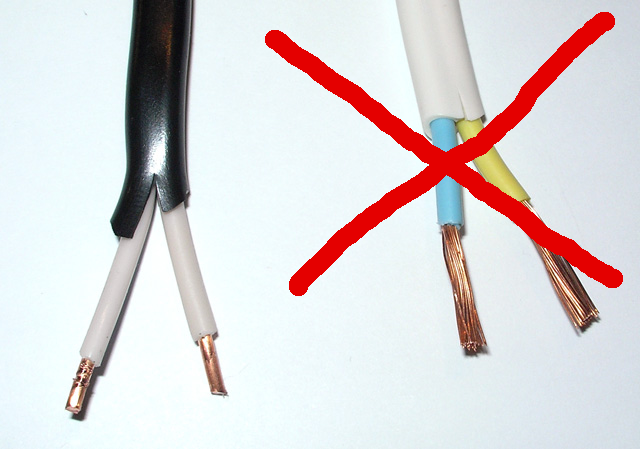

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

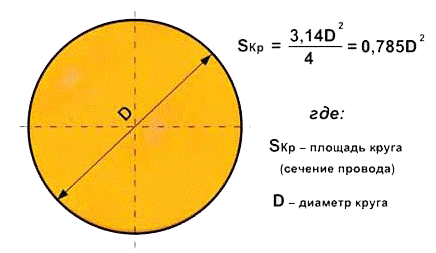

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

• автоматы защиты и УЗО;
• монтажные коробки и подрозетники;
• розетки и выключатели;
• гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
• изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Какой провод использовать для проводки в доме, на улице

Чтобы определить, какой кабель нужен для проводки в доме, нужно просчитать нагрузку на линию, продумать какие узлы будут зависеть от конкретного провода, в каких условиях окружающей среды он будет находиться на протяжении срока службы. Затем следует определиться с видом прокладки проводки. После этого будет проще решить, какой тип провода нужно использовать в вашем доме для реализации проводки.

Виды домашней проводки

Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.

Открытая проводка

Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.

Скрытая проводка

Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

• лучше противостоит коррозии;
• имеет более высокие показатели проводимости;
• значительно прочнее.

Недостатки:

• стоимость выше, чем у алюминиевых.

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².

Преимущества алюминия:

• неплохая гибкость, проще монтировать;
• стоимость ниже, чем у медных.

Недостатки:

• алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
• ломкость, нельзя сгибать в одном месте несколько раз;
• плохо держится в винтовых зажимах.

Выбор электропровода

Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.

Важно!

1. избегайте второсортной продукции;
2. покупайте провода от известных производителей, имеющих сертификаты;
3. подбирайте сечение в зависимости от нагрузки.

Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.

При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).

В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:

Площадь сечения = 0.785 × D²;

Т-1. Максимальные токовые нагрузки для медных электропроводов с резиновым или ПВХ изоляционным покрытием

Т-2. Максимальные токовые нагрузки для алюминиевых электропроводов с резиновым или ПВХ изоляционным покрытием

Какой провод выбрать в итоге

В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.

Какой кабель подойдет для скрытой проводки

Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:

• ВВГ — медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS — еще более устойчивые к горению провода.
• NYM — германский высококачественный кабель с функционалом как у ВВГ;
• ПВС — сделан из меди, имеет многопроволочные жилы.

Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50  до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба — 10 сечений.

Кабель ВВГ

Свойства кабеля NYM: функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба — 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM — влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.

Если нужно сэкономить, то можно использовать бюджетный вариант — провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.

Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.

Какой кабель подойдет для открытой проводки

В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии — это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.

Рекомендуемые марки шнуров для домашнего применения:

Кабель для бани

В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:

• она должна быть устойчивой к влажной среде;
• должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).

В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.

Кабель для освещения в квартире

Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.

В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.

Технические требования и нормативные акты, регулирующие прокладку домашней линии

Нужно учитывать ряд факторов:

• минимально допустимая (для конкретных условий) площадь сечения;
• предельная токовая нагрузка;
• уместный тип изоляции;
• условия окружающей среды, температура, влажность.

Правила установки электропроводки в гражданских зданиях регламентируются следующими документами: Правила устройства электроустановок (ПУЭ), ГOCT P 50571. 15/97.

Видео по теме

Хорошая реклама



Какой кабель использовать для проводки в квартире и доме: марка, сечение, негорючий

На прилавках магазинов представлен большой ассортимент электротехнической продукции. Не является исключением и силовой кабель для электропроводки. Неподготовленному пользователю трудно понять, какой кабель использовать для проводки в квартире.

Отличия кабелей от проводов

Многие люди считают вышеназванные понятия синонимами. Продукцию можно различить по маркировке изготовителей. Преимущественно под кабелем подразумевают провод, покрытый прочной двуслойной изоляцией, один из которых покрывает токопроводящие жилы, а второй закрывает весь комплекс.

Для провода характерна более легкая изоляция, придающая ослабленную конструкцию этому элементу. Иногда она бывает двойной, но в открытой форме характеризуется неустойчивостью в условиях агрессивного воздействия. Он нестоек к продолжительным нагрузкам и легко возгорается. При решении вопроса, какие провода лучше использовать для проводки в доме, наиболее целесообразно выбирать кабели.

Различают по форме провода и кабели круглые или плоские, но этот показатель определяет удобство пользования. Основной же классификационной единицей выступает спецификация.

Медь или алюминий

Во времена СССР для квартирной проводки применялся алюминий, что было обусловлено:

• пониженной ценой при сопоставлении с медными проводами для электропроводки;
• облегченной конструкцией.

При этом алюминиевые провода имеют больше отрицательных качеств, чем положительных:

• пониженная электропроводимость;
• окисление при контакте с воздухом, из-за чего увеличивается сопротивление и уменьшается полезное сечение;
• срок службы не превышает 20-25 лет;
• повышенная ломкость;
• сложность монтажа проводки.

Достоинства меди, использующейся в электропроводке:

• хорошая проводимость даже после образования пленки на поверхности;
• срок службы — до полувека;
• повышенная механическая прочность;
• монтаж осуществляется легко.

Единственный минус такой проводки — дороговизна. Определяется, какой кабель нужен для проводки, в строительных правилах, согласно которым проводку в различных зданиях выполняют из медных кабелей и проводов. Здесь приводятся ссылки на ПУЭ.

При недостатке средств возможно выполнение комбинированной проводки. Провод для розеток обязательно с медными жилами, а кабель для освещения — с медными или алюминиевыми. При использовании разнометаллических элементов придется приобретать соединительные колодки или специальные зажимы, препятствующие прямому контакту металлов, из-за чего алюминий сильно окисляется. Это увеличивает удельное сопротивление контакта, нагрев и способствует обгоранию.

Наиболее подвержены перегреву электросети в легковоспламеняющихся строениях с алюминиевыми жилами, поэтому нужно использовать медную проводку в деревянном доме.

Однопроволочный или многопроволочный кабель

Применяются как однопроволочные или монолитные, так и многопроволочные проводники. Определяется, какой кабель нужен для проводки, используемым оборудованием: стационарным или переносным.

Однопроволочный кабель имеет повышенную жесткость, применяется при стационарной электропроводке. В многопроволочном находятся нескольких тонких проводников, формирующих сечение жилы. При их подключении к клеммникам необходимо осуществлять их опрессовку или оконцовывание. Подобные элементы используются в труднодоступных местах и подключении переносного оборудования.

Возможно использование для домашней электропроводки и того, и другого варианта. Выбор осуществляют исходя из удобства монтажа и эксплуатации. Для скрытой проводки возможно использование одножильного провода под штукатуркой. При массовых крутых поворотах лучше использовать многожильный проводник при любом варианте проводки. Сегодня для электропроводки в квартире применяют 3-жильный однопроволочный (однопроводниковый) кабель.

Однопроводниковые элементы применяют и для ввода в квартиру. Многопроволочные кабели из-за повышенной горючести при стационарной прокладке для квартирной проводки не используются.

Сечение кабелей

Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.

В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).

Назначение	Сечение, мм²	Предельная мощность, кВт	Рекомендуемый номинал защитного автовыключателя, А
Освещение	3х1,5	4,1	10
Розетки	3х2,5	5,9	16
Для электроплиты или варочной поверхности	3х6	10,1	32

Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.

Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

• нг-LS — имеющие небольшое газо- и дымовыделение;
• нг-HF — не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

• • большой ассортимент;
  • высокая пожаробезопасность;
  • удобный монтаж;
  • качественное исполнение;
  • высокая долговечность;
  • низкая задымленность и самозатухание.

Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

• ВВГ — с изоляцией и оболочкой из винила;
• аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
• «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
• ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.

Подробнее узнать про кабель NYM можно в нашей статье.

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

• соединительные концы необходимо залужать и паять;
• имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
• не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Какие кабели и провода использовать для проводки в квартире

В продаже имеются разнообразные провода, различающиеся по материалу, сечению, маркировке, конструкции и цвету.

При прокладке электросистем необходимо решить первоочередной вопрос – какой кабель использовать для проводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрических коммуникаций.

Согласитесь, выбор подходящего проводника – задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомится с подробной классификацией кабелей и спецификой подключения электрооборудования.

Содержание статьи:

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления и подбора кабельной продукции.

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

• Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
• Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.

Важнейшие характеристики кабельной продукции

При приобретении изделий, использующихся для прокладки электрокоммуникаций, важно учитывать перечисленные ниже особенности.

Материал и конструкция кабеля

В ассортименте можно встретить элементы проводки с использованием медных и алюминиевых жил. Хотя последние стоят дешевле, изделия из меди более надежны: у них выше показатель проводимости тока и ниже – сопротивления, к тому же, проводники из этого металла медленнее нагреваются.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долгое время.

Исходя из таких характеристик, действующие документы(ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3) предписывают для устройства проводки в квартирах использовать исключительно медные кабели и провода.

Хотя алюминиевые изделия широко применяются в промышленности, их использование для проводки электросетей в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну либо несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изоляционной оболочкой. Такое изделие удобно и просто монтируется, к тому же оно стоит дешевле многопроволочного.

Галерея изображений

Фото из

Устройство электропроводки в новостройке

Подключение электроустановочных изделий

Зачистка токоведущей жилы от изоляции

Сечение одно- и многопроволочных проводов

Варианты однопроволочных проводов

Сложные трассы электропроводки

Методы соединения проводов

Скрутки однопроволочных проводов

В то же время кабели этой конструкции, особенно большого сечения, более жестки и часто ломаются при перегибах. Из-за этих особенностей специалисты отдают предпочтение пластичным многожильным изделиям.

Такие модели хорошо переносят скручивания, изгибы, повороты, благодаря чему они подходят для прокладки любых электросетей.

Для подключения проводов, имеющих многопроволочные жилы, к электроаппаратуре (клеммникам выключателей, розеток) необходима оконцовка или дополнительная опрессовка наконечниками

Однако при острой необходимости для проводки под штукатурку допускается применение одножильного медного изделия, поскольку отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает пропускную способность тока. У кабельного изделия из меди один мм² способен пропустить ток в 8-10 ампер, тогда как у алюминиевого максимальный показатель равен только 8А.

Сечение кабеля не нужно путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь сечения рассчитывается по специальной формуле, одной из переменных которой является диаметр

Чтобы обеспечить безопасную работу электросети, лучше подбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что защищает изоляцию от расплавления. Запас сечения также важен, поскольку скрытая под штукатуркой проводка слабо охлаждается.

В то же время не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2.5 мм²). В этом случае необходимо применять рассчитанную на основе данного показателя защиту проводки, то есть требуются автоматы и УЗО большей мощности.

Для проводки электросетей в квартире обычно используется несколько разновидностей кабелей. Наиболее тонкие применяются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактический показатель часто имеет меньшее значения.

Небольшие расхождения допустимы, поскольку при сертификации обращается внимание на сопротивление, а не на сечение. Существенные же расхождения в цифрах свидетельствуют о браке.

При выборе и нужно руководствоваться ПУЭ 7.1.34, при этом каждую линию проводки требуется рассчитывать отдельно, учитывая предполагаемую нагрузку.

Однако в большинстве случаев допустимо руководствоваться практическим опытом в устройстве электропроводки. На основании многочисленных наблюдений и проведения расчетов в устройстве электропроводки зачастую используются кабели со следующим сечением:

Галерея изображений

Фото из

В устройстве групп освещения в городских квартирах и загородных домах чаще всего применяется кабель сечением 3×1,5мм². Для защиты проводки веток освещения ставят автоматы А10. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп штепсельных розеток, устанавливаемых для питания бытовой техники, электропроводку прокладывают кабелем с сечением 3×2,5мм². Автомат им нужен на 16А. Максимальная мощность после традиционно не выше 5,9 кВт

Питание мощных потребителей: холодильника, электроплиты, электрической духовки устраивают путем прокладки отдельных линий кабелем 3×6мм². Автомат им нужен на 32А, максимальная мощность 10,1 кВт

В квартиру или частный дом электропроводку вводят кабелем с сечением минимум 3×6мм². Однако лучше использовать кабель сечением 3×10мм² с запасом на увеличение мощных приборов

Сооружение системы освещения в квартире

Прокладка линий для штепсельных розеток

Устройство проводки для мощных потребителей

Ввод электрики в квартиру

Толщина жильной изоляции

Любой проводник, применяемый в многожильном либо одножильном кабеле, окружен изоляцией, для которой используется ПВХ или другие виды пластика (они могут быть обычными либо иметь пониженную горючесть и дымообразование).

Толщина изоляции регулируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, с сечением 1.5 и 2.5 квадратным миллиметров норматив предусматривает использование изоляционного слоя в 0.6 мм.

Чтобы не ошибиться, лучше покупать кабели известных марок, предлагаемых в авторитетных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка формирует целостный кабель, фиксируя и оберегая находящиеся внутри изолированные проводники.

Как и жильная изоляция, она обычно выполняется из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам, слой защитной оболочки одножильных кабелей равен 1.4 мм, а многожильных – 1.8 мм, на практике толщина подобных изделий может незначительно варьироваться в меньшую сторону.

Все компоненты квартирной проводки, даже если их предполагается использовать для участков с минимальной мощностью, должны быть сделаны из кабелей, имеющих защищенные провода и целостную оболочку.

Двойная изоляция позволяет максимально предохранить электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения током.

Правила чтения маркировки кабеля

На оболочке кабеля, применяемого для электромонтажа в жилом помещении, содержится вся необходимая для выбора изделия информация. Надпись, которая должна быть четкой и хорошо читаемой, пропечатывается или выдавливается в процессе изготовления продукции.

Основные сведения об определенном виде кабельной продукции наносятся по всей длине изделия, на небольшом расстоянии друг от друга

Вот некоторые обозначения.

Первая буква, используемая в маркировке, указывает на материал для изоляционной оболочки:

• П – провод либо изоляция из полиэтилена;
• В – поливинилхлоридная (ПВХ) изоляция;
• К – контрольный кабель;
• Р – изоляция из резины.

Вторая буква обозначает материал, из которого сделана оболочка жилы:

• В – ПВХ-изоляция;
• Р – резиновая оболочка;
• П – полиэтиленовая изоляция.

Помимо этого, маркировка может содержать и другие буквы, отражающие прочие характеристики электрокабеля:

• нг – изоляция кабеля имеет пониженную горючесть;
• Шв — защитный герметичный провод; ПВХ-шланг;
• LS – при плавление провода выделяется мало дыма;
• Бб – защитная оболочка, состоящая из двух стальных лент;
• Э — экранированный кабель;
• Б — бронированный провод;
• з — кабель с заполненными промежутками между проводниками;
• П – плоский провод;
• Г — кабель, имеющий повышенную гибкость;
• ОЖ – однопроволочная жила.

Буква для обозначения материала, из которого сделан кабель, присутствует только для алюминиевых изделий (А). Для медных проводов буква не указывается, поскольку этот металл используется по умолчанию.

Маркировка может содержать также следующую важную информацию:

• наименование изготовителя;
• год выпуска;
• число жил;
• сечение;
• напряжение (номинал).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0.66 кВ 3х1.5.

Что расшифровывается как трехжильный негорючий (нг) гибкий (Г) медный кабель с тремя однопроволочными жилами (ож), сечение которых составляет 1.5 кв мм. Кабель рассчитан на номинальное напряжение в 660 В, и имеет изоляцию и оболочке из ПВХ-пластика (ВВ).

Дополнительная информация по маркировке кабелей и проводов представлена в .

Цвета кабельных жил

Провода могут быть либо равномерно цветными или иметь одномиллиметровую полосу на оболочке вдоль проводки.

Проводники в кабеле имеют различную расцветку. Это значительно облегчает процесс подсоединения элементов, что важно при проведении электромонтажных работ

Расшифровка :

• Красные, коричневые, белые провода, как правило, используются в качестве фазы (на схемах обозначается как L).
• Синие провода обозначают ноль (N).
• Зеленые или зелено-желтые жилы, которые наносятся на план буквами PE, всегда соответствуют заземлению.

Подобная цветовая специфика значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Существует два вида стандартной упаковки для электропроводки. Предназначенные для розничной продажи в строительных и других специализированных магазинах кабели наматываются на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в барабаны.

К любой упаковке кабельной продукции в обязательном порядке прилагается бирка, которая может иметь разный цвет, форму и вариант крепления

Вне зависимости от тары, к изделиям крепится бирка с описанием, которое включает в себя:

• название завода либо фирменный товарный знак;
• марку кабельной продукции;
• дату изготовления;
• ГОСТ или ТУ, согласно которым выпущено кабельное изделие;
• число отрезков с обозначением длины;
• номер барабана;
• вес проводника;
• знак соответствия;
• отметку контролера.

При покупке кабеля целой бухтой размером в 100 м бирка вручается вместе с продукцией. При приобретении электропроводки куском – ярлык предоставляется продавцом для просмотра.

Качество кабеля подтверждается специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность применения данного вида кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду изделия, должен быть указан ГОСТ или ТУ, а также прописан срок действия. Продавцы обязаны предъявить сертификат для ознакомления по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки следует также обращать внимание на внешний вид изделий. Лучше избегать продукцию, имеющую наружные повреждения: выраженные перегибы, сдавленности, помятости.

Подобные неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь обрывы или быть замкнутыми друг на друге. Чтобы не ошибиться с выбором, желательно тщательно осмотреть электропровод в магазине, а уже затем оплатить покупку.

Существующие разновидности изделий

Сложно однозначно ответить на вопрос, какие провода и кабели нужны для осуществления проводки в жилых помещениях квартиры, поскольку для проведения подобных работ требуются различные виды подобных изделий.

Согласно действующим правилам безопасности, все домашние приборы и розетки должны иметь заземление. Поэтому в квартирах повсеместно протягивается трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для контура освещения, на который падает наименьшая нагрузка электросетей, подойдет кабель сечением 1.5 мм². Для него достаточно предусмотреть автоматический выключатель в 10 А (2.3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2.5 кв. мм, способные выдержать ток до 27 А и мощность 5.9 кВт.

Однако не следует нагружать линию до подобных пределов: для корректной работы необходим запас, составляющий треть от планируемой нагрузки. В данном случае понадобится выключатель, рассчитанный на 16 А (3.6 кВт).

Если планируется (варочной поверхности), необходимо проложить кабель сечением 6 кв. мм для мощности до 10.1 кВт.

В этом случае важно , предназначенный для электрического тока в 32 А (напряжение 7.3 кВт).

При выборе параметров вводного кабеля в квартиру важно учитывать мощность, выделенную на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм.

Популярные разновидности электропроводки

Среди часто используемых видов продукции для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Галерея изображений

Фото из

Провод для выполнения электромонтажа

Электрический шнур для слаботочных линий

Провод для уравнивания потенциалов

Кабель для подключения мощных приборов

Вариант #1 — кабель ВВГ

Наиболее популярное изделие отечественного производства, которое часто применяется для выполнения в квартире электромонтажных работ. Кабель относится к небронированным гибким силовым проводам.

Он может состоять из 1-5 медных жил, сечения которых варьируются от 1,5 до 240 кв. мм. Проводники, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Кабель ВВГ имеет несколько модификаций:

• ВВГ – основной тип, характеристики которого приведены выше.
• ВВГнг – кабель силовой, имеющий внешнюю оболочку и изоляцию жил, сделанную из негорючего поливинилхлорида.
• ВВГнг-LS – проводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка обладает низким показателем выделения дыма.
• ВВГнг FR-LS – негорючий кабель с малой задымленностью, имеющий дополнительную защиту от огня, выполненную из слюдяной ленты.

Хотя обычный ВВГ стоит дешевле, его оболочка не имеет огнестойких свойств и выделяет при горении много дыма. Эти изделия также не подходят для пучковой прокладки, тогда как негорючие изделия монтируются в пучках, благодаря чему в гофрах, трубах или шурфе можно одновременно прокладывать несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия внешнего вида и технических характеристик

Исходя из перечисленных выше причин, для проводки электросетей в квартире лучше брать надежные и практичные изделия марок ППГнг-HF и ВВГнг-LS, наиболее безопасные в бытовых эксплуатационных условиях:

Галерея изображений

Фото из

Кабельная продукция с маркировкой ВВГнг-LS

Горящий и выделяющий токсины кабель

Кабель с безгалогенной изоляцией ППГнг-HF

Продукция ВВГнг для укладки в штробы и технических помешщений

Вариант #1 — кабель NYM

Это изделия из меди, изготовляемый на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и нормам европейского стандарта.

По основным характеристикам модель совпадает с показателями кабеля ВВГнг; она также рассчитана на номинальное напряжение 0.66 кВт.

В продаже имеется однопроволочный многожильный кабель NYM с сечением 1.5-10 мм² и многопроволочный, сечение которого превышает 16 мм².

Для негорючести изделия между поливинилхлоридной оболочкой изделия и изолированными тем же пластиком жилами (1-5) помещается резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку, сделанную из плохо горящего полимера, благодаря чему изоляция склонна к самозатуханию. Еще один плюс: при горении оболочки выделяется небольшое количество дыма, не содержащего опасных компонентов

Кабели ВВГнг и NYM обладают схожими характеристиками.

К числу их достоинств можно отнести:

1. Качественное исполнение. Все компоненты проводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, благодаря чему продукция отличается надежностью и долговечностью.
2. Высокая пожаростойкость и безопасность. Отвечающие всем требованиям кабели безупречно работают под прописанной нагрузкой, а особо прочная изоляция позволяет производить пучковую прокладку без риска возгорания при взаимодействии жил.
3. Легкая разделка и удобный монтаж. Упаковка кабеля круглой формы позволяет комфортно производить монтаж, не допуская перекруток при прокладывании сетей. При этом проводку можно уплотнять на выводе.

Еще одним плюсом является большой ассортимент подобных моделей, различающихся как по техническим характеристикам, так и по цене.

Тонкости подключения электрообрудования

У владельцев квартир часто возникает необходимость подключения к силовой розетке крупных агрегатов бытовой техники, например, электрической плиты или .

Для этих целей предназначаются гибкие провода, при этом следует учитывать пункт 2.1.48 ПУЭ 7, согласно которому можно брать лишь продукцию, назначение которой обозначено в стандартах и техусловиях.

Например, чтобы подключить варочную панель, следует подобрать провод, в сертификате которого есть упоминание о подобном применении данного изделия.

Какие провода не подходят?

Имеются варианты продукции, которые строго запрещено использовать для прокладки электросетей даже в самых крайних случаях. К ним относятся следующие виды изделий.

Изделие #1 — провод ПВС

Соединительный медный элемент, имеющий оболочку и изоляцию из ПВХ. Он имеет многопроволочную конструкцию с 2-5 проводниками сечением 0.75-10 кв. мм.

Провод, рассчитанный на номинал напряжения в 0.38 кВт, может использоваться для подключения бытовой электротехники к электросети и для изготовления удлинительных шнуров.

Для прокладки проводки ПВС не годится по следующим причинам:

1. Он имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
2. Изделие создает опасность пожара: из-за проволочных жил кабель нагревается сильнее, из-за чего изоляция изнашивается быстрее, что может привести к короткому замыканию.
3. ПВС нельзя прокладывать пучком, тогда как для этого подходят практически все модели кабелей. Из-за того, что линии проводки должны находиться на некотором расстоянии друг от друга, придется выполнять в стене штробы под каждую из них.

Таким образом, высокие затраты на осуществление монтажа не сможет компенсировать даже низкая цена подобных проводов, к тому же качество проложенной электросети не будет слишком высоко.

Изделие #2 — провода ШВВП, ПВВП

Шнуры либо кабели, имеющие одно либо многопроволочные жилы из меди, можно применять для подключения бытовой техники, электрообрудования.

Однако они не подходят для стационарных электрокоммуникаций, поскольку на этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полвинилхлоридными оболочками (ШВВП) и не рекомендуется для прокладки электросетей, он вполне подойдет для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок эксплуатации ШВВП и ВППВ достаточно короток, а многожильная конструкция требует обработку окончаний и пайку при монтаже.

Стоит упомянуть также ПУНП (провод универсальный плоский), который был запрещен для еще в 2007 году.

Это устаревшее изделие имеет слабую изоляцию и небольшую мощность, из-за чего оно не выдерживает современных нагрузок

Выводы и полезное видео по теме

В предлагаемом ролике представлена детальная информация по выбору изделий для организации электропроводки в жилых помещениях:

Несмотря на большое разнообразие выпускаемой продукции, подобрать необходимый материал для прокладки электрических коммуникаций довольно легко. Нужно тщательно читать маркировку, бирки и сертификаты изделий, обращать внимание на технические характеристики и качество кабеля.

Поделитесь с читателями вашим опытом проведения проводки в квартире, расскажите, какой кабель вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Каким кабелем делать проводку в деревянном доме: обзор негорючих видов

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как здания из бруса или бревна — самые сложные объекты в этом отношении, нужно обязательно разобраться, каким кабелем делать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы расскажем о том, как выбрать кабель, чтобы полноценно обезопасить легко возгораемую постройку. Подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотно проложенной проводкой. В предложенной нами статье описаны марки приемлемой в обустройстве продукции, даны рекомендации по выбору сечения кабеля.

Содержание статьи:

Конструктивные особенности негорючего кабеля

Прежде всего, разводка электричества в деревянном здании обязана отвечать требованиям ПУЭ. С этой целью применяют негорючие марки кабелей и прокладывают их в специальных системах. Негорючие кабели, если ориентироваться на ГОСТ 31565-2012, имеют несколько типов исполнения.

Рассмотрим все типы строения негорючей кабельной конструкции:

1. Изделия, которые не распространяют горение в случае одиночной проводки.
2. Кабели нг – в которых горение не распространяется при групповом способе проводки.
3. Тип нг-LS – то же, но еще и с низким газо- и дымовыделением.
4. Кабели нг-HF – то же, и не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления при групповой проводке.
5. Тип нг-FRLS – огнестойкие, неспособные распространять горение при групповом методе прокладки с низким газо- и дымовыделением.
6. Кабели нг-FRHF – не выбрасывающие газообразных коррозионно-активных веществ при групповой проводке во время горения и тления.
7. Тип нг-LSLTx – не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
8. Кабели нг-HFLTx – не поддерживающие горение при групповом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.
9. Тип нг-FRLSLTx – не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
10. Кабели нг-FRHFLTx – не поддерживающие горение при пучковом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.

Следует отметить, что часто встречающееся выражение «негорючие кабели» звучит некорректно. Под ним часто подразумевают изделия огнестойкие, не передающие горение, кабели с оболочками трудногорючими.

Жилы кабеля оснащены индивидуальной виниловой изоляцией. Они находятся в поливинилхлоридном шланге. На этой базе построен выпуск негорючих кабельных изделий

Кабели, которые не распространяют горение при любом виде прокладки, под воздействием огня сразу перестают работать, т.к. изоляция и оболочка сгорают или расплавляются. Если начался пожар, по любому не должен распространяться огонь.

Огнестойкая продукция для устройства проводки определенное время сохраняет способность функционировать при пожаре. В этом и заключается основное различие между этими двумя видами кабельной продукции.

Расшифровка маркировки кабелей

Все типы негорючих кабелей, которые выпустили отечественные производители, имеют в своем обозначении буквосочетание «нг». Оно указывает на то, что изделие относится к кабельной продукции, не распространяющей горение.

В маркировке встречаются также следующие символы, характеризующие их поведение при горении:

• LS — малое газо-дымовыделение.
• LSLTx — низкое газодымовыделение, малая токсичность выбросов.
• HF — как при сгорании, так и при тлении отсутствуют коррозийно-активные выделения газов. В составе подобных изделий нет галогенных добавок — брома, фтора, хлора и других неметаллов.

Чтобы выполнить в частном доме по своим параметрам подойдет кабель, промаркированный только буквосочетанием «нг». Если необходимо обеспечить безопасность людей в случае эвакуации по максимуму, лучше взять более дорогую продукцию — «LS», «LSLTx», «HF».

Когда напряжение в сети не превышает 660/1000 В, используют кабель ВВГнг либо NYM — импортный аналог первого, подойдут и изделия, имеющие оболочку и изоляцию из полимеров

Кабель ВВГнг устойчив к высокой температуре, т.к. в его производстве применяют поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывают в местах, где наблюдается довольно высокая взрывоопасность. Функционируют системы, где использованы эти кабели, свыше 180 минут.

Подробно о кабеле ВВГнг и его типе LS

При помощи этого наружного кабеля обеспечивают питание электроприборов стационарных и мобильных. Как ВВГнг, так и LS могут выполнять возложенные на них задачи в самых различных условиях.

Главными свойствами последнего являются:

1. Влагостойкость. Способность функционировать в помещениях с повышенной влажностью.
2. Возможность высотной прокладки. С его помощью можно монтировать электропроводку под землей, в шахте.
3. Огнестойкость. Он не только не продвигает горение, но и не дымит под действием огня.
4. Высокие технические характеристики, дающие возможность применять ВВГНГ LS в нефтяной и химической промышленности.

Технические параметры изделий этой серии разные. В соответствии с нормами значение напряжения допустимого тока — 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока — максимум 50 Гц.

Изделия эти гибкие, имеют настолько крепкую изоляцию, что испортить ее практически невозможно. Продолжительность службы кабелей, принадлежащих к этой серии, — до 30 лет.

Целесообразно использовать такой электрический кабель для реализации проекта проводки деревянного дома, поскольку здесь возгорание может возникнуть с большой вероятностью

Все кабели ВВГнг, и LS в том числе, относятся к силовым. Производят их из меди. Максимальное число жил — пять. Для дома чаще всего используют двужильные изделия. Минимальное сечение жилы всей продукции серии ВВГ — 1,5 мм².

Наиболее популярный цвет внешней изолирующей оболочки – черный, но довольно часто можно встретить и в белой изоляции.

С параметрами основных токоведущих жил кабеля связан размер жилы нулевой. Если размер токоведущей жилы находится в пределах 1,5 – 2,5, сечение нулевой будет равняться 1,5

Символы в обозначении ВВГнг обозначают:

• В — материал оболочки винил;
• Г — в кабеле имеется «голая» жила с защитой в виде двойной изоляции из ПВХ;
• нг — негорючий.

Поскольку в маркировке отсутствует символ «А», выполнен кабель из меди. LS, а полностью low smoke указывает на неспособность изделия гореть. Цена одного метра кабеля связана с числом жил и их сечением. В случае трехфазного напряжения используют многожильный проводник.

В конструкцию ВВГНГ LS входят однопроволочные либо многопроволочные жилы. Геометрия жил может быть как в виде круга, так и сектора. Не рекомендуют его подземный монтаж без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной проводки в специальных связках.

У этого силового провода отсутствует броня, поэтому при монтаже и эксплуатации нужно исключить возможность механических воздействий на него

Используют ВВГНГ LS при температурных показателях 30 – 50 °C, а характеристики его остаются неизменными даже в условиях нагрева жил до +400 °C.

Если целостность кабеля не нарушена, и в нем присутствуют однопроволочные жилы, его можно изгибать под монтажным радиусом идентичным десятку внешних диаметров. При наличии многопроволочных жил, максимальный радиус равен 7,5 наружных диаметров.

С правилами и формулами, применяемые в расчетах сечения кабеля, ознакомит , прочитать которую мы настойчиво советуем.

Советы по выполнению безопасной укладки

Как выбор материалов, способа прокладки проводки, так и метода монтажа установочных изделий в деревянном доме имеет свою специфику. Приоритетный вопрос — безопасность.

Каким нормативам должна соответствовать проводка?

Если основание является горючим, монтаж нужно осуществлять открытым методом или же локализовать проводник, заключив его в защитную оболочку.

В случае когда внутренние перегородки в доме каркасные, оснащенные негорючим наполнителем, обычно кабель помещают в металлорукав или гофру. Более правильным решением стала бы огильзовка стоек, через которые проходит кабель

Важный момент — обеспечение хорошего доступа к кабелю при размещении его в защитном кожухе.

Даже если проводку в деревянном доме выполняют опытные электрики, чтобы оценить их работу, нужно знать три основных правила, предъявляемые к ней:

1. Не допустить даже возможности возгорания электрокабелей или хотя бы свести ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае к.з. (короткого замыкания) в электрической цепи. Следовательно, провода не должны контактировать с деревянной поверхностью.
2. Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно переносить максимальные нагрузки. Любая степень нагрева клеммных соединений и вводного кабеля недопустима.
3. Электрические провода должны пребывать в идеальном техническом состоянии, чтобы исключить малейшую вероятность поражения током обитателей дома.

Нельзя отодвигать на второй план правила безопасности в угоду эстетической составляющей. Последствия могут оказаться необратимыми. Все ветки разводки в доме из древесины должны оснащаться и прочими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

Существует два ключевых способа ввода негорючего кабеля для дальнейшей его проводки в деревянном доме с соблюдением безопасности. Первый — прокладка под землей. Метод надежный, поскольку кабель огражден от внешних влияний.

Существенный минус — земляные работы, связанные с устройством траншеи минимум 0,8 м в глубину. Это сопряжено с дополнительными финансовыми затратами

Второй метод — проводка по воздуху. Здесь необходим допуск, а без него работать на электрических столбах нельзя. Поэтому работу могут выполнить только электрики, имеющие соответствующую квалификацию.

Диаметр кабеля на отрезке столб – дом не может быть меньше 16 мм. Здесь лучше использовать провода самонесущие алюминиевые с хорошей изоляцией и сроком эксплуатации от 25 лет. Продолжать линию таким проводом дальше нельзя — для помещения нужен медный проводник.

Если нет проекта, то перед вводом электричества в деревянный дом, необходимо рассчитать нагрузку на случай функционирования всех электроприборов

Собственно ввод выполняют в гильзе из металла. Для этого в стене делают отверстие, фиксируют в нем трубу, а уже внутри нее прокладывают кабель. Пространство, которое осталось, заполняют цементным раствором. Можно вымочить в растворе паклю и применить ее в качестве наполнителя трубы.

К деревянной стене кабель прикрепляют при помощи специальных зажимов. Они обеспечивают хороший не окисляющийся контакт. В случае применения троса для подвеса кабеля, для его фиксации к ограждающей конструкции устанавливают рым-болт.

Недопустимо монтировать кабель внатяжку. Он должен висеть свободно по всей протяженности, а перед вводом в стену нужно обеспечить положение ниже отверстия. В противном случае атмосферная влага по кабелю проникнет в дом. Нельзя перетягивать и сам трос.

Правила регламентируют и толщину стенок трубы. Для мощного кабеля нужна защита толщиной до 1 см. Когда сечение кабеля не превышает 4 мм, достаточно гильзы со стенками 2,8 мм. Этим правилом руководствуются для всей разводки в доме.

Нюансы укладки на участке до распредщитка

Это также один из важных участков электропроводки. Специфика его заключается в том, что от перегрузок при к.з. его не подстраховывает автоматическая защита. Проблему решает следующий вариант: на участке длиной до 3 м кабель помещают полностью в металлическую трубу.

Автомат можно расположить снаружи сруба в защищенном кожухе. Такой вариант является надежным, хоть и не очень удобным для жителей дома

УЗО и набор автоматов заключают в пыле-влагонепроницаемый непосредственно перед вводом в дом из дерева. Срабатывание наступает при уровне нагрузки, превышающем соответствующий параметр основного автомата, находящегося в распредустройстве.

При установке счетчика нужно соблюсти основное условие — не допускать разрывы в питающей линии. Скрутки категорически недопустимы, поэтому следует применять для этого только цельный кабель.

Особенности укладки сетей внутри дома

Безопасную разводку электрики внутри дома можно выполнить двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилистике помещений. А вот скрытый вариант монтажа, выполненный в соответствии с требованиями электробезопасности, обойдется дороже.

Методы монтажа открытой проводки

Способов монтажа открытой проводки несколько. Все они безопасны, выбирают их часто по соответствию стилистике дизайна. В продаже есть много для прокладки открытой проводки, существуют техники монтажа, благодаря которым в интерьер можно привнести некий колорит.

В открытой проводке все на виду. Все неисправности можно устранить очень быстро, путем замены проблемного участка. Такой метод когда-то был очень популярным, но и сейчас для деревянного дома — это единственно разумное решение

Кабель проводят внутри постройки по стенам и по потолку. При этом можно заменить или проводом ПВ-1. Витой шнур наматывают на керамические изоляторы, что может стать изюминкой дизайна. Такую проводку можно модернизировать, прокладывать новые магистрали.

На рынке большой ассортимент самозатухающих каналов. Всегда можно подобрать их по цвету и стилю комнаты.

Скрытая проводка в доме из дерева

Монтаж скрытой электропроводки в таком пожароопасном строении — процесс трудоемкий. Выбор этого варианта может создать много проблем в случае, если потребуется ремонт кабелей или модернизация сети. Тем не менее из-за нежелания видеть открытые провода и распредкоробки, многие отдают предпочтение именно скрытому монтажу.

Такую электропроводку следует предусмотреть на этапе проектирования. Чтобы максимально обеспечить безопасность, проводку изолируют посредством металлической или оцинкованной трубы обязательно покрытой краской. К розетке, а также выключателю кабель подводят через отверстия, которые предварительно защищают от возгорания.

Скрытый способ монтажа реализуют исключительно в соответствии с нормативами. Материалы используют специальные, служащие защитой от пожара. Кабель, проложенный в перекрытиях, должен быть в пластмассовой негорючей трубе или в металлическом рукаве.

Делая скрытую проводку, следует иметь в виду, что сруб будет усаживаться. Поэтому нельзя допустить взаимодействия дерева с проводами, металлическими или пластиковыми каналами

Как показывает практика, чаще всего способы открытой и закрытой проводки комбинируют.

Что нужно знать о сечении кабеля?

Определяют этот параметр исходя из величины силы тока. Если сечение и нагрузки не соответствуют друг другу, будут возникать короткие замыкания, а в результате — пожар. Так, если в планах закрытая проводка, а расчетный ток равен 16 А, требуется кабель сечением 2 мм² минимум. При расчетном токе 25 А — 4 мм².

Выбирают кабель по группам распределения и в зависимости от предполагаемой нагрузки. Для того чтобы подключить розетки, потребуется кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность — 4,6 кВт.

Осветительные приборы запитывают кабелем с сечением 1,5 мм². Мощность этой группы — до 3,3 кВт. Поэтому количество и месторасположения источников света нужно планировать еще до начала монтажа – при составлении электросхемы

Домашнее оборудование большой мощности подключают кабелем, имеющем сечение 4 мм². Подключать такие приборы нужно в индивидуальную розетку и соединять ее с другой группой нельзя.

Выводы и полезное видео по теме

Главное об электропроводке в пожароопасном доме:

Правильный подбор кабеля для выполнения проводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такого строения, нужно использовать марки кабеля с высокой степенью надежности.

Не следует упускать тот момент, что кабели и устройства не должны контактировать с деревом. При условии грамотного выбора и выполнения проводки с учетом рекомендаций, эффективность, долговечность и безопасность проводки можно будет гарантировать.

Расскажите о том, как подбирали кабель для обеспечения загородного деревянного дома электроэнергией. Поделитесь интересными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

«Какой покупать кабель для проводки в доме?» – Яндекс.Кью

Каталог электротехнических товаров Realtok. Большой ассортимент розеток…

Подписаться

Лучше всего выбирать кабель ВВГ, который соответствует ГОСТу. Такой кабель делают по нормам, которые строго следят за толщиной сечения кабеля. Сейчас производители используют ТУ и кабель 3×1,5 может быть с сечением 1,2 или 1, даже бывает, что 0,9 мм2 встречается. И все бы ничего, но кабель обычно прячется в стены, если что-то происходит с ним, то приходится портить ремонт. Выбирайте кабель ВВГ ГОСТовский!

11  ·  Хороший ответ6

Написать комментарий

⚡Информационный сайт «Заметки Электрика». Статьи и рекомендации по ремонту элект…  ·  asutpp.ruПодписаться

Для проводки подойдет любой медный кабель, хорошими вариантами являются кабели марок NYM, ВВГ. Но это не критично, можете использовать и другие марки, куда важнее при покупке спрашивать наличие сертификата качества на этот кабель. Так как можно взять некачественную продукцию, в которой реальные характеристики значительно отличаются от заявленных. Количество жил в… Читать далее

4  ·  Хороший ответ1

Написать комментарий

Дом то какой? Вообще если под штукатурку или в гфоре в перегородках из гипсокарна то ВВГ. 3х1,5 освещение и 3х2,5 розетки. Есть ещё ВВГнг типа изоляция не горючая. Есть ВВГнгLS-с негорючей изоляцие и низким выделением дыма, маркетологи работают, сертификат получить сейчас не проблемма. Есть ещё кабели с обозначением FRLS но это для противопожарных устройств. Короче… Читать далее

2  ·  Хороший ответ

ВВГнг и дальше, это не маркетологи работают, а ГОСТ.

Написать комментарий

lansel. ru Поставщик электрооборудования. Производим кабельную продукцию.

Подписаться

Если основной кабель заведен в квартиру.

Тогда на освещение покупают ВВГнг ls 3*1.5

На розетки ВВГнг LS 3*2.5

У нас свое производство кабеля Завод Северный Кабель. Изготовливаем именно ВВГнг LS 3*1.5 и ВВГнг LS 3*2.5 только по ГОСТ.

1  ·  Хороший ответ

цены кусаются

Написать комментарий

Электромонтажные работы , отделочные работы

Подписаться

кабель выбирается исодя из того , какая нагрузка будет использоваться , в каких условиях он будет использоваться , вероятные механические воздействия на него . Крайне не желательно использовать кабель с алюминиевыми жилами сечением одной жилы до 10 мм2 . В жилых помещениях самая распространенная марка кабеля — ВВГ (ВВГнг, ВВГ п и тому подобное ) с медными жилами… Читать далее

Хороший ответ

Написать комментарий

Предпенсионе́р к 50 уже внуки! 👨👩👧 Технарь — предприниматель «От А до Я»…

Подписаться

Обращайте внимание на маркеровку отдельно про силы напряжений: ГОСТ 31996-2012

Кабели силовые с пластмассовой изоляцией на номинальное напряжение в цене, формируются как: 0,66 — 1 — 3 кВ.

( К сожалению многие производители занижают сечения токопроводящих жил и толщину изоляции для снижения стоимости своей продукции).

Хороший ответ

Написать комментарий

🌟 Официальный интернет-магазин Сантехники, Мебели, Освещения и Аксессуаров для…  ·  tiptop-shop.ruПодписаться

Здравствуйте! Кабель для проводки в доме выбирается исходя из максимальной нагрузки, которая будет на него приходится. — Для освещения используется медный трёхжильный кабель сечением 1,5 мм (например, ВВГнг 3х1,5). — Для розеток — медный трёхжильный кабель сечением 2,5 мм (например, ВВГнг 3х2,5). — Для мощных потребителей (духовой шкаф, варочная панель, водонагреватель)… Читать далее
