Отопление в частном доме – схемы и процесс создания

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

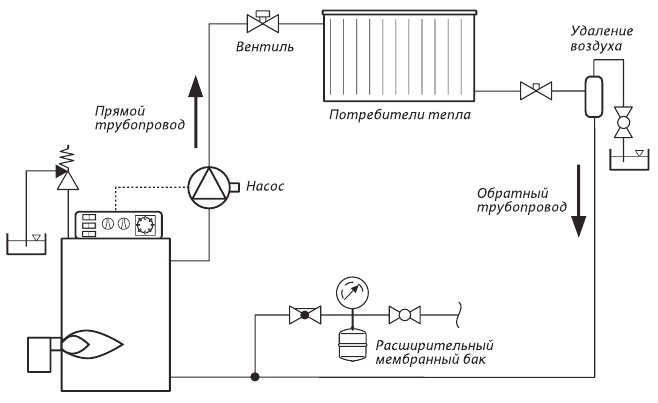

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
Радиаторы – передают энергию воздуху.
Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.

Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

Краны шаровые – два режима работы «открыл-закрыл».
Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
Клапаны дух-трех-ходовые – автоматические регуляторы потока.
Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.

Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
Пеллеты – «автоматизированые дрова», удобней, но дорого.

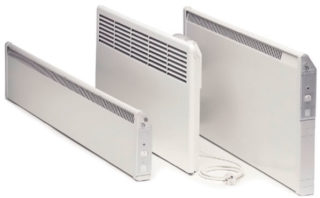

Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

Подробней, чем лучше топить дом можно прочитать здесь…

Какой котел поставить

Какая мощность отопления будет в самый раз?

С электрическим понятно – сколько разрешит энергонадзор, столько и поставим. Котел скорее всего будет в качестве резервного (или ночного) теплогенератора.
С твердотопливным все просто, — если строить для себя, то можно взять в запас двойную–тройную мощность – тогда реже топить, можно в режиме тления, быстрее нагреть буфер, быстрее прогреть дом.

Но с мощностью газового автоматизированного не стоит сильно перебарщивать, так как слишком мощный агрегат будет работать во вредном режиме с частыми остановками. Лучше взять с запасом мощности 20% от расчетных теплопотерь.

Не считаем теплопотери

Точный расчет теплопотерь частного дома может произвести только научно-исследовательская организация. Влияют множество факторов, например, площадь освещаемой солнцем стены и угол ее расположения к солнцу…. На практике, владельцу дома такие данные вообще не нужны.

Точность подбора мощности отопления тут же будет снивелирована, к примеру, заменой окна, выросшим деревом, другим качеством газа, плохим монтажем…

С теплоплотерями все просто – их значения, для определения мощности отопления, грубо принимаются из расчета 1 кВ на 10 м кв. Если такой мощности в итоге окажется мало, то увеличивать ее, при нынешний ценах на энергоносители, — не выгодно. Правильно будет модернизировать дом, утеплять…

Как побороться с холодом в доме

Достаточно знать, что котел не должен быть слабее 10 кВт на 100 м кв. А если при этих условиях, будет прохладно, то и 20 кВт могут не помочь, потому, что хозяин из своего кармана отапливает космическое пространство, которое нагреть сложно.

Прежде всего нужно побороть сквозняки любыми методами и организовать нормальную вентиляцию – как делается вентиляция чтобы сберечь тепло

Дальше нужно перебороть холодный чердак, или крышу и обеспечить их нормативным слоем утепления. Например – утепляем крышу лучшим утеплителем

Желательно термоизолировтать пол, и организовать отопление теплым полом. Как делаются теплые полы – краткая инструкция

После этих мероприятий, если они нормально выполнены, в доме будет тепло…
Как построить теплый дом

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.

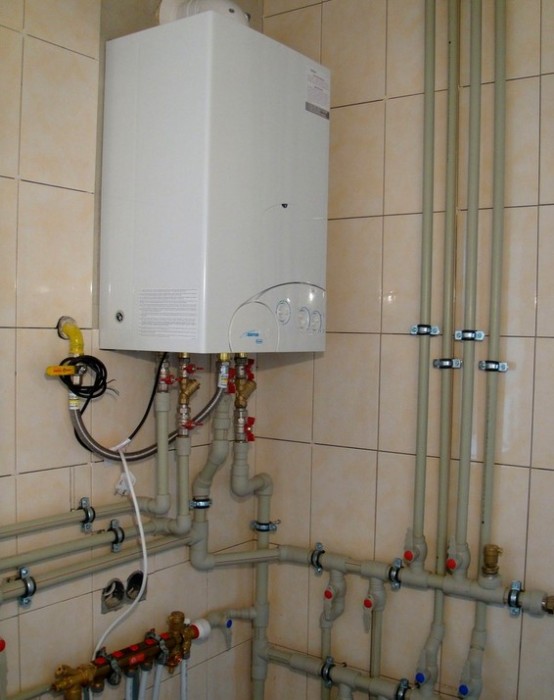

Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.

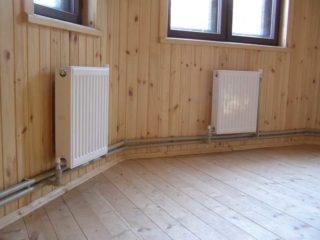

Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится здесь
Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
Система заполняется теплоносителем и испытывается.

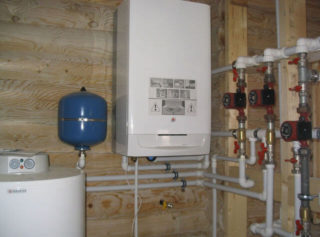

Обвязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

В простейшем варианте твердотопливный котел нужно правильно обвязать – как сделать подключение не автоматизированного котла

Элементы, которые встречаются в сложных системах

Гидрострелка – принадлежность сложных систем с 3 и более контурами, для выравнивания давления в них.
Буферная емкость – теплоаккумулятор на большой запас воды, полезен для периодически действующих котлов или для электрокотла на ночном тарифе.

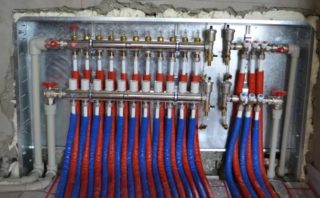

Распределительный коллектор – устройство упрощающее разводку и подключение труб к магистрали в теплых полах и в сложных схемах.

Бойлер косвенного нагрева – устройство для нагрева воды от отопительной системы, которая расходуется на бытовые нужды.

Старые системы не применяются

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех

Наиболее практичной и широкоприменяемой оказывается тупиковая схема подключения. До 5 радиаторов в одном тупике.
Тупиков может быть несколько, с помощью этой схемы можно охватить даже дом средних размеров.
Также не редка для средний и больших домов попутка. Но она несколько дороже и ей присуща сложность обвода полного кольца по дому – мешают двери. Если это решается, то схема самая стабильная.

Если есть возможность прокладывать трубы под полом без проблем, то лучевая, как практичная и стабильная, хоть и несколько более дорогая по сравнению с тупиковой может быть применима.

Как совмещают отопление с дизайном

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

Рекомендуется для надежности использовать металлопластиковые трубы, хоть их фитинги дороги.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине. Подробнее о выборе современных радиаторов
Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

Вопрос монтажа самостоятельно упирается лишь в вопрос навыков «крутить гайки». Сложного ничего нет, нужно лишь прочитать немного теории и попробовать собрать для начала немного простейшего. Ключевым моментами здесь будут – как обеспечить плотность резьбовых соединений

Как не допустить течи металлопластиковых труб

А если это известно, то и система отопления должна работать исправно… Осталось как залить систему отопления, чтобы она все таки заработала

teplodom1.ru

Система отопления частного дома, устройство, способы, виды

Для того чтобы ваше проживание в частном доме было максимально комфортным, он должен непременно иметь столь важный элемент, как система отопления частного дома. Только с ее помощью можно создать удивительно приятные, комфортные условия для проживания.

Конечно же, не последнюю роль в любой отопительной системе играет теплоноситель. По сути, его наличие – обязательное условие, иначе устройство отопления в частном доме просто не сможет функционировать качественно. Практически все современные отопительные системы в качестве теплоносителя используют воду.

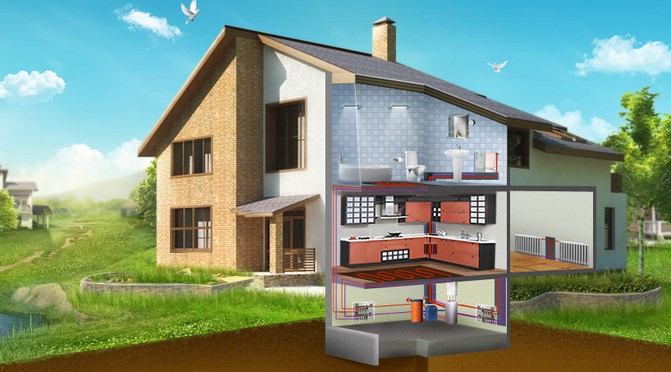

Система отопления частного дома

Наиболее правильным вариантом является обращение к специализирующейся компании, работники которой помогут осуществить выбор системы отопления частного дома и оказывают услуги по установке отопительных систем.

Профессионалы смогут посоветовать, какой именно тип отопительной системы будет наиболее рационально использовать в вашем доме, правильно смонтируют ее.

Следует отметить, что порой владельцы домов, не желая нанимать дополнительных специалистов, сами берутся за установку отопительной системы. На самом деле, в этом нет ничего сложного – достаточно просто соблюдать определенные правила монтажа.

Из чего состоит отопительная система?

Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.

Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.

На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

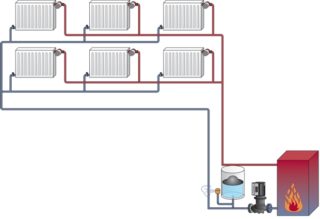

Двухтрубная отопительная система

Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений. Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола.

Многие специалисты утверждают, что подобная отопительная система менее эффективна, чем старое печное отопление.

Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.

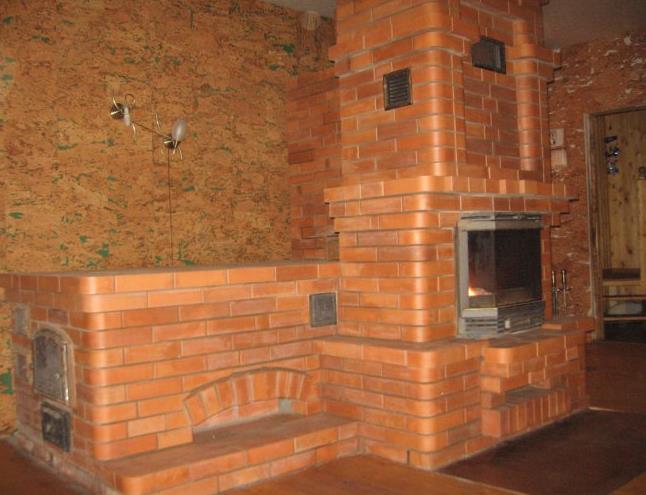

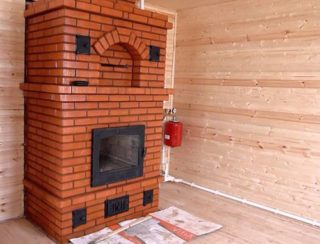

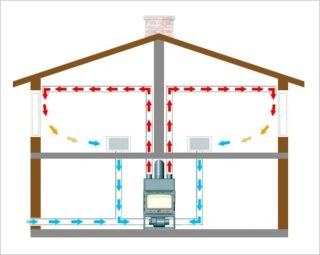

Печное отопление дома

Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.

Все, что необходимо для правильной и максимально качественной работы такой системы отопления частного дома – строгое соблюдение правил во время ее монтажа и запас топлива.

Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении. Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.

Рекомендуем к прочтению:

Котел отопления в подвале частного дома

В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок. Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе. Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.

Бак должен иметь средний объем. Ведь дополнительной его функцией является возможность контроля уровня теплоносителя, который при необходимости можно просто сливать из бака.

Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.

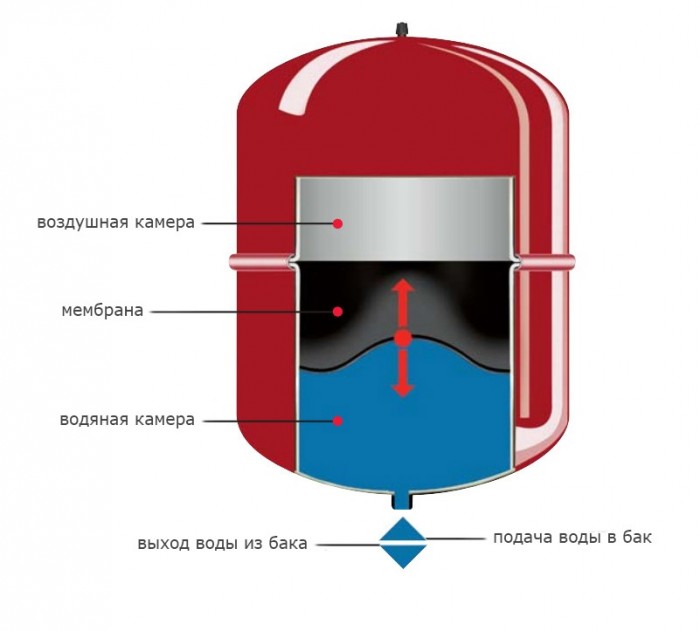

Расширительный бачок отопления

Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.

Трубы для отопительной системы

Продолжительное время для создания отопительной системы использовались исключительно стальные трубы. Это было довольно неудобно, поскольку монтаж занимал продолжительное время, да и грубые швы, впоследствии сильно портили визуальное восприятие системы и виды отопления частных домов.

К счастью, сегодня смонтировать отопительную систему любой сложности можно, используя металлопластиковые трубы. Они более тонкие, гибкие. Их поверхность выполнена из специального термостойкого пластика, а внутренняя часть – из тонкого слоя алюминия. На рынке существует огромное количество дополнительных элементов для металлопластиковых труб – уголков, соединений, кранов. Они позволяют как соединять трубы между собой, так и подключать к ним трубу иного типа.

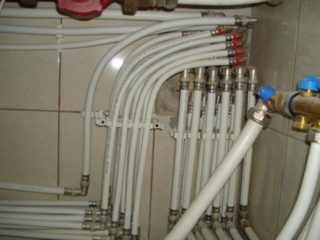

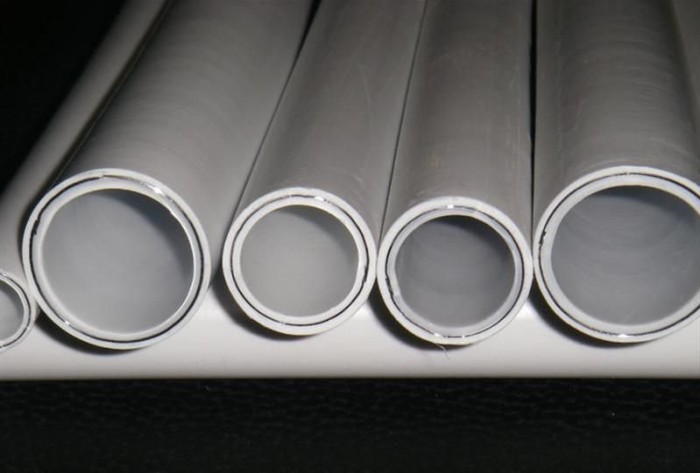

Металлопластиковые трубы

Поскольку на сегодняшний день существует достаточно большое количество видов металлопластиковых труб, особое внимание при их выборе следует обратить на маркировку. Трубы, предназначенные для отопительных систем, обозначены символами «PE-RT-AL-PE-RT».

Преимущество металлопластиковых труб состоит еще и в том, что работать ними довольно легко. Достаточно гибкие и легкие, они режутся обычной ножовкой или ножницами по металлу.

Для того чтобы способы отопления частного дома были максимально герметичными, следует тщательно устанавливать все комплектующие. При этом рациональным является использование пресс фитингов – они прекрасно сохраняют целостность трубы.

Что следует делать в первую очередь?

Итак, вы решили создать в доме качественную и надежную отопительную систему, которая работает с жидким теплоносителем. Первое, что необходимо сделать, планируя любые виды систем отопления частного дома, – создать детальный план, схему будущей системы. На ней должно быть указано: расположение и уровень котла, продолжительность трубопровода, размещение радиаторов и всех дополнительных компонентов системы, вплоть до кранов Маевского. После этого следует определить, котел какой именно мощности вам необходим. Ведь более слабый не сможет создать необходимый уровень и скорость нагрева. А более сильный использовать просто нерационально – ведь он будет работать лишь вполовину своей мощности.

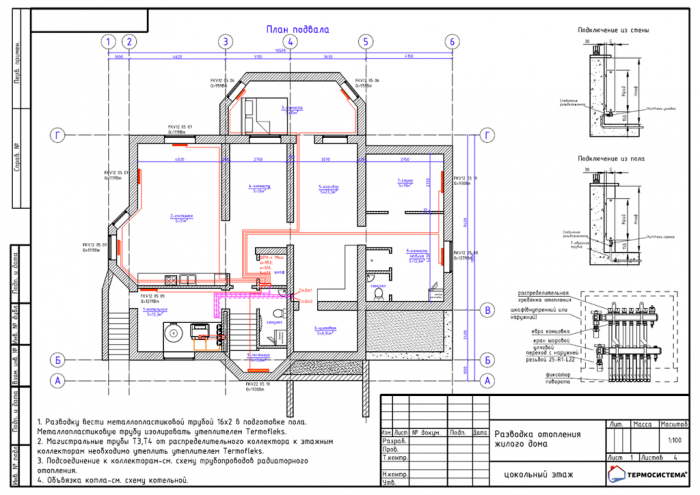

Чертеж системы отопления загородного дома

Рассчитать необходимую мощность довольно просто – 1 КВт идет на 1 м². Такое простое умножение дает вам определенный параметр. Полученную сумму следует умножить на 1,5 – это и будет оптимальная мощность котла.

Довольно часто при создании системы отопления используются самодельные отопительные котлы. Они имеют более низкую стоимость, однако невозможно установить их точную мощность.

В случае если вы решили дополнить типы систем отопления частного дома именно таким котлом, то следует просто рассчитать максимальный объем теплоносителя, который данный котел может вмещать. Для этого следует объем помещения (или суммарный объем помещений) которое будет отапливаться, просто разделить на 1000. То есть, объем комнаты в 100 м² равен 300 м³. Делим данный показатель на 1000 и получаем 300. Соответственно, именно такое количество теплоносителя и должен вмещать самодельный котел.

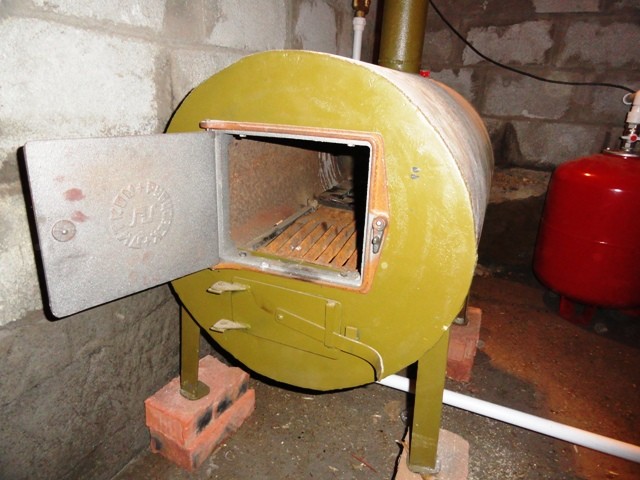

Самодельный котел отопления

Следует отметить, что размер котла напрямую зависит от его мощности. То есть, чем мощность выше – тем котел больше. Разумеется, перед созданием плана-схемы отопительной системы следует найти идеальное место, установленный в котором котел не будет никому мешать. При этом следует учитывать уровень расположения котла – он должен быть самой нижней точкой системы. Идеальное решение – расположение котла в подвале. Если же в вашем доме подвал отсутствует – позаботьтесь об удобной нише в полу. Желательно, чтоб котел располагался в отдельном помещении, доступ в которое можно ограничить в целях безопасности.

Рекомендуем к прочтению:

Важно понимать – отдельные виды котлов (газовые, электрокотлы) требуют особых условий размещения. Если вам о них ничего неизвестно – перед монтажом системы непременно обратитесь к специалистам за консультацией.

Что следует учитывать

Монтируя магистраль, следует брать трубы, диаметр которых вдвое больше труб, которые будут подводить теплоноситель непосредственно к радиатору. Это правило относится как для подающих труб, так и для обрата. При монтаже магистрали трубы необходимо закреплять специальными кольцами – таким образом можно избавиться от провисания.

Трубы отопления имеют специальное крепление

Даже при условии, что система будет состоять из металлопластиковых труб, вертикальный стояк, идущий от нагревательного котла к расширительному баку, должен быть выполнен из стальной трубы. Если бак отсутствует, из стали следует делать первые несколько метров трубы. При подключении мембранного расширительного бака можно использовать трубу меньшего диаметра.

Металлопластиковые трубы не рекомендуется использовать в помещении, где стоит нагревательный котел.

Это обусловлено тем, что сильный жар, поднимающийся от котла, может повредить пластиковую часть трубы. Лучше, чтоб металлопластиковая труба располагалась лишь в отапливаемом помещении.

Как правило обвязку котла делают пластиковыми трубами

Если есть возможность, можно проложить два контура отопления, каждый из которых, в свою очередь, будет состоять из труб подачи и обрата. Такие варианты отопления частного дома, несомненно, более накладны. Однако в случае возникновения необходимости ремонта один из контуров модно перекрыть.

На каждом радиаторе, равно как и на магистралях подачи теплоносителя и обрата, непременно следует установить краны стравливания воздуха.

Его чрезмерное скопление в системе может стать причиной серьезной поломки. Монтаж радиаторов следует выполнять с соблюдением одного условия – сторона, от которой выходит труба обрата, должна быть расположена чуть ниже – это необходимо в системах с естественной циркуляцией теплоносителя.

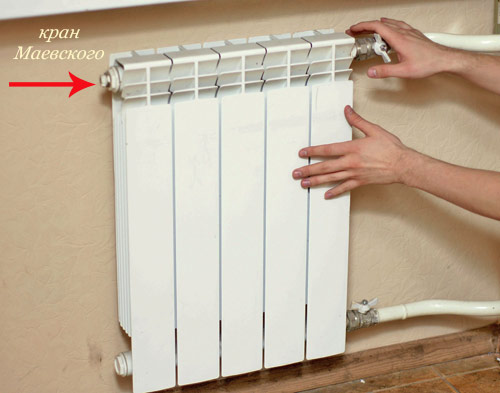

Кран Маевского служит для стравливания воздуха из системы отопления

В случае применения самодельного отопительного котла следует учитывать, что патрубок прямой магистрали должен располагаться максимально высоко. Это позволит избежать губительных гидроударов. Отопительный котел следует устанавливать с уклоном в 5 мм, который должен быть выполнен в сторону магистрали обратки.

Правила работы отопительной системы

Когда монтаж системы будет полностью закончен, ее следует заполнить теплоносителем. При этом все краны, которые используются для стравливания воздуха, должны быть открыты. После того, как виды отопления частного дома будут заполнены теплоносителем, следует растопить котел, используя незначительное количество топлива. Это дает возможность проверить равномерность прогрева системы – не должно быть излишне горячих или холодных участков (в таком случае следует открыть клапан радиатора и спускать воду до тех пор, пока не пойдет горячая).

При растапливании в котле не должно быть посторонних звуков. Допускается незначительное просачивание теплоносителя в области резьбовых соединений.

После нескольких пробных запусков резьбовое соединение перестает пропускать воду. Тогда можно начинать топить котел на полную мощность.

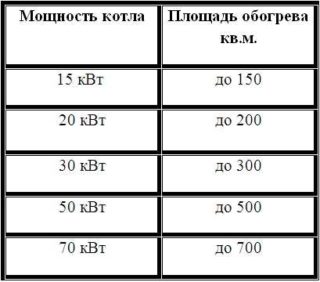

Мощность котла – весьма важный показатель, который непременно должен быть подобран правильно. В случае если мощность выше, существует возможность закипания котла, что, в свою очередь, может повлечь самые печальные последствия не только для отопительной системы, но и для всего дома. Если мощность котла слишком низкая, это сказывается на уровне температуры обрата – он не превышает 40 градусов.

Правильно смонтированные работающие методы отопления частного дома не должны издавать посторонних звуков. Кроме того, разница температуры подаваемого теплоносителя и обрата не превышает 40 градусов. Видео по установке системы можно посмотреть ниже.

otoplenie-doma.org

Монтаж отопления — частный дом, установка и схема системы отопления

Одним из возможных вариантов, часто применяемых для обогрева загородного дома, особенно в условиях постоянного в нем проживания, является использование водяного отопления. Однако рассматривая монтаж отопления, частный дом, в котором он будет выполнен, можно столкнуться с тем, что потребуется определить, как будет происходить реализация проекта. Для каждого из них характерны свои особенности, которые могут повлиять на ваш выбор.

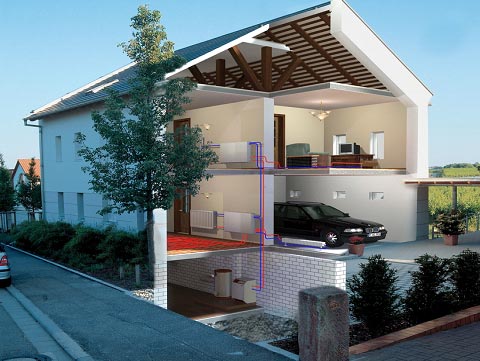

Состав водяной системы отопления

О водяном отоплении

Принцип работы подобного отопления понятен каждому – в отопительном котле нагревается вода и затем поступает в батареи, проходя через которые отдает тепло окружающему воздуху. Сделать отопление в частном доме, работающее на описанном принципе, достаточно просто, но дело в том, что при этом необходимо учесть ряд дополнительных факторов, начиная от выбора оборудования и заканчивая его расположением и подключением.

Определение нужного котла для отопления. В тех случаях, когда рассматривается задача, как сделать отопление частного дома, надо учесть следующие факторы:
- вид топлива, и возможность его обеспечения по доступным ценам;
- наличие воды;
- использование горячей воды для других целей, кроме отопления.
Ответ на эти вопросы определит выбор котла (газовый, твердотопливный и т.д.) и его вид (одно- или двухконтурный).
Рекомендуем к прочтению:
Рекомендуем к прочтению:
Каким образом провести монтаж отопления в частном доме (бюджетным или более затратным).
В какой степени автономным и независимым от внешних условий должен быть обогрев, мы делаем отопление в частном доме, опираясь только на собственные ресурсы, или будем использовать еще и внешние, например электричество.

Ответ на эти вопросы во многом предопределяет, каким будет обогрев, и как мы проводим отопление в частном доме.

Про циркуляцию теплоносителя

Надо отметить еще такую особенность, присущую водяному отоплению. Циркуляцию горячей воды в системе можно обеспечить несколькими способами:

естественным или гравитационным;
принудительным.

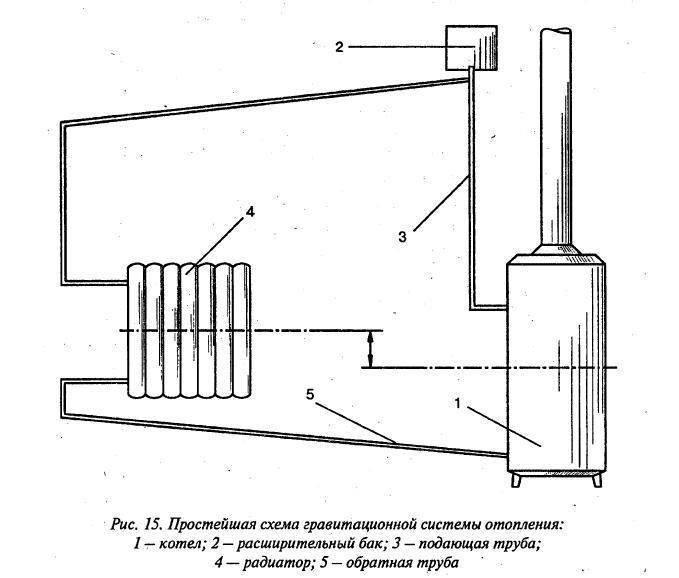

Естественная циркуляция основана на том, что холодная вода тяжелее, чем горячая, и поэтому вода с более высокой температурой поднимается вверх. При таком способе циркуляции теплоносителя проведение отопления в частном доме должно учитывать некоторые дополнительные требования, которые понятны при рассмотрении приведенного рисунка:

Система отопления с естественной циркуляцией

Это следующие требования:

диаметр подающей трубы должен быть больше, чем остальных труб;
необходимо обеспечить уклон при прокладке труб от расширительного бачка до радиатора и от последнего к котлу, вода должна поступать к батареям и котлу самотеком;
расширительный бачок должен располагаться выше всех остальных элементов системы.

Преимуществом такого подхода является возможность работы обогрева без использования дополнительных устройств (насосов или нагнетателей), в этом случае может работать и тогда, когда нет электроэнергии (обрыв линий электропередач, авария и прочие нарушения электроснабжения, а так же полное его отсутствие). Недостатком надо считать небольшой радиус использования из-за небольшого давления.

При использовании принудительной циркуляции в систему отопления встраивается насос, обеспечивающий необходимое давление и подачу теплоносителя в нужное место. Подобная система является универсальной и может быть применена при любом виде монтажа и в любых зданиях.

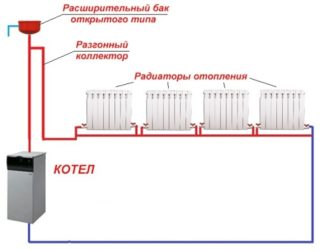

Однотрубный монтаж

Подобная схема монтажа отопления частного дома является наименее затратной и наиболее независимой от внешних условий. Что собой представляет подобная схема обогрева, можно понять из приведенного рисунка:

Установка отопления в частном доме

Рассматриваемый монтаж системы отопления частного дома предусматривает прохождение горячей воды через все радиаторы. При этом система может быть выполнена как с вертикальной разводкой, так и с горизонтальной, схема подключения отопления частного дома с обоими типами разводки приведена ниже:

схема подключения отопления частного дома

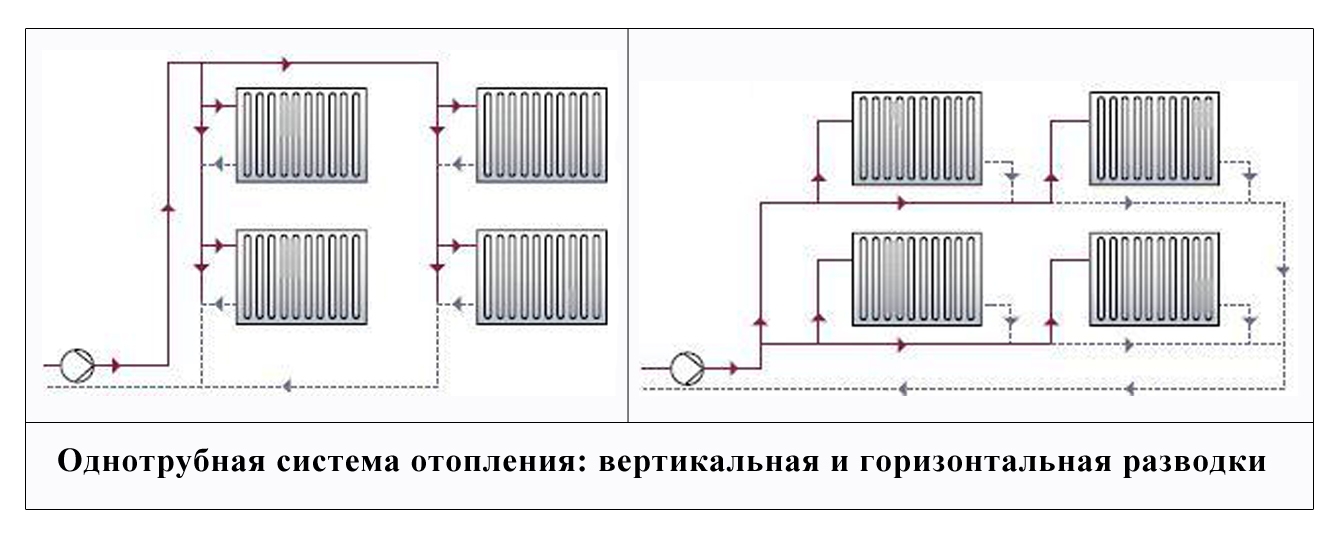

Вертикальная и горизонтальная разводки труб отопления

Подобная однотрубная проводка отопления в частном доме называется «Ленинградка» По оценкам специалистов, это один из самых распространенных вариантов водяного отопления. Ее достоинством является меньшая стоимость материалов, необходимых для прокладки отопления в частном доме, и меньшая стоимость монтажных работ. С особенностями системы можно ознакомиться дополнительно с помощью видео

Одним из достоинств подобной системы можно считать ее универсальность, она может работать с естественной циркуляцией воды и с принудительной.

Двухтрубный монтаж

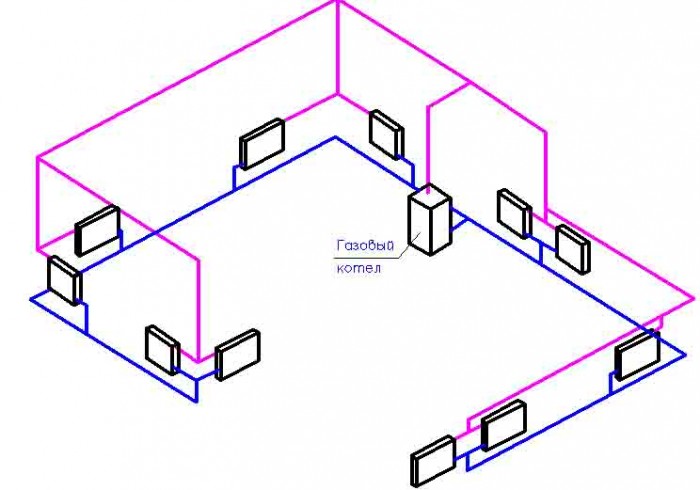

Схема, как выглядит монтаж систем отопления частных домов, приведена на рисунке:

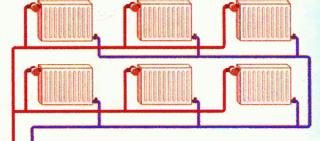

Двухтрубная схема отопления

Горячая вода в каждый радиатор поступает независимо (от общей магистрали по отдельной трубе), а затем таким же образом возвращается в общую магистраль для поступления в котел и повторного нагрева.

Подобная система отопления наиболее универсальна и может быть применена в любых частных домах, независимо от этажности и размеров.

К особенностям использования такого варианта монтажа следует отнести повышенные расходы на материалы и комплектующие (трубы, насос, фурнитура и т.д.) а так же значительный объем работ, характерный для случаев, когда проводится такая установка отопления в частном доме.

О других вариантах и возможностях

Приведенные виды монтажа не охватывают всех возможных способов построения разводки водяного отопления. Выше отмечалось, что однотрубная разводка может быть горизонтальной и вертикальной. Такими же способами выполняется и двухтрубная разводка. Кроме того, для любых вариантов монтажа допустимо разное подключение радиаторов:

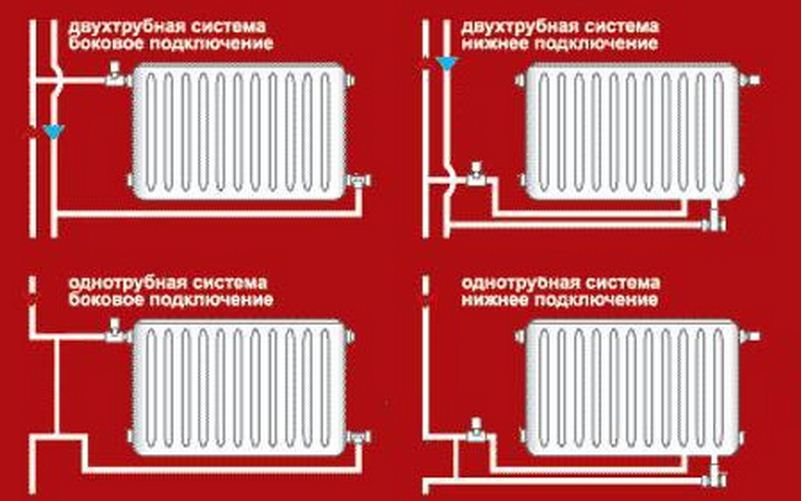

Способы подключения радиатора отопления

Стоит отметить, что могут быть использованы и другие варианты монтажа с целью обеспечения большей эффективности работы обогрева в конкретных условиях, но этим должны заниматься специалисты, добиваясь максимальной отдачи от отопления. Приведенные данные охватывают наиболее популярные и чаще всего используемые варианты монтажа.

Как все это реализуется?

Существуют различные подходы к созданию обогрева. Но только отопление, ориентированное на местные доступные ресурсы и топливо, – правильное отопление частного дома.

Учитывая, что любая отопительная система представляет достаточно сложную гидротехническую систему, лучше всего ее проектирование и последующий монтаж доверить профессионалам, фирмам и организациям, занимающимся этим на постоянной основе. В этом случае вы всегда сможете получить консультацию по работе смонтированной системы, а так же обратиться к ним для ее ремонта при повреждении.

Можно выполнить подобную работу самостоятельно, в этом случае затраты на создание и монтаж отопления будут минимальны, но и претензии по некачественной работе предъявлять придется себе.

В собственном доме отопление должно быть рассчитано на использование доступных и дешевых энергоносителей, а также на работу в автономных условиях, например, при отсутствии электроэнергии. Кроме того, надо ответственно отнестись к реализации планов по созданию системы отопления, учитывая, что это достаточно сложная и дорогостоящая процедура.

otoplenie-doma.org

Какое отопление лучше для частного дома

Наверх Перепланировки

Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

Квартира
Спальня
Кухня
Столовая
Гостиная
Ванная комната, санузел
Прихожая
Детская
Мансарда
Маленькие комнаты
Рабочее место
Гардеробная
Библиотека
Декорирование
Мебель
Аксессуары
Загородный дом
Ландшафт
Системы хранения
Коридор
Уборка

Строительство и ремонт

Фундамент
Кровля
Стены
Окна
Двери и перегородки
Потолок
Балконы и лоджии
Внутренние конструкции
Пол
Водоснабжение и канализация
Отопление
Вентиляция и кондиционирование
Газо- и энергоснабжение
Освещение
Сантехническое оборудование
Безопасность и домашняя автоматика
Бани, сауны, бассейны

www.ivd.ru

виды систем, особенности установки, выбор

Содержание статьи:

Качественные отопительные коммуникации в жилище уменьшат риски теплопотерь и обеспечат поддержку комфортной температуры. Планируя отопление в частном доме, необходимо подобрать тип системы, составить проект, закупить материалы. Самостоятельная прокладка теплотрассы должна выполняться в соответствии с рекомендациями специалистов и действующими нормативами.

Особенности монтажа отопления своими руками в частном доме

При обустройстве своими руками отопления в доме необходимо составить проект. В нем отражаются несколько пунктов.

Тип трубопровода

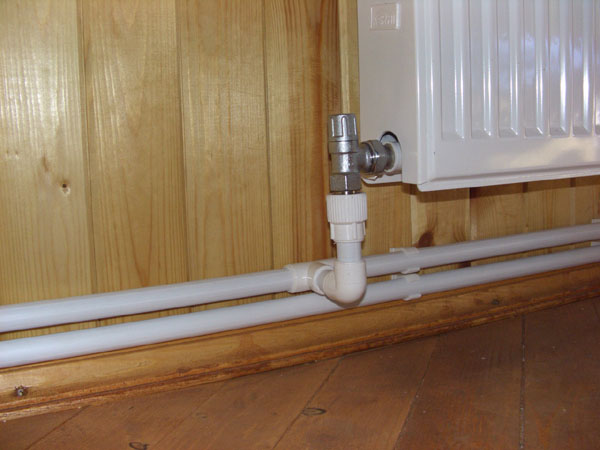

Полипропиленовые трубы имеют прочность металла, но не подвержены коррозии, простые в монтаже

Допускается монтаж следующих изделий:

Стальных. Металлический материал отличается большой теплопроводностью, прочностью и доступной стоимостью. Из минусов – большой вес, сложность изгиба и подверженность процессам коррозии.
Медных. Труба применяется для автономного контура, характеризуется гибкостью под воздействием высокой температуры, отсутствием неровностей на внутренних стенах. Закрытый контур из них сделать нельзя – вихревые токи нарушат герметичность трассы.
Полипропиленовых. Для изготовления PP-H-арматуры используется полипропилен без усиления, поэтому для горячей воды она не подойдет. PP-B применяется для систем с теплоносителем не более +50 градусов. Полипропиленовый PPRC-материал имеет армированный средний слой и выдерживает большую температуру теплоносителя.

Минимальный диаметр отопительных труб – 30 мм.

Количество радиаторов и секций

В СНиПе сказано, что расчет производится в зависимости от площади отапливаемой комнаты. Документом регламентировано 100 Вт тепла на каждый квадратный метр, поэтому площадь помещения нужно умножить на 100.

Количество секций зависит от степени теплоотдачи одного элемента. Его указывает изготовитель. Объем тепла нужно разделить на коэффициент теплоотдачи, а результат перевести в радиаторы.

Схема монтажа и разводки

Однотрубная система больше подходит для маленьких площадей, так как температуры воды не хватает на дальние комнаты

Разводка трубопровода производится по однотрубному или двухтрубному принципу.

Однотрубные коммуникации отличаются простотой самостоятельного монтажа, минимальными затратами на материалы. Устройство магистрали подразумевает последовательную доставку теплоносителя – он выходит из котла, направляясь к батареям по очереди. Подключение производится по таким схемам:

Горизонтальная. Соединение радиаторов для последовательного движения теплового носителя осуществляется один за другим. Труба – цельная, не проведенная через батареи. Минус схемы заключается в непоследовательном нагреве арматуры.
Вертикальная. Подходит для двухэтажных зданий и предусматривает вывод трубы с источником тепла на верхний этаж. Там понадобится подключить батареи и сделать отводы вниз. Недостаток системы – на втором этаже теплее, чем на первом.
Компенсационная. Ленинградка с байпасами-перемычками, которые направляют теплоноситель в обход. Элементы располагаются под батареями, что обеспечивает равномерность распределения тепла и регулировку температуры.

Ленинградку можно реализовать в двухэтажном и одноэтажном здании.

Двухтрубная система быстрее прогревает помещение, но требует больших затрат на материалы

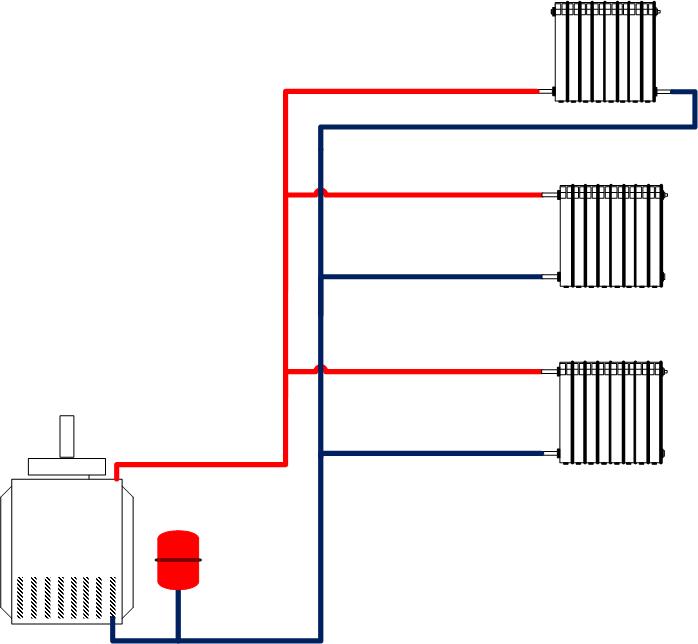

Двухтрубная схема отопления представляет собой обратную и подающую магистраль, между которыми ставятся радиаторы. Вход подсоединяется на подачу, а выход – на обратку. Для маскировки коммуникаций, выравнивания и регулировки температурного режима применяется разводка сверху и снизу.

При нижней разводке для прокладки линии подачи и обратки используются пластиковые крепежные элементы. При наличии радиаторов с боковым подсоединением отвод выполняется от трубы подачи на верхнюю боковую полость. Забор теплоносителя осуществляется снизу. На радиаторы монтируются воздухоотводчики, расширительный агрегат ставится внизу.

Подсоединение батарей – диагональное, что повышает коэффициент теплоотдачи. Схема замкнутая, резервуар полностью герметичен, давление нагнетает циркуляционный насос.

Для обогрева двухэтажного дома трубы монтируются на обоих этажах и параллельно подводятся к котлу.

При верхней разводке расширительный резервуар ставится в самой верхней точке – под потолком или на чердаке. Теплоноситель из него спускается в батареи, а после отдачи энергии через трубу обратки движется в емкость.

Верхняя система – хороший прием для обогрева многоэтажек, исключает затраты на спускники и позволяет выполнить магистраль с естественным типом циркуляции. Минусом являются открытые трубы и необходимость принудительной циркуляции в высоких зданиях.

Каждая магистраль имеет свою подачу и обратку – можно регулировать каждую комнату по отдельности

Лучевая коллекторная разводка: каждая отопительная установка оснащается собственной магистралью и двумя коллекторами на подачу и обратку. От них к батареям проводятся индивидуальные прямые трубы. Лучевая схема имеет несколько преимуществ:

совместимость с системой теплый пол;
маскировка трубопровода в настенной и напольной поверхности;
удобство самостоятельного выполнения;
дистанционная регулировка каждого контура;
минимальное количество стыков;
качественное распределение тепла.

Коллекторную разводку проблематично реализовать в построенном жилище, оборудование и монтаж требуют больших финансовых вложений.

Альтернативные технологии отопления

Использование природных ресурсов требует больших первоначальных вложений

Альтернативное отопление как вспомогательное или полностью автономное можно установить своими руками. В зависимости от энергоснабжения местности и денежных возможностей подбирается несколько вариантов.

Тепловые насосы

Электрический прибор трансформирует энергию природных ресурсов и направляет ее на обогрев. Производители выпускают такие модификации:

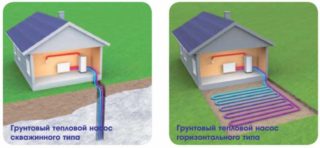

Грунтовые – погружаются в землю и полностью нагревают в дом. Устройства окупаются через 10-15 лет и предусматривают изначальные вложения. Для установки понадобится грунтовая коллекторная система.
Воздушные – заменяют традиционное отопление, но неэффективные при минусовой температуре. Воздушники подойдут для эксплуатации в межсезонье.

С тепловыми насосами совместимы двухтарифные счетчики.

Солнечные коллекторы

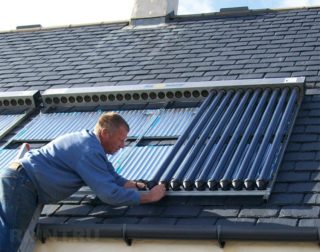

Минус солнечных коллекторов – зависимость от длины светового дня

Вспомогательное оборудование, эффективность которого зависит от продолжительности светового дня. Применяются для нагрева воды в летний, весенний и осенний сезон. Зимой поддерживают нагревание теплоносителя, передавая накопленное тепло в специальный резервуар.

Гибридные системы

Совмещают традиционные и альтернативные варианты, что позволяет сэкономить на обогреве. Чаще всего встречаются:

Котел + солнечный коллектор. Твердотопливный агрегат и солнечная панель поддерживают комфортный микроклимат, работу ГВС. Включение котла в работу осуществляется при нехватке энергии солнца. Вариант удобен для больших домов с теплыми полами.
Котел + тепловой насос. Система представлена наружным грунтовым геотермальным контуром с внутренним блоком (испаритель, конденсатор, компрессор) и накопительной емкостью. Насосный контур поглощает тепло из почвы на уровне от 2,5 м, передает тепловую энергию в испаритель. Хладагент забирает тепло, передавая его воде.
Тепловая станция + гелиосистема. Нагрев воздушных масс происходит от теплых полов и франкойлов. Вода для ГВС греется в тепловом аккумуляторе. Тепло из геотермального контура подается через буфер или цепочку «испаритель – компрессор – конденсатор».

Гибридные системы окупятся только через 10-20 лет и не подходят для областей с холодным климатом.

Параметры правильного выбора системы отопления для частного дома

Примерная мощность котла относительно площади дома

При подборе отопительных коммуникаций нужно учитывать:

Уровень распределения тепла. Показатель зависит от комнаты. В спальне оптимально +22-25 градусов, в прихожей – +12 градусов. Общая температура должна равняться +20-24 градуса.
Теплопотери. Больше всего тепловой энергии вытекает через окна и двери, поэтому их стоит утеплить.
Место для монтажа батарей. Их для снижения утечки тепла через проемы лучше ставить под окном.
Мощность котла. Для расчетов понадобится суммировать показатели мощности батарей, умножить величину на 1,4 и разделить на коэффициент мощности и КПД агрегата.
Топливные ресурсы. Для печки и специального котла подойдет твердый – уголь, дрова, брикеты. Также система работает от электричества, газа, жидкого топлива, альтернативных источников.

Любые недочеты снизят качество обогрева и эффективность магистрали.

В частном загородном доме и на даче легко реализовать любую систему отопления. Владельцу необходимо подобрать вариант с максимальной практичностью, окупаемостью, в соответствии с финансовыми возможностями.

strojdvor.ru
