Скорость возведения и сравнительно небольшая стоимость это одни из главных преимуществ технологии строительства каркасного дома. Кроме того, лёгкая и прочная конструкция каркасного дома предоставляет возможность для реализации различных дизайнерских решений. Все эти факторы делают «каркасники» популярными на рынке загородной недвижимости.

Современный проект каркасного домаИсточник moviesbundl.info

Что такое каркасная технология

Каркас составляет основу такого дома. Конструкцию составляют вертикальные стойки и горизонтальные обвязки. После залитого предварительно фундамента устанавливают каркас, обшивают его. В других случаях для возведения дома используются готовые щиты-стены. Потом занимаются утеплением, гидроизоляцией.

В начале строительства нужно представлять предназначение строящегося здания: для временного проживания в дачный сезон или использование жилья на постоянной основе.

Плюсы и минусы каркасных домов

Как и у всех домов, у объектов каркасного строительства существуют свои положительные и отрицательные отличительные особенности. Благодаря совершенствованию технологий каркасного строительства происходит повышение качества, а также надёжности этих домов. К положительным особенностям каркасного домостроения относятся:

• Дом тёплый. Небольшая толщина стены способна удерживать теплый климат в помещении, что подтверждается не только строителями, но и жильцами.
• Скорость строительства и отсутствие необходимости в применении тяжелой спецтехники. С профессиональной бригадой процесс возведения займёт несколько недель.

Сборку каркаса можно выполнить очень быстроИсточник market.sakh.com

• Экономичное обслуживание. Благодаря способности таких домов удерживать тепло в помещении, меньше будут затраты на отопление здания.
  Тепло в комнате может сохраняться достаточно продолжительный период. Сохранится комфортная температура и в летнюю жару, ведь охлаждённая с помощью кондиционера комната долгое время сможет оставаться таковой.
• Невысокая стоимость строительства. Небольшая цена древесины и каркасная технология строительства позволяют построить себе жильё людям при среднем доходе.
• Разнообразие вариантов архитектуры. У облегчённого деревянного дома могут иметься балконы, террасы, веранды. Могут реализовываться прочие дизайнерские идеи при меньших финансовых затратах, чем у кирпичных, каменных построек.
• Возможность ведения строительства в любое время года.

На отрицательные особенности тоже стоит обратить внимание для возможности их исправить в дальнейшем:

• Недостаточная шумоизоляция. Эта проблема, решается с помощью звукоизоляционных стройматериалов.
• Пожароопасные материалы. Древесину нельзя назвать огнеустойчивой, именно поэтому сейчас выпускаются всевозможные антипирены, которыми пропитывается дерево или они наносятся на поверхность в составе краски для увеличения огнеустойчивости.

При комплексном строительстве, все детали обрабатываются антиперенами и антибиотиками еще на производствеИсточник pilomarket.ru

• Недолговечное использование. В большей степени это относится к утеплителю снаружи, но его потребуется заменять через три десятка лет.
• Дерево гниет. Этот недостаток может проявиться при недобросовестности производителей стройматериалов или строителей.
• Поражение дерева грибком
  . Особенно это проявляется при повышенной влажности. Дополнительное вентилирование, проветривание, обработка антисептическими материалами способны это предотвратить.
• Вероятность недостаточной экологичности. Исключительно деревянная постройка без сомнения экологична. Каркасный объект не полностью деревянный, он включает утеплители, клей, другие материалы. Уважающая себя и клиента строительная компания всегда предоставит вам сертификаты качества на используемые материалы.
• Грызуны, насекомые. Обработка материалов позволяет предотвратить распространение насекомых, а мыши обычно заводятся там, где могут найти себе поесть, независимо от материала, из которого построен дом.

Виды каркасного строительства

В настоящее время существуют следующие виды каркасного домостроения:

Каркас с несущими столбами. Такой способ домостроения предусматривает использование столбов с круглым или квадратным сечением. Наиболее широко применяется в нежилом строительстве (складов, ангаров).

Строительство каркасного дома на несущих столбахИсточник medvedsochi.ru

Этому виду каркасного домостроения присуще сочетание столбовых каркасов с залитым фундаментом. При возведении жилого здания, каркасное домостроение технологию с несущими столбами почти исключает.

С несущим каркасом из досок. При нынешнем каркасном домостроении наибольшую популярность имеет как раз вариант из обрезных досок. Повышенная востребованность такой технологии объясняется невысокой стоимостью материалов, простотой хранения и производства.

Этот вид домостроения включает технологии двух вариантов:

1. «Платформа» – наиболее популярный способ постройки. Эта технология предполагает следующие действия: обвязка по фундаменту, платформа перекрытия первого этажа, каркасная конструкция (собирают в горизонтальной позиции на платформе), вертикальный подъём и выравнивание каркасных стен, потом следует межэтажное перекрытие или кровельные работы.
2. «Балун» – возведение стен производится в поэтажной последовательности. Межэтажное перекрытие фиксируется на каркасные стойки. Стены собирают в вертикальной позиции. Этот способ менее выгодный, он требует наличия более качественного стройматериала (сухих струганных досок, не имеющих отклонения по оси) и больше работников.

Дом с несущим каркасом из досокИсточник odnastroyka.ru

Канадская технология. Возведение домов выполняется с помощью готовых многослойных панелей (с утеплителем), образующих тёплую крепкую стену, готовую к установке. Утеплитель распылением наносят на листы ОСП и зажимают другим листом с обратной стороны.

Строительство каркасного дома по канадской технологииИсточник 1stroitelny.kz

Немецкая технология строительства каркасных домов. Немецкие технологии каркасного домостроения предполагают заводскую заготовку всех деталей проекта или плана в виде готовых к установке комплектов. Остаётся только собрать строение с помощью специалистов, что выполняется очень быстро.

Немецкий дом «высокой заводской готовности» – собирается на площадке как конструкторИсточник anapacity. com

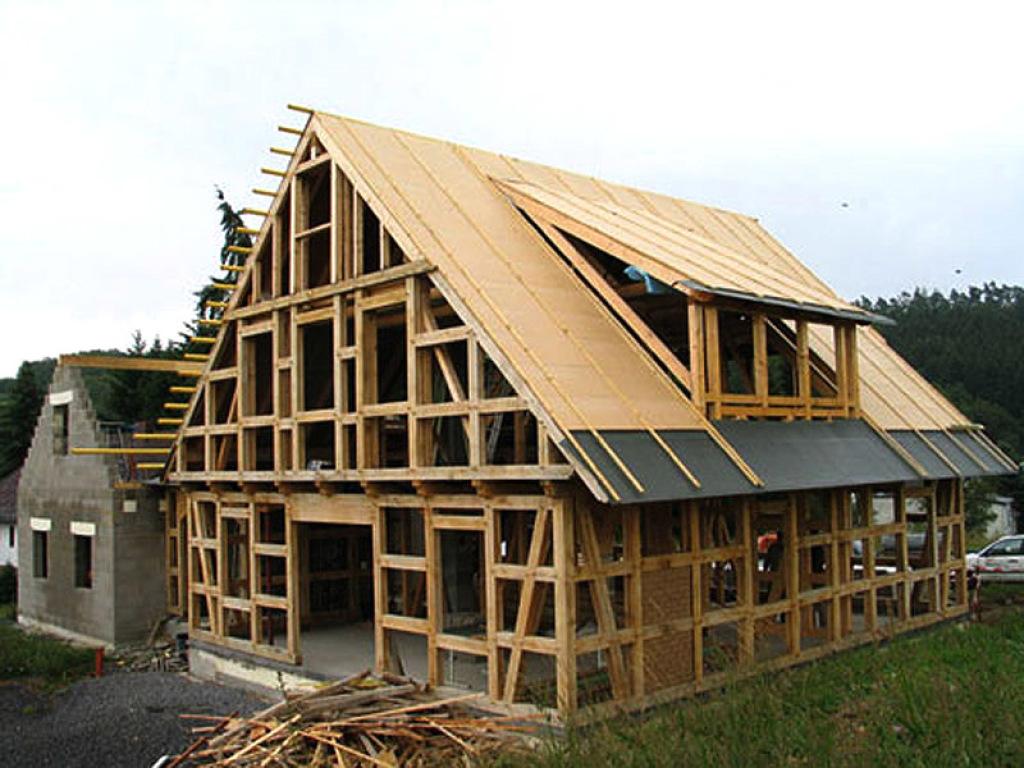

Фахверк

. Это традиционное каркасное строительство, появившееся несколько веков назад. Со временем только совершенствуется технология, меняются стройматериалы. Собирается каркасная конструкция, утепляется, выполняются изоляционные работы.

Фахверковый дом – это мощные перекрытия, пространство между которыми заполняется выбранным стеновым материаломИсточник housechief.ru
Устройство пола в каркасном доме: особенности монтажа и схемы для каждого этажа

Экскурсию с производства каркасных домов, смотрите в следующем видеоролике:

Выбор фундамента для каркасного дома

В начале закладки фундамента необходимо быть уверенным в правильности проведения работ, чтобы обеспечить строение прочностью и надёжностью в дальнейшем использовании.

Для подбора подходящего фундамента в соответствии с тяжестью строения и геологическими особенностями местности существуют следующие варианты:

1. Свайно-винтовой фундамент – имеет небольшие требования к грунту и местности (закладывают на склоне, на земле с илом или торфом). Сваи выдерживают двухэтажное каркасное строение. Самый экономичный по времени и затратам.
2. Монолитная плита – наиболее дорогой фундамент и представляет собой перекрытие первого этажа строения. Существует опасность, что из-за наклона плиты, дом может тоже покосится, поэтому проводятся исследования грунта местности.
3. Ленточный фундамент – идеальный выбор на плотный грунт и неглубокое промерзание почвы. Используется в одноэтажном строительстве, даёт равномерную осадку, очень надёжный вариант, но с большими материальными затратами и трудоёмкостью.

Нужно ли утеплять каркасный дом

Для комфортного проживания необходимо поддержание оптимального режима температуры в любое время года.

Выполнение теплоизоляции стен способно защищать от зимнего мороза и от летнего зноя.

Вариант «пирога» для утепления каркасного домаИсточник expertbrusa.ru

Утепление в доме по каркасной технологии предполагает укладку утеплительного материала между каркасных стоек.

Утеплители имеют указанные разновидности:

1. Минеральная вата – самый распространённый утеплитель, представляет собой плиты или рулоны, имеет отличную шумо и теплоизоляцию. Она обладает высокой токсичностью, неустойчива к влажности, что требует дополнительную гидроизоляцию.
2. Эковата – имеет натуральное происхождение и состоит из измельчённой газетной бумаги, пропитанной солями борной кислоты. Не имеет токсичности, быстро закрепляется, но при установке нужно присутствие специалиста.
3. Пенопласт – обладает лёгким весом и невысокой стоимостью. Не поглощает влагу, поэтому нет необходимости в дополнительной влагозащите. Низкое качество звукоизоляции, при горении происходит выделение токсинов.
4. Пенополиуретан – материал жидкого вида, распыляющийся по поверхности. Потом пена твердеет и обеспечивает хорошую теплоизоляцию. Не обладает горючностью и токсичностью. Наиболее дорогой вариант.

Нужна или нет пароизоляция стен

Водяные пары, попадая в утеплительный материал, вызывают ухудшение теплоизоляционных качеств стены. Чтобы этого не произошло, устанавливают пароизоляцию. У используемой пароизоляционной мембраны имеется многослойная пористая структура, что позволяет циркулировать воздуху через стену.

Материалы для пароизоляции стенИсточник ecoteploiso.ru
Каркасные дома 6х4: варианты планировок, примеры и фото проектов, цены на строительство под ключ

Использование материалов при наружной отделке дома

Наружная облицовка представляют собой не только лицевую часть здания, но и защитные меры от воздействия погодных условий. Отделку выполняют, используя данные материалы:

1. Сайдинг – доступен, долговечен, внешне привлекателен, обеспечивает защиту от осадков. Существует много видов этого материала (из стали, дерева, цемента).
2. Декоративный камень или кирпич – придаёт каменный вид зданию. Разнообразие цветовой гаммы открывают возможности для проявления различных дизайнерских идей. Конструкция получается довольно тяжёлой и дорогой.
3. Блок-хаус – прекрасно сочетает качество и экономию средств, обеспечивает защиту от плохой погоды.

Экологичность каркасного дома

Для определения экологичности нужно знать из чего строят каркасные дома. Каркас изготавливается из древесины, щиты у каркасно-щитовых домов из того же материала.

Про экологичность каркасного дома смотрите в видеоролике:

Плохая экологичность дома, построенного из дерева, может быть только при несоблюдении технологии, чем грешат «серые» строительные бригады:

• Повышенная влажность вызывает гниение и появление плесени, значит, древесина должна быть достаточно просушена. При покупке пиломатериалов без сертификата качества, трудно гарантировать, что дерево сушилось достаточно хорошо.
• Использование антисептиков, противопожарных смесей (антипиренов), клеящих веществ может добавить токсичности. Поэтому, здесь тоже надо требовать сертификаты качества, в которых указан состав используемых растворов.

Долговечность каркасного дома

На Западе при строительстве компании чётко соблюдают все условия данного процесса. В нашей действительности это не всегда получается.

При недостаточной сушке и неверном применении антисептика может появиться грибок и плесень.

Обработка антисептиком будет эффективна не более 15-20 лет. Для повторной обработки придётся разбирать стены, а это лишние затраты денег и сил.

Исходя из вышеизложенного, можно предположить, что срок эксплуатации каркасного дома будет в районе 30 лет.

Подробнее о том из чего складывается стоимость каркасного дома, смотрите в следующем видеоролике:

Как строится каркасный дом: основные этапы строительства

Заключение

Крайне важно точное соблюдение всех строительных технологий и особенностей процесса, что могут обеспечить профессиональные строительные компании.

Изучив все достоинства и недостатки каркасного домостроительства можно принять или отказаться от этой идеи, чтобы исключить разочарования в дальнейшем.

Строительство дома по каркасной технологии

Каркасная технология строительства считается одной из самых современных. Однако, ее история началась очень давно, еще в XIII веке в Германии. Это была фахверковая технология, достаточно быстро распространившаяся по Западной Европе. Тогда, в средневековье, деревянный каркас являл собой достаточно сложную конструкцию из вертикальных и горизонтальных элементов и раскосов. Обычно конструкции выполнялись из дуба или лиственницы. Эти каркасы были очень долговечными и сохраняли свою целостность веками. Кроме несущей функции элементы каркасного дома выполняли и декоративную: они делили стену на части, придавая ей собственное выразительное «лицо».

Промежутки между несущими элементами заполнялись разнообразным мусором тех времен: соломенная масса с известью и навозом или камыши и ветки, связанные глиной. Затем функцию наполнителя стали выполнять камни и кирпичи.

В наши дни фахверковая технология продолжает применяться в строительстве. Каркас выполняется из бруса, предварительно высушенного и профилированного, чаще – клееного. Как и в средние века каркас играет роль не только конструктивную, но и декоративную, расчленяя фасад на панели, которым можно придать различную форму и цвет.

Часто используются такие конструкции, при которых фасад дома имеет большую остекленную площадь, что также придает дому декоративность и оригинальность.

В России классические фахверковые дома пока являются редкостью и считаются элитными. Чаще в индивидуальном строительстве используются более простые каркасные технологии с использованием их преимуществ.

Каркасная технология обладает такими свойствами и особенностями, что может быть использована в малоэтажном домостроении как для возведения дорогих коттеджей премиум-класса, так и для малобюджетного строительства.

Несмотря на свое давнее развитие, каркасные технологии все еще нуждаются в объяснениях и классификации. Например, открытые источники дают противоречивые данные о месте и истории их возникновения, и даже о том, что же такое «канадский дом», ассоциирующийся у многих с истинным домом, построенным по каркасной технологии. Попробуем с максимальной объективностью и с помощью экспертов разобраться в терминологии.

Каркасная технология применяется уже достаточно давно, однако, многое в ней еще не понятно домостроителям. Четкой классификации каркасные технологии не имеют, как не имеют и четкого определения. Часто отождествляют каркасные дома с так называемыми «канадскими» домами или с дешевыми и недолговечными каркасно-щитовыми дачными домиками советских времен.

Основной принцип этой домостроительной технологии озвучен уже в ее названии: каркас. Т.е. сначала возводится каркас будущего здания, а потом он обшивается различными материалами, как скелет животного обрастает мясом и кожей.

И в Канаде, и в США и в европейских странах уже давно возводят дома по этой технологии. История такого строительства уходит во времена, когда появилась необходимость в строительстве крупных жилых массивов в новых местах застройки. Мотивы этой технологии чувствуются и в строительстве кирпично-монолитных  или блочно-монолитных зданий, в том числе – многоквартирных домов, когда монолитный каркас «одевают» кирпичными стенами или готовыми блоками.

Сейчас российские строители имеют возможность использовать и европейские материалы, и современные отечественные. Это дает возможность нового подъема каркасного домостроительства.


Информация о строительстве каркасных домов

Отличия каркасных домов.

Дома, построенные с использованием каркасной технологии, отличаются высокой пространственной жесткостью, они устойчивы к деформациям. Кроме того, каркасные дома не продуваемы и устойчивы к внешним температурным изменениям.

Отличительная черта каркасной технологии заключается в том, что разные функции выполняют детали из разных материалов. Так, в качестве несущей конструкции изначально использовался деревянный каркас, а ограждение выполнялось из древесно-стружечных плит или многослойной фанеры, утеплителем служила минеральная вата. В настоящее время несущая функция по-прежнему закреплена за каркасом, деревянным или металлическим. С обеих сторон, внешней и внутренней, каркас обшивают листовыми, такими как OSB. фанера, ЦСП,  или погонажными материалами, например, вагонкой,  различными брусоимитаторами, блокхаузом.

Функцию утепления каркасного дома выполняют различные теплоизоляционные и ветрозащитные материалы, а также материалы, изначально призванные для звукоизоляции. Эти материалы закладывают внутрь каркаса. Различные минераловаты, стекловаты, стекловолокна, параизоляционные пленки и ветрозащитные мембраны выступают в роли теплозащитных материалов.

Сооружение собирается прямо на участке, отведенном под строительство, из имеющегося набора необходимых деталей. Обладая некоторыми навыками, правильно подобрав комплектующие материалы, можно собрать дом и своими силами, что, несомненно, даст определенную экономию, правда, обычно, в таком случае время строительства увеличивается. Выбрав вариант самостоятельного строительства, следует предусмотреть то, что материалы придется где-то хранить, защищая их от природных воздействий.

То, как будет выглядеть дом снаружи, зависит только от выбора хозяина. Для этого можно использовать и разнообразные виды облицовочного кирпича, и сайдинг, и специальные виды штукатурки, и некоторые виды пиломатериалов.  Изнутри дом также отделывают в соответствии с желанием его будущих владельцев: применяют фанеру, гипрок, изоплат, OSB, ISOTEX, имитирующий бревно или брус блокхаус, обои, краска и т.п..

Различия каркасной технологии и каркасно -панельной

Можно выделить каркасно-панельную и каркасно-щитовую технологии строительства. Принцип строительства по каркасной технологии сохранен. Но на участок строительства доставляют не отдельные панели и каркас, а целые блоки или панели, в которых уже на производстве  фрагменты каркаса «одеты» в утепленную обшивку. И если на сборку дома по традиционной каркасной технологии уходит месяц, а то и полтора, то в случае использования каркасно-панельной или каркасно-щитовой технологий – всего одна-две недели.  В этом случае за качество элементов сборки отвечает предприятие-производитель, поэтому от рабочих, осуществляющих сборку, не требуется особенная квалификация – их задачи значительно упрощаются, следовательно, заказчик может сэкономить на плате рабочей силы. Правда, в этом случае  приходится оплачивать использование подъемной техники, необходимой для сборки дома из уже готовых панелей или щитов. Но в целом строительство каркасно-панельного дома получается более экономичным.

Экономическая выгода строительства каркасных домов:

• строительный цикл получается коротким;
• готовые панели достаточно легкие, а , следовательно, не нужны мощные фундаменты — дом строится на основе из монолитной плиты, столбов или свай;
• такие дома не подвержены усадке, поэтому сразу после подведения дома под крышу можно переходить к отделочным работам, причем отделка осуществляется достаточно быстро, ведь все поверхности панелей, из которых собран дом, углы стыков стен не требуют дополнительного выравнивания;
• такие конструкции имеют низкую теплоемкость и теплопроводность, быстро нагреваясь, она долго держит тепло;
• каркасные стены устойчивы к замораживанию и размораживанию;
• на строительство уходит почти в два раза меньше дерева (исключения составляют фахверковые дома), чем при строительстве из бревен или бруса.

Долговечность каркасных домов.

Сооружения, построенные по каркасной технологии, должны прослужить не менее двадцати лет, а при правильном содержании и своевременных ремонтных работах – более ста лет. Долговечность дома зависит от качества древесины, из которой выполнен каркас. Основной опасностью для дерева  является сырость. Если древесина, из которой выполнен каркас, была высушена с соблюдением технологии, то каркас не рассохнется и не деформируется, а, следовательно, останется прочным.

В настоящее время используют два вида каркасов: деревянные и металлические.

Оба вида имеют как преимущества, так и недостатки.

Преимущества деревянных каркасов в  легкости монтажа конструкций, в том, что обработка и отделка дерева выполняется гораздо проще, чем металла.

Недостатки каркасных домов

Дерево, кроме легкости воспламеняемости нуждается в дополнительной защите от насекомых-вредителей, как любой органический материал оно подвержено гниению. Поэтому деревянный каркас нуждается в периодической обработке антисептиками, антипиренами, огнезащитными красками и т.п.. Кроме того, деревянные конструкции подвержены действию влаги: они могут неравномерно высыхать и набухать, меняя свои размеры. Каркасы из клееного бруса, однако, сушатся по специальным технологиям и последним недостатком не обладают.

Стальные металлические каркасы, напротив, к атмосферным явлениям устойчивы, обладают высокой прочностью, не подвержены коррозии, не дают усадок. Последнее свойство не дает повода к возникновению трещин в стенах. Следовательно, их можно отделывать панелями из самых разнообразных материалов.

Металлический каркас просто собирается: его элементы соединяются с помощью заклепок и саморезов. Но собирать каркас должен строитель, обладающий специальными навыками работы с металлом, сочетающимися с опытом плотницкой работы, что увеличивает стоимость работ по сборке. Кроме того, стоимость стального металлического каркаса почти вдвое выше деревянного.

В последние годы используются также каркасы из легких тонкостенных стальных конструкций (ЛСТК). Такие каркасы маловесны, что снижает нагрузку на фундамент, а значит и снижает требования к материалам, из которых он изготовлен. Детали таких каркасов достаточно точно изготавливаются (допуск +- 1 мм), значит, сборка их упрощена. Такие каркасы обладают высокой эластичностью, выдерживают достаточно сильные динамические нагрузки. Строительство домов на таких каркасах можно проводить в любой сезон с высокой – дом возводится в течение месяца и даже быстрее. Дома с такими каркасами огнестойки и долговечны. Они должны простоять более пятидесяти лет, как заявлено в технической документации

При выборе каркасной технологии для строительства дома нельзя забывать о том, что дом получится герметичным. Значит, еще на этапе проектирования должна быть продумана система вентиляции. Следует включить в проект вентиляционный штольни, спроектировать вентилируемый фасад, вентилируемую кровлю, часто используют «дышащие окна». Одновременно украшением, источником тепла и средством вентиляции может стать камин. В таких домах следует обязательно продумать и установить систему климат-контроля. Конечно, все это увеличивает стоимость дома.

Если стены возводятся из OSB-панелей, чувствительных к влаге, темнеющих от ее попадания, после их сборки необходимо как можно быстрее закрыть кровлю.

Фасадную отделку тоже следует делать как можно раньше.

Если используется деревянный каркас, то все пиломатериалы должны быть просушены до 14% влажности  в специальных сушилках. Для борьбы с вибрацией при эксплуатации верхнего этажа для перекрытий следует использовать клееный брус. Необходимо продумать огне- и биозащиту деревянных элементов.

Если строится трехэтажный дом с размерами по горизонтали более 20 м, каркас должен быть сложным. Это сделает строительство слишком трудоемким, а конструкцию дома недостаточно жесткой. Поэтому каркасная технология используется только для строительства небольших домов.

При использовании металлических каркасов очень важно не забыть об антикоррозийной обработке металла, а также о возможности возникновения так называемых «мостиков холода», конструктивных участков, на которых нарушается теплоизоляционная оболочка здания.

Некоторые утверждают, что при использовании некоторых материалов в обшивке дома последний получается не экологичным. Но надо выбирать материалы, которые имеют государственные гигиенические сертификаты. При использовании деревянных каркасов экологичность тоже не всегда соблюдается: ведь конструкции обработаны пропитками и клеями, экологичность которых также должна быть подтверждена.

Исходя из изложенного, можно сделать вывод, что выбирая технологию строительства будущего дома, следует проконсультироваться со специалистами, провести конкретные маркетинговые исследования.

Сравнительно недавно в России появилась близкая к каркасной  технология Structural Insulated Panels или SIP. При строительстве по этой технологии используются трехслойные конструкции из OSB-плит т пенопласта. Для стыковки панелей  используется шпонка из доски 150х50.

Дома, построенные по этой технологии называют «канадскими». Эта технология имеет те же преимущества, что и обычная каркасная: быстрая и технологически не сложная сборка дома, что позволяет еще более сэкономить в процессе итак достаточно экономичного строительства, облегченная конструкция.

Что касается недостатков, то можно отметить, что вследствие проводки коммуникаций через стены дома открытым способом, требуются дополнительные затраты на внутреннюю отделку. Однако уже существуют производственные цехи, предлагающие технологические каналы для коммуникаций внутри панелей, что в свою очередь затрудняет  и даже делает невозможным изменения структуры инженерных сетей. При использовании такой технологии снижается жесткость конструкции дома, так как для скрепления стеновых панелей используется шпонка, не связанная с горизонтальной обвязкой. Планировка внутренних помещений ограничивается размерами OSB-плит, которые составляют 1.2х2.5 м, таким образом высота потолков в доме получатся 2.5 метра. Использование плит с длиной одной из сторон 3 м (такие также выпускаются) увеличивают стоимость строительства за счет доп. комплекта на 15-20%, что зачеркивает одно из основных преимуществ этой технологии – экономичность. О долговечности строений по такой технологии пока говорить рано – ей менее 50 лет.

практические этапы своими руками. Учитывайте предложения торговой сети

Благодаря многочисленным достоинствам, каркасные сооружения занимают лидирующие позиции среди быстровозводимых строений, которые эксплуатируются как для дачных целей, так и круглогодичного проживания.

Не нуждающиеся в массивном фундаменте, лёгкие, с высокой степенью тепловой защиты подобные конструкции не уступают кирпичным сооружениям.

Также если придерживаться определённых этапов, всегда можно построить дом каркасный самостоятельно.

Инструкция возведения

К самому недорогому по ценовой категории и быстрому по технологии способу возведения относится строительство дома каркасного типа. Именно поэтому подобные строения пользуются востребованностью во всех уголках земного шара.

Поэтапное строительство дома каркасного типа начинается с фундаментного устройства и заканчивается работами по отделке, которые способны выполнить за пару месяцев несколько человек.

Строительный процесс начинается с создания проектной документации, в которой отражаются схемы будущего строения.

Придерживаясь необходимых предписаний, можно реализовать инженерные идеи собственноручно.

Фото каркасного дома, проектных документаций созданы специальными проектирующими фирмами. В интернете предложено разнообразие видео о возведении строений каркасного типа собственноручно.

Распланировка участка

Приступая к возведению сооружения, необходимо подготовить место. Для грамотной разметки территорию освобождают от растений и мусора. В случае если на участке имеются неровности, нужно устранить их, а возвышенности убрать до требуемого уровня.

Начиная строительные работы, осуществляют разметку под основание дома. В целях перенесения сведений с проектной документации в натуру, используя колышки, определяются размеры будущего сооружения.

Фундамент и его закладка

Пошаговая инструкция строительства каркасного дома предусматривает обустройство надёжного фундамента. Каркасная конструкция не требует закладки массивного основания, в данном случае подходит фундамент столбчатого типа.

Когда фундаментная закладка окончена, устраивается рубероидная закладка. Обвязка выполняется из бруса, который укладывается на фундаментное основание по периметру. Крепление фундамента с брусом проводится болтами, либо шпильками.

Обустройство пола

Установка пола начинает проводиться с фиксации лаг непосредственно к брусьям обвязки. Для лаг применяется и доска, однако в данном случае для жёсткости необходимо установить вместе несколько досок, скрепив их.

Частота размещения лаг зависит от габаритов утеплителя. Для закрепления лаг применяются уголки, а также гвозди.

Сверху утеплителя обустраивается гидроизоляция, затем пол застилается специальными плитами. Также можно применить фанеру.

Обустройство стен

Установка стен проводится посредством сборки каркасной конструкции, которая создаётся из металла или натурального массива. Для каркаса из древесины используется в основном дуб.

Сборка каркаса производится в соответствии схемой возведения каркасного сооружения. Изначально собирается стенной пролёт на напольной поверхности, затем в готовом виде элемент настенной поверхности устанавливает к полу.

Обратите внимание!

При расчёте габаритов настенных поверхностей стоит учитывать тот факт, что каждый очередной пролёт имеет стойки меньше на одну толщину очередного пролёта.

Чтобы каркасная конструкция настенной поверхности имела большую жёсткость, между стойками вертикального типа обустраиваются перемычки, крепление которых осуществляется в шахматном порядке.

Перемычки крепятся на непосредственно смонтированный каркас или на стадии, когда конструкция размещена ещё на напольной поверхности. Двери, а также окна в настенных каркасах устанавливаются по проектной документации.

Обустройство кровли

К одному из распространённых видов кровли относится двускатная. Выбор стропил осуществляется с сечением, чтобы промеж ними возможно было обустроить утеплитель. В коньке стропила совмещаются по способу пол-лапы. Затем обустраивается обрешётка.

В качестве покрытия крыши подходит профилированный лист или металлочерепицы. Данный материал прост в установке, лёгкий и стоит сравнительно недорого. Помимо этого подобная кровля имеет красивый внешний вид.

Обратите внимание!

После утепления строения проводится отделка с использованием штукатурки, сайдинга, либо вагонки. К самому приемлемому варианту отделки относится сайдинг из винила, поскольку он простой в установке и защищает поверхность стен от отрицательных влияний внешней среды.

Фото каркасного дома своими руками

Обратите внимание!

Сегодня каркасное строительство чрезвычайно популярно в России, поскольку такие строения возводятся быстро и легко, а стоимость их вполне доступна. Многие возводят такие дома самостоятельно, чтобы не обращаться к услугам профессионалов и значительно сэкономить.

На вопрос: «Какая технология каркасного строительства предпочтительнее, канадская, немецкая или каркасно — рамочная?» — сложно ответить однозначно. Однако, специалисты склоняются к мнению, что для строительства своими руками последние подходят лучше всего. Так называемые фахверковые дома возводят из рам, образуемых стойками каркаса. Свободное пространство заполняется утеплителем и обшивается отделочными материалами.

Что нужно знать о каркасном строительстве?

Любое строительство начинается с выбора участка, разработки проекта, и составления сметы. В первую очередь, нужно учитывать назначение дома: будет ли это «летний вариант» для временного проживания или постоянное жилье для круглогодичного использования. От этого будут зависеть расходы на строительство. В обоих случаях используются различные материалы для утепления стен, а так же их наружной и внутренней отделки.

Каркасное домостроение вот уже несколько лет занимает позицию лидера на отечественном рынке. Здание, построенное по канадской технологии, будет не только экономным, но и надежным, главное – соблюсти все этапы строительства каркасного дома.

Почему каркасное строительство набирает популярность

Исходя из такого критерия, как стоимость-качество, технология возведения каркасных домов, которая показана на фото и видео, обладает несомненным преимуществом и поэтому набирает обороты в нашей стране. К достоинствам каркасного строительства можно отнести следующие:

• Низкая себестоимость дома.
• Небольшие временные затраты на строительство, так как бригада из 3-х человек может построить дом от фундамента до отделки за 2 месяца.
• Хорошие эксплуатационные характеристики, позволяющие сэкономить средства на содержание здания.
• Каркасная технология дает возможность монтировать коммуникации внутри стен, что является особенностью такого типа домов.
• Для строительства дома не требуется мощный фундамент.
• Работы можно проводить при любом температурном режиме.
• В процессе строительства не придется использовать тяжелую технику, так как все элементы дома имеют сравнительно небольшой вес и могут перемещаться и монтироваться силами трех человек.
• Каркасный дом отличается высокими показателями сейсмоустойчивости.
• Продолжительный период службы – средний срок эксплуатации составляет около 80 лет.

Рассмотрев все преимущества каркасных домов, узнаем, как производится поэтапное строительство каркасного дома и какие типы фундамента бывают, чтобы выбрать для своего дома наиболее оптимальный.

Разновидности фундамента

Технология строительства такого дома достаточно проста, но она несколько отличается от других разновидностей. Если у вас уже готов проект и согласован с соответствующими органами, то пора приступать к первому этапу строительства.

Фундамент для дома, возводимого по каркасной технологии, может быть свайным, столбчатым, плитным или ленточным, каждый из них имеет свои особенности. Желательно перед тем, как остановиться на каком-то типе основания, просмотреть фото и видео его строительства, чтобы понимать сам процесс.

Столбчатый фундамент

Данный тип основания наиболее привлекателен в плане стоимости, и для каркасного дома он вполне подходит. Фундамент представляет собой столбики, выполненные из готовых блоков, на которые собственно и будет ставиться будущее жилье.

Предварительно под будущие столбы нужно сделать углубления согласно чертежу, выровнять грунт и устроить песчаную подушку. Песок нужно разровнять, пролить водой и утрамбовать. После этого установить на цементный раствор сами блоки, а сверху постелить слой рубероида.

Свайный фундамент

Этот тип фундамента принято считать универсальным, он подойдет для любого вида грунта. Представляет собой ввинченные в землю металлические опоры, которые внешне напоминают огромного размера шурупы с резьбой и заострением на конце. Видео и фото такого фундамента прилагаются.

И свайный фундамент, и столбчатый впоследствии потребуют устройства забирки. Забирка устраивается между столбами или сваями с тем, чтобы защитить подпольное пространство от холода и воды. Она может выполняться из досок или путем кирпичной кладки.

Ленточный монолитный фундамент

Единственный недостаток ленточного фундамента – он необоснованно дорог для такого типа постройки, так как для каркасного дома нет нужды возводить такое усиленное основание, хотя, судя по фото, такой способ также пользуется спросом.

Кирпичный фундамент

Традиционный тип фундамента, который представляет собой обычную кирпичную кладку в том или ином варианте исполнения. Это достаточно дорогой по стоимости фундамент, а его надежность немного преувеличена. Выполняется такой фундамент редко, особенно для каркасного строительства, так как считается устаревшей разновидностью. Фото или видео, как его укладывать, также можно просмотреть на сайте.

Обвязка и полы

Поэтапное строительство каркасного дома подразумевает выполнение обвязки. На фундамент укладывается слой гидроизоляционного материала, а затем монтируется ряд брусьев, которые располагаются по всему периметру, и, кроме этого, там, где планируется возводить несущие межкомнатные стены. Обязательное условие – перед укладкой бруса его необходимо тщательно обработать антисептиком. Фиксировать брусья нижней обвязки можно двумя способами:

• анкерными болтами.
• на металлические вертикальные штыри, которые закладываются в процессе заливки бетона.

После завершения процесса обвязки приступаем к монтажу балок пола и установке вертикальных стоек каркаса. В качестве балок можно использовать брус сечением 10х10 см или доску толщиной 5–6 см и шириной 15 см.

Балки укладывают с шагом в 60–70 см. После этого настилают черновой пол из необрезной доски. Если требуется сделать теплый пол, то по черновому настилу укладывают лаги и между ними делают утепляющий слой из минеральной ваты, пенополистирола или керамзитового гравия, предварительно уложив гидроизоляционный материал. Утеплитель закрывают пароизоляционной пленкой и выполняют монтаж финишного покрытия из половой шпунтованной рейки, ламината, паркета или керамической плитки. Технологию этих процессов также можно посмотреть на видео.

Сборка стен

Нижняя обвязка, выполняемая из бруса, должна иметь пазы через каждые 50 см. Обязательно нужно проследить, чтобы размеры паза соответствовали размерам поперечного сечения вертикального элемента каркаса . После монтажа всех вертикальных стоек нужно будет переходить к монтажу верхней обвязки, которая также выполняется из бруса небольшого сечения или толстой доски.

Все вертикальные стойки каркаса временно раскрепляются двумя боковыми укосинами, которые крепятся саморезами к нижней обвязке и к вертикальной стойке. Для укосин используют любые доски или бруски. Можно взять даже длинные жерди, которыми можно закрепить сразу несколько стоек.

Вертикальные элементы каркаса устанавливаются не только для наружных стен, но и для межкомнатных, одновременно обозначая будущие дверные и оконные проемы.

После того, как будут выставлены все вертикальные элементы, делают верхнюю обвязку. Для этого в брусьях или досках вырезаются пазы под каждую стойку. Поэтому здесь необходимо соблюдать максимальную точность при разметке и вырезке пазов. Бруса верхней обвязки крепится к вертикальным стойкам металлическими уголками или обычными гвоздями. Для придания большей жесткости каркасу взамен временных устанавливаются постоянные подкосы и распорки.

Стены могут представлять собой готовые заводские щиты с утеплителем внутри или изготавливаться самостоятельно. В этом случае на каркас нашиваются доски, укладывается паро- и гидроизоляция, слой утеплителя, снова слой гидро- и пароизоляции, и все это снова зашивается досками. Получается, что элементы каркаса остаются внутри стен. Это достаточно простой метод, но чаще всего пользуются готовыми сэндвич-панелями.

Монтаж потолочных балок

Возведение потолочных балок осуществляется при помощи бруса, с размером сечения 15×15 см. Они фиксируются над вертикальными стойками, чтобы вся нагрузка передавалась именно на стойки, а не на балку между ними. Крепление производится при помощи перфорированных стальных кронштейнов и уголков, применяя метод вырубки пазов и гвозди.

При строительстве каркасных домов все проемы следует делать сразу, то есть нужно сделать дверные и оконные коробки, чтобы после окончания работ можно было вставлять двери и окна. Если вы решили сделать это самостоятельно, то просмотрите фото или видео, чтобы не нарушить технологию.

Кровля и обшивка каркаса

Возведение каркасного дома завершается установкой крыши. Конструкция крыш состоит из стропильной системы и кровли. Сначала необходимо сделать временные трапы, по которым можно спокойно передвигаться. На верхнюю обвязку дома укладывают доски толщиной не менее 5 см, чтобы они могли выдержать вес человека. Доски временно прибивают к верхнему элементу обвязки.

Изначально монтируются стропила, для чего концы брусьев соединяются под углом, который определяет выбранный уклон крыши. Стропильные ноги устанавливаются с шагом в 60–70 см. Временное производится при помощи укосин. После того как будут установлены все стропила, по их верху прибивают с обеих сторон коньковые доски.

Следующий шаг – это обрешетка крыши, укладка теплоизоляции, а также настил кровельного материала, который выбирается исходя из собственных финансовых возможностей. В зависимости от вида кровельного материала обрешетка выполняется разреженная или сплошная.

Снаружи каркасный дом может быть дополнительно утеплен или просто отделан декоративным материалом – виниловым или металлическим сайдингом, оштукатурен, облицован керамической плиткой или обшит вагонкой. Но в любом случае под отделку должна укладываться паро- и ветрозащитная мембрана.

Возведение домов по каркасной технологии не только быстрый, но и выгодный процесс, особенно, если соблюдались все строительные нормы и правила, с привлечением профессионалов, которые руководствуются не только фото, но и своими знаниями.

Строительство каркасного дома позволяет быстро решить жилищную проблему, сэкономить на материалах и выполнить работы своими руками. Сборка занимает всего 2-3 месяца, а расходы на древесину сокращаются почти в два раза (по сравнению со зданиями из бруса). Возвести каркасник можно без серьезного опыта в строительстве – в этом вам поможет пошаговая инструкция.

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы . Но в любом случае в конструкцию входят следующие элементы:

• верхняя и ;
• вертикальные стойки;
• стропильная система;
• теплозвукоизоляционный слой;
• внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Подготовка к строительству

Основа каркасного дома – материалы из древесины, которым вредит избыточная влажность . Важно выбрать правильный участок под застройку – сухой, без заболоченных зон, не затопляемый во время дождя. Необходимо предварительно выровнять грунт, удалить мусор, подготовить проезд для грузовой техники.

Второй этап – разработка . Эту задачу лучше доверить специалистам, которые учтут существующие строительные нормы, согласуют документы в разрешительных инстанциях . Если навыки позволяют, можно взять типовой проект и адаптировать его под собственные нужды. Главное – не забыть об инженерных коммуникациях и учесть рекомендованные размеры дома.

Важно! Чтобы быстро построить каркасный дом, обязательно составьте смету и распишите все этапы проведения работ. За основу можно взять следующую пошаговую инструкцию.

Этапы строительства каркасника

Деревянные конструкции подвержены биологическому разрушению, неустойчивы к огню. Для решения этой проблемы применяются антипирены и биозащитные составы . Удобнее всего использовать комплексное средство, защищающее от огня, древоточцев и гниения. Обработка пропитками необходима на каждом этапе строительства каркасного дома.

Устройство фундамента

Каркасник весит гораздо меньше брусового или кирпичного дома, поэтому для него достаточно облегченного фундамента.

Самый популярный вариант – ленточный . Для его обустройства копают траншею по разметке будущего дома, устанавливают в нее деревянную опалубку, заливают ее бетонным раствором, утрамбовывают смесь. Для утрамбовки используют ручные инструменты или специальные вибраторы.

На втором месте находится – буронабивной или винтовой . В первом случае сваи забивают в заранее пробуренные отверстия, во втором – ввинчивают вручную или с помощью спецтехники. Поверх них обустраивают ростверк в виде ленты толщиной 200-400 мм и высотой 200-300 мм . Он связывает сваи в единое целое, повышая прочность конструкции. При обустройстве свайного фундамента важно учитывать особенности почвы и точно соблюдать технологию. Иначе грунт вспучится и расшатает сваи.

Плитный фундамент – отличный вариант для тех, кто решил построить каркасный дом собственными руками. Залитая из бетона плита компенсирует сезонные расширения грунта. Рекомендованная высота составляет 250-500 мм. Практичнее всего утепленная шведская плита (УШП), состоящая из нескольких слоев:

• утрамбованная песочная подсыпка;
• жесткий пенопласт толщиной 200 мм;
• армированная бетонная смесь;
• трубы теплого пола;
• выравнивающая стяжка.

УШП объединяет фундамент, монолитный пол и отопительную систему. Но такое основание требует больших финансовых вливаний.

Один из самых доступных фундаментов – столбчатый . Он представляет собой небольшие столбики, установленные на грунт или заглубленные в него. Столбчатый фундамент легко сделать своими руками, но из-за невысокой надежности он подходит только для бытовых построек.

Устройство чернового пола

Существует два вида деревянного чернового пола:

• несущая конструкция используется в сочетании с ленточным или свайным фундаментом ;
• решетчатая конструкция применяется в тандеме с плитой или бетонной стяжкой.

В первом случае горизонтальный уровень соблюдают на этапе обустройства цоколя или ростверка, во втором – на этапе заливки основания.

Технология укладки чернового пола напоминает схему возведения стен . Сначала устанавливают несущее основание – лаги и поперечины. При необходимости лаги наращивают внахлест. Для усиления конструкции используют дополнительные распорки. На этом же этапе прокладывают инженерные конструкции: водопровод, газопровод и канализацию.

Возведение каркаса

Каркасы быстровозводимых домов бывают металлическими и деревянными. Если у вас нет опыта строительства, лучше заказать готовый к монтажу заводской набор. В противном случае необходимо точно соблюдать технологию сборки . Существует два варианта:

• собирать все элементы на месте установки;
• поэтапно собирать стены на горизонтальной поверхности и устанавливать их на место.

Второй способ более удобный и производительный – особенно для каркасов из металла. Для сборки последних используется сварочный аппарат.

Возведение каркаса проходит в несколько этапов:

1. Нижняя обвязка. Размер ее поперечного сечения зависит от типа фундамента . Обвязку располагают выше отметки грунта, тщательно обрабатывают антисептиками и гидроизолируют.
2. Каркас каждой стены. Шаг стоек составляет 60 см при дощатой обшивке и 62,5 см при щитовой обшивке . Последний точно соответствует стандартным габаритам ОСП плиты. На этапе монтажа часто устанавливают временные раскосы. Максимальная нагрузка ложится на углы, поэтому для их производства применяют самые прочные материалы.
3. Верхняя обвязка. Выбор материала зависит от нагрузки, которую будет нести конструкционный элемент. При высокой прочности металл требует большого количества засверливаний и дорого стоит. Удобнее использовать деревянный брус, одинарные или сдвоенные доски . Их толщина зависит от площади дома.
4. Балки перекрытия. При строительстве каркасного дома не применяют железобетонные перекрытия – они слишком много весят. Лучше всего для этой цели подходят доски размером 50*200 мм или спаренные доски размером 50*150 мм . Шаг варьируется от 40 до 60 см. Внутренние перегородки. Они могут быть дощатыми (одно- или двухслойными), каркасно-обшивными с утеплителем или без него. Для возведения перегородок подойдут сухие пиломатериалы, фанера, ДСП, гипсокартон, ОСП.

Для соединения деревянных элементов используют несколько технологий: стык под углом 90°, стык с обрезкой под 45°, соединение «в пол-дерева», соединения «шип-паз» .

Обустройство крыши

Возведение крыши – один из важнейших этапов в строительстве каркасного дома. Следует заранее определить ее вид, тип стропильной системы, материал обшивки. Для каркасника хорошо подходит двускатная кровля с уклоном не меньше 28 и не больше 50 градусов .

Для стропильной системы понадобятся доски сечением 50*150 или 50*200 мм – размеры зависят от расчетной нагрузки и используемого утеплителя. Стандартный шаг составляет 60 см. Две доски соединяют на земле, поднимают готовую конструкцию на крышу и монтируют ее на верхнюю обвязку со свесом в 35-70 см. Чтобы крыша была ровной, стропила устанавливают сначала на фронтоны, а затем – в середине. Финишный этап – монтаж прореженной или сплошной обрешетки, поверх которой крепят кровельный материал.

Утепление и обшивка каркаса

Готовый каркас обрабатывают антисептиками, хорошо просушивают и обшивают плитами OSB. Образовавшиеся ячейки заполняют утеплителем – минеральной ватой или пенополистеролом . Толщина слоя зависит от назначения дома – для постоянного проживания требуется не менее 15-20 см. Стеновой пирог выглядит следующим образом:

• ветрогидроизоляция;
• внешняя обшивка -плит;
• утеплитель;
• пароизоляция;
• внутренняя обшивка из ГКЛ или ОСП+ГКЛ.

Для наружной отделки используют сайдинг, деревянные или фиброцементные панели, штукатурку, декоративный кирпич.

Внутренняя отделка

Это финишный каркасного дома. Легкие стены не дают усадку, поэтому можно сразу приступать к отделке. Она проходит в несколько этапов:

• Окончательное обустройство пола. Сначала монтируют деревянную основу из досок сечением 50-150 мм – их концы укладывают на опорные брусья или на фундамент. Нижнюю часть лаг закрывают гидрозащитой, за ней следуют утеплитель, пароизоляция, доски или ОСП. Напольное покрытие – линолеум, ламинат или паркет.
• Подшивка потолка. Обрешетку крепят к опорным брусьям, в образовавшиеся секции укладывают пароизоляцию и утеплитель . Слои закрывают гипсокартоном или другим плитным материалом.

При соблюдении технологии строительства каркасный дом будет служить вам долгие годы. Главное – подобрать правильный проект, соответствующий климатическим условиям региона и нормативным требованиям.

Стремительно набирает популярность среди индивидуальных застройщиков. Если в Канаде – это государственная программа. То в России – это решение проблем жилья самостоятельно, причём в самые короткие сроки с минимально возможными затратами.

Построить каркасник своими руками возможно, даже при отсутствии специального строительного образования, навыков, опыта. Для этого придётся приложить усилия, разобраться с технологией, а также приобрести простейшие навыки выполнения строительных работ. В результате вы сможете построить каркасный дом своими руками, и получите за доступную цену индивидуальный дом под ваши особенные запросы, потребности, нужды.

Приведём подробное описание технологических операций. Пользуясь технологией, вы сможете своими руками (пошаговая инструкция, 6х6 м 2 – размеры дома, которые мы взяли за основу) качественно.

Каркасный дом: пошаговая инструкция

Перечислим основные этапы, которые необходимо выполнить последовательно, чтобы построить новый каркасный дом своими руками, пошаговая инструкция сформирует у вас правильное представление о строительстве.

Схема стены каркасника.

1. Проектирование – планирование, продумывание конструкции дома, схемы расположения простенков и комнат, дверей и окон, сантехнических устройств, водопровода, канализации, электропроводки, отопления. В процессе проектирования прорисовывается схема каркасного дома, на которой обозначают места расположения инженерных сетей и сантехнических, отопительных устройств. Прорабатывая схемы каркасных домов своими руками, бытовых подсобных помещений, важно учесть, как будет отапливаться дом – выбрать систему отопления, схему прокладывания её элементов. По готовой схеме будет выполняться пошаговое строительство.
2. Грунтовые работы – это подготовка ямы под фундамент и собственно сооружение фундамента.
3. Сбор каркаса стен и кровли.
4. Сооружение стен и чернового пола.
5. Наружные двери, окна и простенки.
6. Внутренняя отделка и внутренние двери.

А теперь перейдём непосредственно к вопросу, своими руками, что учесть для качественного строительства и правильного выполнения работ.

Каркасный дом своими руками

Подготовительные работы необходимы для любого строительства, особенно если вы решили строить каркасный дом, пошаговая инструкция будет вам просто необходима. Если вы продумывали проект дома самостоятельно, то учитывали особенности расположения строения на участке. Если же вы купили готовый проект и решили воплотить его на месте, то понадобится «привязать» строение к вашему рельефу. Как построить каркасный дом, инструкция будет полезна на самых ранних этапах строительства.

Каркасный дом своими руками пошаговое фото.

Подготовка участка

Что понадобится сделать на участке, где строю каркасный дом своими руками:

• Очистить его от старых строений, при их наличии на участке, от строительного мусора и от пней, коряг.
• Обеспечить возможность подвоза строительных материалов, расчистить дорогу для машины и место для разворота.

Навес для хранения досок.

• Продумать места для складирования строительных материалов, если рельеф неровный, они должны располагаться на возвышениях.
• Возможно, участок необходимо выровнять, для этого надо вызвать строительную технику.
• Для некоторых участков, где ведется каркасное строительство, инструкция будет актуальна, как соорудить забор, чтобы предупредить хищение материалов.

Разметка участка

Под разметкой понимают обозначение расположения будущего строения на местности. Схема каркасного дома переносят на местность с помощью колышек и верёвок. Колышки вколачивают в землю и натягивают между ними верёвку, обозначая расположение будущих наружных стен.

Разметка участка под строительство.

Тщательно измеряют все углы, соблюдают градусность (чётко обозначенные 90°) и длину стен. Отклонения хотя бы на несколько градусов не допускаются. Они ведут к искривлению строения и неправильному распределению нагрузок. Что в результате может снизить прочность всей конструкции и уменьшить её надёжность.

Инструкция к фундаменту

Поэтапное строительство каркасного дома своими руками начинается с фундамента. Это – основа дома, большая, ровная и прочная «подставка», на которой держится вся каркасная конструкция. Её можно вылить из бетона или собрать из готовых бетонных блоков.

Ленточный фундамент для каркасника.

Каркасное строительство называют «лёгким». Стены каркасника значительно меньше давят на поверхность земли, чем капитальные сооружения из кирпича или монолиты из бетона. Каркас также легче брусового деревянного дома. Поэтому вашему строению понадобится небольшой мелкозаглубленый фундамент.

На заметку

Решая, своими руками, неизменно сталкиваешься с вопросом выбора конструкций и материалов. Для каркасных строений сооружают мелкозаглубленные ленточные фундаменты или плиты. В некоторых случаях для каркасников делают фундаменты глубокими.

Это бывает, когда грунт – зыбкий, подвижный, сыпучий и строение планируется на берегу водоёма. В таком случае , который будет опираться на глубокие и неподвижные слои грунта.

Ленточный фундамент

Представляет собой каменную ленту, дорожку, заглубленную в землю на 100-400 мм. Над поверхностью земли фундамент возвышается на 100-300 мм. Таким образом, общая высота ленточного фундамента для каркасного дома составляет 200-700 мм.

Опалубка ленточного фундамента с арматурной сеткой

На заметку

Можно сделать фундамент глубже и выше – но это уже на ваше усмотрение, при желании израсходовать больше строительных материалов и получить более массивную конструкцию основания дома.

Ленту фундамента заливают в подготовленные заранее траншеи. Бетон для заливки можно замешивать самостоятельно. Перед заливкой в траншеи насыпают слой песка и тем самым делается так называемая песчаная подушка (толщина до 100 мм) и укладывают металлические арматуру.

Плитный фундамент

Плитный фундамент также называют плавающим. Каркасный дом будет подниматься и опускаться вместе с ним, при сезонных расширениях грунта. Поэтому плита должна быть достаточно прочной.

Плитный фундамент заливают из бетона и арматуры, при этом арматуру связывают проволокой. Арматурная сетка обеспечивает плите каркасного дома необходимую прочность.

Фундамент залит монолитной плитой

Плитное основание можно минимально заглубить в грунт на 100-200 мм, или лить бетон на гравийную подушку без заглубления. Общая высота плиты должна составлять 200-300 мм.

Для плиты фундамента важно обеспечить стойкость к подъёму грунтовой влаги. Поэтому при замешивании бетона в него добавляют водостойкую добавку. Это обеспечит водостойкость бетонной плиты и сухой пол внутри будущего помещения. А также продлит долговечность фундамента и всего строения.

Свайно-винтовой фундамент

Для получения свайно-винтового фундамента можно использовать асбестовые трубы или металлические готовые сваи. Для асбестовых труб готовят ямы, в которые устанавливают трубу и заливают в неё бетон. Предварительно – армируют, т.е. ставят металлическую арматуру внутрь трубы. Металлические сваи вкручивают в землю без вынимания грунта, не выкапывая ямы.

Для того чтобы было легче и понятнее, как монтировать свайно-винтовой фундамент и каркасный дом своими руками – пошаговое фото.

Набор свай для винтового фундамента
Вкручивание свай для фундамента вручную
Соединение винтовых свай фундамента между собой
Свайно-винтовой фундамент

Обвязка брусом

Поверх готовых свай укладывают горизонтальные балки. Такая конструкция называется ростверком. Когда решили построить каркасный дом своими руками, пошаговая последовательность начинается с установки ростверка, который является также нижней обвязкой каркаса с вертикальным креплением стоек на них.

Для нижней обвязки выбирают деревянный брус сечением 150х150 мм. Это – несущий элемент строения, который должен иметь достаточную прочность и удерживать на себе стены, крышу, отделку и внутренние бытовые устройства.

Для соединения углов обвязки выбирают один из предложенных на картинке способов – в полдерева или в полулапу.

Варианты соединения в полдерева
Соединение в полудерева и в полулапа

Они отличаются толщиной среза дерева для углового соединения. Полдерева – срезается ровно половина толщины балки, полулапа – срезается балка под углом друг к другу. Сверху соединение укрепляют металлической скобой или пластиной. После чего крепят угол обвязки к фундаменту металлическим анкером. После завершения монтажа брус обрабатывают антисептиком.

Инструкция к черновому полу

Чтобы построить каркасный дом, инструкция распишет в деталях весь процесс строительства. В первую очередь пол каркасного дома своими руками состоит из чернового слоя и чистового покрытия. Черновой пол делают из бетона или дерева. Чистовое покрытие из дерева, ламината, линолеума и других отделочных материалов.

Бетонный черновой пол

Заливка бетонного пола выполняется поверх грунта. Он представляет многослойную конструкцию, в которой есть слой гидроизоляции, теплоизоляции, арматурная сетка.

Черновой пол из бетона – бетонная стяжка

Нижний слой – песок 10 мм. Поверх – теплоизоляция из керамзита, опилки с глиной – так называемый саман, пеноплекс. Далее бетон с гидроизоляционной добавкой.

Деревянный черновой пол

Если для сооружения чернового пола используется дерево, то под ним образуется пустое пространство.

Черновой пол между лагами

Деревянные лаги укладываются поверх нижней обвязки и используются в качестве основы, к которым снизу прибиваются доски чернового пола. На доски чернового пола укладывается утеплитель. Потом уже на лаги расстилается напольное покрытие: ламинат, линолеум, ОСП, паркет.

Монтаж каркасного дома

Как построить каркасный дом своими руками? Пошаговая схема строительства начинается с сооружения каркаса – одна из самых ответственных строительных операций. Важно правильно выбрать балки и доски (размер и сечение) и правильно соединить их. Какие особенности возникают, когда начинается монтаж каркасного дома: стоек, балок, укосин и ригелей? Можно легко начать строительство каркасного дома своими руками, видео поэтапно покажет все основные моменты монтажа дома.

• Места расположения стоек и стыков деревянных элементов вымеряют рулеткой и обозначают карандашом.
• Тщательно выверяют вертикальность стоек, горизонт верхней обвязки и угол соединения. Углы между стойками и балками должен составлять 90°.
• Для соединений каркасных элементов используют наиболее надёжные варианты – металлические скобы и гвозди.
• Монтаж каркасного дома выполняется из собранных заранее на земле элементов – шаблонов стен, ферм. Их поднимают, устанавливают, временно подпирают косыми балками и после – крепят соединительными элементами.

Монтаж стен в каркасном доме

Пошаговое строительство каркасного дома, технология сбора каркаса стен следующая:

1. Укладывают нижнюю обвязку.
2. Собирают отдельно каркас каждой стены (нижние, верхние и вертикальные элементы) – так называемый шаблон стены. После собранный шаблон целиком поднимают и устанавливают на нижнюю обвязку.
3. Поверх шаблонов стены укладывается вторая верхняя обвязка, на которую после кладут стропила для крыши

На заметку

Для подъёма шаблона стены длиной 6 м понадобится три человека. Втроем поднять такой шаблон – вполне реально. Более длинные стены собирают из нескольких шаблонов и соединяют их стыки специальными резьбовыми соединениями.

Сборка каркасного дома, фото и видео демонстрирует ход выполнения строительных операций – сборку шаблона и его установку в месте будущей стены.

Укосины

В некоторых схемах монтажа каркасного дома используются не только вертикальные и горизонтальные элементы каркаса, а также наклонные – так называемые укосины. Они усиливают прочность каркасной конструкции. Их делают из досок 150-50 мм или 100-50 мм.

Правильное расположение укосин

Ригель

Ригилем называют горизонтальную доску, которая крепится рядом с доской верхней обвязки. Ригель крепят в шаблон в процессе сборки на земле. Для ригелей используют деревянные доски толщиной от 50 мм.

Ригель во всю стену каркасного дома

Также ригелем называют горизонтальную подпорку между наклонными фермами крыши. В целом ригель – это любая балка, которая работает на сжатие.

Углы

Углы каркаса несут максимальную нагрузку. Поэтому их собирают из двух или трех опорных досок.

Варианты крепления углов каркасной стены

Внутренние стены

Каркас внутренних стен собирают из стеновых шаблонов аналогично наружным стенам. Внутренние простенки не несут большой нагрузки, и потому могут быть меньшего сечения.

Главное требование к внутренним стенам – шумоизоляция. Поэтому их толщина должна обеспечивать монтаж шумоизоляционного материала в ходе последующего обустройства стен и их утепления.

Окна и двери

После сборки каркаса в предусмотренные схемой проёмы устанавливаются окна и двери. Эту работу проще заказать у производителя – вместе с монтажом в оконный проём. Что касается дверей, то их коробку можно успешно собрать самостоятельно из деревянных досок толщиной 25-30 мм.

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому здесь лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения. Что используют для утепления:

• Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

• Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен. Требуют сооружения вытяжной вентиляции, при постоянном проживании в жилом доме.

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

• Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку

Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно утеплить стену воздухонепроницаемым пенопластом.

• Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Пошаговая отделка

После монтажа стены приступают к внутренней стеновой отделке. Основой под отделку являются панели стенового материала, которые были установлены в процессе монтажа стены изнутри каркаса. В качестве внутренних стен используют следующие материалы:

• Гипсокартон ГКЛ – представляет натуральный материал, экологически безопасный, с абсолютно ровной поверхностью, которую нет необходимости штукатурить и выравнивать каким-либо способом. Заделывать шпаклёвкой необходимо только стыки между соседними гипсокартонными плитами.

Отделка стен гипсокартоном.

• Гипсоволокнистые плиты ГВЛ – вариант гипсокартонной стены с более высокими прочностными показателями.
• ОСП – деревосодержащий материал, стружки, соединённые синтетическим клеем. Имеет меньшую степень экологической безопасности. Кроме того, имеет шероховатую поверхность, требует оштукатуривания и шпаклёвки.

Итак, последовательность операций при выполнении стеновой отделки следующая:

• 1. Монтаж внутренней стены (стеновые панели ГКЛ или ОСП).
  2. Заделка стыков между панелями. Если это гипсокартон – то шпатлевание и проклеивание мест соединения бумажной лентой. Если ОСП – то оштукатуривание поверхности древесной плиты.
  3. Грунтовка под соответствующую стеновую отделку. Для наклеивания обоев – грунтовка клеем. Для покраски – грунт под краску.
  4. Непосредственное выполнение стеновой отделки – наклеивание обоев, покраска, декоративное оштукатуривание стен помещения.

Если в качестве стеновой отделки используются стеновые панели (МДФ, пробка), то обращаются к другой технологии отделки. Не делают черновую стену, а сразу монтируют внутренний отделочный материал.

Напоследок предлагаем вам интересное обучающее видео о строительстве каркасного дома своими руками (видео с поэтапной демонстрацией технологических операций).

Важно чтобы результат получился качественным. Если я строю каркасный дом своими руками, то делаю всё надёжно и правильно.

Какой дом лучше каркасный или из бруса?

 Вопрос о том что выбрать – брус или каркас, нам задают очень многие клиенты. Оно и понятно: каркас нередко привлекает такими качествами как ценовая доступность (утеплённый сухой брус обойдётся куда дороже), довольно быстрый срок возведения до этапа «под ключ» (брус, даже если он сухой, необходимо герметизировать по швам и утеплять снаружи не ранее, чем через год после возведения), хорошие показатели теплосбережения при сравнительно небольших толщинах ограждающих конструкций. Например, для С-З региона России минимально допустимая толщина базальтового утеплителя составляет 200 мм для кровли и полов и 150 мм + ветрозащита МДВП 12 мм для стен.



Дом из бруса каркасный дом: на первый взгляд, совершенно одинаковы!

 С другой стороны, каркасная технология всё еще представляется многим потенциальным домовладельцам как некое новшество, непроверенное временем. Довольно часто люди – особенно мужчины почтенного возраста и вовсе испытывают к каркасу недоверие просто априори. Запомнившийся аргумент одного из наших клиентов звучал примерно так: «Ну что это, ребята, за дом? В стену выстрелишь из винтовки – пуля насквозь пройдёт. Давайте лучше брус».

 Еще одна причина, почему некоторые люди априори не доверяют каркасу кроется в том, что начиная с середины девяностых каркасные дома в России кто только не строил! И как только не строил! Из сырых материалов, без должных изолирующих плёнок, сам каркас собирался не как надо, а как захотелось или представилось тому или иному сборщику. В общем, как в рассказе Михаила Веллера ленинградская пицца советских времён являла собой симбиоз русского блина и еврейской мацы, так и постсоветские каркасники были чем-то между дачным сараем и утеплённой конюшней, впрочем, таких домов много и сейчас – желание клиентов покупать быстро и дёшево не иссякло, а значит не иссякло и количество желающих «впаривать нам какую-то дичь». Хотя, последнее относится в равной степени и к брусовым домам тоже.

Минимальная комплектация каркасного дома в России. Дома – «Рено Дастер»

  Так как шкала качества деревянных домов в России сегодня довольно длинна, то нам необходимо определиться о каких именно каркасных домах и домах из бруса пойдёт речь? Отвечаем:  именно о таких, которые производит наша компания «Дома из Пестово». Условно мы любим их сравнивать с таким автомобилем как «Рено Дастер». Не самый дорогой и престижный: зато понятный, экономичный и весьма надёжный. При проектировании наших домов, мы стараемся исходить из существующих строительных нормативов, а так же здравого смысла и разумной экономии (но не за счёт качества!). Иными словами, если вы хотите понять какова минимальная комплектация для каркасного дома в России (или же дома из бруса) – можете обратиться как раз к нашей комплектации, и запомните: больше – можно, а вот меньше – если только для дачных межсезонных домов! Хотя, на сегодня тенденция сохраняется:огромное количество людей готовы верить в чудеса и покупать дома,которые не соответствуют вообще никаким стандартам качества, являясь по сути своей домами только внешне…

 Так же следует учитывать, для строительства на территории Мурманской области, республики Карелия, например – мы меняем комплектацию, добавляя перекрёстное утепление стен и кровель, как того и требуют нормы для данной климатической зоны.

Преимущества каркасного дома

Плюсы

 Каркасный дом довольно быстро возводится. Причём до этапа «под ключ». Уже на этапе строительства дома можно проводить коммуникации, дом можно окрашивать как изнутри так и снаружи сразу после возведения (если позволяет погода). При этом сопротивление теплопередаче стены с базальтовым утеплителем толщиной 150 мм + МДВП является допустимым для С-З региона, например. Тогда как стена из цельной древесины толщиной и 150 и даже 250 мм всегда будет нуждаться в утеплении той же базальтовой плитой – чтобы достичь аналогичных показателей.

 Каркасный дом хорош еще и тем, что даже после выхода из строя базальтовой плиты (производитель устанавливает срок службы базальта в 50 лет), вы можете демонтировать наружную обшивку, заменить утеплитель и пользоваться домом дальше. Именно это можно наблюдать в ряде скандинавских стран, где некоторые каркасные дома стоят уже больше 150 лет. Снимаем внешнюю обшивку, меняем утеплитель и ветрозащиту, обшиваем дом снова – и, пожалуйста, можно жить в нём дальше.



Каркасный дом – это достаточно быстро. Осенью сам дом, далее покраска и коммуникации.

Новый год встречаем уже в новом доме.

Недостатки каркасного дома

 Минусы

  Строительство каркасного дома, несмотря на кажущуюся простоту, требует от компании-застройщика серьёзной квалификации. Если сам силовой каркас собран с ошибками, а утепление, ветрозащита и пароизоляция смонтированы неверно – ждите проблем. Которые не так-то просто исправить.

 Еще один минус, который таковым считают лишь некоторые домовладельцы, это невозможно забить гвоздь куда хочется. Приходится ориентироваться на стойки.

Полезный совет: Никогда не соглашайтесь строить каркас с отделкой из досок естественной влажности. Доски усохнут, образуются щели – и жизнь в таком доме станет увлекательным приключением.

Обзор и оценка дома из бруса

Плюсы

Ощущение монолитности.Есть целая категория людей, которым находиться в доме из цельной древесины просто приятно. Осознание того, что вы и ваша семья живёт в доме, основа которого – природный материал – само по себе вызывает положительные эмоции. Стены такого дома действительно ощущаются как более монументальные и прочные, чем стены каркасника (и их тяжеловато прострелить из простой охотничьей винтовки свинцовой пулей=).

 В брусовом доме можно забивать гвозди куда угодно.

Дом из сухого бруса – современный вариант традиционного русского жилища

 Минусы

  Усадка. Дом из бруса требует усадки в любом случае. Если дом строится из бруса естественной влажности, необходимо ждать не менее года до начала установки окон, утепления полов, потолков и перекрытий. И нужно ждать не менее двух лет до утепления и обшивки фасада дома.

 Если дом строится из бруса камерной сушки, то двери, окна, утеплители на полах, потолках и перекрытиях можно монтировать сразу. А вот утепления и обшивки фасада придётся подождать в течение года в виду того, что небольшая усадка у дома из бруса камерной сушки все же присутствует. И существует опасность, что маяки из доски (которые неизменно монтируются на фасад при его утеплении) этой усадке помешают.



 После усадки мелкие трещины изнутри дома заделаны герметиком (главное, впрочем, заделывать швы снаружи! Заделывать ли мелкие щели изнутри – это вопрос эстетики)



Необходимость герметизации швов дома из бруса. Об этом моменте многие застройщики почему-то скромно умалчивают. Однако, ни джутовое полотно в качестве прокладки между рядами, ни профиль бруса на самом деле не являются надёжной защитой от ветра и холода.

 Это, прежде всего, связано с тем, что цельная древесина склонна к пусть минимальным, но «гуляниям». При «гулянии» неминуемо образуются щели, которые и нужно заделывать шовным герметиком. Иначе не спасёт даже внешнее утепление и обшивка фасада – в доме в холодные ветреные дни будет некомфортно. К тому же увеличатся расходы на энергоресурсы.

Необходимость утепления фасада (если дом для ПМЖ). Итак, если вы планируете строить дом из бруса постоянного проживания – для достижения необходимых нормативов по теплосбережению, дом нужно будет утеплять по фасаду. По С-З региону достаточно 50 мм базальтового утеплителя снаружи, ветрозащитной плёнки и внешней обшивки. Например, имитации бруса.

Утепление фасада дома из бруса производится не ранее, чем через год после окончания строительства. И после герметизации швов сруба.

 Все эти манипуляции с брусовым домом сами по себе не плохи. Однако, для заказчика всегда есть один минус – это дополнительные расходы.



Вывод из нашего краткого экскурса напрашивается сам собой: Вы можете выбрать для и дом из бруса и каркасный дом. Вопрос заключается лишь в увеличении стоимости объекта (в случае выбора дома из бруса) и увеличении сроков возведения в сравнении с каркасным домом. В целом и тот и другой вариант – сравнительно доступны, теплы и просто приятны, если построены правильно.

Первый видеотур по нашей кабине с А-образной рамой

Пока мы делились фотографиями нашей новой кабины еще в ноябре (посмотрите их здесь), мы поняли, что никогда не делали и не делились видео-туром по А-образной раме мы купили прошлой осенью. Итак, на прошлой неделе мы приехали именно с этой целью. Это быстрый час, чтобы добраться туда, и дорога прекрасна!

Вот тур:



Несколько заметок (если вы предпочитаете смотреть его на YouTube, нажмите здесь):

• Звук очень тихий — извините.

• Почти вся мебель и вещи  , которые вы видите в домике, были там, когда мы его купили. Телевизоры, диваны, кровати, столовая мебель. Слишком много комодов. Мы привезли свежие постельные принадлежности и недавно добавили секционную секцию в главную гостиную.

• Хижина расположена на склоне горы, которая прекрасна (виды!), но также оказалась сложной во многих отношениях этой зимой. Мы не можем принимать доставку туда (в миле отсюда есть общественный ящик размером с холодильник для доставки FedEx), поэтому нам придется все доставлять самим.

• Сейчас там, вероятно, 3-4 фута снега, и трудно постоянно расчищать крутой подъезд.

• На видео вы увидите, какая грубая кухня, но прежде чем мы сможем это сделать, мы должны переделать полы (полы везде будут деревянными), но прежде чем мы сделаем  , что  у нас есть обратиться к каминам, так как они, вероятно, изменят площадь пола.

• Мы хотели бы автоматизировать оба камина, чтобы мы могли включить их (и начать обогревать кабину) до того, как мы подъедем (или до прихода гостей), чтобы нам не приходилось носить пальто в течение пары часов внутри. .

В этом месяце мы начинаем наш первый мини-ремонт! Так что скоро кабина перестанет быть такой, как на видео.

ПС. Одно из наших любимых занятий — смотреть старые видеотуры по нашему нынешнему дому (мы делаем их как минимум раз в год). Вот самая свежая за сентябрь — она уже изменилась!

СохранитьСохранить

Видео: Швейцарские исследователи используют роботов для возведения дома

Исследователи из ETH Zurich University в Швейцарии впервые используют новый метод цифрового деревянного строительства в реальном проекте.

Несущие деревянные модули, предварительно изготовленные роботами, будут собраны на двух верхних этажах строительной площадки DFAB HOUSE.

DFAB HOUSE — это прототип трехэтажного жилого дома, над которым работали восемь профессоров ETH, чтобы показать, как сочетаются несколько инновационных процессов цифрового строительства.

Национальный центр компетенций в области исследований (NCCR) Digital Fabrication и ETH разработали новый цифровой метод деревянного строительства, который обеспечивает эффективное строительство и сборку геометрически сложных деревянных модулей, называемых пространственными деревянными сборками. Это первый крупномасштабный архитектурный проект, в котором используются строительные роботы, разработанные новой лабораторией робототехники ETH Zurich.

Часы:

Робот сначала берет деревянную балку и направляет ее, пока она распиливается по размеру. После автоматической смены инструмента второй робот просверливает необходимые отверстия для соединения балок. На последнем этапе два робота работают вместе и размещают лучи в точном пространственном расположении на основе компьютерной схемы.Чтобы предотвратить столкновения при позиционировании отдельных деревянных балок, исследователи разработали алгоритм, который постоянно пересчитывает траекторию движения роботов в соответствии с текущим состоянием конструкции. Затем рабочие вручную скрепляют балки болтами.

В отличие от традиционного деревянного каркаса, пространственные деревянные сборки могут обходиться без усиливающих пластин, поскольку требуемая жесткость и несущая способность обусловлены геометрической структурой. Это не только экономит материал; это также открывает новые творческие возможности.Таким образом впервые будут изготовлены шесть пространственных геометрически уникальных деревянных модулей. Затем грузовики доставят их на строительную площадку DFAB HOUSE в NEST в Дюбендорфе, где они будут объединены для строительства двухэтажного жилого дома площадью более 100 м ² . Сложная геометрия деревянной конструкции останется видимой за прозрачным мембранным фасадом.

Роботы используют информацию из модели автоматизированного проектирования для резки и укладки деревянных балок.Этот метод был специально разработан в ходе проекта и использует различные входные параметры для создания геометрии, состоящей всего из 487 деревянных балок.

Маттиас Колер, профессор архитектуры и цифрового производства в ETH Zurich, сказал: «Если в проект в целом вносятся какие-либо изменения, компьютерная модель может постоянно корректироваться в соответствии с новыми требованиями. Такая интегрированная цифровая архитектура сокращает разрыв между проектированием, планированием и исполнением».

• ДОМ DFAB — спроектирован, спланирован и построен в цифровом виде

Восемь профессоров ETH Zurich работают вместе с промышленными партнерами над строительством DFAB HOUSE, трехэтажного жилого дома, который является частью исследовательской и инновационной платформы Empa и Eawag NEST в Дюбендорфе.

Изготовление стены из сетчатой ​​формы в мае 2017 года стало отправной точкой для первого в мире здания, объединившего несколько инновационных цифровых строительных процессов под одной крышей. С тех пор два других спроектированных и изготовленных в цифровом виде компонента здания были подготовлены к производству и координированы в цифровом виде в рамках всего проекта.

Автоматизированная система координации Smart Dynamic Casting уже использовалась в ETH для изготовления железобетонных фасадных стоек, разработанных специально для условий нагрузки стеклянного фасада здания.Так называемая «умная плита», статически оптимизированная бетонная плита перекрытия, в настоящее время находится на стадии подготовки к производству. Исследователи используют широкоформатную 3D-печать песком для его опалубки. Объединив эти элементы с пространственными деревянными сборками, вы получите уникальную комбинацию в DFAB HOUSE, который откроется осенью 2018 года.

Правообладатель иллюстрации Gramazio Kohler Research, ETH Zurich. Используется с разрешения.

Это не так сложно, как кажется

Этот груз бревен прибыл на строительную площадку недалеко от моего дома, готовый к сборке в каркас.Он поступил от компании, которая производит и продает деревянные каркасы по всей Северной Америке.

ОБНОВЛЕНО 23 апреля 2020 г. + видео ниже: я живу в Канаде, и в моей стране, вероятно, растет больше больших деревьев, чем в любой другой стране мира. Дело в том, что вы никогда не узнаете этого, взглянув на большинство наших домов. Несмотря на то, что древесина почти всегда используется в канадском жилищном строительстве, ее обычно распиливают на скучные однородные доски толщиной 1 1/2 дюйма, скрепляют шипами, не задумываясь о внешнем виде, а затем прячут под гипсокартоном. Это очень плохо, потому что реальность такова, что никогда не было так просто использовать большие, величественные, видимые деревянные элементы в ремонтных работах и ​​новых домах. Вот почему я хочу познакомить вас с несколькими инновационными техническими деталями, которые могут сделать древесину видимой в большинстве домов. Чтобы понять логику этих подходов, вам сначала нужно понять, почему древесина так редко используется в домах и коттеджах.

Древесина большая, тяжелая, и ее труднее достать, чем обычные пиломатериалы. Людей, умеющих резать и соединять бревна традиционными способами, найти еще труднее, чем саму древесину. Физические проблемы и трудовые реалии, подобные этим, всегда были частью строительства из дерева, просто мы обходили их более современными, менее элегантными методами. Как правило, стандартные пиломатериалы измельчаются в доски толщиной 1 1/2 дюйма на грузовиках, а затем соединяются вместе с помощью гвоздезабивных пистолетов армиями рабочих, оплачиваемых поштучно. Это делает дома более доступными, но также подавляет величие и величие, которые могут создать только большие открытые бревна.

За последние 30 лет я использовал различные нетрадиционные методы для включения конструкционной древесины в свои проекты по ремонту и строительству дома. Вот три, которые мне особенно нравятся.

Каркасные дома: гибридный подход

Эта фотография была сделана в 1989 году, когда мы с женой строили гибридный дом из деревянных каркасов. Наружные стены 2×6, с видимыми столбами и балками внутри.

Традиционные дома с деревянным каркасом по-прежнему строятся сегодня так же, как и всегда, из больших бревен, соединенных вместе без металлических крепежных деталей, а затем поднятых вертикально для формирования стен и крыш.  Это действительно красивая вещь, но большинству людей она недоступна с финансовой точки зрения. Один из способов снизить стоимость и сложность этого процесса, сохранив большую часть потрясающего внутреннего вида традиционного деревянного каркаса, включает в себя сочетание современных наружных стен каркаса с деревянными каркасными стойками и балками, поднимаемыми по одному везде, где они будут видны. в готовой конструкции.

Хотя такой подход может оскорбить пуристов, он делает более доступным и практичным для обычных людей возможность сделать настоящие бревна частью повседневной жизни. Традиционные методы изготовления деревянных столярных изделий, такие как врезные врезные и шиповые соединения, ласточкины хвосты, вставные коленные скобы и видимые потолочные балки, все еще возможны и практичны с этим гибридным подходом, в то время как усилия по подъему компонентов значительно сокращаются, поскольку бревна поднимаются на одну по одной, а не целыми секциями рамы сразу. Мой любимый путеводитель по деревянному каркасу — « Строительство дома из деревянного каркаса: возрождение забытого ремесла» Тедда Бенсона. Он охватывает все, что вам нужно знать о старомодных столярных работах.Что касается того, как ваши традиционные деревянные балки и столбы взаимодействуют с современными каркасными стенами, это включает в себя несколько простых приемов.

Основное инженерное различие между каркасными стенами и деревянным каркасом заключается в том, как распределяются нагрузки. Стены с каркасом из стержней распределяют нагрузки по длине гораздо более равномерно, чем большие точечные нагрузки, характерные для деревянных балок. Чтобы приспособиться к этому факту, вам необходимо создать композитные стойки внутри каркасных стен везде, где они поддерживают балки выше.Там, где основная балка 8×10 соединяется с внешней стеной, например, скрепите четыре или пять стоек 2×6 вертикально внутри каркаса стены, непосредственно под балкой, чтобы создать своего рода составную стойку. Балки меньшего размера, такие как 6×8 с шагом 24 дюйма по центру для замены обычных балок перекрытия, могут опираться непосредственно на двойную верхнюю пластину каркасной стены. В любом случае, я использую 8-дюймовые, 10-дюймовые и 12-дюймовые шипы, чтобы прикрепить бревна к нижележащим каркасным конструкциям стены. Предварительно просверлите отверстия в балках, чтобы шипы входили прямо.Сами все соединения деревянных конструкций выполняются традиционными столярными методами.

Деревянные каркасные дома: наращиваемые балки

Этот нестандартный летний дом неподалеку имеет множество открытых деталей из дерева и дерева, хотя в основном это не деревянная каркасная конструкция.

Иногда даже вес подъема цельных бревен по одной становится проблемой, а в таких случаях имеет смысл. Они сделаны из обычных строительных досок 2×8, 2×10 и 2×12, скрепленных вместе болтами, но пусть это невзрачное описание не вводит вас в заблуждение.Составные балки дают удивительно красивые результаты при тщательной шлифовке, фрезеровке и болтовом соединении. Этот подход хорошо работает как в помещении, так и на открытом воздухе. Сборные балки также с меньшей вероятностью вызовут раздражение у вашего строительного инспектора. Скрытые варианты составных балок являются обычной частью современного домостроения, поэтому у вашего инспектора есть таблицы допустимых пролетов, ширины и толщины балки.

Тот факт, что вы используете составные балки в открытом приложении, не имеет технического значения, хотя есть шаги, которые необходимо выполнить, если вы хотите, чтобы составные балки выглядели хорошо, когда вы закончите.  Если вы соедините три или четыре 2×10 вместе, результат будет очень похож на три или четыре 2×10. Уродливый. Это не потрясающе, но это не должно быть так для вас. Три простых шага решают все.

Мой любимый подход начинается с небольшой фрезы под углом 45º в небольшом фрезере для ламината, чтобы фрезеровать угловые кромки там, где доски встречаются друг с другом, когда они скреплены болтами. Помимо великолепного внешнего вида, скошенные края скрывают незначительные, но неизбежные несоответствия, возникающие между досками при их скреплении болтами.Внешние кромки композитных балок также выглядят лучше всего при фрезеровании с помощью фрезы гораздо большего размера, при этом профиль останавливается за несколько дюймов до того, как край балки соприкасается с прилегающими поверхностями. Вы обнаружите, что деревянные ручные шурупы наиболее полезны для выравнивания нескольких досок при их маркировке, сверлении и скреплении болтами.

Обратите внимание на V-образный желоб в верхней части балки долины, поддерживающей эти панели крыши SIP. Эта форма желоба образована различными слоями 2×10 с угловыми надрезами на каждой отдельной части.

Хотя для плотного крепления слоев сборной балки можно использовать гвозди или винты, болты с квадратным подголовком диаметром 1/2 дюйма, плоские шайбы и гайки намного лучше по трем причинам. Во-первых, они позволяют стягивать слои дерева вместе и удерживать их с большим усилием. Неплохо смотрятся и куполообразные головки болтов с квадратным подголовком. И если ваша композитная балка проведет свой срок службы в отапливаемом помещении, болты также позволяют увеличить натяжение, когда слои дерева неизбежно сжимаются.

Есть еще одна ситуация, когда сборные балки действительно блестят.В тех случаях, когда вам нужна балка для поддержки долины крыши, застроенный подход не может быть лучше. Многослойная конструкция позволяет делать наклонные внутрь углы на верхних кромках досок до того, как слои соединятся вместе. Это создает идеальную желобообразную форму, необходимую вдоль верхней части балки для правильной поддержки обшивки крыши. Это еще более важно, когда вы строите крышу из структурно-изолированных панелей из-за более высоких точечных нагрузок.

Дома с деревянным каркасом: металлическая фурнитура помогает

Подготовка замковых соединений является наиболее сложной частью работ по деревянному каркасу, поэтому была изобретена металлическая соединительная фурнитура. Помимо типичных соединителей пластинчатого типа с болтовым креплением, также существует металлическая фурнитура для невидимого соединения стоек и балок. Timberlinx (877.900.3111) — канадская фирма, предлагающая уникальный ассортимент скрытых креплений для дерева, для которых не требуется ничего, кроме точно просверленных отверстий диаметром 1 1/8 дюйма. Специальное приспособление позволяет легко расточить эти отверстия под прямым углом. Система работает как с традиционными балками из цельного дерева, так и с современным клееным брусом или клееным брусом.

Столярные изделия из стальных листов значительно упрощают строительство деревянного каркаса.

Изготовленные на заказ металлические брекеты – еще один вариант. Изготовьте полноразмерную модель нужного вам кронштейна из гофрированного картона и клея-расплава, а затем передайте его в сварочный цех для сборки из мягкой стали.

Если у вас есть доступ к древесине там, где вы живете, ваш дом может отражать наследие мастерства и доступность древесины — наследие, которым пользуются не все в мире. Видимая древесина не для каждого здания и каждого владельца. Тем не менее, если вы когда-либо чувствовали влечение к большим бревнам, знайте наверняка, что проще, чем вы думаете, ввести их в свою жизнь.

Дома с деревянным каркасом: сборный вариант

Несколько поставщиков по всему миру предлагают пакеты деревянных каркасов, изготовленные по индивидуальному заказу. Это вариант, который устраняет необходимость в квалифицированной рабочей силе на месте, хотя вам по-прежнему нужна сильная и крепкая бригада для сборки деталей. Стыки фрезеруются на больших станках в заводских условиях, а пронумерованные брусья готовы к сборке по прибытии.

Каркасные дома: работа с соком

Большинство деревянных рам изготавливаются из хвойных пород, а это означает, что сочащийся сок может появляться – и продолжает появляться – вокруг сучков. Это особенно важно, если вы работаете с елью для наружных работ. Хотя нет ничего, что надежно останавливало бы поток сока из определенного узла, есть способы периодической очистки от слизи. Шпатель идеально подходит для соскабливания большей части затвердевшего сока, а скипидар — идеальный растворитель для удаления всего, что осталось. У вас будет гораздо лучший результат, если вы дадите свежему соку немного затвердеть. Так будет легче, даже если вы используете скипидар. Удивительно, как долго может сочиться илистая еловая древесина.Я видел, как они это делают годами.

Многократные пропилы являются частью первого этапа вырезания надреза в древесине. Выбейте ненужную древесину, и у вас останется четкая выемка, готовая к столярным работам.

Наружные работы позволяют получить опыт работы с деревянными конструкциями с низким уровнем риска, где точность не так важна, как при работе с внутренними конструкциями. Одной из наиболее распространенных операций при наружных работах по дереву является соединение внахлестку. Надрезы прорезаются наполовину по толщине сцепляющихся кусков дерева, что позволяет им равномерно перекрывать друг друга, образуя прочное соединение под углом 90º.Многочисленные пропилы ручной циркулярной пилой определяют ширину и глубину каждого нахлеста, а также позволяют легко выбивать отходы древесины из зоны стыка с помощью молотка и долота.

Нажмите ниже, чтобы посмотреть мой видеотур по простым деталям деревянного каркаса, которые вы можете применить к проектам наружного строительства, которые вы, возможно, запланировали для своего дома. Я думаю, вам понравится это видео.



Как возвести ненесущую внутреннюю стену

Возведение ненесущей внутренней стены — отличный способ разделить большую комнату на две меньшие, добавить гардеробную в спальню или добавить кладовую на кухню .Вот как это сделать.

Возведение несущей стены:

• С помощью меловой линии отметьте на полу место для стены.

• Удалите ковровое покрытие с пола и молдинги со стен и потолков там, где будет стена.

• Прикрепите опорную плиту для стены к полу с помощью строительного клея и крепежа.

• Используйте уровень или отвес, чтобы найти положение стены на потолке и отметить его линией мелом.
• Прикрепите две верхние пластины к потолочным балкам.

Устройство ненесущей внутренней стены.

• Прибейте шпильки к верхней и нижней пластинам на 16-дюймовых центрах.

• Обрамляйте любые дверные проемы стойками полной высоты с каждой стороны проема и двумя более короткими стойками внутри для поддержки верхней балки двери.

• Установите верхнюю балку над дверным проемом.

• Вырежьте нижнюю пластину, где расположена дверца.

• Повесьте гипсокартон на новую стену.

• Установите любые дверные блоки в новую стену.

• Покройте гипсокартон лентой для гипсокартона и шпаклевкой.

• Установите молдинги на новую стену.

Загрунтуйте и покрасьте новую стену, дверь и молдинги.

Посмотрите это видео, чтобы узнать больше.

Дополнительная информация

ВИДЕО ТЕХНОЛОГИЯ
Дэнни Липфорд: Первым шагом к строительству ненесущей стены является определение и маркировка ее местоположения.Используйте меловую линию, чтобы обеспечить идеально прямую линию разметки.

Там, где новая стена будет пересекаться с существующими стенами, вам нужно будет либо удалить, либо надрезать плинтусы и карниз. Если вы надрежете его, как мы сделали здесь, не забудьте оставить полдюйма для гипсокартона с обеих сторон стойки.

Мы строим нашу стену прямо поверх существующего деревянного пола, поэтому мы наносим строительный клей, прежде чем положить опорную плиту. Можно строить на такой твердой поверхности; но если в вашей комнате есть ковер, вы, вероятно, захотите сначала убрать его.

Затем с помощью шурупов или гвоздей прикрепите опорную плиту к полу вдоль линии разметки. Верхняя пластина должна располагаться прямо над основанием, поэтому используйте выровненные шпильки на обоих концах, чтобы расположить и поддерживать ее, пока вы прибиваете ее к потолочным балкам наверху.

Затем вторая верхняя пластина устанавливается непосредственно под первой. Это предотвратит провисание первого и создаст дополнительную поверхность для последующего прибивания молдинга коронки.

Ставим две шпильки, соединенные блокировкой, около середины стены, где вторая новая стена будет пересекать первую.Это позволит надежно закрепить две стенки в этой «Т».

Теперь можно вставить остальные шпильки. Поскольку они правильно отмечены, нам не нужно использовать уровень, чтобы отвесить каждую стойку. Построение стены таким образом означает, что все стыки забиты под углом, и пистолет для гвоздей делает это намного проще.

Нам нужно предусмотреть в этой стене дверной проем, поэтому по обе стороны от него мы установим пакетную или триммерную стойку, состоящую из двух прибитых вместе гвоздей. Одна – это полная высота стены, а другая – внутренняя высота дверного проема.

Когда две более короткие детали расположены внутри дверного проема, они могут поддерживать перемычку в верхней части проема. В этом случае, поскольку он не несущий, он состоит из двух 2 на 4, установленных по краю с каждой стороны. Над ними более короткие шпильки будут доходить до потолка.

В нижней части дверного проема теперь можно вырезать нижнюю пластину. Нижняя сторона была частично срезана до того, как мы установили основание, чтобы не повредить настил пилой.

После завершения каркаса можно установить гипсокартон поверх новых стоек.После этого швы заделываются шовным герметиком перед установкой основания и молдинга. Наконец, стена готова к покраске.

как построить каркасный дом – Ресторан и пиццерия Blue Monkey

В 1934 году R.M. Schindler построил первый современный каркасный дом для владелицы Гизелы Беннати в Лейк-Эрроухед, Калифорния. Архитекторы Уолтер Римелин, Джон Кэмпбелл, Джордж Рокрайз, Хенрик Х. Булл и Эндрю Геллер помогли популяризировать идею Шиндлера в начале 1950-х годов, спроектировав дома для отдыха в форме треугольника.

как построить каркасный дом

Можно ли построить дом за 50к?

Есть много факторов, которые убедительно говорят о том, что вы не можете построить дом за 50 000 долларов в США 21-го века. Среди них: стоимость земли и разрешений часто почти равна вашему общему бюджету. … Чтобы приблизиться к строительству дома с бюджетом в 50 000 долларов, вам придется срезать множество углов.

Стоит ли строить дом в 2021 году?

Мы всегда исходили из того, что если вы готовы, желаете и способны построить свой вечный дом, то сейчас самое подходящее время для этого.В строительстве редко когда затраты снижаются, процентные ставки низкие, а время, которое вам нужно, чтобы насладиться своим вечным домом, ограничено, поэтому нет смысла ждать.

Можно ли построить дом бесплатно?

Теоретически можно построить любой дом бесплатно , особенно в такой модели, как экономика, основанная на ресурсах, которую предлагают участники движения Zeitgeist. … Отличными источниками вдохновения являются книги Ллойда Кана «Убежище», «Домашняя работа» и «Крошечные дома».

Сколько стоят сборные домики?

Сборные домики

могут стоить где угодно от 25 000 до более 300 000 долларов за большой семейный дом . Ваш бюджет будет зависеть от цели хижины, будь то основное место жительства или дом для отдыха, а также от ваших личных обстоятельств.

Сколько стоит построить дом площадью 1500 кв.м?

Средняя стоимость строительства дома площадью 1500 квадратных футов по регионам

Средняя цена дома такого размера колеблется от 155 000 до 416 250 долларов, но в среднем по стране стоимость составляет около 248 000 долларов.

Сколько стоит построить дом в Барнвуде?

Средняя стоимость постройки сарая по стране составляет от 10 000 до 200 000 долларов , при этом большинство домовладельцев тратят около 72 000 долларов на 1600 кв. футов.
…
Стоимость строительства сарая.

Стоимость строительства коровника
Национальный средняя стоимость	72 000 долларов
Средний диапазон	10 000–200 000 долл. США
Минимальная стоимость	5000 долларов
Максимальная стоимость	350 000 долларов США

Как передается нагрузка в рамной конструкции?

Каркасная конструктивная система и несущие конструктивные системы

В несущей конструктивной системе нагрузки передаются от плит к фундаменту через стены , в то время как в каркасной конструктивной системе нагрузки от плит передаются на балки, балки на колонны и, наконец, от колонн на фундамент.

В чем разница между несущей и рамной конструкцией?

Основное различие между несущей конструкцией и каркасной конструкцией заключается в их элементах, которые несут ответственность за несущую способность и передачу нагрузки на грунт . В несущей конструкции несущими элементами являются стены, а в каркасной конструкции несущими элементами являются балки и колонны.

Сколько существует типов каркасных конструкций?

Сколько существует типов каркасных конструкций? Объяснение: 2 основных типа представляют собой жесткую рамную конструкцию и раскосную рамную конструкцию.Оба они далее подразделяются на два.

Являются ли оправы хорошей инвестицией?

Поскольку строительство дома с А-образной рамой довольно простое, они , как правило, обходятся дешевле, чем традиционные дома , что может быть большим плюсом для покупателей. Если вы ищете недорогой дом или инвестиционную недвижимость, дом A-Frame может быть хорошей покупкой.

Изолированы ли рамы?

Какой угол имеет А-образный дом?

Как правило, наиболее распространенной формой А-образной рамы является равносторонняя конструкция, что означает, что стропила и балки имеют одинаковую длину и построены под одинаковыми углами 90 243 60 градусов 90 244 .

Хорошо ли рамы справляются с ветром?

Они блестяще справляются с сильными снегопадами, особенно с металлическими крышами, поэтому никакая другая форма лучше не олицетворяет форму лыжного шале. … К тому же, когда придет время, заменить крышу будет дорого.

Как сделать рамку?

Насколько большой может быть А-образная рама?

Планирование вашей A-Frame

А-образная рама может быть построена практически любого размера, просто варьируя количество треугольников и их размеры , но каюта со спальной мансардой должна иметь стропила длиной не менее 20 футов, чтобы обеспечить достаточное пространство над головой на обоих этажах.

Как сохранить тепло в каркасном доме?

Лучший способ обогрева А-образной рамы

Об авторе

администратор

Обнаружен блокировщик рекламы

Наш веб-сайт стал возможен благодаря показу онлайн-рекламы нашим посетителям. Пожалуйста, поддержите нас, отключив блокировщик рекламы.

домов из столбов и балок | Каркасные дома

Стойка и балка Topsider, изготовленные по индивидуальному заказу, и

Каркасные дома на прочность и долговечность

Древние почтовые и балочные конструкции
являются одними из самых старых деревянных каркасных зданий, которые все еще существуют.

Каждый дом Topsider построен из больших многослойных балок и массивных бревен, которые скреплены болтами и удерживаются на месте с помощью массивных стальных хомутов и муфт. Этот метод строительства или строительная система, по сути, является тем же подходом, который использовался при строительстве несравненно прочных и долговечных старых амбаров из столбов и балок Новой Англии. И это та же базовая технология строительства, которая считается самым первым методом деревянного строительства.

Строительная система Topsider Homes со стойками и балками не использует ни внутренних, ни внешних несущих стен, поскольку большие деревянные каркасы из стоек и балок несут нагрузки, которые должны выдерживать большинство других типов домов с внутренними стенами, препятствующими пространству.Результатом стала строительная система, которая дает клиентам максимальную гибкость в индивидуальном дизайне без ущерба для структурной целостности.

Этот красивый дом из столбов и балок в Новой Англии органично сочетает в себе современный и традиционный стиль деревянного каркаса.   Массивные деревянные балки придают традиционное очарование большому фойе, увиденному во время строительства.

Структурная целостность является естественной характеристикой стоечно-балочного и деревянного каркасного строительства, а его устойчивость к силам природы, таким как землетрясения, ураганы и снеговые нагрузки, является исключительной. Уникальный подход Topsider Homes к интеграции стоечно-балочной технологии с любым типом фундамента делает их дома адаптируемыми к любой местности, климату или потребностям, от заснеженных горных вершин до отдаленных тропических пляжей.

Уникальная технология стоечно-балочного строительства Topsider позволяет реализовать широкий спектр дизайнерских возможностей, таких как этот жилой дом в стиле ремесленника. Каждый дом проектируется по индивидуальному заказу в соответствии с потребностями и требованиями клиента — будь то традиционный или современный внешний вид. Посмотреть фотографии этого дома.

Простые в сборке проекты домов Topsider с деревянным каркасом, разработанные по индивидуальному заказу, идеально подходят для традиционного и современного дома из столбов и балок

Крупные точно спроектированные фермы крыши с деревянным каркасом предварительно собираются на заводе Topsider Homes в Северной Каролине квалифицированными мастерами, а затем «разбираются» для отправки.				Деревянные каркасные стойки, балки и фермы вместе с панелями крыши, пола и стен загружаются на автотранспорт для отправки. Дома из стоек и балок Topsider проектируются и изготавливаются на нашем современном заводском комплексе в Клеммонсе, Северная Каролина. Затем они отправляются в виде панелей и компонентов на плоских грузовики-кровати в континентальной части США и Канады, а также в контейнерах для экспорта за границу. Каждая изготовленная по индивидуальному заказу конструкция деревянного каркаса предварительно собирается на приспособлениях с предварительно просверленными и установленными соединителями, а затем разбирается для отправки, обеспечивая идеальную посадку.
Деревянные каркасные фермы легко и быстро собираются на строительной площадке и поддерживают крышу.		Стальные колонны и «коленники» из толстой древесины обеспечивают поддержку при сильном снегопаде и ветровых нагрузках.

Не менее важна простота сборки и сборки домов Topsider Homes на месте. Традиционные врезные и шиповые соединения стоек и балок и столярные изделия были заменены муфтами из инженерной стали, которые скрепляют болтами стойки деревянного каркаса, фермы, подоконную балку и раскосы вместе в монтажной сборке. Затем компоненты пола, стены и крыши легко крепятся, образуя герметичную оболочку – обычно всего за несколько дней.

Это позволяет строителям гибко выполнять индивидуальные интерьеры по индивидуальному проекту клиента в то время, когда в противном случае строительство может быть прервано из-за погодных условий. И интерьеры Topsider Homes также легко и просто строятся с использованием строительных технологий, знакомых любому строителю. Строительная система Topsiders представляет собой смесь старых и новых строительных технологий с использованием высококачественных, точно спроектированных строительных компонентов, предварительно изготовленных для быстрого и экономичного строительства.		Конструкционная стальная и деревянная рама домов на пьедестале Topsider предварительно собрана на приспособлениях, а столярные изделия усилены стальными пластинами и манжетами. Это обеспечивает идеальную посадку на поле.
Столб и балочная конструкция этого дома на цоколе быстро и легко собирается на месте.		Панели пола, крыши и стен легко устанавливаются и крепятся к деревянному каркасу конструкции.

стиль>

Мнение эксперта по жилищному строительству о домах Topsider

«Как опытный строительный подрядчик во Флорида-Кис, я могу полностью порекомендовать весь процесс сборки стоечно-балочной и панельной строительной системы Topsider. Домашние компоненты были доставлены вовремя, они были самого высокого качества, и все, от стоек до панелей, подходило идеально. , Мы построили отличный дом и получили счастливого клиента.Я с нетерпением жду нашего следующего проекта Topsider.»

— Гектор Сиснерос — Строитель дома

Это Флорида-Кис
Дом, показанный во время строительства, является отличным примером системы строительства домов Topsider из стоечно-балочного деревянного каркаса. Этот высокотехнологичный дом на приподнятых сваях был разработан, чтобы противостоять ураганным ветрам со скоростью более 180 миль в час.

Завершенный стоечно-балочный дом Keys предлагает своим владельцам панорамные виды, открытые жилые помещения, а также безопасность и защиту от ураганов и тропических штормов.Topsider производит каркасные дома с 1968 года.

Тушение пожара баллонно-каркасной конструкции

Успешная операция по пожаротушению начинается с надлежащего определения типа конструкции. Конструкция с воздушным каркасом является одним из двух наиболее распространенных стилей традиционной конструкции с деревянным каркасом, а конструкция каркаса платформы является следующей по распространенности.

Каркас из баллонов, который строился с начала 19 века до Второй мировой войны, создает уникальные проблемы пожаротушения, поскольку в нем отсутствуют горизонтальные противопожарные перегородки между стойками внутри наружных стен.

Большинство домов с каркасом из воздушных шаров имеют два или три этажа. Это обеспечивает беспрепятственное распространение огня из подвала на чердак за считанные минуты по внутренним швеллерам наружных стен.

Обратите внимание на соединенные каналы балок перекрытия с каналами стоек наружных стен. Это позволяет не только быстрое вертикальное распространение огня внутри стены, но и горизонтальное распространение огня под полами и над потолками. Диаграмма предоставлена ​​Дэвидом А. Кроппом из DAK Home Inspections.

Каркас платформы

стал популярным после Второй мировой войны и укоротил наружные стены до 8 или 10 футов и обеспечил противопожарную защиту между этажами.

Путь огня
Отсутствие противопожарной защиты внутри наружных стен может стать серьезной проблемой для пожарных.Кроме того, балочные каналы под полами соединены с профилями стоек наружных стен. Подвальный или внутренний огонь, проникающий в это пустое пространство, может привести к вертикальному и боковому распространению огня по всему зданию.

Если позволяют условия, проверьте чердачное пространство вскоре после прибытия. Как только огонь берет верх над пустотами в стенах и полу, он часто обрекает конструкцию на гибель. Обычно на чердаке таких домов можно найти большую готовую комнату.Это еще больше усложняет доступ к огню, который распространился на чердачное пространство.

Однажды вечером я отреагировал на пожар в доме с каркасом из воздушных шаров, в котором пожар возник в подвале. Через несколько минут после того, как бригады проникли в подвал, огонь начал вырываться из чердачных окон.

Мы обнаружили, что в мансардной комнате на полу установлен готовый каток из твердой древесины, покрывающий весь верхний этаж резиденции.

Другим распространенным путем распространения огня внутри каркасной конструкции из баллонов являются ригели. Фрамуга представляет собой открывающееся окно над дверями внутренних помещений, обеспечивающее циркуляцию воздуха при закрытой двери. Огонь может быстро пробить фрамугу и беспрепятственно распространиться из комнаты возникновения в коридоры и соседние комнаты.

Кроме того, в домах с шаровым каркасом часто есть открытые лестничные клетки, которые быстро разрушаются из-за жары, дыма и огня.Это может потребовать подъема по лестнице для спасения пассажиров. У них также есть большие области поиска.

Волк в овечьей шкуре
До недавнего времени было разумно предположить, что большинство двухэтажных или более крупных домов с деревянным каркасом, построенных до Второй мировой войны, были каркасными из воздушных шаров. Однако современные методы строительства с легким деревянным каркасом могут создать вид старой постройки в викторианском стиле.

Не обманывайтесь. Характеристики распространения огня и вероятность обрушения в легких деревянных каркасных конструкциях сильно различаются по сравнению с домами эпохи воздушных шаров.

Часто настоящие дома, построенные из воздушных шаров, будут располагаться в старых кварталах, построенных в ту эпоху, и их площадь может превышать 5000 квадратных футов. Принимая во внимание, что новые легкие дома, скорее всего, будут построены в недавно застроенных местах.Их средний размер составляет от 2500 до 3000 квадратных футов.

Более пристальный взгляд на недавно построенный дом обнаружит строительные материалы, недоступные в начале 20 ^-го -го века, такие как виниловый сайдинг, виниловые окна, синтетический настил крыльца и декоративная отделка.

Меры предосторожности
Часто строились традиционные дома с каркасом из воздушных шаров, и их можно идентифицировать с природным камнем или блоком, используемым в фундаменте. Первоначальные размеры участков во многих традиционных домах, как правило, узкие и глубокие, по сравнению с участками, построенными в последние годы, которые, как правило, шире и менее глубокие.

Кроме того, эти единицы также переоборудуются из жилья для одной семьи в многоквартирные дома, общежития и размещение типа «ночлег и завтрак». В этих преобразованиях следует ожидать нескольких жильцов, часто единственным средством выхода является единственная узкая внутренняя лестница.

Пожары в домах с каркасом из воздушных шаров могут быстро распространяться по всему строению различными путями, захватывая ничего не подозревающих жильцов. Так было в случае раннего утреннего пожара в Стэмфорде, штат Коннектикут, на Рождество 2011 года, унесшего жизни пяти членов семьи.

Пожарные должны быть готовы к множеству проблем, с ограниченным штатом сотрудников, когда они прибудут на место пожара в каркасно-воздушной конструкции. Эти пожары будут трудоемкими и создадут серьезную проблему для пожарных. Обучение и предварительное планирование имеют важное значение для успешной работы.

Кроме того, для жильцов важно провести обучение населения важности дымовой сигнализации и планированию эвакуации. Использование спасательных лестниц из спален на верхних этажах является хорошей рекомендацией для обсуждения с домовладельцами.

.
