Как собрать робота в домашних условиях из подручных средств – Самодельные роботы и кибернетика своими руками

Как сделать робота, Робот своими руками, Самодельные роботы

Любители электроники, люди интересующиеся робототехникой не упускают возможность самостоятельно сконструировать простого или сложного робота, насладиться самим процессом сборки и результатом.

Не всегда есть время и желание на уборку дома, но современные технологию позволяют создавать роботов уборщиков. К таковым можно отнести робота пылесоса, который ездит часами по комнатам и собирает пыль.

С чего начать если возникло желание создать робота своими руками? Конечно же первые роботы должны быть просты в создании. Робот, о котором пойдет речь в сегодняшней статье, не займет много времени и не требует особых навыков.

Продолжая тему создание роботов своими руками, предлагаю попробовать сделать танцующего робота из подручных средств. Для создания робота своими руками потребуются простые материалы, которые найдутся наверное практически в каждом доме.

Разнообразие роботов не ограничивается конкретными шаблонами, по которым эти роботы создаются. Людям постоянно приходят в голову оригинальные интересные идеи, как сделать робота. Одни создают статичные скульптуры роботов, другие создают динамичные скульптуры роботов, о чем и пойдет речь в сегодняшней статье.

Сделать робота своими руками может любой, даже ребенок. Робот, описание которого пойдет ниже, прост в создании и не требует много времени. Попробую привести описание этапов создания робота своими руками.

Думаю многие видели рекламу одного из известных браузеров, в которой простенький робот крутясь рисовал цветными фломастерами неразборчивые фигуры. Предлагаю вам попробовать сделать подобного робота своими руками. На создание робота уйдет не так много времени и усилий.

Порой идеи создания робота приходят совсем неожиданно. Если поразмышлять на тему, как заставить робота из подручных средств двигаться, возникает мысль о батарейках. Но, что если всё гораздо проще и доступнее? Давайте попробуем сделать робота своими руками используя мобильный телефон в качестве основной детали. Для создания  вибро робота своими руками понадобятся следующие материалы:

Создать робота своими руками можно из чего угодно. К примеру, робот Belvedere, автором которого является Andrew Wolff, сделан на основе робота пылесоса. Основное применение робота заключается в том, чтобы робот развлекал семью Andrew и гостей.

Зная принципы создания роботов из подручных средств, любой желающий, даже ребенок сможет смастерить простенького робота. К примеру, робот из компакт диска о котором будет говориться в данной статье, сделан именно ребенком.

timerobots.ru

Как сделать «робота» уборщика своими руками

Всем доброго времени суток дорогие друзья! В сегодняшней статье я бы вам хотел показать и рассказать об довольно занятной идее самоделки. Данная самоделка неплохо подходит для дома, гаража с гладкими полами, да и просто для занятия своего времени. В общем сегодня рассмотрим как сделать очень простого «робота» уборщика на проводном управлении. Конечно проводное управление не очень удобно, но в данном случае, одновременно удобно и дёшево, если разбираетесь хоть немного в электронике и умеете заказывать товары из Китая, то думаю вам не составит труда перевести данный агрегат на беспроводное управление. Но минус беспроводного управления в том, что придётся использовать мощный аккумулятор, который не у всех есть и не многий его себе могут позволить, а два куска провода могут валяться почти у каждого.

Ну что ж, думаю хватит длинных предисловий, погнали!

И так, для просто «робота» уборщика нам понадобится:
-два больших пластиковых контейнера
-7 мощных электрических двигателей на 12В, с резьбовой фиксацией

-гайки фиксации для двигателей
-много проводов
-4 колеса под моторы, заказать можно всё на том же AliExpress
-тонкая фанера
-специальные «губки»-салфетки для чистки различных покрытий в вашем доме
-два компьютерных кулера, вот кстати ссылка на неплохие
-водопроводные ПВХ трубки и тройник для них, а также металлические крепления и механический кран для воды
-двойные выключатели
-кнопка
-небольшой контейнер
-блок питания на 12 В
-переходник для блока питания

Из инструментов нам также понадобится:
-паяльник
-термоклей
-электрический или обычный лобзик
-канцелярский нож

И так, приступим.
Первым делом необходимо взять большой пластиковый контейнер и на одной из его сторон начертить с помощью маркера или гелиевой ручки начертить прямоугольник, со сторонами 7 на 14 см, ни чего сложного, ну а затем, просто вырезаем с помощью канцелярского ножа. После чего, разогреваем паяльник и делаем несколько сквозных, не толстых отверстий, там же, где на фото ниже:

Возьмём электрические моторы, и установим их на свои места, то-есть вставляем ось каждого мотора в боковые отверстия и фиксируем с помощью гайки. Провода от каждой пары моторов, скручиваем в косичку для удобства.

Теперь берём ещё три мотора, и также устанавливаем их в свои пазы, точно так же, как и на фото ниже. Провода тоже скручиваем в косичку для удобства.

Надеваем большие колёса на оси вращения двигателей и тоже фиксируем их, они должны стоять ровно:

Теперь с помощью термоклея приклеиваем над прорезанным ранее отверстием два кулера, рядом друг с другом:


С помощью электрического или обычного лобзика, вырезаем два фанерных круга, с отверстиями ровно по центру.

Берём салфетки для чистки поверхностей, прикладываем одну из них к фанерному кругу, обводим и вырезаем, после чего приклеиваем круг из салфетки к фанерному:

Все провода конструкции необходимо спять в единую (ну почти) схему. Кулера припаиваем к трём двигателем, которые торчат из дна контейнера, а также спаиваем боковые моторы — правый с правым, а левый с левым. Не забываем про изоляцию контактов с помощью термоусадки или изоленты.

Припаиваем ещё 6 проводов к остальным, а точнее, для начала сматываем по два в косичку. Одну косичку припаиваем к контактам одной стороны моторов, а другую к другой стороне. Оставшиеся два провода припаиваем к соединению кулеров и нижних моторов. В общем делаем всё так, как и на фото ниже:

Теперь займемся сантехникой.
Необходимо разделить одну короткую ПВХ трубу на две равные части и просверлить на одной из сторон по несколько отверстий, не очень толстых и только на одной стороне. Подготавливаем все материалы, и начинаем их соединять. В принципе тут ничего сложного нет и достаточно просто делать всё так, как и на фото ниже, поэтому мои комментарии здесь излишни, просто собираем.

В итоге получается простой дозатор-разбрызгиватель для воды, чтобы «робот» лучше мыл пол:

В ещё одном контейнере с помощью разогретого паяльника делаем большое отверстие и вставляем туда «дозатор-разбрызгиватель», крепко фиксируя с обратной стороны. Всё должно быть герметично:

Теперь приступим к изготовлению пульта управления для данного «робота» уборщика.
Возьмём небольшой контейнер и начертим по бокам два прямоугольника под выключатели и один круг по центру под кнопку. После чего вырезаем их.

Затем берём кнопки и спаиваем их контакты проводами, как на фото ниже, вставляем в отверстия под них. Так же вставляем и кнопку, с припаянными к ней проводами, выключатели соединяем между собой. Берём разъём под блок питания на 12 вольт и тоже припаиваем его к выключателям:

Подключаем пульт к моторам и кулерам, подключаем 12В, приклеиваем к нижним моторам два фанерных круга с салфетками для очистки, а на передний мотор — просто губку. Устанавливаем большой контейнер с сантехникой и всё! Простой «робот» уборщик готов и осталось только его протестировать!

Для этого, просто берём пульт управления, запускаем всю конструкцию с помощью кнопки и начинаем управлять «роботом» уборщиком, чистя при этом гладкий пол.

А да, конечно же необходимо не забыть налить в контейнер с сантехникой немного воды и моющего средства и открыть кранчик, так, чтобы вода немного капала, но не очень сильно.

Вообще, данная самоделка и так очень забавная и интересная, но есть множество вариантов, как её усовершенствовать, к примеру, как я уже и говорил, перевести её на беспроводное управление или тип того. Пишите свои варианты в комментарии.

Для занятия досуга, данная самоделка отлично подходит.

Вот видео от автора с подробной сборкой и с испытаниями данной самоделки:

Вот кстати, кому интересно моё видео о сборке простого мини «робота» своими руками, посмотрите кому интересно)

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как собрать робота своими руками за 6 часов и стать душой компании / Habr

Сейчас уже мало кто помнит, к сожалению, что в 2005 году были Chemical Brothers и у них был замечательный клип — Believe, где роботизированная рука гонялась по городу за героем видео.

Тогда у меня появилась мечта. Несбыточная на тот момент, т. к. ни малейшего понятия об электронике у меня не было. Но мне хотелось верить — believe. Прошло 10 лет, и буквально вчера мне удалось впервые собрать своего собственного робота-манипулятора, запустить его в работу, затем сломать, починить, и снова запустить в работу, а попутно найти друзей и обрести уверенность в собственных силах.

Внимание, под катом спойлеры!

Всё началось с этого набора (привет, Мастер Кит, и спасибо, что разрешили написать в вашем блоге!), который был почти сразу найден и выбран после этой статьи на Хабре. На сайте говорится, что собрать робота — под силу даже 8-летнему ребёнку — чем я хуже? Я точно так же только пробую свои силы.

Сначала была паранойя

Как истинный параноик, сразу выскажу опасения, которые у меня изначально были относительно конструктора. В моём детстве сперва были добротные советские конструкторы, потом рассыпающиеся в руках китайские игрушки… а потом детство кончилось:(

Поэтому из того, что осталось в памяти об игрушках, было:

• Пластмасса будет ломаться и крошиться в руках?
• Детали будут неплотно подходить друг к другу?
• В наборе будут не все детали?
• Собранная конструкция будет непрочной и недолговечной?

И, наконец, урок, который был вынесен из советских конструкторов:

• Часть деталей придётся допиливать напильником
• А части деталей просто не будет в наборе
• И ещё часть будет изначально не работать, её придётся менять

Что я могу сказать сейчас: не зря в моем любимом клипе Believe главный герой видит страхи там, где их нет. Ни одно из опасений не оправдалось: деталей было ровно столько, сколько нужно, все они подходили друг к другу, на мой взгляд — идеально, что очень сильно поднимало настроение по ходу работы.

Детали конструктора не только отлично подходят друг к другу, но также продуман тот момент, что детали почти что невозможно перепутать. Правда, с немецкой педантичностью создатели отложили винтиков ровно столько сколько нужно, поэтому терять винтики по полу или путать «какой куда» при сборке робота нежелательно.

Технические характеристики:

Длина: 228 мм
Высота: 380 мм
Ширина: 160 мм
Вес в сборке: 658 гр.

Питание: 4 батарейки типа D
Вес поднимаемых предметов: до 100 гр
Подсветка: 1 светодиод
Тип управления: проводной дистанционный пульт
Примерное время сборки: 6 часов
Движение: 5 коллекторных моторов
Защита конструкции при движении: храповик

Подвижность:
Механизм захвата: 0-1,77»
Движение запястья: в пределах 120 градусов
Движение локтя: в пределах 300 градусов
Движение плеча: в пределах 180 градусов
Вращение на платформе: в пределах 270 градусов

Вам понадобятся:

• удлинённые плоскогубцы (не получится обойтись без них)
• боковые кусачки (можно заменить на нож для бумаги, ножницы)
• крестовая отвёртка
• 4 батарейки типа D

Важно! О мелких деталях

Кстати о «винтиках». Если вы сталкивались с подобной проблемой, и знаете, как сделать сборку ещё удобнее — добро пожаловать в комментарии. Пока что поделюсь своим опытом.

Одинаковые по функции, но разные по длине болты и шурупы достаточно чётко прописаны в инструкции, например, на средней фото внизу мы видим болты P11 и P13. А может P14 — ну, то есть, вот опять, я снова их путаю. =)

Различить их можно: в инструкции прописано, какой из них сколько миллиметров. Но, во-первых, не будешь же сидеть со штангенциркулем (особенно если тебе 8 лет и\или у тебя его попросту нет), а, во-вторых, различить их в итоге можно только, если положить рядом, что может не сразу прийти на ум (мне не пришло, хе-хе).

Поэтому заранее предупрежу, если надумаете собирать этого или похожего робота сами, вот вам подсказка:

• либо заранее присмотритесь к крепёжным элементам;
• либо купите себе побольше мелких винтов, саморезов и болтов, чтобы не париться.

Также, ни в коем случае не выбрасывайте ничего, пока не закончите сборку. На нижней фотографии в середине, между двумя деталями от корпуса «головы» робота — небольшое кольцо, которое чуть не полетело в мусор вместе с прочими «обрезками». А это, между прочим, держатель для светодиодного фонарика в «голове» механизма захвата.

Процесс сборки

К роботу прилагается инструкция без лишних слов — только изображения и чётко каталогизированные и промаркированные детали.

Детали достаточно удобно откусываются и зачистки не требуют, но мне понравилась идея каждую деталь обработать ножом для картона и ножницами, хотя это и не обязательно.

Сборка начинается с четырёх из пяти входящих в конструкцию моторов, собирать которые настоящее удовольствие: я просто обожаю шестерёночные механизмы.

Моторчики мы обнаружили аккуратно упакованными и «прилипшими» друг к другу — готовьтесь ответить на вопрос ребёнка, почему коллекторные моторчики магнитятся (можно сразу в комментариях! 🙂

Важно: в 3 из 5 корпусов моторчиков нужно утопить гайки по бокам — на них в дальнейшем мы посадим корпуса при сборке руки. Боковые гайки не нужны только в моторчике, который пойдёт в основу платформы, но чтобы потом не вспоминать, какой корпус куда, лучше утопите гайки в каждом из четырёх жёлтых корпусов сразу. Только для этой операции будут нужны плоскогубцы, в дальнейшем они не понадобятся.

Примерно через 30-40 минут каждый из 4х моторов оказался снабжён своим шестереночным механизмом и корпусом. Собирается всё не сложнее, чем в детстве собирался «Киндер-сюрприз», только гораздо интереснее. Вопрос на внимательность по фото выше: три из четырёх выходных шестерёнок черные, а где белая? Из её корпуса должны выходить синий и чёрный провод. В инструкции это всё есть, но, думаю, обратить на это внимание ещё раз стоит.

После того, как у вас на руках оказались все моторы, кроме «головного», вы приступите к сборке платформы, на которой будет стоять наш робот. Именно на этом этапе ко мне пришло понимание, что с шурупами и винтами надо было поступать более вдумчиво: как видно на фото выше, двух винтов для скрепления моторчиков вместе за счет боковых гаек мне не хватило — они уже были где-то мною же вкручены в глубине уже собранной платформы. Пришлось импровизировать.

Когда платформа и основная часть руки собраны, инструкция предложит вам перейти к сбору механизма захвата, где полно мелких деталей и подвижных частей — самое интересное!

Но, надо сказать, что на этом спойлеры закончатся и начнутся видео, так как мне нужно было ехать на встречу с подругой и робота, которого не удалось успеть закончить, пришлось захватить с собой.

Как стать душой компании при помощи робота

Легко! Когда мы продолжили сборку вместе, стало понятно: собирать робота самостоятельно — очень приятно. Работать над конструкцией вместе — приятно вдвойне. Поэтому смело могу рекомендовать этот набор для тех, кто не хочет сидеть в кафе за скучными разговорами, но хочет повидаться с друзьями и хорошо провести время. Более того, мне кажется, и тимбилдинг с таким набором — например, сборка двумя командами, на скорость — практически беспроигрышный вариант.

Робот ожил в наших руках сразу, как только мы закончили сборку. Передать вам наш восторг, я, к сожалению, не могу словами, но, думаю, многие меня здесь поймут. Когда конструкция, которую ты сам собрал вдруг начинает жить полноценной жизнью — это кайф!

Мы поняли, что жутко проголодались и пошли поесть. Идти было недалеко, поэтому робота мы донесли в руках. И тут нас ждал ещё один приятный сюрприз: робототехника не только увлекательна. Она ещё и сближает. Как только мы сели за столик, нас окружили люди, которые хотели познакомиться с роботом и собрать себе такого же. Больше всего ребятам понравилось здороваться с роботом «за щупальца», потому что ведёт он себя действительно как живой, да и в первую очередь это же рука! Словом, основные принципы аниматроники были освоены пользователями интуитивно. Вот как это выглядело:

Troubleshooting

По возвращении домой меня ждал неприятный сюрприз, и хорошо, что он случился до публикации этого обзора, потому что теперь мы сразу обговорим troubleshooting.

Решив попробовать подвигать рукой по максимальной амплитуде, удалось добиться характерного треска и отказа функциональности механизма мотора в локте. Сначала это меня огорчило: ну вот, новая игрушка, только собрана — и уже больше не работает.

Но потом меня осенило: если ты сам её только что собрал, за чем же дело стало? =) Я же прекрасно знаю набор шестерёнок внутри корпуса, а чтобы понять, сломался ли сам мотор, или просто недостаточно хорошо был закреплён корпус, можно не вынимая моторчика из платы дать ему нагрузку и посмотреть, продолжатся ли щелчки.

Вот тут-то мне и удалось почувствовать себя настоящим робо-мастером!

Аккуратно разобрав «локтевой сустав», удалось определить, что без нагрузки моторчик работает бесперебойно. Разошёлся корпус, внутрь выпал один из шурупов (потому что его примагнитил моторчик), и если бы мы продолжили эксплуатацию, то шестерёнки были бы повреждены — в разобранном виде на них была обнаружена характерная «пудра» из стёршейся пластмассы.

Очень удобно, что робота не пришлось разбирать целиком. И классно на самом деле, что поломка произошла из-за не совсем аккуратной сборки в этом месте, а не из-за каких-то заводских трудностей: их в моём наборе вообще обнаружено не было.

Совет: первое время после сборки держите отвёртку и плоскогубцы под рукой — могут пригодиться.

Что можно воспитать благодаря данному набору?

Уверенность в себе!

Мало того, что у меня нашлись общие темы для общения с совершенно незнакомыми людьми, но мне также удалось самостоятельно не только собрать, но и починить игрушку! А значит, я могу не сомневаться: с моим роботом всегда всё будет ок. И это очень приятное чувство, когда речь идёт о любимых вещах.

Мы живём в мире, где мы страшно зависим от продавцов, поставщиков, сотрудников сервиса и наличия свободного времени и денег. Если ты почти ничего не умеешь делать, тебе за всё придётся платить, и скорее всего — переплачивать. Возможность починить игрушку самому, потому что ты знаешь, как у неё устроен каждый узел — это бесценно. Пусть у ребёнка такая уверенность в себе будет.

Итоги

Что понравилось:

• Собранный по инструкции робот не потребовал отладки, запустился сразу
• Детали почти невозможно перепутать
• Строгая каталогизация и наличие деталей
• Инструкция, которую не надо читать (только изображения)
• Отсутствие значимых люфтов и зазоров в конструкциях
• Лёгкость сборки
• Лёгкость профилактики и починки
• Last but not least: свою игрушку собираешь сам, за тебя не трудятся филиппинские дети

Что нужно ещё:

• Ещё крепёжных элементов, прозапас
• Детали и запчасти к нему, чтобы можно было заменить при необходимости
• Ещё роботов, разных и сложных
• Идеи, что можно улучшить\приделать\убрать — словом, на сборке игра не заканчивается! Очень хочется, чтобы она продолжалась!

Вердикт:

Собирать робота из этого конструктора — не сложнее, чем паззл или «Киндер-сюрприз», только результат гораздо масштабнее и вызываЛ бурю эмоций у нас и окружающих. Отличный набор, спасибо, Даджет!

В заключение, Хабр, у меня к тебе несколько вопросов:

1. Как бы ты использовал собственный манипулятор?
2. Как думаешь, можно ли что-то поменять или добавить в конструкции самого робота, чтобы не останавливаться и продолжать играть?
3. Что, возможно, не было мною учтено в процессе сборки?
4. Да и вообще, как тебе обзор? =)

habr.com

Как сделать первые шаги в робототехнике? / Mail.ru Group corporate blog / Habr

Роботизация и автоматизация становятся всё востребованнее, и многим хотелось бы научиться создавать подобные системы и устройства. Но с чего начать, как освоить азы? Мы сделали для вас небольшую подборку русскоязычных и англоязычных YouTube-каналов с учебными материалами и методическими пособиями по робототехнике.

Канал ведет инженер, который рассказывает о своем опыте в конструировании из подручных материалов разных устройств, как правило автоматизированных. Речь идет об электронике, робототехнике, инструментах и прикладных экспериментах. Довольно интересный и доступно изложенный материал, из которого можно почерпнуть для себя что-то новое.

Канал довольно популярного магазина «Амперка». Посвящен электронике и робототехнике. Здесь рассказывается о платформах Arduino, Raspberry Pi и Iskra JS, с помощью которых можно создавать роботов и автоматизированные системы (типа «умный дом») даже с минимальным набором знаний.

Интересный канал, позволяющий получить множество знаний в разных областях от ведущих вузов. В том числе содержит вводные материалы лекций по робототехнике, к которым можно получить доступ в рамках проекта «Универсариум».

На канале представлены доступные уроки по робототехнике, программированию, а также интересные материалы и освещение событий, связанных с роботами. Автор — кандидат физико-математических наук и тренер сборной России по робототехнике.

Содержит учебные материалы по робототехнике для начинающих. Создание робота своими руками с нуля. От простейших экземпляров до вычислительных машин на процессорах и микроконтроллерах. Каждый материал содержит описание робота, инструкция по его созданию и список необходимых элементов.

На канале вы найдёте обучающие уроки по робототехнике, в частности, по программированию EV3. Первый сезон лекций выложен полностью. Материал подан доступно для начинающих. Планируется 3 сезона.

На канале есть множество интересной и полезной информации по созданию роботов, материалы с места событий, выставок и чемпионатов, а также обучающие материалы, в том числе практические задания к курсу по робототехнике.

Ряд довольно интересных обучающих и обозревательных материалов по робототехнике от сотрудника Оренбургского президентского кадетского колледжа. Здесь вы можете получить начальные знания, которые пригодятся любому человеку, интересующемуся робототехникой.

Уроки по робототехнике для начинающих, и не только для детей. Пошаговые доступные инструкции по сборке роботов из LEGO, на основе Arduino и т.д. Содержит также много других интересных материалов по теме.

Обучающие материалы по робототехнике, а также видео и новинки из этой области. Автор имеет несколько наград и патентов в этой сфере. Преподает свой собственный курс «Как стать инженером робототехники» для студентов и аспирантов.

Очень интересный курс лекций по робототехнике — не для новичков. Охватывает многие интересные аспекты и содержит множество материалов в виде лекций из этой и смежных областей.

Серия обучающих уроков по платформе Arduino. Довольно интересное и несложное изложение материала. Уроки подходят для новичков.

Серия обучающих материалов по Arduino и базовому программированию для новичков. Поможет делающим первые шаги познакомиться с платформой и обучиться азам.

Обучающие уроки по электронике, робототехнике на основе Arduino и многое другое. Содержащие интересные материалы из категории «сделай сам».

Сборник лекций с говорящим названием от Стэндфордского университета. Не для начинающих.

* * *

Хотя сегодня многие интересуются робототехникой, однако полезных обучающих видео в сети на удивление немного. Так что делитесь в комментариях ссылками для дополнения подборки.

habr.com

Как сделать робота своими руками

Сегодня мы расскажем, как сделать робота из подручных средств. Получившийся «высокотехнологичный андроид» хоть и будет небольшого размера и навряд ли сможет помочь вам по хозяйству, но пренепременно развеселит как детей, так и взрослых.

Необходимые материалы

Для того, чтобы сделать робота своими руками, не понадобится знание ядерной физики. Это можно сделать и в домашних условиях из обычных материалов, которые постоянно есть под руками. Итак, что нам понадобится:

• 2 куска провода
• 1 моторчик
• 1 батарейка AA
• 3 канцелярские кнопки
• 2 кусочка пенокартона или похожего по свойствам материала
• 2-3 головки старых зубных щеток или несколько скрепок

1. Прикрепляем батарейку к мотору

С помощью клеящего пистолета прикрепляем кусочек пенокартона к корпусу мотора. Затем к приклеиваем к нему батарейку.

2. Дестабилизатор

Этот шаг может показаться не совсем понятным. Однако, чтобы сделать робота, необходимо заставить его двигаться. Надеваем на ось мотора маленький продолговатый кусочек пенокартона и закрепляем его с помощью клеевого пистолета. Такая конструкция придаст мотору дисбаланс, что и приведет всего робота в движение.

На самый конец дестабилизатора капните пару капель клея, или прикрепите какой-нибудь декоративный элемент — это добавит нашему творению индивидуальности и увеличит амплитуду его движений.

3. Ноги

Теперь необходимо снабдить робота нижними конечностями. Если вы будете использовать для этого головки зубных щеток, то приклейте их к нижней части мотора. В качестве прослойки можно использовать всё тот же пенокартон.

4. Провода

Следующим шагом прикрепим два наших отрезка провода к контактам моторчика. Можно их просто прикрутить, но ещё лучше будет припаять их, это сделает робота более долговечным.

5. Подключение батарейки

Используя термопистолет, приклеем провод к одному из концов батареи. Можете выбрать любой из двух проводов и любую сторону батареи — полярность в данном случае роли не играет. Если у вас хорошо получается паять, в этом шаге также можно воспользоваться пайкой вместо клея.

6. Глаза

В качестве глаз робота вполне подойдет пара бусинок, которые прикрепляем термоклеем к одному из концов батарейки. На этом шаге можно проявить фантазию и придумать внешний вид глаз на своё усмотрение.

7. Запуск

Теперь давайте оживим нашу самоделку. Возьмите свободный конец провода и прикрепите его с незанятому контакту батареи с помощью липкой ленты. Не стоит использовать на этом шаге термоклей, потому что это не позволит вам при необходимости отключить мотор.

Робот готов!

А вот как может выглядеть наш самодельный робот, если проявить больше фантазии:

И напоследок видеоролик:

www.techcult.ru

Как сделать автоматического робота пылесоса своими руками

Всем доброго времени суток дорогие друзья! В сегодняшней статье я бы вам хотел показать довольно интересную идею самоделки, которую сможет сделать практически любой, кто хоть немного занимался рукоделием и кто немного разбирается в Ардуино.

В общем, сегодня будем делать простого роботы пылесоса из картона своими руками. Но вы скажите, ведь я же уже рассказывал, как можно сделать робота уборщика своими руками, и будете правы, но данный робот пылесос намного проще, дешевле и удобнее, чем предыдущий. Да и эта модель доработанная и выглядит лучше, а также имеет полную автоматику на борту. Данная поделка, не только поможет скоротать досуг, но и станет незаменимым помощником в вашем доме или мастерской. Короче вещь полезная и не сложная.

Ну чтож, хватит длинных предисловий, погнали!

И так, для данной самоделки нам понадобится:
-гофрированный картон (много картона)
-Плата Урдуино (Нано или Уно решать вам)
-соединительные провода
-два мотора редуктора (Заказывал себе с Алиэкспресс, удобная вещь)
-Ультразвуковой дальномер (стоит копейки)
-Колёса под моторы редукторы
-драйвер двигателей под Ардуино (автор самоделки использует модельный драйвер, который для подключения необходимо просто вставить в ардуино, но вы же можете использовать удобный вам драйвер, главное чтобы по напряжению подходил под моторы редукторы)
-микро моторчик с редуктором, всего нужно две штуки
-пластиковые крышки от бутылок
-щетинки от метлы
-мотор с турбинным вентилятором, в принципе можно сделать и самому
-пластиковая сеточка
-небольшой контейнер
-бокс под два аккумулятора 18650
-сами аккумуляторы 18650 (качественная модель)

Из инструментов нам также понадобятся:
-паяльник
-клеевой пистолет
-канцелярский нож
-линейка
-карандаши или маркеры

Первым делом необходимо взять большой лист картона, линейку и циркуль. Отмеряем 13 см циркулем и чертим круг на картоне, после чего вырезаем, всего нам понадобится два таких круга:

Затем всё из того же картона вырезаем прямоугольник небольших размеров. Берём линейку и карандаш, с помощью карандаша расчерчиваем картонку с интервалом, примерно 1 см. После данной процедуры, берём канцелярский нож и делаем небольшие надрезы верхнего слоя картона, не задевая нижний. Это необходимо для того, чтобы картон стал более эластичным:

Скручиваем сделанную раннее заготовку вокруг одного из картонных кругов, и конечно проклеиваем термоклеем:

Займёмся электроникой и механической частью.
Для начала возьмём мотор редуктор и наденем на него колесо, всё то же самое делаем и со вторым моторчиком:


Затем берём плату Ардуино Уно и соединительные провода, которые в свою очередь нужно подключить к определённым пинам (контактам) на плате. Для удобства берём разного цвета: красный подключаем к 5 вольтам, чёрный к GND, а два другие к двум разным пинам. То к каким пинам подключать провода, необходимо сразу узнать исходя из кода, либо же сами прописывайте пины к которым подключены ваши провода. В целом ничего сложного здесь нет,подключаем:


Противоположную сторону проводов подключаем к ультразвуковому дальномеру так, как показано на фото нижу, если не понятно, то можете посмотреть на видео автора.


Мотор редукторы подключаем к драйверу двигателей, тут даже не нужно ни чего паять, просто вставляете в зажимы и всё:


К мини моторчикам необходимо припаять соединительные провода, с помощью которых, мы будем подключать эти самые моторчики к драйверу двигателей. В общем подключаем:


Теперь берём оставшийся картонный круг, который делали в самом начале. На неё необходимо начертить ещё один круг по центру и несколько прямоугольников. Всю разметку вы можете посмотреть на фото ниже. Затем вырезаем размеченные отверстия, должно получиться так же, как и на фото ниже:

Берём всю электронику и размещаем её на сделанном ранее картонном круге. Маленькие моторчики вставляем в прорезанные прямоугольные отверстия, а остальную электронику крепим на термоклей, крупные мотор редукторы крепим параллельно на задней части, а ультразвуковой дальномер пока не трогаем:

Снимаем с пластиковых бутылок крышки, нам понадобится всего две штуки. С помощью паяльника, горячего гвоздя или шила, делаем отверстия: одно по центру крышки, а другие по бокам с отступом примерно 1 см. В проделанные по бокам отверстия просовываем наружу, заранее подготовленные щетинки от метлы, они должны быть одинакового размера. Закрепляем эти щетинки с помощью термоклея. Всего необходимо сделать две такие заготовки.
Их мы приклеиваем на ось маленьких моторчиков, которые расположены на картонном круге. Приклеиваем опять-таки термоклеем:

Спереди, между двух щёток, приклеиваем небольшой шарик, либо же маленькое колёсико, которое может вращаться вокруг своей оси:

Теперь нам понадобится электрический мотор с турбиной, которая может всасывать воздух, в целом может подойти и очень мощный кулер. На переднюю часть турбины надеваем и закрепляем пластиковую сетку, она нужна для защиты турбины, то есть для предотвращения попадания крупного мусора и его отсеивания. С пластикового контейнера снимаем крышку. Контейнер желательно должен быть круглой форму. В крышке проделываем ровное круглое отверстие, в которое необходимо вставить и приклеить турбину с сеточкой. В самом же контейнере, проделываем небольшое прямоугольное отверстие с краю. Надеваем крышку с турбиной на контейнер и готово. Всасывающая часть робота закончена. Хочу напомнить, что всё необходимо делать так, как показано на фото ниже:

Берём основу робота и устанавливаем в центральное отверстие контейнер с турбиной и всё крепко проклеиваем термоклеем. Затем с боку конструкции устанавливаем бокс с аккумуляторами типа 18650 и выключатель присоединённый к одному из проводов идущего от бокса. Подключаем новые провода для запитки Ардуино, делаем финальные стрижки и можно продолжать.

Ультразвуковой дальномер вставляем в специальные отверстия, которые нужно сделать заранее в корпусе робота. Этот корпус, как можете помнить делали ещё в начале. Автор статьи добавил ещё декоративные элементы в виде ушек, а ультразвуковой дальномер выходит вместо глазок, выглядит всё это очень даже неплохо. Корпус надеваем поверх основания конструкции и закрепляем, но не сильно, поскольку в случае чего, нужно будет достать аккумуляторы для зарядки. Конечно можно установить модель для зарядки аккумуляторов прямо в робота, но качественную зарядку он вряд ли заменит.

Остается только залить прошивку на Ардуино, вообще, лучше всего это делать после подключения всех электронных компонентов, для проверки схемы и кода, но можно сделать и потом. Скетч для заливки на Ардуино лучше всего написать самостоятельно, но можно и просто найти в интернете уже готовый скетч для роботов с одним ультразвуковым датчиком, который объезжает препятствие, благо таких скетчей сейчас полно. Но для избежания различных подводных камней \, лучше писать самостоятельно, под себя.

Ну вот и всё! Простой и функциональный робот пылесос готов и осталось только его протестировать! Для этого просто включаем его и пускаем ездить по полу и запылесосивать весь мусор. Робот передвигается сам и поворачиваем при приближении преграды и это намного удобнее предыдущих моделей.

Вот видео от автора с подробной сборкой и испытаниями самоделки:

Так же можно запитать данного робота от мощного повербанка, мой подробный обзор на неплохой можете посмотреть, конечно кому это будет интересно:

Ну и всем пока и удачи в будущих проектах самодельщики!
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать робота в домашних условиях для ребенка? :: SYL.ru

На полках современных магазинов для детей можно найти большое количество разнообразных игрушек. И каждый ребенок просит родителей купить ему ту или иную игрушечную «обновку». А если в планирование семейного бюджета не входит это? В целях экономии можно попробовать сделать новую игрушку самостоятельно. К примеру, как сделать робота в домашних условиях, возможно ли это? Да вполне возможно, достаточно подготовить необходимые материалы.

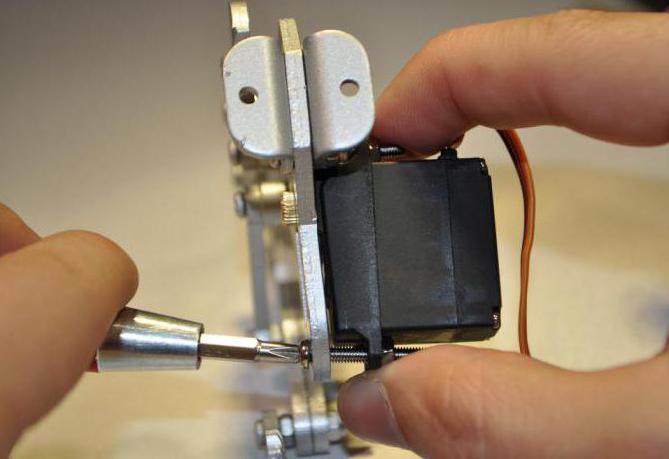

Можно ли собрать робота самостоятельно?

Сейчас сложно кого-то удивить игрушкой-роботом. Современная технологическая и компьютерная индустрия шагнула далеко вперед. Но все же вас может удивить информация о том, как сделать простого робота в домашних условиях.

Бесспорно, сложно понять принцип работы различных микросхем, электроники, программ и конструкций. Сложно обойтись в данном случае без базовых знаний в области физики, программирования и электроники. Даже несмотря на это, каждому человеку по силам собрать робота самостоятельно.

Роботом называется автоматизированная машина, которая способна выполнять различные действия. В случае с самодельным роботом достаточно и того, что машина просто передвигается.

Облегчить сборку помогут подручные средства: телефонная трубка, пластиковая бутылка или тарелка, зубная щетка, старый фотоаппарат или компьютерная мышь.

Вибрирующий жучок

Как сделать маленького робота? В домашних условиях можно изготовить наипростейший вариант вибрирующего жучка. Необходимо запастись следующими материалами:

• мотором от старой детской машинки;
• литиевой батарейкой серии CR-2032, похожей на таблетку;
• держателем для этой самой таблетки;
• скрепками;
• изолентой;
• паяльником;
• светодиодом.

Сначала необходимо обмотать светодиод изолентой, оставив при этом свободные кончики. Паяльником спаиваем один светодиодный конец с задней стенкой держателя для батарейки. Оставшийся кончик спаиваем с контактом моторчика от машинки. Скрепки будут служить лапками для вибрирующего жучка. Проводки от держателя для батарейки соединяются с проводами моторчика. Жучок будет вибрировать и двигаться после контакта держателя с самой батарейкой.

Щеткабот — детская забава

Итак, как сделать мини-робота в домашних условиях? Забавную машину можно собрать из подручных материалов, таких как зубная щетка (головка), двусторонний скотч и вибромоторчик от старого мобильника. Достаточно приклеить моторчик к головке щетки, и все — робот готов.

Электропитание появится благодаря плоской батарейке. Для дистанционного управления придется что-нибудь придумать.

Картонный робот

Как сделать робота в домашних условиях, если его требует ребенок? Можно придумать интересную игрушку из простого картона.

Необходимо запастись:

• двумя картонными коробками;
• 20 крышками от пластиковых бутылок;
• проволокой;
• скотчем.

Бывает, что папа хочет смастерить этакую диковину для малыша, но в голову не приходит ничего толкового. Поэтому можно подумать, как сделать настоящего робота в домашних условиях.

Для начала необходимо использовать коробку в качестве туловища для робота и вырезать у нее дно. Затем нужно сделать 5 отверстий: под голову, для рук и ног. В коробке, предназначенной для головы, нужно сделать одно отверстие, которое поможет соединить ее с туловищем. Для скрепления частей робота используется проволока.

После присоединения головы нужно подумать, как сделать руку робота в домашних условиях. Для этого в боковые отверстия просовывается проволока, на которую надеваются пластиковые крышки. Получаем подвижные руки. Так же поступаем и с ногами. Сделать отверстия в крышках можно шилом.

Рекомендации по сборке картонного робота

Для устойчивости картонного робота необходимо пристальное внимание уделить срезам. Именно они придают игрушке хороший внешний вид. Сложно соединить все части при неправильной линии среза.

Если вы решили склеить между собой коробки, то не переусердствуйте с количеством клея. Лучше пользоваться прочным картоном или бумагой.

Простейший робот

Как сделать легкого робота в домашних условиях? Сложно создать полноценную автоматизированную машину, а вот минимальную конструкцию собрать все-таки можно. Рассмотрим простейший механизм, который, к примеру, сможет совершать определенные действия в одной зоне. Понадобятся следующие материалы:

1. Пластиковая тарелка.

2. Пара щеток среднего размера для чистки обуви.

3. Компьютерные вентиляторы в количестве двух штук.

4. Разъем для батарейки 9-в и сама батарея.

5. Хомут и стяжка с функцией защелкивания.

6. Гайки.

Просверливаем в тарелке для щеток два отверстия с одинаковым расстоянием. Крепим их. Щетки должны располагаться на одинаковом расстоянии от друг друга и середины тарелки. С помощью гаек прикрепляем к щеткам регулировочное крепление. В среднее расположение устанавливаем ползунки от креплений. Для движений робота необходимо использовать компьютерные вентиляторы. Они подключаются к батарейке и параллельно размещаются, чтобы обеспечить вращение машины. Это будет некий вибрационный моторчик. В завершение необходимо накинуть клеммы.

В данном случае не потребуется больших финансовых затрат или какого-либо технического или компьютерного опыта, ведь здесь подробно описано, как сделать робота в домашних условиях. Достать необходимые детали нетрудно. Для улучшения двигательных функций конструкции можно использовать микроконтроллеры или дополнительные моторчики.

Робот, как в рекламе

Наверно, многим знаком рекламный ролик браузера, в котором главным героем является небольшой робот, крутящийся и рисующий фломастерами фигуры на бумаге. Как сделать робота в домашних условиях из этой рекламы? Да очень просто. Для создания такой автоматизированной милой игрушки необходимо запастись:

• тремя фломастерами;
• плотным картоном или пластиком;
• моторчиком;
• круглой батарейкой;
• фольгой или изолентой;
• клеем.

Итак, создаем форму для робота из пластика или картона (точнее, вырезаем). Необходимо сделать треугольную форму с закругленными углами. В каждом уголке проделываем небольшое отверстие, в которое сможет пролезть фломастер. Одно отверстие делаем вблизи центра треугольника для моторчика. Получаем 4 отверстия по всему периметру треугольной формы.

Затем вставляем по очереди фломастеры в проделанные отверстия. К моторчику необходимо прикрепить батарейку. Сделать это можно с помощью клея и фольги или изоленты. Для того чтобы моторчик крепко держался на роботе, необходимо зафиксировать его небольшим количеством клея.

Робот будет двигаться лишь после присоединения второго проводка к закрепленной батарейке.

Робот из «Лего»

«Лего» — серия игрушек для детей, которая состоит в основном из деталей конструктора, соединяющихся в один элемент. Детали можно комбинировать, при этом создавая все новые и новые предметы для игр.

Собирать подобный конструктор любят практически все дети от 3 до 10 лет. В особенности детский интерес увеличивается, если из деталей можно собрать робота. Итак, чтобы собрать двигающиегося робота из «Лего», необходимо приготовить детали, а также миниатюрный мотор и блок управления.

К тому же сейчас продаются готовые наборы с деталями, позволяющие собрать самостоятельно любого робота. Главное — освоить приложенную инструкцию. К примеру:

• готовим детали, как указано в инструкции;
• прикручиваем колеса, если они есть;
• собираем крепления, которые будут служить поддержкой для моторчика;
• вставляем в специальный блок батарейку или даже несколько;
• устанавливаем двигатель;
• подключаем его к мотору;
• загружаем в память конструкции специальную программу, которая позволяет управлять игрушкой.

Казалось бы, робота собрать довольно сложно, а уж человеку без определенных знаний это вообще не удастся. Но это не так. Конечно трудно соорудить полноценную автоматизированную машину, но простейший вариант сделать может каждый. Достаточно прочитать нашу статью о том, как сделать робота в домашних условиях.

www.syl.ru
