Как сделать вентиляцию в погребе частного дома – Вентиляция погреба своими руками — как сделать правильно

Необходимость проветривания

Согласно строительным нормативам, проект вентиляции является неотъемлемой частью общего проекта. В частном домостроении не всегда исполняются требования СНиП. Купив готовый дом, собственники могут столкнуться с неэффективной вентиляцией подвала, либо с полным ее отсутствием. Недостаточное проветривание приводит к застою влажного воздуха и скоплению в подполе радиоактивного газа радона. Негативные последствия ошибок в строительстве:

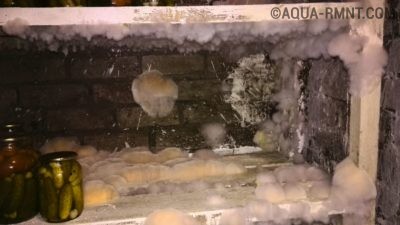

• Образование грибка на несущих конструкциях ослабляет их прочностные характеристики.
• Споры плесени проникают в жилище, нанося вред здоровью людей.
• ухудшает микроклимат в доме.
• При утеплении перекрытий минеральной ватой, повышенная влажность снижает показатели энергосбережения.

Этих причин достаточно, чтобы устроить вентиляцию подвала.

Порядок работ

Убедитесь в надежности гидроизоляции подпольного пространства. Если вода просачивается извне, ни одна система вентиляции не справится с сыростью.

Отвести влагу от цоколя можно гидроизоляцией фундамента и устройством дренажной системы. Если в подполье проходят коммуникации водоснабжения и водоотведения, нужно обернуть их цилиндрическим утеплителем из вспененного ПВХ, чтобы избавиться от конденсата. В зависимости от размера, конфигурации и назначения подвального помещения выберите схему монтажа.

Как сделать вентиляцию в подвале в частном доме

Если подвал не используется, но там проходят коммуникации, достаточно обеспечить естественный воздухообмен. Для площади более 50 м2 нужно сделать вытяжку в подвале. При необходимости хранить в подполе овощи и консервацию, отделите часть помещения, оборудуйте в ней приток и вытяжку воздуха, при этом оставшаяся часть может проветриваться естественной конвенцией.

В том случае, когда нулевой этаж имеет полноценную высоту и бетонированный пол, в нем целесообразно оборудовать котельную, сауну или мастерскую. Здесь более уместна принудительная вентиляция, а установка системы рекуперации отработанного воздуха позволит экономить на отоплении.

Естественная вентиляция подвала в частном доме

Наименее затратный способ — это устройство естественного проветривания через продухи. На стадии возведения фундамента предусмотрите парные отверстия, расположенные на противоположных стенах. Согласно п.9 СНиП 31.01*2003, суммарная площадь отдушин составляет не менее одной четырехсотой к площади всего подвала.

Важно! В местностях с повышенными радиационными показателями соотношение уменьшается до 1/150.

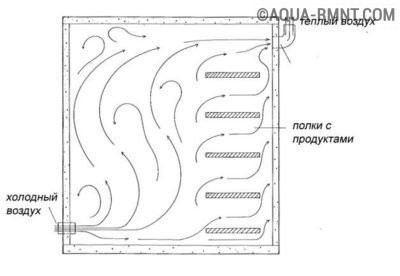

Схема естественной вентиляции

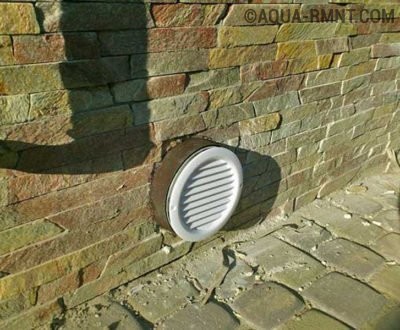

Рассчитайте количество и размер каждого отверстия. Форма продух не регламентируется.

• Для исключения «мертвых зон», отступите 0,9 метра от внутренних углов, и распределите продухи равномерно по всей длине стены.
• Сделайте аналогичную разметку для противоположной стены. Если размер отверстия превышает 0,3х0,3 метра, армируйте по периметру. Чтобы исключить затекание паводковых вод, учтите, минимальная высота нижней части продухи по внешней стене должна быть не менее 0,3 метра от уровня грунта.

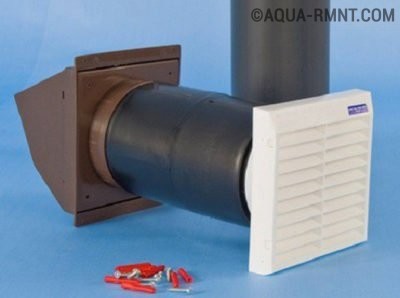

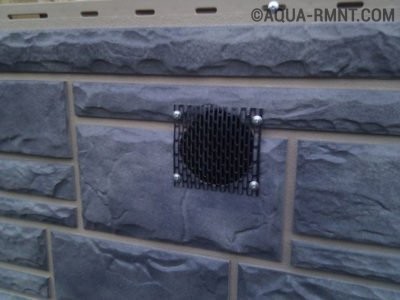

• Закройте отверстия сеткой от грызунов.

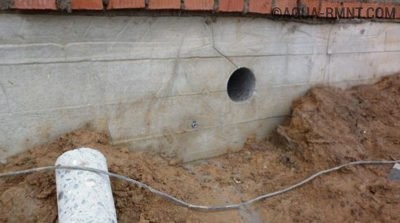

При заливке ленточного фундамента вставьте через равные промежутки обрезки канализационных ПВХ труб, герметично закрыв отверстия. После застывания бетона и снятия опалубки вы получите аккуратные продухи.

Обратите внимание! Если планировка подземного этажа предусматривает нескольких изолированных помещений, обеспечить воздухообмен нужно для каждого.

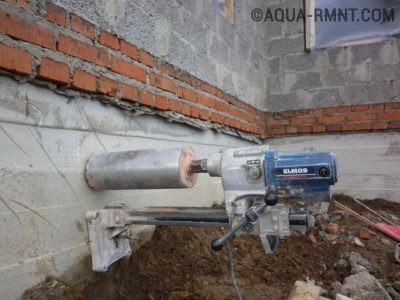

Если необходимо пробить продухи в готовом фундаменте, рассчитывайте их совокупный размер по аналогичной схеме. Для работы понадобится перфоратор или коронка по бетону для бурения круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, проконсультируйтесь со специалистом, или выберите другой метод проветривания подпольного пространства.

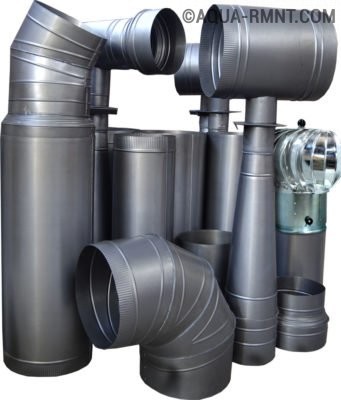

Приточно-вытяжная система

Недостаток естественной вытяжки заключается в ее зависимости от силы и направления ветра, а также влажности атмосферного воздуха. Приточно-вытяжная более эффективная и доступна по цене. Принцип ее работы основан на разнице температур в нижней и верхней точке подпола. Проще всего сделать вытяжку в подвале при помощи труб ПВХ. Преимущества системы из канализационных труб:

• низкая себестоимость;
• простота сборки;

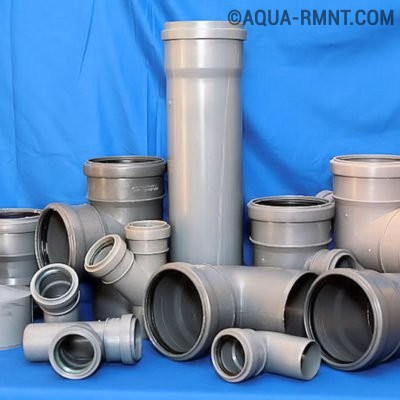

• наличие фасонных деталей;
• малый вес конструкции.

Выполнить монтаж сможет даже человек, не имеющий строительной квалификации. Для работы не требуется дорогостоящий инструмент.

Этапы работ

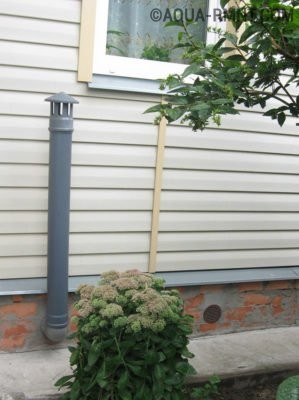

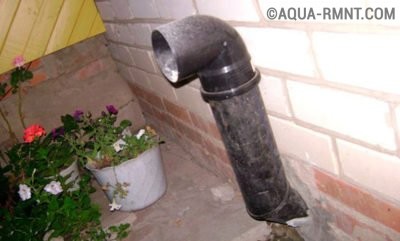

Приточная и вытяжная труба должны располагаться на противоположных стенах.

• На расстоянии 0,5 метра от нижней точки закрепите трубу и выведите ее на поверхность на высоте 1 метр, тем самым вы обеспечите приток свежего воздуха.
• Установите вытяжную трубу таким образом, чтобы ее нижняя часть находилась на расстоянии 1,5 метра над полом, а верхняя возвышалась над коньком крыши на высоте 0,5 метра.
• Обеспечьте герметичность стыков.
• Утеплите воздуховод.

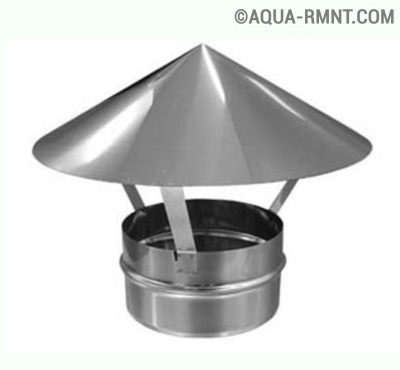

• Установите на верхнюю часть системы зонт, препятствующий попаданию осадков.

В правильно установленной системе перепад температур и разность давления создадут тягу.

Важно! Чем меньше изгибов в конструкции, тем более эффективно отводится влага.

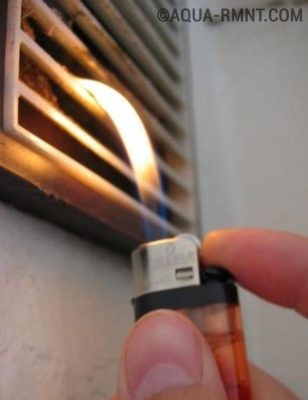

По окончании работ проверьте тягу, поднеся зажженную свечу к вытяжке. Если пламя свечи отклоняется в сторону ее отверстия, значит система работает корректно. Если огонек отклоняется в другую сторону, это свидетельствует о наличии обратной тяги. Исправить проблему можно наращиванием высоты вытяжной трубы или установкой оголовка-дефлектора.

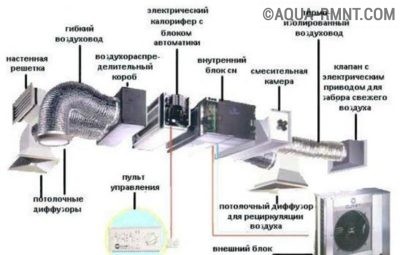

Принудительная вентиляция подвала в частном доме

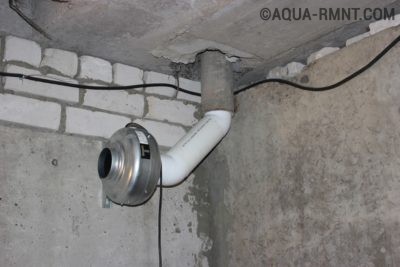

При низкой эффективности естественного воздухообмена, смонтируйте в вытяжной трубе канальный вентилятор. Установка второго прибора в приточную трубу повысит производительность системы. Принцип работы заключается в нагнетании уличного воздуха в подпол и более интенсивном отведении отработанных воздушных масс наружу.

Важно! Вентиляторы в обеих трубах должны работать одновременно.

Мощность приборов рассчитывается консультантом специализированного магазина на основании размера помещения.

Современные канальные вентиляторы оснащены кожухом и комплектуются крепежом, поэтому их установка не вызовет затруднения. Некоторые модели оснащены таймером, что позволяет автоматизировать периодичность включения системы.

Согласно санитарным нормам, отапливаемые жилые помещения цокольного этажа нуждаются в кондиционировании и фильтрации. Установка рекуператора позволит подогреть поступающий воздух за счет тепла отводимого. В связи со сложностью расчетов и большим объемом работ, доверьте специалистам проектирование и монтаж таких систем.

Видео: как сделать вентиляцию в подвале загородного дома

Отличная статья 0

ventilation-conditioning.ru

Вентиляция подвала в частном доме: как сделать своими руками

По вентиляционным каналам воздушные массы попадают в подвальное помещение, а затем отводятся из него. Благодаря постоянному поступлению воздушных масс в помещении устанавливается оптимальная температура и приемлемый уровень влажности, создается комфортная обстановка для хранения овощей, а плесень и грибок появляются в самых редких случаях.

Если же приток воздушных масс с улицы не будет осуществляться, то подвальное помещение станет непригодным для хранения овощей, продуктов и другого имущества. В этом случае велика опасность, что от непрерывного воздействия влаги пострадает не только фундамент, но и имеющиеся перекрытия. В результате этого значительно уменьшится их срок службы.

Также не обойтись без вентиляции, если в подвальном помещении вашего жилища находится отопительное оборудование. В этом случае она предохранит вас от возникновения пожара или взрыва в подвале. Сделать вентиляцию в подвале или погребе частного дома не представляет особого труда. С этим заданием может справиться даже неподготовленный человек, который умеет обращаться с инструментом и имеет элементарные знания о работе вентиляционной системы.

Итак, как сделать правильную вентиляцию подвала в частном доме своими руками? Сегодня существует несколько видов систем вентиляции. Рассмотрим самые распространенные из них.

Содержание статьи

Вентиляция с помощью отверстий «продухов»

Об устройстве вентиляции в подвале жилища необходимо позаботиться на стадии строительства фундамента. Один из самых малозатратных способов организации вентиляции — это система специально оставленных в цоколе отверстий. Чтобы через эти отверстия в подвальное помещение не попадали насекомые и грызуны, они прикрываются тонким слоем сетки. На эффективность работы такой вентиляции всегда будут влиять следующие факторы: температура на улице, сила и направление ветра.

При ее организации необходимо правильно подобрать диаметр пробоин, через, которые будет поступать воздух.

Также необходимо принять во внимание такие данные, как:

• глубина фундамента;
• уровень воды, находящийся ниже поверхности земли;
• примерное количество осадков за определенный временной цикл;
• уровень среднесуточной температуры.

Вручную устанавливается и диаметр отверстий для поступления воздуха. Он должен составлять 1/400 от площади подвального помещения. Для эффективной работы вентиляции такого типа необходимо оставить по паре отверстий с каждой стороны жилища. Если фундамент дома имеет сложную конфигурацию, специалисты рекомендуют увеличить число отверстий до двух штук на каждые четыре метра фундамента. Если оставить отверстия в этих местах невозможно, их делают в дополнительных конструкциях.

Естественной вентиляцией можно управлять. Для этого на «продухи» ставятся заслонки. В зимнее время при минимальной температуре их немного прикрывают. Если морозы усиливаются, то заслонки полностью перекрывают вентиляционные отверстия. Это сильно увеличивает вытяжку воздуха и в подвальном помещении становится очень холодно. Летом заслонки полностью открываются.

Такой тип вентиляции вам не подойдет, если вы используете подвал с целью хранения овощей. Также малоэффективным будет данный вариант и при наличии большой площади помещения. В таком случае ее целесообразно использовать как дополнительную вентиляцию, а роль основной будет играть приточно-вытяжная система.

Приточно-вытяжная вентиляция в подвале

Данный вариант системы имеет достаточно высокую эффективность работы, а ее конструкция довольно проста. Она имеет два воздуховода: один предназначен для притока воздуха, а другой для его отвода.

Обычно трубы для притока и отвода воздуха размещаются в противоположных концах комнаты. Если разместить трубы близко друг от друга, в помещении образуются плохо проветриваемые зоны, а воздушный поток будет двигаться вдоль стены. Чтобы руководить процессом проветривания, специалисты рекомендуют установить небольшие заслонки.

Приточно-вытяжную вентиляцию в подвале частного дома можно собрать своими руками из пластиковых труб диаметром 15-20 сантиметров. При подборе размера элементов в расчет принимается площадь подвала: для помещения площадью 45 кв. метров подойдет труба диаметром 15-17 сантиметров. Верх трубы должен иметь «зонтик». Он устанавливается для того, чтобы в нее не попадали осадки, а также происходило правильное регулирование скорости воздушного потока.

Отметим, что мощность поступающего воздушного потока зависит от длины приточной трубы. Чем она короче по сравнению с той трубой, которая отводит воздух, тем мощнее будет воздушный поток.

Данные характеристики используют для создания оптимального уровня тяги. Если подвальное помещение занимает большое пространство, которое разделено на несколько отсеков, в каждом из них необходимо устанавливать трубы притока и отвода. Если все сделано правильно, то в помещении воздух будет меняться дважды за один час.

Помимо основных конструкций для изготовления системы используют следующие инструменты: хомуты, дефлекторы, кронштейны для крепления, а также иные пластиковые или металлические элементы. Вентиляционный канал можно изготовить и из досок. Для этой цели доски должны быть гладкими и плотно прилегать друг к другу.

Если конструкция будет иметь мелкие щели, может упасть уровень тяги.

При наличии приточно-вытяжной вентиляции в подвале вы будете избавлены от постоянного появления конденсата на стенах.

Принудительная вентиляция в подвале

Принудительная вентиляция рассчитана на предварительное проектирование. Перед началом работ владельцу подвального помещения желательно проконсультироваться со специалистами либо изучить руководство по монтажу такой системы.

Первое, что определяется при проектировании системы – это величина почасовой кратности обмена воздуха в помещении. В расчет берется расход 2 куб. метров воздуха на 1 кв. метр площади в час. При умножении объема помещения на кратность воздухообмена вычисляется необходимая производительность вентилятора. Вентилятор необходимо выбирать с запасом мощности, чтобы возникновение всевозможных потерь было сведено к минимуму.

Систему принудительной вентиляции устанавливают:

• В подвальном помещении, площадь которого составляет более 50 кв. метров.
• При оборудовании в подвале зала для занятий спортом, мастерской, сауны.

Принцип работы принудительной вентиляции заключается в следующем. Воздух берется с улицы и подается в помещение. При этом он подогревается и проходит очистку. Также принудительно отводится и отработанный воздух. Такая система является очень дорогостоящей. Чтобы смонтировать ее, необходимо закупить следующие детали:

• воздухозаборники;
• диффузоры;
• каналы вентиляции;
• воздухоотводы;
• камеры смешивания воздуха;
• нагнетатели (необходимы, если система будет обслуживать еще и жилые помещения).

Однако при этом преимущества ее установки неоценимы. Ее наличие дает возможность постоянно поддерживать необходимый режим работы и не зависеть от изменений погоды. К числу недостатков можно отнести сложный монтаж. При установке принудительной вентиляционной системы необходимо принять во внимание многие факторы. Однако с этой работой справится любой мужчина, разбирающийся в схемах и умеющий держать в руках инструмент.

Видео по теме:

uznayoremonte.ru

Правильная вентиляция подвала, погреба и подпола в частном доме

Погреб и подвал – это места, в которых хранятся заготовленные на зиму продукты, домашняя консервация, всевозможные закваски и соленья. За счёт этого и определяются параметры воздушной среды в помещениях такого типа. Многие знают, что для основной части продуктов повышенная влажность, которая может стать причиной гниения, или слишком низкая влажность, которая может стать их причиной усыхания, являются недопустимыми условиями хранения.

Содержание материала

Особенности устройства погреба или подвала

Помещения погреба или подвала располагаются, как правило, ниже уровня земли, благодаря чему появляется возможность обеспечения их хорошей теплоизоляции. При этом необходимо следить за тем, чтобы места расположения погребов или подвалов были надежно защищены от воздействия грунтовых вод качественно обустроенными системами гидроизоляции и дренажа.

Чтобы обеспечить в подвале нужные показатели влажности и температуры воздуха, одних только конструктивных особенностей бывает недостаточно. Прежде всего, стоит учитывать, что заготовки также могут выделять влагу и тепло и, кроме этого, в результате разности температур снаружи и внутри из воздуха на потолке и внутренних стенах помещения может появиться конденсат.

Вентиляция подвала в частном доме как раз и предназначена для того, чтобы устранить избытки влаги и решить данную проблему.

Чтобы это сделать, в противоположных углах помещения размещают два вертикальных канала, которые ведут наружу, как можно выше. Один из них – приточный, с отверстием на уровне пола; второй – вытяжной, с отверстием, находящимся  на уровне потолка. Размер этих каналов полностью зависит от здания, под которым располагается подвал, при этом желательно, чтобы наружное отверстие приточного канала располагалось немного ниже, чем наружное отверстие вытяжного канала.

Естественная вентиляция подвала или погреба происходит в результате разности температур плотностей воздуха внутри и снаружи помещения. Плотность воздуха, в свою очередь, зависит от его давления и температур, причём уровень давления на разных высотах обладает различными показателями. Соответственно, чем выше наружное отверстие вытяжного канала, тем разница давлений снаружи и внутри будет выше, и вентиляция помещения будет более эффективной.

Второй канал будет обеспечивать приток свежего воздуха при условии меньшей разницы давлений, чем в вытяжном. Поэтому его наружное отверстие должно располагаться ниже наружного отверстия вытяжного канала, что позволит добиться большей разницы высот и эффекта от вентиляции.

На сечение каналов влияет размер помещения, его конструктивные особенности, назначение и расположение. Для вентиляции подпола или погреба небольшого размера достаточно трубы, диаметр которой достигает 100 мм, для подвала под жилым домом – канала с диаметром 140х140, для хранилищ больших размеров – 140х270.

Отверстия каналов, которые находятся внутри подвала, должны быть оснащены шиберами, регулируемыми решётками или задвижками, что позволит управлять величиной воздухообмена, а также влажностью и температурой воздуха в разное время года.

Принудительная вентиляция подвала

Также можно сделать и принудительную приточно-вытяжную вентиляцию своего подвала. Для этого нужно сконструировать и установить по разных стенам подпольного помещения две трубы, одна из которых будет приточная, а другая вытяжная. Проекты частных загородных домов с подвалом часто предусматривают именно такой тип вентиляции.

Вытяжная труба всегда должна располагаться выше, чем приточная. Вытяжная труба должна быть под самым потолком подвала. Также необходимо располагать приточную трубу не совсем вплотную к стене, а хотя бы на расстоянии 20-50 см от неё.

Затем вытяжной канал необходимо вывести на крышу своего дома и расположить выход трубы не ниже 40-50 см над уровнем крыши.

Как сделать вентиляция подвала своими руками с помощью подручных средств

proekt-sam.ru

Вентиляция в погребе своими руками: схема и особенности устройства

Правильная вентиляция – залог хорошего микроклимата помещения. Отсутствие сырости, грибка, плесени, поддержание температурно-влажного режима являются показателями корректной работы системы. Принимая решение о строительство домашнего погреба нужно предусмотреть все нюансы, чтобы в итоге получить соответствующий режим хранения фруктов, овощей, консервированной продукции.

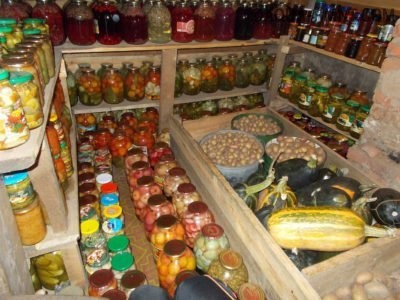

Правильный микроклимат в помещении погреба

В погребе должен поддерживаться определенной тепловлажностной баланс

Лучшая вентиляция, которая оправдана по всем параметрам, для строительства погреба с естественным воздухообменом. Требования, которым должно соответствовать помещение для хранения продуктов:

• Надлежащая влажность воздуха. При повышенной влажности: продукты быстро портятся, в помещении образовывается плесень. Избежать этого поможет правильно устроенная гидроизоляция.
• Необходим приток свежего воздуха и отвод отработанного.
• Не должно быть перепадов температур, во избежание подмерзания продуктов, а также образования сырости.

Вентиляция в погребе: принцип работы

Для правильной работы вентиляционной системы, в погребе предусматриваются два отверстия, которые предполагают приток и отвод воздушных масс. В эти отверстия подводятся трубы необходимого диаметра и длины. Потому, при проектировании системы очень важен правильный расчет. Их расположение имеет значение для правильного продвижения воздуха.

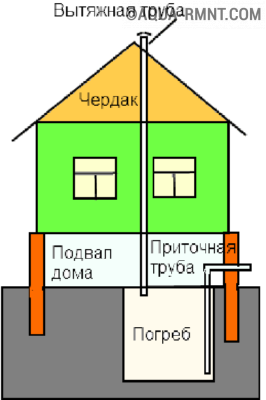

Схема вентиляции погреба под домом

Если погреб расположен под строением (домом или гаражом), то трубы располагают в стенах строения. В отдельно стоящей постройке их выводят через потолок. Нельзя допустить поступление больших объемов холодного воздуха. В то же время, застоявшийся подвальный запах должен постоянно удаляться.

Вентиляция в погребе своими руками: ключевые акценты

Какие трубы подойдут

Две трубы (подача и отвод воздуха) изготовленные из асбеста или оцинкованного железа. Какой должна быть длина трубы, рассчитывают следующим образом: вытяжная труба проходит вдоль угла погреба, начинаясь в полутора метрах от его пола (приблизительно на 20 см ниже уровня потолка) и заканчивается на крыше, выше конька не менее, чем на 0,5 м. Правильная высота влияет на уровень тяги.

Диаметр трубы подбирается на основании расчетов

Приточная труба устанавливается в противоположном углу от вытяжной, на высоте до 0,3 м от уровня пола. Диаметр труб рассчитывается исходя из утвержденных нормативами значений, так на 1 кв. м площади погреба – 26 кв. см сечения трубы.

Допустим, площадь погреба составляет 10 кв. м, тогда воспользовавшись формулой площади окружности, найдем нужное нам сечение трубы.

R= √S/π = √(26х10)/3,14= 9,1 см. Значит, сечение нужной трубы – 18 см.

При расчетах учитывайте, что если расчетный диаметр получается, например, 12,8 см, необходимо взять большее значение – 14.

Важно! Для того, чтобы получилась правильная вентиляция погреба, сечение вытяжной трубы нужно рассчитывать с коэффициентом 1,15. То есть для погреба площадью 10 кв. м – 20 см (18х1,15), а для 5 кв. м – 16 см.

Обязательная теплоизоляция

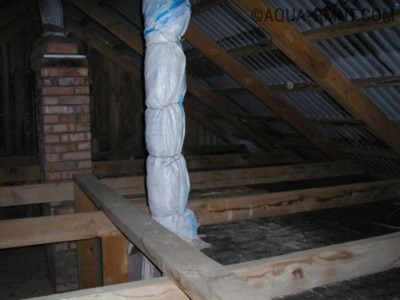

Утепление вытяжной трубы в месте, где она проходит через чердачное помещение, является обязательным при ее установке. Труба, выполняющая функции отвода теплого воздуха, в холода образует на своей внутренней поверхности конденсат. Он замерзает на морозе, уменьшая, а иногда полностью закупоривая, путь прохождения отработанного воздуха. Также защитить необходимо вытяжную и приточную трубу козырьками, которые не позволят осадкам попадать внутрь.

Внимание! Отрегулировать воздухообмен с помощью заслонок, которые встраиваются в трубы. Благодаря таким устройствам, можно изменять интенсивность входящих и выходящих воздушных масс.

Вентиляция из досок

Для небольших размеров помещения целесообразна вентиляция в погребе с одной трубой. Ее делают двухканальной. Сделать вентиляционную трубу, для отдельно стоящего погреба, можно из досок толщиной 3-4 см. Она представляет собой полую прямоугольную конструкцию со сторонами 18 см каждая. Внутри – диагональная перегородка. Для регулировки притока и отвода воздуха, каждый канал имеет задвижку.

Деревянная вентиляция тоже бывает

Важно! Приточные и вытяжные трубы не должны располагаться на одном уровне. Это правило не относится к вентиляции с одной трубой.

Как сделать вентиляцию в погребе дома?

Для устройства такой вентиляции необходимо соблюсти обязательное условие – она не должна нарушить комфорт жителей дома запахами, которые присутствуют в погребе. Этот факт может свидетельствовать о том, что вентиляция погреба неправильно работает.

Устройство вентиляции в погребе, находящимся под домом, должно выполняться с соблюдением нормативных требований к установке труб и их размерам, в зависимости от высоты здания и площади погреба. В доме может быть установлена только вентиляция погреба с двумя трубами.

Правила установки вентиляции погреба в доме

Вентиляцию можно организовать с помощью вентилятора

• Приточная труба «входит» горизонтально в ту часть фундамента, которая расположена над уровнем грунта. Войдя в помещение, труба поворачивает на 90° вниз и входит непосредственно в погреб, не доходя до пола 0,2-0,5 м. Вентиляционная труба притока не должна иметь много изгибов и ее диаметр на всем протяжении воздуховода должен быть одинаков.
• Вход в приток, расположенный невысоко от земли, зимой может быть засыпан снегом. Для недопущения этого, нужно постоянно очищать завалы (если таковые случатся). Также, его необходимо закрыть решеткой, через которую не смогут попадать грызуны, птицы.
• Вытяжная вентиляция погреба в частном доме проходит внутри стены, вдоль кухни или в устроенный специальный канал.
• Рационально устраивать помещение погреба под кухней, так вентканалы будут объединяться.
• Если предполагается строить достаточно большое помещение, выполняющее назначение погреба, в нем можно устраивать принудительную вентиляцию. Для этого добавляют в схему вытяжной вентилятор, который не даст застаиваться спертому и затхлому воздуху.

Проверка вентиляции на эффективность

После окончания монтажа вентиляции в погребе и всех сопутствующих работ, нужно проверить насколько хорошо она работает, нет ли избыточной влажности. Эффективность работы можно проверить с помощью обычной спички. Для это нужно просто ее зажечь. Как известно, со школьного курса физики, горение поддерживается кислородом, если же воздух перенасыщен углекислым газом, то горение слабое либо совсем отсутствует. Значит, зажженная и ярко горящая спичка говорит о наличии в воздухе кислорода и хорошей работе системы, потухшая – о том, что вентиляция «не тянет».

В новом погребе после «сдачи в эксплуатации» нужно обязательно проверить работу вентсистемы

Определить, какова влажность в погребе, можно давно известным методом – «стакан с водой». В стакан наливают холодную воду, чтобы его стенки запотели. Постояв некоторое время в погребе, влажность со стакана испарится – вентиляция справляется и с этим показателем. Если по стенкам стакана конденсат стекает струйками – микроклимат погреба не соответствует требованиям. От сырости можно избавиться изменениями в работе вентсистемы. А профилактикой послужит окрашивание стен гашеной известью. Также, можно постоянно держать в подвале ведро с известью отлично впитывающей влажность.

Чтобы вентиляция погреба в доме работала корректно и соответствовала всем требованиям, нельзя пренебрегать таким этапом, как проектирование. Ведь впоследствии неправильно работающая система, не будет способствовать сохранению продуктов, а наоборот, испортит их, заодно вырастив плесневые грибы.

ventkam.ru

Вентиляция подвала частного дома – как обустроить самому? + Видео

Качественная вентиляция подвала частного дома дает возможность использовать эту часть жилого строения в качестве отличного хозяйственного помещения. Лишние квадратные метры не помешают ни одному рачительному хозяину!

Вентиляционные системы для подполов любых жилых строений

Вентиляция подвала в частном доме убирает лишнюю влажность и обеспечивает постоянную циркуляцию воздуха. Благодаря этому на цокольном этаже никогда не появляется плесень и грибок. А значит, его можно использовать для хранения консервированных продуктов, овощей и прочих припасов в течение всей зимы. Также подвал с грамотно сделанной вентиляцией подходит для обустройства небольшого спортивного зала, домашней мастерской или сауны.

Обустройство вентиляционной системы в подвале

Постоянный обмен воздуха между помещениями цокольного этажа и улицей гарантирует сохранность перекрытий и фундамента жилого строения. Эти элементы дома подвергаются воздействию повышенной влажности в первую очередь. А самый простой метод их защиты – организация эффективной вентиляции. Последняя, кроме того, исключает опасность скопления углекислоты в подвалах, в которых монтируется оборудование для отопления дома. Как видим, вентиляция в подполе должна присутствовать в обязательном порядке. Она имеет огромное значение для безаварийной и длительной эксплуатации всей жилой постройки.

Качественная вентиляция в подвале частного дома может быть сооружена более-менее опытным домашним мастером своими руками. Здесь важно лишь правильно определиться с типом подходящей для конкретного случая системы и разобраться с особенностями ее обустройства. Вентиляция цокольного этажа бывает:

1. Естественной. В данном случае система включает в себя минимум элементов – приточную и вытяжную трубы.
2. Принудительной. Подобная система обычно состоит из нескольких вытяжных воздушных каналов, соединенных в одну сеть, приточного устройства и специального вентилятора, обеспечивающего вытяжку воздуха из подпола.

Далее мы поговорим, как правильно обустроить вентиляцию указанных типов самостоятельно.

Делаем продухи – недорого, быстро и просто

С минимумом затрат времени и денег вентиляция в подвале частного дома обустраивается на этапе строительства жилого строения. Такая система предполагает организацию отверстий определенных размеров в цоколе. Их называют продухами. Вам нужно грамотно рассчитать площадь таких отверстий, принимая во внимание следующие факторы:

• близость расположения грунтовых вод под домом к поверхности и непосредственно вид почвы;
• глубину заложения фундамента дома;
• температурные перепады в течение года и суток;
• объемы осадков в зимний и летний периоды.

Простой вариант — создание продухов

На практике площадь продухов принимается 1/400 по отношению к общей квадратуре цокольного уровня. При этом площадь самих отверстий должна быть не менее 0,5 кв. м., а диаметр – 12,5 см и выше. Эффективность функционирования такой вентиляции будет зависеть от погодных условий на улице, температуры воздуха, направления и силы ветра. В обычном доме со стандартной квадратурой (70–80 кв. м.) и простой планировкой специалисты советуют делать по два вентиляционных отверстия с каждой стороны постройки. Если же ваше частное жилище возводится в низменности либо характеризуется сложной конфигурацией, вентиляцию нужно соорудить помощнее. В этом случае рекомендуется пробивать по два продуха на каждые 4 метра фундамента.

Изнутри отверстия для циркуляции воздуха следует прикрывать специальными сетками. Они станут защищать подвал от проникновения в него насекомых и грызунов.

Идеально, если вы дополнительно оснастите продухи металлическими заслонками. Летом их необходимо держать в полностью открытом состоянии, а зимой – прикрывать. При таком подходе вы получите управляемую естественную вентиляцию, работу которой будете контролировать на свое усмотрение. Если вы планируете в зимнее время использовать подпол для хранения фруктов, овощей и аналогичной продукции, система с продухами вам не подойдет. Вентиляционные отверстия также не смогут обеспечить должной циркуляции воздуха и в домах с большой площадью. Продухи в таких строениях будут малоэффективными. В подобных ситуациях лучше сделать двухтрубную вентсистему. О ней далее.

Приточно-вытяжная вентиляция – правила обустройства

Двухтрубная система для постоянной циркуляции воздуха подходит для любых жилых строений (для больших по площади и маленьких, со сложной и простой планировкой). Такая вентиляция в подполе современного частного дома делается путем установки двух воздуховодов. Через один канал осуществляется вытяжка воздуха из подвала, через второй – подача. Указанные вентканалы всегда располагают в противоположных сторонах цокольного этажа, с соблюдением далее приведенных правил:

1. Вытяжная труба монтируется так, чтобы ее верхний конец выходил на 0,5–0,6 м за конек кровли, а нижний поднимался над основанием подпола примерно на 1,5 м.
2. Верхний конец приточного канала должен подниматься над уровнем грунта под домом на 1 м, а нижний устанавливают в 0,5 м от пола.

Приточно-вытяжная вентиляция

Эти требования следует соблюдать в обязательном порядке. Тогда вентиляция погреба в вашем частном доме будет действительно качественной. Желательно, кроме того, управлять интенсивностью циркуляции воздуха. Для этих целей можно использовать уже описанные ранее заслонки. Вентканалы некоторые домашние умельцы изготавливают из деревянных досок. Это дешево, но требует определенных столярных умений. Важно добиться того, чтобы изнутри каналы были очень гладкими. Доски необходимо очень тщательно обработать рубанком и следить за отсутствием микроскопических щелей на древесине. Ключевым достоинством деревянных воздуховодов является то, что на их стенках не образуется конденсат.

Если столярные работы вам не по душе, можно поступить намного проще. Просто купите обычные пластиковые трубы сечением около 12–15 мм и смонтируйте их в качестве вентиляционных каналов. Такое мероприятие потребует от вас в разы меньше усилий. И обязательно прикройте торцы труб (верхние) аккуратными козырьками. Они надежно защитят каналы от дождя, а также будут в определенной мере участвовать в настройке скорости потока воздуха в систему. Полезно знать! Воздушный поток, поступающий на подвальный уровень, будет тем мощнее, чем короче будет приточный вентканал по сравнению с длиной вытяжного воздуховода. Учитывайте этот факт, если хотите самостоятельно регулировать интенсивность подачи свежего воздуха в погреб.

Принудительные вентиляционные системы – самые эффективные

В случаях, когда естественная вентиляция не справляется с возложенной на нее задачей, придется потратиться на более качественный проект. Если вы хотите использовать свой подвал для частной мастерской, игровой или спортивной комнаты, бильярдного зала, сауны, вам нужна вентсистема помощнее. Сооружается она при помощи таких элементов:

• специальных воздухозаборников и воздухоотводов;
• нагнетательного оборудования;
• вентиляционных каналов;
• отсеков для смешивания потоков воздуха;
• диффузоров.

Принудительная система работает за счет механического втягивания свежего воздуха, его фильтрации, нагрева (охлаждения) до оптимальной температуры и подачи в погреб. Одновременно с описанными процессами происходит удаление отработанного воздуха из подпола на улицу. Устройство принудительной вентиляции в подвале частного дома – это достаточно сложная и дорогостоящая операция. Но зато сделанная вами система циркуляции воздуха всегда будет функционировать в заданном режиме и никаким образом не будет зависеть от погоды.

Обустройство принудительно вентиляционной системы

Соорудить принудительную вентиляцию с наименьшими финансовыми затратами можно следующим образом. В вытяжной вентканал (на его внутренний просвет) установите вентилятор. Когда вы будете запускать это устройство, оно станет разряжать воздух в погребе. На приточный канал смонтируйте второй вентилятор. Он уравновесит количество приходящего и уходящего воздуха. Оба вентилятора следует подсоединять к одному выключателю. Причем в данном случае нужно использовать электрооборудование, которое оснащено предохраняющим автоматом. Последний отключает (автоматически) систему при коротких замыканиях, пробоях на корпус и прочих ситуациях, присущих помещениям с повышенной влажностью (а подвал любого дома причисляется именно к таким объектам).

Все работы по обустройству вентиляции принудительного типа можно выполнять своими руками. А вот разработку проекта такой системы лучше доверить специалисту в сфере электротехники. Особенно это касается случаев, когда вы планируете применять кондиционеры для охлаждения или нагрева приточного воздушного потока и фильтрационные устройства. Затраты на услуги профессионального проектировщика будут относительно небольшими. При этом вы сможете создать безопасную и эффективную в использовании вентсистему для подвала любой площади.

remoskop.ru

Вентиляция погреба: главные правила

С давних времён, тогда ещё на Руси, было принято запасаться продуктами питания на зиму. Тогда еще не было гигантов пищевой промышленности, и если люди ходили на базар, то находили там исключительно товары из соседствующего погреба. Люди возводили землянки, копали подвалы без каких-либо инженерных сетей и гидроизоляции. Как следствие, помещения топило водой, пропадали продукты. О таких устройствах, как вентиляция погреба и гидроизоляция помещения не вели и речи. Народ не был ещё настолько образован и развит.

Сейчас все иначе. Знания в проектировании и строительстве подвальных помещений позволяют создавать лучшие помещения для хранения продуктов. При расчёте и проектировании устройства вентиляции в погребе применяются стандартизированные нормы и правила. Они позволяют грамотно и с умом организовать подвальное помещение изнутри, обеспечить идеальный микроклимат для хранения овощей и сохранить урожай до следующего года.

Вентиляция погреба: основные требования

По своему назначению устройство вентиляции погребов и подвалов призвано обеспечить умеренные и устойчивые показатели влажности и температуры воздуха. Кроме вентиляции на эти показатели влияет ещё несколько факторов.

1. Почва – грунт, в котором устроен подвал.
2. Территориальное расположение погреба и теплоизоляция – под основным зданием или отдельно.
3. Наличие грунтовых вод и методы противодействия им.

Поэтому, непосредственно перед строительством, необходимо разобраться и предусмотреть все возможные факторы, которые при эксплуатации помещения могут оказать влияние на климат подвала.

Только учёт всех факторов, которые могут влиять на функционирование погреба, поможет добиться определённого климата. Если что-то упущено, то не стоит ругать вентиляцию или возлагать на неё чрезмерные надежды. Несомненно, она способна поддерживать нужный микроклимат, но вот устранить намокание стены ей не под силу.

Если подвал имеет благоприятное расположение, хорошую гидро- и теплоизоляцию, тогда можно переходить к проектированию и устройству вентиляции.

Как и в большинстве жилых и производственных помещений общего назначения, вентиляция в подвале имеет источник притока воздуха из окружающей среды и устройство оттока влажных, загрязненных углекислых масс.

Системы вентиляции подвала

Самый распространенный вариант устройства подвального помещения подразумевает расположение погреба под основными комнатами частного дома. В этом случае применяется два варианта устройства вытяжки:

1. двухканальный;
2. одноканальный.

Первый используется чаще всего. Он имеет ряд преимуществ в части обслуживания большего по площади помещения погреба.

Устройство двухканальной вентиляции

Технология проветривания при двух точках притока и оттока не имеет сложностей в монтаже воздуховодов.

Вентиляцию подвала при идеальном развитии строительного процесса дома следует рассчитывать на этапе начала стройки. Так вы обойдётесь меньшими финансовыми и трудозатратами.

Приточная труба воздуховода.

Устройство притока обеспечивает поступление воздушных масс из окружающей среды, посредством забора воздуха через приёмное отверстие (продух). Продух располагают чаще всего у боковой стены основного здания – возвышение над уровнем домовой отмостки должно составлять 20-30 см.

Само отверстие в трубе закрывают вентиляционной решёткой. При необходимости решётку можно снабдить осевым вентилятором. Воздуховод прокладывают через основание дома, подвальное перекрытие и вводят в подвал. Выходное отверстие вентиляции протягивают почти до пола погреба, отступая 15-20 см. Благодаря такому расположению вентиляционного канала прохладный воздух с улицы попадает в воздуховод, проходит по нему и попадает в подвал у самого пола. После этого происходит его постепенное нагревание и вытеснение верхних слоёв теплого и увлажненного воздуха из подвального помещения через вытяжной трубопровод.

Система оттока загрязнённых масс.

Ее располагают в противоположном углу помещения погреба, по диагонали относительно приточной трубы. Главным принципом является необходимость захвата подогретого воздуха. Это достигается за счёт размещения входа трубы под самым потолком подвала (10-15 см от него). Далее канал вытяжки проходит через потолок основного здания, через чердак на крышу.

В зависимости от формы крыши и от преобладающей розы ветров необходимо добиться условий, при которых ветер будет направлен на установленный предварительно дефлектор над вытяжной трубой. Дефлектор нужен в любом случае, так как он защищает трубу от попадания в неё атмосферных осадков. Также он дополнительно создаёт отрицательное давление под крышкой, благодаря которому поток воздуха в трубе усиливается.

Чем длиннее вытяжной воздуховод, тем будет сильнее поток выдуваемого воздуха в нём.

Вытяжной канал следует оборудовать в несколько слоёв для создания необходимого утепления. Для этого на стадии планирования помещений и инженерных сетей дома:

• монтируют кирпичный или деревянный колодец для трубы вентиляции погреба;
• выбирают место для прокладки утеплителя между колодцем и трубой;
• обертывают саму трубу специальным утеплителем, который не будет впитывать влагу.

Утеплять вытяжной воздуховод нужно для того, чтобы в холодный период времени не получить конденсацию воздуха за счёт резкого охлаждения.

По поводу двух последних пунктов стоит отметить, что только двойная тепловая изоляция может обеспечить устойчивость к промерзанию воздуховода. Если регион расположения дома и подвала предполагает аномально низкие температуры, дополнительно нужно сделать воздушный просвет между основным утеплителем и утеплителем на самой трубе. Такое решение значительно уменьшит показатели теплопроводности канала в целом.

 Одноканальная вентиляция

В редких случаях, когда площадь погреба меньше 5 кв.м., можно объединить каналы притока и оттока кислорода в одной трубе. Это основной принцип работы данной системы и главное отличие от двухканального расположения. Трубу разделяют перегородкой, посредством которой получается два канала циркуляции: один на приток, второй на вытяжку.

Естественная или принудительная вытяжка?

Чтобы разобраться с данным вопросом, нужно провести эксперимент с уже имеющейся естественной вентиляцией в погребе под домом. Для этого понадобится поднести тонкий лист бумаги к выходным отверстиям канала в подвале и определить, по колыханию листа, наличие движения воздушных масс.

Такой эксперимент подойдёт для подвальных помещений, площадью до 10 кв.м. Если же подвал свыше 10 кв.м., то, даже при наличии движения кислорода внутри помещения эффективность естественной вытяжки может быть под сомнением.

При относительно большом помещении, необходимо приобрести гигрометр. Этот прибор производит измерение влажности воздуха. Наличие термометра обязательно при любых размерах подвала.

Для выявления степени проветривания необходимо установить прибор, измеряющий влажность воздуха. Его следует устанавливать примерно на уровне 1,5 метра от пола.

Это важно, так как у самого потолка влажность будет самая большая. Но овощи в основном хранятся на полу. Поэтому измерять надо среднюю величину влажности помещения.

При высоких показателях гигрометра (свыше 85-90%), необходимо обустройство принудительной схемы вентиляции в погребе.

 Принудительная (механическая) вытяжная система

Переделать своими руками вентиляцию в погребе не составит труда. Для этого нужно установить осевые вентиляторы внутри воздуховодов. Это усилит циркуляцию. Для приточного канала вентилятор ставится у входа на защитную решётку. Соответственно, вытяжной канал снабжается вентилятором непосредственно на входе в подвальное помещение.

ventilaciya.info
