Лестница на второй этаж в частном доме своими руками

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

  • первая глава содержит в себе общие рекомендации;
  • вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
  • третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
  • последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проект
Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектНад стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектВ большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектНад диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектГрафик зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проект
Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектС центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектСхема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектГрафическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектПроект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

Высота лестницы (са)Количество ступенейКоличество проступейДиаметр лестницы (140, 150, 160, 170см)Диаметр лестницы (180, 190, 200см)
отдоУгол поворота лестницыУгол поворота лестницы
210235910270°202,5°
2352601011300°225°
2602851112330°247,5°
2853101213360°270°

310

3351314390°292,5°
3353601415420°315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектИз дерева

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектПример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектПроект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектОбозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектОпалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектОтлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектКонструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектОдномаршевая железная лестница на второй этаж своими руками

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектПримеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Как сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектСхема лестниц с прямыми маршамиКак сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектУгловая на 90 градусовКак сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектЧертеж П-образной лестницы с поворотной площадкойКак сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектПлан деревянной моделиКак сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектПодробный чертежКак сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектРасчетКак сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектПростая лестницаКак сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектС поворотом на 180 градусовКак сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектПроект прямой маршевой лестницыКак сделать лестницы на второй этаж в частном доме своими руками - схема и размеры, как правильно рассчитать проектПрямая двухмаршевая

nadoremont.com

Лестница на второй этаж своими руками в доме, чертежи и схемы

Когда частный дом выстроен из двух этажей, то лестница на второй этаж просто необходима. Но, помимо того, что она должна их соединять, особое внимание нужно уделить интерьеру лестницы, поскольку такая конструкция является частью дизайна в помещении. Сейчас создано много разных вариантов лестниц, причем эти сооружения можно не только заказать, но и изготовить своими руками. Какой выбрать проект, особенности возведения, подробный инструктаж об установке данной конструкции – обо всем этом и будет изложено ниже в статье.

Лестница на второй этаж своими руками[

Виды лестниц на второй этаж в частном доме

Существуют несколько типов лестниц, при этом каждый имеет свои особенности. Выбирая такое сооружение, нужно учитывать не только его рациональное расположение, но и предусмотреть безопасное и удобное передвижение на второй этаж. В ряду таких конструкций особой репутацией пользуются маршевые и винтовые типы лестниц. Их отличие друг от друга не только во внешнем виде, но и методах монтажа.

Важно! Устанавливать основательно лестницы рекомендуется лишь после усадки дома. Иначе из-за механических сдвижек перекрытия здания, может измениться целостность лестничного марша.

Если рассматривать конструкцию, то лестницы между этажами бывают трех типов:

  • Маршевые.
  • Винтовые.
  • Больцевые.

Маршевые. Представляют собой самый популярный вид и выглядят они, как одно или двух маршевые конструкции. При установке двух маршей между ними изготавливают промежуточные площадки с поворотом на 90˚ или 45˚. При этом угол зависит от габаритов помещения и выбора подходящего варианта хозяином дома. Разворот площадки на 180˚ обозначает, что это конструкция винтовая. Как сделать лестницу на второй этаж своими руками

Маршевые лестницы на второй этаж делятся на два вида:

  • На тетивах.
  • На косоурах.

Кроме этого, существуют ступени закрытого и открытого расположения. При первом размещении ступенек, изготавливаются только их горизонтальные проступи, а при втором – устанавливаются еще и вертикальные элементы – подступенки.

Винтовые. Такие сооружения занимают мало места, у них хороший вид, но для передвижения не очень удобны и зачастую их применяют как дополнительные сооружения для дизайна.

В зависимости от материала, лестничные конструкции могут быть:

  • Металлические.
  • Деревянные.
  • Бетонированные.
  • Комбинированные.

Как сделать лестницу на второй этаж своими руками

Чаще всего в частном доме лестница на второй этаж своими руками изготавливается из дерева, реже лестницы из металла.Существуют также лестницы наружного и внутреннего исполнения, при этом главное отличие у них – в основании и материале изготовления.

Нормы для проектирования

В случае установки лестницы в частном доме, достаточно будет следующих нормативов, а именно: ГОСТ 23120-78; СНиП IV–14–84.Если же работа выполняется специализированной бригадой, размеры всех сопрягаемых элементов у сооружения надо согласовывать как с заказчиком, так и с организациями, дающими разрешение на монтаж лестниц.При строительстве дома нужно иметь в виду, какие будут смонтированы лестницы и как они будут расположены. Проект нужно рассчитать таким образом, чтобы в его основе были заложено оптимизированное расположение сопрягаемых элементов конструкции, позволяющее удобно и безопасно передвигаться между этажами.

Требования по ГОСТ и СНиП

Проектируя лестницу, нужно учитывать все нормативы для конструкций такого вида в частных домах. При этом процедура расчета состоит из нескольких этапов.

    • Наклон лестницы. В жилых зданиях, где по ней приходится подниматься многократно, угол наклона марша не должен превышать 30-40 градусов. С увеличенным углом допустимо монтировать конструкции только в нежилых помещениях, поскольку ими пользуются значительно реже.Чтобы расположить двух маршевые пролеты в комнатах со стандартными потолками 2,7 или 3 м, число ступеней устанавливают 17 и 19 соответственно уровню помещения. При этом высота ступеней будет 1710 и 1667 мм, а ширина – 286 и 298 мм. Ввиду разного угла, размеры могут отличаться, но при этом должна соблюдаться следующая методика: при увеличении уровня подступени на 1 мм уменьшается ширина ступени на 2 мм.

Схема угола наклона лестницы

  • Ширина марша.Общепризнанно, что если у марша размер пролета составляет менее 70 см, то передвигаться человеку неудобно. Поэтому принятой нормой считается лестничный пролет между перилами размером от 0,9 до 2 м.
  • Размер площадки для лестницы из двух маршей.При ее проектировании в расчет обычно берется ширина марша, однако делать ее надо немного больше. Это вызвано тем, что на площадке многие хозяйки любят подвешивать цветы в кашпо, а также для циркуляции теплого воздуха на этом месте обычно устанавливают радиатор отопления. Этот прибор и подвешенные цветы отберут часть площадки, и если она будет меньше, то перемещаться по ней будет неудобно.
  • Высота под лестничной площадкой.ля комфортного прохождения под лестницей расстояние до площадки должно быть, минимум 180 см.
  • Перила.Основываясь на нормативах СНиП, лестничные пролеты, имеющие более трех ступеней, должны быть ограждены перилами. В частных домах на лестницах нормативами заложена высота балясин от 90 см.
  • Ступени. Количество этих элементов вычисляется методом деления высоты планируемой конструкции на подобранный уровень подступени. Если при расчетах число получилось четным, то нужно чуть подкорректировать размер, чтобы значение изменилось на нечетное число. Чтобы проверить правильность вычисления размеров ступеней, надо двойную высоту подступени и ширину проступи сложить и результат должен быть в пределах 60-64 см.

Расчет размеров ступеней для лестницы

Винтовая лестница

Конструкция такого вида хорошо подходит в помещениях с малой площадью либо для выделения какого-то архитектурного стиля.

Особенности расчета

При проведении данной работы нужно знать все нюансы вычислений. Обозначим наиболее значимые из этих аспектов:

  1. Ширина ступеней в центре не должна быть меньше 20 см. при этом около опоры допускается 17 см.
  2. Самыми практичными принято считать конструкции с диаметром 2 метра.
  3. Ширина пролета разрешается для удобного пользования более 90 см.
  4. Подсчитать число ступеней, для чего размер лестницы нужно поделить на высоту шага человека (20-23 см).
  5. Чтобы подъем и спуск был наиболее комфортным, расстояние между витками должно быть не менее 190 см.

Основной особенностью у таких конструкций является то, что ступени имеют разную ширину, с одной стороны, более узкую, чем – с другой. Зауженной частью они фиксируются к опоре, а увеличенной стороной – к балясинам или поверхности стены. Для расчета берется средний размер, который не должен превышать 40 см.

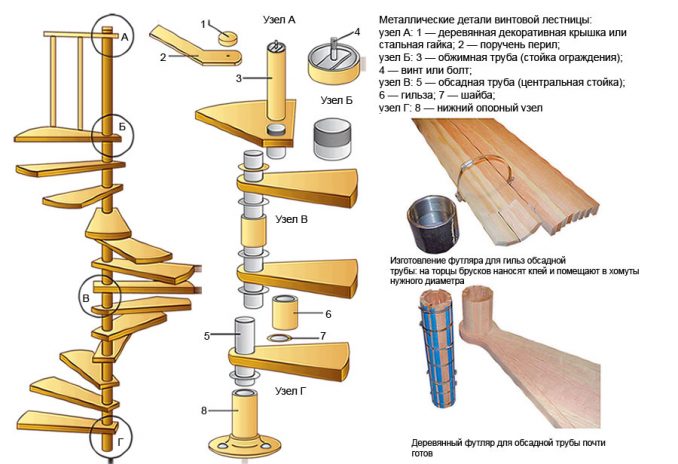

Конструкция на сборной колонне

Такое сооружение изготовить можно самостоятельно без особых затруднений. На установленную трубу (опору) постепенно надевать фрагменты будущей лестницы – промежуточные цилиндры, ступени, балясины и т. п.

Как сделать лестницу на второй этаж своими рукамиСхема расчета винтовой модели

Кроме перечисленных элементов, на трубу устанавливаются также выточенные на станке деревянные сегменты, которые выдерживают размер между ступенями с одной стороны. С обратной части проступей расстояние между ними соблюдается за счет пазов на балясинах. В них последовательно вставляются эти элементы конструкции и крепятся на клей и шканты (цилиндрические деревянные стержни).

Как сделать лестницу на второй этаж своими руками

Возведение лестницы

Рассмотрим монтаж этой конструкции подробнее:

  • Установка винтовой лестницы на второй этаж начинается с монтажа столба. Для чего в полу нижнего и потолке верхнего этажа делаются отверстия по диаметру трубы.
  • Затем одеваются два фланца на трубу, и она вставляется в подготовленные дыры. Фланцы закрепляются на полу и потолке соответственно.
  • Далее происходит сборка самой лестницы: на опору последовательно устанавливаются фрагменты конструкции.

После установки ступеней, с одной стороны, к вставленному на трубу цилиндру, а с другой – на балясины, монтаж винтовой лестницы считается законченным.

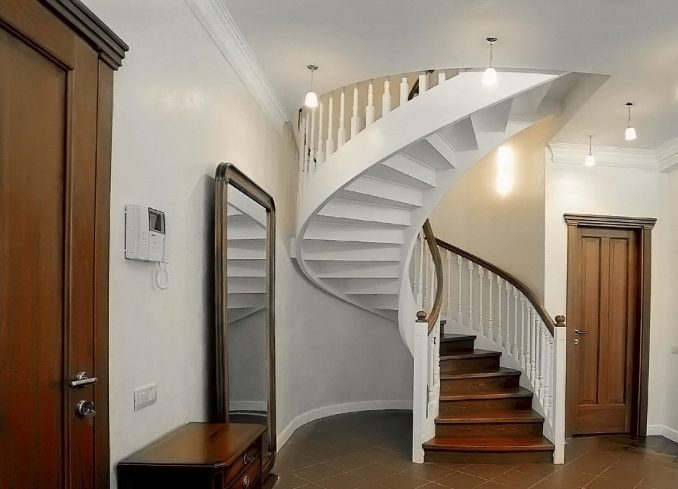

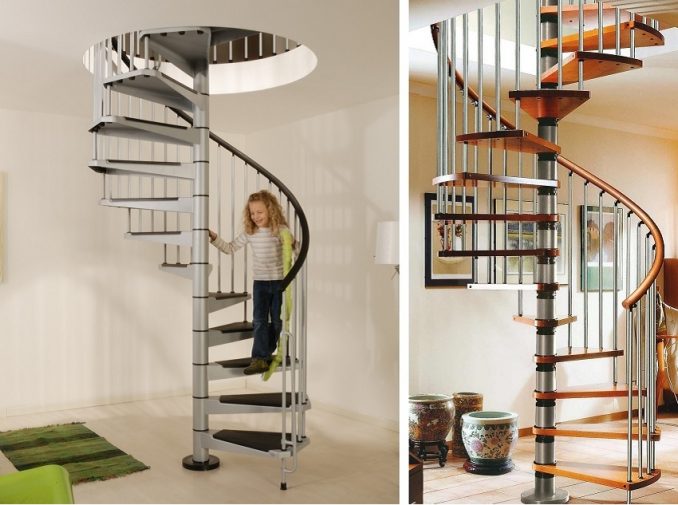

Винтовая лестница на второй этаж: галерея интересных фотографий

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные среди конструкций такого рода. Во-первых, ими удобно пользоваться, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Чтобы определиться, как сделать лестницу на второй этаж, немаловажное значение будет иметь количество маршей.

Виды

Сегодня маршевые лестницы пользуются большой репутацией, поскольку они недорогие и хорошего качества. А также обладают и другими признаками, привлекающими потребителей: комфортное передвижение, функциональность и длительный срок службы. В настоящее время принято обозначать два типа маршевых лестниц:

  1. Косоуры.
  2. Прямоугольной конфигурации.

Косоуры – это вид наклонной балки в качестве несущего элемента. Сущность таких конструкций заключается в том, что на них устанавливают ступени. Следовательно, эти лестницы могут иметь всякую конфигурацию, благодаря чему они подразделяются на следующие виды:

  • Прямолинейные.
  • Закругленные.
  • Вырезные.
  • Зубчатые.

Как сделать лестницу на второй этаж своими руками

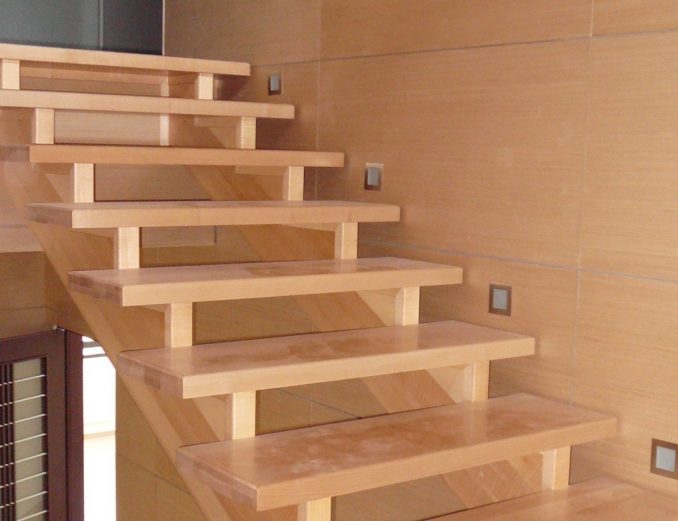

Лестницы на тетивах – это один из видов косоуров. Тетивы, по сути, те же несущие балки, но их отличие от косоуров в том, что ступени крепятся с внутренней стороны и их устанавливают всегда в паре.

Прямоугольная конструкция лестницы.Данные сооружения выделяет то, что они имеют один или два марша, причем такие конструкции бывают как прямолинейными, изогнутыми, так и ломаными. Главное при таком сочетании пролетов, чтобы угол подъема не превышал 40˚, а проем у лестницы составлял не менее 0,9 м, а лучше всего для пользования такими маршевыми лестницами, когда ширина его равна двум метрам.

Монтаж маршевой лестницы

Монтаж лестницы на второй этаж своими руками – длительная и затратная процедура, но вполне выполнимая.Чтобы ее как можно больше упростить, нужно тщательно подготовиться и условно разделить на три этапа:

  1. Расчет данных (создание проекта).
  2. Приобретение нужных материалов.
  3. Подготовка инструмента.

На первоначальной стадии нужно начертить чертеж с нанесением всех необходимых размеров.

На заметку! Чтобы облегчить задачу при проектировании нужной вам лестницы, можно воспользоваться бесплатными программами из интернета, которые вполне можно найти на соответствующих строительных сайтах.

Далее, на основании проекта приобретаются нужные материалы в необходимом количестве. Причем чтобы «перекрыть» возможный брак во время изготовления лестницы, лучше не скупиться и купить материалы с запасом. А также для возведения конструкции на второй этаж понадобится определенный инструмент:

  • Уровень.
  • Карандаш.
  • Столярный уголок.
  • Рубанок.
  • Молоток.
  • Ножовка по дереву.
  • Дрель и сверла под шканты.
  • Стамеска.
  • Метизы (саморезы по дереву).
Порядок установки

После того как материал закуплен, необходимый инструмент подготовлен, можно приступать к монтажу маршевой лестницы на второй этаж, причем делать это следует в определенном порядке.

Капитальные балки (тетива)

Сначала нужно подготовить выемки под ступени, для этого произвести разметку согласно чертежу и на внутренней поверхности балок необходимо выдолбить пазы глубиной 30-40 мм. При этом располагаться они должны зеркально относительно друг друга. После того как пазы выдолблены и подогнаны, сначала нужно смонтировать подступени (вертикальные элементы). Затем в пазы вставляются ступени, выставляются относительно вертикальных элементов на 2-3 см, при этом предварительно посадочные места нужно смазать клеем. После сборки все детали скрепляются с помощью шкантов, для чего сверлятся отверстия на 6-8 мм и забиваются нагели (небольшой цилиндрический штифт из дерева) деревянным молотком.

Эту процедуру нужно делать тщательно, подгонять плотно сопрягаемые элементы, иначе готовая лестница будет шататься и скрипеть. Сами балки соединяются между собой стяжками через 4-6 ступеней. Собранную конструкцию осталось придвинуть к подготовленному отверстию на потолке и зафиксировать ее опорными брусками. На косоурах изготовление посадочных мест под ступени готовится по-другому.

Наиболее простой вариант представляет собой:

  1. Нанесение разметки по всей длине балок, для чего ее нужно разделить пополам.
  2. Выпиливание по намеченным контурам.
  3. Установка косоуров. Для этого нужно закрепить опорный брус возле отверстия в потолке, затем к нему придвинуть и соединить несущие балки. Установить нижнюю рейку для опоры и также зафиксировать ее с косоурами.
  4. Сверление ступеней на размер ширины несущих балок.
  5. Крепление их к подготовленным выемкам в косоурах насквозь мощными саморезами.

Все отверстия делаются в потаи или потом закрываются декоративными заглушками.

Перила

Во время передвижения по лестнице люди зачастую пользуются поручнями. А также в связи с безопасным передвижением, это ограждение должно быть капитально закреплено, выдерживая при этом определенную нагрузку.

Монтаж перил производится после подготовительных работ, таких как:

  1. Разметка под балясины на стыке ступени с несущей балкой (тетивой или косоуром) таким образом, чтобы боковая часть опоры совпадала с торцом проступи. Разметка отверстий на перилах.
  2. Сверление под опорные столбики в помеченных местах.
  3. Установка балясин в крайних точках несущих балок и выверка их по вертикали, после этого монтаж всех опор в нижней части.
  4. Наложение поручней и соединение их со столбиками. Все операции по установке проводить после обработки соединяемых частей клеем.

Просверлить в местах соединения изделий отверстия под шканты и забить подготовленные заранее нагели, тем самым раскрепив все элементы лестницы.

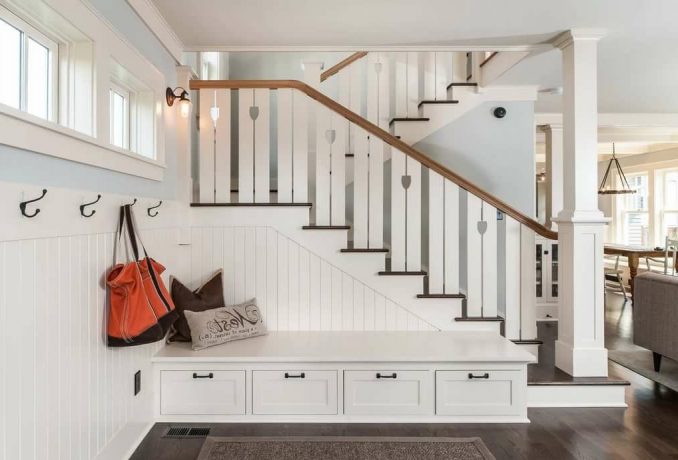

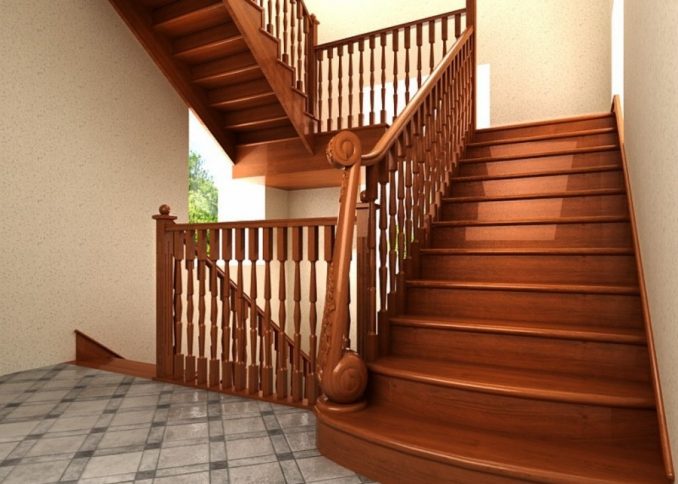

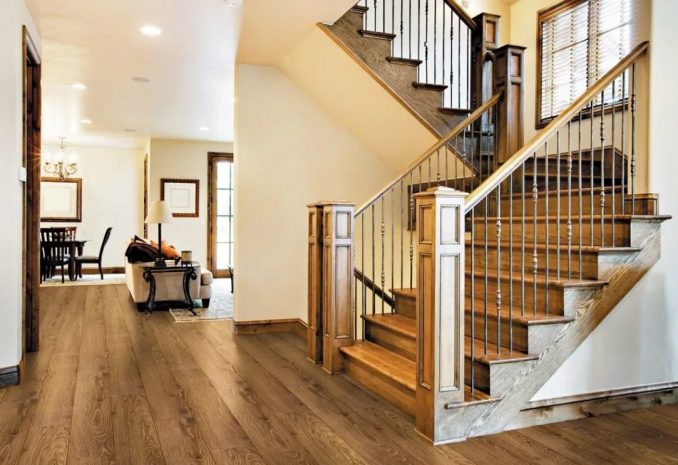

Фото интересных маршевых лестниц на 2 этаж

Лестницы на больцах

Такие конструкции сравнительно новые в нашей стране, но уже пользуются большой репутацией среди потребителей. Точно так же как современная мебель подобрана в изысканном стиле, такие лестницы, главным образом являются украшением в богатых домах, квартирах и офисах. Это вызвано тем, что конструктивно они сделаны изящно, с применением скрытых соединительных элементов – больцев.

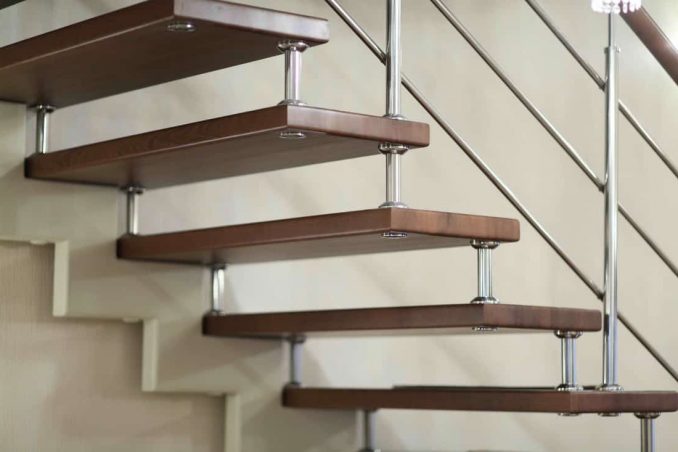

Лестница на больцах фото

И в целом такие лестницы на второй этаж соответствуют ультрасовременному и лаконичному дизайну. С помощью больцев соединяются в одно целое ступени с несущими балками и перилами, а также вся конструкция – с потолочными и половыми перекрытиями. Такое сооружение удобно не только при эксплуатации, но и при проведении ремонта: не нужно будет полностью разбирать конструкцию. Достаточно изъять поврежденные элементы.

Как сделать лестницу на второй этаж своими руками

Лестница на второй этаж на косоурах- история подписчицы

Когда строился наш дом, мы не уделяли внимания многим важным вещам. Не хватало опыта, времени наблюдать за стройкой, денег на дорогие материалы. Мы были молоды и верили в лучшее. И совсем позаботились об удобстве такого важного элемента – лестнице на второй этаж.

установка косоуров для лестницы на второй этаж

Уклон 68° и 35 см между ступенями – даже взрослому приходилось применять нешуточную сноровку, что уж говорить о двухлетнем ребенке. А тетива из нестроганого бруса при первых протопках дома покрылась трещинами.

Помучились мы и решили снести эту чудо-конструкцию. Я, как главный проектировщик и генератор идей в нашей семье, сразу приступила к штурму интернета. Читала споры на строительных форумах, перелопатила все доступные калькуляторы.

Как сделать лестницу на второй этаж своими руками

Лестница, которую пришлось сносить.

Увеличить проем в перекрытии мы уже не могли. А трубы отопления, проведенные под лестницей, ограничивали выбор опоры. В доме двухлетний ребенок, поэтому все работы по демонтажу старой и сборке новой лестницы необходимо было провести за два дня, и при этом сохранить возможность подниматься наверх без риска для жизни.

Как сделать лестницу на второй этаж своими руками

Как сделать лестницу на второй этаж своими руками

Выход был найден:

  • Г-образная форма
  • 3 поворотные ступени вместо площадки
  • сужение первого пролета с 90 до 70 см.

Решили не врезать в тетиву проступи, а опереть на косоуры. Мне кажется, что для непрофессионалов этот вариант проще. И выглядят такие конструкции легче. Только верхняя ступень планировалась врезной, чтобы не увеличивать угол подъема, который, по моим расчетам, получался 43°. Просто мечта!

Как сделать лестницу на второй этаж своими руками

Закупили материалы из клееного дерева хвойных пород, как самые недорогие:

  • две тетивы 60*3000 мм;
  • 8 прямых ступеней 900*300 мм;
  • 3 забежные ступени;
  • 1 опорный столб 1200 мм.

Поворотные ступеньки продаются стандартных размеров, пришлось немного перекроить. Для каркаса в ход пошли останки старой лестницы.

Как сделать лестницу на второй этаж своими руками

За неимением фрезера, все пазы для соединения деталей выпиливали паркетной циркуляркой, выбирая лишнюю древесину стамесками. Глубина всех пазов – 2 см – оптимальная врезка, держит крепко, при этом не дает излома. Работали вдвоем с мужем. Слаженная бригада из нас редко получается, этот раз тоже исключением не стал. До развода не дошло, но словарный запас расширили отлично.

Как сделать лестницу на второй этаж своими руками

В процессе пришлось делать поправки на месте, так как пол и стены оказались неровные. Все подогнали, собрали, потом разобрали обратно, покрыли двумя слоями антисептика и паркетного лака, подсушили и снова все собрали, основательно закрепив.

установка ступеней на лестнице на второй этаж фото

Опорный столб посадили на сантехническую шпильку, с внутренней стороны закрепили уголком, чтобы обеспечить неподвижность.

Как сделать лестницу на второй этаж своими руками

Косоуры притянули к перекрытию глухарями и оцинкованными опорами для стропил. Вместо деревянных шкантов посадили ступени на жидкие гвозди и саморезы. Активно поднимаемся уже год – ни одна ступенька не скрипит.

крепление косоура деревянной лестницы фото

Для ограждения использовали трубки кухонных рейлингов. Три крайних – съемные, чтобы без проблем поднять, например, диван, или широкий лист фанеры. Перила решили пока не делать, трубчатый барьер отлично справляется и с этой функцией.

Без косяков не обошлось:

  • Косоуры выпиливали по черновой стороне, а надо было по чистовой – получили два задира дерева, пришлось их шпаклевать перед покраской.
  • фото косоуров для лестницы

  • Опорный шип внешнего косоура не вошел до конца в паз столба – на прочность это не влияет, но визуально немного портит вид. Можно замаскировать узким плинтусом или шпатлевкой.
  • Как сделать лестницу на второй этаж своими руками

  • Не сделали заранее пазы в ступенях для будущей установки подступенников. А зря. Позже решили встроить шкаф, и чтобы аккуратно зашить просветы между проступями, пришлось закрывать щели галтелями.

деревянная лестница на второй этаж фото

Результатом я довольна. Подниматься и спускаться стало гораздо удобнее. И деньги сэкономили. Если и Вы стоите перед проблемой постройки лестницы своими руками – смело приступайте. Используйте максимум информации при подготовке – и все получится!

лестница на второй этаж фото

Заключение

Таким образом, произведя такой подробный обзор лестниц между первым и вторым этажом, можно сделать правильный выбор и определиться со своими желаниями возможностями. При этом если при возведении лестницы соблюдены все рекомендации по изготовлению, то такое сооружение с гарантией обеспечит безопасное и удобное передвижение для вашей семьи на долгие годы.

stroim-dom.net

винтовая, маршевая, на больцах, фото, видео

Если в частном доме не один этаж, без лестницы не обойтись. Но кроме того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе конструкции обращать надо внимание не только не габариты и то, сколько места она занимает в помещении, но и обязательно учитывать стилистику. Тогда лестница на второй этаж, сделанная своими руками будет не только функциональным предметом, но еще и украшением интерьера. Работа сложная и ответственная, но справится можно.

Виды лестниц на второй этаж в частном доме

Содержание статьи

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

  • Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные. Самые компактные межэтажные лестницы

    Самые компактные межэтажные лестницы

  • На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким. Лестницы на больцах - очень интересно выглядят

    Лестницы на больцах — очень интересно выглядят

  • Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью. Маршевые есть двух типов - на косоурах и тетивах

    Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

Ступени могут быть открытыми и закрытыми

Ступени могут быть открытыми и закрытыми

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

  • Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

    Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

  • Количество ступеней нечетное.
  • Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
  • Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
  • Высота перил 90-120 см.
  • Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см.  Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится.

Следующая особенность —  ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

Чертеж элементов винтовой лестницы с размерами

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается  клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Винтовая лестница на второй этаж: фото интересных вариантов

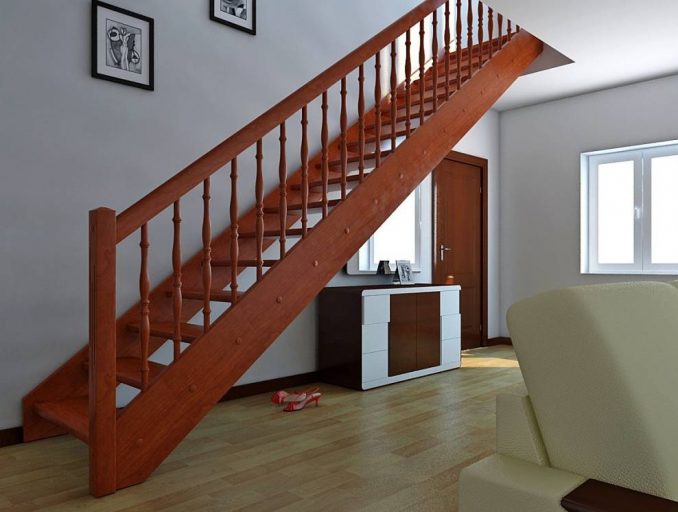

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

Забежные ступени еще можно описать как поворотные

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа. В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов.

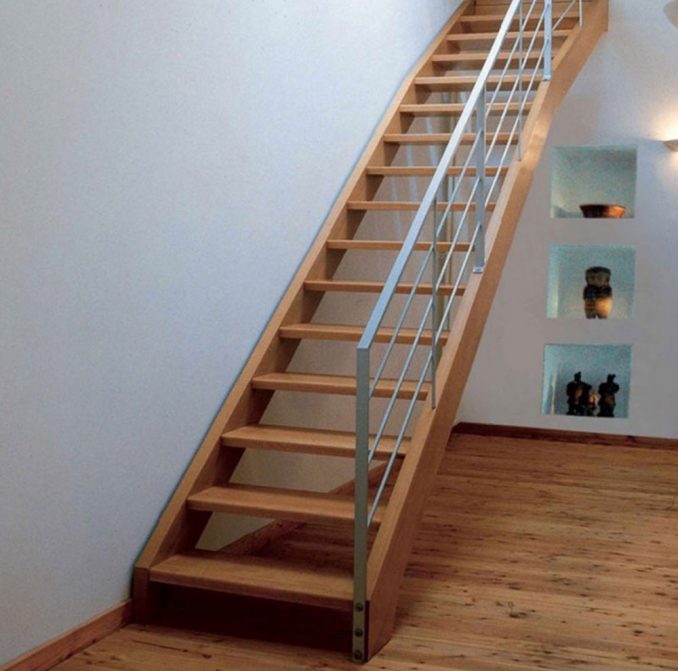

Маршевая лестница на тетивах

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах - один из фрагментов сборки

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры - один к столбу, второй к отделочной доске

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

Косоуры установлены

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясин

Отверстия под установку балясин

Сами балясины и перила

Сами балясины и перила

Вид сверху

Вид сверху

Фото интересных маршевых лестниц на 2 этаж

Лестницы на больцах

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на болцах - воздушное сооружение

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Фото некоторых лестниц на 2 этаж на больцах

stroychik.ru

Лестница на второй этаж своими руками: простая железная, деревянная

Вполне естественно, что при возведении дома в 2 этажа и выше, придется каждый этаж соединять с помощью лестницы. Мало того, что лестница должна быть функциональной, она должна соответствовать стилю оформления жилого помещения. Желательно, чтобы лестница занимала при этом минимум полезного пространства. Гармоничное соотношение всех элементов интерьера невозможно без правильного выбора типа лестницы. Только в таком случае возможно решение сложнейшей задачи по оформлению интерьера помещения.

Разновидности лестниц

По конструкционным особенностям, лестницы различаются весьма значительно, но наиболее распространенными считаются:

  • Винтовые или спиральные, которые характеризуются тем, что занимают минимум полезного пространства. Кроме этого, они прекрасно вписываются в любой стиль. Несмотря на это, этот тип лестниц не совсем удобен в эксплуатации, поэтому их используют не так часто.

    Компактная винтовая лестница

  •  Маршевые, которые можно отнести к самому распространенному типу. Как правило, они состоят из одного или нескольких элементов, называемыми маршами. Если маршев несколько, то между этими элементами формируют площадки, как простые, так и поворотные. В данном случае все зависит от конструкции лестницы, а также от габаритов помещения.

    Маршевая лестница

  •  На больцах. Они отличаются тем, что ступени лестницы закреплены на металлических элементах, в виде болтов, которые называются больцами. Подобные конструкции лестниц смотрятся визуально, как легкие и элегантные, поэтому легко вписываются в любое дизайнерское решение.

    Лестница собранная на больцах

Любой тип лестницы можно сделать из любого строительного материала, а также из их комбинаций. В основном, при строительстве лестницы на второй этаж своими руками применяется дерево, хотя иногда применяется и металл, в том числе и в комбинации с деревом.
В конструкциях лестниц применяется два вида ступенек, как открытые, так и закрытые. Открытые ступеньки состоят исключительно из горизонтально расположенного элемента, а закрытые состоят еще и из вертикального элемента, так называемого подступенка.

Технические характеристики

При строительстве лестницы важно знать, что имеются технические нормы, которые направлены на то, чтобы этот элемент интерьера был безопасным.
Поэтому имеет смысл обратить внимание на некоторые цифры, которые помогут соорудить удобную и безопасную лестницу на второй этаж. И так:

Если в результате расчетов одна из ступенек получается меньшей на некоторую величину, то эту величину отбирают у первой ступеньки, а все остальные, в том числе и последняя, должны быть одинаковыми по размерам.

Комфортность выбранной конструкции лестницы достаточно легко проверить, если взять удвоенную высоту подступенка и сложить с выбранной шириной ступеньки. Если результат находится в пределах 60-64 см, то получаются весьма комфортные результаты. По второму варианту суммируются длины ступенек и подступенка. Если в результате получается где-то 45 см, то это так же говорит о правильности расчетов, при этом допустимы отклонения в ту или в другую стороны не больше, чем на пару сантиметров.

Проверка комфортности лестницы

Лучше всего рассчитывать параметры лестницы на второй этаж на этапе проектирования дома. Если дом построен, то размеры лестницы придется вписывать в уже имеющиеся размеры помещения.

Винтовые лестницы

Конструкции винтовых лестниц отличаются весьма компактными габаритами, поэтому они занимают совсем мало места.

При этом, кроме достоинств подобных конструкций, у них имеются и некоторые недостатки. К таким недостаткам следует отнести неудобство в использовании, тем более, что по таким лестницам вряд ли удастся поднять на второй этаж что-то громоздкое. Поэтому винтовые лестницы не пользуются особой популярностью, не смотря на довольно эстетичный и практичный внешний вид.

Расчет винтовой лестницы

Проектирование винтовой лестницы – это хлопотное и ответственное дело, поскольку нужно учитывать тот факт, что над головой человека располагаются ступеньки. В связи с этим, нужно учитывать рост жильцов.

Существует еще ряд особенностей. Дело в том, что ступени не имеют одинаковую ширину, поскольку они с одной стороны уже, а с другой шире. Узкая часть всегда находится в месте крепления к несущей опоре (столбу). Широкая часть располагается в местах примыкания ступенек к стенам помещения. В качестве базового значения ширины ступени принимается значение, расположенное в средней части ступеней. При этом, наибольшая ширина не должна выходить за пределы 40 сантиметров.

Ширина пролета лежит в пределах 50-100 см, при этом для всей конструкции необходимо иметь удвоенное значение ширины пролета.

Сборная колонна – основа конструкции

Конструкция винтовой лестницы на основе сборной колонны отличается сравнительной простотой, поскольку достаточно закрепить трубу и на ней смонтировать элементы лестницы.

Конструкция лестницы на сборочной колонне

Конструкция такой лестницы состоит из нескольких основных элементов, таких как труба (диаметром порядка 40 мм), ступени, балясины, промежуточные цилиндры и т.д.

Конструкция винтовой лестницы

Все подобные элементы устанавливаются на определенных расстояниях друг от друга, в зависимости от размеров лестницы. При этом следует придерживаться технических характеристик конструкции, чтобы лестницей удобно было пользоваться.

Монтаж лестницы начинается с установки и закрепления основного элемента – столба (трубы). Для этого в полу первого этажа и в потолке делаются отверстия, которые соответствуют диаметру столба (трубы). После этого труба вставляется в отверстие и надежно закрепляется. Чем надежнее будет крепление, тем надежнее получится вся конструкция, при этом следует так же надежно закрепить всю конструкцию, а также нужно подумать о том, что на трубу (на столб) насаживаются многие элементы, в том числе и балясины. На чертеже имеются все необходимые размеры подобной винтовой лестницы.

Чертеж элементов лестницы

В качестве материала для ступеней подойдет клееная доска или мебельный щит, но наиболее предпочтительным считается клееная древесина, поскольку ее не поведет, и она не потеряет свой товарный вид при сушке.

На видео можно поэтапно увидеть, как собирается подобная лестница. При этом следует отметить, что данная конструкция состоит из сборного столба, хотя допустимо применить и цельный. Единственная проблема – это сложность сборки лестницы, поскольку каждый раз придется подниматься на лестницу, чтобы закрепить следующий элемент, в отличие от сборного столба.

На следующем видео представлен вариант винтовой лестницы из металла, но для ее монтажа нужно уметь пользоваться электросваркой, причем профессионально, поскольку от этого зависит безопасность всей конструкции.

Интересные варианты винтовых лестниц на второй этаж

Маршевые лестницы

Это самый популярный тип лестниц, поскольку они удобные в пользовании, да и технология их строительства отработана в полном объеме. Следует так же отметить, что их довольно просто рассчитать, достаточно определиться с самой конструкцией и ее сложностью. На одном участке лестницы формируют до 15 ступенек, при этом самыми удобными считаются лестницы, у которых 11-13 ступенек. Если в конструкции получается большое количество ступенек, то лестницу разделяют на участки (марши), между которыми формируют площадки. Размеры площадок могут быть различными, но их длина должна соответствовать длине шага (порядка 600 мм). В таком случае по лестнице будет удобно, как спускаться, так и подниматься.

Маршевая лестница с площадкой

Разновидности маршевых лестниц

Любые типы лестниц имеют свои, как достоинства, так и недостатки. Основным недостатком маршевых лестниц считается то, что они занимают достаточно много места. Чтобы лестница не занимала слишком много полезной площади, их делают с поворотами. Как правило, лестницу располагают так, чтобы она проходила по двум смежным стенам, а для экономии места делают поворотные (забежные) ступени. К сожалению, подобный вариант считается весьма травмоопасным, тем более, если в семье имеются дети или пожилые люди. В таком случае лучше сформировать площадки.

В конструкцию маршевых лестниц входят косоуры, то есть балки с запиленными краями, или тетивы, которые представляют самые обычные наклонные балки. Просто крепить ступени к балкам — тетивам несколько сложнее, поэтому требуется особое мастерство. Это связано с тем, что под каждую ступеньку необходимо выбрать (вырезать) посадочное место в виде паза. Чтобы крепление оказалось более надежным, снизу прибивается брусок или крепится уголок. Уголки более надежные, но их применение довольно спорное с эстетической точки зрения, поскольку присутствие в деревянной конструкции деталей из металла, да еще на видном месте не желательно. Поэтому бруски из дерева смотрятся более привлекательнее и понятнее. Если выбрать более толстые бруски для тетивы и для ступенек, то можно обойтись и без дополнительных элементов усиления. Этого можно добиться в том случае, если ступеньки не будут прогибаться под тяжестью человека (взрослого).

Маршевая лестница на тетиврах

Если в конструкции используются косоуры, то собирается такая лестница намного проще и быстрее, поскольку детали крепятся на 2-х или 3-х опорах. Здесь очень важно точно и правильно вырезать косоуры, чтобы конструкция лестницы не пострадала на прочность.

Лестница на косоурах

Монтаж маршевой лестницы пошагово

Чтобы сделать лестницу на основе косоуров, придется взять доску толщиной около 80 мм и шириной около 400 мм. Естественно, что лучше воспользоваться клееной доской, поскольку в цельной доске много сучков, которые уменьшают прочность всей конструкции. Как правильно рассчитать косоуры, можно увидеть в видео, при этом сборка подобной лестницы может осуществляться не только, как отдельно стоящая.

Ниже можно увидеть, как собирается лестница на косоурах. В первую очередь следует закрепить опоры в виде столбов, к которым крепятся забежные ступеньки. К опорам сначала следует закрепить верхние косоуры.

Установка опор и верхних косоур

После этого можно установить нижние косоуры. Косоур, который устанавливается возле стены, крепится поверх декоративной доски. Так будет проще убирать лестницу и избавляться от грязи.

Установка нижних косоур

В последнюю очередь крепятся промежуточные косоуры, поскольку в такой последовательности проще соединить все детали конструкции.

Установка промежуточных косоур

После этого приступают к монтажу ступеней, которые должны быть подготовлены – нарезаны по размерам и покрашены. В ступенях засверливаются отверстия под саморезы, после чего их прикручивают к косоурам. Как правило, в таком случае используются саморезы с декоративными шляпками.

Установка ступеней

Следующий этап предполагает крепление балясин, которые сделаны из нержавеющей трубы, с деревянными вставками. Чтобы закрепить балясину, под нее нужно просверлить отверстие, после чего она крепится любым способом, но достаточно надежно, поскольку этот элемент лестницы так же подвергается нагрузкам. Если крепление недостаточно прочное, то через некоторое время они просто расшатаются.

Установка балясин

Интересные конструкции маршевых лестниц на второй этаж

Лестницы на больцах

Этот тип лестниц отмечается своим необычным внешним видом, но они характеризуются достаточно высокой нагрузочной способностью, превышающей 200 килограммов. Как правило, больцы отличаются декоративным внешним видом.

Лестница на больцах

В подобной конструкции, ступеньки с одной стороны крепятся к стене с помощью тетивы или косоуров, в том числе и на больцах. С другой стороны, они крепятся к основанию в виде рамы, которая надежно крепится к межэтажному перекрытию, выступающего в роли несущего элемента.

К этому несущему элементу крепятся больца, а уже к ним ступени лестницы. Подобные лестницы достаточно сложно спроектировать, а также смонтировать самостоятельно, поэтому лучше обратиться к специалистам. В таком случае будет с кого спросить за конечный результат.

Некоторые конструкции лестниц на больцах на второй этаж

Загрузка...

stroyday.com

Лестницы на второй этаж в частном доме: секреты расчета и монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Современное развитие строительства частных домов все чаще прибегает к возведению двух-или трехэтажных домов. Поэтому постройка лестницы на второй этаж в частном доме служит важным пунктом. Конечно, вы можете обратиться  к специалистам по ее возведению, но мы рекомендуем соорудить ее самостоятельно.

Лестницы на второй этаж в частном доме

Лестница на второй этаж в частном доме

Содержание статьи

Элементы лестницы

Лестница, как сложный строительный элемент имеет свои особенности и обязательные составляющие элементы.  Рассмотрим состав лестницы на второй этаж частного дома:

  • Баллюстрада – это ограждение лестницы.
  • Балясины – стойки-ограждения в виде небольших колонн, между ними не должна проходить голова ребенка, поэтому максимальное расстояние не превышает 15 см.
  • Перила – ограждения.
  • Столбы – опоры для балок и перекрытий.
  • Больцы – металлические болты, которые нужны в качестве крепления ступеней к стенам.
  • Марш – подъем из ступеней. Для него важен наклон, поскольку от него зависит безопасность лестницы.
  • Тетива – опорная колонна для удержания лестницы в заданном положении и регулировки ее нагрузки. В зависимости от использования тетивы выделяют тетивную лестницу или косоурную. Тетивная использует пазы, а косоурная специальную форму для укладки ступеней.
  • Подступенок – вертикальная часть ступени для опоры.
  • Переходная площадка между маршами.
  • Сама ступень, состоящая из проступи и подступенка.
Элементы лестницы

Элементы лестницы

Лестницы на второй этаж в частном доме чаще всего делают из дерева, так как это экологически чистый материал, выглядящий стильно и привлекательно.

Видео: красивые лестницы на второй этаж

Особенности различных видов лестниц

Деревянная лестница на второй этаж частного дома может быть двух основных видов. Ниже изучим каждый из них.

Разнообразие типов лестниц

Разнообразие типов лестниц

Винтовые лестницы

Такой тип обычно выбирают при ограниченном или малом пространстве для ее установки. Минимальный размер площадки для нее может ограничиваться полутора метрами. Для такого варианта есть ограничения – ей одновременно не могут пользоваться несколько человек – только один, а также затрудняется по ней поднимать громоздкие и объемные предметы.

Винтовая лестница

Винтовая лестница

Она также отличается повышенной сложностью монтажа, а потому не имеет большой популярности для сбора ее самостоятельно. Для нее важно рассчитать надежность несущих и опорных стоек, а также важно соблюдать прочность конструкции.

Схема металлической винтовой лестницы

Схема металлической винтовой лестницы

Монтаж деревянной винтовой лестницы

Монтаж деревянной винтовой лестницы

Маршевые лестницы

Другое дело – маршевые лестницы, которые считаются наиболее часто используемыми в частных домах. Они бывают с 1 маршем, а также 2, 3 или более – количество маршей зависит от потребности хозяина дома и наличия свободной площади.

Маршевая лестница

Маршевая лестница

Кроме деления по количеству маршей такие лестницы делятся на  прямые и поворотные, а по расположению делятся на пристенные или самостоятельные. Последние часто упираются в центр комнаты и могут быть позволены только владельцам с большой площадью дома.

Лестница с двумя маршами пристенного типа

Лестница с двумя маршами пристенного типа

Маршевую лестницу легко собрать самостоятельно, причем специалисты дают полезный совет о делении маршей при количестве ступеней больше десятка. Разделить ступени можно специальной площадкой, которая может поменять их дальнейшее направление, при этом в таком варианте используются специальные поворотные ступени, имеющие другое название трапециевидных или забежных.

Устройство маршевой лестницы

Устройство маршевой лестницы

Лестницы с поворотом также различаются по направлению. Так, если она поворачивает на прямой угол, то ее называют четвертьоборотной, а при повороте вокруг своей оси – полуоборотной. На полный круг оборачивается винтовая лестница, которая не может уже считаться маршевой.

Поворотная лестница

Поворотная лестница

Промежуточным вариантом круговой и маршевой лестницы считается комбинированный тип. Это самый сложный тип лестниц, так как требует много расчетов и сложных элементов. Ее встретить можно крайне редко.

Пример комбинированного типа

Пример комбинированного типа

Статья по теме:

Технические требования к конструкции и правильный расчет параметров

Размеры лестницы на второй этаж частного дома рассчитываются исходя из наличия свободного места в доме. Оцените свои силы и возможности, сможете ли вы собрать тот или иной сложный тип конструкции без должного умения и опыта. Лучше выбрать простую лестницу, чем заново пересобирать ее несколько раз. К тому же, сложные лестницы требуют большого бюджета.

Размеры для расчета

Размеры для расчета

Чтобы верно собрать лестницу самостоятельно, используйте следующие полезные советы:

  • Чертеж с замерами поможет вам определиться с местоположением лестницы и ее оптимальным вариантом.
Чертеж деревянной лестницы

Чертеж деревянной лестницы

  • Удобная и безопасная лестница - превыше всего, поэтому ознакомьтесь с оптимальными параметрам наклона, поворота и размера ступеней.
Рекомендации по выбору угла наклона

Рекомендации по выбору угла наклона

  • Ступени не должны быть меньше 20 см в ширину –такие минимальные размеры обеспечивают удобство шагания по ней.
Рекомендации по расчету ступеней

Рекомендации по расчету ступеней

  • Угол подъема максимум 45 градусов, иначе это будет неудобно.
  • Учитывайте степень нагрузки и выбирайте подходящий материал. Для жилого дома подойдет нескользкое покрытие с нагрузкой до 350 кг на квадратный метр.
Удобные ступени – залог безопасности лестницы

Удобные ступени – залог безопасности лестницы

  • Если в доме есть дети, делайте лестницу максимально защищенной – следите за расстоянием между балками и увеличьте уровень ограждения.
  • Оптимальная ширина пролетов составляет 1 метр плюс минус 12 см.
  • Для расчета используйте метод подстановки на место лестницы прямоугольного треугольника с интересующими вас параметрами. Катет пола будет нужно поделить на 20 см (минимальная ширина ступени) и таким образом, получится количество ступеней. Высота же ступени рассчитывается по формуле высота подъема, деленная на 10-12 см. ширину вы можете определить сами.
Схема расчета оптимальных размеров лестницы

Схема расчета оптимальных размеров лестницы

Рекомендации и советы по монтажу лестницы

Для изготовления лестницы вам пригодятся несколько полезных советов:

  • Чертеж необязательно чертить самостоятельно, вы можете найти готовые в интернете и адаптировать под себя или взять уже готовый.
Готовый пример чертежа лестницы

Готовый пример чертежа лестницы

  • Если вы делаете детали самостоятельно, то используйте только древесину качественных пород дерева, сухую. Детали должны быть идеально заполированы и точно соответствовать параметрам чертежа или готовым лекалам.
Используем только качественную древесину

Используем только качественную древесину

  • Для косоуров используйте доски без оснований сучков толщиной до 5 см.
  • Для поступей выберите закруглённые края и толщину доски 3 см.
  • Балясины сложно сделать одинаковыми, поэтому вы сразу можете купить их набор в комплекте с креплениями.
Разнообразие готовых комплектов балясин

Разнообразие готовых комплектов балясин

  • Монтаж лестницы осуществляется в следующем порядке: косоуры, подступенники, поступи, балясины, перила и поручни.
Этапы возведения лестницы

Этапы возведения лестницы

  • Готовая лестница нуждается в обработке специальными составами: полировка, антисептик, краска по желанию и лак.
Покрытие лестницы лаком

Покрытие лестницы лаком

Итак, теперь вы знаете все нюансы и хитрости изготовления лестниц самостоятельно. Уверены, ваш дом существенно преобразится с внесением этого нужного и стильного элемента. Подведем итоги, для монтажа вам понадобится помнить:

  • Элементы лестниц зависят от выбранного вами типа;
  • Маршевая лестница проще в монтаже, чем винтовая, но требует большого пространства;
  • Тщательное соблюдение параметров и размеров лестницы влияет на ее безопасность;
  • Сборка лестницы идет снизу вверх.

Видео: монтаж лестницы

Покрытие лестницы лаком

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Как сделать лестницу на 2 этаж

Сегодня мы рассмотрим изготовление лестницы на второй этаж своими руками. Своим опытом конструирования делится настоящий мастер своего дела - Сергей Ермаков. Его профессиональный подход к работе и внимание к мелочам заслуживают глубокого уважения.

Рассказ пойдет о построении лестницы, имеющей 2 марша (2 непрерывных ряда ступеней) и площадку между ними.


СОДЕРЖАНИЕ:

  1. Монтаж площадки между маршами
  2. Установка основного столба
  3. Установка нижней части лестницы
  4. Установка верхней части лестницы
  5. Монтаж перил

Как сделать лестницу на второй этаж

Построение лестницы производится в несколько этапов: сначала монтируется площадка между маршами, затем устанавливается основной столб, далее последовательно идут нижняя и верхняя части со ступенями и в конце устанавливаются перила.

Монтаж площадки между маршами

Начать изготовление лестницы необходимо с разметки площадки, она должна быть строго горизонтальной. Для этого при помощи уровня (на той высоте, где будет площадка) размечается горизонт на стене:


Высоту площадки желательно выбрать таким образом, чтобы оба марша лестницы  были одинаковыми, в этом случае, по лестнице будет удобно подниматься.

По выбранному уровню (строго горизонтально) к стене большими шурупами крепятся бруски:

При этом отверстия под шурупы обязательно нужно засверлить так, чтобы шуруп входил в брусок с усилием, и потом уже только заворачивать, иначе шуруп не притянет брусок к стене должным образом.

Шурупы, естественно, не могут быть надежной опорой всей конструкции, поэтому под горизонтальные бруски необходимо закрепить вертикальные подпорки по всем сторонам:

Основной несущий столб делается из бруса 100x100 мм или 100x150 мм. В нем вырезается паз, и к нему крепятся горизонтальные бруски с помощью шурупов:

По всем углам стоят подпорки, чтобы нагрузка приходилась не на шурупы, а передавалась непосредственно на пол:

При изготовлении площадки (и в принципе, при изготовлении всей лестницы) нужно чаще пользоваться угольником и уровнем, проверяя углы и горизонт. Если этого не делать, перекос будет накапливаться, и в дальнейшем будет масса всяких сложностей:

Точность контролируется по пузырьку на уровне:

Сверху изготовленный каркас покрывается половой доской:

Для закрепления досок необходимо просверлить насквозь в обвязке отверстия и затем снизу вкрутить шурупы:

А кромки досок рекомендуется промазать специальным столярным клеем между собой:

Вообще, использование клея предотвратит в будущем скрипение лестницы, как это часто бывает. Для этих целей прекрасно подходит водостойкий клей для дерева «Titebond ll».

Установка основного столба

Для установки большого столба нужно сделать под него гнездо на площадке:

Сама технология установки столба довольно хитрая. Нужно немного поддомкратить потолок с помощью длинного рычага (горизонтальной доски) и вертикальной доски, стоящей рядом с нашим столбом. Далее установить наш столб, убрать вертикальную доску, и, таким образом, наш столб окажется зажатым (путем распорки) между потолком и площадкой:

Верхнюю и нижнюю части столба (места примыкания к площадке и потолку) тоже нужно промазать клеем.

Установка нижней части лестницы

Далее необходимо перейти к установке нижней части лестницы, начав с тетивы. Тетива является видимой частью лестницы и должна быть оструганная, гладкая, белая, без сучков и синевы. Чтобы лестница не получилась перекошенной, доски предназначенные для тетивы, должны быть одинаковой ширины:

Это достигается простругиванием их вместе. Необходимо сложить две доски и простругать их электрическим рубанком.

Для того чтобы определить угол наклона верхнего пролета лестницы, берется прямая длинная рейка. То есть, вот таким образом будет расположена тетива верхнего марша:

Одним концом верхний марш будет стоять на площадке, а другим опираться на стену. Таким образом, можно примерно определить угол между горизонтом и наклоном верхнего марша, и зафиксировать его при помощи вот такого нехитрого инструмента: деревянного угольника с барашком для фиксации угла:

Это угол очень нам пригодится для разметки тетивы нижнего пролета лестницы, чтобы этот пролет был такого же угла как и верхний!

Итак, тетиву нижней части лестницы необходимо выставить под этим же самым углом:

После разметки и выпиливания должно получиться вот такое параллельное примыкание к полу:

и прямой угол примыкания площадке:

Убедившись, что резы сделаны верно и тетива хорошо прилегает и к полу, и к площадке, нужно аналогичным образом подготовить вторую тетиву с теми же пропилами.

Далее, на обеих тетивах размечается симметричный рисунок, обозначая места установки будущих ступеней и подступенников. Пока это только разметка, но ее необходимо выполнять достаточно тщательно, т. к. вскоре это все нужно будет выдалбливать. Если симметричного рисунка не получается, значит что-то пошло не так, и нужно повторить операцию, пока не будет достигнута полная симметрия:

Затем при помощи циркулярной пилы, по ранее сделанному рисунку, осуществляются пропилы: те, что с краев - точные, а в середине - любые. Это делается для того, чтобы потом дерево было легче выбирать стамеской:

Таким образом, после прохода одной и другой тетевы, получается вот такая выборка под установку ступеней и подступенников:



Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

После того, как все ступеньки подготовлены по размерам, нужно обе тетевы уложить на пол, и в образованные пазы установить ступеньки. Торцы ступенек также промазываются клеем и закрепляются снизу наискосок шурупами:

Когда ступени установлены, вставляются подступенники:

Места примыкания подступенников к ступеням также промазываются клеем. Клей нужно наносить негусто, чтобы он не выдавливался при смыкании деревянных поверхностей - это будет помехой при дальнейшем покрытии лестницы морилкой (будут проявляться пятна на месте выдавленного клея).

Далее подступенники закрепляются при помощи гвоздей:

Изготовленный нижний марш лестницы приставляется к площадке и прикручивается шурупами с задней стороны:

Затем лучше накрыть поверхность новых ступенек оргалитом, чтобы по ним можно было свободно ходить и продолжать строительные работы, т. к. в противном случае ступеньки за все время могут достаточно износиться и их придется шкурить перед покрытием морилкой или лаком.

Установка верхней части лестницы

Изготовление тетивы для верхнего пролета делается практически также как и для нижнего. Тетива устанавливается одним концом на площадку, а вторым - на пол второго этажа. На обе стороны отпускается небольшой запас:

Проверяется еще раз с помощью инструмента угол наклона тетевы. Верхняя тетива должна стоять под таким же углом что и нижняя:

На верхнем пролете ступеньки лучше вставлять на месте, когда обе тетевы уже установлены. Можно конечно осуществить сборку на полу, но лестница становится очень тяжелой и ее будет просто не поднять:

Монтаж перил

Теперь наступило время установить к тетиве нижнего пролета столб, на котором одной стороной будут держаться перила. Столб ставится на пол, примыкая вплотную к тетиве. С помощью карандаша нужно очертить края для выборки паза:

После выборки получается вот такой вот паз глубиной около 1.5 см. Здесь же сразу засверливаются три отверстия под шурупы:

Паз, часть тетивы, и основание пола, где будет стоять столб, также промазываются клеем. Столб приставляется плотно к полу и к тетиве и прижимается, при этом можно слегка постукивать киянкой:

Далее закручиваются три шурупа в отверстия.

На втором этаже столб устанавливается практически таким же образом. Делается паз при помощи стамески, выбирается лишнее, засверливаются отверстия под шурупы. Полученный паз и верхняя часть тетивы также промазываются клеем:

Здесь Вы видите конструкцию из 2-х столбов - все правильно. Оба столба будут являться опорой для верхней части перил. От одного столба перила идут горизонтально (наверху второго этажа). От второго столба перила идут вниз, параллельно тетиве.

Чтобы закрепить перила на полукруглом столбе необходимо с помощью электрического лобзика выпилить вот такую деталь:

Вот этот угол у детали обрезается по тому же самому угольнику по которому устанавливались ступени:

Чтобы одна из частей детали плотно прилегала к круглому столбу, в ней выбирается полукруглый паз. Сначала выборка осуществляется при помощи стамески, а после шлифуется машинкой до полукруга:

Закрепляем деталь к столбу шурупами и прикладываем сверху перилу, не забывая предварительно смазывать все соединения клеем:

Далее готовятся балясины. Чтобы установить балясины по наклонной части лестницы, необходимо срезать их с каждой стороны под углом, по которому идет тетива.

Перед установкой балясин нужно расставить их на одинаковом расстоянии друг от друга и отметить карандашом места установки:

Отверстия в балясинах желательно засверливать немного наискосок и заворачивать шурупы с небольшим утоплением шляпок шурупов:

С верхней стороны балясина закрепляется также:

В завершении, небольшое пространство над шляпками шурупов закрывается шпунтами, которые затираются шкуркой.
На верхней части тетивы балясины устанавливаются практически также и на таком же расстоянии между собой:

В итоге лестница приобретает вот такой вид, и ее остается только покрасить:

На этом наш долгий рассказ заканчивается. Хочется еще раз поблагодарить мастера за такую классную лестницу, которую он сделал своими руками прямо у нас на глазах.

rykinekruki.ru

Деревянная лестница на второй этаж своими руками — расчет и строительство

Один из серьезных этапов внутреннего обустройства двухэтажного частного дома – строительство лестничного марша, предназначенного для подъема наверх. Здесь домовладелец оказывается перед выбором: нанять на эту работу опытных мастеров или взяться за изготовление самому. В пользу второго варианта говорит экономия средств и добросовестность, с которой хозяин примется за дело в собственном жилище. Остается лишь восполнить пробел в знаниях и понять, как сделать лестницу на второй этаж своими руками, внимательно изучив наши рекомендации.

Схемы лестниц для подъема на второй этаж

Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:

  • тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
  • проступь – верхняя плоскость ступеньки;
  • подступенок – проем между двумя проступями;
  • опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
  • балясина – вертикальная опора для перил.
Ступеньки на второй этаж из дерева

Прямая лестница на 1 пролет

Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:

  1. Прямая маршевая с переходной площадкой или без нее.
  2. Поворотная на 90 или 180° с забежными ступенями.
  3. Винтовая.
  4. Компактная лесенка «гусиный шаг».

Спуск на первый этаж с площадками

Справка. Ради экономии полезной площади и строительных материалов перечисленные сооружения размещаются вдоль стен. Исключение – винтовая конструкция, располагаемая в любом удобном месте, хоть посередине прихожей или зала.

Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь. Чтобы сэкономить место, правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как это показано выше на фото.

Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.

Лесенка с поворотом 90 градусов

Чертеж поворотной лестницы

Если места в доме или на даче совсем мало, то есть смысл построить винтовую лесенку либо сооружение типа «гусиный шаг», изображенную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорному столбу, а во втором они обрезаны по ширине таким образом, чтобы можно было поставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.

Витая лестница между этажами

Примечание. Обычно домовладельцы покупают винтовые лестницы из металла, дерева и стекла в виде готовых комплектов, монтируемых на месте. Сейчас в продаже нетрудно найти красивые изделия, гармонирующие с любым интерьером, но подобное удовольствие дешевым не назовешь.

Вырезы на ступеньках для постановки ног

Так выглядит крутой лестничный пролет типа гусиный шаг

Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

  • ширина проступи — не менее 26 см;
  • высота ступеньки – не более 20 см;
  • уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
  • высота перил – от 900 мм;
  • минимальная ширина пролета – 90 см.

Требования к лестничным маршам

Совет. Чтобы правильно посчитать параметры лестничного марша и определиться с его дизайном, рекомендуется решать задачу графическим способом. Сделайте собственный мини-проект, нарисовав от руки или в компьютере чертежи с изображением лестницы в плане и сбоку.

Суть расчета заключается в определении количества ступенек и общей длины подъема с учетом уклона самодельной лесенки. Порядок вычислений предлагается рассмотреть на примере загородного коттеджа с перепадом высот 3 м:

  1. Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
  2. Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
  3. Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.
Пологий лестничный марш - схема

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

  • ширину ступени уменьшить до 26 см;
  • высоту увеличить до 18 см;
  • выдвинуть проступь вперед на 3 см.
Схема подсчета ступенек прямого пролета

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Важный момент. Все домашние постройки, в том числе и межэтажная лестница, должны быть безопасны для маленьких детей. Предусмотрите просветы между балясинами соответственно возрасту ребенка, дабы он не смог протиснуться между ними и упасть.

Материалы для строительства

Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов. На постройку годится просушенная древесина следующих пород:

  • дуб;
  • бук;
  • ясень;
  • осина;
  • хвойные породы: ель, сосна, лиственница.

Совет. Для строительства внутри дома не стоит применять березу, поскольку она быстро рассыхается и теряет внешний вид.

Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.

Выточенные стойки для перил

Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно. Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.

Руководство по монтажу

В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:

  1. Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
  2. Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
  3. Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
  4. Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
  5. Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
  6. Закрепите балясины на шкантах или шпильках, поставьте перила.
Монтажная схема поворотоной лестницы

Схема крепления центральной опоры и сборки лестничного пролета

Совет. Не вырезайте 3 поворотные ступени из одного массива. Получится, что волокна первой из них будут располагаться поперек длины проступи, отчего ступенька проломится при малейшей нагрузке.

Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:

Заключение

При строительстве деревянной лестницы уделите особое внимание предварительным этапам – расчету, разметке и вырезке деталей. Если здесь вы допустите ошибку, то при сборке устранить ее бывает сложно, вплоть до переделки косоуров. Подумайте над оформлением балясин и перил, изучите существующие варианты по фотографиям и выберите самые интересные и подходящие к интерьеру вашего жилища.

Монтажная схема поворотоной лестницы

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

qustu.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
