Как сделать солнечную батарею своими руками

Солнечная батарея в готовом для функционирования виде стоит недешево. Но ее можно соорудить своими руками. Подобные технологические новшества — отнюдь не редкость в нашем веке. Подобные устройства многим помогают в быту и жизни.

Так солнечные батареи на крыше дома делают электрическую энергию практически бесплатной. Отопление оранжерей, обеспечение работы отдельных бытовых приборов, обогрев и другие функции — сфера применения подобных конструкций.

С каждым годом они приобретают все большую популярность. Рассмотрим метод сборки электростанции своими силами.

Краткое содержимое статьи:

О солнечных батареях

Разобравшись, как сделать солнечные батареи своими руками, возможно малыми затратами соорудить собственную конструкцию. Она будет работать аналогично тем, производятся промышленностью. Это генератор, функционирующий за счет фотоэлектрического эффекта.

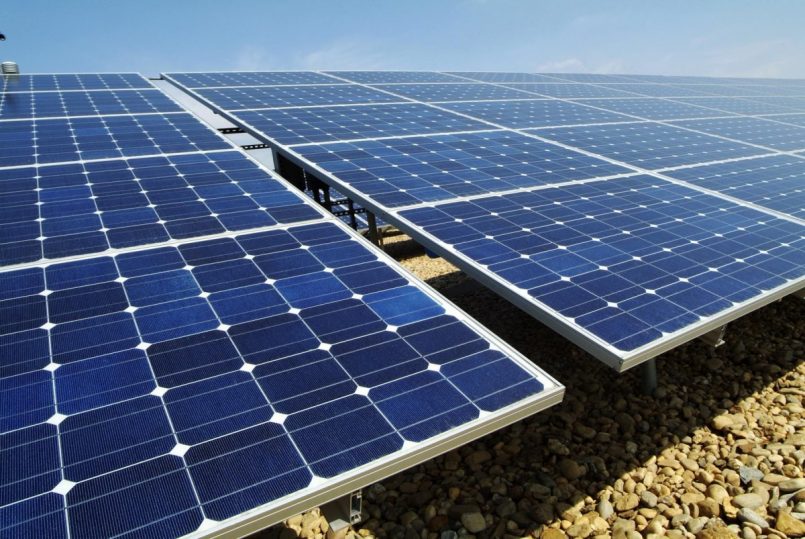

Гелеоэнергия преобразуется в электричество вследствие падения лучей на пластины, представляющие собой фотоэлементы — главные части конструкции.

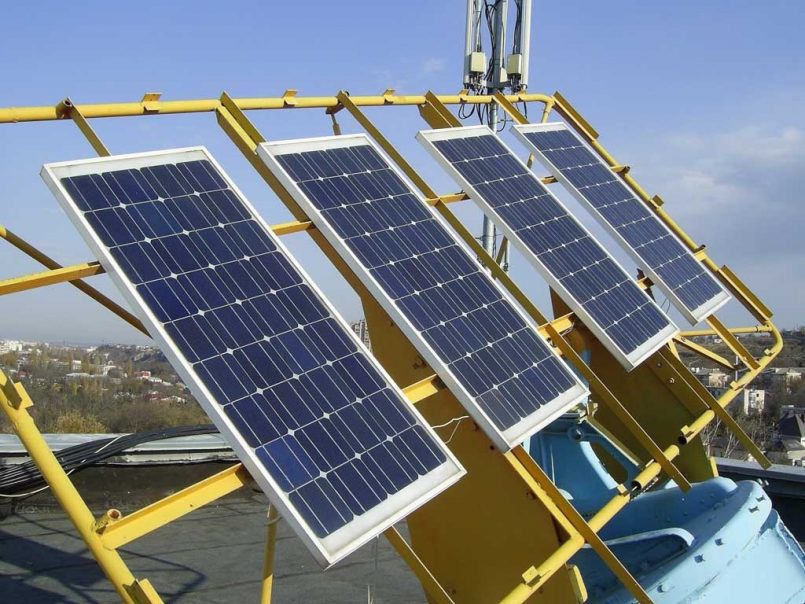

Для примера, собранная система состоит из 36 пластин. Характеристики солнечных батарей для дома будут следующие: каждый элемент имеет размеры 8 на 15 см и выдает 2,1 Вт. Суммарная мощность устройства получится равной 76 Вт.

electrikexpert.ru

Как сделать солнечную батарею своими руками: пошаговая инструкция

Экология потребления. Наука и техника: Всем известно, что солнечная батарея преобразует энергию солнца в электрическую энергию. И существует целая индустрия по производству таких элементов на огромных фабриках. Я же предлагаю вам выполнить свою собственную солнечную батарею из легкодоступных материалов.

Всем известно, что солнечная батарея преобразует энергию солнца в электрическую энергию. И существует целая индустрия по производству таких элементов на огромных фабриках. Я же предлагаю вам выполнить свою собственную солнечную батарею из легкодоступных материалов.


Составные части солнечной батареи

Главным элементом нашей с вами солнечной батареи будут две медные пластинки. Ведь, как известно, окись меди стала первым элементом, в котором ученые открыли фотоэлектрический эффект.

Итак, для успешной реализации нашего скромного проекта понадобится:

1. Медный лист. На самом деле целый лист нам не нужен, а вполне хватит небольших квадратных (или прямоугольных) кусков по 5 см.

2. Пару зажимов типа крокодил.

3. Микроамперметр (чтобы понять величину генерируемого тока).

4. Электрическая печка. Она необходима для того чтобы окислить одну из наших пластин.

5. Прозрачная емкость. Вполне подойдет обычная пластиковая бутыль из-под минеральной воды.

6. Поваренная соль.

7. Обычная горячая вода.

8. Небольшой кусок наждачной бумаги, чтобы очистить наши медные пластины от оксидной пленки.

Как только все необходимое подготовлено, можно приступать к самому важному этапу.

Готовим пластины

Итак, первым делом берем одну пластину и промываем ее для удаления всех жиров с ее поверхности. После этого с помощью наждачной бумаги счищаем пленку окиси и уже очищенную планку кладем на включенную электрическую горелку.

После этого включаем ее и наблюдаем, как она раскаляет и изменяет нашу с вами пластину.

Как сделать солнечную батарею своими руками: пошаговая инструкция

Как только медная пластина полностью приобретёт черный цвет подержите ее еще как минимум сорок минут на раскаленной плите. После этого выключите плитку и подождите пока полностью не остынет ваша «прожаренная» медь.

Из-за того что скорость остывания медной пластины и оксидной пленки будет разной большая часть черного налета отойдет самостоятельно.

Как сделать солнечную батарею своими руками: пошаговая инструкция

После того как пластина остыла, возьмите ее и аккуратно смойте черную пленку под водой.

Важно. При этом не следует отдирать оставшиеся черные области или же каким-либо образом сгибать. Это нужно для того, чтобы остался неповрежденным слой меди.

Как сделать солнечную батарею своими руками: пошаговая инструкция

После этого берем наши пластины и аккуратно помещаем в подготовленную емкость, а к краям прикрепляем наши крокодильчики с припаянными проводами. Причем нетронутый кусок меди соединяем с минусом, а обработанный к плюсу.

Как сделать солнечную батарею своими руками: пошаговая инструкция

Затем готовим солевой раствор, а именно растворяем несколько ложек соли в воде и эту жидкость заливаем в емкость.

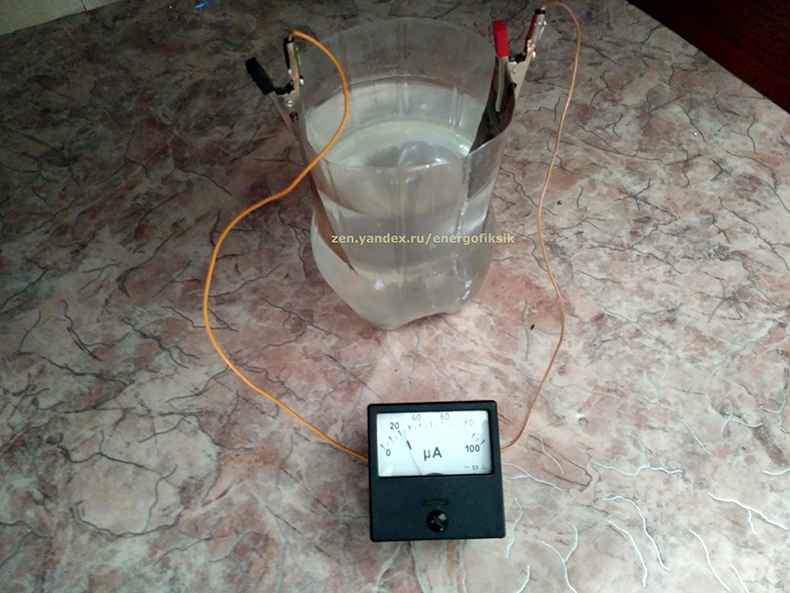

Теперь проверяем работоспособность нашей с вами конструкции путем подключения к микроамперметру.

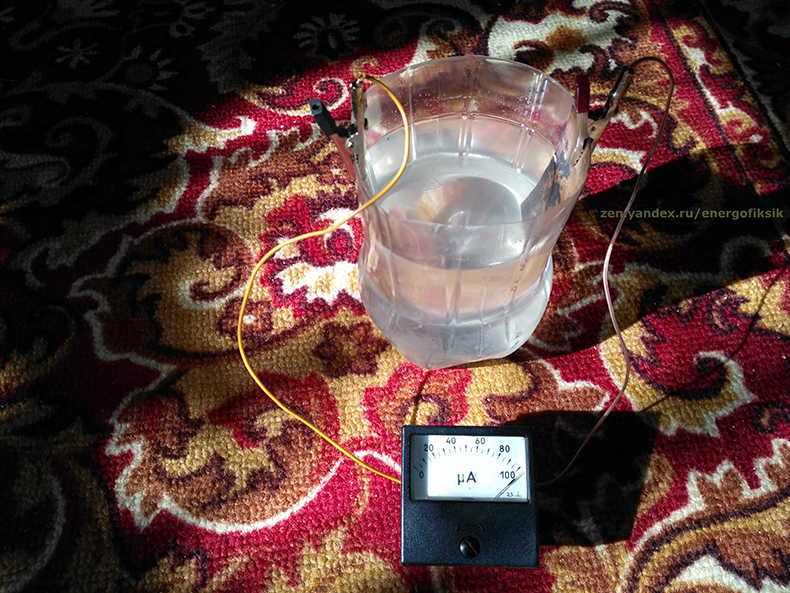

Как вы видите установка вполне рабочая. В тени микроамперметр показал примерно 20 мкА. А вот на солнце прибор аж зашкалил. Поэтому лишь могу сказать, что на солнце такая установка выдает явно больше 100 мкА.

Как сделать солнечную батарею своими руками: пошаговая инструкция

Конечно, от такой установки вы не сможете даже лампочку зажечь, но сделав такую установку со своим ребенком, вы сможете подогреть его интерес к изучению, например, физики. опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

как сделать в домашних условиях, самодельная панель, как смастерить самому из пивных банок и других подручных средств, пошаговая инструкция

Как изготовить солнечную батарею в домашних условиях?

Использование энергии солнца ассоциируется по большей части с космическими аппаратами. А теперь еще с разными далекими странами, где ускоренно развивается «альтернативная энергетика». Но попробовать то же самое даже с самодельными устройствами по силам почти всем.

Особенности и разновидности устройства

Из экзотического устройства, предназначенного только для специальных нужд, солнечная батарея превратилась в уже относительно массовый источник энергии. И причина не только в экологических соображениях, но и в беспрерывном росте цен на электроэнергию из магистральных сетей. Более того, есть еще немало мест, где такие сети вовсе не протянуты и неизвестно когда они появятся. Самостоятельная забота о протягивании магистрали, объединение ради этого усилий большого числа людей вряд ли возможны. Тем более что даже при успехе предстоит окунуться в мир стремительной инфляции.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Важно понимать, что панели, вырабатывающие электричество, могут довольно сильно отличаться друг от друга.

И дело даже не в формате – внешний вид и геометрия как раз довольно близки. А вот химический состав отличается разительно. Наиболее массовые изделия выполнены из кремния, который доступен почти всем и стоит недорого. По производительности батареи не хуже как минимум более дорогих вариантов.

Как изготовить солнечную батарею в домашних условиях?

Существует такие три основных варианта кремния, как:

  • монокристаллы;
  • поликристаллы;
  • аморфное вещество.
Как изготовить солнечную батарею в домашних условиях?
Как изготовить солнечную батарею в домашних условиях?

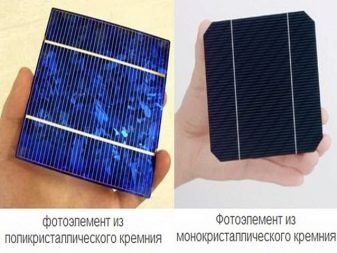

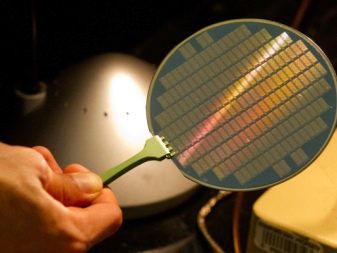

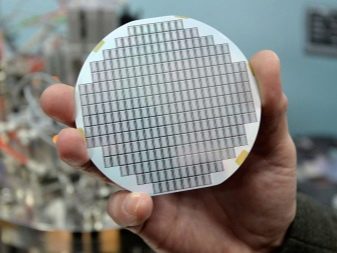

Монокристалл, если исходить из сжатых технических объяснений – это наиболее чистый тип кремния. Внешне панель похожа на своеобразные пчелиные соты. Основательно очищенное вещество в твердом виде делят на особо тонкие пластины, каждая из которых имеет не больше 300 мкм. Чтобы они выполнили свою функцию, используют электродные сетки. Многократное усложнение технологии по сравнению с альтернативными решениями делает подобные источники энергии наиболее дорогими.

Несомненным преимуществом монокристаллического кремния является очень высокий КПД

по меркам солнечной энергетики, составляющий приблизительно 20%. Поликристалл получают иначе, требуется сначала расплавить материал, а затем медленно понижать его температуру. Относительная простота методики и минимальный расход энергоресурсов при производстве положительно сказываются на стоимости. Минусом становится пониженная эффективность, даже в идеальном случае она составляет не более 18%. Ведь внутри самих поликристаллов есть немало структур, понижающих качество работы.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

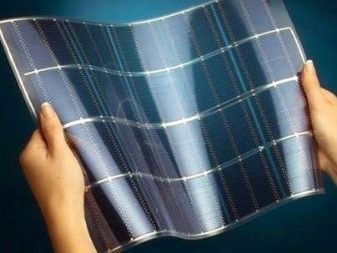

Аморфные панели почти не проигрывают обоим только что названным видам. Кристаллов тут нет вообще, есть вместо них «силан» – это соединение кремния с водородом, размещаемое на подложке. КПД составляет примерно 5%, что в значительной мере компенсируется многократно увеличенным поглощением.

Немаловажно и то, что аморфные батареи лучше других вариантов справляются со своей задачей при рассеянном солнечном освещении и в пасмурную погоду. Блоки являются эластичными.

Как изготовить солнечную батарею в домашних условиях?

Иногда можно встретить комбинацию монокристаллических или поликристаллических элементов с аморфным вариантом. Это помогает сочетать достоинства используемых схем и гасить практически все их недостатки. С целью снижения стоимости изделий сейчас все чаще используют пленочную технологию, которая предусматривает генерацию тока на базе теллурида кадмия. Само по себе это соединение является токсичным, но выброс яда в окружающую среду исчезающе мал. А также могут использоваться селениды меди и индия, полимеры.

Как изготовить солнечную батарею в домашних условиях?

Концентрирующие изделия повышают эффективность использования площади панели. Но это достигается только при использовании механических систем, обеспечивающих разворот линз вслед за солнцем. Применение фотосенсибилизирующих красителей потенциально помогает улучшить прием энергии Солнца, но пока это скорее общая концепция и разработки энтузиастов. Если нет желания экспериментировать, лучше выбрать более стабильную и проверенную конструкцию. Это относится как к самостоятельному изготовлению, так и к покупке готового продукта.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Самостоятельное изготовление

Из чего делают?

Сделать своими руками солнечную батарею уже не так сложно, как кажется. Принцип действия устройства основан на применении полупроводникового перехода, освещенное устройство должно создавать ток. Самостоятельно изготовить приемник не получится, для этого нужны сложные производственные манипуляции и специализированное оборудование. А вот выполнить силовую часть преобразователя из подручных средств и материалов – не составляет особого труда. Для получения энергии в собственном смысле слова потребуется пластина из кремния, поверхность которой покрыта сеткой диодов.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Все пластины должны рассматриваться как обособленные генерирующие модули. Важно понимать, что оптимальная эффективность достигается при условии постоянного направления на солнце, и что придется позаботиться о накоплении энергии. Хрупкая батарея должна быть надежно защищена от любых загрязнений, от попадания снега. Если это все же происходит, посторонние включения следует убирать максимально быстро. Первым шагом при работе становится подготовка рамы.

Ее в основном делают из дюралюминия, который обладает следующими особенностями:

  • не подвержен коррозии;
  • не повреждается излишней влажностью;
  • служит максимально долго.
Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Но необязательно делать именно такой выбор. Если проведена окраска и специальная обработка, неплохие результаты достигаются с использованием стали либо древесины. Не рекомендуется ставить очень крупные панели, что неудобно и повышает парусность. Чтобы зарядить кислотный аккумулятор на 12 В, нужно создать рабочее напряжение от 15 В. Соответственно, модулей по 0,5 В потребуется 30 штук.

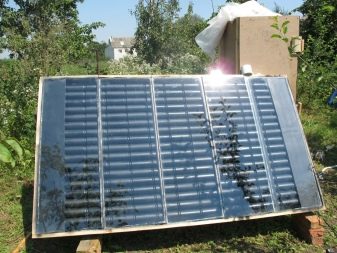

Можно создать конструкцию из пивных банок. Корпуса выполняются из фанеры 1,5 см, а лицевая панель формируется из органического стекла или поликарбоната. Допускается применение стандартного стекла толщиной 0,3 см. Гелиоприемник формируется при окрашивании черным пигментом. Краска должна быть устойчивой к значительному нагреву. Крышки разрабатываются таким образом, чтобы обеспечивать повышенную эффективность обмена теплом.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

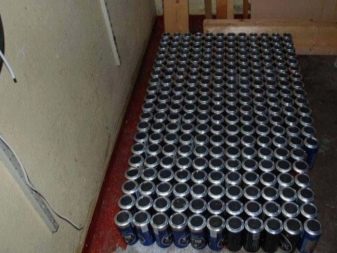

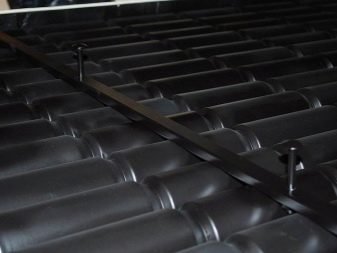

Внутри банок воздух прогревается гораздо быстрее, чем на открытом месте. Важно: требуется отмывать емкости сразу, как только принято решение об их использовании.

Брать следует только алюминиевые банки, стальные не подойдут. Проверка производится простейшим образом – с использованием магнита. Донце пробивают, вводят пробойник или гвоздь (хотя можно и сверлить).

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Суппорт вставляют и искажают соответственно рисунку. Верх банки разрезают, чтобы получилось что-то похожее на плавник. Он помогает воздушному потоку снимать максимум тепла с греющейся стенки. Потом банку обезжиривают любым моющим средством и приклеивают отрезанные ранее части друг к другу. Исключить промахи можно, используя шаблон из нескольких досок, приколоченных гвоздями под прямым углом.

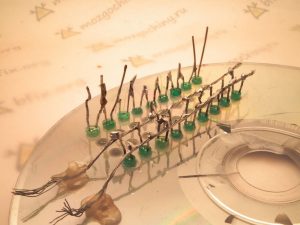

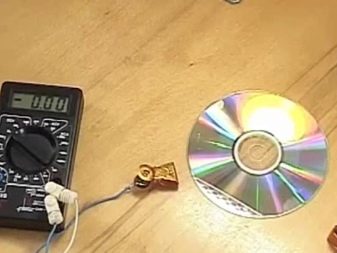

Довольно часто используют конструкции из дисков. Они выступают неплохими фотоэлементами. Как вариант, ставятся пластины из меди. Электрическая схема, как уже говорилось, работает по тому же принципу, что и большинство транзисторов. Фольга призвана предотвращать чрезмерный разогрев. Как альтернативу в летние месяцы используют просто поверхность, отделываемую в светлые цвета.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Какие инструменты понадобятся?

Чтобы произвести самостоятельно все работы по монтажу солнечной батареи на 220 вольт, понадобятся следующие инструменты:

  • паяльники, электрифицированные на 40 Вт;
  • герметики на базе силикона;
  • скотч, приклеиваемый с двух сторон;
  • канифоль;
  • припой;
  • провод, по которому будет уходить ток;
  • флюс;
  • шина из меди;
  • крепежные элементы;
  • дрель;
  • прозрачный материал листовой;
  • фанера, органическое стекло либо текстолит;
  • диоды конструкции Шоттки.

Как изготовить?

Пошаговая инструкция предусматривает выводы с панелей на батареи посредством защитного диода, что помогает исключить саморазряд. Поэтому на вывод подается ток напряжением 14,3 В. Стандартный зарядный ток имеет силу 3,6 А. Его получение достигается при использовании 90 элементов. Подключение частей панели производится параллельно-последовательным способом.

Нельзя использовать в цепочках неодинаковое число элементов.

С поправочными коэффициентами за 12 часов солнечного освещения можно получить 0,28 кВт/ч. Элементы расставляются в 6 полос, для довольно свободного монтажа требуется рама величиной 90х50 см. К сведению – когда есть подготовленные рамы с иными размерами, лучше пересчитать потребность в элементах. Если это невозможно, то применяют детали другой величины, их размещают, варьируя длину и ширину ряда.

Как изготовить солнечную батарею в домашних условиях?

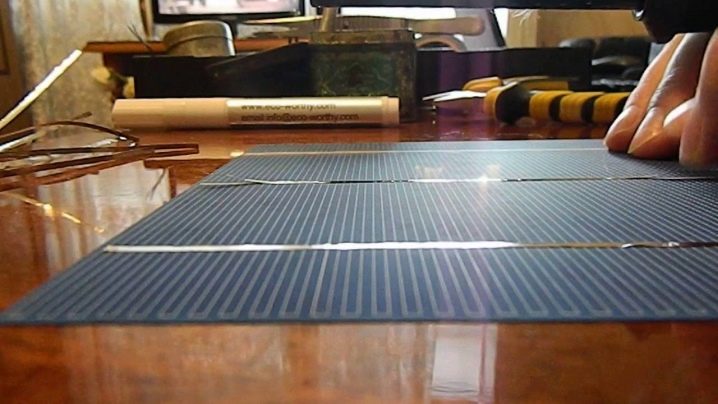

Работать желательно на совершенно ровном месте, куда удобно подходить с любой стороны. Рекомендуется заготовленные пластины поставить немного в стороне, где они будут застрахованы от падений и ударов. Даже взять панель непросто, их берут только по одной и очень аккуратно. Крайне важно при монтаже в домашних условиях электрических солнечных панелей для дома или для дач поставить надежное УЗО. Такие блоки делают использование системы безопаснее, сокращая риск травмирования электрическим током и возгорания.

Большинство специалистов рекомендуют приклеивать распаянные элементы в виде единой цепи. Подложка должна быть плоской, поскольку это обеспечивает надежность. Как вариант, можно вставить в раму и основательно укрепить лист стекла либо плексигласа. Это изделие требует обязательной герметизации. На подложку выкладывают элементы в заранее определенном порядке и приклеивают их с помощью двустороннего скотча.

Как изготовить солнечную батарею в домашних условиях?

Работающая сторона должна быть повернута к прозрачному материалу, а паяльные выводы оборачивают в другую сторону. Удобнее всего распаивать выводы, если рама выложена рабочей плоскостью на столе.

Когда пластины приклеены, кладут смягчающую подкладку, для нее используют следующие материалы:

  • резину в листах;
  • древесноволокнистые плиты;
  • картонки.

Теперь можно вставить в раму оборотную стенку и герметизировать ее. Замена кормовой стенки на компаунд, в том числе на эпоксидную смолу, вполне возможна. Но такой шаг нужно совершать только при условии, что панель не придется разбирать и чинить. Стандартный сегмент выдает примерно 50 Вт тока при благоприятных условиях. А этого уже достаточно для подпитки светодиодных светильников в небольших домах.

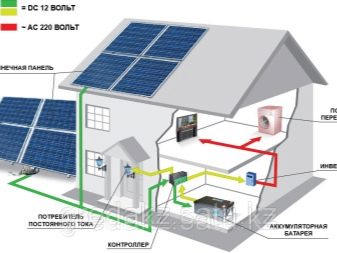

Чтобы обеспечить комфортную жизнь, придется за сутки расходовать от 4 кВт/ч электричества. Для жизнеобеспечения семьи из трех человек понадобится подавать уже 12 кВт/ч. Учитывая неизбежные добавки (когда, к примеру, одновременно работает стандартный набор техники и перфоратор) – требуется увеличить этот показатель еще на 2–3 кВт. Эти параметры и можно взять за основу при расчете необходимых параметров. Чтобы работа проходила нормально, необходимо добавлять в схему устройство, контролирующее заряд.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

12 В постоянного тока, ведь именно такую мощность выдает типовая и самодельная батарея, переделать на 220 В переменного способен инвертор. Если нет желания его приобретать, придется комплектовать дом электроаппаратурой, рассчитанной на 12 либо 24 В. Так как низковольтные магистрали насыщаются сильным током, придется выбирать провода значительного сечения и не скупиться на изоляцию. Для накопления выработанного электричества применяют в основном свинцовые аккумуляторы, содержащие кислоту. Несмотря на все технологические усовершенствования, лучший вариант еще не предложен. Чтобы увеличить вырабатываемое напряжение, ставят 2 или 4 аккумулятора.

Как изготовить солнечную батарею в домашних условиях?

Наибольшие расходы повлечет приобретение самих панелей, улавливающих солнечные лучи. Сэкономить можно, если заказывать китайский товар в электронных магазинах. В целом такие предложения качественные, но необходимо внимательно знакомиться с репутацией продавцов, с поступающими об их деятельности отзывами. Можно выбирать работоспособные системы с незначительными дефектами. Производители их бракуют и выставляют на продажу, чтобы не тратиться на дорогостоящую утилизацию.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Важно: не стоит монтировать в одной сборке разные по габаритам или вырабатываемому току элементы. Наибольшая генерация в таком случае все равно будет ограничена «узким местом».

Самостоятельная сборка инвертора оправдана только в случае ограниченного потребления тока. А контроллеры зарядов и вовсе стоят мизерную сумму, так что их производство своими руками не оправдывается. Проектируя батарею, следует помнить, что ее элементы должны отделяться разрывом в 0,3–0,5 см.

Часто выбирают сооружения из алюминиевых профилей и органического стекла. Тогда готовят на основе металлического уголка каркас прямоугольной формы. Углы каркаса сверлят, чтобы потом легче было скреплять конструкцию. Изнутри периметр смазывается силиконовым реагентом. Теперь можно поставить лист прозрачного материала, который как можно плотнее прижимают к раме.

Как изготовить солнечную батарею в домашних условиях?

Углы коробки пронзают шурупами, удерживающими специальные уголки. Эти уголки не дадут оргстеклу произвольно изменять свое местоположение внутри изделия. Сразу после этого оставляют заготовку в покое и ждут, пока герметик высохнет. На этом предварительный этап завершен. До внедрения солнечных уловителей в корпус его основательно вытирают, чтобы не было малейших признаков загрязнения. Сами пластины тоже очищают, но делают это предельно осторожно.

До сборки конструкций с припаянными на заводе проводниками желательно оценить качество соединений и ликвидировать все обнаруженные деформации. Когда шины еще не соединены, первоначально паяют их к контактам на пластинах, и только после этого связывают взаимно.

Последовательность соединения является следующей:

  • измерение требуемого участка шины;
  • нарезка полосок согласно результату замера;
  • смазывают обрабатываемый контакт флюсом на всем протяжении с нужной стороны;

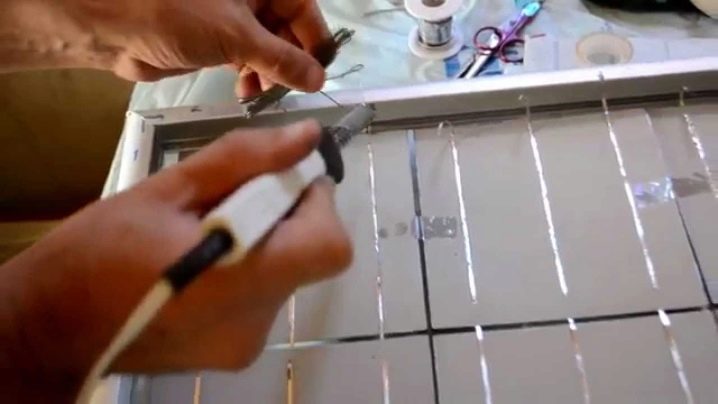

  • прикладывают шину аккуратно и точно, прогретым паяльником ведут по всей поверхности, которую нужно соединить;
  • переворачивают пластину и все те же манипуляции повторяют сначала.

Важно: чрезмерно сильный нажим при пайке недопустим, что может разрушить хрупкие элементы. Нужно исключить и прогрев паяльником тех частей, которые не соединяются.

Как изготовить солнечную батарею в домашних условиях?

Закончив работу, внимательно осматривают всю поверхность батареи и каждого соединения. Нельзя, чтобы там были даже малейшие дефекты. Оставшиеся выемки и впадины устраняются еще одним проходом паяльника, уже максимально нежным и с еще меньшим прижатием. Сам паяльник не должен быть мощным, скорее, наоборот – сильный прогрев противопоказан. При отсутствии опыта столь тонкой работы желательно подготовить размеченный фанерный лист. Он позволит избежать многих серьезных ошибок. В ходе пайки контактов нельзя упускать из вида их полярность, в противном случае система работать не будет.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

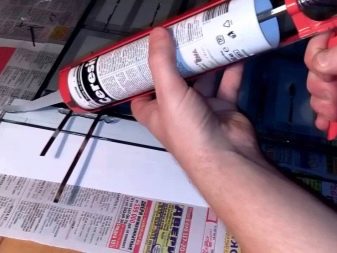

Приклеиваемые части соединяются тоже в максимально щадящем режиме. Избыток клея нежелателен, требуется накладывать в центральных частях пластин самые маленькие капли, которые только можно сформировать.

Перекладывание пластин в корпус желательно делать вдвоем, поскольку в одиночку это не слишком удобно. Далее, следует соединить каждый провод с края пластины с общими магистралями для тока. Вынеся подготовленную панель на освещенный солнцем участок, меряется вольтаж в общих шинах, который должен быть в пределах проектных значений.

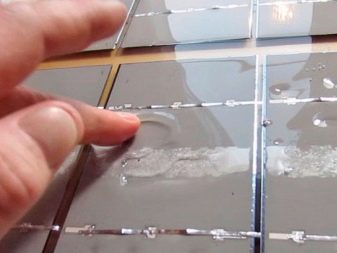

Есть и другой способ герметизировать солнечную панель. Небольшие количества герметиков из силикона наносятся в промежутки пластин и на внутренние края корпуса. Далее, руками внешние стороны фотоэлементов прижимают к оргстеклу, при этом добиваются идеальной плотности. Накладывают незначительный груз на каждый край, дожидаясь высыхания герметика. После этого смазывают каждый стык пластины и внутренней стороны рамки.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

При этом герметик может касаться краев оборота пластин, но не любой другой их части. Боковая часть корпуса послужит для установки соединяющего разъема, который связывается с диодами Шоттки. Внешняя сторона закрывается экраном, делаемым из прозрачных материалов. Создаваемая конструкция продумывается так, чтобы внутрь не попадало даже небольшое количество влаги. Лицевая грань из органического стекла покрывается лаком.

Рекомендации по эксплуатации

Солнечная батарейка может прослужить очень долго и стабильно, поставляя ток в домашнюю проводку. Но многое зависит не только от качества ее сборки и последующего подключения. Очень важно эксплуатировать такой нежный генератор, как полагается. Желательно направить батареи, если они не снабжены подстраивающейся под солнце системой, четко на юг, что поможет уловить максимум энергии и сократить непроизводительные потери. Чтобы исключить ошибку, достаточно ставить генератор под тем углом к горизонту, который равен числу градусов широты в конкретном месте. Но поскольку солнечный диск в течение года меняет свое местоположение на небосводе, рекомендуется в весенние месяцы понижать угол, а при наступлении осени повышать его.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

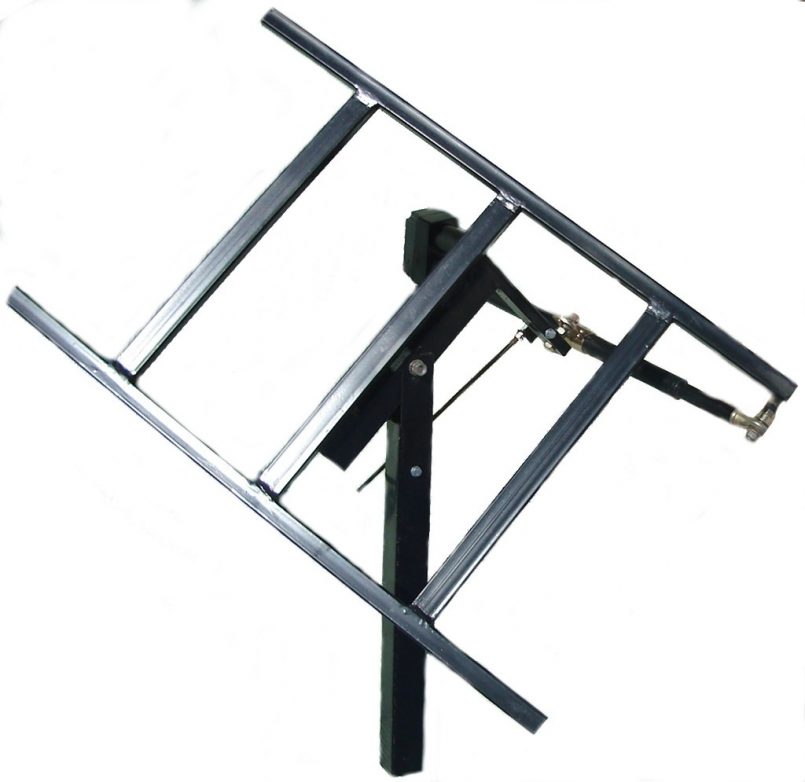

Дополнение следящей системой в бытовых условиях нецелесообразно. Она оправдывает вложения исключительно на промышленном уровне. Гораздо выгоднее поставить сразу несколько батарей, ориентированных на наиболее вероятные углы освещения. Ставя солнечные генераторы поверх плоской кровли, к примеру, из рубероида или из листового железа, стоит поднять их над плоскостью. Тогда обдув воздушным потоком снизу повысит эффективность работы. На волнистых крышах так поступать необязательно, хотя никакого вреда от подъема не будет.

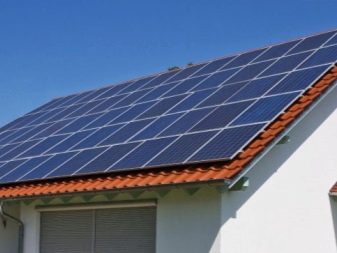

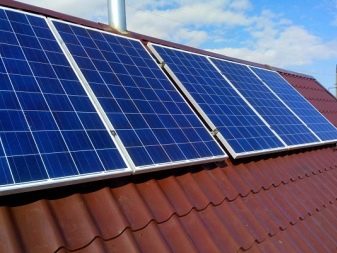

Самые лучшие кровли – это те, что ориентированы к югу и оформлены в виде плоских скатов. В такой ситуации скат служит для присоединения нескольких уголков, размер которых совпадает с величиной модуля. Выход над коньком составляет примерно 0,7 м, а крепление модуля к уголкам производится с разрывом в 150–200 мм. Как вариант, можно свешивать батарею при помощи тех же уголков ниже кровельного ската. На волнистой поверхности уголки часто сменяют трубами тщательно подбираемого диаметра.

Как изготовить солнечную батарею в домашних условиях?

Монтаж генераторов на фронтоне лучше всего сочетать с покраской этого элемента и свесов в светлые тона.

Солнечные блоки стоит выставлять по горизонтали, что сократит разброс температуры между их нижней и верхней частью на 50%, если сравнивать с вертикальным монтажом. А значит не только увеличится фактический ресурс, но и удастся повысить результативность системы.

Место для монтажа должно обладает следующими особенностями:

  • как можно более освещенным;
  • имеющим минимальную тень;
  • хорошо продуваемым ветрами.

Полезные советы

Самодельная солнечная батарея может быть применена даже для отопления частного дома. Подобное оборудование можно монтировать, не требуя разрешения от государственных органов. Но даже при активном использовании оценить эффективность не получится раньше чем через 36 месяцев. Кроме того, такой вариант очень дорогой. Так как почти везде в России температура регулярно бывает отрицательной, придется дополнить гелиосистему теплоизоляцией.

Как изготовить солнечную батарею в домашних условиях? Как изготовить солнечную батарею в домашних условиях?

Стабильное действие батарей обеспечивается в диапазоне температур от -40 до +90 градусов. Исправная работа гарантирована в среднем на 20 лет, а после этого эффективность резко сокращается. При выборе контроллера нужно учитывать разницу между мощными и слабыми электрическими системами. Если контроллера нет или он вышел из строя, придется непрерывно отслеживать заряды аккумуляторов. Невнимательность может сократить срок действия накопителя заряда.

Как изготовить солнечную батарею в домашних условиях?

Как сделать солнечную батаерю своими руками, смотрите в следующем видео.

stroy-podskazka.ru

Солнечная батарея своими руками из подручных средств в домашних условиях

Солнечная батарея своими руками

К альтернативным источникам питания приковано внимание большого числа людей. Солнечная батарея своими руками из подручных средств устанавливают на крышах домов и балконах, поскольку реалии современности не позволяют их купить у поставщиков.

{ ArticleToC: enabled=yes }

Непосвященному человеку задача создания таких солнечных конструкций из подручных средств кажется непосильной. В действительности, нужны желание и небольшие финансовые вложения.

Из чего состоит солнечная батарея?

Из чего состоит солнечная батарея?

Состоит батарея из фотоэлементов, называемых «солнечными». Отсюда и название конструкции. Благодаря им происходит преобразование энергии Солнца в электрическую.

Почему люди стали задумываться об альтернативной энергии?

Потому, что желают иметь запасной источник электроснабжения.

Почему люди стали задумываться об альтернативной энергии

Прежде, чем приступить к сооружению солнечной батареи своими руками в домашних условиях, нужно четко определиться для чего проводится работа. Если делается она в целях экономии, то нужно понимать, что окупаемость конструкции из подручных средств, собранной своими руками, зависит от себестоимости используемых материалов. С другой стороны, экономия на расходных материалах приводит к снижению срока службы. Значит, искать нужно «золотую середину».

В самом бюджетном варианте потребуются:

  • алюминиевый уголок;
  • стекло;
  • фотоэлементы и проводники;
  • диоды и материал для каркаса;
  • герметик;
  • мультиметр;
  • паяльник;
  • олово;
  • флюс;
  • шины для пайки;
  • герметик
  • шурупы;
  • краску и оплетку для изоляции кабеля.

Что учитывать при выборе фотоэлементов?

Для изготовления таких солнечных батарей существует два типа фотоэлементов — из поликристаллического кремния и монокристаллического. Однако, собирая их в домашних условиях своими руками, нужно знать, что коэффициент полезного действия первой конструкции выше, чем второй — 17,5% против 15%.

Прежде требуется определиться с необходимой мощностью, для чего следует подсчитать нагрузку, необходимую для питания при боров от солнечных батарей созданных своими руками.

Что учитывать при выборе фотоэлементов

Это позволит понять, сколько потребуется купить солнечных элементов и какая площадь потребуется, чтобы батареи установить. Важен и угол наклона панели, находиться которая должна на самой солнечной стороне жилища. Важно, чтобы угол наклона мог изменяться, чтобы использовались панели из подручных средств более эффективно.

Соединены фотоэлементы с помощью припаянных к ним проводников как последовательно, так и параллельно, что увеличивает напряжение и силу тока, а также позволяет получить энергию даже при повреждении одного их элементов.

Главное, выбрать для панели своими руками детали наименьшей стоимости (при одинаковых параметра). Ведь товар аналогичной мощности на различных сайтах весомо отличатеся по цене.

В солнечных батареях кроме проводников имеются полупроводники, защищающие их от перегрева – диоды. Ведь в темное время суток конструкция активно поглощает энергию, накопившуюся благодаря аккумулятору, в роли которого выступает свинцовая обычная батарея.

Где купить фотоэлементы?

Где купить фотоэлементы

Предложений много на рынке и в интернет-магазинах. Солнечные элементы предлагаются различных размеров, КПД и мощности. Например, по приемлемым ценам комплект из 72 элементов размером 156х72 мм, заказать можно на сайте www.aliexpress.com. Номиналы, заявленные производителем, вполне достаточны для солнечных батарей, собираемых в домашних условиях. Но, к указанной на сайте цене, не забывайте добавлять стоимость доставки.

Порядок изготовления батареи, использующей солнечную энергию

Начинают сборку конструкции с каркаса. Он – необходимая составляющая любой солнечной батареи, изготовлен может быть из фанеры, оргстекла, ДСП, поскольку эти материалы не пропускают практи чески инфракрасные лучи, нагревающие конструкцию и приводящие к ее выходу из строя.

Порядок изготовления батареи

Дорогостоящую конструкцию, как говорилось, приобрести могут не все. А вот изготовить ее своими руками из подручных средств может каждый.

Изготовление каркаса

Идеально для этого подходит ящик с невысокими бортиками, не затеняющими фотоэлементы. Его не тяжело сделать из любого из перечисленных выше материалов, учитывая, что толщина должна быть 9,5 мм, а толщина реек – 19 мм.

Изготовление каркаса

Обязательно нужно предусмотреть вентиляционные отверстия в ящике, которые помогут в борьбе с температурой и излишками влаги.

Размеры ящика определяются индивидуально, в зависимости от размеров собираемой батареи.

В готовый ящик укладывают не проводящие ток ДВП, ДСП или другие материалы. На них крепятся солнечные элементы.

Древесину от влаги поможет защитить окрашивание влагостойкой краской. Чтобы исключить отрицательное действие внешней среды, лицевая поверхность ящика накрывается оргстеклом. В крайнем случае, используется стекло обычное. Но оно не защищает от попадания камнеми, града и т.д.

Чтобы будущая батарея была прочной, между уголком и стеклом должен находиться достаточный слой силикона, для чего с каждой стороны каркас необходимо сделать на 5 мм больше. Толщина стекла для солнечной батареи выбирается толщиной 4 миллиметра. Для рамы нужно запастись уголком 20х20мм.

Изготовление каркаса

Стекло в качестве материала каркаса выбирают, чтобы меньше нагревались солнечные элементы, поскольку оно пропускает мало ИК- лучей. Но можно выбрать и оргстекло. Уголкам алюминиевым чаще других материалов отдают предпочтение, но можно применять ДСВ, фанеру и пр.

Все о сборке солнечных элементов

Изготовление каркаса

Когда закончено с каркасом, начинают собирать фотоэлементы. Новичкам целесообразно начать с создания небольшой батареи, оставив часть панелей на замену в случае повреждения во время пайки. Из этих деталей составляют 4 ряда (по 12 элементов в каждом).

Максимальная суммарная мощность должна получиться порядка 85 Ватт:

  • если для батареи используется много элементов, в самом начале их нужно отсортировать по количеству вырабатываемых вольтов. В противном случае, элемент с наименьшим числом вольтов, будет являться сопротивлением;
  • на каркас элементы укладывают обратной стороной, т.е. вниз лицевой поверхностью. Далее готовят паяльник, флюс, спирт, ватные палочки;

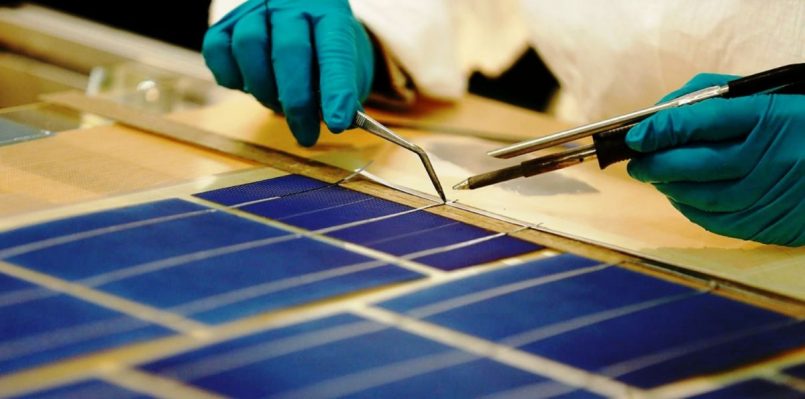

  • после этого переходят к пайке. Процесс пайки проводится аккуратно, поскольку при сильном усилии элементы можно повредить. соединительные проводники одного элемента размещают таким образом, чтобы они на обратной стороне другого элемента пересекали места пайки;
  • на следующем этапе переходят к напайке на солнечные элементы двухмиллиметровой шины — процесс несложный, но достаточно рутинный. Размер шины определяется исходя из ширины двух элементов и расстояния между ними (0,5-1 см). Все остальные шины вымеряются по длине первой.
  • Теперь, смочив в спирте ватную палочку, обезжиривают места, где будет припаиваться шина. Затем по этим местам проводят карандашом, чего не требуется для шины, которая уже является луженой. Затем паяльном аккуратно припаивают шину. Добавлять припой не нужно – его на шине достаточно для качественной пайки.
  • Главное, чтобы не было никаких выступов, которые при укладке на стекло могут приводить к повреждениям элементов. Места пайки вновь протирают ватной палочкой, смоченной спиртом, чтобы убрать остатки припоя. Таким образом паяют все элементы;
  • когда припаяны все шины, паяем обратную сторону панелей: обезжиривают место будущей пайки, наносят флюс, паяют, удаляют остатки припоя. Чтобы соединение было последовательным, первая шина (на первом элементе первой ленты) должна выходить из-под него, на второй – находиться сверху, на третьем – вновь выходить снизу и т.д.;
  • когда припаяны все элементы (собраны в ленты), переходят к обезжириванию стекла, на которое затем укладывают их, не забывая оставлять между рядами расстояние от 0,5 до 1 см;
  • когда все фотоэлементы спаяны, наступает очередь их приклейке к каркасу, для чего на обратную сторону каждого из элементов наносят по капле герметика силиконового, который обеспечит надежное приклеивание. Прикрепив элементы на стекло, проверяют ток, а также перегревающиеся панели. Если таковые имеются их лучше заменить;
  • после окончания работы, в обязательном порядке их требуется обмотать обмоткой для кабеля, изготовленной из меди, которая соединит их между собой. Клеить ее можно тем же герметиком;
  • осталось немного до окончания работ – герметизировать элементы, для чего их покрывают силиконом. Достаточно двух баллончиком по 300 миллилитров. Трудность у многих возникает с равномерным его распределением, поскольку силикон достаточно густой. После нанесения его пройти должно не менее 8 часов;
  • солнечную панель перед герметизацией рекомендуют протестировать, чтобы убедиться, что пайка произведена качественно. Если финансовые возможности позволяют, вместо дешевого герметика использовать можно компаунды. Вначале фиксируя по краям систему, затем – в середине. Заливают пространство между «лентами» фотоэлементов. Добавив в герметик акриловый лак, смесью покрывают тыльную сторону.
  • Подойдет и пленка 751, предназначенная для приклейки аппликаций к машинам- реклам). Нужно пленку положить ровно, т.к. в дальнейшем изменить ничего не получится. В случае, если она легла не ровно, отрывать пленку не следует, т.к. сломаются фотоэлементы. Очень аккуратно, постепенно снимая слой с пленки, ее расправляют от середины к краям, слегка прижимая;
  • к каркасу пластины крепятся шурупами, находящимися на рейках.

Герметизация

Такая конструкция в солнечную погоду сможет выдавать в час 70-85 ватт.

Заливка силиконом

Заливка силиконом

На этом можно считать законченной сборку в домашних условиях солнечной батареи. С появлением ее в доме, вы получаете экологически чистую энергию, чем снижаете потребление энергии от традиционных источников, оказывающих отрицательное действие на окружающую среду и наносящих вред здоровью.

Видео: Как сделать солнечную батарею в домашних условиях

Как эксплуатировать солнечные батареи?

Важно понимать, что у батареи, выдающей максимальную мощность 80 Вт днем, она уменьшится с наступлением темного времени суток. В течение же светового дня такой мощности достаточно для подключения телевизора, ноутбука, для зарядки часов на солнечных батареях водонепроницаемых.

Это очень удобно, поскольку не придется менять батарейки, можно неограниченно пользоваться подсветкой и т.д. Небольшие солнечные панели, встроенные в разные формы дизайна, позволяют часам заряжаться в течение 10 минут даже в пасмурную погоду. Их механизм, «ловящий» свет, преобразует энергию для зарядки аккумулятора, т.е. позволяет им даже в полной темноте работать круглый год. В таких условиях они погружаются в сон, дисплей отключается, а при попадании на них света, они показывают правильное время.

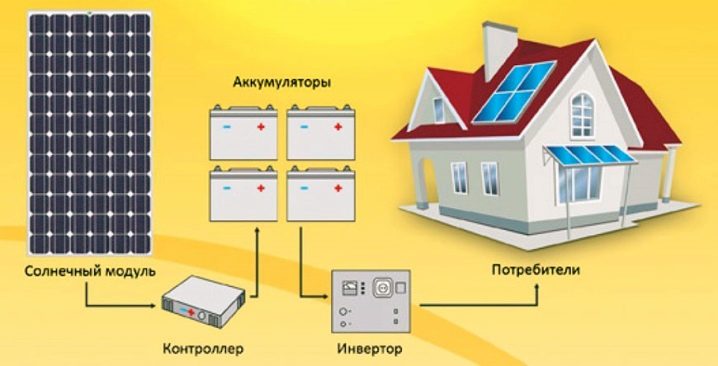

Но, к солнечной батарее потребуется инвертор, который постоянное напряжение 12 В, будет преобразовывать в переменной – 220В.

Если же днем, находясь на работе, вы электричеством не пользуетесь, но желает накопить энергию на вечер, необходимо иметь АКБ и контроллер заряда к нему.

Электричество, станет поступать от солнечной батареи на контроллер, что приведет к зарядке аккумулятора от солнечной батареи. С помощью инвестора электричество с аккумулятора преобразуется в 220В, а резерв будет тем больше, чем больше емкость аккумулятора. Им и можно воспользоваться в темное время.

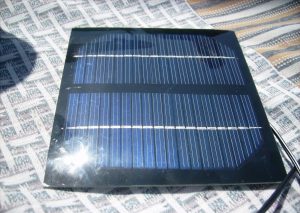

Солнечная батарея собственного изготовления

Стоимость солнечной батареи, изготовленной своими руками, в 3 раза ниже, чем при ее покупке, но за аккумулятор, контроллер заряда аккумулятора от солнечной батареи и качественный инвертор сумму придется выложить немалую.

Как видим, не столь сложно сделать солнечную батарею своими руками.

Видео: Солнечная батарея своими руками сборка

Солнечная батарея собственного изготовления

motocarrello.ru

Как сделать солнечную батарею своими руками

Хоть использование солнечной энергии и получило сегодня широкое распространение, цена фотобатарей остается на высоком уровне. Но их вполне можно сделать своими руками. В большинстве случаев этим интересуются владельцы частных домов. Но некоторым удается снабдить самодельными фотопанелями даже свою квартиру.

Устройство солнечной батареи

Перед тем как создать солнечную батарею своими руками, стоит разобраться в ее работе. Электрическую энергию накапливают аккумуляторы. В основе работы самой батареи лежит фотоэлектрический эффект. Он происходит в фотоэлементах, которые и «собирают» энергию солнечных лучей. Такие пластины как раз и выступают основной частью фотобатарей. Как же преобразуется энергия из солнечной в электрическую:

  1. Лучи солнца попадают на одну из сторон пластины, имеющую тонкий слой бора или фосфора.
  2. Под их воздействием высвобождается множество электронов. Фосфорная пленка удерживает их, не давая разлетаться.
  3. Движение электронов упорядочивается металлическими «дорожками», которыми оснащена каждая пластина.
  4. Так возникает электрический ток. Его можно получить тем больше, чем больше взять кремниевых ячеек.

Выбираем фотоэлементы

Первыми в списке необходимых материалов идут, конечно же, солнечные фотоэлементы. Поскольку развитие альтернативных источников энергии в мире не стоит на месте, разработано уже множество различных солнечных пластин.

  • Пленочные. Сегодня их выпускают только технологически «продвинутые» компании, поэтому за ними остается только «охотиться». Такие элементы встречаются в уже готовых фотобатареях.
  • Аморфные. Это фотопластины, способные собирать лучи солнца в любых погодных условиях: на закате, при запыленном воздухе, в дождь и пр. В основе аморфных элементов лежит тончайший слой кремния, напыляемый на стеклянную или полимерную поверхность. Для создания самодельной солнечной батареи своими руками такие элементы используют редко из-за небольшого срока службы и недостаточного КПД.
  • Из кристаллического кремния. Здесь выделяют два типа фотопластин:
    • Монокристаллические. Состоят из одного кремниевого кристалла. Эффективность таких панелей выше за счет одностороннего направления. Подобные элементы чаще применяют в регионах с высокой активностью солнца. Распознать подобные ячейки можно по однородному темному цвету и срезанным углам. Их КПД составляет около 19%, а срок службы достигает 50 лет.
    • Поликристаллические. Множество мелких кристаллов объединяют в один элемент. Эффективность от этого снижается, но зато панели можно использовать там, где солнце не слишком активно. Структуру из большого числа кристаллов можно обнаружить по более светлому оттенку синего цвета и неоднородному рисунку. Поликристаллы уступают монокристаллам в сроке службы (до 25 лет) и КПД (до 15%).

Выбираем фотоэлементы

В первый раз изготовить солнечную батарею своими руками лучше из более дешевых поликристаллических пластин. К монокристаллическим стоит переходить уже после обкатки технологии. Недорогие фотопластины продаются в зарубежных интернет-магазинах. Самые известные среди них: EBay, Aliexpress и Amazon.

Сегодня некоторые продавцы предлагают уцененные фотопластины класса «B». Они стоят дешевле в связи с имеющимися повреждениями: различными сколами, отсутствующими уголками, микротрещинами и пр. Производительность ячеек от этого не страдает, но цена значительно снижается. Для «набивки руки» такие элементы вполне подойдут.

Альтернатива фотоэлементам

Решив сделать солнечную батарею своими руками из подручных средств, можно заменить фотопластины на полупроводники с p-n-переходами. Они часто остаются от старых приемников и телевизоров. Полупроводники тоже способны вырабатывать ток под действием солнечного излучения. Для изготовления панели остается только соединить несколько подобных деталей.

Альтернатива фотоэлементам

Подвох здесь в недостаточной мощности получаемых устройств. При самых мощных транзисторах удается получить напряжение не более 0,2 В с каждого. Сила тока в них будет измеряться микроамперами, и это при самом ярком солнце. Чтобы добиться тех же параметров, что дают кремниевые фотоэлементы, нужно будет найти сотни полупроводников. Но даже в лучшем случае вы сможете зарядить только светодиодный фонарь или мобильник.

Расчет количества фотоэлементов

Важным этапом в инструкции, как сделать солнечную батарею своими руками, выступает расчет ее размера. Здесь важны напряжение и сила тока фотоэлементов. Для средних ячеек эти параметры составляют 0,5 В и 3 А соответственно. Если для создания батареи соединить 30 ячеек, тогда ее мощность составит 30 · 0,5 В · 3 А = 45 Вт.

Расчет количества фотоэлементов

С учетом полученного значения можно рассчитать и то, сколько потребуется таких блоков для фотобатареи той или иной мощности, а также требуемую для них площадь.

Что еще потребуется для создания фотобатареи

Перед началом работ проверьте, все ли из списка есть у вас под рукой:

  • рейки и фанера для каркаса;
  • силиконовый герметик;
  • припой;
  • антисептик и краска для дерева;
  • многожильный медный провод для соединения фотоэлементов;
  • уголки алюминиевые;
  • антибликовое стекло, поликарбонат или плексиглас;
  • диоды Шоттки, рассчитанные на отдачу одной фотопластины.

Также потребуется простой инструмент: паяльник, пила, стеклорез, отвертка, малярная кисть – все, что есть у любого домовитого хозяина.

Инструкция по созданию солнечной панели

Соединяя солнечные ячейки, стоит придерживаться соотношения сторон 1:1. Например, если по вашим расчетам получится, что требуется уложить 120 пластин, то можно расположить их в 12 рядов по 10 шт. Каждые два «столбика» подключите параллельно, а 5 полученных блоков – последовательно. Так провода будут уложены аккуратнее. Определившись с расположением ячеек, можно приступать к выполнению инструкции, как собрать солнечную батарею своими руками. Она включает несколько основных этапов.

Создание корпуса

Корпус изготавливают из деревянных реек. Высота их не должна быть больше 25 мм, иначе крайние ряды ячеек окажутся затененными. Для соединения реек используют алюминиевые уголки. Размеры корпуса определяются размерами фотопластин. Для ячеек 3х6 дюймов (7,62х15,24 см) при расположении их в 12 рядов по 10 шт. потребуется рама не менее 160х100 см.

Создание корпуса

Обратная сторона зашивается фанерой, а внизу рамы просверливают вентиляционные отверстия. Для защиты дерева его покрывают антисептиком, а затем окрашивают. Уже по готовому каркасу из стекла или плексигласа вырезают панель, которую крепят при помощи уголковых кронштейнов.

Пайка фотоэлементов

Для выполнения этой задачи необходим паяльник мощностью до 40 Вт и легкоплавкий припой. Небольшое его количество наносится на выводные части пластин. Обязательно соблюдается полярность подключения. Расстояние между фотоэлементами должно быть не менее 5 мм для учета возможного расширения. Для увеличения напряжения элементы соединяют последовательно, а для повышения тока – параллельно.

Пайка фотоэлементов

Когда отдельные цепочки будут собраны, их кладут тыльной стороной к подложке и приклеивают герметиком. Каждый блок солнечных пластин должен быть снабжен диодом Шоттки, исключающим разрядку аккумуляторов ночью. По схеме, представленной выше, осуществляют соединение всех цепочек с использованием медного провода или специальной шины.

Окончательная сборка

Уже готовые подложки укладывают в корпус. Для крепления используют саморезы. При наличии в раме поперечины в ней просверливают отверстия под провода. Выведенный наружу кабель фиксируют и припаивают к выводам сборки. Стекло укладывают в каркас, предварительно нанеся на верхний контур рамы слой герметика.

Изучив, как делают солнечные батареи в домашних условиях своими руками, можно сделать вывод, что для этого требуются хотя бы минимальные знания электротехники. Но сделав все максимально аккуратно, можно надеяться на удачное выполнение поставленной задачи. Также нужно быть готовым, что альтернативная энергия своими руками требует финансовых и временных затрат. Потренировавшись на первой панели, вы сможете сделать еще не одну солнечную батарею, тем самым обеспечив свое жилище бесплатной электроэнергией.

altenergiya.ru

Солнечная батарея своими руками

Если говорить об экономической целесообразности, то для изготовления небольшой солнечной батареи своими руками в домашних условиях выгодней купить фабричную панель, а не несколько десятков новых диодов или транзисторов. При одинаковой производительности (мощности) такая самоделка будет дешевле, а ее изготовление займет меньше времени. Единственное условие, оправдывающее потраченное время — это возможность дешево купить старые комплектующие, которые были списаны как «неликвиды».

Устройство и принцип работы

Устройство и принцип работы

Устройство и принцип работы

Есть два основных способа использования солнечной энергии:

  • Прямое использование для нагрева воды и аккумулирования тепла в гелио системах отопления и горячего водоснабжения.
  • Преобразование света в электроэнергию.

Справка. Основные законы преобразования света в электроэнергию были сформулированы в конце XIX века российским ученым Александром Столетовым.

Первые солнечные панели появились еще в семидесятые годы прошлого столетия, но несовершенные технологии и низкая эффективность делали производство батарей дорогим и низкорентабельным. И только последние разработки в этой области сделали производство «солнечной» электроэнергии технически и экономически доступными.

Есть несколько типов панелей, использующих разные материалы. Но все они построены на полупроводниках. Преобразование света основано на внутреннем фотоэффекте p-n перехода — возникновении дополнительных «дырок» и свободных электронов под воздействием света. Электроны «стремятся» в n-область, дырки — в p-область. Как результат перераспределения заряда между областями, возникает разность потенциалов и через переход протекает ток.

Каждый модуль заводской солнечной батареи имеет собственный несущий каркас, с расположенной на нем клеммной коробкой. Это делает возможным объединять модули в единую систему, с подключением к общему оборудованию, которое позволяет контролировать работу, накапливать электроэнергию, преобразовывать ее и распределять между потребителями. А для защиты фотоэлементов используют специальное покрытие из закаленного стекла.

Стационарные солнечные батареи дополнительно оборудуют инверторами, преобразующими постоянный ток в переменный. Компактным модулям для питания устройств, работающих от аккумуляторов, инвертор не нужен.
Аналогичный компактный модуль можно сделать своими руками из диодов или транзисторов и подключить его к «промежуточному» аккумулятору. А уже от него заряжать мобильный телефон (как от Power Box) или использовать для питания LED светильника.

Солнечная панель из диодов

Для изготовления панели можно использовать диоды в металлических и стеклянных корпусах. Первый вариант мощнее, но более трудоемкий. Второй — проще, хотя для достижения такой же мощности понадобится больше элементов.

Панель из диодов в металлическом корпусе

диоды серии КД203диоды серии КД203

Диоды КД203

Если говорить о максимальной мощности, которую можно получить с одного кристалла полупроводника, то лучшими в этом отношении будут диоды серии КД203 (КД2010).

При ярком солнечном свете один кристалл способен выдать напряжение порядка 0.7 В при токе до 7 мА.

Но сложность заключается в том, что диоды этой серии изготовлены в металлокерамическом корпусе, который заодно выполняет роль теплоотвода при монтаже на металлическое шасси.

Чтобы вынуть кристалл кремниевого полупроводника и «открыть» его для освещения, надо:

  • аккуратно разбить керамику и освободить верхний контакт;
  • раскрыть корпус, сняв с основания «крышку»;
  • разогреть диод до температуры плавления олова, которым к кристаллу припаяны контакты;
  • освободить от верхнего жесткого контакта кристалл, а вместо него припаять гибкий проводник.

Диоды средней мощности в металлическом или металлостеклянном корпусе серии Д7, Д214, Д215, Д226, Д237, Д242-Д247 разбирать проще. Сначала бокорезами обрезают жесткий контакт и часть корпуса в виде трубки со стороны анода. А затем вставив нож в шов между основанием и крышкой, открывают корпус. Для облегчения процесса можно предварительно слегка сжать фланец корпуса в тисках, чтобы раскрылась щель между основанием и крышкой.

И эту процедуру надо выполнить с каждым диодом, а их должно быть несколько десятков. В реальных условиях напряжение на одном кристалле будет ниже максимума раза в полтора — около 0.5 В. Чтобы получить на выходе 5 В, надо последовательно соединить в блок 10 кристаллов.

Приблизительно такое же соотношение максимальной и реальной силы тока — рассчитывать надо на величину 4-5 мА. Чтобы «нарастить» силу тока и повысить мощность солнечной батареи, надо параллельно соединить на панели несколько таких блоков.

Сама панель должна иметь вид решетки из расположенных в несколько рядов ячеек двух разных диаметров, расположенных поочередно. Большое отверстие — для посадки корпуса, меньшее — для гибкого проводника, которым соединяют в цепь расположенные рядом диоды. Такая заготовка для диодов в металлическом корпусе без крышки глядит так:

заготовка для диодов в металлическом корпусе

заготовка для диодов в металлическом корпусе

Возможны и другие варианты конструкции панели, но принцип прежний — последовательно-параллельное соединение элементов. Принцип как сделать солнечную батарею из диодов был описан еще в советское время. Ниже приведено фото иллюстрации тех времен, на которой показаны способы разборки элементов и принципиальная схема соединения:

способы разборки элементов и принципиальная схема соединения

способы разборки элементов и принципиальная схема соединения

Панель из диодов в стеклянных корпусах

Эти элементы менее мощные и способны «генерировать» токи менее одного миллиампера, но их достоинство в том, что кристалл полупроводника не надо «открывать».

У некоторых серий корпус изначально прозрачный, а у тех элементов, корпуса которых окрашены, надо просто смыть краску растворителем.

К таким относятся диоды Д223Б, которые способны при оптимальной ориентации относительно яркого солнца выдавать напряжение около 0,3 В, что почти сопоставимо с более мощными аналогами.

Пошаговый процесс изготовления солнечной панели выглядит так:

  • помещают на некоторое время диоды в емкость с растворителем;
  • достают из растворителя элементы и счищают с них размягченную краску;
  • сгибают под 180° выводы анодов (это необходимо для правильного положения кристалла полупроводника относительно плоскости монтажной платы;
  • монтируют на монтажной плате элементы, объединяя их в последовательно параллельные группы согласно схеме соединения.

Вот так выглядит панель, состоящая из 9 параллельно соединенных блоков по 12 элементов в каждом:
панель, состоящая из 9 параллельно соединенных блоков

панель, состоящая из 9 параллельно соединенных блоков
Как видно, помещенная на солнце, она выдает напряжение в 2.5 В, а ее мощности хватает, чтобы полностью зарядить за 2 часа ионистор емкостью 0,47 Ф.

Панель из светодиодов

Любой светодиод обладает обратимостью: он не только излучает свет под напряжением, но и наоборот — генерирует электричество под воздействием света. Максимальная ЭДС у сверхярких элементов — до 1.65 В, но ток при этом получается очень маленьким — до 20 мкА. Зеленые индикаторные светодиоды с линзой диаметром 3 или 5 мм при освещении выдают почти 1.6 В. Совсем немного уступают им красные и оранжевые светодиоды с линзой 5 мм.

Но изготовить из них солнечную панель, способную работать как эффективное зарядное устройство, не получится из-за крайне маленького тока.

Панель солнечной батареи из транзисторов

Так же как и у диодов, открытый полупроводниковый кристалл транзистора при освещении образует разность потенциалов на p-n переходах. Если провести измерения, то в результате окажется, что всегда есть пара контактов, которая выдает максимально возможную мощность.

Но перед этим надо «открыть» корпус транзистора — аккуратно снять крышку. Вот так выглядит транзистор 2Т908А «внутри»:
транзистор 2Т908А

транзистор 2Т908А

Обычно наибольшая ЭДС возникает между коллектором и базой или эмиттером и базой. Перед сборкой домашней солнечной панели надо протестировать все заготовленные элементы и рассортировать их по группам (блокам) с наиболее близкими значениями суммарных напряжений.

Примечание: Один из основных недостатков мощных транзисторов отечественного производства — это «нестабильность» характеристик.

Например, чтобы подобрать приблизительно одинаковую пару для двухкаскадного усилителя, надо было «прозвонить» вручную несколько транзисторов.

Для увеличения общего напряжения и тока применяют смешанное соединение.

Схема сборки элементов солнечной батареиСхема сборки элементов солнечной батареи

Схема сборки элементов солнечной батареи

Первый вариант. Соединяют параллельно группы (блоки) с одинаковым суммарным напряжением последовательно собранных элементов, и получают на выходе сумму токов от каждого блока. Схема приведена ниже:

Второй вариант. Элементы с приблизительно одинаковыми напряжениями соединяют в группе параллельно (выходной ток будет равен сумме токов). А чтобы нарастить напряжение, несколько таких групп соединяют последовательно.

В сравнении с диодной солнечной панелью собранный транзисторный блок при одинаковой мощности будет занимать большую площадь.

Сборка корпуса

Самый простой корпус для панели домашней солнечной батареи изготавливают из фанеры или листового пластика:

  • Вырезают по размеру лист, к которому крепят панель.
  • По периметру листа крепят саморезами или на клей небольшие бортики высотой чуть больше толщины панели.
  • Сверлят отверстия под выходной кабель с клеммами для подключения аккумулятора.
  • Подключают к панели кабель через диод Шотки (это надо, чтобы обезопасить аккумулятор от короткого замыкания).
  • Сверху накрывают лист светопрозрачным листом — оргстеклом или монолитным поликарбонатом. Крепят его к бортам саморезами.

В качестве средства повышения эффективности панели из одного блока иногда используют алюминиевые банки. Такая солнечная батарея своими руками выглядит так:
солнечная батарея

солнечная батарея
В этой конструкции донышко от алюминиевой банки выполняет роль вогнутого зеркала, которое «собирает» в фокусе отраженные лучи света.

Даже если кристалл полупроводника не лежит в главном фокусе, он все равно расположен на главной оптической оси, а это уже увеличивает концентрацию светового потока. Но такая конструкция оправдана в случае, если размеры панели не имеют значения, а количество диодов или транзисторов ограничено.

Описанные выше схемы не могут служить в качестве источника альтернативной энергии для подключения сколь значимого по мощности потребителя.

Их достоинство в том, что можно использовать элементную базу, которая морально устарела и досталась практически даром как «наследство» от советской промышленности. Изготовление подобной батареи можно рассматривать как хобби или приобретение полезных навыков у новичка. А практическая польза, хоть небольшая, но будет.

3batareiki.ru

Как сделать солнечную батарею, принцип ее работы, способы изготовления

Монтаж солнечной батареи

Люди уже давно задумываются над тем, как можно получить электрическую энергию благодаря солнцу. Тогда возникает вопрос: «Как сделать солнечный коллектор?». Ведь если в доме у вас полно электрических приборов, это очень экономно. Особенно летом, когда солнце стоит круглый день. Вы можете сами сделать свою солнечную батарею, и на это не уйдет много денег – будет стоить 300–400 долларов. Взамен получите постоянный источник электроэнергии. Вам больше не придется беспокоиться о том, что ее отключат, и вы не сможете пользоваться электроприборами. Итак, чтобы разобраться, как сделать солнечную батарею, надо понять принцип ее работы. Тем более, если монтировать солнечную батарею придется в домашних условиях.

Монтаж солнечной батареи

Что такое солнечная батарея, в чём принцип ее работы

По сути, солнечная батарея делает из получаемой от солнца энергии электрическую, благодаря специальным фотоэлектрическим преобразователям.

Весь суть работы основана на фотоэлектрическом эффекте. На фотоэлементы попадает свет от солнца, тем самым он выбивает незанятые электроны из последних орбит каждого из атомов, которые находятся на пластине из кремния. Затем этот свет становится переменным током, которым можно электрифицировать дом.

Принцип самостоятельного изготовления солнечной батареи

Так как самому сделать солнечную батарею? Чтобы изготовить гелиосистему своими руками, нужны:

  • Алюминиевый или деревянный каркас
  • Подложка, сделанная из ДВП
  • Обычное стекло или оргстекло
  • Диоды и проводники
  • Фотоячейки

Только одна самодельная солнечная батарея будет иметь около 36 элементов и для каждого нужно будет напряжение равное 0,5 вольт. Получается 18 вольт на одну солнечную панель.

Кстати, по причине хрупкости панели с ними нужно обращаться как можно аккуратней и по этой же причине желательно купить на несколько штук больше, дабы дома были запасные, если вдруг что-то случится.

Преимуществом самостоятельной сборки солнечной батареи является то, что вы можете сделать основу, а потом к ней уже добавлять мощность, закупая дополнительные элементы.

Большие батареи ни к чему, так как появятся сложности в их установке, выборе угла наклона. Тем более они, скорее всего, будут улавливать ветер, а это крайне небезопасно.

И, кстати, учтите, что 220 вольт обеспечить от солнца никак не сможете потому, что для этого потребуется батарея огромных размеров. Одна пластина сможет дать ток, напряжение которого будет составлять 0,5 В. Идеальный вариант – это если солнечный коллектор будет обладать напряжением 18 вольт, но для этого потребуется рассчитывать количество фотоэлементов. Изготовление солнечных панелей – труд не простой, но и не сложный. В данном случае нас интересует плоский солнечный коллектор.

Собираем каркас

Теперь приступим к решению вопроса: «Как собрать солнечную батарею собственного производства?».

Первое, что делают, когда изготавливают самодельные солнечные батареи, – создают своеобразную защитную оболочку – корпус. Сделать его можно при помощи уголков из алюминия или деревянных брусков. Если будет использоваться металлическая основа, то на какой-то из полок нужно будет при помощи напильника снимать фаску под углом в 45 градусов, вторая же полка будет отражаться под таким же углом. Детали каркаса, которые отрезаны, нужно будет скрутить, используя угольники, которые изготовлены из такого же материала. Когда рама будет готова, к ней при помощи силикона нужно приклеить специальное защитное стекло.

Устройство солнечной батареи

Делаем спайку пластин

Первое, что при этом нужно знать, – это то, что напряжение повышается при последовательном соединении, а ток, соответственно, при параллельном.

Кремниевые пластины нужно будет выложить на стекло так, чтобы между ними осталось небольшое расстояние – примерно 5 мм с каждой из сторон. Это нужно, чтобы не допустить расширения компонентов при температурном нагреве, так как нет радиатора. У преобразователей есть две дорожки – это, соответственно, плюс и минус. Детали придется соединить последовательным образом в одну цепь. Проводники с последних радиодеталей нужно будет вывести на общую шину.

Чтобы батарея не разряжалась ночью сама, желательно установить диод Шоттки 31DQ0 на средний контакт.

Когда все элементы будут спаяны, проверьте показатель напряжения, который будет на выходе, мультиметром. Оно должно быть не менее 18–19 вольт.

Диодная солнечная батарея

Изготовление солнечных батарей в домашних условиях не ограничивается одним способом. Можно получать энергию от солнца при помощи диодов Д223Б. Они хороши, благодаря высокому вольтажу и стеклянному корпусу.

Как сделать:

  1. Все радиодетали нужно сложить в специальную емкость и залить их ацетоном, где-то на несколько часов.
  2. Затем найдите неметаллическую пластину и разметьте ее для будущих компонентов, которые будут составлять источник питания.
  3. Используя мультиметр, отыскиваем плюс на каждом диоде и слегка загибаем его. Важно, чтобы диоды впаивались в вертикальном положении, таким образом удастся получить значительно большее напряжение генерации.

Вот так, в три этапа можно сделать солнечный коллектор своими руками.

Солнечная батарея из фольги

Солнечный коллектор из фольги

Как делается солнечная батарея из диодов, теперь понятно. Ещё хороший способ: можно сделать батарею из фольги. Но ее мощность будет ниже, чем у предыдущих методов.

Инструкция:

  1. Потребуется медная фольга площадью 45 кв. см. Ее нужно обезжирить.
  2. При помощи наждачной бумаги избавьтесь от оксидной пленки.
  3. Теперь нужно положить фольгу на горелку, мощность которой должна быть менее 1,1 кВт. Необходимо нагревать, пока не начнут появляться красно-оранжевые пятна.
  4. После этого нагревать нужно еще в течение получаса, чтобы образовалась оксидная пленка нужной толщины.
  5. Затем прожарку нужно остановить и дать остыть листу вместе с печкой.
  6. Остатки удалить проточной водой, но не сгибая лист
  7. Обрежьте с пластиковой бутылки объемом 2–2,5 литра горло и поместите туда два куска фольги. Они не должны соединяться. Закрепляются они специальным зажимом типа «Крокодил».
  8. К обработанному куску пойдет минус, а к другому – плюс.
  9. Теперь туда нужно залить раствор из соли. Его уровень должен быть чуть ниже верхней кромки электродов – примерно на 2,5 см. Готовится он из 2–4 столовых ложек соли.

Самодельная солнечная панель – это отличный выход. И как можно заметить, имеется много способов ее изготовить: солнечная батарея из транзисторов, солнечный коллектор из алюминиевых банок, из фольги, из диодов. И это еще далеко не все.  Собирать совсем несложно, если понимать принцип ее работы. Она, конечно, не сможет запитать целый дом или дачу, но в качестве дополнительного аккумулятора для зарядки телефона или другой мелкой техники вполне подойдет. Изготавливая солнечную батарею в домашних условиях, будьте очень аккуратны и четко соблюдайте все инструкции.

'; blockSettingArray[0]["setting_type"] = 6; blockSettingArray[0]["elementPlace"] = 2; blockSettingArray[1] = []; blockSettingArray[1]["minSymbols"] = 0; blockSettingArray[1]["minHeaders"] = 0; blockSettingArray[1]["text"] = '

'; blockSettingArray[1]["setting_type"] = 6; blockSettingArray[1]["elementPlace"] = 0; blockSettingArray[3] = []; blockSettingArray[3]["minSymbols"] = 1000; blockSettingArray[3]["minHeaders"] = 0; blockSettingArray[3]["text"] = '

ekoenergia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
