Как сделать солнечную батарею в домашних условиях своими руками видео: Солнечная батарея своими руками — 66 фото инструкции по постройке мощной установки

Вопрос: Как изготовить фотоэлемент в домашних условиях? — Хобби и рукоделие

Содержание статьи:



Солнечная батарея своими руками в домашних условиях процесс изготовления

Видео взято с канала: 3П plus Полезные советы, Путешествия, Природа




ФОТОЭЛЕМЕНТ из МЕДНОЙ ПРОВОЛОКИ СВОИМИ РУКАМИ

Видео взято с канала: Дмитрий Компанец

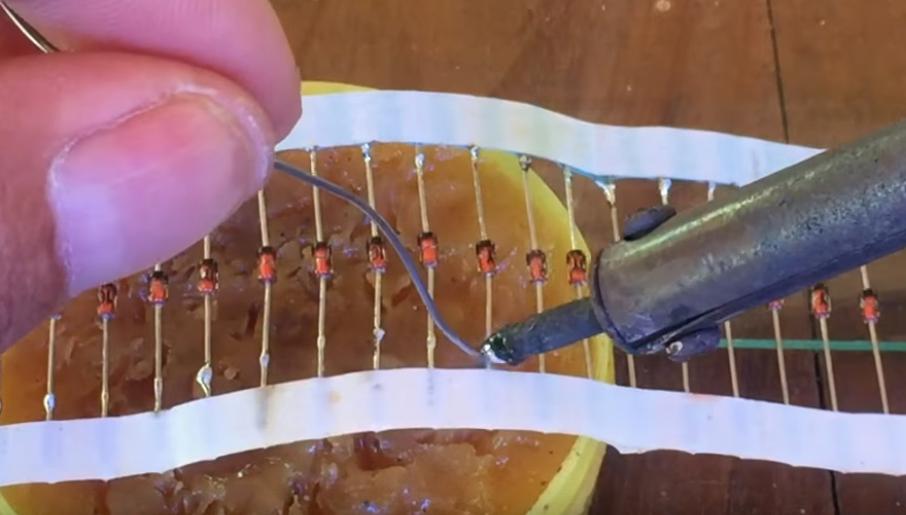

❇️ Солнечная панель из dvd дисков и стабилитронов!!! ОНА РАБОТАЕТ, НО… ❇️

Показать описание

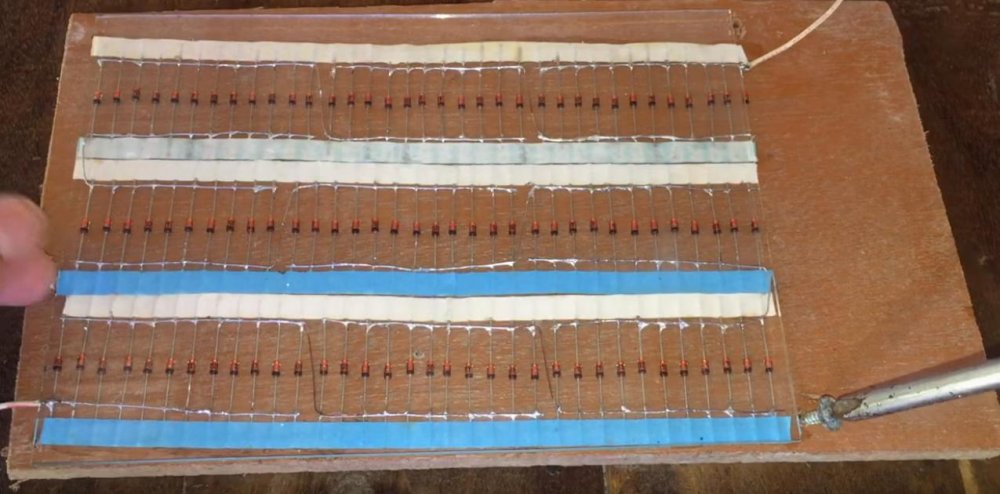

В одном из прошлых видео, я обещал сделать солнечную панель из дисков и стабилитронов! Этот момент настал! В данном видеоролике вы увидите, как я собирал и тестировал солнечную панель из дисков!!!
В качестве основания самодельной солнечной панели я использовал ДВП, которую обернул черной тканью. Затем процесс был довольно монотонный и длительный я наклеивал проволоку на диски и затем припаивал к ней стабилитроны. На солнечной панеле поместилось 15 дисков. Я их соединил таким образом 6 штук последовательно, 9 штук параллельно. Получившиеся два блока я соеденил параллельно. Ну вот, в принципе, и все устройство солнечной панели..

Испытания проходили в ясную, но очень ветренную погоду. Выходное напряжение составило 2.5 вольта. При сборке солнечной панели я использовал разные стабилитроны. КС 168 давали наибольшее напряжение (1.2-1.3 вольта с одного диска), а остальные, например, КС 133 и подобные им всего 0.2-0.3 вольта. Что удалось запитать с помощью самодельной солнечной батареи? От нее довольно неплохо горит светодиод. Также работают наручные электронные часы. И все… На большее этой солнечной панели не хватает. Ничего удивительного в этом, в общем-то, нет, поскольку сила тока в этом устройстве составляет всего 0.29 мА. Печально….
Итог: данная солнечная панель из dvd-дисков и стабилитронов пригодится исключительно в познавательных и развивающих целях, что тоже довольно неплохо!
❇️ Солнечная батарея из обычного dvd диска!!! 1.5 вольта без проблем! ❇️ https://youtu.be/Z3bzunWrB9M.
❇️ Солнечная батарея из dvd диска! РАЗОБЛАЧЕНИЕ и ВСЯ ПРАВДА!!! ❇️ https://youtu.
be/WwUZuoZC5Gc.
Если данное видео вам понравилось, тогда не забудьте поставить “лайк” и подписаться на канал Invexlab!
https://www.youtube.com/c/invexlab.
Также хочу порекомендовать вам очень интересную группу VK “Своими руками”. Группа для людей, у которых руки растут из правильного места..
https://vk.com/svoimirukami_vk.
Невозможное становится возможным, если включить воображение!

Видео взято с канала: Invex lab




✔ КАК СДЕЛАТЬ СОЛНЕЧНУЮ БАТАРЕЮ СВОИМИ РУКАМИ

Показать описание

Вы что не ЗНАЕТЕ КАК СДЕЛАТЬ СОЛНЕЧНУЮ БАТАРЕЮ? Да это же просто любой школьник научит вас правильно делать из проволоки бумаги и скрепок РЕАЛЬНУЮ СОЛНЕЧНУЮ ПАНЕЛЬ! Можно даже нарисовать её на бумаге! Только карандаши возьмите разные, а то ничего не получится.!!!!!
СОЛНЕЧНАЯ БАТАРЕЯ РАЗГАДКА и ЗАБЛУЖДЕНИЯ https://youtu.be/7sJ9E37WeOM.
Меня часто спрашивают, давая ссылки на ролики разных авторов показывающих солнечные батареи из банок, проволоки, фольги и бумаги с зубной пастой или гуталином, “Это правда или нет?” Просмотрев большинство этих видео по ссылкам, я решил сделать открытый ответ сразу всем “БОЛЬШИНСТВО ЭТИХ СОЛНЕЧНЫХ БАТАРЕЙ ФЭЙК!” и лучшем случае неудачная попытка повторить чужие опыты либо просто банальный ОБМАН! В видеороликах Кулибины и Брилиантовые лайфхакеры, просто демонстрируют простейшие гальванические опыты с проволокой и фольгой, ничего общего с реальной батарейкой от солнца не имеющие.

.
ВИДЕО ПО ПРОСЬБАМ ПОДПИСЧИКОВ!
Создавая простейшие гальванические элементы, блогеры подают их зрителям как НАСТОЯЩИЕ СОЛНЕЧНЫЕ БАТАРЕИ. Увы на поверку это всего лишь банальный и не прикрытый обман зрителей. Нарисовать или склеить гальваническую батарею можно столько просто, что не составит труда даже школьнику детского садика, а вот показать, что эта батарея вовсе не солнечная и не реагирует на свет просто Но это Великая тайна Бриллиантовых и Золотых блогеров =).
Даже сделать фокус похожий на правду не всем дано, а уж тем более побаловать с тенями и ЭДС:-).
Удачи в творчестве и не ведитесь на банальный обман!
https://zen.yandex.ru/dima.
https://zen.yandex.ru/id/5d2d0f0125667300adfb632.
#солнечнаябатареясвоимируками.
Этот и подобные ему эксперименты Вы всегда можете повторить у себя дома. Я не использую необычных и редких малодоступных ресурсов. А вся моя “лаборатория” умещается на кухонном столе..
У меня нет цели воспитывать подрастающее и просвещать увядающее поколения. Вся суть мною делаемого умещается в слогане “Я так живу” размещенном на титуле моего канала..
Для тех кому нужны подробности (бываю там редко).
https://vk.com/id26168899.
https://ok.ru/profile/570092326202/.
https://www.facebook.com/profile.php?id=100009896914428

Видео взято с канала: Дмитрий Компанец




ЭЛЕКТРОХИМИЧЕСКИЙ ФОТОЭЛЕМЕНТ СВОИМИ РУКАМИ Очень Просто!

Видео взято с канала: Дмитрий Компанец




Самодельные солнечные батареи / Homemade solar cells

Видео взято с канала: WaTch tHis




Самодельный фотоэлемент. Простая электроника 31

Видео взято с канала: Юность Ru


снимаем розовые очки и учимся на чужих ошибках Как собрать систему на солнечных батареях

Современные реалии таковы, что отнюдь не дешевым удовольствием являются альтернативные источники питания. Заказать у поставщика установку солнечных батарей возможность имеет далеко не каждый, поэтому популярной становится солнечная батарея своими руками.

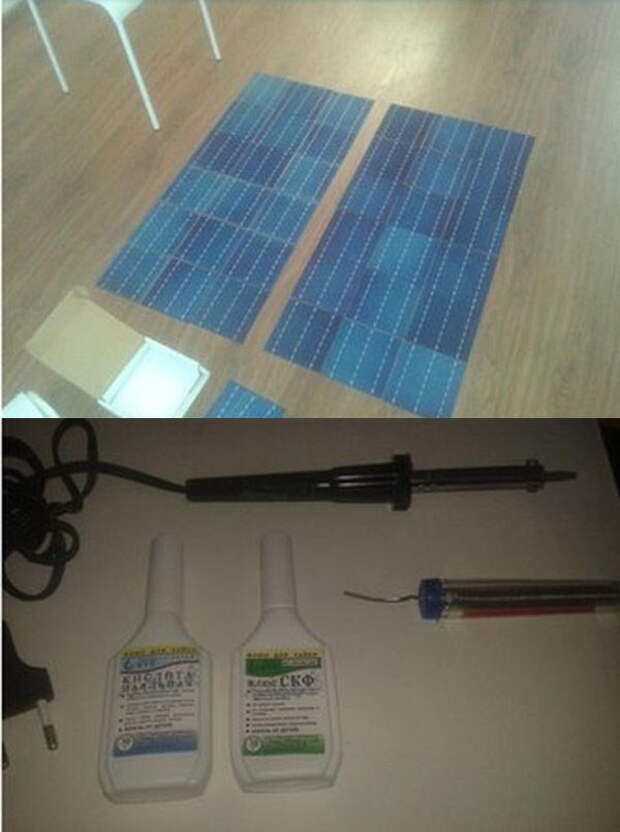

Солнечную батарею изготовить не сложно. Для этого понадобится: элементы для солнечной батареи, флюс (подойдет карандаш, который легко наносить, но вполне нормально использовать канифоль), спирт, 40-ваттный паяльник, ватные палочки, широкая шина (до 2 метров) и узкая шина (1,6 мм). Шина узкая является луженым проводом (медным плоским, который покрыт олова). Когда солнце светит, температура солнечной батареи колоссально возрастает, вызывая расширение, ночью происходит обратный процесс – сужение. Можно, конечно, взять и более широкую шину – 2 мм, но практика показывает, что оптимальная ширина равна все-таки 1,6 мм.

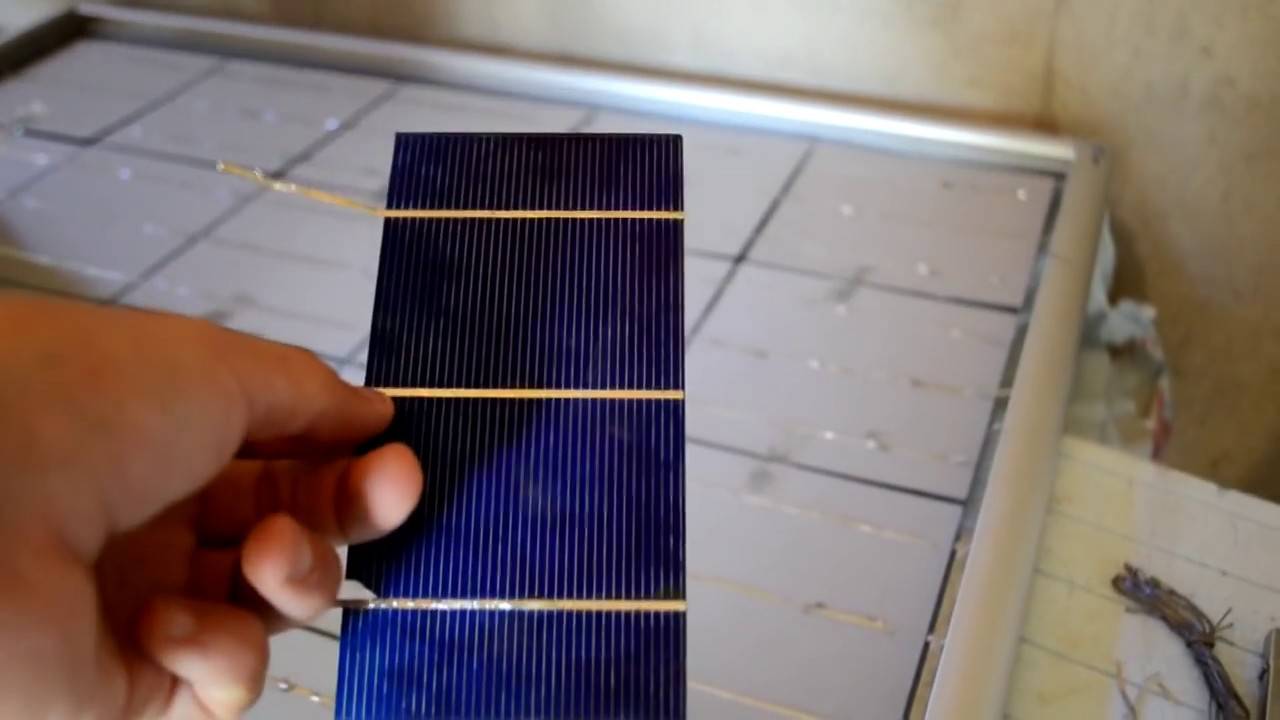

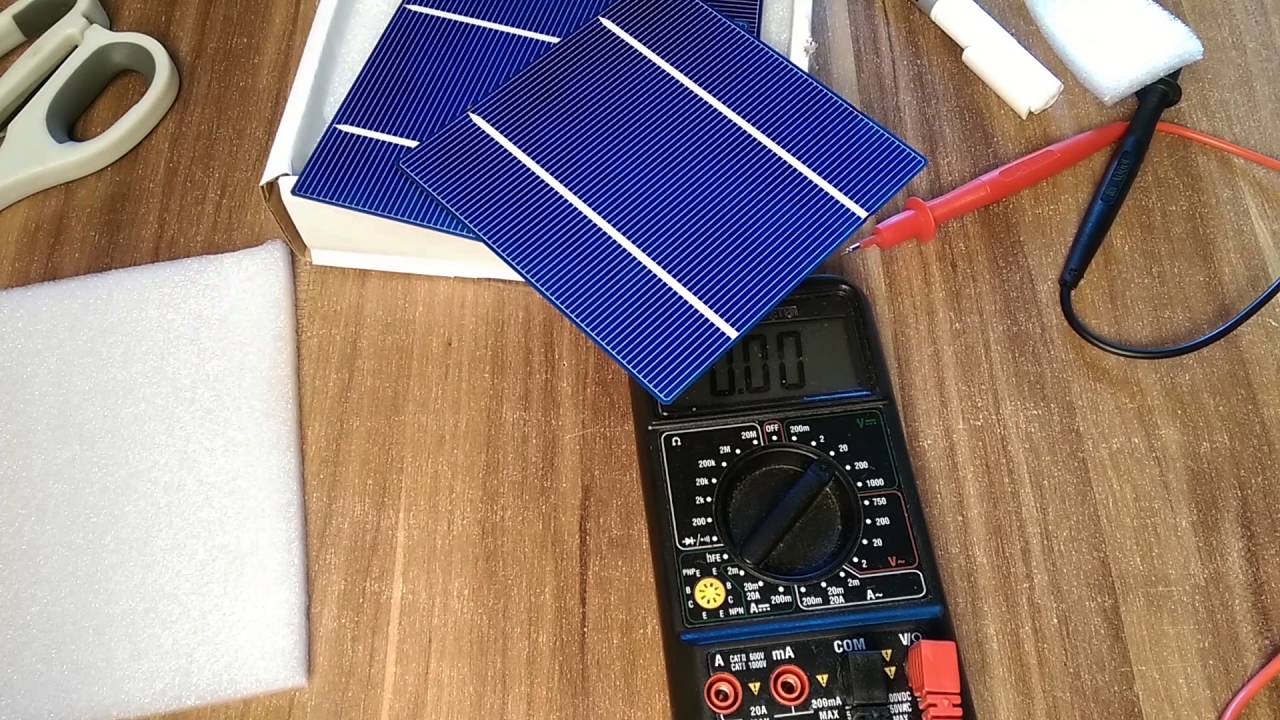

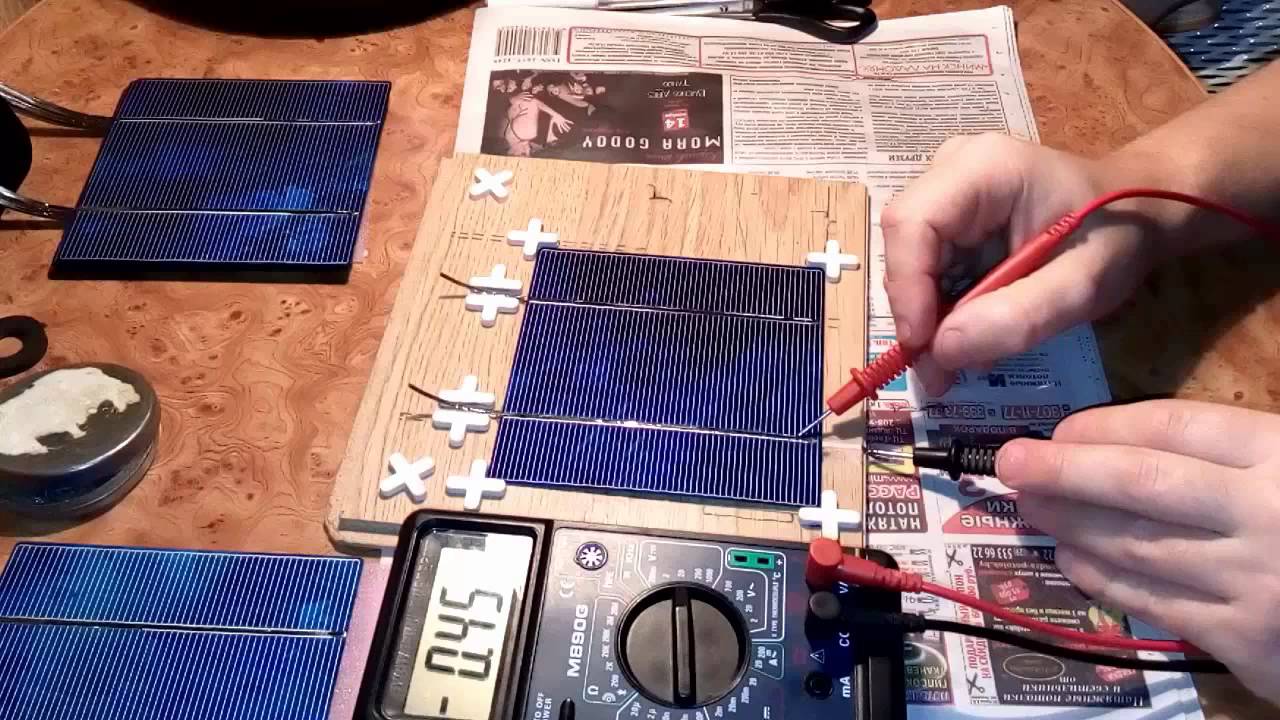

Первым делом сортирует солнечные элементы. Каждый их них вырабатывает 0,26-0, 35 вольт. Их нужно отсортировать, чтобы выбрать примерно одинаковые по номиналу. Их количество должно быть 36. Если в батарее будет хотя бы один элемент с низким показателем, он будет сопротивлением, что нежелательно.

Нарезаем шину (должно быть 72 полоски), определяя ее дину по ширине двух элементов, расположенных на расстоянии пять-десять миллиметров друг от друга.

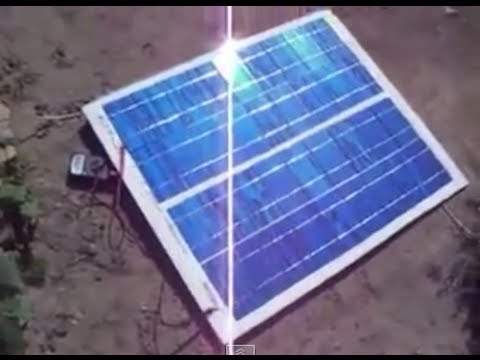

Видео: Полный процесс изготовления солнечной панели своими руками

Видео: Самодельная Солнечная батарея своими руками из двух стекол

Видео: Солнечная батарея своими руками сборка панели

Видео: Постройка Солнечной Батареи своими руками

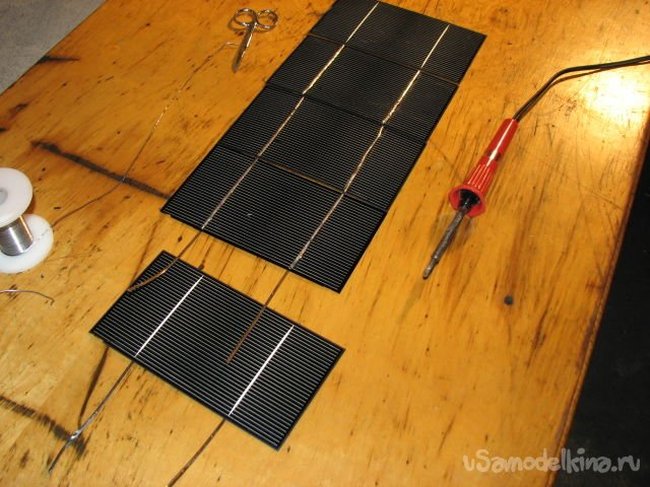

Спиртом хорошо протираем места будущей пайки на элементах, чтобы их обезжирить. Для начала достаточно взять три элемента. Затем, по ним проводим карандашом (шину обезжиривать не нужно, потому, что она луженая). Припаиваем шину, которая ложится легко, поэтому сильных усилий к ней прикладывать не нужно. Установив паяльник в одном месте, дождемся, пока шина начнет плавиться и после этого, не спеша ведем паяльник вдоль всей шины.

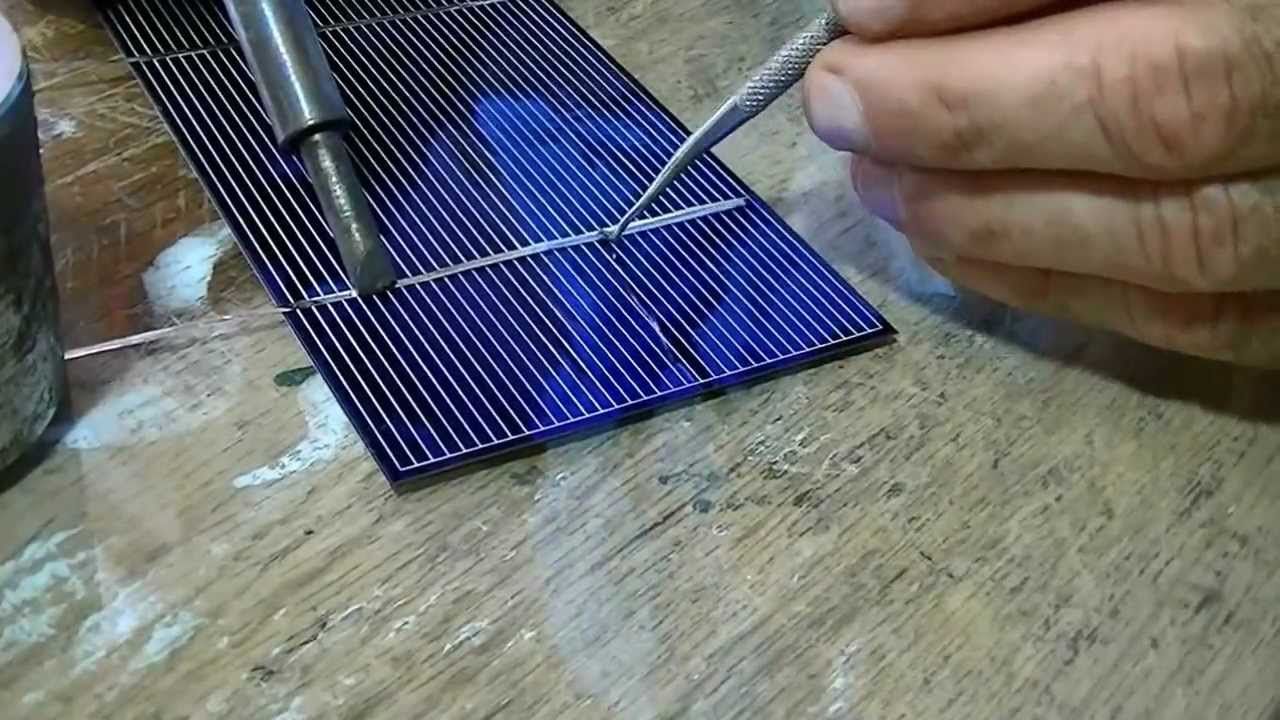

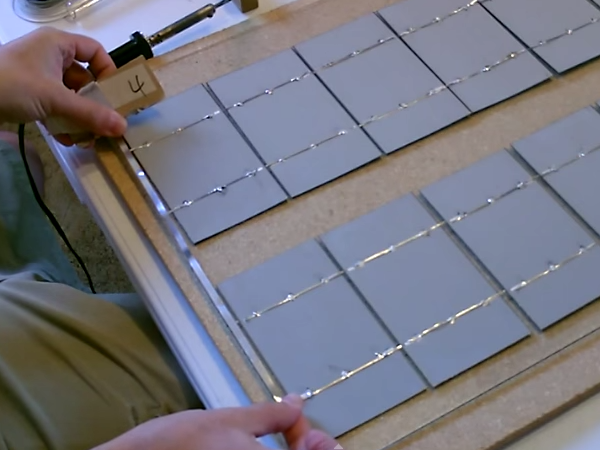

Фото: Пайка солнечной батареии своими руками

Затем спиртом и ватной палочкой осторожно удаляем остатки флюса. Таким образом подготавливаются все остальные элементы. Теперь можно паять с обратной стороны, также протирая спиртом и нанося флюс, уже соединяя элементы в панельку (9х4 ячеек).

Обязательно удаляем лишний флюс. Обратная сторона будет иметь плюсовой потенциал в любой ее точке.

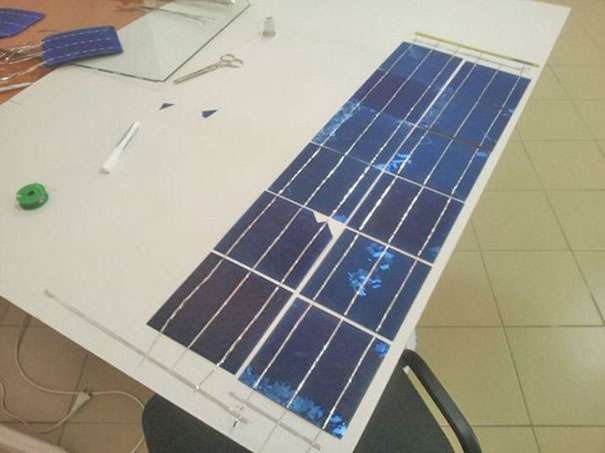

Теперь конструкцию нужно перенести на лицевую поверхность — в нашем случае это литой акрил компании Альтуглас толщиной 5 мм. Можно, конечно, прямо на лицевой стороне и паять фотоэлементы (так даже будет удобнее).

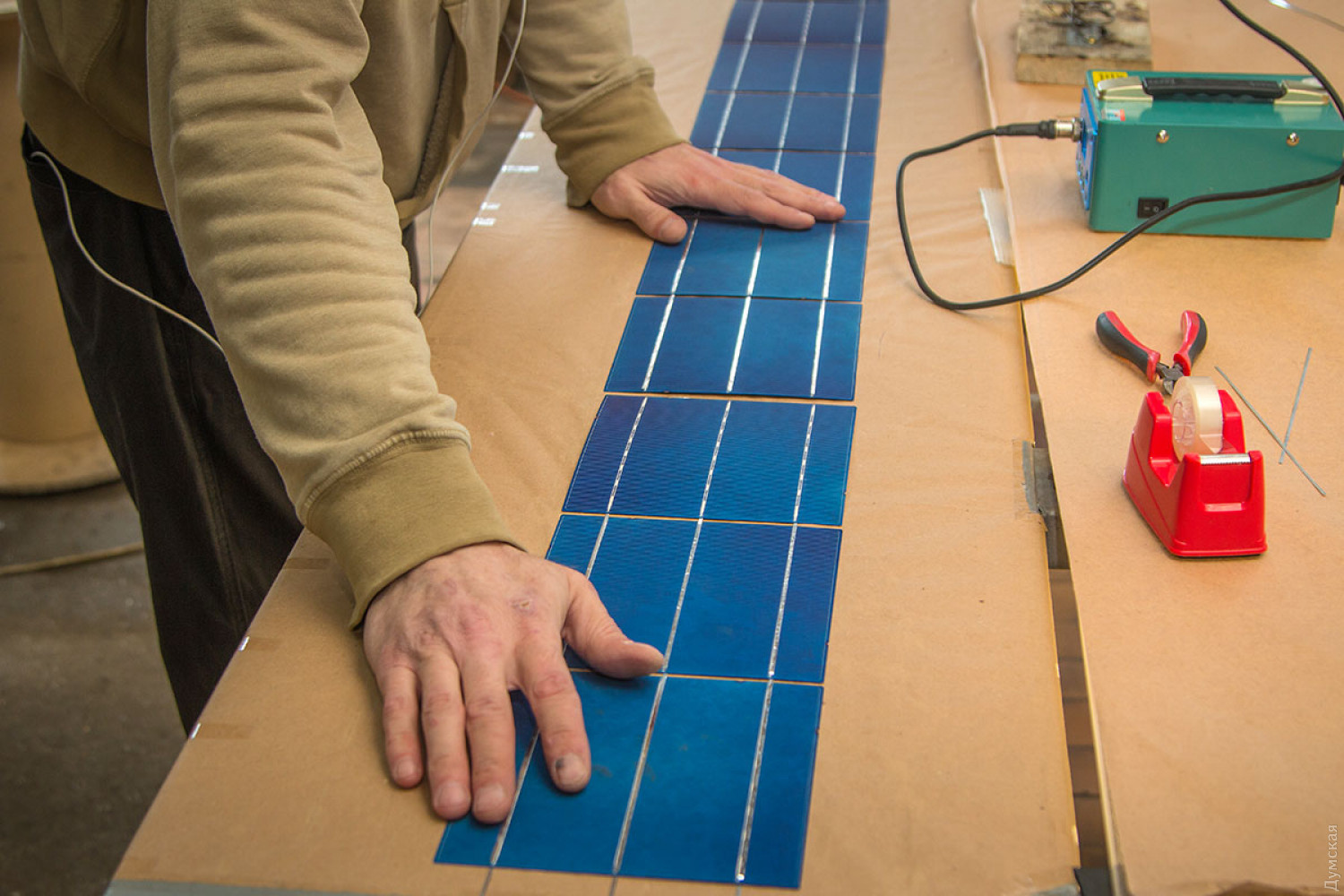

Ленточки с солнечными элементами укладываем таким образом, чтобы на первой ленточке первая шина шла снизу, вторая сверху. На второй – в обратной последовательности: первая сверху, вторая снизу и т.д. Это обеспечит последовательное соединение.

Эти выходы узкой шины припаиваем к шине широкой, удаляя остатки при помощи кусачек. До прикатывания пленки необходимо сделать замеры, чтобы убедиться, что все сделано правильно.

Также нужно проверить, нет ли сильно нагревающихся панелек (рукой). Если такие есть, их заменяем. Если нет, прикатываем пленку 751 оракал, которая предназначена для приклейки на автомобили аппликаций. Гарантийный срок ее эксплуатации – семь лет.

Но, из опыта, этот срок намного больше. Делаем это очень аккуратно, чтобы не было перекосов, т.к. отклеивать ее уже невозможно. В крайнем случае, если такое произошло, пленку нужно аккуратно обрезать и доклеить. Не прижимать пленку к элементам. От центра ее разравнивают к краям, прижимая лишь в местах, где нет элементов. На небольшие пузыри не стоит обращать внимание – они уйдут при прикатке. Пленку отделять от основы по сантиметру, не более. Вновь проверяем параметры (вольты и ток короткого замыкания). Ток в четыре ампера говорит о том, что все у нас правильно.

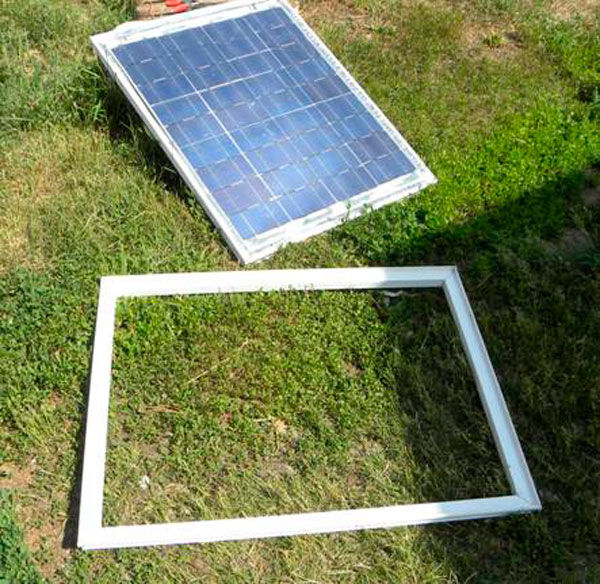

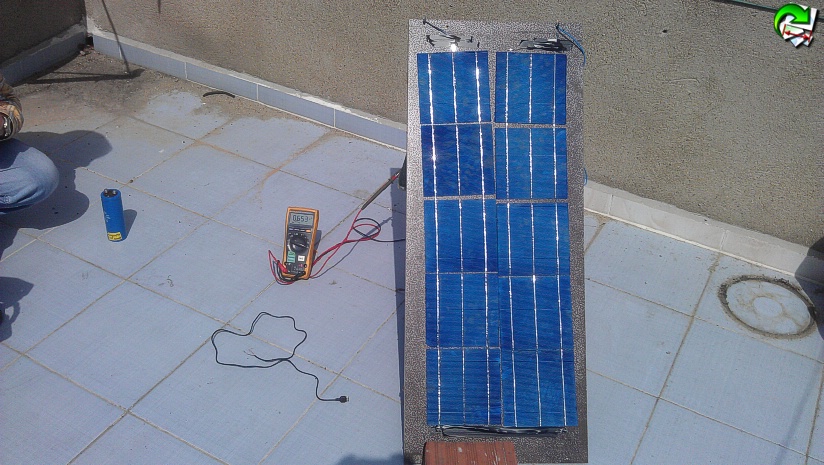

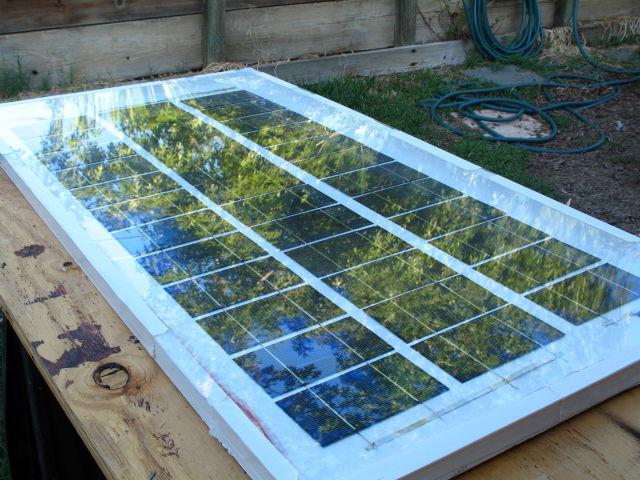

Осталось поместить конструкцию в каркас.

Каркас для солнечной батареи

Подойдет в качестве прозрачного слоя оргстекло, но со временем оно коробится и желтеет, что отражается на работоспособности батареи. Можно использовать обычное стекло, которое позволяет снизить нагрев солнечных элементов, благодаря тому, что оно не пропускает инфракрасный спектр. Наконец, есть акриловое стекло, которое и не снижает прозрачности со временем, и не коробится.

В качестве корпуса чаще всего используют алюминиевые уголки, ДСП, фанеру и другие материалы.

Последний шаг — герметизация

Для герметизации используют (в основном за рубежом) компаунды. Но стоят они прилично, поэтому наши мастера используют или силиконовый герметик, или защитную пленку (как выше описано), или смешанным с герметикам, акриловым лаком.

Пайка фотоэлементов

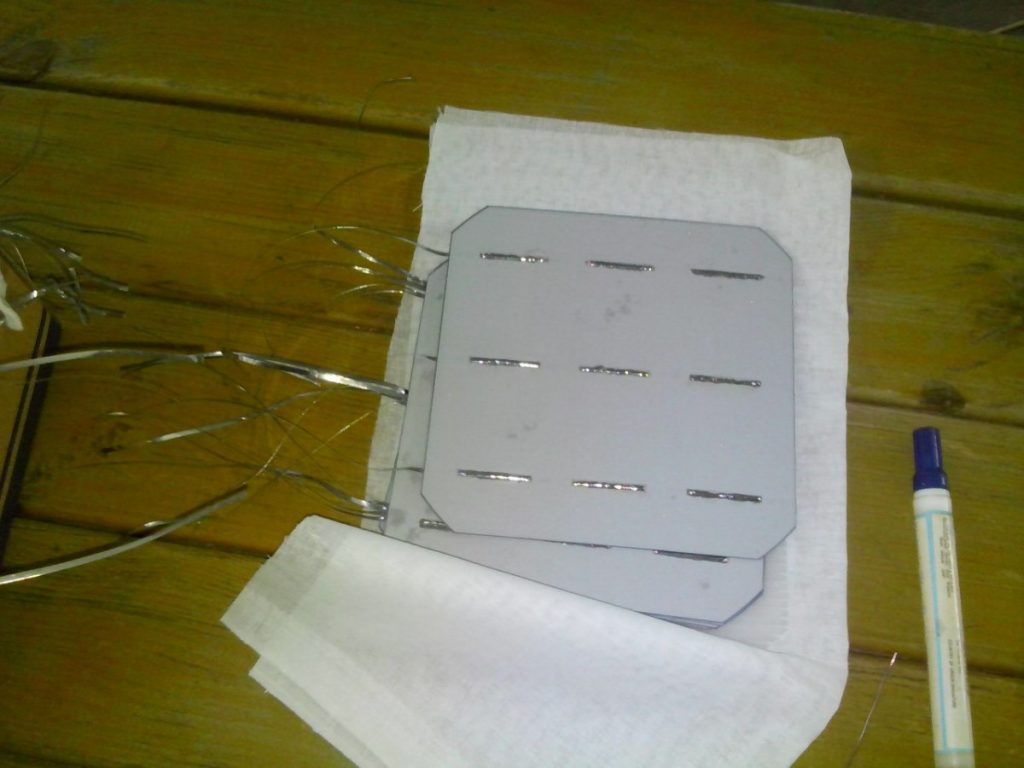

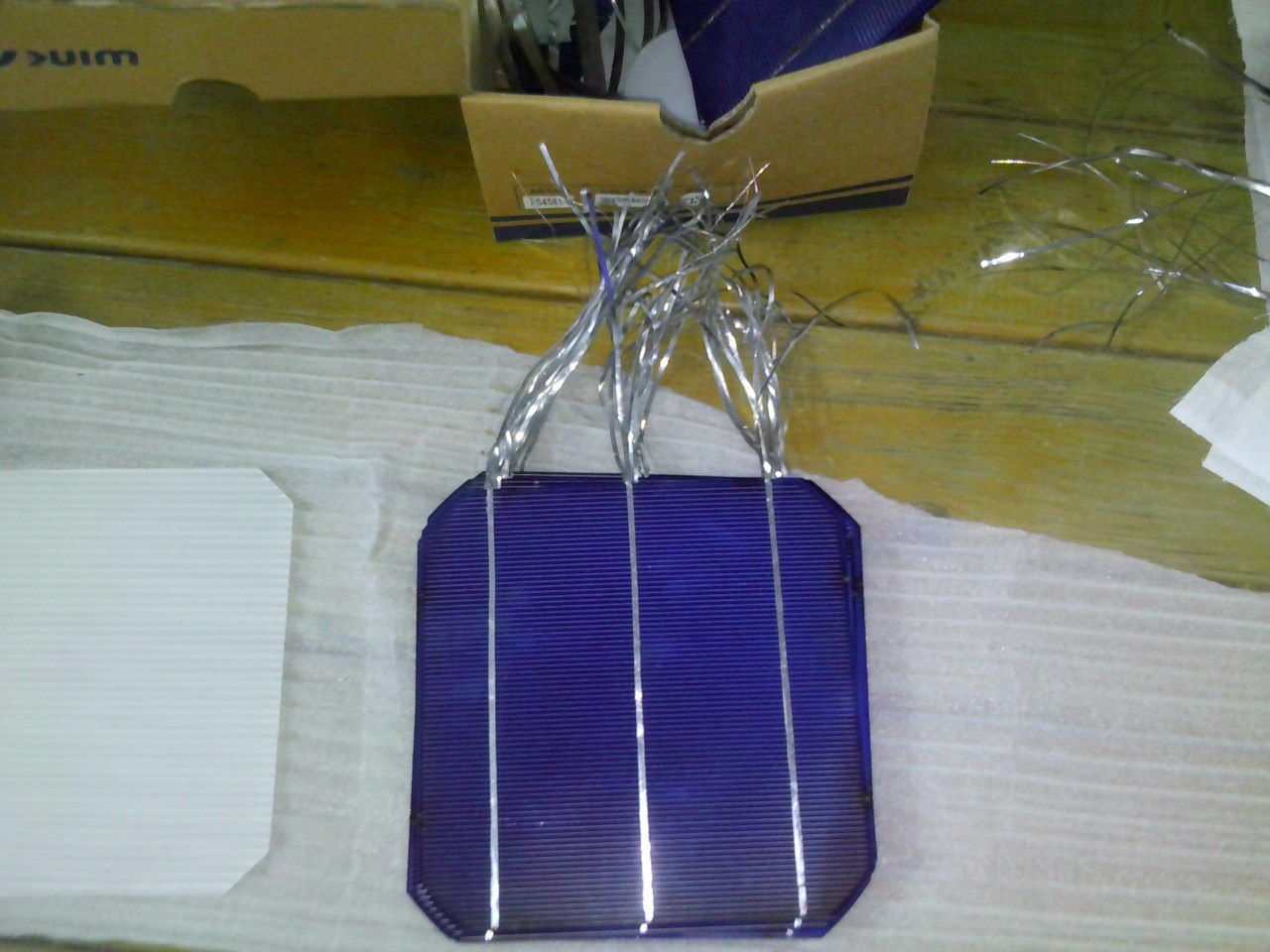

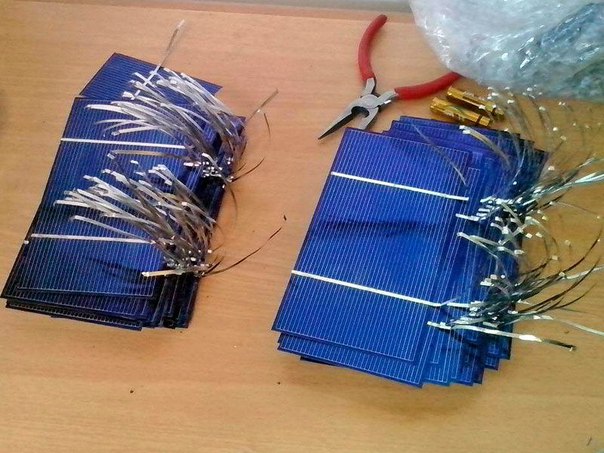

В продаже можно найти фотоэлементы с припаянными проводниками, но чаще это приходится делать самому. Что нужно знать? Первой – работать с фотоэлементами нужно очень осторожно – они хрупки е и дорогие.

Где купить фотоэлементы?

Проще всего набрать в браузере запрос – результатов появится достаточно, в том числе частные предприниматели, которые предлагают элементы, необходимые для создания солнечной батареи. Правда, стоят они достаточно дорого – значительно дешевле можно найти на Ebay. Можно, конечно, купить элементы, по разным причинам отбракованные в производстве: стоить они будут намного дешевле, но есть риск, что окажутся они непригодными и для использования народными умельцами.

К тому же доставка может стоить до тридцати долларов.

Какие выбрать фотоэлементы

Как правило, можно найти монокристаллические и поликристаллические фотоэлектрические преобразователи. У первых более длительный срок эксплуатации – до тридцати лет, но они чувствительны к изменениям погоды. Вторые, напротив, не слишком снижают мощность при облачности, но отличаются меньшим сроком эксплуатации. К тому же, по сравнению с монокристаллическими с КПД 13%, у них он составляет от семи до девяти процентов.

Чтобы более эффективно использовать солнечную батарею, необходимо предусмотреть изменение угла наклона.

Вывод

Сделать солнечную панель своими руками оказалось не так сложно. И намного дешевле, чем ее заказать у поставщика!

Солнечные батареи — источник получения энергии, которую можно направить на выработку электричества или тепла для малоэтажного дома. Вот только солнечные батареи имеют высокую стоимость и недоступны большинству жителей нашей страны. Согласны?

Другое дело, когда сделана солнечная батарея своими руками — затраты значительно уменьшаются, а работает такая конструкция ничуть не хуже, чем панель промышленного производства. Поэтому, если вы всерьез задумываетесь о приобретении альтернативного источника электроэнергии, попытайтесь сделать его своими руками – это не очень сложно.

В статье речь пойдет об изготовлении солнечных батарей. Мы расскажем, какие материалы, и инструменты для этого потребуются. А немного ниже вы найдете пошаговую инструкцию с иллюстрациями, которые наглядно демонстрируют ход работы.

Энергию солнца можно преобразовать в тепловую, когда энергоносителем является жидкость-теплоноситель или в электрическую, собираемую в аккумуляторах. Батарея представляет собой генератор, работающий на принципе фотоэлектрического эффекта.

Преобразование энергии солнца в электроэнергию происходит после попадания солнечных лучей на пластины-фотоэлементы, которые являются основной частью батареи.

При этом световые кванты “отпускают” свои электроны с крайних орбит. Эти свободные электроны дают электрический ток, который проходит через контроллер и скапливается в аккумуляторе, а оттуда поступает энергопотребителям.

Галерея изображений

Материалы для создания солнечной пластины

Приступая к сооружению солнечной батареи необходимо запастись следующими материалами:

  • силикатные пластины-фотоэлементы;
  • листы ДСП, алюминиевые уголки и рейки;
  • жёсткий поролон толщиной 1,5-2,5 см;
  • прозрачный элемент, выполняющий роль основания для кремниевых пластин;
  • шурупы, саморезы;
  • силиконовой герметик для наружных работ;
  • электрические провода, диоды, клеммы.

Количество требуемых материалов зависит от размера вашей батареи, которая чаще всего ограничивается количеством доступных фотоэлементов. Из инструментов вам понадобиться: шуруповёрт или набор отвёрток, ножовка по металлу и дереву, паяльник. Для проведения испытаний готовой батареи понадобиться тестер-амперметр.

Теперь рассмотрим самые важные материалы более подробно.

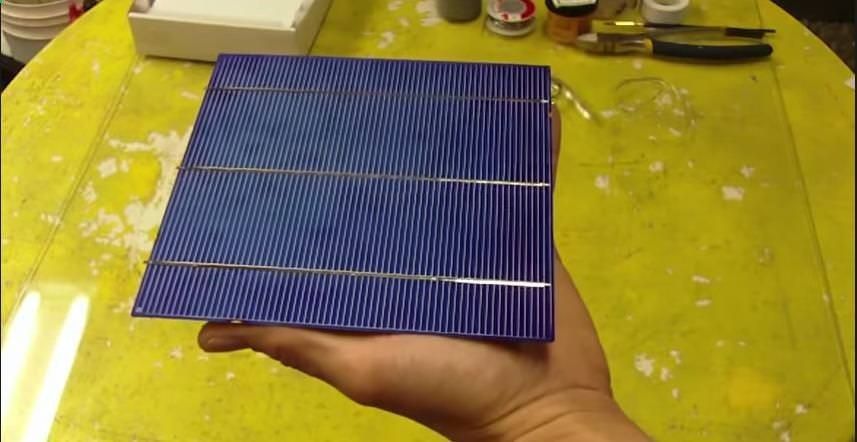

Кремниевые пластины или фотоэлементы

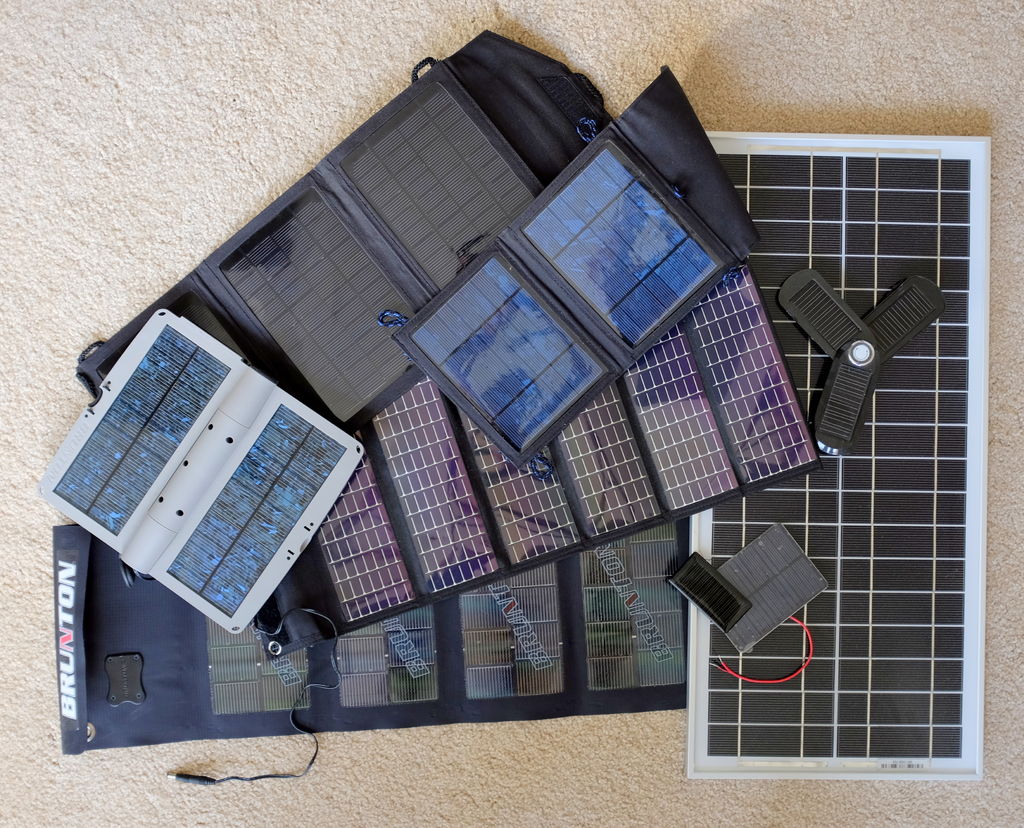

Фотоэлементы для батарей бывают трёх видов:

  • поликристаллические;
  • монокристаллические;
  • аморфные.

Поликристаллические пластины характеризуются низким КПД. Размер полезного действия составляет около 10 – 12 %, но зато этот показатель не понижается с течением времени. Продолжительность работы поликристаллов – 10 лет.

Солнечную батарею собирают из модулей, которые в свою очередь составляют из фотоэлектрических преобразователей. Батареи с жесткими кремниевыми фотоэлементами представляют собой некий сэндвич с последовательно расположенными слоями, закрепленными в алюминиевом профиле

Монокристаллические фотоэлементы могут похвастаться более высоким КПД – 13-25% и долгими сроками работы – свыше 25 лет. Однако со временем КПД монокристаллов снижается.

Монокристаллические преобразователи получают путем пиления искусственно выращенных кристаллов, что и объясняет наиболее высокую фотопроводимость и производительность.

Пленочные фотопреобразователи получают путем нанесения тонкого слоя аморфного кремния на полимерную гибкую поверхность

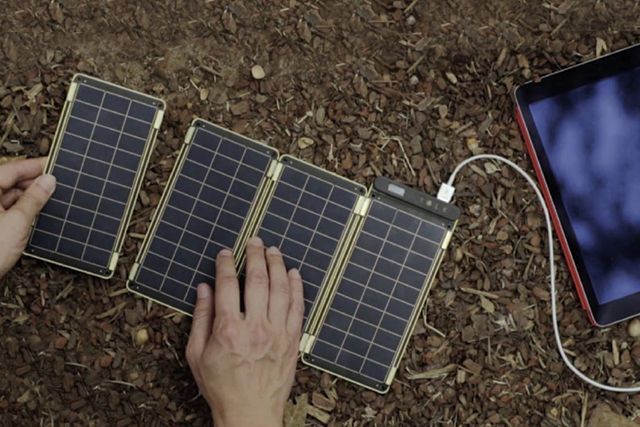

Гибкие батареи с аморфным кремнием – самые современные. Фотоэлектрический преобразователь у них напылен или наплавлен на полимерную основу. КПД в районе 5 – 6 %, но пленочные системы крайне удобны в укладке.

Пленочные системы с аморфными фотопреобразователями появились сравнительно недавно. Это предельно простой и максимально дешевый вид, но быстрее соперников теряющий потребительские качества.

Нецелесообразно использовать фотоэлементы разного размера. В данном случае максимальный ток, вырабатываемый батарей, будет ограничен током наиболее маленького по размеру элемента. Значит, более крупные пластины не будут работать на полную мощность.

При покупке фотоэлементов поинтересуйтесь у продавца способом доставки, большинство продавцов используют метод воскования, чтобы предотвратить разрушение хрупких элементов

Чаще всего для самодельных батарей используются моно- и поликристаллические фотоэлементы размером 3х6 дюймов, которые можно заказать в интернет-магазинах типа Е-бай.

Стоимость фотоэлементов достаточно высока, но многие магазины продают так называемые элементы группы В. Изделия, отнесённые к этой группе имеют брак, но пригодны к использованию, а их стоимость ниже, чем у стандартных пластин на 40-60%.

Большинство интернет-магазинов продают фотоэлементы комплектами по 36 или 72 фотоэлектрической преобразовательной пластины. Для соединения отдельных модулей в батарею потребуются шины, для подключения к системе нужны будут клеммы.

Галерея изображений

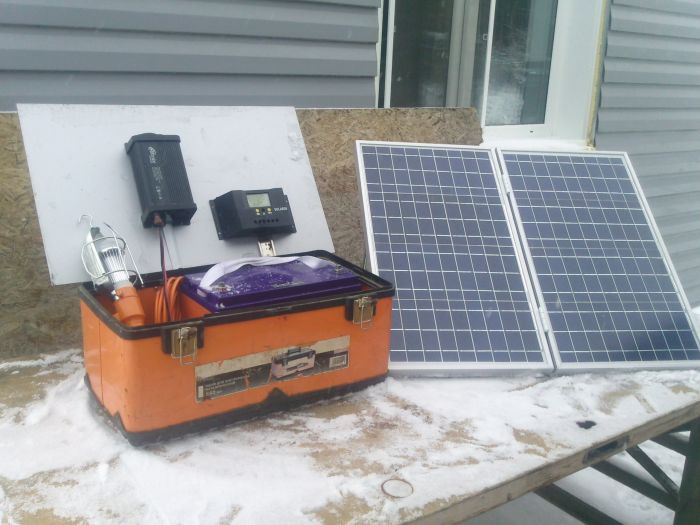

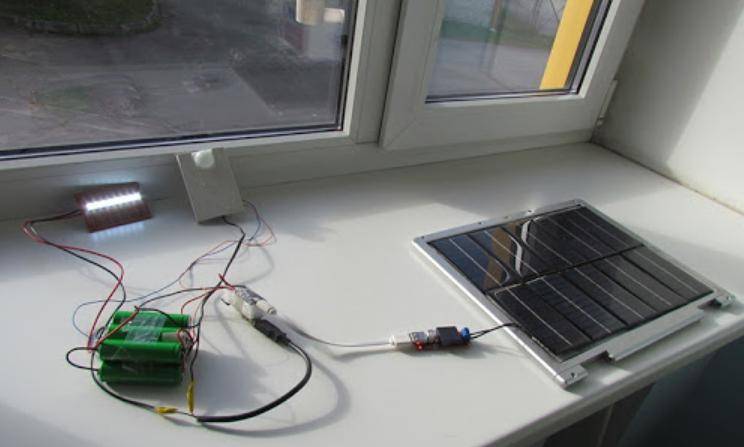

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка . Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.

Человечество в целях заботы об экологии и экономии денежных средств начало использовать альтернативные источники энергии, к которым, в частности, принадлежат солнечные батареи. Покупка такого удовольствия обойдется довольно дорого, но не составляет сложности сделать данное устройство своими руками. Поэтому вам не помешает узнать, как самому сделать солнечную батарею. Об этом и пойдет речь в нашей статье.

Солнечные батареи — устройства, генерирующие электроэнергию с помощью фотоэлементов.

Прежде чем говорить о том, как сделать солнечную батарею своими руками, необходимо понять устройство и принципы ее работы. Солнечная батарея включает в себя фотоэлементы, соединенные последовательно и параллельно, аккумулятор, накапливающий электроэнергию, инвертор, преобразующий постоянный ток в переменный и контроллер, следящий за зарядкой и разрядкой аккумулятора.

Как правило, фотоэлементы изготавливают из кремния, но его очистка обходится дорого, поэтому в последнее время начали использовать такие элементы, как индий, медь, селен.

Каждый фотоэлемент является отдельной ячейкой, генерирующей электроэнергию. Ячейки сцеплены между собой и образуют единое поле, от площади которого зависит мощность батареи. То есть, чем больше фотоэлементов, тем больше электроэнергии генерируется.

Для того чтобы изготовить солнечную панель своими руками в домашних условиях, необходимо понимать сущность такого явления, как фотоэффект. Фотоэлемент – кремниевая пластинка, при попадании света на которую с последнего энергетического уровня атомов кремния выбивается электрон. Передвижение потока таких электронов вырабатывает постоянный ток, который впоследствии преобразуется в переменный. В этом и заключается явление фотоэффекта.

Преимущества

Солнечные батареи имеют следующие преимущества:

  • безвредность для экологии;
  • долговечность;
  • бесшумная работа;
  • легкость изготовления и монтажа;
  • независимость поставки электричества от распределительной сети;
  • неподвижность частей устройства;
  • незначительные финансовые затраты;
  • небольшой вес;
  • работа без механических преобразователей.

Разновидности

Солнечные батареи подразделяются на следующие виды.

Кремниевые

Кремний — самый популярный материал для батарей.

Кремниевые батареи также делятся на:

  1. Монокристаллические: для производства таких батарей используется очень чистый кремний.
  2. Поликристаллические (дешевле монокристаллических): поликристаллы получают постепенным охлаждением кремния.

Пленочные

Такие батареи подразделяются на следующие виды:

  1. На основе теллурида кадмия (КПД 10%): кадмий обладает высоким коэффициентом светопоглощения, что и позволяет использовать его в производстве батарей.
  2. На основе селенида меди — индия: КПД выше, чем у предыдущих.
  3. Полимерные.

Солнечные батареи из полимеров начали изготавливать относительно недавно, обычно для этого используют фуреллены, полифенилен и др. Пленки из полимеров очень тонкие, порядка 100 нм. Несмотря на КПД 5%, батареи из полимеров имеют свои преимущества: дешевизна материала, экологичность, эластичность.

Аморфные

КПД аморфных батарей составляет 5%. Такие панели изготавливаются из силана (кремневодорода) по принципу пленочных батарей, поэтому их можно отнести, как к кремниевым, так и к пленочным. Аморфные батареи эластичны, генерируют электричество даже в непогоду, поглощают свет лучше других панелей.

Материалы

Для изготовления солнечной батареи потребуются следующие материалы:

  • фотоячейки;
  • алюминиевые уголки;
  • диоды Шоттки;
  • силиконовые герметики;
  • проводники;
  • крепежные винты и метизы;
  • поликарбонатный лист/оргстекло;
  • паяльное оборудование.

Эти материалы обязательны для того, чтобы сделать солнечную батарею своими руками.

Выбор фотоэлементов

Чтобы сделать солнечную батарею для дома своими руками, следует правильно подобрать фотоэлементы. Последние подразделяются на монокристаллические, поликристаллические и аморфные.

КПД первых составляет 13%, но такие фотоэлементы малоэффективны в непогоду, внешне представляют собой ярко-синие квадраты. Поликристаллические фотоэлементы способны генерировать электроэнергию даже в непогоду, хотя их КПД всего лишь 9%, внешне темнее монокристаллических и срезаны по краям. Аморфные фотоячейки изготавливаются из гибкого кремния, их КПД составляет 10%, работоспособность не зависит от погодных условий, но изготовление таких ячеек слишком затратное, поэтому их редко используют.

Если вы планируете применять генерируемую фотоэлементами электроэнергию на даче, то советуем собрать солнечную батарею своими руками из поликристаллических ячеек, так как их КПД достаточно для ваших целей.

Следует покупать фотоячейки одной марки, так как фотоэлементы нескольких марок могут сильно отличаться — это может стать причиной возникновения проблем со сборкой батареи и ее функционированием. Следует помнить, что количество производимой ячейкой энергии прямо пропорционально ее размеру, то есть чем крупнее фотоячейка, тем больше электроэнергии она производит; напряжение ячейки зависит от ее типа, а никак не от размера.

Количество производимого тока определяется габаритами самого маленького фотоэлемента, поэтому следует покупать фотоячейки одинакового размера. Конечно же, не стоит приобретать дешевую продукцию, ведь это значит, что она не прошла проверку. Также не следует покупать фотоэлементы, покрытые воском (многие производители покрывают фотоячейки воском для сохранности продукции при перевозке): при его удалении можно испортить фотоэлемент.

Расчеты и проект

Устройство солнечной панели своими руками — несложная задача, главное, подойти к ее выполнению ответственно. Чтобы изготовить солнечную панель своими руками, следует подсчитать дневное потребление электроэнергии, затем узнать среднесуточное солнечное время в вашей местности и рассчитать нужную мощность. Таким образом, станет понятно, сколько ячеек и какого размера нужно приобрести. Ведь как было сказано выше, генерируемый ячейкой ток зависит от ее габаритов.

Зная необходимый размер ячеек и их количество, нужно рассчитать габариты и вес панели, после чего необходимо выяснить выдержит ли кровля или другое место, куда планируется установка солнечной батареи, задумываемую конструкцию.

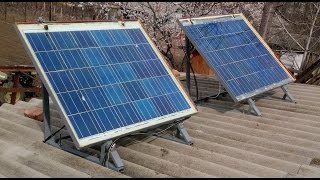

Устанавливая панель, следует не только выбрать самое солнечное место, но и постараться закрепить ее под прямым углом к солнечным лучам.

Этапы работы

Корпус

Прежде чем начать делать солнечную панель своими руками, необходимо соорудить для нее каркас. Он защищает батарею от повреждений, влаги и пыли.

Корпус собирается из влагостойкого материала: фанеры, покрытой влагоотталкивающим средством, или алюминиевых уголков, к которым силиконовым герметиком приклеивается оргстекло или поликарбонат.

При этом нужно соблюдать отступы между элементами (3-4 мм), так как необходимо учитывать расширение материала при повышении температуры.

Пайка элементов

Фотоэлементы выкладываются на лицевую сторону прозрачной поверхности, так, чтобы расстояние между ними со всех сторон было 5 мм: таким образом учитывается возможное расширение фотоячеек при повышении температуры.

Фиксируются преобразователи, имеющие два полюса: положительный и отрицательный. Если вы хотите увеличить напряжение, соединяйте элементы последовательно, если ток — параллельно.

Во избежание разрядки аккумулятора ночью, в единую цепь, состоящую из всех необходимых деталей, включают диод Шоттки, подсоединяя его к плюсовому проводнику. Затем все элементы спаивают между собой.

Сборка

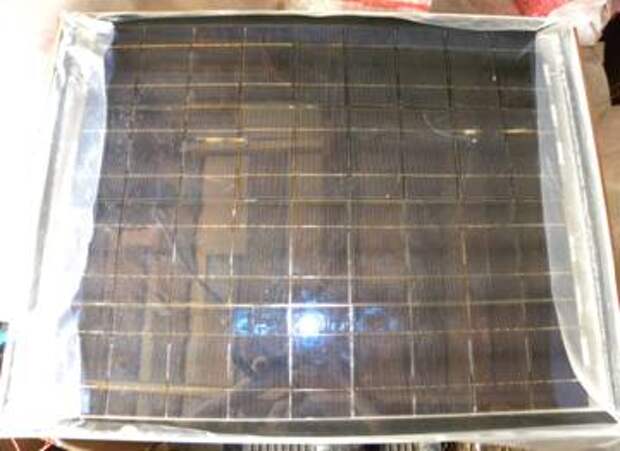

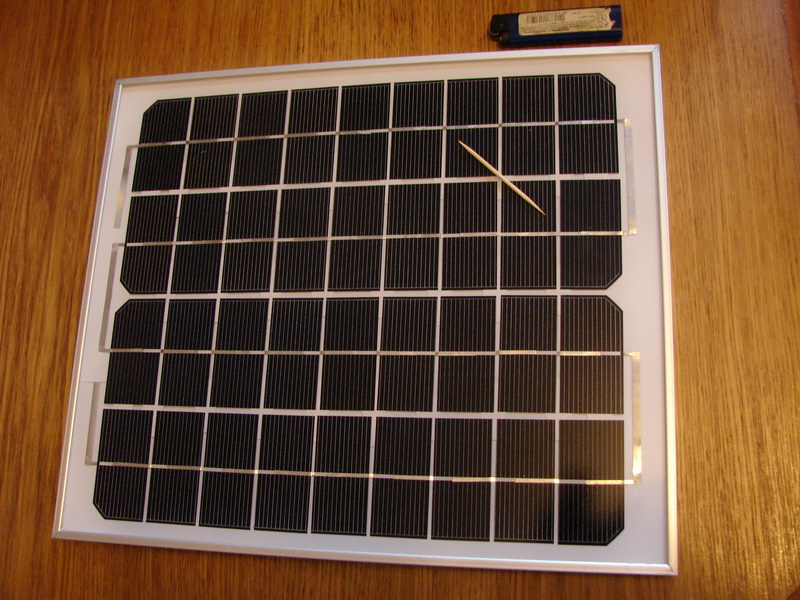

В готовый каркас размещаются спаянные преобразователи, на фотоячейки наносится силикон — все это накрывается слоем из ДВП, закрывается крышкой, а места соединений деталей обрабатываются герметиком.

Даже городской житель может сделать и разместить солнечную батарею на балконе своими руками. Желательно, чтобы балкон был застеклен и утеплен.
Вот мы и разобрали, как сделать солнечную батарею в домашних условиях, оказалось, это совсем несложно.

Идеи из подручных материалов

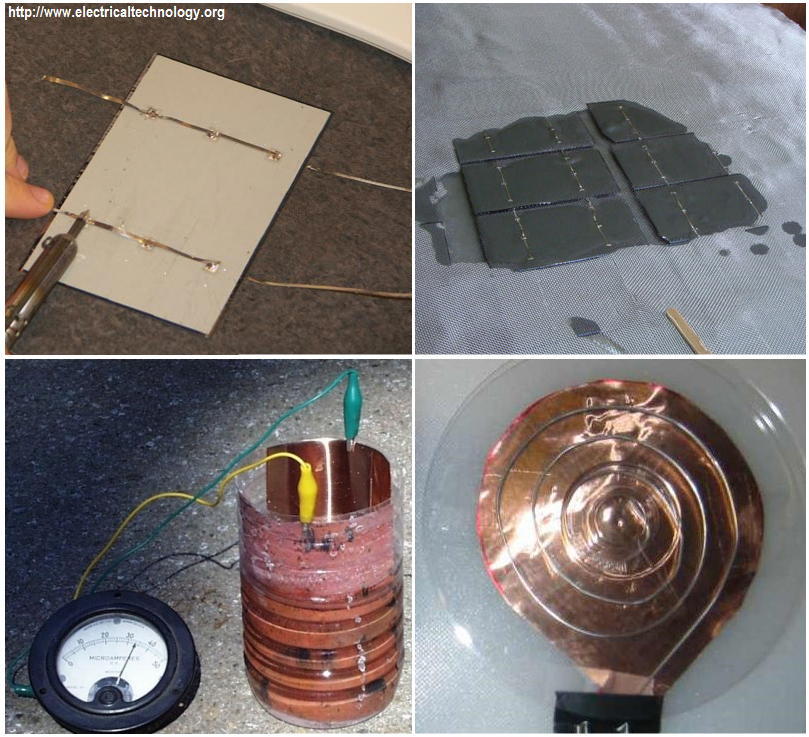

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

  • 2 «крокодильчика»;
  • медная фольга;
  • мультиметр;
  • соль;
  • пустая пластиковая бутылка без горлышка;
  • электрическая печь;
  • дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

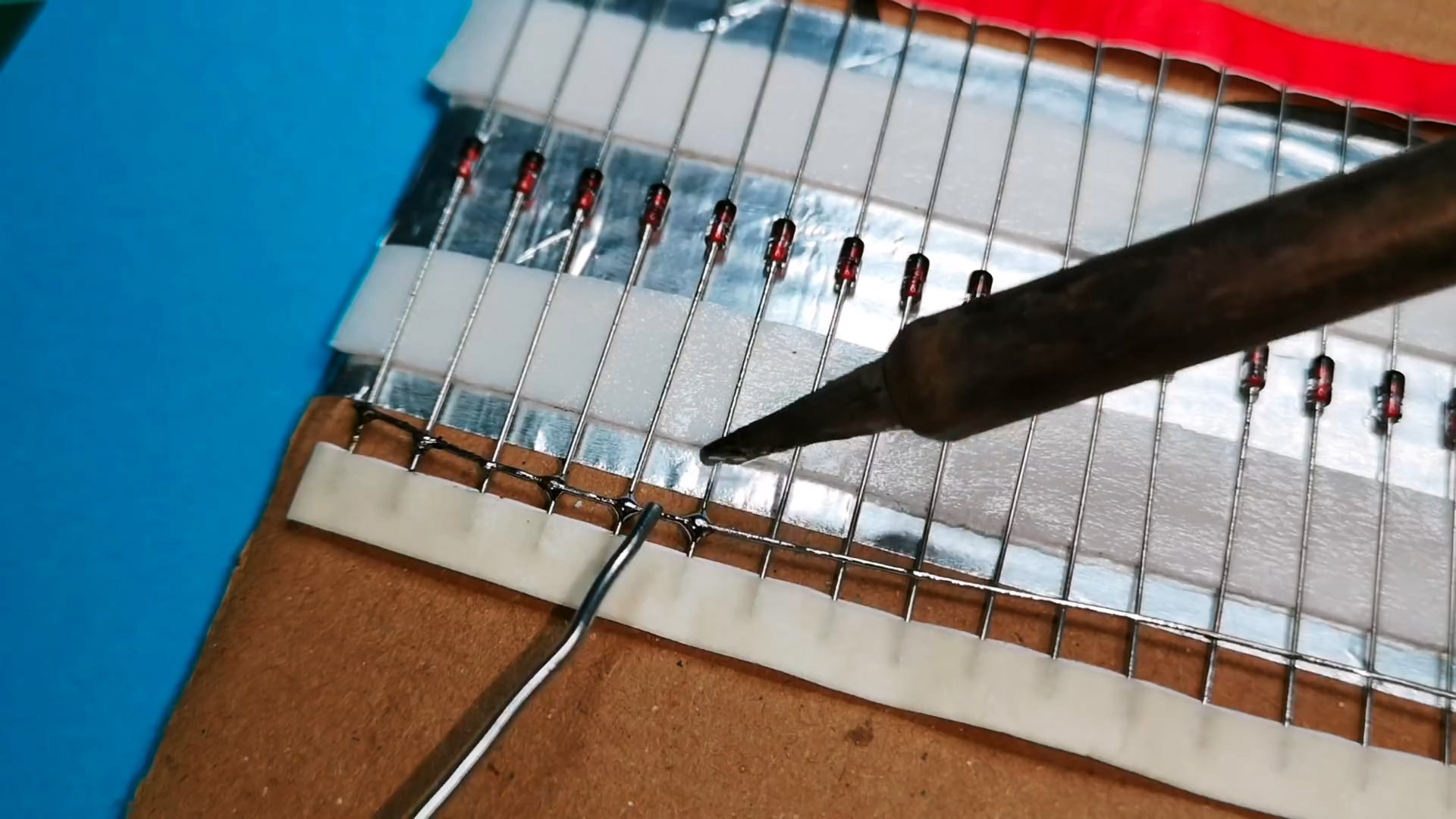

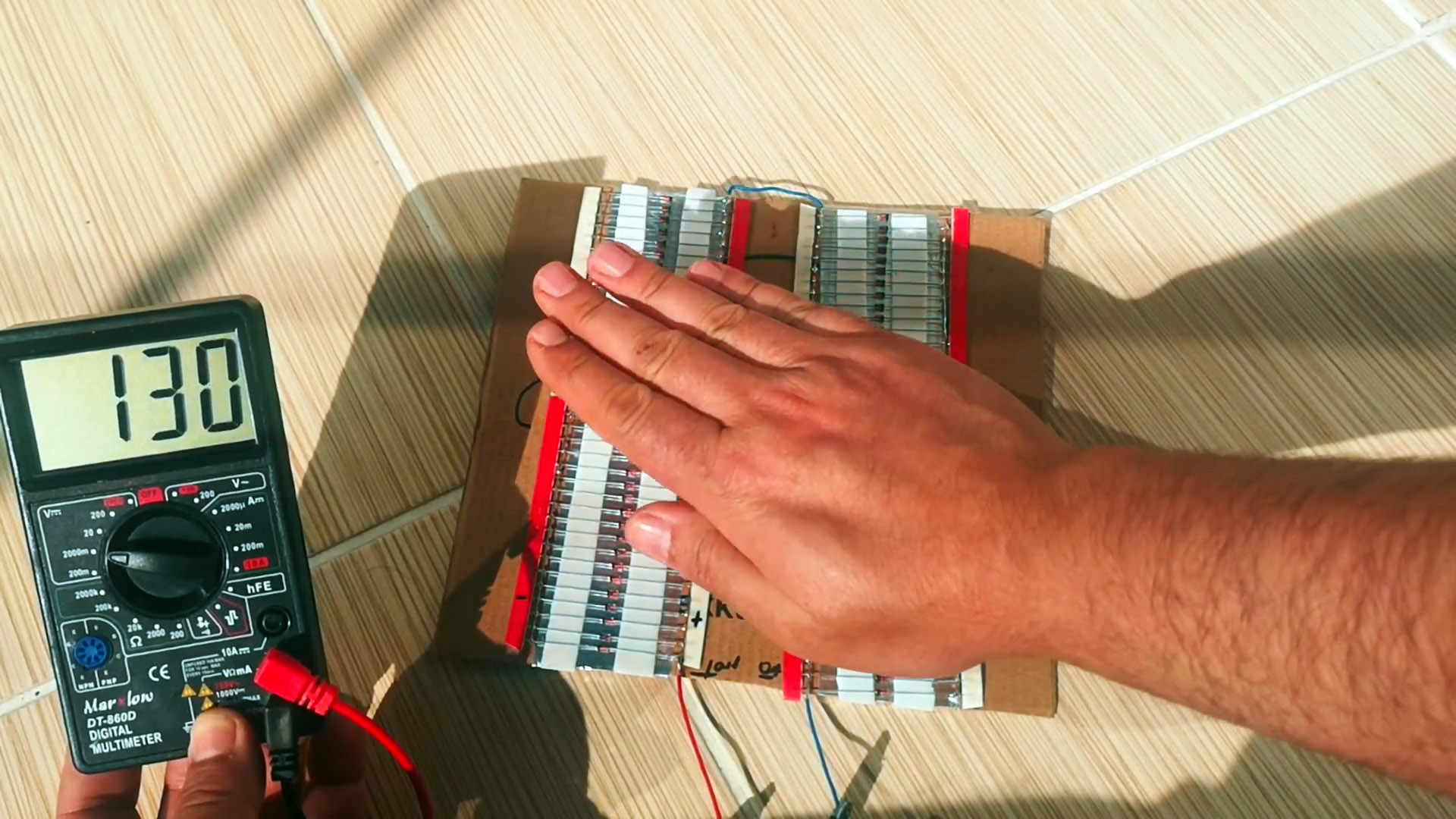

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки. Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом.

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Видео

Как сделать солнечные батареи своими руками – видео урок.

Долгое время уделом солнечных батарей были либо громоздкие панели спутников и космических станций, либо маломощные фотоэлементы карманных калькуляторов. Это было связано с примитивностью первых монокристаллических кремниевых фотоэлементов: они имели не только низкий КПД (не более 25% в теории, на практике – около 7%), но и заметно теряли эффективность при отклонении угла падения света от 90˚. Учитывая, что в Европе в облачную погоду удельная мощность солнечного излучения может падать ниже 100 Вт/м 2 , для получения сколько-нибудь значительной мощности требовались слишком большие площади солнечных батарей. Поэтому первые солнечные электростанции строились только в условиях максимальной мощности светового потока и ясной погоды, то есть в пустынях вблизи экватора.

Значительный прорыв в создании фотоэлементов вернул интерес к солнечной энергетике: так, наиболее дешевые и доступные поликристаллические кремниевые элементы, хотя и имеют меньший КПД, чем у монокристаллических, но зато и менее чувствительны к условиям работы. Солнечная панель на основе поликристаллических пластин выдаст достаточно стабильное напряжение при переменной облачности . Более современные фотоэлементы на основе арсенида галлия имеют КПД до 40%, но слишком дороги для изготовления солнечной батареи своими руками.

На видео идет рассказ об идее постройки солнечной батареи и ее реализации

Стоит ли делать?

Во многих случаях солнечная батарея окажется очень полезной : например, владелец частного дома или дачи, расположенного вдалеке от электросети, сможет даже от компактной панели поддержать свой телефон заряженным, подключить маломощные потребители наподобие автомобильных холодильников.

С этой целью выпускаются и продаются готовые компактные панели, выполненные в виде быстро сворачиваемых сборок на основе из синтетической ткани. В средней полосе России такая панель размером около 30х40 см сможет обеспечить мощность в пределах 5 Вт при напряжении 12 В.

Более крупная батарея сможет обеспечить до 100 Вт электрической мощности. Казалось бы, это не так много, но стоит вспомнить принцип работы небольших : в них вся нагрузка запитывается через импульсный преобразователь от батареи аккумуляторов, которые заряжаются от маломощного ветряка. Таким образом становится возможным использование более мощных потребителей.

Использование аналогичного принципа при постройке домашней солнечной электростанции делает ее более выгодной по сравнению с ветряком: летом солнце светит большую часть дня, в отличие от непостоянного и часто отсутствующего ветра. По этой причине аккумуляторы смогут набирать заряд днем гораздо быстрее, а сама солнечная панель гораздо проще в установке, чем требующий высокой мачты .

Есть свой смысл и в использовании солнечной батареи исключительно как источника аварийного питания. Например, если в частном доме установлен газовый котел отопления с циркуляционными насосами, при отключении электропитания можно через импульсный преобразователь (инвертор) запитать их от аккумуляторов, которые поддерживаются заряженными от солнечной батареи, сохраняя систему отопления работоспособной.

Телевизионный сюжет на эту тему

Наверное, нет такого человека, который не хотел бы стать более независимым. Возможность полностью распоряжаться собственным временем, путешествовать, не зная границ и расстояний, не задумываться о жилищных и финансовых проблемах — вот что даёт ощущение настоящей свободы. Сегодня мы расскажем о том, как, используя солнечное излучение, снять с себя бремя энергетической зависимости. Как вы догадались, речь пойдёт о солнечных батареях. А если быть точнее, то о том, можно ли своими руками построить настоящую солнечную электростанцию.

История создания и перспективы использования

Идею превращения энергии Солнца в электричество человечество вынашивало давно. Первыми появились гелиотермальные установки, в которых перегретый сконцентрированными солнечными лучами пар вращал турбины генератора. Прямое преобразование стало возможным лишь в середине XIX века, после того, как француз Александр Эдмон Баккарель открыл фотоэлектрический эффект. Попытки создать на основании этого явления действующую солнечную ячейку увенчались успехом лишь полвека спустя, в лаборатории выдающегося русского учёного Александра Столетова. Полностью описать механизм фотоэлектрического эффекта удалось ещё позже — человечество обязано этим Альберту Энштейну. К слову, именно за эту работу он получил Нобелевскую премию.

Баккарель, Столетов и Энштейн — вот те учёные, которые заложили фундамент современной солнечной энергетики

О создании первого солнечного фотоэлемента на основе кристаллического кремния возвестили мир сотрудники компании Bell Laboratories в далёком апреле 1954 года. Эта дата, по сути, и является отправной точкой технологии, которая в скором времени сможет стать полноценной заменой углеводородному топливу.

Поскольку ток одной фотоэлектрической ячейки составляет миллиамперы, то для получения электроэнергии достаточной мощности их приходится соединять в модульные конструкции. Защищённые от внешнего воздействия массивы солнечных фотоэлементов и являются солнечной батареей (из-за плоской формы устройство нередко называют солнечной панелью).

Преобразование солнечного излучения в электричество имеет огромные перспективы, ведь на каждый квадратный метр земной поверхности приходится в среднем 4.2 кВт/час энергии в день, а это экономия практически одного барреля нефти в год. Изначально используемая лишь для космической отрасли технология уже в 80-х годах прошлого века стала настолько обыденной, что фотоэлементы стали использовать в бытовых целях — в качестве источника питания калькуляторов, фотоаппаратов, светильников и т. д. Параллельно создавались и «серьёзные» гелиоэлектрические установки. Закреплённые на крышах домов, они позволяли полностью отказаться от проводного электричества. Сегодня можно наблюдать рождение электростанций, представляющих собой многокилометровые поля из кремниевых панелей. Вырабатываемая ими мощность позволяет питать целые города, поэтому можно с уверенностью говорить о том, что будущее — за солнечной энергетикой.

Современные солнечные электростанции представляют собой многокилометровые поля фотоэлементов, способные снабжать электричеством десятки тысяч домов

Солнечная батарея: как это работает

После того как Энштейн описал фотоэлектрический эффект, миру открылась вся простота такого, казалось бы, сложного физического явления. В его основе лежит вещество, отдельные атомы которого находятся в неустойчивом состоянии. При «бомбардировке» фотонами света из их орбит выбиваются электроны — вот они-то и являются источниками тока.

Практически полвека фотоэффект не имел практического применения по одной простой причине — отсутствовала технология получения материалов с неустойчивой атомной структурой. Перспективы дальнейших исследований появились лишь с открытием полупроводников. Атомы этих материалов имеют либо избыток электронов (n-проводимость), или же испытывают в них нехватку (p-проводимость). При использовании двухслойной структуры со слоем n-типа (катод) и p-типа (анод), «обстрел» фотонами света выбивает электроны из атомов n-слоя. Покидая свои места, они устремляются на свободные орбиты атомов p-слоя и далее через подключённую нагрузку возвращаются на исходные позиции. Наверное, каждый из вас знает, что движение электронов в замкнутом контуре представляет собой электрический ток. Вот только заставить электроны перемещаться удаётся не благодаря магнитному полю, как в электрических генераторах, а за счёт потока частиц солнечного излучения.

Солнечная панель работает благодаря фотоэлектрическому эффекту, который был открыт ещё в начале XIX века

Поскольку мощность одного фотоэлектрического модуля недостаточна для питания электронных устройств, то для получения требуемого напряжения используется последовательное подключение множества ячеек. Что же касается силы тока, то её наращивают параллельным соединением определённого количества таких сборок.

Генерация электричества в полупроводниках напрямую зависит от количества солнечной энергии, поэтому фотоэлементы не только устанавливают под открытым небом, но и стараются сориентировать их поверхность перпендикулярно падающим лучам. А чтобы защитить ячейки от механических повреждений и атмосферного воздействия, их монтируют на жёстком основании и сверху защищают стеклом.

Классификация и особенности современных фотоэлементов

Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:

  • монокристаллические;
  • поликристаллические;
  • из аморфного Si.

Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.

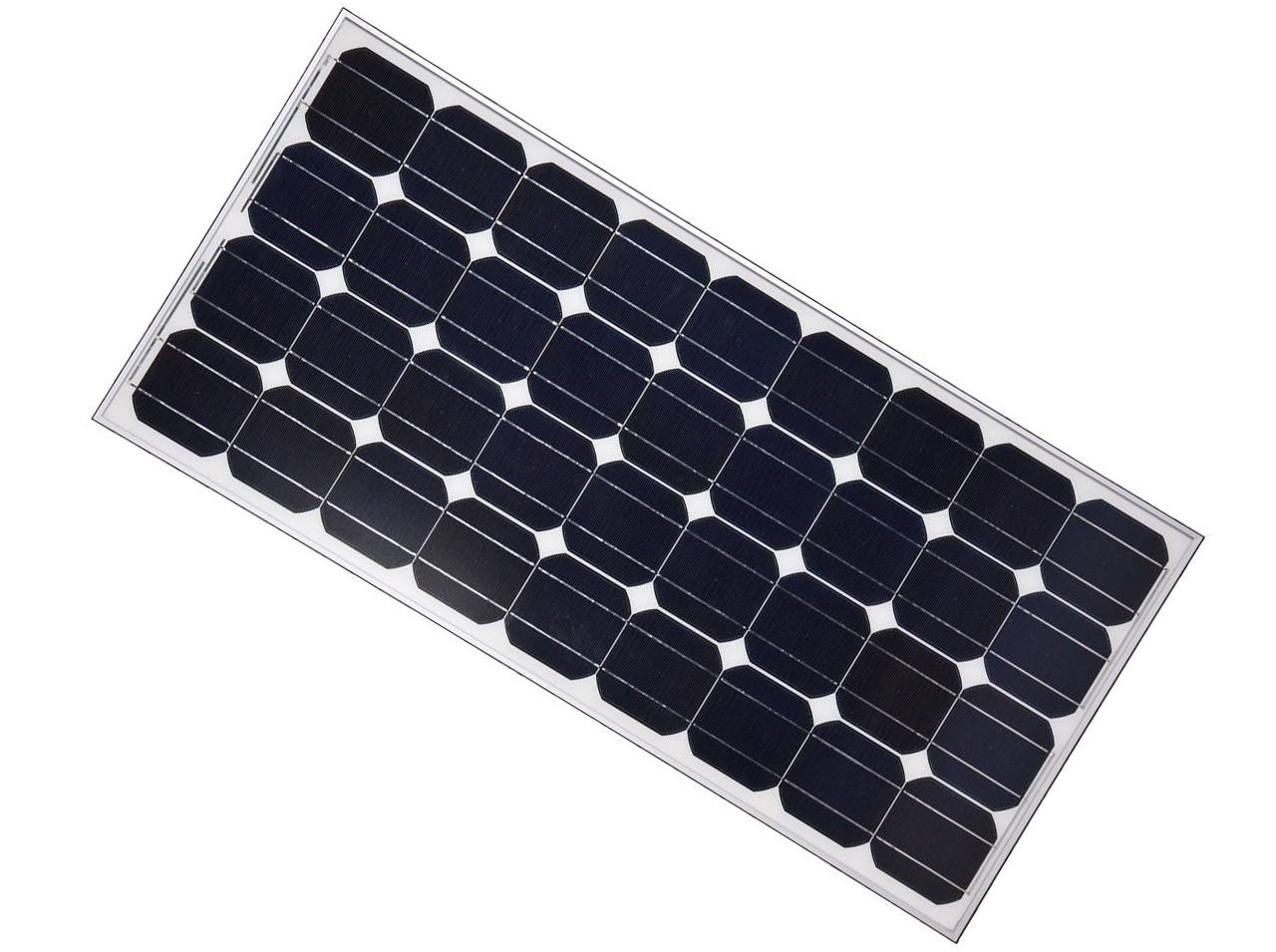

Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами

В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.

Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов

Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.

Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели

Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:

  • на основе теллурида кадмия;
  • из тонких полимеров;
  • с использованием индия и селенида меди.

О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Продавцы нередко предлагают фотоэлементы так называемого класса «B», которые представляют собой повреждённые солнечные батареи моно- или поликристаллического типа. Небольшие сколы, трещины или отсутствие уголков практически не сказывается на производительности ячеек, зато позволяет приобрести их по гораздо меньшей стоимости. Именно по этой причине их выгоднее всего использовать в самодельных гелиоэнергетических устройствах.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

На какую мощность солнечных батарей можно рассчитывать

Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.

Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.

График зависимости мощности солнечной батареи в зависимости от освещённости

В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.

Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.

Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.

Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии

Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.

Как видите, даже для того, чтобы обеспечить электричеством бытовые потребности средней семьи, понадобится серьёзная гелиоэлектрическая установка. Что касается использования самодельных солнечных батарей для отопления, то на данном этапе такая затея не выйдет даже на границы самоокупаемости, не говоря уж о том, чтобы можно было что-то сэкономить.

Расчёт размера батареи

Размер батареи зависит от требуемой мощности и габаритов источников тока. При выборе последних вы обязательно обратите внимание на предлагаемое разнообразие фотоэлементов. Для использования в самодельных устройствах удобнее всего выбирать солнечные ячейки среднего размера. Например, рассчитанные на выходное напряжение 0.5 В и силу тока до 3 А поликристаллические панели размером 3×6 дюймов.

При изготовлении солнечной батареи они будут последовательно соединяться в блоки по 30 шт, что позволит получить требуемое для зарядки автомобильной батареи напряжение 13–14 В (учитывая потери). Максимальная мощность одного такого блока составляет 15 В × 3 А = 45 Вт. Исходя из этого значения, будет нетрудно подсчитать, сколько элементов понадобится для постройки солнечной панели заданной мощности и определить её размеры. Например, для постройки 180-ваттного солнечного электрического коллектора понадобится 120 фотоэлементов общей площадью 2160 кв. дюймов (1.4 кв.м).

Постройка самодельной солнечной батареи

Прежде чем приступать к изготовлению солнечной панели, следует решить задачи по её размещению, рассчитать габариты и подготовить необходимые материалы и инструмент.

Правильный выбор места установки — это важно

Поскольку солнечная панель будет изготавливаться своими руками, соотношение её сторон может быть любым. Это очень удобно, поскольку самодельное устройство можно более удачно вписать в экстерьер кровли или дизайн загородного участка. По этой же причине выбирать место для монтажа батареи следует ещё до начала проектировочных мероприятий, не забывая учитывать несколько факторов:

  • открытость места для солнечных лучей в течение светового дня;
  • отсутствие затеняющих построек и высоких деревьев;
  • минимальное расстояние до помещения, в котором установлены аккумулирующие мощности и преобразователи.

Конечно, установленная на крыше батарея выглядит более органично, однако размещение устройства на земле имеет больше преимуществ. В этом случае исключается возможность повреждения кровельных материалов при установке поддерживающего каркаса, снижается трудоёмкость монтажа устройства и появляется возможность своевременного изменения «угла атаки солнечных лучей». И что самое главное — при нижнем размещении будет намного проще поддерживать чистоту поверхности солнечной панели. А это является залогом того, что установка будет работать в полную силу.

Монтаж солнечной панели на крыше вызвана скорее нехваткой места, чем необходимостью или удобством эксплуатации

Что понадобится в процессе работы

Приступая к изготовлению самодельной солнечной панели, следует запастись:

  • фотоэлементами;
  • многожильным медным проводом или специальными шинами для соединения солнечных ячеек;
  • припоем;
  • диодами Шоттки, рассчитанными на токоотдачу одного фотоэлемента;
  • качественным антибликовым стеклом или плексигласом;
  • рейками и фанерой для изготовления каркаса;
  • силиконовым герметиком;
  • метизами;
  • краской и защитным составом для обработки деревянных поверхностей.

В работе понадобится самый простой инструмент, который всегда есть под рукой у домовитого хозяина — паяльник, стеклорез, пила, отвёртка, малярная кисть и др.

Инструкция по изготовлению

Для изготовления первой солнечной батареи лучше всего использовать фотоэлементы с уже припаянными выводами — в этом случае уменьшается риск повреждения ячеек при сборке. Тем не менее, если вы имеете навыки обращения с паяльником, то сможете немного сэкономить, купив солнечные элементы с нераспаянными контактами. Для постройки панели, которую мы рассматривали в приведённых выше примерах, понадобится 120 пластин. Используя соотношение сторон примерно 1:1, потребуется укладка 15 рядов фотоэлементов по 8 штук в каждом. При этом мы сможем каждые два «столбика» соединить последовательно, а четыре таких блока подключить параллельно. Таким образом можно избежать путаницы в проводах и получить ровный, красивый монтаж.

Схема электрических соединений домашней солнечной электростанции

Корпус

Сборку солнечной панели всегда следует начинать с изготовления корпуса. Для этого нам понадобятся алюминиевые уголки или деревянные рейки высотой не более 25 мм — в этом случае они не будут бросать тень на крайние ряды фотоэлементов. Исходя из размеров наших кремниевых ячеек размером 3х6 дюймов (7.62х15.24 см), размер рамы должен составлять не менее 125х 125 см. Если вы решите использовать другое соотношение сторон (например, 1:2), то каркас можно дополнительно усилить поперечиной из рейки такого же сечения.

Обратную сторону корпуса следует зашить панелью из фанеры или OSB, а в нижнем торце рамы просверлить вентиляционные отверстия. Соединение внутренней полости панели с атмосферой понадобится для выравнивания влажности — в противном случае не избежать запотевания стёкол.

Для изготовления корпуса солнечной панели подойдут самые простые материалы — деревянные рейки и фанера

По внешнему размеру каркаса вырезают панель из плексигласа или высококачественного стекла высокой степени прозрачности. В крайнем случае можно использовать оконное стекло толщиной до 4 мм. Для его крепления подготавливают уголковые кронштейны, в которых выполняют сверления для крепления к раме. При использовании оргстекла можно проделать отверстия непосредственно в прозрачной панели — это упростит сборку.

Чтобы защитить деревянный корпус солнечной батареи от влаги и грибка, его пропитывают антибактериальным составом и окрашивают масляной краской.

Для удобства сборки электрической части, из ДВП или другого диэлектрического материала вырезают подложку по внутреннему размеру рамы. В дальнейшем на ней будет выполняться монтаж фотоэлементов.

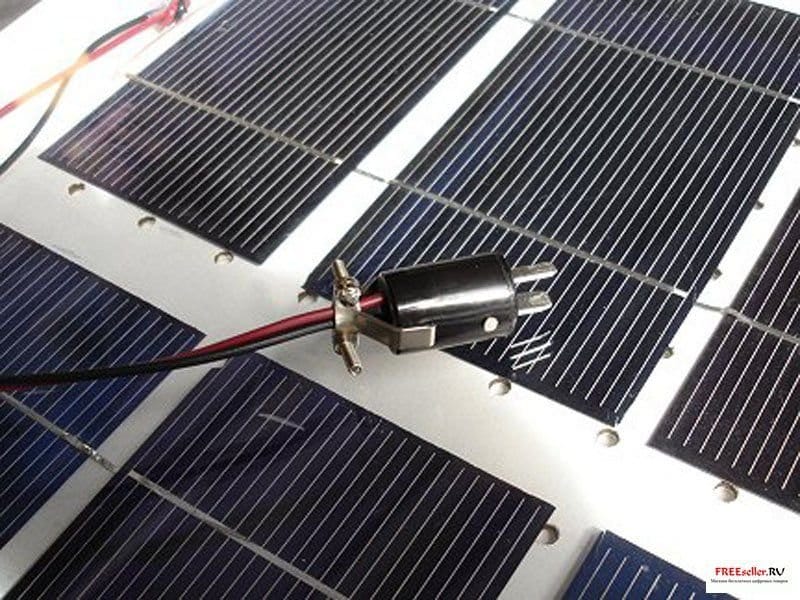

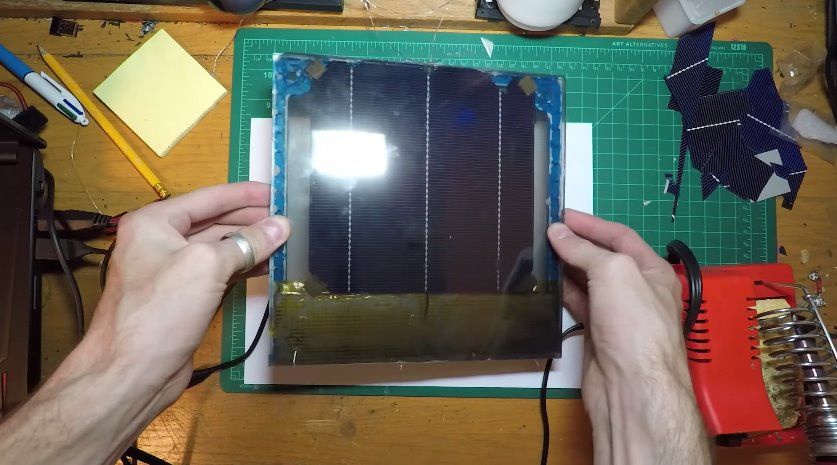

Пайка пластин

Перед тем как начать пайку, следует «прикинуть» укладку фотоэлементов. В нашем случае понадобится 4 массива ячеек по 30 пластин в каждом, причём располагаться в корпусе они будут пятнадцатью рядами. С такой длинной цепочкой будет неудобно работать, к тому же возрастает риск повреждения хрупких стеклянных пластин. Рационально будет соединять по 5 деталей, а окончательную сборку выполнять после того, как фотоэлементы будут смонтированы на подложке.

Для удобства, фотоэлементы можно смонтировать на непроводящей подложкке из текстолита, оргстекла или ДВП

После соединения каждой цепочки, следует проверить её работоспособность. Для этого каждую сборку помещают под настольную лампу. Записывая значения силы тока и напряжения, можно не только контролировать работоспособность модулей, но и сравнивать их параметры.

Для пайки используем маломощный паяльник (максимум 40 Вт) и хороший, легкоплавкий припой. Его в небольшом количестве наносим на выводные части пластин, после чего, соблюдая полярность подключения, соединяем детали друг с другом.

При пайке фотоэлементов следует проявлять максимальную аккуратность, поскольку эти детали отличаются повышенной хрупкостью

Собрав отдельные цепочки, разворачиваем их тыльной частью к подложке и при помощи силиконового герметика приклеиваем к поверхности. Каждый 15-вольтовый блок фотоэлементов снабжаем диодом Шоттки. Этот прибор позволяет току протекать только в одном направлении, поэтому не позволит аккумуляторам разряжаться при низком напряжении солнечной панели.

Окончательное соединение отдельных цепочек фотоэлементов выполняют согласно представленной выше электрической схеме. В этих целях можно использовать специальную шину или многожильный медный провод.

Навесные элементы солнечной батареи следует закрепить термоклеем или саморезами

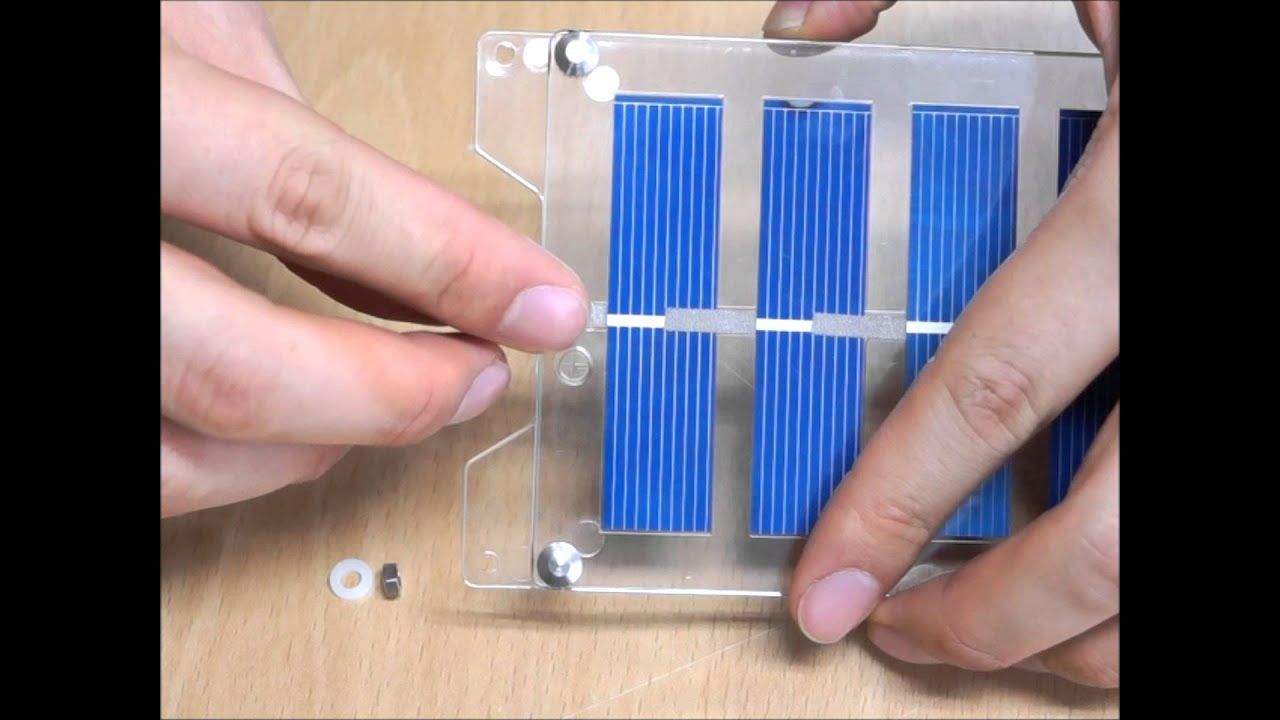

Сборка панели

Подложки с расположенными на них фотоэлементами укладывают в корпус и крепят саморезами. Если рама усиливалась поперечиной, то в ней выполняют несколько сверлений под монтажные провода. Кабель, который выводят наружу, надёжно фиксируют на раме и припаивают к выводам сборки. Чтобы не путаться с полярностью, лучше всего использовать двухцветные провода, подключая красный вывод к «плюсу» батареи, а синий — к её «минусу». По верхнему контуру рамы наносят сплошной слой силиконового герметика, поверх которого укладывают стекло. После окончательной фиксации сборку солнечной батареи считают законченной.

После того, как на герметик будет установлено защитное стекло, панель можно транспортировать к месту установки

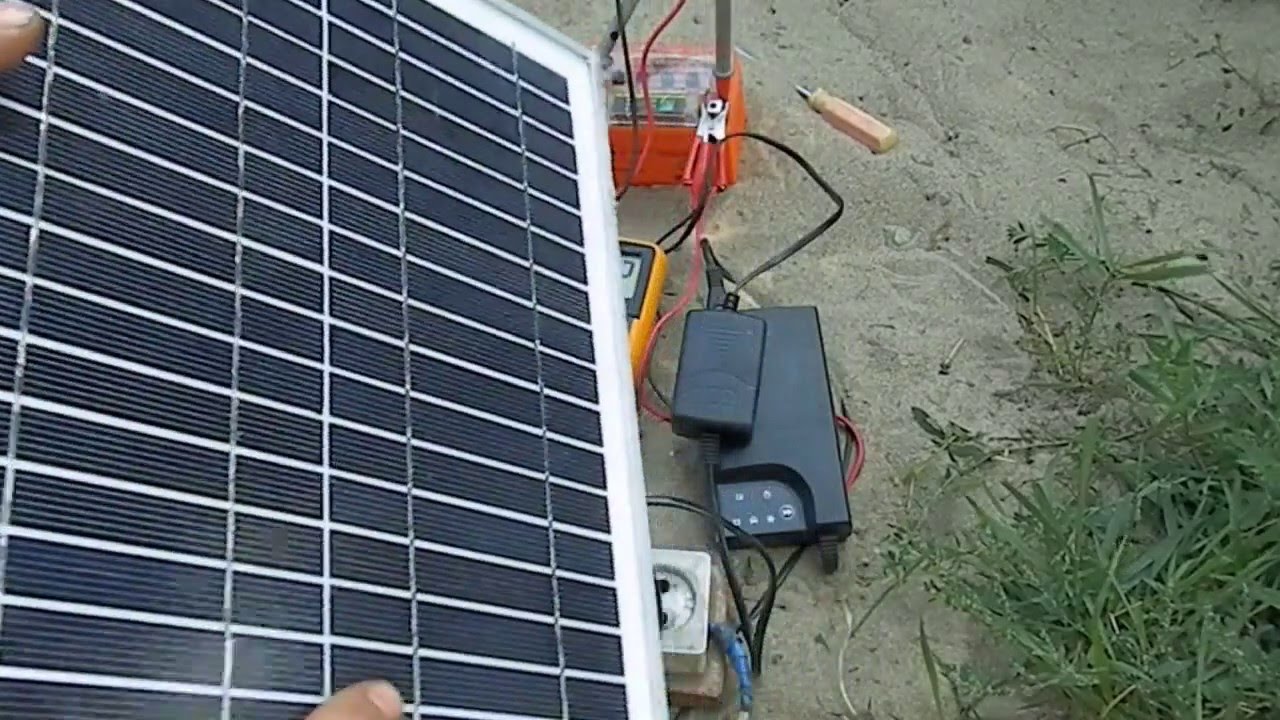

Установка и подключение солнечной батареи к потребителям

В силу ряда причин самодельная солнечная панель является достаточно хрупким устройством, поэтому требует обустройства надёжного поддерживающего каркаса. Идеальным вариантом будет конструкция, которая позволит ориентировать источник бесплатной электроэнергии в обеих плоскостях, однако сложность такой системы чаще всего является весомым доводом в пользу простой наклонной системы. Она представляет собой подвижную раму, которую можно выставить под любым углом к светилу. Один из вариантов каркаса, сбитого из деревянного бруса, представлен ниже. Вы же можете использовать для его изготовления металлические уголки, трубы, шины и т. д. – всё, что есть под руками.

Чертёж каркаса солнечной батареи

Чтобы подключить солнечную батарею к аккумуляторам, понадобится контроллер заряда. Этот прибор будет следить за степенью заряда и разряда батарей, контролировать токоотдачу и выполнять переключение на сетевое питание при значительной просадке напряжения. Прибор необходимой мощности и требуемого функционала можно купить в тех же торговых точках, где продаются фотоэлементы. Что касается питания бытовых потребителей, то для этого потребуется трансформировать низковольтное напряжение в 220 В. С этим успешно справляется другое устройство — инвертор. Надо сказать, что отечественная промышленность выпускает надёжные приборы с хорошими ТТХ, поэтому преобразователь можно купить на месте — бонусом в этом случае будет «настоящая» гарантия.

Одной солнечной батареи для полноценного электроснабжения дома будет недостаточно — понадобятся еще и аккумуляторы, контроллер заряда и инвертор

В продаже можно найти инверторы одной и той же мощности, отличающиеся по цене в разы. Подобный разброс объясняется «чистотой» выходного напряжения, что является необходимым условием питания отдельных электрических устройств. Преобразователи с так называемой чистой синусоидой имеют усложнённую конструкцию, и как следствие, более высокую стоимость.

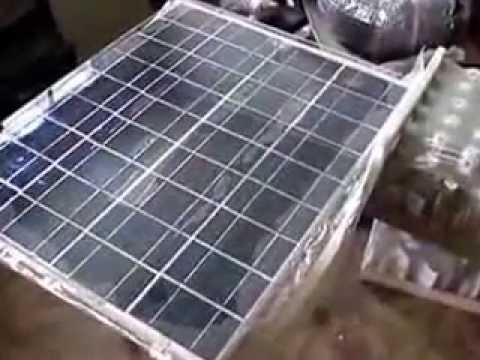

Видео: изготовление солнечной панели своими руками

Постройка домашней солнечной электростанции является нетривиальной задачей и требует как финансовых и временных затрат, так и минимальных знаний основ электротехники. Приступая к сборке солнечной панели, следует соблюдать максимальное внимание и аккуратность — только в этом случае можно рассчитывать на удачное решение вопроса. Напоследок хотелось бы напомнить о том, что загрязнение стекла является одним из факторов падения производительности. Не забывайте своевременно чистить поверхность солнечной панели, иначе она не сможет работать на полную мощность.

снимаем розовые очки и учимся на чужих ошибках

Люди уже давно задумываются над тем, как можно получить электрическую энергию благодаря солнцу. Тогда возникает вопрос: «Как сделать солнечный коллектор?». Ведь если в доме у вас полно электрических приборов, это очень экономно. Особенно летом, когда солнце стоит круглый день. Вы можете сами сделать свою солнечную батарею, и на это не уйдет много денег – будет стоить 300–400 долларов. Взамен получите постоянный источник электроэнергии. Вам больше не придется беспокоиться о том, что ее отключат, и вы не сможете пользоваться электроприборами. Итак, чтобы разобраться, как сделать солнечную батарею, надо понять принцип ее работы. Тем более, если монтировать солнечную батарею придется в домашних условиях.

По сути, солнечная батарея делает из получаемой от солнца энергии электрическую, благодаря специальным фотоэлектрическим преобразователям.

Весь суть работы основана на фотоэлектрическом эффекте. На фотоэлементы попадает свет от солнца, тем самым он выбивает незанятые электроны из последних орбит каждого из атомов, которые находятся на пластине из кремния. Затем этот свет становится переменным током, которым можно электрифицировать дом.

Принцип самостоятельного изготовления солнечной батареи

Так как самому сделать солнечную батарею? Чтобы изготовить гелиосистему своими руками, нужны:

  • Алюминиевый или деревянный каркас
  • Подложка, сделанная из ДВП
  • Обычное стекло или оргстекло
  • Диоды и проводники
  • Фотоячейки

Только одна самодельная солнечная батарея будет иметь около 36 элементов и для каждого нужно будет напряжение равное 0,5 вольт. Получается 18 вольт на одну солнечную панель.

Кстати, по причине хрупкости панели с ними нужно обращаться как можно аккуратней и по этой же причине желательно купить на несколько штук больше, дабы дома были запасные, если вдруг что-то случится.

Преимуществом самостоятельной сборки солнечной батареи является то, что вы можете сделать основу, а потом к ней уже добавлять мощность, закупая дополнительные элементы.

Большие батареи ни к чему, так как появятся сложности в их установке, выборе угла наклона. Тем более они, скорее всего, будут улавливать ветер, а это крайне небезопасно.

И, кстати, учтите, что 220 вольт обеспечить от солнца никак не сможете потому, что для этого потребуется батарея огромных размеров. Одна пластина сможет дать ток, напряжение которого будет составлять 0,5 В. Идеальный вариант – это если солнечный коллектор будет обладать напряжением 18 вольт, но для этого потребуется рассчитывать количество фотоэлементов. Изготовление солнечных панелей – труд не простой, но и не сложный. В данном случае нас интересует плоский солнечный коллектор.

Собираем каркас

Теперь приступим к решению вопроса: «Как собрать солнечную батарею собственного производства?».

Первое, что делают, когда изготавливают самодельные солнечные батареи, – создают своеобразную защитную оболочку – корпус. Сделать его можно при помощи уголков из алюминия или деревянных брусков. Если будет использоваться металлическая основа, то на какой-то из полок нужно будет при помощи напильника снимать фаску под углом в 45 градусов, вторая же полка будет отражаться под таким же углом. Детали каркаса, которые отрезаны, нужно будет скрутить, используя угольники, которые изготовлены из такого же материала. Когда рама будет готова, к ней при помощи силикона нужно приклеить специальное защитное стекло.

Делаем спайку пластин

Первое, что при этом нужно знать, – это то, что напряжение повышается при последовательном соединении, а ток, соответственно, при параллельном.

Кремниевые пластины нужно будет выложить на стекло так, чтобы между ними осталось небольшое расстояние – примерно 5 мм с каждой из сторон. Это нужно, чтобы не допустить расширения компонентов при температурном нагреве, так как нет радиатора. У преобразователей есть две дорожки – это, соответственно, плюс и минус. Детали придется соединить последовательным образом в одну цепь. Проводники с последних радиодеталей нужно будет вывести на общую шину.

Чтобы батарея не разряжалась ночью сама, желательно установить диод Шоттки 31DQ0 на средний контакт.

Когда все элементы будут спаяны, проверьте показатель напряжения, который будет на выходе, мультиметром. Оно должно быть не менее 18–19 вольт.

Диодная солнечная батарея

Изготовление солнечных батарей в домашних условиях не ограничивается одним способом. Можно получать энергию от солнца при помощи диодов Д223Б. Они хороши, благодаря высокому вольтажу и стеклянному корпусу.

Как сделать:

  1. Все радиодетали нужно сложить в специальную емкость и залить их ацетоном, где-то на несколько часов.
  2. Затем найдите неметаллическую пластину и разметьте ее для будущих компонентов, которые будут составлять источник питания.
  3. Используя мультиметр, отыскиваем плюс на каждом диоде и слегка загибаем его. Важно, чтобы диоды впаивались в вертикальном положении, таким образом удастся получить значительно большее напряжение генерации.

Вот так, в три этапа можно сделать солнечный коллектор своими руками.

Солнечная батарея из фольги

Как делается солнечная батарея из диодов, теперь понятно. Ещё хороший способ: можно сделать батарею из фольги. Но ее мощность будет ниже, чем у предыдущих методов.

Инструкция:

  1. Потребуется медная фольга площадью 45 кв. см. Ее нужно обезжирить.
  2. При помощи наждачной бумаги избавьтесь от оксидной пленки.
  3. Теперь нужно положить фольгу на горелку, мощность которой должна быть менее 1,1 кВт. Необходимо нагревать, пока не начнут появляться красно-оранжевые пятна.
  4. После этого нагревать нужно еще в течение получаса, чтобы образовалась оксидная пленка нужной толщины.
  5. Затем прожарку нужно остановить и дать остыть листу вместе с печкой.
  6. Остатки удалить проточной водой, но не сгибая лист
  7. Обрежьте с пластиковой бутылки объемом 2–2,5 литра горло и поместите туда два куска фольги. Они не должны соединяться. Закрепляются они специальным зажимом типа «Крокодил».
  8. К обработанному куску пойдет минус, а к другому – плюс.
  9. Теперь туда нужно залить раствор из соли. Его уровень должен быть чуть ниже верхней кромки электродов – примерно на 2,5 см. Готовится он из 2–4 столовых ложек соли.

Самодельная солнечная панель – это отличный выход. И как можно заметить, имеется много способов ее изготовить: солнечная батарея из транзисторов, солнечный коллектор из алюминиевых банок, из фольги, из диодов. И это еще далеко не все. Собирать совсем несложно, если понимать принцип ее работы. Она, конечно, не сможет запитать целый дом или дачу, но в качестве дополнительного аккумулятора для зарядки телефона или другой мелкой техники вполне подойдет. Изготавливая солнечную батарею в домашних условиях, будьте очень аккуратны и четко соблюдайте все инструкции.

Наверное, нет такого человека, который не хотел бы стать более независимым. Возможность полностью распоряжаться собственным временем, путешествовать, не зная границ и расстояний, не задумываться о жилищных и финансовых проблемах — вот что даёт ощущение настоящей свободы. Сегодня мы расскажем о том, как, используя солнечное излучение, снять с себя бремя энергетической зависимости. Как вы догадались, речь пойдёт о солнечных батареях. А если быть точнее, то о том, можно ли своими руками построить настоящую солнечную электростанцию.

История создания и перспективы использования

Идею превращения энергии Солнца в электричество человечество вынашивало давно. Первыми появились гелиотермальные установки, в которых перегретый сконцентрированными солнечными лучами пар вращал турбины генератора. Прямое преобразование стало возможным лишь в середине XIX века, после того, как француз Александр Эдмон Баккарель открыл фотоэлектрический эффект. Попытки создать на основании этого явления действующую солнечную ячейку увенчались успехом лишь полвека спустя, в лаборатории выдающегося русского учёного Александра Столетова. Полностью описать механизм фотоэлектрического эффекта удалось ещё позже — человечество обязано этим Альберту Энштейну. К слову, именно за эту работу он получил Нобелевскую премию.

Баккарель, Столетов и Энштейн — вот те учёные, которые заложили фундамент современной солнечной энергетики

О создании первого солнечного фотоэлемента на основе кристаллического кремния возвестили мир сотрудники компании Bell Laboratories в далёком апреле 1954 года. Эта дата, по сути, и является отправной точкой технологии, которая в скором времени сможет стать полноценной заменой углеводородному топливу.

Поскольку ток одной фотоэлектрической ячейки составляет миллиамперы, то для получения электроэнергии достаточной мощности их приходится соединять в модульные конструкции. Защищённые от внешнего воздействия массивы солнечных фотоэлементов и являются солнечной батареей (из-за плоской формы устройство нередко называют солнечной панелью).

Преобразование солнечного излучения в электричество имеет огромные перспективы, ведь на каждый квадратный метр земной поверхности приходится в среднем 4.2 кВт/час энергии в день, а это экономия практически одного барреля нефти в год. Изначально используемая лишь для космической отрасли технология уже в 80-х годах прошлого века стала настолько обыденной, что фотоэлементы стали использовать в бытовых целях — в качестве источника питания калькуляторов, фотоаппаратов, светильников и т. д. Параллельно создавались и «серьёзные» гелиоэлектрические установки. Закреплённые на крышах домов, они позволяли полностью отказаться от проводного электричества. Сегодня можно наблюдать рождение электростанций, представляющих собой многокилометровые поля из кремниевых панелей. Вырабатываемая ими мощность позволяет питать целые города, поэтому можно с уверенностью говорить о том, что будущее — за солнечной энергетикой.

Современные солнечные электростанции представляют собой многокилометровые поля фотоэлементов, способные снабжать электричеством десятки тысяч домов

Солнечная батарея: как это работает

После того как Энштейн описал фотоэлектрический эффект, миру открылась вся простота такого, казалось бы, сложного физического явления. В его основе лежит вещество, отдельные атомы которого находятся в неустойчивом состоянии. При «бомбардировке» фотонами света из их орбит выбиваются электроны — вот они-то и являются источниками тока.

Практически полвека фотоэффект не имел практического применения по одной простой причине — отсутствовала технология получения материалов с неустойчивой атомной структурой. Перспективы дальнейших исследований появились лишь с открытием полупроводников. Атомы этих материалов имеют либо избыток электронов (n-проводимость), или же испытывают в них нехватку (p-проводимость). При использовании двухслойной структуры со слоем n-типа (катод) и p-типа (анод), «обстрел» фотонами света выбивает электроны из атомов n-слоя. Покидая свои места, они устремляются на свободные орбиты атомов p-слоя и далее через подключённую нагрузку возвращаются на исходные позиции. Наверное, каждый из вас знает, что движение электронов в замкнутом контуре представляет собой электрический ток. Вот только заставить электроны перемещаться удаётся не благодаря магнитному полю, как в электрических генераторах, а за счёт потока частиц солнечного излучения.

Солнечная панель работает благодаря фотоэлектрическому эффекту, который был открыт ещё в начале XIX века

Поскольку мощность одного фотоэлектрического модуля недостаточна для питания электронных устройств, то для получения требуемого напряжения используется последовательное подключение множества ячеек. Что же касается силы тока, то её наращивают параллельным соединением определённого количества таких сборок.

Генерация электричества в полупроводниках напрямую зависит от количества солнечной энергии, поэтому фотоэлементы не только устанавливают под открытым небом, но и стараются сориентировать их поверхность перпендикулярно падающим лучам. А чтобы защитить ячейки от механических повреждений и атмосферного воздействия, их монтируют на жёстком основании и сверху защищают стеклом.

Классификация и особенности современных фотоэлементов

Первую солнечную ячейку изготовили на основе селена (Se), однако низкий КПД (менее 1%), быстрое старение и высокая химическая активность селеновых фотоэлементов вынуждали искать другие, более дешёвые и эффективные материалы. И они нашлись в лице кристаллического кремния (Si). Поскольку этот элемент периодической таблицы является диэлектриком, его проводимость обеспечили за счёт включений из различных редкоземельных металлов. В зависимости от технологии изготовления существует несколько типов кремниевых фотоэлементов:

  • монокристаллические;
  • поликристаллические;
  • из аморфного Si.

Первые изготавливаются методом срезания тончайших слоёв от слитков кремния самой высокой степени очистки. Внешне фотоэлементы монокристаллического типа выглядят как однотонные тёмно-синие стеклянные пластины с выраженной электродной сеткой. Их КПД достигает 19%, а срок службы составляет до 50 лет. И хоть производительность изготовленных на основе монокристаллов панелей постепенно падает, есть данные, что изготовленные более 40 лет назад батареи и сегодня сохраняют работоспособность, выдавая до 80% своей первоначальной мощности.

Монокристаллические солнечные ячейки имеют однородный тёмный цвет и срезанные углы — эти признаки не позволяют спутать их с другими фотоэлементами

В производстве поликристаллических фотоэлементов используют не такой чистый, но зато более дешёвый кремний. Упрощение технологии сказывается на внешнем виде пластин — они имеют не однородный оттенок, а более светлый узор, который образуют границы множества кристаллов. КПД таких солнечных ячеек немного ниже, чем у монокристаллических — не более 15%, а срок службы составляет до 25 лет. Надо сказать, что снижение основных эксплуатационных показателей абсолютно не сказалось на популярности поликристаллических фотоэлементов. Они выигрывают за счёт более низкой цены и не такой сильной зависимости от внешней загрязнённости, низкой облачности и ориентации на Солнце.

Поликристаллические фотоэлементы имеют более светлый синий оттенок и неоднородный рисунок — следствие того, что их структура состоит из множества кристаллов

Для солнечных батарей из аморфного Si используется не кристаллическая структура, а тончайший слой кремния, который напыляют на стекло или полимер. Хоть подобный метод производства и является самым дешёвым, такие панели имеют самый короткий срок жизни, причиной чему является выгорание и деградация аморфного слоя на солнце. Не радует этот тип фотоэлементов и производительностью — их КПД составляет не более 9% и во время эксплуатации существенно снижается. Использование солнечных батарей из аморфного кремния оправдано в пустынях — высокая солнечная активность нивелирует падение производительности, а бескрайние просторы позволяют размещать гелиоэлекростанции любой площади.

Возможность напылять кремниевую структуру на любую поверхность позволяет создавать гибкие солнечные панели

Дальнейшее развитие технологии производства фотоэлектрических элементов вызвано необходимостью в снижении цены и улучшении эксплуатационных характеристик. Максимальной производительностью и долговечностью сегодня обладают плёночные фотоэлементы:

  • на основе теллурида кадмия;
  • из тонких полимеров;
  • с использованием индия и селенида меди.

О возможности применения в самодельных устройствах тонкоплёночных фотоэлементов говорить пока ещё рано. Сегодня их выпуском занимается только несколько наиболее «продвинутых» в технологическом плане компаний, поэтому чаще всего гибкие фотоэлементы можно увидеть в составе готовых солнечных панелей.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Продавцы нередко предлагают фотоэлементы так называемого класса «B», которые представляют собой повреждённые солнечные батареи моно- или поликристаллического типа. Небольшие сколы, трещины или отсутствие уголков практически не сказывается на производительности ячеек, зато позволяет приобрести их по гораздо меньшей стоимости. Именно по этой причине их выгоднее всего использовать в самодельных гелиоэнергетических устройствах.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

На какую мощность солнечных батарей можно рассчитывать

Задумываясь о строительстве собственной солнечной электростанции, каждый мечтает о том, чтобы полностью отказаться от проводного электричества. Для того чтобы проанализировать реальность этой затеи, сделаем небольшие расчёты.

Узнать суточное потребление электроэнергии несложно. Для этого достаточно заглянуть в присланный энергосбывающей организацией счёт и разделить количество указанных там киловатт на число дней в месяце. К примеру, если вам предлагают оплатить 330 кВт×час, то это значит, что суточное потребление составляет 330/30=11 кВт×час.

График зависимости мощности солнечной батареи в зависимости от освещённости

В расчётах следует обязательно учитывать тот факт, что солнечная панель будет вырабатывать электричество только в светлое время суток, причём до 70% генерации осуществляется в период с 9 до 16 часов. Кроме того, эффективность работы устройства напрямую зависит от угла падения солнечных лучей и состояния атмосферы.

Небольшая облачность или дымка снизят эффективность токоотдачи гелиоустановки в 2–3 раза, тогда как затянутое сплошными облаками небо спровоцирует падение производительности в 15–20 раз. В идеальных условиях для генерации 11 кВт×час энергии было бы достаточно солнечной батареи мощностью 11/7 = 1.6 кВт. Учитывая влияние природных факторов, этот параметр следует увеличить примерно на 40–50%.

Кроме того, есть ещё один фактор, заставляющий увеличить площадь используемых фотоэлементов. Во-первых, не следует забывать о том, что ночью батарея работать не будет, а значит, понадобятся мощные аккумуляторы. Во-вторых, для питания бытовых приборов нужен ток напряжением 220 В, поэтому понадобится мощный преобразователь напряжения (инвертор). Специалисты утверждают, что потери на накопление и трансформацию электроэнергии забирают до 20–30% от её общего количества. Поэтому реальная мощность солнечной батареи должна быть увеличена на 60–80% от расчётной величины. Принимая значение неэффективности в 70%, получаем номинальную мощность нашей гелиопанели, равную 1.6 + (1.6×0.7) =2.7 кВт.

Использование сборок из высокотоковых литиевых аккумуляторов является одним из наиболее изящных, но отнюдь не самым дешёвым способом хранения солнечной электроэнергии

Для хранения электроэнергии понадобятся низковольтные аккумуляторы, рассчитанные на напряжение 12, 24 или 48 В. Их ёмкость должна быть рассчитана на суточное потребление энергии плюс потери на трансформацию и преобразование. В нашем случае понадобится массив батарей, рассчитанных на хранение 11 + (11×0.3) = 14.3 кВт×час энергии. Если использовать обычные 12-вольтовые автомобильные аккумуляторы, то понадобится сборка на 14300 Вт×ч / 12 В = 1200 А×ч, то есть шесть аккумуляторов, рассчитанных на 200 ампер-часов каждый.

Как видите, даже для того, чтобы обеспечить электричеством бытовые потребности средней семьи, понадобится серьёзная гелиоэлектрическая установка. Что касается использования самодельных солнечных батарей для отопления, то на данном этапе такая затея не выйдет даже на границы самоокупаемости, не говоря уж о том, чтобы можно было что-то сэкономить.

Расчёт размера батареи

Размер батареи зависит от требуемой мощности и габаритов источников тока. При выборе последних вы обязательно обратите внимание на предлагаемое разнообразие фотоэлементов. Для использования в самодельных устройствах удобнее всего выбирать солнечные ячейки среднего размера. Например, рассчитанные на выходное напряжение 0.5 В и силу тока до 3 А поликристаллические панели размером 3×6 дюймов.

При изготовлении солнечной батареи они будут последовательно соединяться в блоки по 30 шт, что позволит получить требуемое для зарядки автомобильной батареи напряжение 13–14 В (учитывая потери). Максимальная мощность одного такого блока составляет 15 В × 3 А = 45 Вт. Исходя из этого значения, будет нетрудно подсчитать, сколько элементов понадобится для постройки солнечной панели заданной мощности и определить её размеры. Например, для постройки 180-ваттного солнечного электрического коллектора понадобится 120 фотоэлементов общей площадью 2160 кв. дюймов (1.4 кв.м).

Постройка самодельной солнечной батареи

Прежде чем приступать к изготовлению солнечной панели, следует решить задачи по её размещению, рассчитать габариты и подготовить необходимые материалы и инструмент.

Правильный выбор места установки — это важно

Поскольку солнечная панель будет изготавливаться своими руками, соотношение её сторон может быть любым. Это очень удобно, поскольку самодельное устройство можно более удачно вписать в экстерьер кровли или дизайн загородного участка. По этой же причине выбирать место для монтажа батареи следует ещё до начала проектировочных мероприятий, не забывая учитывать несколько факторов:

  • открытость места для солнечных лучей в течение светового дня;
  • отсутствие затеняющих построек и высоких деревьев;
  • минимальное расстояние до помещения, в котором установлены аккумулирующие мощности и преобразователи.

Конечно, установленная на крыше батарея выглядит более органично, однако размещение устройства на земле имеет больше преимуществ. В этом случае исключается возможность повреждения кровельных материалов при установке поддерживающего каркаса, снижается трудоёмкость монтажа устройства и появляется возможность своевременного изменения «угла атаки солнечных лучей». И что самое главное — при нижнем размещении будет намного проще поддерживать чистоту поверхности солнечной панели. А это является залогом того, что установка будет работать в полную силу.

Монтаж солнечной панели на крыше вызвана скорее нехваткой места, чем необходимостью или удобством эксплуатации

Что понадобится в процессе работы

Приступая к изготовлению самодельной солнечной панели, следует запастись:

  • фотоэлементами;
  • многожильным медным проводом или специальными шинами для соединения солнечных ячеек;
  • припоем;
  • диодами Шоттки, рассчитанными на токоотдачу одного фотоэлемента;
  • качественным антибликовым стеклом или плексигласом;
  • рейками и фанерой для изготовления каркаса;
  • силиконовым герметиком;
  • метизами;
  • краской и защитным составом для обработки деревянных поверхностей.

В работе понадобится самый простой инструмент, который всегда есть под рукой у домовитого хозяина — паяльник, стеклорез, пила, отвёртка, малярная кисть и др.

Инструкция по изготовлению

Для изготовления первой солнечной батареи лучше всего использовать фотоэлементы с уже припаянными выводами — в этом случае уменьшается риск повреждения ячеек при сборке. Тем не менее, если вы имеете навыки обращения с паяльником, то сможете немного сэкономить, купив солнечные элементы с нераспаянными контактами. Для постройки панели, которую мы рассматривали в приведённых выше примерах, понадобится 120 пластин. Используя соотношение сторон примерно 1:1, потребуется укладка 15 рядов фотоэлементов по 8 штук в каждом. При этом мы сможем каждые два «столбика» соединить последовательно, а четыре таких блока подключить параллельно. Таким образом можно избежать путаницы в проводах и получить ровный, красивый монтаж.

Схема электрических соединений домашней солнечной электростанции

Корпус

Сборку солнечной панели всегда следует начинать с изготовления корпуса. Для этого нам понадобятся алюминиевые уголки или деревянные рейки высотой не более 25 мм — в этом случае они не будут бросать тень на крайние ряды фотоэлементов. Исходя из размеров наших кремниевых ячеек размером 3х6 дюймов (7.62х15.24 см), размер рамы должен составлять не менее 125х 125 см. Если вы решите использовать другое соотношение сторон (например, 1:2), то каркас можно дополнительно усилить поперечиной из рейки такого же сечения.

Обратную сторону корпуса следует зашить панелью из фанеры или OSB, а в нижнем торце рамы просверлить вентиляционные отверстия. Соединение внутренней полости панели с атмосферой понадобится для выравнивания влажности — в противном случае не избежать запотевания стёкол.

Для изготовления корпуса солнечной панели подойдут самые простые материалы — деревянные рейки и фанера

По внешнему размеру каркаса вырезают панель из плексигласа или высококачественного стекла высокой степени прозрачности. В крайнем случае можно использовать оконное стекло толщиной до 4 мм. Для его крепления подготавливают уголковые кронштейны, в которых выполняют сверления для крепления к раме. При использовании оргстекла можно проделать отверстия непосредственно в прозрачной панели — это упростит сборку.

Чтобы защитить деревянный корпус солнечной батареи от влаги и грибка, его пропитывают антибактериальным составом и окрашивают масляной краской.

Для удобства сборки электрической части, из ДВП или другого диэлектрического материала вырезают подложку по внутреннему размеру рамы. В дальнейшем на ней будет выполняться монтаж фотоэлементов.

Пайка пластин

Перед тем как начать пайку, следует «прикинуть» укладку фотоэлементов. В нашем случае понадобится 4 массива ячеек по 30 пластин в каждом, причём располагаться в корпусе они будут пятнадцатью рядами. С такой длинной цепочкой будет неудобно работать, к тому же возрастает риск повреждения хрупких стеклянных пластин. Рационально будет соединять по 5 деталей, а окончательную сборку выполнять после того, как фотоэлементы будут смонтированы на подложке.

Для удобства, фотоэлементы можно смонтировать на непроводящей подложкке из текстолита, оргстекла или ДВП

После соединения каждой цепочки, следует проверить её работоспособность. Для этого каждую сборку помещают под настольную лампу. Записывая значения силы тока и напряжения, можно не только контролировать работоспособность модулей, но и сравнивать их параметры.

Для пайки используем маломощный паяльник (максимум 40 Вт) и хороший, легкоплавкий припой. Его в небольшом количестве наносим на выводные части пластин, после чего, соблюдая полярность подключения, соединяем детали друг с другом.

При пайке фотоэлементов следует проявлять максимальную аккуратность, поскольку эти детали отличаются повышенной хрупкостью

Собрав отдельные цепочки, разворачиваем их тыльной частью к подложке и при помощи силиконового герметика приклеиваем к поверхности. Каждый 15-вольтовый блок фотоэлементов снабжаем диодом Шоттки. Этот прибор позволяет току протекать только в одном направлении, поэтому не позволит аккумуляторам разряжаться при низком напряжении солнечной панели.

Окончательное соединение отдельных цепочек фотоэлементов выполняют согласно представленной выше электрической схеме. В этих целях можно использовать специальную шину или многожильный медный провод.

Навесные элементы солнечной батареи следует закрепить термоклеем или саморезами

Сборка панели

Подложки с расположенными на них фотоэлементами укладывают в корпус и крепят саморезами. Если рама усиливалась поперечиной, то в ней выполняют несколько сверлений под монтажные провода. Кабель, который выводят наружу, надёжно фиксируют на раме и припаивают к выводам сборки. Чтобы не путаться с полярностью, лучше всего использовать двухцветные провода, подключая красный вывод к «плюсу» батареи, а синий — к её «минусу». По верхнему контуру рамы наносят сплошной слой силиконового герметика, поверх которого укладывают стекло. После окончательной фиксации сборку солнечной батареи считают законченной.

После того, как на герметик будет установлено защитное стекло, панель можно транспортировать к месту установки

Установка и подключение солнечной батареи к потребителям

В силу ряда причин самодельная солнечная панель является достаточно хрупким устройством, поэтому требует обустройства надёжного поддерживающего каркаса. Идеальным вариантом будет конструкция, которая позволит ориентировать источник бесплатной электроэнергии в обеих плоскостях, однако сложность такой системы чаще всего является весомым доводом в пользу простой наклонной системы. Она представляет собой подвижную раму, которую можно выставить под любым углом к светилу. Один из вариантов каркаса, сбитого из деревянного бруса, представлен ниже. Вы же можете использовать для его изготовления металлические уголки, трубы, шины и т. д. – всё, что есть под руками.

Чертёж каркаса солнечной батареи

Чтобы подключить солнечную батарею к аккумуляторам, понадобится контроллер заряда. Этот прибор будет следить за степенью заряда и разряда батарей, контролировать токоотдачу и выполнять переключение на сетевое питание при значительной просадке напряжения. Прибор необходимой мощности и требуемого функционала можно купить в тех же торговых точках, где продаются фотоэлементы. Что касается питания бытовых потребителей, то для этого потребуется трансформировать низковольтное напряжение в 220 В. С этим успешно справляется другое устройство — инвертор. Надо сказать, что отечественная промышленность выпускает надёжные приборы с хорошими ТТХ, поэтому преобразователь можно купить на месте — бонусом в этом случае будет «настоящая» гарантия.

Одной солнечной батареи для полноценного электроснабжения дома будет недостаточно — понадобятся еще и аккумуляторы, контроллер заряда и инвертор

В продаже можно найти инверторы одной и той же мощности, отличающиеся по цене в разы. Подобный разброс объясняется «чистотой» выходного напряжения, что является необходимым условием питания отдельных электрических устройств. Преобразователи с так называемой чистой синусоидой имеют усложнённую конструкцию, и как следствие, более высокую стоимость.

Видео: изготовление солнечной панели своими руками

Постройка домашней солнечной электростанции является нетривиальной задачей и требует как финансовых и временных затрат, так и минимальных знаний основ электротехники. Приступая к сборке солнечной панели, следует соблюдать максимальное внимание и аккуратность — только в этом случае можно рассчитывать на удачное решение вопроса. Напоследок хотелось бы напомнить о том, что загрязнение стекла является одним из факторов падения производительности. Не забывайте своевременно чистить поверхность солнечной панели, иначе она не сможет работать на полную мощность.

Углеводороды были и остаются основным источником энергии, однако все чаще человечество обращается к восполнимым и экологически безопасным ресурсам. Это стало причиной повышенного интереса к солнечным батареям и генераторам.

Их главный минус – дороговизна. Удешевить продукцию можно, если взяться за ее создание самостоятельно. Рассмотрим, как сделать солнечную батарею своими руками.

По статистике, взрослый человек ежедневно использует около десятка различных приборов, работающих от сети. Хотя электричество считается относительно экологичным источником энергии, это иллюзия, ведь при его получении используются ресурсы, загрязняющие окружающую среду.

С этой точки зрения, гелиосистемы гораздо выигрышнее.

Галерея изображений

Комплектующие для сборки солнечных батарей и генераторов давно есть в свободной продаже, и при желании собрать систему может любой желающий. Для этого потребуются некоторые финансовые вложения и время. Процесс сборки кропотлив, требует внимания и точности, зато сама работа не отличается особой трудоемкостью.

В силу климатических особенностей многих регионов не приходится рассчитывать, что солнечной энергии хватит для полного обеспечения частного дома. Она способна покрыть лишь 20-30% всех энергопотребностей. Зато это хорошее решение для дачи

Преимущества применения солнечной энергии:

  1. Огромный потенциал . Солнце способно дать достаточно энергии для удовлетворения всех человеческих потребностей. Она возобновляема и неисчерпаема, чем выгодно отличается от угля, нефтепродуктов, природного газа.
  2. Доступность . Солнце есть везде – и в жарких странах, и в самых холодных. Его вполне достаточно для всех нужд.
  3. Экологичность . Из-за тотального энергетического кризиса «зеленая» энергетика – самая перспективная сфера для научных исследований и высокотехнологичных разработок. Солнечные батареи прекрасно справляются со своей задачей без вреда для окружающей среды.
  4. Отсутствие шума . Гелиосистемы работают бесшумно, что выгодно отличает их от многих других источников энергии.
  5. Экономичность . Эксплуатация и обслуживание солнечных батарей не требуют никаких особых затрат. Вложив деньги один раз, владелец может использовать систему в течение 20-25 лет. Главное – своевременно чистить элементы.
  6. Широкая сфера применения . Солнечные батареи могут вырабатывать достаточно энергии для обеспечения дома электричеством и теплом. Однако это не единственная область их применения. Гелиосистемы используют для опреснения воды и даже для обеспечения энергией орбитальных станций.

Пока еще солнечные батареи дороги, хотя уже сейчас появляются способы существенно сэкономить при их самостоятельном изготовлении. Каждый год внедряются новые разработки, которые позволяют упростить и удешевить процесс получения солнечной энергии.

Гелиосистемы плохо подходят в качестве основного источника энергии, а вот в качестве дополнительного или альтернативного – отличный вариант. По сравнению с ветрогенераторами, они более стабильны и выгодны

Одна из самых интересных современных технологий – тонкопленочные модули, которые внедряют в стройматериалы. Также появились прозрачные накопительные элементы, предназначенные для использования в оконных конструкциях. Это разработка японской компании Sharp. Специалисты считают, что уже в ближайшее время такие солнечные батареи станут в разы мощнее и выгоднее.

С накоплением солнечной энергии нередко возникают проблемы, т.к. аккумуляторные батареи дороги. Единственное, что в какой-то мере компенсирует этот недостаток: большая часть мощных электроприборов включается в светлое время суток

По объективным причинам гелиосистемы пока еще не могут полностью заменить углеводороды, т.к. получение и накопление солнечной энергии связано с большими расходами, однако они могут стать неплохим источником альтернативного энергоснабжения дома или отдельных электроприборов.

Некоторые владельцы решаются на оборудование своих домов солнечными станциями, полностью обеспечивающими потребности в электроэнергии. Такие вложения окупаются за 10-40 лет в зависимости от типа моделей – готовых или самодельных

Технологии быстро развиваются, а солнечные батареи можно модернизировать и наращивать, поэтому стоит начать собирать подходящие системы уже сейчас.

Какие комплектующие нужны и где их купить

Основная деталь – солнечная фотопанель. Обычно кремниевые пластины покупают через интернет с доставкой из Китая или США. Это связано с высокой ценой на комплектующие отечественного производства.

Себестоимость отечественных пластин получается настолько высокой, что выгоднее заказать на Еbay. Что касается брака, то на 100 пластин лишь 2-4 непригодны к использованию. Если заказывать китайские пластины, то риски выше, т.к. качество оставляет желать лучшего. Преимущество – только в цене.

Готовая панель гораздо удобнее в использовании, но и втрое дороже, поэтому лучше все-таки озадачиться поиском комплектующих и собрать устройство своими руками

Остальные комплектующие можно купить в любом магазине электротоваров. Также потребуются оловянный припой, рама, стекло, пленка, лента и карандаш для разметки.

Галерея изображений

При покупке комплектующих стоит обращать внимание на гарантию производителя. Обычно она составляет 10 лет, в некоторых случаях – до 20. Важно также правильно подобрать аккумулятор. Экономия на нем нередко оборачивается неприятностями: во время зарядки прибора может выделяться водород, что чревато взрывом.

Особенности расчета мощности систем

Перед тем как закупить комплектующие и сделать солнечную панель, рассчитывают необходимую мощность прибора и емкость аккумулятора. Самый простой способ – воспользоваться онлайн-калькуляторами, размещенными на некоторых сайтах в интернете.

Количество энергии, заявленное в техническом паспорте изделия, рассчитано для идеальных условий. На них невозможно ориентироваться, ведь устройства работают по-разному в зависимости от времени года и суток. Потери энергии происходят постоянно, в т. ч. в аккумуляторах, инверторе

Важнейший показатель, который придется учитывать, – среднемесячное количество потребляемой энергии. Его можно определить по счетчику. Также следует сделать скидку на особенности работы самих солнечных батарей. Они способны выдавать предельную мощность лишь при условии чистого неба, причем угол падения солнечных лучей должен быть прямым.

Если погода пасмурная или угол падения лучей слишком острый, мощность батарей может упасть в 20 раз. Даже малейших облаков достаточно, чтобы вдвое снизить показатели. Поэтому при расчетах ориентируются на то, что 70% энергии будет вырабатываться с 9 до 16 часов, а в остальное время – до 30%.

Зимой от гелиосистем мало пользы: из-за пасмурной погоды они вырабатывают минимальное количество энергии. Зато ветрогенераторы работают на полную мощность и способны компенсировать эти потери. Комбинация двух таких устройств очень эффективна

В условиях, приближенных к идеальным, в «рабочее время» панели мощностью 1кВт вырабатывают 7 кВт/ч, а ранним утром и вечером – около 3 кВт/ч. Второй показатель лучше вообще не брать в расчет и оставить «про запас» с учетом возможной облачности и изменения угла падения лучей. Получается, следует ориентироваться на 210 кВт/ч в течение 1 календарного месяца. Это идеальный показатель, который требует корректировки.

На Еbay можно найти неплохой набор для изготовления солнечной батареи своими руками. Иногда это устройства, которые отбраковали на производстве (т.н. модули В-типа). Они дешевы, но вполне пригодны для сборки домашней системы, поскольку эксплуатационные характеристики близки к заявленным

Чтобы определиться с реальным количеством энергии, следует найти данные о том, сколько солнечных дней в году бывает в конкретном регионе. В эти периоды мощность батарей не будет составлять даже половины от паспортного показателя. Если устройства будут работать осенью и зимой, то нужно сделать поправку в 30-50% на пасмурную погоду.

Пошаговая инструкция по сборке солнечной панели

Работа по сборке начинается со схемы и проекта. Нужно четко представлять, как будет устроена и закреплена солнечная панель. Так, если КПД системы напрямую зависит от угла наклона относительно солнечных лучей, следует позаботиться, чтобы этот угол можно было менять. Во многих готовых моделях предусмотрены механизмы, автоматически поворачивающие панели, а в самодельных придется продумать их самому.

Модули солнечной панели должны быть одинаковыми, ведь эквивалентность тока равна показателю наименьшего элемента. Также подбор одинаковых деталей значительно упростит процесс сборки всей системы в целом, т.к. не придется подгонять размеры каркасов и рассчитывать мощность каждой конструкции отдельно

Технология сборки зависит от общей площади панелей, их количества, особенностей дополнительных материалов. Обширная площадь системы гарантирует ее более высокую мощность, но одновременно увеличивается и вес конструкции, что тоже приходится учитывать, ведь кровля должна его выдерживать.

Этап 1: изготовление корпуса конструкции

Когда все комплектующие подготовлены, можно приступать к сборке корпуса, на котором будет держаться вся конструкция. Понадобятся следующие материалы:

  • листы фанеры, вырезанные по размеру панелей;
  • плиты ДВП;
  • деревянные рейки, из которых будут изготовлены бортики;
  • материалы для крепежа: саморезы, уголки, подходящий клеевой состав;
  • оргстекло;
  • краска и пропитки, чтобы облагородить внешний вид готовой конструкции и защитить ее от гниения.

В первую очередь готовят основание – к фанере приклеивают невысокие бортики. Они не должны закрывать панели, поэтому стоит выбрать рейки около 2 см. Чтобы бортики не отклеились, их дополнительно закрепляют саморезами и уголками.

Верхнюю крышку изготавливают из оргстекла, а деревянные детали конструкции покрывают антисептическими пропитками для защиты от гниения и красят. Оттенок краски должен гармонировать с цветом крыши

Низ основания и бортики сверлят в нескольких местах, чтобы обеспечить вентиляцию. Крышку нельзя сверлить, т.к. элементы конструкции могут подмокнуть. Для крепления панелей лучше выбрать плиты ДВП, поскольку они не проводят ток. При желании ДВП можно заменить другим материалом.

Этап 2: установка и крепление элементов

Солнечные элементы следует равномерно разложить на подложке «изнаночной» стороной и припаять проводники. Для этого нужно будет разметить места пайки. Чтобы не испортить все модули, лучше сначала последовательно соединить только два элемента. Если все в порядке, так же припаивают остальные модули. В результате на подложке должна появиться аккуратная цепочка соединенных элементов.

После сборки конструкции ее следует проверить на работоспособность. Если она функциональна, то ее можно уже крепить шурупами к каркасу. На готовую панель ставят блокировочный диод. Его задача – предотвратить разрядку аккумулятора

Когда все модули будут соединены, их можно перевернуть для закрепления на панели. В качестве клеевого состава можно использовать эпоксидную смолу или силиконовый герметик. Желательно не намазывать края модулей, чтобы конструкции не сломались в случае деформации каркаса. Достаточно прочно приклеить элементы по центру.

Этап 3: особенности крепления крышки

После сборки батареи на каркасе ее закрывают крышкой из оргстекла, еще раз проверяют и фиксируют. Важно, чтобы клеевой состав полностью просох до установки крышки, иначе он продолжит испаряться и оставит мутные следы на оргстекле.

На выходной кабель устанавливают двухконтактный разъем. Он нужен для подсоединения контроллера. Остается еще раз проверить работу системы и исправить недочеты, если они будут обнаружены.

Этап 4: установка готовой системы

Батареи устанавливают на земле, на стенах или крыше. Это зависит от пожеланий самого владельца здания. Главное, чтобы система была расположена с южной стороны здания и ее работе ничто не мешало.

Если конструкцию планируется крепить на скате кровли, нужно убедиться, что поверхность выдержит дополнительную нагрузку. Систему устанавливают так, чтобы она располагалась под углом 30-40 градусов к крыше, и намертво закрепляют.

Солнечные панели, особенно тонкопленочные, подвержены деформациям под воздействием ветра или давлением снега. Нужно позаботиться о надежной ветрозащите и установить приспособления, задерживающие или рассекающие снег, который сползает с крыши

Отличное решение – крепление системы к металлической рамной конструкции из толстого профиля. Минимальное сечение – 25х25 мм, а при большой площади конструкции лучше выбрать более прочный профиль. Перед каждой такой рамой устанавливают снегозадержатель или оборудуют кронштейны снегорассекателями.

Выводы и полезное видео по теме

Описаний бывает недостаточно, чтобы полностью разобраться в особенностях сборки и монтажа солнечных панелей. К тому же существуют различные способы крепления, а «народные умельцы» совершенствуют навыки и постоянно изобретают новые пути решения старых задач.

Мы предлагаем видеоинструкции и советы опытных мастеров, чтобы вам было проще понять процесс сборки гелиосистем. Выберите те рекомендации, которые лучше всего соответствуют вашим планам и пожеланиям.

Где купить комплектующие и как собрать систему, описано в видеоролике ниже:

Полное пошаговое описание процесса сборки:

Оригинальный подход к сборке солнечных батарей, советы специалиста:

Инструкция по сборке солнечной электростанции для дома:

Альтернативная энергетика – это по-настоящему актуально. Если вы решили разобраться в способах получения энергии без углеводородов, можете гордиться тем, что заботитесь не только о себе, но и о планете в целом. Простая солнечная батарея поможет вам обеспечить себя «зеленым» электричеством и сбережет наш общий дом. Собрать систему несложно, главное – захотеть и сделать.

В последние годы вопрос о обеспечении энергосбережения становится все более остро. Многие люди начинают думать о том, как сэкономить электроэнергию с применением разнообразных энергосберегающих технологий. В последнее время использование солнечной энергии в бытовых условиях начинает интересовать все больше людей, которые приходят к выводу, что лучше будет один раз поставить солнечные батареи, а потом получать весомую экономию своего бюджета. Это актуально в условиях постоянного подорожания цен на энергоносители как в России, так и по всему миру. Еще сильнее можно сэкономить, если разобраться, как собрать солнечную батарею своими руками. Главной особенностью сбора солнечных батарей будет доступность комплектующих и минимальные финансовые вложения.

2.

3.

4.

5.

6.

7.

Выбираем элементы для панелей


Большим достоинством своими силами собранной солнечной системы является то, что не нужно устанавливать сразу всю комплексную систему, мощность можно постепенно увеличивать. Если опыт сбора будет успешным, то можно продолжать работу и увеличивать объем.

Солнечная батарея является локальным генератором, который функционирует на основе преобразования солнечной энергии в электрическую при помощи фотоэлектрического элемента. Для того, чтобы собрать ее своими руками необходимо подбирать в свободной продаже солнечные модули. К примеру, на Ebay можно прикупить комплект SolarCells , состоящий из 36 солнечных элементов, который как раз предназначен для самостоятельной сборки батареи. Подобные наборы можно приобрести и в России.

Разрабатываем проект

Разработка проекта будет зависеть от того, где Вы будете размещать солнечную батарею и варианта монтажа. Подобные батареи должны устанавливаться под углом, который обеспечивает попадание солнечных лучей под прямым углом на фотоэлементы. Не забывайте, что производительность солнечной батареи полностью зависит от интенсивности освещения. Их нужно устанавливать на солнечной стороне здания. В зависимости от месторасположения объекта, а также потока солнечной энергии в каждом регионе вычисляется угол наклона для солнечной панели.

Стоит обратить Ваше внимание на то, что в момент проектирования системы, которую предполагается устанавливать на крыше здания, заранее необходимо выявить или просчитать несущую способность кровли. Кровля должна полностью выдерживать приложенную нагрузку, а также обеспечить запас прочности.

Изготавливаем каркас

До того, как сделать солнечную батарею необходимо приобрести солнечные элементы (36 штук). По проведенным расчетам один элемент выдает 0,5 Вольт энергии, то есть при наличии 36 элементов может получиться 18 Вольт.

На рынке представлен огромный выбор пластин, имеющих различные размеры, однако необходимо помнить следующее во время их выбора:

  • Все пластины будут производить одинаковый уровень напряжения вне зависимости от их размеров;
  • Большие пластины производят большую силу тока;
  • Используя пластины большого размера можно получить больше энергии, но помните о весе панелей увеличенного размера;
  • Не рекомендуется применять пластины разных размеров в одной конструктивной системе.

Для каркаса при изготовлении солнечных батарей применяют алюминиевый уголок, но можно купить и уже готовые предназначенные для этого рамы. Прозрачное покрытие нужно выбирать по своему желания, но учитывая показатели преломления света. Самым доступным материалом будет оргстекло, а наименее подходящим по своим характеристикам является обычный поликарбонат. Лучшими материалами для изготовления панели будут материалы, имеющие высокий уровень светопропускания. Если использовать оргстекло, то в процессе эксплуатации можно проводить наблюдения за контактами в системе.

Монтаж корпуса солнечной батареи

Если говорить о стандартном изготовлении одной солнечной батареи, то оно предполагает применение 36 фотоэлементов с пластинами 150х81 мм. Во время расчета размеров нужно учесть наличие зазоров между элементами в 3-5 мм, которые будут необходимы при изменении размеров каркаса под воздействием атмосферных явлений. Размеры заготовки с учитываемыми допусками будут 690х835 мм и ширина уголка в каркасе 35 мм. Солнечная батарея, которая будет изготовлена с помощью алюминиевого профиля будет похожа на панель заводского производства и будет обеспечивать высокий уровень герметичности, прочности и жесткости.

Для начала из алюминиевого уголка нужно сделать заготовки – рамки размерами 690х835 мм. Для дальнейшего крепления саморезов в полученной рамке нужно сделать отверстия. Затем по внутренней поверхности уголков следует нанести без пропусков силиконовый герметик. Это достаточно важный момент, т.к. не должно получаться мест, которые не заполнены силиконом. В полученную раму нужно положить прозрачный лист из оргстекла, специального поликарбоната или антибликового стекла.

Обращаем внимание , что силикону нужно дать просохнуть, в противном случае испарение будет создавать лишнюю пленку на фотоэлементах.

Уложенное стекло нужно с тщательностью прижать к каркасу и зафиксировать. Для хорошей фиксации крепеж нужно выполнить по всему периметру рамки. Все, каркас солнечной батареи почти выполнен.

Подбираем и паяем элементы

Также на том же Ebay или другом подобном магазине можно приобрести солнечные элементы, имеющие уже припаянные проводники. Обязательно оцените свои способности, т.к. паять контакты в подобной конструкции довольно таки сложный процесс. Ответственность еще увеличивается за счет хрупкости элементов.

Если все же решили пропаять элементы самостоятельно, то для начала проводники необходимо нарезать с помощью картонной заготовки и с аккуратностью разложить на фотоэлементе. Затем на точки припаивания нужно нанести кислоту и припой. Для более удобного выполнения работы прижмите проводник тяжелым предметом. Далее следует аккуратно припаять к фотоэлементу проводник, но не пережмите хрупкие кристаллы. По указанным нормативам на проводнике серебряное напыление обязано выдержать три пайки.

Собираем элементы солнечной батареи

Когда производите первую сборку лучше всего использовать размеченную подложку, которая поможет разместить элементы ровно относительно друг друга. Основа выполняется из фанеры, обязательно промаркируйте уголки конструкции. После проведенной пайки на элементы батареи на обратную сторону нужно закрепить кусочек ленты для монтажа и подобным образом их переносить. Герметизировать необходимо только соединительные части.

Далее элементы нужно выкладывать на поверхность стекла. Не забывайте оставлять между элементами расстояние и прижать их грузом. Пайку проводите по приложенной электрической схеме. Плюсовые дорожки должны быть размещены на лицевой стороне, а минусовые – с обратной. Пропаивайте все серебряные контакты. По этому принципу соедините все фотоэлементы. На крайних элементах панели контакты нужно вывести на шину плюс и минус. Рекомендуется создать «среднюю» точку – используя два дополнительные шунтирующие диоды. Клемма устанавливается на внешней стороне рамы. Для выводящих проводов можно применять акустический кабель в изоляции. После пайки все провода нужно зафиксировать силиконом. После сборки солнечные панели в качестве основной проблемы имеют качество пайки контактов. Именно поэтому специалисты рекомендуют перед герметизацией проводить тестирование, которое нужно выполнить в каждой группе элементов, когда проводится пайка.

Если выполнена грамотная конструкция всей системы, то это обеспечить достаточную мощность батареи. Во время расчета всей конструкции следует учитывать, что во время изготовления одной солнечной батареи нужно использовать только солнечные модули одних размеров, т. к. в системе максимальный ток ограничивается током самого маленького элемента.

Стандартные подсчеты дают понять, что в достаточно солнечный день с одного метра панели получается примерно 120 Вт мощности. Естественно, что подобная мощность не позволит даже на компьютере поработать, но панели в 10 метров уже обеспечит 1 кВт энергии, что даст Вам возможность дать энергию для основных приборов в доме. В среднем, для семьи требуется в месяц примерно 300 кВт, поэтому система, которая оптимально установлена на южной стороне размерами в 20 метров позволит обеспечить электроэнергией семейные потребности. Для оптимизации использования электроэнергии в освещении рекомендуется использовать лампочки переменного тока светодиодные или люминесцентные. Как подобрать подобные лампочки, к примеру для натяжного потолка можно прочитать .

Солнечные батареи становятся все более популярными среди альтернативных источников питания. Однако в наших условиях их цена чаще всего завышена, поэтому используя всем доступные материалы и необходимые инструкции можно собрать солнечную батарею своими руками.

Видео

А этом видео представлен процесс сборки солнечной батареи.

Комфортность проживания в домах и квартирах современного человека с годами требует все большего количества электроэнергии. Но в современных условиях себестоимость каждой единицы электроэнергии неуклонно повышается, что, соответственно, сказывается и на затратах. Поэтому вопрос о переходе на альтернативные источники электроэнергии является наиболее актуальным. Одним из способов обеспечить независимость в получении электроэнергии является возможность применять для этих целей солнечные батареи для дома.

Эффективная альтернатива или всеобщее заблуждение?

Разговоры об автономном питании бытовых приборов и освещении в домах с использованием солнечной энергии ведутся еще с середины прошлого века. Развитие технологий и всеобщий прогресс позволили приблизить эту технологию к обыкновенному потребителю. Утверждение о том, что использовать солнечные батареи для дома станет довольно эффективным способом замены традиционных энергосетей, можно было бы считать бесспорным, если бы не пара существенных «но».

Основным требованием эффективности использования гелиевых батарей является количество солнечной энергии. Устройство солнечной батареи позволяет эффективно пользоваться энергией нашего светила только в регионах, где большую часть года солнечно. Необходимо также принимать во внимание и широту, на которой монтируются солнечные батареи, — чем выше широта, тем меньшей силой обладает луч солнца. В идеале можно добиться эффективности около 40%. Но это в идеале, а на практике все несколько иначе.

Следующий момент, на который стоит обратить внимание, — необходимость использования достаточно больших площадей, позволяющих смонтировать автономные солнечные батареи. Если батареи планируется размещать на дачном участке, загородном доме, коттедже, то здесь проблем не будет, а вот живущим в многоквартирных домах думать об этом придется серьезно.

Солнечная батарея — что это такое?

Устройство солнечной батареи основано на способности фотоэлементов преобразовывать солнечную энергию в электричество. Соединенные в общую систему, эти преобразователи создают многоячеистое поле, каждая ячейка которого под воздействием солнечной энергии становится источником электрического тока, который затем аккумулируется в специальных устройствах — аккумуляторах. Разумеется, что мощность такого устройства тем выше, чем больше данное поле. То есть чем больше в нем фотоэлементов, тем большее количество электроэнергии оно способно произвести.

Но это не значит, что только огромные площади, на которых возможна установка солнечных батарей, могут обеспечить необходимой электроэнергией. Существует множество гаджетов, которые имеют возможность работать не только от привычных всем автономных источников питания — батареек, аккумуляторов — но и использовать энергию солнца. В конструкции таких приборов вмонтированы портативные солнечные батареи, дающие возможность как подзаряжать устройство, так и работать автономно. Например, обычный карманный калькулятор: в солнечную погоду, положив его на стол, можно обеспечить подзарядку батареи, что продлевает срок ее службы на долгие годы. Существует масса различных устройств, где такие батареи используются: это и ручки-фонарики, и фонарики-брелоки и т. д.

На дачных и загородных участках в последнее время стало модным использовать для освещения фонарики на солнечных батареях. Экономичное и несложное устройство обеспечивает освещение вдоль садовых дорожек, на террасах и во всех необходимых местах, используя электроэнергию, накопленную в светлое время суток, когда светит солнце. Экономные лампы освещения способны расходовать эту энергию достаточно долгое время, что и обеспечивает большой интерес к таким устройствам. Освещение на солнечных батареях используется и в домах, коттеджах, а также подсобных помещениях.

Типы автономных солнечных батарей

Существует два типа преобразователей солнечной энергии, обусловленных устройством самой батареи, — пленочные и кремневые. К первому виду относятся тонкопленочные батареи, в которых преобразователи представляют собой пленку, изготовленную по особой технологии. Еще их называют полимерными. Такие батареи устанавливаются в любом доступном месте, но обладают несколькими недостатками: им нужно много места, низкий коэффициент полезного действия и при даже средней облачности их энергоэффективность падает на 20 процентов.

Кремневый тип солнечных батарей представлен монокристаллическими и поликристаллическими устройствами, а также аморфными кремниевыми панелями. Монокристаллические батареи состоят из множества ячеек, в которых встроены кремневые преобразователи, соединенные в общую схему и заполненные силиконом. Просты в эксплуатации, с высоким (до 22%) КПД, водонепроницаемые, легкие и гибкие, но для эффективной работы требуют прямого солнечного потока. Облачная погода может стать причиной полного прекращения выработки электроэнергии.

Поликристаллические батареи от монокристаллических отличаются количеством преобразователей, размещенных в каждой ячейке и установленных разнонаправленно, что обеспечивает их эффективную работу даже при рассеянном свете. Это наиболее распространенный вид батарей, которые применяются и в городских условиях, хотя их КПД несколько ниже, чем у монокристаллических.

Аморфные кремниевые источники питания, несмотря на свою низкую энергоэффективность — около 6%, тем не менее считаются более перспективными. Они поглощают солнечный поток в двадцать раз больше, чем кремниевые, и намного эффективнее в пасмурные дни.

Все это промышленные устройства, которые имеют свою — и в настоящее время не очень демократичную — цену. А возможно ли собирать солнечные батареи своими руками?

Общий принцип выбора и компоновки деталей для солнечных батарей

В связи с последними требованиями к производству электрической энергии, которые направлены на переход с традиционного сырья, используемого при его производстве, тема солнечных источников питания принимает все более практическое значение. Массовое производство элементов для создания собственной электрической сети уже предлагает потребителю различные варианты обеспечения автономной электроэнергией. Но пока еще стоимость автономного солнечного источника питания достаточна высока и недоступна для массового потребителя.

Но это не значит, что нельзя смастерить солнечные батареи своими руками. При этом просто необходимо определиться со способом сборки такого устройства. Или, приобретая отдельные элементы, компоновать их самостоятельно, или делать все составные части собственноручно.

Из чего, собственно, состоит система питания, основанная на преобразовании солнечной энергии в электрический ток? Основным, но не последним из ее элементов, является солнечная батарея, конструкция которой была рассмотрена выше. Вторым элементом в схеме является контроллер солнечной батареи, задача которого состоит в контроле зарядки аккумуляторных батарей электрическим током, полученным в солнечных батареях. Следующей частью домашней солнечной электростанции является батарея электрических аккумуляторов, в которой и накапливается электричество. И последним элементом «солнечной» электрической цепи будет инвертор, позволяющий полученное электричество небольшого вольтажа использовать для бытовых приборов, рассчитанных на 220 В.

Рассматривая каждый элемент домашней гелиоэлектростанции отдельно, можно увидеть, что каждый ее элемент может быть приобретен в розничной сети, на электронных аукционах и т. д. или собран собственноручно. И даже контроллер солнечной батареи своими руками можно изготовить — при наличии определенных навыков и теоретических знаний.

Теперь что касается задач, которые ставятся перед собственной электростанцией. Они просты и сложны одновременно. Простота их в том, что солнечная энергия используется для определенных целей: освещения, отопления или полного обеспечения потребностей жилища. Сложность — в правильном расчете требуемой мощности и соответствующем подборе комплектующих частей.

Начинаем собирать солнечную панель

Сейчас можно найти массу предложений о том, как и из чего можно собрать солнечные панели. Способов много, и выбрать можно по своему предпочтению. В данном материале рассматриваются базовые принципы, которые необходимо использовать, изготавливая солнечные батареи своими руками.

Прежде всего, нужно определиться с мощностью, которую необходимо получить, и решить, на каком напряжении будет работать сеть. Существует два варианта сетей на солнечной энергии — с постоянным током и переменным. Переменный ток более предпочтителен из-за возможности разнесения потребителей электроэнергии на значительное расстояние — более 15 метров. Это как раз для небольшого дома. Не вдаваясь глубоко в расчеты и отталкиваясь от опыта тех, кто уже пользуется солнечной энергией на своих дачах, можно с уверенностью говорить о том, что на широтах Москвы — а опускаясь южнее, эти показатели будут, естественно, выше — один квадратный метр солнечных панелей может производить до 120 ватт в час. Это если при сборке использовать поликристаллические элементы. Они более привлекательны по цене. А суммарную мощность вполне реально определить, сложив всю потребляемую мощность каждого отдельного электроприбора. Очень приблизительно можно сказать, что для семьи из 3-4 человек, требуется около 300 киловатт в месяц, которые могут быть получены от солнечных панелей в 20 кв. метров.

Также можно встретить описание сетей на солнечной энергии, использующих панели из 36 элементов. Каждая из панелей имеет мощность около 65 Ватт. Солнечная батарея для дачи или небольшого частного дома может состоять из 15 таких панелей, которые способны вырабатывать до 5 кВт в час общей электрической мощности, имея собственную мощность в 1 кВт.

Солнечные панели своими руками

А теперь о том, как сделать солнечную батарею. Первым, что придется приобрести, будет набор преобразующих пластин, количество которых зависит от мощности самодельной гелиоэлектростанции. Для одной батареи нужно будет 36 штук. Можно воспользоваться набором Solar Cells, а также приобрести поврежденные элементы или с дефектами — это скажется лишь на внешнем виде батареи. Если они рабочие, то на выходе получится почти 19 Вольт. Спаивать их нужно с учетом на расширение — оставляя зазор до пяти миллиметров между ними. Устройство солнечной батареи своими руками требует предельной внимательности при исполнении пайки фотопластинок. Если пластинки приобретались без проводников, то их необходимо напаивать вручную. Процесс сложный и ответственный. Если работа выполняется паяльником на 60 Вт, лучше всего последовательно с ним подключить простую стоваттную лампочку.

Схема солнечной батареи очень проста — каждая пластина спаивается с другими последовательно. Стоит отметить, что пластины очень хрупкие, и их спайку желательно проводить с использованием какого-нибудь каркаса. При распайке фотопластинок также необходимо помнить о том, что в цепь нужно вставить предохранительные диоды, предотвращающие разряд фотоэлементов при затемнении или снижении освещенности. Для этого шины половинок панели выводятся на клеммник, создавая среднюю точку. Эти диоды предотвращают также разряд аккумуляторов ночью.

Качество пайки — основное требование к безупречной работе солнечных батарей. Перед установкой подложки необходимо все места пайки протестировать. Выводить ток рекомендуется с использованием проводов малого сечения. Например, акустическим кабелем с силиконовой изоляцией. Все проводники необходимо закрепить герметиком.

Затем стоит определиться с поверхностью, на которую эти пластины будут крепиться. Вернее, с материалом для ее изготовления. Самым подходящим по характеристикам и легкодоступным является стекло, которое имеет максимальную пропускную способность светового потока по сравнению с оргстеклом или карбонатом.

Следующим шагом станет изготовление короба. Для этого используется алюминиевый уголок или деревянный брус. В каркас на герметик сажается стекло — желательно тщательное заполнение всех неровностей. Следует заметить, что герметик должен высохнуть полностью — во избежание загрязнения фотопластинок. Затем на стекло крепится готовый лист из спаянных фотоэлементов. Способ крепления может быть различный, но солнечные батареи для дома, отзывы о которых распространены, закреплялись в основном с помощью прозрачной эпоксидной смолы или герметика. Если эпоксидку наносят равномерно на всю поверхность стекла, после чего на нее помещают преобразователи, то герметиком крепят в основном на каплю посредине каждого элемента.

Для подложки используется различный материал, который также крепится на герметик. Это могут быть и древесно-стружечные плиты небольшой толщины или лист ДВП. Хотя можно, опять же, залить и эпоксидной смолой. Корпус батареи должен быть герметичным. Сделанная таким способом солнечная батарея своими руками, схема сборки которой оговаривалась выше, даст 18-19 Вольт, обеспечив зарядку 12-вольтового аккумулятора.

Можно ли сделать преобразователь солнечной энергии своими руками?

Мастеровые люди, обладающие обширными познаниями в электронике, могут сделать фотоэлементы для преобразования солнечной энергии в электрическую и самостоятельно. Для этого используются кремневые диоды, вернее их кристаллы, освобожденные из корпусов. Процесс этот трудоемкий, и начинать его или нет, каждый решает самостоятельно. Можно брать диоды, использующиеся в мостовых схемах выпрямителей напряжения и стабилизаторах — Д226, КД202, Д7 и др. Находящийся в этих диодах полупроводниковый кристалл при попадании на него солнечного света становится точно так же как и фотопластинка. Но добраться до него и при этом его не повредить — довольно сложный и кропотливый процесс.

Всем, кто решится заняться созданием элементов для преобразователя самостоятельно, стоит запомнить следующее — если удалось аккуратно разобрать и спаять батарею, состоящую всего из двадцати диодов марки КД202 по схеме из параллельно соединенных 5 групп, то можно получить напряжение около 2 В с током до 0,8 Ампера. Этой мощности хватит лишь на питание небольшого радиоприемника, имеющего в своей схеме всего один или два транзистора. Но чтобы из них получилась полноценная солнечная батарея для дачи, нужно очень сильно постараться. Огромный труд, большие площади, громоздкость конструкции делает это занятие бесперспективным. Но для маленьких приборов и гаджетов это вполне подходящая конструкция, которую могут сделать все, кто любит заниматься электротехникой.

Можно ли использовать светодиоды для солнечных панелей?

Светодиодная солнечная батарея является чистым вымыслом. Из светодиодов собрать даже небольшую солнечную микропанель практически невозможно. Вернее, создать можно, но стоит ли? С помощью солнечного света вполне реально получить на светодиоде около 1,5 вольта напряжения, но при этом сила сгенерированного тока очень мала, а для его генерации требуется только очень сильное солнце. И еще — светодиод при подаче на него напряжения сам выделяет лучевую энергию, то есть светится. А значит, те его собратья, на которые попал солнечный свет большей силы, будут вырабатывать электричество, которое этот светодиод сам же и будет потреблять. Все правильно и просто. И разобраться при этом в том, какие светодиоды производят, а какие потребляют энергию, просто невозможно. Даже если использовать десятки тысяч светодиодов — а это непрактично и неэкономично — толку никакого не будет.

Отапливаем дом солнечной энергией

Если про реальную возможность обеспечить бытовые электроприборы «солнечным» током уже говорилось выше, то для обогрева жилья солнечной энергией существуют два варианта. И чтобы использовать солнечные батареи для отопления дома, нужно знать некоторые требования, обязательные для выполнения этой задачи.

В первом варианте использование солнечной энергии для отопления происходит с помощью иной системы, нежели обычная электрическая сеть. Устройство для отопления дома, использующее солнечную энергию, называется гелиосистема и состоит из нескольких приборов. Основным рабочим устройством является вакуумный коллектор, который превращает солнечный свет в тепло. Он состоит из множества стеклянных трубок небольшого диаметра, в которые помещена жидкость с очень низким порогом нагрева. Нагреваясь, эта жидкость в дальнейшем передает свое тепло воде в баке-накопителе объемом не менее 300 литров воды. Затем эта нагретая вода подается на отопительные панели, выполненные из тонких медных труб, которые, в свою очередь, отдают полученное тепло, прогревая воздух в помещении. Вместо панелей можно, конечно, использовать и традиционные радиаторы, но эффективность их намного ниже.

Конечно, для отопления можно использовать и солнечные панели, но в этом случае нужно будет согласиться с тем, что на нагревание воды в бойлере с помощью ТЭНов потребуется львиная доля генерируемой батареями энергии. Простые расчеты показывают, что для нагревания бойлером 100 литров воды до 70-80 ⁰С требуется порядка 4 часов. За это время водяной котел с нагревателями на 2 кВт мощности потребит около 8 кВт. Если солнечные батареи в суммарной мощности смогут вырабатывать до 5 кВт в час, то проблем с энергообеспечением в доме не будет. Но если солнечные панели имеют площадь меньше 10 кв. метров, то такие мощности для полноценного обеспечения электрической энергией не подойдут.

Использование вакуумного коллектора для отопления дома оправдано в том случае, когда это полноценный жилой дом. Схема работы такой гелиосистемы обеспечивает теплом все жилище в течение круглого года.

И все-таки это работает!

В конце концов, солнечные батареи, своими руками собранные энтузиастами, являются вполне реальными источниками питания. И если использовать в цепи 12-вольтные аккумуляторы с током не менее 800 А/час, оборудование по превращению напряжения из низкого в высокое — инверторы, а также контроллеры напряжения на 24 В с рабочим током до 50 Ампер и простой «бесперебойник» с током до 150 Ампер, то получится очень приличная электростанция, работающая на солнечных лучах, которая способна обеспечить потребности в электроэнергии жильцов частного дома. Естественно, при определенных погодных условиях.



Портативные солнечные батареи

Вопрос вот в чем: Кто сейчас пользуется портативными солнечными батареями? Хороший вопрос. На самом деле, у меня есть вопросы получше: Почему многие люди всё еще их используют? Почему вам портативные солнечные батареи нужны? В чем выгода устройств с солнечными батареями? Читайте дальше статью про портативные солнечные батареи, и вы всё узнаете.

Кто всё ещё использует портативные солнечные батареи? Три причины иметь одну солнечную батарею.

Прежде всего, дни, когда портативные солнечные батареи использовались людьми исключительно на улице, давно прошли. Я имею в виду, что большие открытые пространства и стали основной причиной, почему эта идея появилась. Но в наши дни существует еще сотня оснований, почему портативные солнечные батареи должны быть почти у каждого современного владельца электронных устройств! Давайте разберемся в причинах.

Причина №1: Портативная и бесплатная энергия

Я знаю, название ничего не объясняет, но просто подождите, пока я всё расскажу про солнечные батареи. В этом мире iPod, iPhone и смартфонов, iPad и планшетов с ноутбуками вам понадобится немного дополнительного электричества, чтобы дотянуть до конца дня. Хорошо иметь все эти устройства, они обеспечивают нас множеством удобных функций, но их батареи разряжаются в неподходящий момент. Как много раз вам приходилось подзаряжать свой смартфон в обеденное время, только чтобы он проработал до конца рабочего дня?

Если бы у вас была портативная солнечная батарея, вам бы не пришлось волноваться, что ваше электронное устройство разрядится. Вы могли бы прикрепить прибор с солнечной панелью к рюкзаку или к любому другому месту, где есть солнечный свет. И у вас была бы бесплатная энергия до самого конца дня. С солнечной батареей можно зарядить сколь угодно много устройств, ведь вы черпаете энергию из Солнца!

Причина №2: Энергия для экстренных случаев

Позвольте объяснить подробней про солнечные панели. Представьте, что вы дома одни, смотрите телевизор во время страшной грозы. Молния бьёт в трансформатор рядом с вашим домом и вы остаётесь сидеть в темноте. Нет телефонной связи, нет света и нет электричества до тех пор, пока местные электрики не справятся с проблемой. Друзья, с развитием технологий в области солнечных батарей за последние 10 лет, это будет меньшей из проблем.

Если бы у вас было одно из устройств работающих на солнечных батареях, вы бы просто достали установку из подвала и подключили всю необходимую технику прямо к ней. Свои смартфоны, iPad, даже свой холодильник! Бесплатная энергия Солнца поможет вам! Довольно классно, не правда ли?

Причина №3: Специально для улицы

Об этом следовало бы рассказывать сначала, поскольку это одна из первоначальных причин создания устройств работающих на солнечных панелях, предназначенных для улицы. Поход в лес получил сегодня новое значение. У большинства из нас есть смартфоны или, например, планшетные компьютеры, а мы просто жить без них не можем. Наши электронные гаджеты нуждаются в питании всё время, и их батареи, идущие в комплекте, не вечные. Заряд батареи закончится раньше середины пути!

Пристигните солнечную батарею к своему рюкзаку, или к другому месту, где есть доступ для Солнца. Портативная солнечная батарея будет бесплатно питать энергией все ваши электронные гаджеты без проблем!

Вот вы и прочитали все три хорошие причины, почему вам может понадобиться портативная солнечная батарея. Я знаю, что, когда вы решаете немного позаботиться о природе, последняя вещь, о которой вы думаете, это солнечная батарея. Но учитывая описанные выше причины, я надеюсь, что вы изменили образ своих мыслей.

Напишите нам в комментариях к статье, какие бы вы хотели видеть товары на солнечных батареях в магазинах вашего города.

Можно ли сделать солнечные батареи своими руками


Экономичная батарея своими руками: солнечные элементы и другие составляющие

Перед тем, как приступить к изготовлению такого устройства, как солнечная батарея, необходимо понять, что это такое и как она работает. По сути, такое устройство является генератором, который преобразует тепловую солнечную энергию в электричество, чему способствует фотоэлемент. Это происходит за счет того, что кванты солнечного света попадают на кремниевый элемент и выбивают кванты света с последней его орбиты. Образовавшиеся при этом свободные электроны преобразуются в поток электроэнергии.

Если вы решили изготовить самодельные солнечные батарейки, не спешите изготавливать сразу целую атомную станцию. Сначала потренируйтесь на одном изделии, а после того, как вы убедитесь, что оно работает, приступайте к дополнению его необходимым количеством батарей.

Если вашей целью является не полный отказ от стандартного типа электроэнергии, а экономичный обогрев дома, то вы можете собрать тепловой аккумулятор из алюминиевых пивных банок или фольги, также вы можете даже использовать обыкновенный диск.

Чтобы сделать батарею из подручных средств, вы можете использовать один из трех видов фотоэлектрических преобразователей. При этом вам не обязательно покупать дорогостоящие элементы в магазине, вы сможете приобрести бракованные детали на специальных сайтах. Они будут работать ничуть не хуже цельных пластин, но их цена значительно снижена.

Виды солнечных элементов:

  • Монокристаллические;
  • Поликристаличиские;
  • Аморфные.

Чтобы собрать батарею самому, лучше выбирать более дешевые монокристаллические или поликристаллические панели. Первый вариант имеет высокий уровень КПД, который составляет 13% и срок службы более 25 лет, однако их полезность сильно снижается при непрямом попадании солнечного света. Поликристаллический модуль практически не изменяет свой КПД при перемещении солнца, однако уровень этого показателя у него ниже, всего 7-9%, а гарантийный срок службы составляет 10 лет.

Составляем проект перед тем, как сделать солнечную панель

Вид проекта будущей электростанции зависит от способа ее изготовления и установки. В первую очередь вы должны выбрать оптимальный угол наклона, ведь от того, под каким углом солнечные лучи соприкасаются с фотоэлементом, зависит, уровень их КПД.

Сделанное на заводе устройство для преобразования солнечной энергии в электричество обычно имеет датчики, которые меняют угол наклона конструкции в зависимости от положения солнца. Производство самодельных солнечных панелей предполагает ручной наклон батареек в течение суток.

Для изготовления солнечных батареек можно выбирать самые разные материалы. Однако важно, чтобы они не деформировались от высоких температур. Например, порогом выносливости кремниевых модулей, является температура свыше 250 градусов. Поэтому выбор материалов зависит от их устойчивости к высокому температурному режиму.

Также стоит заранее просчитать размеры будущей солнечной электростанции. По нашим расчетом 2 метра батареи вырабатывают всего 240 Вт мощности за сутки. Этой электроэнергии недостаточно, чтобы современный человек мог спокойно жить и пользоваться техникой. Для полноценного функционирования приборов в доме, нужно получать в день хотя бы 1 кВт электроэнергии, но лучше 2кВТ. Таким образом, для среднестатистической семьи с двумя детьми понадобится двадцатиметровая станция. Полученного с такой площади электричества и для работы ноутбука, и для функционирования холодильника и телевизора, и для того, чтобы осуществить зарядку телефона.

В целях экономия солнечной энергии советуем вам заменить лампу Ильича, осветительным прибором из светодиодов. Лампа из диодов более экологична, безопасна и экономна.

Как сделать солнечную батарею в домашних условиях

Солнечная батарея состоит не только из фотоэлементов, для нее нужно собрать подходящий каркас. Имена основа этой конструкции будет отвечать за то, насколько надежно солнечная батарея будет зафиксирована на крыше.

Изготовление корпуса солнечной батареи:

  1. Прежде всего, вам нужно будет выбрать материал для каркаса. Скорее всего, это будет металлический уголок. Также нужно выбрать прозрачное защитное покрытие для кремниевых модулей. Обычно его делают из сверхпрозрачного стекла.
  2. Возьмите алюминиевый уголок и нарежьте заготовки под рамку. Она может иметь размеры 83,5 на 69 см. Сделайте в заготовке отверстия под метизы.
  3. Внутрь уголков наносим герметик в два слоя. Вставляем в раму защитный лист, например из сверхпрозрачного стекла, и придерживая конструкцию, дожидаемся частичного высыхания герметика.
  4. Для укрепления конструкции по углам рамки монтируются с помощью шуруповерта метизы. С длиной стороны крепится по два элемента, а с короткой по одному.
  5. На кусок картона намотайте ровным слоем проволоку для проводников. Обрежьте намотку по краям.
  6. Проводник положите на фотоэлемент. На место паяния нанесите кислоту и припой. Чтобы вам было удобнее припаять проводник, вы можете прижать его с одной стороны чем-нибудь тяжелым. Однако дотрагиваться до самого кремневого элемента во время пайки нельзя, вы можете создать на нем трещины или сколы.
  7. На каждый фотоэлемент припаяйте по два расположенных параллельно проводника. Обработайте, таким образом, каждый элемент.

Пайка фотоэлементов – это очень кропотливая и ответственная работа. Тонкие кремневые модули могут лопнуть при малейшем механическом воздействии. Если вы не умеете паять, то приобретите готовый набор для самостоятельной сборки батареи, в качестве фотоэлементов в этом случае можно не сомневаться.

Собираем своими руками из подручных средств солнечную батарею

Далее начинается заключительный этап изготовления батареи – сборка всех элементов воедино. Для этого вы можете сделать подложку с разметкой, и положит ее под стекло каркаса. Таким образом, вам удастся использовать пространство корпуса по-максимуму.

Собираем солнечную батарейку:

  1. Согласно разметке разложите солнечные элементы. При этом между модулями должно быть расстояние равное 1-2 мм. Таким образом, кремниевые составляющие смогут изменять размеры без ущерба для конструкции. Прижмите разложенные детали грузиками.
  2. Далее пайка осуществляется по схеме. При этом положительные дорожки располагаются с лицевой стороны. Нанесите перед пайкой флюс и припой и аккуратно припаяйте серебряные контакты.
  3. Соедините все солнечные элементы.
  4. Крайние контакты фотоэлементов выведите на шину, сделанную из широкого серебряного проводника. Также выведите среднюю точку и установите два штудирующих диода. Установите клемму с внешней стороны рамы.
  5. Протестируйте панель с помощью специального прибора. Это вам позволит убедиться в качестве контактов.

Промажьте места стыков элементов полимерным эластичным герметиком. После того, как вещество высохнет, покройте всю оставшуюся площадь обратной стороны батареи тем же герметиком.

Можно ли сделать солнечную батарею из транзисторов своими руками

Ради эксперимента вы можете попробовать сделать мини солнечную батарею из транзисторов. Конечно, КПД такого изделия очень низкое, но он может сгодиться как зарядное устройство для калькулятора.

Данные изделия можно использовать лишь для развлечения, или в том случае, когда нужно срочно подзарядить телефон, но другого выбора нет.

Чтобы изготовить батарею из транзисторов, вам нужно снять с них крышку, под которой находится маленький фотоэлемент. После того, как конструкция вскрыта, вам нужно выяснить сколько транзисторов вам понадобится для работы необходимого вам устройства. Необходимо количество элементов нужно соединить последовательно между собой на пластиковом корпусе, через который нужно продеть выводы транзисторов.

Солнечные батареи своими руками (видео)

Солнечные батареи – это спасение для нашей планеты. Обустройте свой дом таким прибором, и вы не только сэкономите деньги на оплате за электричество, но и внесете вклад в поддержание своего мира.

Руководство по установке панели солнечных батарей

— пошаговый процесс

Руководство по установке панели солнечных батарей

— пошаговое объяснение процесса со схемой, обучающим видео.

В этом Руководстве по установке солнечной панели я объясню пошаговый процесс установки схемы солнечной панели, обучающее видео, государственные схемы и субсидии.

Установка солнечной панели

Советы по установке солнечной панели

Некоторые из вопросов, на которые необходимо ответить, прежде чем вы сможете установить солнечную панель:

Где я могу купить солнечные батареи?

Солнечные панели можно приобрести у различных компаний, занимающихся солнечной энергетикой, и даже в интернет-магазинах.

Где установить солнечные панели?

Солнечные панели

обычно устанавливаются на крышах, крышах зданий или отдельно стоящих объектах. Очень важно установить солнечную панель в месте, которое подвергается наибольшему воздействию прямых солнечных лучей.

Солнечные панели

работают с оптимальной мощностью при размещении под прямыми солнечными лучами. Когда вы устанавливаете свою систему солнечной энергии, постарайтесь расположить свои фотоэлектрические панели прямо под полуденным солнцем для максимальной эффективности вашего фотоэлектрического устройства.

Перед установкой позаботьтесь о любых препятствиях для солнечного света. Удалите все ненужные препятствия и предметы, такие как ветки, которые могут препятствовать проникновению солнечного света к вашему солнечному блоку. Вы также должны проследить путь солнца по небу и убедиться, что нет объектов, которые могут отбрасывать тень на ваши солнечные фотоэлектрические панели. Из-за этой тени пострадает эффективность работы вашего солнечного энергоблока.

Типы креплений для солнечных панелей

Крепления для солнечных панелей

используются для установки фотоэлектрических панелей.Эти крепления доступны в 3 основных типах:

  1. Крепления для столбов;
  2. Крепления для установки на крышу; и
  3. Утопленные крепления.

С помощью этих креплений вы можете установить солнечную панель на дом на колесах, на крышу или сбоку от столба на крыше. Вы даже можете установить их как отдельно стоящую единицу.

Типы креплений для солнечных панелей

Что нужно сделать перед установкой солнечной панели

Расчет стоимости

Первым шагом является расчет стоимости установки типа и размера системы. Помните, что правительства разных стран мира предлагают субсидии для поощрения установки солнечных батарей и использования возобновляемых источников энергии. Эта субсидия отличается в разных странах. Например, Субсидия, предлагаемая США, отличается от субсидии в Индии или Китае.

Необходимое оборудование

Второй шаг — составить контрольный список оборудования, необходимого для системы солнечной энергии: панели солнечных батарей, контроллер заряда, инвертор мощности и аккумулятор.

Размер системы

Следующим шагом является определение размера необходимой Солнечной системы.Вы должны сложить мощность всех электроприборов, которые вы планируете использовать. Рассчитайте, сколько часов в день будет использоваться техника.

Если вы выполните описанные выше шаги, вы сможете узнать требуемую мощность, размер необходимой солнечной батареи и размер провода. Помните, что правильный размер провода предотвратит перегрев проводов и обеспечит максимальную передачу мощности на ваши батареи.

Схема установки солнечной панели

Схема установки солнечной панели

Руководство по установке солнечной панели – пошаговый процесс

Солнечные панели могут использоваться для выработки электроэнергии как для коммерческого, так и для домашнего использования.В обоих случаях фотогальваническая панель устанавливается на крыше, чтобы получать максимально возможное количество солнечного света и вырабатывать максимальное количество электроэнергии из системы.

Ниже приведены этапы процесса установки:

Шаг 1: Установка крепления

Первый шаг — починить крепления, которые будут поддерживать солнечные панели. Это могут быть крепления на крыше или заподлицо в зависимости от требований. Эта базовая структура обеспечивает поддержку и прочность. Особое внимание уделяется направлению, в котором будут установлены фотоэлектрические панели (монокристаллические или поликристаллические).Для стран Северного полушария лучшим направлением солнечных батарей является юг, потому что он получает максимальное количество солнечного света. Подойдут также восточное и западное направления. Для стран Южного полушария лучшим направлением является север.

Опять же, монтажная конструкция должна быть слегка наклонена. Угол наклона может составлять от 18 до 36 градусов. Многие компании используют солнечный трекер для повышения эффективности преобразования.

Шаг 2: Установите солнечные панели

Следующим шагом является фиксация солнечных панелей с помощью монтажной конструкции.Делается это затяжкой гаек и болтов. Позаботьтесь о том, чтобы правильно закрепить всю конструкцию, чтобы она была прочной и прослужила долго.

Шаг 3: выполните электромонтаж

Следующим шагом будет подключение электропроводки. Универсальные соединители, такие как MC4, используются во время проводки, потому что эти соединители могут быть подключены ко всем типам солнечных панелей. Эти панели могут быть электрически соединены друг с другом в следующих сериях:

  1. Последовательное соединение : В этом случае положительный ( + ) провод одного фотоэлектрического модуля подключается к отрицательному () проводу другого модуля. Этот тип проводки увеличивает согласование напряжения с банком батарей.
  2. Параллельное соединение : В этом случае выполняется соединение между положительным ( + ) и положительным ( + ) и отрицательным () отрицательным () соединениями. Этот тип напряжения проводки каждой панели остается одинаковым.

Шаг 4. Подключите систему к солнечному инвертору

Следующим шагом является подключение системы к солнечному инвертору. Положительный провод от солнечной панели подключается к положительной клемме инвертора, а отрицательный провод подключается к отрицательной клемме инвертора.

Затем солнечный инвертор подключается к входу солнечной батареи и сети для производства электроэнергии.

Шаг 5: Подключите солнечный инвертор и солнечную батарею

Следующим шагом является подключение солнечного инвертора и солнечной батареи. Положительная клемма аккумулятора соединена с положительной клеммой инвертора, а отрицательная — с отрицательной. Батарея необходима в автономной солнечной системе для хранения резервного источника электроэнергии.

Шаг 6: Подключите солнечный инвертор к сети

Следующим шагом является подключение инвертора к сети.Для выполнения этого соединения используется обычная вилка для подключения к щиту главного выключателя питания. Выходной провод соединен с электрощитом, который подает электричество в дом.

Шаг: 7: Запустите солнечный инвертор

Теперь, когда вся электропроводка и соединения выполнены, пришло время включить инвертор, включить главный выключатель дома. Большинство солнечных инверторов будут иметь цифровой дисплей, чтобы показать вам статистику о выработке и использовании солнечной установки.

Вот и все.Наслаждайтесь БЕСПЛАТНОЙ возобновляемой зеленой энергией в течение многих лет.

Видео: Руководство по установке солнечной панели

Похожие сообщения:

Сингапур представляет одну из крупнейших в мире плавучих ферм солнечных панелей

СИНГАПУР, 14 июля (Рейтер) — Сингапур представил в среду одну из крупнейших в мире плавучих ферм солнечных панелей, занимающую площадь, эквивалентную 45 футбольным полям, и производящую достаточно электроэнергии для питания пять водоочистных сооружений острова.

Этот проект является частью усилий города-государства в Юго-Восточной Азии, испытывающего дефицит земли, по достижению цели увеличения в четыре раза производства солнечной энергии к 2025 году для борьбы с изменением климата.

Расположенная на водохранилище в западной части Сингапура солнечная фотоэлектрическая (PV) ферма мощностью 60 МВт была построена дочерней компанией Sembcorp Industries (SCIL.SI).

Зарегистрируйтесь сейчас и получите БЕСПЛАТНЫЙ неограниченный доступ к Reuters.com

Зарегистрируйтесь

Солнечная ферма может помочь сократить выбросы углерода примерно на 32 килотонны в год, что сопоставимо с удалением с дорог 7000 автомобилей, говорится в совместном заявлении компании и Национальное водное агентство Сингапура PUB.

По сравнению с обычными солнечными панелями на крышах, плавающие солнечные панели работают на 5-15% лучше из-за охлаждающего эффекта воды, и на них не влияет затенение от других зданий, согласно презентации проекта.

Общий вид одной из крупнейших в мире плавучих ферм солнечных батарей в Сингапуре, 13 июля 2021 года, на этом неподвижном изображении, снятом с видео. Видео снято 13 июля 2021 года. REUTERS/Chen Lin

Подробнее

Электричество вырабатывается 122 000 солнечных панелей на 45 гектарах (111.2 акра) должно сделать Сингапур одной из немногих стран в мире, где есть система очистки воды, полностью работающая на экологически чистой энергии.

Чтобы развеять опасения по поводу воздействия таких проектов на окружающую среду, в PUB сообщили, что перед установкой солнечных панелей была проведена оценка, чтобы убедиться, что они не оказали значительного воздействия на дикую природу или качество воды.

«Он был тщательно разработан, чтобы улучшить поток воздуха и позволить солнечному свету проходить через воду (чтобы достичь водных организмов)», — сказала Джен Тан, региональный руководитель Sembcorp Industries.

Солнечные панели рассчитаны на 25 лет эксплуатации, а для обслуживания будут использоваться дроны.

В настоящее время в Сингапуре реализуются еще четыре проекта плавучих солнечных панелей.

Зарегистрируйтесь прямо сейчас и получите БЕСПЛАТНЫЙ неограниченный доступ к Reuters.com

Зарегистрируйтесь

Репортаж Чен Линь из Сингапура Под редакцией Эда Дэвиса и Каришмы Сингх

Наши стандарты: Принципы доверия Thomson Reuters.

Как работают солнечные батареи?

Каковы некоторые из преимуществ солнечной энергии?
  • Есть 6.14 ГВт установленных солнечных батарей на крышах домов в Великобритании — это вдвое больше мощности крупнейшей британской электростанции, работающей на ископаемом топливе.
  • Солнечные панели можно устанавливать в различных местах. От крупных сельских солнечных ферм, которые могут поддерживать местное биоразнообразие, обеспечивая нетронутую среду обитания для пчел, бабочек и гнездящихся птиц, до панелей на крышах в городских центрах, которые могут помочь в борьбе с нехваткой топлива.
  • Солнечные панели не создают шумового загрязнения при выработке электроэнергии.Это означает, что установки не будут навязчивыми — будь то в людных городских районах или в тихих сельских районах.
  • Солнечные панели очень безопасны. Они в основном сделаны из силиконовых листов, и нет никакой опасности, что фотогальванические элементы протекают или выделяют какие-либо токсины или пары.

Работают ли солнечные батареи в пасмурные дни?

Солнечные панели реагируют на спектр видимого света. Это означает, что если света достаточно, чтобы видеть, то света достаточно для того, чтобы солнечные панели начали вырабатывать электричество.Но чем сильнее солнечный свет, тем больше энергии будут генерировать солнечные панели.


Должна ли быть жара для работы солнечных батарей?

Солнечные батареи производят больше электроэнергии летом, из-за чего может показаться, что им нужна более теплая погода для работы. Но это не так — просто сильный солнечный свет и более высокая температура часто идут рука об руку. На самом деле, если температура становится слишком высокой (или слишком низкой), солнечные панели становятся менее эффективными.

Поскольку мы получаем более 8 часов солнечного света в день круглый год и не часто сталкиваемся с экстремальными температурами, Великобритания хорошо подходит для использования солнечной энергии.


Сколько солнечных площадок принадлежит Good Energy?

У нас шесть собственных солнечных ферм . Мы позаботились о том, чтобы они приносили пользу местной окружающей среде и сообществу, от повышения биоразнообразия до предоставления фондов для пособий сообществу.

Мы также покупаем электроэнергию, вырабатываемую солнечными батареями, по нашим контрактам с независимыми производителями возобновляемых источников энергии. И, как администратор льготного тарифа  , мы помогаем более чем ста тысячам домохозяйств и предприятий получать платежи за электроэнергию, которую они производят с помощью собственных солнечных батарей. ,

Узнайте больше часто задаваемых вопросов о солнечных панелях здесь.

Видео показывает сказочный дом, работающий от солнечной энергии

В доме Ричарда Хоукса, расположенном в сельской местности графства Кент в Англии, начинается новая эра технологии Tesla.

Экологически чистый дом архитектора, который был показан в 2009 году в эпизоде ​​британского шоу домостроения Grand Designs , является одним из 65 000 зданий, сертифицированных во всем мире как Passivhaus, что означает, что он использует минимальное количество энергии для отопления и охлаждения.

В марте 2020 года он подписался на план Tesla Energy. Это тариф на электроэнергию, введенный розничным партнером Tesla компанией Octopus Energy в ноябре 2019 года и запущенный для широкой публики в октябре 2020 года. помимо продажи энергоносителей потребителям.

Хотите узнать больше о снижении затрат Хоукса, о том, как это работало в рамках его эко-дома будущего, и что этот план означает для будущих амбиций Теслы? Полное интервью читайте только по телефону MASK READS+ .

План Tesla Energy предназначен для владельцев солнечных панелей и аккумуляторов Tesla Powerwall. Аккумулятор накапливает солнечную энергию, поэтому он может питать дом, даже когда солнце не светит.

В соответствии с этим планом клиенты соглашаются передать контроль над Powerwall в своем доме. Затем батарея отправляет электроэнергию в сеть, когда она больше всего нужна, и берет электроэнергию из сети, когда она самая дешевая. Другие факторы, такие как модели личного использования энергии и прогнозы погоды, используются для принятия решения о том, когда отправлять энергию.

Он также утверждает, что предлагает экономию до 75 процентов по сравнению с «большой шестеркой» поставщиков энергии в Великобритании. Пока Хоукс доволен.

«План Теслы был великолепен», — говорит Хоукс Обратному .

В доме Хоукса есть две солнечные батареи. Компания The Little Green Energy установила массив мощностью 4,5 кВт и панель PVT мощностью 3,5 кВт. Эти панели PVT объединяют фотоэлектрические панели, вырабатывающие электроэнергию, с тепловыми панелями, вырабатывающими тепло, в одном модуле.

Хотя Хоукс регулярно модернизирует свой дом, чтобы сделать его более энергоэффективным, он счастлив отказаться от контроля над Powerwall.

«Мне немного надоела собственная система управления, — говорит Хоукс. «Передавая весь контроль Octopus и зная, что когда я подключаю свою машину, когда включаю духовку, что угодно, они управляют всем этим. Если это будет пиковое время, то у них есть это, так что мой дом будет использовать его от батареи в это время, чтобы держать меня вне сети».

Но план — это больше, чем просто небольшое преимущество для пользователей Tesla. Поскольку генеральный директор Илон Маск стремится резко увеличить размер энергетического бизнеса Tesla, этот план является частью тихого движения фирмы к строительству невидимых «виртуальных электростанций».”

ЧТОБЫ ПРОЧИТАТЬ ИНТЕРВЬЮ ПОЛНОСТЬЮ, ПОДПИШИТЕСЬ НА MASK READS+.

Вот что вы получите, подписавшись на MUSK READS+ :

  • Три электронных письма в неделю, позволяющие фанатам углубиться в неделю.
  • Оригинальные интервью и репортажи , подробный анализ, анонсы и резюме основных событий, включая отчеты о прибылях и убытках и многое другое.
  • Дополнительные материалы для сообщества , такие как ответы на письма читателей, календарь предстоящих событий и знаменательные годовщины.
  • Архив предыдущего контента только для подписчиков , так что вы можете легко перечитать то, что могли пропустить.
  • Рекламные акции и предложения.
  • Поддержка оригинальной независимой журналистики.

MUSK READS+ — это полностью независимая операция. Мы не Илон Маск , и мы не наняты им. Наша работа — сообщать о событиях, которые мы считаем заслуживающими освещения в печати, давая вам возможность взглянуть изнутри на миры космических ракет, электромобилей, экологически чистой энергии и многого другого.Это означает рассказы из первых рук о запуске ракеты SpaceX, выводы Tesla от сторонних аналитиков и многое другое.

Если вы хотите поддержать нас в нашей миссии и получать оригинальные интервью и аналитические материалы, рассмотрите возможность подписки.

Обновлено 2021: Как собрать солнечный генератор своими руками (3000 Вт) — часть 1

В этой серии я покажу вам, как сэкономить деньги, соорудив собственный солнечный генератор своими руками со всеми теми же функциями, что и коммерческие устройства.Конечным результатом будет высококачественный солнечный генератор с большим удобством обслуживания и возможностями настройки в соответствии с вашими потребностями, чем готовые устройства.

Примечание: В оригинальной конструкции этого самодельного солнечного генератора использовался инвертор мощностью 2000 Вт. Мы обновили его до новой модели мощностью 3000 Вт в последней версии вместе с рядом других улучшений. Прежде чем строить солнечный генератор в соответствии с нашими планами, обязательно посмотрите видео об обновлениях ниже, чтобы узнать о последних изменениях!

Введение
Солнечные генераторы

(также называемые генераторами на солнечной энергии) — чрезвычайно полезные инструменты.Я начал присматриваться к некоторым из самых больших портативных солнечных генераторов на рынке, потому что идея абсолютно бесшумного генератора, который может работать с большими нагрузками, не нуждаясь в бензине, — действительно крутая концепция. Если вы хотите запустить портативную настольную пилу или отправиться в поход или в поход, где шум стандартного генератора будет раздражать, эти солнечные генераторы действительно удобны.

Вскоре я понял, что могу построить свой собственный — выбрать компоненты, которые лучше всего соответствуют моим потребностям, и даже лучше сэкономить примерно половину стоимости по сравнению с покупкой промышленного солнечного генератора. Этот пост покажет вам шаг за шагом, как построить собственный атмосферостойкий солнечный генератор для дома и улицы!

Сборка солнечного генератора – быстрые ссылки

Часть 1 — Обзор компонентов — (текущий этап)
Часть 2 — Тестирование компонентов
Часть 3 — Монтаж внутренних и внешних компонентов
Часть 4 — Электропроводка солнечного генератора
Часть 5 — Крышка из оргстекла и обновления дизайна
Часть 6 — Солнечная панель и Расширение блока батарей

Увидев, что было доступно, я по многим причинам захотел сконструировать собственный солнечный генератор своими руками.Для одного это будет намного дешевле. Во-вторых, я могу добавить несколько функций, которые я хотел добавить, но которых нет в производимых устройствах. Наконец, потому что это будет приятный проект!

Создав свой собственный, вы узнаете все о небольших автономных солнечных установках, а также сможете починить отдельные компоненты, если у вас возникнут проблемы с ними в будущем. Вы также можете легко изменить планы по созданию стационарной автономной солнечной электростанции для хижины или кемпера.

Для сравнения, вот популярный промышленный агрегат.Это красиво выглядящая упаковка, и если вас не волнует стоимость, это может быть хорошим вариантом для вас, особенно если вы на самом деле не производитель.

Цены, полученные из Amazon Product Advertising API:

Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Приведенное выше устройство стоит дороже, чем то, что вы можете найти на Amazon, но это монстр мощности!


Солнечный генератор, который я покажу вам, как собрать, будет стоить вдвое дешевле и включает в себя инвертор переменного тока мощностью 2000 Вт / 4000 Вт пиковой мощности, солнечную панель мощностью 100 Вт и высококачественную батарею AGM глубокого цикла. Я также добавлю дополнительные функции, такие как встроенные светодиодные прожекторы, сильноточный порт для подключения соединительных кабелей и некоторые другие.

Основные компоненты нашего солнечного генератора

Я выбрал компоненты, перечисленные ниже, исходя из качества отзывов, а также цены и характеристик, подходящих для этого проекта.

Прочный кейс Pelican 1620

Цены, полученные из Amazon Product Advertising API:

Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Я выбрал этот кейс Pelican 1620 для нашего портативного солнечного генератора, потому что он водонепроницаем и устойчив к атмосферным воздействиям, имеет несколько прочных ручек, а также вращающиеся колеса.Мой юнит будет довольно тяжелым после завершения, поэтому мне нужно было что-то, что может выдержать много злоупотреблений!

Вот моя фотография:

Пиковый инвертор переменного тока Kreiger 3000 Вт / 6000 Вт

Цены, полученные из Amazon Product Advertising API:

Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Инвертор мощности Kreiger мощностью 4000 Вт должен обеспечивать работу почти всего, что вы обычно можете отключить от стандартной настенной розетки на 15 ампер. Он также поставляется с монтируемым дистанционным выключателем питания, который мы будем монтировать сбоку нашего корпуса, а также толстыми кабелями аккумулятора 0 калибра и главным предохранителем.

Когда этот пост был впервые создан, мы использовали блок мощностью 2000 Вт, который больше не доступен. Блоки мощностью 3000 и 4000 Вт устанавливаются и подключаются одинаково, хотя блок на видео и фотографиях — это более старая версия на 2000 Вт (как показано на моей фотографии ниже).

Солнечная панель Renogy 100 Вт и комплект зарядного устройства

Цены, полученные из Amazon Product Advertising API:

Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Этот комплект включает в себя высококачественную монокристаллическую солнечную панель Renogy мощностью 100 Вт, а также солнечное зарядное устройство на 30 А, которое хорошо подходит для наших нужд.В комплект также входит набор солнечных кабелей MC4 для легкой установки. Вот как выглядит мой:

Optima Blue Top 8016-103 Аккумулятор

Цены, полученные из Amazon Product Advertising API:

Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Аккумулятор Optima Blue Top AGM представляет собой аккумулятор глубокого разряда, что означает, что мы сможем несколько разряжать аккумулятор в ночное время или при коротких нагрузках высокой мощности без сокращения нормального срока службы аккумулятора. Еще одним преимуществом этой батареи является то, что она имеет как стандартные верхние стойки, так и резьбовые стойки для более легкого соединения. Еще одна важная особенность заключается в том, что батарею можно устанавливать и использовать в любом положении, что важно, учитывая, что наш солнечный генератор может стоять вертикально или лежать в разных направлениях при обычном использовании. Вот моя фотография:

Основные компоненты для самодельного солнечного генератора

Ниже приведен список компонентов, использованных в этом посте, и их текущие цены на Amazon.

Нажмите на ЛЮБОЕ изображение ниже, чтобы увидеть более подробную информацию об Amazon

Цены и доступность товаров указаны на указанную дату/время и могут быть изменены. Любая информация о цене и доступности, отображаемая на [соответствующих сайтах Amazon, если применимо] во время покупки, будет применяться к покупке этого продукта.

Цены, полученные из Amazon Product Advertising API:

Дополнительные компоненты и расходные материалы

Нажмите на ЛЮБОЕ изображение ниже, чтобы увидеть варианты покупки на Amazon

Blue Sea Systems 5 Gang Common 100A MINI BUSBAR 9 0441
Изображение Название Price Prime Prime Prime
Digiten 19 мм Автомобильный водонепроницаемый мгновенный из нержавеющей стали Металл 12 В синей мощности Символ Светодиодный свет нажимает кнопку Toggle включение / выкл. Prime Lame Famelemate
не подходит U19D1, 19 мм Копиль, проволочный разъем, разъем сокета для U19C1, U19C2 Push-кнопку Выключатель (пакет 2) Простые
HUBBELL-BILL-BALD вертикальный / горизонтальный атмосферный универсальный флип крышка Prime Bame
Topele 20Amp GFCI, 125 вольт Погодатель-устойчивый сосуд, индикатор со светодиодным светом PrimeEligible Купить
Джеги Универсальная батарея Удерживая Prime Купить
GG Grand General 55241 красный 14-калижковый первичный провод, 25 футов Пропугая Купить
GG Grand General General 55240 черный 14-калибр первичный провод, 25 футов Prime Lame Купить
Orion Motor Tech 2-4 Датчик 175A Кабель аккумулятора Быстрый Connect / Отключить электрический разъемный комплект пропустить Купить сейчас
Mickuning Holdier Box 6-Circuital
PrimeEligible 90 450 Permatex Ultra Black Максимальное сопротивление масла RTV силиконовой прокладки Prime Prime 60438
гайка меч-рыбы, шайба и болт, 240 шт.
270 PCS Тепло термоусадочная проволока Комплект Пропустить 5
25 футов Освещенные на открытом воздухе Пропущенные Купить
Prime Wire и кабельный шнур намотки Prime Lame Fire Lame Пропугая
Буксира Разъем с плоским штифтом PrimeEligible Купить
ABN 120 шт Стандартный предохранитель Ассортимент PrimeEligible JB Weld 5 Minute Набор Epoxy Prime Купить сейчас
4 4 AWG кабели красного + черные батареи инверторные кабели (вам понадобится 2 наборах) пропущенные

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
