Как сделать проводку в доме: Как сделать электропроводку – советы по самостоятельному ремонту от Леруа Мерлен в Москве

К отделке стен, полов и потолков помещений квартиры или индивидуального дома всегда следует приступать только после того, как сделана схема  и проведена электропроводка и ТВ, телефонные и другие сети.

Проложить электрические кабели и расключить их в распределительных коробках своими руками будет под силу большинству хозяев, как это все сделать Вы узнаете из наших соответствующих инструкций в разделе «Электропроводка«.

Сейчас Я более подробно остановлюсь на том, как сделать правильно электропроводку самостоятельно в своем доме. Если у Вас не новое строительство, а проводится капитальный ремонт и Вы решили заменить все электрокабели или просто добавить или перенести розетки, светильники или выключатели- обязательно ознакомьтесь с нашей статьей «Типовые схемы электропроводки«.

Пошаговая инструкция:

1. Прежде чем приступить к электромонтажным работам- необходимо нарисовать план квартиры или дома и нанести на него места предполагаемой установки мебели, телевизора, холодильника, стиральной машины и другой бытовой техники.  Если Вы собираетесь купить новую  мебель, тогда рекомендую узнать ее  точные размеры.
2. После того как схема квартиры или дома готова, необходимо определить места установки электрических розеток и выключателей. Обязательно розетки будут стоять возле бытовой техники, компьютера и в других необходимых местах, а также Я рекомендую разместить еще несколько розеток по стенам- в будущем они скорее всего понадобятся.  Предусмотрите установку в одном блоке с электрической розеткой дополнительно телевизионную, компьютерную или телефонную в местах, где это необходимо. Особое внимание отведите к выбору мест установки розеток на кухне- учитывайте размеры кухонной мебели и удобства подключения техники. Выключатели ставятся в комнатах на высоте 90 сантиметров, а розетки- 30.
3. Потруднее будет определиться с установкой и выбором вида и количества светильников и люстр. Как это сделать читайте в нашей статье «Как правильно организовать освещение дома«.
4. Следующее, что необходимо нанести на план- это места монтажа распределительных коробок, в которых соединяются кабели или провода (Схема расключения).   Они всегда устанавливаются в легкодоступных местах и над выключателями. На одно помещение в большинстве случаев достаточно одной коробки. Розетки можно подключить и шлейфом или одну от другой, но больше 3 так делать не советую.
5. Следующим этапом будет нанесение разметки линий прохождения кабельных трасс.  Старайтесь выбирать самую короткую трассу, но прокладывать ее под прямыми углами не ниже 15 сантиметров от потолка, а так же соблюдать общепринятые правила электромонтажа (минимальные отступы указаны на картинке сверху).  Если Вы будите делать стяжку, тогда оптимальным будет вариант прокладки кабелей на розетки в ПНД трубах или металлических- в деревянном полу. Некоторые прокладывают электрические кабели на розетки в штробе на уровне их установки. Но Я так делал только в комнатах, где не была известна точно высота последующего монтажа уровня подвесного или натяжного потолка, что бы не было повреждения при высверливании отверстий  крепления профиля по периметру помещения, необходимого для установки этих видов потолков.
6. После разметки приступаем к штроблению стен и креплению электрического кабеля в них. За подвесным, натяжным потолком электропроводка крепится открыто по поверхности потолка. Переходы через стены делаются в трубах.
7. Последний этап- это подключения кабелей к электрощиту. Встречается довольно много разных схем. Как правило, в квартиру заходит 3 группы и еще четвертая на электроплиту, при ее наличии. 1 линия идет на комнаты, вторая на кухню, третья на ванную и санузел. Встречается много разных вариаций, иногда на стиральную машину идет отдельная группа. Но самой оптимальной и надежной схемой электроснабжения для 3 или 4 комнатной квартиры или частного дома будет состоящая из 3 обычных автоматов на отдельное включение светильников на 2 комнаты, коридор + 3 комната, санузел + кухня.  Так же рекомендую поставить 3 Диф-автомата отдельно на розетки кухни, 2 комнат и всех остальных помещений.

Обязательно необходимо проложить отдельное электропитание на стиральную машину и электроплиту. При этом сечение медного кабеля на стиральную машину должно быть не меньше 2.5 квадратных миллиметра (автомат на 25 Ампер), а на электроплиту- не менее 6 кв. мм. (автомат на 40 А).

Для двух- или однокомнатной квартиры вполне хватит по паре автоматов для освещения и розеток.

В этой статье Я постарался рассказать про общие вопросы или принципы прокладки электрических кабелей. Более подробно каждый шаг расписан в наших отдельных инструкциях в разделе  «Электропроводка и ее соединения«.

Монтаж электропроводки в квартире

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Поэтому рассмотрим основные моменты монтажа электропроводки в квартире. Итак, сначала нужно ввести вводной кабель в распределительный щит. Электрический щит содержит прибор регистрации электроэнергии – электрический счетчик и устройства защиты – автоматические выключатели, узо, диф. автоматы и др. Электрический распределительный щит может находиться в нише (внутренней установки) или на стене (накладной). Наиболее оптимальное размещение электрощита сразу возле входа прихожей квартиры.

Оптимальное размещение электрощита сразу у входа

Видео. Секреты сборки электрощита и проводки в квартире

Прокладывать нужно медный провод сечением не менее 6 мм² . Установка электрического распределительного щита размещают на уровне 1,5 м от чистого пола. Благодаря этому обеспечивается доступ к различным приборам для их осмотра, снятия показания счетчика и профилактических работ. Работа приборов защиты оптимизируется в зависимости от потребляемой мощности.

Скрытый и открытый монтаж проводки в квартире

Сейчас в большинстве квартир используется скрытая под штукатуркой электрическая проводка. В перегородках гипсокартона, провод протягивают в специальном защитном рукаве. Наружная проводка в кабель-канале выглядит не эстетично, такой способ прокладки проводника больше подойдет для офисных помещений. В квартире кабель-канал прокладывают как исключение.

Электропроводка в кабель-канале

Для установки скрытой проводки в стене делается углубление до 2 см. Такое действие осуществляется лишь при полной разметке стены. Наряду с этим, углубления для розеток и выключателей делают вертикально над этими установками, но не по диагонали, пытаясь сократить путь прокладки проводника. Проводник для потребителей должен быть уложен прямо – перпендикулярно. Предварительное крепление провода проводится с использованием дюбель — хомутов, а после этого штукатурится. Отличный вариант, когда провод протягивается в защитном рукаве, но это приводит к увеличению себестоимости электрической проводки. Защитный рукав дает возможность протянуть провода, не нарушая штукатурку в будущем, если понадобится замена или ремонт электропроводки. Наряду с этим, применение защитный рукав или труба создают защиту электрической проводки.

Электропроводка в защитном рукаве

В основном, для проведения электропроводки в квартире используется медный провод в ПВХ изоляции. Проводник должен быть одножильным, он намного меньше окисляется наряду с многожильным медным проводом.
Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок. Крепление подрозеточных коробов проводится с помощью смеси алебастры или ротбанд.

Линии электропитания, стоит прокладывать, начиная от щита, который установлен при входе в квартиру отдельно для розеток и освещения. После этого через распределительные коробки  делается разводка электричества по всему помещению. В соединительных коробах остается небольшой запас провода до 10 см для последующего расключения. Необходимо отметить, что такой тип разводки используется довольно давно, и в большинстве старых жилых помещений он сохранился и поныне.

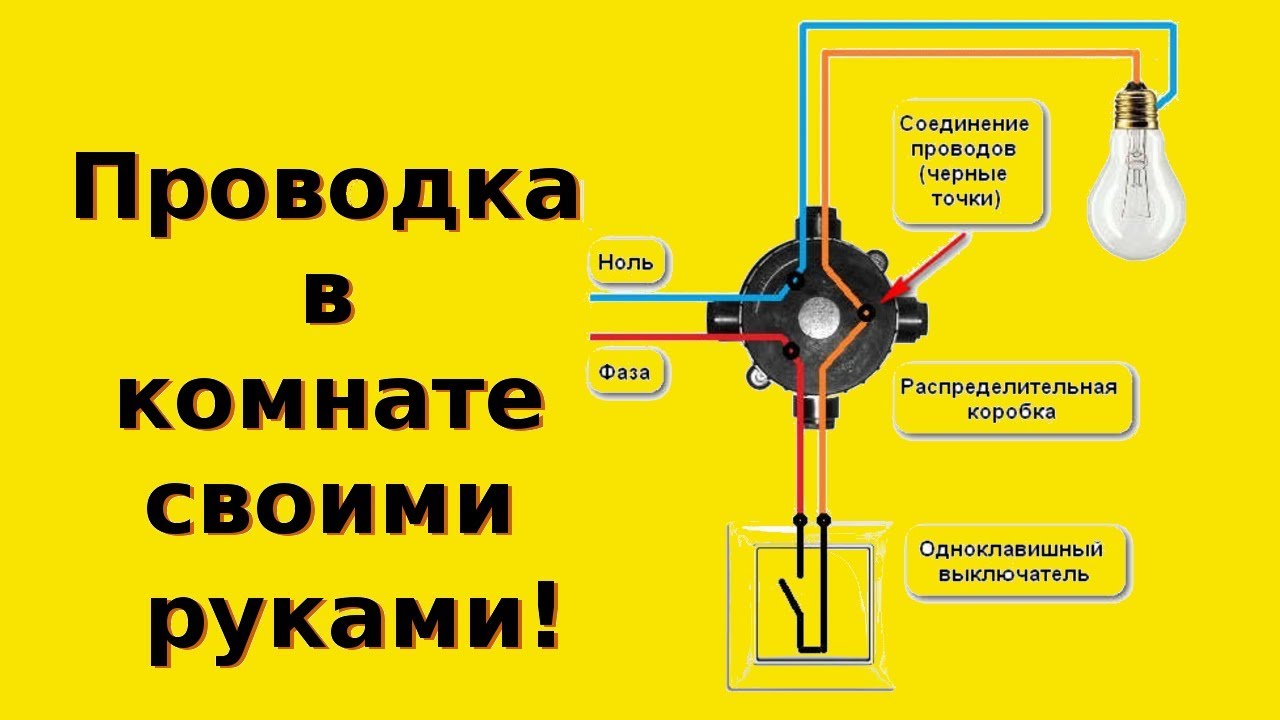

Распределительная коробка для расключения проводов

Автоматика защиты для электропроводки в квартире

Современные аналоги квартир имеют несколько групп линий электрического питания. В такой схеме обязательна установка  УЗО, которая будет обеспечивать защиту семьи от поражения электрическим током.  В современном электромонтаже используется больше приборов защиты и проводов, поэтому ее себестоимость значительно увеличивается. Такие расходы оправдываются, повышая уровень надежности сети электропитания. Благодаря такой разводке образуются независимые линии, которые в дальнейшем приводят к легкому устранению неиспавностей.

Электропроводка для электроустановок

Любое из комнатных помещений должно быть оборудовано стандартным типом освещения, которое может дополняться местным освещением в виде торшера, бра, настольной лампы. Большинство специалистов считает, что достаточно использовать 1 розетку на 6 кв. метров площади комнаты. Для компьютеров и телевизоров можно предусмотреть блок розеток. В кухонном помещении домовладельцы имеют множество различных бытовых приборов, куда входит микроволновая печь, посудомоечная машина, соковыжималка и др. поэтому благоразумно предусмотреть достаточное количество розеток и проводников.

Местоположение выключателей зачастую определено недалеко от двери на расстояние от дверного проема 10 см и уровня чистого пола 90 см. Главное, чтобы при открытии двери не перекрывался доступ к выключателю.  Уровень розеток должен достигать отметки 30 см от уровня пола. Большинство специалистов рекомендуют приобретать выключатели и розетки на керамической основе с медными контактами.
Непосредственно перед выполнением установки розеток в помещениях необходимо определиться с их местоположением, а также актуальностью их установки, маршрутом прокладки кабелей, объемом проводов, а также местоположением распределительных коробок.

Для оптимального подключения розеток используется медный кабель марки ВВГнг. Этот элемент необходим для внутренней прокладки, так как укрывается специальной изоляцией, которая препятствует горению. Размер сечения проводов в кабеле непосредственно связан с результатами мощности электрических приборов. В основном, этот показатель достигает отметки 2,5 мм. Он содержит несколько жил в виде фазы, ноля и земли. В старых строительных сооружениях, где заземление в электрораспределительных щитках отсутствует, используется двухжильный кабель (фаза, ноль).

Геометрия прокладки проводов в квартире

Всегда правильно прокладывать электропроводку по горизонтально-вертикальным линиям, независимо от того в кабель-канале или под штукатуркой. Но все же, нередко можно встретить  проводку, проложенную кратчайшим путем, произвольно. На такое ухищрение идут по нескольким причинам: из–за экономии электропроводки, незнание правил электромонтажа, небрежности электромонтажника, с целью с экономить время и силы.   Почему так важно соблюдать геометрию прокладки электропроводки?

Схема неправильной прокладки электропроводки

Сделали ремонт, произвели в доме перестановку мебели, на образовавшемся пространстве решили повесить новую картину, наметили, берем перфоратор, сверлим и  попадаем точно в то место, откуда вылетают искры. Такой сценарий не надуман,это обычное явление, я и сам однажды угодил в такое место, хотя был выбор просверлить в сантиметре влево или в сантиметре вправо. Пришлось исправлять ошибку и возмещать ущерб.

Итак, неправильно проложенная электропроводка повышает риск однажды обесточить часть линии. После хорошего ремонта не всегда так просто исправить разрыв провода.

Правило электромонтажа прокладки электропроводки очень прост: там, где установлена розетка или выключатель,проводка должна  опускаться строго по вертикали к электроустановкам. Если понадобится в будущем повесить картину, риск повредить электропроводку сводится к нулю.

Электропроводка должна прокладываться строго вертикально или горизонтально

Такие элементы прокладываются по гофрированным пластмассовым трубам с целью защиты от повреждений изоляции при выполнении отделки.  Маршрут прокладки должен содержать лишь горизонтального и вертикального типа зоны. Не рекомендуется использовать диагональные зоны. Кроме этого, повороты кабеля и пересечения с иными кабелями должны делаться под прямым углом. Дистанция от потолка должна достигать максимального показателя 15 сантиметров.

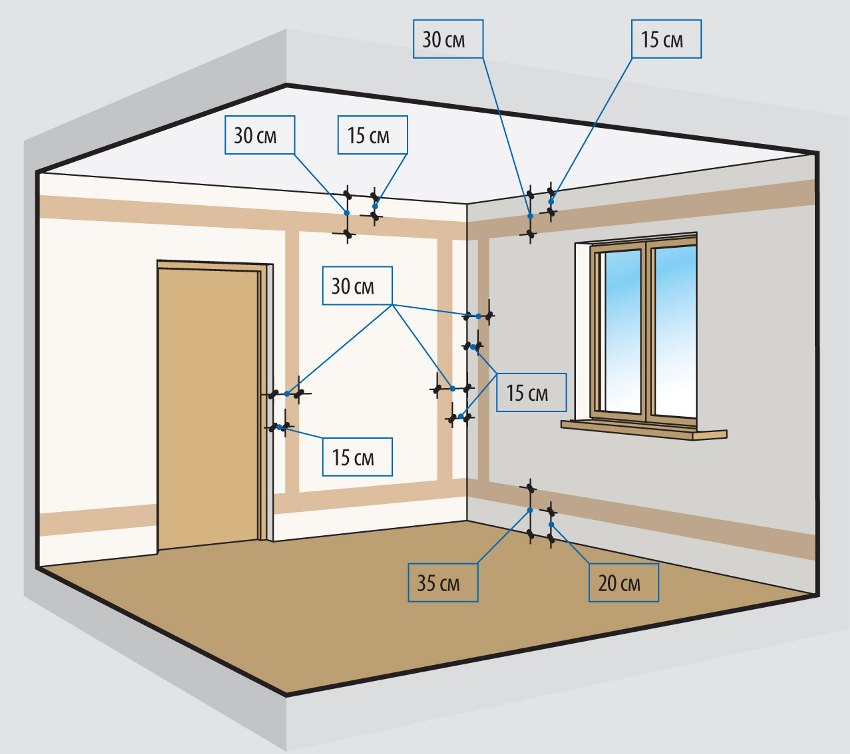

Схема правильной прокладки электропроводки.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм. Следить нужно так же за острыми углами бетона, металлическими частями и усадкой здания.

На какой высоте от основания потолка закладывается электропроводка? Минимум 150 мм, (зависит от высоты потолка), т.е. принцип такой: если планируется установка подвесного или натяжного потолка, провод должен остаться в доступной зоне. Если новый потолок от основного потолка будет опущен на 300 мм в квартире с высокими потолками, электропроводку стоит проложить на расстоянии 400 мм. Учитывать такое правило нужно даже в том случае, если вы на данный момент не планируете подвесные потолки.

Как правильно проложить электропроводку в панельном доме?

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под 45⁰.

Схема электропроводки в панельном доме

Если нужно перенести или опустить вниз выключатели и розетки в другое удобное место, достаточно проделать небольшое углубление в панели для утопления проводки. Если прежнее место розетки на высоте 1 метра не устраивает,  и вы решили перенести ниже, на расстояние от пола 300 мм и  чуть в сторону, принцип остается прежним- прокладываем прямо перпендикулярно.

Электропроводка в панельном доме

Как проложить электропроводку в полу и на потолке

Если планируется натяжной или подвесной потолок, электропроводку можно проложить на потолке произвольно, кратчайшим путем, например, кабель NYM не требует дополнительной защиты, так как имеет тройную изоляцию и не поддерживает горение. Кабель ВВГ, ВВГнг, прокладывают в ПВХ гофре. Крепится кабель к потолку на дюбель хомуты или в гофре закрепленные специальные держатели (клипсы).

Электропроводка уложенная в полу

Под деревянным полом прокладывают также произвольно, в металло-гофре или металлических трубах. Если в стяжке, тогда провод прокладывают в ПВХ гофре, произвольно.

На потолке и в полу не должно быть распределительных коробок, т. е. соединение проводов и разводки проводников не должно быть. Все проложенные провода должны иметь непрерывность, от щитовой до потребителя или от распределительной коробки, установленной в стене, до потребителя. Если бы коробка оказалась в недоступном месте, то в случае сбоя в контактных соединениях, невозможно  устранить неисправность. Распределительные коробки должны оставаться доступными для ремонтных или профилактических работ.

Электропроводка на потолке в гофре

Электробезопасность во время монтажных работ электропроводки

Также стоит упомянуть о правилах безопасности при подключении розеток и прокладке кабеля. Большинство специалистов не рекомендуют заниматься прокладкой кабеля, когда он находится под напряжением. Это связано с тем, что человек может получить электрический ожог или вообще погибнуть. Поэтому перед работой с кабелем, необходимо проверить обесточен ли он. Для этого потребуется применение специального прибора. Для повышения уровня надежности кабель необходимо отсоединить от электрического щитка. Необходимо знать, что все электромонтажные работы в квартире проводятся после обесточивания сети. А провода подводятся к питанию на последней стадии. Такие действия можно осуществить и в самостоятельном режиме, но для этого необходимо придерживаться установленных правил. Однако все-таки проведение данной работы стоит поручить подготовленным людям.

Видео. Как правильно проложить электропроводку в квартире?

Оцените качество статьи:

Как подключить электропроводку в доме

Самостоятельное обучение электромонтажу дома — отличный шаг на пути к осуществлению вашей давней мечты о самостоятельном электромонтаже дома.

В то время как электрическая проводка — это задача, которую лучше всего выполняет электрик, можно выполнить электрическую проводку в вашем доме, выполнив следующие простые шаги:

How to Electrical Wire House (DIY)

1.Отключите питание

Отключите питание — это первое, что нужно сделать перед тем, как пытаться делать какие-либо электрические проводки в вашем доме. Попросите поставщика электроэнергии отключить подачу электроэнергии к вашему дому или, по крайней мере, отключить провода питания от домашнего счетчика.

2. Установите электрическую панель

Установите электрическую панель в том месте, где провода от поставщика электроэнергии входят в ваш дом. Используя молоток и отвертку, проделайте в панели отверстия для прохождения силовых проводов.

Пропустите кабели и закрепите зажимы. Ослабьте проушины на латунных шинах, вставьте красный кабель в одну шину, а черный — в другую, а затем закрепите проушины. Привяжите белый кабель к серебряной шине.

3. Установите соединение

Вбейте металлическую шину заземления в почву и проложите медный провод восьмого калибра от платы к валу. Свяжите один конец шины зажимом заземления, а другой конец — к шине заземления на плате обслуживания.

На случай, если в ваш дом попадут водопроводные трубы, найдите поблизости заземляющий стержень и прикрепите его к трубам с помощью другого куска проволоки восьмого калибра.

4. Добавьте автоматический выключатель

Подключите каждую электрическую цепь в доме к плате обслуживания с помощью автоматического выключателя. Пропустите каждый кабель через выбивное отверстие в плате, на которую вы установили зажим.

СВЯЗАННЫЙ: Как сократить счет за электричество в вашем доме

Подключите белый провод каждого кабеля к серебряной шине, провод заземления к шине заземления, а черный провод к отдельным выключателям в парном наборе.

5. Оптимизируйте автоматический выключатель

Проложите кабели от доски по всей лошади, проделав отверстия в стенах и полу по мере необходимости.

Спроектируйте свои схемы так, чтобы обрезать длину необходимого кабеля, избегая при этом перегрузки выключателя в любой цепи из-за присоединения слишком большого количества элементов.

Прикрепите кабели к стойкам стен, балкам перекрытия и стропилам крыши, чтобы избежать проблем, связанных с незакрепленными кабелями по всему дому.

6. Установите электрическую коробку

Закрепите электрическую коробку в каждом месте розетки, выключателя или осветительной арматуры. Довольно часто ящики можно крепить к шпилькам или стропилам.

Однако, если стена уже огорожена, вы можете приобрести коробку для ремоделирования, которая соединяется непосредственно с гипсокартоном.

Предупреждение: При электромонтаже дома никогда не соединяйте два кабеля вне электрической коробки. Опасно оставлять скрученные и закрытые кабели незащищенными.

7. Размер ваших кабелей

Выключатель, управляющий цепью, определяет размер кабелей. Вы можете использовать провод 14-го калибра для выключателей на 10 и 15 ампер. Однако для выключателей на 20 ампер вам понадобится кабель 12-го калибра, который толще.

Используйте четырехжильный провод 10 калибра для каждого приложения на 240 В, для которого требуется прерыватель на 30 А. Используйте провод 8-го калибра, если для прибора требуется прерыватель на 50 А. Имейте в виду, что каждое устройство на 240 В должно быть подключено к отдельной цепи.

Заявление об ограничении ответственности: Электромонтаж в доме — потенциально опасная задача. Перед тем, как приступить к проекту, желательно пройти небольшой курс по электромонтажу.

Распространенные проблемы с электропроводкой в ​​старых домах: 1900-1950-е годы

Стиль и характер старых домов могут быть невероятно милыми.Кроме того, цена на старые дома может сделать домовладение более правдоподобным. Жизнь в этих домах может быть полезным опытом, но при этом необходимо учитывать некоторые соображения. Электропроводка в начале 1900-х сильно отличалась от проводки, которая нам нужна для питания наших домов сегодня. В результате домовладельцы могут столкнуться с проблемами с электричеством. К счастью, у квалифицированных электриков есть решения этих распространенных проблем.

Несколько коротких предохранителей

В домах, построенных до 1960-х годов, были установлены блоки предохранителей, питающие ток 60 А, четыре предохранителя или иногда только 30 А с двумя предохранителями.С тех пор эти уровни легко заполнили бы дом с одним телевизором, холодильником и духовкой. Но в наши дни для нормальной работы в таких условиях требуется слишком много электроэнергии. В новой конструкции вместо ящиков с предохранителями теперь будут автоматические выключатели. Если в вашем доме все еще есть блок предохранителей, вы, вероятно, перегружаете систему и в результате можете постоянно ее отключать.

Двух слотов мало

Вы когда-нибудь считали количество разъемов в электрических розетках? Если вы видите только два слота на плагин, это хороший признак того, что ваш дом был построен до 1960-х годов. В настоящее время трехконтактные розетки являются стандартными, поскольку они должным образом заземляют ток, протекающий через эту конкретную розетку. Это невероятно важная функция безопасности. Домовладельцам, имеющим только двухконтактные розетки, потребуется модернизация электрооборудования, чтобы избежать поражения электрическим током.

Как низко ты можешь упасть

Еще одним распространенным атрибутом старых домов до 1960-х годов было использование выключателей низкого напряжения. Эти странно выглядящие устройства обычно имеют четыре переключателя на одной пластине.Хотя сами переключатели не представляют реальной опасности поражения электрическим током, срок их службы подошел к концу. Производители отказались от этих устройств, сделав ремонт и замену дорогими для домовладельцев. Как только ваши низковольтные переключатели перестанут работать, вам, вероятно, потребуется их обновить и повторно подключить.

Эти проблемы не просто неудобны; первые два могут стать причиной поражения электрическим током или даже возгорания. Из-за этого страховые компании будут гораздо более нерешительно застраховывать дома, в которых есть такие условия проводки.Если вы переезжаете в дом старше 50 лет или уже живете в нем, обязательно тщательно проверьте электрическую систему и немедленно устраните любые проблемы!

Электропроводка дома в Солт-Лейк-Сити

Если вам нужны электромонтажные работы в Солт-Лейк-Сити, вам нужно нанять профессионалов Whipple Plumbing. Во всех домах в этом районе невероятно сложная электропроводка, которая со временем может выйти из строя. Это сложная система, и вы должны быть уверены, что у вас под рукой будет профессионал, если что-то пойдет не так.Если вам нужно отремонтировать одну розетку или всю систему, наши специалисты готовы помочь. Наймите одного из наших электриков в Солт-Лейк-Сити, чтобы вам больше не доставлять неудобств.

Мы можем работать над различными электрическими проектами

В сегодняшнюю цифровую эпоху домовладельцы больше, чем когда-либо, зависят от электричества. В каждом доме циркулирует так много электричества, что требуется квалифицированный подход, чтобы его правильно отремонтировать. Кроме того, существует целый ряд причин, по которым определенные приспособления больше не работают должным образом.Наша команда разбирается в многочисленных проектах, и мы можем помочь вам в следующем:

• Выключатели и защита от перенапряжения
• Розетки и выключатели
• Телевидение, телефон или спутниковая проводка
• Электропроводка дома и подвала
• Нагревательные кабели
• Ремонт и установка освещения
• Электропроводка для бассейнов и СПА

После ремонта проводки мы сообщим вам о случившемся. Таким образом вы можете попытаться избежать подобной проблемы в будущем.

Вы можете позвонить нам в любое время, если возникнет сбой в электроснабжении

Большинство людей вызывают электрика только тогда, когда электричество полностью отключается. Однако есть много других признаков неисправности электрической системы. Вам следует связаться с нашими электриками в Солт-Лейк-Сити, когда вы начнете замечать мерцающие огни вокруг вашего дома. Это требует от нас тестирования цепи и некоторых приборов, чтобы увидеть, не перенаправляется ли питание в другое место.

Вы также должны быть осторожны, если заметите искры, выходящие из любого из ваших приборов.Это опасная пожароопасность, и вам необходимо немедленно устранить проблему. Также нужно быть обеспокоенным, если вы обнаружите горячие розетки или выключатели. Когда вы идете отключать что-то, а там невероятно жарко, нужно быть обеспокоенным. Вы должны пока оставить эту розетку в покое.

Вы также должны быть осторожны, если замечаете странные шумы, исходящие от светильников. Вы не должны слышать никакого электрического жужжания. Наконец, вам нужно знать о странных запахах. Это может быть воздуховод или горение масла.Это проблема, потому что она может загореться, если ее не устранить сразу.

Следует избегать электромонтажных работ, проводимых своими руками

Многие домовладельцы в Солт-Лейк-Сити считают, что они относительно удобны. Это может иметь место для определенных проектов, но вы хотите доверить электромонтажные работы профессионалам. Каждый член нашей команды проходит 100 часов обучения каждый год, поэтому они знают, как безопасно найти решение электрической проблемы.

Члены нашей команды знают, какие кабели и провода подходят для вашего дома.Также они знают, как избежать перегрузки розетки. Без надлежащей подготовки никогда не захочется разбираться с проводкой. Вы можете порезаться электрическим током и еще больше повредить систему. Лучше всего доверить тяжелую работу специалистам Whipple Plumbing.

Мы можем отремонтировать любую электрическую систему

Не стесняйтесь обращаться к нам, если у вас есть проблемы с электричеством в вашем доме. Мы готовы помочь вам 24 часа в сутки. Свяжитесь с нами онлайн, чтобы начать.

Как отследить электрическую проводку в стене

Вы можете использовать ряд инструментов для отслеживания электропроводки в стенах, и некоторые из инструментов, которые у вас уже есть, также могут помочь вам в вашем проекте. Одним из таких инструментов является поиск шпильки, и существует несколько разных видов. Магнитный искатель гвоздей обнаруживает металлические гвозди в стойках стены, в то время как электронный искатель гвоздей создает небольшое электрическое поле, которое изменяется, когда достигает более плотной области стены — например, области над стойкой.Схема прибора для поиска точек обнаруживает это изменение и сообщает об этом с помощью светового или звукового сигнала.

Некоторые электронные устройства поиска точек также могут обнаруживать следы электрического тока за стенами. Искатели шпилек с этой функцией дадут вам общее представление о том, где находятся провода и куда они направляются, но не скажут точно, сколько проводов находится в этом месте.

Детекторы напряжения полезны, когда вы найдете свои провода; они позволяют проверить, находятся ли провода под напряжением. Версия с неоновой лампой, также известная как тестер неоновых цепей, представляет собой недорогой инструмент, используемый для определения напряжения. Другой вариант — детектор напряжения со звуковой сигнализацией. Они также известны как вольт-клещи или пробники. Эти детекторы издают звук, когда находят провод под напряжением.

вольт обычно используются острые штыри, которые можно воткнуть в электрические розетки или выключатели. В другом типе используются зажимы с датчиком цепи, которые можно размещать поверх изоляции проводов.

Любой тип детектора напряжения является важным инструментом при работе с электричеством, так как он позволит вам проверить правильность работы цепи или убедиться, что она отключена, прежде чем вносить изменения в проводку.Зонды также могут быть соединены с электронным вольтметром для получения точных данных о потребляемом токе и сопротивлении.

Если вы запутались в путанице проводов и не можете понять, какой из них куда идет, вы также можете использовать тональный генератор, чтобы определить, какой провод какой. Тональный генератор состоит из двух устройств: одно, которое отправляет высокочастотный сигнал, и приемник, предназначенный для обнаружения этого же сигнала. Конец генератора зажимается к определенному проводу, посылая сигнал через него. Конец приемника затем можно провести по пучку проводов, и он издаст щебетание, когда найдет тот, который совпадает.Это простой способ найти оба конца цепи без необходимости физического прослеживания провода через стену.

Вы также можете купить средства обнаружения цепей и проводов, специально предназначенные для обнаружения электропроводки за стенами и под землей, часто с использованием радиолокационного обнаружения. Однако эти инструменты, как правило, дороги, что делает их наиболее подходящими для профессионалов и людей, которые планируют много электромонтажных работ.

Объявление

Объявление

Базовые планы электропроводки и схемы электропроводки дома

Резюме: Полностью объясненные схемы домашней электропроводки с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Основные схемы домашних электрических схем

Важные компоненты типичной домашней электропроводки, включая информацию о кодах и дополнительные схемы, объясняются по мере того, как мы рассматриваем каждую часть дома, когда она подключается.

Схемы домашней электропроводки начинаются с этого основного плана настоящего дома, который был недавно подключен и находится на завершающей стадии.

Эти ссылки приведут вас в типичные области дома, где вы найдете электрические коды и рекомендации, необходимые при выполнении проекта домашней электропроводки.

style = «clear: left»>

Установка электропроводки будет зависеть от типа конструкции и используемых методов строительства. Например, дом с деревянным каркасом, состоящий из стандартного деревянного каркаса, будет иметь разводку иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа. Этот проект электропроводки представляет собой двухэтажный дом с разделенной электрической сетью, которая дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за их потребление электроэнергии.

Из-за разделения этажей и возможности сдачи в аренду этот проект был похож на электромонтаж двух домов, потому что были отдельные услуги для печей, кондиционеров и т. Д.

Красивые дополнения и обновления в вашем доме могут повысить его стоимость, а также предоставить вам налоговые льготы, поскольку вы тщательно планируете домашние электрические схемы.

вместе с характеристиками энергоэффективности могут улучшить вашу энергосберегающую конструкцию и обеспечить функции безопасности, чтобы защитить вас и вашу семью, наслаждаясь своим домашним проектом.

Домашняя электропроводка

Базовые электрические схемы дома Полностью объясненные домашние электрические схемы с изображениями, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома *.

Кухня Электропроводка Полностью объясненные фотографии и схемы электропроводки на кухне с требованиями кодов для большинства новых или реконструируемых проектов *.

Ремонт кухни — Часть 1 Часть 1 «Перестройка кухни» охватывает планирование и дизайн с полностью объясненными фотографиями и полезными идеями.

Ремонт кухни — Часть 2 Часть 2 «Ремонт кухни» охватывает подрядчиков, разрешения, правила и проверки с полностью объясненными фотографиями и полезными идеями.

Ремонт кухни — Часть 3 Часть 3 «Реконструкция кухни» охватывает этап строительства, включая схемы, розетки и освещение, с подробными фотографиями и полезными идеями.

Подключение кабеля питания Range Установка электрической плиты с использованием типичной системы разводки шнура питания 240 В для 3-проводной и 4-проводной конфигураций.

Электропроводка на кухне Установка кухонной электрической духовки с типовой электрической схемой 240 В с 3-проводной и 4-проводной конфигурациями.

Электропроводка в ванной Полностью объясненные фотографии и схемы электропроводки в ванной комнате с кодовыми требованиями для большинства новых или реконструируемых проектов *.

Как установить вытяжной вентилятор в ванной Как установить и подключить вытяжной вентилятор для ванной комнаты с изображениями и пошаговыми инструкциями, которые помогут вам.

Электрооборудование для ремонта дома При планировании проекта улучшения дома любого размера особое внимание следует уделить электрическим системам.Замена изношенных розеток и переключателей поможет, но обратите внимание на варианты более эффективного освещения и обновления кода.

Электропроводка спальни Полностью объясненные фотографии и схемы электропроводки в спальне с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка домашнего офиса Полностью объясненные фотографии и электрические схемы для электропроводки домашнего офиса с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка прачечной Полностью объясненные фотографии и схемы электропроводки в прачечной с требованиями кодов для большинства новых или реконструируемых проектов *.

Гаражная проводка Полностью объясненные фотографии и схемы электропроводки гаража с требованиями кодов для большинства новых или реконструируемых проектов *.

Мастерская электромонтажных работ Полностью объясненные фотографии и схемы электрических соединений в мастерской с требованиями кодов для большинства новых или реконструируемых проектов *.

Электропроводка подвала Полностью объясненные фотографии и схемы электропроводки для электропроводки подвала с базовыми требованиями кодов для большинства новых или реконструируемых проектов *.

Видео по электромонтажу № 2 Советы по электромонтажу для домашних проектов электропроводки Отключение автоматического выключателя, розетки на настенном выключателе, осветительной арматуры без заземляющего провода, помощь с проектами домашней электропроводки. См. Еще видео о проводке в доме от Ask The Electrician: Узнайте больше из моего видеокурса по домашнему электричеству:

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу . Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетка на Вольт и 240 В Выключатели света Подключение 3-проводного и 4-проводного электрического диапазона Подключение 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Способы подключения для обновления Электропроводка Коды NEC для домашней электропроводки . …и многое другое.

Руководство для начинающих по электромонтажу дома

Руководство для начинающих по электромонтажу дома

Электромонтаж вашего дома может быть одной из самых утомительных задач, если вы не имеете представления о проводке, электричестве и своих потребностях. Если вы планируете в ближайшее время построить дом своей мечты или думаете о ремонте электропроводки, то эта статья может оказаться той информацией, которую вам нужно знать.

1. Расчет нагрузки

Лучше постулировать свои потребности в электричестве, прежде чем покупать провода для дома. Составьте список электроприборов, таких как кондиционеры, водонагреватели, стиральные машины, сушилки, посудомоечные машины, утюг и другие приборы, которые вы используете в своем доме. Проверьте мощность каждого прибора в ваттах. Определите среднее использование в количестве часов в день. Наконец, определите количество дней в году, в течение которых прибор будет работать.Умножьте эти три значения и разделите полученную сумму на 1000, что даст вам количество киловатт-часов (кВтч). Помните также о ваших будущих требованиях. Вычислив киловатт-час, вы можете выбрать калибр вашего провода.

2. Поместите трубы ПВХ для скрытого кабелепровода в положение

Это вторая и самая важная часть электромонтажа в доме. Отметьте точки, в которых вы хотите разместить электрические розетки, электрические розетки, модульные платы и распределительные щиты.

Этот метод обычно включает долбление стен и установку трубопроводов на место.

Трубы из ПВХ для скрытых трубопроводов не только эстетично выглядят, но и снижают вероятность поражения электрическим током. Не забывайте вести однолинейную схему (SLD) вашей электропроводки и трубопроводов, поскольку она потребуется для любых других строительных или электромонтажных работ, которые вы можете предпринять в будущем.

Источник изображения: ndplpipes.licii.com

3. Цветовая кодировка проводов

Это, безусловно, один из самых важных факторов, необходимых для ремонта вашего дома.Цветовая кодировка проводов поможет вам распознать или идентифицировать кабели, даже если вы посмотрите на них спустя годы.

Finolex Провода бывают разных цветов: красного, зеленого, синего, черного, желтого и т. Д. Если у вас много проводов, лучше всего использовать другой цвет для различных операций. Никогда не запутаешься, какой провод для какого прибора или розетки.

Источник изображения: Finolex

4. Прокладка проводов в трубах

Теперь, согласно вашим требованиям, проведите провода от потолков, стен и т. Д.в главный распределительный ящик. Убедитесь, что провода связаны вместе, и вы пропустите их с помощью провода общего назначения.

Источник изображения: Wikihow

5. Заземление

Заземление необходимо для обеспечения безопасности жизни людей, а также для защиты ваших электроприборов. Так почему должна быть одна земля? Давайте возьмем пример, когда электрический прибор в вашем доме неисправен, скажем, ваша стиральная машина, ток будет проходить по пути заземления.Без заземления внешний металлический корпус стиральной машины окажется под напряжением. А просто прикоснувшись к машине, можно получить удар электрическим током.

6. Крепление щита

На этом этапе вам нужно будет добавить в свой распределительный щит выключатели, розетки, регуляторы вентиляторов и, возможно, даже диммеры. Ознакомьтесь с ассортиментом элегантных переключателей и модульных распределительных щитов, доступных в Finolex.

Источник изображения: Finolex

В целом, это дает вам очень хорошее представление о том, что входит в домашнюю электропроводку.Помните, что во всех ваших решениях, касающихся нагрузки, переключателей и проводов, думайте заранее и учитывайте будущие потребности. И, что наиболее важно, примите меры безопасности при работе с проводами под напряжением и убедитесь, что вся электрическая продукция, которую вы покупаете, соответствует высоким стандартам безопасности.

Покупка дома с алюминиевой проводкой

Многие дома, построенные в 60-х и начале 70-х годов, имеют внутренние системы проводки из алюминия. К сожалению, эти системы могут представлять большой потенциал для разжигания электрического пожара в доме.Алюминий — более дешевая альтернатива меди, которая традиционно использовалась строителями для домашней электропроводки.

Почему в домах алюминиевая проводка?

Медная проводка долгое время была стандартом для электропроводки в домах, но в 1965 г. возникла нехватка меди из-за ее интенсивного использования министерством обороны во время войны во Вьетнаме. Цены на медь были высокими, а меди в дефиците, что побудило строителей домов искать более дешевые альтернативы.

Алюминиевая проводка оказалась безопасной и эффективной альтернативой медной проводке, но проблемы начали возникать вскоре после того, как люди начали жить в этих владениях.Алюминиевая проводка создавала пожароопасные условия, сама алюминиевая проводка была безопасной, если была правильно подключена и оканчивалась на электрической панели, розетках, переключателе или осветительной арматуре.

Что не так с алюминиевой проводкой?

Проблема заключалась в том, что домашние строители и электрики обращались с алюминиевой проводкой так же, как с медной. Это создало три возможности для выхода провода из строя и возникновения пожара.

• Сползание: когда электричество течет по алюминиевому проводу, он нагревается, вызывая расширение алюминия.При отключении электричества провод остывает и сжимается. Это постоянное расширение и сжатие может привести к ослаблению соединений, поскольку провода выползают из своих соединений. В конце концов, этот процесс может ослабить фитинги настолько, чтобы образовалось пространство между проводом и приспособлением. Это приводит к возникновению электрической дуги. Электрическая дуга — это когда электрический ток течет по воздуху между двумя проводниками. Эта дуга может вызвать возгорание, особенно если речь идет о легковоспламеняющихся материалах.
• Окисление — Когда алюминий окисляется, он становится менее проводящим. Оксид алюминия и создаваемое им сопротивление ограничивают прохождение электричества, что может вызвать перегрев. Окисление меди не дает этого эффекта, поскольку медь окисляется, она остается электропроводной.
• Повреждение — Алюминий также мягче меди. Обжатые, зазубренные или защемленные алюминиевые провода также могут быть проблематичными. Повреждения такого типа могут привести к образованию горячих точек, что также может привести к перегреву.

По данным Комиссии по безопасности потребительских товаров, с 1965 года насчитывается около двух миллионов домов и передвижных домов, построенных с использованием алюминиевой проводки.Если вы покупаете дома для перепродажи, которые были построены между 1965 и 1972 годами, есть большая вероятность, что вы в конечном итоге остановитесь на домах с алюминиевой проводкой.

Если вы приобрели дом с алюминиевой проводкой, вы не узнаете, есть ли она в доме, если только продавец не сообщит об этом или ваш домашний инспектор не обнаружит его во время проверки собственности.

Что делать, если в вашем доме алюминиевая проводка?

Если вы приобрели дом или собираетесь купить дом с алюминиевой проводкой, у вас есть несколько вариантов:

1. Ничего не делать — этот вариант опасен и не рекомендуется.Во многих случаях агенты по недвижимости или нынешний владелец дома попытаются убедить потенциального покупателя в том, что электрическая система дома в порядке и что у них «не было проблем». Это может быть так, но проблема с алюминиевым проводом и электрические проблемы, которые он создает, являются законными. Игнорирование этого не изменит того факта, что этот тип проводки вызывает проблемы с электричеством. Наличие алюминиевой проводки в жилых домах заслуживает как минимум разговора с опытным электриком.
2. Заменить всю собственность — Это, безусловно, лучшее решение, включающее в себя прокладку новой медной проводки от электрической сервисной панели ко всем выключателям и розеткам.Это дорогой вариант, ставки могут составлять от 15 000 до 35 000 долларов США. Этот вариант также потребует ремонта гипсокартона, который увеличивает стоимость.
3. Хвост свиньи — это наиболее распространенный метод ремонта алюминиевой проводки, который включает добавление коротких медных проводов к концам существующих алюминиевых проводов. Доступно несколько вариантов создания медных косичек. Некоторые из них неприемлемы в определенных юрисдикциях, поэтому обязательно проконсультируйтесь с лицензированным местным электриком, прежде чем приступать к ремонту.Вот доступные варианты косички:
   • Проволочные гайки — Накручиваемые проволочные гайки — самый простой способ соединения проводов. Важно использовать одобренные проволочные гайки. Обычные проволочные гайки могут перегреться из-за окисления алюминиевой части пигтейла. Утвержденные проволочные гайки будут содержать состав, препятствующий окислению. Самым популярным брендом является соединитель Ideal Industries Twister® Al / Cu Wire Connector, модель 65, гайка для пурпурного провода. В 1995 году UL одобрил поворотный соединитель — Ideal # 65 «Twister» — для комбинаций проводов алюминий-медь, включая те, которые обычно используются при модернизации «косичками».
   Разъемы
   • COPALUM (Copper Aluminium) — это еще одна форма ремонта пигтейлов. Разъемы COPALUM — это специальные разъемы, устанавливаемые квалифицированным лицензированным электриком. Комиссия по безопасности потребительских товаров США (CPSC) считает это предпочтительным методом постоянного ремонта алюминиевой проводки в доме, за исключением замены всего дома медью. Этот соединитель устанавливается с помощью специального обжимного инструмента, который обеспечивает соединение с экстремальным давлением. Как только соединение установлено, применяется дополнительный термоусадочный изолятор.Ремонт COPALUM может выполняться только установщиком, прошедшим обучение и сертифицированным производителем соединителя.
   Разъемы
   • AlumiConn — это еще один метод соединения алюминия с медью. Этот разъем стал доступен в 2006 году. CPSC принимает разъем AlumiConn в качестве приемлемого ремонта в случае, если ремонт COPALUM не может быть осуществлен. В этом соединителе используются установочные винты для соединения концов пигтейла. Если эти винты затянуты в соответствии со спецификациями производителя, ожидается, что этот разъем будет иметь высокую вероятность безотказной долгосрочной безопасной работы.

Страхование домовладельцев с алюминиевой проводкой

Если вы используете ипотечный кредит для покупки дома, кредитор потребует, чтобы вы приобрели «страхование домовладельцев или страхование от рисков» для защиты вашего дома / их инвестиций. Многие страховые компании не страхуют дома с алюминиевой проводкой. Возможно, вам придется немного поискать, чтобы найти страховую компанию, которая по-прежнему будет страховать дома с алюминиевой проводкой.

Лучше всего выполнить один из утвержденных методов ремонта и затем получить свидетельства о том, что ремонт был завершен для страховой компании.

Если вы продаете дом с алюминиевой проводкой, в ваших интересах провести любой возможный ремонт до того, как дом будет выставлен на продажу. Так потенциальные покупатели узнают, что ремонт сделан. Если вы предоставите им свидетельство лицензированного электрика, вы упростите им процесс получения страховки жилья. Если вы откладываете алюминиевую проводку после осмотра дома, это может привести к задержке закрытия.

Кроме того, некоторые покупатели могут расторгнуть договор на этапе проверки транзакции, потому что они либо не хотят заниматься проблемой, либо не понимают, что есть решения.Решение проблемы до того, как вы выставите дом на продажу, устраняет множество потенциальных проблем.

Ремонт домов с алюминиевой проводкой

Старые дома, построенные в 60-х и 70-х годах, являются отличными кандидатами на обновление и реконструкцию, потому что теперь они оказываются в довольно привлекательных районах. Эти районы имеют зрелый ландшафт и, как правило, находятся в районах с множеством удобств, поэтому районы очень желательны.

Старые дома с алюминиевой проводкой действительно представляют проблему, когда дело касается безопасности и получения страховки домовладельцев.Хорошая новость заключается в том, что с помощью соответствующих мер по смягчению последствий, электромонтажных работ и ремонта риск можно свести к минимуму. Это хорошая новость как для покупателей жилья, так и для домовладельцев с алюминиевой проводкой в ​​своих домах. Перед покупкой старого дома следует учесть ряд вещей. Алюминиевая проводка — это только один из них, и хотя такие условия являются обычным явлением, и, хотя эти условия не идеальны, с ними можно справиться. Это одна из причин, по которой многие люди предпочитают покупать новый дом, они готовы пожертвовать зрелым районом и местоположением ради душевного спокойствия, которое приносит современный дом.

В конце концов, все сводится к личным предпочтениям, но для большинства потенциально опасных условий, связанных с владением старым домом, есть решения, к сожалению, реализация этих решений часто сводится к деньгам.
