Как сделать перекрытие между этажами в доме из пеноблоков: выполнение работ

Межэтажное перекрытие может быть монолитным, плитным или деревянным. Окончательный выбор будет зависеть от типа здания, его веса и размеров пролетов. Деревянное потолочное перекрытие в доме из пеноблоков устраивается чаще всего. Древесина легче каменного, кирпичного и бетонного материалов, не подразумевает привлечение дополнительной техники для строительных работ. Попробуем разобраться, как сделать перекрытие между этажами в доме из пеноблоков всего за несколько дней.

Виды перекрытий

Так называют элемент объекта, который по своей значимости не уступит фундаментному основанию и кровле. Межэтажным перекрытием в доме из пеноблоков является горизонтально устроенная конструкция, выполняющая определенные задачи:

• разделяет этажи;
• воспринимает разные нагрузочные воздействия;
• равномерно распределяет массу по опорам и несущим точкам;
• создает и разделяет внутреннее пространство здания, формирует комнаты.

Конструкции перекрытий условно делится на несколько групп:

• цокольное – разделяет подвальный этаж от первого;
• междуэтажное – располагается между двумя этажными уровнями;
• мансардное – отделяет этажи от мансарды;
• чердачное – ограничивает этаж по отношению к чердаку.

Перекрытие должно отвечать установленным требованиям инженерных и строительных работ. К ним относят способность противостоять нагрузкам постоянного и временного характера, повышенный уровень прочности, шумо- и гидроизоляцию, возможность сохранять тепловую энергию.

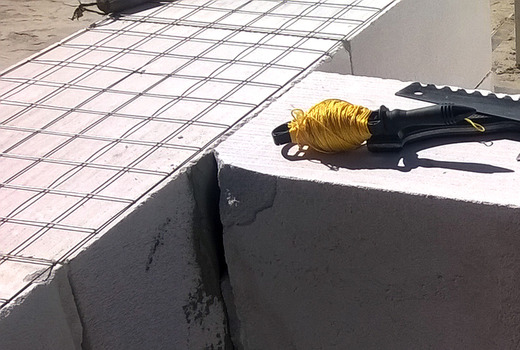

Усиление стен

Пенобетон не является достаточно надежным материалом, нагрузки на сжатие выносит плохо. Стены нуждаются в обязательном армировании.

Обычный вариант укладки пеноблоков с помощью цементного раствора или клея не всегда дает возможность выдержать растягивающую нагрузку. По этой причине приходится устраивать армирование до монтажа перекрытия из древесного материала и при возведении стен, с интервалом в четыре ряда.

Кроме этого:

• создается защищенность балок от воздействия блочного материала;
• балки деревянного перекрытия в доме из пеноблоков фиксируются на пластины, защищенные от воздействия коррозии;
• перед армированием в блочном материале устраиваются штробы 1.2 х 1.2 см, в которые закладывается арматура;
• если кладка ведется на раствор, арматурные прутья разрешается закладывать в швы.

Готовя стены, не следует забывать про деревянные балки. Чтобы компенсировать недостатки данного материала, необходимо обработать его поверхность пропитывающими составами, способными защитить от:

• процесса гниения;
• образования плесени и грибка;
• чрезмерного впитывания влаги;
• возгораний.

Средства приобретаются в готовом виде, или применяются мастика с битумом.

Проведение работ

Перед тем, как закрепить балки перекрытия к стене из пеноблоков, рекомендуется учесть особые характеристики древесного материала. С этой целью проводятся дополнительные работы:

1. Усиливаются несущие элементы, соединения выполняют с применением пластин из нержавеющего металла.
2. Если площадь помещения большая, рекомендуется использовать в качестве дополнительных элементов ригели или стойки.

Толщину балок определяют с учетом ожидаемой нагрузки, создавая двадцатипроцентный запас.

Расстояние между балками определяется, исходя из:

• сорта материала;
• размера пролета;
• нагрузочного усилия.

Определяя промежуток между балками, следует придерживаться правила: при увеличении размера пролета устанавливается большее количество балок, чтобы исключить их прогибание от собственной тяжести и нагрузочных воздействий.

Установка несущих балок считается важнейшим этапом, так как от этого зависит прочность и эксплуатационный период перекрытия.

Устраивая перекрытие между первым и вторым этажом в доме из пеноблоков, следует соблюдать такую последовательность работ:

• в стеновой кладке устраиваются ниши, в которые помещают перекладины;
• концы балок зарезают под углом, равным семидесяти пяти градусам;
• срезы следует обработать антисептическими составами;
• концы перекладин промазываются битумом, обматываются рубероидом;
• каждая балка помещается в стеновой паз, предварительно теплоизолированный минерализованной ватой или пенополистирольным материалом, чтобы защитить древесину от излишней влаги;
• от конца перекладины до стенки ниши должен быть сохранен зазор в три сантиметра;
• в случае возникновения необходимости удлинения перекладин, рекомендуется использовать замковый узел. Два бруска крепятся внахлест, фиксируются болтами. Рекомендуется стыковочные участки располагать над опорными стенами или колоннами;
• установив балки, пазы заполняются герметиком или специальным раствором;
• если устанавливаются длинные балки, превышающие 4.5 м, образовавшийся прогиб может разрушить низ ниши. Чтобы избежать этого, по всему краю следует устроить фаску не менее 5 мм.

Монтаж утепления

После обустройства перекрытия из деревянных материалов, необходимо уложить гидроизоляционный и утеплительный слои.

С этой целью:

1. Устраиваются поперечины, фиксирующие обшивку. Как правило, для этого используют брус 5 х 5 см, по верху которого крепят дощатые щиты.
2. Низ брусков обшивается гипсокартонными листами либо ДСП. Эти материалы отличаются относительно небольшой массой, легко поддаются обработке во время выполнения отделочных работ.

3. На щиты накатов сверху укладываются пенополистирол или минеральная вата, исполняющие сразу две функции – утепляющую и шумопоглощающую. Толщина изоляции в большинстве случаев равна 10 см, но когда перекрытие устраивается перед чердачным помещением или над неотапливаемым подвалом, то толщину такого слоя увеличивают.
4. Если используется минвата, то необходимо выложить пароизоляцию, предохраняющую утеплитель от влаги и конденсата.
5. По изоляционному материалу выкладывают лаги, расстояние между которыми составляет 50 см. По ним крепят половую доску.
6. Зазор, оставшийся между досками и изоляционным слоем, служит для хорошей циркуляции воздушных потоков, которые защищают от грибков и плесени.

Другие варианты перекрытий

Кроме древесины, для устройства перекрытий используют и другие материалы.

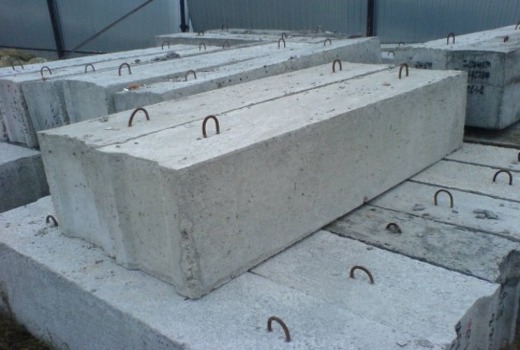

Железобетон

Укладка плит перекрытия на пеноблок ведется двумя способами:

• сборным;
• монолитным.

В первом случае используются плиты, которые приходится подвозить на стройку и укладывать краном, что увеличивает стоимость работ. Кроме того, комнаты ограничены по конфигурации, потому что бетонные плиты перекрытия для пеноблоков отличаются определенными размерами.

Применяя железобетонные плиты, рекомендуется усилить несущие стены, что тоже повлияет на общую стоимость.

Технология монтажа плит перекрытия на пеноблок предусматривает монолитный пояс. Все работы должны выполняться в соответствии с проектной документацией.

Отлично зарекомендовали себя перекрытия монолитного типа. Для их устройства имеется несколько вариантов, но большей популярностью пользуется следующий – заливка перекрытия выполняется на каркасную основу из арматуры.

Пруты нарезаются по нужным размерам, укладываются перпендикулярно друг к другу с шагом в десять сантиметров. Пруты связываются проволокой. По периметру стен набивается доска, поддерживающая деревянные щиты, укрепленные на нижний край каркаса. Щиты снизу подпирают бревнами. Проверив плоскость строительным уровнем, можно заливать бетонную смесь. Полное высыхание плиты наступает через четыре недели.

При устройстве арматурной основы сварочный аппарат не применяется, чтобы избежать появления коррозии в сварных швах.

Каркасно-обшивное перекрытие

Такое перекрытие представляет собой неплохой альтернативный вариант монолиту и железобетонным плитам перекрытия в доме из пеноблоков.

Для этого применяется сухой проструганный брус, обработанный антисептическим составом. Подготовленные балки будущего каркаса поднимают на стены. Выполняется закладка оцинкованных анкеров с резьбой, на которые надевают рубероидные прокладки и обработанные антисептиком деревянные прокладки. В каждой балке устраивается отверстие под шпильку. Теперь их насаживают на анкеры, затягивают гайками.

Установив опоры, переходим к обустройству перекрытия. Здесь можно воспользоваться любым из материалов.

Газобетон

Технология монтажа плит перекрытия на пеноблок может быть заменена сборно-монолитными перекрытиями из газобетонного материала. Для этого используют специально изготовленные балки, имеющие монолитное армирование, и блоки, в которых для опор имеются пропилы.

Работы напоминают сборку детского конструктора. Блоки устанавливают между балками, выкладывают армирующую сетку из стального материала, заливают бетонной массой.

Необходимость расчетов

Многие задаются вопросом – можно ли на пеноблок толщиной 200 мм опирать перекрытие?

Для этого необходимо выполнять предварительные расчеты. Строитель должен четко знать, какой длины и сечения будут использоваться балки. Определить полную нагрузку на брус и блоки достаточно сложно, следует выбирать суммарную величину, составляющую 400 кг на кв. м. В нее входят масса самого перекрытия, вес мебели и других вещей.

Предпочтение отдается балкам, длина которых не превышает шести метров. Иначе конструкция способна разрушаться от действия нагрузочных усилий.

Заключение

Строительные технологии не стоят на одном месте, постоянно обновляются, предоставляя возможность для выбора наиболее подходящего варианта устройства перекрытия.

betonov.com

Устройство деревянных перекрытий в доме из пеноблоков

Деревянный пол в доме из пеноблоков устройство

При устройстве чернового варианта пола в доме, нам нужно исходить из нескольких параметров фундамента.

Именно в зависимости от вида основания, мы и ведем монтаж пола.

Фото утепленного чернового пола

Кладем пол самостоятельно

Это только на первый взгляд может показаться сложным моментом, в реальности же, у нас есть всего три варианта основания для пеноблочного строения:

• На сваях.
• Ленточный.
• Монолитная плита.

Причем, при всех своих кардинальных отличиях, в нашем случае они просто немного изменяют порядок работ и то, как сделать полы в доме из пеноблоков, в момент монтажа обрешетки. Однако давайте, обо всем по порядку.

Выбор основания и материалы

Определимся с выбором основания, которое мы примем за пример, и так как именно под пеноблочный вариант строения наиболее часто используется ленточный и монолитный базис, мы поочередно поговорим об обрешетке с учетом конструктивных особенностей каждого фундамента.

Важно!
Сразу заметим, что в устройстве пола мы будем использовать именно древесину, причем разговор пойдет строго о черновом варианте.

Первым шагом у нас будет выбор материала под черновой вариант, и так как мы условились о древесине, то нам потребуется:

• Брусок. Балки 150х50. Обязательно сухие, в противном случае их поведет.
• Гидроизоляционный материал, можно использовать простой полиэтилен или рубероид.
• Пароизоляционная пленка.
• Шурупы по дереву.

В зависимости от типа основания, может потребоваться стяжка, но об этом позже поговорим. А сейчас начнем с ленточного фундамента под пеноблочный дом.

Ленточный базис

Пеноблочное строение не всегда требует мощного основания, так что ленточный фундамент идеально подходит по технологии строительства.

Давайте рассмотрим пошагово, как сделать пол в доме из пеноблоков, с учетом ленточного базиса:

• Убираем всю растительность, которая у нас есть между бетонными стенками.
• Засыпаем слой песка или керамзита и хорошо все уплотняем. У нас это будет своеобразной подушкой.
• Укладываем на слой подушки гидроизоляцию.
• Монтируем балки.

Здесь сделаем небольшое отступление.

Чтобы прикрепить балки к стенкам бетона, нам нужно:

• Сделать разметку, причем гидроуровнем и точно.
• Гидроизолировать своими руками поверхность бетона, можно мастикой.
• Балку «посадить на» анкера, с шагом в 50-60 см.

Теперь, когда мы прикрепили балки по периметру, можно начинать обрешётку.

Совет!
В зависимости от будущего напольного покрытия, мы выводим уровень и первого напольного покрытия, то есть если у нас еще предполагается утеплитель и ламинит, мы должны выйти на нулевой уровень, при котором будут нормально открываться дверь.

Далее начинаем устанавливать брус на полки, причем стараемся, чтобы он ложился перпендикулярно короткой стороне комнаты, если у нас прямоугольное помещение. То есть кладем их по ширине, а не длине. (см. также статью Нужно ли утеплять дом из пеноблоков: советы специалистов)

Шаг соблюдаем в 60 сантиметров, и балки крепим шурупами по дереву. Естественно кладем их на ребро.

Совет!
Вся древесина, даже несмотря на то, что сухая, и у нас устроена гидроизоляция, должна быть обработана несколько раз антисептиком, чтобы предотвратить в будущем возникновение плесени и грибка, гниения.

Накрыть брусья можно либо доской половой, либо фанерой.

Главное, чтобы у нас получилась достаточно ровная поверхность, на которую мы кладем пароизоляционную пленку и дальше уже по выбору, покрытие. То есть, инструкция дальнейшая относится уже к другой работе.

Совет!Если площадь комнат большая, необходимо будет устроить дополнительные подпорки для бруса.Делать это можно используя кирпич или остатки пеноблока.

Просто нужно будет сделать еще одну разметку, еще на самом начале работ, выкопать ямы под подпорки, и залить в них бетон.

Через несколько дней, уже кирпичом или блоками вывести подпорку на нужную высоту, гидроизолировать и положить на поверхность брус.

Таким образом, можно избежать прогиба.

Монолит

С монолитным фундаментом, устройство пола в доме из пеноблоков — процесс намного более простой. Здесь нам необходимо вывести черновой вариант на нужный уровень, и сделать его ровным.

Кстати, если монолит уже сам по себе ровный, то для многих специалистов, это и есть пол. И действительно, нам достаточно накрыть его гидроизоляцией, и можно уже устраивать покрытие, например, класть плитку, и даже ламинат.

Мы рассмотрим вариант, при котором монолит ровный, и мы приступаем сразу к обрешетке:

• Делаем разметку, по которой будем устанавливать балки, шаг между ними соблюдаем в 60 см.
• Подготавливаем поверхность. Проводим гидроизоляцию. В нашем случае мы можем промазать в несколько слоев бетон мастикой, или накрыть его полиэтиленом плотным или рубероидом. Делать это обязательно!
• Обрабатываем брусья антисептиком.
• Устанавливаем балки.

При установке балок мы можем использовать два простых метода:

• Кладем дерево на бетон, то есть мы используем принцип «маяка». Балка должна быть закреплена, и бетон полностью связывает ее с монолитом.
• Кладем балки и крепим их с помощью металлических уголков. Одна часть уголка крепится к древесине, вторая в пол на болты.

Не сказать, что от этого сильно изменяется цена, тем не менее, с точки зрения скорости работы, второй вариант, конечно более предпочтителен.

Далее укладываем утеплитель, минеральную вату, и накрываем все фанерой или половой доской. (см. также статью Утепление пеноблочного дома – как сохранить тепло и не потратить все деньги)

Интересный вариант

Есть еще один интересный вариант устройства стяжки в случае ленточного фундамента, когда вместо подушки из песка и керамзита мы используем пол из пеноблоков. Материал обладает отличными теплоизоляционными показателями, так что черновой вариант из него получается теплым и прочным.

Вывод

Выбор древесины в нашем случае обусловлен ее характеристиками и природным происхождением.

Пеноблок сам по себе, экологически частый материал, так что мы продолжим выбранным курсом идти и в остальных работах.

А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источник: http://srovopros.com/derevyannyj-pol-v-dome-iz-penoblokov-ustrojstvo/

Быстровозводимые деревянные межэтажные перекрытия в доме из газобетона

Деревянные межэтажные перекрытия в доме из газобетона

Газобетон — это современный энергосберегающий материал для строительства дач, домов и коттеджей. Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления. Именно по этой причине деревянные перекрытия в доме из газобетона – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.

Преимущества деревянных перекрытий

Монтировать громоздкое и тяжелое железобетонное армирование не потребуется, если выполнять перекрытие в газобетонном доме по деревянным балкам. Ведь деревянные перекрытия отличаются своей легкостью и простотой монтажа.

Деревянные перекрытия дома из пеноблока

К достоинствам деревянных перекрытий можно отнести:

• легкий вес;
• большой ассортимент древесины;
• низкая стоимость;
• простой и быстрый монтаж;
• экологичность;
• гибкость в конфигурации.

Важно!

При монтаже перекрытия на первый этаж, чердак, подвал или подполье необходимо обязательно обрабатывать деревянные элементы противовоспламеняющимися и влагоотталкивающими средствами. Это поможет избежать возникновения грибка и плесени, а также снизит возможность воспламеняемости перекрытий.

Строительство дома из газобетона с деревянным перекрытием

К недостаткам следует отнести:

• легковоспламеняемость;
• необходимость в обработке антисептическими и антипиреновыми средствами.

Перекрытие первого этажа деревянными балками

Виды деревянных перекрытий

Деревянные перекрытия настилаются по несущим балкам. Обычно их выполняют из клееного или цельного бруса.

Варианты обустройства перекрытий цоколя и чердака

Существует три типа перекрытий:

• балочное;
• ребристое;
• балочно-ребристое.

Балочные перекрытия могут состоять из балок, на которые настилается черновой пол, затем утеплитель и декоративные напольные материалы.

Межэтажное перекрытие из деревянных балок

Совет!

Рекомендуемый размер для несущих балок: до 0,4м высотой * до 0,2м шириной * до 15м длиной (но не менее 5 метров).

Ребристые применяются редко. Такой вид настила перекрытия применяется, если дом строится из деревянного каркаса. Отличительной чертой является частая укладка рёбер и обшивки. Допустимо 0,3 – 0,5 м. Допустимые размеры ребер: до 5 м длина, до 0,3м ширина. Перекрытия обшиваются с помощью плит OSB, ДСП или фанерой. В качестве звукоизоляции устилается минеральная вата.

Ребристое деревянное перекрытие

Балочно-ребристые перекрытия состоят из балок и рёбер. В данном случае, рёбра настилаются по балкам. Количество брусьев в данном способе потребуется значительно меньше. Расход древесины уменьшается, но монтаж усложняется.

Ребристо-балочное перекрытие

Конструкция деревянного перекрытия

Перекладины монтируют на стадии строительства, одновременно с возведением стен.

Монтаж деревянного перекрытия

Высота и сечение бруса для перекрытия зависят от:

• частоты шага;
• толщины балки;
• размера нагрузки на несущие перекрытия;
• типа древесины балки.

Важно!

Для пролёта, длиной 5 м применяют балку размером 18*10см или 20*7,5см. Укладываются такие балки через каждые 60 см. При усиленных нагрузках такое сечение может вызвать прогиб. Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию.

Установка деревянных балок перекрытия

Монтаж перекладин в стену заделывается на 12 см. Торец балки, который крепится в стену, необходимо обработать гидроизолом. Вокруг бруса нужно оставить воздушное пространство.

Чтобы перекладина не сидела слишком жестко её торец спиливают под уклоном 70 градусов. Под брус монтируют деревянные прокладки толщиной 2 см для равномерного распределения веса.

При контакте древесины с различными материалами прокладывается гидроизоляционный слой из:

• битумных средств, праймера;
• рулонного рубероида, битума или толи;
• жидкого гидроизола на битумной основе;
• линокром.

Монтаж деревянных балок в стены дома

Удлинение перекладины производится в виде замка. Два бруска соединяют внахлест 50-100 см и скрепляют болтами. Очень важно места стыка выполнять над опорой.

Затем конструкция дополняется тепло- и звукоизоляцией. Изоляционный слой должен вплотную прилегать к перекрытиям. Поэтому в нижней их части делают накат, чтобы закрепить черепные бруски с сечением 5*5см. Низ перекрытия подшивается плитой OSB, ДСП, фанерой или гипсокартоном.

Утепление потолка минеральной ватой

По сконструированным балкам настилают лаги, а поверх них – дощатый пол. Под черновое покрытие прокладываются вибро- и шумопоглащающие прокладки.

Чтобы избежать прогибания потолочного перекрытия от излишних нагрузок на половое покрытие верхнего этажа, монтаж потолка можно произвести по разделённым перекладинам. Для чего разделяют напольную конструкцию, для которой отдельно устанавливаются несущие брусья.

В общем случае конструкция пирога деревянного чердачного перекрытия состоит из слоёв:

• несущие брусья;
• лаги, утеплитель, звукоизоляция, пароизоляция;
• черновой дощатый настил;
• облицовочное напольное покрытие.

Пирог деревянного чердачного перекрытия

Особенность технологии монтажа деревянных перекрытий

Первым шагом возведения деревянного перекрытия дома всегда является расчет элементов конструкции.

1. Монтаж необходимо начинать по наиболее короткой стене комнаты.
2. Шаг настила часто равен 1 метру и зачастую зависит от сечения бруса перекрытия. Чем меньше сечение – тем меньше шаг.

Совет!

Лучше использовать брус с большим сечением и редким шагом установки, чем устанавливать частокол из слабого материала.

Межэтажные деревянные перекрытия

1. Тщательно выставляется первый брус при помощи уровня. Его поверхность должна быть идеально ровная.
2. Брус должен выдерживать нагрузки до 400 килограмм на 1 квадратный метр всей площади.
3. Наиболее приемлемым размером несущей перекладины является соотношение 1,5 части высоты к 1 части ширины.

Монтаж межэтажного деревянного перекрытия

Вторым шагом является подготовка к монтажу.

На этапе возведения стен необходимо предусмотреть места крепления для балок будущего перекрытия с параметрами:

• шаг расположения перекладины – 1 метр;
• глубина бруса – 30 см;
• ширина балки – 30 см.

После монтажа балки торцевые стороны обрабатываются гидроизолирующими и утепляющими материалами, при этом, воздушное пространство не заливается никакими дополнительными материалами, а остается свободным.

Деревянное перекрытие дома – вид сверху

Заключительным третьим шагом является сборка пирога перекрытия, который складывается из следующих операций:

1. Перед монтажом необходимо обязательно пропитывать все деревянные элементы конструкции влаго- и огнестойкими пропитками. Торцы не обрабатываются.
2. Тщательно вымеряются балки и устанавливаются по периметру комнаты так, чтобы с обеих сторон крепления оставалось до 40-50см от размера комнаты. Балкам необходимо придать трапецевидную форму, отпилив её под углом 70 градусов. Этот приём позволит добавить конструкции прочности.
3. Устанавливаем крайние балки строго по уровню и при помощи перпендикулярной балки, центруем их. Торцы балок не должны упираться вплотную. При монтаже необходимо оставлять зазор для вентиляции 2-4 см.
4. Подровняв и установив ровно все балки перекрытия, они фиксируются сухим щебнем. Затем, посадочные гнёзда бетонируются раствором щебня с цементом.
5. После полного высыхания щебенчато-бетонной стяжки, выполняется теплоизоляция. Для этого необходимо устелить слой пенополистирола, или экоавты, также можно использовать керамзит.
6. Поверх теплоизоляционного слоя укладывается гидробарьер. В качестве гидроизола можно использовать: жидкую резину, инъекционные смолы, битумную мастику или бесшовную полимочевину.
7. Затем настилаются лаги. В качестве материала для основы применяют балку толщиной 5 см. Поверх лаг укладывается поперечный слой чернового пола с помощью саморезов. Материал для чернового пола дополнительно обрабатывается антисептиком.
8. Для настила потолка проделываем такие же шаги, что и для устройства пола. Проклеиваем слой гидроизола, закрепляем лаги, переходим к монтажу потолка.
9. Заключительным этапом будет облицовка напольных и потолочных конструкций начисто.

Монтаж деревянного перекрытия

В домах из газобетона не лишним будет обустроить монолитный газобетонный пояс для укладки балок перекрытия. Он создается при помощи специальных газобетонных блоков, позволяющих равномерно распределять нагрузку на несущие стены. Именно благодаря распределению нагрузки плиты газобетона не растрескиваются.

Важно!

Зона соприкосновения дерева и каменного материала приводит к образованию конденсата и последующему гниению деревянных материалов. Именно поэтому очень важно избегать прямого примыкания древесины к бетону и металлу. Обязательно следует прокладывать гидроизоляционный материал.

Монтаж деревянных балок перекрытия

Невысокая прочность газобетона подразумевает обустройство опорной подушки. Расчет нагрузок и правильный подбор материалов с учетом небольшой толщины стен значительно уменьшает вероятность облицовки наружного узла, но в то же время, позволяет произвести качественное утепление пенящимися составами.

Деревянные перекрытия в доме из газобетона

Источник: https://lestnitsygid.ru/kuda-vedut-lestnitsy/mansardy/derevyannye-perekrytiya-doma-iz-gazobetona.html

Деревянные перекрытия в доме из пеноблоков — это легко и быстро

Перекрытие из дерева

Перекрытие в доме выполняется между двумя этажами, или между внутренними помещениями и чердаком. Оно воспринимает большие механические нагрузки от перегородок, мебели и людей. Какие существуют деревянные перекрытия в доме из пеноблоков, способы их монтажа, подскажет статья.

Характеристики конструкции

Прежде, чем принять решение о сооружении деревянного перекрытия, стоит познакомиться с его основными достоинствами и недостатками:

Преимущества	Недостатки
Способность дерева «дышать». Небольшой вес. Общая цена перекрытия ниже, по сравнению с другими материалами. Простая и быстрая сборка. Большой выбор древесины. Гибкость конфигурации.	Подвергается воздействию плесени и жучков, что требует обработке специальными средствами. Легко воспламеняемые конструкции. Сравнительно небольшой срок службы. В процессе эксплуатации необходим постоянный уход.

Расчет размеров деревянного перекрытия

Для длительной и надежной эксплуатации дома из пеноблоков, необходимо правильно рассчитать межэтажные или чердачные конструкции, которые будут являться полом для этажей. Строитель должен знать, какая нужна максимальная длина и сечение балок.

Рассчитать всю нагрузку на брус и пенобетонный блок очень сложно, выбирается ее суммарная величина, равная 400 кг/м², включающая общий вес самой конструкции, техники и мебели.

Имеется сводная таблица, которая поможет подобрать сечение балок в зависимости от длины пролета и шага их установки:

Длина пролета, м	Шаг балок перекрытия, м
0,6	1
Сечение балок, см
2	7,5 х 10	7,5 х 15
2,5	7,5 х 15	10 х 15
3	7,5 х 20	10 х 17,5
4	10 х 20	12,5 х 20
4,5	10 х 20	15 х 20
5	12,5 х 20	15 х 22,5
5,5	15 х 20	15 х 25
6	15 х 22,5	17,5 х 25
6,5	15 х 25	20 х 25
7	15 х 30	20 х 27,5

Например, при строительстве дома из пеноблоков, длина пролета которого 5 метров, и монтаже балок с шагом в 1 метр. По таблице выбирается брус с сечением 15 х 22,5 см. При дальнейшем расчете следует учитывать, что доски должны заходить в стену не менее, чем на 15 см. В этом случае максимальная длина перекрытия будет равна: 5 + 0,15 + 0,15 = 5,3 метра.

Желательно, чтобы деревянные балки были длиной не более 6 метров. В противном случае конструкция может разрушиться под воздействием нагрузок. Общее количество пиломатериала рассчитывается с учетом всей площади поверхности.

Монтаж конструкции на стенах из пеноблока

Укладка балок перекрытия

Перед началом проведения работ, стоит познакомиться с видео в этой статье. Предварительно необходимо подготовить стены, приобрести нужный материал для изготовления каркаса.

Совет: Пенобетон – это не слишком прочный материал, плохо переносящий нагрузки на сжатие, что требует обязательного армирования стен.

Такие перекрытия могут нести на себе вес материалов, используемых при строительстве, и нагрузку от мебели, людей, проживающих в доме. При этом нагрузки на них действуют и вертикальные, и горизонтальные.

Усиление стен и обработка древесины

Простая укладка пеноблоков на растворе или специальном клее, не всегда позволяет выдерживать стенам растягивающую нагрузку, что требует выполнять армирование стен. Такие мероприятия лучше проводить, как перед установкой деревянного перекрытия в доме, так и при возведении стен из блоков через каждые 4 ряда.

Армирование стен

Помимо этого:

• Армирующий пояс защитит деревянные балки от воздействия материала блоков.
• На конструкцию будут фиксироваться балки на специальных антикоррозийных пластинах.
• Для армирования, в блоках прорезаются штробы размерами 12х12 мм, в них будет закладываться арматура.
• При использовании цементного раствора, закладывание арматуры в стенах можно выполнять в шовные промежутки.

Помимо подготовки стен, стоит компенсировать имеющиеся недостатки балок из дерева.

Для этого материал обрабатывается специальными пропитками, что предотвращает его от:

• Гниения.
• Появления грибка и плесени.
• Сильного впитывания влаги.
• Возгорания древесины.

Обработка балок антисептиком

Эти средства можно приобрести готовые или использовать старые методы, такие как битум или мастика.

Особенности проведения работ

При изготовлении перекрытия своими руками на стенах из пеноблоков, необходимо учитывать специфические характеристики древесины.

Для этого:

• Все несущие элементы необходимо усилить, все соединения выполнять с использованием нержавеющих пластин.
• При достаточно большой площади помещения, необходимо применять дополнительные элементы — стойки или ригели.

Монтаж несущих балок

Толщина балок выбирается в зависимости от предполагаемой нагрузки с увеличением примерно 20% на запас.

Шаг между несущими балками выбирается в зависимости от:

• Сорта древесины.
• Ширины пролета.
• Нагрузки на перекрытие.

Совет: Выбирая расстояние между балками, необходимо соблюдать правило: с увеличением размеров пролета, увеличивается количество устанавливаемых балок, что позволит исключить их прогиб под собственным весом и дополнительной нагрузкой.

Установка основных балок

Обвязка балок перекрытия

Монтаж несущих перекладин – это наиболее важный этап, от которого будет зависеть прочность и долговечность всего перекрытия.

Инструкция проведения работ:

• В кладке из пеноблоков вырезаются специальные ниши для укладки перекладин.
• Конец балки срезается под углом в 75°.
• Срез обрабатывается любым доступным антисептиком.
• Производится гидроизоляция концов перекладин битумом или мастикой.
• Концы обматываются рубероидом.
• Балки укладываются в пазы на стенах, предварительно теплоизолированных пенополистиролом или минеральной ватой, что предохранит древесину от увлажнения.
• При этом необходимо обеспечить между стенками ниши и концом перекладины зазор 30 мм.
• При необходимости удлинения перекладин, используется узел в виде замка. При этом два бруска соединяются внахлест и скрепляются болтами, как на фото. Места стыка элементов следует располагать над опорой.

Стыковка бруска

• После установки балок в щели, в пазах заливается полиуретановый герметик или специальный раствор.
• При установке очень длинных перекладин, свыше 4,5 метров, из-за их прогиба может разрушиться нижняя часть ниши. Для предотвращения этого, по краю снимается фаска примерно 5 мм.

Устройство наката и монтаж утеплителя

Деревянное перекрытие после его монтажа в доме из пеноблоков, требует обязательную укладку гидро- и теплоизоляции.

Для этого:

• Укладываются поперечины для фиксации обшивки. Обычно это бруски размерами 50х50 мм, сверху которых крепятся щиты из досок.
• Снизу бруски обшиваются гипсокартоном или ДСП. Такие материалы имеют сравнительно небольшой вес, а последующая обработка таких покрытий более предпочтительна при выполнении отделочных работ.

Подшивка брусков снизу

• На накат сверху выкладываются щиты из минеральной ваты или пенополистирола, выполняющего двойную функцию: утепления и шумопоглощения. Толщина изоляционного слоя обычно составляет примерно 100 мм. Если перекрытие выполняется между этажом и чердаком, или при над необогреваемым подвалом, толщина изоляции должна быть увеличена до 200 мм.

Укладка минеральной ваты

• При использовании минеральной ваты, дополнительно устраивается пароизоляция, что предохранит материал от увлажнения и появления конденсата.
• Сверху изоляции укладываются лаги с шагом полметра.

Монтаж лаг

Крепление половой доски

• Имеющийся между изоляцией и досками зазор, будет служить для качественной циркуляции воздуха, что избавит от появления грибка и плесени на покрытии.

Помимо перекрытий из дерева, используются сборные перекрытия из пеноблоков. В этом случае можно получить снижение расходов на обогрев помещения, сохранить комфортный микроклимат, сделать гибкую перепланировку методом устройства легких перегородок из пеноблоков.

Источник: http://kladka-info.ru/stroitelstvo/derevyannye-perekrytiya-v-dome-iz-penoblokov-132

Устройство деревянных перекрытий в доме из пеноблоков — Все о брусе и деревообработке

Перекрытие из дерева

Перекрытие в доме выполняется между двумя этажами, или между внутренними помещениями и чердаком. Оно воспринимает большие механические нагрузки от перегородок, мебели и людей. Какие существуют деревянные перекрытия в доме из пеноблоков, способы их монтажа, подскажет статья.

Дом из пеноблоков – как сделать перекрытие между этажами

Межэтажное перекрытие может быть монолитным, плитным или деревянным. Окончательный выбор будет зависеть от типа здания, его веса и размеров пролетов. Деревянное потолочное перекрытие в доме из пеноблоков устраивается чаще всего.

Древесина легче каменного, кирпичного и бетонного материалов, не подразумевает привлечение дополнительной техники для строительных работ.

Попробуем разобраться, как сделать перекрытие между этажами в доме из пеноблоков всего за несколько дней.

Источник: http://pilimbrus.ru/ustroystvo-derevyannyh-perekrytiy-v-dome-iz-penoblokov/

Устройство деревянных перекрытий в доме из газобетонных блоков

Если строительство дома ведется из газобетона, наилучшим перекрытием для него является деревянное. Это наиболее экономичный вариант, который может изготавливаться своими руками.

Для его установки требуется присутствие всего двух человек. Еще одно преимущество дерева заключается в его небольшом весе, что очень важно для газобетона.

Деревянные перекрытия в доме из газобетона бывают межэтажные, цокольные и чердачные. Принципиальная разница между ними невелика, но имеются некоторые особенности их обустройства.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

• Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

Таблица размеров балок в зависимости от длины перекрываемого пролета и шага их укладкиШаг, мПролет, м2,03,04,05,06,0

0,6	75х100	75х200	100х200	150х200	150х225
1,0	75х150	100х175	125х200	150х225	175х250

• Доски для перекрытия и пола.
• Деревянные лаги.
• Бруски деревянные 5х5 см.
• Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
• Утеплитель типа минеральной ваты.
• Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
• Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
• Цемент и песок для создания армопояса.

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне.

После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию.

Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Примерная схема деревянного перекрытия. Обозначения: 1 —пол ; 2 — гидроизоляция; 3 — утеплитель; 4 — контррейка; 5 — балка; 6 — черновой потолок; 7 — пароизоляция;8 — внутренняя чистовая отделка.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см.

Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см.

Впоследствии этот зазор будет заполнен утеплителем.

Установленные деревянные балки

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

• Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
• Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

• Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
• Балки крепятся анкерными пластинами к армопоясу.
• Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Устройство чердачного перекрытия

Отличие чердачного перекрытия от межэтажного заключается в отсутствии пола, а также в использовании более толстого слоя теплоизоляции. Если же сверху обустраивается мансарда, то изготавливается и пол.

Деревянное перекрытие для стен из газобетонных блоков, при правильной установке, обеспечит надежность и долговечность построенному дому.

При этом себестоимость работ и материалов будет гораздо ниже, чем при использовании перекрытий из железобетона.

Источник: https://KameDom.ru/gazobeton/derevyannye-perekrytiya.html

betonzavod-info.com

Потолочное перекрытие в доме из пеноблоков

При возведении зданий строителям приходится решать различные задачи. Одна из них – строительство прочного потолка в доме из пеноблоков. Постройка дома из легких блоков не требует длительного времени. Вместе с тем, в связи с недостаточной прочностью пеноблоков, имеются особенности выполнения работ. В зависимости от этажности строения, перекрытие может выполняться над подвальным помещением, а также между этажами. Потолочное – воспринимает усилия от крыши здания и перераспределяет его на несущие стены. Оно также выполняет функцию дополнительной теплоизоляции.

Перекрытия для дома из пеноблоков – разновидности исполнений

Перекрытие – нагруженная часть строения. От качества изготовления зависит прочность здания и ресурс эксплуатации. Применяются следующие конструкции потолков:

• цельная. Монолитное перекрытие дома из вспененных блоков – проверенное решение, обладающее множеством достоинств. Оно позволяет сформировать бесшовную основу с идеальной плоскостностью. Отсутствие стыковых участков повышает теплоизоляционные свойства и прочность. Сооружение цельного потолка — сложный и трудоемкий процесс, требующий специальных навыков и высокой квалификации;

Для того, чтобы сделать потолки в доме из газобетона или пеноблоков, необходимо определиться с выбором материалов и технологий

• сборно-монолитная. Составные перекрытия для дома из пеноблоков сооружаются на основе стандартных бетонных блоков, произведенных в промышленных условиях. В процессе изготовления сооружается опалубка и на основе теплоизоляционных материалов. Для этого используются готовые элементы из бетона, в которые добавлен керамзит или полистирол. При этом зоны стыковки элементов нуждаются в заделке;
• сборная. Такая конструкция сооружается за ограниченное время и не требует повышенных затрат. Для формирования составного потолка используются стандартные элементы – железобетонные плиты перекрытия, стальные профили или балки из древесины. Сооружение сборной конструкции осуществляется с помощью грузоподъемных механизмов с последующей герметизацией зазоров между частями.

Принимая решение о варианте исполнения перекрытия, важно учесть назначение строения, этажность, а также минимизировать уровень предстоящих расходов.

Перекрытие дома из вспененных блоков – главные требования

Учитывая свойства блоков из вспененного бетона, этажность пеноблочного дома не должна превышать три этажа. Низкие прочностные характеристики пористого материала не позволяют использовать его для строительства многоэтажных строений.

В том случае, если здание построено с применением таких материалов, как газобетон или пеноблок, потолок можно установить с использованием нескольких технологий

Потолочная конструкция для здания из ячеистых блоков пропорционально распределяет усилия на капитальные стены и выполняет ряд задач:

• обеспечивает жесткость коробки возводимого здания;
• надежно связывает стены, повышая прочность строения;
• эффективно поглощает внешние шумы;
• воспринимает массу строительных конструкций, сохраняя целостность;
• теплоизолирует жилое помещение, затрудняя доступ холодного воздуха;
• повышает пожаробезопасность за счет использования негорючих материалов.

Для повышения жесткости капитальных стен здания и защиты пенистого бетона от деформаций, сооружается армированный пояс по периметру стен. Он формирует прочную основу для сооружения потолочной конструкции.

Цельное перекрытие из пенобетона

Бетонирование цельного потолка производится бетонной смесью с повышенными прочностными свойствами. Используется бетон, изготовленный промышленным методом.

Надежность перекрытия – главный момент, определяющий прочность здание. При выполнении работ запрещается:

• применять раствор, произведенный кустарным методом в бетоносмесителях;
• порционно готовить и поэтапно заливать бетонную смесь в опалубку;
• использовать бетонный состав низкого качества с неоднородной структурой.

Здание, для строительства которого используются газобетон или пеноблок, довольно специфическая конструкция

Сооружая перекрытие дома из пенобетонных блоков важно соблюдать следующие рекомендации:

• использовать бетононасос для транспортировки бетонной смеси на высоту;
• заливать бетон в опалубку с предварительно установленным силовым каркасом.

Монолитная основа обладает комплексом достоинств:

• повышенной нагрузочной способностью;
• продолжительным периодом использования;
• пожарной и экологической безопасностью;
• доступностью используемых стройматериалов.

Технологию бетонирования сложно назвать простой, однако этот метод сооружения потолка может быть реализован при возведении частных домов.

К плюсам цельной конструкции также относятся:

• возможность заливки потолка при увеличенном расстоянии между несущими стенами;
• создание потолочной основы при нестандартной конфигурации стен возводимого здания.

Недостатки этого конструктивного решения:

• сложность расчетов для подтверждения нагрузочной способности стен;
• длительное время твердения бетона;
• необходимость применения оборудования для приготовления и подачи бетона;
• трудоемкость подготовки к заливке и зависимость качества основы от рецептуры;
• проблематичность выполнение работ при отрицательной температуре.

Несмотря на трудоемкость и сложность процесса заливки, им отдают предпочтение строители, благодаря идеальной поверхности массива

Ответственная часть монолитного потолка – опалубка. Ее прочность должна позволять выдерживать вес бетонной смеси.

Для заливки используют различные виды опалубки:

• инвентарную, состоящую из стандартных щитовых элементов;
• самостоятельно изготовленную, выполненную из древесины или металла.

Для заливки цельного потолка монтируйте опалубку по следующему алгоритму:

1. Установите вертикальные опоры.
2. Закрепите горизонтальные брусья.
3. Произведите сборку основы опалубки.
4. Тщательно загерметизируйте зазоры.
5. Поместите в опалубку силовой каркас, обеспечив расстояние 4 см от уровня щитов.

Подачу бетонной смеси в опалубку производите бетононасосом. Подавайте бетон до достижения толщины 16–18 см. Бетон достигнет эксплуатационной прочности через 4 недели после бетонирования. Можно разобрать опалубку и продолжать дальнейшие работы.

Сборно-монолитная конструкция потолка пеноблочного дома

Главная особенность сборно-монолитной основы – возможность сооружения потолка без использования специального технологического оборудования и грузоподъемных устройств. Небольшая масса составных элементов позволяет быстро выполнить все работы своими силами.

Сделать потолок в газобетонном или пенобетонном доме можно, используя балочные перекрытия

Последовательность действий:

1. Закрепите опорные балки на расстоянии 0,6–0,8 м друг от друга.
2. Сформируйте опалубку из полистиролбетонных элементов или керамзитоблоков.
3. Зафиксируйте в опалубке арматурный каркас из стальных прутьев.
4. Произведите заливку бетонной смесью и обеспечьте твердение монолита.
5. Осуществите теплоизоляцию базальтовой ватой или керамзитовыми гранулами.

Монолитно-сборная конструкция обладает следующими преимуществами:

• улучшенной пароизоляцией;
• высокой степенью звукопоглощения;
• увеличенным запасом прочности;
• низкой трудоемкостью;
• отсутствием необходимости в специальной технике.

Для формирования сборно-монолитного варианта в качестве балок могут применяться следующие материалы:

• деревянные брусья. Они отличаются доступной ценой и позволяют сформировать прочную основу между этажами здания. Деревянные элементы важно обработать биозащитными составами и выполнить огнестойкую пропитку. Древесину также следует гидроизолировать. Деревянные балки, обладающие низкой нагрузочной способностью, разрешено использовать в небольших зданиях с расстоянием между несущими стенами до 6 метров;

Используя древесину, обработайте ее биозащитными и огнестойкими составами

• металлические профили. Использование тяжелого металлического проката повышает уровень затрат и требует механизации работ по подъему. Для повышения ресурса эксплуатации стальных балок их следует обработать антикоррозионным составом. Металлический профиль способен воспринимать значительные нагрузки. Он может использоваться для создания прочных потолков в габаритных строениях. Расстояние между капитальными стенами может превышать 6 метров.

Преимущества использования деревянных балок:

• простота монтажа;
• приемлемая цена.

Слабые стороны:

• недостаточно высокая пожаробезопасность древесины;
• невысокий период эксплуатации деревянных брусьев.

Используя прочные стальные балки, можно соорудить сборно-монолитную основу с увеличенным ресурсом эксплуатации.

Используем плиты перекрытия – рассматриваем сборный вариант

С помощью железобетонных панелей можно соорудить сборный потолок за ограниченное время. Количество плит для выполнения работ рассчитывается в зависимости от габаритов здания. Длина плиты должна превышать расстояние между капитальными стенами на 0,3 м. Для передачи действующих усилий важно обеспечить размер опорной площадки на каждой несущей стене по 0,15 м. Панели из армированного бетона могут располагаться в продольном или поперечном направлении, согласно требованиям рабочего проекта.

Перекрытие дома из железобетонных плит или пенобетона имеет принципиальное различие, связанное с массой

Для выполнения работ используются полые панели стандартных размеров:

• шестиметровые – с плоской поверхностью;
• девятиметровые – с ребристой основой.

Учитывая увеличенную массу железобетонных панелей, составляющую от 1 до 5 тонн, необходимо:

• использовать специальное грузоподъемное оборудование;
• соорудить на опорной поверхности пеноблочных стен силовой пояс из бетона.

При толщине панелей 22 см, они имеют ширину от одного до полутора метров. Нагрузочная способность железобетонных плит определяется областью использования:

• изделия для жилых зданий способны воспринимать нагрузку 0,6–0,8 т/м2;
• плиты промышленного назначения выдерживают до 2 т на квадратный метр площади.

Главные достоинства применения изделий из армированного бетона:

• сокращенная продолжительность монтажа;
• повышенная нагрузочная способность;
• увеличенный запас прочности потолочной основы;
• долговечность панелей;
• надежная защита помещения от шума;
• повышенный уровень теплоизоляции;
• промышленное качество;
• пожаробезопасность.

Наряду с достоинствами, имеются слабые стороны:

• необходимость использования грузоподъемных средств;
• проблематичность монтажа на криволинейной поверхности;
• использование панелей только стандартных размеров.

Установка производится на цементную смесь. Использование облегченных плит перекрытия, изготовленных из ячеистого бетона, позволяет снизить нагрузку на пеноблочные стены.

Заключение – какой потолок лучше соорудить в доме из пеноблоков

В здании, построенном из пеноблоков, можно соорудить любой тип перекрытия. Важно оценить нагрузочную способность капитальных стен, учесть этажность строения, выбрать конструктивный вариант исполнения и проконсультироваться, если необходимо, с профессиональными строителями.

pobetony.expert

Межэтажные перекрытия в доме из пеноблоков

Дом из пеноблоков – как сделать перекрытие между этажами

Межэтажное перекрытие может быть монолитным, плитным или деревянным. Окончательный выбор будет зависеть от типа здания, его веса и размеров пролетов. Деревянное потолочное перекрытие в доме из пеноблоков устраивается чаще всего.

Древесина легче каменного, кирпичного и бетонного материалов, не подразумевает привлечение дополнительной техники для строительных работ.

Попробуем разобраться, как сделать перекрытие между этажами в доме из пеноблоков всего за несколько дней.

Виды перекрытий

Так называют элемент объекта, который по своей значимости не уступит фундаментному основанию и кровле. Межэтажным перекрытием в доме из пеноблоков является горизонтально устроенная конструкция, выполняющая определенные задачи:

• разделяет этажи;
• воспринимает разные нагрузочные воздействия;
• равномерно распределяет массу по опорам и несущим точкам;
• создает и разделяет внутреннее пространство здания, формирует комнаты.

Конструкции перекрытий условно делится на несколько групп:

• цокольное – разделяет подвальный этаж от первого;
• междуэтажное – располагается между двумя этажными уровнями;
• мансардное – отделяет этажи от мансарды;
• чердачное – ограничивает этаж по отношению к чердаку.

Перекрытие должно отвечать установленным требованиям инженерных и строительных работ. К ним относят способность противостоять нагрузкам постоянного и временного характера, повышенный уровень прочности, шумо- и гидроизоляцию, возможность сохранять тепловую энергию.

Усиление стен

Пенобетон не является достаточно надежным материалом, нагрузки на сжатие выносит плохо. Стены нуждаются в обязательном армировании.

Обычный вариант укладки пеноблоков с помощью цементного раствора или клея не всегда дает возможность выдержать растягивающую нагрузку. По этой причине приходится устраивать армирование до монтажа перекрытия из древесного материала и при возведении стен, с интервалом в четыре ряда.

?

Кроме этого:

• создается защищенность балок от воздействия блочного материала;
• балки деревянного перекрытия в доме из пеноблоков фиксируются на пластины, защищенные от воздействия коррозии;
• перед армированием в блочном материале устраиваются штробы 1.2 х 1.2 см, в которые закладывается арматура;
• если кладка ведется на раствор, арматурные прутья разрешается закладывать в швы.

Готовя стены, не следует забывать про деревянные балки. Чтобы компенсировать недостатки данного материала, необходимо обработать его поверхность пропитывающими составами, способными защитить от:

• процесса гниения;
• образования плесени и грибка;
• чрезмерного впитывания влаги;
• возгораний.

Средства приобретаются в готовом виде, или применяются мастика с битумом.

Проведение работ

Перед тем, как закрепить балки перекрытия к стене из пеноблоков, рекомендуется учесть особые характеристики древесного материала. С этой целью проводятся дополнительные работы:

1. Усиливаются несущие элементы, соединения выполняют с применением пластин из нержавеющего металла.
2. Если площадь помещения большая, рекомендуется использовать в качестве дополнительных элементов ригели или стойки.

Толщину балок определяют с учетом ожидаемой нагрузки, создавая двадцатипроцентный запас.

Расстояние между балками определяется, исходя из:

• сорта материала;
• размера пролета;
• нагрузочного усилия.

Определяя промежуток между балками, следует придерживаться правила: при увеличении размера пролета устанавливается большее количество балок, чтобы исключить их прогибание от собственной тяжести и нагрузочных воздействий.

Установка несущих балок считается важнейшим этапом, так как от этого зависит прочность и эксплуатационный период перекрытия.

?

Устраивая перекрытие между первым и вторым этажом в доме из пеноблоков, следует соблюдать такую последовательность работ:

• в стеновой кладке устраиваются ниши, в которые помещают перекладины;
• концы балок зарезают под углом, равным семидесяти пяти градусам;
• срезы следует обработать антисептическими составами;
• концы перекладин промазываются битумом, обматываются рубероидом;
• каждая балка помещается в стеновой паз, предварительно теплоизолированный минерализованной ватой или пенополистирольным материалом, чтобы защитить древесину от излишней влаги;
• от конца перекладины до стенки ниши должен быть сохранен зазор в три сантиметра;
• в случае возникновения необходимости удлинения перекладин, рекомендуется использовать замковый узел. Два бруска крепятся внахлест, фиксируются болтами. Рекомендуется стыковочные участки располагать над опорными стенами или колоннами;
• установив балки, пазы заполняются герметиком или специальным раствором;
• если устанавливаются длинные балки, превышающие 4.5 м, образовавшийся прогиб может разрушить низ ниши. Чтобы избежать этого, по всему краю следует устроить фаску не менее 5 мм.

Монтаж утепления

После обустройства перекрытия из деревянных материалов, необходимо уложить гидроизоляционный и утеплительный слои.

С этой целью:

1. Устраиваются поперечины, фиксирующие обшивку. Как правило, для этого используют брус 5 х 5 см, по верху которого крепят дощатые щиты.
2. Низ брусков обшивается гипсокартонными листами либо ДСП. Эти материалы отличаются относительно небольшой массой, легко поддаются обработке во время выполнения отделочных работ.
3. На щиты накатов сверху укладываются пенополистирол или минеральная вата, исполняющие сразу две функции – утепляющую и шумопоглощающую. Толщина изоляции в большинстве случаев равна 10 см, но когда перекрытие устраивается перед чердачным помещением или над неотапливаемым подвалом, то толщину такого слоя увеличивают.
4. Если используется минвата, то необходимо выложить пароизоляцию, предохраняющую утеплитель от влаги и конденсата.
5. По изоляционному материалу выкладывают лаги, расстояние между которыми составляет 50 см. По ним крепят половую доску.
6. Зазор, оставшийся между досками и изоляционным слоем, служит для хорошей циркуляции воздушных потоков, которые защищают от грибков и плесени.

Другие варианты перекрытий

Кроме древесины, для устройства перекрытий используют и другие материалы.

Железобетон

Укладка плит перекрытия на пеноблок ведется двумя способами:

В первом случае используются плиты, которые приходится подвозить на стройку и укладывать краном, что увеличивает стоимость работ. Кроме того, комнаты ограничены по конфигурации, потому что бетонные плиты перекрытия для пеноблоков отличаются определенными размерами.

Применяя железобетонные плиты, рекомендуется усилить несущие стены, что тоже повлияет на общую стоимость.

Технология монтажа плит перекрытия на пеноблок предусматривает монолитный пояс. Все работы должны выполняться в соответствии с проектной документацией.

Отлично зарекомендовали себя перекрытия монолитного типа. Для их устройства имеется несколько вариантов, но большей популярностью пользуется следующий – заливка перекрытия выполняется на каркасную основу из арматуры.

Пруты нарезаются по нужным размерам, укладываются перпендикулярно друг к другу с шагом в десять сантиметров. Пруты связываются проволокой. По периметру стен набивается доска, поддерживающая деревянные щиты, укрепленные на нижний край каркаса. Щиты снизу подпирают бревнами. Проверив плоскость строительным уровнем, можно заливать бетонную смесь. Полное высыхание плиты наступает через четыре недели.

При устройстве арматурной основы сварочный аппарат не применяется, чтобы избежать появления коррозии в сварных швах.

Каркасно-обшивное перекрытие

Такое перекрытие представляет собой неплохой альтернативный вариант монолиту и железобетонным плитам перекрытия в доме из пеноблоков.

Для этого применяется сухой проструганный брус, обработанный антисептическим составом. Подготовленные балки будущего каркаса поднимают на стены. Выполняется закладка оцинкованных анкеров с резьбой, на которые надевают рубероидные прокладки и обработанные антисептиком деревянные прокладки. В каждой балке устраивается отверстие под шпильку. Теперь их насаживают на анкеры, затягивают гайками.

Установив опоры, переходим к обустройству перекрытия. Здесь можно воспользоваться любым из материалов.

Газобетон

Технология монтажа плит перекрытия на пеноблок может быть заменена сборно-монолитными перекрытиями из газобетонного материала. Для этого используют специально изготовленные балки, имеющие монолитное армирование, и блоки, в которых для опор имеются пропилы.

Работы напоминают сборку детского конструктора. Блоки устанавливают между балками, выкладывают армирующую сетку из стального материала, заливают бетонной массой.

Необходимость расчетов

Многие задаются вопросом – можно ли на пеноблок толщиной 200 мм опирать перекрытие?

Для этого необходимо выполнять предварительные расчеты. Строитель должен четко знать, какой длины и сечения будут использоваться балки. Определить полную нагрузку на брус и блоки достаточно сложно, следует выбирать суммарную величину, составляющую 400 кг на кв. м. В нее входят масса самого перекрытия, вес мебели и других вещей.

Предпочтение отдается балкам, длина которых не превышает шести метров. Иначе конструкция способна разрушаться от действия нагрузочных усилий.

Заключение

Строительные технологии не стоят на одном месте, постоянно обновляются, предоставляя возможность для выбора наиболее подходящего варианта устройства перекрытия.

Источник: https://betonov.com/vidy-betona/penobeton/kak-sdelat-perekrytie-v-dome-iz-penoblokov.html

Перекрытия пеноблочного дома

При возведении зданий строителям приходится решать различные задачи. Одна из них – строительство прочного потолка в доме из пеноблоков. Постройка дома из легких блоков не требует длительного времени.

Вместе с тем, в связи с недостаточной прочностью пеноблоков, имеются особенности выполнения работ. В зависимости от этажности строения, перекрытие может выполняться над подвальным помещением, а также между этажами.

Потолочное – воспринимает усилия от крыши здания и перераспределяет его на несущие стены. Оно также выполняет функцию дополнительной теплоизоляции.

Перекрытие – нагруженная часть строения. От качества изготовления зависит прочность здания и ресурс эксплуатации. Применяются следующие конструкции потолков:

• цельная. Монолитное перекрытие дома из вспененных блоков – проверенное решение, обладающее множеством достоинств. Оно позволяет сформировать бесшовную основу с идеальной плоскостностью. Отсутствие стыковых участков повышает теплоизоляционные свойства и прочность. Сооружение цельного потолка — сложный и трудоемкий процесс, требующий специальных навыков и высокой квалификации;

Для того, чтобы сделать потолки в доме из газобетона или пеноблоков, необходимо определиться с выбором материалов и технологий

• сборно-монолитная. Составные перекрытия для дома из пеноблоков сооружаются на основе стандартных бетонных блоков, произведенных в промышленных условиях. В процессе изготовления сооружается опалубка и на основе теплоизоляционных материалов. Для этого используются готовые элементы из бетона, в которые добавлен керамзит или полистирол. При этом зоны стыковки элементов нуждаются в заделке;
• сборная. Такая конструкция сооружается за ограниченное время и не требует повышенных затрат. Для формирования составного потолка используются стандартные элементы – железобетонные плиты перекрытия, стальные профили или балки из древесины. Сооружение сборной конструкции осуществляется с помощью грузоподъемных механизмов с последующей герметизацией зазоров между частями.

Принимая решение о варианте исполнения перекрытия, важно учесть назначение строения, этажность, а также минимизировать уровень предстоящих расходов.

Учитывая свойства блоков из вспененного бетона, этажность пеноблочного дома не должна превышать три этажа. Низкие прочностные характеристики пористого материала не позволяют использовать его для строительства многоэтажных строений.

В том случае, если здание построено с применением таких материалов, как газобетон или пеноблок, потолок можно установить с использованием нескольких технологий

Потолочная конструкция для здания из ячеистых блоков пропорционально распределяет усилия на капитальные стены и выполняет ряд задач:

• обеспечивает жесткость коробки возводимого здания;
• надежно связывает стены, повышая прочность строения;
• эффективно поглощает внешние шумы;
• воспринимает массу строительных конструкций, сохраняя целостность;
• теплоизолирует жилое помещение, затрудняя доступ холодного воздуха;
• повышает пожаробезопасность за счет использования негорючих материалов.

Для повышения жесткости капитальных стен здания и защиты пенистого бетона от деформаций, сооружается армированный пояс по периметру стен. Он формирует прочную основу для сооружения потолочной конструкции.

Цельное перекрытие из пенобетона

Бетонирование цельного потолка производится бетонной смесью с повышенными прочностными свойствами. Используется бетон, изготовленный промышленным методом.

Надежность перекрытия – главный момент, определяющий прочность здание. При выполнении работ запрещается:

• применять раствор, произведенный кустарным методом в бетоносмесителях;
• порционно готовить и поэтапно заливать бетонную смесь в опалубку;
• использовать бетонный состав низкого качества с неоднородной структурой.

Здание, для строительства которого используются газобетон или пеноблок, довольно специфическая конструкция

Сооружая перекрытие дома из пенобетонных блоков важно соблюдать следующие рекомендации:

• использовать бетононасос для транспортировки бетонной смеси на высоту;
• заливать бетон в опалубку с предварительно установленным силовым каркасом.

Монолитная основа обладает комплексом достоинств:

• повышенной нагрузочной способностью;
• продолжительным периодом использования;
• пожарной и экологической безопасностью;
• доступностью используемых стройматериалов.

Технологию бетонирования сложно назвать простой, однако этот метод сооружения потолка может быть реализован при возведении частных домов.

К плюсам цельной конструкции также относятся:

• возможность заливки потолка при увеличенном расстоянии между несущими стенами;
• создание потолочной основы при нестандартной конфигурации стен возводимого здания.

Недостатки этого конструктивного решения:

• сложность расчетов для подтверждения нагрузочной способности стен;
• длительное время твердения бетона;
• необходимость применения оборудования для приготовления и подачи бетона;
• трудоемкость подготовки к заливке и зависимость качества основы от рецептуры;
• проблематичность выполнение работ при отрицательной температуре.

Несмотря на трудоемкость и сложность процесса заливки, им отдают предпочтение строители, благодаря идеальной поверхности массива

Ответственная часть монолитного потолка – опалубка. Ее прочность должна позволять выдерживать вес бетонной смеси.

Для заливки используют различные виды опалубки:

• инвентарную, состоящую из стандартных щитовых элементов;
• самостоятельно изготовленную, выполненную из древесины или металла.

Для заливки цельного потолка монтируйте опалубку по следующему алгоритму:

1. Установите вертикальные опоры.
2. Закрепите горизонтальные брусья.
3. Произведите сборку основы опалубки.
4. Тщательно загерметизируйте зазоры.
5. Поместите в опалубку силовой каркас, обеспечив расстояние 4 см от уровня щитов.

Подачу бетонной смеси в опалубку производите бетононасосом. Подавайте бетон до достижения толщины 16–18 см. Бетон достигнет эксплуатационной прочности через 4 недели после бетонирования. Можно разобрать опалубку и продолжать дальнейшие работы.

Сборно-монолитная конструкция потолка пеноблочного дома

особенность сборно-монолитной основы – возможность сооружения потолка без использования специального технологического оборудования и грузоподъемных устройств. Небольшая масса составных элементов позволяет быстро выполнить все работы своими силами.

Сделать потолок в газобетонном или пенобетонном доме можно, используя балочные перекрытия

Последовательность действий:

1. Закрепите опорные балки на расстоянии 0,6–0,8 м друг от друга.
2. Сформируйте опалубку из полистиролбетонных элементов или керамзитоблоков.
3. Зафиксируйте в опалубке арматурный каркас из стальных прутьев.
4. Произведите заливку бетонной смесью и обеспечьте твердение монолита.
5. Осуществите теплоизоляцию базальтовой ватой или керамзитовыми гранулами.

Монолитно-сборная конструкция обладает следующими преимуществами:

• улучшенной пароизоляцией;
• высокой степенью звукопоглощения;
• увеличенным запасом прочности;
• низкой трудоемкостью;
• отсутствием необходимости в специальной технике.

Для формирования сборно-монолитного варианта в качестве балок могут применяться следующие материалы:

• деревянные брусья. Они отличаются доступной ценой и позволяют сформировать прочную основу между этажами здания. Деревянные элементы важно обработать биозащитными составами и выполнить огнестойкую пропитку. Древесину также следует гидроизолировать. Деревянные балки, обладающие низкой нагрузочной способностью, разрешено использовать в небольших зданиях с расстоянием между несущими стенами до 6 метров;

Используя древесину, обработайте ее биозащитными и огнестойкими составами

• металлические профили. Использование тяжелого металлического проката повышает уровень затрат и требует механизации работ по подъему. Для повышения ресурса эксплуатации стальных балок их следует обработать антикоррозионным составом. Металлический профиль способен воспринимать значительные нагрузки. Он может использоваться для создания прочных потолков в габаритных строениях. Расстояние между капитальными стенами может превышать 6 метров.

Преимущества использования деревянных балок:

• простота монтажа;
• приемлемая цена.

Слабые стороны:

• недостаточно высокая пожаробезопасность древесины;
• невысокий период эксплуатации деревянных брусьев.

Используя прочные стальные балки, можно соорудить сборно-монолитную основу с увеличенным ресурсом эксплуатации.

Используем плиты перекрытия – рассматриваем сборный вариант

С помощью железобетонных панелей можно соорудить сборный потолок за ограниченное время. Количество плит для выполнения работ рассчитывается в зависимости от габаритов здания.

Длина плиты должна превышать расстояние между капитальными стенами на 0,3 м. Для передачи действующих усилий важно обеспечить размер опорной площадки на каждой несущей стене по 0,15 м.

Панели из армированного бетона могут располагаться в продольном или поперечном направлении, согласно требованиям рабочего проекта.

Перекрытие дома из железобетонных плит или пенобетона имеет принципиальное различие, связанное с массой

Для выполнения работ используются полые панели стандартных размеров:

• шестиметровые – с плоской поверхностью;
• девятиметровые – с ребристой основой.

Учитывая увеличенную массу железобетонных панелей, составляющую от 1 до 5 тонн, необходимо:

• использовать специальное грузоподъемное оборудование;
• соорудить на опорной поверхности пеноблочных стен силовой пояс из бетона.

При толщине панелей 22 см, они имеют ширину от одного до полутора метров. Нагрузочная способность железобетонных плит определяется областью использования:

• изделия для жилых зданий способны воспринимать нагрузку 0,6–0,8 т/м2;
• плиты промышленного назначения выдерживают до 2 т на квадратный метр площади.

Главные достоинства применения изделий из армированного бетона:

• сокращенная продолжительность монтажа;
• повышенная нагрузочная способность;
• увеличенный запас прочности потолочной основы;
• долговечность панелей;
• надежная защита помещения от шума;
• повышенный уровень теплоизоляции;
• промышленное качество;
• пожаробезопасность.

Наряду с достоинствами, имеются слабые стороны:

• необходимость использования грузоподъемных средств;
• проблематичность монтажа на криволинейной поверхности;
• использование панелей только стандартных размеров.

Установка производится на цементную смесь. Использование облегченных плит перекрытия, изготовленных из ячеистого бетона, позволяет снизить нагрузку на пеноблочные стены.

Заключение – какой потолок лучше соорудить в доме из пеноблоков

В здании, построенном из пеноблоков, можно соорудить любой тип перекрытия. Важно оценить нагрузочную способность капитальных стен, учесть этажность строения, выбрать конструктивный вариант исполнения и проконсультироваться, если необходимо, с профессиональными строителями.

Источник: https://pobetony.expert/bloki-i-perekrytiya/potolochnoe-perekrytie-v-dome-iz-penoblokov

Виды перекрытий пеноблочного дома

Сооружение потолка в доме из пеноблоков требует от застройщика знаний специфики строительных работ и применяемых материалов. Такое здание возводится быстро. Однако в связи с недостаточной твердостью вспененного стройматериала, возведение объектов из него имеет определенные нюансы.

В отличие от назначения подвального и межэтажного перекрытий, потолочное выполняет функцию теплоизоляции помещения, перераспределяет нагрузку от крыши на капитальные стены. Перекрытие – ответственный элемент дома, влияющий на срок эксплуатации здания, его прочность.

Определяясь с конструкцией, важно не ошибиться, принять правильное решение, учесть количество этажей, назначение постройки, возможность применения специального грузоподъемного оборудования, а также уменьшить уровень возможных затрат.

Квалифицированный подход – гарантия правильного выбора!

От выбора конструкции и материала для межэтажных перекрытий зависит прочность конструкции дома

Предъявляемые требования

Количество этажей пеноблочного дома составляет не более трех. Это связано с недостаточной прочностью структуры ячеистого материала, непригодного для возведения высотных зданий. Перекрытие дома из вспененных блоков равномерно распределяет нагрузку на несущие стены и подбирается с учетом следующих факторов:

• обеспечения жесткости и оптимальной прочности строения;
• эффективного звукопоглощения;
• собственной массы и этажности;
• требований пожарной безопасности.

Целесообразно выполнять пояс усиления (армопояс), обеспечивающий пространственную жесткость и защищающий хрупкий пенобетон от продавливания.

Монолитные конструкции

Заливка монолитной основы осуществляется бетоном с высокими прочностными характеристиками, полученным по промышленной технологии, в соответствии с требованиями нормативных документов. Не допускается использование бетона, изготовленного кустарным способом в небольших бетономешалках, в которых каждая порция раствора готовится отдельно, и отсутствует гарантия качества состава и его однородности.

Чаще всего монолитные конструкции используются при постройке жилого многоэтажного дома

Возведение перекрытия для дома из пеноблоков имеет свои особенности:

• Транспортировка раствора на высоту осуществляется бетононасосом.
• Подача состава производится в опалубку с армирующим каркасом.

Положительными качествами цельной основы являются:

• увеличенная несущая способность;
• длительный срок эксплуатации;
• относительная простота технологии установки;
• пожарная безопасность;
• возможность заливки при нестандартной конфигурации постройки;
• доступность применяемых материалов;
• монолитное перекрытие можно использовать даже при расстоянии в 6 метров между капитальными стенами.

К отрицательным сторонам относятся:

• Необходимость расчёта усилий, которые примет на себя несущая стена.
• Значительная продолжительность затвердевания бетона.
• Потребность в специальных бетононасосах и смесителях.
• Большой объем подготовительных мероприятий.
• Обязательное соблюдение рецептуры смеси.
• Категорически запрещается использовать бетонную смесь для монолитных сооружений при минусовых температурах.

Монолитные железобетонные конструкции, выполняемые непосредственно на строительных площадках, обычно применяются в зданиях и сооружениях

К изготовлению опалубки предъявляются серьезные требования. Она должна быть качественно изготовлена и с запасом выдерживать массу бетонного раствора.

Можно использовать элементы стандартной инвентарной опалубки или изготовить ее самостоятельно, используя листовые материалы. Постройка может выполняться с использованием стального проката, квадратных деревянных брусьев со стороной 10 см и дощатых щитов.

В качестве основания могут также использоваться профильные листы металла, которые являются дополнительным усилением.

Стадии возведения опалубки для монолитного перекрытия:

• смонтируйте вертикальные стойки;
• установите опорные брусья;
• соберите основание опалубки без зазоров;
• расположите арматурный каркас на расстоянии 50 мм от поверхности листа основания.

Специальным насосом подайте раствор в опалубку. Используйте классическую рецептуру бетона: одну часть цемента смешайте с тремя частями песка. В качестве заполнителя используйте щебень или гравийную смесь. Заливку осуществляйте, пока монолитная основа не достигнет требуемой толщины.

На четвертые сутки опалубку демонтируйте. К этому времени бетон достигает прочности 80%. Окончательное затвердевание бетона произойдет через 28 дней после заливки.

Сборно-монолитные варианты

Процесс установки не нуждается в специальном оборудовании для подъема элементов конструкции в связи с их небольшим весом.

Есть два традиционных варианта: сборное перекрытие из круглопустотных плит либо монолитное перекрытие

Алгоритмом мероприятий предусмотрено:

• Размещение опорных балок с интервалом 60-80 см.
• Установка на полки балок полистиролбетонных или керамзитных блоков, формирующих опалубку.
• Установка арматурной сетки.
• Заливка бетонным раствором.
• Затвердевание монолитной основы.
• Утепление с использованием керамзита, базальтовой ваты и других материалов для тепловой изоляции.

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 313 ( 6.31 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 2228 ( 44.93 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 2243 ( 45.23 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 175 ( 3.53 % )

Достоинства конструкции:

• увеличенная паро- и звукоизоляция;
• повышенная прочность;
• возможность выполнения монтажных работ без привлечения специальной техники.

Использование плит

Перекрытие дома из железобетонных плит или пенобетона имеет принципиальное различие, связанное с массой. Их применение значительно сокращает сроки строительства. Потребность в плитах определяется в зависимости от размеров объекта.

Величина пролета между опорными стенами должна быть меньше длины изделия на 30 см. Это позволит установить их опорную поверхность по 15 см на каждую капитальную стену.

Расположение железобетонных плит, в зависимости от проекта здания, может быть продольным или поперечным.

При применении перекрытия бетонного обязательно использование армированного кольцевого пояса

Масса готовых железобетонных изделий составляет 0,9-5 тонн, что позволяет использовать автомобильные краны грузоподъемностью до 5 тонн. В зависимости от области использования железобетонных изделий, они отличаются воспринимаемой нагрузкой, которая составляет для жилых помещений 600-800кг/м2, а для производственных объектов и общественных сооружений 2000 кг/м2.

Длина пустотелых плит стандартизирована и составляет:

• 6 метров – для изделий с гладкой поверхностью
• 9 метров – для изделий с ребристым основанием.

Плиты перекрытия из армированного бетона выпускаются шириной 1-1,5 м и толщиной 22 см. Для уменьшения массы и экономии раствора выполняются продольные отверстия круглого сечения. Перекрытие из пенобетона имеет толщину12-20 см.

Основанием для установки железобетонных плит являются капитальные стены здания. До монтажа верхний ряд пеноблоков оборудуется силовым поясом, затем с помощью крана поднимаются плиты.

Основные преимущества железобетонных изделий:

• Ограниченные сроки монтажа.
• Увеличенная несущая способность.
• Повышенная надежность основания.
• Длительный срок эксплуатации.
• Высокие шумоизоляционные, теплозащитные характеристики.
• Приемлемые цены.
• Огнеупорность.
• Плиты изготовлены в промышленных условиях, гарантирующих качество изделий.

Сборные типы перекрытий осуществляются с использованием плит, которые крепятся на несущие стены

Отрицательные стороны:

• невозможность установки без применения специального грузоподъемного оборудования;
• ограниченный выбор размеров плит;
• необходимость специальных подъездных путей для транспортировки плит к объекту;
• затруднённая установка при криволинейности капитальных стен;
• необходимы специалисты по монтажу, обладающие высокой квалификацией.

Плиты устанавливают на цементно-песчаный раствор. Полости заполняют минеральной ватой, повышающей теплоизоляцию здания из пеноблоков.

Плиты перекрытия из газонаполненного и вспененного бетона рекомендуются для зданий, построенных из пеноблоков.

Применение металлических и деревянных балок

Перекрытия дома из вспененных блоков могут быть выполнены с использованием деревянных или металлических балок. Для первого варианта характерна доступная цена. Он востребован при устройстве межэтажных конструкций. Применение металлического проката связано с повышенными расходами, нуждается в специальной технике для монтажа.

Очень важно, чтобы материал для переборки был несложным для монтажа, но легким и прочным

Теплоизолирующая прослойка – пенопласт, минеральная вата или керамзит, располагается между деревянными брусьями, закрепленными с противоположных сторон обрешеткой, которая является основанием поверхности потолка.

Используя древесину, обработайте ее биозащитными и огнестойкими составами, а на металлические балки нанесите антикоррозионное покрытие. Используйте гидроизоляцию, предотвращающую доступ влаги к балкам.

Деревянная балочная конструкция обладает меньшей несущей способностью, рекомендуется к применению в домах небольших размеров, с интервалом между капитальными стенами не больше 6 метров.

К достоинствам балочной конструкции относятся:

• Несложность монтажных мероприятий.
• Приемлемая себестоимость.

Отрицательные моменты:

• Использование только для зданий высотой не более двух этажей.
• Ограниченная пожарная безопасность древесины, не защищенной огнестойким составом.
• Сравнительно небольшой срок эксплуатации деревянных конструкций.

Металлические балки, обладающие высокой прочностью, устанавливают в зданиях с увеличенным расстоянием между капитальными стенами. Выбирая металлический профиль, учитывайте нагрузку, которая составляет для чердачных помещений 75 кг/м2, а для жилых – 150 кг/м2.

Сборные конструкции популярны и широко применяются при обустройстве перекрытий пеноблочного дома.

В доме из пеноблоков можно устанавливать любой вид перекрытия. Важно правильно выполнить расчёт усилий на капитальные стены, определиться с конструкцией, ответственно подойти к выполнению всех этапов работ.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.

Другие умения и навыки: Имеет 4-ю гр

chm-b.com

Потолочное перекрытие в доме из пеноблоков

Дата: 26 октября 2018

Просмотров: 4339

Коментариев: 1

Сооружение потолка в доме из пеноблоков требует от застройщика знаний специфики строительных работ и применяемых материалов. Такое здание возводится быстро. Однако в связи с недостаточной твердостью вспененного стройматериала, возведение объектов из него имеет определенные нюансы.

В отличие от назначения подвального и межэтажного перекрытий, потолочное выполняет функцию теплоизоляции помещения, перераспределяет нагрузку от крыши на капитальные стены. Перекрытие – ответственный элемент дома, влияющий на срок эксплуатации здания, его прочность. Определяясь с конструкцией, важно не ошибиться, принять правильное решение, учесть количество этажей, назначение постройки, возможность применения специального грузоподъемного оборудования, а также уменьшить уровень возможных затрат. Квалифицированный подход – гарантия правильного выбора!

От выбора конструкции и материала для межэтажных перекрытий зависит прочность конструкции дома

Виды перекрытий

В зависимости от разновидности исполнения и технологии выполнения потолочные перекрытия разделяются на следующие виды:

• цельного типа;
• сборно-монолитные;
• сборной конструкции.

В качестве перекрытия для дома из пеноблоков широко применяются монолитные основы. Несмотря на трудоемкость и сложность процесса заливки, им отдают предпочтение строители, благодаря идеальной поверхности массива, отсутствию необходимости заделки швов между плитами.

Сборно-монолитные конструкции предусматривают использование готовых блоков из бетона с добавками полистирола или керамзита.

Сборные конструкции отличаются быстрыми сроками возведения и доступным уровнем цен. Их характерными представителями являются разновидности изделий, изготовленные с использованием:

• Железобетонных или пенобетонных плит.
• Металлических профилей.
• Деревянных балок.

Для одноэтажного же дома из пеноблоков проще собрать перекрытие из дерева

Предъявляемые требования

Количество этажей пеноблочного дома составляет не более трех. Это связано с недостаточной прочностью структуры ячеистого материала, непригодного для возведения высотных зданий. Перекрытие дома из вспененных блоков равномерно распределяет нагрузку на несущие стены и подбирается с учетом следующих факторов:

• обеспечения жесткости и оптимальной прочности строения;
• эффективного звукопоглощения;
• собственной массы и этажности;
• требований пожарной безопасности.

Целесообразно выполнять пояс усиления (армопояс), обеспечивающий пространственную жесткость и защищающий хрупкий пенобетон от продавливания.

Монолитные конструкции

Заливка монолитной основы осуществляется бетоном с высокими прочностными характеристиками, полученным по промышленной технологии, в соответствии с требованиями нормативных документов. Не допускается использование бетона, изготовленного кустарным способом в небольших бетономешалках, в которых каждая порция раствора готовится отдельно, и отсутствует гарантия качества состава и его однородности.

Чаще всего монолитные конструкции используются при постройке жилого многоэтажного дома

Возведение перекрытия для дома из пеноблоков имеет свои особенности:

• Транспортировка раствора на высоту осуществляется бетононасосом.
• Подача состава производится в опалубку с армирующим каркасом.

Положительными качествами цельной основы являются:

• увеличенная несущая способность;
• длительный срок эксплуатации;
• относительная простота технологии установки;
• пожарная безопасность;
• возможность заливки при нестандартной конфигурации постройки;
• доступность применяемых материалов;
• монолитное перекрытие можно использовать даже при расстоянии в 6 метров между капитальными стенами.

К отрицательным сторонам относятся:

• Необходимость расчёта усилий, которые примет на себя несущая стена.
• Значительная продолжительность затвердевания бетона.
• Потребность в специальных бетононасосах и смесителях.
• Большой объем подготовительных мероприятий.
• Обязательное соблюдение рецептуры смеси.
• Категорически запрещается использовать бетонную смесь для монолитных сооружений при минусовых температурах.

Монолитные железобетонные конструкции, выполняемые непосредственно на строительных площадках, обычно применяются в зданиях и сооружениях

К изготовлению опалубки предъявляются серьезные требования. Она должна быть качественно изготовлена и с запасом выдерживать массу бетонного раствора. Можно использовать элементы стандартной инвентарной опалубки или изготовить ее самостоятельно, используя листовые материалы. Постройка может выполняться с использованием стального проката, квадратных деревянных брусьев со стороной 10 см и дощатых щитов. В качестве основания могут также использоваться профильные листы металла, которые являются дополнительным усилением.

Стадии возведения опалубки для монолитного перекрытия:

• смонтируйте вертикальные стойки;
• установите опорные брусья;
• соберите основание опалубки без зазоров;
• расположите арматурный каркас на расстоянии 50 мм от поверхности листа основания.

Специальным насосом подайте раствор в опалубку. Используйте классическую рецептуру бетона: одну часть цемента смешайте с тремя частями песка. В качестве заполнителя используйте щебень или гравийную смесь. Заливку осуществляйте, пока монолитная основа не достигнет требуемой толщины.

На четвертые сутки опалубку демонтируйте. К этому времени бетон достигает прочности 80%. Окончательное затвердевание бетона произойдет через 28 дней после заливки.

Сборно-монолитные варианты

Процесс установки не нуждается в специальном оборудовании для подъема элементов конструкции в связи с их небольшим весом.

Есть два традиционных варианта: сборное перекрытие из круглопустотных плит либо монолитное перекрытие

Алгоритмом мероприятий предусмотрено:

• Размещение опорных балок с интервалом 60-80 см.
• Установка на полки балок полистиролбетонных или керамзитных блоков, формирующих опалубку.
• Установка арматурной сетки.
• Заливка бетонным раствором.
• Затвердевание монолитной основы.
• Утепление с использованием керамзита, базальтовой ваты и других материалов для тепловой изоляции.

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 810 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4833 ( 45.49 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4519 ( 42.53 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 463 ( 4.36 % )

Назад

Достоинства конструкции:

• увеличенная паро- и звукоизоляция;
• повышенная прочность;
• возможность выполнения монтажных работ без привлечения специальной техники.

Использование плит

Перекрытие дома из железобетонных плит или пенобетона имеет принципиальное различие, связанное с массой. Их применение значительно сокращает сроки строительства. Потребность в плитах определяется в зависимости от размеров объекта. Величина пролета между опорными стенами должна быть меньше длины изделия на 30 см. Это позволит установить их опорную поверхность по 15 см на каждую капитальную стену. Расположение железобетонных плит, в зависимости от проекта здания, может быть продольным или поперечным.

При применении перекрытия бетонного обязательно использование армированного кольцевого пояса

Масса готовых железобетонных изделий составляет 0,9-5 тонн, что позволяет использовать автомобильные краны грузоподъемностью до 5 тонн. В зависимости от области использования железобетонных изделий, они отличаются воспринимаемой нагрузкой, которая составляет для жилых помещений 600-800кг/м², а для производственных объектов и общественных сооружений 2000 кг/м².

Длина пустотелых плит стандартизирована и составляет:

• 6 метров – для изделий с гладкой поверхностью
• 9 метров – для изделий с ребристым основанием.

Плиты перекрытия из армированного бетона выпускаются шириной 1-1,5 м и толщиной 22 см. Для уменьшения массы и экономии раствора выполняются продольные отверстия круглого сечения. Перекрытие из пенобетона имеет толщину12-20 см.

Основанием для установки железобетонных плит являются капитальные стены здания. До монтажа верхний ряд пеноблоков оборудуется силовым поясом, затем с помощью крана поднимаются плиты.

Основные преимущества железобетонных изделий:

• Ограниченные сроки монтажа.
• Увеличенная несущая способность.
• Повышенная надежность основания.
• Длительный срок эксплуатации.
• Высокие шумоизоляционные, теплозащитные характеристики.
• Приемлемые цены.
• Огнеупорность.
• Плиты изготовлены в промышленных условиях, гарантирующих качество изделий.

Сборные типы перекрытий осуществляются с использованием плит, которые крепятся на несущие стены

Отрицательные стороны:

• невозможность установки без применения специального грузоподъемного оборудования;
• ограниченный выбор размеров плит;
• необходимость специальных подъездных путей для транспортировки плит к объекту;
• затруднённая установка при криволинейности капитальных стен;
• необходимы специалисты по монтажу, обладающие высокой квалификацией.

Плиты устанавливают на цементно-песчаный раствор. Полости заполняют минеральной ватой, повышающей теплоизоляцию здания из пеноблоков.

Плиты перекрытия из газонаполненного и вспененного бетона рекомендуются для зданий, построенных из пеноблоков.

Применение металлических и деревянных балок

Перекрытия дома из вспененных блоков могут быть выполнены с использованием деревянных или металлических балок. Для первого варианта характерна доступная цена. Он востребован при устройстве межэтажных конструкций. Применение металлического проката связано с повышенными расходами, нуждается в специальной технике для монтажа.

Очень важно, чтобы материал для переборки был несложным для монтажа, но легким и прочным

Теплоизолирующая прослойка – пенопласт, минеральная вата или керамзит, располагается между деревянными брусьями, закрепленными с противоположных сторон обрешеткой, которая является основанием поверхности потолка.

Используя древесину, обработайте ее биозащитными и огнестойкими составами, а на металлические балки нанесите антикоррозионное покрытие. Используйте гидроизоляцию, предотвращающую доступ влаги к балкам.

Деревянная балочная конструкция обладает меньшей несущей способностью, рекомендуется к применению в домах небольших размеров, с интервалом между капитальными стенами не больше 6 метров.

К достоинствам балочной конструкции относятся:

• Несложность монтажных мероприятий.
• Приемлемая себестоимость.

Отрицательные моменты:

• Использование только для зданий высотой не более двух этажей.
• Ограниченная пожарная безопасность древесины, не защищенной огнестойким составом.
• Сравнительно небольшой срок эксплуатации деревянных конструкций.

Металлические балки, обладающие высокой прочностью, устанавливают в зданиях с увеличенным расстоянием между капитальными стенами. Выбирая металлический профиль, учитывайте нагрузку, которая составляет для чердачных помещений 75 кг/м², а для жилых – 150 кг/м².

Сборные конструкции популярны и широко применяются при обустройстве перекрытий пеноблочного дома.

В доме из пеноблоков можно устанавливать любой вид перекрытия. Важно правильно выполнить расчёт усилий на капитальные стены, определиться с конструкцией, ответственно подойти к выполнению всех этапов работ.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Потолочное перекрытие в доме из пеноблоков

Устройство перекрытия в доме из пеноблоков: из чего делать?

Перекрытия между этажами дома из пеноблочного строительного материала играют огромную роль в любой конструкции зданий. Они выполняют принимающую нагрузку в строении здания, особенно в многоэтажном здании из пеноблока. Нагрузка может передавать напряжение на несущую конструкцию, стены же получаются не очень прочными, так как пеноблок мягкий материал, пористый.

Деревянные перекрытия

Устойчивость любой структуры дома зависит от использования стройматериала для перекрытий, так как именно он обеспечивает жесткость каркаса из блоков.

Если посмотреть на фото с вариантами перекрытий, то горизонтальная защитная конструкция разделяет этажи, чердаки, подвалы, мансарды. Часто плиты перекрытий являются потолком или полом в многоэтажном здании.

Если дом многоэтажный, то простым перекрытием из дерева не обойтись, нужно будет использовать железобетонные изделия. Но не все виды несущей конструкции выдерживают большое давление.

Межэтажные перекрытия в домах из пеноблоков

Если вы запланировали постройку двухэтажного коттеджа, то сборные и монолитные переборки будут к месту.

Как использовать технологию изготовления монолитной конструкции посмотреть придется на видео, сами вы такое перекрытие не установите. Монолитные переборки изготавливаются прямо на месте, где ведется строительство, с помощью опалубки.

Перед тем как сделать заливку конструкции изготавливают каркас из арматуры, и только тогда заливают опалубку бетоном.

Самое главное условие при устройстве – это связывающий пояс поверх стен конструкции. Выполняется он из монолитного железобетона или используется кладка кирпичей.

Особенности переборки в доме из пеноблока

Пеноблочные стены высокопрочными не назовешь, поэтому важно для них выбрать с одной стороны — легкое перекрытие, с другой – прочное, которое сделало бы конструкцию строения еще устойчивее.

Устройство дома из пеноблоков не позволяет использовать элементы железобетонных изделий, так как несущая конструкция не всегда выдерживает нагрузки.

Перекрытия бывают:

• плитные;
• деревянные;
• из металлических балок.

Использование балок из металла

Достоинствами таких перекрытий является возможность устанавливать перекрытие при значительной длине между стенами строения.

Балки из металла очень прочные, поэтому в доме из пеноблока такое перекрытие обеспечит жесткость всей конструкции дома.

Установка конструкции из металлических балок обойдется дешевле, чем переборки из плит, но нужно обязательно просчитывать на металлические балки нагрузку. Специалисты советуют ограничиться значениями в 150 кг на 1 кв.м.

Горизонтальная ограждающая конструкция из дерева

Очень важно, чтобы материал для переборки был несложным для монтажа, но легким и прочным.

С такой целью отлично справится дерево. Легкое и прочное оно используется в тех случаях, когда нельзя утяжелять конструкцию сооружения, но требуется прочность и устойчивость.

Горизонтальная ограждающая конструкция из дерева может быть разной: в форме брусьев или балок.

Для выбора бруса порода дерева не имеет значения, подойдет и клееный вариант. Для установки таких перекрытий специального инструмента не потребуется. Весь технологический процесс представляет собой установку в черновом и чистовом варианте полов из доски. Чистовой – это укладка фанерного материала, половой доски.

Пространство между ними заполняется любым утеплителем.

Сначала устанавливают стяжку из металла, которая увеличивает прочной конструкции, а только потом приступают к монтажу перекрытий.

Устанавливая деревянные перекрытия, вы получите:

1. Простоту монтажа;
2. Экономию тепла;
3. Отличную акустику.

Возможность использования балок для межэтажного и чердачного перекрытия.

Минусом в перекрытиях из дерева являются ограниченные размеры, если расстояние между несущимися конструкциями будет длинным, то придется выбирать другой материал, например, балки из металла.

В установке перекрытий в доме из пеноблоков лучшим вариантом будут деревянные балки. Нагрузку на строение вы получите незначительную, а с помощью такой конструкции можно нагрузку на стены перераспределить равномерно по площади опирания.

Сегодня крупные заводы – изготовители разработали специальные переборки для всех видов домов. Результат новейших разработок — плиты из газосиликата, которые могут укладываться «всухую» с помощью пазо-гребневых соединений. Газосиликатные переборки теплоизолирующий слой.

Потолочные плиты получаются ровными и готовыми для отделочных работ.

Источник: http://penobloki.trubygid.ru/ustrojstvo-perekrytiya-dome-penoblokov

Бригада рабочих | Перекрытия для дома из пеноблоков

Перекрытиями называют конструктивные элементы здания, с помощью которых оно разделяется на этажи.

Перекрытия в домах из пеноблоков связывают стены здания в единое целое, а потому придают строению жесткость и устойчивость. Кроме того перекрытия являются конструкцией, на которой монтируется пол, следовательно, они принимают на себя вес находящихся на этаже людей и мебели. Дополнительным назначением перекрытий является функция тепло- и звукоизоляции помещений.

При внешней простоте перекрытия должны обладать значительной прочностью, гарантирующей их целостность при статических и динамических нагрузках, определенных проектом. При этом перекрытие должно иметь достаточную жесткость и устойчивость к деформациям, без чего жизнь в помещении вряд ли можно было бы назвать комфортной.

Желательно (но не обязательно), чтобы перекрытия в пеноблочных домах собирались из минимального числа отдельных элементов, а сам процесс сборки не требовал специального технологического оборудования.

Требования к перекрытиям для домов из пеноблоков

Особые требования предъявляются к перекрытиям, которые разделяю помещения с различной температурой. Обычно в строении два таких перекрытия. Одно отделяет чердак от жилых комнат, второе – нижний этаж от цоколя или подвала.

В этих случаях особенно высоки требования к теплоизоляции. Впрочем, не менее важно соблюдать и условия стыковки перекрытий с наружными стенами здания. Если не принять специальных мер, то по образовавшимся «мостикам холода» обязательно произойдет утечка тепла и образуется вредный для строения конденсат.

Желательно, чтобы перекрытия в доме из пеноблоков занимали минимальный внутренний объем здания и были при этом полностью пожаробезопасными.

На практике, для домов из пеноблоков, чаще всего применяют железобетонные, деревянные и металлические перекрытия.

Железобетонные плиты перекрытия в домах из пеноблоков

Этот вид перекрытия на сегодняшний день является самым распространенным. Перекрытия такого рода собираются из стандартных плит заводского изготовления и могут быть использованы при строительстве коттеджей любого размера, для чего промышленностью выпускаются плиты длиной от 6 до 12 метров.

Железобетонные перекрытия для домов из пеноблоков

Железобетонные конструкции, образующие такое перекрытие, надежны, не горят и практически не подвержены воздействию влаги, а также обеспечивают достаточную паро- газо- и звукоизоляцию.

Однако есть и недостатки. Первым из них является значительный вес самих плит, что требует возведения прочных и надежных, а потому и дорогих, стен. Монтаж плит перекрытия в домах из пеноблоков требует наличия крана достаточной грузоподъемности, да и сама операция сборки перекрытия обычно выполняется специалистами высокой квалификации.

По мнению многих все это компенсируется высокой удельной нагрузкой, прекрасной звукоизоляцией и возможностью в дальнейшем почти не ограничивать себя при выборе полового покрытия.

Смотрите так же статью – можно ли делать бетонные плиты перекрытий в пеноблочных домах

Деревянные перекрытия

На сегодняшний день деревянные перекрытия в домах из пеноблоков остаются одними из самых дешевых вариантов перекрытий. Выполняется оно либо в виде балочной конструкции, легко устанавливаемой над любыми небольшими помещениями, либо используются ферменные конструкции достаточных габаритов, чтобы перекрыть пролеты любого размера.

Деревянные перекрытия для домов из пеноблоков

Однако простота и легкость сооружения таких перекрытий являются их единственными положительными качествами.

К сожалению, деревянные перекрытия легко возгораются даже после пропитки специальными материалами, они подвержены гниению, их могут повредить древоточцы и плесень.

Кроме того, деревянные конструкции имеют плохую звукоизоляцию, паро- и газопроницаемы, а потому могут быть рекомендованы лишь при сооружении небольших домов и летних дач.

Впрочем, эти недостатки иногда удается компенсировать заменой части конструкции на металлические балки и применяя современные утепляющие и гидроизоляционные материалы.

Металлические перекрытия

Такие перекрытия применяют достаточно редко, однако они идеально подходят для помещений не только любого размера, но и любой формы.

Металлические перекрытия для домов из пеноблоков

Металл не горит, следовательно, эти перекрытия огнестойки, их вес ниже веса железобетона с той же самой несущей способностью.

Высокая звуко- и теплопроводность вполне компенсируется специальными конструктивными приемами, с применением новейших материалов.

Пожалуй, единственным недостатком таких перекрытий в домах из пеноблоков остается их высокая стоимость и необходимость сварочных работ при монтаже.

Перекрытия из полистиролбетона в домах из пеноблоков

Перекрытия этого типа встречается пока еще довольно редко, но выдающиеся характеристики позволяют надеяться на их распространение уже в ближайшем будущем. Перекрытия выпускается в виде плит длиной 4-6 метров, и имеют относительно малый вес при прекрасн

foresthome-29.com

Устройство деревянных перекрытий в доме из газобетонных блоков

Если строительство дома ведется из газобетона, наилучшим перекрытием для него является деревянное. Это наиболее экономичный вариант, который может изготавливаться своими руками.

Для его установки требуется присутствие всего двух человек. Еще одно преимущество дерева заключается в его небольшом весе, что очень важно для газобетона.

Деревянные перекрытия в доме из газобетона бывают межэтажные, цокольные и чердачные. Принципиальная разница между ними невелика, но имеются некоторые особенности их обустройства.

Материалы для перекрытия

Рекомендуется предварительно подготовить необходимые материалы для обустройства перекрытий. К ним относятся:

• Деревянные балки. Материал — цельная древесина или клееный брус. Их размеры не должны быть менее 50х150 мм. Они не должны иметь ослабленных зон или крупных сучков, которые могли бы повлиять на их несущую способность. Древесина в момент установки должна быть сухая. Конкретные размеры балок зависят от длины перекрываемого пролета и шага их укладки. При этом обеспечивается расчетная нагрузка в 400 кг на один квадрат перекрытия.

Таблица размеров балок в зависимости от длины перекрываемого пролета и шага их укладки

Шаг, м	Пролет, м
	2,0	3,0	4,0	5,0	6,0
0,6	75х100	75х200	100х200	150х200	150х225
1,0	75х150	100х175	125х200	150х225	175х250

• Доски для перекрытия и пола.
• Деревянные лаги.
• Бруски деревянные 5х5 см.
• Рулонная и обмазочная гидроизоляция для исключения контакта древесины и газобетона. Если между данными материалами будет прямой контакт, разница теплотехнических характеристик приведет к образованию конденсата, в результате чего дерево будет гнить.
• Утеплитель типа минеральной ваты.
• Материал для внутренней подшивки перекрытия. Может использоваться OSB, фанера, вагонка, гипсокартон и т. д.
• Антисептические и жаропрочные пропитки. Они необходимы для пропитки балок и досок. Пропитки препятствуют гниению дерева, повреждению его вредителями, а также возгоранию.
• Цемент и песок для создания армопояса.

Изготовление армопояса

Поскольку газоблоки имеют относительно хрупкую структуру, перед обустройством перекрытия на стенах необходимо сформировать армирующий пояс из железобетона. Он равномерно распределит давящие нагрузки по всей площади стен, а также дополнительно укрепит стены дома.

Для создания армопояса используются U-образные газоблоки, которые укладываются в качестве верхнего ряда. При отсутствии таких блоков, их можно изготовить самостоятельно, вырезав углубления в обычном газобетоне. После укладки U-образных блоков, в углублениях формируется силовой каркас из арматуры. Он состоит из четырех продольных прутов, связанных между собой в единую конструкцию. Под нижнюю арматуру подкладываются кусочки древесины для создания под металлом монолитного слоя бетона.

После этого производится заливка в блоки бетона. Поверхность для укладки перекрытия готова. Армопояс можно изготовить и без U-образных блоков, просто произведя заливку бетона в закрепленную поверх стен опалубку, но такой способ слишком трудоемок.

Устройство межэтажного перекрытия

Перечислим порядок выполнения работ по созданию межэтажного перекрытия из дерева.

Примерная схема деревянного перекрытия. Обозначения: 1 —пол ; 2 — гидроизоляция; 3 — утеплитель; 4 — контррейка; 5 — балка; 6 — черновой потолок; 7 — пароизоляция;8 — внутренняя чистовая отделка.

Укладка балок

Формирование перекрытия начинается с укладки на стены силовых балок. Они укладываются перпендикулярно к длинным стенам дома. Шаг укладки обычно не превышает 1 м. Балки должны заходить на стены не менее 15 см. Вначале устанавливаются крайние балки, которые выводятся по уровню, посредством длинной и ровной доски, поставленной на торец. Плотного примыкания крайних балок к стенам быть не должно. Между ними следует оставить зазор около 3–4 см. Впоследствии этот зазор будет заполнен утеплителем.

Установленные деревянные балки

Крайние балки крепятся на стене, после чего производится установка остальных балок. Контролируется не только их уровень, но и горизонтальность расположения. Если длина опорных балок оказалась недостаточной, допускается их наращивание таким же материалом. Для этого два бруса соединяются внахлест от 0,5 м до 1 м, после чего крепятся болтами. Такое соединение считается вполне надежным.

Крепление бруса к армопоясу выполняется посредством анкерных пластин в следующем порядке:

• Торцы балок обрезаются под углом около 70 градусов для обеспечения удаления влаги.
• Дерево со всех сторон и с торцов покрывается антисептической и жаропрочной пропитками.

Совет: торцы балок нельзя покрывать маслянистыми пропитками или краской. В этом случае будет нарушено испарение влаги из древесины.

• Части балок, заходящие на стену, обмазываются слоем битумной мастики, и обматываются несколькими слоями рубероида.
• Балки крепятся анкерными пластинами к армопоясу.
• Внешние торцы балок с наружной стороны стен утепляются пенополистиролом.

Утепление балок

Производится заполнение пустот между уложенными балками. Это можно делать и кирпичем, но предпочтительнее газоблоками. Между блоками и деревом необходимо оставить зазоры 2–3 см. Эти пустоты плотно забиваются минеральной ватой. Тем самым предотвращается образование конденсата и отсыревание дерева от контакта со стенами.

Укладка наката и утепление перекрытия

Для утепления перекрытия необходимо изготовить накат. Вдоль низа уложенных балок крепятся бруски 5х5 см. Их можно закрепить длинными саморезами. На них укладываются щиты из досок, но можно использовать и отдельные вырезанные куски досок. На доски плотно укладывается утеплитель (минеральная вата или пенополистирол). Рекомендованная толщина утеплителя — от 10 см.

Укладка лаг и настил пола

Поверх созданной конструкции, перпендикулярно балкам, укладываются лаги, которые также предварительно обрабатываются специальными пропитками. Лаги обычно имеют меньшее сечение, нежели балки. Шаг укладки лаг — 50–70 см. Лаги крепятся к балкам. Поверх закрепленных лаг настилаются доски пола. Снизу перекрытие обшивается плитами OSB, ДСП, гипсокартоном или многослойной фанерой.

Устройство перекрытия цокольного этажа

Если перекрытие изготавливается над отапливаемым цокольным этажом, его конструкция ничем не отличается от устройства межэтажного перекрытия. Если же цокольный этаж холодный, типа подвального помещения, имеются некоторые особенности его обустройства.

Поскольку водяным парам свойственно циркулировать из теплого помещения в холодный подвал, теплоизолятор будет впитывать много влаги. Чтобы этого не допустить, поверх него прокладывается слой пароизоляции. Также рекомендуется увеличить толщину слоя утеплителя до 20 см. Все балки, а также прочие деревянные элементы перекрытия должны быть защищены от гниения специальными составами.

Со стороны холодного подвала не рекомендуется устанавливать гипсокартон и ДСП ввиду их гигроскопичности. Рекомендуется подшивать потолок в цокольном этаже влагостойкими плитами OSB.

Устройство чердачного перекрытия

Отличие чердачного перекрытия от межэтажного заключается в отсутствии пола, а также в использовании более толстого слоя теплоизоляции. Если же сверху обустраивается мансарда, то изготавливается и пол.Деревянное перекрытие для стен из газобетонных блоков, при правильной установке, обеспечит надежность и долговечность построенному дому. При этом себестоимость работ и материалов будет гораздо ниже, чем при использовании перекрытий из железобетона.

kamedom.ru
