Как сделать паровое отопление в частном доме схема: Паровое отопление в частном доме и на даче на базе печи или котла

Как провести отопление от котла в частном доме

Как таковых температурных норм для частных домов нет, каждый выбирает режим, который его устраивает. Оптимальным показателями считается 23-25°. Уже на стадии проектирования системы отопления необходимо рассчитать количество требуемого тепла и на основании этого подобрать оборудование, определиться с типом разводки, приобрести трубы определенного размера и сечения.



Системы отопления в частных домах

Для частных домов без центрального отопления существуют различные варианты отопительных систем. Они делятся на три основных типа: водяное отопление, воздушное отопление, электрическое отопление.

При воздушной системе отопления нагревание воздуха происходит непосредственно возле теплового агрегата (печи, камина), дальше тепло по законам физики заполняет помещение.

Электрическая система подразумевает использование электроконвекторов и/или системы «теплого пола». Оборудовать такой пол имеет смысл только при наличии радиаторов, в одиночку с прогревом дома он не справится.



В России наибольшую популярность получила система водяного отопления. Относительно недорого и практично.  Главный плюс такой системы в том, что тепло равномерно распространяется по всем отапливаемым помещениям. Минусы – трудоемкий монтаж и необходимость в постоянном уходе.



Структура системы отопления

Система водяного отопления состоит из трех основных элементов:

• Котел, являющийся отопительным прибором.
• Трубы, по которым, собственно, перемещается жидкость.
• Радиаторы.



Существуют разновидности котлов, различающиеся видом топлива. Активно используются котлы, работающие на газе, солярке, дровах, угле, электричестве. Сейчас можно выбрать комбинированную модель, функционирующую, например, на газе и дровах, газе и электричестве.

Заканчивается один вид топлива – переходите на другой.

Универсальной рекомендации здесь нет: все зависит от доступности и цены разных ресурсов. Используя модель, работающую на жидком или твердом топливе, вы получаете автономную систему, и при отключении электричества мерзнуть не придется.

Модели котлов различаются и по мощности, поэтому выбор осуществляется с учетом площади помещения, которое планируется обогревать. Расчет требуемой мощности можно произвести самостоятельно: соотношения один киловатт на десять квадратных метров будет достаточно, но высота стен помещения не должна превышать трех метров. На уровень теплоизоляции дома, размеры оконных рам, необходимость обогрева дополнительных помещений (кладовка, веранда, чердак) тоже стоит обратить внимание.

Трубы для котлов еще недавно предпочитали стальные, но они быстро ржавели. Сейчас перешли на нержавейку и медь. Медные изделия обладают лучшими эксплуатационными характеристиками: легко переносят перепады давления и температур, не ржавеют, очень устойчивы к физическим воздействиям. Правда, стоят они недешево.

Более экономичны трубы из полимеров. Как правило это полипропилен: прочный, долго служит, устойчив к коррозии, легко и быстро монтируется. Недостаток состоит в том, что при перепадах температур материал может расширяться, что рано или поздно выводит трубы из строя.

При всей относительной легкости монтажа полипропиленовых труб вам не обойтись без сварочного аппарата: он необходим для соединения отдельных труб и закрепления их фитингами. Стоит такой инструмент недешево, но его можно взять напрокат.

Радиаторы бывают стальные, чугунные, алюминиевые, биметаллические. От материала зависят теплоемкость, прочность, устойчивость к давлению, срок эксплуатации. Например, чугун прослужит 50 лет и больше, а алюминий – 15-20. Еще один важный момент – общая площадь радиатора: чем она больше, тем и тепла будет выделяться больше.

В целом же, для отопления частного дома подойдут любые из перечисленных типов.

Приоритеты могут быть разные у каждого домовладельца. Алюминиевые батареи имеют самую высокую отдачу тепла. Стальные радиаторы отопления дешевые и непрактичные. Биметаллические, которые сегодня активно рекомендуют на строительных форумах, наоборот, дорогие и тепла выделяют меньше алюминиевых. Для системы автономного отопления они, возможно, это не лучший выбор.



Принцип работы системы водяного отопления

Водяной обогрев работает по несложной схеме: генератор тепла (котел) разогревает воду (как вариант – гликолевый раствор), которая по трубам идет к радиаторам, те отдают тепло помещению, прогревая воздух. Остывая, жидкость возвращается к котлу, опять нагревается и идет на повторный заход. Эта система замкнута и циклична.

Циркуляция воды может осуществляться в двух видах, отличающихся друг от друга, и при проведении системы теплоснабжения этот момент нужно учесть.



Естественная (гравитационная) циркуляция происходит за счет разности плотностей горячей и холодной воды. Горячая вода имеет меньшую плотность, а значит, и вес, поэтому, по законам физики, движется по трубопроводу в радиатор. Охлаждаясь, вода прибавляет в весе и уходит обратно  в котел. Такая система автономна, не нуждается в электричестве и конструктивно несложная, но при ее монтаже необходимо предусмотреть размещение большого количества труб широкого диаметра и обеспечить уклон с углом не менее двух градусов.

При принудительной циркуляции вода перемещается при помощи специального насоса. Здесь, помимо котла, монтируется бачок расширения, в который уходит лишняя жидкость. Кроме того, во избежание прорыва труб в такой системе предусмотрен манометр для контроля давления в трубопроводе. Для подобной схемы отопления необходимо электричество – это дополнительные регулярные затраты, однако труб требуется меньше, а температуру можно контролировать.



Монтаж трубопровода: важные моменты

Существует две схемы монтажа водяного отопления от котла в частном доме:

• Одноконтурная схема рассчитана только на обогрев помещений. Состоит из котла с воздушной вытяжкой, однотрубной разводки и радиатора с нужным количеством секций. Чтобы обеспечить поступление горячей воды в доме, нужно будет устанавливать дополнительную конструкцию: одна отапливает дом, вторая подает воду. Эта система, простая в сборке и сравнительно дешевая, подойдет для небольших дачных домиков (до ста квадратов). При необходимости систему можно прокачать, установив насос для циркуляции и устройства регулирования температуры.
• Двухконтурная схема позволяет одновременно обогревать помещение и подавать горячую воду. Но эксплуатационные характеристики данной системы таковы, что применима она только для домов, в которых проживает до четырех человек.



Следующий принципиальный момент – тип трубопровода. Их существует три.

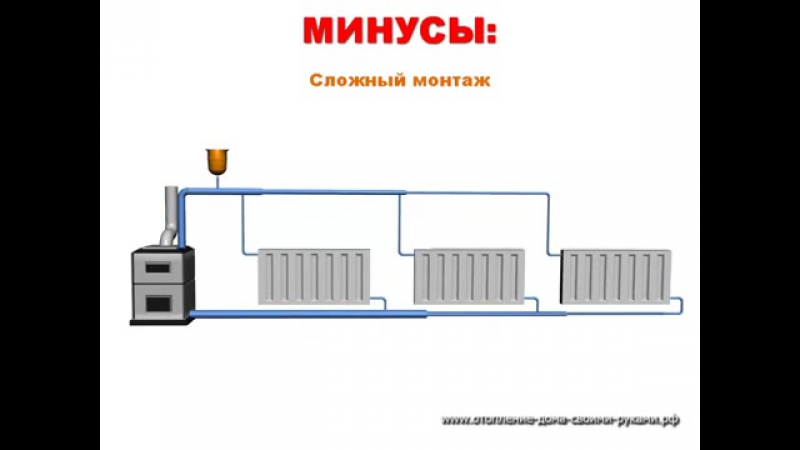

• Однотрубная система. По этой схеме вода будет идти от радиатора к радиатору, постепенно охлаждаясь, поэтому следующая батарея будет холоднее предыдущей. Этот вариант не имеет смысла в многокомнатных домах, а для небольшого домика вполне подойдет.

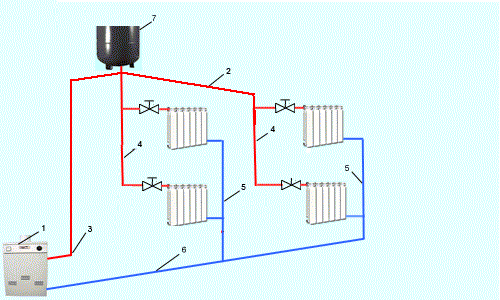

• Двухтрубная система отапливает помещения более качественно. Схемой предусмотрено проведение двух труб к каждой батарее. По одной трубе идет горячая вода, вторая направляет остывшую воду к котлу, что сводит потери тепла к минимуму.

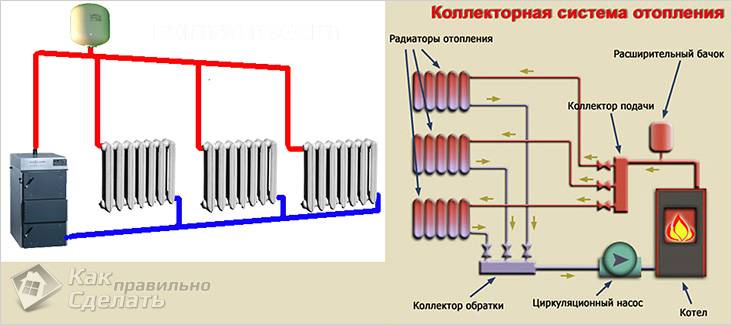

• Коллекторная система самая «теплая». Здесь много труб, каждая из которых подводится к каждому радиатору. Можно контролировать температуру на каждой батарее. Минус в том, что работа по монтажу такой системы очень трудоемкая: мало того, что нужно обустроить большое количество труб, так еще и коллекторный шкаф нужно установить. Не в каждом доме хватит на это места.



При проведении водяного отопления необходимо учесть все нюансы, связанные как с характеристиками помещения, так и с вашими конкретными целями. Существующие схемы монтажа трубопровода наглядно показывают весь алгоритм такой работы. Однако, планируя трудоемкие варианты решения, не стоит пренебрегать помощью специалистов.

Как сделать паровое отопление в доме своими руками?

Построить паровое отопление своими руками может любой опытный слесарь или знакомый с гаечным ключом и сварочным аппаратом домовладелец. Ведь такая схема обогрева не предполагает каких-то грандиозных технологических решений.

А все детали и элементы разводки «паровой» системы можно купить в любой строительном магазине.

Пример работы парового отопления частного дома

С чего начать реализацию парового отопления?

Обустраивая отопление дома своими руками – паровое, водяное или воздушное – все специалисты по системам обогрева начинают работы с поиска подходящего теплогенерирующего агрегата – котла.

Оптимальный источник тепловой энергии выбирают по двум критериям:

• По типу топлива.
• По тепловой мощности.

Причем первый критерий предполагает следующие варианты выбора (от наиболее приемлемого к наименее подходящему):

• Газовый котел.
• Твердотопливный агрегат.
• Электрическая теплогенерирующая установка.

Поэтому если в вашем доме есть газ –покупайте газовый агрегат. Ну а если газа нет. То приобретайте твердотопливный котел.

Определившись с типом теплогенерирующего агрегата, можно приступать к выбору конкретной модели котла, руководствуясь только одним критерием – тепловой мощностью.

Причем выбираемый котел должен отдавать одному квадратному метру площади дома не менее 110-120 ватт тепла.

То есть для дома площадью 100 «квадратов» нужен котел мощностью 11-12 кВт.

Как обвязать котел?

Если вы строите паровое отопление в частном доме своими руками, то вас, скорее всего, интересуют только три схемы обвязки:

Схема подключения котла к системе отопления и ГВС

• С напорным оборудованием (насосом).
• С тепловым аккумулятором и насосом.
• С естественной циркуляцией теплоносителя.

Первый вариант предполагает такую последовательность элементов обвязки:

• К напорному штуцеру котла подключают предохранительный клапан, сбрасывающий «лишнее» давление из водяной рубашки. Подающая ветвь разводки идет от клапана к батареям.
• К обратному штуцеру котла подключают байпас для насоса, за которым располагают расширительный бак мембранного типа.

Второй вариант обустраивается следующим образом:

• К напорному отводу котла подключается предохранительная арматура. От клапана пробрасывается труба к верхнему патрубку теплового аккумулятора. Напорная ветвь разводки стартует от противоположного верхнего патрубка теплового аккумулятора. Причем на выходе из бака можно поставить насос.
• К нижнему штуцеру котла подключают насос (посредством байпаса). Трубу от точки врезки насоса пробрасывают к нижнему патрубку теплового аккумулятора. За накопителем размещают расширительный бак закрытого типа (с мембраной).

Третий вариант устроен немного иначе двух предыдущих:

• К напорному штуцеру прикручивают 90-градусный отвод (угольник), от которого начинается вертикальная ветвь трубопровода, поднятая до самого потолка.
• У потолка на вертикаль навинчивают тройник, ориентируя этот фитинг прямоточным проходом вверх. В верхний патрубок тройника вкручивают резьбовой сгон, на который можно «надеть» емкость открытого расширительного бака.
• Боковой отвод тройника переходит в наклонную ветвь трубопровода. Уклон ветви – 2 сантиметра на погонном метре трубы.
• К нижнему (обратному) патрубку котла подводят трубу от крайней батареи. Уклон трубы – 20 миллиметров на одном погонном метре.

Причем, обустраивая паровое отопление своими руками – без насоса – нужно помнить о том, что отопительный прибор (котел) должен располагаться ниже последней батареи. Иначе никакой циркуляции теплоносителя не будет.

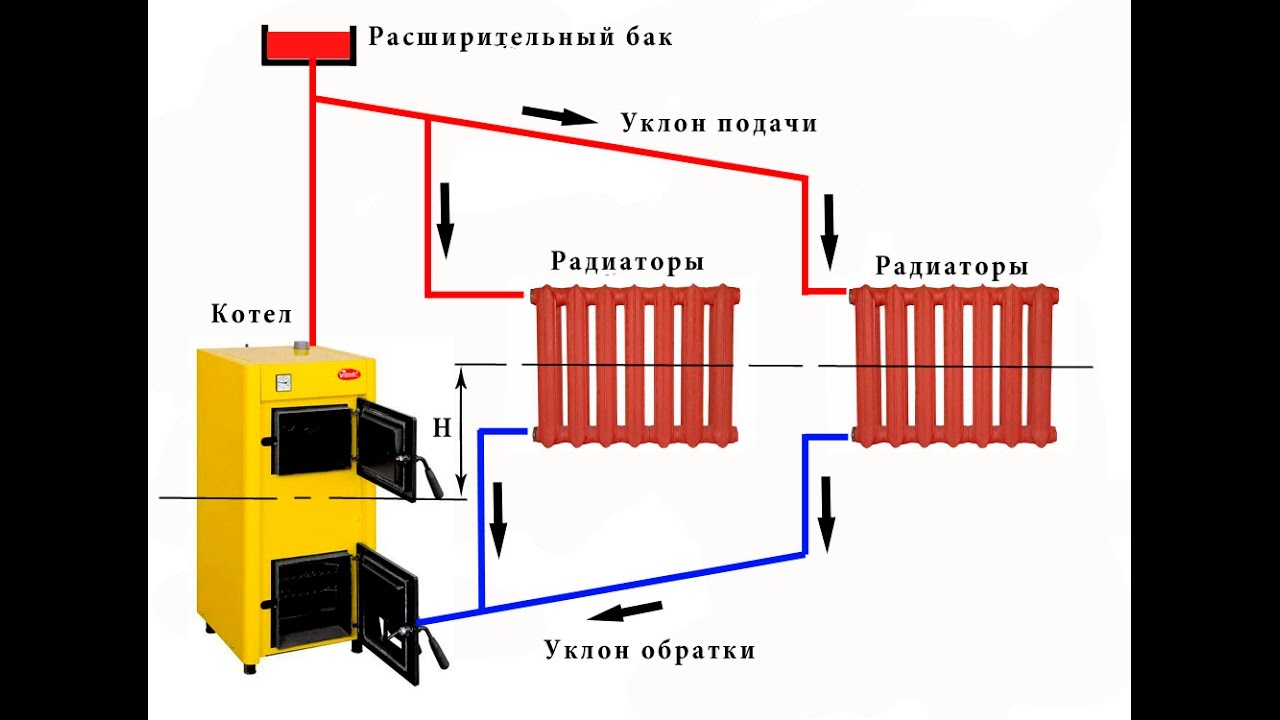

И, разумеется, между батареями должен быть уклон на те же 20 миллиметров по каждому погонному метру.

Как организовать разводку?

В большинстве случае, размышляя на тему: «как сделать паровое отопление своими руками», домашние мастера останавливаются на одноконтурной схеме разводки или применяют двухконтурный вариант с верхним расположением напорной ветви.

Одноконтурная схема предполагает следующий порядок подключения:

Одноконтурная система отопления

• От котла отводят напорную вертикаль, переходящую в горизонтальную ветвь, расположенную у потолка.
• У первой батареи (по направлению циркуляции теплоносителя) горизонтальная ветвь переходит в вертикаль, которая спускается от потолка к батарее.
• Далее от батареи к батарее прокладывают верхнюю и нижнюю ветку разводки. Первая соединяет  верхние патрубки радиатора, вторая – нижние. То есть батареи «нанизываются» на эти ветви, подключаясь к разводке последовательно, друг за другом.
• От крайней батареи, врезаясь в нижний патрубок, отводят обратную ветвь, которая связывает разводку и котел.

Подобным образом можно обустроить и напорную и безнапорную систему отопления.

Двухконтурная схема устроена совершенно иначе:

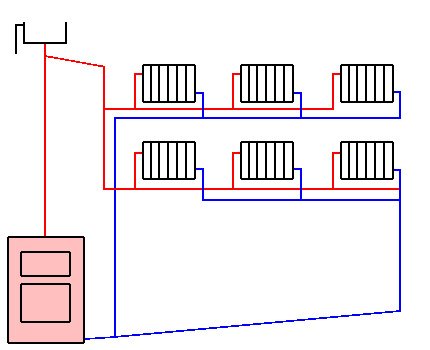

Двухтрубная система с нижней разводкой труб

• От верхнего патрубка или штуцера котла отводят напорную вертикаль, переходящую в горизонтальную ветвь. Причем эту ветвь тянут по всему периметру дома, под потолком, до крайней батареи.
• Над каждым радиатором в напорную ветвь врезают тройник, отводящий к батарее поток горячего теплоносителя.
• От нижнего патрубка или штуцера котла отводят обратную горизонталь, прокладывая ее по всему периметру дома, над полом, до первой батареи.
• Под каждым радиатором в обратную ветвь врезают тройник, принимающий остывший теплоноситель от батареи.
• Свободные патрубки батареи закрывают заглушками.

Радиаторы в такой системе подключаются к напорной и обратной ветви параллельно потоку теплоносителя. Поэтому такой вариант разводки дает возможность регулировать степень прогрева каждой батареи. Для этого достаточно врезать в точку сопряжения напорного ответвления и батареи обычный вентиль, регулирующий пропускную способность трубопровода.

Как стыковать элементы разводки и обвязки?

В большинстве случаев стыковка осуществляется на резьбу или на сварку. Последний вариант предполагает сопряжение встык с формированием кольцевого шва.

Первый вариант основан на следующей схеме:

• На торце трубы нарезается резьба (или наваривается резьбовой сгон).
• На резьбовой торец накручивается контргайка.
• Труба вкручивается в муфту или фитинг (уголок, тройник и так далее).
• У фитинга на резьбу накручивают ФУМ или паклю, пропитанную силиконом.
• Контргайка накручивается по сгону по направлению к фитингу, поджимая паклю или ФУМ.

При этом сварочная сборка формирует только неразъемные стыки. Резьбовая сборка дает возможность оформить разъемные соединения. Поэтому все стыки у котлов, насосов, расширительных баков, тепловых аккумуляторов формируются только с помощью резьбового монтажа. Прочие стыки можно оформить с помощью сварки.

Схема парового отопления частного дома

Если частный дом предназначен для постоянного круглогодичного проживания, то к вопросу отопления стоит отнестись серьезно. Конечно, речь идет не об отдельных обогревательных приборах, а о системе отопления. Нужно все точно рассчитать и составить план работ.

Устройство систем отопления

Рассмотри такие вопросы: схема парового отопления частного дома и схема водяного отопления дома.

Схема водяного отопления частного дома предусматривает, что в роли теплоносителя будет выступать вода или антифриз. Первоначально вода нагревается внутри котла и затем поступает к радиаторам, которые и дают тепло воздуху в помещении. Остывшая вода вновь поступает в котел и заново повторяется процесс.

Система водяного отопления частного дома является самой популярной, потому как вода отличный теплоноситель и при отключении системы, она еще долго сохраняет тепло и нагревает помещение.

Схема отопления жилого дома воздухом менее известна. Теплоносителем выступает нагретый воздух. Воздух, так же, как и вода нагревается в котле и по воздуховодам перемещается в помещение, обогревая его. Остывший воздух забирается воздуховодами обратно для нагрева. При использовании воздуха для отопления, необходимы чертежи отопления частного дома и точные расчеты. Это связано с тем, что воздух в отличии о воды, может реагировать на возможные препятствия.

Схема парового отопления частного дома – это своеобразный промежуточный вариант между воздушным и водяным отоплением. Отопление помещения паром происходит следующим образом. Вода в котле нагревается, испаряется, а пар идет в трубы и подается к радиаторам. После остывания, пар конденсируется и снова стекает по трубам к котлу.

Схема парового отопления частного дома обеспечивает быстрый подогрев радиатора, а значит и быстрый прогрев комнаты.

Фото каждой из схем и видов отопления можно увидеть в интернете, вписав в поисковую систему запрос: «схема отопления частного дома, фото».

Паровое отопление. Принципы работы

Основными преимуществами парового отопления является экономичность и скорость прогрева, которая выше, чем у водяной системы. Но есть и определенные недостатки паровой системы нагрева:

• сильно нагревается поверхность радиатора;
• быстрый износ трубопроводов и котла;
• самый большой недостаток – невозможно регулировать режим нагрева.

Основой частью системы этого вида отопления является то место, где закипает вода − котел. В котел подается топливо, благодаря которому вода закипает и превращается в пар. В коллекторе подачи создается давление и пар поступает в трубы, а по трубам к радиатору. Конденсируясь, пар снова поступает в котел.

В зависимости от способа поступления конденсированного пара в котел, схема обогрева и делится на открытую и закрытую. Открытая система включает в себя накопительный бак для конденсата.

Схема закрытого отопления частного дома предусматривает наличие широкой трубы для конденсированного пара.

Самостоятельная установка такой системы отопления — очень сложный процесс и требует предварительного составления всех необходимых расчетов: мощности котла, количества топлива.

Структура отопления воды паром и виды топлива

Система парового отопления включает в себя необходимые узлы:

• котел для нагрева воды;
• выпускной клапан;
• трубы;
• радиаторы;
• топка и насос.

Разводки труб, в свою очередь, делятся на два вида: двухтрубные и однотрубные. В однотрубных пар и конденсат проходят в радиаторы и обратно в котел по одной трубе. Схема отопления двухтрубная частного дома предусматривает, что одной из труб проходит пар в радиаторы, а по другой возвращается конденсат в котел.

Двухтрубная система – это лучшая схема отопления частного дома, потому что в этом случае есть возможность регулировать температуру при помощи вентиля.

Итак, рассмотрим виды топлива:

• твердое топливо;
• жидкое топливо;
• газообразное.

Часто применяется схема принудительного отопления частного дома.

С помощью принудительной циркуляции теплоносителя, можно создать комфортные условия в помещении любого размера.

Для реализации принудительного отопления можно использовать какие угодно трубы и любой способ подключения отопительных приборов.

Схема отопления дома с массандрой лучшим вариантом предусматривает водяную систему отопления. Это может быть пол с водяным подогревом или другие виды отопления, такие как электричество или инфракрасное отопление.

Водяной обогрев дома

Основой системы отопления здания является котел. Водяной обогрев наиболее доступный и бюджетный вариант обогрева.

Система водяного отопления имеет очень простой принцип работы. Вода нагревается и закипает в котле, затем поднимается вверх по трубам в радиатор, постепенно его нагревая. Остывшая вода снова возвращается в котел, который генерирует ее нагрев. Укладывать трубы нужно с небольшим уклоном. Если не обеспечить это, то система может плохо работать.

Паровое отопление своими руками: монтаж, схемы, видео

Сегодня существует множество вариантов, с помощью которых можно поддерживать тепло в помещении. В этой статье мы рассмотрим один из видов теплоносителя – пар. Система, использующая данный метод, уже не столь популярна, но все еще востребована. Для ее установки лучше пригласить специалистов. Конечно, можно попробовать сделать паровое отопление своими руками, но без специальных навыков и знаний вам не справиться. Однако если вы все — таки решили действовать самостоятельно, то будет не лишним, ознакомиться с, ниже представленной информацией.

Достоинства и недостатки

Паровая система имеет как свои плюсы, так и минусы.

К положительным характеристикам относятся: небольшая стоимость, маленькие габариты, быстрый нагрев радиаторов.

Недостатками являются: частая замена труб, невозможность плавно регулировать температуру в помещении, высокий нагрев батарей (можно обжечься), сложность монтажа.

Проект

Прежде чем приобретать оборудование для будущей отопительной системы, необходимо составить план, в котором будут учтены площадь помещения и составляющие компоненты конструкции.

Выбор материалов

Котел – главный компонент в отопительной конструкции. При покупке агрегата удостоверьтесь, что к нему прилагается сертификат качества, а также посмотрите на марку и характеристики. Трубы и батареи ставятся металлические или чугунные.

Принцип работы заключается в следующем: вода доводится до кипения и превращается в пар, который под давлением подается в магистраль, затем он конденсируется и вода поступает обратно в котел.

Схема установки

Схема паровой системы отопления бывает двух видов: закрытая и открытая. В замкнутой конструкции конденсат проходит систему за счет разницы давлений пара и водяных осадков. В разомкнутой системе вода собирается в накопительном баке, а затем перекачивается насосом в расширительную емкость котла.

Как видите, отопление частного дома паровым методом имеет свои положительные и отрицательные стороны, а ставить ее или нет – это решать вам.



Водяное отопление в частном загородном доме своими руками

Суровая русская зима заставляет каждого задуматься об утеплении своего жилища. И если счастливые владельцы квартир с централизованным отоплением могут переложить свои заботы на могучие плечи коммунальных компаний, жильцам так называемых частных домов приходится решать проблемы самостоятельно. Вариантов отопления можно подобрать множество. Однако среди разнообразных систем обогрева жилища чаще всего выбирают водяное отопление, как наиболее практичный и традиционный вариант.

Как устроена водяная система отопления?

Принцип функционирования водяного отопления достаточно прост. Конструкция представляет собой замкнутую систему, состоящую из нагревательного котла, трубопровода и радиаторов.

Котел разогревает теплоноситель, это может быть вода или раствор на основе одного из гликолей, который по трубам поступает в радиаторы, расположенные в отапливаемом помещении. Батареи нагреваются и отдают тепло в воздух, за счет чего нагревается уже само помещение. Остывший теплоноситель по трубам возвращается к котлу, где нагревается вновь и цикл повторяется.

Водяное отопление — замкнутая система, в которой циркулирует теплоноситель: 1 — расширительный бак; 2—автоматический блок управления; 3—вихревой генератор; 4 — циркуляционный насос; 5—бак-термос

Циркуляция теплоносителя, на которой основаны все  системы водяного отопления, может осуществляться двумя способами — естественным и принудительным.

Вариант #1 — естественная или гравитационная

Процесс осуществляется за счет разных плотностей холодной и горячей воды. Нагретая жидкость становится менее плотной и, соответственно, весит меньше, поэтому стремится вверх, продвигаясь по трубам. Остывая, она уплотняется, после чего возвращается в котел.

Система с естественной циркуляцией работает за счет действия естественных сил гравитации

Главным достоинством естественной системы считается автономность, поскольку она не зависит от электричества, и предельная простота конструкции. К недостаткам относят необходимость использования большого количества труб, причем их диаметр должен быть достаточно велик, чтобы обеспечивать естественную циркуляцию. А так же отсутствие возможности использовать современные модели батарей с небольшим сечением и необходимость строгого соблюдения уклона не менее 2°.

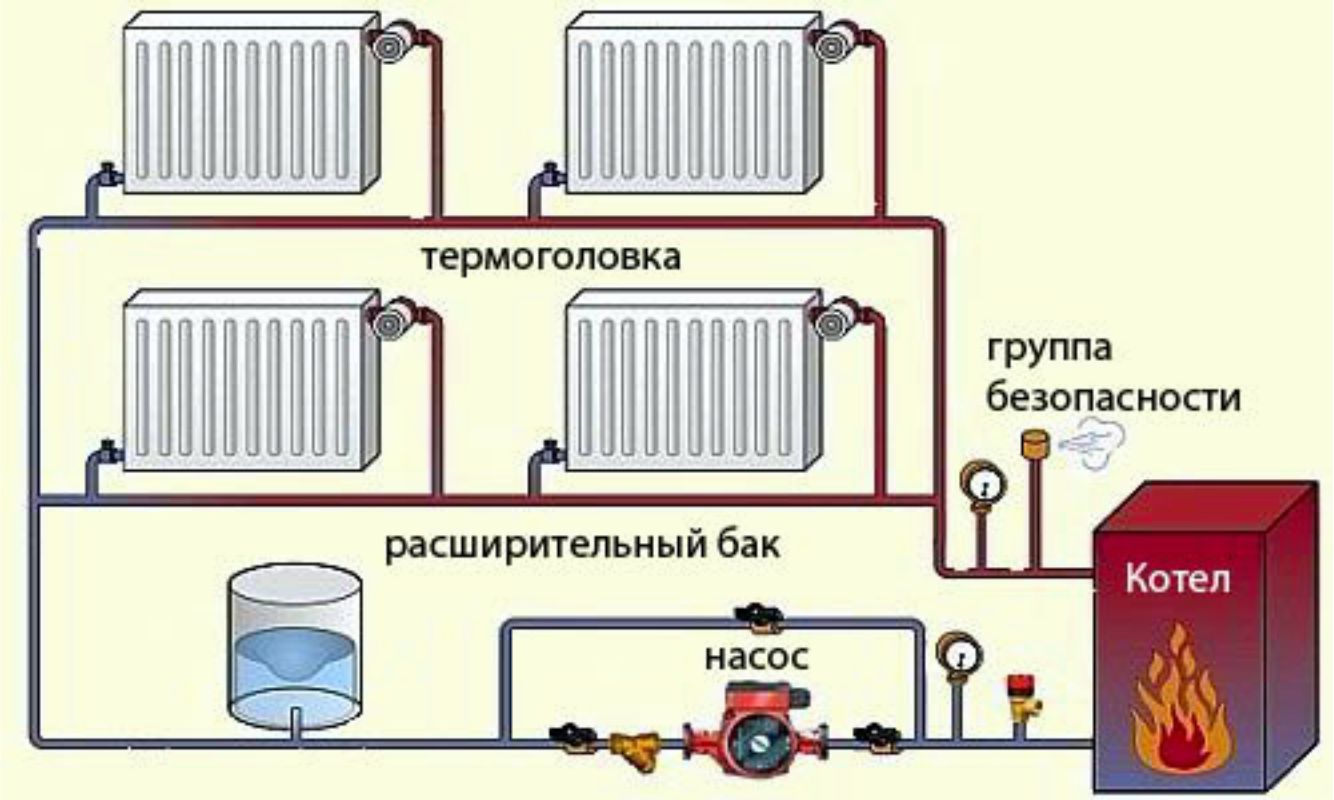

Вариант #2 — принудительная система

Движение теплоносителя по трубам происходит за счет работы циркуляционного насоса. Образующиеся при нагреве излишки жидкости отводятся в специальный расширительный бачок, чаще всего закрытый, что предотвращает испарение воды из системы. В случае если в качестве теплоносителя выбирается раствор гликолей, расширительный бачок в обязательном порядке должен быть закрыт. Кроме этого в системе присутствует манометр, осуществляющий контроль за давлением.

Принудительная система подразумевает дополнительные расходы на расширительный бачок, манометр, насос, терморегуляторы и т. д.

Достоинства конструкции неоспоримы: малый объем теплоносителя, в качестве которого можно использовать не только воду, меньший расход труб, диаметр которых меньше, чем в предыдущем случае. Возможность регулирования температуры нагрева радиаторов, батареи могут быть любого типа с любым диаметром трубы. Основной недостаток – зависимость от подачи электричества, с помощью которого работает насос.

Более подробное сравнение этих двух вариантов можно посмотреть в этом видео:

Устройства, необходимые для работы системы

Домашняя водяная система отопления будет бесперебойно функционировать только в случае, если правильно подобраны ее главные составляющие.

Котел для разогрева теплоносителя

Практика показывает, что он может быть любого типа: газовый, электрический, на жидком или твердом топливе. Наиболее экономичны модели, работающие на газе. Однако они требуют подведения газовой магистрали, регулярного контроля и обслуживания специалистами.  Твердое или жидкое топливо предполагает полную независимость отопления от централизованных сетей, но потребует обустройства специального хранилища для запасов топлива.

Котел чаще всего устанавливают либо в подвале дома, либо в специально оборудованном помещении — котельной

Электрический котел должен подключаться к сети и потребляет достаточно большое количество энергии. Этот вариант вообще мало целесообразен, поскольку проще поставить электрические радиаторы и напрямую преобразовывать в тепло электроэнергию.

Мощность оборудования выбирается исходя из площади отапливаемого помещения. В среднем, чтобы обустроить водяное отопление дома, подбирают котел с мощностью 1 кВт на 10 кв. метров при высоте стен не более 3 м. Так же стоит учесть и степень утепления жилища, размеры окон и наличие возможных  дополнительных потребителей тепла.

Трубы, составляющие отопительный контур

Традиционно они изготавливались из металла. Но стальные конструкции, монтирующиеся с помощью сварки, легко подвергаются коррозии. Поэтому им на смену пришли оцинкованные и нержавеющие трубы, у которых этот недостаток отсутствует. Наиболее надежный вариант из металла – медные трубы, которые выдерживают перепады давления, температур и не подвержены коррозии. Их можно просто  «спрятать» в стены дома. Однако высокая стоимость такого оборудования относит его к числу эксклюзивных вариантов.

Металлопластиковые трубы обладают хорошими эксплуатационными характеристиками. Они прочны, не подвержены коррозии, просты в монтаже, на их внутренних поверхностях не откладываются осадки. Единственный недостаток: высокий коэффициент теплового расширения, что провоцирует повреждение трубы при температурных перепадах.

Разбор классических вариантов разводок

Нужно отметить, что водяное отопление загородного дома может быть обустроено разными способами. Различают одноконтурную и двухконтурную систему. Первая предназначена исключительно для обогрева помещений.

Она состоит из одноконтурного котла с атмосферной вытяжкой, простой однотрубной разводки и нужного количества радиаторов. Для того чтобы обеспечить подачу горячей воды может быть установлено одновременно две таких конструкции. При этом одна будет осуществлять отопление, а вторая – нагревать воду. Что достаточно практично, поскольку в теплое время года можно будет пользоваться только нагревом воды.

Конструкция считается самой недорогой и наиболее простой в монтаже, лучше всего подходит для домов, чья площадь меньше или равна 100 кв. м. Вероятно, поэтому ее достаточно часто используют, чтобы обустроить водяное отопление на даче. Может быть усовершенствована путем добавления циркуляционного насоса, двухтрубной разводки и терморегуляторов на радиаторах.

Двухконтурная конструкция используется для отопления и подачи горячей воды. Особенно удобна в домах, где проживает не более 4 человек. Еще один нюанс: вода должна быть водопроводной или специально умягченной, жесткая прямо из скважины не подойдет.

Исходя из принципа движения теплоносителя, система может быть однотрубной, двухтрубной и коллекторной. Рассмотрим каждую из них поподробнее.

Вариант #1 — однотрубная система

Теплоноситель последовательно переходит от первой батареи к следующей. При этом температура каждого последующего радиатора будет несколько ниже. Самому последнему может уже не хватать тепла для достаточного обогрева помещения.

Однотрубная система практически не регулируется, поскольку перекрытая батарея закроет доступ жидкости ко всем остальным

При необходимости отремонтировать радиатор придется сливать теплоноситель из системы и только после этого можно производить манипуляции с вышедшим из строя прибором.

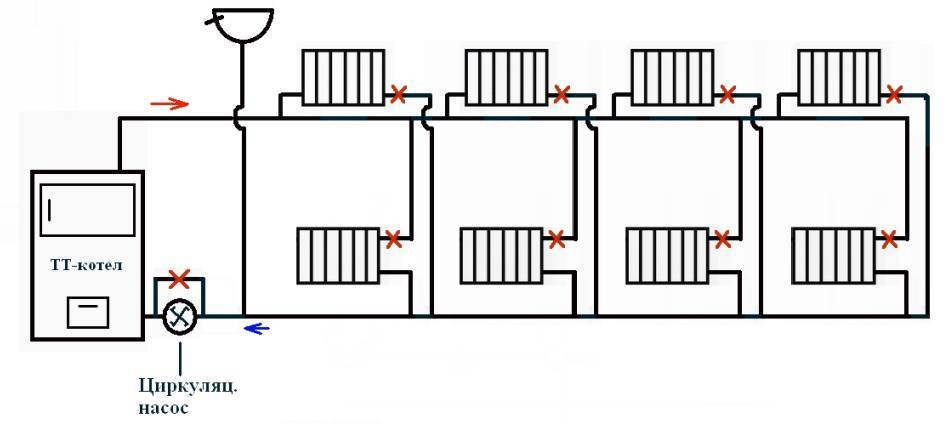

Вариант #2 — двухтрубная система

Такая схема более качественно прогревает помещение. Она предполагает наличие двух труб, подходящих к каждой батарее. По одной из них к радиатору поступает нагретая жидкость, а при помощи другой отводится после остывания.

Отличительная особенность такой системы: трубы с горячим теплоносителем подключаются к радиаторам параллельно, что дает возможность при необходимости отключать батареи

Более подробно об устройстве и принципе работы двухтрубной системы отопления вы можете из нашей статьи: https://aqua-rmnt. com/otoplenie/razvodka-otopitelnoj-sistemy/dvuxtrubnaya-sistema-otopleniya-chastnogo-doma.html

Как и в предыдущем варианте в последнем радиаторе температура будет несколько ниже, но потери в этом случае незначительны.

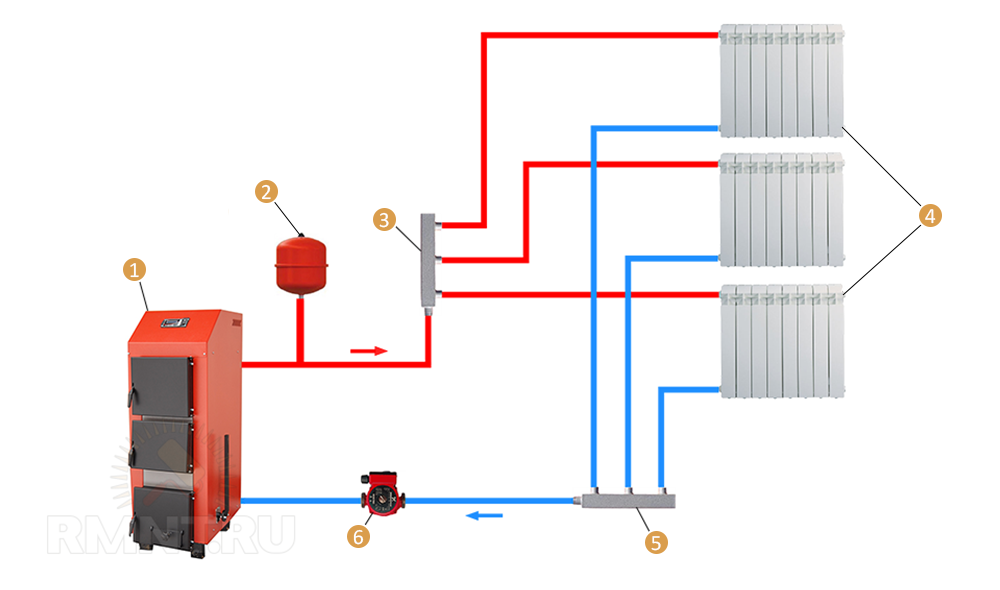

Вариант #3 — коллекторная разводка

Наиболее удобная в использовании система, предполагающая наличие коллектора, от которого отдельно к каждому из радиаторов подходит труба с горячим теплоносителем и еще одна возвращает остывшую жидкость. Дает возможность регулировать температуру в помещении, осуществлять ремонт или замену  любого участка системы без предварительного отключения отопления. Основной недостаток: большой расход труб и необходимость монтажа коллекторного шкафа.

Коллекторная система позволяет регулировать температуру в помещении и производить ремонт радиаторов без отключения отопления

При желании вполне возможно обустроить домашнее водяное отопление своими руками. Проектирование системы потребует точных расчетов и грамотного подбора оборудования, которое впоследствии будет нужно качественно смонтировать. Если есть сомнение в собственных силах, лучше доверить ответственное дело специалистам, которые профессионально и в короткие сроки произведут все необходимые работы. Их результатом станет теплый и уютный дом.

Оцените статью: Поделитесь с друзьями!

Паровое отопление в частном доме — особенности монтажа системы

Одним из преимуществ индивидуального жилищного строительства является возможность устройства автономного отопления. Это может быть газовый, электрический твердо- или жидкотопливный котел. В качестве теплоносителя чаще всего используется вода. Но вполне реально устроить в частном доме и паровое отопление.

Что для него потребуется?

Устройство паровой системы

Монтаж системы парового отопления не сложен, но, как и любую незнакомую работу, лучше его доверить профессионалам. Для начала нужно купить необходимое оборудование — трубы, конвекторы, колена и соединители.

Трубы лучше брать гидроизоляционные из пластика диаметром 25 мм, если это допускается в запланированной для реализации схеме. Металлические изделия стоят дешевле, но они могут засориться из-за отложения солей. Кроме того, использование пластика упрощает монтаж, и у этого материала лучше теплопроводность.

Конвекторы специалисты рекомендуют использовать алюминиевые, так как они лучше всего обеспечивают передачу тепла в помещение. Это самый дорогой тип изделий. Поэтому, если вы хотите сэкономить, то выбирайте конвекторы из чугуна.

Общая схема системы и ее монтаж

Паровое отопление частного дома состоит из следующих частей:

• нагревательный котел
• расширительный бак
• трубопроводная система
• конвекторы

Монтаж начинают с трубопровода. Его разводят по всему дому в соответствии со схемой. Конвекторы устанавливают под каждым окном, чтобы они согревали холодный воздух, поступающий в помещение. По поводу количества труб считается, что на квадратный метр площади дома нужно около 2-х литров объема трубопровода. А объем расширительного бака должен составлять от 20 до 40 литров.

Котел специалисты рекомендуют ставить в подвальное помещение. Но при этом, если планируется монтаж еще и системы водяного обогрева пола, котел следует располагать выше уровня пола для обеспечения нормальной циркуляции теплоносителя. Специалисты для этого случая рекомендуют приобретать двухконтурный котел — чтобы один контур работал на обогрев всего дома, а другой обеспечивал подогрев пола.

Обратите внимание, что нормативные требования не позволяют размещать котел, где попало. Его установка должна соответствовать существующим нормативам. Если решено использовать газовый агрегат, то монтировать его могут только аттестованные сотрудники газовой службы.



Организация парового отопления от печи

Паровое отопление загородного дома можно организовать и от имеющихся печей. В этом случае используют одноконтурную отопительную схему. Разводку ее выполняют так, чтобы от печи трубопровод выходил более высоким уровнем, чем тот, который возвращается в котел.

Нужно еще учитывать, каким топливом будет отапливаться помещение. Если планируется дровяное отопление, то трубы следует ставить только металлические. Дело в том, что дровами можно разогреть теплоноситель до температуры, которую пластик просто не выдержит.

Организация печного отопления обходится дороже газового, поэтому при первой возможности нужно от него отказываться и переходить на более совершенные схемы.

Исключение — использование твердотопливного котла длительного горения. Но такие агрегаты пока в наших краях не так распространены, как газовые. Этот тип отопительного оборудования может работать на твердом и жидком топливе и позволяет снизить расходы на обеспечение комфортного микроклимата зимой. Однако этот способ обычно рассматривается лишь тогда, когда нет даже теоретической возможности провести более популярное газовое отопление.

Проектирование систем парового отопления

Самая простая система парового отопления может быть установлена ​​с относительно низкими затратами. Недостатком простой системы является отсутствие качества регулирования.

Самая простая система парового отопления — это однотрубная паровая система

с основными трубами, проложенными к котлу.

Для пара и конденсата используются одни и те же основные трубы. Конденсат течет в направлении, противоположном направлению пара.

Воздушные клапаны необходимы для удаления воздуха во время запуска.

Система проста, но тепловыделение радиаторов или теплообменников трудно контролировать. Регулировка нагрева приведет к частичному заполнению нагревательных элементов воздухом. Система может правильно работать в приложениях, где тепло может регулироваться непосредственно в котле, например, в складских помещениях, гаражах и т. Д. Следует избегать использования системы там, где требуется индивидуальное регулирование каждого радиатора или теплообменника.

Конденсат сливается обратно в котел, и во время остановок система заполняется воздухом.Это делает конструкцию пригодной для временно нагретого оборудования, работающего в условиях замерзания воды.

Простую систему можно модифицировать до

однотрубной паровой системы с главными паровыми трубами, отведенными от котла

Это лучшая конструкция, чем предыдущая, поскольку пар и конденсат в большей степени разделены в разных трубах. Ее можно дополнительно улучшить с помощью паровой системы с одной трубой

с верхним распределением пара

Усовершенствованием этой системы является полное разделение линий пара и конденсата с помощью системы конденсатоотводчика

с системой конденсатоотводчика пар задерживается в нагревательных элементах и ​​паропроводах с помощью конденсатоотводчиков.Конденсатоотводчики могут работать по термодинамическим или механическим принципам.

Преимущество системы — это лучшие индивидуальные модулируемые радиаторы и теплообменники.

Минус — больше оборудования и дороже.

Пар и конденсат — общий обзор паровой системы

Котельная — общий обзор паровой системы —

Котел — это сердце паровой системы. Типичный современный блочный котел приводится в действие горелкой, которая направляет тепло в трубы котла.

Горячие газы от горелки проходят вперед и назад до 3 раз через ряд трубок, чтобы обеспечить максимальную передачу тепла через поверхности трубок окружающей котловой воде. Когда вода достигает температуры насыщения (температуры, при которой она закипает при таком давлении) образуются пузырьки пара, которые поднимаются к поверхности воды и лопаются. Пар выпускается в пространство наверху, готовый войти в паровую систему. Запорный или коронный клапан изолирует котел и его давление пара от технологического процесса или установки.

Если пар находится под давлением, он будет занимать меньше места. Паровые котлы обычно работают под давлением, поэтому меньший котел может производить больше пара и передавать его к месту использования с помощью трубопроводов с малым диаметром. При необходимости давление пара снижается в точке использования.

Пока количество пара, производимого в котле, равно количеству пара, выходящего из котла, котел будет оставаться под давлением. Горелка будет работать для поддержания правильного давления.Это также поддерживает правильную температуру пара, поскольку давление и температура насыщенного пара напрямую связаны.

Котел имеет ряд приспособлений и элементов управления, обеспечивающих его безопасную, экономичную, эффективную работу и постоянное давление.

Типовой кожухотрубный котел с дымовой трубой

Питательная вода
Важно качество воды, подаваемой в котел. Он должен иметь правильную температуру, обычно около 80 ° C, чтобы избежать теплового удара котла и обеспечить его эффективную работу.Он также должен быть надлежащего качества, чтобы не повредить котел. На изображении ниже показана сложная система питающего резервуара, в которой вода нагревается за счет впрыска пара.

Обычная неочищенная питьевая вода не совсем подходит для бойлеров и может быстро привести к их пенообразованию и образованию накипи. Котел станет менее эффективным, а пар станет грязным и влажным. Срок службы котла также сократится.

Поэтому воду необходимо обрабатывать химическими веществами, чтобы уменьшить количество содержащихся в ней примесей.Обработка питательной воды и нагрев происходит в питательной емкости, которая обычно находится высоко над котлом. Питательный насос при необходимости добавит воду в бойлер. Нагревание воды в баке также снижает количество растворенного в ней кислорода. Это важно, так как насыщенная кислородом вода вызывает коррозию.

Продувка
Химическое дозирование питательной воды котла приведет к наличию в котле взвешенных веществ. Они неизбежно собираются в нижней части котла в виде шлама и удаляются с помощью процесса, известного как нижняя продувка.Это можно сделать вручную — обслуживающий персонал котла с помощью ключа открывает продувочный клапан на определенный период времени, обычно два раза в день.

Другие примеси остаются в котловой воде после обработки в виде растворенных твердых частиц. Их концентрация будет увеличиваться, поскольку бойлер производит пар, и, следовательно, бойлер необходимо регулярно очищать от части его содержимого, чтобы снизить его концентрацию. Это называется контролем общего количества растворенных твердых веществ (контроль TDS). Этот процесс может выполняться автоматической системой, которая использует либо зонд внутри котла, либо небольшую камеру датчика, содержащую образец котловой воды, для измерения уровня TDS в котле.Как только уровень TDS достигает заданного значения, контроллер подает сигнал на открытие продувочного клапана на установленный период времени. Потерянная вода заменяется питательной водой с более низкой концентрацией TDS, следовательно, общая TDS котла снижается.

Контроль уровня
Если не контролировать уровень воды внутри котла, последствия могут быть катастрофическими. Если уровень воды упадет слишком низко и трубы котла обнажены, трубы котла могут перегреться и выйти из строя, что приведет к взрыву. Если уровень воды станет слишком высоким, вода может попасть в паровую систему и нарушить процесс.

По этой причине используются автоматические регуляторы уровня. В соответствии с законодательством, системы контроля уровня также включают функции сигнализации, которые срабатывают, чтобы отключить котел и предупредить внимание, если есть проблема с уровнем воды. Распространенным методом контроля уровня является использование датчиков, измеряющих уровень воды в бойлере. На определенном уровне контроллер отправит сигнал питательному насосу, который восстановит уровень воды и отключится при достижении заданного уровня.Датчик будет включать уровни, при которых насос включается и выключается, и при которых активируются аварийные сигналы низкого или высокого уровня. В альтернативных системах используются поплавки.

В большинстве стран требуется наличие двух независимых систем сигнализации низкого уровня.

Поток пара на установку

Когда пар конденсируется, его объем резко уменьшается, что приводит к локальному снижению давления. Это падение давления в системе создает поток пара по трубам.

Пар, образующийся в котле, должен подаваться по трубопроводу к месту, где требуется его тепловая энергия. Первоначально будет одна или несколько магистральных труб или паропроводов, по которым пар от котла будет проходить в общем направлении паропроизводящей установки. Меньшие патрубки могут распределять пар по отдельным частям оборудования.

Пар при высоком давлении занимает меньший объем, чем при атмосферном давлении. Чем выше давление, тем меньший диаметр трубопровода требуется для распределения заданной массы пара.

Качество пара
Важно обеспечить, чтобы пар, выходящий из котла, поступал в технологический процесс в надлежащем состоянии. Для этого трубопровод, по которому пар проходит по установке, обычно включает сетчатые фильтры, сепараторы и конденсатоотводчики.

Сетчатый фильтр — это форма сита в трубопроводе. Он содержит сетку, через которую должен проходить пар. Любой проходящий мусор будет задерживаться сеткой. Фильтр следует регулярно чистить, чтобы избежать засорения.Мусор следует удалять из потока пара, поскольку он может нанести большой вред растениям, а также может загрязнить конечный продукт.

Типовой фильтр Y-типа

Пар должен быть как можно более сухим, чтобы обеспечить эффективный отвод тепла. Сепаратор — это корпус в трубопроводе, который содержит ряд пластин или перегородок, которые прерывают путь пара. Пар ударяется по пластинам, и любые капли влаги в паре собираются на них, а затем стекают со дна сепаратора.

Пар выходит из котла в паропровод. Изначально трубопровод холодный, и тепло передается к нему от пара. Воздух, окружающий трубы, также холоднее пара, поэтому трубы начнут терять тепло в воздух. Изоляция, установленная вокруг трубы, значительно снижает эти тепловые потери.

Когда пар из распределительной системы попадает в пар, использующий оборудование, пар снова будет отдавать энергию путем: а) нагрева оборудования и б) продолжения передачи тепла технологическому процессу.Когда пар теряет тепло, он снова превращается в воду. Неизбежно пар начинает это делать, как только выходит из котла. Образующаяся вода известна как конденсат, который стремится стекать в нижнюю часть трубы и уносится вместе с потоком пара. Его необходимо удалить в самых нижних точках распределительного трубопровода по нескольким причинам:

• Конденсат не передает тепло эффективно. Пленка конденсата внутри установки снижает эффективность передачи тепла.
• Когда воздух растворяется в конденсате, он становится коррозионным.
• Скопившийся конденсат может вызвать шумный и разрушительный гидроудар.
• Недостаточный дренаж приводит к негерметичным соединениям.

Устройство, известное как конденсатоотводчик, используется для выпуска конденсата из трубопроводов, предотвращая выход пара из системы. Это можно сделать несколькими способами:

• Поплавковый уловитель использует разницу в плотности пара и конденсата для управления клапаном. Когда конденсат попадает в сифон, поплавок поднимается, и рычажный механизм поплавка открывает главный клапан, позволяя конденсату стекать. Когда поток конденсата уменьшается, поплавок опускается и закрывает главный клапан, предотвращая утечку пара.
• Термодинамические ловушки содержат диск, который открывается для конденсата и закрывается для пара.
• В биметаллических термостатических ловушках биметаллический элемент использует разницу температур между паром и конденсатом для управления главным клапаном.
• В термостатических ловушках с уравновешенным давлением маленькая капсула, заполненная жидкостью, которая чувствительна к теплу, приводит в действие клапан.

После использования пара в технологическом процессе образовавшийся конденсат необходимо слить с завода и вернуть в котельную.

Снижение давления
Как упоминалось ранее, пар обычно вырабатывается при высоком давлении, и давление, возможно, придется снизить в точке использования либо из-за ограничений давления в установке, либо из-за температурных ограничений процесса.

Это достигается с помощью редукционного клапана.

Steam в точке использования

Существует большое количество различных установок, использующих пар. Несколько примеров описаны ниже:

• Сковорода с рубашкой — Большие стальные или медные сковороды, используемые в пищевой и других отраслях промышленности для варки различных продуктов — от креветок до джема. Эти большие сковороды окружены рубашкой, наполненной паром, который нагревает содержимое.
• Автоклав — Камера, заполненная паром, используется для целей стерилизации, например, медицинского оборудования, или для проведения химических реакций при высоких температурах и давлениях, например, для отверждения резины.
• Нагревательная батарея — Для обогрева помещения пар подается к змеевикам в батарее обогревателя. Нагреваемый воздух проходит по змеевикам.
• Нагрев технологического резервуара — Заполненный паром змеевик в резервуаре с жидкостью, используемый для нагрева содержимого до желаемой температуры.
• Vulcaniser — большая емкость, заполненная паром и используемая для вулканизации резины.
• Corrugator — серия валков с паровым нагревом, используемых в процессе гофрирования при производстве картона.
• Теплообменник — Для нагрева жидкостей бытового / промышленного назначения.

Управление процессом
Любая установка, использующая пар, потребует определенного метода управления потоком пара. Постоянный поток пара при одном и том же давлении и температуре часто не является тем, что требуется — постепенно увеличивающийся поток потребуется при запуске, чтобы мягко нагреть установку, и как только процесс достигнет желаемой температуры, поток необходимо уменьшить.

Регулирующие клапаны

используются для управления потоком пара.Привод, см. Рисунок 1.3.6, — это устройство, которое прикладывает силу для открытия или закрытия клапана. Датчик отслеживает условия в процессе и передает информацию контроллеру. Контроллер сравнивает условия процесса с заданным значением и отправляет корректирующий сигнал на привод, который регулирует настройку клапана.

Существуют различные типы управления:

• Клапаны с пневматическим приводом — Сжатый воздух подается на диафрагму в приводе для открытия или закрытия клапана.
• Клапаны с электрическим приводом — Электродвигатель приводит в действие клапан.
• Самодействующий — Контроллера как такового нет — датчик заполнен жидкостью, которая расширяется и сжимается в ответ на изменение температуры технологического процесса. Это действие применяет силу для открытия или закрытия клапана.

Удаление конденсата с установки

Часто образующийся конденсат легко выводится из установки через конденсатоотводчик. Конденсат попадает в систему отвода конденсата.Если он загрязнен, его, вероятно, отправят в канализацию. В противном случае содержащуюся в нем ценную тепловую энергию можно сохранить, вернув ее в питательный бак котла. Это также снижает затраты на воду и очистку воды.

Иногда внутри паровой установки может образовываться вакуум. Это затрудняет отвод конденсата, но надлежащий отвод из парового пространства поддерживает эффективность установки. Затем, возможно, придется откачать конденсат.

Для этого используются механические (паровые) насосы.Эти насосы или насосы с электрическим приводом используются для подъема конденсата обратно в питательную емкость котла.

Механический насос, см. Изображение справа, показан сливающим воду из растения. Как видно, пароконденсатная система представляет собой непрерывный контур. Как только конденсат попадает в резервуар, он становится доступным для повторного использования в котле.

Источник (частично) для этой страницы: Spirax Sarco

Требования к проектированию паровой системы — Услуги

Общая структура

Паровые люки должны содержать только системы, связанные с паром (пар, конденсат, горячая вода для отопления и иногда горячая вода для бытовых нужд).Абсолютно никакие другие коммуникации, такие как канализация, холодная бытовая вода, берега электрических каналов, охлажденная вода и т. Д., Не должны проходить через паровые люки или систему паропроводов.

Минимальные внутренние размеры люка должны быть L = 10 ’x W = 10’ x H = 8 ’. Люки должны иметь размер, превышающий указанный, чтобы обеспечить адекватное и безопасное движение внутри готового люка, включая изоляцию трубопроводов. Должен быть обеспечен свободный и открытый доступ ко всем рабочим компонентам, таким как клапаны, дренажные системы, сифоны и т. Д.

Все люки для пара и горячей воды должны быть сконструированы как минимум с двумя путями выхода, по одному с каждой стороны основных препятствий, таких как сквозные трубопроводы, и, как правило, на противоположных сторонах люка. Выходы должны быть согласованы с проектом вентиляции люка.

Все паровые люки должны иметь систему естественной вентиляции высокого-низкого давления. Система вентиляции должна быть спроектирована так, чтобы вентилировать только люк, система кабелепровода будет изолирована от вытяжки с люком.Низкое вентиляционное отверстие должно располагаться на противоположной стороне по диагонали от высокого вентиляционного отверстия, если это возможно, или, как минимум, на противоположной параллельной стороне. Высокое вентиляционное отверстие может быть общим с точкой доступа лестницы. Высокое вентиляционное отверстие должно быть расположено таким образом, чтобы капли дождя не падали на оборудование и трубопроводы. Обычно низкое вентиляционное отверстие состоит из трубы из ковкого чугуна с шаровидным графитом диаметром 36 дюймов, примыкающей к люку, с проходом на шесть (6) дюймов выше дна люка. В качестве альтернативы нижний вал может быть отлит как одно целое со стенкой люка.Было доказано, что внешний гибкий трубопровод обеспечивает превосходную вентиляцию, поскольку внешний вал с разделением остается самым холодным. Во всех случаях нижняя шахта должна находиться вне люка, иметь площадь поперечного сечения, равную или больше трубы диаметром 36 дюймов, и проходить в люк на высоте шести (6) дюймов от пола. Проход должен быть герметизирован на всю толщину стенки безусадочным раствором и должен быть защищен от воды в соответствии с разделом настоящего документа о водонепроницаемости колодцев.Благоустройство вокруг люка должно предотвращать дренаж поверхностных вод в любые отверстия или крышки люка. На схеме ниже показано расположение нижнего вала для нижнего вентиляционного отверстия.

Люки должны иметь не менее трех (3) футов прикрытия, а общая глубина люков должна быть минимальной. При проектировании люков следует учитывать доступность и ремонтопригодность.

Точки доступа должны иметь диаметр не менее 30 дюймов. Вне проезжей части используйте алюминиевые распашные двери HS-20 квадратного сечения 36 дюймов. Даже с таким рейтингом алюминиевые двери не подходят для использования на проезжей части (многократное движение транспорта). В реальных условиях проезжей части двери должны иметь стандартное круглое чугунное кольцо люка диаметром 30 дюймов и крышки. Доступы должны быть спроектированы с учетом безопасности, доступности оборудования, ремонтопригодности, работоспособности, соответствующей вентиляции и должны быть достаточно большими, чтобы пройти любое оборудование, установленное внутри. Независимо от места установки или типа, все двери должны иметь рейтинг HS-20 для шоссе.

Все люки доступа должны иметь приваренные бирки из алюминия или нержавеющей стали с идентификационным номером люка.Буквы должны быть два (2) дюйма в высоту. Буквы могут быть «написаны» в поле сварным валиком из нержавеющей или алюминиевой стали вместо изготовленной бирки. Бирка должна иметь вид «STM-XXX», где STM означает пар, а XXX должен быть заменен номером люка когенерационной системы.

Сливы должны быть предусмотрены во всех колодцах. Открытые стоки должны быть направлены в ближайшую ливневую канализацию или другое подходящее место для ливневой канализации, так как эти стоки предназначены просто для удаления инфильтрованной дождевой воды.Эти сливы должны иметь минимальный диаметр четыре (4) дюйма. В тех случаях, когда установка самотечного дренажа невозможна, можно использовать отстойные насосы. Отстойные насосы должны быть только отстойниками Little Giant для высоких температур.

По возможности электрическое коммутационное оборудование должно располагаться вне люка в соседнем здании. Электрооборудование ни в коем случае нельзя размещать в непроветриваемом люке. Все электрическое оборудование внутри люков, включая распределительные коробки, должно быть пригодным для непрерывной работы с полной нагрузкой при 100% относительной влажности и температуре окружающей среды 200 градусов по Фаренгейту.

Все электрические каналы в колодцах и паропроводах должны быть только из алюминия. Единственное исключение — проходные туннели с естественной вентиляцией (с усилителем мощности), в которых кабелепровод может быть жестко оцинкован.

Вся проводка должна быть рассчитана на температуру не менее 200 ° C и иметь размер, соответствующий нагрузке. Ссылаясь на таблицу 310-19 Национального электротехнического кодекса 1999 г., электропроводка должна быть типа FEP, FEPB или PFA.

Ступеньки, ведущие в люки, должны соответствовать стандартам OSHA и выдерживать постоянную температуру 200 градусов по Фаренгейту.

Лестницы, входящие в люки, должны быть изготовлены из нержавеющей стали, алюминия или оцинкованы методом горячего цинкования. Изготовленные подступенки лестницы должны быть плоскими стержнями размером 2 на 3/8 дюйма. Изготовленные ступеньки лестницы должны быть арматурными стержнями толщиной 1 дюйм. Гладкие круглые перекладины не принимаются. Ступеньки должны находиться в просверленных отверстиях и привариваться. Подобные предварительно изготовленные лестницы или компоненты из нержавеющей стали, алюминия или горячеоцинкованной стали могут использоваться с письменного согласия владельцев с рабочего чертежа. Лестницы должны быть прикреплены к стене люка с помощью анкерных болтов только из нержавеющей стали.Категорически запрещается использование индивидуальных лестниц с анкерным креплением к стене. Лестницы из углеродистой стали не принимаются. Если выбран материал для горячего погружения, лестницу следует погружать как целостную конструкцию, а не из отдельных компонентов, предварительно погруженных в нее.

Армирование конструкции должно быть спроектировано в соответствии с требованиями к нагрузке лицензированным инженером-строителем, но ни в коем случае не должно быть меньше арматурного стержня № 4 на двенадцати (12) дюймовых центрах. Конструкционная арматурная сталь должна соответствовать требованиям раздела «Стальная арматура» настоящего документа.

Стены, крыша и пол люков должны быть спроектированы в соответствии с требованиями к нагрузке лицензированным инженером-строителем, но ни в коем случае не должны иметь толщину менее восьми (8) дюймов.

Гидроизоляционные материалы для колодцев

Первичный гидроизоляционный барьер должен быть изготовлен из напыляемого или наматываемого материала, который соответствует или превосходит все следующие требования.

1. Материал не должен быть токсичным.
2. На водной основе, может наноситься на свежий неотвержденный бетон.
3. Окончательное отверждение должно произойти в течение 48 часов.
4. Предел прочности на разрыв должен быть не менее 50 фунтов на квадратный дюйм.
5. Относительное удлинение без разрушения должно быть не менее 1000%.
6. Упругость (восстановление при удлинении) должна быть не менее 95%.
7. Пропускание влаги и паров не должно превышать 0,02 г / кв.фут / час.
8. Должен быть непроницаемым для воды под давлением до 30 фунтов на квадратный дюйм.
9. Должен сцепляться с бетоном с усилием отрыва не менее 820 фунтов на квадратный дюйм.
10. Должен оставаться стабильным и склеенным до 240 градусов по Фаренгейту.

Первичная гидроизоляционная защитная мембрана для обратной засыпки должна быть высокопрочным листом из геомембраны из полиэтилена и соответствовать или превосходить следующие требования.

1. Иметь минимальную толщину 10 мил.
2. Имейте минимальное сопротивление проколу 70 фунтов.
3. Иметь минимальную прочность на разрыв 25 фунтов на кв. Дюйм.

Пример этих типов материалов можно найти на https://eproinc.com/ в линейках продуктов EcoLine-R, EcoLine-S и EcoShield-E, производимых EPRO Hydroing Systems.

Методы гидроизоляции колодцев

Гидроизоляция люков представляет собой трехэтапный процесс, состоящий из детализации холодных стыков и проходок, нанесения напыляемой / рулонной мембраны для обеспечения общей гидроизоляции и нанесения защитной мембраны для обратной засыпки.

Первый этап, или этап детализации, заключается в нанесении рулона гидроизоляционного состава на все холодные стыки и проходы на расстоянии не менее 3 дюймов с каждой стороны от стыков и радиально от проходов. Пока он еще влажный, на мембранный слой следует поместить закладную ткань. Затем на заделочную ткань наносится второй слой до насыщения.

Второй этап, или этап нанесения мембраны, выполняется путем прикатывания или распыления мембранного материала на внешнюю поверхность колодца при мокром подъеме до тех пор, пока толщина материала на бетонной поверхности не станет менее 60 мил. Поверхность должна быть полностью покрыта, без зазоров и трещин.

Третий слой, или защитный слой, представляет собой процесс нанесения листового прокладочного листа из полиэтиленовой геомембраны, который защищает гидроизоляционную мембрану от засыпки.Эту мембрану следует наносить так, чтобы перекрытия составляли не менее 12 дюймов, и герметизировать ее влажным слоем гидроизоляционного материала, сжатым валиком. На шов накладывается гидроизоляционная герметизирующая лента, перекрывающая 2 дюйма с каждой стороны шва.

В некоторых случаях существует четвертый процесс нанесения дренажной мембраны на внешнюю сторону защитной мембраны для облегчения отвода грунтовых вод от конструкции. Однако в большинстве случаев люк засыпается слоем мелкого гравия, который действует как дренажный механизм.

Любопытная история паровой жары и пандемий

Возраст и неумелое обслуживание сделали радиаторам вековой давности плохую репутацию. Но при первой установке системы парового отопления представляли собой мощное средство борьбы с инфекционными заболеваниями.

Фотограф: Орландо / Архив Халтона через Getty Images

Фотограф: Орландо / Архив Халтона через Getty Images

Пандемия коронавируса возродила интерес к той роли, которую дизайн играет в борьбе с инфекционными заболеваниями.Самым известным является то, что новаторская современная архитектура начала 20 века — открытая для природы и наполненная светом и воздухом, как это практиковалось такими дизайнерами, как Алвар Аалто и Ричард Нейтра — отражала идеи au courant о здоровье и благополучии, особенно в борьбе с бедствием туберкулез (что также повлияло на дизайн ванных комнат).

Битва с болезнетворными микроорганизмами изменила внутреннюю структуру зданий. Возьмите это знакомое раздражение жителей Нью-Йорка: лязгающий радиатор, который перегревает квартиры даже в самые холодные дни года.Оказывается, колоссальная производительность отапливаемых паром зданий является прямым результатом теорий инфекционного контроля, которые были задействованы в борьбе с великой глобальной пандемией 1918 и 1919 годов.

Испанский грипп, в результате которого погибло чуть более 20 000 человек. Один только Нью-Йорк «изменил отопление раз и навсегда». Это по словам Дэна Холохана, писателя, консультанта и исследователя на пенсии, обладающего обширными знаниями в области систем отопления и парового отопления. (Среди его многочисленных фолиантов на эту тему: The Lost Art of Steam Heating , 1992.) Большинство радиаторных систем появилось в крупных американских городах, таких как Нью-Йорк, в первой трети 20 века. Этот золотой век парового тепла не просто совпал с той пандемией: представления о том, как бороться с болезнями, передающимися по воздуху, повлияли на конструкцию систем отопления и создали постоянную болевую точку для тех, кто сожительствовал с капризным старым радиатором.

Больше из

Представители здравоохранения считали (правильно), что свежий воздух предотвратит воздушно-капельные заболевания; тогда, как и сейчас, города бросились переносить мероприятия на открытом воздухе, из школ в залы судебных заседаний.С наступлением зимы потребность в свежем воздухе не уменьшилась. Согласно исследованию Холохана, Управление здравоохранения Нью-Йорка постановило, чтобы окна оставались открытыми для обеспечения вентиляции даже в холодную погоду. В ответ инженеры начали разрабатывать системы отопления с учетом этого крайнего случая использования. Паровое отопление и радиаторы предназначены для обогрева зданий в самый холодный день года с открытыми окнами. Любой, кто распахнул окна в январе, когда в квартире душно, странным образом повторяет то, что инженеры надеялись произойти столетие назад.

Лидс заявил, что «задержанное дыхание» жителей плохо вентилируемых домов стало причиной 40% смертей в стране.

Остались воспоминания о пандемии гриппа. В инженерных книгах 1920-х годов часто упоминалась необходимость проектирования систем отопления, особенно котлов и радиаторов, для работы со всеми открытыми окнами, что является требованием «движения свежего воздуха», — говорит Холохан. Этот крестовый поход за здоровье, уходящий своими корнями в эпоху после Гражданской войны, рассматривал свежий воздух как необходимость для хорошего здоровья; адепты считали, что комнаты с закрытыми окнами и плотной циркуляцией воздуха означают, что другие будут дышать вашими парами и заразиться.Эта теория возникла раньше, чем современная теория микробов, в то время, когда туберкулез представлял серьезную угрозу для здоровья. «Они назвали невентилируемый воздух« национальным ядом », — говорит Холохан.

Ключевым сторонником этой идеи был Льюис Лидс, санитарный инспектор полевых госпиталей армии Союза, который пришел к выводу, что «испорченный» или испорченный воздух был причиной многих болезней. Он утверждал, что «одышка» обитателей плохо вентилируемых домов стала причиной 40% смертей в стране, и часто говорил, что «собственное дыхание человека — его величайший враг».Он провел десятилетия, продвигая это дело, разрабатывал схемы вентиляции для зданий, сочинял книгу 1869 года «Лидс о вентиляции» и читал лекции по всей стране. Он объяснил свои идеи с помощью проектора «волшебный фонарь» — вспомните старые презентации PowerPoint. Он показывал слайды с изображением семьи в гостиной, а затем добавлял слайд, показывающий, как красный воздух выходит изо рта отца. Ребенок, ползавший по полу, в конце концов упал. Это «напугало людей до смерти», — говорит Холохан.

Лидс присоединился к его пылкой кампании вентиляции с писателем Харриет Бичер-Стоу, известной Uncle Tom’s Cabin . Вместе со своей сестрой Кэтрин Стоу станет соавтором книги 1869 года The American Woman’s Home , в которой утверждалось, что «тесные спальные комнаты и закрытые герметичные печи теперь голодают и отравляют более половины этой нации». Он также представил ужасающие сценарии, чтобы шокировать американских читателей в действии, такие как этот отрывок о воздействии испорченного воздуха на ребенка:

Маленький Джим, который, только что после полуденной прогулки по полям, вчера вечером покорно произнес свои молитвы: и лег спать в самом христианском образе, этим утром сидит в постели, его волосы встают дыбом, бьет няню и заявляет, что не будет молиться — что он не хочет быть хорошим.Простая разница в том, что ребенок, спавший в тесноте комнаты, всю ночь питаясь ядом мозга, находится в легком состоянии морального безумия.

Эти идеи будут более формально приняты архитекторами и инженерами в начале 20 века. Закон штата Нью-Йорк 1901 года о многоквартирных домах требовал, чтобы в каждой комнате было окно, выходящее на улицу. Комиссар по здравоохранению Нью-Йорка Ройал Коупленд, которая, будучи сенатором США в 1920-х годах, предлагала реорганизовать Палату Сената, чтобы иметь дело со смертоносным затхлым воздухом, похвалила бы законы о многоквартирных домах как имеющие значительное влияние во время пандемии гриппа.

К тому времени, когда разразился испанский грипп, принципы движения свежего воздуха стали достаточно популярными, чтобы повлиять на конструкцию зданий. «Убытки от пандемии укрепили это мышление», — говорит Холохан. Наличие надежных паровых котлов, которые могли поддерживать комфорт квартир и жилищ с открытыми окнами, стало стандартом в Нью-Йорке, а также в других северных городах с холодным климатом, таких как Детройт, Чикаго, Денвер, Бостон и Филадельфия.

В начале 20 века паровое тепло стало большим шагом вперед по сравнению с угольными печами и каминами.

Изображение: Цифровые коллекции публичной библиотеки Нью-Йорка

Пандемия стихла в 1920 году, но эти стандарты были закреплены. Архитектурная фирма KPF обнаружила, что почти 75% существующих квадратных метров Манхэттена было построено между 1900 и 1930 годами. А поскольку паровые тепловые системы невероятно долговечны, они служат на протяжении многих поколений.

В последующие десятилетия изменения в строительной практике и использовании топлива усугубили проблему завышенного индекса парового тепла.Тип топлива, используемого для нагрева паровых котлов, изменился с угля на мазут на природный газ, и во время перехода, говорит Холоэн, они не изменили надлежащим образом размер котлов или систематически не изменили стандарты проектирования с учетом изменения источника энергии; заменяющие котлы были сохранены большими, чтобы из соображений осторожности допустить ошибку. Лучшие окна, особенно окна с двойным остеклением, обеспечат лучшую изоляцию и меньшие потери тепла, но служат только для защиты от воздействия чрезмерно агрессивных радиаторов.(Если у вас есть старый дом, оборудованный радиаторами, вы могли заметить, насколько они эффективны после замены протекающих старых окон на более хорошо изолированные современные.) уменьшение чрезмерного нагрева радиатора стало практикой, которая сохраняется и по сей день. Исследователи из Национального бюро стандартов обнаружили, что если бы радиаторы были окрашены особой бронзовой краской — в частности, серебристым оттенком, который сегодня встречается во многих радиаторах, — это уменьшило бы теплопередачу.То же самое и с «радиаторными унитазами» — вязаными крышками, которые иногда кладут на ребра радиаторных труб. У них есть дополнительное преимущество в том, что они защищают детей от ожогов, но одна из причин, по которой они стали обычным явлением, заключалась в том, что они снижали излишек тепла.

Примерно 80% жилых домов в Нью-Йорке по-прежнему отапливаются паром, а опросы арендаторов показали, что 70% из них хронически перегреваются зимой, согласно Demystifying Steam, в отчете городского совета по охране окружающей среды за 2019 год. В отчете отмечается, что долговечность пара «сняла технические ограничения столетней давности»; Их роль как борцов с болезнями забыта, радиаторы теперь воспринимаются как высасывающие энергию динозавры.«Многие арендаторы открывают окна для облегчения ситуации, даже в самые холодные дни, — говорится в отчете, — но паровые системы настолько разбалансированы, что другие жители этих же зданий не получают достаточно тепла».

Власть Steam над строительным фондом города значительно усложнила задачу достижения экологических целей, по сути, перегревая не только здания, в которых они работают. По словам Джона Мэндика, генерального директора Urban Green Council, 70% выбросов в атмосферу в Нью-Йорке генерируются зданиями, при этом наибольшая доля приходится на ископаемое топливо, используемое для отопления и горячего водоснабжения в больших многоквартирных домах.

Steam сейчас может получить плохую репутацию, но Холохан отмечает, что его неэффективность может быть связана с плохим обслуживанием и давно устаревшими строительными нормами. (Это тоже не должно быть лязгом.) «Стук и лязг — это ненормально, — говорит он. «При первой установке паровой нагрев был быстрым и бесшумным. При правильном уходе это может быть эффективным способом обогрева. Большинство людей просто не знают, как это делать правильно ».

По мере того, как появляются зимние ткацкие станки, преследуемые Ковидом, жители домов с паровым отоплением могут получить еще одну возможность запустить свои радиаторы и использовать их по назначению.Холохан говорит, что он ошеломлен тем, что его область знаний возродится в связи с текущей пандемией, поскольку вентиляция снова продвигается как ключевая стратегия борьбы с инфекцией.

«Я говорю об этом уже 30 или более лет», — говорит он. «И вдруг я живу этим».

Прежде чем оказаться здесь, он находится на терминале Bloomberg.

УЧИТЬ БОЛЬШЕ

Почему системы центрального отопления Чикаго полагаются на конденсационные котлы

Есть много способов генерировать тепло в доме и других зданиях — с помощью огня, пара, газа, горячего воздуха, воды, электричества — с использованием различных инструментов и устройств, включая котлы, радиаторы и печи. Все они на протяжении веков изготавливались из различных материалов с использованием различных систем, и со временем они стали меньше и, в конечном итоге, более энергоэффективными и более простыми в управлении и обслуживании.

Системы центрального отопления Чикаго

Менометр, патрубки и краны отопительного котла

Хотя изобретение первого чугунного радиатора было провозглашено первым важным шагом на пути к системам центрального отопления в современных домах во всем мире, сегодня экологичное проектирование зданий позволяет нам регулировать внутреннюю среду с помощью пассивных мер, которые контролируют не только отопление, но и охлаждение, изоляцию. , а также вентиляция.Кроме того, радиаторы теперь изготавливаются из различных металлов, включая традиционный чугун, низкоуглеродистую сталь, более эффективную нержавеющую сталь и сверхпроводящий алюминий.

Но радиаторы редко используются сами по себе. Вместо этого современные инженеры обычно проектируют системы отопления, вентиляции и кондиционирования воздуха (HVAC), которые работают вместе как для повышения энергоэффективности, так и для повышения функциональности. Выявляется и устраняется ненужное потребление энергии. В конечном итоге цель состоит в том, чтобы разработать такое решение для здания, которое обеспечит постоянный комфорт жителей независимо от внешних условий и температуры.

Независимо от того, какая система отопления, вентиляции и кондиционирования воздуха используется, своего рода «бойлеры» играют ключевую роль, когда дело касается как отопления помещений, так и подачи горячей воды в современные дома и коммерческие здания в Чикаго.

Тем не менее, котлы, которые мы используем сегодня для систем отопления, не только сильно различаются по типу и конструкции, но они также полностью отличаются от оригинальных котлов, используемых в Чикаго на рубеже ^{–9037 гг. Фактически, современные конденсационные котлы стали приемлемым коммерческим товаром в США только в последние 10-15 лет.}

Котлы тепловые

По сути, первые котлы были просто своего рода «ящиком», в котором были трубы, нагретые до высокой температуры для производства тепла, горячей воды или пара. Изобретенные на рубеже ^– гг., Котлы изначально изготавливались в виде котла, который буквально превращал воду в пар. Это привело к разработке конвенционного парогенераторного котла, в конструкции которого использовались трубы из огнеупорных кирпичей. Первые использовали кусковой уголь в качестве топлива и имели низкую теплопроизводительность.

В то время как самые первые котлы использовались для питания транспорта, к концу 19 ^-го века котлы использовались коммунальными предприятиями в некоторых частях страны для выработки электроэнергии, а промышленные компании использовали их для работы своих производственных предприятий, в том числе производящих масло и сталь. Первое коммунальное предприятие, предлагающее электроэнергию, было основано Томасом Эдисоном в Нью-Йорке в 1882 году. Первое в Чикаго открылось в 1902 году и работало на паровых турбинах.

В то время как к началу 1930-х годов использовались новые улучшенные конструкции, потребность в более крупных котлах с большей мощностью привела к разработке радиантных котлов и энергетических котлов, которые использовались на электростанциях. В течение трех десятилетий использовались универсальные котлы высокого давления и сверхкритические котлы, и за это время в различных отраслях промышленности были разработаны котлы, отвечающие их конкретным потребностям.

Также рос спрос на бойлеры, которые можно было использовать для так называемого «комфортного отопления» домов и больших зданий в городах США, включая Чикаго.Вначале чугун был предпочтительным материалом, так же как и для радиаторов, а пар был предпочтительным методом отопления.

Центральное отопление Чикаго, 21 ^st Century

Отопительный сезон в Чикаго длится с октября по май, что значительно дольше, чем во многих других городах США. Это делает центральное отопление жизненно важным элементом дизайна здания.

Котельная с системой отопления в частном доме

С тех пор, как первые конденсационные котлы появились на рынке на рубеже 21, ^, века, был выбор между этими и неконденсирующими котлами.Это касается как новых домов, так и домов, в которых модернизируется отопление.

Работая на природном газе, пропане или масле, они фактически не «кипятят» воду, а нагревают ее. Затем эта горячая вода перекачивается в излучающие трубы пола, в радиаторы или проходит через теплообменник, обеспечивая эффективное и компактное решение для отопления современного дома или офиса.

Помимо гораздо меньшего углеродного следа, конденсационные котлы рециркулируют выхлопные газы через конденсационный теплообменник, снижая выбросы CO ₂ и тем самым помогая бороться с изменением климата.Котлы без конденсации, с другой стороны, тратят около трети тепла, которое они производят, потому что выделяемые ими дымовые газы уходят через дымоход. Кроме того, продукты сгорания имеют температуру около 180 ° C, в то время как конденсационные котлы имеют гораздо более низкую температуру сгорания, которая составляет всего около 55 ° C.

Значительно более энергоэффективные, чем устаревшие котлы без конденсации (КПД 99 процентов против 78 процентов в лучшем случае), конденсационные котлы также намного дешевле в эксплуатации.Кроме того, поскольку они хорошо герметизированы для теплоизоляции, отсутствует риск попадания загрязняющих веществ в систему.

Хотя более высокая стоимость конденсационных котлов может считаться недостатком, в долгосрочной перспективе они экономически эффективны.

Строительный кодекс Чикаго содержит минимальные стандарты для всех типов котлов и требует их регулярной проверки.

Инспекция котлов в Чикаго

В соответствии со Строительным кодексом Чикаго, Бюро инспекции котлов Департамента зданий города несет ответственность за проведение ежегодных проверок котлов в школах, коммерческих зданиях, больницах и домах престарелых, церквях и многоквартирных домах, где котлы установлены для обогрева четырех квартир или более.

Эти проверки проводятся внутри и снаружи для проверки на предмет повреждений и утечки в трубках, а также для обеспечения безопасной и эффективной работы предохранительных клапанов, обратных линий и т. Д.

Новые котлы проверяются на предмет правильности их установки и получения всех необходимых разрешений от производителя и установщика.

Гидростатические испытания проводятся на вновь установленных котлах и на котлах, которые были капитально отремонтированы.

Попросите профессионалов спроектировать для вас систему центрального отопления

По общему признанию, понимание всех тонкостей котлов — это то, что большинству людей кажется более чем трудным. Это потому, что требуется много технических знаний. Наши инженеры знают котлы наизнанку и могут проанализировать ваши требования и предложить лучшее решение, не ожидая, что вы пройдете ускоренный курс по отоплению.

Мы позаботимся о том, чтобы использовать правильный конденсационный котел для максимальной эффективности вашей системы центрального отопления.

Почему пар льется с улиц Нью-Йорка на Чеддер

Наблюдение за люками с вздымающимися струями или высокими бело-оранжевыми трубами с выдуванием выхлопных газов может быть обычным явлением для жителей Нью-Йорка, но малоизвестно, почему это происходит повсюду. Большое яблоко.

Для города с такими строгими правилами в отношении выбросов и двигателей на холостом ходу эти белые клубы, заполняющие воздух, могут вызвать несколько вопросов, но это результат процесса, который, возможно, является одной из самых интригующих историй инфраструктуры Нью-Йорка.И это связано с поддержанием температуры в крупнейших зданиях.

Тот белый туман, который вы видите, идущий из-под земли, — это не какое-то токсичное облако, а пар, который течет по треснувшей трубе под землей. Тот же самый пар используется для обслуживания зданий с теплом, прохладным воздухом и даже влажностью для художественных музеев, которые хотят сохранить артефакты.

Пар выходит из дымоходов, когда женщина перебегает улицу в Нью-Йорке, в субботу, 21 марта 2020 г. (AP Photo / Wong Maye-E)

Город начал массовое использование пара в 1880-е годы после того, как изобретатель Бердсилл Холли придумал, как отапливать весь свой дом, используя большой бойлер с трубами, которые могли бы распределять тепло по всему дому.

Паровое отопление преобразует NYC

Использование пара для отопления домов в то время не было чем-то необычным, но цена на технологию сделала его менее желательным вариантом. Обычно люди использовали угольные печи и камины, но тепло ограничивалось ограниченным пространством. Идея Холли подключить трубы к большому котлу для равномерного распределения тепла по дому станет поворотным моментом.

Вместе со своей недавно основанной компанией Holly Steam Combination Company он создал первую систему парового отопления в Локпорте, штат Нью-Йорк.Y., в 1877 году. Это продолжило бы заложить основу для огромной паровой системы, которая существует в Нью-Йорке сегодня.

Всего через пять лет после установки Холли в Локпорте открылась компания New York Steam Company, принадлежащая Уоллесу К. Эндрюсу, и к 1882 году обслуживала 62 клиента. К 1866 году это число подскочило до 350.

В то время New York Steam Company эксплуатировала всего пять миль трубопроводов в нижнем Манхэттене, простираясь на несколько кварталов от своего завода, который располагался в районе Всемирного торгового центра. .

Для частных домов за пределами города угольное отопление по-прежнему было оптимальным выбором, но внедрение парового отопления в коммерческих зданиях изменило отрасль. Теперь у небоскребов, таких как Эмпайр-стейт-билдинг, строительство которого началось в 1930 году, будут средства для обогрева самого верха здания без установки собственной угольной котельной в подвале.

Сегодня сеть охватывает более 100 миль сложных трубопроводов под Манхэттеном и получает энергию от шести различных заводов в Манхэттене, Квинсе и Бруклине. Система функционирует так, как природный газ сжигается для вращения турбин, вырабатывающих электричество, а затем сжатый газ перераспределяется в теплые котлы для производства пара.

Этот процесс известен как когенерация.

«Главное в парах — это то, что он может обеспечивать обогрев зданий, которые были выше, потому что до 1860-х годов в Нью-Йорке просто не было зданий выше нескольких футов. Так что один большой котел в подвале мог бы Все в порядке, но по мере того, как здания становились выше, вам приходилось строить все больше и больше котлов, а это было просто невозможно », — сказал Чеддару Грег Янг, исследователь и подкастер из Bowery Boys.

ConEd появляется в Нью-Йорке

Возникающая энергетическая отрасль в Нью-Йорке открылась, и пока конкуренты боролись за бизнес, такие компании, как New York Steam Company и Edison Electric Illuminating Company, также работали вместе над проектами общественных услуг. К 1935 году эти компании и несколько других коммунальных предприятий объединились в течение многих лет, образовав Consolidated Edison, более известную сегодня как ConEd, одну из крупнейших энергетических компаний США.

. дебаты о том, следует ли заменять пар на природный газ.

Майкл Тобиас, основатель New York Engineers, сказал Cheddar, что оранжево-белые полосатые дымоходы, усеивающие городские улицы, имеют дело с относительно небольшой утечкой и, как правило, безопасны для прогулок. Но когда утечка становится больше, может произойти взрыв.

Коррозия может привести к образованию крошечных отверстий в трубах, которые со временем расширяются, позволяя выходить пару, и в некоторых случаях могут вызывать катастрофические отказы. Паровые трубы также подвержены «гидравлическим ударам», которые возникают, когда более холодная жидкая вода течет вместе с паром по трубопроводу.

«Если у вас есть пар, движущийся по трубе под землей, и он внезапно поднимает водяной слой, который не сжимается, эта вода будет похожа на пушечное ядро. И когда он достигнет перекрестка, и ему придется сделать поворот на 90 градусов, эта струя воды может сломать эту трубу на углу, и это происходит. И когда это происходит, она взрывает весь перекресток », — Дэн Холохан, автор книги The Lost Art of Steam Отопление , — рассказал Чеддер.

Паровые волны на Пятой авеню Нью-Йорка, четверг, 19 июля 2018 г.Паровая труба взорвалась под Пятой авеню в Манхэттене рано утром в четверг, посылая в воздух куски асфальта, гейзер из вздымающихся белых паровых историй и заставив пешеходов укрыться. (AP Photo / Joyce M. Rosenberg)

Не далее как в 2018 году в районе Флэтайрон на Манхэттене произошел мощный взрыв паровой трубы, в результате которого в небо взорвалось облако, заполненное асбестом. В результате взрыва никто не погиб, но из-за токсичного шлейфа район пришлось эвакуировать на несколько дней.

В 2007 году один человек погиб, еще 30 получили ранения, когда труба, проложенная в 1924 году, взорвалась возле Центрального вокзала в результате гидроудара.В то время как споры о том, следует ли городам заменять пар на природный газ, продолжаются, пар остается более устойчивым вариантом, особенно после того, как недавно принятые местные законы установили ограничения на выбросы, которые могут производить большие здания.

«Поскольку это когенерация, обогрев здания паром будет иметь углеродное преимущество. Это будет реальная долларовая стоимость», — сказал Тобиас.

Зданий — Требования к проекту для собственника

Собственник Требования к проекту: Котел

Работы, описанные ниже, могут выполняться только только Лицензированным установщиком масляных горелок или Лицензированным мастером-сантехником.

Работа, которую вы можете выполнять без разрешения, Лицензированного установщика масляных горелок, Лицензированного мастера-сантехника или Зарегистрированного специалиста по проектированию

Никакие котельные работы не могут выполняться без разрешения на работу или без найма Лицензированного установщика масляных горелок или Лицензированного мастера-сантехника. Однако зарегистрированный профессионал в области дизайна не всегда требуется для выполнения некоторых незначительных работ, описанных ниже.

Работа без разрешения

Раздел 28-105.4 Административного кодекса Нью-Йорка разъясняет работу, на которую не распространяется разрешение, что не освобождает работу от соблюдения каких-либо других законов или правил, применяемых Департаментом.Собственники обязаны выполнять требования других городских агентств. Если не указано иное, разрешения не требуются для следующего:

• Мелкие изменения и текущий ремонт в соответствии с AC 28-105.4.2 и 1 RCNY 101-14.

Разрешения нет, но для работы требуется Лицензированный установщик горелки или лицензированный мастер-сантехник. В AC 28-105.4.4 перечислены работы, которые считаются обычным обслуживанием и ремонтом, включая допустимую замену / перемещение водопровода, газопровода, оборудования и компонентов, которые должны быть выполнены. лицензированным установщиком масляных горелок или лицензированным мастером-сантехником.

Экстренные работы
NYC AC 28-105.4.1 разъясняет, что «Экстренные работы» — это работы, требующие разрешения и выполняемые для облегчения чрезвычайных ситуаций. Лицензированные подрядчики могут выполнять аварийные работы до получения разрешения, если оно представлено в течение двух (2) рабочих дней после начала работы и включает описание аварийного состояния и принятых смягчающих мер, например:

• Ремонт или замена оборудования для отопления или горячего водоснабжения, обслуживающего жилые помещения во время отопительного сезона или учебные занятия с 1 ноября по 1 мая.

• Замена оборудования в медицинских учреждениях, таких как больницы, дома престарелых и т. Д.

• Замена оборудования в некоторых государственных учреждениях после чрезвычайных ситуаций.

Мелкие изменения и обычный ремонт
AC 28-105.4.2 определяет мелкие изменения и обычный ремонт. Разрешение не требуется для мелких изменений и обычного ремонта и перечисляет работы, не рассматриваемые как таковые.

Обычные сантехнические работы
NYC AC 28-105.4.4 перечисляет обычные работы по техническому обслуживанию и ремонту, включая ремонт, замену и перемещение установленной сантехники, газовых и противопожарных трубопроводов, сервисного оборудования и других компонентов системы. Такие работы должны выполняться лицензированным мастером-сантехником, который должен ежемесячно представлять отчет в Департамент.

Когда нужно нанять профессионала и получить разрешение

Определенные работы с котлом или хранением топлива могут выполняться только квалифицированным специалистом или подрядчиком, имеющим специализированную лицензию на выполнение требуемых работ, а разрешения выдаются зарегистрированным держателям торговых лицензий.

Мастер-сантехник
Ограниченные работы по изменению сантехники, описанные в AC 28-101.5, могут выполняться только лицензированным мастером-сантехником. Зарегистрированный профессионал в области дизайна должен предоставить разрешительные документы в Департамент, если объем работы превышает это ограничение.

Лицензированный установщик масляной горелки
Ограниченное количество изменений в котле масляной горелки, как описано в AC 28-101.5, может выполнять только лицензированный монтажник масляной горелки. Зарегистрированный профессионал в области дизайна должен предоставить разрешительные документы в Департамент, если объем работы превышает это ограничение.

Лицензированный инженер по эксплуатации котлов высокого давления Лицензия
Зарегистрированный специалист по проектированию должен подавать разрешительные документы в Департамент на работы, выполняемые инженером по эксплуатации котлов высокого давления с лицензией.

Когда вам необходимо нанять зарегистрированного специалиста по проектированию и лицензированного мастера-сантехника или лицензированного подрядчика по установке масляных горелок для получения разрешения

Если проект котла превышает объем работ, разрешенных в соответствии с двумя категориями ограниченных работ по котлу, перечисленными выше, зарегистрированный специалист по проектированию должен представить планы строительства на утверждение Департамента, чтобы получить разрешение на работу.
