Как сделать отопление в двухэтажном доме самому – Отопление в двухэтажном доме – без проблем своими руками

Система отопления двухэтажного дома, проект, схема, фото и видео

В домах частного типа или загородных коттеджах наиболее популярной является двухтрубная система отопления двухэтажного дома. Такая система позволит сэкономить средства и, в то же время, обеспечить наивысший уровень комфорта. Если сравнивать с простой отопительной системой, то двухтрубная система создаст в доме более уютную обстановку и позволит создать наиболее оптимальную для проживания в доме температуру. Подобная система отопления двухэтажного дома является наиболее удачным вариантом.

система отопления двухэтажного дома

Двухтрубная система отопления двухэтажного дома

Двухтрубная система отопления: особенности и основы ее обустройства

Если исходить из названия такой системы, то можно сделать вывод, что подвод к радиаторам от котла осуществляется посредством сразу двух магистралей. В одном из трубопроводов системы течет горячая вода, эта магистраль предназначена для нагревания радиатора, а по второму трубопроводу течет уже охлажденная жидкость, которая поступает обратно в котел для того чтобы заново нагреться. Однотрубная система отопления двухэтажного частного дома является не менее эффективной, чем двухтрубная. Главным преимуществом отопительной системы, которая не имеет обратки, является экономичность.

отопление в двухэтажном доме

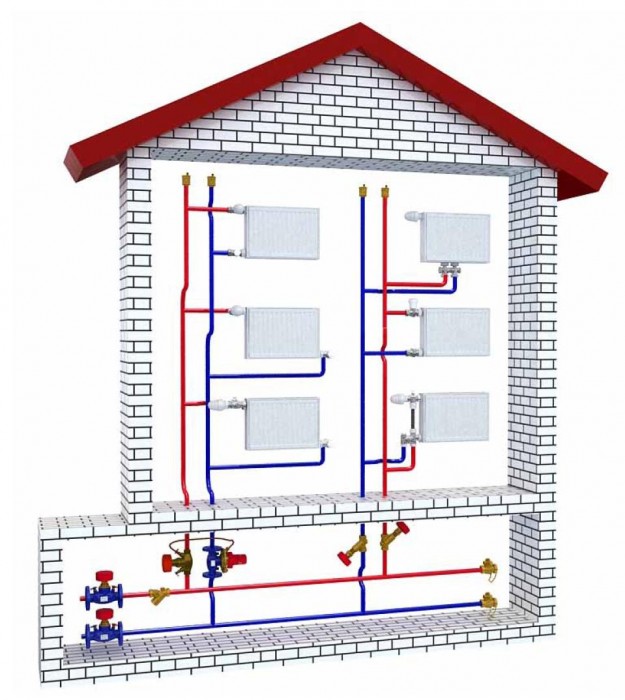

Схема двухтрубной системы отопления

Двухтрубные системы отопления двухэтажных домов обладают следующими преимуществами:

  • Возможность отрегулировать наиболее комфортный температурный режим в помещении;
  • Такая система обладает хорошей эффективностью, и теплоноситель нагревается максимально быстро;
  • Можно выбрать именно ту схему организации отопительной системы, которая является наиболее оптимальной и подходящей.

Схема организации двухтрубной отопительной системы для домов частного типа

Существует несколько основных схем, по которым можно обустроить как однотрубную отопительную систему, так и двухтрубную. Каждая из таких схем обладает как своими преимуществами, так и недостатками.

Одной из наиболее распространенных схем считается лучевое отопление в двухэтажном доме или схема с распределителем.

Индивидуальность такой схемы состоит в том, что у нее особый отвод и подвод теплоносителя. Нередко трубы такой системы монтируются в пол.

проект системы отопления двухэтажного дома

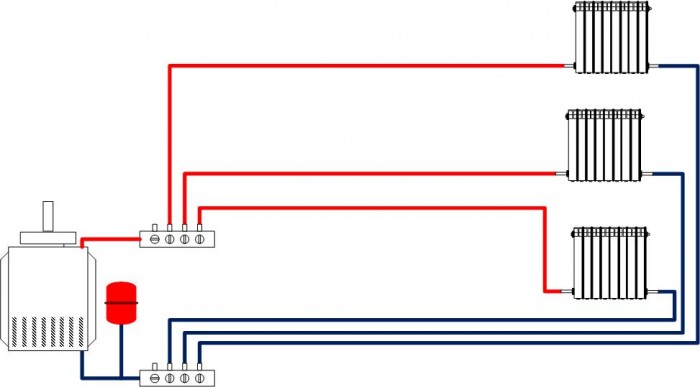

Лучевая двухтрубная разводка

Среди преимуществ можно выделить такие, как:

Рекомендуем к прочтению:

  • Она позволяет сохранить стилевые особенности интерьера;
  • Регулировка отопительной системы является максимально эффективной;
  • Можно вести контроль над подачей теплоносителя.

Еще одна схема, которая получила популярность у хозяев двухэтажных коттеджей – это последовательная схема в целях подачи теплоносителя. Такая схема предполагает подвод труб обратной и подающей магистрали к каждому радиатору по отдельности. Использование такой схемы позволяет снизить стоимость на ее обустройство, также есть возможность отрегулировать показатель теплоотдачи для каждого радиатора отопительной системы и отопление второго этажа частного дома.

Двухтрубные отопительные системы в двухэтажных домах: модернизация

Многие владельцы загородных домов и коттеджей нередко дорабатывают уже существующую отопительную систему. Это является довольно практичным, так как стандартное отопление 2 этажного дома не всегда позволяет добиться максимально высокого результата. Можно заметить что чаще всего популярностью пользуется установка в систему таких компонентов, как расширительный бак и насос. Модернизировав отопительную систему посредством таких элементов, можно не только повысить эффективность системы отопления, но и снизить затраты, которые уходят на обогрев теплоносителя.

Установка расширительного бачка

Такой элемент отопительной системы нужно установить в как можно более высокой точке дома. Идеальным расположением расширительного бачка будет чердак дома. Такой компонент позволит организовать более свободную циркуляцию теплоносителя по магистралям, причем он не будет создавать излишков давления. Если установить такой бочек с некоторым запасом, то это обеспечит циркуляцию необходимого объема теплоносителя, который использует отопление в 2х этажном доме.

отопление второго этажа частного дома

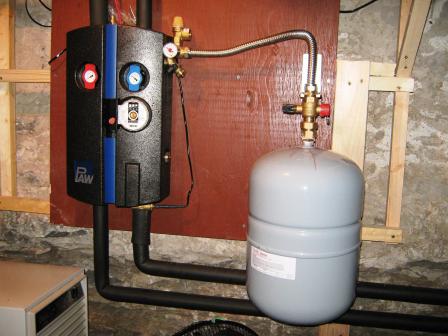

Расширительный бачок в системе отопления

Установка насоса

Двухтрубная отопительная система с естественной циркуляцией является немного устаревшим вариантом для домов современного типа. Монтаж насоса в двухтрубную отопительную систему может повысить эффективность всей системы. Врезка насоса в трубопровод обратки поможет ускорить нагрев системы для наиболее оптимальной температуры. Также это поможет сэкономить средства на оплату топлива. Насос также позволяет увеличить скорость циркуляции теплоносителя по трубам.

отопление 2 этажного дома

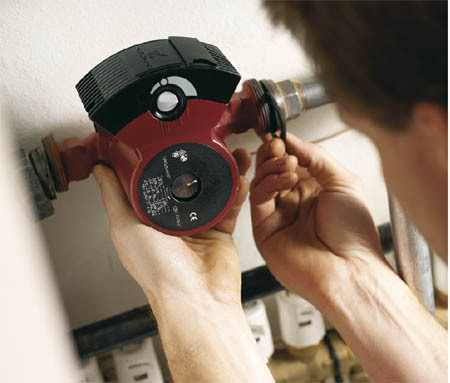

Установка циркуляционного насоса

Возможность двухтрубной отопительной системы: двухэтажный загородный коттедж

Для обогрева двухэтажного загородного коттеджа наиболее эффективным способом является двухтрубное отопление частного двухэтажного дома.

Рекомендуем к прочтению:

Для того чтобы обеспечить в доме максимальный комфорт и уют, а также наиболее оптимальный температурный режим, необходим максимально правильный монтаж всех компонентов отопительной системы.

Такая система хороша тем что, помимо простоты ее установки, в нее не нужно включать много добавочных устройств. Если есть желание, в двухтрубную систему можно включить теплый пол, полотенцесушиель и много других устройств и агрегатов.

система отопления двухэтажного частного дома

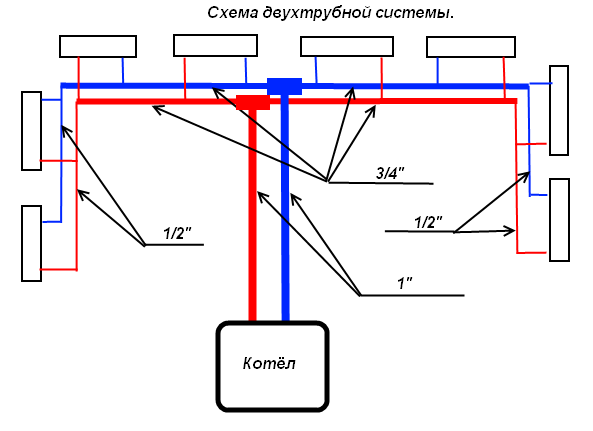

Компоненты двухтрубной системы отопления

Если все же владелец двухэтажного дома решил остановить свой выбор на установке двухтрубной отопительной системы, то многие детали лучше всего продумать еще во время возведения здания. Если соблюдать такую рекомендацию, то можно достичь наиболее высоких показателей системы, что касается ее надежности, эффективности и производительности. Также монтаж отопительной системы, который производится во время строительства объекта, позволит сэкономить время и средства.

Экономические соображения

Для того чтобы отопительная система двухэтажного дома была наиболее эффективной, нужно обладать необходимыми навыками в данной области, соблюдать все требования, что касаются качества оборудования, а также соблюдать некоторые определенные технологии. Грамотную схему организации отопительной системы можно составить только в том случае, если правильно сделать проект системы отопления двухэтажного дома – все расчеты будущих тепловых потерь и гидравлического сопротивления.

Верно составленный и хорошо продуманный проект – это уже большой шаг к тому, чтобы отопительная система была максимально эффективной, качественной а также экономичной.

От выбора оборудования и используемых материалов зависят не только затраты, которые необходимы для строительства и монтажа отопительной системы. От этого еще во многом зависят расходы, которые будут уходить на обслуживание системы во время ее эксплуатации. Для тех, кто гонится за сиюминутной выгодой, лучше не торопиться и продумать все, даже самые незначительные детали.

Любой процесс во многом напрямую зависит от качества выполняемых работ. Если вы услышали мнение только одного специалиста, не стоит сразу доверять его словам. Один человек не может знать всего и обладать максимальным уровнем знаний. Лучше всего делать выводы на основе хотя бы двух-трех мнений. Некоторые вопросы можно поизучать даже самостоятельным образом. После всего этого можно будет сделать определенные выводы. Многие ошибочно полагают, что если сейчас заплатить меньше – то это является экономией.

otoplenie-doma.org

Как сделать отопление в двухэтажном доме с тёплым полом: двухтрубная система

Мы расскажем о том, каким образом к котлу можно подключить ещё один радиаторный контур, скажем, контур второго этажа здания, а также рассмотрим, как подключить контур тёплого пола.

  1. Подключение радиаторного контура

После котла два контура разделяются при помощи коллекторов на подаче и обратке, а уже к коллекторам подключаются радиаторные контуры первого и второго этажа.

Не забывайте ставить запорную арматуру непосредственно в самих коллекторах.

Рекомендуем ставить не шаровые краны, а вот такие задвижки:

Так как мы имеем два радиаторных контура первого и второго этажа, этими задвижками можно без проблем производить балансировку.

Обычно приходится поджимать второй этаж. Давайте подробнее рассмотрим, какую там нужно применять схему.

Допустим, в доме мансарда, и туда нужно провести отопление, при этом можно подключить только два или четыре радиатора. В таком случае нет никакого смысла строить схему Тихельмана, достаточно провести подачу и обратку с первого этажа и применить обычную двухтрубную систему.

В итоге получились два небольших контура. При таком подключении всё будет неплохо работать. Но если полноценный второй этаж и много радиаторов, расположенных по всему периметру этажа, то в этом случае стоит подключить радиаторы по схеме Тихельмана.

Мы получаем ту же схему подключения, что и на первом этаже.

Весь теплоноситель двигается в одном направлении – и подача, и обратка. При этом не нужно производить балансировку на самих радиаторах.

Все радиаторы греют одинаково на 100% своей мощности.

  1. Как подключить тёплый пол к системе

Тёплый пол подключается отдельным третьим контуром, и коллектора придётся устанавливать уже на три выхода.

Ещё для обвязки тёплого пола потребуется коллектор, отдельно циркуляционный насос и смесительный узел. В итоге получилась вот такая схема подключения трёх отдельных контуров.

Если дом достаточно большой, первый этаж имеет площадь больше 100 м², есть вероятность, что встроенный циркуляционный насос в котле не справится и не обеспечит нормальную циркуляцию для всей системы отопления.

Тогда придётся заменить обвязку котла. Посмотрите, как это лучше сделать. Для этого понадобятся распределительные коллектора на подаче и на обратке. В начале подключаем к коллектору контур тёплых полов со своим смесительным узлом.

Затем на коллектор устанавливается второй циркуляционный насос, к нему мы устанавливаем на подаче коллектор на два выхода.

Так же ставим на обратку.

К этим коллекторам подключаем контура первого и второго этажа.

Таким образом, мы на отдельный циркуляционный насос подключили два радиаторных контура. Далее мы их подключаем к котлу. Получается вот такая схема:

Получилось три циркуляционных насоса – два на распределительном коллекторе и один в котле. Между ними может возникнуть конфликт. Они могут мешать нормальной работе системы, поэтому стоит установить байпас между котлом и распределительным коллектором.

За счёт встроенного байпаса получается нулевая разница давлений между подачей и обраткой. Не забывайте ставить на коллекторах задвижки для балансировки системы и дополнительные автоматические воздухоотводчики на самих коллекторах.

Если площадь второго этажа тоже больше 100 м², то второй этаж лучше подключить на отдельный циркуляционный насос.

Если до этого был установлен байпас между котлом и распределительным коллектором, лучше поставить маленькую гидрострелку.

Всё подключаем обратно к котлу, ставим шаровые краны с накидными гайками и фильтры на обратке, а также автоматический воздухоотводчик на саму гидрострелку.

В некоторых случаях автоматический воздухоотводчик требуется установить ещё и на самих контурах после распределительного коллектора. Если у вас трубы после распределительного коллектора сразу идут вверх, воздухоотводчик можно и не ставить, но если трубы сразу идут вниз, лучше поставить автоматические воздухоотводчики на подачу и на обратку.

Установить их можно с помощью обычных тройников.

Не забывайте про сливной кран на гидрострелке. Таким образом, при данной схеме с гидрострелкой все насосы работают независимо друг от друга. Например, ранней осенью можно включить только контур тёплых полов, остальные контура будут отключены. Потом дополнительно можно включить радиаторный контур первого этажа. В насос радиаторного контура второго этажа можно дополнительно установить термостат, и насос будет сам включаться и отключаться в зависимости от заданной температуры.

В данной схеме применяется настенный котёл, но иногда приходится ставить напольный.

  1. Вариант подключения этой схемы с напольным котлом

Обычно напольные котлы идут одноконтурные, только для отопления, без контура горячего водоснабжения. Эти котлы дополнительно приходится укомплектовывать циркуляционным насосом и расширительным баком.

В 90% случаев к напольному котлу приходится ставить накопительный бойлер косвенного нагрева для горячей воды.

В этом случае необходима гидрострелка и распределительный коллектор с отдельными насосами.

Можно добавить, что к готовой схеме можно очень подключить какой-нибудь резервный котёл. Таких схем имеется достаточно большое количество.

Уже многие инженерные компании предлагают готовые решения, у них тоже можно найти для себя какую-нибудь подходящую схему.

transkribator.guru

Проект отопления двухэтажного дома - виды схем и способов подключения

В процессе оборудования системы отопления, перед владельцем двухэтажного дома возникает ряд задач. В первую очередь собственнику предстоит выбрать оптимальный проект отопления двухэтажного дома, отталкиваясь от особенностей планировки здания, имеющихся в распоряжении финансов и доступности определенного вида топлива. Шаг за шагом, реализуя систему обогрева, которую предусматривает схема отопления двухэтажного частного дома, владелец получит возможность эффективного и равномерного прогрева всех ключевых и вспомогательных комнат в здании на протяжении всего холодного времени года.

Чаще всего, делая отопление под ключ, подрядчики отдают предпочтение водяной системе обогрева, однако в зависимости от внешних условий и пожеланий владельцев в основу контура может быть поставлен электрический котел или дровяная печь. При этом типичная базовая схема отопления частного двухэтажного строения, в процессе работы подрядчиков, адаптируется специалистами под нужды конкретного дома. Грамотно внесенные в проект отопления коррективы позволят добиться максимально эффективной работы контура и избежать поломок системы в будущем.

Особенности схемы

Стандартная система отопления двухэтажного дома подразумевает использование традиционных элементов. Они осуществляют подогрев теплоносителя, его циркуляцию и передачу тепла. Элементы отопительной системы монтируются согласно указаниям схемы системы отопления двухэтажного дома, составленной теплотехниками заранее с учетом тепловой потребности дома.

Основными элементами схемы являются:

  • котел или печь;
  • система трубопроводов;
  • батареи;
  • регуляторы и датчики;
  • запорная арматура и фитинги.

Грамотно подобрав элементы по мощности и назначению, собственник добьется того, что система отопления частного двухэтажного дома будет реализована на высшем уровне и позволит устанавливать оптимальный микроклимат в помещении в считанные минуты.

Выбор схемы

В настоящий момент специалисты предлагают воспользоваться несколькими перспективными схемами.

Схемы отличаются способом разводки трубопроводов, использованием различных типов подключения радиаторов, особенностями циркуляции теплоносителя и вариантами расположения стояков.

Поскольку все дома отличаются планировкой, площадью и степенью изоляции, то схема системы отопления двухэтажного частного дома должна выбираться в индивидуальном порядке.

Какой тип подключения радиаторов выбрать?

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

Однотрубная схема

Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов. Однако экономия на материалах не компенсируется эффективностью схемы. Такая схема не позволяет регулировать температуру отдельных батарей в контуре и на практике показывает себя как недостаточно функциональная и примитивная разводка отопления.

Двухтрубная схема

Более предпочтительной считается двухтрубная схема подключения радиаторов отопления в двухэтажном доме, которая предполагает исключение всех недостатков однотрубной схемы. Конечно, для реализации такого проекта потребуются большие затраты на покупку материалов и оплату труда монтажников, однако трудоемкость работ по подключению радиаторов оправдается экономичностью и функциональностью системы.

Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.

Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.

Варианты разводки

Автономное отопление двухэтажного коттеджа схемы которого можно скачать в сети, может предполагать верхнюю и нижнюю разводку трубопроводов. Поскольку в частном двухэтажном доме имеется чердак и цокольный этаж, то собственник может выбрать любую из предложенных разводок. Если собственник решил задействовать чердак, то подача теплоносителя через верхнюю разводку будет производиться в установленные стояки, а затем – в радиаторы. Если собственником выбрана нижняя разводка системы отопления, то подача подогретого теплоносителя из котла осуществляется снизу, то есть из цокольного помещения.

Лучевая схема

Эффективная лучевая система отопления двухэтажного дома предлагает собственникам отказаться от традиционной прокладки трубопроводов вдоль стен. Такое конструкционное решение способствует быстрому остыванию теплоносителя и является проблемой при обогреве большого двухэтажного дома. Вместо этого, схема лучевой системы рекомендует использовать для обогрева несколько отдельных контуров, при этом трубопроводы укладываются не вдоль стен, а по полу.

Корректно смонтированная система лучевого обогрева имеет ряд преимуществ:

  1. оптимальное распределение подогретого теплоносителя по контуру;
  2. возможность проведения быстрого ремонта без отключения всех приборов отопления;
  3. снижение гидравлических потерь;
  4. использование в процессе монтажа минимального количества угловых соединений;
  5. возможность регулирования температуры в каждом контуре.

Коллекторная схема

Современные проекты отопления частного двухэтажного дома могут предложить собственникам воспользоваться коллекторной схемой подключения приборов. Ее принцип состоит в двухтрубном поэтажном подключении радиаторов, при этом трубопроводы, соединяющие элементы контура могут быть скрыты под напольным покрытием, подоконниками или под потолком. Схема может корректироваться в зависимости от планировки дома. Единственным неизменным условием является монтаж отопительного котла на первом этаже, а расширительного бака для компенсации уровня давления теплоносителя – на втором этаже.

Собственники выбирают коллекторный вариант подключения радиаторов по нескольким причинам:

  • возможность установки регулировочных клапанов на каждый отопительный прибор;
  • скрытая разводка трубопроводов, которая не портит интерьер помещения;
  • наличие всего одного вертикального стояка, который отходит от котла;
  • равномерный прогрев теплоносителя, поступающего в радиаторы на первом и втором этаже.

Тип циркуляции теплоносителя

Схема обогрева может предусматривать принудительную и естественную циркуляцию теплоносителя. Как правило, самотечная система отопления двухэтажного частного дома схема которой составляется индивидуально, по многим показателям проигрывает системе обогрева с принудительной циркуляцией. Поэтому владельцы частных домов используют дополнительное оборудование, такое как электрический циркуляционный насос, для нагнетания давления в контуре. Насос обеспечивает лучшую производительность контура и эффективный разнос тепла по системе радиаторов.

Окончательный выбор

Однозначного ответа на вопрос: какая схема отопления дома является более предпочтительной, не существует. Собственникам стоит помнить, что проектирование отопления частного двухэтажного дома – это сугубо индивидуальный процесс, который зависит от ряда внешних условий и факторов. Поэтому им необходимо подобрать схему, которая удовлетворит потребности дома в тепле и не ударит по карману огромными затратами на покупку материалов.

spetsotoplenie.ru
