Как сделать мансардную крышу дома своими руками – Как сделать мансарду — от расчетов до отделки!

типы кровли, как своими руками по технологии выполнить мансарду в частном доме

Обустройство мансарды в частном доме позволит с максимальной эффективностью использовать подкровельное пространство, гарантировав одновременно респектабельный внешний вид строения. Мансардная крыша может быть выполнена своими руками, домовладельцу необходимо лишь использовать качественное утепление и грамотно проведя установку опорных лаг с мауэрлатом.

Разновидности мансардных крыш

На сегодняшний день наибольшее распространение получили несколько разновидностей мансардных крыш, выбор которых напрямую зависит от общей стилистики и архитектуры дома. Необходимо учитывать также назначение помещения, которое будет выполнено под чердаком.

С небольшими дачными домиками часто выполняют классические двускатные мансарды, которые сочетают простоту и позволяют значительно увеличить общую площадь строения.

К распространённым разновидностям мансардных крыш относятся:

• Односкатная мансарда.
• Двускатный вариант.
• Ломаная вальмовая кровля.
• Полувальмовая крыша.
• Коническая и пирамидальная мансарда.

Проще всего сделать одно- и двускатную крышу мансардного типа, варианты выполнения которой подходят для дачных строений и частных домов. Сегодня большинство дачников и владельцев частных домов останавливают свой выбор именно на этом простом и недорогом в реализации варианте. Потребуется лишь использовать качественные мансардные окна, а также провести дополнительное укрепление кровельных лаг и гидроизолировать крышу, что позволит обустроить тут полноценное жилое помещение.

Типовая конструкция кровли

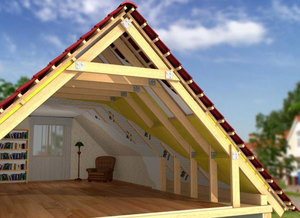

Мансардная крыша своими руками в разрезе имеет вид слоеного пирога, который состоит из нескольких слоев. Именно от правильности обустройства кровли и будет зависеть удобство использования такого жилого и функционального помещения на чердаке.

Конструкция мансардной кровли состоит из:

• Пароизоляция. Основное назначение пароизоляционной мембраны — предотвращение образования конденсата, что предупреждает преждевременный выход из строя строительных материалов, увеличивая общий срок службы выполненной кровли.
• Теплоизоляция. Без качественного дополнительного утепления жить на мансарде будет попросту невозможно. Сегодня в магазинах имеется максимально широкий выбор теплоизоляторов, из которых наибольшей популярностью пользуются минеральная вата, пенопласт и экструдированный пенополистирол.

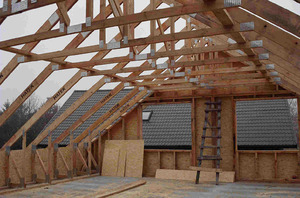

• Система стропил и обрешетка. По сути, это каркас кровли, который выполнен из прочных деревянных брусков, обработанных соответствующими пропитками. Правильно выбранные и качественно установленные стропила будут равномерно распределять нагрузки от кровли по несущим стенам дома.
• Гидроизоляция. В качестве гидроизоляции может использоваться полиэтиленовая пленка или другие аналогичные материалы.
• Подкровельная пленка позволяет защитить утеплитель и деревянные лаги от неблагоприятных воздействий окружающей среды. В каждом конкретном случае выбор подходящей подкровельной пленки выполняют в индивидуальном порядке, в зависимости от особенностей конкретного строения.
• Финишное покрытие, то есть кровельный материал, предлагается сегодня в магазинах с максимально широким выбором. Это может быть шифер, ондулин, черепица и другие варианты декоративного покрытия.

Самостоятельное строительство мансарды

Строительство мансарды своими руками в частном доме потребует наличия на руках качественного проекта, в котором будут проведены соответствующие расчеты, в том числе определена нагрузка на стропила и несущие конструкции. Разработку такого проекта лучше всего доверить профессионалам, что в последующем позволит быть уверенным в надежности выполненной кровли, а обустроенная мансарда не потребует какого-либо сложного и дорогостоящего ремонта.

Если есть на руках качественный проект строительства, можно приступать к выбору используемого материала. В первую очередь, потребуются доски для стропильных лаг, брус с сечением 100×150 и 150×200 миллиметров. Черновой пол выполняется из необрезной доски, а также приобретаются используемые пиломатериалы для обрешётки и декоративной внутренней отделки. Необходимо приобрести качественный утеплитель, гидро- и пароизоляцию. Выбор кровельного материала выполняют в зависимости от финансовых возможностей домовладельца и его вкусовых предпочтений.

Необходимые инструменты

Именно от правильности выбора используемого инструмента будет зависеть качество выполненных строительных работ и долговечность проведенного ремонта. Для самостоятельной работы вам потребуются:

• Плотницкий нож.
• Ножовка, электролобзик или циркулярная пила.
• Молоток, стамеска и топор.
• Угольник, рулетка, строительный уровень.
• Шуруповерт и электродрель.

Использование циркулярных пил, дрели и электролобзиков позволит существенно упростить работу, избавив от необходимости выполнять обработку пиломатериала вручную.

Крепление мауэрлата

Монтаж стропильной системы начинается с крепления на торце боковых стен дома мощного опорного бруса, который принято называть мауэрлатом. В последующем к мауэрлату крепятся стропильные ноги. Укладывают основание из качественного бруса с сечением 150×200 миллиметров. Основание монтируется на выполненную гидроизоляцию из рубероида.

К несущим стенам мауэрлат крепится металлическими шпильками, которые предварительно замуровывают в верхний венец или бетонный пояс. Также возможно использование анкерных болтов диаметром не меньше 12 миллиметров. Болты должны входить в стену на 150 миллиметров и более. К деревянным стенам такое основание кровли может крепиться деревянными нагелями.

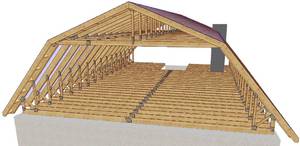

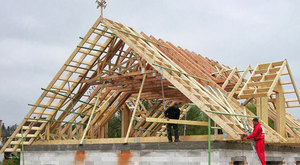

Монтаж стропильной конструкции

Установку стропильной конструкции начинают с монтажа балок перекрытия. Основание крепится сверху к мауэрлату, а за счёт выноса балок за периметр строения удаётся увеличить площадь мансарды. Далее находят середину балки перекрытия, и в последующем такая отметка будет использоваться как ориентир для расположения конька и опорных стоек.

Опорные стойки располагают на одинаковом расстоянии от рассчитанной середины перекрытия. Такое основание в последующем будет определять расположение стен у мансарды, то есть ширину помещения.

Опорные элементы выполняют из бруса, сечение которого аналогично размеру балок перекрытия. Стойки крепятся к основанию с помощью деревянных накладок и специальных уголков. Качеству крепления необходимо уделить должное внимание, так как на выполненное основание будут приходиться существенные нагрузки.

После установки первой пары стоек сверху их фиксируют брусом, который получил название затяжка

. Такое крепление осуществляется специальными металлическими уголками.

Полученную П-образную конструкцию следует установить на мауэрлате, закрепив ее с помощью металлических скоб. Дополнительно для обеспечения жесткости конструкции выполняют деревянные подкосы, которые крепятся с двух сторон от выполненных стропил.

Аналогичным образом выполняется крепление оставшихся стропил, шаг расположения которых зависит от особенностей кровли и нагрузки на несущую конструкцию. Оптимальным расстоянием между соседними стропилами станет интервал в 600 миллиметров, что обеспечивает необходимую жесткость выполненной конструкции.

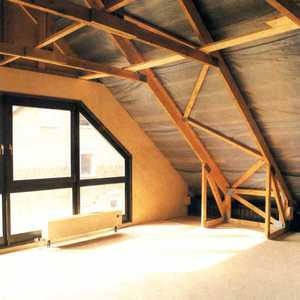

Гидроизоляция и утепление крыши

Обустроив стропильную систему, переходят к гидроизоляции мансардной крыши. Первое перекрытие закрепляется поверх стропил, для чего используют ветрозащитную и гидроизоляционную пленку. Фиксировать такой изолятор можно при помощи степлера и скоб. Полотна настилают внахлёст, а стыки дополнительно проклеивают водостойким скотчем.

Поверх выполненной гидроизоляции монтируется контробрешетка, которая одновременно фиксирует используемый изолятор и в последующем упрощает монтаж утеплителя. Выполняется такая обрешетка из досок шириной в 150 миллиметров и толщиной 80 миллиметров.

Укладывают утеплитель, который должен располагаться внутри выполненной контробрешетки. Для утепления мансарды используют минеральную вату, поверх которой дополнительно фиксируют паро- и гидроизоляционную мембрану. Наличие такой пароизоляционной мембраны позволяет предупредить образование конденсата, который существенно ухудшает теплоизоляционные характеристики утеплителя.

Перпендикулярно контробрешетке следует закрепить деревянное основание, на котором в последующем будет выстилаться кровельный материал. Размеры обрешётки выбирают в зависимости от используемых листов кровли.

Монтаж кровельного покрытия

Укладка кровельного материала начинается от карниза, после чего черепицу, шифер или ондулин монтируют порядно, выполняя крепление с небольшим нахлестом. Сложности при укладке кровли возникают при переходе от боковых наклонных стропил к коньку. В этом случае используют соответствующие металлические угольники или подбирают покрытие таким образом, чтобы его стык приходился именно на имеющийся излом покрытия.

Мансардные крыши частных домов, технология возведения которых не представляет особой сложности, позволят получить дополнительную площадь, гарантируя комфорт проживания в дачном строении или загородном коттедже.

Необходимо лишь использовать качественный проект строительства, верно рассчитать нагрузку на несущие стены, правильно установить стропильную систему, а также качественно утеплить и гидроизолировать кровлю. В такой качественно выполненной мансарде можно обустроить кабинет или полноценную спальную комнату.

planken.guru

Пошаговая инструкция + Фото и Видео

Множество людей мужского пола, обретая семью, рано или поздно задумываются о приобретении своего жилья. Кто-то берёт квартиру в ипотеку, а кто-то копит деньги на строительство дома. Но накопить на большой дом удается не многим и альтернативой будет строительство дома с мансардой.



Что представляет собой мансардная крыша

Мансарду можно построить из пеноблока или из подходящего, вам материала.

Возвести, мансарду не представит особого труда, но необходимо терпение, трудолюбие, подходящие материалы и наличие инструмента.

Мансардная крыша, по сути, является чердаком, но облагороженным.

Форму и конструкцию крыши обязательно нужно внести в проект дома, дабы избежать казусов при дальнейшей эксплуатации.

Вы можете для строительства дома с мансардой взять типовой проект либо же заказать его у профессионалов. В такой документации вы вполне сможете понять с чего начать и выбрать для себя подходящие материалы для строительства.

Теперь можно закупить всё необходимое, но прежде оборудовать место для хранения стройматериала и инструментов. Место для хранения должно быть сухим и иметь крышу, чтобы дождь или снег не могли навредить материалу для стройки.

Так же под навесом можно будет оборудовать небольшую мастерскую, для изготовления некоторых деталей дома или крыши. Для дома из пеноблока или у кого нет возможности построить полноценный второй этаж, выбор мансардной крыши будет оптимальным вариантом. Дом из пеноблока будет бюджетным вариантом. Далее мы рассмотрим устройство мансарды.

Элементы конструкции мансарды по конструкции практически ничем не отличаются от двускатных крыш.

Материалы, необходимые для строительства мансардной крыши

Кровля является наружным покрытием крыши, она защищает внутреннюю часть мансарды и может быть выполнена из различных материалов.

Для кровли, как правило, используют такие материалы:

• Керамическую плитку;
• Битумную черепицу;
• Профилированный оцинкованный лист;
• Металлический прямой шифер;
• Асбестоцементный волновой шифер и другие материалы, подходящие для перекрытия крыши.
• Доска, которая покрывает остов из стропил, называется обрешёткой.
• Верхние детали конструкции стропил называют коньковым прогоном.
• Стропилами называют наклонные рёбра жёсткости, костяк, который формирует форму мансарды.
• Мауэрлат – это деревянные балки, соединяющие креплениями мансарду со стенами по всей площади строения.
• Специальные балки, связывающие стропильную систему с вертикальными стойками и продольными балками, называют диагональными связями.
• Внутренние опоры – балки которые служат опорой стропильной конструкции.
• Изоляция

Этапы строительства мансардной крыши своими руками

После ознакомления с названиями устройства крыши, можем продолжить далее разбирать строительство поэтапно.

Первый этап

Строительство мансарды всегда начинается с монтажа мауэрлата.

При строительстве мансарды на каменной коробке нужно подумать о закреплении мауэрлата шпильками или анкерами на расстоянии не больше двух метров.

В местах расположения анкеров брус размечают, делают в нем отверстие и надевают на анкера, затем фиксируют мауэрлат гайками к стене.

Для упрощения разметки необходимо положить брус на анкера и легонько пройтись молотком сверху, после этих манипуляций должны остаться следы, они и будут местами для сверления отверстий.

Второй этап

Вторым этапом возведения мансарды станет установка балок перекрытия.

Действия должны быть последовательными.

В первую очередь устанавливаются балки крайние с торцов, потом промежуточные. Между промежуточными и крайними балками необходимо натянуть капроновый шнур или леса, еще можно воспользоваться лазерным уровнем или нивелиром. Эти приспособления нужны для указания плоскости.

Третий этап

Устанавливаем, выравниваем по отвесу вертикальное положение и закрепляем опорные стойки.

Укрепляем укосинами и делаем горизонтальные прогоны.

Нужно учитывать, что стойки ставят в равном количестве с балками перекрытия по двум параллельным сторонам мансарды.

Жёсткость опорной конструкции обеспечивают горизонтальные прогоны.



Четвертый этап (стропильная система)

Подготовленные по шаблону детали стропильной конструкции устанавливаем согласно плану и фиксируем к вертикальным опорам.

Элементы можно зафиксировать с помощью досок или металлических пластин с отверстиями.



Пятый этап (фронтоны и обрешетка)

Зашиваем фронтоны, оставляя место для окон, прикрепляем по всей крыше доски обрешётки. Это самая простая работа при строительстве мансарды.

Шестой этап

Вот мы подошли почти к завершению строительства и это утепление мансардной крыши своими руками.

В современном строительстве используют разнообразные материалы для утепления и гидроизоляции, вы их сможете приобрести в любом строительном магазине.

Окончательный этап

Окончательным этапом строительства мансардной крыши является накрывание крыши кровельным материалом.

После того как крыша накрыта кровлей, прокладываем систему водоотводов именно она придаст законченный вид. Конечно это еще не совсем финал, ведь вам предстоят внутренние работы по отделке мансарды, но об этом не в этой статье.





domsdelat.ru

Как сделать мансардную крышу дома своими руками?

Любое строительство собственного дома обходится хозяевам в довольно ощутимую сумму, потому всегда очень хочется избежать неоправданных трат, но сделать жилье максимально благоустроенным. И в этом с успехом помогает мансардная крыша, позволяющая одноэтажному дому приобрести второй этаж, хоть и не совсем просторный. Но иногда с лихвой можно обойтись и этим изящным решением. Поэтому нам совсем не помешает разобраться, как сделать мансардную крышу дома своими руками, ведь этот способ поможет сэкономить финансы, которые пригодятся для других, более важных дел.

Предстоящий трудный выбор

Приступая к такому плану самостоятельно, все же стоит заручиться поддержкой опытного человека, так как будущая конструкция довольно сложна и массивна. Да и выбрать оптимальное решение не так просто, как может показаться на первый взгляд.

Существует несколько типов мансардных крыш, но более популярны двускатные и ломаные. Схемы их строения различны, а чтобы остановиться на той, что будет идеальна для вас, надо познакомиться с обоими вариантами поближе. Но сначала надо разобраться с видами стропильных систем.

Какой вариант стропильной системы подойдет?

Всего их существует пара — висячая и наслонная. Та или иная выбирается в зависимости от расположения несущих стен дома.

1. Висячая конструкция называется так подозрительно, потому что стропильная система вынуждена опираться только на внешние стены дома, так как других капитальных перегородок в нем попросту нет. Использование такого варианта возможно лишь в том случае, когда расстояние между стенами не превышает 8 метров, иначе фундамент может не справиться с большой нагрузкой. Для ослабления ее применяются такие элементы, как подкосы, ригели, затяжки и бабки. Висячая система предполагает использование в качестве балок перекрытия бревна или бруски, сечение которых как минимум 100х200 мм. Именно из-за особых требований надежности мансардного пола рекомендуется все расчеты производить мастеру, хорошо знакомому с такой работой.
2. Наслонная конструкция, напротив, опирается не только на внешние стены, она держится еще и на капитальных перегородках, располагающихся внутри здания. Потому задолго до постройки дома следует обдумать вид фундамента, который бы предусматривал возможность возведения таких перегородок. Из-за прочности такая система более выигрышна для мансарды. Возможны здесь и комбинации, если речь идет о ломаном варианте крыши: тогда боковые стропила имеют наслонную конструкцию, а коньковые — висячую.

Если дом еще только в проекте, вы сможете самостоятельно решить, какой вариант считаете более предпочтительным.

Типы мансардных крыш

Чаще выбирают из двух вариантов — двускатной и ломаной. Второй тип популярен у тех, кто героически решает сделать мансарду самостоятельно. Этому есть простое объяснение: помещение благодаря ломаной крыше приобретает значительно большую площадь. В то время как комната под двускатной все же больше походит на чердак. Еще «сломанная» крыша хороша тем, что свесы позволяют обрести дому очень привлекательный вид.

Но на этом достоинства не ограничиваются: такие крыши служат защитой от осадков как верхним частям стен, так и фундаменту. Есть и небольшая ложка дегтя — они увеличивают парусность, которая при сильном ветре может быть достаточно опасной. Потому при расчете размеров свесов обязательно нужно учитывать погодные условия в местности.

Проектирование

Для создания проекта крыши мансарды приглашение профессионала можно считать обязательным. Да, вы способны работать с компьютерными программами, но только человек достаточно грамотный в строительном деле сможет рассчитать все параметры и не погрешить против документа СНиП, который называется «Нагрузки и воздействия».

Самым важным пунктом при выборе подходящего проекта становится требуемая высота вашего помещения под крышей. Она не может быть меньше 2,2 метров. И здесь преимущество на стороне ломаной крыши, ведь она способна внушительно расширить жилое пространство. Боковые стропила должны иметь наклон в 60°, угол же коньковых выбирается исходя из пожеланий хозяев и особенностей местного климата.

Мауэрлат — основа крыши

Первым этапом, который во многом влияет на надежность и незыблемость конструкции, является закрепление мауэрлата. Материалом для него служат достаточно крепкие доски или брус. Крепятся эти доски по длинным стенам дома. Они помогут равномерно распределить нагрузку — как на стены, так и на фундамент.

Если строение бетонное, то мауэрлат фиксируется металлическими шпильками, вмурованными в балке. При кирпичной кладке роль шпилек выполняет отожженная проволока, намертво закрепленная в ней. Деревянные стены требуют крепления деревянными же нагелями. Брус рекомендуется основательно гидроизолировать, лучшим материалом послужит рубероид.

Если запланированная мансарда настолько велика, что практически повторяет размеры дома, то опираться она должна на мощные балки, что укладываются поперек стен. Они крепятся аналогично мауэрлату, не забывайте, что им гидроизоляция так же необходима. Количество опор и стропильных пар должно совпадать.

Опорная конструкция

Начинается данная операция укладкой опор для стоек, чье симметричное расположение относительно оси дома является аксиомой. Шириной мансарды будет расстояние между ними. Сначала на фронтонах крепятся П-образные арки. Сечение опор и стоек должно быть одинаковым.

Необходимо контролировать вертикальность стоек отвесом, перемычки между ними стоит проверять на горизонтальность. Размеры последующих арок должны точно совпадать с первыми, потому придется проверять вырастающую конструкцию с помощью шнура, натянутого и зафиксированного между ними.

Для фиксации стоек арок используются гвозди, металлические скобы или же шиповые соединения. Для вертикальности стоек при последующей эксплуатации зачастую дополнительно устанавливаются раскосы. Верхние концы арок соединяются перемычками.

Стропила

В случае с ломаной крышей мансарды используются два вида стропил. Это нижние, соединяющие мауэрлат со стойками или поперечными опорами, чьи концы вынесены далеко за пределы дома, и верхние, венчающие собой арочную систему.

После тщательной разметки мауэрлата, стропила фиксируются от фронтона. Если мансарда имеет свесы, то в нижней части стропильных ног делается вырез, горизонтальная часть которого должна опираться на мауэрлат. Они закрепляются гвоздями, скобами, для надежности конструкции добавляется крепеж из обожженной проволоки, диаметр которой может достигать 4 мм.

Вариант с коньковым брусом

Он жизненно необходим, если длина дома более 8 м. В таком случае по центру фронтонов нужно установить дополнительные стойки, на которые затем монтируется наш брус. Не стоит и тут забывать про проверку горизонтальности и вертикальности. Высота таких стоек обязана быть строго выверена, так как от них зависит угол наклона коньковых стропил.

Верхние элементы могут быть соединены с помощью крепежных накладок из металла или дерева, болтами или врубкой. Чтобы избежать ошибок, лучше сначала сделать подгонку первой пары, а затем использовать как шаблон, демонтировав ее.

Конец — делу венец

Остается установить обрешетку, уложить гидроизоляционный материал, оставив место для вентканалов. Затем кладется кровля, внутри мансарду паро- и теплоизолируют, после чего монтируют обшивку.

О том, как сделать мансардную крышу дома своими руками, легко узнать из многочисленных роликов, один из которых можете посмотреть даже у нас.

Смотрите на здоровье!

dom-i-remont.info

Мансардная крыша своими руками — изготовление мансардной крыши + фото

Оборудование мансардной комнаты существенно увеличивает жилую площадь дома. Даже неотапливаемая комната послужит дополнительной теплоизоляцией жилища.

Изготавливается мансардная крыша в виде ломаной двускатной конструкции, но существует множество других вариантов:

• классическая двускатная крыша характеризуется простыми расчетами, работа по строительству стропил выполнима и для начинающего мастера, ее недостаток – низкий потолок;
• односкатная – простой тип кровли, обеспечивающий одну полноценную стену в мансарде;
• шатровая, имеющая четыре ската одинаковой величины;
• многощипцовая – привлекательная и сбалансированная, но сложная конструкция.

Схема дома с мансардной крышей

Двускатная ломаная мансардная крыша дома позволяет получить достаточную высоту потолков в комнате и расширить комфортную площадь. Для ее постройки потребуется грамотно разработанный проект. Создать его самостоятельно – непростая задача, можно заказать в строительной компании или воспользоваться специальной компьютерной программой. Схема конструкции позволит рассчитать необходимое количество материала для стропил, утеплителя, гидроизоляции, кровельного покрытия. Угол наклона для скатов кровли рассчитывают с учетом рекомендаций производителя кровельных материалов, кроме этого учитываются климатические условия – снежная и ветровая нагрузка.

Особенности двускатной ломаной крыши

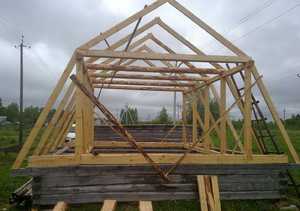

Стропильная система ломаной двухскатной крыши

Нижняя часть стропильной системы устанавливается под углом в 60^°, ее опорные столбы становятся каркасом для внутренних стен помещения. Угол в верхней части стропил не превышает 45^°, что позволяет сократить количество используемого материала, но не в ущерб качеству покрытия. Дополнительную жесткость каркасу комнаты придают подкосы, которые крепятся к балке перекрытия и нижней части стропил.

Утепление мансарды минватой

Слой утеплителя должен составлять не меньше 20 см, такая толщина обеспечит достаточную теплоизоляцию и сохранит комнату от промерзания зимой и излишнего нагрева летом. Недостаточный слой утепления приведет к регулярной потере тепла и подогреву снега. Из-за многократного таяния и замерзания кровельный материал быстро придет в негодность. В летнюю жару для нахождения на незащищенной мансарде потребуется установка мощного кондиционера. Все эти проблемы исключаются при соблюдении норм утепления.

Перед тем как сделать мансардную крышу, древесина, используемая для возведения конструкции должна пройти обработку, защищающую от повреждения микроорганизмами и от возгорания. Важно обустройство вентиляции, позволяющей избавиться от лишней влажности.

Звукоизоляция имеет огромное значение, ведь находясь непосредственно под кровлей, вы будете отчетливо слышать удары по крыше, особенно если используете металлическое покрытие.

Выбор утеплителя

Утепление пеностеклом

В качестве теплоизоляции применяют минеральную вату или пеностекло и пенополистирол. Вспененные материалы не впитывают влагу, как вата, поэтому прослужат дольше. Экструдированный полистирол обладает способностью поглощать звук и станет хорошей звукоизоляцией. Вспененное стекло не горит, морозоустойчиво, не гниет, не пропускает влагу. Минеральная вата доступна по цене, она имеет достаточную толщину для утепления, удобна в монтаже. Упругая базальтовая вата не горит, удобно помещается между стропилами, характеризуется высокой прочностью.

Утепление базальтовой ватой

Необходимые материалы:

• брус толщиной 150×150 мм для балок, 100×150 мм – для мауэрлата, 150×150 мм – для стоек;
• доска 50×150 мм;
• необрезная доска;
• крепежные детали: гвозди, саморезы, уголки, скобы;
• рейки для обрешетки;
• утеплитель;
• рулонная гидроизоляция;
• пароизоляционные мембраны;
• кровельный материал.

В статье не описана конструкция определенного размера. Сколько материала вам потребуется, можно узнать, воспользовавшись калькулятором для расчета мансардной крыши.

Этапы строительства

Сооружение каркаса

1. По периметру строения укладывается опорный брус – мауэрлат. Он крепится к несущим стенам и передает нагрузку со стропил на основание строения. К кирпичным или блоковым стенам мауэрлат крепится при помощи вмурованных анкеров или шпилек. Отметить места для сверления отверстий под крепление можно рулеткой или приложив брус на стену и придавив его до появления вмятин. Под брус обязательно укладывается рубероид для гидроизоляции. Мауэрлат надевается на анкеры и закрепляется гайками.
2. Балки перекрытия представляют собой прочный брус из хвойных пород. Они укладываются на мауэрлат и выходят за периметр стен на 0,5 метра, чтобы увеличить площадь мансарды. Другой способ – крепление в специальные карманы, оставленные в кладке. Концы таких брусьев обязательно покрывают мастикой и рубероидом для защиты от влаги. Балки крепятся саморезами и уголками. Крайние брусья укладывают по уровню, для правильной установки остальных натягивают шнур. Оптимальный шаг балок – 0,6 м, он позволяет укладывать утеплитель без подрезки. Все балки выравниваются по высоте, при недостаточном уровне – подкладывают доски, если брус выступает – его стесывают.
3. К крайним несущим балкам крепятся вертикальные стойки. Их высота и место установки определяется чертежом. После выставления по вертикали с помощью уровня и отвеса, стойки на время фиксируются укосинами из доски. После закрепления крайних стоек, между ними протягивается шнур, по которому устанавливаются остальные брусья. Каждая стойка ставится на балку и временно закрепляется, получается два параллельных ряда.
4. Стойки скрепляются прогонами – досками, этот элемент необходим для придания жесткости конструкции. Сверху прогона помещают ригель, который соединяет стойки на противоположных сторонах. Затяжка крепится к стойкам металлическими уголками. Комплекс этих элементов ограничивает помещение мансарды. Чтобы сделать конструкцию прочнее впоследствии устанавливают подкосы.
5. Перед установкой нижних стропил изготавливается шаблон, облегчающий работу. Чтобы каждый раз не проверять, как правильно отпиливать верхнюю часть стропил, берут доску и, приложив к прогону, обрезают под нужным углом. Это и будет шаблон. В нижней части стропил, которые крепятся к мауэрлату, вырезается паз. Если нижние стропила опирается на вынесенную балку, они подрезаются по месту и крепятся уголками, саморезами и гвоздями.
6. Перед тем как построить верхние стропила, необходимо отметить центр кровли. Для удобства можно прибить доску к мауэрлату и торцевой затяжке, она послужит ориентиром для выравнивания стропил. Чтобы иметь возможность выполнить обрезку верхних стропил на земле, изготавливают шаблон. Для этого берут доску и прикладывают к прогону и отпиливают под углом. По шаблону выполняются все стропила, при правильной установке стоек, они все имеют одинаковый размер. Верхняя часть висячих стропил крепится металлическими пластинами или обрезками доски. Места стыковки с прогонами скрепляются уголками. Первыми устанавливаются крайние стропильные ноги, затем остальные. Подвесные стойки из бруса размером в 25×150 мм соединяют места крепления стропил друг с другом и затяжку.
7. Нижние стропила требуют укрепления подкосами, для этого используют доску, прикрепленную болтами к стропилу и несущей балке. После установки всех подкосов убирают временные опоры. Собрав полностью стропильную конструкцию, зашивают фронтоны.

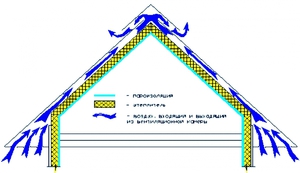

Укладка кровельного пирога

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка. Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке, поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

При обшивании фронтонов оставляют место для окон, если они предусмотрены в конструкции.

Кровля крыши

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

Видео

В этом видео показано, как сделать мансардную крышу дома:

Автор этого видео расскажет, как рассчитать схему мансарды с учетом нагрузок на нее:

Фото

Мансардная крыша деревянного дома

Сложная конструкция крыши

Необычная мансарда

Над баней

Ломаная кровля

Двускатная мансардная кровля

С балконом

kakpravilnosdelat.ru

Мансардная крыша своими руками: чертежи, пошаговая инструкция, видео

Стоимость возведения крыши составляет 25-35% стоимости строительства всего дома, а стоимость работ составляет 50-80% цены материалов, поэтому если строится мансардная крыша своими руками, то экономия может составить 15% всей сметы.

Мансардной называют любую крышу, под которой есть помещения, по высоте пригодные для жилья (мансарда, или мансардный этаж).

Устройство мансардной крыши — сложная и кропотливая работа.

В промышленном строительстве монтаж крыши производится, когда чертежи отображают каждый узел, крепления деталей и сами детали с вынесенными размерами.

Строители не думают про устройство крыши, о том, правильно ли рассчитана нагрузка, их задача – построить каркас, выпиливая шаблоны деталей и скрепляя их между собой, при этом система фиксации элементов крыши тоже указана.

Чтобы разобраться, как сделать мансардную крышу, придется изучить видео, фото и освоить теоретическую часть.

Видео:

Структура мансардной крыши

Комфортная высота потолков для жилого помещения от 2,5 м и выше. Стенами мансардного этажа чаще всего являются скаты крыши, поэтому необходимо обеспечить их теплоизоляцию.

Вершина мансардной крыши – это конек, балка, лежащая параллельно плоскости пола дома, и являющаяся самой высокой точкой крыши. Ребра крыши называют стропилами.

От конька спускаются коньковые (верхние) стропила. Балки чердачного перекрытия соединяют основания левого и правого конькового стропил одной и той же секции крыши.

Стойки (брусья сечением 100х100) зафиксированы на межэтажном перекрытие под прямым углом на расстоянии 0,8-1,5 метра от внешней стены.

Чем выше стойки и чем ближе они поставлены к стенам дома, тем больше будет жилое пространство мансарды.

Боковые (нижние) стропила идут от узла крепления чердачной балки до мауэрлата. Каждая секция мансардной крыши состоит из двух коньковых стропил и двух боковых с каждой стороны.

Система одноименных стропил образует скат – коньковый или боковой.

Наиболее используемый вариант мансардной крыши – ломаная двускатная крыша. В этом случае коньковое и боковое стропило в точки соединения образуют тупой угол.

Если они лежат на одной прямой, то внешне это выглядит как классическая двускатная крыша.

При расчете наклона ската принимаются во внимание материалы будущей кровли и климатические условия, он может составлять от 15 до 45 градусов. Чем больше уклон, тем меньше будет задерживаться снег.

В малоснежных регионах ломаная крыша дома может быть достаточно пологой.

Фото:

В районах с сильными ветрами скат рекомендуется делать достаточно пологим и предусмотреть дополнительное укрепление стропил от высокой ветровой нагрузки.

Стандартный уклон скатов – 30-35 градусов.

Подготовительные работы

Крыша мансардного типа планируется еще до укладки перекрытия между первым и мансардным этажом.

Если в качестве перекрытия у вас будут использованы деревянные балки, то нужно предусмотреть сечение балки и расстояние между балками так, чтобы они выдержали допустимую нагрузку для жилого второго этажа.

Обычно это балки сечением от 150 см и выше при длине 6 м. Такие балки располагаются с расстоянием 80-90 см друг от друга.

Видео:

Система такова, что чем длиннее балка, тем большую нагрузку она будет испытывать в середине. Давление создаст сам пол мансардного этажа, мебель и, собственно, жильцы.

Даже если мансарда планируется под комнаты для отдыха без мебели, балки перекрытия сечением менее 120 см, уложенные с расстоянием 100 см друг от друга, нежелательны.

Надежное устройство обеспечат правильно выбранные для мансардной крыши материалы.

Чем тяжелее будут кровельные материалы, и чем длиннее каркас ломаной крыши, тем большее сечение нужно для бруса, из которого можно будет построить каркас.

Обычно применяются сечения 60х120, 60х100 см.

На многих фото отсутствует устройство армирующего пояса по внешним несущим стенам, когда планируется ломаная крыша.

Система распределения веса такова, что вся тяжесть крыши ложится на балки перекрытия, а они, в свою очередь, переносят этот и свой вес на стены.

Двухскатная крыша одноэтажного строения значительно легче ломаной мансардной, поэтому вполне достаточно мауэрлата (деревянной обшивки по периметру стен ниже балок перекрытия).

Если стены из бруса или кирпича, то мауэрлат справится с тем, чтобы устройство мансардной крыши было надежным. Важно на этапе строительства стен предусмотреть устройство фиксации мауэрлата.

Система должна быть надежной. В случае, когда в качестве материала для стен использован полый шлакоблок или пористый пенобетон, обеспечить крепление мауэрлата к стене сложно.

Удачным решением будет армирующий бетонный пояс, в который на этапе заливки по уровню ставятся стержни для установки мауэрлата.

Его кладут на подложку из рубероида или другого изолирующего материала и выравнивают по внутреннему краю стены.

До фиксации убедитесь, что брусья, образующие мауэрлат, лежат строго параллельно. Даже отклонение в 2-3 см приведет к прогибу ската.

Если дом шириной до 6 метров (максимально допустимый размер безопорной межэтажной балки), то балка перекрытия обоими краями опирается на мауэрлат.

Если ширина дома больше 6 метров и в доме имеются несущие стены, перпендикулярные брусьям перекрытий, то перекрытия устанавливаются по следующей системе: один край бруса крепится к мауэрлату, а второй – к внутренней несущей стене, на которую уже установлен мауэрлат.

В продолжение этой линии укладывается следующая балка от внутренней стены до противоположного внешнего мауэрлата. Зазор между балками должен быть не менее чем 3-4 см.

Если предварительные работы произведены правильно, то вы получили полностью законченное перекрытие между первым и мансардным этажами. Теперь время нарисовать будущий каркас.

Изучение теории начните с фото ломаной крыши и с видео, на котором заснят монтаж мансардной крыши.

Начертите дом с фронтальной стороны, стойки слева и справа, выведите стропила и посчитайте углы наклона. Для изменения укоса ската увеличьте или уменьшите высоту стоек.

Посчитайте длину стропил (косинус угла наклона, умноженный на расстояние от стойки до проекции конька – для конькового ската, и косинус угла наклона бокового ската, умноженный на расстояние от мауэрлата до стойки – для боковых стропил).

Посмотрите видео различных вариантов крепления брусьев между собой. Качественное крепление обеспечит надежный каркас.

Если климатические условия будут чрезмерно перегружать высокую ломаную крышу ветрами, а ширина дома не позволяет выделить много места под неиспользуемое пространство за стойками, то можно уменьшить высоту стоек и после окончания строительства провести монтаж встроенных шкафов по всему периметру боковых стен мансарды.

Порядок сбора каркаса

Каркас крыши делайте только из качественной древесины. Основной признак «лежалого» дерева – темный цвет.

Если не удается купить высушенную в сушильной камере древесину, то приобретайте сырую, но еще на этапе строительства стен.

Свежее дерево использовать для каркаса нельзя – под воздействием нагрузок оно потеряет форму и прогнется.

Сырой брус можно высушить естественным путем за полтора-два месяца.

Для этого выкладываем его четко по уровню с расстоянием между брусьями до 5 см. Никакие два бруса не должны соприкасаться. Через каждые 75-100 см брус должен опираться на ровную поверхность.

Видео:

В качестве точек опоры можно использовать шлакоблок, выложенный на ровной площадке, но ни в коем случае нельзя применять другой брус, предназначенный для каркаса.

В солнечную и теплую погоду брусья сохнут естественным образом, а в дождливую погоду их нужно накрывать. Изготовление каркаса допускается только из полностью просохшей древесины.

Начинайте монтаж, убедившись, что для стоек и стропил выбраны ровные деревянные брусья и в них отсутствуют трещины и сучки.

Распиленные по шаблону деревянные заготовки одного типа должны быть обработаны противопожарным средством и смесью, предотвращающей образование грибка.

Обработку следует производить дважды с интервалом в 1-2 суток. Монтаж можно начинать, когда дерево высохло после обработок.

Видео:

Порядок сбора каркаса пошагово:

• Установка стоек. Сверху брусьев перекрытия кладем без фиксации 5-6 досок, толщиной 5 см. Они образуют пол, по которому можно безопасно перемещаться. Одинакового размера брусья устанавливаются на перекрытия по уровню. Сначала ставятся крайние. Обязательно нужно убедиться, что противоположные расстояния между стойками равны. Затем между крайними брусьями протягивается шнур. Он выполняет функцию уровня, по которому выставляются все остальные. Сверху на стойки кладется и фиксируется обвязка. Теперь у нас получился прямоугольник, в который монтируются все остальные опоры. Для уменьшения шаткости конструкции стойки нужно раскрепить укосинами к брусьям перекрытия. Именно стойки – самое слабое место в системе каркаса, поэтому уделим особое внимание их фиксации. Стойку с балкой перекрытия нужно зафиксировать с помощью строительной скобы размера 12-14. Когда установлены все стойки, расклиньте их с перекрытием с помощью бруса сечением 50-60 см. Стоит дополнительно скрепить их по внешней стороне между собой с помощью необрезной доски;
• Монтаж верхних скатов (двухскатная крыша). В верхней точке стропила скрепляются между собой скобами. Коньковое стропило опирается на обвязку стоек и фиксируется к балке чердачного перекрытия. Монтаж верхнего треугольника мансарды нужно производить только на земле и поднимать полностью готовую конструкцию. Треугольник укладывается на стойки и прикрепляется к ним скобами. Сразу как закончен монтаж второго треугольника, необходимо соединить их в нескольких местах между собой. Когда выставлены все конструкции, можно зафиксировать их обрешеткой;
• Вверху каждого бокового стропила выпиливается паз глубиной 3-4 см, в него заводится обвязка стоек. Угол паза равен углу наклона ската. Внизу бокового стропила также делается паз для установки его на мауэрлат. За счет этих двух пазов стропило ненагруженное может стоять без фиксации. До приложения нагрузки, которую будет нести обрешетка, нужно зафиксировать боковое стропило скобой к обвязке и к мауэрлату. Дополнительную фиксацию стоит провести саморезами, закрученными в местах крепления стропила, под углом;
• Обрешетка – обрезная или необрезная доска или плита ОСБ – фиксируется к стропилам при помощи саморезов. Края скатов должны быть ровными. Расстояние между составляющими обрешетки зависит от кровли. Для шифера допускается расстояние в 3-4 см, а для битумной черепицы требуется сплошная обрешетка;
• Осталось построить фронтоны и утеплить скаты и ломаная мансардная крыша готова.

В процессе реализации каждого шага делайте фото и видео. Это поможет понять ошибки в случае, если полученный результат вас не удовлетворит.

Видео:

Для работы вам потребуются инструменты:

• молотки разного размера;
• шуруповерт;
• циркулярная пила;
• плоскогубцы и мелкий столярный инструмент.

Видео:

Также потребуются расходники:

• скобы размера 12 или 14;
• саморезы по дереву длиной 45-50 см для обрешетки и длиной 150 для дополнительной фиксации стропил;
• гидробарьер;
• строительный степлер;
• в качестве страховки – пояс монтажника.

Лучше позвать на помощь 2-3 помощников (распил реально сделать самостоятельно на земле, а вот монтаж конструкций на высоте невозможно произвести в одиночку).

Изложенная система позволяет рассчитать каркас и произвести монтаж мансарды даже без опыта и специальных знаний. Мансардная крыша своими руками монтируется легко за 2-3 недели.
Видео:

stroyremned.ru
