Строительство крыши – работа, относящаяся к категории сложных строительных процессов. Провести её самостоятельно, не владея подготовительной базой, невозможно. Однако, многие люди стремятся освоить это дело. И особенно те, кто обладает личными загородными участками, с установленными на них домами.

Мысль отремонтировать, сделать новую крышу, полностью разобрав предыдущую и воспользоваться собственными силами, нередко приходит в голову владельцам дачных домов.

Но, если демонтаж, относительно, не представляет собой особой проблемы, то последующие работы, от возведения каркаса и до укладки верхнего гидроизоляционного слоя, могут вызвать много вопросов.

Сложности возникают на этапе выбора формы конфигурации конструкции. Если предстоит ремонт существующего покрытия или устройство небольшого участка крыши прилегающей части дома, предстоящие работы не вызывают большого беспокойства по поводу того, что что-то пойдёт не так.


В остальном же когда речь заходит о полном комплексе работ, охватывающем всю верхнюю площадь сооружения, вопрос как правильно сделать крышу дома своими руками сразу обнаруживает ряд проблем, большинство из которых связано с отсутствием опыта в подобном деле.

Страхи быстрее всего уходят на задний план, когда перед глазами возникают цифры затрат на профессиональных мастеров, их услуги и предоставляемые материалы, которые профильные фирмы иногда предоставляют строго самостоятельно, игнорируя инициативы заказчиков заняться этим лично. В этом случае желание приобрести соответствующий опыт пересиливает мысли о необходимости пригласить профессиональную бригаду.

Ещё больший интерес пробуждается при просмотре фото крыш дома. Своими руками можно выполнить любые работы, и цветные наглядные пособия, а также подробные видео уроки подтверждают это. Главное, знать с чего начать.

Основные виды крыш

Начинают строительство с определения типа крыши. Верхние конструкции дачного дома имеют несколько отличных друг от друга форм. Простейший вид – односкатное покрытие выбирают редко, только при строительстве пристроек.


Для формирования красивого вида предпочтение отдают следующим формам:

Двускатная. Её плюсом является небольшой вес, появление в результате большого чердачного помещения, которое можно обустроить под мансарду. Такая конструкция проста, гармонична и наиболее привлекательна для многих.

Четырехскатная. Эта конструкция менее популярна, поскольку её строительство содержит много сложностей. Без серьёзных навыков, соорудить такую крышу трудно. Если есть мысль построить именно такую конструкцию, в распоряжении должна быть подробная инструкция: как сделать крышу.

Плюсами этого кровельного типа является эстетичность, возможность устроить широкую мансарду, четырехстороннее прогревание. В недостатки входит повышенный вес и сложность работ.

Комбинированная. Такая кровля выглядит очень оригинально. Так же как и предыдущий тип, она имеет свои сложности при постройке.

Но для желающих получить красивую разноуровневую крышу, все трудности преодолимы. В итоге получается крыша, которая гармонично выглядит на фоне любого выступающего участка дома.


Решение вопроса с проектированием

Выбрать вариант конструкции можно, не прибегая к помощи специалистов. Но проект может сделать только профессиональный проектировщик. Сделать чертежи крыши своими руками, идея неразумная.

В данном случае не стоит жалеть о средствах и лучше всего сделать индивидуальный заказ в проектную фирму. Там, на основании выяснения всех необходимых запросов, включающих: конфигурацию, объём, отдельные параметры, составные части и дополнительные детали, составят подробные чертежи крыши.

Основные работы

Этапы строительства крыши дома предусматривают её возведение по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:

  • крепление фундаментной части – мауэрлата. На него приходится давление основных нагрузок. В качестве материала служат деревянные балки сечением 15х15 см.
  • устройство каркаса. Под этим подразумевается прикрепление к мауэрлату стропил. Оптимальный размер балок принимается сечением 7х15 см.
  • проведение работ по усилению кровли. Чтобы сократить воздействие распорной нагрузки на мауэрлат и обрести высокую прочность кровли, проводят скрепление стропильных ног дополнительными балками.
  • устройство деревянной обрешётки. Она необходима для создания сплошного перекрытия крыши.

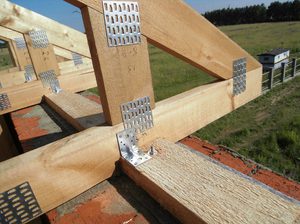

Основными материалами при строительстве будут деревянные доски и брус. Крепление проводится гвоздями.


Когда деревянный каркас будет полностью готов, приступают к дальнейшим работам. В их перечень входит монтаж утепления, пароизоляция, устройство гидроизоляционных слоёв и укладка верхнего покрытия. В данном качестве часто используют черепицу или профильный лист.

Помимо вышеперечисленных работ обязательно нужно помнить о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды.  Кроме этого должны быть смонтированы капельники и подкладочный слой по краям крыши для защиты от проникновения влаги.

Фото крыши дома своими руками

Также рекомендуем посетить:

mojdominfo.ru

двухскатные и другие виды конструкций, видео и фото

Может ли обычный домашний мастер возвести крышу дома своими руками? На первый взгляд задача кажется довольно сложной, но потренировавшись на собственной даче, я понял, что все реально. Я пошагово покажу и расскажу вам, как сделать крышу своими руками, из каких узлов она состоит и какими вообще бывают крыши в частных домах.

Сделать крышу своими руками не так сложно, как может показаться на первый взгляд.Сделать крышу своими руками не так сложно, как может показаться на первый взгляд.

Коротко о видах крыш и общей терминологии

Перед тем как делать крышу, нужно разобраться, какие существуют конструкции и как называются их основные элементы. Иначе вы ничего не поймете в специальной литературе, плюс вам трудно будет разговаривать с продавцами в магазине или на рынке.

На какой конструкции лучше остановиться

Виды крышКраткое описание
ывлоарыоваыывао1Односкатная.

Самый простой, доступный и экономный в плане материалов вариант.

Проблема в том, что для средних и больших домов он не подходит. Чаще всего односкатную крышу монтируют на гаражах, сараях и прочих хозяйственных постройках.

ывлоарыоваыывао2Двускатная или щипцовая.

Традиционная и довольно удобная конструкция, которая подходит для любого дома с прямоугольной или квадратной «коробкой».

Сейчас более половины хозяев частных домов и дач выбирают именно двускатную крышу.

ывлоарыоваыывао3Шатровая.

Шатровая крыша выглядит как четырехгранная пирамида, состоящая из равнобедренных треугольников с общей вершиной.

Сейчас встречается редко, основная причина кроется в сложности балочно-затяжной системы, на которой эта конструкция базируется.

ывлоарыоваыывао4Четырехскатная или вальмовая.

Эта конструкция также базируется на балочно-затяжной системе, но встречается чаще, чем шатровая. Любителям за эти виды крыш браться не стоит.

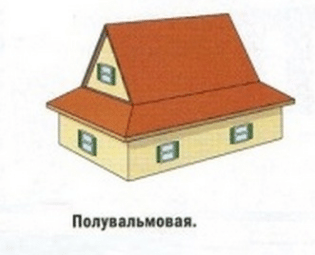

ывлоарыоваыывао5Полувальмовая.

В классическом варианте полувальмовая крыша сейчас уже не используется.

Конструкцию собирают по стропильной двускатной схеме с использованием затяжек и загнутых вверх «кобылок».

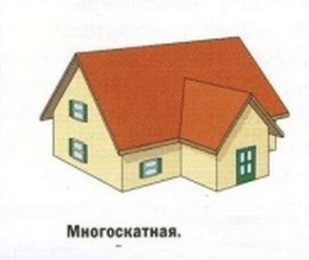

ывлоарыоваыывао6Многоскатная.

Из всех существующих многоскатная крыша считается одной из самых сложных конструкций.

Ее устанавливают только на зданиях с «оригинальной» планировкой или домах с несколькими пристройками.

С такими крышами могут работать только высококлассные профессионалы.

ывлоарыоваыывао7Мансардная.

Этот вид крыши по популярности лишь немного уступает двускатной конструкции. Людей привлекает жилое чердачное помещение.

Своими руками мансардную крышу возвести можно, но нужен определенный опыт, поэтому лучше начать с двускатной крыши.

Проанализировав популярные виды конструкций, я понял, что для любителя оптимальным выходом будет монтаж двухскатной крыши .

Общая терминология

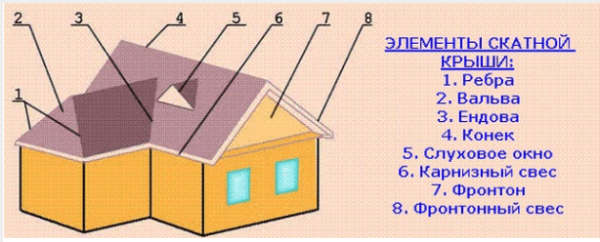

Подробная расшифровка элементов многоскатной крыши частного дома представлена нижеПодробная расшифровка элементов многоскатной крыши частного дома представлена ниже
  1. Ребра — все наружные углы и изгибы, кроме верхней кромки, именуют ребрами;
  2. Вальва — лицевая плоскость в многоскатной крыше;
  3. Ендова — внутренний угол между смежными плоскостями на крышах с несколькими скатами;
  4. Конек — верхняя кромка крыши, на которой сходятся скаты. На шатровой и односкатной конструкции конька нет;
  5. Слуховое окно — небольшая треугольная или сферическая врезка в скат крыши с оконной рамой внутри. Монтируется больше для украшения, функциональной нагрузки на слуховом окне мало. Любителям с такими конструкциями лучше не связываться;
  6. Карнизный свес — это срез нижней части кровли, точнее все, что находится за пределами стены. Именно к краю карнизного свеса крепятся дождевые водоотливы;
  7. Фронтон — вертикальный сектор на фасаде здания расположенный между скатами крыши;
  8. Фронтонный свес — боковой наклонный срез плоскости кровли.

Теперь разберемся, как называются внутренние конструкции крыши.

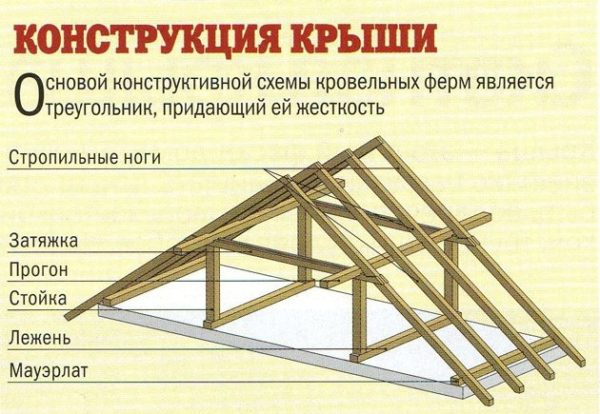

Во всех скатных крышах внутренние конструктивные элементы именуются одинаково.Во всех скатных крышах внутренние конструктивные элементы именуются одинаково.
  • Мауэрлат — опорная балка, которая монтируется на стены по периметру коробки дома, его еще можно назвать фундаментом крыши. Сечение мауэрлата зависит от веса крыши и габаритов дома, чаще всего оно колеблется в пределах от 100х100 мм до 200х200 мм;
  • Стропильные ноги — едва ли не главный элемент конструкции, на них и держится вся кровля. В двускатной крыше они стыкуются под углом и образуют устойчивый равнобедренный треугольник. Для средних домов берутся балки 50х150 мм, а в больших домах 100х150 мм или 100х200 мм;
  • Стойка — вертикальный брус, поддерживающий стропильные ноги. Может базироваться на потолочных балках или лежнях;
  • Лежни — это подобие мауэрлата, только устанавливаются лежни не по периметру коробки, а на простенках большого дома. Эти элементы используются только в «наслонной» системе, о которой я упомяну позже;
  • Затяжка или ригель — горизонтальная балка, которая соединяет две смежных стропильных ноги двухскатной крыши и образует с ними равнобедренный треугольник, тем самым увеличивая прочность всей конструкции;
  • Прогон — монтируется в случае, когда затяжки устанавливаются не на всех стропильных парах. Прогоны нужны для дополнительной поддержки стропильных ног и экономии леса;
  • Коньковый брус — (на данной схеме он не указан) монтируется горизонтально и устанавливается в верхней точке двускатной крыши непосредственно под соединением стропильных ног или между стропильными ногами.

Подготовка и монтаж двускатной конструкции

На этапе подготовки вы делаете расчет стропильной системы, рисуете эскиз или чертеж, после чего закупаете материал и готовите инструмент.

Расчет крыши

Первое, что вам нужно узнать, — это угол наклона плоскости кровли. Все скатные системы делятся на 3 вида:

  1. Плоские крыши — в них угол наклона не превышает 5º. В жилых домах практически не встречаются;
  2. Крыши со средним уклоном — здесь уклон должен составлять от 5º до 30º. Хорошо подходят для степных районов, где сильные ветра и мало снега;
  3. Крыши с крутым уклоном — к ним относятся все скаты с наклоном более 30º. Эти кровли ставят в районах со снежными зимами, ведь чем круче скат, тем быстрее с него сойдет снег.

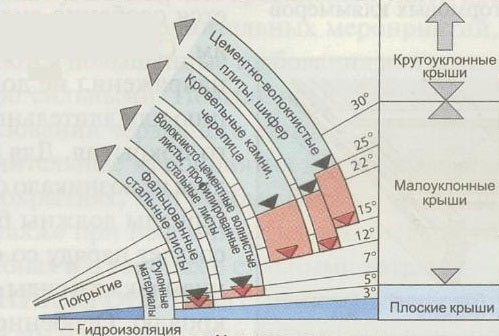

Кровельный материал нужно выбирать в зависимости от угла наклона кровли.Кровельный материал нужно выбирать в зависимости от угла наклона кровли.

Что касается самих расчетов, то здесь нужно разделить высоту кровли от чердачного перекрытия до конька, на половину длинны пролета по горизонту. Если хотите получить значение в процентах, то умножьте полученный результат на 100%.

Самый простой способ рассчитать угол наклона кровли.Самый простой способ рассчитать угол наклона кровли.
ИллюстрацияОтличие наслонной системы от подвесной
ывоарыолваылва1Подвесная система.

Стропила в этой системе устанавливаются только на мауэрлат между несущими стенами. Если стропила подпираются стойками, то стойки крепятся к потолочным балкам.

ывоарыолваылва2Наслонная система.

Эта система отличается от подвесной тем, что стойки поддерживающие стропила базируются как на несущих стенах, так и на простенках внутри дома.

Инструменты и материалы

Из инструмента вам понадобится:

  • Топор;
  • Ручная ножовка по дереву и по металлу;
  • Бензопила или электрическая пила;
  • Молоток;
  • Рубанок;
  • Дрель;
  • Шуруповерт;
  • Набор рожковых ключей.
  • Рулетка, уровень, отвес.

Желательно сбить из досок хотя бы 1 подставку для работы на высоте, в народе именуемую «козлом».

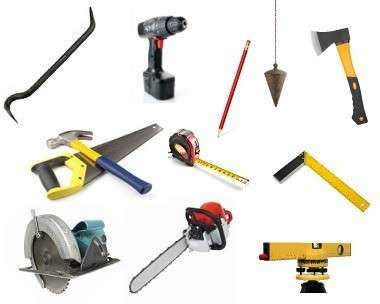

Ориентировочный набор инструмента, который может вам пригодиться.Ориентировочный набор инструмента, который может вам пригодиться.

Материалы:

  • Брус под стропильные ноги — самое распространенное сечение 50х150 мм;
  • Брус под мауэрлат — можно взять цельный брус или собрать его из материала под стропильные ноги. В обоих случаях цена примерно одинаковая;
  • Брус под затяжки, прогоны и стойки – я брал брусок 50х50 мм, но можно использовать стропильный брус 50х150 мм;
  • Бруски для контр обрешетки — стандартное сечение 30х40 мм;
  • Доска для кровельной обрешетки — подбирается под кровельный материал, самый распространенный вариант — это необрезная доска;
  • Металлические шпильки с резьбой и гайки к ним — сечение 12–14 мм;
  • Крепежные уголки и пластины — продаются готовые с отверстиями под саморезы;
  • Саморезы — в ассортименте начиная от длины 50 мм и больше;
  • Гвозди — в ассортименте начиная от длины 50 мм и больше;
  • Скобы металлические — делаются из арматуры или проката толщиной от 10 мм.
Устройство стропильной системы двускатной крыши может быть разным.Устройство стропильной системы двускатной крыши может быть разным.

Монтаж мауэрлата

ИллюстрацииПорядок работы
ывалоырваопыова1Обустройство блочной основы.

Если дом блочный (кирпич, шлакоблок) то под мауэрлат нужно поверх стены залить бетонный армированный пояс.

Высота пояса 250–300 мм, ширина пояса равна толщине стены.

Делаете деревянную опалубку, закладываете внутрь арматурную клетку и заливаете все бетоном.

ывалоырваопыова2Закладка шпилек.

Еще до заливки бетона нужно по центру будущей обвязки с шагом 0,6–1 м вертикально установить ряд шпилек с резьбой или просто куски арматуры. На них потом будет крепиться мауэрлат.

В домах из газобетона бетонный армированный пояс заливается прямо вовнутрь П-образных фасонных газоблоков.

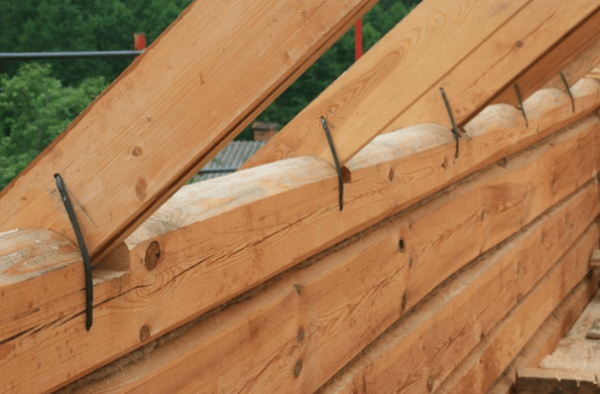

ывалоырваопыова3Мауэрлат в деревянном доме.

В деревянных домах мауэрлата как такового нет, его функцию выполняет брус или бревно верхней обвязки.

ывалоырваопыова4Выравниваем основу.

Под мауэрлат основание должно быть идеально ровным, если вначале вы этот момент пропустили, то перед укладкой нужно будет выровнять.

Основу можно выравнивать цементно-песчаным раствором или клеем для газоблоков (клей используется в домах из газобетона).

ывалоырваопыова5Обустраиваем гидроизоляцию.

Брус не должен напрямую контактировать с бетоном, поэтому перед укладкой мауэрлата застилаем сверху рубероид, желательно в 2 слоя.

ывалоырваопыова6Установка бруса.

Просверливаем в мауэрлате отверстия под вмурованные в стену шпильки, надеваем брус на шпильки и притягиваем его к стене.

Сверху обязательно подложите широкую шайбу и законтрогайте крепление.

Цельный брус стыкуется в полдерева, то есть, делаете вырез как на фото, стыкуете два сектора и загоняете сверху 5–7 длинных саморезов или гвоздей.

Если мауэрлат набирается из стропильных брусков, то они просто укладываются вразбежку и скрепляются саморезами.

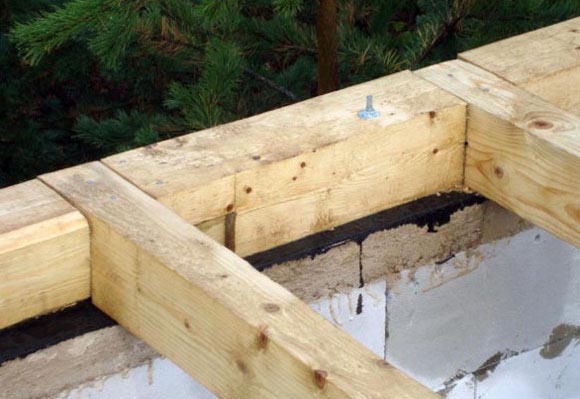

ывалоырваопыова7Мауэрлат.

Бывают случаи когда мауэрлат набирается из кусочков уложенных между балками перекрытия, но прочность такой конструкции намного ниже, плюс анкеров на крепления у вас уйдет в 2 раза больше.

ывалоырваопыова8Обработка древесины.

Абсолютно всю древесину, которая идет на сооружение крыши нужно минимум 2 раза обработать антисептиками и антипиренами, иначе крыша простоит не более 10–15 лет, потом ее съедят жучки.

ывалоырваопыова9Влажность древа.

Из свежеспиленного леса крышу делать нельзя, в процессе сушки под нагрузкой балки и доски может повести или они начнут трескаться.

Чтобы сократить расходы можно заранее взять свежеспиленный лес и сложить его в штабеля под навес, за сезон древесина высохнет, порядок укладки показан на схеме слева.

Монтаж стропильной конструкции

ИллюстрацииПорядок работы

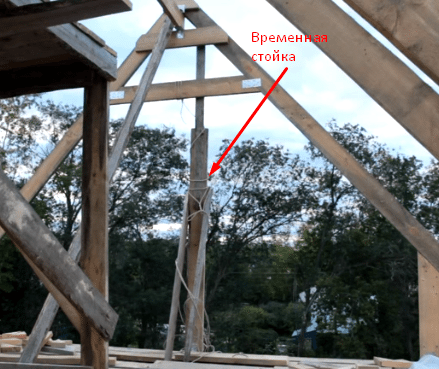

ывдлаорывапырмав1Устанавливаем крайние стропила.

Первыми выставляются 2 треугольника по краям. Чтобы они не шатались, я укрепил оба треугольника временной стойкой и диагональной подпоркой.

Кроме того временную вертикальную стойку я также закрепил двумя досками по диагонали.

ывдлаорывапырмав2Стартовые крепления под стропила.

На мауэрлат я установил и закрепил металлическими уголками бруски 50х150 мм. Бруски срезаются под углом наклона крыши.

Обратите внимание: уголки крепятся на 8 саморезов (4х4) и устанавливаются только с одной, внешней стороны.

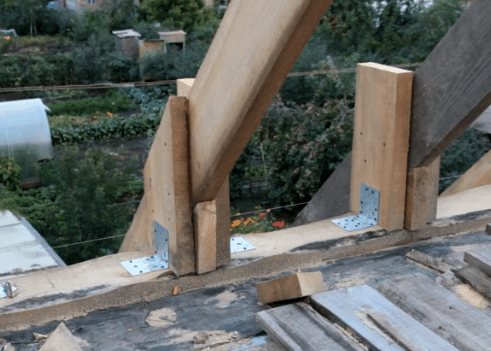

ывдлаорывапырмав3Фиксация стропил снизу.

По мере установки стропильных ног, основание бруса зажимается таким же упором и скрепляется саморезами.

Позже я планирую в дополнение к саморезам стянуть всю эту конструкцию еще сквозной шпилькой на 12 мм.

ывдлаорывапырмав4Дополнительная фиксация.

В принципе такого крепежа достаточно, но я для уверенности решил снизу еще подпереть стропильную ногу треугольниками.

ывдлаорывапырмав5На крайних стропильных треугольниках я изнутри поставил по 2 металлических уголка.

С наружной стороны прикручена металлическая накладка, а потом фронтон будет сверху обшиваться доской 25 мм и сайдингом.

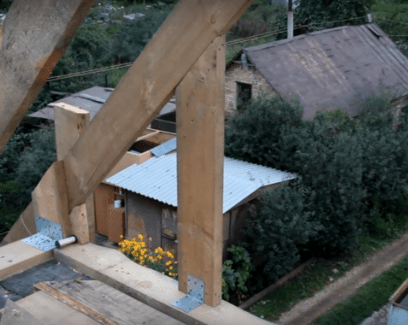

ывдлаорывапырмав6Усиление. Кроме того, в 1 м от мауэрлата на крайние стропила я закрепил дополнительные подпирающие стойки.
ывдлаорывапырмав7Коньковый брус.

Сверху я пустил коньковый брус, для этого я закрепил на стропилах 2 затяжки (ригели) с зазором 150 мм, между ними вставил брус и зафиксировал его металлическими уголками на саморезах.

ывдлаорывапырмав8Наращивание. Коньковый брус по длине вышел больше стропильной ноги, поэтому его пришлось наращивать.

Я по бокам приложил 2 накладки из такого же бруса и стянул все это с обеих сторон шпильками 12 мм.

ывдлаорывапырмав9Фиксация стропил сверху.

Стропила у меня получились по 6 м, а весь пролет шириной 7 м. В верхней точке нагрузка солидная, особенно в крайних треугольниках, поэтому я вырезал из стального листа толщиной 5 мм накладки, просверлил их и стянул пятью шпильками.

ывдлаорывапырмав10Крепление затяжек (ригелей).

Промежуточные ригели на крайних стропильных треугольниках вставляются вовнутрь и фиксируются металлическими пластинами с обеих сторон.

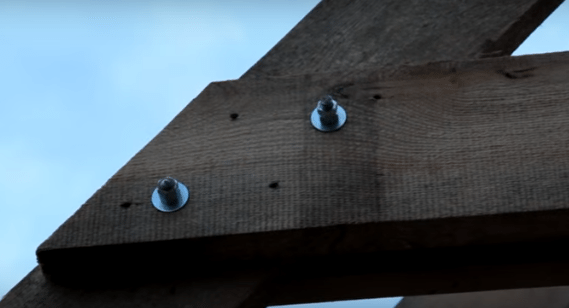

ывдлаорывапырмав11Шпильки. Все остальные стропильные треугольники скрепляются двумя затяжками (по затяжке с каждой стороны).

На стропилах затяжки фиксируются двумя шпильками и четырьмя саморезами.

ывдлаорывапырмав12Натягиваем шнур.

После окончательной установки крайних стропильных треугольников, между ними натягивается шнур.

Этот ориентир поможет нам выставить все остальные стропила в одной плоскости.

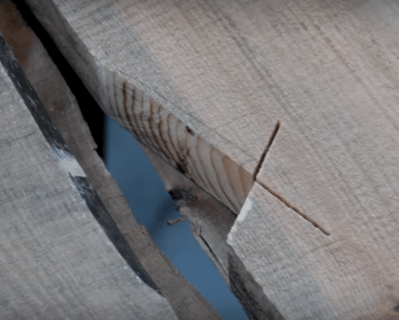

ывдлаорывапырмав13Посадка стропил.

В моем случае, каждое стропило в точке соединения с мауэрлатом подрезалось, как показано на фото.

Но это не единственный вариант соединения стропильной ноги с мауэрлатом.

ывдлаорывапырмав14Варианты посадки стропил.
  • Вариант А — стропильная нога как бы обхватываем мауэрлат;
  • Вариант Б — подрезается не только стропильная нога, но и сам мауэрлат;
  • Вариант В — стропильная нога подрезается под углом, но чтобы вырез не соскользнул, к брусу еще крепятся упоры с обеих сторон;
  • Вариант Г — такой же как вариант В, только в нем стропильная нога не обрезается возле мауэрлата, а продолжается еще минимум на полметра и вы получаете готовый карнизный свес.

Есть еще запилы с «зубом», но там нужен оп

krovlyakryshi.ru

чертежи и фото, видео, стоимость

Обустройство крыши – один из заключительных этапов возведения любого здания. Монтаж крыши – ответственная задача, качество выполнения которой определяет характеристики будущего дома, в том числе и безопасность его обитателей. Поэтому данному этапу требуется уделить пристальное внимание. Но это не значит, что для того, чтобы возвести крышу, придётся вызывать профессионалов. При грамотном подходе все необходимые работы можно выполнить самостоятельно. А наша статья подробно расскажет вам, как делается крыша своими руками, чертежи и фото помогут вам разобраться в нюансах процесса обустройства и добиться отличного результата без лишних вложений.

Крыша своими руками: чертежи и фото

К обустройству крыши переходят после того, как все прочие основные работы завершены. То есть ваш будущий дом уже имеет надёжный фундамент и крепкие стены. Можно сказать, что крыша – это наиболее затратный элемент строения, а также требующий проведения кропотливых работ. Для того чтобы выполнить качественный монтаж кровли, необходимо, по крайней мере, знать, какие её виды используют сегодня и в чём их особенности.

Постройка без крыши – это не постройка. Потому что наличие крыши обеспечивает защиту от холода и осадков, удерживает тепло, делает здание красивым и пригодным для жизни. Как не может дом стоять без одной стены или без основания, так не может он стать полноценным жилищем и без хорошей, надёжной крыши. Поэтому самостоятельное возведение должно быть продуманным и взвешенным шагом, чтобы оно не превратилось в пустую трату сил и времени. Подумайте, что необходимо для достижения поставленной цели, проанализируйте все этапы и составьте подробный оптимальный план действий.

Кровля: какой она бывает?

Кровля: какой она бывает?

Первое, что стоит определить при планировании возведения кровли – это её вид. При этом можно, конечно, опираться исключительно на собственные эстетические предпочтения. Но этот вариант едва ли можно назвать оптимальным выбором. При определении подходящего типа кровли надо ориентироваться на особенности будущего здания, его назначение, размеры и прочие характеристики. Необходимо соотнести их с особенностями различных видов кровли, и тогда оптимальный выбор станет очевидным.

По крайней мере, вы выберите два варианта, наиболее подходящих к условиям строительства, а затем уже сможете пустить в ход ваши эстетические предпочтения. Итак, сегодня здания снабжают следующими видами кровли:

  • плоская – наиболее частый вид, применяющийся для многоэтажных жилых домов;
  • односкатная – простой и практичный вариант для построек хозяйственного назначения или помещений нежилого назначения. Часто такими крышами снабжают сараи и гаражи;
  • двухскатная – популярная и часто встречающаяся крыша. Чаще всего она венчает жилые деревенские дома, баньки. Конструкционно представляет собой две наклонённые плоскости, соединённые в верхней точке между собой;
  • четырёхскатная, или вальмовая – практичный и оригинальный вариант. Отличается сложностью в реализации в сравнении с вышеперечисленными;
  • мансардная – отличительная особенность такой крыши состоит в том, что её обустраивают под жилым чердачным помещением. Форма и вид могут различаться. Выполнить такой вариант довольно сложно. Для этого требуются тщательно продуманные чертежи;
  • ломаная – чаще всего этот вид кровли встречается в следующем конструктивном варианте: двускатная крыша с изломами по обеим сторонам, начинающимся в центре каждой стороны крыши. Однако ломаная кровля может выполняться и в других вариантах, а том числе и в мансардном.

Кровля: какой она бывает?

Определяясь с типом кровли для своего дома, обратите внимание на то, что выбирают при строительстве современных домов. Проанализируйте собственные потребности. Нужно ли вам жилое помещение на чердаке? Если необходимость в нём имеется, то есть смысл заняться более сложным в исполнении видом кровли – мансардной ломаной. Если же нет, то всегда может обратиться к «классической» двускатной конструкции.

Сложность работы с крышей определяется во многом не только выбранным типом кровли, но и тем, насколько большой площади она должна быть. Для больших домов возводить крышу сложно, для маленьких – проще. Имеет своё значение и планировка. Сложность крышной конструкции определяется в большей степени только от сложности изготовления системы стропил.

Стадия первая: подготовка

Стадия первая: подготовка

После того как вы определились с типом конструкции, пришёл черёд выбрать предпочтительные материалы. Тип материала тоже влияет на то, какой будет система стропил для вашей крыши. Ведь любой материал имеет вес, который оказывает давление. Поэтому нередко стропила требуют дополнительного усиления. Не менее важно определить, каким образом кровельный материал будет крепиться к доскам и прочие важные моменты.

Грамотно выполненный и достоверный чертёж – залог успешного решения задачи устройства кровли. Он является основой всех работ. Некоторые элементы кровли заслуживают быть выделенными на отдельную схему, особенно это касается тех узлов, которые отвечают за соединение усиливающих деталей и системы стропил.

Самый тяжёлый материал для кровли – это керамическая черепица. Конечно, она красива и экологична, но требует особой подготовки здания к дополнительной серьёзной нагрузке. Это относится не только к системе стропил, но и к стенам и фундаменту. Посмотрите несколько чертежей, которые могут быть вам полезными в процессе выполнения работ по устройству кровли своими руками.

Стадия первая: подготовка

Лучший материал для стропил – это хвойная древесина, влажностью 20%. На ней не должно быть ни суков, ни синевы.

Для решения вопроса обустройства крыши необходимо иметь:

  • гидроизоляционный материал;
  • пароизоляционный материал;
  • гидроизоляционную плёнку;
  • теплоизоляционный материал;
  • крепёж;
  • инструментарий.

Особенности создания стропильной системы

Особенности создания стропильной системы

Первая стадия создания стропильной системы – это установка железобетонной обвязки поверх стен. Это обязательный этап для любых домов, кроме брусовых. Обвязка необходима для усиления стен и выравнивания их по горизонтали, создания гладкой поверхности.

В каркас обвязки нужно вставить армированные шпильки, необходимые для крепежа мауэрлата. Их высота должна быть достаточной, чтобы выступать над мауэрлатом на 3 см. Из бруса 20х20 мм или 150х150 мм выполняется сам мауэрлат, назначение которого – служить основанием для стропил.

Не забудьте уделить достаточно внимания такому аспекту, как качественная и надёжная гидроизоляция. Соответствующий материал укладывается на обвязку. В качестве такового можно применить рубероид. Он доступен по цене и отлично справляется с функцией защиты от проникновения влаги. Сверху на него кладётся мауэрлат и закрепляется на шпильки оцинкованными гайками. Постоянно контролируйте степень ровности укладки мауэрлата с помощью исправного уровня.

Используя в работе деревянные элементы, позаботьтесь об обеспечении их долговечности. Для этого обработайте их антисептическими составами.

На следующем этапе устанавливаются так называемые стропильные ноги. Материалом здесь выступит брус 150х150 мм. Распорки, подкосы, стяжки создаются из досок подходящих размеров. Тип стропил может быть висячий или наклонный. Он определяется конструкцией самой крыши.

Пошаговая инструкция самостоятельного возведения крыши

Пошаговая инструкция самостоятельного возведения крыши

После установки наружных стропил нужно выполнить присоединение обрешётки. Она просто прибивается к стропилам. Материалом для неё служат доски в 2 см толщиной. Не забудьте об особенностях выбранного вами типа крыши, потому что именно он определяет конструкцию обрешётки – сплошной она будет или с зазорами.

Но перед обрешёткой надо решить ещё одну важную задачу – изолировать от влаги стропила. Если вы планируете использовать чердак под жилую комнату, то требуется дополнительное утепление. Теплоизоляция укладывается между стропилами. Используйте пенопласт или минвату. Если пропустить этот важный этап, то впоследствии придётся выполнять те же самые манипуляции под уже собранной крышей, что довольно неудобно. Поэтому заранее позаботьтесь об этом.

Для жилой комнаты утеплитель кладётся двойным слоем, каждый из которых составляем не менее 50 мм. Выбранный вами материал должен одновременно сохранять тепло и выполнять звукоизоляционную функцию. На утеплитель рекомендуется положить пароизоляционные материалы. В противном случае существует риск образования конденсата на утеплителе. Если вы строите крышу самостоятельно, то имеет смысл подробно следовать профессиональным советам и инструкциям, чтоб конструкция получилась максимально качественной.

Финишной прямой в создании кровли является укладка кровельного материала. Чаще всего используют шифер. Он недорогой, проверенный временем, долговечный. Но сегодня имеет смысл обратить внимание и на более современные материалы: черепицу, ондулин и др. В этом отношении советовать что-либо сложно, так как и свойства, и особенности у всех материалов разные, так же, как и их стоимость. Поэтому выбирайте на собственный вкус и в соответствии с вашими возможностями.

Итак, мы рассказали, как самостоятельно возвести крышу для дома. Надеемся, что наши советы и дополнительные материалы помогут вам выполнить все работы максимально качественно, и результат вас не разочарует. Ещё раз напоминаем, что к решению этой задачи необходимо подходить очень серьёзно и взвешенно, потому что она требует аккуратности, кропотливости и терпения. Желаем вам удачи!

Крыша своими руками: Видео

Пошаговая инструкция самостоятельного возведения крыши Загрузка…

pochtidoma.ru

возведение кровли дома своими руками

Материалы для строительства крышМногие владельцы пригородных участков предпочитают самостоятельно строить дом. Заключительным этапом строительства здания является возведение крыши. Имея определённые навыки, можно сократить трудозатраты на наёмных работников и сделать работу своими руками. Многие не знают, как сделать крышу — в таких случаях лучше воспользоваться помощью квалифицированных рабочих.

Виды возводимых крыш

Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

Как правильно возводить крышуОчень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.

Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться. Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

Отличным вариантом будет комбинированный дизайн. Он может сочетать признаки всех этих типов. Другой вариант для чердака — строить крышу со сломанными склонами. В этом случае нижняя часть крыши имеет больший уклон, чем верхняя. Эта сборка позволяет поднять потолок в помещении и сделать дом более комфортным.

Материалы для выполнения работ

Современная строительная индустрия предлагает огромное количество традиционных и инновационных кровельных материалов. Чтобы понять все их разнообразие, вам необходимо подробно рассмотреть основные типы параметров. Однако вначале стоит понять, какие принципы используют при выборе определённых кровельных материалов. Выбор материала зависит от многих факторов:

  1. Конструкции крышДопустимая нагрузка на кровлю. Этот параметр зависит не только от веса самого материала, но и от массы снега, который лежит на крыше зимой.
  2. Архитектурное решение для строительства кровли. Материал выбирается в зависимости от формы и конструктивных особенностей крыши. Например, черепица возможна с наклоном не менее 30−35 градусов.
  3. Требования к долговечности и огнестойкости.

Современный рынок полон различных кровельных материалов. Они должны быть не только достаточно прочными. Обязательным условием является способность противостоять различным негативным атмосферным факторам.

Возведение крыши частного дома требует подготовки инструментов и материалов.

В частности, вам понадобятся:

  1. Форма и размеры крышБрус 100×150 для мауэрлата. Поперечное сечение балки зависит от ширины укладки кровли. При установке двускатной крыши достаточно 100 х 150 мм.
  2. Доска 150х50 мм для стропил и балок. Поперечное сечение платы может быть меньше, если нагрузка низкая (в зависимости от кровельного материала). Расчёт досок для стропила производится так, чтобы можно было установить стропила со стороны крыши с шагом 80−120 см.
  3. Брус 100×150 мм для стоек крыши.
  4. Гидро- и пароизоляция.
  5. Доска для каркаса.
  6. Электропила или болгарка.
  7. Кронштейны, углы, винты.

Методика проведения строительства

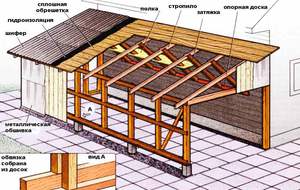

Как сделать крышу домаРассмотрим, как правильно сделать крышу. Чтобы определить конфигурацию и размер кровли, необходимо учитывать снежную и ветровую нагрузку в существующих климатических условиях — чем меньше угол, тем лучше конструкция выдерживает нагрузки. Но небольшой угол (40 градусов или меньше) не позволяет полностью использовать чердачное пространство.

Форма и конструкция кровли спроектированы в соответствии с проектным планом: ключевые опоры системы кровли должны совпадать с линиями и точками несущих конструкций нижнего этажа. Таким образом, необходимо учитывать ширину дома, наличие в центре продольной несущей стены. Если чердак не планируется использовать в качестве полезной площади для проживания, вы можете построить надёжную крышу с многослойными стропилами. В этом случае стропила прикреплены к дорожке, которая поддерживает столбы, опирающиеся на внутреннюю опорную стенку.

Если будет принято решение о том, что двускатная крыша будет установлена собственными руками, вы должны внимательно прочитать пошаговые инструкции. Функциональные параметры крыши также зависят от правильной изоляции, характеристик и качества установки финишного покрытия.

Самостоятельное устройство мауэрлата

Перед тем, как построить крышу дома надёжно, необходимо позаботиться о креплении мауэрлата — деревянной перевязки дома, которая служит границей перехода от камня к деревянной части.

Заблокируйте его такими способами:

  1. Залив укрепляет пояс по периметру и фиксирует в нем шпильки. Шаг шпильки должен составлять от 1 до 1,5 метра.
  2. Затем фиксируют шпильки в последних рядах кладки дома.

Резка и монтаж стропил

Особенности строительства кровли домаСтропила — самая сложная часть работы. Важно не только смонтировать ножки стропил, но и правильно их разрезать. В случае перекоса вся крыша будет «ходить», что плохо для дома.

Теперь необходимо отрезать верхний край доски так, чтобы систему стропил двух параллельных ножек можно было соединить режущими кромками без пустот и зазоров. Для этого нужно поднять доску вверх, прислонить к мауэрлату и поднять до нужного угла. В центре, перекрывающемся к стропилу полу, необходимо нарисовать линию. Это будет линия отреза платы. То есть в верхней части стропила получаем наклонный разрез. Все стропила, вырезанные с рисунком, собираются надёжно в верхней части с помощью скоб, стяжек и болтов.

Устройство фронтона кровли

Фронтон является продолжением стены, ограниченной склонами кровли. Если имеется двускатная крыша, то фронтоны дома треугольные. При установке конструкции сначала устанавливаются первые части, которые впоследствии служат рамкой для фронтонов. Необходимо строго проверить вертикальность структуры и убедиться, что они имеют одинаковую высоту. В верхней части фронтонов крепится горный хребет, на который позже монтируются остальные стропильные конструкции.

Как правило, фронтоны зашиваются после кровельных работ, но это можно сделать на более ранней стадии. Монтаж плат 50 x 100 или 50 x 150 мм осуществляется в вертикальном или горизонтальном направлении. Фронтон, который может быть построен своими руками, часто снабжается окнами. Необходимо предусмотреть изоляцию фронтонов.

Монтаж каркаса и кровельного пирога

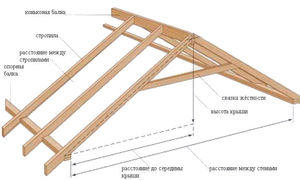

Резка стропил крышиВ продолжение темы стоит отметить, что следующим этапом станет установка каркаса и строительного кровельного пирога. Как только система будет готова, необходимо заложить каркас, который станет основой для других материалов пирога — пара- и гидроизоляции, а также для других изоляционных и кровельных материалов.

Кровельное покрытие может быть установлено из необрезных досок 100×50 мм. В этом случае шаг расположения досок зависит от конечного кровельного материала. Чем тяжелее, тем меньше должен быть шаг рейки. Обычно он равен 30 см.

Важно: под каркасом желательно сложить слой пароизоляции. Она защитит изоляцию от испарения из дома. На вершине барьера уже установлены доски.

Теперь перпендикулярно к дереву нужно заложить луч по ступеням, равным ширине плит или рулонов изоляционного материала. Между ними укладывается утеплитель, аккуратно в имеющиеся канавки.

Сверху все покрывают слоем гидроизоляции и фиксируют его другим перпендикулярным каркасом (в данном случае горизонтальным). И уже на нем устанавливают последний кровельный материал.

В самом конце установки крыши в доме необходимо установить дренажную систему. Она изготовлена из разрезанных пластиковых труб, их заблаговременно покупают. Теперь остаётся зашивать крышу с выбранным материалом.

Покрытие крыши своими руками

Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

Работы по укладке черепицы крыши выполняются в следующем порядке:

  1. Как правильно строить крышуУстановить штангу каркаса на переднюю панель каркаса.
  2. Затем перейти непосредственно к укладке металла. Стоит отметить, что технология укладки зависит от типа кровли.
  3. В случае двускатной крыши вам нужно начать с конца пандуса. Если было решено покрыть с правого склона, то каждый следующий лист устанавливается на крайнюю волну предыдущего. Но если материал лежит на левом конце, то новый лист помещается под крайней волной той, что перед ним. Все листы должны быть проложены параллельно карнизу, с обязательным отвесом 4 сантиметра.
  4. Если листы установлены в один ряд, то первый должен быть выровнен по уступу и некоторое время зафиксирован с помощью отвёртки в области гребня. Второй лист должен быть выровнен по первому и некоторое время, чтобы соединить их. Поэтому необходимо установить ещё 2 листа, затем выровнять сформированный блок на карнизе и зафиксировать его на каркасе винтами.
  5. В случае многорядной укладки металлической плитки первый лист должен быть установлен ниже, закреплён с помощью винта и выровнен вдоль конца и карниза. На вершине второго листа черепицы установлен, сбоку — третий. Все они фиксируются на время с помощью винтов. Затем вам нужно выровнять сформированный блок и, наконец, зафиксировать его.
  6. Винты должны ввинчиваться в пазы листов через одну волну. Каждый новый ряд винтов должен располагаться в шахматном порядке по отношению к предыдущему. Для каждого квадратного метра материала должны выходить 7−8 винтов.

Как делать крышу домаПерекрытие должно быть усилено в каждой волне. Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения.

При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

planken.guru

Как сделать крышу своими руками

Как сделать крышу своими руками
Всем привет !
Сегодня поговорим о том, как самостоятельно сделать крышу для нашей постройки. Ведь крыша является очень важным элементом нашего строения, так как кровля не только защищает от различных атмосферных осадков (дождь, снег), но и выступает логическим завершением облика сооружения. В данной статье автор подробно опишет данный процесс, который будет сопровождаться фото отчетом.

Существует несколько видов кровли: односкатные, двускатные, четырехскатные и сложной конфигурации. В нашем случае мы будем использовать двухскатный вид.

Нам понадобится.

Инструменты :
— молоток;
— топор;
— ручная ножовка;
— циркулярная пила;
— степлер;
— гвозди.

Основным материалом для крыши будет лес – брусья, и обрезные доски.

Как сделать крышу своими руками
Первым делом возьмем наши брусья 50 х 150 мм и разложим их по всей крыше. Доски нужно отпиливать с запасом, они должны выступать за периметр кладки.
Как сделать крышу своими руками
Чтобы балки со временем не начали гнить, нужно произвести гидроизоляцию, при помощи рубероида, который защитит брус при соприкосновении его со стеной.
Как сделать крышу своими руками
Берем рубероид и вырезаем с него небольшие полоски, они должны охватывать брус по периметру, от края до края. Используем имеющийся у вас режущий инструмент.
Как сделать крышу своими руками
Как сделать крышу своими руками
Далее возьмем наши балки и выставим их на нужное для нас расстояние от края стены.
Как сделать крышу своими руками
Когда все готово берем полоски рубероида и степлер.
Как сделать крышу своими руками
Кладем рубероид под нашу балку.
Как сделать крышу своими руками
Далее нужно обмотать балку рубероидом с небольшой натяжкой, и в конце зафиксировать его степлером.
Как сделать крышу своими руками

Остальные балки делаем по тому же принципу.

Как сделать крышу своими руками

Все балки должны быть выставлены на одинаковом расстоянии друг от друга.

Как сделать крышу своими руками

Для того, чтобы выставленные балки не смещались, и мы могли свободно двигаться по поверхности, нужно зафиксировать их при помощи досок.

Как сделать крышу своими руками

Дальше нужно по всему контуру стены разложить блоки.

Как сделать крышу своими руками

Приступаем к обкладке балок. Блоки садим на раствор.

Как сделать крышу своими руками

Далее изготовим стропилины, возьмем брус 50 х 100 мм, в которых нужно будет сделать запилы и отпилы под определенным углом.

Как сделать крышу своими руками

Раскладываем брусья так, чтобы они повторяли контур будущей стропильной системы.

Как сделать крышу своими руками

Далее нужно отмерять на брусе – шаблоне длину, на котором будут располагаться крайние точки подошвы стропил.

Как сделать крышу своими руками

Затем выставляем коньковую часть стропил, располагаем их так, чтобы они соприкасались между собой угловой частью.

Как сделать крышу своими руками

Берем карандаш и наносим разметку с обеих сторон бруса.

Как сделать крышу своими руками

Для изготовления подошвы стропил нужно приложить сверху брус и произвести разметку карандашом.

Как сделать крышу своими руками

Так выглядит размеченная подошва стропил.

Как сделать крышу своими руками

При помощи режущего инструмента делаем распил согласно нанесенной разметке.

Как сделать крышу своими руками

Берем коньковую часть с нанесенной разметкой и делаем пропилы до половины толщины бруса. Далее при помощи топора убираем лишнюю древесину.

Как сделать крышу своими рукамиКак сделать крышу своими рукамиКак сделать крышу своими рукамиКак сделать крышу своими руками

Для того, чтобы выровнять поверхность, используем стамеску.

Как сделать крышу своими руками

Соединяем брусья между собой. По такому принципу изготавливаем нужное количество стропил.

Как сделать крышу своими рукамиКак сделать крышу своими руками

Теперь берем и натягиваем шнур, он нужен для того, чтобы мы могли ровно выставить стропила .

Как сделать крышу своими руками

Вбиваем гвоздь в каждую балку согласно заданной линии.

Как сделать крышу своими руками

Для того, чтобы зафиксировать брусья между собой, забиваем гвоздь в верхней коньковой части .

Как сделать крышу своими руками

Производим установку стропил. Ставим их так, чтобы они упирались в гвоздь.

Как сделать крышу своими руками

Крепим первое стропило.

Как сделать крышу своими руками

Далее при помощи гвоздей 100 или 200 мм крепим подошву стропил к балкам .

Как сделать крышу своими руками

Следующие стропила фиксируем между собой поперечными планками.

Как сделать крышу своими руками

После того, когда все стропила выставлены и закреплены, делаем обрешетку. Берем гвозди и забиваем их по длине каждого стропила на одинаковом расстоянии друг от друга .

Как сделать крышу своими руками

Когда данная операция произведена, берем доски для обрешетки и кладем их так, чтобы они упирались в забитые раннее гвозди, далее при помощи гвоздей фиксируем обрешетку к стропилам, используем гвозди 100 мм по два на каждую стропилу.

Как сделать крышу своими рукамиКак сделать крышу своими руками

Следующим нашим этапом будет удаление лишних частей балок.
Для этого берем угловую линейку и производим разметку линии среза, аналогично делаем со всеми балками. Обрезаем согласно начерченным линиям .

Как сделать крышу своими рукамиКак сделать крышу своими рукамиКак сделать крышу своими рукамиКак сделать крышу своими руками

Теперь крышу накрываем выбранным кровельным материалом, в данном случае, используем шифер. Когда все готово устанавливаем конек , и нашу крышу можно считать готовой .

Как сделать крышу своими руками

Данная статья окончена, всем спасибо за внимание !


Источник Как сделать крышу своими руками Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Крыша своими руками. Как сделать. Расчёт.

Крыша своими руками. Расчет

Проектирование крыши начинается со сбора нагрузок. Необходимо посчитать общий вес одного квадратного метра всей конструкции крыши. Для этого нужно предварительно прочертить чертежи крыши и выполнить расчет снеговой и ветровой нагрузки согласно району, где ведется строительство.

Для того чтобы правильно собрать нагрузку, нужно знать удельный вес всех материалов, которые применяются для строительства крыши, от сорта древесины до типа утеплителя и наружного покрытия. Эти данные необходимы для правильного подбора шага стропильных ног. Чем больше приходится нагрузка, тем меньше расстояние должно быть между стропилами.

Крыша своими руками. Расчет

Максимальное расстояние, которое допускается выполнять между стропилами, не должно превышать 1200 мм. Оптимальным считается расстояние в один метр. Дальше следует подобрать сечение бруса.

Для расчета конструкции крыши существует специальный алгоритм из множества формул, но все они предназначены только для анализа строительства крупных промышленных зданий. Для частного строительства процесс подбора сечения можно упростить.

Высота бруса вычисляется из максимально длины стропильной ноги. 1/20 часть длины будет являться оптимальной высотой бруса. А вот 1/3 часть полученной высоты – это будет необходимая ширина бруса. В итоге получается прочная система, которая способна выдерживать сильные нагрузки.

Крыша своими руками. Инструкция по возведению

В деревянном доме верхняя обвязочная балка для каркасного дома будет служить опорой для стропил. В кирпичном доме по верхней кромке кладки надо установить мауэрлат – горизонтальный мощный брус, который костылями крепится к стене.

Крыша своими руками строится за несколько дней, если правильно спланировать весь процесс. На стыке двух разных материалов, например, кирпич и дерево, всегда необходимо прокладывать гидроизоляцию. Инструкция по возведению крыши начинается с правильной укладки несущих балок. Затем устанавливаются наклонные стропила под углом, который предусмотрен в проекте.

Крыша своими руками. Инструкция по возведению

Для закрепления стропил устанавливаются укосы и обвязочные доски, как часть обрешетки. Скрепление всех стропил в единую конструкцию делают деревянную кровлю устойчивой. На этом этапе важно точно выверить положение стропильных ног, они должны находиться в одной плоскости, строго в правильном проектном положении.

После закрепления стропильных ног набивается обрешетка, которая представляет собой ряд досок с определенным шагом, к ним потом будет крепиться финальное покрытие. Если кровля предусматривается из мягких материалов, обрешетку делают сплошного типа из листов фанеры. Во всех остальных случаях достаточно прибивать элементы обрешетки на некотором расстоянии друг от друга.

После прокладываются защитные материалы (утеплитель и пароизоляция) и устанавливается финальное покрытие кровли. В некоторых случаях утепление делается внутри конструкции после монтажа кровельного материала. Стропильная крыша должна проветриваться, чтобы обеспечить нормальный микроклимат для конструкций и их долговечность.

Крыша своими руками по шагам

Любую работу можно поделить на этапы. Итак, крыша своими руками по шагам.

Первый шаг. Сделать расчет кровли, собрать нагрузку, определиться с сечением бруса, его длиной. Обязательно свести все данные в спецификацию расхода материалов.

Второй шаг. Подготовить весь необходимый инструмент, закупить материал, подготовить место для складирования. Продумать механизм подачи тяжелых конструкций на крышу. В день работ, возможно, понадобиться нанять автокран.

Крыша своими руками по шагам

Третий шаг. Подготовить поверхность к работе. Начать установку мауэрлата, обвязочной балки и стропильных ног. Тщательно проверить проектное положение стропил. По окончанию рабочего дня удостовериться, что рабочая конструкция надежно закреплена.

Четвертый шаг. Подача досок обрешетки. Крепление обрешетки и укладка защитных материалов под кровлю. На этом этапе придется выполнять много подрезочных работ. Ножовкой работать сложно и долго, поэтому необходимо взять в аренду паркетницу или электролобзик.

Пятый шаг. Монтаж кровельного материала, проверка стыков. Здесь после окончания монтажных работ, можно выполнить подшивку коробочки, чтобы исключить давление ветра сбоку стены под конструкцию покрытия.

Двухскатная ломаная крыша своими руками. Чертежи

Двухскатная ломаная крыша значительно улучшает функциональность чердачного помещения. Обычная двухскатная крыша создает мертвое пространство наклонной плоскостью, в котором нельзя находиться в полный рост.

Двухскатная ломаная крыша расширяет пространство за счет особой конструкции излома наклонной плоскости. Таим образом, получается полноценное внутреннее помещение, которое можно оборудовать под спальню.

Двухскатная ломаная крыша своими руками. Чертежи

Согласно чертежам, такая крыша дома строится путем установки строго вертикальных стоек и горизонтальных затяжек, а по бокам импровизированного прямоугольника выстраиваются висячие и наслонные стропила. Чтобы обеспечить конструкции необходимую прочность, от балки перекрытия до середины наслонного стропила устанавливаются подкосы.

Все остальные работы выполняют аналогично схеме, которая описана выше. Основная сложность в построении конструкции двухскатной ломаной крыши – это правильно подобрать сечение бруса и установить все элементы согласно чертежу. В большинстве случаев в кровельный пирог добавляется утеплитель и пароизоляция. Это значительно усложняет процесс монтажа стропильной крыши, но без этих элементов делать мансардное помещение нет смысла.

Идеальная крыша дома

Для частного дома предпочтительнее выбирать скатную крышу, у которой уклон больше 2,5%. Самый простой вариант – это односкатная крыша, но такая используется только на сооружениях подсобного типа. Конструкция характера одной ровной наклонной плоскостью крыши, которая опирается на две боковые стены здания.

Универсальной считается двухскатная крыша, которая опирается на две наружные стены в одном уровне, а наклонные плоскости сводятся посередине в один коньковый узел. Торцевая часть такой крыши называется фронтоном и обычно заделывается тем же материалом, из которого строится несущая часть дома.

Вальмовая крыша представляет собой четырехскатную крышу без фронтона. Со всех сторон здания крыша сводится от верхней кромки стены вверх. Такая крыша лучше других приспособлена воспринимать ветровую и снеговую нагрузку, однако достаточно сложна в построении. Все узлы каркаса крыши необходимо строить с соблюдением сложных законов статики сооружений.

Идеальная крыша дома

Шатровая крыша выглядит примерно как вальмовая, но ее главное отличие – это то, что все четыре плоскости крыши имеют строго треугольную форму. В итоге с центра здания, наклонные плоскости расходятся в четыре стороны, образовывая шатер.

Ломанная или мансардная крыша представляет собой создание ломаных плоскостей кровли под тупым углом. В итоге получается довольно объемное помещение мансардного типа, которое можно использовать в качестве жилого.

Все виды крыш имеют свои преимущества и недостатки. Одни лучше выглядят, но требуют значительных затрат на строительство, другие просты в сооружении, но также непрезентабельны на вид. Выбор крыши обычно осуществляется после определения снегового и ветрового района. Тип крыши важно согласовать на стадии проектирования.

Крыша каркасного дома своими руками

По сути, строительство крыши каркасного дома ничем не отличается от строительства крыши для зданий другого типа. Единственный момент касается закрепления стропильных ног на несущих конструкциях. Здесь вместо мауэрлата используется обвязочная балка.

Крыша каркасного дома своими руками

Вся остальная методика аналогична. Для удобства строительства, перед началом необходимо соорудить фальшпол или смонтировать полноценное деревянное перекрытие. Устанавливать стропила с подмостей неудобно и трудоемко.

Для каркасного дома рекомендуется выбирать наименее массивную конструкцию крыши, так чтобы она не создавала критического давления на несущие элементы. Не следует надстраивать дополнительные элементы на крыше, включая слуховые окна, если они заранее не предусмотрены в проекте.

Крыша своими руками. Конструкция

В зависимости от конструкции крыши следует выбирать количество материалов и сечение опорных брусьев. Для частного дома, особенно каркасного типа, наиболее эффективна двухскатная и двухскатная ломаная крыша. Все остальные конструкции довольно сложные и требуют большого количества подпорных элементов, которые значительно утяжеляют всю крышу.

Для каркасного дома лучше не использовать натуральную керамическую черепицу в качества покрытия. Кроме того, что она очень тяжелая, для монтажа понадобится густо набивать обрешетку. В результате придется дополнительно усиливать несущие стойки или уменьшать шаг между ними, что приведет к перерасходу материалов.

Какую роль в крыше играет брус опорный?

Опорный брус служит для крепления стропил в нижней части. Опирать на стену стропила нецелесообразно, поэтому используют дополнительный брус, который воспринимает наклонную нагрузку и передает ее на несущие конструкции строго вертикально.

Какую роль в крыше играет брус опорный?

В качестве опорного бруса следует использовать брус достаточно большого сечения. Его необходимо прочно закрепить на стене. В случае, когда крыша, вместе с опорным брусом просто лежат на стене, возможен подрыв крыши ветром. Несмотря на большой вес всей кровли, она может улететь при шквальных порывах ветра.

Вам понравится

svoimirukami.lesstroy.net

Как сделать крышу дома своими руками видео уроки

Как сделать крышу дома своими руками? Именно для ответа на этот вопрос была написана данная статья. Про утеплительные материалы, и кровельное покрытие, уже всем давно все известно, по этой причине, в данной статье мы остановимся на том, как правильно выполнить каркас под кровлю.

Мауэрлат для двускатной крыши

Мауэрлат является основой, которая берет на себя основную долю нагрузок конструкции. Если говорить понятным языком, то мауэрлат является основанием, поверх которого и будет строиться кровля. Для обустройства основы пользуются балками, с сечением, равным 150 на 150 мм. Они устанавливаются в параллельной плоскости с коньком кровли.

Закрепление балок мауэрлата должно быть крайне надежным, это делается для того, чтобы кровле был нестрашен ветер и погодные катаклизмы. В идеальном варианте, данные действия осуществляются ещё тогда, когда строятся стены. Чтобы это сделать, нужно четыре верхних ряда кирпичей проложить толстой проволокой. Данная проволока называется катанкой, и её расположение должно быть с метровым зазором.

Середины проволоки должна находиться в стене из кирпича, а её концы, которые свободно свисают, должны иметь такую длину, чтобы её хватило на последующую обвязку бруса. В том случае, если проектом дома не предусматривается штукатурка, то монтаж внешнего края проволоки должен быть осуществлен внутри раствора, так он не будет заметен.

Важным моментом является то, что мауэрлат должен отступать от кромки стенки не менее чем на 100 мм. Чтобы уберечь балки от гниения, под ними подкладывается толь несколькими слоями.

Укрепление каркаса крыши

При строительстве кровли, обязательным условием является обустройство надежного каркаса.
Каркасом называется стропильная система, прикреплённая на мауэрлат. Обязательно нужно учесть, что если длина балок будет больше чем 4,5 м, то дополнительно придется смонтировать прогоны.

Оптимальное сечение балок, используемых чтобы простроить каркас крыши в кирпичном доме, равняется 70 на 150 мм.

Крепеж стропил на мауэрлат осуществляется при помощи специального выреза, который фиксируют при помощи двадцатисантиметровых гвоздей. Забивка гвоздей должна производиться по такому принципу:

  • Первый гвоздь прибивают сквозь стропило к мауэрлату в диагональной плоскости;
  • Второй гвоздь забивается точно так же, только с обратной стороны;
  • Забивка третьего гвоздя производиться под углом 90° сверху.

Этот способ крепления стропильной системы не позволяет её перемещаться из стороны в сторону.
Крепление верхних концов стропил производиться внахлестку, она на другой. Одна балка, своим концом должна перекрывать параллельную балку. В верхней части они тоже крепятся при помощи гвоздей, хотя можно для этого использовать и болты.


На этом, работы по обустройству каркаса можно считать завершенными, останется только уложить кровельный пирог.

Как сделать крышу дома своими руками видео урок

postroyka-dom.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
