На микроклимат в доме влияет множество факторов. Один из них, пожалуй, самый важный, это наличие чистого воздуха в помещениях. Именно от качества воздуха зависит самочувствие человека. Излишне сухой или влажный воздух приводит к порче мебели и внутренней отделки. Правильно обустроенная вентиляция в частном доме регулирует воздух и его состав и предотвращает потенциальные проблемы, связанные с ним.

Как правильно установить вентиляцию своими руками в частном доме, чтобы обеспечить оптимальный воздухообмен? Какая система будет наиболее эффективной? Чем отличается система в разных жилых помещениях? Надеемся, после прочтения этого материала вы получите ответы не только на эти вопросы, но и на множество связанных с ними тем по устройству вентиляции в частном доме. Установка вентиляционной системы может оказаться слишком непростой задачей, чтобы справиться с ней самостоятельно. Однако понимание основных принципов позволит определить фронт работ и просчитать необходимый бюджет.

Зачем в частном доме нужна вентиляция

Вентиляция – это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.

Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:

воздух должен быть чистым и свежим;
показатели температуры и влажность – в пределах нормы.

Создать эти условия в жилом пространстве и призвана система вентиляции. Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.

Система вентиляции в частном доме выполняет такие задачи:

выводит наружу, во внешнюю среду, воздух, содержащий пыль и углекислый газ;
обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.

Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера. Она позволяет сохранять продукты в кладовках и вещи в гардеробных помещениях. На кухне вентилирование обеспечивает необходимые для приготовления пищи условия.

Нормы расхода воздуха – основное требование к вентиляции

В СНиПах зафиксированы конкретные нормы расхода воздуха и кратности воздухообмена, которые ложатся в основу проектирования вентиляции. Под кратностью воздухообмена подразумевается соотношение объема воздуха, который поступает в единицу времени (1 час) и объема помещения. Таким образом кратность становится показателем почасового обновления воздуха, сколько раз в час он обновился.

Обозначим основные требования и нормы, предъявляемые к вентиляции частного дома.

количество воздуха, которое обеспечивает вентиляционная система, должно быть достаточное, чтобы все присутствующие в помещении жильцы чувствовали себя свободно и комфортно. Норма воздуха на одного человека составляет 30 см³/час при площади более 20 м³. Если на одного человека приходится менее 20 м² площади, достаточно 3 м³/час.
Исходя из предназначения той или иной жилой комнаты определяют такие нормы расхода воздуха:

— для жилой комнаты: 3 м³/час на 1 м² площади;

— для раздельных санузла и ванной комнаты: 25 м³/час;

— для совмещенного санузла: более 50 м³/час;

— для кухни: в соответствии с типом плиты и количеством конфорок 2-х конфорочная электрическая и газовая требует 60 м³/час, 4-х конфорочная газовая 90 м³/час.

Нормы кратности воздухообмена таковы:

— для комнат, в которых постоянно есть люди – один объем в час;

— для помещений технической направленности – от одного объема в 5 часов (то есть в час должно быть 0,2 объема).

На показатель нормативов влияет температура воздуха в помещении и снаружи. Так, чтобы эти нормативы считались действующими, внутри она должна составлять +18°, на улице +5°.

Методики расчетов параметров вентиляции

Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции.

на основании норм потребления. Если норма потребления воздуха на одного человека составляет 60 м³/час, то вычислить требуемую производительность вентиляции довольно просто: умножив норму на количество проживающих человек. Но в таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
в соответствии с кратностью воздухообмена. По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если такой частоты не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь всего дома и на высоту потолков в доме. Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.

Естественная и принудительная вентиляция

Любая вентиляционная система является по своей сути природной либо искусственной.

Природная (также конвективная или естественная) вентиляция в частном доме осуществляется за счет тяги, возникающей из-за разницы в температурах и вследствие этого воздушного давления внутри и снаружи здания.

Искусственная (или принудительная) вентиляция в частном доме происходит с помощью нагнетателей воздуха. В их роли выступают компрессоры или вентиляторы.

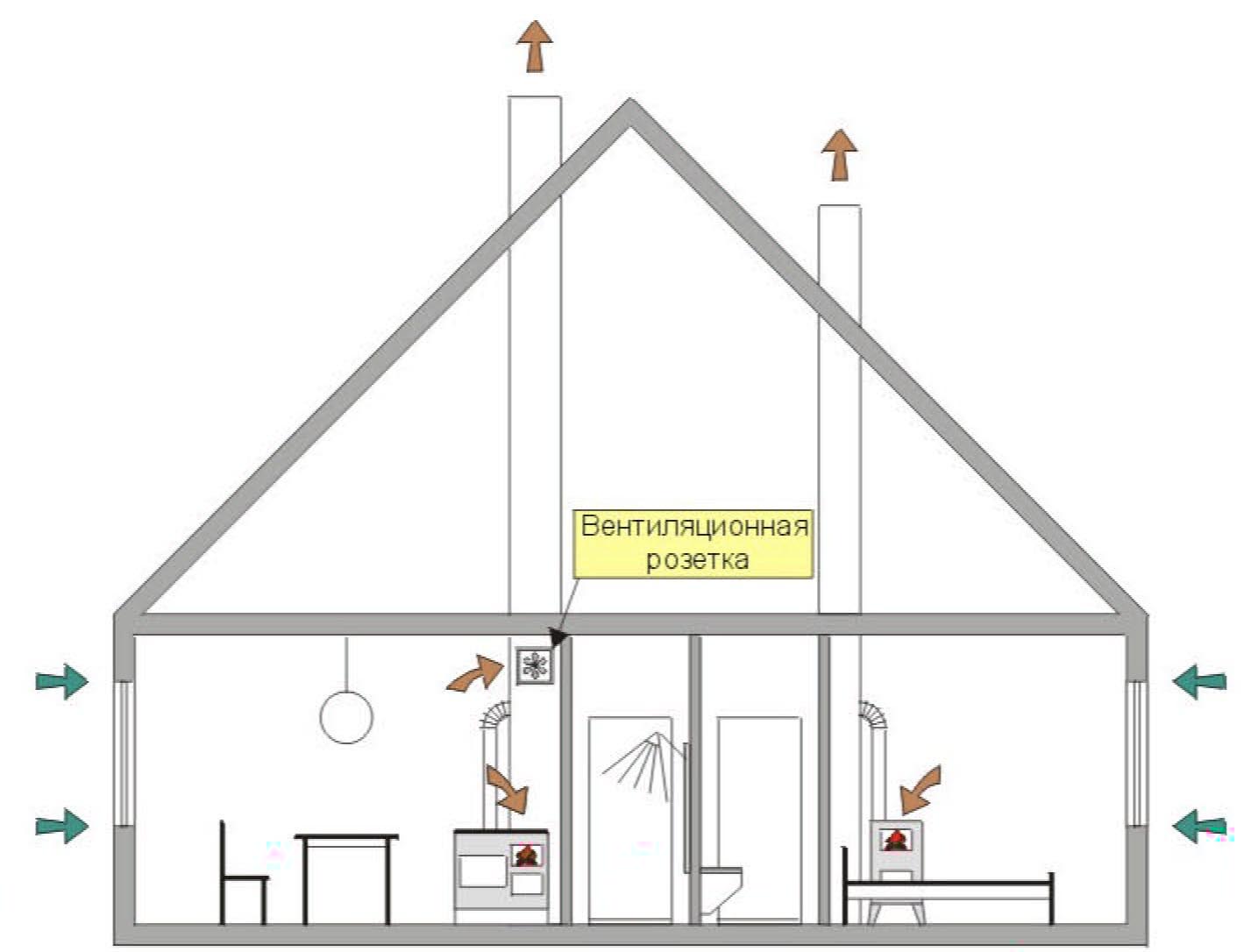

Естественная вентиляция: принципы функционирования и особенности

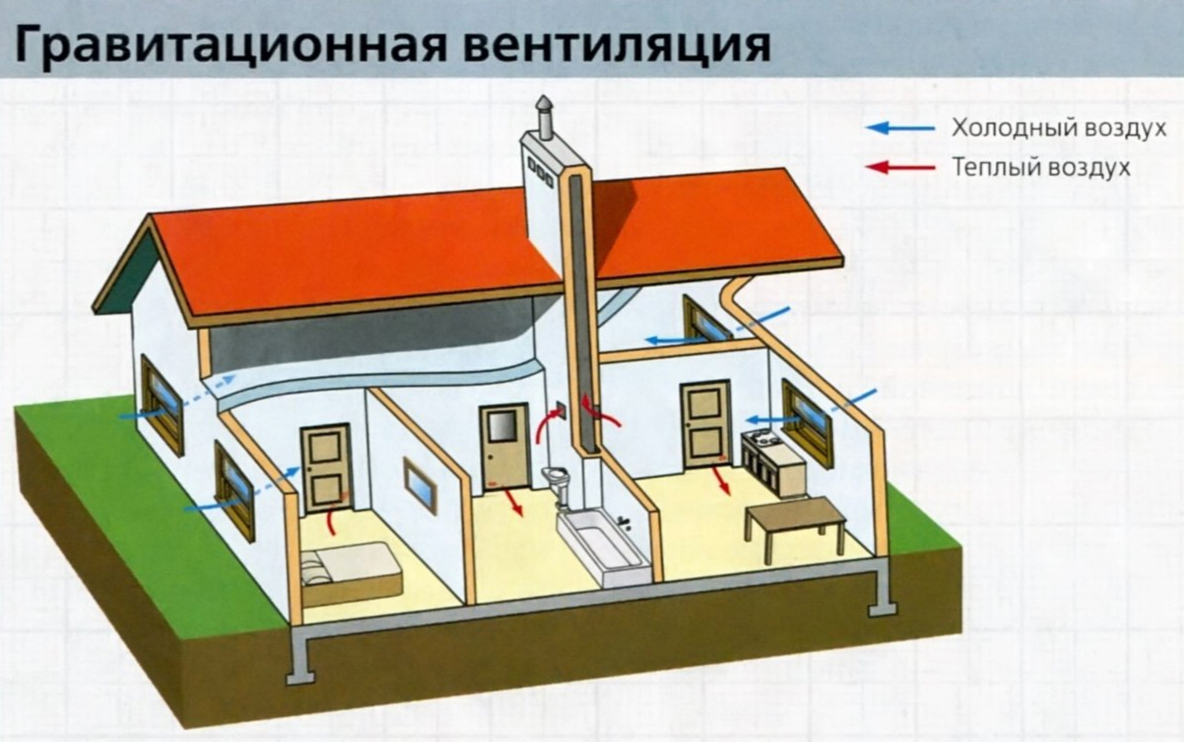

Естественная вентиляция происходит вследствие движения вверх теплых потоков воздуха и замещение ими холодных масс, идущих снизу. Скорость циркуляции зависит от разницы температур и того, с какой скоростью движется ветер.

Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.

Преимущества естественной вентиляции:

отсутствие шумов;
работа без аварий;
дешевый монтаж;
энергонезависимость;
высокая надежность;
мягкий микроклимат;
экономичность.

Недостатки такого типа воздухообмена:

слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
тяга зависит от времени года и высотности дома;
регулирование интенсивности невозможно;
почти полное отсутствие движения летом, когда температуры выравниваются вне дома и внутри его;
тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
отсутствие обработки воздуха;
для продолжения циркуляции требуется установка приточных клапанов.

Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.

Недостаточность вентиляции определяют по следующим признакам:

запотевают стекла;
на кухонных стенах образуется жирный налет или грибок;
зимой повышенная влажность.

Особенности искусственной вентиляции

Искусственная вентиляция создается работой специального электромеханического оборудования, принудительным способом. Вентиляционное оборудование состоит из следующих элементов:

вентилятора;
фильтра, очищающего воздушные массы;
глушителя шума;
калорифера, нагревающего воздух;
воздушного клапана.

Если система современная, она может включать рекуператор, который отбирает тепло у воздуха, выводимого наружу, и за счет этого нагревает входящий.

Преимущества искусственной вентиляции:

работа системы не зависит от обстоятельств и окружающих условий;
можно отрегулировать характеристики для каждой комнаты;
не требуется ручное управление оборудованием;
воздух может обрабатываться, создавая максимально удобный микроклимат. Например, его можно увлажнить или наоборот осушить, изменить температуру, очистить от пыли.

Недостатки искусственной вентиляции:

работа системы зависит от источника электроэнергии и увеличивает расход энергоресурсов, особенно зимой;
само оборудование стоит довольно дорого при покупке и требует постоянного обслуживания;
проект должен быть тщательно просчитан.

Смешанный тип вентиляции

Существует еще один тип вентиляции, совмещающий особенности этих двух систем – смешанный. Циркуляция воздуха происходит естественным путем с помощью вентиляторов и вытяжек. Такой тип обычно устанавливают в помещении кухни или туалете, оставляя в других помещениях естественный.

Схемы работы вентиляции. Рекуператор

Схемы вентиляции в частном доме бывают нескольких видов:

приточная: работает на подачу воздуха;
вытяжная: работает на вытяжку из дома;
приточно-вытяжная комбинированная.

Приточная вентиляция в частном доме состоит из воздуховода, фурнитуры, приточной камеры. Воздух должен подаваться температуры не ниже 18°, иначе его необходимо подогреть, чтобы не нарушить комфорт жильцов. Это можно сделать рекуператором. Ее мощность должна позволять обеспечить воздухом все жилье, учитывая особенности каждого помещения. Управляется дистанционно или в ручном режиме. Важно, чтобы она учитывала сезонные отличия температуры и работала на охлаждение летом и на обогрев зимой.

Вытяжная вентиляция в частном доме работает с помощью вытяжек и должна быть там, где больше всего неприятных или очень насыщенных запахов: на кухне, в санузлах, в котельной. Состоит из мощного вентилятора и вытяжки, идущей на улицу. На два отопительных прибора по нормативам идет одна вытяжка, если контролирующие органы не потребуют ее на каждый прибор. Категорически запрещено использовать трубы из пластика: они легко поддаются горению, при котором выделяют вредные испарения.

Приточно-вытяжная комбинированная для частного дома считается самой производительной системой: она удаляет отработанный воздух и нагнетает новый одновременно. Может устанавливаться двумя способами:

два воздуховода устанавливают под самим потолком: один выводит воздух, другой набирает через вентилятор;
один воздуховод, на приток, устанавливают внизу стены, а другой под потолком, куда и уходит отработанный воздух.

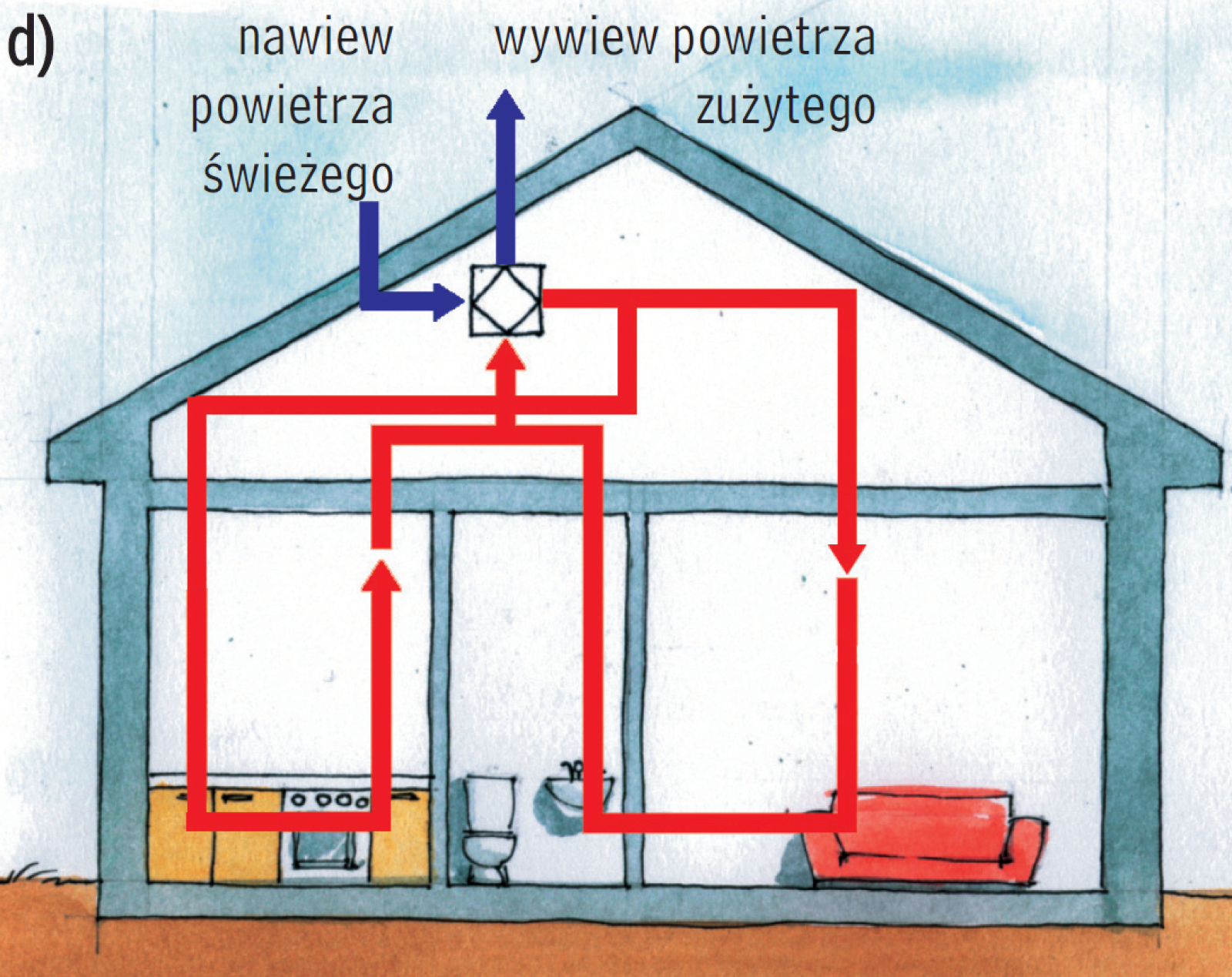

Принцип работы рекуператора состоит в теплообмене потоков воздуха с помощью пластин и фильтров. Тепло вытяжного потока утилизируется в устройстве и используется для нагрева приточного воздуха снаружи. Процесс происходит в утилизаторах или в отдельных теплообменных устройствах, которые могут устанавливаться даже в разных помещениях, соединяясь дополнительным теплоносителем (обычно это гликоль или этиленгликоль). Однако такие конструкции менее эффективны, чем находящиеся в едином корпусе. В целом функционирование рекуператора в приточно-вытяжной системе сохраняет 70-90% тепла выходящего воздуха.

Особенности вентиляции помещений частного дома

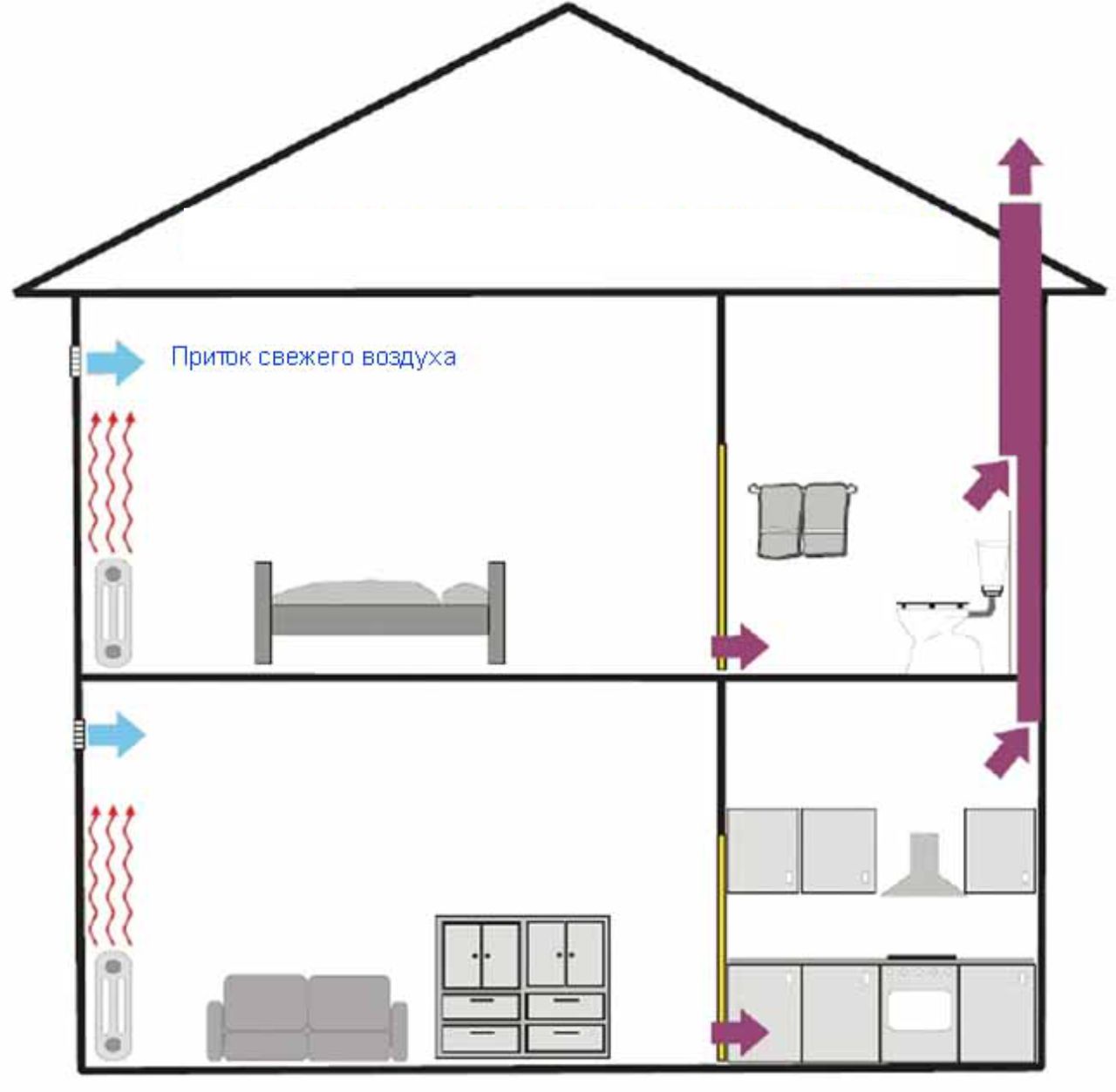

Воздушные потоки должны быть распределены так, чтобы воздух с улицы проникал сначала в гостиную, спальни, кабинет и другие жилые помещения и только потом по коридорам – в технические и в вентиляционную шахту. Таким образом там, где люди бывают постоянно (более 6 часов в сутки), возникнет избыточное давление, которое не позволит попасть неприятным запахам и пыли.

Вентиляция кухни

Для вентиляции кухни используются естественная и искусственная системы. Наиболее нуждается в усиленной циркуляции воздуха зонга над плитой. Здесь важно учесть количество горелок и объем пространства воздуха. Утверждены такие нормы соотношения пространства и горелок:

кухня более 8 м³ – плита должна иметь две горелки;
12 м³ – не больше 3-х горелок;
15 м³ – 4 горелки.

Вытяжку для частного дома лучше приобретать с алюминиевым корпусом. Чистку фильтров проводить не менее чем 2-3 раза в год. Если установить устройство, в котором регулируется скорость вентилятора, то воздух можно будет очищать разными способами. Рабочее ли состояние у вытяжки, можно проверить, поднеся зажженную спичку или горящий лист бумаги к решетке: пламя должно затягиваться внутрь, а бумага прилипать.

Если кухня более 15 м², вытяжных каналов должно быть несколько.

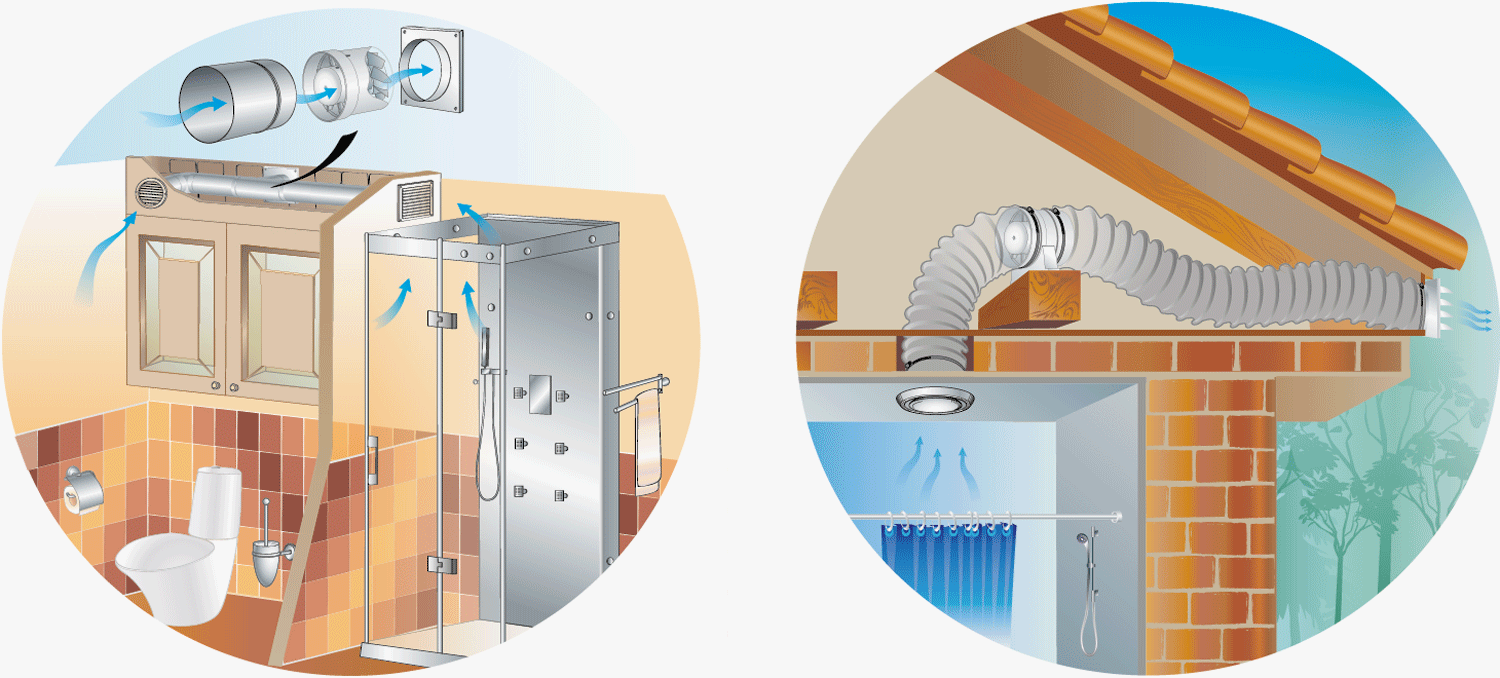

Вентиляция в ванной и санузле

В ванной и санузле особо необходима эффективная вентиляционная система: повышенная влажность, резкие запахи, бактерии. Только ровный прямой вентканал на 1-2 м сможет обеспечить необходимую циркуляцию воздуха. Размещается напротив двери входа для создания максимальной тяги. Снаружи его должна защищать от влаги и осадков наклонная решетка. У решетки внутри должна быть регулируемая заслонка. Принудительная система будет более эффективной в данных условиях.

Все составляющие воздуховода устанавливаются на расстоянии от приборов нагревания. Мощность оборудования подбирается по интенсивности эксплуатации и параметров помещения. Будет нелишним установить в санузле датчики движения, влажности воздуха, таймеры.

Вентиляция подвального пространства

Помещения подвалов отличаются повышенной сыростью, сложностью проветривания, недостаточного солнечного света, что приводит к распространению грибков и плесени. Для естественной циркуляции воздуха создают вентилируемые проемы (отдушины), идущие по цоколю всего периметра. Они располагаются на высоте 300 мм от земли. Для защиты от дождя и влаги на них должны быть козырьки и отводящая отмостка. Принудительная циркуляция осуществляется с помощью вентиляторов, размещенных на противоположных сторонах. Интенсивность их работы зависит от условий помещения.

Если в подвале устроены перегородки, в них также создают отдушины, располагая их под потолком и защищая решетками от грызунов.

Вентиляция верхних этажей и чердака

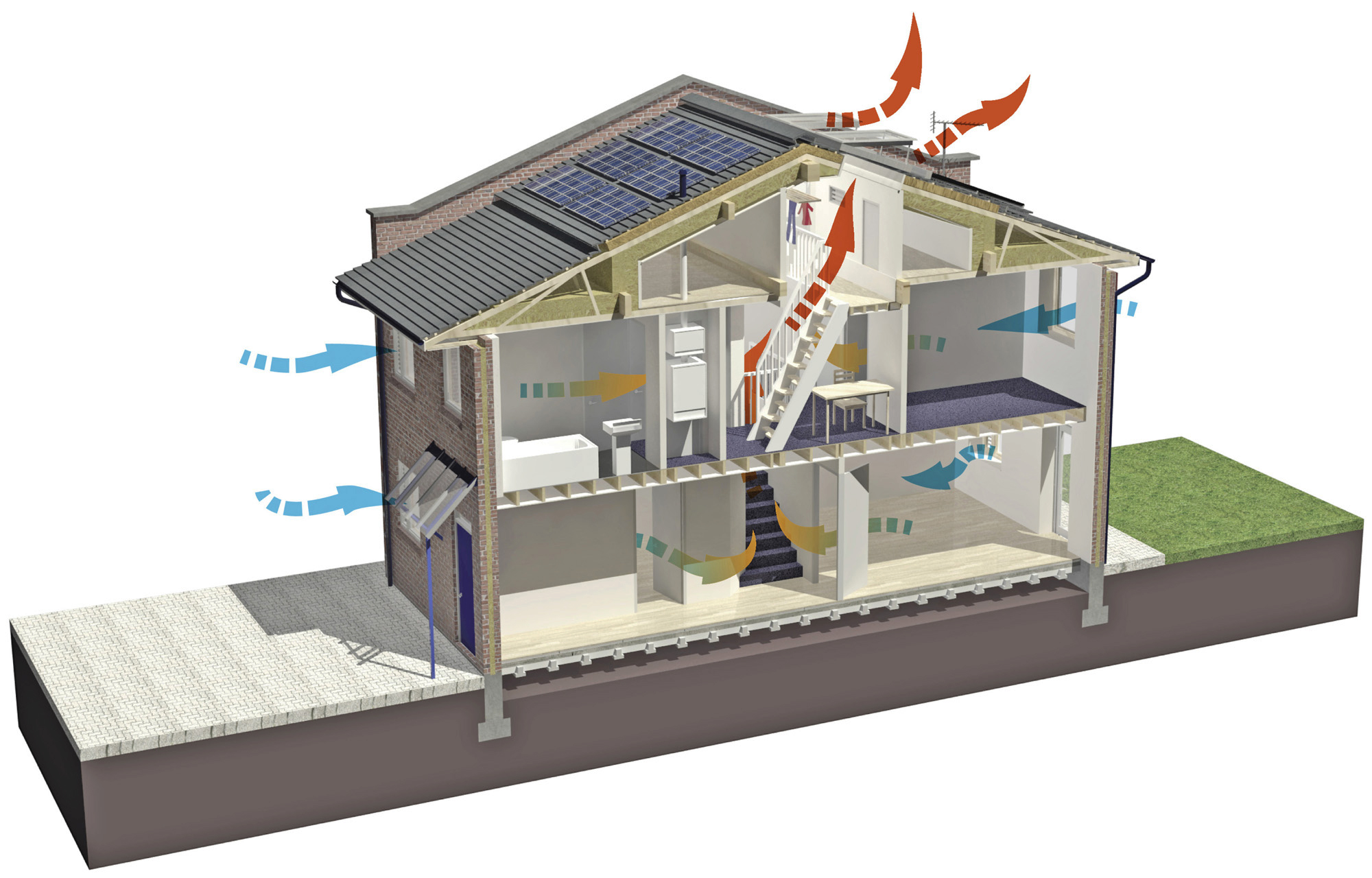

В малоэтажных коттеджах лестничные пролеты становятся вентиляционными каналами, позволяя отработанному воздуху подниматься наверх, создавая перепад температур и влажности между этажами. Решением является перекрытие доступа на этажи или изолирование каждого помещения, что более сложно и требует отдельной вентсистемы. Для вентилирования мансарды нужна принудительная система вентиляции.

Чтобы избежать образования конденсата в подкровельном пространстве на чердаке, необходимо организовать правильный воздухообмен. Кровля станет более долговечной и не будет нуждаться в постоянном ремонте. Вентиляцию на чердаке важно защитить от пыли и влаги, отдушины – от птиц и листьев. Каналы должны быть ровными, иначе снизится эффективность их работы.

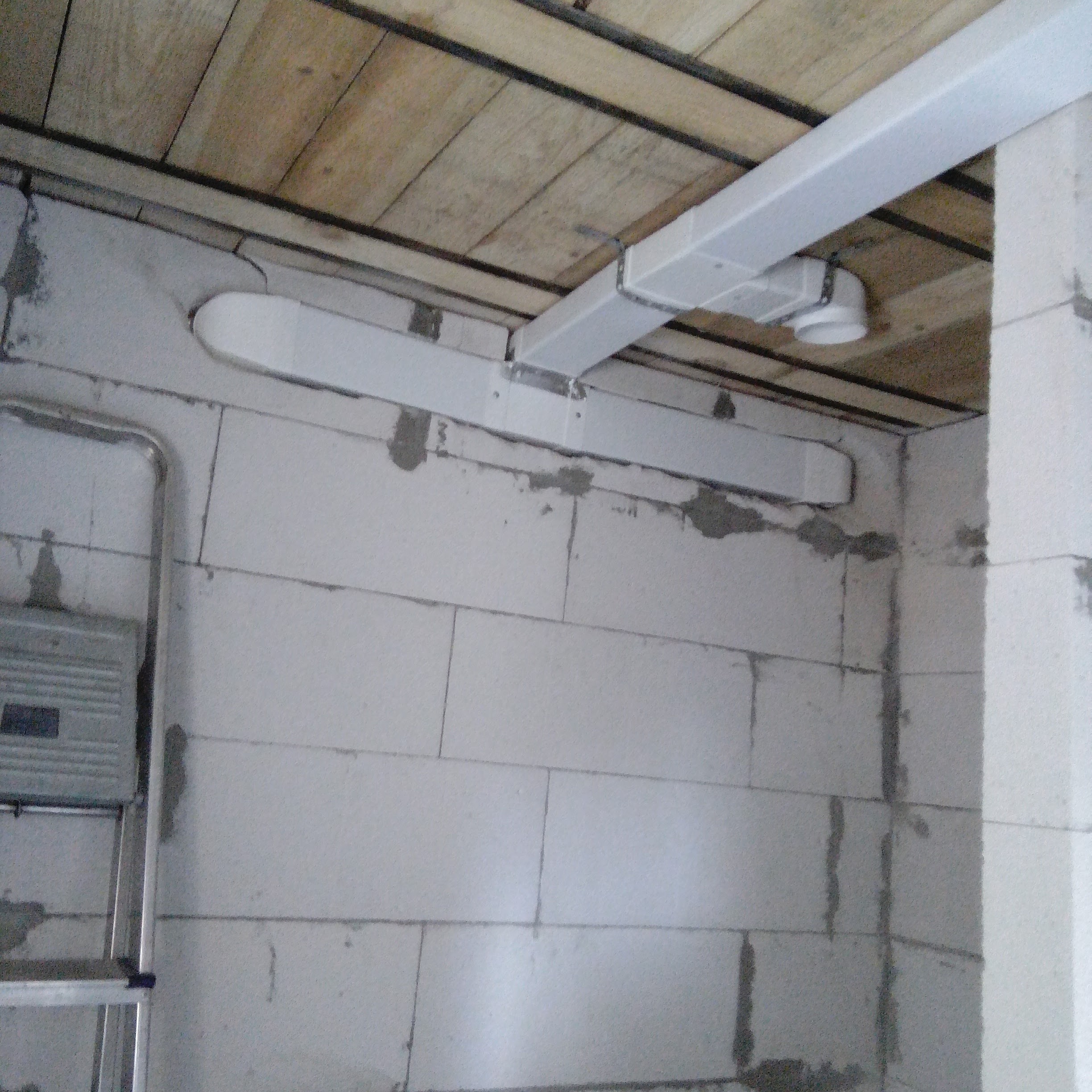

Вентиляционная система своими руками

Монтаж вентиляции начинается только после тщательного составления схемы с учетом всех правил и норм. Правильная вентиляция в частном доме своими руками основывается на таких данных:

параметрах воздухообмена и микроклимата;
нормативах, определенных для оборудования данного типа;
особенностях использования оборудования.

При установке системы чем меньше деталей будет использовано, тем лучше. Стоит обратить внимание на следующие моменты при установке:

чтобы настраивать и ремонтировать можно было самостоятельно;
должны быть резервные узлы;
управление – максимально простое;
система должна быть надежной в разных условиях эксплуатации;
вентиляция должна сочетаться с интерьером, вписываясь в комплекс;
монтаж и эксплуатация – экономичны.

Заключение

Качественная работа вентиляционной системы устраняет любые неприятные запахи, не создавая при этом лишних шумов. Состав воздуха, температура и достаточное соотношение сухости и влажности формируют благоприятный микроклимат в доме, комфортный для проживания. Все это возможно благодаря правильной системе вентиляции.

как сделать своими руками правильно

Вентиляция в загородном коттедже:

Технические нормативы

Правила расчетов и монтажа

Принудительные системы

Испокон веков дома строили без вентиляции. Важным было замуровать все щели, через которые могли просочиться сквозняки, сырость, грызуны и насекомые. В нашем двадцать первом веке мы настолько в этом преуспели, что ситуация в корне изменилась. Непроницаемые стены и стеклопакеты, современные отопительные приборы не оставляют холоду ни единого шанса. Но при этом теряется качество воздуха — он становится более сырым, или наоборот — сухим, либо его просто не хватает. Проветривание спасает лишь ненадолго. Так или иначе, у обладателей загородной недвижимости, привыкших решать проблемы самостоятельно, возникает вопрос: как сделать вытяжку в частном доме своими руками.

Согласно действующему законодательству вся загородная недвижимость делится на два вида — это садовые постройки и так называемые объекты индивидуального жилищного строительства (сокращенно — ИЖС). Первые предназначены для сезонного проживания, вторые — для постоянного. В первом случае правил совсем немного и касаются они в основном расположения строений и изменения их статуса, оставляя без внимания многие технические аспекты. Во втором — действуют стандарты для жилых помещений.

Для садовых домов

В данном случае закон не обязывает устанавливать какие-либо коммуникации. Тем не менее, такая необходимость возникает, когда на стенах появляется конденсат и становится заметна плесень. Еще один индикатор — запах сырости и разлагающихся органических материалов, из которых построено сооружение. Таким напастям наименее всего подвержены деревянные строения. При возведении блочных или кирпичных конструкций следует всерьез задуматься, как они будут проветриваться.

Летом в жаркую погоду окна обычно отрыты, но в холодное время жар от печи может вызвать головную боль, а неизбежное залповое проветривание приведет к необходимости срочно подбросить еще дров. Проблема дает о себе знать, когда температура падает ниже нуля. Если здание достаточно утеплено, чтобы в нем можно было проживать зимой, для него подходят все технические рекомендации по устройству вентиляции, пригодные для жилого строения.

Для ИЖС

Ряд ограничений вводит Постановление Правительства РФ №47 «Об утверждении Положения о признании помещения жилым» и санитарные правила СП 60.13330.2012:

не допускается устройство вентканалов на расстоянии менее 10 см от электропроводки и газовых труб;
категорически запрещено объединять воздуховоды кухонь и санузлов, а также других нежилых площадей с жилыми. К последним относятся спальни, детские и гостиные;

нельзя проектировать системы, при которых возможен отток из одной квартиры в другую, если в здании от двух квартир и более.

Здесь же говорится о том, что каждый квадратный метр должен соответствовать действующим санитарно-техническим нормативам по кратности. Этим термином обозначается отношение объема воздушных масс к пространству, которое они проходят за единицу времени. По данному параметру в санитарных правилах СП 55.13330.2016 устанавливается минимальная производительность работающей принудительной вентиляционной системы. В спальне и гостиной кислород должен полностью обновляться каждый час, в кухне необходим ежечасный приток в объеме от 60 м³, в санузле и нежилых комнатах — от 25 м³ в час. При отключенных вентиляторах либо при отсутствии людей допускается кратность от 20% объема помещения в час.

Вентиляционные системы бывают двух видов:

естественная — циркуляция происходит из-за перепада давления внизу воздуховода и вверху;
принудительная — поток приводится в движение вращающимися лопастями.

Для садовых построек

Первый вариант малоэффективен и применяется для небольших сооружений, предназначенных для проживания в теплое время года. Приток в этом случае осуществляется благодаря стеновым или оконным клапанам, а также переточным решеткам, устанавливаемым на двери. Традиционное решение — печь с дымоходом. Если его нет, можно провести трубу от потолка до кровли, расположив ее на максимальное расстояние от окон и дверей, чтобы не выводить наружу свежий кислород. На крыше для нее лучше сделать козырек, чтобы не заливало дождем, а в комнате закрыть ее клапаном на случай, если придут холода. Диаметр можно принять до 20 см, но для небольшой комнаты и 5 см будет достаточно.

Высота должна составлять от 3 м — иначе тяги не будет. Согласно СанПиН 2.1.2.2645-10 труба не должна выступать над кровлей более чем на 1 м.

Вместо трубы — пластиковой или металлической — можно задействовать шланг из полиэфира или алюминиевой фольги. Выводить верхнюю часть не обязательно через крышу. Чтобы обеспечить перепад давлений достаточно будет сделать выход под кровельным скатом, закрыв его сеткой. Вентканал заделывают в стену при ее возведении, либо монтируют радом с ней.

Чтобы не испортить гидроизоляцию стен и перекрытий, лучше воспользоваться специальными муфтами, предохраняющими ее от проникновения влаги. Их несложно найти в магазине или сделать самостоятельно.

Располагать шахту лучше вертикально. Чем больше горизонтальных участков и изгибов, тем ниже эффективность.

Внутри кирпичной стены можно проложить прямоугольный вытянутый канал, но такое сечение не обеспечивает эффективной работы в отличие от круглого. К тому же, стены, пригодные для внутренней прокладки, должны иметь значительную толщину.

Для жилых зданий

Наиболее удобным будет установить принудительную вентиляцию. Она подходит для всех помещений и позволяет идеально справиться с задачей. Чтобы ознакомиться с ее устройством детально, рассмотрим, каким образом она используется в больших коттеджах с системой отопления и большим количеством комнат.

В просторной жилой комнате нет особой необходимости ставить систему принудительной вентиляции. Ее нехватка становится заметна при площади менее 10 м² на одного человека. Диметр канала не играет значительной роли во включенном состоянии, но в выключенном поток начинает циркулировать естественным образом, и тут становится важна пропускная способность шланга или трубы. Чтобы понять, какой должен быть диаметр у канала, сначала потребуйте рассчитать общее потребление по формуле L=S x H x N, где

S — площадь комнаты;
H — высота потолков;

N — кратность.

Возьмем для примера спальню 18 м². Высота потолка пусть будет равна 3 м. Как нам уже известно, воздушная масса в жилых комнатах обновляется один раз в час. Подставив величины в формулу, получим объем 54 м³/час.
Теперь перейдем к расчету площади канала по формуле F=L/3600 x v, где V — скорость потока. При отключенном оборудовании она равна от 0.5 до 1,5 м/сек. Возьмем ее среднее значение, равное 1 м/сек.

Для спальни, как и для всех жилых комнат достаточно одного канала. Итак, искомая величина составит 0,015 м2. Теперь несложно будет узнать диаметр. Эту формулу все мы учили в школе:
S=π⋅r2. Квадрат радиуса будет равен 0,015/3,14=0.004777, а диаметр — 0,14 м.

Теперь остается подобрать подходящую стандартную трубу. Нас вполне устроит сечение 0,15 м.

Приведенный выше расчет необходимо провести для каждого из помещений в отдельности с учетом их особенностей, о которых мы говорили выше. Возможен вариант, при котором две смежные комнаты имеют выходы в одну шахту. В этом случае нужно будет рассчитать общий воздуховод, сложив их параметры.

Согласно санитарно-техническим требованиям внутренние стенки каналов должны быть гладкими. Вентиляционный стояк необходимо оснастить открывающимся люком, позволяющим произвести осмотр и прочистку. При устройстве вентрешеток не в потолке, а в верхней части стены, следует расположить их как можно выше, чтобы избежать «мертвых» зон в самом верху. До потолка не должно оставаться больше 15 см.

Если в здании не было предусмотрено вентшахты, его не обязательно полностью реконструировать, чтобы найти ее оптимальное положение. Наилучшим решением будет пристроить ее сбоку и хорошо утеплить. Теплый поток будет подниматься гораздо быстрее холодного.

Вытяжка на кухне в частном доме делается сразу в два вентканала — один общий, другой в зоне плиты. Совмещать их не следует, поскольку поток от второго обладает значительным давлением. Он будет просачиваться в кухню из общего.

Вытяжку для электроплиты располагают на высоте 70 см над рабочей поверхностью, для газовой — на высоте 80 см. Ее выбирают в зависимости от мощности и размеров с учетом объема помещения. Мощность рассчитывают по формуле P = S x H х 12, где

S — площадь помещения
H — его высота.

Обычно воздуховод направляют не вверх, а в сторону, из-за чего мощность падает на 25%. Эти проценты необходимо учесть при выборе мощности оборудования.

Лучше выпускной клапан установить в стене. Проще было бы поставить для него оконную заглушку с отверстием для выхода отработанных газов, но при таком решении ухудшится инсоляция и внешний вид фасада. В кирпичной кладке, бетоне или дереве отверстие можно проделать с помощью алмазной коронки. Часто применяются не круглые, а прямоугольные каналы, что позволяет сэкономить немного пространства, но эффективность в данном случае снижается.

Желательно выбрать короба из металла, поскольку их проще отмыть от жира и они наименее подвержены деформации под воздействием высоких температур. Оптимальный вариант — сталь. Если используется гофрированный алюминий, трубу необходимо максимально распрямить.

В частном доме вытяжка в стене не требует согласования, если он не является историческим объектом и не находится под охраной государства.

Самым простым решением будет установить приточный вентилятор. Ставить его нужно в отдельный канал, чтобы поток под давлением не выходил в другие помещения при его работе, а выводился прямо на крышу. Для оптимальной работы понадобятся впускные клапаны на дверях, окнах или в стенах — ведь, чтобы обеспечить отток, необходим приток.

Если поток нужно подогреть, стоит отдать предпочтение установке со встроенным нагревателем или рекуператору. Это приспособление состоит из тонких металлических пластин, хорошо передающих температуру. Теплый воздух на выходе попадает в каждый второй промежуток между пластинами, а свежий движется ему навстречу по остальным каналам, воспринимая тепло от стенок.

На чердаке можно разместить центральную вытяжку, в которую сходятся все воздуховоды. Они работают довольно тихо, но желательно расположить их подальше от спальни.

Пространство чердака позволяет разместить и более сложные приспособления с функцией фильтрации и подогрева. Последнее время получили распространение энергосберегающие системы с роторными теплоутилизаторами. Такие устройства легко помещаются даже под плоской кровлей — их высота варьируется от 25 до 45 см.

Материал подготовил: Артем Филимонов

Вентиляция частного дома своими руками

Строительство собственного дома всегда сопровождается многочисленными хлопотами и заботами. Ведь прежде чем начинать «стройку века» нужно четко представлять себе, что же вы хотите получить в итоге, иначе вполне может выйти хижинка легкомысленного поросенка. Поэтому проект дома должен быть подобран с учетом всех мелочей и, самое главное, комфортности будущего жилища именно для вас. Кстати, о комфорте — вы уже задумывались о внутренних системах вашего дома? Их нужно обязательно внести в проект до начала строительных работ, если хотите, чтобы все было сделано на совесть. Перестраивать, вносить любые изменения в уже готовое здание будет гораздо более затратно, и не факт, что все «ляжет» как надо. Вот, скажем, устройство вентиляции в частном доме должно быть продумано именно на этапе подготовки, и только в этом случае вы будете дышать действительно чистым воздухом в вашем новом доме.

Вентиляция в частном доме — варианты
Условия для выбора системы вентиляции частного дома

Преимущества естественной вентиляции в частном доме
Можно ли сделать вентиляцию частного дома своими руками

Вентиляция в частном доме — варианты

А что вообще предлагается в качестве системы обновления воздуха для нашего жилья? Тут всего три варианта:

естественная вентиляция
принудительная (приточно-вытяжная) вентиляция
вентиляция смешанного типа (чаще всего естественная с принудительной вытяжкой)

И у каждого из вариантов свои преимущества. Сами подумайте, если у вас частный дом, находящийся в местности с прекрасным чистым воздухом, то будет просто преступно (и, кстати, крайне невыгодно) монтировать в нем принудительную вентиляцию, в функции которой, помимо всего прочего, входит и очистка поступающей воздушной смеси. Зачем же фильтровать чистый ароматный воздух и получать в итоге стерильную безвкусную атмосферу? Однако в тех случаях, когда ваше жилище окружает загрязненная различными вредными и неприятными примесями среда, необходимо из поступающего в дом воздуха удалять все ненужное, ведь никому не хочется дышать промышленными отходами или выхлопными газами. Но как правильно определить, когда какая вентиляция подходит лучше всего?

Условия для выбора системы вентиляции частного дома

Любому из нас хочется вложить поменьше, а получить по высшему разряду. Поэтому важно с самого начала определить все факторы, мешающие или помогающие такому результату. И для подбора наиболее оптимальной системы вентиляции нужно учитывать следующие составляющие (это самый минимальный вариант):

чистота окружающей атмосферы
материал, из которого будет возводиться здание

Конечно, еще одним немаловажным фактором всегда является наличие нужной суммы. И все-таки в наш небольшой перечень это соображение не попало по простейшей причине — на выбор вентиляции в частном доме цена не должна оказывать решающего значения, так как экономия в этом случае потом может очень даже сказаться на вашем же удобстве.

Но переходим к более подробному описанию различных вариантов вентиляции в зависимости от уже изложенных факторов. А чтобы немного более подробно представлять себе системы вентиляции в частном доме — фотоподборка.

Естественная вентиляция

Естественная вентиляция наиболее оптимальна при наличии двух обязательных условий:

действительно чистого наружного воздуха
следующих строительных материалов для дома:
- дерево (дома из бревен или бруса)
- саман (или же легкий саман)
- кирпич
- газоблок
- пеноблок
- шлакоблок
- керамзитовый блок
- керамический эффективный блок
- монолитный керамзитобетон

Вентиляция смешанного типа

Вытяжная вентиляция в частном доме (как дополнение к естественной) монтируется лишь в случае реальной необходимости, когда обычная вытяжка просто не справляется со своим предназначением, несмотря на присутствие нормальной тяги в воздуховодах. И установка таких механических приложений проводится только в местах с наиболее загрязненным воздухом: кухне, санитарных и рабочих (котельная или генераторная) помещениях, влияющих на атмосферу всего дома.

Принудительная вентиляция

Принудительную приточно-вытяжную вентиляцию с дополнительной фильтрацией поступающего воздуха следует устраивать в любом из двух случаев:

если наружный воздух нуждается в дополнительной очистке для избавления от вредных примесей или просто неаппетитных запахов
если ваш дом строится из:
- 3D панелей
- пенополистеролбетона
- SIP панелей
- сэндвич-панелей
- вакуумных панелей
- МДМ-панелей
- СОТА-панелей
- а также если это будет каркасный дом по Канадской технологии, изодом или термодом

Определившись с этими параметрами, вы можете сделать вентиляцию в частном доме наиболее подходящей.

Преимущества естественной вентиляции в частном доме

Несмотря на то, что в последнее время многие предпочитают различные технические приспособления (например, приточная вентиляция в частном доме), естественная вентиляция имеет свои плюсы. И в тех случаях, когда она уместна, лучше использовать именно этот метод. Так что же все-таки является преимуществом такого типа вентиляции? А их достаточно много.

на порядок уменьшаются затраты на установку вентиляции в частном доме
при правильной схеме вентиляции в частном доме вы получаете возможность регулировать теплообмен всего пространства и даже обогревать помещения, в которых не устанавливаются приборы отопления — коридоры, лестничные площадки и пролеты и тому подобное
самый чистый, наполненный свежестью и природными ароматами воздух наполняет именно те помещения, где это наиболее необходимо — спальни, кабинеты, гостиные, то есть жилые комнаты
во всех значимых помещениях дома поддерживается оптимальная влажность

И хоть говорить о плюсах естественной вентиляции можно достаточно долго, но основные, наиболее важные, мы перечислили. Однако частенько людям хочется более подробно знать о процессах, обуславливающих такие проявления, и специально для вас: естественная вентиляция в частном доме — видеоурок.

Можно ли сделать вентиляцию частного дома своими руками

Вопрос экономии при строительстве и обустройстве собственного дома иногда встает достаточно остро, и тогда многие хозяева начинают задумываться о том, чтобы выполнить все или какую-то часть работ своими руками. И не мудрено, ведь многие считают, и вообще-то правильно делают, что горшки обжигают явно не боги, а вполне даже мы сами. Однако прежде чем кидаться грудью на амбразуру, стоит четко определиться, а хватит ли у вас знаний и умений для достаточно сложных дел.

Вернемся к вентиляции — сделать ее самостоятельно не проблема. Монтаж вентиляции в частном доме не так уж и сложен. И все же тем, для кого такая установка будет первым опытом подобного рода, стоит как минимум проконсультироваться со специалистами. Да вы и сами прекрасно понимаете, что даже гениальный мастер должен сначала изучить какое-либо дело, и лишь потом приниматься за него.

Поэтому начнем с главного — сделаем расчет вентиляции в частном доме. Самыми важными факторами в таких расчетах должно выступать количество постоянно находящихся в здании людей и объем воздуха в помещениях. Причем стоит заодно учесть и все достижения цивилизации, забирающие кислород из воздуха и отравляющие его какими-либо выделениями (как вы уже поняли, речь идет о различных технических приспособлениях, призванных облегчать быт в наших домах), а также то, каким помещениям будет требоваться более частый воздухообмен. Кстати, не забудьте тут же запланировать и обогрев (или охлаждение) поступающего свежего воздуха. Конечно, перелопатив кучу литературы, вы сможете все рассчитать самостоятельно, и даже вероятно, что итог ваших усилий окажется абсолютно правильным и подходящим под вашу реальную ситуацию. Но стоит ли тратить столько времени и усилий на операцию, которую профессионал сделает быстро и с гарантированным результатом?!

Какой вариант проведения расчетов воздухообмена вы выбрали — не так уж и важно. Главное, что все обсчитано, и теперь нужно просмотреть проекты вентиляции в частном доме и выбрать наиболее благоприятный для вашего дома. И в этом случае лучше проконсультироваться со специалистом, знающим как облегчить работу и, тем не менее, получить хорошо действующую систему вентиляции. К тому же опытный мастер сможет подсказать, где закупить качественные материалы по доступной цене, и в каких количествах они будут необходимы при монтаже. А вот заниматься установкой вентиляционных труб хозяйственных человек вполне может и своими силами, не привлекая наемных рабочих. Вот как примерно выглядит такой монтаж — видео от специалиста на все руки:

Ну что ж, алгоритм действий прост — главное, это определиться с типом устанавливаемой вентиляции, а уж ее монтаж — пустяки, дело житейское. Так что начинайте обдумывать, а потом и делать. Свежего воздуха вашему дому!

В частном доме беспроводной телефон необходим. Беспроводной телефон Panasonic можно приобрести в интернет-магазине СотМаркет. Большой выбор, доступные цены, компетентрные консультанты.

Система вентиляции в частном доме

Еще на этапе строительства частного дома необходимо понять, какой тип вентиляции вам подойдет больше всего. Для этого стоит познакомиться с видами систем и их положительными и отрицательными сторонами.

Зачем нужна вентиляция в частном доме

Если не осуществить монтаж вентиляции, то атмосфера со временем станет опасна для хозяев, а частный дом не пригоден для жизни. В первую очередь, если свежий воздух не поступает регулярно в помещение, начнет страдать здоровье: из-за отсутствия вентиляции постепенно накапливается углекислый газ, что негативно отражается на общем самочувствии. Также из-за плохой циркуляции воздуха повышается влажность, что ведет к плесени и грибку, и, как следствие, сокращению срока эксплуатации здания. Высокая влажность отрицательно влияет и на все отделочные материалы. И если вы думаете, что достаточно открыть окно и проветрить комнаты, то глубоко ошибаетесь, поскольку такой метод эффективным не является.

Таким образом вентиляция решает две задачи:

удаляет из помещений углекислый газ и пыль.
привносит с улицы чистый, насыщенный кислородом воздух.

Виды вентиляции

Системы делятся на три большие группы.

естественная вентиляция.
принудительная вентиляция.
смешанная вентиляция.

Естественная система

Естественная вентиляция работает по принципу “природного” поступления воздуха в частный дом. Раньше в дома воздух поступал через щели в окнах и дверях. Теперь же, учитывая абсолютную герметичность пластиковых окон и современные уплотнители дверных проемов, необходимо специально устанавливать вентклапаны в стенах или оконных рамах, через них и поступает свежий воздух в дом. А неприятные запахи покидают дом благодаря выводным каналам, которые устанавливают на кухнях, в туалетах или прочих помещениях.

Плюсы системы:

бюджетность. Нет необходимости в монтаже дополнительного оборудования.
не зависит от электроэнергии.
безаварийность.
бесшумная работа.

Минусы:

слабый воздухообмен.
циркуляция воздуха зависит от времени года и высоты здания.
практически невозможно регулировать интенсивность работы системы.
в летнее время года движение воздуха практически прекращается, так как температурные показатели снаружи и внутри здания становятся почти одинаковыми.
массивный выход тепла из здания, а это сильно увеличивает расход на электроэнергию.

Принудительная система

Принудительная вентиляция в частном доме работает при помощи специального оборудования и электроэнергии. Сквозь воздухозаборник воздух поступает в дом и распределяется по помещениям, а отработаный воздух вытяжной воздуховод отсасывает из комнат и отправляет на улицу. В систему принудительной вентиляции входит следующее оборудование:

вентиляторы
фильтры для очистки воздуха
шумоглушители
калориферы
воздушные клапаны
вохдухоотвод
анемостаты
воздухозаборные решетки
диффузоры

Также в современных конструкциях может быть установлен рекуператор (это теплообменник, который отбирает тепло у воздуха, выходящего наружу, и согревает им воздух, который поступает внутрь).

Плюсы системы:

полная автономность. Работа не зависит от того, какой высоты здание, какая температура за окном и какое давление.
можно установить любые параметры для того, чтобы создать в доме комфортный микроклимат. Тем самым, повысив качество воздуха. Например, можно установить дополнительную функцию очистки от пыли, подогрева, охлаждения, осушения, увлажнения и т.п..

Минусы системы:

система энергозависима. В зимний период тратятся значительные энергоресурсы, которые подогревают значительный объем приточного воздуха.
система не относится к бюджетным.
необходимо регулярно обслуживать оборудование.

Смешанная система

Правильно сделать именно этот тип вентиляции возможно тогда, когда не будет необходимости в установке во всех комнатах дома принудительного вентилирования. Как правило, систему принудительной вентиляции монтируют в кухонных помещениях, ванных и туалетах, а в остальных комнатах воздухообмен осуществляется естественным путем.

Схемы работы вентиляции

Задаваясь вопросом, как правильно сделать вентиляцию в частном доме, стоит обратить внимание и на схемы работы устройств.

приточная вентиляция. Приточная установка подает воздух с улицы в дом. Если в доме герметичные пластиковые окна, то применяются вентиляционные клапаны или режимы микропроветривания. Однако на поступление воздуха влияют погодные условия, что не всегда может гарантировать комфортную среду внутри дома. Если говорить об искусственной системе, то она оснащается дополнительными вентиляционными каналами и приборами, очищающими воздух с улицы и нагревающими его до комнатной температуры. Для этого используется калорифер электрический или водяной.
вытяжная вентиляция. Благодаря вытяжной вентиляции из частного дома уходит отработанный воздух на улицу. Иногда можно обойтись силами естественной системы. Однако из-за того, что у естественной вентиляции много минусов обычно устанавливают принудительную вентиляцию. Которая представляет из себя вытяжные вентиляторы с вытяжками. Их монтируют в вентиляционном канале и в запотолочных пространствах.
приточно-вытяжная вентиляция (комбинированная). Здесь совмещаются два потока воздуха, они разнонаправленные и параллельные. Первый поток — насыщает воздухом комнаты, второй поток — выводит отработанный воздух из помещений.
воздушное отопление (воздушные климатические системы). Работу системы организуют так, что внутренний воздух в доме циркулирует с подмесом приточного воздуха, при этом из ванны, туалета, техпомещений удаляется вытяжной воздух. Плюс установки в том, что через вытяжку на улицу уходит воздуха меньше, соответственно, меньше тепла пропадает из помещений в холодный период. Также при помощи такой системы возможно подогревать или охлаждать воздух в доме, очищать его или увлажнять. Соответственно, можно не устанавливать привычную сплит-систему или водяное отопление. Подобные решения нередко применяются в “умном доме”.

Что учитывать при монтаже вентиляции

Схемы вентиляции в частном доме должны быть предоставлены профессионалами, учитывая также особенности помещений. Для некоторых существуют свои нюансы.

КухняЭто помещение нуждается в отдельном вентиляционном канале, который устанавливают из нержавеющего материала. Входные и выходные отверстия такого канала защищены решеткой. Поскольку именно над плитой концентрируется наибольшее количество запахов, именно эта область нуждается в вентиляции. Поэтому электромеханическую вытяжку или естественную вентиляцию (то есть ее выводной канал) располагают именно над плитой.
Верхние этажиВ домах 2-х и 3-х этажных с первого этажа вверх по лестнице поднимается уже отработанный воздух. Так что в доме будут ощущаться перепады температуры и влажности. Чтобы решить эту проблему, перекрывается доступ воздуха от лестничного марша к этажам. То есть двери, ведущие на лестницу, необходимо закрывать для нормальной работы естественной системы. Однако на мансардном этаже не получится ограничиться естественным устройством, придется устанавливать принудительную систему.
Подвальное помещениеПодвальное помещение излюбленное место для распространения грибка. Поэтому если естественная вентиляция не может справиться с сыростью, то устанавливают принудительную. В данном случае система представляет из себя установки, которые расположены друг напротив друга в помещении. Режим работы устройства определяется индивидуально. Вентиляторы могут работать по 20 минут в течение дня, либо более продолжительное время.

Как сделать вентиляцию в частном доме — система вентиляции в частном доме

Автор: Голиков М.Ю., инженер по вентиляции и кондиционированию

Для комфортного проживания в коттедже необходимо создание оптимальных климатических условий. Вентиляция в частном доме – важнейшая система, от которой зависит не только комфорт, но и здоровье проживающих в нем людей за счет обеспечения соответствия воздуха в помещениях нормативным параметрам.

Из этой статьи Вы узнаете, как сделать вентиляцию в доме, какой ее вид выбрать, а также получите много другой полезной информации по данной тематике.

Зачем нужна вентиляция в доме

Вентилированием обеспечивается:

Здоровый микроклимат и комфортные условия для пребывания людей в обслуживаемых помещениях. Происходит удаление старого (отработанного) и подача свежего воздуха
Предотвращение появления грибка на строительных конструкциях коттеджа или их гниения ввиду высокой влажности в отдельных зонах

Без вентилирования помещений частного загородного дома воздух в них будет с недостатком кислорода и избытком углекислого газа. Также в воздухе будет высокое содержание вредных химических веществ, пыли, мелких частичек шерсти домашних животных. Систематическое вдыхание такого воздуха – может оказать негативное влияние на здоровье обитателей коттеджа.

Системы вентиляции, способы устройства

По способу устройства вентиляционные системы могут быть самыми разными.

По своей конструкции простейшая система вентиляции в частном доме представляет собой вертикальные и горизонтальные каналы (воздуховоды) по которым перемещаются воздушные массы. Чаще они располагаются скрыто внутри ограждающих конструкций, но могут крепиться к ним снаружи. По воздуховодам воздух поступает в помещения и выводится из них наружу. При этом воздухообмен происходит естественным образом.

Предыдущая схема может быть дополнена внешним вентиляционным блоком (вентмашиной). Вентиляционный блок укомплектовывается набором специального вентиляционного оборудования для механической подачи воздуха, его очистки, увлажнения, нагрева. После специальной подготовки воздух принудительно поступает в воздуховоды. Далее распределяется по обслуживаемым помещениям.

Подачу свежего воздуха можно организовать с помощью специального приточного блока, который устанавливается в комнате на проем в наружной стене. Удаление отработанного воздуха в этом случае происходит по каналу естественной вытяжки.

Так же к вентиляции относят кухонный вытяжной зонт и осевой вентилятор на вентиляционной решетке санузла.

В целом, вариативность и способы устройства вентиляционных систем очень разнообразны. Об этом мы подробней расскажем далее.

Виды систем вентиляции

В соответствии с нормативными определениями все вентиляционные подсистемы коттеджей делятся по категориям на:

Приточные и вытяжные в зависимости от направления движения воздухообмена
Принудительные (механические) и естественные по способу подачи и удаления воздуха
Местные и общеобменные в соответствии с организацией обслуживания отдельных зон и помещений

Подобная классификация позволяет, в зависимости от поставленных задач, более эффективно распределить подачу и удаление воздуха.

Приточные и вытяжные системы

Вентиляционные установки разделяются на вытяжную и приточную. Вытяжки служат для удаления загрязненного, чрезмерно нагретого или влажного воздуха из обслуживаемых помещений. При этом удаляемый воздух может полностью уходить в атмосферу или частично возвращаться для очистки, технической обработки и повторного использования. Рециркуляция вентиляции в частном доме позволяют экономить энергетические ресурсы, повысить эффективность и качество воздухообмена.

Приточные системы предназначены для подачи чистого воздуха, который предварительно может быть:

Очищен от пыли и других загрязнений
Нагрет до заданной температуры
Дополнительно увлажнен или осушен

Для эффективного охлаждения воздуха применяется кондиционирование, которое в большинстве установочных вариантов автономно. Расчет организации вентилирования помещений основан на составлении воздушного баланса, в котором приток и вытяжка должны иметь одинаковые объемы.

Принудительный и естественный воздухообмен

Удаление и подача воздуха в помещение может производиться с помощью вентиляторов или естественным путем, за счет способности нагретого воздуха подниматься вверх.

Принудительный воздухообмен обычно применяется на больших разветвленных схемах, обслуживающих сразу несколько комнат, или для организации усиленного вентилирования одной зоны. В отличие от них, естественные вытяжки делаются для каждой комнаты отдельно.

Общеобменная и местная вентиляция

Вентиляции в частном доме может одновременно обслуживать несколько помещений или обеспечить подачу-удаление воздуха только в определенных зонах. Местное вентилирование чаще всего выполняется:

На кухне, в виде вытяжки над плитой
В туалетной комнате для быстрого проветривания
В пристроенных гаражах для удаления выхлопных газов автомобиля

Общеобменные системы обеспечивают воздухообмен путем одновременной подачи чистого подготовленного воздуха и удаления загрязненного или отработанного. Они полностью обеспечивают воздушный баланс во всех помещениях загородного коттеджа.

Принудительная система вентиляции – принцип действия, виды, достоинства, недостатки

Принудительная вентиляция осуществляет движение воздуха за счет функционирования вентиляторов с электромеханическим приводом. При этом возможны три различных варианта организации воздухообмена:

Принудительное удаление воздуха при его естественном поступлении в результате создаваемого разряжения
Механическое нагнетание и естественной вытяжкой поз воздействием давления
Приточная и вытяжная системы имеют собственные вентиляторы для принудительной подачи и удаления воздуха

Последний вариант системы вентиляции в частном доме обеспечивает наиболее качественное регулирование и эффективный воздухообмен, но стоит дороже и потребляет больше энергии во время эксплуатации.

Общее описание

Забор свежего воздуха для вентилирования помещений производится с улицы, откуда он поступает в вентиляционный блок. Для обработки и подачи воздушной массы в состав такого рабочего блока могут входить:

Фильтр для очистки от пыли и мусора
Рекуператор для возврата части тепла
Вентилятор для обеспечения движения воздуха
Нагреватель, повышающий температуру до заданного параметра
Оросительный отсек для увлажнения
Воздушные клапана

На вытяжке достаточно установки одного вентилятора, без вспомогательного оборудования. Однако при наличии рекуператора удаляемый воздух проходит через него и поэтому он является общим элементом для притока и вытяжки.

Воздуховоды и воздухораспределительные устройства

Распределение воздушных потоков по помещениям происходит благодаря установке разветвленной сети воздуховодов. Количество воздуха регулируется за счет изменения сечений каналов и наличию воздухораспределительных решеток.

Конструктивно вентиляция частного дома может комплектоваться воздуховодами квадратного, круглого или прямоугольного сечения. Их изготавливают из:

Листовой оцинкованной стали
Полимерных пластиков
Стальной проволоки и полиэтиленовой пленки
Гофрированных алюминиевых сплавов
Нержавеющей стали
Кирпича, блоков, бетона и других материалов – при устройстве вентиляционных каналов внутри строительных конструкций или пристроенных к перегородкам и перекрытиям

Самый недорогой вариант воздуховодов – это использование растяжных элементов из спиральной проволоки, покрытой сверху полиэтиленовой пленкой. Но при использовании такого материала необходимо быть абсолютно уверенным, что смонтированная система вентиляции в доме не будет подвергнута механическим повреждениям.

Тоже недорогие, но более надежные и жесткие воздуховоды изготовлены из гофрированного алюминия.

Пластиковые и металлические конструкции прямоугольных сечений используют при необходимости экономии пространства в местах выполнения монтажа.

Наличие вентиляционных каналов в строительных конструкциях должно быть предусмотрено еще на стадии строительства коттеджа. Они позволяют значительно снизить затраты на приобретение материалов, но не предусматривают горизонтальной разводки. Поэтому оптимальным вариантом будет сделать совмещенную вентиляцию из горизонтальных конструкций и вертикальных каналов в стенах и перегородках.

Возможные решения вопроса экономии энергии

Самая распространенная модель рекуператора представляет собой теплообменник с оребренными трубками. Внутри проходит теплый удаляемый воздух, а между трубками нагревается подаваемый с улицы холодный воздушный поток. Такое устройство в холодное время позволяет экономить до 20% энергии, расходуемой на подогрев.

Хороший эффект экономии тепла можно получить, если сделать в частном доме грунтовый нагрев подвода воздуха. При его организации забор воздуха производится через трубы, находящиеся в земле на глубине 1,5-2,0 метра. Воздухозаборная решетка находится на поверхности в некотором удалении от коттеджа. Зимой холодный воздух нагревается теплом от грунта, а летом от него же охлаждается. В результате может быть достигнута экономия энергии, расходуемой на нагрев воздуха, в пределах 15-20%, а летом на работе кондиционера на 5-10%. Однако такая конструкция требует дополнительных расходов на монтаж и увеличения установочной мощности вентилятора.

Принудительные системы местного удаления и подачи воздуха

В местах интенсивного выделения вредных веществ, неприятных запахов, повышенной влажности или температуры устанавливают вытяжки или приточные устройства местного назначения. Такая принудительная местная вентиляция обеспечивает более активный воздухообмен в одной определенной зоне. В качестве примера можно назвать вытяжку над плитой, санузел или домашнюю мастерскую.

Это может быть навесной зонт с принудительным отводом воздуха в вертикальный канал или вентиляционная решетка со встроенным в нее осевым вентилятором. Рабочий объем воздуха, удаляемый такой конструкцией должен обязательно учитываться при устройстве организованного притока воздуха.

Сегодня изготовители вентиляционного оборудования производят местные приточные установки, которые монтируются на отверстие, сделанное в наружной стене. Внутри устройства установлен достаточно мощный осевой вентилятор, воздушный фильтр и электронагреватель. Автоматизированная система вентиляции в частном доме обеспечивает поддержание необходимой температуры и возможность работы по заданному временному графику. Главный недостаток заключается в небольшом шуме, который становится довольно отчетливым в ночное время.

Преимущества вентиляционных систем с принудительной циркуляцией

Применение вентиляционных установок с принудительной подачей и удалением воздуха обеспечивает правильное вентилирование. При этом соблюдается необходимый воздухообмен и комфортные условия для пребывания людей одновременно в нескольких помещениях. Также обеспечивается возможность производить регулирование количества подаваемого свежего воздуха, его температуру, влажность и скорость движения. У таких конструкций:

Бесшумный режим работы, при установке вентиляционного блока в подвальном или вспомогательном помещении
Отсутствие ограничений по объемам воздухообмена, что очень важно для больших комнат и залов
Качественная работа независимо от температуры наружного воздуха
Возможность автоматизации процесса вентилирования коттеджа

Скрытый монтаж воздуховодов не нарушает общего дизайна, а правильный подбор воздухораспределительных решеток и элементов позволяет добиться полного сочетания с интерьером.

Среди недостатков принудительных систем вентиляции главными являются:

Высокая стоимость оборудования, воздуховодов, материалов и монтажных работ
Затраты энергии на работу двигателей, нагрев воздуха, увлажнение
Наличие механизмов и узлов, имеющих предельный срок эксплуатации
Необходимость периодической проверки и обслуживания воздушных фильтров, подшипников, подвижных приводов, блока орошения, рекуператора, автоматики

Как видим, все основные недостатки принудительной вентиляции связаны с затратами энергии и вопросами текущей эксплуатации. Однако качество обеспечения воздухом находится на самом высоком уровне, и обеспечение комфортных условий будет гарантировано.

Естественная вентиляция – принцип действия, особенности

При нагреве плотность воздуха уменьшается, а значит, уменьшается его удельный вес, и нагретый газ начинает подниматься вверх. Этот физический принцип используется при естественном вентилировании помещений.

За первоначальное предположение для устройства естественного вентилирования принимается, что температура воздуха в помещении всегда, хоть немного, но выше, чем на улице. Однако в теплый период года это условие выполняется только рано утром и по ночам. Поэтому в качестве вентиляционного проветривания приходится открывать окна и форточки. Зато при морозах воздухообмен увеличивается настолько, что приходиться частично прикрывать вентиляционную решетку.

Принципиальная конструкция

Стандартным исполнением, которое предусматривает естественная вентиляция в частном доме, можно считать квадратный или прямоугольный вертикальный канал внутри строительной конструкции. Он начинается на нижнем этаже здания или в подвале и заканчивается выше уровня кровли. При наличии чердачного помещения в коттедже допускается разрыв вентиляционного канала с выходом вытяжки на чердак и устройством отдельного проветривания подкровельного пространства.

Соединение вытяжного канала с помещением осуществляется через вентиляционную решетку или зонт местной вытяжки. Поступление свежего воздуха осуществляется через специальные приточные щелевые отверстия или неплотности в окнах, дверях, стенах, перекрытиях.

Именно поэтому качественное выполнение строительных работ и установка современных герметичных окон и дверей делают неорганизованную работу естественной циркуляции воздуха весьма проблематичной. Требуется специальная организация приточного воздуха по отдельному каналу или через устроенные щели.

Плюсы и минусы

Главные достоинства, которыми обладает система естественной вентиляции:,

Минимальные затраты на устройство
Энергонезависимость при эксплуатации
Не требуется участия человека для ее работы

Главное при ее организации, чтобы каналы были построены во время возведения стен коттеджа.

К сожалению недостатков несколько больше, чем преимуществ. Среди основных следует назвать:

Низкая стабильность воздухообмена
Зависимость от температуры наружного воздуха и силы ветра
Большие отложения пыли и других загрязнений на шершавых стенках каналов
Необходимость строительства вентиляционных труб выше уровня кровли или кровельного конька
Наличие примыканий в местах прохода труб через кровлю и образование мест потенциальной течи
Невозможность увеличения количества удаляемого воздуха или полного прекращения вытяжки

Однако при принятии решений о том, как правильно сделать вентиляцию в частном доме очень часто предпочтение отдается естественному воздухообмену. Это основано на невысоких капитальных и эксплуатационных затратах. Пусть даже путем снижения уровня комфортности.

Смешанные системы вентиляции

Понятие смешанных систем подразумевает совместное использование естественной и принудительной вентиляции в частном доме. Однако выделение таких сочетаний в отдельную группу можно считать только условным. При работе вентилятора приточного вентиляционного контура в помещении создается определенное избыточное давление воздуха, и он просто выдавливается наружу по каналу естественной вытяжки.

Однако у такого совмещения есть очень важный плюс. После выключения вентилятора внутренний воздухообмен не прекращается полностью, а продолжает обеспечиваться за счет возобновившейся естественной тяги. Это позволяет экономить энергоресурсы на работе оборудования, включая приточную установку только периодически по заданному временному графику или вручную при необходимости.

Расчет вентиляции в доме

Перед тем, как правильно сделать вентиляцию в доме, необходимо выполнить расчетную часть работ, включающую нескольких этапов, в состав которых входят:

Определение необходимых объемов воздухообмена для каждого отдельного помещения и расчет воздушного баланса с учетом местных и естественных систем
Разработка общей принципиальной схемы разводки воздуховодов и мест установки воздухораспределительных и приемных устройств
Определение мест воздухозабора и установки вентиляционного блока
Техническое обоснование и подбор необходимого оборудования
Расчет сечений воздуховодов

Разработка проекта вентиляционной системы это сложная инженерная задача, для выполнения которой требует наличие специальных знаний. Поэтому его выполнение лучше поручить квалифицированным специалистам.

Объемы воздухообмена

Количество воздуха в принудительной вентиляции необходимого для подачи в помещение определяется на основании нормативных требований или особых условий, определяемых владельцем коттеджа.

Нормативный воздухообмен зависит от назначения помещений их площади, объема и установленного внутри оборудования.

Например,

В обычной жилой комнате считается достаточным 1-кратный воздухообмен, т.е. в течение часа весь воздух в помещении должен быть заменен свежим
Для кухни требуется 3-кратная замена воздуха, но не менее 60 м³/час
В туалетную комнату должно подаваться не менее 25 м³

Выбор необходимого оборудования

В число обязательных к установке элементов вентиляционного блока входит:

Вентилятор
Воздушный фильтр
Подогреватель (калорифер)

Дополнительные элементы:

Рекуператор
Оросительная камера
Автоматика

Производительность последнего определяется на основании расчетов воздухообмена. Необходимое развиваемое давление обозначается после окончания аэродинамического расчета с определением поперечных сечений воздуховодов.

Материал и конструкция фильтра должны сделать вашу вентиляцию более эффективной в вопросе очистки воздуха от пыли и других возможных загрязнений.

Для нагрева калорифера может использоваться горячий теплоноситель отопительной сети или электроэнергия. Электрическое оборудование отличается длительным сроком эксплуатации, меньшей инертностью при нагреве, но имеет более высокий уровень эксплуатационных расходов.

Необходимость установки рекуператора, оросительной камеры и блока автоматизации определяется решением хозяина коттеджа. Эти элементы позволяют улучшить качество вентилирования, снизить эксплуатационные расходы и повысить комфорт проживания в коттедже.

Расчет сечений воздуховодов

Определение размеров поперечных сечений каналов принудительной вентиляции в доме позволяет правильно распределить воздушные потоки в необходимых направлениях. В результате выполнения аэродинамического расчета в каждое помещение будет подаваться именно то количество воздуха, которое необходимо.

Если принять заведомо увеличенные размеры сечений воздуховодов принудительной вентиляции, то регулирование расходов придется производить с помощью воздухораспределительных решеток. Это может привести к увеличению скорости воздуха при его прохождении и появлению шума во время работы. Кроме того определение минимальных размеров в результате расчета снижает расходы на приобретение материалов.

Размер сечения воздухораспределительных устройств выбирается таким образом, чтобы движение воздуха в обслуживаемой зоне не превышало 1 м/сек. В противном случае будет создаваться ощущение постоянного сквозняка, что вызывает дискомфорт и вредно для здоровья.

Схемы вентиляции в доме

Проектная схема вентиляционной сети выполняется на поэтажных планах здания с приложением необходимых разрезов, на которых указано размещение вертикальных каналов и места подключения к ним.

На планах этажей должны наносятся точки размещения воздухораспределительных устройств, линии прокладки воздуховодов, местоположение вентиляционного блока и местных вытяжных устройств.

Каждый элемент схемы должен сопровождаться надписью с указанием марки оборудования, сечения каналов, высоты установки и расстояния до ограждающих конструкций. Правильно составленная схема обеспечит точность выполнения монтажа и эффективное функционирование при эксплуатации.

При монтаже воздушных каналов, подводящих и удаляющих воздух из помещений, предусматривают скрытую прокладку и могут быть смонтированы:

Внутри стен здания
В качестве приставных элементов перегородок
В пространстве подшивных или натяжных потолков
В виде потолочного плинтуса

Расположение воздухораспределительных решеток обычно предусматривается в конструкции подшивного потолка или в верхней части стены. Вентиляционный блок размещают в подвале, на чердаке или в специальном вспомогательном помещении.

Монтаж вентиляции в доме

Грамотно составленная проектная документация наглядно показывает, как оптимально сделать вентиляцию в коттедже. Правильно выполненный проект с указанием устанавливаемого оборудования, схемы прокладки воздуховодов и мест расположения воздухораспределителей, значительно облегчается процесс монтажа.

Современные материалы предусматривают достаточно простые способы установки, и основная техническая сложность заключается в обеспечении надежного закрепления элементов.

Гибкие алюминиевые и спиральные воздуховоды соединяются между собой с помощью специальных цилиндрических вставок и обжимных хомутов
Пластиковые элементы просто вставляются друг в друга, как части конструктора
Тяжелые детали из оцинкованной стали предусматривают фланцевые соединения на болтах

Вентиляция в доме не допускает наличие каких-либо щелей в соединениях. Поэтому монтаж должен быть выполнен качественно и обеспечить полную герметичность всех соединений.

В целом процесс монтажных работ следующий:

Установка вентиляционного блока. Место установки вентиляционной машины необходимо выбрать заблаговременно
Сборка и монтаж воздуховодов. При этом рекомендуется постепенное продвижение в сторону уменьшения их сечений
Установка воздухораспределительных устройств. Вентиляционные решетки и воздухораспределительные устройства устанавливаются в момент проведения работ по устройству подшивного потолка, гипсокартонных стен или перед выполнением отделочных работ

Советы и рекомендации

При определении мощности вентиляционного блока рекомендуется выбирать оборудование, имеющее 10-15% запаса. Это обеспечит возможность более длительной эксплуатации без проведения ремонтов и увеличит временные интервалы между техническим обслуживанием.

Совмещение работы принудительной вентиляции с естественными вытяжками делает ее более эффективной, надежной и допускает возможность периодического использования основного оборудования.

Несмотря на высокую стоимость рекуперативного оборудования его все же рекомендуется установить. За счет эффективной экономии тепла это устройство окупит себя уже за 1-2 года. В результате вы будете платить за расход энергоносителей на 15-20% меньше, а это не мало.

Если предполагается организация разветвленной вентиляционной сети с использованием сложного оборудования, то выполнение проекта и монтажных работ лучше не производить самостоятельно или с привлечением неквалифицированных частных Исполнителей.

Если Вам необходимо смонтировать правильно вентиляцию в частном доме, то следует обращаться к услугам квалифицированной компании.

Мы вместе с Вами составим Техническое задание, в котором в том числе будет обозначен уровень необходимого для Вас комфорта. Разработаем проект и выполним монтаж. Мы знаем, как правильно сделать вентиляцию в частном доме, чтобы она соответствовала Вашим ожиданиям!

Читайте другие статьи по данной тематике

Услуги по данной тематике

Вентиляция (вытяжка) в ванной и в туалете в частном доме: виды, монтаж с фото

При строительстве любого современного дома сразу продумывается способ попадания свежего воздуха в комнаты. Инженеры просчитывают, каким образом должна происходить циркуляция. Это обеспечивает сухость, защиту от плесени, грибков, сырости.

В старых домах иногда бывает, что в ванной комнате или туалете можно обнаружить следы плесени, потеки влаги. Наличие подобных явлений говорит о неисправности вентиляционной системы.

Также может проявляться подобное при ее недостаточной мощности, малом объеме воздуха, поступающего в помещение. Значит, нужно выполнить переделку старой или установить новую вентиляцию для помещения.

Эта статья дает полную информацию о том, как сделать вентиляцию в ванной, туалете в частном доме, каких типов она бывает, как можно провести монтаж своими руками.

Виды вентиляции для ванны и туалета частного дома

Слева — схема естественной, справа — принудительной вентиляции

Выбор способа проветривания помещений обычно определяется на этапе разработки плана дома. Этот документ определяет, какого типа будут коммуникации.

Вентиляция для санузла в частном доме бывает трех типов:

Принудительная вентиляция. Осуществляется при помощи встроенных вентиляторов.
Естественная. Не предполагает принудительное нагнетание воздуха, работает за счет перепада температур в комнате и на улице.
Комбинированная. Включает вышеперечисленные способы, допускает одновременную или параллельную их работу.

Нормы вентиляции в туалете и ванной комнате

При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.

К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.

При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.

Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:

для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
для ванной, совмещенной с санузлом, — не менее 50 м³/час;
туалет потребует 50 м³/час;
раковина и биде — 25 м³/ч;
душевая кабина и джакузи требуют 75 м³/ч.

Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.

Как правило, общая мощность системы редко превышает 110 м³/час. Конкретно для совмещенного санузла можно принять усредненное значение – 60 м³/ час.

Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час).

Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.

Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.

При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками. Обычно монтаж проточной системы — это целая сеть различных ответвлений и стыков с очень сложной схемой.

Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.

Далее тип вентиляции определяется, исходя из проекта дома.

Типа систем может быть два:

Естественная.
Принудительная.

Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.

Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.

Естественная вентиляция

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Каналы санузла и других комнат объединять запрещено, так как воздух из туалета вместе со всеми запахами и бактериями может потянуть через другие помещения. Разрешается объединение ванной и туалета, если они расположены на одном этаже, а также соединение систем вытяжек чердачных помещений, расположенных на одной стороне дома.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

Принудительная вентиляция

Ванная комната в частном или любом другом доме должна быть максимально чистой, проветриваемой. Но бывает такое, что при установке нового оборудования, такого как биде или душевая кабинка, естественной вентиляции становится недостаточно.

Появляется сырость, разрастается плесень, образуется эффект затхлости, застоя воздуха. Дополнительной неприятностью становится увеличение времени сушки вещей, а из ванной распространяется неприятный запах по всему дому.

Если появились подобные проблемы, то пришло время задуматься над установкой системы принудительной вентиляции в своем доме.

Система принудительной вентиляции мало отличается от естественной. Обе предполагают практически идентичные расчеты каналов для притока и оттока воздушных масс.

Основным отличием является наличие устройства, обеспечивающего прокачку воздуха по шахте. Как правило, для этого используется обычный вентилятор, вмонтированный в шахту, сопоставимый с ней по диаметру.

Такой подход позволяет избавиться от большей части проблем, связанных с самотечной системой. Значительно снижается зависимость работы от погодных условий, состояния вентиляционной шахты, а также сглаживаются незначительные ошибки, допущенные при монтаже каналов.

Типы устройств для принудительной вентиляции

основные виды вентиляторов

Существует много разновидностей принудительного проветривания. Здесь все сугубо индивидуально, зависит от проекта дома.

Но, так или иначе, монтаж начинается с расчета необходимой мощности, выбора типа оборудования. Также следует учесть, каким образом установка будет запускаться.

Для начала нужно ознакомиться с видами вытяжных устройств применяемых в ванной и туалете:

Осевой вентилятор – самый простой и дешевый тип конструкции. Позволяет выполнить монтаж буквально за 20 минут.
Центробежный вентилятор – дороже, сложнее осевого. Основным плюсом является повышенная мощность, большой ресурс.
Приточно-вытяжные рекуператоры – самая дорогая и сложная система. В зависимости от производителя и конструкции могут потребовать дополнительных усилий, знаний технологии монтажа. Их особенность – осуществление притока свежего и забора старого воздуха из помещения. Дополнительной опцией является подогрев входящего потока до необходимой температуры.

Вытяжка в ванной комнате в частном доме может выполняться несколькими способами.

Установка вентилятора в систему естественной вентиляции

Это самый простой метод увеличения производительности. Для реконструкции потребуется лишь монтаж кулера для готовой шахты. Последовательность выполнения действий начинается с демонтажа решетки, закрывающей начало канала.

Далее следует снять размеры отверстия, подобрать необходимую модель вентилятора. При этом учитывается рабочая мощность двигателя, вид конструкции.

После выбора и покупки оборудования выполняется непосредственно его монтаж, присоединение его к электрической проводке. На конечном этапе закрывается декоративная решетка, и оборудование вентиляции принудительного типа закончено.

Монтаж принудительной вентиляции с нуля

Когда устройства вытяжки изначально нет совсем и нужно начинать работы с чистого листа, не стоит пугаться. Зачастую сделать это гораздо легче, чем переделывать старую систему.

Сначала определяется способ монтажа – через стену или сквозь отверстие в потолке. Для этого нужно высчитать, какой тип будет максимально эффективным, удобным.

Способы монтажа вентиляционного канала

Первым делом, независимо от типа установки, определяется требуемая мощность, размеры отверстия под установку шахты и вентилятора. При выборе потолочной проводки канала в потолке делается отверстие под будущую шахту.

Далее она монтируется. На чердаке обустраивается отдельный вывод под воздухопровод с выходом на улицу. После подготовительных работ устанавливается вентилятор, подключается к электрической сети. Определяется метод включения/выключения кулера.

После обеспечения оттока нужно организовать стабильный приток воздуха. Иначе вентиляция будет неэффективной, и все старания будут напрасны.

Обеспечивается приток свежего воздуха путем проделывания отверстий в дверном полотне. Рекомендуется делать это внизу двери, на расстоянии 2-5 см от пола. Также возможен вариант создания вентиляционной щели. Для этого делается зазор между дверью и полом высотой 2-3 см.

Примечание. В частном доме вытяжка для ванной и туалета может устанавливаться общая. Это значительно сэкономит ресурсы и время.

Отдельно стоит упомянуть, что бывают устройства, позволяющие сделать гибрид принудительной и естественной вентиляции. Они представляют собой, как правило, корпус с вмонтированным прибором с лопастями и дополнительными решетками, которые позволяют воздушным массам двигаться естественным путем.

Особенности вентиляции санузла в деревянном доме

Дома, построенные из натурального дерева, отлично пропускают воздух, обладают особенностью отдавать или забирать влагу.

Но несмотря на это, вентиляция санузла в деревянном доме является очень важной частью всей конструкции, ведь при повышенной влажности в ванной и санузле существует прямая угроза появления грибка, плесени. Помимо этого, возможно прогнивание несущих конструкций, что может привести к разрушению дома.

Устройство вентиляции деревянного дома рассчитывается, исходя из таких данных:

Максимальная скорость потока не должна превышать 0,3 м/сек.
Относительная влажность допустима до 65%.
Температура воздуха внутри помещения должна быть в пределах +25 °С летом и +18 °С зимой.
Вентиляция в ванной комнате в деревянном доме должна иметь проточность 25 м³/час для раздельной системы и 50 – 70 м³/час для совмещенного санузла.
Проверка работоспособности вентиляции и устранение неполадок.
Полноценно работающая вентиляция в ванной комнате и туалете частного дома обеспечивает защиту помещения от сырости и разрушения, а людей — от болезней, связанных с развитием грибков и плесени.

Для проверки работоспособности обычно применяется два проверенных метода:

Нужно поднести зажженную спичку к решетке вентиляции. При нормальной работе пламя значительно отклоняется в сторону потока воздуха.
Поднести к вентиляционному отверстию обрывок тонкой бумаги. В случае полноценного функционирования системы бумага прилипает к решетке.

Если этого не происходит, значит, налицо проблемы с тягой в вентиляционной шахте. Здесь причин может быть несколько, начиная от засора и заканчивая неудачной установкой или расчетом системы. Устраняется неисправность путем чистки шахты или перестройкой всей вентиляции.

Примечание. Зачастую при неисправности пассивной вентиляции в систему устанавливается вентилятор принудительного проветривания, и проблема решается.

В заключение

Сделать вентиляцию частного дома своими руками непросто. Для этого нужно тщательно просчитать все технические детали, учесть особенности каждой комнаты.

Отдельно следует произвести расчеты вентиляции для помещения санузла. Но только выполнив все условия, приложив много стараний, можно добиться качественного проветривания жилья и уберечь его от плесени и распространения грибка.

Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору

Система вентиляции частного дома

Всё чаще люди предпочитают уютные загородные дома холодным квартирам в мегаполисах. И это не удивительно. Ведь там отсутствует шум города, машин, мотоциклов, сирен и крякалок от спецавтомобилей, нет удушливого смога и светового загрязнения от тысяч ламп рекламы и уличного освещения. А самое главное – летом в них легко и свободно дышится, при условии правильно организованной вентиляции конечно.

Однако существует множество факторов, негативно влияющих на вентиляцию в помещении. Это могут быть неправильно сделанная и отсутствующая вытяжная система, герметичные пластиковые окна, синтетические отделочные материалы, повышенная влажность и другие. Чтобы круглый год и в любую погоду радоваться свежему и чистому воздуху, система вентиляции в частном доме должна быть сделана грамотно. Иначе вы рискуете столкнуться с такими проблемами как обратная тяга, плесень, духота и конденсат, особенно обостряющиеся в зимний период.

Требования к вентиляции

Правильно организованная вентиляция решает сразу 2 задачи. Благодаря ей с улицы поступает насыщенный кислородом воздух и уходит воздух с высоким содержанием углекислого газа, влаги, пыли, выделений из отделочных материалов помещения и мебели и т.д. Но чтобы она выполняла свои функции, важно строго соблюдать требования к её установке:

Приток уличного воздуха по СНиП г. Москвы, должен быть не менее 30 м3 в час на человека. Санузлы и подсобки требуют от 50 м³/час. А на кухне этот показатель достигает 90 м³/час, так как во время приготовления пищи выделяется большое количество влаги, а при использовании газовой плиты еще добавляется потребление огромного количества кислорода.

Приточная установка в частный дом

Приточная и приточно-вытяжная вентиляция в частном доме должна отвечать жестким требованиям: иметь достаточную производительность, возможность управления, а та же быть адаптирована к особенностям климата и природным условиям.

Вытяжная вентиляция в частном доме отводит отработанный воздух. Соответственно, должна быть снабжена либо мощным вентилятором, либо естественной и хорошо работающей общедомовой вытяжной системой, имеющей достаточный для образования естественной тяги перепад высот, как зимой, так и летом.

Что установить?

Установка вентиляции в частном доме начинается с выбора типа оборудования. Вентиляция в доме будет Центральная или Децентральная.

При выборе центральной системы вентиляции, начать следует с разработки проекта. Он необходим для того, чтобы избежать ошибок в процессе монтажа, а также для учета всех нюансов.

При этом рассчитывается способ подачи воздуха, мощность и производительность оборудования, разводка труб и их сечение, местонахождение вытяжных отверстий, способы разводки, наличие камина и т.д. Так же необходимо принять меры для минимизации передачи звука по воздуховоду.

Схема вентиляции в частном доме в данном случае обязательна, нюансов очень много и желательно учесть их по максимуму до начала строительства, чтобы интегрировать систему вентиляции с остальными коммуникациями.

При выборе вентиляции дома на базе децентральных систем, следует обратиться к специалистам, которые помогут выбрать оптимальное оборудования для любого типа дома.

Каждая из систем выше в свою очередь делится на ещё на два вида

Децентральные системы вентиляции для частного дома

Выбор способа вентиляции в частном доме подбираются с учетом особенностей домовладения:

Если в доме уже сделана отделка, а в помещении выявились проблемы с вентиляцией, то в этом случае в каждом помещении рекомендуется установка децентрального приточно-вытяжного прибора — рекуператора, который будет обслуживать одну комнату (иногда может потребоваться установка двух штук, если комната большая по площади или в ней регулярно находится много человек одновременно).
Если дом находится на стадии проектирования, то можно просчитать установку центральной системы вентиляции и реализовать проект на стадии строительства. Однако посчитайте аналогичную систему на децентральных приборах, такая система может оказаться в 2-3 раза дешевле при схожей производительности.
Если в доме уже заложена общедомовая вытяжная система, и она работает удовлетворительно, то более комфортным в использовании будет приточная система. Однако в случае если дом отапливается электричеством или печью, то лучше обратить внимание на энергосберегающее приборы – рекуператоры.

Чтобы понять, как правильно сделать вентиляцию в частном доме, нужно придерживаться нескольких простых правил:

Вентиляция как в каменном так и в деревянном доме должна состоять из двух частей Притока и Вытяжки. Отсутствие одного из этих элементов сведёт на нет, все попытки организовать эффективное проветривания помещения.
Приток всегда должен приходить сначала в “чистые помещения” (спальни, залы, кабинеты, детские и т.д.), а вытяжка должна находиться в “грязных помещениях” (санузлы, кладовки, бойлерные и т.д.) Таким образом, воздух богатый кислородом будет поступать в помещения где находятся люди, а загрязнённый углекислым газом, отработанный воздух будет уходить в вытяжку унося с собой излишки влаги и запахи.
Предусмотрите под дверями зазор, достаточный для свободного перетока воздуха из комнаты в зал или коридор. Особенно это касается санузлов и бойлерной. Очень интересным решением для этого является переточный клапан Двервент, который пропускает воздух, но не пропускает шум.

Вентиляция на кухне в частном доме должна стать частью общей системы и при её проектировании необходимо придерживаться нескольких правил:

Вентиляционный канал от вытяжного зонта над плитой, должен быть отдельным и не совмещаться с воздуховодами из других помещений. При применении децентральных систем вентиляции, одним из решений является клапан Marley DUO. Он позволяет выкидывать отработанный воздух сразу на улицу и обойтись без прокладки воздуховодов. Причём в клапан сразу встроена система компенсации давления при включённом вытяжном зонте.
Предусмотрите в кухне компенсационный пассивный клапан. Так как современные вытяжные зонты обладают высокой производительностью до 1000 куб\м в час, клапан будет компенсировать перепад давление при включённой вытяжке, что позволит не тянуть воздух из вентиляционных шахт и опрокидывать тягу.

Часто газовые службы имеют требования к вытяжной системе на кухне. С подробными разъяснениями для газовщиков, по организации вытяжной вентиляции на кухне частного дома, на базе прибора Вакио, можно ознакомиться здесь.

Вентиляция в спальне частного дома, так же имеет свои нюансы. Главным образом на должна быть тихая. Если дом отапливается электричеством или обеспечить естественную вентиляцию не возможно, то наиболее подходящим решением будет установка рекуператора Вакио или Mitsubishi. Данные приборы тихие и обладают монотонными шумовыми характеристиками, что очень важно для тихих спален.

Рекуператор в частном доме

В нежилом подвале как минимум стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, переточные клапаны должны быть и в них. Продухи должны иметь диаметр 100 -125 мм и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В котельной дымоходы должны быть оборудованы парными отверстиями: для вывода газов и очистки от копоти или сажи. А её элементы изготовлены из огнеупорных материалов. И помните котельную на газу без приточного клапана в стене или в двери не примут в эксплуатацию!

На чердаке можно использовать кровельные аэраторы, вентилируемые коньки, а также перфорированные софиты. Новым и интересным решением являются крышные вытяжные вентиляторы на солнечных батареях.

И самое главное — вентиляционная система обеспечивает комфорт и безопасность. Так что не экономьте на оборудовании и доверяйте проектирование и монтаж вентиляции в частном доме профессионалам.

Приточная вентиляция в частном доме

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

6 основных правил вентиляции дома

Современные дома спроектированы с эффективной изоляцией и герметизацией, создающей плотную оболочку, которая предназначена для повышения энергоэффективности и предотвращения утечки тепла и холода. Хотя это может свести к минимуму ваши коммунальные расходы, но не без проблем. Вы должны сбалансировать герметичность дома с вентиляцией, тщательно соблюдая правила, которые можно и чего нельзя делать для пригодного для дыхания воздуха, и сбалансировать энергоэффективностью.

Правильные стратегии позволят поддерживать высокий уровень энергоэффективности в вашем доме в Аннаполисе, штат Мэриленд, не вызывая таких проблем, как плесень, грибок и загрязнение воздуха в помещении.Дышите спокойно и одновременно защищайте свой кошелек, обращаясь к домашней вентиляции, настороженно относясь к наиболее распространенным ошибкам в этой области.

Хорошо запечатайте свой дом

Герметичный дом — залог хорошей энергоэффективности. Если воздух может просачиваться через окна, двери и трещины в стенах, вы обнаружите, что платите за больше отопления и охлаждения, чем на самом деле используете. Установите уплотнитель под окнами и дверями. Закройте трещины вокруг неподвижных частей герметиком.Убедитесь, что у вас есть соответствующая изоляция в ваших стенах, чтобы отопление и охлаждение ограничивалось домом и не допустили утечки наружу.

Не упустите возможность вентиляции всего дома

Прискорбный побочный эффект хорошо запечатанного дома — застойное, загрязненное пространство. Если воздуху никогда не будет позволено выходить из дома, вы будете дышать одним и тем же воздухом снова и снова. Загрязняющие вещества в помещении будут накапливаться, что отрицательно скажется на качестве воздуха в помещении. Вы можете быстро решить эту проблему с помощью системы вентиляции всего дома.Это управляет вентиляцией дома, обеспечивая приток свежего воздуха извне и удаление застоявшегося воздуха в помещении.

Необходимо включать вентиляционные отверстия чердака над изоляцией

Для максимальной энергоэффективности ваш чердак должен иметь как изоляцию, так и вентиляционные отверстия. Изоляция будет удерживать нагретый или охлажденный воздух внизу вашего жилого помещения, где вы этого хотите. Между тем, соответствующая вентиляция предотвратит перегрев чердака. Зимой более прохладный чердак более эффективен для предотвращения образования ледяных плотин, потому что он сохраняет крышу прохладной.Летом, позволяя свежему ветру проходить через чердак, крыша не перегревается.

Если на чердаке не будет вентиляции, в помещении будет влажно и душно. Это способствует росту плесени и грибка и, в конечном итоге, наносит больший ущерб вашей крыше.

Не допускайте чрезмерной вентиляции

На чердаке требуется всего один квадратный фут вентиляции чердака на каждые 300 квадратных футов потолочного пространства. Вы можете подумать, что добавление дополнительных вентиляционных отверстий только улучшит поток воздуха в этой области, но переборщить с этим будет ошибкой.Если вентиляции слишком много, на чердаке может быть не только легкий ветерок. Сильный ветер может нарушить и повредить изоляцию чердака. Избыточная вентиляция также ведет к повреждению крыши, поскольку снижает ее устойчивость.

Использовать вытяжные вентиляторы

Вытяжные вентиляторы незаменимы в любом помещении с высокой влажностью. Обычно вам нужно по одному в каждой ванной и хотя бы по одному на кухне. Вы должны включать эти вытяжные вентиляторы каждый раз, когда делаете что-то, вызывающее образование влаги, например принимаете душ или готовите на плите.Это удалит влагу из дома, предотвратив проблемы с конденсацией, плесенью и грибком, которые часто встречаются в хорошо герметичных домах.

Не выпускайте вентиляторов обратно в дом

Убедитесь, что у каждого выхлопного патрубка в вашем доме есть выходное отверстие. Если эти вентиляторы выходят куда-либо, кроме внешней части дома, они на самом деле не удаляют влагу — они просто перемещают ее. Если вытяжные вентиляторы удерживают влажный воздух в доме, они могут вызвать проблемы с плесенью и плесенью в других частях дома, где их труднее увидеть или исправить.Обновите вытяжные вентиляторы для наружной вентиляции, чтобы правильно выталкивать горячий влажный воздух из дома.

Если вам нужна помощь в улучшении вентиляции дома, ознакомьтесь с нашими решениями по обеспечению качества воздуха в помещении. У нас есть умные продукты, которые сохранят ваш дом здоровым, чтобы вы могли управлять влажностью, выпускать загрязненный воздух и повышать энергоэффективность. Позвоните компании Coastal Heating — Air Conditioning Co. сегодня по телефону 410-919-0110 , чтобы узнать больше о наших услугах и решениях в области вентиляции.

Вентиляция чердака — все, что вам нужно знать

Фото: istockphoto.com

На первый взгляд это может показаться нелогичным: вы изолируете свой дом, чтобы уменьшить колебания температуры и сэкономить на счетах за коммунальные услуги, но затем вы позволяете свежему воздуху проходить через чердак независимо от времени года. Однако наука, лежащая в основе вентиляции чердака, надежна. Герметичные чердаки задерживают излишки тепла и влаги, что может привести к сокращению срока службы черепицы. Дополнительное тепло — это не только проблема лета: зимой горячий воздух чердака может растопить снег на крыше в течение дня и снова замерзнуть, когда температура упадет за ночь, создавая ледяные плотины, которые приводят к внутренней утечке и повреждению крыши.Однако обеспечение надлежащей вентиляции чердака в соответствии с этими рекомендациями может избавить вас от стресса и хлопот, связанных с аварийным ремонтом крыши.

Как работает вентиляция чердака

Вентиляция чердака работает по принципу естественного подъема нагретого воздуха, в основном с использованием двух типов вентиляционных отверстий:

Приточные вентиляционные отверстия , расположенные в самой нижней части крыши под карнизом, позволяют прохладный воздух для входа на чердак.
Отверстия для выпуска горячего воздуха , расположенные на вершине крыши, позволяют выходить горячему воздуху.

Использование этого естественного процесса, называемого пассивной вентиляцией, является наиболее распространенным способом вентиляции чердака. Чтобы облегчить обмен теплым и холодным воздухом, общее практическое правило предполагает установку не менее 1 кв. Футов вентиляционных отверстий на каждые 300 кв. Футов мансардного этажа. Строительные нормы и правила различаются, поэтому уточняйте у местных строительных властей особенности вашего района.

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

Фото: istockphoto.com

Воздухозаборники

Воздухозаборники чердака обычно устанавливаются непосредственно в потолке, либо в виде отдельных вентиляционных отверстий, расположенных через каждые несколько футов, либо в виде одного непрерывного перфорированного перекрытия, проходящего по всей длине карниза . Несмотря на то, что они эффективны для втягивания более холодного воздуха, самая большая проблема, создаваемая этим типом вентиляционных отверстий на потолке , заключается в их расположении: домовладельцы могут слишком легко случайно заблокировать их при утеплении чердака.К сожалению, заблокированные вентиляционные отверстия на потолке так же плохо, как и без них, потому что они препятствуют свободному проникновению свежего воздуха на чердак.

Дома с двускатной крышей могут также иметь вентиляционные отверстия, расположенные сбоку от дома как можно выше в пределах пика фронтона. Будь то круглые, треугольные или прямоугольные, эти двускатные вентиляционные отверстия можно покрасить так, чтобы они соответствовали сайдингу или отделке, чтобы они дополняли, а не отвлекали от внешнего вида дома. Более того, они особенно ценны тем, что могут выполнять функции как приточных, так и вытяжных вентиляционных отверстий, в зависимости от направления ветра.В большинстве случаев их расположение около пика крыши позволяет теплу рассеиваться через ее покрытие. Когда ветер дует перпендикулярно к крыше и имеет достаточную скорость, он может проникнуть через отверстие; однако ветер, который слишком слабый или не дует прямо у входа в вентиляционное отверстие, мало поможет охладить пространство.

Выхлопные отверстия

Отвод всего тепла, которое поднимается и задерживается на чердаке, может быть достигнуто с помощью одной или комбинации из трех следующих моделей вентиляционных отверстий в дополнение к многоцелевым фронтальным вентиляционным отверстиям, упомянутым выше.

Вентиляционные отверстия конька — отверстия, которые проходят по всей длине вашей крыши вдоль конька — часто видны только обученному глазу. Скрытые на виду и часто замаскированные специальной кровельной черепицей, они являются особенно популярным средством вентиляции, поскольку не нарушают линию крыши (см. Пример на The Home Depot). Монтаж такого типа вентиляции чердака предполагает оставление щели в обшивке по коньку и ее прикрытие перфорированной форточкой.
Статические вентиляционные отверстия часто выступают из линии крыши благодаря специальным крышкам, предназначенным для предотвращения попадания любых осадков — дождя, мокрого снега, града и снега — на чердак. Домовладельцы могут выбирать из множества форм и цветов, которые максимально соответствуют их черепице, чтобы вентиляционные отверстия не казались слишком неуместными на крыше. Один из видов статической вентиляции — вентиляция турбины, которая использует ветер для питания своего закрытого вентилятора — все, что требуется, — это легкий ветерок, чтобы вращать лопасти и высасывать тепло из чердака (см. Пример на The Home Depot).Опять же, независимо от типа статического вентиляционного отверстия, оно должно располагаться как можно ближе к гребню; домовладельцы, обеспокоенные тем, как добавление может повлиять на привлекательность бордюров, могут размещать их только вдоль задней стороны крыши, чтобы минимизировать видимость с улицы.
Наконец, в отличие от остальных моделей, в которых используется пассивная вентиляция, вытяжные вентиляционные отверстия с приводом от оснащены вентилятором, работающим от электричества или солнечной энергии, для создания эффекта, аналогичного эффекту турбины (см. Пример на Amazon).Стандартная вытяжная вентиляция с электроприводом включается, когда температура внутри чердака достигает заданного предела, и работает до тех пор, пока температура не упадет. Хотя эти вентиляционные отверстия с электроприводом действительно эффективно отводят тепло, они будут вытягивать больше прохладного воздуха из любых утечек воздуха в потолке дома (читай: центральное кондиционирование воздуха в вашем доме), чем вентиляционные отверстия на потолке, просто потому, что это проще. Учитывая, что им уже требуется некоторое количество электроэнергии для питания, дополнительная энергия, затрачиваемая на кондиционер, охлаждающий весь дом , может сделать этот тип вентиляции менее желательным вариантом, особенно если чердак плохо герметичен.

Фото: istockphoto.com

Вентиляция готовых чердаков

Из-за того, что квадратный фут жилой площади в цене, многие домовладельцы обращаются к своим чердакам за небольшой дополнительной комнатой. Когда чердак становится частью дома, подлежащего обогреву и охлаждению, вентиляционные отверстия на фронтоне и на крыше становятся невозможными, но нижняя сторона крыши (обшивка и стропила) все еще может сильно нагреваться без воздушного потока.

Ответ — стропильная вентиляция. Вентиляционные отверстия для стропил или изоляционные перегородки устанавливаются в любом пространстве стропил, чтобы создать узкие зазоры, которые направляют свежий воздух из вентиляционных отверстий на потолке к вершине крыши.Эти специальные вентиляционные отверстия не , а не влияют на законченный вид внутри реконструированного чердака. Вместо этого свежий воздух по-прежнему поступает через вентиляционные отверстия в потолке и проходит по нижней стороне обшивки, пока не достигнет конькового вентиляционного отверстия или не может быть выпущен с помощью другого типа вытяжной вентиляции, что позволяет домовладельцам сохранять прохладу, не нарушая их эстетики (см. Пример на Хоз. Депо).

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

Установка вентилятора всего дома

Лето означает высокие температуры и даже более жаркие дома. Многие дома, особенно те, которые выходят на запад и имеют небольшую тень, поглощают солнечное тепло в летние месяцы и нагреваются, как духовка на большой высоте.

Если вы не можете выделить несколько тысяч долларов на центральный кондиционер и ищете эффективный и недорогой способ охладить свой дом до комфортной температуры, попробуйте установить вентилятор для всего дома.При минимальных вложениях ваш дом может охладить температуру воздуха, не теряя при этом своего кошелька.

Что такое фанат всего дома?

Проще говоря, вентилятор для всего дома охлаждает конструкцию, выталкивая горячий воздух через вентиляционные отверстия чердака и втягивая более прохладный свежий воздух внутрь через открытые двери и окна. Вентилятор охлаждает дом, используя разницу температур между внутренним и наружным воздухом, и никогда не может снизить температуру ниже, чем температура наружного воздуха.Это означает, что вам следует включать вентилятор всего дома только тогда, когда температура снаружи ниже, чем температура внутри дома. Ночь и раннее утро — лучшее время для включения вентилятора и снижения общей температуры в доме. (Примечание. Для эффективной работы вентилятора во всем доме требуется соответствующая вентиляция чердака. Дополнительную информацию см. В боковом примечании внизу.)

Установите вентилятор

Первым шагом при установке вентилятора для всего дома является выбор блока, который имеет надлежащий показатель кубических футов воздуха в минуту (кубических футов воздуха в минуту) для размера вашего дома.Доступные блоки варьируются от 1000 до 3000 квадратных футов. Для нашего проектного дома площадью 2100 квадратных футов мы выбрали HV 1600 Gold R от Tamarack Technologies. Модель имеет две рабочие скорости и достаточную мощность, чтобы эффективно изменить весь воздух в доме площадью 3000 квадратных футов примерно за 20 минут. Устройство тихое, простое в эксплуатации, имеет встроенную систему изоляции для зимних месяцев и поставляется со всем необходимым для установки, включая вентилятор, решетку и радиочастотный пульт дистанционного управления.

Найдите стропила потолка.

Установите вентилятор ближе к центру дома. Это позволит воздуху проходить по пути с наименьшим сопротивлением вверх и наружу из конструкции. Примерно в том месте, где вы хотите установить вентилятор, с помощью прибора для поиска стоек найдите стропила потолка. Отметьте скотчем два стропила, между которыми будет лежать вентилятор. Пройдите на чердак, найдите место, где будет установлен вентилятор, и убедитесь, что есть достаточно места, чтобы дверцы вентилятора открывались вверх во время работы, и что через пространство не проходят трубы, провода или воздуховоды.Удалите изоляцию с участка, чтобы у вас было свободное место для работы.

Сделайте пилотное отверстие.

После выбора места либо вырежьте пилотное отверстие в потолке, а затем сделайте разрез сбоку до стропил, либо создайте картонный шаблон вентилятора и начертите контур на потолке перед тем, как вырезать. В любом случае вам нужно, чтобы отверстие было не больше 23-1 / 2 на 14 дюймов, чтобы вентилятор мог удобно опираться на стропила. HV 1600 подходит как для 16-, так и для 24-дюймовых балок по центру.

Сделайте проем в стропилах.

Построить ящик

После того, как вы прорежете отверстие, добавьте две части каркаса между стропилами, чтобы получилась «коробка». Вырежьте 2-х балочный запас того же размера, что и существующие стропила. Мы использовали размер 2 на 6, чтобы создать нашу коробку, и покрасили ее в белый цвет перед установкой решетки, чтобы она имела более законченный вид и гармонировала с цветом потолка. Вы также можете покрасить стропила перед установкой вентилятора, потому что они также будут видны через решетку вентилятора.

Обрамляйте «коробку».

Показаны компоненты вентилятора.

Прикрепите новый каркас к стропилам.

Теперь, когда коробка собрана, установите прокладку из пенопласта поверх стропил и добавьте каркас. Пенопласт поставил Tamarack, но если ваш потолок находится далеко от стропил, то перед окончательной установкой вентилятора вам нужно будет закрыть любые щели поролоновым герметиком.

На этом этапе работы самое время пригласить на помощь второго человека.Поднимите весь домашний вентилятор через отверстие в потолке и установите его на верхнюю часть прокладки. Нижний корпус входит в «коробку», а монтажные фланцы перекрывают каркас. Он должен легко скользить по стропилам.

Установите прокладку из пеноматериала.

Установите вентилятор.

Установив вентилятор, прикрепите блок к стропилам шурупами. Подключите вентилятор к источнику питания, соблюдая все инструкции по электрике, прилагаемые к устройству; обратитесь к квалифицированному электрику, если вам неудобно выполнять этот процесс.

Несмотря на то, что вентилятор поставляется с пультом дистанционного управления, его также можно подключить к настенным выключателям. Мы выбрали этот вариант и подключили вентилятор к настенному блоку с тремя переключателями, который регулирует мощность вентилятора, высокую / низкую скорость и моторизованные жалюзи на чердаке, которые увеличивают нашу зону вентиляции (см. Примечание внизу).

Последний этап установки — прикрепление решетки к потолку. Решетка длиннее вентилятора, поэтому полностью закрывает проем в потолке.Прикрутите решетку к потолку и балкам и подкрасьте любой шпатлевкой или краской, чтобы завершить работу.

Установите решетку.

БОКОВОЕ ПРИМЕЧАНИЕ

Для максимальной производительности необходима надлежащая вентиляция

Одним из важных компонентов всей системы вентиляции дома является надлежащая вентиляция чердака. Поскольку вентиляционные отверстия позволяют вытеснять горячий воздух из дома, слишком мало места для вентиляции не позволит горячему воздуху покинуть чердак.

Для эффективной работы HV 1600 Gold R требуется эквивалент 3-1 / 2 квадратных футов свободного проема или чистой свободной площади (NFA). Это может быть комбинация коньковых форточек, фронтонов, торцевых форточек или других чердачных вытяжных отверстий.

Чтобы определить вытяжное пространство на чердаке, сложите все квадратные метры вытяжного пространства, а затем вычтите, есть ли сетки от насекомых или жалюзи над вентиляционными отверстиями.

По словам Тамарака, если в вашем доме есть вентиляционные отверстия, общий размер которых составляет 12 на 12 дюймов (1 квадратный фут), вы фактически не получите 1 квадратный фут площади вентиляции.Каркас вентиляционного отверстия и особенно защита от насекомых в нем сокращают общую площадь, через которую воздух действительно может пройти, иногда даже наполовину.

По этой причине для всех типов вентиляционных отверстий на чердаке учитывается чистая свободная площадь (NFA), которая представляет собой фактическую величину открытой вентиляционной площади, которая содержится в вентиляционном отверстии после вычета всего пространства, занимаемого рамой и экраном.

«Мы рекомендуем домовладельцу добавить вентиляцию на чердаке, если есть какие-либо сомнения относительно доступного свободного пространства», — говорит Кейт Реймер, директор по маркетингу Tamarack Technologies.«Вентилятор будет работать более эффективно, а также за счет конвекции будет снижать температуру на чердаке, когда вы забираете воздух из жилого помещения, потому что в теплую погоду на чердаке всегда скапливается самый горячий воздух».

Когда мы измерили вентиляционные отверстия на ребре и вычли экраны, у нас было чуть меньше 2,7 квадратных футов вентиляции — этого недостаточно для того, чтобы HV 1600 работал с максимальной отдачей. Поскольку нам не нужны были открытые жалюзи на чердаке, мы решили, что моторизованные ставни будут идеальными; он может открываться, когда вентилятор включен, и закрываться, когда он не используется.

Мы нашли в Grainger стенные ставни с электроприводом, которые обеспечивали дополнительные 4 квадратных фута вытяжного пространства. На внешней стене мансарды установили рольставни. Чтобы установить ставню, мы сделали отверстие в сайдинге, построили каркас, прикрепленный к каркасу дома, и установили ставень на дом. После подключения двигателя жалюзи (который управляет открытием и закрытием жалюзи) к электрической системе, мы поместили проволочную сетку за рамой, чтобы птицы и мелкие животные не могли попасть на чердак, когда ставня открыта.

Жалюзи жестко соединены с электрическими выключателями вентилятора всего дома, поэтому они открываются при включении вентилятора и обеспечивают много дополнительного пространства для вентиляции на чердаке.

«Распределив вентиляционные отверстия на чердаке по всему чердаку и добавив дополнительные пространства в соответствии с рекомендациями для достижения максимальной производительности, — вы заставите воздух перемещаться по чердаку, а не в одно отверстие», — говорит Реймер.

Обрамление вентиляционной решетки

Прямо из коробки…

Электродвигатель заслонки…

Установка вентиляции завершена

Почему вентиляция чердака важна зимой?

Содержание

20AB61D7-9EA0-43FC-96C4-F789EC9363FBCОбработано с помощью sketchtool.

содержание icon

Правильная вентиляция чердака важна для защиты вашего дома и вашего комфорта в холодные месяцы. Вентиляция чердака зимой защищает ваши конструкции крыши от вредной влаги. Улучшите вентиляцию чердака, чтобы сохранить дом в хорошем состоянии и поддерживать хорошее качество воздуха в помещении этой зимой.

Почему важна вентиляция чердака?

Правильная вентиляция чердака защищает от многих неприятных домашних проблем, делая ваш дом более комфортным в помещении.Он защищает вашу крышу от вредных проблем с влажностью, в том числе:

Изменения влажности, которые могут деформировать настил крыши
Рост плесени
Мороз
Гниль древесины
Ледяная черепица
Ледяные дамбы

Зимой тепло в вашем доме дом поднимается — на чердак. Вместе с ним приходит влага. Когда чердаки плохо проветриваются, в этой части дома скапливается влага. Эта влага может проникнуть в структуру вашего дома, повлиять на кровельные материалы, а также на каркас и содержимое вашего чердака.

Соответствующая вентиляция чердака позволяет прохладному сухому воздуху снаружи попадать на чердак, а теплый влажный воздух внутри чердака может выходить наружу. Хорошая вентиляция чердака помогает поддерживать равномерную температуру, предотвращая появление горячих и холодных участков, которые могут привести к повреждению ледяных плотин, где вода может скапливаться и замерзать под вашей черепицей.

Правильная вентиляция чердака зимой предотвращает рост плесени и грибка, защищая вашу семью от этих вредных загрязнений. Устранение проблем с влажностью с помощью вентиляции чердака для улучшения качества воздуха в помещении.Он также предотвращает теплые, влажные и темные условия, которые любят вредители, не позволяя грызунам и насекомым гнездиться на чердаке.

Решения для вентиляции чердака

Для хорошей теплоизоляции чердака рекомендуется один квадратный фут вентиляции на каждые 300 кубических футов пространства на чердаке. Соотношение приточных и вытяжных отверстий составляет 1: 1, чтобы обеспечить надлежащий поток воздуха через чердак. Вентиляционные отверстия в крыше обеспечивают естественную вентиляцию чердака, но также доступны механические решения.

Воздухозаборники

Воздухозаборники позволяют воздуху попадать на чердак.Для вентиляции чердака зимой существует три основных типа воздухозаборников:

Фронтальные вентиляционные отверстия: Фронтальные вентиляционные отверстия устанавливаются в самой высокой точке пика крыши во фронтоне. Их можно раскрасить, и можно заказать различные стили, которые позволят гармонировать с экстерьером вашего дома. В зависимости от направления ветра форточки могут служить как для притока, так и для вытяжки.
Вентиляционные отверстия под карнизом: Вентиляционные отверстия под карнизом представляют собой непрерывные перфорированные вентиляционные отверстия, которые устанавливаются под карнизом дома.Эти вентиляционные отверстия можно легко закрыть изоляцией чердака, поэтому убедитесь, что изоляция не установлена поверх вентиляционного отверстия.
Вентиляционные отверстия для стропил: Вентиляционные отверстия для стропил работают вместе с вентиляционными отверстиями под карнизом, чтобы обеспечить свободный доступ воздуха к вентиляционным отверстиям под карнизом. Они устанавливаются по стропилам мансарды, в точке пересечения потолка и мансардного этажа.

Выхлопные отверстия

Выхлопные отверстия позволяют теплому влажному воздуху выходить из чердака. Типы вытяжных вентиляционных отверстий включают:

Коньковые вентиляционные отверстия: Эти вентиляционные отверстия проходят вдоль конька крыши.Они легко маскируются черепицей, красиво интегрируясь с линией крыши.
Вентиляционные отверстия турбины: Вентиляционные отверстия турбины имеют характерный вид и содержат небольшой вентилятор, который вращается вместе с ветерком. Он высасывает теплый влажный воздух из вашего чердака и выводит его на улицу. Турбинные дефлекторы устанавливаются на коньке кровли или рядом с ним.

Вентиляторы чердака

Вентиляторы чердака обеспечивают механическую вентиляцию, используя вентилятор для втягивания холодного наружного воздуха и вытеснения теплого влажного воздуха.Воздух втягивается через вентилятор чердака, а воздух выходит через вентиляционную систему на крыше, чтобы на чердаке было прохладнее и суше, а зимой не возникали проблемы со льдом и влажностью. Вентиляторы чердака требуют электричества для работы, что делает это решение для вентиляции чердака более дорогим в эксплуатации, чем использование естественной вентиляции чердака через вентиляционные отверстия.

Список дел по вентиляции чердака

Помимо описанных выше решений по вентиляции чердака, вы можете предпринять дополнительные шаги, чтобы предотвратить проблемы с влажностью на чердаке и помочь поддерживать надлежащую вентиляцию чердака в течение зимы:

Уплотнение отверстий в чердаке чердак, чтобы остановить свободный поток воздуха.Герметизируйте отверстия для гвоздей, а также отверстия для электрических сетей, систем отопления, вентиляции и кондиционирования воздуха и дымохода.
Если вентиляционные отверстия на крыше были повреждены, замените их вместе с раздавленными вентиляционными отверстиями конька, чтобы обеспечить надлежащую вентиляцию.
Не закрывайте на зиму вентиляционные отверстия чердака. Попытки не допустить попадания холодного воздуха нарушают вентиляцию чердака, что приводит к проблемам с влажностью.
Убедитесь, что пространство между верхом теплоизоляции и нижней стороной настила крыши остается свободным у карниза. Это позволяет воздуху проходить через пространство стропила для хорошей вентиляции.

Зимняя вентиляция чердака Помощь на HVAC.com

HVAC.com здесь, чтобы помочь с проблемами вентиляции чердака этой зимой! Просмотрите наши информационные ресурсы, чтобы узнать о системах и решениях вентиляции чердаков. Чтобы получить индивидуальные решения по вентиляции чердака для вашего дома, обратитесь к надежному местному подрядчику по ОВК.

Используйте наш Справочник подрядчиков HVAC, чтобы найти подрядчика HVAC поблизости. Найдите свой почтовый индекс и посмотрите полный список местных профессионалов в вашем районе, которые могут улучшить вентиляцию чердака для вашего комфорта и защиты этой зимой.

Как рассчитать площадь вентиляционных отверстий чердака, необходимую при добавлении вентиляционных отверстий на потолке

Добавление вентиляционных отверстий на чердаке под карнизами крыши.

Сохранение прохлады на чердаке летом может продлить срок службы крыши, а также сэкономить деньги на счете за кондиционирование воздуха. Для эффективного охлаждения чердака через него должен циркулировать наружный воздух. Одно из решений — использовать естественную циркуляцию, вызванную подъемом горячего воздуха, чтобы подавать свежий воздух на чердак через вентиляционные отверстия на потолке под карнизом, а затем выводить горячий воздух через коньки или форточки возле пика крыши.

Общее практическое правило относительно количества необходимого вентиляционного пространства на чердаке состоит в том, чтобы иметь по крайней мере один квадратный фут вентиляционного пространства на каждые 150 квадратных футов площади чердака. В идеале половина вентиляционных отверстий должна быть расположена в потолке в нижней части крыши, а половина — в фронтальных или коньковых вентиляционных отверстиях вверху, чтобы обеспечить естественную циркуляцию воздуха через чердак.

Чтобы узнать, сколько вентиляционных отверстий вам необходимо установить:

Рассчитайте необходимую общую площадь вентиляционных отверстий: Умножьте длину чердака на ширину в футах, чтобы найти площадь чердака, затем разделите на 150, чтобы найти общее необходимое пространство для вентиляции в квадратных футах.[(длина x ширина чердака в футах) ÷ 150 = общая площадь вентиляционных отверстий в квадратных футах]
Пример: мансарда размером 50 x 30 футов будет иметь общую площадь 1500 квадратных футов, разделенную на 150, будет равно 10 кв. футов общего необходимого вентиляционного пространства.
Рассчитайте необходимую площадь вентиляционного отверстия под потолком: Разделите общую площадь вентиляционного отверстия на два, чтобы определить площадь вентиляционного отверстия под потолком. [Вентиляционное пространство ÷ 2 = кв. Фут. Вентиляционная площадь под потолком]
Пример: 10 кв. Футов. Вентиляционная площадь ÷ 2 = 5 кв. Футов. Вентиляционная площадь под потолком.
Рассчитайте площадь каждого вентиляционного отверстия: Если известно, используйте «чистую свободную площадь», предоставленную производителем вентиляционного отверстия, которое вы будете использовать, которое учитывает фактическую открытую площадь вентиляционного отверстия, а не общий размер вентиляционного отверстия. .Для квадратных или прямоугольных вентиляционных отверстий умножьте длину на ширину вентиляционного пространства в дюймах, затем разделите на 144, чтобы преобразовать в квадратные футы [(lxw в дюймах) ÷ 144 = площадь вентиляционного отверстия в квадратных футах]
Пример: вентиляционное отверстие 6 ″ x 12 ″ равняется 72 кв. дюйма, разделенное на 144, дает площадь 0,5 кв. фута на одно вентиляционное отверстие.
Для круглых вентиляционных отверстий умножьте радиус вентиляционного отверстия (половину диаметра) на его (квадрат), затем умножьте полученное значение на 3,14 (пи) и разделите на 144, чтобы найти количество квадратных футов [(r² в дюймах x 3.14) ÷ 144 = квадратный фут на вентиляционное отверстие].
Пример: Вентиляционное отверстие диаметром 6 дюймов будет иметь радиус 3 дюйма, умножение на само будет равно 9 дюймов, умножение на пи (3,14) даст 28,26 кв. Дюйма, деление на 144 даст площадь 0,196 кв. Фута. .. за вент.
Определите необходимое количество вентиляционных отверстий на потолке: Разделите общую площадь вентиляционных отверстий на площадь каждого вентиляционного отверстия. [площадь вентиляционных отверстий под потолком в квадратных футах ÷ площадь отдельных вентиляционных отверстий в квадратных футах = количество необходимых вентиляционных отверстий].
Пример: 5 кв.фут. площадь вентиляционных отверстий под потолком, разделенная на 0,5 кв. фута. площадь вентиляционных отверстий равняется 10 необходимым вентиляционным отверстиям.

Распределите вентиляционные отверстия на потолке равномерно по низу низких сторон крыши.

Доступно несколько различных типов вентиляционных отверстий на потолке, включая непрерывные, круглые и перфорированные для винилового сайдинга. Мы обсудим самые простые в установке стандартные вентиляционные отверстия 8 ″ x 16 ″.

Сначала отметьте место, где вы хотите разместить вентиляционные отверстия в потолке, расположив их так, чтобы они помещались между балками или стропилами.
Вырежьте отверстие немного меньше, чем само вентиляционное отверстие, дисковой пилой или сабельной пилой. Не забывайте надевать защитные очки.
Убедитесь, что отверстие выходит на чердак и не заблокировано изоляцией или другими препятствиями.
Прикрутите или пригвоздите вентиляционное отверстие.

Свежий воздух, втягиваемый вентиляционными отверстиями на потолке, должен выводиться около пика чердака через вентиляционные отверстия в фронтонах, коньковые вентиляционные отверстия на крыше, ветряные турбины или вентиляционные вентиляторы.

Дополнительная информация

Предыдущая статьяДобавление окон и дверей сегодняСледующая статьяЗеленые идеи в доме

Опираясь на свою 40-летнюю карьеру в области модернизации, Дэнни более десяти лет работал экспертом по благоустройству дома на каналах CBS The Early Show и The Weather Channel.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Вентиляция: как дышат здания | Американская ассоциация легких

Правильная вентиляция сохраняет воздух в помещении свежим и здоровым.

Как и легкие, дома должны иметь возможность дышать, чтобы свежий воздух поступал, а грязный выходил.Воздух в помещении может накапливать высокий уровень влажности, запахов, газов, пыли и других загрязнителей воздуха. Чтобы воздух в помещении оставался безопасным, необходим свежий наружный воздух, чтобы разбавить эти внутренние загрязнители.

Для обеспечения хорошего качества воздуха необходимо подавать и циркулировать достаточное количество воздуха, чтобы он достигал всех помещений дома. Почти во всех домах окна и элементы конструкции способствуют притоку свежего воздуха. Во многих домах есть дополнительные механические системы, чтобы увеличить поток. Некоторые источники, такие как печи и ванные комнаты, нуждаются в специальной вентиляции, которая может удалить производимое ими загрязнение.Вентиляция над плитами должна выводить воздух наружу, чтобы избежать перераспределения загрязняющих веществ от приготовления пищи внутри дома.

Вентиляция помогает снизить загрязнение воздуха в помещении, но лучше всего работает в сочетании с удалением известных источников загрязнения воздуха из здания. Например, единственный способ уменьшить эффект пассивного курения в помещении — это запретить курить в помещении или возле входов. Вентиляция не решит эту проблему.

Наружный воздух также может приносить загрязнение в помещении, поэтому важно также принять меры по снижению загрязнения наружного воздуха.

Как свежий воздух поступает в ваш дом

Воздух входит в здания и выходит тремя разными способами:

Двери и окна, когда они открываются.
Стыки, трещины и отверстия в местах соединения частей здания, включая полы и стены, а также вокруг окон и труб.
Точечная вентиляция, включая вентиляторы, вытягивающие воздух из ванной комнаты.
От механических систем для всего дома до систем в больших зданиях, которые нагнетают воздух в здание и из него.

Какие проблемы возникают из-за плохой вентиляции?

Когда циркулирует недостаточно воздуха, в помещении накапливается загрязнение. Иногда попытки сделать здания более энергоэффективными могут иметь неприятные последствия из-за того, что недостаточно воздуха перемещается, что приводит к загрязнению.
Окись углерода может накапливаться в помещении до смертельного уровня без надлежащей вентиляции, но это не единственный риск.
Концентрация радона, который может вызвать рак легких, может увеличиваться в домах с плохой вентиляцией.
Высокая влажность на улице может сделать воздух в помещении более влажным, увеличивая риск повреждения помещения влажностью, например, роста плесени или гниения древесины.

Как использовать вентиляцию для защиты здоровья

Используйте вытяжные вентиляторы в ванных комнатах для удаления влаги и газов из дома.
Установите на кухне вытяжной вентилятор, который выводит воздух наружу. Во время готовки используйте вентилятор или откройте окно, чтобы удалить пары и частицы в воздухе.
Убедитесь, что газ, пропан, дрова или другие устройства для сжигания полностью выходят наружу.Не используйте печи без вентиляции. Установите детектор угарного газа в нескольких местах вашего дома.
Выносите сушилки для белья и на улицу. Регулярно очищайте вентиляционное отверстие, чтобы пыль не блокировала поток воздуха.
Если вы красите или используете в доме принадлежности для хобби или химикаты, добавьте дополнительную вентиляцию. Откройте окна и с помощью переносного оконного вентилятора вытяните воздух из комнаты.
Проверьте свой дом на содержание радона, и, если у вас повышенный уровень радона, наймите профессионала, который добавит вентиляцию и удалите его.Радон — вторая ведущая причина рака легких.
Если воздух в помещении остается слишком влажным, ищите источники влаги, которые необходимо контролировать. Если это все еще не решает проблему, может помочь осушитель. Если вы используете осушитель, регулярно очищайте его. Обратитесь к специалисту по воздушным системам, чтобы узнать, нуждается ли ваша система в доработке.
Никогда не оставляйте машину на холостом ходу в пристроенном гараже. Выхлоп может попасть в ваш дом.

Для получения дополнительной информации:

Введение в качество воздуха в помещении: количество вентиляции, ед.S. Агентство по охране окружающей среды.

Стратегии вентиляции всего дома для существующих домов

В этом руководстве описывается механическая вентиляция всего дома в существующих домах. Обзор систем вентиляции всего здания для новых домов см. В руководстве Building America Solution Center «Вентиляция всего дома для новых домов».

Многие старые дома оборудованы вытяжными вентиляторами для кухонь и ванных комнат. В то время как эти вентиляторы обеспечивают периодическую вентиляцию для удаления загрязняющих веществ вблизи источника, вентиляция всего дома предназначена для непрерывной работы (или с автоматическими интервалами), чтобы обеспечить разбавление потенциальных загрязняющих веществ по всему дому.

В жилых зданиях используются три распространенных метода механической вентиляции:

Только вытяжка — Системы только вытяжки используют вентиляторы кухни, ванны и / или прачечной для вытяжки застоявшегося воздуха локально и из всего дома; отработанный воздух заменяется воздухом, который втягивается через утечки в оболочке здания или через пассивные вентиляционные отверстия. Вентиляторы настроены на работу непрерывно или с перерывами с таймером управления.

Приточная вентиляция — приточная вентиляция со встроенным центральным вентилятором обеспечивает подачу наружного воздуха через воздухозаборник наружного воздуха, который направляется в обратную сторону воздухообрабатывающего устройства системы центрального отопления и охлаждения для фильтрации, обогрева или охлаждения и распределения в дом через воздухозаборник. Воздуховоды системы HVAC.
Сбалансированный — вентиляторы с рекуперацией тепла (HRV) одновременно подают наружный воздух и отработанный воздух в помещении, причем оба канала проходят через теплообменник для рекуперации тепла. Вентиляторы с рекуперацией энергии (ERV) работают как HRV, но передают тепло и влагу. ERV и HRV могут быть подключены к центральному кондиционеру и системе воздуховодов дома или независимо друг от друга.

Эти три стратегии проиллюстрированы на Рисунке 1 и более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже.В следующем разделе описаны факторы, которые следует учитывать при выборе системы вентиляции.

Дополнительную информацию, включая подробные сведения о расчетах интенсивности вентиляции, можно найти в руководстве Центра решений «Вентиляция всего дома для новых домов» и в разделе «Соответствие нормативным требованиям» настоящего руководства.

Факторы, которые следует учитывать при выборе системы вентиляции

При оценке вентиляционного оборудования для существующих домов необходимо учитывать такие факторы, как цели проекта, требования программы, нормы и стандарты, качество воздуха в помещении, контроль влажности, распределение и смешивание наружного воздуха, разгерметизация и другие проблемы с системами вентиляции, а также энергетические последствия.

Цели и требования к вентиляции

ASHRAE Standard 62.2 устанавливает минимальные требования к надлежащей вентиляции дома. Многие кодексы и программы ссылаются на этот стандарт в отношении требований к качеству воздуха в помещениях. Помимо этого минимума, может потребоваться дополнительная вентиляция и другие меры, связанные с качеством воздуха в помещении, для учета различных уровней занятости, графиков, занятий, проблем со здоровьем, домашних животных и других предпочтений, которые могут повлиять на соответствующие системы вентиляции и работу.См. Вкладку «Соответствие» для получения дополнительной информации об этом стандарте (включая изменения в версиях, выпущенных в разные годы), а также о других нормах и стандартах, связанных с вентиляцией

Все эти стратегии вентиляции более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже. (См. Рисунок 1 для изображения этих трех стратегий.) Это руководство также включает небольшой раздел по контролю влажности, теме, тесно связанной с вентиляцией и качеством воздуха в помещении.

Рис. 1. Примеры общедомовых и местных систем вентиляции (Rudd 2011)

Национальная лаборатория Лоуренса Беркли составила обширное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilate Guide for New and Existing California Homes , в котором представлена подробная информация о вариантах вентиляционного оборудования, а также многоэтапный процесс выбора и установки. , и пусконаладку бытового вентиляционного оборудования.

Нормы и стандарты, относящиеся к вентиляции

(Ниже приводится выдержка из Руководства по качеству воздуха в жилых помещениях ASHRAE (Schoen et al.2018).)

IRC 2012, 2015 и 2018 требует механической вентиляции всего дома для относительно воздухонепроницаемых домов. Расходы вентиляции аналогичны тем, которые требуются в ASHRAE 62.2-2010. В кодах нет кредитов за проникновение, как в стандартах ASHRAE.

IMC 2015 года, который охватывает большинство многоквартирных жилых домов (не охваченных IRC, обсуждаемых ниже), требует, чтобы все занимаемые помещения имели естественную или механическую вентиляцию. Также требуется механическая вентиляция в жилых помещениях со степенью инфильтрации воздуха менее 5 ACH50 при испытании с вентиляторной дверью (подробно описанной в Стратегии 1.4). Если юрисдикция также принимает Кодекс ICC (ICC 2015c) без поправок, требуется проверка дверцы воздуходувки 5 ACH50 или менее, но IMC не требует этого напрямую. Даже если будут приняты оба кода, эту перекрестную ссылку двух кодов можно легко упустить из виду или пренебречь, создавая эффективную лазейку. В результате многие многоквартирные дома по-прежнему полностью или частично полагаются на работающие окна и двери для обеспечения необходимой вентиляции. Это не очень хорошая практика, потому что люди не открывают окна достаточно часто, чтобы обеспечить вентиляцию.

IRC (ICC 2015d), который охватывает отдельно стоящие одно- и двухквартирные дома и таунхаусы высотой не более трех этажей с отдельным входом с улицы, имеет раздел по энергоэффективности, требующий утечки воздуха 5 ACH 50 или меньше. во всех климатических зонах (рис. 1.2-A) и, в частности, требует механической вентиляции. Все больше юрисдикций продолжают принимать требования к механической вентиляции в новых жилищах. Последние версии стандарта ASHRAE 62.2 (ASHRAE 2016b) и местные нормы и правила обеспечивают минимальную интенсивность вентиляции для конкретного жилого помещения.

Может потребоваться время, чтобы коды моделей приняли ставки, опубликованные в стандарте ASHRAE 62.2, и еще больше времени, чтобы местные юрисдикции приняли коды моделей. Юрисдикции также иногда редактируют коды моделей перед их принятием. Следовательно, интенсивность вентиляции в стандарте ASHRAE 62.2 часто выше, чем требуется местными нормами. ASHRAE рекомендует использовать минимальные ставки стандарта ASHRAE 62.2 в качестве наилучшей практики.

Качество воздуха в помещении

Руководство по качеству воздуха в помещениях ASHRAE (Schoen et al.2018) заявляет, что, хотя строительные нормы и правила касались вентиляции наружного воздуха на протяжении десятилетий, многие жилища плохо вентилируются, что увеличивает вероятность плохого качества воздуха в помещении (IAQ). Многие потенциальные причины неадекватной вентиляции включают несоблюдение применимых норм и стандартов, проблемы с установкой или техническим обслуживанием, которые препятствуют достижению заданной скорости вентиляции, или неправильное использование установленных систем жильцами. Стандарт ASHRAE 62.2 (ASHRAE 2019) охватывает определение целевой мощности вентиляции и расчет размеров вентилятора.

После контроля источника изменения воздуха в доме являются наиболее важным фактором снижения концентраций загрязнения. В существующих домах с естественной скоростью воздухообмена выше 0,35 ACH вентиляция происходит естественным образом через щели и трещины в ограждении. Было показано, что в более новых домах с естественной скоростью воздухообмена менее 0,35 ACH дополнительная механическая вентиляция помогает снизить концентрацию вредных веществ, содержащих опасные альдегиды, такие как формальдегид и ацетальдегид.

Национальная лаборатория Лоуренса Беркли составила обширное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilate Guide for New and Existing California Homes , которое предоставляет подробную информацию о вариантах вентиляционного оборудования, а также многоступенчатый процесс выбора , установка и пуско-наладка бытового вентиляционного оборудования.

Руководство ASHRAE IAQ также указывает на проблемы, помимо скорости вентиляции, которые могут влиять на качество воздуха в помещении. К ним относятся следующие:

Отсутствие контроля качества при проектировании и монтаже систем отопления, кондиционирования и вентиляции
Влага в корпусе из-за протечек и влажности
Плохое качество наружного воздуха
Влага и грязь в системах вентиляции
Внутренние источники загрязнения, такие как выделяющиеся газом шкафы, ковры, моющие средства, краски и отделочные материалы .
Неэффективная фильтрация и очистка воздуха
Плохое распределение воздуха, которое может вызвать недостаточную вентиляцию некоторых частей жилища
Местный радон и выхлоп.

Другие руководства BASC предоставляют передовой опыт решения многих из этих проблем, например, руководства, связанные с контрольным списком EPA Indoor airPLUS.

Датчики качества воздуха внутри помещений становятся все более доступными. Это могут быть автономные датчики или иногда они могут быть подключены для работы с элементами управления, чтобы активировать или увеличить интенсивность вентиляции в доме для устранения повышенного уровня влажности или загрязнения из-за таких действий в доме, как приготовление пищи или душ, или увеличение количества людей.Эти датчики могут автоматически активировать системы вентиляции или работать с системами домашней автоматизации, чтобы предупреждать пассажиров о необходимости активировать вентиляцию. Датчики также могут использоваться с элементами управления для закрытия воздухозаборников на открытом воздухе, если на улице есть неприемлемые условия качества воздуха, такие как повышенная влажность, дым или твердые частицы в воздухе.

Установка и интеграция с существующими системами

В существующих домах установка систем вентиляции всего дома часто является более сложной и затратной, чем при новом строительстве, особенно с более сложными системами вентиляции.Уровень усилий — и, в конечном итоге, стоимость — необходимых для установки системы вентиляции в существующем доме, зависит от многих факторов, в том числе:

Существующие системы вентиляции
существующее канальное отопление и / или охлаждение
Доступ на чердаки и / или подвал
объем проекта реновации / реабилитации.

Одним из наиболее распространенных типов вентиляции всего здания является простая вытяжная вентиляция, при которой вытяжные вентиляторы работают непрерывно (или периодически с помощью специального контроллера) для удаления воздуха из помещения.Вытяжные вентиляторы для ванных комнат можно найти во многих существующих домах, но старые вентиляторы обычно не подходят для вентиляции всего здания из-за низкой эффективности, плохого воздушного потока и / или шума. Вентилятор можно заменить на более эффективную модель, и можно будет использовать существующие участки воздуховодов и электрические соединения с новой системой. Другой вариант — установить HRV или ERV. HRV и ERV по отдельности или в сочетании с несколькими системами этого типа могут обеспечить сбалансированную вентиляцию.

В домах с существующим принудительным воздушным отоплением и / или охлаждением возможно, что новая система вентиляции HRV, ERV или с центральным вентилятором (CFIS) может использовать воздуховоды и центральный кондиционер.

Система воздуховодов обеспечивает проход, по которому нагретый или охлажденный воздух распределяется от центрального кондиционера по всему дому. Однако негерметичные воздуховоды, проходящие через некондиционированные пространства, могут втягивать и распространять загрязняющие вещества с чердаков, гаражей и подпольных помещений. Негерметичные воздуховоды также могут влиять на перепады давления внутри дома, что может повлиять на безопасность горения и энергоэффективность или привести к перемещению загрязняющих веществ из одного помещения в другое в доме. По этим причинам системы принудительного воздушного отопления и охлаждения следует использовать для вентиляции только в том случае, если воздуховоды не протекают.См. Эти руководства Центра решений для получения дополнительной информации о системах воздуховодов.

Когда нет существующей системы воздуховодов — или, по крайней мере, нет системы воздуховодов, подходящей для желаемой системы вентиляции — установка новых воздуховодов и выполнение электрического обслуживания вентиляторов может быть инвазивным и дорогостоящим. Эти затраты можно свести к минимуму, если подвал, подвал или чердак легко доступны. Если необходимо провести каналы или электрические линии между этажами или в существующих стенах, секции стеновой панели, как правило, должны быть удалены и заменены.Если другие аспекты ремонта не требуют такого уровня вторжения, эта инвазивная работа может значительно увеличить стоимость установки и интеграции вентиляции.

Контроль влажности

Выполнение требований AHSRAE 62.2 к вентиляции в существующих домах может привести к увеличению содержания влаги в помещении во влажном климате. Высокая влажность в помещении может отрицательно сказаться на тепловом комфорте и вызвать проблемы с биологическим ростом. (Подробнее о том, как вентиляция влияет на уровень влажности, см. Отчет Влияние механической вентиляции жилых помещений на стоимость энергии и контроль влажности Мартина, 2014 г.) Во многих жилых помещениях простого использования кондиционера или теплового насоса надлежащего размера для охлаждения помещения достаточно для адекватного контроля влажности, поскольку осушение также будет происходить, когда воздух в помещении охлаждается с помощью системы охлаждения воздуха с хладагентом. Однако система охлаждения настроена на контроль температуры, а не уровня влажности.

Когда уровень влажности в помещении повышается, система не обязательно реагирует, выполняя дополнительное осушение, если только жилище не нуждается в охлаждении.Правильный подбор оборудования, как описано в руководствах американских подрядчиков по кондиционированию воздуха (ACCA) как ACCA Manual S — Выбор жилого оборудования и ACCA Manual J — Расчет нагрузки в жилых помещениях , может улучшить осушение, но некоторым жилищам требуется большее осушение, чем охлаждение. система может предоставить. Этим жилищам нужен осушитель. К осушителям относятся автономные осушители, которые часто устанавливаются в закрытых подвалах и подвалах; канальные осушители, которые интегрированы с воздухообрабатывающим устройством в жилом помещении; и осушители-вентиляторы, которые могут осушать наружный воздух, поступающий в дом для вентиляции.

Дополнительное осушение часто необходимо для жилищ во влажном климате. В очень энергоэффективных жилищах и помещениях ниже уровня земли, которые, вероятно, будут использовать меньше кондиционеров, с большей вероятностью потребуются осушители. Осушители могут потреблять значительное количество энергии, и не каждому дому она нужна. Однако, когда необходимо дополнительное осушение, осушение окупается затрат, согласно Руководству по качеству воздуха в жилых помещениях ASHRAE : передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018).

Не все проблемы с избыточной влажностью лучше всего решаются с помощью осушителя. Для существующих жилищ или при чрезмерной влажности зимой первая стратегия состоит в том, чтобы определить источник влажности и попытаться уменьшить или управлять им. Например, проблемы с конденсацией зимой могут быть вызваны дефектами ограждающей конструкции здания, такими как старые высокопроводящие металлические оконные рамы или отсутствие изоляции. В этих ситуациях удаление холодных поверхностей предотвращает образование конденсата. Проблемы с конденсацией в зимний период также могут быть вызваны чрезмерной влажностью в помещении, которую во многих случаях можно решить с помощью вытяжных вентиляторов для ванной или кухни.

Жилые помещения в климате с очень низкими температурами наружного воздуха могут также находиться в очень засушливых условиях, когда требуется увлажнитель для комфорта людей. Однако увлажнение может угрожать качеству воздуха в помещении, когда система выходит из строя, работает при более высоких настройках влажности, чем требуется, или когда в ней развивается биологический рост. См. Руководство ASHRAE, Руководство по качеству воздуха в жилых помещениях : передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018) для ознакомления со стратегиями, тематическими исследованиями и другой информацией по контролю влажности.

Распределение и смешивание наружного воздуха

Местная вытяжная вентиляция для контроля источников должна быть нацелена на участки, где часто образуются загрязнители, особенно влага. Вентиляция всего здания предназначена для уменьшения количества загрязняющих веществ во всем доме за счет их разбавления наружным воздухом. Конечно, удаление загрязняющих веществ и подача наружного воздуха в каждую комнату в доме — идеальный вариант, но стоимость установки таких систем может быть довольно высокой, особенно в проектах модернизации.В некоторых стратегиях вентиляции используются точечные или местные системы вентиляции для удовлетворения требований к вентиляции всего здания (например, вытяжной вентилятор ванны, работающий непрерывно).

См. Отчет Выбор систем вентиляции для существующих домов для более подробного обсуждения распределения наружного воздуха.

Наружный воздух, подаваемый в дом как часть системы вентиляции, должен быть — насколько это возможно — свободным от загрязняющих веществ. Дополнительную информацию по этой теме см. В руководстве «Расположение воздухозаборников для вентиляции».

Сброс давления и другие проблемы с системами вентиляции

Системы вентиляции, включая только вытяжные системы и неправильно сбалансированные ERV и HRV, могут снизить давление в доме, забирая из дома больше воздуха, чем доставляется в дом. Давление ветра и дымовой трубы может способствовать разгерметизации дома. Вентиляторы с вытяжкой, сушилки для одежды и камины также способствуют разгерметизации дома, если не будет обеспечен воздух для макияжа.

Сброс давления может способствовать ухудшению качества воздуха в помещении следующим образом:

Сброс давления в доме может повлиять на работу любых приборов сгорания с естественной тягой, расположенных в доме.Счетчик электроэнергии в доме или подрядчик по ОВКВ может выполнить стандартные процедуры тестирования для оценки этой проблемы. Лучшая практика заключается в том, чтобы удалить и заменить устройства с естественной тягой сгорания на устройства с закрытым сгоранием с прямым выпуском воздуха или устройства негорения.

В доме с пристроенным гаражом разгерметизация может втягивать воздух из гаража в дом. Стена, отделяющая дом от гаража, должна быть полностью герметичной, а воздуховоды HVAC не должны располагаться в гараже. Для подтверждения герметичности стены между домом и гаражом можно провести испытания на герметичность.Вытяжной вентилятор может быть установлен в гараже, чтобы выводить воздух из гаража прямо наружу и поддерживать в гараже отрицательное давление по отношению к жилому пространству дома.
Сброс давления в доме может привести к попаданию воздуха и загрязняющих веществ из подвалов, подвалов, чердаков или пристроенных жилых домов, если ограждающая конструкция здания плохо герметизирована; однако, если наружный воздух попадает в дом через неплотную оболочку здания, он, вероятно, разбавит поступающие загрязнители.Если тестирование на радон показывает неприемлемые уровни радона, необходимо установить систему снижения уровня радона. (См. Руководства Центра решений Building America по Радоновому вентилятору и Вертикальной вентиляционной трубе с радоном для получения дополнительной информации о системах смягчения воздействия радона.)

Приточные и сбалансированные системы были обнаружены в ходе полевых исследований, что они загрязнены воздухозаборниками и обеспечивают меньше поступающего воздуха, чем планировалось. Часто обнаруживается, что они отключаются или закрываются жильцами дома. Для поддержания чистоты воздухозаборных решеток требуется техническое обслуживание.
Любая существующая система вентиляции, будь то вытяжные вентиляторы, ERV, HRV или интегрированные системы подачи центрального вентилятора, должна быть оценена на эффективность, и любые новые установленные системы должны быть введены в эксплуатацию обученным техником HVAC или энергетическим оценщиком для проверки производительности.

Энергетические последствия

Системы механической вентиляции оказывают два ключевых энергетических воздействия:

Электроэнергия, используемая для работы вентиляторов и вентиляционного оборудования
тепловой энергии, необходимой для кондиционирования поступающего в помещение наружного воздуха.

Энергия электрического вентилятора сильно различается. Диапазон мощности большинства вытяжных вентиляторов для ванных комнат составляет от 5 до 40 Вт. Потребляемая мощность для многих HRV и ERV колеблется от 30 до 200 Вт. Вентилятор центрального кондиционера или печи — используемый в некоторых стратегиях вентиляции — может потреблять от 200 до 1000 Вт. Это очень общие диапазоны, и потребляемая мощность, безусловно, зависит от воздушного потока и конфигурации системы. Обычно в вентиляционных устройствах с более низким энергопотреблением используются бесщеточные двигатели с постоянными магнитами (BPM) с регулируемой скоростью; они часто имеют надбавку к стоимости.

Второй момент — кондиционирование поступающего наружного воздуха — зависит от климата. ВСР и ВСР, безусловно, могут смягчить этот эффект. Явная эффективность теплообменников ERV / HRV обычно составляет от 55% до 95%. Опять же, более высокие значения обычно имеют более высокую стоимость. Более экстремальные температуры наружного воздуха означают большую выгоду от рекуперации тепла. Во влажном климате способность ERV к скрытой теплопередаче может помочь уменьшить количество влаги, попадающей в систему вентиляции. На вкладке «Климат» приведены примеры энергетических и финансовых последствий различных стратегий вентиляции в различных климатических зонах.

Типы систем вентиляции всего дома

Подробные описания типов вентиляции приведены ниже для вытяжных систем, систем центрального притока с вентилятором (CFIS), HRV и ERV.

Вытяжная вентиляция

Вытяжные вентиляторы для ванных комнат уже несколько десятилетий являются стандартной практикой вентиляции. Чаще всего вентиляторы устанавливаются в потолке ванных комнат с небольшим воздуховодом (обычно диаметром 4 дюйма), по которому воздух поступает к наружному оконечному устройству того или иного типа.Хотя во многих домах уже есть вытяжные вентиляторы, многие старые вентиляторы не работают с желаемой или номинальной скоростью вентиляции. Если местные вытяжные вентиляторы используются для вентиляции всего дома, они должны быть настроены на непрерывную работу или по программируемым таймерам. Свежий воздух втягивается в дом через искусственную инфильтрацию, то есть через трещины в оболочке здания или пассивные приточные вентиляционные отверстия.

Оценка вытяжного вентилятора

Если вытяжной вентилятор для ванны уже существует, оцените, насколько хорошо он работает, следующим образом.

Измерьте воздушный поток, используя вытяжной колпак или другое подходящее устройство, как показано на Рисунке 2. Осмотрите решетку вентилятора на предмет грязи и пыли. Снимите решетку и осмотрите лопасти вентилятора и корпус. Иногда простая очистка корпуса вентилятора и решетки может значительно повысить производительность. Конечно, отключите питание перед работой с любым электрическим оборудованием.

Рисунок 2. Измерьте воздушный поток вытяжного вентилятора с вытяжным колпаком (Aldrich 2014).

Найдите наружный терминал участка воздуховода.Выхлопные каналы всегда должны заканчиваться на открытом воздухе — ни в коем случае не на чердаке, в подвале или в подполье, как вытяжной канал, показанный на Рисунке 3, который заканчивается рядом с вентиляционной решеткой чердака, но не снаружи. Если возможно, измерьте также скорость потока на наружной заделке. Большое расхождение в измеренных расходах подразумевает утечку. Если возможно, отследите участок вытяжного канала и проверьте его на предмет отсоединений, обжимов, утечек и т. Д.

Рис. 3. Этот канал вытяжного вентилятора неправильно заканчивается возле вентиляционного отверстия чердака, а не проходит через стену для вывода наружу (Aldrich, 2014).

Даже при приемлемой скорости потока многие старые вытяжные вентиляторы не являются энергоэффективными и не рассчитаны на непрерывную работу. Замена вентилятора рекомендуется в большинстве случаев. Осмотрите полость потолка на предмет наличия зазоров, расстояния между балками и конфигураций монтажа. Электрическое обслуживание существующих вентиляторов часто бывает адекватным для новых вентиляторов, но, как всегда, обратитесь к электрику или квалифицированному подрядчику для оценки электрических проблем.

Если в ванной комнате нет вытяжного вентилятора, оцените усилия, необходимые для установки вентилятора и воздуховода.Если ванная комната расположена на верхнем этаже под вентилируемым чердаком, прокладка электричества и воздуховодов может быть не очень сложной задачей. На нижних этажах установка нового участка воздуховода может быть гораздо более проблематичной. Если ванная находится на внешней стене, одним из возможных решений является вентилятор, который выходит прямо через стену.

Затраты только на выхлоп

Цены на сами вытяжные вентиляторы (эффективные вентиляторы с двигателями BPM) варьируются от 100 до 250 долларов в зависимости от расхода, особенностей и т. Д.При установке в качестве обновления (например, в ванной комнате, где уже есть старый вытяжной вентилятор, мощность, воздуховоды и т. Д.), Затраты на установку могут составлять от 100 до 200 долларов. При установке в месте, где раньше не было вентилятора, затраты могут быть намного выше. При установке на потолке под доступным чердаком стоимость установки может составлять от 200 до 400 долларов. Если необходимо снять и отремонтировать гипсокартон или отделку, затраты могут быть существенно выше.

Энергетические последствия только для выхлопных газов

Вентилятор мощностью 10 Вт, работающий круглый год, потребляет 88 кВтч.При цене 0,11 долл. США / кВтч это стоит 10 долл. США в год. Поскольку в этой системе нет рекуперации тепла, наружный воздух, поступающий в здание, необходимо кондиционировать. Затраты на это варьируются в зависимости от климата и оборудования HVAC (см. Вкладку «Климат»), но эти затраты обычно намного превышают затраты на электроэнергию для работы вентилятора.

Плюсы и минусы использования только вытяжной вентиляции показаны в таблице 1.

Таблица 1. Плюсы и минусы только для выхлопных газов
Только выхлопные трубы	Минусы только для выхлопных газов
Низкая стоимость вентиляторного оборудования и эксплуатации	Может разгерметизировать дом
Простота установки — в большинстве домов уже есть один или несколько вытяжных вентиляторов и воздуховод, поэтому легко перейти на высокопроизводительную модель	Точечный источник, не забирает воздух равномерно из всех частей дома, поэтому вентиляция и смешивание воздуха в доме вряд ли будут одинаковыми
Простота тестирования и ввода в эксплуатацию	Воздух забирается из-за проникновения через трещины в оболочке здания, а не из контролируемых фильтрованных источников
Потребляет очень мало энергии — от 5 до 12 Вт при расходе от 50 до 80 кубических футов в минуту	Без рекуперации энергии
Высокая надежность	Домовладелец может легко отключить
Тихая работа
Регулируемый расход
Управление по таймеру
Практически не требует обслуживания
Некоторая фильтрация и темперирование через ограждающую конструкцию здания
Работает с бесканальной системой

Выбор вытяжных вентиляторов

Как только желаемые скорости потока известны (на основе расчета для соответствия требуемым нормам скорости вентиляции, например, ASHRAE 62.2) обычно лучше выбрать вытяжной вентилятор, который соответствует этим расходам при давлении 0,25 дюйма водяного столба (дюйм водяного столба). Многие вентиляторы указывают скорость потока 0,1 дюйма вод. Ст., Но большинство участков вытяжного воздуховода имеют гораздо более высокие перепады давления.

Вытяжные вентиляторы с рейтингом ENERGY STAR рекомендуются для большинства применений; Наиболее очевидным преимуществом этих вентиляторов является более низкое энергопотребление. Требования ENERGY STAR к вытяжным вентиляторам для ванных комнат (с номинальной скоростью потока ниже 90 куб. Футов в минуту) требуют наличия не менее двух вентиляторов.8 кубических футов в минуту / Вт. Для вентиляторов с номинальным потоком от 90 до 200 кубических футов в минуту вентиляторы ENERGY STAR должны обеспечивать производительность не менее 3,5 кубических футов в минуту / ватт. Информацию об оценке номинальных характеристик вентиляторов см. В руководствах Центра решений Building America.

Хотя эти требования к энергии представляют собой значительный прогресс по сравнению с более старыми вентиляторами, многие производители теперь имеют вытяжные вентиляторы для ванных комнат с эффективностью более 10 кубических футов в минуту / ватт. В этих очень эффективных вентиляторах обычно используются бесщеточные двигатели с постоянными магнитами (двигатели BPM).Эти двигатели также называются двигателями постоянного тока (постоянного тока), ECM (двигатели с электронной коммутацией) или двигателями с регулируемой скоростью. В дополнение к более низкому энергопотреблению, возможность регулирования скорости этих двигателей позволяет этим вентиляторам поддерживать расчетную скорость потока в широком диапазоне статических давлений.

В существующих зданиях вытяжные каналы часто скрыты в стенах или потолках. Очень сложно определить состояние этих прогонов, и многие из них имеют изгибы и повороты, которые приводят к условиям более высокого давления.Вентиляторы с двигателями BPM и усовершенствованными элементами управления являются отличным выбором для таких модификаций, поскольку эти вентиляторы могут увеличивать скорость и поток, чтобы преодолеть большинство ограничений воздуховода. Работа с более высокой скоростью вентилятора несколько увеличивает энергопотребление, но обычно это небольшая плата за достижение целевых показателей воздушного потока.

Еще одно преимущество эффективных вытяжных вентиляторов для ванны — низкий уровень шума. Вентиляторы ENERGY STAR должны соответствовать требованиям к максимальному уровню звука в 2 сона для большинства продуктов. Стандарт ASHRAE 62.2-2016 требует максимум 1,0 сон, когда вытяжные вентиляторы работают непрерывно. Многие вытяжные вентиляторы для ванн доступны с номинальным уровнем шума 0,3 Сон.

Установка вытяжного вентилятора

При наличии старого вытяжного вентилятора замена вентилятора — но сохранение существующего воздуховода — может быть относительно недорогим проектом. По возможности следует проверить участок воздуховода на предмет утечек, изоляции, препятствий и т. Д. И при необходимости отремонтировать. Размер воздуховода также следует проверить; некоторые старые воздуховоды могут быть только 3 дюйма в диаметре; слишком маленькие воздуховоды могут резко ограничить поток.Используйте размер воздуховода, рекомендованный производителем вентилятора. Как минимум, следует найти и проверить внешний конец выхлопной трубы. Вытяжные вентиляторы должны выходить прямо на улицу, а не на чердак, в подполье и т. Д. Если существующий вентилятор отключен ненадлежащим образом, необходимо установить новое наружное подключение. Наружные концевые заделки должны быть должным образом герметизированы и снабжены защитным кожухом, а также должны иметь соответствующие экраны или обратные заслонки для предотвращения попадания насекомых и других вредителей в воздуховоды.

Если необходимо установить новый воздуховод, участки воздуховода должны быть как можно более короткими и прямыми до подходящей наружной заделки.Если для изменения направления воздуховода требуется отвод, рекомендуется обеспечить прямой участок от корпуса вентилятора на 2–3 фута перед коленом, при этом следует избегать резких изгибов, таких как изгиб, показанный на Рисунке 4. Обратитесь к документации по вентиляторам, чтобы определить правильный диаметр воздуховода; воздуховоды большего размера обычно обеспечивают лучшую скорость потока и более просты, чем длинные или извилистые воздуховоды. Стыки в системе воздуховодов должны быть заделаны мастикой, а любые воздуховоды, расположенные за пределами кондиционируемого помещения (например,г., чердак) следует утеплить, чтобы предотвратить конденсацию влажного отработанного воздуха.

Плотные изгибы каналов вытяжного вентилятора могут снизить скорость потока, увеличить шум и увеличить энергопотребление (Aldrich, 2014).

В идеале замена существующего вытяжного вентилятора потребует минимальных работ по отделке гипсокартона и / или потолка. Однако из-за различий в размерах и конфигурации этих вентиляторов это трудно предсказать. См. Инструкции по модернизации, предоставленные производителем, и, если возможно, выберите новый вентилятор с отверстием в потолке, аналогичным или немного большим, чем у существующего вентилятора.Также рекомендуется осмотреть полость потолка, чтобы убедиться, что зазоры приемлемы. Уплотнение корпуса вентилятора к потолку (герметиком или подходящим материалом) может помочь сохранить целостность оболочки.

Органы управления только выхлопом

В то время как простые элементы управления переключателем включения / выключения могут быть приемлемыми в некоторых ситуациях, обычно желательны элементы управления, обеспечивающие непрерывную работу вентиляторов. Доступен широкий спектр вариантов управления:

Таймеры могут управлять вентиляторами с запрограммированными интервалами (обычно установленное количество минут каждый час).Обычно они включают в себя переключатели блокировки для включения вытяжных вентиляторов при желании.
Некоторые вентиляторы включают элементы управления для непрерывной настройки низкой скорости вместе с переключателем для настройки ускорения высокой скорости.
Датчики присутствия и датчики влажности могут использоваться для включения вентиляторов или для увеличения скорости вращения вентиляторов, когда требуется более высокий расход выхлопных газов.
Существует множество неоригинальных переключателей ускорения и таймеров, которые работают со многими вытяжными вентиляторами.

Дополнительную информацию об элементах управления вентиляторами см. В руководстве Вентиляторы непрерывного действия и вытяжные вентиляторы.

Измерение, проверка и ввод в эксплуатацию выхлопных газов

Ввод в эксплуатацию вытяжного вентилятора обычно очень прост. Сначала убедитесь, что вентилятор действительно включается при ручном включении и / или когда он запрограммирован на включение (например, с таймером, датчиком присутствия и т. Д.). Расход отработанного воздуха легко измерить с помощью вытяжного шкафа или расходомера. Если скорость потока не соответствует расчетной, осмотрите систему воздуховодов (если возможно), чтобы убедиться, что нет никаких препятствий, правильно ли работают обратные заслонки и т. Д.Часто можно увидеть, что обратный клапан вытяжного вентилятора ограничен винтами, которые используются для соединения воздуховодов с воротником корпуса вентилятора. Для этого соединения нельзя использовать винты. Вместо этого используйте зажимы плюс мастику или одобренную пленку.

Эксплуатация и обслуживание только выхлопных газов

Вытяжные вентиляторы требуют относительно небольшого обслуживания. Однако для поддержания надлежащей скорости потока большинство производителей рекомендуют периодически очищать решетку вытяжного вентилятора пылесосом и очищать корпус вентилятора влажной тканью.Подробную информацию см. В инструкции по эксплуатации. Снаружи дома выпускной патрубок следует периодически проверять на наличие препятствий или мусора.

Приточная вентиляция — Системы интегрированной подачи центрального вентилятора (CFIS)

В системах центрального притока с интегрированным вентилятором (CFIS) используется воздухозаборник, поступающий в центральную печь дома или блок обработки воздуха, для подачи свежего воздуха по всему дому. Воздуховод проходит между возвратной камерой статического давления и наружным воздухом (Рисунок 5). Контроллеры CFIS запрограммированы на включение вентилятора кондиционера и открытие моторизованной заслонки.Наружный воздух втягивается в вытяжную камеру, смешивается с возвратным воздухом и распределяется по всему дому. Приточную вентиляцию можно обеспечить в доме без системы кондиционирования воздуха, используя вместо этого встроенные вентиляторы, установленные в наружных стенах дома или в наружном приточном воздуховоде, которые направлены на то, чтобы втягивать воздух в дом, а не выталкивать его наружу. Эти дома управляются электроникой, чтобы работать в тандеме с вытяжными вентиляторами, у которых есть эквивалентный объем воздушного потока, чтобы принести воздух в дом с такой же скоростью, как и в других частях дома, те, которые обеспечивают некоторую сбалансированную вентиляцию, хотя менее вероятен входящий воздух будут максимально равномерно распределены по дому.

Оценка CFIS Рис. 5. Центральная система подачи с вентилятором использует воздухозаборник, подключенный к центральной печи дома или устройству обработки воздуха, для подачи свежего воздуха по всему дому (Aldrich 2014)

Очевидно, что системы CFIS подходят только в домах с системами воздушного отопления или охлаждения. Осмотрите воздухообрабатывающий агрегат и расположение возвратной камеры. Убедитесь, что это место доступно и есть достаточно места для установки наружного воздуховода.

Определите хорошее место для забора воздуха. Воздухозаборник должен втягивать чистый наружный воздух без ограничений. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от любых выхлопных устройств. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

Нанесите на карту участок воздуховода. Убедитесь, что воздуховод можно проложить от нагнетательной камеры до места забора наружного воздуха в рамках проекта.Участки воздуховодов должны быть максимально короткими и прямыми, чтобы обеспечить беспрепятственный поток воздуха.

Осмотрите двигатель вентилятора AHU. Определите тип двигателя вентилятора кондиционера и / или измерьте потребляемую мощность двигателя. Двигатели с регулируемой скоростью (также называемые двигателями ECM или BPM) обычно потребляют на 25-50% меньше электроэнергии, чем более старые двигатели с постоянными разделенными конденсаторами (PSC) при нагреве и охлаждении. (Для получения дополнительной информации см. Руководство «Вентиляторы кондиционера с блоком управления двигателем».) При работе только с вентилятором эти двигатели могут работать на более низких скоростях и обеспечивать дополнительную экономию.Использование CFIS с двигателями вентиляторов PSC не рекомендуется (и не разрешено Международным кодексом энергосбережения, раздел R403.6.1).

Определите расход наружного воздуха и график работы. Приблизительный расход наружного воздуха можно рассчитать по измеренному статическому давлению в обратной магистрали и общей эквивалентной длине (TEL) участка воздуховода. Каждый линейный фут воздуховода для забора наружного воздуха считается 1 футом TEL, но изгибы и фитинги также увеличивают TEL. Колена, например, могут добавить 15 футов к общей оценке длины; кожух воздухозаборника может добавить 30 футов.См. Руководство ACCA D для получения более подробной информации о расчете TEL. Более подробную информацию и примеры расчетов см. В отчете «Выбор систем вентиляции для существующих домов».

Чем больше наружного воздуха поступает в систему, тем меньше времени должен работать кондиционер для подачи наружного воздуха. Однако ключевым ограничением является температура смешанного воздуха (т. Е. Смеси возвратного и наружного воздуха), подаваемого в дом. Холодный воздух может создавать проблемы с комфортом зимой, и многие производители печей требуют, чтобы температура воздуха, проходящего через теплообменник, была выше минимальной (обычно от 55 ° до 60 ° F; см. Литературу производителя).Расположение воздухозаборников перед теплообменниками может обеспечить лучшее смешивание и разбавление холодного наружного воздуха. Температуру смешанного воздуха можно рассчитать по соотношению температуры воздуха и расхода. Дополнительную информацию см. В отчете «Выбор систем вентиляции для существующих домов».

Стоимость CFIS

Если центральный кондиционер доступен в подвале или на чердаке, а воздуховод можно довольно легко запустить снаружи, общая стоимость установки CFIS может варьироваться от 500 до 900 долларов (включая элементы управления, моторизованный демпфер, герметичный изолированный участок воздуховода и окончание наружного воздуховода).Если установка наружного воздуховода связана или требует удаления гипсокартона, повторной отделки и т. Д., Затраты могут резко возрасти.

CFIS Энергетические последствия

Системы

CFIS могут потреблять большое количество электроэнергии, потому что они полагаются на большой вентилятор центрального кондиционера системы HVAC для циркуляции свежего воздуха для вентиляции, даже когда не требуется обогрев или охлаждение, а центральный вентилятор обычно перемещает гораздо больше воздуха при более высокой температуре. потребляемая мощность больше, чем реально требуется только для вентиляции.Однако вентиляторы с регулируемой скоростью и двигателем с электронной коммутацией (ECM) могут регулировать скорость потока до более низкой в режиме только вентиляции. Если использовать относительно эффективный двигатель вентилятора блока обработки воздуха (AHU) (300 Вт) и работать в среднем 8 часов в день для вентиляции (то есть в дополнение к работе, необходимой для кондиционирования помещения), CFIS будет потреблять 876 кВтч / год. При цене 0,11 долл. США / кВтч это стоит 96 долл. США в год. У большинства центральных кондиционеров есть двигатели, которые не так эффективны, поэтому нередко потребляемая мощность в два или три раза выше.

Системы

Basic CFIS не имеют рекуперации тепла, поэтому поступающий в здание наружный воздух необходимо кондиционировать. Примеры таких финансовых последствий см. На вкладке «Климат». Если CFIS используется в системе со значительной утечкой в воздуховоде, эти затраты на термическое кондиционирование могут быть намного выше. Однако общие расходы на оборудование невысоки, поскольку этот метод вентиляции будет выбран только в том случае, если в доме уже есть канальная система отопления, вентиляции и кондиционирования воздуха с центральным устройством обработки воздуха или центральной печью. Плюсы и минусы систем CFIS приведены в таблице 2.

Таблица 2. Плюсы и минусы блока питания с центральным вентилятором
CFIS Pro	Минусы CFIS
Простой и доступный в установке	В доме должна быть система воздушного отопления и охлаждения
Использует существующие воздуховоды и нагнетательный вентилятор	Повышенное потребление электроэнергии. Рекомендуется для центральных кондиционеров с нагнетательными двигателями ECM
Низкие эксплуатационные расходы	Если система воздуховодов негерметична, штрафы за отопление и охлаждение могут быть высокими
Наружный воздух забирается из известного места	Может вызвать проблемы с комфортом в очень холодных или очень жарких влажных условиях
Воздух Oudtoor фильтруется на всасывании и в центральном кондиционере	Ввод в эксплуатацию затруднен
Распределение наружного воздуха по всем частям дома	Низкая скорость всасываемого воздуха

Выбор оборудования CFIS

Контроллер.На рынке представлено несколько контроллеров CFIS. Эти контроллеры доступны в виде отдельных компонентов, но многие из них также доступны в составе комплекта, который включает контроллер, моторизованный демпфер и трансформатор. Убедитесь, что используемое устройство (или комплект) совместимо с существующим устройством обработки воздуха и системой управления.

Воздуховоды и заслонки. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховоды, по которым наружный воздух проходит через кондиционируемые помещения, должны быть изолированы. Моторизованные заслонки, которые открываются для поступления наружного воздуха и закрываются, когда квоты вентиляции были выполнены, часто доступны как часть пакета или комплекта CFIS.Если требуется демпфер другого размера, моторизованные демпферы, безусловно, можно приобрести отдельно. Обратитесь к документации производителя, чтобы убедиться, что заслонки совместимы с контроллером. В дополнение к моторизованной заслонке, ручная балансировочная заслонка в воздуховоде наружного воздуха может помочь отрегулировать объем наружного воздуха, вводимого в систему.

Двигатели вентиляторов для кондиционеров. Как упоминалось выше, системы вентиляции CFIS не рекомендуются с неэффективным двигателем вентилятора AHU. Для старых печей или воздухообрабатывающих агрегатов доступны эффективные замены двигателя вентилятора.(См. Руководство Вентиляторы кондиционеров с ECM.) Хотя потребление электроэнергии этими двигателями во многом зависит от характеристик системы HVAC, эти двигатели могут потреблять на 25-50% меньше электроэнергии для обеспечения той же скорости потока. Если центральные кондиционеры не имеют эффективного двигателя и замена двигателя невозможна или нецелесообразна, рекомендуется другой тип системы вентиляции.

Установка CFIS

Квалифицированный подрядчик HVAC должен установить контроллер, воздуховоды, заслонки и другие компоненты.Расположение участка воздуховода, подключение к возвратной камере и расположение забора наружного воздуха следует планировать заранее.

Воздуховоды должны быть закрыты одобренной фольгированной лентой или мастикой, в зависимости от обстоятельств. Воздуховоды, проходящие через внутренние помещения, должны быть изолированы для предотвращения конденсации. Воздухозаборники на открытом воздухе должны быть оборудованы сетками для защиты от насекомых и мусора. Наружный воздух также должен быть отфильтрован перед входом в кондиционер; иногда можно использовать фильтр AHU, но отдельный фильтр необходим, если воздухозаборник наружного воздуха находится после этого фильтра.Как упоминалось выше, воздухозаборники на открытом воздухе должны располагаться значительно выше уровня снега, но желательно, чтобы они были доступны с земли для очистки и обслуживания. Наружные воздухозаборники должны быть интегрированы с сайдингом и должным образом промаркированы, чтобы предотвратить проникновение воздуха и воды, а проходы через внешние стены или потолки должны быть надлежащим образом герметизированы для ограничения проникновения. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

CFIS Измерение, проверка и ввод в эксплуатацию

После установки критически важен ввод системы в эксплуатацию.Первым шагом обычно является проверка того, что, когда контроллер запрашивает наружный воздух, воздухоочиститель включается и открывается моторизованная заслонка. Затем следует измерить расход наружного воздуха. Это можно сделать несколькими способами, но два наиболее распространенных метода следующие:

Измерение скорости воздуха в наружном воздуховоде трубкой Пито или анемометром. Скорость (футы в минуту), умноженная на площадь поперечного сечения (квадратные футы) воздуховода, даст объемный расход (куб. Фут / мин).
На воздухозаборнике наружного воздуха вытяжной колпак может измерять поток воздуха, втягиваемого в систему. (Обычно для точных измерений требуется слабый ветер или его отсутствие).

Наконец, балансировочная заслонка и контроллер должны быть отрегулированы так, чтобы желаемое количество наружного воздуха подавалось в систему по желаемому графику.

CFIS Эксплуатация и обслуживание

Как всегда, обратитесь к инструкциям производителя по обслуживанию. Одна из привлекательных особенностей систем CFIS — низкие эксплуатационные расходы, но это не означает, что обслуживание «не требуется».Одна очень частая причина выхода из строя — засорение воздухозаборника. Регулярно проверяйте воздухозаборник, чтобы убедиться, что в нем нет мусора (листьев, скошенной травы, мусора, птичьих гнезд и т. Д.).

Вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (ERV)

HRV и ERV являются сбалансированными системами. Это означает, что они одновременно выпускают и подают наружный воздух с очень одинаковой скоростью. Два воздушных потока пересекаются в теплообменнике, где тепло из теплого канала передается в более холодный канал, поэтому зимой большая часть тепла в выхлопном потоке передается приточному потоку (летом наблюдается обратное). .HRV передают только физическое тепло; ERV также переносят влагу (скрытое тепло).

Оценка HRV / ERV

Большинство HRV и ERV размещаются в прямоугольных шкафах, которые содержат вентиляторы, фильтры, теплообменные среды и т. Д. К этому шкафу обычно подключаются четыре воздуховода: воздухозаборник наружного воздуха, выхлоп на улицу, приток наружного воздуха в дом и выхлоп из него. дом. Используйте следующие шаги, чтобы оценить жизнеспособность установки HRV или ERV.

Определите место для оборудования.ERV / HRV следует располагать таким образом, чтобы участки каналов были короткими и прямыми, чтобы можно было легко подключать силовую и управляющую проводку, а также обеспечить легкий доступ к блоку для обслуживания. Многие ERV / HRV производят изрядное количество шума; помните об этом, если апартаменты будут расположены рядом с чувствительными зонами (например, спальнями). При модернизации подвалы и чердаки являются обычными местами для ERV и HRV, поскольку трубопроводы, идущие из этих мест, могут быть менее опасными.
Определите места забора и выпуска наружного воздуха.Заборник наружного воздуха должен втягивать чистый наружный воздух. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от выхлопных труб. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».
Определите места подачи свежего воздуха. Одним из потенциальных преимуществ системы ERV или HRV является возможность подавать свежий воздух в несколько мест.Хотя подача наружного воздуха во все помещения может показаться идеальным, это редко бывает практичным. Прокладка воздуховодов ко всем частям дома является сложной и дорогостоящей, особенно в существующем доме. Если ERV установлен в подвале, например, подача свежего воздуха в помещения первого этажа может быть простой задачей, но добраться до помещений второго этажа может быть довольно сложно. Однако даже один регистр подачи свежего воздуха, расположенный относительно далеко от регистров вытяжного воздуха, может обеспечить лучшее смешивание свежего воздуха, чем местные системы вентиляции.

В своей документации по продукту некоторые производители рекомендуют интегрировать ERV / HRV с центральными системами воздуховодов, используемыми для отопления и охлаждения, как показано на схемах на Рисунке 6. Это требует гораздо меньше работы, особенно в существующем доме. Короткие участки воздуховода могут подавать свежий воздух в приточную камеру, а выхлоп может выводиться из возвратной камеры. Исследования показали, что эта стратегия не работает. Когда вентилятор центрального кондиционера не работает, наружный воздух следует по пути наименьшего сопротивления.На схеме слева на Рисунке 6 путь наименьшего сопротивления — это движение свежего воздуха назад через устройство обработки воздуха и его выпуск через канал в возвратной камере статического давления. В обоих вариантах в жилое пространство поступает очень мало свежего воздуха.

Рис. 6. Эти конфигурации ERV / HRV НЕ рекомендуются, потому что наружный воздух может всасываться обратно в ERV / HRV перед распределением в жилое пространство (Aldrich 2014).

Включение кондиционера при работе ERV / HRV может решить эту проблему короткого замыкания, но это значительно увеличивает потребление электроэнергии и не рекомендуется.Кроме того, если система воздуховодов негерметична (как и большинство воздуховодов в старых домах), эта утечка может привести к значительным потерям энергии. Одно из решений состоит в том, что по крайней мере одна сторона системы ERV / HRV (т.е. выпускная или обратная сторона) должна быть отведена отдельно. На рис. 7, например, воздух выпускается через специальный вытяжной канал, а охлажденный наружный воздух подается в обратную камеру. Это может решить проблему короткого замыкания, но не проблему утечки в воздуховоде. Полностью вентилируемая система, в которой приточные и вытяжные вентиляционные каналы отделены от каналов для обогрева и охлаждения, может обеспечить наилучшее распределение наружного воздуха, но при модернизации это часто непрактично и дорого.

Размер воздуховодов и нанесение на карту участков воздуховодов. Чтобы определить размеры воздуховода, обратитесь к документации производителя. Более подробные расчеты размеров см. В руководстве ACCA D.

. Рис. 7. При интеграции ERV / HRV с системой воздуховодов для обогрева / охлаждения добавьте специальные воздуховоды для подачи или возврата, чтобы предотвратить короткое замыкание в распределении воздуха (Aldrich 2014).

HRV / ERV Стоимость

Диапазон стоимости оборудования ERV и HRV достаточно широк. До недавнего времени стоимость основного оборудования составляла примерно от 400 до 2000 долларов.Неудивительно, что устройства с более низким потреблением электроэнергии (> 1 кубических футов в минуту / Ватт) и более высокой эффективностью рекуперации тепла, как правило, являются самыми дорогими. Недавно на рынке США стали доступны некоторые более дорогие европейские продукты. Эти системы могут похвастаться еще более низким потреблением электроэнергии (около 3 кубических футов в минуту / ватт) и более высокой эффективностью рекуперации тепла, но с ценой от 3000 до 5000 долларов.

Стоимость установки сильно различается; ключевые факторы включают:

Расположение основного блока.При установке в доступном пространстве (например, в подвале) установка основного оборудования и подсоединение воздуховодов могут быть довольно простыми.
Если воздуховоды можно прокладывать в открытом пространстве (подвал или чердак), отделку стен и потолка можно оставить в основном нетронутой.
Увеличение длины воздуховода приводит к увеличению затрат на установку.
Необходимость в отводе конденсата и / или насосе увеличивает стоимость.

Некоторые подрядчики указали стоимость установки от 1000 до 1500 долларов, когда система полностью устанавливается в подвале, на чердаке или другом доступном пространстве (т.е., требуется очень небольшой демонтаж потолка или стен или отделочные работы). Эмпирические правила не работают при более сложных установках, требующих снятия потолка, стены или пола, строительства пазов, повторной отделки и т. Д.

Чтобы оправдать более высокие затраты на ERV и HRV, производители предлагают отказаться от одного или двух вытяжных вентиляторов для ванной комнаты, а вместо этого можно использовать ERV / HRV для непрерывной вытяжки воздуха из каждой ванной комнаты. Такая компоновка часто соответствует требованиям кодекса или программы для местной вентиляции, но ERV / HRV обычно не обеспечивают такую же интенсивность выхлопа, как специализированные вытяжные вентиляторы.Кроме того, хотя это может быть экономией средств при новом строительстве, в существующем доме, где уже установлены вытяжные вентиляторы, экономия сводится к нулю.

Влияние энергии на HRV / ERV

Одним из основных преимуществ ERV / HRV является рекуперация тепла. В более холодном климате экономия от рекуперации тепла более заметна. Энергопотребление этих систем также может существенно различаться. В более мягком климате затраты на электроэнергию могут быть больше, чем экономия тепловой энергии.См. Вкладку «Климат» для получения примеров энергии и затрат. Плюсы и минусы систем вентиляции HRV и ERV сведены в Таблицу 3.

Таблица 3. Плюсы и минусы HRV / ERV
HRV / ERV Плюсы	Минусы HRV / ERV
Тепло- и влагообмен	Более высокая стоимость
Может распределять вентиляционный воздух во многих частях дома	Больше обслуживания, регулярная замена фильтра
Не учитывает большие перепады давления на здании.	Экономия энергии варьируется
Может быть автономной системой	Могут быть затруднены установка и ввод в эксплуатацию
	Шум

Выбор оборудования

Необходимо сделать выбор между ERV и HRV, и следует учитывать эффективность рекуперации тепла оборудования.

ERV и HRV

Основное различие между ERV и HRV состоит в том, что ERV переносят влагу (скрытое тепло), а также температуру (явное тепло).HRV передают только физическое тепло; они не переносят влагу. Какой тип выбрать — не всегда однозначное решение, но ключевой вопрос, который следует задать: обычно ли на улице слишком влажно? В таком случае ERV может быть лучшим выбором.

На вопрос ERV / HRV легче всего ответить в жарком влажном климате. Например, во Флориде воздух в кондиционируемых домах обычно прохладный и сухой. Воздух на улице довольно влажный. Когда наружный воздух проходит через ERV, влага и тепло переходят от входящего воздуха к выходящему, поэтому входящий воздух будет в некоторой степени охлажденным и осушенным.Это не означает, что ERV осушает дом. Напротив, использование ERV увеличит влажность в доме, но повышение влажности будет меньше, чем при использовании другой стратегии вентиляции.

За пределами жаркого влажного климата выбрать ERV или HRV не так просто. Некоторые производители предоставляют рекомендации или даже карты страны, показывающие, какой тип системы является наиболее подходящим, но рекомендации различаются от производителя к производителю.Ниже приведены несколько примеров ситуаций.

Во многих старых домах с более холодным климатом воздух в помещении зимой часто бывает неприятно сухим — настолько сухим, что многие люди используют увлажнители. ERV может помочь удерживать влагу в доме и потенциально повысить комфорт.
В очень герметичных домах в холодном климате, особенно в небольших домах с большим количеством влаги, влажность воздуха в помещении может быть слишком высокой. В этом случае HRV может помочь снизить влажность в помещении.
В жарком и сухом климате наблюдается аналогичная тенденция: большие или более протекающие дома с низким уровнем образования влаги могут выиграть от ERV (для сохранения влажности в помещении), в то время как меньшие, более тесные дома с более высокой посещаемостью могут выиграть от HRV (для снижения уровня влажности в помещении) .

Не существует однозначного правила о том, какой тип системы является более подходящим. Особенно в смешанном климате, есть много ситуаций, когда ERV может быть более выгодным во время сезона охлаждения, а HRV может быть более подходящим во время отопительного сезона. Установщики должны руководствоваться своим суждением при выборе систем.

HRV / ERV Тепловой КПД

Институт домашней вентиляции (HVI) публикует стандарты для тестирования и оценки эффективности ERV и HRV.Кажущаяся ощутимая эффективность (ASEF) — это наиболее часто публикуемый рейтинг рекуперации тепла в холодную погоду. Ищите значения ASEF выше 80%; наиболее эффективные системы имеют значения выше 90%. Общая эффективность рекуперации (TRE) указана для ERV и учитывает явную и скрытую рекуперацию тепла в течение сезона охлаждения. Для лучшей производительности ищите значения TRE выше 50%. Полный список сертифицированного оборудования доступен на веб-сайте HVI.

Энергопотребление HRV / ERV. Потребляемая мощность может варьироваться от менее 30 Вт до более 200 Вт.Системы с низким энергопотреблением часто имеют двигатели с регулируемой скоростью (ECM), которые позволяют лучше контролировать интенсивность вентиляции. Хотя системы с низким энергопотреблением (> 1 куб. Фут / мин / ватт) часто бывают более дорогими, их настоятельно рекомендуется использовать. Помимо более низкого потребления электроэнергии и лучшей управляемости, они также обычно производят меньше шума.

Элементы управления и функции HRV / ERV. Большинство ERV и HRV доступны с программируемыми таймерами различных типов. Обычно они довольно универсальны и могут быть настроены на различные расписания.Во многих ERV или HRV скорость потока можно регулировать, изменяя скорость вращения вентилятора. Когда требуется больше воздуха, их часто можно увеличить вручную до высокой скорости. Некоторые системы предлагают расширенные функции (часто за дополнительную плату), например:

Органы управления с датчиками углекислого газа и / или влажности могут увеличивать скорость при более высоких концентрациях (которые обычно указывают на более высокую посещаемость).
Некоторые системы могут повышать скорость и / или обходить теплообменник, чтобы воспользоваться преимуществами ночного охлаждения.
Иногда доступны более высокие уровни фильтрации (включая HEPA) для удаления переносимых по воздуху аллергенов и других загрязнителей.

Установка HRV / ERV

Установка должна выполняться квалифицированным специалистом. Следуйте инструкциям производителя для правильной установки. Обязательно устанавливайте блок ERV / HRV в таком месте, где к нему будет легко получить доступ для обслуживания, где к блоку можно будет безопасно подавать электроэнергию и где шум системы не будет беспокоить людей. Установите конденсатоотводчики в соответствии с требованиями производителя.

Все участки воздуховодов должны быть максимально короткими и прямыми.Убедитесь, что наружные проходы должным образом изолированы от воздуха и оборудованы соответствующими экранами для защиты от вредителей. В идеале к этим проходам будет легко получить доступ с земли, чтобы пассажиры могли убедиться, что на них нет мусора.

Воздуховоды

должны быть герметизированы (см. Отчет « Герметизация и изоляция воздуховодов в существующих домах »), а воздуховоды, идущие на улицу и наружу, должны быть изолированы. Если ERV или HRV устанавливаются в некондиционном пространстве (например, на вентилируемом чердаке), необходимо также изолировать воздуховоды, по которым проходит отработанный воздух и кондиционированный наружный воздух.

Большинство обсуждаемых здесь HRV и ERV представляют собой системы с воздуховодом, то есть два воздуховода идут от блока к помещению, а два воздуховода идут от блока к наружной части. Стоимость установки этих систем воздуховодов часто составляет большую часть общей стоимости системы. Чтобы помочь решить эту проблему, некоторые производители ввели местные ERV. На рис. 8 показан такой блок, установленный на потолке аналогично вытяжному вентилятору в ванной. Для агрегата требуются два наружных воздуховода (один приточный и один вытяжной), но агрегат выпускает воздух прямо из комнаты ниже и подает прямо в нее.По сравнению с обычными ERV, эта система может значительно упростить установку и снизить затраты; однако наружный воздух не распространяется по всему дому, а только в комнату или зону, в которой находится местный ERV. Кроме того, рекуперация тепла умеренно эффективна, и в холодную погоду эти системы переходят на работу только с вытяжкой.

Измерение, проверка и ввод в эксплуатацию ERV / HRV

Рис. 8. Более дешевые локальные ERV обычно устанавливаются в потолке для подачи наружного воздуха в помещение, в котором они расположены, и вывода воздуха из него (Aldrich 2014).

Как и во всех системах вентиляции, важно измерить расход воздуха и убедиться, что он соответствует спецификациям или требованиям. Измерение расхода на каждом регистре — единственный практический способ проверить балансировку системы.

Если невозможно получить доступ ко всем внутренним регистрам приточного или вытяжного воздуха (например, если воздух подается в обратную камеру системы центрального отопления и охлаждения), на выводах снаружи могут использоваться вытяжные колпаки. Обычно это практично только в том случае, если выводы доступны с земли и в спокойных внешних условиях (т.э., без ветра).

Как описано для систем CFIS, пересечение канала с трубкой Пито или анемометром может обеспечивать скорость и расход. Некоторые блоки ERV и HRV фактически оснащены отводами для измерения давления, так что потоки могут быть измерены путем подключения манометра непосредственно к самому ERV / HRV.

Если измерения расхода не соответствуют спецификациям или проектным целям, при необходимости отрегулируйте элементы управления. Если желаемый расход трудно достичь, осмотрите систему воздуховодов, регистры и внешние концевые заделки на предмет препятствий.Если элементы управления имеют расширенные функции (например, таймеры, ускорение потока и т. Д.), Убедитесь, что эти функции работают правильно.

HRV / ERV Эксплуатация и обслуживание

Как всегда, следуйте инструкциям производителя для надлежащего обслуживания. Требования к техническому обслуживанию HRV и ERV часто более строгие, чем для других систем вентиляции. Многие системы требуют периодической очистки и / или замены теплообменников, фильтров и других деталей, склонных к накоплению пыли и грязи.Кроме того, приточные отверстия для наружного воздуха следует периодически проверять, чтобы убедиться, что они свободны от мусора (листьев, скошенной травы, мусора и т. Д.). Некоторые устройства оснащены световыми индикаторами, которые предупреждают жильцов, когда пришло время для обслуживания. Если их нет, жители должны тщательно соблюдать график.

система приточной вентиляции вытяжки своими руками как правильно сделать

Зачем в частном доме нужна вентиляция

Нормы расхода воздуха – основное требование к вентиляции

Методики расчетов параметров вентиляции

Естественная и принудительная вентиляция

Естественная вентиляция: принципы функционирования и особенности

Особенности искусственной вентиляции

Смешанный тип вентиляции

Схемы работы вентиляции. Рекуператор

Особенности вентиляции помещений частного дома

Вентиляция кухни

Вентиляция в ванной и санузле

Вентиляция подвального пространства

Вентиляция верхних этажей и чердака

Вентиляционная система своими руками

Рекомендации и нюансы

Заключение

как сделать своими руками правильно

Вентиляция в загородном коттедже:

Для садовых домов

Для ИЖС

Для садовых построек

Для жилых зданий

Вентиляция частного дома своими руками

Вентиляция в частном доме — варианты

Условия для выбора системы вентиляции частного дома

Естественная вентиляция

Вентиляция смешанного типа

Принудительная вентиляция

Преимущества естественной вентиляции в частном доме

Можно ли сделать вентиляцию частного дома своими руками

Система вентиляции в частном доме

Зачем нужна вентиляция в частном доме

Виды вентиляции

Естественная система

Принудительная система

Смешанная система

Схемы работы вентиляции

Что учитывать при монтаже вентиляции

Как сделать вентиляцию в частном доме — система вентиляции в частном доме

Зачем нужна вентиляция в доме

Системы вентиляции, способы устройства

Виды систем вентиляции

Приточные и вытяжные системы

Принудительный и естественный воздухообмен

Общеобменная и местная вентиляция

Принудительная система вентиляции – принцип действия, виды, достоинства, недостатки

Общее описание

Воздуховоды и воздухораспределительные устройства

Возможные решения вопроса экономии энергии

Принудительные системы местного удаления и подачи воздуха

Преимущества вентиляционных систем с принудительной циркуляцией

Естественная вентиляция – принцип действия, особенности

Принципиальная конструкция

Плюсы и минусы

Смешанные системы вентиляции

Расчет вентиляции в доме

Объемы воздухообмена

Выбор необходимого оборудования

Расчет сечений воздуховодов

Схемы вентиляции в доме

Монтаж вентиляции в доме

Советы и рекомендации

Вентиляция (вытяжка) в ванной и в туалете в частном доме: виды, монтаж с фото

Виды вентиляции для ванны и туалета частного дома

Нормы вентиляции в туалете и ванной комнате

Естественная вентиляция

Что затрудняет естественную вентиляцию

Установка герметичных окон, дверей

Сужение канала ввиду загрязнения

Неправильный проект вытяжки

Ветреная погода

Плохое утепление шахты

Принудительная вентиляция

Типы устройств для принудительной вентиляции

Установка вентилятора в систему естественной вентиляции

Монтаж принудительной вентиляции с нуля

Особенности вентиляции санузла в деревянном доме

В заключение

Вентиляция в частном доме — децентральные и центральные системы. Консультации по выбору
