Как правильно самому сделать проект дома – макет на компьютере своими руками, как нарисовать в Зd

чертежи, как спроектировать на компьютере

Частное строительство – это сложный и достаточно длительный процесс, который невозможно выполнить без правильно составленного проекта. Создать последний вполне реально своими руками. Но для этого придется изучить все особенности проектирования индивидуальных строений. А их, поверьте, немало.

1

Планируем индивидуальное домостроение – начнем с малого

Сейчас многие специализированные фирмы предлагают сделать проект любого дома. Это очень удобно. Но, к сожалению, такие услуги стоят недешево. Поэтому частные застройщики зачастую пытаются самостоятельно спланировать жилище, не обладая для этого достаточными знаниями. Попытаемся исправить ситуацию, описав основные этапы проектирования частных домостроений своими руками. При правильном подходе к делу любой целеустремленный мастер-самоучка сможет выполнить большую часть такой операции без помощи специалистов.

Перед составлением своего первого проекта дома придется обязательно изучить все особенности проектирования индивидуальных строений

Проектирование дома всегда начинается с определения того, какую именно постройку мы хотим получить в итоге. На этой стадии работ нам нужно выяснить следующее:

• Будет ли дом использоваться круглогодично или же в нем планируется жить исключительно в летнее время (сезонный коттедж за городом, дача).
• На сколько жильцов рассчитывается дом. Это необходимо для того, чтобы точно определиться с количеством спален, а также размерами кухни и гостиной, где нередко станет собираться вся семья.
• Какая часть земельного участка будет оптимальной для возведения частного дома. Его можно расположить в глубине либо в начале имеющейся свободной площади.
• Какие хозяйственные постройки планируется возвести. Нужно продумать, где установить автономный септик, обустроить скважину для подачи воды, возвести частную баньку, гараж для авто и так далее.

На основании таких данных мы сможем предварительно нарисовать план будущего жилища, сделать схематическую разметку имеющегося участка земли, рационально и гармонично разместив на нем все дополнительные строения. После этого можно приступать к решению более серьезных задач.

2

Этапы проектирования – придерживаемся определенной схемы

Чтобы сделать действительно качественный проект дома, необходимо последовательно пройти несколько стадий. Нам нужно создать:

1. 1. Эскизный проект.
2. 2. Архитектурный план.
3. 3. Конструктивный проект.
4. 4. Инженерно-техническое обоснование.
5. 5. Дизайн-проект будущего жилища.

Сделать эскизный проект дома самому, как было сказано, проще простого. Сначала рисуем простую схему основной постройки и хозяйственных сооружений, делаем наброски желаемых стилевых и пространственных решений. Затем есть два пути – обратиться со своим эскизом к специалистам или попытаться самостоятельно начертить точный план застройки, фундамента, этажей и кровли здания. Также нужно сделать схемы поперечного и продольного разреза жилища, внешнего облика его фасада.

Нарисовать эскизный проект дома мало. Кроме того, потребуется указать все особенности (конструктивные) его отдельных частей, определиться с материалами, которые будут применяться для проведения стройработ. На базе указанных эскизных схем и чертежей создается рабочий проект. Именно он является главным документом для строителей.

Далее переходим к архитектурному этапу. Определяем размеры всех помещений жилища, места их расположения. Затем рисуется схема с отметками о том, где будут находиться дверные и оконные проемы, иные архитектурные элементы. Также решаем другие важные вопросы – о наклоне кровли, толщине стен и так далее. После всех этих действий у нас получится немало чертежей. Причем к каждому из них придется подготовить пояснительные записки. Нарисовать проект при наличии некоторых чертежных навыков можно на бумаге. Еще проще выполнить архитектурное планирование при помощи специальных компьютерных программ. О них мы поговорим чуть позже.

Сначала рисуем простую схему основной постройки и хозяйственных сооружений, делаем наброски желаемых стилевых и пространственных решений

Строительство домов невозможно выполнить без определения их конструктивных особенностей. Переходим к следующему этапу. Конструируем фундамент и глубину его заглубления в грунт, межэтажные перекрытия, дымоход, стропильную систему, стены, кровлю и прочие элементы жилой постройки. Результаты работ отображаем на чертежах и сразу же просчитываем количество материалов, которые потребуются для строительных работ.

Далее занимаемся составлением инженерно-технической документации. Эту часть проектирования многие частные застройщики нередко опускают, что в корне неправильно. Без планирования инженерно-технических систем возведение комфортных для проживания домов невозможно в принципе! Обязательно нужно создать проект с расчетом и определением мест прокладки отопления, вентиляции, водоснабжения и отведения стоков, электроснабжения. Обычно он состоит из нескольких разделов (канализация, водопровод и так далее). Если планируется оснастить жилище охранной сигнализацией, она описывается в самостоятельном документе.

Финал проектировочных мероприятий – разработка дизайна экстерьера постройки и интерьерных решений. Выбираем цвета для отделки внутренних комнат, стеновых поверхностей, кровли, фасадов, определяемся со стилистикой. Совет. Проект дома имеет смысл делать своими руками в случаях, когда человек планирует большинство строительных работ выполнять самостоятельно. Не каждый мастер-самоучка сможет воспользоваться документацией, составленной профессиональными архитекторами. Обычный человек не поймет многих чертежей и в результате у него не получится сделать все правильно. Если же мы сами смогли начертить проект, нам будет совсем несложно воплотить все его положения в реальности.

3

Советы проектировщикам-любителям – обязательны к изучению!

Проектировку собственного дома всегда начинаем с проведения геологоразведочных мероприятий. Они позволят узнать особенности грунта на земельном участке под застройку, выяснить, на какой глубине залегают почвенные воды. Желательно, чтобы такие работы проводили специалисты, располагающие соответствующим оборудованием. Причем геологоразведку лучше всего осуществлять в последние дни осени либо ранней весной. В это время грунтовые воды поднимаются на максимальную высоту.

Обследование характеристик почвы даст возможность выбрать оптимальный тип фундамента для жилища и определиться с возможностью обустройства подвального помещения. Если почвенные воды во время паводков поднимаются слишком высоко, строить подпол (цокольный этаж) не рационально. В подобных ситуациях затраты на возведение домов увеличиваются на 25–30 %. Возможно, разумнее будет отказаться от подпола и построить вместо него отдельное хозпомещение.

Если вы не уверены, что сможете грамотно начертить план своего будущего дома, рекомендуется обратить внимание на готовые (типовые) решения. Найти их несложно в интернете. Но здесь важно понимать – такие планы в большинстве случаев являются неполными и требуют серьезной доработки. Никто не станет бесплатно выкладывать проекты, на подготовку которых уходит масса времени.

В составлении плана своего жилища, постарайтесь оснастить его разумным количеством окон, причем не очень больших размеров

Не пытайтесь слепо копировать типовые решения для возведения частных домов. Лучше возьмите какой-нибудь готовый проект за основу и изучите его. А затем попытайтесь сделать по-настоящему подходящий для себя проект дома, опираясь на данные, полученные при анализе типовой постройки.

Если вы начинающий проектировщик, останавливайте свой выбор на простых проектах. Чем меньше изгибов, сложных углов и оригинальных конструктивных элементов вы запланируете, тем проще и экономнее будет построить частное жилище.

Решив сделать чертеж простого, но надежного в эксплуатации дома, продумайте меры, направленные на повышение его энергоэффективности. В наши дни это очень важно. Цены на энергоносители кусаются. Каждый человек старается минимизировать затраты на отопление. Эксперты строительной отрасли рекомендуют размещать жилые комнаты частных домов с южной стороны, а хозяйственные – с северной. Эта хитрость – самый простой и действенный способ энергосбережения.

Сократить траты на отопление домов можно и другим несложным способом. Решив начертить план своего жилища, постарайтесь оснастить его разумным количеством окон, причем не очень больших размеров. Нужно нарисовать несколько схем. Посмотреть на результаты своего труда. А затем выбрать вариант, на котором окна красиво смотрятся и при этом не имеют чересчур большой площади. Также спецы советуют сделать план, предусматривающий использование качественных современных теплоизоляторов для различных конструктивных элементов жилой постройки. Хорошие утепляющие материалы для индивидуальных домов обеспечивают существенно снижение расходов на поддержание в них комфортной температуры в зимнее время.

4

Компьютер – лучший помощник частных застройщиков

Правильно спроектировать уютный дом позволяют современные технологии. Без них нынче никуда. Создание идеального проекта дома потребует минимальных усилий, если воспользоваться специальными программами. Их несложно найти в интернете. Такие программы дают возможность создавать модели разнообразных жилищ в 3D. Результаты спроектированных на компе построек наглядно демонстрируют все их недостатки и достоинства. Модели можно отдалять и приближать, вращать и рассматривать под любыми углами и ракурсами. Многие программы для планирования дома самостоятельно распространяются бесплатно, при этом они хорошо адаптированы для обычных пользователей. Опишем несколько наиболее известных программ подобного типа.

Начнем наш обзор с продукта под названием SketchUp. Если вы хотите быстро и грамотно выполнить проект дома на своем компьютере, пользуйтесь этой программой. Она бесплатна и при этом по-настоящему многофункциональна. SketchUp спроектирует любую постройку в 3D, поможет создать шикарный интерьерный или ландшафтный дизайн. Программа располагает массой текстур, дает возможность изменять любую конструктивную часть здания и масштаб рисунков, экспортировать чертежи составленного плана в САПР- и PDF-файлы.

Составление плана при помощи программ — наиболее доступное и удачное решение для новичков и профессионалов

Самому работать с SketchUp очень просто. Программа интуитивно понятная, хотя все же лучше пройти небольшое обучение, чтобы качество нарисованных моделей было наилучшим. Также можно получить уроки по созданию строительных документов и чертежей на профессиональном уровне. Тогда составление планов и схем будет проходить еще более эффективно.

Спроектировать дом можно и с помощью более серьезного программного обеспечения – ArchiCAD. Это детище компании GRAPHISOFT активно используется профессиональными архитекторами и дизайнерами. Популярна она и среди любителей, желающих построить свой уютный коттедж. ArchiCAD – это полный комплект инструментов для проектирования зданий и интерьеров. Она делает все – создает модели, разрабатывает техническую и строительную документацию, помогает правильно конструировать лестницы, ограждения, крыши и прочие элементы домов.

При планировке жилых построек она использует самые инновационные методики визуализации. Заметим, что лицензионная версия ArchiCAD не распространяется бесплатно. Но результаты сделанных с помощью этой программы проектов настолько хороши и точны, что на не жалко немного и потратиться. Нюанс. Чтобы составить техдокументацию, используя ArchiCAD, придется изучить правила использования ее основных инструментов. Без предварительно обучения работать с программой нереально.

Еще одна программа в нашем обзоре – Arcone. Использовать ее также можно после прохождения обучения. Вариант «открой и нарисуй» здесь не проходит. Arcone – сложный многофункциональный продукт. Чтобы грамотно использовать его, требуется изучить каждую составляющую программы. И только после этого приступать непосредственно к проектированию.

Arcone содержит порядка 400 материалов и 1300 текстур, а также около 3000 типовых трехмерных объектов. Этой программой, разработанной настоящими профессионалами, пользуются ведущие архитекторы всего мира. Реальную помощь она окажет и домашним мастерам, если они желают добиться идеального качества созданного своими руками проекта частного жилища.

Используйте современные технологии, создавайте дом своей мечты – удобный, теплый и надежный, и наслаждайтесь каждой минутой, проведенной в нем. Удачи!

obustroen.ru

Планировка дома — готовые чертежи и планы домов

Насколько комфортно будет находиться в здании и на прилегающей территории, в немалой степени зависит от первоначальной разметки пространства. С какой стороны участка ставить дом, где располагать хозяйственные постройки, какой угол будет оптимален для расположения бани, куда вписать беседку – ответы на все эти вопросы должны появиться до начала строительства. Также не стоит забывать про такую важную составляющую, как коммуникации и инженерные сети.Планировка частного дома позволит не только грамотно расположить все постройки на участке, организовать внутреннее пространство коттеджа, но и избегать конфликтных ситуаций с соседями из-за нарушения требований и норм по расположению строений и зеленых насаждений на пограничной территории, а также проблем с различными проверяющими органами и инстанциями.

Выбираем участок для строительства

Строя дом на возвышенности, можно будет существенно экономить на электроэнергии и отоплении, так как такое расположение, если выбрана правильная планировка дома, обеспечит максимальное проникновение солнечных лучей внутрь помещений. Современные технологии строительства позволяют не только использовать природную энергию для естественного освещения жилого коттеджа, но и аккумулировать вырабатываемое тепло, используя его для обогрева здания.

Ориентируем коттедж по сторонам света

При строительстве дома с односкатной крышей, максимально открытый фасад нужно обращать к югу, а скат крыши ориентировать на север. При возведении классической двускатной кровли или крыши сложной конструкции возможны некоторые отступления от общих рекомендаций.На участке дом нужно ставить в северо-восточной части. Это позволит зданию получать максимально возможное количество солнечного света, а также создавать минимум тени на прилегающей территории. Этот фактор редко учитывается на начальном этапе строительства, и впоследствии создает множество проблем с обустройством зоны отдыха, планировкой участка и разработкой ландшафтного дизайна.Планировка домов осуществляется таким образом, чтобы центральный фасад выходил на южную сторону. Дом может быть дополнен массивным крыльцом, открытой верандой или террасой. Расположенные на солнечной стороне, они станут прекрасным местом для отдыха на свежем воздухе.

Когда выбран участок, определено место для строительства дома и коробка сориентирована по сторонам света, можно составлять план дома. Расположение комнат внутри также будет зависеть от сторон света:

• Восток и юго-восток – спальные комнаты родителей и гостевые комнаты;
• Юг и юго-восток – гостиная, детские комнаты и спальни;
• Запад и юго-запад – гостиная, семейная комната, столовая;
• Север – кухня, холл, нежилые хозяйственные помещения, зоны хранения.

Это может быть красивый сад, внутренний двор с должным оформлением, окружающие приятные пейзажи. Лучше избегать расположения дома, при котором окна упираются в глухой забор, хозяйственные постройки или соседские дома.

Составляем план участка или как организовать пространство

• Место для жилого дома;
• Гараж или парковка;



• Гостевой домик, баня или сауна;
• Туалет, летний душ, прочие хозпостройки;
• Беседка, зона отдыха;
• Место для проведения пикников: летняя кухня и различные приспособления для готовки на открытом огне;
• Площадка для детей;
• Садово-огородная зона;
• Элементы декора и ландшафтного дизайна.

Основное правило разбивки участка – сохранить максимальный уровень инсоляции, а также не препятствовать воздухообмену на территории. Для этого стоит отказаться от строительства глухих высоких стен и заборов.

Исключение может составить северное и западное направление – откуда чаще всего дуют сильные и холодные ветры.

Классический забор и альтернатива

Строить высокие глухие заборы – не всегда возможно и уместно. Строительные нормативы, например, запрещают ставить ограждения выше 1 метра между двумя смежными участками. В этом случае можно воспользоваться безобидными, но весьма эффектными альтернативами. В роли забора могут выступать:

• хозяйственные постройки;
• зеленые насаждения;
• сетки и опоры для вьющихся растений;
• садовые ширмы, перголы и арки.

Дом с гаражом или гараж у дома

Встроенный гараж может быть отапливаемым и неотапливаемым помещением, располагаться в цокольном этаже или на одном уровне с первым этажом здания. Разные проекты предусматривают разные варианты доступа в помещение. Попасть в гараж можно только с улицы, через въездные ворота и специальную калитку. Более совершенное решение – это обустройство второго входа-выхода: из гаража можно попасть сразу в дом, минуя улицу.Стоимость строительства гаража, объединенного с домом, возводимом на одном с ним фундаменте, под одной кровлей и с общими стенами – значительно выше, чем отдельно стоящего сооружения. Однако надежность, функциональность и возможности его использования значительно превосходят обособленную постройку.

Любой вариант расположения гаража предполагает наличие небольшой парковочной зоны. Очень удобно оставить машину перед домом и не заводить ее в гараж, если в течение дня вы неоднократно садитесь за руль. Также парковкой будут пользоваться ваши друзья, когда приезжают в гости.Парковка и гараж должны располагаться максимально близко к воротам. Идеальным считается прямой въезд, который исключает лишние маневры на территории участка. Это удобнее с точки зрения эксплуатации, и выгодно с точки зрения использования территории.

Выбор этажности дома

Одноэтажный дом

Двухэтажный дом

• балконов;
• террас;
• веранды;
• эркеров;
• гаража.

Внутренняя планировка дома

1. Дневная жилая зона – кухня, столовая, гостиная, семейная комната, кабинет.
2. Ночная жилая зона – это спальные, детские, гостевые комнаты, гардеробная.
3. Помещения общего пользования – прихожая, холл, коридор, лестничное пространство, санузлы.
4. Хозяйственный блок – кладовые, котельная, гараж.
5. Необязательные помещения – спортзал, сауна, бассейн, кинотеатр, музыкальная комната и т.д.

Традиционно в двухэтажных домах наверху обустраиваются личные комнаты, а внизу общие и хозяйственные помещения. По другим правилам, верхнюю часть дома делают вотчиной детей и гостей, а внизу обустраивают родительскую зону. Планировка домов в один этаж предполагает такое же деление, но использует горизонтальную ориентацию. В одной части дома располагаются жилые комнаты – преимущественно в южной и восточной. Общие и хозяйственные помещения группируются в другой части дома – северной и западной.Если строение ограничено небольшими размерами, то некоторые помещения можно не делать самостоятельными, выделенными. Некоторые из них вполне можно совместить. Например, хорошо на одном пространстве соседствует кухня, столовая и гостиная. Достаточно лишь визуального зонирования и грамотной меблировки.

Веранда или терраса: приятное дополнение загородного дома

1. Веранда может украшать главный фасад здания и быть совмещена с крыльцом.
2. Веранда может располагаться со стороны гостиной и иметь отдельный доступ из этого помещения. На такой террасе можно обустроить летнюю зону отдыха, поставить кресла-качалки, или просто установить кофейный столик, окруженный плетеной мебелью.
3. Терраса со стороны кухни – это уникальная возможность в летнее время перенести столовую зону под открытое небо.

Три кита планировки жилых зданий

• теплоснабжение;
• канализация;
• водоснабжение.

Конечная планировка домов может осуществляться только после определения местоположения всех инженерных вводов и выводов.

От этого зависит внутренняя планировка дома: где будут расположены санузлы, где в кухне сможет стоять плита, мойка, посудомоечная машина, где логичнее расположить прачечную.

Проектная документация, земельные изыскания, планировка дома и участка, составление схемы подключения инженерных коммуникаций – все это требует времени, которого зачастую нет у строителей. Купив участок под строительство, не терпится сразу же приступить к началу работ.Однако грамотная организация пространства, детальная планировка и вдумчивое расположение как строений на участке, так и помещений внутри дома позволит избежать множества ошибок, выявляемых в процессе эксплуатации, сделать дом и прилегающую территорию удобными и комфортными для проживания на долгие годы.

planvsem.ru

Как сделать дизайн-проект ремонта самому

Два года назад мы с мужем купили квартиру площадью 56 м² в новостройке.

Ольга Быстрова

сделала дизайн-проект

Никакого опыта ремонта у нас не было, а словосочетание «эпоксидная затирка» вызывало ужас и трепет. Дизайн-проект квартиры у профессионалов стоил 3000 Р за квадратный метр, а ждать его надо было три месяца, продолжая все это время платить за съемную квартиру.

Вооружившись Гуглом, экселем и собственной головой, мы сделали дизайн-проект самостоятельно. Поделюсь опытом.

Как сделать дизайн-проект квартиры самостоятельно

Эта статья про наш опыт. У вас все может быть по-другому

Да, мы сделали дизайн-проект самостоятельно, но это не значит, что мы сделали его лучше, чем сделал бы дизайнер. После этого мы не стали дизайнерами помещений. Мы не рекомендуем всем срочно повторять наш опыт, а просто рассказываем о нем.

Зачем нужен дизайн-проект

Дизайн-проект — это набор чертежей, коллажей и визуализаций, который дизайнер готовит для конкретной квартиры.

Обычно проект выдают заказчику в виде альбома. Там не только нарисовано, как будет выглядеть помещение после ремонта, но и приведены технические расчеты. Например, сколько потребуется плитки для ванной, краски или обоев для стен, где будет проложена электропроводка, где выведены розетки и так далее. Владелец квартиры видит будущий результат, а строители понимают, что им делать.

Профессиональный дизайнер создает чертежи в специальных программах на компьютере. Мы же рисовали всё от руки — потребовались линейка, миллиметровая бумага, цветные карандаши, гелевая ручка и рулетка. Для заметок и расчетов завели отдельный документ в «Гугл-таблицах». В него вносили вообще всю информацию, касающуюся ремонта, включая чертежи и картинки из интернета с интерьерами, которые нам понравились. Еще я советую все чертежи загрузить в телефон, чтобы они всегда были под рукой.

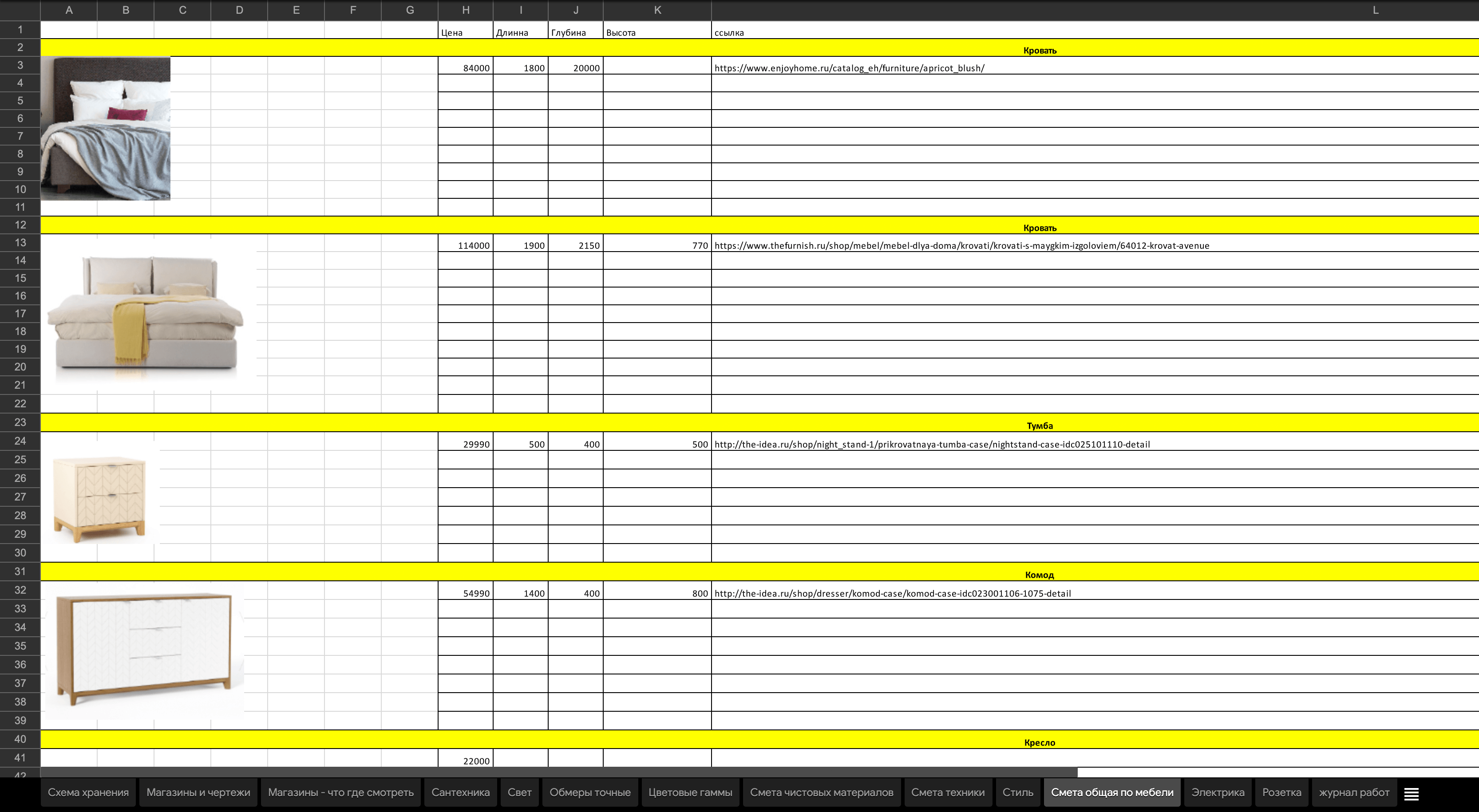

Наша таблица с заметками и расчетами

Кроме того, мы с мужем создали отдельный чат в Вотсапе. Так не приходилось постоянно искать диалоги про стройку среди прочих личных сообщений.

Шаг 1

Провести замеры

Первое, с чего начинается дизайн-проект, — это замер квартиры. Измеряют все углы, длину и высоту стен, проемов и подоконников. В кадастровом плане ошибка в полсантиметра роли не играет, но в дизайн-проекте такая погрешность может привести к тому, что на запланированное место не влезает письменный стол или сделанная на заказ столешница.

средняя стоимость замера квартиры в Москве

Конечно, всё можно измерить и самостоятельно, вооружившись уровнем и рулеткой, но я советую на этом этапе все же вызвать профессионального замерщика. Ошибиться с непривычки легко, и эти ошибки потом чреваты лишними расходами и переделками.

Услуги специалиста обошлись в 5000 Р, нам его посоветовала знакомая. Замерщик приехал, измерил квартиру за полчаса и через неделю отдал результаты.

Шаг 2

Понять, что обязательно должно быть в квартире

После долгой жизни на съемных квартирах мы точно знали, что хотим оставить в прошлом маленькие шкафы, барную стойку на кухне, стеклянную неотмывающуюся шторку в душе и жесткий складной диван. Это помогло определиться с тем, что в нашей квартире должно быть обязательно: большая кровать с матрасом, ванна, а не душ, много места для хранения и полноценный обеденный стол. Всё это нам надо было разместить на 56 м².

Определившись с обязательными вещами в квартире, мы сели за компьютер и переписали абсолютно всё свое имущество, начиная с мебели и техники, заканчивая постельным бельем и котом. Список составляли так: муж открывал шкафы и комоды и перечислял все вещи, а я заполняла документ в «Гугл-таблицах». На опись ушел целый вечер.

Как сделать ремонт квартиры

Я советую не просто перечислять все вещи подряд, а разбивать предметы по категориям: ванная, прихожая, кухня, гостиная, спальня, кабинет. Неважно, какой площади квартира и сколько там комнат. Главное — всё систематизировать.

Шаг 3

Определиться со стилем ремонта

Если вы до конца не понимаете, что хотите, советую ориентироваться на уже готовые интерьеры. Я собирала фотографии всех интерьеров, которые мне нравились, и раскладывала их по папкам «Ванная», «Гостиная», «Кухня» и так далее. Идеи искала сразу в нескольких местах.

«Пинтерест» — бесконечная галерея изображений по вашему запросу. Смотреть советую даже те проекты интерьеров, которые кажутся вам слишком дорогими. Там можно подсмотреть удачные решения для хранения, планировки и просто оформления. Я так нашла отличную идею для ванной комнаты — сделать три навесные корзины для разного типа белья.

Инстаграм — еще один ресурс для вдохновения. Я искала блоги по хэштегам «планировка», «ремонт», «дизайн-проект». Авторы выкладывают планировки ремонта, визуализации и чертежи, а еще дают советы. Можно найти хорошие решения или переделать что-то под себя. В одном дизайн-проекте я увидела люстру, которую потом нашла в интернет-магазине и купила в нашу квартиру.

В Инстаграме можно найти не только картинки, но и много другой полезной информации, связанной с ремонтом: пользователи описывают свои ошибки и находки, делятся поставщиками, магазинами и контактами бригад. Однажды я прочитала историю, как человек купил плитку, но ее не хватило. Ему пришлось срочно докупать плитку в другом месте — и она оказалась другого оттенка. Случай мне запомнился, поэтому в свою квартиру мы заранее закупили плитку с запасом.

Крупные мебельные центры собирают из выставочных образцов готовые интерьеры. Мы с мужем ездили в Икею, «Гранд» и «Румер». Советую фотографировать не только выставочные образцы, но и ценники, а также размеры мебели на них. А еще берите визитки: когда настанет время покупать мебель, не придется снова ехать в магазин.

Выбирайте магазины, которые расположены недалеко друг от друга. Так можно посетить несколько точек за один день. Будьте готовы много ходить

Сайты с готовыми интерьерами — это не только много фотографий, но и статьи с полезными советами для тех, кто делает ремонт. Я активно пользовалась сайтами «Хауз» и «Инмайрум» через их мобильные приложения. Удобно, что эти ресурсы позволяют выбрать какой-то определенный стиль, а система подберет подходящую коллекцию фотографий и статей про такие интерьеры. Вот мои подборки в мобильном приложении «Хауз» с понравившимися интерьерами:

Шаг 4

Сделать чертежи

Главная часть дизайн-проекта — это чертежи, сделанные на основе замеров. Советую нарисовать план квартиры на миллиметровке и снять с него несколько десятков копий. Тогда не придется каждый раз рисовать его заново.

Чертеж

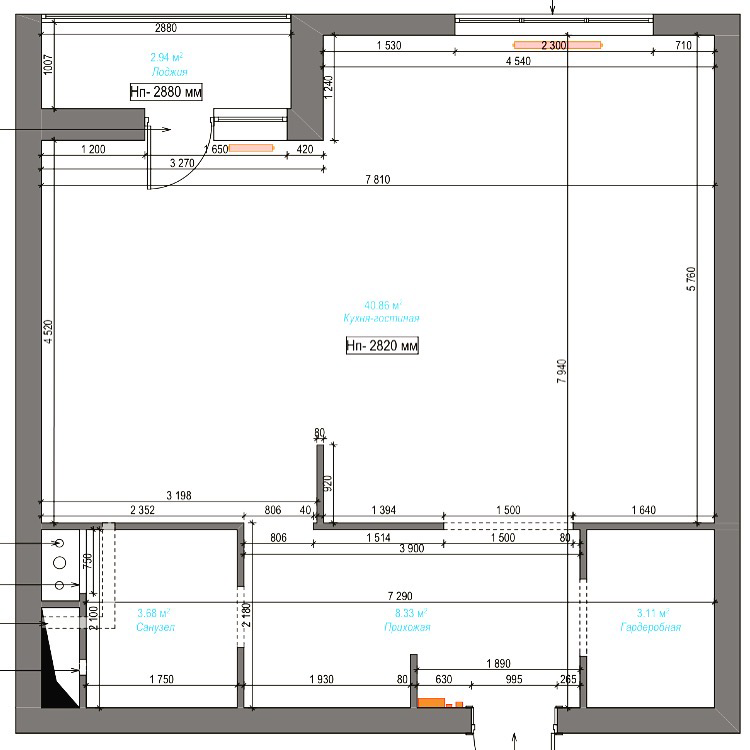

Планировочное решение

Прежде всего я советую определиться, будете ли вы делать перепланировку — разделять санузел, объединять кухню и гостиную, отгораживать гардеробную в спальне. Надо понимать, что перепланировку необходимо узаконить, а это не так просто. Про перепланировку в Т—Ж не раз писали, поэтому я не буду углубляться в тему ее согласования.

Когда станет понятно, как будут выглядеть помещения в квартире, надо решить, где встанет мебель. Мы поступили просто: нашли в интернете стандартные размеры мебели — стола, стульев, кровати, дивана — и перенесли их на миллиметровку в том же масштабе, что и замер квартиры. Потом вырезали «мебель» и просто двигали ее по плану на миллиметровой бумаге. Есть специальные программы, которые позволяют делать все это на компьютере, — например, бесплатные Sweet Home 3D или Magicplan, но в них надо разбираться. Нам было удобнее расставлять бумажную мебель.

После ремонта общая площадь помещений немного уменьшится — например, штукатурка может добавить стенам до пяти сантиметров. А еще появятся шторы, плинтус, карнизы — для них тоже надо оставить место. Надо заранее спланировать, в какую сторону будут открываться двери: они не должны перекрывать выключатели.

Как узаконить перепланировку в новостройке

Итоговый вариант планировки мы сфотографировали и загрузили изображение в свою таблицу, создав отдельный лист «Планировка».

Чертеж

Коллажи

После планировки мы начали выбирать мебель и предметы интерьера. Главное, с чем предстоит определиться, — точные размеры, цвета и фактура поверхностей. Чтобы понять, как будут сочетаться между собой разные вещи, мы делали коллажи. Они помогли собрать картинку в голове и перенести ее на бумагу. После этого стало проще отталкиваться от реальных габаритов мебели и цен на нее.

Проще всего это, конечно, делать в фотошопе, но нам хватило и ворда. Я просто копировала с сайтов мебельных магазинов изображения мебели на белом фоне, обрезала их и перемещала по странице. Таким же способом удобно примерять и выбирать напольные покрытия, цвет стен, обои и светильники.

Спланировать шкафы для гардеробной и кухни нам помог специальный сервис на сайте Икеи. Но надо учитывать, что у икеевской мебели нестандартные размеры.

Много интересных предметов интерьера я нашла у продавцов в Инстаграме. Например, красивые и недорогие светильники. Правда, покупать через Инстаграм я не советую: слишком большая наценка. Я решила посмотреть, нет ли таких же светильников на «Алиэкспрессе», и нашла их же в четыре раза дешевле.

На этом этапе нам пришлось много ездить по магазинам. Перед тем как покупать что-то через интернет, хотелось увидеть вещи вживую. В магазинах я просила образцы материалов, чтобы дома посмотреть, как сочетаются оттенки и цвета. К концу ремонта у нас собралась целая коллекция образцов — плитки, обоев, краски, мебельного дерева и текстиля. Некоторые магазины дают образцы товаров напрокат. Это не бесплатно, но если сомневаетесь, будет ли бра сочетаться с обоями, лучше заплатить, привезти их домой и проверить, чем покупать, а потом сдавать обратно.

Если чего-то из мебели найти не удается, можно заказать в столярной мастерской. По ценам будет дороже Икеи, зато точно вашего размера и цвета. Нам нужна была столешница определенных габаритов — ее пришлось заказывать в мастерской. Столяров я искала тоже в Инстаграме. Таких блогов много, и выбирать среди них тяжело. Я просила у мастеров контакты клиентов и ориентировалась на их рекомендации.

Как распознать фальшивые отзывы в интернете

Определившись с интерьером и мебелью, мы отрисовали финальное планировочное решение, где вся мебель была расставлена по местам. Картинку сфотографировали и загрузили в основную таблицу.

Чертеж

Схема сноса и возведения перегородок

Если вы решили делать перепланировку, то первое, с чего начнутся ремонтные работы, — снос и возведение перегородок. Определившись с планировкой, мы перенесли замеры на миллиметровку и отрисовали границы перегородок, которые должны были появиться в будущем.

Я рекомендую еще раз сделать замеры квартиры в процессе ремонта, когда новые стены уже появятся. При возведении новых стен или выравнивании уже имеющихся размеры помещений могут немного измениться. Пара сантиметров в одном углу, пара в другом — в итоге в комнату не влезет диван.

После возведения новых стен, нам пришлось «двигать мебель» на плане спальни — иначе открытая дверь всегда упиралась бы в кровать.

Чертеж

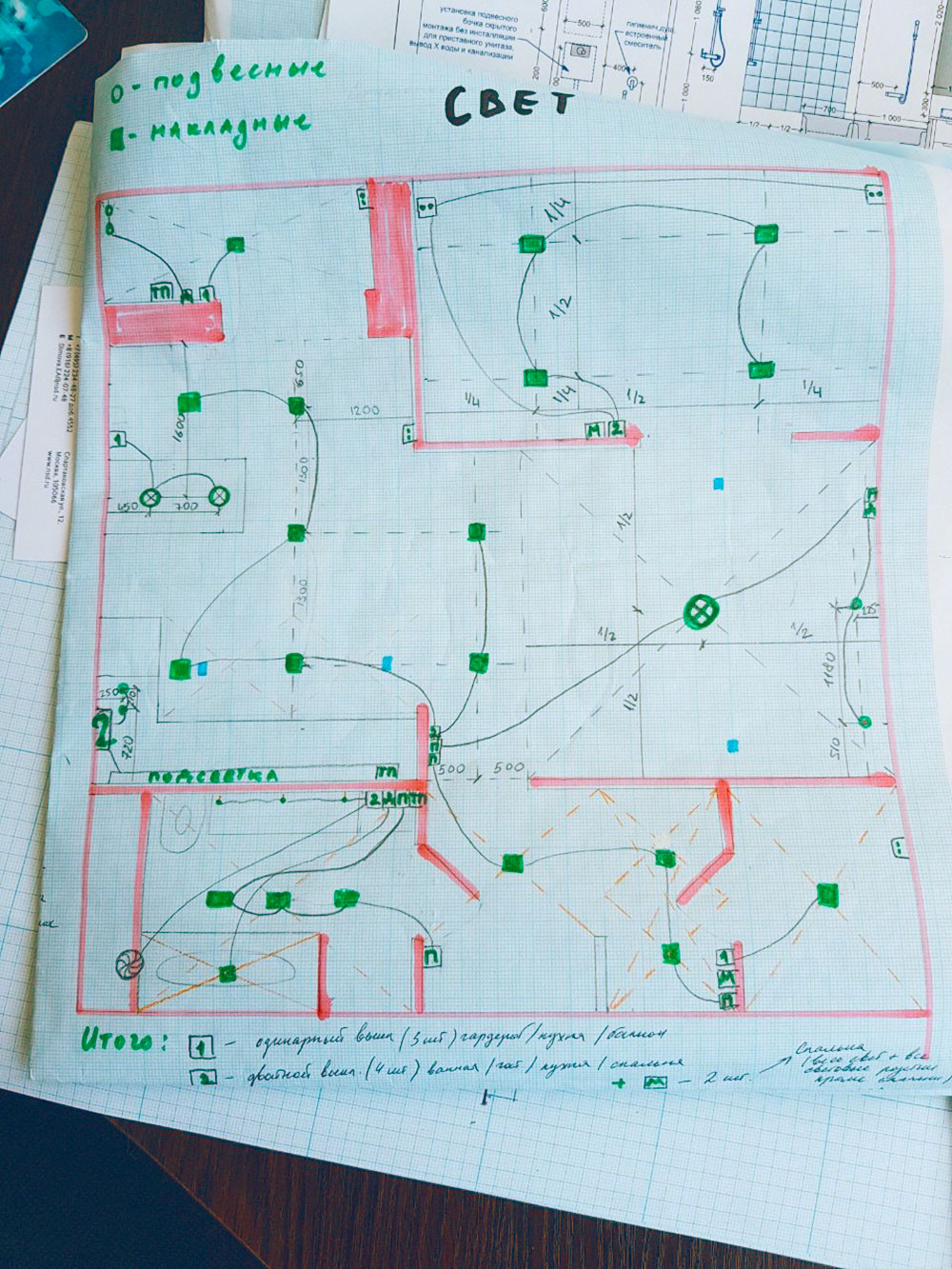

Схема привязки освещения и выключателей

Для расчетов нужно знать несколько параметров:

1. Площадь помещения и высоту потолков мы измерили самостоятельно.
2. Световой поток ламп посмотрели на упаковке.
3. Нормы освещенности и поправочные коэффициенты на высоту потолков нашли в интернете.

Норму освещенности надо умножить на площадь комнаты и поправочный коэффициент. Получившееся число мы разделили на световой поток наших лампочек. Итоговое значение — это количество ламп, которое необходимо для конкретного помещения.

Чем больше источников света, тем он будет ровнее. Если боитесь запутаться в расчетах, можно обратиться в магазин, где продают светильники, там помогут разобраться с нормативами.

Надо заранее решить, каким в квартире будет основной свет — встроенным или накладным. От этого зависит, какой будет потолок — подвесной, натяжной или простой крашеный. Встроенные светильники менее заметны: основная часть лампы прячется между потолком и перекрытием. Но сделать встроенный свет можно, только если у вас натяжной или подвесной потолок. Накладные светильники просто прикрепляются к потолку и выглядят более громоздко, зато ради них не придется жертвовать высотой потолка.

Помимо обычных люстр и встроенного света, мы делали вывод электропроводки под бра и световые подвесы. Для этого пришлось штробить стены — это тоже надо было учесть в схеме.

Дальше надо продумать, как все светильники будут включаться и выключаться. Выключатели бывают одинарные и двойные, обычные и проходные. Проходные выключатели позволяют управлять одной лампой сразу из нескольких мест: например, включить свет в коридоре можно в комнате, а выключить уже на кухне.

Еще одно гениальное изобретение электриков — мастер-выключатель, который гасит сразу весь свет в квартире. Такие часто устанавливают в отелях. Мы поставили один мастер-выключатель в спальне, чтобы не проверять перед сном, везде ли выключен свет. Второй установили у входной двери, чтобы не бегать по квартире, выключая свет во всех комнатах перед уходом. Если вы любите приглушенный свет, можно поставить диммер — устройство, которое позволяет управлять яркостью света.

Все расстояния от пола, углов и других ориентиров до выключателей надо обозначить на схеме, чтобы строители потом понимали, где что расположено.

Чертеж

Схема привязки розеток и выводов

Для этой схемы прежде всего нужно составить полный список розеток для каждой комнаты и указать, для каких приборов они будут использоваться. Главное, что я поняла: лишних розеток не бывает. В каждом помещении лучше сделать минимум по одной запасной розетке, чтобы потом не выяснилось, что в ванной некуда подключить фен во время работы стиралки, а в спальне не хватает розеток для всех заряжающихся устройств.

Розетки нужны для всей встроенной техники — микроволновке, духовке, холодильнику на кухне, колонкам, приставке, «Эпл-тиви» в гостиной и так далее.

Еще на схеме надо указать выводы под интернет, телевизионный кабель и стационарный телефон, если он у вас есть.

Так получилось, что мы рисовали разводку электрики в три часа ночи. Нам очень хотелось спать, но сдать всё прорабу нужно было срочно, к шести утра. Пока рисовали, спорили из-за каждой мелочи и чуть не разругались, еще и понаделали досадных ошибок. В идеале подобную кропотливую работу надо, конечно, делать на свежую голову и не торопясь.

Чертеж

Развертка стен

Представьте себе, что ремонт закончен и вы стоите перед уже готовой стеной в спальне или на кухне. Эту картинку из головы надо перенести на бумагу. Изображение всех четырех стен в помещении — это и есть развертка. Такой чертеж надо сделать для каждой комнаты.

Когда делаете развертку для кухни и ванной, помимо материала стен, надо помнить и о том, как расположены коммуникации — вода и канализация. Развертка стен туалета помогает понять, где будет стоять унитаз, на какой высоте установят раковину. В ванной надо не забыть про высоту душа. Ориентироваться лучше всего на рост членов семьи.

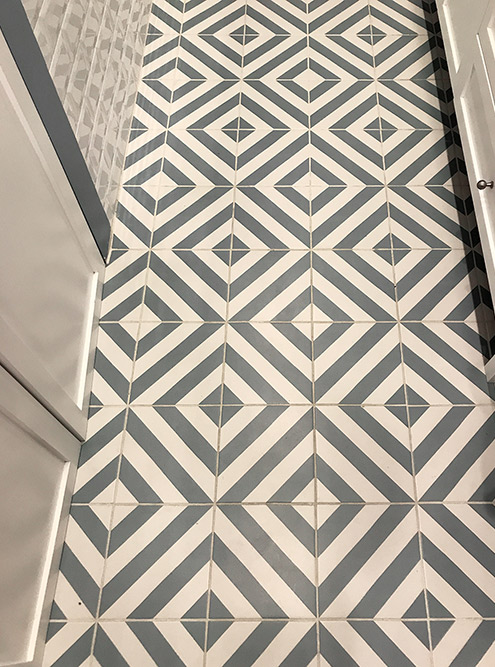

Важный момент — раскладка плитки, то, как она будет собираться в красивый узор. Плитка должна правильно состыковываться между собой, особенно если она не однотонная, а с рисунком или орнаментом.

Развертка помогает заранее представить раскладку плитки и рассчитать нужное количество материала. Рассчитывать надо с запасом, потому что плитка может разбиться.

Если тяжело сделать раскладку самому, можно обратиться в салон по продаже плитки — у продавцов есть для этого специальные программы. Но чаще всего это платная услуга.

В развертку стен на кухне мы включили шкафы, полки, фартук из плитки, встроенную технику и светильники. Перед тем как заказывать кухню в салоне, переписали все предметы, которые будут храниться в шкафах: посуду, столовые приборы, запас продуктов, специи и так далее. Стало понятно, сколько шкафов и ящиков нам нужно.

Делая развертку стен на кухне, надо не забыть про розетки для техники, вытяжку и коммуникации.

Чертеж

Карта отделки пола и стен

Карта отделки пола и стен — та же развертка, только здесь уже прописываются конкретные материалы и их количество. С ней мы справились быстрее всего, так как продумали всё, еще когда делали коллажи. Сложнее всего было нарисовать схему пола: в некоторых местах ламинат стыковался с плиткой, и надо было указать, где именно и какая в этом месте у плитки должна быть раскладка.

Схему отделки стен мы не делали, так как планировали почти везде их покрасить. Пришлось помучиться с выбором оттенков краски. Советую обязательно делать выкрасы — проверять цвет на реальной поверхности. Для этого можно заказать в магазине пробники с несколькими оттенками, привезти их на стройку и попросить рабочих нанести на стену рядом друг с другом. Так проще сравнить цвета и понять, что действительно подходит.

Шаг 5

Смета

Когда с чертежами было покончено, мы создали в таблице вкладку «Общая смета» и принялись считать расходы. Сюда же перенесли информацию обо всех работах и материалах, которые появились на предыдущих этапах создания дизайн-проекта. Заполнять эту вкладку пришлось очень скрупулезно и внимательно: слишком много всего надо было учесть.

Чтобы было проще, мы разделили все расходы на разделы: ванная, кухня-гостиная, спальня, балкон, прихожая, гардеробная. В каждом создали типовые подразделы: затраты на чистовые материалы, технику, сантехнику, мебель, электрику, свет. Кроме этого, был еще один большой общий раздел, где мы прописали расходы на черновую отделку и зарплату строителей. Здесь же учли затраты на расходные материалы — мешки для мусора, а также услуги сантехника из управляющей компании, вывоз мусора и тому подобное. Каждый материал считали с запасом в 10—15%, не забыли и про стоимость доставки.

В итоге у нас получилась огромная таблица почти на 200 строк. Она практически полностью отразила все наши затраты на ремонт, включая покупку мелочей вроде лампочек и коробок.

Через четыре месяца, когда ремонт закончился, мы сверили плановый бюджет с реальным. Получился перерасход примерно в 20% — в основном из-за того, что в процессе появлялись новые идеи, не учтенные в смете. После переезда в новую квартиру мы ни разу не пожалели, что взялись делать дизайн-проект самостоятельно, и считаем, что у нас получилось идеальное жилье для нашей семьи.

Что я поняла в процессе ремонта

Всё надо делать строго по чертежам. Если чертежей нет, то работу лучше остановить, иначе есть риск, что строители могут сделать что-то на свой вкус. А он может отличаться от вашего. Значительно.

Что-то обязательно пойдет не так: плитка не будет стыковаться, ламината не хватит, а электрик уйдет в запой. Жизнь непредсказуема, к таким проблемам надо заранее морально подготовиться и реагировать спокойно, а не паниковать.

Ремонт учит смирению. Когда краска на полтона темнее образца, а розетка на пять сантиметров ниже, чем на чертеже, — это нормально. Если быть перфекционистом, то быстро сойдешь с ума.

Переделывать стоит только принципиальные ошибки. Если дверь открывается не в ту сторону, в которую задумано, надо спросить себя: «Я смогу с этим жить?» Если нет — останавливаемся и переделываем. Если да — продолжаем ремонт.

journal.tinkoff.ru

Составляем план дома правильно самостоятельно на компьютере: Обзор программ +Видео

Еще на самом начале строительства, или скорее даже на моменте задумки, частные застройщики сталкиваются с проблемой как составить план дома правильно самому.

Выполненный под заказ план дома может обойтись застройщику довольно дорого, поэтому в данной статье мы рассмотрим вопрос о том, сделать план дома самостоятельно.

Проектирование зданий и домов – довольно сложный и многогранный вопрос. Составление плана дома потребует от вас, как минимум, определенных навыков и знаний в геометрии и черчении. Также вам потребуются данные об особенностях участка, на котором планируется стройка. Не помешает в этом деле и пространственное мышление.

Перед началом работы по проектировке здания продумайте определенные моменты: на проживание скольки человек будет рассчитан дом, какое количество комнат и санузлов вам необходимо предусмотреть, где будет располагаться кухня и др. Соотнесите все эти данные с бюджетом строительства и приступайте к работе.

Варианты выполнения

Сегодня есть несколько способов составить план дома:

• заказать план для строительства дома у специалистов;
• самостоятельно начертить его на бумаге, т.е. выполнить от руки;
• воспользоваться специальными профессиональными программами, которые устанавливаются на компьютере;
• воспользоваться онлайн сервисами.

Рассмотрим каждый из вариантов составления плана самостоятельно более подробно.

Чертим план дома от руки

Прежде всего, вам понадобится план участка строительства, а также данные о состоянии почвы в этом районе.

План участка понадобится для того, чтобы сориентироваться и определится с размерами дома и его расположением на местности. Данные о почве помогут выбрать оптимальный вид фундамента под дом.

1. Определитесь с масштабом чертежа и начинайте рисовать план с разметки центровых осей внешних стен и каждой комнаты. Лучше всего делать проект дома простым, без сложных конструктивных решений. Это поможет вам более успешно воплотить его в жизнь и не потратить лишние средства просто ради интересного дизайнерского решения.
2. Нанесите разметку внутренних стен и стеновых перегородок. Планируйте расположение комнат так, чтобы нежилые помещения располагались на северной стороне, а жилые — на южной.
3. Определитесь с расположением окон и дверных проемов, обязательно укажите их на плане. Оптимально расположенные оконные проемы так, чтобы в жилые комнаты (спальню, зал, кабинет, детскую) попадало максимальное количество дневного света солнца.
4. Равномерно с обеих сторон «нарастите» на оси предполагаемую толщину стен в соответствии с выбранным материалом строительства. Не забывайте соблюдать выбранный масштаб чертежа.
5. Нанесите на план места расположения отопительных приборов (особенно актуально это для загородного дома, где нет возможности подключиться к центральному отоплению).
6. Определитесь с расположением коммуникаций (на кухне, в санузлах и т.п.) и отметьте их на чертеже.
7. Нанесите на чертеж разметку с основными размерами стен, перегородок и проемов.
8. Каждому помещению внутри дома присвойте порядковый номер. Расшифруйте эти номера – определите, какая комната обозначена той или иной цифрой.

Составляем план дома при помощи программы, установленной на компьютер

Сегодня, когда у каждого (дома или на работе) имеется персональный компьютер или ноутбук, совершенно необязательно тратить время и нервы на составление полна дома от руки. Существует некоторое количество программных продуктов, которые можно скачать в интернет и установить на свой ПК. При помощи этих программ, многие из которых рассчитаны на непрофессионалов, можно решить вполне профессиональные задачи и составить план загородного дома любой сложности.

Покупать специализированное программное обеспечение вовсе не обязательно. Достаточно скачать условно бесплатный продукт. Такого рода программное обеспечение дает доступ на некоторый промежуток времени или на количество запусков.

Архитектурные программы проектировщики способны создавать двух- и даже трехмерную модель дома по заданным параметрам. Также есть возможность составить план дома в несколько этажей.

Одина из таких программ — программный продукт Ashampoo Home Designer Pro 2.0. Установленная на компьютер, данная программа поможет вам составить план дома, используя готовые шаблоны и конструктивные решения.

Приступая к работе, вам нужно будет задать основные размеры здания и количество этажей. Далее на черновой макет наносятся двери и окна.

Если у вас имеется план участка, вы можете внести кадастровые данные в программу. 3D модель позволит вам рассмотреть ваш будущий дом и его расположение на местности.

В функции программы Ashampoo Home Designer Pro 2.0 включена возможность проектировки не только помещений, но и крыши будущего дома. Также есть функция по подбору внутренней отделки помещений и даже расстановки мебели.

Также недорогими и достаточно удобными, а главное – понятными ( даже неопытному пользователю), являются программные продукты *Дизайн-студия 3D Home 3.0* или *ArCon Home & Ландшафт*.

Онлайн сервисы

Существуют также и онлайн программы, которые позволяют составлять 2D или 3D модели дома. Одним из таких сервисов является онлайн проектировщик https://ru.floorplanner.com/.

domsdelat.ru
