Давление в системе отопления - нормы, как повысить или снизить

Автор Монтажник На чтение 7 мин. Просмотров 11.7k. Обновлено

Системы центрального отопления многоэтажных коммунальных зданий и индивидуальных жилых домов имеют не только существенные конструктивные различия, но разные физические характеристики используемого теплоносителя. При проектировании внутридомовых теплосетей основным расчетным критерием является давление в системе отопления, параметры которого оказывают существенное влияние на корректность функционирования всего обогрева.

В индивидуальных жилых домах для обогревания используются автономные системы, в состав которых входит различное оборудование, при самостоятельном заполнении контура тепловым носителем важно выдержать правильные параметры напора. Контроль и регулировка давления в заданных рамках при эксплуатации отопительной системы обеспечит долговечность ее работы, оптимизирует расход тепловых ресурсов, повысит КПД теплообменных приборов.

Рис. 1 Отопительное оборудование в доме – внешний вид

Какое нужно давление в системе отопления

Чтобы тепловой носитель двигался по трубам, а котел мог работать, в любой отопительной системе необходимо поддержание определенного напора.

Основным прибором, которым контролируют давление теплоносителя в системе отопления, служит манометр, регулярная проверка его показаний сообщает потребителю весьма полезную информацию. К примеру, снижение давления сигнализирует об утечке (нарушение герметичности трубопровода), обнаружить которую иным способом, кроме визуального, невозможно. Повышение показаний манометра может свидетельствовать о перегреве теплоносителя, засорении проходных каналов различного вида отложениями.

Чтобы исключить ошибочную реакцию на показании манометра, полезно знать значения рабочего (номинального), динамического (допустимые пределы отклонений от рабочего), статического и максимального давлений.

Рис. 2 Схема отопления частного жилого дома с радиаторными теплообменниками и подогреваемыми полами

Классификация давлений

Многие пользователи задают вопрос, зачем давление в системе отопления, ответом на который является следующие соображения.

Устанавливаемое в индивидуальных домах отопительное оборудование устроено таким образом, что котел включается при определенной величине давления, указанной в его паспортных данных, стандартным считается показатель не менее 0,5 бара. Поэтому поддержание данного напора — основная задача пользователя, хотя на практике для корректной работы всей системы требуется большая величина.

При эксплуатации отопительной системы пользователю приходится сталкиваться с определениями следующих типов давлений:

  • Максимальное давление в системе отопления указывает на предельно допустимый порог, который нельзя превышать по причине поломки оборудования, прорыва трубопровода, повреждения котла.
  • Рабочее давление в системе отопления частного дома или номинальное — указывает значение, при котором она функционирует в течение всего отопительного периода.
  • Опрессовочное — давление, которым проверяют трубопровод отопления после его монтажа или периодически в процессе эксплуатации, согласно нормативам, оптимальной считается величина в 1,5 раза превосходящая рабочее.
  • Статическое давление в системе отопления соответствует значению при неработающем котле, отключенном циркуляционном насосе и холодном тепловом носителе. Данная величина соответствует измеренным манометром показаниям после заполнения контура водой.
  • Динамическое — равно величине колебаний давления при эксплуатации системы, зависит от температуры нагревания теплоносителя, режима работы циркуляционного электронасоса (переключения скоростей вращения вала).

Рис. 3 Основные узлы замкнутой системы

Индивидуального дома

Все системы обогрева частных домов условно можно разделить на открытого (гравитационные) и закрытого типа.

В гравитационных расширительная емкость, требующаяся для их нормального функционирования, расположена в высшей точке трубопровода. При этом давление в трубах отопления создается за счет водного столба, высота которого измеряется от нижней точки обратки до поверхности воды в накопительном баке. Напор в отопительной системе открытого типа соответствует высоте водяного столба в метрах (при переводе в общепринятые единицы 10 метров приравнивают к одному бару или одной атмосфере).

Так как отопительная система с открытым контуром может эффективно работать при этажности домов не выше трех, расстояние от подвала, где обычно находится котел, до бака на чердаке в среднем равно 10 м, и общепринятое давление в системе отопления открытого типа считают равным 1 бару.

В системах закрытого типа герметичный мембранный бачок устанавливают в любом удобном месте (обычно недалеко от котла) и тепловой носитель не контактирует с атмосферным воздухом. В линии движение теплоносителя осуществляется при помощи циркуляционного электронасоса — это позволяет отапливать многоэтажки и использовать помимо радиаторных контуры теплых полов.

Давление в закрытой системе отопления частного дома принято удерживать в диапазоне 1 — 1,5 бара (показатель увеличивается при большой длине отопительной магистрали).

Если в контуре закрытого типа работает один циркуляционный электронасос, проталкивающий рабочее тело по трубопроводу, то в многоконтурной системе с теплыми полами диапазон 1 — 1,5 бара недостаточен для ее нормального функционирования. Чтобы не превышать данные показатели, трубопровод теплых полов подключают к коллекторному узлу, имеющему дополнительный встроенный насос, отвечающий за поддержание нужного напора в половом нагревательном контуре.

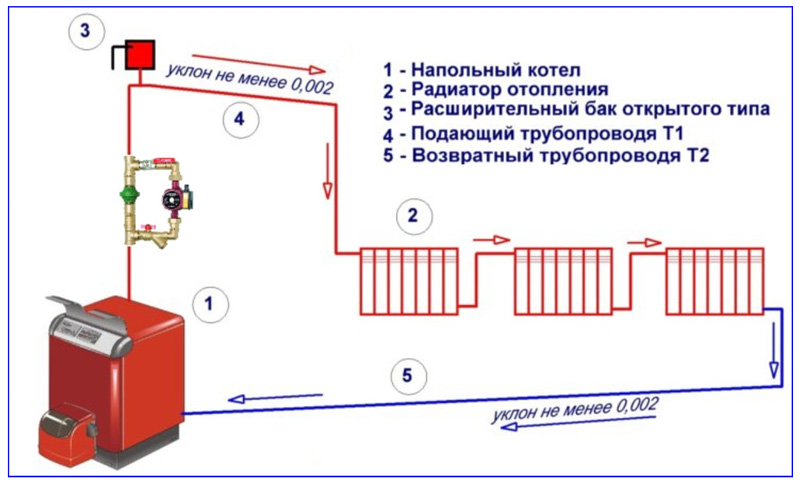

Рис. 4 Схема с открытым расширительным баком

Многоэтажных домов

Жилец многоэтажного дома никак не может оказывать влияние на давление в центральной системе отопления, за поддержание которого отвечают коммунальщики. Однако в некоторых ситуациях (к примеру, при замене старых радиаторных теплообменников на новые или незаконной врезке) потребителю полезно знать, какое давление в системе отопления многоэтажного дома.

Как известно, показатель давления прямо связан с высотностью здания, если напор слишком низкий, прилагаемого кинетического усилия окажется недостаточно для подъема столба воды на большую высоту, и она перестанет двигаться по трубам. К тому же должен быть определенный запас для преодоления гидросопротивления трубопроводной магистрали и корректной работы сантехнических приборов, бытовой техники.

Общепринятый средний показатель давления в системе отопления многоэтажных домов составляет 6 бар (атмосфер), на обратке его величина ровна 4 — 4,5 бар.

Обычно коммунальные службы делают ощутимый напорный запас и рабочее давление в системе отопления многоквартирного дома в зависимости от высотности составляет:

  • 5 бар для старых пятиэтажных домов;
  • 6 — 7 бар для девятиэтажек;
  • 10 бар для высотных жилых зданий до 16 этажей.

Рис. 5 Схемы разводки теплообменных радиаторов в многоэтажках

Как уменьшить и повысить давление

Установка манометра в систему отопления замкнутого типа позволяет контролировать по показаниям прибора ее состояние, в процессе эксплуатации возникают следующие неполадки:

1. Давление выше нормы, может быть вызвано нижеперечисленными причинами:

  • Чрезмерное повышение температуры теплоносителя, в результате чего он расширяется и оказывает повышенное кинетическое (физическое) воздействие на контур.
  • Забивание проходных каналов трубопровода, оборудования или их ошибочное перекрытие, при этом электронасос работает на условно закрытый вентиль, нагнетая избыточное давление в подающем трубопроводе.
  • Включение циркуляционного насоса на максимальную скорость, если система не рассчитывалась на функционирование в таком режиме, или поломка насоса, приводящая к максимальным оборотам.
  • Протечка крана, если наполнение отопительного контура водой производится из водопроводной магистрали.
  • Завоздушивание теплообменных приборов, котла или трубопровода с образованием воздушной пробки на одном из его участков.

Рис. 6 Современный тепловой пункт многоэтажного дома – внешний вид

2. Низкое давление возникает по следующим причинам:

  • Утечки в трубопроводе, сантехнической арматуре и котловом оборудовании.
  • Повреждение эластичной мембраны компенсационного бачка или стравливание из него воздуха в результате нарушения герметичности ниппеля.
  • Развоздушивание системы, в результате чего ее рабочий объем увеличивается, и количества теплоносителя оказывается недостаточно для ее функционирования с необходимыми рабочими параметрами.
  • Поломка циркуляционного насоса или его функционирование на слишком низкой скорости.
  • Недостаточно высокая температура теплового носителя.

Из вышеизложенного ясно, как создать давление в системе отопления с рабочими параметрами — для этого требуется лишь устранить неисправности, приводящие к его отклонению от номинальных показателей.

Рис. 7 Обвязка твердотопливного отопительного котла марки Траян

Рекомендации по монтажу

Чтобы провести все ремонтные или наладочные процедуры, система отопления под давлением должна быть правильно собрана, основные условия грамотного монтажа:

  • Обязательное присутствие над котлом арматурных устройств группы безопасности, состоящей из манометра, автоматического воздухоотводчика и спускного клапана. Указанные приборы требуются для настройки, развоздушивания и зашиты котла от избыточного давления.
  • Наличие на всех радиаторных теплообменниках кранов Маевского, предназначенных для их развоздушивания, и терморегуляторов.
  • Присутствие воздухоотводчика в высшей точке контура.
  • Наличие байпаса в параллельной ветви с электронасосом, позволяющее производить его снятие с целью ремонта и проведения профилактических работ без слива теплоносителя.
  • Установка циркуляционного электронасоса желательно с тремя скоростями — это позволяет оптимально отрегулировать нужную скорость движения теплового носителя.
  • Также необходимы присутствие фильтров грубой очистки и периодические промывка контура. Это позволяет продлить срок службы всех узлов системы и позволит избежать многих неприятностей, связанных с забиванием каналов и фитингов сантехнической арматуры солевыми отложениями и прочей грязью.

Рис. 8 Группа безопасности котлового оборудования – пример монтажа и внешний вид

Поддерживать номинальное давление в системе отопления закрытого типа — одно из важных условий ее нормального функционирования, для контроля за показаниями в контуре имеется манометр. Любые отклонения от номинальных значений за пределы рабочего диапазона означают какие-либо неисправности, для их устранения существует ряд методов, как поднять давление в системе отопления или наоборот, снизить его показатели.

Рабочее давление в системе отопления частного дома — блог об инжиниринге в загородных домах и коммерческих объектах

ля обеспечения эффективной работы котла важно, чтобы он работал при правильном давлении, а любой воздух, попавший в систему, удалялся» из радиаторов. Общие симптомы избытка давления:

  • Холодные радиаторы сверху или снизу.
  • Шум от котла, насоса или системы.

Если в газовом котле поднимается давление воды и остается слишком высоким несмотря на то, что вода сливается из системы через сливной кран, это свидетельствует о неисправности. В этом случае следует определить, почему растет давление в закрытой системе отопления, и где предохранительная труба из предохранительного клапана 3 бар сливает воду. Если системная вода проходит через защитную трубу, и манометр котла постоянно показывает более 3 бар, несмотря на слив воды, есть две вероятные причины.

Одна из них заключается в том, что наполнительный контур оставлен подключенным, а запорные клапаны оставлены открытыми или не идеально закрытыми. В этом случае система постоянно пополняется. Заливные клапаны должны быть закрыты, а контур отключен. Воду нужно сливать пока давление в системе (холодное) не снизится примерно до 1,5 бар. Если вода продолжит проходить через 3-барный предохранительный клапан и давление в котле упадет, необходимо заменить предохранительный клапан.

Если заправочный контур отключен, но давление в котле все еще остается слишком высоким несмотря на то, что из системы центрального отопления через сливной кран отводится некоторое количество воды, вероятным виновником является пластинчатый теплообменник. Пластинчатые теплообменники являются вторичными теплообменниками. В котлах без комбинированной системы нет вторичных теплообменников, но почти во всех котлах комбинированные.

Эта неисправность, которая вызывает постоянное высокое давление, является внутренней утечкой во вторичном теплообменнике (пластинчатый теплообменник). Это теплообменник в котле, в котором системная вода отделена от чистой водопроводной воды рядом металлических пластин.

Эффективно, горячая вода системы (нагретая котлом) прокачивается через канал во вторичном теплообменнике. Чистая холодная вода проходит по отдельному пути направляясь к горячим водопроводным кранам. Эти пути длинные и «сложены» друг вокруг друга, так что их стенки всегда соприкасаются. Тепло проходит через стены, разделяющие пути, так что вода центрального отопления косвенно нагревает водопроводную воду.

Если есть утечка через стену между двумя путями, вода высокого давления попадает в водяной путь системы отопления, повышая давление в системе. Давление обычно повышается до чуть более 3 бар, в результате чего открывается предохранительный клапан. Поскольку в результате утечки давление в системе регулярно увеличивается, манометр остается на уровне около 3 бар, и вода постоянно проходит через предохранительный клапан и выходит из предохранительной трубы. В этом случае вторичный теплообменник (и, возможно, предохранительный клапан) необходимо заменить.

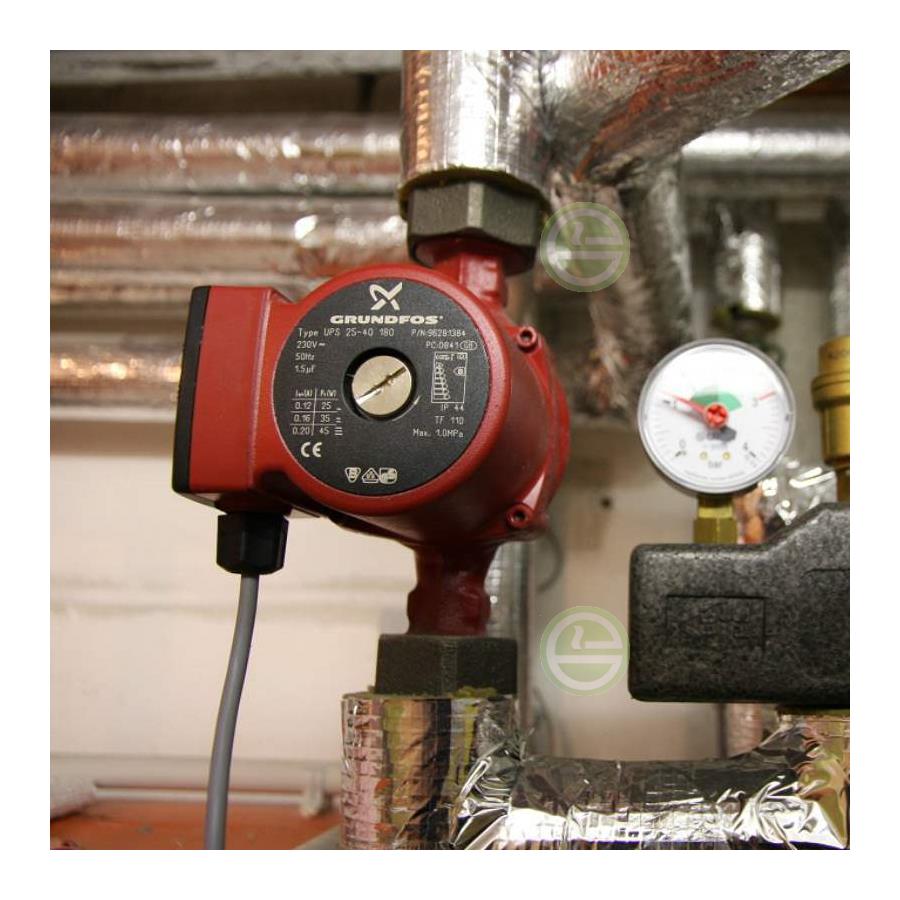

Как поднять давление в системе отопления – циркуляционные насосы | Автомотический полив, системы ливневой канализации в Ставрополе

Давление в системе отопления частного дома,  работающей автономно, одно из важных параметров, от него зависит эффективность равномерного обогрева помещения. В норме этот показатель для малоэтажных строений  составляет 1,5-2атм. При снижении данного показателя, необходимо найти причину и, устранив ее, поднять давление в системе отопления.

К возможным причинам, приводящим к падению давления в отопительной системе, относится утечка теплоносителя, такое бывает в местах стыковки отдельных деталей, иногда может прорвать трубу (если она находится в сильно изношенном состоянии). На течь трубопровода может указать низкое статическое давление (если померить при отключенном циркуляционном насосе). В данном случае решением вопроса, как поднять давление в системе отопления в частном доме, станет обнаружение и устранение утечки.

Еще одной причиной низкого давления является неисправность насосного оборудования. На нее указывает нормальное статическое давление, если провести замеры при отключенном насосе.  В подобных случаях поднять давление в системе отопления можно заменой циркуляционного насоса.

Низкое давление в системах с естественной циркуляцией воды может быть связано со слабым напором, что напрямую влияет на неэффективность работы системы в целом. Решением такого вопроса, как поднятие давления в системе отопления в частном доме станет установка циркуляционного насоса.

 Где купить циркуляционный насос?

Компания «Ставстрой», ориентированная на продаже оборудования для отопительных систем, предлагает купить циркуляционный насос в Ставрополе по выгодным условиям. В ассортименте насосы от известных производителей.

Это оборудование разной мощности с бесшумным двигателем, можно выбрать агрегаты с вертикальной установкой, а также модели с возможностью установки в любом положении. Подробно обо всех предложениях ознакомьтесь на сайте stavstroy.ru, дополнительные вопросы относительно покупки циркуляционного насоса в Ставрополе уточняйте у менеджера продаж по телефону.

Что такое давление в системе отопления дома

От чего зависит давление в системе отопления частного дома? Каким оно должно быть? Как обезопасить систему отопления от разрушения? Какое оборудование используется для этих целей? Как группа безопасности защищает систему отопления от разрывов, а частный дом от повреждения.

Данная статья отлично всё излагает и описывает, отвечая на все эти вопросы.


Давление в системе отопления частного дома.

Многие домовладельцы почти никогда не задумываются о том, какое давление должно быть в системе отопления. Связано это прежде всего с тем, что современные системы отопления частных домов, оснащены всем необходимым защитным оборудованием работающем в автоматическом режиме и не требующем вмешательства со стороны пользователей.

Несмотря на эти реалии, давление теплоносителя в системе отопления частного дома, является основой эффективности работы всей отопительной системы в целом. Давайте рассмотрим, как давление теплоносителя в системе отопления влияет на обогрев помещений. Из физики мы знаем, что тепло всегда передаётся от тёплого к холодному. Следовательно, холодный воздух находящийся в помещении отбирает тепло от нагретых радиаторов, которые в свою очередь отбирают тепло от горячей воды циркулирующей по системе отопления.

Далее от чего зависит температура нагрева радиаторов отопления?
Она зависит от двух факторов:
1 Температуры теплоносителя, то есть воды в системе отопления
2 От скорости подведения горячей воды к радиатору

Чем выше температура воды и скорость её движения по системе отопления тем выше нагрев радиаторов. Следовательно, управлять температурой в помещении можно как увеличением температуры нагрева воды, так и увеличением скоростью её потока. Скорость потока воды в замкнутой системе отопления зависит от давления создаваемого перекачивающим насосом. Чем выше давление в системе отопления тем сильнее греют радиаторы, чем ниже давление тем холоднее.

Кроме того, надо учитывать, что в отопительных системах с последовательно подключёнными радиаторами, они греются неравномерно. Первые радиаторы греются сильней, а до последних может тепло и не дойти. Чтоб этого не произошло, нужно повысить давление в отопительной системе. Итак, нормальным считается давление в системе отопления от 0.8 до 2.0 атмосфер.Если ниже замёрзнем, если выше взорвёмся.

Но это усреднённые значения, и они могут отличаться у разных систем отопления в зависимости от их технических требований. Превышение давления может вызвать такие аварийные ситуации, что последствия их устранять придётся очень долго, и с большими затратами. Поэтому очень важно не жалеть денег, и купить дорогую надёжную группу безопасности отопления. Именно от качества работы группы защиты и безопасности, зависит качество работы системы отопления в целом.


Группа безопасности отопления частного дома.

А теперь давайте рассмотрим группы безопасности отопления частного дома, из чего они состоят, как работают, чем отличаются и на что необходимо обращать внимание при их покупке. Самая простейшая группа защиты и безопасности отопления частного дома состоит из трёх узлов:

  1. Манометр среднего давления теплоносителя в системе отопления.
  2. Деаэрационный предохранительный клапан. Для стравливания воздуха из системы отопления.
  3. Предохранительный клапан для стравливания теплоносителя в канализацию, в случае превышения давления выше критического значения.

Все эти три узла обычно размещаются на одном патрубке и крепятся к панели. Более дорогие и продвинутые группы безопасности и защиты отопления могут содержать специальные дифференциальные манометры, которые показывают давление до и после перекачивающего насоса.

Это очень хорошая возможность вовремя узнать о проблемах и устранить засоры в системе отопления частного дома.Также более дорогие и продвинутые группы безопасности имеют очень надёжные аварийные предохранительные клапаны, гарантирующие качество и надёжность работы блока защиты на долгие годы.

Чтоб подобрать блок защиты отопления для Вашей системы, нужно в первую очередь ознакомиться с технической документацией и внимательно изучить требования к давлению теплоносителя в системе отопления и к его пороговым значениям. Только после этого, можно приступать к поискам надёжного устройства, полностью соответствующего техническим требованиям. Важно знать одно, чем дешевле группа безопасности отопления частного дома, тем больше шансов на поломку и выход их строя всей отопительной системы в целом.

Что нужно чтоб выбрать правильную группу безопасности для отопления своего частного дома и не переплатить при этом? Нужно быть инженером теплотехником, как минимум и иметь практический опыт работы с такими устройствами. Поэтому, если Вы не являетесь таковыми, то лучше обратиться в нашу Организацию за помощью.


Услуги Компании «Термомиг» по установке, настройке, ремонту и замене блоков и групп защиты, и безопасности систем отопления частных домов.

Мы постоянно из года в год устанавливаем десятки отопительных систем для частных домов и коттеджей от самых маленьких и простых, до самых больших и дорогих. Поэтому у наших специалистов накоплен огромный практический опыт в установке, настройке, ремонту и замене блоков и групп защиты и безопасности систем отопления частных домов.

Что это значит? Это значит, что у Вас будет самая надёжная и эффективная система отопления за реальную сумму денег. Делая заказ на установку, настройку, или замену группы безопасности системы отопления своего дома Вы сэкономите большую сумму средств, нервов и драгоценного времени.

Наши инженера знают где нужна дорогая группа безопасности отопления, а где можно использовать подешевле. За счёт этой оптимизации, Вы и получаете выигрыш в затратах. Кроме того, наши техники производят установку, настройку, и замену блоков и групп защиты и безопасности систем отопления частных домов под ключ. И всё это делается очень оперативно. Кроме того, Вам ничего покупать на стороне не нужно. Всё самое надёжное и лучшее оборудование по безопасности систем отопления имеется у нас в продаже.

Мы работаем только с теми производителями которым доверяем и изделия которых мы сами проверили в своих лабораториях. Поэтому, если Ваш частный дом находится в Москве или московской области, то смело обращайтесь к нам и заказывайте установку и замену или настройку групп защиты, и безопасности систем отопления у нас.

Давление в системе отопления: что нужно знать застройщику

Автор Евгений Апрелев На чтение 5 мин. Просмотров 1.1k.

Большинство владельцев частных домов самостоятельно обслуживают автономную систему отопления. Вследствие этого, наиболее частым вопросом у них является: «Что такое рабочее давление в системе отопления (СО), и каковы причины его отклонения от нормы?». Ответы на данные вопросы и будут темой данной публикации.

[contents]

Изучаем теорию

Важнейшими показателями любой СО, определяющими ее эффективность, являются температура и давление.

С первым параметром все понятно: он зависит от работы теплогенератора. Касательно второго показателя: если система не заполнена теплоносителем давление в ней равняется атмосферному. При заполнении контуров вода (благодаря гравитационным силам) начинает воздействовать на элементы конструкции. После запуска котельной установки, вода (антифриз, рассол) начинает нагреваться и расширяться, появляется циркуляция. После включения в работу циркуляционного насоса воздействие на внутренние поверхности элементов СО резко возрастает, а напор воды увеличивается.

Следует понимать, что на отдельных участках отопительного контура данный показатель  не бывает одинаковым. Например, на подающем трубопроводе (после циркуляционного насоса) напор всегда выше, чем на участке обратного тока.

Суммируя вышесказанное: давление теплоносителя в системе отопления целиком зависит от температуры теплоносителя, проходного сечения трубопровода, арматуры и оборудования, а так же мощности насоса.

Определяемся с терминологией

В современной теплотехнике и нормативных документах встречаются несколько определений:

  • Статическое, появляется в системе под действием гравитации на теплоноситель.
  • Динамическое, вызывается движением воды в СО.
  • Рабочее давление в системе теплоснабжения – это сумма статического давления и динамического напора.
  • Номинальное, характеризует показатель, при котором производитель гарантирует элементам СО определенный срок работы без изменений в эксплуатационных характеристиках.
  • Максимальное. Это пограничный показатель, который выдерживает СО без выхода из строя ее элементов.
  • Опрессовочное или испытательное, обычно принимается выше рабочего в 1,5-2 раза.

Важно! Наиболее «слабым звеном» в любой отопительной системе является теплообменник теплогенератора. Самые прочные модели могут выдерживать около 3 кг/см2 или 0,3 МПа. Кроме этого, разводка СО, выполненная полимерной трубой, также имеет ограничения.

Статика и динамика

В открытой, гравитационной СО, статическое воздействие теплоносителя на конструкционные элементы равны перепаду высот между нижней и самой верхней точкой конструкции. Причем, самый высокий показатель будет в нижней точке.

Достаточно часто монтаж системы отопления частного дома предполагает наличие циркуляционного насоса и расширительного бака закрытого типа. В такой конструкции присутствует, как статическое (из-за перепада высот), так и динамическое воздействие, которое будет создаваться насосным оборудованием. По мере удаления от циркуляционного насоса, данный показатель незначительно снижается из-за гидравлического сопротивления, создаваемого трубопроводом, арматурой и пр. элементами системы.

«Скачки» и «перепады»

В процессе эксплуатации автономных СО практически каждый владелец сталкивается с проблемой скачков давления. Повышение данного значения может говорить о:

  • Перегреве теплоносителя.
  • Неправильных расчетах сечения трубопровода.
  • Загрязнении СО.
  • Наличии воздушных пробок.
  • Некорректной работе регулятора давления в системе отопления.

Совет: Если вы столкнулись с данной проблемой, первое, что нужно сделать – это проверить подпитку. На практике, именно такая причина специалистами отмечается как наиболее часто встречающаяся.

Падение давления владельцу автономной СО частного дома может сказать о следующем:

  • Утечках. Для выявления данной проблемы, чаще всего, достаточно внимательно осмотреть трубопровод и входящее в СО оборудование.

Совет: Утечка теплоносителя из СО может быть и «незаметной», через поврежденную мембрану расширительного бака. Для проверки нужно нажать на клапан подкачки воздуха расширительного бака. Наличие воды говорит о трещине в мембране.

  • Удалении воздушной пробки через воздухоотводчик. Как правило, данная проблема возникает вскоре, после заполнения СО.

Совет: Специалисты рекомендуют  перед закачкой в систему, теплоноситель следует подвергнуть процедуре деаэрации.

  • Перекрытии участка СО запорно-регулирующим прибором.

Методы контроля

Для мониторинга давления в СО применяют специализированные приборы – манометры, которые в режиме реального времени показывают все изменения данного значения. Конструктивно, данные устройства могут нести чисто информативную функцию, или быть оснащены контактной группой, коммутирующей работу некоторых элементов СО. Например, при повышении давления выше номинального, контакты манометра размыкаются, что приводит к остановке работы теплогенератора.

Важно! Для оперативного мониторинга состояния СО устанавливаются манометры: на обвязке котлоагрегата; на вход и выход насосного оборудования; по сторонам регулятора давления воды в системе отопления. Кроме этого, специалисты рекомендуют устанавливать манометры на разветвлениях участков; по сторонам грязевиков; в нижней и верхней точке СО.

Как известно, при нагреве теплоноситель расширяется, вследствие чего его объем увеличивается. За компенсацию объема расширяющегося теплоносителя и резкий скачек давления отвечает расширительный бак, который, может быть закрытого или открытого типа.

Для поддержания значений рабочего и номинального давления, в СО входит, так называемая группа безопасности, которая состоит из манометра, автоматического воздухоотводчика и подрывного клапана.

Что считается нормой?

В частных домах рабочее давление должно составлять сумму статического и динамического. Как правило, данное значение варьируется в районе 1,5  — 2 кг/см2.

Большинство наших соотечественников, проживающих в многоквартирных домах с центральной СО, интересует вопрос,  какое давление в трубах теплоснабжения в квартире? Однозначно ответить на данный вопрос практически невозможно: все зависит от этажности дома и выбранной схеме разводки.

Как правило, давление в СО многоэтажного дома не должно быть меньше 5 атмосфер, которые используются для преодоления этажности и местных сопротивлений. Чаще всего, в пятиэтажных домах данное значение достигает 4-5 бар; а в девятиэтажках – 6-8 бар; в  подающей магистрали оно обычно бывает 10-12 кг/см2 и зависит от протяженности трассы.

Важно! Давление в трубах теплоснабжения в квартире изменять самостоятельно крайне не рекомендуется. Это может негативно отразиться на эффективности работы отопительной системы и сроке службы отопительных приборов.

В качестве заключения. Как бы грамотно не была смонтирована отопительная система частного дома, рано или поздно каждый владелец сталкивается с перепадами и скачками давления, которые сигнализируют о неполадках и необходимости проведения мероприятий для их обнаружения и устранения.

Рабочее давление в системе отопления частного дома

 Работа современных систем отопления частных домов как с использование новейших разработок в виде газовых котлов управляемых автоматикой, так и традиционных котлов с циркуляцией нагретого теплоносителя у владельцев обычно не  вызывает нареканий.

Но такое состояние длится до того момента, когда приходится брать в руки инструкцию по эксплуатации и начинать разбираться в том, почему автоматика не включает котел или почему появилось просачивание воды из системы.

 А ведь как показывает практика и как пишет инструкция, большое значение в работе отопления играет такой показатель как давление теплоносителя в системе. Именно давление играет роль индикатора работы многих котлов отопления установленных в закрытых системах, а для систем, имеющих открытый тип расширяющего бочка,  определяет эффективность работы вспомогательных приборов, обеспечивающих функционирование отопления.

Основные величины, нормативы, характеристики

 Для любых систем обогрева помещений, использующих жидкий теплоноситель, циркулирующий по трубопроводам и радиаторам отопления общим выступает показатель, называемый рабочим давлением в системе отопления. Этот технический показатель характеризует, какое внутреннее давление нагретого теплоносителя находится внутри системы.

 Для открытых систем отопления, когда расширительный бак напрямую связан с атмосферой, и вода в качестве теплоносителя циркулирует внутри естественным способом давление внутри принято считать нулевым. Установленный в открытую систему циркуляционный насос создает динамическое давление, подавая воду или иной теплоноситель из трубопровода обратной подачи в нагревательные регистры котла.

При расчете индивидуального отопления, построенного по такой схеме обычно давление не играет важной роли, ведь даже если такое отопление планируется установить в двух или трехэтажном здании, то рассчитывая высоту водяного столба по наивысшей точке 2 этажа в 5 метров, давление в самой нижней точке составит всего 0,5 бар.

 Для закрытых систем, в том числе и централизованного отопления, давление в системе отопления играет куда более важную роль. Для домов, подключенных к системе централизованного отопления, расчет всех элементов и узлов производится из расчета рабочего давления 2-4 атмосферы. Это связано с необходимостью подачи теплоносителя к каждому конкретному потребителю обеспечения доступа к каждой конкретной батареи отопления.


 Для частных домовладений и квартир, оборудованных индивидуальной системой отопления с замкнутым контуром нормальным давлением работы, считается диапазон показателей от 1,5 до 2 атмосфер.


Такой показатель связан с тем, что котел работает с расширительным баком мембранного типа.

Обычно этот узел размещается внутри котла и представляет собой металлическую емкость со встроенной мембраной, способной при резком повышении давления принимать избыточное количество теплоносителя, приводя, таким образом, его к норме.

Особенности расчета и применения материалов для индивидуальных систем отопления

 Рабочее давление в системе отопления в частном доме выдвигает определенные требования к расчетам всех узлов отопления, и в особенности к выбору материалов для ее установки.

 Большое количество современных материалов и приборов отопления довольно часто вводит в заблуждение тех, кто пытается самостоятельно разработать и рассчитать параметры отопления частного дома. И хотя в расчетах нет больших трудностей и проблем, показатель давления все-таки нужно постоянно иметь в виду.

 При выборе материалов для трубопроводов, затворной арматуры, приборов контроля необходимо учитывать:
  • Возможность применения этих элементов в рабочих системах под давлением;
  • Гарантированную работу при повышенном давлении в 4-5 атмосфер;
  • Допустимость использования при температуре +95 С.

Кроме того, необходимо учитывать и свойства отдельных материалов, например чугунные радиаторы не применяются для установки в системах отопления высотных зданий, поскольку чугун не способен выдерживать высокое давление из-за своей структуры и коэффициента расширения, максимальное давление, на которое рассчитаны такие радиаторы, составляет всего 0,6 МПа.

Важным для систем отопления выступает и способ соединения отдельных узлов и деталей. Так основным, применяемым сегодня в устройстве отопления из металлических стальных труб и радиаторов методом соединения выступает сварка.

Для систем, использующих металлопластиковые трубы, обязательным требованием выступает применение фитингов и соединительных узлов, специально разработанных для отопления. А для полипропиленовых труб в обязательном порядке необходимое использование технологии термического соединения деталей.

Такие требования позволяют без труда выдерживать критические перепады давления в системе отопления закрытого типа до 4-5 атмосфер, до момента срабатывания предохранительного клапана и сброса излишков теплоносителя в расширительный бачок.

При расчете отопления с использованием отопительного котла закрытого расположение такого прибора не играет большой роли. Вместе с тем, при заполнении системы теплоносителем, в обязательном порядке давление должно быть обеспечено не ниже минимально требуемого порога – 1 бар. Для котлов, имеющих прямое подключение водопровода и заполняемых водопроводной водой напрямую, регулировка этого показателя обеспечивается открытием и закрытием клапана подачи воды в контур отопления.

Для случаев, когда в качестве теплоносителя используются технические жидкости – антифризы и тосолы, давление обеспечивается работой нагнетающего насоса, которым проводится закачка жидкости.

Контроль параметров внутреннего статического давления проводится непосредственно во время заполнения системы. При достижении минимально необходимого параметра 1 бар, клапан перекрывается, а оборудование подачи теплоносителя отключается.

В дальнейшем проверка рабочего давления проводится после включения отопления и работы в тестовом режиме на протяжении 1-2 часа.

Этого времени достаточно, чтобы теплоноситель полностью распределился по всем приборам, набрал необходимую температуру, а датчик давления показал изменение этого параметра при разных температурах нагрева. С момента включения режима обогрева давление в системе постепенно начнет возрастать, и достигнув максимального значения остановиться.

Изменение показателей рабочего давления причины и последствия

Система отопления, использующая современные котлы отопления, оснащенные аппаратурой контроля и безопасности очень чувствительны к изменению рабочего давления.

Довольно часто, штатная ситуация образования воздушной пробки и ее последующего удаления приводит к отключению котла автоматикой безопасности. Такое срабатывание происходит из-за понижения давления ниже минимально предусмотренного техническими параметрами.

Возобновить работу котла в таком случае довольно просто. Достаточно добавить в систему теплоноситель и довести давление до минимально необходимого, как приборы блокировки сами переведут котел в нормальный режим работы.

Резкое снижение давления может быть следствием нескольких аварийных ситуаций:
  • Снижение пропускной способности теплообменника из-за слишком большого количества накипи внутри него;
  • Разгерметизация теплообменника, появления сквозных трещин, через которые происходит утечка теплоносителя;
  • Нарушение герметичности рубашек теплообменников из-за чего происходит утечка теплоносителя;
  • Неисправность мембранного расширительного бочка.

В любом случае, даже если причина будет выявлена, то квалифицированный ремонт такого оборудования лучше поручить профессиональным специалистам. И дело здесь не только в знании устройства  конструкции котла и применении профессиональных инструментов.

Основным моментом здесь выступает последующая сборка и настройка оборудования. Ведь при каждом профилактическом ремонте или осмотре с разборкой оборудования в обязательном порядке необходимо устанавливать новые (именно новые!) прокладки и уплотнительные элементы, без которых достигнуть нужных показателей однозначно не удастся.

Кроме того, профессиональные специалисты подскажут наиболее приемлемый путь решения возникшей проблемы в дальнейшем – установку дополнительного оборудования безопасности, применение фильтров для смягчения воды, а кроме того только специалисты могут провести правильную настройку оборудования после ремонта.

Повышение давления также как и падение его свидетельствует о наличии серьезной поломки:
  • Отсутствия циркуляции теплоносителя в системе;
  • Поломка клапана подпитки системы, из-за чего происходит постоянный приток теплоносителя в систему;
  • Перекрытие запорной арматуры;
  • Образование воздушных пробок;
  • Остановка фильтра или переполнение фильтра-отстойника;

Здесь первоначальная диагностика может быть проведена и самостоятельно, ведь остановка циркуляционного насоса можно определить по отсутствию характерного шума от работы электродвигателя, а перекрытие крана подачи теплоносителя устраняется простым поворотом крана с дальнейшей поимкой того кто это сделал. Однако, поломка клапана подачи воды или постоянная утечка воды через трещину в трубе однозначно требует работы специалиста.

Заключение

Правильная и долговременная работа системы отопления чаще всего зависит не только от качественной ее сборки, но и правильной ее эксплуатации, в том числе поддержания в системе нормального рабочего давления.





Если падает давление в системе отопления

Измерительные приборы

Содержание:

Отопительные системы домов не могут осуществлять свою работу нормально, если для нее не достаточно давления.

К тому же такие перепады могут оказать негативное влияние и на другое оборудование. Если вы выявили какие-либо отклонения, то нельзя медлить, нужно срочно предпринять какие-либо меры, которые устранят неполадки.

Многие задаются вопросом, который звучал еще в школе на первых уроках физики, какой уровень давления в отопительной системе соответствует ее нормальному состоянию и полному функционированию?

Для того чтобы ответить на этот вопрос необходимо углубиться в изучение данного материала и изучить все касающееся этого вопроса. К примеру, какое давление называется динамическим, а какое электрическим?

Виды давления в закрытой системе отопления. Нормальное давление.

Стандартные манометр

Давления делятся на три основных вида:

  • Статическое — определяет силу, с которой теплоноситель давит на систему, причем первый должен находиться в состоянии покоя.
  • Динамическое — сила, с которой теплоноситель давит на внутреннюю конструкцию системы отопления при его движении по трубам и элементам.
  • Максимальное рабочее — сила предельно допустимого давления, которую может выдержать конструкция вашей системы отопления. Превышение этого предела недопустимо и может вызвать поломку.

Запомните, что перепады показателей давления обуславливаются разницей в зонах обработки, то есть в том месте, в котором происходит всасывание теплоносителя, а также в зоне, к которой создается его нагнетание, то есть в зоне подачи.

Схемы монтажа систем отопления не всегда бывают простыми, в основном они имеют довольно таки сложные конструкции.

Давай те снова вернемся к вопросу о том, какое все-таки давление принято считать нормальным? К примеру, для рабочей системы отопления уровень нормального давления не должен превышать примерно две атмосферы.

Если на показателе отражено давление достигшее трех атмосфер, то в таком случае ситуация считается критической и необходимо срочно предпринимать соответствующие меры. Потому что может случиться разгерметизация в целом, что приведет к поломкам других элементов.

В тот момент, когда теплоноситель закачивается в отопительную систему его давление не должно превышать полторы атмосферы, то есть быть самым минимальным. Так уж устроена физика, что в тот момент, когда система будет прогреваться, теплоноситель станет увеличиваться в своих размерах, при этом и давление испытывает на себе изменения, увеличиваясь до рабочего состояния.

Рабочее давление в системе отопления поддерживается с помощью расширительных баков, с их помощью предотвращается чрезмерное увеличение напора.

Такие баки начинают свое работу в тот момент, когда давление достигает уровня равного двум атмосферам.

Таблица давления расширительных баков отопления

В таком случае начинается работа расширительных баков, которые удерживают необходимый уровень давления за счет того, что теплоноситель имеет излишки.

Внимание: Если случилось, так что емкость, которая была установлена, в отопительный бак оказалась недостаточной, то давление во всей системе может достичь своей критической отметки в три атмосферы.

Тогда для спасения сложившейся ситуации в работу вступает предохранительный клапан, его работа заключается как раз таки в том, чтобы выводить излишки из всей отопительной системы. Тем самым за счет данного клапана можно избежать серьезных последствий.

Почему происходят перепады давления? Резкий скачок может произойти в том случае, если произошел какой-то сбой в работе котла или же появилась утечка в отопительном приборе или трубопроводе.

Поиск мест утечки теплоносителя и способы устранения

Утечка на месте соединения трубопроводов

Чтобы вновь нормализовать работу системы необходимо будет найти место, в котором происходит утечка, то есть найти местонахождение очага неполадки.

Для этого нужно осуществить тщательную проверку на герметичность всех отопительных труб, а также обратить внимание на то, как выполнен монтаж, скорее всего проблема кроется в некачественной работе.

Если под трубами обнаруживаются небольшие лужицы, в таком случае нужно реагировать на проблему еще сильнее и постараться найти поломку как можно быстрее.

Но в этом есть и плюсы, поскольку если вы заметите подобную лужицу, сразу станет понятно, в каком именно месте система дает сбой, потому сразу же обратите на это свое внимание.

Важно понимать: Для того чтобы опередить появление коррозии в отопительных системах необходимо периодически производить тщательный осмотр соединений радиаторов на обнаружения следов отклонении от нормы. К примеру, ржавые подтеки сразу дадут вам понять, что нужно отреагировать на них, соответствующим образом не дожидаясь пока вся система даст сбой.

В том случае если давление системы продолжает до сих пор падать, а разводка труб мешает предпринять какие-либо действия, то в таком случае обнаружить в каком месте происходит утечка, будет сложно, но кто сказал что невозможно?

На это просто потребуется немного больше времени. В такой ситуации лучше всего воспользоваться помощью высококвалифицированных специалистов, потому что они располагают необходимым для поиска утечки оборудованием.

Помните: Нельзя сливать всю воду полностью, если у вас сложилась такая ситуация, для этого в отопительную систему встроен сливной кран. После того как определенный уровень воды будет слит, в систему закачивается воздух, с помощью такого прибора как компрессор.

Также до того как начать работу от всей системы отсекаются котел и радиаторы. Поэтому когда воздух будет поступать наружу под давлением, он будет свистеть, таким образом, и будет обнаружено место утечки в системе.

После того как место утечки найдено, необходимо осуществить следующий ремонт:

  • Тот кусок трубы, в котором образовалась трещина, заменяется новым материалом.
  • Ослабленное соединение приводится в норму.
  • Для подмотки используется уплотнительная лента.
  • Поврежденный узел заменяется новой исправной деталью.

Если после не обнаружены потери давления, то необходимо проверить работу котельного оборудования.

Тестирование и диагностика котла

Если дело все-таки в неисправности котла то этим должен заниматься специалист соответствующего профиля, который знает свое работу и может без труда устранить поломку или утечку.

Если падение давления происходит постепенно, но в тоже время очень медленно, то следует через какие-то промежутки времени осуществлять подпитку системы в целом.

Такая ситуация может произойти в том случае если в теплообменнике котла появилась микротрещина — это уже говорит о том что скорее всего оборудование имеет заводской брак.

Адаптационный период после первого запуска вашего отопления

Не забывайте о том, что как только система отопления начинает свою работу, то периодически в течение нескольких дней будет падать давление и это совершенно нормальная ситуация, поэтому не стоит волноваться и поднимать панику.

Такое явление происходит из-за того, что в теплоносителе находится растворенный воздух, вот он как раз таки и выводится постепенно за какое то определенное количество времени из всей системы.

В крайнем случае, его можно вывести собственноручно, если оставить без воздуха радиаторы. Но не стоит прибегать к этому, потому что воздух может выйти из системы и своим естественным путем, главное не забывать при этом подпитывать системы на первых порах, для того чтобы давление не отходило слишком сильно от нормы.

В том случае если отопительная система осуществляет свою работу уже более месяца, а давление продолжает падать значит, это говорит о неполадке, которую необходимо срочно устранять, поскольку возможно на заводе где был произведен расширительный бак, просто неправильно рассчитали его объемы.

Кстати: Именно поэтому автоматически срабатывает предохранительный клапан и происходит сброс воды. После того как теплоноситель остывает, происходит падение давления.

Если же расширительный бак в своих объемах полностью соответствует параметрам всей системы в целом, тогда необходимо искать причину падения давления в другом месте, например в разгерметизации сети.

После того как место утечки будет найдено и ликвидировано, система придет в свое нормальное состояние, и больше не будет испытывать проблем с потерей напора.

Как убрать повышения и потери давления в системе отопления?

Для чего нужно давление в системе отопления?

Из статьи вы узнаете о важности давления, методах его повышения или понижения и причинах, вызывающих перепады давления в системе отопления. Также ознакомьтесь с оборудованием, используемым для регулировки и контроля давления в отоплении.

Зачем нужно давление в системе отопления?

В трубах и радиаторах отопления происходит циркуляция рабочей среды. В этом качестве чаще выступает всего вода. Для того чтобы она постоянно циркулировала, необходимо наличие постоянного давления. Перепады могут привести к неисправностям и полной остановке процесса. В расчет берется избыточное давление (ИзД). В отличие от абсолютного (АбД), оно не учитывает атмосферное (АтД). Чем выше его значение, тем больше КПД.

Обратите внимание! Формула, как рассчитать избыточное давление в системе отопления:

ИзД = АбД - АтД

АтД - это не постоянная величина.Она изменяется в зависимости от высоты над уровнем моря и погодных условий. В среднем она составляет один бар.

Как создать давление в системе отопления?

Давление бывает статическим и динамическим.

Статические системы монтируются без применения насосов. Обычно это одноконтурные схемы. Давление создаётся в результате перепада высоты. Под весом с высоты десяти метров вода давит с силой в один бар.

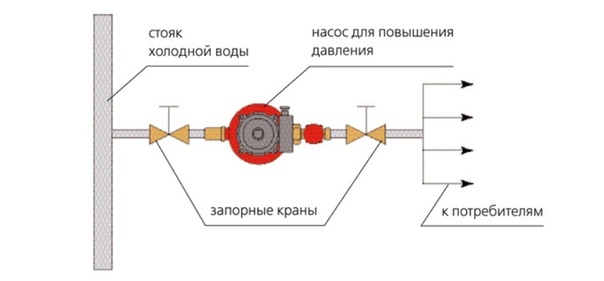

В динамических системах насосы для повышения давления в системе отопления. Это более сложные схемы, позволяющие произвести монтаж двух контуров циркуляции. Иными словами, они одновременно включают в себя:

  • теплый водяной пол;
  • радиаторы;
  • накопительные бойлеры.

Самое важное в отоплении - это правильная циркуляция воды. Для того чтобы жидкость двигалась в нужном месте, устанавливают обратные клапаны. Обратный клапан являет собой соединительную муфту с пружиной и заслонкой. Он пропускает жидкость только в одном, гарантирую правильную ее циркуляцию и высокое давление в отопительной системе.

Методы контроля

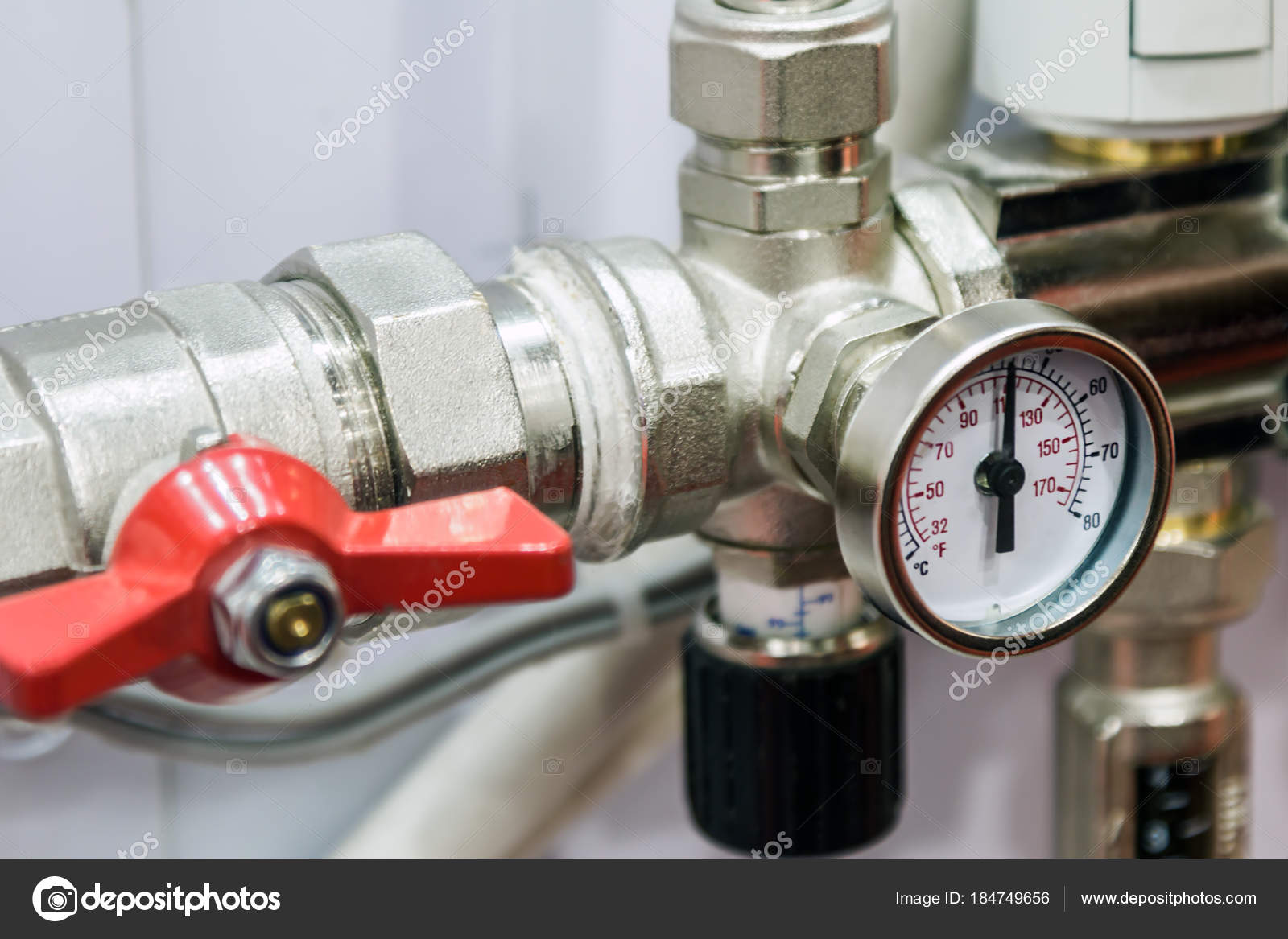

Контролировать давление в системе можно с помощью датчика

.

Для контроля устанавливаются датчики давления воды в системе отопления. Это манометры с трубкой Бредана, являющийся собой измерительный прибор со шкалой и стрелкой. Он показывает избыточное давление. Его устанавливают в контрольных узловых точках, нормативных документами. При помощи датчика давления системы отопления можно определить не только количественный показатель, но и участки с возможными утечками и другими неполадками.

Поток рабочей среды не проходит напрямую через манометр, как измерительный прибор посредством трехходовых кранов. Они выполнить продувку манометра или сброс показателей. Также этот кран позволяет заменить манометр путем несложных манипуляций.

Манометры устанавливаются до и после элементов, которые могут влиять на повышение и повышение давления в системе отопления. Также при помощи можно определить исправность того или иного агрегата.

Ключевые узлы

  1. Котел: газовый, электрический или на твердом топливе

Каждый из них имеет характеристики.От величин зависит объем жидкости, которую он способен выдержать, а также допустимое давление.

  1. Расширительный бачок

Используется в динамических системах замкнутого типа. Состоит из двух камер: в одной воздух, а во второй жидкости. Камеры разделены мембраной. В отсеке с воздухом есть клапан, через который, в случае необходимости, происходит стравливание. Основное предназначение - это регулировка перепадов давления в системе отопление.

  1. Электрический нагнетатель давления

Специалисты рекомендуют использовать насосы иностранного производства в ценовой категории не ниже средней.

  1. Приборы регулирования отопления
  2. Фильтры

Перепады и их причины

Скачки давления о неправильной работе системы. Расчет суммы потерь давления на отдельных промежутках, из которых состоит весь цикл отопления. Своевременное выявление причин и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

  • появление течи;
  • сбой настроек расширительного бака;
  • выход из строя насосов;
  • появление микротрещин в теплообменнике котла;
  • отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, первое уплотнив.В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:

(Температурное расширение для воды (%) * Общий объем в системе (л) * (Максимальный уровень давления + 1)) / (Максимальный уровень - Давление для газа в самом бачке)

К полученному результату следует добавить зазор в 1,25%.Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройки регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы.Затем насосом накачать необходимое количество атмосферную воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации появляются микротрещины в структуре металла.Это нельзя устранить, только замена.

Почему повышается давление в системе отопления?

Причина такого явления, как неправильная циркуляция жидкости или полная ее остановка, снабжение:

  • образования воздушной пробки;
  • засорения трубопровода или фильтров;
  • работы регулятора давления отопления;
  • непрекращающейся подпитки;
  • перекрытия запорной арматуры.

Как устранить перепады?

Воздушная пробка в системе не пропускает жидкость.Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления - пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется протоколов жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент.Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы.

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которой поступает жидкость в систему. Если это необоснованно с технической точки зрения, устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее отрегулировать или поменять.

Пресловутый человеческий фактор еще не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.

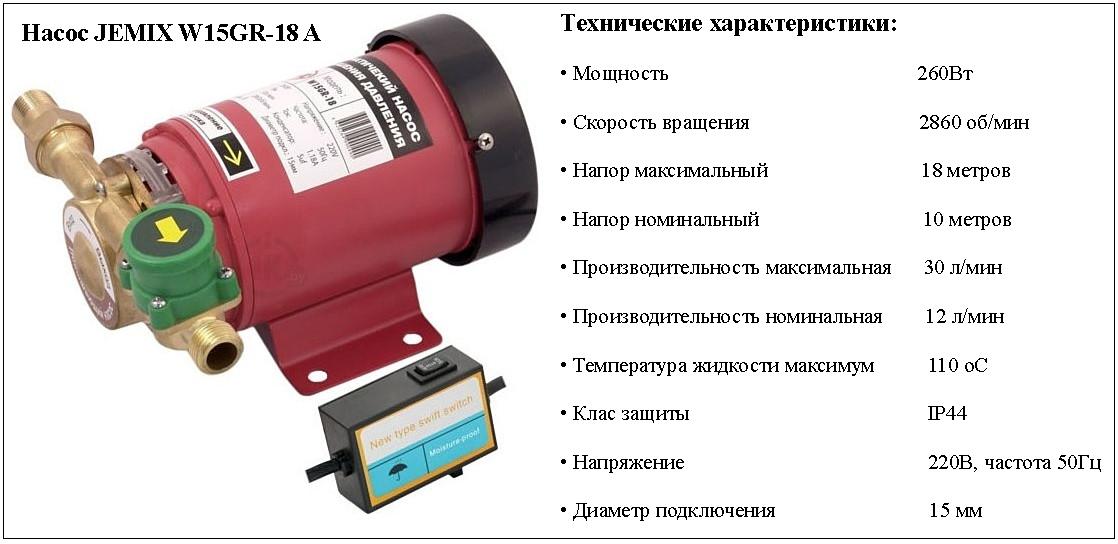

Как поднять давление в системе отопления - циркуляционные насосы | Автомотический полив, системы ливневой канализации в Ставрополе

Давление в системе отопления частного дома, работающей автономно, одна из эффективных параметров, от него зависит равномерного обогрева помещения.В норме этот показатель для малоэтажных строений составляет 1,5-2атм. При снижении данного показателя, необходимо найти причину и, устранив ее, поднять давление в системе отопления.

Может прорвать трубу (если она находится в сильно изношенном состоянии), помогает утечка теплоносителя, может прорвать трубу в местах стыковки отдельных деталей. На течь трубопровода может указать статическое давление (если померить при отключенном циркуляционном насосе).В данном решении вопроса, как поднять давление в системе отопления в частном доме, станет обнаружение и устранение утечки.

Еще одной причиной низкого давления является неисправность насосного оборудования. На нее указывает нормальное статическое давление, если провести замеры при отключенном насосе. В подобных случаях поднять давление в системе отопления можно заменой циркуляционного насоса.

Низкое давление в системе с естественной водой может быть связано со слабым напором, что напрямую влияет на неэффективность системы в целом.Решением такого вопроса, как поднятие давления в системе отопления в частном доме станет установка циркуляционного насоса.

Где купить циркуляционный насос?

Компания «Ставстрой», ориентированная на продажу оборудования для отопительных систем, предлагает купить циркуляционный насос в Ставрополе по выгодным условиям. В ассортименте насосы от известных производителей.

Это оборудование разной мощности с бесшумным двигателем, можно выбрать агрегаты с вертикальной установкой, а также модели с установкой в ​​любом положении.Подробно обо всех предложениях ознакомьтесь на сайте stavstroy.ru, дополнительные вопросы относительно покупки циркуляционного насоса в Ставрополе уточняйте у менеджера продаж по телефону.

Почему падает или повышается давление в контуре системы отопления причины

Современные газовые котлы и прагматичное стремление теплоэнергетики к прогрессивным решениям отопления в частном домовладении, чаще всего ведут к использованию закрытых систем с принудительной циркуляцией теплоносителя.Замкнутый контур круговорота жидкости позволяет увеличить рабочее давление системы и тем самым повысить ее уровень, как известно, что с возрастанием давления в среде среде поднимается температура закипания. В частности, для воды характерны следующие соотношения: 1 атм. - 100 градусов, 2 атм. - 120 градусов.

Контроль состояния жидкостного наполнения системы осуществляется измерительными приборами. Прежде всего, газовые котлы, оборудованные циркуляционным насосом и группой безопасности, предполагают механического циферблата или электронного дисплея, отражающего показания датчиков температуры и давления, предусмотрен на выходном патрубке котла (подаче).Дополнительные манометры устанавливаются на распределительных коллекторах, отвечающих за подачу теплоносителя в различные части (этажи) строения. Используемые высокотемпературный контур - радиаторное отопление и низкотемпературный - тёплые полы, используемые вспомогательные манометры.

Давление в системе падает

Назовём причины, которые отвечают на вопрос, почему падает давление в системе отопления, и предложим способы их устранения.Итак, поводом для негативного участка:

.
  • несанкционированная утечка теплоносителя в местах соединения патрубков с отопительными приборами или непосредственно порыв магистральных трубопроводов, нарушение герметичности труб в тёплых полах;
  • поломка непосредственно отопительного агрегата, вызванная образованием микротрещин в корпусе теплообменника;
  • поломка подрывного клапана мембранного типа, входящего в группу безопасности котельного оборудования;
  • разрыв мембраны в расширительном бачке, призванном компенсировать линейное расширение теплоносителя при увеличении его температуры;
  • разгерметизация контура горячего водоснабжения (ГВС) в битермическом варианте генерирующей тепловой установки, отсюда падает давление в двухконтурном котле во время интенсивного разбора горячей воды и резко возрастает при его прекращении.

Таблица давления в баке

Определение протечек теплоносителя

Протечку определяют визуальным способом, для этого, как правило, подпитывают систему до рекомендованного уровня и останавливают принудительную циркуляцию жидкости. Особое внимание обращается на запорно-регулирующую арматуру, установленную на радиаторах отопления, их непосредственное подсоединение к магистральным трубам. Если не удаётся самостоятельно определить, чем продиктована потеря давления в системе отопления, то прибегают к специалистам.С помощью нагнетания давления воздухом достигается более интенсивное выделение теплоносителя в местах протечки. Иногда для устранения требуется просто перепаковать соединение или произвести замену дефектного фитинга. Более сложного прибора требуется определение порыва упрятанных в стену трубах или в «улитках» водяного тёплого пола. Для этого используются специальные устройства, определяющие высокую скорость роста избыточной влажности. Дальше дело техники: демонтаж декорации стены или пола, выемка повреждённого участка и его замена. Способы устранения потечек в отоплении.

Падения давления, связанные с неисправностями котельного оборудования

Если установлено, что падает давление в газовом котле, то к устранению неисправностей привлекаются только сотрудники сервисной организации, на балансе которого находится отопительный агрегат, как прибор повышенной опасности. Квалифицированный персонал сервисного центра предложил несколько вариантов решения проблемы: выполнить пайку или заменить целиком теплообменник.Всё будет зависеть от характера повреждений, возникшего в результате регулярных промывок тепловой «рубашки» котла от накипи, заводского скрытого дефекта или банального эксплуатационного износа. После проведения специалистами работ соответствующие записи о проведении гарантийного или послегарантийного ремонта. Определив, что падает давление в двухконтурном котле из-за повреждений резиновой мембраны расширительного бачка, необходимо произвести замену испорченного изделия на новый бак, чтобы не подвергнуть всю систему отопления дополнительным рискам, которые возникнут после подпитки до системы установленного уровня. Повышение давления в контуре будет стремительно возрастать, вызывая частичное срабатывание предохранительного клапана. Повреждение диафрагмы (EPDM) в предохранительном клапане приводит к срабатыванию защитной функции устройства даже в тех случаях, когда не достигается максимальное давление в системе отопления, предписывающее экстренный сброс избытка жидкости из контура.

Давление в системе отопления

Давление в системе рекомендованный порог

Тот факт, что повышенное давление в системе отопления, свидетельствует о наличии одного из причин, находящихся в этом списке.Итак:

  • нарушение наблюдается на установленном участке контура - остановлена ​​циркуляция после регулирующих устройств;
  • осуществляется непрерывная подпитка системы;
  • запорная арматура отсекает целые контуры или участки магистральных трубопроводов;
  • препятствие, делающее невозможным круговорот теплоносителя в системе из-за критического скопления воздушных масс;
  • механическое засорение установленной в контуре отопления систем и приспособлений для фильтрации жидкости.

Устранение неполадок связано с последовательным исследованием всей цепи обогрева помещений. В результате оплошностей, несанкционированного вмешательства любопытных детей, возможно, перекрытие вентилей, задвижек, шаровых кранов. Повлиять может отключение регулировочных устройств электрической сети (двигателей сервоприводов для коллекторов или терморегулирующих трёхпозиционных кранов при подключении контуров ГВС в комбинированном лере). Прибегают к профилактической промывке сеточек механических фильтров.Особенное внимание само промывным фильтрам, которые в обязательном порядке устанавливаются на старые системы отопления, где используются чугунные отопительные приборы и металлические трубы сечения. Производят опрессовку системы отопления, при необходимости замены устройства для автоматического спуска воздуха, производят ремонт крана, отвечающего за подпитку контура отопления в котле.

Таким образом, постоянно поддерживая рабочее давление в системе 1,5–2 атм., Получаем возможность эффективно и безопасно использовать котельное оборудование, достигаем оптимальной физической нагрузки на приборы и трубопроводы отопления, тем самым увеличиваем сроки их безаварийной эксплуатации.

Калькулятор стоимости и расхода на отопление

База знаний ➔ Статьи и полезная информация

Для правильного функционирования отопительной системы необходимо поддерживать необходимое давление в системе отопления. В случае если этот параметр изменяется в какой-либо стороне, возможны значительные сбои в работе, в зависимости от того, какое давление в системе отопления, они вполне могут привести к серьезной поломке. В частности, значительное повышение давления (до предельного уровня) может стать причиной разрушения отдельных элементов или даже полной остановки системы.А вот снижение давления в системе, где задействован циркуляционный насос, нередко вызывает кавитацию - вскипание теплоносителя. Поэтому обеспечить нормальное давление в системе отопления - это важное условие работы отопительной системы вашего жилища.

По сути, это воздействие жидкости на внутренние стенки элементов системы. При этом рабочем давлении в системе отопления - давление допускает работу системы при включенном нагревательном приборе и насосе. Следует отметить, что эта величина насоса есть сумма: статическое давление в системе отопления, оказываемое столпом теплоносителя и динамическое давление, которое возникает при работе циркуляционного давления.

В таком случае рабочее давление - величина, которая обеспечивает нормальную работу всех компонентов системы (насос, нагревательный прибор, расширительный бак), то есть, оптимальное давление в системе отопления.

Давление в автономно работающей системе отопления частного дома составлять 1,5-2 атмосферы.В домах, подключенных к централизованной теплосети, это значение зависит от этажности объекта. В малоэтажных зданиях величина давления в отопительной системе находится в диапазоне 2-4 атмосферы. В домах-девятиэтажках данный показатель равен 5-7 атмосферам. Для систем отопления высотных сооружений оптимальным уровнем давления считается 7-10 атмосфер. В теплотрассе, идущей под землей от ТЭЦ до точек теплопотребления, теплоноситель под давлением в 12 атм. Для снижения напора горячей воды на нижних этажах многоквартирных домов используют регуляторы давления. Повысить напор теплоносителя на верхних этажах позволяет насосное оборудование

При пробном запуске отопительной системы следует проводить испытание таким образом, как давление воды в системе отопления. То есть - система запускается с давлением, как обычно нормальное рабочее примерно в 1,5 раз. Это позволяет не только проверить качество радиаторов, но нарушительные протечки и дефекты системы (если они присутствуют). Такой простой метод отопителя позволяет исправить некоторые неполадки до начала сезона, определенное минимальное давление в системе отопления.

Падение давления в системе отопления

В настоящее время всё больше загородных домов оборудуются системой отопления, состоящей из газового двухконтурного котла и радиаторов. Что очень удобно - установив всего один прибор, вы получаете горячую воду и комфортную температуру воздуха в помещении. Почти все производители котлов - крупные зарубежные компании. Но, даже установив у себя в доме надёжный водонагревательный прибор, мы не застрахованы от неприятностей, сопровождающих работу этого аппарата.

Одна из проблем, испытывающих при эксплуатации газового двухконтурного котла - падение давления в системе отопления. Отчего это происходит - попробуем разобраться в этой статье.

ПРИЧИНЫ ПАДЕНИЯ ДАВЛЕНИЯ В СИСТЕМЕ ОТОПЛЕНИЯ

Итак, ситуация из жизни: зима, температура минус 20, загородный дом отапливается двухконтурным котлом. Вы уходите на работу или куда-то по делам, дома тепло. Через какое-то время вы возвращаетесь, заходите домой и понимаете, что отопление не работает, в комнате прохладно.Первым подходом к котлу и обнаруживаете, что он не работает, а манометр показывает ноль, то есть произошло падение давления в системе отопления.

Вы сразу начинаете думать: а что было бы, если бы вы не появились дома продолжительное время? А было бы размораживание радиаторов и выход из строя дорогостоящего двухконтурного котла известной марки.

Что же могло случиться в ваше отсутствие? Здесь всё просто, по какой-то причине выключили электричество, котёл остановился, в системе отопления упало ниже отметки, при которой он может включиться в работу. Свет через час дали, а аппарат начать работать не смог. Вот вам и катастрофа домашнего масштаба.

Что же можно сделать своими руками, чтобы такие ситуации не происходили? Повторюсь, здесь речь пойдёт о вещах, которые можно исправить самостоятельно, если это сбой двухконтурного котла, нужно вызвать специалистов.

Первое, что надо сделать, это проверить отопительную систему на отсутствие протечек. Возьмите бумажную салфетку и протрите все места стыков и соединений.Бытия, что человек уверял, что протечек нет, а давление в системе понижается. В результате случайно, или после более тщательного осмотра обнаруживается, что из системы подкапывает, а лужи на полу не было, потому что вода успевала испариться до того, как капля упадёт на пол. При повышении давления в трубах. Конечно, все найденные протечки нужно устранить.

НАСТРОЙКА РАСШИРИТЕЛЬНОГО БАКА

Второе, на что следует обратить внимание при падении давления в отоплении - это правильная работа расширительного бака.

Как известно, жидкости при нагревании увеличивают свой объём. Вода, например, при температуре 90 градусов увеличивает расширение, равный 3,59%. Поэтому, чтобы в системе отопления не создавалось избыточного давления, используйте расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах.В двухконтурных котлах расширительные баки уже установлены в самом котле.

Указать на неправильную работу расширительного бака, что при нагревании давление резко возрастает, даже возможен аварийный сброс воды через предохранительный клапан, при остывании стрелка манометра опускается вниз до такой степени, что приходиться подпитывать систему. В этом случае нужно отрегулировать работу расширительного бака.

В инструкции к котлу указано, какое давление воздуха должно быть в расширительном бачке. Поэтому, для правильной работы бака это давление нужно установить. Для этого:

1. Перекроем краны подачи воды и обратки.

2. Найдём на котле сливной штуцер, откроем его и сольём воду.

3. Найдём на расширительном баке ниппель, как на велосипедном колесе и спустим весь воздух.

4.Подсоединим автомобильный насос к расширительному баку и накачаем его до 1,5 бар, при этом из сливного штуцера может выходить воду.

5. Опять спустим воздух.

6. Если к бачку подходит шланг от котла, отсоединим его, нужно вылить из бака всю воду.

7. Присоединяем шланг обратно.

8. Накачиваем расширительный бак давления согласно инструкции к котлу

(в нашем случае это 1 бар).

9. Закрываем сливной штуцер.

10. Открываем все краны.

11. Заполняем систему отопления водой под давлением 1-2 бар.

12. Включаем котёл и проверяем. Если при нагреве воды стрелка манометра находится в пределах зелёной зоны, значит, мы всё сделали правильно.

РАСЧЁТ МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА

В некоторых случаях падение давления в системе отопления связано с неправильным выбором двухконтурного котла.При тепловом расчёте учитывается площадь помещений, которые нужно обогреть. Исходя из этих условий, выбирается мощность отопительного прибора. В расчёт закладываются обычные радиаторы, в которых объём воды не очень большой. А если радиаторов используют металлические трубы, чтобы их заполнить, требуется в несколько раз больше, соответственно и объём расширяемой воды тоже будет увеличен.

Расширительный бак в двухконтурных котлах обычно равенство 6-8 литрам. Он рассчитан примерно на 120 литров воды в отопительной системе.Для радиаторов этого вполне достаточно. А вот что может произойти, если в системе воды больше, чем положено по расчёту. Допустим, жидкость, нагреваясь в трубах, расширяется и заполняется штатный расширительный бак. Увеличивается давление через предохранительный клапан. После того, как котёл выключится, вода из бака выходит назад в систему, но так как у котла был аварийный сброс, жидкости в системе не хватает, давление падает ниже критической отметки.Всё, без подпитки системы водой (то есть без участия человека) котёл не включится. Если за окном низкая температура воздуха - размораживание системы обеспечено. Причём случиться это может в самый неподходящий момент.

В продаже появились автоматические подпитыватели воды. Домовладельцам, оставляющим свои жилища без присмотра на долгое время, стоит обратить на них внимание.

Обычно монтаж отопления происходит в тёплое время года, чтобы успеть подготовиться к зиме.Во время пуска котёл работает в среднем режиме, да и осенью ещё тепло. Поэтому, когда нагрев не такой интенсивный, жидкость в системе расширяется, давление в пределах нормы. Когда придут морозы и котёл выйдет на работу при максимальной нагрузке, объём сообщенной жидкости увеличится, что штатного расширительного бака не хватает. Чтобы такой сценарий не состоялся, нужно грамотно настроить систему отопления и вовремя установить в ней дополнительный мембранный расширительный бак, который используется в отопительных системах закрытого типа, когда движение жидкости происходит под давлением, которое создает циркуляционный насос.

Определить точное количество воды в трубах отопления, обычно это делают по мощности: её умножают на 15. Например, у котла мощностью 17 кВт система отопления вмещает 255 литров воды. Существуют методики, помогающие рассчитать объём расширительного бака. Следующий расчёт подходит для систем отопления, смонтированных в одноэтажных домах.

Объём расширительного бака = (V * E) / D, где V– объём воды в системе отопления, Е - коэффициент расширения жидкости, D– эффективность расширительного бака.

D = (Pmax — Ps) / (Pmax +1),

где Pmax - максимальное рабочее давление отопительной системы, равное в среднем 2,5 бар;

Ps– давление зарядки расширительного бака, равное 0,5 бар.

D = (2,5-0,5) / (2,5 +1) = 0,57

Итак, для котла мощностью 17 кВт объём расширительного бака = (255 * 0,0359) / 0,57 = 16,06 л.

В технической документации написано, что аппарат мощностью 17 кВт имеет встроенный расширительный бак объёмом 6,5 л. Для правильной работы двухконтурного котла необходимо установить в отопительную систему дополнительный расширительный бак объёмом 10 л.

Как определить, работает дополнительный расширительный бак в системе, или нет? Для его проверки накачаем насосом давление воздуха, например, до 2 бар, и обеспечим доступ к ниппелю. Подсоединим его к системе отопления. Включим котёл. Во время сообщения воды давление будет подниматься. Если оно увеличится до 1,8 бар, стравим воздух с расширительного бака через ниппель, смотря при этом на манометр котла. Как только давление в бачке снизится на 1,8, вода из системы начнёт заходить в бак, при этом стрелка манометра на котле покажет снижение давления.Это значит, что дополнительный расширительный бак установлен правильно и работает корректно. В завершении надо накачать давление до нужной отметки, например, до 1 - 1,5 бар. На этом всё. Если статья понравилась, поделитесь ей в соцсетях.




Отопление частного дома. Системы отопления

- это благо, к которому стремились первобытные люди, комфортные, эффективные, энергосберегающие системы отопления - это безусловный атрибут жизни современного человека.С развити миром развивались способы отопления дома, а время диктовало организовывать более совершенные системы отопления. Сегодня сделать самую простенькую систему отопления в доме не сложно даже обывателю.

Системы водяного отопления дома

Водяное отопление с помощью отопительного котла и радиаторов - популярная современная система отопления дома.

ООО «НПО« ЭкоВодоСистемы »является официальным партнером ООО« Будерус Отопительная Техника »

и дилером отопительной техники Buderus в регионах Российской Федерации.

Небольшие настенные котлы обычно устанавливают на кухне частного дома, но иногда также строят специальное помещение по типу котельной недалеко от дома с нашим входом. Все трубопроводы, идущие из дома, должны быть очень хорошо изолированы для того, чтобы предотвратить повреждение и возможное их промерзание. Трубы можно утеплить теплоизоляцией для труб, которая предотвращает возможные повреждения трубы от конденсата.После установки котла от него ведут трубы к радиаторам отопления, устанавливают расширительный бак закрытого или открытого типа.

После нагревания в котле вода направляется в приборы отопления, которые и отапливают помещение. По другим трубам охлажденная вода возвращается в котел отопления.

На расширительном баке нужно прикрепить манометр. Ниже бака от главного стояка системы отопления обычно прокладывают "ветку" горячей воды, а от нее - отдельные трубы к одному или двум приборам.Труба, ведущая к одному прибору отопления, имеет меньший диаметр, к двум приборам отопления - больший.

От водопровода к котлу отопления проводят линию с запорным краном, которая необходима для заполнения системы водой. Чтобы спускать воду из системы отопления также существует патрубок с вентилем, который можно подключить к канализации.

Если в частном доме нет водопровода, это не проблема, потому что наполнять систему водой системы отопления приходится крайне редко.Заполнять систему отопления можно ручным насосом или обычным ведром с водой, если расширительный бак открытого типа.

Прокладывать подачу и обратку системы нужно с небольшим уклоном в 3-5 мм на 1 м трубопровода с направлением в сторону движения воды, что обеспечивает свободный выход воздуха через трубу, идущую от расширительного бака, и спуск воды через патрубок, расположенный в нижней точке отопления системы отопления.

Особенности водяной системы отопления

В водяных системах отопления от котла отопления к радиаторам вода движется за счет того, что горячая вода легче холодной. По этой причине в системе отопления следует располагать ниже нагревательных приборов, а значит, повысить давление в системе отопления, и использовать трубы меньшего диаметра, если такой возможности нет, что его чуть выше или на одном уровне с радиаторами. В этом случае вода циркулирует в системе за счет своего охлаждения в трубопроводе нагрева и нагревательных приборов. Чем сильнее охлаждается вода, тем больше она циркулирует по отопительному контуру, и наоборот.

Обычно тепловой изоляцией изолируют только главный стояк, в пределах помещения, где расположен котел.

Системы отопления с газовым отопительным котлом

Природный газ - самый распространенный вид топлива в Нижнем Новгороде и Нижегородской области. Его стоимость минимальна в сравнении с другими видами топлива и затраты будут незначительными. Системы отопления дома с газовым отопительным котлом автономные, а их бесперебойная постоянная работа зависит от запасов газа.

В настоящее время газовые котлы отопления самые популярные в Нижнем Новгороде и области и практичные. Газовые котлы можно разделить на две группы: навесные настенные газовые котлы отопления и напольные газовые котлы отопления.

Не зависимо от типа газового котла в системе отопления дома, все они имеют некоторые общие характеристики: одноконтурные или двухконтурные. со встроенным бойлером или без.

Одноконтурный газовый котел служит исключительно только как прибор отопления. Двухконтурный газовый котелмещает в себе функции отопительного прибора и прибора водоснабжения.Двухконтурный газовый котел имеет теплообменник или два, греющий воду на отопление помещения и на ГВС. Если же понадобится большой объем воды, тогда лучше приобрести газовый котел со встроенным бойлером. Наиболее подходящим является бойлер измененного сообщения.

Настенные котлы отопления Buderus, такие как Logamax U042 / U044, Logamax U052 / U054 и Logamax U052 / U054 T - мощное устройство для нагревания воды.

Мощность настенных газовых котлов обычно в интервале 12 - 35 кВт.Ее достаточно для обогрева помещения площадью до 350 м2. Обычно требуется мощность котла для обогрева исходя из того, что 30 м3 от объема помещения требуется мощность 1 кВт. Газовые котлы в системе отопления, могут иметь камеру сгорания и иметь естественную тягу, или иметь камеру сгорания и принудительную тягу.

Конденсационные настенные котлы - усовершенствованный вид настенных котлов. Они экономичнее обычных газовых котлов отопления, так как рассчитаны на максимально эффективное использование получаемого тепла.Экономия происходит благодаря принципиально новой конструкции камеры сгорания, в которой теплоносителю передается только энергия при сгорании топлива, но и энергия водяного пара при переходе из газообразного состояния в жидкое. КПД конденсационного котла может составлять больше 100%, а экономия - порядка 35%. Buderus производит настенные конденсационные котлы Logamax plus GB112 и Logamax plus GB162, которые могут поставить и смонтировать ООО «НПО« ЭкоВодоСистемы ».

Системы отопления жидким топливом

В нашем регионе очень популярны системы отопления с жидкотопливными котлами. Дизельные котлы отопления или жидкотопливные котлы аналогичны газовым котлам и имеют уровень производительности такой же. Однако жидкое топливо много дороже дров и газа, это имеет смысл применять при отоплении больших построек и отсутствии магистрального газа.

Высококачественные котлы на солярке, мазуте, отработанном масле высоким КПД. Они обеспечивают отопление не только коттеджи, но и большие загородные дома и промышленные объекты. Следует отметить, что при всей дороговизне жидкого топлива, оно все же дешевле электричества.

для расчета необходимого количества столярки, расход топлива можно рассчитать по формуле: мощность горелки в кВт умножить на 0,1.

В линейке котлов Buderus Logano представлены моделями напольных котлов с чугунными и стальными теплообменниками, работающими как на жидком топливе так и на газе.

Дизельные котлы Будерус экономичны в потреблении топлива по сравнению с другим оборудованием производителей и даже могут работать на рапсовом масле.

Дизельные котлы Buderus имеют ряд преимуществ перед аналогичными котлами котлов других производителей:

  • низкий уровень шума за счет звукопоглощающих материалов основания котла и горелки, а также за счет шумоглушителя дымовых газов;
  • работают в комплексе с автоматикой и водонагревателями Buderus;
  • имеют плавную регулировку температуры котла в ручном режиме;
  • в комплект входит емкость для топлива до 300 литров и вытяжка для удаления продуктов сгорания топлива.

Таким образом получается, что хоть сегодня простенькую систему отопления не сложно сделать обывателю самому, то современные эффективные системы отопления с индивидуальными настройками регулировки, автоматикой, климат-контролем - это дело провессионалов.

"ЭкоВодоСистемы" уже много лет специализируется на разработке и применении систем отопления, исходя из индивидуальных особенностей каждого дома и пожеланий.

Примеры разработанных и смонтированных систем отопления в Нижнем Новгроде и области можно посмотреть на нашем сайте. Системы отопления, смонтированные нашими специалистами - это дело рук профессионалов. Разработку и монтаж систем отопления в нашей компании производят исключительно только опытные штатные специалисты. На свои работы мы даем гарантию.

Подробную информацию, как разработать и смонтировать систему отопления в вашем доме, вы можете получить у наших специалистов по телефонам +7 (831) 462-88-84, 466-85-72 или отправив запрос по электронной почте Этот адрес электронной почты защищен от спам-ботов.У вас должен быть включен JavaScript для просмотра ..

Похожие материалы:

Давление в системе отопления: что нужно знать застройщику

Автор Евгений Апрелев На чтение 5 мин. Просмотров 1.1k.

Большинство владельцев частных домов самостоятельно обслуживают автономную систему отопления. Вследствие этого, наиболее частым вопросом у них является: «Что такое рабочее давление в системе отопления (СО), и каковы причины его отклонения от норм?». Ответы на данные вопросы и будут темой данной публикации.

[содержание]

Изучаем теорию

Важнейшими показателями любого СО, определяющими ее эффективность, являются температура и давление.

С первым параметром все понятно: он зависит от работы теплогенератора. Касательно второго показателя: если система не заполнена теплоносителем давление в ней равняется атмосферному. При заполнении контуров вода (благодаря гравитационным силам) воздействует на элементы конструкции.После запуска котельной установки, вода (антифриз, рассол) начинает нагреваться и расширяться, появляется циркуляция. После включения в работу циркуляционного насоса воздействие на внутренней поверхности элементов СО резко возрастает, а напор воды увеличивается.

следует понимать, что на отдельных участках контура данный показатель не бывает одинаковым. Например, на подающем трубопроводе (после циркуляционного насоса) напор всегда выше, чем на участке обратного тока.

Суммируя вышесказанное: давление теплоносителя в системе отопления целиком оборудования зависит от температуры теплоносителя, проходного сечения трубопровода, арматуры и, а так же мощности насоса.

Определяемся с терминологией

В современной теплотехнике и нормативных документах встречаются несколько определений:

  • Статическое, появляется в системе под гравитации на теплоноситель.
  • Динамическое, вызывается движением воды в СО.
  • Рабочее давление в системе теплоснабжения - это сумма статического давления и динамического напора.
  • Номинальное, единичное, показывает показатель элемента, при котором производитель гарантирует СОБОЙ срок работы без изменений в эксплуатационных характеристиках.
  • Максимальное. Это пограничный показатель, который выдерживает СО без выхода из строя ее элементов.
  • Опрессовочное или испытательное, обычно принимается выше рабочего в 1,5-2 раза.

Важно! Наиболее «слабым звеном» в любой отопительной системе является теплообменник теплогенератора. Самые прочные модели могут выдерживать около 3 кг / см 2 или 0,3 МПа. Кроме этого, разводка СО, выполненная полимерной трубой, также имеет ограничения.

Статика и динамика

В открытой, гравитационной СО, статическое воздействие теплоносителя на конструкционные элементы равны перепаду высот между нижней и самой верхней точкой конструкции.Причем, самый высокий показатель будет в нижней точке.

Достаточно монтаж системы отопления частного дома предполагает наличие часто циркуляционного насоса и расширительного бака закрытого типа. В такой конструкции присутствует как статическое (из-за перепада высот), так и динамическое воздействие, которое будет создаваться насосным оборудованием. По мере удаления циркуляционного насоса, данный показатель незначительно снижается из-за гидравлического сопротивления, создаваемого трубопроводом, арматурой и пр.элементы системы.

«Скачки» и «перепады»

В процессе эксплуатации автономных СО практически каждый владелец сталкивается с проблемой скачков давления. Повышение данного значения может говорить о:

  • Перегреве теплоносителя.
  • Неправильных расчетах сечения трубопровода.
  • Загрязнении СО.
  • Наличии воздушных пробок.
  • Некорректной работе регулятора давления в системе отопления.

Совет: Если вы столкнулись с данной проблемой, первое, что нужно сделать - это проверить подпитку.На практике, именно такая причина, специалистами отмечается как наиболее часто встречающаяся.

Падение давления владельцу автономной СО частного дома может сказать о следующем:

  • Утечках. Для данной проблемы чаще всего, внимательно осмотреть трубопровод и входящее в СО оборудование.

Совет: Утечка теплоносителя из СО может быть и «незаметной», через поврежденную мембрану расширительного бака.Для проверки нужно на клапан подкачки воздуха расширительного бака. Наличие воды говорит о трещине в мембране.

  • Удалении воздушной пробки через воздухоотводчик. Как правило, проблема возникает вскоре, после заполнения СО.

Совет: Специалисты рекомендуют перед закачкой в ​​систему, пройти процедуру тепуре деаэрации.

  • Перекрытие участок СО запорно-регулирующий прибор.

Методы контроля

Для мониторинга давления в СО применяются специализированные приборы - манометры, которые в режиме реального времени показывают все изменения данного значения.Конструктивно, данные могут нести чисто информативную функцию устройства, или быть оснащенной контактной группой, коммутирующей работу некоторых элементов СО. Например, при повышении давления выше номинального, контакты манометра размыкаются, что приводит к остановке работы теплогенератора.

Важно! Для оперативного мониторинга состояния СО устанавливаются манометры: на обвязке котлоагрегата; на вход и выход насосного оборудования; по сторонам регулятора давления воды в системе отопления.Кроме этого, специалисты рекомендуют устанавливать манометры на разветвлениях участков; по сторонам грязевиков; в нижней и верхней точке СО.

Как известно, при нагреве теплоноситель расширяется, дополнительно чего его объем увеличивается. За компенсацию объема расширяющегося теплоносителя и резкий скачек давления отвечает расширительный бак, который может быть закрытого или открытого типа.

Для поддержания значений рабочего и номинального давления, в СО входит, так называемая группа безопасности, которая состоит из манометра, автоматического клапана и подрывного клапана.

Что считается нормой?

В частных домах рабочее давление составлять сумму статического и динамического. Как правило, данное значение рассматривается в районе 1,5 - 2 кг / см 2 .

Большинство наших соотечественников, проживающих в многоквартирных домах с центральной СО, интересует вопрос, какое давление в трубах теплоснабжения в квартире? Однозначно ответить на данный вопрос практически невозможно: все зависит от этажности дома и выбранной схемы разводки.

Как правило, давление в СО многоэтажного дома не должно быть меньше 5 атмосфер, которые используются для преодоления уровней и местных сопротивлений. Чаще всего, в пятиэтажных домах данное достижение 4-5 бар; а в девятиэтажках - 6-8 бар; в подающей магистрали оно обычно бывает 10-12 кг / см 2 и зависит от протяженности трассы.

Важно! Давление в трубах теплоснабжения в установке самостоятельно не рекомендуется.Это может негативно отразиться на эффективности работы отопительной системы и сроке службы отопительных приборов.

В качестве заключения. Как бы грамотно не была смонтирована каждый частный дом, рано или поздно владелец сталкивается с перепадами и скачками давления, которые сигнализируют о неполадках и необходимости проведения мероприятий для их обнаружения и устранения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
