Индукционное отопление частного дома своими руками – Индукционный котел отопления своими руками: как соорудить самодельный агрегат

Индукционный котел своими руками: устройство, схема, чертежи, монтаж

Индукционные отопительные котлы появились в продаже недавно и сразу составили конкуренцию привычным электрокотлам с ТЭНами. При схожих размерах и потребляемой мощности индукционные нагреватели способны значительно быстрее прогреть систему, кроме того, они могут работать в системах с низким качеством теплоносителя и реже требуют обслуживания. Применив знания в электротехнике и смекалку, можно сделать индукционный котел отопления своими руками.

Принцип действия

В основе действия индукционных котлов и других нагревательных приборов этого типа лежит способность токопроводящих материалов нагреваться под действием вихревых токов, создаваемых в результате электромагнитной индукции.

Источником индукции служит высокочастотный переменный ток, проходящий по первичной обмотке нагревательного прибора, выполненной в виде катушки. Нагревательный элемент, помещенный внутрь катушки, играет роль вторичной короткозамкнутой обмотки. В нем происходит преобразование электромагнитной энергии в тепловую.

Вихревые токи возникают и при промышленной частоте 50 Гц, но эффективность нагревателя при этом будет невысока, а работа прибора будет сопровождаться сильным гулом и вибрацией. При повышении частоты до 10 кГц и выше шум исчезает, вибрация становится неощутимой, а нагрев усиливается.

Схема кирпичной печи с котломДанная статья рассказывает о том, как сложить печи для дачи на дровах своими руками.
Об особенностях эксплуатации дровяного котла с водяным контуром можно узнать здесь
Об особенностях и преимуществах конструкции кирпичной печи с водяным контуром можно смотрите: https://gidpopechkam.ru/pechki/kirpichnaya-vodyanym-konturom.html

Устройство

Модель индукционного аппаратаПромышленный индукционный котел состоит из сердечника, роль которого играет теплообменник, вокруг которого намотана тороидальная обмотка, подключенная к высокочастотному преобразователю. При прохождении по обмотке тока создается переменное электромагнитное поле, в результате которого возникают вихревые токи, проходящие через сердечник.

Обмотка подключена к высокочастотному преобразователю, в котором сигналом с блока управления создается ток необходимой частоты. Современные котлы имеют высокий уровень автоматизации, позволяющий не только создать оптимальный режим нагрева теплоносителя, но и отключить устройство в случае аварийной ситуации.

Внутри сердечника-теплообменника находится теплоноситель. Под воздействием вихревых токов он нагревается до высоких температур. За счет разницы между температурой теплоносителя на входе и на выходе, из котла циркуляция теплоносителя по системе происходит непрерывно, даже без подключения насоса. Поэтому индукционные котлы можно использовать в системах с принудительной и естественной циркуляцией.

Схема обогрева индукционным котлом

Теплоносителем может быть как вода, так и антифриз, тосол, масло. Качество жидкости при этом не имеет значения: постоянная вибрация системы, неощутимая человеком, делает невозможной осаждение накипи и других примесей на стенках теплового контура.

Внешняя оболочка

— металлический корпус, оснащенный системой тепловой и электрозащитной изоляции.

Форма котла может быть любой, как и способ его установки: благодаря отсутствию бака внутри котла его размеры обычно невелики, а масса не превышает 50 кг.

Индукционный котел нельзя даже кратковременно включать в работу без заполнения системы теплоносителем! Может произойти перегрев котла и выход из строя его элементов!

Достоинства:

  • Высокий КПД. Большинство производителей называют цифры 95-98%;
  • Большой выбор моделей различной мощности на однофазное напряжение ~220 В или трехфазное ~380 В;
  • Быстрый прогрев системы отопления при запуске;
  • Могут работать с любым теплоносителем;
  • Контур, по которому внутри котла проходит теплоноситель, абсолютно герметичен, что исключает протечки и связанные с ними неисправности;
  • Длительная работа без образования накипи и отложений. Именно это явление со временем снижает эффективность котлов с ТЭНами и служит частой причиной их поломки из-за перегрева нагревательных элементов;
  • Срок службы, заявленный производителями — от 25 до 30 лет.

Не лишены нагреватели и недостатков, наиболее значимый из которых — высокая цена. Этот фактор обычно побуждает рачительного хозяина собрать самодельный индукционный котел из подручных материалов и приборов. Несмотря на сложность процессов, происходящих в котлах такого типа, возможно создать конструкцию, не отстающую по основным параметрам от котла промышленного изготовления, и сделать индукционный котел своими руками.

Котел с питанием от сварочного инвертора

Индукционный котёл с питанием от сварочного инвентораКонструкция такого самодельного котла довольно проста. Наиболее сложный для самостоятельного выполнения блок, требующий знаний основ электроники и электротехники — высокочастотный преобразователь. Его функцию отлично выполняет сварочный инвертор современного типа, способный выдавать выходной сигнал с частотой 20-50 кГц.

Кроме этого для монтажа потребуются:

  • медная проволока в эмалевой изоляции диаметром 1-1,5 мм;
  • изолированный провод с клеммами для подключения обмотки к инвертору;
  • обрезки проволоки из нержавейки диаметром 3-5 мм, длиной 5 см;
  • мелкая сетка из нержавейки;
  • отрезок водопроводной трубы из шитого полиэтилена или полипропилена для систем ГВС и отопления с диаметром 50 мм и толщиной стенки 8,4 мм, длина — 1 м;
  • переходники с трубы 50 мм на трубы, задействованные в существующей или проектируемой системе отопления, тройник для подключения аварийного клапана и два шаровых вентиля;
  • полосы текстолита для крепления обмотки;
  • эпоксидный клей для изоляции обмотки;
  • корпус самодельного котла, его можно сделать из распределительного металлического или пластикового шкафа, в который можно установить инвертор и закрепить нагревательный элемент.

Последовательность сборки и монтажа элементов:

  1. На отрезок полипропиленовой трубы диаметром 50 мм с помощью эпоксидного клея крепят 4 полосы из текстолита шириной 8-10 мм, отступив от концов трубы по 70-100 мм. На них будет намотана обмотка. Для закрепления крайних витков обмотки в текстолите можно сделать пазы.
  2. Наматывают 50-100 витков медной проволоки в эмалевой изоляции. Витки должны располагаться примерно через 0,3-0,6 мм на равном расстоянии. Точное количество витков зависит от диаметра используемого провода и его удельного сопротивления, а также выходных параметров инвертора.
  3. При установке самодельного котла в жилом помещении рекомендуется выполнить тороидальную обмотку для снижения внешнего электромагнитного поля. Тороидальная обмотка состоит из одинакового количества встречно направленных витков, при этом электромагнитные потоки взаимно компенсируются и проходят только по внутреннему контуру.
  4. Внутрь трубы с одного ее конца вставляют сетку из нержавейки и плотно набивают ее с другой стороны отрезками нержавеющей проволоки — она будет нагреваться под воздействием вихревых токов. Нержавейку рекомендуется использовать для того, чтобы со временем не произошло коррозионное разрушение проволоки, но теоретически подойдет любой токопроводящий металл, в том числе проволока-катанка. Второй конец трубы также закрывают сеткой.
  5. На оба конца трубs напаивают полипропиленовые переходники на диаметр, используемый в системе отопления. На них устанавливают шаровые вентили, позволяющие перекрыть циркуляцию и снять теплообменник для ревизии.
  6. Со стороны верхнего выходного переходника устанавливают аварийный клапан для сброса давления.
    Обмазывают обмотку эпоксидным клеем для обеспечения качественной электроизоляции обмотки. Изготовление клея рекомендуется выполнять с небольшим отступлением от инструкции, добавив на 10-15% меньше отвердителя. Это сделает изоляцию менее хрупкой.
  7. Крепят к выводам обмотки провода в изоляции с помощью обжимных клемм. Второй конец провода должен быть оснащен клеммами для подключения к инвертору. Диаметр проводов должен выдерживать максимальный выходной ток инвертора.
  8. Устанавливают теплообменник в шкаф, закрепив его на кронштейны из термостойкого не проводящего ток материала. Можно использовать текстолит.
  9. Подключают нагреватель к системе и заполняют ее водой.
  10. В нижнюю часть шкафа ставят инвертор. Подключают к нему клеммы и включают его в сеть. Производят запуск котла и настройку режима.
Корпус шкафа из металла необходимо обязательно заземлить!

Из индукционной плитки

Индукционный котел из плитыИндукционный котел можно сделать также на основе индукционной плитки. Для этого разбирают нагревательный элемент плитки и используют медный провод для намотки на сердечник, изготовленный указанным выше способом.

Блок управления плиткой используют для питания полученной обмотки, выставляя необходимую мощность на сенсорной панели управления.

Однако, этот способ имеет существенные недостатки:

  • Для успешной работы такого самодельного котла нужно рассчитать параметры индуктивности вновь собранной катушки. Они могут не совпасть с теми, на который рассчитана электроника плитки, в результате чего блок управления может выйти из строя. Для расчетов нужно обладать неплохими знаниями в области электротехники и уметь разбираться в схеме подключения;
  • Большинство моделей плит оснащено автоматическим отключением через 2-3 часа после начала работы конфорки. Это приведет к регулярному отключению котла;
  • Плитки индукционного типа обычно имеют мощность не более 2,5 кВт, поэтому пригодны только для переделки на котел малой мощности.

Ошибки в устройстве индукционного котла из плитки показаны в видеоролике:

Более простой вариант использования индукционной плитки, исключающий разборку устройства и монтаж новой схемы — установить на неё герметичный бак из нержавейки подходящего размера с входным и выходным штуцером и подключив его в качестве котла в систему отопления. С такой схемой подключения справиться практически каждый.

При наличии необходимых знаний и умения разбираться в схемах можно последовать примеру автора видеоролика и собрать функциональный индукционный котел из плитки, доработав его схему.

Нагреватель сухого типа

Принцип работы индукционного котла предполагает использование воды или другой жидкости не только в качестве теплоносителя, но и для охлаждения сердечника. Но нагрев вторичной обмотки, роль которой в этом устройстве играет труба с водой, произойдет и в том случае, если она будет состоять только из металла.
Степень нагрева в этом случае зависит от соотношения силы электромагнитного поля, создаваемого обмоткой, и массы металла сердечника. Произведя расчеты, можно создать сухой индукционный нагреватель своими руками из металлических труб и медной обмотки, как это показано в видео.

Использование индукционного котла обходится дешевле, чем обычного электрокотла с ТЭНами, и самодельная конструкция позволит значительно уменьшить затраты на его установку. Аналогично можно собрать водонагреватель проточного типа для установки на даче, подобрав устройство необходимой мощности.

gidpopechkam.ru

Индукционное отопление своими руками

Приветствую, Самоделкины!

Сегодня речь пойдет об отоплении.
Возможно ли самостоятельно собрать отопительный электрический котел в домашних условиях?


Безусловно, но для этого придется использовать некоторые приборы и материалы, которые имеются не у каждого. Поэтому, если захотите изготовить самостоятельно похожее устройство, скорее всего у вас возникнет необходимость посещения строительного магазина, а так же магазина мелкой бытовой техники.

Что понадобится для изготовления?
1. Индукционная бытовая плитка с потребляемой мощностью 1 кВт
2. Радиатор отопления. Автор использовал биметалл (можно использовать алюминиевый). Количество секций выбирайте в зависимости от площади которую вам нужно отопить. В данной статье, в качестве примера, используется радиатор, состоящий из 4-ех секций.
3. Металлический гофрированный шланг (подводка для ванны), необходимо минимум полтора метра, нужно брать с запасом
4. Фитинг и муфты
5. Медная трубка

В качестве нагревательного источника автор использовал индукционную бытовую плитку.


Давайте вкратце рассмотрим принцип работы индукционной плиты.

Внутри такого прибора скрывается не нагревательный элемент, а электромагнитная катушка. Если пропустить через катушку ток возникнет поле. Если сверху на катушку поместить металлический предмет, то в нём возникнут токи. Чтобы так смог гореть он должен быть высокочастотным это значит быстро менять направление туда-сюда. Такой ток будет создавать нагрев. Обратная сторона такой технологии — это мощное электромагнитное поле. Рядом с некоторыми индукционными плитами работают плохо или вовсе перестают работать микрофоны. Вредит ли здоровью человека индукционная плита? Давайте разбираться. На очень близком расстоянии от электромагнитной катушки менее 10 см интенсивность электрического поля будет примерно 137 В/м. Если прибор фиксируемый электромагнитное поле расположить на расстоянии 50 см то интенсивность поля ослабевает и не превышает уже 18 В/м.

Вывод следующий: с такой плитой не стоит обниматься и всё будет О'кей.

Индукционный нагрев несомненно имеет одно, но довольно существенное преимущество по сравнению с обычным нагревом (тэном). Главный критерий - это конечно КПД. Еще одним несомненным плюсом является возможность более долгого срока эксплуатации. Нагревательные элементы, используемые в обычных бытовых плитках так называемые тэны довольно быстро выходят из строя. Чаще всего они попросту перегорают. В процессе эксплуатации таких плиток бывает возникает необходимость замены нагревательного элемента на аналогичный. Электромагнитная катушка, используемая для производства в основном бытовых электроплиток намного реже выходят из строя или не выходят вообще на протяжении всего срока службы изделия. В данной статье речь пойдет о том, как сделать довольно простой индукционный обогреватель. По словам автора, изготовление такого прибора не займет у вас много времени. Также автор уверяет что таким обогревателем имеющего мощностью около 1 кВт возможно отапливать помещение площадью примерно 30 м².

Совершенно у каждой индукционной плитки имеется регулятор мощности. С его помощью будет производиться регулировка температуры нагрева радиатора.

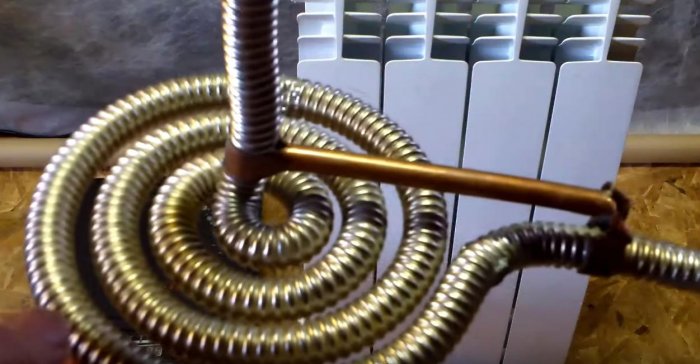

Сначала автор изготавливает импровизированную спираль используя металлический гофрированный шланг диаметром 20 мм. Выполнен он из нержавеющего сплава, приобрести такой можно практически в любом строительном магазине. Его нужно свернуть как показано ниже.



Необходимо получить спираль, состоящую минимум из 4-ех витков. На ее изготовление автор потратил чуть больше метра подводки.
Гнется шланг очень легко без использования специальных инструментов, просто руками. Диаметр круга спирали должен немного превышать площадь нагревательной поверхности плитки. Чтобы конструкция работала необходимо сделать замыкательной перемычку контура. Во-первых, это придаст жесткость конструкции, а во-вторых индукционная плитка начнет воспринимать ее как нормальную посуду, предназначенную для использования на плитках такого типа. Без этой запайки индукционная плита не увидит такую спираль и просто на просто не включится и все устройство в конечном итоге не будет работать.

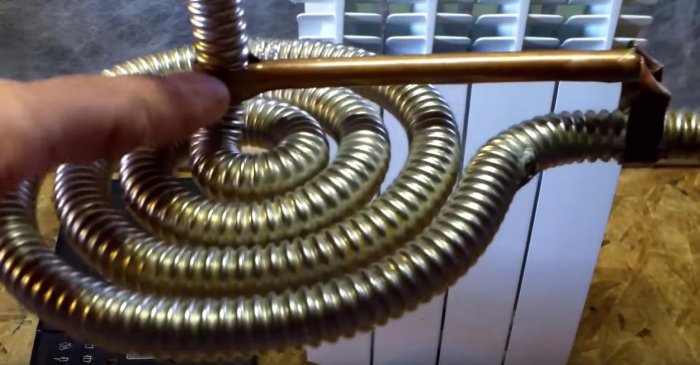

Таким образом это очень важная часть данной конструкции. Автор изготовил такую перемычку используя медную трубку припаяв ее таким образом к металлическому шлангу. Каких-либо сложностей при изготовлении спирали с соединяющей ее контур перемычкой, по словам автора, возникнуть не должно. Сам он собрал ее примерно за 1 час. В итоге получился замкнутый контур и вся мощность индукции будет использована для нагрева. Внутри шланга будет циркулировать вода. Поэтому индукция будет трудиться над ее нагревом.

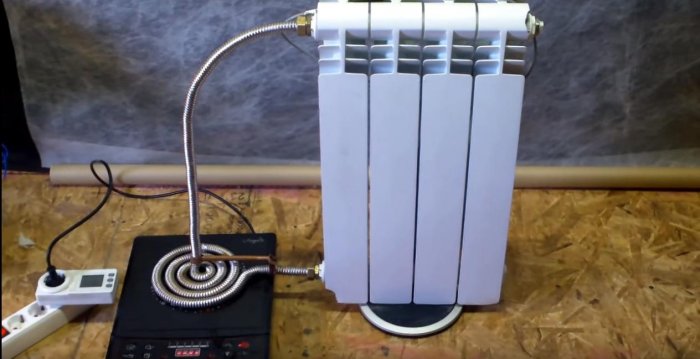

Самодельный индукционный котёл практически готов. Фактически он состоит всего из двух элементов, из индукционной плитки купленный в магазине и сделанные своими руками в спирали.

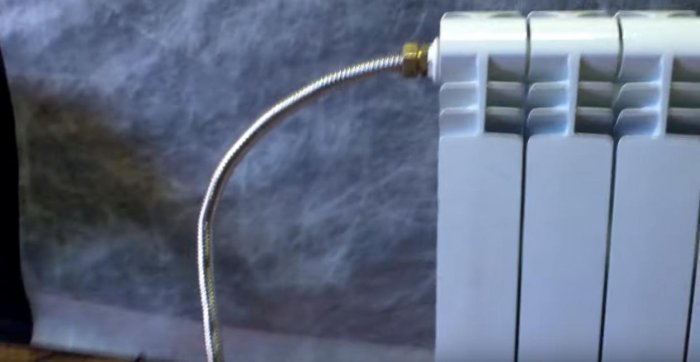

Далее необходимо подключить к батарее контур. Используя фитинги соединяем детали.


Завитушку необходимо расположить на плитке.

Далее автор приступает к заливке воды в радиатор. Вода сама будет циркулировать в системе отопления. Дополнительный насос не потребуется. Горячая вода будет подниматься вверх и по мере остывания опускаться вниз где снова попадет в спираль и будет опять подвергнута нагреву и так бесконечно.

Для того, чтобы заполнить систему водой необходимо открутить заглушку на радиаторе отопления. Наполнять радиатор до краев не нужно, надо учитывать, что при нагревании, вода расширяется.

Так как специального расширительного бочка данная конструкция не имеет, то эту роль будет выполнять сам радиатор. Именно поэтому при его наполнении оставляем немного места.

Итак, приступаем к проверке. Необходимо включить плитку.


Для начала установить минимально возможную мощность, а потом, по мере необходимости, уже установить максимальную.
Автор разместил датчик электронного термометра на радиаторе отопления. Цифры быстро довольно быстро начали меняться, увеличиваясь соответственно прошедшему времени работы прибора. В процессе испытания выяснилось, что четырех секционной радиаторной батареи, оказалось мало для индукционной плиты мощностью 1 кВт. Температура системы отопления быстро росла. Такой плитке не составит труда нагреть радиатор состоящий и из значительно большего числа секций (10 или 12 например). По заверению автора для нормальной работы данного отопительного агрегата, во избежание перегрева и закипанию воды, необходим радиатор с 12 секциями. Это если в плитке установлена индукционная катушка с мощностью не превышающей 1 кВт. Так же автор говорит о разделении такой батареи на 2 части по 6 секций каждая.
Так же это устройство можно приспособить (помимо использования в качестве отопительного котла) для других нужд, например, его можно использовать в качестве водонагревателя (бойлера).

Плюсом данной конструкции является возможность использовать плитку по своему прямому назначению – для разогрева или приготовления еды. Для этого просто нужно аккуратно достать плитку из-под спирали. Конструкция при этом никак не пострадает, она обладает достаточной жесткостью.


Закончили кухонные дела, поставили плитку под спираль котла и все, можно включать и эксплуатировать прибор.

На более дорогих моделях индукционных плит можно установить определенную температуру нагрева и прибор будет сам ее поддерживать.
Автор самоделки занялся подсчетами и пришел к выводу, что примерный КПД его изобретения при сравнении с обогревателем, в котором в качестве нагревательного элемента используется тэн, оказался примерно в 3,5 раза выше чем КПД обогревателя с тэном. Автор использовал такой отопительный прибор, когда за окном было достаточно холодно (термометр показывал -15°C), при этом в помещении в котором в качестве системы отопления использовался самодельный индукционный котел температура воздуха была около +20°C. Исходя из полученного практического испытания можно заявить, что данная конструкция имеет место быть и даже является более экономичной в плане потребления электроэнергии.

Ролик:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Простое индукционное отопление своими руками

Индукционный нагрев имеет существенное преимущество по сравнению с тэновым. Главным критерием тут является КПД преобразования электрической энергии в тепловую. В статье пойдет речь о том как сделать супер простой индукционный обогреватель из готовых устройств и деталей. На постройку у вас уйдет не более двух часов. Таким обогревателем, мощностью около 1 кВт, можно будет отопить помещение примерно 30 кв.м.
Простое индукционное отопление

Что понадобиться для индукционного обогревателя?


  • Индукционная бытовая плитка. Стоит она не так дорого и имеет потребляемую мощность около 1 кВт.
  • Радиатор отопления. Я взял биметаллический. Количество секций зависит от площади, которую вам нужно обогреть.
  • Металлический гофрированный шланг - можно купить в любом сантехническом магазине. Понадобится 1,5 метра с запасом.
  • Фитинг и муфты для подключения трубы к радиатору.
  • Кусок медной трубки для замыкания контура.

Радиатор и плитка:
Любая индукционная плитка имеет регулировку мощности, с помощью который можно регулировать температуру нагрева радиатора.
Простое индукционное отопление
Гофрированная труба - подводка для воды:
Простое индукционное отопление
Сгибаем трубку как улитку или спираль. Гнется она легко руками. Площадь круга улитки должна быть больше круговой нагревательной поверхности на плитке.
Простое индукционное отопление
Главное, не забыть сделать замыкательную перемычку этого контура, иначе ничего работать не будет. Я сделал её из медной трубки, припаяв к началу и концу спирали. Теперь контур замкнут и вся мощность индукции будет устремлена в нагрев.
Простое индукционное отопление
Индукционный котел готов. Фактически он состоит их покупной индукционной плитки и сделанной спирали, через которую будет пропускаться вода.
Простое индукционное отопление
Прикручиваем к батарее контур.
Простое индукционное отопление
Простое индукционное отопление
Простое индукционное отопление
Под завитушку ставим плитку.
Простое индукционное отопление
Заливаем воду в радиатор. При нагреве она будет сама циркулировать в системе, дополнительного насоса в данном случае не требуется.
Включаем и проверяем. Устанавливаем для начала минимальную мощность на плите, а потом, если нужно, на максимальную.
На дорогих моделях уже сразу можно установить температуру нагрева и плитка сама будет ее поддерживать.
Простое индукционное отопление
Простое индукционное отопление
Посчитал примерный КПД индукционного обогревателя по сравнению с обогревателем на тэнах. И оказалось, что КПД индукционного обогревателя в 3,5 раза выше, чем тэнового обогревателя.

Смотрите видео


Более подробные эксперименты и модернизацию системы смотрите в видеороликах автора.

Сборка самого котла.



Выбор индукционной плитки. Доработка.



Подключение автоматики.



Тестирование в системе водяного отопления.


sdelaysam-svoimirukami.ru

схема, устройство, чертежи и пошаговая инструкция по монтажу + фото

Многие жители частных и многоквартирных домов, пытаясь сэкономить на электроэнергии, ищут наиболее выгодный вариант, позволяющий отопить свое жилье.

Именно поэтому люди все чаще устанавливают своими руками индукционные котлы.

Главные преимущества такой установки заключаются в том, что она экономична и долговечна, а смонтировать ее можно самостоятельно.

нагревательДанную конструкцию можно собрать собственноручно

Устройство котла

Перед тем как приступать к сборке, необходимо разобраться в принципах функционирования прибора. Сразу нужно отметить, что они схожи с ТЭНами, которые отвечают за преобразование электрической энергии в тепловую.

Установка индукционного электрокотла своими руками не требует полной замены системы отопления, так как он работает по принципу электрического индуктора, который включает в себя две обмотки:

  • первичную;
  • вторичную.

Первичный контур занимается преобразованием электрической энергии в вихревой ток, а вот созданное этим процессом магнитное поле уходит на вторичную обмотку, где происходит выработка тепла.

В этом видео вы узнаете, как сделать индукционный котёл своими руками:

Главным элементом в приборе является корпус. Он состоит из следующих частей:

  • сердечника;
  • внешнего корпуса;
  • электроизоляции;
  • теплоизоляции.

У промышленных приборов обмотка цилиндрическая. Изготовленный своими руками индукционный котел имеет тороидальную обмотку. Она собирается из медного провода. Корпус окружен ферромагнитной сталью толщиной около 1-1,5 см. Все это позволяет заметно снизить вес агрегата и повысить показатели КПД.

Если сравнить самодельное устройство с любым другим оборудованием, работающим на газе или жидком топливе, то можно выделить его следующие нюансы:

  • тепловой носитель обладает двойным нагреванием;
  • более быстрый обогрев помещения;
  • минимальный показатель инерции;
  • из-за магнитной индукции не образовывается накипь;
  • прибор не нуждается в чистке.

Также стоит отметить, что теплоноситель в собранном своими руками индукционном котле отопления получает около 97% тепловой энергии. А это увеличивает производительность и снижает затраты на электроэнергию.

наборЭто все, что вам понадобится, чтобы его изготовить

Монтажные работы

Изначально необходимо подготовить чертеж. Индукционный котел своими руками легче всего смастерить, имея под рукой схему отопительной системы. Если все подготовлено, то можно приступать к рабочему процессу. При этом какого-либо особенного оборудования или слишком дорогостоящего материала для изготовления не требуется. Будет достаточно иметь минимальный опыт работы со сварочным аппаратом инверторного типа. Все действия выполняются следующим образом:

  1. Для начала нужно нарезать нержавеющую проволоку на несколько частей. Их длина должна составлять около 5 сантиметров, диаметр — 7 миллиметров.
  2. Чтобы сделать корпус, понадобится пластиковая труба диаметром 50 мм.
  3. Теперь требуется прикрыть дно подготовленной трубы металлической сеткой. Желательно, чтобы она была с мелкими ячейками, тогда через них не смогут пройти куски нержавейки.
  4. Заполняют корпус имеющейся проволокой. Затем плотно закрывают второе отверстие трубы, используя такую же сеточку.
  5. На следующем этапе предстоит намотать медную проволоку на среднюю часть корпуса, произведя около 90 оборотов. Сделать это нужно как можно плотнее.
  6. Теперь необходимо подключить к конструкции переходник для врезки. Можно использовать как водопроводную, так и отопительную систему.

После выполнения этих действий должно получиться следующее: вода проходит в нагреватель через первый переходник, быстро нагревается, а затем поступает в радиаторы уже через второй переходник, тем самым обогревая все жилище.

Таким образом, можно достаточно легко сделать индукционное отопление частного дома своими руками. При этом такая конструкция не нуждается в отдельном котельном помещении. Для этого необходимо просто вырезать отрезок трубы рядом со входом в радиатор и приварить на это место самодельный нагреватель.

После этого нужно правильно произвести подключение готовой катушки к инвертору 18-25 А, а также заполнить систему теплоносителем. Главное, не производить подключение без теплового носителя, так как пластиковая оболочка прибора просто расплавится, а все ранее произведенные действия будут напрасными. Также не стоит забывать про заземление, оно позволит не беспокоиться о безопасности.

Важные рекомендации по сборке

Котлы этого типа просты в сборке, установке и дальнейшей эксплуатации. Существуют правила, которые помогут без труда оборудовать в доме индукционное отопление своими руками:

  • схемы и чертежи обязательно используются во время работы, только так можно получить котлы, которые будут функционировать качественно и бесперебойно;
  • самодельными агрегатами можно пользоваться только в закрытых системах обогрева, когда циркуляция воздуха действует за счет работы насоса;
  • разводка отопительной системы, работающая в комплексе с прибором, изготавливается исключительно из пластиковой или пропиленовой трубы;
  • чтобы предотвратить возможные неприятности, необходимо правильно установить нагреватель (он должен находиться на расстоянии 30 сантиметров от стенок и 80 сантиметров от поверхности пола и потолка).

Кроме этого, требуется оборудовать патрубок специальным подрывным клапаном, с помощью которого можно будет всегда удалить лишний воздух из отопительной системы, нормализовать давление и обеспечить оптимальные условия для работы.

kaminguru.com

своими руками, как лучше сделать самому, схема, плюсы обогрева частного дома плиткой на индукции

Мангалы, печи,
барбекю
  • Строительство своими руками
    • Барбекю
      • Под крышей
      • Проекты из кирпича
      • Проекты из металла
      • Вопросы строительства
      • Аксессуары
    • Мангал
    • Коптильня
      • Домашние
      • Из чего сделать
      • Компоненты, аксессуары
      • Из металла
      • Из кирпича
      • На дачe
      • Для разных продуктов
      • Холодного копчения
    • Печь
      • Виды печей
      • Вопросы строительства
      • Отделка
    • Гриль
    • Тандыр
  • Грили
    • Электрогрили
    • Газовые
  • Тандыр
  • Коптильни
    • Для дома
  • Печи
    • Для дачи
    • Для дома
    • Для производства
      • Муфельные
    • Для бани
    • Туристические
  • Производители
    • Печей
      • Мини-печи
      • Для бани
      • Для дома
      • Муфельных
    • Грилей
      • Weber
      • Philips
      • Tarrington House
  • Отопление
    • Котлы
      • Газовые
      • Дровяные
      • Пеллетные
      • Электрокотлы
      • Твердотопливные
      • Пиролизные
    • Компоненты системы
      • Теплоноситель
      • Насос
      • Гидрострелка
      • Трехходовой кран
      • Терморегулятор
    • Трубы
    • В квартире
      • Счетчики
    • Теплицы
    • Загородного дома
    • Теплые полы
    • Обогреватели
      • Инфракрасные
    • Радиаторы
      • Обслуживание
      • Установка
      • Виды
    • В частном доме
    • Конвекторы
    • Топливо
    • Виды
      • Геотермальное
    • Системы
      • Ленинградка

ogon.guru

Индукционное отопление частного дома своими руками


Индукционное отопление частного дома своими руками

На то, чтобы начать разработку системы индукционного отопления для частного дома, подтолкнуло видео, идея которого заключается в том, что отказавшись от центрального отопления, в каждую батарею вставляется ТЭН от электрического водонагревателя. В принципе, все очень просто и можно сделать своими руками. Никаких труб в квартире не идёт, а провода можно спрятать либо стену либо в кабель-канал. Кроме отсутствия труб в этой идее есть еще один существенной плюс. Происходит экономия электроэнергии за счет того, что мы можем в каждой комнате регулировать температуру отдельно.

Кроме того, если вы выходите на работу, вам совсем не обязательно в доме поддерживать комфортную для вас температуру, ее можно снизить градусов на 5.

Именно раздельное отопление каждой комнаты позволяет существенно сэкономить электричество и, в конечном итоге, ваш бюджет. Однако поиски решения проблемы экономии автора видео начались с темы индукционных обогревателей. На фото ниже пример такой системы.

Возник вопрос: зачем использовать индукционный нагреватель для нагрева воды, которая потом будет нагревать и регистры батареи отопления. Ведь можно сделать нагрев самих регистров, если они будут изготовлены из магнитного материала. И тогда от воды как теплоносителя можно будет отказаться совсем. То есть все эти вещи, — насосы, датчики давления, моторы и др., превращающее дом в подводную лодку, станут ненужны.  Ведь можно индукционными токами нагревать именно регистры, но не алюминиевые, а стальные. При достаточно большой площади охлаждения можем получить хороший КПД.

В первом варианте планировалось собрать из шести стальных полос шириной 40 миллиметров и толщиной 4 миллиметра, к которым планировалось приварить с десяток квадратных труб 20 на 20 и между ними уже засунуть индукционную катушку.

Был собран прототип, намотана катушка. Первые опыты показали, что нагрев стали индукционными токами имеет гораздо больший КПД, чем непосредственный нагрев при помощи нихромовых спиралей и обогревателей. Прежде всего показателем в пользу того, что индукционные токи гораздо эффективней обычных нагревателей, показал первый эксперимент. Кусок стали за 5 минут был нагрет до температуры выше 100 градусов мощностью 190 ватт. 200-ваттным паяльником подобные объемы разогреть невозможно.

Однако сделать полноценный обогреватель данных габаритов будет все-таки недостаточно. И даже не доделав до конца показанную выше на фото конструкцию, было решено сделать более мощную систему из десяти полуметровых отрезков квадратной трубы 25 на 25, толщина металла 2 миллиметра.

Почему не был взят металл толщиной на 1,5 мм? Потому что чем толще металл, тем у него меньше тепловое сопротивление. Следовательно вся труба будет прогреваться более равномерно, чем труба из полтора миллиметровой стали.

Между квадратными трубами были приварены стальные полосы шириной 20 мм и толщиной 4 миллиметра. В конечном итоге получилась конструкция (на фото ниже) между двумя половинками которой планировалось установка индукционных катушек.

Все шаги по изготовлению системы отопления своими руками на видео ниже.

Вторая часть, в которой рассмотрена принципиальная схема устройства и сравниваются по производительности тепловентилятор и индукционный обогреватель.

Третий ролик, в котором вся информация изложена в сокращенном видео, разъя

teplo-ltd.ru

Как сделать индукционный котел отопления своими руками

Чтобы обеспечить теплый и уютный комфорт своего загородного дома, человек, в первую очередь, задумывается о том, каким способом обогреть свое жилище. Прежде всего, это касается выбора отопительного оборудования.

Главными критериями выбора отопительных агрегатов являются эффективность их использования, а также минимум затрат за оплату энергоносителей.

Исходя из этих критериев, многие люди считают, что наиболее оптимальным оборудованием для частного дома являются газовые котлы и электрические. Но об эффективности их использования смело можно поспорить в силу того, что газ и электричество постоянно дорожают, а это, в свою очередь, никак не удешевляет затраты на обогрев жилища.

Мы же предлагаем вам ознакомиться с таким альтернативным вариантом обогрева загородного дома, как использование индукционного отопления. Поэтому, в этой статье мы подробно расскажем об индукционном котле и его технических характеристиках, а также опишем процесс создания этого агрегата своими руками.

Устройство

Такой вид современного отопительного оборудования, как индукционный котел, состоит из следующих конструктивных компонентов:
  1. Индуктор. Этот элемент является самым важным компонентом устройства индукционного агрегата. Это, своего рода трансформатор, схема которого имеет две обмотки:
    • первичная обмотка, как правило, намотана на сердечник, и именно в ней создается электромагнитное поле, которое и образует вихревые потоки;
    • вторичная обмотка, которая одновременно является и корпусом котла, принимает вихревые токи и передает энергию непосредственно теплоносителю.
  2. Инвертор. Этот компонент котлоагрета можно назвать еще и преобразователем. Иначе говоря, основная функция инвертора заключается в том, что он принимает обычную бытовую электроэнергию и преобразовывает ее в высокочастотный ток, который подается непосредственно на первичную обмотку индуктора.
  3. Нагревательный элемент. Это тот же самый сердечник, который может быть представлен в виде металлической трубы.
  4. Патрубки. Один из них предназначен для того, чтобы в котел поступал теплоноситель, а другой подает нагретую воду непосредственно в отопительную систему.

Замечание специалиста: расчет индуктора производится в зависимости от того, какая мощность котла необходима для обогрева жилища.

Как правило, мощность котла рассчитывается по следующей формуле: 1 кВт на 10 м2 помещения, при условии, что высота потолков не превышает 3 метров. Например, если общая площадь дома составляет 130 м2, то, соответственно, нужен будет индукционный котел мощностью 13 кВт.

Принцип работы

Чтобы понять, как функционирует индукционный агрегат, необходимо ознакомиться с следующими важными моментами:
  • вода поступает в котлоагрегат по входному патрубку;
  • включается инвертор и подается высокочастотный ток;
  • вихревые потоки начинают сначала нагревать сердечник, а затем весь нагревательный элемент в целом;
  • получаемое тепло передается непосредственно теплоносителю;
  • разогретый теплоноситель с помощью гидростатического давления передается в отопительную систему через выходящий патрубок.

Совет специалиста: в качестве теплоносителя в индукционном котле может выступать вода, антифриз, масло и другие жидкости на нефтяной основе.

Анализируя устройство и принцип работы котла этого вида, невольно можно прийти к выводу о том, что индукционный котлоагрегат можно вполне сконструировать своими руками, не обладая при этом слишком глубокими знаниями о физических явлениях.

Материалы и инструменты

Перед тем, как начать сборку индукционного котла, прежде всего, нужно позаботиться о наличии всех необходимых материалах для его изготовления, а также, чтобы под рукой были требуемые для работы инструменты.

Для конструирования будут нужны:

  • отрезок пластиковой трубы, который будет являться корпусом агрегата;
  • стальная или нержавеющая проволока, которая будет являться своего рода нагревательным элементом;
  • медная проволока необходима для создания индуктора;
  • шаровые краны и переходники будут нужны для подключения индукционного котла к отопительной системе;
  • инвертор, желательно от сварочного аппарата;
  • циркуляционный насос;
  • кусачки;
  • плоскогубцы.

Когда все готово из вышеперечисленного списка, можно приступать непосредственно к сборке котлоагрегата.

Порядок работы

Конструирование индукционного агрегата сводится к следующим основным и последовательным этапам изготовления:
  1. Стальная или нержавеющая проволока нарезается кусачками на отрезки длиной от 3 до 7 см.
  2. Пластиковая труба плотно заполняется нарезанными кусками проволоки. При этом важно знать, что проволоку нужно укладывать таким образом, чтобы внутри не образовывались пустоты.
  3. На торцах трубы закрепляется металлическая сетка с той целью, что не допустить высыпания отрезков проволоки.
  4. Сверху и снизу трубы врезаются патрубки. Нижний патрубок нужен для поступления теплоносителя в котел, а верхний – для его подачи в отопительную систему.
  5. Поверх трубы наматывается медная проволока, при этом необходимо соблюсти то условие, чтобы количество витков было не менее 90.
  6. Концы проволоки присоединяются к разъемам инвертора.
  7. С помощью переходников и шаровых кранов котел подключается к отопительной системе, а также устанавливается циркуляционный насос, если такового не было в схеме отопления.

Важный момент: подачу высокочастотного тока на индукционный котел нужно делать только после того, когда включен циркуляционный насос, и агрегат полностью заполнился теплоносителем!

Достоинства

Подключение индукционного котла в отопительную систему. (Для увеличения нажмите)Подключение индукционного котла в отопительную систему. (Для увеличения нажмите)Подключение индукционного котла в отопительную систему. (Для увеличения нажмите)

Собранный своими руками котлоагрегат, будет обладать целым рядом достоинств, среди которых можно выделить следующие важные моменты:

  • быстрый нагрев теплоносителя в котле за 3–5 минут;
  • минимальная температура нагрева теплоносителя составляет 35 0С;
  • магнитное поле, помимо создания тепловой энергии образует вибрации, которые отлично препятствуют появлению накипи;
  • коэффициент полезного действия приближается к 100%, иначе говоря, вся электроэнергия перерабатывается в тепло практически без потерь;
  • при функционировании агрегата не выделяются продукты сгорания, вследствие чего, нет необходимости возведения дымохода, а также частого технического обслуживания;
  • срок бесперебойного функционирования индукционного котла может достигать до 30 лет благодаря тому, что в конструкции агрегата не предусмотрено механическое движение деталей, и как следствие, отсутствует износ и повреждение комплектующих элементов.

Таким образом, мы раскрыли все характеристики индукционного котлоагрегата, а также указали на все нюансы изготовления котла своими руками. Мы искренне надеемся, что все наши советы и рекомендации, изложенные в этой статье, станут для вас настольным руководством при сборке индукционного агрегата своими руками.

Смотрите видео, в котором опытный пользователь демонстрирует устройство и работу индукционного котла отопления, сделанного своими руками:

teplo.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
