Простейшая GSM сигнализация из старого телефона

Здравствуйте, друзья! Я хочу рассказать вам, как можно с помощью старого мобильного телефона создать что-нибудь полезное. А именно это будет самая простая GSM сигнализация, с помощью которой можно дистанционно контролировать различные объекты, типа дачи или квартиры.

Что нам понадобится

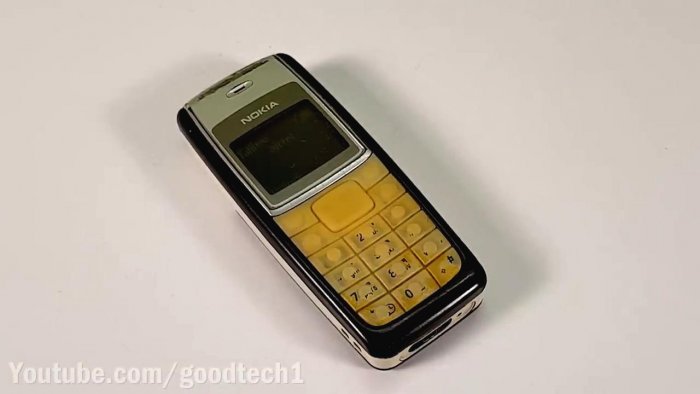

• любой мобильный телефон с кнопочной клавиатурой;

• паяльник;

• два винта;

• неиспользуемая банковская пластиковая карта;

• бельевая прищепка;

• два неодимовых магнита в форме таблеток диаметром около 10 мм;

• прямоугольная пластинка из пластика или фанеры размером приблизительно 50х100 мм.

Также понадобится острый нож (лучше типа сапожного), шлифовальная шкурка, клей, небольшая газовая горелка (можно использовать зажигалку).

Приступаем к работе

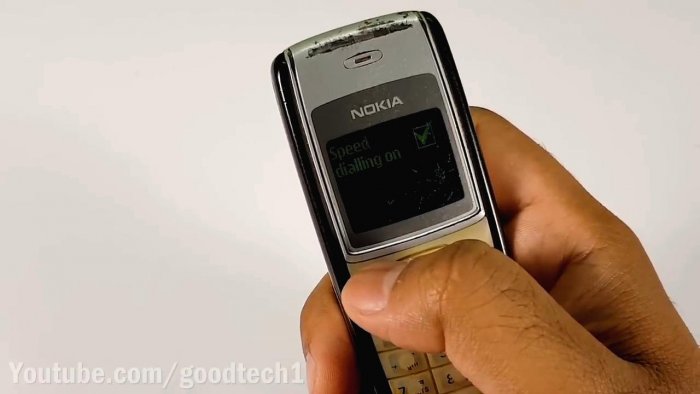

Итак, начнём. Первое, что необходимо сделать – включить функцию быстрого набора на телефоне. Далее назначаем на какую-нибудь клавишу набор номера, на который хотим получать оповещения. Я решил использовать кнопку «2».

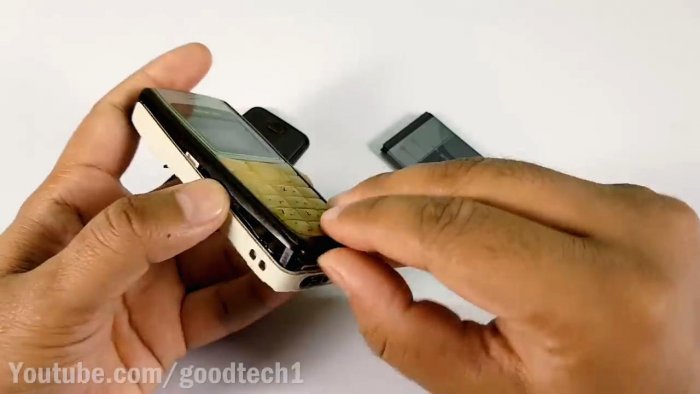

После этого приступаем к разборке телефона.

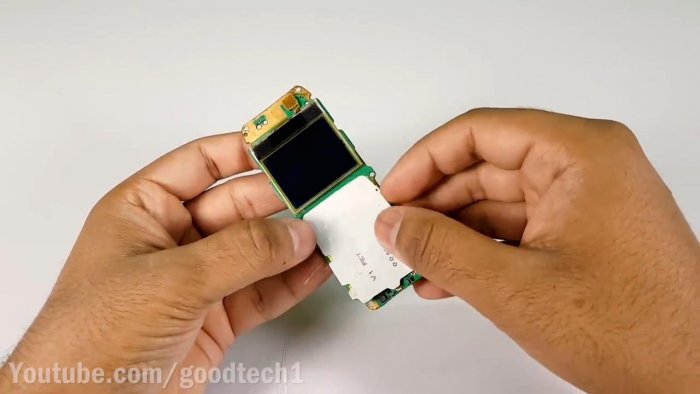

Нам нужно добраться до печатной платы кнопок.

На плате расположены круглые контактные пластины, каждая из которых соответствует определённой кнопке телефона. Сверху плата с пластинами покрыта полимерной плёнкой, в которую встроены упругие силиконовые элементы, играющие роль пружин при нажатии кнопок.

В каждой силиконовой пружинке находится металлизированная площадка, которая при нажатии на неё замыкает контактные пластины.

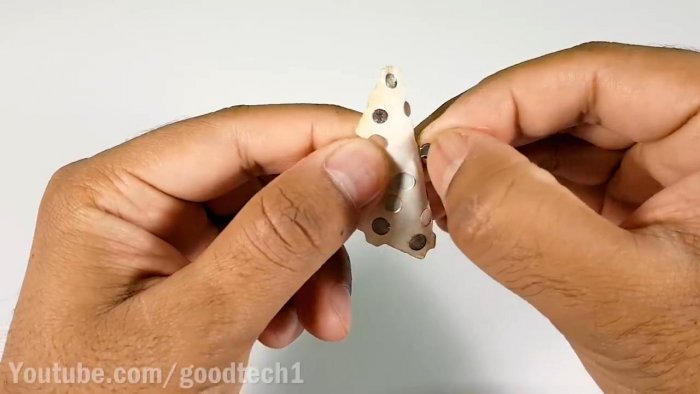

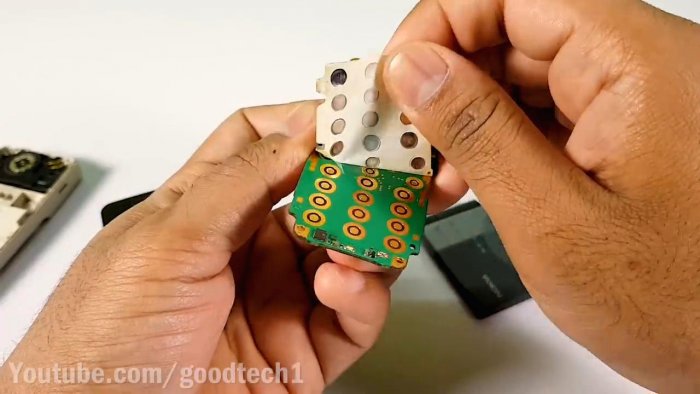

Аккуратно снимаем плёнку с платы. Забегая вперёд, скажу, что нам предстоит пайка контактных площадок. Поэтому нелишним будет протереть салфеткой, смоченной в растворителе площадку назначенной нами кнопки быстрого набора. В моём случае, как я уже сказал, это двойка.

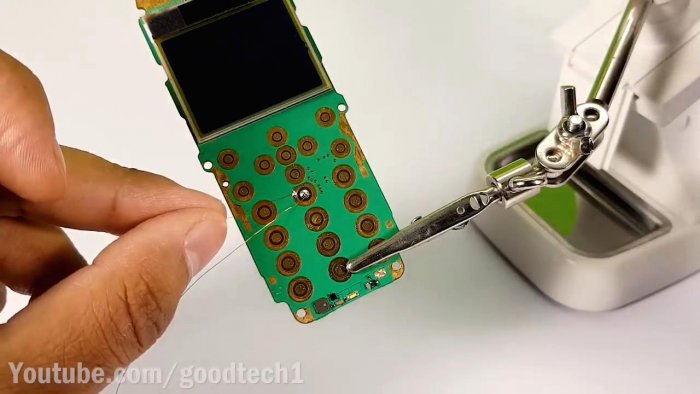

Теперь припаиваем к контактам нашей кнопки быстрого набора номера два провода.

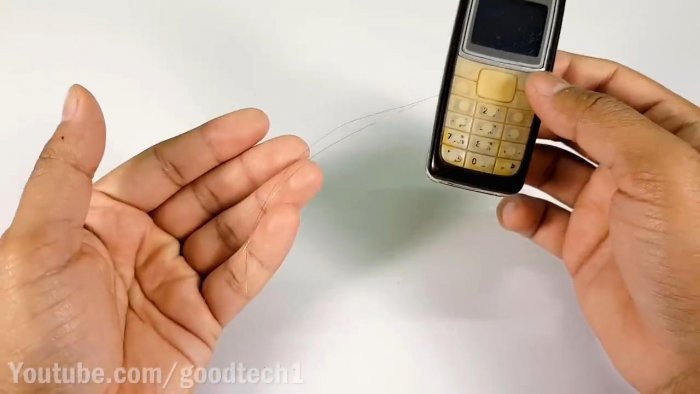

В моём распоряжении оказался медный эмалированный обмоточный провод, диаметром 0,2 мм. Длина проводов должна быть такой, чтобы свободные их концы выходили за пределы корпуса телефона после его сборки на 10 – 15 см. Относительно провода могу сказать следующее. Он может быть любым, главное, чтобы его толщина не помешала собрать телефон после пайки.

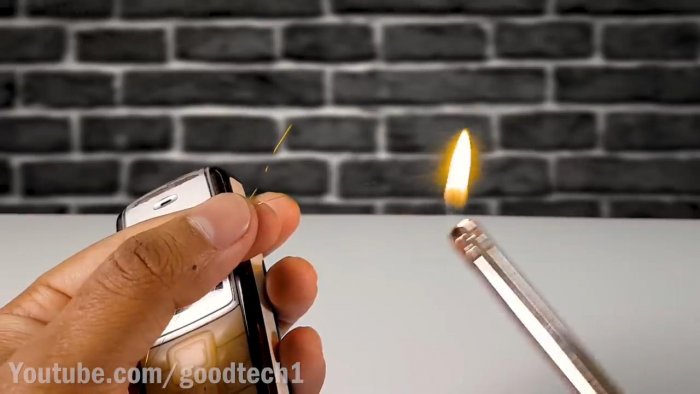

Перед пайкой нужно снять изоляцию с кончика провода. Если это эмаль-провод, как у меня, это можно сделать с помощью шлифовальной шкурки. Но сначала лучше попробовать облудить кончик, не снимая изоляцию. Лак, которым покрыт провод под воздействием температуры паяльника может расплавиться и кончик провода покроется тонким слоем олова, что и требуется. Если не получится, придётся зачищать изоляцию. Делать это нужно аккуратно, провод такой толщины как у меня можно очень легко порвать.
Закончив с пайкой, наклеиваем плёнку, которую мы сняли с платы, на место. Но перед этим удаляем из неё все токопроводящие пластинки, они больше не понадобятся.

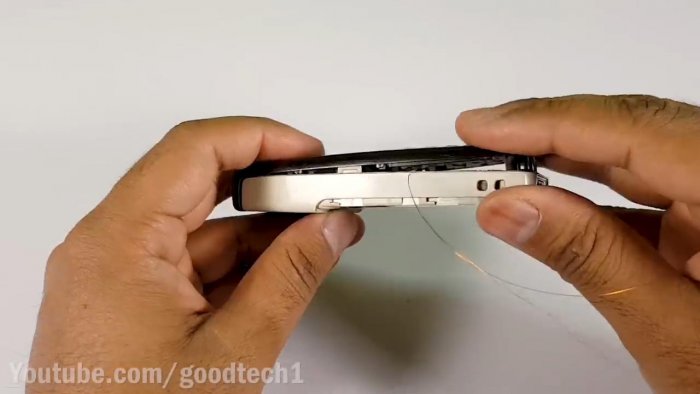

Теперь собираем телефон, вставляем в него рабочую sim-карту и аккумуляторную батарею. Два провода, как уже было сказано, должны выходить наружу.


Концы проводов зачищаем от изоляции (я это сделал с помощью маленькой газовой горелки).

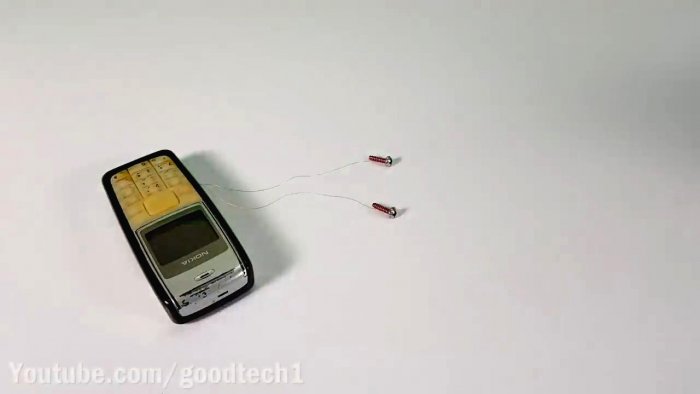

Наматываем оголённые участки проводов на винты, шурупы или саморезы. Я использовал два винта с диаметром резьбовой части около 4 мм.

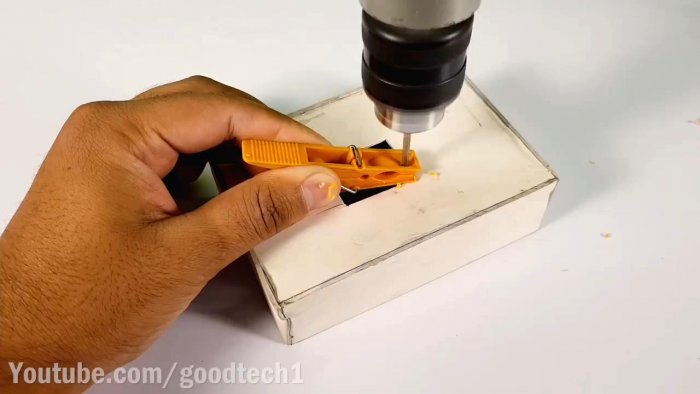

Теперь достаём нашу прищепку. В обеих её створках сверлим отверстия по диаметру выбранных винтов.

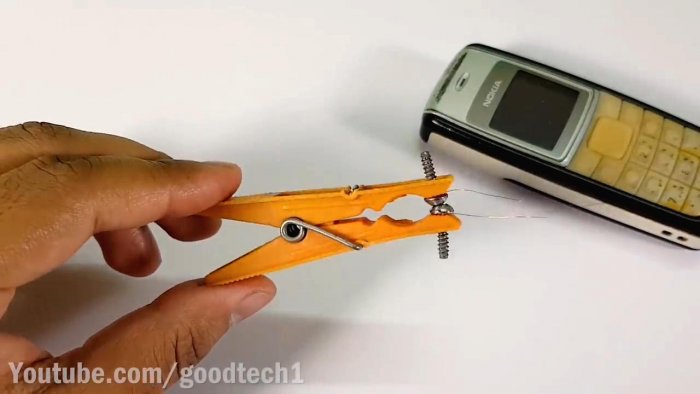

Винты вставляем в отверстия таким образом, чтобы в отпущенном состоянии прищепка прижимала их головками друг к другу, обеспечивая хороший электрический контакт (головки винтов для этого не помешает зачистить шкуркой). С обратной стороны винты нужно закрепить гайками или клеем. Я использовал горячий клей.

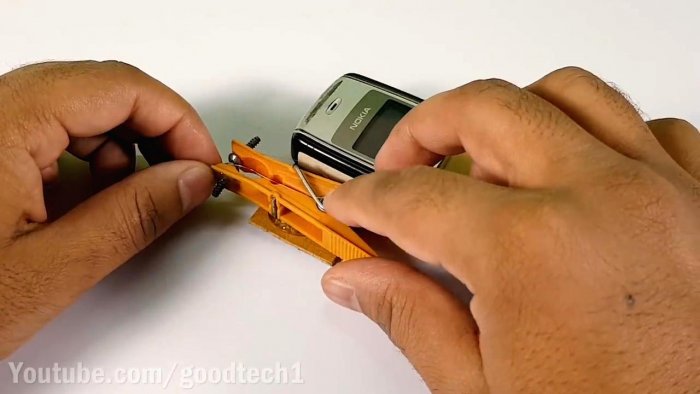

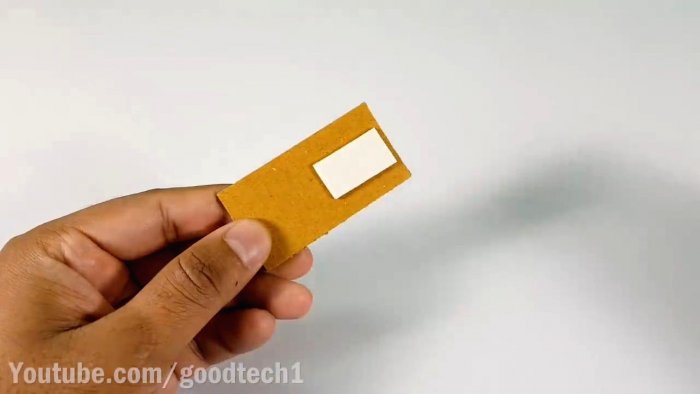

Получившуюся систему нужно закрепить на пластиковой или фанерной пластинке. Телефон я посадил на двухсторонний скотч, а прищепку приклеил.


Клей не должен мешать прищепке разжиматься и сжиматься.

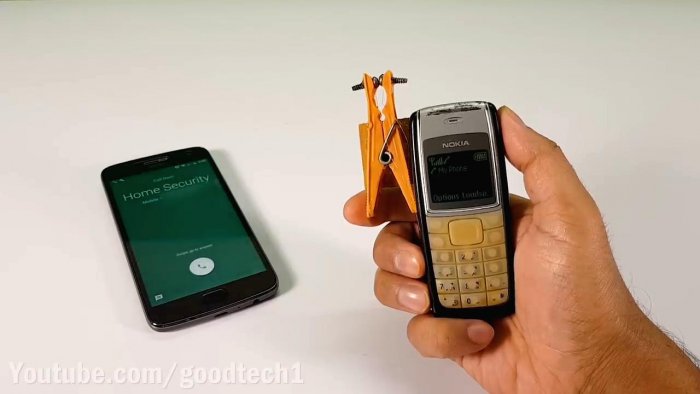

Если теперь вставить пластиковую карту между винтами, затем включить телефон и вынуть карту из прищепки, последует звонок на выбранный вами номер.

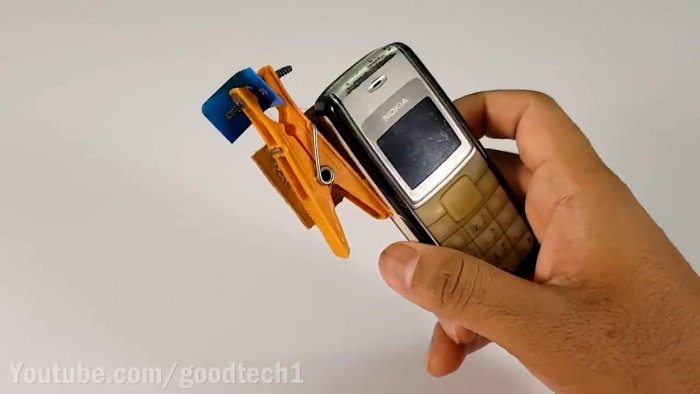

Таким образом, мы получили простую охранную сигнализацию, которую можно использовать различными способами.
Я предлагаю использовать систему для сигнализации при открывании входной двери дома или квартиры. Для этого вырезаем из пластиковой карты полоску, ширина которой чуть больше диаметра магнитов.

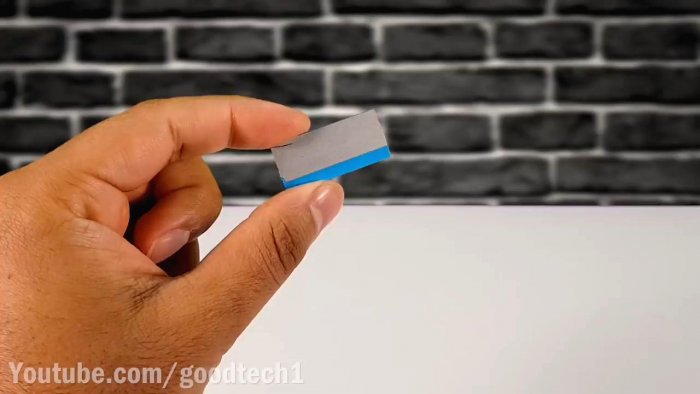

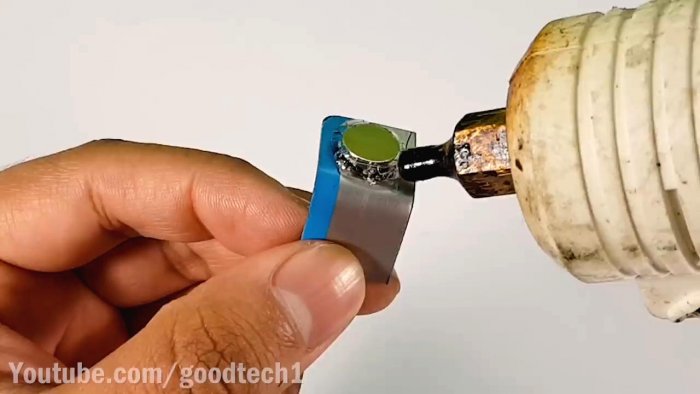

Разогрев середину полоски горелкой или зажигалкой, сгибаем её на 90 градусов. Одна из сторон полученного уголка будет служить изолирующей прокладкой между контактными винтами в прищепке, ко второй стороне приклеиваем один магнит. Эта сторона будет обращена к дверному косяку.

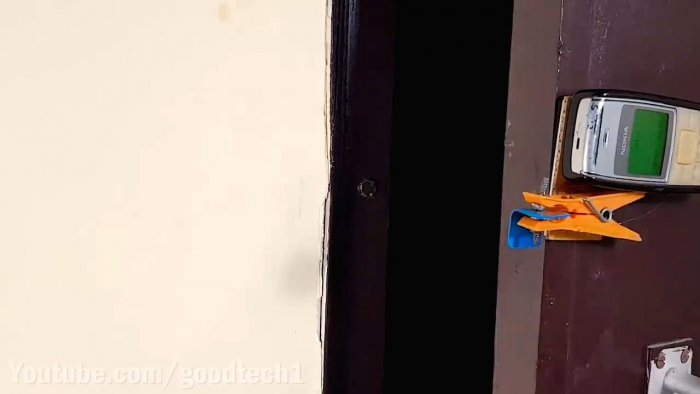

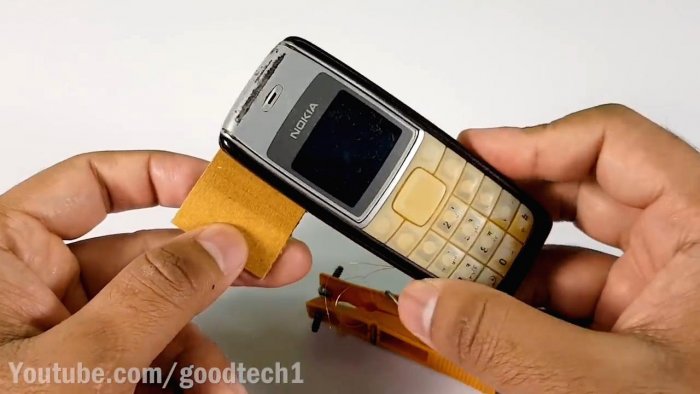

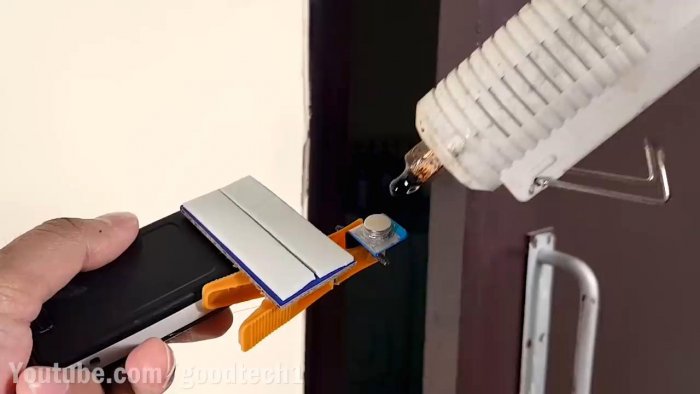

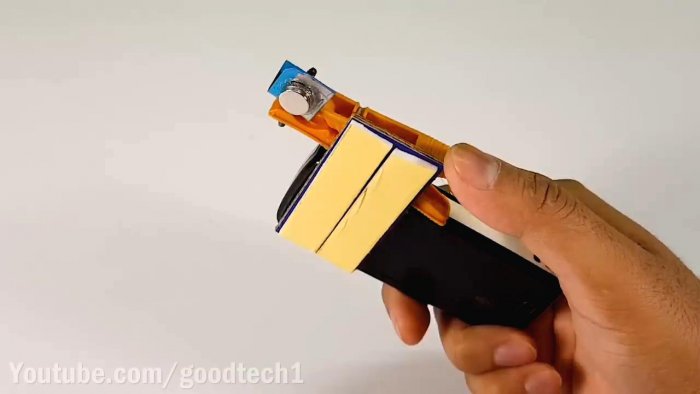

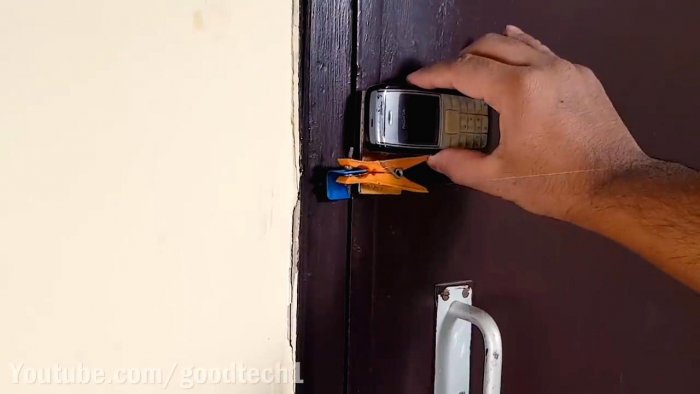

Теперь пластинку с телефоном и прищепкой приклеиваем двухсторонним скотчем к двери. Изогнутую полоску пластика с магнитом вставляем в прищепку, на приклеенный магнит устанавливаем второй магнит и наносим на его наружную поверхность клей.



Закрыв дверь, приклеиваем второй магнит к неподвижной части дверной коробки или косяку.

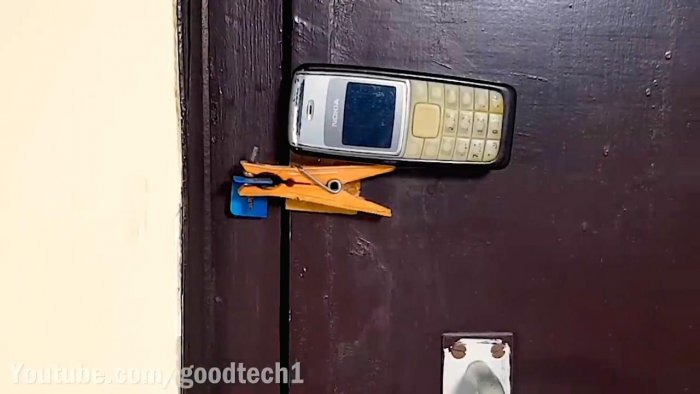

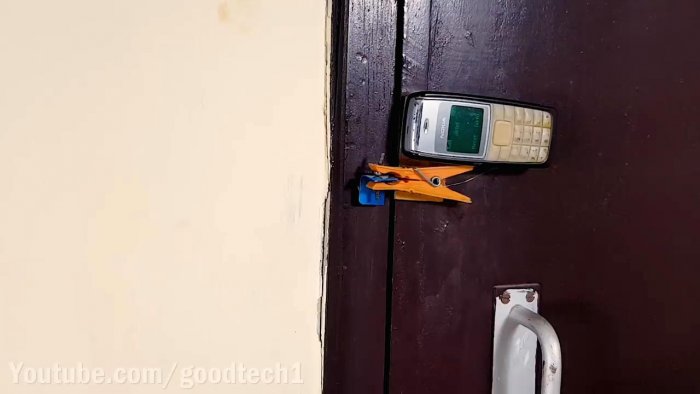

Получиться должно следующее. Когда дверь закрыта, кусочек карты зажат прищепкой, обеспечивая изоляцию между винтами. При открывании двери прищепка с телефоном отходят вместе с дверью, а полоска пластика, прижатая сильными магнитами к дверной коробке, косяку или стене, остаётся на месте. Прищепка сжимает головки винтов, и телефон осуществляет набор заданного номера.

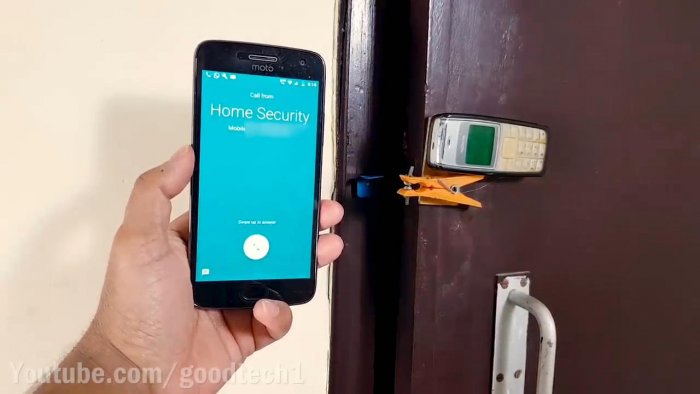

Таким образом, вы получите звонок на свой мобильный, когда кто-либо откроет вашу входную дверь. Кстати, если вы ответите на этот звонок, то будете слышать, что там происходит.
Для деактивации системы нужно войдя внутрь, отсоединить удерживаемый магнитом пластиковый уголок и вставить его в прищепку. Контакт кнопки вызова при этом будет разъединён.

Заключение

Место установки телефона с прищепкой, а также размеры и форма изолирующей пластинки зависят от конфигурации вашей двери. Поэтому в каждом конкретном случае эти вопросы должны решаться индивидуально.

Смотрите видео

Самодельная GSM сигнализация. Пошаговые рекомендации сборки

Использование автономной охранной сигнализации – распространенное явление. Существует много модификаций беспроводной системы, комплектация которой зависит от условий использования, структурных особенностей местности, требований владельца. Ценовой диапазон различный, соотношение стоимость-качество – приемлемое. При этом самодельная GSM сигнализация на базе подручных устройств также вызывает интерес, особенно у тех, кому знакомы азы радиоэлектроники.



GSM сигнализация: купить или сделать самому?

Ответ на вопрос зависит от требований, запроса, предъявляемых охранной установке. Разнообразие функционала, возможностей беспроводных систем широко. Дополнительная комплектация предусмотрена конструктивной особенностью этого оборудования. При желании, потребности, возможно организовать автономную схему, оптимально подходящую данному объекту. Прежде всего это касается охраны частных домов, загородных дач, городских квартир, гаражей для автомобилей и т.д.

Но есть случаи, когда обширный функционал не нужен, только усложняет использование устройства. Здесь рекомендуется приобретать системы попроще, с необходимым набором возможностей. Самые дешевые использовать не рекомендуется из-за слабой эффективности, невысокой надежности.

При наличии желания, а также знаний из области радиоэлектроники, радиотехники возможно GSM сигнализацию организовать самостоятельно. Комплектация – самые базовые инструменты, несложные устройства (например, старый мобильный телефон, платформа Ардуино, GSM модуль, аккумулятор и т.д.).

За самостоятельную организацию охранной сигнализации лучше браться специалисту, который качественно сделает сборку, со знанием многих нюансов. Такая модель подойдет установке внутри гаража, автомобиля, небольшого складского сооружения. Охрану серьезных объектов (жилые дома, квартиры, офисные помещения, магазины) рекомендуется доверить промышленным моделям с удаленным управлением, разветвленной схемой подключенных датчиков разнообразной направленности.

Сферы применения охранных систем GSM сигнализаци >>>



Самодельная GSM сигнализация из мобильника

Часто самостоятельную сигнализацию строят на базе мобильного телефона. Необходимый набор инструментов, устройств:

• Кнопочный телефон с функцией быстрого набора номера (обязательно).
• При желании прослушивания – наушники с микрофоном от мобильного устройства.
• Паяльник, сопутствующие материалы.
• Проводка.
• Геркон, магнит.
• Аккумулятор до 12В (при внешнем питании мобильного).

Последовательность действий:

1. Открыть меню телефонного аппарата, выбрать настройки вызова «одной кнопкой», зафиксировать мобильный номер (или группу номеров), на который будет поступать DTMF сигнал тревоги, за определенной кнопкой (кнопками).
2. Демонтировать телефон до платы с наклеенной пленкой.
3. Острым ножом сделать надрезы под цифрой, которую заранее определили в настройках меню для экстренного вызова. Поднять пленку, под ней находится металлическая мембрана, которая будет впоследствии замыкать контакты (заземление, «пятачок»).
4. Припаять провода к заземлению, «пятачку». Чтобы избежать ложного срабатывания, рекомендуется использовать провода одного шлейфа.
5. Заклеить мембрану для предотвращения замыкания.
6. Установить геркон на устройство, магнит на дверь. Для предотвращения быстрого размыкания цепи при закрытии двери, нужно предусмотреть механизм, сдвигающий магнит в сторону.

Варианты подключения получившегося устройства к сигнализации:

• С помощью реле (нормально разомкнутые контакты).
• Используя биополярный транзистор.
• Оптопара. Наиболее оптимальный вариант, создающий гальваническую развязанную схему.

Более подробно схему описывает данное видео



Как сделать? Вариант на платформе Ардуино

Данная схема включает:

• Платформа Arduino
• GSM модем (SIM900A, SIM800L)
• Источник питания, батарея.

Работает система просто. Подключенный сенсорный датчик (движения, инфракрасный и т.д.) при обнаружении показателей вторжения подает сигнал системе, переводя ее в дежурный режим. Тревожное оповещение (заранее определенное sms сообщение) посылается установленному мобильному номеру.

Подробная схема подключения содержится в видео



Способы питания системы

• От аккумулятора мобильного телефона. Простой вариант, при котором литиевая батарея всегда будет 100 % заряжена. Со временем это приведет ее к выходу из строя.
• Внешний источник питания (аккумулятор до 12 В). Подсоединяется к клеммам питания телефона совместно с его батареей. При этом заряд будет держаться на уровне 70%. При отключении основного источника электроэнергии, АКБ сотового будет питать охранное устройство.
• Без мобильного аккумулятора (когда устройство подключается к сигнализации с собственным источником питания).



Преимущества. Недостатки

Плюсы самодельной охранной системы:

• Минимальная стоимость исходных комплектующих по сравнению с промышленными вариантами.
• Автономное функционирование (только периодическая подзарядка телефона).
• Оперативное реагирование.
• Возможность подключить несколько абонентских номеров.
• Варианты подключения сенсорных датчиков.
• Беспроводной монтаж.

Минусы:

• Система легко блокируется при обнаружении. Требуется скрытая установка.
• Локальное срабатывание.
• Подавление, изменение сигнала.

Использование GSM системы, сделанной своими руками, оправдано, когда необходимо установить охранное устройство минимальными средствами, а значимость объекта не является высокой. Для дома, квартиры, офиса лучше всего использовать промышленные охранные модификации, отличающиеся большей надежностью, эффективностью, функциональным разнообразием.

Мобильная сигнализация своими руками из сотового телефона

Сегодня Вы узнаете как сделать самодельную gsm сигнализацию  из сотового телефона. Такая охранная система может стоять на страже Вашей дачи, гаража или автомобиля.

Эта статья планировалась уже давно, она является «мобильной GSM надстройкой» к простой охранной сигнализации на 2-х микросхемах. Прочитав статью до конца, Вы узнаете, как сделать из любой имеющейся у сигнализации- сотовую сигнализацию, но об этом чуть позже..

Данная надстройка реализует функцию оповещения на сотовый телефон и позволяет хозяину владеть ситуацией о «целостности» охраняемого объекта в любой точке мира при помощи мобильной связи. Такая сигнализация является самым дешевым вариантом и требует из инвестиций только старенький сотовый телефон, аккумулятор + немного деталей, припоя и свободного времени.

Материалы и инструменты необходимые для изготовления GSM сигнализации:

• сотовый телефон Nokia 1100 (или любой другой мобильник в имеющий функцию быстрого вызова которая !Внимание! реализуется едино кратно нажатой и удерживаемой в таком положении кнопкой).
• гарнитура (наушник с микрофоном) применяется для аудио контроля помещения
• паяльник
• припой
• провод
• геркон (или кнопочный датчик открытия двери)
• кислотно-гелевый аккумулятор 12 Вольт (чем больше емкость, тем дольше «автономность» на случай отключения сети 220V)
• зарядное устройство для аккумулятора

Принцип работы самодельной мобильной сигнализации на базе сотового

Принцип работы самодельной GSM сигнализации прост: при нарушении периметра охраны, либо «сработке» какого-нибудь из датчиков, происходит замыкание контакта одной из цифр на мобильном телефоне, для которой, при помощи меню телефона, предварительно назначена функция быстрого набора номера телефона хозяина охраняемого объекта.

В моем случае в качестве сотового телефона выступает Nokia 1100, это старый и очень надежный аппарат! Сейчас я на фото покажу, как можно заставить его звонить хозяину в случае ЧП. Итак, поехали!

1. Определяемся с цифрой которая будет использоваться для быстрого набора номера. Настраиваем быстрый дозвон через меню телефона, проверяем работоспособность дозвона при удержании назначенной клавиши, если быстрый набор отрабатывается переходим к пункту №2.
2. Разбираем телефон, снимаем корпус, снимаем металлическую часть с дисплеем и видим перед собой плату с наклеенной поверх нее белой пленкой. Именно она нас и интересует!

3. Аккуратно скальпелем или канцелярским ножом делаем 2 неглубоких надреза под нужной нам цифрой быстрого набора.  Поднимаем с платы пленку, на ней, со внутренней стороны, находится металлическая мембрана, которая при нажатии прогибается внутрь и замыкает 2 контакта «землю» и пятачок посередине.
4. Припаиваем провод к «пятачку» и второй провод «земле» (на фото второй провод не показан только площадка залужена). Желательно использовать для этого 2 жилки из шлейфа (2 параллельно расположенных провода, что-бы собирать меньше наводок от gsm передатчика и снизить вероятность ложных сработок).

5. Далее нам необходимо заклеить металлическую мембрану, для избежания случайных замыканий (на фото прямоугольник из пвх изоленты). Я не предлагаю  удалять мембрану полностью, лучше оставить возможность при необходимости вернуть телефон к прежнему виду и функционалу за 3 минуты.


Итак, мы подготовили сотовый к работе с сигнализацией осталось решит вопрос «чем замыкать эти 2 провода в случае чп»

Сейчас мы рассмотрим как сделать мобильную сигнализацию на базе сотового телефона и «простой самодельной сигнализации на 2-х микросхемах»

Полностью копировать статью о простой сигнализации на 2-х микросхемах К561ЛА7 и К561ЛН2  я не буду (ее надо отдельно прочесть и комментарии к ней), а приведу схему и опишу вкратце ее возможности:

• Независимая настройка задержки постановки на охрану. То есть времени, в течении которого сигнализация не реагирует на датчики и дает хозяину выйти за пределы периметра охраны.
• Независимая настройка задержки на включение сигнала «тревога». То есть времени, в течении которого сигнализация не реагирует на датчики и дает хозяину войти в помещение и нажать «секретную» кнопку для отключения сигнализации.
• Возможность масштабирования системы путем добавления различных датчиков (движения, объема и т.д.) при небольших доработках схемы.

Принципиальная схема сигнализации на 2-х микросхемах

Сразу оговорюсь, что на схеме вместо элемента «сирена» подключено реле с несколькими группами контактов и управлением от 12 Вольт (описание реле по ссылке РЭС54 012-01 ). С помощью данного реле подключается сама сирена + имеется возможность организовать «нормально замкнутый» или «нормально разомкнутый» контакт для прочих нужд, в частности для коммутации с gsm оповещением. Можно так же попробовать придумать схему которая будет осуществлять не постоянное нажатие, а кратковременное, например 3 секунды, но до этого руки так и не дошли 🙂

На фото сигнализация смонтированная в корпусе вышедшего из строя импульсного блока питания от ноутбука.

Способы подключения сотового телефона к сигнализации:

1. Вариант: подключение к телефону при помощи реле (с нормально разомкнутыми контактами).

   При таком подключении обмотка реле подключается к выходу сигнализации ( при сработке на обмотку подается напряжение и управляемые контакты замыкаются, тем самым имитируя нажатие на кнопку мобильного телефона.

2. Вариант: подключение при помощи биполярного транзистора.

   В данном случае биполярный n-p-n транзистор припаивается непосредственно к контактам клавиатуры (эмиттер к «-» общему проводу) коллектор к центральному контакту кнопки. Управление «нажатием» клавиши производится путем подачи напряжения через токоограничивающий резистор на базу транзистора. Во избежание ложных сработок, важно разместить токоограничивающий резистор непосредственно у вывода базы транзистора. В данном случае телефон начнет дозвон в момент подачи напряжения на базу транзистора.

3. Вариант подключения телефона к сигнализации: при помощи оптопары.

   Чем лучше этот способ? Тем, что позволяет сделать гальванически развязанную схему. Принципиально, он не отличается от способа с биполярным транзистором, исключение лишь в том, что транзистор оптопары открывается путем «включения» светодиода оптопары который насыщает базу «встроенного»  n-p-n транзистора. Получается, что обе части оптопары, не имеют общих контактов, что позволяет делать охранные системы с разными источниками питания  без общих проводов то есть, без гальванической связи.

Описанные выше способы наладить взаимодействие охранной сигнализации и сотового телефона справедливы для любой сигнализации. Таким образом,  Вы можете «прикрутить» GSM оповещение к любой имеющейся у Вас сигнализации (например к штатной автомобильной сигнализации). От нее требуется лишь одно: замкнуть контакты реле, либо подать 12 Вольт во время «сработки» (например можно взять 12 Вольт с клемм автомобильной сирены только тогда надо будет настроить «тихий режим» что-бы при постановке-снятии с охраны сигналка не «крякала» исходя из того, какой у Вас вариант, — выбирайте подходящую схему.

Как организовать бесперебойное питание GSM  сигнализации.

Со способами взаимодействия сигнализации с мобильником мы разобрались, осталось решить еще один вопрос- обеспечить питание телефона в бесперебойном режиме 24*7 здесь возможны несколько вариантов:

1. Использовать штатный аккумулятор мобильного телефона и организовать его зарядку штатным зарядным устройством.

   Как по мне данный способ самый простой, но есть одно но! В таком случае аккумулятор будет находиться в режиме 100% заряда, что не совсем полезно для литиевого аккумулятора и постепенно приводит к его разрушению (сколько проживет аккумулятор в таком режиме сказать точно не могу).

2. Использовать штатный аккумулятор, но для питания телефона и зарядки аккумулятора использовать источник питания с фиксированным напряжением 3.9-4.0 Вольт

   Вам понадобится источник питания способный обеспечить с 3,9-4,0 Вольт с допустимым током нагрузки 700-1000мА.  подключенный непосредственно к клеммам питания (клеммам подключения штатного аккумулятора) телефона совместно с аккумулятором. Целью такого решения является организовать заряд штатного аккумулятора не до 100%  объема а скажем так до 70%. Аккумулятор в данном Варианте является буферной емкостью которая используется в случае если отключится основной источник питания. Если вы делаете охранную систему для автомобиля, то сделать такое зарядное устройство с выходным напряжением 3.9 Вольт не составит труда достаточно переделать (заменой одного резистора обратной связи) любую автомобильную зарядку для мобильного сделанную на микросхеме mc34063. Из всех автомобильных зарядок которые мне доводилось разбирать в 95% случаев внутри стояла схема на mc34063. Это самый дешевый импульсный преобразователь напряжения который китайцы ставят куда не лень. Возможно скоро напишу статью о преобразователях на этой микросхеме..

3. Отказаться от штатного аккумулятора мобильного телефона.

   Данный способ подходит в том случае если ваша охранная система имеет свой аккумулятор например 12 вольтовый кислотно-гелевый на 12 Ампер/часов (который в свою очередь находится в режиме Standby use то есть постоянно заряжается пониженного напряжения 13.6-13,8 Вольт  например при помощи такого самодельного зарядного устройства). В таком случае, нам необходим вышеописанный преобразователь на 3.9-4.0 Вольта. либо, стабилизатор на LM317, либо обычный параметрический стабилизатор на полутора амперной КРЕН-ке с «подогнанным» напряжением например 3.3 В+ диод,  либо TL431 + транзистор..  (Важно! перед подключением преобразователя к мобильному телефону обязательно проверьте выходное напряжение, оно должно-быть в пределах 3.9-4.0 Вольт. Обратите внимание, что в момент регистрации «на соте» передатчик работает по-полной и телефон потребляет большой ток, что-бы исключить самопроизвольное отключение телефона провода между выходом преобразователя (стабилизатора) должны быть минимальной длины и достаточного сечения (толщины). В идеале, преобразователь монтируется в отсек аккумулятора (вместо него). Еще один важный момент с которым Вы можете столкнуться: почему не включается телефон от блока питания? Все дело в том, что в аккумуляторе, как правило, 3 вывода и нам нужно «сымитировать» наличие этого аккумулятора в телефоне. В моем случае между минусовой клеммой и средней впаян smd резистор на 47 кОм



В будущем, я планирую написать ряд статей на тему охранных систем: как сделать охранный комплекс из видео регистратора с интернет оповещением и статью о разновидностях датчиков для охранных и противопожарных систем, которые помогут сделать защиту Ваших квартир, гаражей, дач более полной и надежной.

Желаю Вам успехов в создании сигнализации, а так же сохранности Вашему имуществу!

Есть еще что почитать на тему сигнализаций:

Самоделкин

Живу в Мире самоделок, размещаю статьи которые присылают читатели. Иногда пишу на темы: полезные самоделки для дома и самоделки для радиолюбителей.

Новые самоделки автора Самоделкин (Смотреть все)

GSM сигнализация своими руками из телефона для дачи и дома

Что может входить в GSM сигнализацию

Речь идёт о применении такой схемы установки охранной сигнализации, при которой в соответствующей ситуации в автоматическом режиме будет послано уведомление на мобильный телефон. Рынок предлагает множество такого рода решений.

Как правило, речь идёт об установке комплекса различных охранных датчиков, которые подадут сигнал в случае постороннего проникновения.

В качестве используемых датчиков могут быть применены:

• датчики движения;
• датчики открытия дверей;
• датчики открытия окон;
• датчики задымления, распространения угарного газа;
• датчики затопления;
• датчики утечки газа;
• датчики контроля периметра;
• другие датчики.

Отметим, что система сигнализации занимается не только противодействием незаконному проникновению, но может также решать и другие задачи (ранее предупреждение о пожаре, затоплении, утечке газа или другие вопросы).

Могут быть установлены один или два пульта управления, связь с охранной фирмой для вызова её сотрудников.

Некоторые GSM системы могут быть дополнены функциями, которые относятся не к охранным функциям, а к системе «Умный дом». В этом случае через свой мобильный телефон можно включать или выключать те или иные электроприборы в доме.

Также могут быть дополнительно предусмотрены системы привлечения внимания (например, сирена или специальный прожектор).

Система может быть снабжена пультом дистанционного управления.

Особенностью такого рода сигнализации является то, что в наиболее простом её варианте она может быть изготовлена самостоятельно. Такой выбор выглядит обоснованным, когда речь идёт об охране гаража или личного автомобиля.

Принцип работы

Предоставляется специальное компактное управляющее устройство, которое фактически является приёмным и передающим устройством, которое подключено к системе мобильной связи и имеет свою сим-карту и, соответственно, телефонный номер.

Для включения или выключения системы сигнализации ей посылают смс-сообщение строго определённого вида. При наступлении определённых событий с этого же номера отправляется сообщение с информацией о происшедшем.

Как правило, оповещаются от одного до трёх мобильных телефонов, в зависимости от типа охранной системы.

К управляющему устройству подключаются различные охранные датчики. Само их подключение может осуществляться как при помощи проводов, так и беспроводным способом.

Как изготовить и установить GSM сигнализацию самостоятельно

Конечно, в таком случае речь идёт о выполнении основных функций. Тем не менее, сделанная таким образом система является хотя простой, но, при этом достаточно надёжной охранной системой.

Необходимые материалы и инструменты

Для того чтобы начать работу, необходимы следующие составные части.

1. Основным элементом собираемой схемы является старый мобильный телефон. Он должен быть обязательно кнопочный. Сенсорный для наших целей не подойдёт. Также он должен обладать таким свойством, что в нём должен быть предусмотрен сокращённый набор номера.
2. Нужно приготовить паяльник. Было бы полезно, если бы вы уже имели навыки работы с этим инструментом.
3. Геркон. Что здесь имеется в виду. Так называется переключатель, который размыкает электрическую цепь под воздействием магнитного поля и замыкает в том случае, когда это воздействие прекращается.
4. Магнит. Он нужен для воздействия на геркон.
5. Провода.
6. Обычный выключатель.

Как установить эту систему

1. Прежде всего надо установить сокращённый набор номера (имеется в виду тот номер, на который должно быть послано уведомление).
2. Далее нужно подготовить клавиатуру. Для этого снимаем верхний слой и припаиваем проводки, к используемой для краткого набора клавише таким образом, чтобы при прохождении тока выполнялась имитация нажатия соответствующей клавиши.
3. Речь идёт здесь вот о чём. При нажатии на кнопку замыкаются контакты и происходит срабатывание кнопки. Если к обоим контактам припаять по проводу и соединить эти проводки где-то вне телефона, то это приведёт к такому же эффекту, как и нажатие кнопки (будет набран запрограммированный номер и вы получите сигнал от охранной системы).
4. Устанавливаем геркон на дверную раму, а магнит на то место на дверном полотне, которое при закрытии будет к нему прилегать. Проведём провода к геркону. Таким образом, при открытии двери сработает геркон и произойдёт соответствующий звонок.
5. Нужно установить выключатель на одном из этих проводов. Ведь система должна срабатывать в тот промежуток времени, когда это нужно. В другое время всё должно быть отключено.
6. Не забываем и то, что телефон будет постепенно разряжаться. Поэтому сделаем так, чтобы он постоянно подзаряжался при помощи своей зарядки, которая пусть будет постоянно подключена в сеть.
7. Не забываем о том, что хотя мы изготавливаем систему самостоятельно, но, аналогично цепи, присоединяющей геркон можно поставить промышленно сделанный контроллер с подсоединёнными к нему разнообразными датчиками. При желании, это способно существенно увеличить защитный потенциал такой охранной системы.

Некоторые дополнительные замечания

Работа с кнопками может быть более изощрённой. Так, можно аналогичным образом воздействуя на кнопки, осуществлять включение или выключение телефона с целью экономии электроэнергии. Этот момент может быть актуальным в такой ситуации, когда невозможно обеспечить постоянную подзарядку телефона. Например, в гараже или при установке охранной системы в автомобиль.

Нежелательно использовать такую сим-карту, на которую могут позвонить.

Расскажем подробнее о подключении к кнопкам. Выглядит это следующим образом. На первом рисунке показана поверхность при снятии внешней оболочки клавиатуры.

Показано то, как это будет выглядеть, если посмотреть сверху. Далее мы видим серебристые металлические колпачки напротив каждой кнопки. Они обеспечивают прохождение тока при нажатии клавиши. Припаиваем один провод к кольцевому контакту, другой — к основе. Затем всё собираем обратно. Подключение проводов выполнено.

Датчики здесь можно использовать не только те, которые действуют на основе геркона. Главный принцип здесь состоит в том, чтобы в результате нарушения безопасности происходило замыкание соответствующей цепи. Речь может идти даже о разного рода простых механических устройствах, подходящих для данной цели.

Эффективность

Конечно, простота и дешевизна установки обуславливают недостаточную степень эффективности такого рода систем. Но всё же в некоторых случаях они могут быть полезными и незаменимыми.

В любом случае, устройство сигнализации — это лучше, чем вообще отсутствие какой-либо охраны. К тому же при некоторых применениях (охрана гаража, например) эта степень безопасности может быть вполне достаточной.

Статья была полезна?

0,00 (оценок: 0)

GSM-сигнализация своими руками – схемы и использование

Охранные сигнализации, способные передавать оповещения по каналу мобильной связи, уверенно лидируют среди систем безопасности. Полностью готовые к использованию комплекты стоят относительно недорого, но, в некоторых случаях, охранную сигнализацию можно сделать самостоятельно. GSM сигнализация изготовленная своими руками, обеспечит подачу телефонного вызова на любое устройство мобильной связи.

Из материала вы узнаете:

Самодельная охранная сигнализация

Если возникает необходимость установить на каком-то объекте охранную сигнализацию, то может возникнуть вопрос, а нельзя ли её сделать самостоятельно. Точнее, зачем покупать, если можно сделать, и как альтернатива, зачем делать, если можно купить. В принципе если человек немного разбирается в технике и имеет навык работы с инструментом, то несложную охранную сигнализацию можно сделать самостоятельно.

Для этого понадобятся следующие элементы:

• Старый мобильный телефон с кнопочной клавиатурой
• Магнит + геркон или готовый датчик
• Монтажный провод
• Выключатель

Телефон

Единственное условие – телефон должен быть рабочим и иметь исправную клавиатуру. У всех моделей мобильных телефонов имеется функция «Быстрый набор». Благодаря этой функции заранее записанный в память телефонный номер можно вызвать нажатием одной из кнопок на цифровой клавиатуре. Нажатие кнопки означает замыкание двух контактов. На функции быстрого набора и основан принцип работы самодельной охранной сигнализации. Дело в том, что телефону всё равно замкнуты эти контакты нажатием кнопки на корпусе или дистанционно.

Необходимо прописать номер телефона для подачи тревожного звонка, в режиме «Быстрый набор» на любую цифровую кнопку.

Герконовый датчик

Затем мобильный телефон нужно вскрыть, добраться до печатных проводников клавиатуры и припаять два провода на нужную кнопку. Затем необходимо установить на дверь магнитоконтактный датчик. Этот недорогой прибор можно купить, а можно сделать самостоятельно. Для этого используется небольшой постоянный магнит и геркон. В нормальном состоянии, то есть при отсутствии магнита, его контакты должны быть замкнуты, а наличие магнитного поля вызывает их размыкание.

Кабель

Геркон устанавливается в верхней части дверного косяка, а магнит незаметно монтируется на дверное полотно таки образом, чтобы расстояние между ним и герконом, при закрытой двери, вызывало размыкание датчика. Затем провода от геркона необходимо соединить с проводами от кнопки мобильного телефона, при этом и провода и мобильный телефон должны быть скрыты. Теперь если открыть дверь, магнит отойдёт от геркона, его контакты замкнутся, и на записанный номер будет послан сигнал вызова.

Срабатывание датчика

Последнее дополнение. В разрыв провода идущего от геркона к клавиатуре телефона нужно добавить выключатель, который так же должен быть надёжно спрятан. С его помощью система ставится на охрану и снимается неё.

Само собой, для работы такого устройства, в нём должна находиться SIM-карта с наличием средств, а аккумулятор мобильного телефона должен быть заряжен. Достоинства такой охранной системы в её почти нулевой стоимости. Цена нескольких метров провода, геркона и выключателя не в счёт. Недостатком можно считать длительное время, порядка 10 секунд, которое требуется для набора заданного номера.

Возможные варианты самодельной охранной сигнализации

В принципе самодельную охранную GSM сигнализацию можно реализовать несколькими способами:

• С помощью мобильного телефона
• С применением микроконтроллера и GSM модуля
• Из дискретных элементов
• С использованием промышленной автономной сигнализации

Простейшая охранная сигнализация с GSM, сделанная своими руками,  может считаться оптимальным вариантом для гаража, особенно если он расположен недалеко от дома. Гараж, обычно, не имеет окон, и злоумышленники проникают внутрь, вскрыв замок на двери или воротах. Эти места несложно оборудовать магнитоконтактными датчиками и подключить их к мобильному телефону. Работа охранной системы может осложниться в неотапливаемом гараже, поэтому, в отдельных случаях, лучше установить недорогую автономную сигнализацию промышленного изготовления.

Компоненты схемы GSM-сигнализации

Человек, разбирающийся в электронике, может самостоятельно собрать приличную охранную GSM сигнализацию, используя некоторые покупные компоненты. Для реализации такой системы потребуются следующие элементы:

• Микроконтроллер Arduino Uno
• Модуль SIM900A GSM/GPRS
• Микросхема стабилизатора LM 7805 на + 5 В
• Блок питания 12 В 2А

Arduino Uno – это небольшая плата на которой расположен контроллер ATMega 328, предназначенный для работы с различными устройствами, к которым относятся любые датчики охранной сигнализации. Модуль SIM900 реализуют функцию сотового телефона. Он может звонить, принимать звонки, отправлять и принимать SMS-сообщения. Стабилизатор напряжения LM 7805 нужен для питания платы контроллера, поскольку модуль мобильной связи питается от напряжения 12 В.

Рекомендации по изготовлению такой сигнализации и её программированию это тема отдельной статьи, как и схемы охранной сигнализации, выполненные на дискретных элементах. Изготовление таких устройств, доступно только опытным специалистам. Самодельные модели охранной сигнализации, разработанные и изготовленные профессионалами, могут во многом превосходить фирменные образцы. Тем более что приборы, изготовленные в единственном экземпляре, оборудуются такими сложными системами собственной защиты, что отключить их или заблокировать не представляется возможным.

Модификация охранной сигнализации

Простейшую охранную сигнализацию на базе мобильного телефона можно немного усложнить. Для этого достаточно установить аналогичные датчики на все двери и окна, и соединить все герконы параллельно. Когда окна и двери закрыты, все контакты разомкнуты, а при попытке открыть окно или дверь какой-либо из герконов замкнётся и вызовет телефонный звонок.

Если в квартире или доме установлена автономная охранная сигнализация с различными датчиками, её можно объединить с мобильным телефоном. Для этого нужен только старый, но рабочий мобильный телефон.

Любой приёмно-контрольный прибор имеет группы контактов реле, предназначенные для включения внешних сигнальных устройств. При срабатывании какого-либо датчика на эти контакты подаётся напряжение 12 В для включения сирены или светового индикатора. Но большинство моделей приборов имеют так называемые «сухие контакты». На них нет напряжения, они не связаны с элементами схемы и прекрасно подходят для подключения к ним кнопки быстрого набора мобильного телефона. При срабатывании фирменной сигнализации происходит то же самое, что и в самом простом варианте с применением геркона и магнита только кнопку вызова замыкает приёмно-контрольный прибор.

Контакты прибора, предназначенные для подключения сирены или светодиода так же можно использовать, но такая возможность реализуется с помощью дополнительного реле. К контактам нужно подключить малогабаритное реле типа РЭС-10 или герконовое РЭС-55 и уже к контактам этого реле, подключить мобильный телефон. Устройство связи можно разместить в корпусе приёмно-контрольного прибора или вывести в точку уверенного приёма. Как и фирменные GSM сигнализации, самодельные устройства работают только в зоне уверенного покрытия мобильной связи.

Выбор GSM сигнализации

Если проанализировать технические параметры промышленных систем охранной сигнализации и их простых самодельных аналогов, сравнение окажется не в пользу домашнего конструирования. Исключение может составить схема, где GSM сигнализация имеет нестандартные технические решения.  Микроконтроллеры с памятью, используемые в таких устройствах, могут быть запрограммированы на сложный алгоритм работы. В «хитрых» приборах может использоваться принцип ложного отключения, где все индикаторы показывают состояние «снято с охраны», сирена и световой индикатор не работают, а на самом деле сигнализация активирована и передаёт тревожный сигнал в соответствующие службы.

Поэтому если нет соответствующего опыта в конструировании электронной техники, то лучше воспользоваться промышленной системой безопасности. Простейшей системой сигнализации на базе старого мобильника можно оборудовать гараж, дачу или какие-либо вспомогательные постройки, где нет слишком ценных и дорогих вещей.  Для того чтобы обезопасить своё жилище лучше всего использовать готовые комплекты GSM сигнализации.

К таким устройствам относятся следующие модели:

• Optimus AG-200
• ALFA G90B
• Falcon Eye FE Next
• Умный часовой-4

В каждый комплект входит приёмно-контрольный прибор с модулем мобильной связи, минимальный набор датчиков, электронная сирена и блок питания. Для управления режимами используются пульты дистанционного управления, выполненные в виде брелоков. Каждую систему можно наращивать до необходимого уровня, добавлением датчиков любого типа.

GSM сигнализация для дома и дачи своими руками: преимущества

Просмотров: 646

В последнее время широкую популярность среди охранных систем для недвижимости получили GSM-комплексы безопасности. Их популярность во многом определена большой функциональностью и возможностью мгновенного оповещения владельца дома или дачи о взломе. Для этого используются каналы сотовой связи одного из провайдеров. На потребительском рынке предлагается множество различных моделей GSM-систем, которые стоят достаточно дорого. Но и в этом случае можно найти выход, как получить современную GSM-охрану. Такого типа оборудование отличается достаточно простой функциональной схемой, поэтому GSM сигнализация для дома своими руками может быть создана каждым, кто хоть немного разбирается в электронике и электромонтажных работах.

Самая простая схема GSM сигнализации для дома

Область применения

Беспроводные охранные системы с GSM-модулем владеют широким практическим применением. Они могут устанавливаться на следующих объектах недвижимости:

• квартиры;
• дачные домики и коттеджи;
• гаражи и складские помещения;
• магазины и киоски;
• офисные помещения.

Учитывая возможности подключения к таким сигнализациям кроме охранных датчиков еще и различных функциональных сенсоров можно существенно расширить область использования GSM-систем. Их можно будет применять в качестве противопожарных систем, устройств контроля утечки газа, воды, систем управления исполнительными устройствами и пр.

Преимущества

Созданная GSM сигнализация для дачи своими руками владеет целым рядом преимуществ. Среди основных следует отметить:

• мгновенное оповещение владельца недвижимости о проникновении на объект;
• передача сигнала тревоги с помощью дозвона;
• возможность передачи тревоги на любое мобильное устройство владельца;
• поддержка работы с разными датчиками;
• возможность управления внешними исполнительными механизмами и устройствами;
• поддержка управления сигнализацией с помощью мобильного телефона;
• минимальные финансовые затраты для создания сигнализации;
• простота монтажа и последующего использования.

Недостатки

К недостаткам, которыми владеет собранная GSM сигнализация для дома своими руками, относятся следующие:

• отсутствие защиты от электронных устройств, которыми пользуются злоумышленники, чтобы заглушить сигнал тревоги;
• не поддерживается работа с SMS и MMS;
• отсутствует возможность управления с помощью дистанционных брелоков;
• не поддерживается работа с охранными пультами специальных служб.

Компоненты для GSM сигнализации своими руками

Охранная система для дачи Gsm своими руками может быть собрана из минимального набора комплектующих:



• неиспользуемый кнопочный мобильный телефон, поддерживающий функцию быстрого вызова;
• геркон с магнитом;
• кнопочный датчик;
• реле;
• аудиосирена;
• провода;
• паяльник и набор для пайки;
• аккумулятор для телефона;
• блок подзарядки аккумуляторной батареи;
• набор инструментов и принадлежностей.

Процесс создания

На начальном этапе следует настроить автоматический вызов номера владельца квартиры или дачи. Для этого следует назначить клавишу быстрого вызова для этого номера.

После проведения такой процедуры нужно снять крышку телефона и извлечь клавиатуру. К выбранной кнопке быстрого вызова припаиваются два проводника, которые при замыкании будут выполнять функцию нажатия клавиши, а соответственно и автоматического вызова абонента. Впоследствии эти проводники будут подключены к датчику открытия двери или окна через реле.

Обратите внимание!

В качестве самого простого датчика открытия можно использовать геркон и магнит.

Особенностью такого датчика является то, что пока обе части находятся вместе, электрическая цепь является разомкнутой/замкнутой в зависимости от настроек. Как только дверь откроется, произойдет срабатывание такого датчика, что приведет к переключению контактов реле и, как следствие, к имитации нажатия клавиши быстрого вызова, а также к подаче питания на подключенную сирену.

Чтобы усовершенствовать такую сигнализацию в ее схему можно добавить электронный таймер задержки срабатывания реле и кнопку отключения сигнализации. В таком случае сигнализация не будет срабатывать при открытии дверей хозяином квартиры. У него будет определенное время, чтобы добраться до кнопки включения/отключения сигнализации, чтобы снять ее с охранного режима. Важно, чтобы кнопка отключения сигнализация была установлена в потайном месте, о котором знал бы только владелец квартиры и какое не смог бы быстро найти злоумышленник.

Важно!

Чтобы созданная GSM сигнализация для дачи своими руками безотказно работала важно позаботиться о ее автономном питании. Его можно организовать с помощью штатной батареи телефона, к которой нужно подключить зарядное устройство телефона. С его помощью будет осуществляться подзарядка аккумулятора по мере его разрядки в процессе работы самодельной сигнализации.

Заключение

Как видим, имея небольшой набор устройств и комплектующих, которые есть практически в каждом доме, можно без особых усилий создать собственную сигнализацию для дачи или квартиры. Финансовые затраты в этом случае минимальны. Установив такую охранную систему у себя дома, в гараже или на даче, владелец сможет получить сигнал тревоги на любом расстоянии от объекта, где только присутствует покрытие сотовой связи выбранного мобильного провайдера.

Как сделать сигнализацию своими руками в домашних условиях?

Просмотров: 7 980

В современном мире практически невозможно обойтись без средств охраны – особенно это актуально для защиты своего недвижимого имущества от грабителей, которые постоянно усовершенствуют способы проникновения в дом, квартиру, дачу или гараж. Для таких случаев эффективными являются электронные охранные системы в виде сигнализаций. Эти барьеры безопасности минимизируют вероятность кражи и позволяют владельцу недвижимости вовремя среагировать на опасную ситуацию. На сегодняшний день множество компаний предлагают широкий выбор многофункциональных сигнализаций, а также их установку и обслуживание. В зависимости от сложности используемого охранного комплекта будет зависеть и его стоимость, которая порой может быть достаточно большой. Если владелец дома не имеет возможности приобрести и установить дорогой охранный комплект, он задумывается о том, как сделать сигнализацию своими руками. Оказывается, это не такой уж и сложный процесс – важно хоть немного разбираться в электронике и электромонтажных работах, и смастерить сигнализацию не составит большого труда.

Вариант сигнализации своими руками на дверь

Преимущества самодельной сигнализации

Несмотря на то, что самодельная сигнализация, создается в домашних условиях, она владеет целым рядом преимуществ, которые позволяют ей конкурировать с заводскими системами безопасности.

Во-первых, наиболее простая домашняя сигнализация своими руками может реализовываться даже из подручных средств, которые имеются в домашнем хозяйстве. Практически у каждого дома найдется неиспользуемый мобильник, элементы исполнительных устройств различного бытового оборудования и пр. Если чего-то и не хватает, то его можно за копейки докупить на любом радиорынке. Финансовые затраты на охранную систему, созданную в домашних условиях минимальны.

Во-вторых, сигнализация самоделка может в любой момент легко изменяться конструкционно и модернизироваться под изменившиеся условия эксплуатации на объекте. Не с каждой заводской охранной системой можно будет это сделать.

Недостатки

Каким хорошим не был бы свой проект охранной сигнализации, она не лишена недостатков. К основным из них следует отнести следующие:

• отсутствие встроенных систем защиты от различных приспособлений, которые используются злоумышленниками для отключения сигнализаций;
• невозможность подключения таких устройств к системам безопасности охранных компаний;
• самостоятельно сложно реализовать сложные охранные конфигурации, которые включают в свой состав широкий спектр охранных и функциональных датчиков, исполнительных устройств;
• самодельная простая сигнализация не поддерживает возможность ведения аудио- и видеоконтроля с охраняемого объекта;
• без базовых знаний электроники сделать собственную охранную систему не получится.

Какие виды сигнализации можно сделать своими руками?

В домашних условиях самостоятельно можно реализовать несколько вариантов охранных систем, которые позволят решить конкретные задачи по защите недвижимости.

• Сигнализация на основе датчика движения

Простая сигнализация в квартиру своими руками может создаваться на основе обычного датчика движения, которым комплектуются осветительные системы, устанавливаемые в подъездах и на лестничных площадках. Если к такому датчику вместо осветительного элемента подключить сирену, то получится элементарная охранная система, которая звуковым сигналом будет предупреждать о том, что в охраняемой зоне кто-то находится.

Сигнализация на основе датчика движения с аккумулятором

• Сигнализация на основе готовых комплектов

Для тех, кто не хочет «ломать голову» как сделать самодельную сигнализацию и какие для этого устройства использовать, можно воспользоваться готовыми комплектами, которые продаются на каждом радиорынке. Нужно будет только составить схему охраняемых зон и приобрести для этого соответствующие датчики и исполнительные устройства. В дальнейшем придется выполнить монтаж купленных элементов и настроить их на выполнение соответствующих функций охраны.

• Сигнализация на основе магнитоконтактных датчиков

Для тех, кто задумывается о том, как сделать сигнализацию в домашних условиях, которая будет реагировать на вскрытие дверей и окон вариант на магнитоконтактных датчиках будет оптимальным решением. Отличительной особенность таких датчиков является то, что они включают в свой состав два элемента – собственно основу датчика и магнит, которые должны пребывать в прямом контакте. Как только этот контакт будет нарушен, произойдет срабатывание подключенного к датчику светозвукового устройства.

Схема сигнализации на основе магнитоконтактных датчиков

Используя старый неиспользуемый мобильник, может быть создана высокоэффективная самодельная охранная сигнализация, использующая возможности GSM-связи. С помощью такой охранной системы можно будет не только приводить в действие подключенные к ней исполнительные устройства, а также оповещать владельца дома об опасности через канал мобильной связи, посылая на его мобильное устройство СМС-сообщение или осуществляя дозвон.

Схема сигнализации на основе мобильного телефона

Для тех, кто не знает, как сделать сигнализацию своими руками и временно не может позволить приобрести готовую, может установить имитатор наличия охранной системы. Для реализации элементарной схемы имитатора сигнализации потребуется всего лишь светодиодный индикатор, две пальчиковые батарейки, токоограничивающий резистор и корпус для расположения перечисленных элементов. Свечение светодиода будет свидетельствовать о том, что объект пребывает на охране – это должно отпугивать воров. Но длительное время полагаться на охрану с помощью такого муляжа не стоить – лучше разобраться, как сделать сигнализацию своими руками или приобрести ее в магазине.



Схема муляжа на основе светодиода

Оборудование для сбора сигнализации в домашних условиях

Простая сигнализация для дома может быть построена с применением следующего комплекта устройств:

• набор датчиков – для простой охранной системы это могут быть устройства контроля движения на объекте, а также датчики открытия;
• сирена и светоизлучающие устройства – они будут сигнализировать о срабатывании охранного датчика;
• обычный выключатель – применяется для отключения сигнализации;
• автономные источники питания – это могут быть аккумуляторы или батарейки, которые будут поддерживать функционирование сигнализации при отсутствии питания во внешней сети;
• мобильный телефон – нужен в том случае, когда создается охранная сигнализация для дома с функцией оповещения владельца на его мобильные устройства;
• набор инструментов, для монтажных работ, проводники, монтажные элементы – с их помощью будет осуществлена сборка и монтаж сигнализации в домашних условиях.

Процесс создания сигнализации

Начало работ по разработке собственной охранной системы должно начинаться из создания проекта будущей сигнализации. Именно от него будет зависеть, как сделать сигнализацию дома, чтобы она обеспечивала защиту всех потенциально опасных зон. После составления детального плана следует позаботиться о наличии требуемых устройств и деталей, некоторые из них могут быть дома, а кое-какие придется докупить.

На начальном этапе производится установка соответствующих датчиков по периметру объекта, как это было запланировано в проекте.

Обратите внимание!

Чтобы при их срабатывании охранная сигнализация выполняла свои функции, к датчикам подключаются исполнительные устройства и механизмы.

Они могут подключаться через специально подготовленную схему, которая включает в свой состав электронный таймер задержки включения и коммутационные реле. В таком случае охранная система своими руками будет срабатывать не сразу, а через установленный промежуток времени, который нужен для того, чтобы владелец квартиры мог снять ее с охраны. Для этой процедуры нужно установить обычный кнопочный выключатель, который нужно располагать в срытом месте, чтобы вор не смог самостоятельно отключить охрану до включения сирены.

Один вариант создания сигнализации своими руками:



Если сигнализация своими руками создается для оповещения через сотовую сеть, то подключение датчиков должно проводиться через мобильный телефон, который параллельно со срабатыванием сирены будет посылать сигнал тревоги владельцу.



Почему выгодно использовать самодельную сигнализацию?

Проектируя и создавая сигнализацию своими руками, пользователь максимально адаптирует ее к конкретным условиям эксплуатации в своем доме, а также под решаемые охранной системой задачи. Не каждая готовая сигнализация из комплекта может оптимально подходить к конкретным условиям, а модернизировать ее не всегда получается.

Выводы

Самая простая сигнализация своими руками может быть создана за достаточно короткое время с минимальными финансовыми затратами. Зато защитный эффект, который она обеспечивает, является достаточно высоким. Это гарантирует владельцу уверенность в том, что его имуществу ничего не грозит.
