Строим фундамент под кирпичный дом своими руками

Основание для кирпичного дома

Самой важной частью строения является фундамент. От него зависит прочность и надежность всей возведенной конструкции. Однако важно не только качественно выполнить строительство, но и правильно выбрать тип основания.

Виды фундаментов под дом из кирпича

Кирпичные конструкции отличаются массивностью и долговечностью, следовательно, основание для них должно быть крепким и устойчивым. Для дома из кирпича можно возвести любой фундамент, главное, учесть все нюансы и особенности, как грунта, так и всей постройки.

Свайный фундамент

Массивность кирпичного дома предполагает серьезную нагрузку на основу, что не всегда могут выдержать сваи. Поэтому возводить на свайном основании можно лишь дома из легких марок кирпича, с небольшой толщиной стены и малой этажностью.

Свайное основание

Кроме того в доме на сваях невозможно обустроить подвал, так как значительный вес требует установки опор по всей площади.

Ленточное основание

Популярность фундамента в виде ленты обусловлена большим количеством преимуществ:

• Высокая несущая способность.
• Долгий эксплуатационный период.
• Возможность обустройства подвала или цокольного этажа.

Но ленточное основание для кирпичного дома — не всегда идеальный вариант. Во-первых, тяжелое кирпичное строение на ленте мелкого заглубления подвержено деформации и разрушению вследствие сезонных подвижек грунта. Во-вторых, фундамент под массивное кирпичное здание в несколько этажей требует значительных затрат на строительные материалы. В-третьих, ленточный фундамент не может «похвастаться» большой площадью опоры, как у монолитной плиты.

Плитный фундамент

У монолитного основания в виде железобетонной плиты также есть свои преимущества.

Во-первых, плитное основание дает большую опорную площадь, поэтому на нем можно возводить массивные строения из кирпича или камня. По этой же причине такой тип фундамента используют для строительства домов на неустойчивых грунтах.

Монолитная плита

Во-вторых, монолитная плита не требует большого количества опалубки, что во многом упрощает заливку такого основания.

Но стоит учитывать, что кирпичное строение, возведенное на монолитной плите, будет нагружать фундамент только по его периметру, в тоже время центральная часть нагрузки не испытывает. Это неблагоприятно сказывается при пучении грунта, когда давление на основу приходится непосредственно в середине плиты.

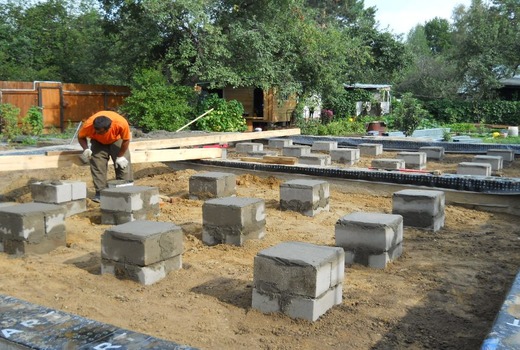

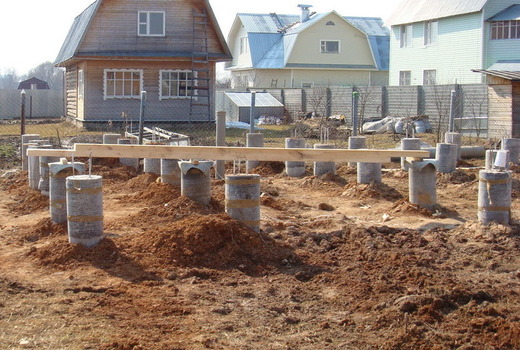

Фундамент на столбах

Для строительства дома из кирпича на столбчатом основании требует провести серьезные расчеты, так как несущая способность такого основания намного ниже, чем у ленты. Кроме этого, важно определить состояние грунта и его несущую способность, правильно подобрать ингредиенты для бетонного раствора и обеспечить равномерное распределение нагрузки на столбы.

Столбчатое основание

Среди преимуществ такого фундамента для кирпичного дома можно назвать незначительные материальные и трудовые затраты. Также очень важно, что основание имеет небольшую площадь поверхности, что имеет огромное значение в период пучений некоторых типов грунта.

Строительство ленточного фундамента под кирпичный дом

Основание в виде бетонной ленты под кирпичное строение возводится в несколько этапов.

Подготовительные работы

Участок, отведенный под строительство, необходимо подготовить, чтобы основные работы выполнялись беспрепятственно. Прежде всего, территорию очищают от мусора, удаляют деревья, кустарники и другую крупную растительность.

Далее снимают верхний плодородный слой и разравнивают всю площадь.

Теперь необходимо сделать разметку будущего фундамента. Для этого по углам ставят деревянные колышки и натягивают между ними строительный шнур или обычную веревку. На этом этапе важно, чтобы углы были строго прямыми, а диагонали — равными.

Земляные работы

Процесс выполнения этого этапа зависит от проекта дома. Если предусмотрено обустройство подвального помещения или цокольного этажа, то необходимо вырыть котлован. Если указанные помещения отсутствуют, можно обойтись рытьем траншеи.

Ширина котлована или траншеи должна быть значительно больше предполагаемого фундамента, чтобы монтаж опалубки и заливка бетонного раствора не вызывала трудностей. Дно готового углубления обязательно выравнивают и проверяют горизонтальность с помощью строительного уровня.

На этом же этапе устраивается песчано-гравийная подушка. Для этого насыпают слой песка высотой 20 см, обильно смачивают его и трамбуют обрезком бревна или специальной виброплитой. Поверх песка насыпают гравий слоем 15-20 см и выполняют аналогичные действия. При необходимости можно добавить еще один слой песка, который также подлежит уплотнению. Подготовленная подушка разравнивается и накрывается гидроизоляционным материалом. Для усиления такой основы под ленточный фундамент поверх гидроизоляции наливают тощий бетон слоем около 5 см.

Установка опалубки

Ленточный фундамент невозможно залить без предварительно установленной опалубочной конструкции. Для ее изготовления используют различные материалы: доски, фанеру, пластиковые панели. Наиболее доступным и менее дорогим вариантом являются доски толщиной 4-5 см, из которых сколачивают щиты. Готовые элементы опалубки опускают в траншею, где основательно закрепляют конструкцию. Между щитами устанавливают бруски, длина которых равна ширине фундамента. С внешней стороны конструкцию фиксируют подпорками, сделанными из деревянных брусков. Фиксация опалубки необходима для того, чтобы под действием тяжелой бетонной массы щиты не разошлись и не деформировались. Установка опалубки должна сопровождаться постоянным контролем вертикальности расположения.

Устанавливаем опалубку

Чтобы предотвратить вытекание бетонного молочка из раствора, а также защитить от воздействия влаги подошву фундамента, необходимо на дно траншеи уложить гидроизоляционный материал.

Армирование фундамента

Каркас из арматуры для ленточного фундамента имеет огромное значение, он предотвращает деформацию основания и образование трещин, а также защищает все строение от разрушений. Для создания арматурного каркаса необходимо взять прутки толщиной 6-10 мм и нарезать их на отрезки нужной длины. Затем берут 2-3 прутка и связывают между собой мягкой вязальной проволокой. Чтобы образовалось объемное изделие, между горизонтальными прутьями ставят поперечные элементы из арматуры и привязывают к основной сетке. В наших предыдущих статьях можно прочитать подробнее об армировании ленточного фундамента.

Готовый каркас опускают в траншею и устанавливают его на подложки из кирпича или крупных обломков камней.

Заливка бетона

Теперь необходимо залить бетон в подготовленную конструкцию. Для этой цели можно воспользоваться услугами строительной фирмы, которая изготовит бетон по специальной технологии, доставит его на участок и выполнит заливку фундамента с помощью специализированной техники.

Но в большинстве случаев такой сервис обходится очень дорого, поэтому частные застройщики готовят бетонный раствор и заливают его в траншею своими руками.

Заливка бетона должна выполняться в несколько приемов, причем толщина каждого залитого слоя не должна превышать 20 см. каждая подача бетона сопровождается уплотнением массы с использованием глубинного вибратора или обычной лопаты, которой просто протыкают смесь по всей площади. Такие действия способствуют устранению пустот в залитом бетоне и укреплению основания.

Поверхность залитого фундамента разравнивают и накрывают гидроизоляционным материалом. Это поможет уберечь его от неблагоприятных погодных условий. В таком виде основание должно простоять около месяца. На протяжении этого времени поверхность регулярно смачивают водой, защищая от пересыхания в жаркую и солнечную погоду.

Плитный фундамент под кирпичный дом

Монолитная плита способна сохранить прочность и целостность при любых движениях грунта, вертикальных и горизонтальных. Для плитного фундамента необходим бетон высоких марок, качественное армирование и хорошая подготовка основания.

Устройство монолитной плиты выполняется по следующей технологии:

1. Очистка и выравнивание участка.
2. Снятие верхнего слоя грунта.
3. Создание подушки из песка и щебня.
4. Укладка гидроизоляционных материалов и утеплителя.
5. Монтаж опалубки по высоте плиты.
6. Создание арматурного каркаса.
7. Заливка бетонного раствора.

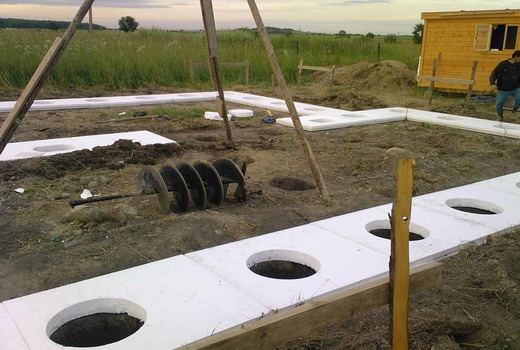

Фундамент свайного типа для дома из кирпича

На слабых осыпающихся грунтах предпочтение лучше отдать свайному основанию. Его устройство предполагает опору на плотные слои, которые залегают на большой глубине.

Строительство свайного фундамента выполняется по следующей схеме:

Строительство свайного фундамента

1. Участок, отведенный под строительство, расчищают и снимают верхний плодородный слой.
2. Делают разметку будущего фундамента, уделяя особое внимание расположению столбов.
3. Там, где будут установлены опоры, делают небольшие углубления.
4. Затем в этих местах с помощью механизированной установки или ручного приспособления бурят скважины.
5. На дно готовой скважины насыпают слой песчано-гравийной смеси и каркас из арматуры.
6. Вся конструкция заполняется бетонным раствором, который периодически уплотняется.

Особенностью свайного фундамента для кирпичного дома можно назвать необходимость монтажа ростверка. В большинстве случаев на сваях выполняют монтаж монолитной бетонной ленты. Все работы проводят по аналогии строительства ленточного фундамента.

Кирпичный дом — это надежное и крепкое строение, но при условии, что основание под ним выбрано с учетом всех нюансов, сделано оно по специальной технологии, из качественных материалов.

stroykarecept.ru

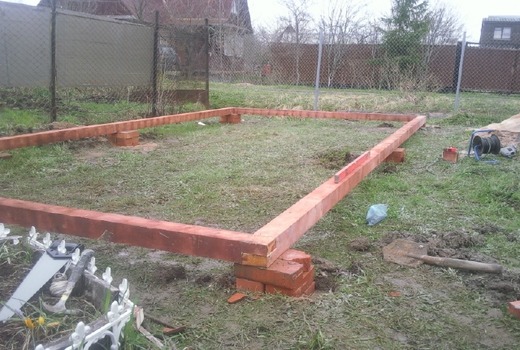

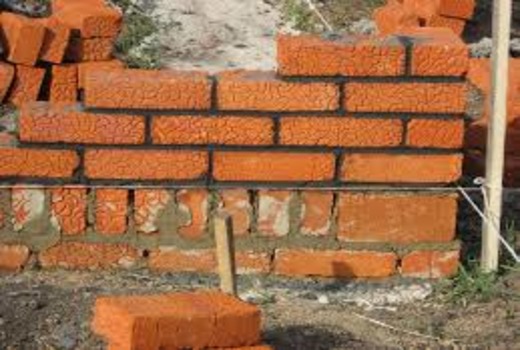

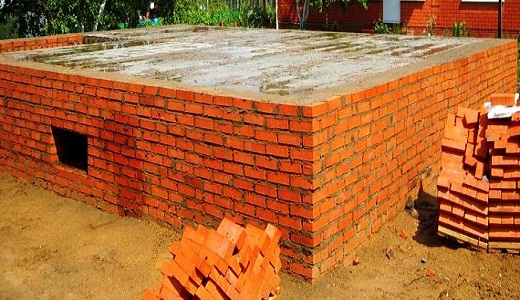

Фундамент из кирпича: столбчатый, ленточный

Кирпич – универсальный строительный материал, используемый для возведения жилых домов и небольших хозяйственных построек. Но можно ли делать фундамент из кирпича? Безусловно, да!

Кирпичное основание довольно просто в возведении, все работы можно произвести без привлечения профессионалов и спецтехники, обойдясь лишь своими силами.

Применяется кирпич при строительстве двух из трех типов фундамента — ленточного или столбчатого, монолитное основание сделать нельзя. Чаще всего его используют для беседки, для забора, под кирпичный гараж, под деревянный дом, под баню или для дома каркасного типа с небольшим весом.

Для построек из материалов, имеющих большой вес, например, железобетонные блоки и плиты, пенно- и газоблоки и многоэтажных строений, кирпич не подходит, он не сможет выдержать нагрузку и деформируется.

В данной статье мы подробно рассмотрим особенности строительства ленточного и столбчатого фундамента из кирпича, изучим его достоинства и недостатки, а также узнаем, как укрепить фундамент из кирпича и провести все работы своими руками.

Плюсы и минусы кирпичного фундамента

Прежде чем окончательно принять решение о кладке кирпичного фундамента, стоит внимательно изучить достоинства и недостатки такого основания.

К явным преимуществам относятся:

• Простота возведения – не требуется привлекать специалистов или технику, все работы можно выполнить своими руками;
• Подвижность основания – при небольшом смещении грунта фундамент не будет разрушен;
• Возможность ремонта отельных фрагментов – если произойдет частичное разрушение, восстановить основание не составит особого труда;
• Универсальность – из кирпича можно возвести конструкции любой сложности и формы;
• Жесткость – при строительстве не нужно строить опалубку для придания формы фундамента, как при работе с цементом.

К недостаткам фундамента, возведенного из кирпича, относятся следующие факторы:

• Низкая скорость постройки;
• Необходимость проведения работ только на сухих устойчивых грунтах;

• Небольшой срок эксплантации — максимум 40 лет;
• Высокая стоимость кирпича;
• Низкие показатели влагостойкости, вследствие чего необходимо уделить много внимания гидроизоляции;
• Подходит только для небольших легких построек – под сарай, под гараж, под теплицу и т.п.

Используемые виды кирпича

Строительство фундамента возможно только из красного кирпича полнотелого типа с определенными показателями по марке прочности, морозостойкости и водопоглащения.

• Прочность (М) кирпича – от М150 до М300;
• Морозостойкость – от F35 до F100;
• Процент влагопоглощения – от 6% до 16%, максимально 20%.

Самый лучший вариант – клинкерный кирпич, именно его применяют для мощения тротуаров и пешеходных дорожек, но высокая стоимость клинкера останавливает большинство потребителей.

Возводить основание из силикатного кирпича возводить не стоит. Этот материал отличается низкими качественными показателями, что при его использовании приводит к отсыреванию и крошению фундамента, вследствие чего происходит разрушению всей конструкции.

Требуемые материалы

Сделать фундамент из кирпича своими руками можно за короткий срок, для работы потребуются следующие материалы и инструменты:

• Красный кирпич;
• Доски для строительства опалубки;
• Песок или мелкий щебень;
• Бетонный раствор;
• Арматура – прутья или сетка;
• Гидроизоляционные материалы – рубероид, битум, праймер т.п.;
• Лопата;
• Шпатель для укладки раствора;
• Веревка и колышки.

Многие советуют брать пережженный красный кирпич – его стоимость значительно ниже стандартного изделия, а прочность не чем не отличается.

К данным материалам предъявляются серьезные требования, так как они влияют прочность и целостность будущей конструкции.

• Кирпичи – обожженный полнотелый кирпич с высокой маркой прочности и водоустойчивости;
• Цемент – марка прочности не менее М400;
• Бетонная смесь – раствор смешивается по строгим пропорциям: 1 часть цемента и 3 части песка (лучше всего использовать речной).

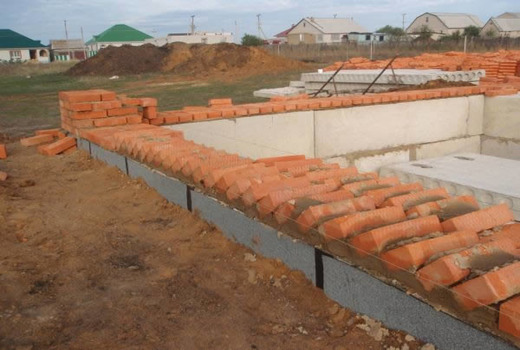

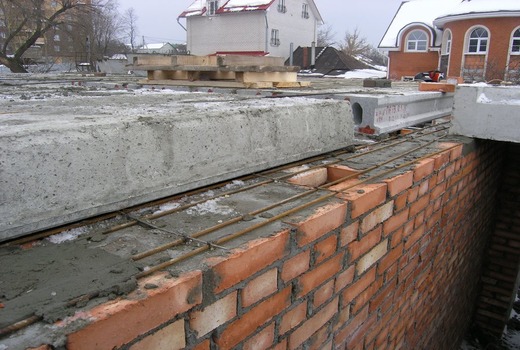

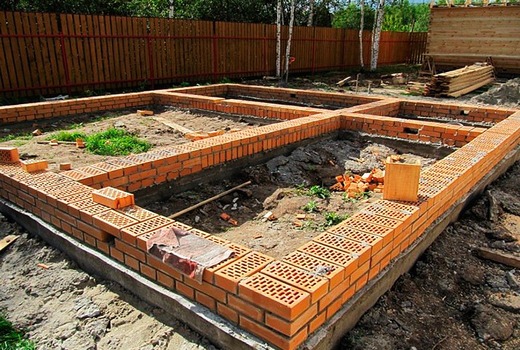

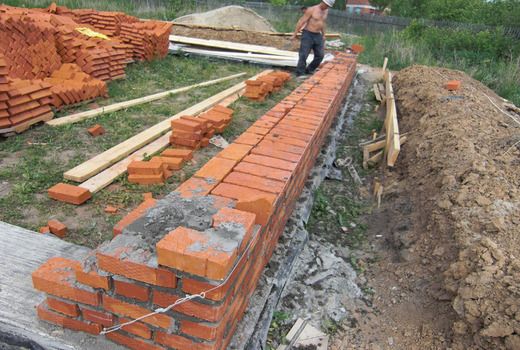

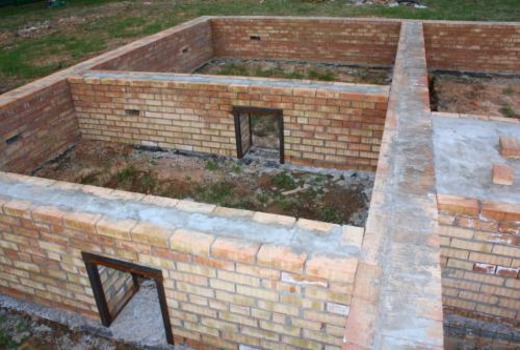

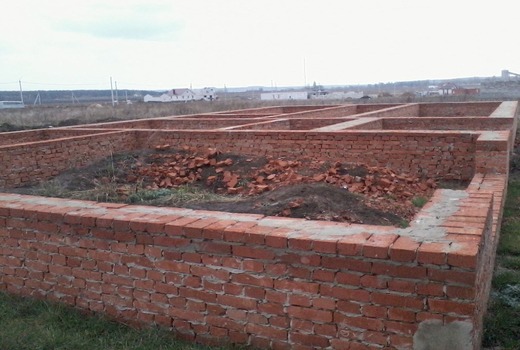

Строительство ленточного фундамента из кирпича

Бетонная подушка позволит повысить несущую способность основания, а также поможет предотвратить растрескивание фундамента при пучении почвы, но при желании этот этап можно пропустить.

Возводят ленточный фундамент согласно следующей технологии:

• Выполнить геодезическую оценку и согласно ей, определить глубину фундамента.
• Провести разметку площади и выкопать траншею — при расчете ширины стоит учитывать не только ширину стен фундамента, но и оставить пространство для свободной укладки гидроизоляции и отсыпки.
• На дно готовой траншеи уложить песчаную подушку высотой 15 см, тщательно выровнять, уплотнить и утрамбовать подручными средствами.
• Дно и стенки траншеи покрыть слоем гидроизоляции, это может быть рубероид или любой другой полимерный материал, защищающий от воды.
• Далее, необходимо сделать бетонную подушку, для этого поверх гидроизоляции уложить опалубку и залить цементный раствор слоем в 10 см, и оставить до полного затвердевания бетона.
• Спустя несколько дней начать кладку – работы начинаются с углов с обязательной перевязкой швов. Швы используются обычные внутренние, но стоит заметить, что, если в будущем не планируется оштукатуривание стенок фундамента, швы можно делать заподлицо. В нижней половине основания, где кирпич в земле, швы стоит полностью заполнять бетонным раствором, а в половине, находящейся над землей, будет лучше, если раствор не дойдет до кромки кирпича на сантиметр – это повысит сцепку поверхности с будущей штукатуркой.
• Если почва проблемная (пученистая) обязательно стоит провести армирование кладки, для этого на каждый третий или четвертый ряд уложить прутья арматуры в несколько рядов в два пояса на расстоянии 6-10 см от края кладки. Арматура должна быть погружена в бетонный раствор и тщательно накрыта им сверху.

• Возведенную кирпичную кладку оштукатурить и оставить до полного застывания на одну-две недели.
• Спустя отведенное время засыпать пустоты по периметру фундамента мелким щебнем или песком.
• Тщательно разровнять полученную поверхность, уложить отмостку и залить цементом.

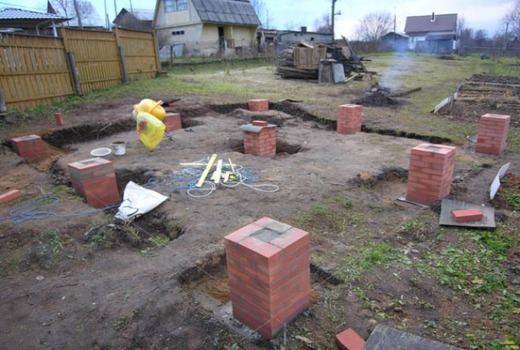

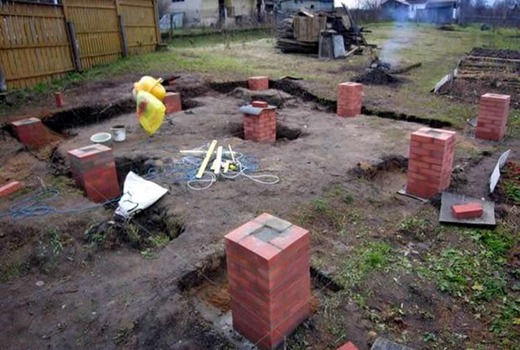

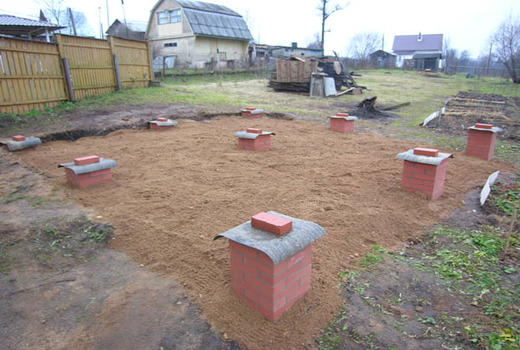

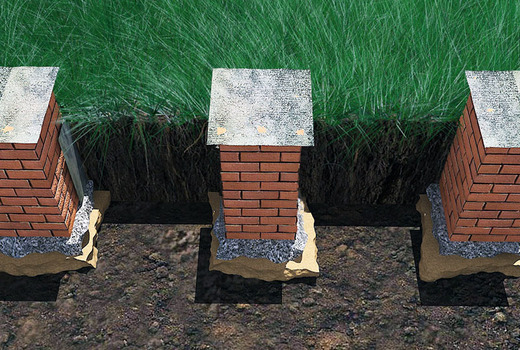

Строительство столбчатого фундамента из кирпича

Чаще всего из кирпича строят столбчатый фундамент, это объясняется дешевизной и простой работы – не нужно строить отмостки, рыть колеи по периметру постройки и привлекать наемных рабочих.

Но у столбчатого фундамента из кирпича в сравнении с ленточным есть ряд недостатков:

• Плохая устойчивость к нагрузкам – нельзя использовать для тяжелых конструкций из бетонных блоков, кирпичей и т.п.;
• Подверженность к пучению почвы – нельзя возводить на проблемных подвижных грунтах, например, торфяных, глиняных или илистых;
• Низкая морозостойкость;
• Невозможность строительства подвального помещения.

В зависимости от уровня расположения подземных вод столбчатое основание можно разделить на два типа – заглубленный, который используется для мест с низким залеганием грунтовых вод и возводится на глубине в 1,5 – 2 метра, и мелкозаглубленный, глубина которого достигает всего 50-80 см, он чаще всего применяется на песчаных почвах.

Ниже приведена пошаговая инструкция строительства столбчатого фундамента из кирпича в земле песчаного типа:

• Провести разметку территории – определить места столбов, найти углы, проверить ровность диагонали и забить колышки по периметру;
• Между кольями натянуть бечевку, она будет указывать на внешние стороны будущих опор;
• Выкопать колодцы квадратной или прямоугольной формы шириной метр на метр и глубиной 60 – 80 см;
• На дно насыпать песчаную подушку;
• Сверху уложить специальную геоткань, которая способна пропускать воду, но задерживает песок от попадания в почву;
• На ткань насыпать еще одну подушку из песка или щебня мелкой фракции толщиной в 15 см, тщательно разровнять и утрамбовать;
• Уложить слой гидроизоляции, использовать можно любой подходящий материал, главное, чтобы гидроизоляция покрывала и дно и стенки ямы;

• Сделать подошву из бетона – на дно ямы поверх гидроизоляции уложить сетку из арматурной проволоки толщиной не более 5 мм и залить раствором цемента — толщина подушки должна составлять не менее 25 см;
• Оставить работы до полного схватывания раствора на 2-3 дня, после этого непосредственно перейти к кладке кирпича;
• Начать кладку – кладка выполняется в полкирпича с пустотой по центру, в одном ряду укладывается 4 кирпича;
• На каждый третий или четвертый ряд уложить арматурную сетку, это позволит дополнительно укрепить опоры;
• Кладка столбов продолжается до того момента, пока высота опор не превысит поверхность земли на 20 см, если фундамент строится на наклонной поверхности высота опоры подгоняется по высоте столба в самой верхней точке. Важно следить за ровностью каждого ряда кладки и проверять горизонтальность с помощью строительного уровня.
• В пустоты, расположенные в центре опор поместить прутья арматуры и залить цементным раствором;
• Обработать готовые столбы гидроизолирующим праймером, битумом или на крайний случай раствором цемента и оставить до полного застывания дней на 7;
• Спустя указанное время отсыпать пустоты вокруг столбов песком или щебнем, так же можно взять шлак или измельченный строительный мусор.

Заглубленный фундамент из кирпича возводится по такой же технологии, но делают его редко, так как он довольно трудозатратный — приходится выкапывать ямы глубиной в 2 метра для каждой опоры, в определенных случаях необходимо привлекать технику, тратиться большее количество кирпичей и увеличивается время на возведение.

Использование битого кирпича

Очень часто во время строительных работ остается порченный и битый кирпич и многие интересуются можно ли использовать его при укладке фундамента, и если можно, то, как сделать это без ущерба прочности конструкции.

Да, возвести фундамент из битого кирпича можно, но он не будет отличаться высокой прочностью, поэтому чаще всего такое основание делают под постройки не несущих серьезных нагрузок, например, под печь.

Предлагается два варианта фундамента из битого кирпича – смешать смесь из кирпича и бетона и залить готовое основание или возвести основание ленточного типа с укладкой бита слоями.

Давайте подробнее рассмотрим, как выложить основание вторым способом:

• Выкопать траншею и насыпать слой песка толщиной 10 см;
• На дно уложить арматуру и залить слой бетона в 10 см;
• Засыпать обломки кирпича и пролить смесью бетона;
• Выждать немного времени, чтобы раствор равномерно распределился между частицами кирпича и уплотнить;

Вновь уложить арматуру, залить цементом и засыпать битом. И так чередовать слои до полного заполнения транши и опалубки фундамента.

betonov.com

Свайный фундамент для кирпичного дома: этапы выполнения работ

От качества возведения фундамента зависит целостность и надежность сооруженной в дальнейшем на нем капитальной постройки. В случаях, если особенности почвы не позволяют выбрать обычный тип основания, можно использовать свайный фундамент для кирпичного дома. Перед тем как начать его сооружение, нужно знать все особенности, виды, преимущества и недостатки этой конструкции.

Необходимость применения

Основная причина выбора свайного фундамента – слабый грунт. Сюда относят: лессовидную почву, теряющую стойкость при высокой влажности, растительную землю с большим количеством торфа, плывуны и суглинки, сильно насыщенные водой.

В этих случаях требуется перенести всю нагрузку от кирпичного дома к более плотному грунту, находящемуся на глубине.

Организацию свайного фундамента также часто выбирают для снижения объема земельных работ и расходов на вывоз земли после рытья траншеи, засыпку и последующую заливку бетоном.

Достоинства и недостатки

Свайный фундамент под кирпичный дом имеет множество преимуществ:

1. Химическая стабильность и инертность к агрессивным кислотным почвам.
2. Повышенная стойкость к поперечным и продольным нагрузкам.
3. Универсальность — можно использовать для болотистых и прибрежных грунтов со значительной глубиной промерзания земли.
4. Снижение сроков сооружения основания и минимальный объем «мокрых» работ.
5. Продолжительное время эксплуатации и повышенный запас прочности.

К недостаткам относятся:

1. Возможность нарушения целостности соседних сооружений, тем более, если во время обустройства применяются мощные молоты. Эта техника создает сильные колебания грунта.
2. Требуется использование крупногабаритной спецтехники, которой необходимо значительное пространство для маневров.
3. Требуется геологическое заключение. Во время устройства свайного основания может произойти смещение опор в зимнее время при пучении земли.
4. Требуются точные расчеты для сооружения фундамента.

Виды свай под кирпичный дом

Сваи принимают на себя всю нагрузку от здания и передают ее на грунт. Это длинные стержни, изготавливающиеся из разных материалов и устанавливающиеся в землю. Свайные опоры классифицируют по:

• взаимодействию с почвой;
• способу погружения;
• материалу.

Разновидности свай:

1. Буронабивные опоры. Скважина наполняется цементным составом одновременно с ее бурением. Когда выемка наполнена, в нее устанавливается арматурный каркас. Особенность этого виды свай – минимальное время изготовления.
2. Забивные сваи – самый широко используемый тип фундамента. Стержни заглубляют в землю с помощью пневматических молотов. Вначале выполняются расчеты глубины погружения свай, мощность удара и срок проведения работ. Затем они выставляются перпендикулярно уровню земли и заглубляются при помощи ударов по стержням.
3. Буронабивные опоры устанавливаются за счет бурения скважины на необходимом участке, дальнейшего погружения арматуры и заливки цемента в конструкцию. Обычно имеют форму цилиндра.
4. Погружаемые сваи способом ввинчивания характеризуются видом наконечника и определенными особенностями конструкции для использования на разных типах почвы.
5. Вдавливаемые — технология создана для погружения стержней возле эксплуатируемых зданий. Этот способ исключает вибрационное воздействие на их основание. Монтаж происходит за счет вдавливания свай в грунт спецоборудованием.
6. Вибророгружаемые — используют свойство почвы менять структуру во время вибрационного действия. Монтируются благодаря созданию вибраций на земле. Так она изменяет структуру, и стержни постепенно погружаются. Требуется специальное оборудование.

Этапы выполнения работ

Перед тем как соорудить кирпичный дом на свайном фундаменте, требуется создание проекта. При этом нужно рассчитать несущую способность свай и дополнительные нагрузки на основание.

Внимание: Грузонесущие характеристики определяют «по грунту», так как несущие показатели цемента как стройматериала превышают эти свойства почвы. Например, 1 см² цемента М100 может выдержать нагрузку до 100 кг/см², причем 1 см² глинистой почвы выдерживает не больше 7 кг/см².

Чтобы определить грузонесущие показатели, требуются геодезические исследования на строительном объекте. Во время их реализации пробуриваются геодезические скважины, из них берется грунт для последующего анализа в лабораторных условиях.

Для организации свайного фундамента своими руками под кирпичные дома рекомендуется сооружать столбы диаметром не менее 35 см, меньшие по размеру опоры допустимы только для строительства неответственных конструкций и массивных ограждений.

Чтобы узнать количество свай в основании, нужно рассчитать массу будущего здания. Это выполняется с помощью умножения общей площади конструкции сооружения на нормативный вес используемых строительных материалов.

К рассчитанной массе дома добавляют дополнительно такие нагрузки:

1. Снеговая нагрузка на кровельный материал (с учетом региона постройки здания).
2. Полезная нагрузка при эксплуатации – 100 кг на 1 м² перекрытий здания (цоколь, перекрытия между этажами).

Полученный результат умножается на коэффициент дополнительной прочности 1,2. Затем полученная цифра делится на несущую способность одной опоры. Так определяется необходимое количество свай.

Схема расстановки опор:

1. Сваи заглубляются ниже промерзания земли в конкретном регионе строительства.
2. Обязательная установка опор на участках соединения стен, как наружных, так и внутренних.
3. Шаг между сваями не менее 1 м., и не более – 3 м.

Подготовка к строительству

Перед сооружением основания требуется закупить необходимые материалы для строительства – доски для опалубки и ростверка, арматуру и цемент.

Также дополнительно потребуются:

1. Для установки свай – лопата, бетономешалка, емкости для доставки бетона, бур, тачка для перевозки грунта, скотч, рубероид,
2. Для разметки – веревка, деревянные колья, рулетка, карандаш, уровень, саморезы.
3. Для ростверка – цемент в требуемом объеме, электрическая дрель, провило, саморезы, ножовка по дереву, гидроизоляционный материал для защиты после завершения строительства.
4. Для изготовления армирующих каркасов: пруты арматуры (рифленые, сечением 11-14 мм, и гладкие, сечением 9-11 мм), болгарка, аппарат для сварки.

Изначально нужно подготовить площадку под строительство – убрать с поверхности камни, мусор, пни, мешающие выполнению работ. Если местность холмистая, ее нужно выровнять по уровню.

Особенности разметки основания

Для разметки фундамента требуется собрать из досок и бруса обносочные щиты. Конструктивно они состоят из 2-х горизонтальных поясов. Один требуется для отметки нулевого уровня опор, другой – для определения верхней границы ростверка.

Вначале отмечаются основные линии будущего основания (периметр стен дома) – с учетом ориентира (ограждения или границы строительной площадки) высчитывается расстояние и производится обноска первой стены, между щитками протягивается веревка (крепится в брус саморезом).

Перпендикулярно полученному щиту отмечается под прямым углом соседняя стена. Угол можно проверить с помощью египетского треугольника (на одной веревке отступают 3 м, на второй – 4 м, расстояния помечаются скотчем и замеряется длина диагонали – если все правильно, длина должна составлять 5 м).

Затем таким же способом отмечаются другие стены. На расстоянии ширины ростверка крепится вторая веревка, которая определяет внутренний периметр стен. Расположение опор отмечаются с учетом созданного проекта – устанавливают обносочные щитки и на пересечении веревки крепят отвес, под этой точкой вбивают кусок арматуры, она определяет место будущей опоры.

Сооружение фундамента

Когда основание размечено, веревку снимают и оставляют только колья на участках сооружения свай. Этапы возведения опор происходят в такой последовательности:

1. Буром проделываются скважины под будущие опоры. Желательно сделать все скважины сразу, так в последующем за один проход можно залить сваи цементным раствором.
2. Из рубероида делается цилиндр, равняющийся толщине сваи, и фиксируется к ней скотчем. Цилиндр в этом случае играет роль опалубки, то есть его высота обязана быть равной по длине опоры (если требуется – выходить за уровень скважины). Когда опалубка сделана, она устанавливается в полость.
3. Далее устанавливаются прутки арматуры в количестве 5-10 шт. (с учетом диаметра опоры). Длина армирующего каркаса обязана быть выше опорного столба на полметра, это расстояние требуется для соединения с армированием ростверка.
4. В проделанные скважины заливают бетонный состав (бетон для свайно-кирпичного фундамента с ростверком выбирают не ниже марки М200-300). Раствор можно замешать своими руками с помощью бетономешалки или заказать готовый бетонный состав в требуемом объеме.
5. Когда цементная смесь залита, она штыкуется прутьями арматуры. Это требуется для удаления из состава скопившегося воздуха.


После заливки бетона нужно выжидать не менее месяца для проведения дальнейших работ. В течение этого времени опорные столбы набирают требуемую прочность.

Устройство ростверка

Прежде чем начать устройство ростверка, нужно восстановить демонтированные для установки опор основные линии на обноске. Веревка в этом случае крепится по верхней горизонтальной линии, которая отвечает за высоту ростверка.

По периметру обвязки сооружают деревянную опалубку. Вначале необходимо закрепить U-образные несущие части из брусьев между опорными столбами. Затем, изготовленными из досок щитками обшивается внешний периметр опалубки.

Далее ставится стенка по внутренней части опалубки и подготавливаются доски для нижней части. В досках необходимо проделать посадочные места на участках расположения опор.

Когда стены опалубки сформированы, сверху укладывают слой гидроизоляции из рубероида и производят работы по монтажу армирующего каркаса. На выступающих из опор арматурных прутьях горизонтально крепят стержни, приподнятые на высоту 5 см. Предварительно к ним нужно закрепить прямоугольные хомуты. Их боковые части в этом случае играют роль поперечного армирования. Количество требуемых поясов рассчитывается с учетом толщины ростверка, для ширины в 50 см. достаточно 5 поясов.

Все части арматурной конструкции не должны находиться на дистанции менее 4-6 см от стен опалубки. Иначе при выходе армирования за пределы бетонного каркаса прутья будут подвержены быстрой коррозии.

Верхняя часть продольной арматуры крепится с помощью сварки к поперечным хомутам. В этом случае нужно уделить внимание укреплению соединений на углах – нельзя использовать перекрестную стыковку.

После установки армирующего каркаса в опалубку на внутренней части ее стен нужно сделать высотные отметки, по ним определяют уровень заливки формы бетонным раствором. Для ростверка лучше всего использовать товарный бетон, который закупается в требуемом объеме (промежуточное застывание слоев цемента недопустимо, это приводит к снижению прочностных характеристик готовой конструкции).

По окончанию заливки бетонную смесь нужно проштыковать стержнями арматуры (чтобы вывести из состава воздушные пузырьки) и накрыть всю конструкцию клеенкой. Во время застывания, которое длится на протяжении 4-х недель, фундамент необходимо регулярно увлажнять с помощью шланга. Демонтировать опалубку можно через 15-20 дней после заливки бетона.

Кирпичный дом — это прочное сооружение, но только с условием, что фундамент под ним сделан из качественных материалов, с учетом всех особенностей грунта и с соблюдением технологий. Самостоятельное возведение свайного фундамента дает возможность значительно сэкономить сбережения и быстро соорудить основание.

betonov.com

🔨 ленточный, свайный, плитный. Дренажная система и утепление фундамента.

Данная статься является ответом на вопрос одного из клиентов нашей фирмы, пришедший недавно на электронную почту компании «Богатырь».

Поскольку данная информация заинтересует широкий круг читателей, мы решили детально рассмотреть ее в полноценной статье.

Из материала вы узнаете, чем необходимо руководствоваться при выборе фундамента под кирпичный дом, и как возводятся основные типы оснований, применяемых в частном малоэтажном строительстве.

Выбор типа фундамента для кирпичного дома

Кирпичные дома, даже если они построены в 1-2 этажа, относятся к категории тяжелый строений. В качестве основания под такие здания могут использоваться всего несколько видов фундаментов, а именно:

• Ленточный;
• Плитный;
• Свайный.

Наиболее экономически выгодным типом основания является мелкозаглубленный ленточный фундамент — однако его применение возможно лишь в непучинистых грунтах, которых на территории Московской области крайне мало.

Рис. 1.1:  Схема мелкозаглубленного ленточного фундамента

Самый надежный фундамент, обладающий высокими несущими характеристиками — фундамент из монолитной плиты, он же и самый дорогой, из-за большого количества необходимых для обустройства материалов.

Свайные фундаменты — «золотая середина», при правильной конфигурации фундаменты на забивных сваях не уступают, а в определенных типах грунтов и превосходят несущие свойства плитных фундаментов, работы по их обустройству выполняются быстрее, и стоят они меньше.

Рис. 1.2:  Схема свайного фундамента

Важно: экономическая составляющая является лишь незначительным критерием при выборе фундамента под кирпичный дом. В первую очередь необходимо руководствоваться нормативами по соответствию фундаментов конкретному типу грунта и массогабаритным характеристикам возводимого здания.

Основные факторы, от которых зависит тип фундамента, на котором должен возводиться дом из кирпича, следующие:

• Тип грунта на территории строительства;
• Глубина промерзания почвы;
• Уровень расположения грунтовых вод;
• Масса и этажность строения.

Для получения информации о характеристиках грунта имеет смысл воспользоваться услугой геодезического исследования участка, поскольку без наличия специального оборудования собрать все необходимые данные невозможно, а именно они имеют максимальный вес при проектировании любого фундамента.

Рассмотрим взаимосвязь между типом грунта и видом фундамента под кирпичный дом:

• Ленточные основания — возводятся на сухих связных грунтах и песчаной почве, они подвержены воздействиям сил пучения, поэтому при закладке в пучинистом грунте должны погружаться ниже глубины его промерзания;
• Плитные фундаменты — подходят для проблемных грунтов склонных к сдвигам и просадочной почвы, обладают высокой устойчивость к пучению грунта;
• Свайные основания — универсальный вариант для любых типов почвы за исключением скалистого грунта.

Исходя из массогабаритных характеристик возводимого здания выбор фундамента следующий:

• Ленточные — подходят для 1-2 этажных кирпичных домов, позволяют обустроить цокольных этаж либо подвальное помещения;
• Плитные — используются для строительства 1-3 этажных домов из бруса, кирпича и сруба. На таких основаниях строятся дома стандартной прямоугольной формы, поскольку залить монолитную плиту сложной конфигурации проблематично. При необходимости обустройства цокольного этажа фундаментная плита обустраивается на дне котлована;
• Свайные фундаменты — при соответствующей проектировке свайного основания на нем могут возводиться любые дома, в том числе и многоэтажные здания. Такой фундамент не предусматривает возможности обустройства подвального помещения.

Ленточные и плитные фундаменты подвержены воздействиям морозного пучения почвы и грунтовых вод, в зависимости от которых определяется требуемая глубина заложения фундамента:

Ленточный фундамент для кирпичного дома

При строительстве одноэтажного кирпичного дома на участке с нормальными грунтовыми условиями оптимальным вариантом является ленточный фундамент. На возведение фундаментной ленты, повторяющей контуры дома, требуется на порядок меньше материалов, чем на формирование монолитной плиты.

Ширина ленты определяется исходя их толщины стен, она может быть на 10-15 сантиметров толще и формировать выступающий цоколь, либо закладываться по одному уровню со стеной.

Глубина закладки фундамента зависит от степени пучинистости грунта. На непучинистой почве допустимо строить мелкозаглубленные фундаменты, опущенные в почву на 50-70 сантиметров.



Совет эксперта! Если грунт склонен к пучению, закладывать ленту нужно на глубину ниже промерзания почвы, которая в московской области ориентировочно составляет 1.5 метра.



Рис. 1.5:  Классификация ленточных фундаментов согласно глубине заложения

Последовательность работ по обустройству ленточных фундаментов выглядит следующим образом:

• На участке размечаются контуры фундамента по наружным и внутренним стенам дома;
• Производится откопка траншеи на глубину на 20-30 сантиметров больше, чем проектная глубина заложения ленты;
• На дне траншеи формируется песчано-гравийная подушка, которая выступает в качестве уплотняющего слоя, препятствующего усадкам грунта;
• По бокам траншеи на высоту возвышения фундаментной ленты над грунтом формируется опалубка из досок, которая укрепляется боковыми подпорами и устилается гидроизоляционным материалом;
• Из арматурных прутьев вяжется армокаркас, обладающий двумя контурами — центральная часть ленты укрепления не требует, так как все нагрузки распределяются в ее верхней и нижней части;
• Каркас размещается в траншеи и выполняется заливка фундамента тяжелым бетоном класса А300.



Рис. 1.6:   Ленточный фундамент после заливки опалубки бетоном



Совет эксперта! Распалубка фундамента выполняется по истечению второй недели отвердевания бетона, к кладке стен приступают спустя месяц, когда бетон набирает 100% своей проектной прочности.







Свайный фундамент для кирпичного дома

Фундамент из забивных ЖБ свай выступает универсальным видом основания, которое применимо для строительства домов любой этажности на всех типах распространенных в Подмосковье грунтов.

Такой фундамент вы не сможете сделать самостоятельно, поскольку погружение свайных столбов производится специальной строительной техникой, но заказав его в нашей компании вы можете быть уверенными, что основание дома выдержит любые нагрузки и прослужит не один десяток лет.

Рис. 1.7:   Железобетонные сваи для строительства фундаментов

Работы по обустройства свайного фундамента выполняются в следующей последовательности:

• Производится проектирование основания, определяется схема расположения свай под стенами дома — в стандартных условиях столбы размещаются по периметру внешних и внутренних стен с шагом 2-2.5 метра, а также в местах их пересечения;
• Сваи завозятся на объект, выполняется перебазировка строительной техники;
• Выравнивается территория участка, снимается верхний дерновый слой грунта и размечаются места забивки свай;
• Копровая установка производит погружение свай ударным либо вибрационным методом;
• Сваи обвязываются ростверком — он выступает опорой, на поверхности которой выполняется кладка стен дома.

Рис. 1.8:  Процесс забивки железобетонных свай

Строительная компания «Богатырь» гарантирует качественное выполнения всего спектра свайных работ при обустройстве фундаментов из забивных ЖБ свай. Мы готовы спроектировать фундамент под любое здание, поставить качественные сваи и забить их в любой тип грунта. Благодаря использованию современного сваебойного оборудования все работы выполняются в минимальные сроки.

Плитный фундамент под кирпичный дом

Если вы предпочитаете строить фундамент своими руками, но при этом имеете дело с проблемными грунтами, обладающими неравномерной плотностью, склонными к сдвигам либо морозному пучению, обратите внимание на фундамент из монолитной бетонной плиты.

Рис. 1.9:  Схема плитного фундамента

Плита может закладываться как с небольшим заглублением, равным ее толщине (которая, в большинстве случаев, не превышает 50 сантиметров), так и обустраиваться на дне котлована, что позволяет создать полноценный цокольный этаж.

Строительство плитного фундамента выполняется по следующей технологии:

• На участке размечается контур плиты и начинаются земляные работы по рытью котлована. При большом заглублении плиты для этого используются экскаваторы, при поверхностном расположении вполне можно обойтись ручной силой;
• Из жидкого бетона заливается слой подбетонки толщиною 2-3 сантиметра, который будет служить основанием под заливку главной плиты;
• По бокам котлована устанавливается деревянная опалубка;
• Создается армокаркас на всю площадь плиты. Количество контуров — 2, в качестве горизонтальных элементов каркаса используются рифленые прутья арматуры диаметром от 12 мм, которые соединяются вертикальными перемычками. Каркас скрепляется вязальной проволокой либо сваркой;
• Армокаркас укладывается на подбетонку и производится заливка плиты. Для этого используется партия готового бетона, заказанного в нужном объеме, поскольку заливка должна выполнятся одномоментно.

Дренажная система для дома из кирпича

При высоком уровне грунтовых вод для защиты ленточных и плитных фундаментов от размытия необходимо предусмотреть систему пристенного дренажа. Обустраивать ее необходимо еще на стадии закладки фундамента, чтобы в дальнейшем не выполнять земляные работы по его откопке повторно.

Трубы для дренажа располагаются по периметру дома, опоясывая контуры фундамента. Размещаются они на 10-20 сантиметров ниже опорной пяты основания. В углах дома трубы сводятся в смотровые колодцы, которые соединяются с основным накопительным резервуаром, расположенным в нижней точке участка так, чтобы вода из смотровых колодцев стекала в емкость самотеком. Из основного резервуара вода откачивается за пределы участка.

Утепление фундамента

Утепление основания — один из наиболее эффективных способов защитить фундамент дома от негативных воздействий грунтовой среды, в которой он расположен. Чаще всего к утеплению прибегают при обустройстве цокольного этажа.

Рис. 2.2:  Утепление фундамента экструдированным пенополистиролом

Для теплоизоляции фундамента используются плитные утеплители высокой плотности. Такие изделия представлены в ассортименте всех ведущих компаний, занимающихся производством теплоизоляционных материалов. Лучше всего себя зарекомендовали утеплители из экструдированного пенополистирола от компаний Пеноплекс и Технониколь.

Утеплители приклеиваются к стенкам фундамента с помощью битумной мастики, после чего поверхность теплоизоляции шпаклюется и укрывается слоем защитного геотекстиля.
Усиление

К усилению фундамента на стадии его строительства не прибегают, однако если фундамент спроектирован не правильно и не способен выдержать массу здания либо оказываемую на него нагрузку сил пучения, понадобиться такая мера может достаточно скоро.

Рис. 2.3:  Усиление ленточного фундамента железобетонной рубашкой

В строительной практике прибегают к следующим методам усиления фундаментов:

• Обустройство железобетонных обойм и рубашек, которые представляют собой дополнительный слой бетона, увеличивающий фундаментную ленту — по периметру основания обустраивается оболочка из листового металла, которая закрепляется в стенках основания с помощью арматуры, после чего полость между металлом и фундаментом заполняется бетоном;
• Уширение площади опирания фундамента — для этого используются железобетонные плиты либо блоки, размещаемые под опорной пятой фундаментной ленты;
• Усиление свайных фундаментов производится с помощью погружения дополнительных свай рядом с уже существующими столбами.

Наши услуги

Мы строительная компания и основная деятельность нашей компании это забивка свай в Москве и области. Работаем собственной техникой с высокой производительностью, благодаря чему не затягиваем со сроками сдачи свайного фундамента. Для заказа работ по забивке свай, лидерному бурению, забивке шпунтов или для поставки жб свай на объект, воспользуйтесь формой подачи заявки:

«]» data-sheets-userformat=»[null,null,10755,[null,0],[null,2,16777215],null,null,null,null,null,null,null,0,null,[null,2,328965],null,11]»>

Статьи по теме

kommtex.ru

Способы возведения кирпичного фундамента для каркасного дома

Для возведения фундамента может использоваться самое разнообразное количество материалов, начиная от переработанного шлака, заканчивая огромными и тяжелыми железобетонными изделиями. Основным недостатком большинства из них является необходимость в использовании специализированной техники, аренда которой весьма дорогостоящая.

Кирпичный фундамент для дома обходится дешевле бетонного, но дороже свайного или столбчатого

К тому же, для некоторых типов зданий нет нужды возводить основу повышенной прочности, а достаточно будет обычного кирпича. Давайте разберемся, как сделать фундамент из кирпича своими руками и какие требования необходимо соблюдать при работе с этим материалом.

Виды фундаментов из кирпича

Все типы фундаментов можно разделить на монолитные, ленточные и столбчатые. В первом виде используется цельная основа, в роли которой выступает бетонная масса, а кирпич в такой технике не используется, но зато последние две технологии активно применяются.

Фундамент из красного глиняного кирпича

Прежде чем приступать к возведению фундамента из кирпича, необходимо разобраться в нескольких требованиях:

1. Для данного вида основания вы должны остановить свой выбор на максимально прочных вариантах материала. Идеальным решением будет использование пережженного кирпича, который достаточно легко можно найти на рынке бракованных материалов.
2. Необходимо использовать качественный, влагоустойчивый цементный раствор, который замешивается в пропорции 3:1, где первый показатель – это песок, второй – цемент. Самым экономным вариантом, который подходит для этого дела, является М400.
3. Если вы решили остановить свой выбор на столбчатом фундаменте, необходимо, чтобы под каждой опорой был проложен гидроизолирующий слой, особенно когда уровень грунтовых вод достаточно высок.
4. Выполняя фундамент по ленточной технологии, рекомендуется все же залить подошву цементным раствором с подушкой из песка. Такой подход позволит предупредить возможность растрескиваний кладки во время изменения объема грунта.

Геодезические работы при работе с кирпичом не являются обязательными, но минимальные расчеты, в которых будут учитываться особенности грунта все же необходимо провести.

Возводим фундамент из кирпича самостоятельно

Как уже говорилось, фундамент из кирпича можно закладывать по двум техникам: столбчатый и ленточный.

Пирог фундамента из кирпича для дома

Рассмотрим особенности каждого из этих видов подробней.

Ленточный фундамент

Ленточный фундамент будет располагаться по периметру будущей постройки и под несущими конструкциями. Данный способ считается достаточно дорогостоящим, так как необходимы земельные работы, а также точные расчеты местоположения буквально каждого кирпича.

Для небольших дачных домиков или пристроек ленточный фундамент, по причине высокой стоимости и сложности проведения работ, возводить не рекомендуется.

• создание ленточного фундамента производится по следующей схеме:
• работы начинаются с копания траншеи и разметки рабочего участка. ее ширина зависит от количества гидроизоляции и пучинистости земли;
• далее, укладывается песчаная подушка, высотой не менее 15 см, которая уплотняется виброплитой или обычной водой, чтобы поверхность была ровной;
• на следующем этапе производится гидроизоляция, для которой можно использовать либо полимерные материалы, либо рубероид;
• для увеличения несущей способности можно дополнительно создать бетонную подошву, высотой порядка 10 см;
• когда цементный раствор набрал прочности, начинается процесс кладки –первые кирпичи кладутся в углах;
• нижняя часть фундамента заполняется раствором цементной штукатурки, которая будет защищать кирпич;
• после укладки кирпичных материалов, конструкция остается высыхать в течение нескольких недель;
• все траншеи и пустоты по периметру засыпаются, а перед началом возведения стен, верхняя часть фундамента защищается от воздействия влаги.

Столбчатый фундамент из кирпича

Этот вид фундамент является намного более экономным по сравнению с предыдущим, а сами работы достаточно просты даже для неопытных строителей. Кирпичное основание идеально подходит для пристроек или временных сооружений.

Столбы выкладывают по одному уровню, пустоты заливаются бетоном

К минусам можно отнести необходимость в качественной гидроизоляции, а также невозможность сооружения подвального помещения. К положительным сторонам можно отнести то, что для начала закладки такого столбчатого фундамента из кирпича достаточно общего плана будущей постройки.

Финальная заливка

Укладка столбчатого фундамента из кирпича выполняется по следующей схеме:

1. Сначала выравнивается рабочая поверхность. Так как делается это при помощи грунтовой насыпи, по окончании этого этапа необходимо дождаться, пока он утрамбуется, иначе конструкция получится неровной.
2. На следующем шаге производится разметка при помощи шпагата, который поможет определить углы и выровнять основание по диагонали.
3. По отметкам копаются прямоугольные или же квадратные ямки, глубина которых составляет порядка 60-70 см. В каждой из них делается геоткань, а поверх нее – песок или щебень, слоем в 10-15 см.
4. На подушку укладывается гидроизолирующий слой, защищающий кирпичи от грунтовых вод.
5. Далее, необходимо приготовить цементный раствор, используя смесь марки М400 или же выше.
6. Каждые 4 кирпичных ряда кирпичей укрепляются при помощи арматурной сетки, толщиной не 5-6 мм.
7. В местах пересечения стен используется кирпич с сечением 51х51 см, так как здесь необходимы прочные материалы, способные выдержать большие нагрузки.
8. Каждый столбик во время укладки проверяется уровнем, чтобы его положение было строго вертикальным, а окончания находились в горизонтальной плоскости.
9. Полость, которая образуется в центре столбика, заполняется цементом, а предварительно сюда устанавливается арматурный прут.
10. По окончании работ необходимо обработать столбики праймером или другим гидроизолирующим материалом.
11. Свободное пространство вокруг опор засыпается щебнем или шлаком.

Кирпичный фундамент, в отличие от других видов данной конструкции, гораздо легче возвести самостоятельно.

Схемы столбчатых фундаментов

Вам не понадобятся специальные приспособления или же техника – вполне достаточно собственных рук и немного терпения, подкрепленного знаниями об особенностях местности.

domikarkas.ru
