Электропроводка в деревянном доме своими руками – пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая электропроводка + фото и видео

Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

• Составление проекта и расчет общей мощности оборудования;
• Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
• Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита;
• Прокладка кабелей, разводка их по точкам;
• Монтаж розеток, выключателей, осветительной аппаратуры;
• Монтаж заземления и УЗО;
• Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки

Выбор кабелей и аппаратуры

При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.

Таблица которая поможет выбрать провода для электропроводки

Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.

Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.

Выбор розеток и выключателей производят по нескольким параметрам:

• По току, на который они рассчитаны;
• По типу установки: для скрытой или для внешней проводки;
• Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.

Ввод электропитания и вводного автомата

Выбор вводного кабеля производят по максимальной мощности всего электрооборудования дома. Следует обратить на это особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматических выключателей, нельзя забывать про вводной кабель. Его сечение может оказаться недостаточным, и при большой нагрузке произойдет возгорание. Вводной кабель меняют, как правило, с привлечением энергоснабжающей организации одновременно с установкой и опломбированием счетчика.

Вводный автоматический выключатель должен резервировать групповые автоматы и отключать дом от электропитания в случае короткого замыкания, но не срабатывать при максимальной возможной нагрузке. В случае если дом запитан от трехфазной сети, устанавливают трехполюсный автоматический выключатель. Для однофазной сети – однополюсный или двухполюсный, куда заводят фазу и ноль.

Автоматический выключатель

Выбор номинала и типа автоматического выключателя для однофазной сети:

1. Необходимо вычислить суммарную мощность всех электроприборов и вычислить максимальный ток по формуле I_НОМ = P / U·cosϕ.  Полученное значение I_НОМ – расчетный номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя. Как правило, на вводе в дом устанавливают автоматические выключатели с номиналом не более 25 А.
2. Для выбора типа автомата необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~220В расчет тока короткого замыкания можно производить по упрощенной формуле I_КЗ = 3260·S/L, где S – сечение провода в мм², L – длина кабеля, м. При этом расчет ведется для самой протяженной группы с минимальным сечением кабеля.
3. Далее нужно определить кратность тока короткого замыкания номинальному, то есть вычислить I_КЗ /  I_НОМ. Полученное значение определяет характеристику выключателя. В частных домах чаще всего применяют автоматические выключатели с характеристикой С.

Автоматический вводной выключатель устанавливают обычно после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его опломбирование.

Автоматические выключатели групп электроснабжения, счетчик электроэнергии, а также и вводной автомат и УЗО устанавливают в распределительный щиток. Корпус металлического щитка обязательно заземляют. Аппаратуру устанавливают на DIN-рейку, после чего производят монтаж проводом в соответствии со схемой.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

1. Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
2. Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.

   Использование металлических гильз с заглушками позволит предотвратить возгорание по причине замыкания

3. Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.

   Образец крепления проводки к потолку

4. Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
5. Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.

   Изолирование проводки колпочками СИЗ

6. Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология  прокладки кабеля в кабель-канале:

1. Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
2. Устанавливают распределительные коробки в местах соединения кабелей.
3. Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
4. Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
5. Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.

   Кабель канал — отличный способ который позволяет спрятать электропроводку

Заземление и УЗО

Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.

Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова:  выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.

Заземление в частном доме

УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.

Схема подключения устройства защитного отключения

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они произвели весь необходимый комплекс замеров: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнили прогрузку автоматов и проверку УЗО. После испытаний вам будет выдан протокол, который позволит подтвердить правильность выполнения электромонтажных работ перед энергоснабжающей организацией – протокол может понадобиться при опломбировании счетчика электроэнергии.

Испытание электропроводки

Схему электропроводки со всеми поправками и замечаниями рекомендуется наклеить на внутреннюю поверхность стенки распределительного щитка – это обеспечит наглядность в случае возникновения неисправностей электропроводки. На схеме необходимо указать, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит длительное время.

stroyvopros.net

Проводка в деревянном доме своими руками

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 25 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

В последнее время представители организаций энергоснабжения требуют устанавливать счетчика (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. По полученному количеству подбираете электрощит.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные автоматы устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

И на последнем этапе  желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Пример нарисованной на плане схема электропроводки в деревянном доме

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

  Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

  Проводка в кабель-каналах

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

  Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
• при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
• при сечении от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой: можно подобрать сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности: оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами: так вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

• Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером), и только потом подключается к щитку электропитание.
• Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
• Прокладка проводки проходит поэтапно, с обязательной проверкой целостности изоляции уложенного куска кабеля (жилы и изоляцию «прозванивают» относительно земли и жил).
• При разделке кабеля оставляют запас длинны  — не менее 15-20 см, что даст возможность перезаделать все при необходимости.
• Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

dekormyhome.ru

Электропроводка в деревянном доме своими руками: пошаговая инструкция

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Многие хозяева деревянных домов часто встают перед проблемой проведения в них электричества. Это неудивительно, ведь такие конструкции отличаются высокой пожароопасностью, а значит, и к проводке предъявляются четкие правила и требования, которые нужно соблюдать. Данная статья осветит все нюансы и раскроет то, какой должна быть электропроводка в деревянном доме своими руками. Пошаговая инструкция позволит выполнить все этапы работы максимально правильно и качественно.

Так как деревянный дом имеет высокую пожароопасность, то и монтаж проводки должен быть выполнен с учетом всех нормативов

Содержание статьи

Подготавливаем проект проводки: учитываем важные моменты

Прежде чем приступить к созданию и проработке проекта прокладки электропроводки в деревянном доме, необходимо обратиться в компанию, предоставляющую электроэнергию по вашему району для получения технической документации, на основе которой и будут выполнены расчеты.

Выполняем план проводки

Разработка плана проводки производится в несколько шагов:

• Выполняется технический чертеж дома, на котором отмечаются все точки, где будут располагаться розетки, выключатели, светильники  и прочие приборы, которым необходим подвод электричества.
• На чертеже обозначаются распределительные коробки, из расчета одна коробка на две смежные комнаты постройки.
• Все маломощные приборы вроде светильников и люстр подключаются в одной группе, а устройства, требующие большого количества энергии (котлы, плиты и т.д.) – в другой. Для каждой из групп приборов предполагается подводка отдельного кабеля и автомата.
• В обязательном порядке на чертеже стоит указать мощность каждого подключенного устройства, а также расстояние между кабелем, потолком, полом, окнами, дверьми и т.д.

Так будет выглядеть примерный план электропроводки в деревянном доме

Определяем мощность электроприборов

В техническом паспорте каждого из приборов указана номинальная мощность, которую требуется учесть при распределении устройств  на группы. Для того чтобы узнать суммарную мощность необходимо сложить показания мощности всех приборов в доме.

Если же по какой-то причине паспорта некоторых из гаджетов были утеряны, вы можете воспользоваться представленной ниже таблицей средней мощности тех или иных приборов.

Таблица мощности некоторых приборов

Выбираем оптимальный кабель: материал и сечение

Правильно выбрать сечение кабеля вам поможет таблица из справочника по электротехнике, в которой указано оптимальное соотношение мощности прибора и толщины проводки. Для того, чтобы узнать, какой толщины должен быть вводной кабель, воспользуйтесь высчитанной раннее номинальной электромощностью.

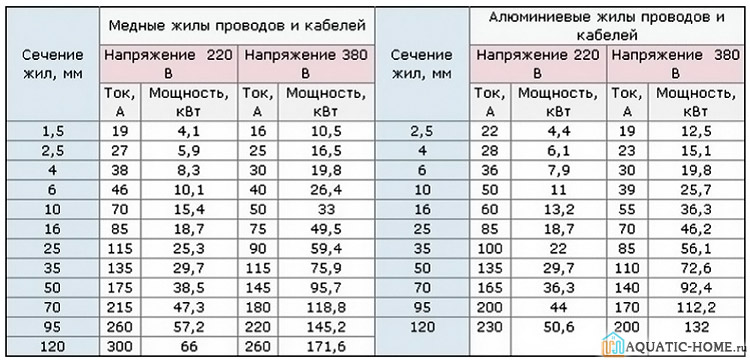

Таблица соотношения мощности и сечения

Калькулятор расчета сечения кабеля по мощности и длине

Наиболее часто используются медные кабеля, поскольку, в отличие от алюминия, медь не так сильно подвержена различного рода деформациям и разломам.

Важно! Примите во внимание, что ко всем розеткам и осветительным электроприборам должен подводиться исключительно трехжильный кабель с заземлением. Пренебрегая этим требованием, вы нарушаете инструкцию и подвергаете конструкцию дополнительному риску возгорания.

Правильно подобранный кабель исключает возможность возгорания

Выбираем вводный автомат

Правильно подобранный автомат обеспечит отсутствие опасности короткого замыкания, и, как следствие, возгорания. Следует учесть, что автомат следует выбирать таким образом, чтобы при скачках напряжения он не отключал электричество в доме, а просто разрывал цепь.

Как правило, большая часть проводок в подобных домах является однофазной, в связи с чем в них используются одно- и двухполюсные автоматические выключатели, если же проводка трехфазная – то трехполюсные.

От вида проводки будет зависеть тип выключателя



Для того чтобы правильно выбрать вид автомата для однофазного питания, необходимо проделать несколько несложных вычислений.

Таким образом, чтобы вычислить максимальную величину тока (Imax), при котором будет срабатывать выключатель, необходимо номинальную мощность поделить на напряжение сети, а полученный результат умножить на 0,8, затем, на коэффициент погрешности – 1,1.

Оптимальным вариантом для установки в деревянном доме будет автомат с уровнем С, который успешно справится с разными нагрузками.

Оптимально подобранный автомат будет справляться за различными рода нагрузками

Электропроводка в деревянном доме своими руками: пошаговая инструкция

Многие задаются вопросом «как сделать электропроводку в деревянном доме?». Для этого достаточно изучить инструкцию, представленную ниже.

Первым этапом работ будет покупка всех необходимых устройств и материалов, таких как кабели, автоматы, счетчики, розетки, выключатели и т.д. Согласно подготовленному заранее чертежу производится крепление всех распределительных коробок, фиксирует места расположения выключателей, розеток и светильников.

Внимание! Если после проведения электропроводки планируется обшивка стен каким-либо отделочным материалом, то кабель зашивается в металлическом коробе.

Электропроводку можно спрятать в подвесном потолке

Монтаж электропроводки в деревянном доме

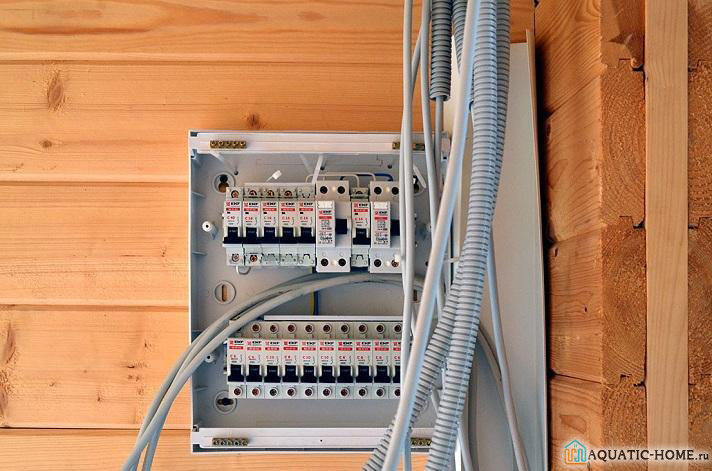

В соответствии с проектом выполняется монтаж распределительного щита своими руками, в котором затем будет установлен счетчик. На DIN-рейку (специальный металлический профиль) монтируется вводный автомат, который соединяется клеммами со счетчиком. Кроме того, на нее устанавливается реле, регулирующие напряжение, УЗО и автоматы для всех групп приборов.

Схема подключения УЗО

В дом заводится кабель, который можно проложить двумя способами: по воздуху или под землей. В случае с наружным вариантом в стене в месте подвода кабеля устанавливается несгораемая гильза. Подземный же вариант предполагает прокладку проводки в металлической трубе, а также официальное согласование с вашей энергокомпанией.

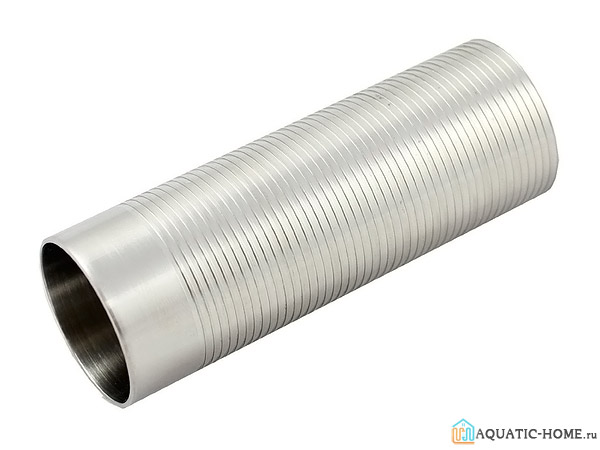

Так выглядит несгораемая гильза

Внутренняя разводка проводов

Есть два варианта того, как будет проведен кабель – открытый и скрытый. Первый предполагает такие способы монтажа как:

• Керамические ролики;
• Металлические трубы;

Металлические рукава, которые могут быть использованы в монтаже

• Кабель-каналы из пластика;

Монтаж проводки в кабель-канале

• Плинтуса;
• Крепление специальными скобами.

Каждый из способов предполагает надежное крепление кабели внутри, однако последний вариант, в отличие от остальных, отличается низкими эстетическими качествами. Монтаж скрытой электропроводки в деревянном доме предполагает прокладку кабеля под досками в металлических рукавах.

Важно! В каждой комнате в том месте, где выходит кабель, должна быть установлена несгораемая гильза.

Подробная инструкция по прокладке проводки в кабель-канале

Ниже представлена подробная информация о том, как выполняется электропроводка в деревянном доме своими руками. Пошаговая инструкция:

• Кабель-канал крепится к стене или потолку при помощи саморезов, причем места поворотов укрепляется дополнительно.
• Провода укладываются в короб, который закрывается крышкой. Важно правильно рассчитать длину проводов и оставить запас для подключения выключателей или розеток.
• Кабеля соединяются в распределительных коробках, где подключаются с помощью зажимов к автоматам, розеткам и выключателям.

Соединение может быть произведено при помощи самозажимных клемм, изолирующих колпачков или скруткой. Важно также помнить, что чем больше соединений, тем хуже проводка переносит нагрузки.

Самозажимные клеммы

Устройство заземления и выбор УЗО

Для многих электроприборов, установленных в наших домах, заземление является прописанной в нормативной документации необходимостью. Для того чтобы обустроить заземление необходимо проделать следующие работы:

• Три металлических стержня длинной в 3 м каждый и сечением в 3 см размещаются в вершинах равностороннего треугольника стороной 1 м на глубину 30 см.
• При помощи сварки все три прута соединяются между собой уголком, а к одном из них приваривается петелька с прутом.
• Прут толщиной 1 см укладывается в вырытой яме так, чтобы соединиться с заземляющим проводом устройства.

Так выглядят работы по устройству заземлению

Статья по теме:

Заземление в частном доме своими руками 220В и 380В. В отдельном материале мы подробно расскажем как грамотно смонтировать качественное заземление и поделимся некоторыми профессиональными секретами.

Чтобы проводка получилась безопасной, в обязательном порядке предусматривается установка УЗО, которое при малейшей утечке тока отключает электричество. Тип устройства зависит от комнаты – например, для ванной применяется прибор с током утечки в 10 мА, другие помещения оснащаются УЗО в 30 мА. УЗО устанавливается в щитке после счетчика.

Испытание смонтированной системы

Испытание сделанной своими руками электропроводки в деревянном доме, пошаговая инструкция по которой представлена выше, желательно выполнять при помощи специалистов с профессиональными приборами. Комплекс работ включает в себе следующие пункты: осмотр на дефекты, замер сопротивления изоляции и заземления, проверка автоматов, проверка цепей, испытание защиты. После того, как работы будут завершены, эксперты выносят свой вердикт и выдают сертификат.

Испытание проводки проводится только специалистами, которые наделены полномочиями выдачи соответствующего сертификата

Делаем выводы

Выполнить работы по монтажу электропроводки в деревянном доме при правильном подходе и наличии определенных знаний – посильная задача. При ее выполнении важно соблюдать все требования, изложенные в нормативных актах и технических документах, ведь от этого будет зависеть безопасность полученного в итоге результата.

Электрика в деревянном доме (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Электропроводка в деревянном доме

Когда строительство загородного дома подходит к концу, хозяева задумываются о том, чтобы провести проводку. Но как это сделать, ведь к этому нужен должный подход? Электропроводку в деревянном доме необходимо проводить достаточно аккуратно и бережно, потому что в таких домах риск возгорания достаточно высок.

Правила проводки в деревянном доме

Когда ваши руки дошли до проведения электричества, необходимо знать ряд таких особенностей, чтобы не совершить ошибку и сделать все идеально. По сравнению с кирпичным домом проведение проводки в деревянном доме, крепления розеток, автоматов, счетчиков, значительно отличаются.

Как мы уже говорили выше, во избежание проблем и аварий на рабочем месте, нужно знать ряд правил:

• Вы должны сначала определиться, какой тип электрической проводки вы хотите использовать. На данный момент существуют два типа: воздушная линия проводки, подземная линия проводки. Думаю, объяснять, почему они так называются, не стоит.
• Нужно создать специальную схему электроснабжения. В нее должны входить учет мощностей совершенно всех электроприборов, которые хозяева планируют использовать в этом доме.
• Сделать разметку, где вы будете устанавливать главные центры электроснабжения. Например, электрощит, различных автоматов, электросчетчик.
• Сделать план размещения электрического света в своем доме, необходимых устройств, которые точно будут присутствовать именно на том месте, различных обогревателей.
• Так же потребуется составить план размещения совершенно всех розеток, написать их количество. Так же в этот список нужно внести все выключатели, которые будут присутствовать на стенах дома. Так же нужно рассчитать длину электропровода, используемого для них, и как вы будете его пропускать к ним.

Постройка различных схем и планов проведения проводки в деревянном доме.

Когда вы начнете составлять различные схемы проведения электроснабжения, обратите внимание на:

• Чтобы щиток и электросчетчик были в легкодоступном месте, что очень важно, особенно, если произошел какой-то несчастный случай, и нужно отключить электричество, щиток должен находится вблизи к входной двери. Для обеспечения безопасности любопытных детей, щиток должен быть на высоте примерно в полтора метра.
• Около электросчетчика необходимо соорудить запасной предохранительный автомат для выключения.
• Чтобы избежать перегрузок, для различных групп потребления необходимо смонтировать различные автоматы-выключатели.

Расположение розеток и выключателей

По правилам монтажа, наиболее привычное и удобное место расположения световых выключателей — у двери в помещение. Сторона, на которой будет находится наш выключатель относительно двери должна быть та, на которой на самой двери находится дверная ручка.

Размещение электрических розеток исходит относительно от пола, а их количество в комнате от предполагаемого количества используемых электроприборов. Розетки должны находится примерно на метр от пола, но некоторые люди, для своего удобства, размещают их на 0,3 — 0,4 метра от пола, Допустим, в том случае, если на том месте устанавливается холодильник, если розетка будет находится недалеко у пола будет намного удобнее. Так же старайтесь сразу рассчитать где будет установлена мебель и какого она будет размера. Это поможет разместить розетки и выключатели так, чтобы они были в наиболее удобном месте и не перекрывались мебелью.

Стоит уделить особое внимание тому, какие проводники вы планируете использовать. В деревянных домах рекомендуется проводить кабели, которые будут иметь медную жилу. Так же у них должны быть удвоенная или даже утроенная изоляция, которая ни в коем случае не сможет загореться.

Сечение жилы нашего проводника должна определяться тем, какая будет максимальная мощность нагрузки в вашем доме. Если рассчитать максимальную энергию потребления и максимально напряжение питания, можно получить значение тока в наших проводниках. Чтобы избежать перегрева, рассчитайте число энергии, проходящей по кабелю. Это число не должно превышать 2,5 А на 1 мм «в квадрате».

Прежде чем покупать кабель, необходимо разобраться с его длиной. Длину рассчитывают по расстоянию от щитка до розеток, выключателей. Так же стоит добавить запас, который будет расходоваться во время монтажа.

Монтаж электропроводки в деревянном доме

Монтаж проведения проводки в деревянный дом может производится совершенно различными способами. Например:

• Внешняя проводка. Обычно, такая проводка располагается на скобах или различных изоляторах.
• Скрытая электропроводка.
• Проводка, когда проводник располагается в трубах.
• Проводка, находящаяся в плинтусах.

Наиболее популярным вариантом является проводка в деревянном доме внешняя. У внешней проводки есть свои недостатки:

• Это смотрится не совсем красиво.
• Провод можно легко повредить.

Поэтому открытая проводка используется в основном для служебных помещений, или тех, куда люди проходят не так часто.

Закрытая проводка

Более эстетичный вариант, по сравнению с открытой проводкой в деревянном доме, является закрытая, или же скрытая. Ее монтаж выполняется намного сложнее, но во всех смыслах она превосходит внешнюю. Они является более красивой, более безопасной. Ее укладка заключается в том, что все кабеля размещаются в специальных закрытых панелях, расположенных поверх стены. Эти панели и выглядят красиво, и обезопасят все проводники от повреждений. Так же можно подобрать нужный цвет или узор, который будет подходить под дизайн комнаты. Так же к такому типу проводки принадлежит и разводка, находящаяся в электротехнических плинтусах.

Они производятся и состоят из пластика с отверстиями для крепления различных проводников.

Для того, чтобы провести провод от плинтуса к розетке или выключателю, используют кабельные каналы, или же сам провод просто укладывается меж стеной и панелью.

Пошаговая электропроводка в деревянном доме своими руками

После того, как вы составили план размещения всех розеток, щитков и выключателей по всему дому, распределите все это пространство на секции. У каждой секции должна быть своя нагрузка, свой автомат для выключения. Все это производится во избежание перегрузки. Так же можно выделить секцию, куда будет входить подвал, улица и т.д. У каждой из выбранных вами секций должен быть свой определённый порядковый номер, который будет указываться на схеме. Сама схема будет прикреплена к тыльной стороне дверки от главного щитка, чтобы вы всегда знали, где ее найти. Создание номерков и схем поможет произвести монтаж без предполагаемых ошибок.

Чтобы произвести электропроводку в деревянном доме, при себе нужно иметь следующие инструменты:

• Оммотетр.
• Вольтметр.
• Пассатижи, кусачки.
• Обычный молоток.
• Несколько отверток.
• Рулетка.
• Нож для того, чтобы обрезать проводники.
• Дрель.
• Ножницы для металла.
• Пила ножовка.

Пошаговая установка электропроводки

Первый шаг, он, можно считать, и главный, — это установка главного щитка и главного автомата для выключения. Как мы уже говорили, он может находится у входной двери в дом, чтобы доступ к нему был не ограничен. Так же стоит выполнить контур заземления для различной аппаратуры, которая имеет металлические корпуса и для приборов, для действия которых требуется большая силы энергии.

Второй этап включает в себя установку всех выключателей, всех розеток, освещения. К ним проводится и закрепляется проводники. Места соединения проводов необходимо обезопасить от возникновения пожароопасных ситуаций. Для этого используется или негорючая лента или пластиковые колпачки, как вы уже поняли, обязательно негорючие. Нельзя скручивать кабели в различных деревянных строениях.

Все розетки необходимо устанавливать на совершенно несущую поверхность. Они должны иметь ограниченный корпус, выполненный из металла, и заземление. Так же стоит учесть, что все розетки и выключатели должны соответствовать с мощностью, которую вы планируете по ним пропускать. Для этого берите розетки с небольшим запасом мощности примерно в десять или двадцать процентов.

Выводы

Произведение электропроводки в деревянный дом достаточно сложная работа, но, если иметь необходимые знания, быть аккуратным и осторожным, вполне возможно справиться и самостоятельно. Не забудьте в конце работы предоставить ее на проверку в специальную лабораторию, работники которой обязаны все проверить и предоставить документ о безопасности.

Загрузка…

pochtidoma.ru
