Электропроводка в частном доме своими руками пошаговое описание: Электропроводка в частном доме – от схемы до монтажа

Проводка в частном доме — схема монтажа!

Чем дальше, тем больше человечество пользуется нанотехнологиями, электроникой. Современный человек, все больше стал использовать технику, которая упрощает жизнь. Сейчас почти не найти дом, где бы не было электроприборов, бытовой техники, и все это в большом количестве. Тем самым, электропроводка бывает порой очень сильно перенапряжена. Чтобы уберечь свой очаг от каких-либо неблагоприятных последствий и обеспечить себе комфорт, обязательно нужно позаботиться о качественно проведенной проводки в частном доме, электричества в целом.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно.
А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки.

Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.
В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

• Электроустановка должна находиться на высоте 60 – 150 см от пола;
• Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
• Доступ не должен быть ограничен открывающееся дверью;
• Кабели не должны проходить внизу, а сверху;
• Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
• Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;

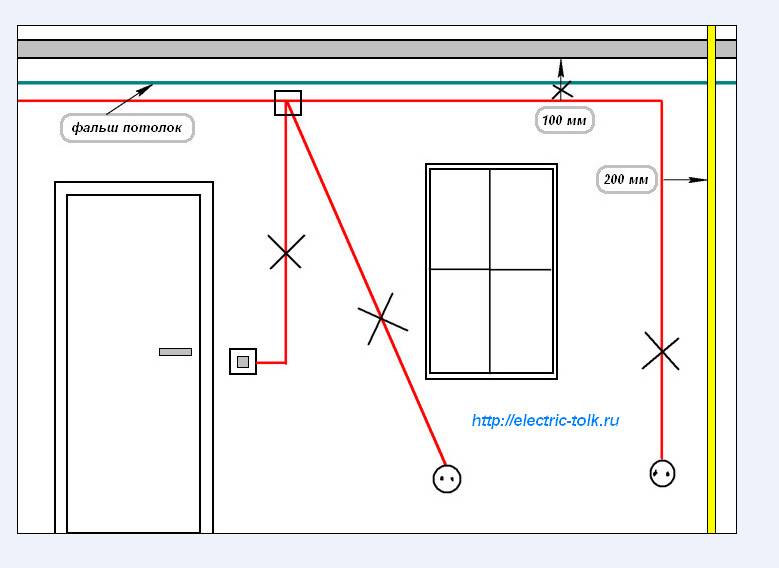

• Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
• Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
• Строительные конструкции из металла должны быть максимально не соприкасаемые;

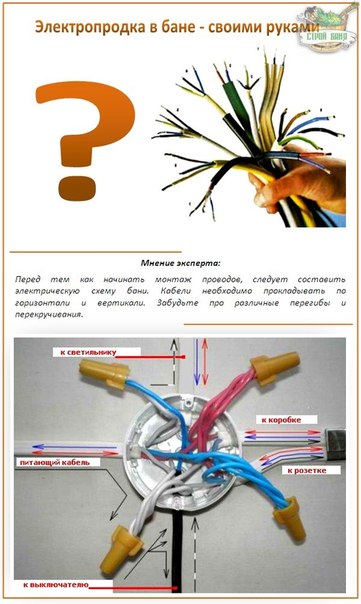

• Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

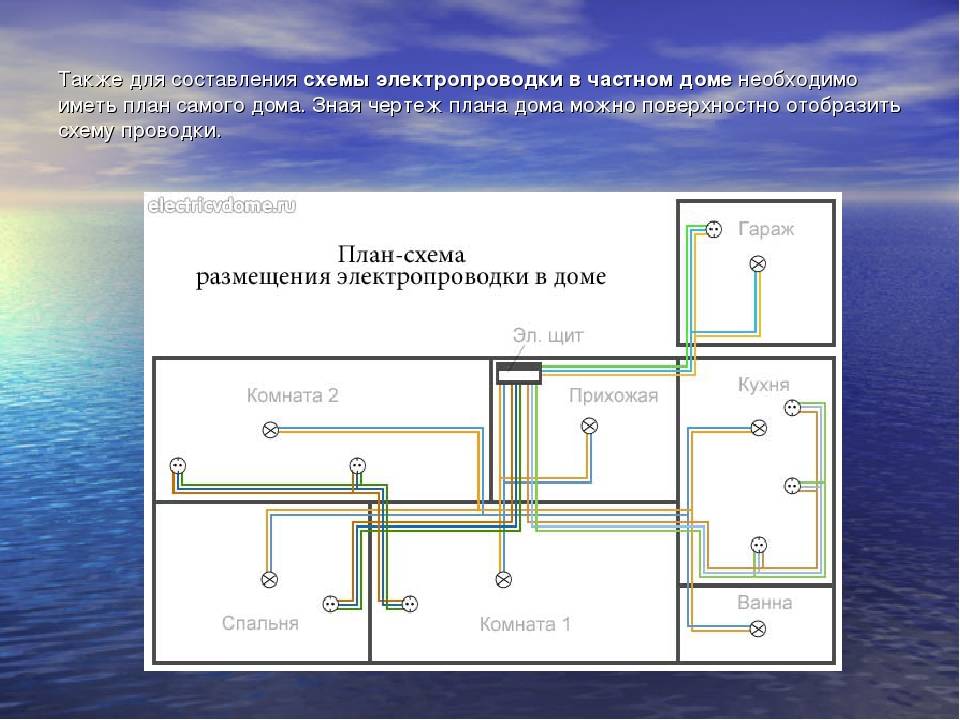

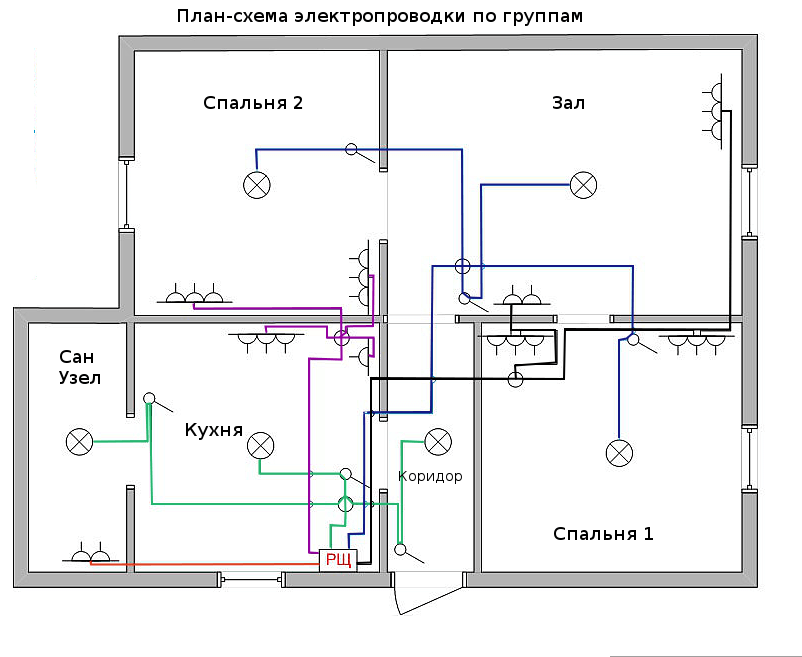

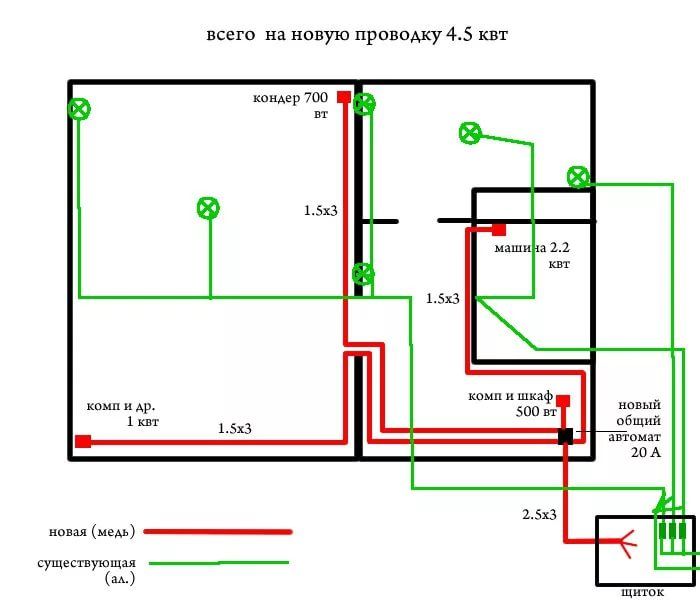

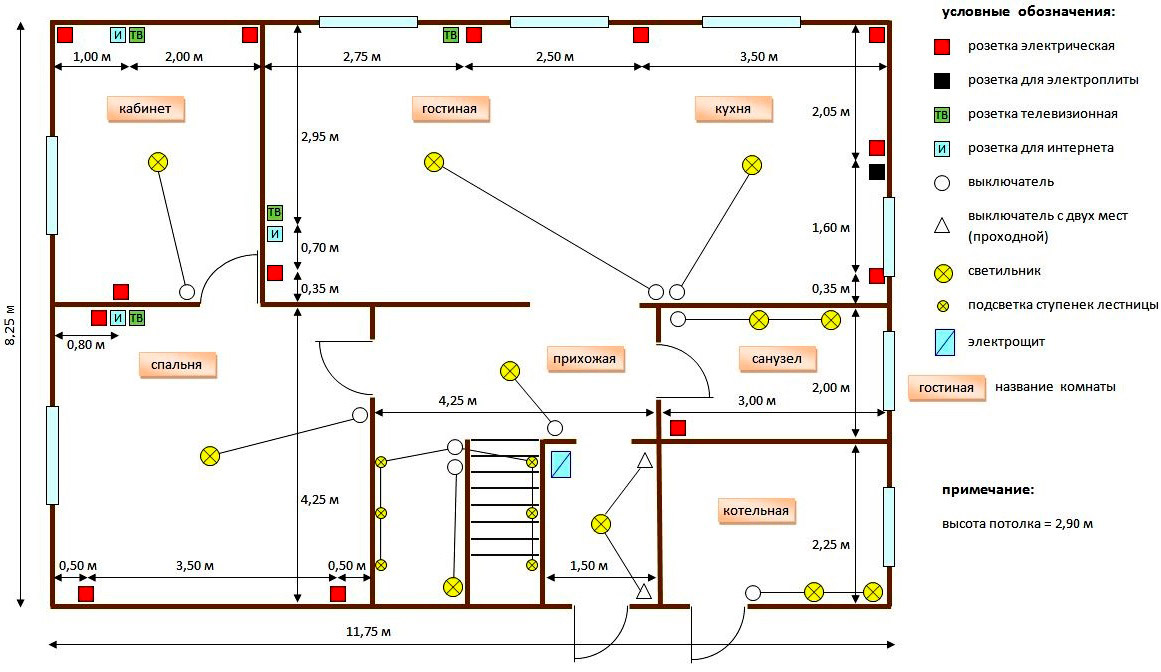

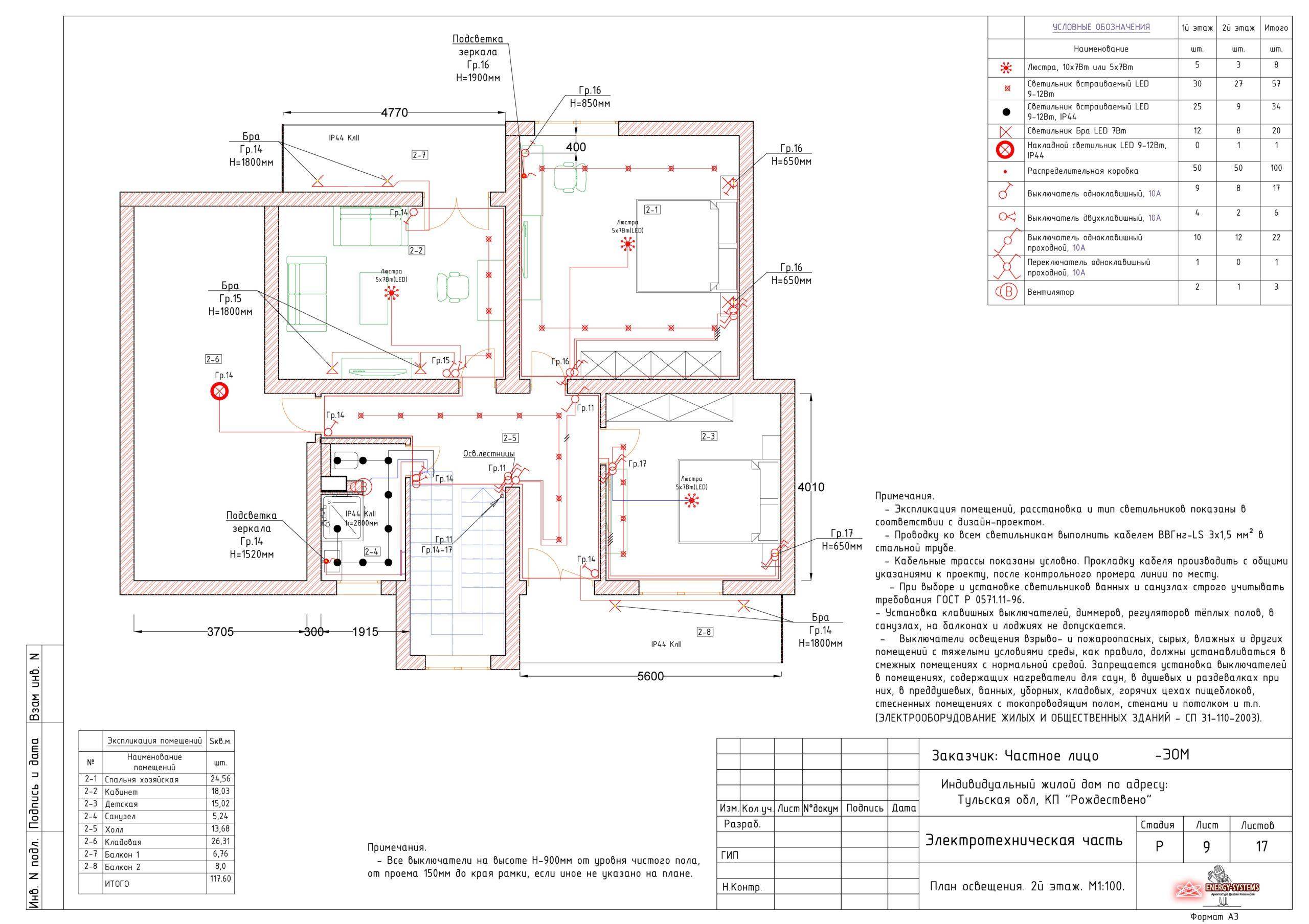

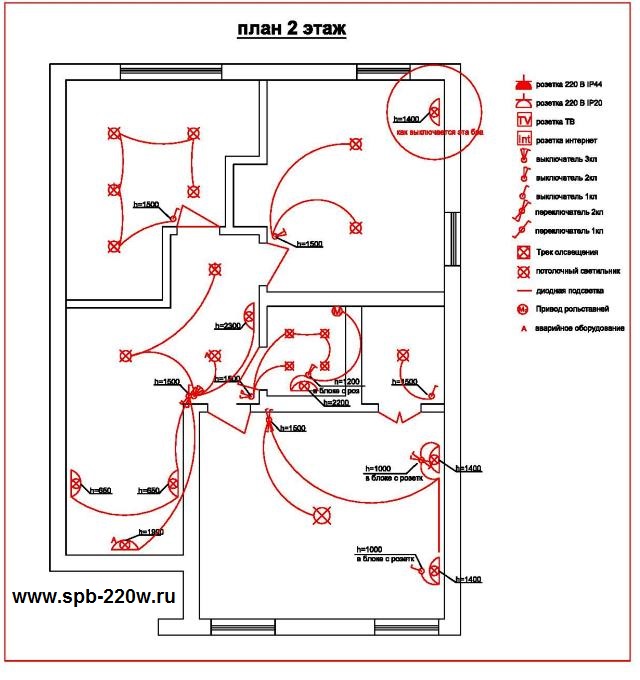

Схема распределения электрической проводки по местам использования. проводка своими руками в доме

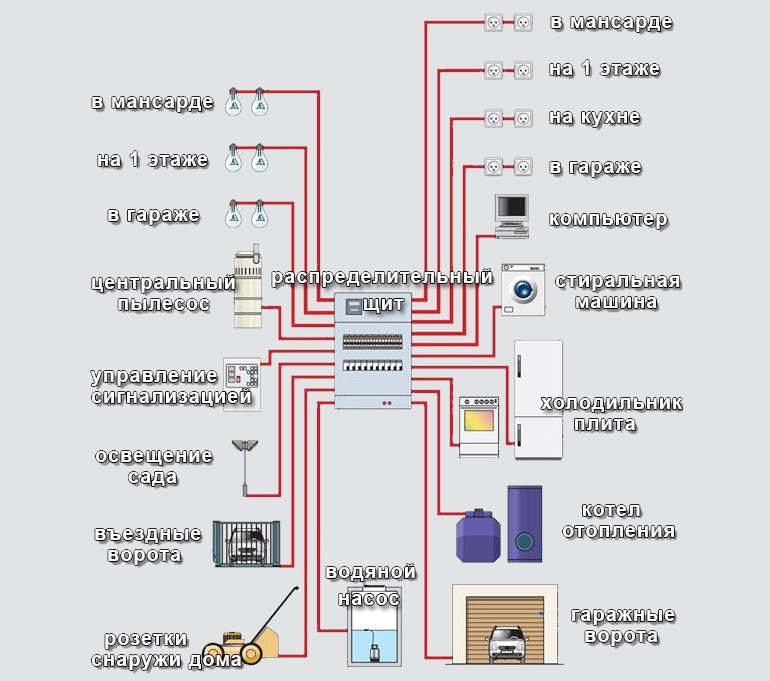

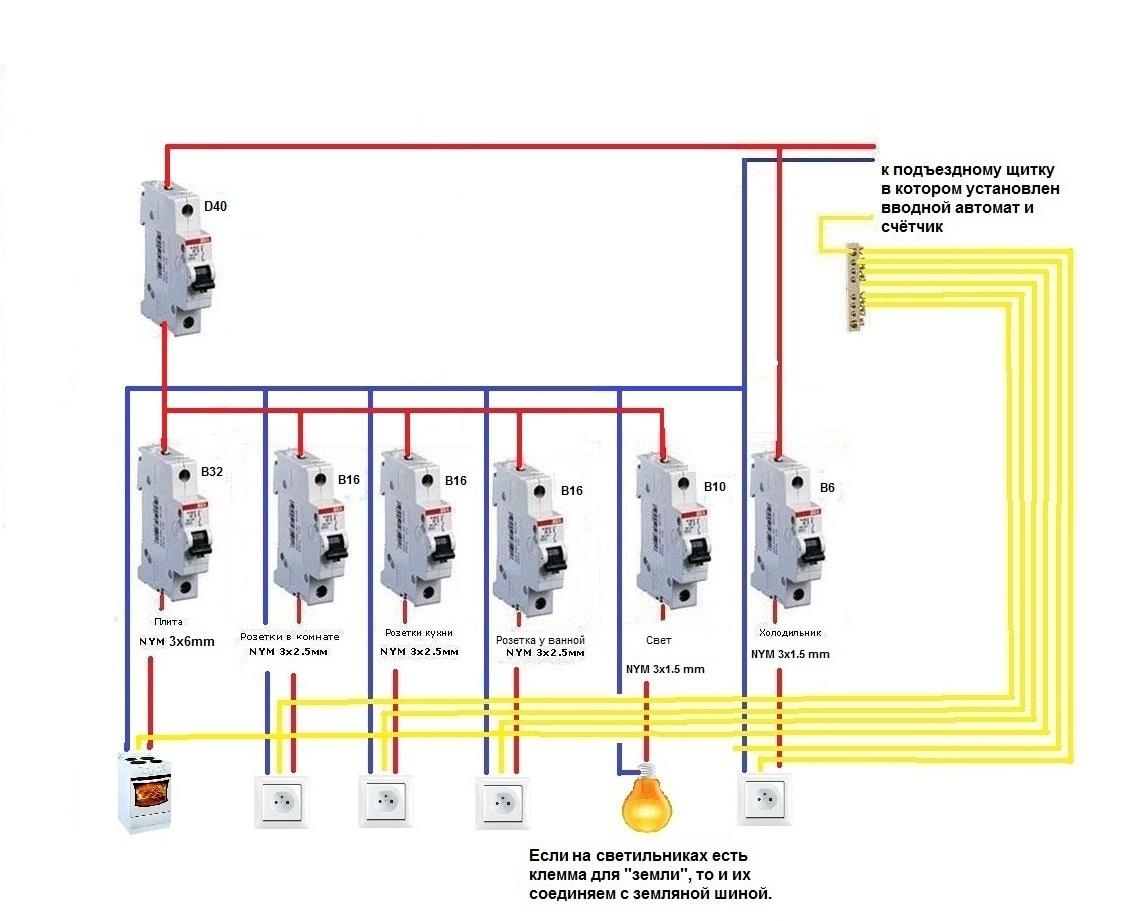

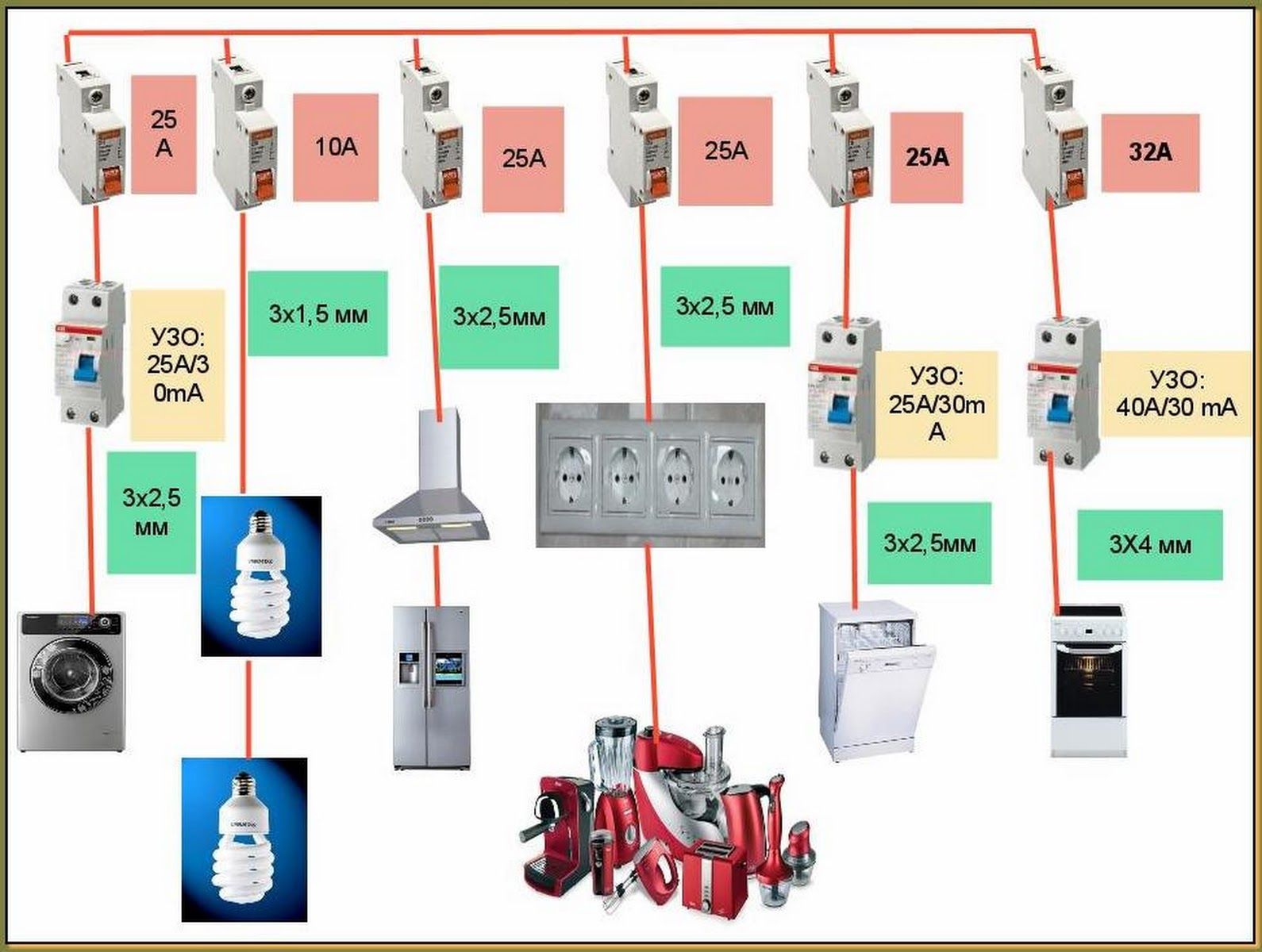

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.

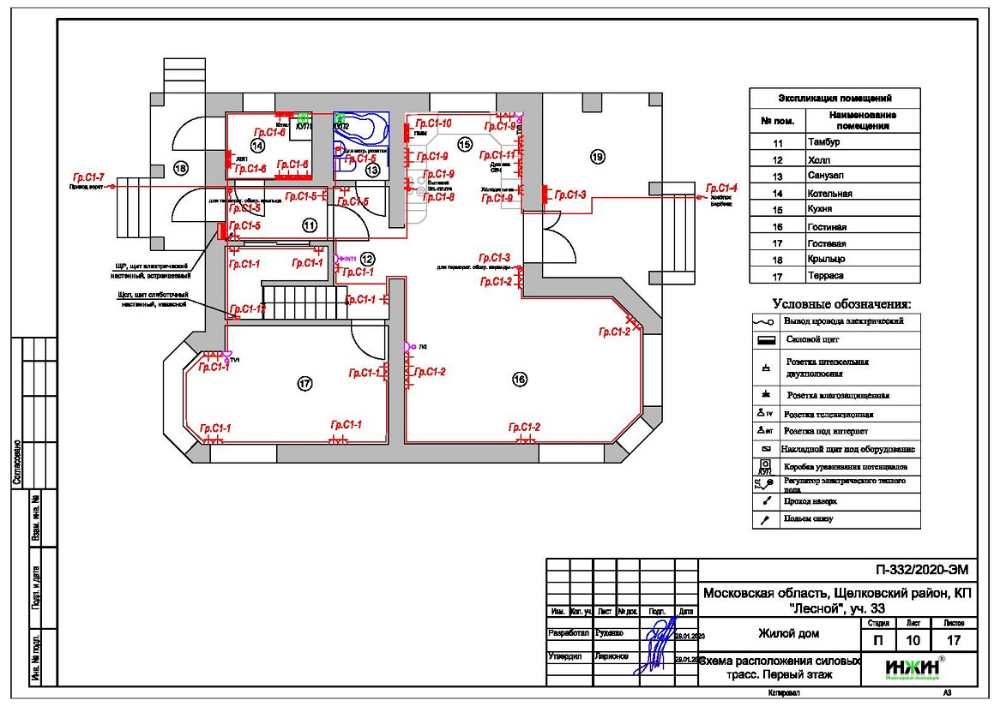

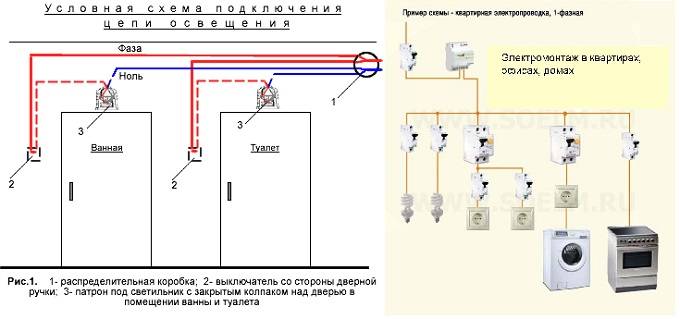

Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

проводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

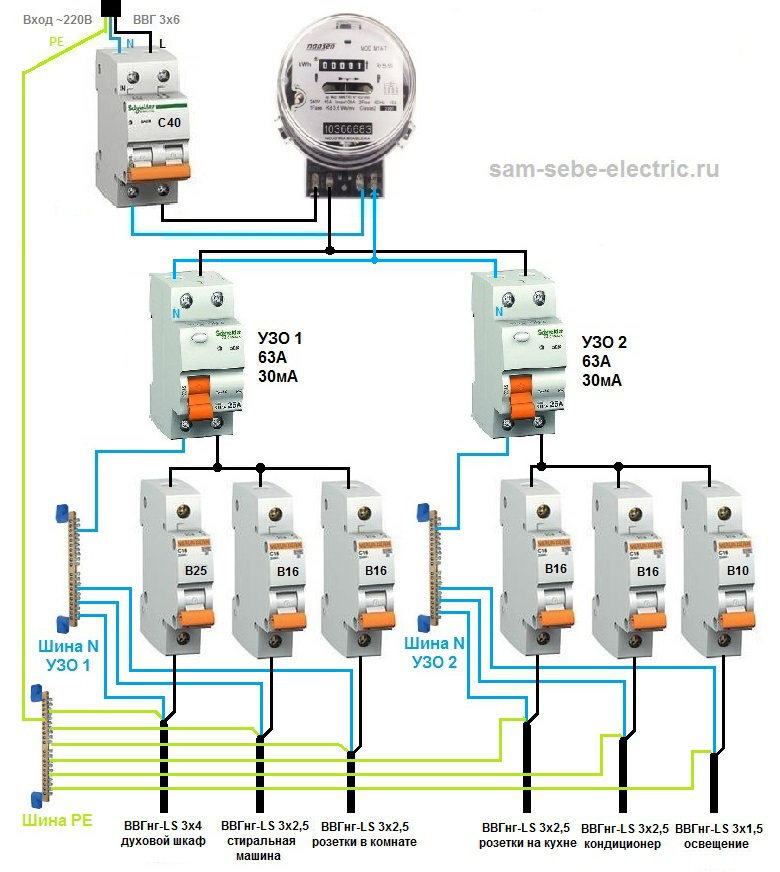

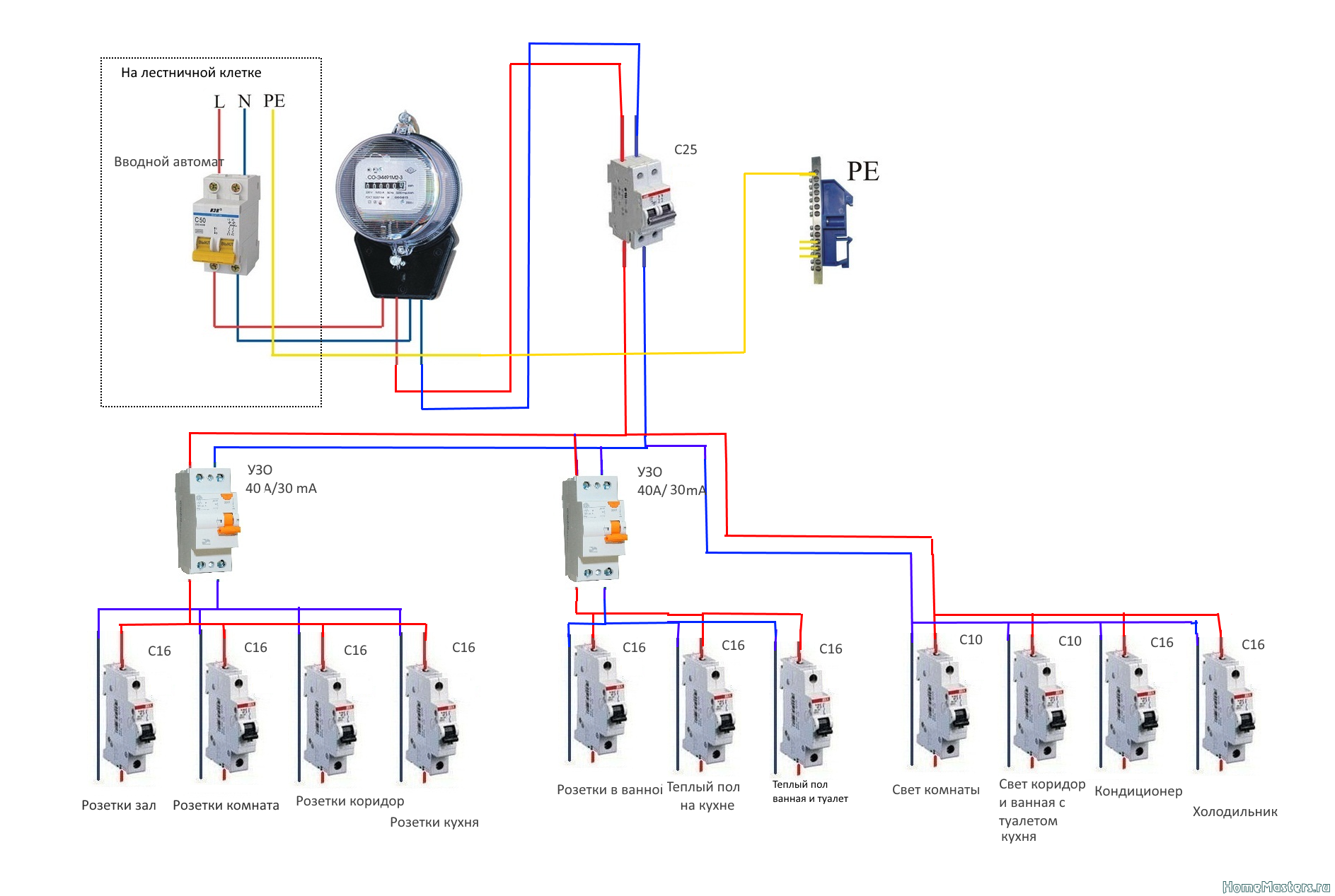

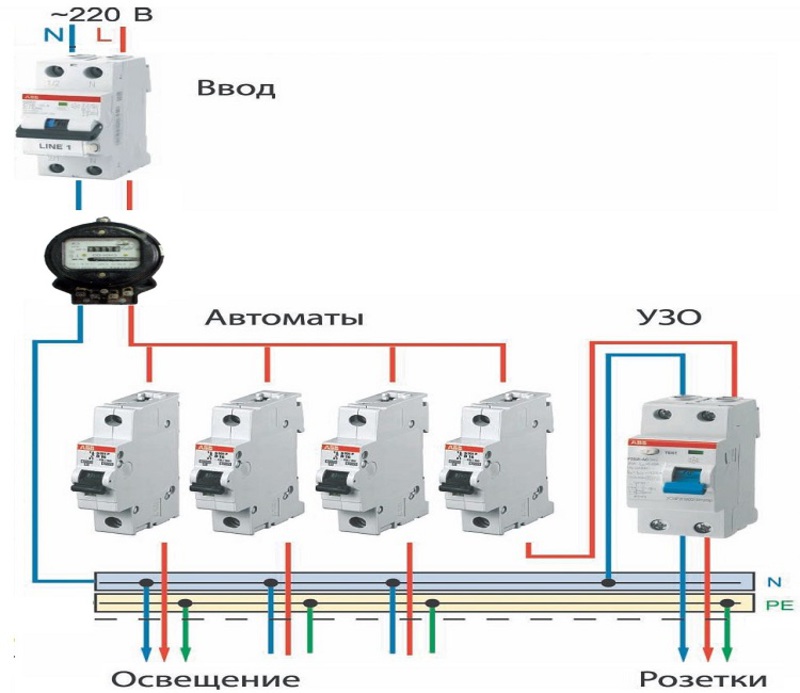

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:

• Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.
• Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

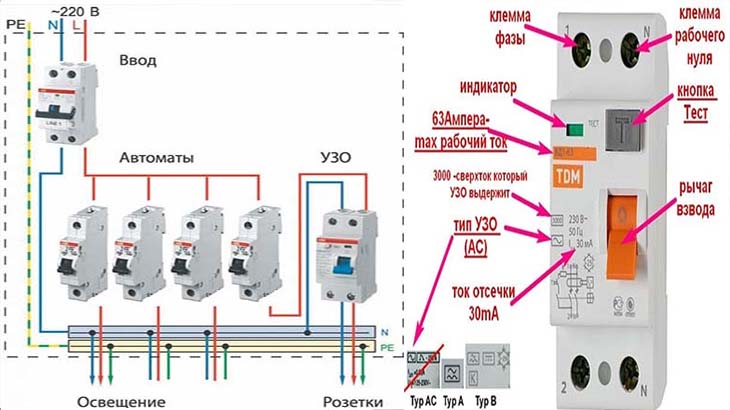

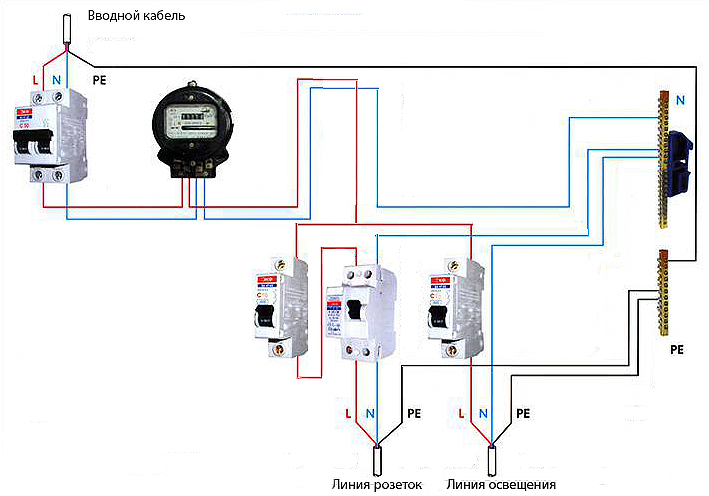

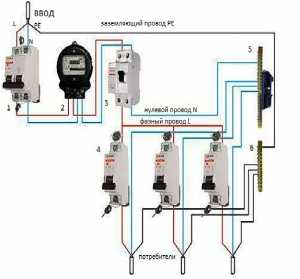

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

• На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
• Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
• От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
• Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

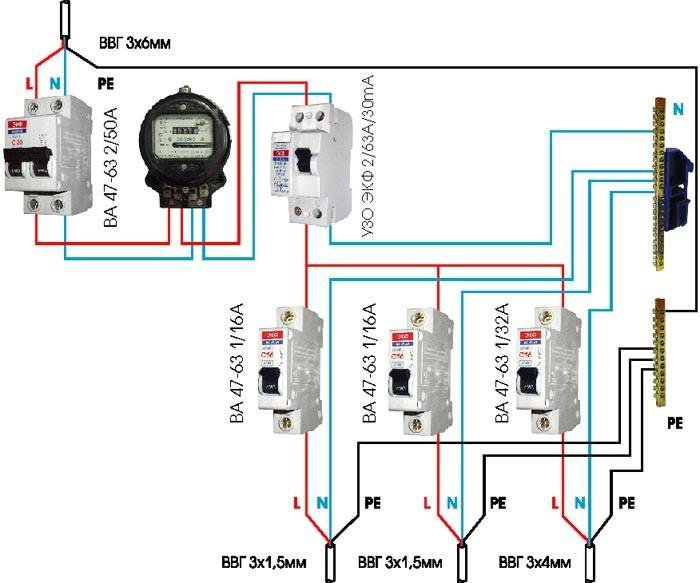

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

• Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
• Щит распределения и установочная коробка должна быть из металла.
• Герметизированные соединения.
• Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
• Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы.

В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

Проводка в квартире — 85 фото грамотной прокладки современной сети

Электрическая проводка кирпичной стене прокладывается несколькими способами в зависимости от назначения помещения и варианта внутренней отделки стен. Если вникнуть в технологию устройства электроснабжения и соблюдать все правила электробезопасности, то провести проводку в квартире или частном доме своими руками вполне реально. Это не касается производственных зданий, где подобные работы должны проводиться электромонтажниками из специализированной организации.

Провести электропроводку в кирпичной стене дома можно самостоятельно, главное соблюдать правила по электробезопасности.

Основные документы

Правила электромонтажа распространяются как на государственные структуры, так и на частных застройщиков. В соответствии с их положениями начальным этапом работы должна быть грамотно составленная схема проводки в квартире в многоквартирном доме. Бумага должна быть согласована в управляющей компании, которая выдает Технические условия.

Нормы прокладки электропроводки в жилых помещениях регламентированы такими актами:

1. Правила устройства электроустановок (ПУЭ) — планирование и монтаж, соединения и коммутация, применение материалов.
2. ГОСТ 31565-2012 — пожарная безопасность, предотвращение возгораний.
3. ГОСТ 50571.15-97 — правила прокладки линий, способы монтажа на различных поверхностях.
4. СП 256.1325800.2016 — заземление и безопасность, изоляция и размеры.
5. СНиП 31-110-2003 — размещение приборов, расстояние и места установки.

Нарушение правил прокладки проводки в квартире влечет за собой административную и материальную ответственность.

Составление схемы

Взявшись за электроснабжение в кирпичном доме, первым делом стоит нарисовать схему. Без нее не подберешь материалы для монтажа.

Да и впоследствии трудно будет разобраться, где по стенам проходит электропроводка. При составлении схемы следует придерживаться определенных правил, их соблюдение — это гарантия длительной и безопасной эксплуатации электросети квартиры или частного дома, построенного из кирпича.

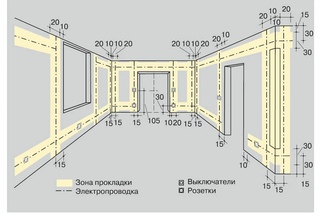

Правила разметки штроб под проводку в кирпичной стене.

Чтобы избежать ошибок при прокладке проводки в кирпичном доме своими руками, схему нужно составить с учетом следующих требований:

1. От распределительного щитка необходимо вести 2 линии: отдельно для освещения и питания розеток.
2. К бытовой технике, потребляющей значительную электрическую мощность, нужно проводить отдельную линию, используя кабель соответствующего сечения.
3. Соединения проводов от нескольких розеток в пределах комнаты выполняются только внутри распределительной коробки.
4. То же касается осветительных приборов.
5. Проводка в кирпичном здании прокладывается в горизонтальном либо вертикальном направлении с наименьшим числом поворотов. Крепить кабели к стене по диагонали нельзя.
6. Следует соблюдать отступ от газовых, водопроводных и отопительных труб в размере 500 мм.

Как правило, для подачи напряжения к источникам внутреннего освещения применяется медный провод с поперечным сечением 1,5 мм². Уличные светильники запитываются отдельной линией, подключаемой прямо от силового щитка. На розетки нагрузка больше, поэтому там нужна электропроводка из меди сечением не менее 2,5 мм². Есть и другие требования, но они зависят от способа монтажа проводов к кирпичным стенам.

Важность применения норм

Соблюдение стандартов электропроводки в квартире достигается точным выполнением требований законодательных актов.

Важность их применения заключается в следующем:

• подбор проводников, сечение которых соответствует мощности потребителей;
• исключение риска поражения людей током;
• оптимальное расположение и правильный подбор нужного количества розеток;
• предотвращение риска возгорания в сети;
• недопущение поломок бытовой техники.

Если точно соблюдать СНиПы по электромонтажу, можно правильно рассчитать потребность и тип проводников, что способствует уменьшению сметы строительства.

Способы монтажа в деревянном доме

Чтобы сделать открытую проводку, первым делом нужно составить подробную схему будущей электросети. Необходимо заранее рассчитать нужное количество розеток, чтобы свести к минимуму или вовсе исключить использование удлинителей и тройников. Для электрической сети деревянного дома используются трехжильные или пятижильные провода. При проектировании необходимо избегать частых изгибов и поворотов открытой проводки, все кабеля должны лежать параллельно или перпендикулярно относительно пола. Если в некоторых участках избежать изгиба не представляется возможным, то лучше в этом месте установить распаечную коробку.

Основные пункты требований и правил

Таблица сечения кабеля по мощности

Правила прокладки электропроводки охватывают широкий круг аспектов монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Минимальное сечение жил кабеля:

• вводной — 4 мм;
• розетки — 2,5 мм;
• осветительная группа — 1 мм.

Количество жил проводника:

• однофазная линия — 2;
• однофазная сеть с заземлением — 3;
• двухфазная подача — 3;
• двухфазная сеть с заземлением — 4.

Размещение розеток, выключателей и электропроводки на расстоянии от поверхностей и объектов:

• пол — 30-120 см;
• стыки панелей — 20 см;
• оконные и дверные проемы — 10 см;
• канализационные и водопроводные трубы — 30 см;
• раковины, ванны — 50 см;
• отопительные приборы — 20 см;
• электроплиты — 15 см;
• газовые магистрали — 40 см.

Виды проводки:

• с изоляцией одного и нескольких цветов;
• медные и алюминиевые;
• с обычным и негорючим покрытием.

Защитные автоматы, которые устанавливаются в электромонтажный щит:

• пакетного типа;
• релейные;
• плавкие;
• электронные.

Схемы разводки линий:

• последовательные;
• параллельные;
• комбинированные.

Требования к монтажу электропроводки распространяются на жилые и вспомогательные помещения, в том числе на лоджии, балконы и тамбуры.

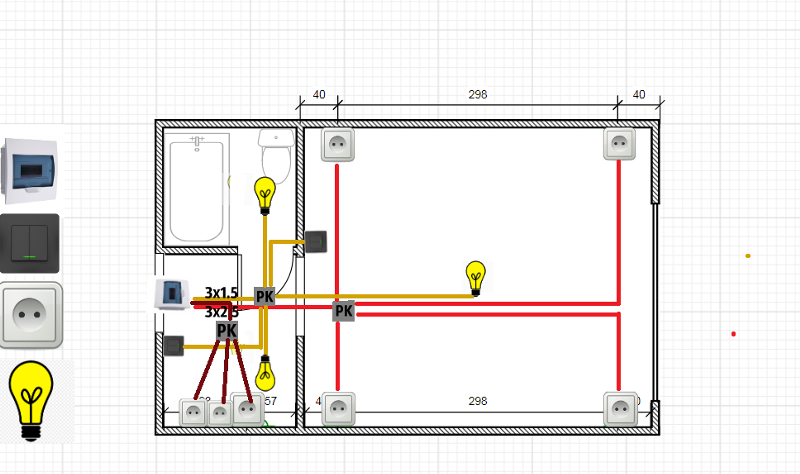

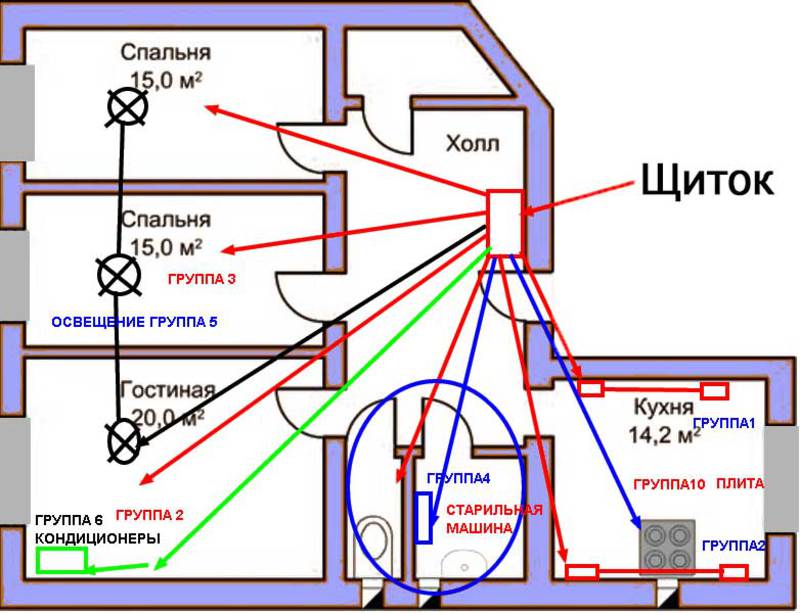

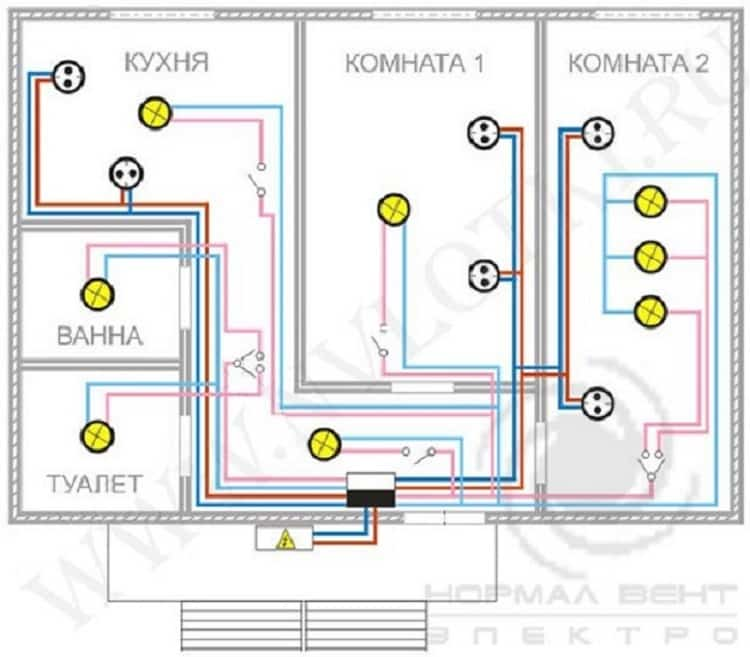

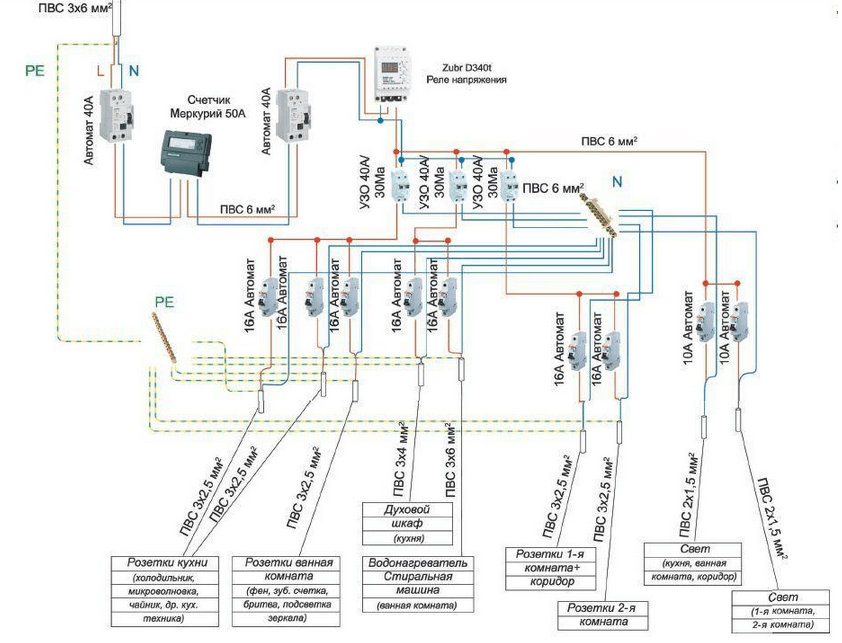

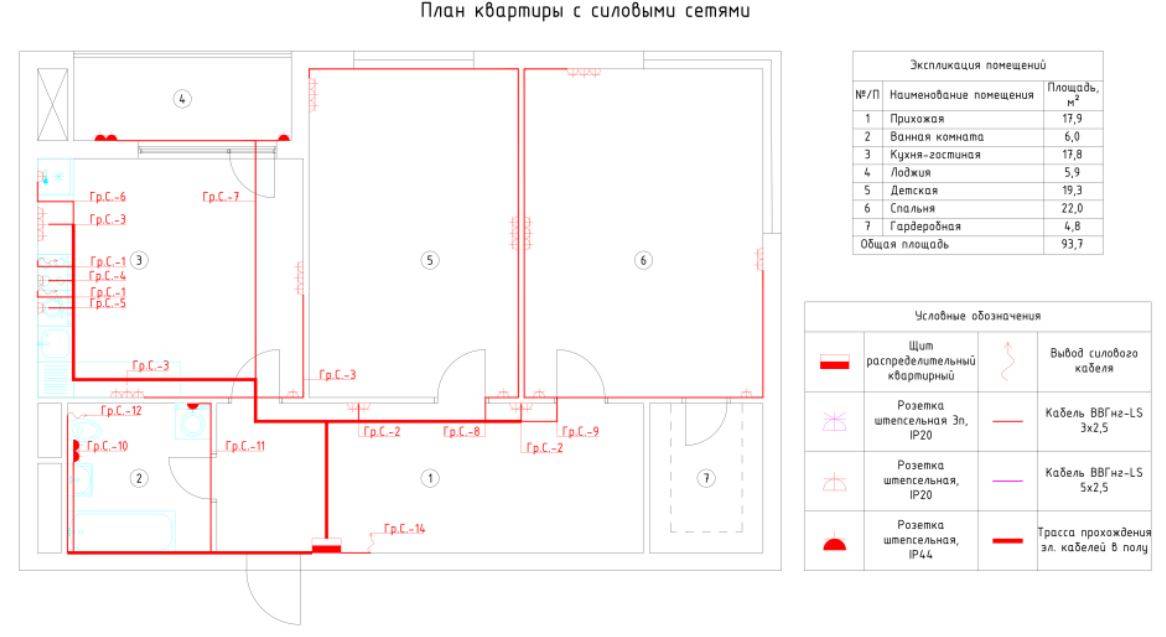

Схема электропроводки в двухкомнатной квартире

Для того чтобы грамотно распределить розетки, выключатели и коробки, нужно учесть некоторые моменты:

• для рационального использования электропроводки нужно разделить потребителей на несколько групп: освещение в коридоре и ванной, следующая группа – в зале, кухне и спальне;
• высота расположения розеток и выключателей в хрущевках не нормируется, поэтому вы можете расположить их как вам удобно;
• в каждой комнате обязательно должна располагаться распределительная коробка, кроме ванной комнаты, так как там обычно влажность несколько больше, чем в жилых помещениях;
• в случае необходимости электричества на балконе отметьте на схеме точки расположения распредкоробки в соседней с балконом комнате для удобства вывода проводов на балкон;
• в распределительном щите размещают УЗО, автомат-выключатель.

Монтаж скрытой электропроводки

Скрытая электропроводка

Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

• В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
• Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
• На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

При выборе способа прокладки учитывается финансовая сторона вопроса. Если делать монтаж по полу, расход дорогостоящего кабеля будет большим.

Прокладка закрытыми методами

Прежде чем приступить к закрытой укладке проводов в кирпичном доме своими руками, необходимо произвести разметку стен в соответствии со схемой. Для этого используется карандаш либо маркер, строительный уровень и ровная деревянная планка.

Элементы скрытой электропроводки.

Важный момент: нужно выдержать от поверхности потолка и пола не менее 300 мм до ближайшей электрической линии.

Под слой штукатурки, наносимый после закрепления проводов, электрика монтируется 2 способами:

1. С помощью алебастрового раствора, который быстро застывает. Точки крепления размещаются так, чтобы провода не провисали, а также в местах поворотов.
2. На пластиковых скобах, прибиваемых к стене дюбель-гвоздями.

Распределительные коробки и подрозетники с выключателями проще всего прикрепить к кирпичной кладке на дюбелях, по 2 крепежа на каждый элемент. Если же штукатурка уже нанесена, то в ней придется делать каналы (штробить) до кирпича. Для этого можно использовать такие инструменты и приспособления:

• перфоратор с буром малого диаметра или насадкой в виде лопатки;
• угловая шлифовальная машина (болгарка) с кругом по камню;
• специальный электроинструмент — штроборез;
• долбить канавки вручную с помощью молотка и зубила.

Нужно учесть, что данный вид работ очень пыльный, и предусмотреть постоянное проветривание комнат, а для защиты органов дыхания применять респиратор. После канавки прочищаются от мусора, и туда закладываются провода с закреплением алебастром. Если в штробы надо уложить трубы, то сначала в них протягиваются проводники. Круглые отверстия для подрозетников и коробок выполняются дрелью с коронным сверлом требуемого диаметра.

Этапы монтажа проводки.

Чтобы вырезать ровные пазы в кирпичной стене, нельзя пользоваться перфоратором, а тем более долбить поверхность вручную. Неоднородность конструкции и пористая структура кирпича не позволят удачно сделать канавки при использовании этих методов, материал будет разрушаться и высыпаться. Отсюда вывод: штробить кирпичную кладку можно только болгаркой либо штроборезом. Дальнейшие действия по прокладке кабелей выполняются так же, как и по штукатурке.

Монтаж под гипсокартоном или другим отделочным материалом, закрепляемым на каркас, выполняется на пластиковых скобах с соблюдением следующих правил:

1. Если ГКЛ монтируется на металлическую профильную систему, то провода крепятся к стене под профилями. Чтобы избежать пробоя на стальной каркас и поражения электрическим током, проводники должны прокладываться в пластиковой защитной гофре.
2. При устройстве деревянного каркаса в брусьях предварительно сверлятся отверстия, куда потом протягивается кабель. Его тоже рекомендуется затянуть в гофру.
3. Подрозетники прикрепляются к кирпичной стене с подкладками на необходимую высоту, а в гипсокартоне вырезаются круглые отверстия.

Монтаж открытой электропроводки

Проводка открытого типа

Монтаж открытой электропроводки проводится в строениях из дерева, щитов, панелей и прочих горючих материалов. При проектировании нужно учитывать, что расстояние проводки от потолка должно быть не менее 2 см, а розеток пола — не более 1 метра. При прокладке линий запрещено использовать гвозди, скобы и шурупы для крепления кабеля непосредственно на несущей поверхности.

Нормативными документами установлены следующие варианты монтажа:

• гибкие гофрированные трубки;
• жесткие круглые и прямоугольные пластиковые профили;
• металлические рукава с резьбовым соединением;
• полимерные кабель каналы;
• пустотелые разъемные наличники и плинтусы;
• стальные струны;
• керамические изоляторы.

Поскольку на потолке такие сооружения смотрятся неэстетично, есть несколько способов их замаскировать. Для этого используются натяжные конструкции, подвесные системы из ГКЛ, пластиковых панелей и металлических реек.

Преимущества и недостатки открытой проводки

При монтаже открытой проводки отсутствует необходимость штробления стен

Открытый способ монтажа электропроводки имеет свои достоинства и недостатки. К плюсам можно отнести следующие факторы:

• Простота монтажа.
• Не нарушается целостность стен и потолка, так как не требуется их штробление.
• Возможность проведения электропроводки уже после строительных работ во время отделки.
• Не нужно покупать дополнительное оборудование.
• Легко заменить провода и элементы питания в случае поломки.
• Дешевизна. Электрик возьмет меньшую сумму за монтаж открытой проводки.

Винтажная проводка подходит не под каждый интерьер

Минусы:

• Непривлекательный внешний вид. Винтажный провод подходит не под все интерьеры. Чаще всего используется в помещениях в стиле лофт, ретро, стимпанк. Для создания красивого внешнего вида может потребоваться помощь профессионального дизайнера.
• Требуется учитывать технические нормы помещения.
• Риск повреждения электрокабеля, особенно если он не защищен гофрированной трубой или монтажным коробом.
• Высокая пожароопасность.
• Необходимость защиты от внешнего воздействия (температуры, УФ, влага). Особенно актуально при выводе проводов на улицу.

После изучения преимуществ и недостатков открытой электропроводки, а также ее особенностей, хозяин дома решает, стоит выбирать ее или лучше отдать предпочтение скрытому монтажу. Также следует определиться: работы будут проводиться самостоятельно или с вызовом электрика.

Способы установки розеток и выключателей

Накладная и встраиваемая розетка

Установка розеток и выключателей, как и проводка, может быть выполнена открытым и закрытым способом.

Первый вариант применяется для обустройства помещений, стены которых сделаны из горючих материалов или их толщина недостаточна для установки монтажных коробок (подрозетников). В некоторых случаях такое решение принимается для экономии сил и времени в процессе строительства или при выходе из строя ранее проложенной проводки. Крепление проводится непосредственно на несущую поверхность. Недостатки наружной установки заключаются в том, что корпуса приборов на 4-6 см выступают над поверхностью стен и портят интерьер помещений. Кроме этого увеличивается вероятность повреждения или сноса изделия при неосторожном передвижении, переносе мебели и крупной бытовой техники.

Закрытый способ монтажа розетки может применяться в сочетании со всеми видами прокладки кабеля. Предварительно в стене делаются отверстия, в которые на шпаклевку крепятся пластиковые стаканы. После кристаллизации раствора осуществляется подключение розетки к проводам и ее жесткая фиксация в пластиковой коробке. Если не брать во внимание сложности штробления и сверления отверстий, такой способ надежнее, практичнее и эстетичнее.

Скрытая проводка в доме, и какие к ней требования

Одно из первых требований при устройстве скрытой проводки, это пожаробезопасность. Если конструкции выполнены из легковоспламеняющихся материалов или из дерева, следует уделить должное внимание при укладке скрытой проводки. Во избежание воспламенения следует провода прятать трубы, гофры из стали или поливинилхлорида.

Следует позаботиться о легкой смене элементов кабеля, но к сожалению этого правила практически никто не придерживается. В случае замены проводов или их добавление, приходится портить ремонт и разбирать участки проводки пришедшей в негодность.

Из этических и экономических соображений, проводка прокладывается строго горизонтально и вертикально. Это нужно не только что бы сэкономить материалы и время выполнения работы, но и для того, что бы в будущем не возникало вопросов, как найти старую, скрытую проводку.

В самом начале ремонтных работ следует распланировать и разметить расположение проводов проводки. Так же сразу нужно разметить точки под электроустановки. Схема проводки на плане должна храниться на будущее.

В случае внесения, каких либо изменений, их в обязательном порядке отмечают на первоначальной схеме. Это поможет во время поиска неисправности проводки, при проведении последующих ремонтных работ в помещении и так далее.

В скрытой проводке нужно уделить максимум внимания к ее электробезопасности. Профессиональные электрики рекомендуют трехжильные кабеля, где есть фаза, ноль и земля.

Особое внимание следует уделить для установки автоматического выключателя на случай перепада напряжения или замыкания провода.

Соблюдение стандартов

Безопасное соединение проводов

При проведении электромонтажных работ в жилых помещениях необходимо соблюдать установленные для них стандарты относительно таких параметров:

• Сечение жил. Выбирать нужно проводники с расчетом максимальной нагрузки, которая будет на них воздействовать. При превышении допустимой мощности металл греется, что приводит к образованию дыма, плавлению изоляции и риску возгорания.
• Прокладка линий. Фрагменты сети могут располагаться только в вертикальном и горизонтальном направлении, они не должны пересекать друг друга при внутреннем монтаже. Группы розеток следует располагать на одинаковом расстоянии от пола.
• Коммутация. Главным правилом является запрет на соединение напрямую медных и алюминиевых жил. Для этого нужно использовать непрямую стыковку в болте с гайкой, шинах или пружинных клеммах. Провода из одного металла можно скручивать с последующей изоляцией.
• Место расположения. Должна быть исключена малейшая вероятность механического повреждения, расплавления элементов разводки и попадания в них воды.

Соблюдение стандартов является основой безопасности и долговечности конструкции.

Установка кабеля

Скобы для наружной проводки

Крепление проводника производится с использованием пластмассовых скоб. Они приобретаются вместе с кабелем по его диаметру. Между фиксирующими механизмами не должно быть большого расстояния, так как тогда провод будет провисать. Скобы ставятся по обе стороны кабеля и рядом с местами подключения к элементам. При горизонтальной прокладке телефонного и электрического провода скобы ставятся одна над другой на расстоянии, не превышающем 40 см. Если проводник бронированный, минимальная дистанция увеличивается до 75 см. В случае прокладки электропроводки вертикальным способом интервал между фиксирующими устройствами не превышает 1 м.

Обычные проводники с защитой в горизонтальном положении требуют нахождения скоб на расстоянии не более 25 см, в вертикальном – не более 40 см. Интервал между фиксатором и электрическим элементом, к которому подключается кабель, не должен быть более 10 см.

Силовая линия может пересекать неэлектрический трубопровод. В таком случае между ними должен быть минимальный интервал в 3 см. Сгибать проводники можно с наименьшим радиусом 8 см.

Правила для разных типов проводки

При выборе проводки для оборудования помещений различного типа следует соблюдать правила, изложенные в ГОСТ 12.1.044. Для жилых строений нужно использовать трехжильные кабели с медными жилами 1-2,5 мм. Изоляция должна быть негорючей и не выделяющей дыма при нагревании. Таким параметрам соответствуют марки ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY.

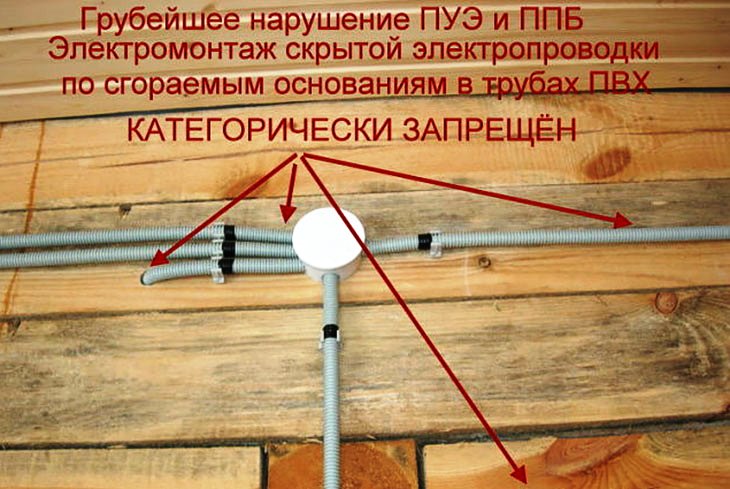

Для обустройства помещений из негорючих материалов допускается применение простых проводников без каких-либо ограничений. К мощным потребителям, работающим в продолжительном режиме, должна быть протянута отдельная линия, оснащенная УЗО.

правила проектирования и советы по разводке электрики

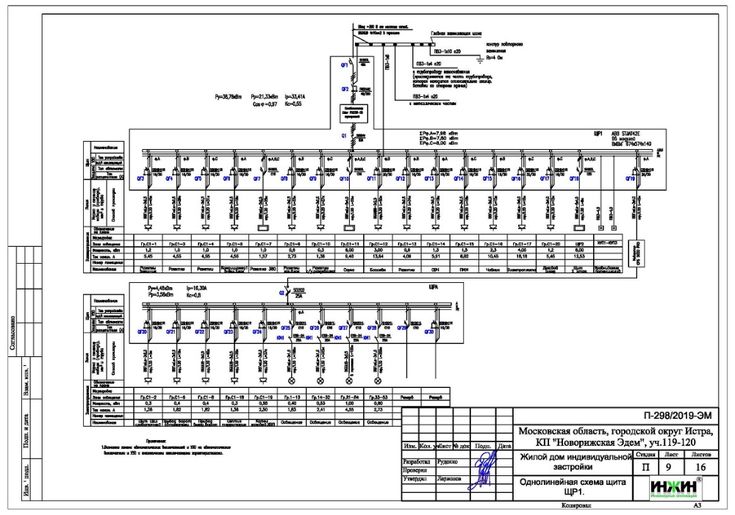

Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;
• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Планирование ввода

Самое главное, чем отличается электрика в квартире и в частном доме, это выполнение ввода. В многоэтажных зданиях ввод приходит в щитовую, а оттуда уже идёт разводка по квартирам. А для частного дома необходимо выполнить отводок от проходящей поблизости магистральной линии. От того, насколько грамотно и правильно вы это сделаете, зависит надёжность, качество и безопасность электроснабжения. Существует два способа:

• Монтаж воздушного ввода кабелем либо изолированным проводом.
• Прокладка подземного ввода кабелем.

Перед тем, как провести вводную линию для частного дома, очень важно продумать и спланировать её так, чтобы она была устойчива к сильным ветрам, а также не несла опасности поражения человека электрическим током в дождливую, снежную или сырую погоду.

Воздушный ввод

Такой ввод по воздуху подразумевает натягивание провода или кабеля от ближайшей опоры магистральной линии электропередачи к домостроению.

Сразу хочется предупредить, воздушный ввод будет рациональным, если расстояние от опоры до дома менее 20 м. В случае, когда пролёт получается больше 20 м, потребуется установка ещё одной дополнительной опоры, которая может оказаться на территории вашего участка. Такая мера необходима для того, чтобы уменьшить механическую нагрузку на провод. Когда пролёт получается сильно большим, есть вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздушный ввод?

1. В стене домостроения необходимо просверлить отверстие и вставить в него кусок металлической трубы либо специальную пластиковую гофру (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
2. На стене снаружи дома закрепляется кронштейн с установленным на нём изолятором.
3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один – на кронштейне, второй – на траверсе опоры, от которой делается отводок).
4. Вводной провод или кабель на опоре подсоединяется к проводам линии. Затем прокладывается вдоль троса к дому, где протягивается через проделанное отверстие внутрь здания. Через каждые 0,5-0,6 м желательно закреплять провод к натянутому стальному тросу пластиковыми или металлическими хомутами.

Вот и всё, вводной кабель зашёл в здание, где будет заводиться уже в распределительный щиток. Как видите ничего сложного, но некоторые нюансы следует здесь учесть:

• Очень важно обеспечить достаточное натяжение стального троса.
• К тросу провод следует крепить свободно, без натяжки.
• От земли до провода расстояние не должно быть меньше 3,5 м.
• Трос и закреплённый на нём вводной провод по всей своей длине не должны касаться никаких подсобных строений, деревьев или высоких кустарников.
• Место, где провод входит непосредственно в дом, необходимо герметизировать. После того, как он будет протянут в трубу, всё оставшееся пространство надо заполнить монтажной пеной. Можно применить и другой вариант – плотно утрамбовать минеральной ватой из негорючего материала.

Наилучшим вариантом для воздушного ввода на дом является провод марки СИП (самонесущий изолированный провод). Во-первых, его изоляция выполняется из материалов, которые пригодны к эксплуатации в условиях солнечных лучей и атмосферных осадков, а также выдерживают значительные температурные колебания. Во-вторых, под изоляционным слоем помимо алюминиевых токопроводящих жил имеется стальной трос. То есть при монтаже такого провода отпадает необходимость в натяжке отдельного несущего троса.

Если для частного домостроения необходимо однофазное напряжение (220 В), то понадобится двухжильный провод. В случае, когда надо трёхфазное напряжение (380 В), провод потребуется четырёхжильный. Минимальное сечение проводов СИП – 16 мм2.

Как производится монтаж воздушного ввода электричества, можно посмотреть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ по сравнению с воздушным способом:

1. Увеличивается надёжность за счёт того, что кабель не подвергается воздействию резких температурных перепадов, атмосферных осадков, сильных ветров.
2. Стиль и архитектурный дизайн участка имеет завершённый вид, то есть их не портит натянутый трос с закреплённым проводом или дополнительная опора. Как правило, именно по этой причине все фешенебельные коттеджи и загородные дома имеют подземный ввод.
3. Если это дачный загородный дом, в котором проживают только в летний период, а в зимний домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут воздушный ввод. При подземной прокладке такая ситуация маловероятна.
4. В случае короткого замыкания и возникновения электрической дуги при подземном вводе практически отсутствует вероятность того, что могут пострадать имущество и люди. А при воздушном вводе произошедшее возгорание может перекинуться на постройки. Так что высокая пожарная безопасность при прокладке кабеля в земле – это очень важное преимущество, особенно касается домов, сделанных из дерева.

Но не всё так идеально, грунт тоже среда достаточно агрессивная. Химический состав почвы через время может вызвать коррозийные процессы, что приведёт в негодность кабельную оболочку. При этом сама почва может проседать и вспучиваться, сдвигаться и промерзать. Своё влияние окажут ещё грунтовые воды, грызуны и микроорганизмы, а также давление от корней больших деревьев. Поэтому если решили подвести электричество к дому подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой либо металлической трубе.

Ну а самым главным недостатком подземного ввода являются земляные работы. Во-первых, их надо согласовать с кучей всевозможных организаций, у которых в этой земле может быть что-то проложено – водопроводные, газовые или канализационные трубы; теплотрассы; магистральные кабельные линии электропередач; телефонные линии связи. Во-вторых, для прокладки кабеля в земле потребуется вырыть траншею, а это уже дополнительные (причём приличные) затраты. Если будете делать это сами, потратите много времени и сил. В случае если будете кого-то нанимать для выполнения земляных работ, потратитесь в денежном плане.

Для того чтобы лучше представлять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все «за» и «против», учтите преимущества и недостатки, выберите для себя подходящий вариант выполнения ввода. А когда с внешним электроснабжением вы покончите, можно спокойно приступать к монтажу внутреннего.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т. д.
2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Электрооборудование, свет, освещение

-4 votes

+

Голос за!

—

Голос против!

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

1. Правила разводки электропроводки
2. Проект и схема разводки электропроводки
3. Монтаж электропроводки
   Разметка и подготовка каналов для электропроводки
4. Монтаж открытой электропроводки
5. Монтаж скрытой электропроводки

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

• ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
• установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;

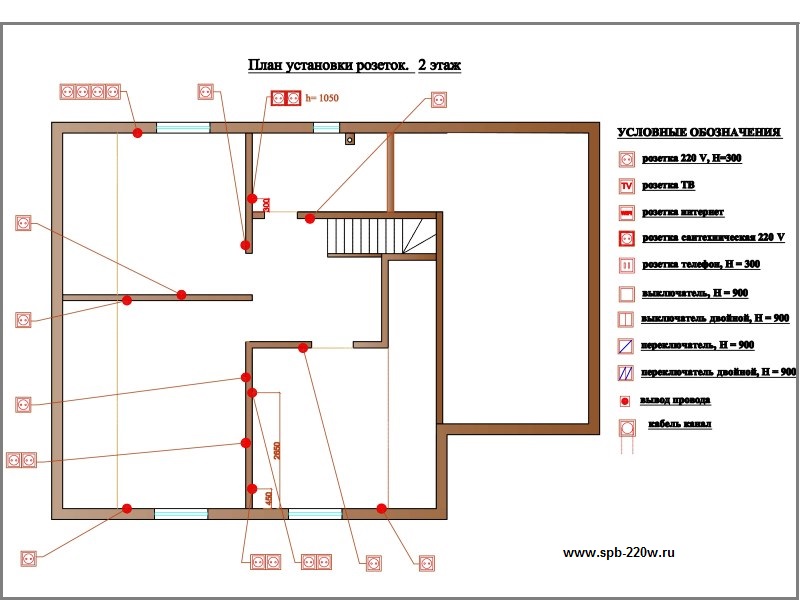

• розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
• количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;
• прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
• провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
• при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
• при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;
• разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
• заземление и нулевые провода закрепляются к приборам болтовым соединением.

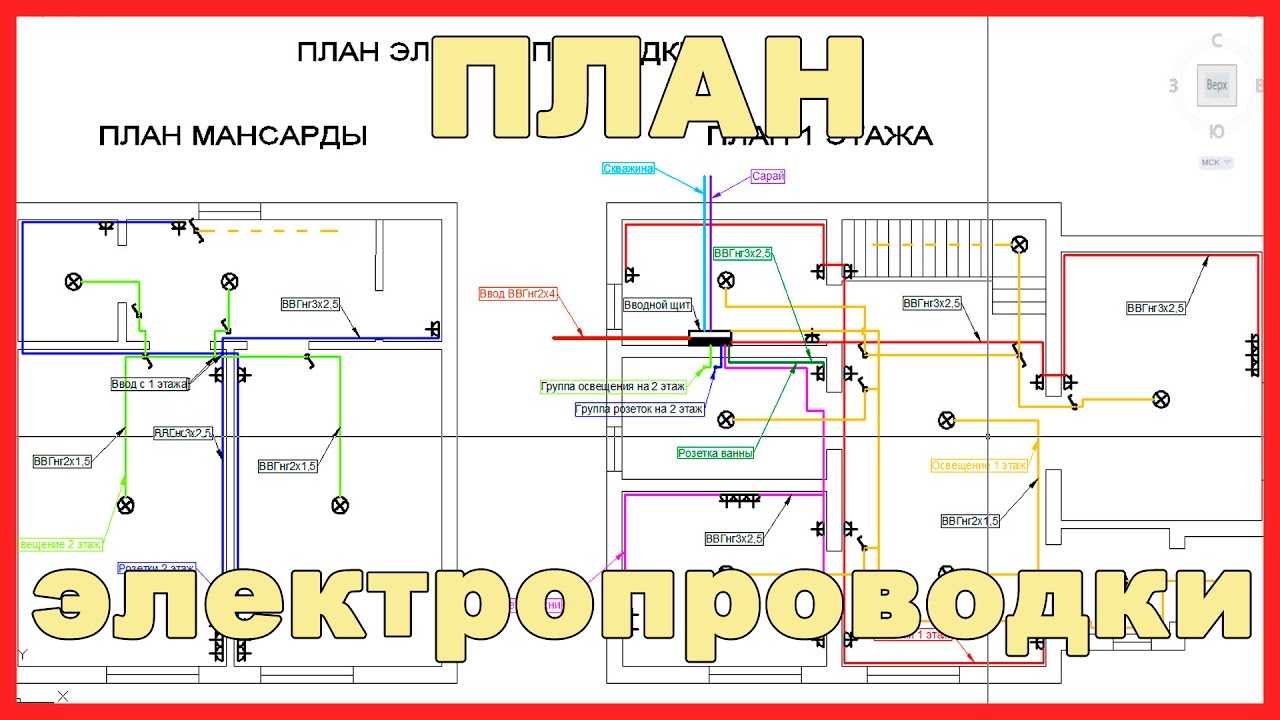

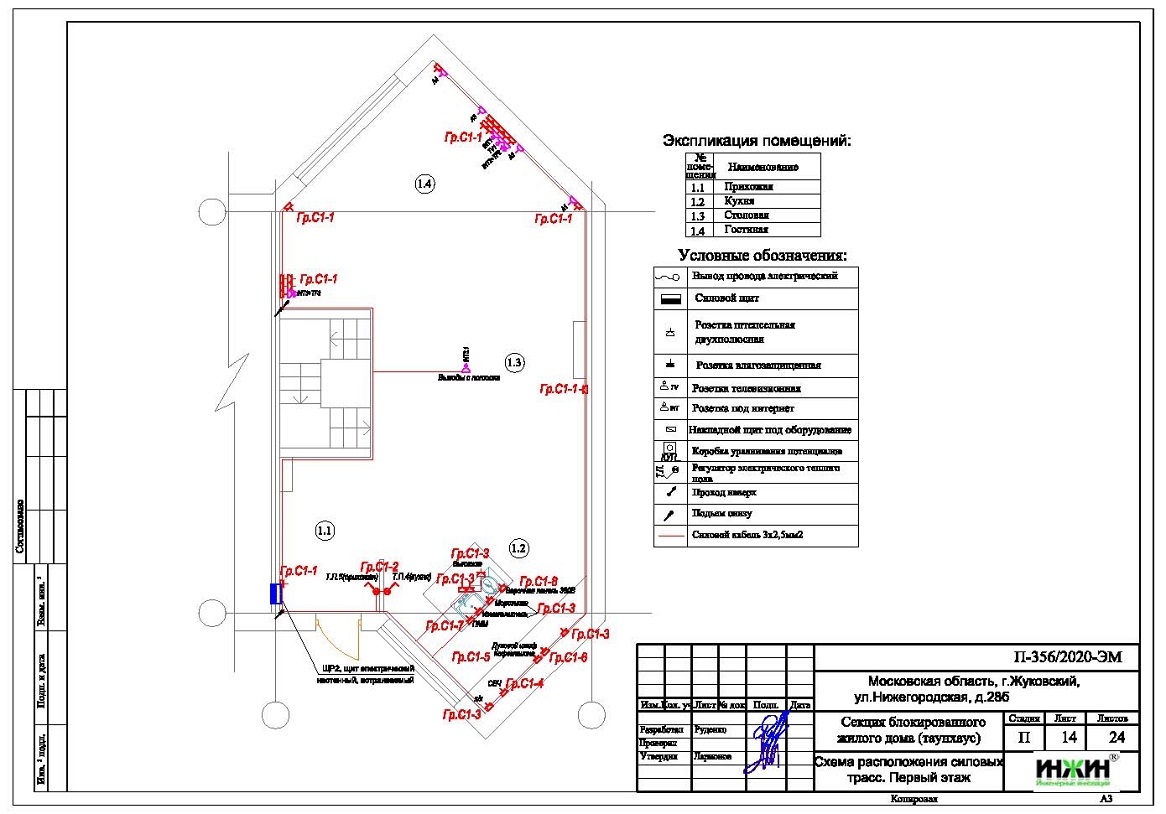

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

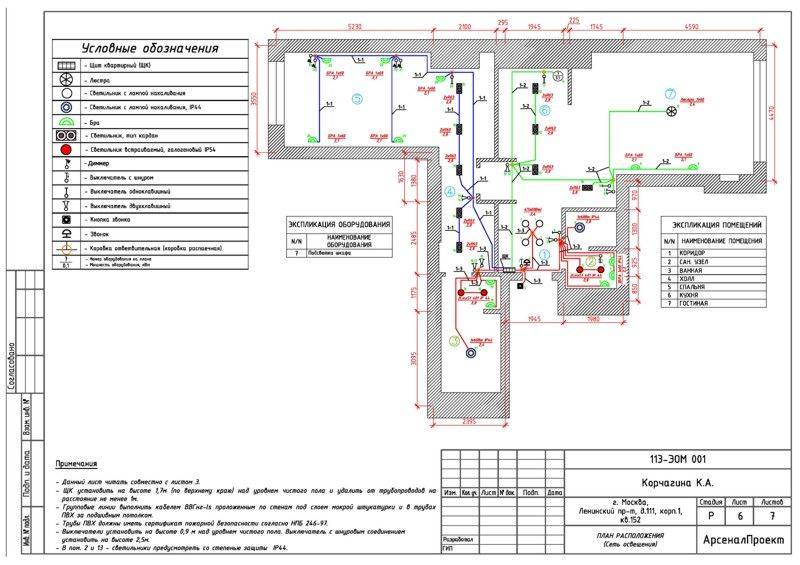

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

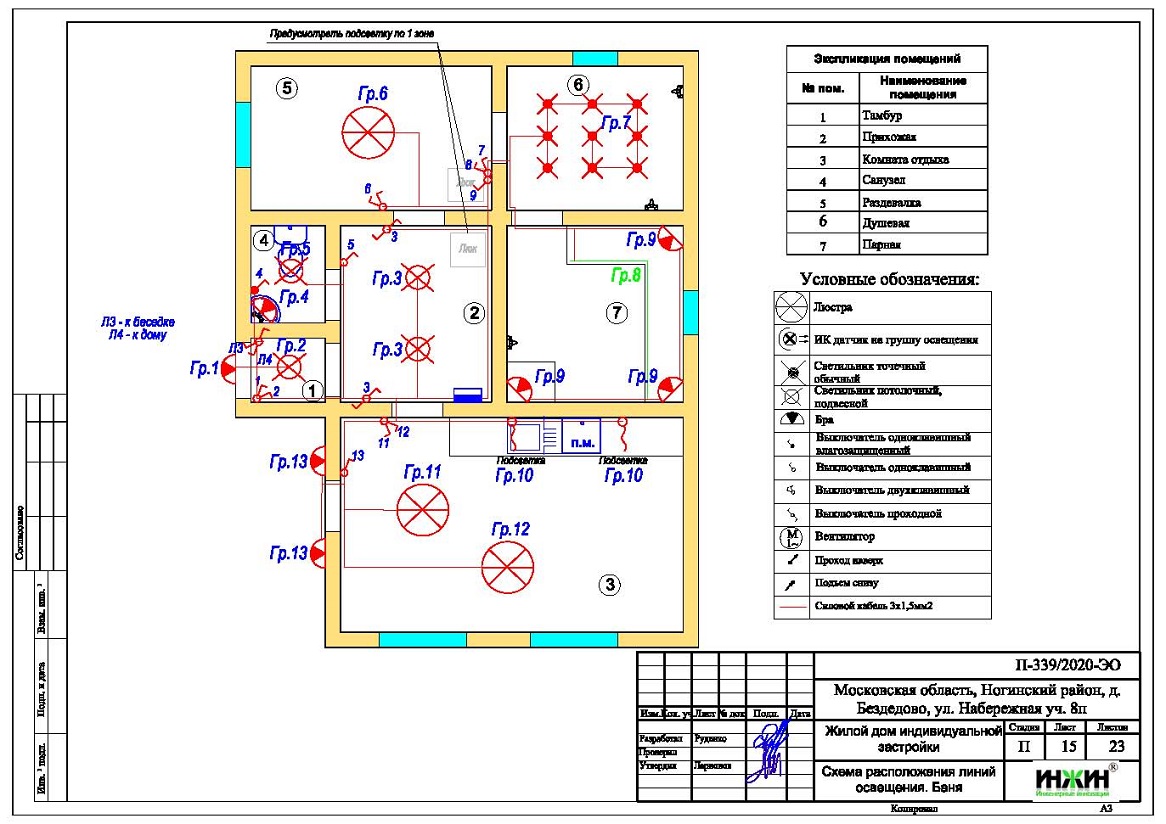

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

• освещение кухни, коридора и жилых комнат;
• освещение туалета и ванной;
• электроснабжение розеток жилых комнат и коридора;
• электроснабжение розеток кухни;
• электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены. На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

• провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
• провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
• провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
• провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции. Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

• Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
• Места соединений необходимо размещать только в распределительных коробках
• Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

back to menu ↑

Читайте также: Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи проектов которые можно реализовать своими руками

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т. д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

Распределительный щиток

Нормативно место, где можно устанавливать щиток, никак не нормируется. Единственное условие, он должен быть расположен не ближе 1 м от трубопроводов (имеются в виду любые трубы – газовые, водные, канализационные).

В каком помещении лучше монтировать щиток, тоже нигде не оговаривается. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, либо располагают у входа в дом. В любом случае постарайтесь придерживаться простых правил:

1. Это помещение не должно быть пожароопасным (типа, котельной). Рядом с распределительным щитком запрещается хранить баллоны с газом и легковоспламеняющиеся вещества.
2. Необходимо чтобы помещение, где расположен щиток было сухим, то есть нежелательно устанавливать его рядом с ванной комнатой.
3. К щитку обязательно должен быть свободный доступ, не устраивайте склад из помещения, где он расположен.

В самом щитке монтируются:

• счётчик электроэнергии;
• вводной автомат, он отвечает за электроснабжение всего дома;
• несколько автоматов для подключения отходящих токоприёмников согласно их разбивки по группам;
• устройство защитного отключения (УЗО), которое работает в паре с вводным автоматом.

Щиток может устанавливаться в специально проделанную под него нишу либо просто навешиваться на стенную поверхность.

Если дом огромный на несколько этажей с банями, саунами, гаражами, то одним щитком тут не обойтись. В таких случаях монтируется один вводной щиток и дополнительные на каждом этаже.

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

• кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
• кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
• закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
• проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
• планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
• составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Как провести кабели в доме

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

back to menu ↑

Читайте также: Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Процесс укладки кабеля и монтажа системы

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.


   Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Определение мест установки электрооборудования и розеток и выключателей

Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:

• Расставляем мебель, на рис.3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.
• Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).
• И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.

На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:

• Мы определились с местами установки электроустановочных изделий розеток и выключателей.
• Определили места установки электрооборудования.
• На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.
• Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.

• Лампа освещения 9 шт.
• Выключатели 8 шт.
• Розетки 12 шт.
• Электрический щит 1 шт.
• Электрический водонагреватель типа «Аристон» или другой 1 шт.
• Стиральная машина 1 шт.
• Холодильник 1 шт.
• Посудомоечная машина 1 шт.
• Электропечь с духовкой 1 шт.
• Домашний кинотеатр 1 шт.
• Компьютер 2 шт.
• Розетки IP44, влагостойкие. 2 шт.
• Розетка трехполюсная. 25A 1 шт.
• Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:

№	Название электроприборов	Количество Шт.	Мощность ватт	Суммарная мощность ватт	Сечение провода кв. мм.
1	Лампы освещения	9	100	900	1,5
2	Розетки свободные 16 А	6	700 Средняя мощность на 1 розетку	4200	2,5 на каждую розетку
3	Электрический водонагреватель Розетка 16 А с защитой от влаги	1	1500	1500	1,5
4	Стиральная машина Розетка 16 А с защитой от влаги	1	2000	2000	1,5
5	Холодильник. Розетка 10 А	1	250	250	1,5
6	Посудомоечная машина. Розетка 16 А	1	2000	2000	2,5
7	Электропечь с духовкой, розетка 25 А	1	6000	6000	4
8	Домашний кинотеатр. Розетка 10 А	1	500	500	1,5
11	Компьютер. 2 розетки 10 А	2	500	1000	1,5
14	Вытяжка. Розетка 10 А	1	300	300	1,5

Итого: Максимальная мощность потребления — 18650

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

• (Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
• (Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе. Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
• (Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Не существует соединений надежней пайки и сварки, если можно их использовать, то с местами контактов разных проводов, проблем никогда не будет.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

Читайте также: Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Монтаж электрощита

Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:

1. Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
2. Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
3. Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
4. Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.

Совет. При монтаже проводников соблюдайте маркировку по цветности, указывающей на их принадлежность. Нулевая магистраль обозначается синим цветом, заземление – желто-зеленым, а фаза чаще всего коричневая, черная либо красная.

Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда. Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Дачный электромонтаж: основы электробезопасности

Если схема электропроводки на даче собирается своими руками, то следует самому позаботиться о личной безопасности. Прежде, чем приступать к монтажным операциям следует:

• обесточить зону выполнения работ, убедиться, что случайная подача электроэнергии исключена;
• проверить отвертки и плоскогубцы на качество изоляции рукояток;
• надеть обувь с резиновой подошвой;
• удостовериться, что в месте проведения работы отсутствуют разливы воды;
• используя индикаторные и измерительные электроприборы, убедиться в отсутствии напряжения.

Закончив сборку схемы электропроводки своими силами, имеет смысл пригласить для дополнительного контроля профессионального электрика. Он замерит сопротивление заземления и изоляции, поможет удостовериться в правильности, качестве и безопасности собранной электросети.

Способы проведения веток электропитания

Следующий этап планирования разводки в одноэтажном доме – это способы их проведения и маршруты:

• Один из них – “покомнатный”, при котором в каждое отдельное помещение проводится 1 ветка. В дальнейшем она распределяется между всеми розетками и осветительными приборами.

Важно помнить: такой же способ применяется для вывода силового кабеля на электроплиту.

• Во втором следует “разбить” все потребители электроэнергии по группам для дальнейшей прокладки для каждой из них отдельного кабеля. Это способ считается более приемлемым при большом количестве бытовых приборов, так как можно подобрать кабели разного сечения для каждой группы. Так же, если вдруг произойдет замыкание, то от него пострадают не все “участники” группы, а, например, светильники останутся работать.

В эти группы входят:

• Все мощные электроприборы – бойлер, отопительный котел, стиральная машинка, электроплита, холодильник и другие.
• Осветительные приборы.
• Другая бытовая техника – телевизор, микроволновые печи и другие.

Для каждой из представленных групп проводится свой электрокабель. Схема выглядит следующим образом: общий авто выключатель → УЗО → электросчетчик → распределительный щит → каждая отдельная ветка проводки → розетки, бытовые приборы, светильники и другое.Важно помнить: для каждой ветки обязан быть предусмотрен, как отдельный автоматический выключатель, так и УЗО.Количество веток зависит исключительно от масштаба дома и тех электроприборов, которые будут в нем работать. На однофазную ветвь нагрузка не может превышать 2 кВт. Для трехфазной – лимит 6 кВт.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Общие правила подключения к электросети

Вне зависимости от того, желаете вы подключить в сети новый дом, или восстанавливаете электрообеспечение в старом (например, при полной смене проводки), вам придется претерпеть немало бюрократических процедур. Для получения разрешения требуется:

• Оформление ТУ (технических условий). Для этого следует обратиться в энергосбыт вашего населенного пункта и ресурсоснабжающую организацию, ведающую электросетями вашего региона). Предварительно уточните, какой пакет документов потребует каждая из организаций вместе с заявкой. Также потребуется написать заявление по установленной форме.
• Создание проекта. Его выполняет либо ресурсонабжающая организация, либо коммерческая фирма, имеющая соответствующую лицензию.

  Впоследствии вам будет необходимо согласовать проект с тем организациями, куда вы подавали заявку на подключение дома.

• Подключение объекта. Непосредственно монтажные работы обычно проводит энергоснабжающая организация.

  Если же подключали дом не они, потребуется предоставить туда копию лицензии (разрешения на выполнение определенных работ) той фирмы, которая производила монтаж и полный перечень проведенных работ.

• Приемо-сдаточные испытания. Элементы электрической установки нуждаются в испытании, которые проводится силами специальной лаборатории. По завершении процедуры лаборатория выдает протокол, где содержатся данные о параметрах оборудования и заключение о пригодности его к эксплуатации.
• Поверка и опломбирование. Электросчетчик должен быть поверен и опломбирован энергосбытом. Там же выдается разрешение на дальнейшую эксплуатацию прибора учета.
• Заключение договора. В заключение всех указанных процедур необходимо предоставить пакет документов в ресурсоснабжающую организацию, получить разрешение на пользование ее услугами и заключить договор, по которому будет снабжаться электричеством объект и производиться оплата за потребленный ресурс.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Электроветки для мощной техники

Для приборов, имеющих большую мощность, например, кондиционеры, теплые полы, электро конвекторы и другие, лучше сразу на схеме предусмотреть отдельную линию. При этом сечение кабеля подбирается под каждый прибор отдельно, например, для электроплиты оно будет составлять 4 мм2, а для кондиционера — 2,5 мм2.Так как в плане одноэтажного дома указывались все мощные электроприборы и их местоположение, то остальная задача – показать путь кабелей к розеткам, к которым они будут подключены.Такая же работа обязана быть проведена при составлении схемы наружного освещения здания и участка, а так же проведены все необходимые расчеты подачи электричества в хозпостройки.

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

• средний перфоратор с алмазной коронкой

• большой перфоратор с ударной коронкой

• штроборез с запилом 60мм в глубину

Сборка распредщитка

Один из самых важных моментов в эл. монтаже это электрощиток. Используйте здесь продукцию только проверенных и зарекомендовавших себя с положительной стороны производителей – ABB, Hager, Tekfor.

Про последовательность работ по сборке электрощитка, его комплектации и оптимальных схемах, можно ознакомиться в отдельных статьях.

Монтаж корпуса щита в стену:

Однофазный вариант рапредщитка:

Выбор оптимального трехфазного варианта:

В чем разница между однофазным и трехфазным подключением?

В нашей стране, как и во всем мире, принята трехфазная система энергоснабжения. Стандартная трехфазная проводка включает в себя три активные фазы А, В, С, нулевой N и защитный РЕ проводники. Причем при передаче энергии чаще всего используется вариант, где совмещены N и РЕ. Однофазная проводка в стандартном исполнении состоит из трех проводов, где одна только подключается к фазе.

Конструктивно эти сети различаются количеством используемой кабельной продукции, аппаратов защиты и прочих компонентов для ее организации. Различие состоит в величинах рабочего напряжения и суммарной мощности. При трехфазном снабжении эти значения составляют 380 В и 42 кВт при сечении провода 16 кв. мм, а в однофазном – 220 В и 14 кВт соответственно.

Обычно частные дома питаются от сети 220 В. Однако может возникнуть необходимость подведения трехфазной сети к частному дому в следующих случаях:

• планируется применение соответствующих электроприемников. Например, сварочные аппараты, водонагревательные котлы, электроплиты, оборудование с электроприводом и др.;
• количество этажей здания равняется двум и более.

Трехфазное энергоснабжение позволяет уменьшить номиналы устройств защиты и сечения кабелей, а также избежать «перекоса фаз».

10 правильных шагов при подключении электропроводки в вашем доме

Электрическая система вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «правообладателем». В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.

Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.

1. Отключите питание

Отключение питания — это первый шаг, который необходимо сделать перед подключением электропроводки в вашем доме. Попросите энергетическую компанию перенести подачу в ваш дом или отключить только от счетчика на стене или стороне вашего дома. Перед началом любой работы убедитесь, что он выключен.

2. Составьте письменную схему

Составьте схему подключения, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.

3.Установка кабелепроводов

Начните с прокладки самых длинных проводов, чтобы избежать ненужных кабелепроводов в стенах, даже если вы не планируете использовать их сразу. Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.

Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится что-то передвинуть позже.

4. Ознакомьтесь с различными проводами.

Убедитесь, что вы понимаете, какого цвета провод должен идти и его назначение, чтобы избежать поражения электрическим током и обеспечить безопасность электропроводки в вашем доме.При монтаже проводов нужно различать части кабелей для электропроводки, неметаллический электрический кабель: наружную оболочку (оболочку) и внутреннюю.

5. Знать количество розеток

Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.

6.

Просверлите отверстия для проводов

Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы.Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.

7. Установите выключатель

Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.

8. Протяните провода к розеткам

При прокладке электропроводки в вашем доме поместите моток провода рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи.Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.

С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

9. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

10. Проверьте свою работу

Прежде чем закрывать и говорить, что дело сделано, проверьте свою работу! Потяните за соединения, чтобы убедиться, что они безопасны. Включите питание и убедитесь, что все сделано правильно и запускается без происшествий. Кроме того, проверьте корпуса с помощью тестера напряжения, чтобы убедиться, что они не находятся под напряжением. Используйте правильные изоляторы также для увеличения срока службы.

Электропроводка в вашем доме не является невыполнимой задачей, но вам необходимо проконсультироваться с профессионалом, чтобы убедиться, что все правила соблюдены, а ваша безопасность также обеспечена!

Безопасность электропроводки — пожарно-спасательная служба Центрального округа

Домашняя электропроводка своими руками не должна выполняться легкомысленно.

Несоблюдение надлежащих мер предосторожности или использование правильных инструментов может подвергнуть вас и вашу семью опасности. Общие риски включают поражение электрическим током и возможный электрический пожар.

Мы в CCFR настоятельно рекомендуем обращаться к профессионалам, чтобы эти проекты выполнялись безопасно и гладко.

Наконечники для проводки

Уверены, что знаете, что делаете? Обязательно помните об этих советах по безопасности, чтобы избежать опасностей во время проекта домашней проводки.

1. Отключение питания
   Перед началом работы убедитесь, что питание на прерывателе отключено, и с помощью тестера напряжения убедитесь, что провода и/или электрические соединения
   полностью обесточены, прежде чем начинать работу с ними.
   Убедитесь, что все в вашем доме знают о проведении электромонтажных работ. Закрепите автоматический выключатель в выключенном положении.
2. Будьте осторожны с тем, к чему вы прикасаетесь
   Никогда не прикасайтесь к водопроводным или газовым трубам при работе с электричеством, они часто используются для заземления электрических систем.
3. Используйте правильные инструменты
   Прежде чем начать, убедитесь, что у вас есть план относительно того, какие розетки, выключатели и светильники будут задействованы в вашем проекте. Убедитесь, что у вас есть все необходимые инструменты, в том числе, помимо прочего: острогубцы, кусачки, инструмент для зачистки кабелей и проводов, полоски и цветная лента, тестер напряжения, тестер непрерывности, электрическая и угловая дрель.Вы можете арендовать часть этого оборудования в местном хозяйственном магазине.
4. Покупайте подходящие детали
   Если вы устанавливаете новые розетки, убедитесь, что они подходят к проводке в вашем доме. Штамп AL-CU означает, что его можно использовать на алюминиевой и медной проводке. Если на нем нет маркировки или есть перерез через ШС, его следует использовать только на медной проводке.
5. Включите распределительную коробку
   Никогда не сращивайте провода вместе и не прячьте их в стене без распределительной коробки — для соединения проводов всегда следует использовать доступную распределительную коробку.
6. Замена старой проводки с признаками износа или износа
7. Устранение проблем с предохранителями и прерывателями
8. Не перегружайте
   Перегруженные розетки или удлинители могут создать опасность возгорания.

Дома с алюминиевой проводкой
По данным CPSC, в домах, в которых используется алюминиевая проводка по «старой технологии» — изготовленных до 1972 года — в 55
РАЗ больше шансов иметь одно или несколько соединений, которые достигнут «пожароопасных условий», чем провод дома медный
.

Это происходит из-за процессов износа в алюминии, которые вызывают повышенное сопротивление потоку электричества
, что может привести к перегреву, иногда до опасного уровня, при протекании тока в цепи.
Признаки проблем с электрической системой включают:
● горячие на ощупь лицевые панели на розетках или выключателях
● мерцающие лампочки
● неработающие цепи
● запах горящего пластика в розетках или выключателях

Если в вашем доме алюминиевая проводка, вы можете заменить или отремонтировать ее, чтобы навсегда снизить риск возгорания электричества в вашем доме
. Мы рекомендуем проконсультироваться с электриком, чтобы определить, рекомендуется ли для вашего дома полная замена (с медной проводкой
) или ремонт COPALUM («косичкой»).

Заключительные мысли
Если вы сомневаетесь, обратитесь к подробному справочнику или найдите профессионала для выполнения этой работы. Даже если вы считаете, что правильно поняли проект
, одна ошибка может привести к тому, что в ваших стенах может скрываться потенциальная опасность возгорания. Электрик с хорошей репутацией разбирается во всех аспектах домашней электропроводки и может безопасно подключить ваш дом за меньшее время, чем вам потребуется для обучения.

Электрическая комиссия SD — Электропроводка домовладельца

Электропроводка домовладельца

Кодифицированный закон Южной Дакоты

(SDCL) 20:44:14:01(12) определяет «освобождение владельца» как освобождение от лицензионных требований для индивидуального владельца, который лично устанавливает электропроводку и светильники в жилом доме или на ферме, находящейся в собственности. и проживал в или на человеке, устанавливающем электрическую проводку или приспособления.

Домовладельцам не требуется лицензия на подключение собственного дома или фермы, которые соответствуют требованиям SDCL 20:44:14:01; однако разрешение на проводку требуется, когда взимается плата в размере 10 долларов или более (см. Ниже). Вы можете приобрести разрешение на электропроводку в Электротехнической комиссии Южной Дакоты. (Примечание: домовладельцам не разрешается производить установку на коммерческой или сдаваемой в аренду недвижимости с разрешения домовладельца. Домовладельцам мобильных домов или модульных домов не разрешается проводить установку на этих конструкциях, если только единицы не расположены на занимаемом владельцем участке по адресу: время проведения установки.Эти объекты должны быть подключены лицензированным подрядчиком по электроснабжению в Южной Дакоте.)

Плата генерируется в соответствии с таблицей сборов за проверки. Например, человек может изменить до четырех отверстий в доме, прежде чем будет выдано разрешение, поскольку первые 40 отверстий стоят 2 доллара за отверстие. Открытие может быть светильниками, розетками, выключателями и т. д. Поэтому вам не потребуется получать разрешение на замену света, двух или четырех. Но если вы измените пять или более отверстий в любой комбинации, будет взиматься плата в размере 10 долларов или более, требующая разрешения.Обратите внимание, что установщик может запросить проверку любой установки независимо от того, взимается ли за нее плата в размере 10 долларов США или нет.

Чтобы получить Разрешение на электропроводку домовладельца , отправьте чек, подлежащий оплате, в Комиссию по электроснабжению Южной Дакоты и отправьте Заявление на получение разрешения домовладельца (в формате Adobe PDF). Вы также можете отправить заявку по скану/факсу с информацией о кредитной карте. Обратите внимание, что сборы должны быть оплачены до проведения проверок.

Примеры сборов (не забудьте добавить 15 долларов США к сбору за разрешение) :

• Новые дома с 1 июля 2020 года: 160 долларов США плюс 15 долларов США за разрешение (один предварительный и один окончательный). См. 20:44:20:01 для услуг более 200 ампер.
• Новая услуга в гараже: 60 долларов плюс трассы плюс 15 долларов за разрешение (окончательная). См. 20:44:20:02  для обслуживания более 200 ампер и платы за подключение.
• Изменение услуги: 100 долларов плюс новые схемы плюс 15 долларов за разрешение (окончательная). См. 20:44:20:02  для услуг более 200 ампер и платы за подключение.
• Модернизация/отделка подвалов/добавления (без новой услуги или услуги по замене): 50 долларов США за добавленный/измененный контур – 1 выделенная проверка за плату в размере 75 долларов США.Ориентировочные сборы предполагают отсутствие корректировок. Базовые сборы ограничены 20:44:20:02 .

Примечание. Дополнительные инспекции сверх установленных инспекций оцениваются в 75 долларов США за инспекцию.

Отправляйте платежи на:
Электрическая комиссия Южной Дакоты
Улица С. Пьера, 308,
Пьер, SD 57501

Или вы можете отправить заявку по электронной почте и оплатить кредитной картой.

Когда мы получим ваш платеж, Комиссия вышлет вам разрешение на домовладение.

Пожалуйста, свяжитесь с вашим Государственным инспектором по электротехнике для проверки два раза в течение вашего проекта.

Вы должны позвонить!

Любой установщик должен как минимум за 72 часа уведомить инспектора или офис Комиссии о проведении инспекции. Вы должны уведомить своего местного инспектора и провести предварительную проверку перед изоляцией, раскачиванием листов, обшивкой панелями или покрытием установки любым другим типом материала, который будет препятствовать предварительной проверке.Перед засыпкой траншеи необходимо проверить подземную проводку. Окончательная проверка требуется для всех рабочих мест перед заселением. Просмотрите список инспекторов (Adobe PDF | Excel). Часы работы инспекторов по электрике: с понедельника по пятницу с 8:00 до 17:00, или вы можете оставить сообщение на их телефоне 24 часа в сутки.

• Черновой монтаж — это когда все коробки смонтированы, все провода подключены ко всем коробкам и должным образом закреплены скобами, закреплены и открыты для осмотра (без изоляции, гипсокартона или другого материала, покрывающего проводку).
• Заключительный осмотр — К этому времени все должно быть завершено. Все осветительные приборы, розетки, выключатели, накладки и другое оборудование, такое как водонагреватели, печи и другое стационарное оборудование, должны быть установлены и подключены к сети.

Приближаясь к черновой и заключительной инспекции, позвоните своему инспектору, чтобы договориться о времени инспекции. Также очень важно завершить процесс получения разрешения, поэтому ПОЖАЛУЙСТА, убедитесь, что у вас есть окончательная проверка.Не существует закона, требующего наличия «зеленой (окончательной) наклейки», однако многие жилищные инспекторы отмечают отсутствие «зеленых (окончательных) наклеек» при сделках по продаже дома.

Текущий срок действия разрешения составляет три года. Домовладелец несет ответственность за получение разрешения на продление установки дольше, чем первоначальный трехлетний период.

Несоблюдение государственных требований может привести к несоответствующей установке и/или административным сборам.

Буклет домовладельца по электропроводке (в формате Adobe PDF) включает список инспекторов по районам. Для получения дополнительной информации звоните по телефону 605.773.3573.

Как подается электроэнергия в ваш дом





Задумывались ли вы когда-нибудь о том, как удобно щелкнуть выключателем или нажать кнопку и получить мгновенные удобства?
Это кажется таким простым; вам становится немного холодно или жарко, вы поднимаете или опускаете термостат; ваша семья проголодается, вы берете еду из холодильника и разогреваете ее в микроволновой печи или готовите еду на плоской плите; напряженный рабочий день, вы прыгаете в горячую ванну с водой; нужно знать, что происходит в мире, вы берете пульт и включаете телевизор. Но как энергия попадает в ваш дом? Это сложный процесс, состоящий из многих шагов, посмотрите видео «Путь электричества» или вы можете более подробно узнать о каждом шаге ниже.





Распределительная система Вернуться к началу

Подстанция

CAEC покупает энергию у нашего кооператива по производству и передаче PowerSouth, который производит или покупает электроэнергию и передает ее на большие расстояния по линиям электропередачи распределительным предприятиям, таким как CAEC.Наши подстанции — это точка, в которой инфраструктура электросетей становится распределительной. Распределительные подстанции понижают напряжение, поступающее от линий электропередач, чтобы начать процесс подачи электроэнергии в ваш дом. Много работы уходит на планирование новых подстанций или даже на модернизацию подстанций. CAEC использует долгосрочное прогнозирование для планирования новых подстанций, что напрямую влияет на надежность. Когда вы подписываетесь на обслуживание, независимо от ваших намерений в отношении этого счетчика, мы должны учитывать ваши текущие и будущие потребности в электроэнергии в этих прогнозах. Размещение и строительство подстанции — непростой процесс; на самом деле, от этапа планирования до реализации требуется от двух до трех лет, чтобы завершить только один проект, стоимость которого составляет примерно 1,5 миллиона долларов.

Силовой трансформатор

Напряжение, подаваемое на подстанцию, в 115 000 или 46 000 вольт, слишком велико, чтобы поступать напрямую в ваши районы. Силовые трансформаторы используются для понижения напряжения до приемлемого уровня для подачи в ваши районы.

Распределительный трансформатор

Мы пока не готовы провести электричество в ваш дом; напряжение, поступающее от силового трансформатора, в 25 000 или 13 200 вольт, все еще слишком велико, чтобы подавать его прямо в ваш дом.Оттуда мощность распределяется на мили (в зависимости от того, как далеко ваш дом от подстанции) линий электропередач, чтобы достичь распределительного трансформатора, который снова понижает мощность до уровня напряжения, необходимого для вашего дома, который составляет 120/240 Вольт. . За последние пять лет стоимость трансформаторов выросла на 50 процентов, отчасти из-за роста стоимости материалов, а также из-за федеральных норм, требующих более высокой эффективности.

Сервисный блок и расходомер

От распределительного трансформатора к вашему дому подключается служебный провод, который называется служебным ответвлением.Если ваше обслуживание находится над головой, CAEC подключает служебный провод к вашему атмосферному напору, который является точкой соединения между объектами CAEC и домовладельцем. Если ваш служебный провод проходит под землей, CAEC подключает служебный провод к вашей подземной счетчиковой коробке. Связь, которая сделана на стороне источника счетчика, является точкой соединения между CAEC и участником. Коробка счетчика в обоих случаях позволяет CAEC измерять количество используемой энергии.

Электроснабжение вашего дома

Провод от коробки счетчика обычно соединяется с коробкой выключателя дома, которая служит механизмом безопасности для вашего дома. На этом этапе ваша домашняя проводка вступает в игру и позволяет подавать энергию на ваши штепсельные розетки и выключатели света одним нажатием кнопки или щелчком выключателя.

Это относится только к нескольким основным элементам оборудования, которое мы используем для поддержания вашего питания более 99,9% времени. Некоторое другое жизненно важное оборудование, которое мы используем, включает выключатели высокого и низкого напряжения, регуляторы напряжения и грозовые разрядники. Этот процесс также не распространяется на обслуживание, которое мы должны выполнять, и персонал, необходимый для обеспечения того, чтобы созданная нами инфраструктура оставалась в отличном состоянии.Это включает в себя нашу программу управления растительностью, проверки линий и подстанций и другие важные программы.

Система передачи Вернуться к началу

Как мы узнали выше из нашего подробного рассмотрения системы распределения, требуется, чтобы многие части работали вместе, чтобы сделать систему передачи возможной. Именно эта сеть, принадлежащая и обслуживаемая PowerSouth, поставщиком генерации и передачи CAEC, а также линии электропередачи, принадлежащие Southern Company, делают возможным доставку электроэнергии нашим членам.А начинается все на заводе генерации:

Поколение

Производство электроэнергии начинается на электростанции, где такие источники топлива, как уголь, природный газ или гидроэнергия, используются для преобразования воды в пар в процессе нагрева. Например, на большинстве угольных электростанций куски угля измельчаются в мелкий порошок и подаются в камеру сгорания, где они сжигаются. Тепло от горящего угля используется для производства пара, который распределяется по всей станции.

Турбины/генератор

Поскольку пар представляет собой воду, находящуюся под высоким давлением, он направляется в турбину, где давление заставляет лопасти турбины вращаться с высокой скоростью. Вал соединен между турбиной и генератором. Внутри генератора находится магнитное поле, которое производит напряжение или электричество примерно 15 000 вольт (В). Для удовлетворения потребностей в электроэнергии членов CAEC и потребителей других распределительных кооперативов PowerSouth требуется около 10-12 лет и от 700 до 3 миллиардов долларов, чтобы построить только одну генерирующую электростанцию.

Передающая подстанция

Энергия высокого напряжения, вырабатываемая генератором, поступает на передающую подстанцию ​​электростанции. Внутри подстанции большие трансформаторы преобразуют напряжение генератора в чрезвычайно высокое напряжение (диапазон 115 000–500 000 В), чтобы оно более эффективно перемещалось по линиям электропередачи к передающим подстанциям и передающим понижающим подстанциям.

Линии электропередач и опоры

После повышения до соответствующего напряжения мощность подается на систему передачи, состоящую из линий и опор, полностью или совместно принадлежащих PowerSouth. PowerSouth обслуживает более 2200 миль линий электропередачи и более 300 подстанций в Алабаме и Флориде. Планирование и размещение нового передающего оборудования может быть длительным и утомительным процессом. Это часто связано с рядом сложных и критических экологических, экономических, социальных и технических вопросов, связанных с надежностью, которые необходимо изучить, прежде чем можно будет принимать решения и выдавать необходимые разрешения (т.е. воздействие на окружающую среду, право проезда). Исследование и исследование каждой из этих ключевых областей, а также действия по планированию и прогнозированию потребности и размещению передающего оборудования могут занять 10–20 лет, а фактическая реализация потребует еще от двух до пяти лет.

Коммутационная станция

Как только мощность достигает точки поставки, она проходит через процесс понижения (или снижения напряжения) на коммутационных станциях. Здесь напряжение 115 000–500 000 В понижается примерно до 115 000–46 000 В перед отправкой на первый компонент распределительной системы — подстанцию ​​— и, в конечном итоге, к вам домой.

На планирование такой большой системы могут уйти годы или десятилетия, а ее стоимость может исчисляться миллионами долларов. Например, одна миля линии 115 000 В в сети электропередачи может стоить примерно 400 000 долларов — от планирования и разработки до реализации.Когда вы думаете о времени и усилиях, а также об инвестициях, необходимых для строительства и обслуживания тысяч километров линий для подачи электроэнергии в наши дома, ценность электричества становится гораздо более очевидной.

Производство электроэнергии: уголь Вернуться к началу

Знаете ли вы, сколько угля ежедневно расходуется в вашем доме? Каждый год средняя семья из четырех человек использует 3375 фунтов угля для нагрева воды; 560 фунтов — плита/плита; 256 фунтов — телевидение; и 37 фунтов-пылесос. Почти половина электроэнергии, используемой в Соединенных Штатах, вырабатывается на угле, и, учитывая огромные ресурсы США.У С. есть этот вид топлива — известно, что запасов хватит почти на 300 лет, — даже если он используется с той же скоростью, что и сегодня.

Затраты, связанные с использованием угля, включают добычу, транспортировку, выработку электроэнергии и контроль выбросов, однако электроэнергия, работающая на угле, остается одним из самых дешевых источников энергии для потребителей. Итак, как уголь питает ваш дом? Начнем с шахт.

Горнодобывающий уголь

Существует два основных способа добычи угля: добыча открытым способом и подземная добыча.Шахтеры добывают уголь из месторождений на уровне земли или вблизи него, используя метод открытой добычи. Наземные бригады удаляют землю, покрывающую уголь, и постепенно извлекают это ископаемое топливо. Затем горняки по закону обязаны вернуть землю в исходное или улучшенное состояние, известное как мелиорация. В районах, где залежи угля находятся глубоко под землей, горняки роют тоннели в земле и используют один из трех методов: обычный, непрерывный или лавный.

При традиционном методе шахтер использует длинную электрическую цепную пилу, чтобы разрезать полосу под угольной залежью, после чего участок взрывается. После того, как взрыв разрыхлит уголь, горняки используют погрузочную машину и конвейерную ленту для перемещения угля на поверхность земли для дальнейшей переработки. Напротив, при непрерывной разработке и добыче длинными забоями бурение или взрывные работы не используются. При этих процессах уголь соответственно разрывается или вырезается, а затем отправляется на обогатительную фабрику. На обогатительной фабрике рабочие используют машины для удаления камней и мусора перед промывкой, сортировкой и смешиванием угля перед его отправкой.

Шахтеры-угольщики обладают высокой квалификацией и хорошо обучены использованию сложного современного оборудования.В среднем шахтеры работают 40 часов в неделю в холодных, шумных, сырых и темных условиях, получая при этом среднюю почасовую заработную плату в размере 21,57 доллара. В угледобывающей промышленности занято более 300 000 человек.

Транспортировка угля

Уголь в основном перевозится в США по железной дороге и баржами. Альтернативные способы доставки включают грузовики, конвейеры и суда. На железнодорожный транспорт приходится 70 процентов поставок угля на электростанции, что может привести к злоупотреблению рыночной властью (т.е. рост тарифов, низкое качество и ненадежный сервис), вызванные отсутствием конкуренции. С 2004 года ряд генерирующих и передающих кооперативов сообщают, что их железнодорожные перевозчики требуют 100-процентного повышения ставок по истечении срока действия их существующих контрактов.

Электростанция Чарльза Р. Лоумэна PowerSouth (нашего поставщика электроэнергии), расположенная недалеко от Лероя, штат Алабама, получает уголь размером с мяч для гольфа на баржах по реке Томбигби и по железной дороге. По мере того как уголь выгружается на конвейер, уголь перемещается в большую складскую кучу, достаточно большую, чтобы обеспечить двухмесячный спрос.

Электростанция Lowman может хранить до 250 000 тонн угля. Учитывая высокий спрос, завод может сжигать до 5000 тонн в день, когда потребители потребляют много электроэнергии. Следующим шагом в этом процессе является преобразование угля в электричество.

Преобразование угля в электричество

Производство электроэнергии на угле – это процесс производства электроэнергии из энергии (углерода), хранящейся в угле. Процесс преобразования угля в электричество состоит из нескольких этапов:

1.Машина, называемая пульверизатором (показана ниже), измельчает уголь в мелкий порошок.

2. Угольная пыль смешивается с горячим воздухом, что способствует более эффективному сгоранию. Вентиляторы первичного воздуха вдувают смесь через угольные трубы в топку.

3. Горящий уголь нагревает воду в котле, создавая пар.

4. Пар из котла вращает лопасти турбины, преобразуя тепловую энергию от горящего угля в механическую энергию, которая вращает турбину.

5.Вращающаяся турбина используется для питания генератора, машины, которая превращает механическую энергию в электрическую. Это происходит, когда магниты вращаются внутри медной катушки в генераторе.

6. Конденсатор охлаждает пар после его выхода из турбины. Когда пар конденсируется, он снова превращается в воду.

7. Вода закачивается обратно в котел, и цикл начинается снова.

Затем сгенерированное электричество начинает свой путь к вашему дому через систему передачи, как описано выше.Хотя основной процесс преобразования угля в электричество не изменился за 60 лет, достижения в технологии удаления выбросов привели к получению более чистого угля.

Технология «Чистый уголь»

Чистые угольные технологии делятся на четыре основные категории: обогащение угля, контроль загрязнения на существующих предприятиях, эффективные технологии сжигания и экспериментальное улавливание и хранение углерода. Исследования и разработки за последние два десятилетия привели к созданию более 20 новых, недорогих и экологически безопасных чистых угольных технологий.Фактически, PowerSouth инвестировала около 400 миллионов долларов в модернизацию оборудования на заводе в Лоумэне для сокращения выбросов диоксида серы, оксида азота и ртути. Три угольных энергоблока Lowman могут производить 556 мегаватт (достаточно для питания 300 000 домов и предприятий), сжигая примерно 1,5 миллиона тонн угля ежегодно. Благодаря внедрению усовершенствованных скрубберов выбросы диоксида серы были сокращены примерно на 92,5 процента (всего 200 000 тонн), а выбросы оксидов азота — примерно на 80 процентов (18 000 тонн), при одновременном использовании со скрубберами достигается дополнительное преимущество сокращения выбросов ртути. .

Хотя другие страны не отслеживают свои выбросы от угля, более чистые угольные технологии помогают снизить выбросы загрязняющих веществ здесь, в США.

Производство электроэнергии: природный газ Back to Top

Когда вы думаете об электричестве, вы можете не думать о природном газе, но этот ресурс играет жизненно важную роль в производстве энергии. Природный газ — это топливо, которое требует очень небольшой обработки, чтобы его можно было использовать в промышленных процессах. Он имеет высокую теплотворную способность или содержание Btu и содержит мало примесей по сравнению с некоторыми другими ископаемыми видами топлива. В энергетике природный газ исторически использовался для промежуточных и пиковых электростанций или станций, которые включаются в работу в периоды «пиковой» нагрузки, например, холодным зимним утром или жарким летним днем, когда большая часть населения использует большую нагрузку на электроэнергию. . В последние годы природный газ все больше и больше используется для производства электроэнергии с базовой нагрузкой.

От разведки и открытия до производства электроэнергии, прежде чем природный газ можно будет преобразовать в электричество, необходимо пройти несколько этапов — от обнаружения ресурса до его максимально полного использования, вы поймете роль природного газа в обеспечении электроэнергией вашего дома.

Разведка

Природный газ находится под землей в месторождениях. Чтобы сделать обоснованные предположения о местонахождении этих месторождений, нужны геологи и геофизики, а также использование технологий. Этот процесс может занять от двух до 10 лет. Геологи обычно начинают с геологических исследований верхней части земной поверхности, ища характеристики, указывающие на наличие месторождений природного газа.

Как только вероятные районы определены, геологи используют такое оборудование, как сейсмографы (аналогичные тем, которые используются для регистрации колебаний землетрясений), магнитометры (для регистрации магнитных свойств) и гравиметры (для измерения гравитационных полей), чтобы исследовать состав земли под землей и определить если окружающая среда благоприятна для месторождений природного газа.Если эти тесты положительны, затем выкапываются разведочные скважины, позволяющие геологам воочию увидеть подземные характеристики и подтвердить наличие отложений.

Извлечение

Как только подтверждается, что район имеет высокую вероятность наличия газовых месторождений, бурильщики начинают трехнедельный круглосуточный процесс копания (в некоторых случаях более 20 000 футов ниже поверхности земли) в эти районы, где до сих пор нет 100-процентной уверенности в существовании месторождений природного газа.

Бурильщики используют два метода: ударное бурение, при котором тяжелое металлическое долото поднимают и опускают в землю, создавая отверстие; или вращательное бурение, при котором для копания используется острое вращающееся долото (во многом похожее на ручную дрель). Вращательный метод является, по большей части, наиболее распространенным видом бурения на сегодняшний день. При наличии природного газа строится скважина; если природный газ не обнаружен, площадка или «сухая скважина» очищается, и процесс поиска природного газа начинается снова.Например, с 1995 по 2005 год 60 процентов скважин, пробуренных на природный газ, считались сухими.

При обнаружении отложений открывается канал на поверхность, и, поскольку природный газ легче воздуха, сжатый газ будет подниматься на поверхность практически без помех. В некоторых случаях электрический заряд посылается вниз по колодцу, разрушая скалу вокруг него. После срабатывания зарядов в скважину подается жидкий раствор для гидроразрыва под высоким давлением, состоящий на 99,51% из воды и песка, который дополнительно разрушает породы, высвобождая природный газ. Поскольку газ легче раствора, он поднимается вверх по скважине для захвата. После подъема из скважины газ проходит через сеть трубопроводов для обработки и переработки.

Обработка

Природный газ, используемый в домах, сильно отличается от необработанного природного газа, поступающего из-под земли. Газ направляется на перерабатывающие заводы, где извлекаются лишняя вода, жидкости, сера, двуокись углерода и углеводороды, в результате чего получается чистый природный газ.

Прибытие на электростанцию ​​

Переработанный газ поступает на электростанцию ​​по магистральному газопроводу. Эта труба соединяется с газовой площадкой электростанции, где фильтры дополнительно удаляют примеси, а любая избыточная влага (например, вода или жидкие углеводороды) собирается и удаляется. Газовые станции также кондиционируют газ для оборудования, используемого в производстве электроэнергии, регулируя давление в соответствии с проектными требованиями турбины внутреннего сгорания (см. параграф ниже). Природный газ должен оставаться в «газообразном состоянии» и не конденсироваться в капли жидкости.Если природный газ конденсируется в виде углеводородов в более концентрированной форме, это может привести к повреждению внутреннего оборудования. Одним из методов, используемых для поддержания требуемого газообразного состояния, являются газовые нагреватели, которые помогают поддерживать температуру природного газа выше точки росы.

Турбины внутреннего сгорания/генератор

При надлежащем давлении и температуре газ поступает в турбину внутреннего сгорания, которая очень похожа на реактивный двигатель. В сочетании со сжатым воздухом, образующимся в передней части двигателя (также известной как камера сгорания), сжигание природного газа заставляет лопасти турбины вращаться.Турбина соединена с генератором через вал. Этот вал заставляет генератор вращаться и преобразует механическую энергию в электрическую, используя магниты и медную проволоку для создания электрического заряда. Затем эта мощность передается на повышающий трансформатор электростанции и распределительную станцию ​​перед поступлением в систему передачи.

Система комбинированного цикла с природным газом

После того, как турбина сожжет природный газ, можно будет производить больше энергии за счет использования системы с комбинированным циклом.Эта система забирает тепло выхлопных газов из турбины (в диапазоне от 900 до 1150°F) и направляет его в парогенератор-утилизатор (HRSG).
Котел-утилизатор использует отработанные горячие газы для преобразования воды в пар. Затем этот пар направляется в паровую турбину, которая, как и турбина внутреннего сгорания, соединена с генератором для выработки электроэнергии. Пар направляется в конденсатор, который охлаждает пар, превращая его обратно в воду, где он повторно используется в котле-утилизаторе, и процесс вода/пар повторяется.

Производство электроэнергии: гидроэнергетика Вернуться к началу

В раннем возрасте нас учили, что электричество и вода несовместимы. Как бы это ни было правдой, знаете ли вы, что вода используется для выработки электроэнергии? Звучит странно, но одним из старейших источников энергии, который существует уже сотни лет, является гидроэнергетика, использующая воду для питания машин или производства электроэнергии.

Соединенные Штаты являются четвертым по величине производителем гидроэлектроэнергии в мире после Китая, Канады и Бразилии.Гидроэнергетика является крупнейшим источником возобновляемой энергии для производства электроэнергии в Соединенных Штатах. В 2013 году на долю гидроэнергетики приходилось примерно шесть процентов от общего объема производства электроэнергии в США и 52 процента производства всех возобновляемых источников энергии. Общая мощность гидроэнергетики в США составляет около 100 000 мегаватт (МВт), обеспечивая электроэнергией более 28 миллионов американских домов. Кроме того, в США гидроэлектроэнергия производится в среднем по цене 7 центов за киловатт-час (кВтч) по сравнению с другими возобновляемыми источниками энергии, такими как ветер — 18 центов за кВтч, солнечная энергия — 13 центов за кВтч и биомасса — 10 центов за кВтч. .

Гидроэнергетика стала широко использоваться в начале 1880-х годов, когда была разработана технология передачи электроэнергии на большие расстояния.

• Плотина . Большинство гидроэлектростанций опираются на плотину, которая сдерживает воду, создавая большой резервуар.
• Водозабор – Ворота плотины открываются, и под действием силы тяжести вода проходит через напорный трубопровод, который ведет к турбине. Вода создает давление, когда течет по этой трубе.
• Турбина – Вода ударяет и вращает большие лопасти турбины, которая прикреплена к генератору над ней посредством вала.Современные гидротурбины могут преобразовывать до 90 процентов доступной энергии в электричество.
• Генераторы – По мере вращения лопастей турбины вращается ряд электромагнитов на вращающейся части генератора. Гигантские магниты вращаются вокруг медных катушек, создавая электричество. После того, как генераторы производят электроэнергию, она передается на электроподстанцию, а затем передается в ваш дом.
• Отток – Использованная вода сбрасывается из турбины и иногда отводится по трубопроводам (отводам) и снова поступает в реку вниз по течению.

Вода в резервуаре считается запасенной энергией. Уровень резервуара над турбиной называется «напором» и определяет величину давления и объема, доступных для выработки электроэнергии. Большее количество напора означает больше доступной энергии для выработки электроэнергии. Когда ворота открыты, вода, протекающая через затвор, становится кинетической энергией, потому что она находится в движении. Вращающаяся турбина, в свою очередь, приводит в движение генератор.

Производство электроэнергии: атомная энергия Вернуться к началу

В то время как Америка ищет решения в области экологически чистой энергии, существует одна форма эффективного производства экологически чистой энергии, которую наша страна не исследовала в течение последних 57 лет, — ядерная.По сравнению с другими странами, более активно использующими производство атомной энергии, в США в настоящее время имеется только 62 коммерчески эксплуатируемые атомные электростанции со 100 ядерными реакторами в 31 штате. На каждой атомной электростанции обычно работает от 400 до 700 человек.

Хотя ядерная энергия эффективна, требуется много шагов, чтобы превратить ее в форму энергии, пригодную для использования в вашем доме. Ниже мы рассмотрим, что нужно для использования топлива, такого как уран, и преобразования его в энергию для вашего дома.

Горнодобывающая промышленность

Производство ядерной энергии начинается в шахтах, где горняки ищут урановую руду, которая служит топливом для производства ядерной энергии.Добытчики урана используют несколько методов получения этого химического элемента: добыча на поверхности (открытый карьер), подземная добыча и выщелачивание на месте. Подземная добыча урана требует тех же основных шагов, что и при добыче любого другого типа, например угля.

Фрезерование

После того, как урановая руда извлечена из земли      d, она должна быть обработана путем «измельчения», который включает в себя последовательность физических и химических этапов обработки. Конечный продукт помола образует желтый кек (названный за его порошкообразную текстуру и желтоватый цвет).

Преобразование и обогащение

Бочки с желтым кеком должны пройти еще один процесс, чтобы превратиться в топливо, которое можно использовать на электростанциях. Природный уран состоит из двух типов: U-235 и U-238. Только U-235 можно использовать для производства энергии, но он составляет менее 1 процента природного урана. Так, чтобы уран можно было использовать в качестве топлива на атомной электростанции, дальность действия U-235 необходимо поднять или «обогатить» до газообразного состояния.

Чтобы понять, как происходит обогащение, представьте газообразные молекулы в виде частиц песка, взвешенных в воздухе. Все молекулы одно за другим продуваются через тысячи фильтров или сит. Поскольку более легкие частицы урана-235 движутся быстрее, чем более тяжелые частицы урана-238, через каждое сито проходит большее их количество. По мере прохождения большего количества сит концентрация U-235 увеличивается. Процесс продолжается до тех пор, пока концентрация U-235 не будет увеличена или обогащена до 3-5 процентов.

Производство топлива

Однако, прежде чем его можно будет превратить в ядерное топливо, газообразный фторид обогащенного урана превращается в двуокись урана — твердое вещество.Затем его прессуют в керамические гранулы размером с кончик мизинца человека. Топливные таблетки вставляются и укладываются встык в тонкие термостойкие металлические трубки или топливные стержни, размер которых может варьироваться от 12 до 17 футов в высоту. Топливные стержни объединяются в топливные пучки, и в среднем в активную зону каждого реактора загружается 157 топливных пучков (каждый весит примерно 1450 фунтов). По мере истощения запасов урана-235 деление или процесс расщепления атомов замедляется, что требует замены топливных пучков каждые 18-24 месяца.

Производство электроэнергии

Когда пучки топлива помещаются в реактор, происходит процесс расщепления атомов урана при бомбардировке их свободными нейтронами, также известный как деление, который создает энергию, которая выделяется в виде тепла. Однако регулирующие стержни, изготовленные из химического элемента бора, помещаются в пучки топлива, чтобы замедлить или полностью остановить деление атомов урана, что дает электростанции возможность точно контролировать количество выделяемого тепла.

Тепло, выделяющееся при делении, направляется в реактор с водой под давлением (PWR), где он нагревает воду до 500°F, но не позволяет ей кипеть, как в скороварке. Затем парогенераторы берут речную воду и пропускают ее по трубам, которые содержат нагретую воду PWR, для преобразования речной воды в пар. Затем пар направляется на турбины, чтобы начать процесс производства электроэнергии. Затем пар выпускается через градирни.

Утилизация

За год типичная атомная электростанция производит 20 метрических тонн отработавшего ядерного топлива.Атомная промышленность производит в общей сложности около 2000 метрических тонн отработавшего топлива в год. За последние четыре десятилетия вся отрасль произвела около 60 000 метрических тонн отработавшего ядерного топлива. Если бы использованные тепловыделяющие сборки были сложены встык и бок о бок, это покрыло бы футбольное поле глубиной около семи ярдов. Большинство атомных электростанций США хранят отходы либо в сухом хранилище на площадке, либо в бассейне с отработавшим топливом. Поскольку вода является естественным радиационным барьером, отработавшее топливо загружают в герметичные стальные или бетонно-стальные контейнеры, известные как контейнеры, а затем аккуратно доставляют в облицованный сталью бетонный бассейн с водой для хранения.

Сухое хранение на месте осуществляется аналогичным образом, при этом отработанное топливо помещается в бетонные и стальные бочки, которые устанавливаются на специальную подушку. Каждая бочка может весить 300 000 фунтов и достаточно прочна, чтобы выдержать удар быстро движущегося грузовика или даже поезда без каких-либо повреждений.

Другие страны, такие как Япония, Россия и страны Европы, перерабатывают отработавшее ядерное топливо путем выделения урана и плутония из отходов топливных стержней, а затем повторно обогащают восстановленный уран для повторного использования в качестве топлива.

Безопасность прежде всего

Атомные станции США хорошо спроектированы, обслуживаются обученным персоналом, защищены от нападения и подготовлены на случай чрезвычайной ситуации. В дополнение к резервным системам, которые отслеживают и регулируют то, что происходит внутри реактора, американские атомные электростанции также используют ряд физических барьеров для предотвращения утечки радиоактивных материалов. Все, от топливных таблеток до топливных стержней, заключено в материалы, которые ограничивают радиационное воздействие. Все эти предметы также содержатся в массивной железобетонной конструкции, называемой защитной оболочкой, со стенами толщиной четыре фута.Отсутствие защитной оболочки помогло привести к аварии на Чернобыльской АЭС в России, чего не может произойти в Соединенных Штатах, поскольку все станции должны иметь защитные конструкции и другие средства безопасности.

Чтобы вырабатывать электроэнергию из атомной энергии, требуется много шагов. Однако ядерная энергетика позволяет нам иметь чистый альтернативный источник энергии. Если принять во внимание процесс планирования, который включает в себя метеорологические, сейсмические и демографические исследования, то строительство атомной станции от планирования до ввода в эксплуатацию может занять до 10-15 лет.Но при этом эффективный источник энергии может обеспечить электроэнергией ваш дом.

Производство электроэнергии: возобновляемые источники энергии Вернуться к началу

Благодаря современным технологиям каждый день используются новые источники энергии. Возобновляемую энергию также называют «чистой» или «зеленой» энергией, потому что она практически не имеет выбросов и может быть восполнена за короткий период времени. Чаще всего используются четыре возобновляемых источника: ветер, солнечная фотоэлектрическая энергия, геотермальная энергия и биомасса. Гидроэнергия также является возобновляемым ресурсом, о чем уже говорилось выше.

Развитие возобновляемых источников энергии для коммерческого использования в зоне обслуживания CAEC, включая энергию ветра, солнца, геотермальной энергии и биомассы, считается экономически невыгодным по сравнению с более традиционными вариантами. Тем не менее, давайте посмотрим на процесс генерации этих природных топливных ресурсов.

Ветер

Ветряные машины (также называемые ветряными турбинами) используют лопасти для сбора кинетической энергии ветра. Когда дует ветер, он обтекает лопасти, создавая подъемную силу, подобно эффекту крыльев самолета, который заставляет их вращаться.Лопасти соединены с приводным валом, который вращает электрический генератор.

Стоимость коммерческих ветряных турбин варьируется от 1 до 2 миллионов долларов за мегаватт (МВт) установленной мощности. На разработку проектов может уйти более семи лет, а на этапе планирования — 2,5 года. Одна турбина мощностью 1 МВт, работающая с производительностью 45 процентов, будет вырабатывать около 3,9 миллиона киловатт (кВт) электроэнергии в год, удовлетворяя потребности около 500 домохозяйств в год. Однако средняя ветряная турбина вращается примерно на 25 процентов.В США в ветроэнергетике занято около 85 000 человек.

Основная проблема использования ветра в качестве источника энергии заключается в том, что ветер носит непостоянный характер и не всегда дует, когда требуется электричество. Энергию ветра нельзя хранить, и не все ветры можно использовать для удовлетворения спроса на электроэнергию в определенное время. Жизнеспособности ветряных электростанций в нашем регионе также препятствует более высокая стоимость строительства морских установок и риск разрушения ветряных электростанций из-за ураганных ветров, иногда возникающих на наших южных побережьях.

Многие потенциальные ветряные электростанции, где энергия ветра может производиться в больших масштабах, должны располагаться в местах, удаленных от населенных пунктов, где требуется энергия. Это ставит энергию ветра в невыгодное положение с точки зрения затрат на новые подстанции и линии электропередач.

Солнечная батарея

Солнечная энергия преобразуется в электричество с помощью фотоэлектрических (PV) устройств или «солнечных элементов». Солнечная энергия (тепло) кипятит воду; пар приводит в движение турбину; турбина вращает обычный генератор, который затем вырабатывает электроэнергию. Строительство солнечной электростанции мощностью 10 гигаватт (ГВт) обойдется примерно в 100 миллиардов долларов, а для электростанции мощностью 500 мегаватт (МВт), которая может обеспечивать электроэнергией 100 000 домашних хозяйств, потребуется 4000 акров, тогда как для установки на природном газе мощностью 500 МВт потребуется 40 акров и угольный завод 300 соток. В нашем районе солнечная энергия будет обеспечивать около 15 процентов необходимой энергии в течение 24 часов, а в оставшееся время потребуется еще один источник топлива.

Геотермальная

Электростанции производят геотермальную энергию, используя сухой пар земли или горячую воду, добытую путем рытья колодцев.Либо сухой пар, либо горячая вода выводятся на поверхность по трубам и перерабатываются в электроэнергию на электростанции. Поскольку геотермальные электростанции используют меньшие площади земли, стоимость земли обычно ниже, чем у других электростанций.

Geothermal — это базовый ресурс, доступный 24 часа в сутки, каждый день в году. Он не зависит от погодных условий и не требует затрат на топливо. Однако бурение геотермальных резервуаров и их обнаружение может быть дорогостоящей задачей. Первоначальная стоимость поля и электростанции составляет около 2500 долларов США за установленный кВт в США.с., и даже от 3000 до 5000 долларов за небольшую электростанцию ​​мощностью менее 1 МВт. Бурение каждой смотровой скважины может сильно различаться в зависимости от геологических и других условий. Геотермальная энергия очень специфична для конкретного места, и наряду с теплом земли в процессе также могут рассеиваться токсичные химические вещества.

Соединенные Штаты производят в среднем 15 миллиардов киловатт-часов (кВтч) геотермальной энергии в год, и электростанции сосредоточены в основном в западной части страны.

Биомасса

Энергия биомассы включает свалочный газ метан, древесные отходы, побочные продукты фермы и этанол. Сегодня большая часть электроэнергии из биомассы вырабатывается с использованием парового цикла. В этом процессе биомасса сжигается в котле для получения пара. Затем пар вращает турбину, которая соединена с генератором, вырабатывающим электричество.

Из этих ресурсов свалочный метан обладает самым высоким потенциалом для производства возобновляемой электроэнергии на юго-востоке.Чтобы высвободить метан, газ собирается из разлагающихся отходов с помощью ряда колодцев, стратегически расположенных по всей территории полигона. Скважины соединены серией труб, ведущих к более крупным трубам, по которым газ доставляется на электростанцию, вырабатывающую электроэнергию из возобновляемого топлива. Вся система трубопроводов находится под вакуумом, создаваемым воздуходувками на объекте, в результате чего из скважин вытекает свалочный газ. Как только воздуходувки доставляют газ на завод, двигатели внутреннего сгорания используют газ в качестве топлива и вращают генераторы для производства электроэнергии.

Преобразование свалочного газа (свалочного газа) в электричество сокращает выбросы метана, который является парниковым газом, в 23 раза более мощным, чем углекислый газ. По состоянию на июль прошлого года в США действовало примерно 636 энергетических проектов LFG (80 из них связаны с электрическими кооперативами), производивших почти 16 миллиардов киловатт-часов электроэнергии в 2013 году. В Алабаме существует пять действующих проектов: Болдуин, Джексон, Монтгомери, Морган и Сент-Клер.

В настоящее время

CAEC предлагает своим членам возможность использовать эту возобновляемую альтернативу в рамках программы Green Power Choice, являющейся партнерством PowerSouth (нашего кооператива по производству и передаче) и Waste Management.В рамках этого проекта электричество вырабатывается из газообразного метана, производимого на региональной свалке Спрингхилл в Кэмпбеллтоне, штат Флорида. газета. Блоки состоят из 100 киловатт-часов (кВтч) электроэнергии и могут быть включены в счет за электроэнергию по цене 2 доллара за блок.

Новое энергетическое будущее будет питаться от нескольких источников энергии. И хотя возобновляемые источники энергии будут играть ключевую роль в нашем энергетическом будущем, они не могут удовлетворить растущий спрос только на электроэнергию. Безопасное и надежное энергетическое будущее должно включать в себя сочетание современных экологически чистых углей, атомной энергии, природного газа и возобновляемых источников энергии.

Улучшение дома | Нью-Касл Каунти, DE

Краткое руководство по подаче заявки на получение разрешения на строительство для вашего проекта по благоустройству дома

Независимо от того, планируете ли вы выполнять работу самостоятельно или нанять подрядчика, вы должны быть знакомы с процессом управления проектом по благоустройству дома и получения надлежащего здания разрешать.Шаги, описанные ниже, помогут вам понять процесс получения разрешений для бесперебойной и эффективной работы. Мы всегда готовы работать с вами, чтобы ваш проект был успешно и законно завершен.

По любым вопросам обращайтесь к нам!

• Телефон: (302) 395-5400
• Электронная почта: [email protected]

Требуется ли разрешение на строительство и кто должен его получить?

Для некоторых проектов по благоустройству дома разрешение на строительство не требуется, например, для большинства заборов и патио, тротуаров, сайдинга и навесов площадью 200 квадратных футов или меньше. Ознакомьтесь с подробным списком случаев, когда разрешение требуется или не требуется. Обратите внимание: даже если для проекта не требуется разрешение, проект все равно должен соответствовать всем применимым строительным нормам и нормам зонирования. Домовладельцы могут подать заявление на получение разрешения на строительство и выполнять работы самостоятельно, если они занимают собственность и дом не продается или не сдается в аренду. Если подрядчик будет выполнять работы, он обязан получить разрешение. Те, кто решит нанять подрядчика для своего проекта, должны сначала проверить, есть ли у него или нее необходимая лицензия для работы в округе Нью-Касл. Нажмите «Лицензированные подрядчики», чтобы узнать, есть ли у рассматриваемого подрядчика действующая лицензия округа Нью-Касл.

Знай, прежде чем идти!

Небольшая предварительная подготовка и знания помогут избежать любых возможных задержек в получении разрешения. Для того чтобы домовладелец или подрядчик мог получить разрешение, имущество не должно облагаться какими-либо просроченными окружными налогами, школьными налогами или сборами за канализацию. Информацию о текущих налогах и сборах за канализацию можно найти через поиск посылок. Также на объекте не должно быть открытых нарушений правил содержания. Пожалуйста, посетите страницу «Нарушения прав собственности» для получения дополнительной информации или позвоните по телефону (302) 395-5555, чтобы узнать, как устранить любые известные нарушения.

Будьте готовы!

Еще один способ обеспечить быструю и легкую подачу заявления на получение разрешения — подготовить все необходимые документы, планы и копии до того, как вы придете в Департамент землепользования. В большинстве случаев это будет включать как минимум следующее: заполненное заявление на получение разрешения на строительство, три (3) комплекта планов строительства и три (3) копии вашего текущего плана земельного участка.Заполнение формы заявки заранее и подготовка всей другой документации до встречи с нами поможет ускорить ваш визит. Пакеты заявок на получение разрешений и информация о нескольких наиболее распространенных проектах по благоустройству дома доступны ниже.

Мы готовы, когда вы готовы!

После того, как вы все подготовите, вы будете готовы прийти в Департамент землепользования, расположенный в Правительственном центре округа Нью-Касл по адресу: 87 Reads Way в Нью-Касле, чтобы получить разрешение на строительство.Часы работы офиса с 8:00 до 16:00 с понедельника по пятницу, предварительная запись не требуется; заявители рассматриваются в порядке поступления. После регистрации вы сначала пройдете краткий процесс предварительной проверки, во время которого наши дружелюбные и опытные сотрудники рассмотрят вашу документацию, чтобы убедиться, что у вас есть все необходимые предметы, а также убедитесь, что нет просроченных налогов и / или сборов за недвижимость. . Затем, в зависимости от проекта, планировщику может потребоваться убедиться, что использование соответствует требованиям зонирования и что любая предлагаемая структура находится в пределах правовых ограничений для собственности.Затем инспектор планов рассмотрит планы строительства, чтобы убедиться, что они соответствуют всем соответствующим требованиям строительных норм и правил. Он/она также может помочь ответить на любые ваши вопросы о процессе строительства.

Дополнительная информация:

Разрешения на электроснабжение

Разрешения на электроснабжение и проверки осуществляются через штат Делавэр. Если домовладелец планирует выполнить электромонтажные работы самостоятельно, ПОЖАЛУЙСТА, перед началом работ позвоните по телефону 302-744-4500, чтобы задать вопросы, касающиеся требований к электроснабжению.NCC рекомендует домовладельцам нанимать лицензированных электриков, которые могут получить электрические разрешения и планировать проверки своей работы сторонними инспекторами, уполномоченными штатом Германия. Независимо от того, завершит ли домовладелец электромонтажные работы или наймет для этого лицензированного электрика, в штате Делавэр потребуются разрешение на электроснабжение и проверки, прежде чем округ Нью-Касл сможет выдать окончательный Свидетельство о праве собственности.

Округ Хиллсборо — Разрешения для домовладельцев

Большинство строительных работ в округе Хиллсборо требует одобрения и разрешений от строительных служб, чтобы убедиться, что работа соответствует надлежащим правилам безопасности. Вы можете сделать строительство самостоятельно и получить свои собственные разрешения. Если вы наймете подрядчика, он получит все необходимые разрешения.

1. На что обратить внимание при найме подрядчика Прежде чем нанять профессионала, убедитесь, что у человека есть действующая лицензия подрядчика и он застрахован для работы в округе Хиллсборо. Это защищает вас как домовладельца, владельца недвижимости или арендатора, а также защищает подрядчика и гарантирует, что работа будет выполнена безопасно и в соответствии со всеми требованиями строительных норм и правил.Найдите в нашей базе данных подрядчиков, чтобы узнать, кто имеет лицензию на работу здесь.
2. Могу ли я запросить разрешение, если я работаю в собственном доме Как правило, домовладельцы могут получить свое собственное разрешение и действовать в качестве собственного подрядчика в соответствии со Статутом Флориды 489. 103 (7). Недвижимость должна быть оформлена на имя домовладельца и должна быть основным местом жительства домовладельца. Необходимо предоставить Заявление о раскрытии информации собственником-застройщиком, и имущество не может быть продано в течение одного года с даты завершения работ.
3. Какие работы не подлежат разрешению Работы, не требующие разрешения, обычно носят косметический характер, например:
   • Окраска*
   • Плитка*
   • Напольные покрытия, включая ковры, винил, дерево и др.
   • Стеллаж
   • Кабинетная работа
   • Обои

   Подробный список см. в разделе Работа без разрешений.

   Для некоторых проектов, таких как реконструкция ванной комнаты или кухни, может потребоваться разрешение в зависимости от типа выполняемой работы.Например, для реконструкции ванной комнаты, в которой задействованы сантехнические работы, скорее всего, потребуется разрешение. Тем не менее, реконструкция ванной комнаты, включающая только укладку плитки и работу со шкафом, скорее всего, не потребует этого.

   * Вам не нужно разрешение на покраску или укладку плитки, но если вы нанимаете подрядчика для выполнения работы, у него должна быть лицензия.

4. Как получить разрешение Чтобы начать процесс, вам понадобится номер листа недвижимости с юридическим описанием.Тип дополнительной информации, которую вам нужно будет предоставить, зависит от типа запрашиваемого разрешения. Пожалуйста, ознакомьтесь с нашим контрольным списком различных разрешений и подробным описанием того, что требуется и как получить каждое разрешение.

   Подача заявления на получение разрешения не является выдачей разрешения. Разрешение не выдается до тех пор, пока заявление и сопроводительная документация не будут рассмотрены и утверждены, а соответствующие разрешительные сборы не оплачены.

   Если вы уже начали свой проект до получения надлежащего разрешения и он все еще находится в стадии строительства, немедленно остановите работу и свяжитесь с [email protected] для получения информации о том, как получить разрешение постфактум. Если вы не прекратите работу немедленно, решение проблемы будет стоить дороже, и вам может быть выписан штраф в размере до 500 долларов за каждое нарушение.

5. Где я могу получить разрешение

   Подайте заявку на получение разрешений через наш онлайн-портал разрешений HillsGovHub.

6. Ресурсы для разрешений

Контакт

Для получения дополнительной информации обращайтесь в Службу развития по телефону (813) 272-5600.

Приведение дел в порядок

Бен женат уже 47 лет. Он всегда управлял деньгами семьи. Но после инсульта Бен не может ни ходить, ни говорить. Его жена Ширли чувствует себя подавленной. Конечно, она беспокоится о здоровье Бена. Но, вдобавок ко всему, она понятия не имеет, какие счета должны быть оплачены или когда они должны быть оплачены.

На другом конце города 80-летняя Луиза живет одна. Однажды ночью она упала на кухне и сломала бедро. Она провела неделю в больнице и 2 месяца в реабилитационном доме престарелых.Несмотря на то, что ее сын живет в другой стране, он смог оплатить ее счета и сразу же ответить на ее вопросы по Medicare. Это потому, что несколько лет назад Луиза и ее сын составили план того, что он должен делать на случай, если Луизе понадобится неотложная медицинская помощь.

Подготовка и систематизация юридических документов на будущее

Поделитесь этой инфографикой, чтобы распространить советы по заблаговременному планированию ухода, которые помогут привести ваши дела в порядок.

Задолго до падения Луиза сложила все свои важные бумаги в одно место и сказала сыну, где их найти. Она дала ему имя своего адвоката, а также список людей, с которыми он мог связаться в ее банке, кабинете врача, страховой компании и инвестиционной фирме. Она позаботилась о том, чтобы у него были копии ее карт Medicare и других карт медицинского страхования. Она позаботилась о том, чтобы ее сын мог получить доступ к ее расчетному счету и сейфу в банке. Луиза позаботилась о том, чтобы Medicare и ее врач получили письменное разрешение поговорить с сыном о ее здоровье и страховых претензиях.

С другой стороны, Бен всегда заботился о семейных денежных делах и никогда не обсуждал детали с Ширли.Никто, кроме Бена, не знал, что его полис страхования жизни лежал в ящике в шкафу, а свидетельство о праве собственности на машину и документ на дом хранились в ящике его стола. Бен никак не ожидал, что его жене придется взять на себя управление. Его отсутствие планирования сделало тяжелую работу еще более сложной для Ширли.

Что такое «важный документ»?

Ответ на этот вопрос может быть разным для каждой семьи. Помните, что это отправная точка. Вы можете добавить другую информацию. Например, если у вас есть домашнее животное, вы захотите указать имя и адрес вашего ветеринара.Включить полную информацию о:

Личные записи

• Полное юридическое наименование
• Номер социального страхования
• Законное место жительства
• Дата и место рождения
• Имена и адреса супругов и детей
• Местонахождение свидетельств о рождении и смерти, а также свидетельств о браке, разводе, гражданстве и усыновлении
• Работодатели и даты трудоустройства
• Образование и военный учет
• Имена и номера телефонов религиозных деятелей
• Членство в группах и полученные награды
• Имена и номера телефонов близких друзей, родственников, врачей, юристов и финансовых консультантов
• Лекарства, принимаемые регулярно (обязательно регулярно обновляйте эту информацию)
• Местонахождение завещания и других юридических документов

Финансовые отчеты

• Источники дохода и активов (пенсия от вашего работодателя, IRA, 401(k)s, проценты и т. д.)
• Информация о социальном обеспечении и Medicare/Medicaid
• Информация о страховании (жизнь, здоровье, долгосрочный уход, дом, автомобиль) с номерами полисов, именами агентов и номерами телефонов
• Названия ваших банков и номера счетов (чековый, сберегательный, кредитный союз)
• Инвестиционный доход (акции, облигации, имущество) и имена и номера телефонов биржевых маклеров
• Копия самой последней налоговой декларации
• Местонахождение самого последнего завещания с оригинальной подписью
• Обязательства, включая налог на имущество — что причитается, кому и когда должны быть произведены платежи
• Закладные и долги — как и когда они выплачиваются
• Местонахождение оригинала доверенности на дом
• ПТС и регистрация автомобиля
• Названия и номера кредитных и дебетовых карт
• Расположение сейфа и ключа

• Храните важные документы и копии юридических документов в одном месте. Вы можете настроить файл, положить все в ящик стола или комода или указать информацию и расположение бумаг в блокноте. Если ваши документы находятся в банковском сейфе, храните копии в папке дома. Проверяйте каждый год, чтобы узнать, есть ли что-то новое для добавления.
• Сообщите доверенному члену семьи или другу, куда вы кладете все свои важные документы. Вам не нужно рассказывать этому другу или члену семьи о своих личных делах, но кто-то должен знать, где вы храните свои документы на случай чрезвычайной ситуации.Если у вас нет родственника или друга, которому вы доверяете, попросите адвоката помочь.
• Обсудите с врачом свои предпочтения в отношении конца жизни. Он или она может объяснить, какие медицинские решения вам, возможно, придется принимать в будущем, и какие варианты лечения доступны. Разговор с врачом может помочь обеспечить выполнение ваших пожеланий. Обсуждение решений о предварительном планировании медицинского обслуживания с вашим врачом бесплатно в рамках программы Medicare во время вашего ежегодного визита в оздоровительный центр. Частное медицинское страхование также может покрывать эти обсуждения.
• Заранее дайте разрешение своему врачу или адвокату поговорить с вашим опекуном по мере необходимости. Могут возникнуть вопросы о вашем медицинском обслуживании, счете или заявлении о медицинском страховании. Без вашего согласия ваш опекун не сможет получить необходимую информацию. Вы можете заранее дать согласие Medicare, компании-эмитенту кредитных карт, своему банку или своему врачу. Возможно, вам потребуется подписать и вернуть форму.

Важные юридические документы, которые могут понадобиться вам в возрасте

Существует множество различных юридических документов, которые могут помочь вам спланировать, как ваши дела будут вестись в будущем.Многие из этих документов имеют названия, которые звучат одинаково, поэтому убедитесь, что вы получаете именно те документы, которые вам нужны. Кроме того, законы штата различаются, поэтому узнайте о правилах, требованиях и формах, используемых в вашем штате.

Завещания и трасты позволяют вам назвать человека, которому вы хотите, чтобы ваши деньги и имущество перешли после вашей смерти.

Предварительные распоряжения позволяют вам организовать уход за вами, если вы заболеете. Два распространенных типа предварительных указаний:

• Завещание о проживании дает вам право голоса в отношении вашего медицинского обслуживания, если вы слишком больны, чтобы сообщить о своих желаниях.В завещании о жизни вы можете указать, какой уход вы хотите или не хотите. Это может облегчить членам вашей семьи принятие сложных медицинских решений за вас.
• Долгосрочная доверенность на медицинское обслуживание позволяет вам указать имя человека, которому вы хотите принимать медицинские решения за вас, если вы не можете принимать их самостоятельно. Убедитесь, что человек, которого вы называете, готов принять эти решения за вас.

В юридических вопросах есть способы дать кому-то, кому вы доверяете, право действовать вместо вас.

• A Генеральная доверенность позволяет вам предоставить другому лицу полномочия действовать от вашего имени, но эти полномочия прекращаются, если вы не можете принимать собственные решения.
• Долгосрочная доверенность позволяет вам назначить кого-то, кто будет действовать от вашего имени для решения любых юридических задач, но она остается в силе, если вы не можете принимать собственные решения.

Помощь в оформлении юридических и финансовых документов

Возможно, вы захотите поговорить с юристом об оформлении общей доверенности, постоянной доверенности, совместного счета, траста или предварительного распоряжения.Обязательно спросите о гонорарах адвоката, прежде чем записаться на прием.

Вы должны быть в состоянии найти справочник местных юристов в Интернете или в местной библиотеке, или вы можете обратиться в местную ассоциацию адвокатов за адвокатами в вашем районе. Ваша местная ассоциация адвокатов также может помочь вам узнать, какие варианты бесплатной юридической помощи предлагает ваш штат. Информированный член семьи может помочь вам справиться с некоторыми из этих проблем.

Часто задаваемые вопросы о том, как привести свои дела в порядок

Приведение дел в порядок может быть трудным, но это важная часть подготовки к будущему для вас и ваших близких.Важно собрать как можно больше информации, чтобы упростить процесс. Вот несколько вопросов, которые могут у вас возникнуть, и несколько ответов, которые могут помочь.

Кого следует выбрать в качестве доверенного лица в сфере здравоохранения?

Если вы решите выбрать доверенное лицо, подумайте о людях, которых вы знаете, которые разделяют ваши взгляды и ценности в отношении жизни и медицинских решений. Вашим доверенным лицом может быть член семьи, друг, ваш адвокат или кто-то, с кем вы поклоняетесь. Узнайте больше о выборе доверенного лица здравоохранения.

Мои престарелые родители больше не могут самостоятельно принимать решения о своем здоровье. Как решить, какой уход им подходит?

Когда тебя просят принять решение о медицинском обслуживании человека, который больше не в состоянии принимать собственные решения, это может быть ошеломляюще. Получите лучшее представление о том, как принимать медицинские решения для близкого человека, включая подходы, которые вы можете использовать, проблемы, с которыми вы можете столкнуться, и вопросы, которые вы можете задать, чтобы помочь себе подготовиться.

Как вы помогаете человеку с болезнью Альцгеймера или слабоумием привести свои дела в порядок?

Осложнение таких заболеваний, как болезнь Альцгеймера, заключается в том, что у человека может отсутствовать или постепенно теряться способность ясно мыслить.Это изменение влияет на его или ее способность осмысленно участвовать в принятии решений и делает раннее планирование еще более важным. Прочтите эти советы по юридическому и финансовому планированию для людей с болезнью Альцгеймера.

Я подумываю стать донором органов. Отличается ли этот процесс для пожилых людей?

Правительство США предоставляет множество ресурсов для пожилых доноров органов и реципиентов. Найдите информацию для потенциальных доноров и реципиентов трансплантата старше 50 лет, в том числе о том, как зарегистрироваться в качестве донора.

Я хочу убедиться, что мои дела в порядке, прежде чем я умру, но я не знаю, с чего начать.

У Национального института старения есть бесплатные публикации, которые могут помочь вам и вашим близким обсудить ключевые вопросы в конце жизни, включая поиск хосписной помощи, что происходит в момент смерти, управление горем, подготовку предварительных указаний и другую информацию.

Прочтите эту тему на испанском языке. Lea sobre Эсте тема на испанском языке.

Для получения дополнительной информации о том, как привести свои дела в порядок

Этот контент предоставлен Национальным институтом старения NIH (NIA).
