Электрика в доме брусовом – схемы проводки + правила монтажа

Схема электропроводки в деревянном доме

Монтаж электропроводки в деревянных домах немного отличается от выполнения подобной работы в бетонных и кирпичных строениях. Все дело в пожарной опасности таких сооружений, а по тому следует соблюдать некоторые правила. В наш высокотехнологичный век существует множество систем автоматической защиты, но все же и старые методы не помешают. Конечно, давно ушли в прошлое прокладки из асбестовой ткани и других негорючих материалов между кабелем и деревянной стеной, но нечто подобное при монтаже эл. проводки в деревянных домах все же присутствует.

Блок: 1/2 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/engineering-systems/7130

Разделы статьи

Особенности монтажа, автоматики и современные возможности защиты



Для примера можно привести пластиковые короба, которые выглядят довольно эстетично. Но многие ошибочно полагают, что их функция исключительно декоративная. На самом же деле подобные короба препятствуют распространению пламени при перегреве кабеля от короткого замыкания или перегрузки на линии. Но эту тему мы еще рассмотрим, а для начала главное правило.

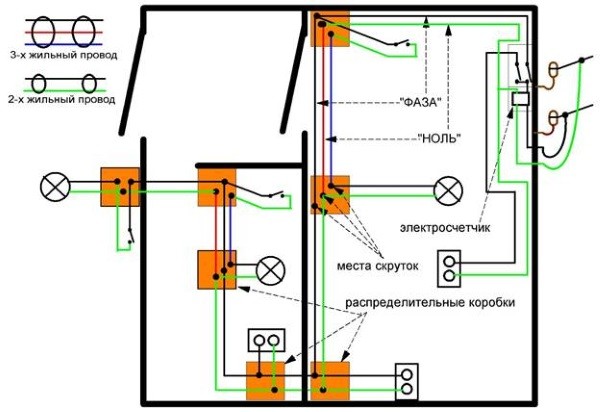

Без такой схемы монтаж проводки в деревянном доме невозможен

Без такой схемы монтаж проводки в деревянном доме невозможен





Спросить у специалиста

“При выполнении такой работы, как проводка электричества в деревянном доме, необходима предельная внимательность и соблюдение правил безопасности. Помните, что поражение электрическим током очень опасно, а невнимательность к мелочам чревато возгоранием. Не стоит рисковать своей жизнью и здоровьем близких.”

Ну а, чтобы обезопасить начинающих домашних мастеров, мы постараемся не упустить ни одной мелочи, разобрав поэтапно каждый шаг, каждое действие подобной работы.

Электрическая проводка в брусовом доме – особенности и способы

Проводка в доме из бруса может быть произведена двумя способами:

  • открытым (наружным) способом;
  • скрытым методом.

При этом необходимо понимать, что эти способы различаются не только видимостью кабелей. Они так же влияют и на сечение (при скрытой оно должно быть больше).

С виду не очень красиво, но все закроется деревянной вагонкой

С виду не очень красиво, но все закроется деревянной вагонкой

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

В нашем обзоре мы рассмотрим кабель-каналы: виды и размеры, материал изготовления и области их применения. И самое главное – для чего он все-таки нужен? Попробуем разобраться в этом вопросе как можно тщательнее.

Попробуем понять, какие существуют правила монтажа проводки в бревенчатых домах. Что необходимо предусмотреть во избежание форс-мажорных обстоятельств?

Блок: 2/9 | Кол-во символов: 2411
Источник: https://seti.guru/elektroprovodka-v-derevyannom-dome-poshagovaya-instruktsiya

Общие требования к проводке

Технологии и методы создания электропроводки в домах из кирпича или бетона в случае деревянного здания не работают. Тут нужна особая стратегия, что вызвано характеристиками материала, в первую очередь его горючестью. Малейшее повреждение изоляции кабеля, плохой контакт, короткое замыкание могут стать причиной пожара.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Важно! Проектируя электропроводку, надо помнить, что кабель основной магистрали нельзя прокладывать внутри защитных конструкций из легковоспламеняющихся материалов. Провода, идущие к розеткам или выключателям, нельзя крепить непосредственно к брусу. Не допускается перегиб кабеля и чрезмерное его натяжение.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Существует несколько способов монтажа электропроводки в деревянных домах, которые полностью отвечают требованиям безопасности.

Открытая проводка

Достаточно распространенный способ, который в равной степени подходит для домов из любого материала. Отличительная черта – кабель укладывается в специальный накладной короб (кабель-канал).

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Данный способ монтажа имеет ряд преимуществ:

  • простота работы;
  • в любой момент можно изменить конфигурацию проводки;
  • дешевизна материала;
  • хорошее охлаждение провода;
  • обилие цветовых решений.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Единственным существенным недостатком данного метода является некоторая топорность результата, короб может испортить впечатление от мастерски собранной стены из бруса или бревна.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Проводка ретро

Такая проводка под старину это отличное дополнение к интерьеру. По заранее размеченной трассе через определенные промежутки крепят изоляторы, по которым впоследствии прокладывают провод.

Для проектов промышленность выпускает специальный витой кабель, который можно подобрать по цвету, сечению и типу оплетки. Кабель дополнят выключатели, розетки и светильники в том же стиле.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Скрытая проводка

Лучший способ укладки электропроводов в каркасных домах или сооружениях из бруса, в которых внутренняя отделка выполняется с помощью дополнительных объемных конструкций. Его можно использовать и в бревенчатом здании, но тогда кабель укладывают по ходу возведения дома. Особенность – провод помещают в металлические трубы или гофрированные рукава, проложенные внутри стен или под облицовкой.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Плюсы скрытой системы:

  • эстетичность, наружу выведены только розетки и выключатели;
  • долговечность благодаря использованию металлических рукавов;
  • полная безопасность владельцев;
  • защита кабеля от грызунов.

Электропроводка в деревянном доме: пошаговая инструкция, нюансы и некоторые особенности

Подобное решение имеет свои недостатки. Скрытая проводка может быть проложена только на этапе строительства или в ходе капитального ремонта, к тому же работа требует навыков и высокого мастерства.

Блок: 2/8 | Кол-во символов: 2566
Источник: https://DrevoGid.com/stroitelstvo/dom/kommunikatsii/provodka.html

Проводка в деревянном доме: правила электробезопасности при производстве работ

Как уже упоминалось, дерево является горючим материалом, а потому и способы монтажа электропроводки здесь необходимы особые. Ведь именно от этого зависит безопасность домочадцев. В наше время правилами монтажа электропроводки в деревянных домах предусматривается укладка кабеля в гофрированные шланги из пластика или металла, а также пластиковые кабель-каналы, предотвращающие возгорание. К тому же в продаже имеются и провода с негорючей изоляцией, использование которых приоритетно в подобной работе.

Проводку под деревянным полом в гофре из металлаПроводку под деревянным полом в гофре из металла

Что же касается документации, регламентирующей правила электропроводки в деревянных домах – ПУЭ в помощь. Здесь, наверное, стоит расшифровать. ПУЭ – это правила устройства электроустановок. По сути – главный документ в работе любого электромонтера. Именно поэтому изучить его не помешает. В нем прописаны основные нормы устройства вводных щитов, а также объяснено, как правильно сделать проводку в деревянном доме.



Блок: 3/9 | Кол-во символов: 1075
Источник: https://seti.guru/elektroprovodka-v-derevyannom-dome-poshagovaya-instruktsiya

Подготовка проекта электроснабжения дома

Чтобы приступить к разработке индивидуального проекта, необходимо получить в электроснабжающей организации (РЭС) технические условия. Они станут основанием для выполнения работ.

Таблица средней потребляемой мощности бытовых приборов

Прежде всего высчитывается общая (сводная) мощность всех электрических приборов. Далее поэтапно разрабатывается схема электрики в доме своими руками:

  • выполняется технический план всего домостроения. В схеме электропроводки в частном доме фиксируются места (точки) расположения электророзеток, выключателей, светильников, а также электроприборов с отдельным подключением;
  • для каждой электроточки выбирается тип кабеля, ведущий к ним. Если используются выключатели с двумя клавишами и розетки с заземлением, то к ним подводят трехжильный кабель;
  • на схеме разводки электропроводки в деревянном доме указываются места установки распределительных коробок. Рекомендуется для двух смежных комнат использовать одну коробку;

Пример схемы разводки электропроводки в деревянном доме

  • на схеме разводки электропроводки в частном доме отражается мощность каждого прибора. Если прибор имеет электродвигатель, величина указывается с учетом пусковой мощности электродвигателя;
  • все осветительные устройства (люстры, бра и т.д.) подключаются в одну группу, а более мощные приборы (бойлеры, котлы, электропечи и т.д.) объединяются в другую группу. Для них предполагается подведение кабеля и подключение через отдельный автомат;
  • на схеме отмечается расстояние от линии прохода кабеля до проема дверей, окон, а также расстояние от электроточек до пола и потолка. В дальнейшем это поможет избежать повреждения электропроводки при проведении ремонтных работ.

Схема электроснабжения должна учитывать все потребляемые мощности электроприборов

Полезный совет! Все повороты кабеля внутренней электропроводки должны быть выполнены исключительно под углом 90 градусов.

После этого выполняется расчет максимальной мощности, потребляемой всеми электрическими приборами при их одновременном включении. Определяют номинальную нагрузку на вводный (первый по ходу электропитания) автомат.

Выбор соответствующего кабеля и электроустройств

Чтобы правильно произвести разводку электропроводки в частном доме своими руками, избегая сложных специальных расчетов, можно воспользоваться «Таблицей соотношения сечения кабеля к соответствующей нагрузке» из электротехнического справочника.

Таблица соотношения сечения кабеля к соответствующей нагрузке

Из таблицы подбирают такое сечение кабеля, которое будет соответствовать мощности электроприборов по каждой отдельной группе. К каждому прибору прилагается описание или технический паспорт, где обозначается потребляемая им нагрузка. Опираясь на эти данные, выбирают приемлемый кабель. Для того, чтобы определить сечение вводного кабеля, следует просуммировать мощность всех имеющихся приборов.

Наиболее популярным для проводки является кабель из меди NYM. Он имеет добавочную изоляцию, достаточно крепок и удобен в обработке. В случае применения алюминиевого кабеля, нужно учитывать, что он уязвим к изгибам и часто при разделке ломается.

Подходящий кабель выбирают исходя из потребляемой мощности электроприборов

К розеткам подводится трехжильный провод с заземлением, чтобы обеспечить безопасность бытового электрооборудования. Осветительные приборы, согласно Правилам устройства электроустановок, также нуждаются в его обустройстве, хотя многие пренебрегают этой нормой. Если в частном доме используют для освещения территории двора и участка мощные прожектора, то организация заземления — обязательное условие. Это правило касается и тех, кто решил выполнить своими руками схему электропроводки на даче.

Розетки и выключатели выбирают исходя из расчетной величины тока, вида электропроводки (скрытая или открытая), возможности подключения блока с розеткой и выключателем под одной рамкой.

Комплектующие для обустройства проводки электрического кабеля с применением гофрированных ПВХ-труб

Выбор вводного кабеля и автоматического выключателя на вводе

Рассчитав номинальную нагрузку всех предполагаемых к установке электроприборов, определяют сечение вводного кабеля. Для тех случаев, когда производится обновление электропроводки с заменой внутренних проводов и автоматов на более мощные, не следует забывать о кабеле на вводе. Может случиться так, что его сечения будет недост

kachestvolife.club

Монтаж электропроводки в деревянном доме: ключевые требования, способы монтажа

Натуральное дерево – экологически чистый материал, который отличается низкой теплопроводностью и эстетически привлекательным внешним видом. Деревянные дома идеально вписываются в ландшафтный дизайн эко-стиля. Именно по этим причинам брус или оцилиндрованное бревно всегда пользуются особым спросом в частном строительстве, ведь дом должен быть теплым, красивым, а главное – безопасным. Но как оградить деревянное строение от возможной опасности возгорания, ведь древесина, вопреки всем своим достоинствам – легко воспламеняющийся материал?

Деревянные дома с легкостью вписываются в ландшафтный дизайн, выполненный в экологическом стиле

Содержание статьи

Ключевые требования к электропроводке в деревянных строениях

Деревянный дом отличается повышенной пожароопасностью – это основная его особенность, которую нельзя не учитывать при устройстве такой серьезной коммуникации, как электропроводка. И требования к прокладке электрических кабелей здесь несколько отличаются от норм для бетонных или кирпичных строений.

Исходя из статистики, большинство пожаров в деревянных домах случается из-за ошибок в монтаже электропроводки

По причине частых пожаров, за самостоятельный монтаж электропроводки браться не следует, лучше доверить это дело профессионалам. А знание основных требований поможет грамотно проконтролировать их работу.

Нельзя допускать одновременной работы нескольких мощных электроприборов, подключенных к одному источнику питания

Требования к устройству электропроводки в деревянном строении:

  1. В случае короткого замыкания, вероятность возгорания кабеля с переходом открытого пламени на деревянные элементы постройки должна быть полностью исключена.
  2. Сечение кабелей и проводов должно соответствовать суммарной мощности потребляемой электроэнергии с достаточным запасом на каждом отдельно взятом участке. Нельзя допускать даже малейшего перегрева проводов или мест их соединений. Это требование также распространяется и на бетонные строения, но для деревянных домов его выполнение обязательно.
  3. Электропроводка в доме из бревна или бруса должна быть полностью безопасной и исключать возможность поражения электротоком.

Чтобы электропроводка не билась током, все ее соединения должны быть качественно заизолированы

Вопрос эстетики при устройстве электропроводки в доме из дерева лучше отложить. Не стоит улучшать интерьер в ущерб безопасности.

Видео — Электрика в одноэтажном каркасном доме, надёжная прокладка

Способы монтажа электропроводки в деревянных домах

Электропроводка прокладывается двумя способами – внутренним (скрытым) и наружным (открытым). И различаются эти способы не только степенью видимости проводов.

Наружная проводка должна быть скрыта в защитный кабель-канал

Цены на кабель-канал

Кабель-канал

Монтаж скрытой проводки предполагает использование кабелей большего сечения, чтобы исключить перегорание или короткие замыкания внутри стены. Открытый же монтаж может предусматривать использование гофрированного шланга, который предотвращает возгорание.

Для устройства проводки в деревянных домах уместным будет использование проводов с негорючей изоляцией

С чего начать монтаж проводки: наружные работы и ввод

Любые электромонтажные работы начинаются с составления подробного плана. Если дом на этапе строительства, то местоположение всех узлов и коммуникаций должно быть отражено в заверенном архитектурной фирмой проекте. В случае отсутствия данного документа, его понадобится составить отдельно для электропроводки.

Пример схемы электропроводки в частной деревянной постройке

Правила составления схемы электропроводки предусматривают установку распределительного щита в коридоре, на недоступной для детей высоте. Перед планированием розеток определитесь, где будут находиться особо мощные электроприборы, которые нельзя подключать через удлинители. Стандартная высота установки выключателей – 0,8-1,5 м.

Допустимое расстояние от разных объектов до электропроводки, источников питания и контактных соединений

По правилам эстетики все выключатели и розетки среднего уровня должны находиться на одной высоте. Для розеток верхнего уровня высота должна составлять 1,8-2,1 м, а для нижних источников питания – 0,15-0,3 м.

Все выключатели должны быть легкодоступны. При входе в комнату контактное соединение должно быть расположено со стороны дверной ручки.

Линия электроснабжения может проходить по верхней или нижней части стены, на расстоянии в 0,2 м от ближней горизонтальной поверхности. При составлении разметки важно придерживаться четкой вертикали или горизонтали. Все повороты кабелей должны располагаться строго под прямым углом. При наружной электропроводке это обеспечивает аккуратный внешний вид, а при внутренней – упрощает процесс поиска нужного провода.

Более подробно о распределительной коробке для электропроводки читайте в нашей специализированной статье.

Так, план электропроводки в деревянном доме должен учитывать:

  • место расположения мощных электроприборов;
  • размещение светильников, электро розеток, щитков, счетчика и выключателей;
  • потребляемую мощность в каждой комнате;
  • тип электропроводки;
  • места расположения кабелей;
  • количество контактных соединений;
  • сечение кабелей;
  • расстояние от проводки до пола, потолка, дверных проемов;
  • точные размеры комнат в масштабе.

В кладовых, гардеробных, подвалах и санузлах выключатель устанавливается с наружной стороны помещения

Затем составленный план необходимо согласовать с Госэнергонадзором. Если к проекту не будет претензий, к дому будет подведено электричество в течение 5 рабочих дней.

Ввод электропроводки в дом

Расстояние от магистрали до домашнего распределительного щитка называется вводом. Это самый ответственный участок работ. Существует два способа, как подвести электроснабжение к дому – подземный и наземный.

Подземный метод считается наиболее надежным, так как кабель полностью скрыт и не может подвергаться воздействиям окружающей среды. Помимо этого, в случае возгорания или короткого замыкания исключена вероятность ущерба. Для деревянных домов рекомендован именно этот способ за счет повышенной безопасности. К тому же, такой способ ввода не портит ландшафтный дизайн. Однако, этот метод довольно затратный. В земле прокапывается траншея глубиной не менее 80 см. В цокольную часть наружной стены заводится толстостенная металлическая гильза.

Ввод коммуникаций вовнутрь дома должен быть предусмотрен еще на этапе заливки фундамента. Вместо металлической гильзы для подвода электрокабеля через фундамент можно использовать защитную гофру из термопластика

Цены на защитную гофру для проводов

Гофра для проводов

Сам кабель необходимо защитить от подземных факторов воздействия (грызунов, влаги, химических реакций, давления корневых систем и т.д.). Для этого используется металлическая труба или гофра. Во избежание коррозии металла в земле, прочную защиту некоторые умельцы дополнительно протягивают через пластиковую гофру. Использование подземного способа уместно на этапе строительства.

Прокладка кабеля по воздуху – способ более выгодный, но менее безопасный

Если дом уже построен, уместным будет второй метод – прокладка кабеля по воздуху. Этот способ в разы дешевле, и проще в выполнении. От ближайшего столба линии электропередач делается отпайка, подсоединяется электрокабель.

Важно! Для выполнения подключения кабеля к магистрали электропередач необходимо вызвать электрика из штата электроснабжающей организации, имеющего спецдопуск. Самостоятельно выполнять отпайку запрещается.

Для подвода электричества к дому рекомендуется использовать кабель типа СИП (самонесущий изолированный провод)

Изоляционный слой такого кабеля сделан из материала, выдерживающего перепады температур, прямое воздействие ультрафиолета, осадки и другие агрессивные воздействия окружающей среды. Под защитным слоем, помимо токопроводящих жил, кабель СИП оснащен стальным тросом, обеспечивающим хорошую натяжку элемента и его прочность.

В случае использования другого типа кабеля, для дополнительной прочности, его рекомендуется закрепить хомутами на несущем тросе, натянутом между домкомом и столбом

Если расстояние от столба электромагистрали до ввода в дом более 20 м, понадобится установка дополнительной опоры. В противном случае большое провисание увеличит нагрузку на электрокабель.

В дом кабель, идущий по воздуху, заводится через отверстие, просверленное в стене. Туда монтируется отрезок металлической трубы. Важно, чтобы на пути проведения кабеля по воздуху не было никаких препятствий в виде деревьев, хозстроений или высоких кустарников.

Установка распределительного щита — пошаговая инструкция

Распределительный щиток – это специальное устройство, предназначенное для удобного и безопасного ввода силового электрокабеля и равномерного распределения электроэнергии. Внутри агрегата находится оборудование, отвечающее за прочное и безопасное соединение проводов, учет потребляемой энергии и нормальное функционирование системы электроснабжения.

Внешний вид распределительного электрического щитка для частного дома

Готовый распределительный щит внешне выглядит, как пластиковая коробка с прозрачней дверцей, шиной заземления и нулем, а также DIN-рейкой, вертикально навешиваемая на стену. Размеры распределительного щитка выбираются, согласно потребностям жильцов и количеству автоматических выключателей (УЗО), которые отвечают за нагрузку.

В среднем для деревянного дома достаточно электрического распределительного щитка на 12-15 модулей

Цены на распределительные щитки

Распределительный щиток

Установка распределительного щитка:

Шаг 1. Сам щит монтируем к стене на высоте, не доступной детям. Если коробка устанавливается в подсобке, оптимальная для него высота – 1,56-1,8 м. Идеальным вариантом является крепление щитка на бетонную или кирпичную плиту.

Комплектация

Шаг 2. С коробки демонтируем дверцу и лицевую часть. Как правило, она закреплена болтами или пластиковыми фиксаторами.

Пустой щиток без дверцы и лицевой части

Шаг 3. Делаем разметку на стене и просверливаем отверстия для крепления щитка.

Подготовление дыр в стене для подвешивания щита

Шаг 4. Заднюю часть щитка прислоняем к подготовленной поверхности и непрочно фиксируем ее саморезами. Выравниваем коробку по уровню и закручиваем метизы до упора.

Картинки по запросу открытый электрощиток

Установленный электрошиток

Шаг 5. На дин-рейку, на вводе для каждой линии устанавливаем УЗО, счетчик и двухполюсные автоматические выключатели. Правильно монтировать модули по убыванию силы тока. Автоматы соединяем перемычками из фрагментов кабеля.

Картинки по запросу открытый электрощиток

Распределительный щиток с двумя дин-рейками позволяет выполнить подключение быстрее и легче

После тог как система полностью собрана, рекомендуется промаркировать все модули по группам. Это во многом облегчит процесс эксплуатации.

Видео — Сборка щитка для квартиры

Внутренняя электропроводка

Как говорилось выше, внутри дома электрическая проводка может быть смонтирована также, как и снаружи – двумя способами (скрытым и открытым). Рассмотрим подробнее оба варианта.

Электропроводка открытого типа внутри дома

Открытая или наружная проводка выполняется в трех разных вариациях:

  • использование гофрированных электротехнических труб;
  • применение электротехнического короба;
  • установка кабеля в открытую.
Картинки по запросу открытый электрощиток

Трубы гофрированные электротехнические для проведения наружной электропроводки

Гибкие гофры для наружной электропроводки сегодня самый распространенный вид защиты кабелей. Изготавливаются гофры из термопластика, который препятствует возгоранию. Через гофру, при необходимости, можно провести не один кабель, а несколько. Это удобно при устройстве дополнительной розетки уже во время активной эксплуатации системы (при внутренней проводке такой возможности нет).

Недостатки гофрированных труб:

  • неэстетический внешний вид,
  • когда в гофротрубу протягивается кабель, ее практически невозможно закрепить идеально ровно;
  • гофротрубы являются хорошими пылесборниками, и не всегда налипшую пыль можно удалить пылесосом.
Картинки по запросу открытый электрощиток

Электротехнический короб для монтажа наружной проводки внутри дома

Кабель-канал или электротехнический короб выполнен из не поддерживающего горение термопластика. При плавлении атакой материал не выделяет токсических веществ, поэтому применение его для внутренних работ не противоречит санитарным нормам. Кабель-каналы доступны по цене, могут быть выполнены в любом цвете и иметь как одну, так и несколько секций. Внутри секций можно поместить до 3 кабелей, идущих в одном направлении.

Картинки по запросу открытый электрощиток

С помощью электротехнического короба проводка в деревянном доме выполняется без особых проблем и трудозатрат

Для монтажа электропроводки при помощи кабель-канала не потребуется какого-то особого спецоборудования, приспособлений, инструментов, навыков и опыта. Короб можно сажать на жидкие гвозди или фиксировать при помощи метизов. В уже установленные кабель-каналы прокладывается проводка и скрывается под заглушками.

Недостатки кабель-каналов:

  • если вы решите переклеить обои, вам нужно будет демонтировать всю систему;
  • в связи с усадкой деревянного дома короба будут деформироваться, сдавливаясь под постоянной нагрузкой, ив конце концов сломаются;
  • чтобы аккуратно смонтировать проводку, понадобится множество вспомогательных элементов на примере уголков, поворотов, заглушек и стыков.

Устройство электропроводки при помощи кабель-канала не будет выглядеть уютно. Скорее, это офисный вариант.

Видео — Наружная проводка в кабель канале деревянного дома

Самым оптимальным вариантом для деревянного дома, с точки зрения эстетики, считается наружная проводка, выполненная незащищенным кабелем. Однако, такой монтаж нуждается в дополнительном устройстве асбестовой или металлической прокладки.

Картинки по запросу открытый электрощиток

Наружная электропроводка с использованием открытого кабеля

Соблюсти все правила электробезопасности и сделать эстетически привлекательный дизайн можно при помощи устройства ретро-проводки. Специальный кабель фиксируется на керамических изоляторах, также используются оригинальные розетки и выключатели наружного типа.

Картинки по запросу открытый электрощиток

Ретро-проводка с использованием специального кабеля

Скрытая проводка

Такой вариант для деревянного дома специалисты использовать не рекомендуют, так как он значительно повышает пожарную опасность здания. Но если по каким-либо причинам соблюсти это правило не удается, его можно обойти, усилив соблюдение норм и требований пожарной безопасности при прокладке проводов.

Устройство скрыто проводки имеет два варианта, но оба они довольно затратны. И такой монтаж обойдется значительно дороже предыдущего варианта.

Картинки по запросу открытый электрощиток

Металлические трубы для скрытой проводки

Использование металлических труб хорошо тем, что при каком-либо возгорании или коротком замыкании, кабель надежно защищен и пламя не распространится на деревянную конструкцию. Укладываются трубки во внутренних полостях, скрывая за облицовкой потолков и стен. Второй вариант – прокладка труб в высверленные каналы в поверхности стен.

Для устройства внутренней проводки с помощью труб лучше использовать оцинкованный материал, так как он меньше поддается коррозии. Через трубы протягиваются кабели, затем кожухи вместе с проводами, крепятся в подготовленных штробах.

Важно! При протяжке кабеля в трубу его можно повредить об острые края кожухов. Чтобы этого избежать – используйте пластиковые заглушки.

Трубы из меди и алюминия считаются самыми технологичными. Они пластичны, легки и не поддаются коррозии. Это особенно актуально, так как помогает значительно сэкономить на или приобретении поворотов или трубогиба.

Картинки по запросу открытый электрощиток

Монтаж проводки под штукатурку предусматривает использование глины

Под штукатурку в современных строениях из древесины проводку укладывают все реже из за кропотливости работы:

  1. На деревянную поверхность крест-накрест набивается дранка из тонких реек.
  2. Сверху накидывается слой глины толщиной от 100 мм.
  3. Кабели протягиваются через гофрированные трубы и монтируются к стене.
  4. Сверху все это скрывается еще одним слоем глиняной штукатурки.

Такой способ был актуален несколько десятков лет назад и пользовался особой популярностью, так как дома, как правило, строили из сруба или железнодорожных шпал.

Устройство скрытой электропроводки в деревянных домах по пустотам запрещено даже с использованием защитных гофр.

Заземление

Современное оснащение типового частного дома не обходится без таких мощных электроприборов, как водонагреватель, стиральная машина, электрический котел, холодильник, морозильная камера и т.д. Установка электротехники с металлическим корпусом предполагает наличие системы заземления.

Картинки по запросу открытый электрощиток

Устройство заземления в доме

Пошаговая инструкция по устройству заземления

  1. Подготавливаем три металлических стержня, сечением 3 см.
  2. Выкапываем от дома траншею глубиной 0,3 м по форме равностороннего треугольника, как показано на рисунке выше. Длина каждой из сторон – 1 м.
  3. Внутрь траншеи помещаем арматуру, угловые соединения объединяем сваркой.
  4. К углу, который ближе к дому, привариваем петлю и крепим при помощи винтового соединения стальной прут сантиметровой толщины.
  5. Прут прокладываем в траншею, ведущую к дому, и соединяем его с заземляющим модулем электрического распределительного щитка.
Картинки по запросу открытый электрощиток

При устройстве скрытой проводки, окончательно прятать ее в стены рекомендуется после полной проверки работоспособности системы

Цены на различные виды дифавтоматов

Дифавтомат

На заключительном этапе остается проверить работоспособность всей системы.

Если вы не уверены в своих возможностях, лучше для монтажа проводки воспользуйтесь помощью квалифицированного специалиста. Электропроводка в деревянном доме имеет свои особенности, связанные с дальнейшей безопасностью ее эксплуатации.

Видео — Электропроводка в деревянном доме

remont-book.com

Электрика в брусовом доме в коробе, услуги электрика в брусовом доме

Проводка в деревянном доме в коробе(кабель-канале) один из наиболее распостраненных способов электромонтажа брусовых домов.

Наиболее практичным способом прокладки кабеля в деревянном доме является прокладка в коробе открытым способе. Короба, коробки, розетки, выключатели подбираются под цвет строения, по цвету короба могут быть цвета сосны(светлее) и бука(более темный). Так же существуют цвета дуба, светлого дерева, темного дерева, коричневые и цвета ясеня. Моменту выбора электроматериалов стоит уделять повышенное внимание.
Материал должен быть самозатухающим ПВХ. Степень защиты от воздействия окружающей среды не менее IP40 по ГОСТ 15150.
Если вы не специалист в области элетромонтажа, то прокладывать проводку в деревянном доме лучше не стоит.Для дополнительной защиты своей собственности и жизни, рекомендуем после щитка учета установить распределительный щиток с необходимым набором защитных устройств на отходящие группы.

При выборе материалов лучше доверять проверенным и испытанным

маркам.

Ниже представлен  пример электромонтажной работы 2016, электрика в коробе дачного домика.

Цена электрики в деревянном доме договорная

проводка в коробах в деревянном доме

Установка щитка цвета сосны

Установка щитка цвета сосны

Установка тройных розеток

Установка цвета сосны тройных розеток

Установка светильника в доме из дерева

Установка светильника в доме из дерева

Установка люстры в деревянном доме

Установка люстры в деревянном доме

Освещение лестницы в деревянном доме

Освещение лестницы в деревянном доме

Установка люстр в деревянном доме

Установка люстр в деревянном доме

Проводка в деревянном доме в коробе

Установка выключателя цвета сосны

Установка выключателя цвета сосны

Установка двойной розетки

Установка двойной розетки

Монтаж проводки в деревянном доме

Монтаж проводки в деревянном доме

Монтаж короба и розетки под телевизор

Монтаж короба и розетки под телевизор

Монтаж короба под выключатель деревянном доме

Монтаж короба под выключатель деревянном доме

Монтаж короба и розетки цвет сосны

Монтаж короба и розетки цвет сосны

Монтаж короба цвета сосны

Монтаж короба цвета сосны

Монтаж короба люстры в деревянном доме

Монтаж короба люстры в деревянном доме



j-elektrik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
