Дренаж от фундамента дома: Дренаж фундамента: целесообразность, разновидности, расчеты

Дренажная система: зачем и когда нужна?

Застройщики, имеющие дом за городом или в коттеджном поселке, очень часто приходят к мысли о необходимости отвода от дома воды. Если фундамент и его гидроизоляция выполнены правильно, казалось бы нечего боятся. Но влага может постепенно разрушать отмостку и ее утепление, что со временем все-таки негативно скажется и на самом фундаменте. Переизбыток влаги вызывает подтопление подвала и затрудняет устройство ландшафта.

Первая часть будет посвящена следующим вопросам:

• Общие понятия и назначение дренажных систем.
• Оправданность проведения геологических исследований на прилегающей территории.

В следующих частях мы поговорим о:

• Видах систем дренажа.
• Методах предотвращения потопа в цокольном этаже.

• Особенности монтажа систем дренирования на участке.
• Перечень наиболее распространенных ошибок, связанных с этой инженерной системой.

Итак, начнем.

Назначение и общие понятия дренажной системы

Важнейшей задачей дренажной системы является защита фундамента дома от гидростатического воздействия грунтовых вод. Это существенно сокращает вероятность подтопления цоколя. Вместе с тем благодаря дренажу участок защищен от переувлажнения, заболачивания и подтопления. Если дренажные каналы не устраивать,  срок службы фундамента будет короче:  он будет постоянно переувлажнен и подвержен силам морозного пучения.

Дренажная система призвана снизить уровень грунтовых вод до проектных значений, отвести их и поверхностные воды на безопасное от дома расстояние. Эти меры позволят безопасно эксплуатировать ваш дом в деревне (проекты могут быть разнообразными), участок и цокольный этаж при его наличии.

Озеленение и устройство ландшафта, которые предусматривают некоторые интернет проекты домов, будет сильно затруднено при повышенном увлажнении участка. Большая часть растений в такой местности не приживается, к примеру яблони. Отсутствие кислорода приводит к загниванию корней у кустарников и деревьев. Разнообразие растений, пригодных к посадке на участке с высоким уровнем грунтовых вод существенно сокращается без устройства дренажной системы.

Сразу стоит отметить малоэффективный план: жилой дом строится сначала, производится посадка газонов и мощение дорожек и только потом выполняется устройство дренажа. Это потребует нарушения благоустройства и проведения полного комплекса земляных работ заново, что несомненно удорожает строительство.

Когда дренаж обязателен

Всегда ли необходима система дренажа или существуют исключения? Дело в том, что все случаи сугубо индивидуальны.

Не получится обойтись без дренажа, если план загородного дома предполагает расположение:

• Ниже уровня грунтовых вод каких-либо эксплуатируемых помещений.
• Чистого пола помещений подвала над уровнем стояния воды в грунте менее, чем на 0,5 м.
• В суглинках и глинистых грунтах заглубленных эксплуатируемых помещений. При этом уровень грунтовых вод не является решающим показателем.
• На глубине более, чем 1,5 м от поверхности земли технических помещений в суглинке или глинистых грунтах вне зависимости от состояния грунтовых вод.
• Конструкций, имеющих повышенные требования к температурно-влажностному режиму, в зоне капиллярного увлажнения.

Поскольку дренажная система напрямую зависит от уровня воды в грунте, то:

• Система дренажа обязательна в случае, если план частного дома имеет фундамент, который заглублен на отметку, критически близкую к уровню грунтовых вод.
• Если участок заболочен и рост посадок на нем не происходит.

Необходимость в устройстве дренажа отсутствует, если вы приобрели сухой участок, на котором даже в период паводка или сезон проливных дождей грунтовые воды не достигают критических отметок.

Как предварительно оценить уровень грунтовых вод

Мы расскажем вам о способе предварительного определения уровня стояния грунтовой воды на вашей территории.

При наличии на вашем или соседних участках колодца можно оценить уровень воды в его кольцах. Наиболее показательными месяцами считаются конец июля и начало августа. Близость грунтовой воды определяется высотой стояния воды в колодце по отношению к земле. Грунтовые воды можно определить и по состоянию уреза воды в водоеме, который расположен рядом с участком.

Даже если можно определить на глаз переувлажненные и заболоченные участки, опираться на тот же метод при выборе способа дренирования почвы не стоит. Достоверная информация появится лишь в результате геологических исследований почвы.

Цели гидрогеологических изысканий грунта на участке строительства

Грунты делятся по группам, имеющим различные характеристики, которые по-разному влияют на определение типа дренажной системы, её расположение и особенности. Не стоит рассчитывать, что тип грунта, уровень и количество грунтовых вод на соседних участках будут идентичными. Именно поэтому следует выполнить индивидуальные исследования.

В ходе этих изысканий определяются:

• Физико-механический тип грунта.
• Его геологический состав.
• Источник пополнения грунтовых вод.
• Глубину залегания подземных вод, их химический состав. Эти данные позволяют соотнести глубины залегания воды, фундамента и отметку земли.
• Коррозионную агрессивность воды и её тип: напорная или нет.
• Существование водоупоров. При высоком уровне стояния грунтовых вод их может сдерживать верхний водоупор. Проблема воздействия воды на фундамент решается в таком случае отказом от его заглубления, способного нарушить водоупор.
• Гранулометрический состав песков, фильтрационную способность. Перед тем, как разрабатывать дренаж, ландшафтный план, частный дом, важно определить вероятность суффозионного выноса песка, вызывающего просадку фундамента.

В процессе геологических исследований производят:

• Буровые работы.
• Замеры уровней воды в грунте.
• Отбор проб вод и грунтов.
• Определение лабораторным способом физических свойств грунтов и способности к фильтрации.

В результате подобных исследований проектировщики подбирают подходящий тип фундамента и необходимую систему дренажа.

Грамотно подобранная дренажная система, полностью соответствующая реальным условиям на участке, способна эффективно защитить от переувлажнения не только ваши посадки, но и подземные конструкции дома.

undefined

на каком расстоянии и как надо делать по периметру ленточной основы вокруг строения пристенный и иной, намного ли ниже, и схема

Время и вода способны разрушить что угодно. Влага подмывает почву под строением, почва оседает, разрушая фундамент. Вода может просочиться через микротрещины в подвал. Если не предпринимать специальных мер, плесень и влага разрушат полы. Но обуздать силу воды возможно. Монтаж дренажной системы — важное условие сухого дома.

Дренажная система — необходимость или деньги на ветер

Неопытные строители порой отказываются от дренажной системы, решив, что гидроизоляции фундамента будет достаточно. Это серьёзная ошибка. Дренаж нужно делать обязательно. Причина находится глубоко под землёй на участке под строительство дома. Количество осадков заранее спрогнозировать невозможно, но быть готовым к затяжным дождям или обильному снегу необходимо. Дренажная система спасёт от сырости и плесени в подвале, колоний грибков на несущих балках. Дрены выведут воду за пределы участка. Поэтому строительство дома начинается с рытья котлована и обустройства дренажа.

Систему пристенного дренажа нужно закладывать в самом начале строительства

Необходимость дренажной системы водоотведения вокруг дома

Система дренажа необходима, чтобы собирать и отводить влагу с придомовой территории. Дренаж можно сделать на всем участке, однако проведение таких работ достаточно дорогостоящее. Поэтому многие домовладельцы ограничиваются осушением территории только вокруг коттеджа.

Некоторые хозяева коттеджей уверены, что дренаж необходимо делать в обязательном порядке, если вы проживаете в частном доме, конечно, если строение не находится на возвышенности, где грунт сухой. Однако в реальности дренажная система вокруг дома требуется в следующих случаях:

• подвал затапливает, поскольку УГВ высокий либо в весенний период при резком таянии снегов или во время сильных ливней;
• коттедж построен на глинистом грунте в самой низкой части участка;
• во время продолжительных дождей территория заболачивается;
• необходимо выровнять рельеф, сровнять бугры, чтобы удалить влагу из ям.

Чтобы правильно сделать схему дренажной системы вокруг дома, следует узнать УГВ, а также гидрогеологические параметры территории. Учитывая эти данные, нужно выбрать подходящий тип дренирования.

Общие сведения о дренажной системе вокруг дома

Не стоит путать процесс обустройства дренажа вокруг дома своими руками с выполнением гидроизоляции. Эти два понятия несовместимы, но при этом обе технологии не исключают друг друга. В комплексе они позволяют создать надежную защиту основания жилого здания от воздействия влаги.

Устройство дренажной системы для частного дома

Организация дренажной системы для дома, или как ее еще называют – системы водоотвода, дает возможность снизить уровень воды на территории загородного участка или вовсе устранить лишнюю жидкость.

Обратите внимание! Опасность подтапливания вероятна как с наружной стороны, так и с внутренней. Снаружи на основание могут воздействовать паводковые воды, скопления осадков. С внутренней стороны подтапливание вызывают грунтовые воды, если они пролегают близко к поверхности. В этом случае пригодится гидроизоляционная защита.

Даже качественно выполненная гидроизоляция не способна должным образом защитить основание жилого дома, его цокольную часть и подвальное помещение от проникновения воды на протяжении длительного срока. Долговременное воздействие влаги в конечном счете выявляет слабые места и прорехи в гидроизоляции. Без дренажа фундамента при высоком уровне грунтовых вод просто не обойтись.

Целесообразность устройства дренажа вокруг дома

Постоянное воздействие влаги способно не только разрушить бетонную основу здания, но и спровоцировать появление других негативных факторов воздействия. К таким факторам относятся гнилостные процессы, развитие грибков и других микроорганизмов, которые могут жить в несущих конструкциях здания.

Пристенный дренаж необходим для отвода от фундамента грунтовой, дождевой и талой воды

К такому результату может привести как отсутствие дренажа фундамента дома, так и ошибки, допущенные при расчетах или непосредственном монтаже системы. Даже если такая проблема уже имеет место, это не значит, что ситуацию нельзя исправить. Преимущество подобной системы заключается в том, что монтаж пристенного дренажа фундамента можно осуществить даже после того, как все строительные работы по возведению здания уже окончены.

Установка дренажных систем для частных домов целесообразна в таких случаях:

1. Участок имеет низинный характер расположения – чем ниже размещена территория по отношению к окружающему ландшафту, тем актуальней становится проблема отсутствия системы дренирования.
2. Качество почвы не позволяет происходить впитыванию влаги в землю в естественном режиме – суглинистые и глинистые варианты почв замедляют процессы естественного снижения уровня воды на участке.
3. Для местности характерен высокий уровень осадков – ливневые воды собираются на поверхности в таком количестве, что просто не успевают выводиться природными путями.
4. Грунтовые воды расположены слишком близко к поверхности.

Проектирование дренажа фундамента жилого здания

Обратите внимание! Схемы дренажа вокруг дома должны учитывать наличие на участке водонепроницаемых покрытий. К таким поверхностям относятся дорожки, автомобильные въезды и площадки для отдыха, имеющие асфальтовое или мощеное плиточное покрытие.

Как сделать дренаж ленточного и столбчатого фундаментов

Дренаж фундамента дома в виде столбов или монолитной ленты выполняется аналогично вышеописанной технологии. Но можно использовать и более простой способ: выкопанные по периметру основания траншеи заполнить на 1/3 высоты битым кирпичом, гравием, щебнем. Поверх отсыпки уложить слой веток и заполнить канавы грунтом, послойно его утрамбовывая.

Так как сделать дренаж ленточного фундамента этим способом достаточно просто, весь комплекс работ можно выполнить за пару дней. Такая система водоотвода не потребует солидных финансовых вложений, но нуждается в периодической чистке от ила.

Несколько советов по устройству дренажной системы

В качестве дренажных труб можно использовать не только специально предназначенные для этого изделия, но и обычные ПВХ трубы (канализационные). Для этого достаточно просверлить в них отверстия диаметром 5 мм с шагом 10 см. Во избежание быстрого заиливания повороты дренажной системы выполняются из двух колен по 45 градусов, т.е. они должны быть максимально плавными. На каждом втором повороте трубы необходимо устраивать ревизионный колодец. Требуемый угол, под которым ведется установка дренажных труб, зависит от их диаметра. Чем больше диаметр, тем меньше угол. Так, при использовании ПВХ труб достаточно наклона 1 см на 2 м. Наклон удобно контролировать растяжкой, а положение трубы устанавливается благодаря подсыпке и уплотнении дна траншеи песком. В самой нижней части участка необходимо оборудовать перепускной (коллекторный) колодец, в котором будут накапливаться ливневые стоки и вода из дренажной системы. Обычно к такому колодцу подключают насос, откачивающий воду за пределы участка (можно использовать для полива). Трубы ливневой канализации прокладывают выше или рядом с дренажными под углом, обеспечивающим самотек жидкости. Чаще всего они ведут в один и тот же коллекторный колодец. Использование ливневки позволяет продлить срок службы дренажа фундамента за счет уменьшения нагрузки на фильтрующий слой системы. Обязательно учитывайте характеристики грунта на участке, исходя из которых подбирайте соответствующие дренажные трубы и прочие материалы.

В заключение

Вот и все, что мы хотели рассказать про устройство дренажа фундамента своими руками. Дополнительную информацию советуем искать в СП 31-105-2002 и СП 50-101-2004.

(Пока оценок нет)

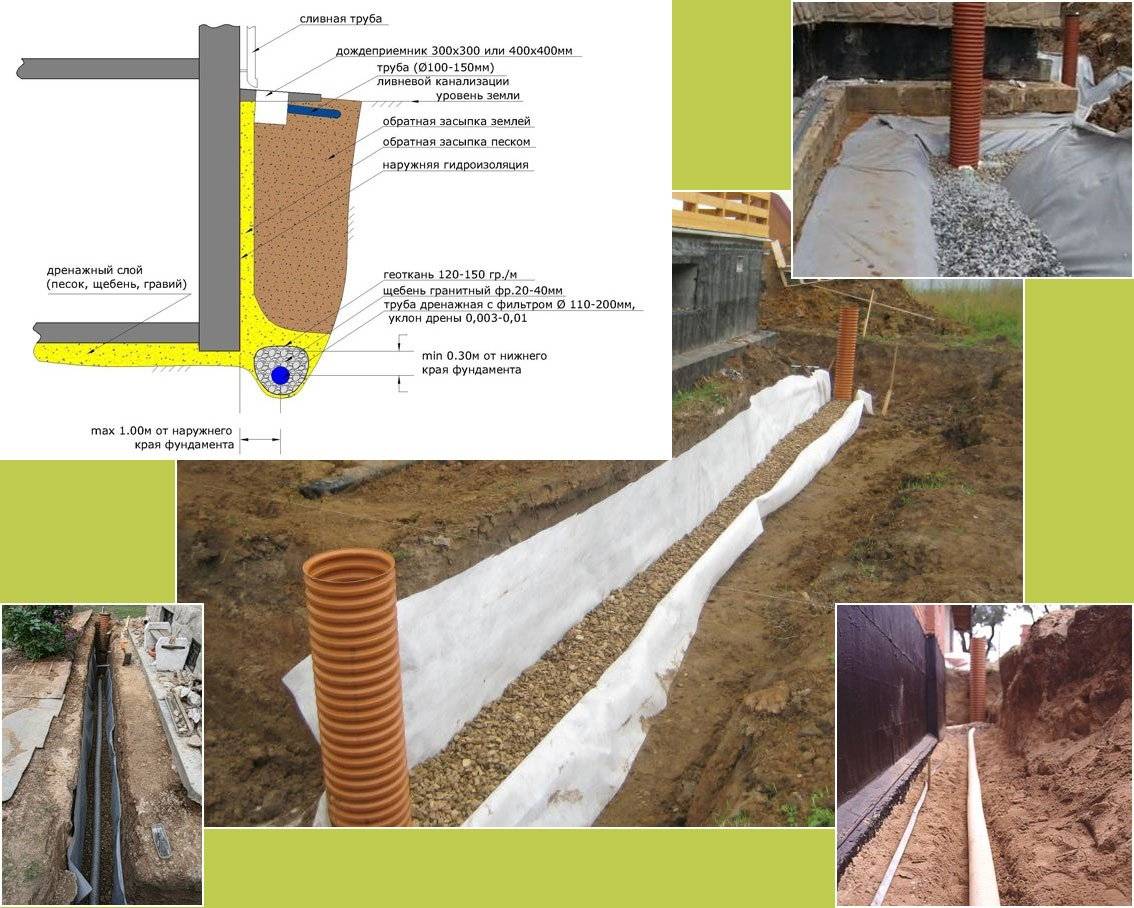

Пристенный дренаж фундамента по СНиП

Согласно строительным нормам, при установке пристенного дренажа должны соблюдаться правила:

• трубы кладут с уклоном 2 см на метр в направлении коллектора или колодца;
• смотровые колодцы размещают с шагом не больше 40 метров по прямой и не больше 20 при повороте за угол;
• дренажные трубы нужно погружать глубже промерзания грунта;
• ширина канавы от 25 см до полуметра;
• при кольцевом дренаже систему отдаляют от стен дома на расстояние полтора-три метра;
• расстояние от трубы до подземных электрических коммуникаций должно быть не меньше 15 см (для трубы сечением 5 см).

В проекте также указывается детализация:

• сечение труб;
• материал и тип фильтров;
• тип и особенности грунта;
• расчетная пропускная способность дренажной системы.

Для устройства дренажа возле фундамента можно использовать трубы ПВХ, полипропиленовые, из полиэтилена низкого давления. В противоположных стенках трубы должно быть две перфорированные зоны. Суммарная площадь перфорации – около процента от всей поверхности водовода. Сплошные стенки трубы должны смотреть вверх и вниз, перфорированные – в стороны.

Фильтры изготавливаются из кокосового волокна или геотекстиля. Их назначение – защищать перфорированные зоны от попадания частиц грунта. Трубы-водоводы могут быть уже оснащены фильтрами или продаваться без них. Если фильтры не предусмотрены, трубы перед укладкой в канаву оборачивают несколькими слоями геотекстиля. Фиксируют полотно капроновым шнуром, пластиковой лентой или другим полимерным материалом. Участки труб соединяются полимерными муфтами и фитингами.

Иногда в пристенном дренаже используются полимерные профилированные мембраны – так называется пленка из полиэтилена, на которой по технологии горячей опрессовки выполнены выступы высотой 8-20 мм. Двухслойная мембрана включает в себя геотекстильный слой, трехслойная еще и гладкую пленку из полиэтилена. Мембрану устанавливают на поверхность основания после гидроизоляции, геотекстильной стороной к грунту. Таким образом усиливается гидроизоляция и повышается эффективность дренажа.

В местах укладки труб рекомендуется предварительно уложить теплоизоляционный материал – это сделает более эффективной теплоизоляцию основания, защитит сами трубы от замерзания и, соответственно, от разрывов. Укладывать трубы следует поверх подушки из песка, щебня, гравия. Сверху тоже должно быть 3-5 см такой смеси: она будет выполнять функцию фильтрующего слоя, направлять влагу с поверхности к дренажным трубам.

На последнем этапе выполняют отмостку из бетона, шириной около полуметра. Край отмостки должен располагаться дальше от стены, чем проекция карниза.

Кроме СНиП установка дренажной системы регламентируется 1839-80 ГОСТ.

Особенности устройства дренажной системы дома

Обычно для отведения жидкости с участка применяют пластиковые трубы, фитинги и другие соединительные элементы, чтобы обустроить вывод стоков в дренажный колодец. Преимущество продукции из пластика заключается в ее антикоррозийных свойствах, благодаря чему она имеет длительные сроки эксплуатации.

При выборе труб учитывают их диаметр, который зависит от:

• количества осадков, которые выпадают в данной местности;
• рельефа земельного участка.

Как правило, в продаже имеются трубы диаметром 75-100 миллиметров. Кроме них потребуются: песок, гравий или щебень, а также нетканый материал – геотекстиль.

РЕВИЗИОННЫЕ КОЛОДЦЫ И ИХ МОНТАЖ

Смотровые колодцы необходимы для осуществления ревизии состояния дренажной системы и своевременного проведения очистки ее элементов.

Ревизионные колодцы устанавливаются на каждом повороте и через каждые 40 м на прямых участках.

Вода из дренажной системы направляется в водосточную канализацию, в водоемы или водостоки. Если же организовать самотечный выпуск воды не удается, то рекомендуется установка насосной станции.

Команда специалистов компании «Стандартпарк» сможет помочь в проектировании дренажной системы для Вашего объекта, подготовить гидравлический расчет пропускной способности и, соответственно, подобрать гидроизоляцию фундамента, дренажные трубы нужного диаметра и все необходимые соединительные элементы. Также Вы можете доукомплектовать дренажную систему поверхностным водоотводом, обратившись в офисы компании «Стандартпарк».

Листовка по защите Возврат к списку

Назначение и необходимость дренажа

В современном строительстве дренаж эффективно выполняет функции защиты цоколя и подвального помещения от подтопления. Для начала необходимо выяснить причины появления воды возле фундамента здания. Это могут быть расположенные рядом подземные водные горизонты или поступающие с поверхности земли атмосферные осадки. В любом случае предусматривают двойную защиту – дренаж с гидроизоляцией всего фундаментного основания.Это интересно: технологии гидроизоляции цоколя дома своими руками. Дренаж нужен в месте высоких вод При нарушенной отмостке здания или постоянных утечках воды в системе водоотведения почва напитывается водой и негативно влияет на фундамент и цоколь. В этом случае также выполняется дренаж. Еще одной причиной устройства системы могут быть рядом расположенные подземные сооружения, например погреба и бассейн.

Особенности дренажных колодцев

Смотровой колодец

Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна. Это дает возможность периодически очищать колодец от скопившихся на его дне отложений и позволяет колодцу заполняться стоками. Из коллекторной емкости вода может откачиваться насосом или уходить самотеком в отведенные места.

Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.

В наше время стали очень популярны дренажные колодцы из пластика. Их виды и последовательность монтажа описаны в отдельной статье.

Информация о том, как сделать дренаж участка своими руками, также есть на нашем сайте.

Про особенности металлических водостоков и их монтаж читайте на этой странице.

Этапы строительства системы дренажа

Работы ведутся по следующему алгоритму:

Полезные советы домашним мастерам

• Для сооружения системы дренажа не обязательно приобретать специальные трубы. Если после сооружения наружного трубопровода канализации остались трубы из ПВХ, то можно использовать их. Для этого придется их предварительно подготовить, просверлив в них отверстия диаметром 5 мм. Располагать отверстия стоит в шахматном порядке, шаг между отверстиями в ряду – 10 см.
• Дренажные системы склонны к заиливанию, поэтому нужно предпринимать меры защиты от этого явления. В частности, повороты трубопровода следует делать максимально плавными. Они выполняются при использовании двух отводов с углом 45 градусов.
• Уклон труб зависит от их диаметра. Чем больше диаметр труб, тем с меньшим уклоном их можно укладывать.
• Чтобы было удобно контролировать уклоны, можно применять не только гидроуровни, но и натянутые под необходимым углом нити.
• Самой нижней точкой системы дренажа является накопительный колодец. Вода из колодца может использоваться для огородных или хозяйственных нужд. А ее излишки должны откачиваться насосом и сбрасываться в водоемы или в овраги, расположенные за пределами участков.
• Одновременно с дренажной системой часто строят ливневую канализацию. Трубы ливневки располагают выше дренажных, а направлять собранную воду трубопровод ливневой канализации может в тот же колодец, что и дренажная система. Устройство ливневки имеет важное значение, так как при ее нормальной работе происходит снижение нагрузки на фильтрующие слои системы дренажа.

Итак, пристенный дренаж фундамента – это система трубопроводов для сбора и отведения наружных и грунтовых вод. Цель сооружения дренажа – защита фундамента от вредного воздействия воды. При отсутствии дренажных систем или при их плохой работе, происходит подмывание блоков фундамента, а при высоком уровне расположения грунтовых вод, может произойти затопление подвала. Поэтому планировать строительство дренажной системы следует одновременно с планированием постройки дома.

Как сделать правильно: схема расчета

Перед началом работ надо создать подробный план, например, рассчитать, какую нужно делать глубину, сколько устанавливать колодцев, каково место их расположения, расстояние в метрах от поворотов, на сколько ниже подошвы фундамента укладывать дренаж.

Следует рассчитать следующие параметры:

• глубину;
• заложения;
• уклон;
• количество необходимых колодцев и место их расположения.

Если в расчетах будет ошибка, то это может привести к обратному результату или просто система не будет нормально работать.

Если речь идет о поверхностном дренаже, то его уклон не должен превышать 2 см на 1 метр длины в глинистых почвах и 3 см на метр в песчаных. Располагаться желоба должны в местах с твердой поверхностью рядом с водосточными трубами.

Специалисты не рекомендуют такой тип совмещать с глубинным водоотведением, поскольку система в случае аварийной ситуации может не справиться.

Для расчета подземного дренажа необходимо учесть следующие величины:

1. На какой глубине происходит промерзание почвы. Укладывать дренаж следует ниже точки промерзания. Если в трубе вода замерзнет, то она просто разорвет трубу. Данный параметр по региону можно посмотреть в специальной таблице с учетом типа грунта. Также эти данные определяют в графе СНиП «Строительная климатология».
2. Глубина подошвы фундамента. Дренаж размещен ниже на 30-50 см, чем подошва фундамента.

Дренажные колодцы по правилам необходимо располагать на поворотах, не далее 20 метров от них. Все расчетные параметры следует внести в проектную документацию.

Прокладывать дренаж для фундамента лучше с помощью специалистов, потому что делать это собственными руками – затратно и хлопотно. Поэтому при строительстве частного дома для дренажа фундамента лучше всего воспользоваться советами опытной строительной компании, где мастера смогут правильно рассчитать все необходимые параметры для проекта дренажной системы.

Одна ошибка может в момент больших осадков или активного таяния снегов привести к проблемам с фундаментом и последующему разрушению основы дома.

Пристенный дренаж фундамента СНИП

• 4169
• гидроизоляция фундамента дренаж дренаж фундамента

Самое вредное для фундамента явление – грунтовые и талые воды.

Из-за них в сезон снеготаяния возникают подтопления, отсыревают стенки основания, покрываются плесенью.

По капиллярам вода сквозь бетонную толщу поднимается к другим конструкциям дома, разрушает и их тоже.

Чтобы защитить постройку от этих факторов, необходимо устройство дренажной системы водоотвода от фундамента зданий.

Пристенный дренаж как наиболее эффективный способ защиты фундамента от грунтовых вод

Обустройство жизни в частном городском доме или в загородном коттедже не останавливается на возведении жилого здания.

Фундаменту дома требуется дополнительная защита, так как со временем становится ощутимым разрушительное воздействие грунтовых вод.

Одной из эффективных превентивных мер считается устройство системы водоотведения – сложной конструкции, основной задачей которой является сбор и перемещение жидкости, находящейся в грунте.

Попытаемся выяснить, кто может обойтись без водоотведения и можно ли сделать дренаж вокруг фундамента своими руками.

Когда необходим дренаж ↑

Жилому зданию, как и большинству строений с основанием, находящимся под землей, угрожает подмыв так называемой верховодкой. Количество жидкости в грунте увеличивается в период таяния снега и уменьшается в теплый сезон с наступлением засухи.

Верховодка наиболее опасна для неглубоко заложенных сооружений, например сделанных из утепленной шведской плиты. Вода вымывает почву из-под бетонных плит, чем вызывает смещение основания с последующей деформацией.

Схема устройства дренажа

Особенно нуждаются в защите постройки, находящиеся в подтопляемой зоне и испытывающие на себе сезонные движения грунтовых вод, уровень которых зависит от количества осадков и объема растаявшего снега.

Зачастую почва насыщается влагой в районе нижней части строения (подошвы), и разрушение происходит исключительно по причине высокой влажности и воздействия агрессивных веществ, растворенных в воде (солей, кислот).

Итак, гидрозащитные мероприятия понадобятся, если присутствуют следующие факторы:

• высокий уровень подземных водоносных слоев;
• большое количество осадков, регулярно выпадающих в регионе;
• наличие близко расположенных водоемов (рек, озер, прудов), которые в период половодья разливаются;
• особенности состава почвы – преобладание в почвенных слоях глины и суглинка, которые создают барьер естественному движению жидкости.

Если здание построено на склоне холма, риск сезонного размыва бетонного сооружения увеличивается. Чтобы защитить постройки, рекомендуют в верхней части возвышенности вырыть дополнительную водоотводную канаву.

Отличие пристенного и траншейного дренажа

Что произойдет, если проигнорировать советы специалистов и сэкономить на устройстве дренажа вокруг фундаментной плиты? Здание начнет разрушаться с основания, в цокольных помещениях (подвалах, подсобках, гаражах) появятся очаги плесени и грибка, не поддающиеся выведению, возникнет риск частичного затопления подземной зоны. Разрушение продолжится и в холодный период. При отрицательной температуре влага, попавшая в поры бетона, замерзнет и спровоцирует появление трещин.

Устройство дренажа для фундаментов разных типов

Дренаж плитного фундамента выполняется таким образом.

После проведения земляных работ

• Присыпают конструкцию гравием, после чего тщательно трамбуют.
• Укладывают трубу, постепенно засыпая ее для надежной фиксации.
• После того, как труба полностью покроется засыпкой, насыпают сверху десятисантиметровый слой песка, который тщательно поливают водой и утрамбовывают.
• Далее следует уложить еще слой геотекстиля, а сверху – слой гравия.
• Не засыпанные участки геотекстиля выводят наверх, укладывают, сверху накрывают двумя слоями утеплителя.
• Монтируют опалубку, которую покрывают пленкой.
• Устанавливают арматуру и заливают всю конструкцию бетоном.

В этом случае также можно покрыть всю конструкцию плиткой, которая должна располагаться на уровне цоколя.

По типу размещения и конструкции

Различают всего три вида дренажа, которые отличаются между собой способом обустройства, местом расположения и конструкцией. Выбор того или иного способа дренирования связан с залеганием подземных вод, наличием технических этажей и подполий, ландшафтными особенностями. Знание этих факторов подскажет, как правильно сделать дренаж вокруг дома.

Дренаж для частного дома бывает следующих видов:

1. Кольцевой.
2. Пластовый.
3. Пристенный вокруг дома.

Кольцевой

Кольцевой дренаж фундамента подходит для монтажа вокруг тех помещений, где нет подполий или технических этажей. Располагают его не ближе 5 метров от здания, чтобы исключить просадку почвы.  Дренаж совместим с ливневой водоотводной системой, используя один и тот же коллекторный колодец для вывода вод.

Дренажная система своими руками представлена канавами замкнутого вида с расположенными в них дренами. Вода стекает по трубам, которые расположены под наклоном до 2 ⁰ C. По углам и на прямых участках расположены ревизионные колодцы. Для защиты от инфильтрации вод между домом и дренами прокладывают глиняный замок.

Как сделать дренаж вокруг дома своими руками по кольцевой системе?

1. Выкапывают траншеи вокруг дома на расстоянии 5 – 8 метров от здания. Глубина канавы должна быть такой, чтобы дренаж был глубже уровня фундамента на 50 метров.
2. Дно канавы засыпают песком и формируют правильное направление движения воды.
3. Выкладывают полотно геотекстиля.
4. Засыпается псефитовая порода — гравий, щебень.
5. Поверх породы выкладываются перфорированные трубы Ø 0,1 м с высверленными отверстиями.
6. На поворотах труб устанавливаются колодцы со съемными крышками и соединяются с трубами.
7. Повторяются пункт 3 и 4 в обратном порядке.
8.  Сверху конструкция засыпается песком и дерном.

Пластовый

Пластовый дренаж под фундамент не является отдельным видом дренирования, его можно устанавливать, только совмещая с другими видами системы.

Для чего нужен дренаж, к которому необходимо обустраивать дополнительную конструкцию по сбору влаги? Пластовый дренаж обеспечивает защиту фундамента не только от грунтовых вод, но от капиллярной влаги. Он эффективно защищает фундамент, расположенный в грунте слабопроницаемого типа.

Пластовый дренаж фундамента дома своими руками выполняется по следующей технологии:

1. Выкапывается выемка для установки опорных конструкций, дополнительно углубив ее на 20 см.
2. Дно котлована засыпается толстым слоем породы до 20 см и определяется угол, под которым будет сливаться вода.
3. По всей границе котлована поверх щебенки укладываются пластиковые трубы с ребрами жесткости, их концы отводят к приемному колодцу.
4. На трубы насыпают каменистую породу слоем до 100 мм.

В случае с пластовым дренажом эффективно использование в качестве водоприемного колодца его фильтрационной разновидности высотой 2 метра. Между уровнем грунтовых вод и колодцем должно быть расстояние не менее 1 метра. Яма под колодец выкапывается таким образом, чтобы после установки коллектора оставалось пространство не мене 20 см. Пространство между стенами ямы и колодцем засыпается щебнем.

Пристенный

В выкопанные канавы укладываются дрены, а в месте их поворота устанавливаются резервуары по сбору воды. Затем на расстоянии полуметров от фундамента выкладывают слой глины, который обладает влагонепроницаемыми свойствами и предохраняет основание дома от влаги. Пристенный дренаж фундамента выполняют по следующей технологии:

1. Стены обмазывают битумом по периметру в два слоя, первый слой армируют сеткой для малярных работ.
2. Канаву выкапывают так, чтобы она находилась на полметра ниже опоры. По углам фундамента предусматривают расположение коллекторов.
3. В канаву насыпают песок толщиной до 20 см, слоем песка придают угол наклона по направлению движения воды к месту ее сбора.
4. Укладывается слой геоткани.
5. Поверх полотна засыпают щебенку.
6. Укладываются дрены отверстиями вниз.
7. В необходимых местах устанавливают колодцы, так чтобы они выступали над поверхностью земли.
8. Совмещают трубы с коллектором.
9. Поверх дрен высыпают псефит.
10. Выкладывают еще один слой синтетического полотна.
11. Получившийся пристенный дренаж фундамента засыпают грунтом.

Пластовый дренаж для фундамента

Строительство жилых домов и административных зданий ведется на участках с разными геологическими условиями.

При высоко расположенных грунтовых водах и переизбытке влаги в почве фундамент подвергается негативным воздействиям и со временем разрушается.

Чтобы сохранить прочность основания и предотвратить его деформацию, используют дренаж. Вид и схема системы для отвода излишней влаги зависят от конструктивных особенностей здания и характеристик почвы.

Пристенный дренаж ленточного фундамента прокладывают по контуру сооружения с наружной стороны. Его применяют на суглинистых и глинистых грунтах для защиты подполья и подвальных помещений.

При отсутствии цокольного этажа или подвала целесообразно использовать кольцевой дренаж.

Он располагается на расстоянии 1,5-3 м от здания и служит не только для отвода влаги от основания, но и помогает уменьшить общее количество воды в почве.

Если кольцевая или пристенная система малоэффективна, то сооружают пластовый дренаж.

С его помощью можно избавить от сырости подвальные и цокольные этажи зданий, расположенных на участках с тяжелым или глинистым грунтом и низкой естественной фильтрацией воды.

Предпосылки использования

Схема устройства пластового дренажа

Обычно пластовый дренаж устраивают под фундаментной плитой при наличии следующих условий:

• водоносные пласты имеют слоистое строение;
• возможность впитывания влаги во время дождя или после его окончания;
• заглубление подвального помещения выполнено ниже расположения водоупорных слоев;
• присутствуют напорные подземные воды;
• наличие линзы грунтовых вод под капитальным сооружением.

Такая система отвода воды из грунта необходима и для зданий, к которым предъявляются особые требования по содержанию и где недопустима влажность в подвалах.

Если на участке присутствуют бьющие ключи или источники, то пластовый дренаж комбинируют с кольцевым.

Виды и нюансы устройства

Щебень — один из лучших материалов для дренажа

Пластовый дренаж выполняется в виде фильтрующего слоя, который располагают в основании здания или под плитой фундамента.

Для его устройства используют такие материалы, как, например:

• песок;
• щебень или гравий;
• геотекстильную мембрану;
• геокомпозит, представляющий комбинацию из геофильтра и особых полотен, способных пропускать влагу.

Геофильтры используют в качестве защиты системы отвода воды от заиливания и вымывания грунта.

Двухслойный пластовый дренаж геотекстилем

В зависимости от конструкции различают следующие виды пластового дренажа:

• однослойный, состоящий из песка или щебня;
• двухслойный,представляющий комбинацию слоя щебня с песком или геотекстильной мембраной.

Первый вариант востребован при небольшом поступлении грунтовых вод.

Для участков с грунтом, насыщенным подземной влагой, целесообразно использовать двухслойные дренажные конструкции.

В этом случае толщина песчаной подушки должна быть не менее 10 см, а щебеночного слоя — 15 см.

Процесс монтажа

Устройство пластового дренажа, который будет располагаться под плитой фундамента, осуществляется поэтапно и включает 3 этапа.

Формирование песчаной подушки

По дну котлована распределают песок ровным слоем, толщина которого должна быть не менее 30 см.

Если дренажная система располагается под линиями прокладки инженерных сетей, то эта величина может быть уменьшена до 15 см.

Отсыпка песком выполняется таким образом, чтобы его слой выходил за контуры здания на 30-70 см. На видео Вы увидите, как правильно сформировать песчаную подушку.

Сооружение призм

В толще дренажного слоя из песка делают поперечные призмы высотой 20 см и более, используя для их сооружения гравий или щебень. Их сооружают с шагом 6-12 м, располагая параллельно друг другу.

Укладка защиты от засорения

Чтобы сохранить дренирующие свойства слоев системы отвода влаги после заливки плитного фундамента, поверхность песчано-гравийной подушки накрывают пергалитом или другими аналогичными материалами.

Если требуется более эффективный способ отвода влаги, то отсыпку выполняют в два слоя: снизу располагают песок, а сверху по нему распределают гравий или щебень.

При комбинировании пластовой системы отвода влаги с линейным дренажем ленточного фундамента, трубы последнего следует закладывать на 30-70 см ниже дренирующей подушки.

Основные ошибки при изготовлении дренажа

Чтобы правильно сделать дренаж фундамента, необходимо знать основные ошибки допускаемые при его устройстве .

Самая частая ошибка при строительстве дренажной системы, это совмещение её с водостоками, идущими с крыши постройки. Делать этого нельзя по той простой причине, что в осенний период, при большом количестве осадков, дренажная система может не справится с отводом большого количества воды и начать работать в обратном режиме.

Это непременно отразится на влажности почвы и получится, что все работы по водоотведению и осушению участка окажутся напрасными.

Третье, это применение дренажных труб без дополнительной фильтрующей обмотки, что тоже сказывается на сроках засорения системы.

Самостоятельное изготовление дренажной системы выгодно только в случае с глубинным кольцевым дренажом, изготавливаемым по наружному периметру уже готового фундамента, т. к. работы по его проведению не требуют применения специального оборудования. В случае с пластовым дренажом все работы гораздо сложнее и требуют от мастера определенных навыков, а также наличия специальных инструментов, таких как нивелир и вибромашина.

Материалы для обустройства дренажа фундамента

Чтобы дренажная система была эффективной и функционировала длительное время без сбоев, необходимо использовать качественные материалы. Обустройство дренажа для фундамента дома должно соответствовать строительным нормам, которые позволяют использовать трубы из следующих материалов: ♦ керамика; ♦ пластик; ♦ асбоцемент. Оптимальными технико-экономическими характеристиками обладают пластиковые трубы, которые применяются 98% случаев. Они превосходят стройматериалы из керамики и асбоцемента по целому перечню показателей, среди которых можно выделить: ⊕ Низкую стоимость. ⊕ Широкий ассортимент на строительном рынке. ⊕ Простоту укладки монтажа. ⊕ Надежность и долговечность. Помимо труб для монтажа водоотвода понадобятся всевозможные фитинги, тройники и муфты — эти соединительные элементы позволяют объединить дрены в единую систему. Качественно выполненный дренаж позволяет защитить здание от проникновения влаги вне зависимости от ее происхождения, будь-то грунтовые, талые воды или атмосферные осадки. Поэтому рекомендуем обратиться к специалистам компании «Промсток», которые помогут обустроить на вашем загородном участке дренаж фундамента «под ключ», начиная с геодезических работ и заканчивая готовой к эксплуатации системой отвода грунтовых вод.

Защита фундамента: пристенный дренаж и гидроизоляция | ГК Омега

Вопрос касательно того возможно ли продлить срок эксплуатации дома был и остается актуальным. Существует несколько вариантов это осуществить. Один из самых проверенных – защитить дом от влаги, ведь именно ее негативное влияние зачастую приводит к разрушительным последствиям. Но как это сделать?

Оптимальный вариант – обустройство дренажной системы совместно с качественной гидроизоляцией. Давайте остановимся на этих пунктах подробнее.

Какие функции выполняет пристенный дренаж?

Пристенный дренаж – это своего рода «защитник» фундамента, который отводит от него грунтовые воды и влагу. Если не обустраивать дренажную систему – дом может прослужить примерно 50 лет. При этом здание не защищено от влаги, сырости и плесени, а также существует большая вероятность подтопления подвала. В морозы, проникшая в поры бетона и микротрещины вода расширяется из-за замерзания, что приведет к разрушению фундамента. Для защиты фундамента и отвода влаги и используют пристенный дренаж, который состоит из системы дрен (труб), смотровых колодцев и комплексов для сброса воды. Также рекомендуется обустройство ливневой системы на тот случай, если пристенный дренаж не справится со своей работой во время дождей.

Советы по обустройству пристенного дренажа

Лучше всего проводить работы по устройству дренажной системы на этапе закладывания фундамента. Перед началом проектных работ необходимо изучить рельеф участка, глубину залегания грунтовых вод и тип грунта. Дрены (трубы) необходимо заложить на 300-500 м ниже фундамента. Перед рытьем траншеи необходимо отсчитать расстояние, чтобы дрены располагались на расстоянии 1-2 м от фундамента. Для того, чтобы избежать залив дренажной системы водой необходимо ее обустроить с наклоном в 2-3 см/м к сборному колодцу.

Если рельеф участка не позволяет отводить воды по дренажной системе самотеком – нужно подсоединить их к откачивающему колодцу с насосом.

Может ли дренаж заменить гидроизоляцию?

Казалось бы, описанных выше мер должно хватить чтобы обезопасить фундамент, но этого недостаточно. Не стоит думать, что пристенный дренаж и гидроизоляция фундамента – взаимозаменяемые вещи. Они дополняют друг друга. Именно комплекс работ по обустройству дренажной системы с проведением качественной гидроизоляции защитит здание от влаги и ее негативных последствий.

Гидроизоляцию, как и пристенный дренаж, лучше проводить именно на этапе строительства, в данном случае – на этапе застройки фундамента. Качественную гидроизоляцию обеспечат инновационные материалы системы «Пенетрон». Содержащиеся в составе этих средств специальные кристаллы расширяются при взаимодействии с водой. Блокируя, таким образом, проникновения влаги внутрь бетона.

Чем именно проводить гидроизоляцию фундамента?

Для надежной и долговечной гидроизоляции фундамента подходят такие материалы системы «Пенетрон»: добавка в бетон «Пенетрон Адмикс» и эластичный жгут «Пенебар».

При добавлении в бетон добавки «Пенетрон Адмикс» его устойчивость к морозу и влаге повышается в несколько раз. Одно из самых важных свойств этой добавки – это способность исцеления трещин. «Пенетрон Адмикс» способен ликвидировать трещины шириной до 4 мм.

Добавку используют с расчетом 1% смеси от массы цемента. Готовую смесь необходимо использовать в течении 5 минут.

Для гидроизоляции швов бетонирования рекомендуется использовать эластичный жгут «Пенебар» который расширяется при контакте с водой. Жгут укладывается перед установкой опалубки.

Дренаж фундамента дома и его устройство

В нашей стране встречается самая разнообразная почва, грунты могут быть глинистые и суглинистые, бывают песчаные. Одни грунты могут задерживать воду, другие свободно ее пропускают, и особенно сложным грунтом в этом отношении считается глинистый грунт. При строительстве дома и возведении фундамента на глинистом грунте возникают дополнительные сложности.

Когда нужен дренаж под фундамент?

Если в грунте присутствует лишняя влага, то она будет разрушительно действовать на фундамент здания. Причем, не только весной и осенью, но и в любое другое время года. Чтобы снизить отрицательное воздействие грунтовых вод на фундамент, проводят работы по сооружению их отвода, то есть делают дренаж фундамента дома, основная функция которого – снизить уровень грунтовых вод и вывести лишнюю влагу за пределы участка.

Обустройство дренажной системы необходимо даже в том случае, когда грунтовые воды поднимаются лишь периодически, например, во время весенних поводков или после ливней. Не говоря уже о тех случаях, когда их уровень высок постоянно. Но для того, чтобы определить, какой именно нужен дренаж фундамента дома на данном строительном участке, требуется опыт и хорошее знание местности. Недостаточное дренирование фундамента повлечет неустойчивость здания, а слишком большой «запас прочности» предполагает дополнительные расходы на строительство. В этом случае лучше доверьте фундаментные работы специалистам.

Устройство дренажа фундамента

В настоящий момент при сооружении дренажной системы фундамента широко применяются трубы ПВХ, различные нетканые рулонные материалы, щебень или траншеи, наполненные щебнем для строительства, песком и керамзитом. Такой дренаж очень хорошо помогает снизить уровень грунтовых вод под фундаментом участка.

Дренажная система – это траншеи, где на подушку из песка, щебня или гравия под определенным углом укладываются трубы. Диаметр дренажных труб составляет 10-15 см. После того, как дренажные трубы уложены, траншея на 20-30 см засыпается дренажным материалом, например, щебнем. Сверху можно использовать грунт с участка. В особо сложных случаях может быть использован насос.

Самым простым способом сооружения дренажа под фундаментом являются обычные канавы по всему периметру. Но иногда этого недостаточно. В этом случае делают пластовый глубинный дренаж. Он способен отводить грунтовые воды с глубины от 1 метра до 8 метров. Такой дренаж закладывается на глубину от 0,5 метра еще на этапе закладки фундамента и способен защитить основание здания от отрицательного воздействия грунтовых вод очень надежно.

Статьи по теме:

Устройство дренажа фундамента, дренаж вокруг дома

Дренаж фундамента — это комплекс мероприятий, направленных на отведение воды от здания, будь то цокольный этаж или ленточный фундамент. Везде, за исключением районов, где грунт «песок» и уровень грунтовых вод низкий, необходимо устройство дренажной системы.

Вода, верховодка, паводок, или грунтовка будет подтапливать фундамент и неважно какую гидроизоляцию вы сделаете, вода всегда «дырочку» найдёт. При этом заметьте, при устройстве дренажа фундамента, гидроизоляция, так или иначе, необходима, т.к. влажность может присутствовать, как следствие это сырой подвал, грибок и т.д.

Помимо подтапливания вода влияет на фундамент и другим образом. Как правило, в Подмосковье грунт «глина» или «суглинок», а эти грунты являются «пучинистыми». Если одновременно происходит насыщение такого грунта водой и заморозки, то грунт начинает расширятся. При этом сила воздействия его на фундамент, отмостку и прочие сооружения, колоссальна и может составлять до нескольких тонн на метр квадратный! Возможно появление трещин на стенах, разрушение отмостки и дорожек. Пристенный дренаж успешно борется с воздействием воды на стенки фундамента, моментально отводя воду и влагу.

Если в вашем доме и на участке наблюдаются какие-либо из этих признаков, необходимо срочно действовать и Вам определённо нужен дренаж дома!

Чем дольше оказывается влияние пучинистости грунта на фундамент и прочие сооружения, тем сложнее и дороже будет устранить последствия! И прежде чем устранять последствия, необходимо бороться с первопричиной. А именно, убирать пучинистость влагонасыщенного грунта, в местах где оказывается негативное влияние. Наиболее рациональный и работающий способ — это устройство дренажных водоотводящих систем. В нашей статье мы рассказываем про дренаж вокруг фундамента дома, именно эта система способна защитить фундамент и дом от воздействий воды и пучинистости грунтов.

Наша компания предлагает устройство дренажных систем «под ключ». Стоимость устройства дренажа вокруг дома рассчитывается всегда индивидуально и цена может быть разной. На конечную стоимость влияет множество факторов, начиная от глубины фундамента и заканчивая конфигурацией вашего дома (количество углов, наличие эркеров, вход в подвал).

Для устройства систем дренажа вокруг дома, мы рекомендуем использовать следующее оборудование:

Классическая схема устройства дренажа и ливнёвки вокруг дома

В данной статье мы рассмотрим схему устройства дренажа и ливнёвки вокруг фундамента дома.

(Внимание! Данная статья написана исключительно в информационных целях, и носит ознакомительный характер. Ни при каких обстоятельствах не является инструкцией по применению. Пожалуйста, для устройства дренажных систем, обращайтесь к профессионалам. И мы Вам обязательно поможем!)

Схема №1 (дренаж дома и ливнёвка) (расположение дренажных и ливневых труб, дренажных колодцев и дождеприёмников, а также устройство коллекторного колодца)

Дрены или попросту дренажные трубы (позиция 3 в схеме №1) укладываются, с уклоном 5-7 мм на 1 м или 5-7 градусов, кому как нравится. И, опоясывают здание по периметру, от верхней точки (самое высокое место) к нижней, где устанавливается коллекторный колодец (позиция 8 в схеме №1), самотёчный или с дренажным насосом (точка сброса).

Многие «специалисты» говорят о применение гибкой дренажной трубы. Мы же, на дренаже вокруг дома, рекомендуем использовать двухслойную перфорированную дренажную трубу, с кольцевой жёсткостью SN 8.

Почему в дренажной системе вокруг дома не стоит использовать гибкую трубу? Здесь есть несколько моментов.

Первое, гибкая труба для дренажа участка не предназначена для укладки на глубину более 1,5 м. Да и попробуйте встать на неё. Как впечатление? Не очень…, а ведь, как уже мы говорили, грунты оказывают давление в несколько тонн на один квадратный метр, и такую трубу просто раздавит. Конечно можно уложить на песок и обсыпать песком и тщательно всё утрамбовать, создавая некий защитный панцирь. Но при этом фильтрующие способности песка существенно снизятся, а изначально инфильтрация у песка и так значительно ниже чем у щебня.

Второе, данную трубу невозможно уложить ровно, а в дренаже вокруг здания это крайне важно. Будут образовываться изгибы и провалы, пусть и небольшие, но будут. В этих местах будет скапливаться ил. И дренажная труба начнёт зарастать и со временем заилится, а если есть фильтр из геотекстиля, то заилится и он. Кстати на дренаже участка гибкая дренажная труба работает отлично, но там совсем другие задачи и об этом мы расскажем в разделе «дренаж участка».

Третье, есть труба двухслойная и при этом гибкая, некоторые производители, дабы угодить потребителю, выпускают такую. Но это профанация в чистом виде. Такая труба подвержена всё тем же бедам что и однослойная труба, за исключением класса жёсткости и то он не выше SN 4. Изначально двухслойные гибкие трубы выпускали и выпускают как кабель каналы для прокладки электрокабелей под землёй. Но предприимчивые предприниматели решили перфорировать такой кабель канал и продавать уже как двухслойную дренажную трубу.

Вот так выглядит дренажная труба при не правильном применении в дренаже фундамента. Дренаж ломается и заиливается…

Дренаж вокруг дома необходимо комплектовать ревизионными колодцами (позиция 4 в схеме №1)

При устройстве дренажной системы вокруг дома, идеальным решением будет поставить ревизионный колодец на каждом повороте, но не всегда есть такая возможность. Однако, если вы решили ставить колодцы реже, то стоит помнить, что:

а) ревизии должны быть не реже чем на каждом втором повороте;

б) если общая длина между соседними дренажными колодцами превышает 10 метров погонных, то необходимо ставить промежуточный ревизионный колодец.

Иными словами, на каждые 10 метров необходим дренажный колодец (в идеале). И при обслуживании дренажной системы, из каждого колодца вы сможете промыть и прочистить, в случае необходимости, трубу в обе стороны.

Ревизионный колодец должен иметь илосборник, т.е. в колодце, под лотком трубы должно быть минимум 20 см до дна.

Устройство дренажной траншеи вдоль здания

Дренажная траншея должна быть шириной 50 см, по основанию. В центре траншеи, на подготовленную подушку из гранитного щебня толщиной 10 см, укладывается дренажная труба.

По сторонам от дрены, а также над ней, траншея засыпается гранитным щебнем. Именно гранитным щебнем, т.к. он наименее подвержен влиянию воды. Мы рекомендуем поднимать щебень минимум на 30 см над дренажной трубой. Остаток можно засыпать песком. Но лучше будет всё-таки поднять дренажный слой щебнем до верха, как указанно на рисунке.

Коллекторный колодец в системе дренажа фундамента

Дренаж дома невозможен без коллекторного колодца.

Не стоит экономить и ставить коллекторный колодец вместо дренажного в нижней точке дренажной системы. Так как в ревизионных колодцах, собираются илистые частицы, а попадая в коллекторный колодец они могут повредить обратный клапан или дренажный насос.

Параллельно с устройством дренажа фундамента дома делают ливневнёвку вокруг дома, т.е. отвод воды от водосточных труб с крыши.

При неукоснительном применении правил, можно сделать кольцевой дренаж фундамента и своими руками, но мы рекомендуем обратиться за помощью к профессионалам, и мы с радостью Вам поможем!

Связаться с нами можно по телефону (495) 215-1779 или по телефонам указанным в «контактах».

Полезные ссылки:

Как правильно сделать дренаж фундамента вокруг дома своими руками.

Устройство системы дренажа участка.

Ливнёвка вокруг дома.

Дренаж фундамента частного дома под ключ в Москве и МО

Устройство дренажа фундамента

По конструктивному устройству все дренажные системы можно разбить на следующие типы.

Поверхностный

Во время весенних паводков или обильных ливневых дождей на поверхности участка скапливается вода, образуя большие лужи, проникая под отмостку и заливая подвалы.

Для ее отвода со всего участка и от отмостки делают водоотводную систему, прорывая под уклоном к дренажному колодцу ряд каналов глубиной 100 — 300 см. В них помещают лотки, изготовленные из бетона, пластика, которые накрывают решетками, для схода воды производят уклон дренируемых участков к каналам.

Засыпной

Принцип работы засыпного дренирования основан на свойстве воды течь по пути наименьшего сопротивления. Для его устройства прорывают каналы, уплотняют их дно (может использоваться глина) и помещают внутрь траншей геотекстильное полотно (Дрениз). Затем всю систему каналов засыпают материалами низкой плотности — щебнем, керамзитом.

В засыпном дренировании глубина каналов может быть довольно высокой (до 200 см), а на самом участке не требуются уклоны, так как вода проникает сквозь стенки траншей.

Закрытый

Это дренаж грунтовых вод фундамента, подразумевающий использование дрен — специальных труб из различных материалов, имеющих прорези (перфорацию) в своих стенках.

Для обустройства закрытой системы прорывают каналы значительной глубины (чем глубже, тем эффективнее дренирование) с уклоном к дренажному колодцу, покрывают их стенки геотекстильным полотном и укладывают под низ слой щебня толщиной примерно 20 см. На него помещают трубопровод из дрен, который присыпают щебенкой, наверх заворачивают геотекстильное полотно. Затем накрывают канал дерном с растительностью, делая устройство дренажа под фундамент незаметным для окружающих. В итоге поверхностные осадки и почвенные воды, просачиваясь сквозь стенки каналов и слой щебенки, попадают в отводной трубопровод и транспортируются за границы участка или в водосборный колодец.

Утепление, гидроизоляция и дренаж фундамента дома — stn-house.ru

  RestorationMasterFinder является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon. com. и восстановление воды, уборка пожаров и устранение повреждений водой, удаление плесени, а также услуги по чистке ковров и обивки.Автор нескольких блогов по реставрации и чистке.
 Дренаж влияет на фундамент и структурное состояние дома
 Редкий дом имеет идеальный дренаж. В большинстве случаев это то, с чем домовладельцы живут или просто смирились. Обычно, когда дом был впервые построен, в нем был надлежащий дренаж, так как это требование строительного отдела для «доработки» дома.
 Затем ландшафт меняется…
 После завершения строительства домовладельцы часто добавляют или меняют ландшафт.Они добавляют плантаторы, патио и изменяют уклон двора в разных местах, обычно не задумываясь, как это повлияет на дренаж.
 Изменение ландшафта или добавление дворовых стоков может легко решить большинство проблем с дренажем.
   Веселье!    Часто это забавный проект по созданию нового облика или изменению существующего ландшафта. Это позволяет этим творческим генам сиять, и, выполняя работу самостоятельно, вы получаете некоторое упражнение.

  Помните: проверьте стоки!
 Сливы часто забиваются, и их необходимо прочищать.

 Необходимо решить серьезные проблемы с дренажем

 Если во время дождя в дом попадает вода и вы видите лежащие вокруг мешки с песком, знайте, что дренаж необходимо улучшить. Как правило, стоимость улучшения дренажа в таких случаях не так уж высока, особенно если учесть стоимость дома.
  Помните  : слив на улицу, а не на территорию соседей.
 Стоячая вода
 Вырыть небольшой канал в почве или добавить дополнительный дворовый дренаж и привязать его к существующей системе в некоторых местах.Если в бетоне есть нижние участки, то установка небольшого канала в бетон может решить проблему. Кроме того, в бетоне небольшая шлифовальная машина может сделать канал для стока воды. Есть много вариантов, и разговор с ландшафтным дизайнером может предоставить несколько отличных решений за небольшую плату или бесплатно, особенно если вы можете выполнить работу самостоятельно.
 25% всех домов в Соединенных Штатах трескаются или повреждаются из-за обширных почв по данным Общества инженеров-строителей
 .
 Плохой или неадекватный дренаж может привести к небольшому смещению или перемещению фундамента дома, а поскольку бетон является очень хрупким материалом, он может треснуть при небольшом перемещении; тем самым нанося структурные повреждения.Мало того, что фундамент может треснуть, полы могут выйти из строя, канализационные трубы могут лопнуть, а крыши могут провиснуть.
 Другие последствия могут включать трещины в гипсокартоне, скрип полов, заедание дверей и окон,  (Подробнее о обширных почвах и структурных проблемах)
 преимуществ грядок из гравия вокруг вашего дома | ВГХ
 16 июля 2020 г.
 Гравий – очень важный материал для садовников, ландшафтных дизайнеров и строителей. Его можно использовать для создания эффективного водного барьера вокруг фундамента и быть привлекательным дополнением к вашему саду.
 Одним из главных преимуществ использования гравия вокруг дома является его универсальность. Он доступен в широком диапазоне цветов и размеров, что делает его эстетически привлекательным и способным выполнять множество задач. Гравий невероятно эффективен в садах и для небольших проектов, а также для более крупных проектов, таких как строительство домов.
 Когда вы работаете с ограниченным бюджетом, гравий часто является предпочтительным материалом, потому что он дешев, особенно если вы закупаете его на месте, а не импортируете из-за границы.
 Гравий
 также относительно прост в укладке и не требует особого ухода. Имея все это в виду, легко понять, что есть много преимуществ от гравийных подушек вокруг фундамента вашего дома.
 Гравийные грядки помогают предотвратить разрастание сорняков
 Наличие гравийных подушек вокруг фундамента вашего дома является одним из наиболее экономически эффективных методов предотвращения проникновения в здание разросшихся сорняков и кустарников и, возможно, земляных насыпей.
 Заключительный этап подготовки почвы включает в себя укладку мембраны от сорняков, чтобы препятствовать нежелательному росту. Остановка роста сорняков с помощью гравийной подушки рядом со стеной дома не только поможет в обслуживании, но и сохранит внешний вид здания в чистоте.
 Гравийные подушки обеспечивают естественный дренаж
 Гравий
 естественным образом обладает отличными дренажными свойствами, которые помогают остановить накопление нежелательной воды и предотвратить затопление растений во время сильных дождей.
 Вода стекает через гравий быстрее, чем через большинство типов почвы, поэтому лужи образуются не так быстро на покрытых гравием дорожках и бордюрах, чем на поверхности почвы.
 Хотя вода будет просачиваться через гравий, профиль подстилающего грунта в конечном итоге определяет общий дренаж почвы.
 Узнайте больше о различных типах почвы
 Для достижения наилучших результатов дренажа грунт должен иметь уклон в сторону от фундамента. Если вы строите на склоне и у вас есть гравийное ложе, у вас в основном будет естественная система орошения, которая отводит все грунтовые воды вниз и от здания.
  ПРИМЕЧАНИЕ:  Не укладывайте гравий рядом с фундаментом, если грунт не отклоняется от фундамента. Он будет эффективно действовать как плотина, препятствуя стоку воды и испарению с поверхности почвы.
 Гравийные подушки предотвращают накопление избыточной влаги
 Гравийные подушки не удерживают влагу, что делает их идеальными для предотвращения ряда различных проблем, которые могут повлиять на собственность, если фундамент станет слишком влажным.
 Термиты и другие вредители процветают во влажных условиях, обеспечиваемых органической мульчей, которая является очень популярной альтернативой грядкам из гравия.
 Хотя нет гарантии, что гравий не будет поддерживать влажность почвы под собой, он менее способен поглощать и удерживать влагу, чтобы обеспечить предпочтительные условия для развития колонии вредителей.
 Гравийные подушки помогают обогреть имущество
 Гравий эффективен не только в очень влажных условиях, но и при небольшом дожде или его отсутствии, что делает его идеальным местом для средиземноморских растений, таких как молочай и лаванда.
 Под воздействием солнечного света гравий нагревается, потому что это твердый материал.Это тепло излучается обратно после захода солнца, помогая обогреть помещение.
 Кроме того, этот радиационный процесс помогает избавиться от лишней влаги под недвижимостью путем ее испарения. Он также способен растопить лед и снег быстрее, чем мульча.
 Как добавить гравийный барьер вокруг дома
 Ниже приведено универсальное руководство по подготовке основания для возведения гравийного барьера вокруг дома:
 Очистите пространство от всей растительности, включая обычную траву, а также сорняки и растения
 Перекопайте землю один или два раза, чтобы улучшить состояние верхнего слоя почвы
 Хорошо разровняйте поверхность и удалите комки и неровности
 Выкопайте внешнюю границу (около 4 дюймов в ширину и 2 дюйма в глубину), чтобы отделить барьер от окружающей территории
 Уложите пленку для сорняков или растительную пленку на подготовленный участок
 Распределите гравий как можно более равномерно по мембране или футеровке — вам, вероятно, потребуется около 40 кг 20-миллиметрового гравия, чтобы покрыть один квадратный метр, используя измерения, полученные в шаге 4
 Разровняйте гравий граблями, чтобы сгладить неровности. Сохраните лишний гравий, чтобы заполнить будущие залысины
 Какой тип гравия следует использовать для гравийной подушки?
 Доступен гравий разного размера. Мелкие сорта имеют размер 10 мм или меньше, тогда как более крупные сорта имеют размер 20 мм и более. Мелкий гравий, щебень и разноцветная сланцевая крошка могут быть использованы для заполнения гравийного барьера вокруг вашего дома.
 С очень мелким гравием труднее всего работать, потому что он может легко выйти за пределы установленных вами границ.Кроме того, кошки могут использовать его как лоток для туалета.
 Со средним гравием легче работать, просто остерегайтесь острых краев, которые иногда можно получить от щебня - они могут представлять опасность для босых ног и домашних животных.
 Магазин для различных типов заполнителей
 Теги:

 .
