Чтобы постройка выстояла без ущерба не одно десятилетие, необходимо позаботиться о гидроизоляции и дренажной системе фундамента.

Подготовительные работы

вокруг домаПеред укладкой дренажа окопайте основание дома

Защитить строение от сырости поможет грамотный дренаж фундамента дома. Выполнить эту работу можно комплексно в несколько этапов:

  1. В самом начале основание нужно окопать, а лишнюю землю аккуратно сложить рядом для повторного использования.
  2. Если дом не новый, с плиточных конструкций скрупулёзно счищается грунт и снимается старая гидроизоляция.
  3. Проводится тщательная просушка базиса открытым воздухом, во время сырой погоды в этих целях можно прибегнуть к помощи газовых горелок.
  4. Выполнение гидроизоляцию фундамента.

Особенности устройства гидроизоляции

гидро изоляцияОбязательно проведите гидроизоляцию цоколя и подвального помещения

Прежде чем осуществить отвод грунтовых вод, необходимо произвести гидроизоляцию стен и пола подвального помещения, цоколя и основания фундамента. При этом нужно учитывать важные моменты:

  • покрытию, используемому в этих целях, надлежит быть целостным без зазоров и щелей;
  • на сторону, на которую приходится больший натиск влаги, наносится дополнительная защита изолирующим материалом;
  • обязательно наличие отмостки вокруг дома, правильного выбора её ширины и градуса наклона. Она позволит отвести воду от здания не только методом дренирования, но и с помощью обустройства накопительной ямы. При наличии отмостки не образуются лужи. Она защищает фундамент и грунт от проникновения воды.

Отмостка имеет важное значение в деле предохранения здания от влаги.

Организация гидроизоляции для разных типов основания

Обустройство предохранения построенного здания от влаги различается во взаимосвязи от видов фундамента. Наиболее распространёнными являются основания из плит, свайный, столбчатый, ленточный и монолитный типы.

Плиты

рубероид рулонЗдесь фундамент лучше всего обернуть рулонным рубероидом. При обнаружении неровностей.

Их необходимо устранить с помощью выравнивающей стяжки.

Затем на бетонные плиты помещают водоотталкивающий материал, утеплитель и опять выравнивают поверхность.

Свайный и столбчатый типы

На бетонных сваях и столбах нелегко обустроить гидроизоляцию. Она предусматривается путём добавления в бетон водоотталкивающих добавок. Деревянные конструкции же обрабатываются специальными жидкостями, предотвращающими гниение и впитывание влаги.

Ленточный и монолитный фундаменты

ленточный фундаментЧаще всего монолитные конструкции изолируют горячей битумной мастикой

Чтобы правильно устроить гидроизоляцию подобных типов оснований, применяют следующие несколько способов. Они разнообразны и достаточно эффективны.

  1. Обработать фундамент специальной мастикой, только поверхность должна быть высушенной и ровной. Этот метод не вполне надёжен, поэтому для укрепления состава необходимо укрыть его утеплителем или возвести стенку из кирпича.
  2. Так же как и в первом случае, нужно произвести все манипуляции, применив горячую битумную мастику, а сверху наклеить рубероид в 2 слоя внахлёст примерно по 15 см.
  3. С помощью специального распылителя на сухой фундамент наносится водоотталкиващий состав. Сверху желательно применить геотекстиль, тогда гидроизоляция прослужит долго.
  4. Ещё один надёжный и качественный способ – проникающая гидроизоляция. В её составе – кварцевый песок, цемент и специальные добавки. Подобная масса обладает проникающими свойствами.

Влага и осадки бывают практически всюду, поэтому система гидроизоляции имеет важное значение в процессе защиты строения от их проникновения.

Система дренажа

вокруг дома
Выполняйте работы в сухую погоду

Отведение воды от фундамента реализуется методом организации дренажа вокруг дома. Перед её осуществлением необходимо знать некоторые особенности работы:

  • работы по монтажу осуществляют летом в сухую тёплую погоду;
  • чтобы построить дренаж фундамента своими руками, понадобится от 2 до 3 месяцев;
  • после приготовления канав желательно над ними соорудить предохраняющий от дождя навес;
  • если грунт находится в рыхлом состоянии, то стенки канавы необходимо хорошенько укрепить;
  • в соответствующей инстанции нужно получить сведения о состоянии грунта, а также провести небольшой опыт, чтобы определить, где больше всего происходит сбор влаги;
  • узнав исчерпывающую информацию, можно изображать схему дренажа здания, рассчитать, сколько понадобится материала и стоимость конструкции.

Разновидности дренажа

кольцевой дренажКольцевой дренаж

Прежде, чем выбрать способ, как отвести воду от фундамента, нужно знать, какие бывают типы дренажной системы фундамента и выбрать подходящий.

В соответствии с конструкцией строения различают три вида:

  • пристенный – сооружается в здании с подвалом или цоколем;
  • кольцевой – подойдёт к постройкам без погреба, подвала и цоколя;
  • пластовый – используется под фундаментной плитой.

Пристенный дренаж

при стенахПристенные конструкции защитят подвал от затопления

Сегодня эта конструкция широко известна и употребляется повсеместно. Обычно пристенный дренаж фундамента обустраивают ещё на стадии строительства, до возведения стен. Можно и после постройки, но стоимость его в этом случае возрастёт.

Он необходим, когда имеется вероятность затопления подвала. Иногда от подземных вод может защитить гидроизоляция, но чаще всего владельцев устраивает конструкция пристенного дренажа. Его специфичностьв близком расположении от дома.

Создание пристенного дренажа происходит по периметру основания, в углах устанавливаются смотровые колодцы. Рассчитывается нужное количество укладываемых труб, которые располагаются под углом.

гео текстильГеотекстиль

Пристенный дренаж фундамента имеет следующие особенности:

  1. Сначала стены фундамента защищают гидроизолирующим материалом, например, жидкой резиной.
  2. Вдоль стены сверху приклеивается внахлёст на специальный клей профилированная мембрана для исключения просачивания воды.
  3. На почву нужно постелить нижний край мембраны и установить покрытые геотекстилем трубы.
  4. Место вокруг дренажа здания нужно засыпать песком и гравием.
  5. Трубы можно брать разного диаметра, от 5 до 20 см, всё обуславливается глубиной паводковых вод. Закладываются они под уклоном в 1-2% к дренажному колодцу.
  6. Для очистки водоотвода в углах помещают вертикальные трубы с заглушками, высотой как отмостка. Очистка проводится путём запуска в устройство потока водопроводной воды. О том,как смонтировать пристенный дренаж, смотрите в этом видео:

Для глинистого грунта геотекстильная ткань необходима. Если грунт из щебня или песка, то можно обойтись без подобного материала.

Кольцевой дренаж

Кольцевой дренажНайти выход из положения как сделать отвод воды от фундамента дома, не имеющего цоколь или подвал, можно обратившись к системе кольцевого дренажа фундамента.

Для этого вокруг строения возводится замкнутая совокупность траншей глубиной, превышающей уровень фундамента на полметра.

Сооружая такую конструкцию, необходимо обратить внимание на следующее:

Процесс сооружения кольцевого дренажа

Процесс сооружения На дно траншеи засыпают песок

Для удобства создания дренажа для фундамента можно сделать разметку. Для этой цели используют различные колышки, убрать которые не составит труда.

Обустроить кольцевой дренаж можно следующим образом:

  1. На расстоянии 5 м от дома нужно выкопать заглубленный ров больше высоты и ширины фундамента дома, чтобы поместилась труба, имеющая диаметр 11 см. От трубы ещё должны быть отступы по 10 см с каждой стороны.
  2. На дно помещается под уклоном к водосборнику песок слоем до 100 мм. Таким образом вода сможет стекать самостоятельно.
  3. Дренажная труба кладётся в траншею, на геотекстиль, концы его закрепляются на стенках рва. Трубу закладывают в траншею, присыпают гравием на 50 см, затем оборачивают материалом дважды. Швы конструкции скрепляют и засыпают песком или щебёнкой.
  4. Трубы соединяют, но не под прямым углом, чтобы не скапливался ил.
  5. Для сооружения ревизионного колодца выкапывается яма и ставится ёмкость с отверстием для ухода воды. Сюда также нужно поместить геотекстиль на дно, чтобы не попали камешки.
  6. Если грунт тяжёлый и плохо пропускает воду, для отвода может быть использована цельная труба.
  7. При большом накоплении воды в резервуаре её можно откачивать и поливать огородные растения.

схема дренирования

Пластовый способ отведения воды

Дренаж под фундаментной плитой необходим для обеспечения сохранения свойств конструкции при соприкосновении с водой. Под этим подразумевается удаление воды и предотвращение её влияний на фундамент дома. Подробнее о дренажных работах на участке смотрите в этом видео:

участок сухойУстройство дренажа под фундаментной плитой может выполняться различными способами. Одним из популярных является пластовый вид. Его суть в следующем:

  1. Вырывается ров глубиной на 1 м больше размеров здания.
  2. Обустраивается небольшой уклон от центра к бокам.
  3. Стелется геотекстиль, затем чередуются по 10 см слой песка и 30 см слоя щебёнки для выравнивания дна котлована.

Пластовый дренаж применяется в случае присутствия различных водоносных слоёв, напорных грунтовых вод, размещения подвала ниже водоносного слоя и появления капиллярного проникновения жидкости.

Дренаж для ленточного фундамента

Дренаж для ленточного фундамента
Схема устройства дренажа

Устраивается водоотведение для данного вида основания по причине высокого нахождения подземных вод,  сильно увлажнённого грунта или риска подтопления участка. Правильно обустроенный дренаж ленточного фундамента дома поможет избежать деформации бетонной ленты во время таяния или замерзания грунта. Здесь также необходимо не забывать о правильно выполненной отмостке, чтобы влага не могла легко проникнуть к основанию.

Изготовление водоотведения для мелкозаглубленного фундамента должно быть проведено на глубине около 80 см. Дренаж сооружают по периметру ленты на небольшом расстоянии от неё. Трубопровод протягивают на глубине не менее 1 м, ниже песчаного слоя на 20-30 см. Особенность работы здесь в том, что объём земляных работ очень большой. Все о дренаже ленточного основания смотрите в этом видео:

Чтобы правильно подобрать разновидность дренажа, нужно знать особенности почвы. Только в этом случае он будет эффективно и надёжно исполнять функцию водоотвода.

как сделать, пластовый, вокруг дома, расчет кольцевой, уклон дреажной трубы

Дренаж фундамента необходим для отведения от него грунтовых вод или осушения почвы в том случае, если она переувлажненная. Дренаж фундамента входит в комплекс мер по гидроизоляции фундамента. Необходимость в этом возникает по той причине, что влажная почва способна расширяться при замерзании и, соответственно, разрушать все имеющиеся постройки, в том числе и фундамент дома.

Ленточный и плитный фундаменты наиболее подвержены воздействию «пучинистых» грунтов. При выборе любого из этих вариантов основания необходима дренажная система. Изготовить систему дренажа вокруг фундамента своими руками достаточно просто, достаточно выяснить уровень промерзания почвы и глубину протекания грунтовых вод.

Кольцевой дренаж: расчет материалов

Пристенный дренаж фундамента, схема

Глубинная система кольцевого дренажа может изготавливаться на любом этапе строительства дома, если он не имеет подвала и нет необходимости защищать пол подвального помещения от близко расположенных грунтовых вод.

Если вероятность проникновения грунтовых вод в подвал есть, работы по организации системы их отвода должны проводится перед тем, как изготавливается фундамент. В таком случае целесообразнее применять пластовый дренаж, речь о нем пойдет немного позже.

Для расчета необходимого количества материалов для организации кольцевого дренажа, необходимо знать длину наружного периметра фундамента и расстояние от крайней точки фундамента до того места, на котором планируется установить приемный колодец.

Количество погонных метров дренажной трубы, необходимой для организации системы, будет равняться длине периметра, суммированной с расстоянием от крайней точки фундамента до колодца, с небольшим припуском.

Геотекстиль тоже продается погонными метрами, его необходимо ровно столько, сколько потребуется трубы.

Далее необходимо рассчитать требуемое количество колодцев и угловых соединений если планируется использовать трубы ПВХ. Сделать это достаточно просто, т. к. колодцы устанавливаются по всем углам фундамента, в независимости от того внутренние они или наружные.

Совет: для точного расчета необходимого количества материалов можно воспользоваться услугами консультантов специализированных магазинов по продаже дренажных систем и необходимого оборудования для их монтажа. Зная форму и размер постройки, консультанты с точность рассчитают требуемое количество материалов.


Песок и щебень для проведения работ рассчитываются по объему, для этого длину периметра траншеи умножают на её ширину и высоту засыпки.

Изготовление кольцевой дренажной системы

При самостоятельном строительстве глубинной дренажной системы кольцевого типа, первое, с чего необходимо начинать работу, это подготовка траншеи. Для этого по всему периметру фундамента подготавливается траншея. Ширина траншеи должна быть не менее 30 см. Глубина, в обязательном порядке, ниже точки промерзания грунта.

Уже на этапе подготовки траншеи необходимо определиться в какую сторону должна будет уходить влага и соблюдать уклон. Стандартный уклон составляет два градуса.

Совет: работы по подготовке траншеи лучше начинать с того угла фундамента, где почва расположена максимально высоко и двигаться от нее в разные стороны, соблюдая уклон.

На следующем этапе на дне траншеи формируется подушка из уплотненного песка. Толщина подушки должна быть не менее 50 мм. Далее в траншею укладывается геотекстиль. Укладка производится таким образом, чтобы материал лег на дно траншеи и имел одинаковый нахлест на её стенки.

Для удобства проведения дальнейших работ, геотекстиль на стенках траншеи лучше закрепить при помощи заранее подготовленных петель из стальной проволоки или испорченных сварочных электродов.

Далее дно траншеи засыпается мелкой или средней щебенкой, примерно на 10 см, после чего укладывается дренажная труба. Поверх трубы тоже насыпается щебенка.

Важно: для того чтобы продлить срок службы дренажной системы, перед тем как засыпать щебенку её нужно промыть. Это позволит фильтрующей обмотке дренажной трубы прослужить намного дольше.


После отсыпки щебенки, геотекстиль необходимо завернуть во внутрь траншеи, после чего засыпать все выбранным из траншеи грунтом. В результате должно получиться так, что труба завернута в подушку из щебня и все это окутано геотекстилем, который первично фильтрует влагу и не допустит заиливания щебня вокруг приемной трубы.

Пластовый дренаж (под фундаментной плитой)

Такой тип дренажа применяется для защиты строений, имеющих в своем основании монолитную плиту. Пластовый дренаж — это тип водоотведения, его  особенность заключается в том, что его изготавливают непосредственно перед проведением работ по обустройству фундамента.

Работа по изготовлению такого типа дренажа достаточно трудоемкая, потому как требуется выбрать большое количество грунта и затем на его место засыпать щебень и песок.

Чтобы правильно сделать дренаж вокруг дома, начать его изготовление следует с разметки. Для этого измеряется периметр и по его краям натягивается веревка или строительная шнурка. После этого можно приступать к выборке грунта. Так как утепленный плитный фундамент является мелко заглубленной конструкцией, глубина выборки грунта не должна превышать 0,5 метра. Как правило, убирается только плодородный слой почвы. Далее, на дно котлована настилается геотекстиль и заворачивается на его края. После этого приступают к засыпке и трамбовке песчаной подушки. Трамбовать песок необходимо при помощи механической вибромашины. После слоя песка в котлован засыпается, разравнивается и трамбуется щебень.

Одновременно с укладкой щебня, по периметру котлована укладывается дренажная труба с соблюдением необходимого уклона. По углам будущего фундамента устанавливаются смотровые колодцы, необходимые для обслуживания системы. Уклон дренажной трубы должен быть не менее двух градусов.

В результате должно получится, что дренажная труба находится внутри слоя щебня. При необходимости, трубы дополнительно можно проложить еще в нескольких местах, это усилит защиту фундамента от влаги.

На выходе труб дренажной системы устанавливается приемный колодец. На этом работа с дренажной системой окончена и можно приступать к гидроизоляции и дальнейшим работам по возведению фундамента.

Основные ошибки при изготовлении дренажа

Чтобы правильно сделать дренаж фундамента, необходимо знать основные ошибки допускаемые при его устройстве .

Самая частая ошибка при строительстве дренажной системы, это совмещение её с водостоками, идущими с крыши постройки. Делать этого нельзя по той простой причине, что в осенний период, при большом количестве осадков, дренажная система может не справится с отводом большого количества воды и начать работать в обратном режиме.

Это непременно отразится на влажности почвы и получится, что все работы по водоотведению и осушению участка окажутся напрасными.

Вторая частая проблема, это несоблюдение требуемого уклона дренажа. В результате этого в системе постоянно возникают засоры, и она не может нормально функционировать.

Третье, это применение дренажных труб без дополнительной фильтрующей обмотки, что тоже сказывается на сроках засорения системы.

Вывод

Самостоятельное изготовление дренажной системы выгодно только в случае с глубинным кольцевым дренажом, изготавливаемым по наружному периметру уже готового фундамента, т. к. работы по его проведению не требуют применения специального оборудования.
В случае с пластовым дренажом все работы гораздо сложнее и требуют от мастера определенных навыков, а также наличия специальных инструментов, таких как нивелир и вибромашина.

Полезное видео

Как уложить дренажную систему для грунтовых вод и систему водоотведения водосточных вод крыши:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Дренаж фундамента: обустройство своими руками

Его наличие увеличивает эксплуатационный период фундаментной основы, надежно защищая ее от негативного воздействия грунтовых вод. Строительство объектов ведется в различных условиях, а предварительные исследования местности на стадии проектирования позволяют в полной мере изучить характеристики подземных вод, определить уровень их протекания, изучить свойства и силу потоков. Имея столь подробную информацию, проектировщик способен предложить выгодный дренаж фундамента.

Эксплуатационный период фундаментной основы

Необходимость строительства

Малоприятные запахи и сырость в подвальном помещении, плесень на стенах – подобные проблемы ожидают домовладельцев, чьи дома находятся на участках с высоким прохождением грунтовой воды. Однако эти неприятности считаются не самыми серьезными, которые могут еще произойти.

Влага, время от времени проникающая в подвалы здания, медленно подмывает фундаментную конструкцию, создает гидростатическое давление на стены и полы объекта.

В обязательном порядке защищают сооружения, возведенные на участках с большим содержанием глины. Здесь задерживается влага, зимой случаются пучения грунта, что влечет за собой разрушение не только фундамента, но и здания.

Дренаж фундамента частного дома, изготовленный по правилам, помогает в решении нескольких проблемных вопросов сразу:

  • защищает подвал от затоплений, появления плесени и порчи конструкции;
  • предохраняет фундаментную поверхность от намокания, увеличивает эксплуатационный период основания;
  • осушает вокруг сооружения грунтовый состав, устраняет застои влаги;
  • предотвращает перенасыщение почвенного состава водой после выпадения осадков.

Дренаж фундамента частного дома

Отметим, что к устройству дренажа фундамента прибегают не всегда. Еще при проектировании изучается состояние участка, состав грунта, рельеф, особенности климата в регионе, уровень нахождения подземных вод.

Обустройство дренажа для фундамента дома выполняется:

  • если подвал расположен ниже, чем проходит уровень подземных вод во время паводка, либо превышает их глубину не более, чем на пятьдесят сантиметров;
  • когда сооружение возводится на участке с большим содержанием глины, в низком месте либо на уклоне.

Виды дренажа

Обустроить дренажную систему вокруг фундамента можно разными способами, наиболее оптимальный из которых определяется на этапе проектирования.

Пристенный

Система пристенного дренажа используется во время строительства объектов на глинистых почвах. Отличительные особенности объясняют ее применение чаще остальных.

Обустройство дренажа для фундамента дома

Устройство пристенного дренажа выполняется по периметру фундаментной основы на некотором расстоянии. Размеры такого промежутка определяются индивидуально, при этом учитывается ширина фундаментной основы и места, где размещаются смотровые колодцы.

Пластовый

Из числа вариантов устройства дренажей, которые применяются на практике, наибольшим эксплуатационным опытом отличается именно этот вид. Изначально пластовый дренаж под фундаментную плиту устраивали на сложном участке, выделенном под строительство. Но со временем этот вид внедрили при возведении фундаментных конструкций различного типа и уровня сложности.

С обустройством пластовой дренажной системы под плитный фундамент здания стоимость проведения работ снижается. Основная причина заключается в том, что подстилающий щебневый слой уже предусмотрен проектной документацией. А вот для ленточного или столбчатого фундамента приходится выполнять обратную засыпку конструкции изнутри.

Технология обустройства пластовой дренажной системы достаточно проста, необходимо только во время рытья котлована соблюсти два основных требования:

  • глубина котлована увеличивается на один метр по отношению к габаритам объекта;
  • дно устраивается с небольшим уклонным углом от центральной точки к боковым частям будущей фундаментной конструкции.

Вместе с устройством такого дренажа фундамента предусматривается и гидроизоляция, предотвращающая затапливание фильтра и смешивание нерудных пород с почвенным составом. Структура подстилки получается слоистой, что и позволило назвать тип дренажной системы «пластовым».

Решение на обустройство именно такого дренажа для плитного фундамента принимается в случаях наличия одной из причин:

  • на участке имеется несколько водоносных горизонтов, отличающихся своими свойствами;
  • в вертикальном разрезе имеются напорные грунтовые воды;
  • если запланировано опустить подвальное помещение ниже уровня грунтовой влаги;
  • имеются риски капиллярного всасывания воды.

Схему пластового дренажа для плитной фундаментной основы рассчитывают и разрабатывают проектировщики, учитывая при этом особенности участка и характеристики будущего здания.

Кольцевой

Чтобы осушить почву и ликвидировать подтопление подвального помещения или цокольного этажа, устраивают кольцевой дренаж для фундамента. Он позволяет снизить уровень залегания грунтовой воды.

Кольцевой дренаж

Замкнутый тип такой системы подразумевает точность предварительных расчетов и тщательные исследования на стадии проектирования.

Получив нужную информацию, проектировщики определяют параметры обустраиваемого дренажа:

  • рассчитываются размеры дисперсионных воронок;
  • определяется оптимальное сечение дрена по притоку;
  • назначается расстояние от кольца дрена до фундаментной подошвы.

В обязательном порядке при выполнении расчетов учитывается факт наличия в водных потоках переносимых ими взвешенных частиц, что приводит к засорению дренажа и выводу его из строя. Данная особенность в проект закладывается в обязательном порядке.

При устройстве кольцевой дренажной системы для фундамента дома необходимо меньшее количество щебня по сравнению с пластовым типом.

Применение различных подготовительных схем для устройства дренажной системы

Проведение работ

Попробуем разобраться, как сделать дренаж.

Разные виды фундаментных оснований подразумевают применение различных подготовительных схем для устройства дренажной системы. К примеру, дренаж мелкозаглубленного фундамента требует подготовки траншеи, глубина которой не превышает уровня основных опорных блоков.

Для ленточного фундамента

Для такого основания водоотведение устраивается в случаях неглубокого залегания грунтовый вод, чрезмерно влажной почвы, существования рисков затоплений. Правильно устроенный дренаж позволит сохранить железобетонную ленту от деформирований в период оттаивания или промерзания почвенного состава. Следует также соблюсти правила устройства отмостки, которая не позволит влаге проникать в помещения.

Изготавливается водоотводная система на глубине до восьмидесяти сантиметров. Дренаж устраивается по всему периметру основания на незначительном расстоянии от его стен. Трубы закапываются на глубину менее одного метра, но ниже слоя из песка на двадцать – тридцать сантиметров.

Главная отличительная особенность устройства дренажа для ленточной фундаментной основы – большие объемы земляных работ.

Главная отличительная особенность устройства дренажа

Дренаж плитного фундамента

Если действовать в соответствии с проектными расчетами, то такую дренажную систему легко устроить своими руками. Необходимо только соблюдать все нормативные требования, заложенные в проектном задании и соответствующие требованиям СНиП.

Устройство дренажа начинают, когда подготовлена траншея или расчищен котлован. На данном этапе следует сформировать специальные скважины, уходящие на максимальную глубину для данного участка. Как правило, минимальная точка для заглубленности подобных скважин должна быть ниже уровня промерзания почвенного состава.

Скважины устраиваются через каждые два – три метра, в них погружаются специальные дренажные трубы. Когда между трубой и стенкой скважины остается свободное пространство, его следует засыпать щебнем либо гравием. На дне каждой скважины устраивается подушка из щебня.

Чтобы зафиксировать трубы и скважины, используют песок, который плотно утрамбовывают. Сверху укладывается щебень, заливается бетонный раствор. Как только все застынет, выкапывается небольшая траншея снаружи фундаментных плит, при этом глубина ее должна быть больше, чем высота основания. В траншею засыпают щебенку и устраивают сверху отмостку.

В конечном итоге формируется своеобразная ловушка для влаги, которая собирает воду не только с поверхности земли, но и из грунта, и отводит ее ниже фундаментной плиты.

Свайного фундамента

Когда грунтовые воды располагаются близко к поверхности земли, а здание располагается на свайном фундаменте, для устройства дренажа потребуется подготовить траншею. Многих интересует, на каком расстоянии от свайного фундамента делают подобный дренаж. Как правило, на удалении не менее трех метров от свайных опор. Дно траншеи засыпается песком или гравием, разрешается использовать кирпичный бой. Уплотнив отсыпку, разрешается приступать к основному рабочему этапу.

Дренаж вокруг дома, находящегося на свайном фундаменте, и трубопроводная система выполняются по кольцевому принципу. Перфорированные трубы закладываются под уклоном в направлении к главному трубопроводу.

Характерные ошибки

Предлагаем ознакомится с основными ошибками, которые допускают частные застройщики. Чтобы ваша дренажная система служила долго и безукоризненно, в процессе работы придется соблюдать определенные требования:

  • не стоит особые надежды возлагать на пристенную дренажную систему, так как главными ее функциями считаются сбор и отведение осадков, а не грунтовой влаги;
  • не рекомендуется применять геотекстиль для обустройства фильтра в тех случаях, когда строительство ведется на суглинистых или супесчаных почвах. Через несколько лет эксплуатации фильтр кольматируется, что повлечет за собой ухудшение эффективной работы всего дренажа;
  • для контроля уклонного угла при укладке труб следует использовать нивелир или теодолит;
  • при устройстве дренажа следует применять не ливневые колодцы, а именно дренажные – именно в них собираются атмосферные осадки;
  • не стоит возлагать все надежды только на дренаж. Чтобы обеспечить максимальное и эффективное отведение влаги от фундаментной конструкции, в направлении ливневки обустраивают водосточную систему.

Максимальное и эффективное отведение влаги

Последняя рекомендация заслуживает пристального рассмотрения. Следует запомнить, что подключение ливневки и дренажной системы к одной трубе строго запрещается. Практика показывает, что подобные решения дают обратный эффект – во время сильного дождя дренажная линия не справляется с отводом воды. В конечном итоге почвенный состав возле фундаментной основы переувлажняется, в зимний период избыток воды замерзает, грунтовые слои подвергаются пучению. Все это способствует деформированию отмостки, образованию подвижек фундаментного основания и его последующему разрушению.

Ливневку изготавливают из простых канализационных труб оранжевого цвета. В системе обязательно предусматриваются лотки для приема влаги, которая поступает в накопительные колодцы.

Несколько слов о гидроизоляции

Помните, что устройство дренажа для фундамента – это еще не стопроцентная гарантия успешной защиты фундаментной конструкции от увлажнения. В обязательном порядке выполняется гидроизоляция, чтобы защитить подвальные помещения здания от затоплений. Лучшее решение в этом вопросе – мастика на основе битума.

Обработке подлежат цокольная часть и подвал, основание фундаментной конструкции.

Гидроизоляция и дренаж

Здесь следует учесть определенные моменты:

  • покрытие должно быть целым, без зазорных и щелевых участков;
  • на участки, где предполагается основной напор воды, наносят дополнительный слой изолирующего материала;
  • вокруг дома в обязательном порядке устраивается отмостка. При этом ширина и уклонный угол ее поверхности должны быть определены правильно, чтобы элемент обеспечивал сбор и отведения осадков.

обустройство ленточной, круговой, пластовой системы

Далеко не всегда отведенная под строительство территория идеально подходит для возведения дома. Часто уже на этапе подготовки обнаруживаются подводные камни, особенности геологии, ландшафта и почвы, задачи, которые приходится решать в ходе работы.

Яркий пример – участок с высоким уровнем грунтовых вод. Казалось, тут строить нельзя, но достаточно выполнить ряд несложных мероприятий, обеспечить дренаж фундамента – и проблема решится.

Содержание статьи

Что такое дренаж и зачем он нужен

В общем смысле дренаж – это система водоприемников и трубопроводов, предназначенная для отвода грунтовых и ливневых вод за пределы строения. Дренаж необходим в случае высокого расположения водоносного горизонта или плохо пропускающих влагу грунтов.

Вне зависимости от конфигурации дренажная система должна обеспечивать:

  • отвод дождевой и талой воды;
  • контроль уровня грунтовых вод;
  • защиту подвала от затопления;
  • долговечность фундамента.

Особенно остро необходимость дренажа ощущается в зимнее время в период неустойчивой температуры, когда при оттепели вода просачивается в щели фундамента, замерзая, расширяется и планомерно разрушает бетон.

Из всего вышесказанного можно сделать вывод – строить на чрезмерно увлажненной почве можно, но до начала сооружения фундамента надо обеспечить хороший водоотвод. Сделать это можно несколькими способами.

Виды

Основных разновидностей дренажных систем несколько. Выбор той или иной напрямую зависит от особенностей участка, степени подверженности его затоплению, уровня грунтовых вод.

Открытый дренаж

Это по-настоящему бюджетный вариант. В основе системы лежит ряд открытых каналов, прорытых на участке, по которым избыток воды отводится от здания. Данная схема не может защитить от грунтовых вод, но достаточно эффективно собирает дождевую и талую воду.

Использовать подобную систему рационально только в случае участка, на котором водоносный горизонт залегает достаточно глубоко, но глинистая почва способствует застаиванию дождевой воды.

Ливневая канализация

Поскольку сама по себе открытая система малоэффективна, ее стоит дополнить ливневкой. Ее задача – сбор и удаление за пределы участка дождевой воды.

Конструктивно ливневка состоит из сети труб, уложенных под землей, и водосборников, выведенных на ее поверхность. В зависимости от предпочтений владельца может быть установлено несколько точечных сборников или каналов ленточного сбора.

Кольцевая система

Обе предыдущие конструкции нельзя рассматривать как полноценный дренаж. Они лишь удаляют влагу с поверхности, не регулируя уровень воды в почве.

Обратите внимание! Кольцевая система является хорошей защитой фундамента, в случае правильного монтажа она обеспечит долговечность и надежность постройки.

Система включает в себя две части – ливневую защиту и трубопроводы отвода грунтовых вод. Ливневая защита состоит из труб, в которые подается вода, собранная с крыш зданий, она транспортируется в накопительные колодцы и аккумулируется в них. Вторая часть – это замкнутая сеть специальных трубопроводов с отверстиями (трубчатых дренов). Они собирают воду из почвы и направляют в те же накопители.

При необходимости значительно понизить уровень грунтовых вод используются дренажные колодцы. Избыточная влага, которую собирают все эти устройства, отводится за пределы участка в случае уклона или собирается в коллекторе для последующего вывоза.

Пластовый дренаж

Пожалуй, самым эффективным способом защиты фундамента является пластовый дренаж. Он отлично справляется со своей задачей на любой почве, собирает и удаляет воду. Это отличный дренаж ленточного фундамента, фундамента из цельных бетонных блоков и других подобных конструкций. Единственным его недостатком является то, что проложить трубопроводы можно только до начала строительства.

Основа системы – перфорированные трубы, которые уложены ниже подошвы фундамента на уровне песчаной засыпки. Собранная ими вода аккумулируется в приемном колодце. Далее она сливается в канализацию, а в случае ее отсутствия периодически вывозится.

Монтаж

Защита от грунтовых и ливневых вод многоэтажного здания или промышленного сооружения – сложная задача, но изготовить систему дренажа фундамента частного дома можно самостоятельно. Важно только правильно выбрать метод и качественно выполнить работу.

Обеспечить отвод ливневых вод от фундамента дачи или загородного дома проще всего открытым способом. Это несложная задача, единственное условие успеха – соблюдение угла, обеспечивающего сток.

Совет! Важно правильно выбрать конфигурацию каналов. Для продолговатого участка можно порекомендовать сеть параллельных траншей, сливающихся в одну общую. Квадратную территорию с уклоном можно защитить лучами, в данном случае стоки сходятся в одной точке.

Чтобы дренаж служил долго, а земляные стенки не осыпались, рекомендуется сделать гидроизоляцию. Например, можно выстелить дно траншеи полиэтиленом, а внутрь засыпать щебень.

Создать открытую систему действительно просто, но, если требуется полноценная защита от грунтовых вод, она не подойдет, надо рассматривать другие варианты, к примеру, создание кольцевой системы.

Кольцевая система: особенности выбора материала

Нередко недостатки выбранного для строительства участка всплывают уже после постройки дома. Регулярно затапливает подвал, в доме постоянная сырость, фундамент подвержен воздействию влаги. Самое время принимать меры, а именно создавать надежную дренажную систему.

Основой кольцевого дренажа являются перфорированные дрены. Раньше для этой цели применяли керамические, асбоцементные или металлические трубы. Все они имеют целый ряд недостатков, потому в последнее время не используются. Лучший выбор для дренажа фундамента – перфорированная ПВХ-труба. В продажу поступает несколько ее разновидностей:

  • двухслойная с геотекстилем;
  • однослойная с геотекстилем;
  • дренажная труба с фильтром из кокосового волокна;
  • ПНД с геотекстилем и без такового.

Лучшие потребительские характеристики имеет двухслойная труба, ее можно укладывать на глубину до 8 м, правда, в условиях частного дома это слишком. Другие разновидности рассчитаны на эксплуатацию на глубине до 3 м, что вполне достаточно. Рекомендуется выбирать дрены с дополнительным фильтром и обязательно с ребрами жесткости, это убережет от преждевременного выхода системы из строя.

Совет! Касательно диаметра: тут все зависит от степени насыщенности водой грунтов. Чаще всего для ливневой канализации выбирают трубы 100 мм, для кольцевой или пластовой системы 165 мм.

Еще понадобятся дренажные колодцы. Оптимальный материал для них тот же пластик. Изделия из него долговечны, не подвержены засорам, их просто обслуживать. Колодцы данного типа, помимо сбора влаги, обеспечивают возможность контроля состояния системы, при необходимости ее очистки.

Помимо основных деталей, не обойтись без всевозможных угловых соединений, тройников, заглушек. Все это покупается отдельно, исходя из конфигурации дренажа.

Шаг 1: подготовка

Дренажные трубопроводы укладывают вокруг дома, следовательно, чтобы подсчитать количество материала, нужно измерить длину каждой его стороны. Отступы от стен здания делают 1,5–3 м, все зависит от площади дома и глубины залегания грунтовых вод.

Чтобы не ошибиться, стоит сделать небольшой чертеж, схему будущей дренажной системы. От руки нарисовать контуры дома, указать расположение колодцев, коллекторного резервуара. По готовой схеме несложно подсчитать длину трубопроводов, составить перечень необходимых соединителей.

На заметку! Глубина залегания дренов зависит от климатических условий, они должны находиться ниже точки промерзания грунта, в противном случае долговечность системы не гарантируется.

Количество дренажных колодцев выбирают исходя из насыщенности пластов влагой. Оптимальным вариантом видится четыре по углам здания. Коллектор должен располагаться на расстоянии не менее 3 м от дома. Касательно его материала можно приобрести готовое пластиковое изделие и закопать его, можно вырыть достаточно глубокий колодец и обеспечить его гидроизоляцию.

Шаг 2: земляные работы

Как только все необходимое подготовлено, можно приступать к работе. Прежде всего, надо выкопать траншею. Используя рулетку, схему переносят на участок. С помощью колышков и веревки обозначают трассу будущего дренажа.

Начинать выемку грунта лучше с той части участка, на которой заглубление минимально, следовательно, с наивысшей точки создаваемой системы. Постепенно увеличивая глубину, выкапывают траншею вокруг дома, делают отвод к коллекторному колодцу.

Во время выемки грунта важно контролировать уклон, чтобы вода не застаивалась в трубе. Оптимальная его величина составляет 2 градуса.

Помимо траншеи, на этом же этапе готовят углубления под водосборники. Их глубина должна на 20–30 см превышать высоту колодца, по краям обязательно оставлять пространство для последующей отсыпки щебнем.

Шаг 3: подушка

Перфорированная труба должна лежать на надежном основании, которое к тому же свободно пропускает воду. Лучший вариант для подушки – песок. Дно траншеи заполняют слоем примерно 50 мм, тщательно утрамбовывают.

На песок стелют геотекстиль, это материал, характеризующийся прочностью, задерживающий мелкие частички грунта, но пропускающий воду. Листы укладывают внахлест, временно крепят колышками из проволоки или испорченных электродов.

Подложку засыпают щебнем. Толщина слоя должна быть в пределах 10 см. Чтобы система долго служила, щебень рекомендуется промыть проточной водой.

Шаг 4: соединение элементов системы

Устанавливают колодцы, прокладывают дренажные трубы. Врезку трубопроводов выполняют на высоте не менее 20 см от дна колодца, это убережет дрены от засора и обеспечит простоту обслуживания – при необходимости содержимое колодца можно быстро откачать, используя обычный глубинный насос.

Шаг 5: завершение работы

Убедившись в том, что все сделано правильно, закрывают систему. Трубы заворачивают геотекстилем, он убережет систему от заиливания, не препятствуя попаданию внутрь воды. В результате получится пластиковая труба, завернутая в подушку из щебня и ткани.

Извлеченную в ходе земляных работ почву засыпают в траншею, разравнивают, оставляя на поверхности лишь смотровые люки колодцев и коллектора.

Особенности создания пластового дренажа

Если необходимо обеспечить качественную защиту здания от грунтовых вод на этапе подготовки к строительству, лучше сделать систему пластового типа. Процесс ее изготовления во многом напоминает кольцевую схему с той лишь разницей, что трубы дренажа прокладывают не параллельно фундаменту, а непосредственно под ним.

В случае работ на участке с высоким залеганием грунтовых вод нелишним будет, помимо создания контура по периметру здания, проложить несколько дренажных трубопроводов и внутри него. Это обеспечит водоотвод с большей площади, что заметно усилит защиту фундамента от влаги.

Фундамент – это основа здания. Именно от него зависит долговечность строения, его надежность. Не стоит пренебрегать защитой основания собственного дома, это чревато последствиями. Обеспечить качественный дренаж несложно, а поскольку вся работа выполняется своими руками, то и недорого.

Дренаж фундамента частного дома на участке своими руками на глинистых почвах: Пошаговая инструкция +Видео

дренаж Речь пойдет о том, как сделать дренаж фундамента вокруг частного дома на глинистой почве своими руками, ведь грунтовые воды, особенно, когда их большое количество, со временем подтачивают фундаментные опорные конструкции, что может привести к обвалам конструкции, проседаниям и затоплению подвальных помещений. Наружная часть фундамента под постоянным воздействием воды за год подвергается серьёзнейшим разрушительным нагрузкам. Влага заполняет собой микротрещины и зимой под воздействием низких температур замерзает и расширяется, от чего фундамент постепенно начинает дробиться.

Осенью и весной вследствие постоянных перепадов температур от минусовых к плюсовым, имеющиеся трещины увеличиваются, и кроме того, возникают новые. Чтобы всего этого избежать, необходимо своевременно соорудить дренажную систему.

Случаи когда дренаж фундамента просто необходим

дренаж фундаментаНо тут возникает закономерный вопрос: что если грунтовые воды проходят достаточно низко? Нужен ли дренаж фундамента в таком случае?

На самом деле, каждый пример следует рассматривать отдельно. Здесь же мы можем лишь привести случаи, когда дренаж фундамента просто необходим:

  1. Ваши подвальные помещения находятся ниже уровня прохождения грунтовых вод, либо если пол выше уровня вод меньше, чем на полметра.
  2. Ваш подвал находится в глинистом/суглинистом грунте. Если так, то уровень вод не играет никакой роли.
  3. Ваши подвальные помещения в грунте глинистого/суглинистого типа ниже 150 см от горизонта. В таком случае уровень вод тоже безразличен.
  4. Ваша постройка находится в зоне капиллярного увлажнения.

пример дренажа фундаментаИтак, сделать дренаж фундамента необходимо если ваша опорная конструкция находится в критической близости от грунтовых вод, или же если уровень вод настолько высок, что визуально территория участка кажется заболоченной.

Если же на вашем участке сухая почва, а уровень грунтовых вод в период паводков и дождей не превышает критической отметки, то без гидроизоляции фундамента дренажем вполне можно обойтись.

Правила подготовки к дренажным работам

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

  1. подготовка к дренажуВо-первых, все работы должны проходить летом – по понятным причинам.
  2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
  3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
  4. дренажные работыВ-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
  5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
  6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
  7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Подготовка к гидроизоляции

гидроизоляцияПрежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

  1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
  2. Дайте фундаменту время просушиться.



Выбор материалов для дренажа

Особое внимание должно быть уделено материалам.

Трубы

дренажные трубыТрубы для дренажа стоит выбирать из керамики, асбестоцемента или пластика.

Мы советуем остановить свой выбор на пластиковых трубах, поскольку они не уступают в надёжности другим конкурентом, но гораздо проще монтируются.

Кроме того, другие виды труб имеют ряд весомых недостатков, как то: подверженность засорам, маленький срок эксплуатации (меньше, чем у пластиковых) и необходимость сверлить отверстия для поступления воды самостоятельно.

Пластиковые же, напротив, долго прослужат, благодаря рёбрам жёсткости смогут противостоять изменению давления, исключительно просто транспортируются и монтируются – они мало весят и хорошо гнутся.
укладка дренажной трубы Внутренние стенки таких труб гладки, что повышает способность самоочищения. Ну, и разумеется, оптимальное отношения цены-качества.

Для прокладки дренажной системы лучше всего подходят перфорированные трубы с рёбрами жёсткости, которые обеспечат равномерное распределение нагрузки на трубу. Такие трубы кладутся на глубину до 5-6 метров, что позволяет осуществить дренаж фундамента любого дома.

Диаметр труб выбирается ориентируясь на степень увлажнённости грунта: высокий уровень грунтовых вод – 10 сантиметровые трубы, нет – 16,5 сантиметров.

Колодцы

дренажный колодецКроме труб для устройства дренажа фундамента нам ещё понадобятся колодцы. Нам нужны два типа: ревизионные и колодцы-коллекторы.

Ревизионные колодцы используются для контроля и очистки системы от засорений. При засорах в колодец спускается насос и прочищает трубы. Ревизионные колодцы ставятся на пересечении труб каждого 2-го поворота и каждые 50 метров на прямых трубах. Обычно у таких колодцев диаметр 60 сантиметров.

Колодец-коллектор представляет собой конечный резервуар системы – в него попадает собранная влага. Герметичность конструкции исключает возможность протеканий и высвобождения водяных масс. А воду из таких колодцев можно использовать как для поливки земельного участка, так и перенаправлять в открытый водоем.

Кроме того для нашей системы дренажа ещё понадобятся: фитинги, заглушки, переходники и колена. Соединяем всё это при помощи герметизирующих прокладок.

Расчет дренажной системы

Когда запаслись всеми необходимыми материалами, можно приступать к расчетам дренажной системы нашего участка. Нам потребуется рассчитать глубину заложения труб и колодцев и оптимальные уклоны трубопроводов.
дренажная системаОбычно дренаж фундамента устраивается на 0,3-0,5 м., ниже опорной конструкции. Трубы следует монтировать под таким уклоном, чтобы вода из них быстро добиралась до коллектора – обычно это 20 мм., для каждого погонного метра.

Необходимо найти высшую и нижнюю точки участка. В верхней (как правило, самый высокий угол постройки) расположим место скапливания вод, а в другой поставим колодец для приёма. Таким образом, мы создадим естественный уклон, что избавит нас от необходимости покупать дополнительные насосы.

Что нам потребуется из инструментов?

2 лопаты – совок и штыковка, кирка, перфоратор и тачка для вывоза земли и привоза щебёнки.

Основные работы

Итак, приступим.
дренажные работыДля начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

Уплотняем траншею подушкой из песка на 10 см. – проверяем уклон, он должен остаться прежним.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

дренаж домаТолько после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

К сожалению, не всегда получается остаться в рамках предложенной схемы. В исключительных случаях приходится, например, докупать дополнительное оборудование.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.





Дренаж фундамента своими руками: схема пристенного и кольцевого

Home » Дренаж » Дренажная система фундамента дома: схемы и решения

При строительстве частного дома часто возникает проблема отвода грунтовых вод от фундамента. Это очень важно, когда их уровень высокий, а в основании грунта – глина или суглинок. Это также имеет большое значение, если в доме имеется подвальное помещение или цокольный этаж. Если не выполнить дренаж фундамента здания, то в подвальном помещении всегда будет сыро, стены покроются плесенью, а также возможно подтопление пола грунтовыми водами.

схема дренажа

схема дренажа

Вода отрицательно влияет на долговечность и прочность бетонных конструкций фундамента дома независимо от качества и состава гидроизоляции. Схема дренажа фундамента разрабатывается на стадии проектирования и выполняется вместе с устройством фундамента, что позволяет сэкономить на производстве земляных работ.

  Основные виды дренажной системы

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

  • поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
  • пристенный дренаж фундамента;
  • кольцевой дренаж фундамента;
  • пластовый дренаж.

Каждый вид имеет свою особенность и назначение. Часто одновременно выполняют несколько видов дренажа, при этом поверхностный отводит дождевую воду с крыши здания, а пристенный дренаж отводит грунтовые воды от основания фундамента.

проведение работ по дренажу

проведение работ по дренажу

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Существует система т. н. фундамент дренаж лайт, применяемая для защиты подвальных помещений от подземных вод в глинистых грунтах. Обычно она используется для неэксплуатируемых подвальных помещений.

кольцевой дренаж

кольцевой дренаж back to menu ↑

   Материалы и инструменты

Для устройства дренажа фундамента потребуются следующие материалы, которые необходимо приобрести заранее, учитывая составленный проект:

  • перфорированная пластиковая труба;
  • геотекстиль;
  • смотровые колодцы;
  • песок;
  • щебень.

В случае необходимости можно воспользоваться имеющимися подручными материалами для устройства смотровых колодцев.

пленка для изоляциипленка для изоляции

Плёнка для гидроизоляции.

Помимо материалов для качественного монтажа, потребуется необходимый инструмент:

  • совковые и штыковые лопаты;
  • отбойный молоток;
  • тачка для перевозки грунта и щебня;
  • нивелир лазерный или обычный;
  • рулетка и колышки;
  • шнур;
  • болгарка для резки труб;
  • нож для раскроя геотекстиля.

Все работы по устройству кольцевой водоотводящей системы вокруг дома не представляют большой трудности при их выполнении и могут выполняться своими руками, без привлечения специалистов. Однако проектную документацию, где оговаривается необходимость дренажной системы, необходимо заказывать в специализированных проектных организациях, которые могут оценить состав грунта на выбранном участке.

схема пристеночного дренажа

схема пристеночного дренажа back to menu ↑

  Устройство дренажа

Распространённым видом водоотводящей системы для фундамента дома является кольцевой дренаж. Его лучше выполнять параллельно с устройством фундамента дома. Рассмотрим поэтапно весь процесс монтажа такой системы. Перед выполнением дренажа должна быть выполнена гидроизоляция. Все работы можно условно разделить на следующие этапы:

  • подготовка траншеи вокруг дома на глубину основания фундамента, ширина её может быть любой, но не менее 50 см, при этом днище выполняют с уклоном примерно 2 см на один метр;
  • засыпка подстилающей подушки из песка толщ 150 — 200 мм;
  • установка по углам здания ревизионных и дренажных колодцев, предварительно в их стенках должны быть проделаны отверстия;
  • укладка на дно траншеи геотекстиля шириной до двух метров;
  • устройство слоя из щебня средней фракции на дне траншеи поверх геотекстиля, этот слой должен быть толщиной до 20 см;
  • прокладка перфорированных труб с уклоном;
  • засыпка труб щебнем слоем примерно 30 — 40 см;
  • оборачивание труб, укрытых щебнем, геотекстилем с нахлёстом;
  • засыпка траншеи грунтом до уровня отмостки.

Дренаж фундамента может быть выполнен своими руками без привлечения специалистов. Рассмотренный вариант относится к устройству глубинного дренажа для борьбы с грунтовыми водами. По такой же технологии может быть выполнен поверхностный дренаж, выполняющий роль ливневой канализации, собирающий и отводящий дождевую воду с крыши и с придомовой территории.

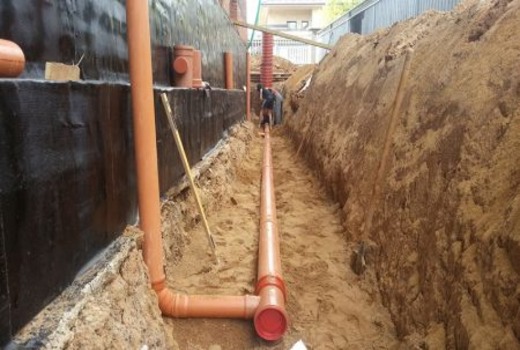

прокладка дренажа

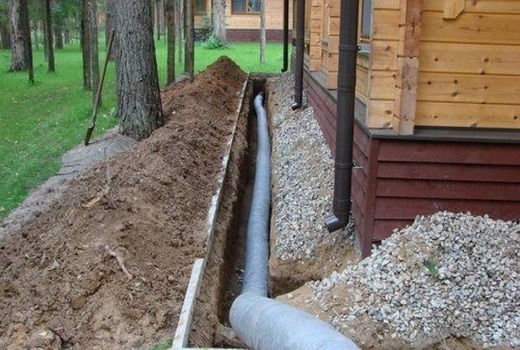

прокладка дренажа

Рассмотрим более подробно устройство глубинного дренажа для фундамента здания. Этот тип подходит для ленточного фундамента дома. Кольцевой, как и пристенный дренаж вокруг фундамента, может выполняться как после постройки дома, так и параллельно с устройством фундамента, что значительно предпочтительней.

Глубина заложения дренажа — разная, но в основном она зависит от глубины фундамента. Оптимально, когда водоотводящие трубы находятся на уровне нижней плоскости ленточного фундамента.

Для правильного проектирования уклона лучше всего использовать лазерный или оптический нивелир, задав уклон 2 см на погонный метр. Отметку траншеи легко определить, зная глубину закладки трубы для дренажа, – она примерно равна глубине заложения фундамента. При этом траншею углубляют на 300 мм ниже – для устройства песчаной подушки и щебёночной подсыпки.

После укладки труб и соединения их с ревизионными колодцами окончательно проверяется уклон, при необходимости делается подсыпка или углубление – это наиболее важный этап всей работы. Уклон проверяется на всем протяжении водоотводящей системы: между смотровыми колодцами, между кольцевым дренажем и последним колодцем, а также выход от него до уличного колодца или оврага. Везде должен быть уклон не менее 2 см на метр.

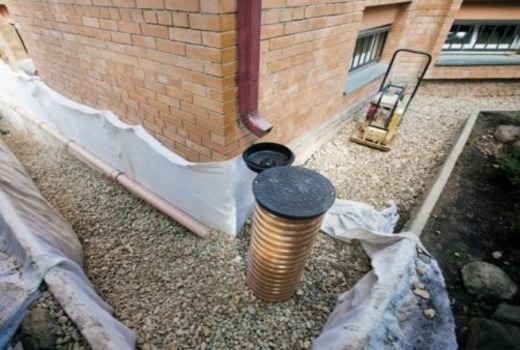

пристеночный дренажпристеночный дренаж

Пристеночный дренаж.

Следующий этап – засыпка труб слоем щебня и оборачивание этого «пирога» геотекстилем, чтобы полотно зашло с нахлёстом. Остаётся выполнить обратную засыпку, – её можно сделать песком или грунтом, предварительно вынутым из траншеи.

back to menu ↑

  Ошибки при монтаже дренажа дома и его обслуживание

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ. Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа. Пристенный дренаж фундамента соединяется с дренажным колодцем, в который отводятся воды и с ливневой канализации в то же время он имеет выпуск в сторону уличного колодца или, если такого нет – за территорию участка в овраг.

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Видео по обустройству дренажа фундамента

back to menu ↑

  Заключение

Устройство дренажа возле фундамента начинают решать на стадии проектирования. И поручать это необходимо специализированным проектным организациям, которые могут правильно оценить геологические особенности того или иного участка и определить глубину залегания грунтовых вод. Смонтировать дренаж вокруг фундамента своими руками по готовой схеме и при знании технологии под силу любому человеку.

Делаем внутренний и цокольный дренаж фундамента без существенных затрат

Может ли обычная труба ПВХ с дырочками спасти строение от просадки и разрушения, а газон вокруг здания от гибели? На самом деле, может, если эта труба представляет собой правильный дренаж фундамента дома. Как его сделать и что надо учитывать при его сооружении вы узнаете в этой статье!

Какие задачи сможет выполнить правильно сделанный дренаж

Отвод воды от фундамента – это не прихоть владельцев и пустые капиталовложения. Это, без преувеличения, одна из самых главных вещей, которая сохранит целостность всего строения и ваш ландшафтный дизайн. Как? Сейчас мы рассмотрим.

  1. Отвод грунтовых вод позволяет убрать лишнюю влагу из-под самой основы. Если этого не делать, то после сильных дождей существует большой риск просадки фундамента. Следовательно, вся конструкция может не только треснуть, но и рухнуть, в зависимости от масштаба повреждения. Дренажная система фундамента необходима не только для коттеджа или дачи, но и для любого строения, которое находится в зоне риска – области, где присутствует большое количество осадков.
  2. Дренаж  снижает уровень грунтовых вод после дождей или паводков, ускоряет ее вывод с участка. Если у вас есть подвал или гараж на цокольном этаже, наверняка знакомы с проблемой  сезонных подтапливаний, с которыми приходится бороться неделями. Теперь вода сразу уйдет от бетона, не будет проходить через гидроизоляцию.
  3. Правильный отвод воды не позволяет ей убить растения возле сооружения. Если у вас растет газон, зеленные насаждения, кустарники возле дома, они могут погибать при длительном прохождении воды через дренаж и ее застаивании возле стен.

Всех этих последствий можно избежать, если сделать правильный дренаж фундамента  своими руками и установить двойную систему отвода. А как это сделать правильно и быстро вы сейчас узнаете.

Активный дренаж воды на уровне основания

Это – основная мера защиты здания, которая обязательно должна быть предпринята. Она представляет собой систему из нескольких решетчатых труб, которые залегают на глубине равной фундаменту + 20 сантиметров. То есть, если он углублен на 150 сантиметров, то труба должна лежать на 170 см – это общепринятая норма. Рассмотрим пошагово, как все сделать и, допустим, что отвод делается от уже существующего рабочего здания.

Шаг 1Расчищаем фундамент.

Вырываем траншею, по которой может худо-бедно продвигаться 1 работник. Найдете маленького работника – меньше придется рыть. Берем большую саперную лопату (она лучше всего подойдет для работ в условиях стесненного пространства) и копаем до самого основания бетона, выравниваем поверхность. Если у вас есть отмостка возле дома,   рыть придется  по ее линии.

Шаг 2Закапываем трубу.

Подготовьте трубу ПВХ с армированием, чтобы выдерживала солидные нагрузки. Для начала превращаем ее в  решето. Берем острый предмет и прокалываем в ней очень много дырочек по всей длине, через каждые 3-5 сантиметров, со всех сторон. Далее берем геотекстиль, кладем на землю, насыпаем на него 5 сантиметров щебня штыковой лопатой, укладываем трубу, насыпаем еще 5 сантиметров щебня сверху. Теперь все это заворачиваем в геотекстиль. У вас должна идти труба по всему периметру дома, вокруг основания, причем спиралью – угол наклона везде 10%. Выходит   в септик (лучше вывести за территорию, если будет возможно).

Шаг 3Закапываем всю яму.

Вместо земли, которая там была,  насыпаем 100 сантиметров щебня, а только потом положить сверху слой плодородной почвы. Это делается для того, чтобы почва как можно лучше пропускала влагу к трубе, была максимально аэрированной (с повышенной воздухопроницаемостью).

Шаг 4.

На уровне 100 сантиметров над установленной трубой должна идти еще одна, точно такая же. Она будет укладываться просто на щебень (обмотана текстилем), а сверху присыпаться керамзитом.

Теперь у нас будет качественный дренаж, который обезопасит всю конструкцию от грунтовой воды, которая накапливается после дождя около фундамента и основания здания. Она  также  отлично отводит грунтовые воды, поэтому вашему подвалу не грозят осенне-весенние проблемы.

Пассивная защита от «потопов»

Не всегда дренаж должен отводить собравшуюся воду около стен, он может просто не допускать ее попадание туда. Рассмотрим основные предметы, которые стоят копейки, а имеют значение ничуть не меньше, чем труба ПВХ у основания.

  1. Отмостка. Очень эффективная вещь, которая сможет «отодвинуть» влагу на расстояние, равное ее ширине. Она делается для того, чтобы вода не стекала по стене здания, а делала это за метр от него. Таким образом, она попадет прямо на отвод. Даже самая лучшая гидроизоляция здания не может полностью защищать стены, поэтому влагу надо убирать он бетона подальше.
  2. Ливневка. Если ее сделать правильно, 80% воды будет уходить от дома еще до того, как попадет в землю.
  3. Водостоки с крыши. Они собирают влагу со всего периметра и отправляют ее в желоба для отвода. Система работает очень эффективно и вместе сможет удалить 95% жидкости, которая предназначалась для дренажа. Это существенно продлит его срок пригодности и повысит эффективность.

Если все сделать правильно, тогда ваше строение никогда не просядет, будет чрезвычайно долговечным и прочным, а о воде в подвале или гараже вы забудете навсегда!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
