Как выбрать электрогенератор (2018) | Инструменты | Блог
Электричество настолько плотно вошло в нашу жизнь, что мы пользуемся им, практически его не замечая. Степень нашей зависимости от электричества становится заметна, только когда его нет. И тут-то выясняется, что жить без электричества еще можно, а вот жить комфортно – уже нет. В городах отключения электричества редки и кратковременны, поэтому почувствовать все прелести жизни в доиндустриальной эпохе не получится. А вот за городом без электрогенератора порой не обойтись:
— Для строительных работах на участках без электричества приобретение генератора будет намного выгоднее, чем покупка комплекта аккумуляторного инструмента.
— Электрогенератор поможет с ремонтом автомобиля, если в гараже нет электричества.
— Электрогенератор позволит обеспечить привычный уровень комфорта при выезде не природу или на дачу в «глухом углу» без электричества.
— И наконец, электрогенератор может буквально спасти владельца загородного дома от замерзания системы отопления в зимнее время при продолжительном отключении электричества. Да и летом не помешает – насос-то в скважине тоже от электричества работает.
Последний довод на сегодняшний день является самой распространенной причиной покупки электрогенератора. Именно развитие частного домостроения вызвало настоящий бум на рынке электрогенераторов, приведший к сегодняшнему их изобилию. И это неудивительно: потребности у всех покупателей генераторов разные: кто-то хочет запитать от генератора только печку, кто-то – добавить еще насос и холодильник, кому-то генератор нужен для работы включения мощного электроинструмента. Генераторы во всех этих случаях потребуются разные, и внимание следует обратить не только на мощность, но и на остальные характеристики.
Характеристики электрогенераторов
Выходная мощность определяет и возможности генератора (сколько он «потянет» электротехники), и его вес, и его цену.
Но какая мощность нужна? Консультант в магазине, скорее всего, посоветует просуммировать мощность всех используемых дома приборов и обязательно напомнит о пусковом коэффициенте реактивных потребителей электроэнергии. Дело в том, что все электроприборы делятся на два вида — активных и реактивных потребителей. У активных потребителей вся электроэнергия преобразуется в тепло — это электронагреватели, утюги, лампы накаливания, электрочайники и т.д. Потребляемая мощность активных потребителей постоянна. А реактивные потребители часть энергии расходуется на создание электромагнитного поля и в момент включения они непродолжительное время потребляют мощность, значительно превышающую номинальную. Реактивными потребителями являются электроприборы, содержащие двигатели, трансформаторы, электромагниты и т.д — холодильники, стиральные машины, пылесосы и пр. Поскольку четких закономерностей – какой прибор какой пусковой ток потребляет – нет, то при подсчете необходимой мощности часто используются таблицы наподобие этой:
И если взять для примера какой-нибудь частный дом с электроводонагревателем на 1,5 кВт, со скважинным насосом на 750 Вт, холодильником на 120 Вт и двумя циркуляционными насосами по 100 Вт, то уже по этим приборам необходимая мощность получится 1500+750*7+120*3+200*4=7910 Вт. Потом консультант еще посоветует добавить пару киловатт на телевизор, компьютер и «что, вы даже свет включать не будете?» и вот покупатель везет домой 10-киловаттного «монстра». В то время как из перечисленных электроприборов непрерывно работают только циркуляционные насосы, потребляя свои 200 Вт, а продолжительная нагрузка будет составлять максимум 2-3 кВт. Поговорка «запас карман не тянет» к электрогенераторам не подходит – продолжительная работа с нагрузкой, не превышающей 30% номинала, для них вредна — при таком режиме быстро нарастает нагар на свечах и в выпускном тракте. Кроме того, расход топлива генераторов (особенно неинверторного типа) зависит от нагрузки нелинейно – расход на 20% нагрузке будет всего в 1,5-2 раза меньше, чем при полной нагрузке.
Поэтому оптимальный метод подбора мощности заключается в том, чтобы определить, какой из реактивных потребителей имеет максимальную пиковую мощность, затем сложить её с мощностью постоянно работающих активных нагрузок. При определении потребителя с максимальной пиковой мощностью, следует уточнить его пусковой коэффициент в руководстве по эксплуатации (если он там есть) – приведенное в таблице значение может сильно отличаться от реального для конкретной модели.
Так, в вышеприведенном примере максимальную мощность потребляет во время пуска погружной насос с 750*7=5250 Вт пиковой мощности. Если принять, что этим насосом является Grundfos SP 1A-28, то согласно руководству, его множитель пускового тока составляет не 7, а всего 3,6. Таким образом, пиковая мощность насоса будет 750*3,6=2700 Вт. Максимальная возможная активная нагрузка в момент включения насоса будет равна 1820 Вт (электронагреватель + холодильник + два насоса). Добавив 2700, получаем 4520 Вт.
Причем полученное значение мощности потребуется только для пуска насоса, постоянная нагрузка на генератор будет меньше, поэтому подбираем генератор не с номинальной, а с максимальной выходной мощностью, соответствующей полученному числу. Максимальная выходная мощность – это мощность, которую генератор способен кратковременно выдать без вреда для себя. В данном случае именно это и надо.
Так что генератор с номинальной мощностью в 4 кВт и максимальной – в 4,5 кВт для приведенного примера вполне подойдет, и будет стоить в 5-10 раз дешевле ранее «подобранного» 10-киловаттного.
Единственная особенность, которую следует учесть при таком способе подбора мощности генератора, это то, что потребители к нему следует подключать постепенно. Ни в коем случае нельзя подключать генератор к сети электропитания дома с включенными электроприборами так, что они получат питание одновременно – это может привести к выходу генератора из строя, особенно, если у него нет защиты от перегрузок.
Вид генератора.
Асинхронный генератор имеет максимально простую конструкцию, его ротор не содержит обмоток (только постоянные магниты), щеточный узел отсутствует. Такой генератор проще в обслуживании, дешевле, легче, меньше подвержен действию пыли и влаги. Еще одно немаловажное достоинство асинхронного генератора заключается в том, что он не боится высоких токов – вплоть до короткого замыкания. Это позволяет использовать генератор для подключения сварочных аппаратов.
Главный недостаток асинхронного генератора – параметры генерируемого им напряжения зависят от нагрузки. Поэтому асинхронные генераторы не рекомендуется использовать для снабжения электроэнергией потребителей, требовательных к её качеству (стабильности частоты и напряжения, формы синусоиды сигнала) – газовых котлов, холодильников, ИБП, циркуляционных и скважинных насосов. Зато невосприимчивость к высоким токам позволяет подключать к асинхронному генератору мощный строительный инструмент, часто работающий с перегрузками.
Синхронный генератор имеет обмотку возбуждения на роторе, запитываемую через щеточный узел. Частота переменного напряжения на выходе синхронного генератора зависит только от частоты вращения ротора и остается постоянной при изменении нагрузки. Это позволяет использовать синхронный генератор для подключения бытовой техники, требовательной к качеству электропитания.
Недостатком синхронного генератора является то, что для поддержания частоты напряжения, двигатель должен вращаться с постоянной скоростью независимо от снимаемой с генератора мощности. Это сильно снижает КПД генератора при падении нагрузки. Для стабильной производительной работы синхронный генератор должен быть постоянно нагружен на 50-80% номинала.
Инверторный генератор может иметь в основе как асинхронный, так и синхронный генератор. Но в отличие от «чистых» синхронных и асинхронных, в инверторном генераторе выходное напряжение сначала выпрямляется, затем преобразуется в переменное с помощью электронной схемы – инвертора.
Это позволяет добиться высокой стабильности частоты и напряжения электропитания без поддержания постоянных оборотов двигателя. Инверторные генераторы допускают работу с малой нагрузкой (расход при этом у них будет намного меньше, чем у синхронных). Однако при номинальной нагрузке КПД инверторных генераторов ниже, чем синхронных.
Часто можно услышать утверждение, что только инверторные генераторы способны обеспечить идеальную форму выходного сигнала при любых условиях работы. И что поэтому газовый котел можно запитать только от инверторного генератора. Это не всегда верно – да, инверторный генератор лучше чем любой другой выдерживает частоту и напряжение при изменениях нагрузки.
Но вот форма сигнала (синусоида) на недорогих инверторных преобразователях изначально далека от идеала. В целях снижения цены сглаживающий фильтр на выходе генератора производитель не ставит, и к потребителю вместо синусоиды идет «лесенка».
Вред такого сигнала неоднозначен – большинство бытовой техники разницы «не заметит», но некоторые электронные приборы (измерительные приборы, газовые котлы, аудио- и видеотехника) могут начать сбоить или вообще откажутся работать.
Хороший инверторный генератор, обеспечивающий «чистую» синусоиду выходного напряжения, будет стоить намного дороже синхронного.
Так что котел можно запитывать не только от инверторного генератора – синхронный генератор скорее даст «чистую» синусоиду, чем дешевый инверторный. И вообще, большинство проблем при подключении котла к генератору возникает не из-за формы сигнала, а из-за незаземленной нейтрали генератора, приводящей к отсутствию «нулевого» провода питания. Для правильной работы схем контроля пламени газовых котлов, на одном проводе питания должна быть фаза 220В, а на другом – 0. Чтобы получить такое питание от однофазного генератора (у которого на каждом из двух выходов по фазе), достаточно заземлить один выходной провод (любой).
Стабилизация напряжения применяется для поддержания параметров электропитания при изменении нагрузки.
Большинство современных синхронных генераторов снабжено AVR – автоматическим регулятором напряжения. Электронная схема AVR контролирует выходное напряжение, и, при его изменении, увеличивает или уменьшает ток обмотки возбуждения. Это позволяет поддерживать выходное напряжение в пределах 220+5% при любых нагрузках.
Асинхронные генераторы стабилизируются с помощью шунтирующих и компаундирующих конденсаторов, помогающих поддержать напряжение при кратковременных его перепадах. Но с сильными и продолжительными перепадами такой стабилизатор не справляется.
Инверторные генераторы в стабилизаторе напряжения не нуждаются – оно и так будет стабильным при любой нагрузке.
Напряжение. Генераторы могут быть как однофазными – для подключения бытовой техники на 220В (230В), так и трехфазными – для подключения более мощной техники на 380В (400В). К трехфазному генератору можно подключить однофазный электроприбор (на нем, как правило, есть отдельные розетки 220В), наоборот – нельзя. Трехфазные генераторы предоставляют больше возможностей, но и стоят дороже.
Многие генераторы также имеют дополнительный выход 12В постоянного тока – такие модели можно использовать для подзарядки автомобильного аккумулятора.
Цикл двигателя. Двухтактные двигатели легче и дешевле четырехтактных, но для заправки большинства из них требуется готовить топливную смесь (добавлять в топливо определенное количество масла). Кроме того, двухтактные двигатели имеют значительно меньший моторесурс – 500-700 часов.
Для резервного генератора, включающегося несколько раз в год, это не критично, но, если генератор приобретается для постоянной работы, лучше выбирать среди четырехтактных. Кроме на порядок большего моторесурса, четырехтактные двигатели отличаются экономичностью и меньшим уровнем шума.
Запуск. Большинство генераторов оборудовано веревочным стартером для ручного пуска двигателя. Наличие электростартера (электрического пуска) может заметно облегчить работу с генератором, но имейте в виду, что электростартер заметно увеличивает цену и вес генератора. Если генератор приобретается для эпизодического использования, то лучше остановиться на модели с ручным пуском – за месяцы простоя аккумулятор, скорее всего, разрядится, и пускать генератор все равно придется вручную.
Электрический пуск аварийных генераторов действительно необходим только в том случае, если предполагается пуск генератора при пропадании сетевого электропитания – установка АВР (автомата пуска резерва) позволит таким генераторам запускаться автоматически. Некоторые генераторы уже снабжены автоматическим пуском.
Вид топлива. Для большинства задач бензиновые генераторы предпочтительнее в силу невысокой цены и небольшого веса. Но если запускать генератор планируется часто и подолгу, то цена топлива становится немаловажным критерием – в этом случае имеет смысл обратить вимание на гибридные газобензиновые генераторы – хоть они и дороже бензиновых, но эта разница быстро окупится за счет меньшей цены газа.
Дизельные двигатели экономичнее бензиновых и имеют больший ресурс. Но весят они намного больше, поэтому дизельным двигателем обычно комплектуются мощные генераторы, предназначенные для продолжительной работы на одном месте.
Варианты выбора генераторов
[url=»https://www.dns-shop.ru/catalog/17a9d22a16404e77/elektrogeneratory/?p=1&i=6&mode=list&stock=2&order=1&f=e6f7&f=0.6-1.5]Инверторный генератор небольшой мощности позволит не чувствовать себя оторванным от цивилизации во время выездов за город – с его помощью можно организовать освещение, подзарядить ноутбук или аккумулятор автомобиля.
Для аварийного питания самой необходимой электротехники будет достаточно недорогого [url=»https://www.dns-shop.ru/catalog/17a9d22a16404e77/elektrogeneratory/?p=1&i=6&mode=list&stock=2&order=1&f=35pu&f=2.01-4]синхронного генератора мощностью 2-4 кВт – этого хватит, чтобы «поддержать на плаву» отопление и водоснабжение частного дома при отключении электроэнергии.
Если вам нужен генератор, чтобы обеспечить питанием электроинструмент на площадках без подведенного электричества, выбирайте среди [url=»https://www.dns-shop.ru/catalog/17a9d22a16404e77/elektrogeneratory/?p=1&i=6&mode=list&stock=2&order=1&f=35pu&f=4.01-6]моделей мощностью 4-6 кВт. Этого хватит, чтобы обеспечить пуск большинства видов ручного электроинструмента.
[url=»https://www.dns-shop.ru/catalog/17a9d22a16404e77/elektrogeneratory/?p=1&i=6&mode=list&stock=2&order=1&f=35pu&f=7-10]Генератор мощностью в 7-10 кВт способен полностью обеспечить электричеством большой частный дом.
[url=»https://www.dns-shop.ru/catalog/17a9d22a16404e77/elektrogeneratory/?p=1&i=6&mode=list&stock=2&order=1&f=efmd]Гибридные газо-бензиновые генераторы позволяют в разы снизить цену киловатт-часа – при частом использовании генератора это дает значительную экономию.
как выбрать электрогенератор для частного дома? Какая домашняя электростанция лучше? Автономные электрические модели от 3 кВт

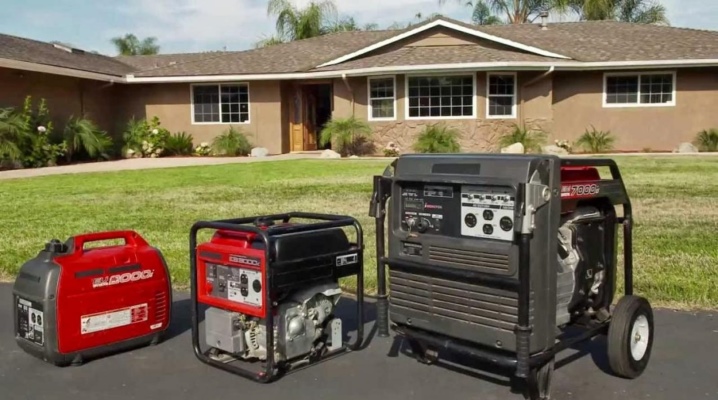

В современном мире электрические приборы делают жизнь в загородных домах такой же комфортной, как и в квартирах. Однако нередко в жилых или дачных поселках возникают проблемы с поставкой электричества, из-за чего в сети происходят различные сбои. Чтобы не ожидать в темноте, пока включат свет, стоит установить дома электрогенератор. Зачастую его бывает сложно выбрать, поэтому для начала стоит поближе познакомиться с тем, что представляет собой устройство, а также разобраться, какие критерии важно учитывать при покупке.
Устройство и назначение

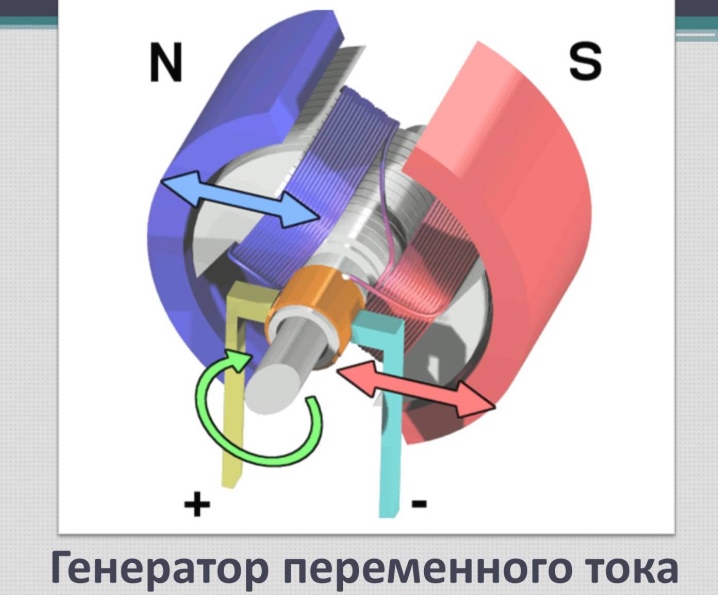

Генератор – это специальное устройство, предназначенное для обеспечения дома необходимым питанием. Выделяют два типа генераторов по выработке тока:
- устройства постоянного тока;
- устройства переменного тока.

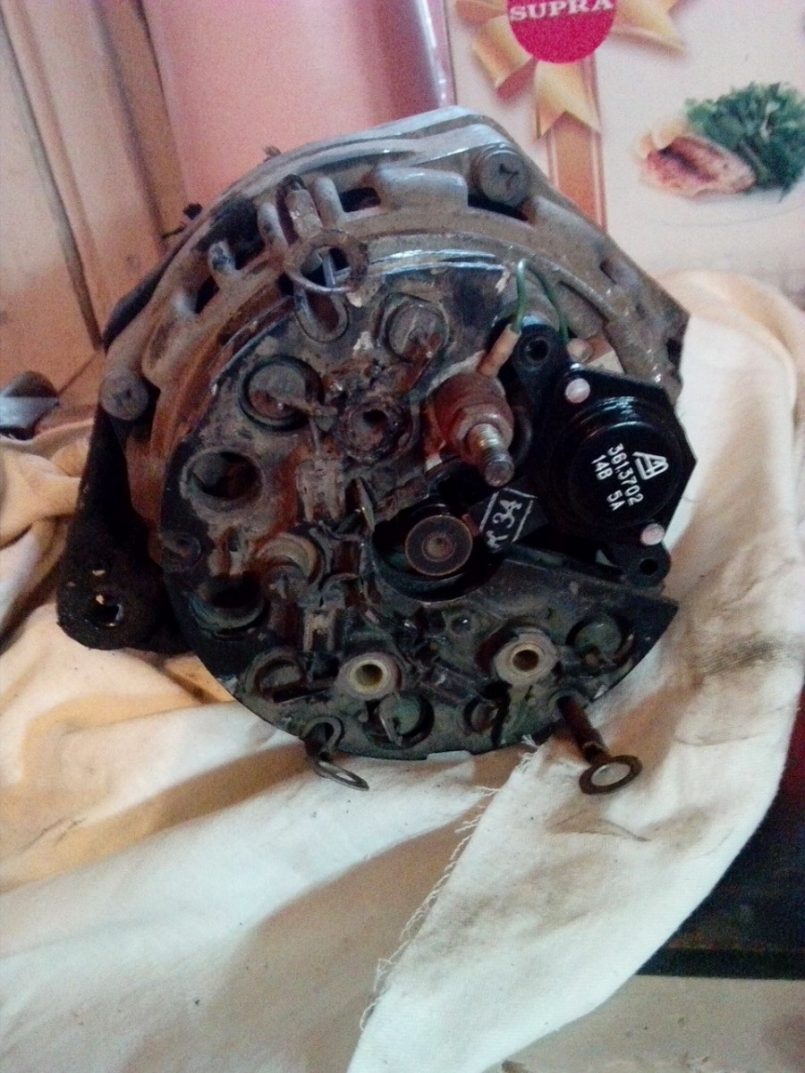

Между ними есть несколько отличий, однако каждый агрегат содержит в своей конструкции двигатель внутреннего сгорания определенного типа. Он отвечает за вращение вала генератора, преобразуя механическую энергию в электрическую, за счет чего и удается добиться нужного результата.
Генератор представляет собой надежное устройство. Он бывает разных конфигураций, однако в любом случае агрегат способен выдержать повышенные вибрации двигателя, перемены температур в процессе работы, а также различные воздействия извне.

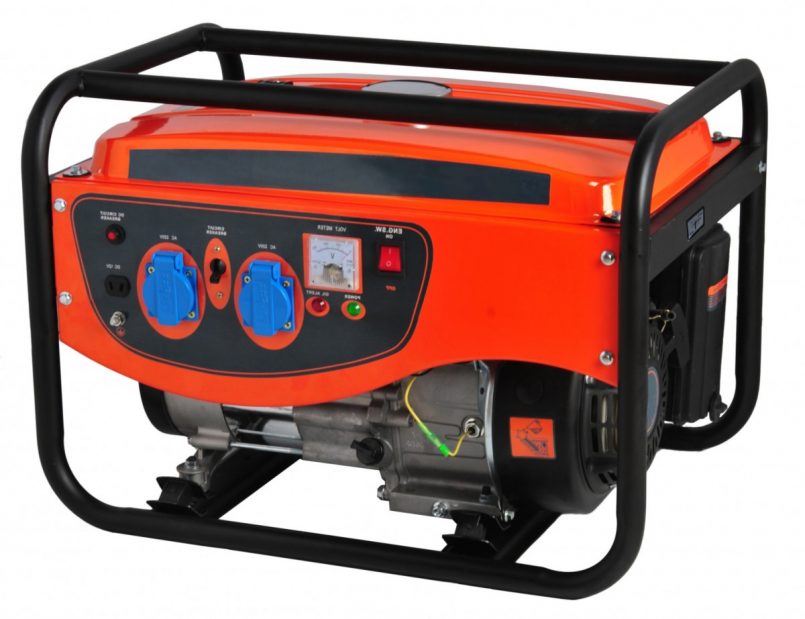

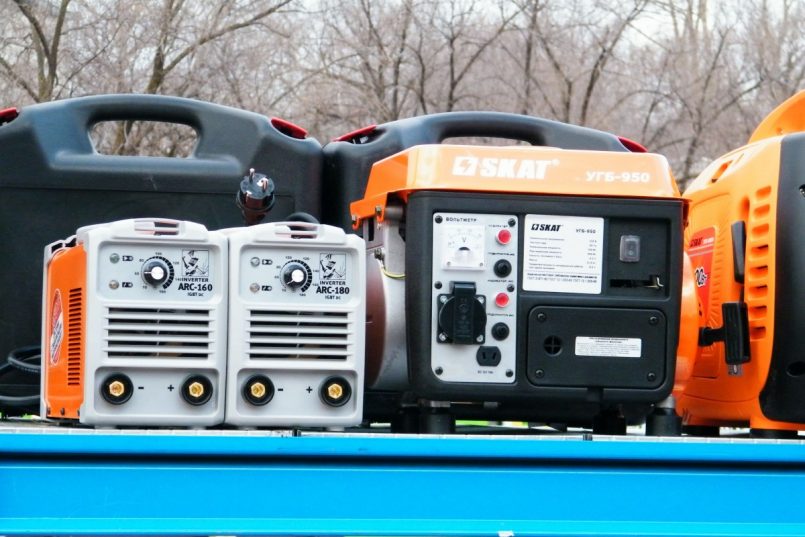

Виды генераторов
Сегодня производители выпускают огромное количество бытовых генераторов для снабжения электричеством загородных домов, дач, коттеджей. Существует несколько классификаций столь мощных устройств. Стоит рассмотреть наиболее популярные.

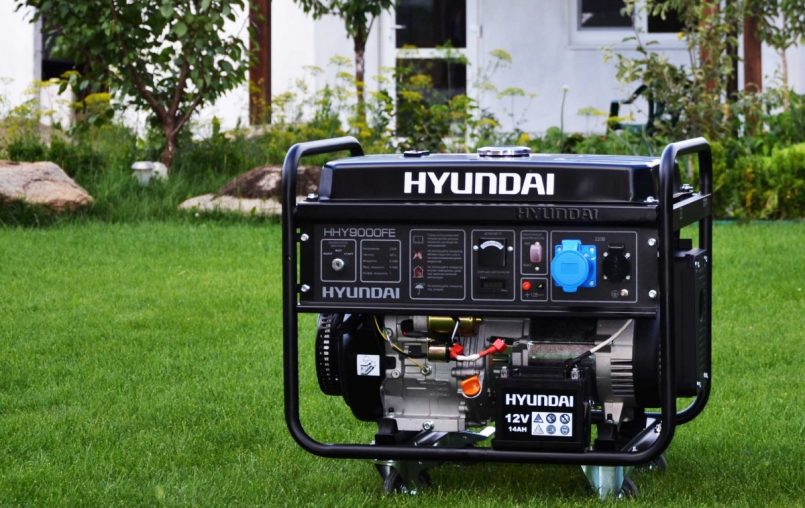

По типу топлива
Аккумуляторные генераторы могут работать на разном топливе. В большинстве случаев основными видами топлива выступают:
- дизель;
- бензин;
- газ.
На твердом топливе агрегатов не выпускают, так как это не слишком практично.
Большая часть конструкций работает на одном виде горючего, однако в последнее время стали выпускать модели, способные работать с использованием двух видов топлива. Такие машины стоят дороже, но их цена вполне оправдана.
По мощности
Эта классификация подразумевает разделение генераторов на три основных типа:
- Синхронные. Большая часть моделей относится именно к этой категории. Отличительная особенность – выдача тока более высокого качества. Такие устройства надежны в эксплуатации и спокойно реагируют на повышение нагрузки.
- Асинхронные. Отличаются небольшой ценой и закрытым корпусом, что позволяет устанавливать оборудование в пыльном помещении. Таким генераторам не страшны короткие замыкания.
- Инвекторные. В подобных генераторах ток выдается не напрямую, а посредством выпрямителя и аккумулятора. Преимуществом устройств является бесшумная работа и компактные размеры.
Наибольшей популярностью пользуется первый вариант, однако последние два тоже востребованы среди потребителей электричества.

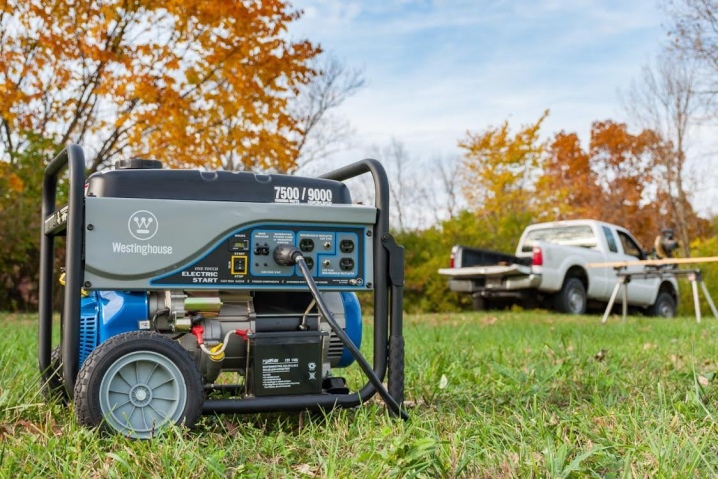

По функциям
Каждая электростанция имеет свои особенности. Поэтому существует еще одна классификация – разделение генераторов по функциям, которые в них предусмотрены:

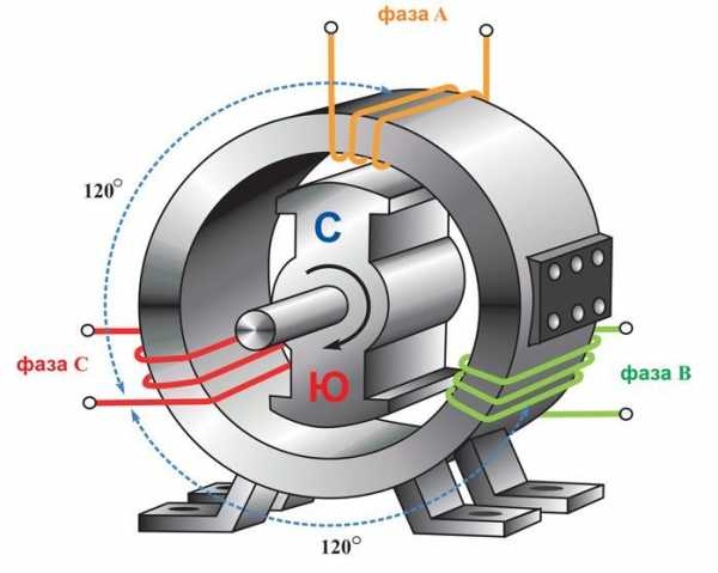

- Однофазный и трехфазный режим работы. Первый тип устройств предназначен для сетей, в которых напряжение равняется 220 В, второй используют для 380 В.
- Громкость работы. Предпочтение принято отдавать генераторам с практически бесшумной работой. Большинство из них работает на бензине.
Чтобы снизить уровень шума, необходимо защитить мобильную электростанцию кожухом.
- Наличие или отсутствие кожуха. Это дополнение встречается не во всех моделях, поэтому при необходимости установить его можно самостоятельно.

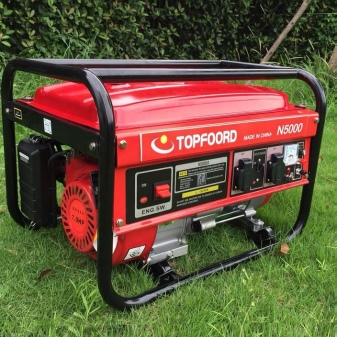

По выработке тока и мощности
Еще один вариант классификации генераторов – это их деление по выработке тока и мощности работы. В этом случае устройства стоит делить на двухтактные и четырехтактные. Первые не отличаются особой мощностью, однако они просты в эксплуатации и стоят дешевле.
Если требуется генератор для регулярного использования, то лучше покупать четырехтактные агрегаты. Они способы справиться с высокими нагрузками и обеспечить электроэнергией большое количество устройств.
Лучшие модели
С каждым годом генераторов становится все больше, производители добавляют различные функции, модернизируют конструкции и улучшают работу устройств. Поэтому покупатели при выборе нередко теряются, не зная, какую модель приобрести.
Чтобы ускорить процесс покупки, приведем обзор лучших моделей генераторов.

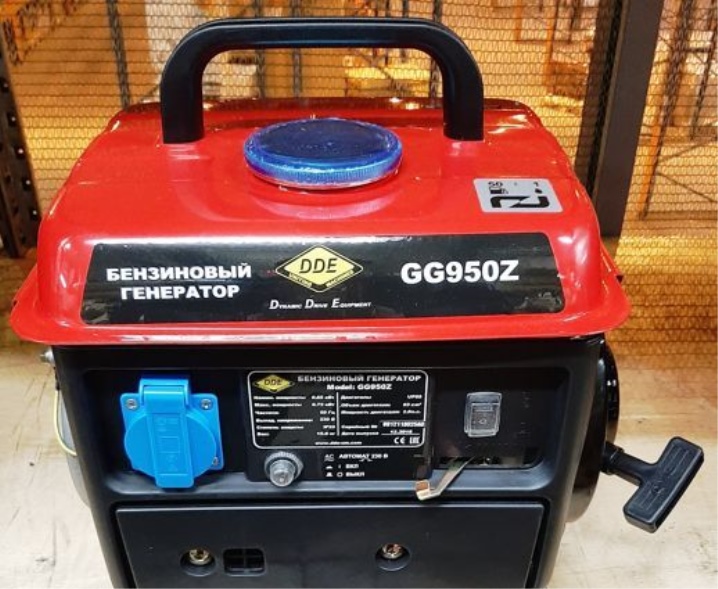

DDE GG950Z
Это устройство нельзя назвать особо мощным и бесшумным, однако оно отлично справится с работой в случае непредвиденного отключения электричества в доме. Модель относится к классу маломощных мобильных электростанций, которые стоит иметь в любом доме на всякий случай.

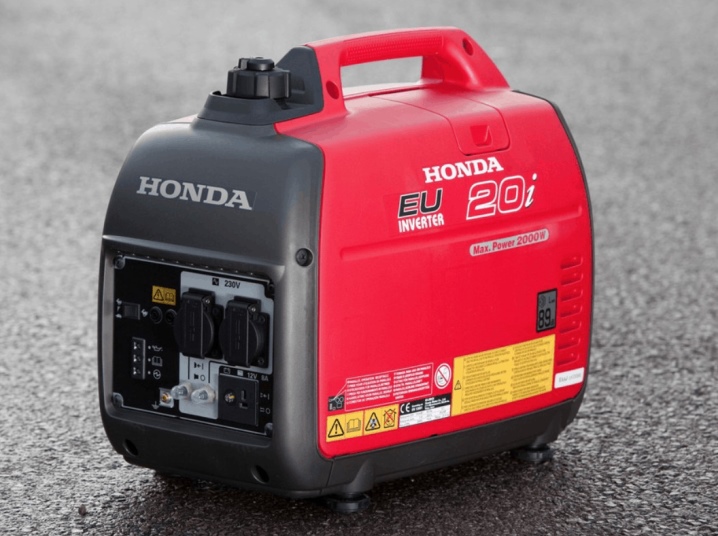

Honda EU20i
Одна из лучших моделей, отличается мощностью и качеством исполнения.
Преимущества генератора:
- бесшумная работа;
- долгий срок службы;
- большое количество вырабатываемого тока.
Устройство отлично подходит в качестве долговечного источника электроэнергии для загородных домов средних размеров.
Wert G 3000D
Недорогой, но эффективный агрегат, созданный китайскими производителями. Компания, в которой была выпущена эта модель, специализируется на производстве электрооборудования. Среди особенностей генератора выделяют высокую мощность, а также надежную конструкцию. Небольшие габариты агрегата позволяют использовать его в любом месте. В случае необходимости устройство можно без особых проблем транспортировать.
Huter DY4000L
Особенности:
- небольшая цена;
- высокие эксплуатационные характеристики;
- экономичное расходование топлива.
Агрегат быстро запускается и обеспечивает электричеством большое количество приборов. Работает практически бесшумно.
FUBAG TI 6000
Производством модели занимается фирма из Германии. Немецкий генератор имеет высокую мощность и подходит тем, кто планирует обеспечивать электричеством большие площади загородного дома.
Среди преимуществ модели выделяют:
- ток высокого качества;
- безопасность эксплуатации;
- возможность транспортировки;
- два режима работы.
Агрегат заключен в звукоизоляционный кожух, что делает его работу практически бесшумной.
Критерии выбора
Выбор подходящего домашнего генератора для обеспечения загородного коттеджа электроэнергией – задача сложная, но выполнимая. Чтобы купить надежный агрегат, необходимо учитывать ряд параметров, которые помогут выбрать качественную модель:
- Тип топлива. Стоит определиться, на чем должен работать будущий генератор. Сегодня мобильные электростанции работают на бензине, дизеле и газе. Сложно сказать, какой вариант будет лучшим, выбор в этом случае зависит от индивидуальных условий эксплуатации. Бензиновые помогут обеспечить электроэнергией внушительные пространства и вполне могут сойти в качестве основного бесперебойного источника тока. Газ позволяет задействовать специальные баллоны, цена которых ниже других видов топлива. Дизель подходит для тех, кто решил купить генератор в качестве дополнительного источника тока.
- Мощность. Для правильного выбора рекомендуется рассчитать нагрузку, которую испытывает основная сеть при включении максимального количества электроприборов. При этом стоит учитывать, что в доме может стоять плита на 5 кВт, а также мощный погружной насос. Если генератор требуется в качестве резервного источника питания, то можно отдать предпочтение электростанциям мощностью в 3-5 кВт, однако если требуется автономное электроснабжение внушительного пространства частного дома, то мощность генератора не должна быть ниже 10 кВт.
- Дополнительные функции. К таким функциям относят количество режимов работы, наличие защитного кожуха и уровень шума, который издает устройство во время работы. Существуют и другие дополнительные опции, предусмотренные в конструкции генератора. Поэтому стоит опираться на то, как планируется использовать мобильную электростанцию в будущем.
Это основные параметры, которые помогут подобрать надежную станцию. Но есть и несколько дополнительных нюансов:
- Объем топливного бака. Чем больше объем, тем дольше будет работать генератор.
- Наличие защиты от перенапряжения в случае высоких нагрузок. Такая защита способна предотвратить короткие замыкания в процессе работы.
- Тип системы охлаждения. Выделяют воздушную и жидкостную системы. Вторая считается более дорогой и встречается преимущественно на габаритных генераторах.
- Тип запуска. Выделяют ручной, электрический, а также автозапуск. Предпочтение рекомендуется отдавать недорогим вариантам со шнуром. Такие агрегаты не вызывают трудностей в эксплуатации. Автозапуск же поможет предотвратить аварийное состояние конструкции.
В большинстве случаев генераторы приобретают с целью обеспечения загородного дома дополнительным источником тока в случае сбоев в электрической сети.
Поэтому рекомендуется не гнаться за профессиональными моделями, а купить небольшое компактное устройство, способное обслужить нужное количество электроприборов.
Советы по установке
Существует два варианта установки генератора:
Чтобы эксплуатация устройства осуществлялась правильно, каждый из вариантов требует учета определенных условий. Если планируется поместить мобильную электростанцию дома, то нужно предусмотреть для нее отдельное помещение с повышенной звукоизоляцией. Дополнительно следует позаботиться об отводе выхлопа и предотвращении проникновения осадков внутрь помещения.
Дополнительные требования к комнате, в которой будет стоять генератор:
- температура не ниже 5 градусов по Цельсию;
- возведение отдельного фундамента;
- обеспечение виброизоляции за счет специальных прокладок.
В случае установки генератора на улице потребуется обеспечить его обогрев, решить проблему шума и отвода выхлопных газов, климатических осадков.
Загородный дом или дача станут более уютными с появлением генератора. В случае перебоев в сети не возникнет желания тут же покинуть жилье, так как не придется сидеть в темноте и ждать, пока заново запустят электричество. Преимущество мобильной электростанции – выработка тока, способного обеспечить комфортное пребывание в доме.
Выбрать наиболее эффективный и качественный генератор для вашего дома или дачи вам поможет следующее видео.
115 фото основных видов и расчет мощности электрогенератора
В случае частых перебоев в подаче электроэнергии, следует приобрести генератор, который будет использоваться в качестве резервного источника электропитания. Существует много разновидностей таких агрегатов, отличающиеся по ряду критериев.
Какой генератор лучше для дома, зависит от конкретных потребностей и условий эксплуатации.
Краткое содержимое статьи:
Расчет мощности
Ключевой критерий выбора бытового генератора – мощность. Ее должно быть достаточно для питания всех необходимых электрических приборов.
Для расчета мощности необходимо:
Составить список всей домашней электротехники с указанием мощности каждой модели.
Разделить электрические приборы на группы по уровню важности. К наиболее важным относятся: осветительные приборы, холодильник, электрическая плита (если имеется), обогревательное оборудование (при наличии), пусковая система отопительного котла, циркуляционный насос (если есть).
Как выбрать генератор для дома
Установка автономного генератора поможет решить все проблемы с перебоями электроснабжения. Узнаем как выбрать генератор, установить и подключить к электросети.
Проблемы с перебоями электроснабжения можно относительно просто решить установкой автономного генератора. Сегодня мы поговорим о выборе генератора, правилах его установки, подключения к домашней электросети. Не обойдём вниманием обустройство генераторной и приоритет подключения потребителей.
Резервное электропитание: выбор и установка генератора
- Виды генераторов
- Определение приоритетных потребителей и мощности установки
- Обустройство помещения генераторной
- Включение в домашнюю электросеть
Виды генераторов
Выбор портативных электростанций на отечественном рынке очень широк. Большая часть продукции представлена однотипными клонами, которые хорошо подходят для питания электроинструмента при выездных работах, однако для резервного электроснабжения дома использовать такую технику будет не лучшей идеей.
Отличий есть внушительный список: экономичность, уровень шума, моторесурс, продолжительность работы без простоя, чистота выходного напряжения и схема управления мощностью. За каждый из этих параметров отвечает отдельный узел генератора, поэтому понимание деталей устройства обязательно для правильного выбора источника резервного питания.
Двигатель — основная и наиболее ответственная часть автономной электростанции. В домашних генераторах могут использоваться три типа моторов:
-
Бензиновый двигатель внутреннего сгорания. Распространён наиболее широко благодаря простоте устройства, в то же время характеризуется наименьшей экономичностью, но при этом дёшев в обслуживании. Большинство бензиновых генераторов не способны работать длительное время без остановки, поэтому выбор в их пользу стоит делать только если сбои в электроснабжении редки и непродолжительны.
- Дизельный силовой агрегат характеризуется сниженным уровнем шума, при этом неравномерность хода под нагрузкой и без у него гораздо меньше, чем у бензинового. Допустима эксплуатация в продолжительном режиме. Считается, что дизельную силовую установку целесообразно применять при мощности свыше 16 кВт, что опровергается успешным опытом эксплуатации дизельгенераторов мощностью от 4 кВт. Комплектация электростанции дизельным двигателем в ряде случаев делает её работу экономичнее до 40% в сравнении с бензиновым, однако если используется быстроходный мотор, его эксплуатация без нагрузки сильно снижает моторесурс, который хоть и выше, чем у бензиновых установок, но при этом обслуживание дизельного мотора гораздо более сложное.
- Двигатель, работающий на природном газе — аналог бензинового мотора, использующий в качестве топлива магистральное или сжиженное голубое топливо. Главное преимущество — это высокая экономичность: стоимость киловатта произведённой электроэнергии может быть до 10 раз ниже в сравнении с бензиновым генератором при использовании магистрального газа и в 5–7 раз ниже при использовании сжиженного. В то же время топливная система у таких двигателей сложнее, а подключение к газовой магистрали требует изменения проекта газоснабжения со всеми вытекающими требованиями по безопасности эксплуатации газового оборудования.
Электрогенератор — часть электростанции, преобразующая кинетическую энергию вращения в переменный ток. На данный момент наиболее подходящими для использования в резервных источниках питания считаются синхронные генераторы с электронной системой возбуждения, позволяющие на ходу подстраивать напряжение, обеспечивая предельный перепад в 2–3% от номинальных значений. Обеспечение стабильной синусоиды для подключения чувствительного к энергоснабжению оборудования (оргтехника, котлы, холодильники) в генераторах достигается применением инверторных преобразователей.
Вопрос о выборе количества фаз генератора неочевиден. Отдавать предпочтение трёхфазному источнику следует только при условии, что нагрузка равномерно распределена по фазам, как правило, допустимый перекос для генераторов составляет не более 15–20%. В ином случае лучше выбрать однофазный генератор большей мощности.
Определение приоритетных потребителей и мощности установки
К резервной линии питания не обязательно должна подключаться вся электросеть. При условии, что на вводно-распределительном щите реализована селективная схема защиты, можно без существенных усилий осуществить подключение только тех потребителей, для которых бесперебойное электроснабжение критически важно или по крайней мере предпочтительно.
В первую очередь резервное питание должно подаваться к системам жизнеобеспечения здания. К таковым относятся котельная, насосная станция, центральная установка принудительной вентиляции, вытяжные вентиляторы санузлов и технических помещений.
Вторичный приоритет отдаётся осветительной сети: при достаточно низком энергопотреблении современных источников света освещение в доме может подключаться к резервному питанию целиком.
Также желательно обеспечить бесперебойную работу домашней телекоммуникационной сети и систем безопасности, к которым относятся модем, беспроводная сеть и сетевое хранилище, видеонаблюдение, пожарная и охранная сигнализация. Потребление этих приборов сравнительно невелико, однако их отключение на длительный срок может сулить серьёзные неудобства.
Из бытовых потребителей в бесперебойном электроснабжении нуждаются холодильник, микроволновая печь, домашний кинотеатр, рабочие места с персональными компьютерами. Также не будет лишним выделить несколько розеточных линий для зарядки мобильных устройств и общих нужд. При ограниченной мощности генератора не следует обеспечивать аварийным питанием бытовую технику со значительным потреблением: стиральные машины, водонагревательные приборы, электрическую плиту и духовой шкаф.
В целом минимальная мощность генератора определяется по совокупности потребителей первой (жизнеобеспечение) и второй (освещение, телекоммуникации) групп из расчёта их одновременной работы. Дополнительный запас мощности определяется характером работы потребителей третьей группы с учётом периодичности их включения.
При этом нужно помнить, что ток потребления при запуске может отличаться от номинального: у приборов с электронными блоками питания и коллекторными двигателями мощностью до 500 Вт в 2–2,5 раза, у холодильников и насосов с асинхронными двигателями — до 3–5 раз. Эта особенность обязательно должна быть учтена как при выборе мощности генератора, так и в процессе эксплуатации резервной линии питания. Мощность генератора должна быть выше совокупной расчётной на 15–20%, чтобы оборудование не работало в режиме предельной нагрузки.
Обустройство помещения генераторной

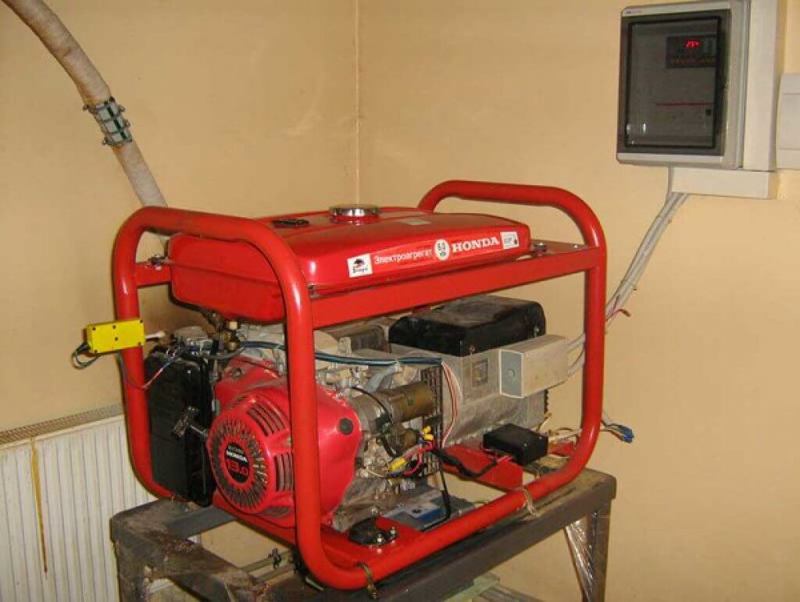

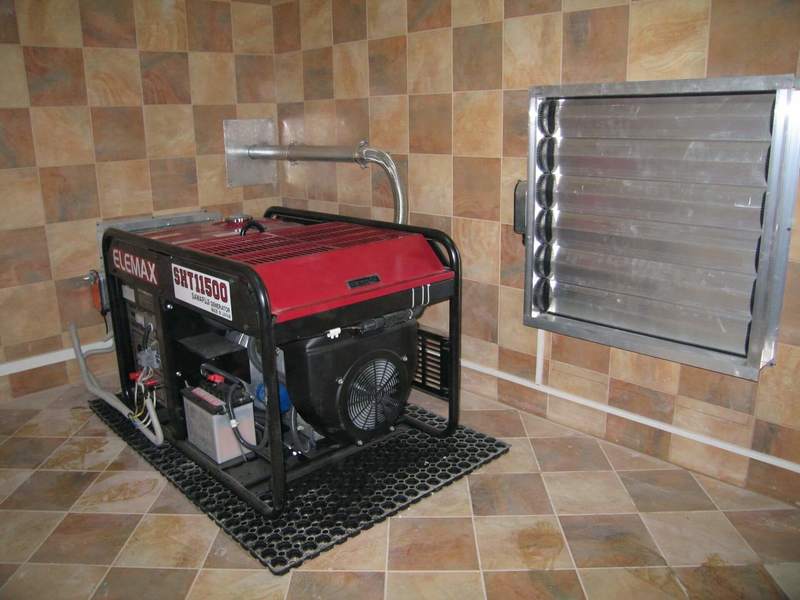

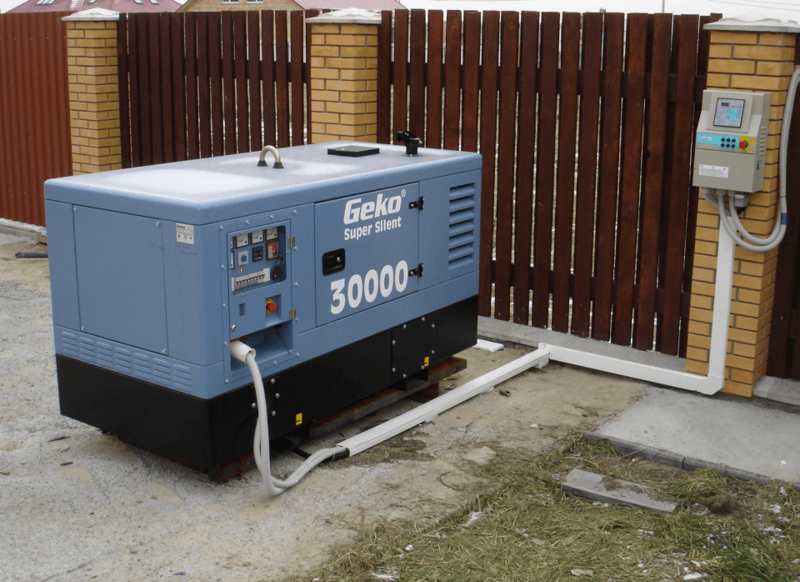

Наличие специально оборудованной площадки для генератора не обязательно, но существенно повышает удобство использования и отказоустойчивость резервного источника. Основная выгода стационарной установки — возможность ввести генератор в работу буквально нажатием пары кнопок без прокладки временного кабеля. К тому же работа генератора будет возможной в любую погоду, в том числе и при запредельно низких температурах.
Для размещения генератора подойдёт даже небольшая пристройка к дому — металлический каркас, обшитый профилированным листом. Оптимально, если на полу будет залита цементная стяжка с закладными для крепления рамы генератора.
Чтобы уменьшить уровень шума и поддерживать внутри приемлемую температуру, каркасные стены рекомендуется заполнить минеральной ватой, предварительно закрепив вертикальную деревянную обрешётку. Для защиты наполнителя желательно выполнить внутреннюю обшивку тонкими материалами: фанерой или ЛДВП.
В помещение генераторной должен быть заведён кабель резервной линии с соответствующим сечением жил. Поскольку подавляющее большинство генераторов заземляется по схеме с изолированной нейтралью, для подключения однофазной установки потребуется две жилы, а трёхфазной — три.
Защитный проводник заводится напрямую от контура заземления и подключается на раму генератора. Система удаления выхлопных газов не требуется как таковая, если пристройка достаточно удалена от окон и вентиляционных каналов. В иных случаях рекомендуется установка оцинкованной трубы с разгонным участком порядка 4–5 метров, в нижнюю часть которой заводится гофрированный металлический рукав, подключенный к выхлопной трубе генератора. Герметизацию соединения выполнять не нужно, при естественной тяге выхлопные газы будут удаляться полностью, увлекаемые восходящим потоком.
Включение в домашнюю электросеть
Заключительный этап установки — сборка схемы электрических соединений. Обязательно необходимо обеспечить защиту от одновременного подключения двух линий, для чего удобно использовать модульные переключатели типа TDM МП-63 для однофазных сетей или реверсивные модульные рубильники типа ABB OT63E3C для трёх фаз.
Также в качестве бюджетного решения для однофазных сетей можно предложить пару одинаковых двухполюсных автоматов: один из них устанавливается в перевёрнутом положении, затем флажки соединяются между собой штифтом. Крайне важно, чтобы при переключении обеспечивался разрыв не только фазных проводов, но также и рабочей нейтрали.
Перекидной рубильник из двух автоматов
Включение резервной линии в распределительную сеть должно осуществляться между вводным рубильником и общей шиной питания, к которой подключены защитные устройства отдельных линий.
При этом резервная линия должна подключаться в обход общих защитных устройств: УЗО и дифференциальной защиты, реле напряжения, УЗИП и грозоразрядников. Если к трёхфазной сети подключается однофазный генератор, трёхфазные УЗО не будут действовать, поэтому резервная линия должна быть подключена в обход них. Однофазные УЗО селективной защиты при этом будут работать как положено.
Подключение генератора через трёхпозиционный рубильник: 1 — вводной автомат сети; 2 — счётчик; 3 — УЗО; 4 — генератор; 5 — трёхпозиционный переключатель; 6 — нулевая шина; 7 — шина заземления; 8 — к потребителям
При наличии в генераторе системы запуска с электроприводом, рекомендуется заменить ВРУ на специальный щит генераторной автоматики. Он содержит в себе блок автоматического ввода резерва с регулируемой задержкой времени между пуском и подключением нагрузки, контролем запуска и всеми необходимыми защитами.
При отсутствии системы автоматического пуска его проводят вручную: сначала нужно переключиться на резервную линию, выключить автомат на генераторе, подключить соединительный кабель в розетку, запустить двигатель и выждать время до стабилизации оборотов. Включение защитного автомата на генераторе при ручном пуске всегда осуществляется в последнюю очередь, а при остановке — в первую.
Схема автоматического ввода резерва: 1 — вводной автомат; 2 — счётчик; 3 — УЗО основной сети; 4 — блок автоматического запуска генератора; 5 — генератор; 6 — УЗО резервной сети; 7 — реле времени; 8 — контактор основного ввода; 9 — контактор резервного ввода
опубликовано econet.ru
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet
Подключение генератора к сети загородного дома – схемы и все способы
В зависимости от модели устройства автономного питания и схемы вводного щитка, подключение генератора к сети загородного дома может несколько отличаться в деталях. Есть известные различия между ручным запуском и автоматическим, нюансы подключения одно и трехфазных генераторов, но в целом, при наличии минимальных навыков работы с электрическими цепями, все получится выполнить самостоятельно. Ну а если разобраться в принципах работы электромагнитного пускателя и реле, то можно наладить автозапуск и обычного генератора, который в другом случае пришлось бы постоянно заводить ключом.
«Экстренные» способы подключения и их недостатки
Обычно «пожарными» способами пользуются в тех случаях, когда по каким-либо причинам нельзя воспользоваться генератором напрямую – требуется включить его в домашнюю сеть срочно, и нет времени монтировать отдельную схему подключения.
Специалиста от простого обывателя, кроме всего прочего, отличает знание причин запретов – именно это позволяет в нужные моменты их обойти: сделать что-то не по правилам, но получить нужный результат. Только нельзя забывать банальности — электричество не прощает ошибок, а значит надо просчитывать свои действия на несколько шагов вперед, чтобы исключить все возможные накладки.
Подключение через розетку
Самый распространенный из «пожарных» способов как подключить генератор к дому, является банальное включение его в розетку, для чего покупается или изготавливается самостоятельно «переноска» со штекерами на концах.
Применять этот метод настоятельно не рекомендуется, но простота его использования снова и снова подкупает многих владельцев генераторов малой и средней мощности.
Принцип использования такого подключения становится понятным, если посмотреть на стандартную схему домашней электропроводки. Действительно, если к одной из розеток подключить источник тока, то напряжение появится на всех участках цепи.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. Розетки.
Недостатков у этого метода не так уж и много, но про них надо помнить, чтобы не испортить генератор.
1. Перегрузка провода.
На этот момент внимания можно не обращать, если используется генератор мощностью до 3 кВт. Розеточные линии стандартно подключаются проводом сечением 2,5 мм², а сами розетки рассчитаны на максимальную силу тока в 16 Ампер. Согласно таблице соотношения сечения кабелей к силе тока, который они могут пропустить, даже алюминиевые провода (которые уже запрещены к установке) такого сечения свободно выдерживают мощность до 3,5 кВт.
| Сечение жилы кабеля, мм2 | Диаметр жилы кабеля, мм | Медная жила | Алюминиевая жила | ||||
|---|---|---|---|---|---|---|---|
| Ток, А | Мощность, кВт при напряжении в сети 220 В | Мощность, кВт при напряжении в сети 380 В | Ток, А | Мощность, кВт при напряжении в сети 220 В | Мощность, кВт при напряжении в сети 380 В | ||
| 1 | 1,12 | 14 | 3,0 | 5,3 | — | — | — |
| 1,5 | 1,38 | 15 | 3,3 | 5,7 | — | — | — |
| 2,0 | 1,59 | 19 | 4,1 | 7,2 | 14 | 3,0 | 5,3 |
| 2,5 | 1,78 | 21 | 4,6 | 7,9 | 16 | 3,5 | 6,0 |
| 4,0 | 2,26 | 27 | 5,9 | 10,0 | 21 | 4,6 | 7,9 |
| 6,0 | 2,76 | 34 | 7,7 | 12,0 | 26 | 5,7 | 9,8 |
| 10,0 | 3,57 | 50 | 11,0 | 19,0 | 38 | 8,3 | 14,0 |
| 16,0 | 4,51 | 80 | 17,0 | 30,0 | 55 | 12,0 | 20,0 |
| 25,0 | 5,64 | 100 | 22,0 | 38,0 | 65 | 14,0 | 24,0 |
| 35,0 | 6,68 | 135 | 29,0 | 51,0 | 75 | 16,0 | 28,0 |
По формуле нахождения мощности P=I*U можно определить максимальный ток, выдаваемый генератором. Если его мощность 3 кВт, а напряжение 220 Вольт, то I = 3000 / 220 ≈ 13,65 Ампер, т. е. запаса прочности даже стандартной розетки должно хватить с избытком (конечно, если это не устаревшие, еще советские модели, рассчитанные максимум на 6,3 или 10 Ампер).
Другое дело это генераторы большей мощности – для них все расчеты надо проводить отдельно. Правда все они обычно подключаются стационарно и острая необходимость в «подкидывании» их через розетку может возникнуть только в случае неисправности проводки. Вот здесь и надо твердо знать, что нарушается и можно ли это делать.
2. Человеческий фактор.
Перед включением резервного генератора в обязательном порядке надо отключать вводные автоматы. Если этого не сделать, то в лучшем случае часть мощности попросту уйдет к соседям, и генератор заглохнет от перегрузки. Хуже будет если в момент попытки завести генератор возобновится подача электричества на основную линию – это гарантированно сожжёт обмотку электродвигателя встречными токами.
Если неприятность возможна в принципе, то рано или поздно она произойдет. Даже если приладить на корпус генератора большую табличку с напоминанием о необходимости отключить вводной автомат, то всегда есть вероятность в спешке что-либо напутать.
3. Использование защитных устройств.
Если в доме проводка сделана согласно рекомендаций ПУЭ, то отдельные розеточные линии кроме стандартных автоматических выключателей будут защищаться с помощью устройств защитного отключения (УЗО). Кроме того что их надо подключать с соблюдением полярности, многие из них рассчитаны на включение источника тока на верхние клеммы, а нагрузки к нижним.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. УЗО. 5. Автоматы потребителей.
Соответственно, при включении генератора в розетку надо будет следить где фаза и ноль, а еще вполне вероятна ситуация, когда работать будут только соседние розетки, а при попытке хотя бы включить свет, выбьет УЗО. Исправлять схему ради нескольких часов работы генератора нет смысла, поэтому единственный выход здесь это его включение напрямую через распредщиток.
Вдобавок ко всем существующим минусам, экстренная схема подключения генератора к сети дома через розетку, не предполагает возможности отследить когда появляется электричество на основной линии, чтобы вовремя переключиться обратно. Для этого нужна как минимум отдельная сигнальная лампочка, но так как вводной автомат отключается, использовать ее нет возможности.
Подключение генератора к распределительному автомату
Это самый правильный способ быстро подключить генератор, но с некоторыми нюансами, которые обязательно надо учитывать.
Проще всего получится выполнить такое подключение если рядом с распределительным автоматом есть розетка – ее часто устанавливают на случай выполнения ремонтных работ или просто для страховки. Правда при этом надо точно себе представлять, как именно подключена эта розетка – оптимальный вариант показан на схеме.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Розетка. 5. Распределительный автомат.
В таком случае все упирается только в пропускную способность самой розетки (16 Ампер) и надо помнить про отключение вводного автомата.
Если такую розетку при монтаже щитка не предусмотрели, то придется откидывать проводку от ввода распределительного автомата и подключать к нему генератор напрямую
Если дальше по схеме стоят УЗО, то обязательно надо соблюдать полярность.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.
Главное здесь это не перепутать к какому именно автомату подключаться. Если вдруг есть доступ к вводному автомату перед счетчиком, и генератор подключить к нему, то в целом схема не изменится… Просто она будет включать в себя устройство учета электроэнергии, которому все равно что считать – ток из основной линии или выработанный генератором.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.
Впрочем вероятность такой ошибки/подключения мала, так как счетчик и вводной автомат пломбируются проверяющими из энергонадзора.
Так как провода от магистральной линии откидываются, то к ним можно подсоединить контрольную лампочку – когда она засветится, значит генератор можно выключать. Вводной автомат при этом надо оставить включенным.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.
Подключение генератора через перекидной рубильник
По сути это то же самое подключение генератора к распределительному автомату но уже оборудованное стационарным трехпозиционным переключателем чтобы не приходилось откручивать провода от клемм автоматического выключателя.
Под трехпозиционным подразумевается переключатель, к которому ток может подходить от двух разных веток, но нагрузка подключается только к одной из них. Третье положение нейтральное, чтобы исключить контакт входящих проводов. Так как генератор имеет собственный ноль, то и переключатель надо подбирать соответствующий – устанавливать однопроводной, через который переключается только фаза, здесь нельзя.
Если под рукой нет трехпозиционного переключателя, то временно можно изготовить и двухпозиционное перекидное устройство из двух двухполюсных автоматов. Их желательно взять одного производителя и номинала, чтобы совпадали размеры. Автоматы надо установить рядом, но один из них перевернуть вверх ногами, а клавиши скрепить вместе – для этого производителями предусмотрены отверстия для штифтов.
Понимающий в электрике человек может соорудить такое устройство и из четырех однополюсных автоматов – не переворачивать их и переключать каждый по отдельности. Но если кто-нибудь кроме него будет запускать генератор, то «защитой от дурака» лучше все-таки озаботиться сразу.
Сам переключатель устанавливается возле генератора. Это удобнее всего, так как его пуск выполняется в определённом порядке: сначала запускается сам генератор, а когда он прогреется, то к нему подключается нагрузка.
Чтобы генератор не работал впустую, после включения электричества на основной линии, надо сделать отвод для сигнальной лампы и разместить ее на заметном месте. Чтобы она не светила все время, то подключать ее надо через выключатель. Если есть опасения забыть его включить, то можно добавить элемент автоматизации, подключив лампу через любой нормальноразомкнутый контакт пускателя. Вся схема подключения генератора через перекидной рубильник и с сигнальной лампой выглядит следующим образом:
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. УЗО.
Пока есть напряжение на магистральной линии, вся схема работает в обычном режиме – ток проходит через переключатель и дальше идет на распределительный автомат. Когда пропадает электричество, то надо вручную запустить генератор и переключить нагрузку с дома на него. При запуске генератора через катушку пускателя КМ проходит ток и его контакты замыкаются – сигнальная лампа оказывается включена в сеть и когда на магистральной линии появится электричество, то лампочка засветится.
Простейшая схема автопереключения
Чтобы каждый раз при необходимости запустить генератор не приходилось клацать переключателем, можно собрать простейшую схему автопереключения источника тока. Это не система автозапуска – ее назначение только выполнять переключение ввода между магистральной линией и генератором, а пуск и остановку двигателя все равно придется выполнять вручную. Минимально необходимые для этого детали – два пускателя (контактора) – КМ1 и КМ2 с перекрестным подключением. В них будут задействованы силовые контакты (КМк) и нормально замкнутые (КМнз). Чтобы у генератора было время прогреться, то дополнительно желательно использовать реле времени.
На рисунке показана такая схема, как подключить генератор к сети дома – работает она по следующему принципу:
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. Генератор. 5. Реле времени. 6. Контактор основного ввода. 7. Контактор резервного ввода.
Пока есть электричество на магистральной линии, катушка КМ1 удерживает замкнутыми силовые контакты КМк1 и разомкнутыми нормальнозамкнутые КМ1нз1 и КМ1нз2. Когда электричество отключается, то размыкаются силовые контакты КМк1, а КМ1нз1 и КМ1нз2 замыкаются – теперь при запуске генератора, через время, на которое рассчитано реле, на катушке КМ2 появится напряжение, замкнутся силовые контакты КМк2 и ток в дом будет подаваться от генератора.
Когда на основной линии появляется электричество, то срабатывает катушка КМ1 – размыкаются контакты КМ1нз1 и КМ1нз2, обесточивая катушку КМ2. Силовые контакты КМк2 размыкаются, а КМк1 замыкаются и питание в дом снова идет от магистральной линии. Остается только не забыть выключить сам генератор.
Автозапуск генератора своими руками
При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.
Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:
1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.
2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.
3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию
Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).
На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.
При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.
Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.
Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.
Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.
Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

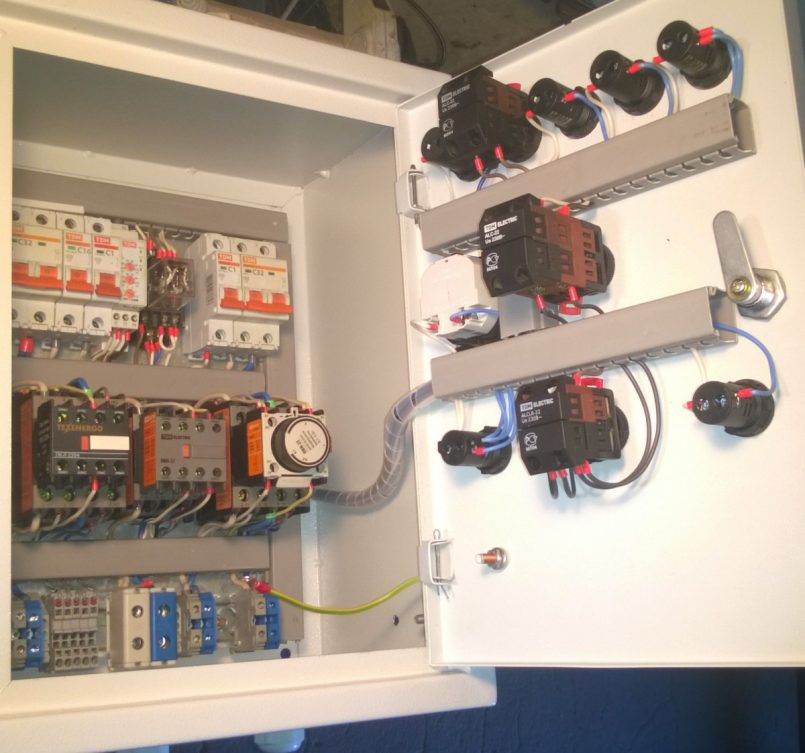

Автозапуск генератора через блок АВР
Назначение таких устройств – частично или полностью исключить участие человека в работе генератора. Есть две основные разновидности таких устройств. Первая полностью копирует систему автопереключения, которая работает на двух пускателях, но с добавлением электронного блока запуска и остановки генератора. От магистральной линии электроснабжения к нему подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на пуск или остановку, а переключения между вводом из магистральной линии или от генератора, выполняют сами пускатели. В целом, это такая же система, как и предложенная схема для самостоятельной сборки, но здесь не придется ничего выдумывать – просто установить готовый блок.
Недостаток у такого блока тот же – его назначение только запуск и остановка двигателя без дополнительной защиты.
Сама схема выглядит следующим образом:
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Контактор резервного ввода.
Более совершенный вариант это комплексная система, управляемая микропроцессорной электроникой. В целом она работает так же, как и самодельная система автозапуска, но ее главным преимуществом является наличие многочисленных датчиков, которые контролируют все аспекты работы генератора. Если случается какая-либо неисправность оборудования, то блок АВР сможет адекватно среагировать – не терзать генератор попытками автозапуска, а при наличии GSM-модуля и отправить владельцу сообщение о неисправности.
Сам блок АВР монтируется вместо распределительного щитка – для этого не нужно больших познаний – просто к нему надо подключить провода с магистральной линии, силовой и кабель управления от генератора и вывод в дом.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. АВР. 4.Генератор. 5. Управляющий кабель. 6. Автоматы потребителей. 7. Нулевая шина. 8. Шина заземления.
Такой блок является сложным комплексом оборудования и его стоимость в некоторых случаях может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.
Разница между одно и трехфазным подключением
Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.
В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.
Заземление
Сам принцип работы генератора предполагает периодическое возникновение на его корпусе статического электричества, поэтому все стационарно устанавливаемые устройства в обязательном порядке нуждаются в отдельном контуре заземления.
Идеальный вариант это создание полноценного заземляющего контура, но в целом можно обойтись и простейшим способом, для которого понадобятся металлический прут, длиной 1,5-2 метра, стальной болт или хомутовое соединение и мягкий медный провод. К железному пруту приваривается болт, а сам штырь забивается на всю длину в землю. Медный провод прикручивается одной стороной к болту (или зажимается хомутом), а другой к корпусу генератора – заземление готово.
Это все основные способы как подключить бензогенератор к сети дома и возможные нюансы. Представленные схемы помогут определить, стоит ли устанавливать системы автозапуска или проще будет обойтись ручным переключением. Разумеется, что при установке каждого отдельного генератора, блока АВР или самодельной системы автозапуска, могут возникнуть дополнительные вопросы, но решать их уже придется в каждом случае отдельно в зависимости от модели устройства и схемы домашней электросети.
Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
