Цокольный этаж на склоне — основы строительства, фундамент

Не всегда возможно получить под возведение загородного дома идеально ровный участок земли, без холмов и оврагов. Именно поэтому часто приходится заниматься строительством цокольного этажа на склоне, что несколько увеличивает трудозатраты и финансовые вложения. Тем более что проекты сооружений, возводимых на склонах, значительно отличаются от стандартных.

Раньше для каждого отдельного здания, которое предполагалось строить на склоне, необходимо было индивидуально разрабатывать проект, после чего утверждать его и согласовывать. Сегодня многие строительные компании предлагают типовые проекты таких сооружений, что позволяет сэкономить на этапе проектирования, а также при строительстве, потому что все возможные нюансы будут учтены заранее.

Цокольный этаж в доме, расположенном на склоне, имеет, как правило, несимметричную форму снаружи, однако при должном подходе можно получить идеально квадратное или прямоугольное подземное помещение. В таких домах с одной стороны цокольный этаж остается под землей, а с противоположной стороны выходит наружу.

Особенности проектирования зданий на склоне

Если нет возможности строить загородный дом на ровном участке, то в процессе проектирования нужно учесть некоторые моменты:

На подготовительном этапе необходимо правильно и точно произвести все расчеты. Для этого специалисты учитывают перепад высот, состав грунта, погодные условия и другие факторы, влияющие на эксплуатацию здания в дальнейшем. Произвести подобные расчеты могут только профессионалы, поэтому помощь специалистов потребуется обязательно.
Даже при выборе типового проекта для строительства дома на склоне, необходимо будет дорабатывать его в соответствии со специфичными особенностями местности и будущего дома. На этом этапе вновь требуются консультации со специалистами.
Фундамент зданий на склонах нуждается в высококачественной и эффективной изоляции, потому что высока вероятность размытия основания грунтовыми водами. Даже в тех случаях, когда фундамент не испытывает сильных разрушающих воздействий, на цоколь всё равно будет влиять стекающая со склона влага.
В ряде случаев затруднено движение специальной техники по наклонным участкам, и данное обстоятельство нужно обязательно учитывать перед началом строительных работ.

С учетом того, что было сказано выше, можно сделать вывод, что дом с цокольным этажом на склоне является хоть и затратной, но вполне реализуемой идеей.

При большом уклоне участка рекомендуется делать дома с террасами.

Зависимость технологии строительства от уклона

Сложность возведения здания на склонах (в большинстве случаев) будет зависеть от уклона. Ровной считается та местность, где уклон составляет не более 3%. Если уклон не более 8%, то он считается малым; если не более 20%, то это средний уклон; при уклоне в 20% и более поверхность является крутой.

Уклон до 8%. Местность с таким уклоном хорошо подходит для возведения загородных домов с цокольными этажами. Однако в процессе строительства выполняется подсыпка земли с грунтом с подгорной части, чтобы была возможность увеличить размеры террасы.
Уклон более 8%. В этом случае крайне удобно использовать естественную неровность местности для того, чтобы возвести цокольный этаж. Участок зачастую не выравнивают, а устраивают подземный этаж, как бы вырезая часть грунта из склона. Данный метод строительства очень хорош тем, чтобы можно сделать гараж с удобным подъездом. При реализации этого решения необходимо создать качественный гидроизоляционный слой на стенах, где они будут соприкасаться с землей. Лучше всего делать внешнюю гидроизоляцию. Также изоляция должна быть уложена под фундамент до его заливки.
Уклон более 15%. В этом случае необходимо дорабатывать проект здания, чтобы была возможность по максимуму использовать преимущества крутизны склона. К примеру, очень часто выбирается проект с многоярусной постройкой, а также с несколькими входами на отдельные ярусы. Помимо этого, крутой участок можно сделать относительно ровным, если расположить террасы на разных уровнях. Тогда одна часть здания, расположенная выше, будет выполнять функции первого этажа, а находящаяся ниже – цокольного этажа. Цокольный этаж здесь будет небольшим, поэтому зачастую из него делают гараж. При уклоне в 20% и более специалисты настоятельно рекомендуют использовать многоярусную планировку.

Какой выбрать фундамент?

Для постройки дома на участке, имеющем уклон, подходят различные типы фундаментов. Среди них можно выделить фундаменты, описанные ниже.

Ленточный

При строительстве ленточного фундамента одну часть цоколя здания нужно погрузить глубже в склон, чем другую. Одна из граней основания будет играть роль подпорной стены. Устройство подобного фундамента является относительно затратным мероприятием, но вполне оправданным, если загородный дом предполагается построить из бетона или кирпича.

Работы в этом случае проводятся в следующей последовательности:

В плоскости ростверка под углом в 90 градусов убирается небольшая часть склона.
Затем вдоль среза необходимо вырыть траншею.
Монтируется опалубка и заливается цементно-песчаный раствор.
Как только раствор полностью застынет, делается опорная насыпь, за счет чего происходит нивелирование высоты склона в любом направлении.

Столбчатый

Фундамент такого типа рекомендуется делать в подгорной местности или на участке, расположенном между холмами. Цокольный этаж в этом случае будет достаточно большим. Если предполагается значительная поперечная нагрузка, столбы для устройства основания лучше всего не использовать, потому что они могут не выдержать. Процесс строительства фундамента на склоне практически аналогичен технологии возведения столбчатого основания на ровной поверхности.

Фундамент устраивается в несколько этапов:

Возводится верхняя стена в виде ленты с трапециевидным сечением.
Затем точно так же устраивается и нижняя стена.
После чего в пространство между стенами засыпается и утрамбовывается грунт. Кроме того, по периметру фундамента устраиваются шурфы.
Столбы заливаются или помещаются в шурфы, а также устраивается балочный или монолитный ростверк.

Свайный

Основание такого типа может быть использовано для возведения здания на любых склонах, потому что проведение земляных работ не потребуется. В этом случае необходимо будет лишь вкрутить сваи на разную глубину, расположив их верхушки в одной горизонтальной плоскости. Как только сваи будут установлены, необходимо сделать плиту ростверка. Цоколь в этом случае может быть любого размера.

Пример дома со свайным фундаментом.

Строительство происходит в следующей последовательности:

Начальную сваю вкручивают в самой высокой точке основания. Верхняя ее часть станет минимальной высотой цоколя.
Верхняя часть угловой нижней сваи – максимальная высота цоколя.
Остальные сваи необходимо ввинтить или вбить таким образом, чтобы их верхняя часть в полной мере соответствовала требуемой высоте.
Как только монтаж свай закончится, необходимо залить монолитный ростверк с подпорным дном и всеми требуемыми бортиками.

Цоколь дома, построенного на таком фундаменте, можно использовать по-разному.

Дополнительно рекомендуется отделать цоколь теплоизоляционными и гидроизоляционными материалами.

Сделать качественный и надежный цоколь можно в здании, расположенном практически на любом уклоне. Главное в этом случае – соблюдение технологий и выполнение правильных расчетов вкупе с профессиональной разработкой проекта. Цоколь загородного дома, расположенного на склоне, зачастую выступает в качестве гаража, что очень удобно в плане организации помещений в здании.

Проект загородного дома с цокольным этажом на участке с выраженным уклоном

26.06.2019 | Рубрика: Проекты домов

Проектирование дома на обычном ландшафте – задача для нашей команды привычная. Однако в этот раз мы столкнулись с необычным вызовом: дом должен был быть построен на довольно крутом склоне, ведущем к речке. Что ж: участок с уклоном тоже имеет право быть застроенным. Поэтому мы с большим интересом приступили к изучению вводных и планированию будущего жилья для наших заказчиков.

Конструктивные особенности дома на склоне

Начнем с фундамента. Его мы запланировали в виде монолитной плиты. На такую плиту можно надежно «посадить» строение, к тому же, она исключит риск его проседания и деформации в будущем.

В доме на склоне будет 2 этажа: цокольный и стандартный первый. Для возведения цоколя мы признали целесообразным использование мощного монолитного железобетона толщиной 250 мм. Наружная теплозащита обеспечена утеплителем толщиной 100 мм. Поскольку работы будут проводиться на неровном ландшафте, в нашем случае очень важно не допустить контруклонов, благодаря которым к цоколю может подходить вода. Этот фактор должен быть обязательно учтен в будущем – при реализации проекта.

Заложенная в проекте толщина несущих стен первого этажа составит 250 мм. Дополнительно они будут усилены снаружи утеплителем толщиной 100 мм. Этого достаточно, чтобы обеспечить оптимальную температуру и комфортный микроклимат в помещениях первого этажа.

Переходим к рассмотрению планировки.

Внутренние помещения в доме на склоне с цокольным этажом

Философию этого дома можно выразить расхожей фразой: «жизнь – не только развлечения». В качестве развлекательно-досуговой зоны в нашем проекте выступает цокольный этаж с большой бильярдной, полноценным банным комплексом, полностью открытой солнечной террасой и просторной зоной барбекю с печью и дровником, навес для которой создает еще одна терраса – уже на первом этаже.

Кроме того, в цоколе нашего дома на склоне имеются топочная, постирочная и хозяйственное помещение. А объединяет все локации в единую концепцию большой холл, в который домочадцы и их гости попадают прямо с тамбура первого этажа, спустившись по лестнице. Такой подход позволил нам полностью изолировать зону досуга от жилой части дома. А значит, члены семьи, не желающие принимать участие в шумных гуляниях, не будут испытывать дискомфорта и смогут полноценно отдыхать, работать или заниматься домашними делами.

Тем более, что на первом, жилом этаже, для этого предусмотрено все необходимое: большая и светлая гостиная-кухня-столовая, две спальни, вместительная гардеробная и, конечно, функциональный санузел.

Из кухни-столовой есть выход на полностью открытую, ограниченную лишь невысоким ограждением, наполненную воздухом и солнцем террасу. Здесь можно организовывать семейные трапезы под открытым небом в хорошую погоду. Квадратная труба от печки-барбекю придает этому месту особую атмосферу респектабельного уюта.

Если в нижней части участка с уклоном дом выглядит как двухэтажный, то по мере приближения к самой высокой точке высота цоколя постепенно сходит на нет, и мы получаем один полноценный этаж. Именно в торце верхней части строения спланирован навес на две машины. Сделав всего несколько шагов, отсюда можно попасть на крыльцо, а затем – прямиком в жилую зону коттеджа.

Наружная отделка дом на склоне с цокольным этажом

Оформляя фасады, наша команда, как и в большинстве подобных случаев, выбрала материалы, обеспечивающее органичное смысловое единение объекта с окружающими природными ландшафтами. Стены мы отделали нейтральной светлой декоративной штукатуркой и дополнили бетонным камнем, удачно имитирующим натуральный. Таким же камнем облицевали цоколь и колонны беседки-барбекю. Пол в этой локации и на верхней террасе застелили деревянной террасной доской, ограждениями послужили планки из термодерева, а в качестве напольного покрытия на открытой локации между лестницами, а также под навесом для автомобилей выступила прочная нескользящая плитка.

Кровля дома на склоне с цокольным этажом – многощипцовая, покрытая темной черепицей и дополненная аккуратными дымоходами. Она отлично сочетается по цвету с деревянными ограждениями, окрашенными в шоколадные оттенки.

Отдельного упоминания заслуживают оконные витражи гостиной и кухни. Они не только наполняют помещение солнечным светом и простором, но и открывают замечательный вид на бегущую под склоном речку.

Все вышеописанное в целом создает ощущение комфорта, домашнего уюта, тепла и, в то же, время, традиционного аристократичного подхода с поправкой на современность. Именно такого эффекта ожидали от нас заказчики. И, судя по всему, нам удалось в полной мере отразить в проекте их запросы и пожелания.

Архитектурное бюро Алексея Сухова | arch-buro.com

План 1-го этажа:

План цокольного этажа:

3д виды здания на участке с уклоном:

некоторые примеры, скандинавский вариант и двухэтажный коттедж

Гараж на склоне + фото

Строительство домов и гаражей давно вышло за пределы ровных, как стол, участков в пригородах и городах. Все чаще стремление построить дом в условиях по-настоящему красивого и живого леса заставляет возводить постройки на склонах с непростыми грунтами, иногда даже при отсутствии полноценных дорог. Понятно, что помимо основного здания обязательно строится и помещение под автомобиль, при этом гараж на склоне зачастую приходится строить даже раньше, чем дом.

Как построить гараж на склоне

Основная трудность выполнения такой постройки заключается в том, чтобы правильно и без больших затрат привязать фундамент к наклонному рельефу местности. Правильность выбранных технических решений по обустройству гаража на наклонной поверхности зависит от того, как он будет связан с будущим домом:

В виде цокольного этажа. Это наиболее распространенный вариант совместной постройки гаража и жилого здания в одном комплексе;
В качестве пристройки к жилому дому или зданию;
В виде отдельно стоящей постройки, с вынесенными подъездными путями и площадкой под стоянку.

Для вариантов в виде цокольного этажа и пристройки к зданию фундамент гаража становится частью фундаментной основы основного здания, чаще всего используется классический вариант ленточного или свайного исполнения. Основное здание играет роль якоря или опоры, помогающей гаражному помещению удержаться на склоне холма или горы.

Как выбрать фундамент для отдельного гаража на склоне

Фундаментная основа для гаража на склоне получается сложнее и дороже, поэтому специалисты рекомендуют под основание постройки использовать один из классических вариантов фундамента, нечувствительных к перепаду уровня поверхности грунта:

На малых углах падения склона, примерно до 8о, фундамент для гаража можно выполнить обычным планированием поверхности по горизонту, с подсыпкой дополнительной площадки в виде террасы. В этом случае грунт основательно трамбуется смесью песка и гравия, с укладкой геотекстиля и дренажем верхних частей склона. На малых склонах вместо ленты можно использовать плиту на сваях;
Фундамент в виде отлитой из бетона плиты, уложенной на ленточном разноуровневом фундаменте, с отсыпкой и трамбовкой грунта вокруг подошвы гаража. Подобное решение используют для склонов с углом наклона до 10о;
Фундаментный массив отливают в виде плиты со свайной привязкой к грунту, такая конструкция предусматривает 50% заглубление в грунт в горизонтальном направлении положения. Можно использовать для углов падения до 20о. На более крутых углах здание необходимо ставить на сваи в виде последовательного каскада из разноуровневых террас.

Важно! Большое значение имеет обустройство эффективной гидроизоляции боковых и задних стенок гаража.

Традиционно для возведения боковых частей и задней опорной стены, удерживающей нависающий со склона грунт, используется кладка из фундаментных блоков, толщиной 30- 40 см. По мере обводнения грунта, в период таяния снега или сильных дождей, гидроизоляция на задней стенке не выдерживает, и гараж начинает заливать через многочисленные швы и стыки между блоками.

Спасти ситуацию может только обустройство мощной дополнительной дренажной системы или разделение задней стенки фальш- переборкой, отодвигающей срез склона на 40- 50 см от задней стенки. В этом случае вода будет уходить на ливневую канализацию отмостки задней части постройки гаража.

Пример фундамента для гаража на склоне холма

В качестве примера обустройства основания на угле склона 15- 18о можно привести остроумное решение конструкции коробки и фундамента, врезанного в склон холма, приведенное на фото.

Фундамент под гараж выполнен в виде монолитной плиты на песчаной подушке, отлитой по стандартной схеме двойным армированием прутком и укладкой донного и контурного дренажа. Задняя и часть боковых стенок выполнены в виде одной бетонной отливки с каркасом из стальной арматуры. Эта часть постройки будет погружена в склон полностью, поэтому ее выполнили по литой схеме, без единого шва. Фасад и оставшиеся части боковых стен выкладывают из бетонных блоков.

На наружной части стен укладывается усиленная трехслойная гидроизоляция и слой утепления, после чего пространство между стенами и грунтом отсыпается прессованной глиной. В итоге получается относительно прочная и водостойкая конструкция гаража.

Проекты гаража на склоне

Если внимательно присмотреться к большинству различных архитектурных решений в оформлении гаража на склоне, можно прийти к неожиданному выводу. Построить гаражное помещение можно практически на любом склоне, важно только правильно привязать постройку к жилому зданию.

Классические варианты привязки гаража к зданию на склоне

Самым р

видео-инструкция по монтажу своими руками, цена, фото

Как известно, идеальное место для возведения здания – плоский ровный участок или место с маленьким уклоном. Но что делать, если вам достался живописный участок со значительным уклоном? Самый простой вариант – сделать особенности рельефа достоинством, а не недостатком.

Проекты зданий на участках с уклоном отличаются от обычных зданий. И если раньше приходилось разрабатывать каждое строение в индивидуальном порядке, то сейчас появились готовые решения и рекомендации, соблюдая которые, вы справитесь даже с такой сложной работой.

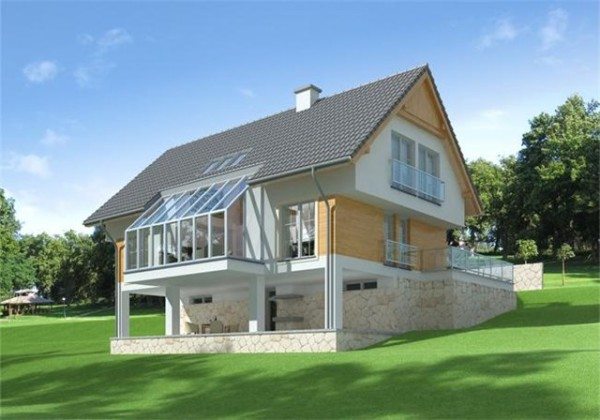

На фото – даже небольшой склон значительно влияет на проект дома

Следует знать, что крутизна склона измеряется не в градусах, а в процентах. То есть, перепад уровней на участке в 100 метров, составляющий 30 метров – это уклон в 30%

И наконец, в зависимости от рельефа, можно выделить несколько основных типов местности:

Ровные площадки, на таких уклон составляет не более 3%.
Участки с малым наклоном, его показатель должен составлять от 3-х до 8%.
Участки со средним уклоном, который колеблется в пределах от 8 до 20%.
Крутые участки – все места, где показатель крутизны превышает 20%.

Особенности проектирования домов на склонах

Если вы твердо решили, что построите дом на участке со сложным рельефом, советуем учесть несколько важных моментов:

Самая важная часть предварительного этапа – правильные и корректные расчеты всех конструкций. Для этого необходимо определить точные показатели перепада высоты, особенности строения почвы. Именно поэтому следует обратиться к профессионалам, только так можно гарантировать правильность проекта, своими руками выполнить эту работу практически невозможно.
Даже если вы подобрали приемлемый вариант, следует доработать его в соответствии с вашей спецификой, опять же, лучше проконсультироваться с квалифицированными специалистами.

Подобный проект может потребовать большего объема подготовительных работ, но обычно это не отнимает много усилий.
Основание таких строений нуждается в особенно тщательной изоляции и защите, иначе грунтовые воды могут размыть фундамент. Даже если основание не будет повреждаться, в помещении всегда будет царить сырость. (См. также статью Особенности гидроизоляции цоколя фундамента.)
В некоторых случаях может быть затруднен подъезд к площадке спецтехники, этот нюанс обязательно следует учитывать, так как перенести десятки тонн материалов – тяжелый, а иногда даже непосильный труд.

В силу всех вышеперечисленных факторов можно с уверенностью утверждать, что проект дома с цокольным этажом на склоне – лучший вариант. Перепад высоты, который вызывает сложности в других случаях, значительно упрощает сооружение цоколя, вследствие чего снижается и цена. Котлован выходит гораздо меньшего размера, потому что под землей находится лишь часть этажа.

Совет!
Не стоит слушать тех, кто утверждает, что цокольный этаж повышает стоимость проекта чуть ли не в два раза.
Грамотно рассчитанные конструкции незначительно увеличат общие затраты.

Некоторые примеры проектов

Рассмотрим несколько вариантов, которые могут служить как своего рода инструкция для тех, кто собирается строить здание на уклоне. На основе этих примеров вы сможете сделать свой вариант, который будет максимально отвечать вашим потребностям.

Скандинавский вариант

Как видно на схеме, дом хорошо вписывается в участок с уклоном

Такие дома очень часто можно встретить в северной Европе, они обладают рядом особенностей:

Основной материал постройки – брус, что нечасто встречается у нас в домах с цокольным этажом. Следует отметить, что облицовка основания натуральным камнем прекрасно сочетается с деревом и придает дому нотки средневековой роскоши.
Сооружению характерны компактность и продуманность каждой детали, вплоть до мелочей.
В конструкции присутствует терраса, так любимая европейцами.

План цокольного уровня

Как можно заметить из плана, этаж достаточно большой, и на нем с легкостью можно расположить как гараж с котельной, так и спортзал с сауной. В вашем распоряжении оказываются очень большие площади, которые можно использовать по своему усмотрению – можно отдыхать с друзьями, а можно сделать мастерскую.

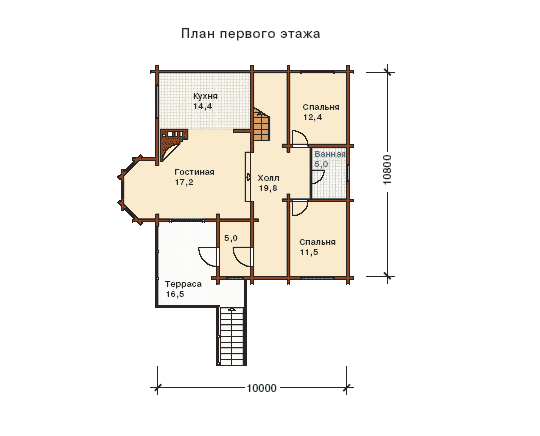

Первый этаж здания

Здесь все пропитано духом практичности и функциональности – вход в дом проходит через уютную крытую террасу. Осевым помещением является просторный холл, из которого можно войти в кухню, совмещенную с гостиной очень интересной конфигурации, с другой стороны располагаются две спальни и ванная комната.

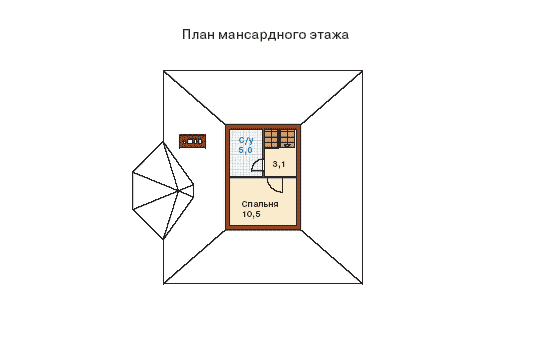

Небольшая уютная мансарда

Этот уровень небольшой и очень уютный – в такой спальне можно отдохнуть от суеты под шум дождя, санузел повышает удобство, ведь вам не придется спускаться вниз.

Двухэтажный дом с цокольным этажом

Одноэтажный дом с цоколем на среднем склоне

Для тех, кому не нужен второй уровень и нравятся одноэтажные строения, предлагаем рассмотреть второй вариант. И если на ровном участке придется копать глубокий котлован, то цокольный этаж на склоне сделать не в пример проще – углубляется лишь часть уровня.

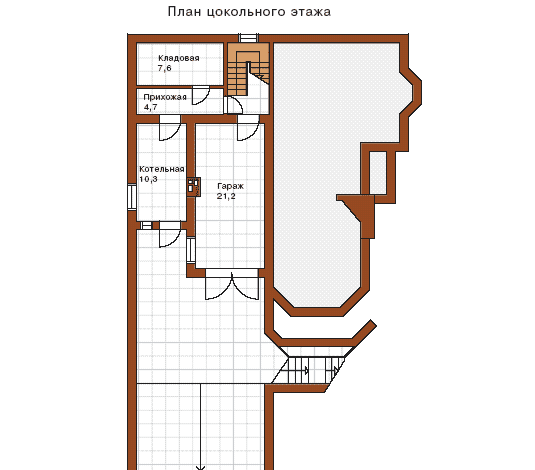

План цоколя, основное достоинство – широкий и удобный въезд в гараж

На нижний уровень вынесены все хозяйственные помещения, что позволило сделать жилой этаж максимально функциональным. Кроме того, на данном уровне цоколя можно сделать спортзал или оборудовать бильярдную.

Жилой этаж отличается очень интересной планировкой

Как видно из плана, компоновка помещений в доме и их конфигурация отличаются оригинальностью и интересными решениями. В таком интерьере можно реализовать самые смелые дизайнерские замыслы. Отлично подойдет как жилье и как загородный дом для отдыха и релаксации.

Совет!
Цокольный вариант на склоне – самое экономически оправданное решение.
Недаром большая часть домов в горных районах строится именно в таком исполнении.

Вывод

Выбор конкретного варианта – дело индивидуальное, вы можете использовать как готовые проекты в качестве подсказок и основы, так и придумать свой вариант. Видео в этой статье расскажет и наглядно покажет некоторые аспекты строительства домов с цоколем на склонах.
