Бойлерная в частном доме – что это такое? Размеры бойлерной комнаты в частном доме. Как установить бойлерное отопление? Требования и нормы

Содержание

оборудование и фото, устройство и отделка, проект бойлерной, обустройство топочной

Важным условием комфорта в частном доме является отопление. Домашняя котельная – это наилучший вариант для этого. Различают несколько основных видов генераторов, которые подойдут для автономного обогрева домов или коттеджей. Поэтому о строительстве котельной нужно подумать заранее, пока еще будут идти отделочные работы дома.

Бойлерная в доме: основные виды для частных владений

Бойлерная не имеет, какую либо определенную конструкцию. В частном доме можно установить любую котельную, какую только пожелает сам владелец. Ни каких единых параметров не существует. Размер, местоположение и оборудование для бойлерной выбирает сам хозяин.

Благодаря бойлерной можно сделать дом более комфортным для проживания

Благодаря бойлерной можно сделать дом более комфортным для проживания

Отопительное оборудование требует к себе строгого контроля. Часто его нужно устанавливать отдельно от главного здания, так как такое оборудование является опасным. Поэтому нужно выполнять определенные требования, чтобы обезопасить себя и своих близких.

Бойлерная, ее еще называют топочная или котельная, может располагаться как вне дома, так в нем. Ее можно расположить в очень разных местах: на цокольном этаже, в гараже, пристройке или подвале. Однако, лучше всего, разместить ее на некотором расстоянии от загородного здания.

Вид котельной по ее расположению:

  • Встроенная бойлерная в доме, не имеющая отдельного помещения. Располагать все оборудование (котел, насос, бойлер) можно на кухне или в прихожей. Этот вариант самый дешевый, годится только для небольшого котла.
  • Бойлерная, встроенная в доме, но находится в отдельной небольшой комнате
  • Котельная, которая находится в пристройке. Этот вариант подходит для оборудования, которое создает много шума.
  • Отдельная мини-котельная, расположенная на расстоянии от здания.

Вариант самый дешевый – это бойлерная на кухне, годится только для небольшого котла. Удобным вариантом котельной для отопления является внутри дома, но располагается она, в предназначенной для нее, комнате. Пристроенная к помещению котельная может иметь отдельную дверь. Самой безопасной является та бойлерная, которую можно построить отдельно от главного жилища, однако сделать это очень сложно и дорогостояще.

Проект котельной для частного дома: критерии выбора

Важным этапом строительства котельной, предназначенной для частного дома, является проектирование. Проект создать самостоятельно не получится, им обязательно должен заниматься специально обученный проектировщик. Он в свою очередь должен иметь все необходимые документы.

Проект котельной для частного дома создается с применением компьютерных программ

Проект котельной для частного дома создается с применением компьютерных программ

На рабочих чертежах выполняются все расчеты, а так же подбор нужного, для строительства, оборудования. А описывается все действия и решения в специальной записке. Все эти документы будут нужны для предоставления в соответствующие органы.

От сложности проекта зависит и процесс согласования, который может затянуться на несколько месяцев. Если не возникло ни каких претензий, и стоит печать на документах, тогда можно приступать к строительству. Когда делается проект, тогда уже нужно и выбирать вид котельной, обращая внимание на некоторые критерии.

Критерии, на которые стоит обратить свое внимание:

  • Режим отопления;
  • Тип энергоносителя;
  • Место установки;
  • Вентиляцию;
  • Освещение;
  • Размер: высота должна быть приблизительно 2,5м, а объем всего помещения – 15м кубических.

Примеры котельных могут быть разными: газовыми, работающими на твердом топливе или электрическими. Газовая котельная самая не безопасная, нормы и требования к ней очень жесткие, потому что газ взрывоопасен. Устройство твердотопливного типа менее взрывоопасны, но устанавливают их так же вне дома. Некоторые котлы могут работать даже на дровах. Такая котельная называется кочегарка. Правильно уложенная электрика – это залог безопасности. Обязательно нужно сделать заземление.

Необходимое котельное оборудование для частного дома

Самым главным для котельной, является не только помещение, но и ее оборудование. Если грамотно сделать подбор оборудования, можно получить отличную функциональность и качество обогрева.

Котельная – это место, где должно быть не только удобно и аккуратно, но и безопасно. Обязательно нужно устанавливать все приборы, соблюдая все правила безопасности. Ее отделывать нужно только высокопрочными материалами.

Котельное оборудование продается в специализированном магазине

Котельное оборудование продается в специализированном магазине

Один котел, конечно, не справится с основной задачей, а именно не сможет отопить весь дом. Чтобы ему помочь, нужно приобрести дополнительное оборудование, которое устанавливают специалисты. Оборудовать котельную, можно и своими руками, однако этот процесс требует особых навыков и знаний. Поэтому, обустройство бойлерной лучше доверить мастерам этого дела.

Оборудование для котельной:

  • Котел нагревательный;
  • Расширительный бак;
  • Аккумулятор тепла;
  • Бойлер;
  • Распределительный коллектор;
  • Насос;
  • Запорная арматура;
  • Трубы;
  • Автоматика;
  • Дымоход.

Приобретя все элементы, вы сможете прикрепить их самостоятельно или же нанять специализированного мастера. Котлы могут крепиться к стене на расстоянии 10см или же ставиться просто на пол. Если котел устанавливается напольный, тогда обязательно нужен фундамент. Потолок, пол и стены отделать лучше всего жаропрочными материалами. Установки всех деталей производятся вручную.

Отделка котельной в частном доме: фото и материалы

Отделка бойлерной – это очень важный этап строительства. Обустроить и отделать помещение нужно очень грамотно – это является залогом вашей безопасности. Чтобы сделать все правильно и при этом красиво, нужно выполнять все требования и придерживаться норм.

Прежде чем приступать к отделке помещения, сначала, нужно определить, какой материал вы будете использовать для этих целей? Материалов для этого большое количество, но самым альтернативным вариантом является плитка.

Отделка котельной в частном доме должна соответствовать правилам технической безопасности

Отделка котельной в частном доме должна соответствовать правилам технической безопасности

Просмотрев различные фотографии отдельных вариантов, по отделки котельных, нужно определиться с выбором или же создать свой дизайн помещения и воплотить его в жизнь.

Негорючие материалы для отделки:

  • Керамическая плитка. Для отделки стен – это идеальное решение.
  • Керамогранит. Им обычно устилают пол котельной, так как он способен выдержат большие нагрузки.
  • Ксилолито-волокнистый лист. Это экологически чисты материал, способны выдерживать очень высокие температуры (1000 градусов).
  • Огнеупорная и термостойкая штукатурка. Она способна выдерживать открытое пламя несколько минут. Ее, так же, можно красить в разный цвет и при этом она не утратит свои огнестойкие способности.

Отделка внутри котельной может быть выполнена из не дорогих материалов, но обязательно они должны соответствовать всем требованиям. Цена некоторых из них может быть даже очень скромной. Главное для котельной – это не ее отделка, а оборудование. Вот на него и нужно тратить сбережения, чтобы затем чувствовать себя в безопасности.

Устройство котельной в частном доме: некоторые требования

Для обогрева загородного дома нужна котельная. Устройство такого помещения требует абсолютно грамотного подхода. Именно это устройство создает уют и комфорт вашего дома, а так же и его безопасность. Поэтому следует подходить к нему с особым вниманием.

Нельзя экономить на некоторых материалах, а особенно оборудовании. Установку котла и некоторого дополнительного оборудования лучше доверить профессионалам. Они грамотно и качественно сделают свою работу, со всеми допустимыми нормами.

Перед тем как устанавливать котельную в частном доме, рекомендуется посмотреть обучающее видео

Перед тем как устанавливать котельную в частном доме, рекомендуется посмотреть обучающее видео

Самым важным для этого процесса является внутренняя отделка помещения. Она должно быть настолько огнеупорной, чтобы смогла выдержать открытое пламя примерно 25 минут. Так же существуют некоторые определенные нюансы, которые обязательно нужно предусмотреть заранее, несмотря на то, где будет располагаться ваша котельная.

Требования к котельной:

  • Рассчитать мощность котла, учитывая при этом площадь помещения;
  • Оборудование лучше всего приобретать заранее;
  • Выбрать необходимую по размеру дверь, обязательно огнеупорную;
  • Все размеры котельной должны соответствовать специальным стандартам;
  • Отдать предпочтение отделочному материалу – плитке.

Перед началом строительства отельного помещения котельной, делается план, который нужно обязательно согласовать с газовой службой. Затем, конечно, этот объект обязательно нужно добавить в технологический план всего участка.

Оборудование котельной в частном доме (видео)

Современные проекты частных загородных домов подразумевают наличие такого помещения, как котельная, где будет находиться все оборудование для отопления всей площади дома. Такая бойлерная может работать на разном энергоносителе. Обычно это природный газ, который поступает из ведущей магистральной сети. Если, все же, газ отсутствует, тогда можно применять котлы, работающие на твердом или дизельном топливе, электричестве. Однако самым востребованным и не дорогим топливом, все же, является газ.

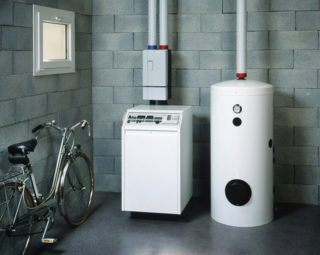

Примеры котельных в частном доме (фото)

Размеры бойлерной в частном доме по СНиП, объем котельной

Котельная в частном доме.

При строительстве частного дома место для установки котла необходимо выбрать заранее.

Решение этого вопроса связано в первую очередь с производством строительных работ. Если вы затеяли серьезный ремонт или реконструкцию частного дома «без удобств», и планируете превратить его в комфортабельное жилье, решение вопроса с местом установки котла и выбором системы отопления должно быть первоочередным. Ведь о каком комфорте может идти речь без качественной системы отопления?

Бывает так, что старая планировка не позволяет разместить котельную в доме без нарушения действующих требований и норм. А если вы все-таки впишете котельную в небольшое помещение без знаний правил, то получите множество мелких, а порой и крупных неприятностей.

Где размешать котельную в доме или за его пределами — очень важный вопрос. И решать его нужно естественно на первых этапах строительства или реконструкции частного дома.

При реконструкции вы можете поместить котельную в пристроенном помещении, хотя, как правило, подобные архитектурные решения, безнадежно портят внешний вид дома.

Какого размера должна быть котельная или бойлерная?

Оптимальным решением в данном случае будет отдельно стоящая котельная.

При новом строительстве под котельную обычно выделяется отдельное помещение, хотя и в этом случае котел не обязательно устанавливать внутри дома. Вполне возможно установить его в специальном помещении, на отдельном фундаменте и на определенном расстоянии от дома.

Не буду загружать Вас преимуществами и недостатками этих двух вариантов устройства котельной в частном доме, а лишь постараюсь подробно объяснить нормы и требования устройства котельных, и почему эти требования мы обязаны беспрекословно соблюдать.

Котельная в частном доме, требования.

Требования и нормы при устройстве котельных подлежат соблюдению независимо от того, где вы располагаете котел — в пристройке, внутри дома, или в отдельно стоящем здании.

Основные документы, на которые мы будем ориентироваться это – «Инструкция Минстроя России по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов» и «Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов».

Читаем выдержки:

Требованиями к размещению тепловых агрегатов предусматривается:

на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;

— в отдельном помещении на любом этаже (в том числе в цокольном или подвальном)

при их суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;

— в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

высота от пола до потолка должна быть не менее 2,5 м.

объем помещения не менее15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;

при установке газового котла на кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3х  кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

— кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение дополнительно должно отвечать следующим требованиям:

— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;

— помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;

— естественное освещение — из расчета остекления 0,03 м2 на1 м3 объема помещения, но не менее не менее 0,5 м2;

— в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа, при этом вентиляционное отверстие должно иметь сечение не менее 150 х200 мм;

— при отсутствии вентиляционного отверстия под всеми дверьми делается щель не менее двух сантиметров;

— на входе в котельное помещение и во все смежные должны быть установлены двери открывающиеся наружу.

— необходима также форточка или фрамуга для экстренного проветривания;

К отдельно стоящей котельной необходимо подвести канализационную трубу для отвода аварийных стоков от котла, а также предусмотреть слива конденсата из дымохода.

Существуют также отдельные нормы и требования пожарной безопасности для газовых котельных, которые считаются взрывоопасными.

Электрооборудование газовых котельных должно быть полностью вынесено за ее пределы, за исключением светильника. Светильник в этом случае должен быть во взрывобезопасном герметическом исполнении. Электропроводка делается скрытой, в стальных трубах.

Котельные, работающие на твердом не пылеобразном топливе — угле, не относятся к взрывоопасным помещениям. Однако и в них электропроводка делается скрытой, в идеале в стальных трубах, а осветительная аппаратура используется с завинчивающимся стеклом и металлической сеткой для защиты от механических повреждений.

Система отопления — самая сложная и дорогостоящая из инженерных решений в строящемся или реконструируемом частном доме, и поспешности и непродуманных решений она не терпит. Словом, подойдите обдуманно к размещению котельного оборудования в частном доме.

Далее — Чем заполнить систему отопления дачного или садового дома? Бытовой антифриз и все о его правильном применении.

На что ориентироваться
Перечень требований
Если котельная находится в отдельном помещении
Пристроенные бойлерные в частном доме
Если газовый котел монтируется на кухне
Отдельная постройка для котельной
Требования к дверям
Требования к вентиляционной системе
Твердотопливные и жидкотопливные агрегаты
Видео

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

  • До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
  • 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
  • 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

  • Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м3 (не путать с площадью).
  • 30-60 кВт — 13,5 м3.
  • 60-200 кВт — 15 м3.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м3, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

  • Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м3 объема должно соответствовать не менее 0,03 м2 оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
  • Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
  • Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
  • Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

  • Норма объема котельной для газового котла – от 15 м3.
  • Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
  • Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м2/ 1 м3.
  • Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м3 добавить 0,2 м3 на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

  1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
  2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
  3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

  • Высота потолков должна быть не ниже 2,5 м.
  • Помещение должно иметь объем от 15 м3.
  • Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
  • В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

  • Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
  • Отдельно стоящая котельная должна иметь объем помещения не менее 15 м3. К полученному результату плюсуют по 0,2 м3 на каждый кВт мощности, задействованный в обогреве жилища.
  • Потолки. Высота – от 250 см.
  • Площадь остекления. Ее определяют по формуле 0,03 м2/1 м3 объема постройки.
  • Окно. Обязательно обладает форточкой или фрамугой.
  • Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
  • Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
  • Двери. Допускается использование только неусиленных конструкций на слабых петлях.
  • Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища.

Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м.

требования к газовой котельной в частном доме

Объем высчитывается так: 3х3х2,5=22,5 м3. Так как необходим трехкратный обмен, то 22,5 м3 х 3 = 67,5 м3. К полученному результату добавляют запас в 30%: выходит 87,75 м3. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

  • Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
  • Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
  • Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
  • Дымоходная труба выводится сквозь крышу или стену.

  • В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
  • Дымоход должен иметь газонепроницаемые соединения.
  • Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
  • Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

Что такое котельная в частном доме

При строительстве или при перепланировке в частном доме, помимо основных комнат, в проект обязательно вносят котельную. Это часть здания, в которой располагается котел отопления и все оборудование, связанное с ним.

Дверь и окно в котельной: как угодить технадзору

Она бывает частью дома и размещается, например, в подвале или на чердаке, а может быть отдельно стоящим неподалеку зданием.

Вне зависимости от места ее нахождения, для того чтобы обустроить эту комнату, существуют специальные требования и нормативы, которые диктуются СНиПом и правилами техники безопасности. Все эти предписания зависят от технических параметров котла и другого оборудования.

На сегодняшний день существует большой выбор отопительных котлов, которые можно установить в частном доме. Их различают не только по компаниям-производителям и ценовой политике, но и по материалам изготовления, способам установки, количеству контуров и по виду используемого топлива.

Читайте также: Как построить столбчатый фундамент из асбестовых труб

Виды топлива для котлов

Здесь можно выделить:

  • газ;
  • дизель;
  • электричество;
  • твердое топливо (уголь, дерево, кокс, торф).

Котельные классифицируются по расположению на:

  1. Встроенные.
  2. Пристроенные.
  3. Отдельно стоящие.

Встроенной котельная будет называться в том случае, если она находится в одной из комнат здания. Некоторые котлы во время своей работы издают шум, поэтому не всех их представителей удобно располагать в доме. Очень часто требования СНиП не позволяют установить котел в помещении и поэтому при перепланировке дома или смене отопительной системы владельцы сталкиваются с ситуацией, когда приходится сооружать либо пристройку, либо отдельно стоящее здание, где создаются все условия для котельной.

Требования к устройству котельной в частном доме

Котельная будет состоять из:

  • котла отопления;
  • бойлера;
  • распределительного коллектора;
  • расширительных баков;
  • группы безопасности котла;
  • системы подпитки и автоматики котла;
  • трубопровода;
  • дымохода;
  • запорной арматуры.

Каждое из этих оборудований несет в себе функциональную значимость.

Котел отопления генерирует тепло для отопительной системы. В процессе того, как сжигается топливо, оно нагревает теплоноситель, и горячая вода подается в радиаторы и бойлер. Бойлер предназначен для нагрева воды и подачи ее для разного рода потребительских нужд.

Читайте также: Как к дому сделать пристройку из пеноблоков

Расширительные баки служат для того, чтобы компенсировать повышенное давление воды в теплоносителе или горячем водоснабжении.

Распределительный коллектор отвечает за циркуляцию и распределение теплоносителя по всей системе и регулирует его температуру.

Дымоход выводит продукты сгорания. Система подпитки котла следит за давлением теплоносителя, а автоматика – электронное устройство, которое отвечает за работу всей системы.

Составляющие любой котельной в принципе одинаковы. Вне зависимости от этого, существуют общие требования к котельной в частном доме, которые также не зависят от типа топлива, необходимого для работы отопительной системы:

  1. Если площадь здания, которое нужно прогреть, достаточно большая, и одна система с этим не справится, то использовать можно не больше двух котлов для одного помещения.
  2. Дымоход и приточно-вытяжная вентиляция должны соответствовать конструкции и отвечать мощности используемого котла.
  3. Согласно требованиям, при строительстве котельной в частном доме желательно использовать кирпич или бетон. При облицовке стен и пола необходимо брать негорючие материалы (такие как, кафельная плитка, минеральная штукатурка, металлические листы).
  4. В целях предотвращения нежелательных возгораний и взрывов, хранить горючие материалы и вещества в помещении котельной запрещено.
  5. Дверь, отделяющая котельную от дома, должна быть пожароустойчивой.
  6. Требования гласят, что ко всему оборудованию в котельной необходим свободный доступ для технического обслуживания, поэтому комнату важно проектировать с учетом свободного пространства.

Требования к газовой котельной

Требования СНиП для газовой котельной четко диктуют, что высота потолков в этой комнате должна быть не ниже 220 см, а ее объем – 15 метров кубических, или 6 квадратов. В котельной следует предусмотреть как минимум одно окно, стеклянная площадь которого составляет не менее 0,5 метра квадратных. Необходима постоянная вентиляция, поэтому важную роль играет наличие специальных отверстий, встроенных в дверь прямо с улицы.

В помещении должна быть подведена канализационная труба для отвода сбросов аварийных стоков, а также для слива конденсата из дымохода. Дымоход периодически необходимо прочищать, поэтому его нужно снабдить дополнительным каналом для очистки, а трубу следует выводить выше конька крыши.

Читайте также: Как на даче сделать лестницу своими руками на 2 этаж

Это общие требования к газовой котельной, но существует много документов с расписанными подробными положениями того, как правильно все должно быть устроено. Поэтому есть два варианта:

  • обратиться в инстанции, занимающиеся контролем, и узнать про вашу котельную конкретную информацию, чтобы установить ее самостоятельно;
  • желательно отдать это дело в руки профессионалов, поскольку установка котельной в частном доме (и не важно, газовой или какой–то другой) – дело очень серьезное и небезопасное.

Окно в газовой котельной. Требования СНиП

Категория:Водяное отопление

Бойлерные

Бойлерами называют теплообменные аппараты, в которых происходит нагрев воды другим теплоносителем— водой с более высокой температурой по сравнению с нагреваемой или паром. В соответствии с этим бойлеры подразделяются на водоводяные и пароводяные. В зависимости от конструкции пароводяные бойлеры в свою очередь подразделяются на емкие и скоростные.

Бойлерные установки применяют для нагрева воды в системах горячего водоснабжения до температуры +65 °С и нагрева воды, циркулирующей в системах водяного отопления, до температуры +95 °С.

Емкие бойлеры применяются в небольших системах горячего водоснабжения с неравномерным потреблением горячей воды. Скоростные бойлеры могут применяться во всех остальных случаях, в том числе в периоды «пик», и тогда при неравномерном водопотреблении в схему включают баки-аккумуляторы, накапливающие горячую воду при малом водопотреблении и отдающие воду при потреблении, превосходящем расчетную производительность бойлерной установки. Схемы, при которых применяются бойлерные установки, приведены в соответствующих разделах книги.

Емкие бойлеры имеют малое гидравлическое сопротивление по ходу нагреваемой воды, поэтому они могут работать под давлением городского водопровода, подключаемого к нижней части корпуса. В скоростных бойлерах, имеющих значительное гидравлическое сопротивление, движение нагреваемой воды осуществляется за счет работы центробежных насосов.

В зависимости от потребной теплопроизводительно-сти обычно устанавливают несколько бойлеров, работающих параллельно на общую сеть.

Основные требования к котельной в частном доме: размеры помещения, организация вентиляции

В мелких неответственных системах горячего водоснабжения допускается установка одного бойлера. В системах центрального отопления устанавливают три бойлера: два рабочих и один — резервный.

Все бойлеры обеспечиваются запорными устройствами, позволяющими отключать их как по греющему, так и по нагреваемому теплоносителю. Для предохранения от разрушения давлением воды или пара бойлеры снабжают предохранительными клапанами, устанавливаемыми непосредственно на его корпусе или на трубопроводе нагреваемой воды между корпусом и задвижкой. Контроль за действием бойлеров осуществляется при помощи термометров и манометров, устанавливаемых на них.

В скоростных пароводяных бойлерах пар подается сверху в межтрубное пространство, а конденсат отводится через нижний штуцер. В емких бойлерах пар подводится в верхний штуцер змеевика, а конденсат отводится через нижний штуцер. У каждого бфйлера устанавливают конденсатоотводчик, обеспечивающий полную конденсацию пара в бойлере. В тех случаях, когда конденсат самотеком стекает в котел, коденсатоотводчик не устанавливают.

Конденсат после отводчиков обычно поступает в общий конденсатопровод, прокладываемый с уклоном к конденсационному баку, куда он и стекает самотеком. Однако возможна работа конденсатоотводчиков и с противодавлением. В этом случае конденсатоотводчик подбирают в зависимости от величины противодавления, т. е. высоты столба воды, на которую она должна подниматься после него. Обычно эта высота не должна превышать 40% величины давления в трубопроводе перед прибором, у которого установлен конденсато-отводчик. Эту величину выражают в метрах водяного столба.

Рис. 1. Установка водоводяного бойлера: а — на стойке; 6 — на стеие

После конденсатоотводчика, работающего с противодавлением, устанавливают обратный клапан, обеспечивающий невозможность выхода конденсата из конден-сатопровода через конденсатоотводчик даже в случае понижения давления в нем.

В водоводяных бойлерах греющая вода при установке их в системах отопления проходит по трубам, а в системах горячего водоснабжения — в межтрубном пространстве.

Общие трубопроводы для группы бойлеров прокладывают по тем же правилам, что и для котельных установок, т. е. также принимают меры по удалению воздуха путем* соблюдения уклонов паропроводов и кон-денсатопроводов, спуска воды и заполнения системы, установки грязевиков, изоляции и т. д.

Бойлеры могут устанавливаться на подставках и различного рода кронштейнах (рис. 1). Между ними должен оставаться зазор, необходимый для монтажа и производства изоляционных работ. При групповой установке бойлеров их размещают попарно, обеспечивая проход не менее 700 мм между каждой парой для работы обслуживающего персонала. Перед каждым бойлером должно быть свободное расстояние, позволяющее при ремонте вынимать из его корпуса змеевик или трубки без снятия бойлера с места.

Водяное отопление — Бойлерные

Похожие статьи

обзор котельного оборудования на разном топливе, критерии выбора и требования к устройству

При возведении дачного домика или загородного особняка необходимо составлять грамотную планировку каждой комнаты и тщательно продумывать размещение всех коммуникаций. Одной из важнейших частей помещения является котельная в деревянном доме.

Правила и нормы установки котла в частном доме

Начиная строительство котельной, следует изучить ряд требований, которые к ней предъявляются. В первую очередь, нужно ознакомиться с нормами СНиП с обозначением II-35-76. В современных домах устанавливаются следующие типы котлов:

  1. Встроенные. С их помощью обустраивается встроенная котельная в частном помещении.
  2. Стоящие по отдельности.
  3. Пристроенные.

При отсутствии свободного пространства для обустройства котельной можно рассмотреть следующий вариант – мини-котельную. Она состоит из нескольких металлических модулей и устанавливается во дворе. После этого к ней подсоединяют коммуникационные элементы.

Однако за счет дороговизны компактные сооружения не пользуются спросом, поэтому в качестве альтернативы владельцы загородных домов монтируют оборудование в подвале.

Котельная в частном доме своими руками

Требование к установке газовых котлов

Котельная в деревянном доме с газовым оборудованием должна обустраиваться в таких частях дома:

  1. Первый этаж.
  2. Цокольный уровень или подвал.
  3. Чердачное пространство.
  4. Кухня. В этой комнате разрешается монтаж котлов мощностью до 35 кВт.

Чтобы получить подробное описание нормативов для размещения газовой установки в приватном доме, следует обратиться в ближайшую газовую службу. Специалисты должны предоставить полный список требований и помочь составить проект. Также можно проконсультироваться с проектировщиком, разрабатывающим план помещения.

Знание норм обеспечит безошибочный монтаж оборудования газовой котельной и оптимальные условия для его слаженной работы в будущем. В зависимости от показателей мощности системы применяются такие правила установки:

  1. 150 кВт – разрешается размещение котла на каждом этаже с отдельно отведенным пространством.
  2. 150-350 кВт – агрегаты будут стоять в отдельной комнате, но не выше 1-го этажа. Еще можно ставить их в пристройках.

При условии, что показатели мощности превышают 350 кВт, устанавливать оборудование в приватном доме запрещено.

Если пристроенные котельные в коттедже будут размещаться на кухне, а суммарная мощность оборудования не превысит 60 кВт, нужно позаботиться о соблюдении таких условий:

  1. Допустимая величина помещения под котел не должна превышать 15 м³. По мере роста мощности агрегата добавляется 1 м³ на кВт.
  2. Высота постройки должна составлять как минимум 2,5 м.
  3. Вентиляционной системе нужно обеспечивать вытяжку в 3-кратном объеме от величины котельной. Интенсивность притока должна быть аналогичной.
  4. В самой котельной нужно установить окно с форточкой.

Есть еще одна норма, которую часто не указывают в требованиях, – газовые агрегаты могут находиться лишь в тех пристройках или комнатах, где имеется дверь. Если она отсутствует, проект котельной не будет введен в эксплуатацию.

Котельная в частном доме своими руками

Требования при размещении дизельного оборудования

Здание котельной с дизельным оборудованием должно соответствовать следующим требованиям:

  1. Автоматика. Для комфортного использования системы нужно оснастить ее специальными датчиками и терморегуляторами, которые гарантируют бесперебойную работу без постоянного присутствия человека.
  2. Безопасность. Все составляющие системы должны соответствовать экологическим требованиям и быть безопасными для эксплуатации. К агрегату можно подключать насосы, датчики и прочие сопутствующие узлы, если они соответствуют нормативам Ростехнадзора и обладают соответствующими сертификатами.

Пристроенная котельная обустраивается по следующим нормам:

  1. Агрегаты мощностью до 60 кВт размещаются внутри жилого помещения и отделяются от других комнат перегородкой из негорючего материала. Если мощностные показатели превышают 60-350 кВт, понадобится обустройство отдельно стоящей котельной для частного дома.
  2. В той части дома, где будет размещаться дизельный котел, необходимо предусмотреть качественную приточно-вытяжную вентиляцию и разместить окна с форточками. Их ширина должна соответствовать показателям производительности генератора.
  3. Напольное покрытие и стеновые конструкции должны изготовляться из негорючих материалов. В качестве облицовки используется керамика, штукатурка или гипсоволоконная плита.

Требования к установке твердотопливных и электрических котлов

Частная котельная с твердотопливным теплогенератором должна обустраиваться по таким принципам:

  1. Оптимальная дистанция между стеной и агрегатом составляет 10-12 см.
  2. При монтаже оборудования в постройке из дерева нужно предварительно заделать стену стальными листами.
  3. Напольное покрытие лучше забетонировать.
  4. Пристроенные помещения должны обладать площадью от 8-10 м².

Выбирая котельную аппаратуру, лучше останавливаться на продукции зарубежного производства, поскольку она обладает увеличенным сроком службы и надежностью. В зависимости от рабочих свойств котла требования к его установке могут меняться.

Котельная в частном доме своими руками

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

  1. Режим работы отопительной системы.
  2. Вид носителя тепла.
  3. Место монтажа.
  4. Размещение вентиляционной системы.
  5. Наличие осветительных приборов.

Существует масса готовых проектов, которые разрабатываются для газовых, электрических, дровяных и дизельных котельных. Первый вариант небезопасный, поэтому к нему предъявляются самые высокие и жесткие требования. Твердотопливные агрегаты более безопасные, однако их устанавливают вне жилого помещения. Существуют и компактные топочные установки для твердотопливного котла, работающие на дровах.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Котельная в частном доме своими руками

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

  1. Дистанция между потолком составляет 2-2,5 м.
  2. Комнату нужно размещать отдельно от жилых частей.
  3. Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
  4. Дверной проем должен обладать шириной от 0,8 м.
  5. Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Чтобы защитить помещение от испарений влаги, огневой или другой опасности, необходимо провести процедуру оштукатуривания. Для поднятия уровня огнестойкости рекомендуется использовать термостойкий материал, который не боится продолжительного пребывания в среде с экстремально высокими температурами.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Котельная в частном доме своими руками

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется. Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

В одном помещении следует обустроить приточно-вытяжную вентиляцию. Она может быть и естественной, и принудительной.

Состав оборудования

Разобравшись со схемами и чертежами, можно начинать подготавливать базовое оборудование для предстоящего монтажа.

Отопительный котел и бойлер для котельной в частном доме

Сердцем каждой котельной установки является сам теплогенератор. В зависимости от способа монтажа выделяют такие разновидности этих устройств:

  1. Настенные.
  2. Напольные.

Представители первой группы фиксируются на стенах и состоят из бойлера, насоса и распределительного коллектора. Их оснащают всевозможными датчиками и сопутствующими аксессуарами. Если обустраивается бойлерная комната или просторная котельная в коттедже, наличие бойлера является обязательным условием.

Циркуляционный насос

Важной частью полноценной котельной является циркуляционный насос, который создает вращение жидкости по замкнутому контуру. В продаже доступны различные типы таких установок. Отдельные модели поддерживают режим беспрерывной работы и водяное охлаждение.

Котельная в частном доме своими руками

Расширительные баки. калькулятор расчета объема расширительного бака для системы отопления

Бак расширения является небольшой емкостью с подвижной мембраной, которая отделяет две части внутреннего пространства. Первая часть заполняется веществом-теплоносителем, а вторая – инертным газом.

При повышении давления выше нормы лишняя жидкость окажется в расширительном баке, а мембрана поднимется.

Коллектор

Коллектор представляет собой крупный распределительный центр, в котором сосредоточено большое количество рабочих органов и механизмов. Основную его часть занимают трубы с сечением 100 мм.

Гидравлический разделитель

Важным звеном в системе отопления является гидравлический разделитель или гидростекла. Она разработана для монтажа котлов с распределительным коллектором и несколькими насосами для циркуляции. Основная задача механизма заключается в разделении первого контура от вторичного.

Устройство работает как байпас и оснащается сепаратором сетчатого типа, который фильтрует разные примеси или воздушные пузырьки.

Дымоход

Если в помещении установлен не только газовый агрегат, но и другие отопительные приборы, важно позаботиться об эффективном отведении дыма. Для этого нужно учитывать такие нормативы:

  1. Один дымоход может обслуживать не больше 2-х котлов.
  2. Отверстия для отведения дыма должны размещаться на разных уровнях.
  3. Вход в дымоход разделяется дистанцией в 50 см.

Котельная в частном доме своими руками

Группа безопасности. Система автоматики и система удаленного мониторинга и контроля

Чтобы предотвратить непредвиденные обстоятельства при работе котельного оборудования и повысить степень безопасности, необходимо позаботиться о системе автоматики, мониторинга и контроля за установкой. И хоть качественные автоматизированные устройства стоят недешево, они являются обязательным атрибутом бесперебойной и защищенной работы котла.

Обвязка

Завершающим этапом в обустройстве котельной на даче или частном доме является обвязка. Правильно настроенное автономное отопление обеспечит полную независимость от установленных норм, тарифов и прочих неприятностей, которые возникают при использовании услуг централизованной сети теплоснабжения. Чтобы получить доступ ко всем регулирующим узлам, запорным механизмам и средствам для мониторинга, нужно грамотно обустроить обвязку. Чем лучше будет проведена работа, тем дольше прослужит котел и меньше ресурсов понадобится на его ремонт или замену.

Котельная в частном доме Своими руками: Инструкция +Видео

Внутри котельнойОбустройство отдельной котельной в частном доме своими руками. Достаточно частным явлением является необходимость в своем деревянном или кирпичном доме построить искусственную отопительную систему. Самым популярным решением этой проблемы стало обустройство котельной в частном доме, своими руками  которую сделать не составит труда. Но следует сразу же понимать, что данная система является потенциальной опасностью, поэтому строить ее следует строго по всем документам, в которых указаны нормативы.

Котел может быть расположен в самом частном доме (в подвале, на кухне или на цоколе), а может находиться в отдельной пристройке. Системы, установка которых выполняется в жилых помещениях (к примеру, на кухне), не должны иметь мощность больше, чем в 30 кВт. Если же установка будет произведена в отдельном помещении (на цоколе или в подвале), допустимо устанавливать котел мощностью от 30 до 200 кВт. Если по своей мощности установка больше, нежели 200 кВт, она может быть размещена в отдельной пристройке, или же в строении, которое стоит отдельно от дома.

Виды теплоносителей

В роли топлива для системы отопления можно использовать различные виды теплоносителей. Если вы решили использовать природный газ, то самым лучшим с точки зрения безопасности будет решение вынести рабочий котел подальше от жилого помещения. Но в этом случае даже к такому устройству будет применен ряд требований, которые обязательно следует выполнить.

Есть такие разновидности выносных котельных:

  • Стационарные (их устанавливают в отдельно расположенном здании, подальше от жилого дома).
  • Крышные (как правила, находятся в пределах чердачного помещения постройки).
  • Блочно-модульные (их используют как отдельный мобильный блок).
  • Пристроенные (расположены внутри пристройки возле дома).
  • Встроенные (расположены внутри дома).

Для проведения установки котельной будет лучше, если вы воспользуетесь услугами опытного строителя, который сможет выполнить установку правильно, чем сделать все собственноручно и так, что потом все равно потребуется помощь подрядчика, но тогда это обойдется даже дороже. Помимо этого, опытные специалисты рекомендуют различные варианты выполнения работ, а это позволит существенно сэкономить на времени и материалах.

Подбираем энергоноситель

Итак, чтобы выбрать энергетический носитель для отдельной котельной в частном доме своими руками, давайте рассмотрим информацию по каждому из них.

  1. Оборудование для котельнойСамым выгодным с точки зрения экономии является природный газ. У него есть и много других достоинств, а именно то, что этот энергоноситель является экологически чистым. После его сгорания остается по минимуму сажи, что дает возможность провести очищение котла и дымохода в несколько раз реже, чем если бы вы использовали другие виды топлива. Газ можно хранить в особой емкости – газгольдере или же подключиться к газопроводу. Последний вариант самый выгодный, но иногда очень сложно добиться разрешения для подключения.
  2. Жидкое топливо разрешено использовать и без получения разрешений от различных организаций. Во время проектирования участка имейте ввиду, что требуется создать все условия для подъезда заправщика к емкостям для топлива. Системы, которые питаются от дизельного топлива, требуют ежегодную регулярную очистку от накопленной сажи (в дымоходе и котле). Не менее важно покупать только качественное дизельное топливо, так как иначе котел начнет часто ломаться, а после и вовсе может выйти из строя.
  3. Твердое топливо является самым дешевым  и доступным типом энергетического носителя, но его использование имеет несколько далеко не самых радужных перспектив. В таком случае котле будет протапливаться своими руками, а дрова потребуется подкидывать постоянно и в ручном режиме. Регулировка температуру также будет проблематичной. К примеру, чтобы прогреть дом, придется вставать ночью и подсыпать в топку топливо. Также быстро засоряется дымоход и котел, из-за чего требуется частая чистка. Отопление твердотопливным энергоносителем можно использовать как резервное или же в том случае, когда не получается организовать никакие другие виды отопления.
  4. Для электрических котлов не требуется отдельное помещение, а также не нужна будет чистка своими руками – такие котлы полностью экологичные, так как от них нет отходов. Электрические котлы могут питать от трех- или однофазной сети. Если мощность устройства больше 12 кВт, подойдет лишь трехфазная сеть, и для ее подключения потребуется получить особое разрешение из соответствующих инстанций. Недостатком системы является высокое потребление, и как следствие, стоимость электрической энергии.

Подготовительные работы

При проектировании следует учесть требования нормативных актов, а также придерживаться рекомендаций.

К ним можно отнести:

  • Котельная на первом этажеМонтаж котельной в частном доме своими руками следует проводить в помещении для котла, так как выделяемого тепла будет недостаточно.
  • Рекомендуем купить заранее все котельное оборудование, еще до начала строительных работ. Это даст все шансы учесть требования, выставленные производителем к установке котла и правильно создать технологические отверстия в конструкциях, которые послужат для подвода труб, дымохода и прочего.
  • Нельзя делать пристройку к любому другому дому, а особенно к деревянному в том месте, где есть окна или другие виды проемов. Для этого лучше всего использовать глухие стены постройки или заделывать оконные и дверные проемы, которые есть в стене, примыкающей к котельной.
  • Высота потолков в котельной должна быть не менее 2,5 метров. Внутренний объем помещения котельной не должен быть меньше, чем 15 м3. Площадь обязательно должна быть хотя бы 4 м2.
  • Также советуем выдерживать размеры котельной, которые нужны для газового котла даже в тех случаях, если установка будет работать на каком-либо другом виде теплового носителя.
  • В помещении обязательно должна быть вентиляция. За 1 час вытяжка должна прокачивать такой объем воздуха, который в 3 раза больше, чем суммарный объем помещение и то количество воздуха, которое расходуется на горение топлива.

Установка начальных систем

По требованиям, которые указаны во всей нормативной документации, в котельную следует подводить контур заземления. Для этого следует использовать четыре трубы из металла, которое следует вбить в почву строго вертикально по всему периметру котельной, т.е. по ее углам. Соединение труб следует выполнять при помощи уголков из металла, сваркой. По стальным пруткам подведите заземление к дому, причем их диаметр должен быть больше, чем 1,2 см.

В котельной частного дома своими руками должен быть установлен канализационный сток, который будет служить защитой при сливе воды из отопительной системы. Для этого можно сделать отверстие в полу (что-то вроде приямка), глубина которого должна быть 50 см. для обеспечения притока свежего воздуха для вытяжки советуем сделать в стене специальное отверстие. Размеры отверстия подбираем в расчете 8 см2 на каждый кВт мощности установки (в случае, когда воздух поступает с улицы). Если воздух подводится с других помещений, на каждый кВт мощности должно быть не менее 30 см2 отверстия. Также недопустимо использовать принудительную вентиляцию, если котельная работает на газу.

Также обратите внимание на то, что нельзя соединять несущие стены с тем, которые построены, для котельной потребуется строительство отдельных стен, которые ни от чего не зависят, даже в том случае, когда они будут примыкать к зданию. Если вы используете газопровод для подачи теплового носителя, требуется сделать в стене гильзу ввода, через которую будет проложена труба. Гильзу следует закрепить в стене керамзобетоном. В роли гильзы можно использовать обрезок трубы 10*10 см, причем изнутри отверстие обязательно должно быть утеплено. В помещении обязательно должно быть естественное освещение, не меньше 0,025 м2 на каждый м3 объема помещения изнутри.

Установка потолка

Главное требования к верхнему перекрытию заключается в том, чтобы оно оставалось легким. Это требуется для того, чтобы обеспечивать безопасность, так как при взрыве именно верхняя часть здания будет принимать на себя основной удар разрушения. В результате из-за этого энергия будет погашена благодаря разрушению лишь одного перекрытия сверху, но никак не стенами.

Помимо этого, следует выдерживать нормы утепления. Для этого можно использовать теплоотражающую пленку, или же обшить потолки ГКЛ/КВЛ. Котельная обязательно должна быть огнестойкой, уровень 0,75 часа и чтобы огонь не распространялся по всей конструкции. Для этого нужно правильно подбирать стройматериалы и использовать обработку уязвимых к огню частей для подстраховки.

Отделка

Как гласят требования нормативной документации, пол обязательно должен быть выровненным, а стены покрыты слоем штукатурки. Желательно, чтобы нижняя часть помещения была водонепроницаемой. Это даст возможность минимизировать негативные последствия при возможной аварии в отопительной системе.

При отделочных работах можно также дополнительно повышать теплоизоляционные/шумоизоляционные свойства помещения, которое будет играть роль котельной. Для этого допустимо использовать панели ПВХ или отражающие ТИМ-панели.

из чего сделать потолок, пол и стены

Содержание статьи:

Повысить комфорт проживания в частном доме позволяет его эффективный обогрев системами автономного отопления. С их помощью можно регулировать внутреннюю температуру, создавая благоприятный микроклимат. Существует несколько разновидностей котлов и типов топлива, но вне зависимости от выбранного варианта необходимо правильно обустроить помещение с оборудованием. Отделка котельной в частном доме влияет на функциональность и безопасность технического помещения.

Требования к помещению

Помещение котельной должно быть оборудовано форточкой или окном с открывающейся фрамугой

Отделочные работы в котельной в доме выполняют с соблюдением нормативных требований относительно помещений, в которых устанавливается котел:

  • площадь котельной не должна быть меньше 8 м2;
  • высота стен помещения не должна быть меньше 2,5 м;
  • одна котельная может быть рассчитана на один или два котла;
  • в котельной должна быть установлена вытяжка;
  • противопожарная дверь должна иметь ширину не меньше 800 мм и открываться наружу;
  • пол выкладывают кафельной плиткой или зашивают стальными листами;
  • для котельной с электрическим оборудованием обязательно предусматривают заземление;
  • отделку выполняют при помощи огнестойких материалов – цементной штукатурки или кафеля;
  • помещение должно быть оборудовано окном с открывающейся фрамугой или форточкой;
  • помещения с газовым, топливным или комбинированным котлом оснащается дымоходом;
  • расстояние между котлом и стеной должно составлять не менее 100 мм;
  • все узлы отопительного оборудования должны располагаться в свободном доступе;
  • если техническое помещение пристроено к жилому дому, из него должны вести две противопожарные двери – одна в дом, другая – на улицу.

На территории котельной недопустимо хранить горючие и легко воспламеняющиеся вещества и материалы, а также лишние предметы, не влияющие на функциональность помещения. Проходы и пространство около оборудования должно быть свободным.

Чем можно обшить котельную изнутри

Для стен из бетона, газобетона или кирпича выбирают штукатурку или водоэмульсионную краску

Прежде чем определиться, какими должны быть стены в котельной, чем отделать их в частном доме, необходимо ознакомиться с техническими характеристиками строительных материалов на предмет их огнестойкости. Выбирая, чем лучше отделать блочные стены в небольшой котельной в загородном доме, важно помнить, что дизайн котельной не является определяющим фактором при выборе материала – на первый план выходит его практичность. Для стен из газобетона, бетона или кирпича выбирают штукатурку или водоэмульсионную краску. В качестве декоративной отделки используют кафель или металлические панели.

Обшить стены котельной в частном деревянном доме необходимо с учетом низкой огнестойкости древесины и необходимости ее тщательной защиты от возгорания. Дерево перед отделкой нужно обработать антипиренами, даже если изначально пиломатериал прошел подобную пропитку на стадии изготовления.

Стены

Перед тем как штукатурить стены необходимо нанести грунтовку

Выбирая способ отделки стен, лучше остановиться на простом в работе материале. Оштукатуривание позволяет решить стразу несколько вопросов:

  • быстро выполнить ремонт помещения;
  • выровнять стены;
  • создать монолитный огнестойкий слой, который обладает высокой прочностью и теплоизоляционными свойствами.

Штукатурка может применяться в качестве подготовительной основы под чистовую обработку или быть декоративным финишным слоем. Во втором случае можно использовать краску или декоративный штукатурный состав, нанесенный поверх стартового гладкого слоя. Штукатурку наносят по маякам – металлическим направляющим, закрепленным на стене.

Состав накидывают между маяками, а затем растягивают при помощи правила. Прежде чем приступать к отделке стен с помощью штукатурки, поверхность обеспыливают грунтовкой – состав закупоривает поры основания и уменьшает расход материала.

Плитка в небольшой котельной в частном деревянном или блочном доме – оптимальный вариант, позволяющий получить огнестойкое покрытие и украсить интерьер помещения. Ее укладывают на ровные оштукатуренные стены.

Прежде чем отделать поверхность стен листовым металлом, их обрабатывают защитными пропитками и при необходимости утепляют. Утеплитель прокладывают между направляющими обрешетки, к которой впоследствии крепится листовая обшивка.

Полы

Керамогранит и керамическая плитка являются наиболее устойчивыми материалами

Пол в котельной в процессе эксплуатации подвергается серьезным нагрузкам, поэтому его рекомендуется отделывать керамической плиткой или керамогранитом. Это наиболее износоустойчивые, прочные и огнестойкие материалы.

Напольная плитка для котельной в частном доме выбирается с учетом технических характеристик. Цвет и рисунок не столь важны, хотя современные производители предлагают широкий выбор расцветок и фактур. Чтобы за полом было легче ухаживать, и он сохранял свой привлекательный внешний вид долгие годы, желательно выбирать крупноформатную плитку. Чем меньше швов, тем монолитнее и прочнее будет покрытие.

Потолок

Подготовка потолка к утеплению

Несмотря на то что помещение не жилое, все его поверхности должны выглядеть привлекательно. Для потолка рекомендуется выбрать подвесную гипсокартонную систему, которая позволяет между перекрытием и листами ГКЛ проложить коммуникации и утеплитель.

Монтаж такой конструкции занимает немного времени:

  1. На потолок фиксируют металлический каркас из профилей.
  2. Прокладывают утеплитель и проводку для светильников.
  3. Подшивают гипсокартон при помощи саморезов.
  4. Специальной насадкой на дрель вырезают отверстия для точечных светильников и выводят провода.
  5. Затем необходимо зашпаклевать шляпки саморезов и места стыков.

Гипсокартон является негорючим материалом, поэтому идеально подходит для котельной. После шпаклевки и шлифовки гипсокартон можно отделать декоративной штукатуркой, используя механический способ нанесения, или покрасить потолок водоэмульсионной краской.

Подготовительные работы

Сухая стяжка пола

Установка оборудования требует ровного основания. Поэтому в первую очередь потребуется выровнять пол. Существует много способов, выбор зависит от конструкции и материала строения, а также от желаемой скорости выполнения работ:

  • Традиционная мокрая стяжка позволяет получить идеально ровное основание, но высыхает она в течение 28 дней. Если ранее стяжка уже была залита, выровнять ее можно строительными самовыравнивающимися составами.
  • Более быстрый способ выравнивания пола – полусухая стяжка. Она выполняется также по маякам, но рабочий раствор не жидкий, а в виде влажной цементно-песчаной смеси, которую по маякам разравнивают правилом.
  • Быстры и «чистый» способ – сухая стяжка пола. Между маяками засыпается керамзит. Сверху монтируются гипсоволокнистые листы, которые сверху зашивают фанерой.

Для выравнивания стен используют штукатурку, гипсокартон или ЦСП плиты.

Интерьер котельной

Интерьер котельной должен быть в первую очередь функциональным. При его разработке важно продумать каждую мелочь. Учесть расположение оконных и дверных проемов, розеток и включателей. Выбрать светлую цветовую гамму, чтобы помещение выглядело уютным. Важно продумать освещение – оно должно быть интенсивным и равномерным.

В зависимости от площади помещения можно предусмотреть зону хранения в виде стеллажей. Мебель должна быть изготовлена из металла. Желательно выделить место для огнетушителя на случай непредвиденной пожароопасной ситуации.

Отправить ответ

avatar
  Подписаться
Уведомление о
