Схема подключения насосной станции к колодцу: Подключение насосной станции к колодцу

Как подключить насосную станцию к колодцу или скважине | Мастер …

Из всех коммуникаций, которые устраиваются в частном домовладении, самой первой создается система водоснабжения. Причем, уже давно она представляет собой нечто большее, чем банальный трубопровод, заканчивающийся водопроводным краном. Современные технологии позволяют создать эффективный водовод, обеспечивающий все потребности жильцов дома, независимо от того, что выбрано в качестве источника водоснабжения. В этой статье мастер сантехник расскажет, как устраивается насосная станция.

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину , уже имеющуюся на приусадебном участке, насосную станцию , следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

  • Подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
  • Обеспечение стабильного давления потока жидкой среды , транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
  • Обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает , что может произойти из-за его поломки или при сбоях в сети электроснабжения.

В отличие от отдельно взятых насосов , также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа . Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды , которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом , но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

Формула расчета дебита скважины

Формула расчета дебита скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Следует уделить особое внимание вопросу прокладки трубопроводной системы . Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость , заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

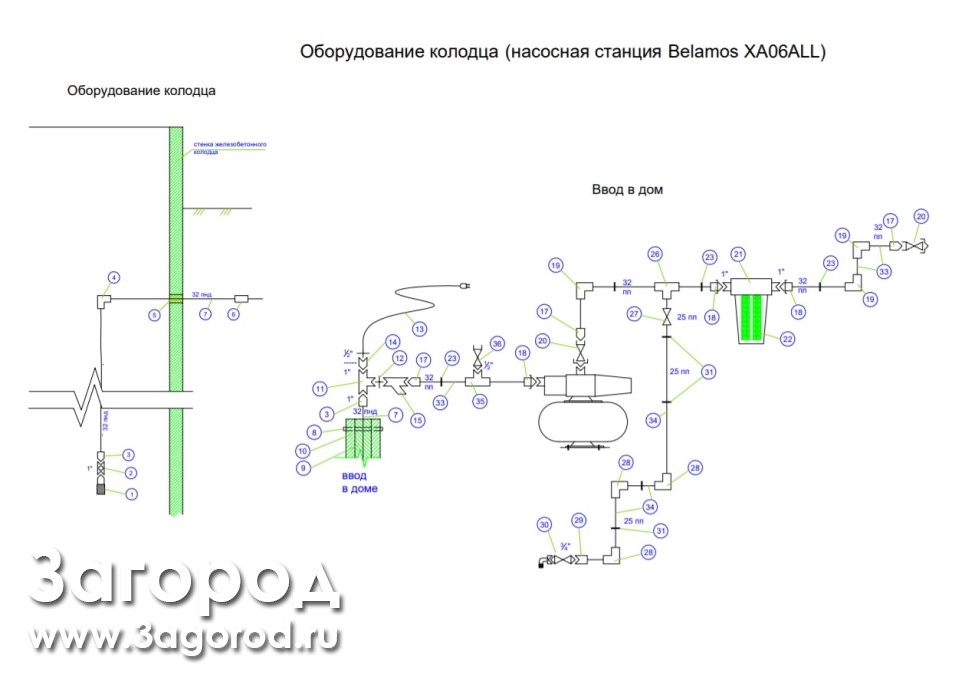

Схема подключения насосной станции

Схема подключения насосной станции

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

  • Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
  • Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
  • После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
  • Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
  • После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
  • После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Рекомендации по установке

Перед тем как осуществлять подключение насосной станции к сети электропитания и опускать в шахту скважины или колодца заборный шланг, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе монтажа насосной станции, можно не только изучить теоретическую информацию на данную тему, но и просмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при выполнении установки насосной станции, – это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Видео

В сюжете — Как собрать и установить насосную станцию

Установив насосную станцию самостоятельно, можно сэкономить значительные средства, которые будут направлены на приобретение действительно качественного оборудования. А это, наряду с правильным монтажом и настройкой позволит на много лет забыть о том, что возможны какие-либо проблемы с системой водоснабжения. Акцентируем ваше внимание, что стнацию можно не тольго купить в готовом виде, но и самостоятельно собрать.

В продолжение темы посмотрите также наш обзор Как обвязать скважину

Источник

https://santekhnik-moskva.blogspot.com/2019/06/Kak-podklyuchit-nasosnuyu-stantsiyu-k-kolodtsu-ili-skvazhine.html

Подключение насосной станции к скважине и колодцу своими руками

Обустройство скважины на участке позволяет обеспечить независимость от централизованного водоснабжения. Однако, для того, чтобы подвести воду к дому, нужно обеспечить перекачивание ее по системе. Для этих целей используется насосная станция. Об особенностях подключения насосной станции к скважине и колодцу, узнаем далее.

Оглавление:

  1. Подключение скважинного насоса своими руками
  2. Подключение насосной станции к колодцу своими руками
  3. Подключение насосной станции своими руками к водопроводу
  4. Подключение реле давления к насосу своими руками
  5. Подключение насосной станции к скважине своими руками — технология и рекомендации

Подключение скважинного насоса своими руками

Перед тем, как ознакомиться с инструкцией по подключению насосной станции, предлагаем изучить рекомендации, которые помогут правильно подобрать насосную станцию под ваш тип колодца или скважины.

Выделяют два основных вида станция насосного оборудования — бытовые и промышленный. Первый вариант чаще всего используется для частных домов, дач, а второй актуален для промышленных предприятий, которые потребляют большое количество воды. Бытовая насосная станция вполне справляется с обеспечением дома холодной водой, поливом сада, обеспечением водой отопительных приборов и с основными бытовыми нуждами.

Технология подключения насосной станции определяется типом источника водоснабжения. Выделяют три основных таких источника — централизованное водоснабжение, скважина или колодец.

Выделяют также два вида функционирования насосной станции. Первый вариант подразумевает ручной, а второй вариант — автоматический режим. Существуют также передвижные и стационарные станции. Выбор той или иной станции обосновывается индивидуальными особенностями участка, количеством потребляемой воды в сутки. Поэтому, перед покупкой насосной станции необходимо провести ряд расчетов, помогающих определиться с самым оптимальным вариантом.

Оптимальное количество воды в сутки для одного человека составляет 230-250 л. Если насосная станция устанавливается на дачном участке, то эти показатели снижаются на 10-15%.

Насосная станция устанавливается или в кессоне или в любом из помещений дома. Кроме того, иногда монтаж насосной станции производят в подвальных помещениях. Учтите, что оборудование ни в коем случае не должно контактировать с водой и поддаваться действию чересчур низкого температурного режима.

В процессе установки станции в кессоне, необходимо обеспечить дополнительное его утепление. Монтаж станции производится на два метра от уровня промерзания вод. Если глубина скважины составляет до десяти метров, то рекомендуем остановиться на однотрубном варианте станции. Насосные станции двухтрубного типа устанавливаются в том случае, если глубина скважины составляет около двадцати метров. Перед началом монтажных работ следует разработать схему подключения насоса, в которой учитываются все ключевые моменты выполнения монтажных работ.

Подключение насосной станции к колодцу своими руками

Процесс подключения насосной станции начинается со сборки эжектора — чугунного узла, который отличается наличием трех соединений на выходе. В нижней его части производится монтаж сетчатого фильтра. На верхней части эжектора имеется пластиковый элемент, на котором устанавливается сгон. Для сборки сгона достаточно соединить между собой два его компонента, с помощью переходных соединений.

На выходной части сгона устанавливается муфта, выполненная из бронзы. Именно она и является переходником к полиэтиленовой трубе. Не забывайте о том, что все соединения должны быть качественно и герметично уплотнены, для этих целей используется лен или специальная паста.

Выкопайте траншею, глубина которой ниже глубины промерзания грунта. Для того, чтобы узнать этот показатель обратитесь к геологическим картам вашего региона. Внутри траншеи производится монтаж водопроводного трубопровода. При этом необходимо использовать трубы с небольшим запасом.

На обсадную трубу устанавливается специальный обголовок. Если вы его не приобрели, то замените эту деталь коленами, имеющими плавный угол. Для соединения трубы с эжектором, воспользуйтесь муфтами. Перед опусканием второго конца трубы, он устанавливается во внутрь колена под прямым углом. Далее производится его соединение с наружным трубопроводом.

Далее производится опускание эжектора вовнутрь скважины. Глубину его монтажа следует отметить сразу же. Место монтажа эжектора совпадает с местом выхода обсадной трубы. Для фиксации оголовка трубы воспользуйтесь сантехническим скотчем.

Существуют определенные ошибки, которые допускают новички при подключении насоса, предлагаем с ними ознакомиться:

  • прокладывая трубы от станции к дому создайте определенный запас, так как трубопровод проводится с соблюдением углов и изгибов;
  • для затягивания соединений используйте ключ, ручного затягивание недостаточно, однако с ключом также не нужно переусердствовать, так как существует риск повреждения крепежей;
  • обратите внимание на гидроаккумулятор, при скачках давления ниже 1,3 атмосферы, для его повышения используется компрессор.

Подключение насосной станции своими руками к водопроводу

Если в системе централизованного водоснабжения недостаточное давление, то рекомендуется подключить к ней насосную станцию. В противном случае, страдает отопительное оборудование прежде всего. Недостаток давления провоцируют такие факторы:

  • изменение гидрогеологических условий;
  • наличие устаревшего оборудования;
  • необходимость в большом водопотреблении.

Учтите, что перед подключением насосной станции следует приобрести и установить накопительный бачок.

Процесс выполнения монтажных работ выглядит следующим образом:

1. В месте монтажа следует разъединить водопроводную трубу и установить краны.

2. Та часть магистрали, которая соединяется с городской магистралью подключается к баку накопительного назначения.

3. Бак соединяется с насосной станцией, выходная часть которой соединяется с трубой входа к дому.

4. Далее производятся работы по соединению насосной станции с электросетью.

5. Оборудование настраивается и регулируется в соотношении с индивидуальными особенностями местности.

Насосная станция настраивается таким образом, чтобы снабдить систему оптимальным постоянным давлением. Для регулировки оборудования изначально в улитку следует залить воду объемом в два литра. Далее следует определить время включения и выключения насоса. При слишком быстром включении насосной станции, уменьшите давление. Кроме того, под крышкой насоса находятся специальные винты, которые регулируют его работу.

При подключении циркуляционного насоса следует также учесть такие факты как химическое и физическое состояние воды. Практически любая вода отличается наличием вредных составляющих, которые нужно удалить перед попаданием воды к насосной станции. Поэтому, на всасывающей части станции рекомендуется установить дополнительный фильтр. Если этого не сделать, то такие примеси как песок, глина, металл будут накапливаться внутри насоса, и приведут к его поломке.

Эта проблема часто возникает с насосами вибрационного типа.

Рассмотрим отрицательные моменты монтажа фильтра. Это прежде всего — создание дополнительного давления и напора. Во избежание этого, периодически проводите очистку и замену фильтров в насосном оборудовании.

Подключение реле давления к насосу своими руками

С помощью подключения реле давления к насосу своими руками удается автоматизировать работу системы водопровода и обеспечить автоматическое срабатывание насосной станции. Реле давления подключается к насосному оборудованию, системе подачи воды и к электрическому снабжению.

Сначала производится соединение реле с водопроводной системой, затем с насосом, и только после всего с электрической сетью. Рассчитывая показатели системы водоснабжения, прежде всего учтите давление воды, которое в дальнейшем будет обеспечено гидроаккумулятором. Чаще всего, реле и манометр устанавливается непосредственно на патрубке гидравлического аккумулятора.

Для этих целей необходимо приобрести устройства в виде штуцеров, имеющих пять выходов.

Выходные участки соединяются с водопроводными трубами, гидроаккумулятором, манометром и реле. Для того, чтобы подключить реле давления к системе водопровода следует всего лишь зафиксировать его в необходимом отверстии. Следите за герметизацией соединений, для этих целей используется фумлента.

Реле давления отличается наличием двух отверстий для подвода электропроводки. Первое из них подключается к насосной станции, а второе соединяется с розеткой. Далее снимается крышка и провода соединяются с клеммами на реле.

Перед началом подключения реле к электросети обесточьте электричество. Установите питательный кабель во входное отверстие корпусной части, при этом кабель разделяется на несколько жил, подключаемых к различным по назначению клеммам. Не забудьте обеспечить заземление, оно является обязательным.

Таким же образом и производится подключение контактов к клеммах насосного оборудования. После выполнения работ по подключению реле к электросети настройте прибор и протестируйте его работу. Для того, чтобы контролировать давление в системе используйте манометр, для его подключения на штуцере имеется определенный выход. Некоторые реле давления отличаются наличием встроенного манометра. При наличии определенных неисправностей в работе прибора, рекомендуем обратиться к специалистам. На этом электрическое подключение насоса завершается.

Подключение насосной станции к скважине своими руками — технология и рекомендации

Перед началом работы определитесь с местом монтажа насосной станции. Существуют два варианта — подвальное помещение или установка насоса непосредственно в кессоне. Первый вариант является приемлемым только в том случае, если подвальное помещение отапливаемое и в нем нет повышенной влажности. Таким образом, при возникновении проблем с оборудованием, удается быстро к нему добраться. Стоимость монтажа насосного оборудования в подвале намного ниже, кроме того, снижается время на выполнение данных работ.

Аппаратура не устанавливается рядом со стеной, так как в процессе работы происходит вибрация насоса, и существует риск повреждения корпусной его части о стену.

Второй вариант — монтаж насосной станции в кессоне. В таком случае нужно позаботиться об установке котлована, расположенного над шахтой. Насосная станция в таком случае устанавливается непосредственно в скважину. Недостатком такого способа выступает длительность, физическая и материальная затратность на выполнения работ. Кроме того, для доступа к оборудованию следует заново вырывать котлован.

Предлагаем ознакомиться с особенностями подключения насоса к скважине своими руками. При этом оборудование будет двухтрубным.

Изначально ознакомьтесь с инструкцией от производителя. В ней вы найдете подробное описание монтажных работ, а также особенности сборки эжектора. В нижнюю часть эжектора следует установить фильтр, который обеспечит дополнительную очистку воды. В противном случае, насосное оборудование без фильтра быстро выйдет из строя. Для того, чтобы обеспечить плавный переход от сгона к пластиковой трубе, потребуется дополнительно между ними установить муфту, выполненную из бронзы.

Для обеспечения дополнительной герметизации соединений используйте фумленту. Обустройте траншею, глубина которой должна быть ниже глубины промерзания почвы. Установите в ней водопроводную систему. Учтите, что трубы монтируются с соблюдением запаса. Для того, чтобы даже в сильные морозы вода в трубопроводе не замерзала, позаботьтесь о дополнительном утеплении водопровода.

Используя муфту, одну часть трубы соедините с эжектором. Второй конец трубы пропускается через колено, а пространство заполняется при помощи монтажной пены. Трубу соедините с угловым переходником. Далее эжектор опускается внутрь скважины.

Обязательно установите систему фильтров, которая позволит увеличить длительность эксплуатации насосного оборудования. После монтажа фильтра, периодически очищайте или заменяйте его. В таком случае, удается качественно подключить насосное оборудование к системе водоснабжения, в данном случае в виде скважины.

Подключение насосной станции к водопроводу

Где и как установить насосную станцию

Для начала нужно определиться, где установить насосную станцию. Для тех, у кого летний водопровод, это не имеет значения. «Зимовикам», точнее, всесезонникам, можно либо расположить систему в доме (отапливаемый подвал или отдельный укромный уголок в доме), либо сделать кессон. Кессон – это яма или небольшой котлован, утепленный изнутри (и желательно снаружи), имеющий выход наружу (крышку/люк). Желательно располагать кессон ниже глубины промерзания, чтобы насосная станция работала исправно.

Лучше всего располагать станцию в доме или подвале, поскольку при сильных морозах никакой утепленный кессон не спасет ее от замерзания.

Также помните о том, что насосная станция не должна располагаться в труднодоступных местах, к которым придется вести водопровод по сложным путям. Чем проще и короче путь (как внешний, так и внутренний) от трубопровода к системе, тем легче будет работать насосное оборудование, а вода поступать по трубам.

Как подключить насосную станцию к водопроводу

В двух словах подключение насосной станции к водопроводу происходит следующим образом:

  • Подсоединяем шланг от водопровода к входящему отверстию на станции с помощью фитинга.
  • Подсоединяем к напорному патрубку станции внутреннюю водопроводную сеть (также при помощи фитинга).
  • Не забываем к концу шланга в колодце подсоединить сетчатый фильтр (но чтобы он не касался дна и был выше на 20-30 см).
  • Обратный клапан вы можете расположить где угодно: от начала насосной системы до конца шланга перед фильтром.

Вот и вся схема подключения, ведь, по сути, насосная станция – это «фитинговый» этап между наружным и внутренним водопроводом.

Фильтра, который находится над дном колодца, зачастую недостаточно для нормальной очистки воды, поэтому рекомендуется дополнительно ставить фильтр жесткой (грубой) очистки перед всасывающим насосом станции. А уже от станции перед внутренним водопроводом желательно поставить фильтр глубокой (детальной) очистки.

Как настроить/отрегулировать насосную станцию

После подключения станцию нужно проверить на работоспособность (да и вообще на исправность). Для этого нужно залить воду в специально отведенное отверстие на станции.

Настраивать и регулировать насосную станцию придется только в ходе ее эксплуатации, поскольку еще сразу не может быть известно, какое давление она будет предоставлять для долговременного и кратковременного пользования водопроводом. К тому же, возможны случаи с перебоем или некорректной работой системы, в результате чего придется докупать дополнительное оборудование для управления насосной системой.

Недорогие простые насосные станции не всегда имеют собственную систему с манометром, регулирующую давление. Поэтому иногда приходится использовать реле (регулятор давления). Также для насосных станций продаются комплексные блоки автоматики, включающие в себя реле сухого хода и давления, обеспечивающие плавный пуск насоса (для уменьшения естественного износа двигателя) и регулирующие оптимальное давление при его интенсивной работе.

Если вы используете внешнее реле, то лучше, чтобы на нем был рычажок с переключением на режимы «Пуск», «Стоп» и «Авто».

Для электрических устройств насосной станции нужно предусмотреть некоторое количество розеток. Все провода нужно пропустить через тонкие гофрированные трубки для защиты от влаги.

Дальше больше!

Схема подключения насосной станции к колодцу

Если для летнего дачного водопровода используется простая схема, в которой достаточно подключить вибрационный насос и устроить систему шлангов с водонапорным баком, основной упор делается на экономичность и гибкость системы, то при устройстве постоянного водопровода, необходимо подключение насосной станции. Установка насосной станции может быть произведена в двух местах. Когда разрабатывается схема подключения, необходимо выбрать, где вы планируете размещение оборудования.

Вариант 1 это размещение насосной станции в бойлерной или в техническом отапливаемом помещении в доме, вариант 2 – размещение в кессонной камере, примыкающей к колодцу.

Размещение в доме

Размещение насосной станции играет ключевую роль в построении системы водоснабжения и для дальнейшего обслуживания. Каждый вариант имеет свои сильные и слабые стороны. Так, размещение в доме более удобно для обслуживания и контроля работы, меньше рисков затопления оборудования при паводках, нет необходимости в протягивании электрических проводов к колодцу, если не используется промежуточный насос, доставляющий воду из колодца к насосной станции.

Насосная станция устанавливается на прочном бетонном постаменте для максимального удобства работ по обслуживанию и для исключения вибраций, затоплений, которые могут повлиять на работу техники. Между стенами и работающей станцией рекомендуется соблюдать технологический зазор не менее 15 см. дополнительные параметры смотрите в описании и в технической документации насосной станции. Зазор нужен для предотвращения передачи вибрации от работающего оборудования на несущие конструкции здания.
