Схема переключателя одноклавишного: Схема подключения одноклавишного переключателя

Схема Подключения Двухклавишного Проходного Выключателя

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.


Рисунок 1.

Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.
Как подключить двухклавишный проходной выключатель

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.

Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

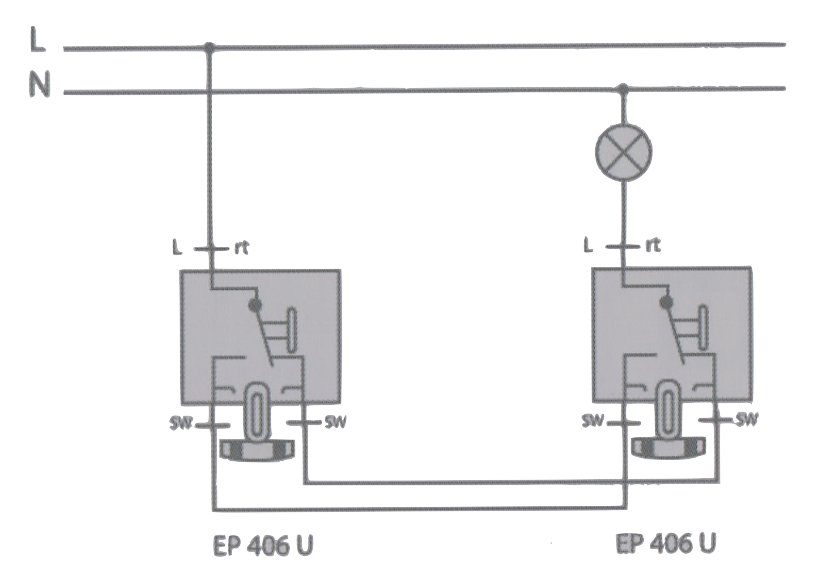

Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными.

подключение проходного двух клавишного выключателя

Схема управления с трех мест

Несомненное, это минус подобной системы. Смотрите также:. Обесточить квартиру, дом. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.


Установить декоративные панели устройств.

Порядок монтажа схемы с двухклавишными проходными выключателями Оба выключателя устанавливаются в подрозетники в стенах, к каждому из них подводится по два трехжильных кабеля контактов ведь 6 К каждому светильнику также подводится трехжильный кабель Концы кабелей соединяются внутри распаечной коробки согласно схеме подключения Как видите, здесь нет совершенно ничего сложного. Установить декоративные панели устройств.

К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях. Рисунок 1.

Так как соединяемых проводов в распредкоробке будет четыре. Чтобы этого не делать, освещение в прихожей выключается таймером.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. В общем, вещь удобная и нужная.

Однако выключатель с тремя клеммами здесь уже не подойдет.
2 клавишные проходные выключатели из 3 х мест схема подключения

Назначение

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.


Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?

Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.

Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?

Как работает 2х клавишный ПВ


На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!

Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.

Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.
Подключение двухклавишного проходного выключателя

Одноклавишный выключатель света принцип работы устройство схема

Одноклавишный выключатель света – это коммутационное устройство управления освещением,
конструктивно рассчитанное на выполнение двух операций, замыкания и размыкания электрической цепи.  Применяется исключительно для работы в цепях освещения напряжением до 1000 В. Имеет ручной привод управления. Не обладает функциями защиты от перегрузок и токов короткого замыкания.

Не оборудовандугогасительными камерами, в следствии чего не предназначен для больших токовых нагрузок. Одноклавишный выключатель света является одним из самым распространенных и известных элементов освещения. Из всех коммутационных устройств, применяемых для управления светом, данный вид выключателя, является самым простым по конструкции и подключению. Убедиться в этом вы можете, ознакомившись с данной статьей. Здесь, мы детально разберем конструкцию одноклавишного выключателя, принцип его работы, а также ознакомимся с его принципиальной схемой подключения.

Конструктивные варианты исполнения одноклавишных выключателей

Одноклавишные выключатели бытового назначения могут быть следующего конструктивного исполнения:

  • наружные;
  • внутренние;
  • модульные;
  • влагозащищенные.

Выключатели внутренней установки, используются при скрытом варианте исполнения электропроводки, под штукатуркой или внутри каркасных стен. Монтаж механизма выключателя производится в предварительно установленный в стену подрозетник.

 Для внутренней электропроводки применяются подрозетники по бетону и гипсокартону.

Наружные выключатели, применяются при наружно выполненной электропроводке, открыто по стенам или с применением дополнительной защиты кабель-каналов, металлических или пластиковых труб, а также гибких гофрированных трубок. Такой вид электропроводки применяется в основном там, где нет возможности выполнить скрытый монтаж проводов.

Модульные выключатели, применяются в основном только в некоторых сериях кабель-каналов. Данная разновидность выключателей применяется преимущественно в офисных, промышленных и коммерческих помещениях. Выпускаются только для монтажа в кабель-канал.

Влагозащищенные выключатели, применяются в помещениях с повышенной влажностью, например, ванная комната, подвал, а также там, где имеется вероятность прямого попадания на выключатель воды, например, улица. Могут быть как внутреннего, так и наружного исполнения.

Принцип работы одноклавишного выключателя света

Для наиболее легкого понимания принципа работы устройства, предлагаю ознакомиться с рисунком, представленным ниже.

Рисунок 1. Принцип работы выключателя света

На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя.

Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение «включено», второе «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

На представленном выше рисунке, клавиша находиться в положении «отключено», контакт разомкнут, фаза не подается на светильник, лампа не горит.

Теперь, давайте посмотрим, как измениться схема, если перевести выключатель в положение «включено».

Рисунок 2. Принцип работы выключателя света



Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего, лапа начинает светиться.

Соответственно, если клавишу выключателя перевести в положение «выключено», цепь разомкнётся, и лампа погаснет.

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

  • Во-первых. Бьёт током только фаза;
  • Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
  • В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Устройство одноклавишного выключателя света

Разберем устройство одноклавишного выключателя.

Выключатель состоит:

  • из защитных пластиковых элементов;
  • рабочего механизма.

К защитным элементам относятся, изготовленные из специальных пластикатов клавиша и рамка. Клавиша предназначена для переключения режимов выключателя «включено» и «выключено».

Под ней располагается защитный элемент рамка, которая может крепиться к механизму двумя способами:

  1. по средствам пластиковых защелок;
  2. или как в нашем примере, двумя винтами.

Под защитной рамкой располагается механизм розетки.

На механизме имеется элемент управления — привод клавиши.

Фиксация механизма в подрозетнике, осуществляется двумя методами:

  1. с помощью распорных лапок;
  2. с помощью винтов на подрозетнике (если они предусмотрены в конкретной модели подрозетника).

Слева и справа механизма розетки предусмотрены две распорные лапки, которые приводятся в движение двумя винтами. Закручиваем винты, лапки расширяются в стороны упираясь в стенки подрозетника, тем самым в предельном положении винтов фиксируются в нем.

Так же, для фиксации механизма в подрозетнике используется рамка или планка каркаса выключателя. В нашем примере, выключатель имеет металлическую планку с двумя отверстиями под крепеж.

Разберем контактную группу.

На одноклавишном выключателе, конструктивно предусмотрено всего два контакта, подходящий и отходящий. К подходящему, подключается фаза, приходящая на выключатель. К отходящему, фаза, уходящая на светильник.

Как правило, на большинстве выключателей, на оборотной стороне механизма предусматривается обозначение контактов, подходящий и отходящий.

На выключателе, который мы рассматриваем в нашем примере, таких обозначений нет. Расстраиваться по этому поводу мы не будем, так как именно для одноклавишных выключателей не принципиально, куда будет подключаться подходящая фаза, а куда отходящая, в любой вариации устройство будет работать одинаково.

Приведу пример выключателя, где обозначения контактов имеются. Одноклавишный выключатель с самозажимными контактами.

Так же производителем указывается предельно допустимые значения работы механизма. Для данного устройства они составляют ток 10 Ампер, напряжение 250 Вольт.

Подробное руководство по подключению вы можете найти в статье, подробная инструкция как установить выключатель света.

Более подробно про установку и подключение различных выключателей, в том числе и с подсветкой здесь.

Ну что же, с устройством выключателя света мы разобрались, переходим к следующему пункту.



Схема подключения одноклавишного выключателя

На рисунке ниже представлена принципиальная схема подключения одноклавишного выключателя.

Ознакомиться с пошаговым руководством по монтажу и подключению схемы одноклавишного выключателя можно в статье, схема подключения выключателя света, подробная пошаговая инструкция.



Проходной выключатель двухклавишный: схема подключения своими руками

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Управление с двух мест

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

  • L – фаза красного цвета;
  • N – нулевой рабочий провод синего или черного цвета;
  • заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

  • 4 от выключателей;
  • 2 от групп освещения;
  • 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Оцените статью:

Переключатель одноклавишный. Схема подключения проходного двухклавишного выключателя

Иногда возникают случаи, когда нужно включить свет из 2 разных мест. Эта задача выполнима с помощью изготовления проходного выключателя из обычного. Это по силам каждому, кто может держать в руках отвертку. Обычный выключатель в подобном случае — плохой помощник. Нужен специальный проходной прибор. Попробуем его сделать своими руками, используя привычный кнопочный.

  • Переделка устройства
  • Заключение

Назначение проходного выключателя

Эти устройства предназначены для управления каким-либо осветительным прибором одновременно из нескольких мест. Они очень удобны для установки в длинных переходах, на лестницах, в коридорах квартиры. В последние годы их стали использовать в спальных комнатах. Удобство использования заключается в том, что нет необходимости возвращаться к выключателю, свет можно погасить с другого места. Как ? Чаще всего для управления электрическим светильником используется схема с применением двухклавишного переключателя.

Как подключить проходной выключатель в других местах? В частном доме, имеющем пристройки, можно поставить его при входе в дом, другой — в самом помещении. Тогда при выходе из дома свет можно выключить прямо во дворе, не возвращаясь в помещение. Подобных устройств при необходимости используют несколько для включения светильника.

Переделка устройства

Процесс переделки простого выключателя в проходной доступен каждому своими руками. Внешний его вид ничем не отличается от его собрата. На нем может быть 1 клавиша, 2 и больше. Различие этих приспособлений видно только изнутри. Проходной служит для переключения цепей, поэтому более правильно его называть переключателем. Чаще всего в домашних условиях приходится использовать обычный одноклавишный маршевый выключатель. В больших помещениях иногда требуется устройство, имеющее несколько клавиш.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Переделка заключается в добавлении контакта: вместо 2 нужно поставить 3. Как подключить проходной переключатель в сеть? Между парой приспособлений необходимо проложить трехжильный кабель. Фаза всегда идет к выключателю, ноль — к световому прибору. В наше время делают на транзисторах КТ315Б или на Q6004LT. Наша задача — сделать проходной переключатель из обычного маршевого своими руками. Для переделки нужно взять одноклавишный выключатель и двухклавишный. Желательно, чтобы они были выпущены одним производителем и имели одинаковые размеры. У двухклавишного переставляются выводы для проводов и меняются 2 клавиши на 1. Переключатель, сделанный своими руками, готов. Он может быть:

  • одноклавишный, оборудованный подсветкой или без нее;
  • двухклавишный с подсветкой или без нее;
  • трехклавишный;
  • накладной;
  • встроенный;
  • промежуточный.

Такие устройства, которые можно сделать своими руками, имеют некоторые недостатки:

  • по тому, как расположены кнопки, невозможно определить, в каком положении находится само устройство;
  • нельзя включать и выключать свет в нескольких точках одновременно.

Когда светильник не горит, непонятно, включен ли переключатель. По положению кнопки это узнать трудно. Нельзя управлять светом в нескольких местах. Например, по обе стороны кровати и при входе в спальню.

Заключение

Проходной выключатель, сделанный своими руками, обеспечивает удобство.

С его помощью происходит управление светом из нескольких мест.


Удобство управления подобным приспособлением в том, что не надо ходить назад для выключения света в длинном коридоре, на лестнице и в других местах. Подобные устройства в наше время совсем нет необходимости делать своими руками. В любом магазине, торгующем электротоварами, можно купить любые устройства за самые минимальные цены. Самый простой из них — перекрестный переключатель. Лампы можно использовать любые: накаливания, люминесцентные, энергосберегающие. Главное в подключении этих приборов — не запутаться в проводах.

В ыключатели – привычное и понятное электроустановочное оборудование. Казалось бы, что можно в них придумать нового и необычного, но и такое возможно. Схема проходного выключателя с двух мест позволит намного упростить жизнь относительно управления освещением что в больших двух- и трехэтажных домах, что в обычной квартире с проходной комнатой. Что такое и как работает, а также как можно подключить, сейчас детально расскажем.

Проходной выключатель – если рассмотреть его особенности функционирования, переключатель используется для управления одним светильником из двух мест. Стандартные выключатели на такое не способны, хотя в некоторых ситуациях все-таки удобнее использовать именно переключатель.

Такая схема работы прибора позволит и пожалеет ваши ноги. Схема проходного выключателя, который функционирует из двух мест, может пригодиться если:

  • Нужно включать и выключать свет в ;
  • Нужно включить свет на первом этаже для прохода на второй и там же его выключить;
  • Если у вас есть проходная комната;
  • Если вы ленивый человек, и зайдя в комнату и включив свет, не желаете вставать для того, чтобы его выключать.


Все эти проблемы способен решить проходной выключатель. То есть, включать вы его можете в одном месте, а выключать в другом и наоборот. Его функционирование не зависит ни от высотности здания, ни от отдаления выключателей друг от друга, ни от размеров комнаты. Важно только правильное подключение.

Такой выключатель может руководить работой не только ламп любого типа, но и других электроприборов, которыми нужно управлять из двух мест.

Схема работы и описание механизма

Обычные выключатели имеют один контакт, а такие переключатели – два, то есть могут переключить фазу с первого на второй контакт и обратно. Именно на этом и позиционируется их работа.


Как мы уже упоминали, «выключатель» – не совсем правильное название для такого прибора, так как он не выключает, а переключает фазы, значит, мы и будем его называть правильно, то есть «переключатель». Он по своему виду не имеет отличий, а отменности имеются обычного привычного электроустановочного прибора. Функциональные решения есть в конструкции контактов. Для понимания необходимо вспомнить, о том, как устроен обычный . Он предназначен чтобы подать ток в цепь или не подавать. Переключатель же имеет третий контакт, на который и переводит напряжение.


Схема использования проходного выключателя

Если воспользоваться стандартным выключателем, то он будет замыкать, или размыкать цепь, а переключатель размыкает соединение с единовременным замыканием другой цепи. Ею является контакт парного переключателя, такие устройства работают только в тандеме.


Принцип работы таких переключателей похож на балансир. На фото вы можете увидеть различные схемы где проходные выключатели схема подключения из 2 мест. Самым популярными являются одно-, двух-, трехклавишные.

Подсоединение переключателя

Подключение такого переключателя не сложнее, чем обычного: отличие состоит только в числе контактных клемм и проводов, которые подводятся. У переключателя их три: два для переключателей и один от лампы.


От распределительной коробки к этому выключателю должен идти трехжильный провод для каждого компонента такой системы управления. Коробку для скрутки всех контактов лучше расположить возле одного из выключателей. В нее нужно завести:

Фазу подключают к общему контакту на вход от первого выключателя, два оставшихся подключают к аналогичным контактам второго выключателя. Общий контакт второго нужно соединить с проводом, который отходит от управляемого светильника . Второй провод, который остался от лампы, должен соединяться с нолем распаечной коробки.


Обратите внимание на сечение провода для выключателей: он должен соответствовать тому, который имеется в управляемом светильнике.

Если в офисе или доме есть необходимость включать и выключать один и тот же светильник из разных мест, то нужно обдумать, как подключить проходной выключатель.

Такая задача возникает, если у вас в доме длинный темный коридор.

Если вы заходите в дом с улицы, то включение света вам нужно произвести возле входной двери, а выключить свет было бы удобно другим выключателем, который находится возле зала, лестницы или кухни.

Для самого простого, но и самого неудобного решения можно подсоединить дополнительный источник освещения в конце коридора.

Таким образом, вы подключите свет возле двери, пройдете по освещенному коридору, подключите другой источник освещения, вернетесь в двери, выключите свет, снова пройдете по коридору, освещенному уже вторым светильником, и теперь выключите его.

Как видим, это крайне неудобная ситуация.

Аналогичная задача возникает в офисных помещениях, где имеется коридор без окон, две лестницы с разных концов коридора, кабинеты располагаются справа и слева.

Использование обыкновенного переключателя в этом случае крайне неудобно, ведь если человек поднимается по той лестнице, возле которой невозможно подключить освещение, то весь коридор ему придется пройти в темноте.

Если в таком помещении установить проходной переключатель, то можно будет включить свет, поднявшись по одной лестнице, а выключить его перед спуском по другой.

При этом другой человек может подняться по любой из лестниц и включить свет.

Фактически, включить и выключить свет можно любым из проходных устройств, находящихся в цепи, при этом повторное подключить освещение и произвести выключение света вы имеете возможность с любой точки.

Выключатель, позволяющий подключить и выключить освещение с двух и более мест, называется проходной. Рассмотрим принцип работы простого и переходного переключателя.

Самый обычный простой переключатель замыкает и размыкает электрическую цепь. Схема его подключения довольно проста.

К нему подходят два провода, именуемые фаза и ноль, они закрепляются клеммами внутри выключателя.

При положении «вкл» (чаще всего для перевода в это положение нужно нажать на верхнюю часть клавиши) электрическая цепь замыкается, ток подключается и лампочка загорается.

При нажатии на нижнюю часть клавиши, цепь размыкается и подача энергии прекращается.

Схема правильного подключения простого выключателя размыкает и замыкает фазовый проводок.

Это позволяет быть уверенным, что при выключенном положении клавиши тока в цепи нет и можно, например, производить замену люстры. Иногда управление ставят на нулевой проводок.

Это вполне допустимо, но тогда при ремонтных работах с электроприборами, подключенными к сети через переключатель, придется отключить автоматы на электрическом щитке.

Простой переключатель может быть и двухклавишный, суть его при этом не меняется, каждая из его клавиш подключает и выключает одну из двух цепей.

Если схема подключения использует два простых переключателя и один источник свет, то, каким мы включаем свет, тем же мы должны и выключать, иначе света не будет.

Конструктивно подвести питание к обычному переключателю иным образом просто невозможно.

Проходной выключатель позволит реализовать эту схему.

Так же, как и обычный, проходной может быть клавишным и сенсорным, с одной, двумя и тремя клавишами.

Ключевое отличие проходного от простого в том, что простой имеет один вход и один выход, а проходной – один вход и два выхода.

То есть, проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Схема подключения не предусматривает его нейтрального положения и собирается таким образом, что положение «выключено» одного выключателя соответствует положению «включено» другого.

Подобным образом можно завести в систему три и более выключателей. Только в этом случае они будут называться не проходными, а перекидными.

В видео и печатных инструкциях часто этот факт упускается, а цепь, в которой три выключателя, все равно называют проходной.

Подключение проходного выключателя

На видео инструкции можно посмотреть схему, при которой управление освещением осуществляется из двух точек, в которых установлены одноклавишные проходные устройства переключения.

Из распределительной коробки ноль и заземление направляются напрямую на лампочку, один фазовый провод выводим на вход первого выключателя (первым мы называем его условно, это может быть любой из выключателей, так как работают они автономно), фазы из двух его выходов через коробку соединяем с двумя выходами второго выключателя и из входа второго выключателя фазу выводим на лампочку.

На видео показано, что такая схема подключения позволяет держать цепь замкнутой, когда оба выключателя находятся в одном положении (условно скажем, «включенном» или «выключенном»).

Цепь размыкается, когда любой из выключателей переходит в положение, противоположное оставшемуся.

Как это осуществить практически. На видео показано, что монтаж начинается от распределительной коробки. Заводим в нее провода от щитка, светильника и обоих выключателей.

От каждого входа должно быть по три провода – ноль, земля и фаза. В случае отсутствия у вас провода заземления, просто игнорируйте упоминание о нем.

Однако, проводки, идущие от подрозетников в коробку, должны быть трехжильные. Нулевой и земляной провод от коробки сразу прикручиваем на лампочку.

Коричневый питающий провод соединяем с коричневым проводом первого проходного устройства через вход, а коричневый провод от лампочки соединим с коричневым проводом второго проходного, так же через его вход.

Для соединения проводов используем клеммы. Синие и желто-зеленые проводки от проходных переключателей собираем в коробке и соединяем их между собой.

Распределительная коробка собрана.

Теперь остается проделать монтаж проходных устройств между собой, и схема подключения будет реализована.

Внутри каждого проходного переключателя имеются управляющий контакт (спаренный) и два исполнительных. Подводим фазу к первому, как показано на видео.

Для этого коричневый проводок от коробки мы должны подсоединить с управляющим контактом, а синий и желто-зеленый – с исполнительными и вставляем переключатель в подрозетник.

Точно так же собираем второй проходной. Работа закончена, проверяем, как работает схема подключения.

В результате вы должны иметь возможность подключить и выключить свет как первым, так и вторым устройством в цепи и иметь возможность включить первым, а выключить вторым, и, наоборот, включить вторым, а выключить первым.

Напоминаем, названия первый и второй в цепи проходных – условные названия, это совершенно равноправные и независимые друг от друга устройства.

Управление светом из трех и более мест

Такая схема подключения включает в себя два проходных переключателя, а оставшиеся в цепи будут перекидными, по сути являющимися доработанными двухклавишными.

К ним от коробки будет подходить четырехжильный провод. Рассмотрим, как доработать и подключить двухклавишные.

Начнем со сбора коробки и подвода питания к подрозетнику. Для этого синий и желто-зеленый провод первого устройства соединим с такими же проводками второго.

Бело-синий и бело-черный второго двухклавишного подсоединим к синему и желто-зеленому последнего.

Теперь доработаем двухклавишный, для этого из двух микроклеммников и пары отрезков бело-синего и бело-серого проводков соберем две вилки.

Теперь подсоединим вилками исполнительные контакты так, чтобы первая вилка соединила два ближайших друг к другу исполнительных контакта, а вторая – два удаленных.

Теперь нужно вмонтировать переключатель в подрозетник и подсоединить синий и желто-зеленый провода к управляющим контактам.

Подсоединяем бело-синий проводок к бело-синей вилке, а бело-черный – к бело-черной вилке. Теперь надеваем на клавиши соединительную планку для обеспечения их синхронной работы и проверяем.

Все устройства в цепи должны включать и выключать свет автономно. Аналогичным образом подсоединяется и четвертый переключатель, если это необходимо.

Электропроводка прокладывается еще на начальном этапе отделочных работ.

В процессе отделки вся электрическая разводка будет закрыта потолочным или стеновым гипсокартоном, а приступают к монтажу осветительных приборов только после поклейки обоев.

Можно сказать, что подключить систему приходится задолго до того, как можно убедится, правильно ли она работает.

Если при включенном положении клавиши нет света, то схема подключения собрана неправильно.

Любая допущенная ошибка приводит к тому, что нужно срезать обои, демонтировать листы гипсокартона и делать иные действия, чтобы добраться непосредственно до проводов.

Четкое понимание того, как правильно должна быть собрана схема подключения проходного выключателя – залог того, что вам не придется переделывать ремонт в поисках ошибки.

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Виды

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели , как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.


Схема строения одно-, двух-, и трехклавишного выключателей

  • одноклавишный выключатель имеет одну вводную клемму и две выходных;
  • двухклавишный выключатель – две входных клеммы и четыре выходных;
  • трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

  • красный – фаза;
  • синий – 0;
  • желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

  1. кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
  2. кабель от одного проходного выключателя до расключающей коробки;
  3. кабель от другого проходного выключателя до коробки расключения;
  4. кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.


Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.


Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.


Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.

Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.


Маркировка и внешний вид проходного выключателя

Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).

А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)

Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.


В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.

То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.


Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.

А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.


В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.


Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

Параллельные выключатели. Схема подключения проходного одноклавишного выключателя. Схемы с управлением более чем из трёх мест

), однако у таких выключателей имеется один серьезный недостаток — управление освещением, т.е. его включение и отключение может выполняться только с одного места. Представим себе ситуацию с которой сталкивался каждый, например: Вы заходите домой, включаете в прихожей свет, снимаете верхнюю одежду и проходите в комнату, но стоп, свет в прихожей нужно выключить, а сделав это выходить из прихожей придется в темноте, то же касается длинных коридоров или лестничных пролетов. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест.

ПРИМЕЧАНИЕ: Перед тем как выполнять подключение проходного выключателя необходимо сверится со схемой приведенной в его паспорте и/или схемой нанесенной на обратной стороне самого выключателя (при наличии).

2. Управление освещением с двух мест:

Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Ниже приведены схемы подключения двух одноклавишных (одиночных) и двух двухклавишных (двойных) проходных выключателей.

2.1 Подключение двух проходных одноклавишных выключателей.

Для начала разберемся, что представляет из себя одноклавишный проходной выключатель, внешне он практически неотличим от обычного одноклавишного выключателя, однако в отличии от последнего имеет не 2, а 3 клеммы для подключения проводов, кроме того на клавише проходного выключателя может присутствовать два треугольника расположенных вертикально один над другим и указывающих своими вершинами вверх и вниз соответственно:

Как видно на картинке выше с обратной стороны проходного выключателя, как правило, имеется его схема, при этом клеммы для подключения к выключателю проводов могут иметь различные буквенные, цифровые либо символьные обозначения, например это могут быть: «L,1,2»; или «1,2,3»; так же обозначения могут быть стрелочные, в этом случае одна стрелка указывает внутрь выключателя, а две другие стрелки указывают наружу.

Подключение одноклавишных проходных выключателей выполняется трехжильными кабелями (как показано на картинке выше), например кабелем ВВГ 3х1,5 — в случае если внутренняя электропроводка выполнена медью, или кабелем АВВГ 3х2,5 — в случае если внутренняя электропроводка выполнена алюминием.

Схема подключения проходного выключателя:

Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом:

Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Как именно работает такая схема можно увидеть на GIF-анимации приведенной ниже:

Как видно на данной схеме, в отличие от обычных выключателей которые просто разрывают (отключают) электрическую цепь (см. статью: ) проходные выключатели выполняют переключение с одной цепи на другую, поэтому зачастую проходные выключатели называют проходными переключателями .

2.2 Подключение двух двухклавишных проходных выключателей.

Двойной проходной выключатель представляет из себя два одноклавишных проходных выключателя объединенных в одном корпусе, соответственно у такого выключателя будет 6 клемм для подключения проводов, поэтому подключение проходного двухклавишного выключателя необходимо выполнять двумя трехжильными кабелями.

Схема подключения двухклавишного проходного выключателя на 2 точки:

Подключение проводов к двойным проходным выключателям выполняется следующим образом:

3. Управление освещением с трех и более мест

В случае если необходимо выполнить подключение проходных выключателей для управления освещением с 3-х мест или более, в качестве третьего, четвертого и т.д. выключателей должны подключаться перекрестные либо, как еще их называют, промежуточные выключатели (переключатели), это название они получили потому, что данные выключатели должны включаться в цепь между двумя проходными выключателями.

Одноклавишные перекрестные выключатели имеют 4 клеммы для подключения проводов, двухклавишные соответственно — 8 клемм и т.д. На клавишах промежуточных выключателей так же как и у проходных могут быть нанесены по два треугольника, однако в отличие от проходных выключателей располагаются относительно друг друга они не вертикально, а горизонтально:

Подключение перекрестного выключателя выполняется по одной из нижеприведенных схем.

Схема подключения 3-х проходных выключателей (2-х проходных и одного перекрестного) для управления освещением с трех мест будет иметь следующий вид:

В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом (примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте):

Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Принцип работы такой схемы можно изучить по GIF-анимации приведенной ниже:


Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя , вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Ответ .

Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей . Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Проходной выключатель на три контакта и два положения (сверху находится общий контакт)

Пояснения к схемам

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из , самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели , от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится между собой, как показано на схеме.

Схема подключения проходного выключателя для управления светильником из 3-х мест

Как управлять освещением из трех мест

Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель . То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и .

Для повышения комфортности и удобства при эксплуатации осветительных приборов применяется проходной выключатель: схема подключения наглядно отображает принцип работы коммутирующего устройства. С его помощью можно осуществлять управление освещением помещения из любой его точки. Об особенностях конструкции и правилах монтажа изделия подробно написано в данной статье.

Проходные выключатели используются для организации управления светильниками из нескольких мест

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.


Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Как подключить розетку собственными руками. Описание подготовительных мероприятий и технологии монтажа. Правила обращения с электросетью

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.


Схема подключения двухклавишного проходного выключателя

При помощи проходных выключателей можно управлять не только одним светильником, но и группой из нескольких осветительных приборов. Для этого следует выполнить подключение проходных двухклавишных выключателей. Каждый из них имеет по шесть контактов. Общие провода определяются по тому же принципу, что и для обычных устройств, но прозвонить необходимо большее количество проводов.

Отличие схемы подключения двойного проходного выключателя состоит в том, что здесь используется больше проводов. Фаза подается на оба входа первого переключателя. С двух входов второго выключателя должны выходить провода на две лампы. В случае организации управления освещением из трех и более точек для каждой из них следует установить по два перекрестных выключателя, поскольку они выпускаются только одноклавишные.


В этом случае, согласно принципу подключения двойных проходных выключателей с перекрестными переключателями, первая пара контактов должна заводиться на один перекрестник, а вторая – на другой. При необходимости устройства соединяются между собой. Выход обоих перекрестных переключателей должен быть соединен с последним двухклавишным переходным устройством.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.


Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.


Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.


Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.


Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.

В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!

Теперь, исходя из полученного опыта, настоятельно рекомендую ознакомиться с чудесными свойствами и возможностями простого и полезного приспособления.


Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.


Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.


Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

  1. управление освещением в гараже;
  2. светильник над дверью в гараж;
  3. освещаемая дорожка;

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

  • работая во дворе, можно включить освещение;
  • если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.


Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

  1. управление освещением на крыльце;
  2. светильник на стене;
  3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.


Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

  1. управление освещением в гостиной на первом этаже;
  2. три светильника на лестничном переходе;
  3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.


Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

  1. управление освещением у входа в цоколь;
  2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.


Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

  1. управление освещением у входной двери;
  2. бра у тумбочек;
  3. как вариант, можно задействовать светильники напротив кровати;
  4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей

Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.


Основные разновидности проходных выключателей

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

  • скрытой или открытой установки;
  • одноклавишные, двухклавишные, трехклавишные;
  • с подсветкой или без нее;
  • специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

  • Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
  • Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
  • 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
  • Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
  • Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.


Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей

Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках

Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.


Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.


Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек

Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.


Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.


Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.


Схема соединения четырех проходных выключателей для управления одним светильником

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест

Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.


Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.


Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.


Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.


Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.


Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке

Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.


Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

Принцип управления из двух точек

На практике система работает следующим образом:

  1. Войдя в темный коридор, вы зажигаете осветительный прибор.
  2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
  3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

  1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
  2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
  3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

  • в первом положении кнопка напрямую замыкает обе цепи;
  • после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

  1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
  2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
  3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:


Схема подключения проходного выключателя

Дата публикации: .
Категория: Статьи.

Управление освещением с двух мест – идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Схема подключения одноклавишного выключателя — 5 ошибок при установке.

Подключение одноклавишного выключателя на лампочку, бра или люстру, казалось бы, простейшая задача. Однако и здесь можно наделать ряд ошибок, которые на первый взгляд не кажутся столь очевидными.

Давайте рассмотрим схему подключения такого выключателя и пошагово от А до Я узнаем, как при этом соединяются все провода в распредкоробке, в самом выключателе и на светильнике и что при этом можно сделать не так.

Изначально мы имеем:

  • место под установку выключателя

Рекомендуемая высота – 0,9м от уровня пола. При этом располагайте его так, чтобы в открытом состоянии дверь не мешала его включению.

  • распредкоробку над выключателем
  • светильник на потолке

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

  • Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

  • Желто-зеленый – земля
  • Серый, белый, коричневый и др. – фаза

Двух или трехжильный кабель?

Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

  • L – приходящая фаза
  • L1 – эта же фаза, но уже уходящая на светильник

Схема подключения

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.

Поэтому вниз к выключателю света заводится только фаза, без ноля.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.

Подключение светильника

Осталось проложить кабель на светильник и соединить все провода в распредкоробке под потолком. Для светильника также используется трехжильный ВВГнг-Ls 3*1,5мм2.

Даже если у вас плафон или корпус не имеет металлических деталей, все равно тяните туда 3-х жильный кабель.

Жилы кабеля подписываются следующим образом:

  • L1 – фаза от выключателя

Подключаете светильник, люстру или одиночный патрон лампочки согласно схеме.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:

  • кабель питания от щитовой
  • идущий вниз на выключатель
  • на светильник

Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.

Мало того, выбирают сечение этого провода какое попало, от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения освещения в квартирах должен быть:

  • сечением не менее 1,5мм2
  • марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик 7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.

При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой.

Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».

В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.

Отсутствие запаса провода

Не все знают, что отсутствие запаса провода в местах соединения и ответвления — это опять же нарушение правил ПУЭ п.2.1.22.

То есть, это не хотелка или рекомендация заботливого электрика, а непосредственное указание действующих нормативов.

Выключатель отключается клавишей вверх или вниз

При установке выключателя в монтажную коробку обращайте внимание на положение клавиши при включении и отключении света.

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То же самое касается рубильников и модульных автоматов в щитовой.

Для поворотных пакетников у электриков свое негласное правило, которое ориентируется на положение его ручки.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и производителем изделия.

Подключение выключателя с подсветкой

Еще многих пугает эффект при установке выключателя с подсветкой. Это касается момента, когда даже в выключенном положении светодиодная лампочка на потолке продолжает еле-еле светиться.

Кто-то начинает думать, что он ошибся в схеме, лезет в распредкоробку по новой и ищет в чем дело. Однако никакой ошибки здесь нет и все это связано со встроенным светодиодом.

Как избавиться от этой распространенной проблемы читайте в отдельной статье.

Источники — https://cable.ru, Кабель.РФ

Панель переключателя с одним ключом

, панель переключателя с одним ключом 12 В для подвесной яхты Yamaha 704-82570-12-00: Automotive


Цена: 84 доллара.59 + Без залога за импорт и $ 17,18 за доставку в Российскую Федерацию Подробности

Купон

Купон на дополнительную скидку 10% применяется при оформлении заказа.

Подробности

Простите. Вы не имеете права на этот купон.

  • Убедитесь, что это подходит введя номер вашей модели.
  • 【Премиум качество】 100% бренд Qiilu, гарантия качества, соответствует или превосходит стандарты OEM, 100% протестировано перед отправкой.
  • 【Основное применение】 Используется для яхты Yamaha с одиночным вертикальным управлением, пусковым переключателем и аварийным выключателем. Предупреждающий звуковой сигнал и соединительный жгут включены. Переведите главный выключатель в положение воздушной заслонки. С переключателем воздушной заслонки и звуковым сигналом двигателя.
  • 【Номер справочной детали】 704-82570-01-00 704-82570-05-00 704-82570-08-00 704-82570-11-00 704-82570-12-00.
  • 【Специальная установкаYAMAHA】 Подходит для 2-тактных и 4-тактных подвесных моторов с механическим переключением передач, имеющих 10-контактный жгут проводов, прямая замена старого или сломанного
  • 【Простота установки】 В комплект входят предварительно просверленные монтажные отверстия и крепежные винты, что удобно для установки.
› См. Дополнительные сведения о продукте Руководство по механической клавиатуре

— Блог о механической клавиатуре Das

Вы сидите и печатаете на своем компьютере, задаваясь вопросом, что делает Das Keyboards такими высококачественными клавиатурами? Может быть, вы думаете, что механические клавиатуры — это всего лишь клавиатуры IBM 80-х.В любом случае, небольшое образование о различиях в клавиатурах объяснит, почему так много людей переходят на механические клавиатуры. Чтобы полностью понять технические различия между клавиатурами, вам сначала нужно понять некоторую терминологию. Прочтите, чтобы узнать о различиях. В конце первого раздела находится полезный глоссарий общих терминов, используемых на клавиатуре, на тот случай, если вы не знакомы с какими-либо терминами и определениями на клавиатуре.

Содержание

Мембрана vs.Механические клавиатуры

В большинстве недорогих клавиатур, таких как те, что идут в комплекте с компьютерами, используется гибкий мембранный слой под клавишами. Когда вы нажимаете клавишу, мембрана прижимается и контактирует с нижним слоем. Это позволяет току течь, «замыкая» переключатель, так что родительское устройство регистрирует нажатие клавиши. Самая большая проблема с этим типом клавиатуры заключается в том, что вам нужно полностью нажать клавишу, что также известно как «выход на нижний предел». Тактильной обратной связи практически нет.Без тактильной обратной связи очень трудно печатать, не нажимая на нижнюю границу при каждом нажатии клавиши, что вызывает перенапряжение и усталость пальцев / рук, что может привести к синдрому запястного канала. Однако механические клавиатуры используют переключатель под каждой клавишей. В зависимости от типа переключателя у них разное время срабатывания и время срабатывания. Ключевые переключатели будут подробно объяснены в следующих статьях, но различия между ними включают тактильное ощущение и слышимый щелчок, который производит каждый из них. Переключатели на механической клавиатуре рассчитаны на 50 миллионов нажатий клавиш.Подумайте, как часто вы нажимаете одну клавишу, и поймете, что это долго! Сравните это с мембранными переключателями, которые обычно длятся около 5-10 миллионов нажатий клавиш, и вы поймете, почему первоначальные вложения в механическую клавиатуру того стоят. Механическая клавиатура — единственная клавиатура, способная регистрировать все клавиши одновременно (если позволяет PS / 2), также известная как полное переключение N-клавиш. Это полезно для людей, которые набирают очень быстро и должны иметь возможность быстро нажимать клавиши.Геймеры, которым нужно быстро смешивать комбинации клавиш, чтобы разбить врага, также получают выгоду. Попробуйте это на мембранной клавиатуре, и вы, возможно, оторвётесь. Конечно, звук щелчка на механической клавиатуре может быть наркоманом, но что интересно, многие люди находят его расслабляющим. Во время набора вы получаете ритм щелчков, и часто это успокаивающий звук. Некоторые люди считают, что прослушивание щелчков помогает им быстрее набирать текст. Кроме того, отсутствие необходимости опускать нижнюю границу для каждой клавиши позволяет быстрее переходить к следующей букве с меньшими затратами энергии.Попробуйте сами и посмотрите, не повлияет ли он на то, как быстро вы печатаете.

Терминология клавиатуры

Общие термины для клавиатуры

Точка срабатывания — это точка, в которой контактный механизм регистрирует нажатие клавиши. Блокировка клавиш — это когда несколько клавиш нажимаются одновременно, ваша клавиатура не распознает будущие нажатия клавиш, пока не будут подняты исходные клавиши. Клавиатуры имеют максимальное количество клавиш, которое она может зарегистрировать за один раз, и если вы нажмете больше, чем это ограничение, она не будет регистрировать нажатия других клавиш.Паразитное нажатие клавиш может происходить, когда одновременно нажимаются три клавиши, а четвертое нажатие клавиши, которое вы не нажимали, регистрируется вашим компьютером. Key Rollover — это количество клавиш, которые можно нажимать последовательно, не отрывая пальца от любой из предыдущих клавиш. Клавиатуры используют термин KRO для обозначения максимального количества клавиш, которые вы можете нажимать без блокировки клавиш. Таким образом, клавиатура 3KRO — это клавиатура, которая может регистрировать нажатие 3 клавиш одновременно без блокировки клавиш. NKRO относится к N-Key Rollover, лучшему из всех клавиатур.Клавиатура с функцией N-Key Rollover может зарегистрировать столько клавиш, сколько вы можете нажать одновременно, без каких-либо проблем с блокировкой клавиш. В настоящее время эта функция доступна только на клавиатурах с разъемами PS / 2. PS / 2 — это 6-контактный разъем Mini-DIN, используемый для подключения некоторых клавиатур и мышей к компьютерной системе, совместимой с ПК. В то время как большинство современных разъемов — USB, PS / 2 имеет преимущество полного N-Key Rollover. Точка сброса — это точка, когда механизм перестает регистрировать нажатие клавиши. Тактильная точка — это точка во время нажатия клавиши, при которой происходит удар, чтобы указать вашему пальцу, что клавиша была нажата. USB , или Universal Serial Bus , является текущим отраслевым стандартом для подключения компьютерных периферийных устройств к персональным компьютерам.

Наиболее распространенные типы клавиатуры

Клавиатуры с изгибающейся пружиной используют механизм изгибающейся пружины, который управляет небольшим молотком. Когда вы ударяете по ключу, механизм заставляет молоток ударять по емкостному или мембранному переключателю. Пружина отвечает за тактильный и звуковой отклик клавиатуры. Они использовались в легендарных клавиатурах IBM Model M. Купольные переключатели клавиатуры — это гибрид мембранной и механической клавиатур. В них используются металлические «купольные» переключатели или купола из полиэстера, которые разрушаются при нажатии клавиши. Затем рухнувший купол соединяет две дорожки контура и завершает соединение, чтобы войти в персонажа. Обе версии очень распространены в потребительских клавиатурах. Механические клавиатуры используют переключатель под каждой клавишей. В зависимости от типа переключателя эти клавиатуры могут иметь различное время отклика и время перемещения, что делает их привлекательными для геймеров и машинистов.Мембранные клавиатуры имеют цельную пластмассовую клавиатуру / поршни переключателя, которые прижимают мембрану, чтобы привести в действие контакт в матрице электрического переключателя. Они являются наиболее дешевыми в производстве и наиболее распространенным типом доступных клавиатур, но изнашиваются быстрее, чем другие типы клавиатур. Ножничный переключатель Клавиатуры используют купольный переключатель. В клавиатуре по-прежнему используются резиновые колпачки, но специальный пластиковый механизм, похожий на ножницы, соединяет колпачок с плунжером, который вдавливает резиновый купол с гораздо более коротким ходом, чем у типичной клавиатуры с резиновым куполом.Их часто можно найти во встроенных клавиатурах ноутбуков и низкопрофильных клавиатурах. Topre Keyboards — это гибрид механического переключателя и клавиатуры переключателя с резиновым куполом. В механизме Topre используется пружина под резиновым куполом. Из-за куполов они намного тише, чем большинство механических клавиатур.

Ключевые формы

Ключи

прошли долгий путь от плоских дисков на старинных пишущих машинках. На протяжении многих лет производители клавиатур более серьезно относились к форме клавиш и их ощущению под пальцами, хотя выбор из различных типов зависит исключительно от личных предпочтений.

Ключ цилиндрический

Тип клавиши на клавиатуре Das, которая обычно встречается на большинстве клавиатур. Эти клавиши загнуты вверх на левом и правом краях, чтобы уместить кончики ваших пальцев.

Плоские клавиши или клавиатуры Chiclet

Обычно встречается в ноутбуках, и, как следует из названия, они имеют плоскую поверхность без кривизны. Их часто называют клавишами «Чиклет», потому что они похожи на жевательную резинку «Чиклет» и представляют собой небольшие квадраты с закругленными углами.

Ключ сферический

Клавиши, изогнутые на всех четырех краях (см. Фото слева). В центре каждой клавиши находится сферический колодец. Эти клавиши обычно находятся на старых моделях пишущих машинок, таких как IBM Selectric и некоторых старинных клавиатурах.

Печать ключей

Существует множество типов печати, от тампонной до сублимационной печати красителями. Если вы не знакомы с этими терминами, это может привести к путанице относительно того, нужна ли вам клавиатура с тампонной печатью или стоит тратить деньги на клавиши с двойным литьем под давлением.

Тампонная печать (или трафаретная печать)

Самым дешевым и наиболее распространенным способом печати ключей является тампонная печать, при которой ключевое изображение печатается с использованием прочных чернил. Часто производитель наносит лак, чтобы продлить жизнь изображению. К сожалению, у большинства машинисток этот тип печати быстро изнашивается. Посмотрите видео, чтобы увидеть, как работает производственный процесс.

Лазерное травление

Лазер используется для выжигания необходимого символа на колпачке клавиатуры, физическая маркировка его, поэтому его невозможно стереть.Это лучше всего работает со светлыми клавишами, так как в результате получается изображение с черным выжженным цветом, но это также работает и с черными клавишами. Многие производители, в том числе Das Keyboard, заполняют выгравированную область цветным наполнителем, чтобы лазерное гравирование на черном пластиковом фоне и выделение характерных черт. Вы также можете почувствовать текстуру выпуклого символа на каждой клавише с этим процессом.

Сублимационная печать на красителях

Сублимация красителя — это процесс, при котором тепло используется для пропитывания материала красителем, в результате чего краситель погружается в пластик.Приятная особенность этого заключается в том, что краситель становится частью пластика, его нельзя стирать, как при тампонной печати. Это гораздо более дорогой метод печати ключей, и его следует использовать в ситуациях, когда краситель темнее окрашиваемого материала.

Двойное литье под давлением

Вместо того, чтобы печатать символы на пластике, двойное литье под давлением формует символ и нижнюю часть крышки клавиатуры в один кусок пластика, при этом верхняя часть крышки формируется на другой части.Они слиты вместе, образуя двухслойную клавиатуру с очень контрастной графикой. Это самый дорогой тип печати высочайшего качества из возможных, поэтому ключ невозможно стереть, так как он является частью колпачка. Это также ограничивает печать двумя цветами на колпачок из-за используемых форм и затрат. Существуют примеры использования этого метода более чем двух цветов, но цена на данный момент слишком высока для большинства компаний. Фактически, даже большинство производителей клавиатур отказались от литья под давлением с двойным впрыском из-за его высокой стоимости.

Общие механические переключатели клавиатуры

В механических клавиатурах есть много разных типов переключателей. Из-за долговечности механических клавиатур часто можно найти работающие бывшие в употреблении клавиатуры с переключателями, которые больше не производятся. Единственный способ узнать, какой тип переключателя находится внутри клавиатуры, — это разобрать плату, а иногда и переключатели, рискуя разрушить клавиатуру или переключатели. Переключатели различаются тем, как они замыкают цепь, сигнализируя о нажатии клавиши, величине тактильного удара и громкости щелчка при нажатии клавиши.

Переключатели Cherry MX

Cherry MX — это механические переключатели, которые состоят из пружины и двух металлических контактов. При нажатии пластиковый стержень опускается вниз, и в этот момент стальная пружина внутри закрывает переключатель, сигнализируя о том, что клавиша нажата. Одно из преимуществ переключателей Cherry MX — позолоченные контакты. В отличие от других металлов, золото предотвращает ржавление контактов, увеличивая срок службы переключателя. Для этих типов клавиш существует множество конструкций переключателей, и их можно отличить по цвету стержня, который вы можете увидеть, сняв колпачок.

Линейный переключатель: Cherry MX Black
Переключатели

Cherry MX Black были одними из первых механических клавишных переключателей, доступных широкой публике. Они линейны или не тактильны, это означает, что черные переключатели не имеют громкого щелчка или удара, который ощущается при нажатии клавиши. Многим геймерам они нравятся из-за плавного ощущения и того факта, что точки срабатывания и отпускания находятся в одном и том же положении, что облегчает двойное нажатие, чем другие переключатели.

Сила срабатывания: 60cN

Многим геймерам нравится это из-за плавного ощущения и того факта, что точки срабатывания и отпускания находятся в одном и том же положении, что делает двойное нажатие проще, чем другие переключатели.

Легкий тактильный переключатель: Cherry MX Brown

Коричневые переключатели находятся примерно на полпути между переключателем набора текста и игровым переключателем. В отличие от черных переключателей, коричневые имеют мягкий тактильный удар примерно в середине нажатия. Некоторые люди предпочитают их для игр, так как они позволяют быстрее выполнять двойное нажатие, а машинистам они нравятся, потому что у них по-прежнему хорошая тактильная обратная связь, но звуковая обратная связь не так заметна, как синий переключатель. Коричневые переключатели имеют более мягкий щелчок при нажатии и требуют меньшего усилия для срабатывания.В серии тактильно-мягких клавиатур Das Keyboard используются переключатели коричневого цвета.

Сила срабатывания: 55cN

Щелкающий переключатель: Cherry MX Blue

Синие переключатели популярны среди печатного сообщества из-за «щелкающего» тактильного удара при нажатии на точку активации. В целом синие переключатели очень похожи на пишущие машинки, однако окружающие могут не быть такими большими поклонниками из-за звуковой обратной связи. Стандартные «щелкающие» версии Das Keyboards используют синие переключатели.

Сила срабатывания: 60cN

Легкий тактильный переключатель: Cherry MX Clear
Переключатели

Cherry MX Clear немного сложнее найти на клавиатурах, но многие пользователи считают, что они имеют больше тактильных ощущений, чем коричневые, но при этом они не такие щелкающие, как синие переключатели. Четкие переключатели имеют более высокое усилие срабатывания, чем переключатели Брауна, и более выраженный тактильный удар. Кроме того, клиры, как правило, имеют наибольшее трение среди механических клавишных переключателей, это связано с размером тактильного выступа.

Сила срабатывания: 65cN

Линейный переключатель: Cherry MX Red
Переключатели

Cherry MX Red похожи на переключатели Cherry MX Black в том, что они оба относятся к категории линейных, не тактильных. Это означает, что их чувство остается неизменным при каждом нажатии клавиши вверх-вниз. Они отличаются от черных переключателей своим сопротивлением; Красные переключатели требуют меньшего усилия для срабатывания. Результат — ощущение, которое большинство воспринимает как «плавнее» и «быстрее», что делает их особенно популярными среди энтузиастов игр.

Сила срабатывания: 45cN

Переключатели прочие механические

Стяжная пружина

Переключатели

Buckling Spring содержат пружину, которая сгибается при нажатии на ключ. Этот механизм управляет небольшим молотком, который ударяет по мембранному переключателю, сигнализируя о том, что клавиша нажата.

Переключатели Topre
Переключатели

Topre — это новая разработка, которая представляет собой почти гибрид между клавиатурой с механическим переключателем и клавиатурой с резиновым куполом.Переключатели Topre — это емкостные переключатели, в которых используется пружина под резиновым куполом. Когда вы нажимаете клавишу, она сжимает пружину, в результате чего находящаяся под ней емкостная цепь определяет, что клавиша была нажата.

Alps Switches

Существует несколько общедоступных типов переключателей ALPS. Наиболее часто обсуждаемый тип получил прозвище «снежный человек», потому что оригинальные клавиатуры ALPS занимали много места на столе.Из переключателей Bigfoot существует две версии: сложная и упрощенная. Сложные АЛЬПЫ бывают разных цветов с небольшими различиями между ними. Вы можете найти тактильные и щелкающие, тактильные и не щелкающие, а также линейные версии Complicated ALPS. Упрощенные переключатели ALPS, по мнению многих, менее плавные и громкие, чем сложные ALPS. Чаще всего они встречаются на новых клавиатурах, потому что сложные ALPS больше не доступны. Существует не только множество версий внутри каждого типа переключателя ALPS, но также существует множество клонов ALPS, которые имеют разные ощущения, но выглядят очень похожими на настоящие.Из-за этого для определения того, какой у вас тип АЛЬП, или если это настоящий АЛЬП, необходимо разомкнуть переключатель, а это сложная задача, требующая осторожного вмешательства, поскольку простое их удаление может потенциально повредить переключатели.

Техническое обслуживание и очистка механической клавиатуры

Клавиатуры пачкаются, будь то печатающие потные руки или падение крошек во время обеда за компьютером. Потратив время на изучение механических клавиатур, а затем на покупку одной из-за ее превосходной производительности и долговечности, пришло время подумать о ее чистке и обслуживании.Если вы просто хотите очистить поверхность или потянуть за клавиши и очистить каждый дюйм клавиатуры, важно знать лучший способ. Вот несколько советов по содержанию клавиатуры в чистоте, а также способы снятия колпачков для чистки или замены.

Простая механическая очистка клавиатуры для обслуживания

Чтобы сохранить механическую клавиатуру в чистоте и не допускать попадания на нее мусора, переверните клавиатуру вверх дном и встряхните ее, чтобы изнутри вывалился мусор.Возьмите немного сжатого воздуха и слегка опрыскайте клавиатуру, чтобы удалить все, что не выходило изначально. Помогает, если вы держите клавиатуру вверх ногами под углом, чтобы крошки и мусор выпадали. Также используйте быстрые короткие струи при распылении сжатого воздуха.

Тщательная очистка

1) Для более тщательной очистки клавиатуры сначала необходимо снять маленькие колпачки с клавиатуры. Если вы никогда не снимали колпачки с клавиатуры, сначала посмотрите наше видео с инструкциями по замене клавиш.Он демонстрирует, как удалить клавиши и как вернуть их на механическую клавиатуру. Используйте съемник для ключей, чтобы снять колпачки. Помните, что клавиши имеют разную форму в зависимости от их размещения на клавиатуре, и в случае Das Keyboard Ultimate может быть очень сложно различить клавиши. Мы рекомендуем упорядочить колпачки для клавиш, так как они снимаются, чтобы облегчить их установку на место после очистки клавиатуры. Мы настоятельно не рекомендуем никому пытаться удалить пробел, клавишу возврата и другие клавиши большого размера. У этих ключей есть опорная планка под ними, что может затруднить извлечение ключа и еще больше затруднить его установку на место. Как показано на фото ниже, стабилизатор поперечной устойчивости соединяется с двумя маленькими белыми деталями, прикрепленными к колпачку клавиатуры. Эти детали очень легко сломать или даже потерять, если они вылетят из крышки клавиатуры при снятии. К сожалению, для них нет запасных частей, поэтому в случае поломки или потери ключи, к которым они прикреплены, больше не будут работать должным образом. Поскольку можно провести очень тщательную очистку, не вынимая эти ключи, рекомендуется оставить их на месте.

2) После извлечения клавиш переверните клавиатуру и встряхните ее, чтобы мусор выпал из клавиатуры. Затем возьмите баллончик с воздухом и щетку, чтобы ослабить и удалить остатки внутри.

3) Если что-то попало на клавиатуру, возьмите влажную хлопчатобумажную ткань или микрофибру и протрите ею место. При необходимости используйте каплю изопропилового спирта или разбавленного жидкого мыла (1 капля на галлон воды), чтобы удалить липкие вещества.Не наносите жидкость прямо на клавиатуру, наносите ее на ткань. В переключателях Das Keyboards используются золотые контакты, потому что золото предотвращает ржавчину контактов; однако, если в переключателе вокруг контакта есть жидкость, он будет держать соединение закрытым (как при нажатии клавиши) до тех пор, пока вода не испарится. Всегда уточняйте у производителя вашей клавиатуры, потому что некоторые клавиатуры (за исключением Das Keyboard) плохо переносят спирт и могут быть им повреждены.Если этого недостаточно для очистки разливов, ознакомьтесь с нашим сообщением в блоге об очистке разливов напитков. Намочить клавиатуру в изопропиловом спирте очень опасно, но если ничего не помогает, возможно, стоит спасти клавиатуру.

4) Установите колпачки клавиш обратно на клавиатуру, затем возьмите слегка влажную хлопчатобумажную ткань или микрофибру и протрите ею верх клавиш и корпус. Если клавиши сильно загрязнены до такой степени, что надписи выглядят блеклыми, используйте небольшое количество изопропилового спирта или разбавленного жидкого мыла, как описано в шаге 3.

5) Переверните клавиатуру и дайте ей высохнуть в течение ночи. Это может занять еще больше времени, в зависимости от климата и температуры в помещении. В любом случае убедитесь, что клавиатура полностью высохла, прежде чем подключать ее и использовать. Хотя есть статьи, в которых сообщается об успешном мытье клавиатуры в посудомоечной машине, помещение электронного устройства в посудомоечную машину, где оно будет залито водой, представляет собой огромный риск. Единственный способ сделать это — полностью разобрать клавиатуру, что обычно приводит к аннулированию гарантии.Жесткая вода или вода из смягчителя воды могут вызвать коррозию внутри клавиатуры из-за солей и минералов. Использование небольшого количества спирта или разбавленного жидкого мыла для очистки клавиатуры — гораздо лучший метод, чем пытаться сунуть ее в посудомоечную машину.

Фото:

Изображения клавишных колпачков и переключателя Cherry MX благодаря Ripster на OCN и Geekhack Ключевые вырезы благодаря Signature Plastics. Особая благодарность Lethal Squirrel с сайта Geekhack.org за анимированные изображения Cherry MX.

Как проверить выключатель зажигания

Выключатели зажигания, хотя и надежны в большинстве случаев, могут вызывать широкий спектр проблем. Тем не менее, владельцы автомобилей нередко не испытывают проблем с зажиганием на протяжении всего срока службы автомобиля. С другой стороны, выключатель зажигания может время от времени выходить из строя. Хуже того, плохой выключатель зажигания также может вызывать множество симптомов, которые могут казаться вызванными некоторыми другими проблемами.Это может сбивать с толку как водителей, так и механиков, что может привести к ненужному ремонту и расходам. Чтобы избежать подобных ситуаций, очень полезно иметь возможность определить симптомы неисправного выключателя зажигания и что вы должны делать, чтобы это исправить. Чтобы помочь вам с этим, вот статья, в которой описаны наиболее распространенные симптомы, как правильно проверить переключатель зажигания, а также краткий обзор средней стоимости замены.

Как определить, неисправен ли переключатель зажигания?

Несмотря на такую ​​простую конструкцию, выключатель зажигания выполняет несколько задач в сочетании с другими системами вашего автомобиля.Из-за этого сложно определить, связана ли неисправность выключатель зажигания или какой-либо другой компонент. Может возникнуть ситуация, когда вы поворачиваете ключ, но ничего не происходит. Стартер ничего не делает, и индикаторы на приборной панели не горят. Первое, что может прийти в голову, — это разряженная батарея или неисправность электрической цепи. Хотя это вполне может быть источником проблемы, состояние также может быть вызвано поломкой вала замка ключа.

Другой распространенный сценарий — когда вы поворачиваете ключ, и приборная панель загорается, но нет звука запуска.При попытке определить причину неисправный стартер или разряженная аккумуляторная батарея являются логичным выбором. Однако изношенные контакты внутри замка зажигания также могут вызывать тот же симптом. Иногда покачивание ключа внутри замка может помочь решить эту проблему, однако это только временное решение.

Предварительные действия

В таком случае первым логическим шагом всегда является поиск наиболее вероятного виновника. Причем выключатель зажигания обычно находится на рулевой колонке или панели приборов.Чтобы получить к нему доступ и проверить, вам, скорее всего, придется снять кожух рулевой колонки или пару накладок. Чтобы ускорить процесс, начните с исключения других компонентов и частей, которые могут вызывать различные связанные проблемы.

Для начала откройте капот и проверьте аккумулятор. С помощью мультиметра убедитесь, что напряжение аккумулятора превышает 12,6 В. Все, что ниже, может вызвать проблемы с запуском.

Следующим логическим шагом будет осмотр предохранителей и реле, которые вы найдете внутри блока предохранителей в моторном отсеке.Убедитесь, что реле стартера срабатывает и подает питание на стартер, и что все предохранители основного распределения питания в порядке. В конце концов, вы также можете проверить, работает ли стартер, подключив соленоид стартера напрямую к аккумулятору с помощью перемычки.

Если все в порядке, только тогда можно начать подозревать, что проблема в замке зажигания.

Как правильно проверить переключатель зажигания

Если в каждом из предыдущих тестов вы остались с пустыми руками, вы можете обратить внимание на замок ключа и замок зажигания в сборе.Перед извлечением проверьте сам ключ, так как он может быть изношен или поврежден. Если у вас есть запасной ключ, используйте его вместо обычного, чтобы узнать, есть ли разница. Помните, что в новых автомобилях есть функция защиты от кражи, которая предотвращает зажигание, если не принимает сигнал от брелока или чипа. Чтобы исключить эту опцию из таблицы, просканируйте PCM вашего автомобиля на наличие кода DCT с помощью диагностического прибора OBD2. Если функция иммобилайзера неисправна, в PCM должен быть записан код DCT.

Проверка вала замка зажигания

Если предположить, что ключ в хорошем состоянии, единственный подозреваемый — это сам выключатель зажигания. Чтобы проверить его состояние и работу, вам нужно будет получить к нему доступ, сняв окружающие пластиковые крышки. Замок зажигания обычно легче снять, чем сам переключатель зажигания, который можно закрепить с помощью срезных винтов.

В зависимости от модели вашего автомобиля процедура снятия замка зажигания может отличаться.Однако многие из них работают в основном одинаково. Вставьте ключ в замок зажигания, поверните его в определенное положение, нажмите на фиксатор и вытащите ключ. Замок зажигания должен выйти вместе с ним.

Осмотрите вал замка зажигания и убедитесь, что он не погнут, не сломан и следует за замком при повороте ключа.

Проверка выключателя зажигания

Поскольку большинство выключателей зажигания изготовлены из пластика, вал замка зажигания может повредить пластиковый корпус, что может помешать повороту переключателя.Когда замок зажигания вынут, вы можете легко увидеть паз, в котором сидит вал. Только убедитесь, что он не поврежден, а края ровные. Изношенные края могут привести к проскальзыванию и повороту вала независимо от переключателя.

Проверка электрической цепи замка зажигания

После того, как вы исключили другие возможные причины, упомянутые выше, пора проверить сам переключатель зажигания. Существует множество различных методов проверки правильности работы электрических компонентов, но вот как правильно проверить выключатель зажигания.

Дотянуться до разъема замка зажигания и отсоединить его. Чтобы выполнить следующий шаг, вам понадобится руководство по ремонту вашего автомобиля. Все автомобили разные, поэтому невозможно устранить проблему с переключателем зажигания, не зная, какой из контактов что делает.

Электросхемы

Найдите раздел, посвященный распределению питания и схемам выключателя зажигания. Конечно, вам также понадобятся некоторые базовые знания о том, как читать электрические схемы автомобиля. Электрические схемы, содержащиеся в руководствах по ремонту, необходимы для поиска неисправных электрических компонентов, однако иногда они могут быть довольно сложными для понимания новичками.Убедитесь, что вы правильно понимаете используемые знаки и символы, чтобы не ошибиться в диагностике.

Вот пример электрической схемы системы запуска и то, как вы можете использовать его, чтобы выяснить, связана ли проблема с замком зажигания или с электрической системой автомобиля:

Анализ

Первое, что нужно сделать, это тщательно изучить схему подключения, чтобы вы действительно поняли все, что здесь происходит. Найдите компоненты и убедитесь, что вы понимаете, откуда поступает питание, откуда блокируется заземление, а также различные предохранители, реле и модули, используемые для управления системой.

На основе приведенной выше диаграммы вы должны сделать несколько выводов:

  • Выключатель зажигания получает питание от предохранителя №23. Светло-синий / красный провод, идущий в разъем переключателя, должен выводить напряжение аккумулятора.
  • Выключатель зажигания управляется различными модулями и отправляет сигналы на дистанционный модуль охранного ключа, BCM и модуль помощи при парковке, и это лишь некоторые из них.
  • Когда выключатель педали сцепления замкнут (на моделях с механической коробкой передач), выключатель зажигания посылает обратно сигнал, чтобы щелкнуть реле стартера.Если выключатель сцепления неисправен, стартер не будет вращаться, как бы сильно вы ни повернули ключ зажигания.

Следуя электрической схеме вашего автомобиля, определите источник питания и заземление и запишите соответствующие цвета проводов.

Как только это будет сделано, вы можете начать проверку проводов на разъеме замка зажигания, чтобы убедиться, что со стороны электрической системы все в порядке. Выньте мультиметр и посмотрите, идет ли питание от провода аккумулятора.Проделайте то же самое с заземляющим проводом. Если по какой-то причине нет питания или заземления, проблема может быть в разомкнутой цепи и где-то либо неисправном модуле. В этом случае с переключателем зажигания, вероятно, все в порядке, и вам нужно будет выполнить более тщательный поиск неисправностей в электрической части.

Проверка замка зажигания

Если со схемой все в порядке и на коммутатор действительно правильно подается питание и заземление, значит, с этим что-то не так. Однако по-прежнему важно проверить переключатель и убедиться, что он действительно неисправен.Это позволит убедиться, что вы не допустили никаких ошибок в процессе устранения неполадок, не пропустили где-то скрытый блок или неисправный датчик. Кроме того, всегда помните, что схемы подключения часто включают только определенные компоненты системы и часто оставляют некоторые модули, чтобы включить их в другую схему. Например, довольно часто цепи питания и заземления для одного и того же устройства находятся на разных схемах, первая из которых находится на диаграмме «распределения мощности», а вторая — на диаграмме «распределения заземления».

Если у вас нет доступа к разъему переключателя должным образом, вы всегда можете вынуть его из рулевой колонки, чтобы проверить его на рабочем месте. Большинство выключателей зажигания просто удерживаются на месте пластиковыми язычками. Просто поднимите выступы и осторожно извлеките переключатель с помощью отвертки с плоским жалом.

Проверка целостности

Как только это будет сделано, найдите схему целостности выключателя зажигания вашего автомобиля. На этой схеме показано, как работает внутренняя цепь, и какие контакты должны иметь непрерывность, а какие нет.В случае, если внутренняя цепь переключателя зажигания будет разомкнута или замкнута на массу, вы заметите, что некоторые контакты могут не иметь целостности там, где должны, или наоборот.

Вот пример схемы целостности замка зажигания и соответствующих контактов внутри разъема:

Как вы можете видеть на схеме, когда замок зажигания находится в положении «0», не должно быть непрерывности между любыми штырями. Когда он повернут в положение «I» (ACC), соединение должно быть только между БЕЛЫМ / КРАСНЫМ и БЕЛЫМ проводами.Когда он установлен на «II» (ВКЛ), БЕЛЫЙ / КРАСНЫЙ провод должен быть подключен к БЕЛЫМ, ЧЕРНЫМ / ЖЕЛТЫМ, ЧЕРНЫМ / КРАСНЫМ проводам и так далее.

Любая аномалия, обнаруженная в цепи, сообщит вам, что внутренняя цепь переключателя зажигания неисправна. На данный момент ничего другого не остается, кроме как заменить его.

Слово предупреждения

Чтобы проверить целостность цепи, мультиметр отправляет положительный сигнал 1 В от одного из щупов, а затем контролирует входную мощность, поступающую от другого.Таким же образом он проверяет сопротивление данной цепи. Поскольку большинство электронных компонентов работают при гораздо более низком уровне напряжения, чем 1 В, важно всегда отключать все соединители, относящиеся к компоненту, перед его тестированием. Никогда не используйте технику обратного зондирования, чтобы сэкономить время. Это может привести к возникновению более высокого напряжения в цепи, чем то, которое они могут выдержать, и может вызвать сгорание дорогих электронных компонентов. То же самое относится и к тестированию конкретного провода. Всегда заранее отключайте обе стороны провода.Поверьте, вы действительно не хотите, чтобы входное напряжение 1 В подавалось на модуль управления трансмиссией вашего автомобиля.

Стоимость замены переключателя зажигания

Если замок зажигания на вашем автомобиле выходит из строя или начинает подавать признаки возможной предстоящей поломки, его необходимо заменить. Последние переключатели заключены в герметичный пластиковый корпус и редко открываются. И даже если бы это было возможно, большинство выключателей зажигания в любом случае стоит недорого. Пытаться исправить это бессмысленно. Еще одна вещь, которую следует учитывать, заключается в том, что вам уже нужно снимать различные внутренние детали, чтобы добраться до выключателя зажигания и проверить его.На данный момент замена — единственный логичный вариант.

В зависимости от модели автомобиля, который вы водите, переключатель зажигания может поставляться с замком, встроенным в один узел, а может и без него. Как правило, можно с уверенностью сказать, что отдельный выключатель дешевле, чем сборка замка. Более того, как и любая другая автомобильная запчасть, более дорогие автомобили обычно имеют большую стоимость ремонта. Выключатель зажигания на Ferrari явно дороже, чем на Toyota Yaris.

Средняя стоимость

Чтобы дать вам представление о том, сколько может быть переключателя на вашем автомобиле, вот краткий обзор средней стоимости замены переключателя зажигания для разных моделей:

  • Hyundai Accent 2016: 16 долларов.62
  • 2013 Honda Civic : 31,79 доллара за
  • 2015 Mitsubishi Lancer : $ 47,79
  • Infiniti Q50 2018: $ 82,79
  • 2017 Alfa Romeo 4C : 101,79 доллара США
  • Porsche 718 Cayman 2018: $ 120,79

Стоимость труда

Стоимость замены замка зажигания действительно зависит от того, где вы планируете выполнять работы. Вообще говоря, у дилеров несколько выше трудозатрат, чем у независимых ремонтных мастерских.А независимые магазины обходятся дороже, чем устранять проблему самостоятельно.

К счастью, заменить замок зажигания не так уж и сложно. Самая сложная часть — это всегда процесс устранения неполадок. Как только вы обнаружили, что не так, вы уже сделали больше, чем половину пути.

В большинстве случаев замена ключа зажигания не занимает более 2 часов. При оплате труда около 100 долларов в час цена дилерского центра должна составлять около 200 долларов плюс стоимость самой детали. Если вместо этого вы решите выбрать вариант с независимой ремонтной мастерской, вы можете сэкономить от 50 до 60 долларов или больше.Очевидно, что если вы решите заменить его самостоятельно, вы все равно сохраните его.

Однако цена, указанная выше, может отличаться в зависимости от типа автомобиля. Автомобилям с выключателем зажигания, установленным на приборной панели или центральной консоли, может потребоваться немного больше времени. Получить доступ к самому переключателю довольно просто, когда замок ключа находится на рулевой колонке. В таких случаях вам нужно только удалить или просверлить несколько винтов и болтов и удалить окружающие пластиковые покрытия.Однако все может быть немного сложнее, когда в автомобиле есть замок с ключом, установленный на приборной панели. При такой установке вы сначала должны удалить различные внутренние детали, прежде чем дотянуться до самого переключателя и снять его.

Последние слова

Как объясняется в этой статье, неисправный переключатель зажигания может вызывать различные проблемы, каждая из которых связана с разными симптомами. К счастью, устранение неполадок и изучение того, как проверить переключатель зажигания, совсем не сложно. Все, что вам нужно, — это изучить основы чтения электрических схем, следовать рекомендованной производителем процедуре, указанной в руководстве по ремонту вашего автомобиля, и немного попрактиковаться.При этом всегда имейте в виду, что в случае сомнений лучше всего спросить совета у заслуживающего доверия автомеханика.

Когда дело доходит до системы зажигания, всегда лучше перестраховаться.

Обнаружение обрыва или короткого замыкания

Веселая, умная научная фантастика без войн и бездельников.

Если это Джемы домой

Проект Омни

Машины опасны и могут убить людей, которые работают их — действуйте на свой страх и риск.Символы ромба, связанные с текстом решения. Я также опубликовал серию блок-схем для устранение неполадок ноутбуков и ПК поиск проблемы.

Обрыв цепи при включенном ключе? Зажигание переключатель в автомобиле такой же, как и любой другой низковольтный, многополюсный электрический переключатель, за исключением того, что он поворачивается ключом от машины, а не ручкой или подрулевым переключателем. Выключатели зажигания обычно имеют четыре основных состояния: пуск, работа, вспомогательное оборудование и выключенный.Обратите внимание, что многие системы находятся в выключенном состоянии, поэтому при работе с автомобилем всегда следует отключать массу аккумулятора. Когда вы поворачиваете ключ в положение «старт», вы должны удерживать его на месте. против силы пружины, и как только вы расслабитесь, ключ вернется в положение «бега». Основное различие между «пуском» и «бегом» состоит в том, что положение «старт» приводит в действие стартер и соленоид, который срабатывает. шестерню стартера в маховик.Если вы держите ключ, чтобы начать, пока машина работает, вы сожжете стартер и, скорее всего, сожжете проводка, а также не рассчитана на длительную работу при большом токе нарисуйте, что требует стартер.

Положение «работа» включает все электрические системы в автомобиле, кроме для цепи стартера. На старых автомобилях единственная критическая электрическая цепь Для запуска двигателя требуется цепь катушки, которая создает высокое напряжение для свечей зажигания.Вы можете запустить старую машину со слабым аккумулятором, нет генератора переменного тока, нет работающих цепей, кроме цепи катушки, которая требует очень небольшого тока. Если ты целый день ездишь нормально, а затем машина умирает через несколько минут после того, как вы включите фары (что тускнеют с каждой секундой), можно поспорить, что ваша система зарядки не за работой.

Поэтому, когда вы повернете ключ в положение «бег», вы должны увидеть около 12,6. вольт на положительном выводе катушки.Если вы не видите напряжения, это означает, что где-то между положительной клеммой есть обрыв батареи и положительный полюс катушки. Эта разомкнутая цепь может быть в проводке между аккумулятором и замком зажигания или между выключатель зажигания и катушка. Единственный инструмент, который вам нужен для устранения неполадок проблемы с проводкой автомобиля — простой мультиметр, цифровой или старый аналоговый метр с иглой, как и некоторые комплекты опережения зажигания. Вы можете купить сверхмощный семифункциональный цифровой мультиметр за 2 доллара.99 или 1,99 доллара в гавани Фрахт на распродаже, ожидайте, что заплатите ближе к 10 долларам в обычном розничном торговце.

Вернуться к Диагностической Таблице Электропроводки

Это стартовая проблема. Пока пусковая схема включает рабочий контур, эта блок-схема предназначена для поиска и устранения неисправностей при работающем проблемы. Если все аксессуары работают нормально, когда ключ находится в положении «работа», т.е. стеклоочиститель, вентилятор обогревателя, радио и т. д., и автомобиль не заводится, у вас проблема с цепью запуска.Может оказаться, что машина не заводится из-за неисправности компонента рабочей цепи, такого как змеевик, распределитель или электронный компьютер контроля искры, но эти возможности покрыты на блок-схеме, когда машина не заводится.

Вернуться к Диагностической Таблице Электропроводки

Проблема в неисправности аксессуара? Такие устройства так как дворники, вентилятор отопителя и радио считаются аксессуарами некоторыми производителями, и они, как правило, также работают с «аксессуаром» как положение переключателя «бег».Также предусмотрены обогрев заднего стекла и электрические стеклоподъемники. аксессуары, в то время как дверные замки с электроприводом являются одной из цепей, которые работают даже если зажигание выключено. И мы говорим об электричестве провал здесь. Если включить дворники (при неработающем автомобиле так тихо) и вы слышите, как работает электродвигатель, но дворники не работают. движется, это означает, что есть неисправность механической связи между двигателем и рычаги стеклоочистителя, а не электрическая проблема.Если вы слышите странный шум, когда вы запускаете вентилятор размораживания, это может быть лист или бумага в вентиляционных отверстиях, это может быть неисправность подшипника, но не электрическая. Стеклоподъемник, который делает шум, но не поднимается и не опускается, или замок «щелкает» без блокировки или при разблокировке нет проблем с питанием или проводкой, все они механические неудачи.

Новые автомобили имеют большое количество реле, помимо предохранителей и плавких предохранителей. Целью электрического реле в автомобиле является переключение более высокого тока чем вы хотите, чтобы провода были полностью соединены со стойками на рулевой колонке, не говоря уже о проводах большого сечения и сверхмощных переключателях, которые будут обязательный.Итак, цепь, идущая от замка зажигания к реле активирует реле, которое подключает ток батареи к устройству. Старые автомобили могут иметь только одно реле в автомобиле, реле стартера двигателя, что позволяет цепи запуска зажигания соединять аккумулятор со стартером, в то время как более новые автомобили могут иметь дюжину или более реле для всех вариантов питания.

Вернуться к Диагностической Таблице Электропроводки

Все аксессуары вышли из строя? Для одного аксессуара или выход из строя устройства, первое, что нужно проверить — это предохранитель.Ваше руководство по эксплуатации (маленькая книжка, которая живет в бардачке) покажет вам местоположение блока предохранителей и расположение предохранителей. Макет важен, потому что если лежишь на спине с фонариком, ноги на заднем сиденье, пытаясь выяснить, какой предохранитель вы хотите проверить, это помогает, если вы уже знаю где это. В противном случае вы можете не разобраться, идут ли ярлыки с предохранителем вверху или предохранителем под этикеткой. Вы проверяете предохранитель отключив заземление аккумуляторной батареи в целях безопасности, а затем сняв его и визуально проверка целостности сплющенного провода в пластиковом отсеке.Если Вы не можете сказать, глядя на него, используйте мультиметр, чтобы убедиться, что непрерывность через предохранитель. Вам могут понадобиться плоскогубцы, чтобы вытащить предохранитель, если за него сложно ухватиться, только ничего не сломай. В комплекте идет приличный блок предохранителей. с запасными предохранителями для различных номинальных значений тока, 5 А, 10 А, 20 А.

Если предохранитель исправен, следующим шагом будет проверка наличия +12 В на входной клемме. аксессуара, мотора, чего угодно. Если присутствует 12 вольт, убедитесь, что устройство заземлено.У него может быть отдельный провод заземления или он может быть заземлен через крепление к металлическому кузову автомобиля, причем все они находятся на земле. Если аксессуар имеет питание, заземление и все равно не работает, единственные возможности в том, что устройство вышло из строя или переключатель на устройстве (например, питание кнопка на магнитоле) не работает или выключен. Пока есть сила к аксессуару, проблема не в замке зажигания.

Вернуться к Диагностической Таблице Электропроводки

Батарея разряжена? Если припарковать какой-нибудь современный автомобиль в течение нескольких месяцев, не отключая аккумулятор, он будет работать от аккумулятора вниз только на основе текущего потребления радиочасов, компьютера и любых другие «всегда включенные» устройства.Если аккумулятор разрядится всего за несколько дней, значит, это вероятно, у вас неисправное «постоянно включенное» устройство, которое слишком много рисует ток, или проблема с механическим переключателем. Проблема с механическим переключателем на свет для багажника или бардачка может привести к разрядке аккумулятора через несколько дней или пару недель, в зависимости от размера луковицы и состояние батареи. Не лезьте в багажник и закройте крышку, чтобы найти если погаснет свет, ты можешь так умереть.Просто потяните лампочку и посмотрим, исчезнет ли проблема.

Вернуться к Диагностической Таблице Электропроводки

Генератор проверенный исправен? Итак, это первое логическое вопрос, разряжается ли ваша батарея, это заряжается она или нет в первую очередь. Самым простым испытанием цепи зарядки является проверка состояние батареи с помощью мультиметра во время работы автомобиля, обычно по шкале 20В постоянного тока. Напряжение должно быть выше 13 вольт, если аккумулятор не полностью заряжен, в зависимости от автомобиля.Если этого напряжения нет, проблема может быть в чем угодно, от земли до состояния аккумулятора разъемы к генератору, регулятору напряжения или компьютеру.

Прежде чем беспокоиться о проверке генератора, проверьте приводной ремень. Если генератор не вращается на высокой скорости, он не сможет заряжать что угодно. На выходе генератора переменного тока мостовой выпрямитель, довольно изменчивый, это будет смешно на настройках измерителя переменного тока, что-то в десятки вольт, поскольку счетчики переменного тока рассчитаны на среднеквадратичное значение 60 Гц.Почти все сетевые магазины автозапчастей оснащены тестером аккумулятора / зарядки, который они могут катитесь к машине, если вы въезжаете. Если у вас есть генератор с одним вышедший из строя диод, вырабатывающий достаточно тока, чтобы машина работала нормально но недостаточно для поддержания заряда аккумулятора, достаточного для запуска автомобиля в холодную погоду погода, если вы совершаете только короткие поездки, ее можно восстановить. Но если ты не можешь сделай сам, плата за восстановление может быть выше, чем стоимость послепродажная замена, так что получите котировки.Старые генераторы построили мосты от отдельных диодов, которые можно было заменить за доллар, более новые генераторы используйте герметичный мостовой выпрямитель в сборе, вам нужно заменить все это если вышел из строя один диод.

Вернуться к Диагностической Таблице Электропроводки

Проверка батареи в порядке? Если система зарядки работает и батарея разряжена, либо произошла незапланированная рисовать или батарея разряжена. Есть несколько домашних тестов, которые вы можете делаю на батарее.Один из них — это испытание на удельный вес, которое проверяет кислотное состояние. в батарее, если предположить, что ячейки могут быть открыты. Измеритель удельного веса это всего лишь маленький шприц с пластиковыми шариками разной плотности внутри в строка. Вы набираете в шприц немного аккумуляторной кислоты и обращаетесь к таблице. который сообщает вам условие, основанное на том, сколько шаров плавает. Другой дом Тест предназначен для проверки постоянного напряжения. Включите фары на полминуты, а затем выключите их на минуту или две и проверьте напряжение аккумулятора.Если напряжение упадет ниже 12,6 вольт, когда батарея предположительно разряжена. полностью заряжен, стареет. Если батарея показывает в заказе или 10В и бормочет во время зарядки, у вас плохой аккумулятор. Если аккумулятор находится в течение пары месяцев с момента истечения срока его действия, до или после, просто замени это. батареи в наши дни спроектированы довольно хорошо, они редко переживать их гарантию.

Но если батарея проходит нормально, или вы уже вставили новую батарею, или поменяли аккумуляторы с другим автомобилем, и он все еще разряжается, у вас плохой разряд батареи.Если он сбегает, пока машина просто сидит, это означает, что у вас есть утечка в одной из постоянно включенных систем. Получить в Google и проверьте модель вашего автомобиля на предмет потребления энергии в режиме ожидания на компьютере, часах радио и т. д. Если он в сотнях миллиампер, это может быть проблемой если аккумулятор разрядится всего за пару недель. Плохо спроектированный или установленный автомобильная сигнализация может иметь такой же эффект. Вы можете проверить мощность в режиме ожидания слить на машину, вставив мультиметр с достаточным номиналом постоянного тока в положительной цепи, сняв положительный разъем аккумуляторной батареи и вставив счетчик между батареей и разъемом.НЕ ЗАПУСКАЙТЕ МАШИНУ ИЛИ ВЫКЛЮЧИТЕ КЛЮЧ ЗАЖИГАНИЯ ОТ «ВЫКЛ» ИЛИ ВЫ «LL РАСПЛАЙТЕ СЧЕТЧИК. Это строго проверка герметичности или дежурного слива. Многие счетчики предложат особый «нерасплавленный» соединение для измерения постоянного тока в диапазоне 2 или 20 ампер. Не стой они смотрят на счетчик, коснитесь, установите соединение с вашим датчиком, прочтите счетчик и отключите, он не предназначен для рассеивания мощности в течение длительного интервал.

Вернуться к Диагностической Таблице Электропроводки

Стабилизатор напряжения хороший? Регулятор напряжения контролирует величину тока, протекающего в обмотках возбуждения ротора, что превратить ротор и его железный сердечник в электромагнит.Как шкив раскручивает этот электромагнит внутри неподвижных обмоток (статора) генератора переменного тока в статоре индуцируется ток, который используется для зарядки аккумулятор. Чтобы предотвратить перезарядку и перегрев аккумулятора, регулятор напряжения контролирует цепь и ограничивает ток до генератора до безопасного уровня. Это необходимо, потому что генератор не имеет трансмиссии, т.е. скорость вращения ротора регулируется двигателем Обороты и ничего больше.Если у вас не было регулятора напряжения, ограничивающего ток к ротору на шоссе, аккумулятор скоро перезарядится. А поскольку генератор выполняет реальную работу, когда ротор находится под напряжением, «всегда включенный» генератор отрицательно сказался бы на расходе бензина, например кондиционер.

В более новых генераторах используется внутренний регулятор напряжения, что упрощает поиск и устранение неисправностей. хлопот, в основном работа «поменять генератор», если вы не можете определить клеммы на внешней стороне генератора, которые позволят вам контролировать активность регулятора напряжения, т. е. ввод в обмотки возбуждения на роторе.В старых автомобилях используются внешние регуляторы напряжения, которые обычно двухпроводные устройства, которые можно легко проверить на короткое замыкание или обрыв. Внешний регуляторы напряжения обычно заземляются путем монтажа на межсетевой экран, так что очистка болта и повторная установка не повредит. Вы можете проверить 12В вход в регулятор напряжения с ключом на «пуск» и контроль выхода внешнего регулятора напряжения с вашим счетчиком при работающем двигателе, важно то, что он положительный и меняется в зависимости от оборотов двигателя и время.Внешние регуляторы напряжения — дешевая деталь, внутренние регуляторы напряжения требуют открытия генератора переменного тока и могут быть оценены, чтобы побудить вас купить новый генератор.

Вернуться к Диагностической Таблице Электропроводки

Произошел сбой одной лампы? Если у тебя есть выключенная фара, задний фонарь, стоп-сигнал или поворотник (указатель поворота) который не загорается, хотя на приборной панели мигает, вы, вероятно, вышла из строя лампочка.Если замена лампы не устранила проблему, используйте свой мультиметром, чтобы проверить, получает ли патрон лампы 12 вольт постоянного тока, когда лампа должен быть включен. Но будьте осторожны, его очень легко коснуться заземления розетки. и +12 вольт одновременно с вашим датчиком, вызывая короткое замыкание. Лучший Ставка состоит в том, чтобы обернуть зонд изолентой, кроме самого наконечника. Если он получает 12 вольт, убедитесь, что вы вставили лампочку в розетку. правильно, некоторые из них довольно хитрые, с толканием и поворотом, и требуют некоторая сила.Если розетка не находится под напряжением, неисправность либо в проводке. или переключатель.

В случае парных огней, таких как фары или задние фонари, если один работает, переключатель исправен, поэтому проблема в проводке, часто нарушение заземления розетки из-за коррозии. Если парный набор огней вышел из строя, выключатель — лучшее предположение, но проверьте диаграммы отжима, чтобы убедиться, что они не используют общий провод. Проблема с новыми авто, со всеми фарами управляется подрулевым переключателем на рулевой колонке. замена стоит дорого, и вы не хотите этого делать. попробуй без приличного мануала по машине.Стоп-сигналы и фонари заднего хода иметь отдельные механические переключатели на педали и в сборе соответственно, поэтому они дешевле и их легче заменить. Один трюк со стоп-сигналами стоит помнить, что они подключены через поворотники. Итак, если у вас есть проблема со стоп-сигналом, это может быть неисправность в цепи указателя поворота.

Вернуться к Диагностической Таблице Электропроводки

Проблема в отказе поворотника? Вам нужен только один мигалка указателя поворота, чтобы заставить мигать левый или поворотный указатель, так как они идти по одному.Когда мигалка выходит из строя, сигнал поворота не включается. характерный звук, и лампы обычно остаются выключенными, хотя я полагаю также возможна неисправность «включения». Мигалки термовыключатели в котором нагрев переключателя при прохождении через него электричества вызывает механическое соединение для разрыва, позволяя ему остыть и контактировать снова, повторяя процесс, пока включен указатель поворота. Другой мигалка управляет всеми четырьмя лампами для цепи аварийного мигания.Некоторая чрезвычайная ситуация схемы мигания не будут работать должным образом, если одна из четырех лампочек вышла из строя, поэтому перед заменой мигалки проверьте все четыре указателя поворота.

Если мигалка перестала работать, вы можете проверить, поступает ли на нее 12 вольт. при включенном указателе поворота. Если это не так, первая проверка — это предохранитель, но Следующим шагом будет замена прошивальщика, т.к. устранение неисправности проводки и переключатель вилки указателя поворота — это не только сложно, но и вы надеются избежать 🙂

Указатели поворота, установленные на колонке, должны автоматически отключаться, когда колесо возвращается в прямое положение.На очень плавных поворотах этого может не произойти, и это не считается неудачей. Однако, если вы замените указатель поворота ярмо на колонке и обратите внимание, что ваш указатель поворота в ту или иную сторону сейчас выпускает упорно или не выпускает вовсе, может быть вопрос в том, чтобы перетянул один из маленьких болтов, удерживающих вилку на месте, или неправильно выровнен отпустите, чтобы сработал кулачок или спусковой крючок. Если у тебя все еще есть руль съемник, стоит еще раз разобрать и проверить момент затяжки на болтах, в противном случае вы должны выработать привычку выключать поворотник вручную, или вы сведете всех остальных с ума по дороге.

Вернуться к Диагностической Таблице Электропроводки

Перегорела плавкая вставка? Плавкие ссылки — это отказоустойчивость, последняя линия защиты электрической системы во многих автомобилях. Плавкий звенья расположены очень близко к батарее, в отдельных цепях питания для управления автомобилем. Если произошло короткое замыкание, при котором не сработает блок предохранителей предохранитель, либо потому, что цепь не проходит через блок предохранителей, либо потому, что предохранитель был заменен на предохранитель увеличенного размера (или кусок провода), плавкая вставка расплавится и разомкнет цепь.Возможно, вы сможете визуально определить перегоревшую плавкую вставку по расплавленной изоляции провода на одном из пучков проводов между положительным полюсом аккумуляторной батареи и первым основным соединением блок, направляясь к замку зажигания.

Вернуться к Диагностической Таблице Электропроводки

Замок зажигания разомкнут? Если все плавкие звенья в цепи зажигания исправны, это означает, что вы должны полное напряжение аккумуляторной батареи на замке зажигания.Вместо того, чтобы возиться с щупы мультиметра под приборной панелью с цепью под напряжением и возможностью Чтобы вызвать короткое замыкание, безопаснее отсоединить массу аккумулятора и проверить для непрерывности в положительной цепи. Ваш мультиметр может иметь обрыв настройка, которая издает звуковой сигнал или гудок, когда глюкометр обнаруживает закрытый цепь (успешный путь провода), или вам, возможно, придется использовать самое низкое сопротивление установите и найдите сопротивление ниже 1 Ом.Слышимая непрерывность функция очень полезна, потому что вы можете сосредоточиться на том, куда вы помещаете зонды вместо того, чтобы искать сразу в двух местах. Длина провода с зажимы типа крокодил, которые можно достать до плюсового разъема аккумулятора, удобны, использование одной стороны набора штатных перемычек для аккумулятора работает нормально также, если они закрываются достаточно хорошо, чтобы удерживать тонкий мультиметрический зонд. Если вы определите, что цепь зажигания (провод на одной стороне переключателя к другому для цепи) остается открытым при повороте ключа, у вас есть неисправность переключателя зажигания.

Если цепь между аккумулятором и замком зажигания разомкнута (нет целостность), вернитесь в моторный отсек и проверьте целостность через основной соединительный блок, что означает разделение коннектора и звукового сопровождения. из цепей на стороне с проводами, возвращающимися к положительному клемму на аккумуляторной батарее. Если на этом этапе вы обнаружите перегоревшую плавкую перемычку, просто переместитесь вправо на блок-схеме. Это очень и очень полезно иметь на этом этапе электрические схемы из руководства магазина или, по крайней мере, приличную послепродажные ручные чертежи для определения цвета проводов и путей.Без схемы подключения, сложно определить, какие провода предполагается быть подключенным непосредственно к источнику питания, который через реле и переключатели, и которые передают сигналы, а не напряжение батареи.

Вернуться к Диагностической Таблице Электропроводки

Разъемы аккумулятора хорошие? Не смейся. Если машина не заводится и у вас нет электричества, проверьте аккумулятор разъемы и убедитесь, что они не корродировали до такой степени, что есть изоляционный слой смегмы между выводом аккумулятора и разъемом.Если провода не впаяны в разъемы аккумулятора, это тоже возможно. что прижимная поверхность толстого провода к разъему корродировала до такой степени, что эта цепь разомкнута. Смотрите мою страницу для замена разъемов автомобильного аккумулятора.

Вернуться к Диагностической Таблице Электропроводки

Неисправность — обрыв цепи? Это финал шаг в поиске разомкнутой цепи, и это итеративный процесс, звонящий вне каждой ступени цепи между любыми соединительными блоками.На старых машинах вы можете обнаружить, что провод от батареи к катушке, например, идет прямо от аккумулятора к замку зажигания и катушке без других соединений, что делает его тривиальным процессом. На самом деле мне случайно жарко проводил проводку в моем Мустанге 1967 года примерно тридцать лет назад, когда случайно оставив выключатель зажигания вне цепи. Как только машина завелась, он не остановился, когда ключ был выключен.

Начните с удаления отрицательного разъема аккумулятора, чтобы не было потенциала. случайного замыкания цепи и поворота ключа в положение работы.Какую бы цепь вы ни искали на обрыв, начните с положительного разъем аккумулятора, и проверьте целостность до конечной точки цепи (т.е. устройство, на которое не подается питание, например, катушка). Если у тебя есть целостность, либо земля на приборе плохая, либо сам прибор не удалось открыть (как внутреннее короткое замыкание, оплавившее провод внутри). Но предполагая, что вы не видите непрерывности, поскольку это тест на открытую цепи, начните возвращаться к батарее, проверив непрерывность в следующей доступной точке, которая обычно является реле или массивом разъем.На более новых автомобилях может быть около полдюжины разъемов, плюс выключатель зажигания, между устройством и аккумулятором. Когда вы вернетесь непрерывность, вы знаете, что разрыв цепи между двумя последними доступами точки, которые вы проверили, та, где у вас была преемственность, и последняя, ​​где ты не сделал. На этом этапе вам нужно развернуть жгут проводов, чтобы вы могли может физически осмотреть каждый дюйм пути и искать обрыв или отказ соединение или соединение, к которому вы раньше не могли получить доступ.

Вернуться к Диагностической Таблице Электропроводки

Вы проверяли короткое время после взломанной ссылки? Не просто заменяйте перегоревшую плавкую перемычку, не проверив, не перегорела ли она. на короткое замыкание, которое все еще действует. Короткое замыкание по определению это цепь с неожиданным путем к земле, что означает, что электричество будет вернуться на землю без подачи питания на любое устройство, предназначенное для схемы властвовать. Способ проверки на короткое замыкание — проверка целостности цепи. (или низкое сопротивление) с вашим измерителем между землей и линией питания (где предполагается, что +12 Вольт течет) в цепи.Чтобы безопасно протестировать для короткого замыкания с использованием удобного голого металла в качестве заземления, это проще всего оставить землю подключенной к аккумулятору и снять положительный аккумулятор разъем. Но убедитесь, что вы держите его подальше от положительной батареи. клемму, когда она выключена, или накройте положительный полюс аккумуляторной батареи пластиковым колпачок или толстый изоляционный лист. Когда вы уверены, что положительный полюс аккумулятора отключен и изолирован, можно повернуть ключ зажигания в положение «бег» и проверьте короткое замыкание с другой стороны перегоревшего звена на массу аккумулятора или к любому оголенному металлическому участку на автомобиле.

Если на другой стороне перегоревшей плавкой перемычки нет короткого замыкания, значит, есть пара возможностей. Во-первых, возможно, произошло временное короткое замыкание вот и сгорел плавкий предохранитель и его уже нет на месте. Это скорее всего если вы работали на автомобиле, не отключая массу аккумулятора. Затем устройство, потребляющее большой ток, возможно, внутреннее Короче говоря, возможно, не удалось открыть плавкую перемычку с медленным срабатыванием. сделал свою работу, хотя и слишком поздно.Плавкая перемычка могла быть неисправна и медленно выходил из строя со временем, или изоляция могла быть нарушена, позволяя провод разъедает и увеличивает сопротивление. Наконец, может быть короткое в цепи, которая является линейной только тогда, когда реле запитано и замкнуто, вы необходимо определить, что из конкретной цепи перегоревшее звено. Когда вы заменяете плавкую перемычку, делайте это с точной заменой, или если вы не могу получить плавкое звено чуть более низкого рейтинга.Лучше иметь он дует слишком быстро, чем совсем. Не пытайтесь соединить его, не разрезая взорванная ссылка обратно. Отрежьте как можно больше проволоки (оставив место для стыковки), направляясь к замку зажигания, и вернитесь к другому сторона основного соединения для всех плавких вставок на стороне батареи.

Вернуться к Диагностической Таблице Электропроводки

Проблема в коротком замыкании? Поиск короткого цепь очень похожа на обнаружение разрыва цепи, за исключением того, что вы ищите для непрерывности заземления на проводе питания, где вы ожидаете увидеть 12 вольт, в отличие от поиска обрыва цепи обратно к аккумулятору.Начинать на стороне замка зажигания перегоревшей плавкой вставки, с плюсом отключен от этой батареи и изолирован от случайного контакта, как описано выше, и при включенном ключе зажигания еще раз проверьте целостность цепи между провод питания и удобное место заземления на автомобиле. Следуйте короткому провод к следующему разъему, отсоедините разъем и найдите провод на с другой стороны по цветовой кодировке или нумерации разъемов. Если провод на другая сторона не замкнута на массу, вы знаете, что короткое замыкание физически расположен между этим соединителем и последним местом, которое вы проверяли.Иначе, перейдите к следующему разъему или точке доступа и снова проверьте соответствующий провод закорочен на массу. Просто продолжай двигаться вперед, пока вы обнаружите, что каскад закорочен.

Если короткое замыкание появляется только в конце цепи и присутствует в устройстве, например, двигатель или датчик, чем это устройство расплавилось и вышло из строя в замкнутом состоянии, поэтому его необходимо заменить. Однако, если появится короткое на одном из промежуточных этапов, в жгуте проводов, придется развернуть жгут и визуально осмотрите провод на всем участке, где вы знай, что короткое должно быть.Вам действительно нужно внимательно проверить, если это не очевидно, труднее всего обнаружить короткие замыкания там, где вышла из строя изоляция проводов. на двух соседних проводах, и они соприкасаются бок о бок, или там, где изоляция был скомпрометирован рядом с брандмауэром, и лицевая сторона провода выглядит обычный. Когда вы обнаружите закороченный провод, предполагая, что он не сломан, просто обычно достаточно обернуть его изолентой, если плавкая вставка, который теперь можно заменить, хорошо справился со своей задачей.

Вернуться к Диагностической Таблице Электропроводки

Если это застревает в доме | Контакт

Основная функция схемы | carlingtech.com

Цепь — это замкнутый контур, по которому может течь электричество. Замкнутая цепь обеспечивает непрерывный поток электричества от источника питания через проводник или провод к нагрузке, а затем обратно к земле или источнику питания.Разрыв цепи . не будет проводить электричество, потому что воздух или другой изолятор остановили или прервали ток в контуре.

Выключатели постоянного и мгновенного действия

Carling предлагает широкий спектр конфигураций цепей с функциями как с постоянным, так и с мгновенным переключением. Поддерживаемый переключатель поддерживает режим или положение, в котором он приводится в действие. Например, при переключении в положение «ON» переключатель останется в положении «ON» до тех пор, пока он физически не будет переключен в другое положение.

Переключатель без фиксации — это переключатель с пружинным возвратом, который автоматически возвращается в исходное положение или в исходное положение. Простым примером мгновенного переключателя может быть дверной звонок, который автоматически возвращается в исходное положение «ВЫКЛ», когда больше не приводится в действие.

Каталог

Carling Technologies обозначает мгновенные схемы в скобках . Например, цепь дверного звонка будет представлена ​​как (ВКЛ) -НЕТ-ВЫКЛ, где (ВКЛ) — это текущее положение.

нормально открытый / нормально закрытый

Переключатели мгновенного действия могут быть описаны как нормально разомкнутые или нормально замкнутые, что означает исходное положение переключателя или его состояние покоя. нормально открытый или Н.О. У мгновенного переключателя есть одна или несколько цепей, которые разомкнуты, когда исполнительный механизм переключателя находится в нормальном или исходном положении. «Разомкнутая» цепь — это неполная цепь с «открытым пространством» между контактами. Поэтому нормально разомкнутая цепь также может называться «нормально ВЫКЛ».

Нормально замкнутый или нормально замкнутый переключатель имеет одну или несколько цепей, которые замыкаются, когда исполнительный механизм переключателя находится в нормальном или исходном положении. Замкнутый контур — это замкнутый контур. Поэтому нормально замкнутая цепь также может называться «нормально включенной».

Бросок

Ход переключателя — это количество цепей, которыми можно управлять с помощью любого одного полюса. Обычно количество включенных положений переключателя совпадает с количеством бросков.Однопозиционный переключатель (ST) размыкает или замыкает цепь только в одном из крайних положений своего привода, наиболее распространенным примером является переключатель ВКЛ-НЕТ-ВЫКЛ. Переключатель двухпозиционного переключателя (DT) размыкает или замыкает цепь в обоих крайних положениях своего привода, распространенным примером является переключатель ВКЛ-НЕТ-ВКЛ.

ВКЛ-НЕТ-ВЫКЛ

Цепь ВКЛ-НЕТ-ВЫКЛ или ВКЛ-ВЫКЛ — это поддерживаемая, одноходовая, двухпозиционная схема переключателя. Как правило, для основных однополюсных выключателей без подсветки положение ВКЛ замыкает цепь на клеммах 2 и 3 переключателя.Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 2 и 3, 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или нажать на рычажный привод вверх, чтобы перевести переключатель в положение ВКЛ. Вы должны нажать на нижнюю часть тумблера или переместить тумблер вниз, чтобы установить переключатель в положение ВЫКЛ, при котором все переключающие цепи будут разомкнуты.

ВЫКЛ-НЕТ-ВКЛ

Цепи ВЫКЛ-НЕТ-ВКЛ или ВЫКЛ-ВКЛ — это поддерживаемая, одноходовая, двухпозиционная схема переключателя.Как правило, для основных однополюсных выключателей без подсветки положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2, 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или толкнуть кулисный привод вверх, чтобы перевести переключатель в положение ВЫКЛ, при котором все коммутационные цепи будут разомкнуты. Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель в положение ON.

(ВКЛ.) -НЕТ-ВЫКЛ.

Цепь (ON) -NONE-OFF или (ON) -OFF представляет собой схему с двухпозиционным переключателем мгновенного действия с одним ходом. Как правило, для базовых однополюсных выключателей без подсветки мгновенное положение ВКЛ замыкает цепь на клеммах переключателя 2 и 3. Для базовых двухполюсных выключателей без подсветки цепь замыкается на клеммах 2 и 3, а также 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или нажать на рычажный привод вверх, чтобы переместить переключатель в положение мгновенного включения.Поскольку это нормально разомкнутая (Н.О.) цепь, когда вы отпускаете привод, он автоматически возвращается в свое нормальное положение ВЫКЛ в состоянии покоя, при котором все коммутационные цепи будут разомкнуты.

ВКЛ-НЕТ- (ВЫКЛ)

Цепь ВКЛ-НЕТ- (ВЫКЛ) или ВКЛ- (ВЫКЛ) представляет собой схему мгновенного одноходового двухпозиционного переключателя. Как правило, для основных однополюсных выключателей без подсветки положение ВКЛ замыкает цепь на клеммах 2 и 3 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 2 и 3 и 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на нижнюю часть кулисного привода или нажать на рычажный привод вниз, чтобы переместить переключатель в положение мгновенного выключения, при котором все коммутационные цепи будут разомкнуты. Поскольку это нормально замкнутый (Н.З.) контур, когда вы отпускаете привод, он автоматически возвращается в свое нормальное состояние покоя, положение ВКЛ.

ВЫКЛ-НЕТ- (ВКЛ)

Цепь ВЫКЛ-НЕТ- (ВКЛ) или ВЫКЛ- (ВКЛ) является мгновенной, одноходовой, двухпозиционной схемой переключателя.Как правило, для основных однополюсных выключателей без подсветки мгновенное положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2, 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на нижнюю часть кулисного привода или нажать на переключатель вниз, чтобы переместить переключатель в положение мгновенного включения. Поскольку это нормально разомкнутая (Н.О.) цепь, когда вы отпускаете привод, он автоматически возвращается в свое нормальное положение ВЫКЛ в состоянии покоя, при котором все коммутационные цепи будут разомкнуты.

(ВЫКЛ.) -НЕТ-ВКЛ.

Цепь (ВЫКЛ) -НЕТ-ВКЛ или (ВЫКЛ) -ВКЛ — это схема с двухпозиционным переключателем мгновенного действия с одним ходом. Как правило, для основных однополюсных выключателей без подсветки положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2, 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или толкнуть рычажный привод вверх, чтобы переместить переключатель в положение мгновенного выключения, при котором все переключающие цепи будут разомкнуты.Поскольку это нормально замкнутый (Н.З.) контур, когда вы отпускаете привод, он автоматически возвращается в свое нормальное состояние покоя, положение ВКЛ.

НА-НЕТ-НА

Цепи ВКЛ-НЕТ-ВКЛ или ВКЛ-ВКЛ — это поддерживаемая двухпозиционная двухпозиционная схема переключателя. Как правило, для базовых однополюсных выключателей без подсветки положения ВКЛ замыкаются на клеммах 1 и 2 и 2 и 3 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2 и 2 и 3; 4 и 5 и 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или нажать на кулисный привод вверх, чтобы установить переключатель в первое положение ВКЛ. Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель во второе положение ВКЛ. Эта схема переключателя не имеет положения ВЫКЛ, когда все цепи переключения были бы разомкнуты.

ВКЛ-НЕТ- (ВКЛ)

Цепь ВКЛ-НЕТ- (ВКЛ) или ВКЛ- (ВКЛ) представляет собой двухпозиционную схему с двухпозиционным переключателем мгновенного действия.Как правило, для базовых однополюсных выключателей без подсветки поддерживаемое положение ВКЛ замыкает цепь на клеммах 2 и 3 переключателя, а мгновенное положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. закрыт на терминалах 2 и 3, 5 и 6; и цепь мгновенного включения замкнута на клеммах 1 и 2, 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на нижнюю часть кулисного привода или нажать на переключатель вниз, чтобы переместить переключатель в положение мгновенного включения.Поскольку это нормально замкнутый (Н.З.) контур, когда вы отпускаете привод, он автоматически возвращается в свое нормальное состояние в состоянии покоя, поддерживаемое включенным положением. Эта схема переключателя не имеет положения ВЫКЛ, когда все цепи переключения были бы разомкнуты.

ВКЛ-ВЫКЛ-ВКЛ

Цепь ВКЛ-ВЫКЛ-ВКЛ представляет собой двухходовую трехпозиционную схему переключения. Как правило, для основных однополюсных выключателей без подсветки положения ВКЛ замыкают цепь на клеммах переключателя 1 и 2 и 2 и 3.Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2 и 2 и 3; 4 и 5 и 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или нажать на кулисный привод вверх, чтобы установить переключатель в первое положение ВКЛ. Вы бы переместили кулисный или тумблерный привод в центральное положение, чтобы установить переключатель в положение ВЫКЛ, при котором все переключающие цепи будут разомкнуты. Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель во второе положение ВКЛ.

ВКЛ-ВЫКЛ- (ВКЛ)

Цепь включения-выключения- (ВКЛ) представляет собой двухпозиционную схему с двухпозиционным переключателем мгновенного действия. Как правило, для основных однополюсных выключателей без подсветки удерживаемое положение ВКЛ замыкает цепь на клеммах 2 и 3 переключателя, а мгновенное положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. Для основных двухполюсных выключателей без подсветки, поддерживаемая цепь ВКЛ закрыт на терминалах 2, 3,5 и 6; и цепь мгновенного включения замыкается на клеммах 1 и 2, 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на нижнюю часть кулисного привода или нажать на переключатель вниз, чтобы переместить переключатель в положение мгновенного включения. Когда привод будет отпущен, он вернется в центральное положение ВЫКЛЮЧЕНО, в исходное положение. Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель в постоянное положение ON. Из этого положения вы должны вручную переместить кулисный или тумблерный привод в центральное положение, чтобы установить переключатель в положение ВЫКЛ, при котором все переключающие цепи будут разомкнуты.

(ВКЛ) -OFF- (ВКЛ)

Цепь (ВКЛ) -ВЫКЛ- (ВКЛ) представляет собой схему с двухпозиционным двухпозиционным переключателем мгновенного действия. Как правило, для базовых однополюсных выключателей без подсветки мгновенные положения включения замыкаются в цепи на клеммах 1 и 2 и 2 и 3. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2 и 2 и 3; 4 и 5 и 5 и 6.

Если переключатель установлен вертикально, вы должны нажать верхнюю часть рычага или толкать тумблер вверх, чтобы переместить переключатель в первое мгновенное положение ВКЛ.Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы переместить переключатель во второе мгновенное положение ВКЛ. Это нормально разомкнутая (Н.О.) цепь, поэтому всякий раз, когда вы отпускаете привод, он автоматически возвращается в свое нормальное положение ВЫКЛ в центре покоя, при котором все коммутационные цепи разомкнуты.

НА-НА-НА

Цепь ВКЛЮЧЕНИЯ-ВКЛЮЧЕНИЯ или ПРОГРЕССИВНОЙ Цепи, как правило, представляет собой схему поддерживаемого двухходового трехпозиционного переключателя. Чаще всего эта функция схемы предлагается в двухполюсной конфигурации, где каждый полюс управляет отдельной схемой.В этой конфигурации в первом положении цепь 2 включена на клеммах 2 и 3; в среднем положении цепи 1 и 2 включены от клемм 4 и 5 и 2 и 3 соответственно; а в третьем положении контур 1 включен от клемм 4 и 5.

Если переключатель установлен вертикально, вы должны нажать верхнюю часть рычага или толкать тумблерный привод вверх, чтобы переместить переключатель в положение включения контура 2. Вы должны переместить кулисный или тумблерный привод в центральное положение, чтобы переместить переключатель в положение включения контуров 1 и 2.Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель в положение «Circuit 1 ON».

Цепь ВКЛ-ВКЛ-ВКЛ также может быть обслуживаемым, однополюсным, трехходовым, трехпозиционным переключателем. В этом случае между полюсами на клеммах 2 и 4 обычно устанавливается перемычка для соединения общей клеммы 5 с тремя выходными клеммами 1, 3 и 6.

Если бы переключатель был установлен вертикально, вы должны были бы нажать на верхнюю часть кулисного привода или нажать на рычажный привод вверх, чтобы переместить переключатель в первое положение ВКЛ на клеммах 5 и 6.Вы должны переместить кулисный или тумблерный привод в центральное положение, чтобы переместить переключатель во второе положение ВКЛ на клеммах 5 и 3. И вы должны нажать на нижнюю часть рычага или переместить переключатель вниз, чтобы установить переключатель в третье положение ВКЛ. на терминалах 5 и 1.

ВКЛ-ВКЛ-ВЫКЛ

ВКЛ-ВКЛ-ВЫКЛ — это еще один тип ПРОГРЕССИВНОЙ цепи, которая представляет собой схему с двухходовым трехпозиционным переключателем. Чаще всего эта функция схемы предлагается в двухполюсной конфигурации, где каждый полюс управляет отдельной схемой.В этой конфигурации в первом положении цепи 1 и 2 включены на клеммах 5 и 6 и 2 и 3; в среднем положении цепь 1 включена на клеммах 2 и 3, а в третьем положении обе цепи выключены.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть рычага или толкать тумблер вверх, чтобы переместить переключатель в положение включения контуров 1 и 2. Вы должны переместить кулисный или тумблерный привод в центральное положение, чтобы переместить переключатель в положение включения контура 1.Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель в положение ВЫКЛ.

Типичный пример применения для этого типа цепи: ФАРЫ — БЕГОВЫЕ ФОНАРИ — ВЫКЛЮЧЕНЫ.

Цепь ВКЛ-ВКЛ-ВЫКЛ также предлагается в виде обслуживаемого однополюсного переключателя в двухполюсном основании. В этой конфигурации контур 2 включен в первом положении на клеммах 2 и 3. В среднем положении контур 1 включен на клеммах 1 и 2, а в третьем положении обе цепи выключены.

(ВКЛ.) -ВЫКЛ.

(ВКЛ)-ВКЛ-ВЫКЛ — это третий тип ПРОГРЕССИВНОЙ схемы, которая представляет собой схему мгновенного двухходового трехпозиционного переключателя. Чаще всего эта функция схемы предлагается в двухполюсной конфигурации, где каждый полюс управляет отдельной схемой. В этой конфигурации в первом положении цепи 1 и 2 находятся в положении мгновенного включения на клеммах 5 и 6 и 2 и 3; в среднем положении цепь 1 остается включенной на клеммах 2 и 3, а в третьем положении обе цепи выключены.

Если переключатель установлен вертикально, вы должны нажать верхнюю часть рычага или толкать тумблерный привод вверх, чтобы перевести переключатель в мгновенное положение включения контуров 1 и 2. Когда привод будет отпущен, он вернется в центральное положение контура 1, поддерживаемое в положении ВКЛ. Вы должны нажать на нижнюю часть тумблера или переместить тумблер вниз, чтобы установить переключатель в положение ВЫКЛ, при котором обе цепи будут разомкнуты.

Типичный пример применения — ВЫКЛЮЧЕНИЕ — ЗАПУСК ДВИГАТЕЛЯ — (ЗАПУСК ДВИГАТЕЛЯ).

ДРУГИЕ ЦЕПИ

Carling Technologies предлагает ряд специализированных схем, включая реверсирование двухпозиционной и трехпозиционной конфигураций. Также доступны специальные схемы опасностей и другие специальные схемы для транспортной отрасли. Carling также предлагает четырех- и восьмипозиционные поворотные переключатели. Если вам нужны специальные схемы, обратитесь за помощью к торговому представителю Carling Technologies.

Подключение замка зажигания — Infinitybox

Мы помогаем ребятам подключать провода к своим автомобилям более 10 лет.Иногда мы пропускаем основы работы нашей системы Infinitybox и преимущества, которые она имеет по сравнению с традиционными жгутами проводов. Сегодня нам позвонил клиент с вопросами о подключении замка зажигания к его MASTERCELL. Мы были удивлены, увидев, что у нас нет ни хорошей схемы подключения, ни сообщения в блоге, в котором говорится об этом. Этот пост исправит это.

Входы MASTERCELL в системе Infinitybox работают путем подключения к земле вместо подключения к напряжению батареи.У этого есть ряд преимуществ по сравнению с традиционным жгутом проводов.

Во-первых, входы MASTERCELL — это просто триггеры для системы. Весь ток проходит через POWERCELL. MASTERCELL требует очень мало тока. Это означает, что вы можете использовать практически любой переключатель для включения входа в MASTERCELL.

Во-вторых, поскольку на коммутаторе практически не требуется ток, входные провода MASTERCELL могут быть очень тонкими. В наших стандартных входных жгутах используется провод 22-AWG.Это сводит к минимуму большую часть ремня безопасности позади вашего рывка.

Наконец, вы можете легко объединить входы MASTERCELL в один переключатель, чтобы получить более продвинутые функции, не меняя ничего в программном обеспечении.

Щелкните эту ссылку, чтобы узнать больше о том, как работают входы MASTERCELL.

Выключатель зажигания в вашем автомобиле, наверное, самое главное. Он позволяет запускать и останавливать двигатель. Большинство выключателей зажигания работают одинаково. У всех есть клеммы для питания, зажигания и стартера.У некоторых есть дополнительный терминал для питания аксессуаров. На этой схеме показано, как подключить входы MASTERCELL к типичному замку зажигания.

Изображение электрической схемы, показывающей, как подключить переключатель зажигания к системе Infinitybox.

Как упоминалось выше, входы MASTERCELL работают путем заземления. Для этого вам нужно подключить переключатель в обратном направлении. Вместо того, чтобы подключать переключатель к источнику питания, вы собираетесь подключить его к земле. Первое, что нужно сделать, это подключить клемму аккумулятора на переключателе к массе.Большинство коммутаторов помечают этот терминал как BAT. Другие маркируют эту клемму как B + или + 12V. Внимательно посмотрите на ярлыки возле клемм, чтобы определить клемму аккумулятора. Вы можете либо заземлить эту клемму непосредственно на шасси, либо использовать один из черных заземляющих проводов, входящих в жгут проводов MASTERCELL. Это заземление очень важно. Смотрите наши предыдущие сообщения о том, как получить хорошее заземление.

Далее необходимо подключить входы MASTERCELL к клеммам зажигания и стартера.Когда ключ находится в положении зажигания, у вас должно быть питание для всего, что запускает ваш двигатель. К ним относятся ваша система управления двигателем, катушки, датчики и приборная панель. Все они питаются от выхода зажигания на вашем POWERCELL. Есть соответствующий вход MASTERCELL, который включает этот выход. Проверьте свой лист конфигурации, чтобы определить эти цвета проводов. Как только вы узнаете вход MASTERCELL для вашего зажигания, подключите его к терминалу зажигания на переключателе. Этот терминал может быть помечен как IGN.Его также можно было пометить как RUN. Есть простой способ определить правильный вывод для зажигания. Поверните ключ в положение зажигания или работы и измерьте целостность цепи между клеммой BAT и клеммой IGN. У вас должна быть непрерывность в рабочем положении. При выключенном ключе цепь должна быть разомкнута.

Для входа стартера проверьте свой лист конфигурации, чтобы определить цвет провода для стартера. Подключите этот провод к клемме ST на вашем коммутаторе.

Наконец, на некоторых переключателях может быть дополнительное положение.Этот терминал позволяет управлять выходами независимо от зажигания. Например, некоторые клиенты хотят иметь возможность включать стереосистему отдельно от зажигания, чтобы они могли слушать музыку, не используя свою систему EFI. Вспомогательные провода такие же, как зажигание и стартер. Просто выберите дополнительный выход OPEN в таблице конфигурации и подключите соответствующий вход MASTERCELL к клемме ACC на переключателе. Обратите внимание, что большинство дополнительных позиций на переключателях зажигания включены в положениях ACC и IGN, но выключены в положении START.

Вы можете загрузить PDF-версию нашей электрической схемы, показывающей, как подключить выключатель зажигания, щелкнув эту ссылку.

Щелкните эту ссылку, чтобы связаться с нашей службой технической поддержки с любыми дополнительными вопросами о подключении вашего автомобиля или грузовика к нашей системе Infinitybox.

Основы автомобильных переключателей

Переключатели

— тумблеры или кулисные, кнопочные или разъединяющие — встречаются в каждой 12-вольтовой электрической системе, выполняя все операции, от включения света до регулирования критических систем.Чтобы понять основы электрических переключателей, вы должны сначала понять внутреннюю схему, а затем уметь различать различия между разными типами переключателей. Вот ускоренный курс.

SPST и DPDT

Эти сокращения обозначают количество полюсов («S» означает одиночный, «D» — двойной) и ход («T») переключателя, одну из его основных характеристик. Полюса («P») — это количество цепей, которыми может управлять переключатель, а ходы представляют количество положений, в которых переключатель может замкнуть цепь.

Соответственно, однополюсные (SP) переключатели управляют только одной электрической цепью; Двухполюсные переключатели (DP) управляют двумя, действуя как два идентичных переключателя, которые механически связаны, а трехполюсные могут управлять тремя. В автомобильной промышленности редко можно увидеть переключатель с более чем тремя полюсами.

Точно так же переключатели одинарного направления (ST) замыкают цепь только в одном положении, тогда как переключатели двойного хода (DT) могут замыкать цепь в верхнем положении или вниз. Переключатель DT также может иметь центральное положение (обычно конфигурируется как On-Off-On).

Две из наиболее распространенных конфигураций — это однополюсный однопозиционный переключатель (SPST), который наиболее известен как простой переключатель включения / выключения, который мы используем каждый день, и двухполюсный двухпозиционный переключатель (DPDT), который позволяет использовать тандемный переключатель. схемы. Справа показана диаграмма от Littelfuse, на которой показаны наиболее распространенные типы тумблеров.

Срочно и обслуживается

Еще одно соображение по поводу схемы — способ активации переключателя. Мгновенное переключение — это переключатель, который активен только при включении пользователем.Однако поддерживаемые переключатели остаются в том положении, в котором вы их установили, пока кто-нибудь не подойдет и не перевернет их обратно.

Переключатель мгновенного действия часто может использоваться для управления лебедкой, стартерами двигателя и других приложений, в которых вы не хотите, чтобы переключатель мог случайно остаться включенным. Примером из повседневной жизни может служить переключатель дверного звонка, который активируется только до тех пор, пока вы его нажимаете.

Как узнать, что есть что, помимо нажатия на переключатель? Внимательно посмотрите на текст, написанный на переключателе; настройки мгновенных переключателей будут указаны в скобках, например «(ВКЛ)».Вы также можете увидеть это как «мама включена» или «на мгновение». Обслуживаемый выключатель будет просто помечен как «ВКЛ.»

Распространенные типы 12-вольтных электрических переключателей

Вот некоторые из наиболее распространенных типов переключателей и их применения.

Кулисные переключатели имеют множество механических применений в автомобильной, машиностроительной и промышленной сферах. Они могут быть подсвечены для индикации состояния включения и выключения, что делает их идеальным решением для таких функций приборной панели, как освещение и вспомогательные приложения.Такие рокеры, как серия 56027/58027 от Littelfuse (на фото справа), также хорошо работают в прямом и обратном направлении.

Тумблеры активируются вручную с помощью рычага или другого механизма. В то время как основной выключатель света, вероятно, является самым известным примером, тумблеры могут использоваться практически в любом типе коммерческого транспорта. На рисунке справа: запечатанная модель G-Series от Carling.

Кнопочные переключатели работают при нажатии, как следует из названия.Автомобильные звуковые сигналы — одно из распространенных применений переключателей этого типа; Переключатели дверных косяков, такие как Momentary Door Switch от Коула Херси (на фото слева), являются другим.

Кнопочные переключатели мгновенного действия представляют собой популярный подтип категории кнопочных. У этих переключателей есть открытая кнопка, приподнятая над панелью, на которой установлен переключатель. Они часто используются для самых важных функций машины, таких как «Пуск» или «Стоп». Слева показан переключатель мгновенного пуска Pollak.

Поворотные переключатели, такие как Contura серии V от Carling, изображенные здесь, управляются вращением и используются, когда необходимо несколько положений. Поворотные переключатели идеально подходят для дорожного, морского и испытательного оборудования. В передних и задних направлениях (например, при работе крана или стрелы) также используется поворотный переключатель.

Выключатели-разъединители отключают электрическую нагрузку, идущую от батареи к остальной части системы.Такие переключатели, как Terra SR Series от Cole Hersee (показаны справа), обычно используются для обеспечения безопасности и предотвращения разряда батареи, когда автомобиль не используется в течение определенного периода времени. Некоторые разъединители предлагают дополнительные функции, такие как блокировка / маркировка, съемные ключи и ручки.

Выключатели зажигания обеспечивают надежное управление цепями зажигания автомобиля. Разработанные для универсального применения и выдерживающие суровые условия окружающей среды, они бывают самых разных конфигураций, с металлическим или пластиковым корпусом, герметичным или негерметичным, а также с ключами или рычагами.На фото слева: 4-позиционный переключатель зажигания Cole Hersee для тяжелых условий эксплуатации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
